使用说明书
24–BIT A/D & D/A CONVERTER
24–BIT DUAL ENGINE DSP
LEVEL
24–BIT A/D & D/A CONVERTER
24–BIT DUAL ENGINE DSP
LEVEL
24–BIT A/D & D/A CONVERTER
24–BIT DUAL ENGINE DSP
LEVEL
24–BIT A/D & D/A CONVERTER
24–BIT DUAL ENGINE DSP
LEVEL
EURORACK
UB2442 -PRO
Ultra-Low Noise Design 24-Input 4-Bus Mic/Line Mixer with
Premium Mic Preampliers and Multi-FX Processor
UB2222 -PRO/UB1622 -PRO
Ultra-Low Noise Design 22/16-Input 2/2-Bus Mic/Line Mixer with
Premium Mic Preampliers and Multi-FX Processor
UB1832 -PRO
Ultra-Low Noise Design 18-Input 3/2-Bus Mic/Line Mixer with
Premium Mic Preampliers and Multi-FX Processor
2 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
目录
序言......................................................................................................... 2
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1...引论................................................................................................... 5
1.1 调音台的一般功能 ......................................................................... 5
1.2 使用手册 ...........................................................................................6
1.3 在您开始以前 ................................................................................. 6
2...操作元件和接口............................................................................. 6
2.1 单声道 ................................................................................................6
2.2 立体声道 ...........................................................................................8
2.3 连接区和主区段 ............................................................................. 9
3...图形式.9.频段均衡器..
(只在.UB1832FX-PRO)...................................................................13
4...数字效果器...................................................................................13
5...背面的接口....................................................................................14
5.1 Main Mix (主混音) 输出端、 插入点和
Control Room (控制室) 输出端 ...................................................14
5.2 编组输出端 ....................................................................................14
5.3..插入点.(Inserts) ............................................... 14
5.4 直接输出端 (只在 UB2442FX PRO) ....................................14
5.5 电压供应、 幻像电源和保险 ....................................................14
6...安装................................................................................................15
6.1 装入机架中 ....................................................................................15
6.2 电缆连接 ........................................................................................15
7...技术参数........................................................................................17
序言
衷心祝贺您! 您购买的 BEHRINGER 的 EURORACK 体积虽小但功能多样
并具备优越的音频性能。
3 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置, 应
当保证它们处于随时可方
便操作状态。
技术数据和外观如有变更, 恕不另行通
知, 且准确性与实际产品可能有细微差异。
BEHRINGER 是 MUSIC GROUP (MUSIC-GROUP.COM)
的旗下品牌。 所有的商标均归各自所有人
所有。
MUSICGROUP 对任何人因使用本手册
包含的全部或部分描述、图片或陈述而遭
受的任何损失不承担责任。 颜色及规格
可能与产品略有差异。 MUSICGROUP 产品只
通过授权销售商进行销售。 销售商不是
MUSICGROUP 的代表, 无权以明确或隐含的
理解或表示约束 MUSICGROUP。 本手册具有
版权。 未经 MUSICGROUPIPLTD. 的书面同意,
本手册的任何部分均不得为了任何目的,
以任何形式或任何方式进行重新制作或转
载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2012 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
§ 1 保修
(1) 本保修条款仅对从所在国家的
MUSICGroup 授权销售商处购买的 BEHRINGER
产品有效。 授权经销售商名单可在
BEHRINGER 的网站 behringer. com 上的 Where to
Buy
栏下找到。 也可与您邻近的 MUSICGroup
营业处联系。
(2) MUSICGroup* 对按使用说明正常使用的
产品的机械和电子部件提供 1 年的保修期,
从购买之日起计算, 除非当地法律强制规定
更长的保修期。 若产品在保修期内出现故障
且不属于本保修条款第 § 4 条规定的情形,
MUSICGroup 将自行决定为用户维修或更换
产品。 若需要更换整个产品, 则该更换产品
的保修期为原购买产品剩余的保修期, 即 从
原产品购买之日起计算
1 年 (或其它适用的
保修期)。
(3) 若产品属保修范围内, 维修后的产品或
更换产品将交还给用户, 运费由
MUSICGroup
支付。
(4) 不符合上述规定情况的, 不在保修范
围内。
请保留好购物小票以作保修凭证。 若无法
出示该凭证, 您将无法享受保修服 务。
§ 2 网上登记
(5) 请务必在购买 BEHRINGER 产品后立即在
我们的网站
behringer. com 的 Support 栏下进行
登记, 并仔细阅读产品保修条款。 网 上登记
您所购买的产品有助于我们更快更有效地
为您提供产品维修服务。 谢谢您的合作!
§ 3 返修物料许可
(1) 如需保修服务, 请联系出售产品的销售
商。 若您邻近地区没有 MUSICGroup 销售商,
请直接联系您所在国家的
MUSICGroup 销售
商, 他们的名单列于我们的网站 behringer. com
的
Support 栏下。 若您所在国家的销售商
未列出, 请查看产品故障是否可借助于我
们的 OnlineSupport 解决, 它设于我们的网站
behringer. com 的 Support 栏下。 或者, 在退回
您的产品之前在 behringer. com 网站上发送
您的网上维修申请。 任何查询均需附上故障
描述及产品序列号。 经验证确认产品保修
有效的, MUSICGroup 将给予一个返修物料许
可 (RMA)。
(2) 随后, 您须将产品装在原包装箱内, 并
注明返修许可号, 发往 MUSICGroup 指定的
地址。
(3) 您退还返修产品时须预付运费, 否则
MUSICGroup 将不予接受。
重要的安全须知
法律声明
保修条款
4 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
§ 4 以下情形不予保修
(1) 易消耗的配件不在保修范围内, 包括但
不限于保险丝和电池。 产品中使用的电子管
及仪表可享受 90 天的保修期 （在正常使用
情况下）, 从购买之日开始计算。
(2) 若产品在电子或机械方面曾被改动,
则 不享有保修服务。 若产品并非为某一国家
开发制造, 但是需要进行修改/改装以便符
合该国家或地方的技术或安全标准, 则该修
改/改装不属质量问题。 此类修改/改装无论
是否妥当, 均不享有保修服务。 根据本保修
条款, MUSICGroup 不对因此类修改/改装而导
致的费用负责。
(3) 本保修服务只包括产品的硬件, 不包
括任何对硬件或软件使用方法的技术支
持, 也不包括产品中的任何软件。 软件均照
原样提供, 除非在所附软件保修条款中另
有规定。
(4) 若产品序列号被涂改或去除, 则该产品
不享有保修服务。
(5) 保修服务不包含免费的检查和保养/
维修工作, 尤其是因用户使用不当而引起的
故障。 产品的自然损耗, 尤其是推子、 交叉
推子、 电位计、 按键/按钮、 吉它弦、 指示灯
及其它类似部件的自然损耗也不在保修范
围内。
(6) 下列情况引起的损坏/故障不在保修范
围内:
• 操作不当, 未按 BEHRINGER 用户手册或服
务手册操作引起的故障;
• 未按当地国家的技术或安全规定进行
使用而引起的故障;
• 因自然灾害 (意外事故, 火灾, 洪水等)
或其他任何不在 MUSICGroup 控制范围
之内的因素引起的损坏/故障。
(7) 产品经非 MUSICGroup 授权的个人
( 包 括 用户) 维修过或拆开过。
(8) 若经 MUSICGroup 检验后确定该故障不
在保修范围内, 则该检验费需由用户支付。
(9) 不符合本保修条款的待修产品的维修
费用均由用户支付, MUSICGroup 或其授权服
务机构将发给用户相应的通知。 若用户在收
到通知的 6 周之内没有书面要求 MUSICGroup
维修, 则 MUSICGroup 将把产品退还给用户,
所需运费及包装费由用户承担。 若用户已书
面要求维修, 运费及包装费将在维修费用
外另计。
(10) MUSICGroup 产品的授权销售商不会在网
上以拍卖方式销售新产品。 通过网上拍卖
购买产品, 买家自担风险。 网上拍卖产品的
确认或销售单据均不作为保修服务的依据,
MUSICGroup 将不予维修或更换任何通过网
上拍卖购买的产品。
§ 5 保修服务转让
本保修服务只对最初的买家 (即授权销售
商的顾客) 有效, 不可转让给二手购买此
产品的人。 任何人 (包括销售商等) 均无权
以 MUSICGroup 的名义承诺对此类产品给予
保修服务。
§ 6 索赔
除非相关法律另有规定, MUSICGroup 对用
户遭受的任何直接或间接损失不承担责
任。 MUSICGroup 在任何情况下均不接受超
过产品本身价值或不符合相关法律规定
的索赔。
§ 7 责任限制
本保修条款是您 (用户) 与 MUSICGroup 之间
的完整而唯一的担保。 其他任何书面或口头
的交流与此不一致的均无效。 MUSICGroup 不
对本产品提供其他任何担保。
§ 8 其它保修权利及国家法律
(1) 本保修条款并不排除或限制买家作为
消费者所享有的法定权利。
(2) 只要不违反当地国家的相关法律, 本 保
修条款均适用于本产品。
(3) 本保修条款并不影响卖方对于产品
不一致及任何隐匿的产品缺陷所需承担的
义 务。
§ 9 修改
本保修条款若有修改, 恕不另行通知。 关于
MUSICGroup 的最新保修条款及其它相关信
息, 敬 请登录我们的网站 behringer. com 查询。
* MUSICGroup 是指百灵达澳门离岸商业服务有限公司
（ 地 址: Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau）
包括所有 MUSICGroup 公司
5 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
1. 引论
BEHRINGER EURORACK 调音台带有可选择幻像电源的高质量的麦克风
前置放大器、 平衡式线路输入以及效果器的连接口。 范围广泛和
设计巧妙的装备使您的 EURORACK 既适合现场也适合录音室使用。
IMP Invisible Mic Preamp (无形麦克风前置放大器)
麦克风声道配备有 BEHRINGER 最新的高档无形麦克风前置放大器,
具备以下功能：
• 130 dB 的音量动态范围提供非常广大的动态范围余
• 频带范围是 10 赫兹以下到 200 千赫兹以上, 声音分辨能力极好
• 线路极端无噪音和无失真, 可达到绝对真实的音质和中性的信
号复制
• 是所有麦克风最理想的伙伴 (放大至 60 dB 和 +48 V 幻像电源)
• 使您能够完全发挥您的 24-Bit/192 千赫兹 HD 录音机的音量动
态范围, 达到最佳的音频质量
多重效果处理器
此外, EURORACK 调音台还配有一部带 24-Bit A/D 和 D/A 转换器的效果
处理器, 为你提供音质极佳的 100 种预置, 包括一流的厅堂、 回声
和调制效果以及许多多重效果
PRO 系列的调音台中装备有一个非常先进的开关电源部件 (SMPS)。
它有传统的电路不具备的优点, 即能自动调整配合从 100 到 240
伏特之间的供电电压。 此外由于它的效率高得多, 因此能源消耗比
起以前的电源部件来说要节省得多。
FBQ Feedback Detection System (反馈检波系统)
UB1832FX-PRO 的图形式均衡器中带有 FBQ 反馈检波系统, 是此调
音台杰出的特性之一。 这一绝妙的电路可使您立即识别反馈频率,
从而可加以修正。 FBQ 反馈检波系统利用图形式均衡器的被照明的
频带推杆中的发光二极管, 方法是通过发强亮光的发光二极管来
突出带反馈频率的频带。 以前很费力的反馈频率的寻找现在变得
如儿戏般简单。
Voice Canceller (消音器)
我们还为 EURORACK UB1832FX-PRO 增加了一个很实用的功能: 消音器。
这是一个滤波装置, 可把音乐中的歌唱部分过滤掉。 因此该调音台
非常适合用来为卡拉 OK 准备伴奏音乐。 对歌唱者来说消音器也是
一个最佳的帮助, 可用来制作伴奏音乐, 以便练习。
注意!
我们要提醒您, 高音量可能会损伤听觉和/或损坏耳机或扬声器。
在您接通机器之前, 请将主区段中的 MAIN MIX (主混音) 调节器往下
拉到底并将 CONTROL ROOM (控制室) 和 PHONES (耳机) 调节钮旋转到
最左边的挡位。 请您始终注意适当的音量。
1.1 调音台的一般功能
一部调音台具备 3 个主要功能:
• 信号处理:
前置放大
麦克风将声转换成电压, 在用此信号电压重新生成声波运行
扬声器之前, 必须将此电压放大许多倍。 由于麦克风音头结
构非常精细, 输出电压非常之小, 也就容易受干扰因素影响。
因此麦克风的信号电压在进入调音台的输入端时便直接被提
高到抗干扰的等级高度。 这时必须使用一个质量极高的放大
器, 以便使信号电压在尽可能保持真实的同时被提高到一个不
容易受干扰的高度。 IMP “Invisible” Mic Preamp (无形麦克风前置
放大器) 能完美地完成这一任务, 而不会留下任何噪音或改变
音质。 否则的话, 在此处破坏信号质量和纯净度的杂散噪声可
能会通过所有的后级放大器在录音或放音时通过 PA (功率放
大器) 讨厌地出现。
音量调制
经过 DI-Box (Direct Injection 直接注入) 或从声卡或键盘输出端送
入调音台的信号常常必须进行调整以适合调音台的音量。
频率响应校正
借助声道排上的均衡器可方便、 快速和有效地改变一个信号
音质。
混入效果
通过单声道中的插孔和两条 Aux (辅助) 线路可在信号线路中加
入调音台中已有的效果器之外的附加信号处理器 (“绕入”)。
• 信号分配:
来自声道排的已处理的单个信号将在 Aux (辅助) 线路上集中
并向外送到效果器或送到内部效果处理器进行加工。 然后
信号通过 Aux Return (辅助返回) 插孔或内部线路进入 Main Mix
(主混音)。 舞台上音乐家也是通过 Aux (辅助) 线路来得到混音
的结果 (Monitormix (监听混音))。 同样也可为录音机、 末级放大
器、 耳机和两音轨输出端准备信号。
• Mix (混音):
这是调音台的 “最重要的功能”, 在此汇合了所有其他的功能。
混音首先意味着调节各个乐器和声音相互之间的音量等级以
及不同的声音在整个频谱内的轻重权衡。 还应将各个声音在立
体声全频带中合理分配。 最后的工作是检查整个混音的音量
等级, 以配合接下来的机器, 如录音机 / 分频器 / 末级放大器。
BEHRINGER EURORACK 的表面设计成能最佳地配合这些功能, 您能很
容易地理解信号走向。
6 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
1.2 使用手册
本手册既为您介绍各个操作元件的概况, 同时又详细说明它们的
用途。 为使您能很快明白其相互关联, 我们将操作元件按它们的功
能分成不同的小组。 如果您需要了解某个主题的详细说明, 则请您
访问我们的网页 http://behringer.com。 在产品信息网页上和词汇表中
您可找到许多音频技术领域专业概念的详细解释。
◊ 随同供货的方块线路图提供了输入和输出之间连接以及排列
在其间的开关和调节钮的概览。
1.3 在您开始以前
1.3.1 供货
您的调音台在厂内进行了仔细的包装, 以确保安全可靠的运输。
如果发现包装箱还是有损坏, 请您立即检查机器表面有无损坏。
◊ 若发现有损坏时请您不要将机器寄回给我们，.请您务必首先
通知销售商和运输公司，.否则索赔权可能会失效。
1.3.2 首次使用
请保持充分的空气流通, 不要将您的调音台放置在取暖器或功率
放大器附近, 以避免机器过热。
电源连接使用随同供货的电源线。 它符合必需的安全规定。 在更
换保险丝时应务必使用相同的型号品种。
◊ 请您注意所有设备必须接地。.为了您自己的安全，.请千万不要
去除设备或电源线的接地或取消其作用。
◊ 请您注意只能由内行的人员进行机器的安装和操作。.在安装
过程中和之后请始终注意工作人员应有充分的接地，.否则静
电放电等类似情况可能会有损机器的运行特性
1.3.3 网上登记
在购买 BEHRINGER 产品之后,请您尽可能立即在网站
http://behringer.com 进行登记, 并仔细阅读产品质量担保服务规定。
所购买的 BEHRINGER 产品一旦出现故障或损坏, 本公司承诺为您提
供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商联
系。 若 BEHRINGER 特许经销商不在附近, 您也可直接与本公司的分
公司联系。 在产品包装里放有联系地址 (全球联系信息 / 欧洲联
系信息)。 如您所在的国家没有本公司所设的联系处, 可与离您最
近的批发商联系。 您可在我们的网页上 (http://behringer.com) 的技术
支持处, 得到批发商的联系地址。
请在登记时, 务必写明您购买产品的日期, 以便本公司能更快更有
效地为您提供产品质量的担保服务。
衷心感谢您的合作!
2. 操作元件和接口
此章内容是介绍您的调音台上的不同操作元件。 并详细解释所有
调节钮和接口。

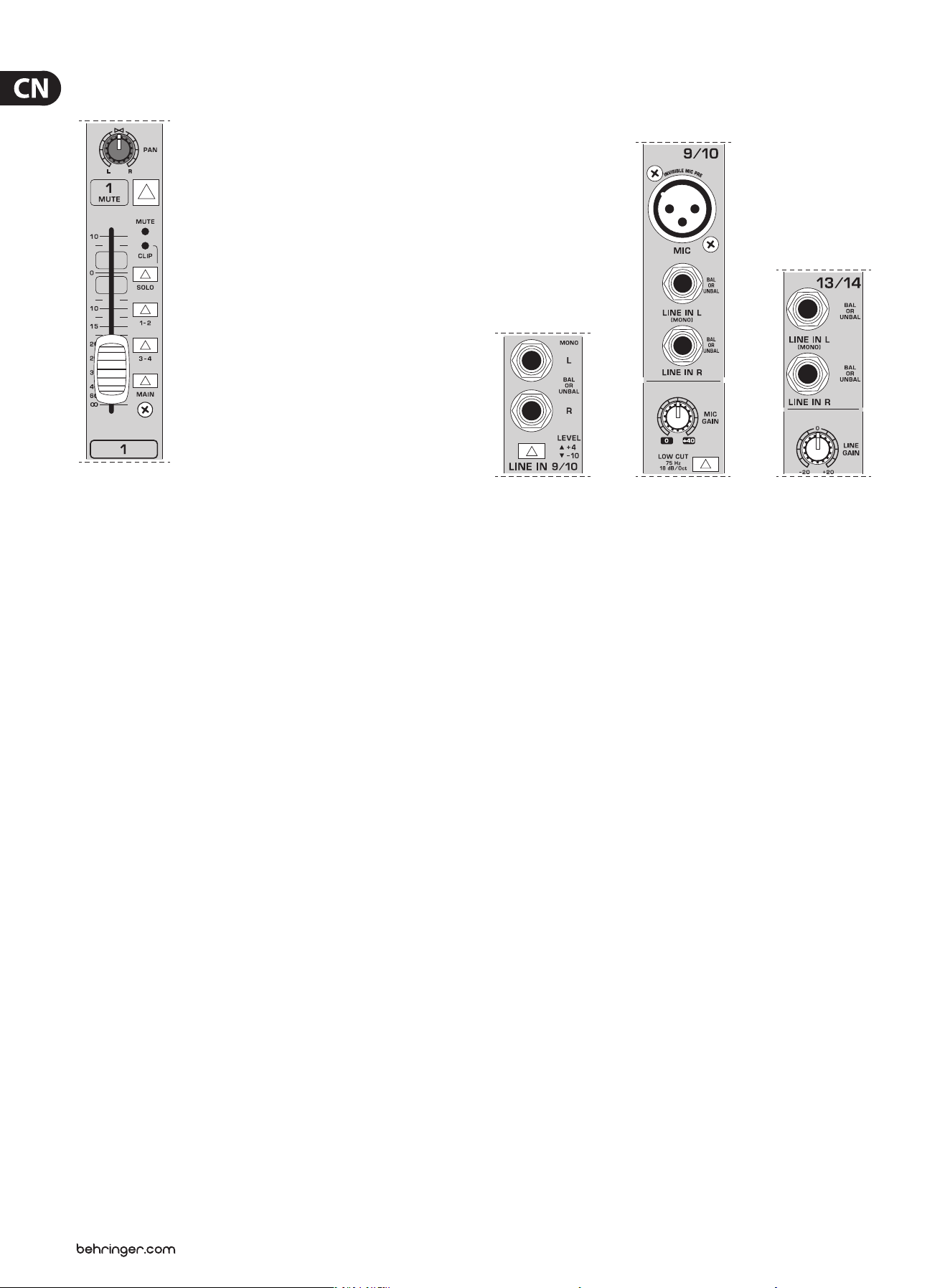

2.1 单声道
2.1.1 麦克风输入端和线路输入端
UB2222FX–PRO
UB2442FX–PRO

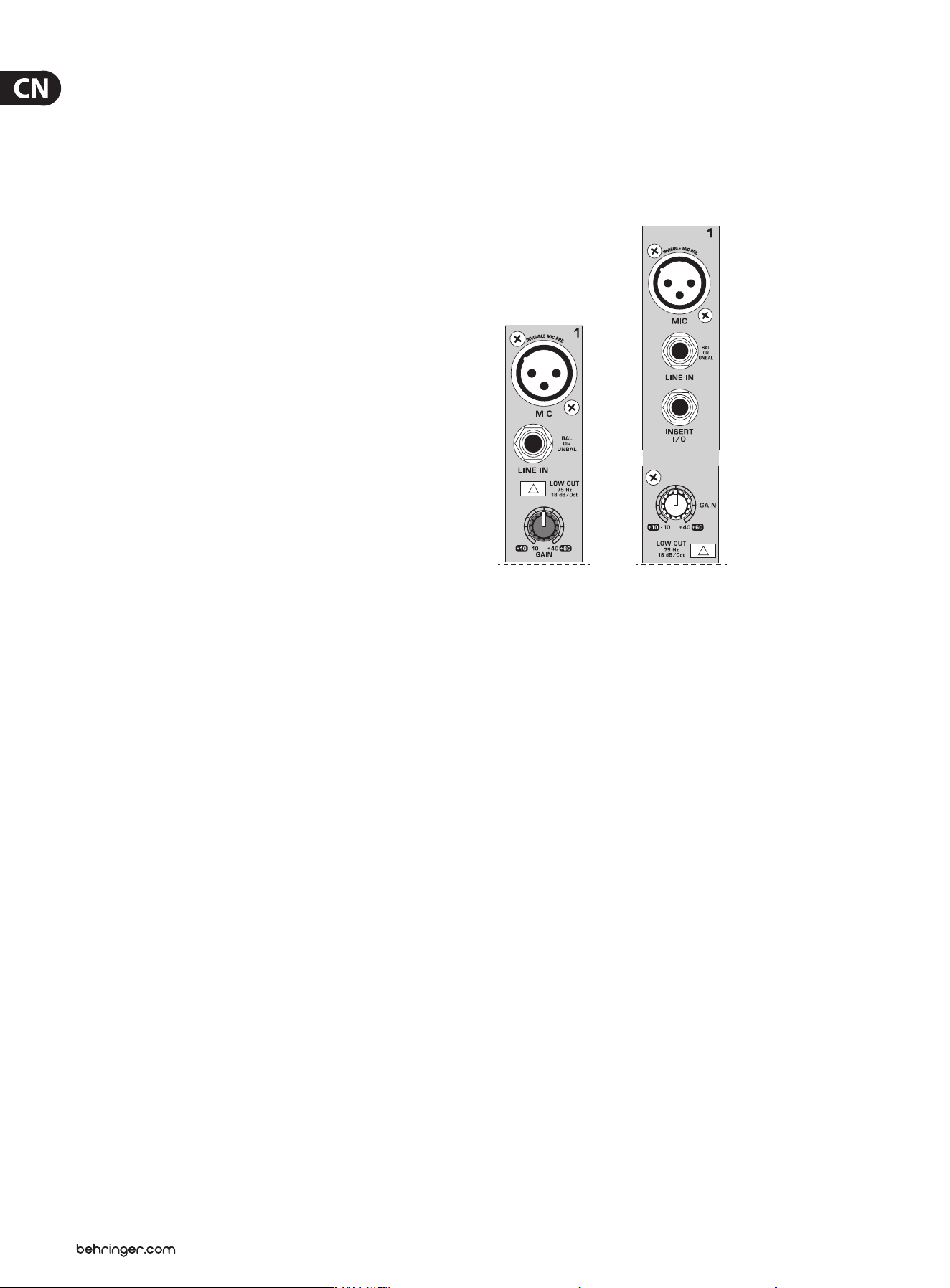

图 2.1: Mic/Line 输入端的接口和调节钮
MIC
每个单输入声道通过 XLR 插孔为您提供一个平衡式麦克风输
入端, 其上也可通过按钮提供 +48 V 幻像电源用来使用电容式
麦克风。
◊ 请您在起动幻像电源之前将您的重放系统调成无声。.否则
会通过您的监听扬声器听到起动噪音。.请您也注意第.5.5.章.
“电压供应、.幻像电源和保险”.中的说明。
LINE IN
每个单声道输入端也具备一个平衡式线路输入端, 配有 6.3 mm
接头插孔。 这些输入端也可配上不平衡式插头 (单声道插头)。
◊ 请记住您始终只能使用麦克风输入端或线路输入端，.而不能
两个同时使用!.
INSERT
插入点 (Inserts) 用来将信号通过动态处理器或均衡器进行处理。
这些插入点位于推杆、 均衡器和 Aux Send (辅助传送) 之前。 有关应
用这些接口的详细说明请您参阅第 5.3 章。
◊ 与.2442FX不同，.UB1622FX-PRO、.UB1832FX-PRO 和.UB2222FX-PRO
型号的插入点位于机器的背面。.
7 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
增益
使用增益控制旋钮调节输入增益。 当您连接或断开信号源到其中
一个输入端时, 都将控制旋钮调到最左端。
此处的刻度有 2 个不同的数值范围: 第一个数值范围 +10 至 +60 dB
指的是麦克风输入端的信号的放大值。
第二个数值范围 （+10 至 -40 dB) 指线路输入并显示其灵敏度。
标准线路电平信号 （-10 dBV 或 +4 dBu) 设备的设置如下: 当增益控
制旋钮调到最左端时, 连接设备。 设置增益控制旋钮到外部设备
的标准输出电平。 如果该设备有输出信号电平显示, 信号峰值期
间应显示为 0 dB。 标准线路电平为 +4 dBu 时, 微微调高增益旋钮;
电平为 -10 dBV 时, 再微微调高一点。 微调输入信号可借助电平表。
欲连接通道信号到电平表, 您需按下 SOLO 开关, 并设置主区段的
模式开关为 PFL (LEVEL SET 电平设置）。
使用增益控制旋钮调节信号电平到 0-dB。 这时对于变化强度很大
的信号, 您就有很大范围的动态余量可供使用。 CLIP 灯应很少点亮,
最好始终不亮。 微调时, 均衡器应设置到 0 位置。
LOW CUT
此外调音台的单声道还具备一个低切滤波器 (18 dB/八度音, 75 赫
兹时 -3 dB), 您可用它来消除不想要的低频信号部分。
2.1.2 均衡器
所有的单输入声道均配有带半参数型中频的 3 频段音质调节钮。
各频段最多可提高/下降 15 dB, 在中间位置时均衡器没有作用。
All Models
图 2.2: 输入声道的音质调节
高频段 (HIGH) 和低频段 (LOW) 采用的是 Shelving (坡型) 滤波器,
用来提高或下降极限频率之上或之下的所有频率。 高频段和低频
段的极限频率为 12 千赫兹和 80 赫兹。 对中频范围调音台有一个半
参数型音质调节, 滤波性能为一个八度音, 适用于 100 赫兹至 8 千
赫兹之间。 用 MID 调节钮提高 / 下降音, 用 FREQ 调节钮调节频率。
2.1.3 监听线路和效果线路.(Aux Send.(辅助传送).线路)
UB1622FX–PRO
UB2442FX–PRO

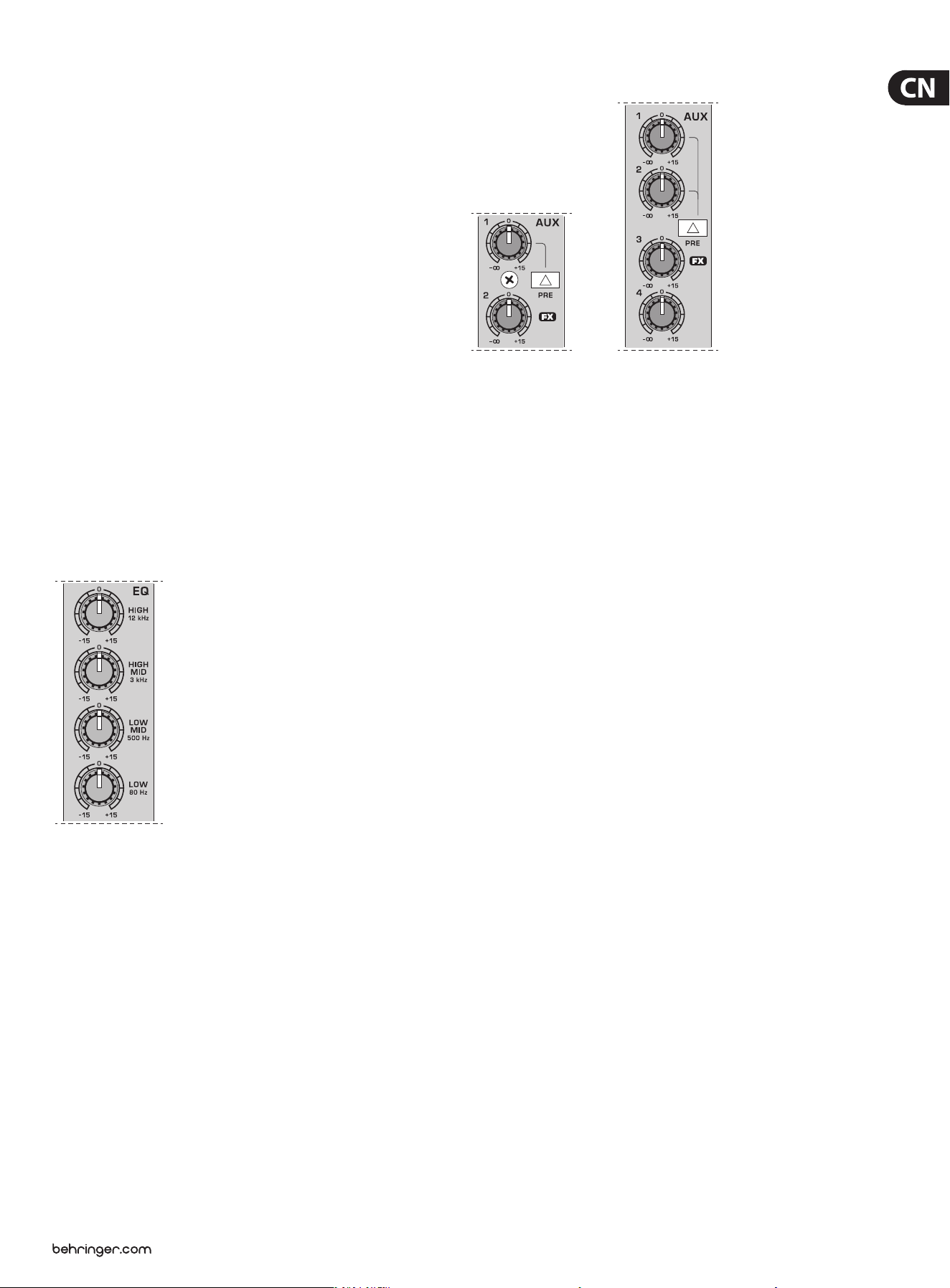

图 2.3: 声道排中的 Aux Send 调节钮 MON 和 FX
通过监听线路和效果线路 (Aux Send 线路) 您可将一个或多个声
道的信号进行输出耦合并集中到一条音轨 (母线) 上。 在一个
Aux Send 插孔上 (用于监听: MON OUT), 您可将此信号截取并传给
一个有源监听音箱或一个外接效果器等等。 作为回传路线可用
Aux Return (辅助回传)。 所有监听线路和效果线路均为单声道, 在均
衡器后才能截取, 可增益 +15 dB。
前置推杆./.后置推杆
大多数情况下, 如需处理效果信号时, Aux Send 线路必须在推杆后
接通。 这样声道中的效果音量按照声道推杆位置而定。 否则该声
道的效果信号即使在推杆完全 “关掉” 时还是可听见的。 用于监听
时 Aux Send 线路通常是在推杆前接通, 也就是说与声道推杆的位
置无关。
PRE
通过 PRE 开关将相关的 Aux Send 线路截取点接到推杆前
(按下开关 )。
FX
标有 FX 的 Aux Send 线路直接连接内置效果器, 因此是在推杆后和
静音后才接通。 有关效果器的更多信息也请参阅第 4 章 “数字效
果器”。
◊ 如果您想使用内置效果器，.则不得占用.STEREO AUX RETURN
3 插孔.(UB2442FX-PRO.和.UB2222FX-PRO)。.但如果您想通过.
FX OUT 驱动外接效果器的话，.STEREO AUX RETURN 3 插孔可被
使用
◊ UB1622FX-PRO 和.UB1832FX-PRO:.在使用这两种调音台时以上说
明适合.STEREO AUX RETURN 2 插孔，.因为这两种调音台没有自己
的专用效果输出端
8 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
2.1.4 混合母线开关、.PAN (声象定位)、.SOLO.(声道信号单
独监听).和声道推杆
UB2442FX–PRO
图 2.4: 声象和混合母线操作元件以及声道推杆
PAN.(声象定位).
PAN 调节钮用来确定声道信号在立体音场中的位置。 如果采用
编组, 您能将信号分配给次组 3 (PAN 调节钮旋转到最左) 或次组
4 (调节钮旋转到最右)。 这使您在录音时拥有更多的灵活性。
MUTE.(静音)
用 MUTE 开关将信号在声道推杆前分离, 这样主混音的声道被调为
无声。 同时, 相关声道的接通在推杆后的 AuxSend (辅助发送) 也被
调为无声, 监听器线路 (推杆前接通) 保持工作。
MUTE.发光二极管.
MUTE 发光二极管显示所属声道已调为静声。
CLIP.发光二极管
当声道音量被升高太多时, CLIP 发光二极管发亮。 这时请您用 GAIN
调节钮减小前置放大, 并检查声道均衡器的调节情况。
SOLO
SOLO 开关的作用是将声道信号传送到 Solo 母线 (Solo In Place 声道
信号单独监听) 或 PFL 母线 (推杆前监听) 上。 这样您能在不需影
响 Main Out 输出端信号的情况下监听声道信号。 被监听的信号在
相位控制器和声道推杆之前 (PFL, 单声道) 或之后 (Solo, 立体声)
被截取 (参阅第 2.3.10 章 “电平显示器和监听”)。
SUB (1-2 und 3-4)
SUB 开关将信号传送到有关的次组上。 UB2442FX PRO 具有 4 个编组
(1-2 和 3-4)。
MAIN
MAIN 开关将信号传送到主混音上。
声道推杆确定主混音 (次组混音) 上声道信号的音量等级。
2.2 立体声道
2.2.1 声道输入端
UB2222FX-PRO
UB2442FX-PRO
UB2442FX-PRO
图 2.5: 不同的立体声道输入端
每个立体声道具备两个接驳插孔, 是平衡式线路音量输入端,
用于左声道和右声道。 UB2442FX-PRO 的声道 9/10 和 11/12 另配有用于
麦克风的 XLR 插孔 (包括幻像电源!)。 如果只使用 “L” 插孔, 则声道
用作单声道。 立体声道是专为典型的线路音量信号设计的。 音量
切换,根据不同的型号, 它们有电平控制钮, （+4 dBu 或 -10 dBV）, 或者
还有一个线路 GAIN 调节钮。
两个插孔也可用不平衡式插头。
LOW CUT 和.MIC GAIN
这两个操作元件只涉及 UB2442FX PRO 的 XLR 插口, 作用是滤除低于
75 赫兹的频率 (LOW CUT) 和调整麦克风音量 (MIC GAIN)。
LINE GAIN
此旋钮调节 UB2442FX PRO13-16 声道中的线路信号音量。
LEVEL.
UB1622FX-PRO、 UB1832FX-PRO 和 UB2222FX-PRO 三种调音台的立体声输
入端具备一个用来调节音量的 LEVEL 开关, 可在 +4 dBu 和 -10 dBV
之间切换。 -10 dBV (家庭录音音量) 时, 输入端的反应比 +4 dBu
(录音室音量) 时更灵敏。
2.2.2 立体声道的均衡器
立体声道的均衡器当然是设计为立体声的。 高频、 高中频、 低中
频和低频的极限频率为 12 千赫兹、 3 千赫兹、 500 赫兹和 80 赫兹。
HIGH (高频) 和 LOW (低频)调节钮的性能同单声道的均衡器相同。
两个中频段是峰型滤波器。 尤其是当需要对立体声信号的频率
响应作校正时, 采用立体声道均衡器要比采用两个单声道均衡器
要好得多。 使用单声道均衡器时经常会产生左右声道之间的调
节差别。
2.2.3 立体声道的.Aux Send.(辅助传送).线路
原则上立体声道的 Aux 线路的工作方法同单声道的相同。 因为 Aux
线路始终是单声道的, 因此立体声道上的信号首先被混合成单声
道信号, 然后才被送到 Aux 集中母线。
9 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
2.2.4 混合母线开关、.Balance (平衡)、.Solo.(声道信号单独监听)
和声道推杆
All Models

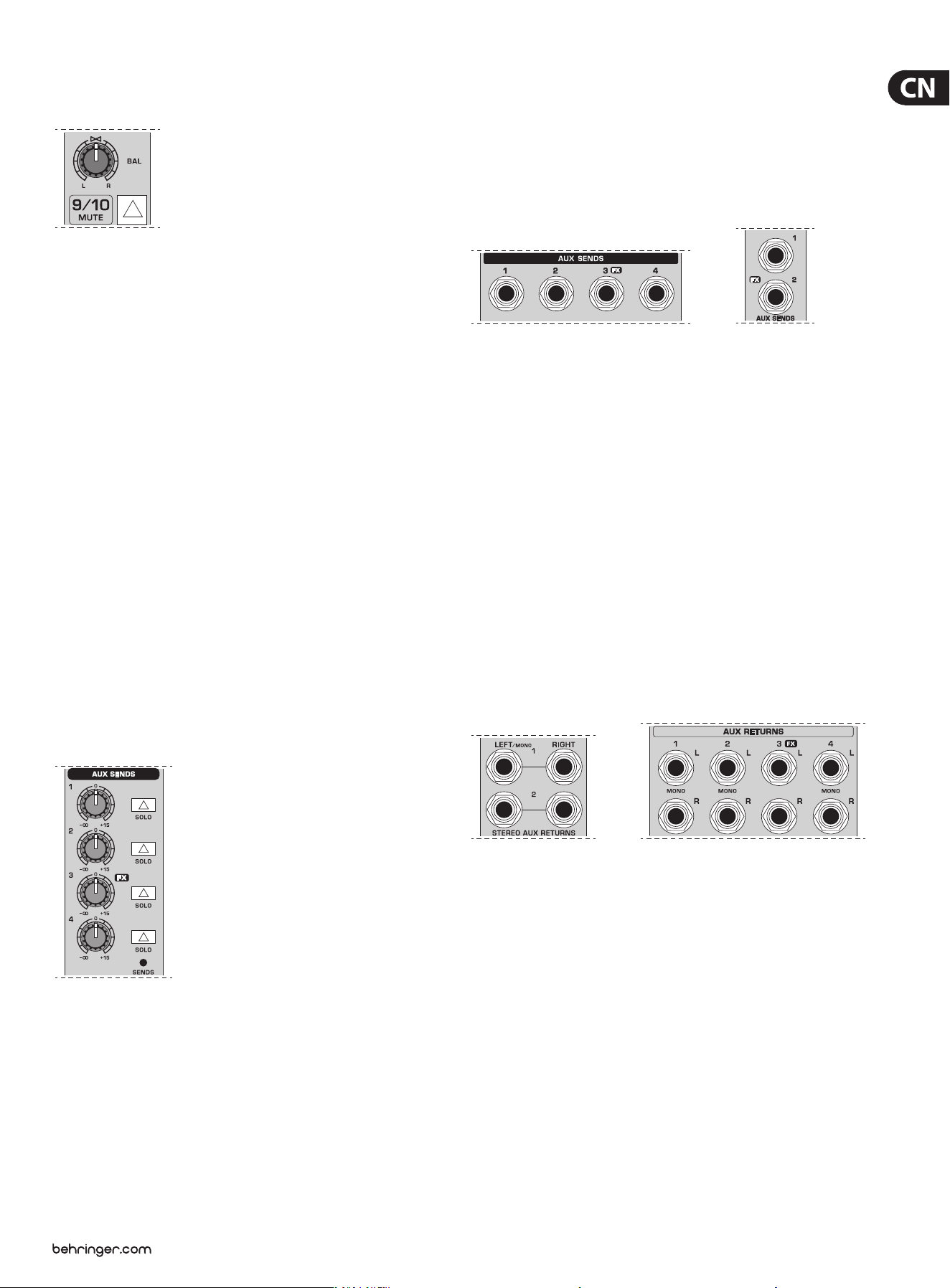

图 2.6: Balance 调节钮和 Mute 开关
BAL
BAL(ANCE) 调节钮的作用相当于单声道中 PAN 调节钮的作用。
Balance 调节钮确定左右输入信号在被送到左右 Main Mix 母线
(各为奇和偶次组) 之前的相对比率。
立体声道的其他操作元件同单声道的操作元件功能相同 (MUTE
开关、 MUTE 发光二极管和 CLIP 发光二极管、 SOLO 开关、 SUB 开关和
MAIN 开关以及声道推杆)。
2.3 连接区和主区段
介绍声道时从上往下跟随信号流比较容易理解, 而现在我们则从
左到右观察调音台。 左右道信号被集中后才被送到主区段。
2.3.1 MON.调节钮、.aux send (辅助传送).1、.2 和.3 (FX)
当相应声道排中的 AUX 1 调节钮打开时, 声道信号便被输送到
Aux Send 母线 1 上。
◊ UB1832FX-PRO 型调音台配备有附加的监听线路，.因此这里声道
排中的第一个.Aux 调节钮被称为.MON。.这条.Aux 线路还有一
个专门的主推杆.(MON SEND)。
AUX SEND 1、.2 和.4
AUX SEND 1 调节钮用来控制 AUX 1 母线耦合的总和音量。 AUX SEND 2
调节钮则相应控制 AUX 2 母线耦合的总和音量, AUX SEND 4 调节钮
控制 AUX 4 母线耦合的总和音量。
UB2442FX-PRO
图 2.7: 主区段的 Aux Send (辅助传送) 调节钮
AUX SEND 3 (FX)
FX 旋钮用来确定效果处理的音量, 即同外接 (或内置) 效果器的音
量相配合。
UB1622FX-PRO 和 UB1832FX-PRO: 此功能由 AUX SEND 2 调节钮 (FX)
来执行。
SOLO
借助 SOLO 开关您可通过 CONTROL ROOM/PHONES 输出端单独监听输
送到辅助线路上的音频信号, 并通过音量显示器进行监控。
◊ 如果您只想听.AUX.集中母线上的总和信号，.则不得按下其他.
SOLO 开关，.而且.MODE.开关必须位于.SOLO.上.(不得按下)。
2.3.2 Aux send (辅助传送).插孔
UB2442FX–PRO
UB1832FX–PRO
图 2.8: Aux Send 插孔
Aux Send.(辅助传送).插孔
AUX SEND 插孔上最好连接监听放大器或监听扬声器系统。 相关的
Aux 线路在这种情况下应接通在推杆前。
◊ UB2222FX-PRO 型调音台的 Aux Send 1 是固定连接在推杆前的，
因此称为.MON。.UB1832FX-PRO 型具备一个自己的监听音箱输出
端 (MON OUT 插孔)，.参见第.2.3.4 章。
当 Aux Send 线路在声道中是于推杆后被截取时, 这些线路则如上已
述适合于连接外接效果器
AUX SEND (FX)
AUX SEND (FX) 插孔用来输出您从各个声道借助 FX 调节钮耦合的信
号。 请您在此连接您准备用来处理 FX 母线的总和信号的效果器。
效果混合结束后, 可将已处理的信号从效果器输出端送回
STEREO AUX RETURN 插孔中
2.3.3 Stereo aux return.(立体声辅助回传).插孔
UB1832FX–PRO UB2442FX–PRO
图 2.9: Aux Return 插孔
◊ UB2222FX-PRO、.UB1832FX-PRO 和.UB1622FX-PRO 型调音台的.
STEREO AUX RETURN.插孔位于调音台的正面。.
STEREO AUX RETURN.
STEREO AUX RETURN 1 插孔通常用作您借助后置推杆辅助线路制作
的效果混音的回路。 请您在此连接外接效果器的输出信号。 如果
只连接左插孔, Aux Return 则将自动调为单声道。
◊ 您也可将这些插孔当作附加的线路输入端使用所有的.
Stereo Aux Return.都为平衡式，.当然也可配上不平衡式插
头。.如果一条.Aux.线路用于监听音箱，.则未占用的.Stereo Aux
Return 可用于其他信号线路电平信号，.如键盘输出端。.
◊ 一个输入.Stereo Aux Return.插孔的信号可通过.Aux Send.插孔
输出。.有关此项的详细信息请参阅第.2.3.5.章中的.STEREO AUX
RETURN 1/2 (TO AUX SEND)。
10 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
STEREO AUX RETURN FX
STEREO AUX RETURN FX 插孔是您借助 FX调节器在声道中制作的效果
混音的回传线路。 如果这些插孔已被用来作为附加的输入端时,
您必须通过其他声道将效果信号重新输入调音台。 这样您可用声
道均衡器来调节效果信号的频率响应。
◊ 此应用时相关声道的FX调节钮必须位于左止挡位，.不然会产
生反馈问题!
◊ 如果您将内置效果器用于效果混音，.则不得占用.STEREO AUX
RETURN FX 插孔。.如占用此孔的话，.您就得通过.FX OUT.来截
取已处理的信号.(只在.UB2222FX-PRO 和.UB2442FX-PRO 上可以
这样做)。
2.3.4 UB1832FX-PRO 的监听区段
UB1832FX-PRO 同其他调音台的区别之一是它有专门的监听音箱
输出端。
UB1832FX-PRO

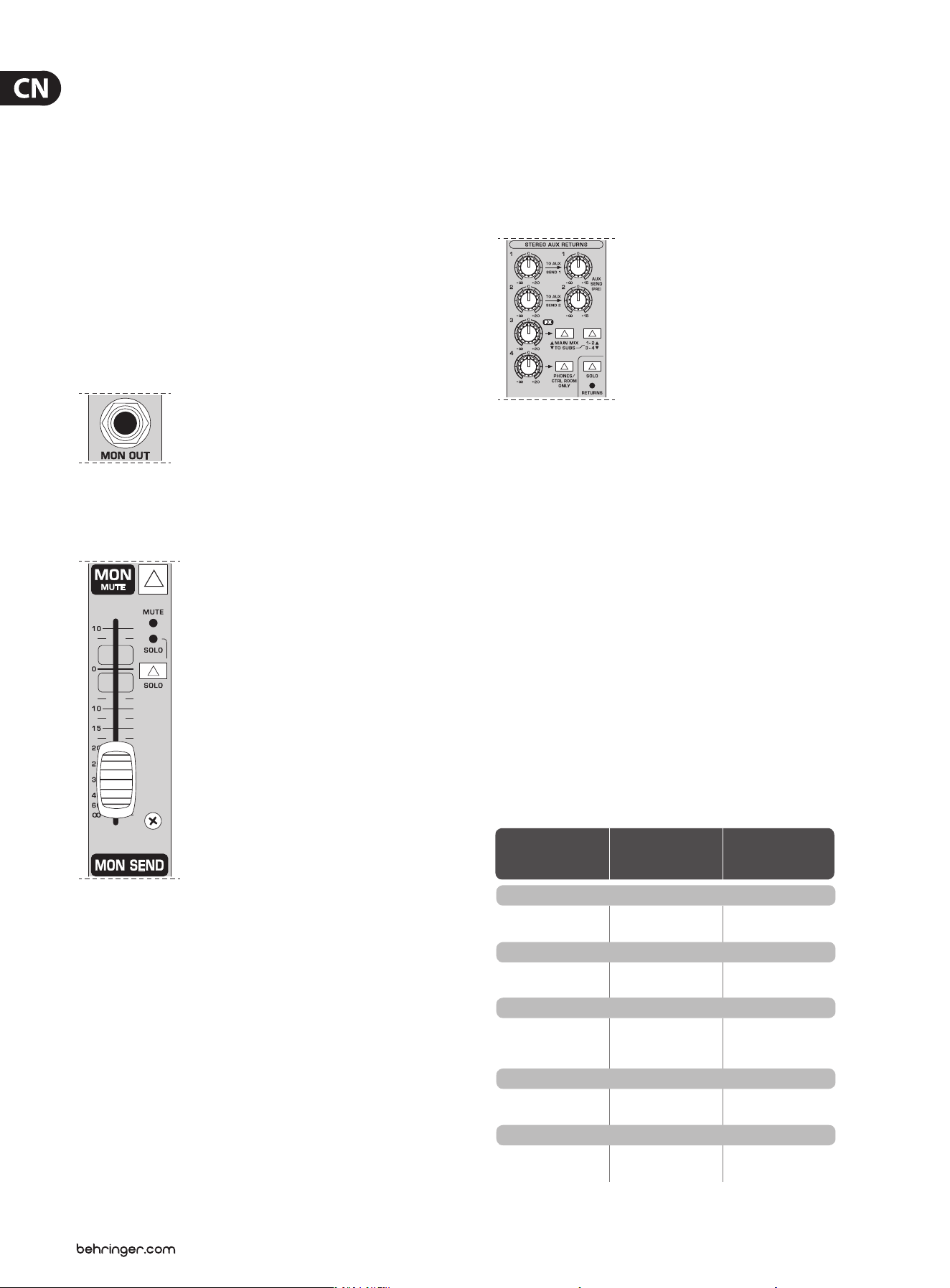

图 2.10: UB1832FX-PRO 的监听音箱输出端
此调音台的的第一条辅助传送 （MON） 将监听混音所需的信号从声
道分截取后传送到 MON SEND 推杆上 。
UB1832FX-PRO
图 2.11: UB1832FX-PRO 的监听推杆
MUTE (静音)
要关闭监听通道的声音, 请您按下 MUTE 开关。
SOLO
SOLO 开关将监听线路放到 Solo 集中母线 (推杆后和静音后) 或 PFL
集中母线上 (推杆前和静音前) 上。 至于放到哪个集中母线上,
要看主区段中的 MODE 开关的调节位置。
2.3.5 Stereo aux return (立体声辅助回传).调节钮.
STEREO AUX RETURN 1
STEREO AUX RETURN 1 调节钮是立体电位计。 用它来确定主混音上输
入信号的音量。 如果您将此输入端用作效果回路, 则将效果信号混
入声道的 “干” 信号。
◊ 在这种情况下，.效果器应调节为.100%
UB2442FX-PRO
图 2.12: Stereo Aux Return 调节钮和 Stereo Aux Return (to Aux Send) 调节钮
STEREO AUX RETURN 1/2 (TO AUX SEND)
这两个右边的 STEREO AUX RETURN 调节钮具有特殊的功能: 用它可
给监听混音配上效果。 举例如下 （调音台 UB1622FX-PRO 配上一部效
果器:
带效果的监听混音
这一应用的前提是您的效果器需如下连接: 用 AUX SEND 2 插孔控制
您的效果器的 L/Mono 输入端, 同时立体声 AUX RETURN 1 插孔同其输
出端连接。
在 AUX SEND 1 插孔上应连接您的监听设备的放大器, AUX SEND 1
主调节器用来确定监听混音的音量。
您现在可借助 STEREO AUX RETURN (TO AUX SEND) 调节钮监控从效果器
传到监听混音上的效果信号的音量。
采用 BEHRINGER POWERPLAY PRO HA4700/HA8000 耳机分配放大器,
您可以非常简单地为您的录音室制作四个 (HA8000: 八个) 立体声耳
机混音。
您可在以下表格查阅您的调音台各种插孔的用途。
外接效果器从以
下线路收到信号:
外接效果器通过
以下插孔将信号
送回:
效果信号通过以
下调节器到达监
听混音:
UB1622FX-PRO
AUX SEND 2
STEREO AUX RETURN 1
插孔
STEREO AUX RETURN 1
(TO AUX SEND 1) 调节钮
UB1832FX-PRO
AUX SEND 1
STEREO AUX RETURN 2
插孔
FX/AUX 2 RET
的监听器开关
UB2222FX-PRO
AUX SEND 2
STEREO AUX RETURN
插孔 1 或 2
STEREO AUX RETURN 1
(TO AUX SEND 1)
调节钮
UB2442FX-PRO
AUX SEND 2
STEREO AUX RETURN 1
插孔
STEREO AUX RETURN 1
(TO AUX SEND 1) 调节钮
:
可选
AUX SEND 1
STEREO AUX RETURN 2
插孔
STEREO AUX RETURN 2
(TO AUX SEND 2) 调节钮
表 2.1: 带效果的监听混音的接口和调节钮
11 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
STEREO AUX RETURN FX
在调音台 UB1622FX-PRO 和 UB1832FX-PRO 上, 是 STEREO AUX RETURN 2,
在调音台 UB2222FX-PRO 和 UB2442FX-PRO 上, 是 STEREO AUX RETURN 3。
通过 STEREO AUX RETURN FX 调节钮来确定从 AUX RETURN FX 插孔继续
传送给主混音的信号的音量。 如果没有连接外部信号源, 这里便
是内接效果模块的输出信号。
MAIN MIX / TO SUBS.
这个开关将通过 STEREO AUX RETURN FX 插孔输入的信号传到主混音
(非按下位置) 或次混音 (按下的位置) 上。
在 UB2442FX-PRO 上, 您可选择将信号分配给不同的编组 (选择开关
1-2 / 3-4 在 MAIN MIX / TO SUBS 的右边 )。
SOLO RETURNS
此外, 在此型号的调音台上, 您还可把所有 Aux Return 接到 Solo
母线和 PFL 母线上。 Solo 接通时, 发光二极管发光。
STEREO AUX RETURN 4.(只在.UB2442FX-PRO)
此调节钮的功能同其他 Stereo Aux Return 调节钮相同。 另外此
Aux Return 线路还能通过 CTRL ROOM & PHONES 开关为您提供方便的
监听方法。
CTRL ROOM & PHONES ONLY
通过此开关您可将 AUX RETURN 4 插孔的信号转到控制室输出端和
耳机输出端上。
2.3.6 UB1832FX-PRO 的补充说明
在 UB1832FX-PRO 调音台上, AUX RETURN FX 是一个立体声推杆, 具备
各种不同的路线选择功能: MUTE 将效果回路调节为无声 (当然不是
PFL!), SOLO 将效果回路传到 Solo 和 PFL 母线上, SUB 将效果回路传到
编组上, MAIN 将效果回路传到 Main Mix 主混音上。
UB1832FX-PRO

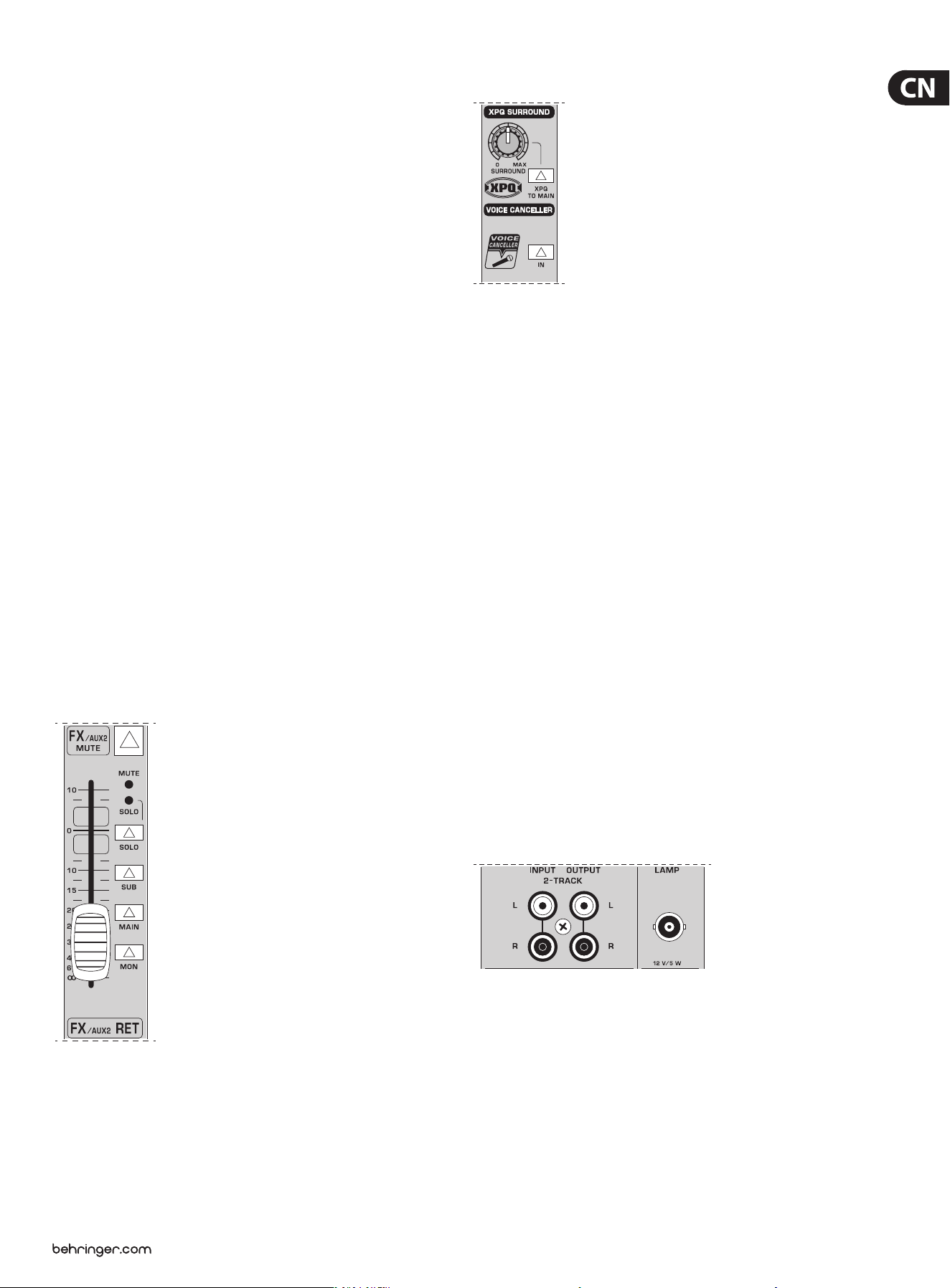

图 2.13: UB1832FX-PRO 的 FX/AUX 2 Return 推杆
MON
MON 开关将 AUX RETURN 2 插孔上的信号传到监听线路上, 同来自声
道的监听信号平行。
如果您想将一个效果信号放到监听混音上, 便可将 Aux 线路 1
在推杆前接通, 在推杆前控制效果器, 并通过 AUX RETURN 2 将效果
信号加给监听信号。
2.3.7 XPQ.环绕声功能.(只在.UB1832FX-PRO)
UB1832FX-PRO
图 2.14: 环绕声功能的操作元件
XPQ 环绕声功能可用 XPQ TO MAIN 开关打开和关闭。 这是一个内装
的效果, 用来展宽立体声的宽度。 这样声音会变得更活泼和透明
清澈。 用 SURROUND 调节钮您可确定此效果的强度。
消音器
此为一个滤波装置, 可用来几乎完全隐去一个录音的歌唱部分。
滤波器只对人声频率起作用, 而对其余音乐信号没有大的影响。
此外, 滤波器只截取立体声环场的中间部分, 也就是通常歌唱所处
的音频位置。
◊ 请您将需要用消音器处理的信号源接到.CD/TAPE INPUT.
插孔上。.其他输入端没有此消音功能。
消音器可应用的范围显而易见: 您可用最简便的方式为卡拉 OK
活动制作伴奏音乐。 当然您可先在排练室或家里没有观众时进行
练习。 有乐队的歌手则可利用消音器制作伴奏磁带或 CD 在家里静
心练习较难的段落, 而无需过分麻烦伴奏员。
2.3.8 双音轨输入，.双音轨输出
双音轨输入
双音轨输入插孔 （RCA) 接受双音轨录音机（如, DAT 录音机）, 或可当
做立体声线路输入接口。 另一个 EURORACK 或 BEHRINGER ULTRALINK
PRO MX882 的输出信号也可连接到此插孔。 如果连接高保真功放
（有信号源选择开关） 的输出到双音轨输入插孔, 您可以较容易听
到其他信号源 （如, 盒式录音机, MD 播放机, 声卡等）。
使用消音器功能 （仅 UB1832FX-PRO）, 您可以通过这些插孔处理加载
到调音台的所有信号。
UB2442FX–PRO
图 2.15: 双音轨连接插孔和灯接口
双音轨输出
并联载有主混音信号 （非平衡式） 的双音轨输出插孔到。 再连接此
信号到您的录音设备的输入接口。 最终输出电平可通过高精度主
混音推杆调节。
◊ 如果您将压缩器或噪音门连接到双音轨输出接口后，.主混音推
杆有可能产生不。
12 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
2.3.9 灯接口.(只在.UB2442FX.PRO)
在这个 BNC 插孔上您可连接一个鹅颈式灯 (12 伏特直流电,
最大 0.5 A)。
2.3.10 音量显示器和监听
UB2442FX-PRO
图 2.16: UB2442FX PRO 的控制室和耳机区段
双音轨
双音轨开关连接双音轨输入插孔的信号到电平表, 控制室输出端
和耳机插孔--通过监听喇叭和耳机来检查记录信号是非常简便
的一种方法。
SUB 1-2.或.SUB
SUBS 1-2 开关将编组1和 2 的信号放到此路径上。
SUB.3-4
SUB 3-4 同样作用, 将编组 3 和 4 的信号放到此路径上
(只在 2442FX)。
MAIN MIX (主混音)
MAIN MIX 开关将主混音信号输送到 CONTROL ROOM OUT 和 PHONES 插
孔以及音量显示的输出端上。
CTRL ROOM & PHONES
通过此调节钮可调节控制室输出音量以及耳机音量。
2-TRACK TO MAIN
当按下 2-TRACK TO MAIN 开关时, 双音轨输入被连接到主混音, 由此
可以作为磁带录音机的额外输入接口。 您也可用此开关连接任何
不需要进一步处理的 MIDI 乐器或其他信号。 同时, 按下此开关后,
主混音将不能被连接到双音轨输出插孔。
POWER (电源)
蓝色的 POWER 发光二极管表示机器已接通电源。
+48 V
红色的 +48 V -发光二极管发光时表示幻像电源已接通。 使用电容
式麦克风需要幻像电源。
◊ 在幻像电源接通时，.不得将任何麦克风接到调音台.
(或舞台箱./.暗线箱).上。.此外应在接通幻像电源前将监听./.
播放扬声器调为无声。.请您在接通后等待约一分钟，.然后才调
节输入放大，.以便系统在此之前能得以稳定。
音量显示
高精确的音量显示使您能始终详细了解所显示信号的强度。
录音音量
在用数字录音机进行录音时录音机峰值表不应超过 0dB。 原因是
数字录音与模拟录音不同, 它在稍微超过 0 dB 的情况下便会产生
不良的数字失真
模拟录音时, 录音机的音量表在低频信号 (如大鼓) 处应达到约
+3 dB。 在频率超过 1 千赫兹时音量表由于其惰性倾向于将信号音
量显示得过小。 所以在有类似 Hi-Hat (高帽铜锣) 乐器时, 您应将音
量最高调至 -10 dB。 小鼓应调至约 0 dB。
◊ 您的.EURORACK 的峰值表显示实际音量，.不受频率影响。.
不管是哪一种音频信号，.录音时，.我们推荐使用.0 dB 的音量。
MODE
MODE 开关用来确定声道的 SOLO 开关是用作 PFL 功能 (前置推
杆监听) 还是 Solo 功能 (Solo In Place 声道信号单独监听)。
PFL (LEVEL SET)
要用 PFL 功能请按下 MODE 开关。 PFL 功能原则上应用于增益调节
(GAIN)。 信号在推杆前被截取后被放在 Mono-PFL 母线上。 在 “PFL”
位置时, 只有峰值表的左侧在工作中。 请您将各个声道调到音量表
的 0 dB 刻度。
SOLO (NORMAL)
不按下 MODE 开关时, Stereo-Solo 母线起作用。 Solo 是 Solo In Place
(声道信号单独监听) 的简称。 这是监听单个信号或一组信号
常用方式。 一旦按下了一个 Solo 开关, 所有监听线路中未被选
择的声道(控制室和耳机) 便被调为无声。 立体声声象则保持
不变。 Solo 母线的音频信号来自由声道声像调节钮的输出端、
Aux Send 线路和 Stereo-Line 输入端。 在 UB2442FX-PRO 上, 所有
Aux Return 都能被放置到 Solo 母线上, 在 UB1832FX-PRO 上, 只有
Aux Return 2 能被放置到 Solo 母线上。 Solo 母线一般都在推杆后
接通。
◊ 声道排中的.PAN 调节钮提供恒力特性。.即信号不管在立体音
场的哪个位置，.其音量始终保持不变。.如果将.PAN 调节钮向左
或向右转到底，.音量分别提高.4 dB。.这样可确保音频信号定位
在立体声象中央时不会变响。.因此，.在声道的.PAN 调节钮未向
左或向右旋到底时，.来自该声道的音频信号在.Solo 功能激活时
(Solo in Place).比.PFL 功能时音量显示要轻一些。
原则上 Solo 信号通过控制室输出端和耳机插孔监听, 并放到音量
调制显示器上。 如果按下了一个 Solo 开关, 来自 Tape Input、 次组和
主混音的信号则被阻拦通往这些输出端。
MAIN SOLO
声道 SOLO Aux Send-Solo 开关被按下时, MAIN SOLO 发光二极管便会
发亮。 此时 MODE 开关必须位于 “Solo” 位置上。
PFL
PFL 发光二极管发亮时表示峰值表被调为了 PFL 模式。
13 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
耳机插孔
在此 6.3 mm 立体声插孔上您可连接您的耳机 (UB2442FX-PRO:
2 个耳机插孔)。 传到耳机接口的信号被控制室输出端截取。
All Model

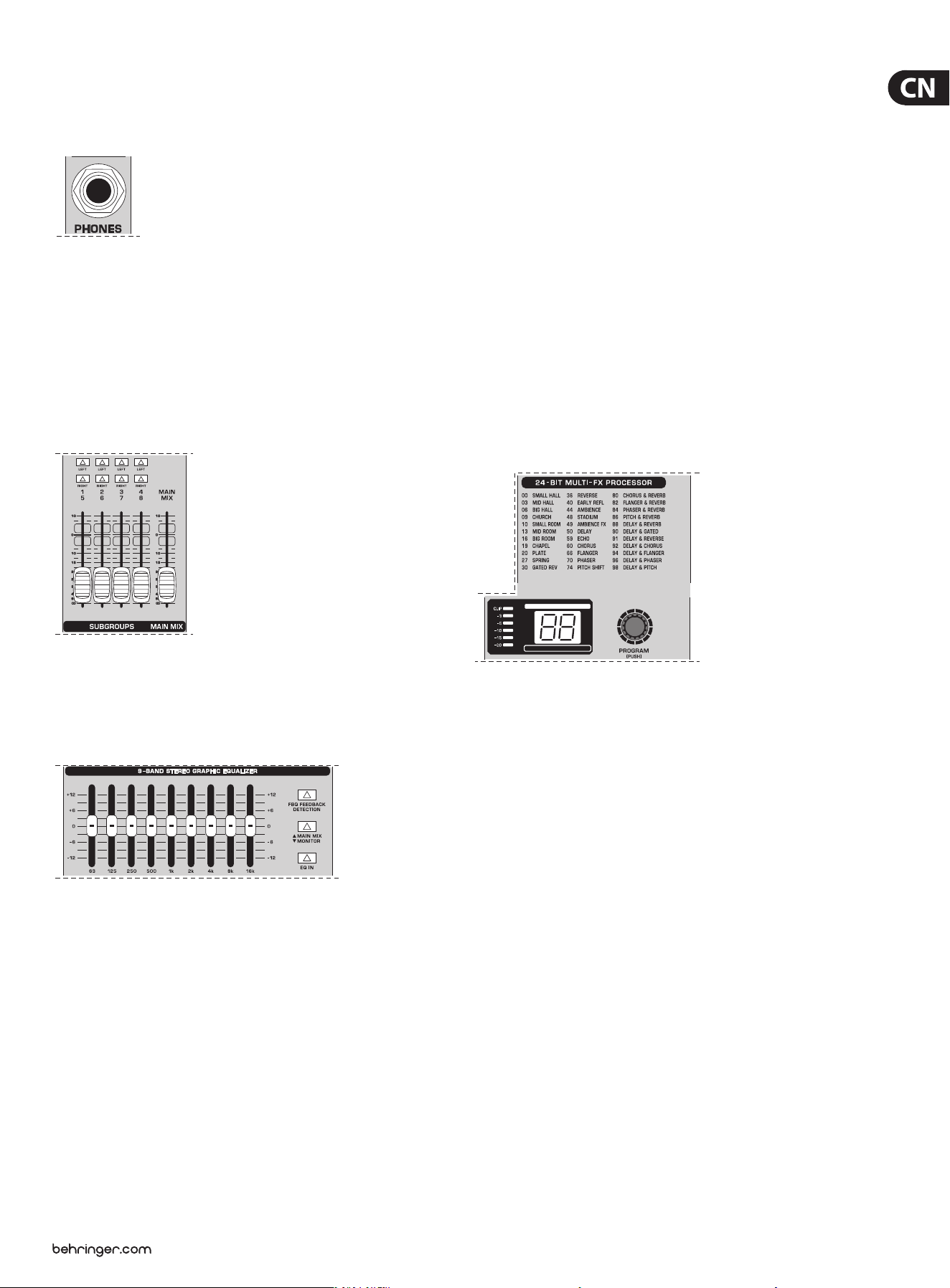

图 2.17: 耳机插孔
2.3.11 Subgroups (编组).推杆和.Main Mix (主混音).推杆
用此精密的高质量推杆您可调节次组和主混音的输出音量。
左./.右开关
位于编组推杆上方的开关将次组信号分配给主母线的左侧或
右侧。 您也可将次组信号分配给两侧或不分配给任何一侧。
不分配给任何一侧时, 次混音便只在相应的次组输出端上。
UB2442FX-PRO
图 2.18: 编组推杆和主混音推杆
3. 图形式.9.频段均衡器..
(只在.UB1832FX-PRO)
UB1832FX-PRO
图 3.1: UB1832FX PRO 的图形式立体声均衡器
EQUALIZER (均衡器)
此开关用来驱动图形式均衡器。
MAIN MIX/MONITOR.(主混音./.监听器)
当开关位于上部位置时, 立体声均衡器对主混音起作用。 这时均衡
器对监听混音不起作用。
当开关按下时, 均衡器对监听混音 (mono) 起作用, 这时主混音
不受影响。
FBQ FEEDBACK DETECTION.(反馈检波)
此开关用来启动 FBQ 反馈检波系统。 频带推杆中的发光二极管发
光时表示反馈频率的频带。 需要时请您稍微降低有关频带, 以避
免反馈 (Feedback)。 您若要利用这一功能, 必须接通图形式立体声
均衡器。
◊ 当然这里至少要有一个，.最好要有多个麦克风声道是打开的，
因为不然的话则不会产生反馈!
反馈特别经常出现在舞台监听喇叭的区域, 因为监听喇叭的声音会
传给麦克风。 您也可将 FBQ 反馈检波用于监听混音, 方法是将均衡
器接到监听线路中 (请参阅 MAIN MIX/MONITOR)。
4. 数字效果器
24-BIT MULTI-FX PROCESSOR
这里你可看到多重效果处理器的所有预置的一览表。 这个内置
的效果模块提供给你高质量的标准效果, 如厅堂、 合唱、 镶边、
回声以及各种组合效果。 通过通道中的 Aux Send FX 和 Aux Send FX
总调节钮你可设定效果处理器的输入信号。
All Models
24–BIT A/D & D/A CONVERTER
24–BIT DUAL ENGINE DSP
LEVEL
图 4.1: 数字效果模块
内装的数字立体声效果处理器的优点是, 您不必进行接线。 这样
从一开始便排除了产生交流低频噪声干扰或音量不同的可能性,
方便了操作。
这些效果预置为常规的 “混合效果”。 当您旋开 STEREO AUX RETURN FX
调节钮时, 会产生声道信号 (干) 和效果信号组成的混合信号。
两种信号之间的平衡通过声道推杆和 STEREO AUX RETURN FX 调节钮
调节。
FX OUT
在 UB2222FX-PRO 和 UB2442FX-PRO 调音台上, 有专为效果器配备的输
出端, 配置为不平衡式立体声 (顶尖=左信号, 圆环=右信号, 柱体 =
接地 / 屏蔽)。 这样您可在录制干歌唱音轨时同时录制一个带回声
的歌唱音轨, 以便在以后混音时可任意确定回声所占比例。
UB2442FX-PRO 音台的效果输出端在机器的背面, UB2222FX PRO 在调音
台的效果输出端在面板上的 Aux Send 处。
FX FOOTSW
在脚踏开关插孔上请您连接一个通用的脚踏键, 您可用它来打开
和关闭效果处理器。 当效果处理器用脚踏键调为无声时, 显示屏幕
下方会有发光的亮点。
LEVEL
效果模块上的发光二极管音量显示器应始终显示足够的音量。
请您注意, Clip 发光二极管只在音量峰值时才发亮。 如果它持续
发光, 则表示效果处理器已过载了, 并会产生讨厌的失真。
14 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
PROGRAM
通过旋转 PROGRAM 调节钮您可选择效果预置。 屏幕会显示正被
调入的预置号码。 要确认所选的预置, 请您按下按钮; 闪光停止。
您也可用脚踏键来确认所选的预置。
5. 背面的接口
5.1 Main Mix.(主混音).输出端、.插入点和.
Control Room (控制室)输出端.
UB2442FX-PRO

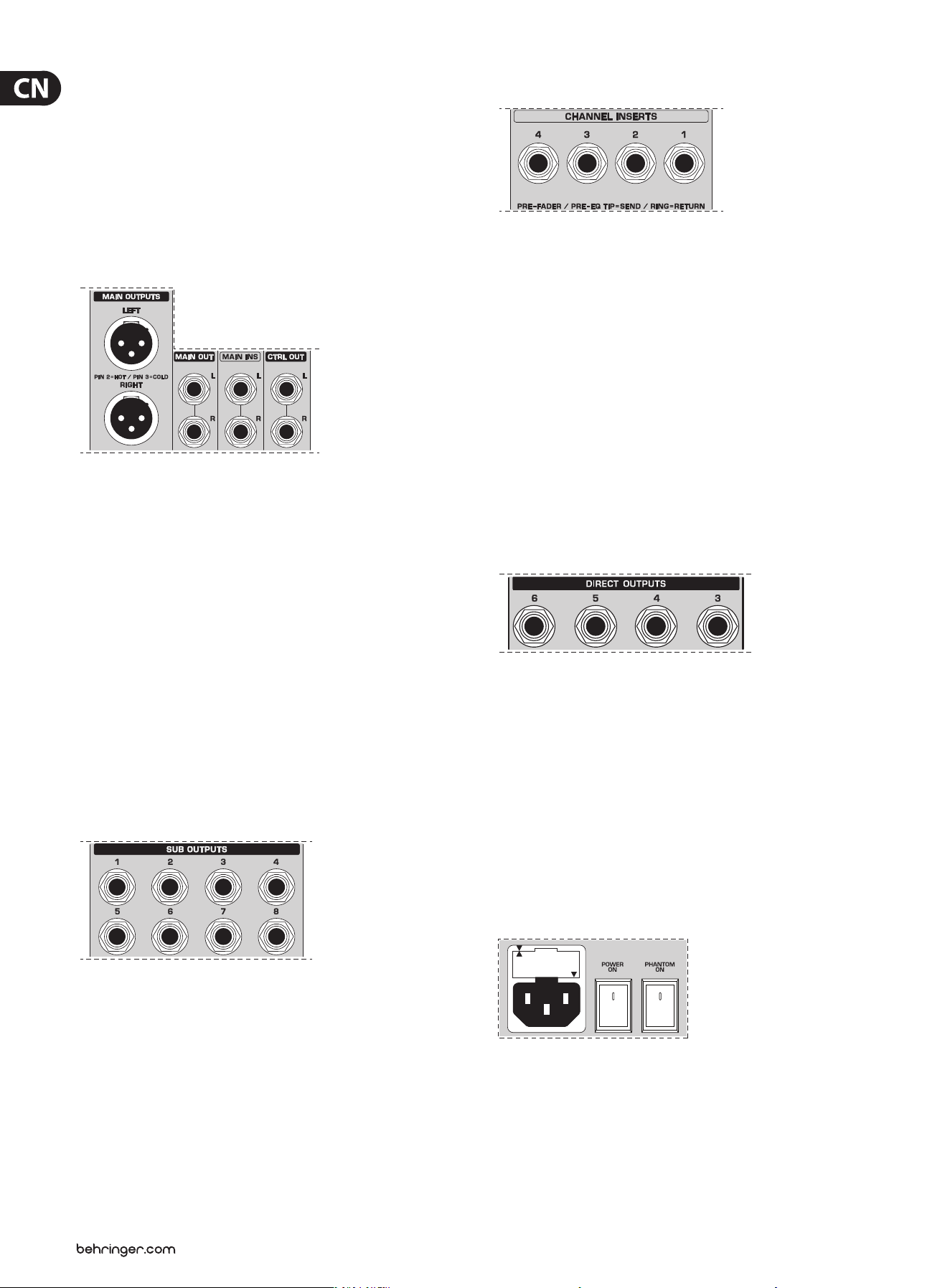

图 5.1: 主混音输出端、 主混音插入点和控制室输出端
MAIN OUTPUTS
MAIN 输出端用来输导 MAIN MIX 信号, 配有平衡式 XLR 插孔, 其额定
电平为 +4 dBu, 同时还有平衡式 6.3 mm 插孔, 同样供主总和信
号输出使用 (UB1622FX-PRO: 这里插口输出端位于正面面板上,
为不平衡式)。
CONTROL ROOM OUTPUTS (CTRL OUT)
一般情况下, 控制室输出端同控制室中的监听设备连接, 提供立体
声总和或单一声道信号。
MAIN INS(ERTS).(只在.UB2442FX-PRO)
这些是主混音的插入点。 它们位于主混音放大器后面, 但在主推
杆前面。 您可在此插入一个动态处理器和 /或一个图形式均衡器。
请您也注意第 5.3 章中有关插入点的说明。
5.2 编组输出端
UB2442FX-PRO
图 5.2: 编组输出端
SUB OUTPUTS
编组输出端为不平衡式, 用来传输您借助声道推杆旁的 SUB 开关
(UB2442FX-PRO: 1-2 或 3-4 开关) 放到相关编组上的声道的总和信号。
这样您可将一个编组传输到另一个调音台上或将此输出端与
Main Output 同时用作录音输出端。 如此您便可同时进行多音轨的
录音。 为此请您采用 Y 电缆, 并将您的 8 音轨录音机的输入端配
置成可使用 2x4 条音轨 (如将声道1接到音轨1和音轨 2 上等等)。
在第一轮中您将音轨 1、 3、 5 和 7录音, 第二轮时您将音轨 2、 4、 6
和 8 录音。
EURORACK UB2442FX PRO 已配备平行的次组输出插孔 (1-5、 2-6 等等)。
5.3 插入点.(Inserts)
UB1622FX-PRO
图 5.3: 插入点
◊ UB2442FX-PRO 的声道插入点位于线路输入端和.GAIN 调节钮的
操作区中间
插入点对采用动态处理器或均衡器来处理一个声道的信号很有
用。 回声效果器和其他效果器通常是用其效果信号加在干信号
伤,而动态处理器则是处理整个信号。 也就是说, 在这种情况下,
用 Aux Send 线路不是正确的方法。 正确的方法是将信号线路中断
并加入一个动态处理器和 / 或均衡器。 然后信号在同一位置回传
到调音台。 信号只有在插头插入相应插孔时才被中断 (立体声插
头、顶尖=信号输出端, 圆环=输入端)。 所有单输入声道均配备有
插入点。这些插入点位于推杆、 均衡器和 Aux Send 之前。 插入点也
可用作 Pre-EQ-直接输出端 (进入均衡器处理之前), 而不中断信号
流。 此用途时, 您需要用单声道接驳插头的电缆来连接磁带机或
效果器, 在调音台上侧需要用桥接立体声接驳插头 (顶尖和圆环
相连接)。
5.4 直接输出端.(只在.UB2442FX PRO)
UB2442FX-PRO
图 5.4: 直接输出端
DIRECT OUTPUTS
UB2442FX-PRO 的直接输出端 (每个单输入声道各 1 个) 非常适合用
于多条音轨的同时录音。 不平衡式插孔连接在均衡器后、 静音后
和推杆后。
5.5 电压供应、.幻像电源和保险
保险丝座./.IEC.插座.
电源连接通过一个 IEC 插座。 它符合必需的安全规定。 属于供货范
围的还有一根合适的电源线。 在更换保险丝时应务必使用相同的
型号品种。
All models
图 5.5: 电压供应和保险
POWER (电源).开关
用 POWER 开关起动调音台。 当连接电源网时, POWER 开关应位于
“关” 的位置。
15 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
需将调音台同电源分离时, 请您拔下电源插头。 当调音台在运行时,
请您确证电源插头位于容易够到的地方。 如果将机器安装在一机
架中, 则请做到您能通过背面的插头或全极电源开关很方便地分
离电源分离。
请您注意: POWER 开关在关闭时, 并不完全将设备同电源网分离。
因此较长时间不使用设备时, 请您将电源线拔出插座。
PHANTOM (幻像电源).开关.
通过 PHANTOM 开关您可启动单声道 XLR 插孔的幻像电源, 使用电容
式麦克风需要幻像电源。 红色的 +48 V 发光二极管发光时表示幻
像电源已接通。 如果使用平衡式电线的话, 通常还可同时使用动圈
麦克风。 吃不准时请您询问麦克风制造厂!
◊ 请您在接通幻像电源之前连接好所有需要的麦克风。.在幻像
电源接通的时侯，.请您不要将麦克风同调音台连接或分离。.
此外，.应在接通幻像电源前将监听./.播放扬声器调为无声。.
请您在接通后等待约一分钟，.然后才调节输入放大，.以便系统
在此之前能得以稳定。
◊ 注意!.请您也注意第.6.2.1.章.“音频连接”.中的说明。
产品序号
产品序号对您的保用权很重要。 请您注意第 1.3.3 章中的有关说明。
6. 安装
6.1 装入机架中
在调音台的包装中, 您可找到两块 19 英寸装配角, 它们可以被安装
在调音台侧壁上。
在装配角固定在调音台上前, 请您首先去下左右侧壁上的螺钉。
然后请用同样的螺钉安装两个装配角。 请注意装配角分别只适合
一侧。 改装后可将调音台安装到通用的 19 英寸机架上。 请始终保
持充分的空气流通, 以避免机器过热。
◊ 请您只使用固定在调音台侧壁上的螺钉来安装.19.英寸机架
装配角。
6.2 电缆连接
针对不同的应用您需要大量不同的电线电缆。 以下插图向您解说
这些电线电缆的配线情况。 请您始终采用高质量的电线电缆。
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
¼" TS footswitch connector

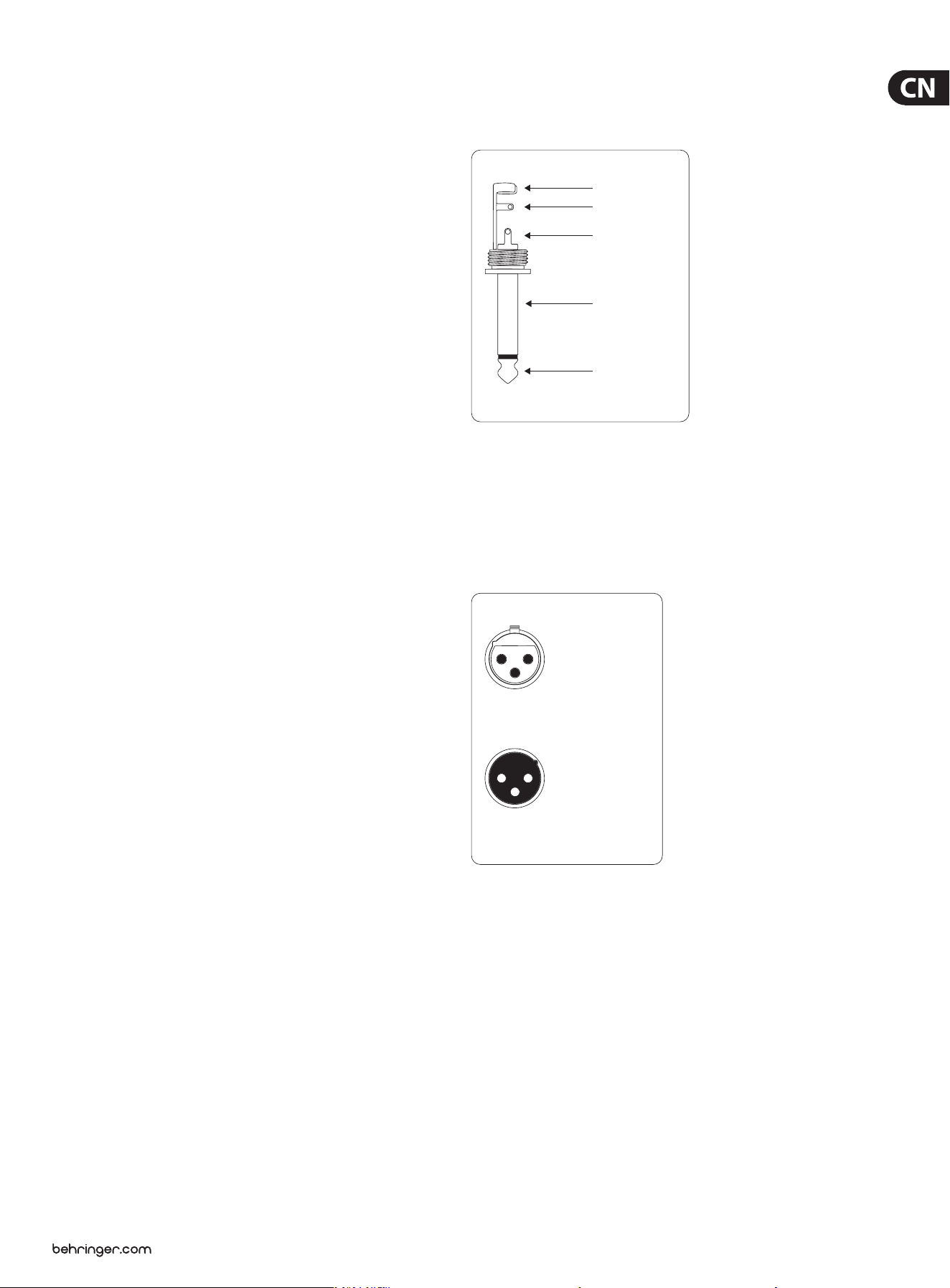

图 6.1: 脚踏键插头
6.2.1 音频连接
使用双音轨输入和输出端时, 请您采用通用的莲花电缆 (RCA)。
当然也可将有不平衡连接的机器接到有平衡连接的输入输出
端上。 请您使用单声道插头或将立体声插头的圆环同柱体连接
(在 XLR 插头时将 Pin 1 同 Pin 3 连接 )。
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图 6.2: XLR 连接
注意! 如果您想使用幻像电源, 请您绝对不要在 MIC 输入插孔上使
用不平衡的 XLR 连接 (PIN 1 和 3 相连)。
16 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)

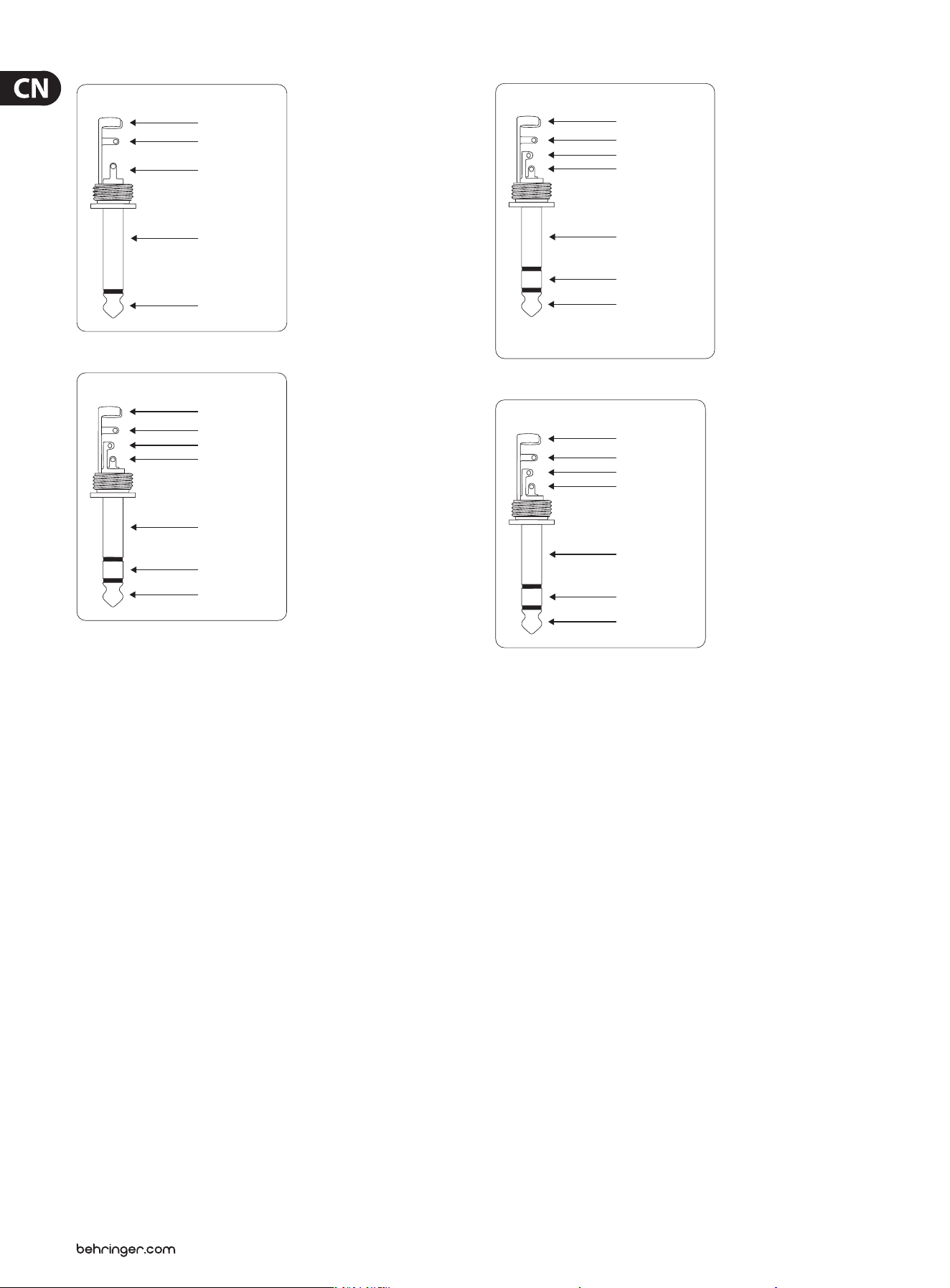

图 6.3: 6.3mm 单声道接驳插头
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
图 6.4: 6.3mm 立体声道接驳插头
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
Connect the insert send with the input and the
insert return with the output of the eects device.
Insert send return ¼" TRS connector
ring
return (in)
tip
send (out)
图 6.5: Insert-Send-Return 立体声道接驳插头
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
图 6.6: 耳机立体声道接驳插头
17 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
7. 技术参数
麦克风输入端.(IMP “Invisible” Mic Preamp.无形话筒前置放大器)
型式 XLR, 平衡式, 分立式的输入电路
Mic E.I.N. (20 Hz - 20 kHz)
@ 0 Ω 源阻抗 -134 dB / 135.7 dB A-加权的
@ 50 Ω 源阻抗 -131 dB / 133.3 dB A-加权的
@ 150 Ω 源阻抗 -129 dB / 130.5 dB A-加权的
频率响应 <10 Hz - 150 kHz (-1 dB),
<10 Hz - 200 kHz (-3 dB)
增益范围 +10 至 +60 dB
最大输入电平 +12 dBu @ +10 dB 增益
阻抗 约 2.6 kΩ 平衡式
信号噪声比 110 dB / 112 dB A-加权的
(0 dBu In @ +22 dB 增益)
失真 (总谐波失真+噪声) 0.005% / 0.004% A-加权的
型式 6.3-mm-立体声道插头, 平衡式
阻抗 约 20 kΩ 平衡式
10 kΩ 不平衡式
增益范围 -10 至 +40 dB
最大输入电平 +22 dBu @ 0 dB 增益
淡出衰减
1
.(串话衰减)
主混音推杆关闭 90 dB
声道调为无声 89 dB
声道推杆关闭 89 dB
频率响应
.
麦克风输入端至主输入出端
<10 Hz - 90 kHz +0 dB / -1 dB
<10 Hz - 160 kHz +0 dB / -3 dB
立体声输入端
型式 6.3-mm-立体声道插头, 平衡式
阻抗 约 20 kΩ
最大输入电平 +22 dBu
均衡器单声道
Low (低频) 80 Hz / ±15 dB
Mid Sweep (中频扫描) 100 Hz - 8 kHz / ±15 dB
High (高频) 12 kHz / ±15 dB
均衡器立体声道
Low (低频) 80 Hz / ±15 dB
Low Mid (低中频) 500 Hz / ±15 dB
High Mid (高中频) 3 kHz / ±15 dB
High (高频) 12 kHz / ±15 dB
Aux Send.(辅助传送)
型式 6.3-mm-单声道插头, 不平衡式
阻抗 约 120 Ω
最大输出音量 +22 dBu
Stereo Aux Return.(立体声辅助回传)
型式 6.3-mm-立体声道插头, 平衡式
阻抗 约 20 kΩ 平衡式 / 10 kΩ 不平衡式
最大输入电平 +22 dBu
主输出端
型式 XLR, 平衡式
和 6.3-mm-立体声道插头, 平衡式
只在 UB1622FX-PRO: 插口输出端不平衡式
阻抗 约 240 Ω 平衡式 / 120 Ω 不平衡式
最大输出音量 +28 dBu
+22 dBu (UB1622FX-PRO)
控制室输出端
型式 6.3-mm-插口, 不平衡式
阻抗 约 120 Ω
最大输出音量 +22 dBu
耳机输出端
型式 6.3-mm-立体声道插头, 不平衡式
最大输出音量 +19 dBu / 150 Ω (+25 dBm)
数字信号处理器.(DSP)
.
转换器 24-Bit Sigma-Delta,
64/128 的倍次超 (Oversampling)
扫描速度 40 kHz
18 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO 使用说明书
Main Mix (主混音)系统数据
2
噪声
主混音在 -∞, -101 dB
声道推杆在 -∞ -100 dB (UB2442FX-PRO)
主混音在 0 dB, -93 dB
声道推杆在 -∞ -96 dB (UB1622FX PRO)
-87 dB (UB2442FX-PRO)
主混音在 0 dB, -81 dB
声道推杆在 0 dB -83 dB (UB1622FX PRO)
-80 dB (UB2442FX-PRO)
电源供应
电源电压 100 - 240 V~, 50 - 60 赫兹
220 V~, 50 赫兹 (中国)
功率消耗 47 W (UB2442FX-PRO)
46 W (UB2222FX-PRO)
43 W (UB1832FX-PRO)
37 W (UB1622FX-PRO)
保险丝 100 - 240 V ~: T 1,6 A H 250 V
电源连接 标准 IEC 接口
尺寸
UB2442FX-PRO
尺寸 (高 x 宽 x 深) 约 5.3 x 17.3 x 16.5"
约 135 x 440 x 420 mm
UB2222FX-PRO / UB1832FX-PRO
尺寸(高 x 宽 x 深) 约 3.5 x 16.9 x 14"
约 90 x 430 x 355 mm
UB1622FX-PRO
尺寸 (高 x 宽 x 深) 约 3.8 x 11.9 x 13.8"
约 97 x 301 x 351 mm
重量.(净)
UB2442FX-PRO 约 6.6 kg
UB2222FX-PRO 约 5.5 kg
UB1832FX-PRO 约 5.3 kg
UB1622FX-PRO 约 4.3 kg
测量条件:
注 1: 1 千赫兹相对于 0 dBu; 20 赫兹 - 20 千赫兹; 线路输入; 主输出; 输入音
量与输出音量相同。
注 2: 20 赫兹 - 20 千赫兹; 在主输出测得。 声道 1 - 4 输入音量与输出音量
相同; 声音调节中性; 所有声道接到 Main Mix; 声道 1/3 最左, 声道 2/4
最右。 基准 = +6 dBu。
BEHRINGER 公司始终尽力确保最高的质量水平。 必要的修改将不预先通知予
以实行。 因此机器的技术数据和外观可能与所述说明或插图有所不同。
We Hear You
