OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
PALM NAILER
CLOUEUSE DE TYPE PAUME
CLAVADORA DE MANO
R350PNF
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s’il vous plaît la visite :
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
TABLE OF CONTENTS
****************
General Safety Rules .......................... 2
Specific Safety Rules ......................3-4
Symbols ..............................................5
Glossary of Terms ...............................6
Features ..............................................6
Assembly ............................................ 6
Operation .........................................7-8
Maintenance ....................................... 9
Accessories ......................................10
Troubleshooting ................................10
Illustrations .......................................11
Parts Ordering and
Service ................................Back page
TABLE DES MATIÈRES
****************
Règles de sécurité générales ..........2-3
Règles de sécurité particulières ......3-4
Symboles ............................................5
Glossaire .............................................6
Caractéristiques ................................6
Assemblage ........................................6
Utilisation .........................................7-9
Entretien ........................................9-10
Accessoires ......................................10
Dépannage .......................................10
Illustrations .......................................11
Commande de pièces et
dépannage ........................Page arrière
ÍNDICE DE CONTENIDO
****************
Reglas de seguridad generales ..... 2-3
Reglas de seguridad específicas ... 3-4
Símbolos ............................................5
Glosario de términos .........................6
Características ...................................6
Armado ..............................................6
Funcionamiento ............................. 7-9
Mantenimiento ............................. 9-10
Accesorios .......................................10
Solución de problemas ....................10
Ilustraciones ....................................11
Pedidos de piezas y
servicio .........................Pág. posterior
WARNING:
To reduce the risk of injury, the
user must read and understand
the operator’s manual before
using this product.
AVERTISSEMENT :
Pour réduire les risques de
blessures, l’utilisateur doit lire
et veiller à bien comprendre
le manuel d’utilisation avant
d’utiliser ce produit.
ADVERTENCIA:
Para reducir el riesgo de
lesiones, el usuario debe leer
y comprender el manual del
operador antes de usar este
producto.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
2 – English
GENERAL SAFETY RULES
DANGER:
READ AND UNDERSTAND TOOL LABELS AND
MANUAL. Failure to follow warnings could result
in DEATH or SERIOUS INJURY.
SAVE THESE INSTRUCTIONS
WORK AREA
Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases,
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep bystanders, children, and visitors away while
operating a power tool. Distractions can cause you to
lose control.
PERSONAL SAFETY
Eye protection which conforms to ANSI specifications
and provides protection against flying particles both
from the FRONT and SIDE should ALWAYS be worn
by the operator and others in the work area when
loading, operating or servicing this tool. Eye protection
is required to guard against flying fasteners and debris,
which could cause severe eye injury.
The employer and/or user must ensure that proper
eye protection is worn. We recommend Wide Vision
Safety Mask for use over eyeglasses or standard safety
glasses that provide protection against flying particles
both from the front and side. Always use eye protection
with side shields marked to comply with ANSI Z87.1.
Additional safety protection will be required in some
environments. For example, the working area may
include exposure to noise level which can lead to hearing
damage. The employer and user must ensure that any
necessary hearing protection is provided and used by the
operator and others in the work area. Some environments
will require the use of head protection equipment. When
required, the employer and user must ensure that head
protection conforming to ANSI Z89.1-1997 is used.
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use tool
while tired or under the influence of drugs, alcohol,
or medication. A moment of inattention while operating
power tools may result in serious personal injury.
Dress properly. Do not wear loose clothing or jewelry.
Contain long hair. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewelry, or long
hair can be caught in moving parts.
Do not overreach. Keep proper footing and balance
at all times. Proper footing and balance enables better
control of the tool in unexpected situations.
Use safety equipment. Always wear eye protection.
Dust mask, nonskid safety shoes, hard hat, or hearing
protection must be used for appropriate conditions.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
tool in unexpected situations.
TOOL USE AND CARE
Do not force tool. Use the correct tool for your
application. The correct tool will do the job better and
safer at the rate for which it is designed.
Do not use tool if trigger does not actuate properly.
Any tool that cannot be controlled with the trigger is
dangerous and must be repaired.
Check operation of the workpiece contact mechanism
frequently. Do not use the tool if the workpiece contact
mechanism is not working correctly as accidental driving
of a fastener may result. Do not interfere with the proper
operation of the workpiece contact mechanism.
Store idle tools out of the reach of children and other
untrained persons. Tools are dangerous in the hands of
untrained users.
Maintain tools with care. Follow maintenance
instructions. Properly maintained tools are easier to
control.
Check for misalignment or binding of moving parts,
breakage of parts, and any other condition that may
affect the tool’s operation. If damaged, have the tool
serviced before using. Many accidents are caused by
poorly maintained tools.
Use only fasteners that are recommended for your
model.
Keep the tool and its handle dry, clean and free from
oil and grease. Always use a clean cloth when cleaning.
Never use brake fluids, gasoline, petroleum-based
products, or any strong solvents to clean your tool.
Following this rule will reduce the risk of loss of control
and deterioration of the enclosure plastic.
SERVICE
Tool service must be performed only by qualified
repair personnel. Service or maintenance performed by
unqualified personnel may result in a risk of injury.
When servicing a tool, use only identical replacement
parts. Follow instructions in the Maintenance section
of this manual. Use of unauthorized parts or failure to
follow Maintenance instructions may create a risk of
injury.
3 – English
SPECIFIC SAFETY RULES
Know your pneumatic tool. Read operator’s manual
carefully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.
Following this rule will reduce the risk of electric shock,
fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes resulting in possible
serious injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Make sure the hose is free of obstructions or snags.
Entangled or snarled hoses can cause loss of balance or
footing and may become damaged.
Use the tool only for its intended use. Do not discharge
fasteners into open air.
Use the pneumatic tool only for the purpose for which
it was designed.
Do not use hardened nails in this tool.
Use only the fasteners recommended for this tool.
Never use this tool in a manner that could cause a
fastener to be directed toward anything other than
the workpiece.
Do not use the tool as a hammer.
Always carry the tool by the designated gripping area.
Never carry the tool by the air hose.
Do not alter or modify this tool from the original design
or function without approval from the manufacturer.
Always be aware that misuse and improper handling
of this tool can cause injury to yourself and others.
Never leave a tool unattended with the air hose
attached.
Do not operate this tool if it does not contain a legible
warning label.
Do not continue to use a tool that leaks air or does
not function properly.
OPERATION
Always assume that the tool contains fasteners.
Always handle the tool with care:
• Respect the tool as a working implement.
• Never engage in horseplay.
• Never pull the trigger unless nose is directed toward
the work.
• Keep others a safe distance from the tool while tool is in
operation as accidental actuation may occur, possibly
causing injury.
This tool is designed for single-hand use. Do not
put hands, head, or other parts of your body near the
nosepiece where the nail exits the tool, as serious
personal injury could result.
Do not point the tool toward yourself or anyone
whether it contains fasteners or not.
Do not actuate the tool unless you intend to drive a
fastener into the workpiece.
Always ensure that the workpiece contact is fully
positioned above the workpiece. Positioning the
workpiece contact only partially above the workpiece
could cause the fastener to miss the workpiece completely
and result in serious personal injury.
Do not drive fasteners near edge of material. The
workpiece may split causing the fastener to ricochet,
injuring you or a co-worker. Be aware that the nail may
follow the grain of the wood, causing it to protrude
unexpectedly from the side of the work material.
Keep hands and body parts clear of immediate work
area. Hold workpiece with clamps when necessary to
keep hands and body out of potential harm. Be sure the
workpiece is properly secured before pressing the nailer
against the material. The workpiece contact may cause
the work material to shift unexpectedly.
Keep face and body parts away from back of the tool
cap when working in restricted areas. Sudden recoil
can result in impact to the body, especially when nailing
into hard or dense material.
4 – English
SPECIFIC SAFETY RULES
During normal use the tool will recoil immediately
after driving a fastener. This is a normal function of
the tool. Do not attempt to prevent the recoil by holding
the nailer against the work. Restriction to the recoil can
result in a second fastener being driven from the nailer.
Grip the handle firmly, let the tool do the work and do not
place second hand on top of tool or near exhaust at any
time. Failure to heed this warning can result in serious
personal injury.
Do not drive fasteners on top of other fasteners or with
the tool at an overly steep angle as this may cause
deflection of fasteners which could cause injury.
Do not drive fasteners close to the edge of the
workpiece as the wood may split, allowing the
fastener to be deflected possibly causing injury.
AIR SUPPLY AND CONNECTIONS
Do not use oxygen, combustible gases or bottled
gases as a power source for this tool as tool will
explode, possibly causing injury or death.
Do not use with an air compressor which can
potentially exceed 200 psi as tool may burst, possibly
causing injury.
The connector on the tool must not hold pressure
when air supply is disconnected. If an incorrect fitting
is used, the tool can remain charged with air after
disconnecting and thus will be able to drive a fastener
even after the air line is disconnected, possibly causing
injury.
Always disconnect air supply:
• Before making adjustments
• When servicing the tool
• When clearing a jam
• When tool is not in use
• When moving to a different work area, as accidental
actuation may occur, possibly causing injury.
LOADING TOOL
Do not load the tool with fasteners when any one of
the operating controls is activated.
When loading tool:
Use extreme caution when your hand or any other
part of your body is in the fastener discharge area.
Never point tool at anyone.
Do not depress the workpiece contact as, accidental
actuation may occur, possibly causing injury.
SAVE THESE INSTRUCTIONS
Refer to them frequently and use them to instruct others
who may use this tool. If you loan someone this tool, loan
them these instructions also.
5 – English
SYMBOLS
Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper interpreta-
tion of these symbols will allow you to operate the tool better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard
Read The Operator’s Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply with
ANSI Z87.1.
Eye, Ear and Head Protection
Always wear eye protection with side shields marked to comply with ANSI
Z87.1, along with hearing and head protection when needed.
Keep Hands Away Keep hands and body away from the discharge area of the tool.
Hot Surface
To reduce the risk of injury or damage, avoid contact with any hot
surface.
NOTICE:
The following signal words and meanings are intended to explain the levels of risk associated with this product.
Indicates an imminently hazardous situation, which, if not avoided, will result in death
or serious injury.
Indicates a potentially hazardous situation, which, if not avoided, could result in death
or serious injury.
Indicates a potentially hazardous situation, which, if not avoided, may result in minor or
moderate injury.
Without Safety Alert Symbol) Indicates important information not related to an injury
hazard, such as a situation that may result in property damage.
SYMBOL SIGNAL MEANING
DANGER:
CAUTION:
WARNING:
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities
may contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other
reproductive harm. Wash hands after handling.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products and,
• arsenic and chromium from chemically treated lumber
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce
your exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are
specially designed to filter out microscopic particles.
CALIFORNIA PROPOSITION 65
6 – English
GLOSSARY OF TERMS
Activate (operating controls)
To move an operating control so that it is in a position that
allows the tool to be actuated or that satisfies one require-
ment for the tool to be actuated.
Actuate (tool)
To cause movement of the tool component(s) intended to
drive a fastener.
Actuation system
The use of a trigger, workpiece contact and/or other operat-
ing control, separately or in some combination or sequence,
to actuate the tool.
Air inlet port
In an air tool, the opening to which the compressed air supply
is connected, usually by means of a threaded fitting.
Fastener
A staple, pin, brad, nail, or other fastening device which is
designed and manufactured for use with pneumatic tools.
Jam
An obstruction in the feed or drive areas of the tool.
Maximum air pressure
The maximum allowable pressure of the compressed air, as
specified by the manufacturer, for operating a tool.
Operating control
A control that separately, or as part of an actuation system,
can cause the actuation of a tool.
Trigger
A tool operating control activated by a tool operator’s
fingers.
Workpiece
The intended object into which a fastener is to be driven
by a tool.
Workpiece contact
An operating control element or assembly on the tool in-
tended to be activated by the material to be fastened.
FEATURES
PRODUCT SPECIFICATIONS
Operating Pressure ............................................ 70-120 psi
Air Inlet .............................................................. 1/4 in. NPT
Common Fastener Range .....................Bulk Nails 4d - 16d
Roofing Fastener Head ...........up to 3/8 in. Head Diameter
ASSEMBLY
If any parts are damaged or missing, please call 1-866-539-1710 for assistance.
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing or
damaged. Use of a product that is not properly and
completely assembled or with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended
for use with this product. Any such alteration
or modification is misuse and could result in a
hazardous condition leading to possible serious
personal injury.
Common Fastener Length. ......................1-1/2 in.-3-1/2 in.
Roofing Fastener Length .................................. 3/4 in.-3 in.
Weight ......................................................................2.6 lbs.
7 – English
DANGER:
Do not use oxygen, combustible gases or bottled
gases as a power source for this tool. The tool will
explode and cause death or serious injury.
WARNING:
Do not allow familiarity with tools to make you
careless. Remember that a careless fraction of a
second is sufficient to inflict severe injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
WARNING:
Disconnect the tool from the air supply before
leaving the work area, moving the tool to another
location, or handing the tool to another person.
Failure to do so could result in serious personal
injury.
APPLICATIONS
You may use this tool for the purposes listed below:
Framing
Sheathing
Roof Sheathing
Floor Decking
Exterior Decks
Engineered Lumber
Blocking Sub-Assemblies
Bridging
Fencing
Crate and Box Assembly
Trusses
Siding
Pallets and Pallet Repair
Subflooring
WARNING:
Always wear eye protection. Eye protection does
not fit all operators in the same way. Make sure the
eye protection chosen has side shields or provides
protection from flying debris both from the front
and sides.
OPERATION
PREPARING THE TOOL FOR USE

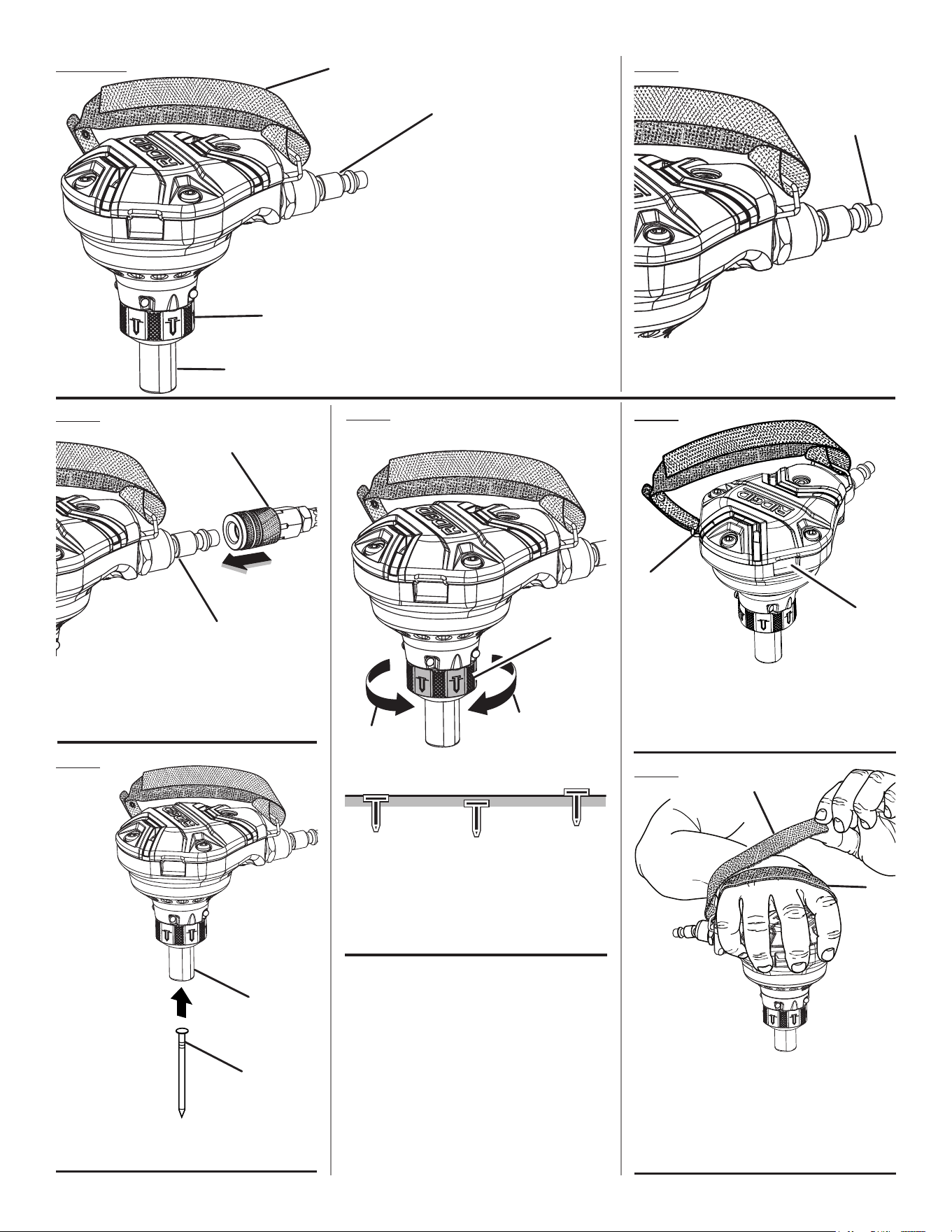

See Figure 1, page 12.
Under normal use conditions, the tool should be lubricated
before connecting the tool to an air supply. Add air tool lu-
bricant into the air fitting on the tool once daily with minimal
use, or twice a day with heavy use. Only a few drops of oil
at a time is necessary. Too much oil will only collect inside
the tool and will be noticeable in the exhaust cycle.
Before connecting the tool, check the air compressor gauge
to be sure it is functioning within the proper range of 70-120
psi.
WARNING:
Disconnect the tool from the air supply before
leaving the work area, moving the tool to another
location, or handing the tool to another person.
Failure to do so could result in serious personal
injury.
CONNECTING THE TOOL TO AN AIR SUPPLY
See Figure 2, page 12.
DANGER:
Do not use oxygen, combustible gases or bottled
gases as a power source for this tool. The tool will
explode and cause death or serious injury.
This tool is designed to operate on clean, dry compressed
air at regulated pressures between 70 and 120 psi. The cor-
rect air pressure is the lowest pressure that will do the job.
NOTE: Air pressure that is higher than 120 psi may damage
the tool.
The tool and air hose must have a hose coupling that allows
all pressure to be removed from the tool when the coupling
is disconnected.
WARNING:
Always use a coupling that discharges all the
compressed air in the tool at the time the fitting or
hose coupling is disconnected. Using a coupling
that does not discharge the compressed air could
cause unintended operation and serious personal
injury.
WARNING:
Do not climb rigging or scaffolding while carrying
a tool that is connected to an air hose. Doing so
could result in serious personal injury.
8 – English
Connect the tool to the air supply with a 1/4 in. female quick
connector. A 3/8 in. female quick connector may be used
in situations where a 1/4 in. supply line is not available. For
maximum tool performance, a 3/8 in. supply line and fittings
are required.
LOADING THE TOOL WITH NAILS
See Figure 3, page 12.
The magnetic nail guide holds nails securely in place while
driving nails into the workpiece.
WARNING:
The tool’s driving mechanism may cycle when the
tool is first connected to the air supply. Always
connect the tool to the air supply before loading
nails to prevent injury from unintended cycling.
Always make sure the nosepiece is empty at the
beginning of each work session, before connecting
to an air supply.
Connect the tool to the air supply.
With the nose of the tool pointed away from you, feed
a nail into the nosepiece. Be sure the nails are pointed
downward and at the angle shown.
Do not hold the tip or head of the nail when feeding into
the nosepiece.
WARNING:
Keep the tool pointed away from yourself and
others when loading nails. Failure to do so could
result in possible serious personal injury.
WARNING:
Never load nails with the nosepiece depressed.
Doing so could result in possible serious personal
injury.
SETTING THE AIR PRESSURE
The amount of air pressure required will depend on the size
of the nail and the workpiece material.
Begin testing the depth of drive by driving a test nail into the
same type of workpiece material used for the actual job.
Drive a test nail with the air pressure set at 50-55 psi. Raise
or lower the air pressure to find the lowest setting that will
perform the job with consistent results.
It may be possible to achieve the desired depth with air
pressure adjustments alone. If finer adjustments are needed,
use the depth-of-drive adjustment on the tool.
OPERATION
DEPTH-OF-DRIVE ADJUSTMENT
See Figure 4, page 12.
The depth-of-drive of the nail may be adjusted. It is advis-
able to test the depth on a scrap workpiece to determine
the required depth for the application.
To determine depth-of-drive, first adjust the air pressure
and drive a test nail. To achieve the desired depth, use the
depth-of-drive adjustment on the tool.
Disconnect the tool from the air supply.
Turn the depth selector left or right to change the driving
depth.
Reconnect the tool to the air supply.
Drive a test nail after each adjustment until the desired
depth is set.
ADJUSTING THE HAND STRAP
See Figures 5 - 6, page 12.
The hand strap is attachable from the left or the right with
the convenient latches on the top of the palm nailer and is
adjustable for hand size.
Disconnect the tool from the air supply.
Determine which hand the palm nailer will be used with
and attach the hand strap to the latch.
Pull the hand strap hook-and-loop top apart from the
bottom.
Insert hand and tighten to fit.
Reattach hand strap hook-and-loop top to bottom.
DRIVING NAILS
The magnetic nail guide holds nails securely in place while
driving nails into the workpiece.
Place tip of the nail against the workpiece.
Push the tool firmly with your palm. Keep the nail in line
with the nosepiece as the nail is driven.
Remove the tool from the nail when complete.
WARNING:
Never hold the nail with your hand or fingers while
driving the nail. Doing so could result in possible
serious personal injury.
9 – English
MAINTENANCE
LUBRICATION
Frequent, but not excessive, lubrication is required for
best performance. Oil for pneumatic fastening tools added
through the air line connection will lubricate the internal parts.
Do not use detergent oil or additives as these lubricants will
cause accelerated wear to the seals and bumpers in the
tool, resulting in poor tool performance and frequent tool
maintenance.
COLD WEATHER OPERATION
For cold weather operation, near and below freezing, the
moisture in the air line may freeze and prevent tool operation.
We recommend the use of air tool lubricant or permanent
antifreeze (ethylene glycol) as a cold weather lubricant.
NOTICE:
Do not store tools in a cold weather environment
to prevent frost or ice formation on the tools’
operating valves and mechanisms that could cause
tool failure.
NOTE: Some commercial air line drying liquids are harmful
to “O” rings and seals. Do not use these low temperature
air dryers without checking compatibility.
AIR SUPPLY PRESSURE AND VOLUME
Air volume is as important as air pressure. The air volume
supplied to the tool may be inadequate because of undersize
fittings and hoses, or from the effects of dirt and water in the
system. Restricted air flow will prevent the tool from receiving
an adequate volume of air, even though the pressure reading
is high. The results will be a slow operation or reduced
driving power. Before evaluating tool problems for these
symptoms, trace the air supply from the tool to the supply
source for restrictive connectors, low points containing
water and anything else that would prevent full volume flow
of air to the tool.
WARNING:
When servicing use only identical replacement
parts. Use of any other parts may create a hazard
or cause product damage.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
WARNING:
Disconnect the tool from the air supply before
performing maintenance. Failure to do so could
result in serious personal injury.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken or destroy plastic which may
result in serious personal injury.
10 – English
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Tool does nothing or operates
sluggishly
Tool jams frequently
Inadequate air supply
Inadequate lubrication
Worn or damaged O-rings or bumper
Verify adequate air supply
Lubricate tool
Install Overhaul Kit and replace O-rings
Incorrect fasteners
Damaged fasteners
Verify that fasteners are the correct size
Replace fasteners
ACCESSORIES
To order parts and maintenance kits, call 1-866-539-1710.
Oil and Wrench Kit .......................................................................................................................................... 079077051701
Driver Maintenance Kit ....................................................................................................................................
079077051702
Overhaul Kit .....................................................................................................................................................
079077051703
WARNING:
Current attachments and accessories available for use with this tool are listed above. Do not use any attachments
or accessories not recommended by the manufacturer of this tool. The use of attachments or accessories not
recommended can result in serious personal injury.
ILLUSTRATIONS START ON PAGE 11 AFTER FRENCH AND
SPANISH LANGUAGE SECTIONS.
This product has a 90-Day Satisfaction Guarantee Policy,
as well as a Three-year Limited Warranty. For Warranty and Policy details,
please go to www.RIDGID.com or call (toll free) 1-866-539-1710.
2 – Français
RÈGLES DE SÉCURITÉ GÉNÉRALES
DANGER :
LIRE ET VEILLER À BIEN COMPRENDRE LES
AUTOCOLLANTS APPOSÉS SUR L’OUTIL ET
LE MANUEL. Le non respect de cet avertissement
pourrait entraîner des BLESSURES GRAVES ou
MORTELLES.
CONSERVER CES INSTRUCTIONS
LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les
établis encombrés et les endroits sombres sont propices
aux accidents.
Ne pas utiliser d’outils électriques dans des
atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les
outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.
Garder les badauds, enfants et visiteurs à l’écart
pendant l’utilisation d’un outil électrique. Les
distractions peuvent causer une perte de contrôle.
SÉCURITÉ PERSONNELLE
Lors du chargement, de l’utilisation ou de l’entretien
de cet outil, l’opérateur et les personnes se trouvant
sur le lieu de travail doivent TOUJOURS porter
un dispositif oculaire à protection FRONTALE et
LATÉRALE, conforme aux normes ANSI. Une telle
protection est requise, car les clous et débris projetés
peuvent causer des lésions oculaires graves.
Il incombe à l’employeur et / ou l’utilisateur de veiller
à ce qu’une protection oculaire adéquate soit utilisée.
Nous recommandons d’utiliser un masque facial à champ
de vision élargi ou des lunettes de sécurité munies
d’écrans latéraux protégeant des débris projetés, plutôt
que des lunettes de vue. Toujours porter une protection
oculaire avec écrans latéraux certifiée conforme à la
norme ANSI Z87.1.
Des équipements de protection supplémentaires sont
requis dans certains environnements. Par exemple,
le lieu de travail peut présenter un niveau de bruit
susceptible d’entraîner des lésions auditives. Il incombe à
l’opérateur et à l’utilisateur qu’une protection audidive soit
fournie et utilisée par l’opérateur et les autres personnes
se trouvant sur le lieu de travail. Certains environnements
requièrent le port d’un casque. Il incombe à l’employeur
et / ou l’utilisateur de veiller à ce qu’un casque conforme
à la norme ANSI Z89.1‑1997 soit utilisé.
Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l’utilisation de tout
outil électrique. Ne pas utiliser cet outil en état de
fatigue ou sous l’influence d’alcool, de drogues ou
de médicaments. Un moment d’inattention pendant
l’utilisation d’un outil électrique peut entraîner des
blessures graves.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Attacher ou couvrir les cheveux
longs. Garder les cheveux, les vêtements et les gants
à l’écart des pièces en mouvement. Les vêtements
amples, bijoux et cheveux longs peuvent se prendre dans
les pièces en mouvement.
Excepté pour planter des clous, garder les doigts à
l’écart de la gâchette, pour éviter un déclenchement
accidentel.
Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Une bonne tenue et un bon
équilibre permettent de mieux contrôler l’outil en cas de
situation imprévue.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. Suivant les conditions, le port d’un
masque antipoussière, de chaussures de sécurité, d’un
casque ou d’une protection auditive est recommandé.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DE L’OUTIL
Ne pas forcer l’outil. Utiliser un outil approprié pour
le travail. Un outil approprié exécutera le travail mieux
et de façon moins dangereuse s’il fonctionne dans les
limites prévues.
Ne pas utiliser l’outil si la gâchette ne fonctionne pas
correctement. Tout outil qui ne peut pas être contrôlé
par la gâchette est dangereux et doit être réparé.
Vérifier le mécanisme de contact de la tête de l’outil
fréquemment. Ne pas utiliser l’outil si le mécanisme
de déclenchement par contact ne fonctionne pas
correctement, car l’éjection accidentelle d’un clou pourrait
se produire. Ne pas empêcher le fonctionnement correct
du mécanisme de contact de la tête de la cloueuse.
Ranger les outils non utilisés hors de portée des
enfants et des personnes n’ayant pas reçu des
instructions adéquates. Dans les mains de personnes
n’ayant pas reçu des instructions adéquates, les outils
sont dangereux.
Entretenir soigneusement les outils. Respecter toutes
les instructions d’entretien. Les outils correctement
entretenus sont plus faciles à contrôler.
Vérifier qu’aucune pièce mobile n’est mal alignée,
grippée ou brisée et s’assurer qu’aucun autre
problème risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages, faire réparer l’outil
avant de l’utiliser de nouveau. Beaucoup d’accidents
sont causés par des outils mal entretenus.
Utiliser exclusivement les clous/agrafes recommandés
pour le modèle d’outil.
3 – Français
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation. Le respect de cette règle réduira les
risques de choc électrique, d’incendie et de blessures
graves.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
Protection respiratoire. Porter un masque facial ou
respiratoire si le travail produit de la poussière. Le respect
de cette règle réduira les risques de blessures graves.
Protection auditive. Porter une protection auditive durant
les périodes d’utilisation prolongée. Le respect de cette
règle réduira les risques de blessures graves.
S’assurer que le flexible n’est ni bloqué, ni accroché.
Un flexible emmêlé ou entortillé peut causer une perte
d’équilibre et être endommagé.
L’outil ne doit être utilisé que pour les applications
pour lesquelles il est conçu. Ne pas décharger des
clous dans le vide.
Cet outil pneumatique ne doit être utilisé que pour les
applications pour lesquelles il est conçu.
Ne pas utiliser de clous en acier trempé avec cet outil.
Utiliser seulement les agrafes recommandées pour
cet outil. L’utilisation du mauvais type d’agrafes pourrait
nuire au débit des agrafes et entraîner des bourrages
d’agrafes ainsi que l’éjection des clous de l’outil à des
angles irréguliers. Si le débit des agrafes n’est pas
constant et fluide, cesser de les utiliser sur le champ.
Les bourrages et un débit d’agrafes irrégulier peuvent
occasionner des blessures graves.
Ne jamais utiliser cet outil de façon à ce qu’un clou
puisse être dirigé vers quoi que ce soit d’autre que la
pièce à clouer.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Ne pas utiliser cet outil comme un marteau.
Toujours transporter l’outil par la poignée. Ne jamais
transporter l’outil par le flexible d’air.
Ne pas altérer ou modifier cet outil, ni l’utiliser
pour des fonctions autres que celles prévues, sans
autorisation préalable de son fabricant.
Ne jamais oublier qu’un usage incorrect ou abusif
de cet outil peut mettre l’opérateur et les autres
personnes présentes en danger.
Ne jamais laisser l’outil sans surveillance avec le
flexible d’air branché.
Ne pas utiliser cet outil s’il ne comporte pas
d’autocollant d’avertissement.
Ne pas utiliser un outil qui présente des fuites d’air
ou ne fonctionne pas correctement.
UTILISATION
Toujours présumer que l’outil contient des clous.
Toujours manipuler l’outil avec précaution :
• Respecter cet outil comme tout équipement de
travail.
• Ne pas l’utiliser comme un jouet.
• Ne jamais appuyer sur la gâchette si la tête de l’outil
n’est pas dirigée vers la pièce à clouer.
• Garder toutes les personnes présentes à distance sûre
de l’outil, car un éventuel déclenchement accidentel
pourraît entraîner des blessures.
Cet outil est conçu pour être utilisé avec une seule
main. Ne pas mettre les mains, la tête ou d’autres parties
du corps près de l’embout expulsant les clous de l’outil
pour éviter des blessures graves.
Ne pointer l’outil ni vers soi, ni vers quiconque, qu’il
contienne des clous ou non.
N’actionner l’outil que pour planter un clou dans la
pièce à assujettir.
RÈGLES DE SÉCURITÉ GÉNÉRALES
Garder l’outil et sa poignée secs, propres et exempts
d’huile ou de graisse. Toujours utiliser un chiffon propre
pour le nettoyage. Ne jamais utiliser de liquide de freins,
d’essence, de produits à base de pétrole ou de solvants
forts pour nettoyer l’outil. Le respect de cette règle réduira
les risques de perte du contrôle et d’endommagement
du boîtier en plastique.
DÉPANNAGE
Le dépannage des outils doit être confié exclusivement
à un personnel qualifié. Les réparations ou entretiens
effectués par des personnes non qualifiées présentent
des risques de blessures.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non respect des
instructions d’entretien peut présenter des risques de
blessures.
4 – Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Toujours s’assurer que la surface de contact est
exactement positionnée sur la pièce à clouer. Un
positionnement seulement partiel de la surface de contact
sur la pièce à clouer peut occasionner des blessures
graves, car l’agrafe risque d’être éjectée complètement
à côté de la pièce.
Ne pas planter de clous près du bord du matériau.
La pièce à clouer peut se fendre, causant un ricochet
du clou, qui risque alors de blesser l’opérateur ou une
autre personne présente. Ne pas oublier que le clou peut
suivre le grain du bois et que sa pointe peut ressortir
inopinément par le bord de la planche.
Garder les mains et toutes les parties du corps à
l’écart du point à clouer. Au besoin, assujettir la pièce à
clouer avec des serre‑joint pour garder les mains à l’écart
de la zone dangereuse. S’assurer que la pièce à clouer
est correctement assujettie avant d’appuyer la cloueuse
à sa surface. Le contact de la cloueuse peut causer un
déplacement inopiné de la pièce.
Lors du travail dans des endroits confinés, garder le
visage et le corps à l’écart de l’arrière de l’outil. Un
recul brusque peut projeter la cloueuse contre le corps,
en particulier lors du clouage de matériaux denses.
Durant l’utilisation normale de l’outil, un recul se
produit lorsqu’un clou est planté. Ce recul est normal.
Ne pas essayer de l’empêcher en maintenant l’outil
contre la pièce à clouer. Cela pourrait causer l’éjection
d’un second clou. Tenir la poignée fermement, laisser
l’outil exécuter le travail et ne jamais placer l’autre main
sur le dessus de l’outil ou près de l’échappement. Le
non respect de cette mise en garde peut entraîner des
blessures graves.
Ne pas planter un clou sur un autre ou avec l’outil à
un angle trop prononcé, car le clou pourrait dévier et
blesser quelqu’un.
Ne pas planter de clous près du bord de la pièce, car
le bois pourrait se fendre et le clou risquerait alors
d’être projeté et de blesser quelqu’un.
ALIMENTATION ET CONNEXIONS
PNEUMATIQUES
Ne pas utiliser de l’oxygène ou des gaz combustibles
ou en bouteille pour alimenter l’outil, car celui-ci
pourrait exploser et infliger des blessures graves ou
mortelles.
Ne pas utiliser un compresseur d’air pouvant produire
une pression de plus de 200 psi car l’outil pourrait
exploser et infliger des blessures.
Le connecteur utilisé sur l’outil ne doit pas maintenir
la pression une fois que l’alimentation pneumatique
a été débranchée. Si un fusible de type incorrect est
utilisé, l’outil peut resté chargé d’air une fois débranché
et éjecter un clou, risquant de blesser quelqu’un.
Toujours débrancher l’alimentation pneumatique :
• Avant d’effectuer des réglages
• Lors de l’entretien de l’outil
• Lors du déblocage de l’outil
• Lorsque l’outil n’est pas en usage
• Avant de se déplacer avec l’outil, car un déclenchement
accidentel pourrait entraîner des blessures
CHARGEMENT DE L’OUTIL
Ne pas charger l’outil lorsque l’une des commandes
de déclenchement est activée.
Lors du chargement de l’outil :
Ne jamais placer une main ou une partie quelconque
du corps devant la tête de l’outil.
Ne jamais pointer l’outil sur qui que ce soit.
Ne pas appuyer sur la gâchette ou sur le mécanisme
de contact, car l’outil pourrait éjecter un clou, risquant
de blesser quelqu’un.
CONSERVER CES INSTRUCTIONS.
Les consulter fréquemment et les utiliser pour instruire
les autres utilisateurs éventuels. Si cet outil est prêté, il
doit être accompagné de ces instructions.
5 – Français
SYMBOLES
Certains des symboles ci‑dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.
SYMBOL NAME DESIGNATION/EXPLANATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.
Protection oculaire, protection
de l’ouïe et casque
Toujours porter des lunettes de sécurité étanches ou munies d’écrans
latéraux ou un masque facial intégral lors de l’utilisation de ce produit.
Garder les mains à l’écart Garder les mains et le corps à l’écart de de la décharge de l’outil.
Surface brûlante
Pour éviter les risques de blessures ou de dommages, éviter tout contact avec
les surfaces bûlantes.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourraît entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
AVERTISSEMENT :
Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres
opérations de construction peuvent contenir des produits chimiques, notamment du plomb qui, selon l’État de la
Californie, peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système reproducteur.
Bien se laver les mains après toute manipulation.
Voici certains exemples de ces produits chimiques :
• le plomb contenu dans la peinture au plomb,
• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que
• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques
Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour
réduire l’exposition, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que
masques antipoussières spécialement conçus pour filtrer les particules microscopiques.
PROPOSITION 65 DE L'ÉTAT DE CALIFORNIE
6 – Français
GLOSSAIRE
Activer (commandes de l’outil)
Mettre une commande sur une position déclenchant ou
permettant de déclencher l’outil.
Actionner (outil)
Causer le mouvement des pièces conçues pour chasser
le clou.
Système de déclenchement
Gâchette, déclencheur par contact et / ou autre
commande qui, utilisées séparément ou conjointement,
déclenchent l’outil.
Orifice d’entrée d’air
Sur un outil pneumatique, l’ouvreture sur laquelle la
source d’air est connectée, généralement au moyen d’un
raccord fileté.
Pièce de fixation
Agrafe, cheville, clou ou autre pièce de fixation conçue
et fabriquée pour être utilisée pour les outils répondant à
cette norme.
Blocage
Obstruction dans le système d’alimentation ou de décharge
de l’outil.
Pression d’air maximum
Pression maximale admissible de l’air comprimé, telle que
spécifiée par le fabricant, pour alimenter un outil.
Commande
Dispositif qui, séparément ou en conjonction avec un
système, peut causer le déclenchement de l’outil.
Gâchette
Commande de l’outil actionnée par le doigt de l’opérateur.
Pièce
Objet dans lequel un clou, une agrafe ou autre pièce de
fixation est enfoncé par l’outil.
Contact de déclenchement
Pièce ou partie de l’outil conçue pour le déclencher par
contact avec la pièce à assujettir.
CARACTÉRISTIQUES
FICHE TECHNIQUE
Pression de service ............................................70‑120 psi
Entrée d’air ........................................................1/4 po NPT
Gamme de clous communs ......... la masse cloue 4d ‑ 16d
Clou à toiture……Diamètre de tête jusqu’à 9,53 mm (3/8 po)
Longueur de clou commun .....................1 1/2 po‑3 1/2 po
Longueur de clou à toiture ............................... 3/4 po‑3 po
Poids ...........................................................1,18 kg (2,6 lb.)
ASSEMBLAGE
Si des pièces sont manquantes ou endommagées, obtenir de l’aide en composant le 1‑866‑539‑1710.
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit
dont l’assemblage est incorrect ou incomplet ou
comportant des pièces endommagées ou absentes
représente un risque de blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires non recommandés pour ce
produit. De telles altérations ou modifications sont
considérées comme un usage abusif et peuvent
créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
7 – Français
DANGER :
Ne pas utiliser de l’oxygène ou des gaz
combustibles ou en bouteille pour alimenter l’outil.
L’outil exploserait, causant des blessures graves
ou mortelles.
AVERTISSEMENT :
Ne pas laisser la familiarité avec les outils faire
oublier la prudence. Ne pas oublier qu’une fraction
de seconde d’inattention peut entraîner des
blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme
ANSI Z87.1. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et
causer des lésions graves.
AVERTISSEMENT :
Débrancher l’outil de la source d’air avant de
quitter le lieu de travail, de transporter l’outil à un
autre endroit ou de le passer à une autre personne.
Ne pas prendre cette précaution peut entraîner des
blessures graves.
APPLICATIONS
Cet outil peut être utilisé pour les applications ci‑dessous :
Charpenterie
Revêtement
Couverture de toit
Platelage
Terrasses en bois
Bois de haute technologie
Calage de sous‑ensembles
Pontage
Palissades
Assemblage de caisses
Treillis
Bardage
Fabrication et réparation de palettes
Faux planchers
UTILISATION
AVERTISSEMENT :
Toujours porter une protection oculaire. Les
protections oculaires ne s’ajustent pas de la même
façon sur toutes les personnes. Veiller à ce que
le dispositif oculaire soit doté d’écrans latéraux
protégeant des débris projetés sur le devant et
les côtés.
PRÉPARATION DE L’OUTIL POUR LE TRAVAIL
Voir la figure 1, page 12.
Dans des conditions d’utilisation normales, l’outil doit être
lubrifié avant d’être raccordé à l’alimentation pneumatique.
Lubrifier le raccord d’air de l’outil une fois par jour si
l’utilisation est minimale ou deux fois, si l’utilisation est
intensive. Quelques gouttes suffisent à chaque lubrification.
Une quantité excessive d’huile s’accumulerait à l’intérieur de
l’outil et serait visible lors du cycle d’échappement.
Avant de brancher l’outil, s’assurer que le manomètre du
compresseur d’air indique une pression correcte de 70 à
120 psi.
AVERTISSEMENT :
Débrancher l’outil de la source d’air avant de
quitter le lieu de travail, de transporter l’outil à un
autre endroit ou de le passer à une autre personne.
Ne pas prendre cette précaution peut entraîner des
blessures graves.
RACCORDEMENT DE L’OUTIL À UNE
SOURCE D’AIR
Voir la figure 2, page 12.
DANGER :
Ne pas utiliser de l’oxygène ou des gaz
combustibles ou en bouteille pour alimenter l’outil.
L’outil exploserait, causant des blessures graves
ou mortelles.
Cet outil est conçu pour fonctionner avec de l’air comprimé
propre, sous pression régulée de 70 à 120 psi. La pression
d’air correcte est la plus basse permettant d’exécuter le
travail.
NOTE : Une pression d’air de plus de 120 psi peut
endommager l’outil.
L’outil et le raccord doivent être connectés par un raccord
permettant de relâcher toute la pression de l’outil lors du
débranchement.
8 – Français
UTILISATION
AVERTISSEMENT :
Toujours utiliser un raccord déchargeant toute
la pression de l’outil lorsque le flexible est
déconnecté. L’usage d’un raccord ne relâchant pas
l’air comprimé pourrait causer un déclenchement
accidentel susceptible d’entraîner des blessures
graves.
AVERTISSEMENT :
Ne pas monter sur une échelle ou un échaffaudage
et transportant un outil connecté au flexible d’air.
Cela pourrait entraîner des blessures graves.
Raccorder l’outil à la source d’air au moyen d’un raccord
rapide femelle de 1/4 po. Un raccord rapide femelle de 3/8
po peut au besoin être utilisé si un flexible de 1/4 po n’est
pas disponible. Toutefois, pour un fonctionnement optimal de
l’outil, un flexible et un raccord de 3/8 po doivent être utilisés.
CHARGEMENT DES CLOUS
Voir le figures 3, page 12.
AVERTISSEMENT :
Le mécanisme d’entraînement de l’outil peut être
actionné lors du raccordement à la source d’air.
Toujours raccorder l’outil à la source d’air avant
de charger les clous afin d’éviter des blessures
causées par un déclenchement involontaire.
Toujours s’assurer que la embout est vide, au
début de chaque séance de travail, avant de
raccorder l’outil à la source d’air.
Conecte la herramienta al suministro de aire.
En tenant le bout de l’outil loin de vous, insérez un clou
dans la embout. Assurez‑vous que les clous sont orientés
vers le bas et selon l’angle.
Ne pas tenir la pointe ou la tête du clou lors de son
insertion dans l’embout.
AVERTISSEMENT :
Veiller à ne pointer l’outil ni vers soi, ni vers
d’autres personnes lors du chargement de clous.
L’inobservation de cette consigne peut entraîner
des blessures graves.
AVERTISSEMENT :
Ne jamais charger les clous avec with the embout
enfoncé. Cela pourrait entraîner des blessures
graves.
RÉGLAGE DE LA PRESSION D’AIR
Le réglage de pression d’air dépend de la taille des clous et
de la dureté du matériau à clouer.
Commencer par tester la profondeur d’enfoncement en
plantant l’un des clous à utiliser dans un morceau du même
bois que la pièce à clouer.
Pour le test, utiliser une pression de 50 à 55 psi. Augmenter
ou réduire la pression d’air de manière à obtenir le réglage
minimum permettant d’exécuter le travail uniformément.
Il est possible d’obtenir la profondeur désirée simplement en
réglant la pression d’air. Si un réglage plus fin est nécessaire,
utiliser le réglage de profondeur d’enfoncement de l’outil.
RÉGLAGE DE PROFONDEUR
D’ENFONCEMENT
Voir la figure 4, page 12.
La profondeur d’enfoncement des clous peut être ajustée.
Il est recommandé de faire un essai sur une chute afin de
déterminer la profondeur requise pour l’application.
Pour déterminer la profondeur, régler d’abord la pression
d’air, puis planter un clou. Pour obtenir la profondeur
nécessaire, utiliser le réglage de profondeur d’enfoncement
de l’outil.
Débrancher l’outil de la source d’air.
Tourner le sélecteur de profondeur vers la droite ou la
gauche pour accroître ou réduire la profondeur.
Rebrancher l’outil à la source d’air.
Planter un clou d’essai aprèchaque réglage, jusqu’à ce
que la profondeur voulue soit obtenue.
AJUSTEMENT DE LA SANGLE
Voir les figures 5 et 6, page 12.
La sangle peut être attachée du côté gauche ou droit à l’aide
des loquets pratiques sur le dessus de la cloueuse de type
paume et elle est ajustable selon la taille de la main.
Débrancher l’outil de la source d’air.
Déterminer avec quelle main la cloueuse sera utilisée et
attacher la sangle au loquet conformément.
Tirersurlapartiesupérieuredelasangleautoagrippante
attachée à la base.
Insérerlamainetserrerpourajuster.
Réattacherlapartiesupérieuredelasangleautoagrippante
à la base.
9 – Français
ENFONCER DES CLOUS
Ce guide‑clow magnétique permet de maintenir le clou bien
en place pendant que conduisant des clous dans la pièce
de fabrication.
Placez la pointe du clou sur la pièce à travailler.
UTILISATION
Appuyez fermement sur l’outil à l’aide de votre paume.
Assurez‑vous que le clou demeure aligné avec l’embout
au moment de l’enfoncer.
Sortir l’outil de la clous quand compléter.
AVERTISSEMENT :
Ne jamias le clou avec votre main ou vos doigts
pendant que conduisant le clou. Cela pourrait
entraîner des blessures graves.
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager
l’outil.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et causer des
lésions graves.
AVERTISSEMENT :
Débrancher l’outil de la source d’air avant tout
entretien. Ne pas prendre cette précaution peut
entraîner des blessures graves.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact avec
les pièces en plastique. Les produits chimiques
peuvent endommager, affaiblir ou détruire le
plastique, ce qui peut entraîner des blessures
graves.
LUBRIFICATION
Une lubrification fréquente, mais pas excessive, est
nécessaire pour obtenir un fonctionnement optimal. De
l’huile pour outils pneumatiques, placée dans le connecteur
de flexible d’air, lubrifiera les pièces internes. Ne pas
utiliser une huile détergente ou un additif, car ces produits
accélèreraient l’usure des joints et butoirs de l’outil, nuisant
à son fonctionnement et exigeant des entretien fréquents.
UTILISATION PAR TEMPS FROID
Lorsque l’outil est utilisé par temps froid, l’humidité contenue
dans le flexible d’aire peut geler, empêchant le fonctionnement
de l’outil. Par temps froid, nous recommandons d’utiliser un
lubrifiant pour outils pneumatiques ou un antigel permanent
(glycoléthlène).
AVIS :
Ne pas entreposer les outils dans des endroits
froids pour éviter la formation de givre ou de glace
sur les soupapes et mécanismes, afin de ne pas
risquer une défaillance de l’outil.
NOTE : Certains produits d’assèchement de flexibles d’air
sont nuisibles aux joints et joints toriques. Ne pas utiliser de
tels produits sans s’être assuré de leur compatibilité.
PRESSION ET VOLUME D’AIR
Le volume d’air est aussi important que la pression. Le
volume d’air parvenant à l’outil peut être insuffisant, du fait de
flexibles et raccords de trop petit diamètre ou de la présence
de saleté et d’eau dans le système. L’obstruction du circuit
d’air empêche l’outil de recevoir un volume suffisant, même
si l’indication de pression du manomètre est élevée. Il en
résulte un ralentissement du fonctionnement, le blocage des
clous ou une insuffisance de puissance. Avant d’examiner
un outil présentant ces symptômes, examiner l’alimentation
d’air, jusqu’à la source en vue de connecteurs obstrués,
d’eau dans les points bas et de tout ce qui pourrait empêcher
qu’un volume d’air suffisant parvienne à l’outil.
10 – Français
ACCESSOIRES
Pour la commande de pièces et kits d’entretien, appeler le 1‑866‑539‑1710.
Ensemble huile et clé ......................................................................................................................................
079077051701
Kit d’entretien du mécanisme d’entraînement ................................................................................................
079077051702
Kit de remise à neuf.........................................................................................................................................
079077051703
AVERTISSEMENT :
Les outils et accessoires disponibles actuellement pour cet outil sont listés ci‑dessus. Ne pas utiliser d’outils
ou accessoires non recommandés pour cet outil. L’utilisation de pièces et accessoires non recommandés peut
entraîner des blessures graves.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
L’outil est inopérant ou faible
L’outil se bloque fréquemment
Alimentation pneumatique
insuffisante
Lubrification insuffisante
Joints, joints toriques ou butoir usés
Vérifier que l’alimentation en air est suffisante
Lubrifier l’outil
Installer le kit de remise à neuf et
remplacement des joints toriques
Clous de type incorrects
Clous endommagés
S’assurer que les clous sont de taille
correcte
Remplacer les clous
ILLUSTRATIONS COMMENÇANT SUR
11 DE PAGE APRÈS LA SECTION ESPAGNOL.
Ce produit est accompagné d’une politique de satisfaction de 90 jours
et d’une garantie limitée de trois (3) ans. Pour obtenir les détails de la garantie et de la politique,
visiter le site www.RIDGID.com ou appeler (sans frais) au 1-866-539-1710.
2 – Español
REGLAS DE SEGURIDAD GENERALES
PELIGRO:
LEA Y COMPRENDA LAS ETIQUETAS DE
LAS HERRAMIENTAS Y EL MANUAL. La
inobservancia de los avisos de advertencia podría
causar la MUERTE o LESIONES SERIAS.
GUARDE ESTAS INSTRUCCIONES
ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo.
Una mesa de trabajo mal despejada y una mala
iluminación son causas comunes de accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los
vapores inflamables.
Mantenga alejados a los circunstantes, niños y demás
presentes al utilizar una herramienta eléctrica. Toda
distracción puede causar la pérdida del control de la
herramienta.
SEGURIDAD PERSONAL
Al cargar, utilizar y dar servicio a esta herramienta,
el operador y demás personas SIEMPRE deben
llevar puesta protección ocular que cumpla con las
especificaciones ANSI y ofrezca protección contra
partículas que salgan disparadas del FRENTE y de los
LADOS. Se requiere protección ocular como protección
contra sujetadores y desechos que salgan disparados,
los cuales pueden causar lesiones oculares serias.
Tanto el patrón como el operador deben asegurarse
de que se use protección ocular adecuada.
Recomendamos la careta protectora de visión amplia
encima de los anteojos normales o de los anteojos de
seguridad que ofrecen protección frontal y lateral contra
partículas que salen disparadas. Siempre póngase
protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
En algunos entornos se requiere protección adicional.
Por ejemplo, en el área de trabajo puede haber exposición
a un nivel de ruido que puede dañar el oído. El patrón
y el operador deben asegurarse de contar con toda la
protección auditiva necesaria y de que sea usada por
el operador mismo y demás personas presentes en el
área de trabajo. En algunos entornos se requiere el uso
de equipo de protección para la cabeza. Cuando se
requiera, el patrón y el operador deben asegurarse de
que la protección usada para la cabeza cumpla con la
norma ANSI Z89.1‑1997.
Permanezca alerta, preste atención a lo que esté
haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
si está cansado o se encuentra bajo los efectos de
alguna droga, alcohol o medicamento. Un momento
de inatención al utilizar una herramienta eléctrica puede
causar lesiones corporales serias.
Vístase adecuadamente. No vista ropas holgadas ni
joyas. Recójase el cabello si está largo. Mantenga el
cabello, la ropa y los guantes alejados de las piezas
móviles. Las ropas holgadas, las joyas y el cabello largo
pueden engancharse en las piezas móviles.
Para evitar disparar accidentalmente la herramienta,
mantenga los dedos lejos del gatillo cuando no esté
clavando.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. La postura firme y el buen equilibrio permiten
un mejor control de la herramienta en situaciones
inesperadas.
Use equipo de seguridad. Siempre póngase protección
ocular. Cuando lo exijan las circunstancias debe
ponerse careta contra el polvo, zapatos de seguridad
antiderrapantes, casco o protección auditiva.
No utilice la unidad al estar en una escalera o en
un soporte inestable. Una postura estable sobre
una superficie sólida permite un mejor control de la
herramienta en situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
No fuerce la herramienta. Utilice la herramienta
adecuada al trabajo. La herramienta adecuada efectúa
el trabajo mejor y de manera más segura, si además se
maneja a la velocidad para la que está diseñada
No utilice la herramienta si no funciona correctamente
el gatillo. Una herramienta que no pueda controlarse con
el gatillo es peligrosa y debe repararse.
Verifique con frecuencia el funcionamiento del
mecanismo del disparador de contacto. No use la
herramienta si no está funcionando correctamente el
mecanismo del disparador de contacto, ya que puede
causarse por accidente el disparo de un sujetador. No
interfiera en el funcionamiento normal del mecanismo del
disparador de contacto.
Guarde las herramientas que no estén en uso fuera
del alcance de los niños y de toda persona no
capacitada en el uso de las mismas. Las herramientas
son peligrosas en manos de personas no capacitadas en
el uso de las mismas.
Dé mantenimiento con cuidado a las herramientas.
Siga todas las instrucciones de mantenimiento. Las
herramientas que han recibido el debido mantenimiento
se controlan con mayor facilidad.
Revise para ver si hay desalineación o atoramiento
de piezas móviles, ruptura de piezas o toda otra
condición que pueda afectar el funcionamiento de
3 – Español
Familiarícese con su herramienta neumática . Lea
cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta. Con el cumplimiento de
esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión seria.
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los objetos
que salen despedidos pueden producirle lesiones serias
en los ojos.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo.
Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
Protéjase los oídos. Durante períodos prolongados
de utilización de la unidad póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el
riesgo de lesiones corporales serias.
Asegúrese de que la manguera no esté obstruida
ni enganchada. Si la manguera se enreda o engancha
puede causar una pérdida del equilibrio o postura y puede
dañarse.
Solamente utilice esta herramienta para el propósito
especificado. No dispare clavos al aire.
Use la herramienta neumática solamente para el
propósito para la que fue diseñada.
No utilice clavos endurecidos con esta herramienta.
Solamente utilice los sujetadores recomendados para
esta herramienta. El uso de los sujetadores incorrectos
podría hacer que los sujetadores no avancen bien, que
se atoren y que los clavos no salgan de la herramienta
siempre al mismo ángulo. Si los sujetadores no avanzan
de manera uniforme y correcta, interrumpa su uso de
inmediato. Los sujetadores atorados que avanzan de
manera incorrecta pueden provocar lesiones serias.
REGLAS DE SEGURIDAD ESPECÍFICAS
Nunca utilice esta herramienta de ninguna forma que
pueda dirigir un sujetador (clavo o grapa, según sea
el caso) hacia ninguna otra cosa que no sea la pieza
de trabajo.
No use la herramienta como martillo.
Siempre porte la herramienta por el mango. Nunca
porte la herramienta por la manguera de aire.
No altere ni modifique esta herramienta con respecto
al diseño o funcionamiento original sin la aprobación
del fabricante.
Siempre tenga presente que el uso y manejo indebidos
de esta herramienta puede causarle lesiones a usted
y a otras personas.
Nuna deje desatendida ninguna herramienta con la
manguera de aire conectada.
No utilice esta herramienta si no tiene una etiqueta
de advertencia.
No continúe usando ninguna herramienta que
tengafugas de aire o que no funcione correctamente.
FUNCIONAMIENTO
Siempre suponga que la herramienta contiene
sujetadores.
Siempre maneje con cuidado la herramienta:
• Respete la herramienta como un elemento de trabajo.
• Nunca participe en jugueteos.
• Nunca tire del gatillo a menos que la punta de la
herramienta esté dirigida hacia la superficie de trabajo.
• Mantenga a las demás personas a una distancia segura
de la herramienta mientras esté utilizándose ésta, ya
que puede ocurrir un accionamiento accidental de la
misma, y posibles lesiones.
Esta herramienta está diseñada únicamente para
ser usada con una sola mano. No coloque las manos,
la cabeza ni ninguna otra parte del cuerpo cerca de la
nariz por la que salen los clavos de la herramienta ya que
podrían registrarse lesiones personales de gravedad.
REGLAS DE SEGURIDAD GENERALES
la herramienta. Si se daña la herramienta, llévela
a servicio antes de volver a utilizarla. Numerosos
accidentes son causados por herramientas mal cuidadas.
Sólo utilice los sujetadores recomendados para cada
modelo en particular.
Mantenga la herramienta y el mango secos, limpios y
sin aceite ni grasa. Siempre utilice un paño limpio para
la limpieza de la unidad. Nunca utilice fluidos para frenos,
gasolina, productos a base de petróleo ni solventes
fuertes para limpiar la herramienta. Con el cumplimiento
de esta regla se reduce el riesgo de una pérdida de control
y el deterioro del alojamiento de plástico de la unidad.
SERVICIO
El servicio de la herramienta sólo debe ser efectuado
por personal de reparación calificado. Todo servicio
o mantenimiento efectuado por personal no calificado
puede significar un riesgo de lesiones.
Al dar servicio a una herramienta, sólo utilice piezas de
repuesto idénticas. Siga las instrucciones señaladas
en la sección Mantenimiento de este manual. El
empleo de piezas no autorizadas o el incumplimiento de
las instrucciones de mantenimiento puede significar un
riesgo de lesiones.
4 – Español
REGLAS DE SEGURIDAD ESPECÍFICAS
No apunte la herramienta hacia usted mismo ni
a ninguna otra persona, ya sea que contenga
sujetadores o no.
No accione la herramienta, a menos que tenga la
intención de introducir un sujetador en la pieza de
trabajo.
Siempre asegúrese de que el elemento de contacto
con la pieza de trabajo esté totalmente colocado
encima de ella. Colocar el elemento de contacto con
la pieza de trabajo solamente de manera parcial encima
de ella podría causar que el sujetador no se introduzca
en la pieza de trabajo por completo y provoque lesiones
serias.
No introduzca clavos cerca del borde del material.
La pieza de trabajo puede partirse y causar que el clavo
rebote y lo lesione a usted o a un compañero de trabajo.
Tenga presente que el clavo puede seguir la fibra de la
madera y salir inesperadamente por un lado de la pieza
de trabajo.
Mantenga las manos y todas las partes del cuerpo
lejos del área de trabajo inmediata. Sujete firmemente
la pieza de trabajo con prensas de mano cuando sea
necesario para proteger las manos y el cuerpo de todo
posible peligro. Asegúrese de que la pieza de trabajo esté
debidamente asegurada antes de presionar la clavadora
contra el material. El disparador de contacto puede
causar un movimiento inesperado de la pieza de trabajo.
Mantenga la cara y las demás partes del cuerpo lejos
de la tapa de la herramienta al trabajar en espacios
limitados. En una retracción súbita, la herramienta puede
golpear el cuerpo, especialmente al clavar en material
duro o denso.
Durante el uso normal de la herramienta, ésta se retrae
de inmediato después de introducir un sujetador. Así
es el funcionamiento normal de la herramienta. No
intente impedir la retracción presionando la clavadora
contra la pieza de trabajo. Toda restricción impuesta a
la retracción puede producir la impulsión de un segundo
sujetador en la clavadora. Sujete firmemente el mango,
permita a la herramienta que haga el trabajo y no coloque
la otra mano encima de la herramienta ni cerca del escape
de aire en ningún momento. La inobservancia de esta
advertencia puede causar lesiones corporales serias.
No introduzca sujetadores encima de otros, ni con la
herramienta a un ángulo excesivamente pronunciado,
ya que esto puede causar la desviación de los
sujetadores y con ello posibles lesiones.
No introduzca sujetadores cerca del borde de la pieza
de trabajo, ya que puede partirse la madera con lo
cual podría desviarse el sujetador y causar lesiones.
SUMINISTRO DE AIRE Y CONEXIONES
No utilice oxígeno, gases combustibles ni gases
embotellados como fuente de energía para esta
herramienta, ya que puede explotar y causar lesiones
o la muerte.
No use compresores de aire que puedan excederse
de 200 psi de presión, ya que la herramienta puede
estallar y causar lesiones.
El conector de la herramienta debe no conservar
presión una vez desconectado el suministro de aire. Si
se utiliza una conexión inadecuada, la herramienta puede
permanecer cargada de aire después de desconectarla
del suministro de aire y por lo tanto con capacidad de
impulsar un sujetador (clavo o grapa, según sea el caso)
y de causar lesiones.
Siempre desconecte el suministro de aire:
• Antes de efectuar ajustes
• Al dar servicio a la herramienta
• Al despejar un atoramiento
• Cuando no está usándose la unidad
• Al trasladarse a un área de trabajo diferente, ya que
puede accionarse accidentalmente la herramienta y
causar lesiones.
CÓMO CARGAR LA HERRAMIENTA
No cargue los sujetadores en la herramienta
cuando esté activado cualquiera de los controles de
operación de la misma.
Al cargar la herramienta:
Nunca coloque las manos ni ninguna parte del cuerpo
en el área de la herramienta donde sale disparado el
sujetador.
Nunca apunte la herramienta a nadie.
No tire del gatillo ni oprima el disparador de contacto,
ya que puede accionarse accidentalmente la
herramienta y causar lesiones.
GUARDE ESTAS INSTRUCCIONES.
Consúltelas con frecuencia y empléelas para instruir a
otras personas que puedan utilizar esta herramienta. Si
presta a alguien esta herramienta, facilítele también las
instrucciones.
5 – Español
Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y
aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más
segura la herramienta.
SÍMBOLO NAME DESIGNATION/EXPLANATION
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Protección para los ojos, los
oídos y la cabeza
Siempre póngase otro equipo de protección personal cuando sea necesario,
como protección auditiva y casco.
Mantenga lejos las manos
Mantenga las manos y el resto del cuerpo lejos del área de la herramienta
por donde sale disparao el sujetador.
Superficie caliente
Para reducir el riesgo de lesiones corporales o daños materiales evite tocar
toda superficie caliente.
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacio‑
nados con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa inminente, la cual, si no se evita, causará la
muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no
relacionada con ningún peligro de lesiones, como una situación que puede
ocasionar daños físicos.
ADVERTENCIA:
Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras
actividades de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de
cáncer, defectos congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.
Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo.
Para reducir la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal
como las caretas para el polvo especialmente diseñadas para filtrar partículas microscópicas.
CALIFORNIA - PROPUESTA DE LEY NÚM. 65
6 – Español
GLOSARIO DE TÉRMINOS
Activar (los controles de accionamiento)
Es mover un control de accionamiento de manera que
quede en una posición en la cual se accione la herramienta
o cumpla con un requisito necesario para accionar la misma.
Accionar (la herramienta)
Es producir el movimiento de los componentes de la her‑
ramienta específicos para introducir un sujetador (clavo o
grapa, según sea el caso).
Sistema de accionamiento
Es el gatillo, el disparador de contacto o cualquier otro con‑
trol de accionamiento, empleado(s) por separado o en alguna
combinación o secuencia, para accionar la herramienta.
Conexión de entrada de aire
Refiriéndose a herramientas neumáticas, es la abertura a la
cual se conecta el suministro de aire comprimido, normal‑
mente por medio de un conectador roscado.
Sujetador
Es una grapa, clavo, puntilla o cualquier otra pieza de unión
diseñada y fabricada para utilizarse en las herramientas de
este tipo.
Atoramiento
Es una obstrucción en las zonas de alimentación o introduc‑
ción de sujetadores de la herramienta.
Presión de aire máxima
Es la presión máxima permitida del aire comprimido, según
las especificaciones del fabricante para la utilización de una
herramienta.
Control de accionamiento
Es un control que, por separado o como parte de un sistema
de accionamiento de una herramienta, sirve para accionarla.
Gatillo
Es un control de accionamiento de una herramienta el cual
maneja con los dedos el operador.
Pieza de trabajo
Es el objeto específico en el cual se introduce un sujetador
(clavo o grapa, según sea el caso) con una herramienta.
Disparador de contacto
Es un elemento de control de accionamiento o un conjunto
de tales elementos, el cual es activado al tocar el material
en el que va a introducirse el sujetador.
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Presión de funcionamiento ......................................70‑120 psi
Entrada de aire ...................................................1/4 pulg. NPT
Gama normal de sujetadores ............... el bulto clavos 4d‑16d
Cabeza de sujetador para techado
.................. hasta 9,53 mm (3/8 pulg.) de diámetro de cabeza
Largo normal de sujetadores ............. 1 1/2 pulg. ‑ 3 1/2 pulg.
Largo de sujetadores para techado ........... 3/4 pulg. ‑ 3 pulg.
Peso ................................................................ 1,18 kg (2,6 lb.)
ARMADO
Si hay piezas dañadas o faltantes, llame al 1‑866‑539‑1710, para obtener ayuda.
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está dañada.
El uso de un producto que no está adecuadamente
y completamente ensamblado o posee partes
dañadas o faltantes puede resultar en lesiones
personales graves.
ADVERTENCIA:
No intente modificar este producto ni hacer
aditamentos ni accesorios no recomendados para
el mismo. Cualquier alteración o modificación
constituye maltrato y puede causar una condición
peligrosa, y como consecuencia posibles lesiones
corporales graves.
7 – Español
PELIGRO:
No utilice oxígeno, gases combustibles ni gases
embotellados como fuente de energía para esta
herramienta. La herramienta explotará y causará
la muerte o lesiones serias.
ADVERTENCIA:
No permita que su familarización con las
herramientas lo vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente para
causar una lesión seria.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
ADVERTENCIA:
Desconecte la herramienta del suministro de
aire antes de abandonar el área de trabajo, de
trasladar la herramienta a otro lugar y de alargar
la herramienta a otra persona. La inobservancia
de esta advertencia puede causar lesiones serias.
USOS
Esta herramienta puede emplearse para los fines enumerados
abajo:
Entramado
Entablado de paredes
Entablado de techos
Entarimado de pisos
Terrazas exteriores de madera
Madera producida tecnológicamente
Subensambles de bloqueo
Armado de puentes
Cercas
Armado de cajas y embalajes de madera
Armaduras
Revestimiento de muros exteriores
Armado y reparación de paletas de carga
Contrapisos
FUNCIONAMIENTO
ADVERTENCIA:
Siempre póngase protección ocular. La protección
ocular no les queda a todos los operadores de
la misma forma. Asegúrese de que la protección
ocular escogida disponga de protectores laterales
u ofrezca protección contra desechos disparados
provenientes tanto del frente como de los lados.
PREPARACIÓN DE LA HERRAMIENTA
PARA UTILIZARLA
Vea la figura 1, página 12.
En condiciones normales, la herramienta debe lubricarse
antes de conectarla a un suministro de aire. Vierta lubricante
para herramientas neumáticas en la conexión del aire
de la herramienta una vez al día, o dos veces si se usa
intensivamente. Solamente son necesarias unas pocas
gotas de aceite cada vez. Si se pone demasiado aceite se
acumula dentro de la herramienta y estará presente en la
fase de escape.
Antes de conectar la herramienta, revise el indicador
del compresor de aire para asegurarse de que esté
funcionando dentro del intervalo normal de 70 a 120 psi
(lb./pulg. cuad.).
ADVERTENCIA:
Desconecte la herramienta del suministro de
aire antes de abandonar el área de trabajo, de
trasladar la herramienta a otro lugar y de alargar
la herramienta a otra persona. La inobservancia
de esta advertencia puede causar lesiones serias.
CÓMO CONECTAR LA HERRAMIENTA A UN
SUMINISTRO DE AIRE
Vea la figura 2, página 12.
PELIGRO:
No utilice oxígeno, gases combustibles o gases
embotellados como fuente de energía para esta
herramienta. La herramienta explotará y causará
la muerte o lesiones serias.
Esta herramienta está diseñada para funcionar con aire
comprimido, seco y limpio, a presiones reguladas entre 70
y 120 psi. La presión correcta de aire is la presión menor
que sirva para efectuar el trabajo.
NOTA: Una presión de aire mayor de 120 psi puede dañar
la herramienta.
La manguera de aire debe tener tener un acoplamiento
que permita eliminar toda la presión de la herramienta al
desconectarlo de la misma.
8 – Español
FUNCIONAMIENTO
ADVERTENCIA:
Siempre utilice un acoplamiento que descargue
todo el aire comprimido contenido en la
herramienta al momento de desconectar de
la misma el adaptador o acoplamiento de la
manguera. Si utiliza un acoplamiento que no
descargue el aire comprimido podría hacer
funcionar accidentalmente la herramienta y
producirse lesiones serias.
ADVERTENCIA:
No se suba a ningún equipo o andamio mientras
acarree una herramienta conectada a una
manguera de aire. La inobservancia de esta
advertencia puede causar lesiones serias.
Conecte la herramienta al suministro de aire con un
conector hembra rápido de 1/4 pulg. Puede utilizarse un
conector hembra rápido de 3/8 pulg. si no hay un conducto
de suministro de 1/4 pulg. No obstante, para lograr un
desempeño óptimo de la herramienta se requieren un
conducto de suministro y conexiones de 3/8 pulg.
OPERACIÓN DE CARGA DE LOS CLAVOS EN
LA HERRAMIENTA
Vea la figura 3, página 12.
ADVERTENCIA:
El mecanismo de impulsión de la herramienta
puede funcionar un ciclo al conectarse ésta al
suministro de aire. Siempre conecte la herramienta
al suministro de aire antes de cargarla de clavos
para evitar lesiones causadas por el ciclo de
funcionamiento indeseado. Siempre cerciórese el
nosepiece es vacío en el principio de cada sesión
del trabajo, antes de conectar a un suministro
aéreo.
Conecte la herramienta al suministro de aire.
Con la punta de la herramienta apuntando en la dirección
opuesta a donde se encuentra usted, coloque un clavo en
la punta. Asegúrese de que los clavos estén apuntando
hacia abajo, y en el ángulo mostrado.
No sostenga la punta ni la cabeza del clavo cuando lo
cargue en la nariz.
ADVERTENCIA:
Mantenga la herramienta apuntando en la
dirección opuesta a donde se encuentra usted
y otras personas mientras carga los clavos. La
inobservancia de esta advertencia puede causar
lesiones corporales serias.
ADVERTENCIA:
Nunca cargue los clavos teniendo punta
presionada. La inobservancia de esta advertencia
puede causar lesiones serias.
AJUSTE DE LA PRESIÓN DE AIRE
La cantidad presión de aire requerida depende del tamaño
de los clavos y del material de la pieza de trabajo.
Comience por probar la profundidad de introducción
introduciendo un clavo de prueba en el mismo tipo de
material de la pieza de trabajo que va a usarse en el trabajo
en la realidad.
Introduzca un clavo de prueba con la presión de aire puesta
de 50 a 55 psi (lb./pulg. cuad.). Suba o baje la presión de
aire hasta encontrar el nivel más bajo con el que pueda
efectuarse el trabajo con resultados uniformes.
Puede ser posible lograr la profundidad deseada solamente
con ajustes en la presión de aire. Si se necesitan ajustes
más finos, use el ajuste de profundidad de introducción de
la herramienta.
AJUSTE DE LA PROFUNDIDAD DE
INTRODUCCIÓN
Vea la figura 4, página 12
Puede ajustarse la profundidad de introducción del clavo.
Se recomienda probar la profundidad de introducción en
un pedazo de desecho para determinar la profundidad
requerida en cada caso en particular.
Para determinar la profundidad, primero ajuste la presión
de aire y luego introduzca un clavo de prueba. Para lograr
la profundidad deseada, use el ajuste de profundidad de
introducción de la herramienta.
Desconecte la herramienta del suministro de aire.
Para cambiar la profundidad de introducción, gire a la
izquierda o derecha el selector de profundidad.
Vuelva a conectar la herramienta al suministro de aire.
Después de cada ajuste introduzca un clavo de prueba
hasta lograr la profundidad deseada.
AJUSTE DE LA CORREA DE MANO
Vea las figuras 5 y 6, página 12.
La correa de mano se puede colocar desde la izquierda o la
derecha con los cómodos pestillos que se encuentran en la
parte superior de la clavadora de mano y se puede ajustar
para adaptarse al tamaño de la mano.
Desconecte la herramienta del suministro de aire.
Determine con qué mano usará la clavadora de mano
y coloque la correa de mano en el pestillo, como se
muestra.
Desarme la parte superior de gancho y lazada de la correa
de mano y sepárela de la parte inferior.
9 – Español
MANTENIMIENTO
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes
puede causar un peligro o dañar el producto.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
ADVERTENCIA:
Desconecte la herramienta del suministro de aire
antes de efectuar tareas de mantenimiento. La
inobservancia de esta advertencia puede causar
lesiones serias.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo,
aceites penetrantes, etc., lleguen a tocar las piezas
de plástico. Las sustancias químicas pueden
dañar, debilitar o destruir el plástico, lo cual a su
vez puede producir lesiones corporales serias.
Introduzca la mano y ajuste la correa hasta que calce
cómodamente.
Vuelva a armar la parte superior de gancho y lazada de
la correa de mano y únala a la parte inferior.
CÓMO CLAVAR CLAVOS
La guía para clavos magnética al manejar los clavos en el
pieza de trabajo.
Coloque la punta del clavo contra la pieza de trabajo.
FUNCIONAMIENTO
LUBRICACIÓN
Para obtener un desempeño óptimo de la herramienta
se requiere una lubricación frecuente, pero no excesiva.
El aceite para herramientas neumáticas de clavar vertido
por la conexión del conducto de aire lubrica las partes
internas. No utilice aceite con detergente ni aditivos, ya
que estos lubricantes propician un desgaste rápido de los
sellos y parachoques de la herramienta, lo cual causa un
desempeño inadecuado de la herramienta y la necesidad
de mantenimiento frecuente.
UTILIZACIÓN DE LA HERRAMIENTA EN
UTILIZACIÓN EN TIEMPO FRÍO
Para utilizar la herramienta en tiempo frío, cerca de la
temperatura de congelación y abajo de la misma,
puede congelarse la humedad presente en el conducto
de aire y puede impedir el funcionamiento de la herramienta.
Recomendamos utilizar lubricante para herramientas
neumáticas o anticongelante permanente (etilenglicol) como
lubricante para clima frío.
AVISO:
Con el fin de evitar la formación de escarcha o hielo
en las válvulas y mecanismos de operación de las
herramientas que pudiera causar una falla de las
mismas, no las guarde en lugares fríos.
NOTA: Algunos líquidos comerciales para secar conductos
de aire dañan los sellos y las juntas tóricas. No use estos
secadores de aire para baja temperatura sin verificar la
compatibilidad de los mismos.
Oprima firmemente la herramienta con la palma de la
mano. Mantenga el clavo alineado con la punta mientras
lo clava.
Extraiga de la clavo la herramienta cuando completa.
ADVERTENCIA:
Nunca asidero el clavo con su mano o dedas
cuando manjar el clavo. La inobservancia de esta
advertencia puede causar lesiones serias.
10 – Español
Para pedir piezas y juegos de mantenimiento, llame al 1‑866‑539‑1710.
Juego de aceite y llave ....................................................................................................................................
079077051701
Juego de mantenimiento del sistema impulsor ..............................................................................................
079077051702
Juego de mantenimiento general ....................................................................................................................
079077051703
ADVERTENCIA:
Arriba se señalan los aditamentos y accesorios disponibles para usarse con esta herramienta. No utilice ningún
aditamento o accesorio no recomendado por el fabricante de esta herramienta. El empleo de aditamentos o
accesorios no recomendandos podría causar lesiones serias.
ACCESORIOS
MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
La herramienta no hace nada o
funciona con lentitud
La herramienta sufre atoramientos
con frecuencia
Suministro de aire inadecuado
Lubricación inadecuada
Juntas tóricas o tope gastados o
dañados
Verifique que haya un suministro de aire
adecuado
Lubrique la herramienta
Instale el juego de mantenimiento general y
vuelva a colocar las juntas tóricas
Sujetadores inadecuados
Sujetadores dañados
Está flojo el cargador o los tornillos
de la punta
Verifique que sean del tamaño correcto
los sujetadores
Cambie los sujetadores
Apriete los tornillos
Este producto tiene una política de satisfacción garantizada de 90 días y una
garantía limitada de tres años. Para obtener detalles sobre la garantía y
la política de satisfacción garantizada, diríjase a www.RIDGID.com o llame sin cargo al 1-866-539-1710.
PRESIÓN Y VOLUMEN DEL SUMINISTRO
DE AIRE
El volumen de aire es tan importante como la presión del
mismo. El volumen de aire suministrado a la herramienta
puede ser insuficiente a causa de conexiones y mangueras
de tamaño insuficiente, o por los efectos de la suciedad y el
agua presentes en el sistema. Toda limitación en el flujo de
aire impide a la herramienta recibir un volumen adecuado
de aire, incluso si está elevada la lectura de la presión. El
resultado de tales circunstancias puede ser funcionamiento
lento o potencia de introducción reducida. Antes de evaluar
los problemas de la herramienta a causa de estos síntomas,
revise el suministro de aire desde la herramienta hasta la
fuente de suministro para ver si hay conectores limitantes o
puntos bajos con contenido de agua y cualquier otra cosa
que pueda impedir el flujo pleno de aire a la herramienta.
11
R350PNF
A - Hand strap (sangle à la main, correa de
mano)
B - Quick-connect swivel connector (connecteur
rapide pivotant, conector giratorio rápido)
C - Nosepiece (embout, punta)
D - Depth-of-drive adjustment (réglage de
profondeur d’enfoncement, ajuste de la
profundidad de introducción)
Fig. 1
Fig. 2
A - Air fitting (raccord d’air, conexión de aire)
A - Air hose connector (connecteur de flexible
d’air, conector de la manguera de aire)
B - Quick-connect swivel connector (connecteur
rapide pivotant, conector giratorio rápido)
A
A
B
A
A
A
B
A - Nosepiece (embout, punta)
B - Nail (clous, clave)
B
Fig. 4
A - To adjust depth (pour réduire la profondeur,
para disminuir la profundidad)
B - Depth-of-drive adjustment (réglage de
profondeur d’enfoncement, ajuste de la
profundidad de introducción)
A
B
Fig. 5
A - Left hand latch (loquet droit, pestillo del
lado izquierdo)
B - Right hand latch (loquet gauche, pestillo
del lado derecho)
A - Hook-and-loop top (partie supérieure de la
sangle autoagrippante, parte superior de
gancho y lazada de la correa de mano)
B - Hook-and-loop bottom (partie inférieur de
la sangle autoagrippante, parte inferior de
gancho y lazada de la correa de mano)
A
B
Fig. 6
A
B
C
D
Fig. 3
NOTES / NOTAS
NOTES / NOTAS
991000782
5-23-16 (REV:02)
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
PALM NAILER
CLOUEUSE DE TYPE PAUME
CLAVADORA DE MANO
R350PNF
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, USA
1-866-539-1710 www.RIDGID.com
RIDGID is a registered trademark of RIDGID, Inc., used under license.
Customer Service Information:
For parts or service, do not return this product to the store. Contact your nearest
RIDGID® authorized service center. Be sure to provide all relevant information when
you call or visit. For the location of the authorized service center nearest you, please
call 1-866-539-1710 or visit us online at www.RIDGID.com.
MODEL NO. ____________________SERIAL NO._______________________________
Service après-vente :
Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au
magasin. Contacter le centre de réparations RIDGID® agréé le plus proche. Veiller à
fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.
Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au
1-866-539-1710 ou visiter notre site www.RIDGID.com.
NO. DE MODÈLE _______________ NO. DE SÉRIE _____________________________
Información sobre servicio al consumidor:
Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese
con el centro de servicio autorizado de productos RIDGID® de su preferencia.
Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse
personalmente. Para obtener información sobre el centro de servicio autorizado más
cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la
red mundial, en la dirección www.RIDGID.com.
NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________
