ITEM #0348131
MODEL #23RM2094
ELECTRIC FIREPLACE
AND MANTEL
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-877-888-8225, 8 a.m. - 8 p.m., EST, Monday - Friday.
Français p. 12
Español p. 23
Style Selections® is a registered trademark of
LF, LLC. All Rights Reserved.
2
Product Specications ......................................................................................................................... 2
Safety Information ................................................................................................................................ 3
Package Contents ................................................................................................................................ 5
Hardware Contents............................................................................................................................... 5
Preparation ........................................................................................................................................... 5
Installation Instructions ......................................................................................................................... 5
Operating Instructions .......................................................................................................................... 6
Care and Maintenance ......................................................................................................................... 8
Troubleshooting ...................................................................................................................................11
Warranty ............................................................................................................................................. 12

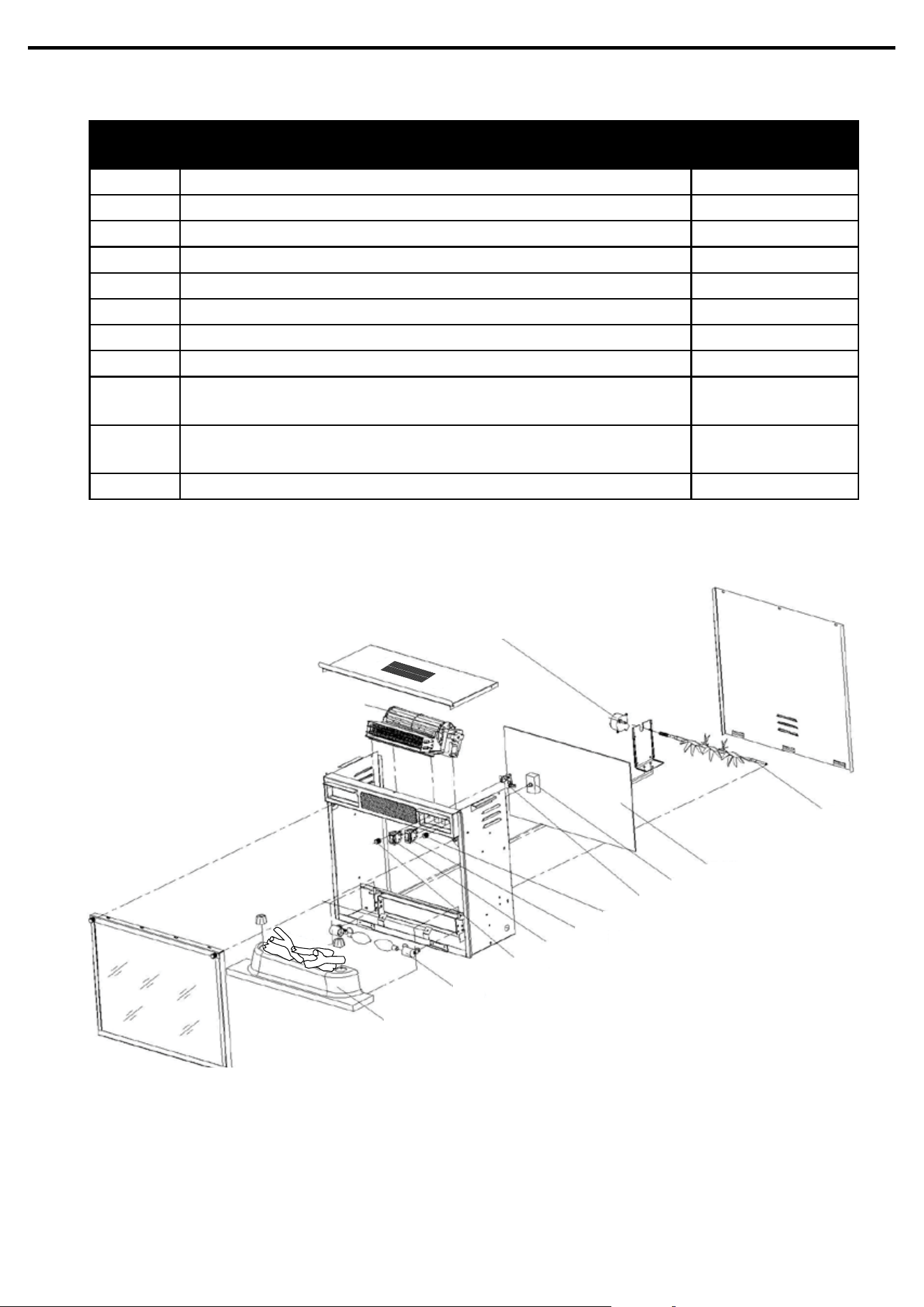

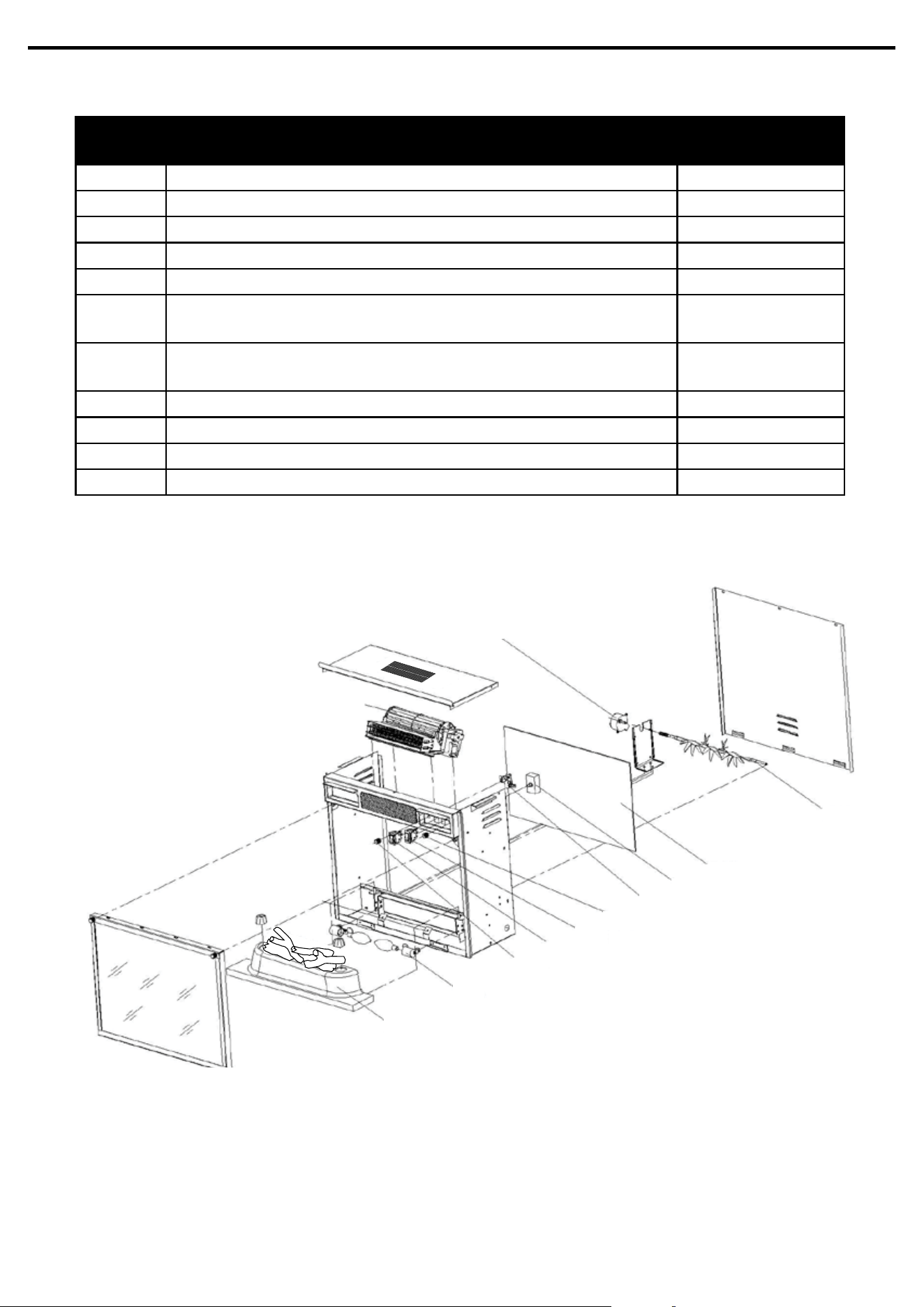

Replacement Parts ............................................................................................................................. 13
TABLE OF CONTENTS
PRODUCT SPECIFICATIONS
VOLTAGE 120 VAC, 60 Hz
AMPS 12.5 Amps
WATTS 1500 Watts
3
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
When using electrical appliances, always follow basic precautions to reduce the risk of re, electrical
shock, and injury to persons including the following:
1. Read all instructions before using this appliance.
2. This appliance is hot when in use. To avoid burns, do not touch hot surfaces with bare skin.
If provided, use handles when moving this appliance. Keep combustible materials, such as furniture,
pillows, bedding, papers, clothes and curtains at least 3 ft. (0.9 m) from the front of this appliance.
WARNING: In order to avoid overheating, do not cover the heater.
WARNING: Use extreme caution when operating heater near children and the disabled.
3. The appliance is not to be used by children or persons with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision
or instruction.
4. This appliance is not a toy. Supervise children playing near it.
5. If possible, always unplug this appliance when not in use.
6. Do not operate any heater with a damaged cord or plug, after the appliance malfunctions, or if it has
been dropped or damaged in any manner.
7. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly
qualied persons in order to avoid a hazard.
8. Only a qualied service person should repair this product.
9. Under no circumstances should this replace be modied. Parts having to be removed for servicing
must be replaced prior to operating this replace again.
10. Do not use outdoors.
11. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never
locate this appliance where it may fall into a bathtub or other water container.
12. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or the like. Arrange cord
away from trafc areas and where it will not be tripped over.
13. To disconnect this appliance, turn controls to the off position, and then remove plug from outlet.
14. Connect to properly grounded outlets only.
15. This appliance, when installed, must be electrically grounded in accordance with local codes or, in
the absence of local codes, with the current CSA C22.1 Canadian Electrical Code or for U.S.A.
installations, follow local codes and the National Electrical Code, ANSI/NFPA NO.70.
16. The heater must not be located immediately below a socket-outlet.
17. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause
an electric shock or re, or damage the appliance.
18. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on soft
surfaces, like a bed, where opening may become blocked.
19. This appliance has hot and arcing or sparking parts inside. Do not use it in areas where gasoline,
paint or ammable liquids are used or stored. This replace should not be used as a drying rack for
clothing. Do not hang Christmas stockings or other decorations on or near this product.
20. Use this appliance only as described in the manual. Any other use not recommended by the
manufacturer may cause re, electric shock or injury to persons.
21. There is a thermostat limiter inside the heater. When inner temperature overheating or abnormal
heating occurs, the thermostat protective device will cutoff the power supply to avoid damage to the
replace or risk of re.
22. Avoid the use of an extension cord because the extension cord may overheat and cause risk of re.
However, if you have to use an extension cord, the cord must be No.14 AWG minimum size and rated
not less than 1875 watts. The extension cord must be a three-wire cord with grounding type plug and
cord connection. The extension cord shall not be more than 20 ft. in length.
23. See directions in Figure 1. This heater is for use on 120 volts. The cord has a plug as shown in gure
1. See Figure 1 for grounding instruction. An adapter as shown at C is available for connecting three-
blade grounding type plugs to two-slot receptacles. The green grounding plug extending from the
adapter must be connected to a permanet ground such as a properly grounded outlet box. The
adapter should not be used if a three-slot grounded receptacle is available.
SAFETY INFORMATION
4
WARNING: Do not exceed 40 watts per bulb. Use of higher-rated bulbs may result in
a re, causing property damage or personal injury.
WARNING: Make sure the power is turned off before proceeding. Only a licensed
electrician should perform any electrical repairs or rewiring of this unit in
accordance with national and local codes.
Follow the original wire routing, color coding and securing locations when making
repairs or replacements to any electrical component.”
WARNING: Electrical outlet wiring must comply with local building codes and
other applicable regulations to reduce the risk of re, electrical shock and injury
to persons.
WARNING: Do not use this replace if any part of it has been under water.
Immediately call a qualied service technician to inspect the replace and
replace any part of the electrical system.
WARNING: Disconnect power before attempting any maintenance or cleaning
to reduce the risk of re, electrical shock or personal injury.
WARNING
To avoid injury from unexpected starting or electrical shock, do not plug the power cord into a
source of power during unpacking and assembly. The cord must remain unplugged whenever
you are adjusting/assembling the replace.
If any part is missing or damaged, do not attempt to use or plug in the power cord until the missing
or damaged part is correctly replaced. To avoid electric shock, use only identical replacement parts
when servicing double-insulated tools.
Cold climate installation recommendation: When installing this unit against a non-insulated
exterior wall or chase, the outer walls must be insulated to conform to applicable insulation
codes.
ELECTRICAL CONNECTION
A 15 AMP, 120 V, 60 Hz circuit with a properly grounded outlet is required. Preferably, the re-
place will be on a dedicated circuit as other appliances on the same circuit may cause the circuit
breaker to trip or the fuse to blow when the heater is in operation. The unit comes standard with 6
ft. (1828 mm) three prong cord, exiting from the rear of the replace. Plan the installation to avoid
the use of an extension cord. If an extension cord must be used, it must be a minimum 14 AWG,
three wire with grounding type plug connector and rated not less than 1,875 watts. The cord shall
not be more than 20 ft. in length.
SAFETY INFORMATION
5

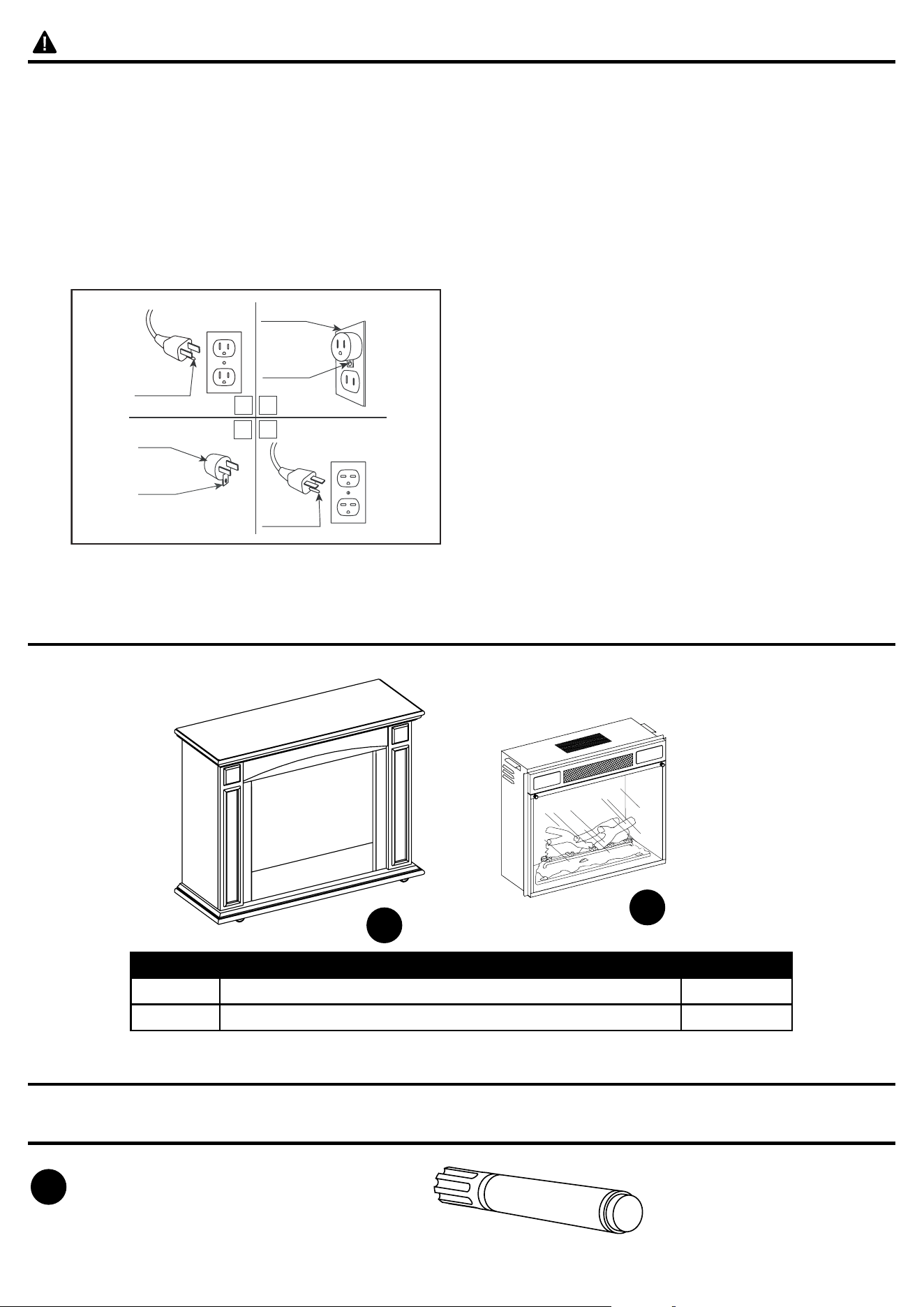

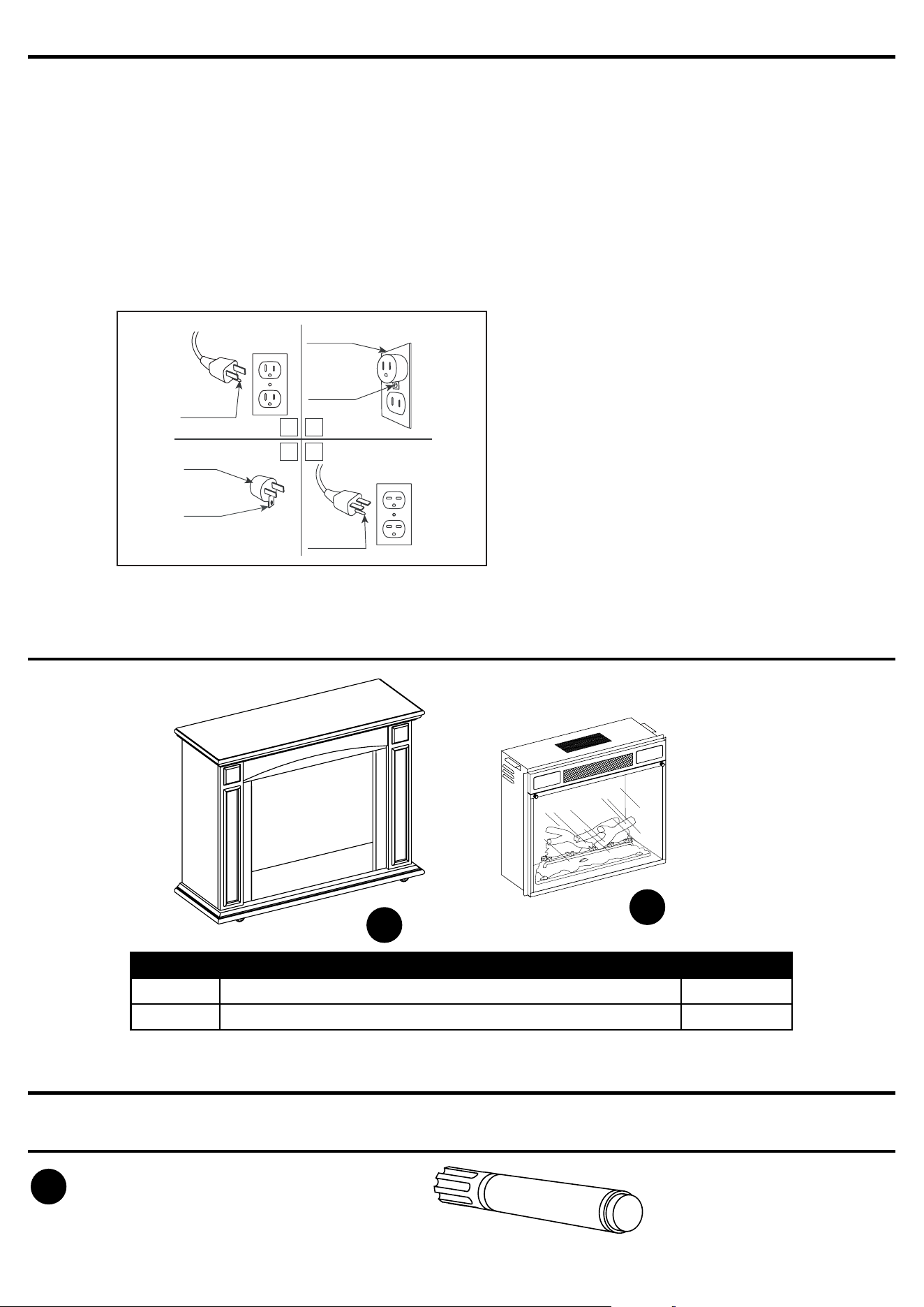

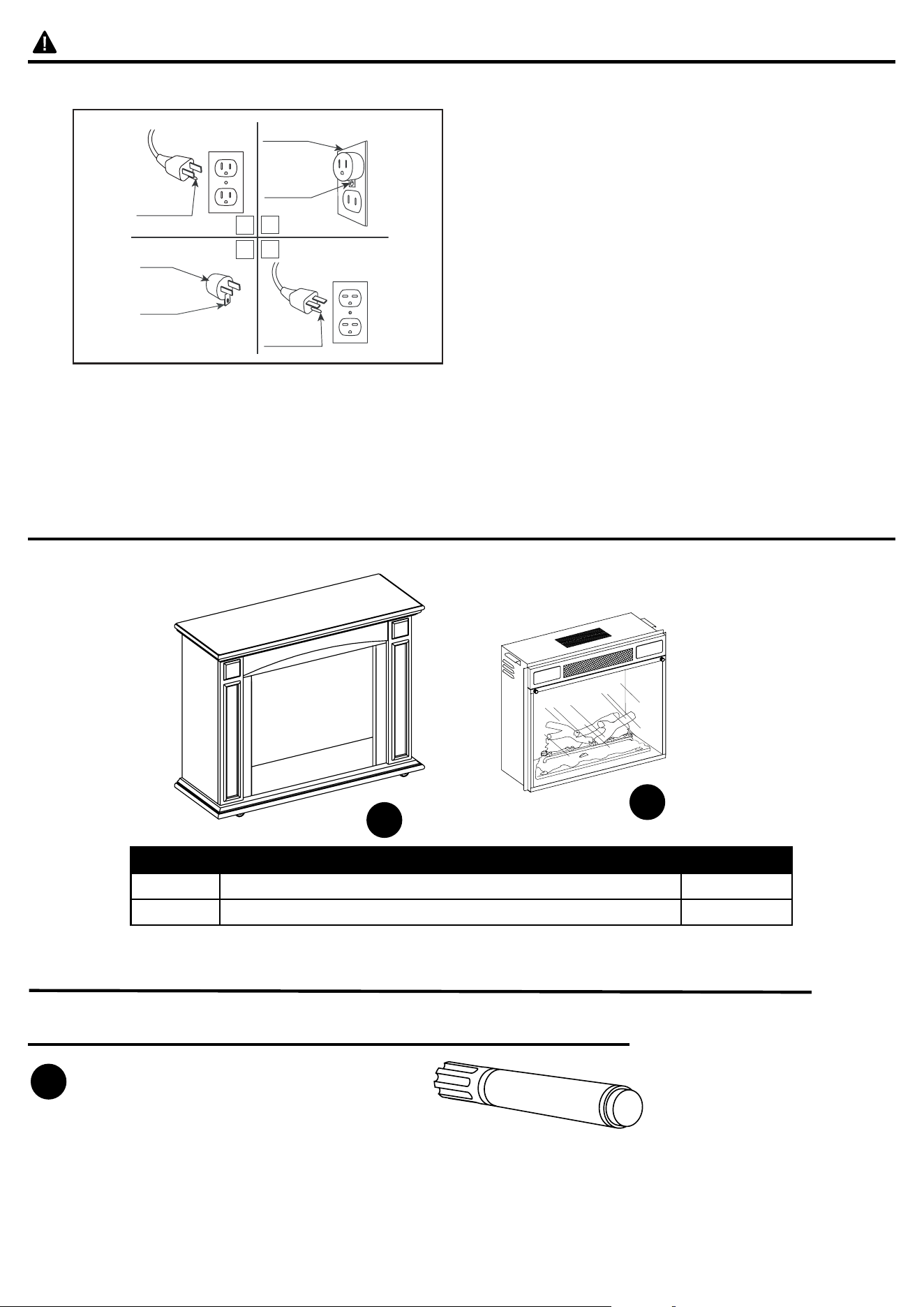

PACKAGE CONTENTS
HARDWARE CONTENTS
Part
Description Quantity
Touch-up Pen
Model No. W3352
1
AA
A
B
W3352
Part Description Quantity
A Mantel 1
B Insert (preassembled to Mantel (A)) 1
B
A
C D
Fig. 1
Grounding Pin
Cover Of Grounded
Outlet Box
Metal
Screws
Adapter
Grounding
Means
Grounding
Pin
SAVE THESE
INSTRUCTIONS
Not actual size
SAFETY INFORMATION
6

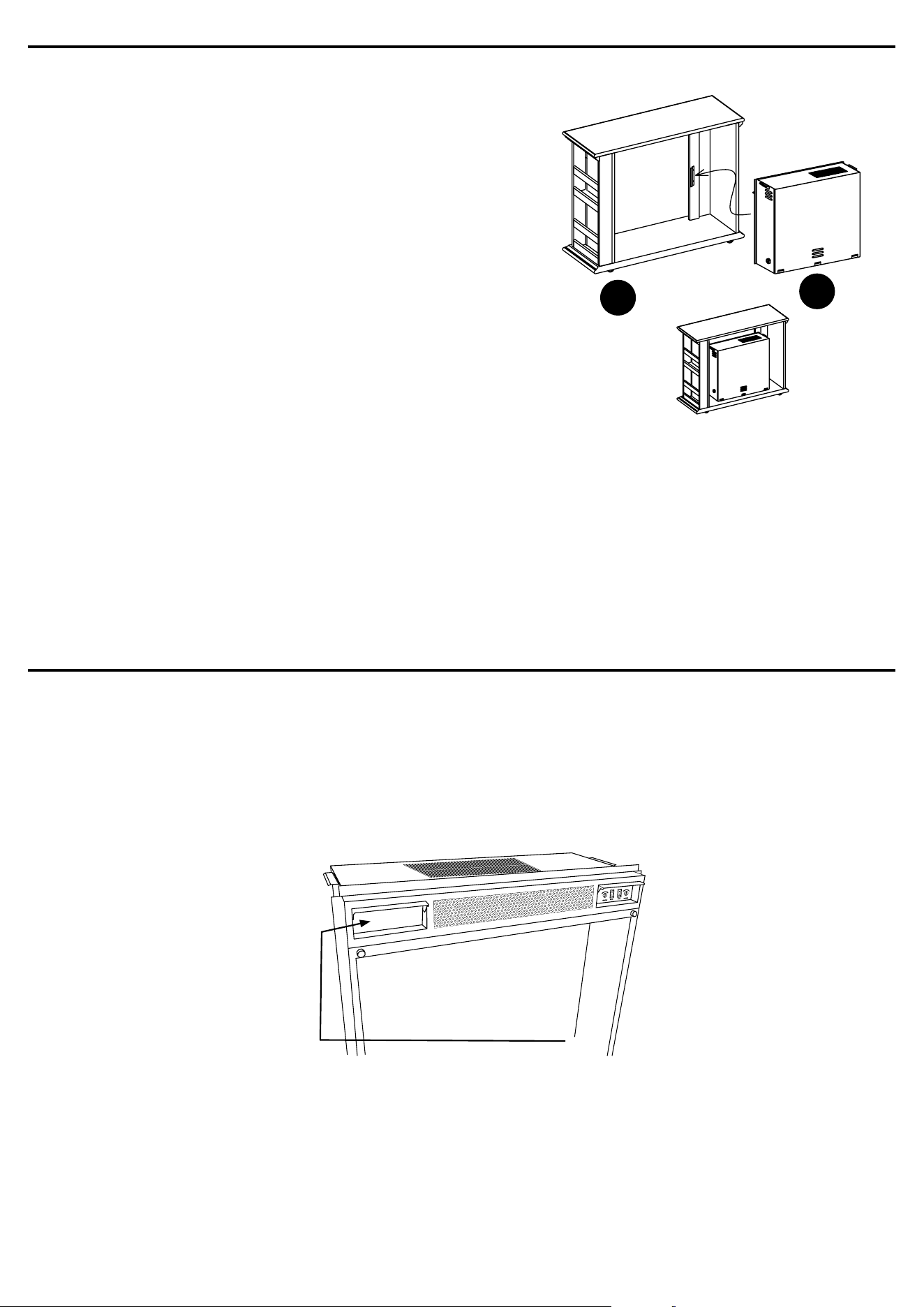

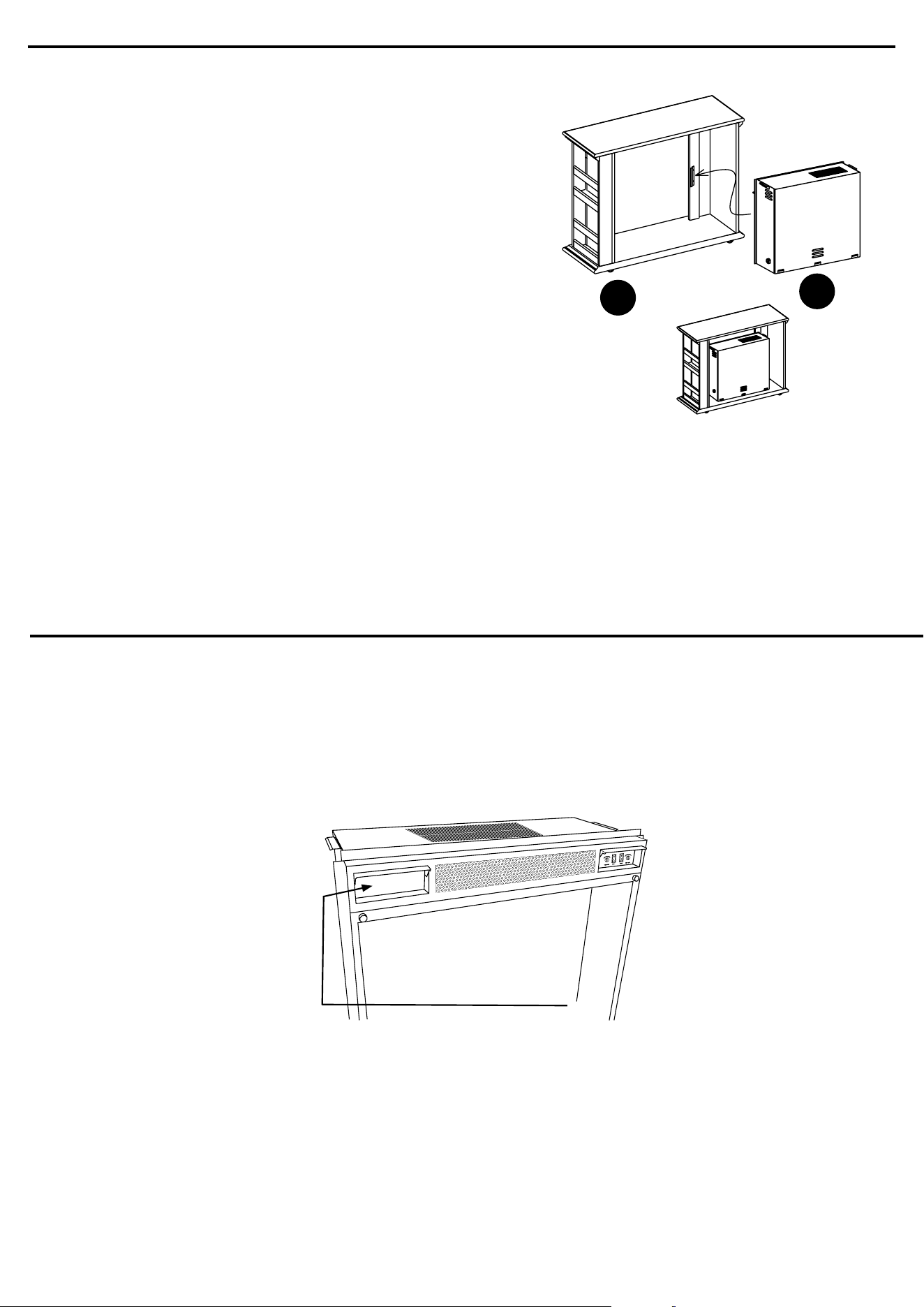

ASSEMBLY INSTRUCTIONS
The insert (B) comes preassembled to the mantel (A).
To remove the insert (B), unscrew the screws from the
mounting brackets holding insert (B) onto mantel (A)
inside front panels. Then carefully lift and pull insert (B)
out from the back. Be careful to not slide the insert (B)
against the base of mantel (A), which could scratch the
nish.
CAUTION: Unplug insert (B) from power supply before
moving.
To install a new insert, lift the insert carefully into the back
of the unit and center it in the opening. Do not drag insert
across hearth/base as it may scratch the unit. Install the
mounting brackets to hold insert ush against the inside
of the front of mantel (A).
CAUTION: Do not plug insert into power supply until
the insert has been completely installed and mantel (A)
moved into its nal location.
Move the completed unit only short distances and with
great care. It takes two people to move completed to its
nal position.
A
B
TO ACCESS CONTROL PANEL
Control panel can be accessed at upper right-hand corner of insert by pushing and lifting up the
small door.
TO ACCESS CONSUMER INFORMATION
Consumer service information can be accessed at the upper left-hand corner of the electrical replace by
pushing and lifting the small door.
OPERATING INSTRUCTIONS
Consumer
Information
Fig. 1
7
POWER
The power switch supplies power to all of the functions of the replace.
HEATER
The replace consists of a fan-forced wire-element-type heater. The heater switch turns the heater
ON and OFF. As an important safety feature, the heating element is designed with a
delayed activation sequence. When the heater is turned ON it will take several seconds for the unit
to begin blowing hot air and the fan blower will continue to run for several seconds after the heater is
switched OFF.
TEMPERATURE
The temperature control knob regulates the temperature level of the heater. Turning the knob
clockwise will increase the heat output. The further the knob is rotated clockwise, the higher the
set point temperature. Turning the knob counterclockwise will lower the set point temperature.
Use this function to help regulate the ambient temperature level.
BRIGHTNESS
The ame brightness control knob adjusts the ame brightness. Turning the knob to the left
(counterclockwise) dims the lights and ame effect. Turning the knob to the right brightens the lights
and ame effect.
CARE AND MAINTENANCE
CLEARANCE TO COMBUSTIBLES
Keep electrical cords, drapery, furniture and other combustibles at least 3 ft. from the front of the heater
and away from the sides.
CLEANING TRIM
Clean the metal trim using a soft cloth, slightly dampened with a citrus oil-based product and buff with a
clean soft cloth. Do not use brass polish or household cleaners as these products will damage the metal
trim. Citrus oil-based products can be obtained at supermarkets or hardware stores.

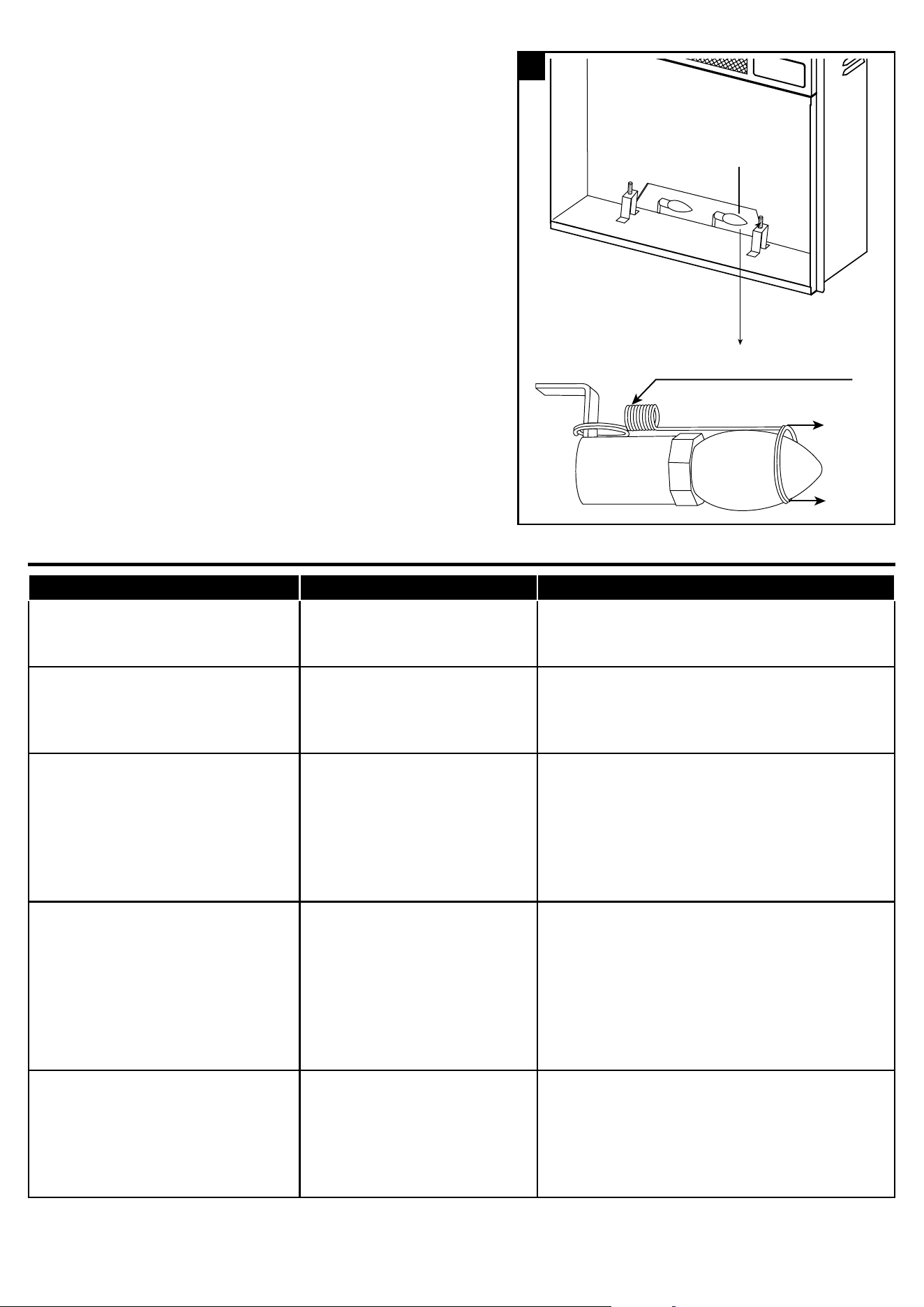

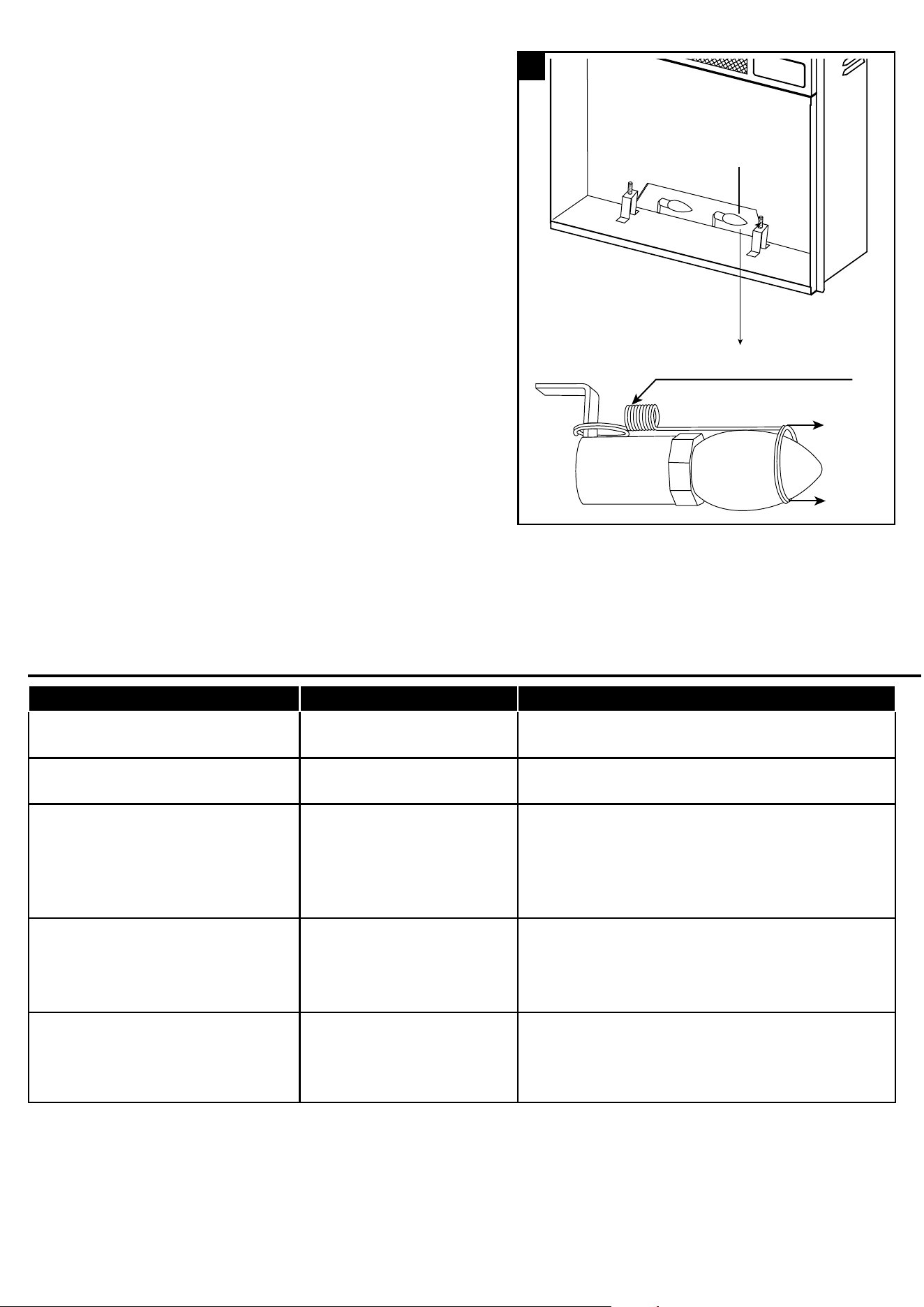

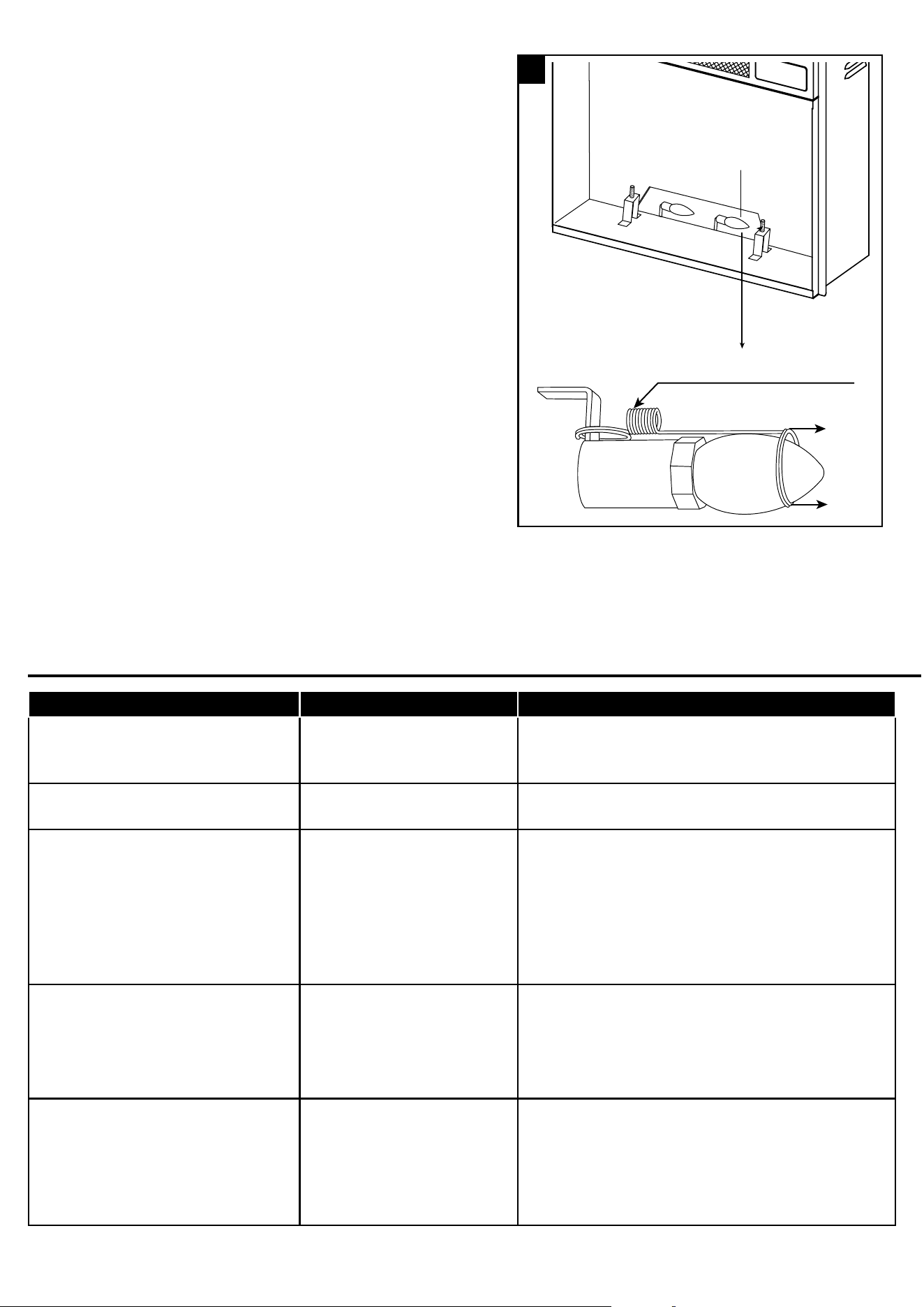

REPLACING THE LIGHT BULBS
This electric replace uses three clear 120-volt, 40-watt, E12 candelabra-base light bulbs.
The insert only requires two clear 120-volt, 40-watt candelabra-base light bulbs. For convenience, if a
bulb burns out, it is a good idea to replace all the bulbs at the same time.
• Dust your replace regularly with a soft non-lint producing cloth or household dusting product.
• Clean your replace with a gentle non-abrasive household cleaner. Make sure to dry your replace
immediately with a soft cloth or towel.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. For worn areas,
stroke in direction of wood grain. Rub excess colorant promptly with a soft cloth.
• The motors used on the fan and the ame generator assembly are pre-lubricated for extended
bearing life and require no further lubrication. However, we recommend periodic cleaning/vacuuming
of the fan/heater.
• Make sure the unit is turned off and unplugged whenever you are cleaning the heater or replace.
8

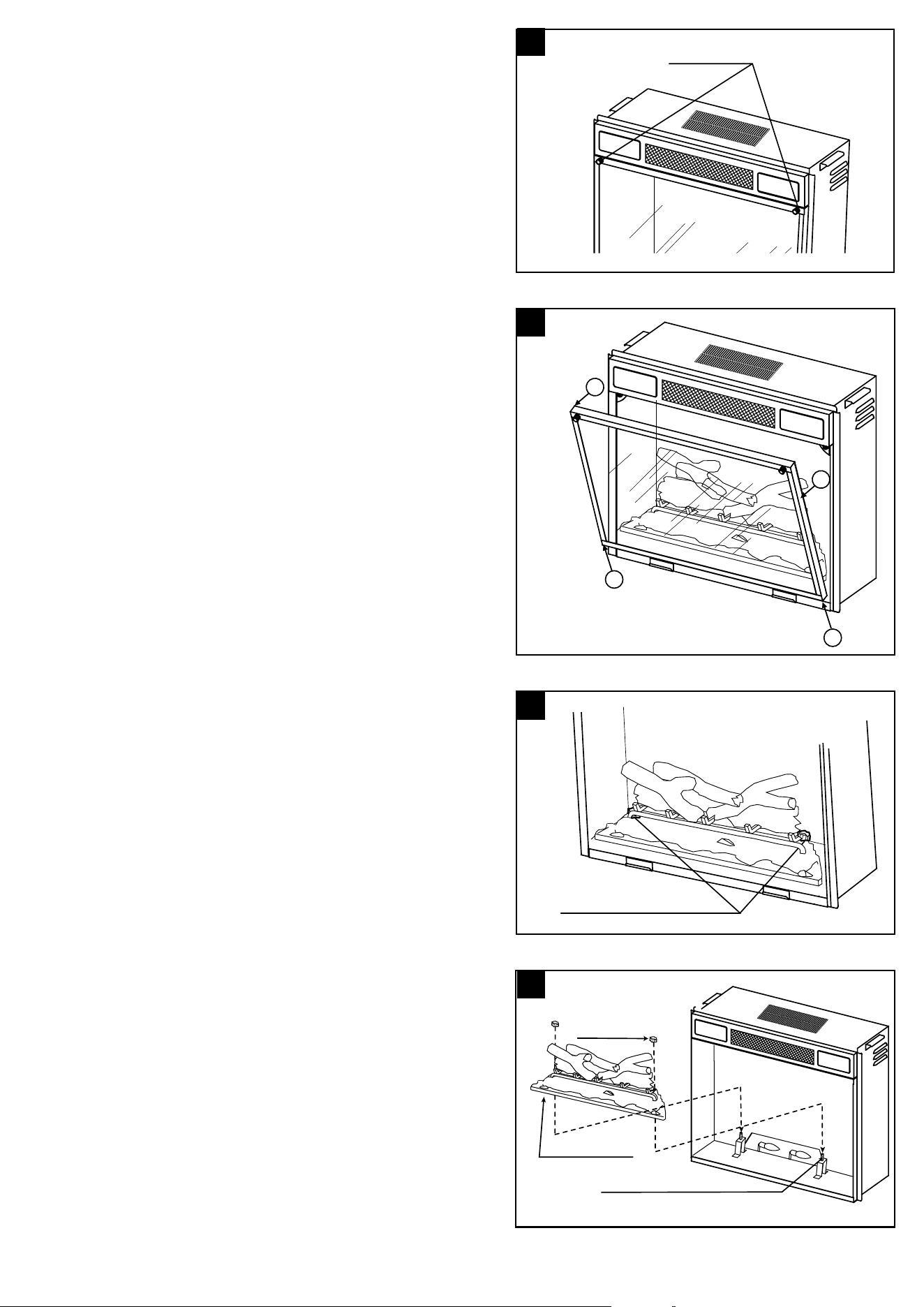

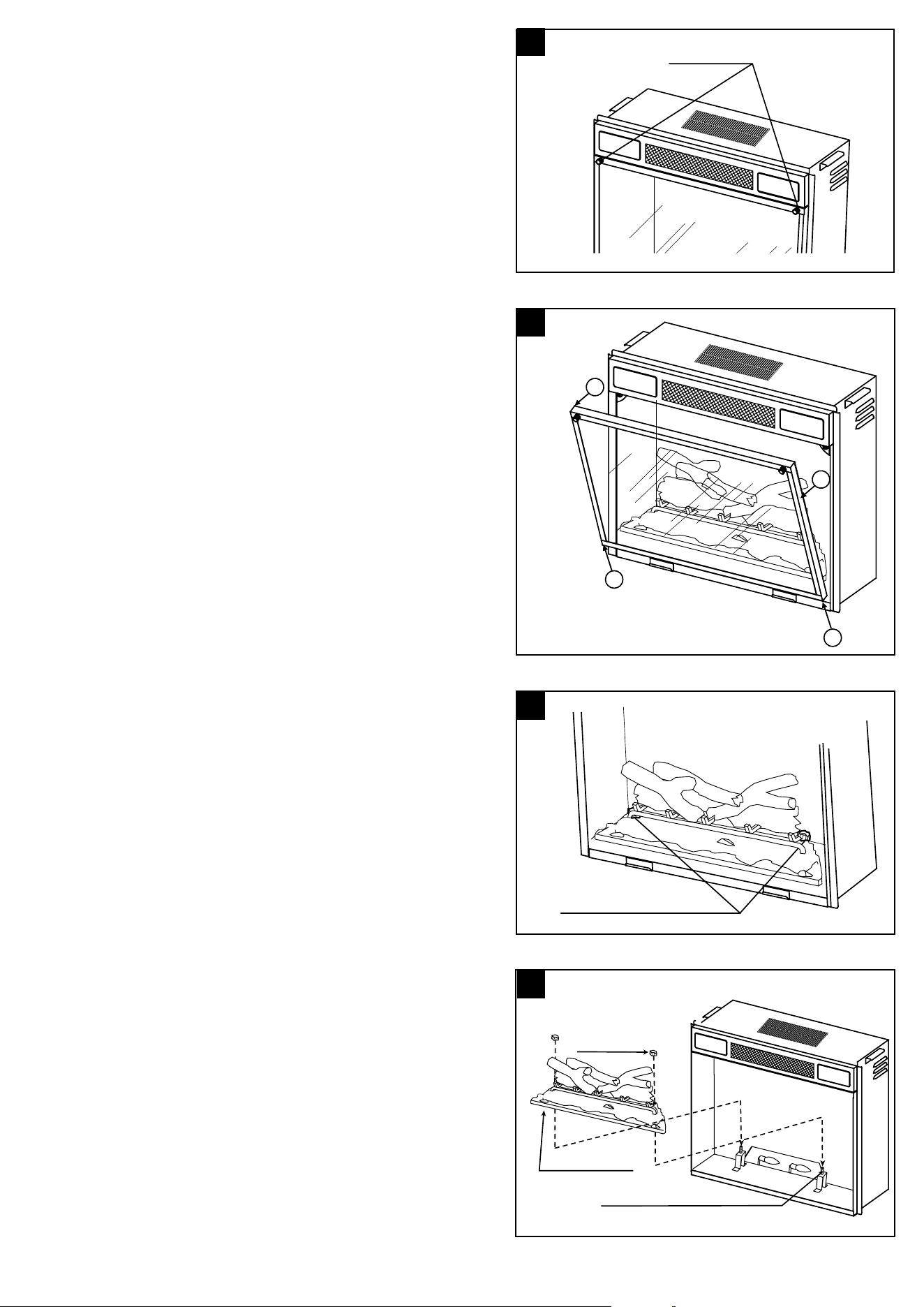

2. Carefully tilt glass and frame forward a couple of
inches. Then pull complete glass assembly up and
away from unit (Fig. 2).
3. Locate the two ember bed securing nuts on the left
and right sides of the log set. These securing nuts
are disguised as wooden embers (Fig. 3).
4. Turn nuts counterclockwise to loosen; remove
and set aside. Securely grab logs on left and
right side and lift log/ember bed assembly
straight up. Once ember bed has cleared the
support bracket and threaded rods, bring
log/ember bed assembly forward and out of unit
and set aside in a safe place (Fig. 4).
1. Turn the master power switch off, then unplug
the power cord from the wall outlet.
If replace has been operating, let the unit cool
at least 2 hours.
Locate and rotate the 2 nuts on the glass holder in
counterclockwise direction to loosen the glass from
insert. (Fig. 1).
2 Nuts
1
1
2
2
1
2
Wooden Ember Nuts
3
Wooden
Ember Nut
Logs/Ember bed
Ember bed Mounting Post
4
9
5. Unhook light bulb spring clips from the bulbs, and
unscrew the bulbs (Fig. 5) After replacing the
bulbs make sure to replace the light bulb spring
clip. Remember to replace all the bulbs at the
same time with clear 120-volt, 4-watt E12 light
bulbs.
Follow steps 1 through 4 in reverse order to
reinstall glass and frame into your insert.
Ember bed Light Bulb
Light Bulb Holding Spring
Pull
Pull
5
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
No power, switches do
not light up.
Power cord was not
plugged in the outlet.
Check that unit is plugged into a standard
120V outlet.
Switches light up,
but no ame effect.
Bulbs are broken
or loose
Remove front glass door and check for any
broken light bulbs or loose light bulbs.
Logs glow, ame effect
does not work.
a. Spinner has fallen off
from bracket.
b. Spinner motor
doesn’t work.
a. Open back of unit. Check to see if
“spinner” is correctly mounted to the
rear of unit.
b. Check to see if spinning motor is
functioning. If not, call customer service.
Flame effect operates, but
heater does not blow warm air.
a. Heater switch is in
“OFF” position.
b. “Thermostat” is
on “LO”
a. Check that heater switch is in “ON”
position. Switch should light up.
b. Make certain that thermostat is turned
to the “HI” position.
Heater doesn’t work, but
Power and Heater switches
are in the “ON” position and
thermostat is set on “HI”.
The product is on the
protected status.
Turn all switches to the “OFF” position and
unplug the unit from the wall outlet for 5
minutes. After 5 minutes plug the unit back
into wall outlet, and operate as normal.
10
1-YEAR LIMITED WARRANTY
The manufacturer warrants this product to be free from manufacturing and material
defects for a period of one year from date of purchase, subject to the following conditions and limitations.
1. Install and operate this electric replace in accordance with the installation and operating
instructions furnished with the product at all times. Any unauthorized repair, alteration, willful abuse,
accident, or misuse of the product shall nullify this warranty.
2. This warranty is non-transferable and is made to the original owner, provided that the purchase was
made through an authorized supplier of the product.
3. The warranty is limited to the repair or replacement of part(s) found to be defective in material or
workmanship, provided that such part(s) have been subjected to normal conditions of use and
service, after said defect is conrmed by the manufacturer’s inspection.
4. This warranty does not cover the light bulb(s) included with the electric replace.
5. The manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty
by refunding the wholesale price of the defective part(s).
6. Any installation, labor, construction, transportation, or other related costs/expenses arising from
defective part(s), repair, replacement, or otherwise of same, will not be covered by this warranty,
nor shall the manufacturer assume responsibility for same.
7. The owner/user assumes all other risks, if any, including the risk of any direct, indirect or
consequential loss or damage arising out of the use, or inability to use the product, except as
provided by law.
8. All other warranties – expressed or implied –with respect to the product, its components
and accessories, or any obligations/liabilities on the part of the manufacturer are hereby
expressly excluded.
9. The manufacturer neither assumes, nor authorizes any third party to assume, on its behalf,
any other liabilities with respect to the sale of the product.
10. The warranties as outlined within this document do not apply to non accessories used
in conjunction with the installation of this product.
This warranty is void if:
a. The replace is subjected to prolonged periods of dampness or condensation.
b. There is any unauthorized alteration, willful abuse, accident, or misuse of the product.
c. You do not have the original receipt of purchase.
IF WARRANTY SERVICE IS NEEDED
Contact our customer service department at 1-877-888-8225, 8 a.m. - 8 p.m., EST, Monday - Friday.
Make sure you have your warranty, your sales receipt, location of purchase and the model/serial number
of your product.
11

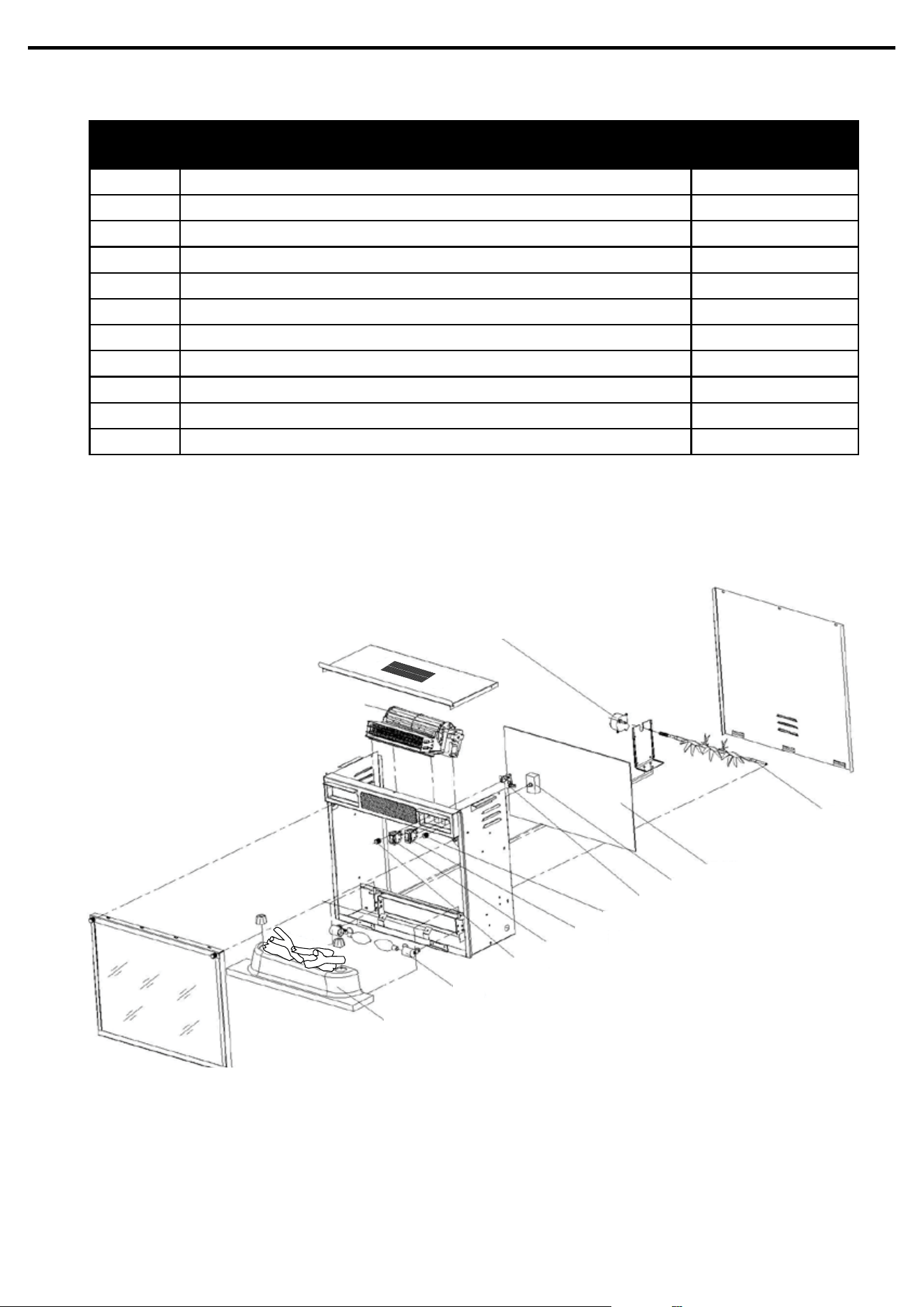

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225,
8 a.m. - 8 p.m., EST, Monday - Friday.
B
H
E
F
F
C
G
I
K
J
A
D
I.D. No. Description
Part No.
23EF010GAA
1 Heater/Blower Assembly Y07-C26-P01
2 Ember bed Y07-C27-P02
3 Thermostat Switch P03
4 Knob for Brightness Control Y07-C26-P04
5 Knob for Heater Temperature Control Y07-C26-P05
6 Main Power Switch - Red Toggle P06
7 Heater On/Off Switch - Red Toggle P06
8 E-12 Light Bulb Socket Assembly Y07-C29-P08
9 Front Projection Screen Y07-C27-P09
10 Flame Generator Drive Motor Y07-P10
11 Flame Generator/Spinner Y07-C27-P11
Printed in China
12
ARTICLE #0348131
MODÈLE #23RM2094
FOYER ÉLECTRIQUE
ET MANTEAU
Style Selections® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 877 888-8225, entre 8 h et 20 h
(HNE), du lundi au vendredi.
13
TENSION 120 VAC, 60 Hz
AMPéRES 12,5 A
WATTS 1500 W
CARACTÉRISTIQUES DU PRODUIT
Caractéristiques du produit ............................................................................................................... 13
Consignes de sécurité ........................................................................................................................ 14
Contenu de l’emballage ...................................................................................................................... 16
Quincaillerie incluse............................................................................................................................ 16
Préparation ......................................................................................................................................... 23
Instructions pour l’assemblage ........................................................................................................... 17
Mode d’emploi ................................................................................................................................... 17
Entretien général ................................................................................................................................ 18
Dépannage ......................................................................................................................................... 20
Garantie limitée de 1 an ..................................................................................................................... 21
Pièces de rechange ............................................................................................................................ 22
TABLE DES MATIÈRES
14
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler, d’utiliser
ou d’installer le produit.
An de réduire les risques d’incendie, de choc électrique et de blessure
lorsque vous utilisez un appareil électrique, respectez les mesures de sécurité élémentaires
suivantes :
1. Lisez toutes les directives avant d’utiliser cet appareil.
2. Cet appareil est chaud lorsqu’il est en marche. An d’éviter les brûlures, ne touchez pas aux surfaces
chaudes. Si l’appareil est muni de poignées, utilisez-les pour le déplacer. Assurez-vous que les
matières combustibles, comme les meubles, les oreillers, la literie, le papier, les vêtements et les
rideaux, se trouvent à au moins 0,9 m (3 pi) de l’avant de l’appareil.
AVERTISSEMENT : Ne couvrez pas l’appareil pour éviter qu’il surchauffe.
AVERTISSEMENT : Soyez très prudent lorsque l’appareil est utilisé à proximité d’enfants ou
de personnes handicapées.
3. Cet appareil ne doit pas être utilisé par les enfants, les personnes atteintes d’une défaillance
physique, sensorielle ou intellectuelle, ou les personnes n’ayant pas l’expérience et les connaissances
nécessaires, à moins qu’une personne ne les supervise ou leur donne les instructions nécessaires.
4. Cet appareil n’est pas un jouet. Surveillez les enfants lorsqu’ils jouent près de l’appareil.
5. Dans la mesure du possible, débranchez toujours cet appareil lorsqu’il n’est pas utilisé.
6. N’utilisez pas un appareil muni d’un cordon ou d’une che endommagé, qui a subi une défaillance,
qui est tombé ou qui a été endommagé de quelque façon que ce soit.
7. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, par un de ses
agents ou par une personne qualiée an d’éviter tout danger.
8. L’entretien doit être effectué par un technicien qualié seulement.
9. Ne modiez jamais ce foyer. Remplacez les pièces qui doivent être retirées pour l’entretien avant
d’utiliser de nouveau le foyer.
10. N’utilisez pas cet appareil à l’extérieur.
11. Cet appareil n’est pas conçu pour être utilisé dans une salle de bains, une salle de lavage ou tout
autre endroit humide semblable. Ne placez jamais cet appareil à un endroit où il risquerait de tomber
dans une baignoire ou un autre contenant rempli d’eau.
12. évitez de placer le cordon sous un tapis. Ne couvrez pas le cordon avec une carpette, un tapis de
passage ou un autre article semblable. Placez le cordon dans un endroit peu passant et où il ne
pourra pas être accroché.
13.
Pour débrancher cet appareil, tournez les commandes en position d’arrêt, puis retirez la che de la prise.
14. Branchez le cordon uniquement sur une prise correctement mise à la terre.
15. Lors de l’installation, veillez à ce que l’appareil soit mis à la terre conformément aux codes locaux, le
cas échéant, à la plus récente version du Code canadien de l’électricité, CSA C22.1, ou, dans le cas
des installations aux é.-U., aux codes locaux et au code national de l’électricité, ANSI/NFPA n
o
70.
16. Ne placez pas l’appareil directement sous une prise de courant.
17. N’insérez jamais un objet, quel qu’il soit, dans les ouvertures de ventilation ou de sortie d’air de
l’appareil an de prévenir les dommages ainsi que les risques de choc électrique et d’incendie.
18. An de prévenir les risques d’incendie, ne bloquez jamais les ouvertures d’aération ou de sortie
d’air de quelque façon que ce soit. Ne placez pas l’appareil sur une surface molle, comme un lit, car
les ouvertures pourraient se bloquer.
19. Cet appareil renferme des pièces chaudes qui produisent des arcs électriques ou des étincelles.
N’utilisez pas l’appareil là où de l’essence, de la peinture ou des liquides inammables sont utilisés
ou entreposés. Ce foyer ne doit pas être utilisé pour faire sécher les vêtements. Ne suspendez pas
de bas de Noël ou d’autres décorations sur ou à proximité de ce produit.
20. N’utilisez cet appareil que pour l’usage prévu dans ce manuel. Toute autre utilisation de l’appareil qui
n’est pas prévue par le fabricant peut provoquer un incendie, un choc électrique ou des blessures.
CONSIGNES DE SÉCURITÉ
15
AVERTISSEMENT
An d’éviter les blessures qui pourraient résulter d’une mise sous tension imprévue ou d’un
choc électrique, ne branchez pas le cordon d’alimentation sur une prise de courant pendant
l’assemblage et l’installation. Le cordon ne doit pas être branché pendant l’ajustement ou
l’assemblage du foyer.
S’il y a des pièces manquantes ou endommagées, ne tentez pas d’utiliser l’appareil ou de brancher
le cordon d’alimentation avant que ces pièces soient remplacées. An d’éviter les chocs électriques,
n’utilisez que des pièces de rechange identiques à celles d’origine pour les outils à double isolation.
Recommandations pour l’installation en climat froid : Lors de l’installation de ce foyer contre un
mur extérieur non isolé ou un mur de service, les murs extérieurs doivent être isolés en
respectant les normes en vigueur relatives à l’isolation.
CONSIGNES DE SÉCURITÉ
21. À l’intérieur de cet appareil se trouve un limiteur. Lorsque l’appareil surchauffe ou que sa température
devient anormalement élevée, le dispositif de protection du thermostat coupe l’alimentation électrique
an d’éliminer les risques d’endommager le foyer ou de causer un incendie.
22. évitez d’utiliser une rallonge, car elle pourrait surchauffer et entraîner des risques d’incendie.
Toutefois, si vous devez utiliser une rallonge, choisissez une rallonge d’un calibre minimal de
14 AWG et d’une puissance minimale de 1875 watts. La rallonge doit être munie d’une che à trois
branches avec mise à la terre et prise correspondante. Sa longueur ne doit pas excéder 6 m
(20 pieds).
23. Consultez les instructions à la gure 1. Cet appareil est conçu pour être utilisé sur un circuit de 120
volts. La che dont est muni le cordon est illustrée à la gure 1. Consultez la gure 1 pour connaître les
instructions pour la mise à la terre. L’adaptateur illustré (C) devrait être utilisé pour brancher les ches à
trois broches avec mise à la terre aux prises à deux fentes. La che de mise à la terre verte de l’adaptateur
doit être branchée sur une mise à la terre permanente comme une boîte de sortie correctement mise à
la terre. Ne vous servez pas de l’adaptateur si une prise à trois fentes mise à la terre est disponible.
AVERTISSEMENT : Assurez-vous que l’alimentation électrique est coupée avant de
continuer. Conez les réparations électriques et tout nouveau câblage de ce foyer à un
électricien agréé qui respectera les codes nationaux et locaux.
En cas de réparation ou de remplacement d’un composant ou d’un câble électrique,
respectez l’acheminement des câbles, les codes de couleur et les emplacements de
xation d’origine.
AVERTISSEMENT : Le câblage de la prise électrique doit être conforme aux codes du
bâtiment locaux et à tout autre règlement an de réduire le risque d’incendie, de choc
électrique ou de blessure.
AVERTISSEMENT : N’utilisez pas ce foyer si une partie de celui-ci a été immergée.
Appelez immédiatement un technicien qualié qui inspectera le foyer et remplacera toute
partie du circuit électrique.
AVERTISSEMENT : Coupez l’alimentation électrique avant de tenter de réparer ou de
nettoyer l’appareil an de réduire les risques d’incendie, de choc électrique ou de blessure.
AVERTISSEMENT : Coupez l’alimentation avant d’effectuer l’entretien de cet appareil.
Placez d’abord l’interrupteur principal en position d’arrêt (OFF). Retirez ensuite la che de
la prise murale.
16
CONTENU DE L’EMBALLAGE
Crayon à retouche
Numéro de modèle :
W3352
1
AA
A
B
W3352
Pièce Description Quantité
A Manteau 1
B Foyer encastrable (préassemblé au manteau [A]) 1
Fig. 1
CONSERVEZ CES
INSTRUCTIONS
dimension non réelle
CONSIGNES DE SÉCURITÉ
BRANCHEMENT ÉLECTRIQUE
Un circuit de 15 A, 120 V et 60 Hz mis à la terre est nécessaire. Il est recommandé de réserver
un circuit au foyer, car d’autres appareils alimentés par le même circuit pourraient causer le
déclenchement du disjoncteur ou faire griller le fusible lorsque le radiateur est en fonction. Le
foyer est muni d’un cordon à trois broches d’une longueur de 1,82 m (6 pieds) qui se trouve à
l’arrière du foyer. Planiez l’installation pour éviter d’utiliser une rallonge. Si vous devez absolu-
ment utiliser une rallonge, choisissez une rallonge trilaire d’un calibre minimal de 14 et d’une
puissance minimale de 1875 watts. Sa longueur ne doit pas excéder 6 m (20 pieds).
QUINCAILLERIE INCLUSE
Pièce
Description Quantité
Illustration
B
A
C D
Clavija con
puesta a tierra
Cubierta de la caja de
salida con puesta a tierra
Tornillos
para metal
Adaptador
Medios de
puesta a
tierra
Clavija con
puesta
a tierra
17
INSTRUCTIONS POUR L’ASSEMBLAGE
Le foyer (B) est déjà encastré dans le manteau (A). Pour
retirer le foyer (B), dévissez les supports de xation
maintenant le foyer (B) dans le manteau (A), situés dans
les panneaux avant. Soulevez délicatement le foyer (B) et
tirez-le vers l’arrière. Prenez soin de ne pas faire glisser
le foyer (B) sur la base du manteau (A) pour ne pas
l’égratigner.
MISE EN GARDE : Débranchez le foyer (B) avant de
le déplacer. Pour installer un nouveau foyer, soulevez
délicatement le foyer et insérez-le au centre de l’ouverture
située à l’arrière du manteau. Ne faites pas glisser le foyer
sur la base an d’éviter de l’égratigner. Posez les supports
de xation de façon à maintenir le foyer de niveau contre
l’intérieur de la partie avant du manteau (A). MISE EN
GARDE : Ne branchez pas le foyer sur une prise de courant
avant qu’il ne soit complètement installé et que le manteau
(A) soit bien en place. Ne déplacez le foyer assemblé
que sur de petites distances et avec grande précaution.
Deux personnes sont nécessaires pour déplacer le foyer
assemblé jusqu’à l’emplacement voulu.
A
B
ACCÈS AU PANNEAU DE COMMANDE
Vous pouvez accéder au panneau de commande qui se trouve dans le coin supérieur droit du foyer en-
castrable en poussant et en soulevant la petite porte.
ACCÈS AUX RENSEIGNEMENTS POUR LE CONSOMMATEUR
Vous pouvez consulter les renseignements du service à la clientèle en poussant et en soulevant la petite
porte qui se trouve dans le coin supérieur gauche du foyer électrique.
MODE D’EMPLOI
Renseignements
pour let consomateur
Fig. 1
18
ALIMENTATION
L’interrupteur permet d’alimenter toutes les fonctions du foyer.
RADIATEUR
Le foyer est constitué d’un radiateur électrique à éléments et à air forcé. L’interrupteur du radiateur per-
met de mettre en marche (ON) et d’éteindre (OFF) le radiateur. L’interrupteur de température contrôle
le thermostat an de maintenir la température de la pièce à la valeur choisie. Par mesure de sécurité,
l’élément chauffant comporte une séquence d’activation tardive. Lorsque le radiateur est mis en marche
(ON), le foyer commencera à émettre de l’air chaud après plusieurs secondes seulement. également, le
ventilateur continuera à fonctionner plusieurs secondes après que le radiateur a été éteint (OFF).
TEMPÉRATURE
Le bouton de commande de température contrôle la température du radiateur. Tournez le bouton dans le
sens des aiguilles d’une montre pour augmenter la chaleur. Plus vous tournez le bouton dans le sens des
aiguilles d’une montre, plus la température est réglée à la hausse. Tournez le bouton dans le sens con-
traire des aiguilles d’une montre pour régler la température à la baisse.
BRILLANCE
Le bouton de contrôle de brillance (brightness) ajuste la brillance de la amme. Tourner le bouton vers
la gauche (en sens anti-horaire) abaisse l’intensité de la lampe et l’effet de amme. Tourner le bouton
vers la droite (en sens horaire) augmente l’intensité de la lampe et l’effet de amme.
ENTRETIEN GÉNÉRAL
• Époussetez régulièrement le foyer à l’aide d’un linge doux et non pelucheux ou d’un accessoire pour
l’époussetage domestique.
• Nettoyez le foyer avec un nettoyant doux et non abrasif. Essuyez-le immédiatement à l’aide d’un linge
doux ou d’une serviette douce.
• Conseils pour l’utilisation du crayon à retouche (AA) : En cas d’égratignures, suivez le sens de l’égratignure.
Pour les surfaces usées, suivez le grain du bois. Essuyez rapidement toute trace de crayon non nécessaire
à l’aide d’un linge doux.
• Les moteurs utilisés sur le ventilateur et le générateur d’effet de amme ont été prégraissés pour prolonger
la durée des roulements et n’exigent aucun autre graissage. Toutefois, nous recommandons de nettoyer
le ventilateur et le radiateur et d’y passer l’aspirateur périodiquement.
• Assurez-vous que l’appareil est éteint et débranché lorsque vous nettoyez le radiateur ou le foyer.
DISTANCE MINIMALE D’UNE SOURCE DE COMBUSTIBLE
Assurez-vous que les matières combustibles, comme les cordons d’alimentation, les rideaux et les
meubles se trouvent à une distance d’au moins 90 cm (3 pi) de l’avant du foyer et qu’ils ne sont pas en
contact avec les côtés de celui-ci.
NETTOYAGE DE LA GARNITURE
Nettoyez la garniture métallique à l’aide d’un linge doux légèrement humecté d’un produit à base d’huile
d’agrumes, puis polissez le métal à l’aide d’un linge sec. N’utilisez pas de produits pour polir le laiton ou
de nettoyants à usage domestique, car ces produits endommageront la garniture de métal. Vous
trouverez des produits à base d’huile d’agrumes dans les supermarchés ou les quincailleries.
REMPLACEMENT DES AMPOULES
Le foyer électrique nécessite trois ampoules à petit culot E12 de 120 volts et 40 watts, de couleur claire.
Les foyers encastrables ne nécessitent que deux ampoules à petit culot de 120 volts et 40 watts, de
couleur claire. Par souci de commodité, il est recommandé de changer toutes les ampoules quand l’une
d’entre elles est grillée.
19
2. Inclinez délicatement le verre et le cadre vers l’avant
de quelques centimètres. Retirez ensuite le tout en
tirant vers le haut (g. 2).
3. Trouvez les deux écrous de sûreté du lit de braises
situés des côtés droit et gauche de l’ensemble de
bûches. Ces écrous de sûreté ressemblent à des
tisons (g. 3).
4. Tournez les écrous dans le sens contraire des
aiguilles d’une montre pour les dévisser; retirez-les
et mettez-les de côté. Tenez fermement les bûches
situées sur les côtés gauche et droit et tirez le lit de
braises et de bûches vers le haut. Une fois le lit de
braises défait du support et des tiges letées, tirez
le lit de braises et de bûches vers l’avant pour le
sortir du foyer, et mettez-le de côté dans un endroit
sûr (g. 4).
1. Placez l’interrupteur principal en position d’arrêt
(« OFF ») puis débranchez le cordon d’alimentation
de la prise murale. Si le foyer était en fonction,
laissez-le refroidir pendant au moins deux heures.
Repérez les deux écrous situés sur le support
en verre, tournez-les dans le sens contraire des
aiguilles d’une montre an de desserrer le verre (g.
1).
2 écrous
1
1
2
2
1
2
écrous ressemblant
à des tisons
3
écrous
ressemblant
à des tisons
Bûches et lit de braises
Tige de xation pour lit de braises
4
20
5. Défaites les attaches à ressort des ampoules
et dévissez ces dernières (g. 5). Une fois les
ampoules remplacées, remettez en place les
attaches à ressort. Remplacez en même temps
toutes les ampoules E12 de 120 volts, 4 watts et de
couleur claire.
An de réinstaller le verre et le cadre sur le foyer
encastrable, suivez les étapes 1 à 4, mais dans
l’ordre inverse.
Ampoule pour
lit de braises
Fixation à ressort
pour ampoule
Tirer
Tirer
5
DÉPANNAGE
PROBLÉME CAUSE POSSIBLE MESURE CORRECTIVE
L’appareil ne se met pas
en marche, les voyants ne
s’allument pas.
Le cordon d’alimentation
n’est pas branché sur la
prise.
Assurez-vous que l’appareil est branché
sur une prise standard de 120 V.
Les voyants s’allument, mais il
n’y a pas d’effet de amme.
Les ampoules sont
cassées ou desserrées.
Enlevez la porte en vitre à l’avant et
inspectez les ampoules an de vous
assurer qu’elles ne sont ni cassées, ni
desserrées.
Les bûches luisent, mais il n’y
a pas d’effet de amme.
a. La roue est tombée du
support.
b. Le moteur de la roue ne
fonctionne pas.
a. Ouvrez l’arrière de l’appareil.
Assurez-vous que la « roue » est
bien xée à l’arrière de l’appareil.
b. Vériez que le moteur de la roue
fonctionne. S’il ne fonctionne pas,
communiquez avec le service à la
clientèle.
Il y a un effet de amme, mais
le radiateur n’émet pas d’air
chaud.
a. L’interrupteur du
radiateur est à la
position « OFF »
(ARRÊT).
b. Le « thermostat » est
réglé à la position
« LO » (FAIBLE).
a. Vériez que l’interrupteur du ra-
diateur est à la position « ON »
(EN MARCHE). Le voyant devrait
s’allumer.
b. Assurez-vous que le thermostat est
à la position « HI » (éLEVé).
Le radiateur ne fonctionne
pas, mais les interrupteurs de
l'alimentation et du radiateur
sont à la position « ON ».
L’appareil est en mode
protégé.
Réglez tous les interrupteurs à la position
d'arrêt (« OFF ») et débranchez l'appareil
de la prise murale pendant cinq minutes.
Rebranchez l’appareil sur la prise murale
après cinq minutes et remettez-le en
marche.
21
GARANTIE LIMITÉE DE 1 AN
Le fabricant garantit que votre nouveau foyer électrique est exempt de défaut de fabrication ou de
matériaux durant une année à partir de la date d’achat, en tenant compte des conditions et des
restrictions suivantes.
1. Respectez en tout temps les directives d’installation et le mode d’emploi fournis avec ce foyer
électrique lorsque vous installez et que vous utilisez ce produit. Toute modication non autorisée,
abus volontaire, accident ou mauvaise utilisation du produit invalide la présente garantie.
2. Cette garantie n’est pas transférable et n’est offerte qu’à l’acheteur d’origine, tant que l’achat a été
conclu chez un fournisseur autorisé du produit.
3. La garantie se limite à la réparation ou au remplacement des pièces qui présentent des défauts de
matériaux ou de fabrication, tant que ces pièces ont fait l’objet d’une utilisation et d’un entretien
normaux, une fois un tel défaut conrmé par l’inspection effectuée par le fabricant.
4. Cette garantie ne couvre pas les ampoules fournies avec le foyer électrique.
5. Le fabricant peut, à sa discrétion, s’acquitter de toute obligation en vertu de la présente garantie en
remboursant le prix de gros des pièces défectueuses.
6. Tout frais d’installation, de main-d’œuvre, de fabrication, de transport, ou d’autres frais connexes
découlant des pièces défectueuses, de la réparation, du remplacement ou d’une intervention du
même type, ne sont pas couverts pas la présente garantie et le fabricant n’assume aucune
responsabilité à cet égard.
7. Le propriétaire ou l’utilisateur assume tous les risques, le cas échéant, incluant le risque de pertes
ou dommages directs, indirects ou consécutifs découlant de l’utilisation de l’appareil, ou de
l’incapacité à utiliser l’appareil, sauf conformément aux dispositions de la loi.
8. Toutes les autres garanties, explicites ou implicites, sur le produit, ses composants et ses
accessoires ainsi que toute autre obligation ou responsabilité du fabricant sont expressément
exclues par les présentes.
9. Le fabricant n’assume ni n’autorise un tiers à assumer, en son nom, toute autre responsabilité
quant à la vente de ce produit.
10. Les garanties énoncées dans le présent document ne couvrent pas les accessoires utilisés au cours
de l’installation de ce produit.
Cette garantie sera annulée si :
a. Le foyer est exposé à l’humidité ou à la condensation pendant des périodes prolongées.
b. Le produit a fait l’objet d’une modication non autorisée, d’un abus volontaire ou d’une mauvaise
utilisation, ou a subi un accident.
c. Vous n’avez pas le reçu de vente original.
SERVICE AU TITRE DE LA GARANTIE
Communiquez avec le fabricant en appelant le service à la clientèle au 1 877 888-8225, entre 8 h et
20 h (HNE), du lundi au vendredi. Assurez-vous d’avoir en mains votre garantie, votre reçu de vente, le
lieu d’achat ainsi que les numéros de modèle et de série de votre produit.
22
B
H
E
F
F
C
G
I
K
J
A
D
Pièce Description
Numéro de pièce
23EF010GAA
1 Ensemble de radiateur/soufeur Y07-C26-P01
2 Lit de braise Y07-C27-P02
3 Interrupteur du thermostat P03
4 Commande d’intensité de la amme Y07-C26-P04
5 Commande de température du radiateur Y07-C26-P05
6 Interrupteur principal, interrupteur à
bascule rouge
P06
7 Interrupteur marche/arrêt (On/Off) du
radiateur, interrupteur à bascule rouge
P06
8 Ensemble de douilles d’ampoule E12 Y07-C29-P08
9 écran de projection avant Y07-C27-P09
10 Moteur du générateur d’effet de amme Y07-P10
11 Générateur d’effet de amme/roue Y07-C27-P11
Imprimé en Chine
LISTE DES PIÈCES DE RECHANGE ET VUE ÉCLATÉE
Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 877 888-8225, entre 8 h et
20 h (HNE), du lundi au vendredi.
23
ARTÍCULO #0348131
MODELO #23RM2094
CHIMENEA ELÉCTRICA
Y REPISA PARA CHIMENEA
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a
nuestro Departamento de Servicio al Cliente al 1-877-888-8225, de lunes a viernes
de 8 a.m. a 8 p.m., hora estándar del Este.
Style Selections® es una marca registrada de
LF, LLC. Todos los derechos reservados.
24
ESPECIFICACIONES DEL PRODUCTO
VOLTAJE 120 VAC, 60 Hz
AMPERAJE 12.5 Amperios
VATAJE 1500 vatios
íNDICE
Especicaciones del producto ........................................................................................................... 24
Información de seguridad ................................................................................................................... 25
Contenido del embalaje ...................................................................................................................... 27
Aditamentos........................................................................................................................................ 27
Instrucciones de ensamblaje .............................................................................................................. 28
Instrucciones de operación................................................................................................................. 28
Cuidado y mantenimiento ................................................................................................................... 29
Solución de problemas ....................................................................................................................... 31
Garantía limitadade 1 año .................................................................................................................. 32
Repuesto y plano de piezas ............................................................................................................... 33
25
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Cuando utilice electrodomésticos, siempre tome medidas de precaución básicas para evitar incendios,
descargas eléctricas y lesiones personales. Entre ellas:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. Este electrodoméstico se calienta cuando está en funcionamiento. Para evitar quemaduras, no toque
supercies calientes con la piel descubierta. Si se incluyen, utilice las manijas para trasladar el
electrodoméstico. Mantenga materiales inamables, como muebles, almohadas, ropa de cama,
papeles, ropa y cortinas al menos a 91,44 cm (3 pies) de la parte delantera de este electrodoméstico.
ADVERTENCIA: Para evitar el sobrecalentamiento, no cubra el calentador
ADVERTENCIA: Tenga extrema precaución cuando utilice el calentador cerca de niños y de
personas discapacitadas.
3. Este electrodoméstico no debe ser usado por personas o niños con capacidades físicas, sensoriales
o mentales reducidas o sin experiencia ni conocimientos, a menos que una persona responsable de
su seguridad les brinde supervisión o capacitación respecto al uso del electrodoméstico.
4. Este electrodoméstico no es un juguete. Supervise a los niños que juegan cerca.
5. Si es posible, siempre desenchufe este electrodoméstico cuando no lo use.
6. No opere ningún calentador con un cable o enchufe dañados, después de fallas del mismo, de que
se haya dejado caer o dañado de cualquier forma.
7. Si el cable de alimentación está dañado, el fabricante, su empresa de servicio o alguien de
calicación similar deben reemplazarlo para evitar peligros.
8. Sólo un técnico calicado debe reparar este producto.
9. Bajo ninguna circunstancia se debe modicar esta chimenea. Las piezas que se deben retirar para
reparación se deben reemplazar antes de volver a hacer funcionar esta chimenea.
10. No lo use en exteriores.
11. Este calentador no se debe usar en el baño, lavadero y en espacios húmedos similares interiores.
Nunca coloque este calentador donde se pueda caer dentro de una bañera u otro contenedor de agua.
12. No coloque el cable debajo de una alfombra. No cubra el cable con alfombras, tapetes o similares.
Coloque el cable lejos de zonas de tránsito en donde nadie se pueda tropezar y caer.
13. Para desconectar este electrodoméstico, gire los controles a la posición de apagado y luego retire el
enchufe del tomacorriente.
14. Conecte sólo a tomacorrientes con la debida puesta a tierra.
15. Cuando está instalado, este artefacto debe presentar una conexión eléctrica a tierra según los
códigos locales, según los Códigos de Electricidad de Canadá CSA C22.1 o, para instalaciones en
EE.UU., siga los códigos locales y el código nacional de electricidad, ANSI/NFPA No. 70.
16. No debe colocar el calentador inmediatamente debajo de un tomacorriente jo.
17. No introduzca objetos extraños ni permita que entren en las aberturas de ventilación o escape, ya
que pueden provocar descargas eléctricas, incendios o daños en el electrodoméstico.
18. Para evitar incendios, no bloquee las entradas ni salidas de aire de ninguna manera. No use sobre
supercies blandas, como una cama, donde las aberturas se puedan bloquear.
19. Este electrodoméstico tiene en su interior piezas calientes y piezas que forman arcos eléctricos o
que echan chispas. No lo use en áreas donde se use o almacene gasolina, pintura o líquidos
inamables. Esta chimenea no se debe usar como una rejilla para secar ropa. No cuelgue medias
navideñas u otras decoraciones sobre o cerca de este producto.
20. Utilice este electrodoméstico sólo como se describe en este manual. Cualquier otro uso no
recomendado por el fabricante puede causar incendios, descargas eléctricas o lesiones personales.
21. Hay un limitador del termostato dentro del calentador. Cuando ocurre un sobrecalentamiento de la
INFORMACIÓN DE SEGURIDAD
26
ADVERTENCIA: No utilice bombillas que excedan 40 vatios. La utilización de bombillas
más potentes puede provocar un incendio, causando daños materiales o lesiones.
INFORMACIÓN DE SEGURIDAD
temperatura interna o un calentamiento anormal, el dispositivo protector del termostato cortará la
alimentación de energía para evitar un daño en la chimenea o un riesgo de incendio.
22. Evite utilizar una extensión eléctrica porque se puede sobrecalentar y provocar un incendio. Sin
embargo, si tiene que usar un cable de extensión, debe ser de tamaño mínimo AWG No.14 y tener
una clasicación de 1875 vatios cómo mínimo. La extensión eléctrica debe ser un cable de tres
conductores con enchufe con puesta a tierra y un conector para cable. La extensión eléctrica no
debe tener más de 6,10 m (20 pies) de largo.
23. Consulte las instrucciones en la Figura 1. Este calentador fue diseñado para su uso en 120 voltios.
El cable tiene un enchufe, como se muestra en la gura 1. Vea la gura 1 para conocer las
instrucciones de puesta a tierra. Hay disponible un adaptador, como se muestra en C, para conectar
enchufes con puesta a tierra de tres clavijas a receptáculos de dos ranuras. La orejeta verde de
puesta a tierra que sale del adaptador se debe conectar permanentemente a tierra, como a través de
una caja de un tomacorriente correctamente puesto a tierra. El adaptador no se debe usar si hay
disponible un receptáculo de tres ranuras puesto a tierra.
ADVERTENCIA: Asegúrese de que la unidad esté apagada antes de proceder. Toda
reparación eléctrica o nuevo cableado de esta unidad sólo debe realizarlo un electricista
certicado de acuerdo con los códigos nacionales y locales.
Si se repara o reemplaza cualquier componente eléctrico o cableado, se deben seguir las
rutas originales de los cables, los códigos de color y las ubicaciones de jación.
ADVERTENCIA: El cableado del tomacorriente debe cumplir con los códigos de
construcción locales y con otras normas que correspondan para reducir el riesgo de
incendio, descarga eléctrica y lesiones a personas.
ADVERTENCIA: No utilice esta chimenea si alguna de sus piezas estuvo sumergida en
agua. Llame de inmediato a un técnico en mantenimiento calicado a n de que
inspeccione y reemplace cualquier pieza del sistema eléctrico.
ADVERTENCIA: Desconecte la electricidad antes de realizar el mantenimiento o limpieza
para reducir el riesgo de incendio, descarga eléctrica o lesiones corporales.
PRECAUCIÓN
Para evitar lesiones debidas a un encendido involuntario o una descarga eléctrica, no conecte el
cordón eléctrico en una fuente de alimentación, al desembalAr o ensamblar el aparato. El cordón
eléctrico debe quedar desconEctado al ajustar y ensamblar el aparato.
Si cualquier pieza falta o está dañada, no intente utilizar ni conectar el cordón eléctrico, hasta
que la pieza faltante o dañada se haya reemplazado. Para evitar una descarga eléctrica, utilice
solamente piezas originales y durante el mantenimiento, utilice herramientas con aislamiento doble.
Recomendaciones para la instalación en un clima frío: Cuando instale esta unidad contra una
pared exterior que no tenga aislamiento o una pared de servicio, las paredes exteriores deben
tener aislamiento, de acuerdo con los códigos de aislamiento aplicables.
27
CONTENIDO DEL EMBALAJE
ADITAMENTOS
Aplicador de retoque
Modelo No. W3352
1
AA
A
B
W3352
Pieza Descripción Cantidad
A Repisa para chimenea 1
B Accesorio (premontado a la chimenea (A)) 1
GUARDE ESTAS
INSTRUCCIONES
Fig. 1
B
A
C D
Clavija con
puesta a tierra
Cubierta de la caja de
salida con puesta a tierra
Tornillos
para metal
Adaptador
Medios de
puesta a
tierra
Clavija con
puesta
a tierra
INFORMACIÓN DE SEGURIDAD
CONEXIÓN ELÉCTRICA
Se requiere un circuito de 15 Amp., 120 voltios, 60 Hz y debe tener un tomacorriente con una conexión
adecuada para hacer tierra. Preferiblemente, instale la chimenea sobre un circuito especíco, ya que los
otros aparatos que se encuentran en el mismo circuito, pueden provocar que se dispare el disyuntor o
que se sueme el fusible, cuando funciona la chimenea. El aparato viene de forma estándar con un cordón
eléctrico de tres cables de una longitud de 1,8 m (6 pies), que sale de la parte trasera de la chimenea.
Planique la instalación, para evitar la utilización de un cable de extensión. Sin embargo, si debe utilizar
una extensión, ésta debe ser de calibre mínimo 14 AWG, poseer tres hilos con un enchufe para hacer
tierra y una potencia nominal de al menos 1875 vatios. La longitud de la extensión eléctrica no debe ser
superior a 6 m (20 pies).
tamaño no real
Descripción Cantidad
Imagen
Pieza
28
INSTRUCCIONES DE ENSAMBLAJE
El accesorio (B) viene preensamblado en la repisa para
chimenea (A). Para retirar el accesorio (B), desatornille
los tornillos de las abrazaderas de montaje que
sostienen el accesorio (B) sobre los paneles frontales
interiores de la repisa para chimenea (A). Luego, levante
cuidadosamente el accesorio (B) y jálelo hacia afuera
desde la parte posterior. Tenga cuidado de no deslizar el
accesorio (B) contra la base de la repisa para chimenea
(A) ya que podría rayar el acabado.
PRECAUCIÓN: Desenchufe el accesorio (B) del
suministro de electricidad antes de moverlo. Para instalar
un nuevo accesorio, levante el accesorio cuidosamente,
colóquelo en la parte posterior de la unidad y céntrelo
en la abertura. No arrastre el accesorio sobre la
chimenea/base, ya que podría rayar la unidad. Instale
las abrazaderas de montaje para sostener el accesorio
al ras contra el interior de la repisa para chimenea frontal
(A).
PRECAUCIÓN: No enchufe el accesorio en el suministro
de electricidad hasta haberlo instalado completamente y
haber movido la repisa para chimenea (A) a su ubicación
nal. Desplace la unidad completa únicamente a
distancias cortas y con mucho cuidado. Se necesitan
dos personas para desplazar la unidad completa hasta
su posición nal.
A
B
Fig. 1
PARA ACCEDER AL PANEL DE CONTROL
Se puede acceder al panel de control en la esquina superior derecha del módulo empujando y
levantando la puerta pequeña.
PARA ACCEDER A LA INFORMACIÓN AL CONSUMIDOR
Se puede tener acceso a la información de servicio al consumidor en la esquina superior izquierda de la
chimenea eléctrica empujando y levantando la puerta pequeña.
INSTRUCCIONES DE OPERACIÓN
Información para
el consumidor
29
ENCENDIDO
El interruptor de alimentación suministra alimentación a todas las funciones de la chimenea.
CALENTADOR
La chimenea consiste en un calentador de ventilación forzada con elemento de alambre. El interruptor
heater (CALENTADOR) enciende o apaga el calentador. El interruptor de temperatura controla la
característica de termostato para ayudar a regular la temperatura de la habitación. Como una
característica de seguridad importante, el elemento de calefacción está diseñado con una secuencia de
activación retrasada. Cuando se enciende el calentador, la unidad tardará varios segundos en
comenzar a soplar aire caliente y el soplador del ventilador continuará funcionando durante varios
segundos después de que se apaga el calentador.
TEMPERATURA
La perilla de control de temperatura regula el nivel de temperatura del calentador. Si se gira la perilla en
dirección de las manecillas del reloj, se aumenta la salida de calor. Mientras más se gire la perilla en
dirección de las manecillas del reloj, mayor será la temperatura de punto de ajuste. Si se gira la perilla en
dirección contraria a las manecillas del reloj se baja la temperatura de punto de ajuste. Use esta
función para regular el nivel de la temperatura ambiente.
BRILLO
La perilla de control de brillo de la ama ajusta el brillo de la ama. Si se gira la perilla a la izquierda (en
dirección contraria a las manecillas del reloj) se atenúan el efecto de ama y las luces. Si se gira la perilla
a la derecha se aumenta el brillo del efecto de ama y las luces.
CUIDADO Y MANTENIMIENTO
• Limpie el polvo de la chimenea regularmente con un paño suave sin pelusa o con un producto
de limpieza doméstico.
• Limpie su chimenea con un limpiador doméstico suave no abrasivo. Asegúrese de secar su
chimenea inmediatamente con un paño o toalla suave.
• Consejos para usar el aplicador de retoque (D): Para rayones, aplique en dirección del rayón;
para áreas desgastadas, aplique en dirección de la veta; frote el exceso de colorante
rápidamente con un paño suave.
• Los motores usados en el ventilador y el ensamble del generador de llamas vienen lubricados
previamente para prolongar la vida útil de los rodamientos y no necesitan lubricación adicional. Sin
embargo, recomendamos limpiar/aspirar el ventilador/calentador periódicamente.
• Asegúrese de que la unidad esté apagada y desenchufada al limpiar el calentador o la chimenea.
DISTANCIA DE SEPARACIÓN CON ELEMENTOS INFLAMABLES
Mantenga los cables eléctricos, cortinas, muebles y demás elementos inamables a una distancia de
0,91 m (3 pies) como mínimo de la parte frontal y de los lados del calentador.
PARA LIMPIAR REBORDES
Limpie el reborde de metal con un paño suave levemente humedecido con un producto cítrico a base
de aceite y pula con un paño limpio y suave. No use pulidor de latón ni limpiadores domésticos, ya que
pueden dañar los rebordes de metal. Los productos cítricos a base de aceite se pueden obtener en su-
permercados o ferreterías.
REEMPLAZO DE LAS BOMBILLAS
Esta chimenea eléctrica usa 3 bombillas transparentes, de 120 voltios, 40 vatios, con base de candela-
bro E-12. Los accesorios 18EF010GAA y 23EF010GAA sólo requieren dos bombillas transparentes de
120 voltios, 40 vatios con base de candelabro. Para su comodidad, si se quema una bombilla, es una
buena idea reemplazar todas las bombillas al mismo tiempo.
30
2. Incline cuidadosamente el vidrio y el marco
hacia delante algunos centímetros. Luego jale el
ensamble del vidrio completo hacia arriba y lejos
de la unidad (Fig. 2).
3. Coloque las dos tuercas de seguridad del lecho
de brasas en los lados izquierdo y derecho del
juego de leños. Estas tuercas de seguridad están
disimuladas como brasas de madera (Fig. 3).
4. Gire las tuercas en dirección contraria a las
manecillas del reloj para aojarlas; retírelas y
déjelas a un lado. Tome rmemente los leños
de los costados izquierdo y derecho y levante el
ensamble del lecho de leños/brasas hacia arriba.
Una vez que el lecho de brasas se haya retirado
de la abrazadera de soporte y las varillas roscadas,
mueva el ensamble del lecho de leños/brasas hacia
delante y hacia afuera de la unidad y apártelo en un
lugar seguro (Fig. 4).
1. Apague el interruptor de alimentación maestro y
luego desenchufe el cable de alimentación del
tomacorriente de pared. Si la chimenea ha estado
funcionando, deje que se enfríe la unidad por al
menos 2 horas. Ubique y gire las 2 tuercas del soporte
de vidrio en dirección contraria a las manecillas del
reloj para liberar el vidrio del accesorio. (Fig. 1).
2 tuercas
1
1
2
2
1
2
3
Tuercas para
las brasas de
madera
Lecho de leños/brasas
4
Tuercas para las
brasas de madera
Poste de montaje para el lecho de brasas
31
Bombilla para brasas
Fijación con resorte para bombilla
Tire
Tire
5. Desenganche los sujetadores de resorte de las
bombillas y desenrosque las bombillas (Fig. 5).
Luego de reemplazar las bombillas asegúrese
de volver a colocar los sujetadores de resorte
de las bombillas. Recuerde reemplazar todas
las bombillas al mismo tiempo por bombillas
transparentes E12 de 120 voltios y 40 vatios.
Siga los pasos 1 al 4 en orden inverso para volver
a instalar el vidrio y el marco en el accesorio.
5
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
No hay alimentación, los
interruptores no se iluminan.
El cable de alimentación
no se enchufó al
tomacorriente.
Verique que la unidad esté enchufada en
un tomacorriente estándar de 120 V.
Los interruptores de iluminan,
pero no hay efecto de ama.
Las bombillas están
ojas o rotas.
Retire la puerta de vidrio delantero y revise
si hay bombillas rotas o ojas.
Los leños arden, el efecto de
ama no funciona.
a. El disco giratorio se
cayó de la
abrazadera.
b. El motor del disco
giratorio no funciona.
a. Abra la parte posterior de la unidad.
Revise para ver si el disco giratorio está
montado correctamente en la parte
posterior de la unidad.
b. Revise para ver si el motor giratorio
está funcionando. Si no funciona, llame
al Servicio al Cliente.
Tiene efecto de ama pero el
calentador no sopla aire
caliente.
a. El interruptor del
calentador está en la
posición “OFF”.
b. El termostato está en
la posición “LO”
a. Revise que el interruptor del calentador
esté en la posición “ON”. El interruptor
debe iluminar.
b. Asegúrese de que el termostato esté
colocado en la posición “HI”.
El calentador no funciona, sin
embargo los interruptores de
alimentación y del calentador
están encendidos y el
termostato está jado en “HI”.
El producto está en
modo protegido.
Coloque todos los interruptores en la
posición de APAGADO y desconecte la
unidad del tomacorriente de pared durante
5 minutos. Luego de 5 minutos, vuelva a
enchufar la unidad en el tomacorriente de
pared y úsela normalmente.
32
GARANTíA LIMITADA DE 1 AÑO
El fabricante garantiza que su nueva estufa eléctrica no presentará defectos de fabricación ni materiales
durante un período de un año a partir de la fecha de compra, siempre y cuando se cumplan las siguientes
condiciones y limitaciones.
1. Esta estufa eléctrica se debe instalar y operar en todo momento de acuerdo con las instrucciones
de instalación y operación proporcionadas con el producto. Cualquier reparación no autorizada,
alteración, abuso deliberado, accidente o uso inadecuado del producto anulará esta garantía.
2. Esta garantía no es transferible y sólo está disponible para el propietario original, siempre y cuando
la compra se haya realizado a través de un proveedor autorizado del producto.
3. Esta garantía se limita a la reparación o reemplazo de piezas que se consideren defectuosas en
material o mano de obra, siempre y cuando dicha pieza haya estado sometida a condiciones
normales de uso y servicio, después de que una inspección por parte del fabricante conrme
dicho defecto.
4. Esta garantía no cubre las bombillas incluidas con la estufa eléctrica.
5. El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía
reembolsando el precio al por mayor de la pieza defectuosa.
6. Esta garantía no cubre·ningún costo de instalación, mano de obra, fabricación, transporte o de
otro tipo que surja de la pieza defectuosa, su reparación, reemplazo u otra situación, y el fabricante
no asume ninguna responsabilidad por las mismas.
7. El dueño/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas
directos, indirectos o resultantes que surjan del uso del producto, o de la incapacidad para usarlo,
salvo que la ley estipule lo contrario.
8. Mediante el presente, se excluye expresamente cualquier otra garantía, expresa o implícita, respecto
del producto, sus componentes y accesorios, o cualquier otra obligación o responsabilidad de parte
del fabricante.
9. El fabricante no asume ni autoriza a ningún tercero a asumir en su nombre ninguna otra
responsabilidad respecto de la venta de este producto.
10. Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante
y que se usen junto con la instalación de este producto.
Esta garantía es nula si:
a. La chimenea está sometida a períodos prolongados de humedad o condensación.
b. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso inadecuado
del producto.
c. Usted no tiene el recibo original de compra.
SI SE NECESITA SERVICIO DE GARANTíA
Póngase en contacto con el fabricante llamando al departamento de Servicio al Cliente
al 1-877-888-8225, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
Asegúrese de tener su garantía, su recibo de venta, la identicación del lugar de
compra y el modelo o número de serie de su producto.
33
B
H
E
F
F
C
G
I
K
J
A
D
Número Descripción
Pieza No.
23EF010GAA
1 Ensamblaje del calentador/soplador Y07-C26-P01
2 Lecho de brasas Y07-C27-P02
3 Interruptor del termostato P03
4 Perilla de control de brillo Y07-C26-P04
5 Perilla de control de temperatura del calentador Y07-C26-P05
6 Interruptor de alimentación principal: interruptor rojo P06
7 Interruptor (ON /OFF) del calentador – botón rojo P06
8 Interruptor de alimentación principal: interruptor rojo Y07-C29-P08
9 Interruptor de encendido/apagado del calentador -
Interruptor rojo
Y07-C27-P09
10 Ensamble del portalámpara de la
bombilla E-12
Y07-P10
11 Pantalla de proyección frontal Y07-C27-P11
Impreso en China
LISTA DE PIEZAS DE REPUESTO
Para las piezas de repuesto, llame a nuestro departamento de Servicio al Cliente al 1-877-888-8225,
de 8 a.m. – 8 p.m., EST, Lunes- Viernes
