使用说明书
ULTRAGAIN PRO-8 DIGITAL ADA8000
Audiophile 8-Channel A/D & D/A Converter with Premium Mic
Preampliers and ADAT Interface
2 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
目录
序言......................................................................................................... 2
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1...引言................................................................................................... 4
1.1 使用前 ................................................................................................ 4
1.1.1 运输 .............................................................................................. 4
1.1.2 初始操作 ....................................................................................4
1.1.3 保修 ..............................................................................................4
2...控制元件.......................................................................................... 4
3...应用................................................................................................... 5
4...音频连接......................................................................................... 5
5...技术参数......................................................................................... 6
序言
恭喜您! 您所购买的 ADA8000 是一款高端设备, 能帮您实现
“创造性” 的信号通路。 由于它的专业特性, 无论专业还是家庭录
音室里 ADA8000 都能确保达到非凡的表演效果。 最后一点也是很
重要的一点就是, 您一定会赏识 ADA8000 舞台上的灵活多样性。
3 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
保修条款

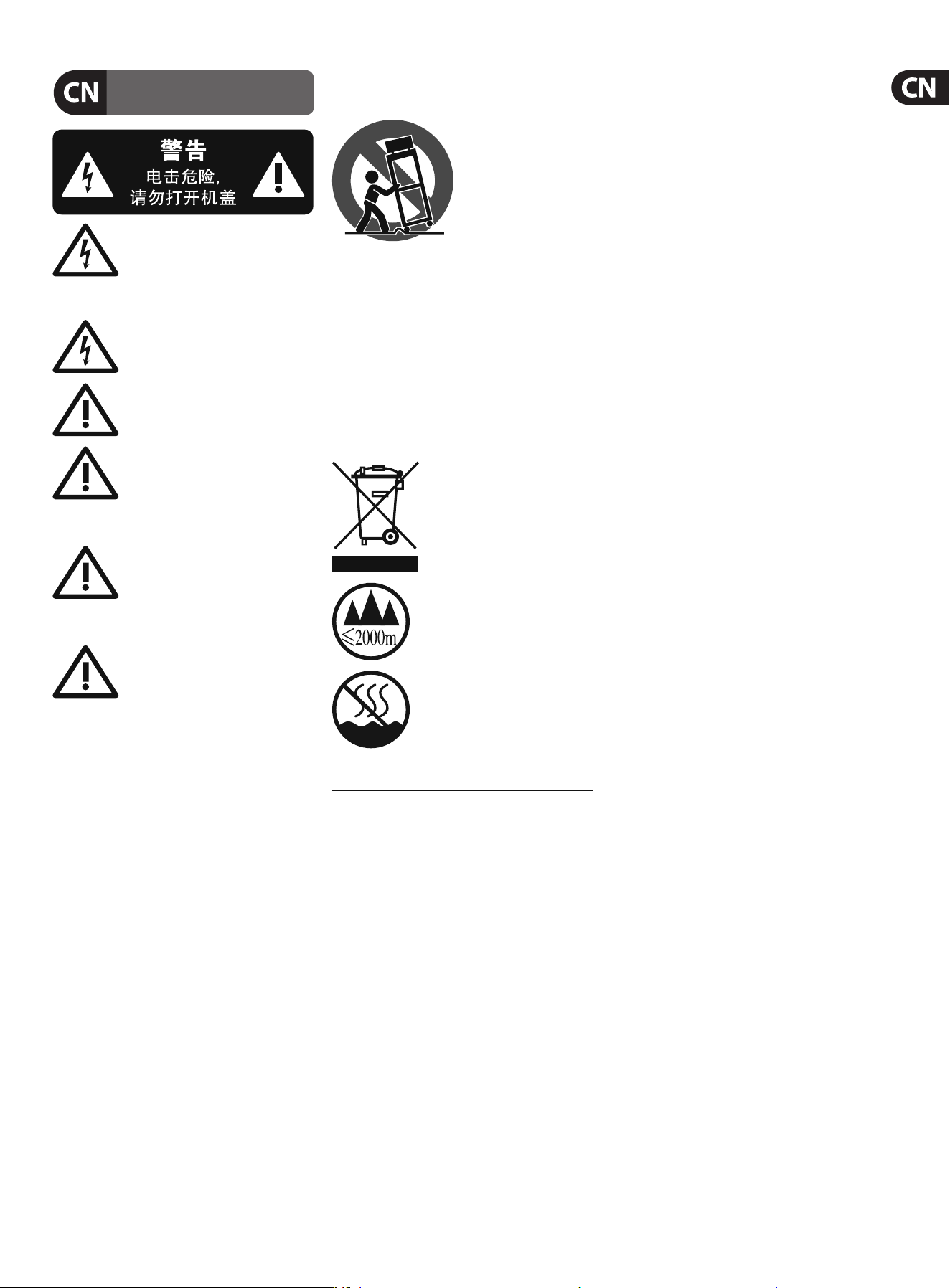

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器
具耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
技术数据和外观如有变更, 恕不另行
通知, 且准确性与实际产品可能有细
微差异。 BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA,
及 TURBOSOUND 均由 MUSIC GROUP
(MUSIC-GROUP.COM)
所有。 所有的商标均归各
自所有人所有。 MUSICGROUP 对任何人因使
用本手册包含的全部或部分描述、 图片或
陈述而遭受的任何损失不承担责任。 颜色
及规格可能与产品略有差异。 MUSICGROUP
产品只通过授权销售商进行销售。 销售商
不是 MUSICGROUP 的代表, 无权以明确或隐
含的理解或表示约束 MUSICGROUP。 本手册
具有版权。 未经 MUSICGROUPIPLTD. 的书面
同意, 本手册的任何部分均不得为了任何目
的, 以任何形式或任何方式进行重新制作
或转载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
www.music-group.com/warranty
网站查看完整的详细信息。
法律声明
4 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
1. 引言
ADA8000 是一台先进的 8 通道 A/D 与 D/A 转换器。 这个超紧凑 19"
设备能通过集成 ADAT 接口将模拟音频信号直接输送到多轨录音
机。 为此, ADA8000 只占 1U 机柜空间。 反过来, 您还能通过 ADAT
将多轨录音机的数字信号输送至 ADA8000 的八个模拟线路输出。
它能在 44.1kHz 或 48kHz 下以 24-bit 分辨率转换信号。 只要有完全
相同的字时钟信号, ADAT 输入与输出就能被独立控制。 集成 A/D
与 D/A 转换器确保最佳信号转换, 无任何失真或信号畸变。
IMP.“隐形”.话筒前级放大器
话筒通道装有 BEHRINGER 最新高端 IMP “隐形” 话筒前级放大器,
因此包含以下特征:
130dB 动态范围, 有极大的动态余量
• 带宽范围从 10Hz 至 200kHz, 能非常清楚的再现最精细的音色
• 极低噪音与零失真电路确保绝对自然通透的信号再现
• 它们能与各种各样话筒 (高达 60dB 增益以及 +48 伏幻象电源)
完美结合
• 它们能确保充分利用 24-bit/192 kHz HD 录音器大大扩展的动态
范围, 因此能保持最佳音频质量
◊ 以下用户手册旨在使您对设备的控制元件更熟悉，.从而更好
地掌握所有功能。.通读本手册后请将其放在安全地方以便日
后查看。
1.1 使用前
1.1.1 运输
ADA8000 在车间经过了仔细包装以保证安全运输。 如果纸箱有任何
痕迹表明可能遭到损坏, 请立即检查设备是否有任何找物理损伤。
◊ 受损设备切勿直接发送给我们。.请立即告知您的经销商以及
运输公司。.否则,.退换或维修的要求将可能得无效。
1.1.2 初始操作
为避免过热, 请确保设备通风良好, 请勿将 ADA8000 放在功放表面
或靠近热源。
◊ 将设备连接电源前，.请确认您是否选择了正确的电压:
电源插座附近的保险座有三个三角形符号。 其中两个三角符号彼此
相对。 这些符号旁边标的电压是设备的设置电压, 将保险座旋转
180° 就能改变电压。
注意:.对于出口的按照只在.120V.下使用而生产的型号不适用!
◊ 如果改变设备的电压,.必须更换相应的保险管。.在.“参数”.
一章里能找到所需保险管的正确数值。
◊ 错误的保险管务必用合适额定值的保险管置换!.在.“参数”.
一章里能找到所需保险管的正确数值。
要用随设备提供的电源线供电。 必须严格按照安全守则要求操作。
◊ 请确保设备始终接地。.为了自身安全,.请勿乱动地线或设备
本身。
1.1.3 保修
请在购买日起 14 天内将填写完整的保修卡寄回给我们。 您也可以
在我们的网上注册 behringer.com。 注册所需的流水号位于设备顶
部。 如果不注册将有可能影响后续保修。
2. 控制元件
(3)
(5)
(4)
(8) (9)
(1) (2)
(6)
(7)

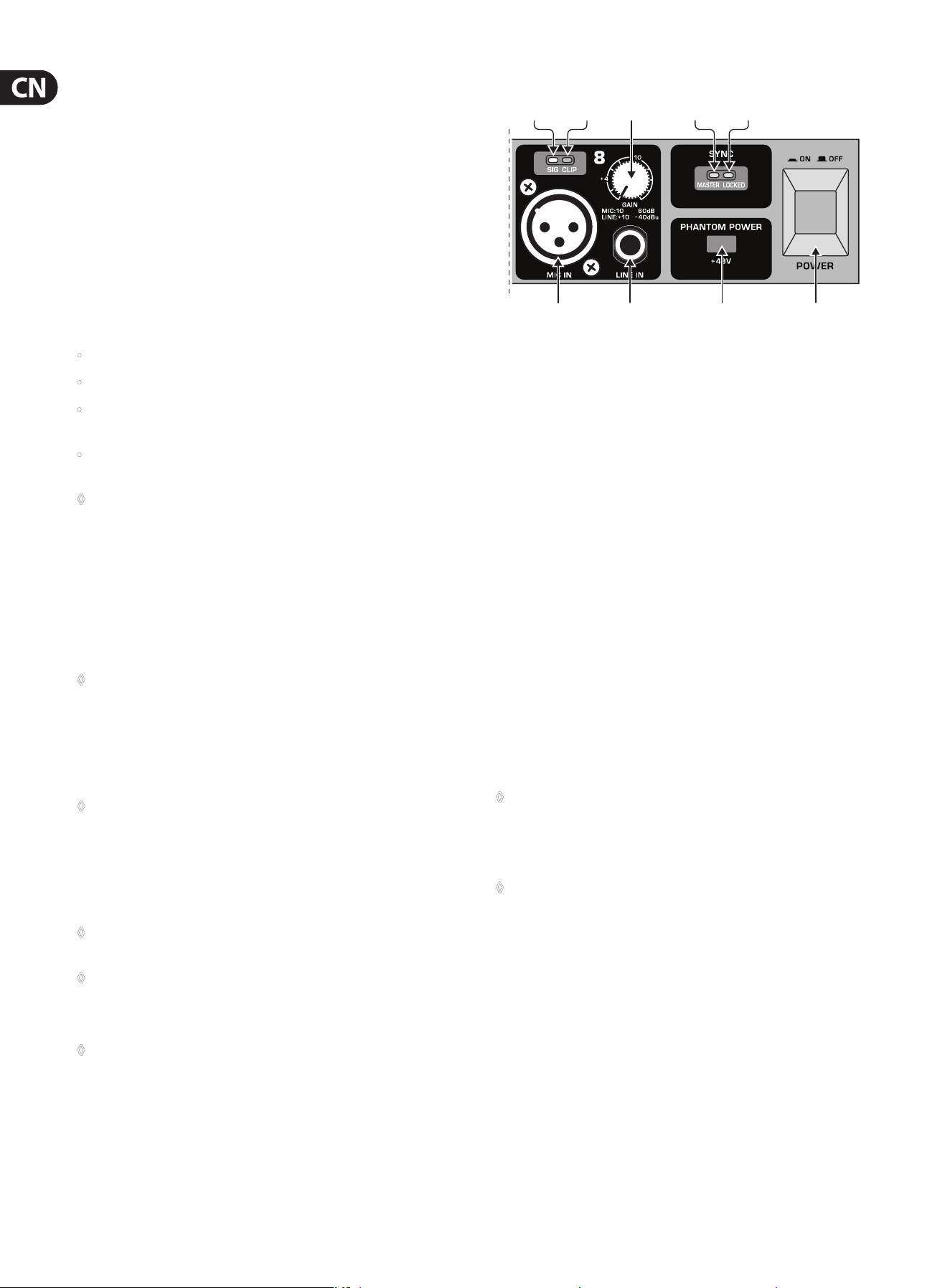

图 2.1: ADA8000 通道部分
ADA8000 有八个一模一样的通道。 每个通道包含一个话筒输入
(在平衡 XLR 接口上) 以及一个线路-电平输入 (在平衡 ¼" TRS 插
孔上)。 建议您每通道只连接一个输入信号。 因为连接两个输入信
号时, 较弱的信号会被覆盖并以干扰噪声的形式被听到。
(1) 当其中一个输入有信号时, SIG LED 即亮。
(2) 如果输入信号过高, CLIP LED 即亮。 只有当信号到达峰值时
CLIPLED 才亮, 而不是经常亮。
(3) 用 GAIN 控制键来设置输入增益, 增益范围是从 +10 dB
到 +60dB。 GAIN 控制键控制 LINE IN 以及 MIC IN 输入。
(4) 这是平衡 ¼" TRS LINE IN 接口。 连接的模拟 LINE IN 或 MIN IN 信号
不是输送到 LINE OUT 接口 ((16)), 而是到 ADAT OUT 接口。
(5) 这是平衡 MIC IN XLR 接口。 例如, 您能将话筒连接在这里。
(6) 只要 ADA8000 是作为主机发送时钟信号, SYNC MASTER LED 即亮。
在后面板能做相应设置。 (见 (15))
(7) 如果 ADA8000 由外部设备同步 (ADAT 或字时钟 IN),
SYNC LOCKED LED 即亮。
(8) 按 +48V 开关来为连接到 MIC IN 输入口的电容话筒提供所需幻
象电源。 动态话筒不需要此外部电源。 按下此开关能激活所有
输入的幻象电源。
◊ 请在启动幻象电源前将功放静音。.否则，.在喇叭./.耳机上会听
到开启冲击声。
(9) POWER 开关 ADA8000。 请确保连接主电源前, POWER 处于 “OFF”
位置。
◊ 请注意:.仅仅关闭设备不能将其彻底从主电源断开。.如果长时
间不使用本设备，.请从插座上拔掉设备电源插头。
5 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
(10)
(11)

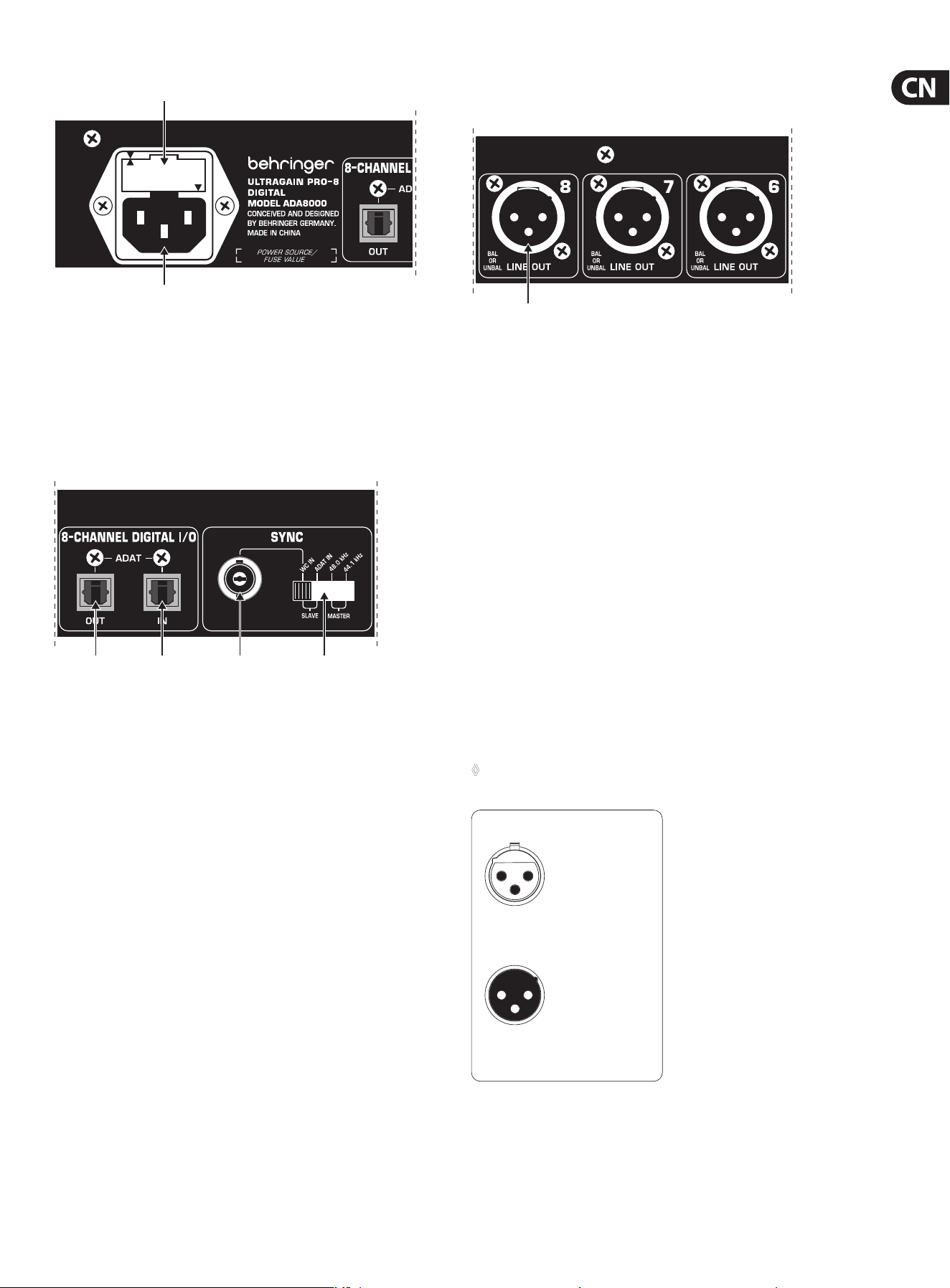

图 2.2: 主电源以及保险座
(10) 保险管./.电压选择。 连接此设备到电源前, 请确保所选电压符
合当地电压。 换保险管时, 请确保用相同保险管置换。 部分型
号能在 230V 与 120 之间切换。 请注意: 当连接到用于欧洲市场
的 120V 电源插座时, 同时请务必将出厂保险管换成更高数值
的保险管。
(11) 本设备用 IEC 插座供电, 随机提供了适用电源线。
(12) (13) (14) (15)
图 2.3: ADAT IN/OUT 以及字时钟 SYNC
(12) 所有模拟输入信号都能被转换成标准 ADAT 格式, 输送至
8-CHANNEL DIGITAL OUT。 由此输出口又能输送到 ADAT 录音机或
任何含有 ADAT 输入的其他装置。
(13) 你能把一个 ADAT 设备连接到 8-CHANNEL DIGITAL IN。 信号会自
动输送至 8 个模拟 LINE OUT 接口。
(14) 用 WC IN 接口将 ADA8000 与外部设备同步。 只有在后面板上做
了相应的设置后 (见 (15)) 此 BNC 接口才会被激活。 例如, 当各种
设备在数字录音系统中与数字调音台相互连接时, 所有相连接
的数字设备必须通过共享的字时钟信号同步。
(15) 此开关的设置取决于 ADA8000 的应用。 如果是由外部 ADAT
录音器发送字时钟信号 (在此情况下, ADA8000 作为辅机 SLAVE),
开关必须设置到 ADAT IN 位置。 同时还请参照此外部 ADAT
设备的说明。 当 ADA8000 作为主机 MASTER 使用时 (在此情况
下 ADA8000 发送字时钟信号) 请用此开关选择需要的采样率
(44.1kHz 或 48kHz)。
(16) ADA8000 有八个平衡 XLR 接口 LINE OUT。 ADAT IN 中的输入信号会
自 动被分为 八个单 独信号并传 输到 八个模 拟 LINE OUT 接口。
(16)
图 2.4: LINE OUT 接口
3. 应用
ADA8000 是 BEHRINGER 数字调音台 DDX3216 的完美延伸, 另外还有
可选 ADAT 接口。 这个数字调音台能用 ADA8000 再扩展八个附加模
拟输入与输出。 含有 ADAT IN 与 OUT 的声卡接收 ADA8000 的 八个顶
级模拟输入与输出。 同时, 八个 “隐形” 话筒前级放大器使数字录
音器完全能直接录音 (如 ADAT)。 最后很重要的一点就是您还能将
ADA8000 的音频通道用于创造现场环绕混音。
4. 音频连接
为实现各种各样的应用, 您需要各种不同的线材。 以下说明告诉您
这些线缆怎样连接。
请只用高级线缆。 ADA8000 的音频接口均为电子平衡且能确保自动
抑制电源交流声与噪音。
不用说, 即使其它设备的非平衡输出也能连接到 ADA8000 的平衡
输入 / 输出。 在此情况下, 请用单声道插头或将立体声插头的环
(ring) 与套管 (sleeve) 相连接 (使用 XLR 插头时, 插脚 1 与 3 必须
桥接)。
◊ 请确保只有专业人员才能安装及操作.ADA8000。.安装及操作
过程中，.使用者必须充分着地。.静电放电可能影响设备运作。
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图 4.1: XLR 接口
6 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)

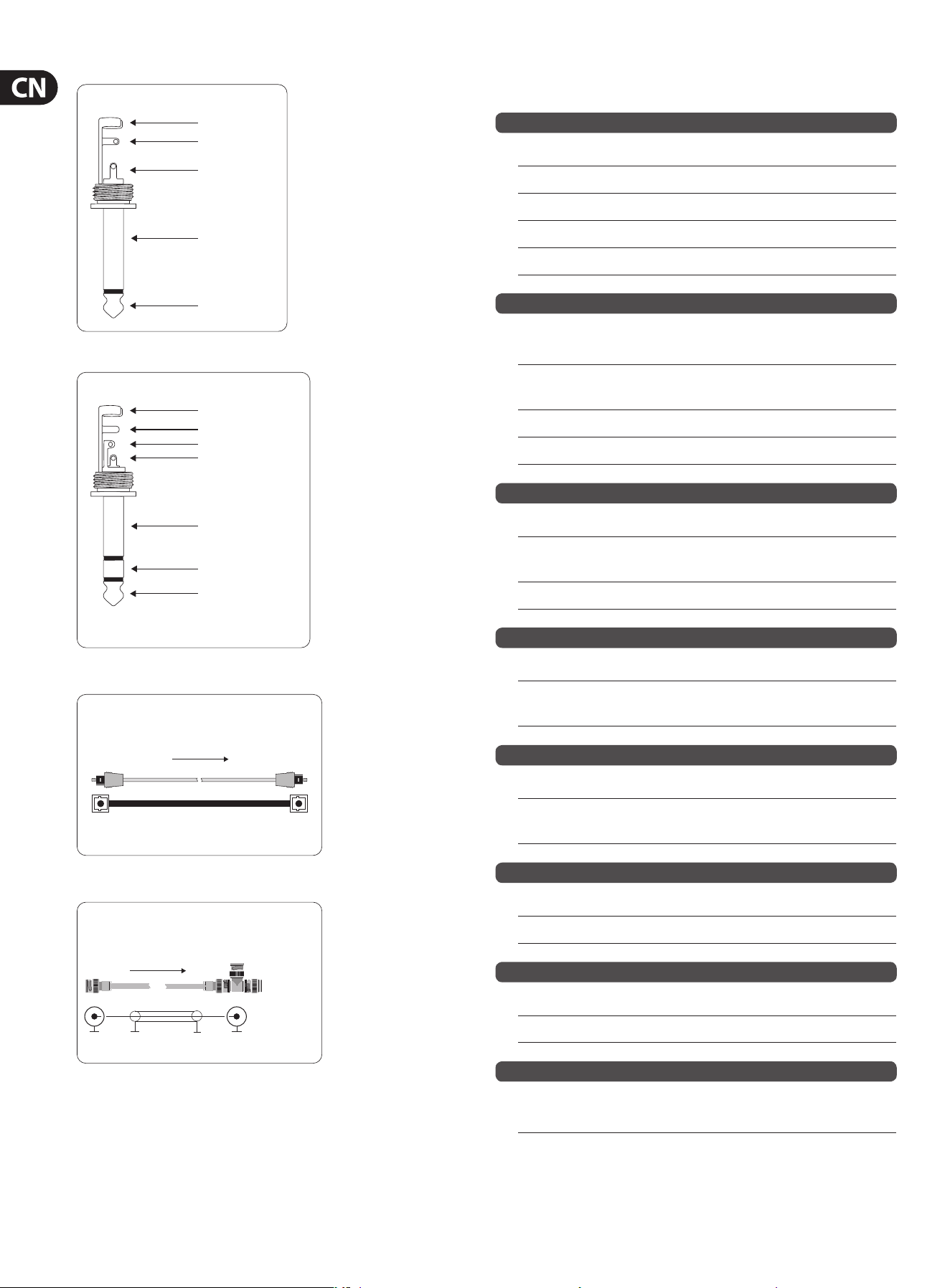

图 4.2: ¼" TS 接口
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
图 4.3: ¼" TRS 接口
Device A
optical in/output
ADA8000
optical in/output
signal ow
图 4.4: 通过 Toslink 光纤连接 ADA8000
Wordclock output
device A
Wordclock input
ADA8000
signal ow
terminating
resistor
图 4.5: ADA8000 字时钟输入的非平衡连接 (端子)
5. 技术参数
话筒输入
类型 电子平衡, 离散式输入电路
增益范围 +10 dB 至 +60dB
最大输入电平 +6dBu @ +10dB 增益
阻抗 约 2 kΩ 平衡
幻象电源 +48 V, 可开关
线路输入
类型 ¼" TRS 接口, 电子平衡,
离散式输入电路
阻抗 约 20 kΩ 平衡
约 10 kΩ 非平衡
增益范围 -10 dB 至 +40dB
最大输入电平 +26dBu @ -10dB 增益
线路输出
类型 XLR, 电子平衡
阻抗 约 500Ω 平衡
约 250Ω 非平衡
最大输出电平 +16dBu
数字输入
类型 TOSLINK, 光纤接口
格式 ADAT, 8 通道, 24-bit @ 44,
1/48 kHz
数字输出
类型 TOSLINK, 光纤接口
格式 ADAT, 8 通道, 24-bit @ 44,
1/48 kHz
模拟./.数字.转换器
类型 24-bit, 64 倍 过采样 delta-sigma
动态范围 模拟输入至数字输出约 103dB
数字./.模拟.转换器
类型 24-bit, 128 倍 过采样 delta-sigma
动态范围 数字输入至模拟输出约 100dB
同步化
源头 内置 44.1kHz, 内置 48kHz,
ADAT 输入, 字时钟输入
7 ULTRAGAIN PRO-8 DIGITAL ADA8000 使用说明书
字时钟输入
类型 BNC, 1 x 采样率
输入电平 2V 至 6V 峰值对峰值
频率范围 44.1 kHz 至 48 kHz
系统参数
频率范围 10Hz 至 21kHz @ 48 kHz 采样频率
总谐波失真 <0.01%
串音 <-86dB
电源
主电压
美国 / 加拿大 120 V~, 60 Hz
欧洲 / 英国 / 澳大利亚 230 V~, 50 Hz
日本 100 V~, 50 - 60 Hz
一般出口型号 120/230 V~, 50 - 60 Hz
功率消耗 25W
保险管 100 - 120 V~: T 630 mA H
200 - 240 V~: T 315 mA H
主电源接口 标准 IEC 插座
BEHRINGER 尽最大努力来保证产品最好的质量。 必要的修改恕不另行通知。
因而, 产品的详细参数及设计可能与本说明书有一定出入。
