Attach the main boom to the main housing unit.
2. From the splitter, run in-wall rated coax cables through your attic and walls to the coax
wallplate connections installed in your rooms.
3. Connect your TV equipment with additional coax cables. SCAN FOR OVER-THE-AIR
CHANNELS on each connected TV.
Main Housing Unit
Short UHF Dipole (2)
Middle UHF Dipole (2)
M3 X 25mm Bolt (4)
(pre-attached to the
Main Housing Unit)
Main Boom 1 with
Short Dipole
Main Boom 2 with
VHF Dipole and
Connector Rod
Main Boom Connector
Piece (pre-attached to
the Main Boom 2)
UHF Dipole (2)
Mounting Bracket
J-Mount (15/16in.
or 2.5cm)
U-Bolt Clamp Assembly
#6 X 32 Wing Nut (4)
(pre-attached to the Main
Housing Unit)
Rubber Boot
1/4in. X 2in. Lag Screw (4)
M6 X 50mm Bolt (2)
M6 Locking Nut (2)
M6 Washer (4)
M5 X 40mm Bolt
M5 Nut
M4 Lock Washer (2)
(pre-attached to the
Main Housing Unit)
Small Zip Tie
Large Zip Tie (2)
M3 X 16mm Self-Tapping
Screw
Danger Label
WATCH FOR WIRES!
YOU CAN BE KILLED IF THIS ANTENNA
COMES NEAR ELECTRIC POWER LINES.
FOR YOUR SAFETY,
READ AND FOLLOW ALL INSTALLATION
AND SAFETY INSTRUCTIONS!
IMPORTANT SAFETY
INSTRUCTIONS:
• NEVER touch ANYTHING or ANYONE
in contact with a power line. You can be
electrocuted. In case of an accident or
emergency, call 911 immediately for help.
• INSPECT your installation site carefully
for power lines. Make sure there is no
possibility the antenna, its mounting
structure or your ladder can come into
contact with power lines. Be sure to
consider what can go wrong
during installation.
• KEEP your ladder, antenna and its
mounting structure (such as the mast pole
and mount) far away from power lines at all
times.
• KEEP the distance between power lines
and the antenna and its mounting structure
at least two times the combined height of
the antenna and mounting structure added
together. If the antenna falls during or after
assembly, there must be sufcient distance
to ensure it does not come into contact
with the power lines.
• GROUND the antenna and the antenna
mounting structure in accordance with the
NEC electrical code and all state and local
electrical code requirements.
• COMPLETE the antenna assembly on the
ground prior to mounting.
• EXERCISE caution when working on a
roof.
• DO NOT use a metal ladder or install the
antenna on a windy day. If the antenna
or mast starts to fall, allow it to fall. Do not
attempt to catch the antenna.
• APPLY the included danger label to the
base of the antenna mounting structure.
• INFORM others of the danger of touching
power lines or touching other objects in
contact with power lines.
• CONTACT a professional installer in your
area to do the antenna installation if you are
unsure how to safely install and ground this
antenna.
Coax cables, splitters, grounding blocks and other accessories needed to complete your
installation are NOT INCLUDED with this purchase and are SOLD SEPARATELY.
Please visit byjasco.com/antennas to see our complete line of high-quality accessories.
To coax port
Fig. 6b
Fig. 6c
Carefully cut the
narrow end of the boot
to allow the cable to pass
through.
Examples of acceptable grounding locations:
• The building or structure grounding electrode system as covered in
250.50 in the NEC.
• Grounded interior metal water piping system, within 5ft. from its point
of entrance to the building.
• Grounded nonexible metallic power service raceway.
• Service equipment enclosure, the grounding electrode conductor or the grounding
electrode conductor metal enclosure of the power service.
• An 8ft. grounded rod driven into the ground can be used as long as it is
connected to the central building ground by a #6 or heavier bonding wire.
Refer to the NEC sections 250 and 810 for acceptable grounding
methods. Visit www.neca-neis.org for more information.
Connect the outdoor cables.
Connect the coax cables indoors.
Direct connection – for single HDTV
Whole-home installation – for multiple HDTVs
This antenna may be used with a coax splitter to distribute the signal to multiple locations
throughout your home.
1. Run an in-wall rated coax cable from the grounding block, through your attic/wall to a
coax splitter in your attic.
2.
Connect the cable to the coax port on the antenna, then push the boot up rmly into the
receiving ange on the housing. Cinch the zip tie around the narrow end of the boot and
tighten it to create a weatherproof seal.
3. Connect the opposite end of this cable to the 75-ohm grounding block.
4. From the grounding block, connect the cable that will run through the wall and into your
home, leaving enough slack in the cable to create a drip loop. Seal this entry point with
exterior caulk to prevent rain leaking in.
Important: When installing outdoors, always use outdoor-rated cable to
connect your antenna. Use in-wall rated cable for inside walls, attics and
crawlspaces, and basic indoor cable to connect your TV equipment.
Use of multiple splitters in a whole-home installation will seriously
degrade signal quality and is NOT RECOMMENDED.

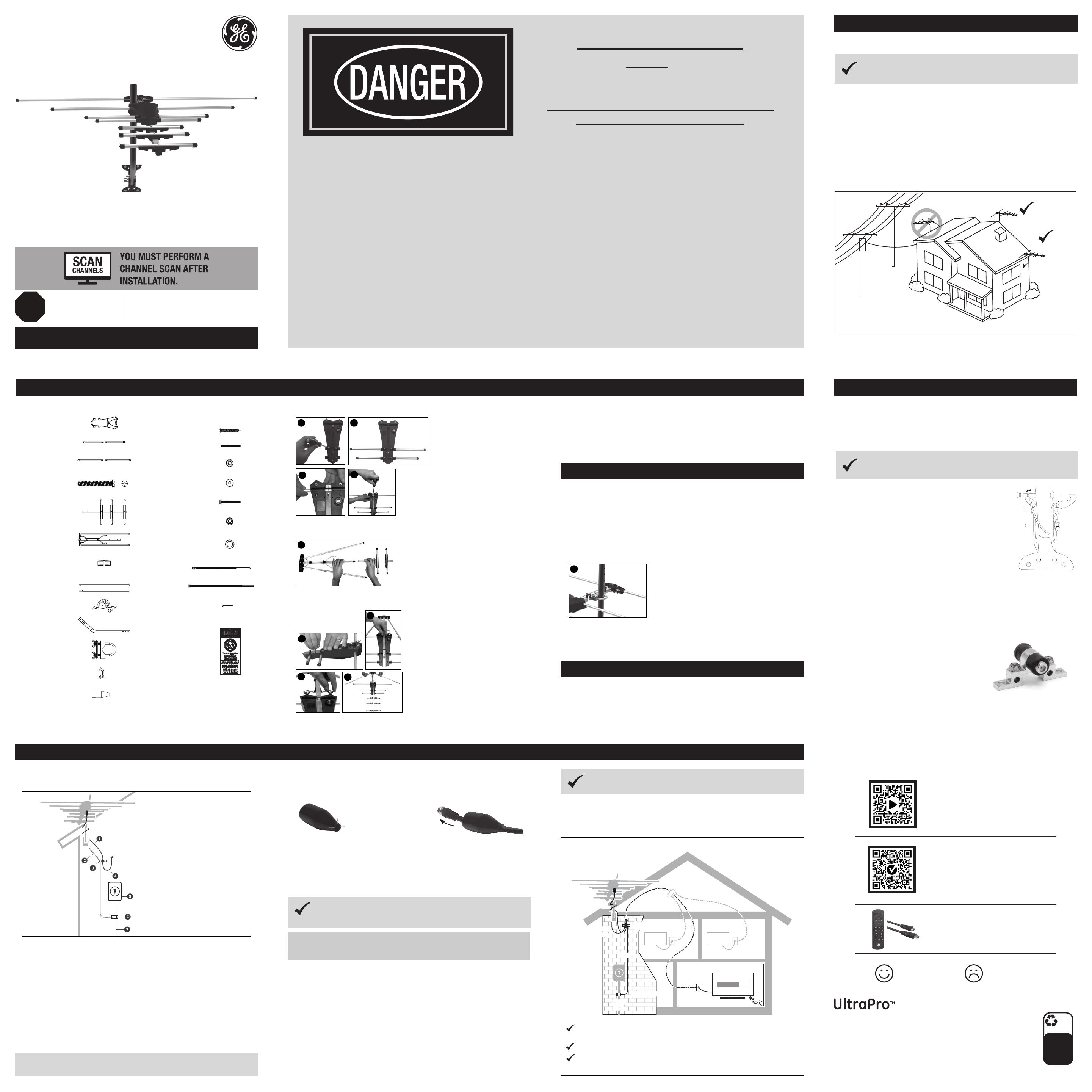

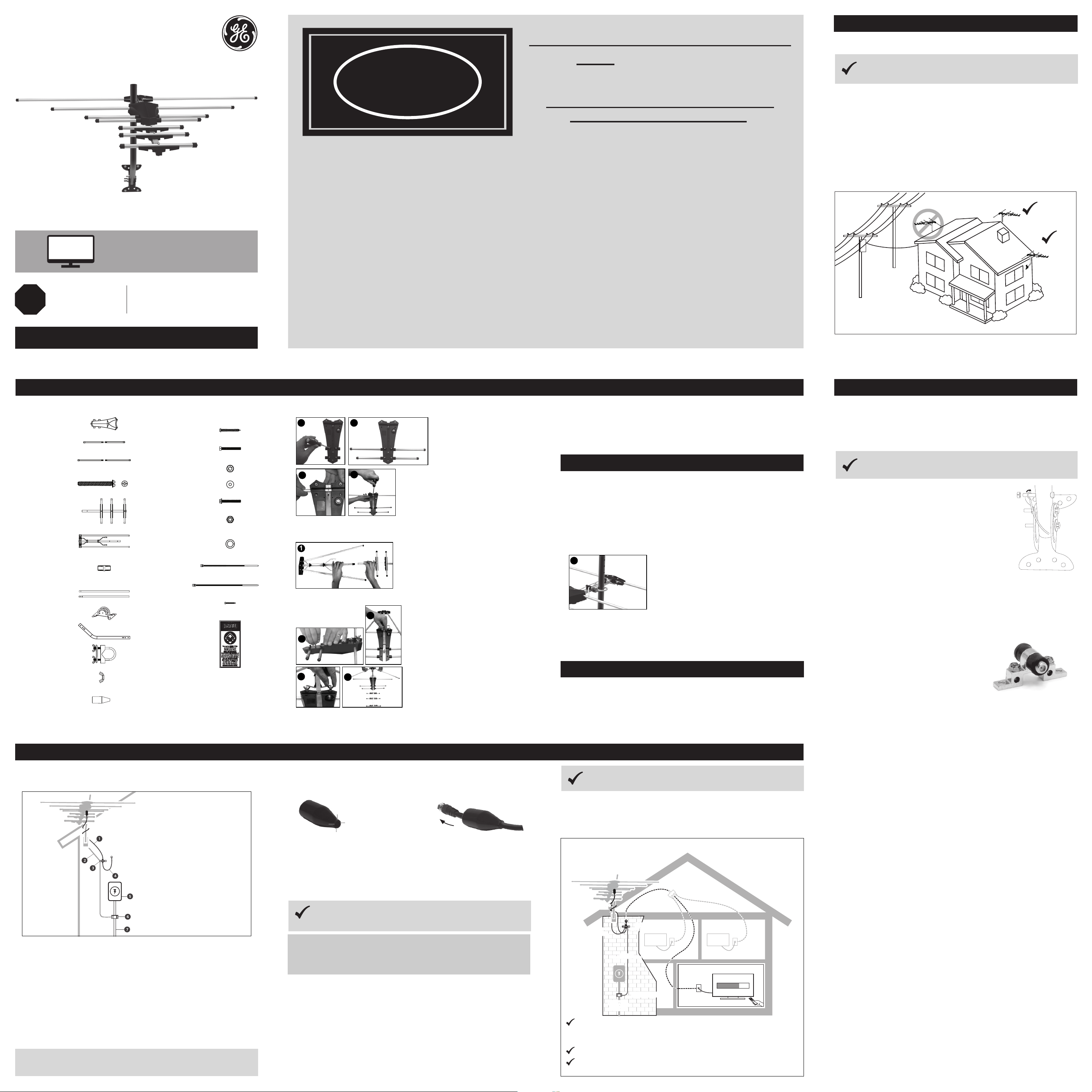

Outdoor/Attic HD Antenna
User Manual
See reverse for easy-to-follow instructions and exclusive deals.
CALL
Prepare for Installation
Select your installation site.
Observe and comply with local, city and state building and
electrical codes, rules and regulations prior to installation.
1. Choose a SAFE location far away from power lines. The distance between power lines
and your antenna/mounting structure should be at least two times the combined
height of the antenna and its mounting structure. See Important Safety Instructions.
2. Visit www.antennaweb.org to determine the available television stations and location of
the broadcast towers in your area.*
*Antenna reception range is based on a line-of-sight signal path from the TV broadcast
towers to your home. Several factors can limit reception range at your location. Some
of these are mountainous and hilly terrain, obstructions in the signal path and metal
construction materials. Position your antenna toward the broadcast towers for best
performance.
Verify package contents.
Connect the Antenna Connection ContinuedGrounding Examples
Assemble Antenna Antenna Assembly ContinuedPrepare for Installation
Connect the UHF dipoles.
1. In a location far away from power lines, secure the mounting bracket. See
Important Safety Instructions. (1/4in. X 2in. lag screws are provided for
some installations.)
2. Connect the J-mount to the mounting bracket with two M6 X 50mm
bolts, two M6 locking nuts and four M6 washers, then position the mount
perpendicular to the ground.
3. Slide the antenna’s U-bolt onto the J-mount. The coax port on the antenna
must face down.
4. Point the small end of the antenna toward the
broadcast towers.
5. Tighten the U-bolt’s wing nuts to secure the
antenna into position.
Attach the mast clamp to the main boom.
1. Remove the wing nuts and metal plate from the U-bolt and clamp assembly.
2. Slide the U-bolt through the holes on the side of the main boom.
3. Slide the brass plate onto the U-bolt.
4. Thread the wing nuts partially onto the U-bolt.
Assemble the main boom.
IF YOU ARE UNSURE OR DO NOT FEEL CAPABLE
OF INSTALLING THIS ANTENNA, CONTACT
A PROFESSIONAL INSTALLER IN YOUR AREA.
1. Antenna coax
2. Grounding conductor
(NEC Sec 810-21)
3. 75-ohm grounding block
4. Rain drip loop
(coax into house)
5. Electric service meter
6. Ground clamp
7. Power service grounding
electrode system
(NEC art 250. pt H)
Install a 75-ohm grounding block.
1. Place a 75-ohm grounding block near the cable’s entry point into your home, leaving
enough slack in the cable to create a drip loop. This ensures moisture does not enter the
house.
2. Connect the grounding wire from the J-mount to a
screw terminal on the 75-ohm grounding block.
Tighten this connection well. Ensure there is a solid
electrical connection between the wire and the
screw terminal.
3. Running from the terminal at the grounding
block, connect the end of the grounding wire
to an acceptable building ground location.
79259 v1 03/23
1. Prepare the rubber boot, then feed one end of an outdoor-rated coax cable through the cuts
and out the wide end of the boot.
1. Pass the cable from the grounding block, through your wall/attic to a coax wallplate
connection in your TV room.
2. Connect your TV with another coax cable. SCAN FOR OVER-THE-AIR CHANNELS on
your TV.
Read through this entire process carefully, understanding all safety
notices and instructions, before proceeding with installation.
The National Electrical Code (NEC) requires your antenna and mounting
structure be properly grounded. Correct grounding requires the use of a 75-
ohm grounding block on the home’s exterior. This provides protection in the event
of static buildup on the antenna or lightning near your home.
Ground the antenna mount.
1. Attach an #8 aluminum or #10 copper grounding wire to the
J-mount using the M5 bolt and M5 nut. Use the hole located
on the J-mount just above the mounting bracket to make this
connection.
2. Tighten this connection well. Ensure there is a solid electrical
connection between the mount and the grounding wire. Connect
the wire’s other end to a 75-ohm grounding block.
Ground the Installation
NO!
YES!
YES!
AVOID ALL
POWER LINES!
QUESTIONS? ISSUES?
CALL OUR U.S.-BASED EXPERTS AT
1-800-654-8483
Example of antenna grounding
per the NEC - National Electrical Code
75-ohm grounding block
Fig. 6a
1. Inspect the area carefully for power lines. Look for any new power lines that may
have been installed. Make sure there is no possibility the antenna, its mounting
structure or your ladder can come in contact with power lines. Always consider
what could go wrong during the antenna removal process.
2. Repeat the steps for antenna installation but in reverse order.
Antenna Removal
IN-WALL
RATED CABLE
COAXIAL
SPLITTER
HDTV HDTV
INTERIOR
(ATTIC)
75-OHM
GROUNDING
BLOCK
75-OHM
GROUNDING
BLOCK
GROUNDING
WIRE
GROUNDING
WIRE
GROUND
CLAMP ON
POWER
SERVICE
GROUND
CLAMP ON
POWER
SERVICE
EXTERIOREXTERIOR
SCAN FOR CHANNELS
SEARCHING...
GROUNDING
WIRE FROM
ANTENNA
MOUNT
GROUNDING
WIRE FROM
ANTENNA
MOUNT
OUTDOOR
RATED CABLE
OUTDOOR
RATED CABLE
Maximize the number of channels you receive by turning the antenna in different directions.
BE SURE TO RUN A NEW CHANNEL SCAN ON YOUR TV IN EACH POSITION.
For best performance, install the antenna as high as possible.
Be sure to visit www.antennaweb.org to nd the available TV stations and broadcast
towers in your area.
Whole-home installation tips.
1
2
4
2
3
4a
4b
1. Insert main boom 1 into main boom 2. Make
sure the short dipoles and VHF connector rods
(marked L and R) face upwards.
1. Position the main housing unit bottom side
up and remove the four #6 X 32 wing nuts
and the two M4 lock washers.
2. Lay the main boom into the main housing
unit (short dipoles at narrow end) and secure
with two #6 X 32 wing nuts.
3. Slide the two VHF connector rods over the
bolts on the main housing unit, then slide
the M4 lock washers onto the bolts and
secure with #6 X 32 wing nuts.
4. Unfold the VHF dipole rods and snap them
into the bracket.
3
5
1
Install The Antenna
Questions? Contact our U.S.-based
Consumer Care at 1-800-654-8483
between 7AM-8PM, M-F, Central Time.
Please call before
returning to store
Like our product?
Leave a review on
your favorite retailer
website or amazon.com.
Having problems?
Let us know how we can
help. Call 1-800-654-8483
between 7AM-8PM, M-F,
Central Time.
Thank you for
your purchase!
Instructions made easy
Read instructions or watch
easy-to-follow video.
Register your product
Receive exclusive deals and
register your product.
Enhance your home
entertainment experience at
byjasco.com/ce.
Scan code or visit
byjasco.com/79259i
Scan code or visit
byjasco.com/deals.
100%
recyclable
Separate
paper
from plastic
before
recycling
byjasco.com/recycle
paper made from 25%
post consumer waste
MADE IN CHINA
GE is a trademark of General Electric Company and is under
license by Jasco Products Company LLC, 10 E. Memorial Rd.,
Oklahoma City, OK 73114.
This Jasco product has a limited-lifetime warranty.
Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care at
1-800-654-8483, M-F, 7AM-8PM Central Time.
For product patent information,
visit www.byjasco.com/patents.
1. Remove the four M3 X 25mm bolts
from the main housing unit.
2. Slide the short UHF and middle
UHF dipoles onto the main
housing unit and secure with bolts
previously removed.
3. Slide the UHF dipoles onto the
main housing unit, aligning the
center holes and securing them with
the M3 X 16mm self-tapping screw.
Fije el brazo principal a la unidad de vivienda principal.
2. Desde el divisor, extienda cables coaxiales clasicados para uso dentro de muros a través
del desván y las paredes hasta las conexiones de las placas de pared para cable coaxial
instaladas en las habitaciones.
3. Conecte sus equipos de TV con cables coaxiales adicionales. EJECUTE UNA
BÚSQUEDA DE CANALES cada televisor conectado.
Armazón central
Conecte los dipolos UHF
cortos (2)
Conecte los dipolos UHF
intermedios (2)
Pernos M3 X 25mm (4)
(jados previamente al
armazón central)
Brazo principal 1 con
dipolos cortos
Brazo principal 2 con
dipolos UHF y barras de
conexión
Pieza de conector del
brazo principal (jados
previamente al brazo
principal 2)
Dipolos UHF (2)
Soporte para montaje
Soporte curvo (15/16in.
o 2.5cm)
Conjunto de abrazadera de
perno en U
Tuerca de mariposa
#6 x 32 (4) (preinstalada
en la armazón central)
Pasacables de goma
Tirafondos de 1/4in. X 2in. (4)
Pernos M6 X 50mm (2)
Contratuercas M6 (2)
Arandelas M6 (4)
Perno M5 X 40mm
Tuerca M5
Arandelas de seguridad
M4 (2) (jados previamente
al armazón central)
Abrazadera
plástica pequeña
Abrazadera
plástica grande (2)
Tornillo autorroscante
M3 X 16mm
Etiqueta de peligro
¡TENGA CUIDADO CON LOS CABLES!
PUEDE MORIR SI ESTA ANTENA ESTÁ CERCA
DE LÍNEAS DEL TENDIDO ELÉCTRICO.
POR SU SEGURIDAD,
LEA Y SIGA TODAS LAS INSTRUCCIONES
DE INSTALACIÓN Y SEGURIDAD.
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD:
• NUNCA toque cualquier OBJETO o PERSONA
en contacto con una línea eléctrica. Puede
electrocutarse. En caso de un accidente o una
emergencia, llame inmediatamente al 911 para
pedir ayuda.
• INSPECCIONE detenidamente el lugar de la
instalación en relación con líneas eléctricas.
Asegúrese de que no existe la posibilidad de
que la antena, la estructura de montaje o su
escalera puedan entrar en contacto con líneas
eléctricas. Asegúrese de tener en cuenta lo que
puede salir mal durante la instalación.
• MANTENGA su escalera, la antena y la
estructura de montaje (como el mástil, poste y
soporte) lejos de las líneas eléctricas en todo
momento.
• MANTENGA la distancia entre las líneas
eléctricas y la antena y su estructura de montaje
de un mínimo del doble de la suma de la altura
combinada de la antena y la estructura de
montaje. Si la antena se cae durante el montaje
o después, debe haber suciente distancia para
asegurarse de que no entre en contacto con las
líneas eléctricas.
• CONECTE A TIERRA la antena y la estructura
de montaje de la antena de acuerdo con el
código eléctrico NEC y todos los requisitos de
los códigos eléctricos estatales y locales.
• COMPLETE el montaje del conjunto de la
antena en el piso antes de instalarla.
• ACTÚE con prudencia cuando trabaje sobre el
techo.
• NO use una escalera de metal ni instale la
antena en un día ventoso. Si la antena o el
mástil comienzan a caerse, deje que se caigan.
No intente sujetar la antena.
• PEGUE la etiqueta de peligro incluida en la base
de la estructura de montaje de la antena.
• INFORME a las demás personas del peligro de
tocar las líneas eléctricas o tocar otros objetos
en contacto con líneas eléctricas.
• PÓNGASE EN CONTACTO con un instalador
profesional en su área para encargarse de
la instalación si no está seguro de cómo instalar
esta antena y conectarla a tierra de forma
segura.
Los cables coaxiales, divisores, bloques de conexión a tierra y otros accesorios
necesarios para completar la instalación NO SE INCLUYEN con esta compra y se
VENDEN POR SEPARADO. Visite byjasco.com/antennas para ver nuestra línea
completa de accesorios de alta calidad.
Al puerto coaxial
Fig. 6b
Fig. 6c
Corte con cuidado el
extremo angosto del
pasacables para permitir
que pase el cable.
Ejemplos de ubicaciones de conexión a tierra aceptables:
• El sistema de electrodos de conexión a tierra del edicio o la estructura son los que se indican en
el artículo 250.50 de la norma NEC.
• Sistema interior de cañerías de agua metálicas conectado a tierra, a 1.5 m de su punto de entrada
al edicio.
• Conducto de servicio de energía metálico no exible conectado a tierra.
• El recinto de equipos de servicio, el conductor de electrodos de conexión a tierra o el recinto
metálico del conductor de electrodos de conexión a tierra del servicio de energía.
• Se puede usar una barra conectada a tierra de 2.4 m anclada en el suelo siempre que esté conectada
a la tierra central del edicio por un cable de conexión n.º 6 o más grueso.
Consulte las secciones 250 y 810 de la norma NEC para obtener
información sobre métodos de conexión a tierra aceptables. Visite
www.neca-neis.org para obtener más información.
Conecte los cables para exterior.
Conecte los cables coaxiales en el interior.
Conexión directa: para un solo televisor HD
Instalación en toda la vivienda: para varios televisores HD
Esta antena se puede usar con un divisor coaxial para distribuir la señal a varios lugares en
toda la vivienda.
1. Extienda un cable coaxial clasicado para uso dentro de muros desde el bloque de
conexión a tierra, a través del desván o la pared, hasta un divisor coaxial en el desván.
2.
Conecte el cable al puerto coaxial en el ala de la antena, luego empuje rmemente el
pasacables hacia la brida receptora en el armazón. Apriete rmemente la abrazadera
plástica alrededor del extremo angosto del pasacables para crear un sello impermeable.
3. Conecte el extremo opuesto de este cable al bloque de conexión a tierra de 75
ohmios.
4. Desde el bloque de conexión a tierra, conecte el cable que atravesará la pared hacia
el interior de su vivienda, dejando suciente margen en el cable para formar un lazo
de goteo. Selle este punto de ingreso con masilla para exterior a n de impedir que se
ltre lluvia.
Importante: Cuando haga una instalación en exteriores, siempre use cable
clasicado para exterior para conectar la antena. Use cable clasicado para
uso dentro de muros en el interior de muros, desvanes y accesos a los
cimientos, y cable básico para interiores para conectar su equipo de TV.
El uso de varios divisores en una instalación para toda la vivienda
deteriorará muchísimo la calidad de la señal y NO SE RECOMIENDA.
Antena HD para exterior del desván
Manual del usuario
Consulte el reverso para ver instrucciones
paso a paso y ofertas exclusivas.
CALL
Prepárese para la instalación
Seleccione el lugar de la instalación.
Respete y cumpla los códigos, las normas y los reglamentos eléctricos y de
construcción locales, municipales y estatales antes de la instalación.
1. Elija un lugar SEGURO lejos de líneas eléctricas. La distancia entre las líneas eléctricas
y su antena y estructura de montaje debe ser de un mínimo de dos veces la altura
combinada de la antena y la estructura de montaje. Consulte las
Instrucciones
importantes de seguridad
.
2. Visite www.antennaweb.org para determinar las emisoras de televisión disponibles
y la ubicación de las torres de transmisión en su área.*
* El rango de recepción de la antena se basa en una trayectoria de señal de la línea visual desde las
torres de transmisión de televisión a su hogar. Varios factores pueden limitar el rango de recepción
en su ubicación. Algunos de estos son terreno montañoso y con colinas, obstrucciones en la
trayectoria de la señal y materiales de construcción metálicos. Coloque la antena hacia las torres de
transmisión para obtener el mejor rendimiento.
Verifique el contenido del paquete.
Conecte la antena Conexión (continuación)Ejemplos de puesta a tierra
Ensamble la antena Ensamble la antena (continuación)Prepárese para la instalación
Conecte los dipolos UHF.
1. Fije el soporte de montaje en una ubicación seleccionada lejos de líneas eléctricas.
Consulte las Instrucciones importantes de seguridad. (1/4in. X 2in. para algunas
instalaciones).
2. Conecte el soporte curvo al soporte de montaje con dos pernos M6 x 50mm,
dos contratuercas M6 y cuatro arandelas M6, luego posicione el soporte de forma
perpendicular al suelo.
3. Deslice el perno U de la antena en el soporte curvo. El puerto coaxial de la antena
debe estar orientado hacia abajo.
4. Apunte el extremo pequeño de la antena hacia las
torres de transmisión.
5. Apriete las tuercas de mariposa del perno U para
jar la antena en su posición.
Fije la abrazadera del mástil en el brazo principal.
1. Retire las tuercas de mariposa y la placa metálica del conjunto de perno
Uyabrazadera.
2. Deslice el perno u a través de los orificios en el costado del brazo principal.
3. Deslice la placa de bronce hacia el perno U.
4. Enrosque las tuercas de mariposa parcialmente en el perno U.
Ensamble el brazo principal.
SI NO ESTÁ SEGURO O NO SE SIENTE CAPAZ DE
INSTALAR ESTA ANTENA, PÓNGASE EN CONTACTO
CON UN INSTALADOR PROFESIONAL EN SU ÁREA.
1. Cable coaxial de la antena
2. Conductor de conexión a tierra
(sección 810-21 del NEC)
3. Bloque de conexión a tierra de 75 ohmios
4. Lazo de goteo de lluvia
(cable coaxial hacia la vivienda)
5. Medidor del servicio de energía eléctrica
6. Abrazadera a tierra
7. Sistema de electrodos de conexión
a tierra del servicio de energía
(art. 250, parte H del NEC)
Instale un bloque de conexión a tierra de 75 ohmios.
1. Coloque un bloque de conexión a tierra de 75 ohmios cerca del punto de ingreso del
cable en su vivienda, a la vez que deja suciente margen en el cable para crear un lazo
de goteo. Esto tiene la nalidad de garantizar que no ingrese humedad a la vivienda.
2. Conecte el cable de conexión a tierra desde el soporte
curvo a un terminal de tornillo en el bloque de conexión
a tierra de 75 ohmios. Apriete bien la conexión.
Asegúrese de que haya una conexión eléctrica sólida
entre el cable y el terminal de tornillo.
3. Extendiéndolo desde el terminal en el bloque de
conexión a tierra, conecte el extremo del cable de tierra
a una ubicación de conexión a tierra aceptable en la
vivienda.
1. Prepare el pasacables de goma luego inserte uno de los extremos de un cable coaxial
clasicado para exterior por los cortes y sáquelo por el extremo ancho del pasacables.
1. Pase el cable desde el bloque de conexión a tierra por la pared o el desván hacia la
conexión de la placa de pared para cable coaxial en su sala de TV.
2. Conecte su televisor con otro cable coaxial. HAGA UNA BÚSQUEDA DE CANALES DE
SEÑAL ABIERTA en su televisor.
Lea atentamente este proceso completo para comprender todos los avisos
y las instrucciones de seguridad antes de continuar con la instalación.
El National Electric Code (NEC) exige que su antena y la estructura de montaje estén
correctamente conectadas a tierra. La conexión a tierra correcta requiere el uso de un bloque
de conexión a tierra de 75 ohmios en el exterior de la vivienda. Esto ofrece protección en caso
de acumularse electricidad estática en la antena o de que caiga un rayo cerca de su hogar.
Conecte a tierra el soporte de la antena.
1. Fije un cable de aluminio n.º 8 o de conexión a tierra de cobre
n.º 10 al soporte curvo con el perno M5 y la tuerca M5. Ubique
el oricio en el soporte curvo justo encima del soporte de montaje
para hacer esta conexión.
2. Apriete bien la conexión. Asegúrese de que haya una conexión
eléctrica sólida entre el soporte y el cable de conexión a tierra.
Conecte el otro extremo del cable en el bloque de conexión
a tierra de 75 ohmios.
Conecte a tierra la instalación
¡NO!
¡SÍ!
¡SÍ!
¡EVITE TODAS LAS
LÍNEAS ELÉCTRICAS!
¿TIENE PREGUNTAS? ¿PROBLEMAS?
LLAME A NUESTROS EXPERTOS EN EE.UU. AL
1-800-654-8483
Ejemplo de puesta a tierra de antena de acuerdo
conelNEC - National Electrical Code
Bloque de conexión
a tierra de 75 ohmios
Fig. 6a
1. Inspeccione detenidamente el área en relación con líneas eléctricas. Busque cualquier
línea eléctrica nueva que se pueda haber instalado. Asegúrese de que no existe la
posibilidad de que la antena, la estructura de montaje o su escalera puedan entrar
en contacto con líneas eléctricas. Siempre tenga en cuenta lo que podría salir mal
durante el proceso de retiro de la antena.
2. Repita los pasos de la instalación de la antena, pero en orden inverso.
Retiro de la antena
CABLE CLASIFICADO PARA
USO DENTRO DE MUROS
DIVISOR
COAXIAL
HDTV HDTV
INTERIOR
(DESVÁN)
BLOQUE DE
CONEXIÓN A
TIERRA DE 75 OHMIOS
BLOQUE DE
CONEXIÓN A
TIERRA DE 75 OHMIOS
CABLE DE
CONEXIÓN A TIERRA
CABLE DE
CONEXIÓN A TIERRA
ABRAZADERA
A TIERRA EN EL
SERVICIO DE
ENERGÍA
ABRAZADERA
A TIERRA EN EL
SERVICIO DE
ENERGÍA
EXTERIOREXTERIOR
BÚSQUEDA DE
CANALES
BUSCANDO…
CABLE DE CONEXIÓN A
TIERRA DESDE EL
SOPORTE DE LA ANTENA
CABLE DE CONEXIÓN A
TIERRA DESDE EL
SOPORTE DE LA ANTENA
CABLE CLASIFICADO
PARA EXTERIOR
CABLE CLASIFICADO
PARA EXTERIOR
Maximice la cantidad de canales que recibe girando la antena en diferentes
direcciones. ASEGÚRESE DE EJECUTAR UNA BÚSQUEDA DE CANALES EN
SU TELEVISOR EN CADA POSICIÓN.
Para un mejor rendimiento, instale la antena lo más alto que pueda.
No olvide visitar www.antennaweb.org para encontrar las emisoras de televisión
disponibles y las torres de transmisión en su área.
Consejos para la instalación en toda la vivienda.
1
2
4
2
3
4a
4b
1. Inserte el brazo principal 1 al brazo principal
2. Asegúrese de que los dipolos cortos y las
barras de conexión UHF (marcadas L y R)
estén orientados hacia arriba.
1. Ubique el armazón central con la parte
inferior hacia arriba y retire las cuatro
tuercas mariposa n.° 6 X 32 y las dos
arandelas de seguridad M4.
2. Apoye el brazo principal en el armazón
central (dipolos cortos en el extremo
angosto) y fíjelo con dos tuercas de
mariposa n.° 6 X 32.
3. Deslice las dos barras de conexión UHF
sobre los pernos en el armazón central,
luego deslice las arandelas de seguridad
M4 en los pernos y fíjelas con tuercas
mariposa n.° 6 X 32.
4. Desdoble las barras de los dipolos VHF
y encájelas en el soporte.
3
5
1
Instale la antena
¿Tiene preguntas? Póngase en contacto
con nuestro servicio de atención al
consumidor de EE. UU. al 1-800-654-8483,
de lunes a viernes, de 7 a. m. a 8 p. m.
(hora del centro).
Llámenos antes
de volver a la
tienda
BUSCAR
CANALES
LLAME
DEBE REALIZAR UNA
BÚSQUEDA DE CANALES
DESPUÉS DE LA INSTALACIÓN.
1. Cable coaxial de la antena
2. Conductor de conexión a tierra
(sección 810-21 del NEC)
3. Bloque de conexión a tierra de
75 ohmios
4. Lazo de goteo de lluvia (cable
coaxial hacia la vivienda)
7. Sistema de electrodos de
conexión a tierra del servicio de
energía (art. 250, parte H del
NEC)
6. Abrazadera a tierra
5. Medidor del servicio de energía
eléctrica
PELIGRO
1. Retire los cuatro pernos M3 X
25mm desde el armazón central.
2. Deslice los dipolos UHF cortos y
UHF intermedios en el armazón
principal y fíjelos con los pernos
que se retiraron anteriormente.
3. Deslice los dipolos UHF en el
armazón principal, alineando los
oricios centrales y jándolos con
el tornillo autorroscante M3 X
16mm.
HECHO EN CHINA
GE es una marca comercial de General Electric Company
con licencia otorgada a Jasco Products Company LLC,
10 E. Memorial Rd., Oklahoma City, OK 73114.
Este producto de Jasco tiene una garantía de por vida limitada.
Visite www.byjasco.com para conocer los detalles de la garantía.
¿Tiene preguntas? Comuníquese con nuestro servicio de atención
al consumidor de EE. UU. al 1-800-654-8483, de
lunes a viernes, de 7AM a 8PM (hora central).
Visite www.byjasco.com/patents para información sobre
la patente del producto.
