535RX, 535RXT
RO Instrucţiuni de utilizare 2-32
CUPRINS
Introducere......................................................................2
Siguranţă........................................................................ 4
Asamblarea...................................................................11
Funcţionarea.................................................................15
Întreținerea....................................................................22
Depanarea.................................................................... 28
Transportul, depozitarea şi eliminarea..........................29
Date tehnice..................................................................30
Accesorii....................................................................... 31
Declarație de conformitate............................................32
Introducere

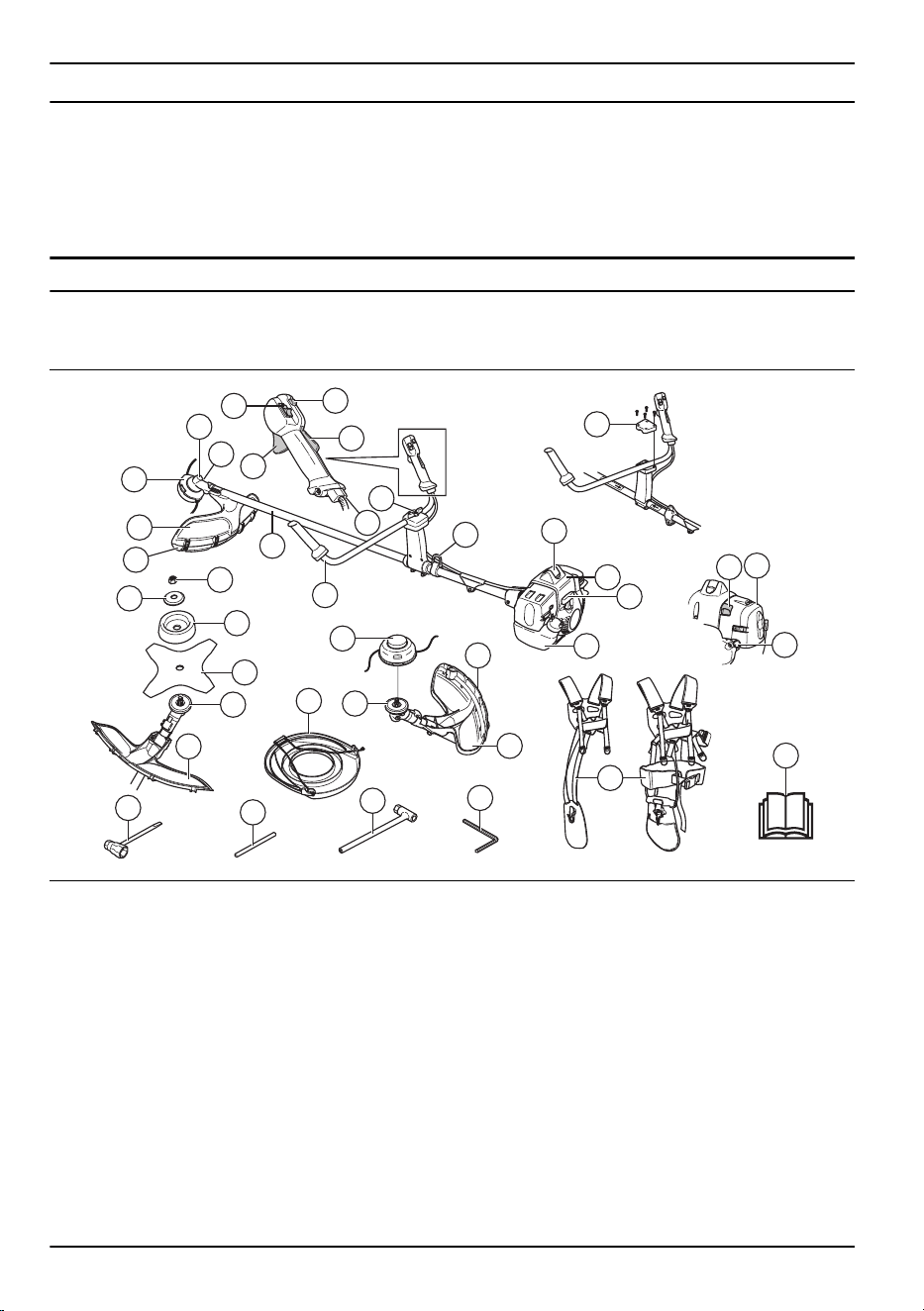

Prezentarea generală a produsului
535RX
535RXT
3
29
14
24
33
4
26
23
27
25
32
16
2
7
17
10
31
1
1
17
8
30
9
11
13
28
12
21
21
22
20
18
15
4
4
19
5
33
6
1. Cap de tuns
2. Bușon de umplere cu unsoare, angrenaj conic
3. Angrenaj conic
4. Apărătoarea accesoriului de tăiere
5. Arbore
6. Ghidon

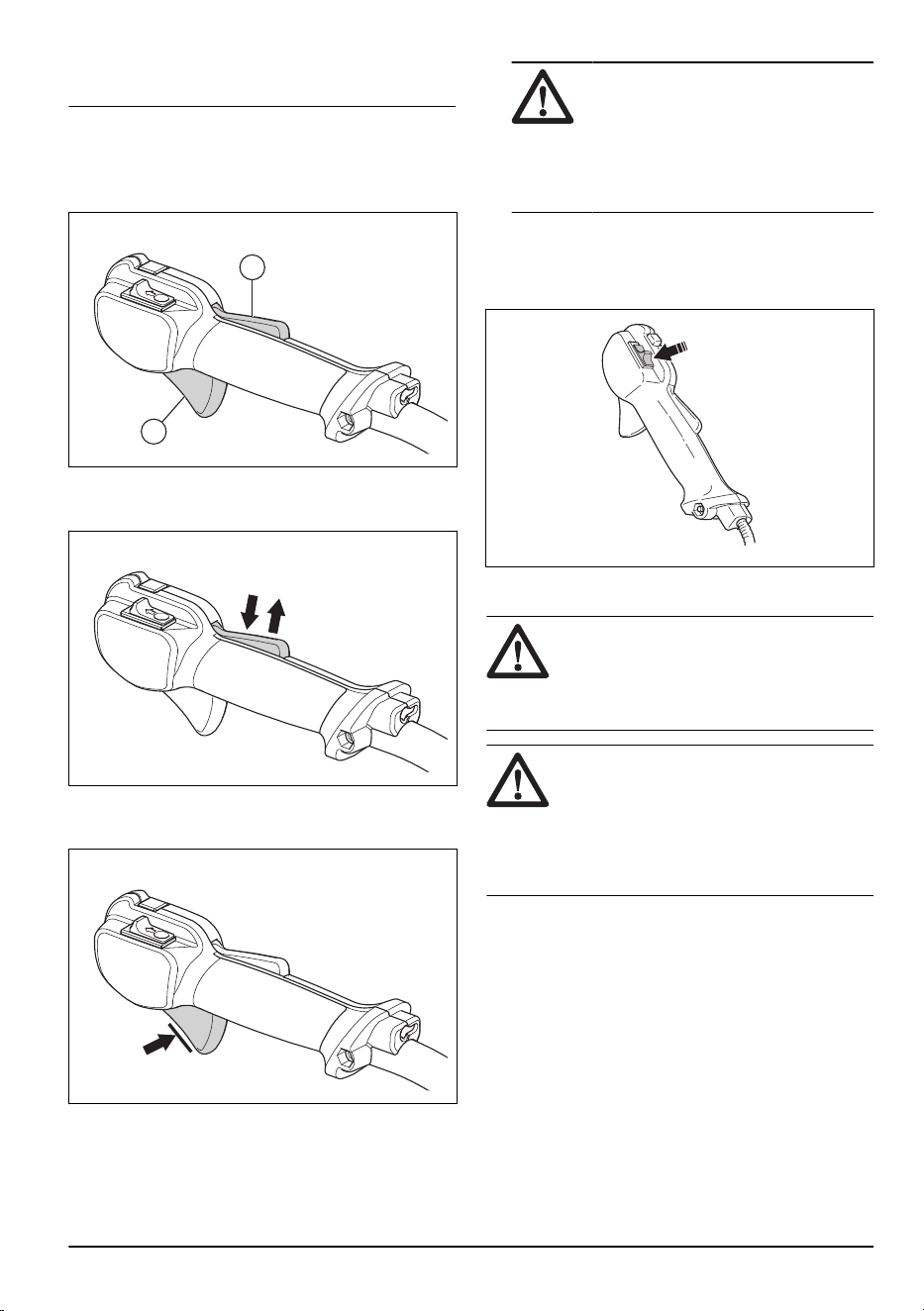

7. Control accelerație
8. Comutator de oprire
9. Mecanism de blocare a accelerației
10. Inel de suspensie
11. Capacul cilindrului
12. Mâner pentru șnurul de pornire
13. Rezervor de carburant
14. Acționare șoc
15. Buton purjor aer
16. Capac filtru de aer
17. Reglare mâner
18. Contrapiuliță
19. Flanșă de susținere
20. Cupă de susținere
21. Disc de antrenare
22. Lamă
23. Cheie articulată
24. Manualul operatorului
25. Apărătoare pentru transport
26. Cheie hexagonală
27. Siguranță
28. Ham
29. Pipa bujiei și bujia
30. Butonul de pornire a accelerației
2 1069 - 011 - 29.01.2024
31. Reglare cablu accelerație
32. Cheie bujie
33. Extensie apărătoare
Descrierea produsului
Acest produs este o motounealtă cu motor cu
combustie.
Se depun eforturi constant pentru a vă spori
siguranța și eficiența în timpul funcționării. Adresați-
vă reprezentantului de service pentru informații
suplimentare.
Domeniul de utilizare
Utilizați produsul cu o lamă de ferăstrău, o lamă de tăiat
iarba sau un cap de tuns pentru a tăia diferite tipuri de
vegetație. Nu utilizați produsul pentru alte activități decât
tunsul gazonului, curățarea ierbii și curățarea copacilor.
Utilizați o lamă de ferăstrău pentru a tăia fibre lemnoase.
Utilizați o lamă de tăiat iarba sau un cap de tuns pentru
a tăia iarbă.
Nota: Utilizarea poate fi reglementată de norme
naționale sau locale. Respectați reglementările
aplicabile.
Utilizați produsul numai cu accesorii furnizate de
producător. Consultați
Accesorii la pagina 31
.

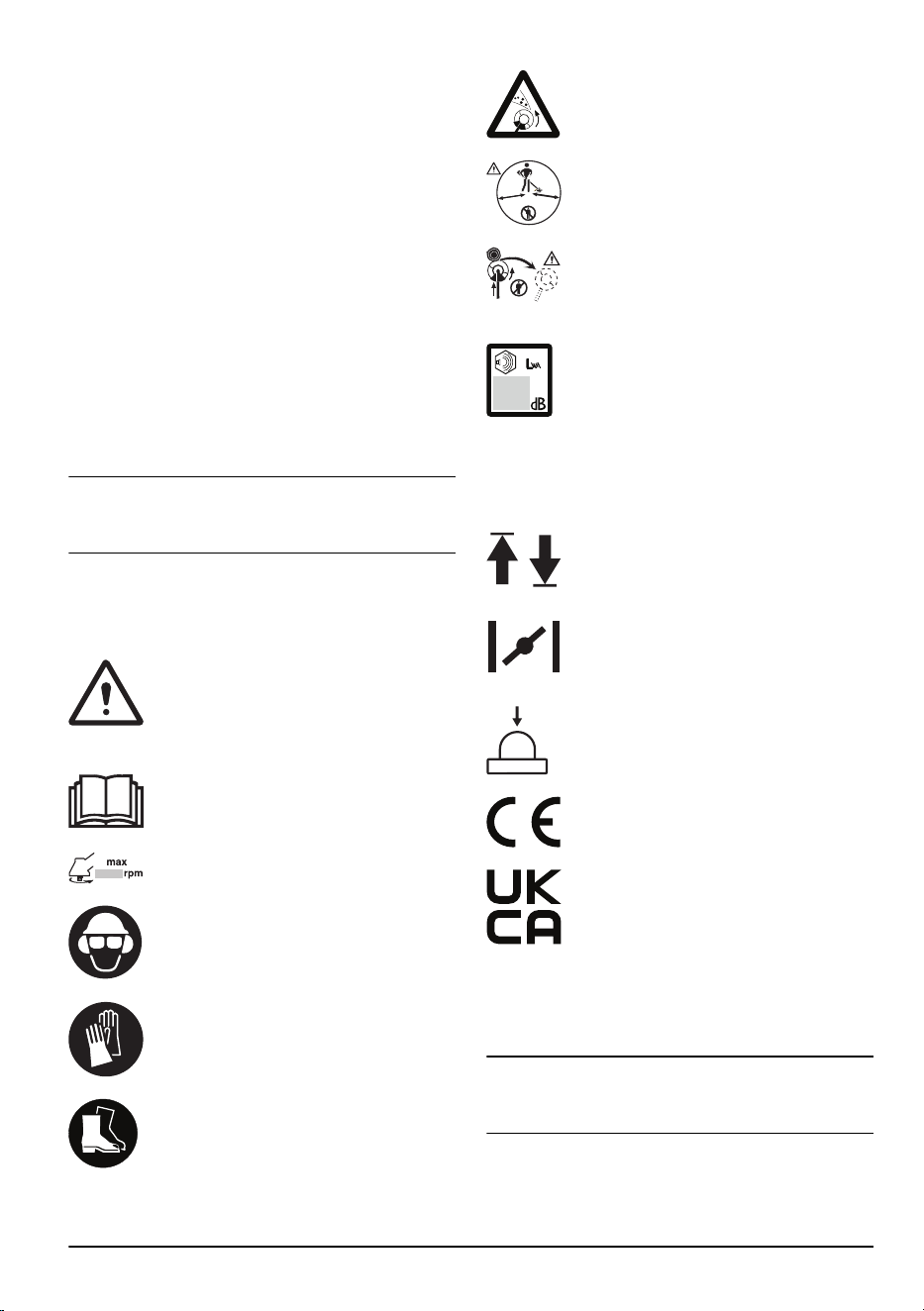

Simbolurile de pe produs
AVERTISMENT: Acest produs poate
fi periculos și poate cauza vătămări
corporale grave sau decesul operatorului
sau al altor persoane. Aveți grijă să
utilizați corect produsul.
Citiți cu atenție manualul operatorului
și asigurați-vă că înțelegeți instrucțiunile
înainte de utilizare.
Turația maximă a arborelui de ieșire.
Utilizați o cască de protecție în locuri unde
pot cădea obiecte pe dvs. Utilizați un
sistem omologat de protecție a auzului.
Utilizați ochelari de protecție omologați.
Utilizați mănuși de protecție omologate.
Utilizați ghete pentru regim greu de lucru,
rezistente la alunecare.
Produsul poate determina proiectarea de
obiecte, ceea ce poate produce vătămări
corporale.
5
0
FT
1
5
m
50F
T
15 m
Păstrați o distanță de minimum 15 m față
de oameni și animale în timpul utilizării
produsului.
Risc de recul al cuțitului dacă
echipamentul de tăiere atinge un obiect
care nu este tăiat imediat. Produsul poate
amputa părți ale corpului.
Etichetă privind emisiile de zgomot
în mediu, conform directivelor și
reglementărilor din UE și Regatul Unit
și legislației din New South Wales
„Regulamentul privind măsurile de
protecție a mediului (controlul zgomotului)
din 2017”. Nivelul de putere sonoră
garantat al produsului este specificat în
Date tehnice la pagina 30
și pe etichetă.
Săgețile indică limita pentru poziția
mânerului.
Șoc.
Buton purjor.
Produsul respectă directivele CE
aplicabile.
Acest produs este în conformitate cu
reglementările aplicabile din Regatul Unit.
aaaassxxxx
Plăcuța de identificare in-
dică seria: aaaa este anul
fabricației și ss este săptă-
mâna fabricației.
Nota: Alte simboluri/autocolante de pe produs se
referă la cerințele de certificare pentru alte zone
comerciale.
1069 - 011 - 29.01.2024 3
Emisiile de Euro V
AVERTISMENT: În urma modificării
neautorizate a motorului, este anulată
aprobarea de tip UE pentru acest produs.
Deteriorarea produsului
Nu suntem responsabili pentru deteriorarea produsului
dacă:
• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la
producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la
producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service
omologat sau de o autoritate omologată.
Siguranţă
Definiții privind siguranța
Avertismentele, atenționările și notele sunt utilizate
pentru a desemna părți foarte importante din manual.
AVERTISMENT: Se utilizează dacă
există risc de vătămare sau de deces
pentru operator sau pentru trecători, în cazul
în care instrucțiunile din manual nu sunt
respectate.
ATENŢIE: Se utilizează dacă există
un risc de deteriorare a produsului, a altor
materiale sau a zonelor învecinate, dacă
instrucțiunile din manual nu sunt respectate.
Nota: Se utilizează pentru a furniza mai multe
informații care sunt necesare într-o situație dată.
Instrucțiuni generale de siguranță
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• În timpul funcționării, acest produs generează un
câmp electromagnetic. În anumite condiții, acest
câmp poate interfera cu implanturile medicale
active sau pasive. Pentru a reduce riscul de
vătămări corporale grave sau mortale, recomandăm
persoanelor cu implanturi medicale să consulte
medicul și producătorul implantului medical înainte
de a utiliza acest produs.
• Nu utilizați produsul atunci când sunteți obosit,
bolnav sau dacă ați consumat alcool, droguri sau
ați luat medicamente. Acestea vă afectează negativ
acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizați mașina în condiții de vreme nefavorabilă,
precum ceață densă, ploaie torențială, vânt puternic
sau frig intens. Utilizarea produsului în condiții de
vreme nefavorabilă vă poate obosi și poate crea
riscuri suplimentare, precum solul alunecos sau o
direcție de doborâre imprevizibilă.
• Proceda
ți întotdeauna cu atenție și folosiți-vă
judecata. Dacă nu sunteți sigur cu privire la o situație
de lucru sau procedurile operaționale după citirea
manualului operatorului, discutați cu un distribuitor
de service înainte de a continua.
• Scoateți pipa de bujie dacă scoateți produsul în
afara câmpului vizual.

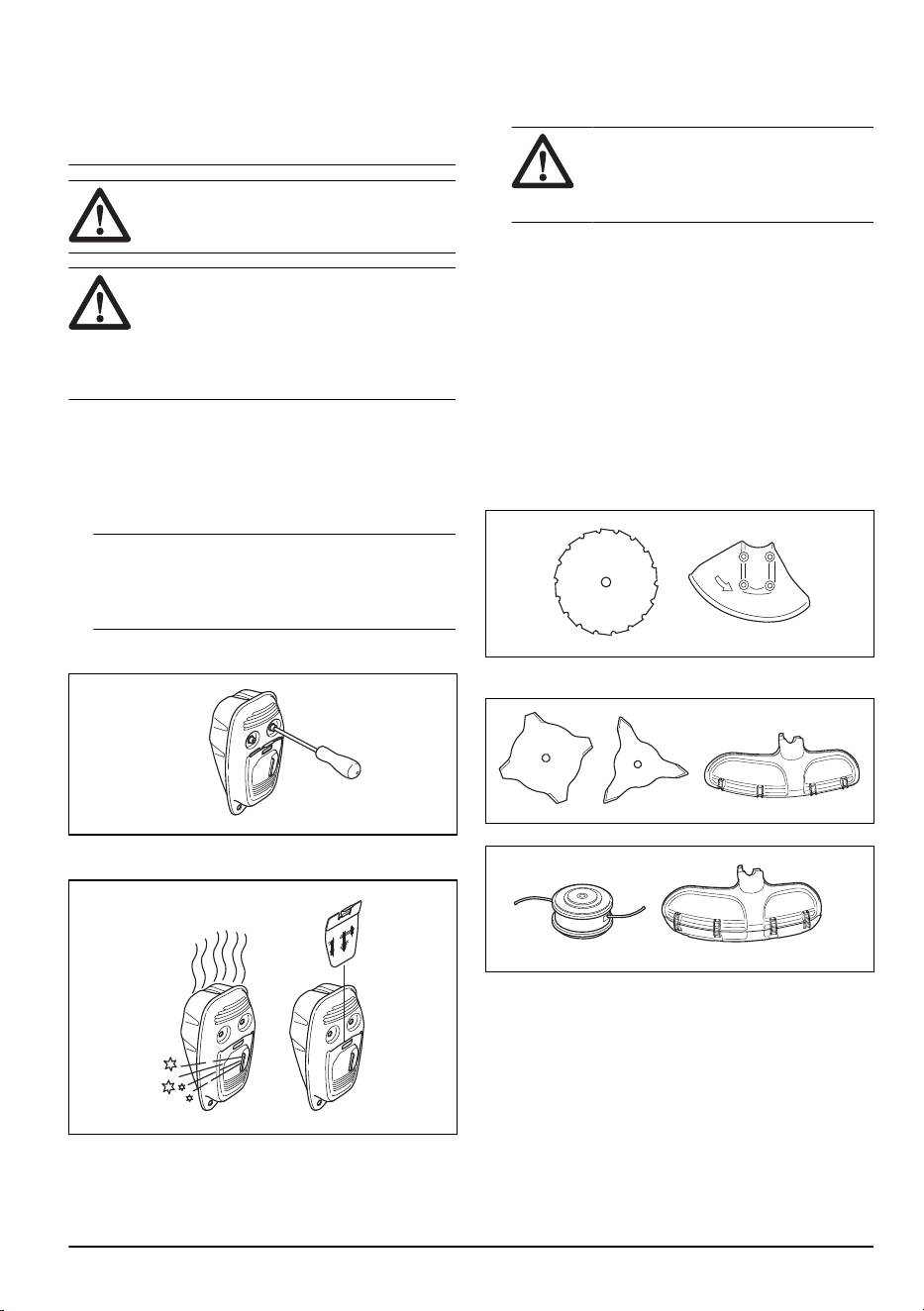

• Un amortizor de zgomot/un dispozitiv parascântei
uzat și fața de montare a unui dispozitiv parascântei
pot conține depuneri de particule de combustie
care pot fi cancerigene. Evitați expunerea la
acești compuși când manevrați amortizorul de
zgomot și/sau dispozitivul parascântei. Înainte de a
manevra amortizorul de zgomot și/sau dispozitivul
parascântei, consultați
Verificarea amortizorului de
zgomot la pagina 8
.
Instrucțiuni de siguranță pentru
asamblare
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați mănuși de protecție omologate când
asamblați produsul și accesoriul de tăiere.
• Demontați pipa bujiei din bujie înainte de a asambla
produsul.
• Asigurați-vă că ghidonul și apărătoarea accesoriului
pentru tăiere corecte sunt asamblate înainte de a
utiliza produsul.
• O apărătoare defectă sau incorectă a accesoriului de
tăiere poate provoca vătămări corporale. Nu utilizați
un accesoriu de tăiere fără o apărătoare aprobată a
acestuia.
• Atașați corect capacul ambreiajului și arborele înainte
de a porni produsul.

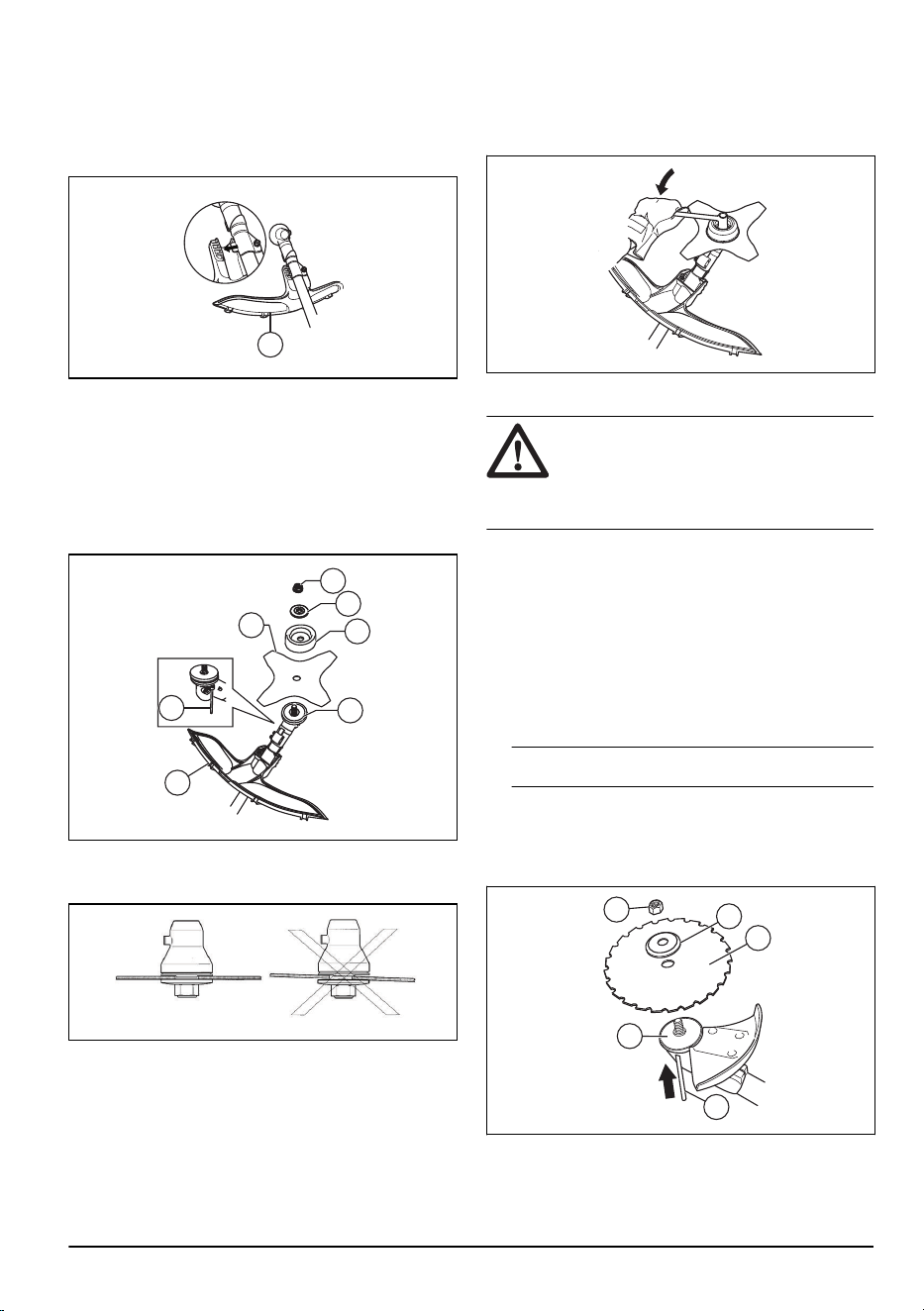

• Discul de antrenare și flanșa de susținere trebuie să
se cupleze corect în gaura de centrare a accesoriului
de tăiere. Un accesoriu de tăiere incorect atașat
poate cauza vătămare corporală sau deces.

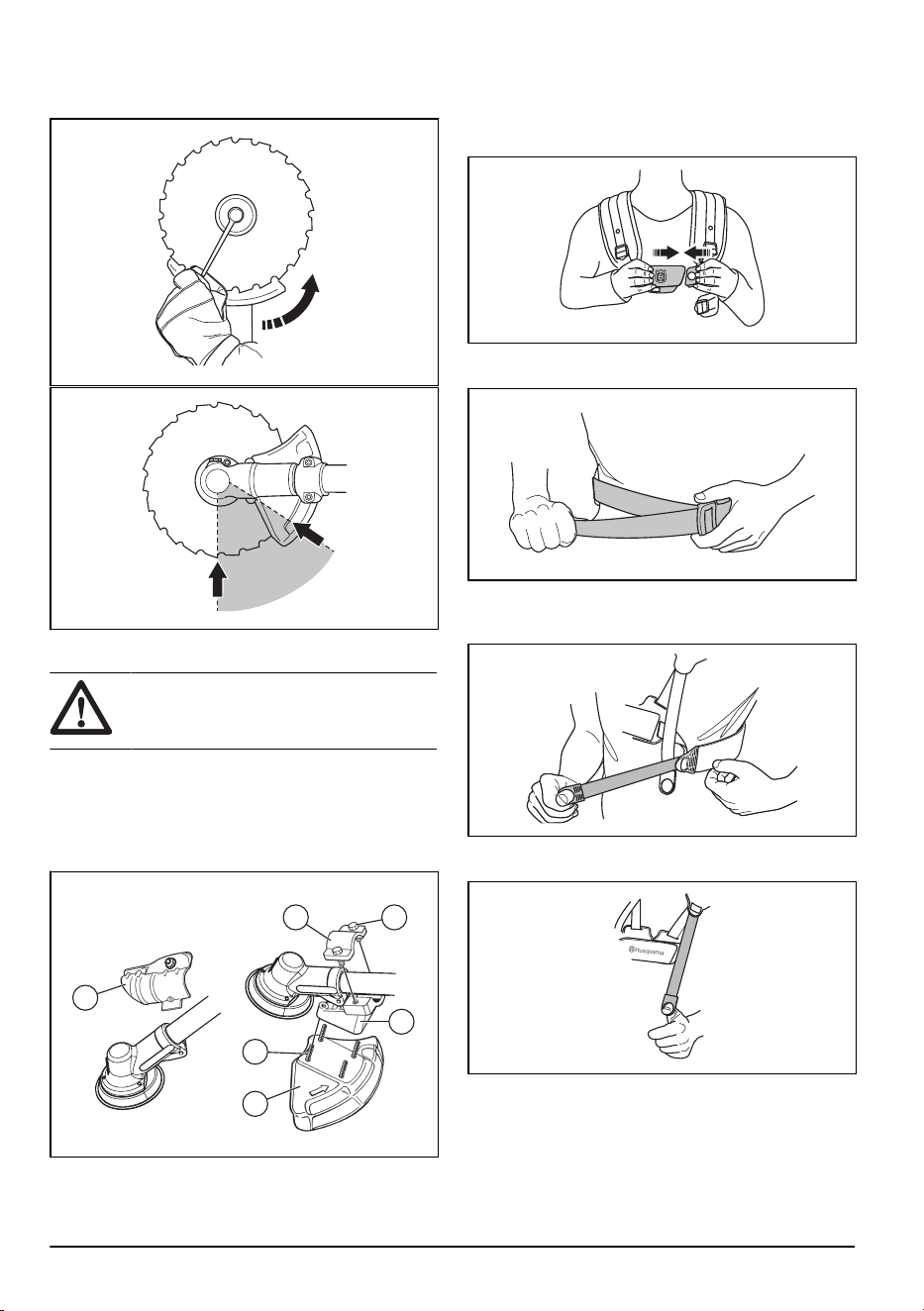

• Atașați hamul la produs pentru a preveni
accidentarea operatorului sau a altor persoane.
4
1069 - 011 - 29.01.2024
Instrucțiuni de siguranță pentru utilizare
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Înainte de utilizare, învățați și înțelegeți diferența
dintre curățarea copacilor, curățarea ierbii și
tunderea ierbii.

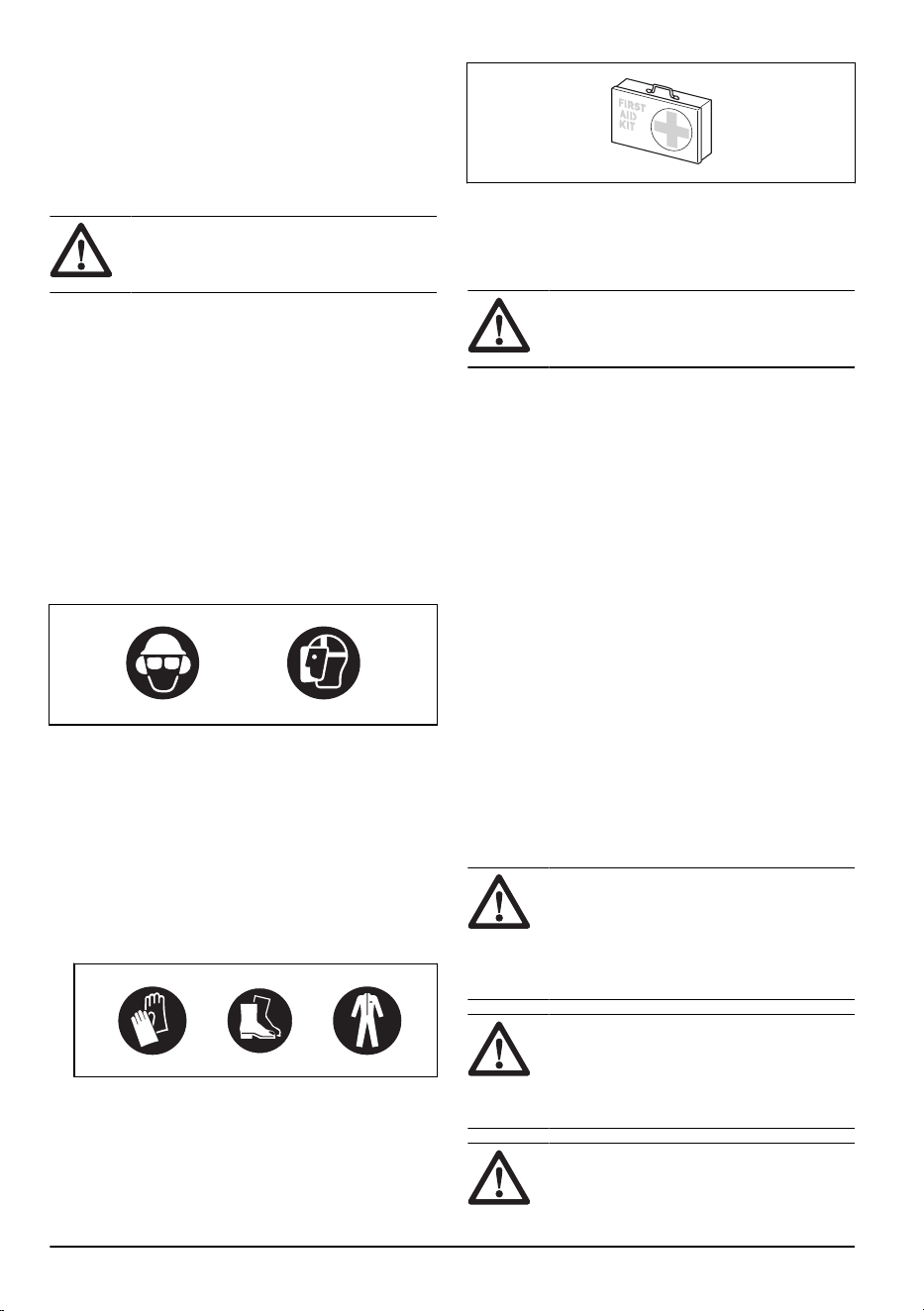

• Utilizați echipament de protecție personală,
consultați
Echipament de protec
ț
ie personală la
pagina 6
.
• Expunerea pe termen lung la zgomot poate avea
ca rezultat o pierdere ireversibilă a auzului. Utilizați
întotdeauna un sistem omologat de protecție a
auzului.
• Ascultați semnalele de avertisment și vocile cu
volum mare atunci când utilizați sisteme de protecție
a auzului. Îndepărtați întotdeauna sistemele de
protecție a auzului imediat ce se oprește motorul.
• Nu utilizați niciodată produsul dacă l-ați modificat
sau dacă este defect.
• Asigurați-vă că pipa bujiei și cablurile de aprindere
nu sunt deteriorate, pentru a preveni riscul de șoc
electric.
• Priviți împrejurul zonei de lucru pentru a vă asigura
că persoanele, animalele sau obiectele nu au un
efect negativ asupra siguranței în funcționare a
produsului.
• Priviți împrejurul zonei de lucru pentru a vă asigura
că nicio persoană și niciun animal nu intră în contact
cu accesoriul de tăiere și nu sunt lovite de obiecte
proiectate de accesoriul de tăiere.
• Nu utilizați produsul într-o situație sau într-o locație
unde nu puteți primi ajutor în caz de accident.
• Nu utilizați produsul fără o apărătoare aprobată a
accesoriului de tăiere.
• Asigurați-vă că persoanele și animalele se mențin la
o distanță de minimum 15 m/50 ft în timpul lucrului.
Priviți întotdeauna în spatele dvs. înainte de a vira
cu produsul. Opriți imediat produsul dacă o persoană
sau un animal intră în zona de siguranță de 15 m/50
ft. Dacă mai mult de 1 operator activează în aceeași
zonă, păstrați o distanță de siguranță de minimum 2
ori înălțimea copacului și de minimum 15 m/50 ft.
• Examinați zona de lucru. Evitați toate obiectele
nefixate, precum pietre, sticlă spartă, cuie, fire de
oțel și cabluri care se pot pulveriza sau înfășura în
jurul accesoriului de tăiere.
• Asigurați-vă că vă puteți mișca în siguranță și că
aveți o poziție sigură. Examinați zona din jurul dvs.
pentru obstacole precum rădăcini, pietre, ramuri și
șanțuri. Lucrați cu atenție în pante.
• Nu vă întinde
ți prea mult. Păstrați permanent o
poziție stabilă a picioarelor și un echilibru adecvat.

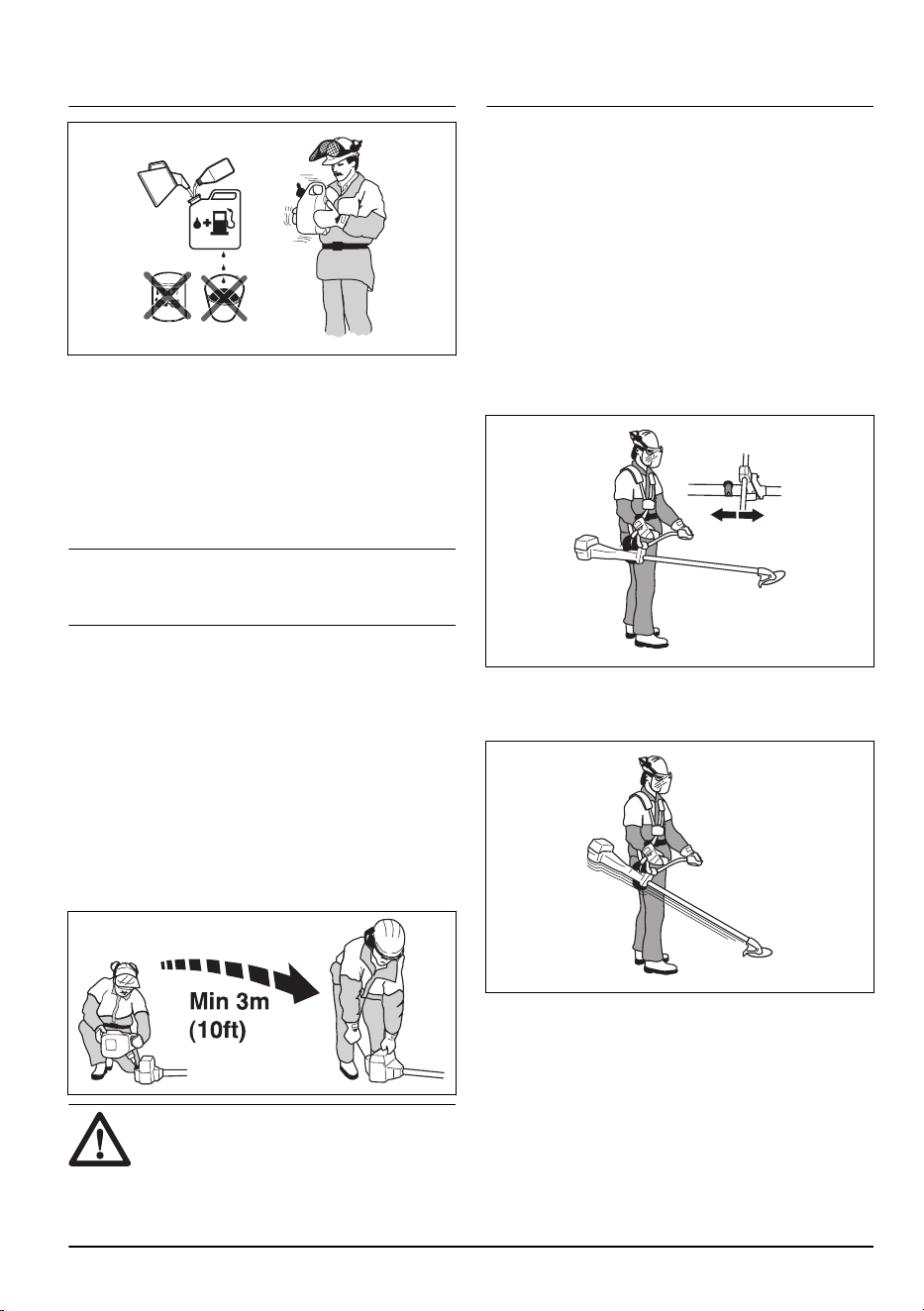

• Înainte de a porni produsul, așezați-l pe o suprafață
plată, la minimum 3 m/10 ft de sursa de combustibil
și de locația de alimentare cu combustibil. Asigurați-
vă că accesoriul de tăiere nu intră în contact cu
obiecte și că nu se află obiecte în jurul acestuia.
• Dacă accesoriul de tăiere se rotește la turație de
mers în gol, permiteți ajustarea acestuia de către
un agent de service. Nu utilizați produsul până când
acesta nu a fost reglat sau reparat.
• Fiți atent la obiectele proiectate. Utilizați întotdeauna
ochelari de protecție omologați și păstrați distanța de
apărătoarea accesoriului de tăiere. Pietrele și alte
obiecte mici pot fi pulverizate în ochi și pot cauza
orbire sau alte afecțiuni.
• Nu puneți jos produsul cu motorul pornit decât dacă
aveți o bună vizibilitate asupra acestuia.
• Nu îndepărtați materialul tăiat și nu lăsați alte
persoane să îl îndepărteze în timp ce motorul
este pornit sau echipamentul de tăiere se rotește,
deoarece aceasta poate duce la vătămări corporale
grave.
• Opriți întotdeauna motorul și asigurați-vă că
echipamentul de tăiere nu se rotește înainte de a
elimina materialul înfășurat în jurul axului cuțitului
sau prins între apărătoarea accesoriului de tăiere și
accesoriul de tăiere.
• Aveți grijă când îndepărtați materialul din jurul
echipamentului de tăiere. Angrenajul conic se
încălzește în timpul funcționării și poate cauza arsuri.
• Gazele de eșapament de la motor sunt fierbinți și
pot conține scântei. Pericol de incendiu. Procedați cu
atenție în jurul materialului uscat și a celui inflamabil.
• Nu utilizați niciodată aparatul în interior sau în spații
care nu dispun de o ventilație corespunzătoare.
Gazele de eșapament conțin monoxid de carbon,
care este un gaz inodor, toxic și deosebit de
periculos.
• Opriți motorul înainte de a vă deplasa într-o zonă de
lucru nouă. Atașați întotdeauna apărătoarea pentru
transport înainte de a muta echipamentul.
• Expunerea prelungită la vibrații poate conduce la
afecțiuni circulatorii sau la deteriorări ale nervilor
la persoanele cu circulație defectuoasă. Discutați
cu medicul dacă prezentați simptome de expunere
1069 - 011 - 29.01.2024
5
prelungită la vibrații. Astfel de simptome includ
amorțeală, pierderea sensibilității tactile, gâdilături,
ciupituri, durere, pierderea forței, modificări în
culoarea sau în starea pielii. Aceste simptome apar
de obicei la degete, la mâini sau la încheieturi.
Riscul crește la temperaturi scăzute.
Echipament de protecție personală
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați întotdeauna echipamente de protecție
personală atunci când folosiți produsul.
Echipamentele de protecție personală nu pot elimina
complet riscul de rănire, însă pot reduce gravitatea
rănilor în cazul unui accident. Distribuitorul vă poate
ajuta să alegeți echipamentul corect.
• Utilizați o cască dacă copacii din zona de lucru au o
înălțime de peste 2 m/6,5 ft.
• Utilizați un sistem omologat de protecție a auzului.
• Folosiți întotdeauna ochelari de protecție aprobați
care sunt în conformitate cu standardul ANSI Z87.1
pentru SUA sau standardul EN 166 pentru țările din
UE. Folosiți vizorul de protecție pentru protejarea
feței. Vizorul de protecție nu este suficient pentru
protejarea ochilor.
+
• Purtați mănuși atunci când este necesar, de exemplu
atunci când conectați, inspectați sau curățați
echipamentul de tăiere.
• Utilizați cizme de protecție cu bombeuri din oțel și
tălpi antiderapante.
• Purtați haine din țesături rezistente. Purtați
întotdeauna pantaloni lungi, din material gros, și
îmbrăcăminte cu mâneci lungi. Nu purtați haine largi,
care se pot prinde în smicele și ramuri. Nu folosiți
bijuterii, pantaloni scurți sau sandale. Nu utilizați
produsul cu picioarele goale. Strângeți-vă părul în
siguranță, deasupra nivelului umărului.
• Păstrați echipamentul de prim ajutor în apropiere.
Dispozitivele de siguranță de pe produs
Pentru informații privind localizarea dispozitivelor de
siguranță, consultați
Instruc
ț
iuni de siguran
ț
ă pentru
asamblare la pagina 4
.
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu utilizați un produs cu dispozitive de siguranță
deteriorate. Verificați și întrețineți cu regularitate
dispozitivele de siguranță. Dacă dispozitivele de
siguranță sunt defecte, contactați agentul de service
Husqvarna.
• Nu aduceți modificări la dispozitivele de siguranță.
Nu utilizați produsul dacă întrerupătoarele de
siguranță, capacele de protecție sau alte dispozitive
de siguranță nu sunt instalate sau sunt defecte.
• Pentru toate activitățile de service și de reparații
la produs, în special pentru dispozitivele de
siguranță, este necesară o pregătire specială. Dacă
dispozitivele de siguranță nu trec de verificările
indicate în acest manual al operatorului, trebuie
să solicitați ajutorul unui agent de service.
Garantăm disponibilitatea pentru reparații și service
profesionale. Dacă distribuitorul dvs. nu este agent
de service, solicitați acestuia informații cu privire la
cel mai apropiat agent de service.
• Nu utilizați un accesoriu de tăiere fără o apărătoare
aprobată și corect atașată a acestuia. Consultați
Pentru a asambla echipamentul de tăiere la pagina
12
.
Accesoriu de tăiere
AVERTISMENT:
Accesoriul de tăiere
nu trebuie să se rotească atunci când
efectuați lucrări la acesta. Asigurați-vă că
motorul s-a oprit. Scoateți pipa bujiei înainte
de a efectua orice lucrări la accesoriul de
tăiere.
AVERTISMENT: Asigurați-vă că
accesoriul de tăiere nu este deteriorat.
Accesoriile de tăiere deteriorate pot provoca
accidente. Înlocuiți accesoriul de tăiere dacă
este deteriorat.
AVERTISMENT: Utilizați accesorii
de tăiere corecte. Utilizați accesoriul de
6 1069 - 011 - 29.01.2024
tăiere numai cu apărătorile recomandate,
consultați
Accesorii la pagina 31
.
Pentru a verifica opritorul pârghiei de accelerație
1. Asigurați-vă că elementul de blocare al pârghiei de
accelerație (A) și pârghia de accelerație (B) se mișcă
liber și că arcul de rapel funcționează corect.
A
B
2. Apăsați mecanismul de blocare al pârghiei de
accelerație și asigurați-vă că revine la poziția inițială
atunci când îl eliberați.
3. Asigurați-vă că pârghia de accelerație este blocată
la poziția de mers în gol atunci când este eliberat
mecanismul de blocare al pârghiei de accelerație.
4. Porniți produsul și aplicați accelerația maximă.
5. Eliberați pârghia de accelerație și asigurați-vă că
discurile se opresc și rămân staționare.
AVERTISMENT:
Dacă discurile
se mișcă atunci când pârghia de
accelerație este în poziția de ralanti,
atunci turația de mers în gol a
carburatorului trebuie să fie reglată.
Consultați
Pentru reglarea tura
ț
iei de
mers în gol la pagina 27
.
Buton oprire
Porniți motorul. Asigurați-vă că motorul se oprește atunci
când deplasați comutatorul de oprire în poziția de oprire.
Verificarea apărătorii accesoriului de tăiere
AVERTISMENT: O apărătoare
incorectă sau defectă a accesoriului de
tăiere poate provoca vătămări corporale
grave. Consultați
Instruc
ț
iuni de siguran
ț
ă
pentru utilizare la pagina 5
.
AVERTISMENT: Utilizați întotdeauna
apărătoarea recomandată pentru accesoriul
de tăiere pe care îl utilizați. Dacă
este instalată o apărătoare incorectă sau
defectă a accesoriului de tăiere, aceasta
poate provoca vătămări corporale grave.
Consultați
Date tehnice la pagina 30
.
Apărătoarea accesoriului de tăiere previne vătămările
corporale cauzate de proiectarea unui obiect liber în
direcția operatorului. De asemenea, previne vătămările
corporale care pot apărea dacă atingeți accesoriul de
tăiere.
1069 - 011 - 29.01.2024
7

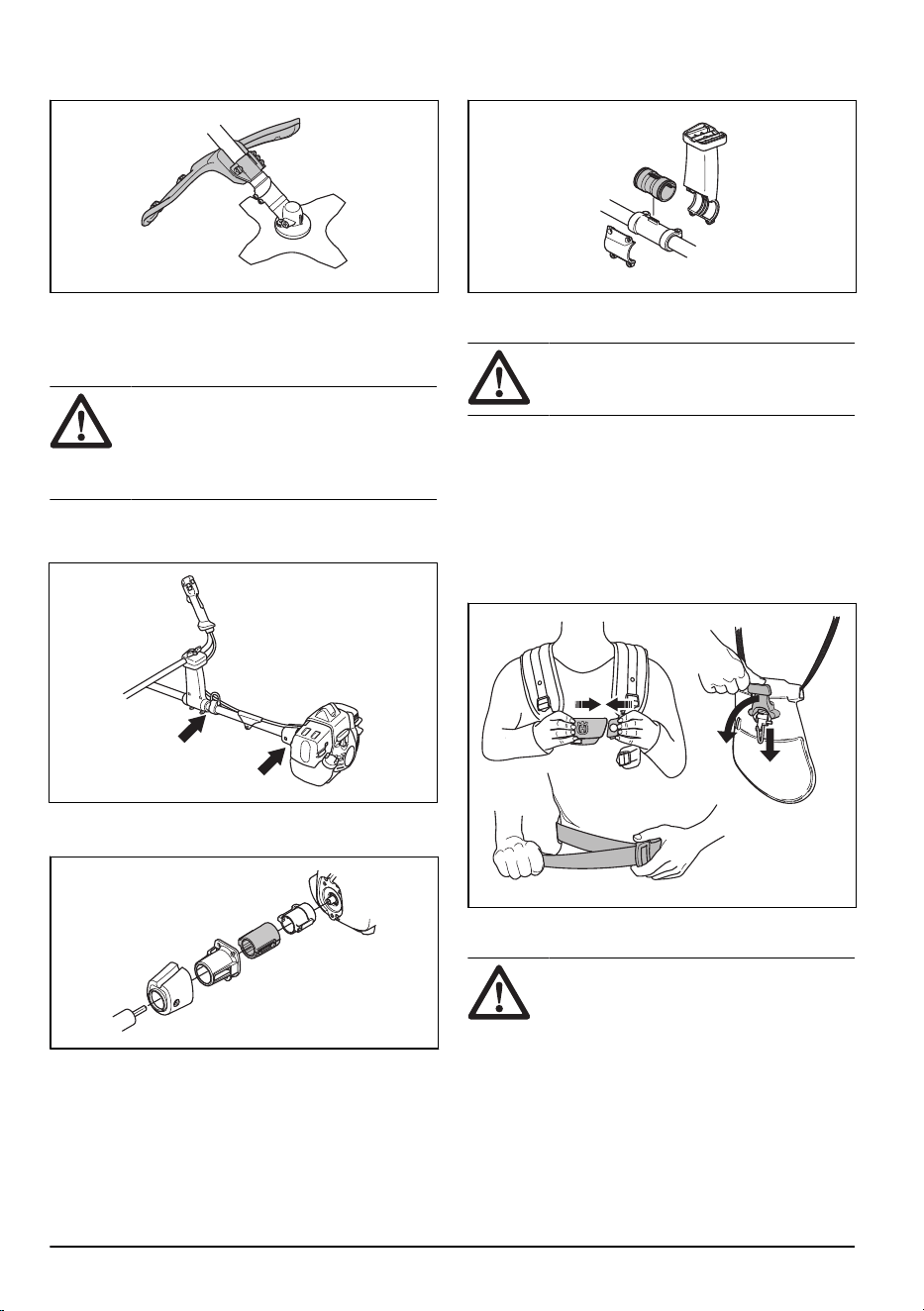

1. Verificați vizual eventualele deteriorări, de exemplu,
crăpături.
2. Înlocuiți apărătoarea accesoriului de tăiere, dacă
este deteriorată.
Verificarea sistemului de amortizare a vibrațiilor
AVERTISMENT: Un cablu înfășurat
incorect sau un accesoriu de tăiere incorect
mărește nivelul de vibrații. Consultați
Instruc
ț
iuni de siguran
ț
ă pentru utilizare la
pagina 5
.
Sistemul de amortizare a vibrațiilor reduce vibrațiile din
mânere la minimum, ceea ce facilitează utilizarea.
1. Opriți motorul.
2. Verificați vizual dacă există deformare și deteriorare.
3. Asigura
ți-vă că unitățile de amortizare a vibrațiilor
sunt atașate corect.
Verificarea mecanismului de deblocare rapidă
AVERTISMENT: Nu utilizați un ham
cu un mecanism de deblocare rapidă defect.
Mecanismul de deblocare rapidă permite operatorului
să îndepărteze rapid produsul de pe ham în caz de
urgență.
1. Opriți motorul.
2. Verificați vizual eventualele deteriorări, de exemplu,
crăpături.
3. Eliberați și atașați mecanismul de deblocare rapidă
pentru a vă asigura că funcționează corect.
Verificarea amortizorului de zgomot
AVERTISMENT:
Un amortizor de
zgomot sau o sită parascântei uzate și
fața de montare a sitei parascântei pot
conține pe suprafețe depuneri de particule
de combustie care pot fi cancerigene. Pentru
a evita contactul cu pielea și inhalarea
unor asemenea particule în timpul curățării
și/sau reparării sitei parascântei, asigurați-vă
întotdeauna că:
• purtați mănuși;
• efectuați curățarea și/sau repararea într-
o zonă bine aerisită;
8 1069 - 011 - 29.01.2024
• nu folosiți aer sub presiune pentru a
curăța sita parascântei;
• folosiți o perie de sârmă și periați
departe de corpul dvs. când curățați sita
parascântei.
AVERTISMENT: Nu utilizați un
produs cu amortizor de zgomot deteriorat.
AVERTISMENT: Amortizorul de
zgomot devine foarte fierbinte în timpul
utilizării și după utilizare, de asemenea, la
turație de mers în gol. Utilizați mănuși de
protecție pentru a preveni vătămările prin
arsuri.
Amortizorul de zgomot este proiectat pentru a reduce
la minimum nivelul de zgomot și a direcționa gazele de
eșapament departe de utilizator.
1. Opriți motorul.
2. Verificați vizual deteriorările și deformările.
Nota: Suprafețele interioare ale amortizorului de
zgomot conțin substanțe chimice cancerigene. Aveți
grijă să nu atingeți aceste elemente dacă amortizorul
de zgomot este deteriorat.
3. Asigurați-vă că amortizorul de zgomot este corect
atașat la produs.
4. Dacă amortizorul de zgomot are sită parascântei,
efectuați o verificare vizuală.
a) Înlocuiți sita parascântei dacă este deteriorată.
b) Cură
țați sita parascântei dacă este blocată.
Consultați
Între
ț
inerea la pagina 22
pentru mai
multe informații.
ATENŢIE: Dacă sita parascântei
este blocată, produsul se va supraîncălzi
și aceasta va cauza deteriorarea
cilindrului și a pistonului.
Lamă de ferăstrău și lamă de tăiat iarba
• Utilizați lame corect ascuțite. O lamă ascuțită
incorect sau deteriorată mărește pericolul de
vătămări corporale.
• Utilizați lame corect configurate. Distanța corectă a
lamei este de 1 mm. O lamă incorect configurată
mărește riscul de vătămare corporală și de
deteriorare.
• Pentru a ascuți și a instala corect lama, consultați
instrucțiunile aferente acesteia
Accesoriu de tăiere
• Utilizați lamele pentru a tăia lemn.
• Utilizați lamele și cuțitele de iarbă pentru a tăia iarba
aspră.
• Utilizați capul de tuns pentru a tunde iarba.
• O lamă ascuțită incorect sau deteriorată mărește
riscul de accidente. Mențineți dinții lamei ascuțiți
corect. Urmați instrucțiunile
Pentru a ascu
ț
i cu
ț
itul
pentru iarbă
ș
i lama de tăiat iarba la pagina 27
și
utilizați șablonul recomandat.
1069 - 011 - 29.01.2024
9

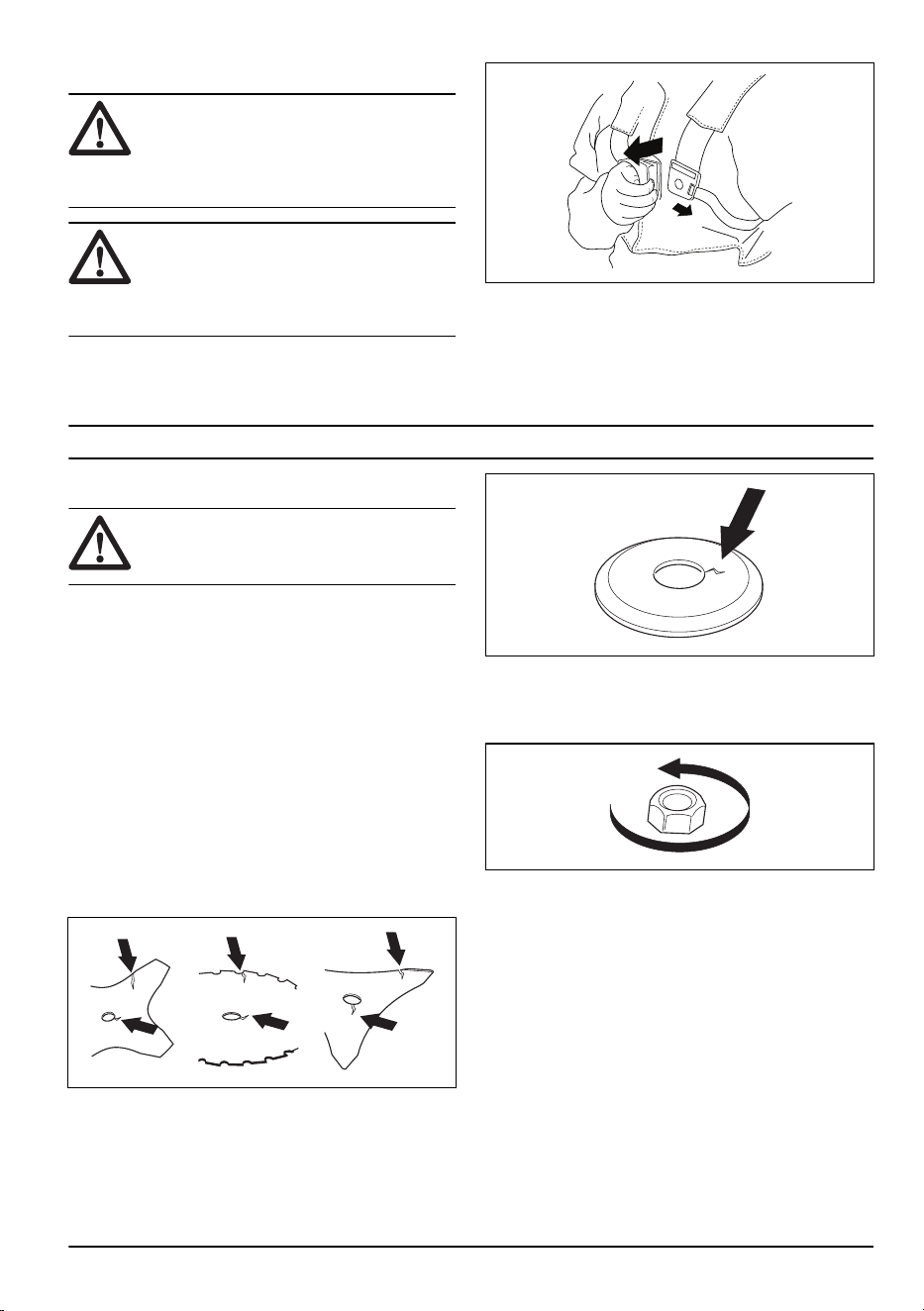

• Examinați echipamentele de tăiere, pentru a
identifica eventuale deteriorări sau fisuri. Înlocuiți
echipamentele de tăiere, dacă sunt deteriorate.
• Utilizați echipamentele de tăiere numai cu
apărătoarele recomandate. Consultați
Accesorii la
pagina 31
.
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Opriți motorul, asigurați-vă că accesoriul de tăiere
se oprește. Scoateți capacul cilindrului și deconectați
pipa bujiei înainte de a efectua operații de
întreținere.
• Gazele de eșapament ale motorului conțin monoxid
de carbon, un gaz inodor, toxic și deosebit de
periculos, care poate cauza decesul. Nu porniți
produsul în interior sau în spații închise.
• Gazele de eșapament de la motor sunt fierbinți și pot
conține scântei. Nu utilizați produsul în interior sau în
apropierea unor materiale inflamabile.
• Accesoriile și modificările aduse produsului care nu
sunt autorizate de către producător pot provoca
vătămări corporale grave sau fatale. Nu modificați
produsul. Utilizați întotdeauna accesorii originale.
• Dacă întreținerea nu se efectuează corect și
periodic, există un pericol sporit de vătămări
corporale și de deteriorare a produsului.
• Efectuați întreținerea numai conform recomandărilor
din prezentul manual al operatorului. Permiteți unui
agent de service Husqvarna autorizat să efectueze
toate celelalte operații de service.
• Solicitați unui agent de service autorizat Husqvarna
să efectueze în mod regulat operații de service la
produs.
• Înlocuiți piesele deteriorate, uzate sau defecte.
Reguli de siguranță referitoare la
carburant
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu amestecați carburantul în interior, sau lângă o
sursă de încălzire.
• Nu porni
ți produsul dacă pe acesta se află carburant
sau ulei pentru motor. Îndepărtați carburantul/uleiul
nedorit și lăsați produsul să se usuce. Îndepărtați
carburantul nedorit din produs.
• Dacă vărsați carburantul pe îmbrăcăminte, schimbați
imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca
vătămări corporale. Dacă vărsați carburant pe corp,
utilizați apă și săpun pentru a elimina carburantul.
• Nu porniți motorul dacă vărsați ulei sau carburant pe
produs sau pe corp.
• Nu porniți produsul dacă motorul prezintă scurgeri.
Examinați cu regularitate motorul, pentru a identifica
eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este
inflamabil, vaporii sunt explozivi și pot cauza
vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce
vătămări corporale. Asigurați-vă că există un flux de
aer suficient.
• Nu fumați în apropierea carburantului sau a
motorului.
• Nu amplasați obiecte calde în apropierea
carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este
pornit.
• Asigurați-vă că motorul este rece înainte de a
realimenta.
• Înainte de a realimenta, deschideți lent capacul
rezervorului de carburant și eliberați cu atenție
presiunea.
• Asigurați-vă că există un flux de aer suficient când
realimentați sau amestecați carburant (benzină și
ulei pentru motoare în doi timpi) sau când goliți
rezervorul de carburant.
• Carburantul și vaporii de carburant sunt foarte
inflamabili și pot cauza vătămări corporale grave
atunci când sunt inhalați sau când este posibil
contactul cu pielea. Din acest motiv, procedați
cu atenție atunci când manipulați carburantul și
asigurați-vă că există un flux de aer suficient.
• Strângeți cu atenție capacul rezervorului de
carburant; în caz contrar, se pot produce incendii.
• Înainte de pornire, mutați produsul la o distanță de
minimum 3 m (10 ft) față de poziția unde ați umplut
rezervorul.
• Nu introduceți prea mult carburant în rezervorul de
carburant.
• Asigurați-vă că nu se pot produce scurgeri atunci
când mutați produsul sau rezervorul de carburant.
• Nu poziționați produsul sau rezervorul de carburant
în apropierea unei flăcări deschise, a scânteilor
sau a unei lumini pilot. Asigurați-vă că în zona de
depozitare nu se află flăcări deschise.
• Utilizați numai recipiente omologate atunci când
mutați carburantul sau îl introduceți în spațiul de
depozitare.
10
1069 - 011 - 29.01.2024
• Goliți rezervorul de carburant înainte de a-l depozita
pe termen lung. Respectați legislația locală cu privire
la locația de eliminare a carburantului.
• Curățați produsul înainte de depozitarea pe termen
lung.
• Îndepărtați pipa bujiei înainte de a introduce
produsul în spațiul de depozitare, pentru a vă
asigura că motorul nu pornește accidental.
Asamblarea
Introducere
AVERTISMENT: Înainte de a
asambla produsul, trebuie să citiți și să
înțelegeți capitolul privind siguranța.
AVERTISMENT: Demontați cablul de
la bujie înainte de a asambla produsul.

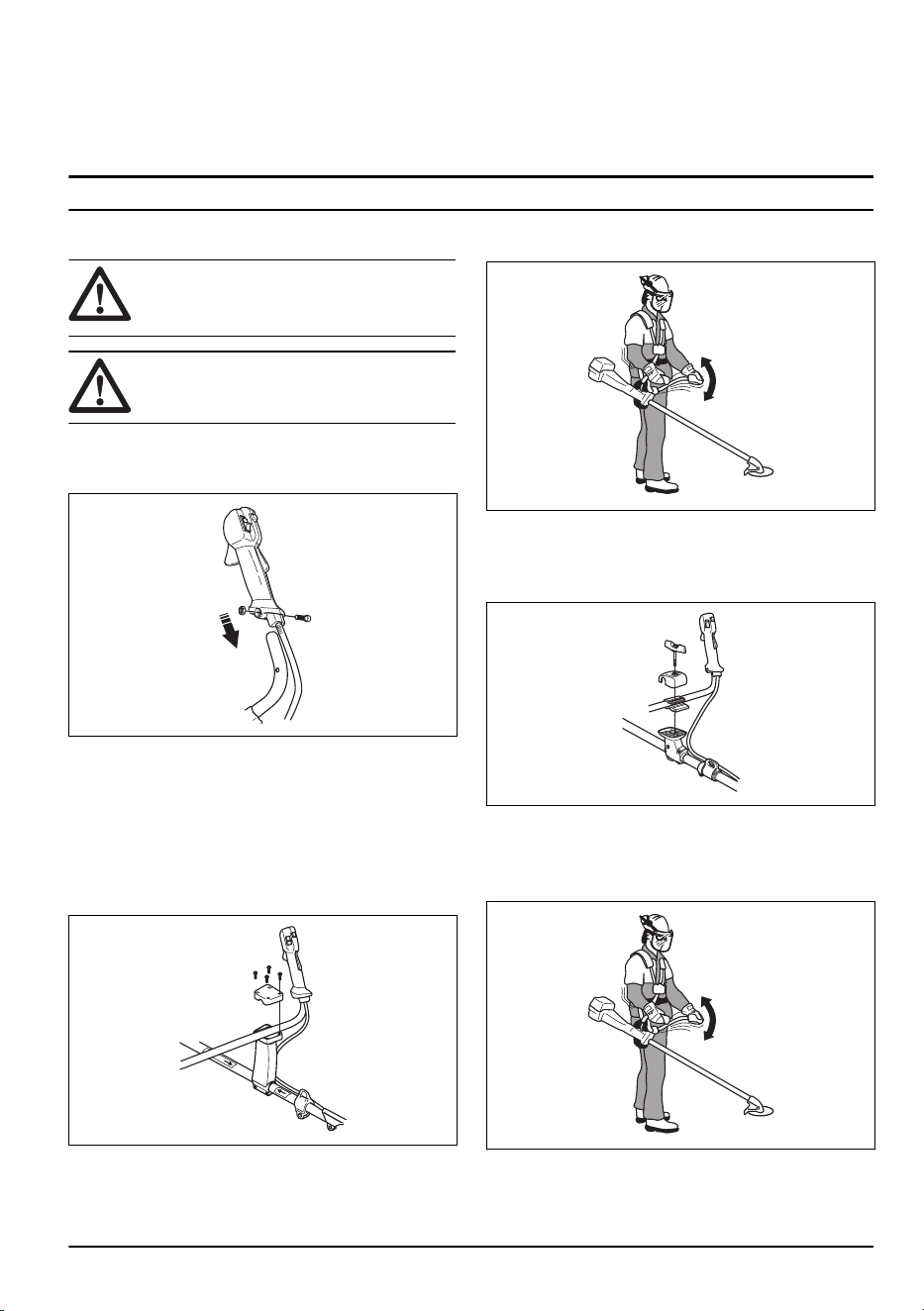

Asamblarea mânerului accelerației
1. Scoateți șurubul din spatele mânerului accelerației.
2. Culisați mânerul de accelerație către partea dreaptă
a ghidonului.
3. Aliniați orificiul din spatele mânerului accelerației cu
orificiul din ghidon.
4. Treceți șurubul prin orificii. Strângeți șurubul.
Asamblarea ghidonului
1. Puneți ghidonul pe suport.
2. Asigurați-vă că orificiile pentru șuruburi sunt aliniate.
3. Atașați cele 4 șuruburi, dar nu strângeți complet.
4. Regla
ți ghidonul pentru a pune produsul într-o
poziție de lucru bună.
5. Strângeți bine cele 4 șuruburi.
Asamblarea ghidonului
1. Puneți ghidonul pe suport.
2. Asigurați-vă că orificiile pentru buton sunt aliniate.
3. Atașați butonul, dar nu strângeți complet.
4. Reglați ghidonul pentru a pune produsul într-o
poziție de lucru bună.
5. Strângeți complet butonul.
1069 - 011 - 29.01.2024
11

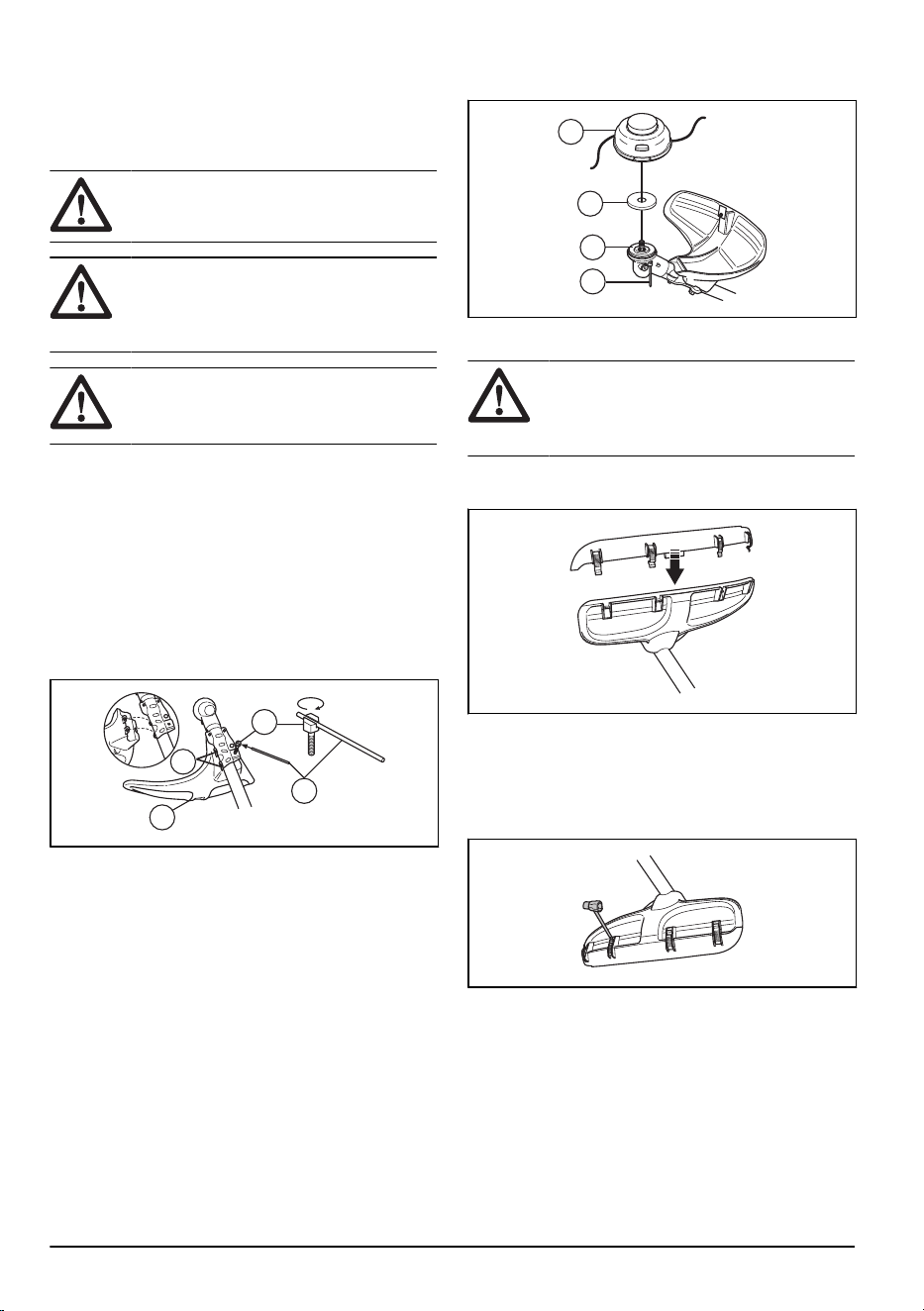

Pentru a asambla echipamentul de
tăiere
Echipamentul de tăiere include un accesoriu de tăiere și
o apărătoare a acestuia.
AVERTISMENT: Utilizați mănuși de
protecție.
AVERTISMENT: Utilizați întotdeauna
apărătoarea accesoriului de tăiere
recomandată pentru accesoriul de tăiere.
Consultați
Accesorii la pagina 31
.
AVERTISMENT: Un accesoriu de
tăiere incorect montat poate duce la
vătămări corporale sau la deces.
Pentru a atașa apărătoarea pentru capul
de tuns sau apărătoarea combinată pentru
capetele de tuns și lamele din plastic
1. Agățați apărătoarea pentru capul de tuns /
apărătoarea combinată (A) pe cele două cârlige de
pe suportul plăcii (M).
2. Îndoiți apărătoarea în jurul arborelui și fixați-o cu
bolțul (L) pe partea opusă a arborelui.
3. Poziționați siguranța (C) în canelura de pe capul
bolțului și strângeți complet bolțul.
L
A
M
C
Pentru a atașa un cap de tuns sau o lamă de
plastic
1. Poziționați discul de antrenare (B) pe arborele de
ieșire.
2. Aliniați cupa de metal (P) cu centrul ghidului de lamă
de pe discul de antrenare.
3. Rotiți arborele de ieșire pentru a alinia unul
dintre orificiile din discul de antrenare cu orificiul
corespunzător din carcasa angrenajului.
4. Introduceți siguranța (C) în orificiu pentru a bloca
arborele.
5. Roti
ți capul de tuns/lamele de plastic (H) în sens
antiorar pentru a le fixa.
B
H
P
C
Montarea extensiei apărătorii
ATENŢIE: Folosiți extensia apărătorii
atunci când utilizați un cap de tuns/o lamă
de plastic. Nu folosiți extensia apărătorii
când folosiți o lamă de tăiat iarba.
1. Poziționați extensia apărătorii în fanta de pe
apărătoarea accesoriului de tăiere.
2. Puneți extensia apărătorii în poziție pe apărătoarea
accesoriului de tăiere cu cele 4 cârlige de blocare.
Demontarea extensiei apărătorii
• Deblocați cârligele de blocare cu ajutorul cheii pentru
bujii.
12
1069 - 011 - 29.01.2024
Montarea lamei de tăiat iarba și apărătorii
pentru lama de tăiat iarba/apărătorii
combinate
1. Poziționați apărătoarea disc/apărătoarea combinată
(A) pe arbore și strângeți șurubul pentru a-l fixa.
A
2. Asigurați-vă că extensia apărătoarei este demontată.
3. Rotiți arborele de ieșire pentru a alinia unul dintre
orificiile din discul de antrenare (B) cu orificiul
corespunzător din carcasa angrenajului.
4. Introduceți siguranța (C) în orificiu pentru a bloca
arborele.
5. Poziționați lama de tăiat iarba (D), cupa de susținere
(E) și flanșa de susținere (F) pe arborele de ieșire.
A
C
B
F
D
G
E
6. Asigurați-vă că discul de antrenare și flanșa de
susținere se cuplează corect în gaura de centrare
a lamei de tăiat iarba.
7. Montați piulița (G).
8. Strânge
ți piulița cu ajutorul cheii articulate. Mențineți
arborele cheii articulate lângă apărătoarea discului.
Strângeți în direcție opusă celei de rotație a
accesoriului de tăiere. Strângeți la un cuplu de 35-50
Nm.
Instalarea lamei de ferăstrău
AVERTISMENT: Există un pericol de
vătămări corporale asociat piuliței lamei de
ferăstrău. Asigurați-vă că apărătoarea lamei
este instalată corect. Utilizați întotdeauna
mănuși de protecție.
1. Fixați discul de antrenare (B) pe arborele de ieșire.
2. Rotiți axul cuțit până când unul dintre orificiile
din discul de antrenare se aliniază cu orificiul din
carcasa angrenajului.
3. Introduceți siguranța (C) în orificiu pentru a bloca
arborele.
4. Instalați lama de ferăstrău (D) și flanșa de susținere
(F) pe arborele de ieșire.
5. Instalați piulița lamei de ferăstrău (G).
Nota:
Piulița lamei de ferăstrău are filet pe stânga.
6. Rotiți cheia articulată în sens contrar acelor de
ceasornic pentru a strânge contrapiulița. Asigurați-vă
că cuplul de strângere al contrapiuliței este 35-50
Nm (3,5-5 kpm). Țineți arborele cheii articulate cât
mai aproape posibil de apărătoarea lamei.
G
F
D
B
C
1069 - 011 - 29.01.2024
13
a) Asigurați-vă că utilizați cheia articulată în zona
identificată când slăbiți sau strângeți piulița lamei
de ferăstrău.
Instalarea apărătorii lamei
ATENŢIE:
Utilizați numai apărătoarea
aprobată pentru lame. Consultați
Accesorii
la pagina 31
.
1. Scoateți suportul (H).
2. Atașați adaptorul (I) și suportul (J) cu ajutorul celor 2
șuruburi (K).
3. Atașați apărătoarea lamei (A) pe adaptor cu ajutorul
celor 4 șuruburi (L).
J K
I
L
A
H
Reglarea hamului
1. Puneți hamul pe produs.
2. Apăsați cele 2 părți ale pieptarului pentru a le
apropia.
3. Strângeți bine cureaua pentru șold. Cureaua pentru
șold trebuie să fie aliniată cu șoldul.
4. Strângeți bine cureaua pentru piept de sub brațul
stâng. Cureaua pentru piept trebuie să fie strânsă
bine pe corp.
5. Reglați cureaua pentru umăr până când greutatea
este egală pe umerii dvs.
6. Reglați înălțimea punctului de suspensie. Pentru
curățiri forestiere, înălțimea corectă a punctului
de suspensie este de aproximativ 10 cm sub
șold. Consultați
Echilibrarea corectă a produsului la
pagina 17
.
14
1069 - 011 - 29.01.2024
Funcția de eliberare rapidă a hamului
AVERTISMENT: Nu utilizați hamul
dacă mecanismul de eliberare rapidă este
defect. Asigurați-vă că mecanismul de
eliberare a rapidă funcționează corect atunci
când ajustați produsul.
AVERTISMENT: Dacă produsul nu
este atașat de ham în siguranță, nu puteți
ține sub control produsul, iar acest lucru
poate cauza vătămarea corporală a dvs. sau
a altora.

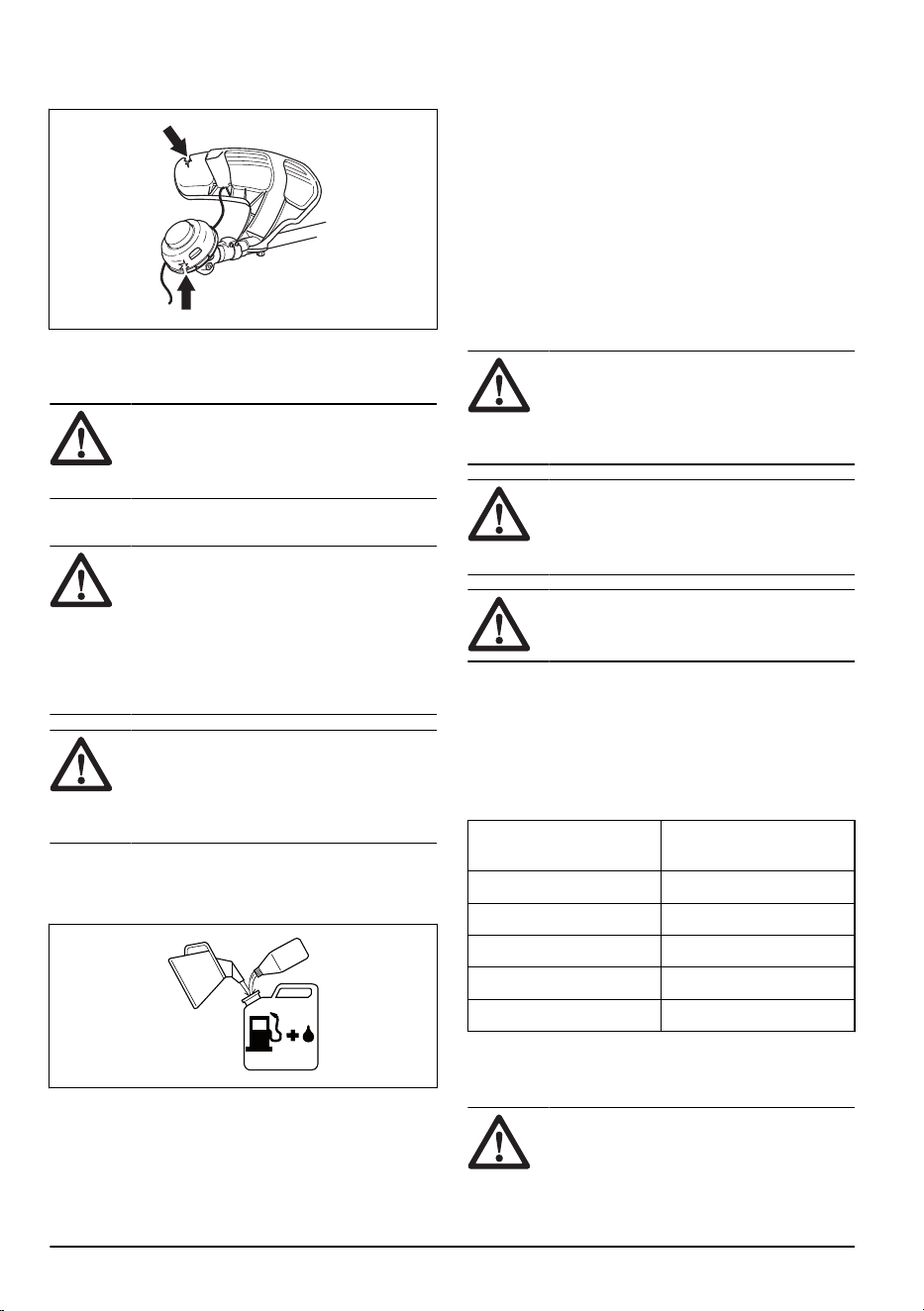

Mecanismul de eliberare rapidă se află pe partea
frontală a hamului. Bretelele hamului trebuie să se afle
permanent în poziția corectă.
În caz de urgență, funcția de eliberare rapidă vă ajută să
scoateți produsul în siguranță.
Funcţionarea
Introducere
AVERTISMENT: Înainte de a utiliza
produsul, trebuie să citiți și să înțelegeți
capitolul privind siguranța.
Înainte de a utiliza produsul
• Examinați zona de lucru pentru a vă asigura că
sunteți familiarizat cu tipul de teren, cu panta
solului și cu eventualele obstacole, precum pietrele,
ramurile și șanțurile.
• Efectuați o inspecție globală a produsului.
• Efectuați inspecțiile de siguranță, întreținerea și
operațiile de service indicate în acest manual.
• Asigurați-vă că toate capacele, apărătoarele,
mânerele și echipamentul de tăiere sunt corect
atașate și nu sunt deteriorate.
• Asigurați-vă că nu există fisuri la baza dinților lamei
de ferăstrău sau ai lamei de tăiat iarba, precum și
la orificiul central al lamei. Înlocuiți lama, dacă este
deteriorată.
• Examinați flanșa de susținere, pentru a vedea dacă
nu prezintă fisuri. Înlocuiți flanșa de susținere, dacă
acesta este deteriorată.
• Asigurați-vă că nu este posibilă demontarea
manuală a contrapiuliței. Dacă o puteți demonta
manual, accesoriul de tăiere nu este suficient de
bine fixat și trebuie să-l înlocuiți.
• Examinați apărătoarea discului pentru a identifica
eventuale deteriorări sau fisuri. Înlocuiți apărătoarea
discului dacă a suferit un șoc sau dacă prezintă
crăpături.
• Examinați capul de tuns și apărătoarea accesoriului
de tăiere pentru a vedea dacă nu prezintă deteriorări
sau fisuri. Înlocuiți capul de tuns și apărătoarea
1069 - 011 - 29.01.2024 15
accesoriului de tăiere dacă au suferit șocuri sau dacă
prezintă fisuri.
Carburant
Acest produs dispune de motor în doi timpi.
ATENŢIE: Tipul incorect de carburant
poate deteriora motorul. Utilizați un amestec
de benzină și de ulei pentru motoare în doi
timpi.
Benzină
ATENŢIE: Utilizați întotdeauna un
amestec benzină/ulei de bună calitate,
având o cifră octanică de cel puțin 90
(RON). Există riscul ca utilizarea unei cifre
octanice inferioare să provoace bătăi la
motor. Aceasta generează o temperatură
ridicată a motorului, care poate avea drept
rezultat deteriorarea gravă a motorului.
ATENŢIE: Dacă produsul dvs. este
dotat cu un convertor catalitic, utilizați un
amestec benzină/ulei fără plumb, de bună
calitate. Benzina cu plumb va distruge
convertorul catalitic.
• Utilizați benzină cu emisii scăzute, cunoscută și
sub denumirea de benzină alchilată, dacă este
disponibilă.
• Poate fi utilizat carburant amestecat cu etanol E10
(amestec de etanol de maxim 10%). Utilizarea
amestecurilor de etanol mai mari de E10 va cauza
o funcționare necorespunzătoare care poate duce la
deteriorarea motorului.
• Vă recomandăm o cifră octanică mai mare atunci
când realizați lucrări la viteză ridicată continuă.
Carburant alchilat Husqvarna
Vă recomandăm să utilizați carburant alchilat Husqvarna
pentru performanțe optime. Acest carburant conține
substanțe mai puțin periculoase, în comparație cu
carburantul obișnuit, ceea ce reduce nivelul gazelor de
eșapament periculoase. Când este ars, din carburant
rămâne o cantitate mică de resturi periculoase, care
păstrează componentele motorului mai curate. Aceasta
prelungește durata de viață a motorului. Carburantul
alchilat Husqvarnanu este disponibil pe toate piețele.
Ulei pentru motoare în doi timpi
ATENŢIE: Uleiul de slabă
nesatisfăcătoare și/sau raportul incorect ulei/
carburant pot deteriora produsul și pot
reduce durata de viață a convertoarelor
catalitice.
ATENŢIE: Nu utilizați ulei pentru
motoare în doi timpi răcit pentru motoarele
externe răcite cu apă, numit și ulei pentru
motoare externe.
ATENŢIE: Nu folosiți ulei pentru
motoare în patru timpi.
• Pentru cele mai bune rezultate și performanțe,
utilizați uleiul pentru motoare în doi timpi Husqvarna.
• Dacă uleiul Husqvarna pentru motoare în doi timpi
nu este disponibil, utilizați un alt ulei pentru motoare
în doi timpi de bună calitate pentru motoare răcite cu
aer. Adresați-vă reprezentantului de service pentru a
alege uleiul corect.
Benzină, l
Ulei pentru motoare în doi
timpi, l
2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
Amestecarea benzinei cu ulei pentru motoare
în doi timpi
ATENŢIE:
Există riscul ca mici erori
să influențeze drastic raportul amestecului
atunci când amestecați cantități mici de
carburant. Măsurați cu grijă cantitatea de
16 1069 - 011 - 29.01.2024
ulei care urmează să fie amestecată pentru
a vă asigura că obțineți amestecul corect.
1. Turnați jumătate din cantitatea de benzină de utilizat.
2. Adăugați întreaga cantitate de ulei și amestecați
(agitați) amestecul de carburant.
3. Adăugați cantitatea de benzină rămasă.
4. Amestecați cu atenție (agitați) amestecul și umpleți
rezervorul de carburant al produsului.
5. Goliți și curățați rezervorul de carburant dacă nu
utilizați produsul o perioadă de timp.
Nota: Nu amestecați carburantul pentru mai mult de 1
lună la un moment dat și combinați întotdeauna benzina
și uleiul într-un recipient curat pentru carburant.
Pentru umplerea rezervorului de carburant
1. Curățați suprafața din jurul capacului rezervorului de
carburant.
2. Agitați recipientul și asigurați-vă că amestecarea
carburantului s-a efectuat corespunzător. Utilizați un
rezervor de carburant cu supapă antivărsare.
3. Umpleți rezervorul de carburant.
4. Strângeți cu atenție capacul rezervorului de
carburant.
5. Îndepărtați produsul la cel puțin 3 m (10 ft) de zona
de realimentare și de sursa de carburant înainte de
pornire.
ATENŢIE:
Contaminarea din rezervoare
provoacă defecțiuni. Curățați periodic
rezervorul de carburant și rezervorul de ulei
pentru lanț și înlocuiți filtrul de carburant o
dată pe an sau mai frecvent.
Poziție de lucru
• Țineți produsul cu ambele mâini.
• Țineți produsul pe partea dreaptă a corpului.
• Țineți accesoriul de tăiere sub nivelul taliei.
• Păstrați întotdeauna produsul fixat de ham.
• Nu apropiați părțile corpului de suprafețele fierbinți.
• Nu apropiați părțile corpului de accesoriul de tăiere.
Echilibrarea corectă a produsului
Pentru curățarea copacilor, produsul este corect
echilibrat atunci când atârnă liber pe orizontală de la
punctul de suspensie. Cu un echilibru corect, riscul de
lovire a pietrelor la eliberarea mânerului se reduce.
Pentru curățarea ierbii, produsul este corect echilibrat
atunci când lama se află la înălțimea de tăiere, în
apropierea solului.
1069 - 011 - 29.01.2024
17

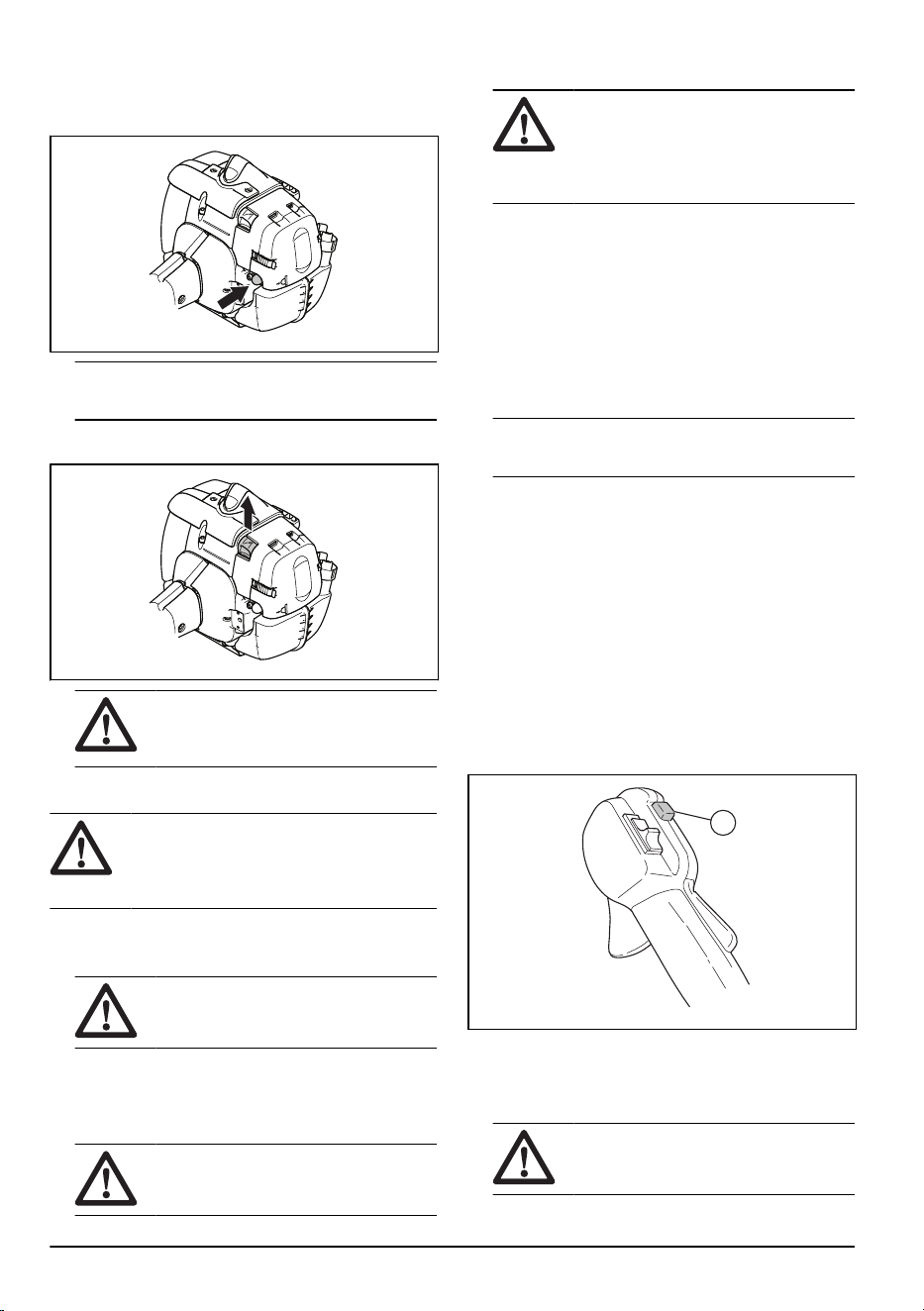

Pregătirea produsului pentru pornire
1. Apăsați purjorul de aer din nou și din nou până când
carburantul începe să umple balonul rezervorului.
Nota: Nu este necesar să umpleți complet balonul
rezervorului.
2. Deplasați maneta de acționare șoc în sus în poziția
clapetei de șoc.
AVERTISMENT: Accesoriul de
tăiere va începe să se rotească imediat
când porniți motorul cu șocul.
Pornirea produsului
AVERTISMENT:
Citiți instrucțiunile
de avertisment din capitolul de siguranță
înainte de a porni produsul (consultați
Siguranţă la pagina 4
).
1. Utilizați mănuși de protecție.
2. Țineți corpul produsului pe sol, cu mâna stângă.
ATENŢIE: Nu vă utilizați picioarele!
3. Țineți mânerul șnurului de pornire cu mâna dreaptă.
4. Trageți ușor șnurul de pornire cu mâna dreaptă până
când simțiți rezistență (închizătoarele demarorului
cuplează).
AVERTISMENT:
Nu răsuciți
cablul de pornire în jurul mâinii.
5. Trageți firul rapid și cu forță.
ATENŢIE: Nu trageți firul de pornire
complet și nu dați drumul mânerului
firului de pornire atunci când firul este
complet întins. Aceasta poate deteriora
produsul.
6. Trageți șnurul de pornire până când motorul
pornește, sau de maximum 5 ori.
7. Resetați șocul când motorul pornește sau după ce ați
tras șnurul de pornire de 5 ori.
8. Dacă este necesar, trageți de mai multe ori de șnurul
de pornire până când motorul pornește.
9. Lăsați motorul să funcționeze timp de 10 secunde.
10. Acționați accelerația treptat.
11. Asigurați-vă că motorul funcționează uniform.
Nota: Dacă motorul se oprește, efectuați din nou
procedura.
Pentru a începe cu un mâner de
accelerație cu un dispozitiv de blocare
a accelerației la pornire
1. Apăsați dispozitivul de blocare a accelerației și
pârghia de accelerație pentru a seta accelerația
în poziția de pornire. Apoi apăsați butonul de
accelerație la pornire (A).
2. Eliberați dispozitivul de blocare a accelerației și
pârghia de accelerație, apoi butonul de accelerație
la pornire. Funcția de accelerație este acum activată.
3. Pentru a readuce motorul la turația de mers în gol,
apăsați pe dispozitivul de blocare a accelerației și
apăsați din nou pe pârghia de accelerație.
A
Oprirea produsului
• Deplasați comutatorul de oprire în poziția de oprire
pentru a opri motorul.
ATENŢIE:
Comutatorul de oprire
revine automat la poziția de funcționare.
18 1069 - 011 - 29.01.2024

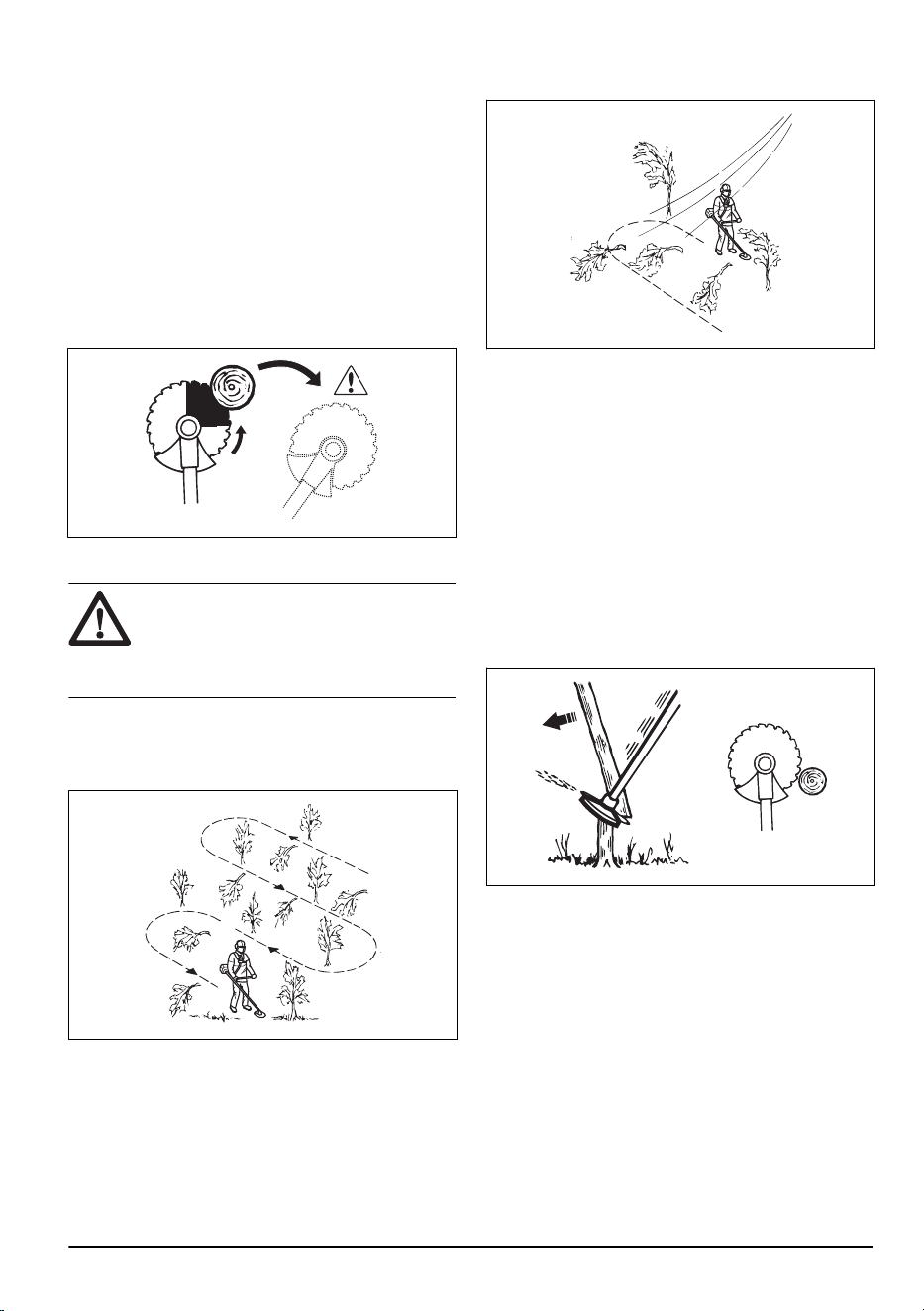

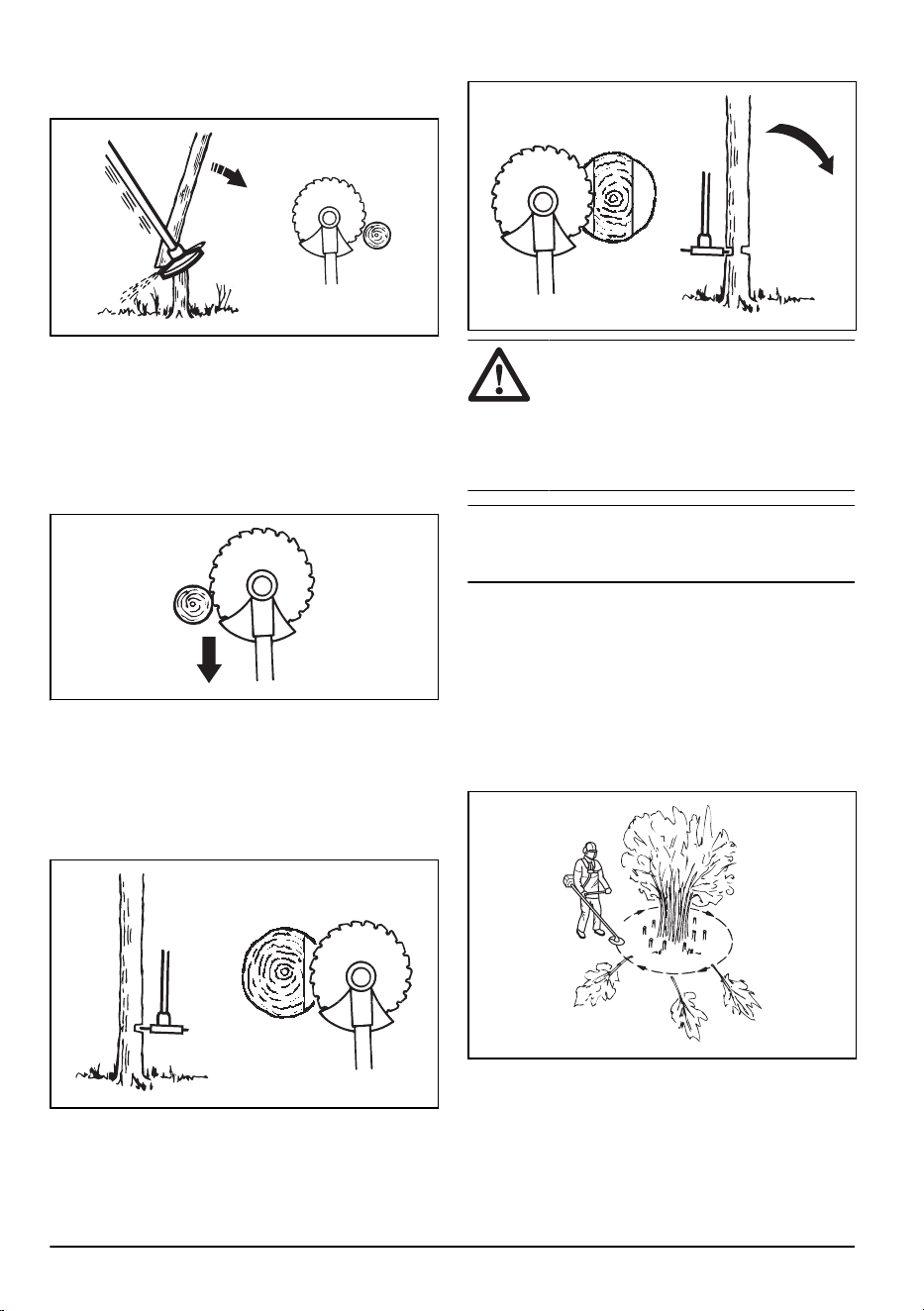

Recul lamă
Un recul al lamei se produce când produsul se
deplasează lateral, rapid și cu forță. Un recul al lamei
are loc atunci când lama de tăiat iarba sau lama de
ferăstrău lovesc sau prind un obiect ce nu poate fi tăiat.
Un recul de lamă poate proiecta produsul sau operatorul
în toate direcțiile. Există pericol de vătămări corporale
pentru operator și persoanele din apropiere.
Pericolul crește în zonele unde nu se poate vedea cu
ușurință materialul tăiat.
Nu tăiați cu porțiunea lamei reprezentată cu negru.
Viteza și mișcarea lamei pot cauza reculul acesteia.
Riscul crește cu grosimea ramurii tăiate.
Instrucțiuni generale de lucru
AVERTISMENT: Aveți grijă la tăierea
unui copac tensionat. Acesta poate reveni la
poziția sa normală înainte sau după tăiere,
vă poate lovi pe dvs. sau produsul și poate
cauza vătămări corporale.
• Creați un spațiu deschis la un capăt al zonei de lucru
și începeți lucrul de acolo.
• Deplasați-vă după un model regulat în suprafața de
lucru.
• Deplasați produsul complet la stânga și la dreapta,
pentru a curăța pe o distanță de 4-5 m la fiecare
întoarcere.
• Curățați pe o lungime de 75 m înainte de a întoarce
și a reveni. În timpul lucrului, deplasați recipientul de
carburant cu dvs.
• Deplasați-vă într-o direcție unde nu se întâlnesc
șanțuri și obstacole mai mult decât este necesar.
• Deplasa
ți-vă într-o direcție unde vântul determină
căderea vegetației tăiate în zona curățată.
• Deplasați-vă de-a lungul pantelor, nu în susul și în
josul acestora.
Curățarea copacilor cu o lamă de
ferăstrău
Pentru a doborî un copac la stânga
Pentru a doborî la stânga, împingeți baza copacului spre
dreapta.
1. Aplicați accelerație maximă.
2. Poziționați lama de ferăstrău pe arbore, așa cum
este indicat în figură.
3. Înclinați lama de ferăstrău și apăsați-o puternic pe
diagonală, în jos și spre dreapta. În același timp,
apăsați arborele cu apărătoarea discului.
Pentru a doborî un copac la dreapta
Pentru a doborî la dreapta, împingeți baza copacului
spre stânga.
1. Aplicați accelerație maximă.
2. Poziționați lama de ferăstrău pe arbore, așa cum
este indicat în figură.
1069 - 011 - 29.01.2024
19
3. Înclinați lama de ferăstrău și apăsați-o puternic pe
diagonală, în sus și spre dreapta. În același timp,
apăsați arborele cu apărătoarea discului.
Pentru a doborî un copac înainte
Pentru a doborî înainte, împingeți baza copacului înapoi.
1. Aplicați accelerație maximă.
2. Poziționați lama de ferăstrău pe arbore, așa cum
este indicat în figură.
3. Trageți lama de ferăstrău înainte, cu o mișcare
rapidă.
Pentru a doborî copaci mari
Copacii mari trebuie tăiați din două părți.
1. Examinați direcția în care va cădea copacul.
2. Aplicați accelerație maximă.
3. Efectuați prima tăietură pe partea pe care va cădea
copacul.
4. Tăia
ți în profunzime copacul pe partea cealaltă.
ATENŢIE: Dacă lama ferăstrăului se
blochează, nu trageți produsul cu o mișcare
bruscă. Aceasta poate duce la deteriorarea
lamei de ferăstrău, a angrenajului conic,
a arborelui sau a mânerului. Eliberați
mânerele, țineți arborele cu ambele mâini și
trageți cu atenție produsul.
Nota: Utilizați o presiune mai mare de tăiere pentru
doborârea arborilor mici. Utilizați o presiune mai mică de
tăiere pentru doborârea arborilor mari.
Tăierea tufișurilor cu o lamă de
ferăstrău
Pentru a doborî la stânga, împingeți baza copacului spre
dreapta.
• Tăiați copacii subțiri și tufișurile.
• Deplasați produsul dintr-o parte în alta.
• Tăiați mai mulți copaci dintr-o mișcare.
• Pentru grupuri de copaci subțiri:
a) Tăiați copacii exteriori de la înălțime.
b) Tăiați copacii exteriori la înălțimea corectă.
c) Tăiați de la centru. Dacă nu aveți acces la
centru, tăiați copacii exteriori de la înălțime și
lăsați-i să cadă, Aceasta reduce riscul blocării
lamei de ferăstrău.
20
1069 - 011 - 29.01.2024

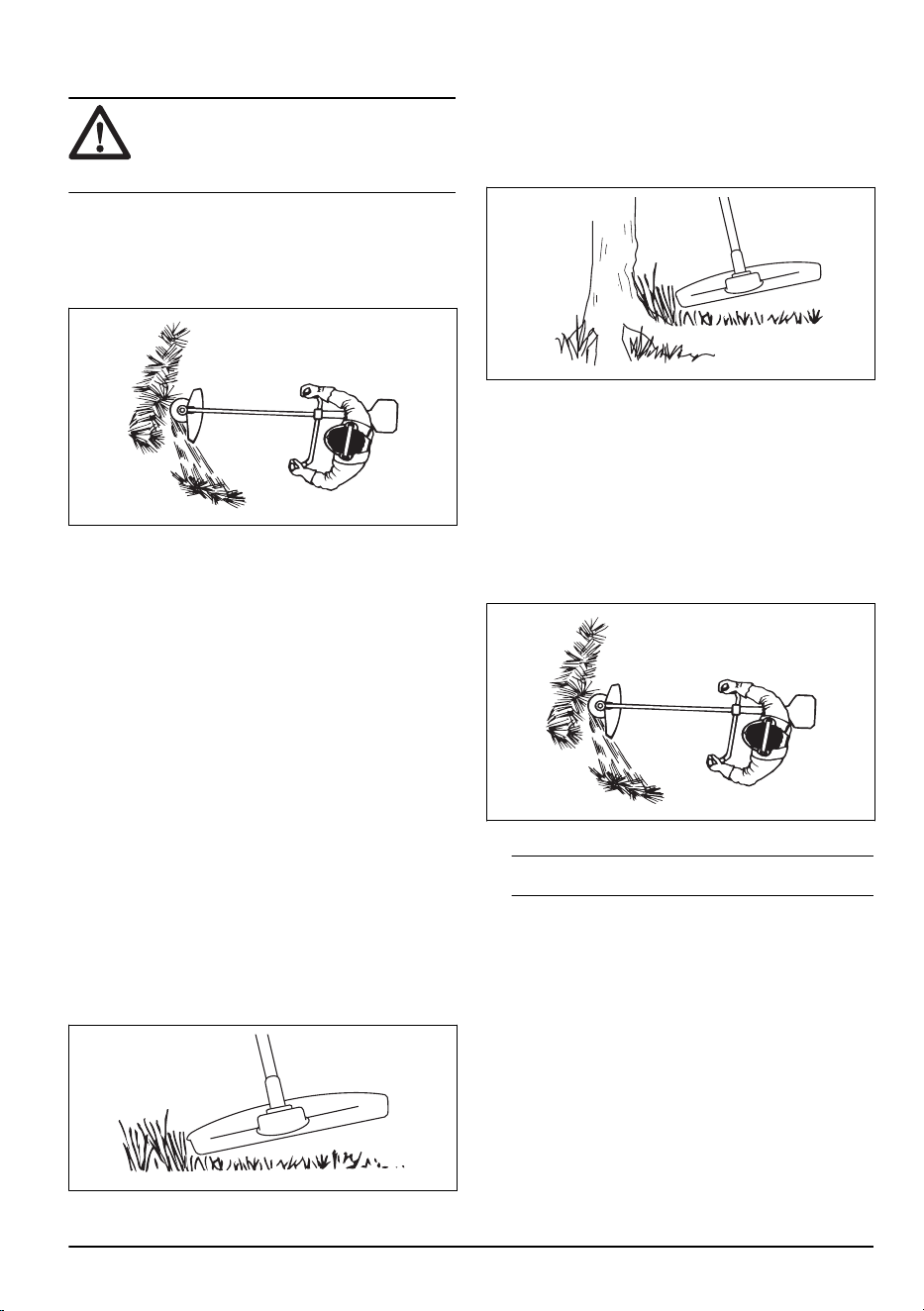

Curățarea ierbii cu o lamă de tăiat iarba
ATENŢIE: Nu utilizați lame și cuțite de
tăiat iarba pe lemn. Utilizați lamele și cuțitele
de tăiat iarba numai pentru iarbă lungă sau
groasă.
• Deplasați produsul dintr-o parte în alta.
• Începeți mișcarea de la dreapta la stânga atunci
când tăiați. Deplasați produsul la dreapta înainte de
a tăia din nou.
• Tăiați cu partea stângă a lamei de tăiat iarba.
• Înclinați lama de tăiat iarba spre stânga, pentru
a determina căderea în linie a ierbii. Aceasta
facilitează colectarea ierbii.
• Păstrați o poziție stabilă, cu picioarele depărtate.
• Deplasați-vă înainte după fiecare mișcare la dreapta
și asigurați-vă că aveți o poziție stabilă înainte de a
tăia din nou.
• Mențineți o ușoară presiune asupra cupei de
susținere pe sol, pentru a vă asigura că lama de tăiat
iarba nu intră în contact cu solul.
• Respectați următoarele instrucțiuni pentru a reduce
riscul de înfășurare a materialului tăiat în jurul lamei
de tăiat iarba:
a) Aplicați accelerație maximă.
b) Nu deplasați lama de tăiat iarba prin materialul
tăiat atunci când deplasați produsul de la stânga
la dreapta.
• Înainte de a colecta materialul tăiat, opriți motorul și
scoateți produsul din ham. Așezați produsul pe sol.
Tunderea ierbii folosind un cap de tuns
Pentru a tunde iarba
1. Țineți capul de tuns chiar deasupra solului, în poziție
înclinată. Nu împingeți firul trimmerului în iarbă.
2. Reduce
ți lungimea firului trimmerului cu 10-12 cm /
4-4,75 inchi.
3. Reduceți turația motorului pentru a reduce riscul
deteriorării plantelor.
4. Utilizați accelerația la 80 % când tundeți iarbă în
apropierea unor obiecte.
Pentru a curăța iarba cu o lamă de tăiat iarba
1. Țineți picioarele depărtate în timpul funcționării
produsului. Asigurați-vă că picioarele sunt bine
înfipte în sol.
2. Așezați cupa de susținere ușor pe sol. Astfel, se
previne situația în care lama atinge solul.
3. Utilizați o mișcare laterală de la dreapta la stânga
pentru o cursă de curățare. Utilizați latura din partea
stângă a lamei (între ora 8 și ora 12) pentru a
efectua tăierea.
4. Înclinați lama către stânga când îndepărtați iarba.
Nota:
Iarba se colectează cu ușurință pe un rând.
5. Utilizați o mișcare laterală de la stânga la dreapta
pentru cursa de revenire.
6. Lucrați în mod ritmic.
7. Înaintați și mențineți picioarele înfipte în sol.
8. Opriți motorul.
9. Scoateți produsul din clema hamului.
10. Așezați produsul pe sol.
11. Adunați materialul tăiat.
1069 - 011 - 29.01.2024
21

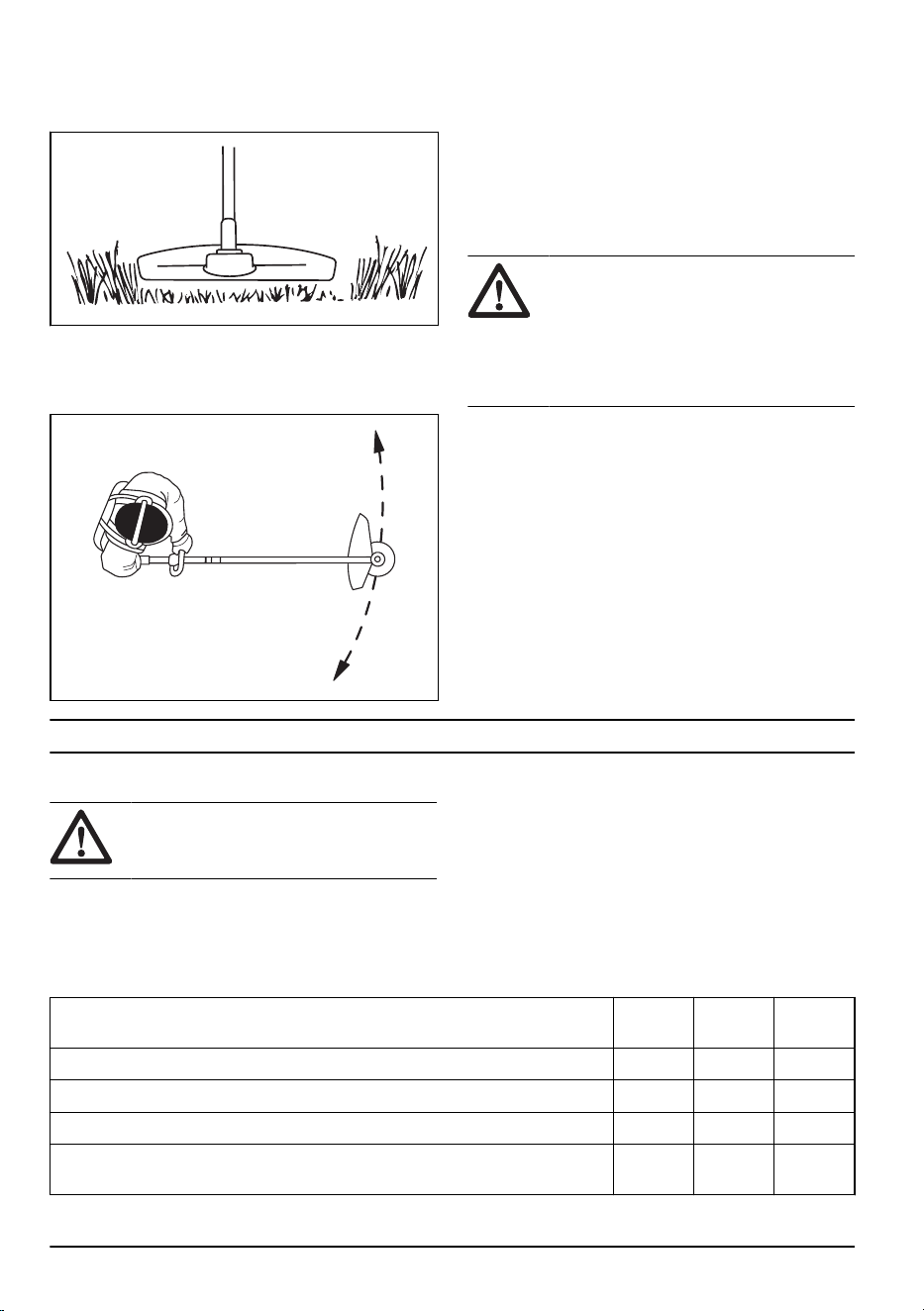

Pentru a tăia iarba
1. Când tăiați iarba, asigurați-vă că firul trimmerului
este paralel cu solul.
2. Nu împingeți capul de tuns în sol. Aceasta poate
deteriora produsul.
3. Mișcați produsul dintr-o parte în alta când tăiați iarba.
Utilizați viteza maximă.
Pentru a mătura iarba
Fluxul de aer de la firul trimmerului rotativ se poate
utiliza pentru eliminarea ierbii tăiate dintr-o zonă.
1. Mențineți capul de tuns și firul trimmerului în paralel
cu solul și deasupra acestuia.
2. Aplicați accelerație maximă.
3. Mutați capul de tuns dintr-o parte în alta și măturați
iarba.
AVERTISMENT: Curățați capacul
capului de tuns la fiecare asamblare a
unui fir nou al trimmerului, pentru a preveni
dezechilibrarea mânerelor și resimțirea
vibrațiilor în acestea. De asemenea,
verificați celelalte componente ale capului
de tuns și curățați-le, dacă este necesar.
Întreținerea
Introducere
AVERTISMENT: Înainte de a efectua
orice operații de întreținere, citiți și înțelegeți
capitolul privind siguranța.
Toate lucrările de service și de reparații la produs
necesită instruire specială. Garantăm disponibilitatea
unor lucrări profesioniste de reparații și service. Dacă
distribuitorul dvs. nu este agent de service, solicitați
acestuia informații cu privire la cel mai apropiat agent
de service.
Pentru informații mai detaliate, consultați .
Program de întreținere
Întreținere
Zilnic
Săptă-
mânal
Lunar
Curățați suprafața exterioară. X
Verificați dacă hamul este deteriorat. X
Examinați inelul de suspensie pentru a detecta eventualele deteriorări. X
Verificați mânerul și ghidonul pentru a vă asigura că sunt atașate corect și că nu
sunt deteriorate.
X
22 1069 - 011 - 29.01.2024
Întreținere
Zilnic
Săptă-
mânal
Lunar
Asigurați-vă că blocatorul pârghiei accelerației și accelerația funcționează corect. X
Faceți un control al comutatorului de oprire pentru a vă asigura că funcționează
corect.
X
Verificați ca accesoriul de tăiere să nu se rotească la turația de mers în gol. X
Curățați filtrul de aer. Înlocuiți dacă este necesar. X
Asigurați-vă că lama este ascuțită și introdusă corect în centru, căutați fisuri. Da-
că lama nu este introdusă corect, aceasta poate cauza deteriorarea produsului.
X
Examinați apărătoarea accesoriului de tăiere, pentru a identifica eventuale dete-
riorări sau fisuri. Dacă este necesar, înlocuiți-o.
X
Examinați capul de tuns, pentru a vedea dacă nu prezintă deteriorări și fisuri.
Dacă este necesar, înlocuiți-o.
X
Asigurați-vă că șuruburile și piulițele sunt strânse. X
Verificați etanșeitatea motorului, a rezervorului de carburant și a conductelor de
carburant.
X
Examinați apărătoarea pentru transport. Asigurați-vă că lama nu este deteriorată
și că apărătoarea pentru transport poate fi atașată corect.
X
Curățați sistemul de răcire. X
Verificați dacă demarorul și firul său nu prezintă deteriorări. X
Examinați unitățile de amortizare a vibrațiilor, pentru a identifica eventuale dete-
riorări și fisuri.
X
Curățați suprafața exterioară a bujiei. Îndepărtați-o și verificați distanța dintre
electrozi. Reglați distanța dintre electrozi la distanța corectă, (consultați
Date
tehnice la pagina 30
) sau înlocuiți bujia. Asigurați-vă că bujia este prevăzută cu
un descărcător.
X
Curățați suprafața exterioară a carburatorului și zona din jurul său. X
Verificați angrenajul conic pentru a vă asigura că este umplut ¾ cu lubrifiant.
Folosiți unsoare specială pentru a umple, dacă este necesar.
X
Curățați sau înlocuiți sita parascântei de pe amortizorul de zgomot. Consultați
Verificarea amortizorului de zgomot la pagina 8
.
X
Efectuați o verificare a eliberării de siguranță a hamului și asigurați-vă că nu este
deteriorat și funcționează.
X
Verificați dacă filtrul de carburant nu este contaminat și dacă furtunul de carbu-
rant nu prezintă crăpături sau alte defecte. Înlocuiți dacă este necesar.
X
Verificați toate cablurile și conexiunile. X
Verificați dacă ambreiajul, arcurile și tamburul său nu sunt uzate. Dacă este
necesar să înlocuiți 1 sau mai multe unități, adresați-vă reprezentantului dvs. de
service.
X
Înlocuiți bujia. Asigurați-vă că bujia este prevăzută cu un descărcător. X
1069 - 011 - 29.01.2024 23

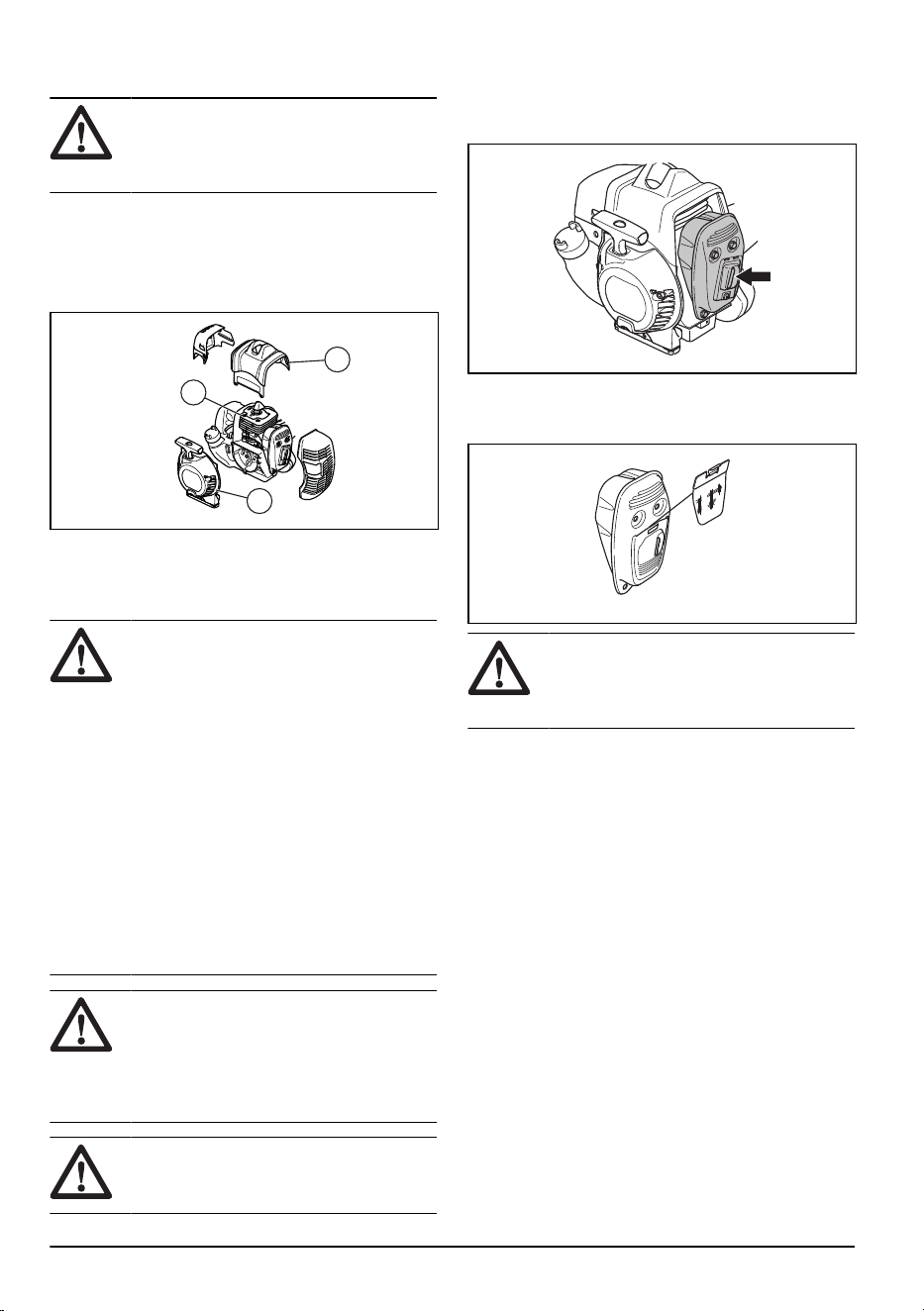

Curățarea sistemului de răcire
ATENŢIE: Un sistem de răcire murdar
sau blocat poate cauza supraîncălzirea
produsului, ceea ce poate provoca
deteriorarea produsului.
Piesele sistemului de răcire sunt priza de aer de pe
demaror (A), lamelele de răcire ale cilindrului (B) și
capacul cilindrului (C).
1. Curățați sistemul de răcire cu o perie o dată pe
săptămână sau mai des, dacă este necesar.
C
B
A
2. Asigurați-vă că sistemul de răcire nu este murdar
sau blocat.
Verificarea amortizorului de zgomot
AVERTISMENT: Un amortizor de
zgomot sau o sită parascântei uzate și
fața de montare a sitei parascântei pot
conține pe suprafețe depuneri de particule
de combustie care pot fi cancerigene. Pentru
a evita contactul cu pielea și inhalarea
unor asemenea particule în timpul curățării
și/sau reparării sitei parascântei, asigurați-vă
întotdeauna că:
• purtați mănuși;
• efectuați curățarea și/sau repararea într-
o zonă bine aerisită;
• nu folosiți aer sub presiune pentru a
curăța sita parascântei;
• folosiți o perie de sârmă și periați
departe de corpul dvs. când curățați sita
parascântei.
AVERTISMENT: Nu folosiți un
produs care are un amortizor de zgomot
defect sau care se află în stare
necorespunzătoare. Returnați produsul la
un distribuitor / stație de service Husqvarna
dacă amortizorul de zgomot este defect.
AVERTISMENT: Nu utilizați produsul
dacă sita parascântei de pe amortizorul de
zgomot nu este instalată sau este defectă.
1. Verificați dacă există deteriorări ale amortizorului de
zgomot.
2. Asigurați-vă că amortizorul de zgomot este corect
atașat la produs.
3. Dacă produsul are o sită parascântei specială,
curățați-o săptămânal.
4. Înlocuiți sita parascântei deteriorată.
ATENŢIE: Dacă sita parascântei este
blocată, produsul se va supraîncălzi, iar
aceasta va cauza deteriorarea cilindrului și
a pistonului.
Filtru de aer
Îndepărtați praful și mizeria de pe filtrul de aer pentru a-l
păstra curat pentru a preveni următoarele probleme:
• funcționarea defectuoasă a carburatorului;
• probleme la pornirea produsului;
• pierderea puterii motorului;
• uzura ridicată a pieselor motorului;
• consumul de carburant prea ridicat.
Curățarea filtrului de aer
Curățați periodic filtrul de aer de murdărie și praf. Acest
lucru previne funcționarea defectuoasă a carburatorului,
problemele la pornire, pierderea puterii motorului, uzura
24
1069 - 011 - 29.01.2024

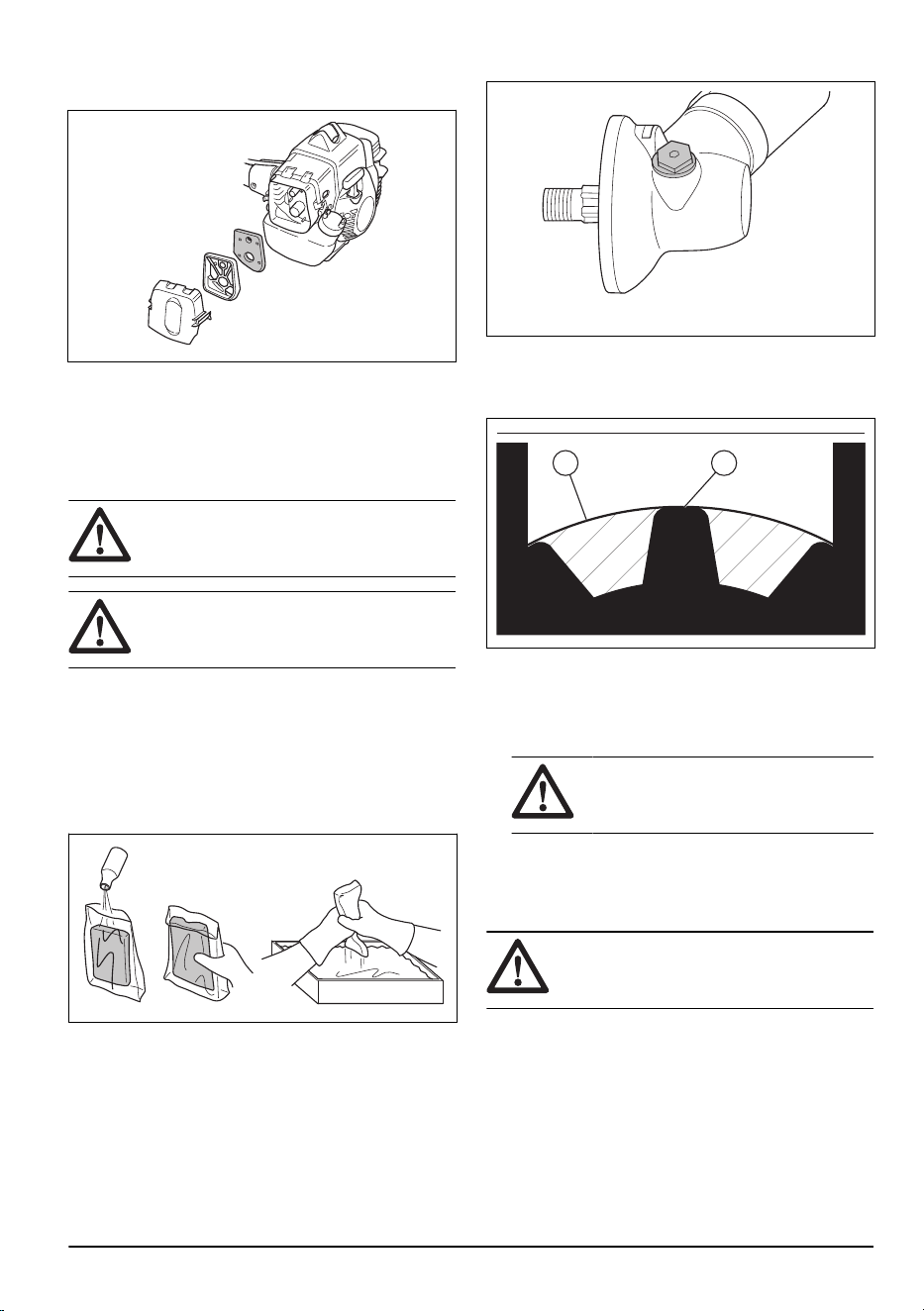

componentelor motorului și un consum de carburant mai
mare decât în mod normal.
• Curățați filtrul de aer la fiecare 25 de ore sau mai
frecvent, dacă produsul funcționează în condiții cu
mult praf.
Aplicarea uleiului pe filtrul de aer din
spumă
ATENŢIE: Folosiți întotdeauna ulei
special pentru filtrul de aer Husqvarna Nu
utilizați alte tipuri de ulei.
AVERTISMENT: Purtați mănuși de
protecție. Uleiul pentru filtrul de aer poate
provoca iritații ale pielii.
1. Introduceți filtrul de aer din spumă într-o pungă din
plastic.
2. Introduceți uleiul în punga din plastic.
3. Frecați punga din plastic pentru a distribui egal ulei
pe filtrul de aer din spumă.
4. Împingeți uleiul nedorit din filtrul de aer din spumă în
timp ce se află în punga din plastic.
Pentru a lubrifia angrenajul conic
1. Demontați echipamentul de tăiere.
2. Așezați produsul cu dopul pentru unsoare la cea mai
înaltă poziție.
3. Scoate
ți dopul pentru unsoare.
4. Uitați-vă în orificiul dopului pentru unsoare și rotiți
arborele conducător. Nivelul de unsoare (A) trebuie
să fie la același nivel cu partea superioară a roților
dințate (B).
A B
5. Dacă nivelul de unsoare este prea scăzut, umpleți
angrenajul conic cu unsoare pentru angrenajul conic
Husqvarna. Umpleți lent și rotiți arborele conducător
în timp ce aplicați unsoarea pentru angrenajul conic,
oprindu-vă la nivelul corect (B).
ATENŢIE:
O cantitate incorectă
de unsoare poate deteriora angrenajul
conic.
6. Montați dopul pentru unsoare.
Pentru a monta și demonta
contrapiulița
AVERTISMENT:
Opriți motorul,
utilizați mănuși de protecție și fiți atent la
muchiile ascuțite ale accesoriului de tăiere.
O piuliță de blocare este utilizată pentru a atașa unele
tipuri de accesorii de tăiere. Piulița de blocare are filet
pe stânga.
• Pentru a atașa, strângeți piulița de fixare în sensul
opus sensului de rotație al accesoriului de tăiere.
• Pentru a îndepărta piulița de fixare, slăbiți piulița de
fixare în același sens în care se rotește accesoriul de
tăiere.
1069 - 011 - 29.01.2024
25

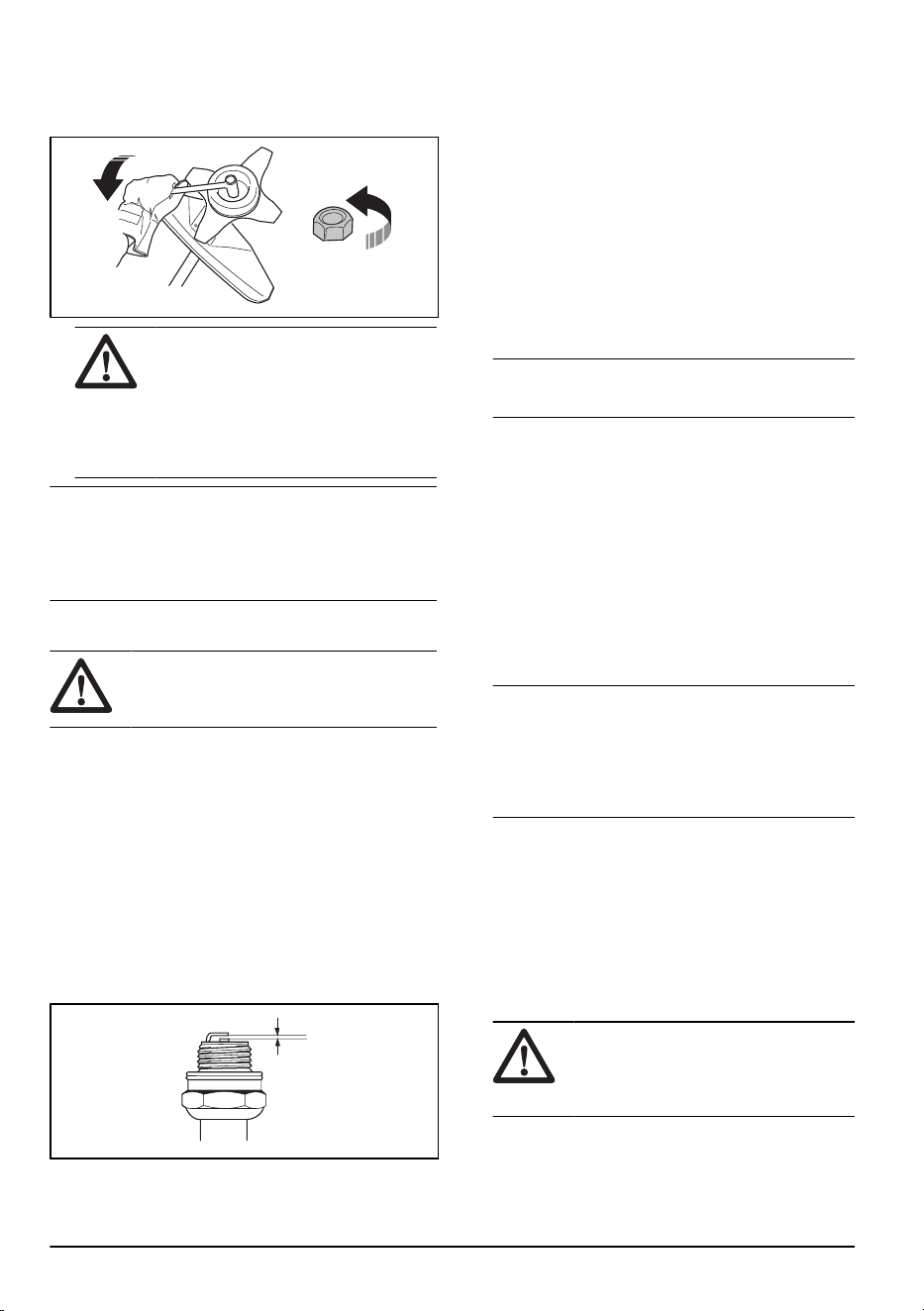

• Pentru a slăbi și a strânge piulița de fixare, utilizați
o cheie articulată cu tijă lungă. Săgeata din ilustrație
indică zona unde puteți acționa în siguranță cheia
articulată.
AVERTISMENT: Atunci când
slăbiți sau strângeți piulița de fixare,
există pericol de vătămări corporale
cauzate de lamă. Trebuie să vă
asigurați întotdeauna că apărătoarea
lamei împiedică vătămări ale mâinii când
faceți acest lucru.
Nota: Asigurați-vă că piulița de fixare nu poate fi rotită
manual. Înlocuiți piulița în cazul în care căptușeala de
nailon nu are o rezistență de minimum 1,5 Nm. Piulița
de fixare trebuie înlocuită după ce a fost folosită de
aproximativ 10 ori.
Pentru a verifica bujia
ATENŢIE: Folosiți întotdeauna tipul
recomandat de bujie. Tipul incorect de bujie
poate defecta produsul.
• Verificați bujia dacă motorul nu are putere, nu
pornește ușor sau nu funcționează corect la turație
de mers în gol.
• Pentru a reduce riscul prezenței materialelor
nedorite la electrozii bujiei, respectați aceste
instrucțiuni:
a) Asigurați-vă că turația de mers în gol este corect
reglată.
b) Asigurați-vă că amestecul este corect.
c) Asigurați-vă că filtrul de aer este curat.
• Dacă bujia este murdară, curățați-o și asigurați-vă că
distanța dintre electrozi este corectă, consultați
Date
tehnice la pagina 30
.
• Înlocuiți bujia atunci când este necesar.
Pentru reglarea motorului
Urmați aceste instrucțiuni dacă motorul nu funcționează
corect.
1. Montați un accesoriu de tăiere aprobat, consultați
Accesorii la pagina 31
.
2. Porniți motorul.
3. Operați produsul în condiții normale timp de 3
minute.
4. Ridicați în aer accesoriul de tăiere și aplicați
accelerație maximă timp de 30 de secunde. Dacă
se utilizează un cap de tuns, asigurați-vă că firul
trimmerului este tăiat la lungimea corectă de către
cuțitul apărătoarei.
Nota: Nu tăiați iarbă sau ramuri în timpul acestei
etape.
5. Operați produsul în condiții normale, pentru a vă
asigura că motorul funcționează corect.
6. Dacă motorul nu funcționează corect, efectuați din
nou pașii 4 și 5 de 3 ori.
7. Permiteți distribuitorului dvs. Husqvarna să regleze /
să repare produsul dacă motorul nu funcționează
corect după efectuarea tuturor acestor etape.
Pentru a regla acul pentru turație
redusă (L)
• Rotiți acul pentru turație redusă în sensul acelor de
ceasornic până se oprește.
Nota:
Dacă produsul are o capacitate de
accelerare redusă sau dacă turația de mers în gol
nu este corectă, rotiți acul pentru turație redusă în
sens contrar acelor de ceasornic. Rotiți acul pentru
turație redusă până când capacitatea de accelerare
și turația de mens în gol sunt corecte.
Pentru a regla acul pentru turație
ridicată (H)
Motorul este reglat din fabrică pentru a opera la nivelul
mării. La altitudini mai mari, în condiții meteorologice
sau temperaturi diferite, poate fi necesar să reglați acul
pentru turație ridicată.
• Rotiți acul pentru turație ridicată pentru a face
reglaje.
ATENŢIE:
Nu rotiți șurubul acului
pentru turație ridicată peste limita de
reglare. Acest lucru poate duce la
deteriorarea pistonului și a cilindrului.
Reglarea vitezei accelerației la pornire
1. Aplicați turația de mers în gol.
26
1069 - 011 - 29.01.2024

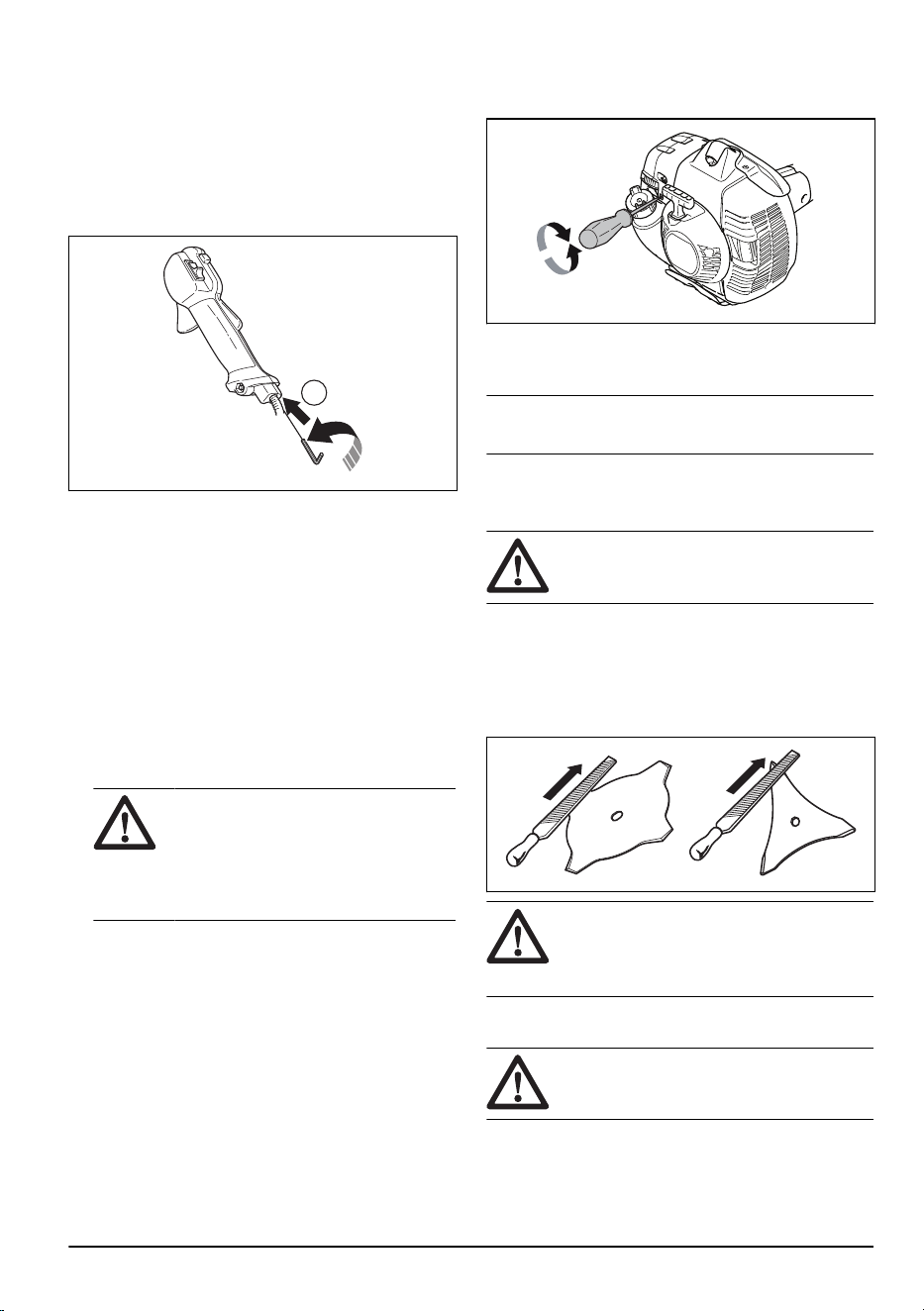

2. Apăsați dispozitivul de blocare a accelerației la
pornire. Consultați
Pentru a începe cu un mâner de
accelera
ț
ie cu un dispozitiv de blocare a accelera
ț
iei
la pornire la pagina 18
.
3. Dacă viteza accelerației la pornire este mai mică de
4000 rot/min, rotiți șurubul de reglare (A) în sensul
acelor de ceasornic până când accesoriul de tăiere
se rotește. Rotiți șurubul de reglare (A) în sensul
acelor de ceasornic 1/2 tură mai mult.
A
4. Dacă viteza de pornire a supapei de admisie este
prea mare, rotiți șurubul (A) al regulatorului în sensul
invers acelor de ceasornic până când accesoriul de
tăiere se oprește. Rotiți șurubul de reglare (A) în
sensul acelor de ceasornic 1/2 tură mai mult.
Pentru reglarea turației de mers în gol
Produsul dvs. Husqvarna este proiectat și fabricat
conform specificațiilor care reduc emisiile nocive.
• Asigurați-vă că filtrul de aer este curat și că s-a
executat montarea capacului filtrului de aer, înainte
de a regla turația de mers în gol.
• Reglați turația de mers în gol cu șurubul de reglare
T, care este identificat cu marcajul „T”.
AVERTISMENT:
Dacă accesoriul
de tăiere nu se oprește când reglați
turația de ralanti, apelați reprezentantul
de service cel mai apropiat. Nu utilizați
produsul până când acesta nu a fost
reglat sau reparat corect.
• Turația de mers în gol este corectă când motorul
funcționează uniform în toate pozițiile. Turația de
mers în gol trebuie să fie sub valoarea la care
accesoriul de tăiere începe să se rotească.
1. Roti
ți șurubul de reglare a turației de mers în gol în
sensul acelor de ceasornic, până când accesoriul de
tăiere începe să se rotească.
2. Rotiți șurubul de reglare a turației de mers în gol
în sens contrar acelor de ceasornic până când
accesoriul de tăiere se oprește.
Nota: Consultați
Date tehnice la pagina 30
pentru
turația de ralanti recomandată.
Pentru a ascuți cuțitul pentru iarbă și
lama de tăiat iarba
AVERTISMENT: Opriți motorul.
Utilizați mănuși de protecție.
• Pentru a ascuți în mod corect cuțitul pentru iarbă sau
lama de tăiat iarba, consultați instrucțiunile aferente
accesoriului de tăiere.
• Ascuțiți în mod egal toate muchiile, pentru a asigura
echilibrul.
• Utilizați o pilă plată, cu danturare simplă.
AVERTISMENT:
Eliminați
întotdeauna o lamă deteriorată. Nu încercați
să îndreptați o lamă îndoită sau răsucită și
să o refolosiți.
Pentru ascuțirea lamei de ferăstrău
AVERTISMENT: Opriți motorul.
Utilizați mănuși de protecție.
• Pentru a ascuți corect lama, consultați instrucțiunile
aferente acesteia.
1069 - 011 - 29.01.2024
27

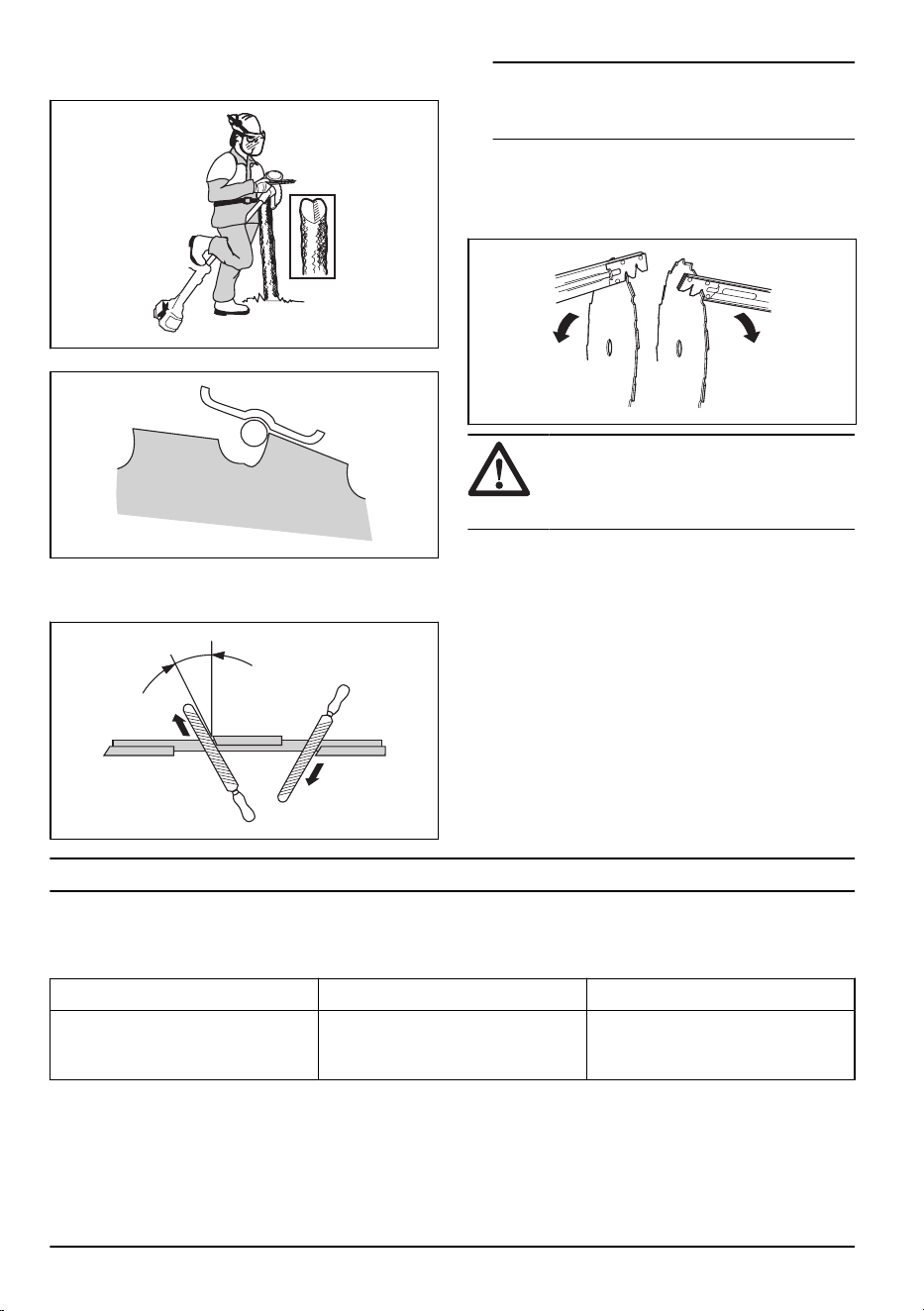

• Asigurați-vă că produsul și lama dispun de sprijin
suficient atunci când ascuțiți.
• Utilizați o pilă rotundă de 5,5 mm, cu mâner.
• Țineți pila sub un unghi de 15°.
• Ascuțiți un dinte al lamei de ferăstrău la dreapta și pe
următorul la stânga, consultați ilustrația.
15˚
Nota: Ascuțiți marginile dinților cu o pilă plată,
dacă lama este puternic uzată. Continuați să ascuțiți
cu o pilă rotundă.
• Ascuțiți în mod egal toate muchiile, pentru a asigura
echilibrul lamei.
• Reglați pasul lamei la 1 mm, cu unealta de
configurare recomandată. Consultați instrucțiunile
aferente lamei.
AVERTISMENT: Eliminați
întotdeauna o lamă deteriorată. Nu încercați
să îndreptați o lamă îndoită sau răsucită și
să o refolosiți.
Depanarea
Motorul nu pornește
Verificați Cauza posibilă Procedură
Comutator de oprire. Comutatorul de oprire este în poziția
oprit.
Înlocuirea comutatorului de oprire tre-
buie efectuată de către un agent de
service autorizat.
28 1069 - 011 - 29.01.2024
Verificați Cauza posibilă Procedură
Clichete de pornire. Clichetele de pornire nu se mișcă li-
ber.
Scoateți capacul demarorului și cu-
rățați în jurul clichetelor de pornire.
Consultați
Prezentarea generală a
produsului la pagina 2
.
Contactați un agent de service autori-
zat.
Rezervor de carburant. Tip de carburant incorect. Goliți rezervorul de carburant și um-
pleți cu carburantul corect.
Bujie. Bujia este murdară sau udă. Asigurați-vă că bujia este uscată și
curată.
Distanța dintre electrozii bujiei este
incorectă.
Curățați bujia. Asigurați-vă că apără-
toarea electrodului este corectă. Asi-
gurați-vă că bujia este prevăzută cu
un descărcător.
Consultați fișa cu date tehnice pentru
distanța corectă între electrozi.
Bujia este slăbită. Strângeți bujia.
Motorul pornește, dar se oprește din nou
Verificați
Cauza posibilă Procedură
Rezervor de carbu-
rant
Tip de carburant incorect. Goliți rezervorul de carburant și umpleți-l cu
carburantul corect.
Filtru de aer Filtrul de aer este înfundat. Curățați filtrul de aer.
Transportul, depozitarea şi eliminarea
Transportul și depozitarea
• Depozitați și transportați produsul și carburantul
astfel încât să nu existe niciun risc de scurgeri
sau de gaze care să intre în contact cu scântei
sau cu flăcări deschise, de exemplu, de la aparate
electrice, motoare electrice, relee/comutatoare sau
boilere electrice.
• Când depozitați și transportați carburant, utilizați
întotdeauna recipiente destinate acestui scop.
• Când depozitați produsul pentru perioade
îndelungate, rezervorul de carburant trebuie golit.
Contactați o stație de alimentare locală pentru a
afla unde puteți elimina excesul de carburant. Goliți
lichidul din rezervor în recipiente adecvate și într-o
zonă bine ventilată.
• Înainte de depozitarea pe termen lung, asigurați-vă
că produsul este curat și că i s-a efectuat un service
complet.
• Apărătoarea pentru transport trebuie montată
întotdeauna pe accesoriul de tăiere când produsul
este transportat sau depozitat.
• Asigurați produsul în timpul transportului.
• Pentru a împiedica pornirea accidentală a motorului,
pipa bujiei trebuie îndepărtată întotdeauna în timpul
depozitării pe termen lung, dacă produsul nu
este supravegheat îndeaproape și atunci când se
efectuează toate măsurile de service.
• Lăsați produsul să se răcească înainte de a-l
depozita.
Dezafectarea
• Respectați cerințele de reciclare și reglementările
locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de
motor sau carburantul, la un centru de service sau
într-o locație de eliminare autorizată.
1069 - 011 - 29.01.2024 29
• Atunci când produsul nu mai este în uz, trimiteți-l la
un distribuitor Husqvarna sau casați-l într-o locație
de reciclare.
Date tehnice
Date tehnice
535RX 535RXT
Motor
Cilindree, cm
3
34,6 24,6
Alezajul cilindrului, mm 38,0 38,0
Cursă, mm 30,5 30,5
Turație de mers în gol, rpm 2900 2900
Turația max. recomandată, rot/min 11500 11500
Turația arborelui de ieșire, rpm 8220 8220
Putere max. de ieșire a motorului, conf. ISO 8893,
kW/rpm
1,40/8400 1,4/8400
Amortizor de zgomot al convertorului catalitic Da Da
Sistem de aprindere controlat de viteză Da Da
Sistem de aprindere
Bujie Champion RCJ 6Y Champion RCJ 6Y
Spațiu electrod, mm 0,5 0,5
Carburant și sistem de lubrifiere
Capacitate rezervor de carburant, litri 0,6 0,6
Greutate
Fără carburant, accesoriu de tăiere și apărătoare, kg 6,1 6,7
Emisii de zgomot
1
Nivel de putere acustică, măsurat dB(A) 111 111
Nivel de putere acustică garantat L
WA
dB(A) 114 114
Niveluri de zgomot
2
Nivel echivalent de presiune acustică la urechea operatorului, măsurat în conformitate cu EN ISO 11806 și cu EN
ISO 22868, dB (A):
Dotat cu cap de tuns (original) 95 95
1
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite
cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea
garantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele
aparate ale aceluiași model conform Directivei 2000/14/CE.
2
Datele raportate pentru nivelul presiunii zgomotului prezintă o dispersie statistică tipică (abatere standard) de
1,2 dB(A).
30 1069 - 011 - 29.01.2024
535RX 535RXT
Dotat cu lamă de tăiat iarba (originală) 95 95
Niveluri de vibrații
3
Niveluri echivalente de vibrații (a
hv,eq
) la mânere, măsurate în conformitate cu EN ISO 11806 și ISO 22867, m/s
2
:
Dotat cu cap de tuns (original), în stânga/dreapta 3,0/3,4 2,4/3,1
Dotat cu lamă de tăiat iarba (originală), în stânga/dreapta 3,4/4,1 2,5/2,7
Accesorii
Accesorii 535RX
Accesorii aprobate
Tip accesoriu Apărătoare accesoriu de tăiere, nr.
piesă
Orificiu central al lamelor/cuțitelor, Ø
25,4 mm
Filet arbore de ieşire M12
Lamă de tăiat iarba/freză de tăiat iar-
ba
Multi 255-3 (Ø 255, 3 dinți) 537 33 16-05
Iarbă 255-4 (Ø 255, 4 dinți) 537 33 16-05
Multi 275-4 (Ø 275, 4 dinți) 537 33 16-05
Multi 300-3 (Ø 300, 3 dinți) 537 33 16-05
Lamă de ferăstrău Scarlett 200-22 (Ø 200, 22 de dinți) 537 38 77-01
Lame din plastic
Diametrul tăieturii de 300 mm (lamele
separate au numărul de componentă
531 07 77-15)
537 33 16-05/ 537 34 94-01
Cap de tuns
T35, T35 (cablu Ø 2,4 - 3,0 mm) 537 33 16-01 / 537 34 94-01
S35 (cablu Ø 2,4 - 3,0 mm) 537 33 16-01 / 537 34 94-01
T45x (cablu Ø 2,7 - 3,3 mm) 537 33 16-01 / 537 34 94-01
Trimmy S II (cablu Ø 2,4 - 3,3 mm) 537 33 16-01 / 537 34 94-01
Cupă de susținere 503 89 01-02 -
3
Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s
2
.
1069 - 011 - 29.01.2024 31
Declarație de conformitate
Declarație de conformitate UE
Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia,
tel.: +46-36-146500, declarăm pe propria răspundere că
produsul:
Descriere Motocoase
Marcă Husqvarna
Tip/Model 535RX, 535RXT
Identificare Numere de serie începând cu 2022
respectă în totalitate următoarele directive și
reglementări UE:
Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și
electronice”
și că au fost aplicate următoarele standarde și/sau
specificații tehnice:
EN ISO 12100:2010, EN ISO 14982:2009, EN IEC
63000:2018, EN ISO 11806-1:2011
SMP Svensk Maskinprovning AB Box 4053, SE-904
03 Umeå, Sweden a efectuat teste de tip voluntar, în
conformitate cu anexa IX a directivei 2006/42/CE.
Număr certificat: SEC/09/2135 - 535RXT, SEC/09/2134
- 535RX
SMP Svensk Maskinprovning AB a verificat și
conformitatea cu Anexa V a Directivei Consiliului
2000/14/CE.
Huskvarna, 2023-07-01
Stefan Holmberg
Director de cercetare și dezvoltare, Departamentul de
gestionare a tehnologiei
Husqvarna AB
Responsabil pentru documentația tehnică
32 1069 - 011 - 29.01.2024
1069 - 011 - 29.01.2024 33
34 1069 - 011 - 29.01.2024
1069 - 011 - 29.01.2024 35
www.husqvarna.com
Instrucţiuni iniţiale
1143279-62
Rev. B
2024-02-07
