* The colour and the appearance may differ depending on the product, and the content in the manual is subject to change without
prior notice to improve the performance.
* Download the user manual from the following Samsung Website for further details.
http://www.samsung.com/displaysolutions
Parts
1
Remote sensor
Press a button on the remote control pointing at the sensor on the front of the product to perform the corresponding function.
* Using other display devices in the same space as the remote control of this product can cause the other display devices to be
inadvertently controlled.
2
Power indicator
3
Power button
Turns the product on or off.
Troubleshooting Guide
Issues Solutions
The screen keeps switching on and off. Check that the cable between the product and the PC is connected correctly.
No Signal is displayed on the screen.
Check that products (including source device) are connected correctly with a cable.
Check that the source device connected to the product is powered on.
Specifications
Model Name QM43B-T QM55B-T
Panel
Size 43 CLASS (42.5 inches / 107.9 cm) 55 CLASS (54.6 inches / 138.7 cm)
Display area 941.184 mm (H) x 529.416 mm (V) 1209.6 mm (H) x 680.4 mm (V)
Power Supply
AC100-240V~ 50/60Hz
Refer to the label at the back of the product as the standard voltage can vary in
different countries.
Environmental
considerations
Operating
Temperature: 0 °C – 40 °C (32 °F – 104 °F)
Humidity: 10% – 80%, non-condensing
Storage
Temperature: -20 °C – 45 °C (-4 °F – 113 °F)
Humidity: 5% – 95%, non-condensing
* This device is a Class B digital apparatus.
* For detailed device specifications, visit the Samsung website.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.
Checking the Components
(1) Quick Setup Guide (2) Warranty card (Not available in some locations) (3) Regulatory guide (4) Waste Electrical & Electronic
Equipment (5) Power cord (6) Batteries (AAA x 2) (Not available in some locations) (7) Remote Control (8) RS232C adapter
(9) TOUCH OUT cable x 2
Contact the vendor where you purchased the product if any components are missing.
Components may differ in different locations.

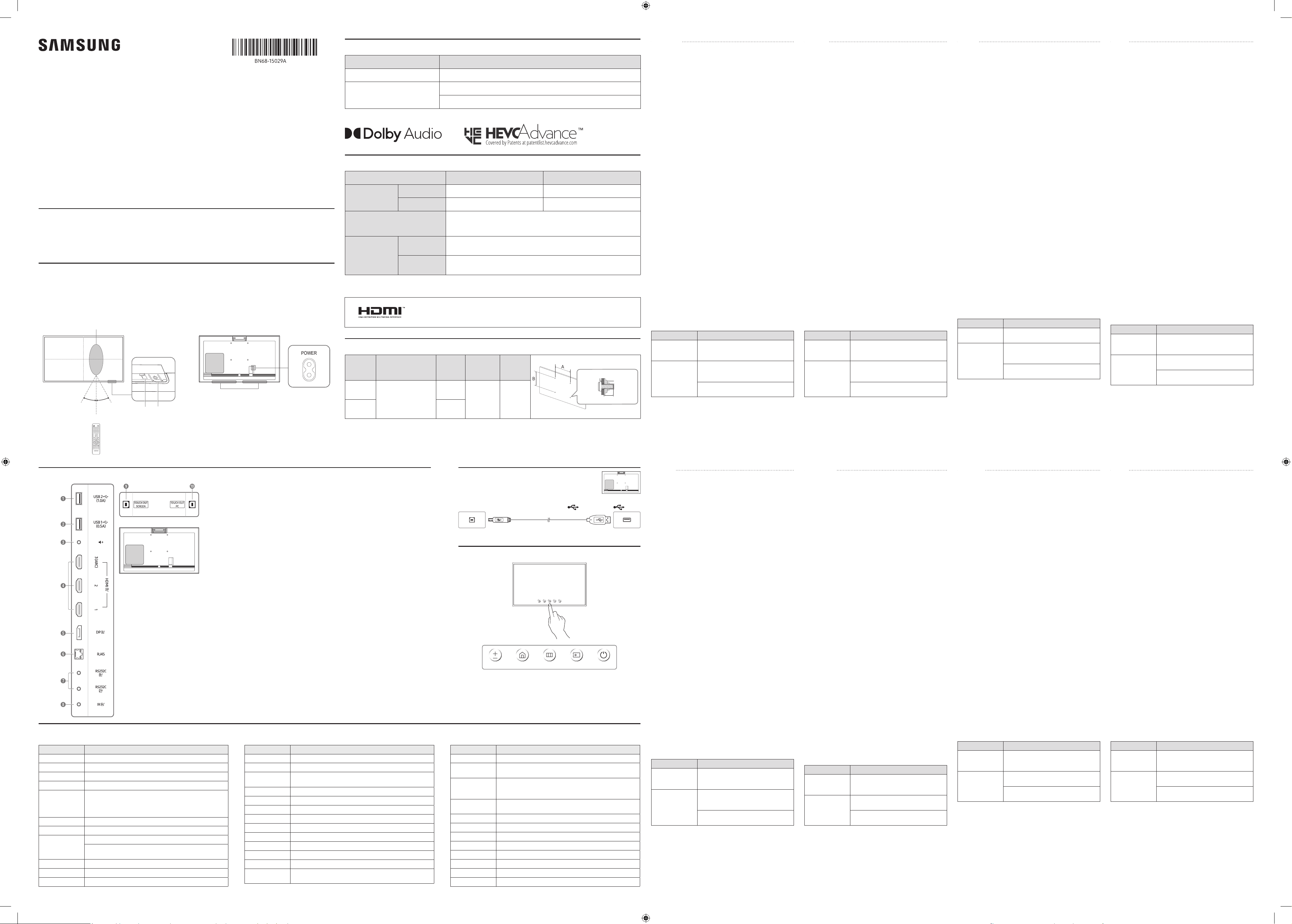

Quick Setup Guide
QM43B-T QM55B-T
Ports Connecting the touch overlay
Administrator menu
Български
Кратко ръководство за инсталиране
* Цветът и външният вид може да се различават в зависимост
от продукта, а съдържанието на ръководството подлежи на
промяна без предизвестие с цел подобряване на работата.
* За допълнителна информация изтеглете Ръководството за
потребителя от уебсайта на Samsung.
Проверка на компонентите
(1) Кратко ръководство за инсталиране (2) Гаранционна карта
(не се предлага на някои места) (3) Регулаторно ръководство
(4) Oтпадъци от електрическо и електронно оборудване.
(5) Захранващ кабел (6) Батерии (AAA x 2) (не се предлага на
някои места) (7) Дистанционно управление (8) RS232C адаптер
(9) TOUCH OUT кабел x 2
Свържете се с продавача, от който сте закупили продукта,
ако откриете липсващи компоненти.
Възможно е компонентите да са различни за различните региони.
Части
1
Сензор за дистанционно управление
Натиснете бутон на дистанционното устройство, като го
насочите към сензора отпред на устройството, за да се
изпълни съответната функция.
* Използването на други дисплеи в същото помещение,
в което се намира и дистанционното управление на
продукта, може да доведе до нежелано управление на
тези дисплеи от дистанционното управление.
2
Индикатор на захранването
3
Бутон Захранване
Включва или изключва продукта.
Вижте описанията на предходната страница.
Портове
Свързва се с MDC и интернет чрез LAN кабел. (10/100 Mbps)
* За връзката използвайте кабел Cat 7 (тип *STP).
‐ Shielded Twist Pair.
Меню на администратора
* При докосване и задържане на екрана, когато устройството
е включено, се извежда менюто на администратора.
Ръководство за отстраняване на неизправности
Проблеми Решения
Екранът
непрекъснато се
включва и изключва.
Проверете дали кабелът между
продукта и компютъра е свързан
правилно.
На екрана се
показва No Signal.
Проверете дали продуктите
(включително изходното устройство) са
свързани правилно с кабел.
Проверете дали е включено изходното
устройство, свързано към продукта.
Спецификации на комплекта за монтиране на стена
1
Име на модел /
2
VESA спецификации на отвора на
винтовете (A * B) в милиметри /
3
C /
4
Стандартен винт /
5
Количество /
6
Конзола за монтиране на стена /
7
Продукт
* Това устройство е цифров апарат от клас B.
* За подробни спецификации на устройства посетете уеб
сайта на Samsung.
Hrvatski
Kratki vodič za postavljanje
* Boja i izgled mogu se razlikovati ovisno o proizvodu, a sadržaj
ovog priručnika podložan je promjeni radi poboljšanja
performansi bez prethodne obavijesti.
* Preuzmite korisnički priručnik sa sljedećeg web-mjesta tvrtke
Samsung radi dodatnih pojedinosti.
Provjera komponenti
(1) Kratki vodič za postavljanje (2) Kartica Jamstvo (Nije dostupno
na nekim lokacijama) (3) Priručnik s regulatornim podacima
(4) Otpadna električna i elektronička oprema (5) Kabel za
napajanje (6) Baterije (AAA x 2) (Nije dostupno na nekim
lokacijama) (7) Daljinski upravljač (8) RS232C adapter
(9) Kabel TOUCH OUT x 2
Ako neke komponente nedostaju, obratite se dobavljaču kod
kojeg ste kupili proizvod.
Komponente se mogu razlikovati na različitim lokacijama.
Dijelovi
1
Senzor daljinskog upravljača
Pritisnite gumb na daljinskom upravljaču koji ste usmjerili
prema senzoru na prednjem dijelu proizvoda kako biste
izvršili pripadajuću funkciju.
* Korištenje drugih uređaja za prikaz u istom prostoru gdje se
nalazi daljinski upravljač ovog proizvoda može dovesti do
toga da se nenamjerno upravlja drugim uređajima za prikaz.
2
Indikator napajanja
3
Gumb za uključivanje/isključivanje
Uključuje ili isključuje proizvod.
Pročitajte opise na prethodnoj stranici.
Priključci
Povezuje se s MDC-om i internetom s pomoću LAN kabela.
(10/100 Mb/s)
* Za vezu koristite kabel kategorije 7 (vrste STP*).
‐ Shielded Twist Pair.
Izbornik administratora
* Dodirivanjem i držanjem prsta na zaslonu dok je proizvod
uključen, prikazuje se izbornik administratora.
Vodič za rješavanje problema
Problemi Rješenja
Zaslon se
neprestano
uključuje i isključuje.
Provjerite je li kabel između proizvoda i
računala pravilno priključen.
No Signal se
prikazuje na
zaslonu.
Provjerite jesu li proizvodi (uključujući
izvorni uređaj) odgovarajuće povezani
kabelom.
Provjerite je li izvorni uređaj povezan s
proizvodom uključen.
Specikacije za komplet za postavljanje na zid
1
Naziv modela /
2
Specifikacije za VESA otvor vijka (A * B) u
milimetrima /
3
C /
4
Standardni vijak /
5
Količina /
6
Zidni nosač /
7
Proizvod
* Ovo je digitalni uređaj klase B.
* Kako biste pročitali detaljne značajke uređaja, posjetite
mrežne stranice tvrtke Samsung.
Čeština
Příručka pro rychlou instalaci
* Barva a vzhled se mohou lišit podle výrobku. Obsah příručky
může být změněn bez předchozího upozornění za účelem
zlepšení výkonu výrobku.
* Další podrobnosti naleznete v uživatelské příručce, kterou si
můžete stáhnout z webu Samsung.
Kontrola příslušenství
(1) Příručka pro rychlou instalaci (2) Záruční list (Vněkterých
zemích není kdispozici) (3) Bezpečnostní pokyny a standardy
(4) Odpad z elektrických a elektronických zařízení (5) Napájecí
šňůra (6) Baterie (AAA x 2) (Vněkterých zemích není kdispozici)
(7) Dálkový ovladač (8) Adaptér RS232C (9)
Kabel TOUCH OUT x 2
Vpřípadě chybějícího příslušenství se obraťte na prodejce.
Dodávané součásti se mohou lišit podle oblasti.
Části
1
Senzor dálkového ovládání
Namiřte dálkový ovladač na přední stranu monitoru a
stisknutím příslušného tlačítka provedete odpovídající
funkci.
* Vpřípadě, že se vblízkosti nachází jiná zobrazovací zařízení,
může použití dálkového ovladače tohoto výrobku způsobit
nežádoucí ovládání těchto zařízení.
2
Indikátor napájení
3
Vypínač
Umožňuje zapnutí a vypnutí produktu.
Podrobnosti naleznete v popisu na předchozí stránce.
Konektory
Umožňuje připojení kMDC a internetu pomocí kabelu sítě LAN.
(10/100 Mb/s)
* Pro připojení použijte kabel Cat 7 (typ STP*).
‐ Shielded Twist Pair.
Nabídka správce
* Pokud klepnete a podržíte obrazovku zapnutého monitoru,
zobrazí se nabídka správce.
Průvodce odstraňováním potíží
Problémy Řešení
Obrazovka se stále
zapíná a vypíná.
Zkontrolujte, zda je kabel mezi
monitorem a počítačem správně připojen.
Na obrazovce se
zobrazuje zpráva
Bez signálu.
Zkontrolujte, zda jsou produkty (včetně
zdrojového zařízení) správně připojeny
kabelem.
Zkontrolujte, zda je připojené zdrojové
zařízení zapnuté.
Specikace sady pro upevnění na zeď
1
Naziv modela /
2
Specifikacije za VESA otvor vijka (A * B) u
milimetrima /
3
C /
4
Standardni vijak /
5
Količina /
6
Zidni nosač /
7
Proizvod
* Tento výrobek je digitálním zařízením třídy B.
* Podrobné specifikace telefonu naleznete na webu Samsung.
Dansk
Hurtig opsætningsvejledning
* Farven og udseendet kan – afhængigt af produktet – være
anderledes, og indholdet i brugervejledningen kan ændres
uden forudgående varsel for at forbedre ydelsen.
* Download brugermanualen fra følgende Samsung-
hjemmeside for yderligere detaljer.
Kontrol med komponenterne
(1) Hurtig opsætningsvejledning (2) Garantikort (ikke til
rådighed visse steder) (3) Lovgivningsmæssig vejledning
(4) Affald, elektrisk og elektronisk udstyr (5) Strømkabel
(6) Batterier (AAA x 2) (ikke til rådighed visse steder)
(7) Fjernbetjening (8) RS232C-adapter (9) TOUCH OUT-kabel x 2
Kontakt forhandleren, hvor du købte produktet, hvis der
mangler nogle komponenter.
Komponenter kan variere på forskellige geografiske steder.
Dele
1
Fjernbetjeningssensor
Tryk på en knap på fjernbetjeningen, mens du peger
mod sensoren på fronten af produktet, for at udføre den
tilsvarende funktion.
* Brug af andre visningsenheder i samme område som
fjernbetjeningen til dette produkt kan betyde, at andre
visningsenheder fejlagtigt styres.
2
Strømindikator
3
Strømknappen
Tænder eller slukker for produktet.
Der henvises til beskrivelserne på forrige side.
Porte
Opretter forbindelse til MDC og internettet ved hjælp af et
LAN-kabel. (10/100 Mbps)
* Foretag tilslutningen ved hjælp af et Cat 7-kabel (*STP-typen).
‐ Shielded Twist Pair.
Administratormenuen
* Hvis du trykker på skærmen og holder trykket, når produktet
er aktiveret, vil administratormenuen blive vist.
Problemløsningsvejledning
Problemer Løsninger
Skærmen bliver
ved med at tænde
og slukke.
Kontroller, at kablet mellem produktet og
pc'en er tilsluttet korrekt.
No Signal vises på
skærmen.
Kontroller, at produkter (inklusive
kildeenhed) er tilsluttet korrekt med et kabel.
Kontroller, at den kildeenhed, der er
sluttet til produktet, er tændt.
Specikationer til vægbeslag
1
Modelnavn /
2
VESA-skruehulspecifikationer (A * B) i mm /
3
C /
4
Standardskrue /
5
Antal /
6
Vægmonteringsbeslag /
7
Produkt
* Dette er et klasse B digitalt apparat.
* Hvis du ønsker flere enhedsspecifikationer, skal du besøge
webstedet Samsung.
Nederlands
Beknopte installatiehandleiding
* De kleur en het uiterlijk kunnen afwijken, afhankelijk van
het product. Ook kan de inhoud van de handleiding zonder
voorafgaand bericht worden gewijzigd om de prestaties te
verbeteren.
* Download de gebruikershandleiding van de volgende website
van Samsung voor meer details.
De componenten controleren
(1) Beknopte installatiehandleiding (2) Garantiekaart (Niet
overal beschikbaar) (3) Voorschriften (4) Afgedankte elektrische
en elektronische apparaten (5) Netsnoer (6) Batterijen (AAA x 2)
(Niet overal beschikbaar) (7) Afstandsbediening
(8) RS232C-adapter (9) TOUCH OUT-kabel x 2
Indien er componenten ontbreken, neemt u contact op met de
leverancier waar u het product hebt gekocht.
De componenten kunnen verschillen, afhankelijk van de locatie.
Onderdelen
1
Sensor afstandsbediening
Druk op een knop op de afstandsbediening (richt de
afstandsbediening op de sensor op de voorzijde van het
product) om de desbetreffende functie uit te voeren.
* Wanneer u nog andere weergaveapparaten gebruikt in
dezelfde als waar deze afstandsbediening wordt gebruikt,
kan het voorkomen dat de andere weergaveapparaten
onbedoeld worden bediend.
2
Aan/uit-lampje
3
Aan/Uit-knop
Hiermee schakelt u het product in of uit.
Raadpleeg de beschrijvingen op de vorige pagina.
Pordid
Hiermee kunt u het apparaat op MDC en het internet aansluiten
met een LAN-kabel. (10/100 Mbps)
* Gebruik voor de verbinding een kabel van categorie 7 (STP*).
‐ Shielded Twist Pair.
Beheermenu
* Blijven aanraken op het scherm wanneer het product is
ingeschakeld, geeft het beheermenu weer.
Problemen oplossen
Problemen Oplossingen
Het scherm wordt
constant in- en
uitgeschakeld.
Controleer of de kabel tussen het product
en de pc correct is aangesloten.
No Signal wordt
weergegeven op
het scherm.
Controleer of de producten (inclusief
bronapparaat) goed verbonden zijn met een kabel.
Controleer of het bronapparaat dat op het
product is aangesloten, is ingeschakeld.
Specicaties wandmontageset
1
Modelnaam /
2
Specificatie van de VESA-schroefgaten
(A * B) in millimeters /
3
C /
4
Standaardschroef /
5
Aantal /
6
Wandbeugel /
7
Product
* Dit apparaat is een digitaal apparaat van klasse B.
* Raadpleeg de website van Samsung voor de gedetailleerde
specificaties van het apparaat.
Eesti keel
Kiirjuhend
* Värv ja välimus võivad olenevalt tootest erineda ja selle juhendi
sisu võib ette teatamata muutuda, et tagada parem jõudlus.
* Lisateabe saamiseks laadige ettevõtte Samsung kodulehelt
alla kasutusjuhend.
Komponentide kontrollimine
(1) Kiirjuhend (2) Garantiikaart (Pole saadaval osades
piirkondades) (3) Normatiivne juhend
(4) Elektri- ja elektroonikaseadmete romud (5) Toitejuhe
(6) Patareid (AAA x 2) (Pole saadaval osades piirkondades)
(7) Kaugjuhtimine (8) Adapter RS232C (9)
Kaabel TOUCH OUT x 2
Kui mõni komponent on puudu, võtke ühendust edasimüüjaga,
kellelt toote ostsite.
Komponendid võivad erinevates asukohtades erineda.
Osad
1
Kaugjuhtimissensor
Funktsiooni kasutamiseks suunake kaugjuhtimispult toote
esiküljel oleva anduri poole ja vajutage vastavat nuppu.
* Teiste kuvaseadmete kasutamine selle toote
kaugjuhtimispuldiga samas ruumis võib põhjustada teiste
kuvaseadmete tahtmatut juhtimist.
2
Toiteindikaator
3
Toitenupp
Lülitab toote sisse või välja.
Vaadake eelmisel lehel olevaid kirjeldusi.
Portit
Võimaldab ühendada MDC ja Internetiga LAN-kaabli kaudu.
(10/100 mbit/s)
* Kasutage ühendamiseks kaablit Cat 7 (*STP-tüüpi).
‐ Shielded Twist Pair.
Administraatorimenüü
* Pikk puudutus ekraanil, kui toode on sisse lülitatud, kuvab
administraatorimenüü.
Tõrkeotsingu juhend
Probleemid Lahendused
Ekraan lülitub
korduvalt sisse ja
välja.
Veenduge, et toote ja arvuti vaheline
kaabel oleks korrektselt ühendatud.
Ekraanil kuvatakse
teade No Signal.
Veenduge, et tooted (sh allikaseade)
oleksid õigesti kaabliga ühendatud.
Kontrollige, kas tootega ühendatud
lähteseade on sisse lülitatud.
Seinakinnituse komplekti tehnilised andmed
1
Mudeli nimi /
2
VESA kruviaukude mõõdud (A * B)
millimeetrites /
3
C /
4
Standardne kruvi /
5
Kogus /
6
Seinakinnitusklamber /
7
Toode
* See seade on B-klassi digitaalseade.
* Seadme täpsemate tehniliste andmete vaatamiseks külastage
ettevõtte Samsung veebilehte.
Suomi
Pika-asetusopas
* Tuotteiden väri ja ulkoasu saattavat vaihdella, ja käyttöoppaan
sisältöä voidaan laitteen toiminnan parantamiseksi muuttaa
ilman ennakkoilmoitusta.
* Saat lisätietoja lataamalla käyttöoppaan seuraavasta
Samsung sivustosta.
Osien tarkistaminen
(1) Pika-asetusopas (2) Takuukortti (Ei saatavilla joillain
alueilla) (3) Säädösopas (4) Sähkö- ja elektroniikkaromu
(5) Virtajohto (6) Paristot (AAA x 2) (Ei saatavilla joillain alueilla)
(7) Kaukosäädin (8) RS232C-sovitin (9) TOUCH OUT -kaapeli x 2
Jos pakkauksesta puuttuu jokin osa, ota yhteyttä siihen
jälleenmyyjään, jolta ostit laitteen.
Osat voivat olla erilaisia eri alueilla.
Osat
1
Kaukosäätimen anturi
Suuntaa kaukosäädin laitteen etuosassa olevaa tunnistinta
kohti ja suorita haluamasi toiminto painamalla sitä
vastaavaa kaukosäätimen painiketta.
* Jos muita näyttölaitteita käytetään samoissa tiloissa kuin
kaukosäädintä, säätimellä saatetaan vahingossa hallita
muita laitteita.
2
Virran merkkivalo
3
Virtapainike
Kytkee laitteen päälle tai pois päältä.
Lue edellisellä sivulla olevat kuvaukset.
Ports
Liitäntä MDC:hen ja Internetiin lähiverkkokaapelilla. (10/100 Mbps)
* Käytä kytkennässä Cat 7 (*STP) -kaapelia.
‐ Shielded Twist Pair.
Järjestelmänvalvojan valikko
* Kun painat näyttöä laitetta käynnistettäessä jonkin aikaa,
järjestelmänvalvojan valikko tulee näyttöön.
Vianmääritysopas
Ongelmat Ratkaisut
Näyttö menee
itsestään päälle ja
pois päältä.
Varmista, että tuotteen ja tietokoneen
välinen kaapeli on kytketty oikein.
Ei signaalia näkyy
näytöllä.
Tarkista, että tuotteet (mukaan lukien
lähdelaite) on liitetty oikein kaapelilla.
Varmista, että laitteeseen kytketty
lähdelaite on päällä.
Seinätelineen tekniset ominaisuudet
1
Mallin nimi /
2
VESA-ruuvinreikien koko (A * B)
millimetreinä /
3
C /
4
Vakioruuvi /
5
Määrä /
6
Seinätelineen pidike /
7
Tuote
* Tämä laite on luokan B digitaalinen laite.
* Lisätietoja laitteiden ominaisuuksista on Samsung
verkkosivustossa.
-00
1
2 3
2.5 m
30°
30°
2.5 m
4 m
Speaker
1
Connect to a USB memory device or TOUCH OUT cable.
* The USB ports on the product accept a maximum constant current of 1.0A.
If the maximum value is exceeded, USB ports may not work.
2
Connect to a USB memory device or TOUCH OUT cable.
* The USB ports on the product accept a maximum constant current of 0.5A.
If the maximum value is exceeded, USB ports may not work.
3
Outputs sound to an audio device via an audio cable.
4
Connects to a source device using a HDMI cable or HDMI-DVI cable.
5
Connects to a PC using a DP cable.
6
Connects to MDC and the Internet using a LAN cable. (10/100 Mbps)
* Use Cat7(*STP Type) cable for the connection.
- Shielded Twist Pair.
7
Connects to MDC using an RS232C adapter.
8
Connects to an external IR cable that receives signals from the remote control.
9
Connect to a USB port on the product to use the touch function.
0
Connect to a USB port on a PC to use the touch function.
* Touching and holding on the screen when the product is turned on displays the
administrator menu.
* If the touchscreen control is not available, use the remote control to go to
System → Touch Control → Touch Control and select On from the OSD menu.
* If the administrator menu is not displayed, use the remote control to go to
System → Touch Control → Admin Menu Lock and select Off from the OSD menu.
* This menu is not displayed, when using touch mode on a connected PC.
TOUCH OUT SCREEN
USB 1 (0.5A), USB 2
(1.0A)
Volume Home Menu Source Power
Deutsch
Kurzanleitung zur Konfiguration
* Farbe und Aussehen des Geräts sind geräteabhängig, und
jederzeitige Änderungen am Inhalt des Handbuchs zum Zweck
der Leistungssteigerung sind vorbehalten.
* Weitere Informationen finden Sie im Benutzerhandbuch, das
Sie von der folgenden Samsung Website herunterladen können.
Überprüfen des Lieferumfangs
(1) Kurzanleitung zur Konfiguration (2) Garantiekarte (nicht
überall verfügbar) (3) Erklärungen zur Einhaltung gesetzlicher
Vorschriften (4) Elektro- und Elektronik-Altgeräte
(5) Netzkabel (6) Batterien (AAA x 2) (nicht überall verfügbar)
(7) Fernbedienung (8) RS232C-Adapter (9)
TOUCH OUT-Kabel x 2
Wenn Komponenten fehlen, wenden Sie sich an den Anbieter,
bei dem Sie das Gerät gekauft haben.
Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.
Bauteile
1
Fernbedienungssensor
Drücken Sie auf eine Taste auf der Fernbedienung, während
Sie auf den Sensor an der Vorderseite des Geräts zielen, um
die entsprechende Funktion auszuführen.
* Wenn Sie andere Anzeigen im gleichen Bereich wie
die Fernbedienung dieses Geräts verwenden, kann es
passieren, dass die anderen Anzeigen versehentlich damit
bedient werden.
2
Stromversorgungsanzeige
3
Netztaste
Ein- bzw. Ausschalten des Produkts.
Berücksichtigen Sie die Beschreibungen auf der vorherigen Seite.
Poorten
Zur Verbindung mit MDC und dem Internet über ein LAN-Kabel.
(10/100 Mbit/s)
* Verwenden Sie ein Cat7-Kabel (STP*-Typ) für die Verbindung.
‐ Shielded Twist Pair.
Administratormenü
* Wenn Sie den Bildschirm berühren und halten, während das
Gerät eingeschaltet ist, wird das Administratormenü angezeigt.
Handbuch zur Fehlerbehebung
Problem Lösungen
Der Bildschirm
wird ständig ein-
und ausgeschaltet.
Prüfen Sie, dass das Kabel zwischen
dem Produkt und dem PC richtig
angeschlossen ist.
Kein Signal
wird auf dem
Bildschirm
angezeigt.
Überprüfen Sie, ob die Produkte
(einschließlich des externen Geräts)
korrekt über ein Kabel angeschlossen sind.
Überprüfen Sie, ob das angeschlossene
Quellgerät eingeschaltet ist.
Spezikationen des Wandhalterungskits
1
Modellname /
2
Daten der VESA-Gewindebohrung (A * B)
in mm /
3
C /
4
Standardschraube /
5
Menge /
6
Wandhalterung /
7
Produkt
* Dies ist ein digitales Gerät der Klasse B.
* Detaillierte technischen Daten des Geräts finden Sie auf der
Website von Samsung.
Wall Mount Kit Specifications
1
Model
Name
2
VESA screw hole specs
(A * B) in millimeters
3
C
4
Standard
Screw
5
Quantity
6
Wall mount bracket
C
7
Product
QM43B-T
200 x 200
31-32 mm
3.1-3.2 cm
M8 4
QM55B-T
29-30 mm
2.9-3.0 cm
Contact SAMSUNG WORLD WIDE
Web site: http://www.samsung.com
Country/Area Customer Care Centre
ALBANIA 045 620 202
AUSTRIA 0800 72 67 864 (0800-SAMSUNG)
BELGIUM 02-201-24-18
BOSNIA 055 233 999
BULGARIA
0800 111 31 - Безплатен за всички оператори
*3000 - Цена на един градски разговор или според
тарифата на мобилният оператор
09:00 до 18:00 - Понеделник до Петък
CROATIA 072 726 786
CYPRUS 8009 4000 only from landline, toll free
CZECH
800 - SAMSUNG (800-726786)
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2323/14,
148 00 - Praha 4
DENMARK 707 019 70
ESTONIA 800-7267
FINLAND 030-6227 515
Country/Area Customer Care Centre
FRANCE 01 48 63 00 00
GERMANY 06196 77 555 77
GREECE
80111-SAMSUNG (80111 726 7864) only from land line
(+30) 210 6897691 from mobile and land line
HUNGARY 0680SAMSUNG (0680-726-7864)
IRELAND (EIRE) 0818 717100
ITALIA 800-SAMSUNG (800.7267864)
KOSOVO 038 40 30 90
LATVIA 8000-7267
LITHUANIA 8-800-77777
LUXEMBURG 261 03 710
MONTENEGRO 020 405 888
NETHERLANDS 088 90 90 100
NORTH
MACEDONIA
023 207 777
Country/Area Customer Care Centre
NORWAY 21629099
POLAND
801-172-678* lub +48 22 607-93-33*
* (opłata według taryfy operatora)
PORTUGAL
210 608 098
Chamada para a rede fixa nacional
Dias úteis das 9h às 20h
ROMANIA
0800872678 - Apel gratuit
*8000 - Apel tarifat în reţea
SERBIA 011 321 6899
SLOVAKIA 0800 - SAMSUNG (0800-726 786)
SLOVENIA 080 697 267 (brezplačna številka)
SPAIN 91 175 00 15
SWEDEN 0771-400 300
SWITZERLAND 0800 726 786
TURKEY 444 77 11
UK 0333 000 0333
Ελληνικά
Οδηγός γρήγορης εγκατάστασης
* Το χρώμα και η εμφάνιση ενδέχεται να διαφέρουν ανάλογα
με το προϊόν. Το περιεχόμενο αυτού του εγχειριδίου μπορεί
να αλλάξει χωρίς προειδοποίηση, για λόγους βελτίωσης της
απόδοσης.
* Πραγματοποιήστε λήψη του εγχειριδίου χρήσης από
τον παρακάτω ιστότοπο της Samsung για περισσότερες
λεπτομέρειες
.
Έλεγχος των μερών
(1) Οδηγός γρήγορης εγκατάστασης (2) Κάρτα εγγύησης
(Δεν διατίθεται σε ορισμένες περιοχές) (3) Οδηγός κανονισμών
(4) Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισµού
(5) Καλώδιο ρεύματος (6) Μπαταρίες (AAA x 2) (Δεν διατίθεται
σε ορισμένες περιοχές) (7) Τηλεχειριστήριο
(8) Προσαρμογέας RS232C (9) Καλώδιο TOUCH OUT x 2
Επικοινωνήστε με το κατάστημα από όπου αγοράσατε το
προϊόν εάν λείπουν κάποια μέρη.
Τα μέρη ενδέχεται να διαφέρουν σε διαφορετικές περιοχές.
Εξαρτήματα
1
Απομακρυσμένος αισθητήρας
Πατήστε ένα κουμπί στο τηλεχειριστήριο προς την
κατεύθυνση του αισθητήρα στο μπροστινό μέρος του
προϊόντος για να εκτελέσετε την αντίστοιχη λειτουργία.
* Η χρήση άλλων συσκευών προβολής στον ίδιο χώρο με το
τηλεχειριστήριο του προϊόντος μπορεί να προκαλέσει τον
ακούσιο έλεγχο των άλλων συσκευών προβολής.
2
Ενδεικτική λυχνία λειτουργίας
3
Κουμπί λειτουργίας
Ενεργοποιεί ή απενεργοποιεί το προϊόν.
Ανατρέξτε στις περιγραφές που θα βρείτε στην προηγούμενη σελίδα.
Θύρες
Συνδέεται στο MDC και το Internet με τη χρήση καλωδίου LAN. (10/100 Mbps)
* Για τη σύνδεση, χρησιμοποιήστε καλώδιο κατηγορίας 7 (Cat 7) (*τύπου STP).
‐ Shielded Twist Pair.
Μενού διαχειριστή
* Εάν αγγίξετε παρατεταμένα την οθόνη ενώ το προϊόν είναι
ενεργοποιημένο, εμφανίζεται το μενού διαχειριστή.
Οδηγός αντιμετώπισης προβλημάτων
Προβλήματα Λύσεις
Η οθόνη εξακολουθεί
να ενεργοποιείται και
να απενεργοποιείται.
Ελέγξτε εάν το καλώδιο είναι σωστά
συνδεδεμένο στο προϊόν και στον
υπολογιστή.
Εμφανίζεται το
μήνυμα Χωρίς
σήμα στην οθόνη.
Ελέγξτε ότι τα προϊόντα
(συμπεριλαμβανομένης και της συσκευής
πηγής) είναι σωστά συνδεδεμένα με καλώδιο.
Ελέγξτε ότι η συσκευή πηγής που έχει
συνδεθεί στο προϊόν είναι ενεργοποιημένη.
Προδιαγραφές του κιτ στερέωσης σε τοίχο
1
Όνομα μοντέλου /
2
Προδιαγραφές οπής βίδας VESA
(A * B) σε χιλιοστά /
3
C /
4
Τυπική βίδα /
5
Ποσότητα /
6
Βάση στήριξης σε τοίχο /
7
Προϊόν
* Αυτή η συσκευή είναι μια ψηφιακή συσκευή τάξης B.
* Για λεπτομερείς προδιαγραφές της συσκευής, επισκεφτείτε
την ιστοσελίδα της Samsung.
Magyar
Gyors telepítési útmutató
* A termék színe és megjelenése a típustól függően eltérhet,
és a kézikönyv tartalma a teljesítmény javítása érdekében
előzetes értesítés nélkül módosulhat.
* További információért töltse le a felhasználói kézikönyvet az
alábbi Samsung weboldalról.
Az alkatrészek meglétének ellenőrzése
(1) Gyors telepítési útmutató (2) Garanciakártya (Nem
mindenhol érhető el) (3) Szabályozó útmutató (4) Elektromos
és elektronikus berendezések hulladékai (5) Tápkábel
(6) Elemek (AAA x 2) (Nem mindenhol érhető el) (7) Távirányító
(8) RS232C adapter (9) ÉRINTÉS KI kábel x 2
Ha bármelyik alkatrész hiányzik, forduljon a forgalmazóhoz.
Az alkatrészek térségenként eltérhetnek.
Részek
1
A távirányító érzékelője
Nyomjon meg egy gombot a távirányítón, miközben a
készülék előlapján levő érzékelőre mutat, a megfelelő
funkció elvégzéséhez.
* Ha más kijelzőeszközöket is használ a készülék
távirányítójával azonos helyiségben, előfordulhat, hogy a
távirányító azok működését is befolyásolja.
2
Tápfeszültségjelző
3
Bekapcsoló gomb
A készülék be- és kikapcsolása.
Lásd a leírásokat az előző oldalon.
Portok
Csatlakozás MDC-hez és az internethez LAN kábellel. (10/100 Mbps)
* A csatlakoztatáshoz Cat 7(*STP típusú) kábelt használjon.
‐ Shielded Twist Pair.
Adminisztrátor menü
* A készülék bekapcsolásakor a képernyőt hosszan megérintve
megjelenik az adminisztrátor menü.
Hibaelhárítási útmutató
Problémák Megoldások
A képernyő
felváltva be- és
kikapcsol.
Ellenőrizze, hogy a kábel megfelelően
van-e csatlakoztatva a készülék és a PC
között.
A képernyőn a
Nincs jel üzenet
látható.
Ellenőrizze, hogy a termékek (beleértve a
forráseszközt is) a kábellel megfelelően
vannak-e csatlakoztatva.
Ellenőrizze, hogy be van-e kapcsolva
a készülékhez csatlakoztatott
jelforráseszköz.
Fali konzolkészlet jellemzői
1
Típusnév /
2
VESA csavarlyuk jellemzők (A * B)
milliméterekben /
3
C /
4
Szabványos csavar /
5
Mennyiség
/
6
fali tartókeret /
7
Termék
* Ez a készülék a B osztályba tartozó digitális készülék.
* Az eszközök részletes műszaki adataiért látogasson el a
Samsung honlapjára.
Italiano
Guida di installazione rapida
* Il colore e l’aspetto possono variare a seconda del prodotto,
inoltre i contenuti del manuale sono soggetti a modifica senza
preavviso allo scopo di migliorare le prestazioni del prodotto.
* Per ulteriori dettagli, è possibile scaricare il manuale utente
dal seguente sito Web di Samsung.
Verica dei componenti
(1) Guida di installazione rapida (2) Garanzia (Non disponibile
in alcuni paesi) (3) Guida alle normative vigenti (4) Waste
Electrical & Electronic Equipment (Rifiuti da apparecchiature
elettriche ed elettroniche - WEEE/RAEE) (5) Cavo di
alimentazione (6) Batterie (AAA x 2) (Non disponibile in alcuni
paesi) (7) Telecomando (8) Adattatore RS232C
(9) Cavo TOUCH OUT x 2
Se alcuni componenti risultassero mancanti, rivolgersi al punto
vendita presso il quale è stato acquistato il prodotto.
I componenti possono variare in base alla località.
Parti
1
Sensore remoto
Per eseguire una funzione, premere il pulsante
corrispondente sul telecomando puntando quest'ultimo in
direzione del sensore sulla parte frontale del prodotto.
* Se nel raggio d'azione del telecomando del prodotto sono
presenti altri dispositivi di visualizzazione, è possibile che
questi vengano azionati inavvertitamente.
2
Indicatore di alimentazione
3
Pulsante di accensione
Consente di accendere o spegnere il prodotto.
Fare riferimento alle descrizioni riportate alla pagina precedente.
Porte
Consente il collegamento a MDC e Internet mediante un cavo LAN.
(10/100 Mbps)
* Utilizzare il cavo Cat 7 (tipo *STP) per la connessione.
‐ Shielded Twist Pair.
Menu amministratore
* Se si tiene premuto lo schermo quando il prodotto è acceso,
viene visualizzato il menu amministratore.
Guida alla risoluzione dei problemi
Problemi Soluzioni
Lo schermo si
accende e si spegne.
Verificare che il cavo che connette il prodotto
al PC sia collegato correttamente.
Sullo schermo
viene visualizzato
Nessun segnale.
Controllare che i prodotti, incluso il
dispositivo sorgente, siano collegati
correttamente tramite un cavo.
Verificare che il dispositivo sorgente
collegato al prodotto sia acceso.
Speciche del kit di montaggio a parete
1
Nome modello /
2
Specifiche alloggiamento viti VESA (A * B)
in millimetri /
3
C /
4
Vite standard /
5
Quantità /
6
Staffa
per il montaggio a parete /
7
Prodotto
* Questo dispositivo è un apparecchio digitale di Classe B.
* Per le specifiche dettagliate del dispositivo, visitare il sito Web
Samsung.
Latviešu
Ātrās uzstādīšanas pamācība
* Atkarībā no izstrādājuma tā krāsa un izskats var atšķirties, un
veiktspējas uzlabošanas nolūkos rokasgrāmatas saturs var
tikt mainīts bez iepriekšēja brīdinājuma.
* Lai iegūtu papildinformāciju, lejupielādējiet lietotāja
rokasgrāmatu no tālāk norādītās Samsung tīmekļa vietnes.
Sastāvdaļu pārbaude
(1) Ātrās uzstādīšanas pamācība (2) Garantijas karte (nav
pieejams dažās atrašanās vietās) (3) Normatīvā dokumentācija
(4) Nolietotas elektriskās un elektroniskās ierīces (5) Strāvas
vads (6) Baterijas (AAA x 2) (nav pieejams dažās atrašanās
vietās) (7) Tālvadības pults (8) RS232C adapteris (9) TOUCH OUT
kabelis x 2
Ja kāda no izstrādājuma sastāvdaļām trūkst, sazinieties ar tā
pārdevēju.
Dažādās atrašanās vietās sastāvdaļas var atšķirties.
Detaļas
1
Tālvadības pults sensors
Lai veiktu atbilstošo funkciju, nospiediet tālvadības pults
pogu, pavēršot pulti izstrādājuma priekšpusē esošā sensora
virzienā.
* Citu displeja ierīču izmantošana vienā telpā ar šī
izstrādājuma tālvadības pulti var izraisīt netīšu pārējo
displeja ierīču vadību.
2
Strāvas padeves indikators
3
Ieslēgšanas/izslēgšanas poga
Ieslēdz vai izslēdz izstrādājumu.
Skatiet aprakstus iepriekšējā lappusē.
Porti
Veido savienojumu ar MDC un internetu, izmantojot LAN kabeli.
(10/100 Mbps)
* Savienojuma izveidei izmantojiet Cat 7 (*STP tipa) kabeli.
‐ Shielded Twist Pair.
Administratora izvēlne
* Pieskaroties ekrānam un turot, kad izstrādājums ir ieslēgts,
tiek parādīta administratora izvēlne.
Problēmu novēršanas rokasgrāmata
Problēmas Risinājumi
Ekrāns nepārtraukti
ieslēdzas un
izslēdzas.
Pārbaudiet kabeļa savienojumu starp
izstrādājumu un datoru.
Ekrānā tiek
parādīts
paziņojums No
Signal.
Pārbaudiet, vai izstrādājumi (tostarp
avota ierīce) ir savienoti pareizi,
izmantojot kabeli.
Pārbaudiet, vai izstrādājumam pievienotā
avota ierīce ir ieslēgta.
Sienas montāžas komplekta specikācijas
1
Modeļa nosaukums /
2
VESA skrūvju caurumu izmēri (A*B)
milimetros /
3
C /
4
Standarta skrūve /
5
Daudzums /
6
Sienas montāžas balstenis /
7
Izstrādājums
* Šī ierīce ir B klases digitālā ierīce.
* Lai uzzinātu detalizētas ierīces specifikācijas, apmeklējiet
Samsung tīmekļa vietni.
Lietuvių kalba
Greitos sąrankos vadovas
* Atsižvelgiant į gaminį, spalva ir išvaizda gali skirtis, o siekiant
pagerinti kokybę šio vadovo turinys gali būti keičiamos be
išankstinio įspėjimo.
* Jei reikia išsamesnės informacijos, iš „Samsung“ svetainės
atsisiųskite naudotojo vadovą.
Sudedamųjų dalių tikrinimas
(1) Greitos sąrankos vadovas (2) Garantijos kortelė (Neprieinama
kai kuriose vietovėse) (3) Nustatymų vadovas (4) Elektros ir
elektronikos įrangos atliekos (5) Maitinimo laidas (6) Baterijos
(AAA x 2) (Neprieinama kai kuriose vietovėse)
(7) Nuotolinio valdymo pultas (8) RS232C adapteris
(9) TOUCH OUT laidas x 2
Jeigu trūksta sudedamųjų dalių, kreipkitės į pardavėją, iš kurio
įsigijote šį gaminį.
Sudedamosios dalys skirtinguose regionuose gali būti skirtingos.
Dalys
1
Nuotolinis jutiklis
Nukreipę į gaminio priekyje esantį jutiklį, paspauskite
nuotolinio valdymo pulto mygtuką, kad atliktumėte
atitinkamą funkciją.
* Jeigu netoli šio gaminio nuotolinio valdymo pulto
naudojami kiti įrenginiai su ekranu, gali būti, jog šie
įrenginiai gali būti valdomi netyčiomis.
2
Maitinimo indikatorius
3
Maitinimo mygtukas
Įjungia arba išjungia gaminį.
Žr. ankstesniame puslapyje pateikiamus aprašymus.
Prievadai
Prie MDC ir interneto jungiamasi naudojant LAN laidą. (10/100 Mbps)
* Jungčiai naudokite „Cat 7“ (*STP tipo) laidą.
‐ Shielded Twist Pair.
Administratoriaus meniu
* Liečiant ekraną, kai gaminys yra įjungtas, įsijungia
administratoriaus meniu.
Gedimų nustatymo ir šalinimo instrukcija
Problemos Sprendimai
Ekranas vis
įsijungia ir
išsijungia.
Patikrinkite, ar laidas tarp produkto ir
kompiuterio sujungtas teisingai.
Ekrane parodoma
No Signal.
Patikrinkite, ar gaminiai (įskaitant šaltinio
įrenginį) tinkamai prijungti prie laido.
Patikrinkite, ar prie gaminio prijungtas
pirminis įrenginys yra įjungtas.
Sieninio laikiklio komplekto specikacijos
1
Modelio pavadinimas /
2
VESA varžtų skylių specifikacijos
(A * B) milimetrais /
3
C /
4
Standartinis varžtas /
5
Kiekis /
6
Montavimo prie sienos laikiklis /
7
Gaminys
* Šis įrenginys yra B klasės skaitmeninis aparatas.
* Jei reikia išsamių įrenginio specifikacijų, apsilankykite
„Samsung“ svetainėje.
Norsk
Hurtigoppsettveiledning
* Fargen og utseendet kan variere avhengig av produktet, og
innholdet i denne håndboken kan bli endret uten forvarsel for
å forbedre ytelsen.
* Last ned brukerhåndboken fra det følgende Samsung-
nettstedet for ytterligere detaljer.
Kontrollere komponentene
(1) Hurtigoppsettveiledning (2) Garantikort (Ikke tilgjengelig
enkelte steder) (3) Veiledning om lover og forskrifter
(4) Avfall fra elektrisk og elektronisk utstyr
(5) Strømledning (6) Batterier (AAA x 2) (Ikke tilgjengelig
enkelte steder) (7) Fjernkontroll (8) RS232C-adapter
(9) TOUCH OUT-kabel x 2
Kontakt leverandøren du kjøpte produktet av hvis det mangler
noen komponenter.
Komponenter kan variere på forskjellige steder.
Deler
1
Fjernkontrollsensor
Trykk på en knapp på fjernkontrollen som peker på sensoren
på forsiden av produktet, for å utføre den tilhørende
funksjonen.
* Bruk av andre skjermenheter i samme område som
fjernkontrollen til dette produktet kan føre til at de andre
skjermenhetene blir utilsiktet kontrollert.
2
Strømindikator
3
Strømknapp
Slår produktet på eller av.
Se beskrivelsene på forrige side.
Porter
Kobler til MDC og Internett ved hjelp av en LAN-kabel. (10/100 Mbps)
* Bruk en Cat 7-kabel (*STP-type) for tilkoblingen.
‐ Shielded Twist Pair.
Administratormeny
* Hvis du berører og holder på skjermen når produktet slås på,
vises administratormenyen.
Feilsøkingsveiledning
Problemer Løsninger
Skjermen slår seg
av og på.
Kontroller at kabelen mellom produktet
og datamaskinen er korrekt tilkoblet.
No Signal vises på
skjermen.
Sjekk at produktene (inkludert
kildeenheten) er riktig koblet til med en
kabel.
Kontroller at kildeenheten som er koblet
til produktet, er slått på.
Spesikasjoner for veggfeste
1
Modellnavn /
2
VESA-spesifikasjoner for skruehull
(A × B) i millimeter /
3
C /
4
Standardskrue /
5
Antall /
6
Veggfestebrakett /
7
Produkt
* Denne enheten er et digitalt apparat i klasse B.
* Du finner detaljerte spesifikasjoner for enheten på nettstedet
til Samsung.
Polski
Skrócona instrukcja konfiguracji
* Kolor i wygląd mogą się różnić w zależności od produktu. Treść
tej instrukcji obsługi może bez wcześniejszego powiadomienia
ulec zmianie w celu poprawy jakości pracy produktu.
* Więcej informacji można uzyskać, pobierając instrukcję
obsługi z poniższej strony internetowej firmy Samsung.
Sprawdzanie zawartości
(1) Skrócona instrukcja konfiguracji (2) Karta gwarancyjna
(Dostępna w zależności od kraju) (3) Instrukcja montażu
(4) Zużyty sprzęt elektryczny i elektroniczny (5) Kabel zasilający
(6) Baterie (AAA x 2) (Dostępna w zależności od kraju) (7) Pilot
(8) Adapter RS232C (9) Przewód TOUCH OUT x 2
Jeżeli brakuje jakichkolwiek elementów, skontaktuj się ze
sprzedawcą produktu.
Zawartość opakowania może się różnić w zależności od miejsca zakupu.
Części
1
Czujnik pilota
Aby skorzystać z wybranej funkcji, nacisnąć odpowiedni
przycisk na pilocie sterowania skierowanym na czujnik
umieszczony z przodu urządzenia.
* Korzystanie z innych urządzeń do wyświetlania w
przestrzeni wykorzystywanej do korzystania z pilota może
spowodować nieumyślne kontrolowanie tych urządzeń.
2
Wskaźnik zasilania
3
Przycisk zasilania
Włącza lub wyłącza produkt.
Należy się zapoznać z opisami na poprzedniej stronie.
Porty
Do podłączenia do MDC i Internetu za pomocą kabla LAN.
(10/100 Mbps)
* Użyć kabla kategorii 7 (typu STP*).
‐ Shielded Twist Pair.
Menu administracyjne
* Dotknięcie ekranu i przytrzymanie na nim palca przy włączonym
produkcie spowoduje wyświetlenie menu administracyjnego.
Instrukcja rozwiązywania problemów
Problem Rozwiązanie
Ekran
naprzemiennie
włącza się i
wyłącza.
Sprawdzić, czy kabel łączący produkt i
komputer jest podłączony poprawnie.
Na ekranie pojawia
się komunikat Brak
sygnału.
Sprawdzić, czy urządzenia (w tym
urządzenie źródłowe) są poprawnie
podłączone przy pomocy kabla.
Sprawdzić, czy urządzenie źródłowe
podłączone do monitora jest włączone.
Dane techniczne zestawu do montażu ściennego
1
Nazwa modelu /
2
Rozstaw otworów na śruby zgodne ze
standardem VESA (A * B) w milimetrach /
3
C /
4
Śruby standardowe /
5
Liczba szt. /
6
Uchwyt wspornika
naściennego /
7
Produkt
* To urządzenie zaliczane jest do kategorii sprzętu cyfrowego klasy B.
* Szczegółowe dane techniczne urządzeń można znaleźć na
stronie internetowej firmy Samsung.
Português
Manual de configuração rápida
* A cor e o aspeto podem diferir consoante o produto e os
conteúdos do manual estão sujeitos a alterações sem aviso
prévio, para melhorar o desempenho.
* Transfira o manual do utilizador do seguinte website da
Samsung para obter mais informações.
Vericação dos componentes
(1) Manual de configuração rápida (2) Cartão de garantia
(não disponível nalguns locais) (3) Guia de regulamentação
(4) Resíduos de Equipamentos Elétricos e Eletrónicos
(5) Cabo de alimentação (6) Pilhas (AAA x 2) (não disponíveis
nalguns locais) (7) Telecomando (8) Adaptador RS232C
(9) Cabo TOUCH OUT x 2
Contacte o vendedor onde adquiriu o produto caso haja
componentes em falta.
Os componentes podem variar em locais diferentes.
Peças
1
Sensor do telecomando
Prima um botão do telecomando apontando para o sensor
localizado na parte frontal do produto para executar a
função correspondente.
* Se utilizar outros dispositivos de visualização no mesmo
espaço do telecomando deste produto poderá vir a
controlar estes outros dispositivos acidentalmente.
2
Indicador de corrente
3
Botão de alimentação
Liga e desliga o produto.
Consulte as descrições na página anterior.
Portas
Liga ao MDC e à Internet utilizando um cabo LAN. (10/100 Mbps)
* Utilize um cabo Cat 7 (*tipo STP) para a ligação.
‐ Shielded Twist Pair.
Menu do administrador
* Toque sem soltar no ecrã, quando o produto estiver ligado,
para exibir o menu do administrador.
Guia de resolução de problemas
Problemas Soluções
O ecrã está
continuamente a
ligar e a desligar.
Verifique se o cabo entre o produto e o PC
está ligado corretamente.
A mensagem Sem
sinal é exibida no
ecrã.
Verifique se os produtos (incluindo o
dispositivo fonte) estão corretamente
ligados com um cabo.
Verifique se o dispositivo fonte ligado ao
produto está ligado.
Especicações do kit de montagem na parede
1
Nome do modelo /
2
Especificações VESA dos orifícios para
parafusos (A * B) em milímetros /
3
C /
4
Parafuso padrão /
5
Quantidade /
6
Suporte para montagem na parede /
7
Produto
* Este dispositivo é um aparelho digital de Classe B.
* Para obter mais informações sobre as especificações do
dispositivo, visite o website da Samsung.
Română
Ghid de configurare rapidă
* Culoarea și aspectul pot fi diferite în funcție de produs, iar
conținutul manualului se poate schimba, fără notificare
prealabilă, pentru a îmbunătăți performanța.
* Descărcați manualul de utilizare de pe următorul site web
Samsung pentru mai multe detalii.
Vericarea componentelor
(1) Ghid de configurare rapidă (2) Certificat de garanţie (Nu este
disponibil în unele ţări) (3) Ghid de reglementare (4) Deşeuri de
echipamente electrice şi electronice (5) Cablu de alimentare
(6) Baterii (AAA x 2) (Nu este disponibil în unele ţări)
(7) Telecomanda (8) Adaptor RS232C (9) Cablu TOUCH OUT x 2
În cazul în care lipsesc componente, contactaţi furnizorul de la
care aţi achiziţionat produsul.
Componentele pot diferi în locaţii diferite.
Piese
1
Senzor de telecomandă
Apăsați un buton de pe telecomandă îndreptând-o către
senzorul din fața produsului pentru a utiliza funcția
corespunzătoare.
* Utilizarea altor dispozitive de afişare în acelaşi spaţiu cu cel
în care se află telecomanda acestui produs poate provoca
controlul accidental al celorlalte dispozitive de afişare.
2
Indicator de alimentare
3
Buton de alimentare
Pornește sau oprește produsul.
Consultați descrierile de la pagina anterioară.
Porturi
Realizează conectarea la MDC și la internet printr-un cablu LAN.
(10/100 Mbps)
* Utilizaţi un cablu Cat 7(*tip STP) pentru conexiune.
‐ Shielded Twist Pair.
Meniul administrator
* Dacă atingeţi şi ţineţi apăsat ecranul când produsul este
pornit, va apărea meniul administrator.
Ghid de depanare
Probleme Soluţii
Ecranul se stinge
şi se aprinde
continuu.
Verificați dacă cablul dintre produs și PC
este conectat corect.
No Signal este
afişat pe ecran.
Asigurați-vă că produsele (inclusiv
dispozitivul sursă) sunt conectate corect
cu un cablu.
Verificați dacă dispozitivul sursă conectat
la produs este pornit.
Specicaţiile kitului de montare pe perete
1
Nume model /
2
Specificaţiile găurii de şurub VESA (A * B)
în milimetri /
3
C /
4
Şurub standard /
5
Cantitate /
6
Suport de montare pe perete /
7
Produs
* Acest echipament este un aparat digital din clasa B.
* Pentru specificații detaliate despre dispozitiv, vizitați site-ul
web Samsung.
Srpski
Vodič za brzo postavljanje
* Boja i izgled mogu da se razlikuju u zavisnosti od proizvoda,
a sadržaj u ovom priručniku podleže promenama bez
prethodnog obaveštenja, radi poboljšanja performansi.
* Dodatne informacije nalaze se u korisničkom priručniku koji
možete da preuzmete sa sledeće internet stranice kompanije
Samsung.
Provera komponenti
(1) Vodič za brzo postavljanje (2) Garancijska kartica (Nije
dostupno na nekim lokacijama) (3) Vodič kroz propise
(4) Iskorišćena električna i elektronska oprema (5) Kabl za
napajanje (6) Baterije (AAA x 2) (Nije dostupno na nekim
lokacijama) (7) Daljinski upravljač (8) RS232C adapter
(9) TOUCH OUT kabl x 2
Ako neka komponenta nedostaje, obratite se prodavcu kod
koga ste kupili ovaj proizvod.
Komponente mogu da se razlikuju u zavisnosti od lokacije.
Delovi
1
Senzor daljinskog upravljača
Pritisnite dugme na daljinskom upravljaču tako što ćete ga
usmeriti prema senzoru na prednjoj strani proizvoda da biste
izveli odgovarajuću funkciju.
* Korišćenje nekog drugog uređaja za prikaz u oblasti u
kojoj se koristi daljinski upravljač za ovaj proizvod može da
ometa upravljanje drugim uređajima za prikaz.
2
Indikator napajanja
3
Dugme za napajanje
Uključivanje/isključivanje proizvoda.
Pogledajte opise na prethodnoj stranici.
Portovi
Povezuje se sa MDC programom i internetom pomoću LAN kabla.
(10/100 Mbps)
* Koristite Cat 7(*STP tip) kabl za vezu.
‐ Shielded Twist Pair.
Meni administratora
* Dodirivanje ekrana i zadržavanje prsta na njemu kada je
proizvod uključen prikazuje meni administratora.
Vodič za rešavanje problema
Problemi Rešenja
Ekran se neprestano
uključuje i isključuje.
Proverite da li je kabl između proizvoda i
računara ispravno povezan.
Na ekranu će se
prikazati poruka
No Signal.
Uverite se da su proizvodi (uključujući
uređaj koji je izvor signala) pravilno
povezani kablom.
Proverite da li je uključen izvorni uređaj
koji je povezan sa proizvodom.
Specikacije kompleta za montažu na zid
1
Naziv modela /
2
Specifikacije za otvor za VESA zavrtnje
(A * B) u milimetrima /
3
C /
4
Standardni zavrtanj /
5
Količina /
6
Zidni nosač /
7
Proizvoda
* Ovaj uređaj je digitalni aparat klase B.
* Detaljne specifikacije uređaja potražite na veb-lokaciji
kompanije Samsung.
Slovenčina
Príručka rýchlym nastavením
* Farba avzhľad sa môžu odlišovať vzávislosti od konkrétneho
výrobku aobsah príručky podlieha zmenám bez
predchádzajúceho upozornenia vzáujme zvyšovania výkonu.
* Ďalšie podrobnosti nájdete vpoužívateľskej príručke, ktorú
môžete prevziať znasledujúcej webovej lokality spoločnosti
Samsung.
Kontrola komponentov
(1) Príručka rýchlym nastavením (2) Záručný list (V niektorých
lokalitách nie je k dispozícii) (3) Príručka s uvedením predpisov
(4) Odpad z elektrických a elektronických zariadení (5) Napájací
kábel (6) Batérie (AAA x 2) (V niektorých lokalitách nie je k
dispozícii) (7) Diaľkové ovládanie (8) Adaptér RS232C (9) kábel
TOUCH OUT x 2
Ak chýbajú niektoré komponenty, kontaktujte predajcu, u
ktorého ste produkt kúpili.
Komponenty sa môžu na rôznych miestach líšiť.
Diely
1
Snímač diaľkového ovládania
Namierením diaľkového ovládania na snímač na prednej
strane výrobku a stlačením tlačidla vykonáte zodpovedajúcu
funkciu.
* Používanie iných zobrazovacích zariadení v rovnakej
oblasti, ako diaľkové ovládanie tohto produktu, môže
spôsobiť neúmyselné ovládanie týchto iných zobrazovacích
zariadení.
2
Indikátor napájania
3
Vypínač
Zapína alebo vypína výrobok.
Pozrite si opisy na predchádzajúcej strane.
Porty
Slúži na pripojenie kzariadeniu MDC ainternetu pomocou kábla LAN.
(10/100 MB/s)
* Na pripojenie použite kábel Cat 7 (typ STP*).
‐ Shielded Twist Pair.
Ponuka správcu
* Keď je výrobok zapnutý a dotknete sa obrazovky a podržíte ju,
zobrazí sa ponuka správcu.
Sprievodca riešením problémov
Problémy Riešenia
Obrazovka sa
neustále zapína a
vypína.
Skontrolujte, či je kábel medzi produktom
apočítačom správne pripojený.
Žiadny signál
sa zobrazuje na
obrazovke.
Skontrolujte, či sú výrobky (vrátane zdrojového
zariadenia) správne prepojené káblom.
Skontrolujte, či je zdrojové zariadenie
pripojené kproduktu zapnuté.
Špecikácie súpravy držiaka na stenu
1
Názov modelu /
2
Špecifikácie pre otvory skrutiek podľa normy
VESA (A * B) v milimetroch /
3
C /
4
Štandardná skrutka /
5
Množstvo /
6
Konzola držiaka na stenu /
7
Výrobok
* Toto zariadenie je digitálne zariadenie triedy B.
* Podrobné technické údaje zariadenia nájdete na webovej
lokalite spoločnosti Samsung.
Türkçe
Hızlı Kurulum Kılavuzu
* Renk ve görünüm ürüne bağlı olarak değişebilir ve kılavuzun
içeriği performansı arttırmak için haber verilmeksizin
değiştirilebilir.
* Ek ayrıntılar için Samsung Web sitesinden kullanıcı kılavuzunu
indirin.
Bileşenleri Kontrol Etme
(1) Hızlı Kurulum Kılavuzu (2) Garanti kartı (Bazı bölgelerde
bulunmaz) (3) Mevzuat kılavuzu (4) Atık Elektrikli ve Elektronik
Cihazlar (5) Güç kablosu (6) Piller (AAA x 2) (Bazı bölgelerde
bulunmaz) (7) Uzaktan Kumanda (8) RS232C Adaptör
(9) TOUCH OUT kablosu x 2
Herhangi bir parça eksikse, ürünü satın aldığınız satıcıyla temas
kurun.
Parçalar farklı bölgelerde farklılık gösterebilir.
Parçalar
1
Uzaktan kumanda sensörü
İlgili işlevi gerçekleştirmek için uzaktan kumandayı ürünün
ön tarafındaki sensöre doğrultarak bir düğmeye basın.
* Bı ürünün uzaktan kumandasıyla aynı yerde başka
görüntüleme cihazları kullanmak, diğer görüntüleme
cihazlarının yanlışlıkla kontrol edilmesine neden olabilir.
2
Güç Göstergesi
3
Güç düğmesi
Ürünü açar veya kapatır.
Önceki sayfada yer alan açıklamalara bakın.
Bağlantı Noktaları
LAN kablosuyla MDC'ye ve İnternet’e bağlanır. (10/100 Mbps)
* Bağlantı için Cat 7(*STP tipi) kablo kullanın.
‐ Shielded Twist Pair.
Yönetici menüsü
* Ürün açıkken ekrana dokunup tutulduğunda yönetici menüsü
görüntülenir.
Sorun Giderme Kılavuzu
Sorunlar Çözümler
Ekran açılıp
kapanmaya devam
ediyor.
Ürün ile PC arasındaki kablonun doğru
şekilde bağlandığından emin olun.
Ekranda Sinyal Yok
görüntüleniyor.
Ürünlerin (kaynak cihaz dahil) bir kablo
ile doğru olarak bağlandığını kontrol
edin.
Ürünün bağlı olduğu kaynak cihazın açık
olduğunu kontrol edin.
Duvara Montaj Kiti Özellikleri
1
Model Adı /
2
Milimetre olarak VESA vida delik özellikleri
(A * B) /
3
C /
4
Standart Vida /
5
Miktar /
6
Duvar montaj
braketi /
7
Ürün
* Bu aygıt Sınıf B dijital cihazdır.
* Cihazın ayrıntılı teknik özellikleri için Samsung web sitesini
ziyaret edin.
Español
Guía de configuración rápida
* El color y el aspecto pueden variar según el producto, y el
contenido del manual está sujeto a cambios sin previo aviso
para mejorar el rendimiento.
* Descargue el manual del usuario desde el siguiente sitio web
de Samsung si necesita más información.
Comprobación de los componentes
(1) Guía de configuración rápida (2) Tarjeta de garantía
(No disponible en algunos lugares) (3) Guía de regulaciones
(4) Residuos de aparatos eléctricos y electrónicos (5) Cable
de alimentación (6) Pilas (AAA x 2) (No disponible en algunos
lugares) (7) Mando a distancia (8) Adaptador RS232C
(9) Cable TOUCH OUT x 2
Póngase en contacto con el distribuidor donde adquirió el
producto si falta alguno de los componentes.
Los componentes pueden variar según las localidades.
Partes
1
Sensor del mando a distancia
Pulse un botón del mando a distancia apuntando al sensor
ubicado en la parte delantera del producto para utilizar la
función correspondiente a dicho botón.
* El uso de otros dispositivos de visualización en el mismo
espacio que el mando a distancia de este producto puede
provocar que dichos dispositivos se controlen de forma
involuntaria.
2
Indicador de encendido
3
Botón de encendido
Enciende o apaga el producto.
Consulte las descripciones en la página anterior.
Puertos
Conecta con MDC y con Internet mediante un cable LAN. (10/100 Mbps)
* Utilice un cable Cat 7 (tipo *STP) para la conexión.
‐ Shielded Twist Pair.
Menú del administrador
* Si mantiene pulsada la pantalla con el producto encendido se
mostrará el menú del administrador.
Solución de problemas
Problemas Soluciones
La pantalla
se enciende
y se apaga
continuamente.
Compruebe que el cable entre el producto
y el PC esté conectado correctamente.
Sin señal se
muestra en la
pantalla.
Compruebe que los productos (incluido
el dispositivo fuente) están conectados
correctamente con un cable.
Compruebe que el dispositivo fuente
conectado al producto esté encendido.
Especicaciones del juego de montaje mural
1
Nombre del modelo /
2
Especificaciones de orificios para
tornillos VESA (A * B) en milímetros /
3
C /
4
Tornillo estándar
/
5
Cantidad /
6
Soporte de montaje mural /
7
Producto
* Este dispositivo es un aparato digital de Clase B.
* Para obtener especificaciones detalladas de cada dispositivo,
visite el sitio web de Samsung.
Svenska
Snabbstartguide
* Färgen och utseendet kan variera beroende på produkt.
Innehållet i bruksanvisningen kan ändras utan föregående
meddelande för att förbättra produktens prestanda.
* Ladda ned användarhandboken från Samsungs webbplats
nedan om du vill ha mer information.
Kontrollera delarna
(1) Snabbstartguide (2) Garantikort (Ej tillgänglig på alla
platser) (3) Föreskrifter (4) Avfall som utgörs av eller innehåller
elektriska eller elektroniska produkter (5) Strömkabel
(6) Batterier (AAA x 2) (Ej tillgänglig på alla platser)
(7) Fjärrkontroll (8) RS232C-adapter (9) TOUCH OUT-kabel x 2
Kontrakta leverantören där du köpte produkten om några delar
saknas.
Komponenterna kan variera på olika platser.
Delar
1
Fjärrsensor
Tryck på en knapp på fjärrkontrollen och rikta den
mot sensorn på produktens framsida när du vill utföra
motsvarande funktion.
* Användning av andra skärmenheten på samma plats
som fjärrkontrollen för den här produkten kan orsaka att
skärmenheterna styrs utan avsikt.
2
Strömindikator
3
Strömknapp
Slår på eller av produkten.
Se beskrivningarna på föregående sida.
Portar
Ansluter till MDC och Internet via en LAN-kabel. (10/100 Mbps)
* Använd en Cat 7-kabel (*STP-typ) för anslutningen.
‐ Shielded Twist Pair.
Administratörsmenyn
* När du trycker och håller kvar på skärmen medan produkten
är påslagen visas administratörsmenyn.
Felsökningsguide
Problem Lösningar
Skärmen håller på
att slås på och av.
Kontrollera att kabeln mellan produkten
och datorn är korrekt ansluten.
Ingen signal visas
på skärmen.
Kontrollera att produkterna (inklusive
källenheten) är korrekt anslutna med en
kabel.
Kontrollera att källenheten som är
ansluten till produkten är påslagen.
Specikationer för väggstativet
1
Modellnamn /
2
VESA-skruvhålspecifikationer
(A × B) i millimeter /
3
C /
4
Standardskruv /
5
Antal /
6
Väggmonteringsfäste /
7
Produkt
* Den här enheten är en digital apparat i Klass B.
* Detaljerade enhetsspecifikationer finns på Samsungs
webbplats.
Slovenščina
Navodila za hitro namestitev
* Barva in videz se lahko razlikujeta glede na izdelek, vsebina
priročnika pa se lahko spremeni brez predhodnega obvestila z
namenom izboljšave učinkovitosti delovanja.
* Za nadaljnje informacije prenesite uporabniški priročnik s
tega s spletnega mesta Samsung.
Pregled komponent
(1) Navodila za hitro namestitev (2) Garancijska kartica (ni na
voljo povsod) (3) Pravna navodila (4) Odpadna električna in
elektronska oprema (5) Napajalni kabel (6) Baterije (AAA x 2) (ni
na voljo povsod) (7) Daljinski upravljalnik (8) Adapter RS232C
(9) Kabel TOUCH OUT x 2
Če katere koli komponente manjkajo, se obrnite na ponudnika,
pri katerem ste izdelek kupili.
Komponente se lahko razlikujejo glede na lokacijo.
Deli
1
Daljinski senzor
Usmerite daljinski upravljalnik v tipalo na sprednji strani
izdelka in pritisnite gumb, da izvedete ustrezno funkcijo.
* Uporaba drugih prikazovalnih naprav v istem prostoru,
kot je daljinski upravljalnik tega izdelka, lahko povzroči
nenamerno upravljanje drugih prikazovalnih naprav.
2
Indikator napajanja
3
Gumb za vklop
Vklop ali izklop izdelka.
Oglejte si opise na prejšnji strani.
Vrata
Omogoča povezavo z aplikacijo MDC in internetom s kablom LAN.
(10/100 Mb/s)
* Za povezavo uporabite kabel Cat 7 (vrsta kabla *STP).
‐ Shielded Twist Pair.
Skrbniški meni
* Če se zaslona dotaknete in prst na njem pridržite, ko je izdelek
vklopljen, se prikaže skrbniški meni.
Navodila za odpravljanje težav
Težave Rešitve
Zaslon se nenehno
vklaplja in
izklaplja.
Preverite, ali je kabel, ki povezuje izdelek
in računalnik, pravilno priklopljen.
Na zaslonu se
prikaže sporočilo
No Signal.
Preverite, ali so izdelki (vključno z vhodno
napravo) pravilno priključeni s kablom.
Preverite, ali je vhodna naprava, ki je
povezana z izdelkom, vklopljena.
Specikacije kompleta za pritrditev na steno
1
Ime modela /
2
Luknje za vijake po standardu VESA (A * B)
v milimetrih /
3
C /
4
Običajni vijak /
5
Količina /
6
Stenski
nosilec /
7
Izdelek
* Naprava je digitalni aparat razreda B.
* Podrobnejše tehnične podatke o napravi lahko najdete na
spletnem mestu podjetja Samsung.
Français
Guide de configuration rapide
* La couleur et l’aspect du produit peuvent varier en fonction du
modèle, et le contenu dans le manuel peut être modifié sans
préavis pour des raisons d’amélioration des performances.
* Téléchargez le mode d'emploi du site Web de Samsung pour
de plus amples informations.
Vérication des composants
(1) Guide de configuration rapide (2) Carte de garantie
(Non disponible dans certains pays) (3) Guide réglementaire
(4) Déchets d'équipements électriques et électroniques
(5) Cordon d'alimentation (6) Batteries (AAA x 2) (Non
disponible dans certains pays) (7) Télécommande
(8) Adaptateur RS232C (9) Câble TOUCH OUT x 2
S'il manque le moindre composant, contactez le revendeur
auprès duquel vous avez acheté le produit.
Les composants peuvent être différents suivant la région.
Pièces
1
Capteur de la télécommande
Appuyez sur un bouton de la télécommande tout en pointant
cette dernière vers le capteur situé à l'avant du produit pour
exécuter la fonction correspondante.
* Si vous utilisez la télécommande de ce produit dans le
même espace que d'autres périphériques d'affichage, il se
peut que ces derniers soient commandés par mégarde.
2
Indicateur d'alimentation
3
Bouton d'alimentation
Permet d’activer ou de désactiver le produit.
Reportez-vous aux descriptions de la page précédente.
Anschlüsse
Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)
* Utilisez le câble Cat 7(type *STP) pour la connexion.
‐ Shielded Twist Pair.
Menu d’administrateur
* Pour afficher le menu d'administrateur, touchez l'écran et
maintenez le doigt dessus lorsque le produit est allumé.
Guide de dépannage
Problèmes Solutions
L'écran s'allume
et s'éteint
continuellement.
Vérifiez que le câble entre le produit et le
PC est connecté correctement.
Aucun signal
s'affiche à l'écran.
Vérifiez que les produits (y compris
l'appareil source) sont correctement
connectés à l'aide d'un câble.
Assurez-vous que le périphérique source
connecté au produit est sous tension.
Spécications du kit de montage mural
1
Nom du modèle /
2
Spécifications VESA pour trou de vis
(A * B) en millimètres /
3
C /
4
Vis standard /
5
Quantité /
6
Support de fixation murale /
7
Produit
* Ce périphérique est un appareil numérique de ClasseB.
* Pour les spécifications détaillées de l'appareil, veuillez visiter
le site Web de Samsung.
