1
ATTIC/OUTDOOR
COMPACT DESIGN
HD ANTENNA
User’s Guide

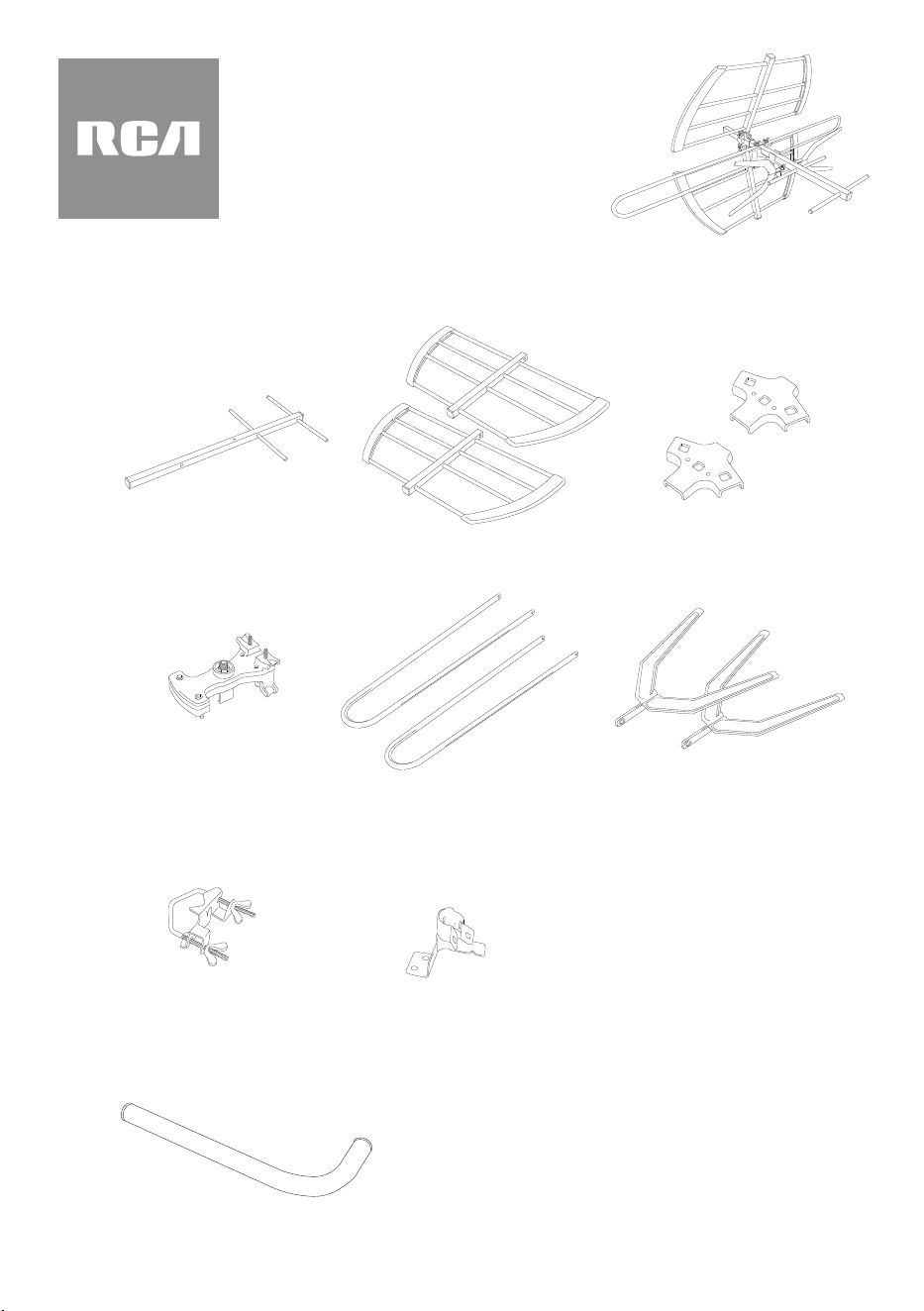

What’s in the box?
(1) Hardware kit, including:
(1) M6 large wing nut
(3) M6 small wing nuts
(4) M4 wing nuts
(1) M6x25 carriage bolt
(3) M6x30 carriage bolts
(4) M4x20 hexagon bolts
(1) Aluminum shorting strap
(1) Weather boot
(1) Antenna boom (2) Reectors
(1) Balun housing
(1) J pole mast
(1) Mounting bracket
(2) UHF X dipoles(2) VHF folding dipoles
(2) Reector clamps
(1) Antenna bracket
2

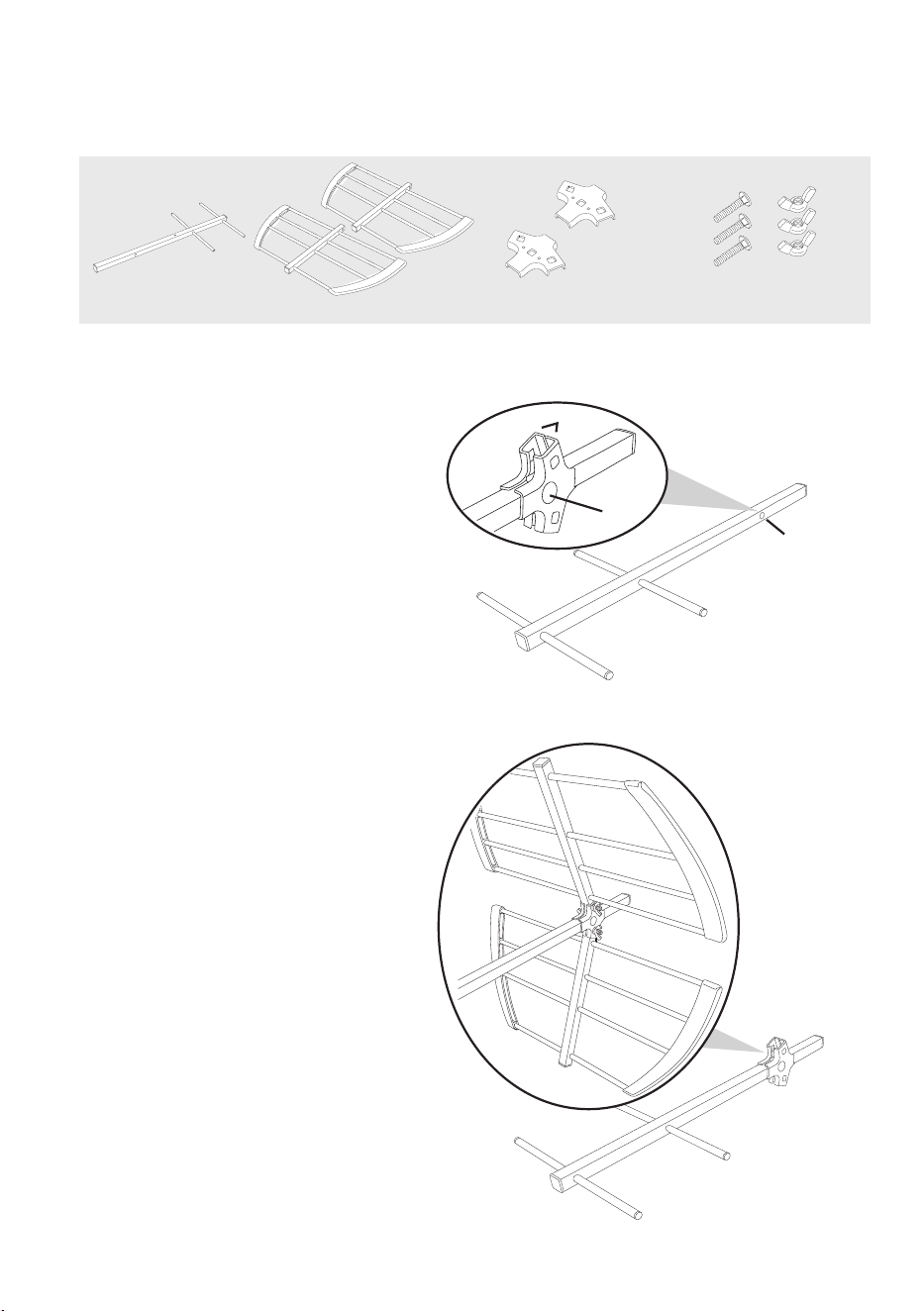

Assembling the antenna
1. Attach the reectors to the antenna boom.
Pieces used in this step:
(3) M6x30 carriage bolts
(1) Antenna boom (2) Reectors (2) Reector clamps (3) M6 small wing nuts
A. Place the two reector clamps on either side of the large hole on the antenna boom.
B. Insert the reectors into the clamps and tighten the clamps.
Turn the boom around. Place one of the
reectors in the top part of the clamp as
shown.
Place one of the M6x30 carriage bolts
through the clamps and reector as
shown. Screw a wing nut onto the other
side of the bolt (but don’t tighten it all the
way yet).
Place the other reector into the bottom
of the clamp. Place one of the M6x30
carriage bolts through the clamps and
reector as shown. Screw a wing nut
onto the other side of the bolt.
Tighten all the wing nuts.
Line up the middle hole on each clamp
with the hole on the boom.
Place one of the M6x30 carriage bolts
through the clamps and boom as shown.
Screw a wing nut onto the other side of
the bolt (but don’t tighten it all the way
yet).
Bolt
Clamps
Hole
3

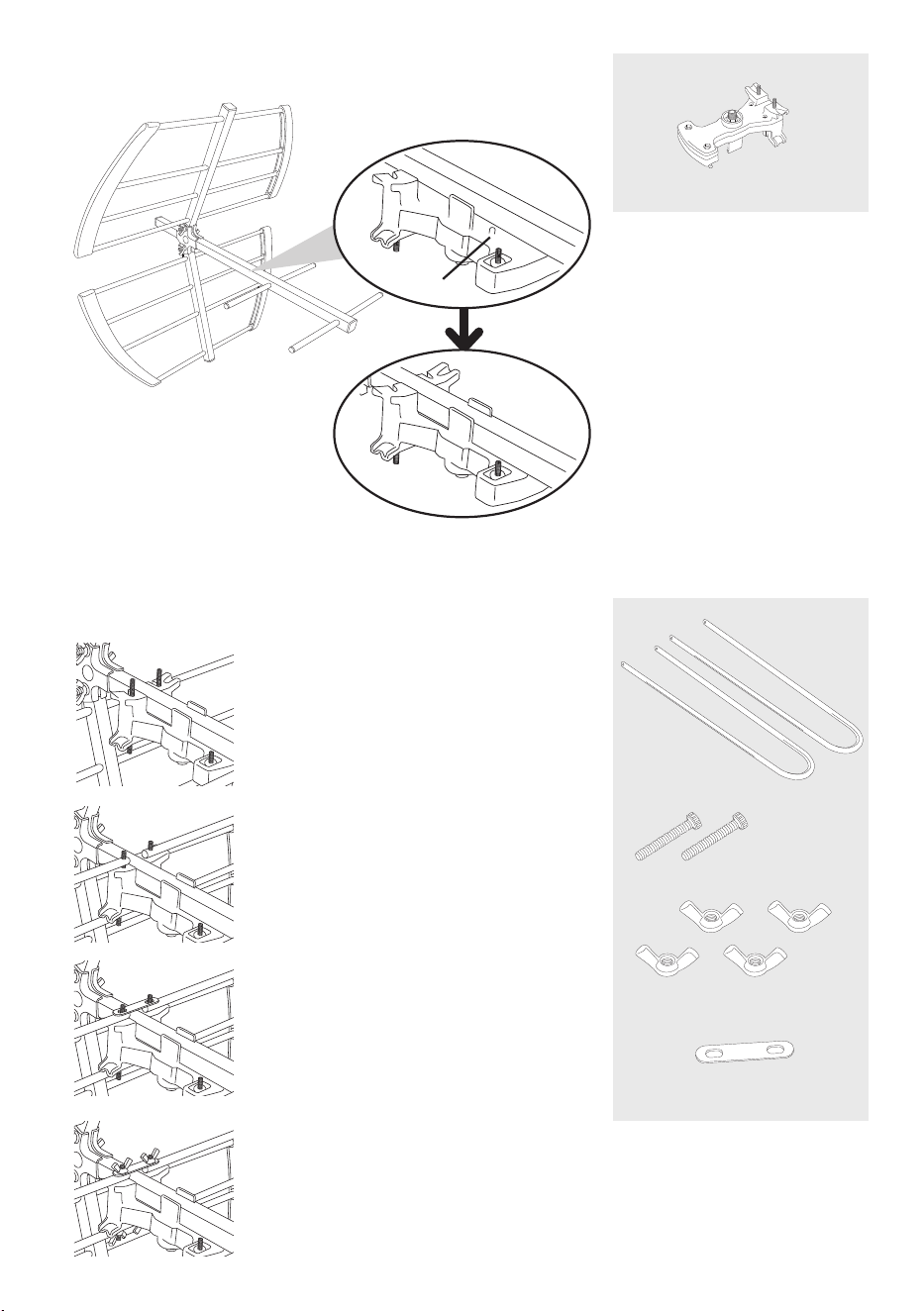

2. Attach the balun housing to the antenna boom.
Line up the guide on the balun
housing with the hole on the
bottom of the antenna boom.
Press the balun housing onto
the antenna boom so that the
housing’s guide goes into the hole
on the bottom of the boom. Make
sure the housing snaps into place.
Pieces used in this step:
(1) Balun housing
3. Attach the VHF dipoles to the balun housing.
Place the 2 M4x20 bolts in the 2 cavities
on the top of the balun housing.
Take one of the VHF dipoles
Place one of its ends over one of the bolts
you just installed.
Place the other end over the post on the
bottom of the balun housing. Push both
ends completely onto the bolt/post.
Repeat with the other VHF dipole on the
other bolt/post.
Pieces used in this step:
(2) VHF
dipoles
(2) M4x20 bolts
(4) M4 wingnuts
(1) Aluminum shorting strap
Place the aluminum shorting strap over
the 2 top posts, on top of the ends of
both VHF dipoles.
Screw the wingnuts on top of the shorting
strap on both posts.
Screw the wingnuts onto the bottom
bolts.
Guide
4

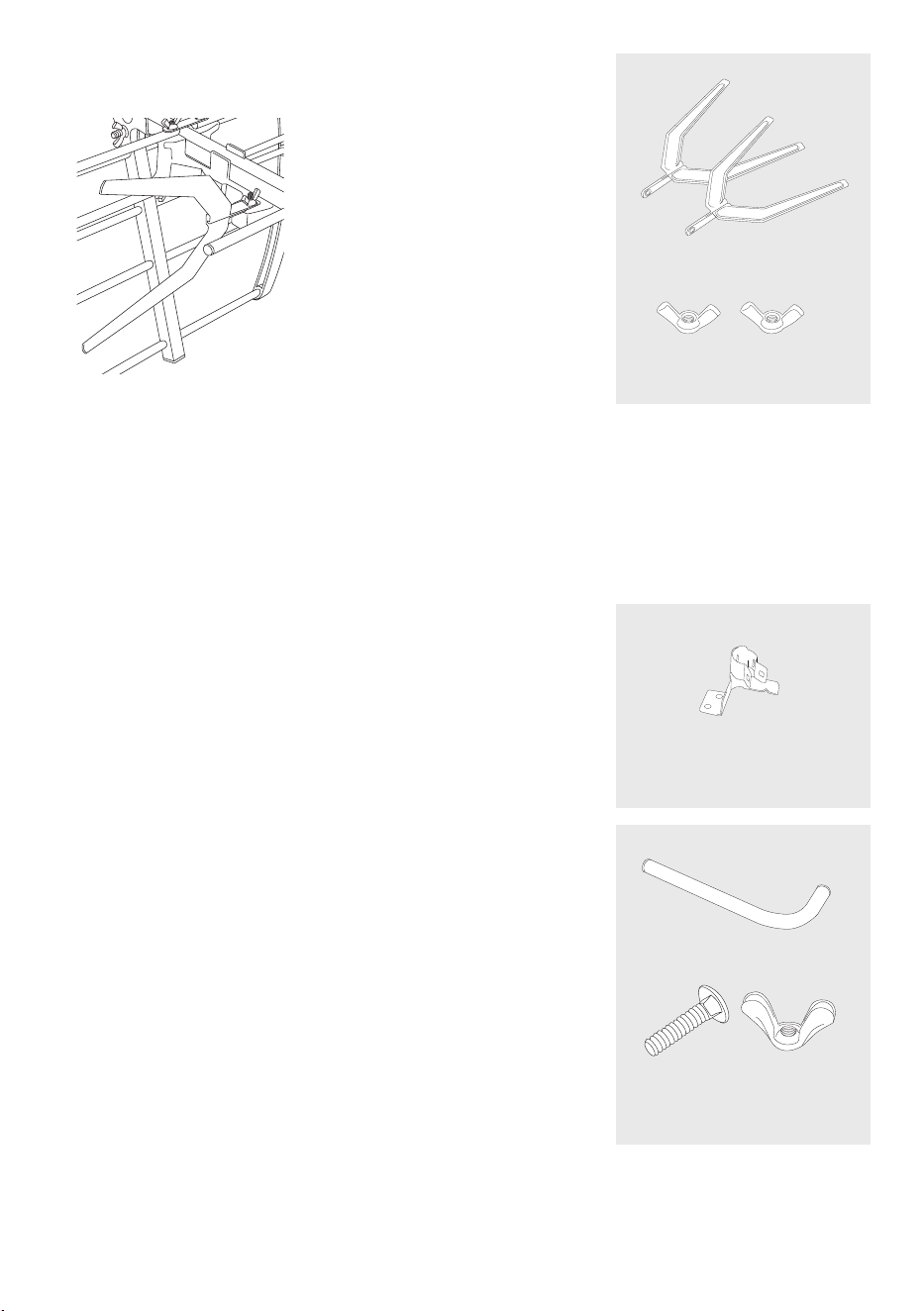

4. Attach the UHF dipoles to the balun housing.
Place one of the UHF dipole onto
one of the posts at the front of
the balun housing. Screw a wing
nut on top.
Repeat with the other UHF dipole
on the other post at the front of
the balun housing.
Pieces used in this step:
(2) UHF dipoles
(2) M4 wingnuts
Mounting the antenna
1. Mount the antenna bracket to a at surface.
Use wood or masonry screws (not included) to mount the antenna
bracket to a at surface.
Pieces used in this step:
(1) Antenna bracket
(4) Wood screws (not included)
2. Insert the mast into the antenna bracket.
Insert the J-pole antenna mast into the opening on the antenna
bracket.
Insert the M6x25 carriage bolt through the two holes next to the
opening on the antenna bracket. Screw the M6 large wingnut onto
the M6x25 carriage bolt until the J-pole is held securely in place.
Pieces used in this step:
(1) J-pole antenna mast
(1) M6x25 carriage bolt
(1) M6 large wingnut
5

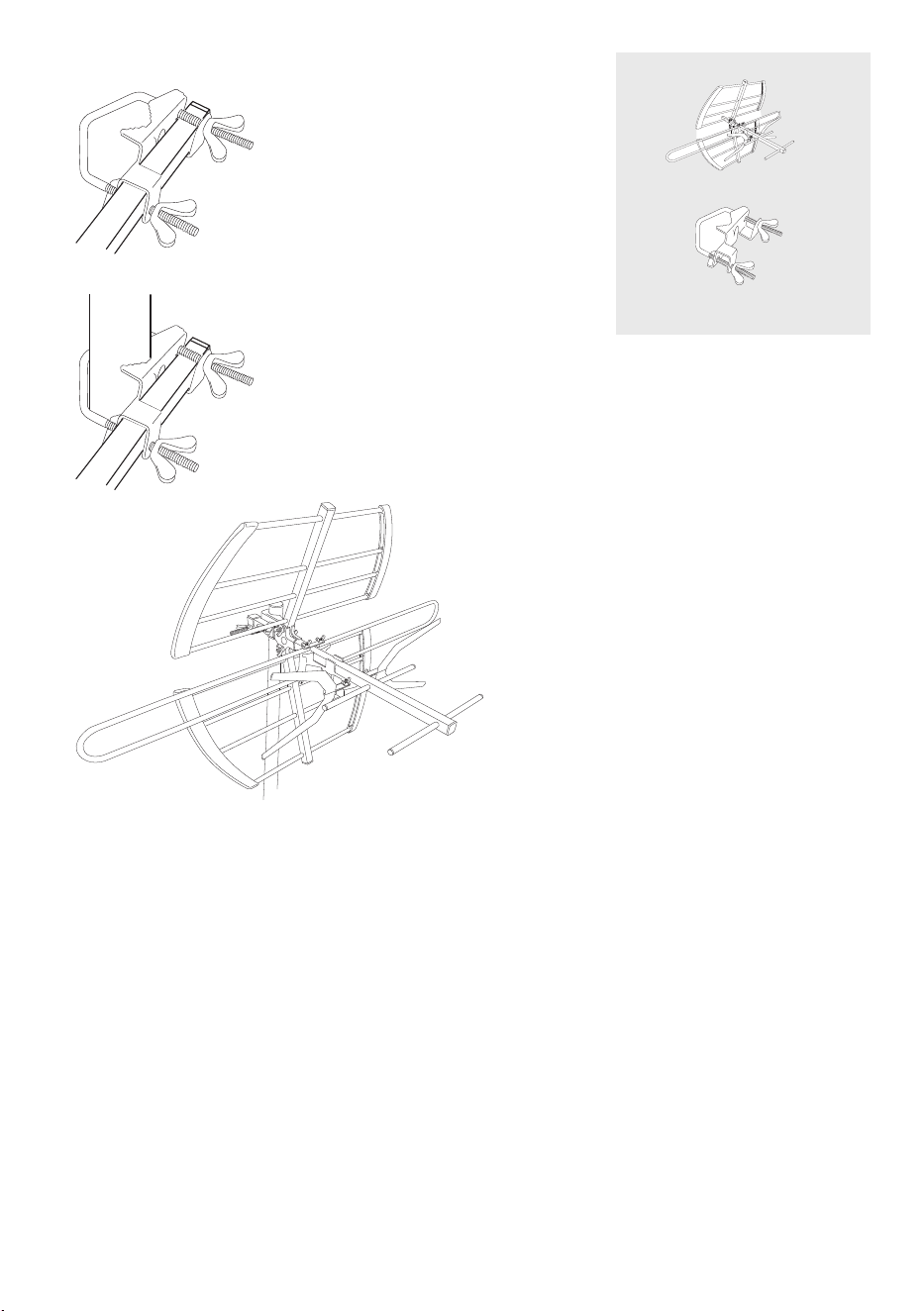

3. Mount the antenna onto the mast.
Pieces used in this step:
(1) Assembled antenna
(1) Mounting bracket
Insert the reector end of the antenna
boom into one side of the mounting
bracket as shown here.
Place the mounting bracket with
antenna onto the J-pole mast.
Screw the two wingnuts on the
mounting bracket down until the
antenna and bracket are securely in
place.
Connecting the antenna to your TV
1. Run a coaxial cable (not included) between then antenna and your TV.
Connect one end of a coaxial cable (not included) to the coaxial jack on the bottom of the assembled
antenna.
IMPORTANT: If you’re installing this antenna outdoors, place the provided weather boot over the end
of the coaxial cable you’re connecting to the antenna. Once you’ve connected the cable to the antenna,
put the weather boot over the connection to protect it from the elements.
2. Connect the other end of the coaxial cable to your TV.
Connect the other end of the coaxial cable to the antenna jack on your TV.
3. Scan for channels on your TV.
See the owner’s manual that came with your TV for detailed instructions.
6
12 Month Limited Warranty
Voxx Accessories Corporation (the “Company”) warrants to the original retail purchaser of this product that
should this product or any part thereof, under normal use and conditions, be proven defective in material
or workmanship within 12 months from the date of original purchase, such defect(s) will be repaired or
replaced with new or reconditioned product (at the Company’s option) without charge for parts and repair
labor.
To obtain repair or replacement within the terms of the warranty, the product is to be delivered with proof of
warranty coverage (e.g. dated bill of sale), specication of defect(s), transportation prepaid, to an approved
warranty station. For the location of the nearest warranty station to you, call toll-free to our control oce:
1-800-645-4994.
This Warranty is not transferable and does not cover product purchased, serviced or used outside the
United States or Canada. The Warranty does not extend to the elimination of externally generated static or
noise. This Warranty does not apply to costs incurred for installation, removal or reinstallation of the product,
or, if in the Company’s opinion, the product has been damaged through acts of nature, alteration, improper
installation, mishandling, misuse, neglect, or accident. This Warranty does not cover damage caused by an
AC adapter not provided with the product.
THE EXTENT OF THE COMPANY’S LIABILITY UNDER THIS WARRANTY IS LIMITED TO THE REPAIR OR
REPLACEMENT PROVIDED ABOVE AND, IN NO EVENT, SHALL THE COMPANY’S LIABILITY EXCEED
THE PURCHASE PRICE PAID BY PURCHASER FOR THE PRODUCT.
This Warranty is in lieu of all other express warranties or liabilities. ANY IMPLIED WARRANTIES, INCLUDING
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, SHALL
BE LIMITED TO DURATION OF THIS WARRANTY. ANY ACTION FOR BREACH OF ANY WARRANTY
HEREUNDER, INCLUDING ANY IMPLIED WARRANTY, MUST BE BROUGHT WITHIN A PERIOD OF 24
MONTHS FROM THE DATE OF ORIGINAL PURCHASE. IN NO CASE SHALL THE COMPANY BE LIABLE
FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER. No person or representative is
authorized to assume for the Company any liability other than expressed herein in connection with the sale
of this product.
Some states/provinces do not allow limitations on how long an implied warranty lasts or the exclusion or
limitation of incidental or consequential damage so the above limitations or exclusions may not apply to you.
This Warranty gives you specic legal rights and you may also have other rights which vary from state/prov-
ince to state/province.
ANT705E US IB 00
7
DISEÑO COMPACTO DE
ANTENA HD
PARA ÁTICOS O EXTERIORES
Guía del Usuario
¿Qué hay en la caja?
(1) Juego de herrajes, incluyendo:
(1) Tuerca de mariposa grande M6
(3) Tuercas de mariposa pequeñas
M6
(4) Tuercas de mariposa M4
(1) Perno de carrocería M6x25
(3) Pernos de carrocería M6x30
(4) Pernos hexagonales M4x20
(1) Plaquita de conexión de
aluminio
(1) Recubrimiento Aislante
(1) Brazo de la antena (2) Reectores
(1) Alojamiento del balún
(1) Poste J mástil
(1) Soporte de montaje
(2) Dipolos X de frecuencia
ultraalta (UHF)
(2) Dipolos doblados de
frecuencia muy alta (VHF)
(2) Abrazaderas de reector
(1) Soporte de la antena
8

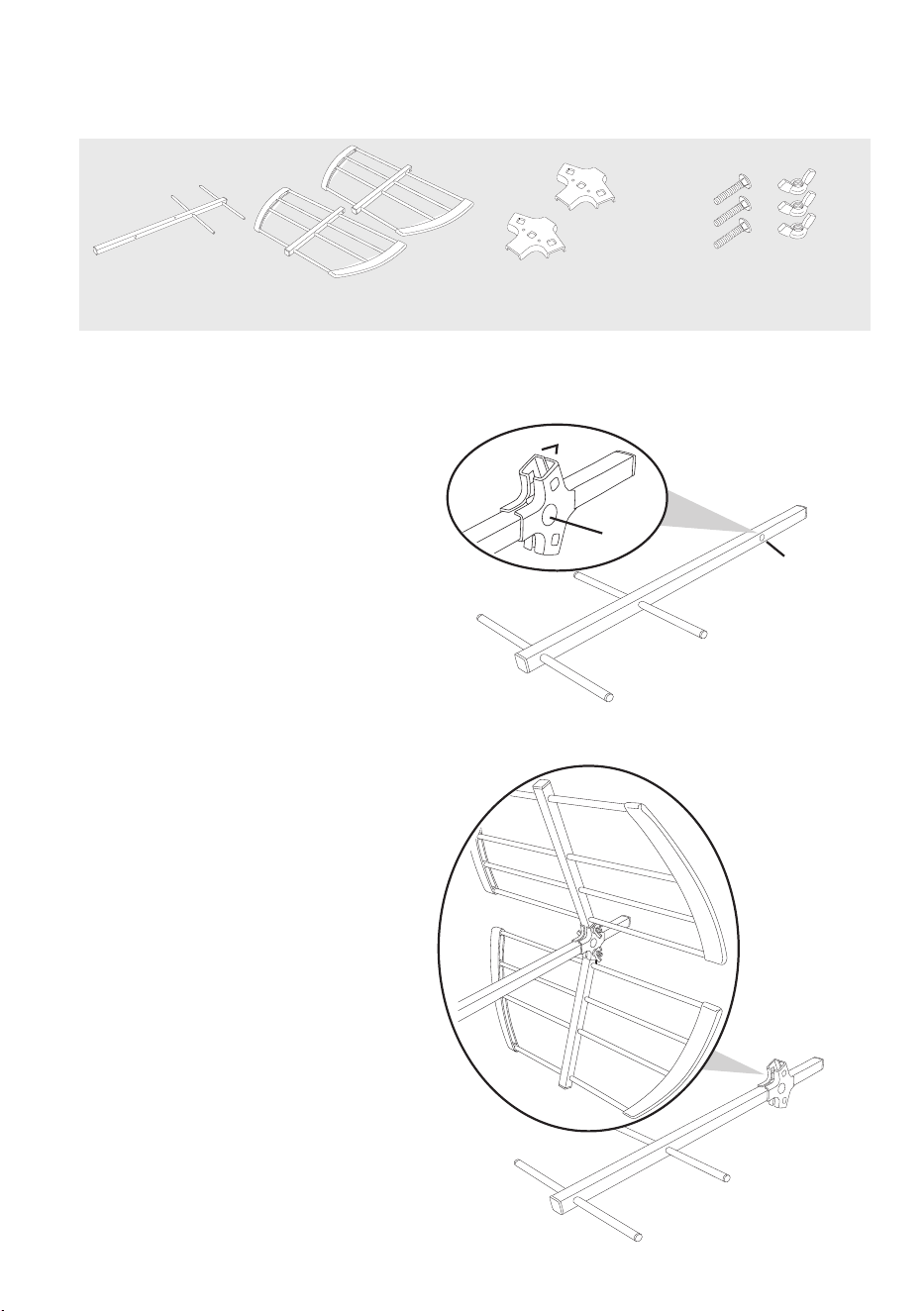

Montaje de la antena
1. Instale los reectores en el brazo de la antena.
Piezas utilizadas en este paso:
(3) Pernos de carrocería M6x30
(1) Brazo de la antena (2) Reectores (2) Abrazaderas de reector (3) Tuercas de mariposa
pequeñas M6
A. Coloque las dos abrazaderas de reector en cualquiera de los dos lados del oricio grande
en el brazo de la antena.
B. Inserte los reectores en las abrazaderas y apriete éstas.
Voltee el brazo. Coloque uno de los
reectores en la parte posterior de la
abrazadera, tal como se muestra.
Coloque uno de los pernos de carrocería
M6x30 a través de las abrazaderas y el
reector, tal como se muestra. Enrosque
una tuerca de mariposa en el otro
lado del perno (pero aún no la apriete
completamente).
Apriete todas las tuercas de mariposa.
Alinee el oricio intermedio en cada
abrazadera con el oricio en el brazo de
la antena.
Coloque uno de los pernos de carrocería
M6x30 a través de las abrazaderas y el
brazo, tal como se muestra. Enrosque
una tuerca de mariposa en el otro
lado del perno (pero aún no la apriete
completamente).
Perno
Abrazaderas
Oricio
9

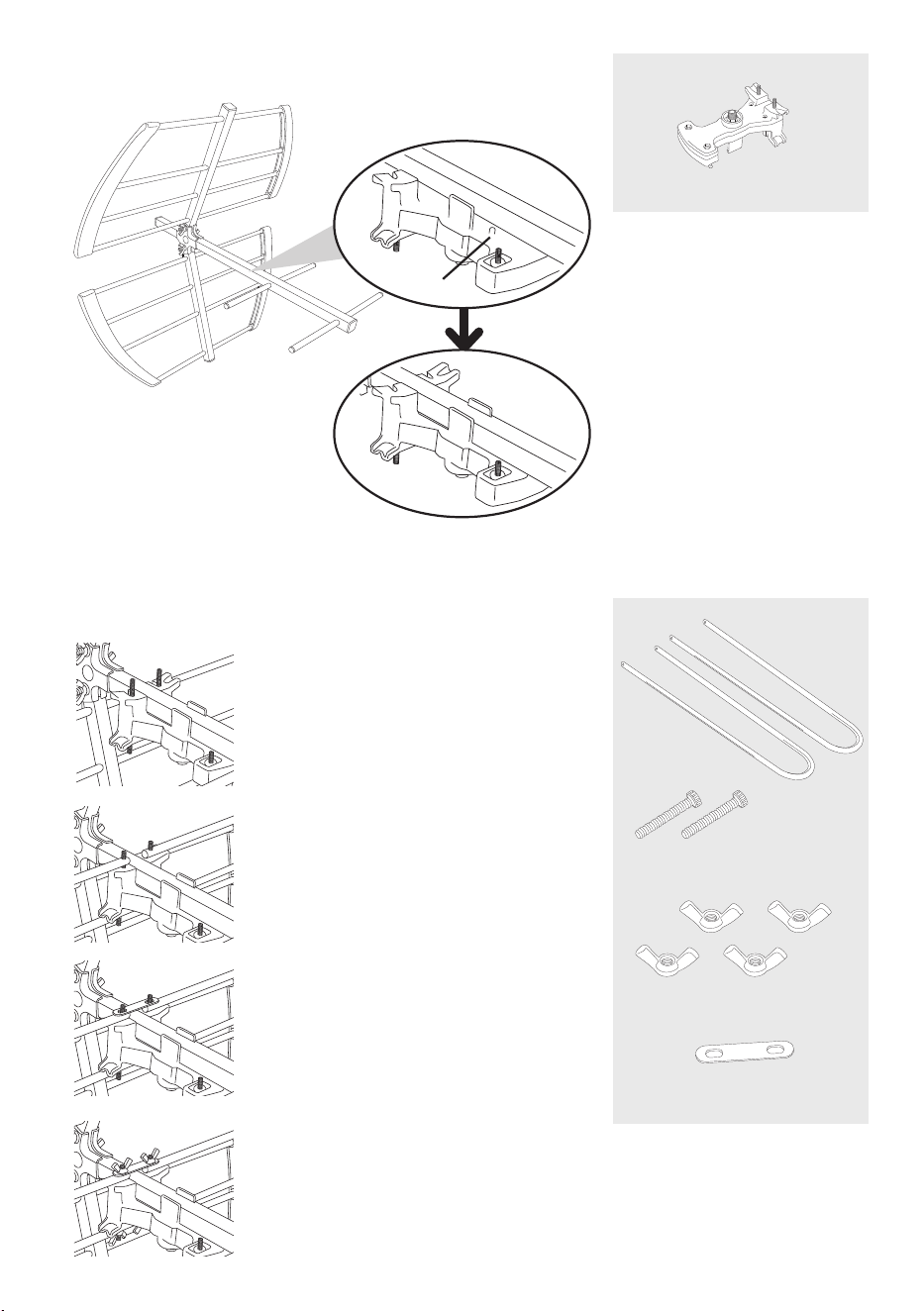

2. Instale el alojamiento del balún en el brazo
de la antena.
Alinee la guía en el alojamiento
del balún con el oricio en la
parte inferior del brazo de la
antena.
Presione el alojamiento del balún
sobre el brazo de la antena para
que la guía del alojamiento encaje
en el oricio situado en la parte
inferior del brazo de la antena
Asegúrese que el alojamiento
enganche en su posición.
Piezas utilizadas en este paso:
(1) Alojamiento del balún
3. Instale los dipolos de VHF en el alojamiento
del balún.
Coloque los dos pernos M4x20 en las dos
cavidades situadas en la parte superior del
alojamiento del balún.
Tome uno de los dipolos de VHF.
Coloque uno de sus extremos sobre uno
de los pernos que acaba de instalar.
Coloque el otro extremo sobre el poste
que está situado en la parte inferior
del alojamiento del balún. Empuje
completamente ambos extremos sobre el
perno/poste.
Repita con el otro dipolo de VHF en el
otro perno/poste.
Piezas utilizadas en este paso:
(2) Dipolos
de VHF
(2) Pernos M4x20
(4) Tuercas de mariposa M4
(1) Plaquita de conexión de
aluminio
Coloque la plaquita de conexión de aluminio
sobre los dos postes superiores, encima de
los extremos de ambos dipolos de VHF.
Enrosque las tuercas de mariposa encima
de la plaquita de conexión en ambos
postes.
Enrosque las tuercas de mariposa en los
pernos inferiores.
Guía
10

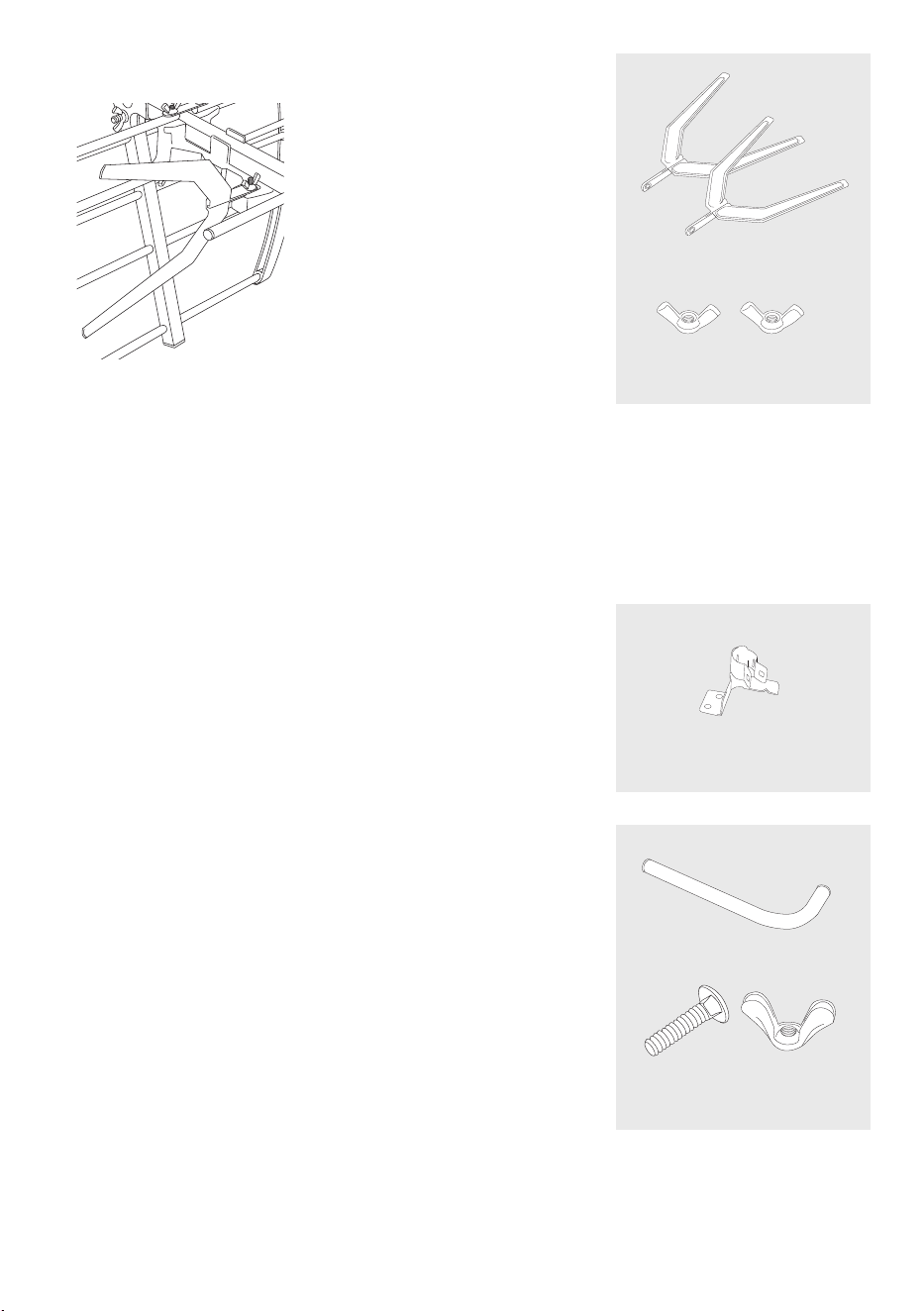

4. Instale los dipolos de UHF en el alojamiento
del balún.
Coloque uno de los dipolos de
UHF sobre uno de los postes
en el frente del alojamiento del
balún. Enrosque una tuerca de
mariposa encima.
Repita con el otro dipolo de UHF
en el otro poste en el frente del
alojamiento del balún.
Piezas utilizadas en este paso:
(2) Dipolos de UHF
(2) Tuercas de mariposa M4
Montaje de la antena
1. Monte el soporte de la antena en una supercie
plana.
Utilice tornillos para madera o mampostería (no incluidos) para
montar el soporte de la antena en una supercie plana.
Piezas utilizadas en este paso:
(1) Soporte de la antena
(4) Tornillos para madera (no
incluidos)
2. Inserte el mástil en el soporte de la antena.
Inserte el poste J mástil de la antena en la abertura en el soporte
de la antena.
Inserte el perno de carrocería M6x25 a través de los dos oricios
que están al lado de la abertura del soporte de la antena. Enrosque
la tuerca de mariposa grande M6 en el perno de carrocería M6x25
hasta que el poste J esté rmemente jado en posición.
Piezas utilizadas en este paso:
(1) Poste J mástil de la antena
(1) Perno de carrocería M6x25
(1) Tuerca de mariposa grande M6
11
3. Monte la antena en el mástil.
Piezas utilizadas en este paso:
(1) Antena armada
(1) Soporte de montaje
Inserte el extremo con los reectores
del brazo de la antena en uno de
los lados del soporte de montaje, tal
como se muestra aquí.
Coloque el soporte de montaje con la
antena en el poste J mástil.
Enrosque y apriete las dos tuercas de
mariposa en el soporte de montaje
hasta que la antena y el soporte
estén rmemente jados en posición.
Para conectar la antena a su TV
1. Tienda un cable coaxial (no incluido) entre la antena y su TV.
Conecte un extremo de un cable coaxial (no incluido) en el conector coaxial que está situado en la parte
inferior de la antena armada.
IMPORTANTE: Si está instalando la antena en un lugar exterior, coloque el recubrimiento aislante
suministrado sobre el extremo del cable coaxial que está conectando en la antena. Una vez que haya
conectado el cable a la antena, coloque el recubrimiento aislante sobre la conexión para protegerla
contra los elementos.
2. Conecte el otro extremo del cable coaxial en su TV.
Conecte el otro extremo del cable coaxial en el conector para antena de su TV.
3. Busque canales en su TV.
Consulte el manual del propietario incluido con su televisor para ver instrucciones detalladas.
12
Garantía limitada de 12 meses
Voxx Accessories Corporation (la “Compañía”) le garantiza a usted, el comprador original de este produc-
to que si, bajo condiciones y uso normales, se encontrara que este producto o alguna pieza del mismo
presenta defectos materiales o de mano de obra dentro de los primeros 12 meses a partir de la fecha de
compra original, tales defectos serán reparados o reemplazados con un producto nuevo o renovado (a
opción de la Compañía) sin cargo alguno por las piezas y labores de reparación.
Para obtener los servicios de reparación o reemplazo dentro de los términos de esta garantía, el producto
se entregará con prueba de cobertura de garantía (por ejemplo, factura con fecha de venta), especicación
de los defectos, transporte prepagado, a una estación de garantía aprobada. Para ubicar la estación de
garantía más cercana a su domicilio, llame libre de cargo a nuestra ocina de control al: 1-800-645-4994.
Esta Garantía no es transferible y no cubre un producto adquirido, mantenido o utilizado fuera de los Es-
tados Unidos o Canadá. Esta Garantía no incluye la eliminación de electricidad estática o ruido generados
externamente. Esta Garantía no incluye los costos incurridos en la instalación, desmontaje o reinstalación
de este producto, o, si es en la opinión de la Compañía, que este producto ha sufrido daños debido a cau-
sas de fuerza mayor, alteraciones, instalación inadecuada, abuso, uso indebido, negligencia o accidente.
Esta Garantía no incluye daños ocasionados por un adaptador de CA que no haya sido suministrado con el
producto.
EL ALCANCE DE LA RESPONSABILIDAD DE LA COMPAÑÍA BAJO ESTA GARANTÍA ESTÁ LIMITADO A
LA REPARACIÓN O EL REEMPLAZO PROVISTO ARRIBA Y, EN NINGÚN CASO, DEBERÁ LA RESPONS-
ABILIDAD DE LA COMPAÑÍA EXCEDER EL PRECIO DE COMPRA PAGADO POR EL COMPRADOR DE
ESTE PRODUCTO.
Esta Garantía reemplaza cualesquiera otras responsabilidades o garantías expresas. CUALESQUIERA
GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O
ADAPTABILIDAD PARA UN PROPÓSITO EN PARTICULAR ESTARÁN LIMITADAS A LA DURACIÓN DE
ESTA GARANTÍA. CUALQUIER ACCIÓN PARA EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EN
EL PRESENTE, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA, DEBERÁ PRESENTARSE DENTRO
DE UN PERÍODO DE 24 MESES A PARTIR DE LA FECHA DE COMPRA ORIGINAL. EN NINGÚN CASO
LA COMPAÑÍA SERÁ RESPONSABLE POR DAÑOS EMERGENTES O INCIDENTALES. Ninguna persona
ni representante están autorizados a asumir, a nombre de la Compañía, ninguna responsabilidad salvo la
expresada aquí en conexión con la venta de este producto.
Algunos estados/provincias no permiten limitaciones sobre la duración de una garantía implícita o la ex-
clusión o la limitación de daños incidentales o emergentes, de modo que es posible que las limitaciones o
exclusiones anteriores no apliquen en su caso. Esta Garantía le conere derechos legales especícos y es
posible además que usted tenga otros derechos que pueden variar según el estado/provincia.
ANT705E US IB 00
