Mova E40 ULTRA User Manual

全自动*地面清洁机器人

使用说明书

P50

*全自动：指自动洗拖布和自动集尘功能，且与前代本品牌扫地机器人产品相比，全自动综合效果更优异。

*本说明书图示仅供参考，实际外观请以实物为准。

The illustrations in this manual are for reference only. Please refer to the actual product.

E40 Ultra

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

User Manual

Contents

User Manual

Manuel d'utilisation

Manual de usuario

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Close attention is necessary when used by or near children, pets

or plants.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp

edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle the base station, including charger plug, and charger terminals with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint,

hair, and anything that may reduce air flow.

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the warnings and instructions

may result in electric shock, 󶀄re and/or serious injury.

When using an electrical appliance, basic precautions should always be followed, including the following:

WARNING

– To reduce the risk of 󶀄re, electric shock, or injury:

SAVE THESE INSTRUCTIONS

Household use only.

Safety Information

• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

• Turn off all controls before unplugging.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may be

present.

• Connect to a properly grounded outlet only. See Grounding Instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only XingKuang Innovation

Technology (Suzhou) Co., Ltd. cleaning fluid intended for use with this appliance. See the Cleaning Fluid section of

this manual.

• Do not use without dust bag.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery pack, picking up

or carrying the appliance. Carrying the appliance with your finger on the switch or energizing appliance that have

the switch on invites accidents.

• Do not use and store in extremely hot or cold environments (below 0°C/32°F or above 40℃/104 ℉). Please charge

the robot in temperature above 0℃/32 ℉ and below 40℃/104 ℉.

• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack

may create a risk of fire when used with another battery pack.

• Use appliances only with specifically designated battery packs. Use of any other battery packs may create a risk of

injury and fire.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or

other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a fire.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk of injury.

Safety Information

• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or temperature above

130℃/266 ℉ may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance outside of the temperature range

specified in the instructions. Charging improperly or at temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person using only identical replacement parts. This will ensure that

the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack except as indicated in the instructions for use

and care.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally hit or bump

into.

• Do not allow children to sit on the vacuum.

• Do not use the vacuum on a wet surface.

• Use only with RCEE2421 supply unit.

• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before Cleaning or

Servicing.

• Unplug before cleaning or servicing.

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions: (1) this device may not cause harmful interference. (2) this device must accept any

interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the

equipment.

Safety Information

This Device Complies with DHHS Radiation Rules, 21CFR Chapter 1, Subchapter J.

I: ON

O: OFF

Direct current

Alternating current

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses

and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the equipment o󶀃 and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit di󶀃erent from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be maintained between the antenna of this

device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

To disable Wi-Fi module on robot, power the robot ON. Place the robot on the Base Station. Ensure the Charging Contacts on robot and the

Base Station Pins make a connection.

Press and hold the Dock Button on the robot for 20 seconds until the Wi-Fi module is turned o󶀃.

When the Wi-Fi module is turned o󶀃, press any button on the robot to turn the Wi-Fi module on.

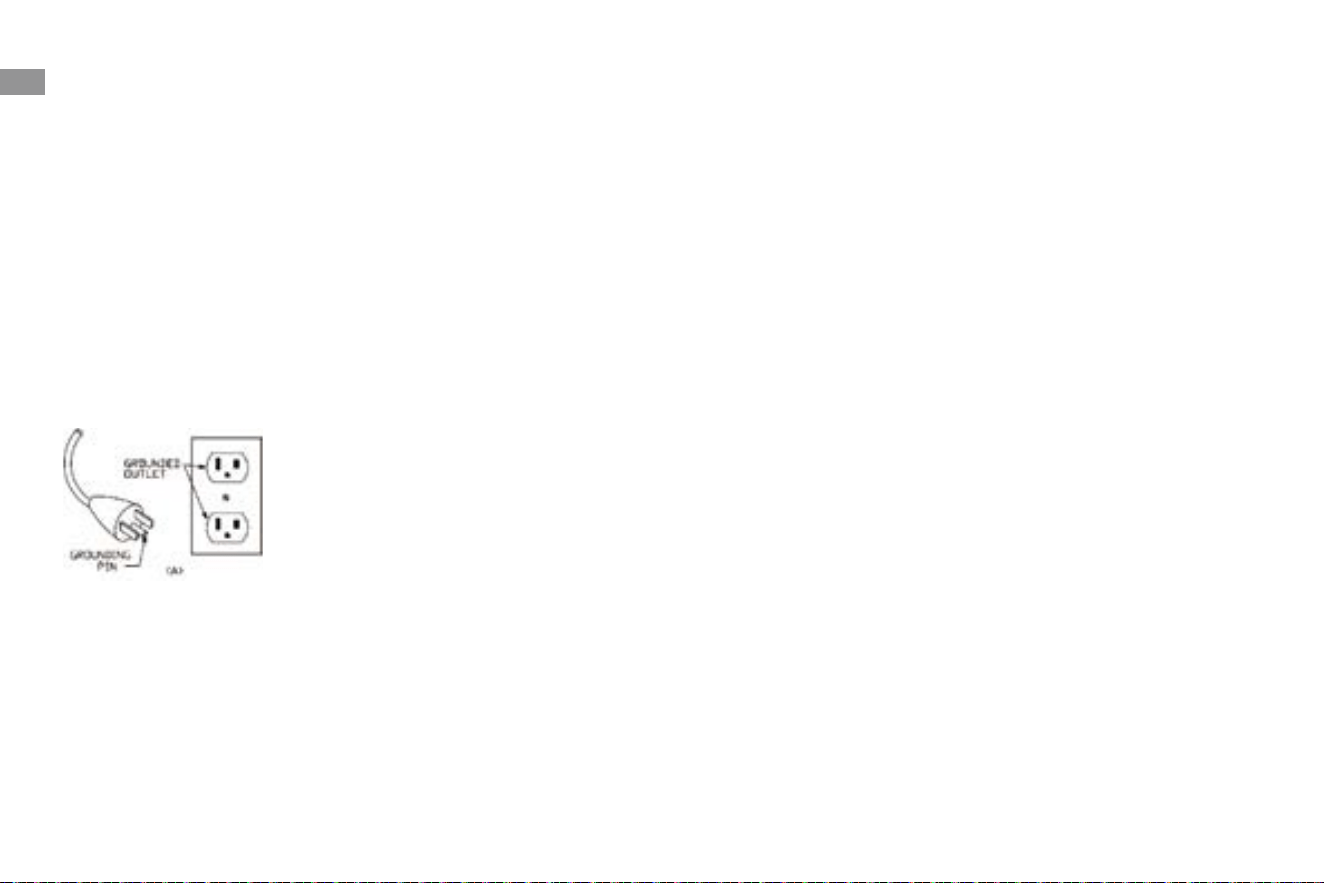

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least

resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an

equipment grounding conductor and grounding plug. The plug must be inserted into an appropriate outlet that is

properly installed and grounded in accordance with all local codes and ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check

with a quali󶀄ed electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not

modify the plug provided with the appliance – if it will not 󶀄t the outlet, have a proper outlet installed by a quali󶀄ed

electrician.

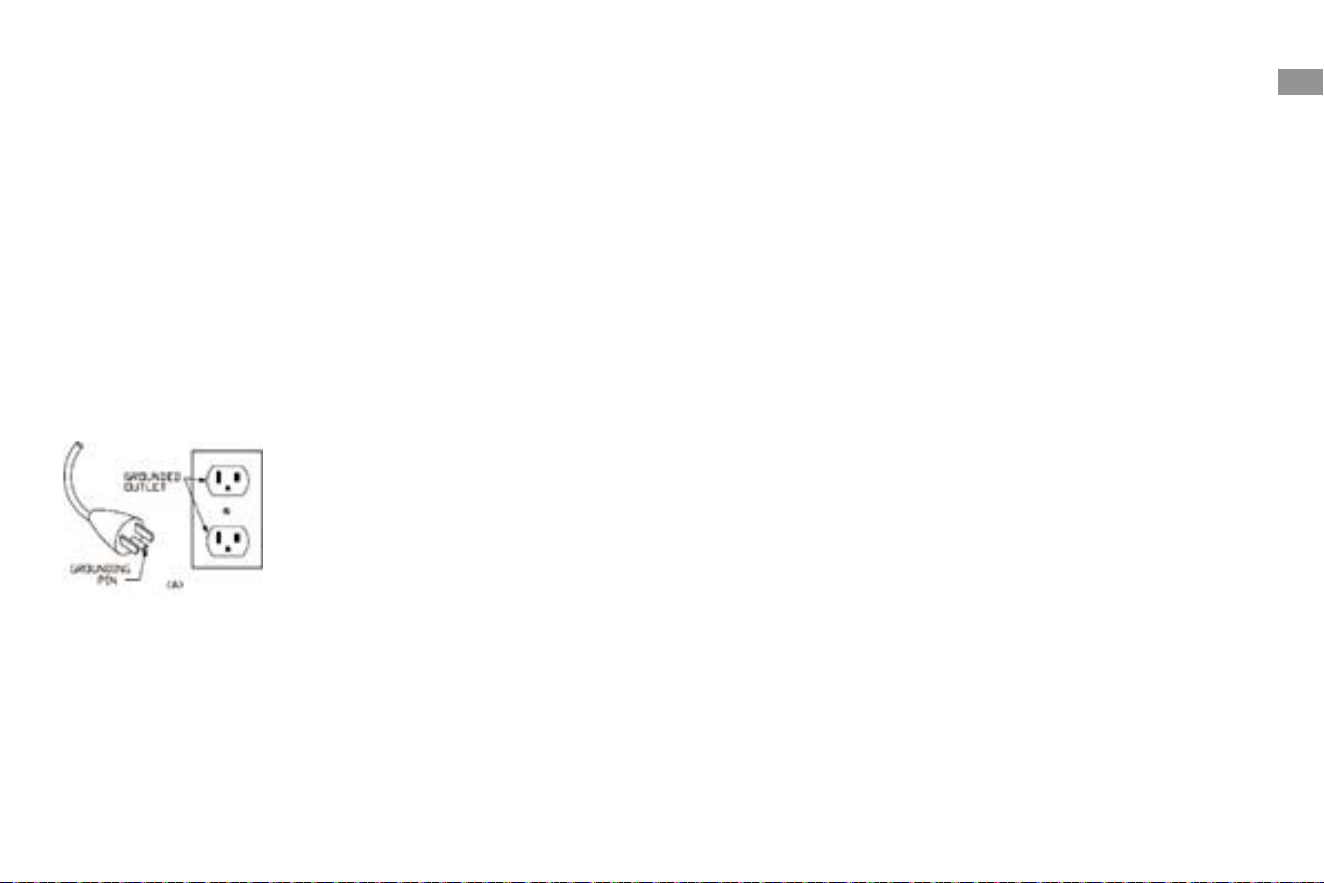

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like the plug

illustrated as below. Make sure that the appliance is connected to an outlet having the same con󶀄guration as the

plug. No adaptor should be used with this appliance.

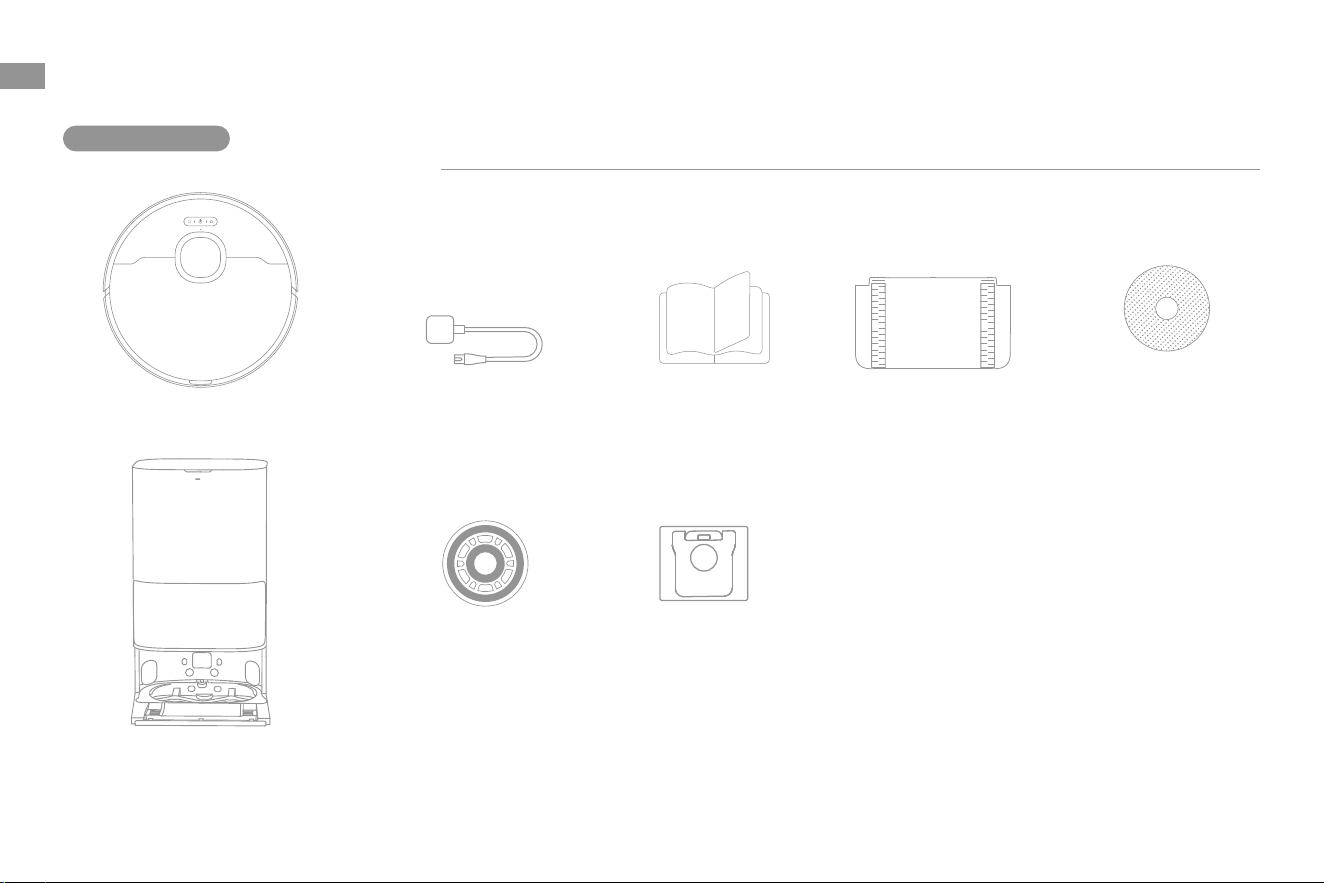

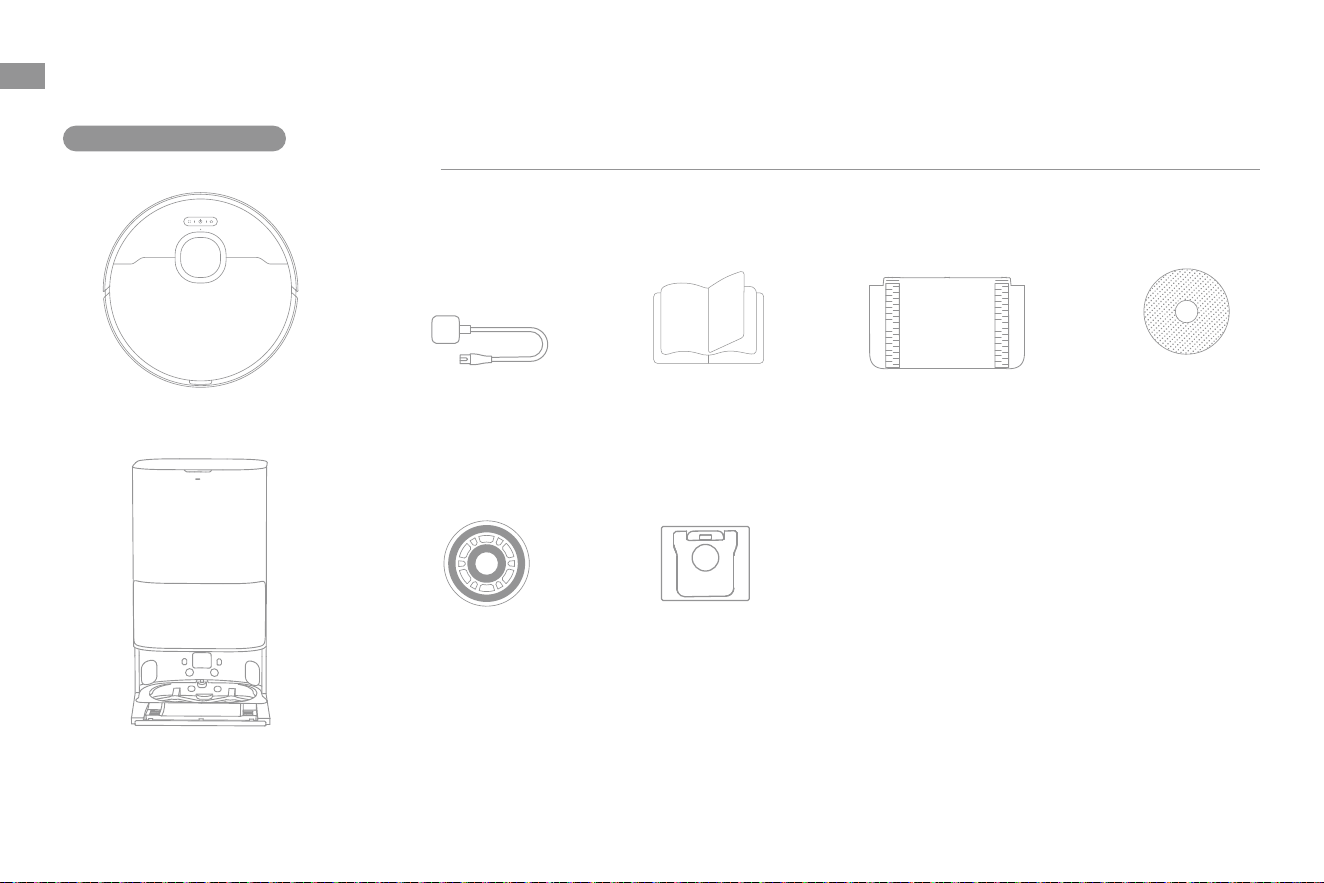

Package Contents

Other Accessories

Product Overview

Robot

Base Station

Mop Pad × 2

(pre-installed)

Mop Pad

Holder × 2

User ManualPower Cord Base Station Ramp

Extension Plate

Dust Bag

(pre-installed)

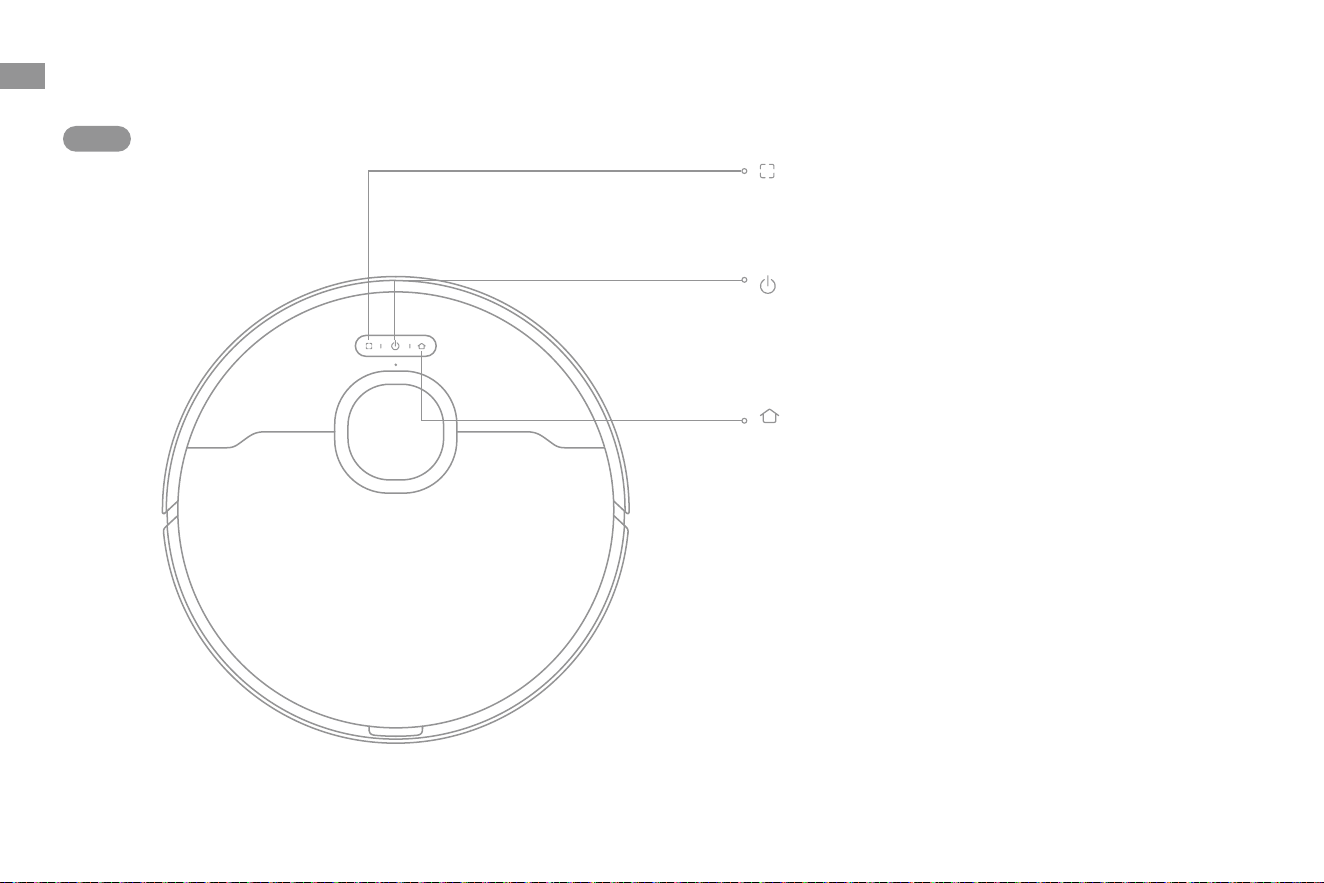

Robot

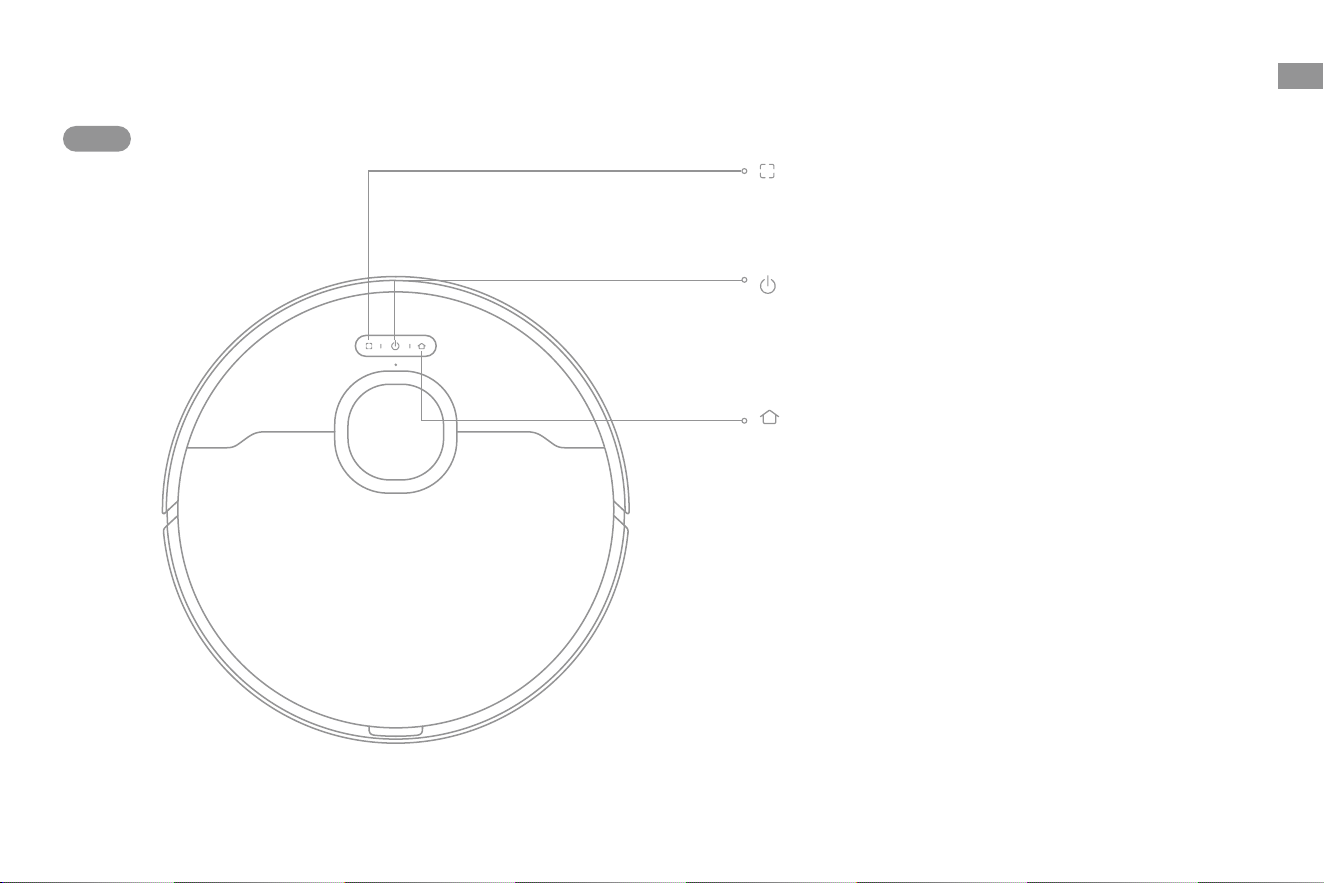

Product Overview

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the MOVAhome App.

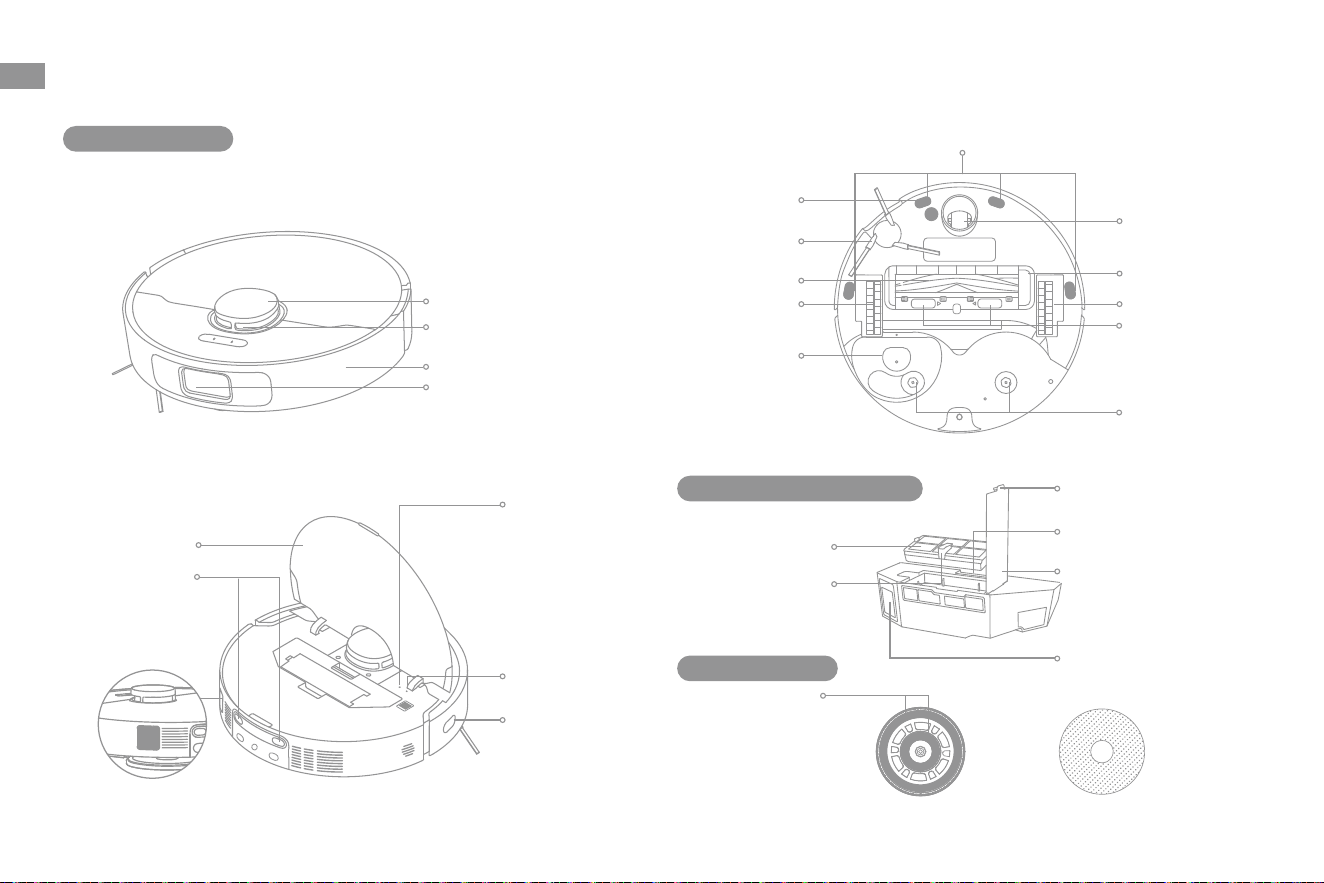

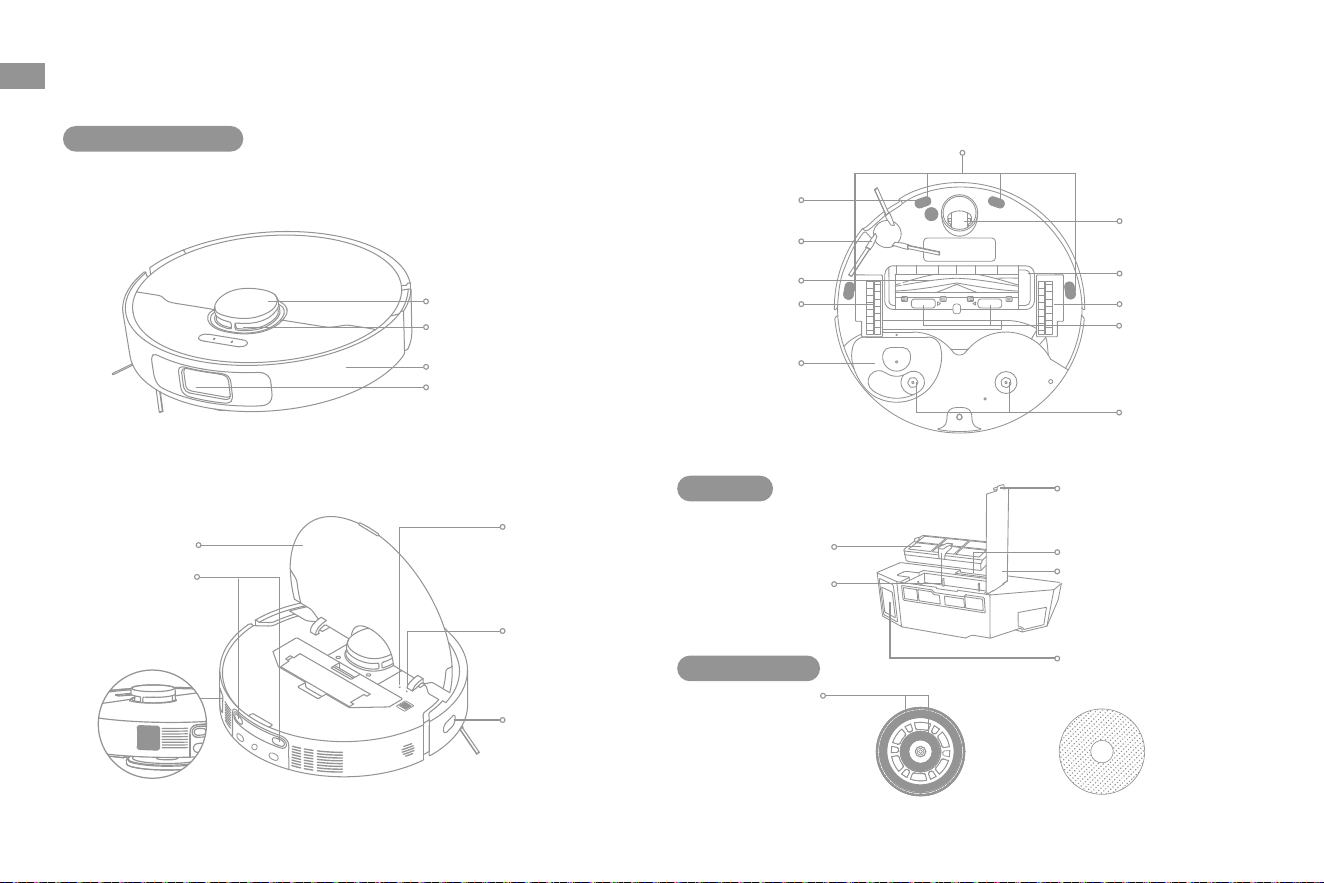

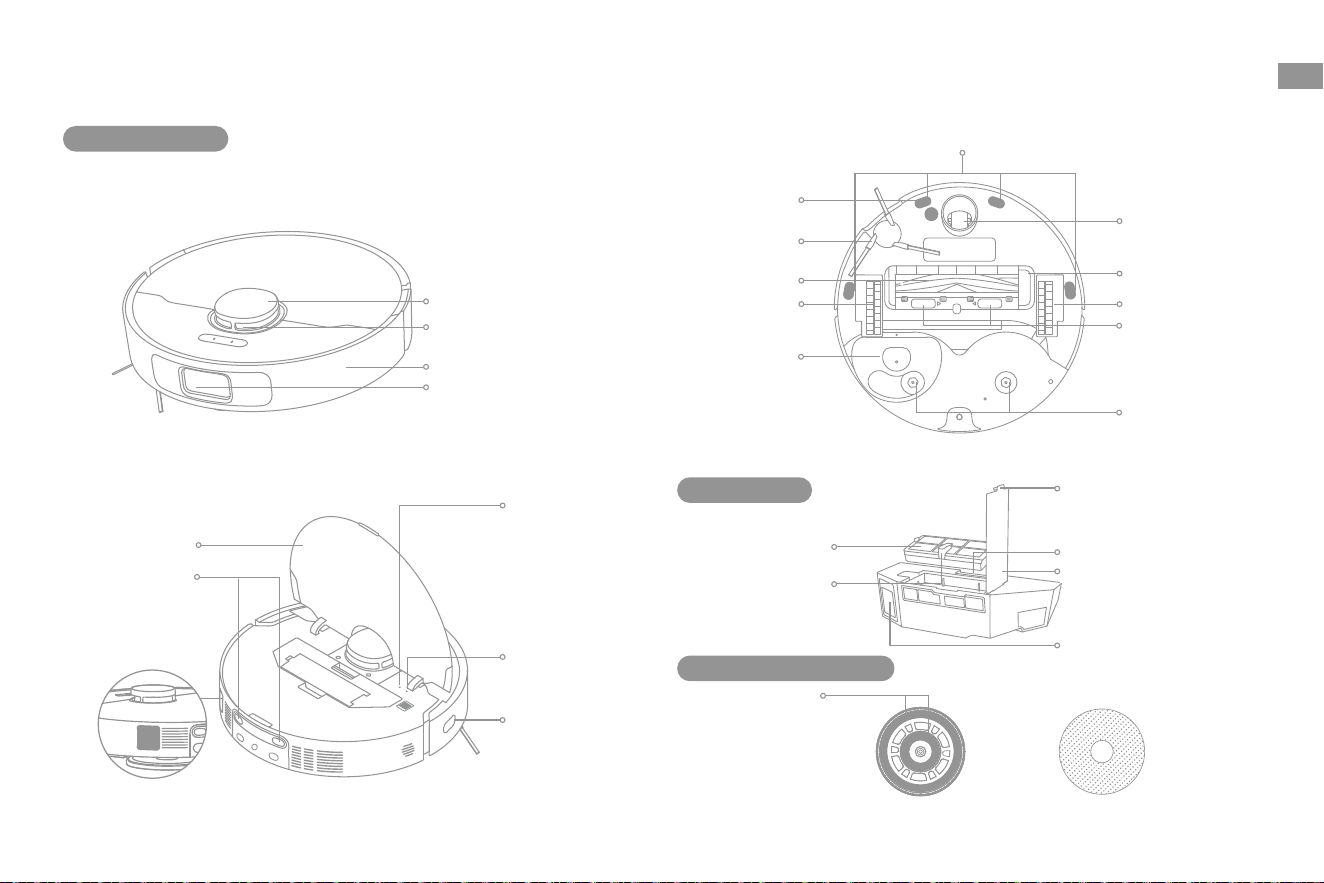

Robot and Sensors

Product Overview

Dust Box

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Cover

Charging

Contacts

Auto-empty Vent

Reset Button

· Press and hold for 3

seconds to restore to

factory settings

Wi-Fi Indicator

Edge Sensor

Cli Sensors

Main Wheel

MopExtend

Assembly

Main Brush

Omnidirectional

Wheel

Brush Guard

Main Wheel

Brush Guard

Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

Filter

Filter Handle

Auto-empty Vent

Dust Box Cover Clip

Dust Box Clip

Dust Box Cover

LDS Cover

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

Bumper

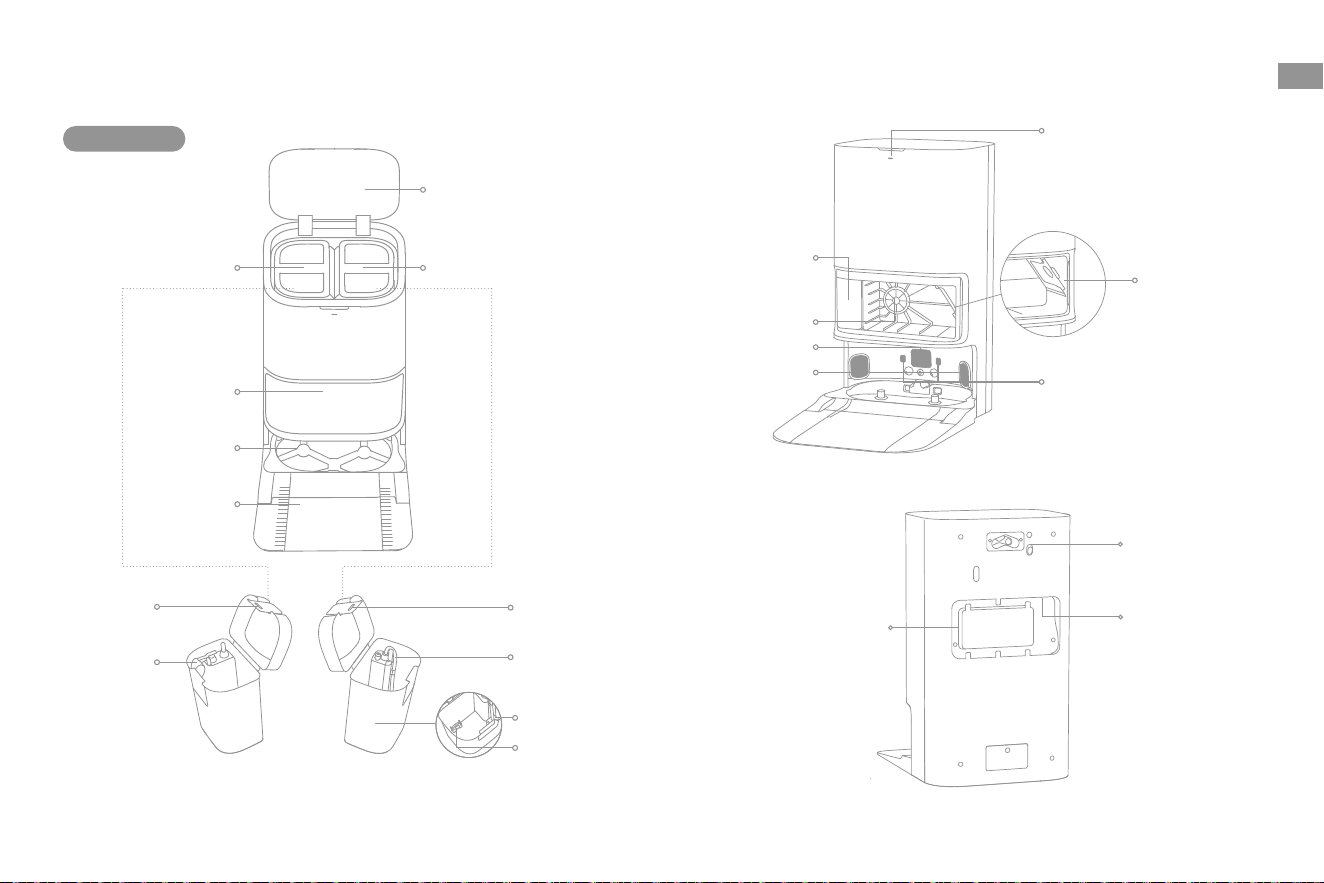

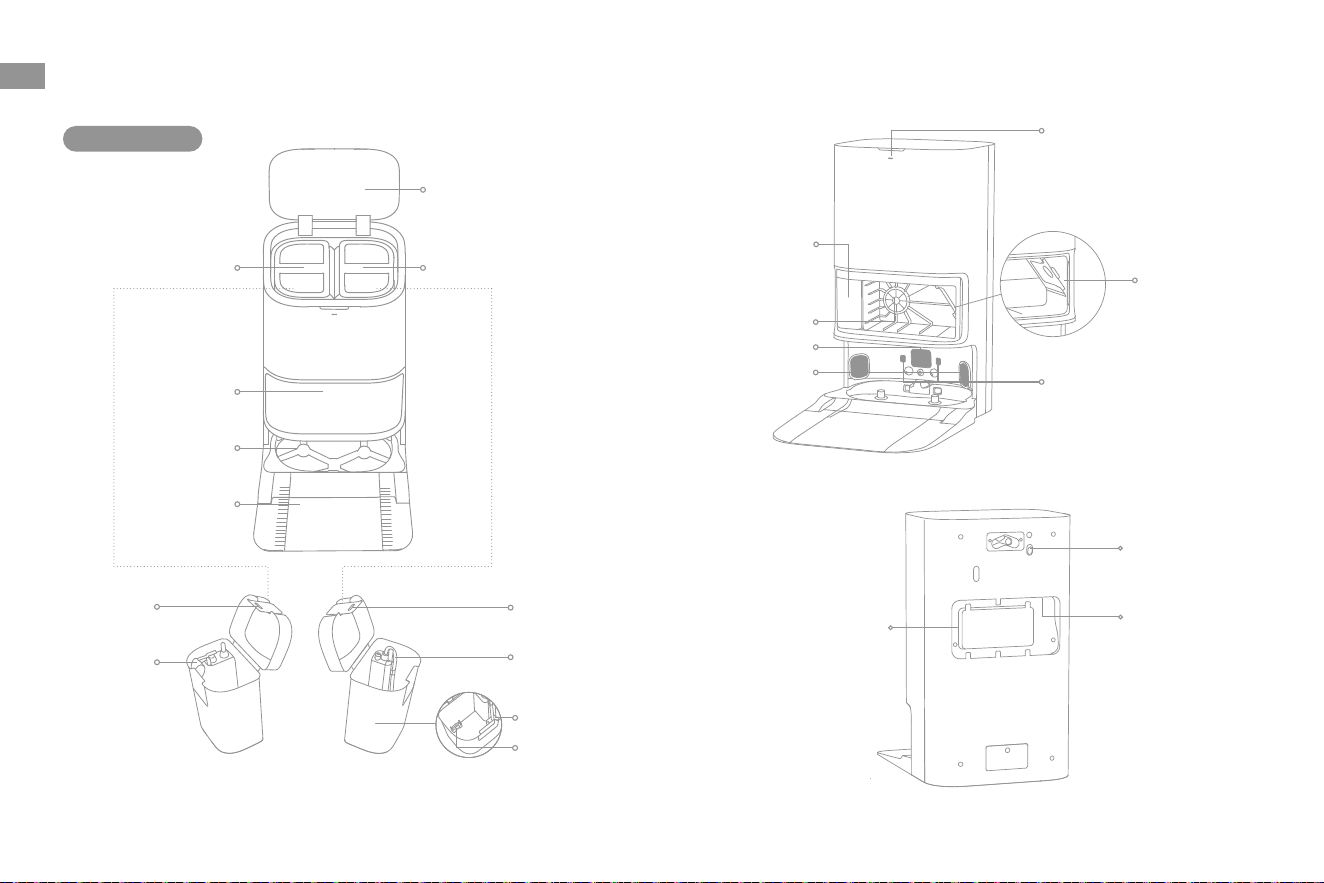

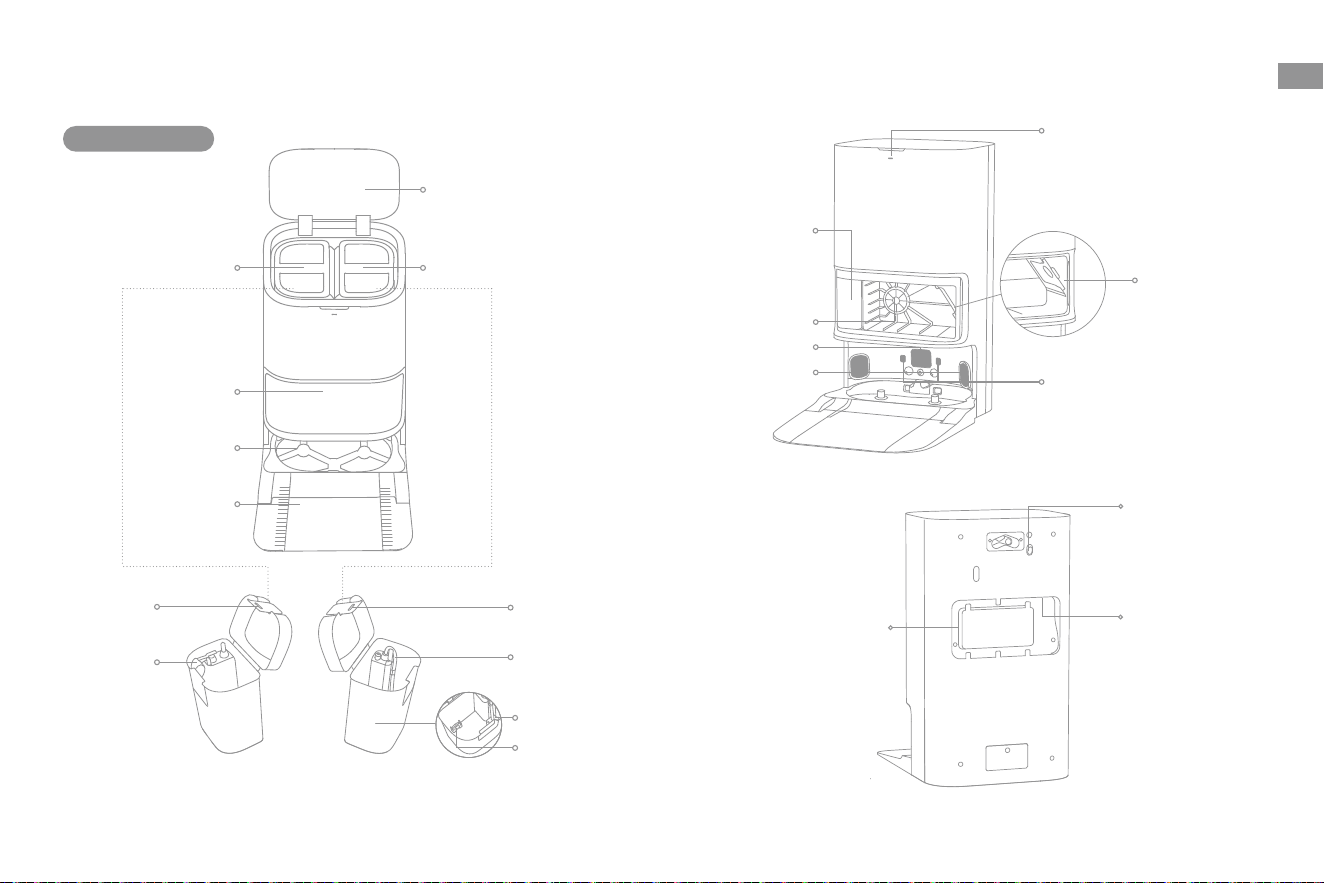

Base Station

Product Overview

Filter

Reserved Slot for Auto-

Detergent Compartment

Dust Bag Slot

Washboard

Ramp

Extension

Plate

Upper Cover

Clean Water Tank

Used Water Tank

Auto-empty Vents

Water Tank Clip

Water Tank

Clip

Float Ball

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Dust Tank

Cover

Status Indicator

· Solid White: The base station

is connected to power

· Solid Orange: The base

station has an error

Signaling Area

Note: The auto-detergent compartment needs to be purchased separately.

Charging Contacts

Power Cord Storage Slot

Power Port

I : ON

O : OFF

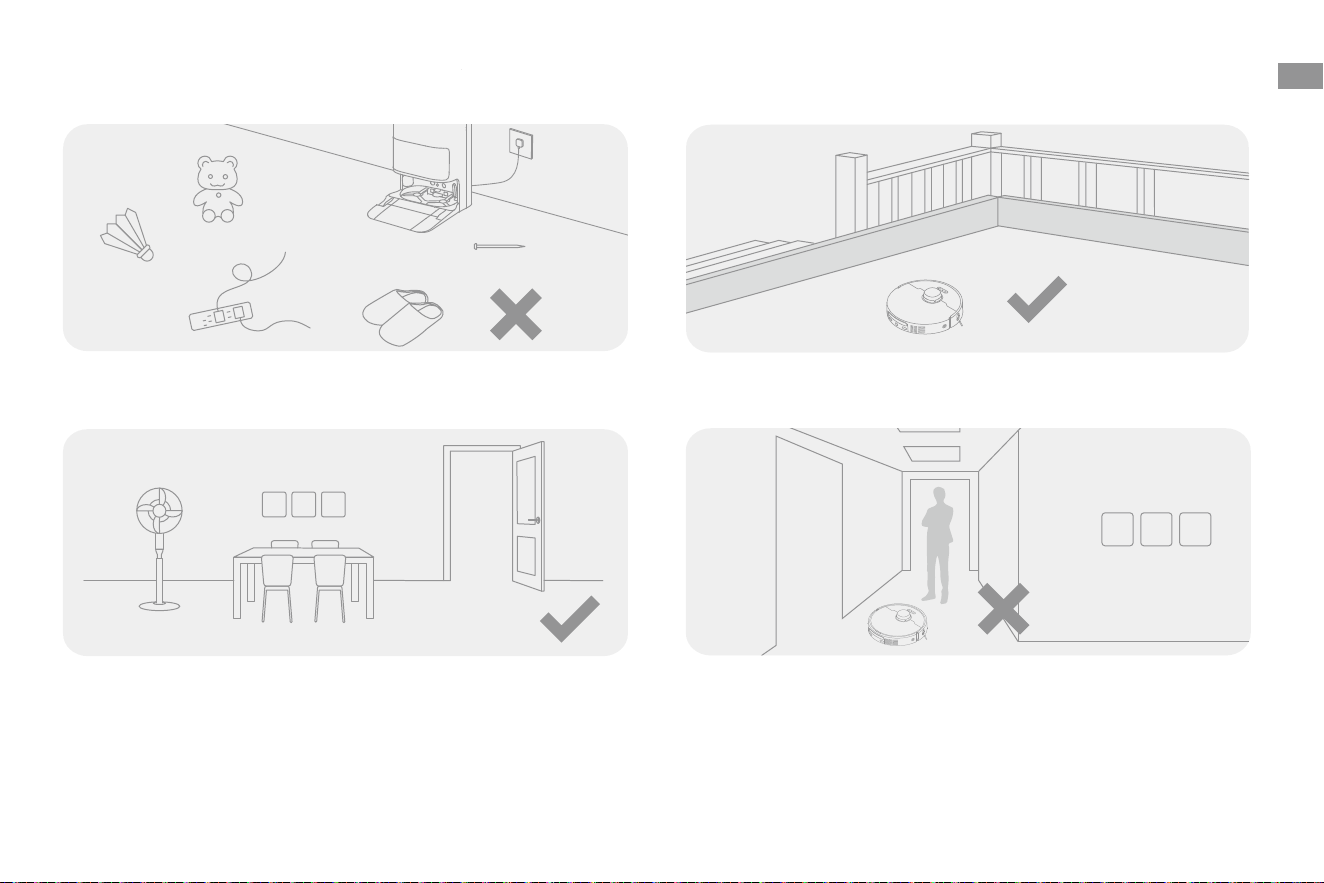

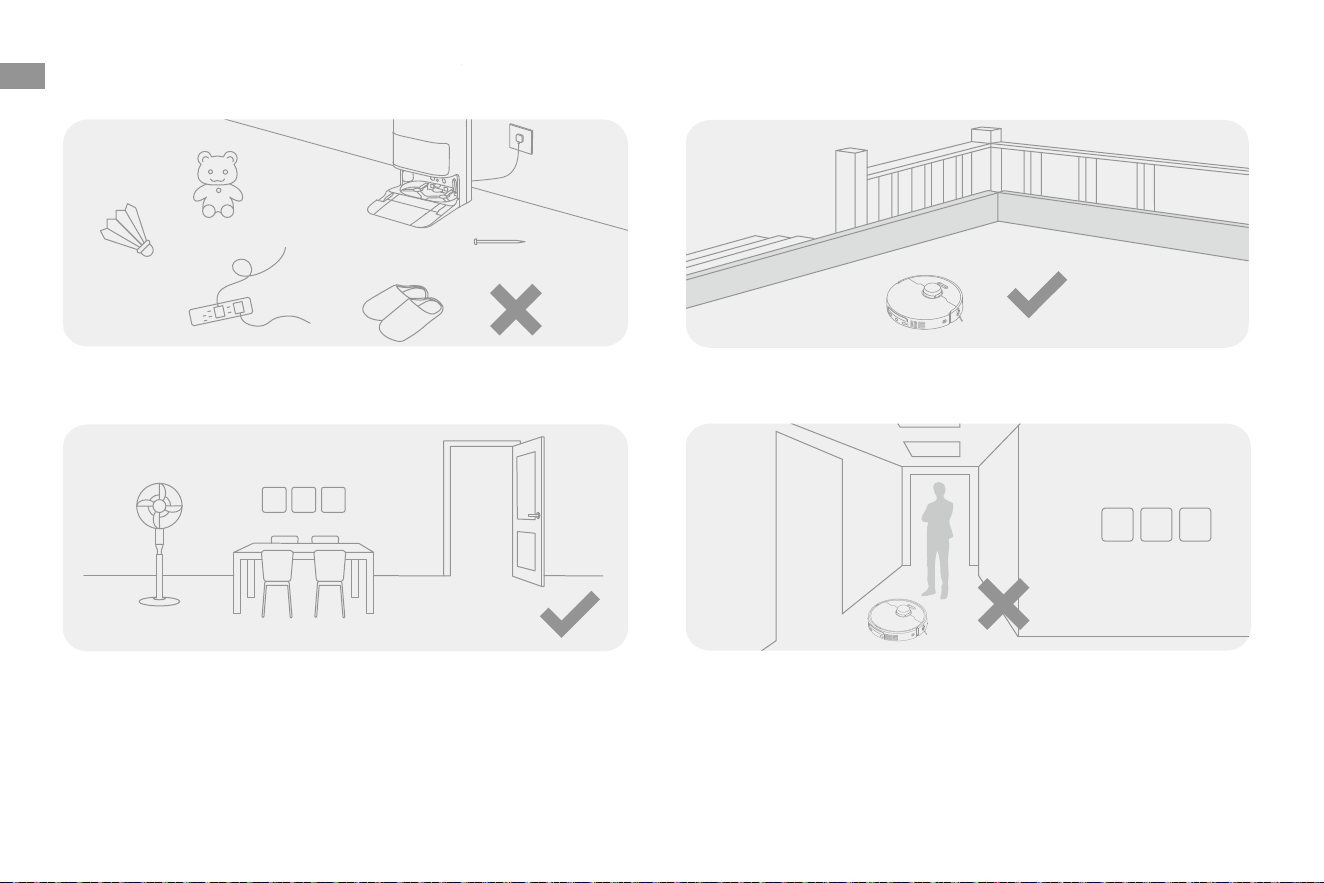

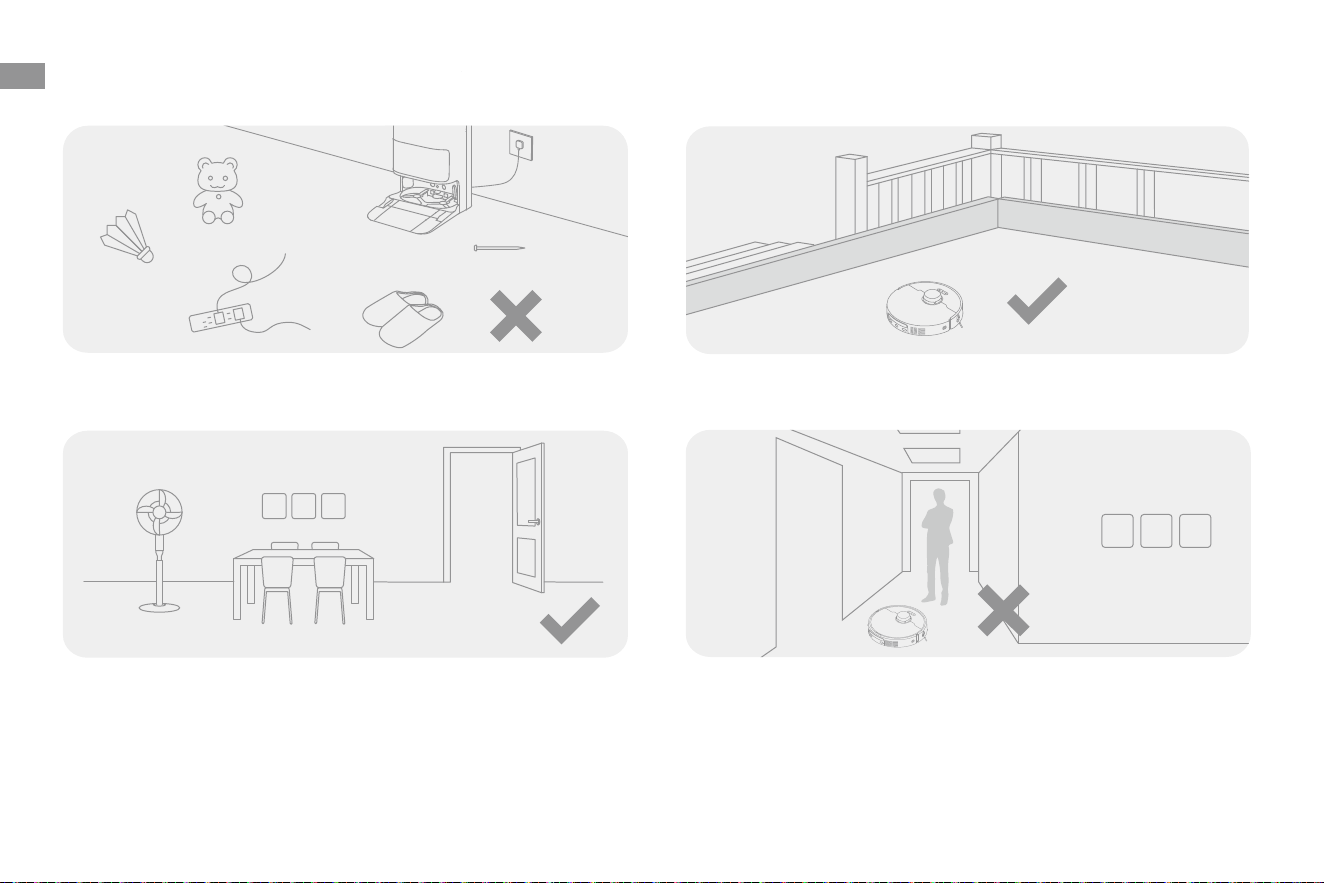

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from not recognizing areas that need to be cleaned, do

not stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs and sofa to

ensure the secure and smooth operations of the robot.

Note:

· When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

· Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

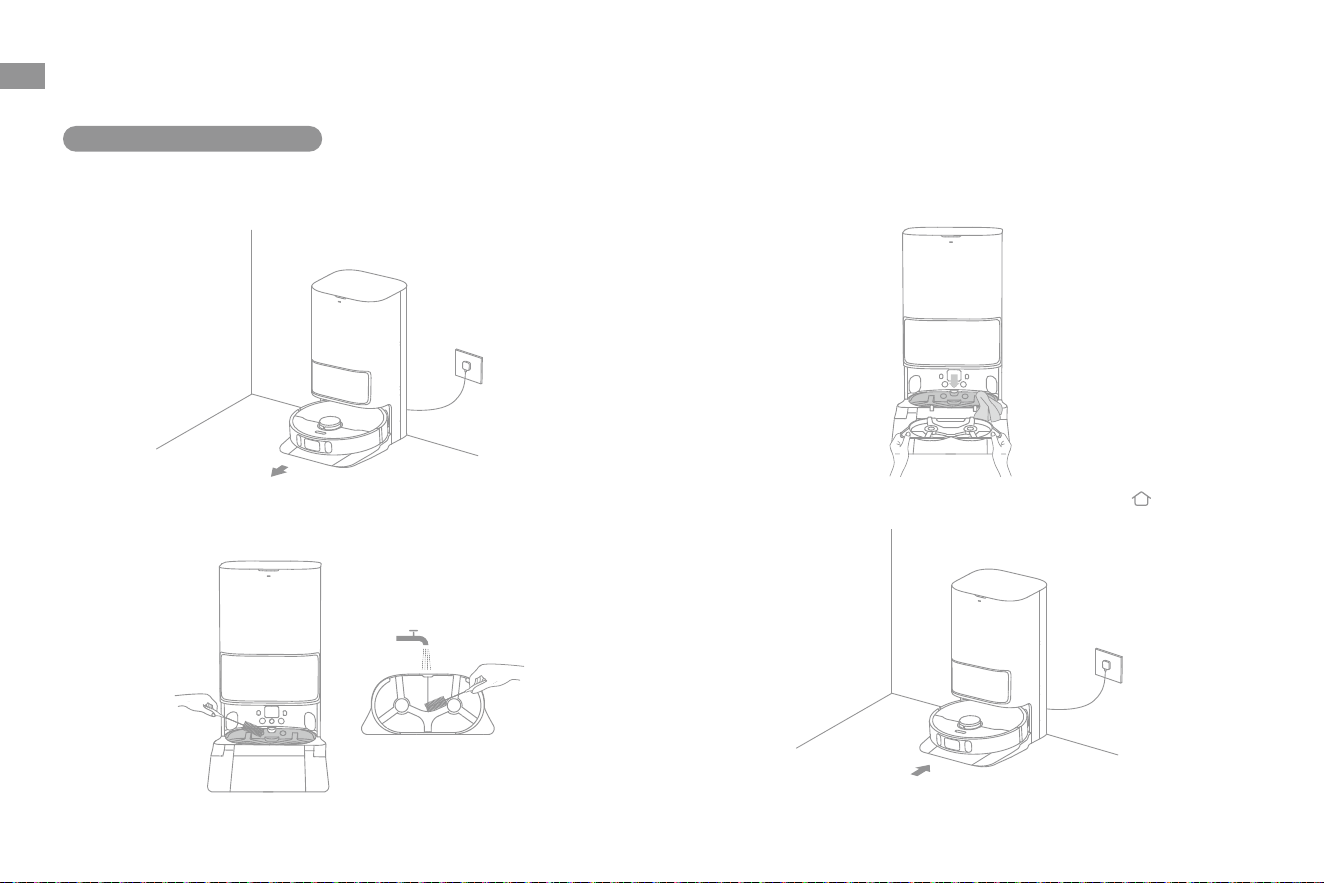

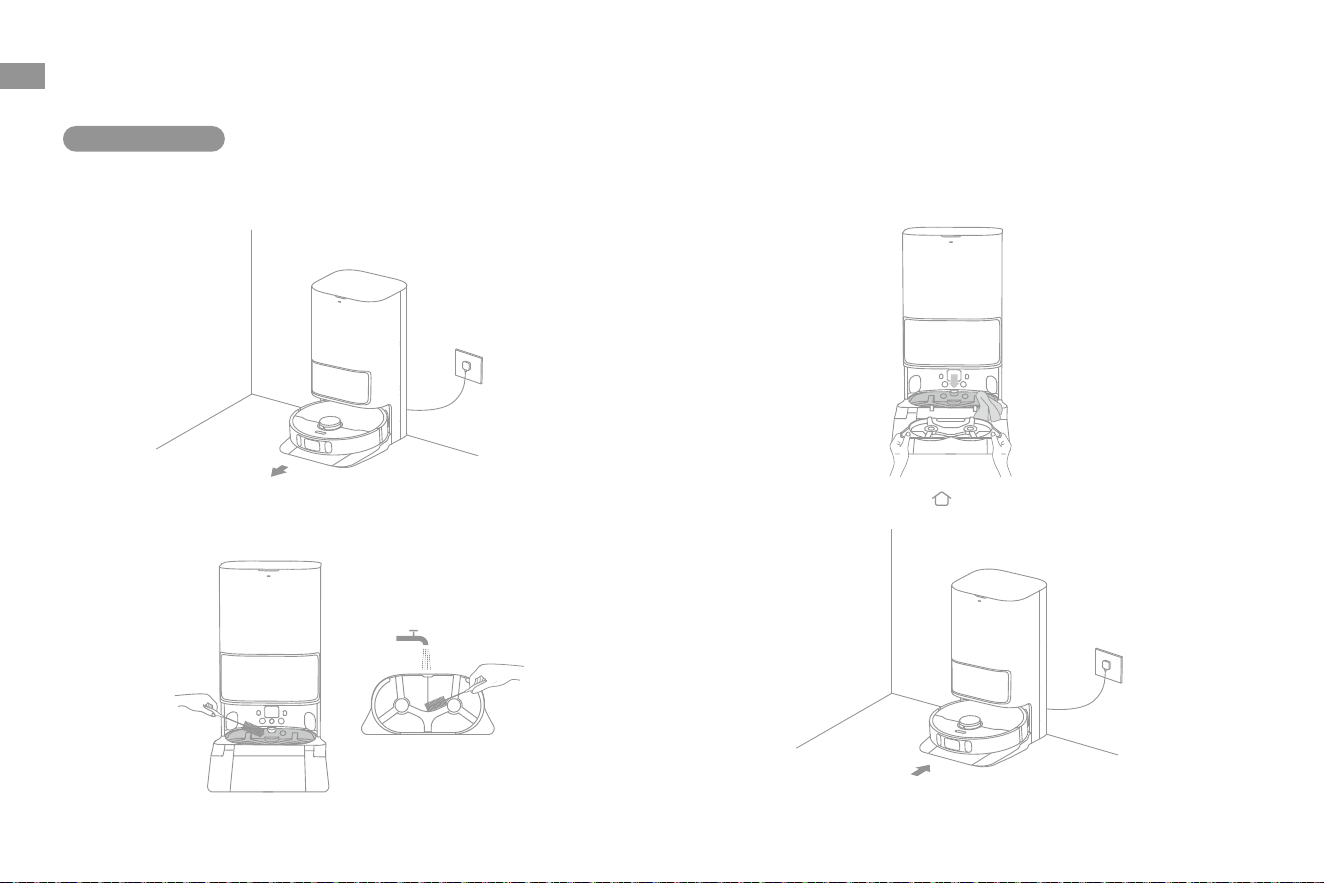

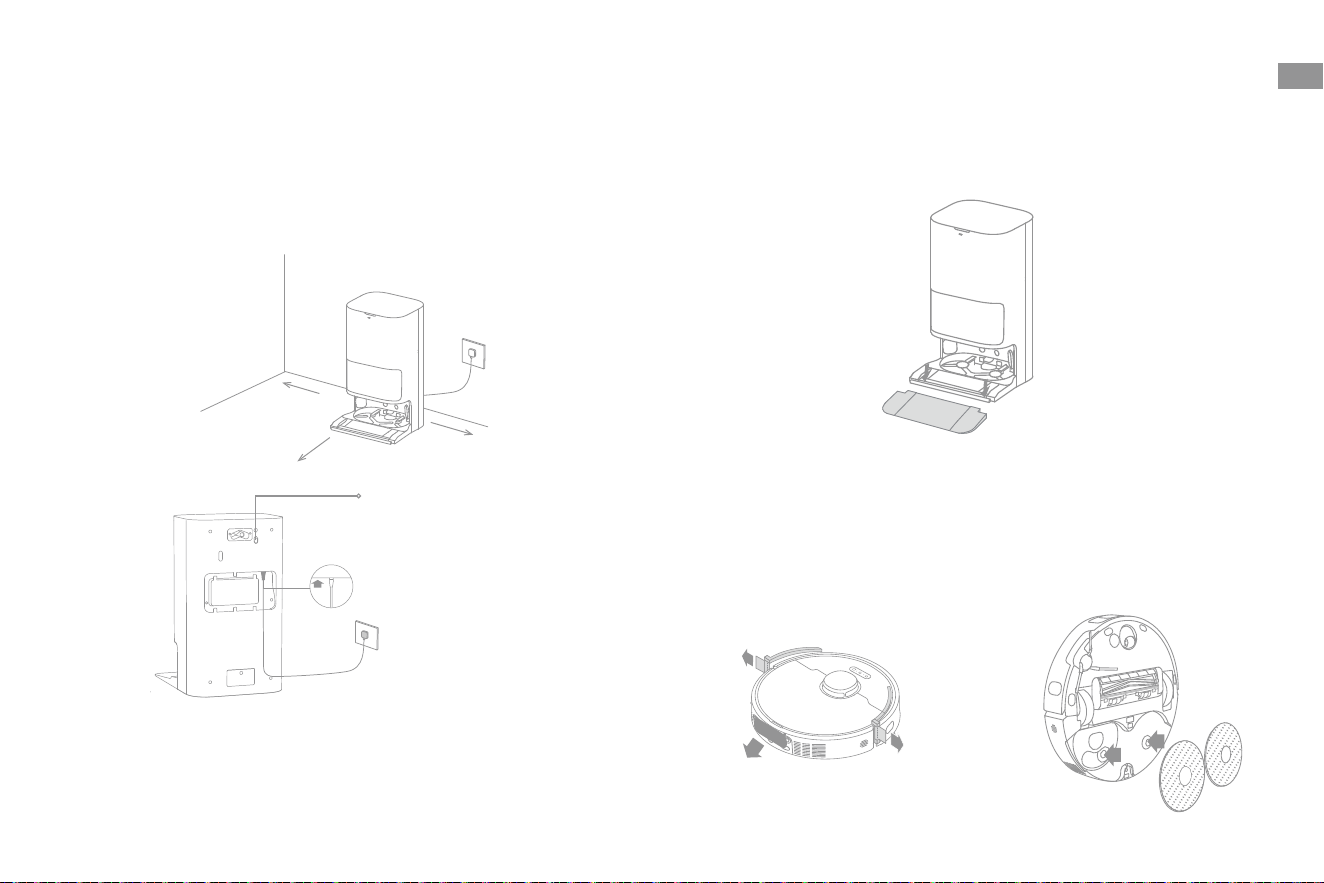

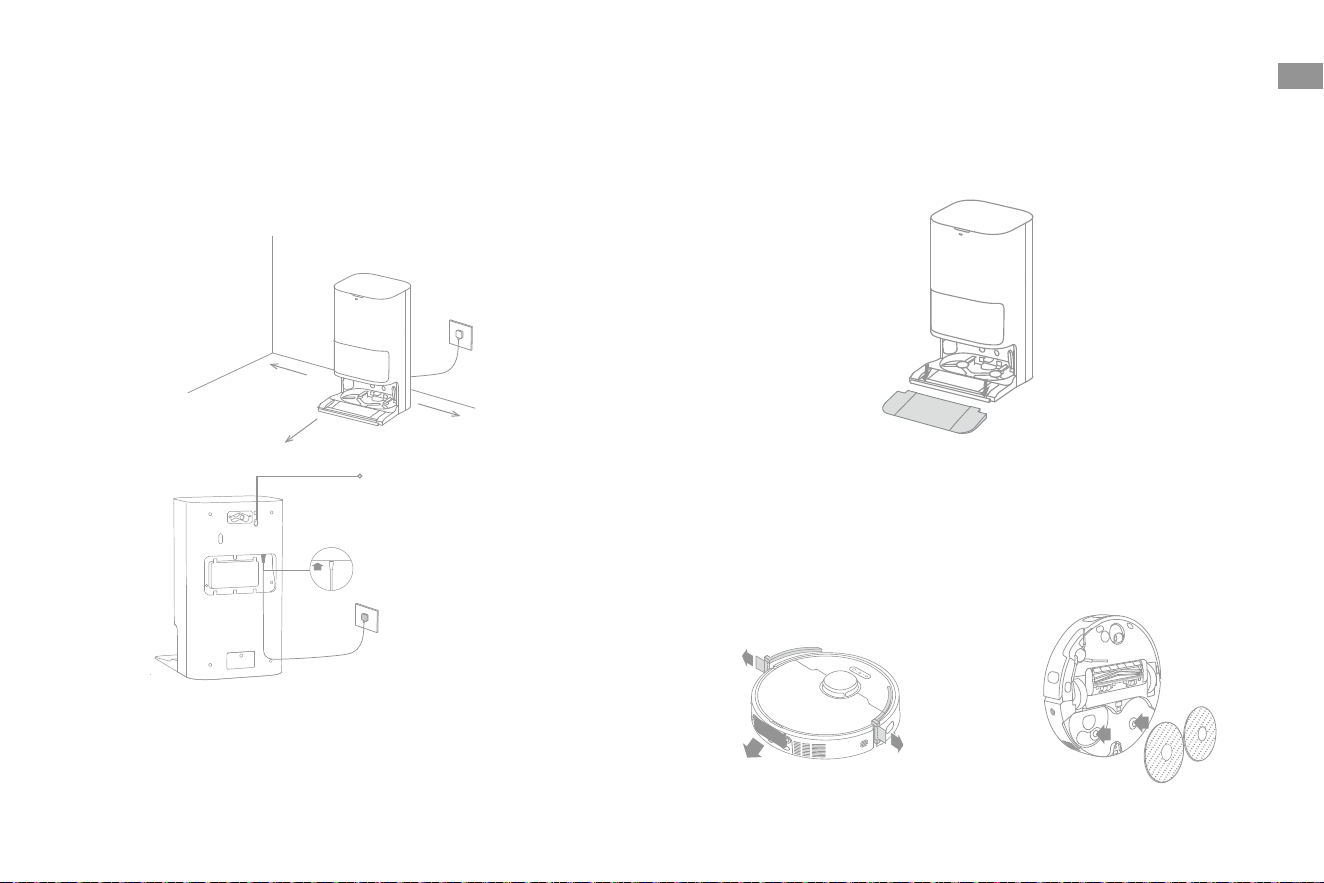

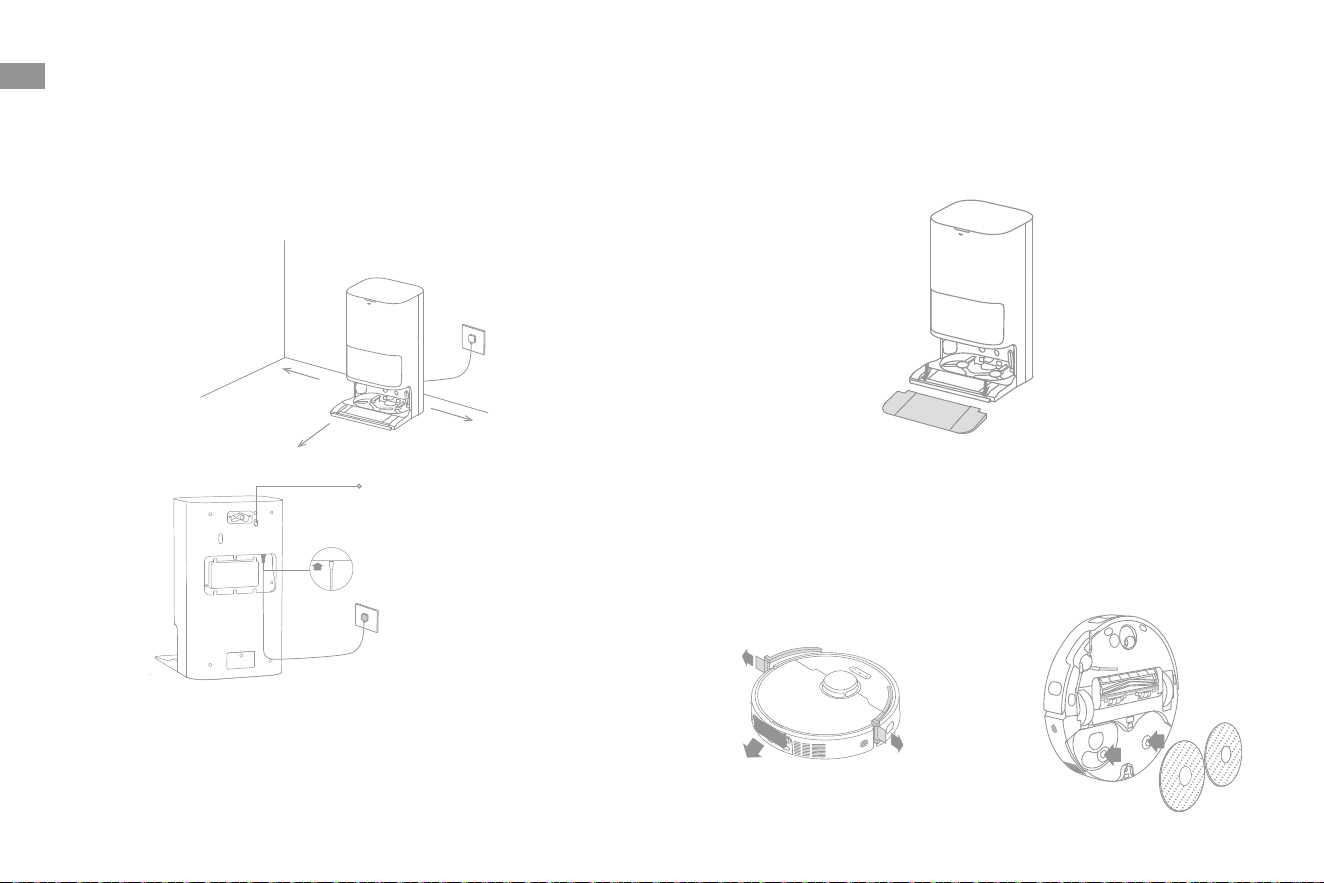

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with a good

Wi-Fi signal. Leave enough space as shown in the figure and remove any

objects in the shaded area. Insert the power cord into the base station and

plug it into the socket.

3. Remove Robot Protections, and Install the Mop Assembly

2. Install the Ramp Extension Plate

Before Use

Note:

· Make sure that no objects might block the signaling area.

· To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

②

①

③

Firmly insert the power cord

upwards until the indicator turns

on.

＞60"

＞2"

I : ON

O : OFF

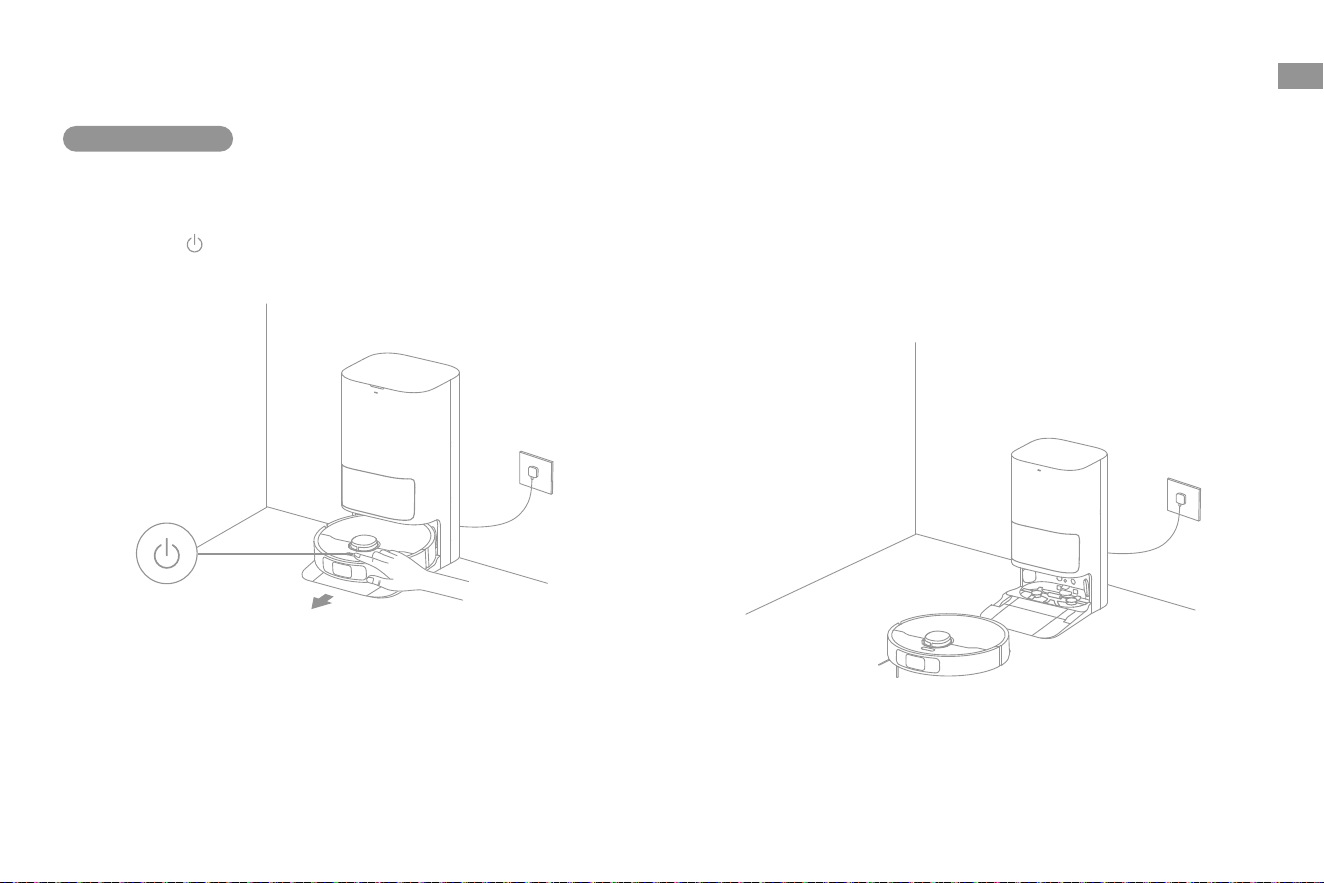

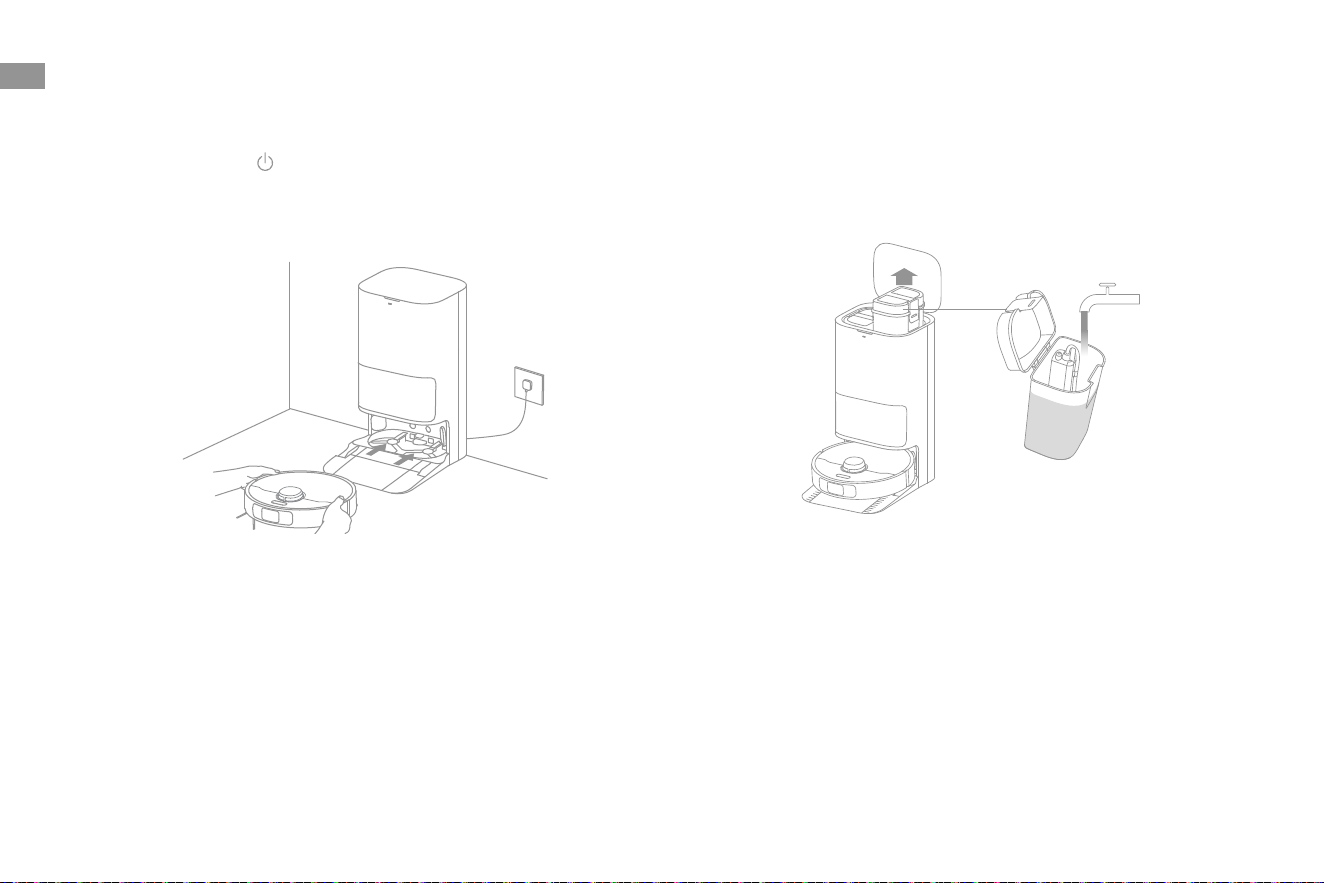

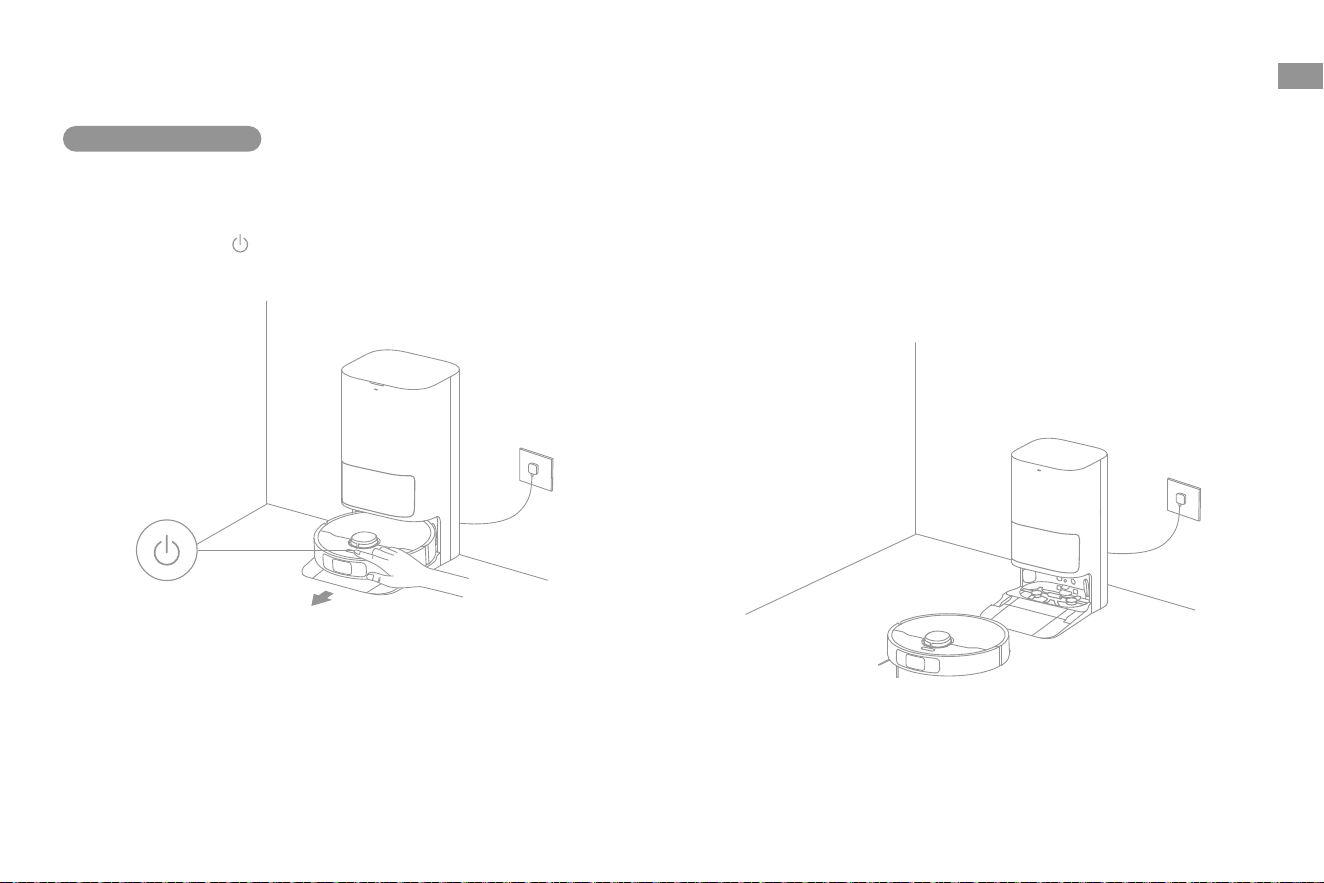

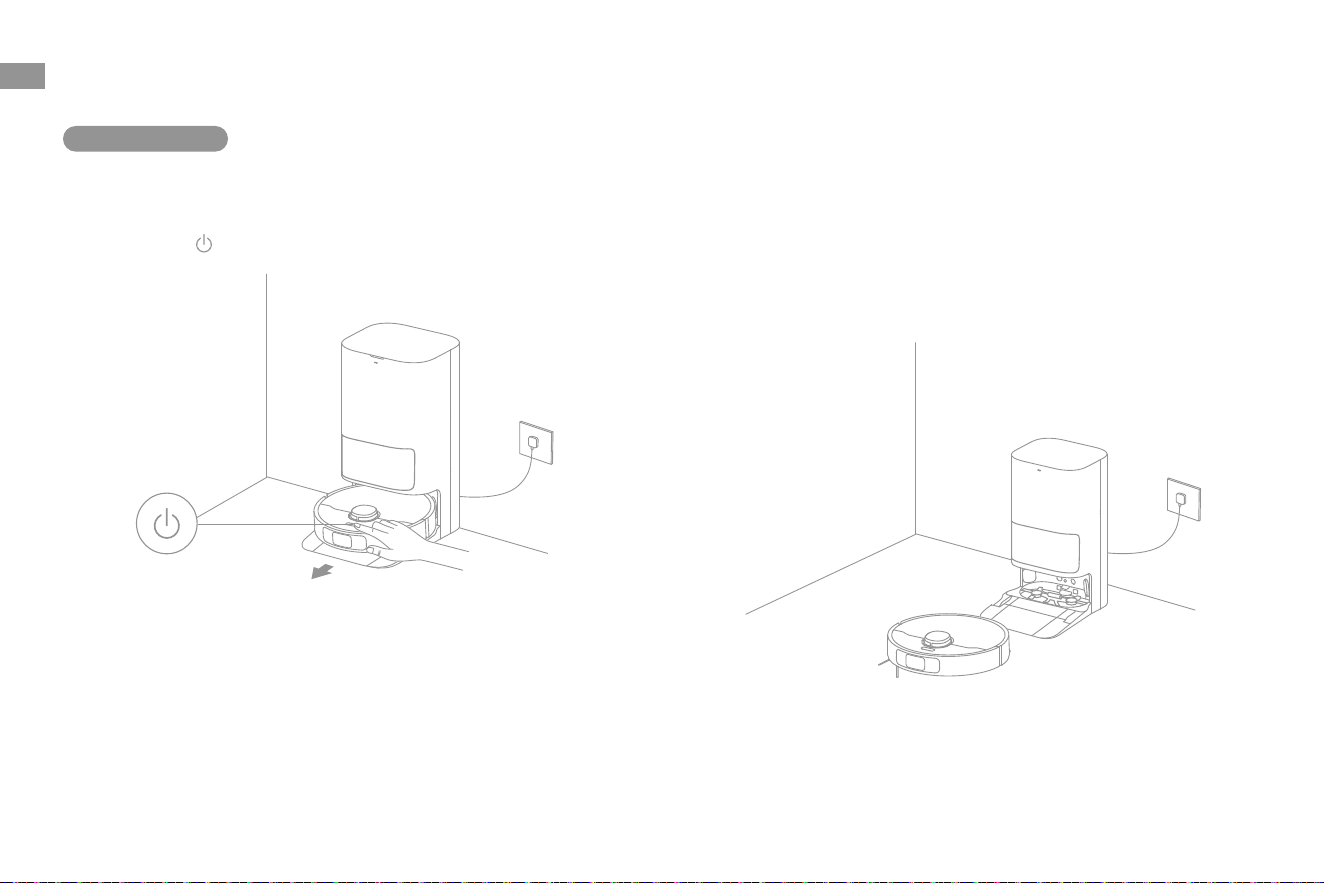

4. Connect the Robot to the Base Station

Press and hold the button on the robot for 3 seconds to turn it on. Place

the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notification when the robot

successfully connects to the base station.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

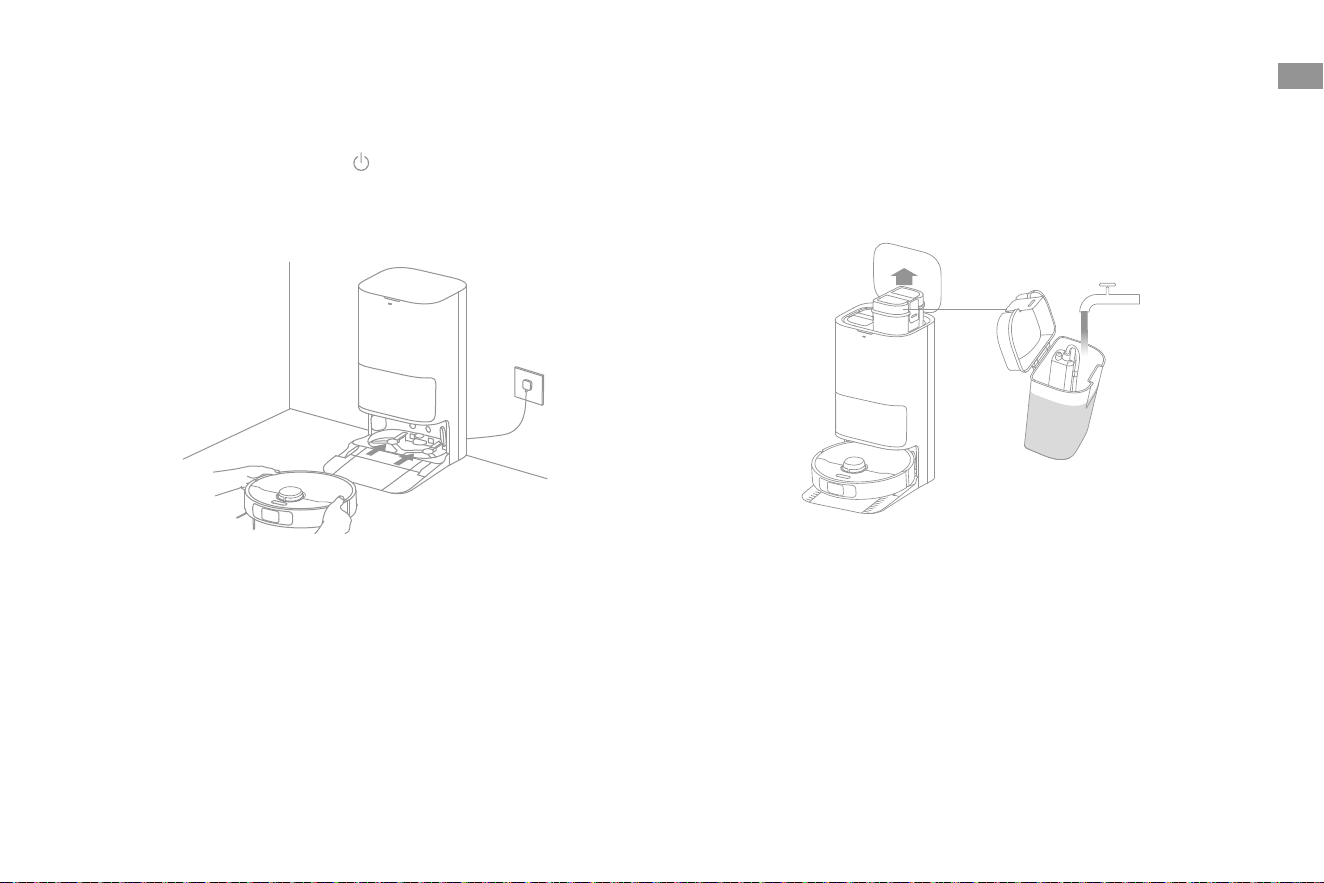

5. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and fill up the tank with

clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

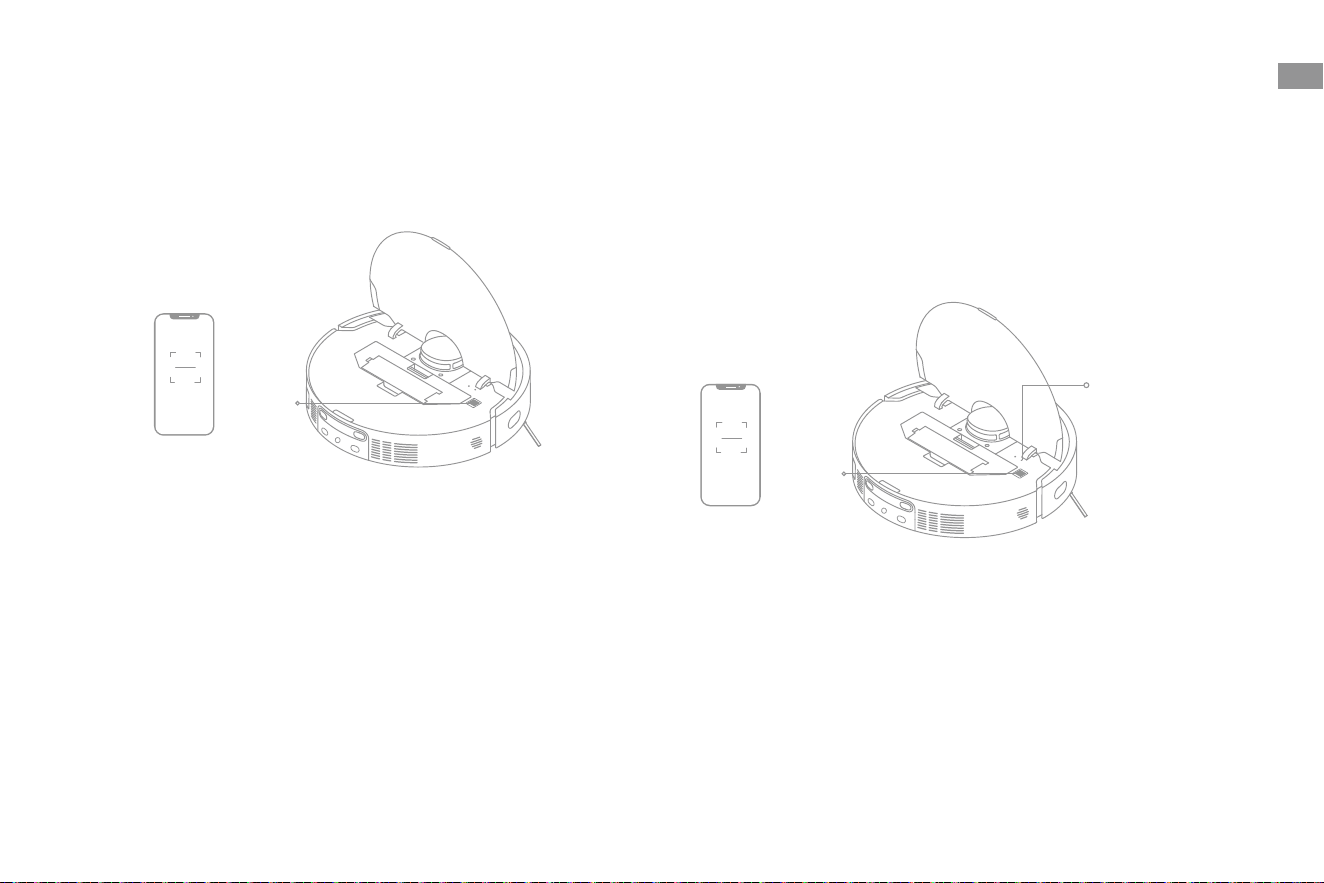

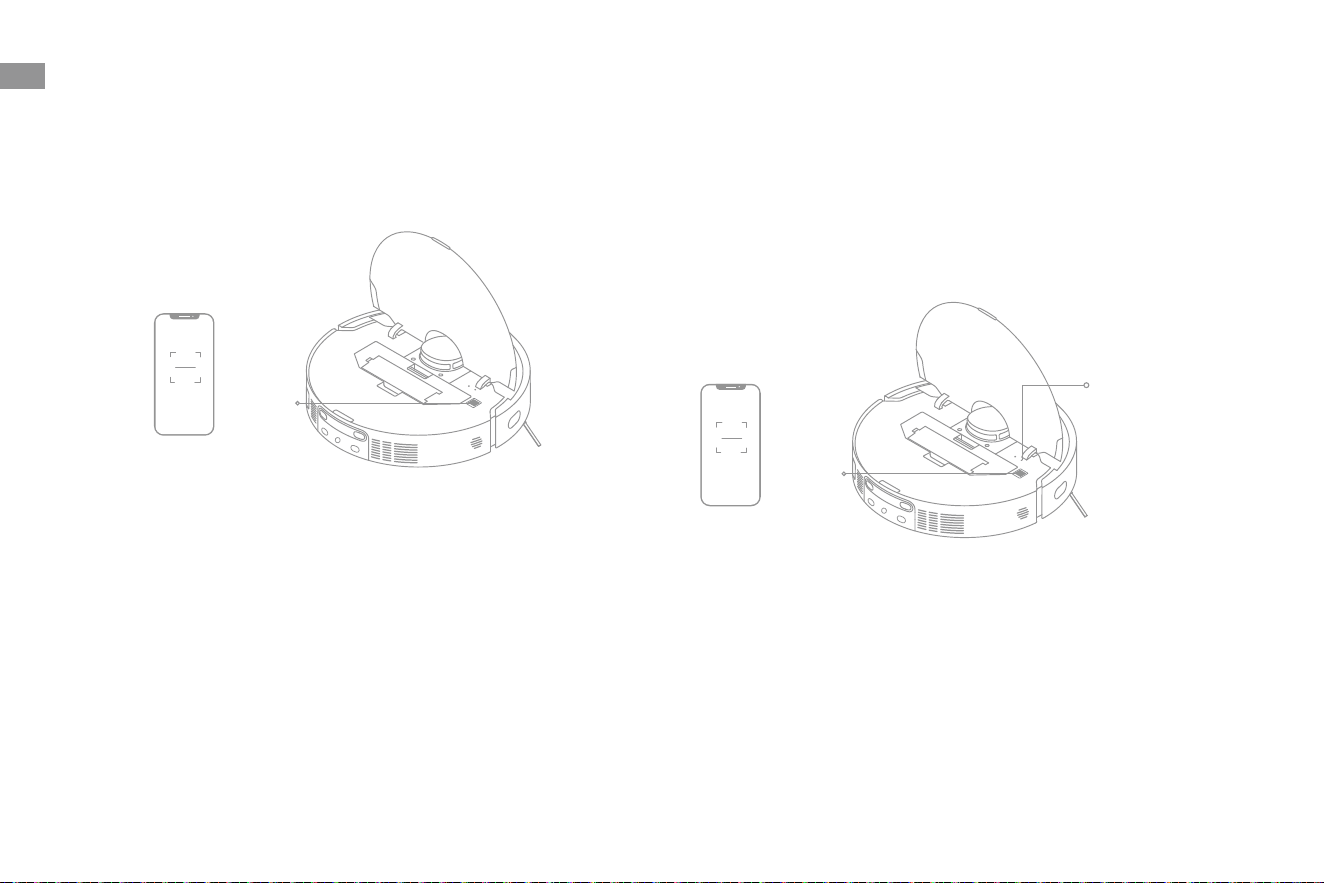

2. Add Device

Open the MOVAhome app, tap "Scan QR code to connect", and scan the same QR

code on the robot again to add the device. Please follow the prompts to finish the

Wi-Fi connection.

Note: If you want to reset Wi-Fi, repeat step 2 and then follow the prompts to

finish the Wi-Fi connection.

Connecting with the MOVAhome App

1. Download the MOVAhome App

Scan the QR code on the robot, or search "MOVAhome" in the app store to

download and install the app.

Wi-Fi Indicator

· Blinking slowly:

To be connected

· Blinking quickly:

Connecting

· On: Connected

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

QR Code

How to Use

Turn On/O

Press and hold the button for 3 seconds to turn on the robot. The power

indicator should be illuminated. Place the robot onto the base station, the

robot should turn on automatically and begin charging. To turn o the robot,

move the robot away from the base station and press and hold the button

for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the base station, the mapping process has been

completed and the map will be saved automatically.

Pause/Sleep

When the robot is running, press any button to pause it. If the robot is paused

for more than 10 minutes, it automatically enters sleep mode. All indicators

on the robot will turn o. Press any button on the robot, or use the app to

wake up the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the base station

to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning and the power indicator goes out. The DND

mode is disabled by default at the factory. You can use the app to enable the

DND mode or modify the DND period. The DND period is 22:00-8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

The robot will resume cleanup where it left off after the DND period expires.

Spot Cleaning

When the robot is on standby, press briefly the button to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 ×

1.5 meters around it and returns to its starting point once the spot cleaning is

completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

button

for 10 seconds to forcefully turn it o. Then, press and hold the

button

for 3 seconds to turn the robot on.

How to Use

Vacuum and Mop

Note: When using the mop assembly for the first time, the robot performs the

"Vacuum and Mop" task by default.

1. Start cleaning

Press the button on the robot, or use the app to make the robot start from

the base station. Then the robot will plan the optimal cleaning route and

perform the cleaning task based on the created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base station to wash

mop pads based on the mop pad cleaning frequency specified in the app.

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard during operation.

How to Use

3. Automatically empty the dust box and wash and dry the mop

pads

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust box. Then

it will wash and dry the mop pads.

4. Clean the used water tank

After the robot has completed its task, please clean the used water tank to

prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

Vacuum Only

Enable the vacuuming function in the app, and the robot will automatically lift

the mop assembly and start vacuuming.

Mop after Vacuuming

Enable the mopping after vacuuming function in the app, and the robot will

automatically lift the mop assembly to vacuum the floor. After vacuuming

is completed, the robot will return to empty the dust box, and then start

mopping after automatically lowering the mop assembly.

Mop Only

Enable the mopping function in the app, and the robot will check if the mop

assembly is installed. If not, manually install the mop assembly, and then the

robot will automatically start mopping.

Routine Maintenance

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brush Every 6 to 12 months

Dust box's filter

Every 3 to 6 months

Side brush

Mop pad holder /

Washboard

Once every month /

Base station's

signaling area

Charging contacts

Auto-empty vents

Omnidirectional

wheel

Edge sensor

Laser Distance

Sensor (LDS)

3D line laser

sensor

Part Maintenance Frequency Replacement Period

Carpet sensor

Once every month

Cli sensors

Bumper

Bottom of the robot

Dust box Clean it as needed

Dust bag

Every 2 to 4 months

Mop pad Every 1 to 3 months

Note: The replacement frequency will depend on your usage of the robot.

If an exception occurs due to special circumstances, the parts should be

replaced.

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Routine Maintenance

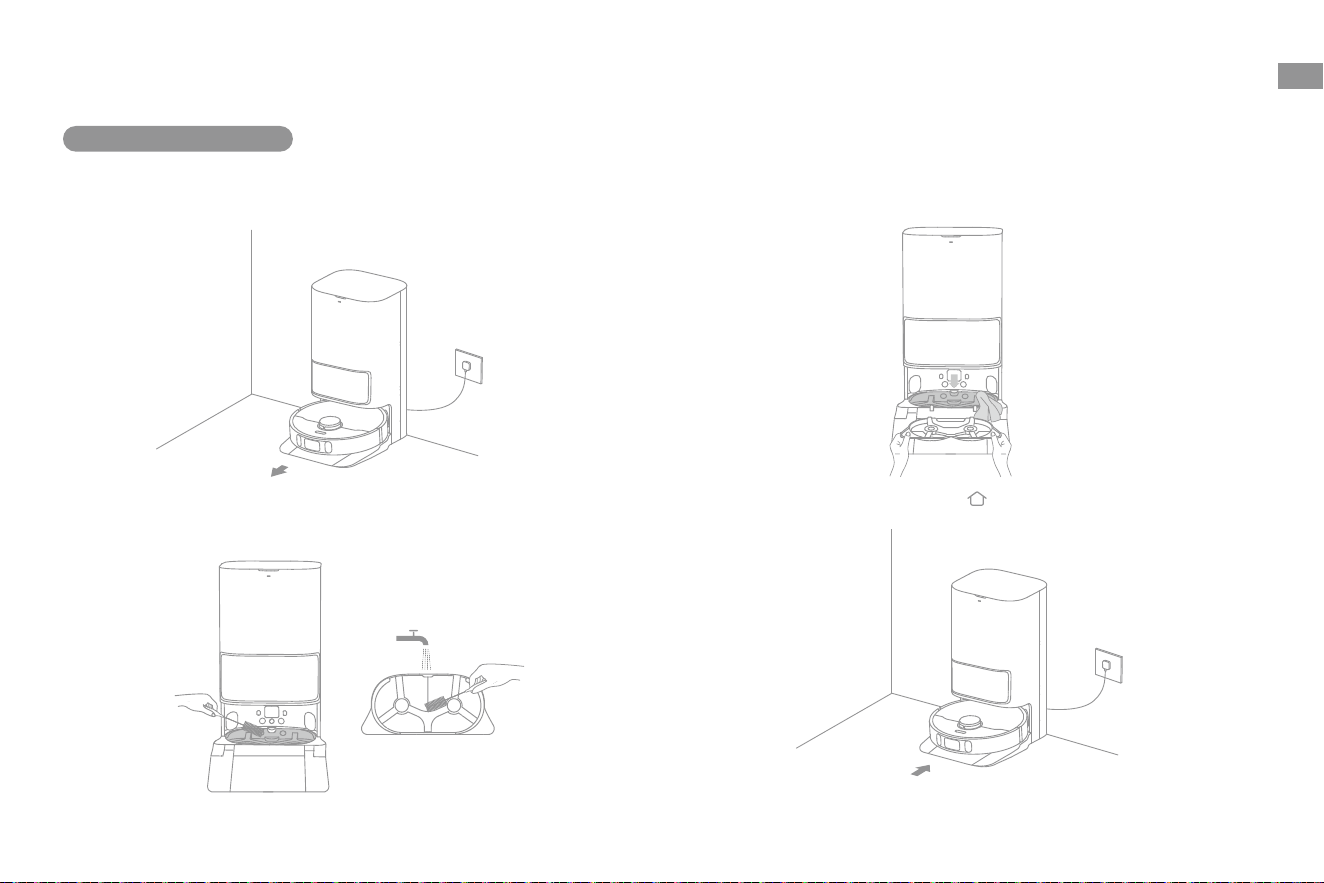

Washboard Base

1. Enable the washboard base cleaning function in the app, and the robot

will exit the base station automatically. Take out the washboard and wait for

water to fill the bottom of the base station.

3. After a moment, the base station will automatically pump out the used

water. Then dry it with a soft and dry cloth, and put the washboard back into

place.

2. Rinse the washboard with clean water, and use a proper cleaning tool to

clean the bottom of the base station.

4. Use the app or briefly press the

button on the robot to make it return to

the base station.

Note: During cleaning, do not make the robot return to the base station.

3. Install a new dust bag.

4. Reinstall the dust tank cover.2. Remove the dust and debris from the filter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust and

debris from accidentally falling out.

Routine Maintenance

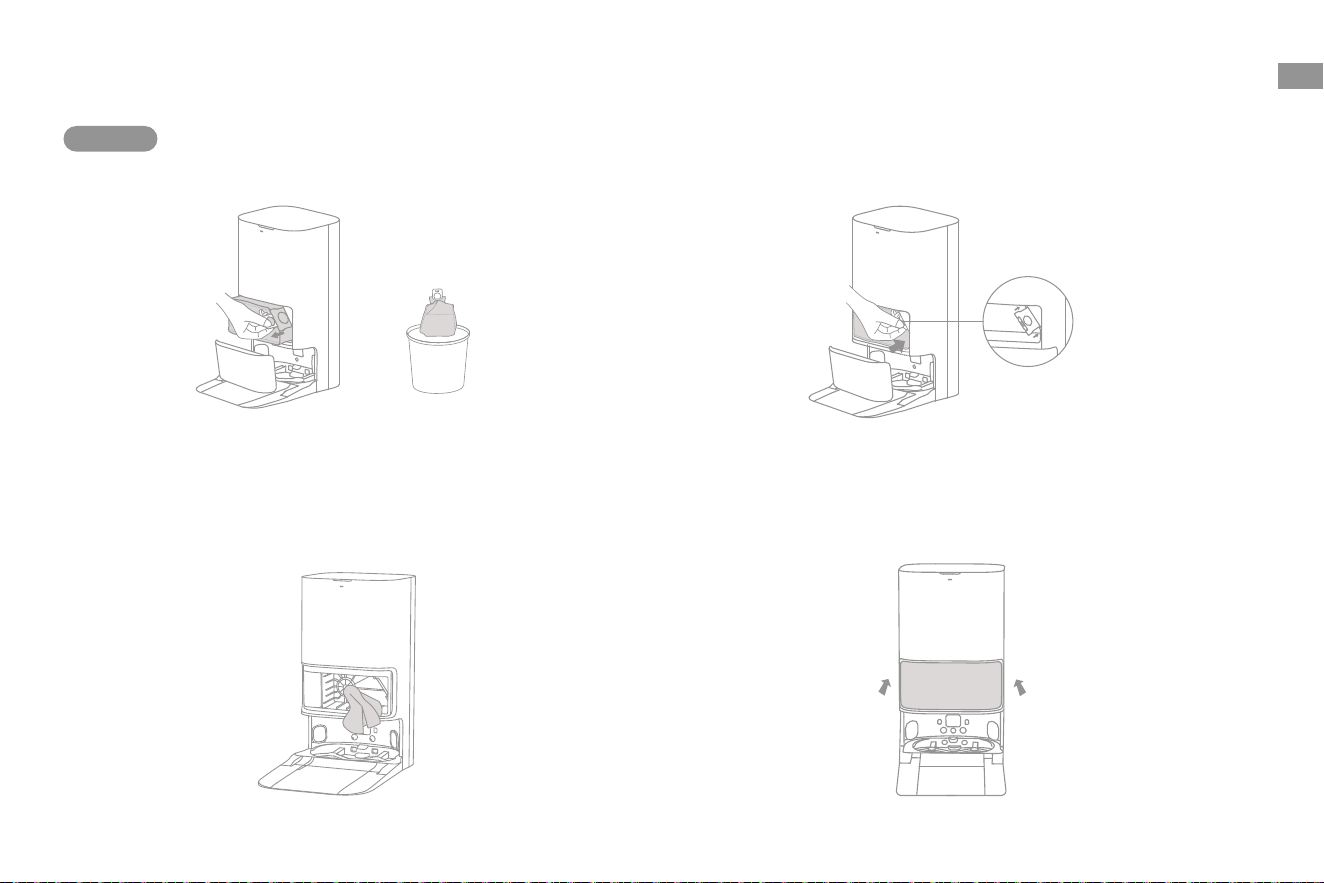

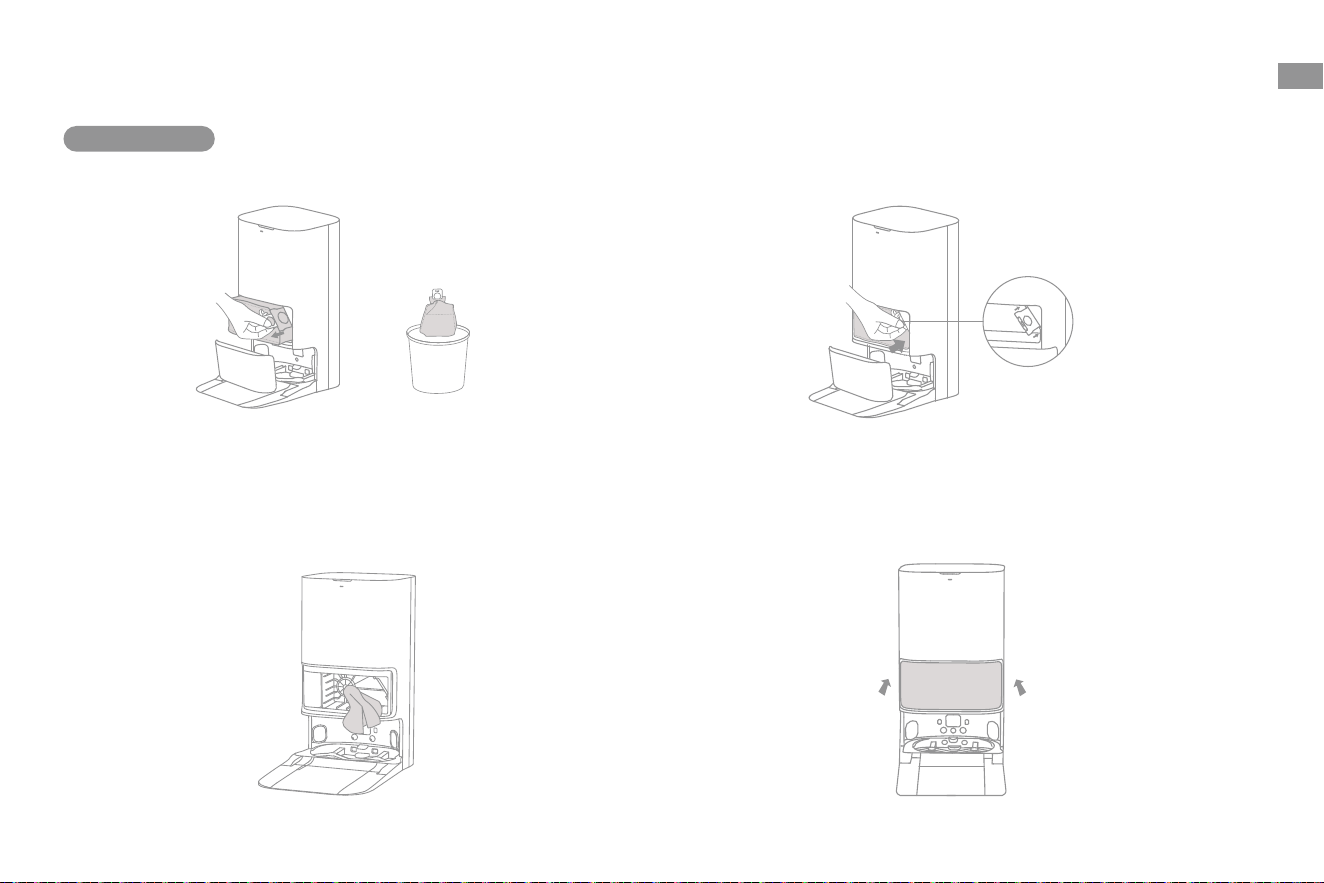

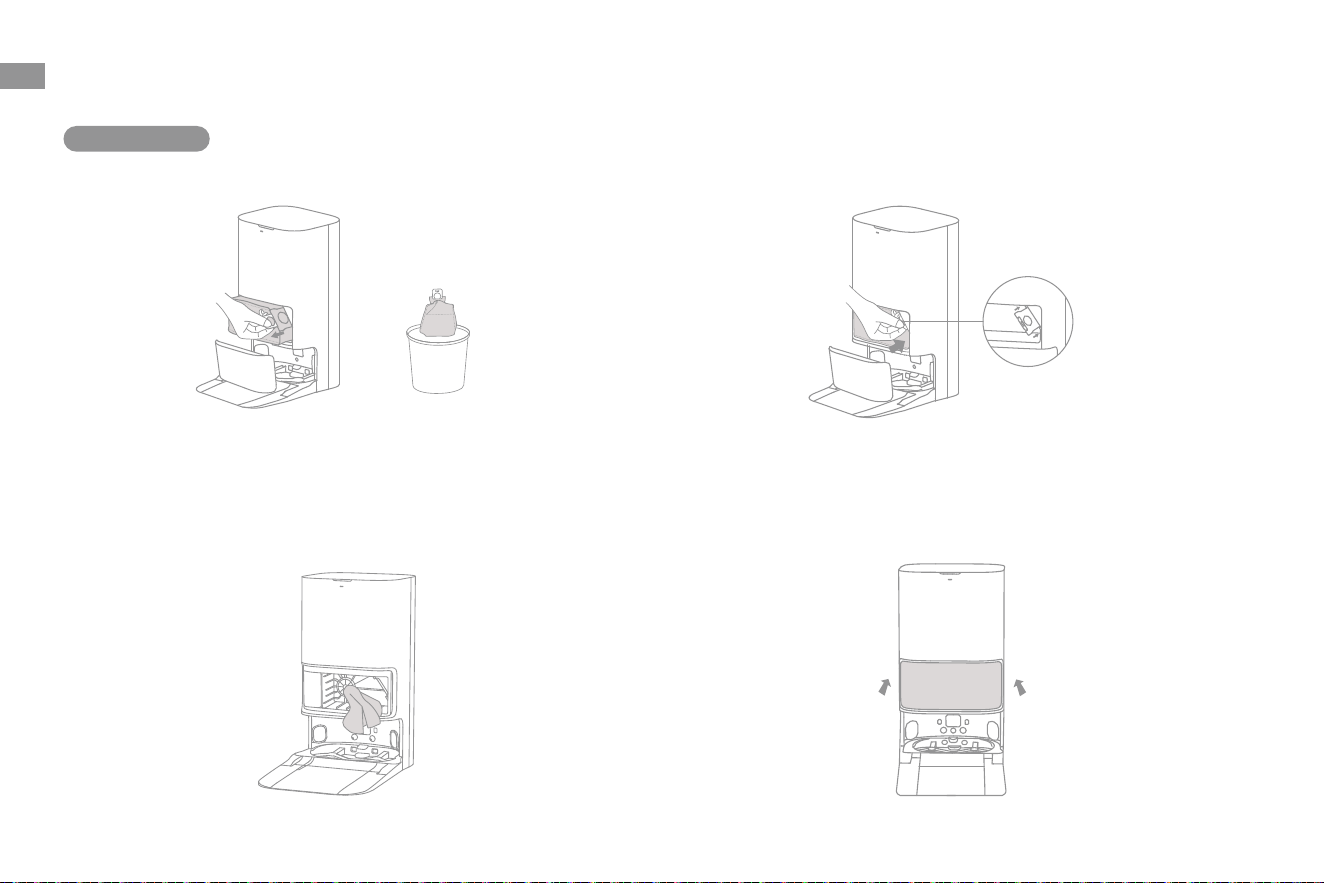

Dust Bag

1. Remove the dust tank cover and discard the dust bag.

Routine Maintenance

2. Open the dust box cover, remove the filter, and then empty the dust box as

shown in the diagram.

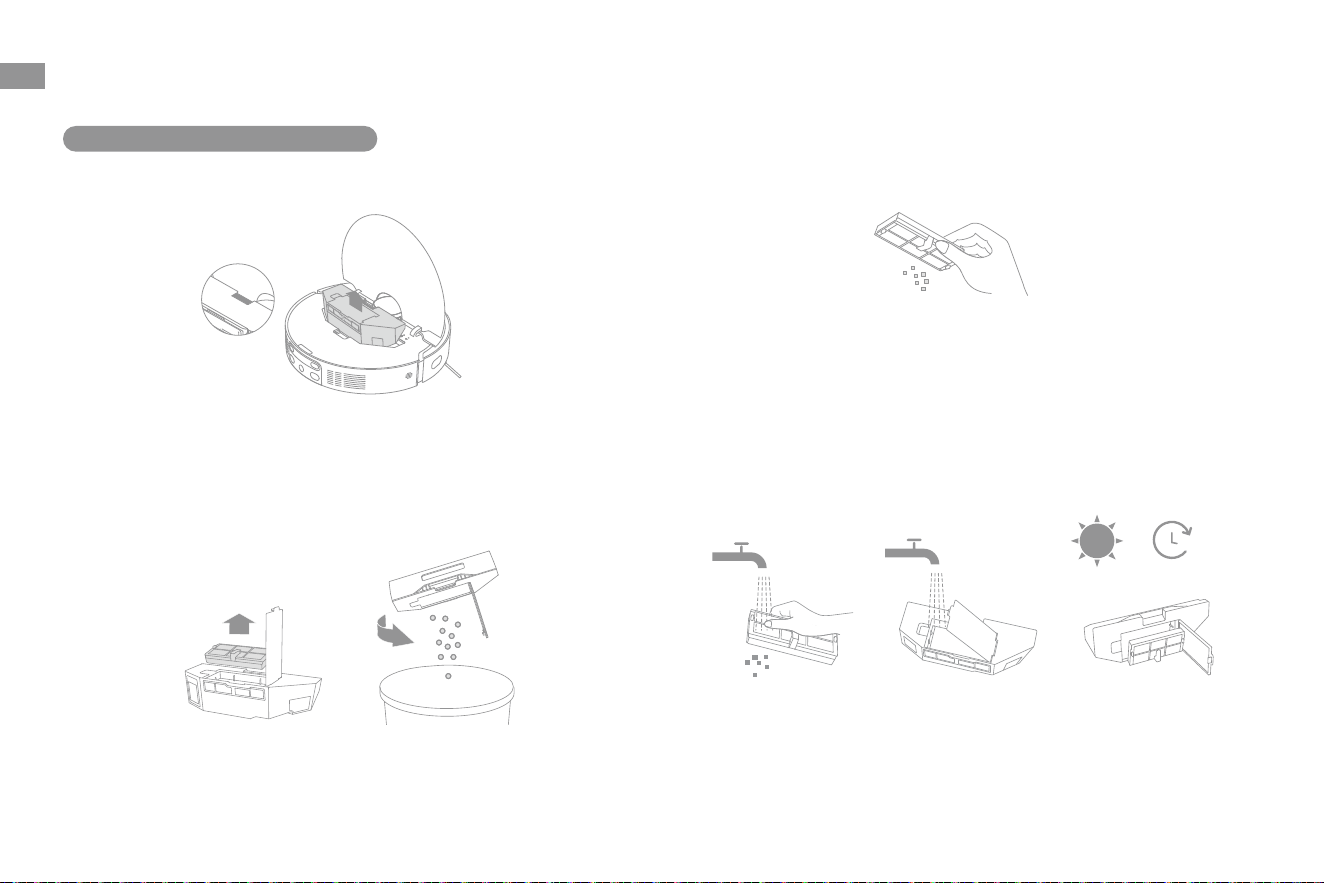

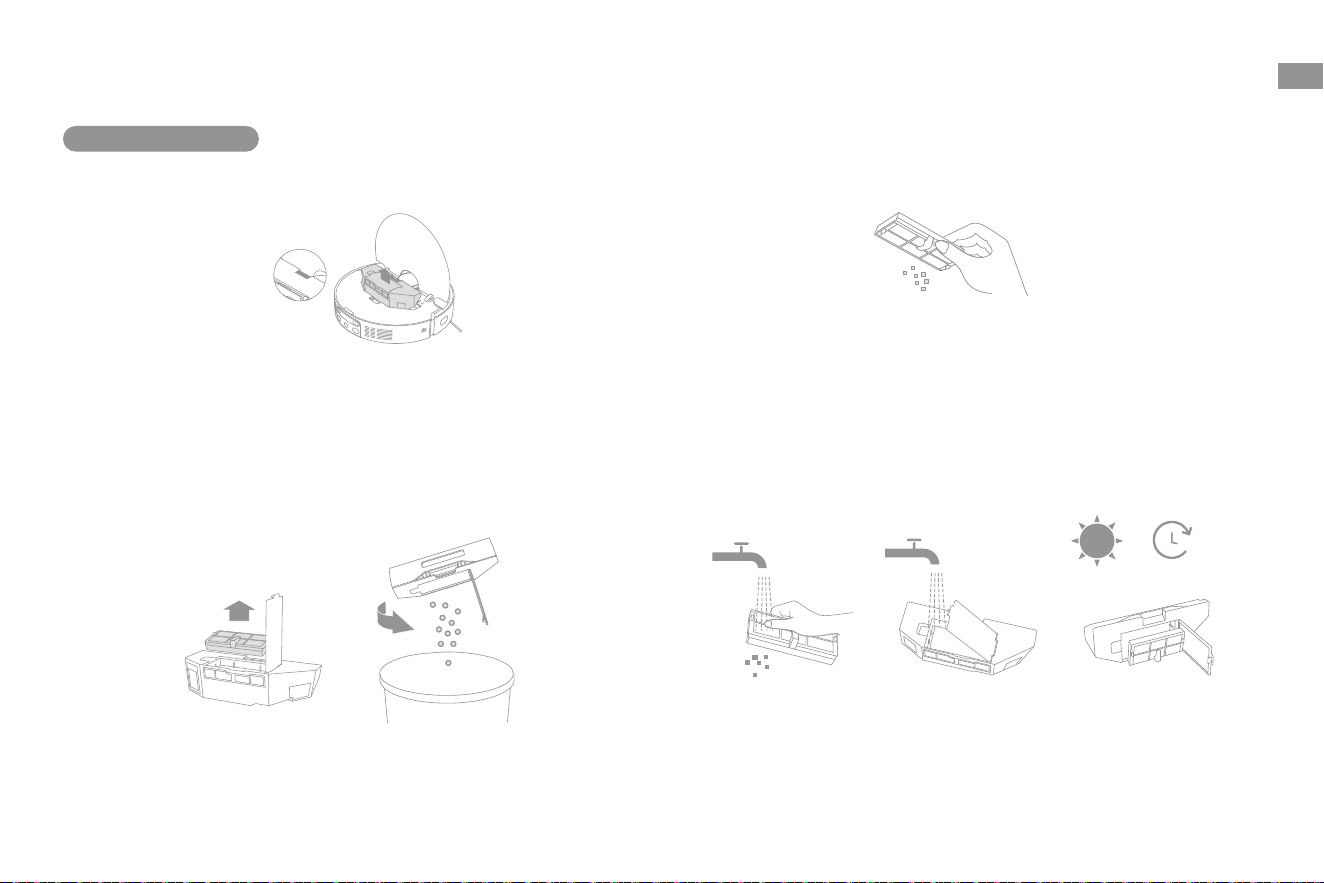

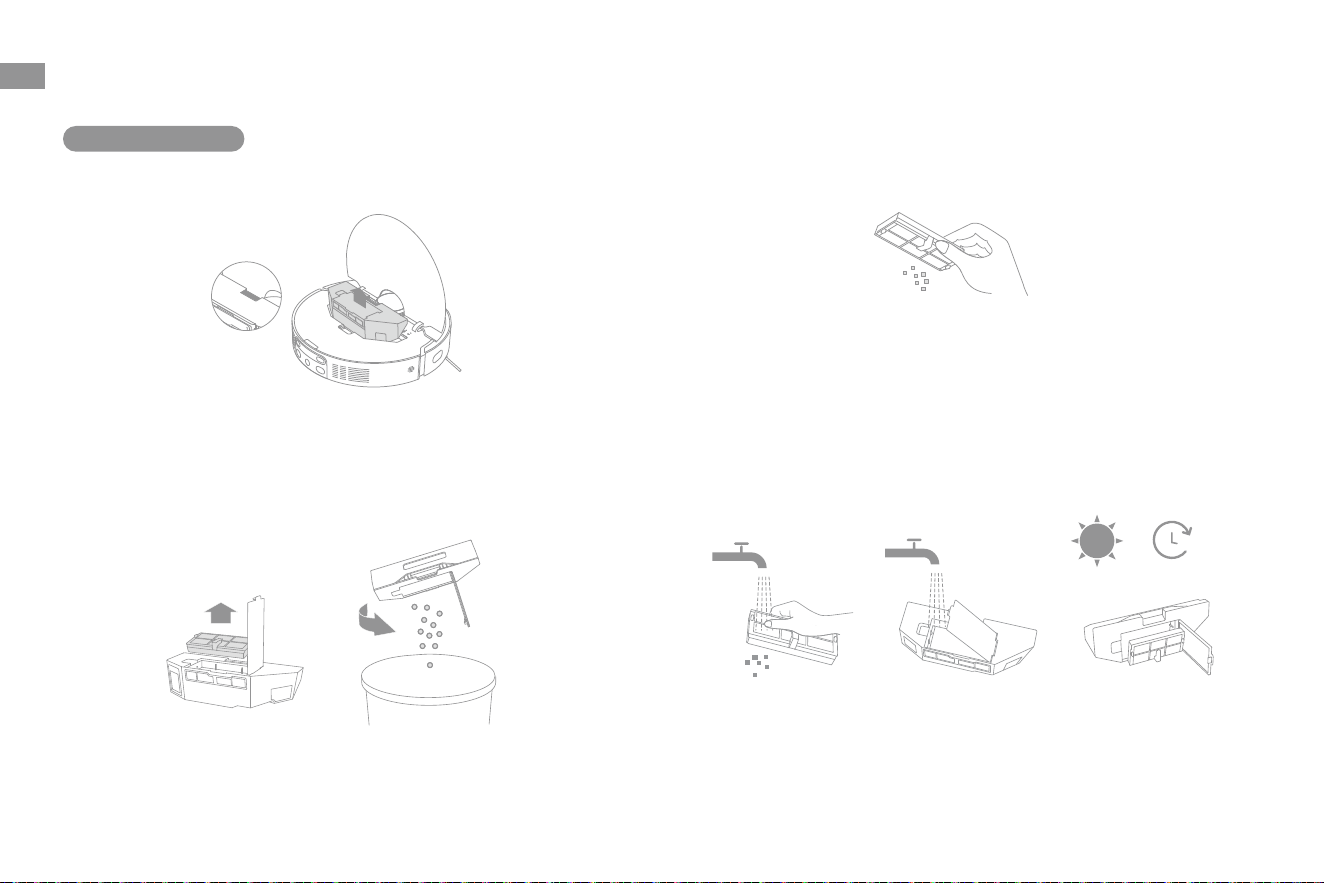

Dust Box and Filter

1. Open the robot cover and press the dust box clip to remove the dust box.

3. Gently tap the basket of the filter to remove the dirt.

4. Rinse the dust box and filter with water and dry them completely before

reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:

Rinse the dust box and filter with clean water only. Do not use any detergent.

Use the dust box and filter only when they are completely dry.

24h

2. Pull out the brush covers at both ends of the brush as shown in the figure.

Use a proper cleaning tool to remove any hair tangled in the brush. Reinstall

the brush covers on both ends of the brush, and then reinstall the brush.

Press on the brush guard to lock it in place.

Routine Maintenance

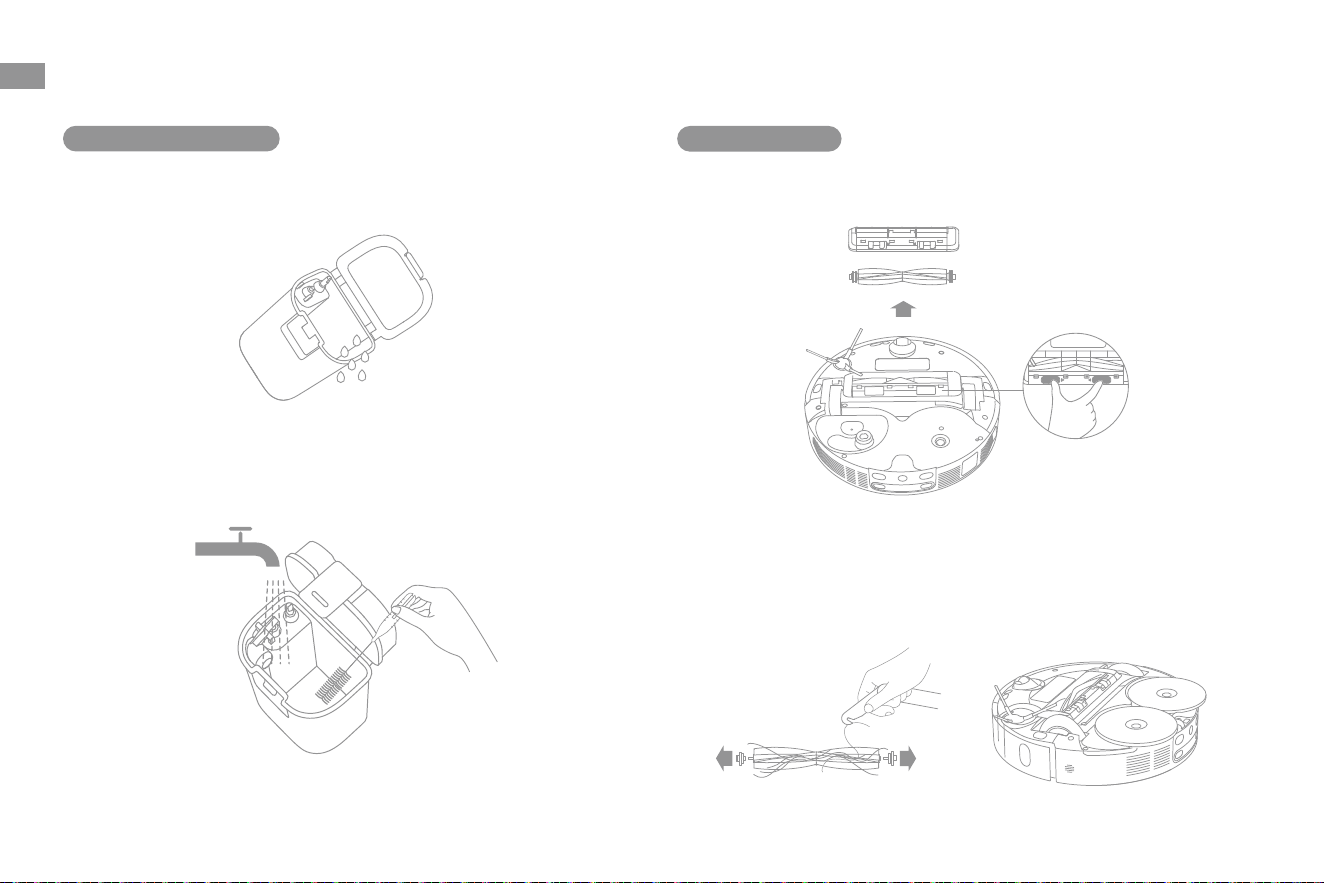

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and lift the

brush out of the robot.

Note: The float ball in the used water tank is a movable part. Do not apply

too much force when cleaning it to avoid damaging it.

2. Rinse the used water tank with clean water, and use a proper cleaning

tool to clean the inner wall of the used water tank.

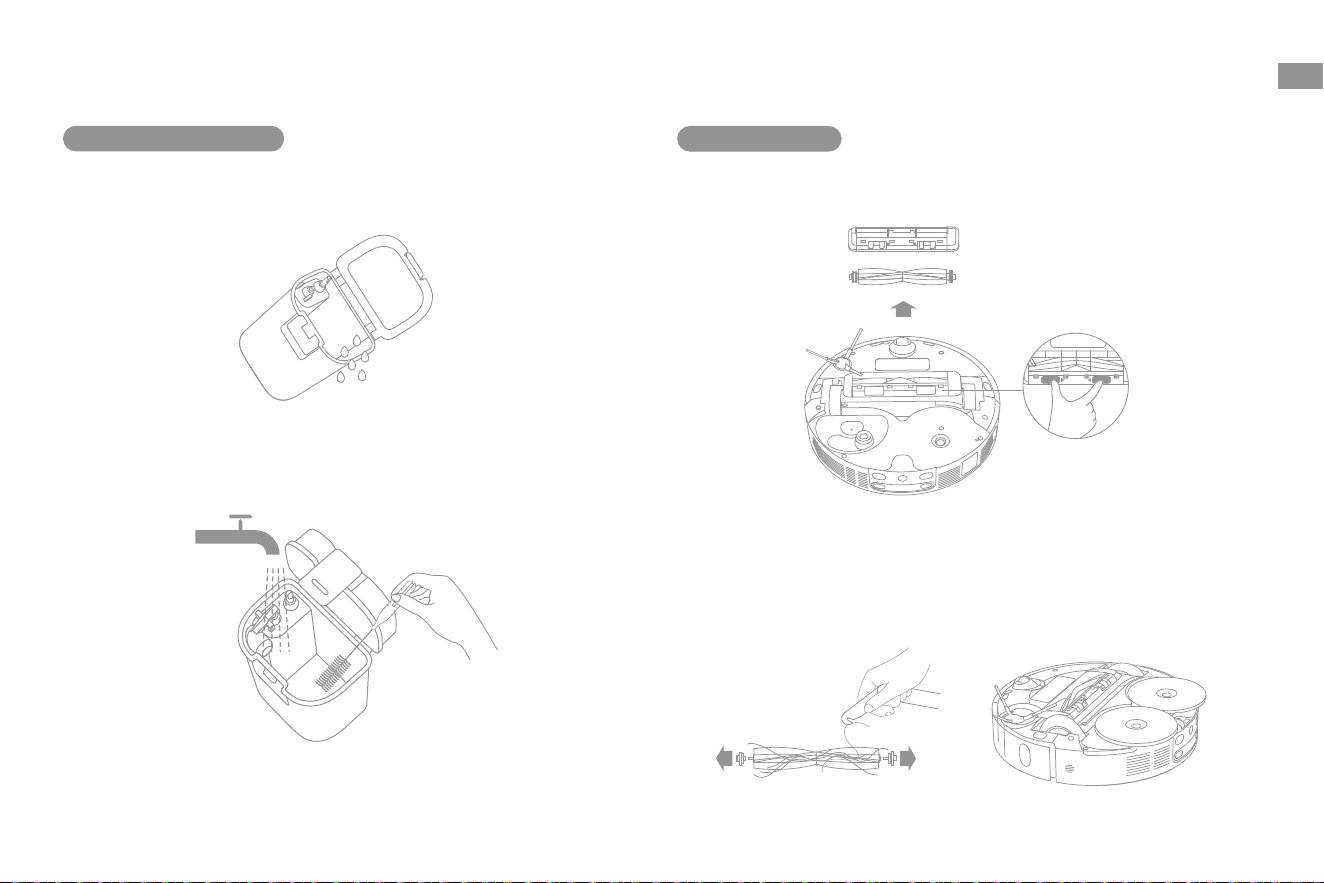

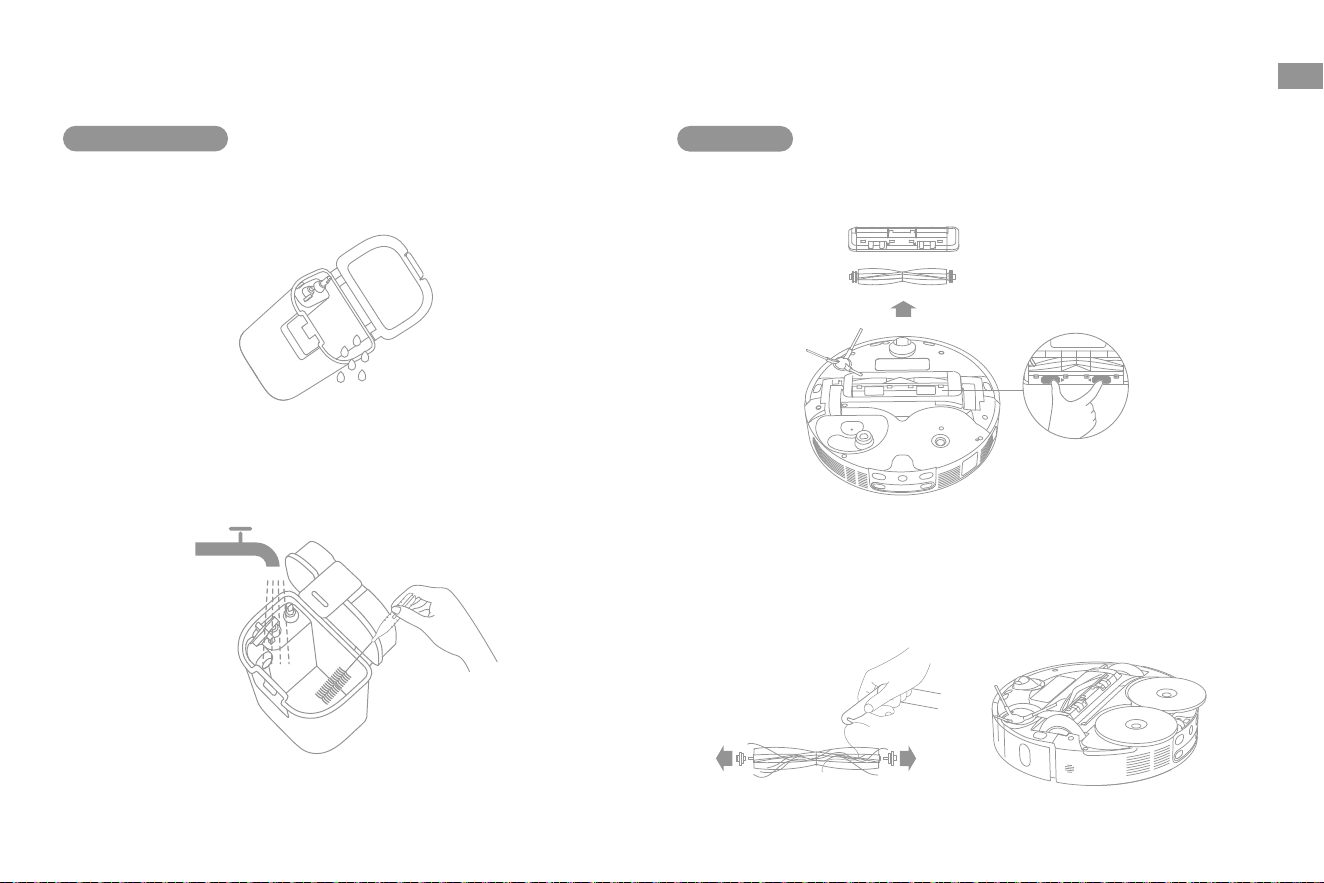

Used Water Tank

1. Remove the used water tank, open its cover and pour out the used water.

Routine Maintenance

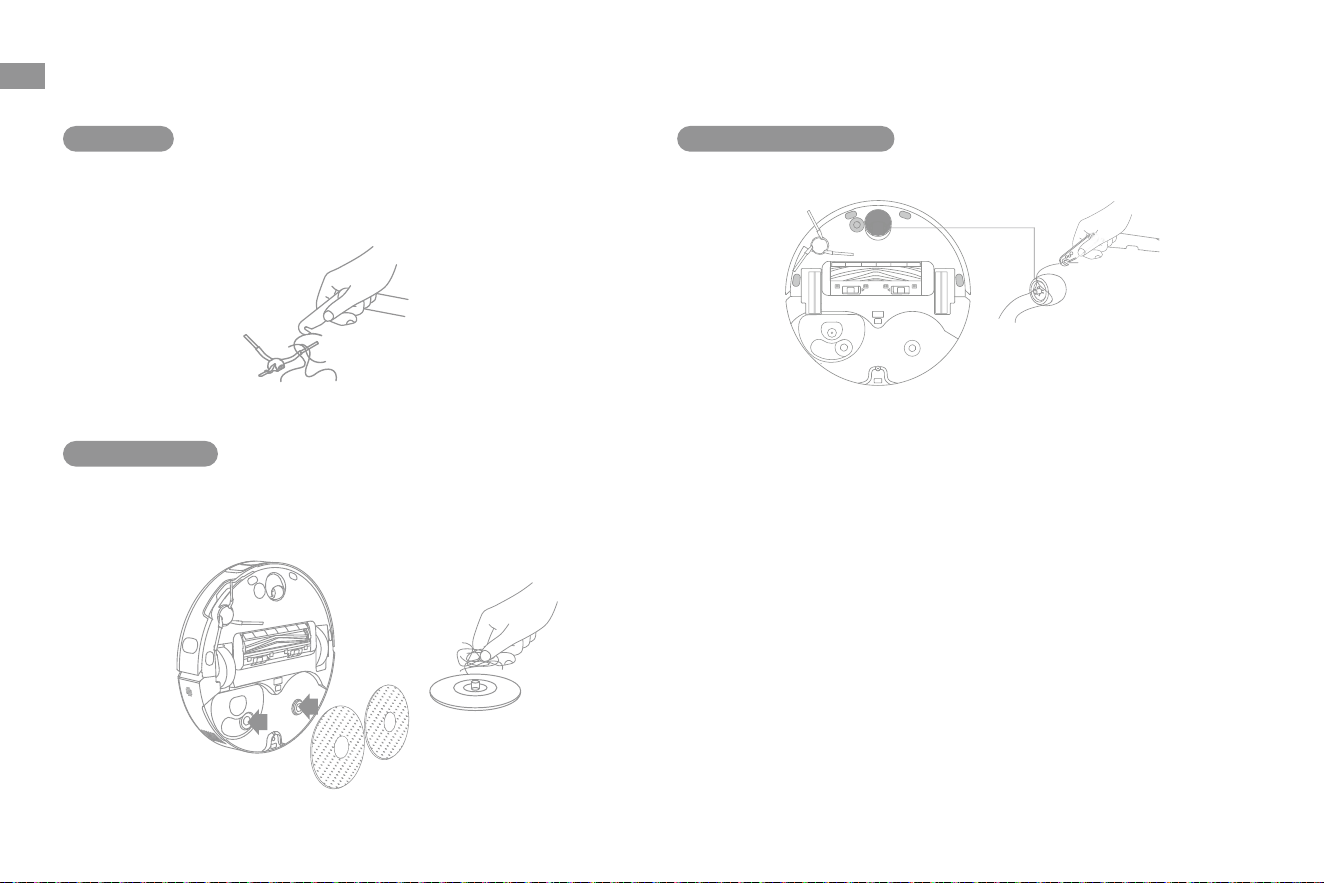

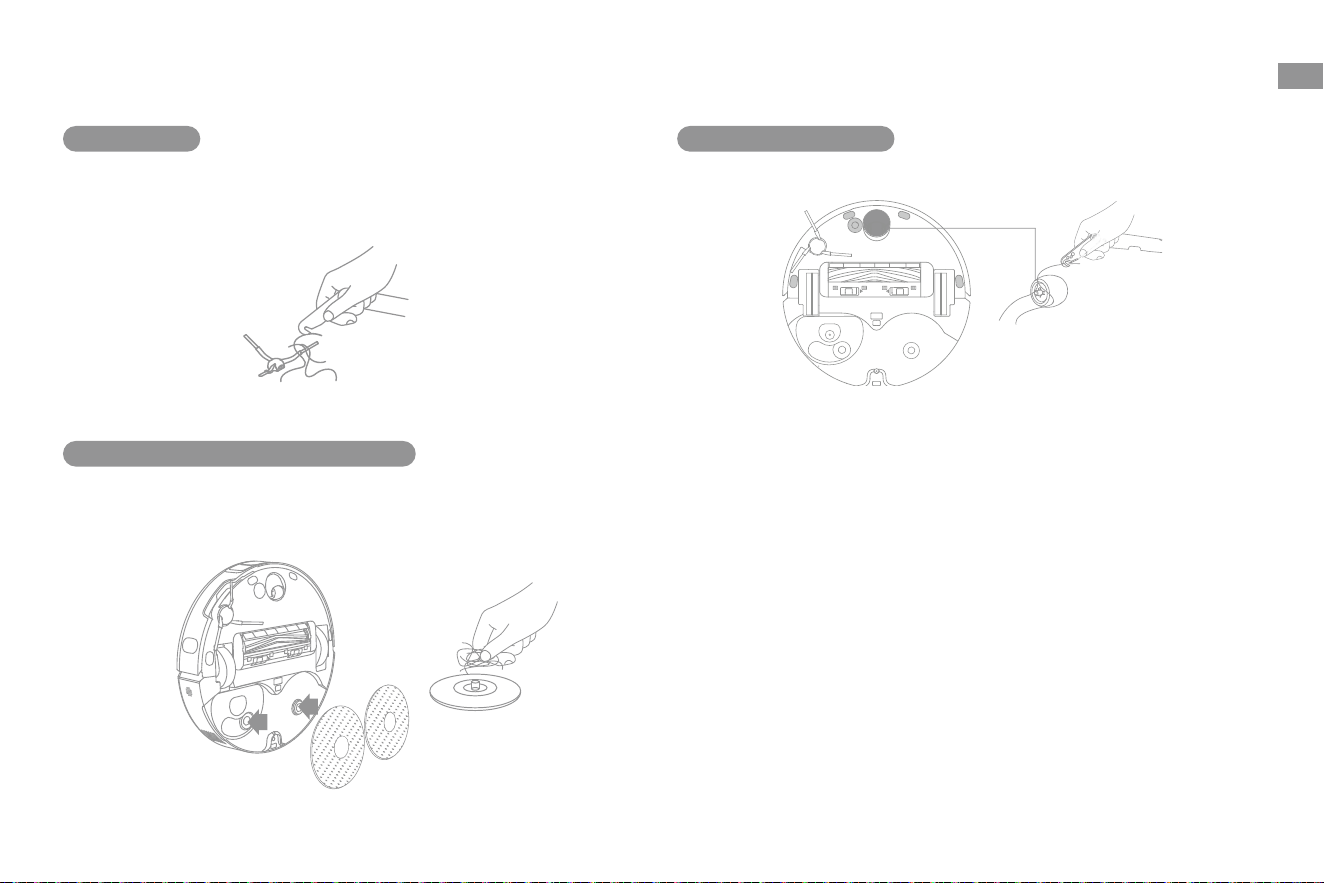

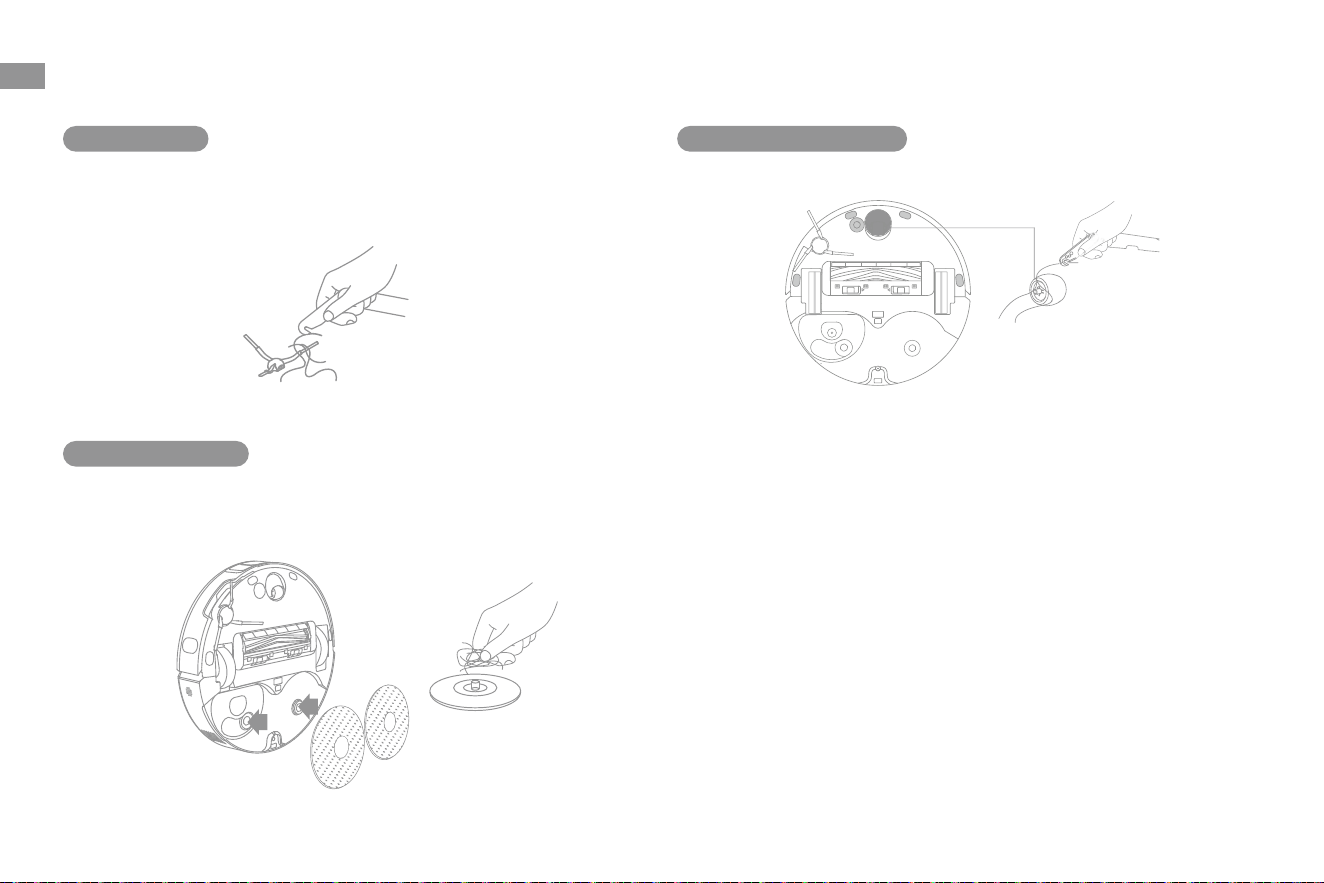

Side Brush

Remove and clean the side brush.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Mop Pad Holder

Remove and clean the mop pad holder.

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and dry cloth.

Auto-empty Vents

Clean the auto-empty vents of the robot and the base station with a soft and

dry cloth.

Routine Maintenance

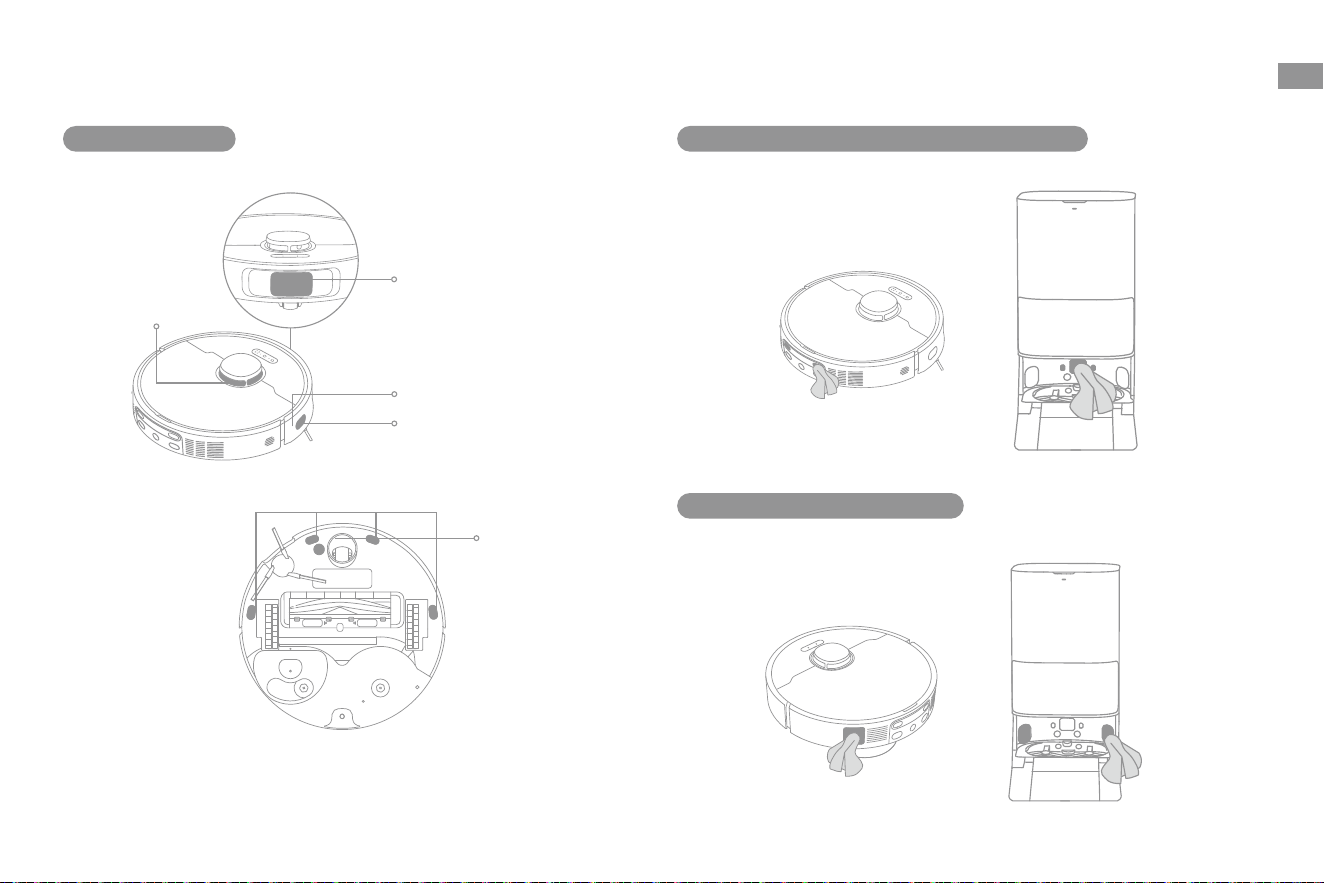

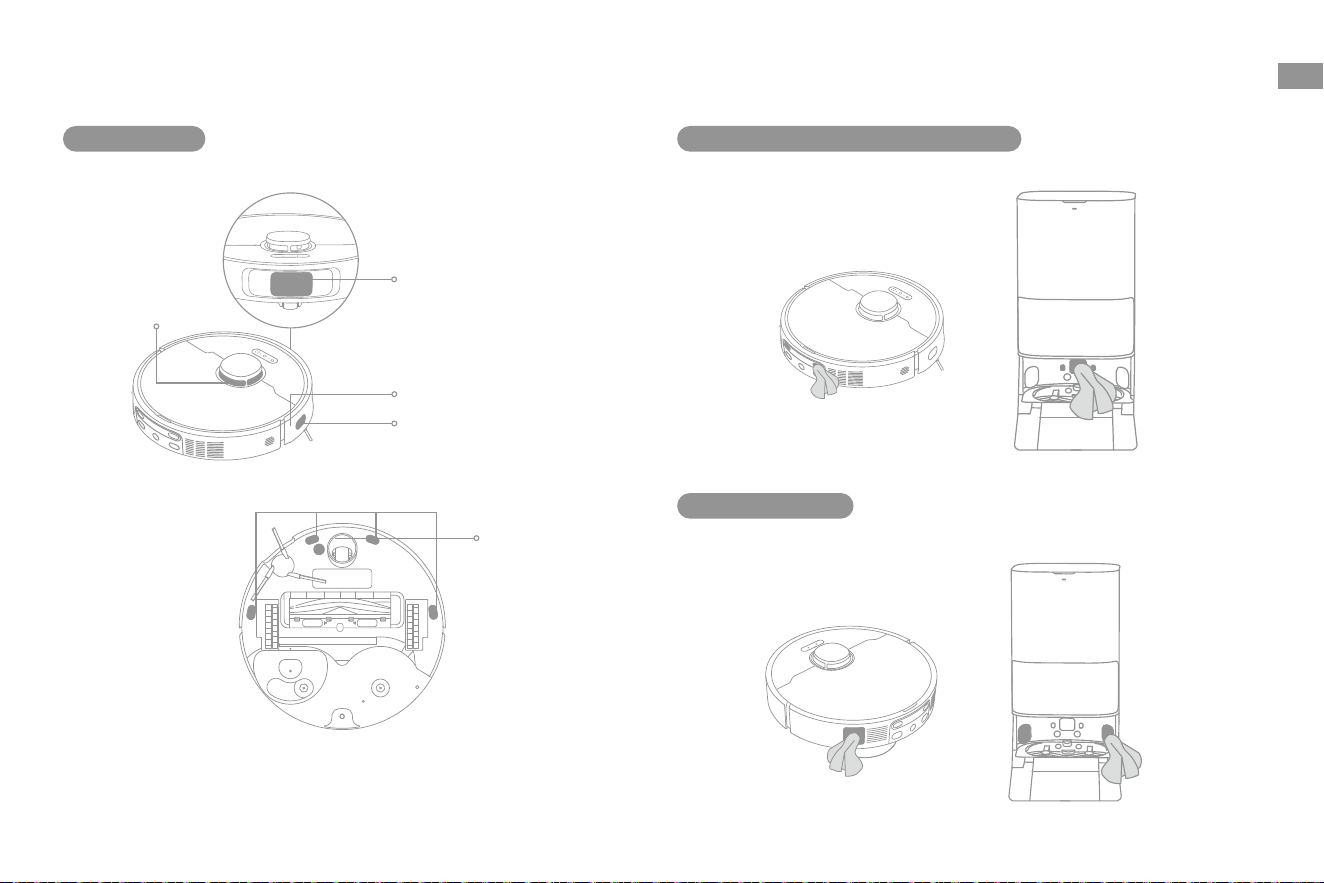

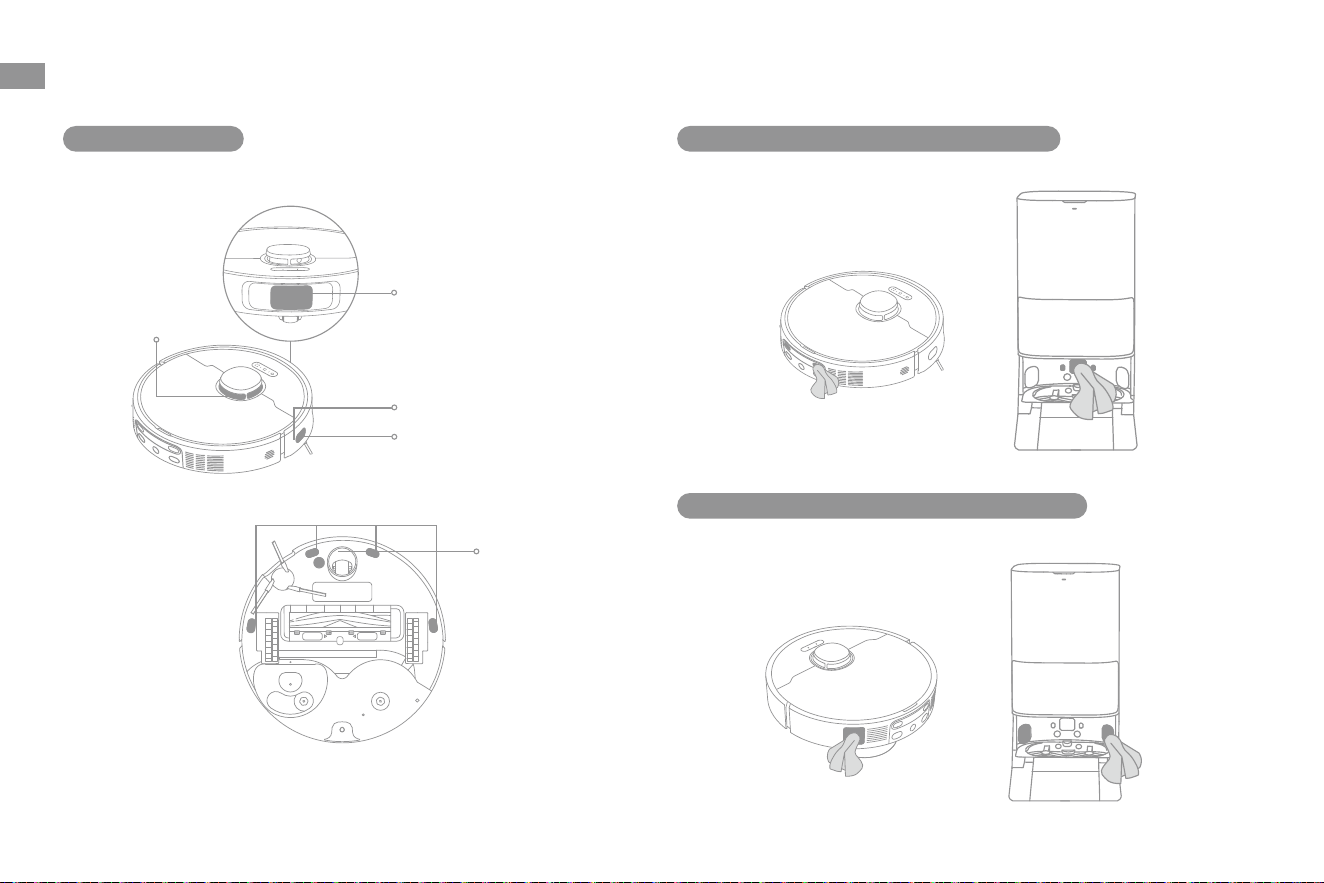

Robot Sensors

Wipe robot sensors by using a soft and dry cloth, as shown in the below figure:

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Carpet Sensor

Cli Sensors

Bumper

Edge Sensor

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

Routine Maintenance

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damage from over-discharging, charge

the robot at least once every three months.

Problem Solution

The robot will not turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to use the robot in environments with an ambient

temperature above 0° C (32° F) and below 40° C (104° F).

The robot will not charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connector of the robot and remove the foreign object if any.

The robot fails to connect

to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot find and

return to the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot will not turn o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button

for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button

for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

Troubleshooting

Problem Solution

The charging speed is

slow.

It takes about 3.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases while

the robot is operating.

Check whether the dust box filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust box. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves without

following the set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the 3D line laser sensor on the robot with a clean, soft cloth to keep it clean and unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the floor before using the robot.

The robot will not resume

cleaning after charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge via

the app or the button

Troubleshooting

Problem Solution

The station cannot

automatically empty the

dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base station, or

the dust box. If any, clean the blocked part in time.

The water level in the

washboard is abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the problem

persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard and check whether the sewage drain is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder is

raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For more support, contact us via https://www.mova.tech

Specifications

Robot

Model RLE21SE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400–2483.5 MHz

Maximum Output Power <20 dBm

Model RCEE2421

Rated Input

120 V

60 Hz 4.5 A (during

dust emptying)

Rated Output 20 V DC, 2 A

Under normal use of condition, this equipment should be kept a separation

distance of at least 8" (20 cm) between the antenna and the body of the user.

Base Station

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

• Ne pas exposer à la pluie, Ranger à l’intérieur.

• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est nécessaire lorsque

l’appareil est utilize par des enfants ou à proximité de ces derniers.

• N’utiliser que conformément à cette notice avec les accessories recommandés par le fabricant.

• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier de reparation s’il ne

fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié à l’extérieur ou immergé.

• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le

coincer dans l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins. Ne pas faire rouler

l’appareil sur le cordon. Garder le cordonà l’écart des surfaces chaudes.

• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les mains

mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est bloquée.

S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le debit d’air.

• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des ouvertures

et des pieces mobiles.

L’utilisation d’un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-respect des mises en garde et des

instructions peut causer des chocs électriques, des incendies et/ou des blessures graves.

AVERTISSEMENT

- Pour réduire les risques d’incendie, de choc électrique ou de blessure:

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

Informations sur la sécurité

• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.

• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner

dans des endroits où peuvent se trouver de tells liquides.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des

allumettes ou des cendres chaudes.

• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes, utiliser

seulement le liquide de nettoyage XingKuang Innovation Technology (Suzhou) Co., Ltd. prévu pour cet

appareil (voir détails sur les produits de nettoyage ailleurs dans cette notice).

• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.

• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant de raccorder

la batterie, de lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt sur l’interrupteur, ou

mettre sous tension un appareil dont l’interrupteur est à la position marche peut causer un accident.

• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide (inférieure

à 0°C/32

℉

ou supérieure à 40°C/104

℉

). Veuillez chargerle robot à une température supérieure à 0°C/32

℉

en dessous de 40°C/104

℉

• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger l’appareil.

Ces mesures de sécurité ont pour but d’éviter une mise en marche accidentelle de l’appareil.

• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de

batterie peut présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.

• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de batteries peut

présenter un risque de blessure ou d’incendie.

• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones, des

pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison entre

les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un incendie.

• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce liquide.

En cas de contact accidentel, rincer abondamment avec de l’eau. En cas de contact avec les yeux, consulter

également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées ou

modifies peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou un risque

de blessure.

• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L’exposition à une

flamme ou à des températures supérieures à 130

℃

/266

℉

peut causer une explosion.

• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des températures

qui ne sont pas incluses dans la gamme de températures indiquées dans la notice d’instructions. Un

chargement mal effctué.

• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement

identiques. Cette façon de faire garantira la sécurité du produit.

• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les instructions

d’utilisation et d’entretien.

• Éloigner les cordons d’autres appareils de la zone à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le plancher

à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l’aspirateur peut

heurter ou se cogner accidentellement.

• Ne pas laisser les enfants s’assoir sur l’aspirateur.

• Ne pas utiliser l’aspirateur sur une surface mouillée.

• N’utiliser que l’unité d’approvisionnement RCEE2421.

• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez

l'Appareil et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

• Débranchez l'appareil avant de le nettoyer ou de le réparer.

Informations sur la sécurité

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et

Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux

deux conditions suivantes :

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une distance de moin

de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à 8" (20 cm) ou moins de la position

centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des personnes

pendant son functionnement.

Pour désactiver le module Wi-Fi du robot, activez le robot. Placez le robot sur la station de recharge. Assurez-vous que les

contacts de charge du robot et les broches de la station de recharge sont connectés.

Appuyez sur le bouton nettoyage concentré pendant 20 secondes jusqu'à ce que le module Wi-Fi s'éteigne.

Quand le module Wi-Fi sur le robot est déactivé, appuyez sur n'importe quel bouton du panneau pour réactiver le

module Wi-Fi.

Cet appareil est conforme aux règles de radiation du DHHS, 21 CFR chapitre 1, sous-chapitre J.

I: MARCHE

O: ARRÊT

Courant continu

Courant alternatif

Informations sur la sécurité

Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise à la terre ore au courant un chemin

de moindre résistance qui réduit le risque de choc électrique. L’appareil est pourvu d’un cordon muni d’un conducteur qui

en assure la mise à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise convenable,

correctement installée et reliée à la terre conformément aux codes et aux règlements du lieu.

AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc électrique. Consulter un électricien ou

un technicien d’entretien compétent en cas de doute à propos de la mise à la terre d’une prise quelconque. Ne pas modifier

la fiche vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un électricien

compétent.

Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée comme ci-dessous.

L’appareil doit être branché sur une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé

avec cet appareil.

INSTRUCTIONS DE MISE À LA TERRE

Contenu de l'emballage

Autres accessoires

Présentation du produit

Robot

Station de base

Lingette × 2

(pré-installée)

Support de

lingette × 2

Mode d'emploiCordon

d’alimentation

Plaque d'extension de

rampe de station de base

Sac à poussière

(préinstallée)

Robot

Présentation du produit

Bouton de nettoyage ciblé

· Appuyez pour démarrer le nettoyage ciblé

Bouton d’alimentation/de nettoyage

· Appuyez et maintenez enfoncé pendant 3secondes pour activer

ou désactiver

· Appuyez pour démarrer le nettoyage après la mise en marche du

robot

Bouton de retour à la station

· Appuyez pour renvoyer le robot à la station de base

· Appuyez pendant 3secondes pour désactiver le verrouillage pour

enfants

Indicateur d’état

· Blanc fixe: Nettoyage ou lavage terminé

· Clignotant lent blanc: Chargement (pas de batterie faible)

· Orange fixe: Veille avec batterie faible ou en pause avec batterie

faible

· Clignotant lent orange: Chargement (batterie faible)

· Clignotant orange: Erreur

Remarque :

· Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

· Le verrouillage de sécurité enfant peut être activé et désactivé par

le biais de l’application MOVAhome.

Robot et capteurs

Présentation du produit

Compartiment à poussière

Unité de lingette

Zone de fixation

de lingette

Support de lingette Lingette

Capot

Contacts de

recharge

Évent de vide automatique

Bouton de

réinitialisation

· Appuyez sur

la touche et

maintenez-la

enfoncée pendant

3secondes

pour rétablir les

paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Capteurs d’espace de vide

Roue principale

Brosse principale

Roue

omnidirectionnelle

Protection de brosse

Roue principale

Clips de

protection de

brosse

Trous de montage du

support de lingette

Brosse latérale

Capteur de tapis

Filtre

Poignée de filtre

Évent de vide

automatique

Clip de couvercle de

compartiment à poussière

Clip de compartiment à

poussière

Couvercle de

compartiment à poussière

Couvercle LDS

Capteur de

distance laser (LDS)

Capteur laser linéaire 3D

Pare-chocs

Assemblage

MopExtend

Station de base

Présentation du produit

Filtre

Emplacement de

sac de collecte de

poussière

Plaque de

lavage

Plaque

d’extension

de rampe

Couvercle supérieur

Réservoir d’eau propre

Réservoir d’eau

usagée

Évent de vidange

automatique

Clip de réservoir

d’eau

Clip de

réservoir

d’eau

Boule de

flotteur

Tuyau d’eau

Filtre

Réservoir d’eau

usagée

Réservoir d’eau

propre

Flotteur

Couvercle du

réservoir à

poussière

Indicateur d’état

· Blanc fixe: La station de

recharge est connectée à

l’alimentation

· Orange fixe: La station de

recharge a une erreur

Zone de signalisation

Contacts de recharge

Emplacement de

rangement du cordon

d’alimentation

Port

d’alimentation

Emplacement réservé

pour le compartiment

de détergent

automatique

Remarque : Le compartiment de détergent automatique doit être acheté

séparément.

I : MARCHE

O : ARRÊT

Préparer votre intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chions, les jouets, les

objets durs et pointus qui se trouvent sur le sol, afin d’éviter que le robot ne

les emmêle, ne les raye ou ne les aspire, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour éviter que le robot ne reconnaisse pas les zones à nettoyer, ne vous

tenez pas devant le robot, ni dans un seuil, un couloir ou des endroits étroits.

Avant le nettoyage, placez une barrière physique au bord de l’escalier et du

canapé pour assurer la sécurité et faciliter le fonctionnement du robot.

Remarque :

· Lorsque vous utilisez le robot pour la première fois, suivez-le pendant le nettoyage pour éliminer tout obstacle potentiel à temps.

· N’aspirez pas d’objets durs tels que des pierres, des billes d’acier et des pièces de jouets, ni d’objets pointus tels que des déchets de construction, des débris de

verre et des clous, au risque de rayer le plancher.

1. Placez la station de recharge et branchez-la à une prise

électrique

Placez la station de base dans un endroit le plus dégagé possible et

disposant d'un signal Wi-Fi satisfaisant. Libérez su samment d’espace,

comme montré sur le schéma, et retirez tous les objets de la zone obscurcie.

Insérez le cordon d'alimentation dans la station de base et branchez-le sur la

prise.

3. Retirer les protections du robot et installer l'unité de serpillière

2. Installation de la plaque d’extension de la rampe

Avant l’utilisation

Remarque :

· Assurez-vous que rien ne peut perturber la zone de signalisation.

· Pour éviter que les taches d’eau ne mouillent les planchers de bois ou

les tapis, il est recommandé de placer la station de base sur des sols en

carrelage ou en marbre.

②

①

③

Insérez fermement le cordon

d’alimentation jusqu’à ce que le

voyant s’allume.

＞60"

＞2"

I : MARCHE

O : ARRÊT

4. Connectez le robot à la station de recharge

Appuyez sur le bouton du robot et maintenez-le enfoncé pendant

3secondes pour le mettre en marche. Placez le robot sur la station de base

en orientant la lavette vers la planche à laver. Ensuite, vous entendrez une

notification vocale lorsque le robot sera branché avec succès à la station de

base.

Avant l’utilisation

Remarque : Il est recommandé de recharger complètement le robot avant

sa première utilisation. Lorsque le robot ne peut pas être activé une fois la

batterie déchargée, connectez manuellement le robot à la station de base

pour le recharger.

5. Ajouter de l’eau dans le réservoir d’eau propre

Retirez le réservoir d’eau propre de la station de base et remplissez-le d’eau

propre. Ensuite, réinstallez-le dans la station de base.

Remarque : N’ajoutez pas d’eau chaude dans le réservoir d’eau, car cela

pourrait entraîner une déformation du réservoir.

2. Ajouter un appareil

Ouvrez l'application MOVAhome, appuyez sur «Scannez le code QR pour

vous connecter», puis scannez à nouveau le même code QR sur le robot

pour ajouter l'appareil. Suivez les messages d'instructions pour finaliser la

connexion Wi-Fi.

Remarque : Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape 2, puis

suivez les instructions pour terminer la connexion Wi-Fi.

Connexion avec l’application MOVAhome

1. Téléchargez l'application MOVAhome

Scannez le code QR sur le robot ou recherchez «MOVAhome» dans l'app

store pour télécharger et installer l'application.

Indicateur Wi-Fi

· Clignote lentement:

Doit être connecté

· Clignote rapidement:

Connexion en cours

· Marche : Connecté

Remarque :

Seul le Wi-Fi 2,4GHz est pris en charge.

En raison des mises à niveau du logiciel de l’application, les opérations

réelles peuvent différer des instructions de ce manuel. Veuillez suivre les

instructions selon la version actuelle de l'application.

Code QR

Conseils d'utilisation

Activer/Désactiver

Appuyez sur le bouton et maintenez-le enfoncé pendant 3secondes pour

mettre le robot en marche. L’indicateur d’alimentation doit être allumé. Placez

le robot sur la station de base, le robot doit s’activer automatiquement et

commencer à se recharger. Pour éteindre le robot, éloignez-le de la station

de base et appuyez sur le bouton

pendant 3secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions

de l’application pour créer rapidement une carte. Le robot commencera à

cartographier sans nettoyage. Lorsque le robot retourne à la station de base,

le processus de cartographie est terminé et la carte sera automatiquement

enregistrée.

Pause/Veille

Lorsque le robot fonctionne, appuyez sur n’importe quel bouton pour le

mettre en pause. Si le robot est mis en pause pendant plus de 10minutes,

il passe automatiquement en mode veille. Tous les indicateurs sur le robot

s'éteindront. Appuyez sur n’importe quel bouton du robot ou utilisez

l’application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera automatiquement à la

station de base pour se recharger. Après avoir rechargé la batterie au niveau

approprié, il reprendra les tâches de nettoyage inachevées.

Remarque : Pour utiliser cette fonction, veuillez l’activer dans l’application.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), le robot ne

pourra pas reprendre le nettoyage et l’indicateur d’alimentation s’éteindra. Le

mode DND est désactivé par défaut à l’usine. Vous pouvez utiliser l’application

pour activer le mode DND ou modifier la période DND. La période DND est de

22h00 à 8h00 par défaut.

Remarque :

Les tâches de nettoyage programmées seront effectuées comme d’habitude

pendant la période DND.

Le robot reprendra le nettoyage là où il s’était arrêté après l’expiration de la

période DND.

Nettoyage de zone délimitée

Lorsque le robot est en veille, appuyez brièvement sur le bouton pour activer

le mode de nettoyage ciblé. Dans ce mode, le robot nettoie une zone de forme

carrée de 60 po (1,5 m) × 60 po (1,5 m) autour de lui et revient à son point de

départ une fois le nettoyage de la zone terminé.

Redémarrage du robot

Si le robot cesse de répondre ou ne peut pas être éteint, maintenez le bouton

enfoncé

pendant 10secondes pour l’éteindre de force. Ensuite, appuyez

sur le bouton

et maintenez-le enfoncé pendant 3secondes pour allumer le

robot.

Conseils d'utilisation

Aspirateur et lavage

Remarque : Lors de la première utilisation de l’unité de lavage, le robot

eectue la tâche d’aspiration et de lavage par défaut.

1. Commencez le nettoyage

Appuyez sur le bouton du robot ou utilisez l’application pour faire démarrer

le robot depuis la station de base. Ensuite, le robot planifiera l'itinéraire de

nettoyage optimal et eectuera la tâche de nettoyage en fonction de la carte

créée.

2. Lavage de lingette automatique

Lors du lavage, le robot retournera automatiquement à la station de base

pour laver les lingettes de lavage en fonction de la fréquence de nettoyage

des lingettes de lavage spécifiée dans l'application.

Remarque :

Pour s'assurer que le robot peut facilement retourner à la station d'accueil

après le nettoyage, il est recommandé de démarrer le robot à partir de la

station d'accueil.

Les lingettes de lavage seront nettoyées avant que le robot ne commence à

laver, veuillez attendre patiemment.

Ne déplacez pas la station d'accueil, le réservoir d'eau propre, le réservoir

d'eau usagée ou la plaque de lavage pendant le fonctionnement.

Conseils d'utilisation

3. Vidange automatique du bac à poussière et nettoyage et

séchage des lingettes de lavage

Une fois que le robot a terminé une tâche de nettoyage et qu'il est retourné

à la station de base pour se recharger, la station de base commencera

automatiquement à vider le compartiment à poussière. Ensuite, elle nettoiera

et séchera les tampons de lavage.

4. Nettoyez le réservoir d’eau usagée

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

usagé pour éviter les odeurs.

Remarque :

Si la fonction de vidange automatique est désactivée dans l’application,

la station de base ne videra pas automatiquement le compartiment à

poussière.

La station d'accueil videra le compartiment à poussière en fonction des

réglages dans l’application.

Aspirateur uniquement

Activez la fonction d'aspiration dans l'appli, et le robot soulèvera

automatiquement l'ensemble de l'unité de lavage et commencera à aspirer.

Lavage après aspiration

Activez la fonction de nettoyage après l'aspiration dans l'appli, et le robot

soulèvera automatiquement l'ensemble de l'unité de lavage pour aspirer

le plancher. Une fois l’aspiration terminée, le robot retournera vider le

compartiment à poussière, puis commencera à laver après avoir abaissé

automatiquement l’unité de lingette.

Lavage uniquement

Activez la fonction de nettoyage dans l'application et le robot vérifiera si l'unité

de lavage est installée. Sinon, installez manuellement l’unité de lingette, puis

le robot commencera automatiquement le lavage.

Entretien de routine

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d’eau usagée Après chaque utilisation

Réservoir d’eau propre

Une fois toutes les

2semaines

Brosse principale Tous les 6 à 12mois

Filtre du compartiment

à poussière

Tous les 3 à 6mois

Brosse latérale

Support de lingette /

Plaque de lavage

Une fois par mois /

Zone de signalisation

de la station de base

Contacts de recharge

Évent de vidange

automatique

Roue

omnidirectionnelle

Capteur de bord

Capteur de distance

laser (LDS)

Capteur laser linéaire

Pièce Fréquence d’entretien

Période de

remplacement

Capteur de tapis

Une fois par mois

Capteurs d’espace

de vide

Pare-chocs

Dessous du robot

Compartiment à

poussière

Nettoyez au besoin

Sac à poussière

Tous les 2 à 4mois

Lingette Tous les 1 à 3mois

Remarque : La fréquence de remplacement dépendra de votre utilisation du

robot. Si une exception se produit en raison de circonstances particulières, les

pièces doivent être remplacées.

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de

routine.

Entretien de routine

Base de la plaque de lavage

1. Sélectionnez la fonction de nettoyage de base de la plaque de lavage

dans l’application, et le robot quittera automatiquement la station d'accueil.

Sortez la planche de lavage et attendez que l’eau remplisse le fond de la

station de base.

3. Après un moment, la station de base pompera automatiquement l’eau

usagée. Séchez-le ensuite avec un chion doux et sec et remettez la planche

de lavage en place.

2. Rincez la planche de lavage à l’eau claire et utilisez un outil de nettoyage

adapté pour nettoyer le fond de la station de base.

4. Utilisez l’application ou appuyez brièvement sur le bouton

sur le robot

pour le faire revenir à la station de recharge.

Remarque : Pendant le nettoyage, ne ramenez pas le robot à la station de

base.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.2. Retirez la poussière et les débris du filtre avec un chion sec.

Remarque : Tirez sur la poignée pour verrouiller le sac à poussière et

empêcher la poussière et les débris de tomber accidentellement.

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac à poussière.

Entretien de routine

2. Ouvrez le couvercle du bac à poussière, retirez le filtre, puis videz le bac à

poussière comme indiqué sur le dessin.

Compartiment à poussière et filtre

1. Ouvrez le couvercle du robot, puis appuyez sur le clip du compartiment à

poussière pour retirer le compartiment à poussière.

3. Tapez doucement sur le panier du filtre pour enlever la saleté.

4. Rincez le compartiment à poussière et le filtre à l’eau et séchez-les

complètement avant de les réinstaller.

Remarque : N’essayez pas de nettoyer le filtre avec une brosse, les doigts ou

des objets pointus pour éviter de l’endommager.

Remarque :

Rincez le compartiment à poussière et le filtre uniquement à l’eau claire.

N'utilisez aucun détergent.

Utilisez le compartiment à poussière et le filtre uniquement lorsqu’ils sont

complètement secs.

24h

2. Retirez les couvercles de brosse aux deux extrémités de la brosse comme

indiqué sur la figure. Utilisez un outil de nettoyage approprié pour éliminer

les poils emmêlés dans la brosse. Réinstallez les couvercles de brosse aux

deux extrémités de la brosse, puis réinstallez la brosse. Poussez sur la plaque

de protection de la brosse pour la verrouiller en place.

Entretien de routine

Brosse principale

1. Appuyez sur les clips de la plaque de protection de la brosse pour retirer

la plaque de protection de la brosse et soulevez la brosse pour la sortir du

robot.

Remarque : La boule flottante dans le réservoir d’eau usagée est une pièce

mobile. N’appliquez pas trop de force lors du nettoyage pour éviter de

l’endommager.

2. Rincez le réservoir d’eau usagée à l’eau claire et utilisez un outil de

nettoyage adapté pour nettoyer la paroi intérieure du réservoir d’eau usagée.

Réservoir d’eau usagée

1. Retirez le réservoir d’eau usagée, ouvrez son couvercle et déversez l’eau

usagée.

Entretien de routine

Brosse latérale

Retirez et nettoyez la brosse latérale.

Roue omnidirectionnelle

Remarque :

Utilisez un outil tel qu’un petit tournevis pour séparer l’essieu et le pneu de

la roue omnidirectionnelle. N'utilisez pas une force excessive.

Rincez la roue omnidirectionnelle sous l’eau courante et remettez-la après

l’avoir complètement séchée.

Support de lingette

Retirez et nettoyez le support de la lingette.

Contacts de recharge et zone de signalisation

Nettoyez les contacts de recharge et la zone de signal avec un chion doux et

sec.

Évent de vidange automatique

Nettoyez les évents de vidange automatique du robot et de la station de base

avec un chion doux et sec.

Entretien de routine

Capteurs du robot

Essuyez les capteurs du robot à l’aide d’un chion doux et sec, comme illustré

dans la figure ci-dessous:

Remarque : Un chion humide peut endommager les éléments sensibles à

l’intérieur du robot et de la station de base. Veuillez utiliser un chion sec

pour le nettoyage.

Capteur de tapis

Capteurs d’espace de vide

Pare-chocs

Capteur de bord

Capteur de distance

laser (LDS)

Capteur laser linéaire 3D

Entretien de routine

Lingette

Retirez la lingette du support de lingette pour la remplacer.

Pile

Le robot contient une batterie lithium-ion haute performance. Assurez-vous

que la batterie reste bien chargée pour une utilisation quotidienne afin de

maintenir des performances optimales de la batterie. Si le robot n’est pas

utilisé pendant une période prolongée, désactivez-le et rangez-le. Pour éviter

tout dommage dû à une décharge excessive, le robot doit être rechargé au

moins une fois tous les trois mois.

Problème Solution

Le robot ne démarre pas.

La batterie est faible. Rechargez le robot sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une

température supérieure à 0 °C (32 °F) et inférieure à 40 °C (104 °F).

Le robot ne se charge

pas.

La station de base n’est pas connectée à l’alimentation, veuillez vous assurer que les deux extrémités de son cordon

d’alimentation sont correctement branchées.

Le contact entre les bornes de charge de la station de base et le robot est mauvais, veuillez nettoyer les contacts de charge.

Vérifiez s’il y a un objet étranger au niveau du connecteur du robot et retirez l’objet étranger le cas échéant.

Le robot ne parvient pas à

se connecter au Wi-Fi.

Le mot de passe du réseau Wi-Fi est incorrect. Assurez-vous que le mot de passe utilisé pour vous connecter à votre réseau

Wi-Fi est correct.

Le robot ne prend pas en charge une connexion Wi-Fi 5GHz. Assurez-vous que le robot est connecté à une connexion Wi-Fi

2,4GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot n’est peut-être pas prêt à être configuré. Veuillez quitter et entrer à nouveau dans l’application, puis réessayer

comme indiqué.

Le robot ne peut pas

trouver et retourner à la

station de base.

La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la

station de base à l'alimentation ou placer le robot sur la station de base pour le charger.

Il y a trop d’obstacles autour de la station de base. Placez la station de recharge dans un endroit plus ouvert.

Déplacer le robot peut causer un repositionnement, et il recréera une carte si le repositionnement échoue. Si le robot est

trop éloigné de la station de base, il se peut qu'il ne puisse pas revenir automatiquement tout seul, auquel cas vous devrez

placer manuellement le robot sur la station de base.

Essuyez la zone de signalisation de la station de base pour éliminer la poussière ou les débris.

Le robot se coince devant

la station de base et ne

peut pas y retourner.

Assurez-vous qu’il y ait assez d’espace de chaque côté et à l’avant de la station de base pour que le robot ne soit pas

bloqué.

L’itinéraire de retour pour se recharger est bloqué, par exemple la porte est fermée.

Le robot peut glisser si le sol devant la station de base est trop humide. Si c’est le cas, nettoyez l’excès d’eau avant de

réessayer.

Il est recommandé de déplacer la station de base à un autre endroit et de réessayer.

Assurez-vous que la plaque d’extension de rampe est correctement installée.

Dépannage

Problème Solution

Le robot ne s’éteint pas.

Le robot ne peut pas être éteint lorsqu’il est en charge. Il est recommandé d’éloigner le robot de la station de base, puis

d’appuyer sur le bouton

et de le maintenir enfoncé pendant 3secondes pour l’éteindre.

Si le robot ne peut pas être éteint en eectuant l’étape1, appuyez sur le bouton

et maintenez-le enfoncé pendant

10secondes pour éteindre de force le robot. Si le problème persiste, veuillez contacter l’équipe du service après-vente.

La vitesse de charge est

lente.

Il faut environ 3,5heures pour charger complètement le robot lorsque sa batterie est faible.

Si vous utilisez le robot à des températures en dehors de la plage spécifiée, la vitesse de charge ralentira automatiquement

pour prolonger la durée de vie de la batterie.

Les contacts de charge du robot et de la base peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente quand

le robot fonctionne.

Vérifiez si le filtre du compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet dur peut se coincer dans la brosse principale ou le compartiment à poussière. Vérifiez et retirez tout objet dur.

La brosse principale ou la brosse latérale peuvent être coincées. Vérifiez et retirez tous les objets étrangers.

Basculez le mode d’aspiration sur Standard ou Silencieux.

Le robot se déplace sans

suivre l’itinéraire défini.

Les objets tels que des cordons d’alimentation et les pantoufles doivent être rangés avant d’utiliser le robot.

Travailler sur des surfaces mouillées et glissantes peut faire glisser la roue principale. Il est recommandé de sécher toutes

les zones humides avant d’utiliser le robot.

Essuyez le capteur laser linéaire 3D du robot à l'aide d'un chion propre et doux pour qu'il reste propre et non obstrué.

Le robot n’a pas nettoyé

les pièces à nettoyer.

Assurez-vous que les portes des pièces à nettoyer sont ouvertes.

L’endroit devant la pièce à nettoyer peut être humide et glissant, ce qui fait que le robot glisse et fonctionne

anormalement. Séchez le sol avant d’utiliser le robot.

Dépannage

Problème Solution

Le robot ne reprend pas

le nettoyage après la

charge.

Vérifiez que le robot n’est pas réglé sur le mode Ne pas déranger (DND), ce qui l’empêche de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après avoir placé manuellement le robot sur la station de base ou avoir envoyé le

robot se recharger via l’application ou le bouton

La station ne peut pas

vider automatiquement

le compartiment à

poussière.

Vérifiez si le sac à poussière dans le réservoir à poussière est plein.

Si le sac à poussière n'est pas plein, vérifiez s'il y a une obstruction au niveau des évents de vidange automatique du

robot, de la station de base ou du compartiment à poussière. Le cas échéant, nettoyez la pièce bloquée à temps.

Le niveau d’eau dans

la plaque de lavage est

anormal.

Vérifiez si le joint du réservoir d’eau usagée est desserré ou mal installé et réinstallez-le manuellement si c’est le cas. Si le

problème persiste, veuillez contacter l'équipe du service après-vente.

Appuyez doucement sur le réservoir d’eau usagée pour vous assurer qu’il est correctement installé.

Retirez la plaque de lavage et vérifiez si le tuyau de vidange est bouché et nettoyez-le.

Vérifiez la solution de nettoyage. N'ajoutez aucun liquide autre que la solution de nettoyage spécifiquement approuvée.

Le support de la

lingette est surélevé

anormalement.

Retirez le support de la lingette pour vérifier s'il y a un objet étranger coincé dedans et essayez de redémarrer le robot. Si

le problème persiste, veuillez contacter l'équipe du service après-vente.

Il y a de l'eau sous le

réservoir d'eau propre ou

autour du joint.

Lorsque vous videz le réservoir d'eau propre, de l'eau dans le tuyau peut rester sous le réservoir ou autour du joint. C'est

normal. Essuyez avec un chion sec.

Pour plus d'assistance, contactez-nous via https://www.mova.tech

Spécifications

Robot

Modèle RCEE2421

Temps de charge Environ 3,5 heures

Tension nominale 14,4V

Puissance nominale 75W

Fréquence de fonctionnement 2400–2483,5MHz

Puissance de sortie maximale < 20dBm

Modèle RCEE2421

Puissance nominale

120 V

60 Hz 4,5 A (pendant

la vidange de la poussière)

Sortie nominale 20 V DC, 2 A

Dans des conditions normales d’utilisation, cet équipement doit être maintenu

à une distance de séparation d’au moins 8" (20 cm) entre l’antenne et le corps

de l’utilisateur.

Station de base

Información de Seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No lo utilice al aire libre o sobre superficies mojadas.

• No permita que se utilice como un juguete. Debe prestar mucha atención cuando se utiliza cerca de niños,

mascotas o plantas.

• Use únicamente como se describe en este manual. Sólo utilice los accesorios recomendados por el

fabricante.

• No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente, se ha caído, dañado,

dejado al aire libre o sumergido en agua, remítalo a un centro de servicio.

• No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas encima del cable ni

pase el cable por bordes o esquinas afiladas. No pase el aparato por encima del cable. Mantenga el cable

alejado de superficies calientes.

• No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.

• No manipule la base de carga, incluido el enchufe del cargador, ni los terminales del cargador con las

manos mojadas.

• No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura bloqueada; manténgalo

libre de polvo, pelusas, cabello y cualquier material que pueda reducir el flujo de aire.

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de las advertencias e instrucciones

puede provocar descarga eléctrica, incendio y/o lesiones graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

Información de Seguridad

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y las

piezas móviles.

• Apague todos los controles antes de desenchufar.

• No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en zonas donde puedan

estar presentes.

• Conéctelo únicamente a un tomacorriente correctamente puesta a tierra. Consulte las instrucciones de puesta a

tierra.

• No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas calientes.

• Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes internos, use solo

el detergente líquido de XingKuang Innovation Technology (Suzhou) Co., Ltd. diseñado para uso de este

electrodoméstico. Consulte la sección Detergente Líquido de este manual.

• No lo utilice sin la bolsa para el polvo.

• Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de conectarlo a la batería,

levantarlo o transportarlo. Transportar el aparato con el dedo apoyado en el interruptor o energizar el aparato

con el interruptor encendido puede causar accidentes.

• No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de 0℃/32 ℉ o por

encima de 40℃/104 ℉). Cargue el robot a una temperatura por encima de 0℃/32 ℉ y 40℃/104 ℉.

• Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios o almacenar el

aparato. Estas medidas preventivas de seguridad reducen el riesgo de encender por accidente el aparato.

• Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería

puede provocar riesgo de incendio si se utiliza en otra batería.

• Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra batería puede

provocar riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de papel, monedas,

llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden provocar la conexión de los terminales.

Un cortocircuito en los terminales de la batería puede provocar quemaduras o incendios.

• Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si ocurre contacto

accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido

derramado de la batería puede provocar irritación o quemaduras.

• No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o modificadas pueden tener un

comportamiento impredecible que resulte en fuego, explosión o lesiones.

• No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al fuego o una

temperatura superior a 130℃/266 ℉ puede provocar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango de temperatura

indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango indicado puede dañar la

batería y aumentar el riesgo de incendio.

• Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de repuesto. Esto asegurará

que se mantenga la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en las instrucciones de uso

y cuidado.

• Coloque los cables de otros aparatos fuera de la zona que va a limpiar.

• No opere la aspiradora en una habitación en la que duerme un bebé o un niño.

• No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.

• No opere la aspiradora en una habitación con velas encendidas encima de aquellos muebles que la aspiradora

pueda golpear accidentalmente.

• No permita que los niños se sienten encima de la aspiradora.

• No utilice la aspiradora sobre superficies húmedas.

• Usar sólo con la unidad de alimentación RCEE2421.

• Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el aparato y quite el cepillo

antes de limpiarlo o repararlo.

• Desenchúfelo antes de limpieza o mantenimiento.

Información de Seguridad

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para la innovación, la

ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones siguientes: (1) este dispositivo no deberá

causar ninguna interferencia nociva. (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo toda

interferencia que pueda causarle un funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la

autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de

conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para brindar una protección razonable

contra interferencias dañinas en un edificio residencial. Este equipo genera usos y puede irradiar energía de radiofrecuencia

y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por

radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo

causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar con apagar y encender el

equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de Seguridad

Este dispositivo cumple con las normas de radiación del DHHS, título 21 del CFR, capítulo 1, subcapítulo J.

I: ENCENDIDO

O: APAGADO

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá mantener una

distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la indicada.

Para desactivar el módulo Wi-Fi en el robot, encienda el robot. Coloque el robot sobre la base de carga. Asegúrese que los

contactos de carga en el robot y los pines de la base de carga hagan una conexión.

Mantenga presionando el Botón de Tomacorriente del robot durante 20 segundos hasta que el módulo Wi-Fi se apague.

Al apagar el módulo Wi-Fi, presione cualquier botón del robot para activar el módulo Wi-Fi.

Corriente continua

Corriente alterna

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a tierra proporciona una ruta de menor

resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Este aparato está equipado con un cable

que tiene un conductor de puesta a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse en un tomacorriente

apropiado que esté correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un riesgo de descarga eléctrica.

Consulte a un electricista calificado o una persona de servicio si tiene dudas sobre si el tomacorriente está correctamente

conectado a tierra. No modifique el enchufe provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista

cualificado a instalar un tomacorriente adecuado. Este aparato es diseñado para usarse en un circuito nominal de 120V y

tiene un enchufe de puesta a tierra que se parece al enchufe que se ilustra a continuación. Asegúrese de que el aparato esté

conectado a un tomacorriente que tenga la misma configuración que el enchufe. No se debe usar ningún adaptador con este

aparato.

Contenidos del paquete

Otros accesorios

Descripción del producto

Robot

Base de carga

Almohadilla de

trapeado × 2

(preinstalado)

Soporte de la

almohadilla de

trapeado × 2

Manual del

usuario

Cable de

alimentación

Placa de extensión de la

rampa de la base de carga

Bolsa de polvo

(preinstalado)

Robot

Descripción del producto

Botón de limpieza de manchas

· Presione para iniciar la limpieza de manchas

Botón de encendido/limpieza

· Presione y mantenga pulsado durante 3 segundos para encender

o apagar

· Presione para iniciar la limpieza después de encender el robot

Botón de estacionar

· Presione para enviar el robot de regreso a la base de carga

· Presione y mantenga pulsado durante 3 segundos para

deshabilitar el bloqueo infantil

Indicador de estado

· Blanco sólido: Limpieza o aseo completado

· Respiración blanca: Cargando (no batería baja)

· Naranja sólido: En espera con batería baja o en pausa con

batería baja

· Respiración naranja: Cargando (batería baja)

· Naranja parpadeante: Error

Nota:

· Presione cualquier botón en el robot para ponerlo en pausa

mientras el robot está limpiando o retornando a cargar.

· El Bloqueo Infantil se puede habilitar/deshabilitar a través de la

app MOVAhome.

Robot y sensores

Descripción del producto

Caja de polvo

Conjunto del trapeador

Área de

fijación de la

almohadilla de

trapeado

Soporte de la almohadilla

de trapeado

Almohadilla de

trapeado

Cubierta

Contactos

de carga

Rejilla de ventilación de vaciado automático

Botón de reinicio

· Presione y

mantenga pulsado

durante 3 segundos

para restaurar la

configuración de

fábrica

Indicador de Wi-Fi

Sensor de bordes

Sensores de caída

Rueda principal

Cepillo principal

Rueda

omnidireccional

Protector del cepillo

Rueda principal

Clips del protector

del cepillo

Orificios de montaje

del soporte de la

almohadilla de

trapeado

Cepillo lateral

Sensor de alfombra

Filtro

Mango del filtro

Rejilla de ventilación de

vaciado automático

Clip de la cubierta de la

caja de polvo

Clip de la caja de polvo

Cubierta de la caja de

polvo

Cubierta LDS

Sensor de distancia

láser (LDS)

Sensor láser de línea 3D

Parachoques

Conjunto de

MopExtend

Base de carga

Descripción del producto

Filtro

Ranura para la

bolsa de polvo

Tabla de lavar

Placa de

extensión

de rampa

Cubierta superior

Tanque de agua limpia

Tanque de agua

usada

Rejillas de ventilación

de vaciado automático

Clip del tanque

de agua

Clip del tanque

de agua

Bola flotante

Tubería de agua

Filtro

Tanque de agua usada Tanque de agua limpia

Flotador

Cubierta del

tanque de

polvo

Indicador de estado

· Blanco sólido: La base de

carga está conectada a la red

eléctrica

· Naranja sólido: La base de

carga tiene un error

Zona de señalización

Contactos de carga

Ranura de

almacenamiento para el

cable de alimentación

Puerto de

energía

Ranura reservada para

Compartimento de

detergente automatico

Nota: El compartimento de detergente automatico se debe comprar por

separado.

I : ENCENDIDO

O : APAGADO

Preparando su hogar

Antes de limpiar, retire todos los objetos inestables, frágiles, de valor o

peligrosos y retire los cables, prendas, juguetes, objetos duros y con punta

que estén en el suelo para evitar que se enreden, sean raspados o golpeados

por el robot y se causen daños.

Abra la puerta de la habitación a limpiar y coloque los muebles en su lugar

adecuado para dejar más espacio.

Para evitar que el robot no reconozca las áreas que necesitan ser limpiadas,

no se pare frente al robot, umbral, pasillo o lugares estrechos.

Antes de limpiar, coloque una barrera física en el borde de las escaleras y el

sofá para garantizar el funcionamiento seguro y sin problemas del robot.

Nota:

· Cuando se opere el robot por primera vez, sígalo mientras limpia para remover cualquier posible obstáculo oportunamente.

· No aspire objetos duros como piedras, bolas de acero y partes de juguetes, u objetos con punta como desechos de construcción, vidrios rotos o uñas; de lo

contrario, el suelo puede rayarse.

1. Coloque la base de carga y conéctela a un tomacorriente

Coloque la estación de base en un lugar lo más abierto posible con una

buena señal Wi-Fi. Deje sufi ciente espacio como se muestra en la fi gura y

retire cualquier objeto en el área sombreada. Inserte el cable de alimentación

en la estación de base y conéctelo a la toma de corriente.

3. Retire las protecciones del robot e instale el conjunto del

trapeador

2. Instale la placa de extensión de la rampa

Antes de usar

Nota:

· Asegúrese de que ningún objeto pueda bloquear la zona de señalización.

· Para evitar que manchas de agua humedezcan los pisos de madera o

alfombras, se recomienda colocar la base de carga sobre pisos de baldosa

o de mármol.

②

①

③

Inserte firmemente el cable de

alimentación hacia arriba hasta

que se encienda el indicador.

＞60"

＞2"

I : ENCENDIDO

O : APAGADO

4. Conecte el robot a la base de carga

Presione y mantenga pulsado el botón durante 3 segundos para encender

el robot. Coloque el robot sobre la base de carga con el conjunto de trapeado

mirando hacia la tabla de lavar. Luego oirá una notificación de voz cuando el

robot se conecta exitosamente a la base de carga.

Antes de usar

Nota: Se recomienda cargar completamente el robot antes de su primer uso.

Cuando el robot no se pueda encender después de agotar la batería, conecte

manualmente el robot con la base para cargarlo.

5. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la base de carga y llénelo con agua

limpia. Luego instalelo de nuevo en la base de carga.

Nota: No agregue agua caliente en el tanque de agua, ya que esto puede

causar que el tanque se deforme.

2. Agregar dispositivo

Abra la app MOVAhome, toque «escanear código QR para conectar» y vuelva

a escanear el mismo código QR del robot para añadir el dispositivo. Siga las

indicaciones para finalizar la conexión Wi-Fi.

Nota: Si desea restablecer el Wi-Fi, repita el paso 2 y luego siga las

instrucciones para finalizar la conexión Wi-Fi.

Conectando con la app MOVAhome

1. Descargue la app MOVAhome

Escanee el código QR del robot o busque «MOVAhome» en la tienda de apps

para descargar e instalar la app.

Indicador de Wi-Fi

· Parpadeando

lentamente: A

conectar

· Parpadeando

rápidamente:

Conectando

· Encendido:

Conectado

Nota:

Solo se admite Wi-Fi de 2,4GHz.

Debido a las actualizaciones en el software de la app, las operaciones

reales pueden diferir de las instrucciones de este manual. Siga las

instrucciones basadas en la versión actual de la app.

Código QR

Como utilizar

Encender / apagar

Presione y mantenga pulsado el botón durante 3 segundos para encender

el robot. El indicador de potencia debe estar iluminado. Coloque el robot en

la base de carga, el robot debe encenderse automáticamente y comenzar a

cargarse. Para apagar el robot, aleje el robot de la base de carga y presione

y mantenga pulsado el botón

durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones en la app

para crear rápidamente un mapa. El robot comenzará a mapear sin limpiar.

Cuando el robot regresa a la base de carga, el proceso de mapeo se ha

completado y el mapa se guardará automáticamente.

Pausa/suspensión

Cuando el robot esté funcionando, presione cualquier botón para ponerlo en

pausa. Si el robot está en pausa por mas de 10 minutos, automáticamente

entrará en modo de suspensión. Todos los indicadores del robot se apagarán.

Presione cualquier botón sobre el robot, o use la app para despertar al robot.

Nota: Si el robot está en pausa y colocado en la base de carga, la tarea de

limpieza actual terminará.

Limpieza de reanudación automática

Si la batería está demasiado baja, el robot volverá automáticamente a

la base de carga para cargarse. Después de cargar al nivel de batería

apropiado, reanudará las tareas de limpieza sin terminar.

Nota: Para utilizar esta función, habilítela en la app.

Modo no molestar (DND)

Cuando el robot se pone en modo no molestar (DND), se evitará que el robot

reinicie la limpieza y el indicador de encendido se apagará. El modo DND está

deshabilitado por defecto desde la fábrica. Usted puede usar la app para

habilitar el modo DND o modificar el período de DND. El periodo de DND es

22:00-08:00 por defecto.

Nota:

Las tareas de limpieza programadas se realizarán normalmente durante el

periodo DND.

El robot reanudará la limpieza donde la dejó una vez que expire el período

de DND.

Limpieza de manchas

Cuando el robot está en espera, presione brevemente el botón para activar

el modo de limpieza de manchas. En este modo el robot limpia un área de

forma cuadrada de 1,5 x 1,5 metros a su alrededor y retorna a su punto inicial

una vez que haya completado la limpieza de manchas.

Reinicio del robot

Si el robot deja de responder o no se puede apagar, presione y mantenga

presionado el botón

durante 10 segundos para apagarlo a la fuerza. Luego

presione y mantenga pulsado el botón

durante 3 segundos para encender

el robot.

Como utilizar

Aspirar y trapear

Nota: Cuando se usa el conjunto de trapeado por primera vez, el robot

realiza la tarea de "aspirar y trapear" por defecto.

1. Iniciar la limpieza

Presione el botón en el robot, o use la app para hacer que el robot

arranque desde la base de carga. Luego, el robot planificará la ruta de

limpieza óptima y realizará la tarea de limpieza en función del mapa creado.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará automáticamente a la base de carga

a lavar las almohadillas de trapeado basándose en la frecuencia de limpieza

de las almohadillas de trapeado especificada en la app.

Nota:

Para garantizar que el robot regrese fácilmente a la base de carga después

de la limpieza, se recomienda hacer que el robot arranque desde la base

de carga.

Las almohadillas de trapeado se limpiarán antes de que el robot empiece a

trapear, por favor espere pacientemente.

No mueva la base de carga, el tanque de agua limpia, el tanque de agua

usada o la tabla de lavar durante la operación.

Como utilizar

3. Vacía automáticamente la caja de polvo y limpia y seca las

almohadillas de trapeado.

Después que el robot termina una tarea de limpieza y regresa a la base de

carga a cargar, la base de carga comenzará automáticamente a vaciar la

caja de polvo. Luego lavará y secará las almohadillas de trapeado.

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea, limpie el tanque de agua

usada para evitar cualquier olor.

Nota:

Si la función de vaciado automático está desactivada en la app, la base de

carga no vaciará automáticamente la caja de polvo.

La base de carga vaciará la caja de polvo de acuerdo con la configuración

establecida en la app.

Solo aspirar

Habilite la función de "Solo aspirar" en la app y el robot levantará

automáticamente el conjunto de trapeado y comenzará a aspirar.

Trapear después de aspirar

Habilite la función de trapear después de aspirar en la app, y el robot

levantará automáticamente el conjunto de trapeado para aspirar el piso.

Una vez completada la aspiración, el robot volverá a vaciar la caja de polvo y

luego comenzará a trapear después de bajar automáticamente el conjunto de

trapeado.

Solo trapear

Habilite la función de trapear en la app, y el robot comprobará si el conjunto

de trapeado está instalado. De lo contrario, instale manualmente el conjunto

de trapeado y luego el robot comenzará a trapear automáticamente.

Mantenimiento de rutina

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Tanque de agua usada Después de cada uso

Tanque de agua limpia

Una vez cada 2

semanas

Cepillo principal Cada 6 a 12 meses

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soporte de la

almohadilla de trapeado

Tabla de lavar

Una vez al mes /

Área de señalización de

la base de carga

Contactos de carga

Rejillas de ventilación de

vaciado automático

Rueda omnidireccional

Sensor de bordes

Sensor de distancia láser

(LDS)

Sensor láser de línea 3D

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Sensor de alfombra

Una vez al mes

Sensores de caída

Parachoques

Parte inferior del

robot

Caja de polvo

Limpiarlo según sea

necesario.

Bolsa de polvo

Cada 2 a 4 meses

Almohadilla de

trapeado

Cada 1 a 3 meses

Nota: La frecuencia de reemplazo dependerá del uso que usted haga del

robot. Si ocurre una excepción debido a circunstancias especiales, se deben

reemplazar las piezas.

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el mantenimiento de rutina.

Mantenimiento de rutina

Base de la tabla de lavar

1. Habilite la función de limpieza de la tabla de lavar en la app y el robot

saldrá de la base de carga automáticamente. Saque la tabla de lavar y

espere a que el agua llene la parte inferior de la base de carga.

3. Después de un momento, la base de carga bombeará automáticamente el

agua usada. Luego séquela con un paño suave y seco y vuelva a colocar la

tabla de lavar en su lugar.

2. Enjuague la tabla de lavar con agua limpia y utilice una herramienta de

limpieza adecuada para limpiar la parte inferior de la base de carga.

4. Utilice la app o pulse brevemente el

botón del robot para que vuelva a

la base de carga.

Nota: Durante la limpieza, no haga que el robot regrese a la base de carga.

3. Instale una nueva bolsa de polvo.

4. Vuelva a instalar la cubierta del tanque de polvo.2. Retire el polvo y los residuos del filtro con un paño seco.

Nota: Tirar hacia arriba del mango sellará la bolsa para evitar que el polvo y

los residuos se salgan accidentalmente.

Mantenimiento de rutina

Bolsa de polvo

1. Retire la cubierta del tanque de polvo y deseche la bolsa de polvo.

Mantenimiento de rutina

2. Abra la cubierta de la caja de polvo, retire el filtro, y luego vacíela como se

muestra en el diagrama.

Caja de polvo y filtro

1. Abra la cubierta del robot y presione el clip de la caja de polvo para retirar

la caja de polvo.

3. Golpee suavemente la canasta del filtro para eliminar la suciedad.

4. Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes de volver a instalarlos.

Nota: No intente limpiar el filtro con un cepillo, dedo o cualquier objeto con

punta a fin de evitar dañarlo.

Nota:

Enjuague la caja de polvo y el filtro solo con agua limpia. No utilice ningún

detergente.

Use la caja de polvo y el filtro solo cuando estén completamente secos.

24h

2. Extraiga las cubiertas del cepillo en ambos extremos del cepillo como

se muestra en la figura. Use una herramienta de limpieza apropiada para

remover el cabello enredado en el cepillo. Vuelva a instalar las cubiertas del

cepillo en ambos extremos del cepillo y, a continuación, vuelva a instalar el

cepillo. Presione el protector del cepillo para bloquearlo en su lugar.

Mantenimiento de rutina

Cepillo principal

1. Presione los clips del protector del cepillo hacia adentro para retirar el

protector del cepillo y levante el cepillo para sacarlo del robot.

Nota: La bola flotante en el tanque de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarlo para evitar dañarlo.

2. Enjuague el tanque de agua usada con agua limpia y utilice una

herramienta de limpieza adecuada para limpiar la pared interior del tanque

de agua usada.

Tanque de agua usada

1. Retire el tanque de agua usado, abra su tapa y vierta el agua usada.

Mantenimiento de rutina

Cepillo lateral

Retire y limpie el cepillo lateral

Rueda omnidireccional

Nota:

Use una herramienta como un destornillador pequeño para separar el eje y

el neumático de la rueda omnidireccional. No use fuerza excesiva.

Enjuague la rueda omnidireccional bajo el agua corriente y vuelva a

colocarla después de secarla por completo.

Soporte de la almohadilla de trapeado

Retire y limpie el soporte de la almohadilla de trapeado.

Contactos de carga y área de señalización

Limpie los contactos de carga y el área de señalización con un paño suave y

seco.

Rejillas de ventilación de vaciado automático

Limpie las rejillas de ventilación de vaciado automático del robot y la base de

carga con un paño suave y seco.

Mantenimiento de rutina

Sensores del robot

Limpie los sensores del robot utilizando un paño suave y seco, como se

muestra en la siguiente figura:

Nota: Un paño húmedo puede dañar elementos sensibles dentro del robot y

la base de carga. Utilice un paño seco para la limpieza.

Sensor de

alfombra

Sensores de caída

Parachoques

Sensor de bordes

Sensor de distancia

láser (LDS)

Sensor láser de línea

Mantenimiento de rutina

Almohadilla de trapeado

Retire la almohadilla de trapeado del soporte para reemplazarla.

Batería

El robot contiene un paquete de baterías de iones de litio de alto rendimiento.

Asegúrese de que la batería permanezca bien cargada para el uso diario

para mantener un rendimiento óptimo de la batería. Si el robot no se utiliza

durante un largo período de tiempo, apáguelo y guárdelo. Para evitar daños

por la descarga profunda, cargue el robot al menos una vez cada tres meses.

Problema Solución

El robot no enciende.

La batería está baja. Recargue el robot en la base y vuelva a intentarlo.

La temperatura de la batería es demasiado baja o demasiado alta. Se recomienda operar el aparato a una temperatura

superior a 0°C (32°F) e inferior a 40°C (104°F).

El robot no carga.

La base de carga no está conectada a la alimentación; asegúrese de que ambos extremos del cable de alimentación estén

correctamente enchufados.

El contacto entre los contactos de carga de la base de carga.y el robot es deficiente; limpie los contactos de carga.

Compruebe si hay algún objeto extraño en el conector del robot y retírelo si lo hubiera.

El robot no logra

conectarse a Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea

correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese que el robot esté conectado a una conexión Wi-Fi de 2,4GHz.

La señal Wi-Fi es débil. Asegúrese que el robot esté en una zona con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para ser configurado. Salga y vuelva a ingresar a la app y luego vuelva a intentarlo

según las instrucciones.

El robot no puede

encontrar la base de

carga ni regresar a ella.

La base de carga se desconecta de la alimentación o se mueve cuando el robot no está sobre ella. Por favor conecte la

base de carga a la alimentación eléctrica o coloque el robot sobre la base de carga para cargar,

Hay demasiadas obstrucciones alrededor de la base de carga. Coloque la base de carga en un área más abierta.

Mover el robot puede provocar que él mismo se reposicione y recreará un mapa si falla el reposicionado. Si el robot

está muy lejos de la base de carga, podría no ser capaz de regresar por si mismo; en tal caso se requerirá ponerlo

manualmente sobre la base de carga.

Limpie el área de señalización de la base de carga para eliminar el polvo o los residuos.

El robot se queda

atascado delante de la

base de carga y no puede

volver a ella.

Compruebe si hay suficiente espacio a ambos lados o delante de la estación de base para evitar que el robot quede

bloqueado.

La ruta para volver a cargar está bloqueada, por ejemplo, la puerta está cerrada.

El robot puede resbalar si el suelo delante de la base de carga está demasiado mojado. Si es así, limpie el exceso de agua

antes de volver a intentarlo.

Se recomienda mover la base de carga a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de la rampa esté instalada correctamente.

Solución de problemas

Problema Solución

El robot no se apaga.

El robot no se puede apagar mientras se está cargando. Se recomienda mover el robot desde la base de carga y luego

presionar y mantener pulsado el botón

durante 3 segundos para apagarlo.

Si el robot no se puede apagar realizando el paso 1, presione y mantenga pulsado el botón

durante 10 segundos para

apagar el robot a la fuerza. Si el problema se mantiene, contacte al servicio post-venta.

La velocidad de carga es

lenta.

Se necesitan aproximadamente 3,5 horas para cargar completamente el robot cuando la batería está baja.

Si opera el robot a temperaturas fuera del rango especificado, la velocidad de carga se reducirá automáticamente para

extender la vida útil de la batería.

Los contactos de carga tanto del robot como de la base pueden estar sucios; límpielos con un paño seco.

El ruido aumenta

mientras el robot está en

funcionamiento.

Compruebe si el filtro de la caja de polvo está obstruido. Si es así, límpielo o reemplácelo.

Un objeto duro puede quedar atrapado en el cepillo principal o en la caja de polvo. Compruebe y retire cualquier objeto

duro.

El cepillo principal o el cepillo lateral pueden quedar enredados. Revise y retire cualquier objeto extraño.

Cambie el modo de succión a estándar o silencioso.

El robot se mueve sin

seguir la ruta marcada.

Se deben organizar objetos como cables de alimentación y zapatillas antes de utilizar el robot.

Trabajar sobre superficies húmedas resbalosas ocasiona que la rueda principal se deslice. Se recomienda secar los

lugares húmedos antes de usar el robot.

Limpie el sensor de linea láser 3D en el robot con un paño limpio, suave para mantenerlo limpio y sin obstrucciones.

El robot pasa por alto las

habitaciones que debe

limpiar.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

El lugar en frente del cuarto a ser limpiado puede estar húmedo y resbaloso, ocasionando que el robot se deslice y trabaje

de forma anormal. Por favor trate de secar el piso antes de usar el robot.

Solución de problemas

Problema Solución

El robot no reanuda la

limpieza después de

cargarlo.

Asegúrese de que el robot no esté configurado en el modo No Molestar (DND), lo que evitará que reanude la limpieza.

El robot no reanudara la limpieza después de que usted lo coloque manualmente sobre la base de carga o envíe el robot

a cargar mediante la app o el botón

La estación no puede

vaciar automáticamente

la caja de polvo.

Compruebe si la bolsa de polvo en el tanque de polvo está llena.

Si la bolsa de polvo no está llena, compruebe si hay alguna obstrucción en las rejillas de ventilación de vaciado

automático del robot, la base de carga o la caja de polvo. Si la hay, limpie la parte bloqueada a tiempo.

El nivel del agua en

la tabla de lavar es

anormal.

Verifique si el sello del tanque de agua usada está suelto o no está instalado correctamente y, si es así, reinícielo

manualmente. Si el problema se mantiene, contacte al equipo de servicio post-venta.

Presione suavemente hacia abajo el tanque de agua usada para asegurarse de que esté instalado correctamente.

Retire la tabla de lavar y revise si el drenaje de aguas residuales está obstruido y límpielo.

Compruebe la solución de limpieza. No agregue ningún líquido que no sea la solución de limpieza aprobada oficialmente.

El soporte de almohadilla

trapeadora está

anormalmente elevado.

Por favor retire el soporte de almohadilla trapeadora para verificar si hay algún objeto extraño atrapado en él, y trate de

reiniciar el robot. Si el problema se mantiene, contacte al equipo de servicio post-venta.

Hay agua bajo el

tanque de agua limpia o

alrededor del sello.

Cuando se saca el tanque de agua limpia, algo de agua puede quedar en la tubería bajo el tanque o alrededor del sello.

Esto es normal. Limpie con una toalla seca.

Para obtener mas ayuda, contacte con nosotros en https://www.mova.tech

Especificaciones

Robot

Modelo RLE21SE

Tiempo de carga Aprox. 3,5horas

Voltaje nominal 14,4V

Potencia nominal 75W

Frecuencia de operación 2400–2483,5MHz

Potencia de salida máxima <20dBm

Modelo RCEE2421

Entrada nominal

120 V

60 Hz 4,5 A (durante

el vaciado de polvo)

Salida nominal 20 V DC, 2 A

En condiciones normales de uso, este equipo debe mantenerse a una distancia

de separación de al menos 8" (20 cm) entre la antena y el cuerpo del usuario.

Base de carga

For more support, contact us via https://www.mova.tech

Manufactured by: XingKuang Innovation Technology (Suzhou) Co., Ltd.

Address: 12th Floor, Building 2, Wisdom Valley Park, Suzhou (Taihu) Software Industrial Park, No. 1463

Wuzhong Avenue, Yuexi Street, Wuzhong Economic Development Zone, Suzhou, Jiangsu Province, P.R. China

Made in China

US-A00

Mova E40 ULTRA

Product's Documents

User manual

Specifications

Mova E40 ULTRA Questions and Answers
