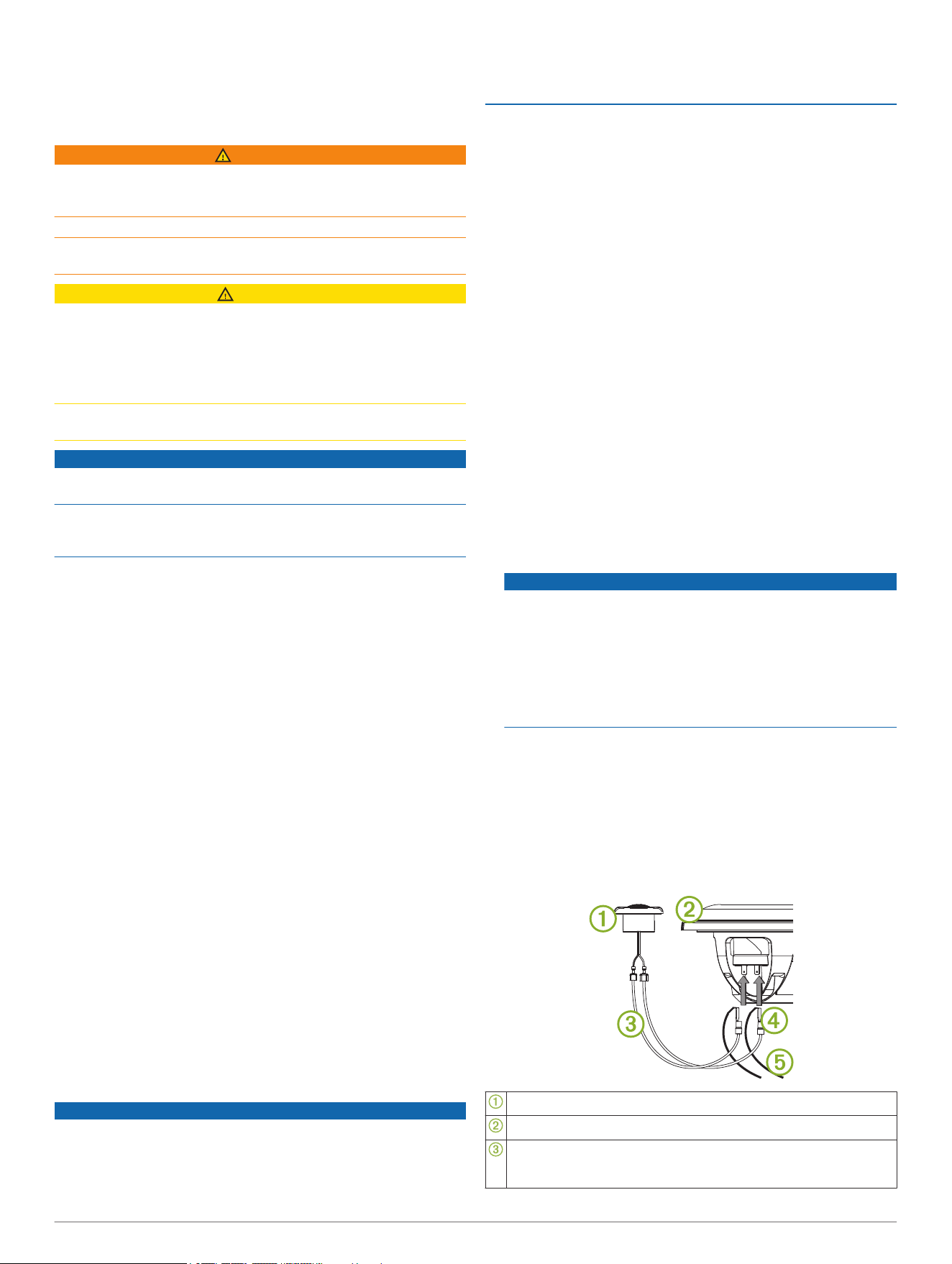

SG-TW10 Component Tweeter
Installation Instructions
Important Safety Information
WARNING
Failure to follow these warnings and cautions could result in
personal injury, damage to the vehicle or vessel, or poor product
performance.
This device must be installed according to these instructions.
Disconnect the vehicle's or vessel's power supply before
beginning to install this product.
CAUTION
Continuous exposure to sound pressure levels over 100 dBA
may cause permanent hearing loss. The volume is typically too
loud if you cannot hear people speaking around you. Limit the
amount of time you listen at high volume. If you experience
ringing in your ears or muffled speech, stop listening and have
your hearing checked.
Always wear safety goggles, ear protection, and a dust mask
when drilling, cutting, or sanding.
NOTICE
When drilling or cutting, always check what is on the opposite
side of the surface.
It is strongly recommended that you have your audio system
installed by a professional installer to ensure optimum
performance.
You must read all installation instructions before beginning the
installation. If you experience difficulty during the installation, go
to www.fusionentertainment.com for product support.
What's In the Box
• 2 tweeters
• 6 Phillips stainless steel, 5.5 mm x 25.4 mm (6 gauge x 1 in.)
mounting screws
• 4 piggy-back spade terminals
• 2 bezels
Tools Needed
• Electric drill
• Drill bit (size varies based on surface material)
• 51 mm (2 in.) hole saw
• Phillips screwdriver
• 18 AWG (0.82 mm
2
) speaker wire
• 4 female spade terminators
• Wire strippers
• Crimping tool
• Electrical tape
• Marine sealant (optional)
NOTE: For customized installations, additional tools and
materials may be needed.
Mounting Considerations
This component tweeter is designed to fill in high-frequency
music detail in your system when you install FUSION
®
Signature
Series speakers in a low area on the boat.
NOTICE
This product is compatible only with FUSION Signature Series
speakers and with specific DSP-enabled stereos rated at 2 Ohm
stable (per channel). You must confirm that this product is
compatible with your speakers and stereo before installing,
because installing this product with an incompatible speaker or
stereo may result in damage. Check with your local FUSION
dealer or go to www.fusionentertainment.com for compatibility
information.
NOTE: You should connect, configure, and listen to the tweeters
to confirm their ideal placement before cutting any mounting
holes in your vessel (Configuring the Tweeter Speakers,
page 3).
Selecting the correct mounting location is critical to optimize the
performance of each tweeter.
• You should place the tweeters as close as possible to the
paired FUSION Signature Series speakers, and high enough
that the high-frequency sounds are heard and a sound stage
effect is achieved.
• You should select mounting locations that enable you to hear
sound from all speakers and tweeters at the same time to
achieve a sound stage effect. To achieve this effect, you
should not mount the speakers side-by-side.
• You must select mounting locations that provide sufficient
clearance for the mounting depth of the tweeters as specified
in the product specifications.
• You should select a flat mounting surface for the best seal.
• You should protect the speaker wires from sharp objects and
always use rubber grommets when wiring through panels.
• You should select mounting locations that avoid potential
obstacles, such as fuel and hydraulic lines and wiring.
• To avoid interference with a magnetic compass, you should
not mount the tweeters closer to a compass than the
compass-safe distance value listed in the product
specifications.
•
NOTICE
You should protect all terminals and connections from
grounding and from each other. Failure to do so could result
in permanent damage to the audio system and void the
product warranty.
You must turn off the audio system before making any
connections to the source unit, amplifier, or speakers. Failure
to do so could result in permanent damage to the audio
system.
Speaker Connections
These component tweeters are designed for use with FUSION
Signature Series speakers.
The tweeter contains an internal passive crossover, and no
additional crossover module is required. You must connect the
speaker wire from the stereo to the FUSION Signature Series
speaker using the included piggy-back spade terminals, and
connect the tweeters using a length of speaker wire (not
included) appropriate for the installation location.

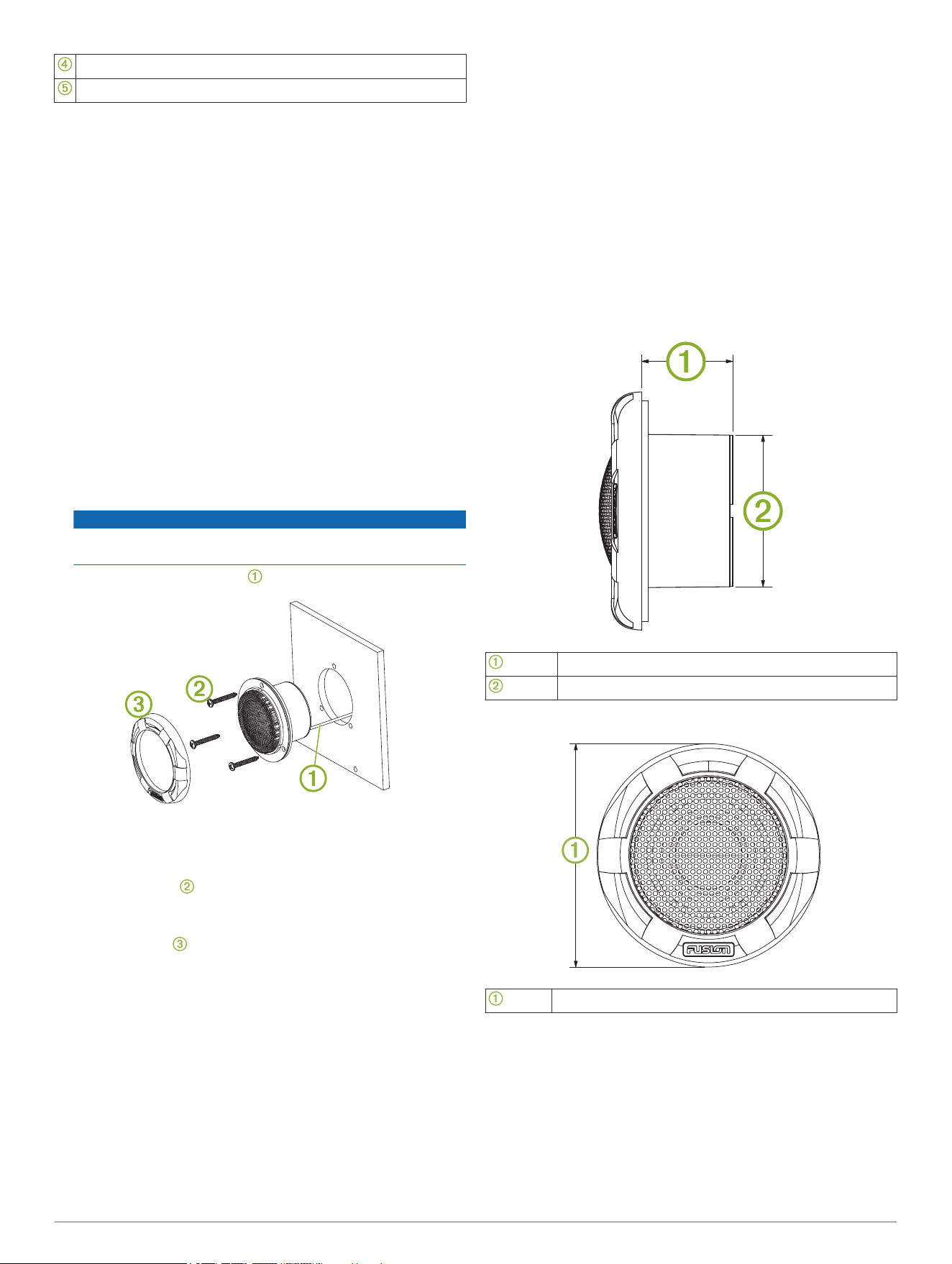

SG-TW10 Component Tweeter
FUSION Signature Series speaker
Speaker wire (not included), bare on the end that connects to the
piggy-back spade terminal, and terminated with a female spade
connector (not included) on the end that connects to the tweeter
2 Installation Instructions
Piggy-back spade terminal (included)
Speaker wire from the stereo
Mounting the Tweeter Speakers
Before mounting the tweeters, you must choose a location
following the guidelines above.
Before cutting the mounting surface you should verify that there
is enough clearance for the tweeter behind the surface. Refer to
the specifications for clearance information.
1
Route the speaker wires from the included piggyback spade
terminal connector on the speaker to the tweeter location,
away from sources of electrical interference (Speaker
Connections, page 2).
2
Mark the center location of the tweeter on the mounting
surface.
3
Using a 51 mm (2 in.) hole saw, cut the hole for the tweeter.
4
Place the tweeter in the hole to test the fit.
5
If necessary, use a file and sandpaper to refine the size of
the hole.
6
After the tweeter fits correctly in the hole, mark the mounting
holes for the tweeter on the surface.
7
Remove the tweeter from the hole.
8
Using an appropriately sized drill bit for the mounting surface
and screw type, drill the pilot holes.
NOTICE
Do not drill the pilot holes through the holes on the tweeter.
Drilling through the tweeter may damage it.
9
Connect the speaker wires while observing polarity.
10
Place the tweeter in the cutout.
11
Test the tweeter to make sure it plays music correctly.
12
Secure the tweeter to the mounting surface using the
included screws .
NOTE: Do not over tighten the screws, especially if the
mounting surface is not flat.
13
Push the bezel onto the tweeter front until it snaps in
place.
NOTE: The bezel attaches securely to the tweeter when you
snap it in place. You should test the tweeter for correct
operation before attaching the bezel.
Configuring the Tweeter Speakers
For proper performance, you must configure the DSP profile on
your stereo for the tweeters.
1
After you connect the tweeters to the FUSION Signature
Series speakers, turn on your DSP-capable stereo.
2
Using the FUSION-Link
™
remote control app, open the DSP
settings for the stereo.
3
Select the DSP profile for the FUSION Signature Series
speakers and tweeter, and apply it to the stereo.
4
If necessary, fine tune the tweeter output by adjusting the
treble from the tone settings on the stereo.
See the owner's manual for your stereo for more details on
adjusting the tone settings.
Speaker Information
Registering Your SG-TW10 Component Tweeter
Help us better support you by completing our online registration
today.
• Go to www.fusionentertainment.com.
• Keep the original sales receipt, or a photocopy, in a safe
place.
Dimension Drawings
Side View
28 mm (1
1
/
8
in.)
47 mm (1
7
/
8
in.)
Front View
74 mm (2
15
/
16
in.)
Cleaning the Speakers
NOTE: When mounted correctly, these speakers are rated IP65
for protection in the harsh marine environment from the front of
the speaker. They are not designed to withstand high pressure
water spray, which may occur when you wash down your
vessel. Failure to carefully spray-clean the vessel may damage
the product and void the warranty.
Installation Instructions 3
NOTICE
Do not use harsh or solvent-based cleaners on the speakers.
Using such cleaners may damage the product and void the
warranty.
1
Clean all salt water and salt residue from the speaker grille
with a damp cloth soaked in fresh water.
2
Use a mild detergent to remove a heavy buildup of salt or
stains.
Troubleshooting
Before you contact your FUSION dealer or service center, you
should perform a few simple troubleshooting steps to help
diagnose the problem.
If the FUSION speaker has been installed by a professional
installation company, you should contact the company so the
technicians can assess the problem and advise you about
possible solutions.
There is no sound coming from the speakers
• Verify that all connections from the source device and/or the
amplifier are connected correctly to the speaker terminals.
The audio is distorted
• Verify that the source volume is not too loud for the speaker,
and reduce the volume if necessary.
• Verify that the panels surrounding the speaker on the vessel
are not rattling.
• Verify that the source device and/or the amplifier are
connected to the speaker terminals correctly.
• If the speaker is connected to an amplifier, verify that the
input level of the amplifier is matched to the output level of
the stereo. For more information, see the manual for the
amplifier.
Specifications
Max. power (Watts) 330 W
RMS power (Watts) 60 W
Efficiency (1 W/1 m) 91 dB
Frequency response 3 kHz to 20 kHz
Impedance 4 Ohm nominal
Impedance when connected to a
FUSION Signature Series speaker
2 Ohm nominal
Recommended amplifier power
(RMS)
From 25 to 140 W per channel
Diaphragm material Aluminum (hard dome)
Min. mounting depth (clearance) 31 mm (1
1
/
4
in.)
Mounting diameter (clearance) 51 mm (2 in.)
Compass-safe distance 110 cm (3 ft. 7
1
/
4
in.)
Operating temperature range From 0 to 50°C (from 32 to
122°F)
Storage temperature range From -20 to 70°C (from -4 to
158°F)
Water and dust rating IEC 60529 IP65 (protected
against dust and water ingress)
4 Installation Instructions
Instructions d'installation des Tweeter
SG-TW10
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements et de ces mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau ou le véhicule ou de dégrader les performances du
produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du véhicule ou du bateau avant de
commencer à installer ce produit.
ATTENTION
L'exposition prolongée à des niveaux de pression acoustique
supérieurs à 100 dBA peut entraîner une perte d'audition
irréversible. Le volume est généralement trop élevé si vous ne
parvenez pas à entendre les personnes qui parlent autour de
vous. Limitez le temps d'écoute durant lequel le volume est
élevé. Si vos oreilles sifflent ou si vous entendez des sons
étouffés, arrêtez l'écoute et faites contrôler votre audition.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
AVIS
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Pour des performances optimales, il est vivement recommandé
de confier l'installation du système audio à un professionnel.
Lisez toutes les instructions d'installation avant de commencer
l'installation. Si vous rencontrez des difficultés durant
l'installation, rendez-vous sur le site
www.fusionentertainment.com pour obtenir de l'aide sur le
produit.
Contenu de l'emballage
• 2 tweeters
• 6 vis de montage cruciformes en acier inoxydable, 5,5 mm x
25,4 mm (jauge 6 x 1 po)
• 4 connecteurs à cosse
• 2 cadres
Outils requis
• Perceuse électrique
• Foret (la taille varie en fonction du matériel de la surface de
montage)
• Scie-cloche de 51 mm (2 po)
• Tournevis cruciforme
• Fil d'enceinte 18 AWG (0,82 mm
2
)
• 4 connecteurs à cosse femelles
• Dénude-fil
• Outil pour sertir
• Ruban isolant
• Mastic d'étanchéité (facultatif)
REMARQUE : pour des installations sur mesure, des outils et
du matériel supplémentaires peuvent être nécessaires.
Considérations relatives au montage
Ce tweeter a été conçu pour reproduire les fréquences sonores
élevées lorsque vous installez des enceintes FUSION Signature
Series dans une zone basse de votre bateau.
AVIS
Ce produit n'est compatible qu'avec les haut-parleurs FUSION
Signature Series ainsi qu'avec les chaînes stéréo compatibles
DSP à 2 ohms stables (par canal). Avant d'installer ce produit,
vous devez vérifier qu'il est compatible avec vos haut-parleurs et
votre chaîne stéréo, car si ce n'est pas le cas, vous risquez de
les endommager. Vérifiez auprès de votre distributeur FUSION
local ou rendez-vous sur www.fusionentertainment.com pour
obtenir des informations sur la compatibilité.
REMARQUE : avant de percer les trous de montage dans votre
bateau, vous devez connecter, configurer et tester les tweeters
pour vérifier que l'emplacement choisi convient (Configuration
des tweeters, page 6).
Les performances de chaque tweeter reposent sur le choix d'un
emplacement d'installation approprié.
• Vous devez placer les tweeters aussi près que possible des
enceintes FUSION Signature Series couplées et
suffisamment haut pour que les hautes fréquences soient
audibles et que la configuration acoustique soit idéale.
• Choisissez les emplacements de montage de sorte que vous
puissiez entendre le son provenant de tous les tweeters et
enceintes en même temps pour que la configuration
acoustique soit idéale. Pour ce faire, ne montez pas les haut-
parleurs côte à côte.
• Choisissez des emplacements de montage qui fournissent
suffisamment d'espace pour la profondeur de montage des
tweeters, conformément aux caractéristiques du produit.
• Choisissez une surface de montage plate pour une meilleure
étanchéité.
• Il est conseillé de protéger les fils du haut-parleur contre tout
objet tranchant et de toujours utiliser des passe-câbles
lorsque vous faites passer les fils dans des tableaux.
• Choisissez des emplacements de montage évitant tout
obstacle potentiel, comme des flexibles hydrauliques ou des
câbles.
• Pour éviter toute interférence avec un compas magnétique,
montez les tweeters en respectant la distance de sécurité
indiquée dans les caractéristiques techniques du produit.
•
AVIS
Protégez toutes les bornes et connexions contre les risques
de court-circuit et isolez-les les unes des autres. Dans le cas
contraire, le système audio pourrait être endommagé de
manière irréversible et la garantie annulée.
Vous devez éteindre le système audio avant de procéder à
tout branchement à l'appareil source, à l'amplificateur ou au
haut-parleur. Dans le cas contraire, le système audio pourrait
être endommagé de manière irréversible.
Connexion du tweeter
Ces tweeters ont été conçus pour fonctionner avec les
enceintes FUSION Signature Series.
Chaque tweeter intègre un filtre passif. Vous n'avez donc pas
besoin d'ajouter de filtre. Vous devez connecter le fil de
l'enceinte depuis la chaîne stéréo jusqu'à l'enceinte FUSION
Signature Series à l'aide des connecteurs à cosse inclus et
connecter les tweeters à l'aide d'un morceau de fil de l'enceinte
(non inclus) adapté à l'emplacement de montage.
Instructions d'installation 5

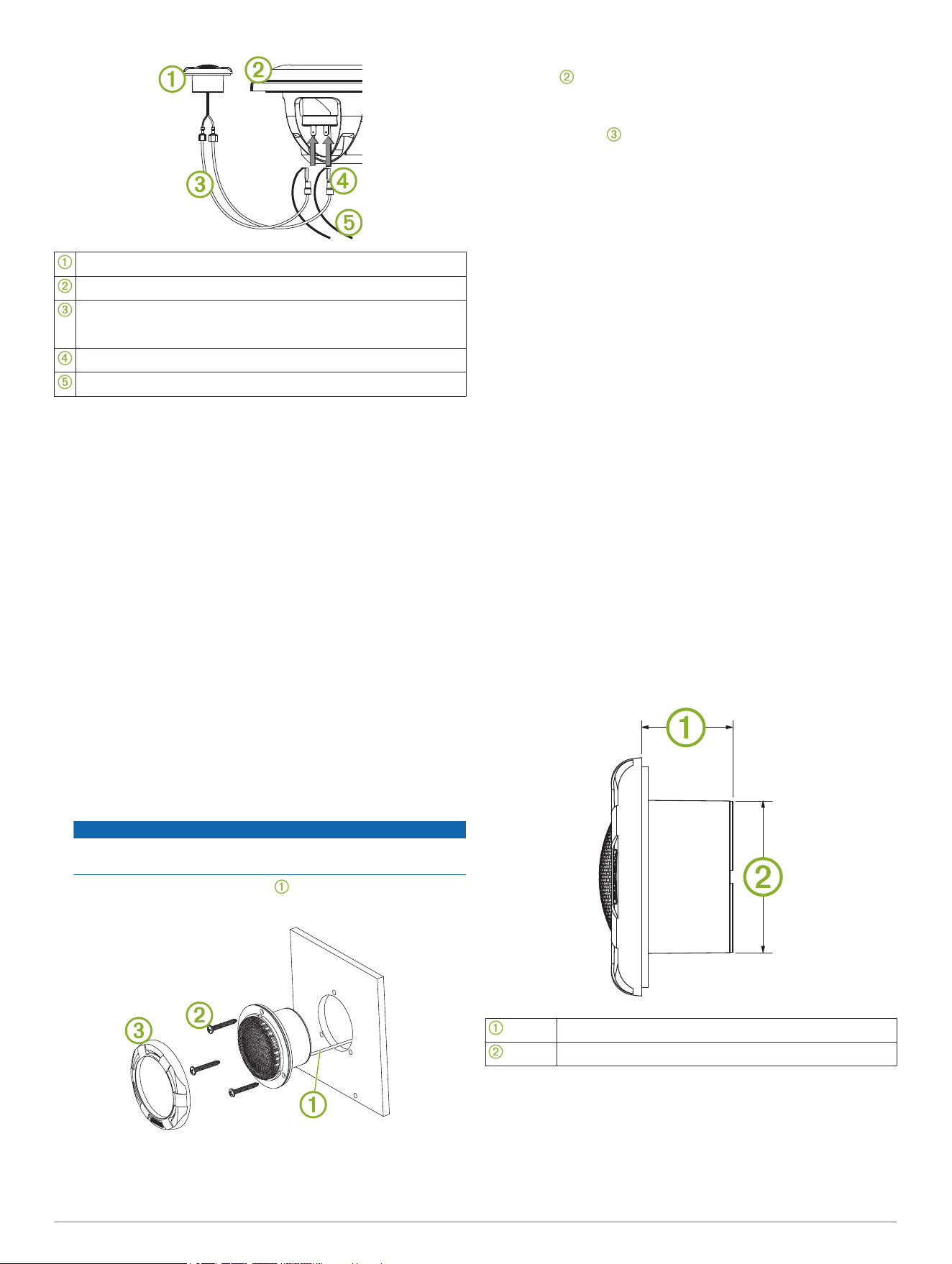

Tweeter SG-TW10
Enceinte FUSION Signature Series
Fil d'enceinte (non inclus), avec une extrémité dénudée à connecter
au connecteur à cosse et une extrémité terminée par un
connecteur à cosse femelle (non inclus) à connecter au tweeter
Connecteur à cosse (inclus)
Fil d'enceinte de la chaîne stéréo
Installation des tweeters
Avant d'installer les tweeters, vous devez choisir un
emplacement adapté, en suivant les recommandations
précédentes.
Avant de découper la surface de montage, vous devez vous
assurer que l'espace derrière la surface est suffisant pour
accueillir le tweeter. Consultez les informations sur l'espace à
respecter.
1
Acheminez les fils de l'enceinte du connecteur à cosse inclus
sur l'enceinte jusqu'à l'emplacement de montage du tweeter,
en évitant toute source d'interférence électrique (Connexion
du tweeter, page 5).
2
Marquez le centre du tweeter sur la surface de montage.
3
Utilisez une scie cloche de 51 mm (2 po) pour le tweeter.
4
Placez le tweeter dans le trou pour vérifier la taille.
5
Au besoin, utilisez une lime et du papier de verre pour affiner
le contour du trou.
6
Dès que le tweeter s'insère correctement dans le trou,
marquez les trous de montage du tweeter sur la surface.
7
Retirez le tweeter du trou.
8
Percez les trous d'implantation à l'aide d'un foret de taille
adaptée à la surface de montage.
AVIS
Ne percez pas les trous d'implantation à travers les trous du
tweeter. Vous risqueriez d'endommager le tweeter.
9
Connectez les fils de l'enceinte , en respectant bien la
polarité.
10
Placez le tweeter dans la découpe.
11
Testez le tweeter pour vérifier qu'il restitue la musique
correctement.
12
Fixez le tweeter à la surface de montage à l'aide des vis
fournies .
REMARQUE : ne serrez pas les vis outre mesure, surtout si
la surface de montage n'est pas plate.
13
Placez le cadre sur l'avant du tweeter et appuyez dessus
jusqu'à ce qu'il s'enclenche.
REMARQUE : le cadre se fixe solidement au tweeter lorsqu'il
est correctement installé. Avant de fixer le cadre, vérifiez que
votre tweeter fonctionne correctement.
Configuration des tweeters
Pour profiter de performances optimales, vous devez configurer
le profil DSP de votre chaîne stéréo pour les tweeters.
1
Une fois que vous avez connecté les tweeters aux enceintes
FUSION Signature Series, allumez votre chaîne stéréo
compatible DSP.
2
À l'aide de l'application Télécommande FUSION-Link,
accédez aux paramètres DSP de la chaîne stéréo.
3
Sélectionnez le profil DSP des enceintes FUSION Signature
Series et du tweeter et appliquez-le à la chaîne stéréo.
4
Si besoin, vous pouvez régler la sortie tweeter en ajustant les
aigus dans les paramètres de tonalité de la chaîne stéréo.
Pour en savoir plus sur le réglage des paramètres de
tonalité, consultez le manuel d'utilisation de votre chaîne
stéréo.
Informations sur les haut-parleurs
Enregistrement de votre Tweeter SG-TW10
Aidez-nous à mieux vous servir en remplissant dès aujourd'hui
notre formulaire d'enregistrement en ligne.
• Rendez-vous sur le site www.fusionentertainment.com.
• Conservez en lieu sûr l'original de la facture ou une
photocopie.
Croquis sur les dimensions
Vue latérale
28 mm (1
1
/
8
po)
47 mm (1
7
/
8
po)
6 Instructions d'installation
Vue de face
74 mm (2
15
/
16
po)
Nettoyage des haut-parleurs
REMARQUE : quand ils sont installés correctement, ces haut-
parleurs offrent en façade un indice de protection IP65 contre
les aléas de l'environnement marin. Ils ne sont pas conçus pour
résister à des jets d'eau puissants, comme lorsque vous lavez
votre bateau au jet. Si vous ne faites pas attention au moment
de laver votre bateau au jet, vous risquez d'endommager le
produit et d'annuler la garantie.
AVIS
N'utilisez aucun produit nettoyant abrasif ni à base de solvant
sur les haut-parleurs. L'utilisation de ce type de produit risque
d'endommager l'appareil et d'annuler la garantie.
1
Nettoyez l'eau salée et les résidus de sel de la grille du haut-
parleur à l'aide d'un chiffon humidifié avec de l'eau douce.
2
Utilisez un détergent doux pour ôter l'accumulation de sel ou
les taches.
Dépannage
Avant de contacter votre revendeur ou centre de services
FUSION, suivez quelques étapes simples de dépannage afin de
diagnostiquer le problème qui vous concerne par vous-même.
Si le haut-parleur FUSION a été installé par une entreprise
d'installation, prenez contact avec cette entreprise afin que les
techniciens puissent localiser le problème et vous conseiller sur
d'éventuelles solutions.
Aucun son ne sort des haut-parleurs
• Vérifiez que toutes les connexions de l'appareil source ou de
l'ampli sont correctement effectuées vers les bornes du haut-
parleur.
Le son est déformé
• Vérifiez que le volume à la source n'est pas trop élevé pour le
haut-parleur et réduisez-le si besoin.
• Vérifiez que les tableaux disposés autour du haut-parleur du
bateau ne s'entrechoquent pas.
• Vérifiez que l'appareil source ou l'ampli sont correctement
connectés aux bornes du haut-parleur.
• Si le haut-parleur est connecté à un ampli, vérifiez que le
niveau d'entrée de l'ampli correspond bien au niveau de
sortie de la chaîne stéréo. Pour plus d'informations, consultez
le manuel de l'ampli.
Caractéristiques
Puissance max. (watts) 330 W
Puissance RMS (watts) 60 W
Efficacité (1 W/1 m) 91 dB
Réponse en fréquence De 3 kHz à 20 kHz
Impédance 4 ohms nominale
Impédance lorsque l'appareil est
connecté à un haut-parleur FUSION
Signature Series
2 ohms nominale
Puissance recommandée pour l'ampli
(RMS)
De 25 à 140 W par canal
Matériau du diaphragme Aluminium (dôme rigide)
Profondeur de montage minimale
(dégagement)
31 mm (1
1
/
4
po)
Diamètre de montage (dégagement) 51 mm (2 po)
Distance de sécurité du compas 110 cm (3 pi, 7
1
/
4
po)
Plage de températures de fonctionne-
ment
De 0 à 50 °C (de 32 à 122 °F)
Plage de températures de stockage De -20 à 70°C (de -4 à 158°F)
Degré de résistance à l'eau et à la
poussière
IEC 60529 IP65 (protégé
contre les infiltrations d'eau et
de poussière)
Instructions d'installation 7
Tweeter del componente SG-TW10
Istruzioni di installazione

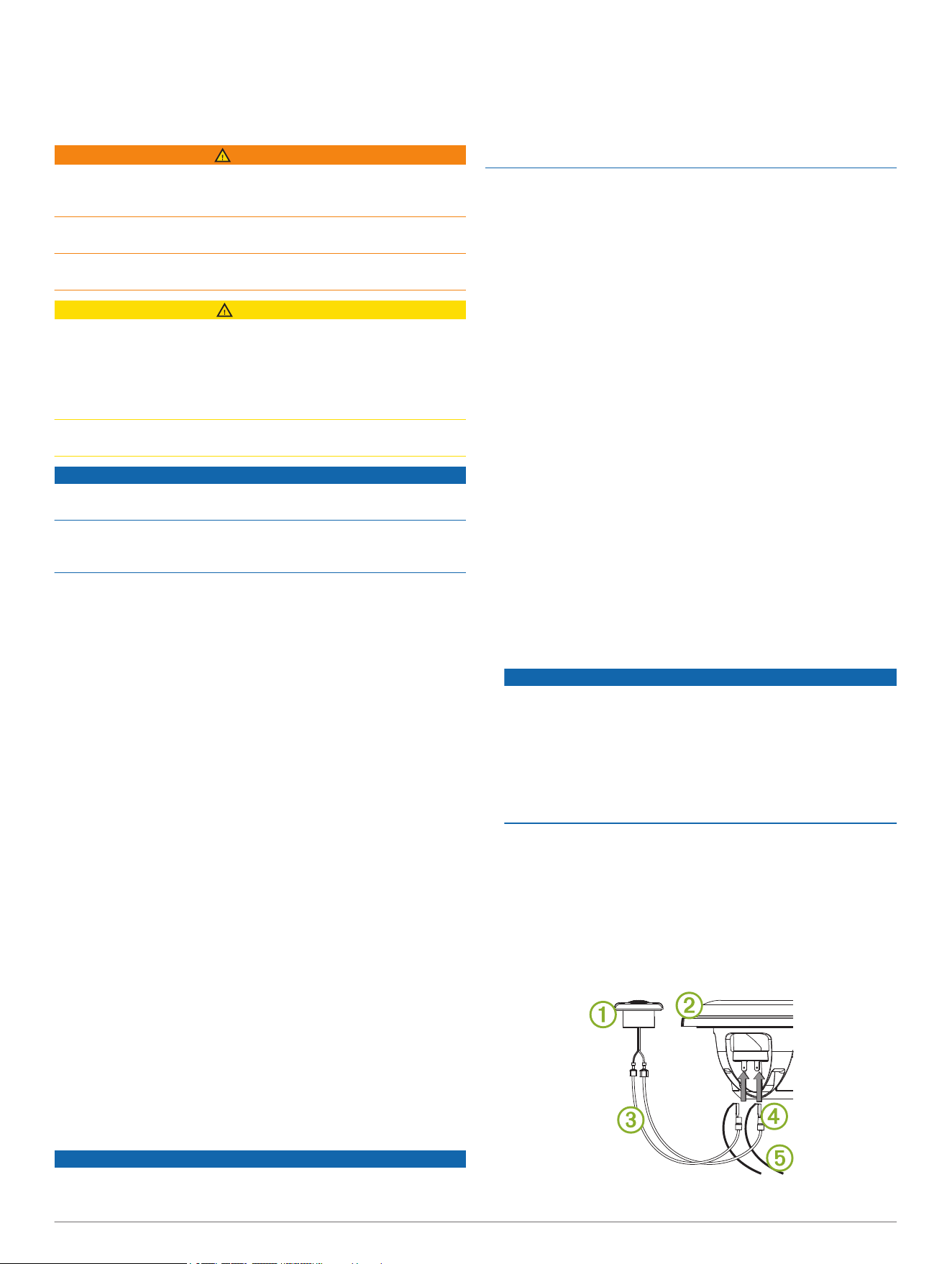

Informazioni importanti sulla sicurezza
AVVERTENZA
La mancata osservanza delle seguenti avvertenze e avvisi
potrebbe causare lesioni personali, danni al veicolo o
all'imbarcazione o scarse prestazioni del prodotto.
Questo dispositivo deve essere installato attenendosi alle
seguenti istruzioni.
Scollegare l'alimentazione del veicolo o dell'imbarcazione prima
di installare il prodotto.
ATTENZIONE
L'esposizione costante a livelli di pressione audio superiori a
100 dBA può causare perdita di udito permanente.
Generalmente il volume è troppo alto se non si riescono a
sentire le persone che parlano. Limitare la quantità di tempo in
cui si utilizza il volume alto. Se si avvertono fischi alle orecchie o
suoni ovattati, interrompere l'ascolto e far controllare l'udito.
Durante le operazioni di foratura, taglio o carteggiatura,
indossare degli occhiali protettivi, una maschera antipolvere e
un'adeguata protezione per l'udito.
AVVISO
Prima di effettuare fori o tagli verificare l'eventuale presenza di
oggetti nel lato opposto della superficie da tagliare.
Per prestazioni ottimali, è consigliata l'installazione del sistema
audio da parte di un tecnico specializzato.
Leggere tutte le istruzioni di installazione prima di iniziare
l'installazione. In caso di difficoltà durante l'installazione, visitare
il sito Web www.fusionentertainment.com per assistenza relativa
ai prodotti.
Contenuto della confezione
• 2 tweeter
• 6 viti di montaggio Phillips in acciaio inossidabile, 5,5 mm x
25,4 mm (calibro 6 x 1 poll.)
• 4 terminali a forcella piggy-back
• 2 ghiere
Strumenti necessari per l'installazione
• Trapano elettrico
• Punta da trapano (la dimensione varia in base al materiale
della superficie)
• Fresa a tazza da 51 mm (2 poll.)
• Cacciavite Phillips
• Cavo dell'altoparlante da 18 AWG (0,82 mm
2
)
• 4 terminali femmina a forcella
• Spelacavi
• Crimpatrice
• Nastro isolante
• Sigillante marino (opzionale)
NOTA: per le installazioni personalizzate, potrebbero essere
necessari altri strumenti e materiali.
Informazioni sull'installazione
Questo tweeter è progettato per ottimizzare l'ascolto di musica
ad alta frequenza nel proprio sistema quando si installano
altoparlanti FUSION Signature Series in una zona bassa
dell'imbarcazione.
AVVISO
Questo prodotto è compatibile esclusivamente con gli
altoparlanti FUSION Signature Series e con specifici stereo DSP
con classificazione di stabilità di 2 Ohm (per canale). È
necessario verificare che questo prodotto sia compatibile con gli
altoparlanti e con lo stereo prima di procedere all'installazione,
poiché installare il prodotto con un altoparlante o stereo non
compatibile causerà dei danni. Contattare il rivenditore FUSION
locale o visitare il sito Web www.fusionentertainment.com per
informazioni sulla compatibilità.
NOTA: è necessario collegare, configurare e provare i tweeter
per stabilire la posizione ideale prima di praticare i fori di
montaggio sull'imbarcazione (Configurazione degli altoparlanti
tweeter, pagina 9).
Selezionare la posizione di installazione corretta è fondamentale
per ottimizzare le prestazioni di ciascun tweeter.
• Posizionare i tweeter il più vicino possibile agli altoparlanti
FUSION Signature Series associati e abbastanza in alto
affinché sia possibile sentire i suoni ad alta frequenza e
raggiungere un effetto audio diffuso.
• Le posizioni di installazione devono permettere di udire i
suoni provenienti da tutti gli altoparlanti e i tweeter
contemporaneamente per raggiungere un effetto audio
diffuso. Per ottenere questo effetto, non montare gli
altoparlanti uno di fianco all'altro.
• Le posizioni di installazione dell'altoparlante devono fornire
ingombro sufficiente alla profondità di installazione dei
tweeter, come indicato nelle specifiche del prodotto.
• Selezionare una superficie di installazione piatta per sigillare
in modo ottimale.
• Proteggere i cavi dell'altoparlante da oggetti acuminati e
utilizzare sempre occhielli di gomma per i cablaggi nei
pannelli.
• La posizione di installazione deve evitare potenziali ostacoli,
ad esempio carburante, tubi idraulici e cavi.
• Per evitare interferenze con una bussola magnetica,
installare i tweeter rispettando la distanza di sicurezza dalla
bussola indicata nelle specifiche del prodotto.
•
AVVISO
Proteggere tutti i terminali e le connessioni da incagliamenti.
In caso contrario potrebbero verificarsi danni permanenti al
sistema audio che invalideranno la garanzia del prodotto.
Il sistema audio deve essere spento prima di effettuare
qualsiasi collegamento all'unità sorgente, all'amplificatore o
all'altoparlante. In caso contrario potrebbero verificarsi danni
permanenti al sistema audio.
Collegamenti dell'altoparlante
Questi tweeter sono progettati per l'uso con gli altoparlanti
FUSION Signature Series.
Il tweeter contiene un crossover passivo interno e non è
necessario alcun crossover aggiuntivo. È necessario collegare il
cavo dell'altoparlante dallo stereo all'altoparlante FUSION
Signature Series utilizzando i terminali a forcella piggy-back
inclusi, quindi collegare i tweeter utilizzando una lunghezza del
cavo dell'altoparlante (non incluso) adatta alla superficie di
installazione.

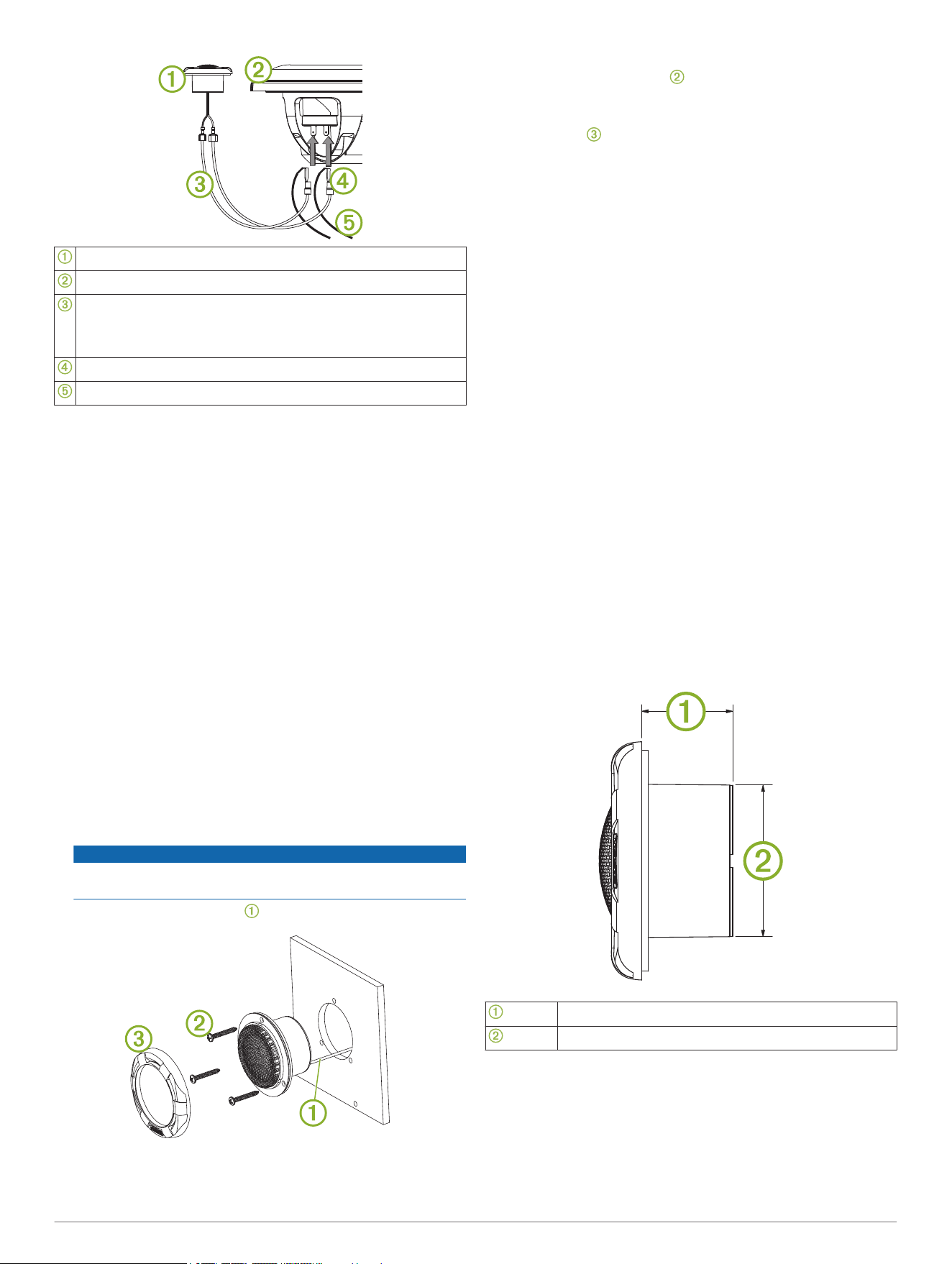

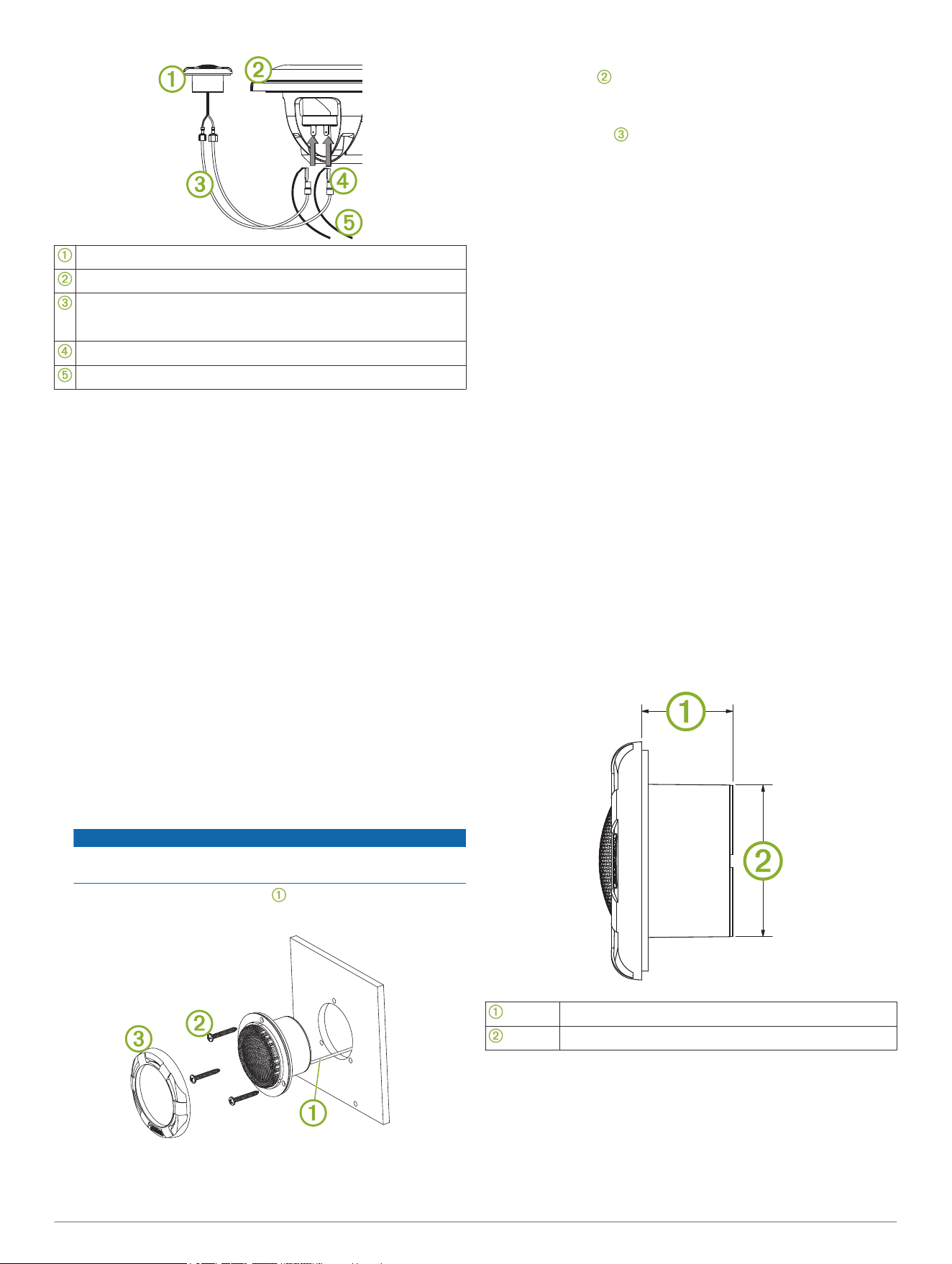

8 Istruzioni di installazione

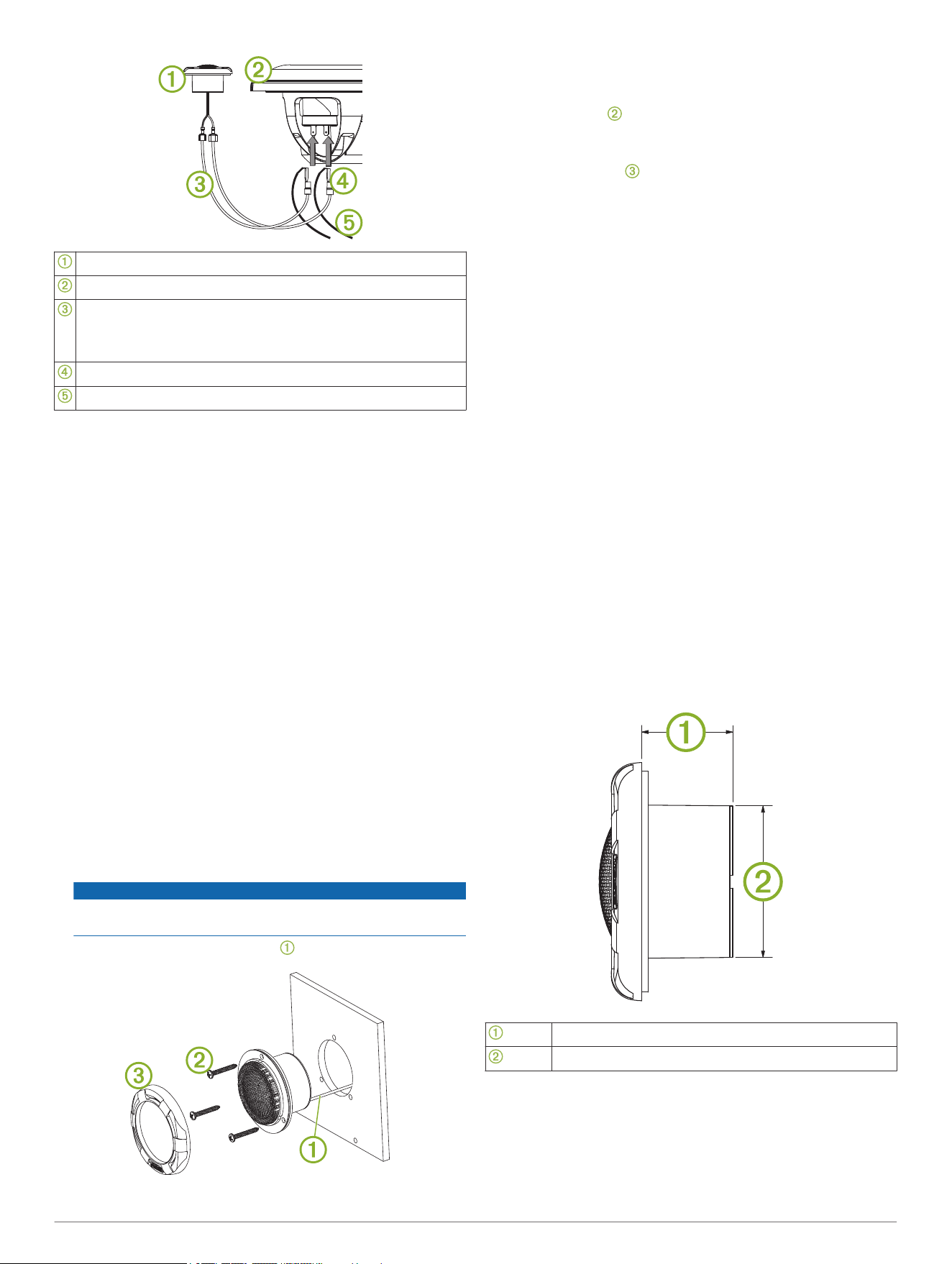

Tweeter del componente SG-TW10
Altoparlante FUSION Signature Series
Cavo dell'altoparlante (non incluso), privo di protezione sull'estre-
mità che si collega al terminale a forcella piggy-back e terminato
con un connettore femmina a forcella (non incluso) sull'estremità
che si collega al tweeter
Terminale a forcella Piggy-back (incluso)
Cavo dell'altoparlante dallo stereo

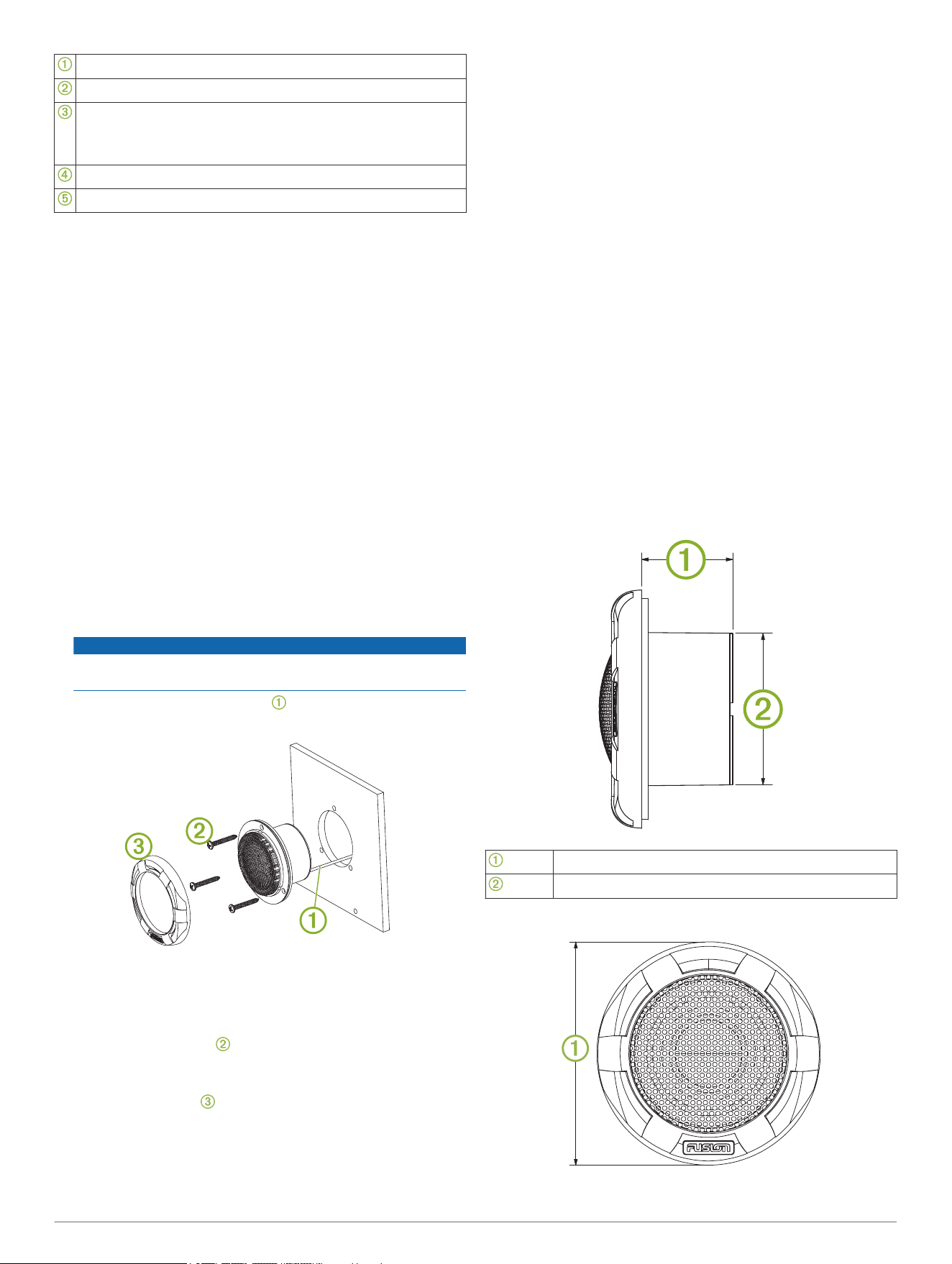

Montaggio degli altoparlanti tweeter
Prima di installare i tweeter, è necessario scegliere una
posizione seguendo le linee guida precedenti.
Prima di tagliare la superficie di montaggio è necessario
verificare che lo spazio dietro alla superficie sia sufficiente ad
ospitare il tweeter. Fare riferimento alle caratteristiche tecniche
per informazioni sull'ingombro.
1
Passare i cavi dell'altoparlante dal connettore del terminale a
forcella piggyback incluso sull'altoparlante nella posizione del
tweeter, distante da fonti di interferenza elettrica
(Collegamenti dell'altoparlante, pagina 8).
2
Segnare la posizione centrale del tweeter sulla superficie di
montaggio.
3
Con una punta a tazza da 51 mm (2 poll.), tagliare il foro del
tweeter.
4
Posizionare il tweeter nel foro per verificare l'ingombro.
5
Se necessario, utilizzare una lima e della carta abrasiva per
rifinire le dimensioni del foro.
6
Dopo aver verificato che il tweeter si inserisca nel foro,
contrassegnare i fori di montaggio del tweeter sulla
superficie.
7
Rimuovere il tweeter dal foro.
8
Con una punta da trapano di dimensioni compatibili con la
superficie di installazione e con il tipo di viti, praticare i fori di
riferimento.
AVVISO
Non praticare i fori di riferimento attraverso i fori sul tweeter.
La perforazione attraverso il tweeter può danneggiarlo.
9
Collegare i cavi dell'altoparlante osservando la polarità.
10
Posizionare il tweeter nella sagoma ritagliata.
11
Testare il tweeter per assicurarsi che riproduca la musica in
modo corretto.
12
Fissare il tweeter alla superficie di montaggio utilizzando le
viti in dotazione .
NOTA: non serrare eccessivamente le viti, specialmente se
la superficie di installazione non è piana.
13
Spingere la ghiera sulla parte anteriore del tweeter finché
non scatta in posizione.
NOTA: la ghiera si fissa in modo sicuro al tweeter quando
scatta in posizione. È necessario testare il corretto
funzionamento del tweeter prima di fissare la ghiera.
Configurazione degli altoparlanti tweeter
Per un corretto funzionamento, è necessario configurare il
profilo DSP sullo stereo per i tweeter.
1
Dopo aver collegato i tweeter agli altoparlanti FUSION
Signature Series, accendere lo stereo DSP.
2
Utilizzando la app di controllo remoto FUSION-Link,
accedere alle impostazioni DSP per lo stereo.
3
Selezionare il profilo DSP per gli altoparlanti FUSION
Signature Series e per il tweeter, quindi applicarlo allo stereo.
4
Se necessario, ottimizzare l'uscita del tweeter regolando gli
acuti dalle impostazioni audio dello stereo.
Consultare il Manuale Utente dello stereo per ulteriori dettagli
sulla regolazione delle impostazioni audio.
Informazioni sugli altoparlanti
Registrazione del Tweeter del componente SG-TW10
Per un'assistenza completa, eseguire subito la registrazione in
linea.
• Visitare il sito Web www.fusionentertainment.com.
• Conservare in un luogo sicuro la ricevuta di acquisto originale
o la fotocopia.
Disegni di ingombro del subwoofer
Vista laterale
28 mm (1
1
/
8
poll.)
47 mm (1
7
/
8
poll.)
Istruzioni di installazione 9

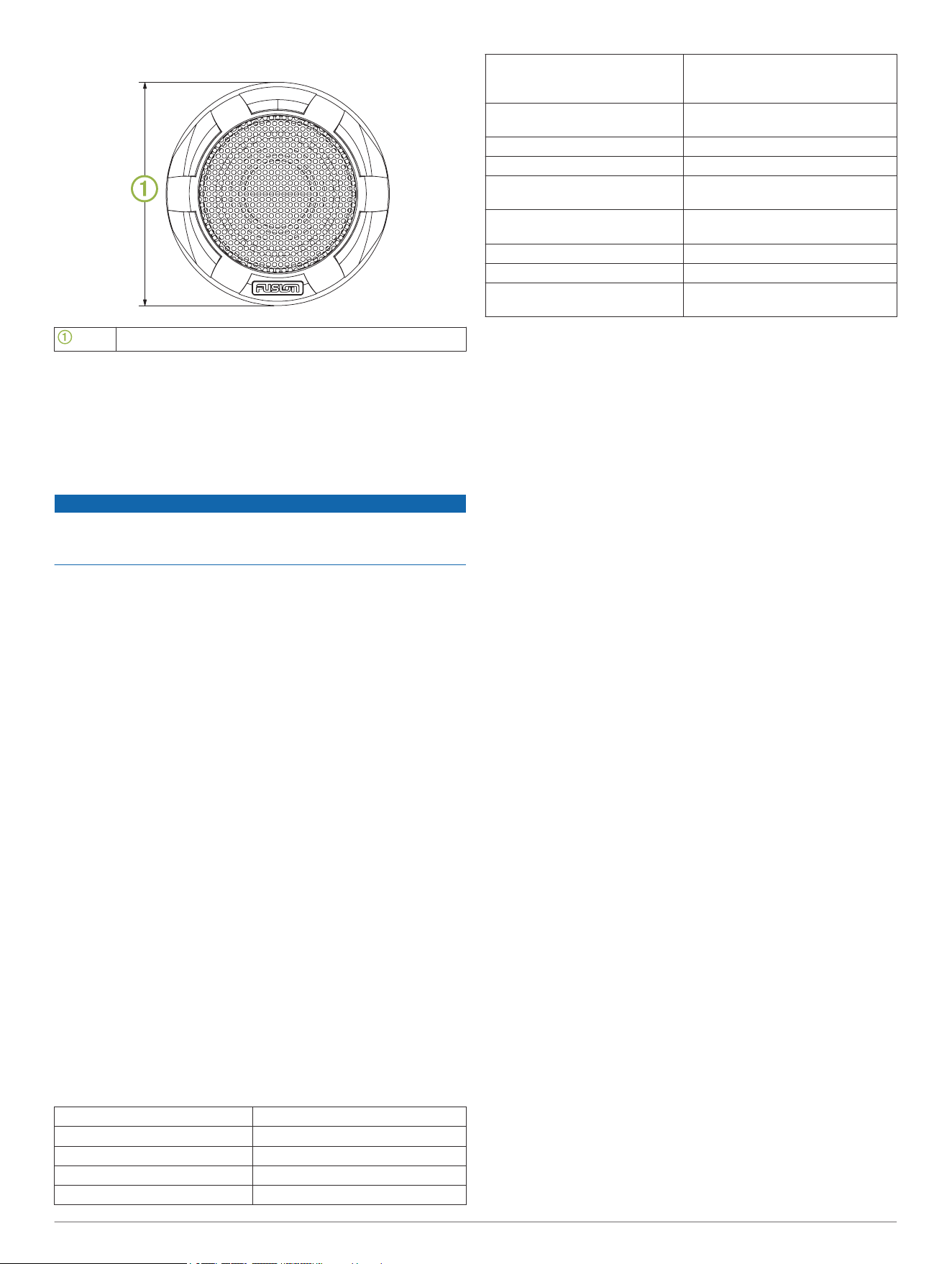

Vista frontale
74 mm (2
15
/
16
poll.)
Pulizia degli altoparlanti
NOTA: se montati correttamente, questi altoparlanti hanno un
grado di protezione IP65 per l'impiego in ambienti marini difficili.
Non sono progettati per resistere a spruzzi d'acqua ad alta
pressione, che potrebbero verificarsi durante il lavaggio
dell'imbarcazione. Gli spruzzi d'acqua possono danneggiare il
prodotto e invalidare la garanzia.
AVVISO
Non utilizzare detergenti aggressivi o a base di solventi sugli
altoparlanti. L'uso di tali detergenti può danneggiare il prodotto e
invalidare la garanzia.
1
Rimuovere l'acqua salata e i residui di sale dalla griglia
dell'altoparlante con un panno soffice inumidito con acqua
dolce.
2
Utilizzare un detergente delicato per rimuovere gli accumuli
di sale o le macchie d'acqua.
Risoluzione dei problemi
Prima di contattare il rivenditore FUSION o il centro assistenza,
effettuare una semplice procedura per diagnosticare il problema.
Se l'altoparlante FUSION è stato installato da una ditta di
installazione professionale, contattare la ditta in modo che i
tecnici possano valutare il problema e fornire possibili soluzioni.
Dagli altoparlanti non proviene alcun suono
• Verificare che tutte le connessioni dal dispositivo sorgente
e/o dall'amplificatore siano collegate correttamente ai
terminali dell'altoparlante.
L'audio è distorto
• Verificare che il volume della sorgente non sia troppo alto per
l'altoparlante e ridurre il volume se necessario.
• Verificare che i pannelli che circondano l'altoparlante
sull'imbarcazione non emettano fruscii.
• Verificare che il dispositivo sorgente e/o l'amplificatore siano
collegati correttamente ai terminali dell'altoparlante.
• Se l'altoparlante è collegato a un amplificatore, verificare che
il livello di input dell'amplificatore corrisponda al livello di
output dello stereo. Per ulteriori informazioni, consultare il
manuale dell'amplificatore.
Specifiche
Potenza massima (Watt) 330 W
Potenza RMS (Watt) 60 W
Efficienza (1 W/1 m) 91 dB
Risposta in frequenza Da 3 kHz a 20 kHz
Impedenza 4 Ohm nominale
Impedenza quando collegato a
un altoparlante FUSION
Signature Series
2 Ohm nominale
Potenza amplificatore consigliata
(RMS)
Da 25 a 140 W per canale
Materiale diaframma Alluminio (cupola rigida)
Minima minima (ingombro) 31 mm (1
1
/
4
poll.)
Diametro di installazione
(ingombro)
51 mm (2 poll.)
Distanza di sicurezza dalla
bussola
110 cm (3 piedi 7
1
/
4
poll.)
Temperatura operativa Da 0 a 50 °C (da 32 a 122 °F)
Temperatura di stoccaggio Da -20 a 70 °C (da -4 a 158 °F)
Classificazione di impermeabilità
e resistenza alla polvere
IEC 60529 IP65 (protezione da
polvere e infiltrazioni d'acqua)
10 Istruzioni di installazione
SG-TW10-Komponenten-Hochtöner –
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am
Fahrzeug oder Boot oder zu einer schlechten Leistung des
Produkts kommen.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Fahrzeugs oder Boots getrennt haben.
ACHTUNG
Wenn Sie fortwährend Schalldruckpegeln von mehr als 100 dBA
ausgesetzt sind, können Sie Ihr Gehör dauerhaft schädigen. In
der Regel ist die Lautstärke zu hoch eingestellt, wenn Sie
Menschen, die sich in Ihrer Nähe unterhalten, nicht hören
können. Begrenzen Sie in diesem Zusammenhang den
Zeitraum, in dem Sie sich einer erhöhten Lautstärke aussetzen.
Bei Klingelgeräuschen im Ohr oder der Wahrnehmung
gedämpfter Töne sollten Sie das Anhören von Musik oder
Ähnlichem einstellen und Ihr Gehör überprüfen lassen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Es wird dringend empfohlen, das Audiosystem von
Fachpersonal installieren zu lassen, um eine optimale Leistung
zu erzielen.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, finden Sie unter www.fusionentertainment.com
Supportinformationen.
Lieferumfang
• 2 Hochtöner
• 6 Kreuzschlitz-Befestigungsschrauben aus Edelstahl,
5,5 mm x 25,4 mm (AWG 6 x 1 Zoll)
• 4 Kabelschuhe mit Abzweig
• 2 Ringe
Erforderliches Werkzeug
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche)
• 51-mm-Lochsäge (2 Zoll)
• Kreuzschlitzschraubendreher
• Lautsprecherleitung (0,82 mm
2
/AWG 18)
• 4 Kabelschuhe (Buchse)
• Seitenschneider
• Crimpzange
• Isolierband
• Seewassertaugliches Dichtungsmittel (optional)
HINWEIS: Bei einer individuell angepassten Installation ist u. U.
zusätzliches Werkzeug und Material erforderlich.
Hinweise zur Montage
Dieser Komponenten-Hochtöner soll in Ihrem System hohe
Frequenzen in der Musik wiedergeben, wenn Sie Lautsprecher
der FUSION Signature Series in einem tiefer gelegenen Bereich
des Boots montieren.
HINWEIS
Dieses Produkt ist nur mit Lautsprechern der FUSION Signature
Series und mit bestimmten DSP-fähigen Radios kompatibel, die
(pro Kanal) bis zu 2 Ohm stabil sind. Stellen Sie vor der
Installation sicher, dass dieses Produkt mit Ihren Lautsprechern
und Ihrem Radio kompatibel ist. Wenn das Produkt mit einem
nicht kompatiblen Lautsprecher oder Radio installiert wird, kann
es zu Schäden kommen. Informationen zur Kompatibilität
erhalten Sie bei Ihrem FUSION Händler vor Ort oder unter
www.fusionentertainment.com.
HINWEIS: Bevor Sie Montagelöcher im Boot anbringen, sollten
Sie die Hochtöner verbinden, konfigurieren und deren
Tonausgabe überprüfen, um den besten Montageort zu
identifizieren (Konfigurieren des Hochtöners, Seite 12).
Die Auswahl des richtigen Montageorts ist für eine optimale
Leistung der einzelnen Hochtöner unerlässlich.
• Positionieren Sie die Hochtöner möglichst nahe bei den
gekoppelten Lautsprechern der FUSION Signature Series
und so hoch, dass die Hochfrequenztöne gehört werden und
ein Effekt wie auf einer Bühne erzielt wird.
• Wählen Sie die Montageorte so, dass Sie den Ton aus allen
Lautsprechern und Hochtönern gleichzeitig hören, wie dies
auf einer Bühne der Fall wäre. Hierzu sollten die
Lautsprecher nicht nebeneinander montiert werden.
• Wählen Sie Montageorte, an denen ausreichend Freiraum für
die in den technischen Daten des Produkts angegebene
Montagetiefe der Hochtöner vorhanden ist.
• Wählen Sie eine flache Montagefläche, um eine optimale
Dichtung zu erzielen.
• Halten Sie die Lautsprecherleitungen von scharfen
Gegenständen fern, und verwenden Sie beim Verlegen der
Kabel durch Konsolen stets Gummitüllen.
• Wählen Sie Montageorte, die frei von möglichen
Hindernissen wie Kraftstoff- und Hydraulikleitungen sowie -
kabeln sind.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage der Hochtöner der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
•
HINWEIS
Schützen Sie alle Anschlüsse und Verbindungen vor Erdung,
und achten Sie darauf, dass sie sich nicht berühren.
Andernfalls könnte das Audiosystem dauerhaft beschädigt
werden und die Produktgarantie erlöschen.
Das Audiosystem muss ausgeschaltet sein, bevor Sie
Verbindungen mit dem Quellgerät, dem Verstärker oder den
Lautsprechern herstellen. Andernfalls könnte es zu
dauerhaften Schäden am Audiosystem kommen.
Lautsprecherverbindungen
Diese Komponenten-Hochtöner sind für die Verwendung mit
Lautsprechern der FUSION Signature Series vorgesehen.
Der Hochtöner umfasst eine integrierte passive
Frequenzweiche. Ein zusätzliches Weichenmodul ist nicht
erforderlich. Sie müssen die Lautsprecherleitung vom Radio mit
dem Lautsprecher der FUSION Signature Series verbinden.
Verwenden Sie dazu die Kabelschuhe mit Abzweig. Verbinden
Sie die Hochtöner mit einer für den Montageort geeigneten
Lautsprecherleitung (nicht im Lieferumfang enthalten).
Installationsanweisungen 11

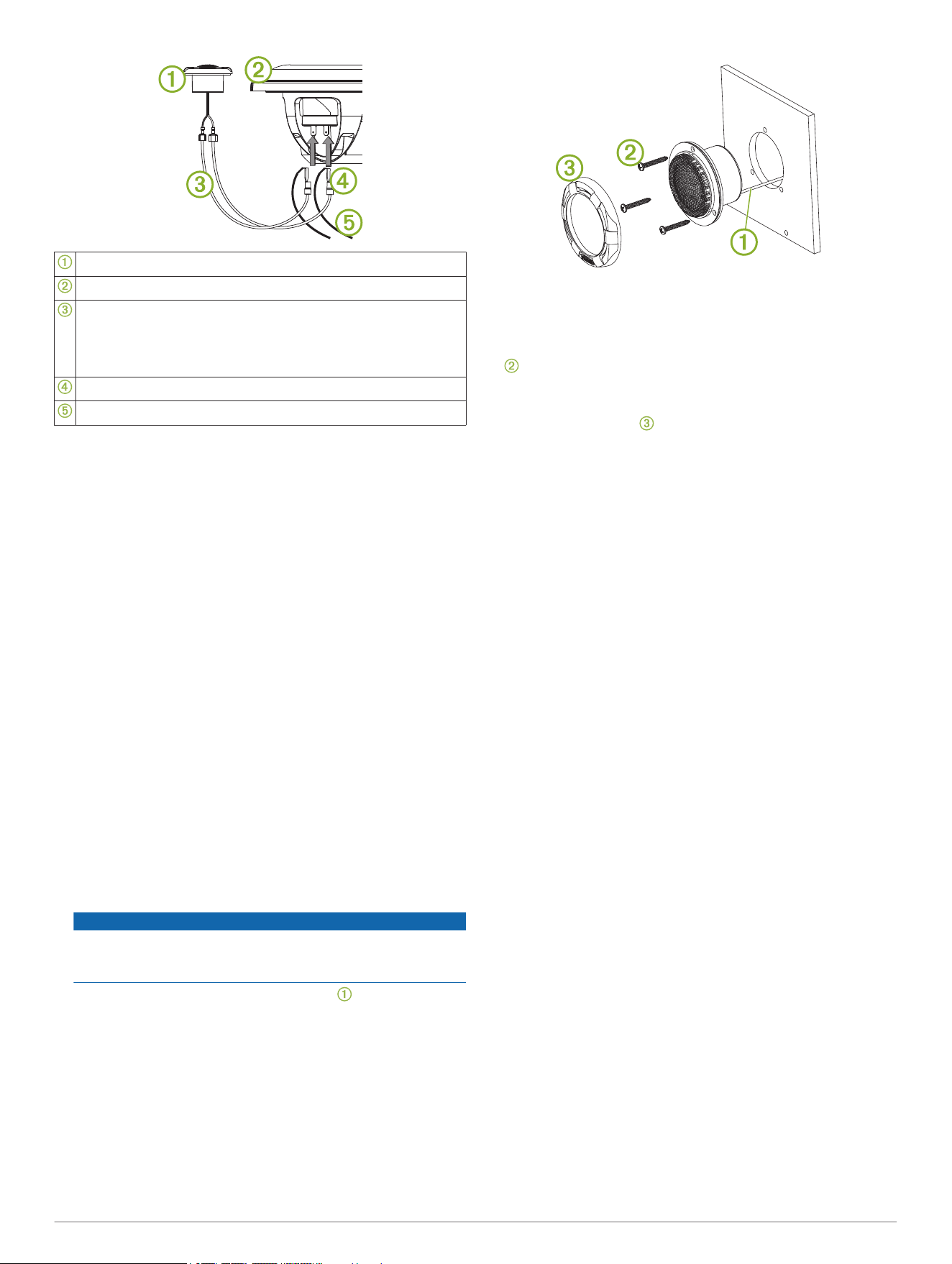

SG-TW10-Komponenten-Hochtöner
Lautsprecher der FUSION Signature Series
Lautsprecherleitung (nicht im Lieferumfang enthalten), Blankdrähte
an dem Ende, das mit dem Kabelschuh mit Abzweig verbunden
wird, und Abschluss mit einem Kabelschuh (Buchse; nicht im
Lieferumfang enthalten) an dem Ende, das mit dem Hochtöner
verbunden wird
Kabelschuh mit Abzweig (im Lieferumfang enthalten)
Lautsprecherleitung vom Radio
Montieren der Hochtöner
Wählen Sie vor der Montage der Hochtöner einen Montageort
aus, und folgen Sie dazu den oben angegebenen Richtlinien.
Überprüfen Sie vor dem Schneiden der Montagefläche, ob
dahinter genug Freiraum für den Hochtöner vorhanden ist.
Informationen zum Freiraum finden Sie in den technischen
Daten.
1
Verlegen Sie die Lautsprecherleitungen vom mitgelieferten
Kabelschuhanschluss mit Abzweig am Lautsprecher zum
Montageort des Hochtöners. Dabei muss ausreichend
Abstand zu elektrischen Störquellen bestehen
(Lautsprecherverbindungen, Seite 11).
2
Kennzeichnen Sie auf der Montagefläche die Mitte des
Montageorts für den Hochtöner.
3
Bringen Sie mit einer 51-mm-Lochsäge (2 Zoll) den
Ausschnitt für den Hochtöner an.
4
Setzen Sie den Hochtöner in den Ausschnitt ein, um den Sitz
zu testen.
5
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
6
Wenn der Hochtöner ordnungsgemäß im Ausschnitt sitzt,
kennzeichnen Sie auf der Montagefläche die Montagelöcher
für den Hochtöner.
7
Nehmen Sie den Hochtöner aus dem Ausschnitt.
8
Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
HINWEIS
Bringen Sie die Vorbohrungen nicht durch die Löcher am
Hochtöner an. Wenn Sie sie durch den Hochtöner anbringen,
könnte dieser beschädigt werden.
9
Verbinden Sie die Lautsprecherleitungen , und achten Sie
dabei auf die korrekte Ausrichtung der Pole.
10
Setzen Sie den Hochtöner in den Ausschnitt ein.
11
Testen Sie den Hochtöner, um sicherzustellen, dass Musik
ordnungsgemäß wiedergegeben wird.
12
Sichern Sie den Hochtöner mit den mitgelieferten Schrauben
an der Montagefläche.
HINWEIS: Ziehen Sie die Schrauben nicht zu fest an. Dies
gilt besonders dann, wenn die Montagefläche nicht flach ist.
13
Setzen Sie den Ring vorne auf den Hochtöner, bis er
einrastet.
HINWEIS: Der Ring sitzt sicher am Hochtöner, wenn Sie ihn
einrasten. Testen Sie zunächst, ob der Hochtöner
ordnungsgemäß funktioniert. Bringen Sie erst dann den Ring
an.
Konfigurieren des Hochtöners
Damit eine ordnungsgemäße Leistung gegeben ist, müssen Sie
auf dem Radio das DSP-Profil für die Hochtöner konfigurieren.
1
Verbinden Sie die Hochtöner mit den Lautsprechern der
FUSION Signature Series. Schalten Sie dann das DSP-
fähige Radio ein.
2
Öffnen Sie über die FUSION-Link Fernbedienungs-App die
DSP-Einstellungen für das Radio.
3
Wählen Sie das DSP-Profil für die Lautsprecher der FUSION
Signature Series und den Hochtöner, und wenden Sie es auf
das Radio an.
4
Nehmen Sie bei Bedarf eine Feineinstellung der
Hochtönerausgabe vor, indem Sie in den Toneinstellungen
des Radios die Höhen anpassen.
Weitere Informationen zum Anpassen der Toneinstellungen
finden Sie im Benutzerhandbuch des Radios.
Lautsprecherinformationen
Registrieren des SG-TW10-Komponenten-Hochtöner
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website www.fusionentertainment.com auf.
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
12 Installationsanweisungen

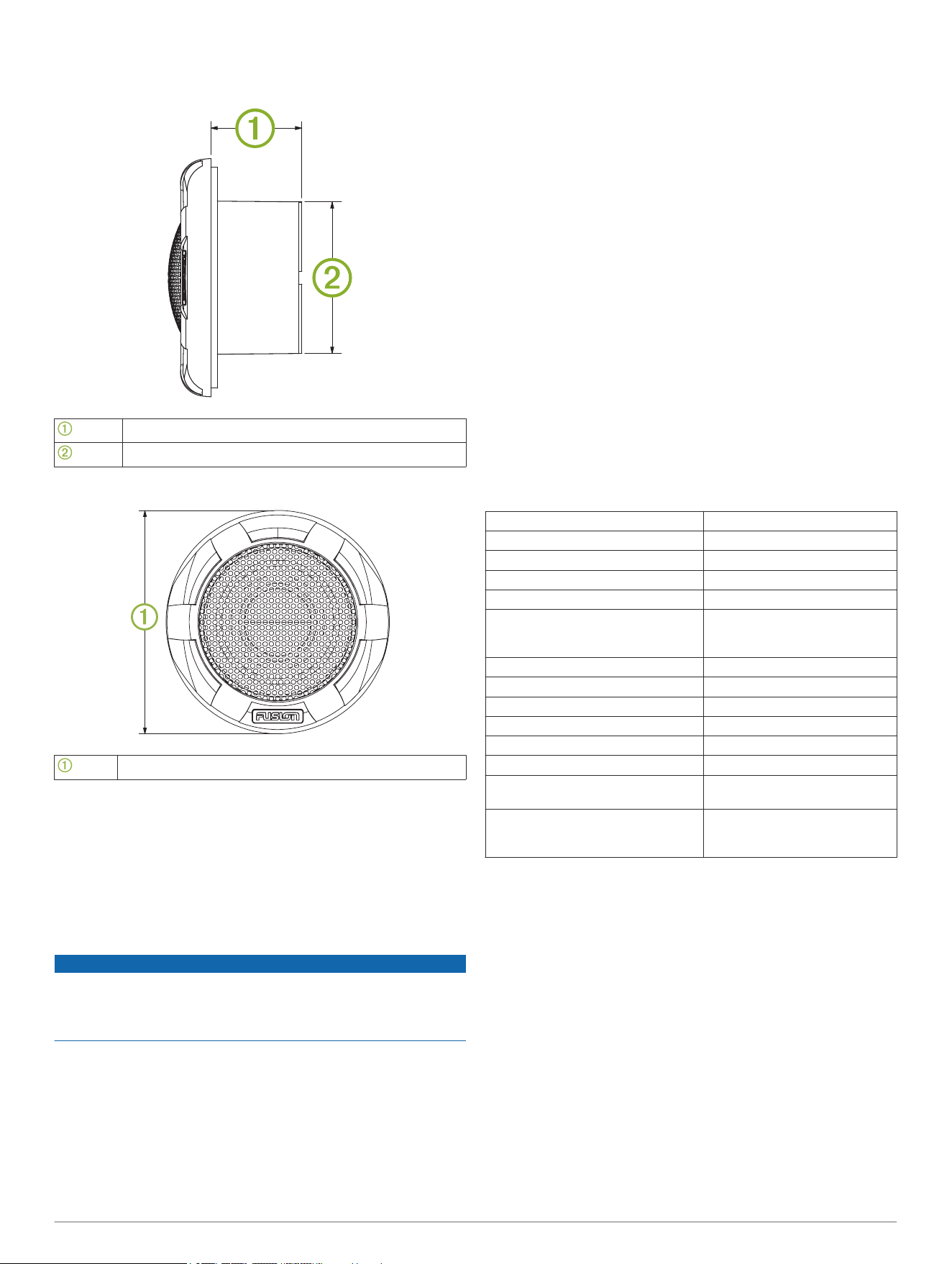

Darstellung der Abmessungen
Seitenansicht
28 mm (1
1
/
8
Zoll)
47 mm (1
7
/
8
Zoll)
Vorderansicht
74 mm (2
15
/
16
Zoll)
Reinigen der Lautsprecher
HINWEIS: Bei ordnungsgemäßer Montage entsprechen diese
Lautsprecher der Schutzklasse IP65 für den Schutz vor den
harten Bedingungen auf See auf der Vorderseite des
Lautsprechers. Sie widerstehen keinem Hochdruckspritzwasser,
wie es beispielsweise beim Reinigen des Schiffs auftreten kann.
Seien Sie beim Reinigen des Schiffs mit Spritzwasser vorsichtig.
Andernfalls kann es zu Schäden am Produkt und zum Erlöschen
der Garantie kommen.
HINWEIS
Verwenden Sie an den Lautsprechern keine scharfen oder
lösemittelhaltigen Reinigungsmittel. Die Verwendung derartiger
Reinigungsmittel kann zur Beschädigung des Produkts und zum
Erlöschen der Garantie führen.
1
Entfernen Sie Salzwasser und Salzrückstände am
Lautsprechergitter mit einem Tuch, das mit klarem Wasser
befeuchtet wurde.
2
Verwenden Sie ein mildes Reinigungsmittel, um starke
Salzrückstände oder Flecken zu entfernen.
Fehlerbehebung
Bevor Sie sich mit einem FUSION Händler oder Service-Center
in Verbindung setzen, führen Sie die hier beschriebenen
einfachen Schritte zur Fehlerbehebung durch, um die
Fehlerdiagnose zu erleichtern.
Wenn der FUSION Lautsprecher von Fachpersonal installiert
wurde, wenden Sie sich an das entsprechende
Installationsunternehmen, damit sich ein Techniker das Problem
ansehen und eine mögliche Lösung vorschlagen kann.
Die Lautsprecher geben keinen Ton aus
• Vergewissern Sie sich, dass alle Verbindungen vom
Quellgerät und/oder vom Verstärker ordnungsgemäß mit den
Lautsprecheranschlüssen verbunden sind.
Der Ton ist verzerrt
• Vergewissern Sie sich, dass die Lautstärke der Quelle nicht
zu laut für die Lautsprecher ist, und verringern Sie die
Lautstärke bei Bedarf.
• Vergewissern Sie sich, dass die Konsolen um den
Lautsprecher auf dem Schiff nicht klappern.
• Vergewissern Sie sich, dass das Quellgerät und/oder der
Verstärker ordnungsgemäß mit den
Lautsprecheranschlüssen verbunden sind.
• Wenn der Lautsprecher mit einem Verstärker verbunden ist,
stellen Sie sicher, dass der Eingangspegel des Verstärkers
dem Ausgabepegel des Radios entspricht. Weitere
Informationen finden Sie im Handbuch des Verstärkers.
Technische Daten
Maximale Leistung (Watt) 330 W
Effektive Leistung (Watt) 60 W
Wirkungsgrad (1 W/1 m) 91 dB
Frequenzgang 3 kHz bis 20 kHz
Impedanz 4 Ohm (nominal)
Impedanz bei Verbindung mit einem
Lautsprecher der FUSION Signature
Series
2 Ohm (nominal)
Empfohlene Verstärkerleistung (eff.) 25 bis 140 W pro Kanal
Material der Membran Aluminium (harte Kalotte)
Min. Montagetiefe (Freiraum) 31 mm (1
1
/
4
Zoll)
Montagedurchmesser (Freiraum) 51 mm (2 Zoll)
Sicherheitsabstand zum Kompass 110 cm (3 Fuß 7
1
/
4
Zoll)
Betriebstemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperaturbereich -20 °C bis 70 °C (-4 °F bis
158 °F)
Wasser- und Staubbeständigkeit IEC 60529, IP65 (staubdicht und
Schutz vor dem Eindringen von
Wasser)
Installationsanweisungen 13
Instrucciones de instalación de los
Tweeter accesorio SG-TW10
Información importante sobre seguridad
ADVERTENCIA
El incumplimiento de las advertencias y precauciones que se
indican puede derivar en daños personales, en el vehículo o en
la embarcación, así como en un rendimiento deficiente del
producto.
El dispositivo debe instalarse de acuerdo con estas
instrucciones.
Desconecta el suministro de alimentación del vehículo o la
embarcación antes de iniciar la instalación del producto.
ATENCIÓN
La exposición constante a niveles de presión acústica
superiores a los 100 dBA puede provocar la pérdida
permanente de la audición. Si no puedes escuchar a la gente
que te rodea, es probable que el volumen sea demasiado alto.
Limita la cantidad de tiempo que escuchas el dispositivo con un
volumen elevado. Si notas pitidos en el oído o escuchas las
voces apagadas, deja de escuchar el dispositivo y acude a tu
médico.
Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.
AVISO
Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.
Te recomendamos que la instalación del sistema de audio corra
a cargo de un instalador profesional con el fin de garantizar un
rendimiento óptimo.
Debes leer todas las instrucciones de instalación antes de
proceder. Si tienes dificultades durante la instalación, visita
www.fusionentertainment.com para obtener asistencia técnica.
Contenido de la caja
• 2 tweeters
• 6 tornillos de montaje Phillips de acero inoxidable de 5,5 mm
x 25,4 mm (calibre 6 x 1 in)
• 4 terminales de pala mixtos
• 2 biseles
Herramientas necesarias
• Taladro eléctrico
• Broca (el tamaño varía en función del material de la
superficie)
• Broca de paleta de 51 mm (2 in)
• Destornillador Phillips
• Cable de altavoz 18 AWG (0,82 mm
2
)
• 4 conectores hembra de pala
• Peladores de cables
• Herramienta de crimpado
• Cinta para aplicaciones eléctricas
• Sellador marino (opcional)
NOTA: para instalaciones hechas a medida, es posible que se
necesiten herramientas y materiales adicionales.
Especificaciones de montaje
Este tweeter accesorio está diseñado para ofrecerte los sonidos
de alta frecuencia de la música en tu sistema al instalar los
altavoces FUSION Signature Series en una zona baja de la
embarcación.
AVISO
Este producto es compatible únicamente con altavoces FUSION
Signature Series y con sistemas estéreo específicos con DSP y
estables a 2 ohm (por canal). Deberás confirmar que el
producto es compatible con tus altavoces y tu sistema estéreo
antes de instalarlo, ya que si se instala con un altavoz o un
sistema estéreo no compatible podrían producirse daños. Ponte
en contacto con tu distribuidor local de FUSION o visita
www.fusionentertainment.com para obtener información sobre
la compatibilidad.
NOTA: debes conectar, configurar y probar los tweeters para
confirmar que su ubicación es la adecuada antes de perforar
orificios de montaje en la embarcación (Configurar los tweeters,
página 15).
La elección de la ubicación de montaje correcta es esencial
para optimizar el rendimiento de los tweeters.
• Debes situarlos lo más cerca posible de los altavoces
FUSION Signature Series vinculados y a la altura suficiente
como para que los sonidos de alta frecuencia se escuchen y
se obtenga la máxima definición.
• Debes elegir una ubicación de montaje que te permita
escuchar el sonido procedente de todos los altavoces y de
los tweeters al mismo tiempo, a fin de obtener la máxima
definición. Para conseguirlo, los altavoces no deben
instalarse uno junto al otro.
• Los tweeters deben instalarse en una ubicación con
suficiente espacio, respetando la profundidad de montaje
que se indica en las especificaciones del producto.
• Debes elegir una superficie de montaje plana para que el
espacio sea lo más hermético posible.
• Debes mantener los cables de los altavoces lejos de objetos
afilados y utilizar siempre arandelas de goma al pasar los
cables a través de los paneles.
• Se debe elegir una ubicación de montaje que no esté
expuesta a posibles obstáculos, como pueden ser conductos
hidráulicos o de combustible, o cables.
• Para evitar interferencias con un compás magnético, los
tweeters no deben instalarse a una distancia menor del
compás que la distancia de seguridad mínima indicada en
las especificaciones del producto.
•
AVISO
Debes proteger todos los terminales y conexiones frente a
cortocircuitos y evitar que entren en contacto entre ellos. De
lo contrario, el sistema de audio podría dañarse de forma
permanente y la garantía del producto se anularía.
El sistema de audio debe apagarse antes de realizar
cualquier conexión con la unidad de origen, el amplificador o
los altavoces. De lo contrario, el sistema de audio podría
dañarse de forma permanente.
Conexiones con los altavoces
Estos tweeters accesorios se han diseñado para utilizarse en
combinación con los altavoces FUSION Signature Series.
El tweeter contiene un filtro de cruce pasivo interno, por lo que
no es necesario uno adicional. Debes conectar el cable del
altavoz del sistema estéreo al altavoz FUSION Signature Series
por medio de los terminales de pala mixtos incluidos, y conectar
los tweeters mediante el cable del altavoz (no incluido); este
debe tener la longitud adecuada en función de la ubicación de
instalación.
14 Instrucciones de instalación
Tweeter accesorio SG-TW10
Altavoz FUSION Signature Series
Cable de altavoz (no incluido) con extremo expuesto que se
conecta al terminal de pala mixto y con conector de pala hembra
(no incluido) que se conecta al tweeter
Terminal de pala mixto (incluido)
Cable de altavoz desde el sistema estéreo
Montar los tweeters
Antes de montar los tweeters, debes elegir una ubicación que
cumpla las directrices anteriores.
Debes comprobar que hay espacio suficiente para el tweeter
detrás de la superficie antes de cortar la superficie de montaje.
Consulta las especificaciones para obtener información sobre el
espacio libre.
1
Dirige los cables del altavoz desde el conector de pala mixto
incluido del altavoz hasta el tweeter, lejos de fuentes de
interferencia eléctrica (Conexiones con los altavoces,
página 14).
2
Marca la posición central del tweeter en la superficie de
montaje.
3
Con una broca de paleta de 51 mm (2 in), perfora el orificio
para el tweeter.
4
Coloca el tweeter en el orificio para comprobar si cabe.
5
Si es necesario, pule el tamaño del orificio con una lima y
papel de lija.
6
Una vez que el tweeter encaje correctamente en el orificio,
marca los orificios de montaje del tweeter en la superficie.
7
Retira el tweeter del orificio.
8
Perfora los orificios guía utilizando un tamaño de broca
adecuado para la superficie de montaje y el tipo de tornillo.
AVISO
No perfores los orificios guía a través de los orificios del
tweeter. Si se perfora el tweeter, este podría dañarse.
9
Conecta los cables del altavoz teniendo en cuenta la
polaridad.
10
Coloca el tweeter en la sección recortada.
11
Prueba el tweeter para asegurarte de que la música se
reproduce correctamente.
12
Fija el tweeter a la superficie de montaje con los tornillos
suministrados .
NOTA: no aprietes los tornillos en exceso, especialmente si
la superficie de montaje no es plana.
13
Presiona el bisel sobre la parte delantera del tweeter
hasta que encaje en su sitio.
NOTA: el bisel estará correctamente al tweeter cuando
quede encajado en la posición adecuada. Se recomienda
probar el tweeter para comprobar que funciona
correctamente antes de acoplar el bisel.
Configurar los tweeters
Para obtener el rendimiento adecuado, debes configurar el perfil
de DSP de los tweeters en el sistema estéreo.
1
Tras conectar los tweeters a los altavoces FUSION Signature
Series, enciende el sistema estéreo compatible con DSP.
2
Con la aplicación de control remoto FUSION-Link, abre la
configuración de DSP del sistema estéreo.
3
Selecciona el perfil de DSP de los altavoces y el tweeter
FUSION Signature Series y aplícalo al sistema estéreo.
4
Si es necesario, ajusta la salida del tweeter modificando los
agudos en la configuración de tonos del sistema estéreo.
Consulta el manual del usuario del sistema estéreo para
obtener más información sobre el ajuste de la configuración
de tonos.
Información sobre los altavoces
Registro de la unidad Tweeter accesorio SG-TW10
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio.
• Visita www.fusionentertainment.com.
• Guarda la factura original o una fotocopia en un lugar seguro.
Gráficos de dimensiones
Vista lateral
28 mm (1
1
/
8
in)
47 mm (1
7
/
8
in)
Instrucciones de instalación 15

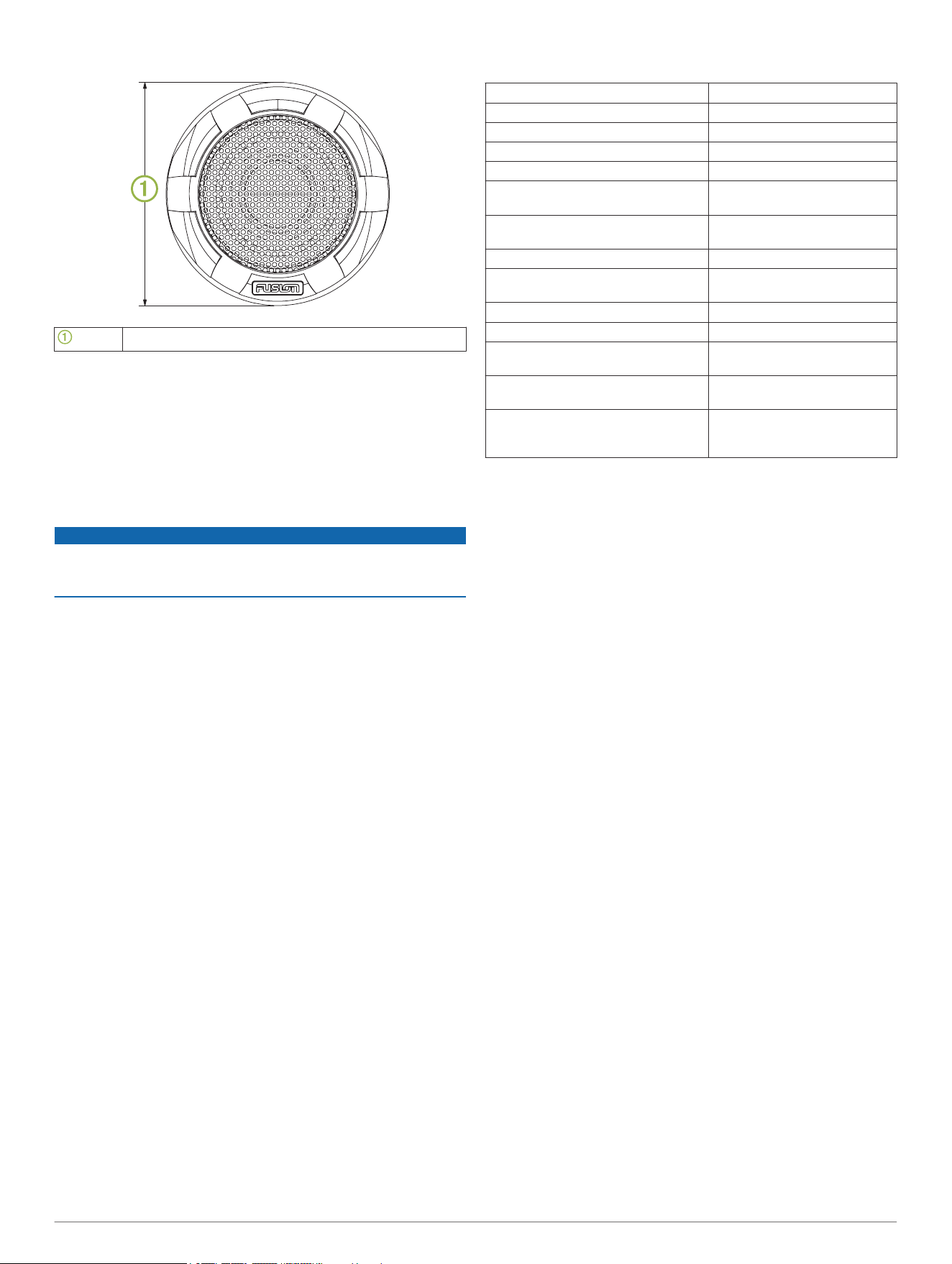

Vista frontal
74 mm (2
15
/
16
in)
Limpiar los altavoces
NOTA: cuando están montados correctamente, estos altavoces
cuentan con un grado de protección IP65 frente a las duras
condiciones marinas en la parte frontal del altavoz. No están
diseñados para soportar pulverizaciones de agua a altas
presiones, que pueden tener lugar durante la limpieza de la
embarcación. En caso de que la embarcación no se limpie
correctamente mediante pulverización, se podría dañar el
producto, con lo que la garantía quedaría anulada.
AVISO
No utilices productos de limpieza agresivos o a base de
disolventes en los altavoces. El uso de estos productos podría
dañar el producto y anular la garantía.
1
Elimina el agua salada y cualquier resto de sal de la rejilla
del altavoz con un paño humedecido en agua dulce.
2
Utiliza un detergente suave para eliminar grandes
acumulaciones de sal o manchas.
Solución de problemas
Antes de ponerte en contacto con tu distribuidor o centro de
servicio de FUSION, te recomendamos que sigas estos
sencillos pasos, que pueden ayudarte a identificar y solucionar
el problema.
Si la instalación del altavoz FUSION se ha llevado a cabo por
parte de una empresa de instalación profesional, debes ponerte
en contacto con ella para que los técnicos puedan evaluar el
problema y aconsejarte sobre las posibles soluciones.
Los altavoces no emiten ningún sonido
• Comprueba que todas las conexiones del dispositivo de
origen o el amplificador a los terminales del altavoz se han
realizado correctamente.
El audio se distorsiona
• Comprueba que el volumen de origen no es demasiado alto
para el altavoz y redúcelo si es necesario.
• Comprueba que los paneles que rodean al altavoz en la
embarcación no vibran.
• Comprueba que el dispositivo de origen o el amplificador
están conectados correctamente a los terminales del altavoz.
• Si el altavoz está conectado a un amplificador, comprueba
que el nivel de entrada del amplificador se corresponde con
el nivel de salida del sistema estéreo. Para obtener más
información, consulta el manual del amplificador.
Especificaciones
Potencia máxima (vatios) 330 W
Potencia RMS (vatios) 60 W
Eficiencia (1 W/1 m) 91 dB
Respuesta de frecuencia De 3 kHz a 20 kHz
Impedancia 4 ohm nominales
Impedancia cuando se conecta a un
altavoz FUSION Signature Series
2 ohm nominales
Potencia de amplificador
recomendada (RMS)
De 25 a 140 W por canal
Material del diafragma Aluminio (cúpula dura)
Profundidad de montaje mínima
(espacio libre)
31 mm (1
1
/
4
in)
Diámetro de montaje (espacio libre) 51 mm (2 in)
Distancia de seguridad del compás 110 cm (3 ft 7
1
/
4
in)
Rango de temperatura de funciona-
miento
De 0 °C a 50 °C (de 32 °F a
122 °F)
Rango de temperatura de almacena-
miento
De -20 °C a 70 °C (de -4 °F a
158 °F)
Clasificación de resistencia al agua y
al polvo
IEC 60529 IP65 (protección
frente a la entrada de agua y
polvo)
16 Instrucciones de instalación
Tweeter componente SG-TW10
Instruções de instalação
Informações importantes sobre segurança
ATENÇÃO
Caso os avisos e precauções não sejam seguidos, poderão
ocorrer lesões corporais, danos ao veículo ou à embarcação ou
desempenho inadequado do produto.
Este dispositivo deve ser instalado de acordo com estas
instruções.
Antes de instalar o produto, desconecte a fonte de alimentação
do veículo ou da embarcação.
CUIDADO
A exposição contínua a níveis de pressão sonora superior a 100
dBA pode causar perda permanente da audição. Não ouvir às
pessoas falando ao seu redor significa que o volume está muito
alto. Limite o tempo de exposição caso deseje ouvir algo com
um volume mais alto. Caso escute um zumbido ou som
abafado, interrompa o uso e procure um especialista.
Sempre use óculos de segurança, protetores auriculares e uma
máscara contra pó ao perfurar, cortar ou lixar.
AVISO
Ao fazer perfurações ou cortes, sempre verifique o que está no
lado oposto da superfície.
É altamente recomendável que você tenha o seu sistema de
áudio instalado por um profissional para garantir um melhor
desempenho.
Leia todas as instruções antes de iniciar a instalação. Se tiver
dificuldades durante a instalação, acesse
www.fusionentertainment.com para obter suporte do produto.
Conteúdo da caixa
• 2 tweeters
• 6 chaves Phillips em aço inoxidável, Parafusos de 5.5 mm x
25,4 mm (6 x 1 pol)
• 4 terminais piggy-back espada
• 2 molduras
Ferramentas necessárias
• Furadeira elétrica
• Broca (o tamanho varia de acordo com o material da
superfície)
• Serra-copo de 51 mm (2 pol)
• Chave Phillips
• Fio do alto-falante 18 AWG (0,82 mm
2
)
• 4 terminais espada fêmeas
• Alicate para desencapar fios
• Ferramenta de corte
• Fita isolante
• Selante marítimo (opcional)
OBSERVAÇÃO: para instalações personalizadas, podem ser
necessárias ferramentas e materiais adicionais.
Considerações sobre montagem
Este tweeter componente foi criado para preencher detalhes de
músicas em alta frequência em seu sistema quando você
instala alto-falantes da FUSION Signature Series em uma área
baixa no barco.
AVISO
Este produto é compatível somente com alto-falantes FUSION
Signature Series e com sistemas estéreo específicos ativados
por DSP, classificados em 2 Ohm estáveis (por canal). Você
deve confirmar se este produto é compatível com seus alto-
falantes e sistema estéreo antes de instalá-lo, pois a instalação
deste produto com um alto-falante ou sistema estéreo
incompatível pode resultar em danos. Consulte seu revendedor
local FUSION ou acesse www.fusionentertainment.com para
obter informações sobre compatibilidade.
OBSERVAÇÃO: você deve conectar, configurar e ouvir os
tweeters para confirmar sua localização ideal antes de fazer
furos de montagem em sua embarcação (Configuração dos
alto-falantes Tweeter, página 18).
Selecionar o local correto de montagem é fundamental para
melhorar o desempenho de cada tweeter.
• Para conseguir um efeito sonoro de palco e que os sons de
alta frequência sejam ouvidos, coloque os tweeters o mais
próximo possível dos alto-falantes emparelhados da FUSION
Signature Series, e em uma altura compatível.
• Para conseguir um efeito sonoro de palco, selecione locais
de montagem que permitam ouvir o som de todos os alto-
falantes e dos tweeters ao mesmo tempo. Para atingir esse
efeito, não instale os alto-falantes um do lado do outro.
• Os locais de montagem devem fornecer espaço suficiente
para a profundidade da montagem dos tweeters, como
descrito nas especificações do produto.
• Selecione uma superfície de montagem plana para uma
melhor vedação.
• Proteja os fios dos alto-falantes contra objetos pontiagudos e
sempre utilize ilhós de borracha ao passar a fiação através
dos painéis.
• Escolha locais de montagem que não apresentam possíveis
obstáculos, como linhas e fiações hidráulicas e de
combustível.
• Para evitar interferência com uma bússola magnética, monte
os tweeters de acordo com a distância de segurança da
bússola, listada nas especificações do produto.
•
AVISO
Proteja todos os terminais e conexões contra o aterramento
e contra um do outro. Caso contrário, pode resultar em
danos permanentes ao sistema de áudio e anular a garantia
do produto.
O sistema de áudio deve ser desligado antes de qualquer
conexão à unidade de origem, ao amplificador ou aos alto-
falantes. Caso contrário, pode resultar em danos
permanentes ao sistema de áudio.
Conexões dos alto-falantes
Esses tweeters componentes foram criados para uso com alto-
falantes da FUSION Signature Series.
O tweeter contém um crossover passivo interno, não sendo
necessário nenhum módulo de crossover adicional. Conecte o
fio do alto-falante do sistema estéreo ao alto-falante da FUSION
Signature Series usando os terminais piggy-back espada, e
conecte os tweeters usando um pedaço do fio do alto-falante
(não incluso) adequado ao local de instalação.
Instruções de instalação 17
Tweeter componente SG-TW10
Alto-falante FUSION Signature Series
Fio do alto-falante (não incluso), desencapado na extremidade que
se conecta ao terminal piggyback espada e terminado com um
conector espada fêmea (não incluso) na extremidade que se
conecta ao tweeter
Terminal piggy-back espada (incluso)
Fio do alto-falante do sistema estéreo
Montagem dos alto-falantes Tweeter
Antes de montar os tweeters, escolha o local conforme as
diretrizes acima.
Antes de recortar a superfície de montagem, verifique se há
espaço suficiente para o tweeter atrás da superfície. Consulte
as especificações para obter mais informações sobre as folgas.
1
Conecte os fios do alto-falante a partir do conector terminal
piggyback espada incluso ao local do tweeter, longe de
fontes de interferências elétricas (Conexões dos alto-
falantes, página 17).
2
Marque o centro do local do tweeter na superfície de
montagem.
3
Utilizando uma serra-copo de 51 mm (2 pol.), recorte o furo
para o tweeter.
4
Coloque o tweeter no furo para testar o ajuste.
5
Se necessário, use uma lima ou lixa para melhorar o
tamanho do corte.
6
Depois de encaixar o tweeter corretamente no furo, marque
os furos de montagem para o tweeter na superfície.
7
Remova o tweeter do furo.
8
Com uma broca de tamanho apropriado para a superfície de
montagem e tipo de parafuso, faça os furos piloto.
AVISO
Não faça os furos-piloto nos furos do tweeter. Fazer a
perfuração pelo tweeter pode danificá-lo.
9
Conecte os fios do alto-falante enquanto observa a
polaridade.
10
Coloque o tweeter no corte.
11
Teste o tweeter para verificar se ele reproduz músicas
corretamente.
12
Fixe a caixa do tweeter na superfície de montagem usando
os parafusos inclusos .
OBSERVAÇÃO: não aperte os parafusos, especialmente se
a superfície de montagem não for plana.
13
Empurre a moldura na parte da frente do tweeter até que
ela se encaixe no lugar.
OBSERVAÇÃO: a moldura fica presa de forma segura no
tweeter quando você a encaixa no lugar. Você deve testar a
operação correta do tweeter antes de fixar a moldura.
Configuração dos alto-falantes Tweeter
Para um desempenho adequado, você deve configurar o perfil
DSP no seu sistema estéreo para os tweeters.
1
Depois de conectar os tweeters aos alto-falantes da FUSION
Signature Series, ligue o sistema estéreo compatível com
DSP.
2
Usando o aplicativo de controle remoto FUSION-Link, abra
as configurações de DSP do sistema estéreo.
3
Selecione o perfil DSP para os alto-falantes e tweeter da
FUSION Signature Series e aplique-o ao sistema estéreo.
4
Se necessário, ajuste a saída do tweeter, ajustando as
configurações de toque no sistema estéreo.
Consulte o manual do proprietário do seu sistema estéreo
para mais detalhes sobre como ajustar as configurações de
toque.
Informações sobre o alto-falante
Registro de seu Tweeter componente SG-TW10
Ajude-nos a atendê-lo melhor completando ainda hoje nosso
registro online.
• Acesse www.fusionentertainment.com.
• Mantenha o recibo de venda original ou uma cópia em um
local seguro.
Desenhos dimensionais
Visão lateral
28 mm (1
1
/
8
pol.)
47 mm (1
7
/
8
pol.)
Visão frontal
18 Instruções de instalação
74 mm (2
15
/
16
pol.)
Limpeza dos alto-falantes
OBSERVAÇÃO: quando montados corretamente, esses alto-
falantes são classificados como IP65 em relação à proteção
contra o severo ambiente marítimo na parte dianteira do alto-
falante. Oa alto-falantes não são projetados para suportar jatos
de água de alta pressão, o que pode ocorrer ao lavar a sua
embarcação. A falta de cuidado ao lavar a embarcação com jato
de água pode danificar o produto e anular a garantia.
AVISO
Não use produtos de limpeza abrasivos ou à base de solventes
nos alto-falantes. A utilização desses produtos podem danificar
o produto e anular a garantia.
1
Limpe toda a água salgada e resíduos da grade do alto-
falante com um pano úmido.
2
Utilize um detergente suave para remover um acúmulo
pesado de sal ou manchas.
Solução de problemas
Antes de entrar em contato com o seu revendedor ou centro de
serviços da FUSION, execute alguns passos de solução de
problemas simples para ajudar a diagnosticar o problema.
Se o alto-falante FUSION foi instalado por uma empresa de
instalação profissional, entre em contato com a empresa para
que os técnicos possam avaliar o problema e aconselhá-lo
sobre as possíveis soluções.
Não há nenhum som saindo dos alto-falantes
• Verifique se todas as conexões do dispositivo de origem e/ou
o amplificador estão conectados corretamente aos terminais
do alto-falante.
O áudio está distorcido
• Verifique se o volume de origem não é demasiadamente alto
para o alto-falante e reduza-o se necessário.
• Verifique se os painéis ao redor do alto-falante da
embarcação não estão chacoalhando.
• Verifique se o dispositivo de origem e/ou o amplificador estão
conectados corretamente aos terminais do alto-falante.
• Se o alto-falante estiver conectado a um amplificador,
verifique se o nível de entrada do amplificador corresponde
ao nível de saída do som. Para obter mais informações,
consulte o manual do amplificador.
Especificações
Potência máxima (Watts) 330 W
RMS (Watts) de potência 60 W
Eficiência (1 W/1 m) 91 dB
Resposta de frequência 3 kHz a 20 kHz
Impedância Nominal 4 Ohm
Impedância quando conectado a um
alto-falante FUSION Signature Series
Nominal 2 Ohm
Tensão recomendada do amplificador
(RMS)
De 25 a 140 W por canal
Material do diafragma Alumínio (cúpula rígida)
Profundidade mínima para montagem
(folga)
31 mm (1
1
/
4
pol.)
Diâmetro para montagem (folga) 51 mm (2 pol.)
Distância segura da bússola 110 cm (3 pés 7
1
/
4
pol.)
Intervalo de temperatura de funciona-
mento
De 0 a 50 °C (de 32 a 122 °F)
Intervalo de temperatura de armaze-
namento
De -20 a 70 °C (de -4 a 158 °F)
Classificação de água e poeira IEC 60529 IP65 (protegido
contra poeira e água)
Instruções de instalação 19
Installatie-instructies voor SG-TW10
Component Tweeter
Belangrijke veiligheidsinformatie
WAARSCHUWING
Geen gevolg geven aan deze waarschuwingen en
aanbevelingen kan resulteren in persoonlijk letsel, schade aan
het voertuig of vaartuig of slecht functioneren van het product.
Dit toestel moet worden geïnstalleerd volgens deze instructies.
Ontkoppel de stroomvoorziening van het voertuig of vaartuig,
voordat u dit product gaat installeren.
VOORZICHTIG
Continue blootstelling aan geluidsdrukniveaus van meer dan
100 dBA kan permanente gehoorbeschadiging veroorzaken. Het
volume is doorgaans te hoog als u de mensen om u heen niet
hoort praten. Beperk de tijd dat u luistert met een hoog volume
tot een minimum. Als uw oren suizen of als u spraak alleen
gedempt hoort, gebruik het toestel dan niet meer en laat uw
gehoor controleren.
Draag altijd een veiligheidsbril, oorbeschermers en een
stofmasker tijdens het boren, zagen en schuren.
LET OP
Controleer voordat u gaat boren of zagen wat zich aan de
andere kant van het oppervlak bevindt.
Voor optimale prestaties wordt aanbevolen om uw
audiosysteem te laten installeren door een professionele
installateur.
Lees alle installatie-instructies alvorens de installatie uit te
voeren. Als u problemen ondervindt tijdens het installeren, kunt
u voor ondersteuning terecht op www.fusionentertainment.com.
Inhoud van de verpakking
• 2 tweeters
• 6 roestvrijstalen kruiskopmontageschroeven van 5,5 mm x
25,4 mm (6 gauge x 1 in.)
• 4 piggy-back aansluitingen
• 2 afdekringen
Benodigd gereedschap
• Elektrische boor
• Boortje (maat afhankelijk van materiaal van ondergrond)
• Gatenzaag van 51 mm (2 in.)
• Kruiskopschroevendraaier
• 18 AWG (0,82 mm
2
) luidsprekerdraad
• 4 vrouwelijke kabelschoenen
• Draadstriptang
• Krimptang
• Isolatietape
• Watervaste kit (optioneel)
OPMERKING: Voor aangepaste installaties hebt u mogelijk
extra gereedschap en materiaal nodig.
Aandachtspunten bij de montage
Deze component tweeter is ontworpen om hoogfrequente
muziekdetails in uw systeem te brengen wanneer u FUSION
Signature Series luidsprekers laag in uw boot installeert.
LET OP
Dit product is alleen compatibel met FUSION Signature Series
luidsprekers en met specifieke stereo-installaties met DSP-
technologie met een stabiele weerstand van 2 ohm (per kanaal).
U moet controleren of dit product compatibel is met uw
luidsprekers en stereo voordat u het installeert, omdat het
installeren van dit product met een incompatibele luidspreker of
stereo kan leiden tot schade. Neem contact op met uw
plaatselijkeFUSION dealer of ga naar
www.fusionentertainment.com voor informatie over
compatibiliteit.
OPMERKING: U moet de tweeters aansluiten, configureren en
beluisteren om te controleren of ze optimaal geplaatst zijn
voordat u bevestigingsopeningen in uw vaartuig zaagt
(Configureren van de tweeterluidsprekers, pagina 21).
De juiste montageplek kiezen is van essentieel belang voor
optimale prestaties van elke tweeter.
• U dient de tweeters zo dicht mogelijk bij de gekoppelde
FUSION Signature Series luidsprekers te plaatsen, en hoog
genoeg, zodat u de hoogfrequente geluiden kunt horen en
een opnamestudio-effect bereikt.
• U dient de montageplaatsen zo te kiezen dat u tegelijk geluid
uit alle luidsprekers en tweeters kunt horen om een
opnamestudio-effect te bereiken. Om dit effect te kunnen
bereiken, dient u de luidsprekers niet naast elkaar te
installeren.
• U dient een montageplaats te kiezen die voldoende vrije
ruimte biedt voor de montagediepte van de tweeters, zoals
aangegeven in de productspecificaties.
• Kies voor optimale afdichting een vlak montageoppervlak.
• Bescherm de luidsprekerkabels tegen scherpe voorwerpen
en gebruik altijd rubber ringen voor het geleiden van kabels
door panelen.
• Kies een montageplaats die vrij is van mogelijke obstakels,
zoals brandstofleidingen en hydraulische leidingen en
bekabeling.
• Om interferentie met een magnetisch kompas te voorkomen,
mogen de tweeters niet dichter bij een kompas worden
gemonteerd dan op de kompasveilige afstand die is vermeld
in de productspecificaties.
•
LET OP
Zorg dat alle aansluitpunten en aansluitingen niet in contact
kunnen komen met de aarding of andere aansluitingen. Als
dit niet gebeurt, kan dit permanente beschadiging van het
audiosysteem tot gevolg hebben en kan de productgarantie
komen te vervallen.
U dient het audiosysteem uit te schakelen voordat u kabels
aansluit op de broneenheid, versterker of luidsprekers. Als dit
niet gebeurt, kan dit permanente beschadiging van het
audiosysteem tot gevolg hebben.
Luidsprekeraansluitingen
Deze component tweeters zijn ontworpen voor gebruik met
FUSION Signature Series luidsprekers.
De tweeter bevat een interne passieve crossover en er is geen
extra crossover-module vereist. U moet de luidsprekerkabel van
de stereo aansluiten op de FUSION Signature Series
luidspreker met behulp van de meegeleverde
piggybackaansluitingen, en de tweeters aansluiten met een
luidsprekerkabel (niet meegeleverd) die geschikt is voor de
installatielocatie.
20 Installatie-instructies
SG-TW10 Component Tweeter
FUSION Signature Series luidspreker
Luidsprekerkabel (niet meegeleverd) met naakt kabeleind, die
aansluit op de piggy-backaansluiting en afgesloten is met een
vrouwelijke kabelschoen aan het uiteinde (niet meegeleverd) die
verbonden wordt met de tweeter
Piggy-back aansluiting (meegeleverd)
Luidsprekerkabel vanaf de stereo
Bevestiging van de tweeterluidsprekers
Kies aan de hand van de bovenstaande richtlijnen eerst een
geschikte locatie, alvorens u de tweeters installeert.
Voordat u het montageoppervlak gaat uitzagen, dient u te
controleren of er achter het montageoppervlak genoeg ruimte is
voor de tweeter. Raadpleeg de specificaties voor informatie over
de vrije ruimte.
1
Leid de luidsprekerdraden van de meegeleverde piggy-back
aansluiting op de luidspreker naar de tweeterlocatie,
verwijderd van bronnen die elektronische interferentie
kunnen veroorzaken (Luidsprekeraansluitingen, pagina 20)
2
Markeer het midden van de tweeter op het
montageoppervlak.
3
Zaag de opening voor de tweeter uit met een gatenzaag van
51 mm (2 in.).
4
Plaats de tweeter in de opening om te testen of dit past.
5
Gebruik indien nodig een vijl en schuurpapier om de opening
heel precies op maat te krijgen.
6
Als de tweeter goed in de opening past, markeer dan de
montagegaten voor de tweeter op het oppervlak.
7
Verwijder de tweeter uit de opening.
8
Kies een maat boortje dat geschikt is voor het
montageoppervlak en type schroef en boor de gaten.
LET OP
Boor de voorboorgaten niet door de gaten op de tweeter.
Boren door de tweeter kan de tweeter beschadigen.
9
Sluit de luidsprekerdraden aan volgens de juiste polariteit.
10
Plaats de tweeter in de opening.
11
Test de tweeter om te controleren of de muziek correct wordt
afgespeeld.
12
Bevestig de tweeter op het montageoppervlak met de
meegeleverde schroeven .
OPMERKING: Draai de schroeven niet te strak aan, vooral
niet als het montageoppervlak niet vlak is.
13
Druk de ring aan op de tweeter totdat deze op zijn plaats
klikt.
OPMERKING: Als u de ring op zijn plaats vastklikt, is deze
stevig bevestigd op de tweeter. U dient de tweeter te testen
voordat u de ring bevestigt.
Configureren van de tweeterluidsprekers
Voor een goede prestatie moet u het DSP-profiel op uw stereo
configureren voor de tweeters.
1
Nadat u de tweeters hebt aangesloten op de FUSION
Signature Series luidsprekers, kunt u de DSP-compatibele
stereo inschakelen.
2
Open de DSP-instellingen van de stereo met behulp van de
FUSION-Link afstandsbedieningsapp.
3
Selecteer het DSP-profiel voor de FUSION Signature Series
luidsprekers en pas deze toe op de stereo.
4
Corrigeer indien nodig de tweeter-output door de hoge tonen
van de tooninstellingen op de stereo aan te passen.
Raadpleeg de gebruikershandleiding van uw stereo voor
meer details over het aanpassen van de tooninstellingen.
Luidsprekergegevens
Uw SG-TW10 Component Tweeter registreren
Vul de onlineregistratie vandaag nog in zodat wij u beter kunnen
helpen.
• Ga naar www.fusionentertainment.com.
• Bewaar uw originele aankoopbewijs of een fotokopie op een
veilige plek.
Afmetingstekeningen
Zijaanzicht
28 mm (1
1
/
8
in.)
47 mm (1
7
/
8
in.)
Installatie-instructies 21
Vooraanzicht
74 mm (2
15
/
16
in.)
De luidsprekers reinigen
OPMERKING: Als de luidsprekers goed zijn geïnstalleerd, zijn
ze beschermd tegen zware omstandigheden op het water
volgens beschermingsklasse IP65, vanaf de voorkant van de
luidsprekers. Ze zijn niet bestand tegen reinigen met een
hogedrukspuit, bijvoorbeeld wanneer u uw schip schoon spuit.
Schoonspuiten van het schip moet voorzichtig gebeuren om te
voorkomen dat het product beschadigd wordt en de garantie
vervalt.
LET OP
Gebruik op de luidsprekers geen harde reinigings- of
oplosmiddelen. Door gebruik van dergelijke reinigingsmiddelen
kan het product beschadigd worden en kan de garantie
vervallen.
1
Verwijder al het zoute water en alle zoutaanslag van de
luidsprekergrille met een in zoet water gedrenkte, vochtige
doek.
2
Gebruik een zacht schoonmaakmiddel om zware aanslag
van zout of vlekken te verwijderen.
Problemen oplossen
Probeer als zich een probleem voordoet eerst de oorzaak vast
te stellen aan de hand van een paar eenvoudige stappen,
voordat u contact opneemt met uw FUSION dealer of
servicekantoor.
Als de FUSION luidspreker door een professioneel
installatiebedrijf is geïnstalleerd, dient u contact op te nemen
met dat bedrijf, zodat de onderhoudstechnici kunnen bepalen
wat de aard van het probleem is en u kunnen adviseren over
mogelijke oplossingen.
Er komt geen geluid uit de luidsprekers
• Controleer of alle draden van brontoestel en/of versterker
naar de aansluitpunten van de luidsprekers correct zijn
aangesloten.
De geluidsweergave is vervormd
• Ga na dat het bronvolume niet te luid is voor de luidspreker
en pas het volume zo nodig aan.
• Controleer of de panelen rondom de luidspreker op de boot
niet rammelen.
• Controleer of het brontoestel en/of de versterker correct op
de aansluitpunten van de luidspreker zijn aangesloten.
• Controleer, als de luidspreker is aangesloten op een
versterker, of het ingangsniveau van de versterker
overeenkomt met het uitgangsniveau van de stereo.
Raadpleeg de gebruikershandleiding bij de versterker voor
meer informatie.
Specificaties
Max. vermogen (Watt) 330 W
RMS vermogen (Watt) 60 W
Efficiëntie (1 W/1 m) 91 dB
Frequentieweergave 3 kHz tot 20 kHz
Impedantie 4 Ohm nominaal
Impedantie bij aansluiting op een
FUSION Signature Series
luidspreker
2 Ohm nominaal
Aanbevolen versterkervermogen
(RMS)
Van 25 tot 140 W per kanaal
Membraanmateriaal Aluminium (hard dome)
Min. montagediepte (vrije ruimte) 31 mm (1
1
/
4
in.)
Montagediameter (vrije ruimte) 51 mm (2 in.)
Kompasveilige afstand 110 cm (3 ft. 7
1
/
4
in.)
Bedrijfstemperatuurbereik Van 0 tot 50°C (van 32 tot 122°F)
Bereik opslagtemperatuur Van -20 tot 70°C (van -4 tot 158°F)
Water- en stofbestendigheid IEC 60529 IP65 (beschermd tegen
binnendringen van stof en water)
© 2018 Garmin Ltd. or its subsidiaries www.fusionentertainment.com
