Lubluelu SL60 PRO Auto-Empty Robot Vacuum Cleaner 4000Pa User Manual

In order to have a clear understanding of this robot please scan

the QR Code with your mobile phone to get a video of the

installation and operation of the product before use.

If you still have any other questions after watching the video,

please feel free to contact us.

Warm Tip

Robot Vacuum Cleaner

APP DownloadRobot vacuum-60 series

Any after-sales questions, scan it!

Mod: SL60 Pro

PSTI Policy

protecting their information. This policy is intended to give XINCHENG HOLDING (HK) CO .,LIMITED customers clear guidelines for conducting

vulnerability discovery activities and to convey our preferences in how to submit discovered vulnerabilities to us.

This policy describes what systems and types of research are covered under this policy, how to send us vulnerability reports, and how long we ask

security researchers to wait before publicly disclosing vulnerabilities.

We encourage you to contact us to report potential vulnerabilities in our systems.

• Notify XINCHENG HOLDING (HK) CO .,LIMITED as soon as possible

after you discover a real or potential security issue.

• Make every effort to avoid privacy violations, degradation of user

experience, disruption to production systems, and destruction or manipu-

lation of data.

• Only use exploits to the extent necessary to confirm a vulnerability’s

presence. Do not use an exploit to compromise or exfiltrate data, establish

persistent command line access, or use the exploit to pivot to other

systems.

• Provide XINCHENG HOLDING (HK) CO .,LIMITED a reasonable amount

of time to resolve the issue before you disclose it publicly.

• Do not submit a high volume of low-quality reports.

• Network denial of service (DoS or DDoS) tests or other tests that impair

access to or damage a system or data.

• Physical testing (e.g. office access, open doors, tailgating), social

engineering (e.g. phishing, vishing), or any other non-technical

vulnerability testing.

• Any product not expressly listed in the statement of compliance, are

excluded from scope. Additionally, vulnerabilities found in systems from

our vendors fall outside of this policy’s scope and should be reported

directly to the vendor according to their disclosure policy (if any). If you

aren’t sure whether a system is in scope or not, contact us.

Once the XINCHENG HOLDING (HK) CO .,LIMITED customer has

established that a vulnerability exists or encounter any sensitive data

(including personally identifiable information, financial information, or

proprietary information or trade secrets of any party), XINCHENG

HOLDING (HK) CO .,LIMITED customer must stop his test, notify

XINCHENG HOLDING (HK) CO .,LIMITED immediately, and not disclose

this data to anyone else.

Once the XINCHENG HOLDING (HK) CO .,LIMITED customer has

established that a vulnerability exists or encounter any sensitive data

(including personally identifiable information, financial information, or

proprietary information or trade secrets of any party), XINCHENG

HOLDING (HK) CO .,LIMITED customer must stop his test, notify

XINCHENG HOLDING (HK) CO .,LIMITED immediately, and not disclose

this data to anyone else.

GUIDELINES SCOPE

Under this policy, “research” means activities in which you: This vulnerability disclosure policy apply for internet connected products

sold in the UK market and listed in the declaration of statement of

compliance to the PSTI regulation

The following test methods are not authorized for testing vulnerabilities

VULNERABILITY REPORTING PROCESS

SERVICE FOR SECURITY UPDATE

Any XINCHENG HOLDING (HK) CO .,LIMITED customer can report a vulnerability issue observed on an XINCHENG HOLDING (HK) CO .,LIMITED

internet connected product on the following email address [email protected]

Reports may be submitted anonymously. If the customer share the contact information, we will acknowledge receipt of your report within 7 business

days per email.

In order to help XINCHENG HOLDING (HK) CO .,LIMITED triage and prioritize submissions, we recommend that your reports:

• precisely describe the concerned product by for example giving the XINCHENG HOLDING (HK) CO .,LIMITED internet connected product model

reference or the EAN.

• The date and the shop the XINCHENG HOLDING (HK) CO .,LIMITED internet connected has been purchased.

• Describe the location the vulnerability was discovered and the potential impact of exploitation.

• Offer a detailed description of the steps needed to reproduce the vulnerability (proof of concept scripts or screenshots are helpful).

• Be in English

• When the XINCHENG HOLDING (HK) CO .,LIMITED customer choose to share his contact information with XINCHENG HOLDING (HK) CO .,LIMIT-

ED, we commit to coordinating with you as openly and as quickly as possible:

• Within 7 business days, XINCHENG HOLDING (HK) CO .,LIMITED will acknowledge that your report has been received.

• To the best of his ability, XINCHENG HOLDING (HK) CO .,LIMITED will confirm the existence of the vulnerability to the customer and be as transparent

as possible about what steps have been taken during the remediation process, including on issues or challenges that may delay resolution.

• XINCHENG HOLDING (HK) CO .,LIMITED will maintain an open dialogue to discuss issues.

• XINCHENG HOLDING (HK) CO .,LIMITED will and keep the customer updated per email on the progress in a regular way.

• The customer will be informed by XINCHENG HOLDING (HK) CO .,LIMITED when the reported issue can be considered as closed.

The service for the security update of the XINCHENG HOLDING (HK) CO .,LIMITED internet connected product is defined in the declaration of

statement of compliance available in the website page.

........................................................................................................................................................

..................................................................................................................................................................

....................................................................................................................

................................................................................................................................. ........................

.............................................................................................................................. ........................

................................................................................................................................................................

................................................................................................................

.....................................................................................................................................................................................

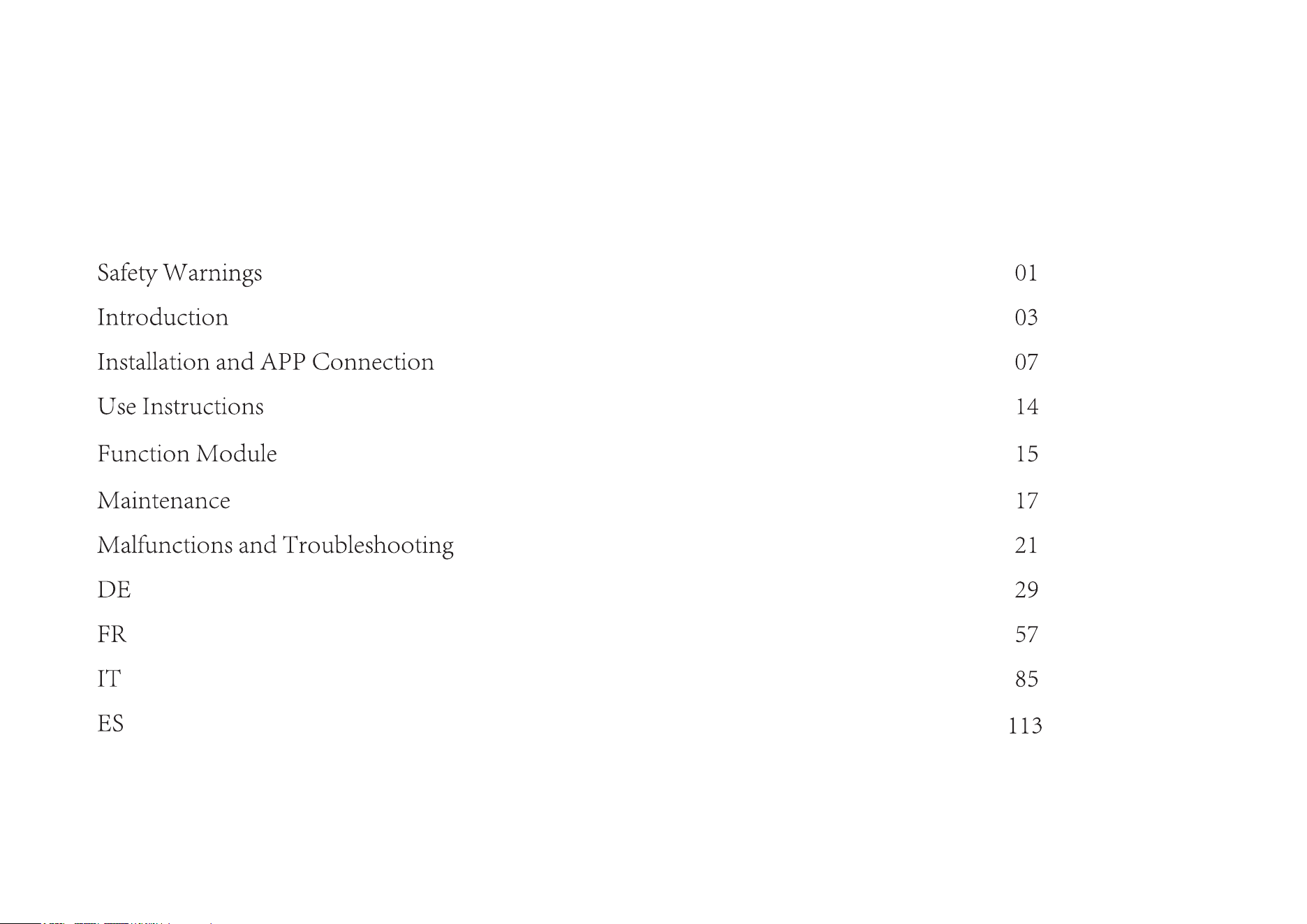

Table of Contents

Do not use the bumper as the handle.

Safety Warnings

•

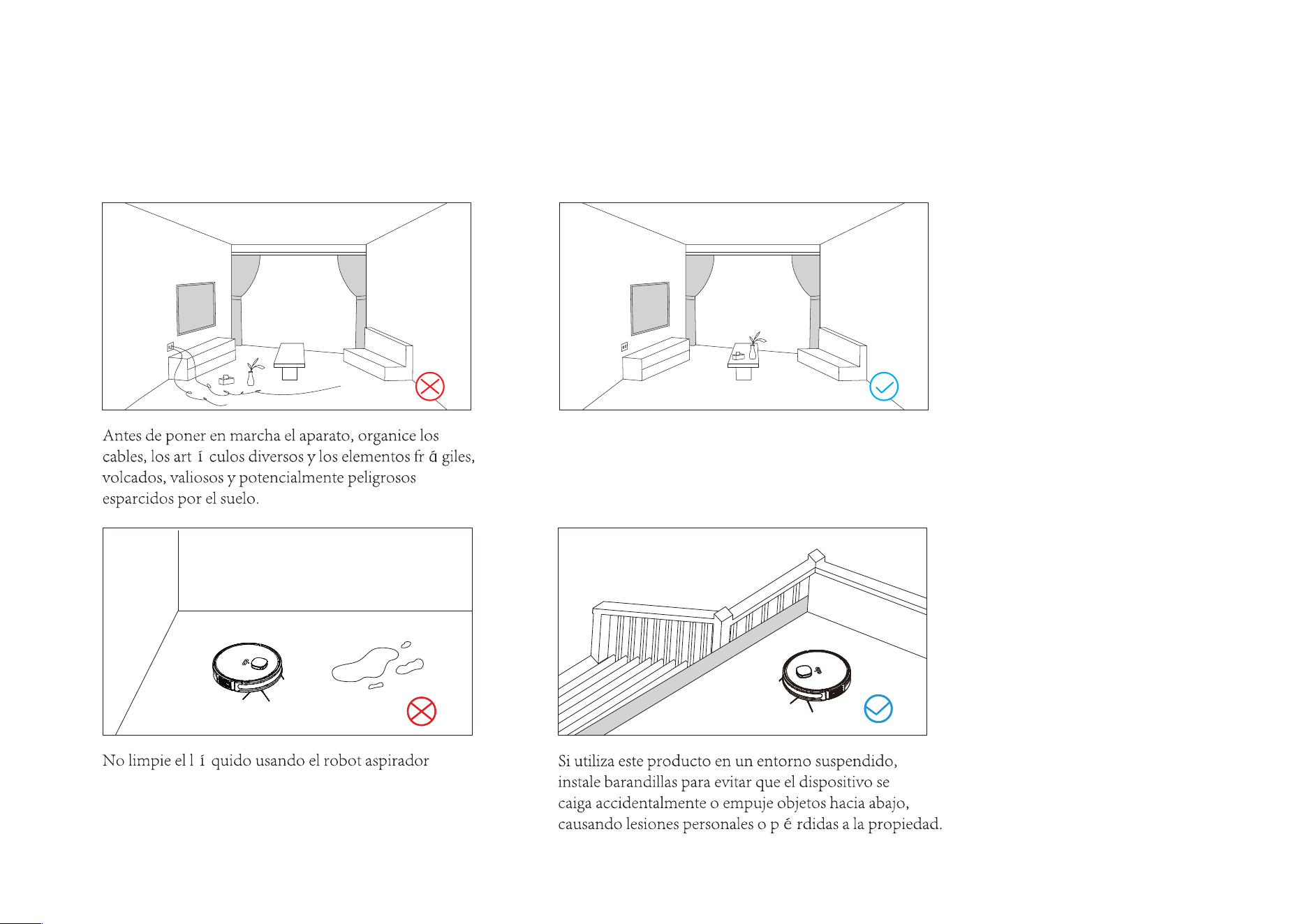

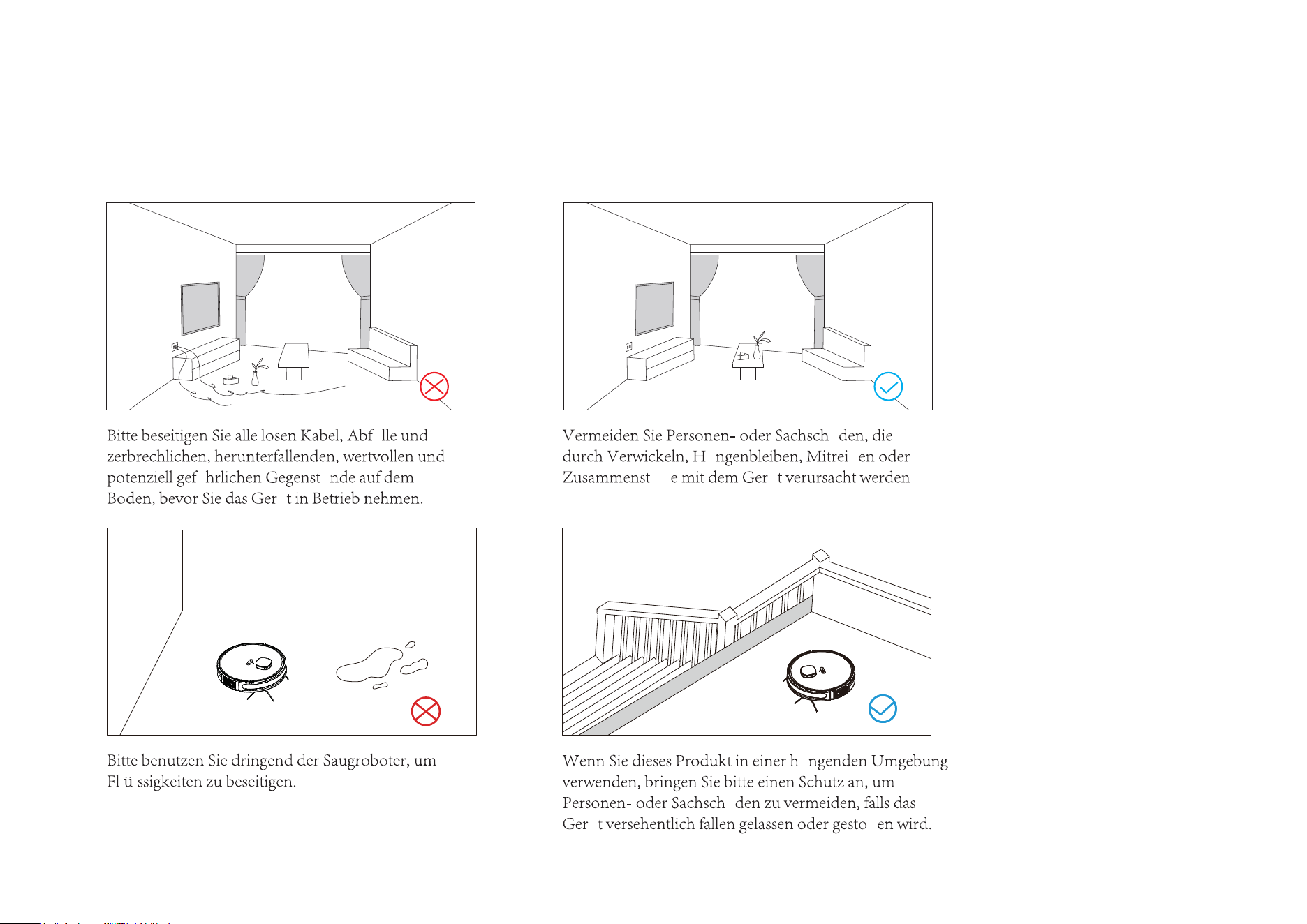

Application Restrictions

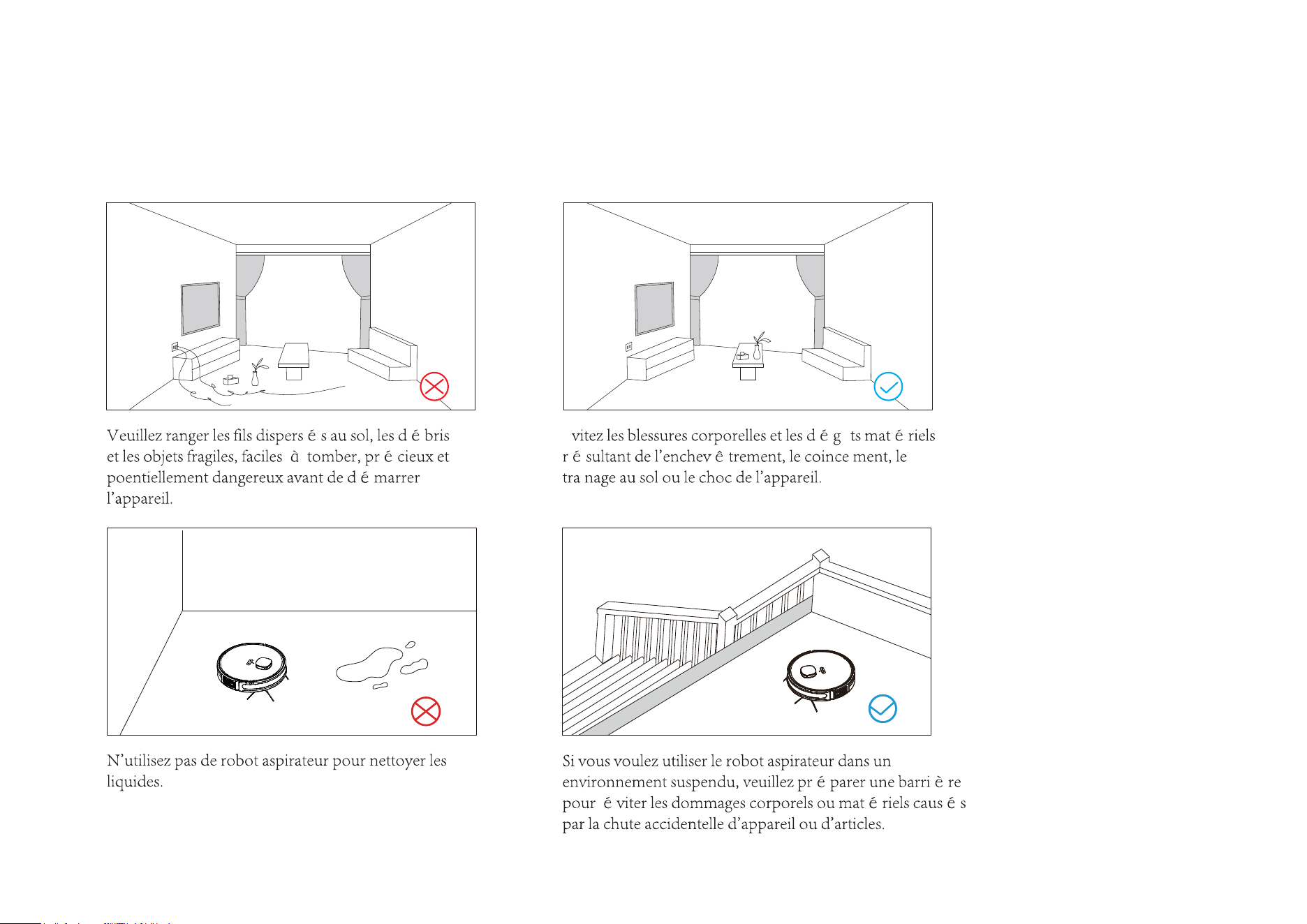

This machine is used for indoor cleaning only. Do not use the machine outdoors (such as open balcony), on non-floors (such as sofa) or in

commercial or industrial places.

Do not use the machine in the place of cliff without protective rails (such as duplex floors, open balcony, furniture top).

Do not use the machine in the place more than 104°F or less than 32°F or on the ground with any liquids and viscous substances.

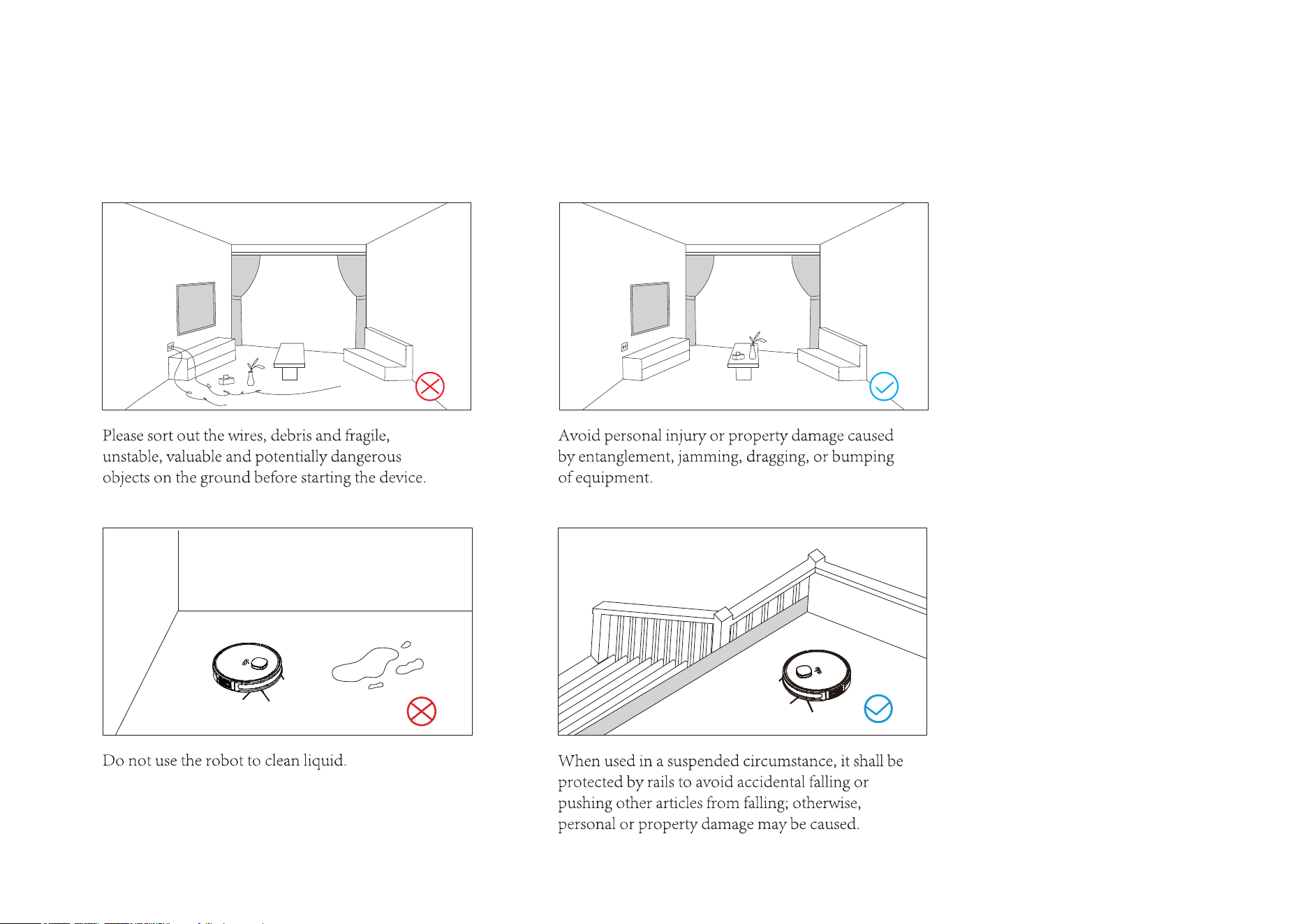

Please hang up the wires on the ground indoors before use, to avoid the wires being entangled during cleaning.

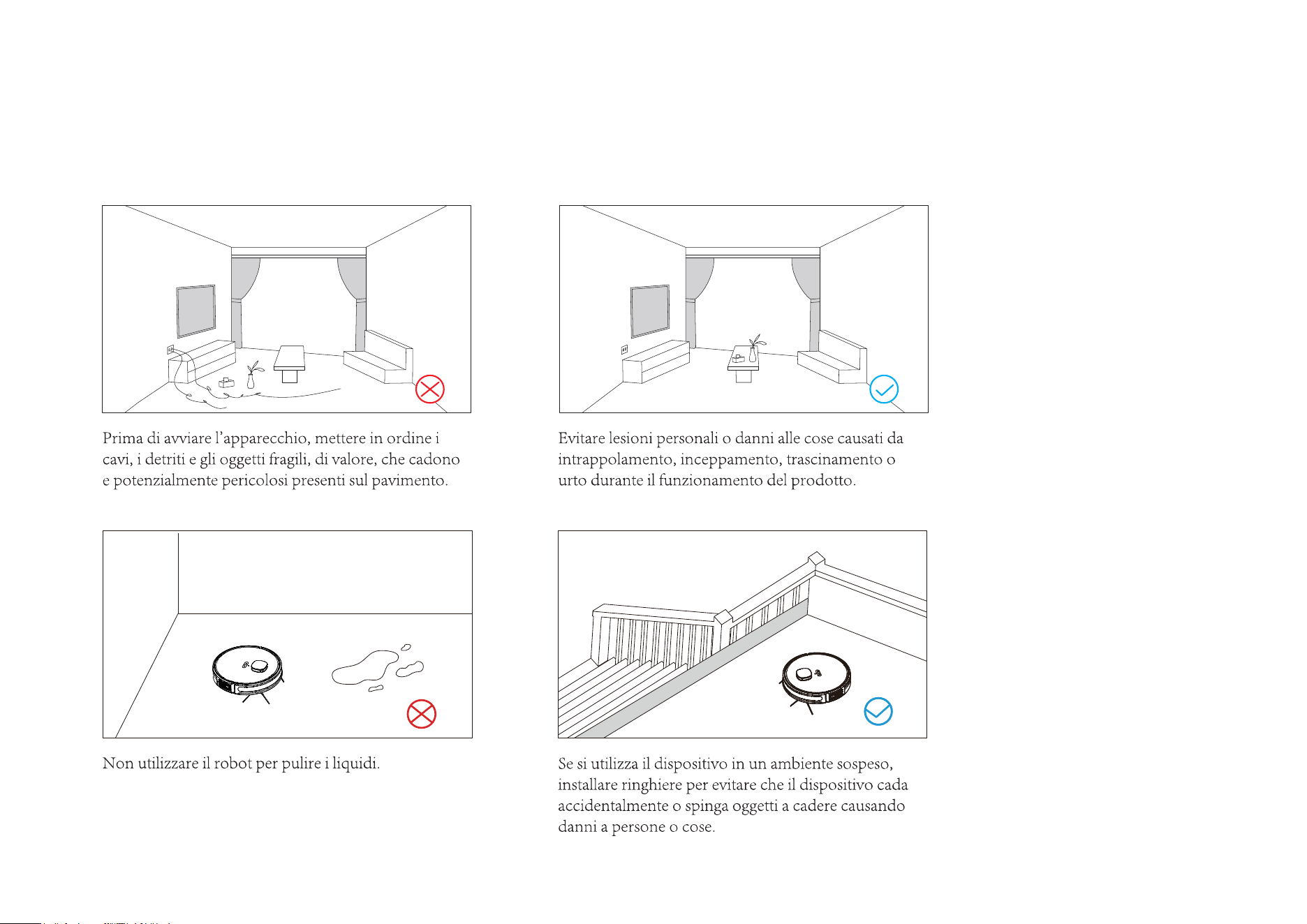

Please remove the fragile items and debris (such as vases, plastic bags, etc.) on the ground to avoid valuables being damaged due to obstacles

or minor collisions.

Those with physical, mental or perceptual impairments, including children, are prohibited to use or operate the machine.

This machine should not be used as a toy by the children. Please keep children and pets away when the machine is working.

Place the cleaning brush beyond the reach of the children.

Do not place any objects (including children or pets) on the stationary or moving machine.

Do not keep any parts of human body or pets such as hair and finger close to the suction port during the cleaning.

Do not use the machine to clean the burning objects (such as unquenched cigarette butts)

Do not use the machine to clean the plush carpet (some dark carpets may not be cleaned properly)

Do not use the machine to clean the hard or sharp objects (such as decoration wastes, glass, iron nails, etc.)

Please cut off the power before cleaning or maintaining the machine or the charging base.

Do not wipe any parts of the machine with a damp cloth or any liquid.

Please strictly abide by the operation instructions. Any losses or injuries caused by improper operation shall be borne by the user.

Do not activate the mop function on carpets or on top of furniture.

Please remove the water tank during charging.

Safety Warnings

•

Battery and Charging

Do not use the battery, charging base or charger produced by any third parties.

Do not disassemble, repair or modify the battery or charging base without authorization.

Do not keep the charging base close to heat sources (such as radiator).

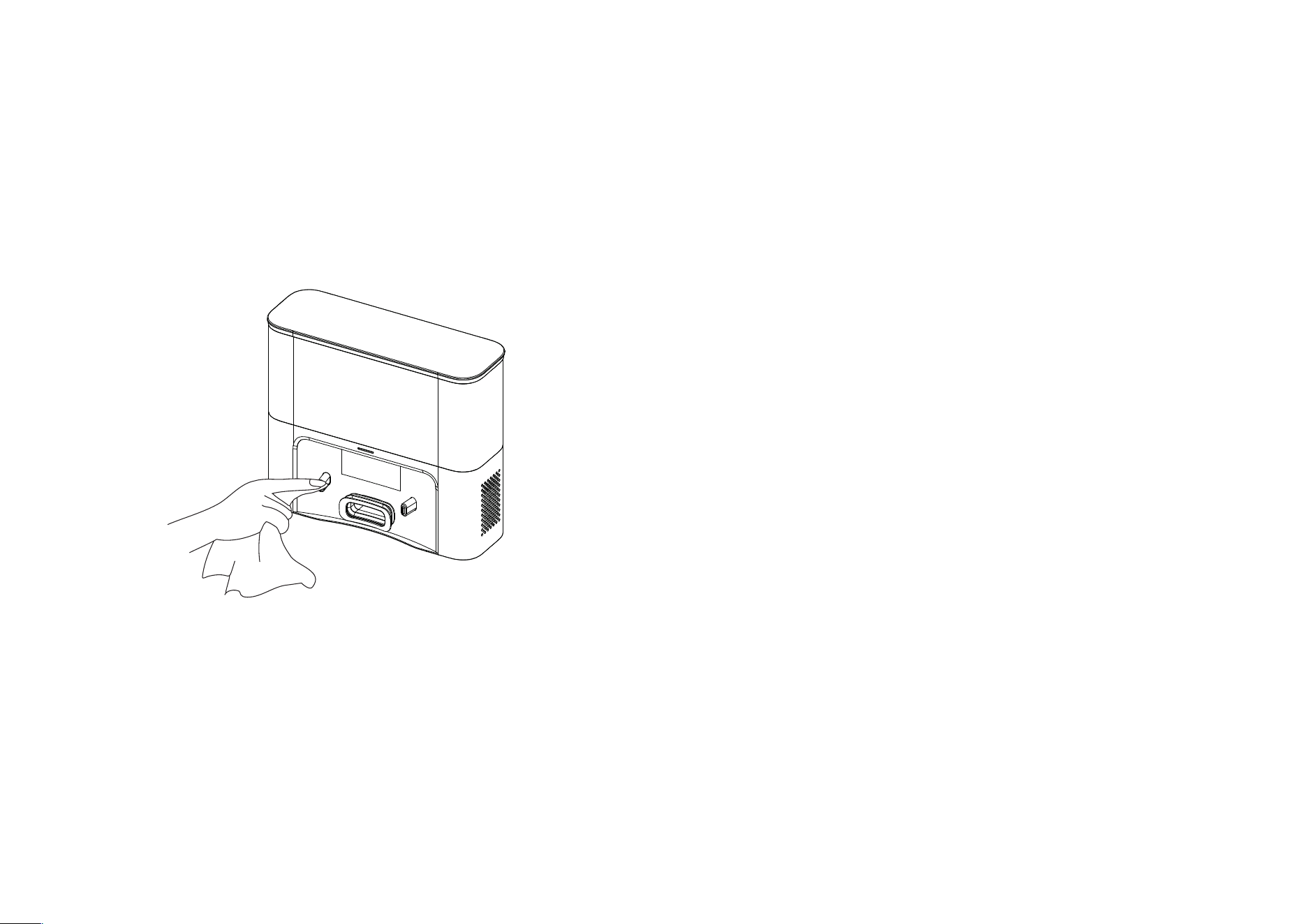

Do not wipe or clean the spring contacts of the charging base with a damp cloth or wet hands.

Do not discard the used battery arbitrarily. The used battery should be handed over to professional recycling agency for proper disposal.

Do not use the machine if the power cord is broken or wrecked, please buy new power cord through official channels.

Please power off the machine during transportation. It’s recommended to transport the machine with original package.

If the machine will not be used for a long time, please power it off after being fully charged, then store in a cool and dry place. Charge the

battery at least every three months to avoid the battery failure due to excessive discharging.

Introduction

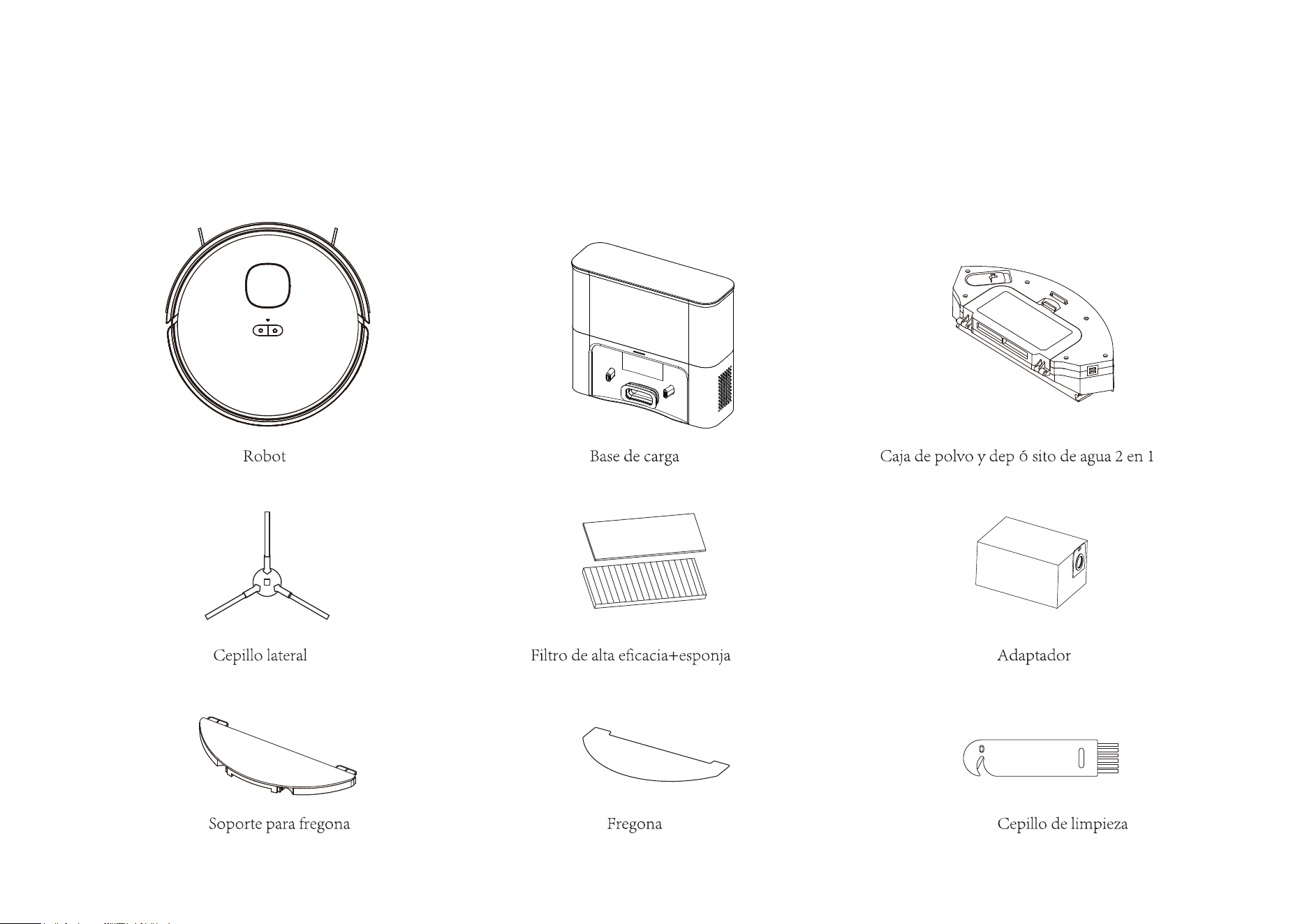

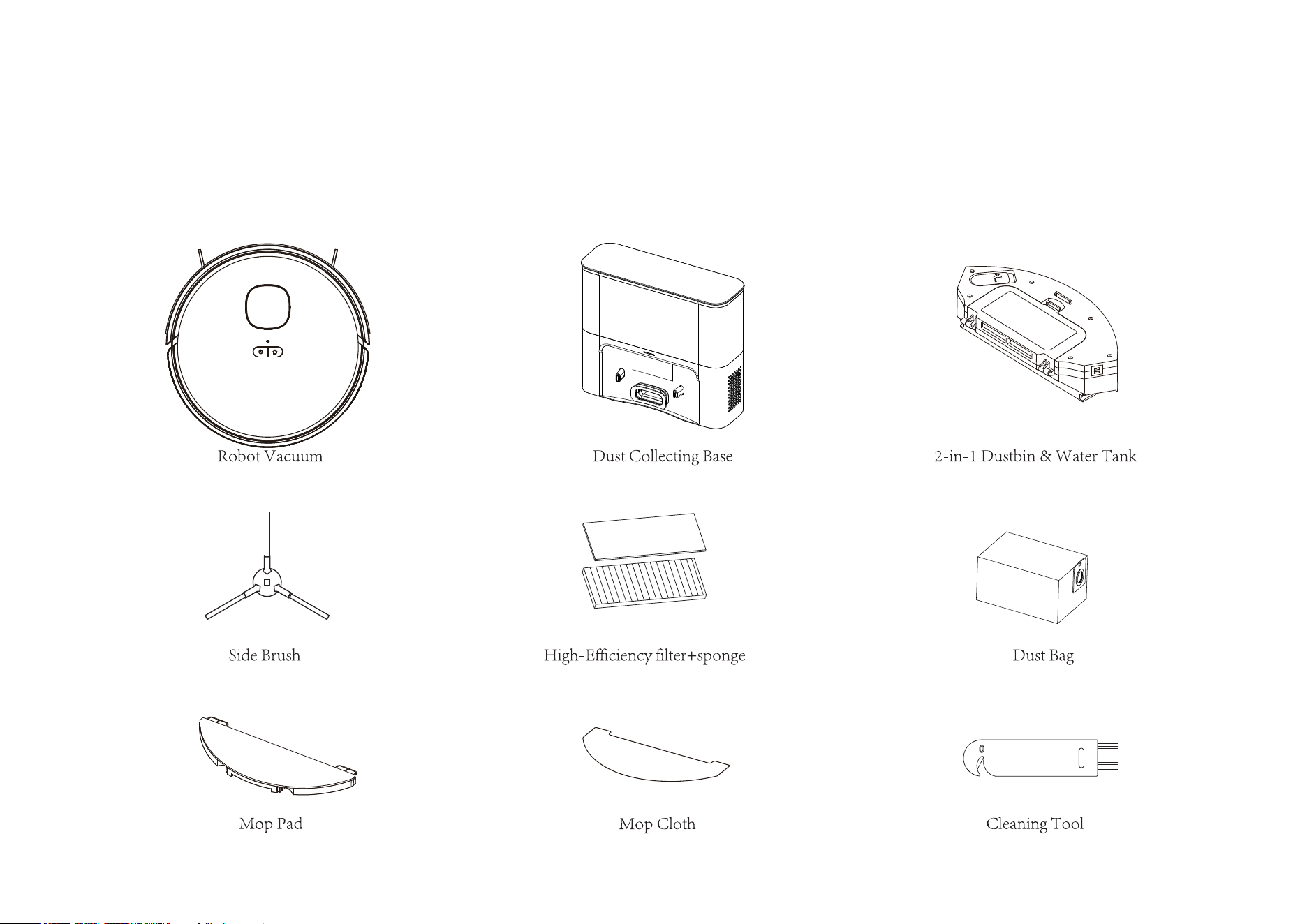

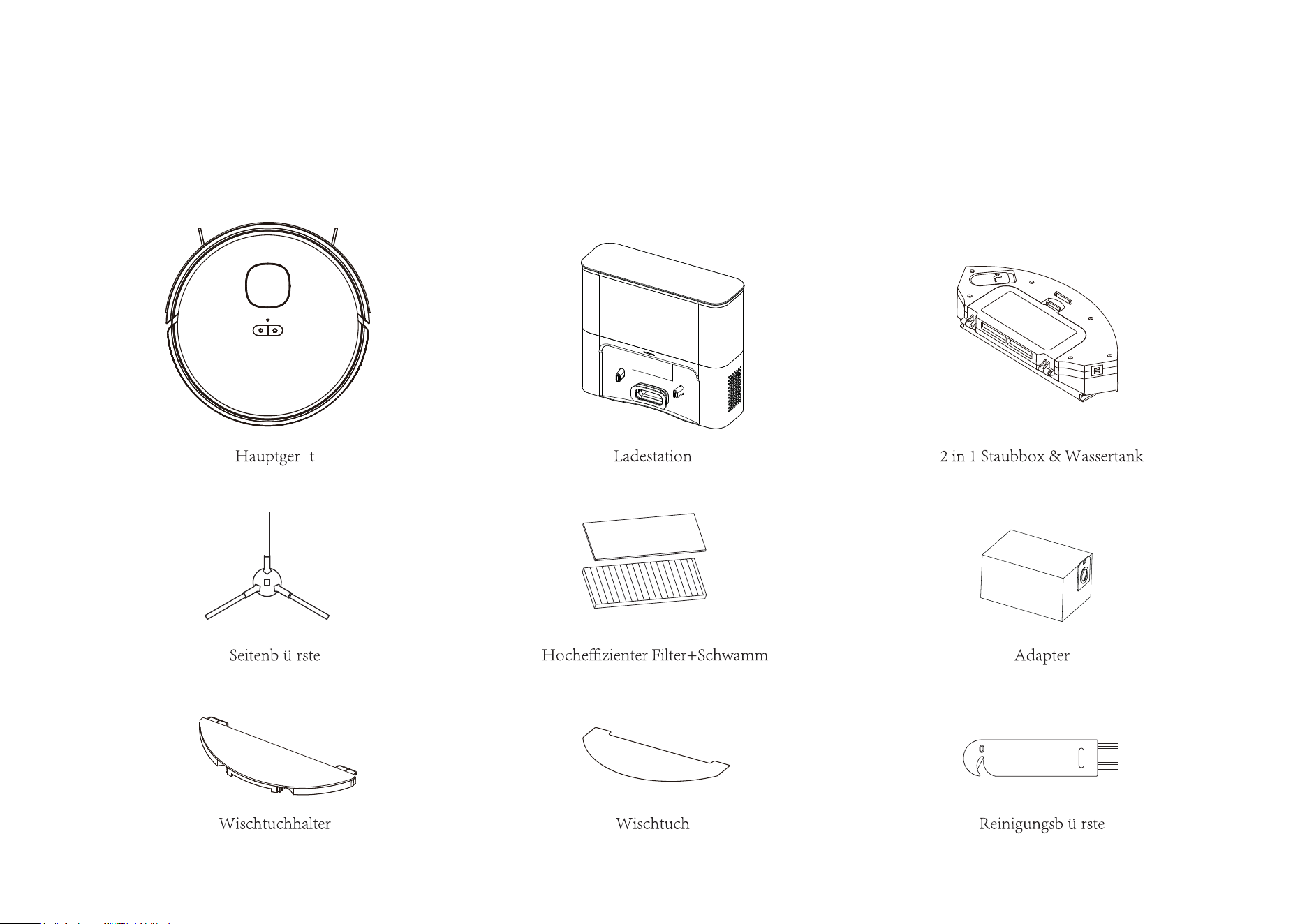

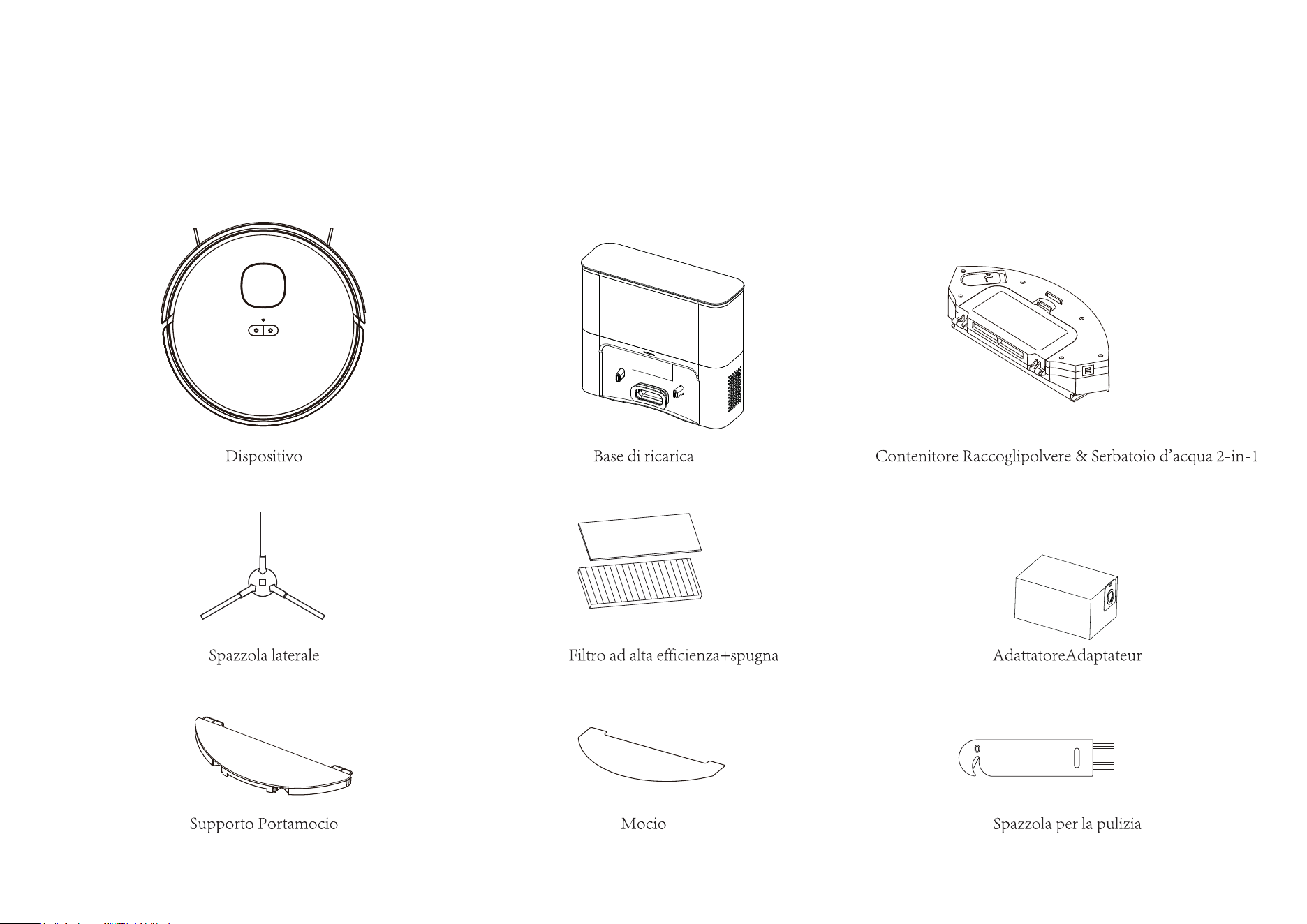

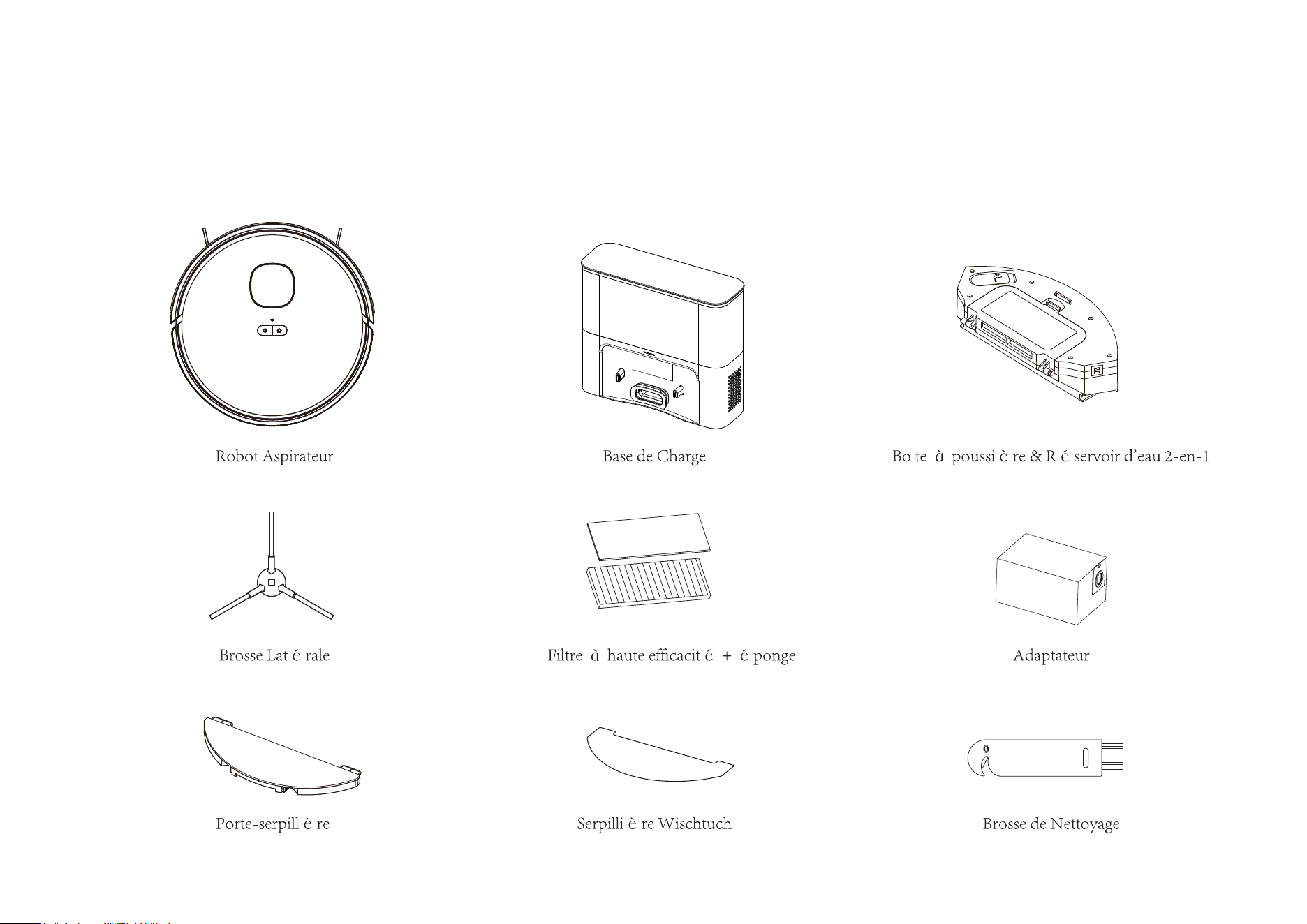

Packing List

Machine

Introduction

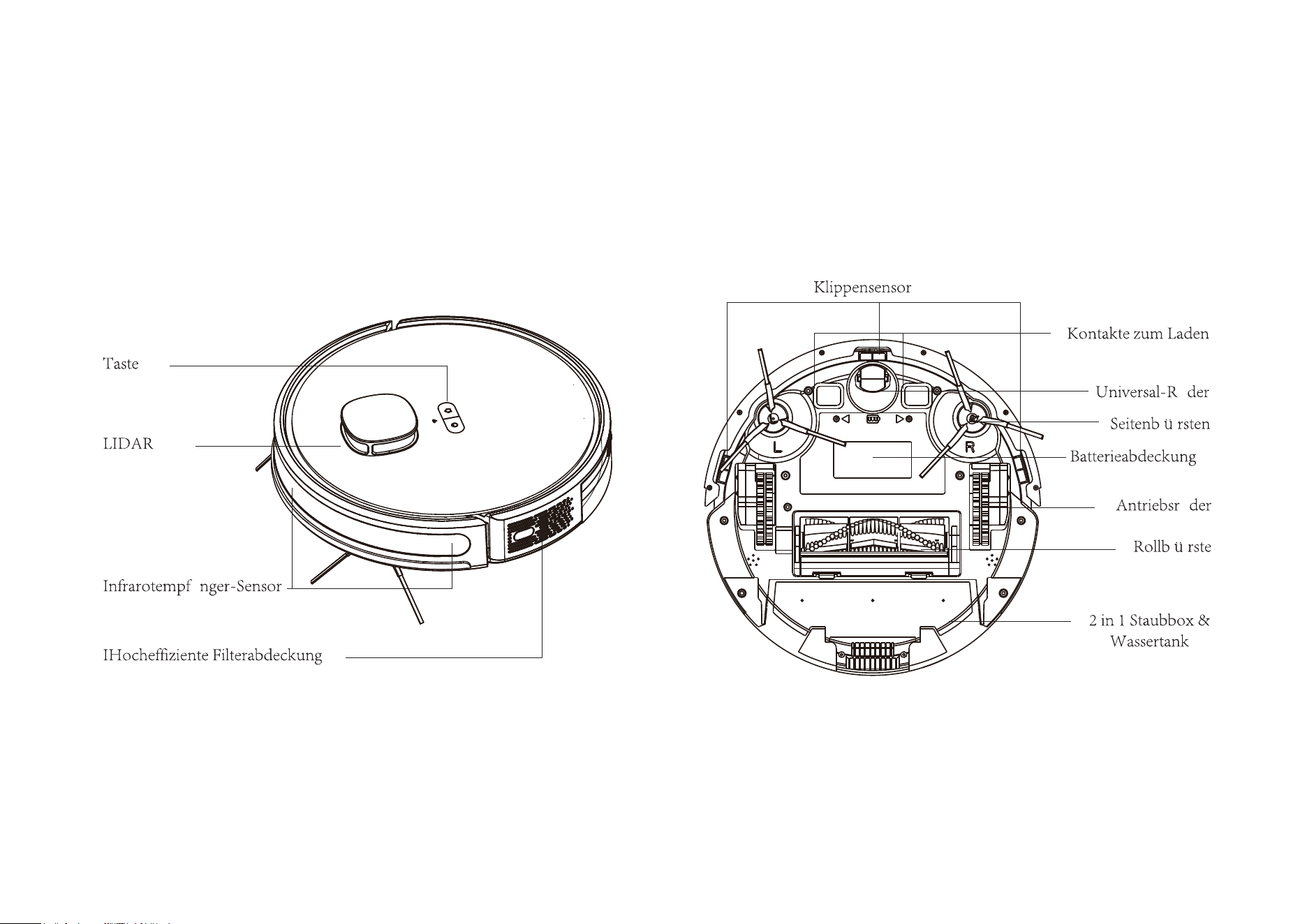

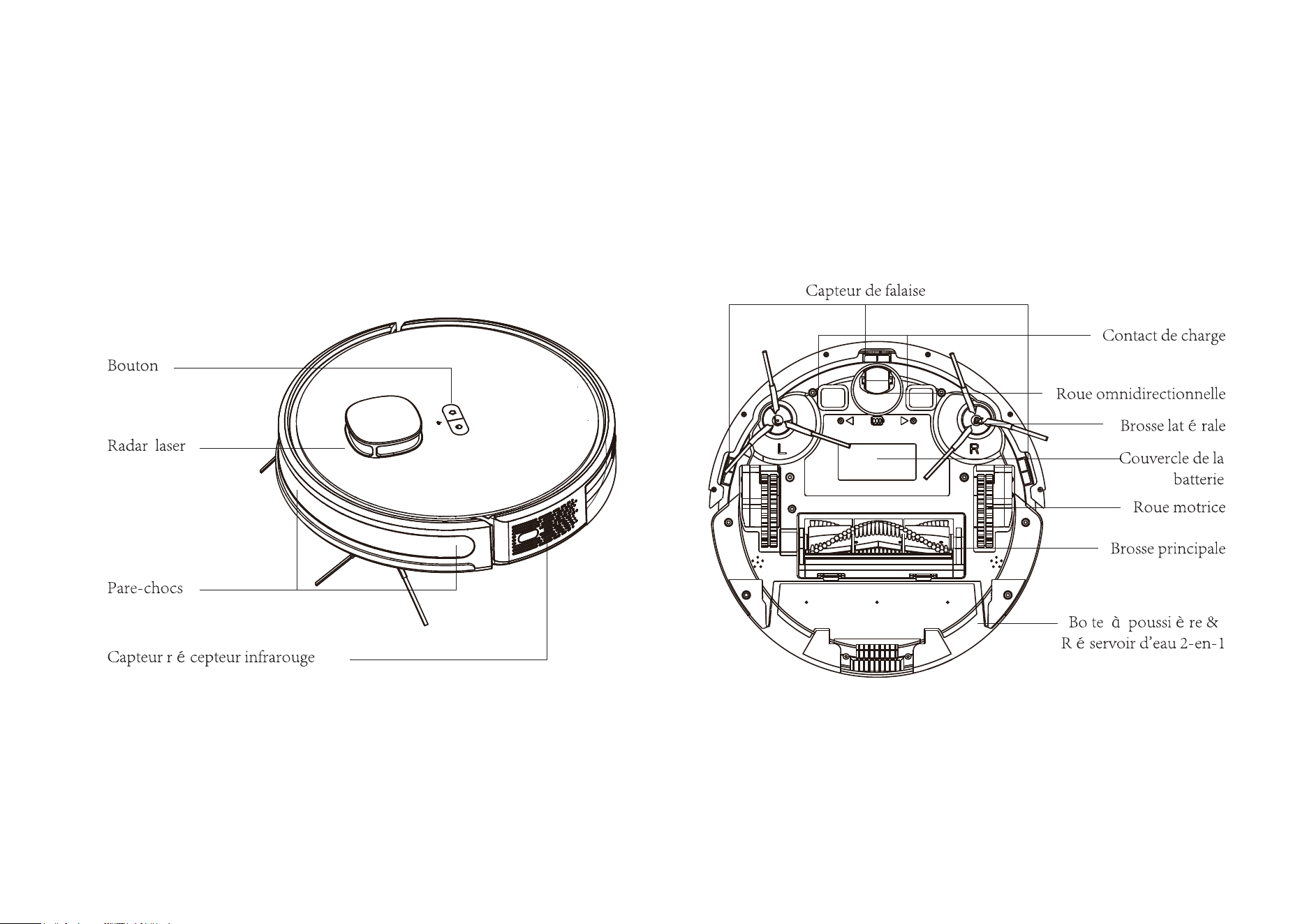

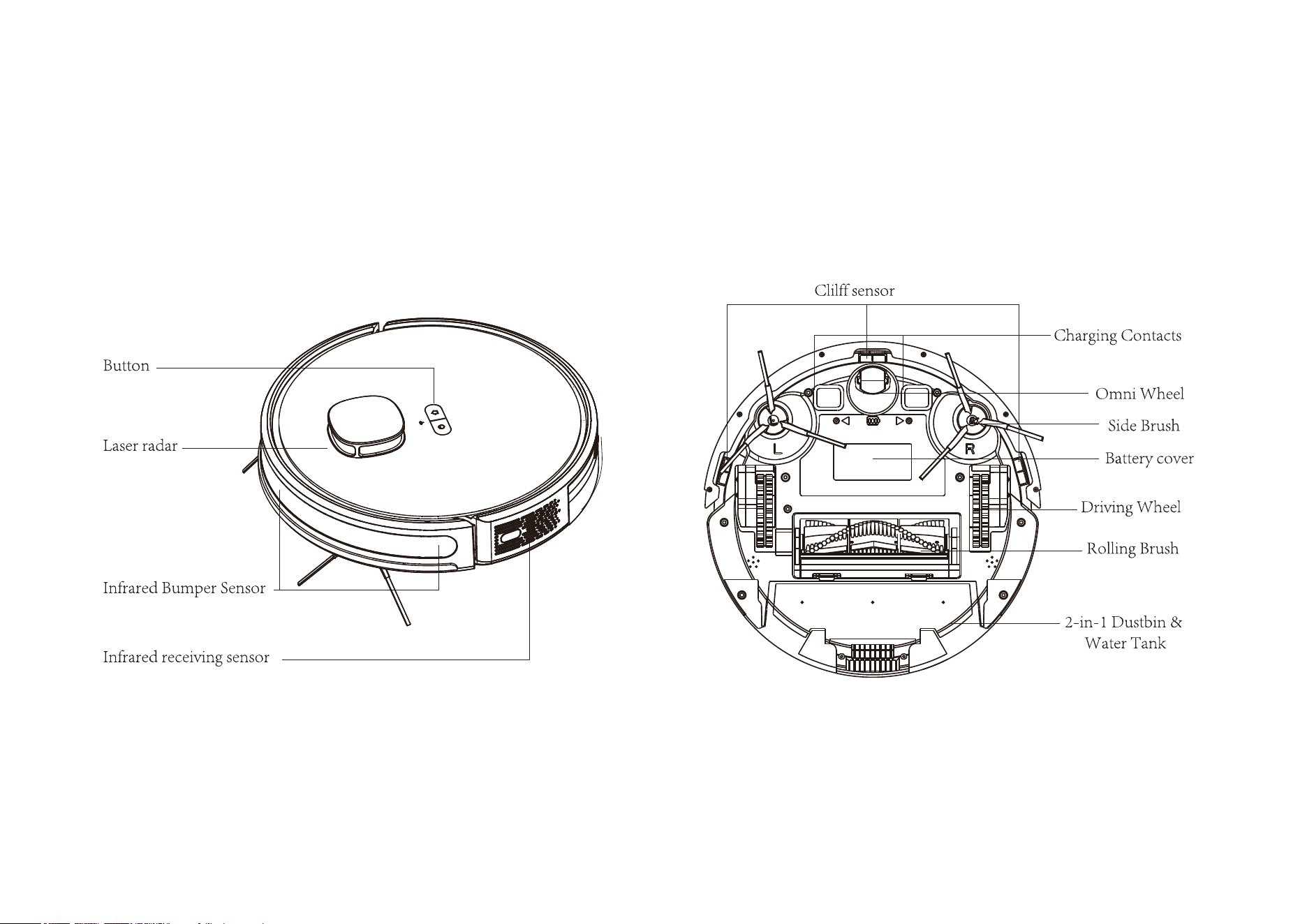

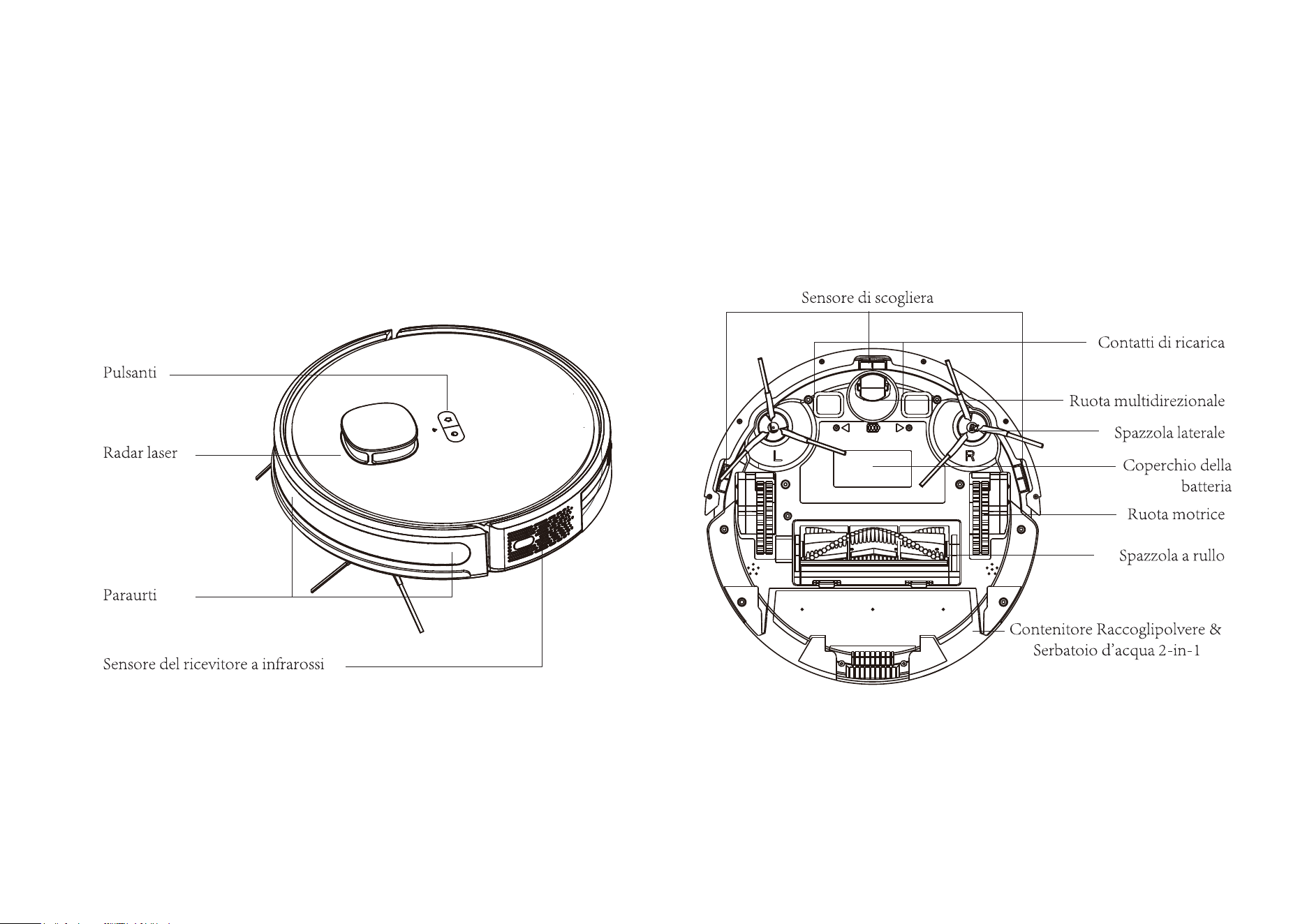

Sensor and Structure

Introduction

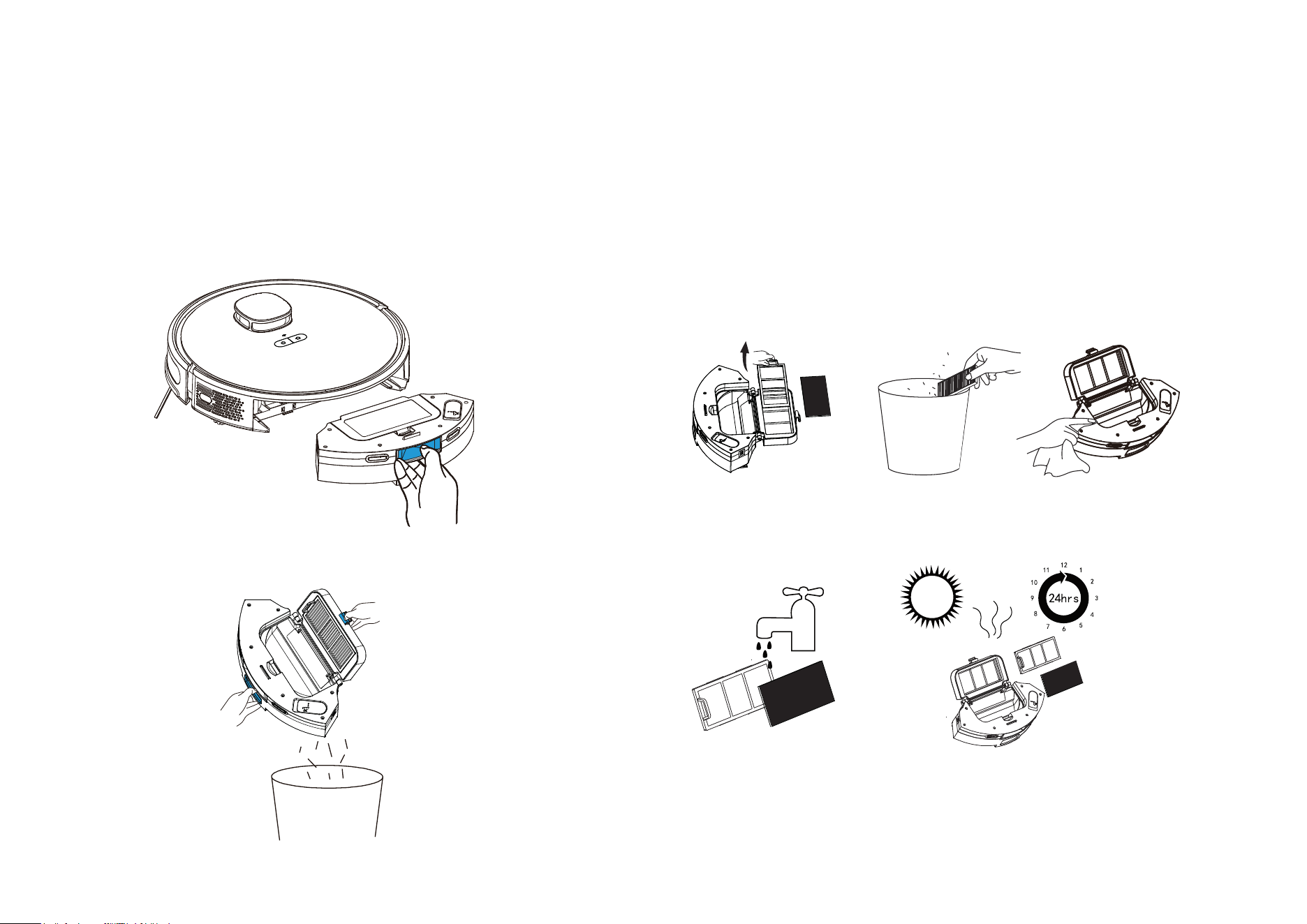

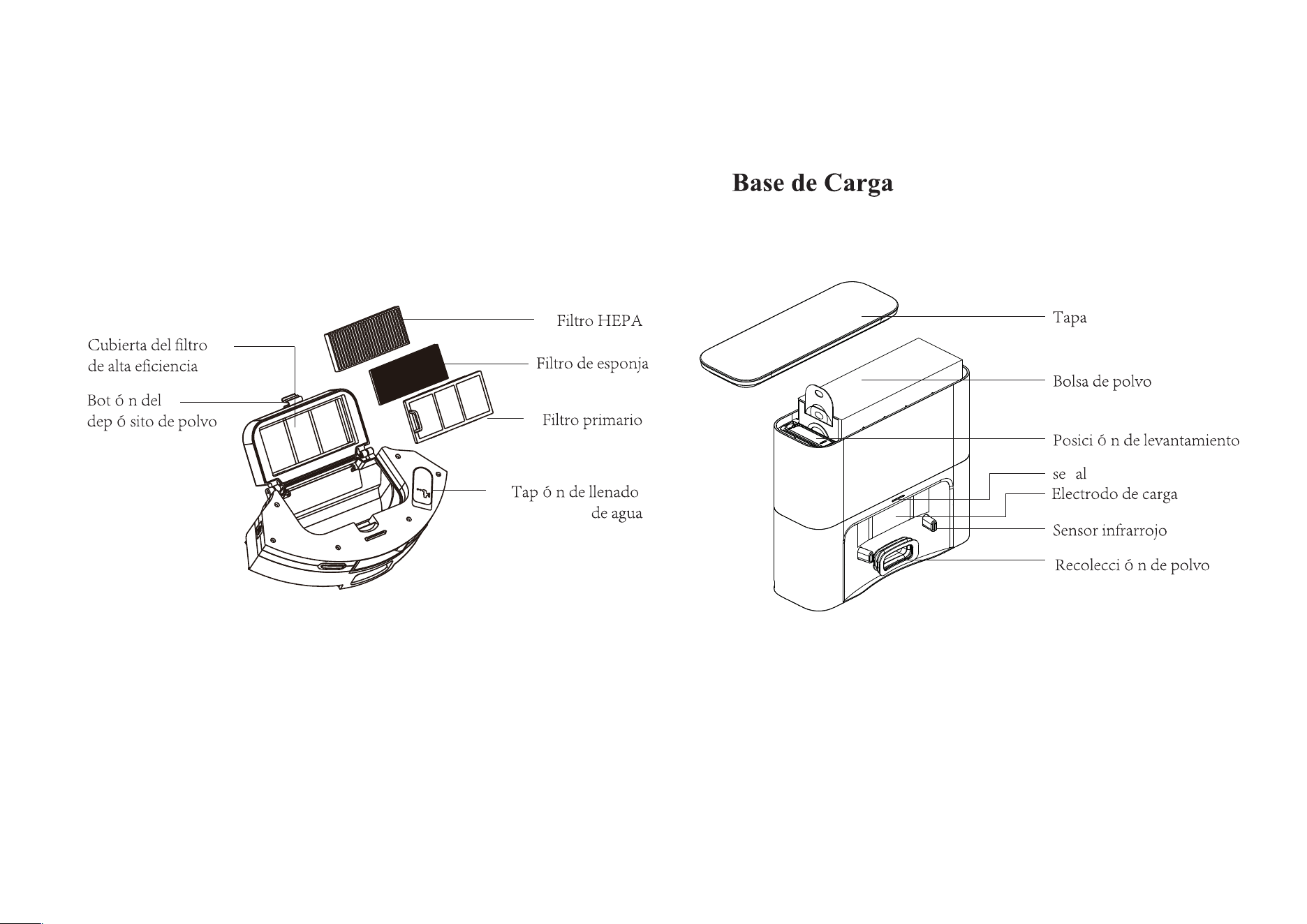

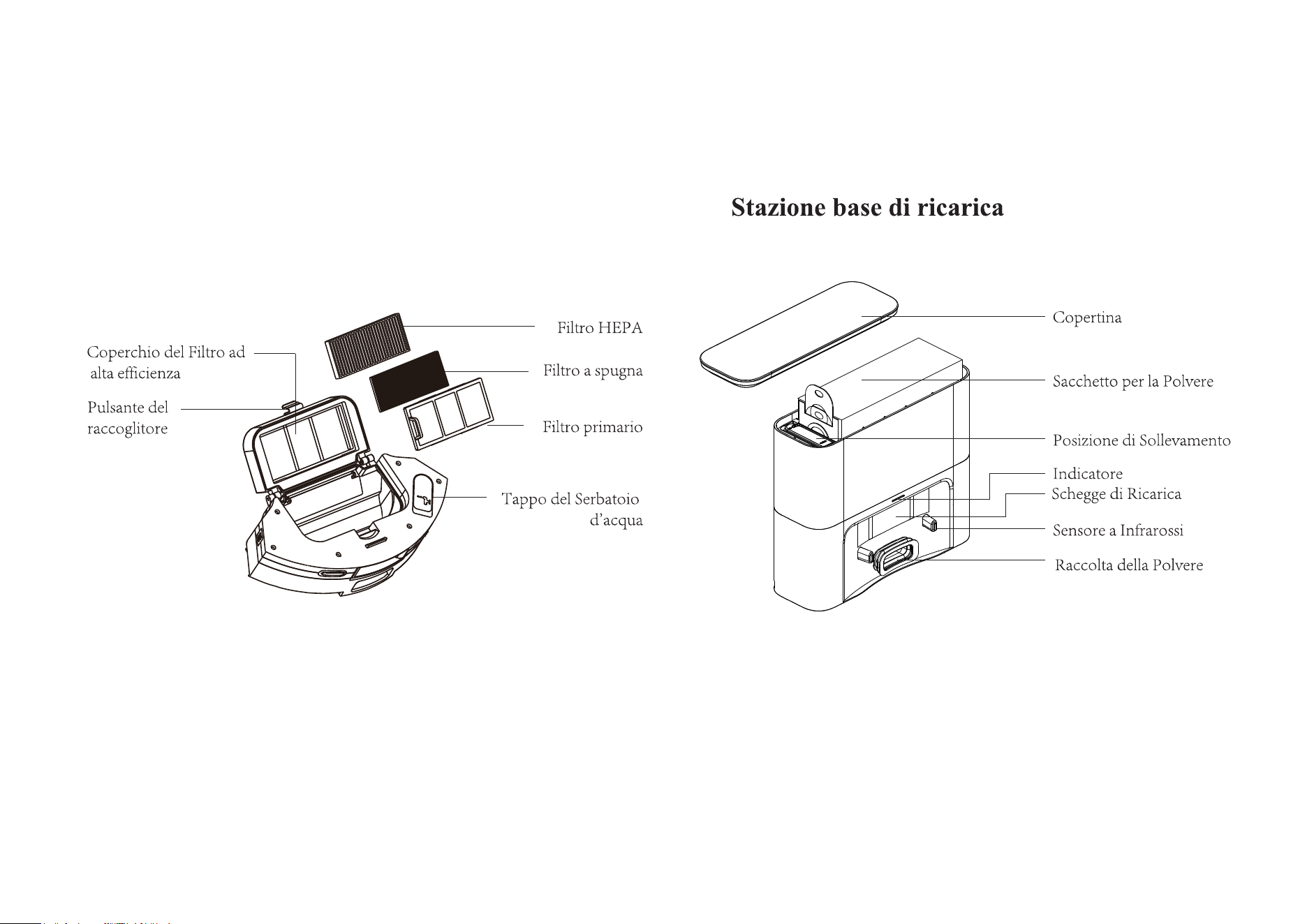

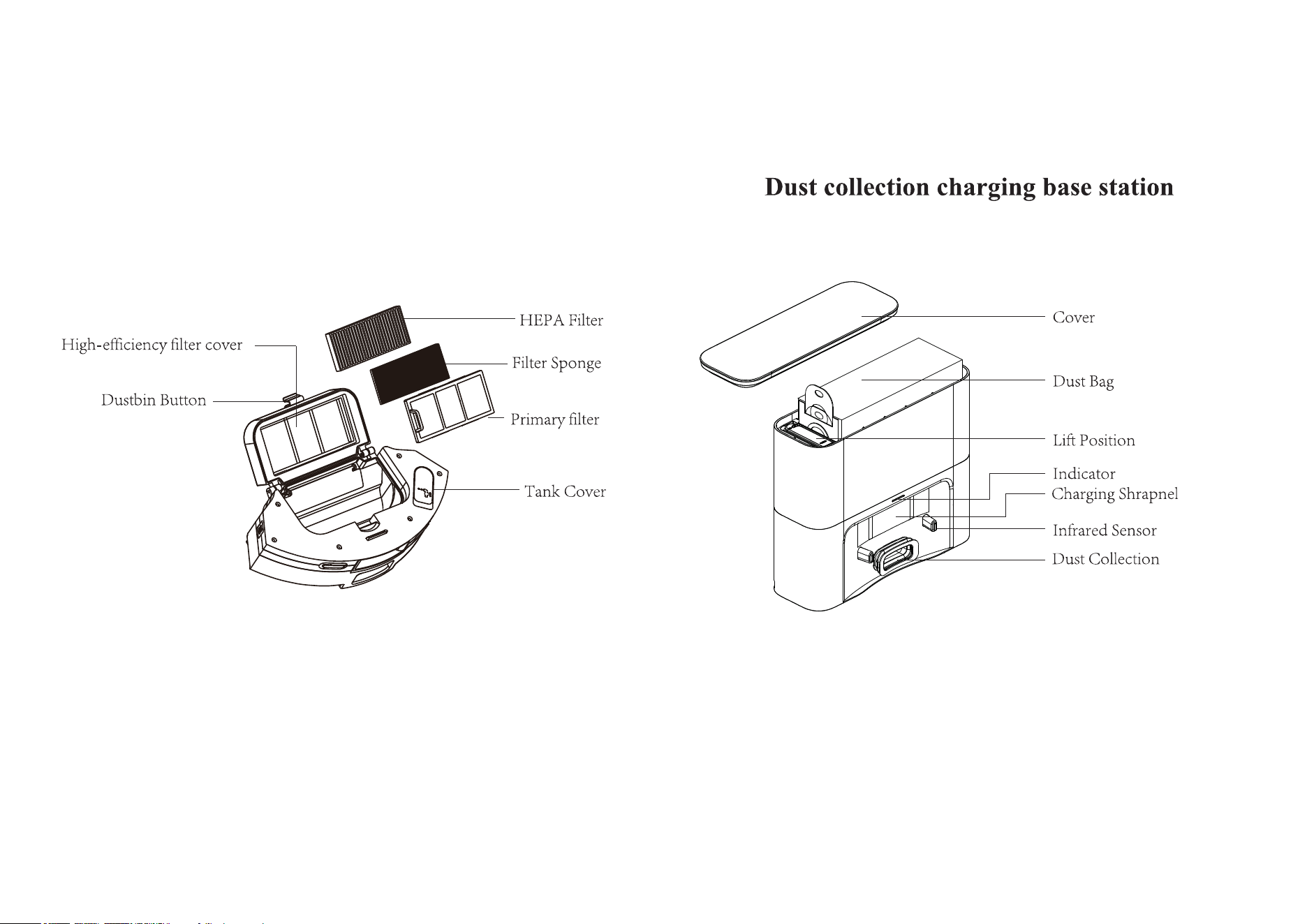

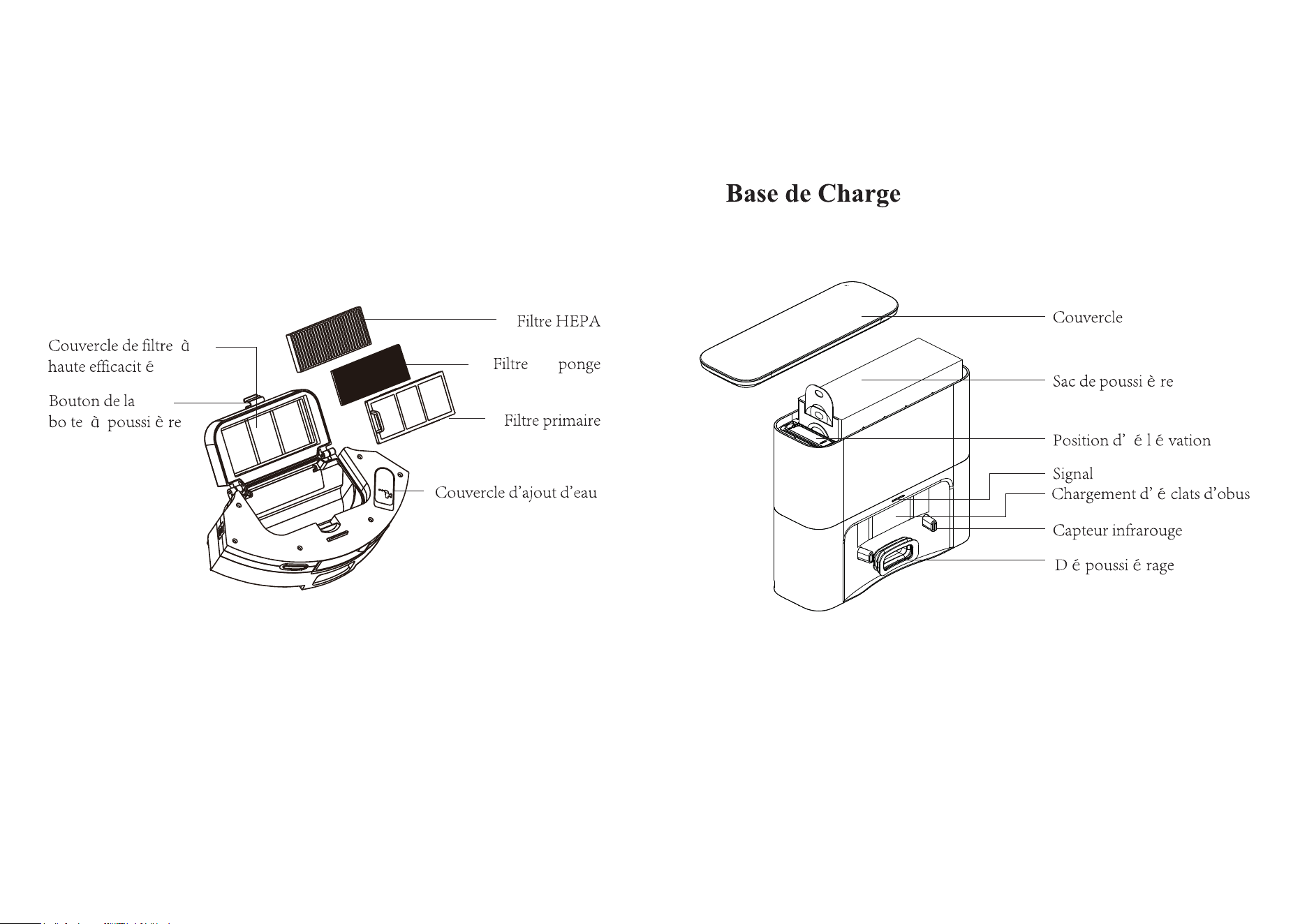

2-in-1 Dustbin & Water Tank

Introduction

Notices

Installation and APP Connection

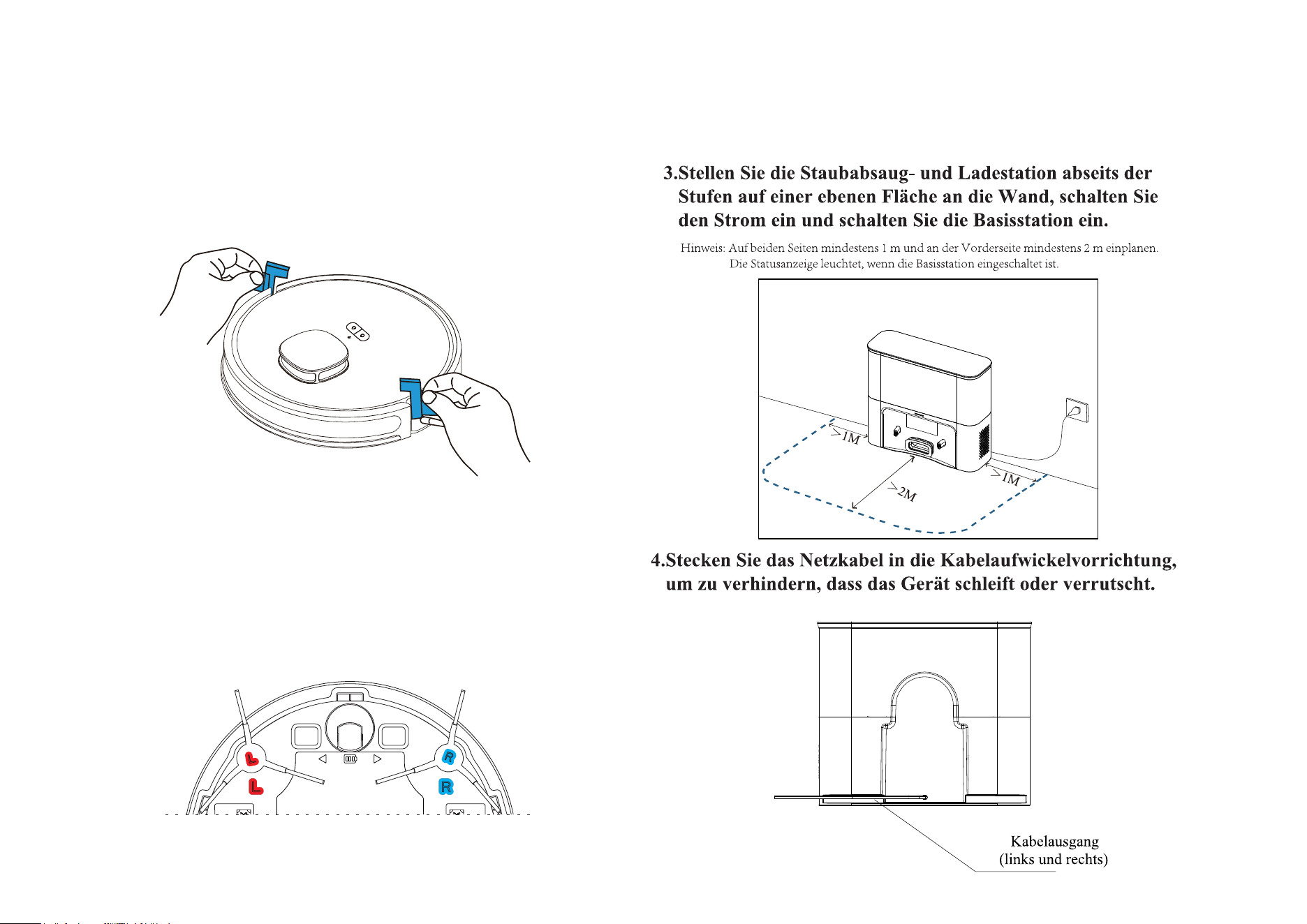

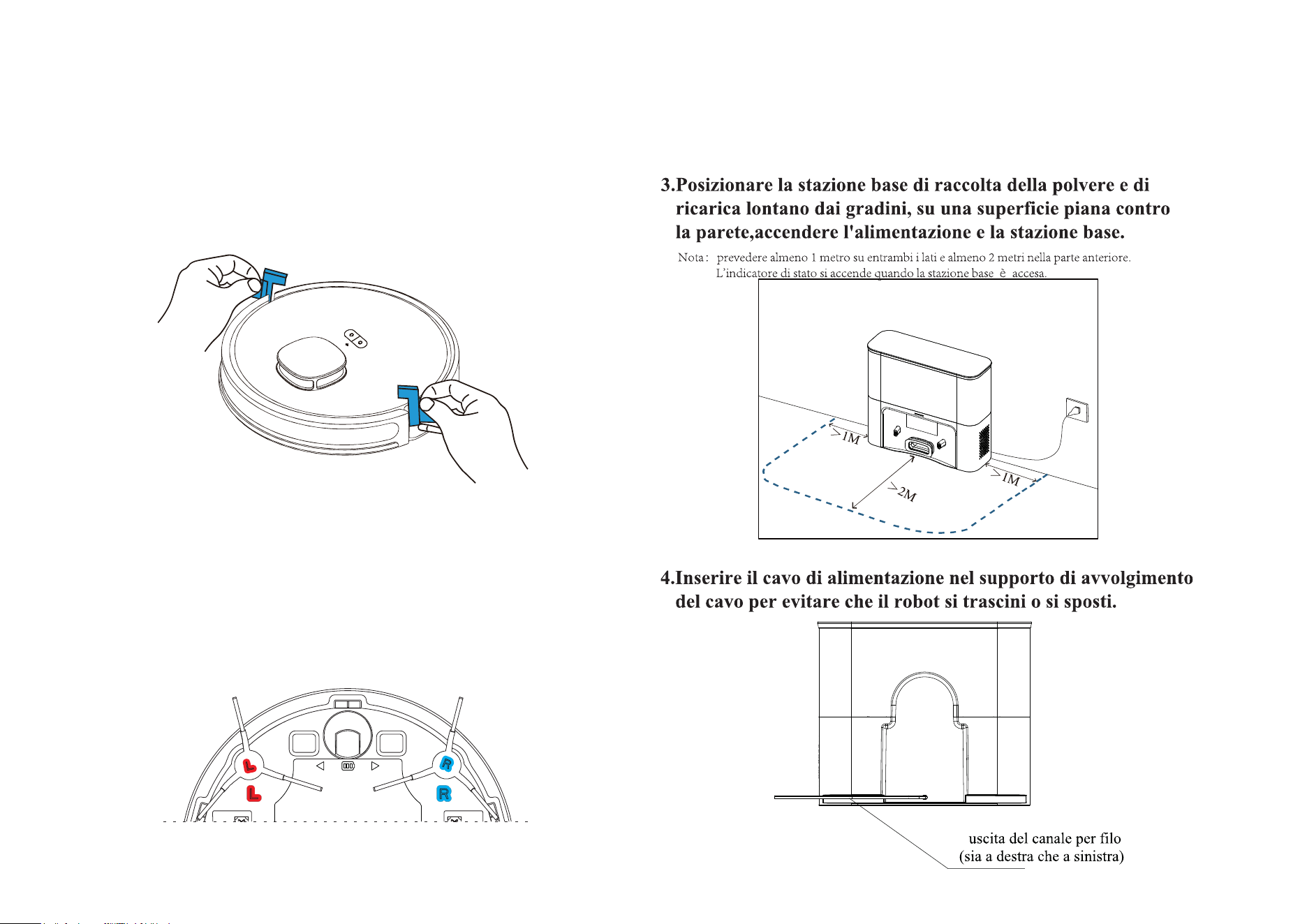

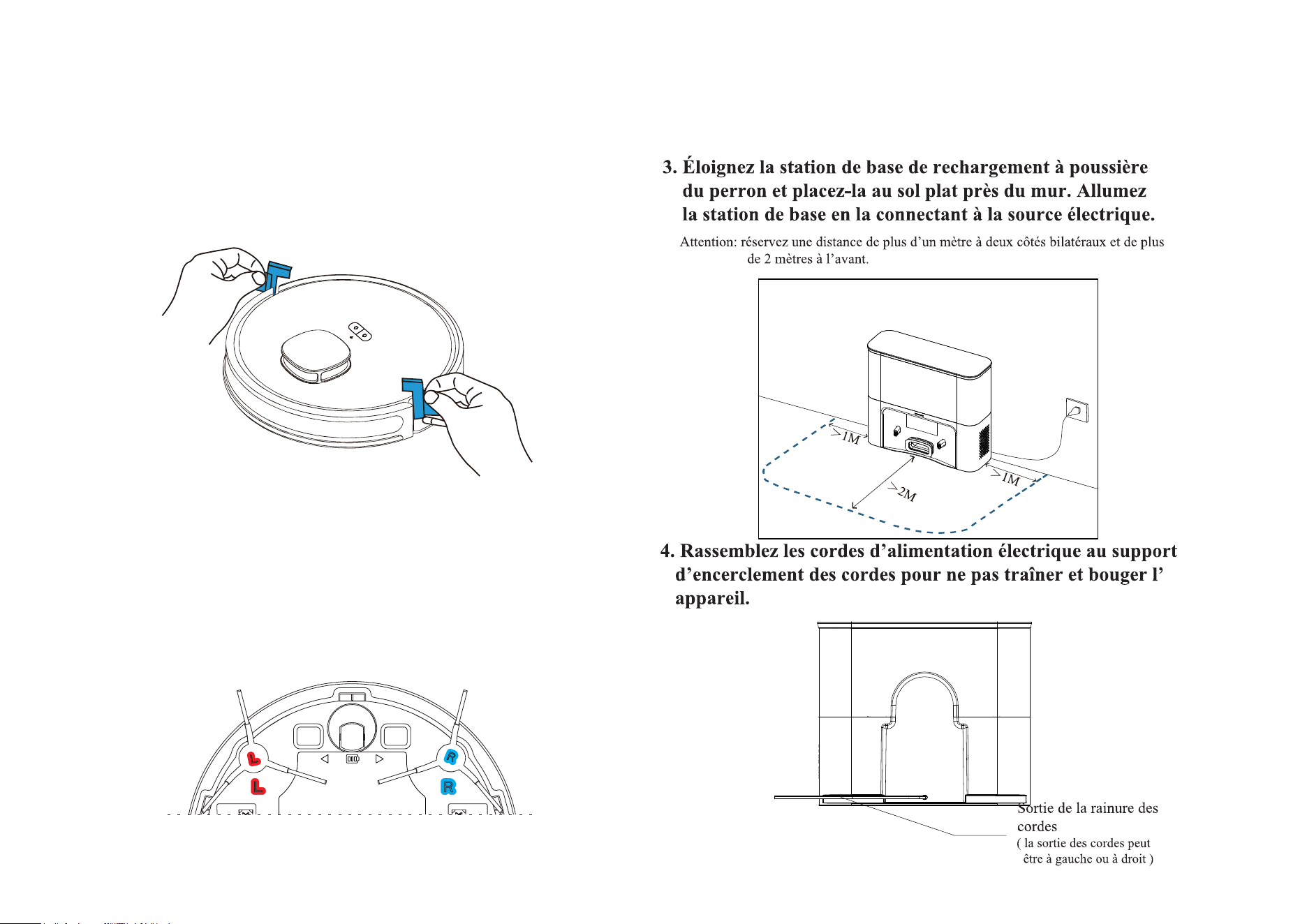

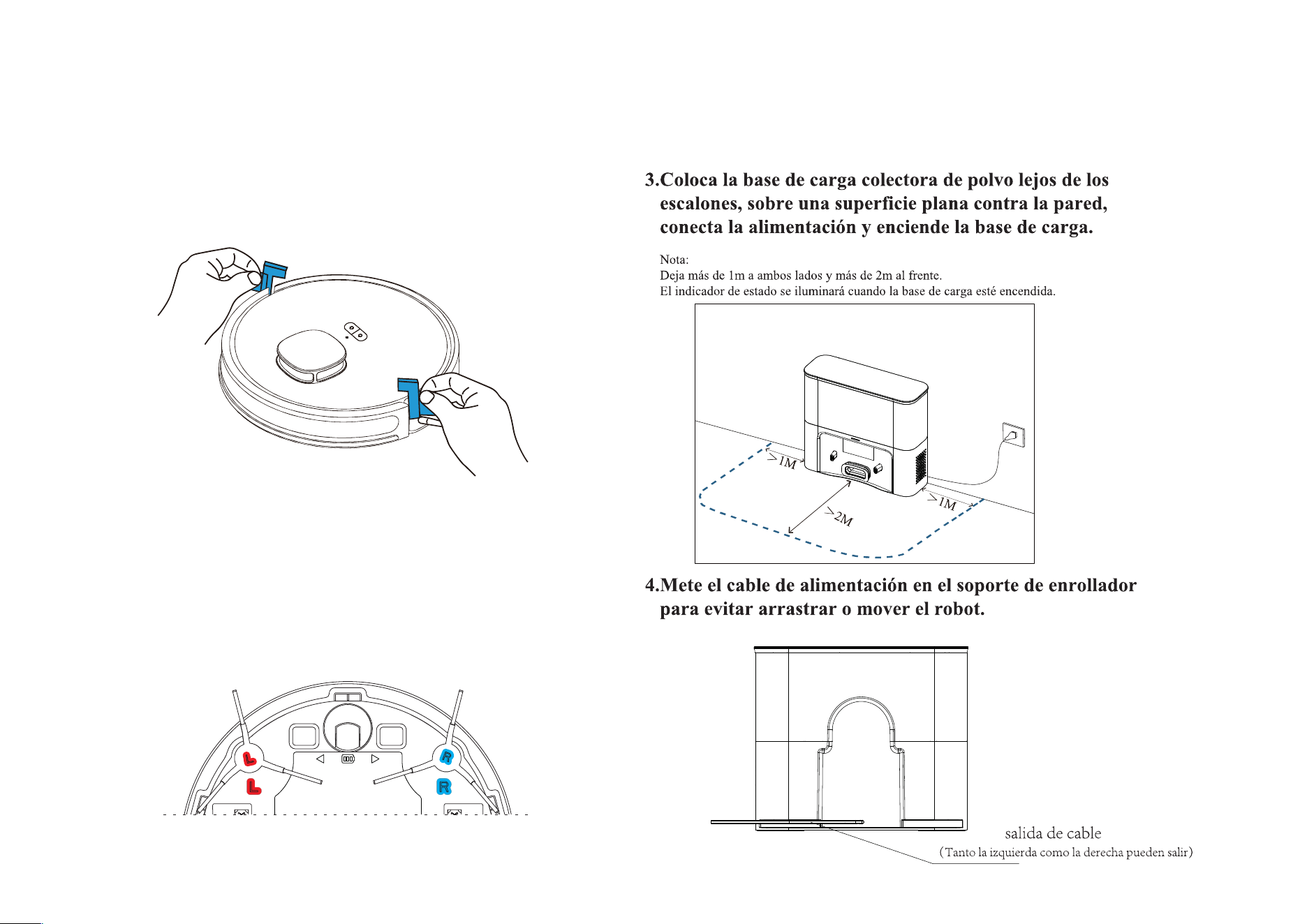

1. Remove the protective strips.

2. Install the side brushes.

Press left brush (L) and the right brush (R) respectively

into corresponding holes until the "click" sound is heard.

Installation and APP Connection

Route the power cables along the cable duct to prevent them

from being dragged or displaced by the robot.

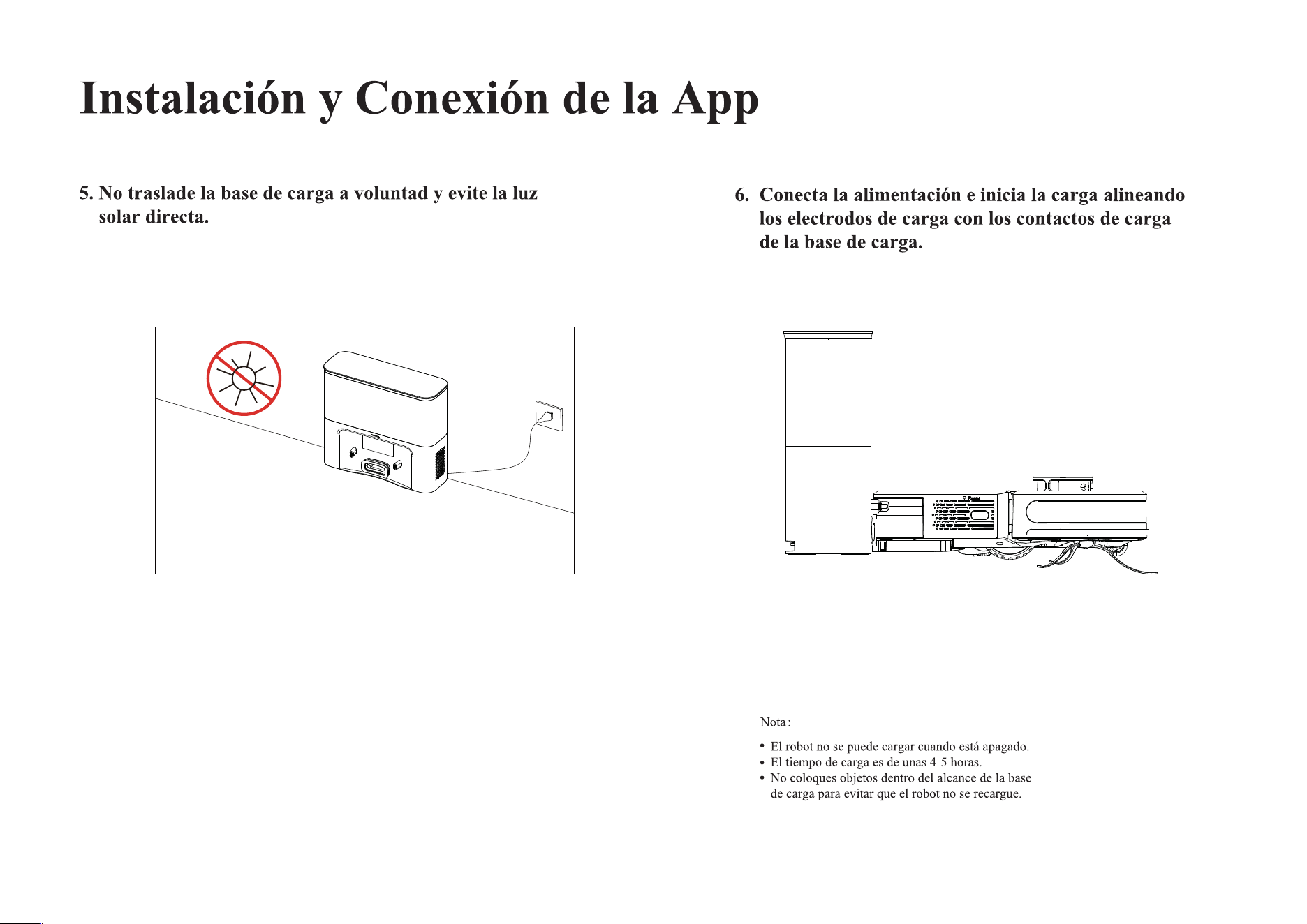

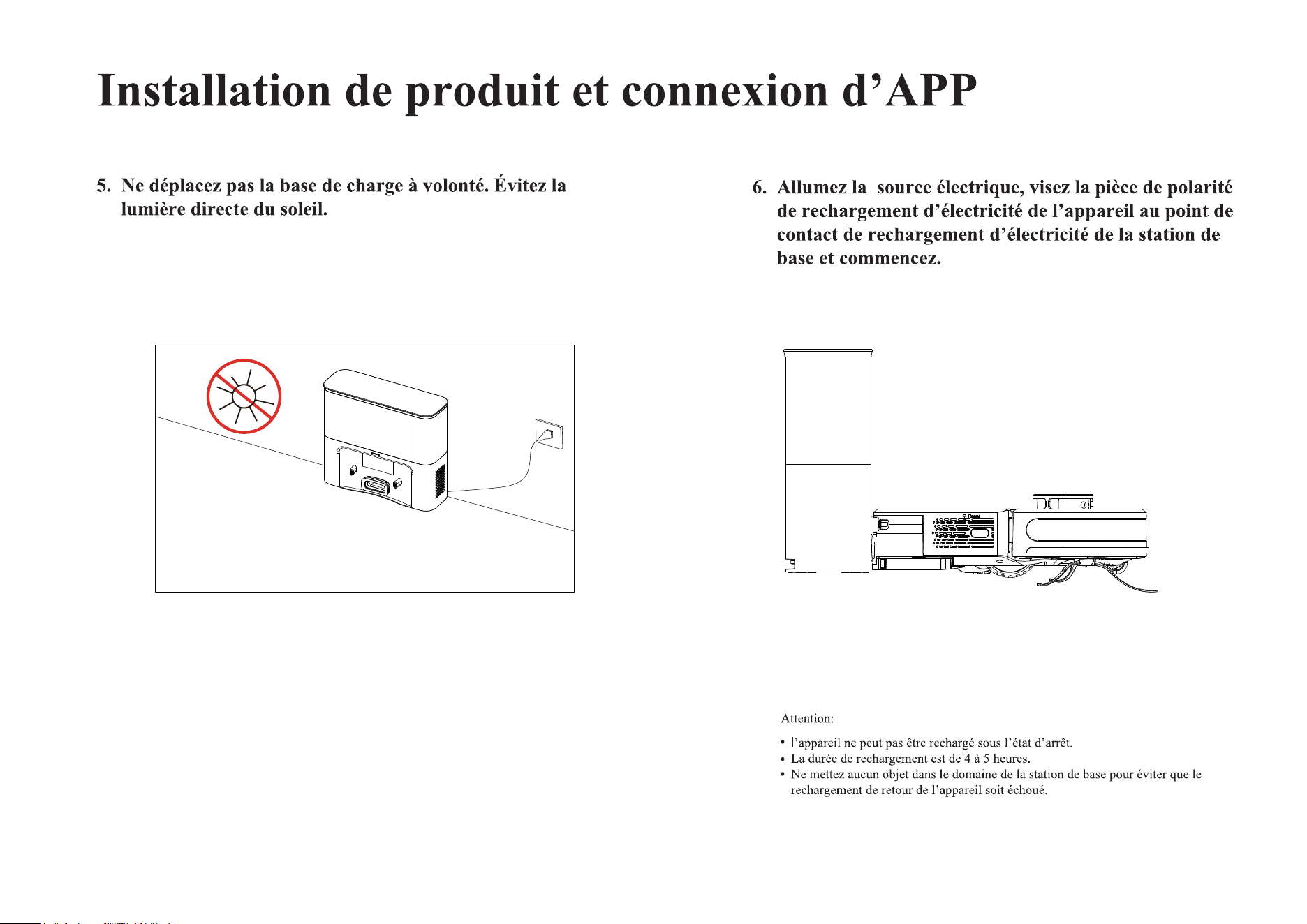

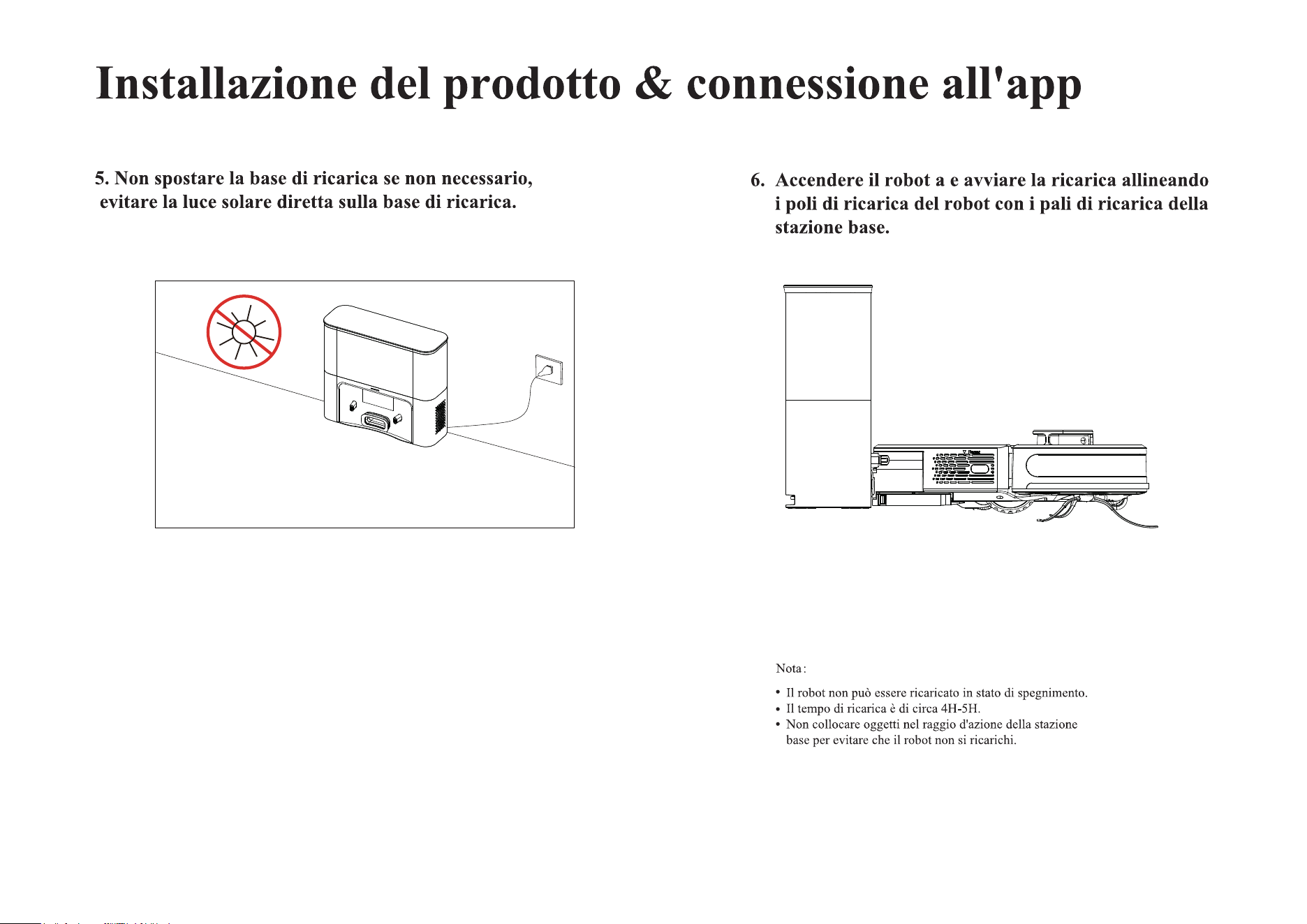

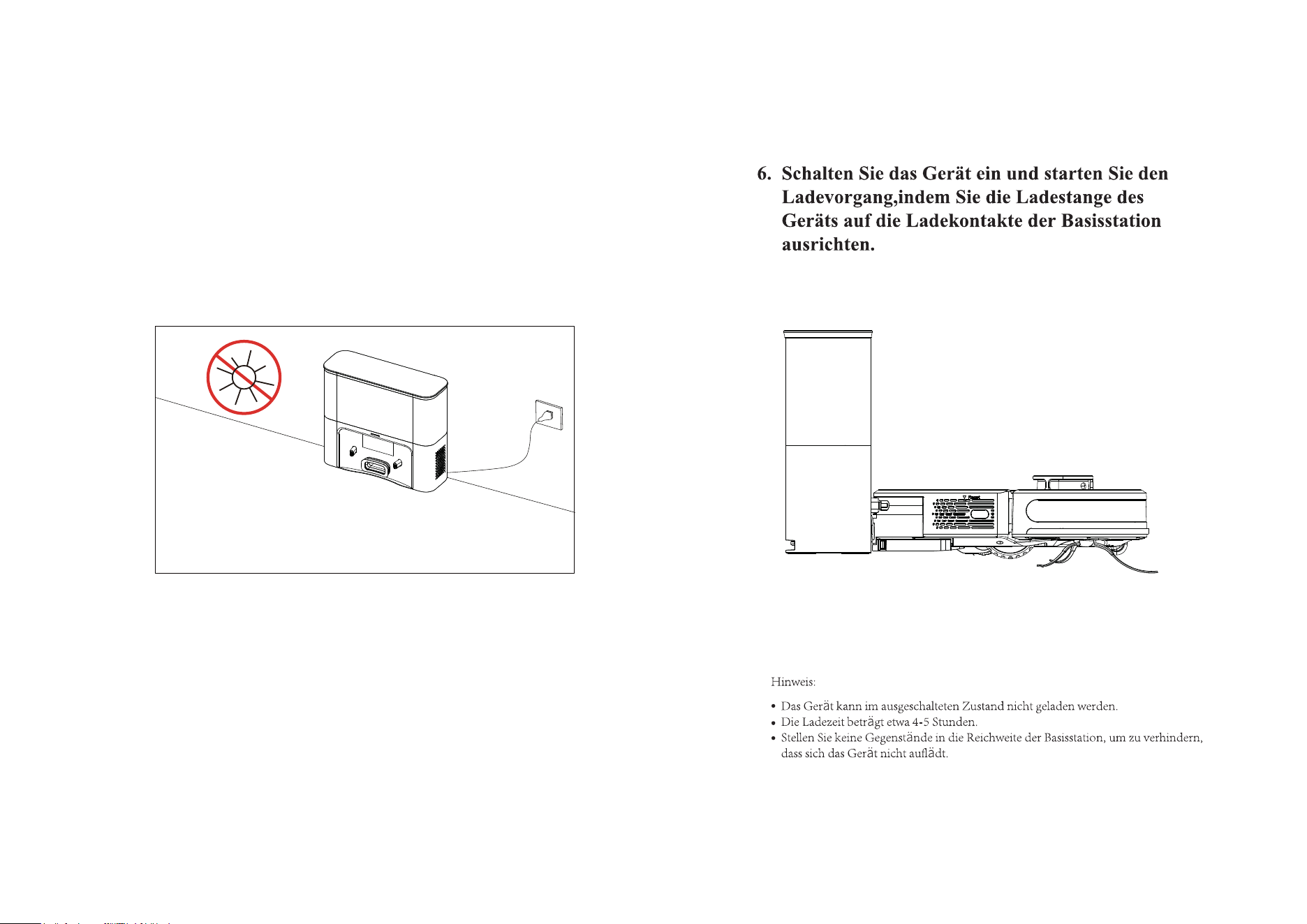

5. Do not move the charging base arbitrarily and keep it away

from direct sunlight

Installation and APP Connection

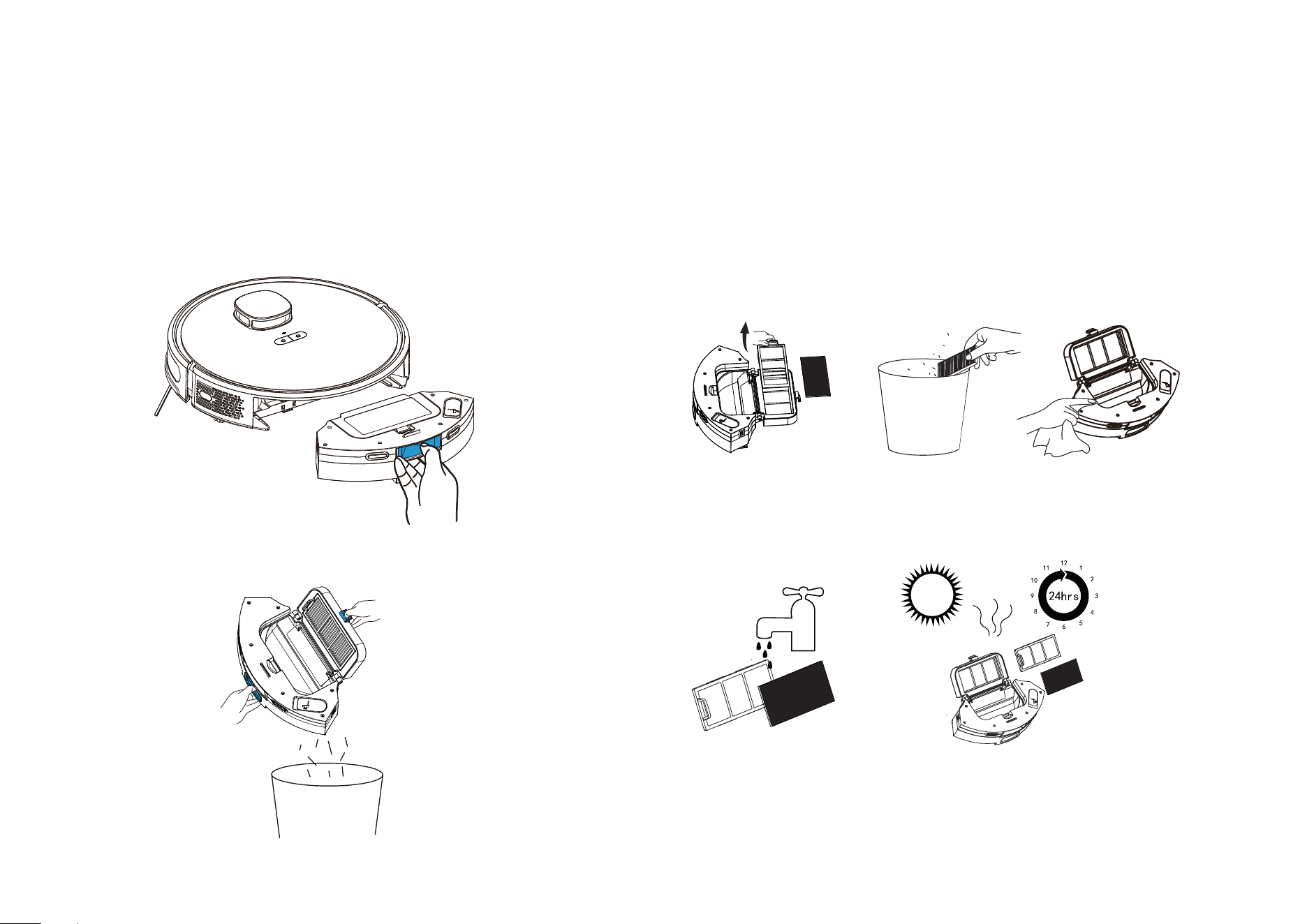

1. Do not rinse the dust box with water to prevent

damage to the air pump motor caused by water entering,

resulting in no water coming out when mopping the floor.

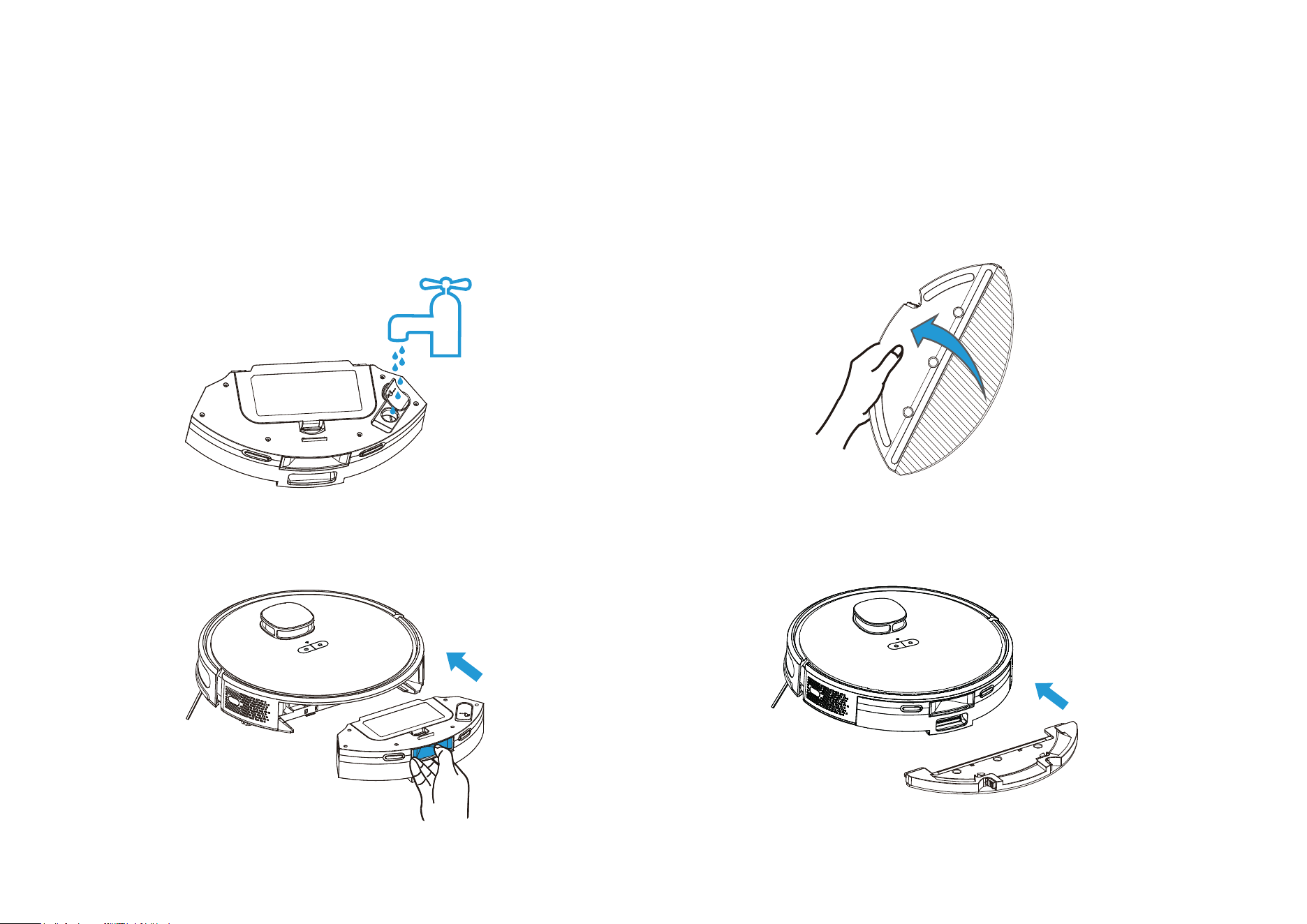

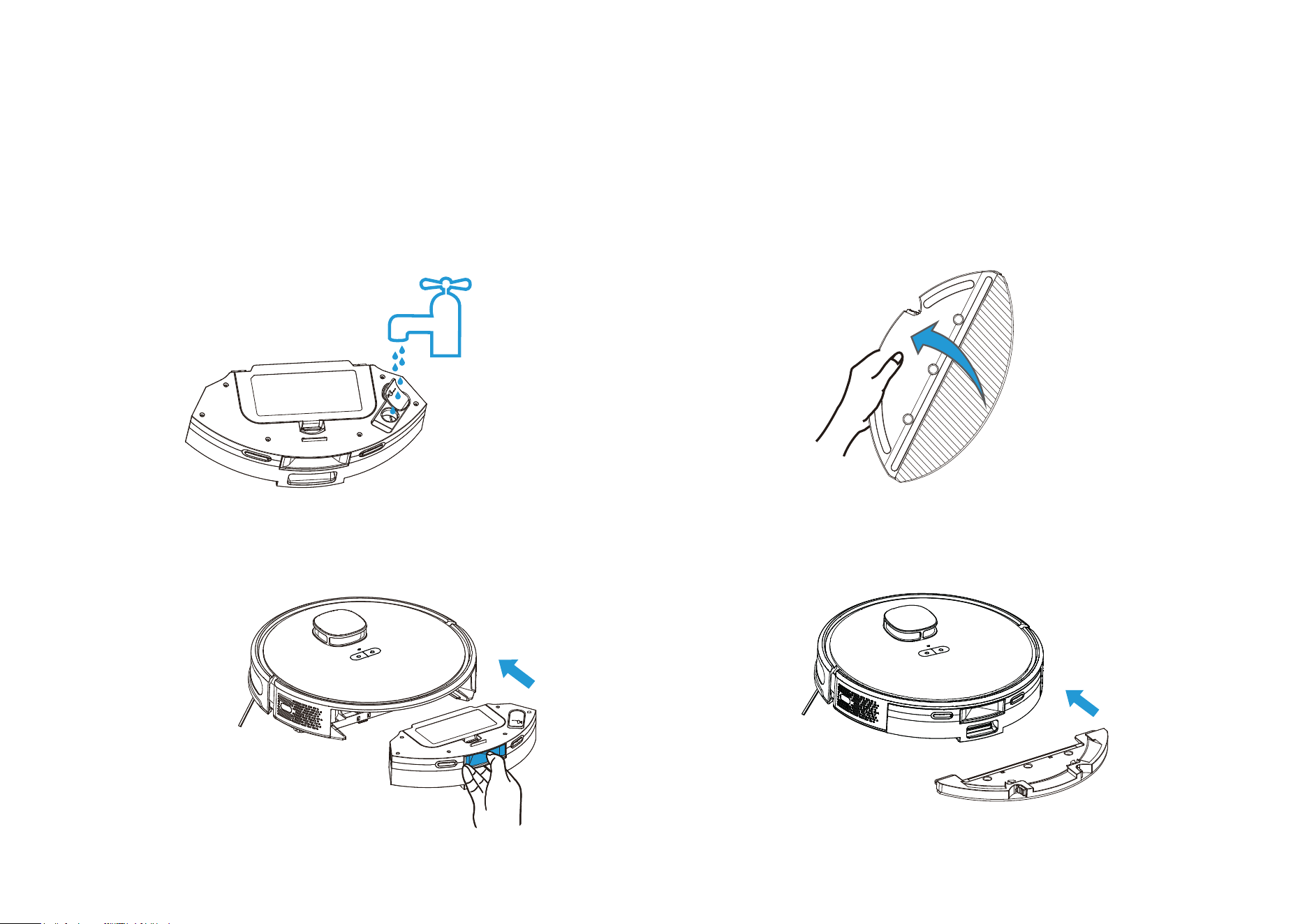

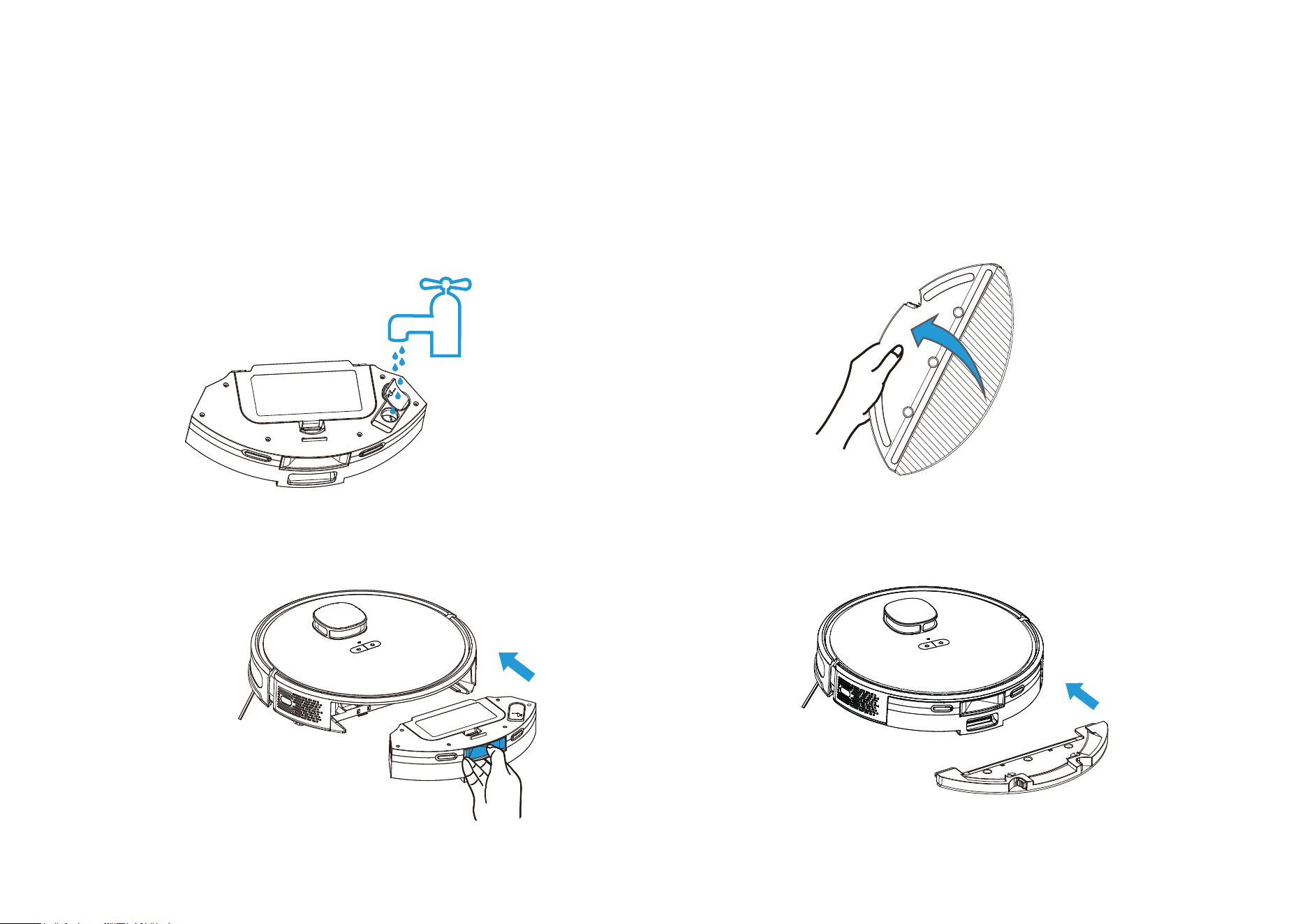

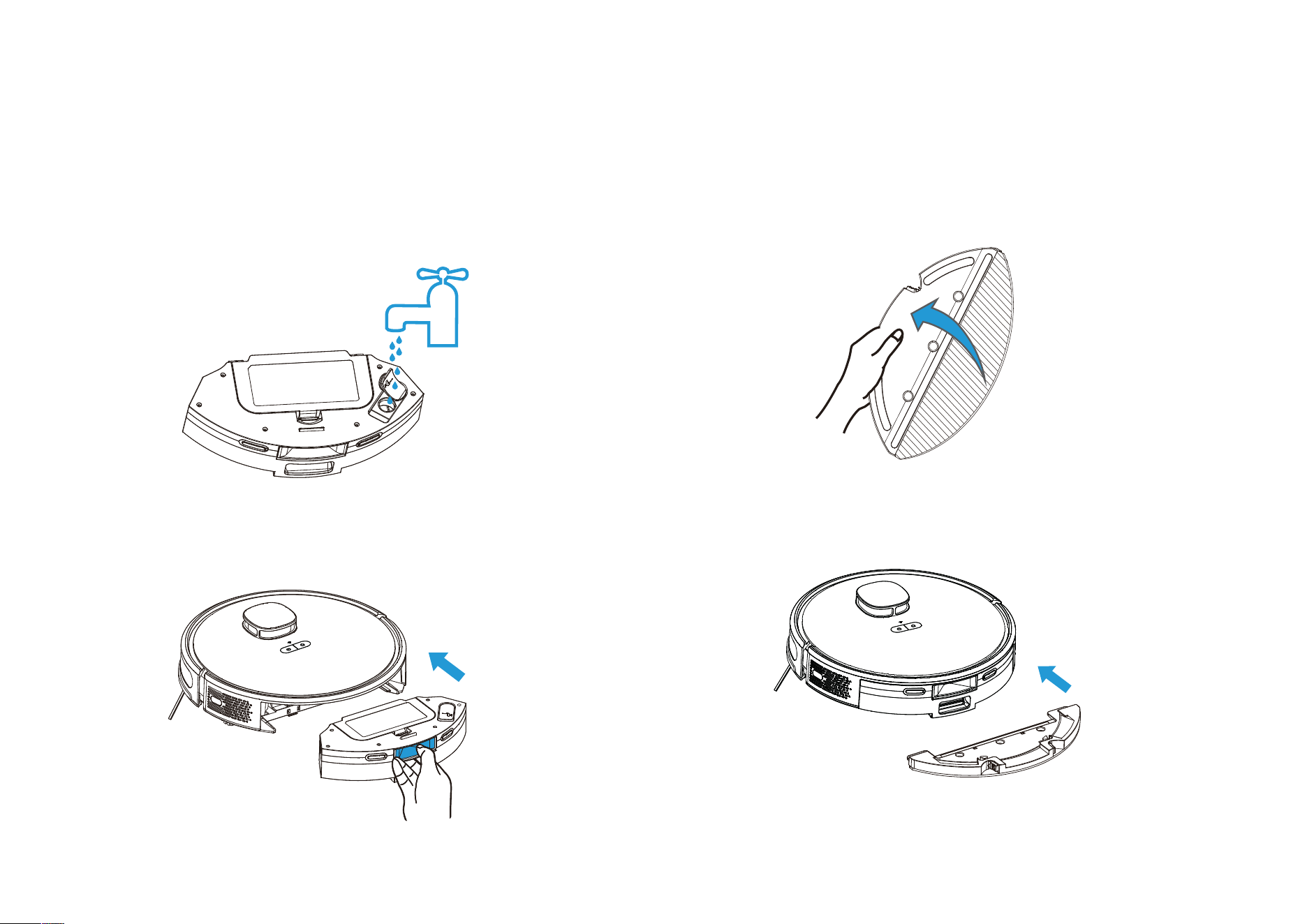

Install Mopping Module

2. Install the 2-in-1 dustbin & water tank into the machine.

Installation and APP Connection

3. Install the mop to the holder.

4. Install the holder to the bottom of 2-in-1 dustbin & water

tank.

*Do not use the mopping function on the carpet, otherwise the carpet will get

wet. Set Restricted Zone / Selected Zone to clean to avoid the carpet area.

Installation and APP Connection

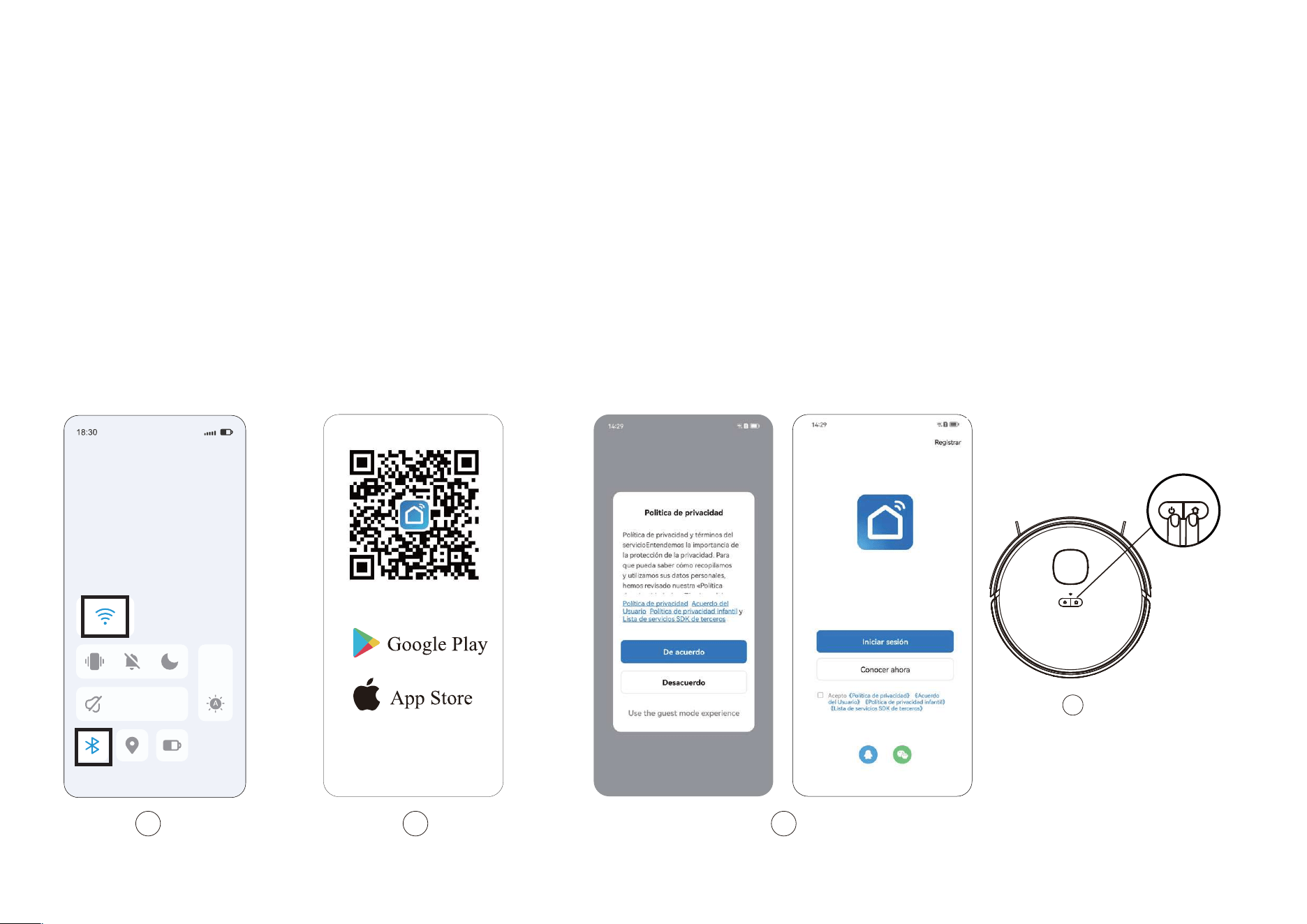

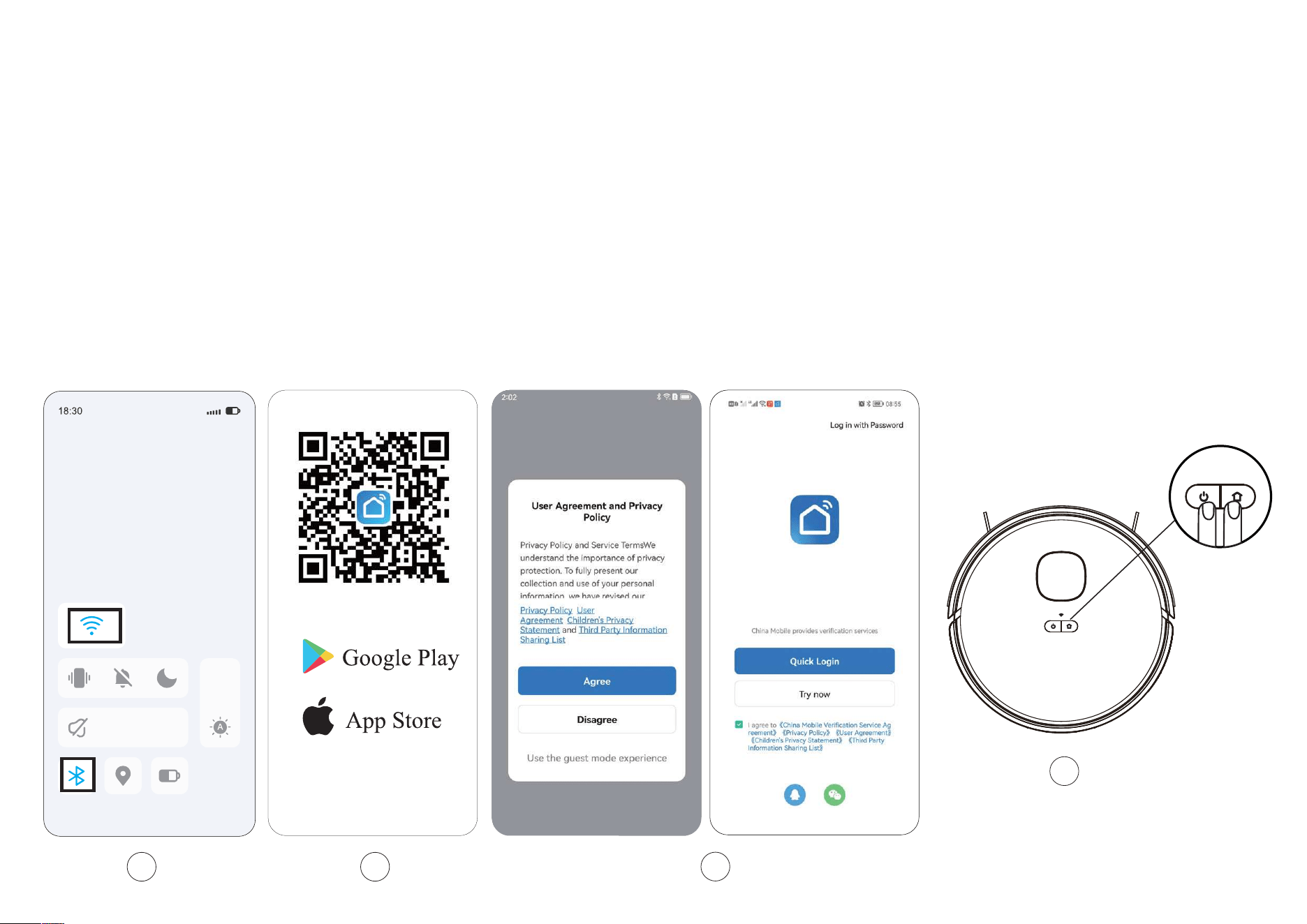

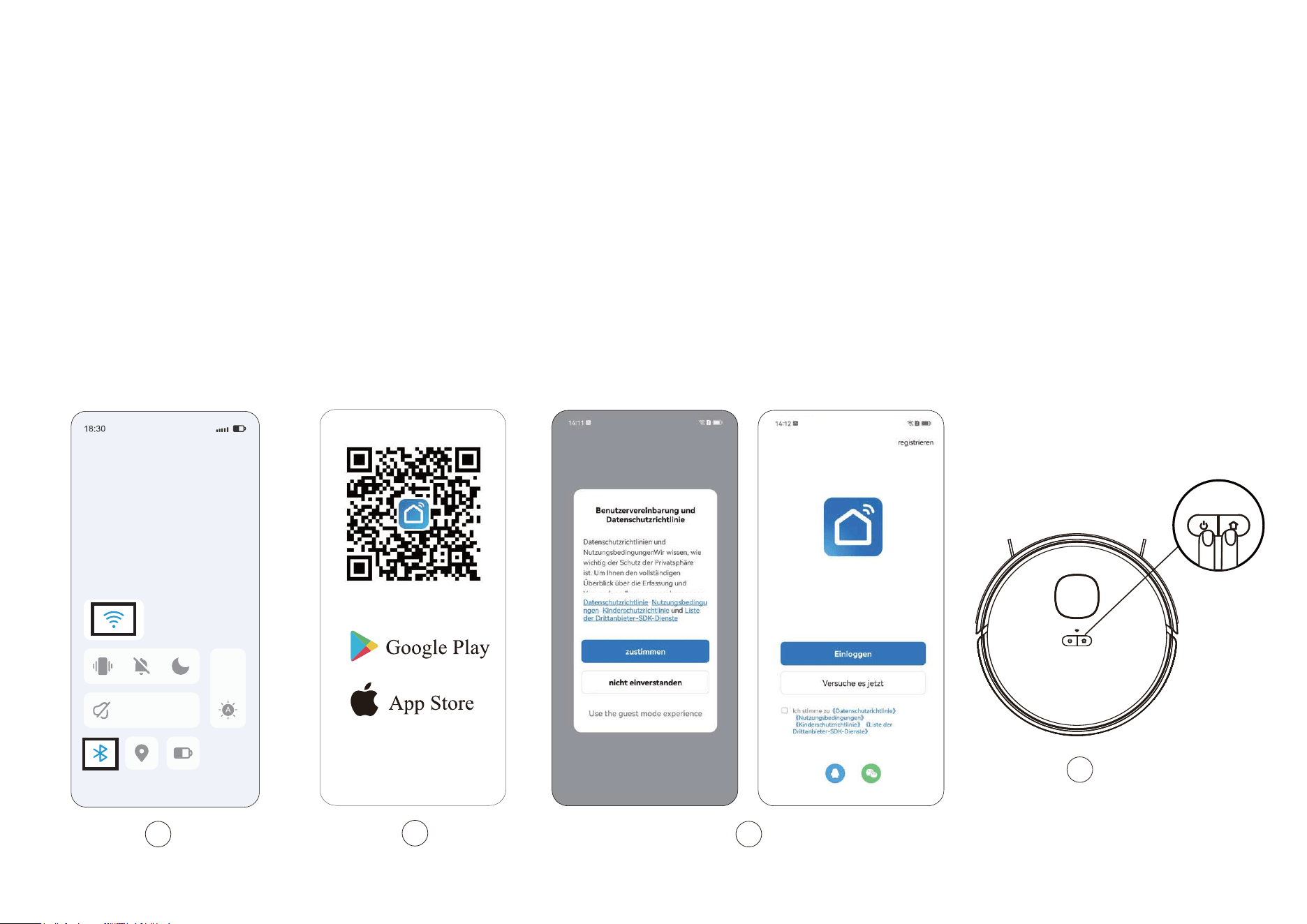

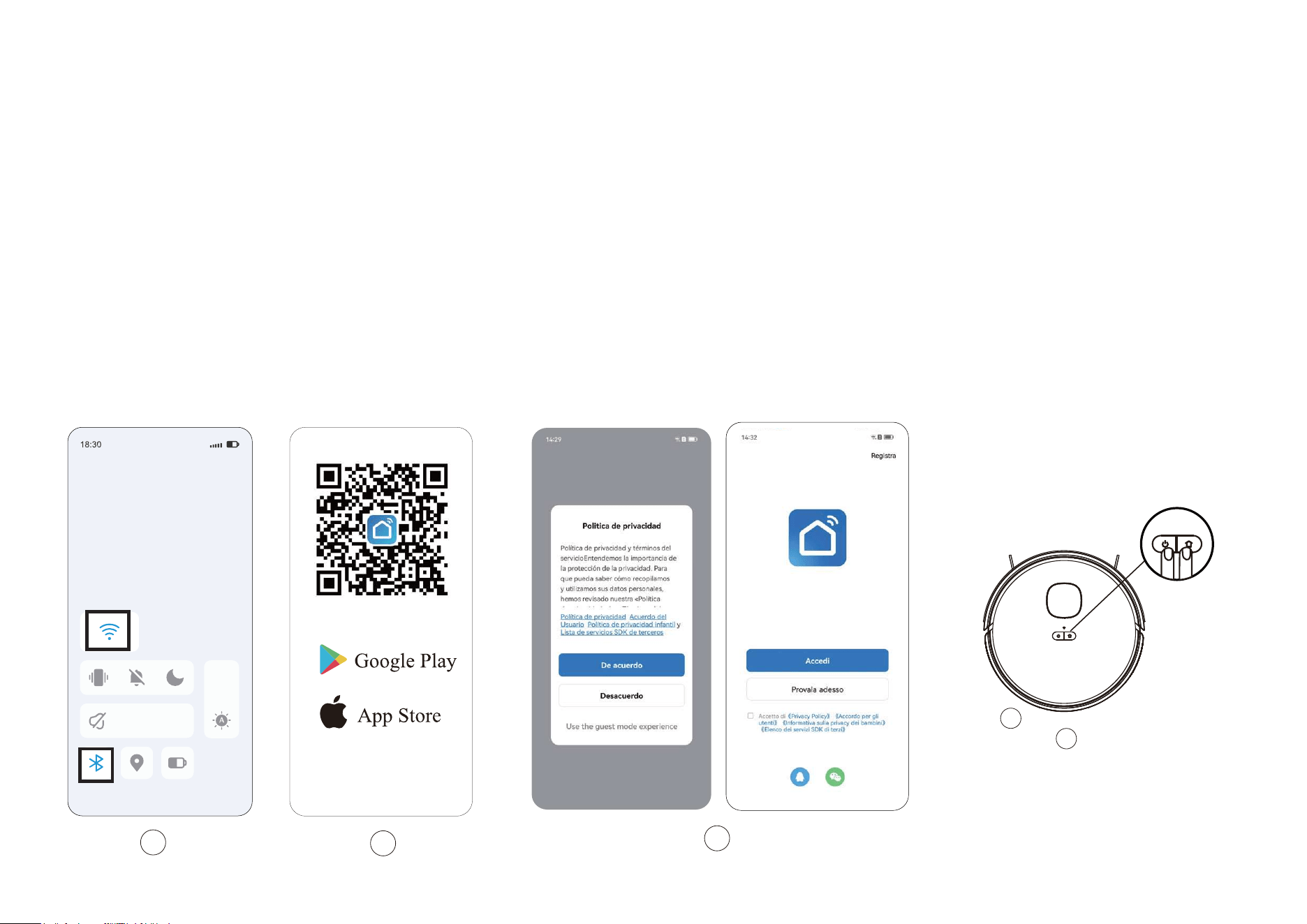

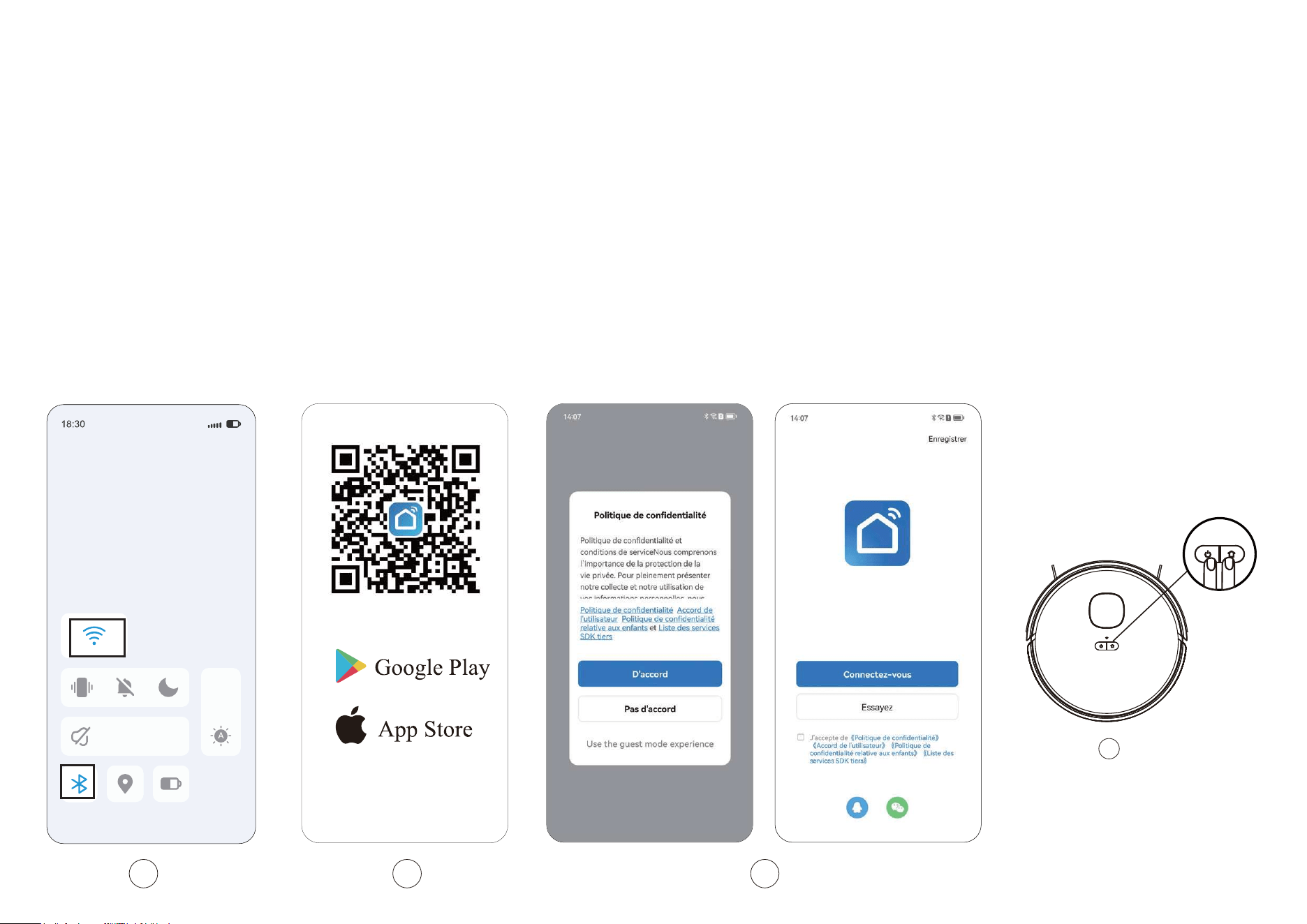

Quick Connection

4.Turn on the robot vacuum, then press the "OFF/ON" and the“Home" button meantime for at least 3 seconds until the WiFi button flashes.

1.Activate the Bluetooth and make sure your phone is connected with the 2.4 GHz WiFi that usually only shows the name of the WiFi.

Please don't connect the 5GHz WiFi with your phone.

2.Download and install the APP: Search the "smart life" in Appstore/Google Play or scan the QR code to download it.

3.Open the "smart life" App, agree to the "User Agreement and Privacy Policy" and register your account.

1 2

Quick Connection

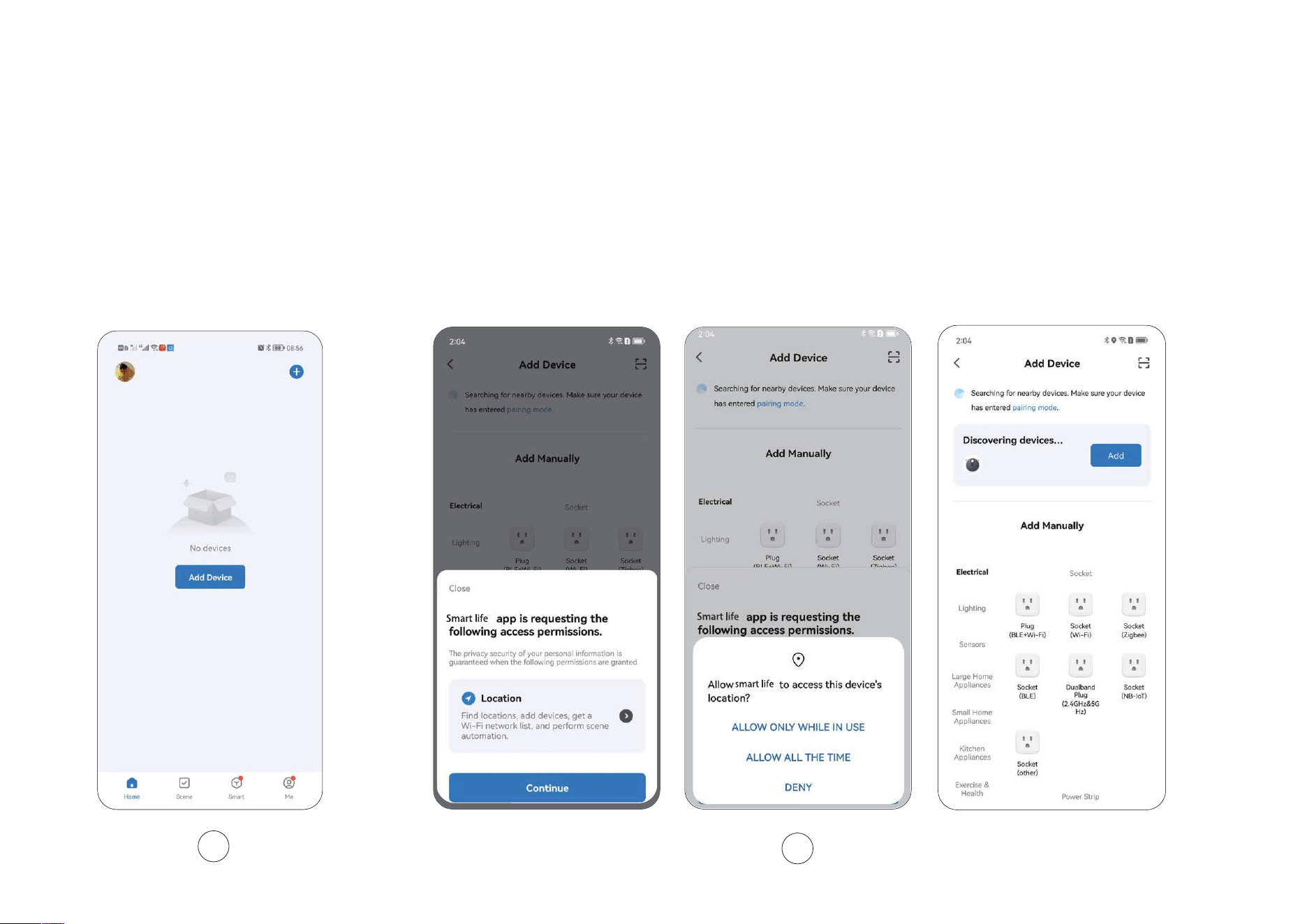

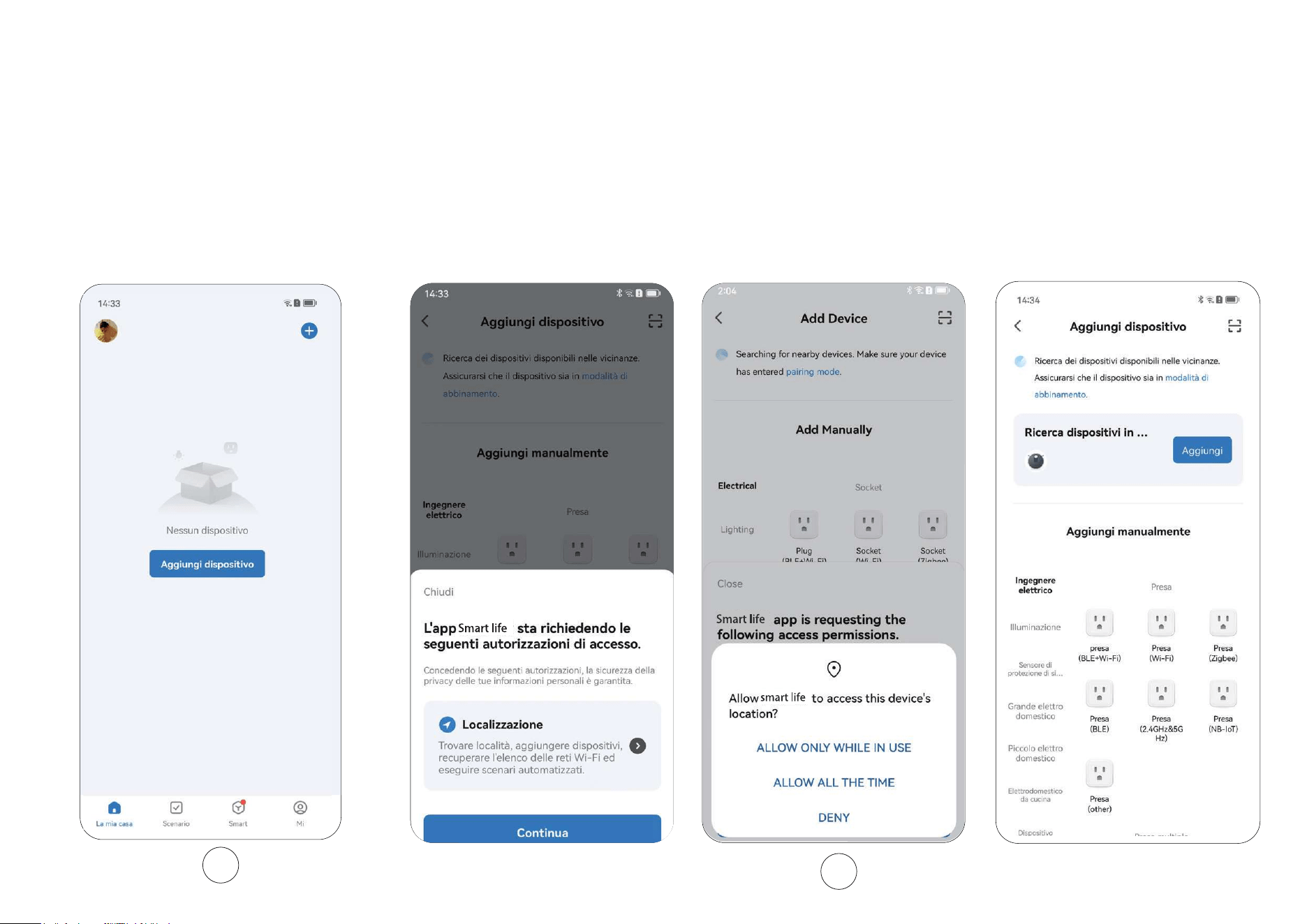

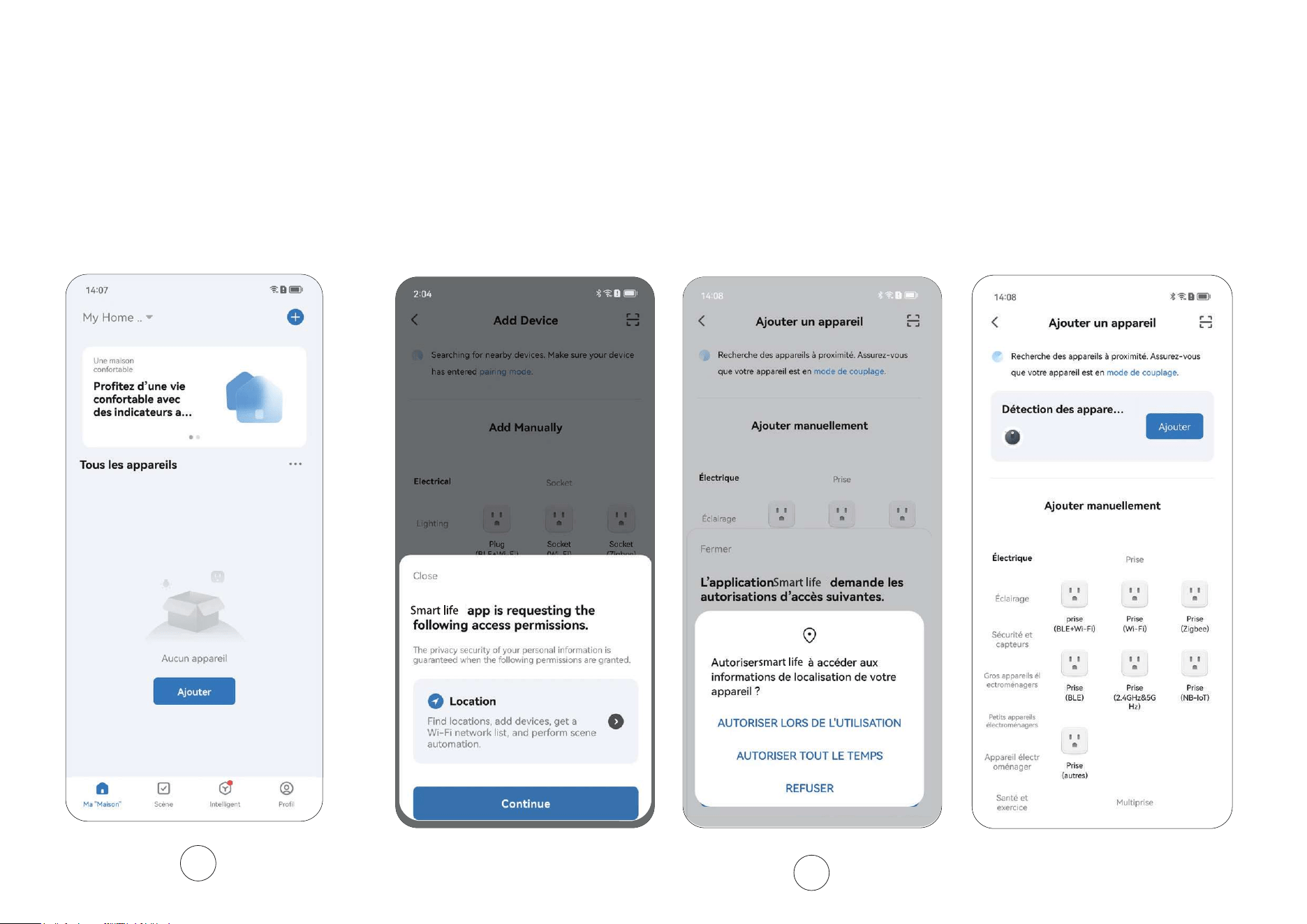

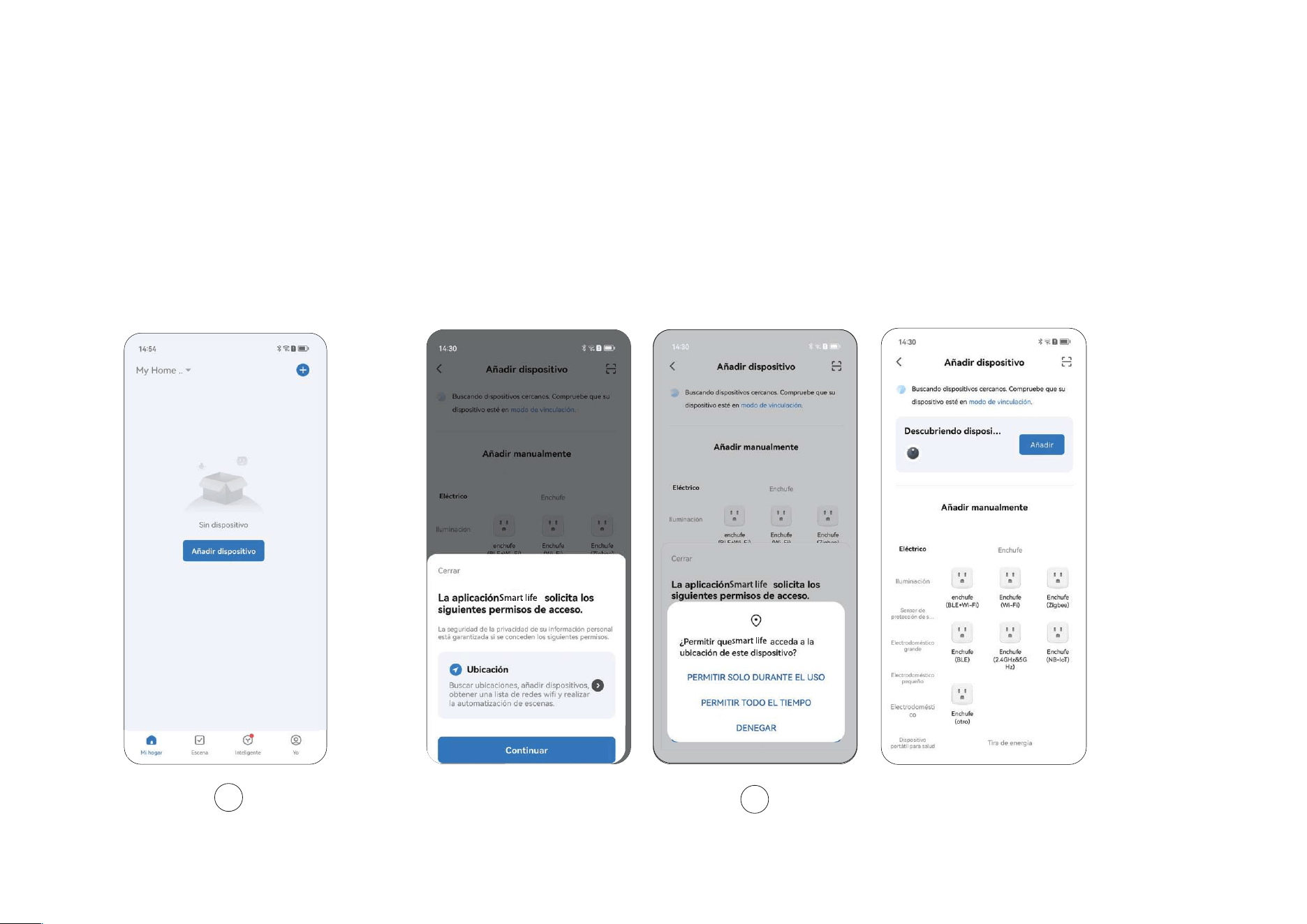

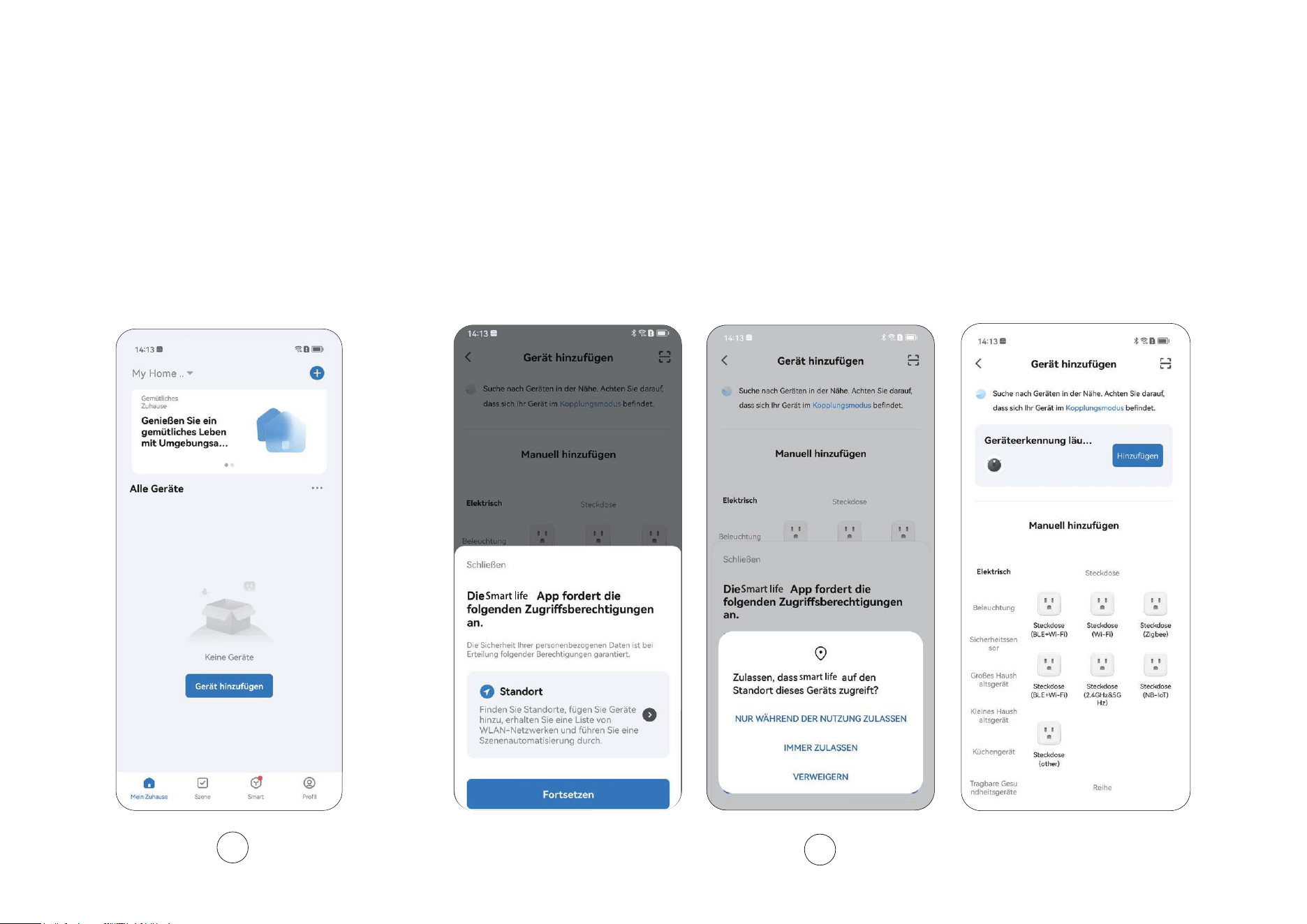

5.Add your device: Open the"smart life "APP and click "Add" Device" to add your robot vacuum.

Installation and APP Connection

6.Discovering Devices: Allow "smart life"APP to get the related permissions,then click 'Add' ( it usually needs to take 8-10 seconds.)

Quick Connection

Installation and APP Connection

Please connect to Wi-Fi

ROBOT VACUUM CLEANER

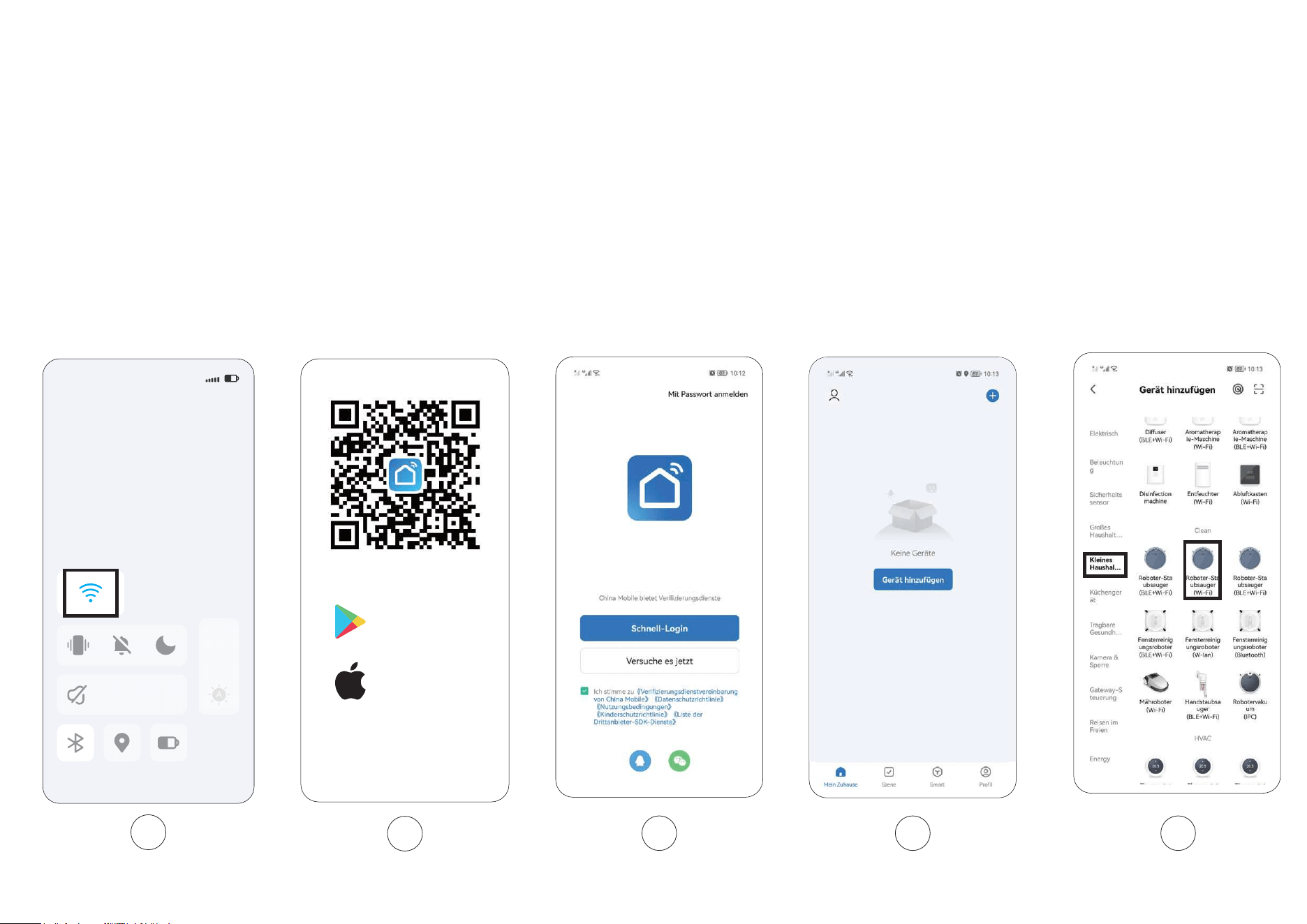

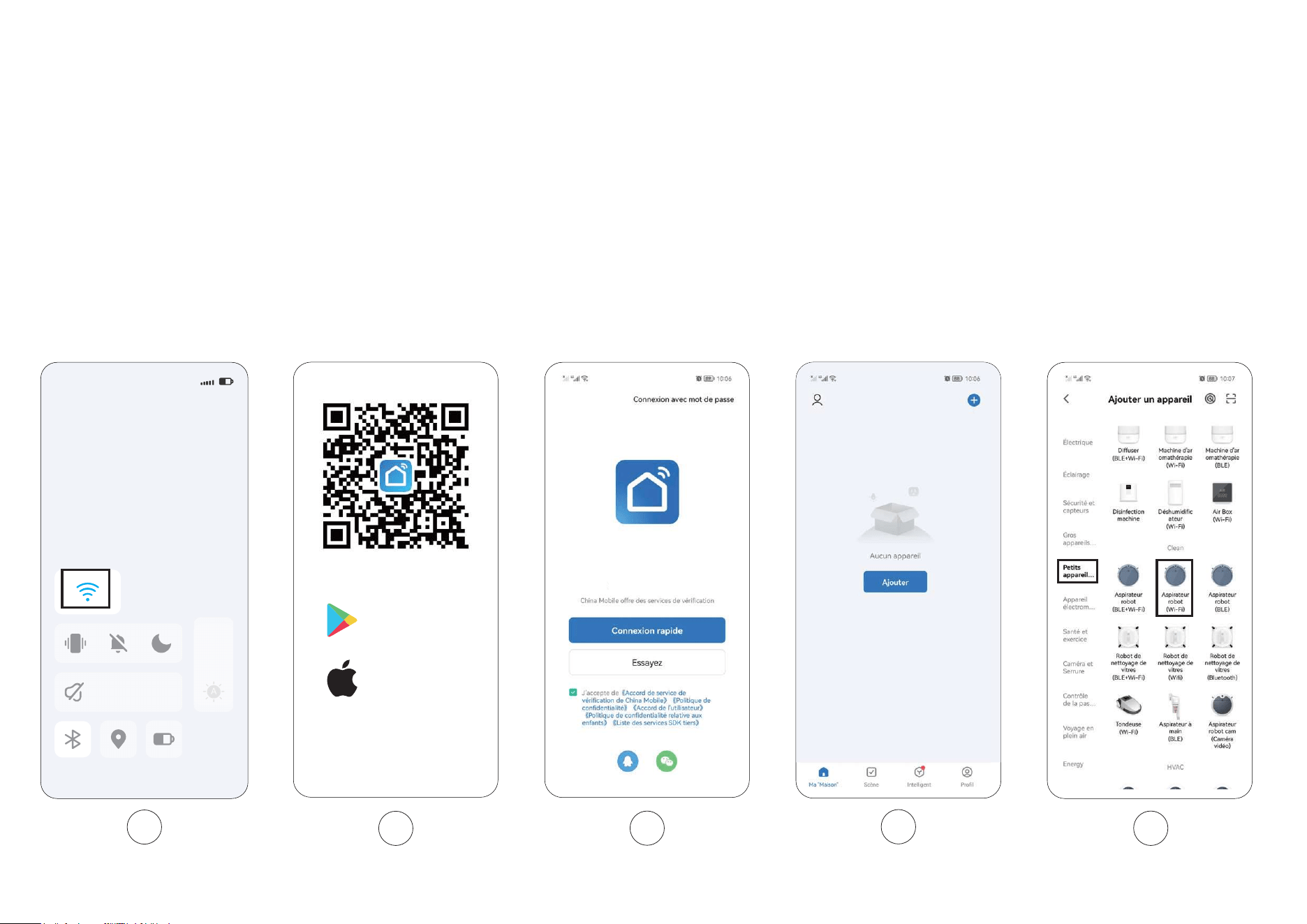

Slow Connection

Installation and APP Connection

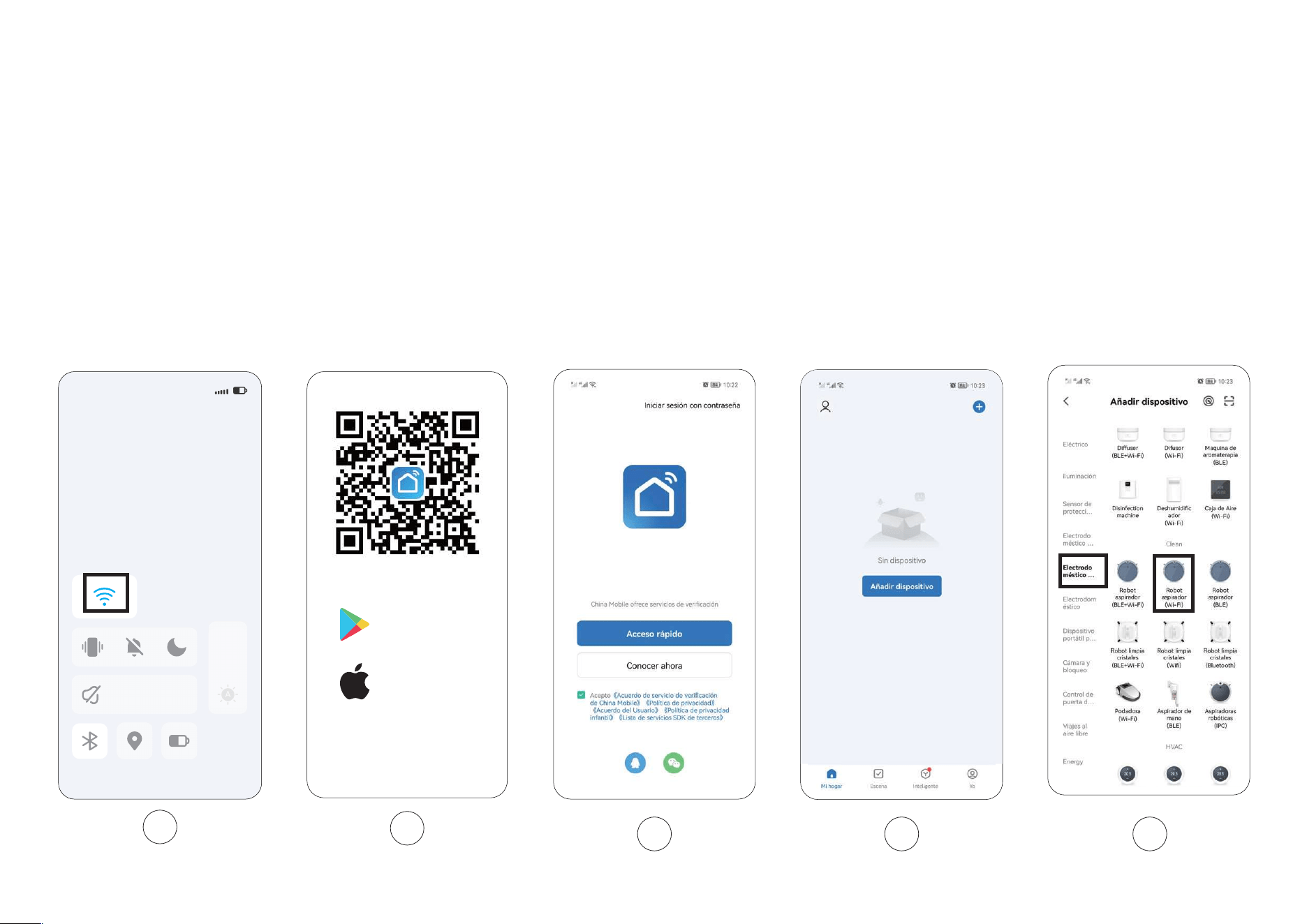

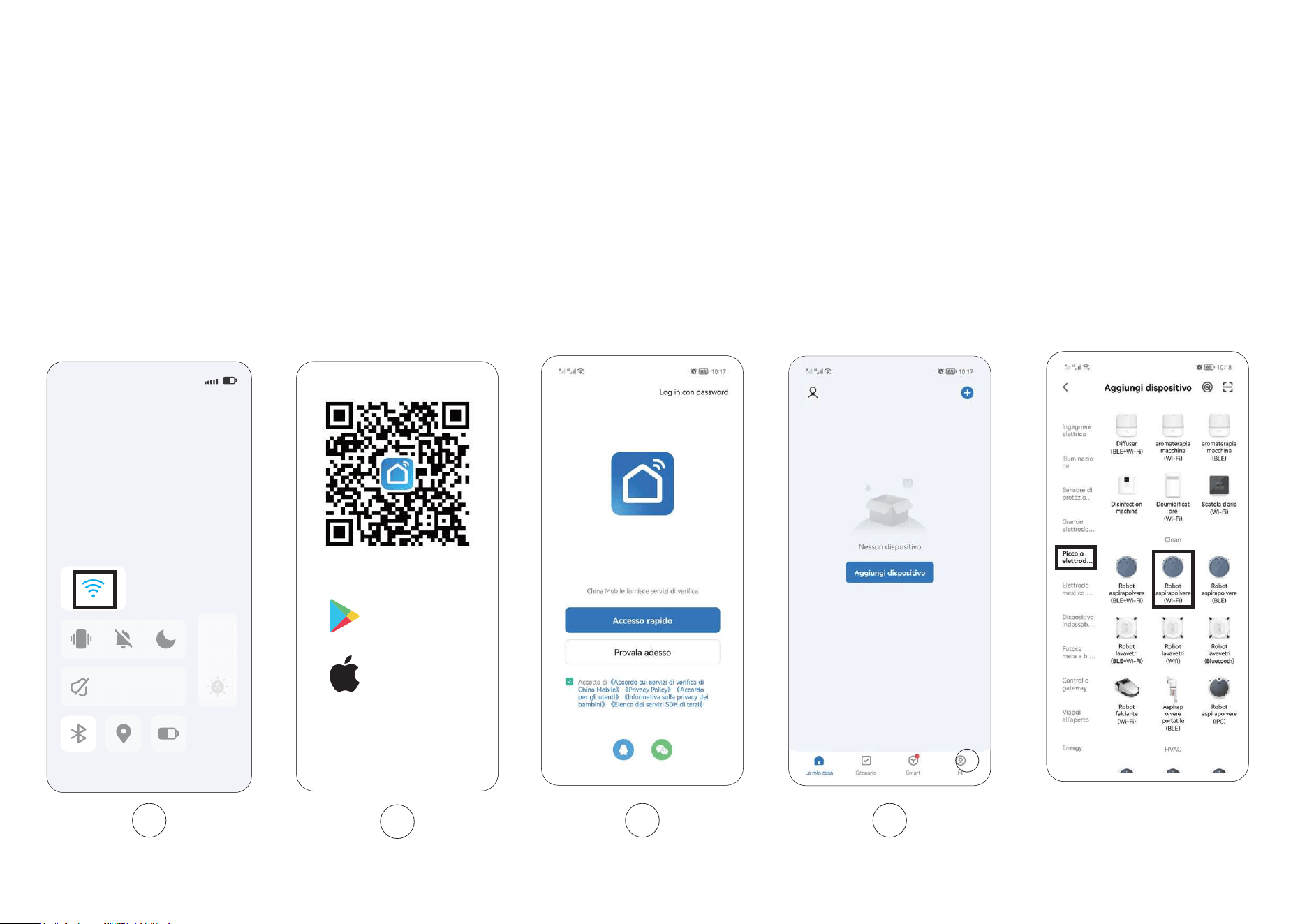

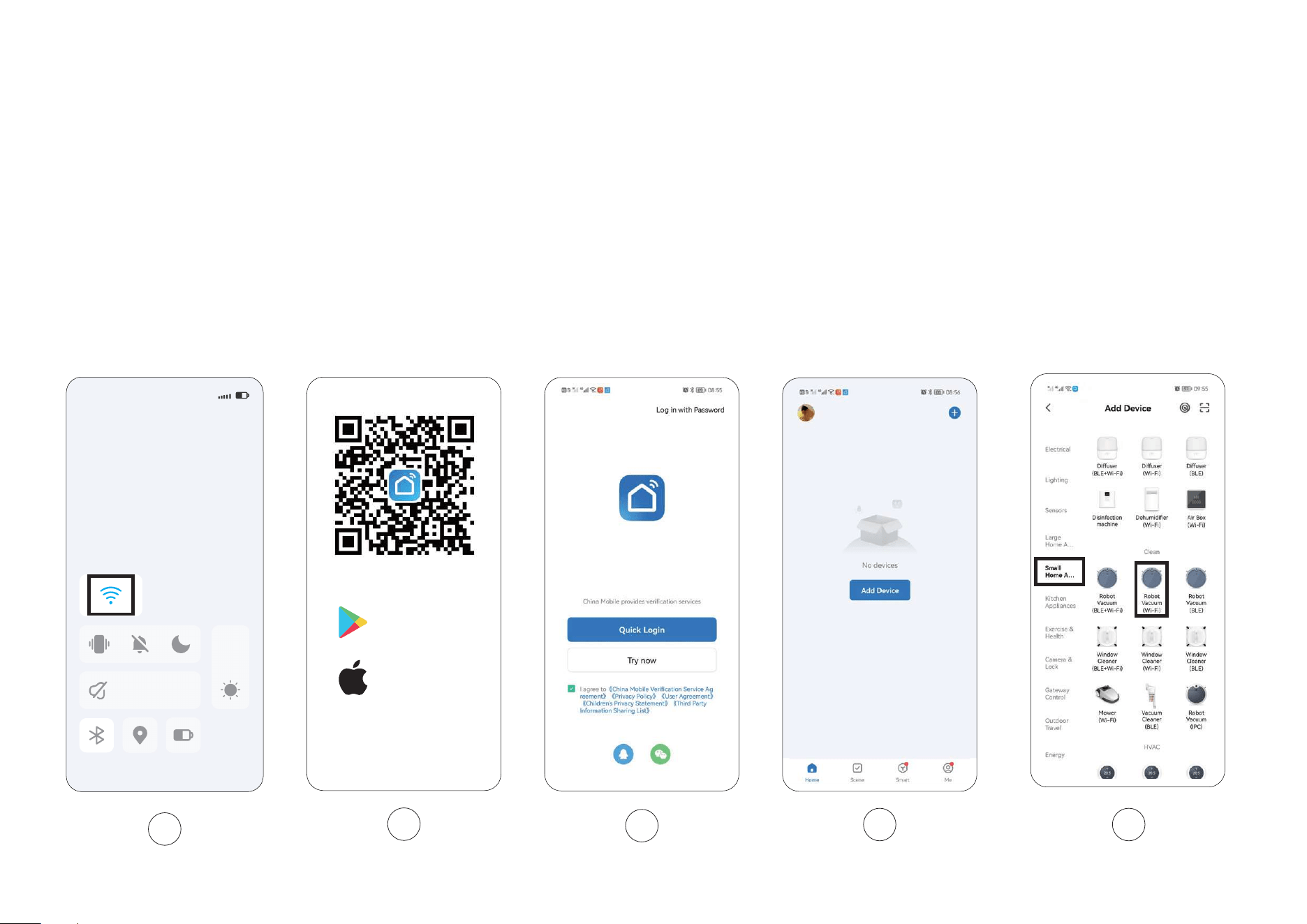

5.Choose "Small Home Appliances" – Robot Vacuum (Wi-Fi)

1.Activate the WiFi in phone to connect to 2.4GHz network.

2.Download App: Search "Smart Life"in Appstore or scan

the QR code.

3.Registration: Open the APP and complete the registration.

4.Log in the APP and click "Add Device"/+ Button

18:30

Google Play

App Store

4 5

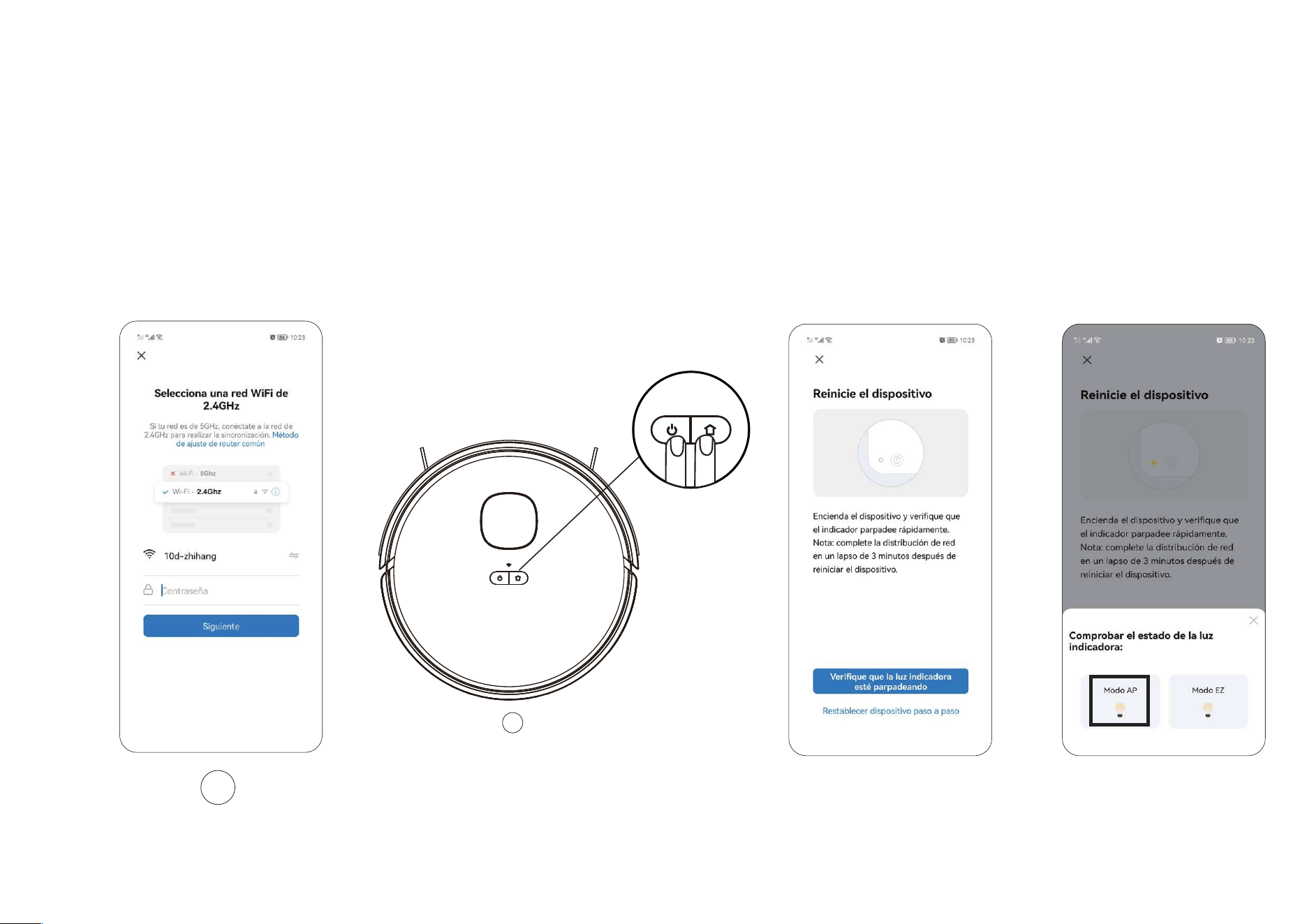

Slow Connection

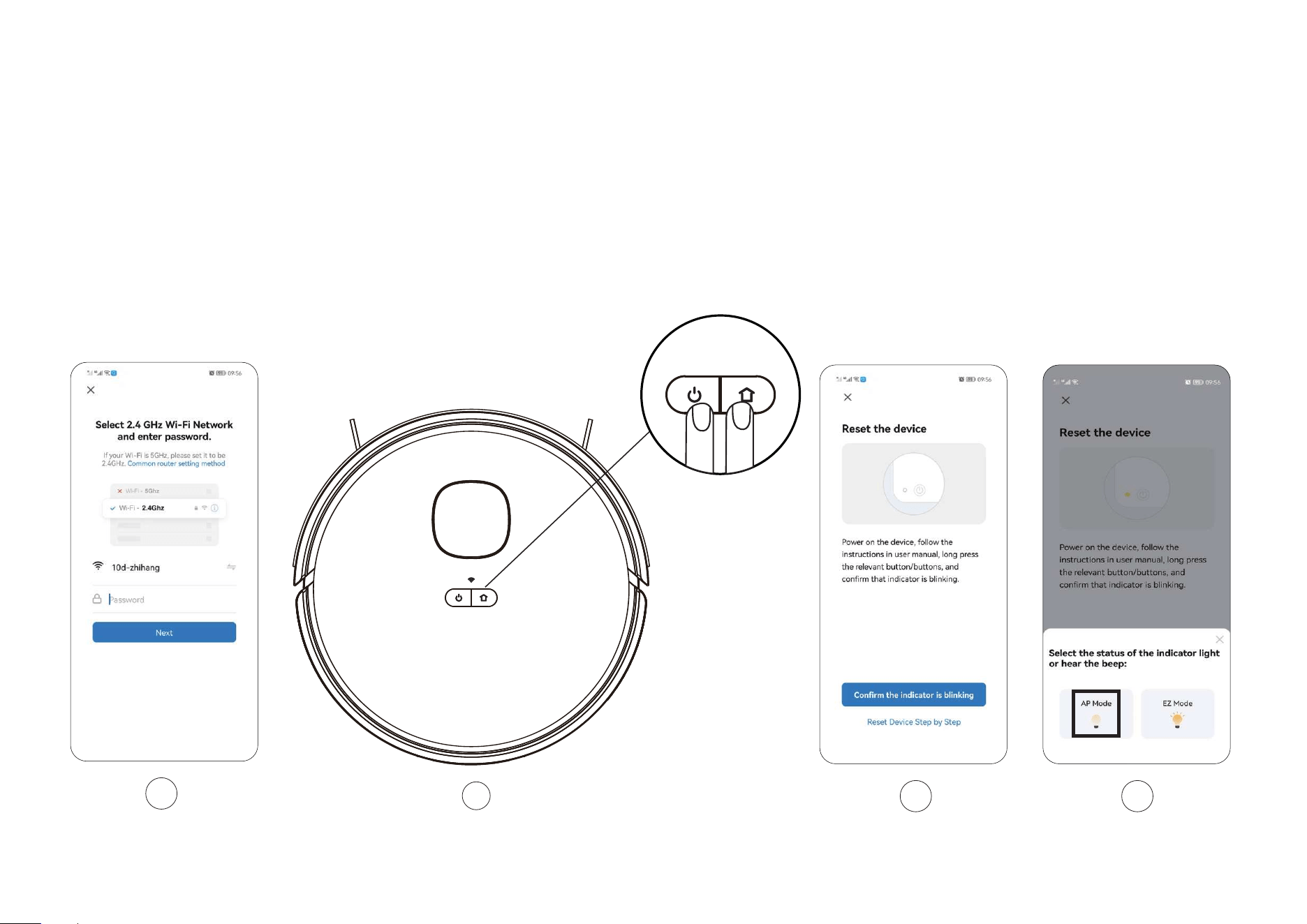

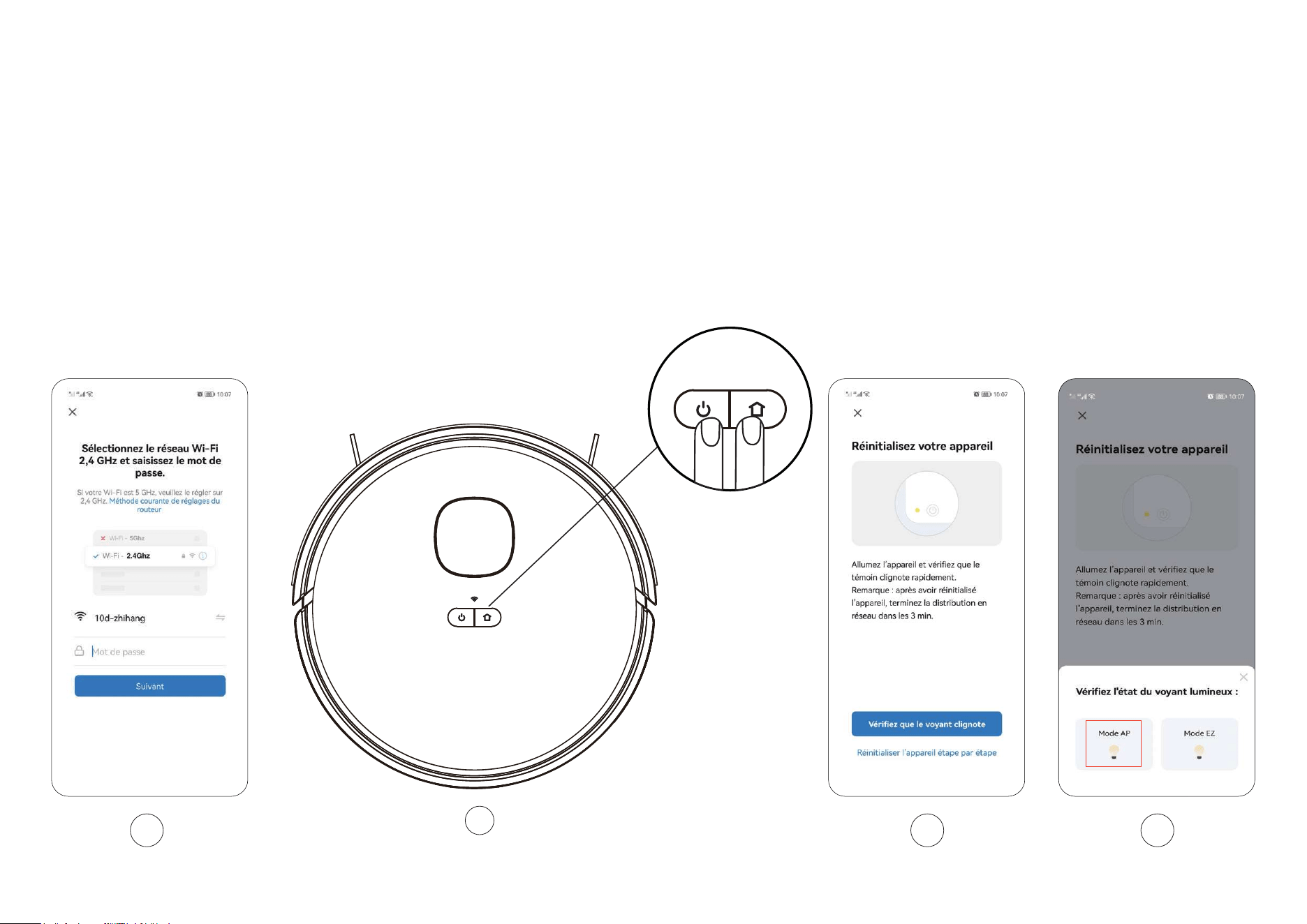

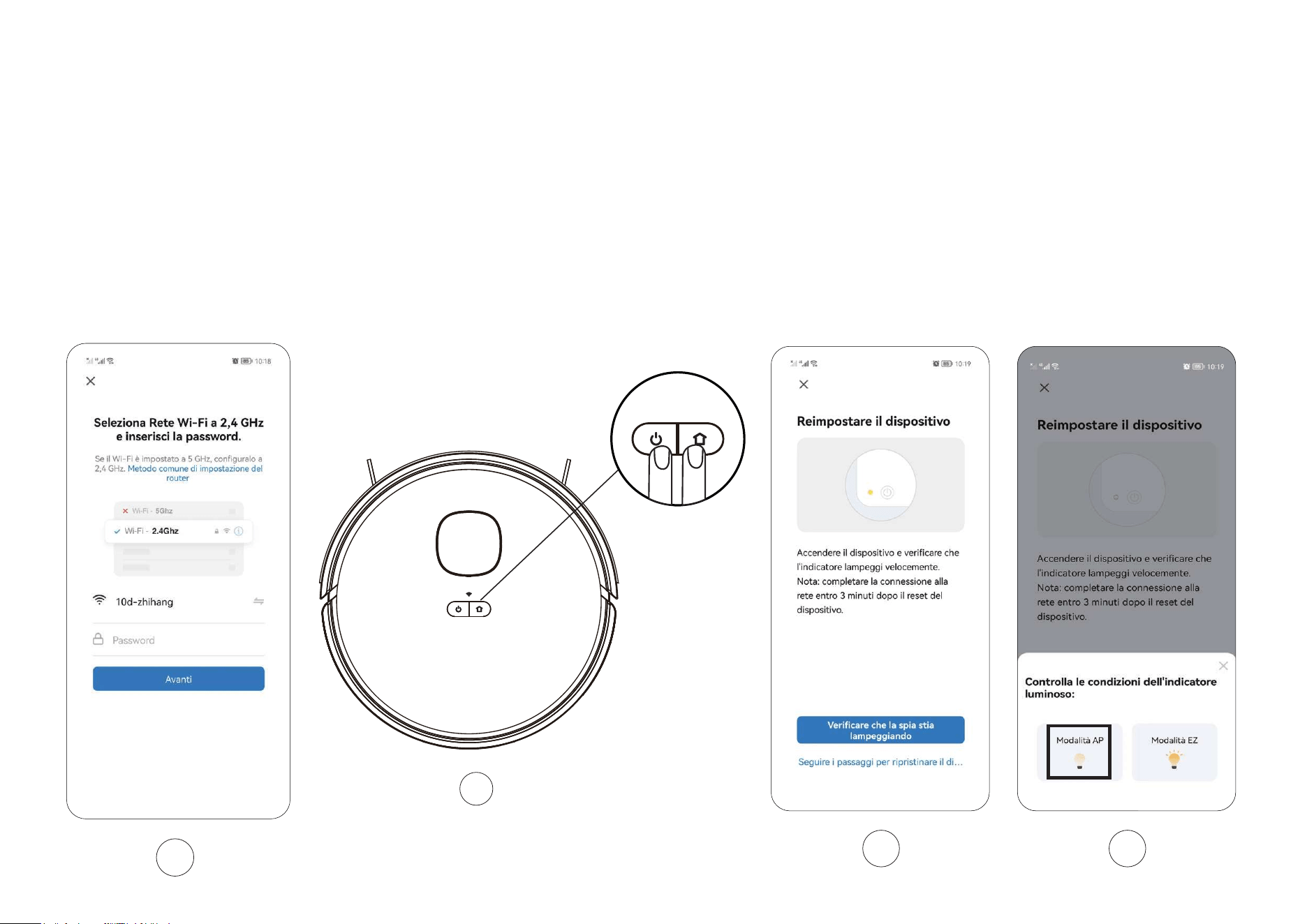

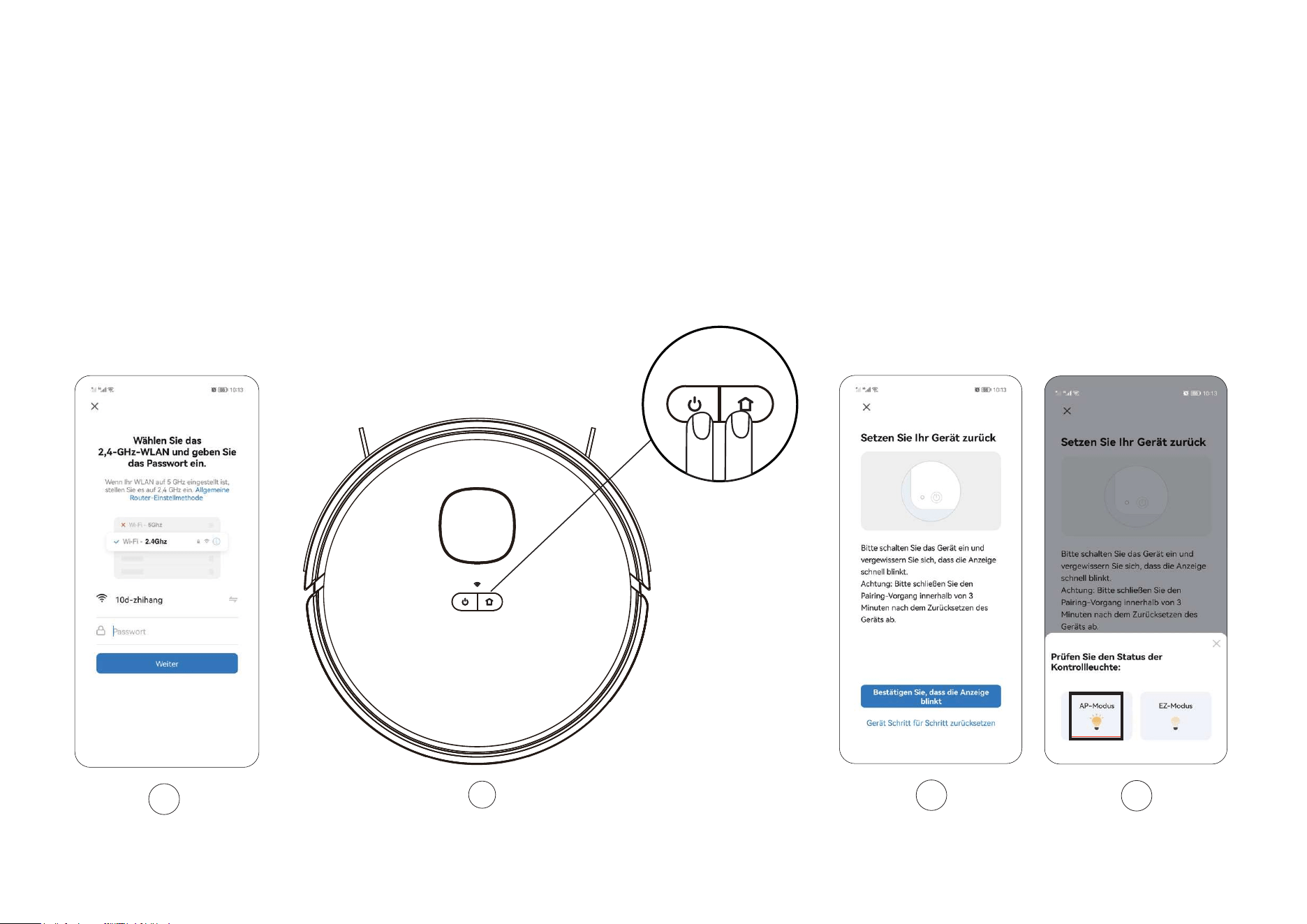

6.Enter the password and click "Next".

Installation and APP Connection

7.Press both "Power + Charge" buttons for 3 seconds and the light

starts to flash, which means the machine starts network distribution.

8.Click "Confirm the Indicator is Blinking" button.

9.Select the AP mode.

8 9

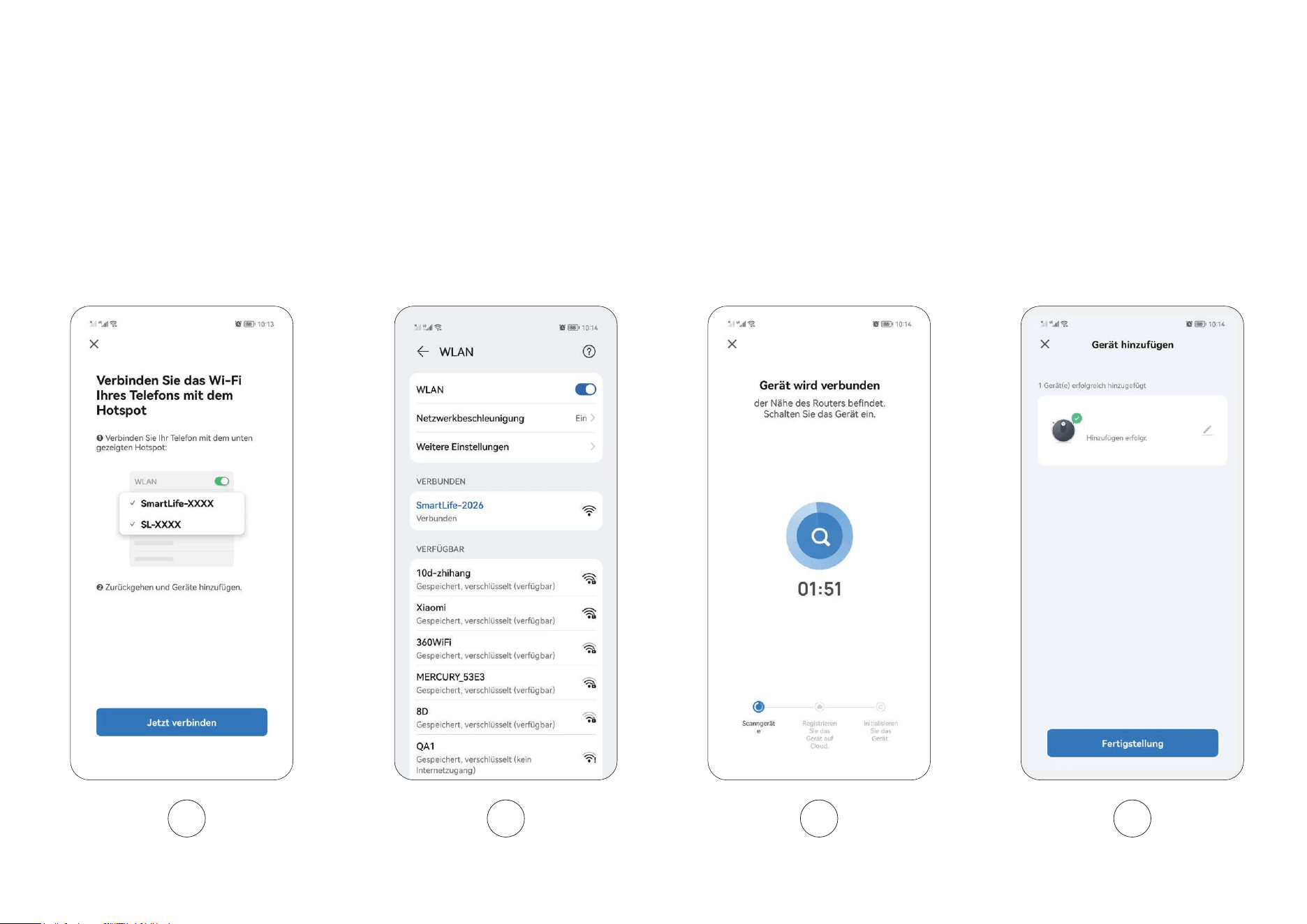

Slow Connecton

Installation and APP Connection

ROBOT VACUUM CLEANER

Use Instructions

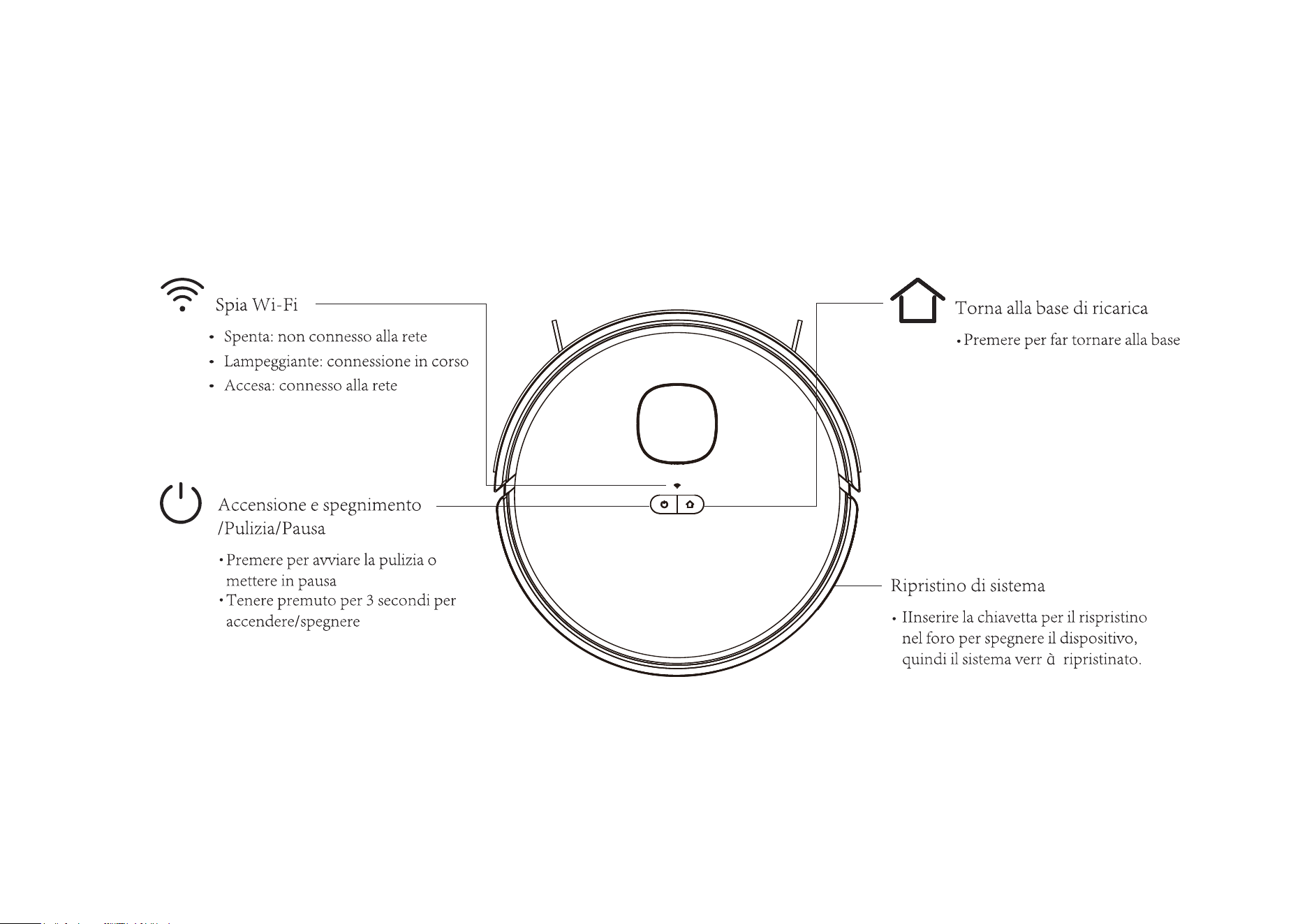

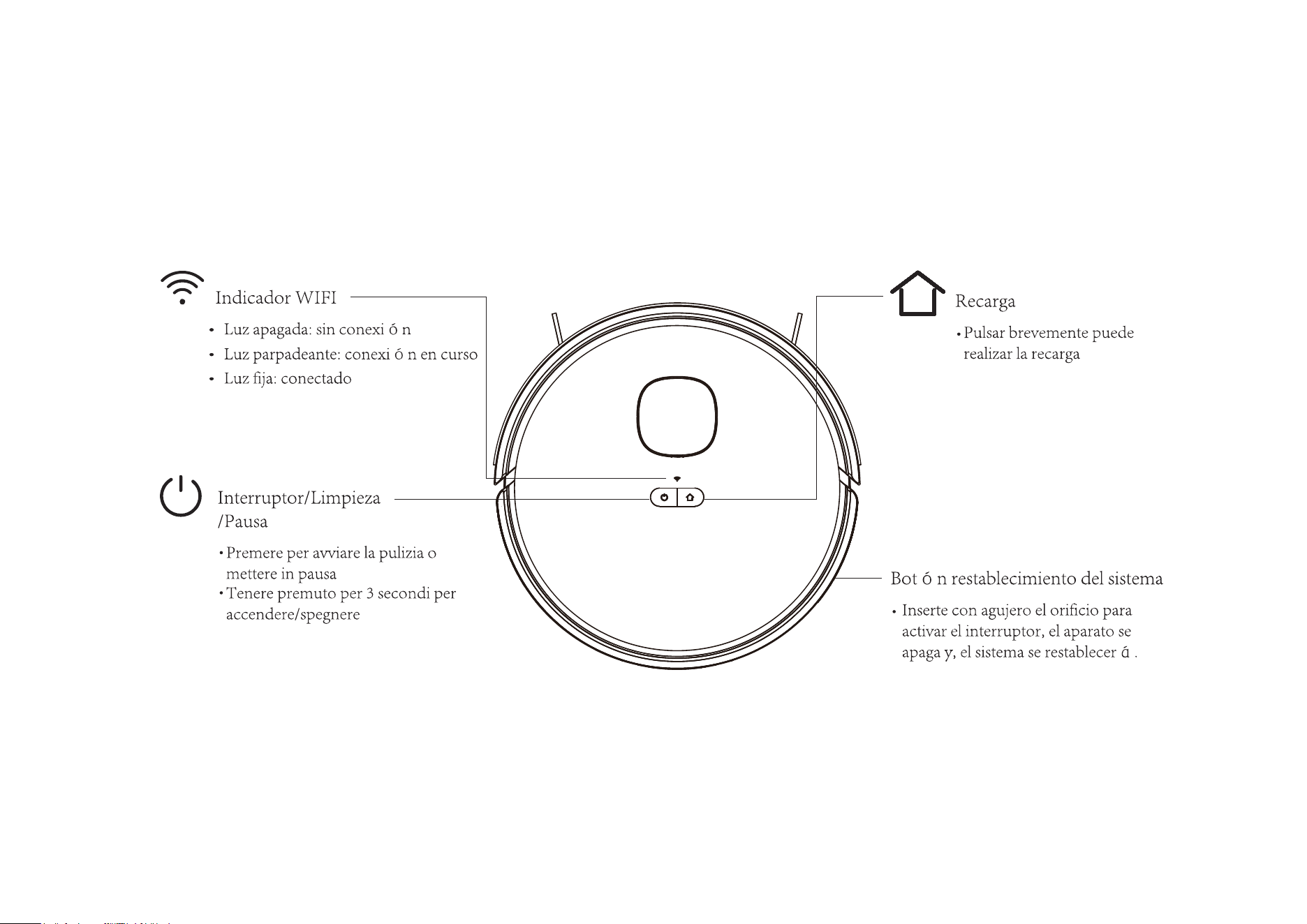

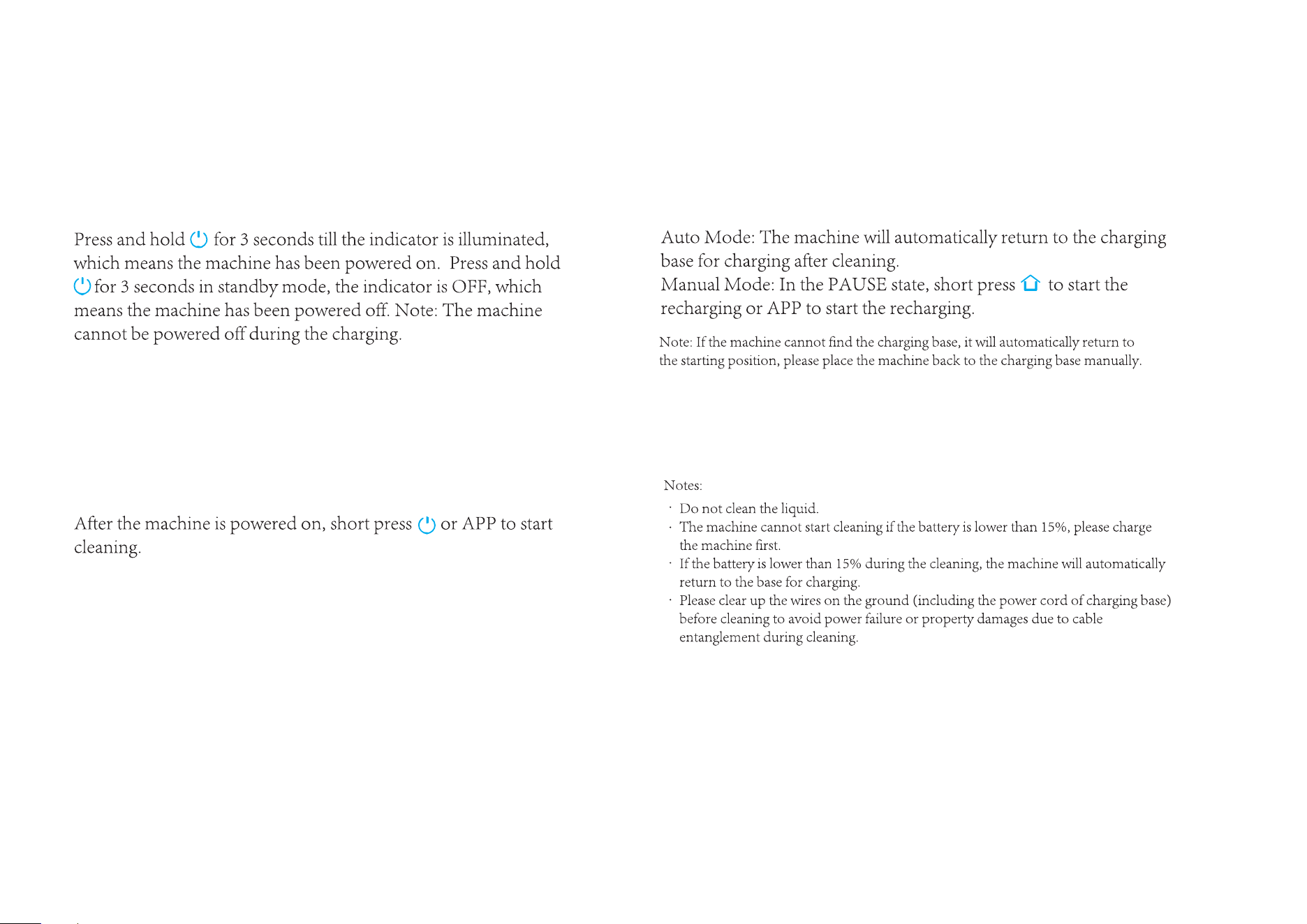

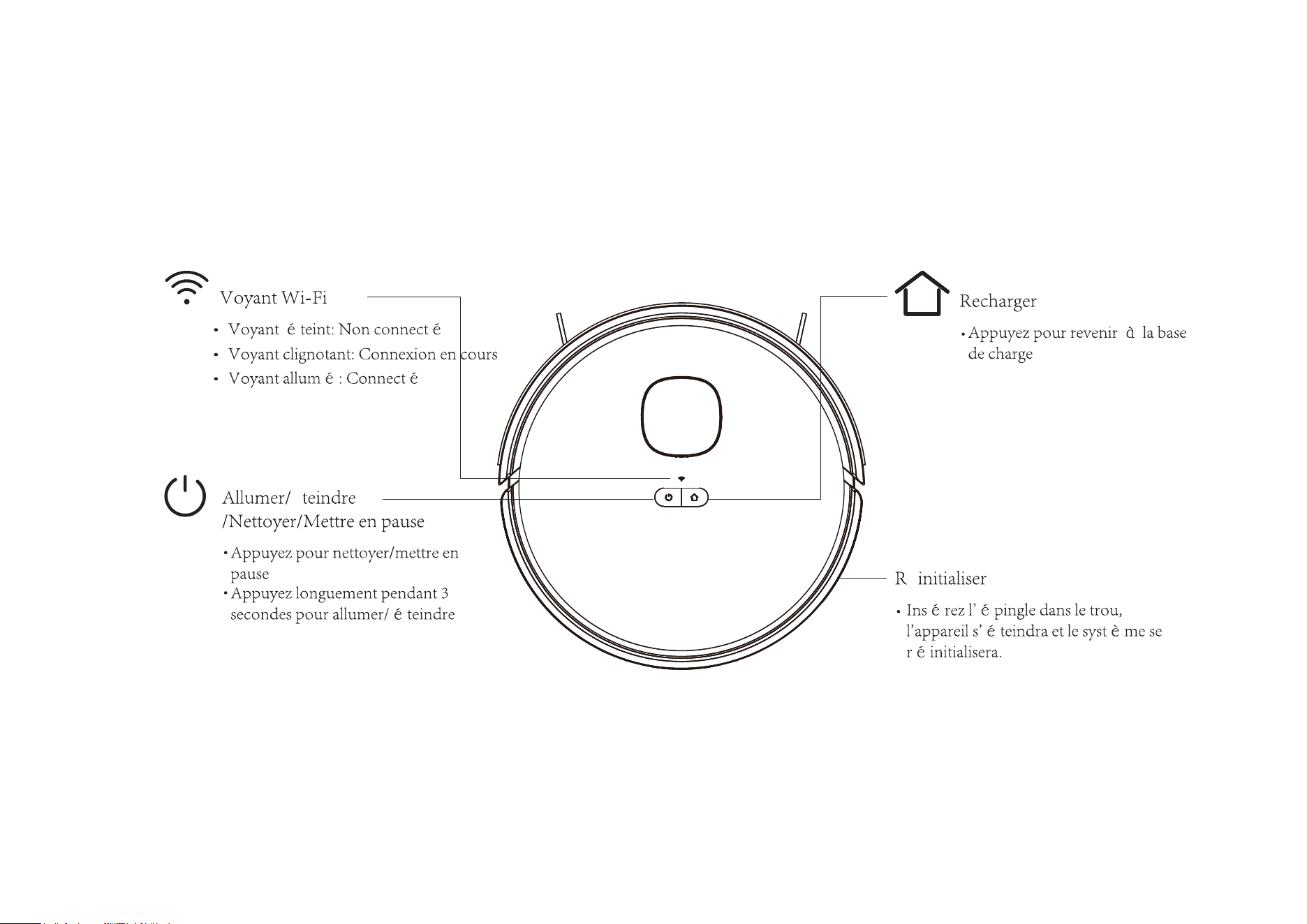

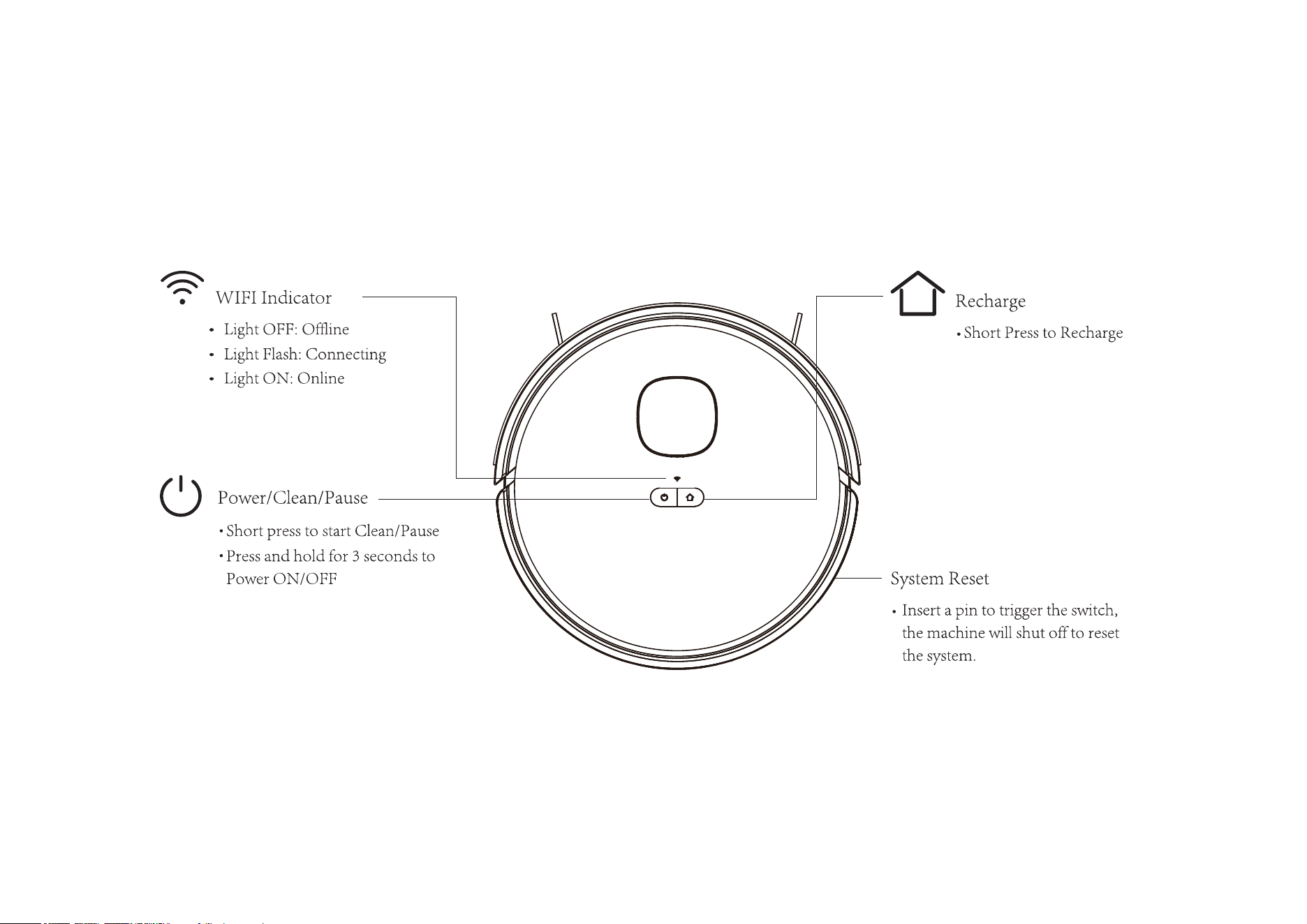

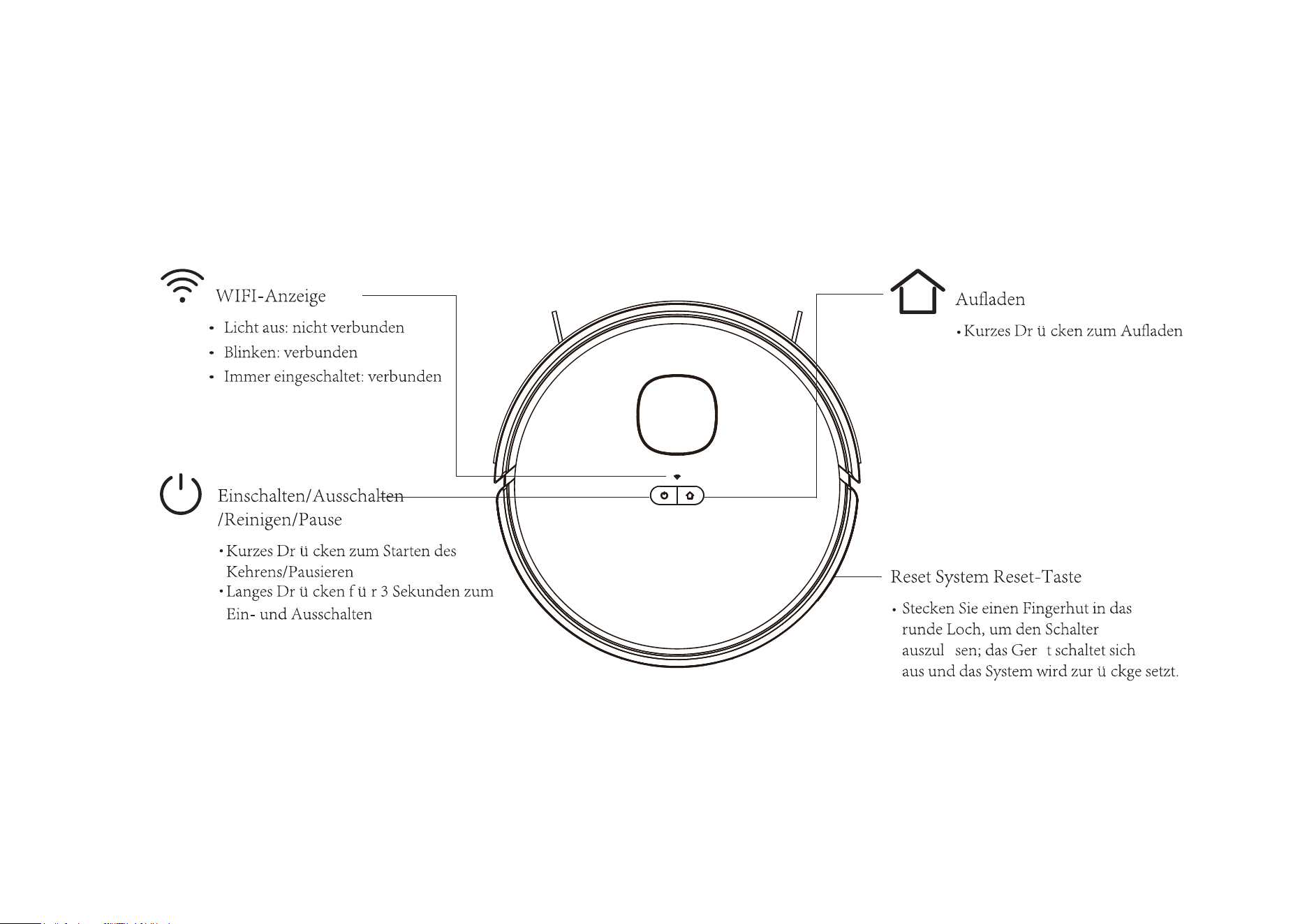

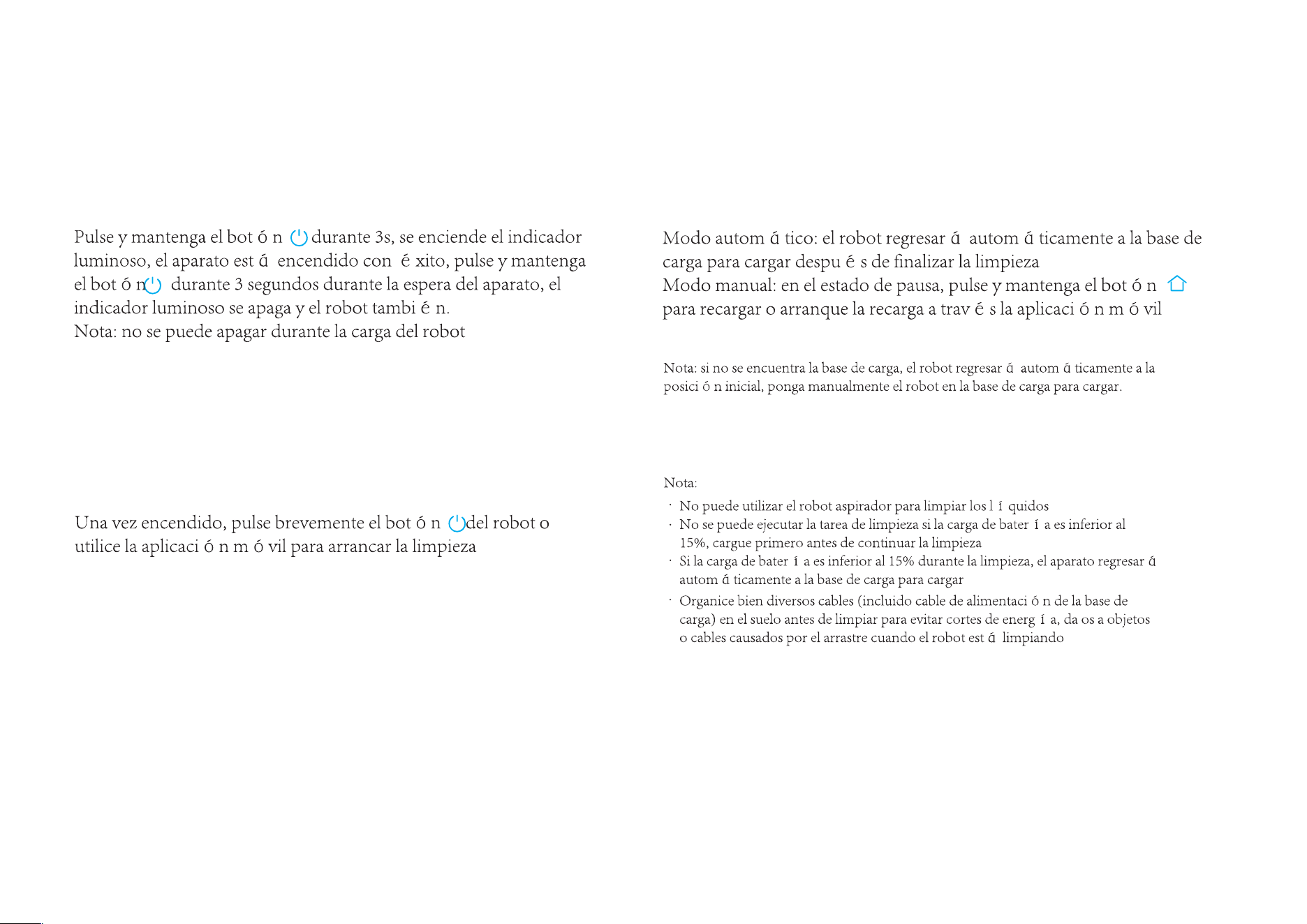

Power ON/OFF

Clean/Pause

Charging

1.Before the first use, Robot Vacuum will scan the domestic

environment first and generate a map with smart area divisions.

2.Based on the existing area divisions, Robot Vacuum will clean

along the edges to form a closed area first and fill in the area in

a Z-shaped manner, then clean the remaining areas one after one.

2.Select a point to be cleaned on the map, then click "Go

Here" to start the clean.

3.Robot Vacuum will move to the designated location and clean

an area of 1.6m×1.6m square with itself as the center twice,

then return the charging base for recharging.

3.After cleaning, Robot Vacuum will return to the base for

recharging.

Note

To generate the map better, it’s recommended to start from the charging base

before the first use.

When the machine is working, do not move it arbitrarily, otherwise it may

start repositioning; if the repositioning fails, the machine will abandon the

previous task and may not return for recharging.

Function Module

Cleaned area Cleaned area

Area to be cleaned

Area being cleaned

Smart Clean (Default)

1.Select " Press to run” in the APP.

Targeted Clean

•

Note The map needs to be generated in the APP before use

1.6 m

Function Module

1.Select the cleaning function for the selected area in the APP.

2.Select the area to be cleaned on the map and click "Select Room"

3.Robot Vacuum will clean the designated area.

Note:

Please clear the obstacles around the designated area to ensure the machine can

access.

The map needs to be generated in the APP before use.

Designated Clean

Select “Area Sweep” in the APP and click "+ cleaning area" in the

right. Select an area to be cleaned on the map and click "Go Here”

Robot Vacuum will start the clean within the customized area.

Customized Clean

Select “Fordiden Edit” in the APP and set the restricted area on the

map (+, Mop & sweep or + Mop forbid area), then save the settings

and the machine will not access to the set area for cleaning.

Restricted Area Setting

Note:

Please clear the obstacles around the designated area to ensure the machine can access.

The map needs to be generated in the APP before use.

Customized Clean Restricted Area Setting

Note:

The map needs to be generated in the APP before use.

The selected restricted area should not be too close to the charging base.

When Robot Vacuum is moved or the domestic environment has significantly

changed, the map may become invalid and the restricted area may get lost

Maintenance

Side brush

(to be cleaned every week)

It’s recommended to clean the rolling brush every 1~2 weeks.

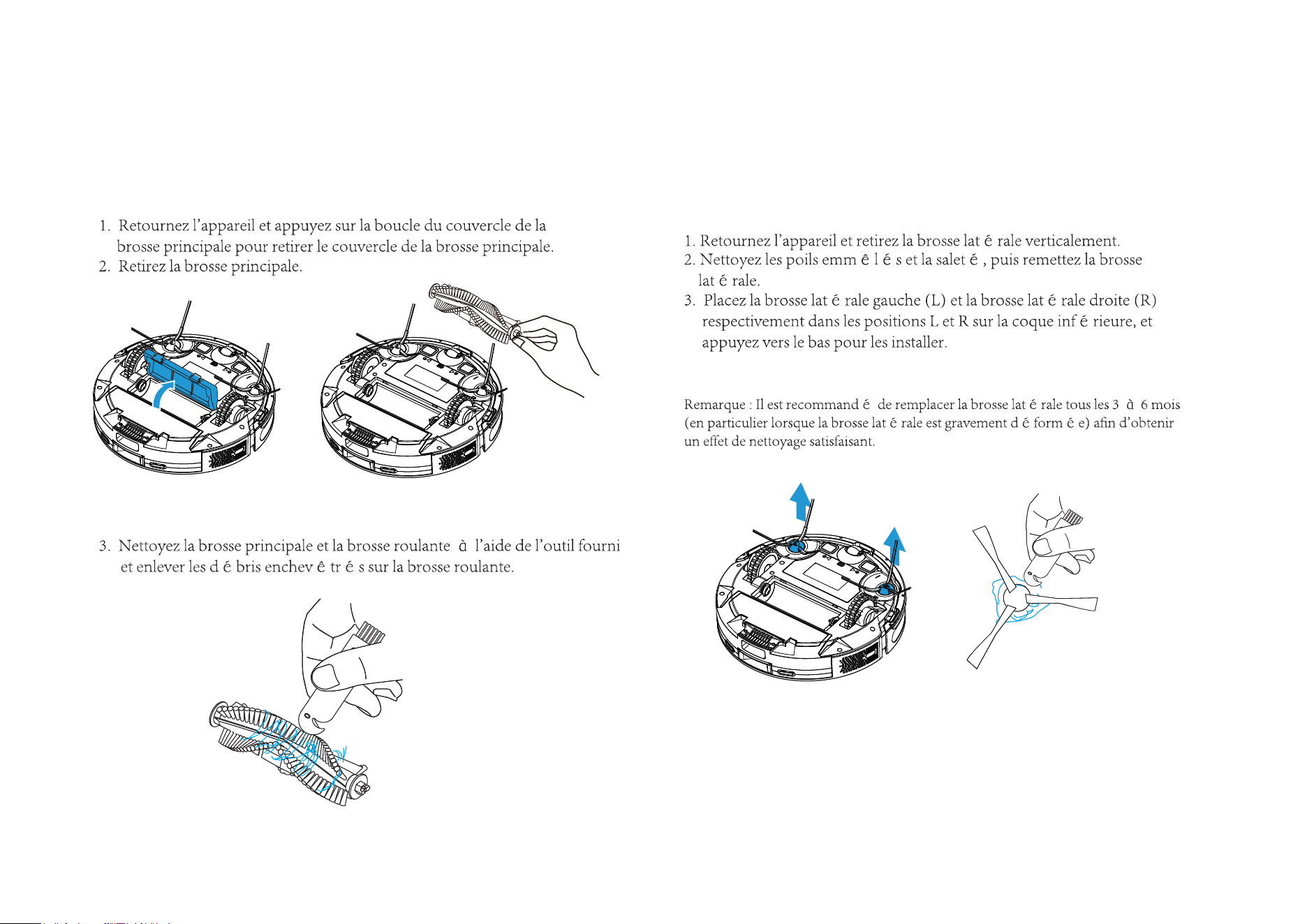

1. Turn the machine over and press the buckle to remove the brush lid.

2. Remove the rolling brush.

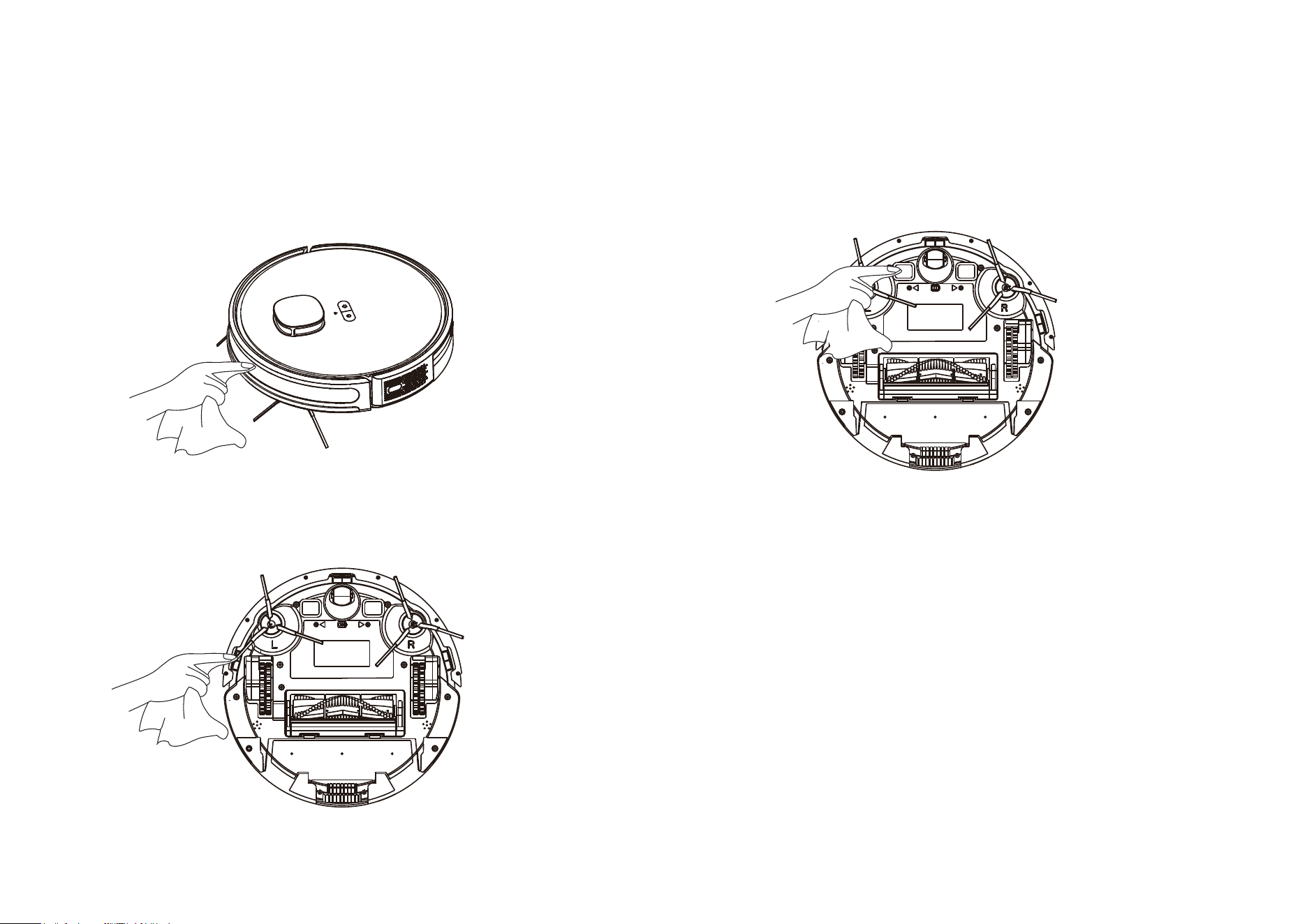

1. Turn the machine over and pull out the side brush vertically.

2. Remove the entangled hairs and dirt, then reinstall the side brush.

3. Press the left brush (L) and the right brush (R) into the correspond-

ing holes to complete the brush installation.

Note: It is recommended to replace the side brush every 3~6 months (especially

when the side brush is seriously deformed) for the sake of satisfactory cleaning

effect.

3. Clean the main brush and rolling brush with the tool provided and

remove the entangled debris on the rolling brush.

3. If the trash can is too dirty, you can clean it with a dry rag.

Please dry it thoroughly before using it again.

Maintenance

(to be cleaned every 2~3 days)

1. Press and hold the button to pull out the dustbin.

2. Press and hold the dustbin lock to open and dump the dirt inside.

Dustbin and Filter

(to be cleaned every week)

1. Clean the filter: Remove the filter sponge and HEPA filter. Gently

tap the HEPA filter to remove the dust.

2. Clean the dustbin: Open the dustbin and clean with a brush or rag.

Notes:

1. Please do not add detergent when washing the dustbin with water; make it

thoroughly dry after wash.

2. It is recommended to replace the HEPA filter every 3~6 months

Clean the dustbin

Maintenance

(to be cleaned every month)

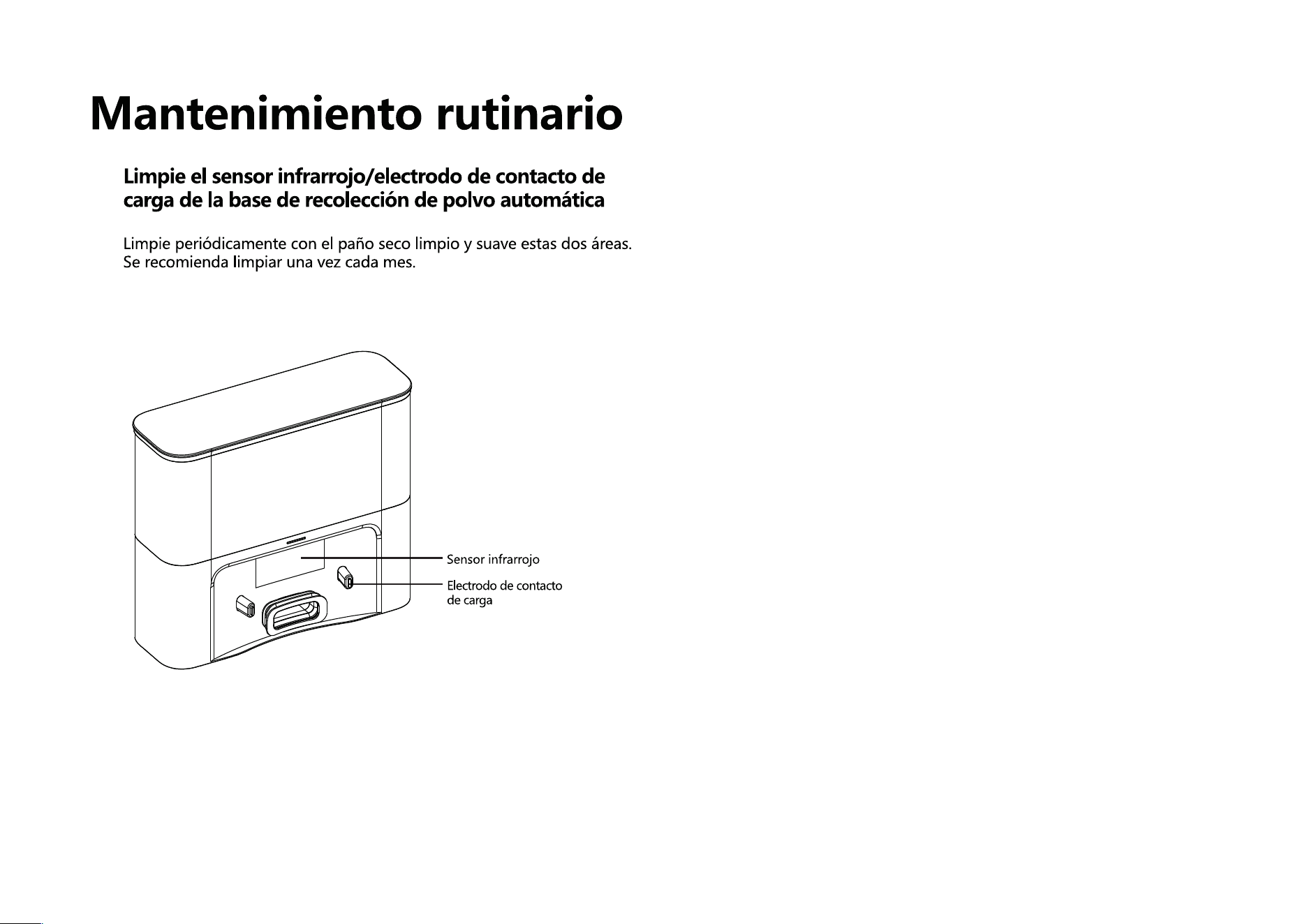

Clean the infrared bumper sensor

(to be cleaned every month)

Clean the charging contacts

(to be cleaned every month)

Clean the Cliff sensor

Maintenance

Battery

Firmware Upgrading

(to be cleaned every month)

Clean the signal transmitting area

The machine is equipped with high-performance rechargeable

lithium-ion battery. For the sake of battery performance, please keep

the machine fully charged in daily maintenance.

If the machine will not be used for a long time, please power it off

before storage and charge the battery at least every three months to

avoid battery failure.

The firmware can be upgraded through the APP when new firmware is

detected. Please follow the instructions to complete the upgrading. More

than half battery may be needed for the upgrading, it’s recommended to

complete the firmware upgrading on the charging base.

•

Malfunctions and Troubleshooting

Descriptions

Machine cannot be switched on

Machine cannot be switched on.

Machine cannot return to charging

base.

Abnoral behaviors

Strange noises when cleaning.

Machine cannot be charged.

Reduced cleaning ability or ashes

out of the machine

Failed WiFi connection

Appointment cleaning cannot be

activated.

• The battery is low, please place the machine to the spring contact of the charging base and the machine

will automatically power on.

• Ambient temperature is less than 32°For more than 104°F, please use the machine in the 32°F~ 104°F

environment.

• Please remove the machine and confirm whether the indicator of the charging base is illuminated,

whether the charging base and the adapter have been plugged into the socket.

• Poor contact, please clean the spring contacts of the charging base and the machine, or move the edge

brushes aside.

• The machine is too far away from the charging base, please place the machine near and try again.

• Many obstacles on the way back to the charging base.

The main brush, side brush or wheel may be entangled with foreign objects, please clean up after

power off.

• The dustbin is full, please clean the dustbin.

• The filter has been blocked, please clean or replace the filter.

• The rolling brush is entangled with foreign objects, please clean up the rolling brush.

• The ground is too dirty, please increase the suction force.

• WiFi signal is weak, please confirm the machine is covered by strong WiFi signal.

• Wrong WiFi connection, please reset WiFi, download the latest phone client and try again.

• Wrong password.

• This machine only supports 2.4GHz WiFi band.

The battery is low, the appointment cleaning cannot be activated unless the remaining battery is higher

than 15%.

Please power off and restart the machine.

Malfunctions and Troubleshooting

*The robot vacuum contains five languages

English (default), German, French, Italian, Spanish, according to your own needs, choose the language for voice broadcast through the APP "Smart Life". "Setting"- "Voice and volume"

Voice Prompt Solutions

Insert dustbin

Put the machine flat on the ground before

starting

Front bumper is stuck

Battery is low, going to recharge

Put the vacuum on the floor before starting

The vacuum is stuck

Wheels are stuck

Rolling brush is stuck

Side brush is stuck

The voice prompt will be heard when the dustbin is removed. Please insert the dustbin.

Please pick up the machine; if the machine is not fully contact the ground, please move the

machine to a flat place and start again.

The machine is tilted, please move the machine to a flat place and start again

The edge or bumper sensor is stuck, please gently push the bumper to eliminate any

possible blockages.

Please move the machine to an open place and start it again.

Place the machine on the charging base for charging.

The main wheel is stuck or entangled, please check the main wheel and remove the foreign

objects.

The side brush is entangled or stuck, please check the side brush and remove the foreign

objects.

The rolling brush is entangled or stuck, please check the rolling brush and remove the

foreign objects.

Sicherheitsalarm

•

Beschränkungen der Nutzung

Dieses Produkt ist nur für die Bodenreinigung in häuslichen Umgebungen bestimmt. Nicht im Freien (z. B. auf offenen Balkonen), nicht auf

dem Boden (z. B. Sofas) und nicht in gewerblichen oder industriellen Umgebungen verwenden.

Nicht in überhängenden Umgebungen (z. B. Doppelhaushälften, offene Balkone, Möbelaufsätze) ohne Geländer verwenden.

Nicht über 40°C, unter 0°C oder dort, wo sich Flüssigkeiten oder zähflüssige Substanzen auf dem Boden befinden, verwenden.

Hängen Sie die Kabel vor dem Gebrauch in Ihrer Wohnung auf, um zu vermeiden, dass sie während des Betriebs des Hauptgeräts gezogen

werden.

Legen Sie zerbrechliche Gegenstände und Abfälle auf dem Boden ab (z. B. Vasen, Plastiktüten usw.), um zu vermeiden, dass Wertgegen-

stände in Ihrer Wohnung durch ein Hindernis oder einen leichten Stoß während des Betriebs beschädigt werden.

Erlauben Sie Menschen mit körperlichen, geistigen oder sensorischen Beeinträchtigungen (einschließlich Kindern) nicht, das Produkt zu

benutzen oder zu bedienen.

Erlauben Sie Kindern nicht, den Roboter als Spielzeug zu benutzen und achten Sie darauf, dass Kinder und Haustiere so weit wie möglich

entfernt sind, wenn das Hauptgerät in Betrieb ist.

Stellen Sie die Reinigungsbürste nicht in einem Bereich auf, der von Kindern berührt werden kann.

Stellen Sie keine Gegenstände (einschließlich Kinder oder Haustiere) auf das Gerät, wenn es steht oder sich bewegt.

Halten Sie keine Haare von Menschen oder Haustieren, Finger usw. in die Nähe der Saugöffnung des Geräts, während das Gerät in Betrieb ist.

Nicht zum Reinigen von brennenden Gegenständen (z. B. ungelöschte Zigarettenstummel) verwenden.

Nicht auf Zottelteppichen verwenden (einige dunkle Teppiche lassen sich möglicherweise nicht richtig kehren).

Achten Sie darauf, dass das Gerät keine harten oder scharfen Gegenstände aufnimmt (z. B. Dekorationsabfälle, Glas, Nägel usw.)

Verwenden Sie die Stoßstange nicht als Tragegriff, um das Gerät zu tragen.

Reinigen oder warten Sie das Hauptgerät und die Ladestation nicht, wenn das Gerät ausgeschaltet oder ohne Strom ist.

Wischen Sie keine Teile des Produkts mit einem feuchten Tuch oder einer Flüssigkeit ab.

Verwenden Sie das Produkt in Übereinstimmung mit den Anweisungen in der Bedienungsanleitung, Schäden oder Verletzungen, die durch

unsachgemäßen Gebrauch verursacht werden, liegen in der alleinigen Verantwortung des Benutzers.

Verwenden Sie die Wischfunktion nicht auf Teppichen oder auf Möbeln.

Nehmen Sie den Wassertank beim Aufladen immer ab.

Sicherheitsalarm

•

Akkus und Aufladen

Verwenden Sie keine Akkus, Ladestationen oder Ladegeräte von Drittanbietern.

Zerlegen, reparieren oder modifizieren Sie den Akku oder die Ladestation nicht selbst.

Stellen Sie die Ladestation nicht in der Nähe einer Wärmequelle (z. B. eines Heizkörpers) auf.

Verwenden Sie zum Abwischen oder Reinigen der Ladekontakte kein nasses Tuch oder nasse Hände.

Entsorgen Sie verbrauchte Akkus nicht auf eigene Faust, sondern lassen Sie sie von professionellen Recyclingunternehmen entsorgen.

Wenn das Netzkabel beschädigt oder gebrochen ist, verwenden Sie es bitte nicht mehr und kaufen Sie einen Ersatz über offizielle

Kanäle.

Wenn Sie das Produkt transportieren, achten Sie bitte darauf, dass das Hauptgerät ausgeschaltet ist und verwenden Sie die Originalver-

packung.

Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie es bitte nach einer vollen Ladung aus, stellen Sie es an einen kühlen und

trockenen Ort und laden Sie es mindestens alle drei Monate auf, um zu vermeiden, dass sich der Akku zu sehr entlädt und beschädigt

wird.

Produktbeschreibung

Packliste

ö ä

Hauptgerät

Produktbeschreibung

Sensor und Struktur

Produktbeschreibung

2 in 1 Staubbox & Wassertank

Produktbeschreibung

Vorsichtsmaßnahmen

Installation und Verbindung mit der App

ä ä

ä ß

öß ä

1. Entfernen Sie den Schutzstreifen

2. Installation der Seitenbürsten des Hauptgeräts

Drücken Sie die linke Bürste (L) und die rechte Bürste (R)

so, dass sie den Buchstaben L und R auf dem Gehäuseboden

entsprechen, und drücken Sie sie nach unten, bis das

"Klick"-Geräusch ertönt, das anzeigt, dass die Installation

abgeschlossen ist.

Installation und Verbindung mit der App

5. Bewegen Sie die Ladestation nicht und vermeiden Sie

direkte Sonneneinstrahlung auf die Ladestation.

Installation und Verbindung mit der App

1. Spülen Sie die Staubbox nicht mit Wasser aus, um eine

Beschädigung des Luftpumpenmotors durch eindringendes

Wasser zu vermeiden, so dass beim Wischen des Bodens kein

Wasser austritt.

Installation des Wischmoduls

2. Installieren Sie die 2-in-1 Staubbox & Wassertank in das Gerät.

Installation und Verbindung mit der App

3. Befestigen Sie das Wischtuch am Wischtuchhalter

4. Befestigen Sie den Wischtuchhalter an der Unterseite von

2-in-1 Staubbox & Wassertank

Schnelle Verbindung

Installation und Verbindung mit der App

4.In den Netzwerkstatus eintreten: Wenn der Saugroboter eingeschaltet ist, drücken und halten Sie den "Schalter" + "Aufladetaste"

für mehr als 3S gleichzeitig, dann beginnt das WiFi-Licht zu blinken, was bedeutet, dass das Gerät in den Netzwerkstatus eintritt.

1.Verbinden Sie Ihr Telefon mit dem WiFi-Netzwerk (*2.4 GHz) und schalten Sie Bluetooth ein.

2.Laden Sie die App herunter und installieren Sie: Suchen Sie im App-Store nach "Smart Life"-App oder scannen Sie den QR-Code.

3.Registrieren Sie Ihr Konto: Öffnen Sie die "Smart Life"-App, stimmen Sie der "Benutzervereinbarung und Datenschutzrichtlinie"

zu und registrieren Sie Ihr Konto.

Schnelle Verbindung

Installation und Verbindung mit der App

5.Gerät hinzufügen: Öffnen Sie die APP und klicken Sie auf "{Gerät hinzufügen}"

6.Suche nach den Geräten: Lassen Sie der "Smart Life"-App zu, die entsprechenden Berechtigungen zuzugreifen,

und klicken Sie dann auf "Hinzufügen" (es dauert normalerweise 8-10 Sekunden).

Schnelle Verbindung

Installation und Verbindung mit der App

9.Klicken Sie auf "Fertigstellung" und melden Sie sich bei der App-Bedienungsseite an.

7.Geben Sie das Passwort ein und klicken Sie auf "Weiter".

8.Warten Sie auf die automatische Verbindungsherstellung. Es dauert normalerweise 1-2 Minuten.

7 8 9

SL60 Plus

Bitte mit Wi-Fi verbinden

ROBOTER-STAUBSAUGER

Installation und Verbindung mit der App

5.Wählen Sie Kleingerät - Saugroboter wifi

1.Sch alten Sie Ihr mobiles WiFi ein, um eine Verbindung zum

2,4-GHz-Netz herzustellen.

2.App Herunterladen: Suchen Sie im App-Shop nach Smart Life

oder scannen Sie den QR-Code

3.Registrierung: Öffnen Sie die App und registrieren Sie sich

4.Geben Sie die APP ein und klicken Sie auf die Taste „Gerät

hinzufügen“/+.

18:30

Google Play

App Store

3 4 5

Langsame Verbindung

6.Geben Sie das Passwort ein und klicken Sie auf Weiter

Installation und Verbindung mit der App

7.Drücken Sie die Einschalt- und Ladetaste gleichzeitig 3S, um das

Blinken des Lichts zu starten und das Gerät in den

Verteilungszustand zu versetzen.

8. Klicken Sie auf die Taste „Bestätigen Sie, dass die Anzeige blinkt“.

9.Wählen Sie die AP-Verbindung aus.

Langsame Verbindung

Installation und Verbindung mit der App

12.Warten Sie auf Verbindung

13.Klicken Sie auf Fertig stellen, um die APP aufzurufen.

10.Klicken Sie auf Weiter

11.Wählen Sie als Nächstes Smart Life XXX und dann zurück

10 11 12 13

Langsame Verbindung

SL60 Plus

ROBOTER-STAUBSAUGER

Gebrauchsanweisung

Ein/Ausschalten

Reinigung/Pause

Vorsicht:

Aufladen

Halten Sie die Taste 3 Sekunden lang gedrückt, die Anzeige-

leuchte leuchtet auf und das Gerät wird erfolgreich eingeschaltet.

Halten Sie die Taste im Standby-Modus 3 Sekunden lang

gedrückt, die Anzeigeleuchte erlischt und das Gerät schaltet sich

aus. Hinweis: Das Hauptgerät kann während des Ladevorgangs

nicht ausgeschaltet werden.

Drücken Sie nach dem Einschalten die Taste am Hauptgerät,

oder verwenden Sie die mobile App, um die Reinigung zu starten.

Automatischer Modus: Nach der Reinigung kehrt das Gerät

automatisch in die Ladestation zurück, um sich aufzuladen.

Manueller Modus: Drücken Sie im Pausenzustand kurz die Taste ,

und das Gerät lädt sich auf. Oder verwenden Sie die mobile App zum

Aufladen des Geräts.

Der Saugroboter kann nicht für die Reinigung von Flüssigkeiten verwendet werden

Wenn der Akku weniger als 15 % beträgt, kann die Reinigung nicht durchgeführt

werden. Bitte laden Sie den Akku auf, bevor Sie fortfahren.

Wenn der Akku während des Reinigungsvorgangs unter 15 % fällt, kehrt das

Gerät automatisch zum Aufladen in die Ladestation zurück

Bitte räumen Sie vor der Reinigung alle Kabel auf dem Boden auf (einschließlich

des Netzkabels der Ladestation), um Stromausfälle, Schäden an Gegenständen

oder Kabeln durch Ziehen beim Reinigen zu vermeiden.

Hinweis: Wenn der Roboter die Ladestation nicht findet, kehrt er automatisch in die

Ausgangsposition zurück. Bitte stellen Sie den Roboter manuell zurück zur Ladestation.

•

1.Wenn der Saugroboter zum ersten Mal eingesetzt wird, scannt sie

zunächst die Umgebung der Wohnung, erstellt eine Karte und teilt

den Bereich intelligent ein.

2. Auf der Grundlage der Teilung der vorhandenen Karte werden die

eingeschlossenen Bereiche zunächst durch die Reinigung der

Kanten gebildet und dann in Z-Form aufgefüllt. Füllen Sie dann

die übrigen Bereiche nacheinander aus.

2.Wählen Sie einen Punkt auf der Karte und klicken Sie auf

„Hierher“, um zu beginnen.

3.Der Saugroboter fährt an den vorgesehenen Ort und säubert eine

quadratische Fläche von 1,6 m x 1,6 m mit sich selbst in der

Mitte, säubert die Fläche zwei Mal hintereinander und kehrt

danach zum Aufladen zurück.

3.Nach Abschluss der Reinigung kehrt der Saugroboter in die

Ladestation zurück, um sich wieder aufzuladen.

Achtung

Für eine bessere Kartenerstellung ist es am besten, mit der Ladestation zu beginnen,

wenn Sie zum ersten Mal mit dem Saugroboter reinigen.

Der Saugroboter darf während des Betriebs nicht bewegt werden, da dies dazu führen

kann, dass der Saugroboter in einen neuen Positionierungsmodus übergeht; wenn die

Positionierung fehlschlägt, bricht das Gerät die vorherige Aufgabe ab und lädt

möglicherweise nicht ordnungsgemäß wieder auf.

Funktionsmodule

Cleaned area Cleaned area

Area to be cleaned

Area being cleaned

Intelligente Reinigung. (Standard)

1.Verwenden Sie die mobile App, um die Funktion Punkt-

Reinigung“ auszuwählen.

Punkt-Reinigung

•

Achtung:Bevor Sie diese Funktion nutzen können, müssen Sie die fertige Karte in

der APP haben.

1.6 m

Funktionsmodule

1.Verwenden Sie die mobile App, um die Reinigungsfunktion für

den ausgewählten Bereich auszuwählen.

2.Wählen Sie den zu reinigenden Bereich auf der Karte aus und

klicken Sie auf „Ausgewählter Bereiche reinigen“.

3.Der Saugroboter wird den ausgewählten Bereich reinigen.

Achtung:

Bitte entfernen Sie alle Hindernisse auf dem Boden rund um den

Planungsbereich, um sicherzustellen, dass der Saugroboter den entsprechenden

Bereich erreichen kann.

Bevor Sie diese Funktion nutzen können, müssen Sie die fertige Karte in der

APP haben.

Ausgewählter Bereiche reinigen

Verwenden Sie die App, um die Zonenreinigungsfunktion auszuwählen,

klicken Sie auf die rechte Seite der Karte „+ Reinigungsbereich“ , um

den zu reinigenden Bereich auszuwählen, klicken Sie auf „Hierher“

und der Saugroboter reinigt den festgelegten Bereich.

Zonenreinigung

Verwenden Sie die App, um die Funktion zur Einstellung des verbotenen

Bereichs auszuwählen, wählen Sie den verbotenen Bereich auf der Karte

aus, legen Sie sie fest und speichern Sie die Einstellungen, damit der

Saugroboter den festgelegten Bereich nicht zur Reinigung betritt.

Einstellung des verbotenen Bereichs

Achtung:

Bitte entfernen Sie alle Hindernisse auf dem Boden rund um den Planungsbereich, um

sicherzustellen, dass der Saugroboter den entsprechenden Bereich erreichen kann.

Bevor Sie diese Funktion nutzen können, müssen Sie die fertige Karte in der APP haben.

Customized Clean Restricted Area Setting

Note:

Bevor Sie diese Funktion nutzen können, müssen Sie die fertige Karte in der APP haben.

Der ausgewählte Bereich darf nicht zu nahe an der Ladestation liegen.

Wenn der Saugroboter umgestellt wird oder sich die Umgebung Ihres Zuhauses

erheblich verändert, funktioniert die Karte möglicherweise nicht mehr, und verbotene

Bereiche können verloren gehen.

Tägliche Wartung

Seitenbürsten

(wöchentliche Reinigung empfohlen)

Es wird empfohlen, die Rollbürste alle 1-2 Wochen zu

reinigen.

1. Drehen Sie das Gerät um und drücken Sie den Clip an der

Bürstenabdeckung, um die Bürstenabdeckung zu entfernen.

2. Entfernen Sie die Bürste

1. Drehen Sie das Gerät um und ziehen Sie die Seitenbürsten senkrecht

nach oben heraus.

2. Die verhedderten Haare und den Schmutz entfernen und wieder

einlegen.

3. Setzen Sie die linke Seitenbürste (L) und die rechte Seitenbürste (R)

wieder an ihren Platz mit den Buchstaben L bzw. R auf dem unteren

Gehäuse.

Hinweis: Es wird empfohlen, die Seitenbürste alle 3 bis 6 Monate auszutauschen

(vor allem, wenn die Seitenbürste stark verformt ist), um eine zufriedenstellende

Reinigungswirkung zu erzielen.

3. Reinigen Sie die Hauptbürste und den Bürstenraum mit der passenden

Reinigungsbürste und befreien Sie die Bürsten von Verfilzungen.

3. Wenn der Mülleimer stark verschmutzt ist, können Sie ihn mit

einem trockenen Lappen reinigen. Trocknen Sie ihn vor der erneuten

Verwendung bitte gründlich ab.

Tägliche Wartung

(Reinigung alle 2-3 Tage empfohlen)

1. Drücken und halten Sie die Taste für Staubbox und ziehen Sie die

Staubbox heraus

2. Halten Sie die Taste für Staubbox gedrückt, um die Staubbox zu

öffnen und den Abfall zu entleeren.

Staubbox und Filter

(Reinigung alle 1 Wochen empfohlen)

1. Reinigen Sie den Filter: Entfernen Sie den Filterschwamm und den

Hocheffizienzfilter. Klopfen Sie sanft auf den hocheffizienten Filter,

um den Staub zu entfernen.

2. Reinigen Sie das Innere der Staubbox: Öffnen Sie die Staubbox

und nehmen Sie einen Pinsel oder Lappen zur Hand, um die

Staubbox zu reinigen.

Hinweis:

1. Wenn Sie die Staubbox in Wasser waschen, fügen Sie kein Waschmittel

hinzu. Und gründlich trocknen

2. Es wird empfohlen, die hocheffizienten Filter alle 3-6 Monate zu wechseln.

Reinigen Sie die Staubbox

Tägliche Wartung

(einmal pro Monat empfohlen)

Reinigen Sie den Infrarot-Antikollisionssensor

(einmal pro Monat empfohlen)

Reinigen Sie die Ladekontakte

Es wird empfohlen, den Klippensensor einmal im Monat zu reinigen.

Tägliche Wartung

Akku

Firmware-Upgrade

(einmal pro Monat empfohlen)

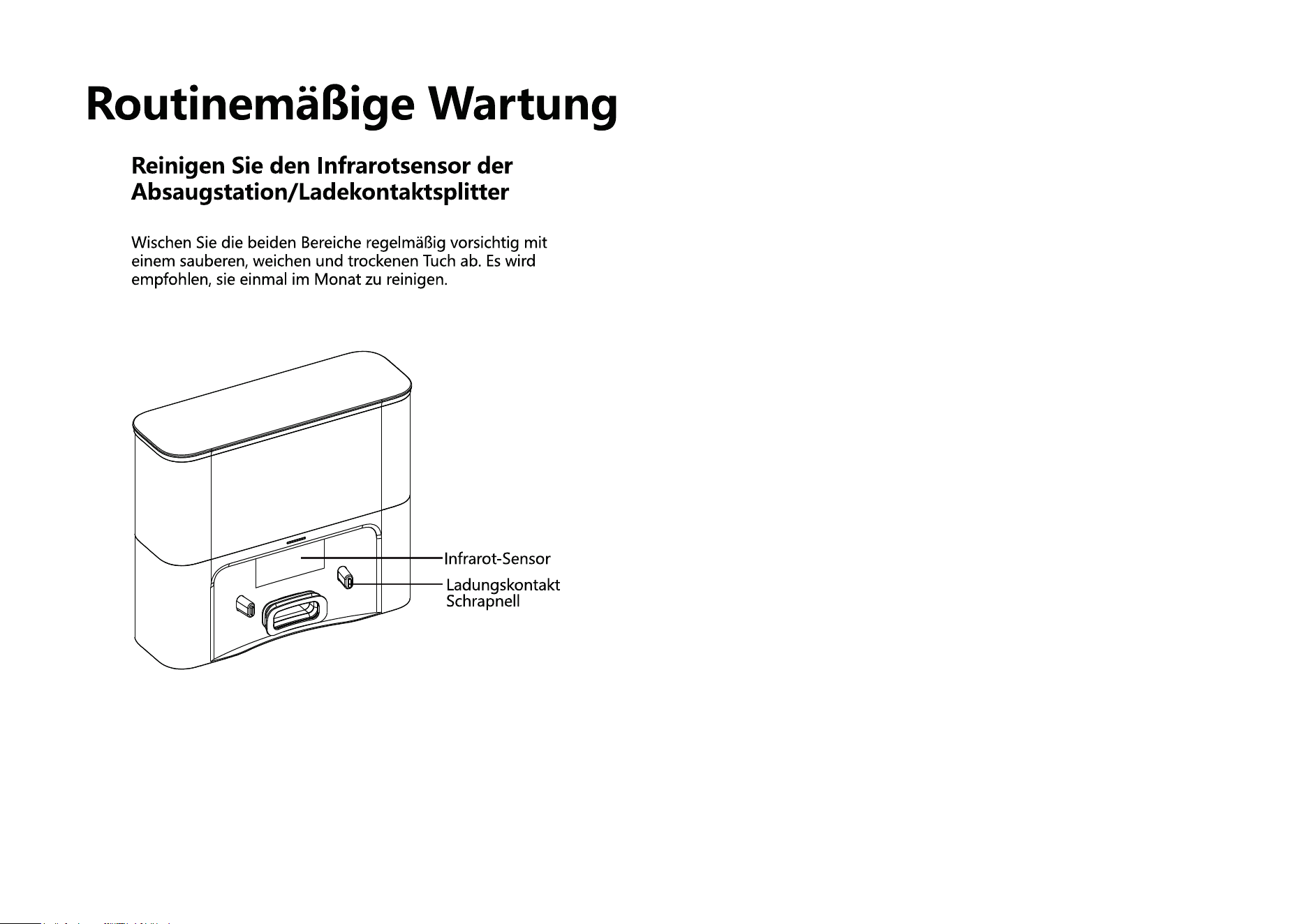

Reinigung des Signalbereichs der Ladestation

Das Hauptgerät verfügt über einen eingebauten Hochleistungs-Lithi-

um-Ionen-Akku. Um die Leistung des Akkus aufrechtzuerhalten,

sollten Sie den Mainframe bei täglichem Gebrauch aufgeladen halten

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen,

schalten Sie es bitte aus, lagern Sie es und laden Sie es mindestens alle

drei Monate auf, um eine Beschädigung des Akkus durch Überentla-

dung zu vermeiden.

Rufen Sie die Firmware-Upgrade-Funktion über die mobile App auf und

folgen Sie den Anweisungen, um die neue Firmware zu aktualisieren,

sobald sie erkannt wird. Es wird empfohlen, das Gerät zum Upgrade der

Firmware auf die Ladestation zu stellen.

•

Probleme und Fehlerbehebung

Art des Problems Lösung

Lässt sich nicht einschalten

Aufladen nicht möglich

Abnormales Verhalten

Ungewöhnliche Geräusche beim

Reinigen

Kann nicht geladen werden

Verringertes Reinigungsvermögen

oder Staubabwurf

Keine Verbindung zum WIFI möglich

Terminreinigung funktioniert nicht

•Wenn der Akku schwach ist, stellen Sie das Gerät auf die Ladestation und richten Sie die Ladepole aus, dann

schaltet sich das Gerät automatisch ein.

•Die Umgebungstemperatur liegt unter 0°C oder über 40°C, bitte in einer Umgebung von 0-40°C verwenden

•Bitte nehmen Sie das Gerät heraus und überprüfen Sie, ob die Lampe der Ladestation leuchtet und ob beide

Enden des Netzteils der Ladestation eingesteckt sind.

•Schlechter Kontakt, bitte reinigen Sie die Ladekontakte an den Laschen der Ladestation und des Hauptgeräts

oder ziehen Sie die Seitenbürste ab

•Das Hauptgerät ist zu weit von der Ladestation entfernt. Versuchen Sie, das Hauptgerät in der Nähe der

Ladestation aufzustellen.

•Zu viele Hindernisse auf dem Weg zum Aufladen

Hauptbürste, Seitenbürsten oder Räder können sich mit Fremdkörpern verfangen, bitte anhalten und reinigen

•Staubbox ist voll, bitte reinigen Sie die Staubbox.

•Der Filter ist verstopft, reinigen oder ersetzen Sie den Filter.

•Bürste hat sich in Fremdkörpern verfangen, reinigen Sie die Bürste.

•Der Boden ist zu schmutzig, passen Sie die Saugleistung an.

•Das WIFI-Signal ist nicht gut, bitte stellen Sie sicher, dass sich der Host in einem Gebiet mit gutem

WIFI-Signal befindet.

•Die WIFI-Verbindung ist nicht normal, bitte setzen Sie das WIFI zurück und laden Sie den neuesten

Handy-Client herunter, um die Verbindung erneut zu versuchen.

•Fehler bei der Passworteingabe

•Diese der Saugroboter unterstützt nur das 2.4GHz-Band

vor der Reinigungsvorgang beginnt.

Ausschalten und neu starten

*Der Saugroboter ist in fünf Sprachen erhältlich

Englisch (Standard), Deutsch, Französisch, Italienisch und Spanisch. Die Sprachauswahl für die Sprachansage erfolgt über die mobile App "Smart Life" nach Ihren Bedürfnissen.

"Einstellungen" - "Sprache und Ansage"

Probleme und Fehlerbehebung

Störungstöne Lösung

Wenn die Staubbox beim Herausnehmen einen Kehrvorgang auslöst, setzen Sie die Staubbox

bitte wieder ein.

Heben Sie das Gerät auf; oder wenn das Gerät hängt, stellen Sie sie auf eine ebene Fläche und

starten Sie sie erneut.

Wenn das Gerät gekippt ist, stellen Sie das Gerät auf eine ebene Fläche und und starten Sie sie

erneut.

Wenn der Kanten- oder Kollisionssensor klemmt, schieben Sie die Kollisionsplatte nach links

oder rechts, um sicherzustellen, dass sie nicht klemmt.

Bitte stellen Sie das Gerät vor dem Start auf eine freie Fläche.

Stellen Sie das Hauptgerät zum Aufladen auf die Ladestation

Wenn das Hauptrad festsitzt oder sich verheddert hat, überprüfen Sie bitte das Hauptrad und

befreien Sie es von Fremdkörpern

Die Seitenbürsten sind verheddert oder stecken fest, prüfen Sie die Seitenbürsten und reinigen

Sie den Fremdkörper

Die Rollbürste hat sich verheddert oder steckt fest, prüfen Sie die Bürste und reinigen Sie den

Fremdkörper

Staubsaugerbehälter einsetzen

Stellen Sie den Roboter vor dem Start flach

auf den Boden

Vordere Stoßstange klemmt

Die Batterie ist schwach und muss

aufgeladen werden

Stellen Sie den Roboter vor dem Start

auf den Boden

Der Staubsauger ist blockiert

Die Räder sind blockiert

Hauptbürste klemmt

Seitenbürste klemmt

Consignes de sécurité

•

ATTENTION!

Cet appareil ne peut être utilisé que pour le nettoyage du sol de la maison. Ne l'utilisez pas à l'extérieur (comme le balcon ouvert), hors sol

(comme le canapé), dans des environnements commerciaux ou industriels.

Ne l'utilisez pas dans un environnement suspendu (comme l'escalier, le balcon ouvert, le dessus de meuble) sans barrière.

Ne l'utilisez pas dans un environnement où la température est supérieure à 40°C ou inférieure à 0°C ou où il y a du liquide ou de la substance

collante sur le sol.

Avant utilisation, rangez les câbles sur le sol pour éviter de traîner les câbles lorsque l'appareil fonctionne.

Rangez les objets fragiles et les articles gênants (tels que la vase et le sac en plastique) sur le sol pour éviter les dommages aux objets

précieux causés par le blocage ou la collision.

Ne laissez pas les personnes (y compris les enfants) souffrant de troubles physiques ou mentaux et les personnes insensibles à la douleur

utiliser l'appareil.

Ne laissez pas les enfants jouer avec le robot aspirateur. Gardez les enfants et les animaux de compagnie éloignés du robot aspirateur pendant

le fonctionnement.

Ne placez pas la brosse de nettoyage dans une zone accessible aux enfants.

Ne placez rien (y compris les enfants, les animaux de compagnie) sur le robot aspirateur stationnaire ou en mouvement.

Ne laissez pas les cheveux ou les poils d'animaux de compagnie, les doigts et autres parties à proximité du suceur pendant le fonctionnement.

Ne l'utilisez pas pour nettoyer des objets brûlants (comme les mégots de cigarette non éteints).

Ne l'utilisez pas pour nettoyer les tapis en peluche (certains tapis de couleur foncée peuvent ne pas être nettoyés normalement).

Ne l'utilisez pas pour nettoyer des objets durs ou tranchants (comme les déchets de décoration, le verre, les clous).

Ne tenez pas le pare-chocs comme poignée pour déplacer l'appareil.

Nettoyez ou entretenez l'appareil et la base de charge dans l'état éteint ou débranché.

N'essuyez aucune partie du produit avec un chiffon humide ou un liquide.

Utilisez le produit conformément au manuel d'instructions. Les utilisateurs seront responsables de tous dommages corporels ou matériels

causés par une mauvaise utilisation.

N'utilisez pas la fonction de nettoyage humide sur les tapis et les dessus de meuble.

Retirez le réservoir d'eau pendant la charge.

Consignes de Sécurité

•

Batterie & Charge

N'utilisez pas de batteries, de bases de charge ou de chargeurs non agréés.

Ne démontez pas, ne réparez pas ou ne modifiez pas la batterie ou la base de charge sans autorisation.

Ne placez pas la base de charge près d'une source de chaleur (comme le radiateur).

N'essuyez pas et ne nettoyez pas les bornes de la base de charge avec un chiffon humide ou des mains mouillées.

Ne jetez pas la batterie usagée à volonté. Veuillez l'envoyer au site de recyclage spécial.

Si le câble d'alimentation est endommagé ou cassé, arrêtez de l'utiliser immédiatement et achetez un câble de remplacement via les

canaux officiels.

Pour le transport du produit, assurez-vous que l'appareil est éteint. Il est recommandé d'utiliser le carton d'emballage d'origine.

Si vous n'utilisez pas l'appareil pendant une longue période, veuillez l'éteindre après une charge complète et le garder dans un endroit

frais et sec. Chargez-le au moins une fois tous les trois mois pour éviter des dommages à la batterie causés par une décharge excessive.

Présentation du produit

Liste d'Emballage

Robot Aspirateur

Présentation du produit

Capteur & Structure

Présentation du produit

Boîte à poussière & Réservoir d'eau 2-en-1

Présentation du produit

à é

Précautions

Installation et connexion APP

É â

1. Retirez la feuille de protection du robot aspirateur.

2. Installez la brosse latérale

Installez la brosse latérale gauche (L) et la brosse latérale

droite (R) respectivement dans les positions L et R sur la

coque inférieure jusqu'à ce que vous entendiez un clic, et les

brosses latérales sont bien installées.

Installation et connexion APP

1. Ne rincez pas le bac à poussière avec de l'eau afin d'éviter

d'endommager le moteur de la pompe à air en raison de l'entrée

d'eau, ce qui fait qu'il n'y a pas d'eau qui sort lorsque l'on passe

la serpillière sur le sol.

Installer le module de nettoyage humide

2. Installez la boîte à poussière & réservoir d'eau 2-en-1 dans

l'appareil.

Installation et connexion APP

3. Installez la Serpillière sur la Porte-serpillère.

4. Installez la Porte-serpillère au dessous de la boîte à poussière

& réservoir d'eau 2-en-1.

*La fonction de nettoyage humide ne peut pas être utilisée sur le tapis, sinon cela

mouillerait le tapis. Vous pouvez régler une zone interdite ou effectuer le nettoyage

dans la zone sélectionnée pour éviter les tapis.

Installation et connexion APP

4.Entrez dans l'état de réseau : lorsque l'aspirateur robot est allumé, appuyez et maintenez l'interrupteur + le bouton de chargement pendant

plus de 3 secondes en même temps, puis la lumière WiFi commencera à clignoter, ce qui signifie que le robot entre dans l'état de réseau.

1.Connectez le téléphone au réseau WiFi (*2.4GHz) et activez Bluetooth.

2.Téléchargez l'application et installez-la : recherchez "smart life" dans la boutique d'applications ou scannez le code QR.

3.Enregistrez votre compte : ouvrez l'application et complétez l'enregistrement.

1 2 3

Connexion Rapide

Installation et connexion APP

5.Ajouter un appareil : entrez dans l'APP et cliquez sur "{Ajouter un appareil}"

6.Recherchez l'aspirateur robot : trouvez l'appareil, cliquez sur "Ajouter" (**patience 8-10s)

Connexion Rapide

ASPIRATEUR ROBOT

Connexion Rapide

ASPIRATEUR ROBOT

Veuillez vous connecter au Wi-Fi

SL60 Plus

Installation et connexion APP

5.Sélectionnez “ Petit Électroménager ” – Aspirateur Robot (Wi-Fi).

1.Activez votre Wi-Fi du téléphone pour connecter au 2.4GHz.

2.Téléchargez l'app: Recherchez “Smart Life” dans la plateforme

de téléchargement d'applications ou scannez le code QR.

3.Inscrivez-vous: Ouvrez l'app et inscrivez-vous.

4.Ouvrez l'app et cliquez sur le bouton “ Ajouter un appareil ” oubien “ + ”.

18:30

Google Play

App Store

Connexion Normale

6.Entrez le mot de passe et cliquez sur “Suivant”.

Installation et connexion APP

7.Appuyez sur les boutons “ Allumer ” et “ Charger ” pour 3

secondes et le voyant clignote pour indiquer que l'appareil

entre dans l'état de configuration réseau.

8.Cliquez sur le bouton “ Vérifiez que le voyant clignote ”.

9.Sélectionnez “ le mode AP ”

6 8 9

Connexion Normale

Installation et connexion APP

Connexion Normale

ASPIRATEUR ROBOT

SL60 Plus

Instructions d'utilisation

Allumer/Éteindre

Nettoyer/Mettre en pause

ATTENTION!

Charger

Appuyez longuement sur le bouton pendant 3 secondes, le

voyant est allumé et l'appareil s'allume.

Lorsque l'appareil est en mode veille, appuyez longuement sur le

bouton pendant 3 secondes, le voyant est éteint et l'appareil

s'éteint.

ATTENTION! L'appareil ne peut pas être éteint pendant la

charge.

l'appareil ou l'app pour commencer à nettoyer.

Après que l'appareil est allumé, appuyez sur le bouton de

Mode automatique: Après le nettoyage, l'appareil reviendra

automatiquement à la base de charge pour se recharger.

Mode manuel: Dans l'état de pause, appuyez sur le bouton

ou l'app pour revenir à la base de charge.

L'appareil ne peut pas être utilisé pour nettoyer les liquides.

Si le niveau de batterie est inférieur à 15%, l'appareil ne pourra pas nettoyer.

Chargez l'appareil avant le nettoyage.

Si le niveau de batterie est inférieur à 15% pendant le nettoyage, l'appareil

reviendra automatiquement à la base de charge pour se recharger.

Avant le nettoyage, enlevez les câbles sur le sol (y compris le câble d'alimenta

-tion de la base de charge) pour éviter l'arrêt soudain et les dommages aux

articles ou aux câbles causés par le traînage pendant le nettoyage.

Remarque: Si l'appareil ne trouve pas la base de charge, il reviendra automatique

-ment à la position de départ. Veuillez placer manuellement l'appareil sur la base de

charge pour le chargement

•

1.Lorsque le robot est utilisé pour la première fois, il scanne

l'environnement de la maison, crée une carte et ensuite la

diviser intelligemment en différentes zones.

2. Selon les zones de la carte, le robot commence par le

nettoyage par bord pour former une zone fermée, puis nettoie

la zone fermée en zigzag. Ensuite, il nettoie les zones rest une

par une.

2.Sélectionnez un point sur la carte qui doit être nettoyé

et cliquez sur “Aller ici” pour commencer le nettoyage.

3.Le robot se déplacera vers le point désigné et nettoiera la

zone carrée de 1,6m×1,6m avec lui-même comme centre.

Il nettoiera la zone deux fois de suite et retournera à la

base de charge après avoir terminé.

3.Après le nettoyage, le robot retourne à la base de charge pour

se recharger.

Remarque:

Pour mieux créer la carte, il vaux mieux de commencer par la base de

charge lorsque vous utilisez l'aspirateur robot pour la première fois.

Pendant le fonctionnement, ne déplacez pas l'appareil manuellement, sinon,

l'appareil va entrer dans l'état de repositionnement. Si le repositionnement

échoue, l'appareil abandonnera la tâche précédente, et il ne peut pas se recharger

correctement.

Module de Fonction

Cleaned area Cleaned area

Area to be cleaned

Area being cleaned

Nettoyage intelligent (Par défaut)

1.Ouvrez l'app pour sélectionner la fonction “Nettoyage

autour du point”.

Nettoyage autour du point

•

Remarque:Avant d'utiliser cette fonction, vous devez avoir une carte déjà crée

dans l'app.

1.6 m

Module de Fonction

1. Sélectionnez la fonction de nettoyage de la zone sélectionnée

dans l'app.

2. Sélectionnez la zone à nettoyer sur la carte et cliquez sur

« Nettoyer la zone sélectionnée ».

3.Le robot nettoiera la zone sélectionnée.

Remarque:

Enlevez les obstacles au sol autour de la zone sélectionnée afin que l'appareil

puisse entrer dans la zone.

Avant d'utiliser cette fonction, vous devez avoir une carte déjà crée dans l'app.

Sélectionner une zone à nettoyer

Ouvrez l'app pour sélectionner la fonction de nettoyage de zone

désignée, cliquez sur “ + zone à nettoyer”, sélectionnez la zone à

nettoyer sur la carte, cliquez sur “Aller ici”, l'aspirateur robot.

nettoiera la zone désignée

Nettoyer une zone désignée

Ouvrez l'app pour sélectionner la fonction de la zone interdite,

sélectionnez et réglez la zone interdite de nettoyage sur la carte,

et conservez les réglages, et l'appareil n'entrera pas dans la zone

interdite pour le nettoyage.

Régler une zone interdite

Remarque:

Enlevez les obstacles au sol autour de la zone désignée afin que l'appareil puisse

entrer dans la zone.

Avant d'utiliser cette fonction, vous devez avoir une carte déjà crée dans l'app.

Customized Clean Restricted Area Setting

Remarque:

Avant d'utiliser cette fonction, vous devez avoir une carte déjà crée dans l'app.

La zone sélectionnée ne peut pas être trop proche de la base de charge.

Lorsque le robot est déplacé ou que l'environnement de la maison change de

manière significative, la carte peut être inutile et la zone interdite peut être perdue.

Entretien de routine

Il est recommandé de nettoyer la brosse latérale une fois par

semaine

Il est recommandé de nettoyer la brosse principale toutes

les 1 à 2 semaines.

3. Si la poubelle est trop sale, vous pouvez la nettoyer avec un

chiffonsec. Veuillez la sécher soigneusement avant de la réutiliser.

Entretien de routine

1. Appuyez sur le bouton de la boîte à poussière et retirez la boîte à

poussière.

2. Appuyez sur la boucle de la boîte à poussière pour ouvrir la boîte à

poussière et sortir les ordures.

Il est recommandé de nettoyer la boîte à poussière et le filtre

tous les 2 à 3 jours.

1. Nettoyer le filtre: Retirez l'éponge filtrante et le filtre HEPA.

Tapez doucement le filtre HEPA pour secouer la poussière.

2. Nettoyer l'intérieur de la boîte à poussière: Ouvrez la boîte à

poussière et nettoyez-la avec une brosse ou un chiffon.

Remarque:

1. Vous pouvez nettoyer la boîte à poussière avec de l'eau, mais sans aucun

détergent. Séchez-la avant la prochaine utilisation.

2. Il est recommandé de remplacer le filtre HEPA tous les 3 à 6 mois.

Il est recommandé de nettoyer la boîte à poussière toutes

les 1 semaines.

Entretien de routine

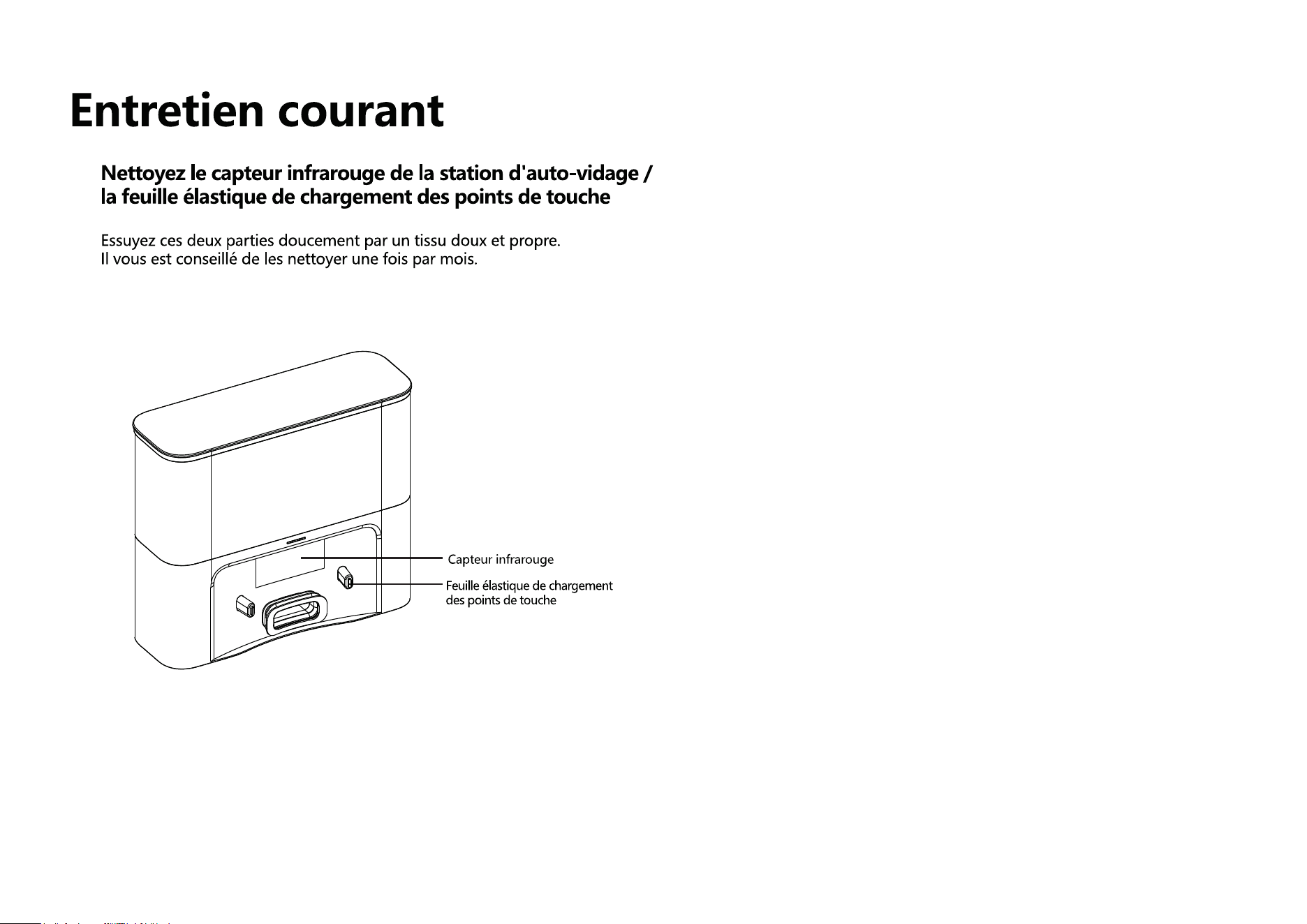

Il est recommandé de nettoyer le capteur anti-choc infrarouge

une fois par mois.

Il est recommandé de nettoyer le contact de charge une

fois par mois.

Il est recommandé de nettoyer le capteur de falaise une fois

par mois.

Entretien de routine

Batterie

Mise à jour du firmware

Il est recommandé de nettoyer la zone de transmission du

signal de la base de charge une fois par mois.

L'appareil est équipé d'une batterie lithium-ion rechargeable de haute

performance. Afin de garantir les performances de la batterie, veuillez

garder l'appareil chargé lors de l'utilisation quotidienne

Si vous n'utilisez pas l'appareil pendant une longue période, veuillez

l'éteindre et le conserver correctement. Chargez-le au moins une fois

tous les trois mois pour éviter des dommages à la batterie causés par

une décharge excessive.

Accédez à l'interface de mise à jour du firmware via l'app. Lorsque le

nouveau firmware est détecté, effectuez la mise à jour selon le

message-guide. Pendant la mise à jour, le niveau de batterie doit être

supérieur à 50%. Il est recommandé de placer l'appareil sur la base de

charge pour la mise à jour.

•

Problèmes et dépannage

Problème Solution

L'appareil ne peut pas être allumé

L'appareil ne peut pas revenir à

la base de charge

L'appareil fonctionne anormalement

Il y a un bruit étrange lors du

nettoyage

L'appareil ne peut pas être chargé

L'effet de nettoyage n'est pas bon

ou la poussière s'échappe

L'appareil ne peut pas être

connecté au Wi-Fi

Le nettoyage programmé ne peut

pas être effectué

• Si la batterie est faible, placez correctement l'appareil sur la base de charge et l'appareil s'allumera

automatiquement.

• Si la température ambiante est inférieure à 0°C ou supérieure à 40°C, utilisez-le dans un environnement de

0-40°C.

• Déplacez l'appareil et vérifiez que le voyant de la base de charge est allumé. Assurez-vous que les deux

extrémités de l'adaptateur de la base de charge sont bien branchées.

• Si le contact n'est pas bon, nettoyez les bornes de la base de charge et les contacts de charge de l'appareil ou

tournez la brosse latérale.

• L'appareil est trop éloigné de la base de charge. Veuillez approcher l'appareil de la base de charge et réessayer.

• Il y a trop d'obstacles sur le chemin du retour à la base de charge.

Il peut y avoir des corps étrangers emmêlés autour de la brosse principale, de la brosse latérale ou de la roue.

Éteignez l'appareil et enlevez-les.

• La boîte à poussière est pleine, nettoyez-la.

• Le filtre est obstrué, nettoyez-le ou remplacez-le.

• Il peut y avoir des corps étrangers emmêlés autour de la brosse principale. Nettoyez-la.

• Le sol est trop sale. Réglez l'aspiration en mode Puissante.

• Le signal Wi-Fi n'est pas bon. Assurez-vous que l'appareil se trouve dans une bonne zone de couverture du

signal Wi-Fi.

• La connexion Wi-Fi est anormale. Réinitialisez le Wi-Fi et téléchargez la dernière app pour réessayer.

• Le mot de passe est incorrect.

• Ce robot aspirateur ne supporte que le réseau 2.4GHz.

La batterie est faible. Le nettoyage programmé ne peut être effectué que lorsque le niveau de batterie est

supérieur à 15%.

Éteignez l'appareil et redémarrez-le.

*La Machine Contient Cinq Langues

Anglais (par défaut), Allemand, Français, Italien, Espagnol, choisissez la langue de diffusion vocale comme vous le voulez via l'application "SMART LIFE"- "Paramètres" - "Voix et

Annonces"

Problèmes et dépannage

Message vocal Solutions

Mise en place du bac à poussière

Placez l'appareil à plat sur le sol avant

de commencer démarrage

Le pare-chocs avant est coincé

La batterie est faible et doit être rechargée

Placer l'aspirateur sur le sol avant de commencer

L'aspirateur est coincé

Roue coincée

Brosse principale bloquée

Brosse latérale coincée

Le nettoyage est effectué lorsque la boîte à poussière est retirée. Remettez la boîte à poussière.

L'appareil est soulevé ou suspendu. Mettez l'appareil à plat sur le sol avant de le démarrer.

L'appareil s'incline. Mettez l'appareil à plat sur le sol avant de le démarrer.

Le pare-chocs ou le capteur anti-choc est bloqué. Tapez doucement le pare-chocs ou le capteur

anti-choc.

Déplacez l'appareil dans un environnement plus spacieux avant de le démarrer.

Placez l'appareil sur la base de charge.

La roue est coincée ou il y a des corps étrangers emmêlés. Vérifiez la roue et enlevez les corps

étrangers.

La brosse latérale est coincée ou il y a des corps étrangers emmêlés. Vérifiez la brosse latérale et

enlevez les corps étrangers.

La brosse principale est coincée ou il y a des corps étrangers emmêlés. Vérifiez la brosse

principale et enlevez les corps étrangers.

Avvertenze di sicurezza

•

Restrizioni all'uso

Questo prodotto deve essere utilizzato solo per la pulizia dei pavimenti in ambienti domestici, non all'aperto (ad es. balconi aperti), non su

superficie diverso dal pavimento (ad es. divani), in ambienti commerciali o industriali.

Non utilizzare in ambienti sospesi (ad es. piani duplex, balconi aperti, piani di mobili) senza parapetti.

Non utilizzare a temperature superiori a 40°C, inferiori a 0°C o in presenza di sostanze liquide o viscose sul pavimento.

Mettere via i cavi sul pavimento prima dell'uso per evitare di trascinarli quando il dispositivo è in funzione.

Mettere da parte gli oggetti fragili e piccoli (ad es. vasi, sacchetti di plastica, ecc.) sul pavimento per evitare di danneggiare gli oggetti di

valore a causa di ostruzione o di un piccoli impatti durante il funzionamento del dispositivo.

Non permettere a persone con disabilità fisiche, mentali o sensoriali (compresi i bambini) di utilizzare il prodotto.

Non permettere ai bambini di usare il robot come un giocattolo e assicurarsi che i bambini e gli animali domestici siano tenuti il più lontano

possibile quando il robot è in funzione.

Non collocare la spazzola in una zona accessibile ai bambini.

Non collocare nulla (compresi bambini e animali domestici) sul dispositivo mentre è fermo o in movimento.

Tenere lontani i peli umani o di animali domestici, dita, ecc. all'apertura di aspirazione del dispositivo mentre è in funzione.

Non utilizzare per pulire oggetti in fiamme (ad es. mozziconi di sigaretta non spenti).

Non utilizzare su tappeti a pelo lungo (alcuni tappeti scuri potrebbero non essere puliti correttamente)

Non lasciare che il dispositivo raccolga oggetti duri o affilati (ad es. rifiuti decorativi, vetro, chiodi, ecc.).

Non utilizzare il paraurti come maniglia per trasportare il dispositivo.

Pulire o effettuare la manutenzione dell'unità principale e della base di ricarica quando l'apparecchio è spento o non alimentato

Non strofinare nessuna parte del prodotto con un panno bagnato o con qualsiasi liquido.

Utilizzare il prodotto in conformità alle istruzioni contenute nel manuale; eventuali danni o lesioni causati da un uso improprio sono di

esclusiva responsabilità dell'utente.

Non effettuare la pulizia su tappeti o sui mobili.

Rimuovere sempre il serbatoio dell'acqua durante la ricarica

Avvertenze di sicurezza

•

Batteria e ricarica

Non utilizzare batterie, supporti di ricarica o caricabatterie di terze parti.

Non smontare, riparare o modificare la batteria o la base di ricarica.

Non collocare la base di ricarica vicino a una fonte di calore (ad esempio un radiatore).

Non utilizzare un panno bagnato o le mani bagnate per pulire le linguette a scatto della base di ricarica.

Non smaltire la batteria usata a proprio piacimento, ma rivolgersi a organizzazioni di riciclaggio professionali.

Se il cavo di alimentazione è rotto o guasto, smettere immediatamente di usarlo e acquistarne uno di ricambio attraverso i canali ufficiali.

Quando si trasporta il prodotto, assicurarsi che il dispositivo sia spento e utilizzare l'imballaggio originale.

Se l'apparecchio non viene utilizzato per lungo tempo, spegnerlo dopo averlo caricato completamente e riporlo in un luogo fresco e

asciutto; caricarlo almeno una volta ogni tre mesi per evitare che la batteria si scarichi eccessivamente e che si danneggi.

Panoramica del prodotto

Contenuto della confezione

Dispositivo

Panoramica del prodotto

Sensori e componenti

Panoramica del prodotto

Contenitore Raccoglipolvere & Serbatoio

d'acqua 2-in-1

Panoramica del prodotto

Installazione

Installazione e connessione all'App

1. Rimuovere le strisce di protezione .

2. Installare le spazzole laterali

Allineare la spazzola sinistra (L) e quella destra (R)

rispettivamente alle lettere L e R sul fondo, premere finché

non si sente un "clic" per completare l’installazione.

Installazione e connessione all'App

1. Non risciacquare il contenitore della polvere con

acqua per evitare di danneggiare il motore della pompa

dell'aria a causa dell'ingresso dell'acqua, che non fuoriesce

quando si lava il pavimento.

Installazione dell'Accessorio del Lavaggio Pavimento

2. Installare il contenitore raccoglipolvere & serbatoio d'acqua

2-in-1 nell'apparecchio.

Installazione e connessione all'App

3. Fissare il mocio al supporto portamocio.

4. Fissare il supporto portamocio al fondo del contenitore

raccoglipolvere & serbatoio d'acqua 2-in-1.

*Non utilizzare la funzione di lavaggio pavimento sul tappeto per evitare di

bagnarlo. Si possono effettuare impostazioni come zone vietate/ zone

specifiche da pulire per evitare il tappeto.

Installazione e connessione all'App

4.Entrare nello stato di rete: quando il robot aspirapolvere è acceso, tenere premuto il pulsante "interruttore" + "pulsante di ricarica" per più di 3s

contemporaneamente, quindi la luce WiFi inizierà a lampeggiare, il che significa che il robot entra nello stato di rete.

1.Collegare il telefono alla rete WiFi (*2,4GHz) e attivare il Bluetooth.

2.Scaricare l'app e installarla: cercare "smart life" nell'app shop o scansionare il codice QR.

3.Registrare il proprio account: aprire l'app e completare la registrazione.

Connessione Rapida

Installazione e connessione all'App

5.Aggiungere un dispositivo: inserire l'APP e fare clic su "{Aggiungi dispositivo}"

6.Cercare il robot aspirapolvere: trovare il dispositivo, fare clic su "Aggiungi" (Aspetta 8-10s)

Connessione Rapida

Installazione e connessione all'App

Connessione Rapida

Collegarsi al Wi-Fi

SL60 Plus

ROBOT ASPIRAPOLVERE

Installazione e connessione all'App

5.Scegliere Piccoli Elettrodomestici - Wi-Fi del robot aspirapolvere.

1.Attivare la funzione Wi-Fi dello smartphone e connetterlo a

una rete a 2,4GHz.

2.Scaricare l'APP: Cercare "Smart Life" in App Store o scansionare

il codice QR.

3.Registrazione: Aprire l'APP e registrarsi.

4.Accedere all’APP, toccare il pulsante "Aggiungi Dispositivo"

o il pulsante " + "

18:30

Google Play

App Store

3 4 5

Connessione Normale

6.Inserire la password, toccare Avanti.

Installazione e connessione all'App

7.Premere contemporaneamente i pulsanti "Accende" e "Ricarica" per

3secondi, la spia inizierà a lampeggiare, indicando che l'apparecchio

è andato in modalità connessione rete.

8.Fare clic su "Verificare che la spia stia lampeggiando"

9.Selezionare “la modalità AP”

8 9

Connessione Normale

100

Installazione e connessione all'App

Connessione Normale

SL60 Plus

ROBOT ASPIRAPOLVERE

Istruzioni per l'uso

Accensione/Spegnimento

Pulizia/Pausa

Ricarica

101

102

103

1.Quando il robot aspirapolvere viene utilizzato per la prima volta,

esegue una scansione dell'ambiente della casa prima, crea una

mappa e divide le zone in modo intelligente.

2. In base alla divisione delle zone sulla mappa esistente, pulisce

prima lungo i bordi per formare una zona chiusa, poi riempire

la zona chiusa seguendo un percorso a forma di Z,e poi

pulisce le zone rimanenti una per una.

2.Scegliere un punto da pulire sulla mappa, poi toccare

"Vai qui" per avviare la pulizia.

3. Il robot aspirapolvere si sposta nella posizione specificata

e pulisce una zona di 1,6m x 1,6m centrata su se stesso.

Dopo aver completato due pulizie di questa zona, il robot

aspirapolvere torna alla stazione di ricarica per ricaricarsi.

3. Una volta terminata la pulizia, il robot aspirapolvere tornerà alla

stazione di ricarica per ricaricarsi.

NOTA:

Per una migliore creazione della mappa, è meglio partire dalla stazione

di ricarica quando si effettua la pulizia con il robot aspirapolvere per la

prima volta.

Non spostare manualmente il robot aspirapolvere mentre è in funzione, in quanto

il robot aspirapolvere potrebbe localizzare di nuovo; se la localizzazione non è

riuscita, il robot aspirapolvere abbandonerà l'attività di pulizia precedente e potrebbe

non tornare correttamente alla stazione di ricarica per ricaricarsi.

Moduli Funzionali

Cleaned area Cleaned area

Area to be cleaned

Area being cleaned

Pulizia Intelligente (Per Impostazione Predefinita)

1.Scegliere la funzione "Pulizia a Punto" con l'APP sullo

smartphone.

Pulizia a Punto

•

NOTA: Prima di utilizzare questa funzione, assicurarsi che sia già creata una

mappa nell’APP.

1.6 m

104

Moduli Funzionali

1. Scegliere la funzione Pulizia di Zone Selezionate nell'APP

sullo smartphone.

2. Scegliere le zone da pulire sulla mappa e toccare "Pulizia di

Zone Selezionate".

3.Il robot aspirapolvere pulirà le zone selezionate.

NOTA:

Rimuovere prima eventuali ostacoli dal pavimento intorno alla zona pianificata

per garantire che il robot aspirapolvere possa accedere all'area corrispondente.

Prima di utilizzare questa funzione, assicurarsi che sia già creata una mappa nell

’APP.

Pulizia di Zone Selezionate

Scegliere la funzione Pulizia di Zone Pianificate nell'APP, toccare

"+ zone da pulire" a destra, scegliere le zone da pulire sulla mappa,

toccare "Vai qui", il robot aspirapolvere pulirà le zone pianificate.

Pulizia di Zone Pianificate

Scegliere la funzione di impostazione delle zone vietate nell'APP

sullo smartphone, scegliere e impostare le zone vietate sulla mappa

e salvare le impostazioni, il robot aspirapolvere non entrerà nelle

zone impostate per la pulizia.

Impostazione delle Zone Vietate

NOTA:

Rimuovere prima eventuali ostacoli dal pavimento intorno alla zona pianificata

per garantire che il robot aspirapolvere possa accedere all'area corrispondente.

Prima di utilizzare questa funzione, assicurarsi che sia già creata una mappa nell’

APP.

Customized Clean Restricted Area Setting

NOTA:

Prima di utilizzare questa funzione, assicurarsi che sia già creata una mappa nell’APP.

Non scegliere una zona troppo vicina alla stazione di ricarica.

Se il robot aspirapolvere viene spostato o un cambiamento evidente nel Suo ambiente

domestico, la mappa potrebbe essere invalida e le zone vietate potrebbero andare perse.

Manutenzione

Spazzole laterali (si consiglia la pulizia settimanale)Si consiglia di pulire la spazzola a rullo una volta ogni 1-2

settimane.

1. Capovolgere il dispositivo e rimuovere il coperchio della

spazzola premendo le linguette sul coperchio stesso.

2. Estrarre la spazzola a rullo

1. Girare il dispositivo ed estrarre le spazzole laterali verticalmente

verso l'alto.

2. Pulire i peli aggrovigliati e lo sporco e reinserire le spazzole

3. Posizionare la spazzola sinistra (L) e la spazzola destra (R) in linea

con le lettere L e R sul fondo del dispositivo e premere verso il basso

per installarle.

Nota: si consiglia di sostituire la spazzola laterale ogni 3~6 mesi (soprattutto quando

la spazzola laterale è gravemente deformata) per garantire un effetto di pulizia soddisfacente.

3. Utilizzare la spazzola di pulizia fornita per spazzare via la polvere

dalla spazzola a rullo e dal vano della spazzola, quindi pulire i grovigli

dalla spazzola.

105

3. Se il cestino è troppo sporco, puoi pulirlo con uno straccio

asciutto. Asciugalo accuratamente prima di riutilizzarlo.

Manutenzione

1. Tenere premuto il pulsante del raccoglitore di polvere ed estrarre il

raccoglitore.

2. Tenere premuto il pulsante del raccoglitore di polvere e aprire il

raccoglitore per svuotare lo sporco.

Raccoglitore di polvere e filtro a rete

(si consiglia di pulirli ogni 2-3 giorni)

1. Pulire il filtro: rimuovere la spugna filtrante e il filtro a rete ad alta efficienza.

Picchiettare delicatamente il filtro a rete per rimuovere la sporcizia.

2. Pulire l'interno del raccoglitore: aprire il raccoglitore e pulirlo con una

spazzola o un panno.

Attenzione:

1. Se si lava il raccoglitore di polvere con acqua, non usare detersivo.

Asciugarlo bene prima dell’uso.

2. Si consiglia di sostituire il filtro a rete ad alta efficienza ogni 3-6 mesi

Pulisci il raccoglitore di polvere (si consiglia di pulirlo ogni 1settimane)

106

Manutenzione

Pulire il sensore anticollisione a infrarossi

(si consiglia di pulirlo una volta al mese)

Pulire i contatti di ricarica

(si consiglia di pulirli una volta al mese)

Si consiglia di pulire il sensore di scogliera una volta al mese.

107

108

Manutenzione OrdinariaManutenzione OrdinariaManutenzione OrdinariaManutenzione OrdinariaManutenzione OrdinariaManutenzione OrdinariaManutenzione OrdinariaManutenzione Ordinaria

Scheggia di contatto in carica

Sensore a infrarossi

109

Pulire il sensore a infrarossi della stazione

di autosvuotamento/le schegge del contatto

di ricarica

Pulisci regolarmente le due aree delicatamente con un panno pulito,

morbido e asciutto. Si consiglia di pulirle una volta al mese.

Manutenzione Ordinaria

Manutenzione

Batteria

Aggiornamento del firmware

Pulire l'area di emissione del segnale della base di ricarica

(si consiglia di pulirla una volta al mese)

il dispositivo dispone di una batteria integrata agli ioni di litio

ricaricabile ad alte prestazioni. Per conservare le prestazioni della

batteria, mantenere il dispositivo in carico per l'uso quotidiano.

Se non lo si utilizza per molto tempo, spegnere il dispositivo e caricarlo

almeno una volta ogni tre mesi per evitare danni alla batteria dovuti a

un'eccessiva scarica.

Tramite l'app, entrare nella funzione di aggiornamento del firmware.

Dopo aver rilevato la nuova versione di firmware, seguire le istruzioni

per l'aggiornamento. L'aggiornamento del firmware richiede un’alimen-

ricarica per eseguire l'aggiornamento.

•

110

111

Risoluzione dei problemi

Problemi Soluzioni

Non si accende

Non torna alla base

Comportamenti anomali

Rumore durante la pulizia

Non si ricarica

La pulizia non è efficiente oppure

perde la sporcizia

Non si connette al Wi-Fi

La pulizia pianificata non funziona

• Se la batteria è scarica, posizionare il dispositivo sulla base di ricarica e allineare l'asta di ricarica, il

dispositivo si accenderà automaticamente.

• La temperatura ambiente è inferiore a 0°C o superiore a 40°C; utilizzare in un ambiente compreso tra 0 e

40°C.

• Rimuovere l'unità e verificare che la spia della base di ricarica sia accesa e che entrambe le estremità

dell'adattatore di alimentazione della base di ricarica siano collegate.

• Se il contatto è scarso, pulire i contatti di ricarica sulle linguette della base di ricarica e sul dispositivo o

spostare le spazzole laterali.

• Il dispositivo è troppo lontano dalla base di ricarica; provare a posizionare dispositivo vicino alla base di ricarica.

• Troppi ostacoli sul percorso di ritorno.

La spazzola principale, le spazzole laterali o le ruote possono essere impigliate in oggetti estranei; spegnerlo e

pulirlo.

• Il raccoglitore di polvere è pieno, bisogna pulirlo.

• Il filtro a rete è intasata, pulire o sostituire il filtro a rete.

• La spazzola è rimasta impigliata in oggetti estranei, bisogna pulirla.

• Il pavimento è troppo sporco, aumentare l'aspirazione.

• Il segnale Wi-Fi non è buono, assicurarsi che il dispositivo si trovi in un’area di buona copertura del segnale.

• La connessione Wi-Fi è anomala, resettare il Wi-Fi e scaricare l’app dell’ultima versione per provare a

connettersi di nuovo.

• Errore di password

• Questo robot supporta solo la banda Wi-Fi 2.4GHz

Livello di batteria basso, pulisce a patto che la batteria sia

Spegnere riavviare

*La Macchina è Disponibile in Cinque Lingue

112

Risoluzione dei problemi

Segnale acustico di guasto Soluzione

Advertencia de seguridad

•

entornos comerciales o industriales

No lo use en un ambiente suspendido sin barandas (como pisos dúplex, balcones abiertos, cubiertas de gabinetes)

No lo use a temperaturas superiores a 40 °C, inferiores a 0 °C, o en suelos con líquidos o pegajosos

Cuelgue los cables del suelo antes del uso para evitar los arrastres del cable durante el funcionamiento del robot

Organice los objetos frágiles y diversos (como jarrones, bolsas de plástico, etc.) del suelo para evitar que el robot se bloquee o colisione

levemente durante el funcionamiento y cause daños a los objetos de valor

No permita que personas con discapacidades físicas, mentales o sensoriales, incluidos los niños, utilicen u operen este producto

No permita que los niños jueguen con el aparato y supervise a niños o mascotas lo más lejos posible durante el funcionamiento del aparato

Mantenga el cepillo de limpieza fuera del alcance de los niños.

No coloque nada (incluidos niños o mascotas) encima de robots estacionarios o en movimiento

Mantenga el cabello o los dedos de personas o mascotas alejados de la abertura de succión mientras el dispositivo está en funcionamiento

No lo use para limpiar objetos en llamas (por ejemplo, colillas de cigarrillos sin apagar)

No lo use para limpiar alfombras de pelo largo (es posible que no limpie correctamente en algunas alfombras oscuras)

No permita que el robot succione objetos duros o afilados (por ejemplo, desechos decorativos, vidrio, clavos, etc.)

No utilice el parachoques como asa para mover el robot

No limpie ni mantenga el robot o la base de carga con la energía apagada o desenchufada.

No limpie ninguna parte de este producto con un paño húmedo o líquidos

Utilice este producto de acuerdo con las instrucciones del manual, cualquier daño o pérdida causada por un uso inadecuado correrá a cargo

del usuario

No utilice la función de fregado en alfombras o encimeras de muebles

Asegúrese de sacar el tanque de agua durante la carga

113

Advertencia de seguridad

•

Batería y carga

No utilice batería, base de carga o cargador de terceros

No desmonte, repare ni modifique la batería o la base de carga sin autorización

Mantenga la base de carga alejada de fuentes de calor como radiadores

No frote ni limpie los conectores de la base de carga con trapo húmedo o manos mojadas

No deseche baterías usadas a voluntad, debe presentarlas al punto de reciclaje profesional

Deje de usarlo si el cable de alimentación está dañado o roto, compre uno de repuesto a través de los canales oficiales

Asegúrese de que el robot esté apagado durante el transporte, se recomienda utilizar la caja original

Si no va a utilizar el dispositivo durante mucho tiempo, cárguelo por completo, luego apáguelo y guárdelo en un lugar fresco y seco.

Cárguelo cada tres meses para evitar daños por descarga excesiva en la batería

114

Presentación del producto

Lista del paquete

115

Robot

Presentación del producto

116

Sensori e componenti

ía

Presentación del producto

117

Ensamblaje del depósito de polvo

Presentación del producto

118

Precauciones

Instalación y conexión de la aplicación

Evite lesiones personales y daños a la propiedad

debido a que el aparato se enrede, atasque,

arrastre o golpee.

119

1. Retire las tiras protectoras del robot

2. Instale los cepillos laterales del robot

Corresponda respectivamente el cepillo lateral izquierdo

(L), el derecho (R) a las letras L y R de la carcasa inferior,

la instalación está exitosa cuando escuche un “clic”

Instalación y conexión de la aplicación

120

121

1. No enjuague el recogedor con agua para evitar daños

en el motor de la bomba de aire causados por la entrada de

agua, lo que provocaría que no saliera agua al fregar el

suelo.

Instalación del módulo de fregado

2.Instalar la caja de polvo & agua 2 en 1 en la el robot aspirador.

Instalación y conexión de la aplicación

3.Colocar la toallita en el soporte de toallitas

4. Colocar el soporte para fregona en la parte inferior

del cubo de la basura 2 en 1 y el depósito de agua.

*Se prohíbe el uso en la alfombra, que pueden mojarse. Puede

configurar el barrido de límite/en zonas seleccionadas, etc.

para evitar las alfombras.

122

123

Instalación y conexión de la aplicación

4.Introduce el estado de la red: Cuando el robot aspirador está encendido, mantenga pulsado el "Interruptor" + "Botón de carga" durante más de

3S al mismo tiempo, entonces la luz WiFi comenzará a parpadear, lo que significa que el dispositivo está entrando en el estado de red.

1.Conecta tu teléfono a una red WiFi (*2.4GHz) y activa Bluetooth.

2.Descarga e instala la aplicación: Busca "Smart Life" en la tienda de aplicaciones o escanea el código QR.

3. Registre su cuenta: Abre la aplicación "Smart Life", acepta el "Política de privacidad" y registra tu cuenta.

31 2

Conexión Rápida

124

Instalación y conexión de la aplicación

5.Añadir dispositivo: Abra la APP y haga clic en "{Añadir dispositivo}".

6.Busque los dispositivos: Permita que la APP "Smart Life" acceda a los permisos correspondientes y,

a continuación, haga clic en "Añadir" (esto suele tardar entre 8 y 10 segundos).

Conexión Rápida

SL60 Plus

Collegarsi al Wi-Fi

ROBOT ASPIRAPOLVERE

126

Instalación y conexión de la aplicación

5.Seleccione pequeños electrodomésticos - Robot Aspirador wifi

1.Enciende el WiFi de tu móvil para conectarte a la red de 2,4GHz

2.Descarga la aplicación: Busca Smart Life en la tienda de aplicaciones

o escanea el código QR

3.Registro: Abra la aplicación y regístrese

4.Introduzca la APP, haga clic en el botón "Añadir dispositivo"/+.

18:30

Google Play

App Store

3 4 5

Conexión Normal

6. Introduzca la contraseña, haga clic en siguiente

Instalación y conexión de la aplicación

7. Mantenga pulsado el botón "Encender + Cargar" al mismo tiempo

3 segundos y la luz empiezaa parpadear, así el robot aspirador entre en

el estado de conexión a la red.

8. Pulse el botón "Verifique que la luz indicadora

esté parpadeando".

9. Seleccione la Conexión AP

127

8 9

Conexión Normal

128

Instalación y conexión de la aplicación

Conexión Normal

SL60 Plus

ROBOT ASPIRAPOLVERE

Instrucciones de uso

Encender/apagar

Limpieza/Pausa

Cargar

129

130

1.Cuando el Robot Aspirador se utiliza por primera vez, primero

escanea el entorno doméstico, genera un mapa y divide la zona

de forma inteligente.

2.De acuerdo con la partición del mapa existente, primero se

barre por el borde hasta formar un intervalo cerrado y, a

continuación, se limpia rellenando la zona cerrada en forma de

Z. A continuación, complete las zonas restantes una a una.

2.Seleccione un punto en el mapa y haga clic en

"Ir aquí" para empezar el modo.

3. El Robot se desplazará al lugar designado y limpiará

un área cuadrada de 1,6m x 1,6m con él mismo como

centro, limpiará el área 2 veces seguidas y se recargará

una vez terminada la función.

3.Una vez finalizada la limpieza, el Robot Aspirador vuelve a

la base de carga para cargarse.

NOTA:

Para un mejor mapeo, es mejor empezar con la estación de carga

cuando limpie con el robot aspirador por primera vez.

No debe mover el Robot Aspirador la persona mientras el robot aspirador está

trabajando, ya que esto puede provocar que el robot aspirador entre en un estado

de reposicionamiento; si falla el posicionamiento, el dispositivo abandonará

la tarea anterior y puede que no se recargue correctamente

Módulos de Función.

Cleaned area Cleaned area

Area to be cleaned

Area being cleaned

Limpieza Inteligente. (por defecto)

1. Utilice la aplicación móvil y seleccione la función

"Limpieza de manchas".

Limpieza de manchas

•

NOTA:Antes de poder utilizar esta función, debe tener un mapa completo

en la aplicación.

1.6 m

131

132

Módulos de Función

1. Utilice la aplicación móvil para seleccionar la función de

limpieza de la zona seleccionada.

2. Seleccione en el mapa la zona que quiera limpiar y haga

clic en "Seleccionar zona a limpiar".

3.El Robot aspirador limpiará la zona seleccionada.

NOTA:

Retire cualquier obstáculo en el suelo alrededor de la zona de planificación

para garantizar que el robot aspirador pueda entrar en la zona correspondiente.

Antes de utilizar esta función, hay que haber la mapa construido en el APP.

Limpieza de zona seleccionada

Utilice la aplicación para seleccionar la función de limpieza por zona,

haga clic en "+Zona" a la derecha, seleccione la zona que quiera

limpiar en el mapa, haga clic en "Ir aquí" y el robot aspirador limpiará

en la zona definida.

Limpieza por zona

Utilice la aplicación móvil para seleccionar la función de establecimiento

de zona prohibida, seleccione y establezca la zona prohibida para la limpieza

en el mapa y guarde la configuración, el robot aspirador no entrará en la zona

establecida para la limpieza.

Establecimiento de una zona prohibida

NOTA:

Retire cualquier obstáculo en el suelo alrededor de la zona de planificación para

garantizar que el robot aspirador pueda entrar en la zona correspondiente.

Antes de utilizar esta función, hay que haber la mapa construido en el APP

Customized Clean Restricted Area Setting

NOTA:

Antes de utilizar esta función, hay que haber la mapa construido en el APP.

La zona seleccionada no debe estar demasiado cerca de la estación de carga.

Cuando el Robot Aspirador se desplaza o el entorno de tu casa cambia significativamente,

el mapa puede perder su función y la zona de exclusión puede perderse al mismo tiempo.

133

Mantenimiento diario

Cepillos laterales (Limpiar cada semana)Cepillo de rodillo(Limpiar cada 1-2 semanas)

1. Voltee el aparato y presione la hebilla de la tapa del

cepillo para sacar la cepillo de rodillo.

2. Saque el cepillo de rodillo.

1. Voltee el aparato y saque verticalmente hacia arriba los cepillos

laterales.

2. Limpie los cabellos enredados y las suciedades, luego lo instale de

nuevo.

3. Corresponda respectivamente el cepillo lateral izquierdo (L) y el

derecho (R) a las letras L y R, presione hacia abajo para instalarlos.

Nota: Se recomienda sustituir el cepillo lateral cada 3~6 meses (especialmente

cuando el cepillo lateral está muy deformado) para que el efecto de limpieza

sea satisfactorio.

3. Use el cepillo de limpieza a juego para limpiar el cepillo principal y la

cavidad del cepillo de rodillo, luego limpie los enredos en el cepillo de

rodillo.

3. Si el bote de basura está demasiado sucio, puedes limpiarlo con un

trapo seco. Sécalo bien antes de volver a usarlo.

Mantenimiento diario

1. Pulse y mantenga el botón de depósito de polvo para retirarlo.

2. Pulse y mantenga el interruptor del depósito de polvo para abrirlo

y verter las basuras.

Depósito de polvo y filtro (Limpiar cada 2-3 días)

1. Limpieza del filtro: saque la esponja de filtración y el HEPA. Golpe

suavemente el HEPA para eliminar el polvo

2. Limpieza del interior del depósito de polvo: abra el depósito de polvo, lo

limpie con cepillo o trapo.

Attenzione:

1. No agregue detergente si lava el depósito de polvo con agua. Asegúrese de

secarlo por completo

2. Se recomienda reemplazar el HEPA cada 3-6 meses

Limpieza del depósito de polvo(Limpiar cada 1 semanas)

134

Mantenimiento diario

Limpieza del sensor infrarrojo anticolisión

(Limpiar cada mes)

Limpieza de los puntos de carga

(Limpiar cada mes)

Se recomienda limpiar el sensor de acantilado una vez al mes.

135

136

137

Mantenimiento diario

Batería

Actualización de firmware

Limpieza de la zona emisora de señal de la base de carga

(Limpiar cada mes)

El robot tiene un paquete de baterías de iones de litio recargables de

alto rendimiento incorporado. Para mantener el rendimiento de las

baterías, deje que el robot mantenga el estado de carga durante el uso

diario

Si no se utilizará durante mucho tiempo, guárdelo apagado y cárguelo

al menos una vez cada tres meses para evitar daños causados por una

descarga excesiva de la batería.

Ingrese a la función de actualización de firmware a través de la

aplicación móvil. Cuando se detecte un nuevo firmware, siga el tutorial

para actualizarlo.

Al actualizar el firmware, la energía de la batería debe ser superior al

50%. Se recomienda colocar el robot en la base de carga para actualizar

•

138

Problemas y solución de problemas

Tipo de problema Solución

No se puede encender

No se puede recargar

Comportamiento anormal

Ruido extraño durante la limpieza

No se puede cargar

Capacidad reducida de la limpieza

o caída de polvo

No se puede conectar a WIFI

La limpieza programada no

tiene efecto

• Insuficiente energía de batería, ponga el aparato en la base de carga alineándose los conectores de carga, el

aparato se encenderá automáticamente

• La temperatura ambiente es inferior a 0 °C o superior a 40 °C, utilícelo en un entorno de 0-40 °C

• Retire el aparato, verifique el indicador luminoso de la base de carga para ver si se enciende, asegúrese de que

ambos extremos del adaptador de corriente de la base de carga estén bien enchufados

• Contacto deficiente, limpie los conectores de la base de carga y los contactos de carga del robot o desenchufe

los cepillos laterales

• El robot se queda demasiado lejos de la base de carga, coloque el robot cerca de la base de carga e inténtelo

de nuevo

• Hay demasiados obstáculos en la ruta de recarga

Hay enredos por los cepillos principal, laterales o las ruedas. Detenga el aparato y limpie los enredos

• El depósito de polvo está lleno, límpielo

• El filtro está obstruido, límpielo o reemplácelo

• El cepillo de rodillo está enredado por objetos extraños, límpielo

• El suelo es demasiado sucio, aumente la succión

• Mala señal de WIFI, asegúrese de que el robot se encuentre en buena cobertura de señal WIFI

• Conexión anormal de WIFI, restablezca la WIFI y descargue la aplicación móvil a la última versión, luego

intente de nuevo para la conexión

• La contraseña introducida es incorrecta

• Este robot solo admite la banda de frecuencia de 2,4GHz

Insuficiente energía de batería, solo se arrancará la limpieza programada cuando la energía restante no es

inferior al 15%

Apagar y reiniciar

139

*El robot aspirador está disponible en cinco idiomas

Inglés (por defecto), alemán, francés, italiano y español. La selección del idioma para el anuncio de voz se realiza a través de la aplicación móvil "Smart Life" según sus necesidades.

"Ajustes" - "Idioma y anuncio"

Problemas y solución de problemas

Sonido de fallo Solución

Inserte el cubo de la basura

Coloque el robot en el suelo antes de empezar

El parachoques delantero está atascado

La batería está baja, va a recargarse

Coloque el robot en el suelo antes de empezar

El aspirador está atascado

Las ruedas están atascadas

Cepillo principal atascado

Cepillo lateral atascado

La limpieza está activada al sacar el depósito de polvo, vuelva a instalarlo

Levante el aparato; o deje suspender el aparato, mueva el aparato al suelo plano para iniciarlo

El aparato está inclinado, mueva el aparato al suelo plano para iniciarlo

Los bordes o el sensor anticolisión está atascado, empuje hacia la izquierda o hacia la derecha la

placa anticolisión para asegurarse de que no esté atascada

Mueva el robot al suelo abierto antes de iniciarlo

Coloque el robot sobre la base de carga para cargar

Las ruedas principales están atascadas o enredadas, verifique las ruedas principales y limpie los

objetos extraños

Los cepillos laterales están enredados o atascados, verifíquelos y limpie los objetos extraños

El cepillo de rodillo está enredado o atascado, verifíquelo y limpie los objetos extraños

140

SL60 Pro

14.4V

42W

19.0V 1A

2600mAh

EN: Not suitable for children under 36 months.

DE: Nicht geeignet für Kinder unter 36 Monaten.

FR:Ne convient pas aux enfants de moins de 36 mois.

IT: Non adatto ai bambini di età inferiore ai 36 mesi.

ES: No apto para niños menores de 36 meses.

NL:Niet geschikt voor kinderen onder de 36 maanden.

SE: Svenska: Inte lämplig för barn under 36 månader.

PL:Nieodpowiedniedladzieciponiżej36miesięcy.

Manufacturer: Shenzhen KingChuang Smart Navi Technology Co.,Ltd.

Address: Building 10, Furong Industrial Zone, 177 Furong Avenue, Xinqiao Street, Baoan District, Shenzhen, China

Name: GAVIMOSA CONSULTORIA, SOCIEDAD LIMITADA

Address: CASTELLANA 9144, 28046 Madrid

Email: [email protected]

Name: Sea&Mew Accounting Ltd

Address: Electric Avenue Vision 25, London, Enfield EN3 7GD

Email: [email protected]

CUSTOMER SERVICE

Please contact us if you need any help as following:

▪ Technical Support

▪ Package is NOT in perfect condition

▪ Parts missing

▪ Any other quality issues

▪ If the above problem occurs look at the bottom of

the robot and scan QR code

Robot Vacuum Cleaner

Model

Rated Voltage

Rated Power

Input

Battery

Lubluelu SL60 PRO Auto-Empty Robot Vacuum Cleaner 4000Pa with 2.5L Self Emptying Station, Wifi/App/Alexa

Product's Documents

User Manual

Specifications

Lubluelu SL60 PRO Questions and Answers
