1
Model:
N600P-576A-24
High-Density
Fiber Patch Panel
4U with 24x Splice Cassettes,
576x LC/APC SM 0.9 mm,
1.5M Pigtail
Owner’s Manual
Español 13
Français 25
23-03-501-9347A9_revA.indb 123-03-501-9347A9_revA.indb 1 1/4/2024 4:28:27 PM1/4/2024 4:28:27 PM
2
Description
M3*4
Countersunk
Head Screw
M4*6
Countersunk
Head Screw
Black
Velcro
Tie
Single
Splicing
Protective
Tube
Nylon
Cable
Ties
Spiral
Wrapping
Bands
Quantity 2 Pcs. 8 Pcs. 1 Roll 576 Pcs. 10 Pcs. 1 Pc.

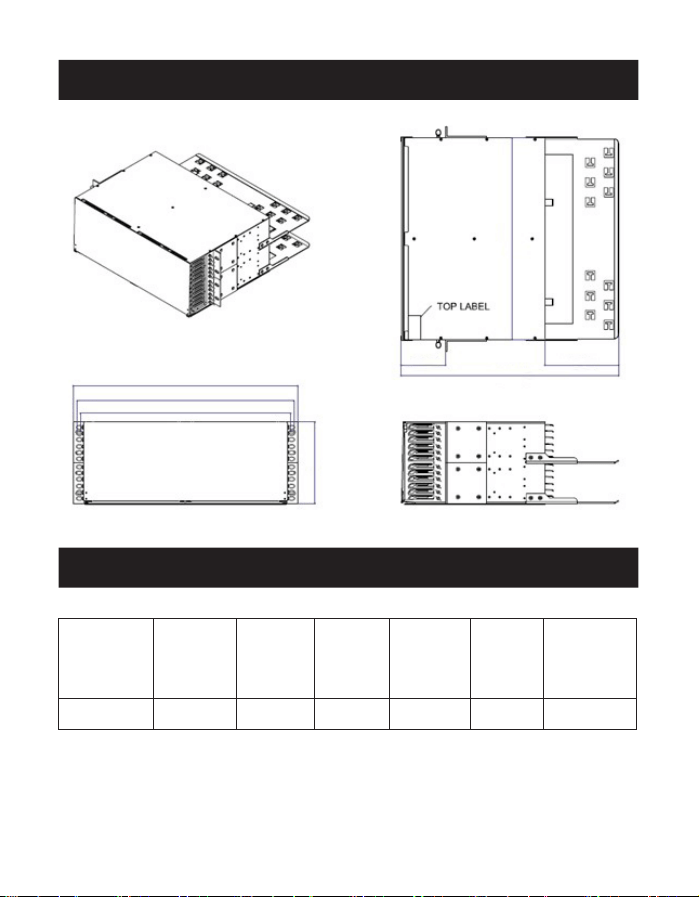

1. Product Overview
2. Package Contents
17.1 [435]
3.8 [96.16]
6.3 [159.48]
18.5 [470.1]
INCHES [mm]
6.9
[176]
19 [485]
18.4 [467.9]
17.9 [454]
23-03-501-9347A9_revA.indb 223-03-501-9347A9_revA.indb 2 1/4/2024 4:28:27 PM1/4/2024 4:28:27 PM
3

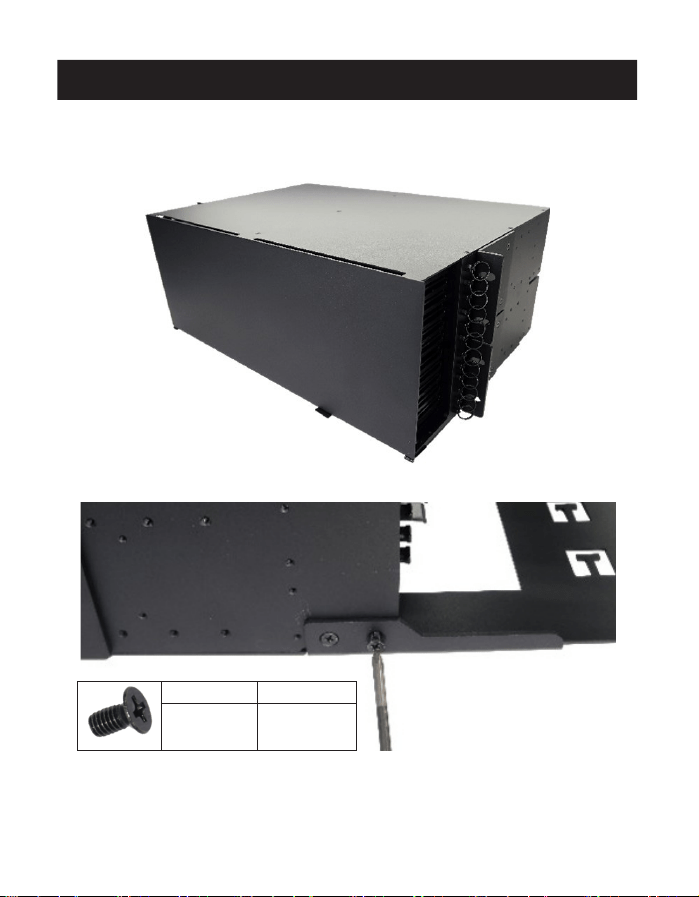

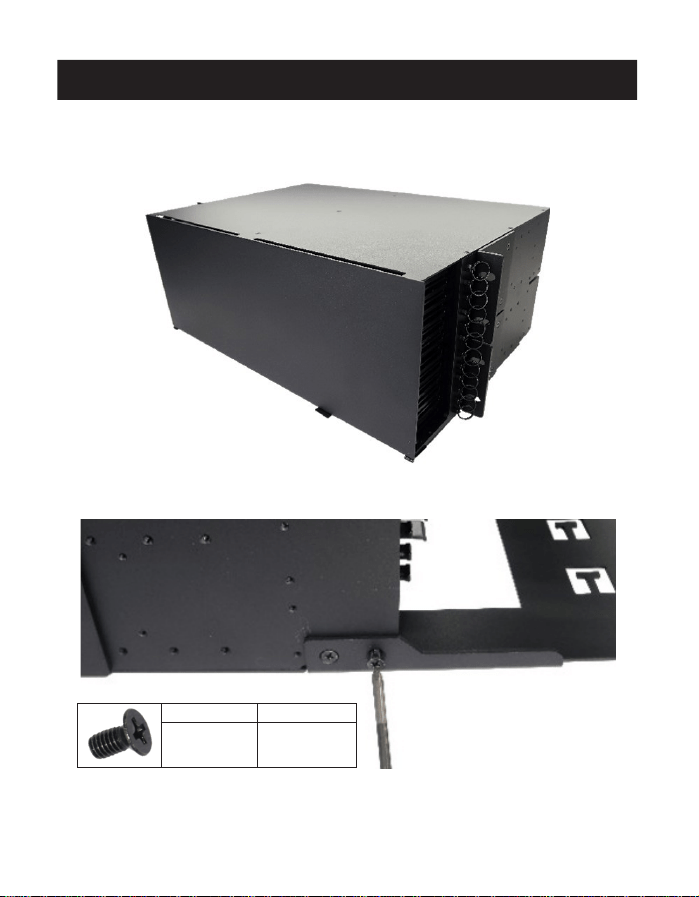

3.1 Installing the Panel
1. Unpack the panel chassis and shelf and place on a flat surface.
2. Install the shelf into back side of the chassis and secure the shelf using the
included M4 screws.
Description M4*6 Screw
Quantity 8 Pcs.
3. Installation
23-03-501-9347A9_revA.indb 323-03-501-9347A9_revA.indb 3 1/4/2024 4:28:27 PM1/4/2024 4:28:27 PM
4

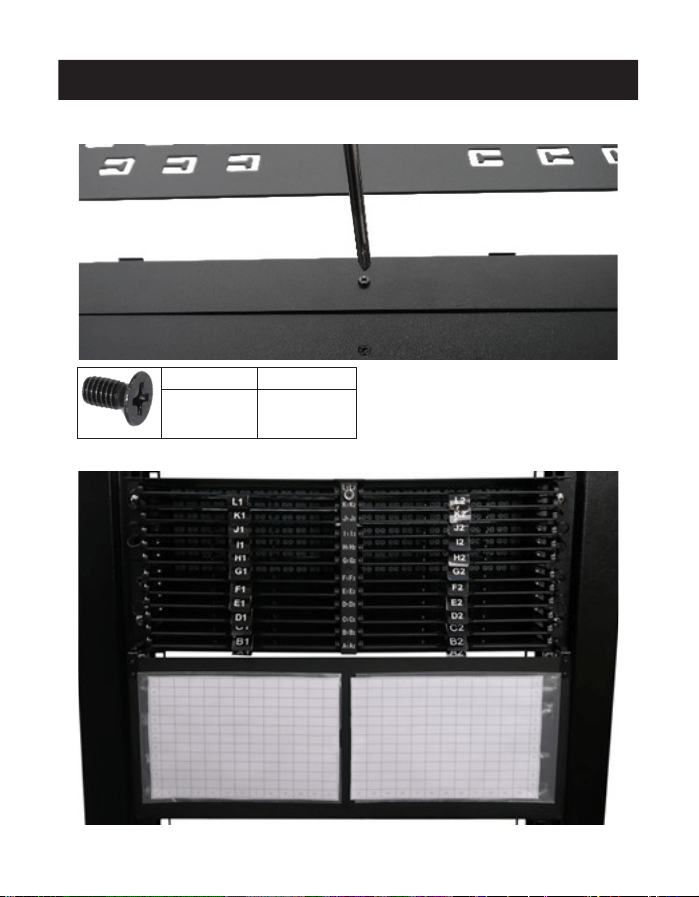

3. Secure the M3 screw on the bottom middle of the chassis.
4. Install the panel into the rack.
Description M3*4 Screw
Quantity 2 Pcs.
3. Installation
23-03-501-9347A9_revA.indb 423-03-501-9347A9_revA.indb 4 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
5
3.2 Installing Cable

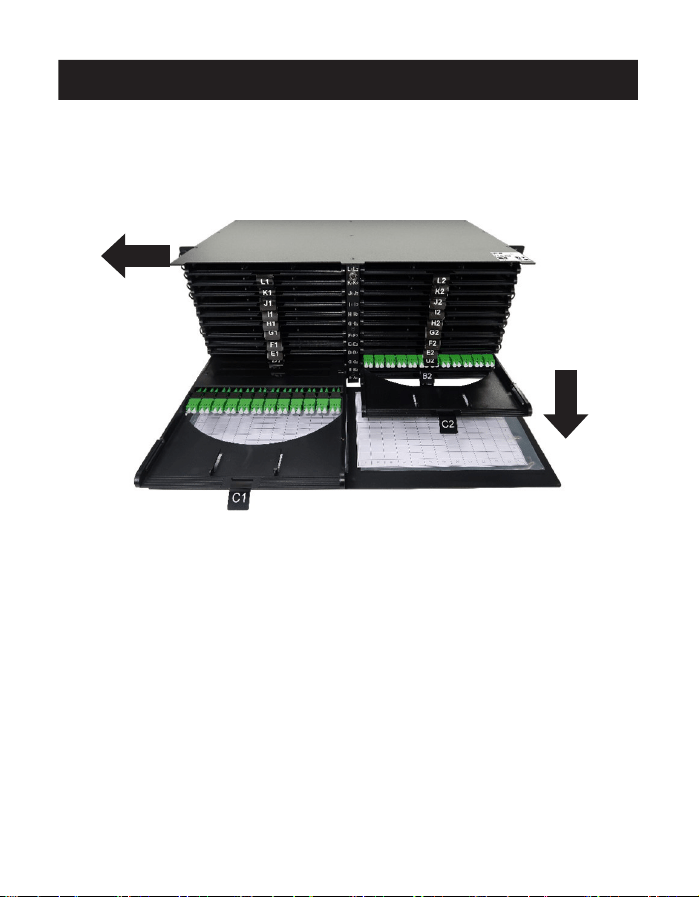

1. Remove the splicing cassette from the panel.
Note: When removing the cassette module, there is a bolt that prevents the module from being
pulled out. The cable connected with the module should be pulled out first, followed by the bolt.
3. Installation
23-03-501-9347A9_revA.indb 523-03-501-9347A9_revA.indb 5 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
6

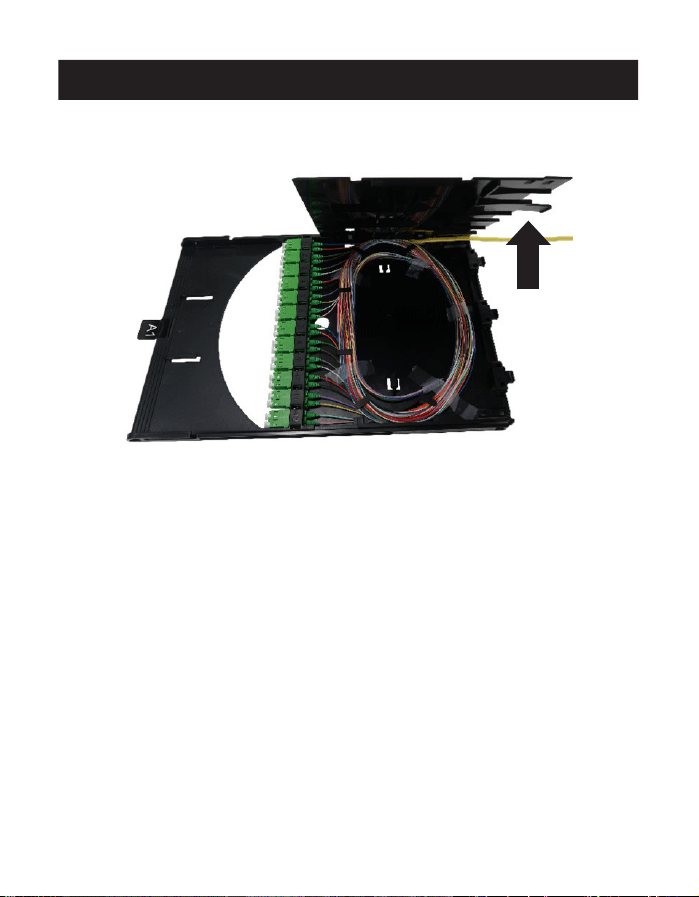

2. Remove the top cover of the cassette.
Note: 24 pcs. of LC pigtail have been preloaded into the cassette.

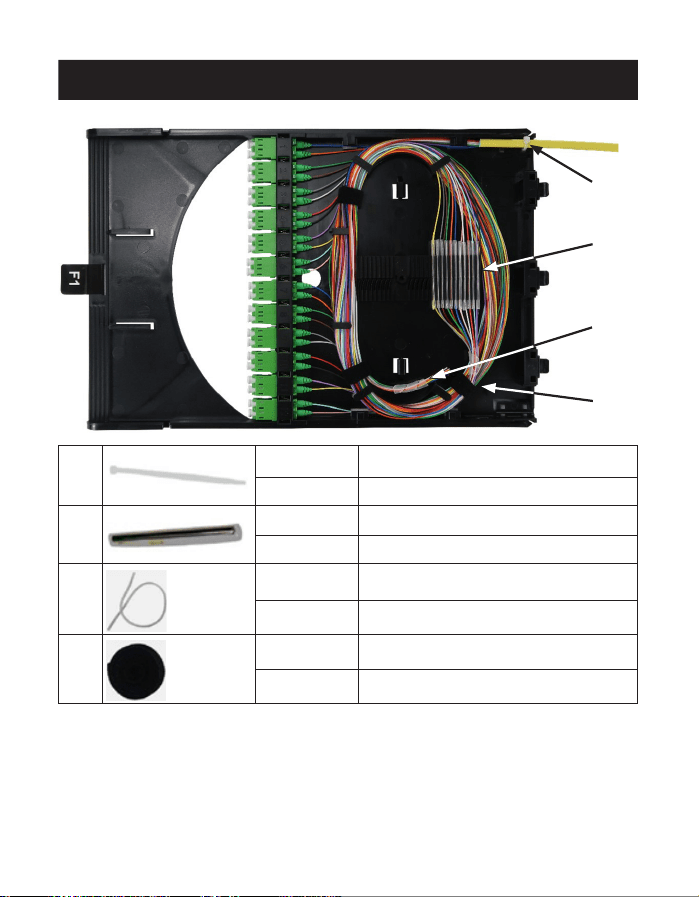

3. Splice the desired pigtail with the fiber drop cable in accordance with standard
industry splicing practices.
After splicing the fiber trunk cable, the fanout of the trunk cable should be
attached to the shelf with the included nylon cable ties. Make sure there is
enough cable slack so the cassette module can move back and forth freely. To
prevent damage to the cables, make sure the cable is not intertwined.
3. Installation
23-03-501-9347A9_revA.indb 623-03-501-9347A9_revA.indb 6 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
7
1
Description Nylon Cable Tie
Quantity 10 Pcs.
2
Description Single Splicing Protective Tube
Quantity 576 Pcs., 24 Pcs. per module
3
Description Spiral Wrapping Bands
Quantity 1 Pc.
4
Description Black Velcro Tie
Quantity 1 Roll
3. Installation
11
22
33
44
23-03-501-9347A9_revA.indb 723-03-501-9347A9_revA.indb 7 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
8

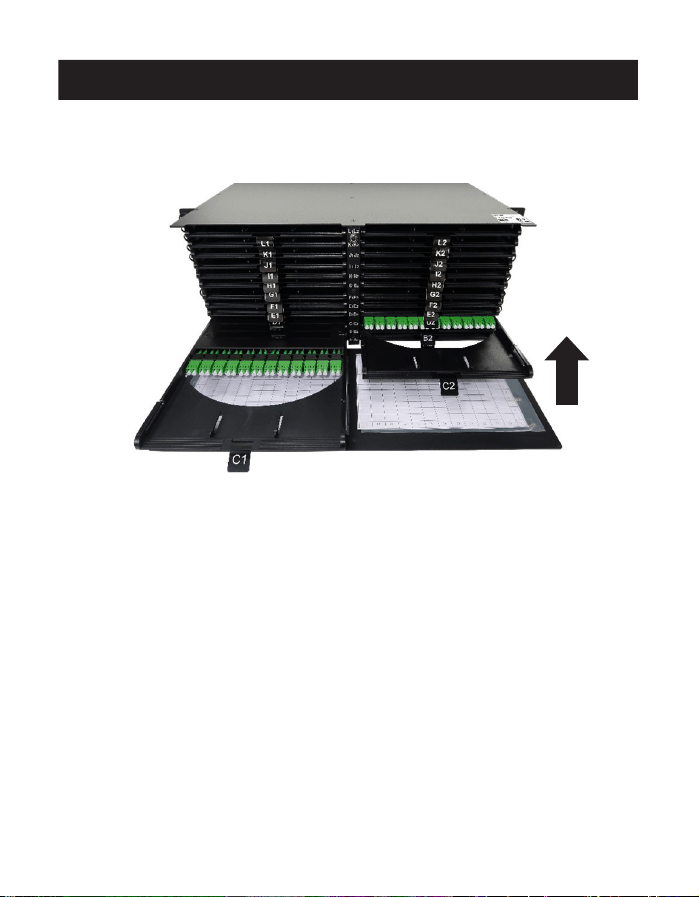

4. To insert the cassette back into the panel after splicing, first pull out the bolt
and align the cassette with the panel with port 1 on the left. Then, push the
cassette into the panel.
3. Installation
23-03-501-9347A9_revA.indb 823-03-501-9347A9_revA.indb 8 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
9

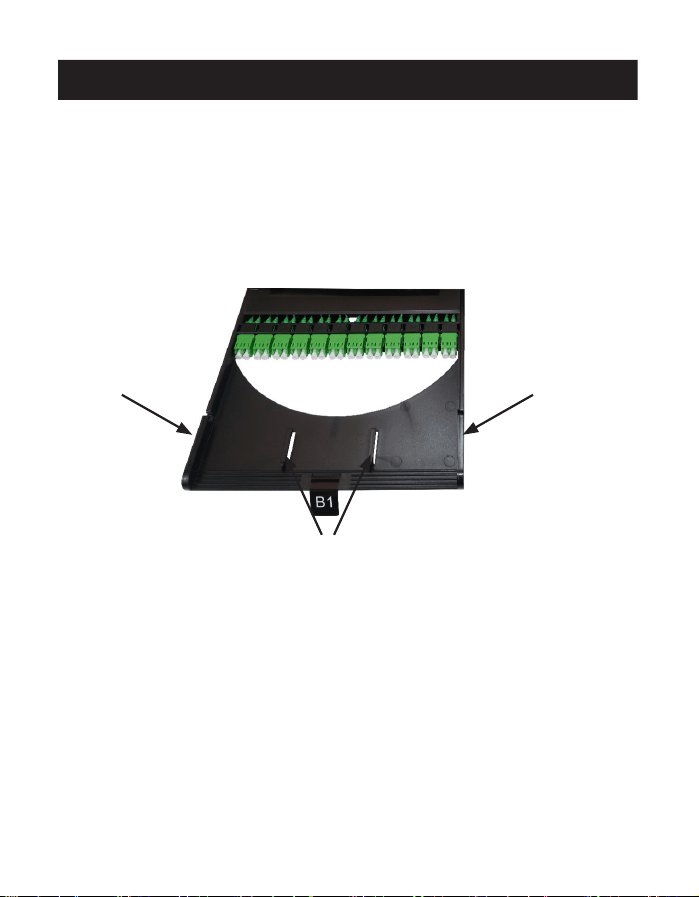

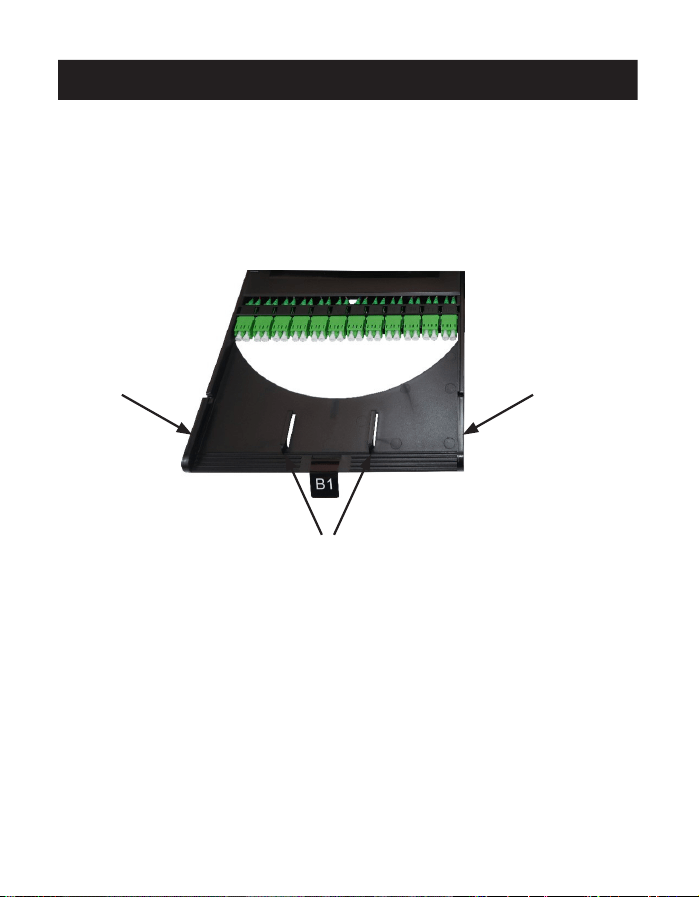

5. Once a cassette module has been spliced with a fiber drop cable, patch cords
can be installed using the connections on the front of the cassette.
To prevent the cable from bending, use the integrated cable loops on the
module cover to organize cables. To prevent damage to cables, it’s
recommended the left-most cable loop is used for ports 1 through 6, and the
right-most cable loop is used for ports 7 through 12.
For cables installed
in ports 1 through 6,
the left-most cable
should be under
the cover.
For cables installed in
ports 7 through 12,
the right-most cable
should be under the
cover.
All the cabling should be under the integrated
cable loops to prevent the cable from being
damaged while being moved in and out.
3. Installation
23-03-501-9347A9_revA.indb 923-03-501-9347A9_revA.indb 9 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
10
23-03-501-9347A9_revA.indb 1023-03-501-9347A9_revA.indb 10 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
11
23-03-501-9347A9_revA.indb 1123-03-501-9347A9_revA.indb 11 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
12
Eaton has a policy of continuous improvement. Specifications are subject to change without
notice. Photos and illustrations may differ slightly from actual products.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No. 23-03-501 /
9347A9_RevA
January 2024
Eaton is a registered
trademark.
All trademarks are property
of their respective owners.
23-03-501-9347A9_revA.indb 1223-03-501-9347A9_revA.indb 12 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
13
Modelo:
N600P-576A-24
Panel de conexión de
fibra de alta densidad
4U con 24 casetes de empalme,
576x LC/APC SM de 0.9 mm,
pigtail de 1.5 m
Manual del Propietario
English 1
Français 25
23-03-501-9347A9_revA.indb 1323-03-501-9347A9_revA.indb 13 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
14
Descripción
Tornillo
de cabeza
avellanada
M3*4
Tornillo
de cabeza
avellanada
M4*6
Amarre
de velcro
negro
Tubo
protector
de
empalme
simple
Amarres
de cables
de nylon
Bandas en
espiral
Cantidad 2
unidades
8
unidades
1
Rollo
576
unidades
10
unidades
1
unidades.
1. Descripción General del Producto
2. Contenido del Empaque
17.1 [435]
3.8
[96.16]
6.3 [159.48]
18.5 [470.1]
Pulgadas [mm]
6.9
[176]
19 [485]
18.4 [467.9]
17.9 [454]
23-03-501-9347A9_revA.indb 1423-03-501-9347A9_revA.indb 14 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
15
3.1 Instalación del panel
1. Desempaque el chasis del panel y el estante y colóquelos sobre una superficie plana.
2. Instale el estante en la parte posterior del chasis y fíjelo con los tornillos M4 incluidos.
Descripción Tornillo M4*6
Cantidad 8 unidades
3. Instalación
23-03-501-9347A9_revA.indb 1523-03-501-9347A9_revA.indb 15 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
16
3. Fije el tornillo M3 en la parte inferior central del chasis.
4. Instale el panel en el rack.
Descripción Tornillo M3*4
Cantidad 2 unidades
3. Instalación
23-03-501-9347A9_revA.indb 1623-03-501-9347A9_revA.indb 16 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
17
3.2 Instalación del cable
1. Retire el casete de empalme del panel.
Nota: Al extraer el módulo del casete, hay un perno que impide que se extraiga el módulo.
El cable conectado con el módulo debe extraerse en primer lugar, seguido del perno.
3. Instalación
23-03-501-9347A9_revA.indb 1723-03-501-9347A9_revA.indb 17 1/4/2024 4:28:28 PM1/4/2024 4:28:28 PM
18
2. Retire la tapa superior del casete.
Nota: 24 unidades. de LC pigtail han sido precargados en el casete.
3. Empalme el pigtail deseado con el cable de bajada de fibra de acuerdo con las
prácticas de empalme estándar del sector.
Después de empalmar el cable troncal de fibra, la salida en abanico del cable troncal
debe fijarse al estante con los amarres de cables de nylon incluidos. Asegúrese de
que hay suficiente holgura en el cable para que el módulo del casete pueda moverse
libremente hacia delante y hacia atrás. Para evitar daños en los cables, asegúrese de
que no estén entrelazados.
3. Instalación
23-03-501-9347A9_revA.indb 1823-03-501-9347A9_revA.indb 18 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
19
1
Descripción Brida de nylon
Cantidad 10 unidades
2
Descripción Tubo protector de empalme simple
Cantidad 576 unidades, 24 unidades por módulo
3
Descripción Bandas en espiral
Cantidad 1 unidad
4
Descripción Cinta de velcro negra
Cantidad 1 Rollo
3. Instalación
11
22
33
44
23-03-501-9347A9_revA.indb 1923-03-501-9347A9_revA.indb 19 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
20
4. Para volver a insertar el casete en el panel tras el empalme, tire primero del
perno y alinee el casete con el panel con el puerto 1 a la izquierda. A
continuación, introduzca el casete en el panel.
3. Instalación
23-03-501-9347A9_revA.indb 2023-03-501-9347A9_revA.indb 20 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
21
5. Una vez que se ha empalmado un módulo de casete con un cable de bajada
de fibra, se pueden instalar cables de conexión utilizando las conexiones de la
parte frontal del casete.
Para evitar que el cable se doble, utilice los bucles integrados en la cubierta del
módulo para organizar los cables. Para evitar daños en los cables, se
recomienda utilizar el bucle de cable del extremo izquierdo para los puertos 1
a 6, y el bucle de cable del extremo derecho para los puertos 7 a 12.
Para los cables
instalados en los
puertos 1 a 6, el cable
situado al extremo
izquierdo debe estar
bajo la cubierta.
Para los cables
instalados en los
puertos 7 a 12, el cable
situado al extremo
derecho debe estar
bajo la cubierta.
Todo el cableado debe estar bajo los lazos integrados
para evitar que se dañe al introducirlo y sacarlo.
3. Instalación
23-03-501-9347A9_revA.indb 2123-03-501-9347A9_revA.indb 21 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
22
23-03-501-9347A9_revA.indb 2223-03-501-9347A9_revA.indb 22 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
23
23-03-501-9347A9_revA.indb 2323-03-501-9347A9_revA.indb 23 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
24
Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo
aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
Todos los derechos reservados
Publicación nº 23-03-501 /
9347A9_RevA
Enero 2024
Eaton es una marca registrada.
Todas las marcas registradas
son propiedad de sus
respectivos propietarios.
23-03-501-9347A9_revA.indb 2423-03-501-9347A9_revA.indb 24 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
25
Modèle :
N600P-576A-24
Panneau de brassage de fibre
optique à haute densité
24 cassettes d'épissure 4U, queue de
cochon 1,5 M du connecteur de fibre
optique 576 x LC/APC SM 0,9 mm.
Manuel de l'utilisateur
English 1
Español 13
23-03-501-9347A9_revA.indb 2523-03-501-9347A9_revA.indb 25 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
26
Description
Vis à tête
fraisée
M3*4
Vis à tête
fraisée
M4*6
Attache
velcro
noire
Tube de
protection
pour
épissure
simple
Attaches
de câble
en nylon
Bandes
d'emballage
en spirale
Quantité 2 pièces 8 pièces 1 rouleau 576 pièces 10 pièces 1 pièce
1. Aperçu du produit
2. Contenu de l'emballage
17,1 [435]
3,8
[96,16]
6,3 [159,48]
18,5 [470,1]
POUCES [mm]
6,9
[176]
19 [485]
18,4 [467,9]
17,9 [454]
23-03-501-9347A9_revA.indb 2623-03-501-9347A9_revA.indb 26 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
27
3.1 Installation du panneau
1. Déballer le châssis du panneau et l'étagère et les placer sur une surface plane.
2. Installer l'étagère à l'arrière du châssis et la fixer en utilisant les vis M4 fournies.
Description Vis M4*6
Quantité 8 pièces
3. Installation
23-03-501-9347A9_revA.indb 2723-03-501-9347A9_revA.indb 27 1/4/2024 4:28:29 PM1/4/2024 4:28:29 PM
28
3. Fixer la vis M3 au milieu de la partie inférieure du châssis.
4. Installer le panneau dans le rack.
Description Vis M3*4
Quantité 2 pièces.
3. Installation
23-03-501-9347A9_revA.indb 2823-03-501-9347A9_revA.indb 28 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
29
3.2 Installation du câble
1. Retirer la cassette d'épissure du panneau.
Remarque : lors du retrait du module de cassette, un boulon empêche le module d'être retiré.
Retirer d'abord le câble relié au module, puis le boulon.
3. Installation
23-03-501-9347A9_revA.indb 2923-03-501-9347A9_revA.indb 29 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
30

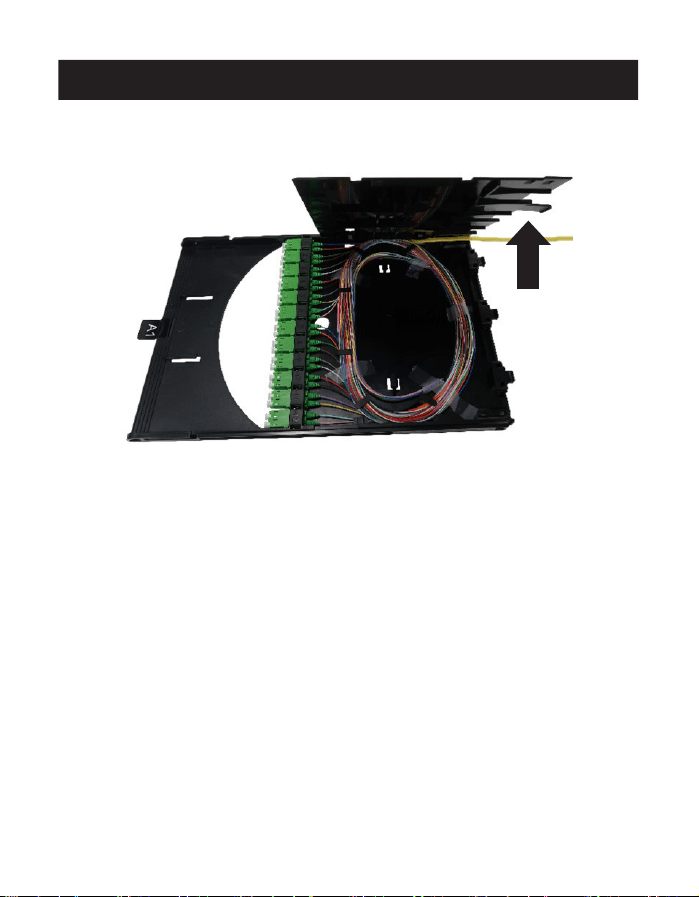

2. Retirer le couvercle supérieur de la cassette.
Remarque: 24 pièces de la fibre amorce du connecteur ont été préchargées dans la cassette.
3. Épisser la queue de cochon souhaitée avec le câble de descente de fibre
conformément aux pratiques d'épissure standard de l'industrie.
Après avoir épissé le câble de raccordement de la fibre, son extrémité doit être fixée
à l'étagère à l'aide des attaches de câble en nylon fournies. Il convient de s'assurer
que le câble est suffisamment détendu pour que le module de cassette puisse se
déplacer librement d'avant en arrière. Pour éviter d'endommager les câbles, veiller à
ce qu'ils ne soient pas entrelacés.
3. Installation
23-03-501-9347A9_revA.indb 3023-03-501-9347A9_revA.indb 30 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
31
1
Description Attache de câble en nylon
Quantité 10 pièces
2
Description Tube de protection pour épissure simple
Quantité 576 pièces, 24 pièces par module
3
Description Bandes d'emballage en spirale
Quantité 1 pièce
4
Description Attache velcro noire
Quantité 1 rouleau
3. Installation
11
22
33
44
23-03-501-9347A9_revA.indb 3123-03-501-9347A9_revA.indb 31 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
32
4. Pour réinsérer la cassette dans le panneau après l'épissage, retirer d'abord le boulon
et aligner la cassette sur le panneau avec le port 1 à gauche. Pousser ensuite la
cassette dans le panneau.
3. Installation
23-03-501-9347A9_revA.indb 3223-03-501-9347A9_revA.indb 32 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
33
5. Une fois qu'un module de cassette a été épissé avec un câble de descente de fibre,
les cordons de raccordement peuvent être installés à l'aide des connexions situées à
l'avant de la cassette.
Pour éviter que le câble ne se plie, utiliser les boucles de câble intégrées sur le
couvercle du module pour ranger les câbles. Pour éviter d'endommager les câbles, il
est recommandé d'utiliser la boucle de câble la plus à gauche pour les ports 1 à 6, et
la boucle de câble la plus à droite pour les ports 7 à 12.
Pour les câbles
installés dans les ports
1 à 6, le câble le plus à
gauche doit se trouver
sous le couvercle.
Pour les câbles
installés dans les ports
7 à 12, le câble le plus
à droite doit se trouver
sous le couvercle.
Tout le câblage doit être placé sous les boucles de
câble intégrées an d'éviter que le câble ne soit
endommagé lors de l'entrée et de la sortie.
3. Installation
23-03-501-9347A9_revA.indb 3323-03-501-9347A9_revA.indb 33 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
34
23-03-501-9347A9_revA.indb 3423-03-501-9347A9_revA.indb 34 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
35
23-03-501-9347A9_revA.indb 3523-03-501-9347A9_revA.indb 35 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
36
La politique d'Eaton est l'amélioration continue. Les caractéristiques techniques sont modifiables sans
préavis. Les photos et illustrations peuvent différer légèrement des produits réels.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
Tous droits réservés
Publication No 23-03-501 /
9347A9_RevA
Janvier 2024
Eaton est une marque
déposée.
Toutes les marques déposées
sont la propriété de leurs
détenteurs respectifs.
23-03-501-9347A9_revA.indb 3623-03-501-9347A9_revA.indb 36 1/4/2024 4:28:30 PM1/4/2024 4:28:30 PM
