Milwaukee 6143-31 11 Amp 4-1/2” / 5” Braking Small Angle User Manual

Cat. No. / No de cat.

6143-31

4-1/2" / 5" BRAKING SMALL ANGLE GRINDER,

PADDLE, NO-LOCK

PALETTE DE PETITE MEULEUSE ANGULAIRE À FREIN DE

115 mm (4-1/2") / 125 mm (5") SANS VERROU

INTERRUPTOR DE TIPO PALETA DE RECTIFICADORA ANGULAR

PEQUEÑA DE FRENADO DE 115 mm (4-1/2") / 125 mm (5")

SIN SEGURO

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Un-

modied plugs and matching outlets will reduce risk

of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for car-

rying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

• When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not

use a power tool while you are tired or under the

inuence of drugs, alcohol or medication. A mo-

ment of inattention while operating power tools may

result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left at-

tached to a rotating part of the power tool may result

in personal injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust col-

lection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

di󰀨erent from those intended could result in a hazard-

ous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

SPECIFIC SAFETY RULES FOR

SANDER/GRINDER

Safety Warnings Common for Grinding, Sanding,

Wire Brushing or Abrasive Cutting-O󰀨 Operations:

• This power tool is intended to function as a

grinder, sander, wire brush or cut-o󰀨 tool. Read

all safety warnings, instructions, illustrations

and specications provided with this power tool.

Failure to follow all instructions listed below may result

in electric shock, re and/or serious injury.

• Operations such as polishing are not recom-

mended to be performed with this power tool.

Operations for which the power tool was not designed

may create a hazard and cause personal injury.

• Do not use accessories which are not specically

designed and recommended by the tool manufac-

turer. Just because the accessory can be attached to

your power tool, it does not assure safe operation.

• The rated speed of the accessory must be at least

equal to the maximum speed marked on the power

tool. Accessories running faster than their rated speed

can break and y apart.

• The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded or controlled.

• Threaded mounting of accessories must match the

grinder spindle thread. For accessories mounted

by anges, the arbour hole of the accessory must

t the locating diameter of the ange. Accessories

that do not match the mounting hardware of the power

tool will run out of balance, vibrate excessively and

may cause loss of control.

• Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for

chips and cracks, backing pad for cracks, tear or

excess wear, wire brush for loose or cracked wires.

If power tool or accessory is dropped, inspect for

damage or install an undamaged accessory. After

inspecting and installing an accessory, position

yourself and bystanders away from the plane of the

rotating accessory and run the power tool at maxi-

mum no-load speed for one minute. Damaged ac-

cessories will normally break apart during this test time.

• Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable of

stopping ying debris generated by various operations.

The dust mask or respirator must be capable of ltrating

particles generated by your operation. Prolonged ex-

posure to high intensity noise may cause hearing loss.

• Keep bystanders a safe distance away from

work area. Anyone entering the work area must

wear personal protective equipment. Fragments

of workpiece or of a broken accessory may y away

and cause injury beyond immediate area of operation.

• Hold the power tool by insulated gripping surfaces

only, when performing an operation where the cut-

ting tool may contact hidden wiring. Contact with

a "live" wire may also make exposed metal parts of

the power tool "live" and could give the operator an

electric shock.

• Position the cord clear of the spinning accessory. If

you lose control, the cord may be cut or snagged and your

hand or arm may be pulled into the spinning accessory.

• Never lay the power tool down until the accessory

has come to a complete stop. The spinning acces-

sory may grab the surface and pull the power tool out

of your control.

• Do not run the power tool while carrying it at your side.

Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into your body.

• Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electrical hazards.

• Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

• Do not use accessories that require liquid cool-

ants. Using water or other liquid coolants may result

in electrocution or shock.

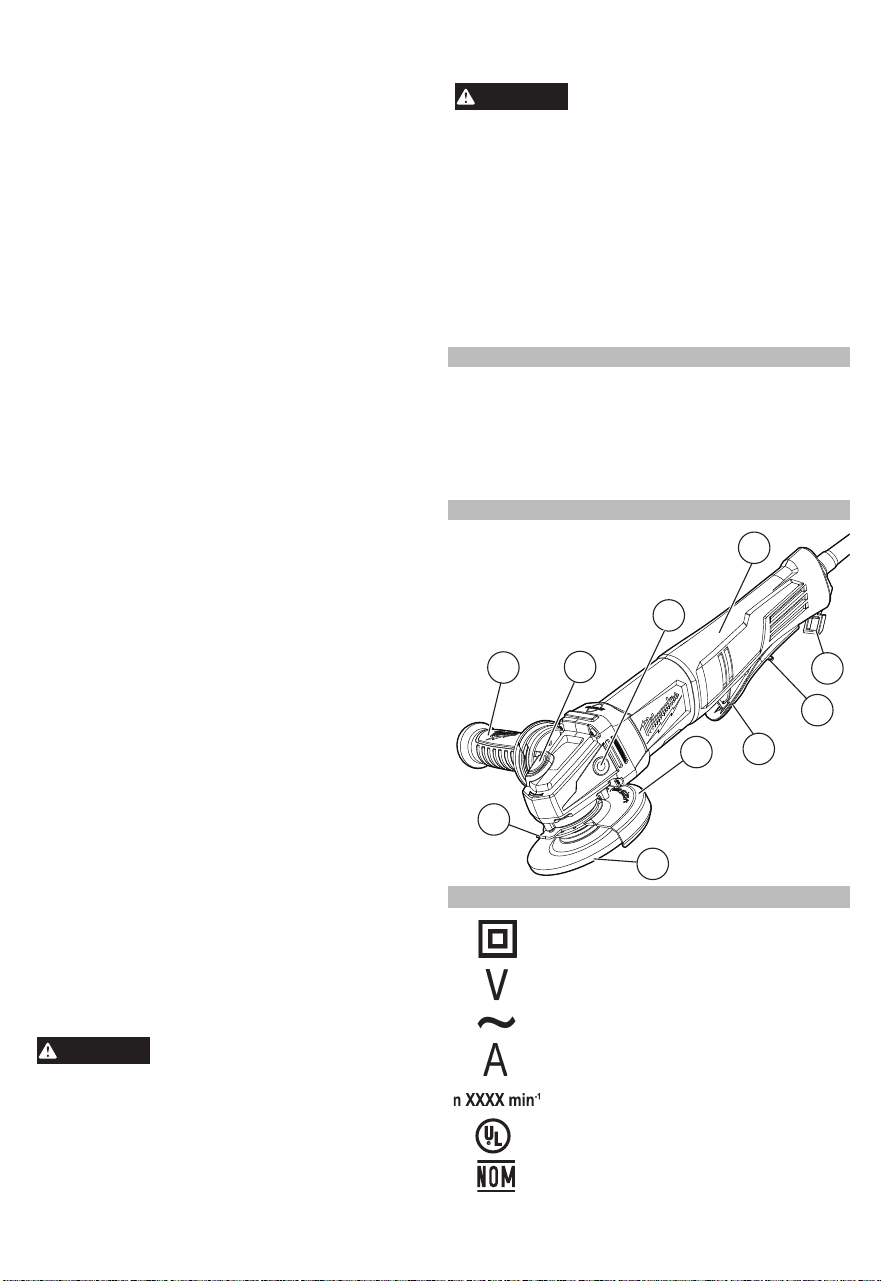

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other acces-

sory. Pinching or snagging causes rapid stalling of the

rotating accessory which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that

is entering into the pinch point can dig into the surface

of the material causing the wheel to climb out or kick

out. The wheel may either jump toward or away from

the operator, depending on direction of the wheel’s

movement at the point of pinching. Abrasive wheels

may also break under these conditions.

Kickback is the result of power tool misuse and/or in-

correct operating procedures or conditions and can be

avoided by taking proper precautions as given below.

• Maintain a rm grip on the power tool and position

your body and arm to allow you to resist kickback

forces. Always use auxiliary handle, if provided, for

maximum control over kickback or torque reaction

during start-up. The operator can control torque reac-

tions or kickback forces, if proper precautions are taken.

• Never place your hand near the rotating accessory.

Accessory may kickback over your hand.

• Do not position your body in the area where power

tool will move if kickback occurs. Kickback will

propel the tool in direction opposite to the wheel’s

movement at the point of snagging.

• Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the ac-

cessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause

loss of control or kickback.

• Do not attach a saw chain woodcarving blade or

toothed saw blade. Such blades create frequent

kickback and loss of control.

Safety Warnings Specic for Grinding and Abrasive

Cutting-O󰀨 Operations:

• Use only wheel types that are recommended for

your power tool and the specic guard designed

for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded

and are unsafe.

• The grinding surface of centre depressed wheels

must be mounted below the plane of the guard lip.

An improperly mounted wheel that projects through the

plane of the guard lip cannot be adequately protected.

• The guard must be securely attached to the power

tool and positioned for maximum safety, so the

least amount of wheel is exposed towards the

operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could ignite clothing.

• Wheels must be used only for recommended ap-

plications. For example: do not grind with the side

of cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels are intended

for peripheral grinding, side forces applied to these

wheels may cause them to shatter.

• Always use undamaged wheel anges that are of

correct size and shape for your selected wheel.

Proper wheel anges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-o󰀨

wheels may be di󰀨erent from grinding wheel anges.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SPECIFICATIONS

Cat. No. ..................................................... 6143-31

Volts .............................................................120 AC

Amps ...................................................................11

RPM ..............................................................12,000

Spindle Thread Size .................................... 5/8"-11

Wheel Size ..............................................4-1/2" - 5"

Guard Type .................................................Type 27

FUNCTIONAL DESCRIPTION

1. Side handle

2. Spindle lock

3. Side handle socket

4. Handle

5. Hanger

6. Switch lock-o󰀨

7. Paddle switch

8. Type 27 guard

9. Accessory

10. Detent tab

SYMBOLOGY

Double Insulated

Volts

Alternating Current

Amps

Rated Revolutions per Minute (RPM)

UL Listing Mark for Canada and U.S.

Approval Mark for Mexico

• Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not suit-

able for the higher speed of a smaller tool and may burst.

Additional Safety Warnings Specic for Abrasive

Cutting-O󰀨 Operations:

• Do not “jam” the cut-o󰀨 wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of the

wheel in the cut and the possibility of kickback or wheel

breakage.

• Do not position your body in line with and behind

the rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the possible

kickback may propel the spinning wheel and the power

tool directly at you.

• When wheel is binding or when interrupting a cut

for any reason, switch o󰀨 the power tool and hold

the power tool motionless until the wheel comes

to a complete stop. Never attempt to remove the

cut-o󰀨 wheel from the cut while the wheel is in

motion otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of

wheel binding.

• Do not restart the cutting operation in the work-

piece. Let the wheel reach full speed and carefully

re-enter the cut. The wheel may bind, walk up or kick-

back if the power tool is restarted in the workpiece."

• Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near

the line of cut and near the edge of the workpiece on

both sides of the wheel.

• Use extra caution when making a “pocket cut” into

existing walls or other blind areas. The protruding

wheel may cut gas or water pipes, electrical wiring or

objects that can cause kickback.

Safety Warnings Specic for Sanding Operations:

• Do not use excessively oversized sanding disc

paper. Follow manufacturers recommendations,

when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a

laceration hazard and may cause snagging, tearing

of the disc or kickback.

Safety Warnings Specic for Wire Brushing Op-

erations:

• Be aware that wire bristles are thrown by the brush

even during ordinary operation. Do not overstress

the wires by applying excessive load to the brush.

The wire bristles can easily penetrate light clothing

and/or skin.

• If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel or

brush may expand in diameter due to work load and

centrifugal forces.

Additional Safety Warnings

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an

OSHA compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

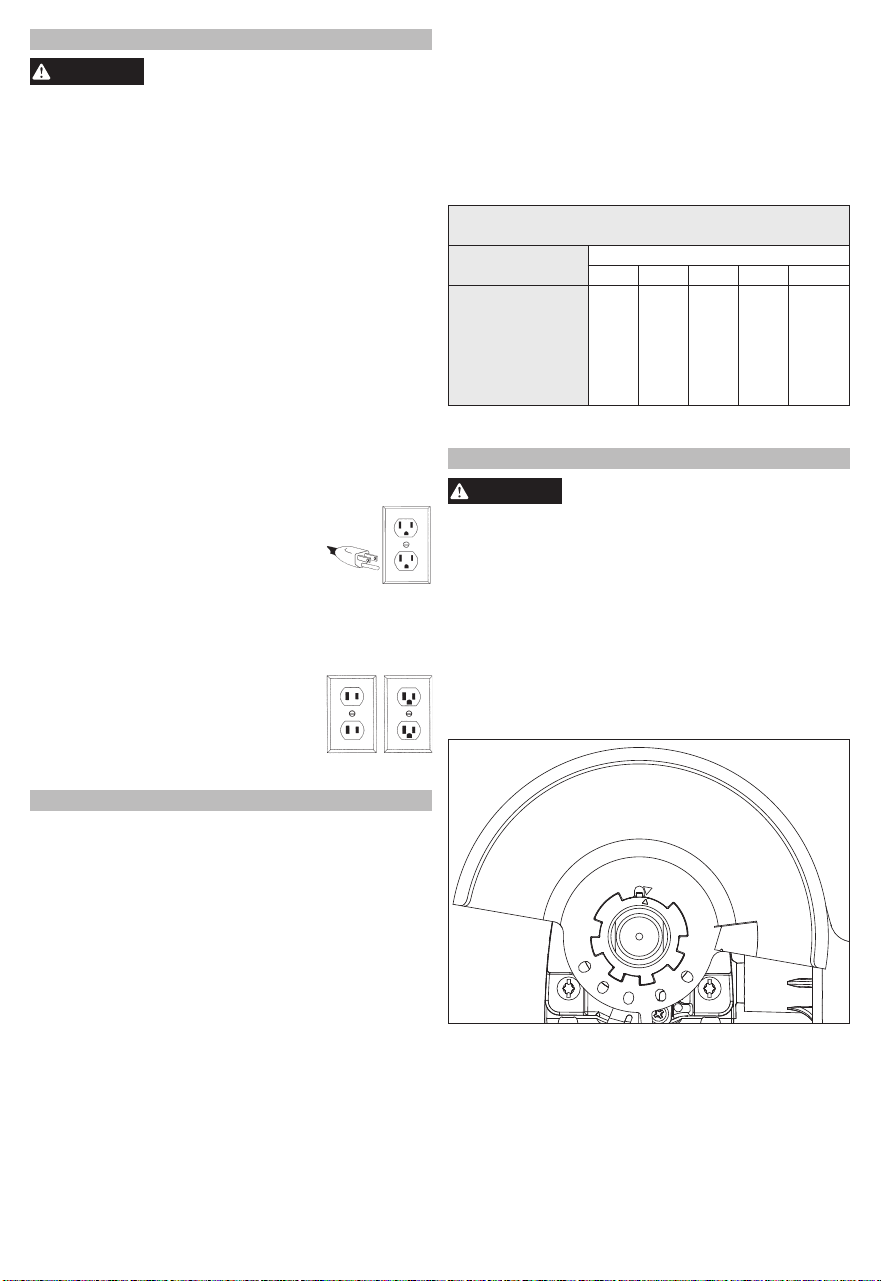

GROUNDING

WARNING

Improperly connecting the ground-

ing wire can result in the risk of

electric shock. Check with a qualied electrician

if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug pro-

vided with the tool. Never remove the grounding

prong from the plug. Do not use the tool if the

cord or plug is damaged. If damaged, have it

repaired by a MILWAUKEE service facility before

use. If the plug will not t the outlet, have a

proper outlet installed by a qualied electrician.

Grounded Tools (Three-Prong Plugs)

Tools marked “Grounding Required” have a three

wire cord and three prong grounding plug. The plug

must be connected to a properly grounded outlet

(See Figure A). If the tool should electrically mal-

function or break down, grounding provides a low

resistance path to carry electricity away from the

user, reducing the risk of electric shock.

The grounding prong in the plug is connected through

the green wire inside the cord to the grounding

system in the tool. The green wire in the cord must

be the only wire connected to the tool's grounding

system and must never be attached to an electrically

“live” terminal.

Your tool must be plugged into an appro-

Fig. A

priate outlet, properly installed and

grounded in accordance with all codes

and ordinances. The plug and outlet

should look like those in Figure A.

Double Insulated Tools (Two-Prong Plugs)

Tools marked “Double Insulated” do not require

grounding. They have a special double insulation

system which satisfies OSHA requirements and

complies with the applicable standards

Fig. B

Fig. C

of Underwriters Laboratories, Inc., the

Canadian Standard Association and

the National Electrical Code. Double

Insulated tools may be used in either

of the 120 volt outlets shown in Figures

B and C.

EXTENSION CORDS

Grounded tools require a three wire extension

cord. Double insulated tools can use either a two

or three wire extension cord. As the distance from

the supply outlet increases, you must use a heavier

gauge extension cord. Using extension cords with

inadequately sized wire causes a serious drop in

voltage, resulting in loss of power and possible tool

damage. Refer to the table shown to determine the

required minimum wire size.

The smaller the gauge number of the wire, the greater

the capacity of the cord. For example, a 14 gauge

cord can carry a higher current than a 16 gauge cord.

When using more than one extension cord to make

up the total length, be sure each cord contains at

least the minimum wire size required. If you are using

one extension cord for more than one tool, add the

nameplate amperes and use the sum to determine

the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure

it is marked with the su󰀩x “W-A” (“W” in Canada) to

indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in

good electrical condition. Always replace a damaged

extension cord or have it repaired by a qualied

person before using it.

• Protect your extension cords from sharp objects,

excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

For Extension Cords*

Nameplate Amps

Extension Cord Length

25' 50' 75' 100' 150'

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ve volts at 150%

of the rated ampere.

ASSEMBLY

WARNING

To reduce the risk of injury, always

unplug tool before changing or

removing accessories.

To reduce the risk of injury when grinding, always

use properly installed guards.

Removing/Installing/Adjusting the Guard

This tool is shipped with a guard. The guard must be

used when using the tool as a grinder. The guard may

be removed when using tool as a sander.

1. To remove the guard, unplug tool and remove any

accessories from spindle.

2. Press in the detent tab and rotate the guard clock-

wise until the tabs on the grinder line up with the

slots in the guard.

3. Lift the guard straight up and away from the tool.

4. To install the guard, unplug the tool and remove

any accessories from the spindle.

5. Line up the tabs on the grinder with the slots in

the guard. The arrows on the grinder and guard

will align.

6. Press in the detent tab and press the guard onto

the tool. Rotate guard counterclockwise into rst

detent slot.

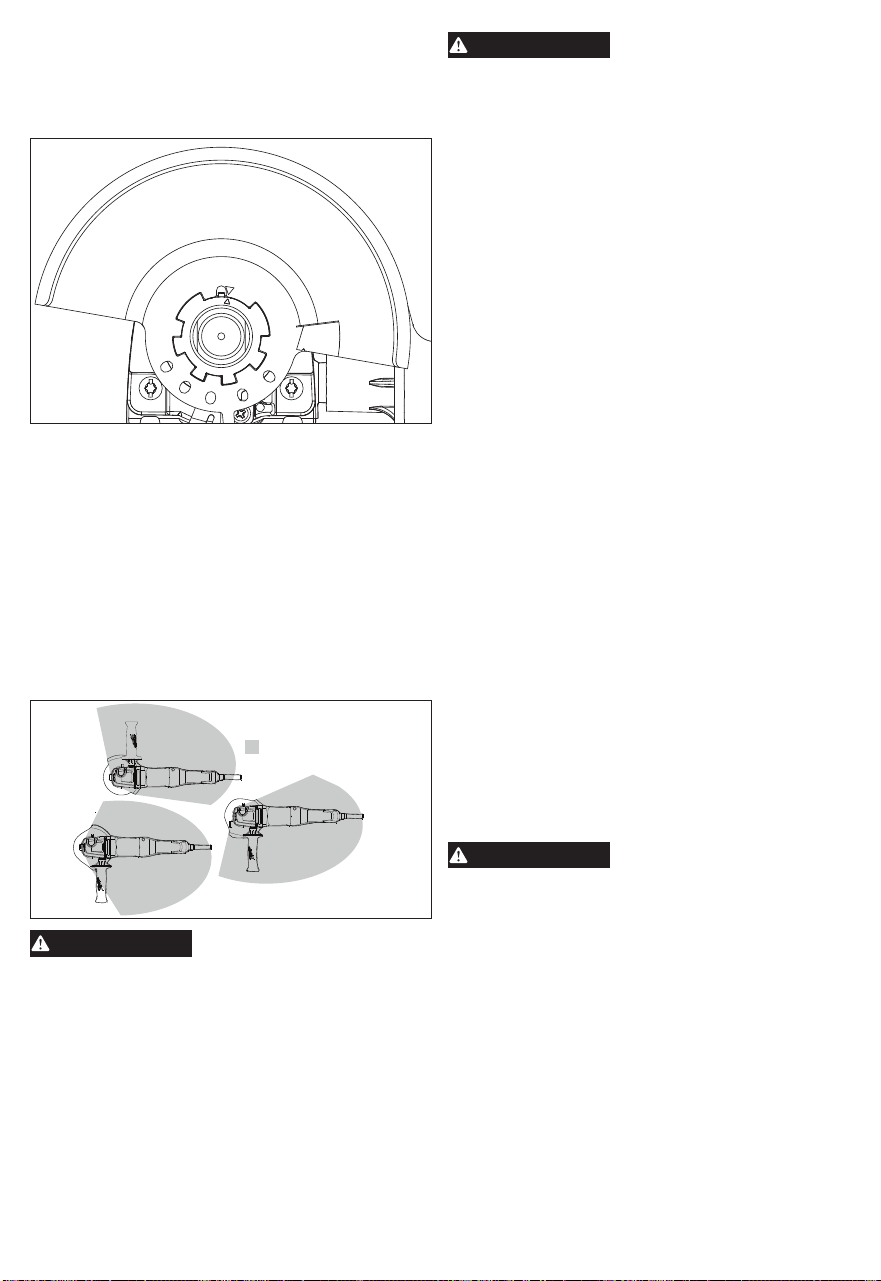

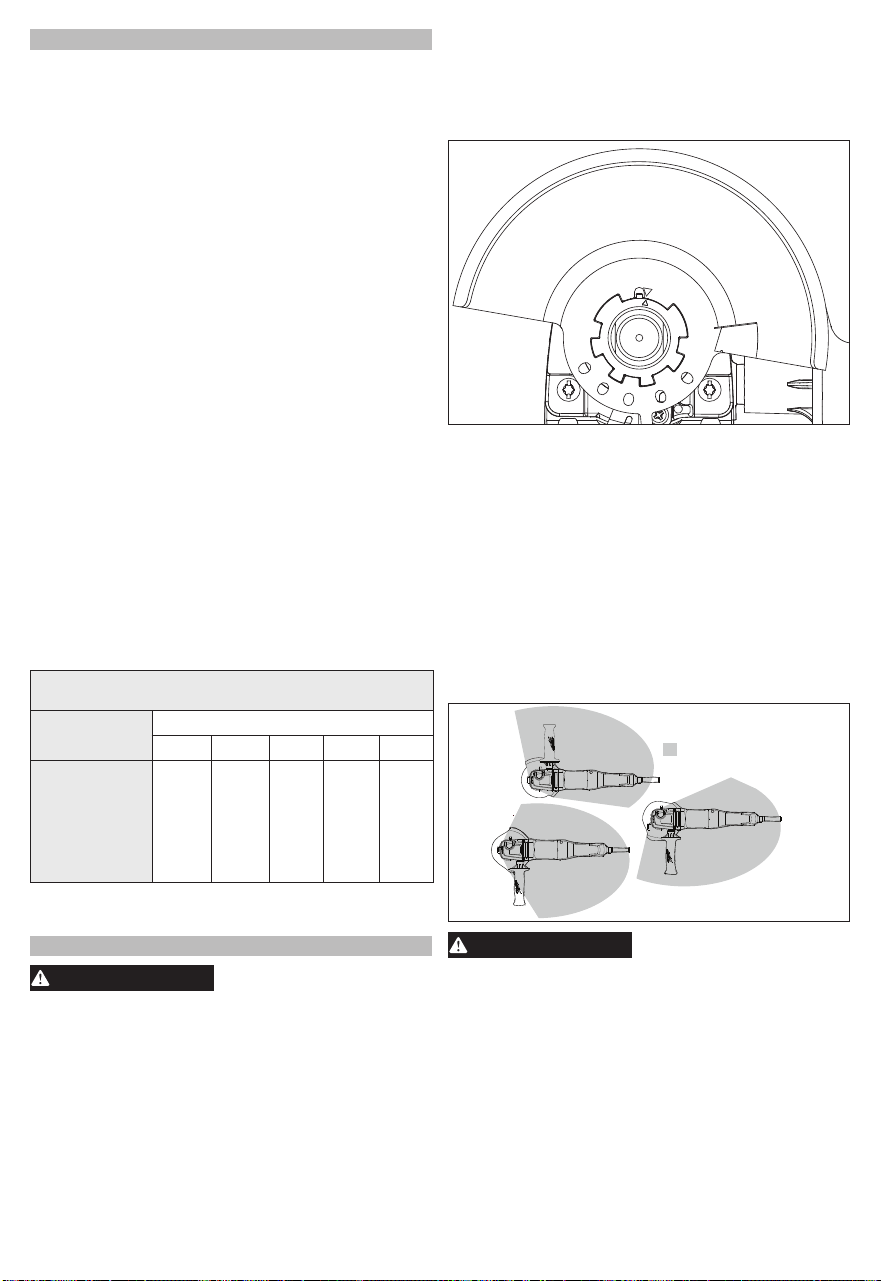

7. To adjust the guard, press in the detent tab

and rotate the guard to one of ve detent slots.

WARNING! Always adjust the guard to provide the

operator with maximum protection while operating.

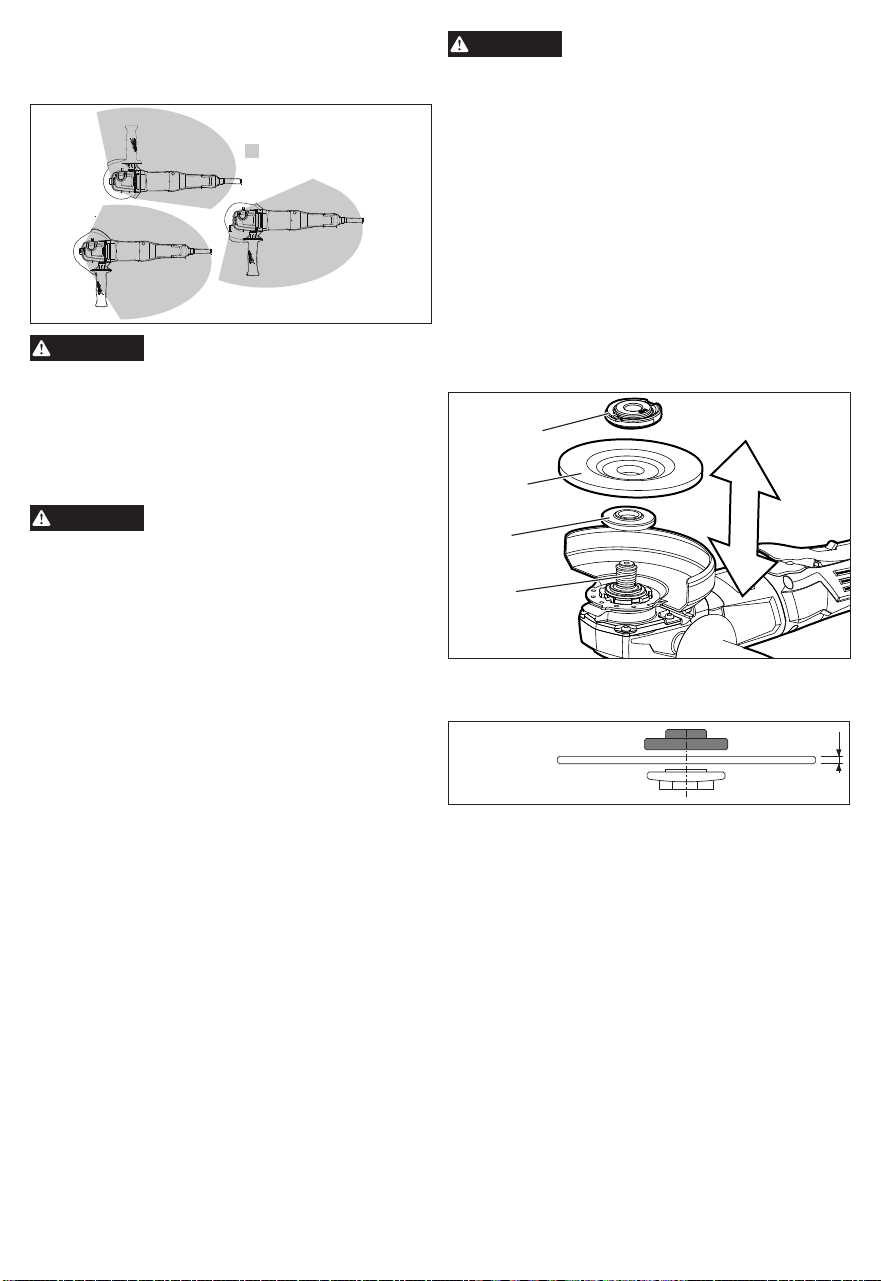

Operator's Zones

WARNING

To reduce the risk of injury, always

use a side handle when using this

tool. Hold securely.

Installing Side Handle

The side handle may be installed on either side of

the gear case. Position the side handle in the loca-

tion which o󰀨ers best control and guard protection.

To install, thread side handle into side handle socket

and tighten securely.

WARNING

To reduce the risk of injury, the

operator should be instructed in

the use, care and protection of grinding wheels.

Grinding Wheel Selection

Use grinding wheels, and accessories that are:

• correct size as written on tool’s nameplate.

• rated at or above the RPM listed on the tool’s name-

plate.

• correct accessory, wheel type and grit for the job.

Grinding is the cutting action of thousands of abrasive

grains on the face of a grinding wheel. When grinding

metals such as steel and iron, choose an aluminum

oxide grinding wheel. Select a silicon carbide grinding

wheel for stone and concrete. Use cotton reinforced

wheels for non-ferrous metals.

Type 1 Reinforced 1/8" thick or less Cut-O󰀨 Wheels

are suited for small cut-o󰀨 and shallow notching

operations only. Always handle wheels carefully to

avoid damage. Before installing any wheel, always

inspect it for cracks. If wheel is cracked, discard it to

prevent others from using it.

Care of Grinding & Cut-O󰀨 Wheels

Grinding/cut-o󰀨 wheels should be protected from:

• wetness and extreme humidity

• any type of solvent

• extreme changes in temperature

• dropping and bumping

Grinding and cut-o󰀨 wheels should be stored:

• in an organized way so wheels can be removed

without disturbing or damaging other wheels

• with their safety information

Grinding and cut-o󰀨 wheels should NOT be dropped,

rolled or bumped.

Discard wheels that have been dropped, rolled,

bumped, subjected to extreme changes in tempera-

ture, or come into contact with solvents or wetness.

WARNING

Only use accessories with Maxi-

mum Safe Operating Speed rated

at least equal to the maximum speed marked on

the power tool. This speed is based on the

strength of the wheel, allowing for a reasonable

measure of safety. It is not meant to imply a best

or most e󰀩cient operating speed. Do not exceed

the Maximum Safe Operating Speed.

Installing/Removing Grinding Wheels

Make sure the wheel does not extend beyond the

bottom of the guard. Threaded hub grinding wheels

may require a deeper guard (see "Accessories").

1. Unplug the tool. WARNING! Always unplug tool

before changing or removing accessories.

2. Properly position the guard.

3. Wipe the ange, xtec nut and spindle to remove

dust and debris. Inspect the parts for damage.

Replace if needed. Use only MILWAUKEE mount-

ing hardware designed for your tool.

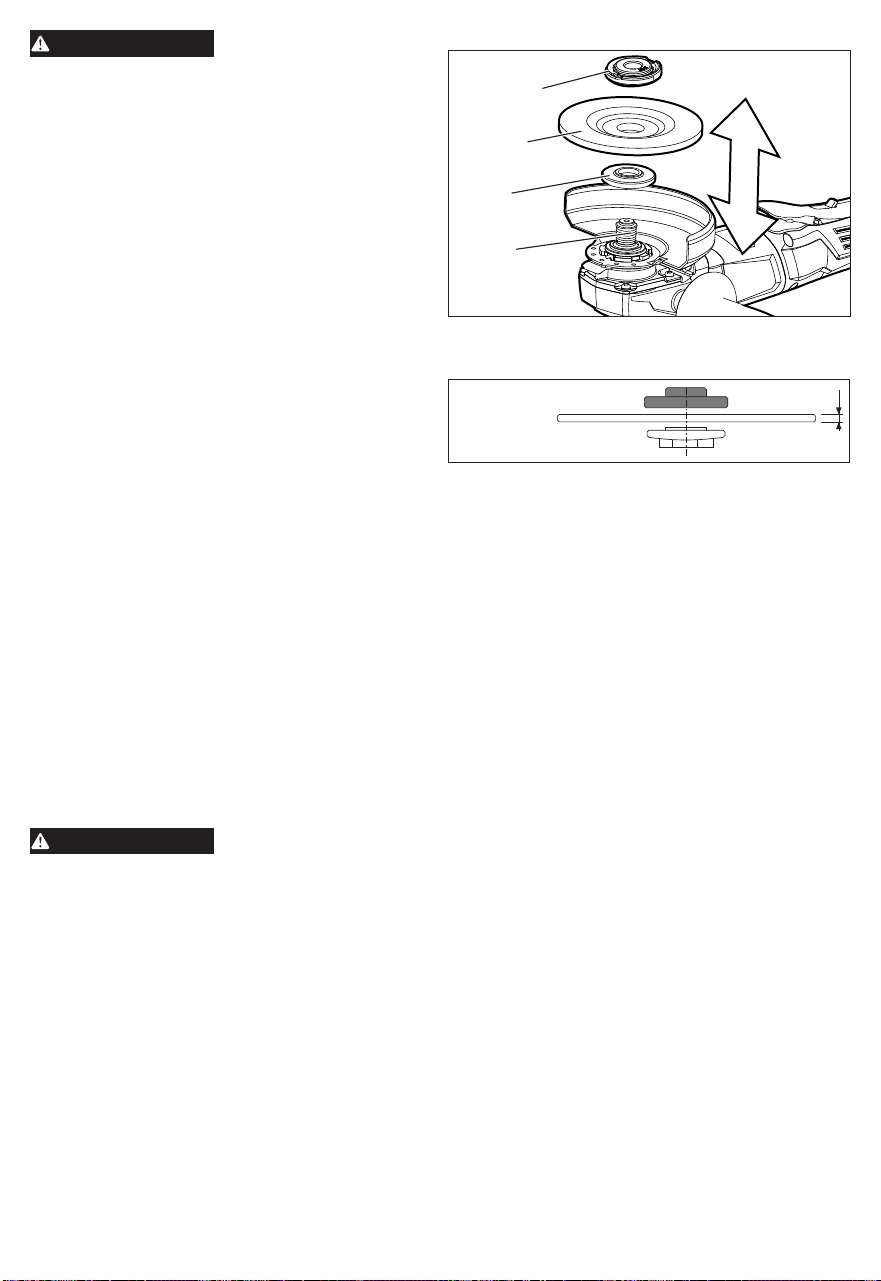

4. Place the ange on spindle, as shown.

Spindle

Flange

Grinding

wheel

Fixtec nut

5. Place the selected wheel on the spindle and align

it with the ange.

6. Position the xtec nut over the spindle.

Fixtec nut

position

7. Press in the spindle lock button while turning the

xtec nut clockwise. Tighten securely.

8. To remove wheel, unplug the tool and reverse the

procedure.

Sanding Disc Selection

Use sanding discs and accessories that are:

• correct size as written on tool’s nameplate.

• rated at or above the RPM listed on the tool’s name-

plate.

• correct accessory, wheel type and grit for the job.

Select the correct type of sanding disc for your job.

Generally, use 24 or 36 grit for heavy stock removal;

50, 60, or 80 grit for medium stock removal and 120

grit for nishing. Always begin with a coarse grit, us-

ing successively ner grits to obtain the desired nish.

•Aluminum Oxide: For fast cutting, general purpose

discs for most metal jobs. Best for cold-rolled steel,

stainless steel or metals requiring tough, fast cutting,

long lasting abrasives.

•Aluminum Zirconia Bi-Cut: Unique grit pattern is

arranged in clusters for faster stock removal and

cleaning. Ideal for removing paint from cars, boats,

etc. without clogging.

•Ceramic: Lasts up to 3 times longer than Aluminum

Oxide Discs. For general metal working. Ideal for

tough jobs.

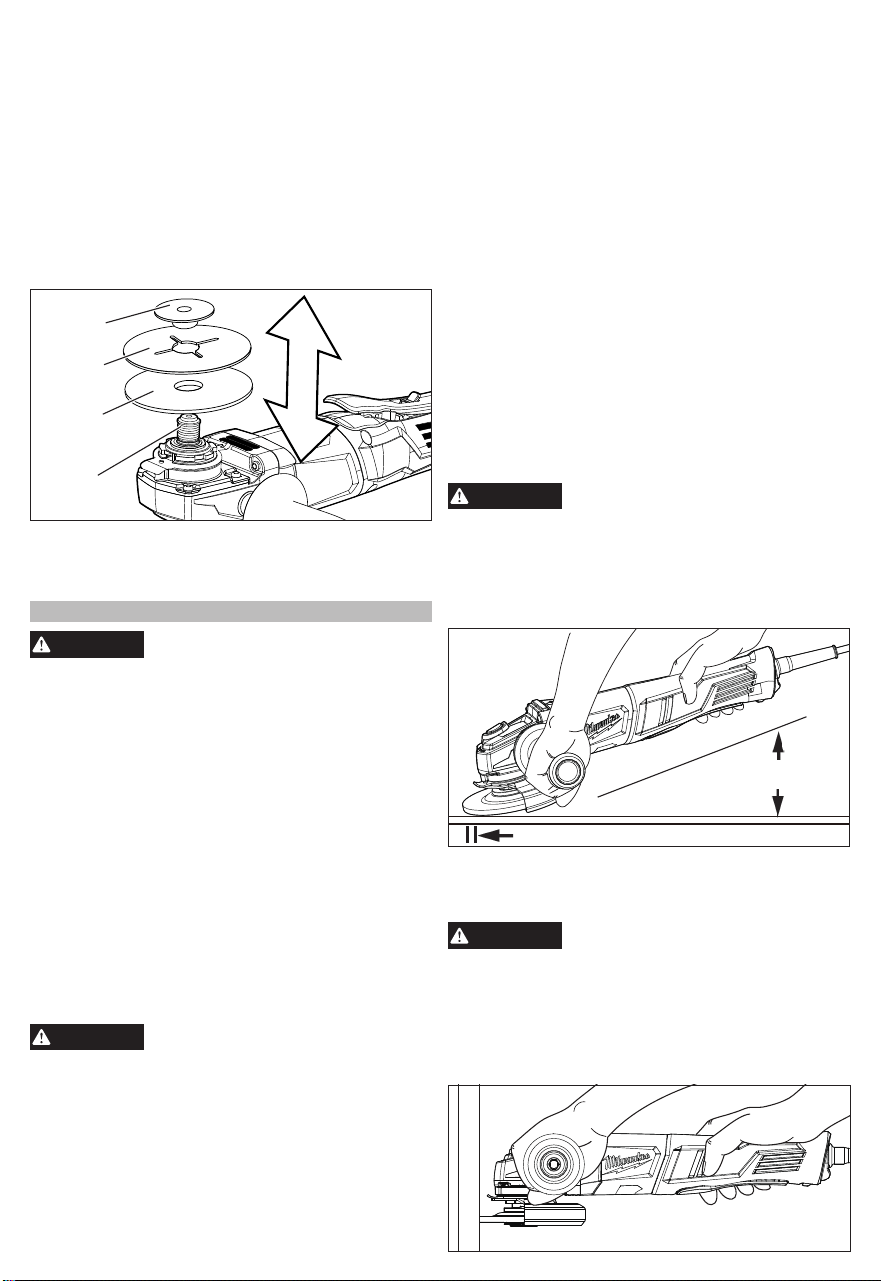

Installing Backing Pad and Sanding Discs

1. Unplug the tool. WARNING! Always unplug tool

before changing or removing accessories.

2. Wipe the accessories, disc nut and spindle to

remove dust and debris. Inspect the parts for dam-

age. Replace if needed. Use only MILWAUKEE

mounting hardware designed for your tool.

3. Slip backing pad onto spindle with at side away

from gear case.

4. Place sanding disc on backing pad and secure

assembly to spindle with disc nut.

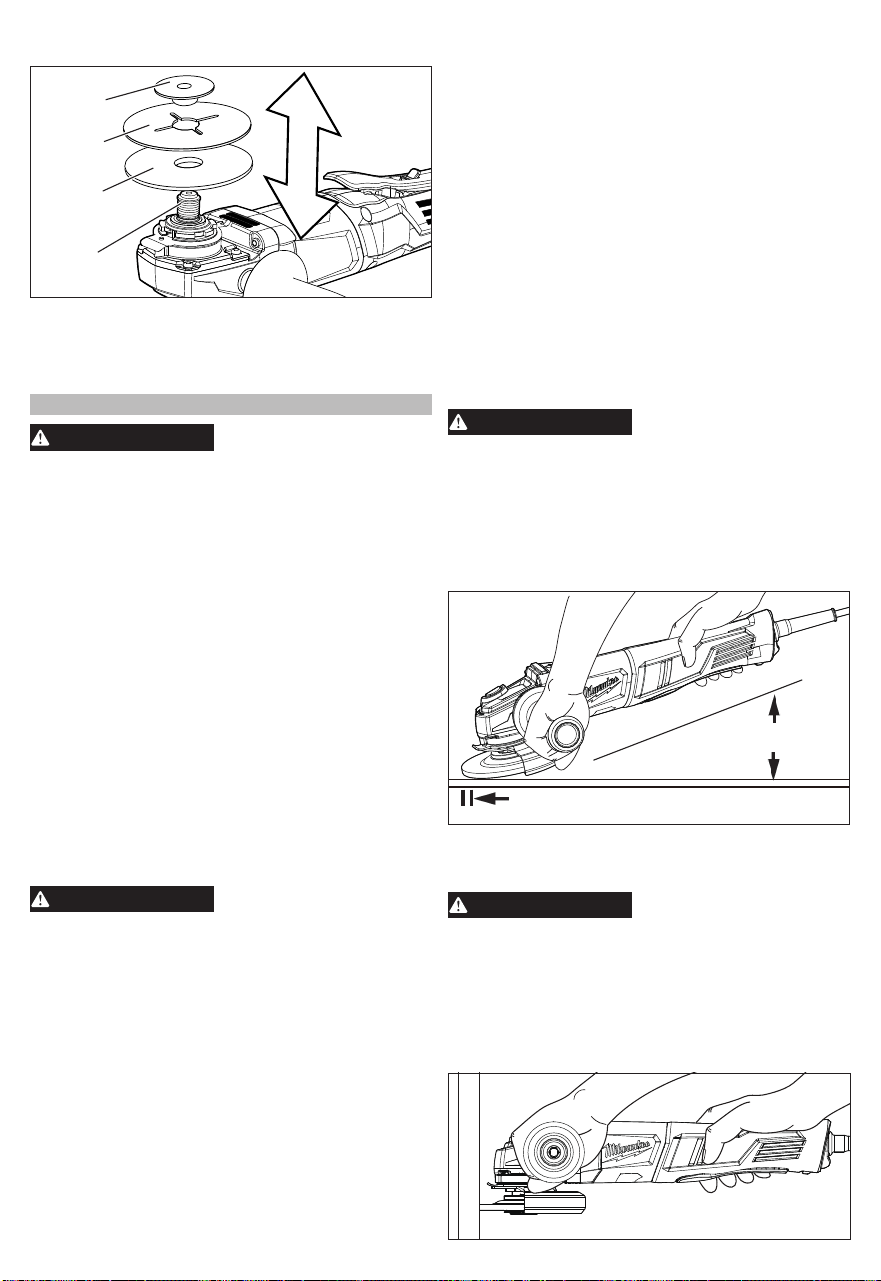

Spindle

Backing

pad

Disc nut

Sanding

disc

5. Press in the spindle lock button while turning disc

nut clockwise. Tighten securely.

6. To remove backing pad and sanding disc, unplug

the tool and reverse the procedure.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1. Never grind without

proper safety equipment.

To reduce the risk of injury, wear a dust mask or

use an OSHA compliant dust extraction solution

when working in dusty situations.

Thermal Overload Protection

The tool switches itself o󰀨 automatically when the

motor is overloaded. If this happens, release the

trigger to reset. Pull the trigger and continue work.

Mechanical Brake

The mechanical brake engages when the trigger is

released, causing the wheel to stop and allowing you

to proceed with your work. Generally, the wheel stops

within two seconds. If it takes longer than two sec-

onds, ensure that you have the correct accessories

installed and try again. If the problem still occurs, the

tool needs servicing by an authorized MILWAUKEE

service facility. Make sure the tool comes to a com-

plete stop before laying it down.

WARNING

Always hold the tool rmly with

both hands using the handles

provided before and during grinding.

Paddle Switch Operation

To start the tool, grasp the handle and side handle

rmly. Pull the lock-o󰀨 button back and squeeze the

paddle switch.

To stop the tool, release the paddle switch. Make

sure the tool comes to a complete stop before laying

the tool down.

General Operation

1. If you have just installed an accessory or are

beginning a period of work, test the wheel by

letting it spin for one minute before applying it to

the workpiece. WARNING! Never use a grinding

wheel that has been dropped. Out-of-balance or

damaged accessories can mar workpiece, dam-

age the tool, and cause stress that may cause

accessory failure.

2. Use a clamp, vise or other practical means to hold

your work, freeing both hands to control the tool.

3. WARNING! Hold tool securely with both hands.

Start the tool.

NOTE: If the tool is plugged in when the tool switch

is in the "ON" position, the tool will not run. Turn

the tool o󰀨, then back on to begin work.

4. Allow accessory to come to full speed before

beginning work.

5. Control pressure and surface contact between

accessory and workpiece. WARNING! Never

bang grinding wheel onto work.Too much pressure

causes accessory failure or slows speed.

6. When nished, turn o󰀨 the tool and make sure it

comes to a complete stop before laying it down.

Using Grinding Wheels

WARNING

The guard type must match the

wheel type to provide maximum

protection for the operator if the wheel should

break.

When grinding, hold tool at a 5

to 15

angle, using

constant pressure for a uniform nish. Too great an

angle causes concentrated pressure on small areas

which may gouge or burn work surface.

For best result use only this portion of disc

Hold at a 5° to Hold at a 5° to

15° angle15° angle

Using Cut-O󰀨 Wheels

Cut-O󰀨 Wheels are suited for small cut-o󰀨 and shal-

low notching operations only.

WARNING

The guard type must match the

wheel type to provide maximum

protection for the operator if the wheel should

break.

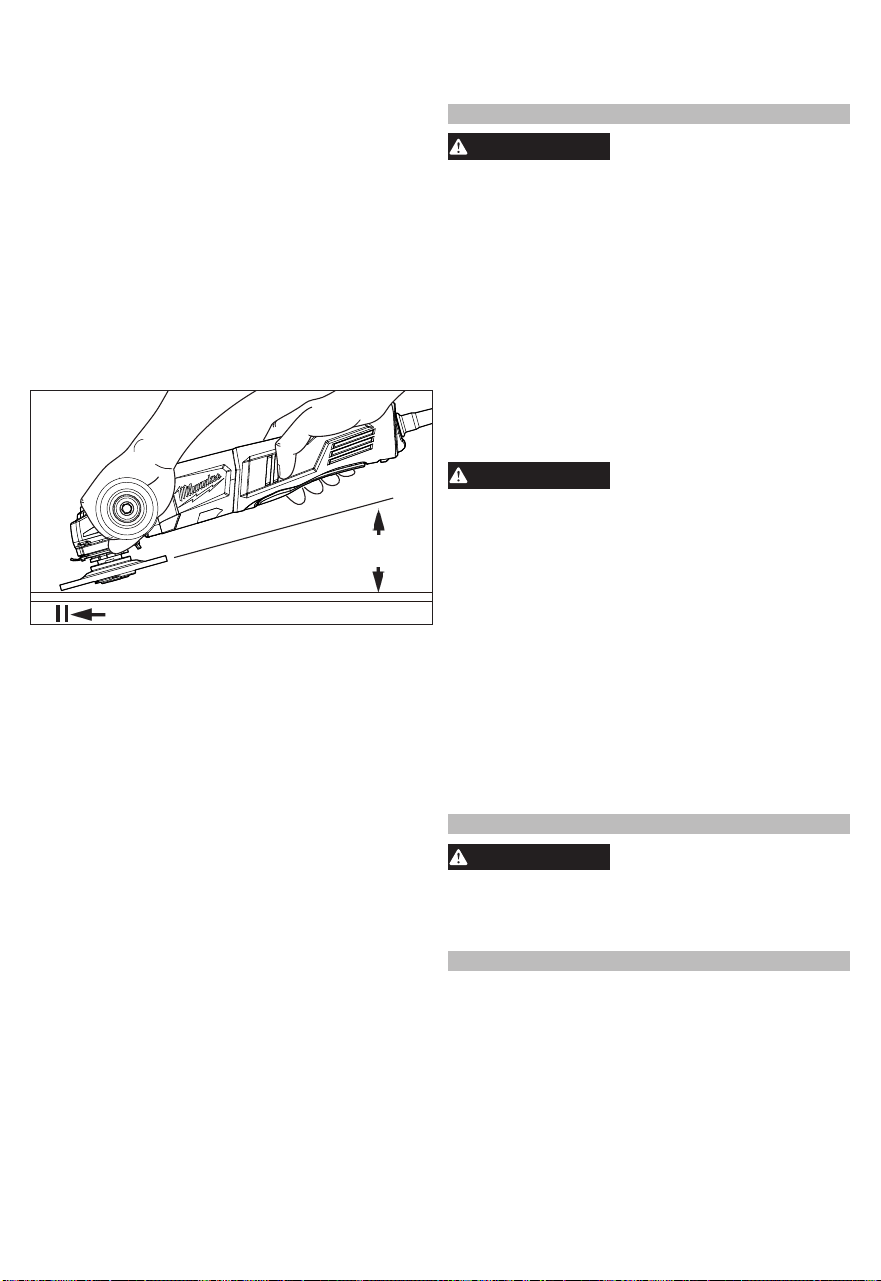

When using a cut-o󰀨 wheel, hold the tool as shown,

using only the edge of the wheel. WARNING! Using

the face of a Cut-O󰀨 Wheel (as in grinding) will cause

the wheel to crack and break, resulting in serious

personal injury.

Using Wire Brushes

Wire brushes are useful for removing rust, scale,

burrs, weld slag, etc.

WARNING

Everyone in the area must wear

protective clothing and safety

goggles or face shields. Fatigued wires and

residue will y o󰀨 the brush with considerable

force, causing potential for serious injury.

Never exceed Maximum Safe Operating Speed of

brush. Do not use a damaged brush or one that

is functioning improperly (throwing wires, out-

of-balance, etc.). These conditions increase the

possibility of further brush failure and possible

injury. Discard and replace damaged brushes

immediately.

A Type "27" guard must be properly installed

when using a wire wheel brush to provide maxi-

mum protection for the operator when fatigued

wires break. (See "Removing/Installing/Adjusting

the guard".)

Always install wire brushes according to the acces-

sory manufacturer’s instructions. Only use acces-

sories with threads matching the tool spindle.

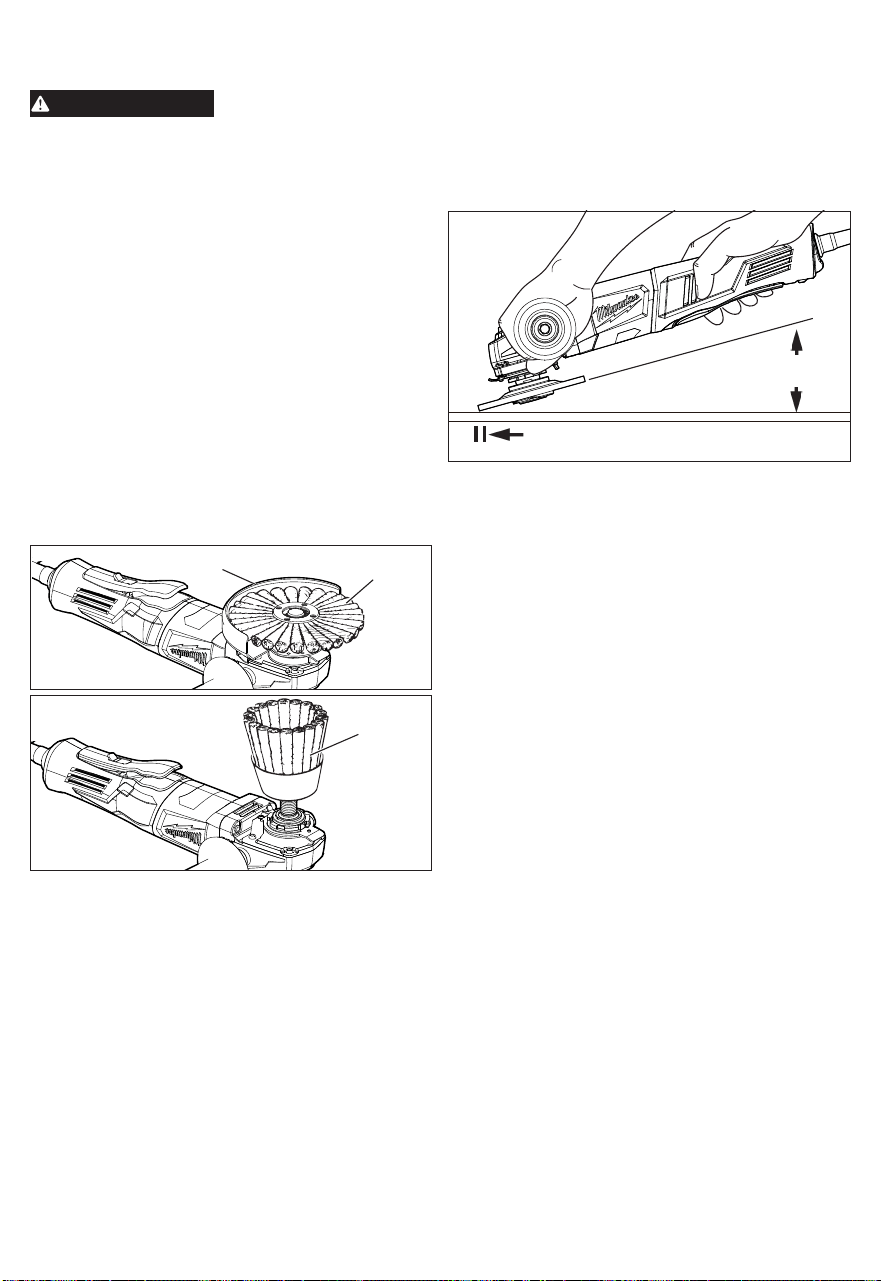

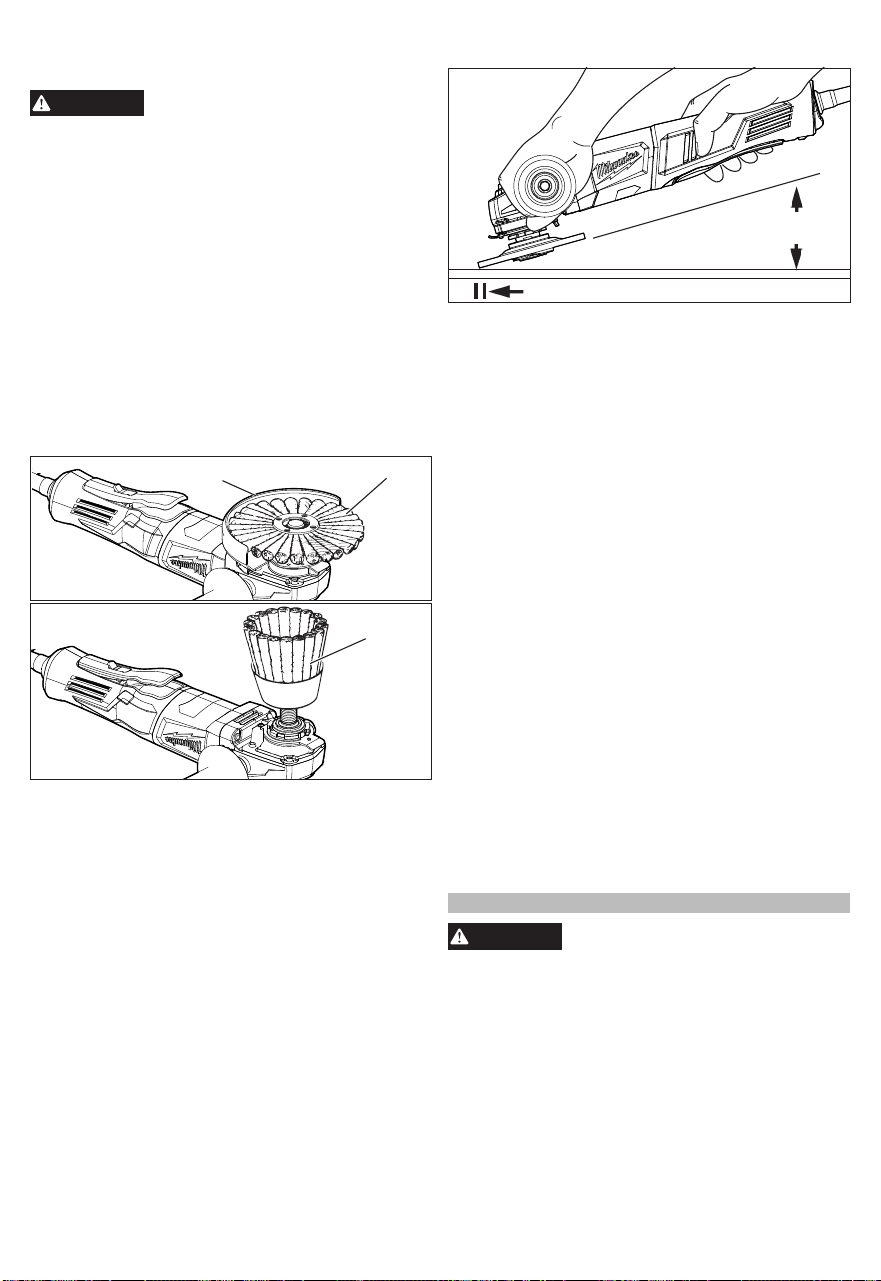

Wire Wheel Brush

Guard

Wire

Cup

Brush

Test wheel for balance and loose or damaged wires

by letting it spin for one minute before applying it to

the workpiece. During this time, no one should stand

in front of or in line with it.

Control pressure and surface contact between

wheel and workpiece. Too much pressure causes

over-bending of wires and heat build-up causing

premature wire breaking, rapid dulling and reduced

brush life. Instead of more pressure, try a wire wheel

with more aggressive cutting action (increased wire

size, decreased wire length or di󰀨erent brush type

(knot type vs. crimped wire type).

Using Sanding Discs

Hold tool at 5° to 15° angle to ensure proper sanding

pressure and control. Too great an angle will result

in too much pressure and could cause excessive

wear to the disc and workpiece. Too small an angle

will reduce control.

Use long, sweeping, side to side strokes, advancing

forward to produce the desired nish.

For best result use only this portion of disc

Hold at a 5° to Hold at a 5° to

15° angle15° angle

Cross Sanding - When nishing a surface that

has been prepared by a coarse disc or wheel, sand

at right angles to the strokes made by the coarser

disc. Finishing marks left from previous sanding are

easily seen and removed for a uniform nish. Failure

to cross sand when changing from a coarse disc to

a nishing disc may result in deep scratches and

circular marks.

Removing Welds or Hammer Marks - When remov-

ing welds or hammer marks, limit coarse sanding to

the immediate area. Use successively ner grits to

smooth surface.

Finishing Metal - Constantly move across the sur-

face. Work faster on curved surfaces where contact

areas are smaller and pressure is greater. Flat areas

may appear at the end of the stroke when pressure

is too heavy. Ease up on pressure at end of each

stroke and when reversing strokes.

Troubleshooting

Deep scratches and circular marks can result from:

• Using too coarse a grit

• Using a partially glazed disc

• Dirt or loose metal on the workpiece

• Failure to sand across the grain when changing from

coarse to nishing discs

• Failure to use closed coated discs to reduce the

problem of grains working loose and scratching the

workpiece

Bluish discoloration of metal surface indicates:

• Excessive heat caused by circular motion in a small area

• Excessive pressure

• Use of worn out or glazed discs

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the tool before performing

any maintenance. Never disassemble the tool.

Contact a MILWAUKEE service facility for ALL

repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular

maintenance program. Inspect your tool for issues

such as undue noise, misalignment or binding of

moving parts, breakage of parts, or any other condi-

tion that may a󰀨ect the tool operation. Return the tool

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool to a MILWAUKEE service facility for inspection.

WARNING

To reduce the risk of personal in-

jury, electric shock and damage,

never immerse your tool in liquid or allow a liquid

to ow inside it.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool to the nearest authorized

service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available

for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for the

Drain Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun

Accessories is two (2) years from the date of purchase. The warranty

period for the M18™ Compact Heat Gun, 8 Gallon Dust Extractor,

M18™ Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque

Impact Wrench w/ ONE-KEY™, and the M18 FUEL™ 1" High Torque

Impact Wrench w/ ONE-KEY™ is three (3) years from the date of

purchase. The warranty period for the LED in the LED Work Light and

the LED Upgrade Bulb for the Work Light is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Product.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call 55 4160-3547 to nd the nearest ASC, for service, parts, acces-

sories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a di󰀨erent manner from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Call to 55 4160-3547

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inflammables.

Les outils électriques produisent des étincelles

risquant d'enflammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils ac-

croît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

et des pièces en mouvement. Un cordon endom-

magé ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pen-

dant l’utilisation d’un outil électrique peut entraîner

des blessures graves.

• Porter l’équipement de protection individuel req-

uis. Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque antipoussières,

des bottes de sécurité antidérapantes, un casque

protecteur ou une protection auditive an de réduire

les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élect-

rique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à e󰀨ectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis-

santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

ENTRETIEN

• Les réparations de l’outil électrique doivent être

conées à un technicien qualié, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

PONCEUSE-RECTIFIEUSE

Règles de sécurité générales pour le meulage, le

ponçage, le nettoyage à l’aide d’une brosse métal-

lique, le découpage à l’abrasif :

• Cet outil électrique est conçu pour servir de meule-

use, de ponceuse, de brosse métallique, ou d’outil

de coupe. Consulter tous les avertissements de

sécurité et toutes les instructions, les illustrations

et les précisions fournis avec cet outil électrique.

Ne pas suivre l’ensemble des instructions décrites ci-

dessous peut entraîner une électrocution, un incendie

et/ou des blessures graves.

• Il n’est pas recommandé d’utiliser cet outil électrique

pour polir des pièces. Le fait d’utiliser cet outil pour

e󰀨ectuer des tâches pour lesquelles il n’est pas conçu

peut présenter un danger et entraîner des blessures.

• Ne pas utiliser des accessoires qui ne sont pas spé-

cialement conçus pour le modèle d’outil ou qui ne

sont pas recommandés par le fabricant. Le simple

fait qu’un accessoire peut s’ajuster sur l’outil électrique

ne signie pas qu’il peut être utilisé en toute sécurité.

• La vitesse nominale de l’accessoire doit au moins

être égale à la vitesse maximale indiquée sur

l’outil électrique. Les accessoires qui sont utilisés à

une vitesse supérieure à leur VITESSE NOMINALE

peuvent se briser et se détacher.

• Le diamètre extérieur et l’épaisseur de l’accessoire

doivent être conformes à la capacité de l’outil

électrique. Il est impossible d’envelopper ou de

contrôler adéquatement un accessoire de dimension

inappropriée.

• Le letage des accessoires doit correspondre au

letage de la broche de la meuleuse. Pour les ac-

cessoires montés par des brides, le trou de l'arbre

de l'accessoire doit s'ajuster avec le diamètre de

positionnement de la bride. Les accessoires qui ne

conviennent pas à la pièce de montage de l’outil se

déstabiliseront, vibreront de façon excessive et pour-

ront causer une perte de contrôle.

• Ne pas utiliser un accessoire endommagé. In-

specter l’accessoire avant chaque utilisation an

de s’assurer que les meules, par exemple, sont

exemptes d’ébréchures et de ssures, que le pla-

teau porte-disque est exempt de ssures et qu’il

n’est pas usé de façon excessive, et que la brosse

métallique ne comprend pas de ls détachés ou

craquelés. Si l’outil électrique ou l’accessoire est

échappé, s’assurer qu’il n’est pas endommagé ou

installer un autre accessoire. Après avoir e󰀨ectué

cette opération, se tenir à distance de l’accessoire

en rotation et faire fonctionner l’outil à sa vitesse

maximale à vide pendant une minute. S’assurer

que personne ne se tient à proximité de l’outil. Les

accessoires endommagés se brisent généralement

lors de cette vérication.

• Porter de l’équipement de protection de qualité

professionnelle. Selon le type d’opération, por-

ter un masque de protection ou des lunettes de

sécurité. Au besoin, porter également un masque

anti-poussières, un protecteur d’oreille, des gants

et un tablier d’atelier résistant aux petits fragments

abrasifs ou aux fragments provenant des pièces à

travailler. La protection oculaire utilisée doit résister

aux débris projetés lors des di󰀨érentes opérations. Le

masque anti-poussières et le masque ltrant doivent

ltrer les particules produites lors de l’opération. Une

exposition prolongée à un bruit fort peut entraîner une

perte auditive.

• S’assurer que personne ne se tient à proximité du

lieu de travail. Toute personne qui entre sur le lieu

de travail doit porter l’équipement de protection

requis. Des fragments provenant de la pièce à tra-

vailler ou d’un accessoire brisé peuvent être projetés et

causer des blessures, même à des personnes se ten-

ant à une certaine distance du lieu de travail immédiat.

• Tenir l’outil par ses surfaces de préhension isolées

lors des opérations pendant lesquelles l’accessoire

de coupe peut entrer en contact avec du câblage

caché ou avec son propre cordon d’alimentation.

Le contact d’un accessoire de coupe avec un l «

sous tension » « électrie » les pièces métalliques

exposées de l’outil et peut électrocuter l’utilisateur.

• Tenir le cordon loin de l’accessoire en rotation. En

cas de perte de contrôle, le cordon peut être coupé ou

accroché, et la main ou le bras de l’utilisateur risquent

d’entrer en contact avec l’accessoire en rotation.

• Ne jamais déposer l’outil électrique avant l’arrêt

complet de l’accessoire. L’accessoire en rotation peut

attraper la surface et occasionner une perte de contrôle.

• Ne jamais laisser l’outil électrique fonctionner en

le transportant à ses côtés. L’accessoire en rotation

peut s’accrocher accidentellement aux vêtements et

entrer en contact avec l’utilisateur.

• Nettoyer régulièrement les évents d’aération de

l’outil électrique. Le ventilateur du moteur aspire la

poussière dans le logement et crée une accumulation

excessive de métal fritté, ce qui peut causer un danger

électrique.

• Ne pas faire fonctionner l’outil électrique à prox-

imité de matériaux inammables. Les étincelles

peuvent enammer ces matériaux.

• Ne pas utiliser d’accessoires qui nécessitent des

liquides de refroidissement. L’utilisation d’eau ou

d’un autre liquide de refroidissement peut entraîner

une électrocution ou un choc électrique.

Rebonds et avertissements connexes

Un rebond est une réaction soudaine attribuable au

pincement ou à l’accrochage de la meule, du plateau

porte-disque, de la brosse ou de tout autre accessoire

en rotation. Un pincement ou un accrochage provoque

le blocage immédiat de l’accessoire en rotation qui, à

son tour, entraîne l’outil incontrôlé dans le sens opposé

à la rotation de l’accessoire, à l’endroit du coincement.

Par exemple, si une meule abrasive est accrochée ou

pincée par la pièce à travailler, le rebord de la meule qui

entre dans le point de pincement peut s’enfoncer dans

la surface du matériau, éjectant la meule ou la faisant

rebondir. La meule peut sauter vers l’utilisateur ou loin

de lui, selon le sens du mouvement de la meule au

point de pincement. Dans ces conditions d’utilisation,

les meules abrasives peuvent également se briser.

Un rebond est attribuable à une mauvaise utilisation

de l’outil ou au non-respect des procédures ou des

conditions d’utilisation. Pour empêcher les rebonds,

respecter les directives décrites ci-dessous.

• Tenir fermement l’outil électrique et placer le corps

et les mains de manière à pouvoir résister aux

rebonds. Toujours utiliser la poignée auxiliaire,

s’il y en a une, pour assurer un contrôle optimal

en cas de rebond ou de réaction de couple lors

du démarrage de l’outil. L’utilisateur peut contrôler

les rebonds et les réactions de couple s’il respecte les

directives prescrites.

• Ne jamais placer les mains à proximité de

l’accessoire en rotation. En cas de rebond,

l’accessoire peut dévier sur celles-ci.

• Ne pas positionner le corps à l’endroit où sera

entraîné l’outil électrique si un rebond se produit.

Un rebond entraînera l’outil dans le sens opposé au

mouvement de la meule, à l’endroit de l’accrochage.

• Faire preuve d’une extrême prudence au moment

d’utiliser l’outil sur des coins ou des rebords

tranchants. Les coins, les rebords tranchants et les

surfaces qui tressautent ont tendance à s’accrocher à

la pièce en rotation et à causer une perte de contrôle

ou des rebonds.

• Ne pas xer une lame de sculpteur pour scie à

chaîne ou une lame de scie dentée. Ces deux types

de lames occasionnent de nombreux rebonds et des

pertes de contrôle fréquentes.

Règles de sécurité spéciques pour le meulage des

pièces et le découpage à l’abrasif :

• Utiliser seulement les types de meules recom-

mandés pour cet outil électrique et le garde-meule

spécialement conçu pour la meule utilisée. Il est

impossible d’envelopper de façon adéquate et sécuri-

taire les meules qui ne sont pas spécialement conçues

pour l’outil électrique.

• La surface de meulage des meules à moyeu dé-

porté doit être montée en dessous du plan de la

lèvre de protection. Une meule mal montée projetant

à travers le plan de la lèvre de protection ne peut pas

être convenablement protégée.

• Le garde-meule doit être xé solidement à l’outil

électrique et positionné de manière à garantir une

sécurité optimale; il importe donc de diriger le

moins possible la meule vers l’utilisateur. La garde

aide à protéger l’opérateur des fragments de meule

brisés et d’un contact accidentel avec la meule ainsi

que des étincelles pouvant enammer les vêtements.

• Utiliser seulement les meules pour e󰀨ectuer des

opérations pour lesquelles elles sont conçues.

Par exemple : ne pas meuler avec le côté d’une

meule à tronçonner. Seule la périphérie des meules à

tronçonner abrasives doit être utilisée pour le meulage.

Le fait d’appliquer une force latérale sur ces meules

peut provoquer leur éclatement.

• Toujours utiliser des brides de meule non endom-

magées de formes et de dimensions convenables

pour la meule choisie. Les brides de meule adéquates

soutiennent la meule, ce qui minimise les risques de

bris de celle-ci. Les brides de meules à tronçonner

peuvent di󰀨érer des brides de meules standards.

• Ne pas utiliser de meules usées qui proviennent

d’outils électriques de plus grandes dimensions.

Les meules conçues pour des outils électriques de

plus grandes dimensions ne conviennent pas à la

vitesse plus élevée des outils de plus petites dimen-

sions et peuvent éclater.

Règles de sécurité supplémentaires spéciques

pour le découpage à l’abrasif :

• S’assurer que la meule à tronçonner ne se coince

pas et éviter d’appliquer trop de pression. Ne

pas régler la meule à une profondeur de coupe

excessive. Le fait d’appliquer trop de pression sur la

meule augmente la charge, la tendance de la meule

à se tordre ou à se coincer pendant la coupe, ainsi

que les risques de rebond ou de bris de la meule.

• Ne pas se tenir vis-à-vis de la meule en rotation

ou derrière celle-ci. Pendant l’opération, lorsque la

meule s’éloigne de l’utilisateur, un rebond pouvant

projeter la meule en rotation et l’outil électrique directe-

ment vers l’utilisateur peut se produire.

• Si la meule se coince ou si l’opération de coupe

est interrompue pour une raison quelconque,

éteindre l’outil électrique et le maintenir immobile

jusqu’à ce que la meule s’arrête complètement.

Ne jamais essayer de retirer le disque abrasif de

la coupe quand le disque est en mouvement, car

ceci pourrait provoquer un rebond. Déterminer et

éliminer la cause du blocage de la meule.

• Ne pas remettre en marche l’outil si celui-ci est

dans la pièce à travailler. Permettre à la meule

d’atteindre sa vitesse maximale puis la réinsérer

dans le trait de coupe avec précaution. La meule

risque de se coincer, de se soulever ou de rebondir

si cette précaution n’est pas prise.

• Soutenir les panneaux ainsi que toute pièce à

travailler surdimensionnée an de minimiser les

risques de pincement de la meule et de rebond.

Les pièces à travailler de grandes dimensions ont ten-

dance à échir sous leur propre poids. Il importe donc

de disposer des supports sous la pièce à travailler,

près du trait de coupe ainsi que du rebord de la pièce

à travailler, des deux côtés de la meule.

• Redoubler de prudence lors de la découpe

d’évidements dans des cloisons ou autres en-

droits sans visibilité arrière. La meule sortante peut

couper les conduites d’eau ou de gaz, le câblage élec-

trique, ainsi que tout autre objet pouvant provoquer

un rebond.

Avertissements de sécurité spéciques pour le

ponçage :

• Ne pas utiliser un papier pour disque abrasif

surdimensionné. Suivre les recommandations du

fabricant au moment de choisir le papier abrasif.

Un papier abrasif qui excède la surface du disque de

ponçage présente un danger de lacération et peut

provoquer l’ébarbage du disque, ou sa déchirure, ou

entraîner un rebond du disque.

Règles de sécurité spéciques pour le brossage

métallique :

• Porter une attention particulière à la brosse

métallique, dont les poils peuvent être projetés

même pendant une opération régulière. Éviter de

surcharger les poils en appuyant sur la brosse de

manière excessive. Les poils de la brosse métallique

peuvent pénétrer facilement dans les vêtements légers

ou la peau.

•S’il est recommandé d’installer un dispositif

protecteur pour utiliser une brosse métallique,

s’assurer qu’il n’entre pas en contact avec la

brosse. Le diamètre de la brosse métallique peut aug-

menter en raison de la charge et de la force centrifuge.

Règles de sécurité supplémentaires

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou bien,

utiliser une solution d'extraction de poussière

conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y g-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières géné-

rées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malformations

congénitales et de troubles de l’appareil reproducteur.

Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de ce

type de travail. Pour réduire l’exposition à ces sub-

stances chimiques, l’opérateur doit: travailler dans une

zone bien ventilée et porter l’équipement de sécurité

approprié, tel qu’un masque anti-poussière spéciale-

ment conçu pour ltrer les particules microscopiques.

PICTOGRAPHIE

Double Isolation

Volts

Courant alternatif

Ampères

Tours-minute á vide (RPM)

UL Listing Mark pour

Canada et Etats-unis

Marque d'homologation pour le Mexique

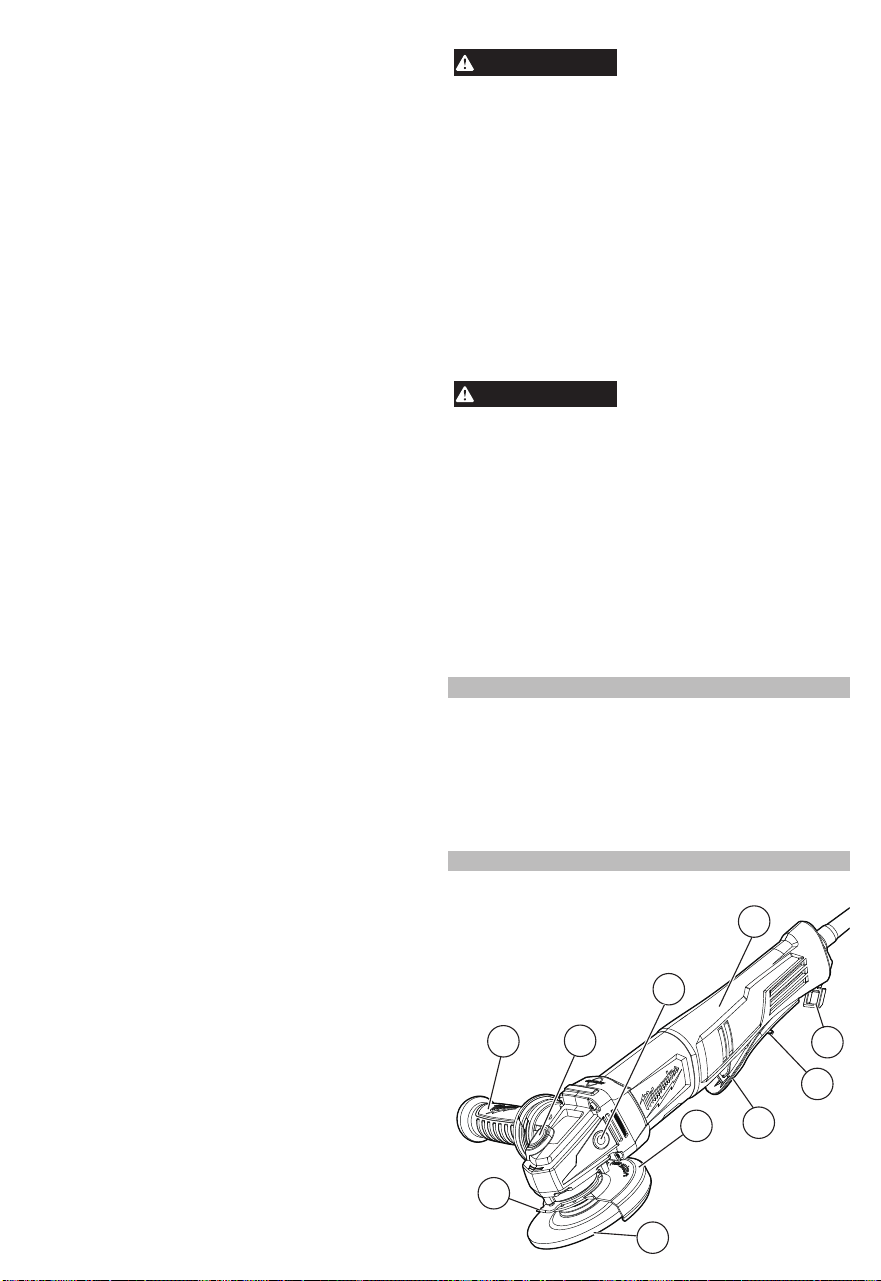

DESCRIPTION FONCTIONNELLE

1. Poignée latérale

2. Bouton de blocage du pivot

3. Douilles de la poignée

latérale

4. Poignée

Support

6. Bouton de verrouillage

7. Gâchette à palettes

8. Garde de type

« 27 »

9. Accessoire

10. Languette à

encoche

SPECIFICATIONS

No de Cat. ................................................. 6143-31

Volts ............................................................. 120 CA

Ampères ..............................................................11

T/Min .............................................................12 000

Type d’interrupteur....................................... 5/8"-11

Dimension Meule ....................... 115 mm à 125 mm

(4-1/2" - 5")

Type de protecteur................................Type « 27 »

MISE A LA TERRE

AVERTISSEMENT

Si le l de mise à la terre

est incorrectement rac-

cordé, il peut en résulter des risques de choc

électrique. Si vous n’êtes pas certain que la prise

dont vous vous servez est correctement mise à

la terre, faites-la vérifier par un électricien.

N’altérez pas la fiche du cordon de l’outil.

N’enlevez pas de la che, la dent qui sert à la

mise à la terre. N’employez pas l’outil si le cordon

ou la che sont en mauvais état. Si tel est le cas,

faites-les réparer dans un centre-service

MILWAUKEE accrédité avant de vous en servir.

Si la che du cordon ne s’adapte pas à la prise,

faites remplacer la prise par un électricien.

Outils mis à la terre

(Trois ches à broches)

Les outils marqués « Mise à la terre requise » sont

pourvus d’un cordon à trois ls dont la che a trois

dents. La che du cordon doit être branchée sur une

prise correctement mise à la terre (voir Figure A). De

cette façon, si une défectuosité dans le circuit élec-

trique de l’outil survient, le relais à la terre fournira

un conducteur à faible résistance pour décharger le

courant et protéger l’utilisateur contre les risques de

choc électrique.

La dent de mise à la terre de la che est reliée au

système de mise à la terre de l’outil via le l vert

du cordon. Le l vert du cordon doit être le seul l

raccordé à un bout au système de mise à la terre

de l’outil et son autre extrémité ne doit jamais être

raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée,

correctement installée et mise à la terre

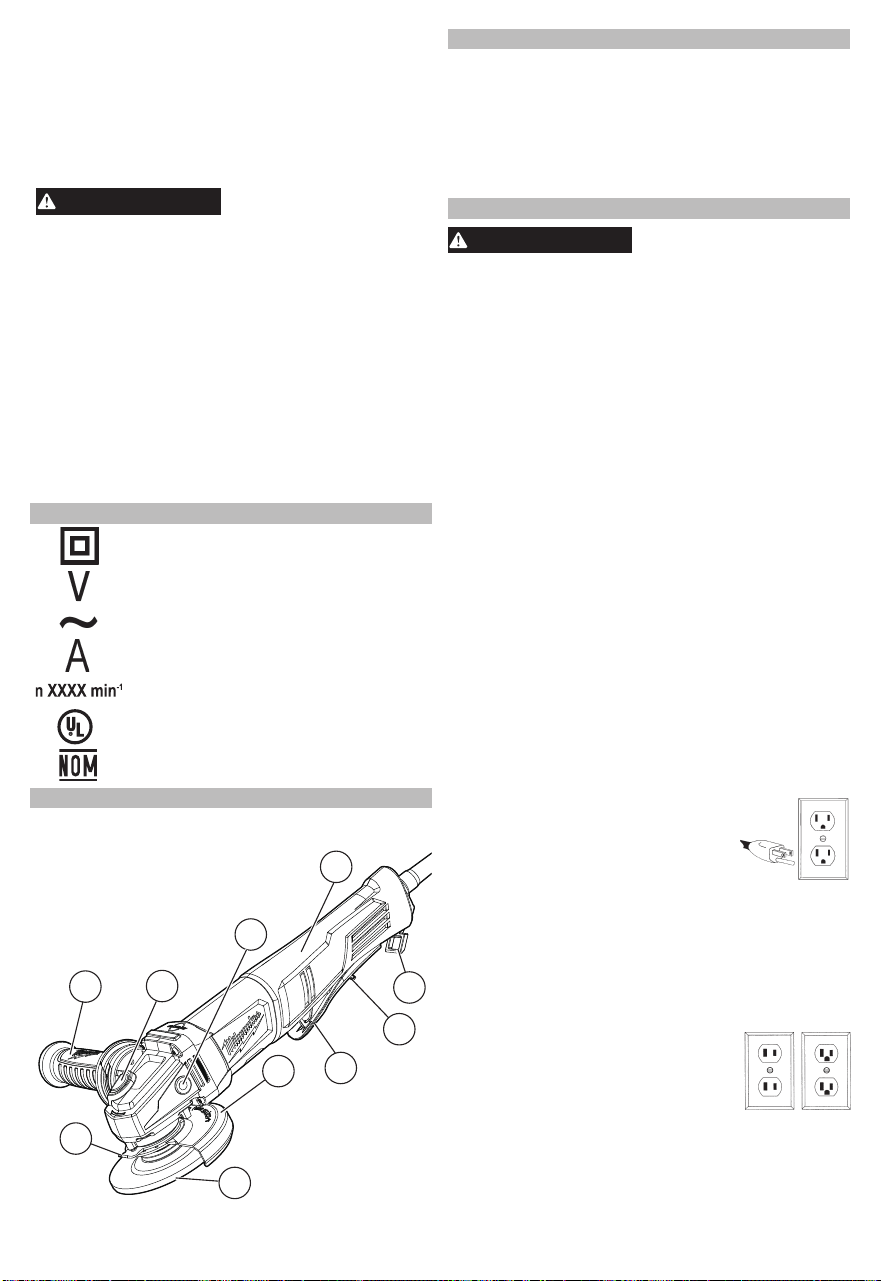

Fig. A

conformément aux codes et ordon-

nances en vigueur. La che du cordon

et la prise de courant doivent être

semblables à celles de la Figure A.

Outils à double isolation

(Deux ches à broches)

Les outils marqués « Double Isolation » n’ont pas

besoin d’être raccordés à la terre. Ils sont pourvus

d’une double isolation conforme eux exigences de

l’OSHA et satisfont aux normes de l’Underwriters

Laboratories, Inc., de l’Association canadienne de

normalisation (ACNOR) et du « National Electrical

Code » (code national de l’électricité).

Fig. B

Fig. C

Les outils à double isolation peuvent

être branchés sur n’importe laquelle

des prises à 120 volt illustrées ci-

contre Figure B et C..

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire,

un cordon à trois ls doit être employé pour les outils

mis à la terre. Pour les outils à double isolation, on

peut employer indi󰀨éremment un cordon de rallonge

à deux ou trois ls. Plus la longueur du cordron entre

l’outil et la prise de courant est grande, plus le calibre

du cordon doit être élevé. L’utilisation d’un cordon de

rallonge incorrectement calibré entraîne une chute

de voltage résultant en une perte de puissance qui

risque de détériorer l’outil. Reportez-vous au tableau

ci-contre pour déterminer le calibre minimum du cor-

don. Moins le calibre du l est élevé, plus sa conduc-

tivité est bonne. Par exemple, un cordon de calibre

14 a une meilleure conductivité qu’un cordon de

calibre 16. Lorsque vous utilisez plus d’une rallonge

pour couvrir la distance, assurez-vous que chaque

cordon possède le calibre minimum requis. Si vous

utilisez un seul cordon pour brancher plusieurs outils,

additionnez le chi󰀨re d’intensité (ampères) inscrit sur

la che signalétique de chaque outil pour obtenir le

calibre minimal requis pour le cordon.

Directives pour l’emploi des

cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-

vous qu’elle est marquée des sigles « W-A »(« W »

au Canada) indiquant qu’elle est adéquate pour

usage extérieur.

• Assurez-vous que le cordon de rallonge est cor-

rectement câblé et en bonne condition. Remplacez

tout cordon derallonge détérioré ou faites-le remettre

en état par une personne compétente avant de vous

en servir.

• Tenez votre cordon de rallonge à l’écart des objets

ranchants, des sources de grande chaleur et des

endroits humides ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

Longueur du cordon de rallonge (m)

7,6 15,2 22,9 30,5 45,7

0 - 2,0

2,1 - 3,4

3,5 - 5,0

5,1 - 7,0

7,1 - 12,0

12,1 - 16,0

16,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à 150%

de l’intensité moyenne de courant.

MONTAGE DE L'OUTIL

AVERTISSEMENT

Pour minimiser les risques

de blessures, débranchez

toujours l’outil avant d’y faire des réglages, d’y

attacher ou d’en enlever les accessoires.

Pour minimiser les risques de blessures, toujours

installer correctement le garde-meule approprié.

Installation, retrait et réglage du garde-meule

L’outil est doté d’un garde-meule. Le garde-meule

doit être utilisé lorsque l’outil sert de rectieuse.

Lorsque l’outil est employé comme ponceuse, il faut

retirer le garde-meule.

1. Pour retirer le garde-meule, débranchez l’outil et

enlevez du pivot tous les accessoires.

2. Appuyer sur la languette à encoche et tourner

le garde dans le sens horaire jusqu’à ce que les

languettes sur la meuleuse s’alignent avec les

rainures du garde.

3. Soulever le garde vers le haut et loin de l’outil.

4. Pour installer le garde-meule, débranchez l’outil

et enlevez du pivot tous les accessoires.

5. Aligner les languettes de la meuleuse avec les

rainures du garde. Les èches sur la meuleuse

et le garde s’alignent.

6. Appuyer sur la languette à encoche et pousser le

garde dans l'outil. Tourner le garde dans le sens

antihoraire dans la première rainure à encoche.

7. Pour ajuster le garde, appuyer sur la languette

à encoche et tourner le garde vers une des cinq

rainures à encoche.

ADVERTISSEMENT! Toujours ajuster la garde

pour fournir à l’opérateur une protection maximale

pendant l’opération.

Aire de l'utilisateur

AVERTISSEMENT

Pour réduire les risques

de blessures, toujours

utiliser la poignée latérale pendant le fonc-

tionnement. Tenir l'outil fermement.

Pose de la poignée latérale

Il est possible d’installer la poignée latérale sur le

dessus (certains modèles) ou de l’un ou l’autre des

côtés (tous les modèles) de la boîte d’engrenages.

Placez la poignée sur le côté o󰀨rant la meilleure

maîtrise de l’outil et la meilleure protection du garde-

meule. Vissez la poignée dans la cavité letée sur le

côté de l’outil et serrez-la à fond.

AVERTISSEMENT

Pour minimiser les risques

de blessures, l’utilisateur

devrait être formé au maniement, à l’entretien et

à la protection des meules.

Sélection de la roue de meulage

Utilisez des meules qui sont :

• du calibre adéquat tel qu’indiqué sur la che sig-

nalétique de l’outil.

• d’un calibre (t/min.) égal ou supérieur à celui qui est

indiqué sur la che signalétique de l’outil.

• du genre et de la texture adéquats pour la tâche.

Le meulage s’e󰀨ectue par l’action abrasive de milliers

de grains abrasifs sur la face de la meule. Lorsque

vous meulez des métaux comme l’acier et le fer,

choisissez une meule en corindon. Pour la pierre et

le béton, une meule de carbure de silicium et pour les

métaux non ferreux, une meule renforcée de coton.

Les meules de type 27 renforcées de 3,2 mm (1/8")

conviennent pour de petits tronçonnages et des

encoches seulement.

Pour éviter de les endommager, manipulez les

meules avec soin. Avant d’en installer une, inspectez-

la pour y déceler des ssures. Si la meule est s-

surée, disposez-en an que personne d’autre ne

puisse s’en servir.

Soin de meuler et meules à tronçonner

Les meules devraient être protégées de :

• l’eau et l’humidité.

• les solvants de tous genres.

• les brusques variations de température.

• les chutes et les heurts.

Les meules devraient être rangées :

• de façon systématique pour permettre le retrait de

l’une sans déranger ou endommager les autres.

• avec leur che signalétique.

Les meules ne devraient pas :

• choir,

• rouler,

• heurter.

Si on laisse choir une meule, qu’on la roule, la

heurte ou la soumet à de brusques changements

de température, ou encore, si elle vient en contact

avec des solvants ou de l’humidité, il vaut mieux en

disposer immédiatement.

AVERTISSEMENT

N’utilisez que des disques

dont la vitesse de rotation

sécuritaire excède la vitesse de rotation mention-

née sur la che signalétique de l’outil. Cette vi-

tesse de rotation est basée sur la résistance du

disque en tenant compte de la sécurité. La vitesse

de rotation indiquée n’est pas une norme de

rendement, mais une norme de vitesse de rota-

tion sécuritaire qu’il ne faut pas excéder.

Montage/démontage roue de meulage

S’assurer que la meule ne dépasse pas la partie

inférieure du protecteur. Un protecteur plus grand

peut être nécessaire pour les meules à moyeu leté

(voir « Accessoires »).

1. Débranchez l’outil. ADVERTISSEMENT! Débran-

chez toujours l’outil avant d’y faire des réglages,

d’y attacher ou d’en enlever les accessoires.

2. Placer le protège-meule correctement.

3. Essuyer la bride, l’écrou xtec et la broche an

d’enlever la poussière et les débris. Inspecter

les pièces an de s’assurer qu’elles ne sont pas

endommagées. Procéder à des remplacements,

au besoin. Toujours utiliser la quincaillerie de

montage MILWAUKEE conçue pour votre outil.

4. Placer la asque sur la broche.

Pivot

Bride

Muele

Écrou

xtec

5. Placer la meule sur la broche et l’aligner avec la

asque.

6. Mettre l’écrou xtec sur la broche.

Position de

l’écrou xtec

7. Appuyer sur le dispositif de verrouillage de la

broche tout en tournant l’écrou xtec dans le sens

horaire. Serrer solidement.

8. Pour retirer la meule, débranchez l’outil et répéter

les étapes dans l’ordre inverse.

Sélection des disques abrasifs

Utilisez des disques abrasifs qui sont :

• du calibre adéquat tel qu’indiqué sur la che sig-

nalétique de l’outil.

• du genre et de la texture adéquats pour la tâche.

• d’un calibre (t/min.) égal ou supérieur à celui qui est

indiqué sur la che signalétique de l’outil.

Consultez le tableau ci-dessous pour connaître

le disque abrasif qui convienne à votre tâche. En

général, utilisez des disques à 24 ou 36 grains pour

le décapage robuste; 50, 60 ou 80 grains pour le

décapage moyen et 120 pour la nition. Commencez

toujours avec un disque à grains grossiers pour con-

tinuer avec des disques progressivement plus ns.

•Corindon: Pour abrasion rapide. Disque d'usage gé-

néral convenant à la plupart des tâches sur les mé-

taux. Idéal pour l'acier laminé à froid, l'acier inoxydable

et les métaux exigeant un abrasif robuste et durable.

•Aluminium-Zircone Bi-Cut: Conception unique

des grains formant un agglomérat rugueux pour

extirper les dépôts et nettoyer rapidement. Idéal

pour décaper sans encroûtagela peinture des

autos,bateaux, bre de verre, etc.

• Céramique: Dure trois fois plus longtemps qu'un

disque en corindon. Pour le travail général sur les

métaux, l'outil idéal pour les tâches robustes.

Installation du disque d’appui et du

disque abrasif

1. Débranchez l’outil. ADVERTISSEMENT! Débran-

chez toujours l’outil avant d’y faire des réglages,

d’y attacher ou d’en enlever les accessoires.

2. Essuyer les accessoires, l’écrou du disque et la

broche an d’enlever la poussière et les débris.

Procéder à des remplacements, au besoin.

Toujours utiliser la quincaillerie de montage

MILWAUKEE conçue pour votre outil.

3. Glissez le disque d’appui sur le pivot, côté plat

éloigné de la boîte d’engrenages.

4. Placez le disque abrasif sur le disque d’appui et

xez-les au pivot à l’aide de l’écrou de disque.

Pivot

Disque

d'appuil

Écrou de

disque

Disque

abrasif

5. Pour serrer, appuyez sur le bouton de blocage

du pivot pendant que vous visserez l’écrou (sens

horaire). Serrer solidement.

6. Pour retirer le disque d’appui et le disque abrasif,

débranchez l’outil et inversez le procédé.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Protection contre les surcharges

thermiques

L’outil s’éteindra automatiquement lui-même lorsque

le moteur est surchargé. Si ceci se passe, relâcher

la gâchette an de le réinitialiser. Appuyer sur la

gâchette et continuer à travailler.

Frein mécanique

Le frein mécanique s’engage lorsque on relâche la

gâchette, ceci causera que la meule s’arrête, ce qui

vous permettra de poursuivre votre travail. Fréquem-

ment, la meule s’arrête en deux secondes. S’il prend

plus de deux secondes pour que l’outil s’arrête, veuillez

s’assurer que vous ayez installé les accessoires cor-

rects et essayer encore une fois. Si le problème

persiste, il faudra qu’un centre de service autorisé

MILWAUKEE fasse l’entretien pertinent. S’assurer que

l’outil est complètement arrêté avant de le déposer.

AVERTISSEMENT

Toujours tenir l’outil ferme-

ment avec les deux mains

avant de commencer à meuler.

Fonctionnement de la gâchette à palettes

Pour démarrer l’outil, tenir fermement la poignée

latérale et la poignée de support. Pousser le bou-

ton de verrouillage vers la droite et appuyer sur la

gâchette à palettes.

Pour arrêter l’outil, relâcher la gâchette à palettes.

S’assurer que l’outil est complètement arrêté avant

de le déposer.

Fonctionnement général

1. Si vous venez tout juste d’installer un disque abra-

sif ou de commencer le travail, vériez la meule

en la laissant tourner durant une minute avant de

l’appliquer sur le matériau. AVERTISSEMENT! Ne

jamais employer une meule qu’on a laissé tomber.

Une meule déstabilisée peut marquer le matériau,

causer des dommages à l’outil et imposer une

contrainte irrésistible à la meule.

2. Utiliser un serre-joint, un étau ou tout autre moyen

adéquat pour immobiliser la pièce à travailler et avoir

les deux mains libres an de mieux contrôler l’outil.

3. AVERTISSEMENT! Tenir l’outil de façon sécuri-

taire avec les deux mains. Démarrer l’outil.

REMARQUE : Si l’outil est branché alors que

son interrupteur est réglé à la position « ON »

(marche), l'outil ne fonctionnera pas. Arrêter l’outil

et le remettre en marche pour commencer les

travaux.

4. Laissez la meule atteindre son plein régime avant

de commencer le meulage.

5. Contrôlez la pression et le contact du disque avec

la pièce. AVERTISSEMENT! Ne jamais frapper

la meule contre la pièce à travailler. L’application

d’une pression excessive entraînera la défaillance

de l’outil ou la diminution de la vitesse.

6. Une fois l’opération terminée, mettre l’outil à l’arrêt

et attendre que le moteur s’arrête complètement

avant de déposer l’outil.

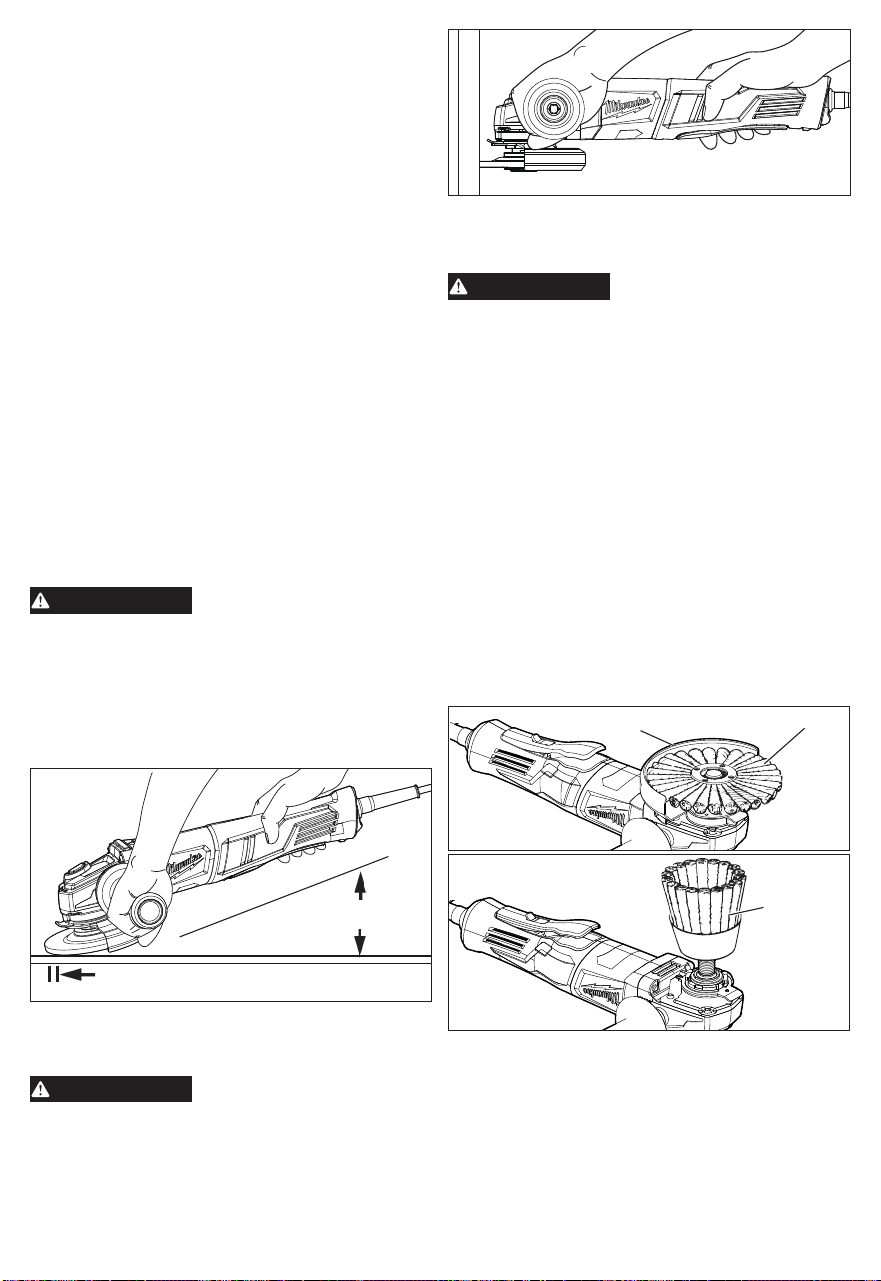

Utilisation des meules

AVERTISSEMENT

Le type de garde doit

correspondre au type de

roues pour assurer une protection maximale pour

l’opérateur si la roue doit être interrompu.

Tenez la ponceuse-rectieuse à un angle de 5° à 15°,

tel qu’indiqué et maintenez une pression constante

pour obtenir un ni uniforme. Un angle trop grand

occasionne une concentration de pression sur de

petites surfaces et peut rainurer ou brûler la surface

de la pièce à ouvrer.

Pour un meilleur résultat,

poncez avec cetteportion du disque

Tenez l’outil à

angle de 5° à 15°

Emploi des meules à tronçonner

Disques à tronçonner sont adaptées pour la petite

coupure, peu profonde entaille activités uniquement.

AVERTISSEMENT

Le type de garde doit

correspondre au type de

roues pour assurer une protection maximale pour

l’opérateur si la roue doit être interrompu.

Pour tronçonner, tenez la ponceuse-rectifieuse

tel qu’indiqué et n’utilisez que le tranchant de la

meule. AVERTISSEMENT! Il ne faut pas meuler

avec le plat d’une meule à tronçonner. Cela pourrait

causer l’éclatement de la meule et vous iniger des

blessures corporelles graves.

Utilisation des brosses à l d’acier

Les brosses à ls d’acier sont utiles pour enlever

rouille, tartre, bavures, scories de soudure etc.

AVERTISSEMENT

Toutes les personnes

présentes dans l’aire de

travail doivent porter des vêtements protecteurs,

des lunettes à coques latérales ou un masque

facial. Les fils détériorés et les résidus

s’envoleront de la brosse avec une force

considérable, engendrant un risque de blessures

graves.

N’excédez pas la vitesse de rotation sécuritaire

pour laquelle la brosse à ls d’acier est calibrée.

N’utilisez pas une brosse avariée ou une brosse

qui ne fonctionne pas normalement (éjection

de ls rompus, ottement etc.). Ces conditions

augmentent les risques de bris et de blessures

pouvant en résulter. Débarrassez-vous des

brosses avariées et employez-en de nouvelles.

Un garde du type < 27 > doit être installé en

utilisant une roue métallique pour assurer une

protection maximale pour l'opérateur lorsque

vous êtes fatigué des ls pause.

(Voir "Installa-

tion/Retrait/Réglage de la garde".)

Toujours installer les brosses coupes métalliques

conformément aux instructions du fabricant concer-

nant les accessoires. Utilisez uniquement des acces-

soires au letage correspondant à la broche de l’outil

Disque en toile

métallique

Garde-meule

Brosse-

boisseau

à ls

d’acier

Inspectez la brosse à ls d’acier pour y déceler les

ls rompus et en corriger le ottement. Pour e󰀨ectuer

ce test, faites tourner la brosse à vide durant au

moins une minute avant de l’appliquer sur la pièce

à ouvrer. Durant cette inspection, l’aire de travail

devrait être évacuée.

Contrôler la pression et le contact de surface entre la

meule et la pièce à travailler. Un excès de pression

entraîne la sur-exion des ls et l’accumulation de

la chaleur ce qui provoque la rupture prématurée

des ls, un ternissement précoce et une durabilité

réduite de la brosse. Au lieu d’exercer plus de pres-

sion, essayez une meule circulaire dont l’action de

coupe est plus agressive (augmentation de la taille

du l, diminution de la longueur du l) ou un autre

type de brosse (type à nœud contre type à l serti).

Utilisation des disques abrasifs

Tenez la ponceuse-rectieuse à un angle de 5° à 15°,

tel qu’indiqué, an d’assurer la pression de ponçage

et le contrôle de l’outil. Si l’angle de ponçage est trop

grand, il s’ensuivra trop de pression et une usure

excessive du disque et du matériau. Si l’angle est

trop étroit, le contrôle de l’outil en sera réduit.

Poncez par mouvements larges d’un côté à l’autre en

avançant à chaque mouvement jusqu’à l’obtention

du ni souhaitable.

Pour un meilleur résultat, poncez

avec cetteportion du disque

Tenir à un angle

de 5° à 15° grados

Ponçage latéral - Pour nir une surface préalablement

poncée avec un disque à grains grossier ou une

meule, poncez à angle droit des marques laissées

par le disque grossier. Les marques laissées par le

ponçage précédent sont faciles à voir et à enlever.

Si l’on néglige de poncer latéralement après un

changement de disque, il pourra rester des rainures

profondes et des marques circulaires à la n du

ponçage.

Ponçage des marques de soudure et de forgeage

- Limitez l’emploi d’un disque à grains grossiers

aux marques de soudure et de forgeage. Employez

successivement des disques à grains plus ns pour

lisser la surface.

Fini du métal - Déplacez constamment la ponceuse

sur la surface. Travaillez plus prestement sur les

endroits arrondis où le contact avec le disque est

restreint et la pression plus grande. Une trop grande

pression pourra laisser des marques à la n d’un

mouvement. Réduisez la pression vers la n des

mouvements d’un côté à l’autre pour éviter que les

côtés ne soient trop usés à l’endroit où le mouvement

revient sur lui-même.

Dépistage des dérangements

Les rayures profondes peuvent provenir de :

• Usage d’un grain trop grossier.

• Usage d’un disque encroûté.

• Saleté ou particules de métal sur le matériau à poncer.

• Défaut de poncer perpendiculairement aux marques

du ponçage grossier après changement de disque.

• Défaut d’utiliser un disque à grains serrés. Les

disques à grains serrés perdent moins souvent leurs

grains sur la surface.

Le bleuissement de la surface métallique indique une

surchau󰀨e qui peut provenir de :

• Surchau󰀨e causée par un mouvement circulaire en

es pace restreint.

• Pression excessive.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures, débranchez

toujours l’outil avant d’y e󰀨ectuer des travaux de

maintenance. Ne faites pas vous-même le dé-

montage de l’outil. Consultez un centre de ser-

vice MILWAUKEE accrédité pour toutes les

réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

AVERTISSEMENT

Pour minimiser les risques

de blessures, choc élec-

trique et dommage à l’outil, n’immergez jamais

l’outil et ne laissez pas de liquide s’y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier

au centre-service autorisé le plus proche.

ACCESOIRES

AVERTISSEMENT

L’usage d’accessoires

autres que ceux qui sont

spéciquement recommandés pour cet outil peut

comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)

est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un

outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de

chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les câbles de nettoyage des drains et les accessoires de pistolet à

air de vidange AIRSNAKE™ est de deux (2) ans à compter de la date

d’achat. La période de garantie pour le Pistolet thermique compact

M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature,

M18 FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé

avec ONE-KEY™, et M18 FUEL™ 1" clé à chocs de couple élevé

avec ONE-KEY™ est de trois (3) ans à compter de la date d’achat.

La période de garantie couvrant la DEL de la lampe de travail à DEL

et l’ampoule améliorée à DEL de la lampe de travail est une garantie à

vie du produit soumise aux limitations ci-dessus. En cas de défaillance

de la DEL ou de l’ampoule à DEL pendant son utilisation normale, la

pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À

TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA

LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN-

TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir

de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut a󰀩cher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce

bon de garantie, estampillé du sceau du distributeur ou du magasin

où le produit a été acheté, au centre de réparations agréé. Si le bon

de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat

d’origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer 55 4160-3547 an d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé(e) sans frais. Milwaukee assume tous les

frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être

remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR

T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S . A . D E C . V .

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “herra-

mienta eléctrica” en todas las advertencias incluidas

más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inflamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con supercies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléc-

trica. Mantenga el cable alejado del calor, el aceite,

los bordes alados o las partes en movimiento.

Los cables dañados o enredados aumentan el riesgo

de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo

y utilice el sentido común al utilizar una herrami-

enta eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna

otra condición que pueda afectar el funcion-

amiento de la herramienta eléctrica. Si se daña,

asegúrese de que la herramienta eléctrica sea

reparada antes de que se utilice. Muchos accidentes

son ocasionados por herramientas eléctricas con

mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones de tra-

bajo y el trabajo a realizar. El uso de la herramienta

eléctrica para operaciones diferentes a las previstas

podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa.

Las empuñaduras y supercies de sujeción resbalosas

no permiten el manejo y control seguros de la her-

ramienta en situaciones inesperadas.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguri-

dad de la herramienta eléctrica se mantenga.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

LIJADORAS/ESMERILADORAS

Advertencias de seguridad comunes para opera-

ciones de recticado, lijado, cepillado con alambre,

o corte abrasivo:

• Esta herramienta eléctrica está diseñada para

funcionar como recticadora, lijadora, cepillo de

alambre, o herramienta de corte. Lea todas las

advertencias, instrucciones e ilustraciones de

seguridad y las especicaciones provistas con

esta herramienta eléctrica. El incumplimiento de

cada una de las instrucciones que se enumeran a

continuación podría provocar una descarga eléctrica,

incendio y/o lesiones graves.

• No se recomienda la realización de operaciones

como pulido con esta herramienta eléctrica. Las

operaciones para las que no se diseñó esta her-

ramienta eléctrica pueden crear un riesgo y causar

lesiones personales.

• No use accesorios que no estén especícamente

diseñados y recomendados por el fabricante de la

herramienta. No es suciente con que el accesorio

pueda acoplarse a la herramienta para garantizar una

operación segura.

• La velocidad nominal del accesorio debe ser al

menos equivalente a la velocidad máxima marcada

en la herramienta eléctrica. Los accesorios que

operan a una velocidad mayor que su VELOCIDAD

NOMINAL pueden quebrarse y lanzar piezas al aire.

• El diámetro exterior y el grosor de su accesorio

deben estar dentro de la clasicación de capa-

cidad de su herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden resguardarse o

controlarse correctamente.

• El montaje roscado de accesorios debe corre-

sponder a la rosca del husillo de la amoladora.

Para accesorios que se montan mediante bridas,

el oricio del eje del accesorio debe encajar en

el diámetro localizador de la brida. Los accesorios

que no coincidan con la tornillería de montaje de la

herramienta eléctrica se desbalancearán, vibrarán

excesivamente y pueden ocasionar pérdida de control.

• No utilice un accesorio dañado. Antes de cada uso,

inspeccione el accesorio, por ejemplo, el disco

abrasivo para detectar desportilladuras y grietas,

el soporte para detectar grietas y desgastes exce-

sivos, el cepillo de alambre para detectar alambres

sueltos o quebrados. Si la herramienta eléctrica

o el accesorio cae al suelo, inspecciónelo para

detectar daños o instale un accesorio sin daños.

Después de inspeccionar e instalar un accesorio,

tanto usted como los espectadores deben colo-

carse alejados del plano del accesorio giratorio y

hacer operar la herramienta eléctrica a la máxima

velocidad sin carga durante un minuto. Los ac-

cesorios dañados normalmente se romperán durante

este tiempo de prueba.

• Utilice equipo de protección personal. Dependi-

endo de la aplicación, utilice una careta, gafas o

lentes de seguridad. Según corresponda, utilice

mascarilla para polvo, protectores auditivos,

guantes y mandil de taller capaz de detener

pequeños fragmentos abrasivos o de la pieza de

trabajo. La protección ocular debe ser capaz de de-

tener residuos voladores generados por las distintas

operaciones. La mascarilla para polvo o el respirador

debe ser capaz de ltrar partículas generadas por su

operación. La exposición prolongada al ruido de alta

intensidad puede ocasionar pérdida auditiva.

• Mantenga a los espectadores a una distancia se-

gura del área de trabajo. Toda persona que entre al

área de trabajo debe utilizar equipo de protección

personal. Los fragmentos de la pieza de trabajo o

de un accesorio roto pueden salir volando y causar

lesiones más allá del área inmediata de operación.

• Al realizar una operación donde el accesorio de

corte pueda entrar en contacto con cableado

oculto o con su propio cable, sostenga la herra-

mienta eléctrica únicamente de las supercies de

empuñadura aisladas. El contacto del accesorio de

corte con un cable que conduzca electricidad puede

hacer que las partes metálicas de la herramienta se

electriquen y podría ocasionar una descarga eléctrica

al operador.

• Posicione el cable de manera que no interera con

el accesorio giratorio. Si pierde el control, el cable

puede cortarse o engancharse y el brazo o la mano

pueden ser jalados hacia el accesorio giratorio.

• Nunca coloque la herramienta eléctrica sobre una

supercie hasta que el accesorio se haya detenido

por completo. El accesorio giratorio puede agarrar la

supercie y jalar la herramienta eléctrica, quitándole

el control.

• No opere la herramienta eléctrica mientras la carga

al lado de su cuerpo. El contacto accidental con el

accesorio giratorio podría ocasionar que su ropa se

enganchara, jalando el accesorio hacia su cuerpo.

• Limpie periódicamente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del motor

atraerá el polvo hacia el interior de la carcasa y la

acumulación excesiva de metal en polvo puede causar

riesgos eléctricos.

• No opere la herramienta eléctrica cerca de mate-

riales inamables. Las chispas podrían incendiar

estos materiales.

• No utilice accesorios que requieran enfriadores

líquidos. Utilizar agua u otros enfriadores líquidos

puede ocasionar electrocución o descarga eléctrica.

Contragolpe y advertencias relacionadas

El contragolpe es una reacción repentina a un disco

giratorio, soporte, cepillo o cualquier otro accesorio que

se atora o engancha. Los atorones o enganchamientos

ocasionan el paro rápido del accesorio giratorio, lo que

a su vez ocasiona que la herramienta eléctrica sin

control sea forzada en dirección contraria a la rotación

del accesorio en el punto de unión.

Por ejemplo, si un disco abrasivo se atora o engancha

con la pieza de trabajo, el borde del disco que está

entrando en el punto de agarre puede enterrarse en

la supercie del material, ocasionando que el disco se

salga o se bote. El disco puede saltar hacia el operador

o en dirección contraria, dependiendo de la dirección

del movimiento del disco en el momento del contacto.

Los discos abrasivos también pueden quebrarse bajo

estas condiciones.

El contragolpe es el resultado del uso incorrecto

de la herramienta eléctrica y/o de procedimientos o

condiciones de operación incorrectos y puede evitarse

tomando las precauciones correspondientes que se

indican a continuación.

• Mantenga un agarre rme de la herramienta eléc-

trica y posicione su cuerpo y su brazo para per-

mitirle resistir las fuerzas del contragolpe. Siempre

utilice una empuñadura auxiliar, si se proporciona,

para máximo control sobre el contragolpe o la re-

acción de torque durante el arranque. El operador

puede controlar las acciones de torque o las fuerzas

de contragolpe si se toman las precauciones corre-

spondientes.

• Nunca coloque su mano cerca del accesorio gi-

ratorio. El accesorio puede golpearle la mano con el

contragolpe.

• No coloque su cuerpo en el área hacia donde se

moverá la herramienta eléctrica en caso de que

ocurra contragolpe. El contragolpe impulsará la

herramienta en la dirección contraria al movimiento

del disco en el punto de enganchamiento.

• Ponga especial cuidado al trabajar en esquinas,

bordes alados, etc. Evite hacer rebotar y en-

ganchar el accesorio. Las esquinas, los bordes

alados o el rebote tienen una tendencia a ocasionar

enganchamientos del accesorio giratorio y ocasionar

pérdida de control o contragolpe.

• No coloque una hoja de cadena para tallar madera

ni una hoja de sierra dentada. Estas hojas generan

contragolpes frecuentes y pérdida de control.

Advertencias de seguridad especícas para opera-

ciones de recticado y corte abrasivo:

• Utilice únicamente los tipos de discos que se reco-

miendan para su herramienta eléctrica y la guarda

especíca diseñada para el disco seleccionado.

Los discos para los cuales no se diseñó la herramienta

eléctrica no pueden resguardarse adecuadamente y

son inseguros.

• La supercie de esmerilado de los discos con

centro hundido debe montarse debajo del plano

del borde de la guarda. Un disco montado incorrecta-

mente que se extienda más allá del plano del borde

de la guarda no puede ser debidamente protegido.

• La guarda debe colocarse rmemente en la her-

ramienta eléctrica y posicionarse para máxima

seguridad, de manera que la mínima cantidad de

disco quede expuesta hacia el operador. La guarda

ayuda a proteger al operario de fragmentos rotos de

disco y de contacto accidental con el disco y chispas

que podrían incendiar la ropa.

• Los discos deben usarse únicamente para las

aplicaciones recomendadas. Por ejemplo: no

rectique con el costado del disco para corte. Los

discos de corte abrasivo tienen por objeto utilizarse en

recticado periférico. Si se aplican fuerzas laterales a

estos discos, pueden ocasionar quebradura.

• Siempre utilice bridas de discos sin daños que

sean del tamaño y forma correctos para el disco

seleccionado. Las bridas de disco correctas proveen

soporte al disco, reduciendo así la posibilidad de

quebradura del mismo. Las bridas de los discos de

corte pueden ser diferentes de las vidas de los discos

de recticado.

• No utilice discos desgastados de herramientas

eléctricas más grandes. Los discos diseñados para

herramientas eléctricas más grandes no son adecua-

dos para la mayor velocidad de una herramienta de

menor tamaño y pueden explotar.

Advertencias de seguridad especícas adicionales

para operaciones de corte abrasivo:

• No inserte a la fuerza el disco de corte ni aplique

presión excesiva. No intente hacer una profundi-

dad de corte excesiva. Aplicar un exceso de presión

al disco aumenta la carga y la susceptibilidad de que

el disco se tuerza o se trabe en el corte y la posibilidad

de contragolpe o ruptura del disco.

• No posicione su cuerpo en línea con el disco gi-

ratorio ni detrás del mismo. Cuando el disco, en el

punto de operación, se esté alejando de su cuerpo, el

posible contragolpe puede impulsar el disco giratorio

y la herramienta eléctrica directamente hacia usted.

• Cuando el disco se esté amarrando o cuando se

interrumpa un corte por cualquier motivo, apague

la herramienta eléctrica y sosténgala inmóvil hasta

que el disco se detenga por completo. Nunca in-

tente retirar el disco del corte mientras aún esté

en movimiento, pues puede ocurrir contragolpe.

Investigue y siga una acción correctiva para eliminar

la causa del amarre del disco.

• No reinicie la operación de corte dentro la pieza

de trabajo. Deje que el disco alcance la velocidad

total y cuidadosamente vuelva a introducirlo al

corte. El disco puede amarrarse, irse hacia arriba

o generar contragolpe si la herramienta eléctrica se

reinicia dentro de la pieza de trabajo.

• Provea soporte para los paneles o cualquier pieza

de trabajo de gran tamaño para minimizar el riesgo

de pellizcamiento y contragolpe del disco. Las

piezas de trabajo grandes tienden a pandearse con su

propio peso. Deben colocarse soportes debajo de la

pieza de trabajo, cerca de la línea de corte y cerca del

borde de la pieza de trabajo a ambos lados del disco.

• Use precaución adicional al hacer un “corte de

bolsillo” en muros existentes u otras áreas donde

no haya visibilidad. El disco saliente puede cortar

líneas de gas o agua, cables eléctricos u otros objetos,

lo que puede genera contragolpe.

Advertencias de seguridad especícas para opera-

ciones de lijado:

• No utilice lijas excesivamente grandes para los

discos de lijado. Siga las recomendaciones del

fabricante al seleccionar la lija. El papel lija más

grande que se extiende más allá del soporte de lijado

representa un riesgo de laceración y puede causar

atorones, desgarre del disco o contragolpe.

Advertencias de seguridad especícas para opera-

ciones de cepillado con alambre:

• Tenga en cuenta que las cerdas de alambre se

desprenden del cepillo incluso durante la oper-

ación ordinaria. No aplique presión excesiva a los

alambres aplicando demasiada carga al cepillo.

Las cerdas de alambre pueden penetrar fácilmente

la ropa ligera y/o la piel.

•Si se recomienda el uso de una guarda para el ce-

pillado con alambre, no permita que haya ninguna

interferencia del disco o cepillo de alambre con

la guarda. El diámetro del disco o cepillo de alambre

puede expandirse debido a la carga de trabajo y las

fuerzas centrífugas.

Advertencias de seguridad adicionales

•

ADVERTENCIA

Para reducir el riesgo de

lesiones, al momento de re-

alizar trabajos en situaciones donde haya presen-

cia de polvo, utilice la protección respiratoria

adecuada o utilice una solución de extracción de

polvo que cumpla con los requisitos de la OSHA.

• Válgase siempre de su sentido común y sea cui-

dadoso cuando utilice herramientas. No es posible

anticipar todas las situaciones que podrían tener un

desenlace peligroso. No utilice esta herramienta si no

entiende estas instrucciones de uso o si considera

que el trabajo a realizar supera sus capacidades,

comuníquese con Milwaukee Tool o con un profesional

capacitado para recibir capacitación o información

adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Cat. No. ..................................................... 6143-31

Volts .............................................................120 CA

Amps ...................................................................11

RPM ..............................................................12 000

Tamaño de echa ........................................ 5/8"-11

Tamaño del disco....................... 115 mm a 125 mm

(4-1/2" - 5")

Tipo de protección .......................................Tipo 27

DESCRIPCION FUNCIONAL

1. Mango lateral

2. Seguro para trabar la echa

3. Entrada para mango lateral

4. Mango

Colgador

6. Desbloqueo del

interruptor

7. Interruptor de

paleta

8. Guara tipo 27

9. Accesorio

10.Pestaña de tope

SIMBOLOGÍA

Doble aislamiento

Volts

Corriente alterna

Amperios

Revoluciones por minuto (RPM)

UL Listing Mark para

Canadá y Estados Unidos

Marca mejicana de la aprobación

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra

cuentan con clavijas de tres patas y requieren

que las extensiones que se utilicen con ellas sean

también de tres cables. Las herramientas con doble

aislamiento y clavijas de dos patas pueden utilizarse

indistintamente con extensiones de dos a tres cables.

El calibre de la extensión depende de la distancia que

exista entre la toma de la corriente y el sitio donde

se utilice la herramienta. El uso de extensiones in-

adecuadas puede causar serias caídas en el voltaje,

resultando en pérdida de potencia y posible daño a

la herramienta. La tabla que aquí se ilustra sirve de

guía para la adecuada selección de la extensión.

Mientras menor sea el número del calibre del cable,

mayor será la capacidad del mismo. Por ejemplo,

un cable calibre 14 puede transportar una corriente

mayor que un cable calibre 16. Cuando use mas

de una extensión para lograr el largo deseado,

asegúrese que cada una tenga al menos, el mínimo

tamaño de cable requerido. Si está usando un cable

de extensión para mas de una herramienta, sume

los amperes de las varias placas y use la suma para

determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

•Si está usando un cable de extensión en sitios al

aire libre, asegúrese que está marcado con el sujo

“W-A” (“W” en Canadá) el cual indica que puede ser

usado al aire libre.

• Asegúrese que su cable de extensión está correcta-

mente cableado y en buenas condiciones eléctricas.

Cambie siempre una extensión dañada o hágala

reparar por una persona calicada antes de volver

a usarla.

• Proteja su extensión eléctrica de objetos cortantes,

calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

Largo de cable de Extensión en (m)

7,6 15,2 22,9 30,5 45,7

0 - 2,0

2,1 - 3,4

3,5 - 5,0

5,1 - 7,0

7,1 - 12,0

12,1 - 16,0

16,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150%

de los amperios.

TIERRA

ADVERTENCIA

Puede haber riesgo de des-

carga eléctrica si se conecta

el cable de conexión de puesta a tierra incor-

rectamente. Consulte con un electricista certi-

cado si tiene dudas respecto a la conexión de

puesta a tierra del tomacorriente. No modique

el enchufe que se proporciona con la herra-

mienta. Nunca retire la clavija de conexión de

puesta a tierra del enchufe. No use la herra-

mienta si el cable o el enchufe está dañado. Si

está dañado antes de usarlo, llévelo a un centro

de servicio MILWAUKEE para que lo reparen. Si

el enchufe no se acopla al tomacorriente, haga

que un electricista certicado instale un toma-

corriente adecuado.

Herramientas con conexión a tierra

(Enchufes de tres terminales)

Las herramientas marcadas con la frase “Se requi-

ere conexión de puesta a tierra” tienen un cable

de tres hilo y enchufes de conexión de puesta a

tierra de tres clavijas. El enchufe debe conectarse

a un tomacorriente debidamente conectado a tierra

(véase la Figura A). Si la herramienta se averiara o

no funcionara correctamente, la conexión de puesta

a tierra proporciona un trayecto de baja resistencia

para desviar la corriente eléctrica de la trayectoria

del usuario, reduciendo de este modo el riesgo de

descarga eléctrica.

La clavija de conexión de puesta a tierra en el

enchufe está conectada al sistema de conexión de

puesta a tierra de la herramienta a través del hilo

verde dentro del cable. El hilo verde debe ser el único

hilo conectado al sistema de conexión de puesta a

tierra de la herramienta y nunca se debe unir a una

terminal energizada.

Su herramienta debe estar enchufada en un tomacor-

riente apropiado, correctamente

Fig. A

instalado y conectado a tierra según

todos los códigos y reglamentos. El

enchufe y el tomacorriente deben

asemejarse a los de la Figura A.

Herramientas con doble aislamiento

(Dos puntas enchufes)

Las herramientas marcadas con “Doble aislamiento”

no requieren conectarse “a tierra”. Estas herramien-

tas tienen un sistema aislante que satisface los es-

tándares de OSHA y llena los estándares aplicables

de UL (Underwriters Laboratories), de la Asociación

Canadiense de Estándares (CSA)

Fig. B

Fig. C

y el Código Nacional de Electricidad.

Las herramientas con doble aisla-

miento pueden ser usadas en cualqui-

era de los toma corriente de 120 Volt

mostrados en las Figuras B y C.

ENSAMBLAJE

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de jar o retirar accesorios,

o antes de efectuar ajustes.

Para reducir el riesgo de lesión, siempre verique

guarda esté bien instalada.

Instalación, extracción y ajuste del protector

Esta herramienta se envía con una guarda. Se

debe usar el protector cuando se use la herramienta

como esmeriladora. Cuando se use como lijadora,

se debe quitar.

1. Para quitar el protector, desenchufar la herra-

mienta y quitar todos los accesorios del vástago.

2. Presione hacia dentro la pestaña de tope y gire la

guarda hacia la derecha hasta que las pestañas

de la esmeriladora se alineen con las ranuras de

la guarda.

3. Levante la guarda en línea recta y aléjela de la

herramienta.

4. Para instalar el protector, desenchufar la herra-

mienta y quitar todos los accesorios del vástago.

5.Alinee las pestañas de la esmeriladora con las

ranuras de la guarda. Las echas de la esmerila-

dora y la guarda se alinearán.

6. Presione la pestaña de tope y presione la guarda

sobre la herramienta. Gire la guarda hacia la izqui-

erda para introducirla en la primera ranura de tope.

7. Para ajustar la guarda, presione hacia dentro de la

pestaña de tope y gire la guarda hacia una de las

cinco ranuras de tope. ADVERTENCIA! Siempre

ajuste la guarda para dar la máxima protección al

operador durante la operación.

Zone del operario

ADVERTENCIA

Para disminuir el riesgo de

lesiones, siempre use una

empuñadura lateral al utilizar esta herramienta.

Sostenga rmemente.

Instalación del mango lateral

El mango lateral puede instalarse en ambos lados

(en todos los modelos) o en la parte superior de la

caja de engranajes (en determinados modelos).

Colóquelo del lado que le ofrezca mejor control y

protección. Para montarlo, simplemente enrrosque

el mango en el oricio del lado deseado y apriételo

rmemente.

ADVERTENCIA

Para reducir el riesgo de

lesión, deberá instruirse al

operario en el uso, cuidados y protección de los

discos abrasivos.

Selección de rueda de pulir

Use ruedas abrasivas que sean:

• del tamaño correcto como lo indica la placa de la

herramienta.

• el tipo de disco correcto asi como el grano adecuado

para el trabajo.

•que esté marcado para operarse a las mismas

o mas de las RPM como lo indica la placa de la

herramienta.

Esmerilar es la acción de cortar con miles de granos

abrasivos que se encuentran en la cara de un disco

o de una piedra abrasiva. Cuando esmerile metales

como acero y erro, seleccione un abrasivo de óxido

de aluminio. Cuando esmerile piedra o concreto, uti-

lice uno de carburo de silicio. Utilice discos reforzados

con algodón para metales no ferrosos.

Los discos reforzados Tipo 27 de 3,2 mm (1/8") o

menos son ideales para operaciones de corte y de

acanalado solamente. Siempre maneje los abrasivos

con cuidado para evitar dañarlos. Antes de instalarlos

revise sin no tienen grietas o cuarteaduras. Si están

dañados, deséchelos para evitar que otras personas

los usen.

Cuidado de recticado y corte las ruedas

Las ruedas abrasivas deben protegerse de:

• humedad y humedad extrema.

• cualquier tipo de solvente.

• cambios extremos de temperatura.

• caidas y golpes.

Las piedras abrasivas deben guardarse:

• en una forma organizada de forma tal que puedan

tomarse, sin dañar, otras piedras abrasivas.

• con su información de seguridad.

Las piedras abrasivas NO deben:

• dejarse caer.

• rodarse.

• golpearse.

Si un abrasivo cae, se rueda o se golpea, o se

somete a cambios extremos de temperatura, o ha

estado en contacto con solventes o humedad, de-

séchelo de inmediato.

ADVERTENCIA

Utilice solamente los discos

con una velocidad máxima

para una operación segura, mayores que las

R.P.M. indicadas en la placa de especicaciones

de la herramienta. Esta velocidad se basa en la

resistencia del disco y permite una medida de

seguridad razonable. Esto no implica que ésta

velocidad sea mejor u óptima. No exceda la ve-

locidad máxima para una operación segura.

Instalación/extracción de muela

Asegúrese de que la muela abrasiva no se extienda

más allá de la parte inferior de la guarda. Las muelas

abrasivas con eje roscado pueden requerir una

guarda más larga (consulte “Accesorios”).

1. Desconecte la herramienta. ADVERTENCIA!

Para reducir el riesgo de una lesión, desconecte

siempre la herramienta antes de jar o retirar ac-

cesorios, o antes de efectuar ajustes.

2. Ubique adecuadamente la protección.

3. Pase un trapo a la brida, a la tuerca xtec y al

vástago para sacar todo el polvo y los desechos.

Inspeccione las partes para ver si están dañadas.

Reemplácelas si es necesario. Utilice únicamente

herrajes de montaje MILWAUKEE diseñados para

su herramienta.

4. Coloque la brida en el vástago.

Flecha

Adaptador

Disco

abrasivo

Tuerca

xtec

5. Coloque el disco seleccionado en el vástago y

alinéelo con la brida.

6. Posicione la tuerca xtec sobre el husillo.

Posición de

la tuerca

xtec

7. Presione el botón de bloqueo del vástago mien-

tras gira la tuerca xtec hacia la derecha. Apriete

rmemente.

8. Para sacar el disco, desconecte la herramienta e

invierta el proceso.

Selección del disco de lija

Use discos de lija que sean:

• del tamaño correcto como lo indica la placa de la

herramienta.

• el tipo de disco correcto asi como el grano adecuado

para el trabajo.

•que esté marcado para operarse a las mismas o

mas de las RPM en la sección de "ADVERTENCIA"

de la placa de especicaciones de la herrramienta.

Utilice como referencia la tabla que a continuación

se presenta para seleccionar el disco. Generalmente

use grano 24 o 36 para remociones fuertes de metal;

granos 50, 60 o 80 para remociones medias y grano

120 para acabados. Empiece siempre con un grano

burdo, usando posteriormente granos mas nos para

obtener el acabado deseado.

•Discos de Oxido de aluminio - Para desbaste

rápido y aplicaciones generales en la mayoría de

las operaciones en metal. Ideal para acero rolado

en frio, acero inoxidable o metales que requieran

abrasivos de larga vida, desbaste rápido y rudo.

•Discos de Sircónes de aluminio - Su diseño

especial de grano permite remover rápidamente el

material. Ideal para operaciones sobre pintura de

autos, lanchas, etc. sin que se obstruyan.

•Discos de cerámica - Ideales para aplicaciones

generales en metal porque duran hasta tres veces

el tiempo de los discos de óxido de aluminio.

Instalación de respaldos y discos de lija

1. Desconecte la herramienta. ADVERTENCIA!

Para reducir el riesgo de una lesión, desconecte

siempre la herramienta antes de jar o retirar ac-

cesorios, o antes de efectuar ajustes.

2. Pase un trapo a los accesorios, a la tuerca del

disco y al vástago para sacar todo el polvo y los

desechos. Inspeccione las partes para ver si están

dañadas. Reemplácelas si es necesario. Utilice

únicamente herrajes de montaje MILWAUKEE

diseñados para su herramienta.

3. Coloque el respaldo en la echa de forma que

la supercie plana quede alejada de la caja de

engranes.

4. Coloque el disco abrasivo en el respaldo y

asegúrelo a la echa con la tuerca.

Flecha

Resplado

Tuerca

Disco de

lija

5. Presione el botón de bloqueo del vástago mientras

gira la tuerca de brida hacia la derecha. Apriete

rmemente.

6. Para desmontar el respaldo y el disco abrasivo,

desconecte la herramienta y haga el proced-

imiento a la inversa.

OPERACION

ADVERTENCIA

Con el fin de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada para

cumplir con lo dispuesto en la norma ANSI Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Protección contra sobrecarga térmica

La herramienta se apaga sola automáticamente

cuando el motor está sobrecargado. Si esto sucede,

suelte el gatillo para volver a colocar. Oprima el gatillo

y continúe trabajando.

Freno mecánico

El freno mecánico se acciona cuando se suelta el ga-

tillo, provocando que se detenga la rueda y permitié-

ndole que continúe con su trabajo. Generalmente, la

rueda se detiene en dos segundos. Si tarda más de

dos segundos, asegúrese de que tenga instalados

los accesorios correctos e intente de nuevo. Si el

problema continúa, la herramienta necesita servicio

en un centro de servicio MILWAUKEE autorizado.

Asegúrese de que la herramienta se detenga por

completo antes de dejarla sobre una supercie.

ADVERTENCIA

Siempre tome la esmerila-

dora rmemente con las dos

manos antes de iniciar el esmerilado.

Funcionamiento del interruptor de paleta

Para encender la herramienta, sujete el mango y

el mango lateral rmemente. Presione el botón de

desbloqueo y apriete el interruptor de paleta.

Para detener la herramienta, suelte el interruptor de

paleta. Asegúrese de que la herramienta se detenga

por completo antes de soltarla.

Funcionamiento general

1. Si usted acaba de instalar un disco abrasivo o está

por empezar un trabajo, pruebe el disco dejándolo

que gire por un minuto antes de aplicarlo sobre la

supercie. ADVERTENCIA! Nunca use un disco

abrasivo que haya sido golpeado. Cuando los

discos están desbalanceados, pueden dañar el

material, la herramienta y causar fatiga al disco y

provocar que este falle.

2. Utilice un broche, una prensa de tornillo o cualquier

otro medio práctico para sujetar su trabajo, liberan-

do así ambas manos para controlar la herramienta.

3. ADVERTENCIA! Sujete la herramienta de manera

segura con ambas manos. No cubra las rejillas de

ventilación.Encienda la herramienta.

NOTA: Si la herramienta está enchufada cuando

el indicador de la herramienta se encuentra en

la posición “ON” (Encendida), la herramienta no

funcionará. Apague la herramienta y vuelva a

encenderla para comenzar con el trabajo.

4. Permita que el disco alcance su áxima velocidad

antes de iniciar el esmerilado.

5. Controle la presión y el contacto entre la supercie

y el disco. ADVERTENCIA! Nunca golpee el abra-

sivo contra la supercie de trabajo. Demasiada

presión ocasiona que el accesorio falle o disminuye

la velocidad.

6. Cuando haya terminado, apague la herramienta y

asegúrese de que se detenga por completo antes

de soltarla.

Usando rueda de esmeril

ADVERTENCIA

El tipo de protector debe

coincidir con el tipo de rueda

para proporcionar máxima protección para el

operador en caso que el disco se rompa.

Cuando esmerile, mantenga la unidad en un ángulo

de entre 5 y 15 grados, como se ilustra, usando una

presión constante para un terminado uniforme. Un

ángulo excesivo provoca concentración de presión

en areas pequeñas lo que se traduce en daños al

material o quemaduras en la supercie del trabajo.

Para mejores resultados utilice esta

procíon del disco

Sostenga un ángulo

de 5 à 15 grados

Usando discos de corte

Discos de corte son adecuados para el corte de

pequeñas y poco muescas operaciones solamente.

ADVERTENCIA

El tipo de protector debe

coincidir con el tipo de rueda

para proporcionar máxima protección para el

operador en caso que el disco se rompa.

Cuando use discos de corte, sostenga su esmer-

iladora tal como se ilustra, usando solo la orilla del

disco. ADVERTENCIA! Si se usa la cara de un disco

de corte (como si se esmerilara), se podrá causar

fracturas al mismo y podrá llegar a romperse, resul-

tando en serias lesiones al operario.

Uso de los cepillos de alambre

Los cepillos son útiles para remover óxidos, polvos,

exceso de soldadura, etc.

ADVERTENCIA

Todas las personas en el área

de trabajo deberán usar len-

tes de seguridad y ropa de protección o en su

caso, caretas de seguridad. Lo anterior es de-

bido a que habrá partículas del alambre y re-

siduos del mismo que, por fatiga del material, se

desprenderán del cepillo a una fuerza consider-

able.

Nunca exceda la velocidad máxima de operación

del cepillo. No use cepillos dañados o que fun-

cionen inadecuadamente (que lancen partículas

o estén desbalanceados, etc.) Estas condiciones

aumentan el riesgo de una falla posterior mayor

y una posible lesión. Descarte y reemplace in-

mediatamente los cepillos dañados.

Se debe instalar una guara tipo 27 cuando utilice

un disco cepillo de alambre para proporcionar

la máxima protección para el operador cuando

esté cansado cables break. (Ver “Instalar/Retirar/

Ajustar la guarda”).

Instale siempre los cepillos de alambre de copa

según las instrucciones del fabricante del accesorio.

Utilice únicamente accesorios con roscas que cor-

respondan al husillo de la herramienta.

Alambre en los cepillos

Guarda

Cepillo de

alambre

de copa

Pruebe un cepillo de alambre para observar su

balance y bras dañadas, haciéndolo trabajar libre-

mente por lo menos un minuto antes de iniciar el

trabajo. Durante este tiempo, no permita que haya

personas cerca de la herramienta.

Cuando opere el cepillo, no aplique mucha presión

ya que si lo hace, las cerdas se doblarán en exceso,

se creará excesivo calor y se tendrá como resultado

de ello, roturas prematuras de bras o cerdas y

una corta vida del cepillo. En lugar de aplicar mas

presión, pruebe un cepillo que tenga una capacidad

de corte mas agresiva (sea por mayor calibre del

alambre, cerdas mas cortas o un tipo de cepillo

diferente, por ejemplo, un cepillo anudado en lugar

de uno con alambre rizado).

Utilizar discos de lija

Cuando esmerile, mantenga la unidad en un ángulo

de entre 5 y 15 grados, como se ilustra, usando una

presión constante para un terminado uniforme. Un

ángulo excesivo provoca concentración de presión

en areas pequeñas lo que se traduce en daños al

material o quemaduras en la supercie del trabajo.

Lije con movimientos largos y rítmicos, de lado a

lado del material, con avances hacia adelante para

producir el acabado deseado.

For best result use only this portion of disc

Sostenga un ángulo

de 5 à 15 grados

Lijado cruzado - uando vaya a darle el acabado

a una superficie que ha sido preparada por un

disco de lija de grano grueso o disco abrasivo, lije

en ángulos rectos las marcas que le haya hecho

el abrasivo anterior. Las marcas que deja el disco

anterior son fácilmente visibles y se pueden quitar

con un acabado uniforme. Si no se hace este lijado

cruzado cuando se pasa de un abrasivo grueso al

abrasivo para acabado puede resultar en marcas

profundas y circulares.

Remocíon de soldadura o marcas de martillos -

Para esta operación, limite el lijado a las supercies

inmediatas. Utilice posteriormente granos nos para

emparejar la supercie.

Acabado en metal - Muévase constantemente a

través de la supercie. Trabaje mas rápidamente en

las supercies curvas, en donde las areas de con-

tacto son menores y la presión es mayor. Al nal de

la pasada pueden aparecer marcas planas, cuando

la presión es muy alta. Reduzca la presión al nal

de cada pasada y cuando haga pasadas en reversa.

Solución a los problemas

Las marcas profundas y circulares pueden deberse a:

• Usar un grano muy grueso

• Usar un disco parcialmente cristalizado

• Polvo o rebabas sueltas en el material a lijar

• No haber lijado en forma cruzada, a través del

grano, cuando se cambió de un abrasivo con grano

grueso a un disco para acabados.

• Por no haber usado un disco mas cerrado para

reducir el problema de partículas del abrasivo suelto

sobre la supercie a trabajar.

Cuando la supercie del metal se pone azulosa,

esto indica:

• Que se ha causado un calor excesivo por movimien-

tos circulares en areas muy pequeñas.

• Presión excesiva

• Por usar discos gastados o cristalizados.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de le-

siones, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta. Acuda

a un Centro de Servicio MILWAUKEE para TODAS

las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui-

dos indebidos, desalineadas o agarrotadas de partes

móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,

envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta se daña, vuelva la herramienta

entero al más cercano centro servicio autorizado.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente

de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido,

alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en

O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha

de compra. El período de garantía para los cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza

de drenaje es de dos (2) años a partir de la fecha de compra. El

periodo de garantía de la pistola de calor compacta M18™, Extractor

de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™

1/2" yunque prolongado torque controlado llave de impacto con

ONE-KEY™, y M18 FUEL™ 1" llave de impacto de alto esfuerzo

de torsión con ONE-KEY™ es de tres (3) años a partir de la fecha

de compra. El periodo de garantía de las lámparas de LED en la

Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de

trabajo es por la vida del producto sujeto a las limitaciones anteriores.

Si durante el uso normal el LED o Bulbo de LED falla, la parte será

reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE-

CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y

REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58146143d2 961012782-02(A)

03/20 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 6143-31 11 Amp 4-1/2” / 5” Braking Small Angle Grinder Paddle No-lock

Product's Documents

Operator’s Manual

Specifications

Milwaukee 6143-31 Questions and Answers
