av0823-0/1
PGQP3721ZA
• Before attempting to connect or install this product, please read these instructions carefully
and save this manual for future use.
• The external appearance and other parts shown in this manual may differ from the actual
product within the scope that will not interfere with normal use due to improvement of the
product.
i-PRO Co., Ltd. assumes no responsibility for injuries or property damage
resulting from failures arising out of improper installation or operation
inconsistent with this documentation.
Base Bracket
Model No. WV-QJB505-W
Installation Guide
© i-PRO Co., Ltd. 2023
https://www.i-pro.com/
Included Installation Instructions
“<Control No.: C****>” used in these documents should be used to search for
information on our technical information website (https://i-pro.com/products_
and_solutions/en/surveillance/learning-and-support/knowledge-base/technical-
information) and will guide you to the right information.
2
Caution:
• Before attempting to connect or operate
this product, please read these instruc-
tions carefully.
Notice:
• This product is not suitable for use in loca-
tions where children are likely to be pres-
ent.
• Do not install this product in locations
where ordinary persons can easily reach.
• For information about screws and other
parts required for installation, refer to the
corresponding section of this document.
Do not use this bracket except with suitable cameras.
Failure to observe this may cause a drop resulting in injury or accidents.
Refer installation work to the dealer.
Installation work requires technique and experience.
Failure to observe this may cause fire, electric shock, injury, or damage to the product.
Be sure to consult the dealer.
The screws and bolts must be tightened to the specied torque.
Failure to observe this may cause a drop resulting in injury or accidents.
Install the product accurately and securely on the installation surface in
accordance with the installation instructions.
Failure to observe this may cause injury or accidents.
Do not rub the edges of metal parts with your hand.
Failure to observe this may cause injury.
When using this product, also read the “Precautions” described in the operating
instructions for the camera to be attached.
Precautions
3
Preface
This product is a base bracket for a camera.
Use this product when installing the camera to the installation surface and when using a
conduit to make wiring.
The latest information about the supported cameras <Control No.: C0501>
Ambient operating temperature: –50 °C to +60 °C {–58 °F to +140 °F}
Dimensions: ø161 mm × 48.5 mm (H)
{ø6-11/32 inches x 1-29/32 inches (H)}
(Excluding protrusions )
Mass: Approx. 340 g {0.75 lbs}
Finish: Main body: Aluminum die cast, i-PRO white
Female thread cap for conduit: PC resin, i-PRO white
Specifications
In order to prevent injury, this product must be securely mounted to the installation
surface according to Installation Guide.
Make sure to remove this product if it will no longer be used.
Precautions for installation
Standard Accessories
Template................................1 pc.
4
Other items that are needed (not included)
• Mounting screws
Installation method Recommended screw*
1
Minimum
pull-out
strength*
2
Directly mount the camera onto the installation
surface.
M4 × 16 mm {5/8 inches}
4 pcs. or 2 pcs.*
3
196 N {44 lbf}
*1 Select screws according to the material of the location that the camera will be mounted
to. In this case, wood screws and nails should not be used.
*2 This value indicates the minimum pull-out strength required value per screw.
For information about the minimum pull-out strength, refer to our technical information
website <Control No.: C0120>.
*3 The screw length is an example when installing the camera on a robust ceiling or wall
with a thickness of 20 mm {25/32 inches} or more.
• 5 mm (distance between two parallel sides of a hexagon) hex wrench

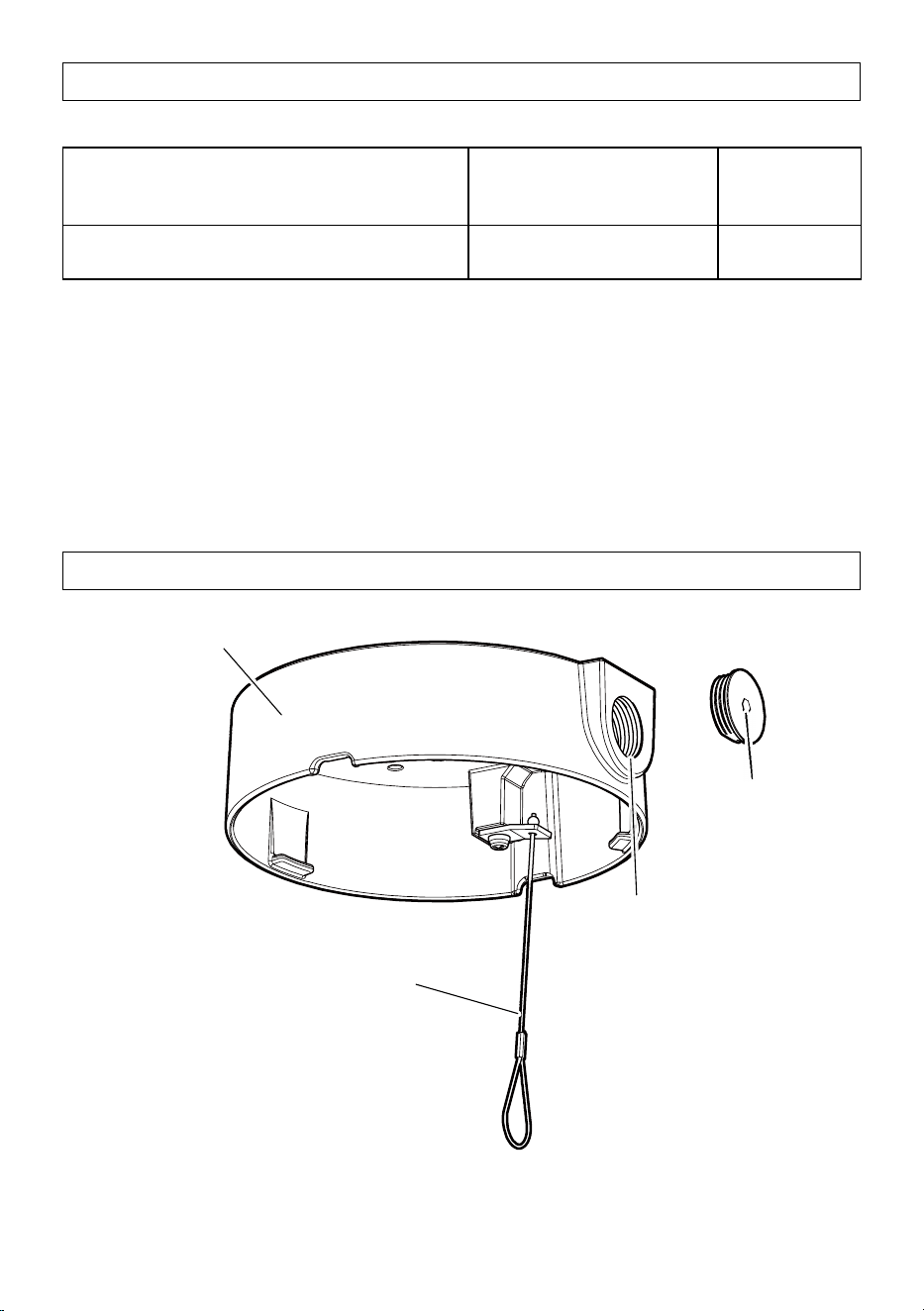

Parts and functions
This product
Installed auxiliary wire
Female thread
cap for conduit
Conduit cable access hole
Compliant with ANSI NPSM
(parallel pipe threads) 3/4 or
ISO 228-1 (parallel pipe threads) G3/4
5
Cable access hole
ø25.4 mm {ø1 inch}
ø161 mm
{ø6-11/32 inches}
Conduit cable
access hole

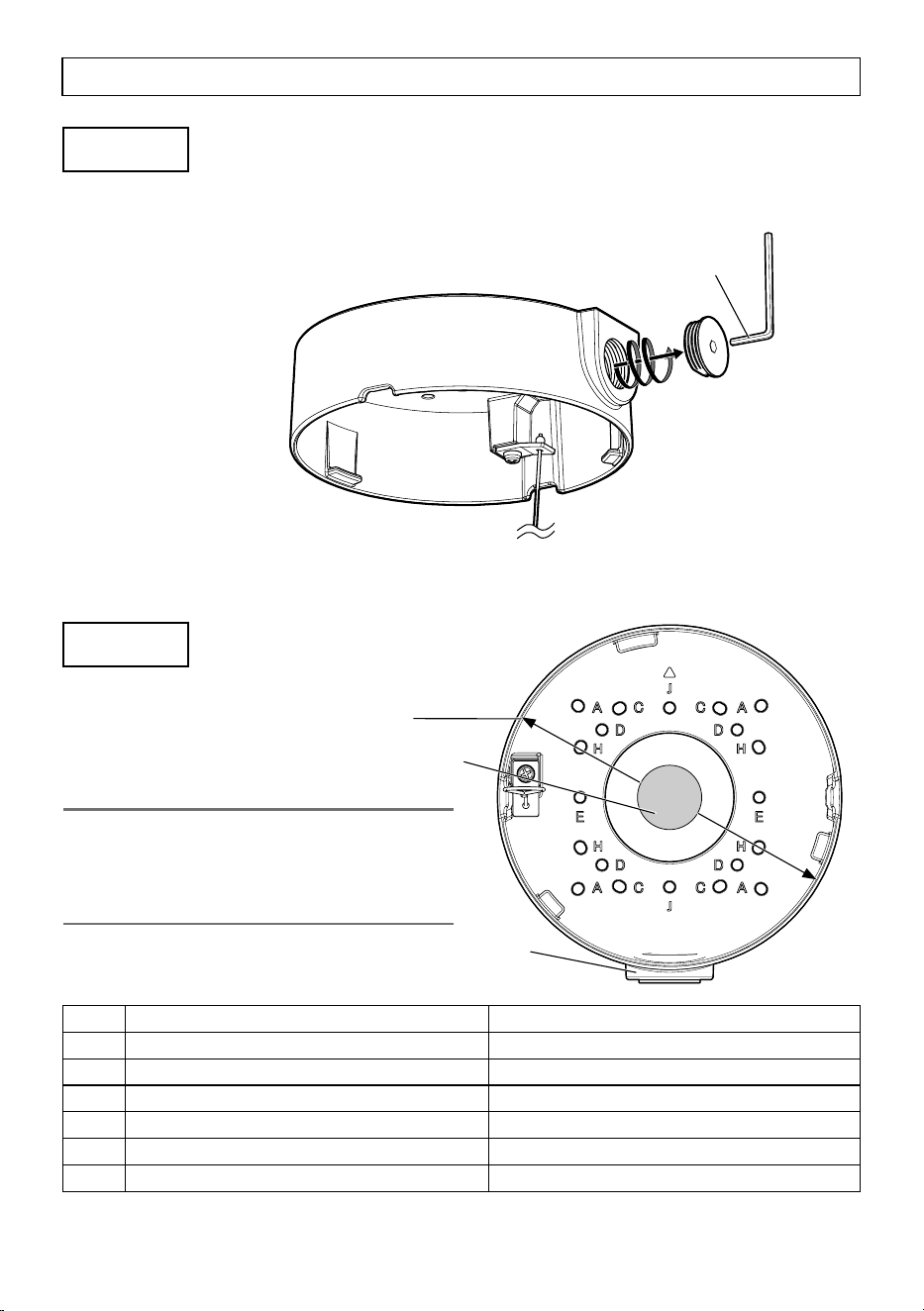

Installation
Step 1
Step 2
Preparations
When using the conduit
5 mm (distance between
two parallel sides of a
hexagon) hex wrench
(locally procured)
Note:
• When using a conduit, it is unnecessary
to prepare a cable access hole on the
installation surface.
Vertical Horizontal
A
85 mm {3-11/32 inches} (85.7 mm {3-3/8 inches}) 85 mm {3-11/32 inches} (85.7 mm {3-3/8 inches})
C
83.5 mm {3-9/32 inches} (83.3 mm {3-9/32 inches}) 46 mm {1-13/16 inches} (47.6 mm {1-7/8 inches})
D
63 mm {2-15/32 inches} 63 mm {2-15/32 inches}
E* –
83.5 mm {3-9/32 inches}
H
46 mm {1-13/16 inches} (47.6 mm {1-7/8 inches}) 83.5 mm {3-9/32 inches} (83.3 mm {3-9/32 inches})
J*
83.5 mm {3-9/32 inches}
–
*
When mounting to a single-gang junction box, fix with two mounting screws (M4: locally procured).
6

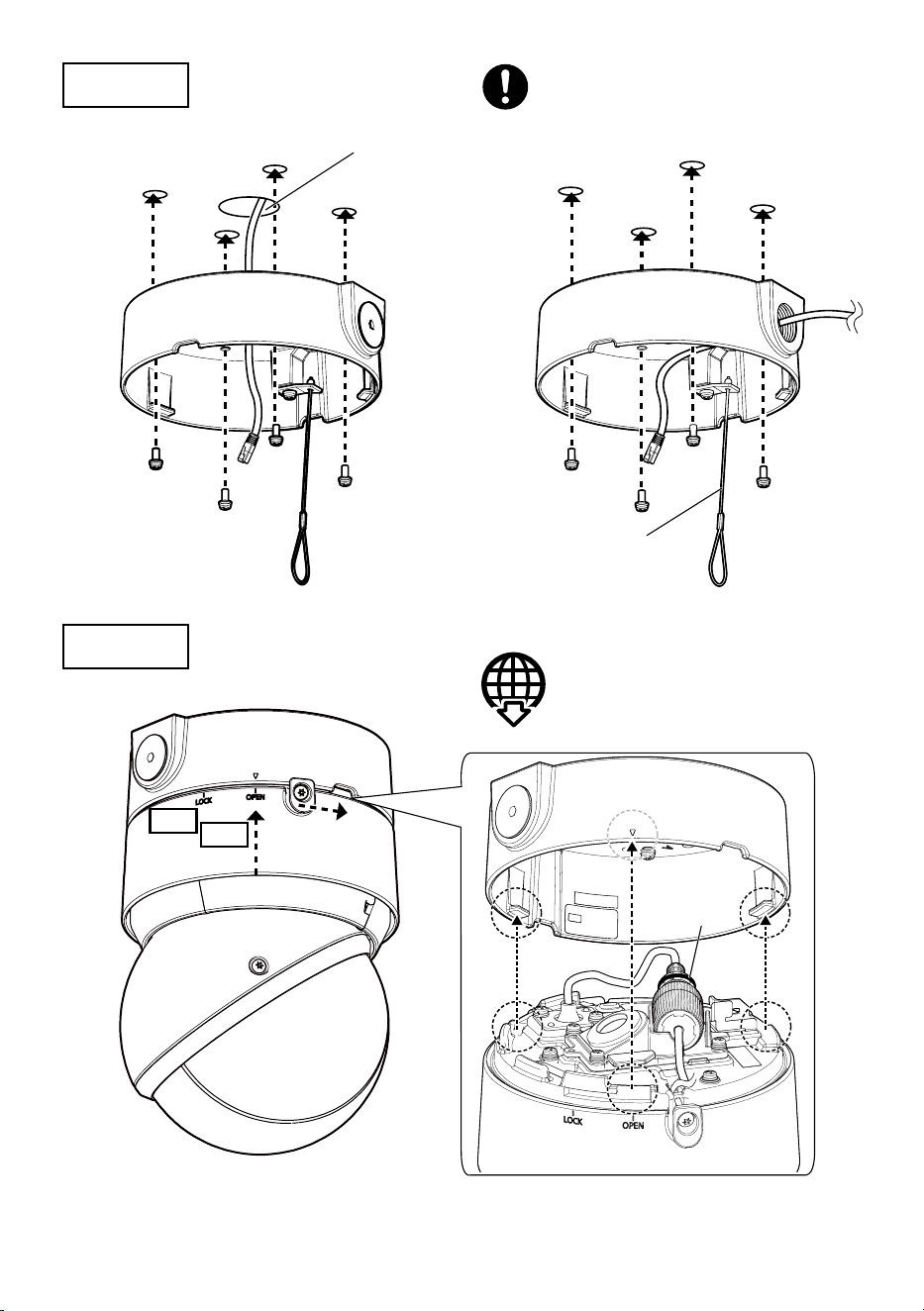

Step 3
Step 4
Cable access hole
ø25.4 mm {ø1 inch}
Minimum pull-out strength:
(M4: locally procured): 196 N {44 lbf}
/ per 1 pc.
For details on how to install
the camera, refer to the
installation guide.
Installed auxiliary wire
LOCK
OPEN
①
②
Fixing band
(Camera accessory)
7

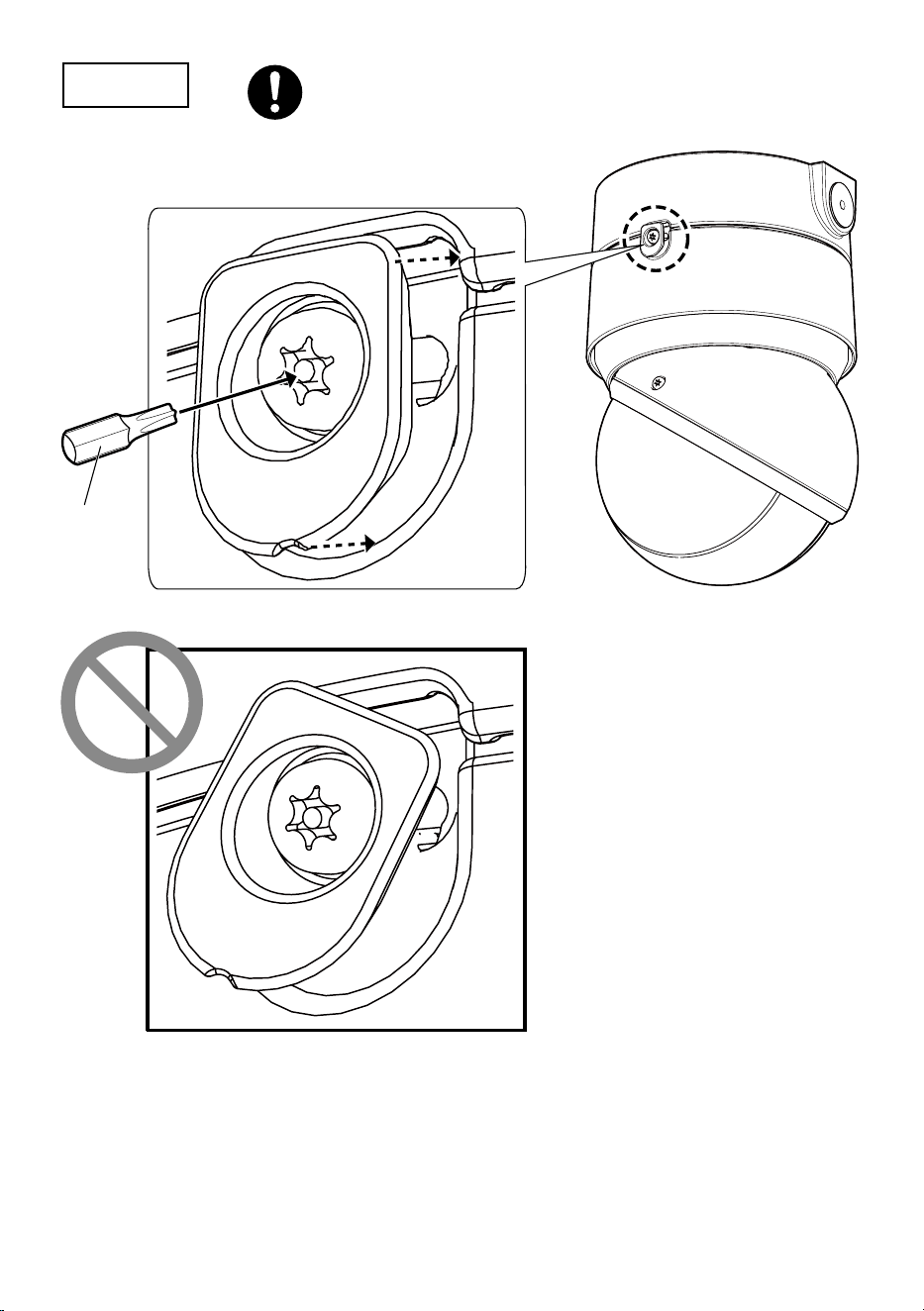

Step 5
Bit
(Camera
accessory)
• There are two fixing screws, one on the
right side and one on the left side.
Recommended tightening torque:
0.78 N·m {0.58 lbf·ft}
8
取扱説明書
工事説明付き
ベース金具
品番
WV-QJB505-W
このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。
取扱説明書をよくお読みのうえ、正しく安全にお使いください。
ご使用前に「安全上のご注意」を必ずお読みください。
この取扱説明書は大切に保存してください。
製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の
製品と異なる場合があります。
設置ガイド
取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたこ
とにより事故や損害が生じたときには、当社では責任を負えません。また、その施工
が原因で故障が生じた場合は、製品保証の対象外となります。
i-PRO製品の「お問い合わせ」については、以下の弊社サポートウェブ
サイトを参照してください。
https://i-pro.com/products_and_solutions/ja/surveillance/contact-us
※「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合の
サービスはいたしかねます。
取扱説明書に記載されている「<管理番号：Cxxxx>」は、以下の弊社技
術情報ウェブサイト内で該当する情報を検索する際に使用する番号です。
https://i-pro.com/products_and_solutions/ja/surveillance/learning-and-
support/knowledge-base/technical-information
i-PRO Co., Ltd. 2022
https://www.i-pro.com/
9
警告
■ 専用のカメラ以外は取り付けない
（落下によるけがや事故の原因となります）
■ 工事は販売店に依頼する
（工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因となります。）
⇒必ず販売店に依頼してください。
■ ねじやボルトは指定されたトルクで締め付ける
（落下によるけがや事故の原因となります。）
■ 設置の説明にしたがって設置面に正しくしっかり取り付ける
（けがや事故の原因となります。）
注意
■ 金属のエッジで手をこすらない
（強くこするとけがの原因となります。）
本金具をご使用の際は、取り付けるカメラの取扱説明書に記載された「安全上のご
注意」とあわせてお読みください。
安全上のご注意
必ずお守りください
■ お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
してはいけない内容です。
実行しなければならない内容
です。
注意：
取扱説明書をよくお読みのうえ、正しく安全にお使いください。
注記：
本金具は子供がいる可能性のある場所での使用には適していません。
一般の人が容易に触れることができる場所への設置はしないでください。
設置に必要なねじやそのほかの部材などの情報については本書の該当部分を参照してください。
「死亡や重傷を負うおそ
れがある内容」です。
警告
注意
「
軽傷を負うことや、財産の損害が
発生するおそれがある内容」です。
10
商品概要
本金具は、カメラ用のベース金具です。
カメラを設置する場合、または接続管を使用して配線する場合に本金具を使用します。
取り付け可能なカメラの最新情報＜管理番号：C0501＞
仕様
使用温度範囲 −50℃〜＋60℃
寸法 ø161mm×48.5mm(H)
（突起部分を除く）
質量 約340g
仕上げ 本体：アルミダイカスト i-PROホワイト
接続管用めねじキャップ：PC樹脂 i-PROホワイト
設置上のお願い
■ 設置工事は電気設備技術基準に従って実施してください。
本金具の設置・接続を始める前に必要な周辺機器やケーブルを確認し、準備してください。
接続する前に、カメラ、PCなど接続する機器の電源を切ってください。
■ 傷害防止のため、本金具は、設置の説明に従って設置面にしっかりと取り付け
る必要があります。
■ 本金具を使用しなくなった場合は放置せず、必ず撤去してください。
付属品をご確認ください
型紙................................................................. 1枚
11
付属品以外に必要なもの
·取付ねじ
取付方法 推奨ねじ
※1
最低引抜強度
※2
設置面に直接取り付ける。
M4x16mm
※3
／
4本または2本
196N｛20kgf｝
※1ねじの種類は取付場所の材質に合わせて選択してください。木ねじ、くぎは使用し
ないでください。
※2ねじ1本あたりに要求される最低引抜強度です。最低引抜強度の考え方については
弊社技術情報ウェブサイト＜管理番号：C0120＞を参照してください。
※3ねじの長さは厚み20mm以上の堅牢な天井または壁面に設置する場合の例です。
·対辺5mmの六角レンチ
各部の名前
本金具
設置補助ワイヤー
接続管用めねじ
キャップ
接続管ケーブル通し穴
JISC8305（電線管ねじ）のCTG22
または
JISB0202（管用平行ねじ）のG3/4
12

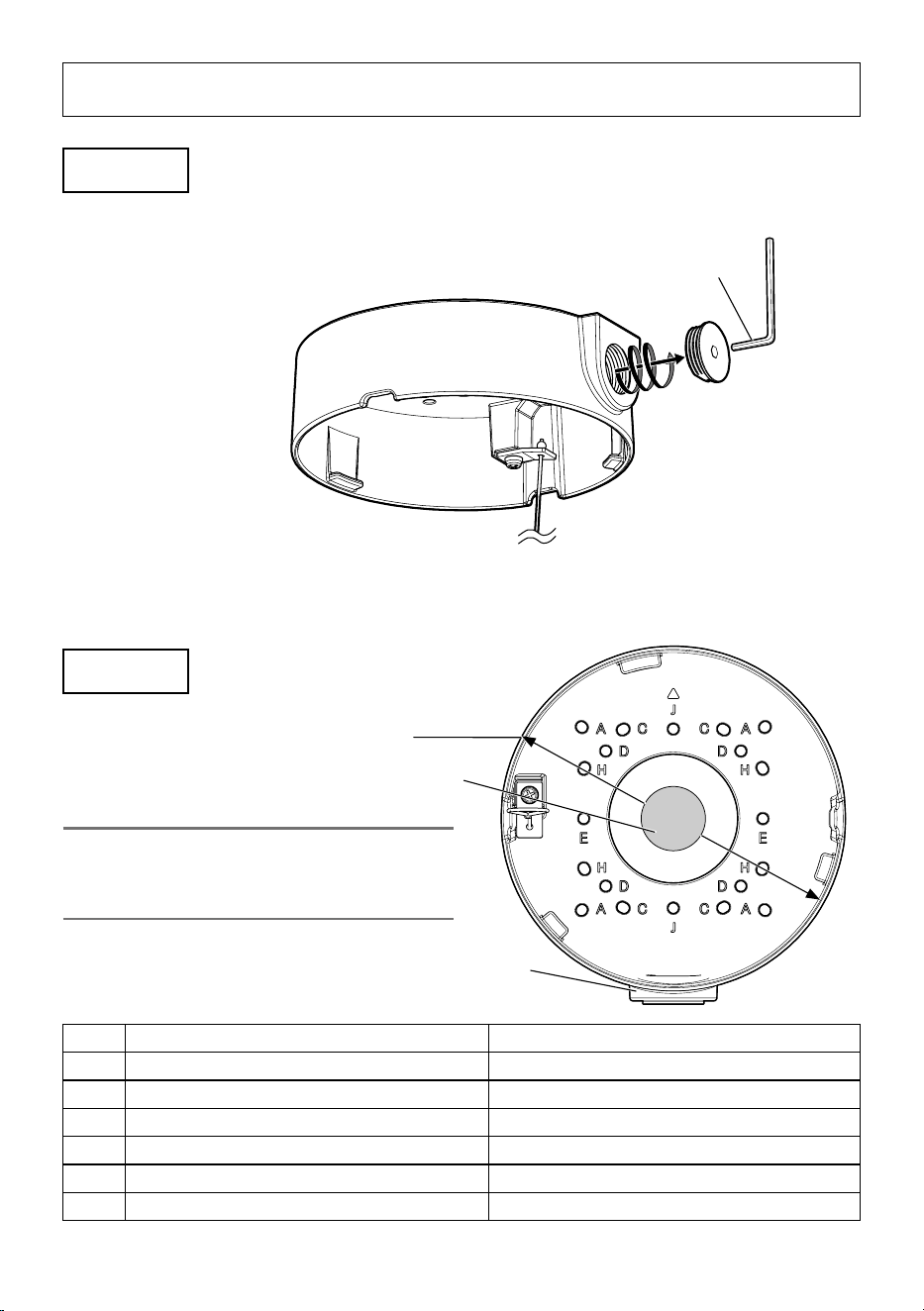

設置する
Step1
ケーブル通し穴
Φ25.4mm
ø161mm
接続管ケーブル通し穴
前準備
接続管を使用する場合
対辺5mmの六角レンチ
（現地調達）
メモ：
• 接続管を使用する場合は、ケーブル通し
穴を設置面にあける必要はありません。
縦 横
A 85mm(85.7mm) 85mm(85.7mm)
C 83.5mm(83.3mm) 46mm(47.6mm)
D 63mm 63mm
E
※
– 83.5mm
H 46mm(47.6mm) 83.5mm(83.3mm)
J
※
83.5mm –
※1コ用スイッチボックスに取り付ける場合は、取付ねじ2本（M4：現地調達）で固定してください。
Step２
13
結束バンド
（カメラ付属品）
ケーブル通し穴
Φ25.4㎜
最低引抜強度：
(M4:現地調達):196N{20kgf}
／1本あたり
カメラの詳細取付方法は、
取扱説明書設置編参照

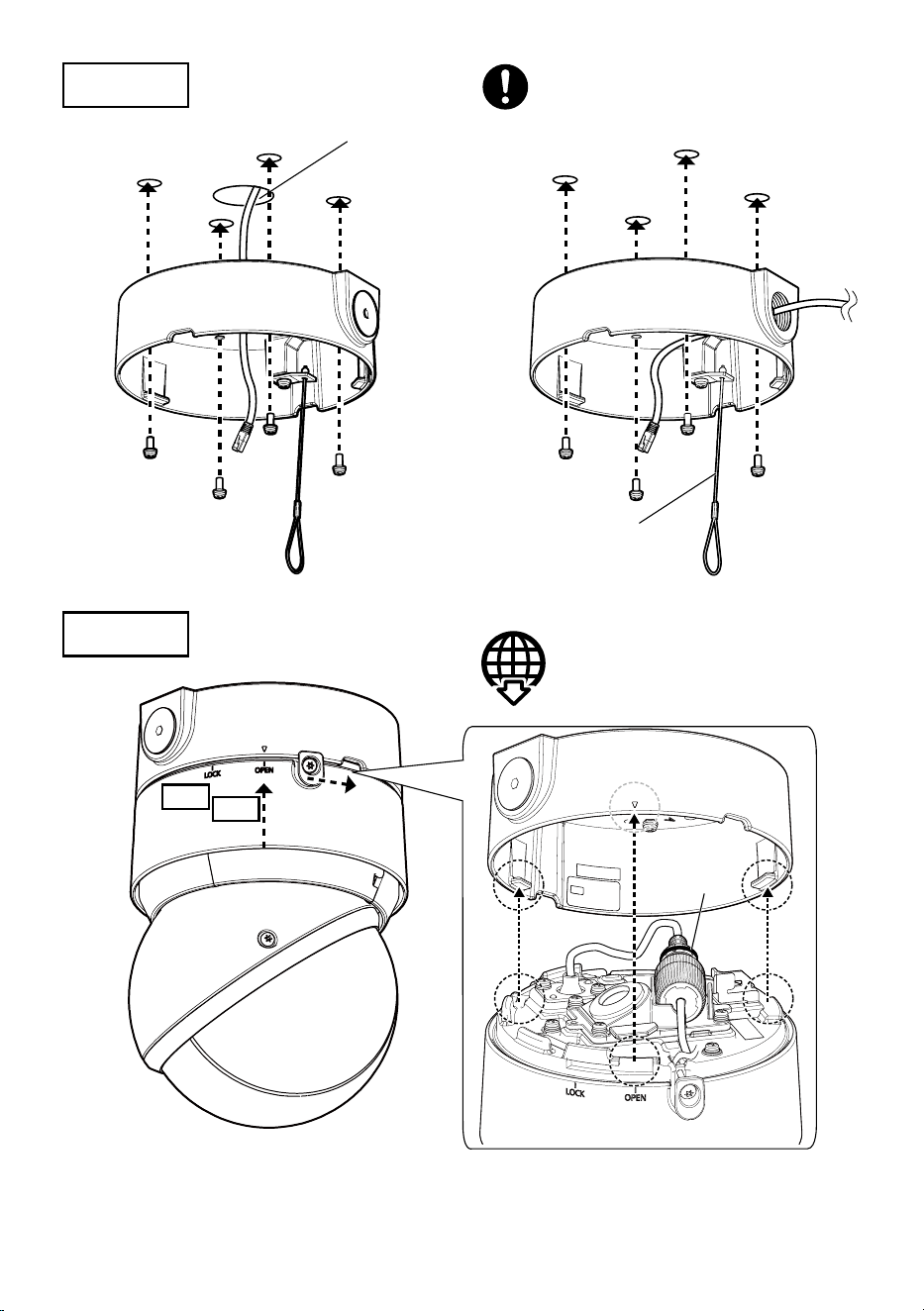

Step3
Step4
LOCK
OPEN
①
②
設置補助ワイヤー
14

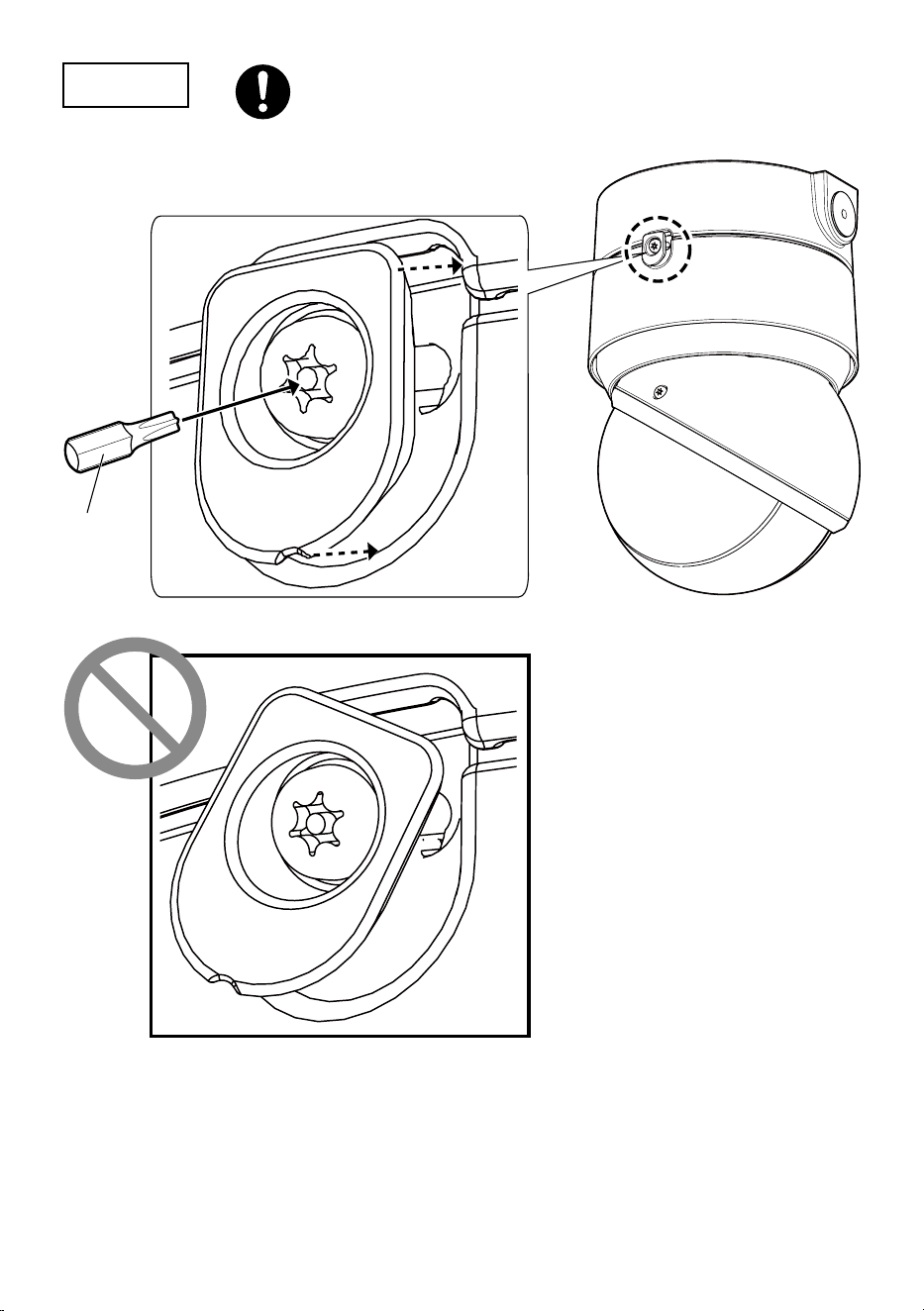

Step5
推奨締付トルク
0.78N・m｛8.0kgf・cm｝
ビット
（カメラ付属品）
・固定ねじは反対側と合わせて2か所あります。
