31BM53Q2563 photo

USER MANUAL: ILL.PTS 2X 500 SERIES S/T

This is the main product document for model 31BM53Q2563.

The file format is pdf, 15 pages, you can download this manual here .

background
ILLUSTRATED PARTS MANUAL/
MANUEL DE PIÈCES DÉTACHÉES
IMPORTANT:
READ SAFETY RULES AND
INSTRUCTIONS CAREFULLY BEFORE
OPERATING EQUIPMENT.
IMPORTANT:
LISEZ ATTENTIVEMENT LES RÈGLES
DE SÉCURITÉ ET LES INSTRUCTIONS
AVANT DE METTRE EN MARCHE LA MACHINE.
PRINTED IN U.S.A. 769-10126B
IMPRIMÉ AUX ÉTATS-UNIS 8.12.16
Two-Stage Snow Thrower — 500 Series
Soueuses à neige à deux phases — Series 500
background
Painted Parts
When ordering painted service parts, a four digit color suffix must be added to the part number (e.g. 783-XXXXX-0637). Please refer to
the table below for current color codes:
To The Owner
Table of Contents
Thank you for purchasing your new equipment. It was carefully
engineered to provide excellent performance when properly
operated and maintained.
All information in this manual is relative to the most recent
product information available at the time of printing. Please be
aware that this Operator’s Manual may cover a range of product
specifications for various models.
Components listed and/or illustrated in this manual may not be
applicable to all models. We reserve the right to change product
specifications, designs and equipment without notice and
without incurring obligation.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position.
Thank You
Record Product Information
Before setting up and operating your new equipment, please
locate the model plate on the equipment and record the
information in the provided area to the right. You can locate the
model plate by standing at the operator’s position and looking
down at the rear of the frame. This information will be necessary,
should you seek technical support via our web site, Customer
Support Department, or with a local authorized service dealer.
Model NuMber
Serial NuMber
2
Handle & Frame ....................................................... 4
Chute Control (4 way) ............................................. 6
Chute Control (2 way) ............................................. 8
Auger & Auger Housing .........................................10
Drive System ..........................................................12
Tire and Auger Chart .............................................13
0637 Black
4021 Yellow (Cub Cadet)
0499 Beige (Cub Cadet)
0662 Grey
0709 Green (Yardman)
0638 Red
0691 Black Jack (Craftsman, MTD Gold)
0721 Red (Craftsman)
0723 White
0606 Orange (Columbia)
background
Pièces peintes
Pour commander des pièces peintes, il est nécessaire d’ajouter un suffixe à quatre chiffres au numéro de pièce (par ex.
783-XXXXX-0637). Veuillez consulter le tableau ci-dessous pour déterminer le code de couleur applicable.
À l’intention du propriétaire
Table des matières
Merci davoir acheté votre nouvel équipement. Ce véhicule a
été soigneusement conçu pour vous offrir des performances
remarquables s’il est correctement utilisé et entretenu.
Tous les renseignements fournis ici sont les plus récents qui sont
disponibles à propos de ce produit au moment de l’impression
de cette notice d’utilisation. Sachez que cette notice peut
mentionner une vaste gamme de spécifications techniques
concernant différents modèles.
Les pièces mentionnées et/ou illustrées dans cette notice
peuvent ne pas s’appliquer à tous les modèles. Nous nous
réservons le droit de modifier les caractéristiques techniques
du produit, les modèles et l’équipement sans préavis et sans
obligation.
Les mentions de droite et de gauche dans cette notice
d’utilisation s’entendent à partir du poste de conduite.
Merci !
Enregistrez les renseignements concernant la
machine.
Avant de préparer et d’utiliser votre nouvelle machine, veuillez
localiser la plaque signalétique et reporter les renseignements
fournis sur la droite. Pour localiser la plaque signalétique, placez-
vous derrière la souffleuse à la poste de conduite et regardez
à l’arrière du châssis. Ces renseignements seront nécessaires si
vous avez besoin dune aide technique soit par l’intermédiaire
de notre site internet, soit auprès du concessionnaire de votre
localité.
NuMÉro de ModÈle
NuMÉro de SÉrie
3
Poignée en « S » et châssis ...................................... 4
Commande de la goulotte (4 fonctions) .............. 6
Commande de la goulotte (2 fonctions) .............. 8
Tarière et boîtier de la tarière ...............................10
Système dentraînement .......................................12
Tableau pour pneu et tarière ................................13
0637 Noir
4021 Jaune (Cub Cadet)
0499 Beige (Cub Cadet)
0662 Gris
0709 Vert (Yardman)
0638 Rouge
0691 Noir Jack (Craftsman, MTD Gold)
0721 Rouge (Craftsman)
0723 Blanc
0606 Orange (Columbia)
background
4
A
B
46
43
12
25 *
8 *
35
30
6
17
44
13
37
26
36
41
34
38
20
16
23
33
5
9
9
49 48
51
19
19
24
11 **
7 **
40
27 **
28 **
9
1
19
9
* 22
21
10
47
7
54
55
3
31
43
26
42
15 **
26
39
39
35
23
15 **
13
12
52
4
56
57
2
53
18
2
2
35
10
18
45
50
50
9
13
12
13
12
37
32
20
Style K & L
Style P & Q
Style S & T
background
5

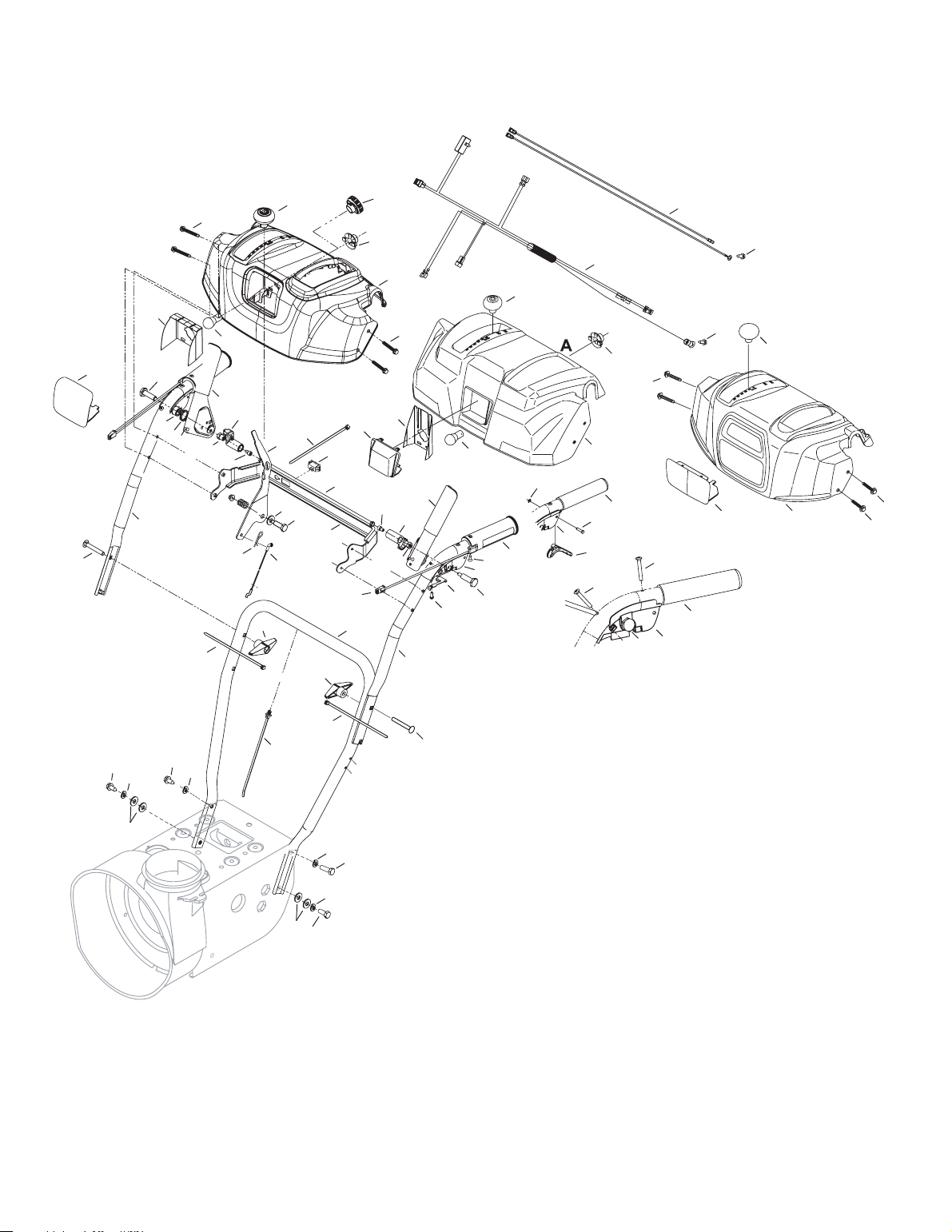

REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 631-04180 Handle Panel Ass’y - Yellow (Incl. #54 & 55) Panneau - jaune (Comprend les no. 54 et 55)
931-04183 Handle Panel Ass’y-Black (Incl. #54 & 55) Panneau - noir (Comprend les no. 54 et 55)
631-04186 Handle Panel Ass’y-Yardman Grey (Incl. #54 & 55) Panneau - gris Yardman (Comprend les no. 54 et 55)
631-05315 Handle Panel Ass’y- Yardworks Grey (Incl. #54 & 55) Panneau - gris Yardworks (Comprend les no. 54 et 55)
2 631-04133A LH Clutch Lock Handle Ass’y Poignée d’embrayage CG
3 631-04134B RH Clutch Lock Handle Ass’y Poignée d’embrayage CD
4 684-04105C Engagement Handle Assembly LH - Black Poignée d’entraînement CG - noir
684-04111B Engagement Handle Assembly LH - Red Poignée d’entraînement CG - rouge
5 684-05226 Engagement Handle Assembly RH - Black Poignée d’entraînement CD - noir
684-04112C Engagement Handle Assembly RH - Red Poignée d’entraînement CD - rouge
6 710-04326 Screw #8-16 x .50 Vis no. 8-16 x 0,50
7 710-3069 Hex Cap Socket Screw 1/4-20 x .5 Vis 1/4-20 x 0,5
8 710-0837 Oval HD C-Sunk Scr #10 x 5/8 Vis à tête goutte de suif no. 10 x 5/8
9 710-04586 Hex TT-Tap Scr 1/4-20 x 1.625 Vis taraudée 1/4-20 x 1,625
10 710-1233 Oval C-Sunk Hd Screw 10-24 x 1.375 Vis 10-24 x 1,375
11 684-04250 Pivot Rod Tige de pivot
12 936-0119 Lockwasher 5/16 ID Rondelle frein 5/16 DI
13 710-1880 Hex TT Screw 5/16-18 x .75 Gr. 5 Patch Vis taraudée 5/16-18 x 0,75 Qual. 5
14 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
15 712-04081A (**) Hex Shoulder Nut 1/4-20 Écrou 1/4-20
712-04064 (***) Hex L-Flg Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
16 931-04181A Handle Panel Ass’y - Black (Incl. #56 & 57) Panneau - noir (Comprend les no. 56 et 57)
17 749-05671 p Upper Handle LH Guidon supérieur CG
18 720-0274 Grip Poignée
19 720-04039 Shift Knob Bouton
720-04045 Shift Knob - Yellow Bouton - jaune
20 925-1629 Lamp Ampoulle
21 925-04137 † Wire Harness Faisceau de l
925-05142 †† Wire Harness Faisceau de l
22 725-05148 † Heated Grip Wire Harness Faisceau de l - poignée chauée
725-06839 †† Heated Grip Wire Harness Faisceau de l - poignée chauée
23 925-1649 Socket Douille
24 725-04393 Switch Contracteur
25 725-05149 Heated Grip Poignée chauée
26 926-0154 Cable Tie (w/plug) Attache-câble
** 27 731-04894D Lock Plate Palastre de serrure
** 28 731-04896B Clutch Lock Cam Came
29 732-0193 Compression Spring .38 ID x .88 Lg Ressort de compression 0,38 DI x 0,88 po de lg.
30 732-04219C Spring: Clutch Lock Ressort: Verrou d’embrayage
31 732-04238B Torsion Spring .8156 x .3038 Ressort de torsion 0,8156 x 0,3038
32 935-0199A Rubber Bumper Pare - chocs en caoutchouc
33 749-05672 p Upper Handle RH Guidon supérieur CD
34 936-0267 Flat Washer .38 ID x .87 OD x .09 Rondelle plate 0,38 DI x 0,87 DE x 0,09
35 738-04348 Shoulder Screw .437 x 1.345: 1/4-20 Vis à épaulement 0,437 x 1,345: 1/4-20
36 738-04125 Shoulder Screw .374 Dia. x 1.05 Lg. Vis à épaulement 0,374 dia. x 1,05 po de lg.
37 936-0275 Flat Washer .344 ID x .688 OD x .065 Rondelle plate 0,344 DI x 0,688 DE x 0,065
38 946-04396A Selector Speed Cable Câble
39 920-0284 Handle Knob Assembly Bouton
40 790-00311C-0637 Shift Lever Levier de changement de la vitesse
790-00281B-0637 Shift Lever (track models only) Levier de changement de la vitesse (modèles avec chenilles seulement)
41 790-00248D-0637 Panel Support Support de panneau de bord
42 914-0145 Cotter Pin Goupille fendue
43 710-0572 Carriage Bolt 5/16-18 x 2.5 Boulon ordinaire 5/16-18 x 2,5
44 749-05701 p Lower Handle Guidon inférieur
45 716-04036 E Ring Bague en «E»
46 731-04913 Steering Control - Black Commande d’orientation - noir
731-04954 Steering Control - Yellow Commande d’orientation -jaune
731-06113 Steering Control - Red Commande d’orientation -rouge
47 738-04126 Pin 3/16 Goupille 3/16
48 931-04187A Handle Panel Ass’y - Red (Incl. #49) Panneau - rouge (Comprend le no. 49)
49 731-05324 Lens Lentille
50 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
51 925-06095 LED Headlight Socket Douille - Lumière DEL
52 725-0157 Cable Tie Attache-câble
53 925-06107 Heated Grip Harness Faisceau de l
54 731-05320 Lens Lentille
55 777X41803 Lens Label Étiquette
56 731-05319 Lens Lentille
57 777X41805 Lens Label Étiquette
* Models with heated grips./Modèles avec poignées chauée.
** Models with auger control lock./Modèles avec vlocage de la commande de transmission/des tarières.
*** Models without auger control lock./Models sans blocage de la commande de transmission/des tarières.
p Choose color when ordering, refer to page 2 and 3./ Choisissez la couleur lors de la commande, reportez-vous aux pages 2 et 3.
w/engine model 375-SU & 478-SUC/ avec le modèle de moteur 375-SU & 478-SUC
†† w/engine model 678-SU, 670-WU & 683-WU/avec le modèle de moteur 678-SU, 670-WU & 683-WU)
31A-6006
7.14.16
background
6

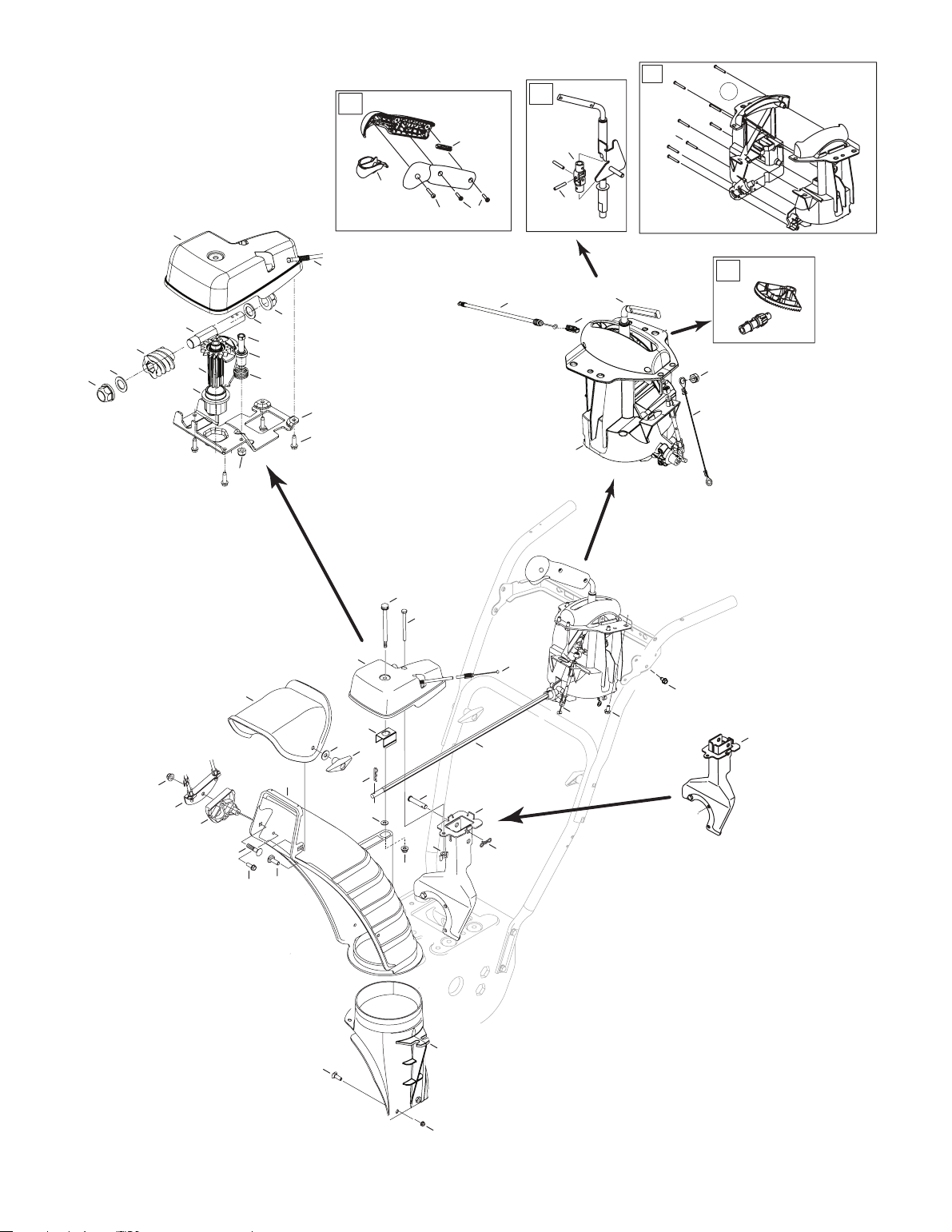

4 Way Chute Control
with tall chute/
Commande de la longue
goulotte à 4 fonctions
16
20
19
15
14
17
28
7
1
24
12
8
40
3
18
23
27
5
6
11
22
44
45
40
26
26
42
51
43
54
25
52
13
29
21
2
58
57
49
53
26
55
56
38
35
31
36
32
38
35
33
37
34
30
39
9
41
40
w/277 cc & 357 cc engine only/
avec moteur de 277 cc et 357 cc
seulement
46
50
25
47
59
background
7
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 918-04801B Gearbox Assembly (4-way) Boîtier d’engrenage (4 fonctions)
2 684-04310A-0637 Chute Sup. Bkt. Ass’y (w/277 cc & 357 cc Support de la goulotte (avec moteur de 277 cc
engine only) et 357 cc seulement)
3 684-04311A-0637 Chute Support Bracket Ass’y Support de la goulotte
5 710-0262 Carriage Bolt 5/16-18 x 1.50 Gr. 2 Boulon ordinaire 5/16-18 x 1,50 Qual. 2
6 710-04071 Carriage Screw 5/16-18 x 1.0 Vis ordinaire 5/16-18 x 1,0
7 710-04187A Hi-Lo Screw 1/4-15 x .5 Vis 1/4-15 x 0,5
8 710-04370 Hex. Hd. Cap Scr. 1/4-20 x 3.0 Gr. 5 Vis à tête hex. 1/4-20 x 3,0 Qual. 5
9 710-04373A Hi-Lo Screw #12-16 x .75 Vis no. 12-16 x 0,75
11 710-0895 Hex Tapp Scr 1/4 x .75” Lg. Vis taraudée à tête hex. de 1/4 x 0,75 po de lg
12 711-04469A Clevis Pin 3/8 x 1.87 Axe de chape 3/8 x 1,87
13 712-04063 Flange Locknut 5/16-18 Gr. F Nylon Contre-écrou à embase 5/16-18 Qual. F nylon
14 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
15 712-3087 Wing Nut 1/4-20 Écrou en oreilles 1/4-20
16 914-0101 Internal Cotter Pin Goupille fendue - int.
17 714-04040 Bow Tie Cotter Pin Goupille fendue
18 920-0284 Handle Knob Assembly Bouton
19 931-04425B Upper Chute w/Export Label, Remote Goulotte sup., étiquette d’exp., comm. a distance
20 731-06440A Lower Chute Goulotte inférieur
21 731-06451 Cable Guide Guide de la câble
22 731-07031 Joystick lever trigger Levier de la gachette
23 936-0159 Flat Washer .349 ID x .879 OD x .063 Rondelle plate 0,349 DI x 0,879 DE x 0,063
24 736-04446 Flat Washer .25 ID x .63 OD x .0515 HT. Rondelle plate 0,25 DI x 0,63 x 0,0515
25 984-04324A Control Lever Levier de la commande
26 731-04893A Plunger joystick Plongeur
27 738-04367 Flg. Shoulder Screw .312 x 3.5: 1/4-20 Vis à épaulement 0,312 x 3,5: 1/4-20
28 747-05116 Chute Crank Rod Tige du bras de goulotte d’ejection
29 784-5594-0637 Cable Bracket Chute Tilt Support de câble
30 717-04667 Gear 14 teeth helical w/hub Engrenage 14 dents avec moyeu
31 717-04672 Worm Vis sans n
32 731-06906 Cover Couvercle
33 731-06943A Lock Pawl (4 way) Cliquet (4 fonctions)
34 732-04638C Torsion Spring LH .72 ID x .474 Ressort de torsion CG 0,72 DI x 0,474
35 736-0290 Flat Washer .625 x 1.0 x .067 Rondelle plate 0,625 x 1,0 x 0,067
36 711-05186 Hex Shaft .625 Worm Drive Arbre hex. 0,625
37 738-04391 Shoulder Screw .340 x .950: 1/4-28 Vis à épaulement 0,340 x 0,950: 1/4-20
38 941-0225 Hex Flg. Bearing Roulement à six pans à embase
39 741-04388A Flg. Brg. 1.0” ID Roulement 1,0 DI
40 946-04619B Trigger Lock Cable Câble
41 790-00342B-0637 Chute Gear Rotation Bracket Support de lengrenage de la goulotte
42 753-06151 Handle Ass’y Poignée
43 984-04338A Chute Control Ass’y (4 way) Ens. - commande de la goulotte à 4 fonctions
44 710-04353 Screw #8: 1.0 Vis no. 8: 1,0
45 710-04879 Mach. Scr. #8-32 x .75 Vis no. 8-32 x 0,75
46 712-0896 Hex Ins Jam L-Nut 1/4-28 Contre-écrou de blocage 1/4-28
47 946-04528B 4-Way Chute Cable Câble
48 715-0150 Pin Goupille
49 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
50 753-06152 Gear Set Assembly Ensemble de l’engrenage
51 753-06153 Handle Housing Assembly Poignée de logement
52 684-04350 JointBlock Assembly Joint
53 715-04095 Pin Goupille
54 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
55 912-0158 Hex L-Nut 5/16-18 Contre-écrou à six pans 5/16-18
56 725-05213 Ground Wire Fil masse
731-07868 Cable Clip (not shown) Attache câble (non illustrée)
57 731-07525 Chute Adapter Adaptateur
58 710-0703 Carriage Bolt 1/4-20 x .75 Gr. 5 Boulon ordinaire 1/4-20 x 0,75 Qual. 5
59 790-00503 Reinforcement Chute Bracket Support de la goulottte
31A-6005
7.25.16
background
8

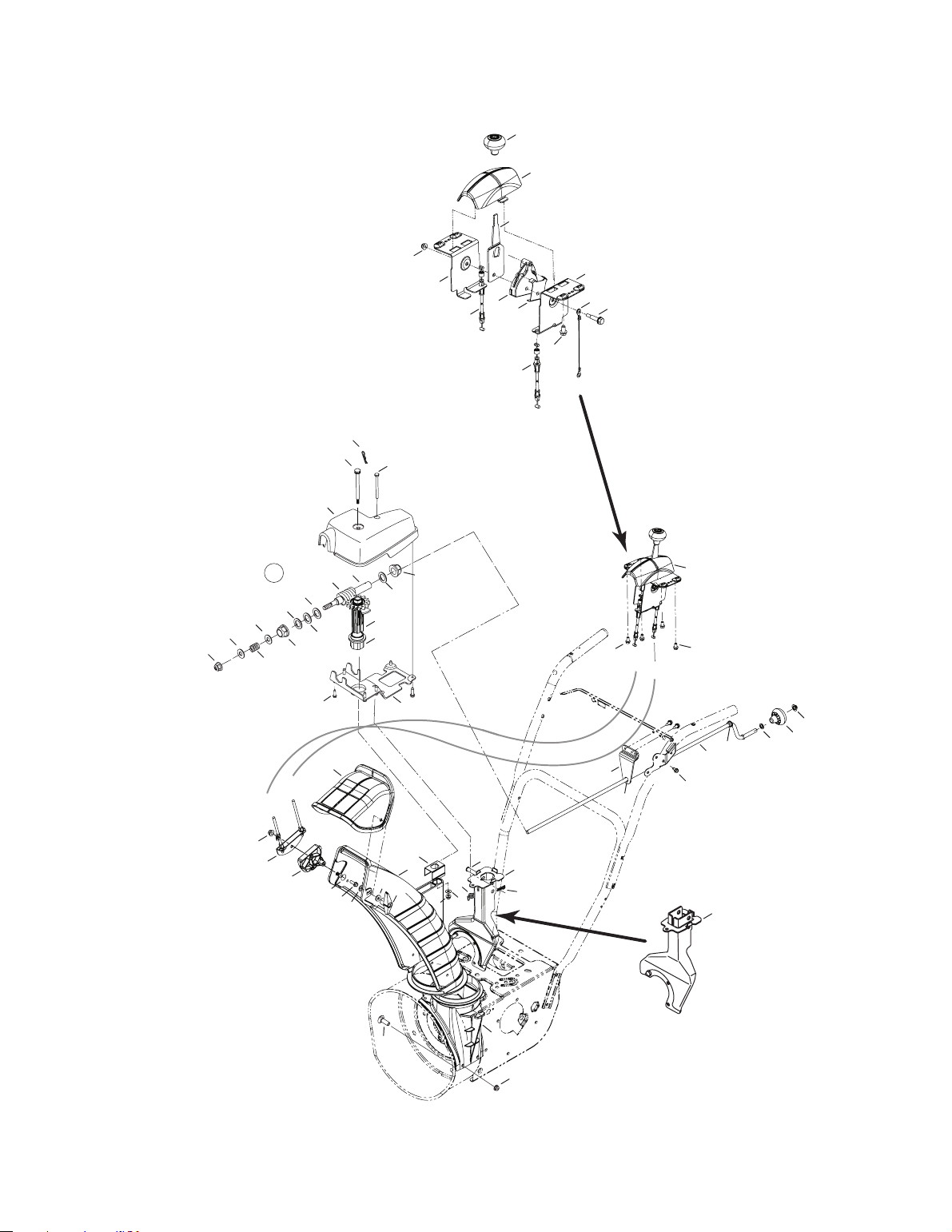

Chute Control/ Commande de la goulotte
38
32
33
39
16
38
22
36
61
17
37
7
49
44
7
7
30
22
14
15
57
12
2
5
6
10
11
21
43
13
20
25
50
42
48
19
3
31
46
45
1
26
27
52
9
65
53
28
4
41
24
51
47
56
55
26
54
60
59
58
35
62
9
63
64
24
2 Way Chute Control
with tall chute/
Commande de la longue
goulotte à 2 functions
w/277 cc & 357 cc engine only/
avec moteur de 277 cc et 357 cc
seulement
“B”
“A”
“A”
“B”
66
background
9
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 711-05329A Hex Shaft Arbre de hex.
2 731-06440A Tall Lower Chute Longue goulotte inférieur
3 984-04325A 2 Way Chute Control Assembly Ens. - commande de la goulotte à 2 fonctions
4 790-00342C-0637 Chute Gear Rotation Bracket Support de lengrenage de la goulotte
5 710-0262 Carriage Bolt 5/16-18 x 1.50 Gr. 2 Boulon ordinaire 5/16-18 x 1,50 Qual. 2
6 710-04071 Carriage Screw 5/16-18 x 1.0 Vis ordinaire 5/16-18 x 1,0
7 710-04187A Hi-Lo Screw 1/4-15 x .5 Vis 1/4-15 x 0,5
9 736-3072 Flat Washer .38 x .92 x .110 Rondelle plate 0,38 x 0,92 x 0,110
10 710-0895 Hex Tapp Scr 1/4 x .75” Lg. Vis taraudée à tête hex. de 1/4 x 0,75 po de lg
11 711-04469A Clevis Pin 3/8 x 1.87 Axe de chape 3/8 x 1,87
12 714-04040 Bow Tie Cotter Pin Goupille fendue
13 712-04063 Flange Locknut 5/16-18 Gr. F Nylon Contre-écrou à embase 5/16-18 Qual. F nylon
14 712-3087 Wing Nut 1/4-20 Écrou en oreilles 1/4-20
15 931-04425B Upper Chute w/Export Label, Remote Goulotte sup.,étiquette d’exp., comm. a distance
16 731-1313C Cable Guide Guide de la câble
17 946-04238 Cable - w/standard chute Câble - avec goulotte ordinaire
946-04551 Cable - w/tall chute Câble - avec longue goulotte
19 941-0475 Plastic Bushing .38 Douille plastique 0,38
20 920-0284 Handle Knob Assembly Bouton
21 784-5594-0637 Cable Bracket Chute Tilt Support de câble
22 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
24 736-0290 Flat Washer .625 x 1.0 x .067 Rondelle plate 0,625 x 1,0 x 0,067
25 936-0159 Flat Washer .349 ID x .879 OD x .063 Rondelle plate 0,349 DI x 0,879 DE x 0,063
26 941-0225 Hex Flg. Bearing Roulement à six pans à embase
27 732-04756 Compression Spring .39 x .60 x .88 Ressort de compression 0,39 x 0,60 x 0,88
28 741-04388A Hex Bearing Roulement à six pans
30 736-04446 Flat Washer .25 ID x .63 OD x .0515 HT. Rondelle plate 0,25 DI x 0,63 x 0,0515
31 790-00341-0637 Support Rod Bracket Support
32 720-04039 Knob Bouton
33 731-05307 Control Cover - 2 Way Couvercle (2 fonctions)
35 736-0413 Spring Washer .390 x .625 x .012 Rondelle ressort .390 x .625 x .012
36 738-04185 Flg Shlder Screw .310 x .995: 1/4-20 Vis à epaulée 0,390 x 0,995: 1/4-20
38 790-00200A-0637 Mounting Bracket - 2 Way Bracket - 2 fonctions
39 790-00210A-0637 Lever - 2 Way Levier - 2 fonctions
41 918-04933B Gearbox Assembly Boîtier d’engrenage
42 710-1652 Hex Wash Hd TT Scr. 1/4-20 x .625 Vis taraudée 1/4-20 x 0,625
43 731-06451 Cable Guide Guide de la câble
44 926-0100 Push Nut 3/8” Rod Écrou pour tige de 3/8 po
45 738-04367 Flg. Shoulder Screw .312 x 3.5: 1/4-20 Vis à épaulement 0,312 x 3,5: 1/4-20
46 914-0101 Internal Cotter Pin Goupille fendue - int.
47 710-04370 Hex. Hd. Cap Scr. 1/4-20 x 3.0 Gr. 5 Vis à tête hex. 1/4-20 x 3,0 Qual,. 5
48 747-05386-0637 Chute Crank .375 Dia. x 30.5” Lg. Manivelle de la goulotte 0,375 diam. x 30,5
49 720-04102 Knob Bouton
50 936-0185 Flat Washer .375 x .738 x .063 Rondelle plate 0,375 x 0,738 x 0,063
51 710-04373A Hi-Lo Screw #12-16 x .75 Vis no. 12-16 x 0,75
52 712-04065 Hex L-Flanged Nut 3/8-16 Gr. F Nylon Contre-écrou à embase 3/8-16 Qual. F nylon
53 717-04667 Gear 14 teeth helical w/hub Engrenage 14 dents avec moyeu
54 717-04672 Worm - Nylon Vis sans n- nylon
55 731-07529A Cover Couvercle
56 684-04310A-0637 Chute Sup. Bkt. Ass’y (w/277 cc & 357 cc Support de la goulotte (avec moteur de 277 cc &
engines only) 357 cc seulement)
57 684-04311A-0637 Chute Support Bracket Ass’y Support de la goulotte
58 731-07525 Chute Adapter Adaptateur de goulotte d’éjection
59 710-0703 Carriage Screw 1/4-20 x .75 Gr. 5 Boulon ordinaire 1/4-20 x 0,75 Qual. 5
60 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
61 725-05213 Harness Ground Wire Masse du l
62 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
63 941-0475 Flange Bearing .385 ID Roulement 0,385 DI
64 936-0349 Shim Washer .630 x 1.0 x .020 Rondelle 0,632 x 1,0 x 0,020
65 736-04337 Shim Washer .632 x 1.0 x .010 Rondelle 0,630 x 1,0 x 0,010
66 790-00503 Reinforcement Chute Bracket Support de la goulottte
31A-7007
7.14.16
background
10
19
36
7
5
5
2
25
21
23
7
24
43
14
22
3
9
25
1
10
16
44
7
65
7
4
19
53
57
48
55
49
60
51
46
47
58
42
45
28
52
59
56
41
27
27
27
11
29
29
29
33
41
61
30 in/po
39
62
63
38
7
4
9
7
66
67
64
* Refer to auger housing component chart./
* Consultez le tableau des composants du logement des tarières.
*
*
*
*
68
7
67
7
67
6
9
20
34
31
8
11
54
33
33
20
34
31
8
17
9
29
18
15
32
32
35
12
background
11
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 931-2643 Clean-Out Tool Outil de dégagement de la goulotte
2 684-04057C-0637 Impeller Ass’y 12 po Ventilateur
3 710-0347 Hex Screw 3/8-16 x 1.75 Vis à tête hex 3/8-16 x 1,75
4 710-0276 Carriage Bolt 5/16-18 x 1.0 Boulon ordinaire 5/16-18 x 1,0
5 710-0451 Carriage Bolt 5/16-18 x .75 Boulon ordinaire 5/16-18 x 0,75
7 712-04063 Flange Locknut 5/16-18 Gr. F Nylon Contre-écrou à embase 5/16-18 Qual. F nylon
8 916-0231 E-Ring Bague en «E»
9 712-04065 Hex L-Flanged Nut 3/8-16 Gr. F Nylon Contre-ecrou à embase 3/8-16 Qual. F nylon
10 725-0157 Cable Tie Attache câble
11 731-04871 Spacer 1.25 x .75 x 3/16” Lg. Entretoise 1,25 x 0,75 x 3/16 po de lg.
12 926-04012 Push-on Nut .25 dia. Écrou pousser 0,25 diam.
14 732-04460 Extension Spring .38 OD x 4.59” Lg. Ressort dextension 0,38 DE x 4,59 po de lg.
15 736-0174 Wave Washer .660 ID x .88 OD x .010 Rondelle ondulée 0,660 DI x 0,88 DE x 0,010
16 731-11421 Cleanout Tool Mount Montage de la outil de dégagement de la goulotte
17 738-0143 Shld. Scr. .500 Dia. x .335” Lg. Vis à épaulement dia. 0,500 po x 0,335 po de lg.
18 938-0281 Shoulder Scr .625 Dia x .170 Vis à épaulement dia 0,625 x 0,170 po
19 920-0284 Hand Knob Bouton
20 741-05041 Hex. Flange Bearing .75” I.D. Roulement 0,75 DI
21 941-0309 Self-aligning bearing Roulement auto-aligneur
22 756-04224 Flat Idler Pulley 2.75” OD Poulie tendeur 2,75 DE
23 790-00075A Bearing Housing 1.85 ID Carter de la roulement 1,85 DI
24 790-00080D-0637 Auger Idler Brake Bracket Support
25 710-04484 Hex TT Screw 3/8-16 x .75 Vis taraudée 3/8-16 x 0,75
27 684-04107A †† Spiral Ass’y LH Tarière CG
28 684-04108A †† Spiral Ass’y RH Tarière CD
29 714-04040 Bow Tie Cotter Pin Goupille fendue
31 736-0188 Flat Washer .760 ID x 1.49 OD Rondelle plate 0,760 DI x 1,49 DE
32 738-04124A Shear Pin .25 x 1.5 Gr. 2 Goupille de cisaillement 0,25 x 1,5 po de lg
33 741-0493C Flange Bushing Collet à bride
34 790-00534-0637 Bushing Housing Carter de la collet
35 790-00510 ††† Drift Cutter (serrated) Barre de coupe (en dents de scie)
790-00511 ††† Drift Cutter Barre de coupe
36 710-3105 Carriage Bolt 5/16-18 x .875 Boulon ordinaire 5/16-18 x 0,875
38 790-00181-0637 Drift Cutter - Optional Virole de réglage - en option
39 790-00091-0637 Reversible Slide Shoe (steel) Patin réversible (acier)
40 937-3000 Grease Fitting (optional) Raccord de graissage (en option)
41 731-04870 Spacer 1.25 x .75 x 1.00 Entretoise 1,25 x 0,75 x 1,00 po de lg.
42 741-0661B Flange Bearing.75 ID x 1.0 OD x .975 Roulement 0,75 DI x 1,0 DE x 0,975
43 946-04230B Auger Clutch Cable Câble de tarière
44 784-5580-0637 Slide Shoe Sabot coulissant
45 918-0123A RH Reduced Auger Housing Carter de l’engrenage CD
46 918-0124A LH Reduced Auger Housing Carter de l’engrenage CG
47 921-0338 Oil Seal .75 x 1.0 x .125 Joint d’étanchéité d’huile 0,75 x 1,0 x 0,125
48 741-0662 Flange Bearing .75 ID x 1.00 OD x .50 Roulement 0,75 DI x 1,00 DE x 0,50
49 710-0642 Thd Forming Scr. 1/4-20 x .75 Vis taraudée 1/4-20 x 0,75
51 914-0161 Hi Pro Key 3/16 x 5/8 Clé 3/16 x 5/8
52 715-04021 Dowel Pin .25 OD x 1.2 Goupille 0,25 x 1,2
53 917-04126 Worm Shaft .75 OD Arbre 0,75 DE
54 917-04861 Worm Gear 20T Engrenage 20 dents
55 718-04071 Thrust Collar Collet
56 721-0325 Plug, 1/4 x .437 Bouchon 1/4 x 0,437
57 721-0327 Oil Seal .75 x 1 x .131 Joint d’huile 0,75 DI x 1 x 0,131
58 936-0351 Flat Washer .76 ID x 1.5 OD x .03 Rondelle plate 0,76 DI x 1,5 DE x 0,03
59 736-3084 Fl. Washer .510 x 1.120 x .060 Rondelle frein 0,510 x 1,120 x 0,060
60 741-0663 Flange Bearing .75 ID x 1.0 OD x .925 Roulement 0,75 DI x 1,0 DE x 0,925
61 736-0242 Cupped Washer .345 ID x .88 OD x .060 Rondelle creuse 0,345 DI x 0,88 DE x 0,060
62 Loctite Sealant 5699 Loctite
63 Grease - Alvania EP Lead Free Graisseur
64 731-05984A Reversible Slide Shoe (black, plastic) Patin réversible (noir, plastique)
64 731-11433A Reversible Slide Shoe (teal, plastic) Patin réversible (teal, plastique)
65 710-0451 Carriage Bolt 5/16-18 x .75 (w/steel slide shoes) Boulon ordinaire 5/16-18 x 0,75 (avec sabot coulissant acier)
710-0276 Carriage Bolt 5/16-18 x 1.0 (w/plastic slide shoes) Boulon ordinaire 5/16-18 x 1,0 (avec sabot coulissant acier)
66 731-06439 Small Reversible Slide Shoe (plastic) Petite patin réversible (plastique)
67 936-0159 Flat Washer .349 ID x .879 OD x .063 Rondelle plate 0,349 DI x 0,879 DE x 0,063
68 929-0071A Electric Cord Cordon électrique
69 731-06931 Deluxe Slide Shoe UHMWPE Patin deluxe
31A-6002
8.12.16
† Purchased locally/Achàt local
†† Choose color when ordering, refer to page 2 and 3./ Choisissez la couleur lors de la commande, reportez-vous aux pages 2 et 3.
background
12

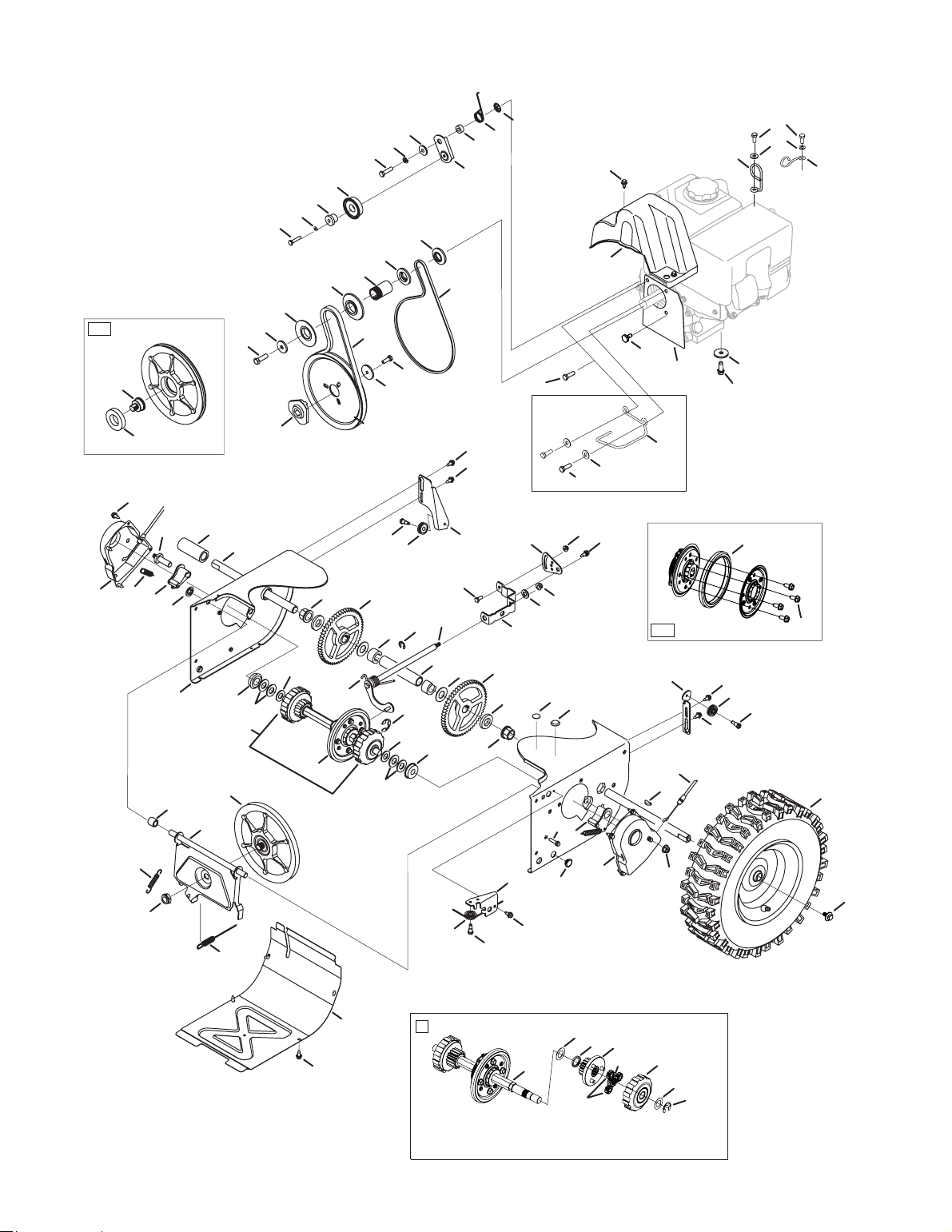

Drive System/Système dentraînement
24
88
56
47
47
62
67
67
61
55
45
23
64
57
48
82
9
18
4
41
32
73
3
79
11
69
8
6
10
58
21
42
49
46
59
25
31
50
52
63
68
30
43
9
27
9
26
74
77
80
66
81
83
26
9
65
33
5
22
29
14
28
15
13
20
34
15
35
37
54
75
53
26
36
9
27
12
70
7
17
71
72
9
60
51
27
36
44
76
78
38
28
39
2
36
16
1
19
40
4
78
89
94
90
96
95
91
93
97
92
85
86
87
100
99
98
93
101
3
93
29
22
p102
51
background
13
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 618-06987 Dogg Assembly, RH CD - cliquet
2 618-06988 Dogg Assembly, LH CG - cliquet
3 918-06072 Drive Shaft Assembly Arbre d’entraînement
4 656-04055 Friction Wheel Disc Assembly Disque de roue du friction
5 684-04154B-0637 Friction Wheel Support Bracket Support de la roue du friction
6 684-04156A Shift Rod Ass’y Tige de changement de la vitesses
7 710-05339A Screw 5/16-24 x .750 Vis 5/16-24 x 0,75
8 710-0788 Screw, 1/4-20 x 1.000 Vis 1/4-20 x 1,0
9 710-1652 Hex Wash Hd TT Scr. 1/4-20 x .625 Vis taraudée 1/4-20 x 0,625
10 711-1268B Actuator Shaft Régulateur
11 712-04065 Flange Lock-Nut 3/8-16 Gr. F Nylon Contre-écrou à embase 3/8-16 Qual. F nylon
12 914-0126 #9 HI-Pro Key 3/16 x 3/4 Dia HT Clavette HI-Pro no. 9 - 3/16 x 3/4 dia.
13 916-0104 Retaining Ring Bague de retenue
14 716-0136 Retainer Ring Bague de retenue
15 917-04210 Gear, 56T Engrenage 56 dents
16 726-0221 Cap Speed Nut 1/4 Rod Chapeau à enfoncer
17 731-05297 Spacer .76 x .75 Entretoise 0,76 x 0,75
18 932-0264 Extension Spring 3/8 OD x 2.50 Ressort dextension 3/8 DE x 2,50
19 732-04345 Extension Spring, .500 x 1.71 Ressort d’extension 0,50 DE x 1,71
20 736-0188 Flat Washer .760 ID x 1.49 OD Rondelle plate 0,760 DI x 1,49 DE
21 741-04098 Ball Bearing 30 x 55 x 13 Roulement à bille 30 x 55 x 13
22 750-06087 Spacer .68 ID x 1.25 OD x .20 Entretoise 0,68 DI x 1,25 DE x 0,20
23 684-04169 Idler Pulley Assembly Poulie tendeur
24 710-0191 Hex Screw 3/8-24 x 1.25 Vis à tête hexagonale 3/8-24 x 1,25
25 710-0654A Hex Wash HD Tap Scr 3/8-16 x .88 Vis autotaraudee 3/8-16 x 0,88
26 738-04184A Shoulder Screw .373 x .105:TT 1/4-20 Vis à épaulement 0,373 x 0,105:1/4-20
27 738-0924A Shoulder Screw .340 x .335 x 1/4-28 Vis à épaulement 0,340 x 0,335 x 1/4-28
28 941-0245 Hex. Flange Bearing.751” ID Roulement à bride à six pans 0,751 DI
29 941-0563 Ball Bearing 17 x 40 x 12 Roulement à billes 17 x 40 x 12
30 946-05067 Drive Clutch Cable Câble de l’entraînement
31 736-0320 Flat Washer .38 x 1.38 x .125 Rondelle plate 0,38 x 1,28 x 0,125
32 946-0956C Steering Cable Câble
33 748-0190 Spacer .508 x .75 Entretoise 0,508 x 0,75
34 750-04474 Axle Support Tube Tuyau de support de l’essieu
35 750-0767 Axle Spacer Entretoise - essieu
36 756-0625 Cable Guide Roller Guide du câble
37 790-00096A-0637 Auger Cable Guide Bracket Support, guide de la câble de la tarière
38 790-00183D-0637 Frame (208, 277 & 357 cc engines) Châssis (208, 277 & 357 cc moteur seulement)
684-05041A †† Frame (420 cc engine only) Châssis (420cc moteur seulement)
39 790-00527 †† Shaft Retainer, LH Retenue d’arbre CG
40 790-00528 †† Shaft Retainer, RH Retenue d’arbre CD
41 790-00206A-0637 Auger Clutch Cable Guide Bracket Support - Câble de tarière
42 790-00207C Drive Clutch Cable Guide Bracket Support - Câble d’enraînement
43 790-00316 †† Frame Cover Couvercle
44 712-05134 Flange Nut 5/8-18 Écrou à embase 5/8-18
45 710-0672 Hex HD. Cap Scr. 5/16-24 x 1.25 Lg. Vis à tête hexagonal 5/16-24 x 1,25 po de lg
46 756-04109 Auger Pulley, 8.1 x .5 Poulie de la tarière, 8,1 x 0,5
47 756-04113 Pulley Half, 2.600 Moitié poulie, 2,60
48 710-0809 Taptite Screw 1/4-20 x 1.250 Vis taraudée 1/4-20 x 1,250
49 738-04439 Shoulder Screw .500 x .145 Vis à épaulement 0,500 x 0,145
50 926-04012 Push Nut Écrou à enfoncer
51 631-05321 Belt Cover (used w/o Ref. No. 100 and w/side Couvercle de la courroie (sans no. de réf. 100 et avec manivelle
chute crank) latérale de la goulotte
** 731-05353B Belt Cover (w/Ref. No. 100) Couvercle de la courroie (avec no de réf. 100)
*** 731-06401 Belt Cover (w/Ref. No. 100) Couvercle de la courroie (avec no de réf. 100)
** 631-05322 Belt Cover (w/o Ref. No. 100, w/Ref. 102) Couvercle de la courroie (sans no. de réf. 100)
*** 631-05323 Belt Cover (w/o Ref. No. 100, w/Ref. 102) Couvercle de la courroie (sans no. de réf. 100)
52 732-04308C Torsion Spring .850 ID x .354” Lg. Ressort de torsion 0,850 DI x 0,354 po de lg.
53 735-04099 † Plug 3/8” Bouchon 3/8 po
54 735-04100 † Plug, 1/2 ID Bouchon 1/2 po
55 936-0119 L-Wash 5/16 ID Rondelle frein 5/16 DI
56 736-3082A Flat Washer .45 x 1.5 Rondelle plate 0,45 x 1,5
57 936-0329 L-Wash 1/4 ID Rondelle frein 1/4 DI
58 736-0505 Flat Washer .34 x 1.50 Rondelle plate 0,34 x 1,5
59 710-1245B Hex Head Screw 5/16-24 x .875 Vis à tête hex. 5/16-24 x 0,875
60 748-04053A Pulley Adapter .75 DIA Adaptateur, poulie 0,75 diam.
61 748-04112B Shoulder Spacer .3175 x .500 Entretoise épaulée 0,3175 x 0,500
62 750-04303 Spacer .875 x 1.185 Entretoise 0,875 x 1,185
Continued on next page/Suite à la page prochaine.
background
1414
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
63 750-04477A Spacer .340 x .750 Entretoise 0,340 x 0,750
64 750-04571 Shoulder Spacer .260 x .785 Entretoise épaulée 0,260 x 0,785
65 954-04195A Belt .500 x 37 (w/277,357 & 420 cc engines) Courroie 0,500 x 37(avec 277,357 & 420 cc moteurs)
954-04050A Belt .500 x 35 (w/208 & 243 cc engines) Courroie 0,500 x 35(avec 208 & 243 cc moteurs)
66 954-04201A Belt 3/8 x 35.68 Courroie 3/8 x 35,68
67 756-04252 Pulley Half, 3/8 x 1.7160 Moitié poulie 3/8 x 1,7160
68 790-00208D Drive Idler Bracket Support de tendeur d’entrainment
69 790-00332A-0637 Cover Plate Plaque de couvercle
70 Refer to wheel and tire chart. Consultez le tableau roues et pneus.
71 731-04873 Spacer 1.25 x .75 x 3.00 Entretoise 1,25 x 0,75 x 3,00
72 938-04180 Axle .75 x 11.12 Essieu 0,75 x 11,12
73 710-0751 Hex Head Screw 1/4-20 x .620 Vis à tête hex. 1/4-20 x 0,620
74 712-04063 Flange Lock-Nut 5/16-18 Gr. F Nylon Contre-écrou à embase 5/16-18 Qual. F nylon
75 712-04064 Flange Lock-Nut 1/4-20 Gr. F Nylon Contre-écrou à embase 1/4-20 Qual. F nylon
76 732-04311A Torsion Spring .750 ID x .968” Lg. Ressort de torsion 0,750 DI x 0,968 po de lg.
77 936-3015 Flat Washer .469 x .875 x .105 Rondelle plate 0,469 x 0,875 x 0,105
78 684-04153C Friction Wheel Assembly Ensemble de la roue de frottement
79 790-00217A-0637 † Speed Selector Pivot Bracket Sélecteur de vitesse de support du pivot
80 790-00218A-0637 Speed Selector Shift Bracket (STD) Support de changement de la vitesses (STD)
790-00575 Speed Selector Shift Bracket (HD) Support de changement de la vitesses (HD)
81 710-1681 Hex Head Cap Screw M8-1.25 x 20 Vis à tête hex. M8-1,25 x 2,0
82 732-0705 Cable Guide(w/208cc engine) Guide de câble (avec 208 cc moteur)
83 936-0264 Flat Washer .330 x .630 Rondelle plate 0,330 x 0,630
84 618-0063A Bearing Assembly, Friction Wheel Ensemble de roulement, roue de frottement
85 710-04484 Screw 5/16-18 x .75 Vis 5/16-18 x 0,75
86 935-04054 Friction Wheel, 5.5 OD Roue de frottement, 5,5 DE
87 711-06117 Hex Drive Shaft (500) Arbre d’entraînement (500)
88 738-04164A Friction Pin, Disc Bearing Goupille du friction, roulement de disque
89 732-04677 Cable Wire (w/277,357 & 420cc engines) Fil de la câble (avec 277,357 & 420cc moteurs)
90 921-0179 Oil Seal Joint d’huile
91 918-06054 Planetary Carrier Ass’y Porte-roue
92 717-1209A Gear 12T Engrenage 12 dents
93 736-05031 Flat Washer .67 x 1.174 x .02 Rondelle plate 0,67 x 1,174 x 0,02
94 736-04581 Thrust Washer .75 x 1.25 x .031 Rondelle 0,75 x 1,25 x 0,031
95 717-05146 Gear 18T Engrenage 18 dents
96 918-06056 Ring Planetary Gear Ass’y Ensemble de l’engrenage
97 916-0231 E-Ring Bague en «E»
98 710-0117A Hex Hd. Cap Scr. 5/16-24 x 1.0 Vis à tête hex. 5/16-24 x 1,0
* 99 936-0159 Flat Washer .349 x .879 x .063 Rondelle plate 0,349 x 0,879 x 0,063
* 100 747-06336A Belt Guide (w/277,357 & 420cc engines) Guidage de la courroie (avec 277,357 & 420cc moteurs)
* 101 735-04063A Plug Bouchon
p102 710-0627 Hex Hd Cap Scr. 5/16-24 x .75 Gr. 5 Vis à tête hex. 5/16-24 x 0,75 Qual. 5
* See Ref. No. 51./Voir no. de réf. 51
** w/179 cc, 208 cc and 243 cc engines/avec moteurs de 179 cc, 208 cc et 243 cc
*** w/277 cc, 357 cc and 420 cc engines/avec moteurs de 277 cc, 357 cc et 420 cc
p w/o Ref. No. 100/sans no. de réf. 100
31A-5003
12.16.16

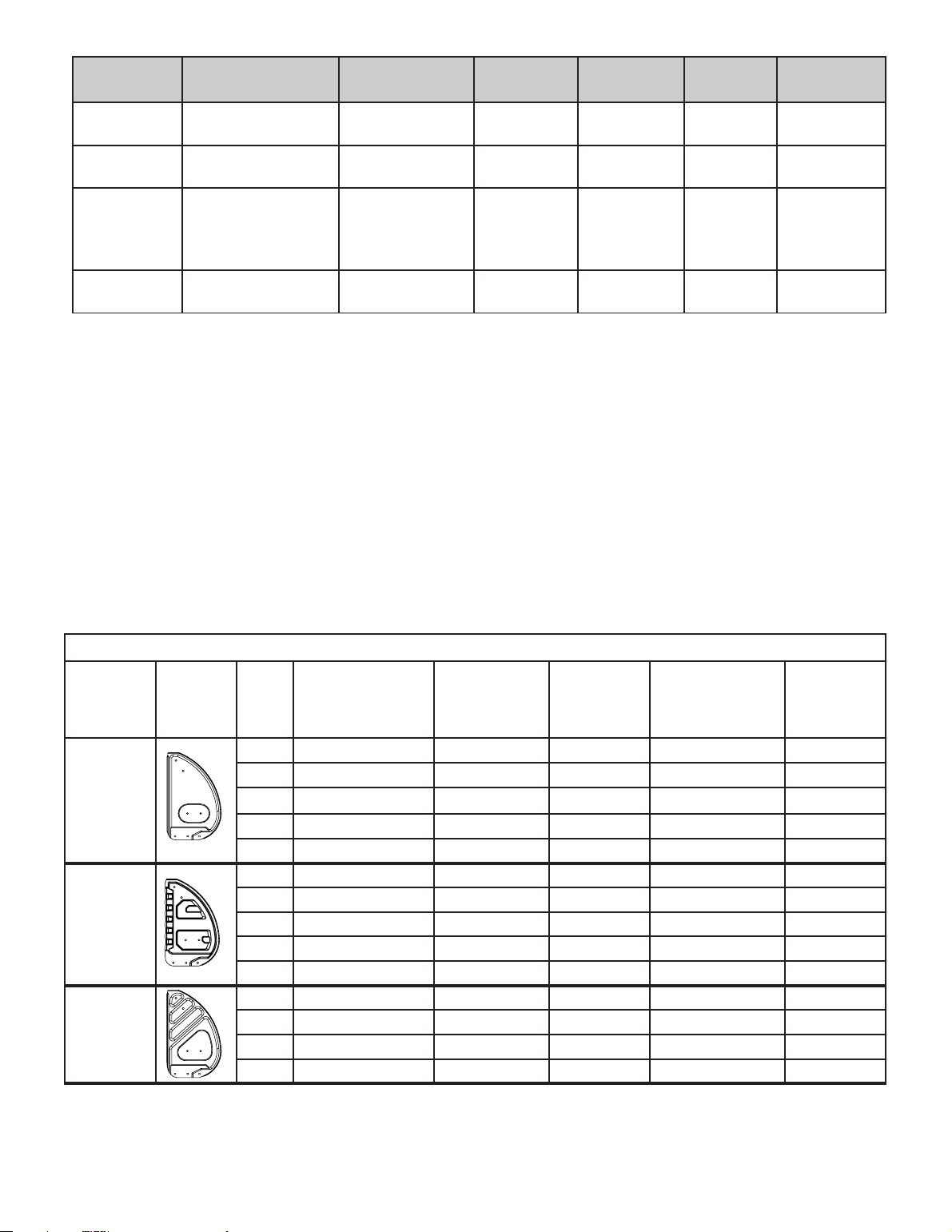

MODEL
MODÈLE
WHEEL ASS’Y ††
ENSEMBLE DE ROUE ††
DESCRIPTION
DESCRIPTION
TIRE
ROUE
RIM ††
JANTE ††
AXLE
ESSIEU
SPACER
ENTRETOISE
24” 634-04147A
634-04148A
15 x 5 x 6 LH X-Trac
15 x 5 x 6 RH X-Trac
734-04012
734-04012
634 -04172A
634 -04172A
938-04180 731-04873
26” 634-04145
634-04146
16 x 4.8 x 8 LH X-Trac
16 x 4.8 x 8 RH X-Trac
734-2038-0901
734-2038-0901
634 -04173
634 -04173
938-04180 731-04873
28” & 30” 634-04136
634-04137
16 x 6.5 x 8 LH X-Trac
16 x 6.5 x 8 RH X-Trac
734-2031
734-2031
634 -04174
634 -04174
938-04180
938-04180
731-04873
background
15
MODEL
MODÈLE
WHEEL ASS’Y
ENSEMBLE DE ROUE
DESCRIPTION
DESCRIPTION
TIRE
ROUE
RIM
JANTE
AXLE
ESSIEU
SPACER
ENTRETOISE
31AH55K4 634-04145
634-04146
16 x 4.8 x 8 LH X-Trac
16 x 4.8 x 8 RH X-Trac
734-2038-0901
734-2038-0901
634-04173
634-04173
938-04180 731-04873
31AH5ESU
31BH57SU
634-04136
634-04137
16 x 6.5 x 8 LH X-Trac
16 x 6.5 x 8 RH X-Trac
734-2031
734-2031
634-04174
634-04174
938-04180
938-04180
731-04873
31CM53TR
31AH5BTR
31AM59SR
31AM53K2
634-04147A
634-04148A
15 x 5 x 6 LH X-Trac
15 x 5 x 6 RH X-Trac
734-04012-0901
734-04012-0901
634-04172A
634-04172A
938-04180 731-04873
31AM5BKE
31AH5DLH
634-05123 15 X 5 Airless 738-04493 731-04873
8.11.16

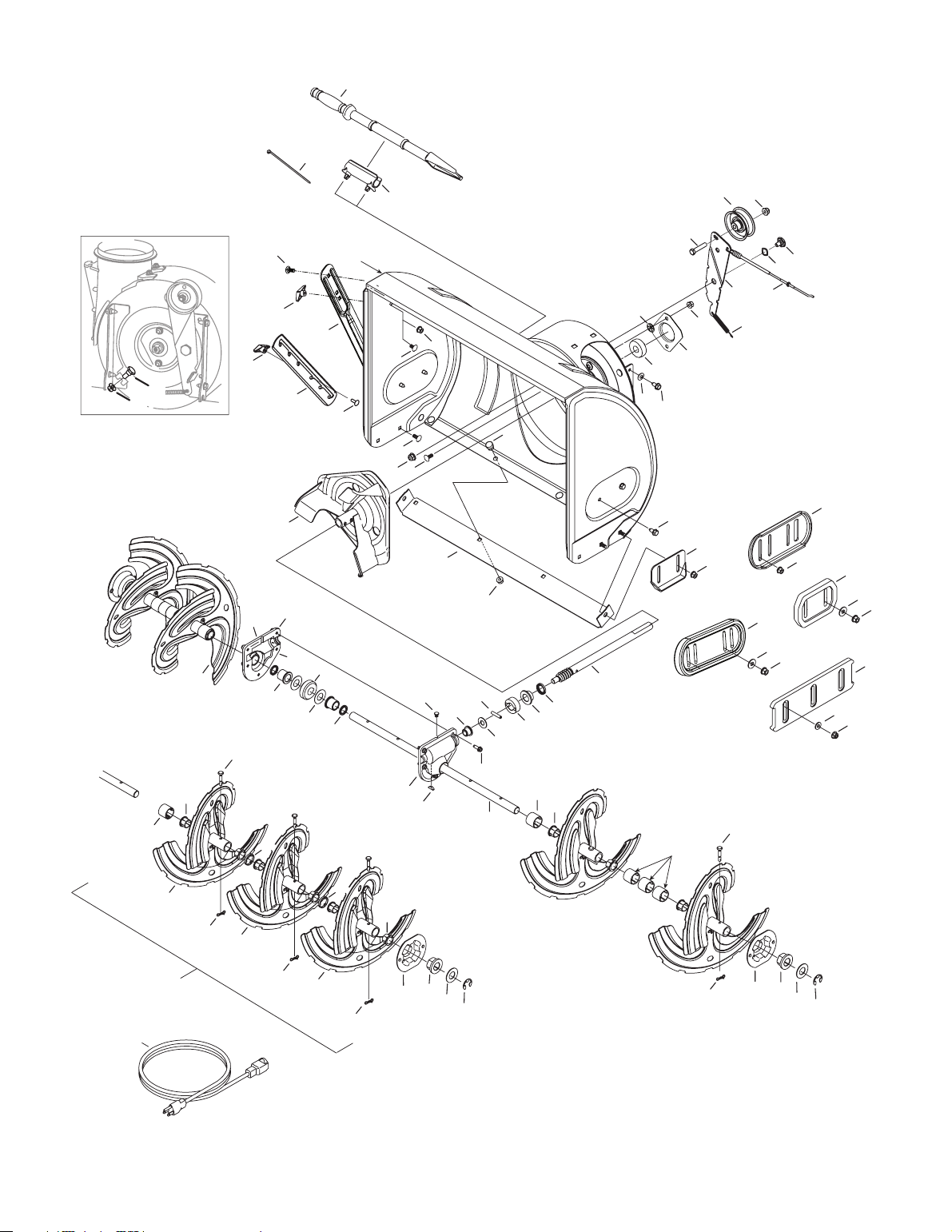

AUGER HOUSING COMPONENTS/COMPOSANTS DU LOGEMENT DES TARIÈRES
CUSTOMER
NO.
NUMÉRO
DU CLIENT
STYLE
STYLE
SIZE
TAI LLE
AUGER HOUSING/
LOGEMENT DES
TAR IÈRES
††
AUGER AXLE/
ESSIEU DES
TAR IÈRES
SHAVE
PLATE /
LAME PLATE
††
GEARBOX ASS’Y/
ENSEMBLE DE LA
VIS SANS FIN
SPACERS/
ENTRETOISE
501 22 684-05201 711-04286A 790-00117 918-04170C --
24 684-05202 711- 04285A 790-00120 918-04171C 731-04870 (1)
26 684-05203 711-06144 790-00121 918-04172C 731-04870 (2)
28 684-05204 711-0 6145 790-00118 918-04173B 731-04870 (3)
30 684-05205 711- 04282A 790-00119 918-04165B 731-04871 (2)
596 22 684-05196 711-04286A 790-00117 918-04170C --
24 684-05197 711- 04285A 790-00120 918-04171C 731-04870 (1)
26 684-05198 711- 06144 790-00121 918-04172C 731-04870 (2)
28 684-05199 711- 06145 790-00118 918-04173B 731-04870 (3)
30 684-05200 711-04282A 790-00119 918-04165B 731-04871 (2)
24 684-05207 711- 04285A 790-00120 918-04171C 731-04870 (1)
897 26 684-05208 711-06144 790-00121 918-04172C 731-04870 (2)
28 684-05209 711-0 6145 790-00118 918-04173B 731-04870 (3)
30 684-05210 711- 04282A 790-00119 918-04165B 731-04871 (2)
†† Choose color when ordering, refer to page 2 and 3./ Choisissez la couleur lors de la commande, reportez-vous aux pages 2 et 3.
8.11.16

Specifications

Indexed Terms: Snow Blower

Troy-Bilt 31BM53Q2563 Questions and Answers
