Installation Instructions
Over The Range Microwave Oven
BEFORE YOU BEGIN (Read these instructions completely and carefully.)
IMPORTANT
Save these instructions for local inspector’s use.
IMPORTANT
Observe all governing codes and ordinances.
• Note to Installer - Be sure to leave these instructions with the Consumer.
• Note to Consumer - Keep these instructions for future reference.
• Skill level - Installation of this appliance requires basic mechanical and electrical skills.
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not covered under the Warranty.
READ CAREFULLY. KEEP THESE INSTRUCTIONS.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 1DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 1 2024-03-06 오후 3:06:032024-03-06 오후 3:06:03
2
Contents
1. Placement of the mounting plate . . . . . . . . . . . . . 8

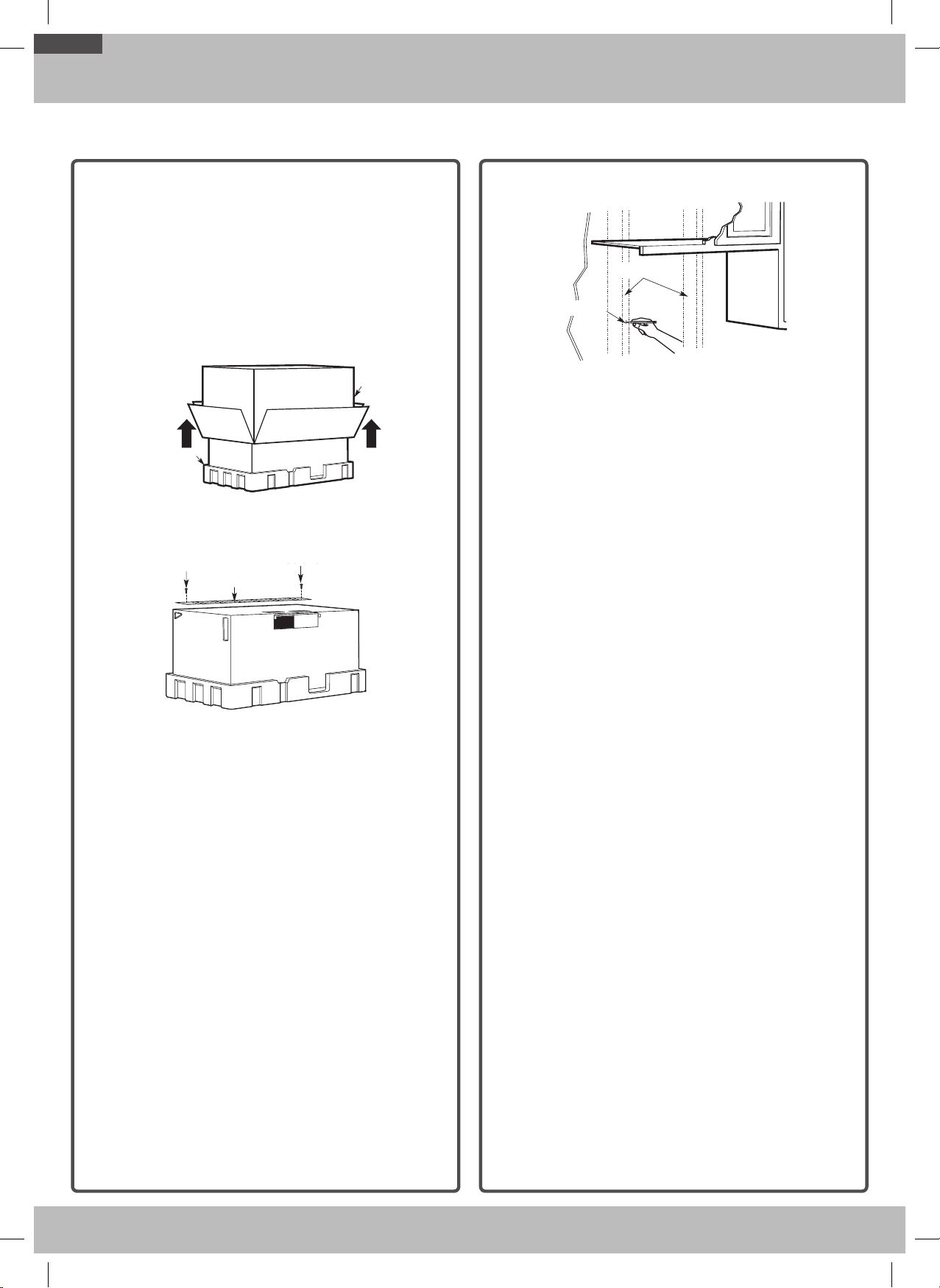

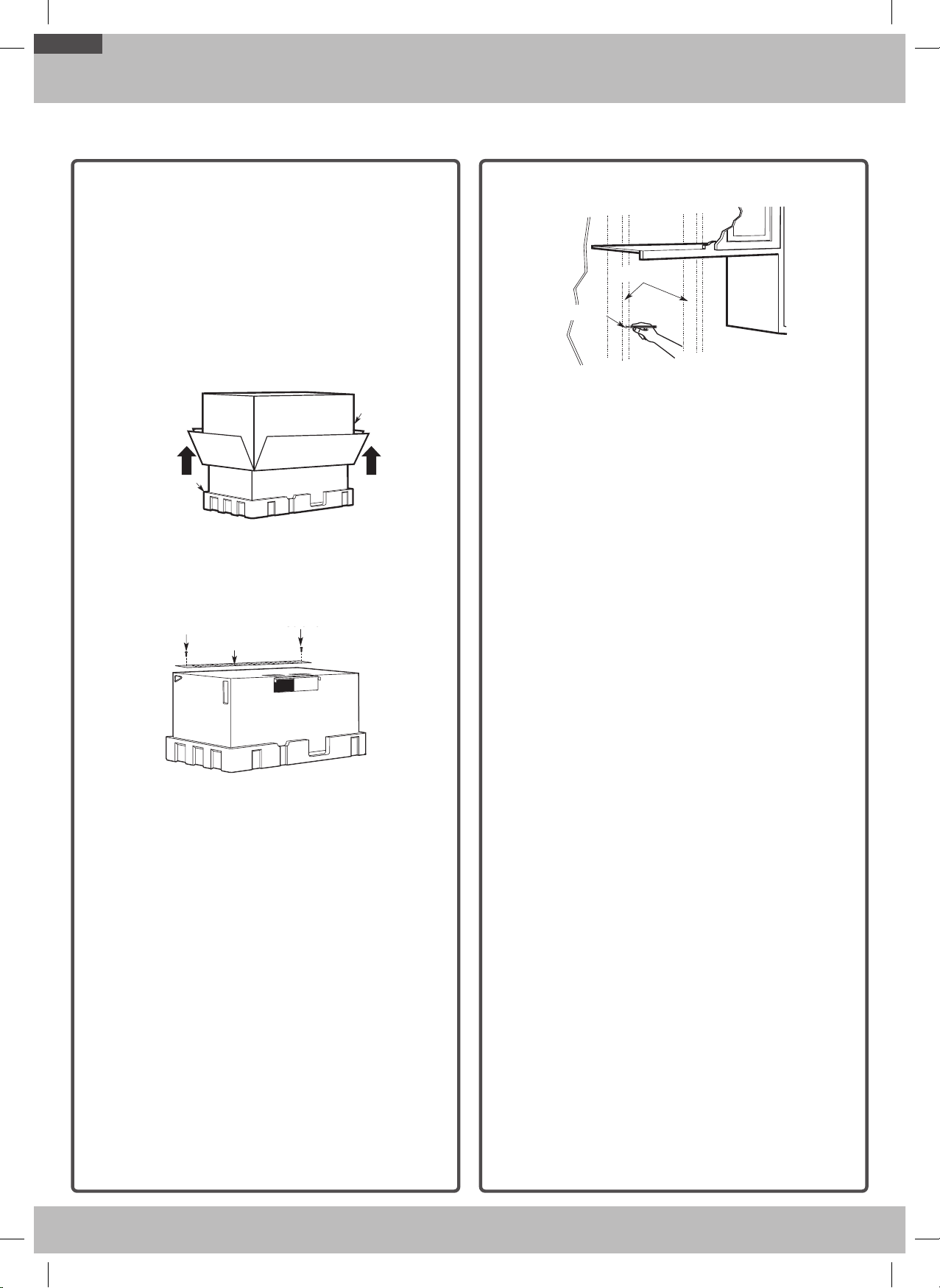

A. Removing the microwave oven from the carton/
Removing the mounting plate . . . . . . . . . . . . . . . . 8
B. Finding the wall studs . . . . . . . . . . . . . . . . . . . . . . . . 8

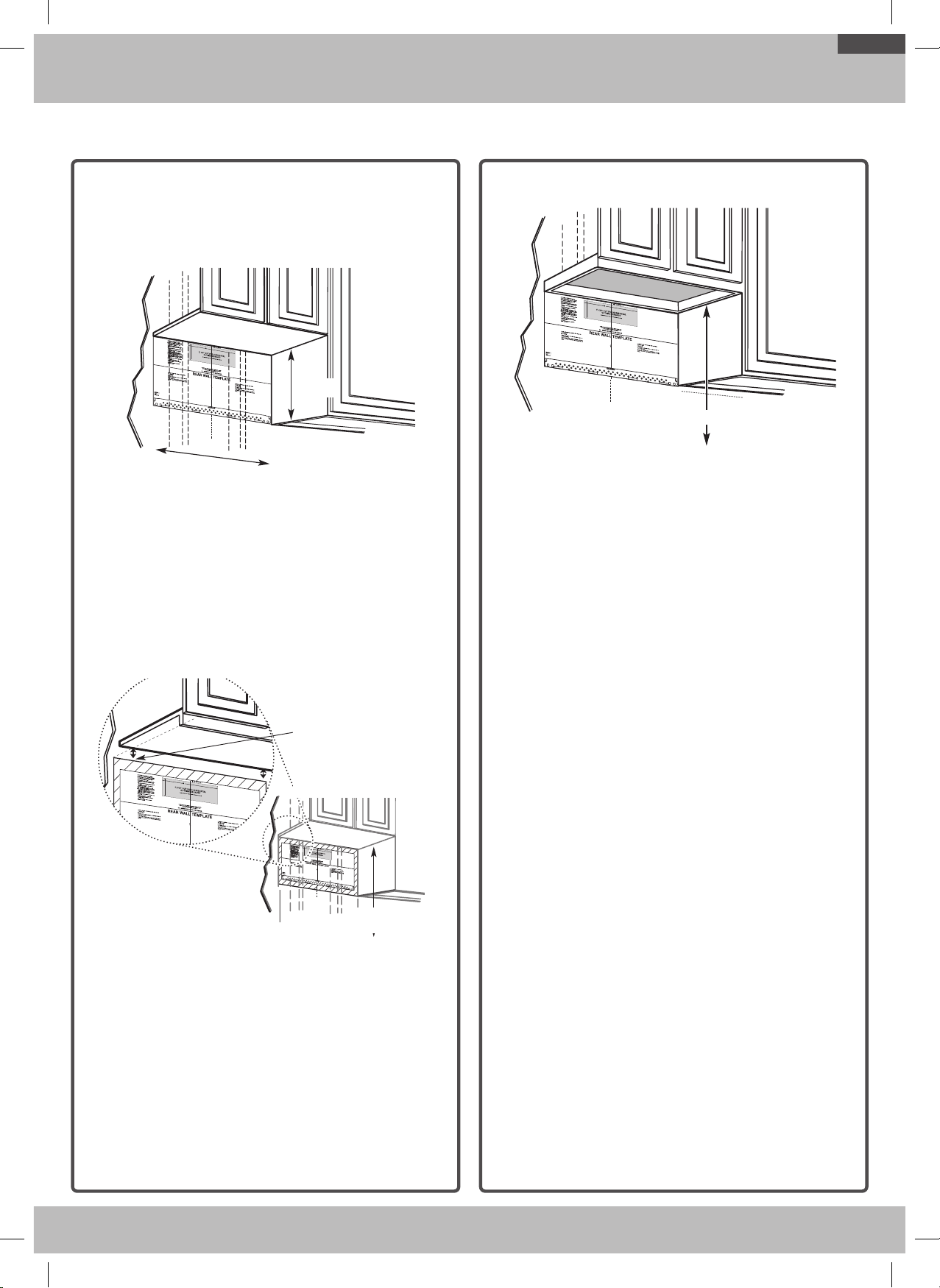

C. Determining wall plate location under your
cabinet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
D. Aligning the wall plate . . . . . . . . . . . . . . . . . . . . . . 10

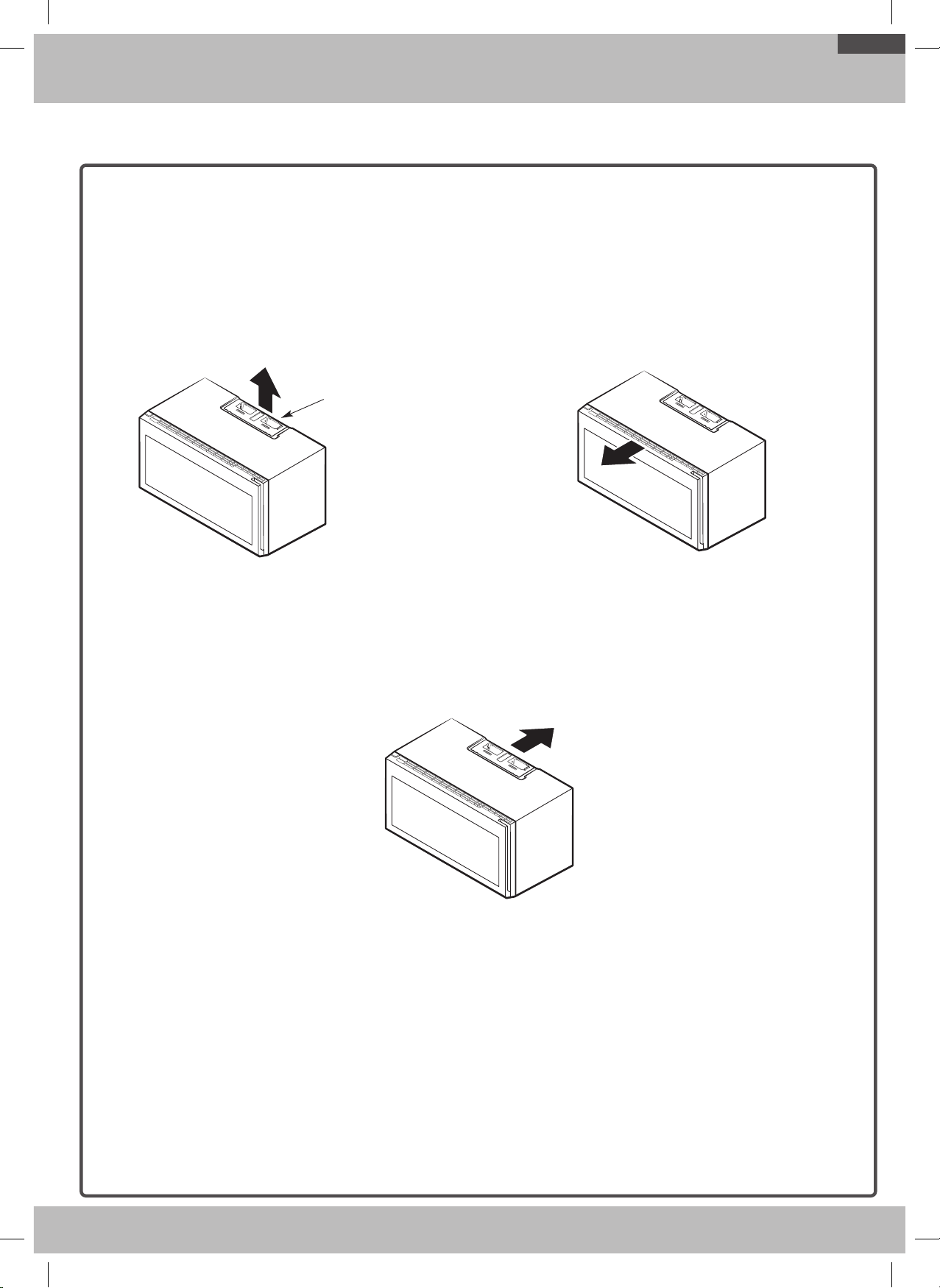

2. Ventilation types (choose a, b or c) . . . . . . . . . . . 11
A. Outside top exhaust
(vertical duct). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

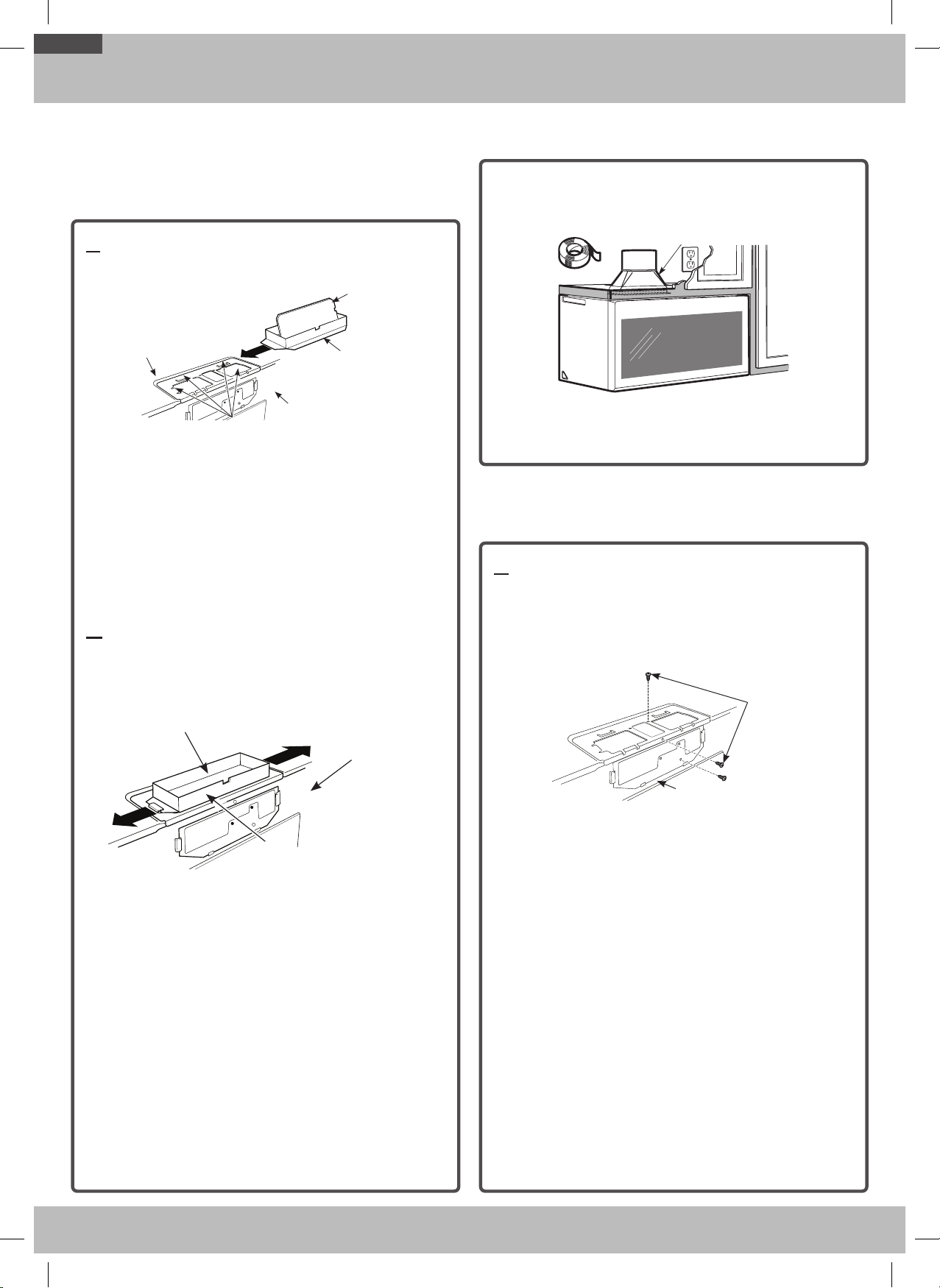

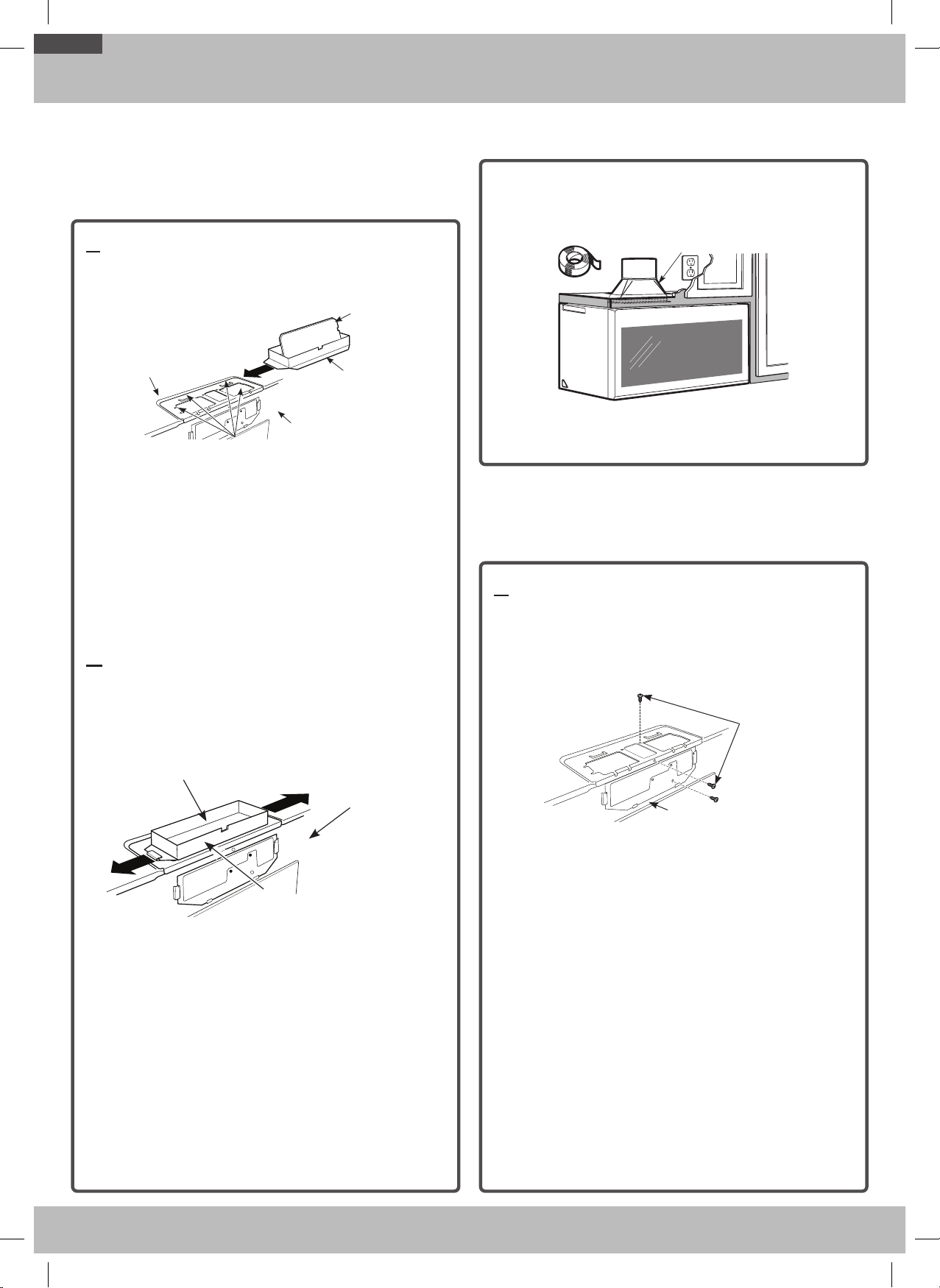

A1. Installation procedure for the exhaust adaptor
and proper damper operation check . . . . . . . 12
A2. Adjust the exhaust adaptor . . . . . . . . . . . . . . . 12
B. Recirculating
(non-vented ductless) . . . . . . . . . . . . . . . . . . . . . . . 12

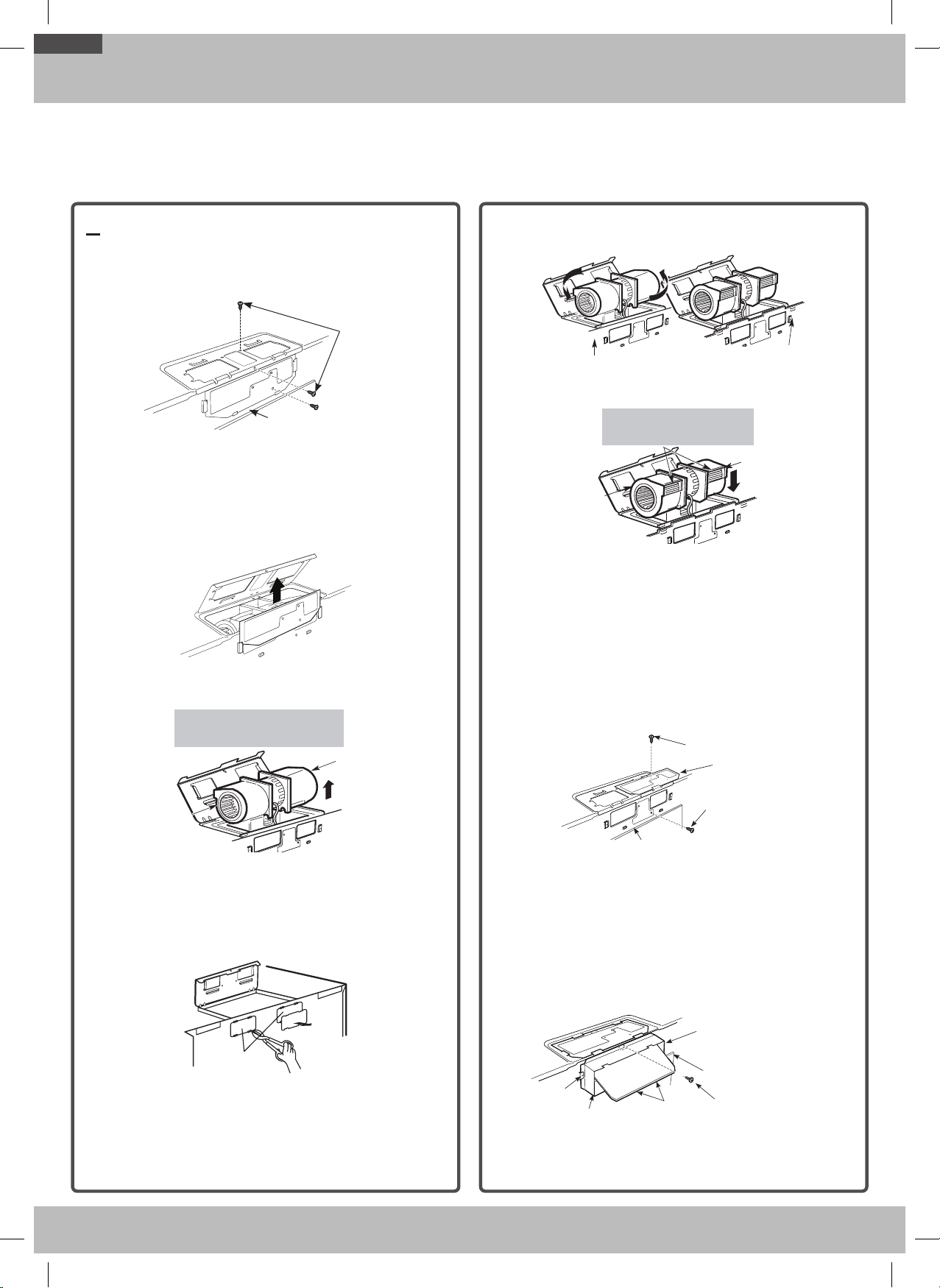

B1. Adapting the microwave blower for
recirculation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
B2. Installing the charcoal filter. . . . . . . . . . . . . . . 13
C. Outside back exhaust (horizontal duct) . . . . . . . 14
C1. Adapting the microwave blower for outside
back exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
A. Preparing the rear wall for outside back exhaust 15

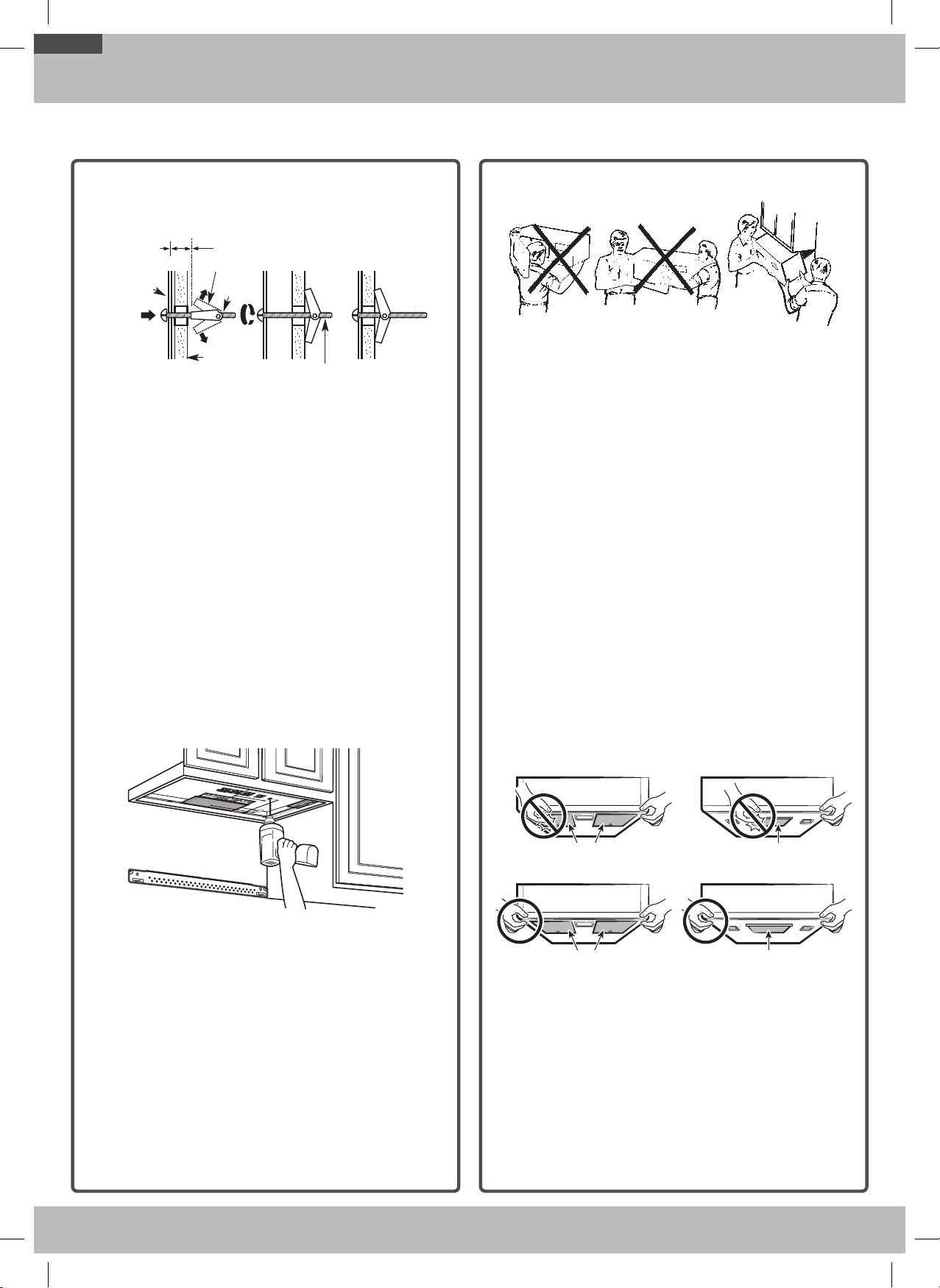

B. Attach the mounting plate to the wall . . . . . . . . 15
C. Use the top cabinet template to
prepare the top cabinet. . . . . . . . . . . . . . . . . . . . . . 16
D. Mount the microwave oven . . . . . . . . . . . . . . . . . . 16
E. Connecting ductwork for outside top exhaust . 17

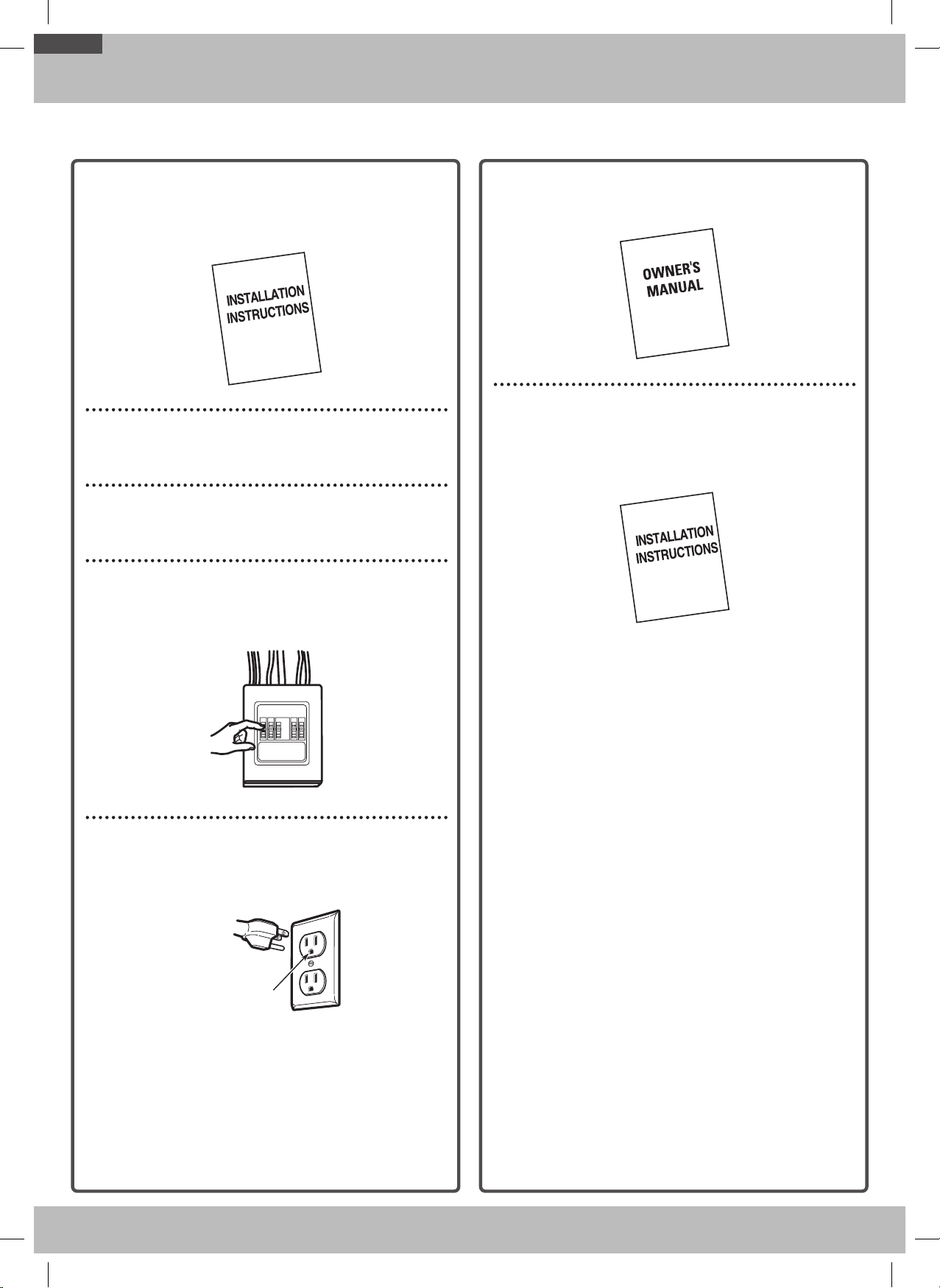

4. Before you use your microwave . . . . . . . . . . . . . . 18
Step-by-step installation guide
Important safety instructions . . . . . . . . . . . . . . . . . . 3
Electrical requirements . . . . . . . . . . . . . . . . . . . . . . . . 3
Hood exhaust . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Damage - Shipment/Installation . . . . . . . . . . . . . . . 6
Parts included . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tools you will need . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

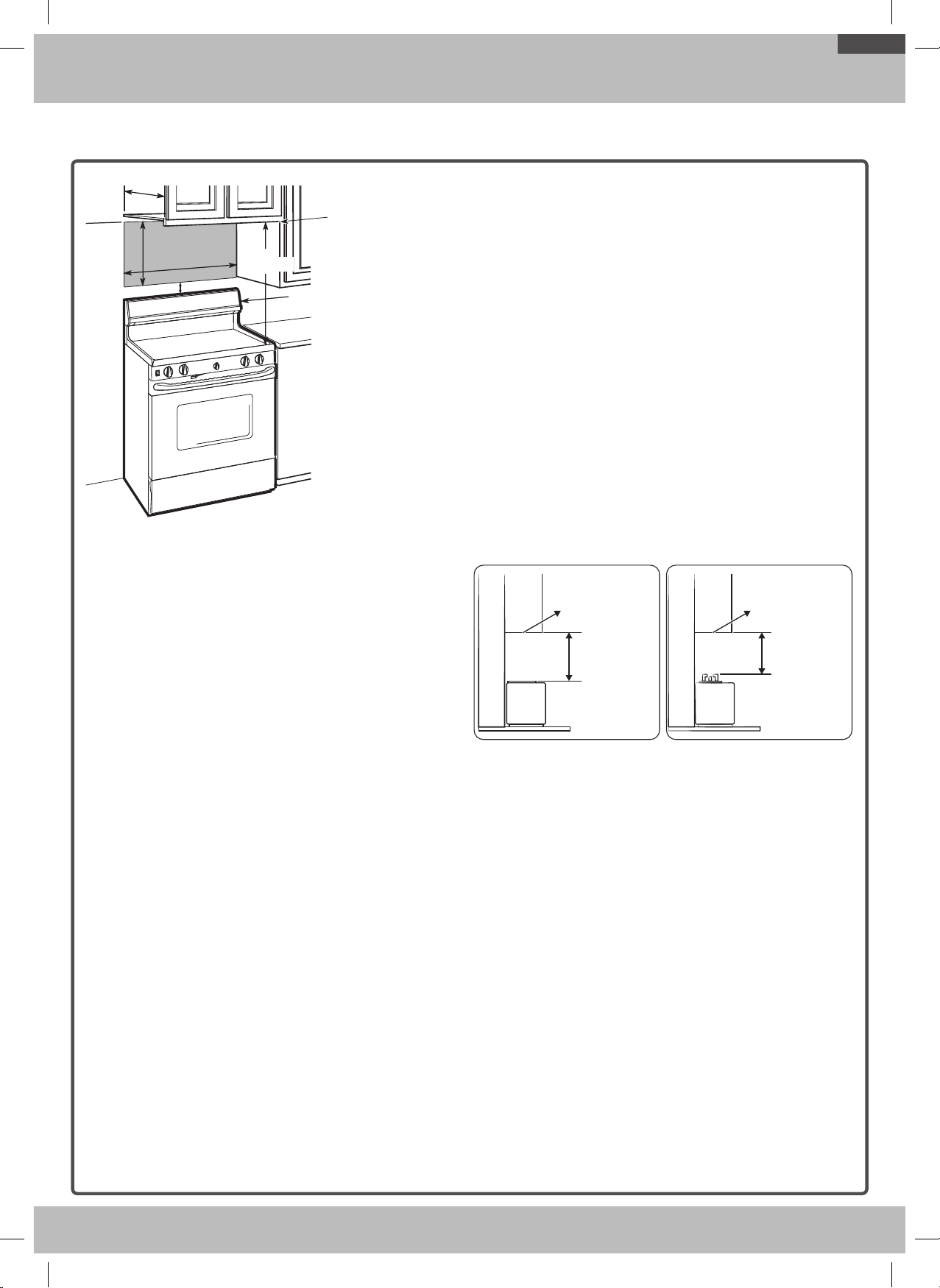

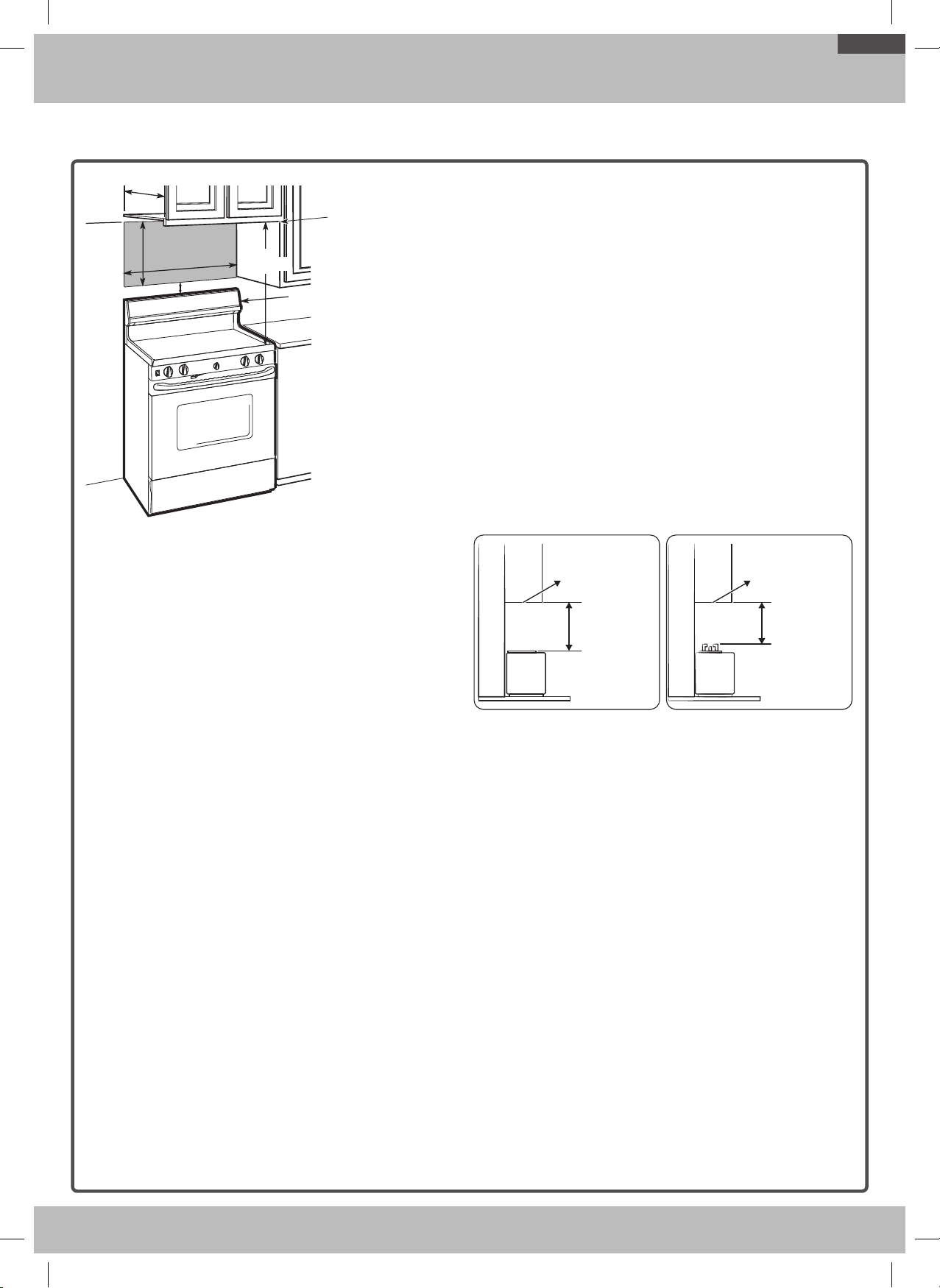

Mounting space . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
General information
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 2DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 2 2024-03-06 오후 3:06:032024-03-06 오후 3:06:03
3
General information

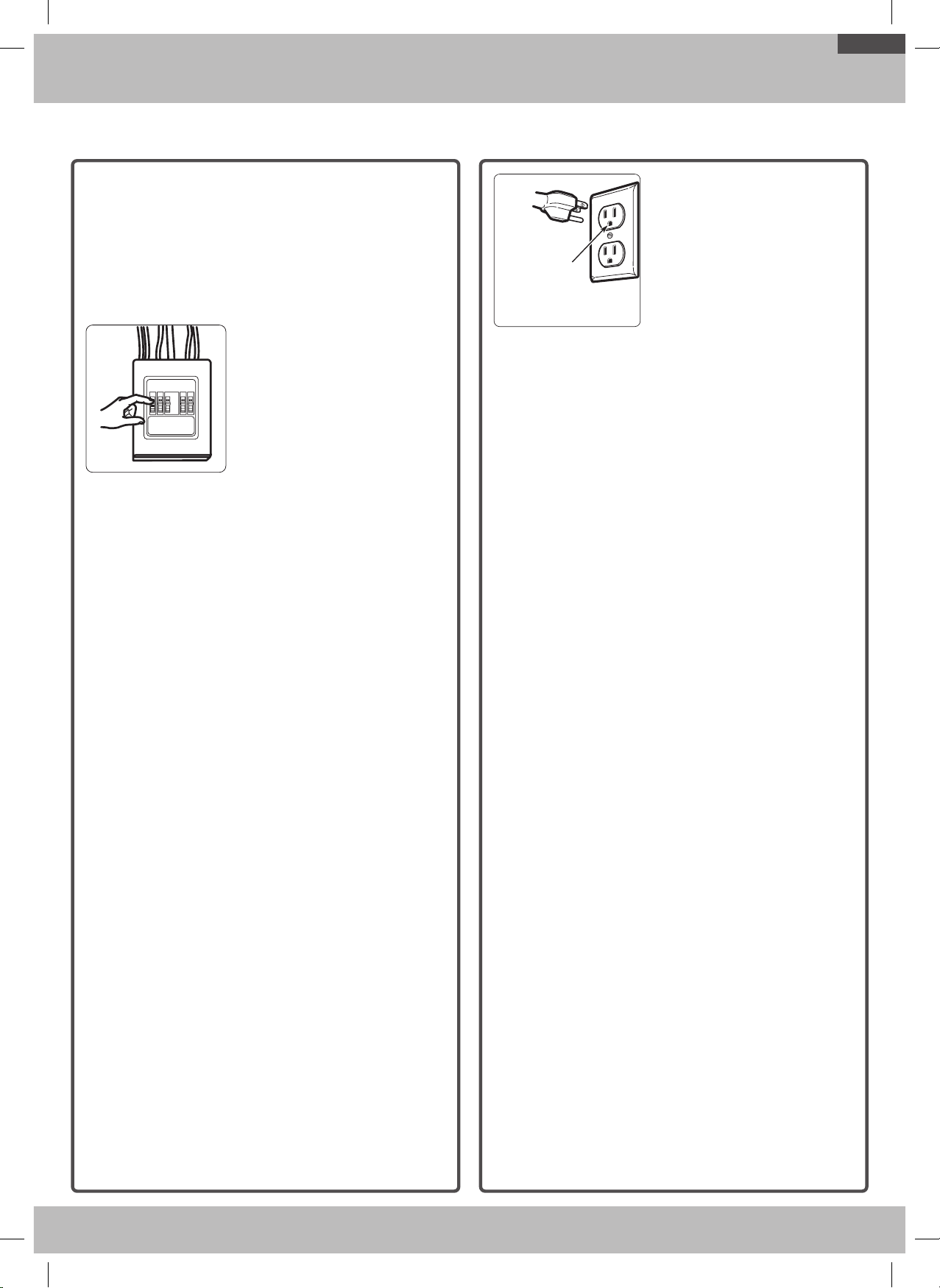

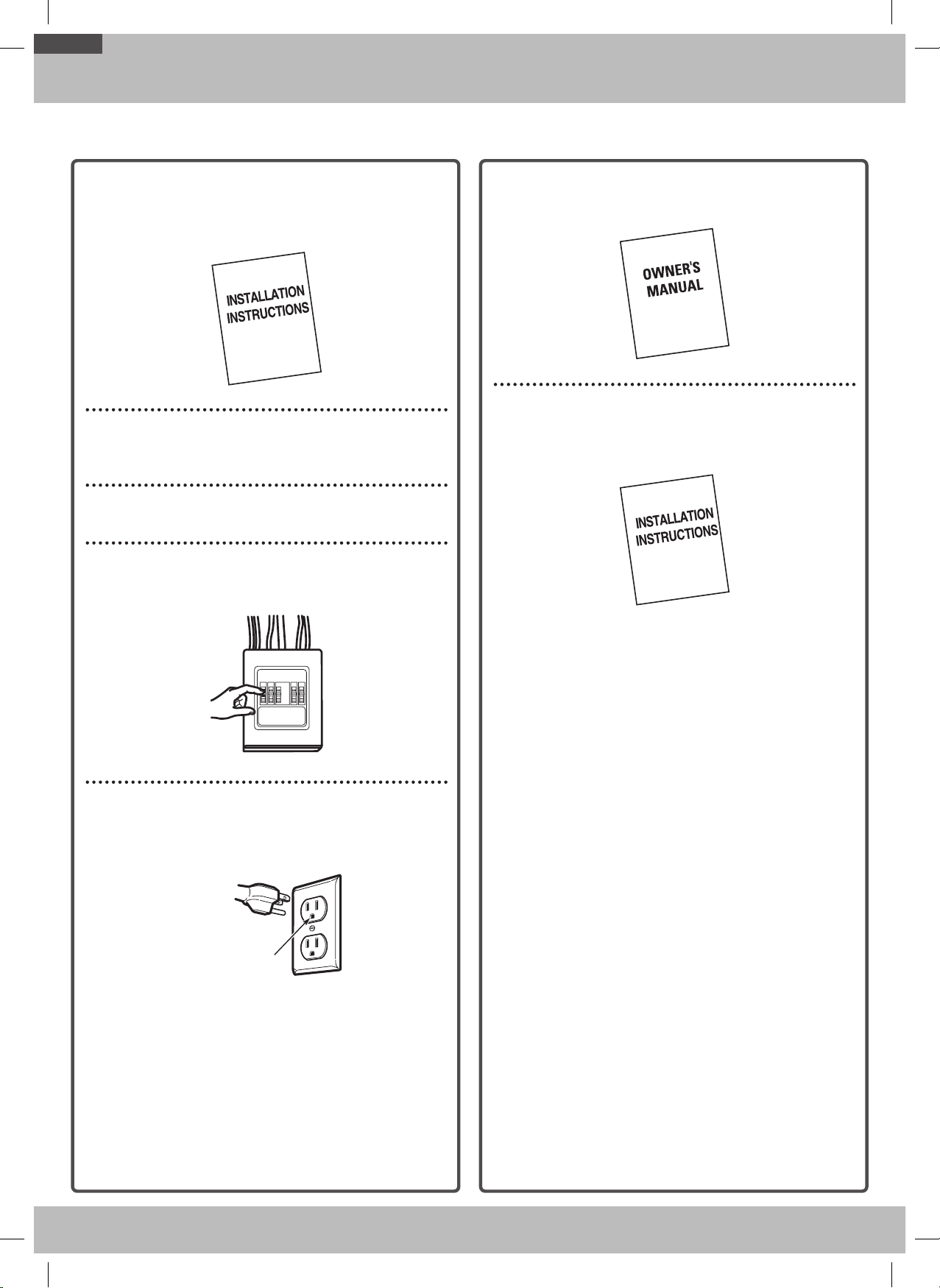

IMPORTANT SAFETY INSTRUCTIONS
This product requires a three-prong grounded outlet. The
installer must perform a ground continuity check on the
power outlet box before beginning the installation to insure
that the outlet box is properly grounded. If not properly
grounded, or if the outlet box does not meet electrical
requirements noted (under ELECTRICAL REQUIREMENTS),
a qualied electrician should be employed to correct any
deciencies.
Insure proper
ground exists
before use

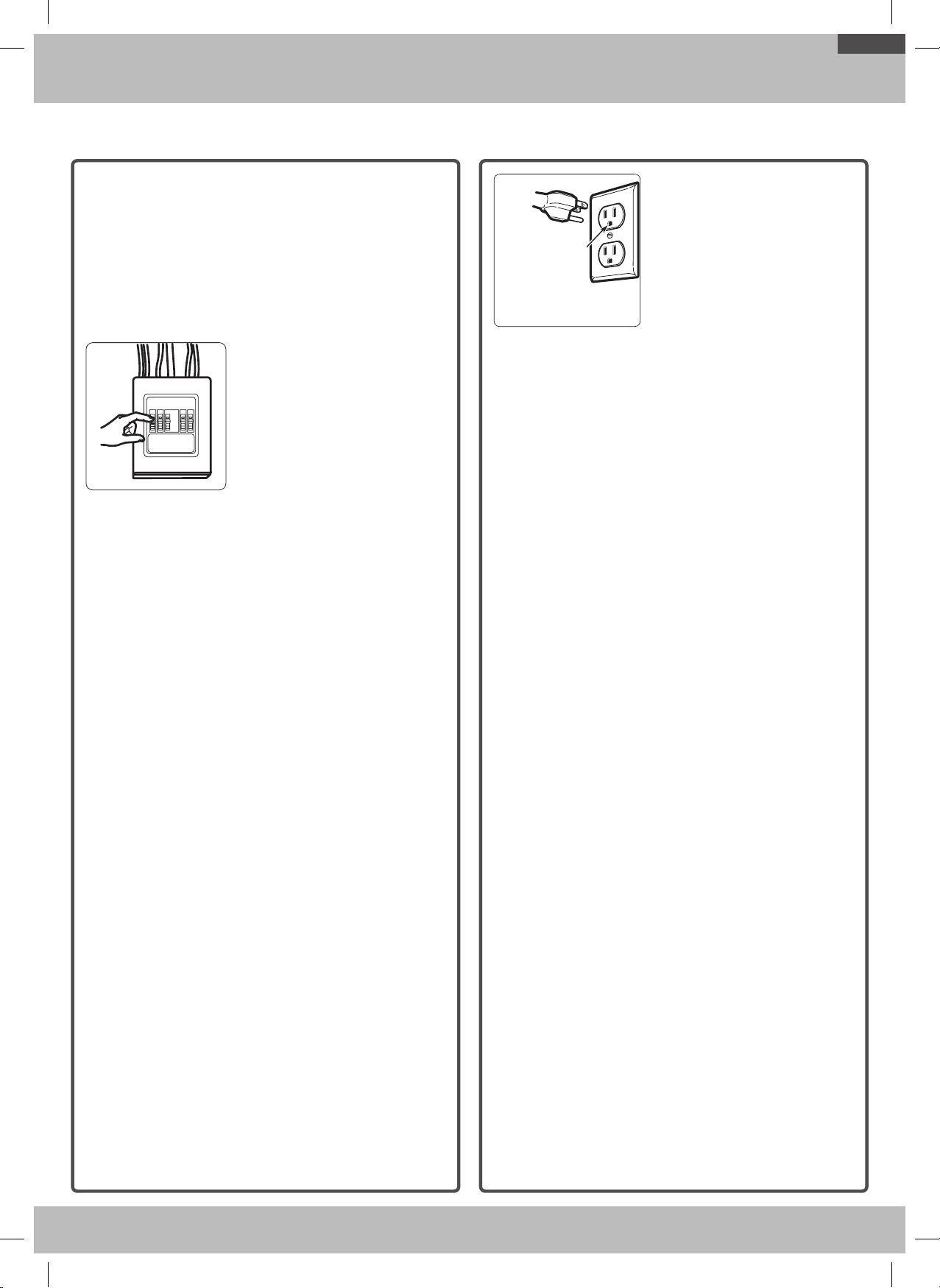

CAUTION: For personal safety,
remove house fuse or open
circuit breaker before beginning
installation to avoid severe or
fatal shock injury.
CAUTION: For personal safety, the mounting surface must
be capable of supporting the cabinet load, in addition to
the added weight of this 69 pound product, plus additional
oven loads of up to 50 pounds or a total weight of 109
pounds.
CAUTION: For personal safety, this product cannot be
installed in cabinet arrangements such as an island or a
peninsula. It must be mounted to BOTH a top cabinet AND
a wall.
NOTE: For easier installation and personal safety, it is
recommended that two people install this product.
IMPORTANT – PLEASE READ CAREFULLY. FOR PERSONAL
SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED
TO AVOID SEVERE OR FATAL SHOCK.
Insure proper
ground exists
before use
Insure proper
ground exists
before use.
The power cord of this appliance
is equipped with a three-prong
(grounding) plug which mates
with a standard three-prong
(grounding) wall receptacle
to minimize the possibility of
electric shock hazard from this
appliance.
You should have the wall receptacle and circuit checked
by a qualied electrician to make sure the receptacle is
properly grounded.
If you have a standard two-prong wall receptacle, it is very
important to have it replaced with a properly grounded
three-prong wall receptacle, installed by a qualied
electrician.
DO NOT, UNDER ANY CIRCUMSTANCES, CUT, DEFORM OR
REMOVE ANY OF THE PRONGS FROM THE POWER CORD.
DO NOT USE WITH AN EXTENSION CORD.
ELECTRICAL REQUIREMENTS
Product rating is 120 volts AC, 60 Hertz. This product must
be connected to a supply circuit of the proper voltage and
frequency. Wire size must conform to the requirements of
the National Electrical Code or the prevailing local code
for this kilowatt rating. The power supply cord and plug
should be brought to a separate branch circuit single
grounded outlet of at least 15 A and max of 20 A. 20 A is
recommended for multifamily buildings. The outlet box
should be located in the cabinet above the microwave oven.
The outlet box and supply circuit should be installed by a
qualied electrician and conform to the National Electrical
Code or the prevailing local code.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 3DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 3 2024-03-06 오후 3:06:032024-03-06 오후 3:06:03
4
General information
NOTE: Read these next two pages only if you plan to vent your exhaust to the outside. If you plan to recirculate the air back into the
room, proceed to page 11.

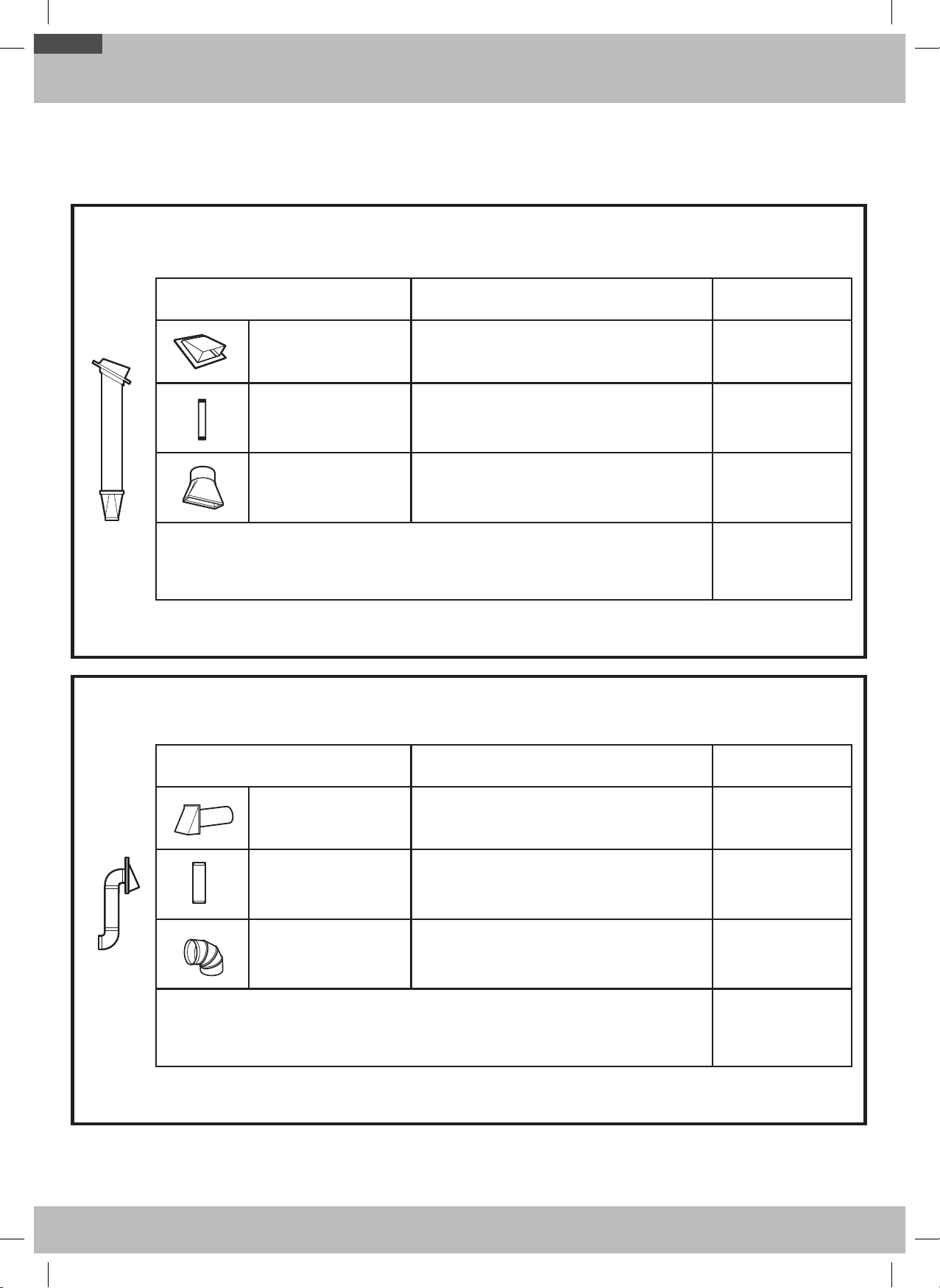

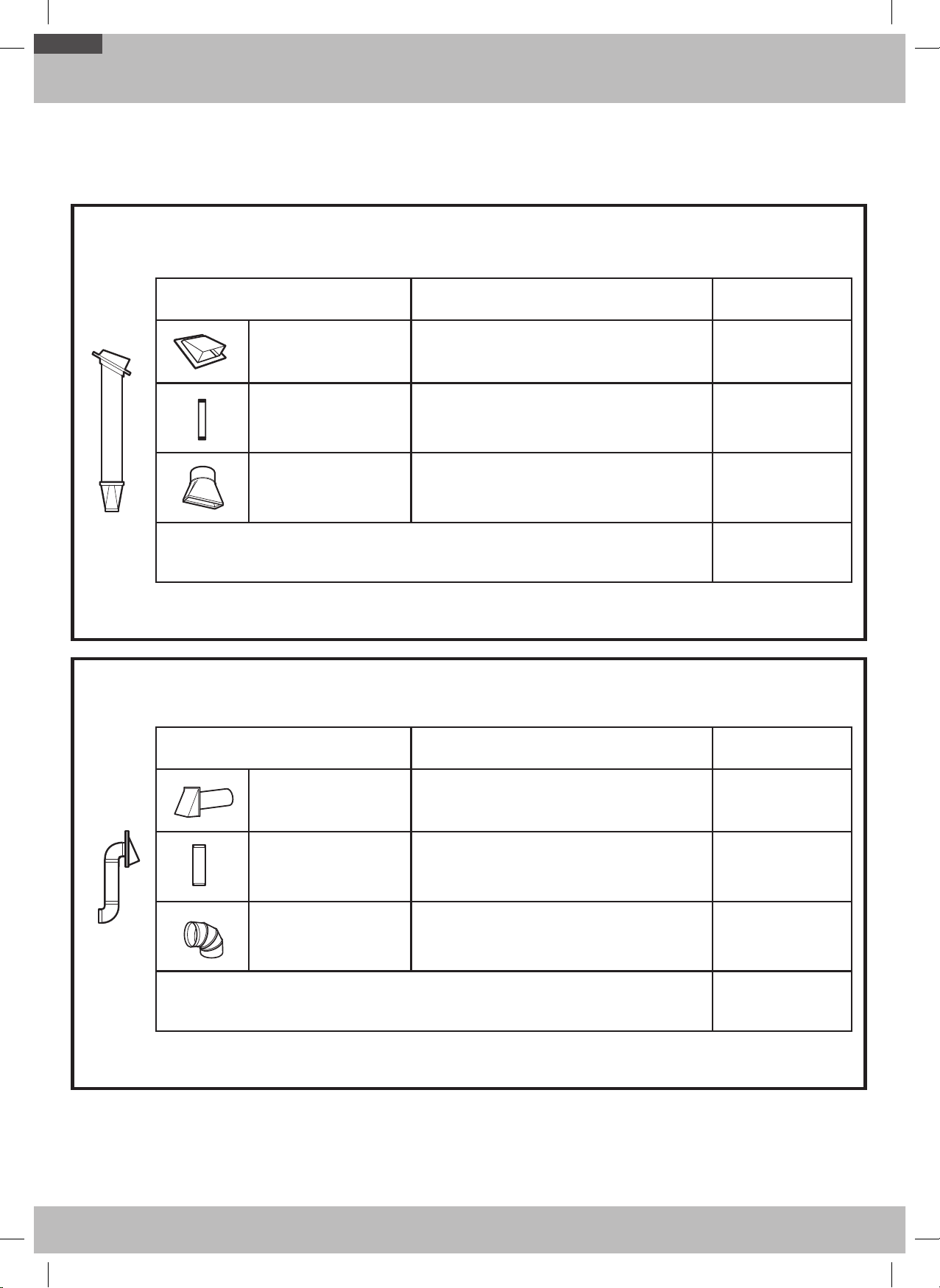

OUTSIDE TOP EXHAUST (EXAMPLE ONLY)
The following chart contains an example of one possible ductwork installation.

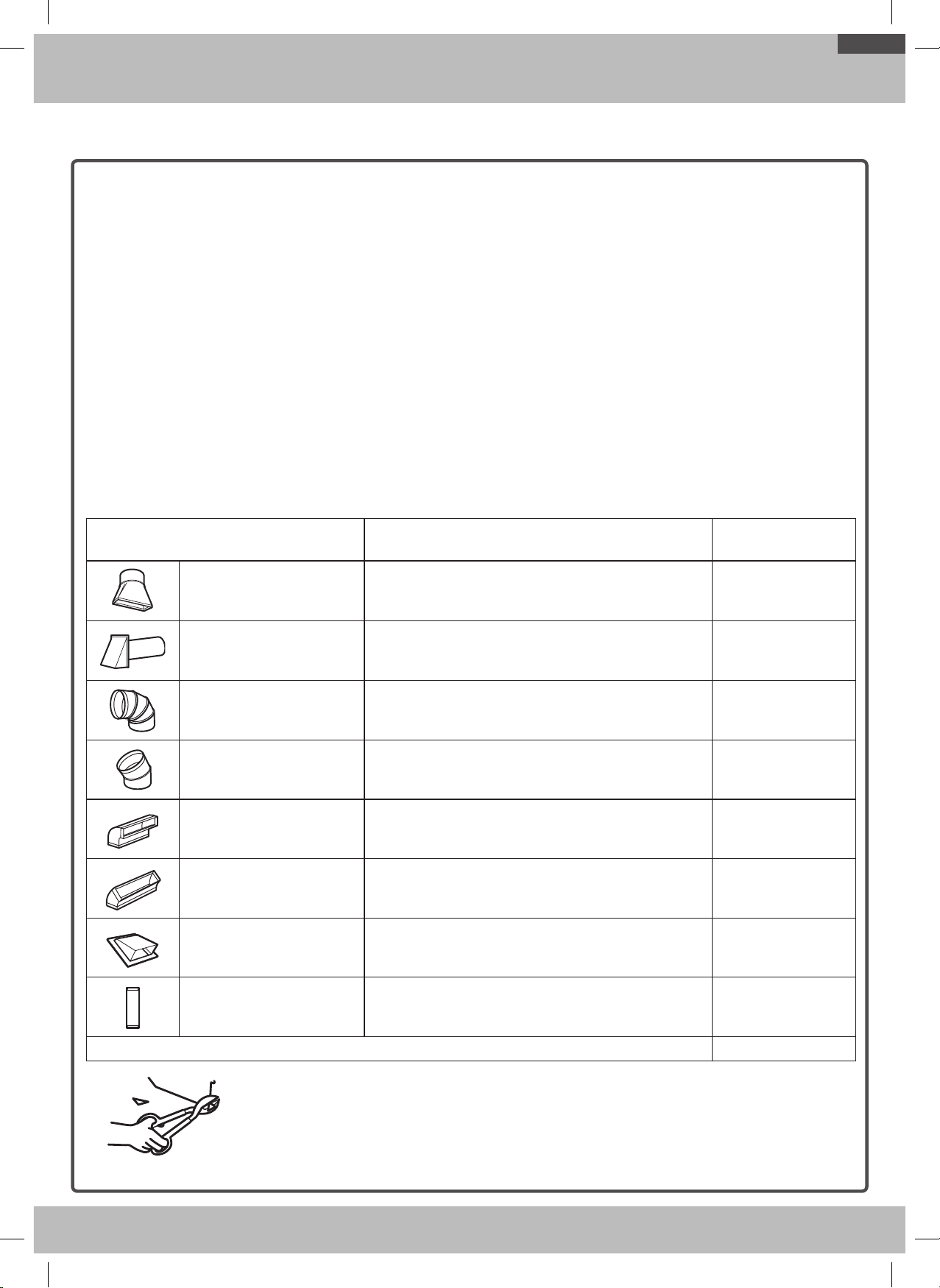

DUCT PIECES
EQUIVALENT
LENGTH
x NUMBER USED =
EQUIVALENT
LENGTH
Roof Cap 24 ft. x (1) = 24 ft.
12 Ft. Straight Duct
(6" Round)
12 ft. x (1) = 12 ft.
Rectangular-to-Round
Transition Adaptor*
5 ft. x (1) = 5 ft.
Equivalent lengths of duct pieces are based on actual tests and
reect requirements for good venting performance with any
vent hood.
Total Length = 41 ft.
* IMPORTANT: If a rectangular-to-round transition adaptor is used, the bottom corners of the damper will have to be cut to t,
using the tin snips, in order to allow free movement of the damper.
OUTSIDE BACK EXHAUST (EXAMPLE ONLY)
The following chart contains an example of one possible ductwork installation.
DUCT PIECES
EQUIVALENT
LENGTH
x NUMBER USED =
EQUIVALENT
LENGTH
Wall Cap 40 ft. x (1) = 40 ft.
3 Ft. Straight Duct
(3 ¼" x 10" Rectangular)
3 ft. x (1) = 3 ft.
90 ° Elbow 10 ft. x (2) = 20 ft.
Equivalent lengths of duct pieces are based on actual tests and
reect requirements for good venting performance with any
vent hood.
Total Length = 63 ft.
NOTE: For back exhaust, care should be taken to align the exhaust with the space between studs, or the wall should be prepared at
the time it is constructed by leaving enough space between the wall studs to accommodate exhaust.
HOOD EXHAUST
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 4DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 4 2024-03-06 오후 3:06:032024-03-06 오후 3:06:03
5
General information
NOTE: If you need to install ducts, note that the total duct
length of 3 ¼˝ x 10˝ rectangular or 6˝ diameter round duct
should not exceed 140 equivalent feet.
Outside ventilation requires a HOOD EXHAUST DUCT. Read the
following carefully.
NOTE: It is important that venting be installed using the most
direct route and with as few elbows as possible. This ensures
clear venting of exhaust and helps prevent blockages. Also,
make sure dampers swing freely and nothing is blocking the
ducts.
Exhaust connection:
The hood exhaust has been designed to mate with a standard
3 ¼˝ x 10˝ rectangular duct.
If a round duct is required, a rectangular-to-round
transition adaptor must be used. Do not use less than
a 6˝ diameter duct.
Maximum duct length:
For satisfactory air movement, the total duct length of
3 ¼" x 10" rectangular or 6" diameter round duct should not
exceed 140 equivalent feet.

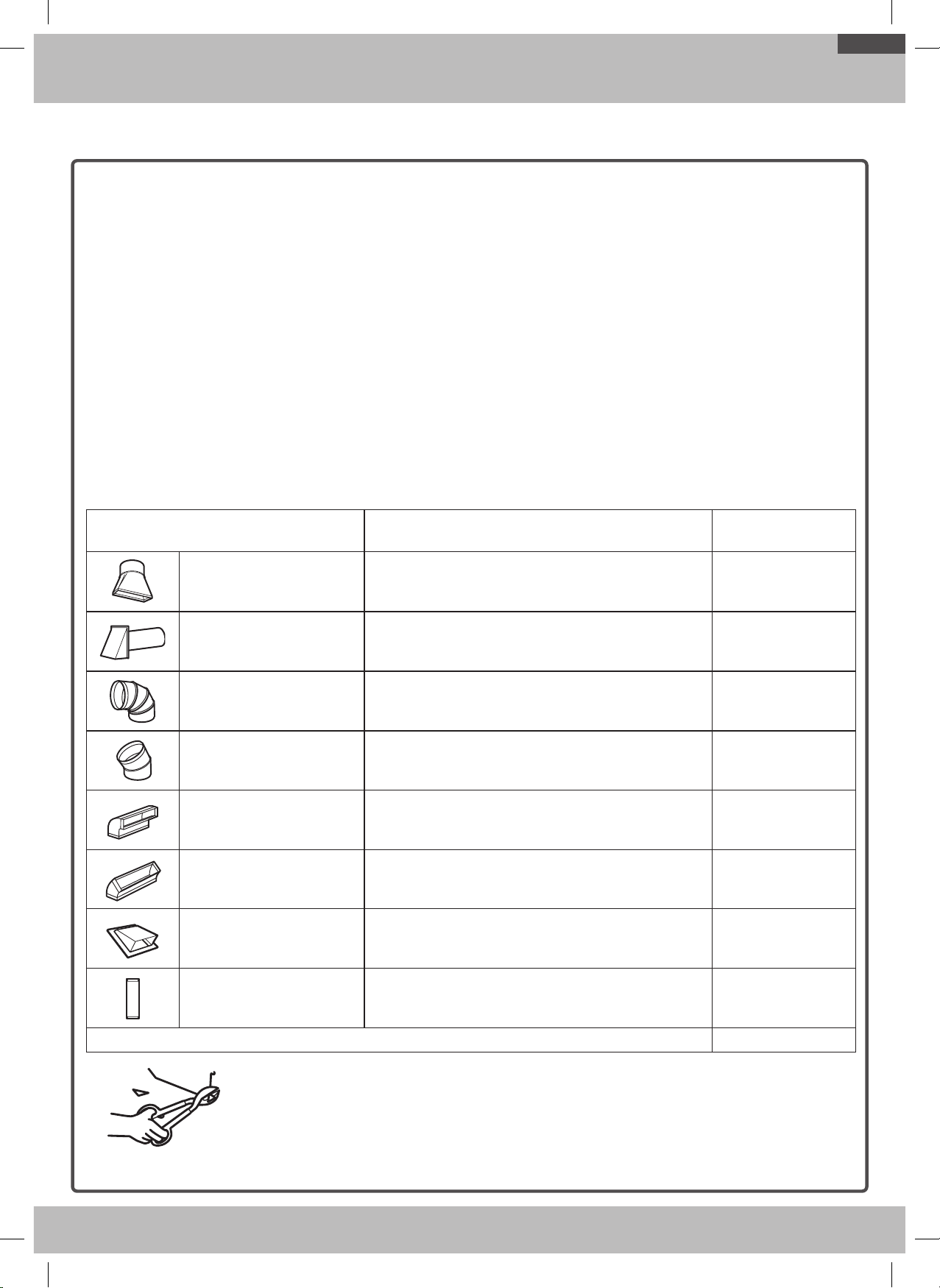

Elbows, transitions, wall and roof caps, etc.,
present additional resistance to airow and are equivalent
to a section of straight duct which is longer than their actual
physical size. When calculating the total duct length, add the
equivalent lengths of all transitions and adaptors plus the
length of all straight duct sections. The chart below shows you
how to calculate total equivalent ductwork length using the
equivalent length in feet of some typical ducts.
DUCT PIECES
EQUIVALENT
LENGTH
x NUMBER USED = EQUIVALENT LENGTH
Rectangular-to-Round
Transition Adaptor*
5 ft. x ( ) = ft.
Wall Cap 40 ft. x ( ) = ft.
90 ° Elbow 10 ft. x ( ) = ft.
45 ° Elbow 5 ft. x ( ) = ft.
90 ° Elbow 25 ft. x ( ) = ft.
45 ° Elbow 5 ft. x ( ) = ft.
Roof Cap 24 ft. x ( ) = ft.
Straight Duct 6˝ Round or 3
¼˝ x 10˝ Rectangular
1 ft. x ( ) = ft.
Total Ductwork = ft.
* IMPORTANT: If a rectangular-to-round
transition adaptor is used, the bottom corners
of the damper will have to be cut to t, using
tin snips, in order to allow free movement of
the damper.
Equivalent lengths of duct pieces are based on
actual tests and reect the requirements for
good venting performance with any vent hood.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 5DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 5 2024-03-06 오후 3:06:032024-03-06 오후 3:06:03
6
General information

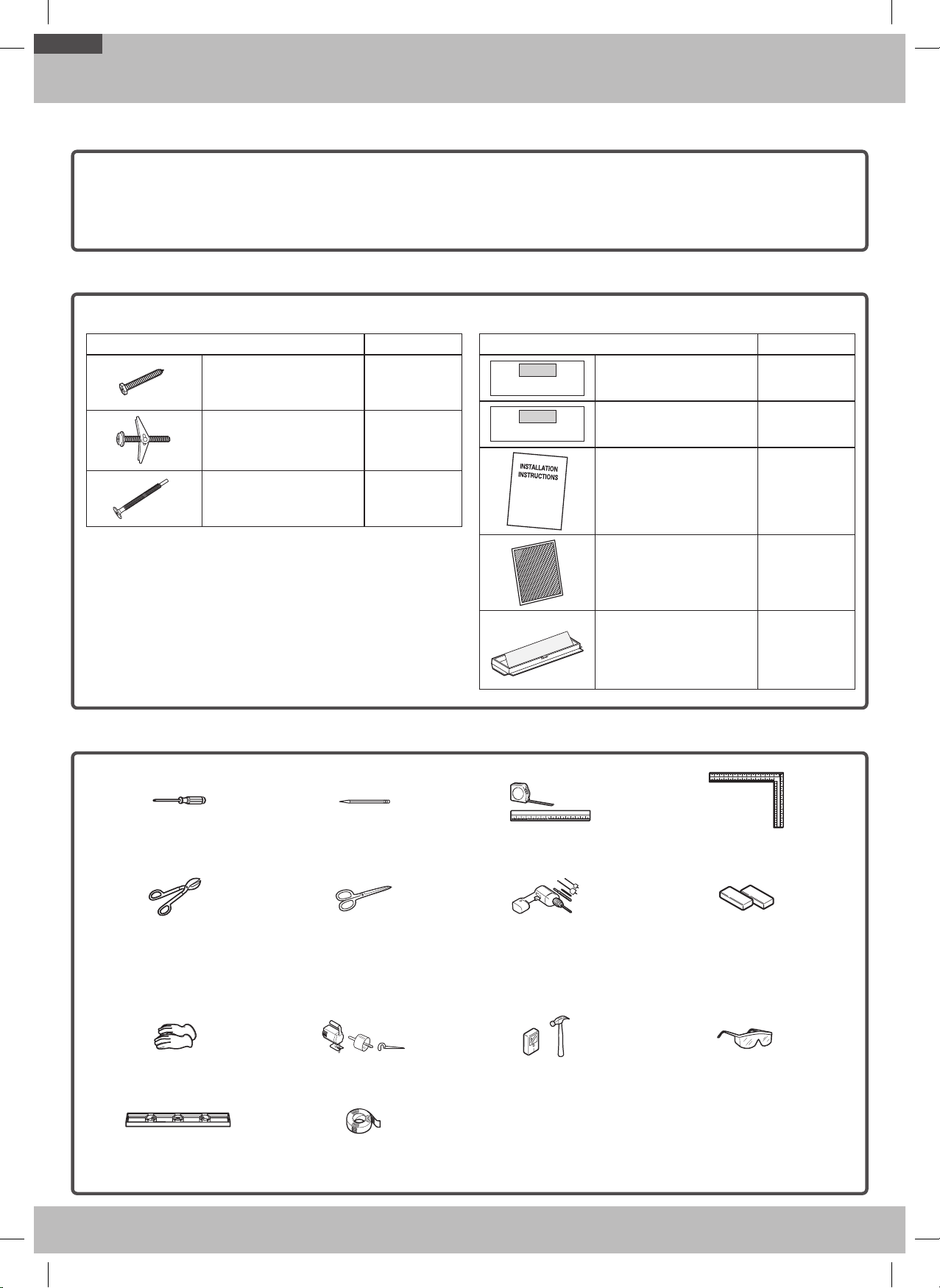

#1 and #2 Phillips screwdriver Pencil Ruler or tape measure and
straight edge
Carpenter square (optional)
Tin snips
(for cutting damper,
if required)
Scissors
(to cut template,
if necessary)
Electric drill with
3
/
16
",
½" and ⅝" drill bits
Filler blocks or scrap wood
pieces, if needed for top
cabinet spacing (used on
recessed bottom cabinet
installations only)
Gloves Saw (saber, hole or keyhole) Stud nder or Hammer
(optional)
Safety goggles
Level Duct and masking tape

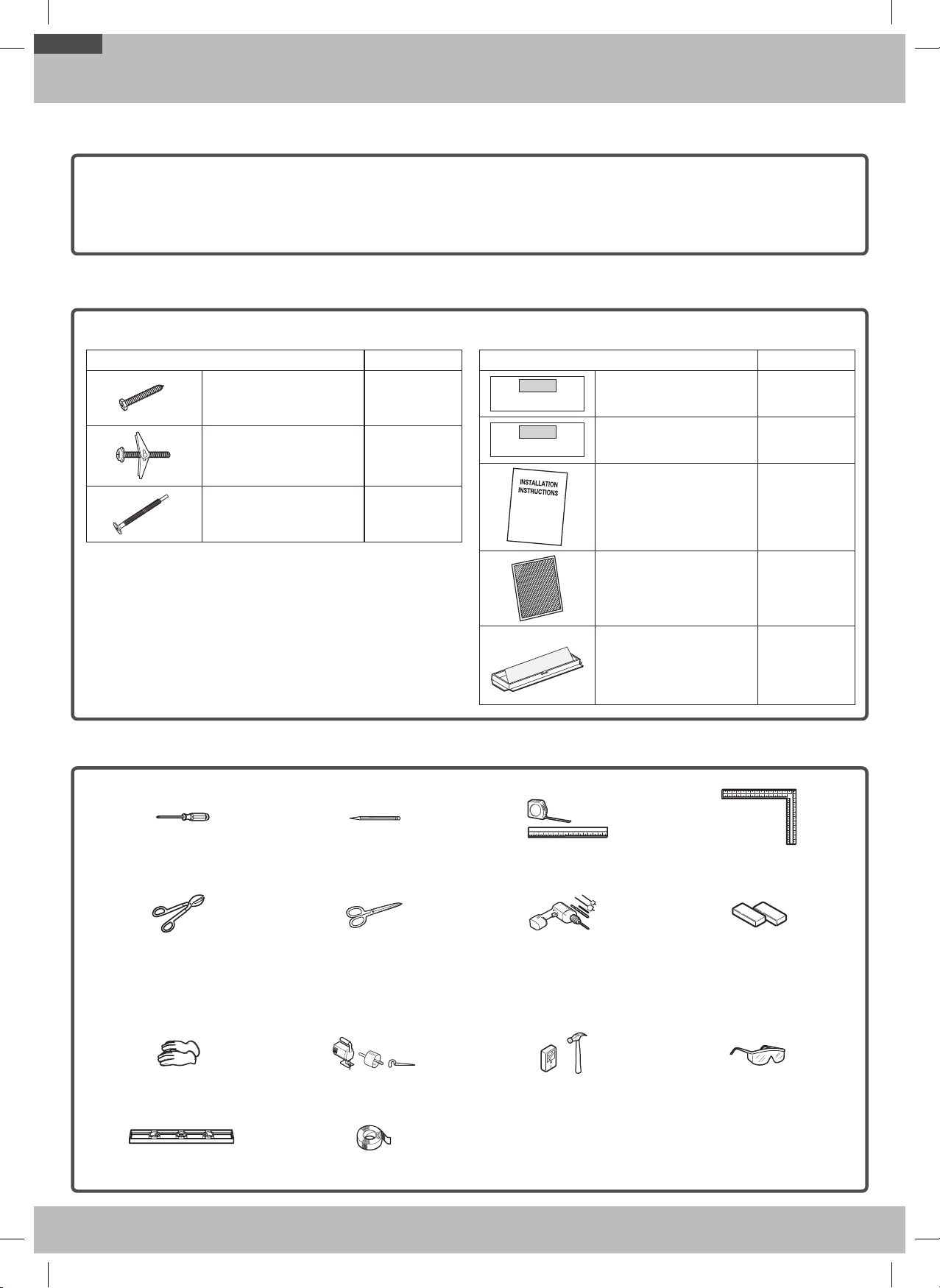

TOOLS YOU WILL NEED
• If the unit is damaged in shipment, return the unit to the store in which it was bought for repair or replacement.
• If the unit is damaged by the customer, repair or replacement is the responsibility of the customer.
• If the unit is damaged by the installer (if other than the customer), repair or replacement must be made by arrangement
between the customer and installer.
DAMAGE - SHIPMENT/INSTALLATION
HARDWARE PACKET
PART QUANTITY
Template
INSTALLATION
INSTRUCTIONS
Wood Screws
(¼" x 2")
1
Template
INSTALLATION
INSTRUCTIONS
Toggle Bolts
(and wing nuts)
(
3
/
16
" x 3")
2
Template
INSTALLATION
INSTRUCTIONS
Self-aligning Machine
Screws (¼" - 28 x 3 ¼")
2
You will nd the installation hardware contained in a packet
with the unit. Check to make sure you have all these parts.
NOTE: Some extra parts are included.
ADDITIONAL PARTS
PART QUANTITY
TOP CABINET TEMPLATE
REAR WALL TEMPLATE
Top Cabinet Template 1
TOP CABINET TEMPLATE
REAR WALL TEMPLATE
Rear Wall Template 1
Installation Instructions 1
One Touch Easy Grease
Filter
1
(Installed)
Template
INSTALLATION
INSTRUCTIONS
Exhaust adaptor 1
PARTS INCLUDED
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 6DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 6 2024-03-06 오후 3:06:042024-03-06 오후 3:06:04
7
General information
16 ¹⁵∕₁₆"
30"
5"
30" min.
Bottom edge of the
cabinet needs to be
30" or more from the
cooking surface.
Backsplash
12" max.
NOTES:
• The space between the cabinets must be 30" wide and free
of obstructions.
• This microwave oven is for installation over ranges up to
36" wide.
• If you are going to vent your microwave oven to the
outside, see the Hood Exhaust Section for exhaust duct
preparation.
• If installing the microwave oven beneath smooth at
cabinets, be careful to follow the instructions on the top
cabinet template for power cord clearance.
• Maximum cabinet depth above and beside the unit is 12".
• The dimensions provided are the minimum required
for mounting the microwave oven. Local codes and the
practical use of the range will likely require you to provide
more than the 13.5" shown between the range and the
bottom of the microwave.
30" min
Bottom edge
of the cabinet
30" min
Bottom edge
of the cabinet
ELECTRIC RANGES GAS RANGES
MOUNTING SPACE
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 7DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 7 2024-03-06 오후 3:06:042024-03-06 오후 3:06:04
8
Step-by-step installation guide
1. PLACEMENT OF THE MOUNTING PLATE
A. REMOVING THE MICROWAVE OVEN FROM
THE CARTON/REMOVING THE MOUNTING
PLATE
1. Remove the installation instructions, Exhaust adaptor,
lters, glass tray, and the small hardware bag. Do not
remove the Styrofoam protecting the front of the oven.
2. Fold back all 4 carton aps fully against carton sides.
Then carefully roll the oven and carton over onto the top
side. The oven should be resting in the Styrofoam.
Styrofoam
Carton
Carton
Styrofoam
3. Pull the carton up and off the oven.
4. Remove and properly discard plastic bags.
Screws
Screws
Mounting Plate
Screws
Mounting Plate
Screws
5. Remove the 2 screws from the mounting plate. This
plate will be used as the rear wall template and for
mounting.
NOTE: You will have to reuse two screws in original loction
of outcase after removing mounting plate.
B. FINDING THE WALL STUDS
Wall Studs
Center
Center
Wall Studs
1. Find the studs using one of the following methods:
A. Stud nder–a magnetic device which locates nails.
OR
B. Use a hammer to tap lightly across the mounting
surface to nd a solid sound. This will indicate a stud
location.
2. After locating the stud(s), nd the stud’s center by
probing the wall with a small nail to nd the edges
of the stud. Then, place a mark halfway between the
edges. The center of any adjacent studs should be 16" or
24" from this mark.
3. Draw a line down the center of the studs.
THE MICROWAVE MUST BE CONNECTED TO AT LEAST ONE
WALL STUD.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 8DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 8 2024-03-06 오후 3:06:042024-03-06 오후 3:06:04
9
Step-by-step installation guide
C. DETERMINING WALL PLATE LOCATION
UNDER YOUR CABINET
Plate position – beneath at bottom cabinet.
C
L
16 ¹⁵∕₁₆"
At least 30"
Draw a vertical line on the wall at the center of the 30" wide
space. Tape the Rear Wall Template onto the wall so that the
top of the template touches the bottom of the cabinet and
the centerline on the template lines up with the line you
drew on the wall.
Plate position – beneath recessed bottom cabinet with
front overhang.
`
i
Plate position – beneath recessed bottom
cabinet with front overhang
Draw a line on the
back wall equal to the
depth of the front
overhang.
30" to Cooktop
30" to Cooktop
Draw a horizontal
line to mark how far
the inside of the front
overhang descends
below the cabinet.
Plate position – beneath framed recessed cabinet bottom.
C
L
30" to Cooktop
Draw a vertical line on the wall at the center of the 30" wide
space. Tape the Rear Wall Template onto the wall so that
the top of the template touches the bottom of the cabinet
frame and the centerline on the template lines up with the
line you drew on the wall.
Your cabinets may have decorative trim that interferes with
the microwave installation. Remove the decorative trim to
install the microwave properly and to make it level.
THE MICROWAVE MUST BE LEVEL.
Use a level to make sure the cabinet bottom is level.
Draw a vertical line on the wall at the center of the 30" wide
space. Draw a second, horizontal line on the wall below the
cabinet to mark how far the inside of the front overhang
descends below the cabinet. Tape the Rear Wall Template
onto the wall so that the top of the template touches the
bottom of the horizontal line and the centerline on the
template lines up with the vertical line.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 9DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 9 2024-03-06 오후 3:06:052024-03-06 오후 3:06:05
10
Step-by-step installation guide

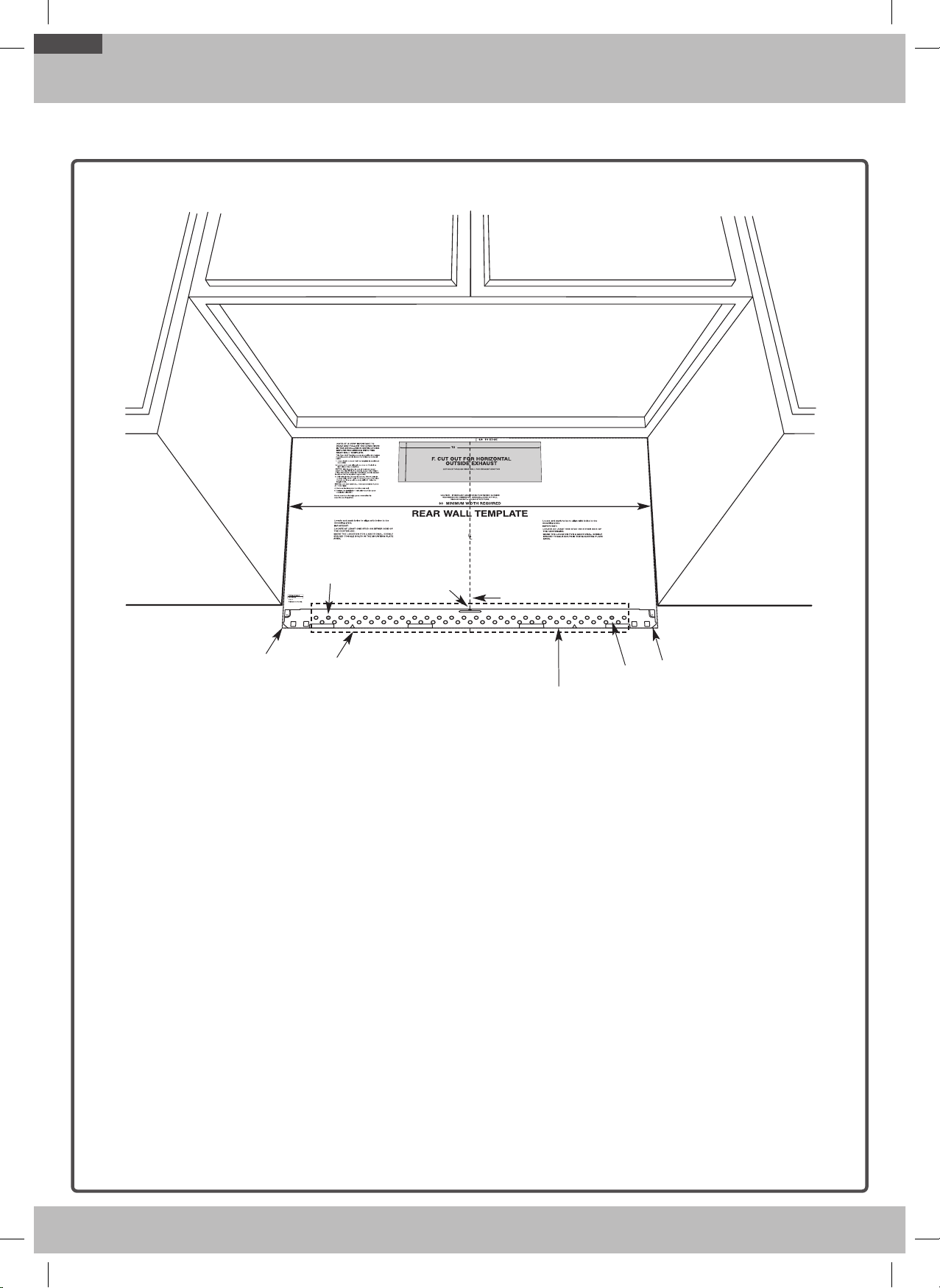

D. ALIGNING THE WALL PLATE
C
L
CAUTION: Wear gloves to avoid cutting
fingers on sharp edges.
Area E
Hole B
Hole A
Centerline
notches
Draw a Vertical Line
on Wall from Center
of Top Cabinet
Draw a Horizontal line on wall from
bottom of “Rear Wall Template”.
Horizontal Line
Horizontal Line
Draw a Horizontal line on wall from bottom of
"Rear Wall Template".
Draw a Horizontal line on
the wall along
the bottom of
"Rear Wall Template".
Horizontal Line
Horizontal Line
Area E
Centerline
notches
Hole A
Hole B
CAUTION: Wear gloves to avoid cutting ngers on sharp
edges.
1. Draw a Horizontal line on the wall at the bottom of
the "Rear Wall Template".
2. Drill ⅝" holes for toggle bolts in 3 locations
(Hole A, Hole B, Hole C) as shown in the illustration
above. If the location of a hole lines up with a stud,
drill a
3
/
16
" hole for a wood screw.
You cannot use a toggle bolt to attach the wall plate
to a stud.
NOTE: DO NOT MOUNT THE PLATE AT THIS TIME.
3. Holes A, B and C are inside area E. If none of these
holes line up with a stud, nd a stud in area E that
lines up with a hole circle in Area E, and then drill
a
3
/
16
" hole into it for a wood screw. You must have
at least one wood screw mounted rmly into a stud
to support the weight of the microwave. Set the
mounting plate aside.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 10DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 10 2024-03-06 오후 3:06:052024-03-06 오후 3:06:05
11
Step-by-step installation guide

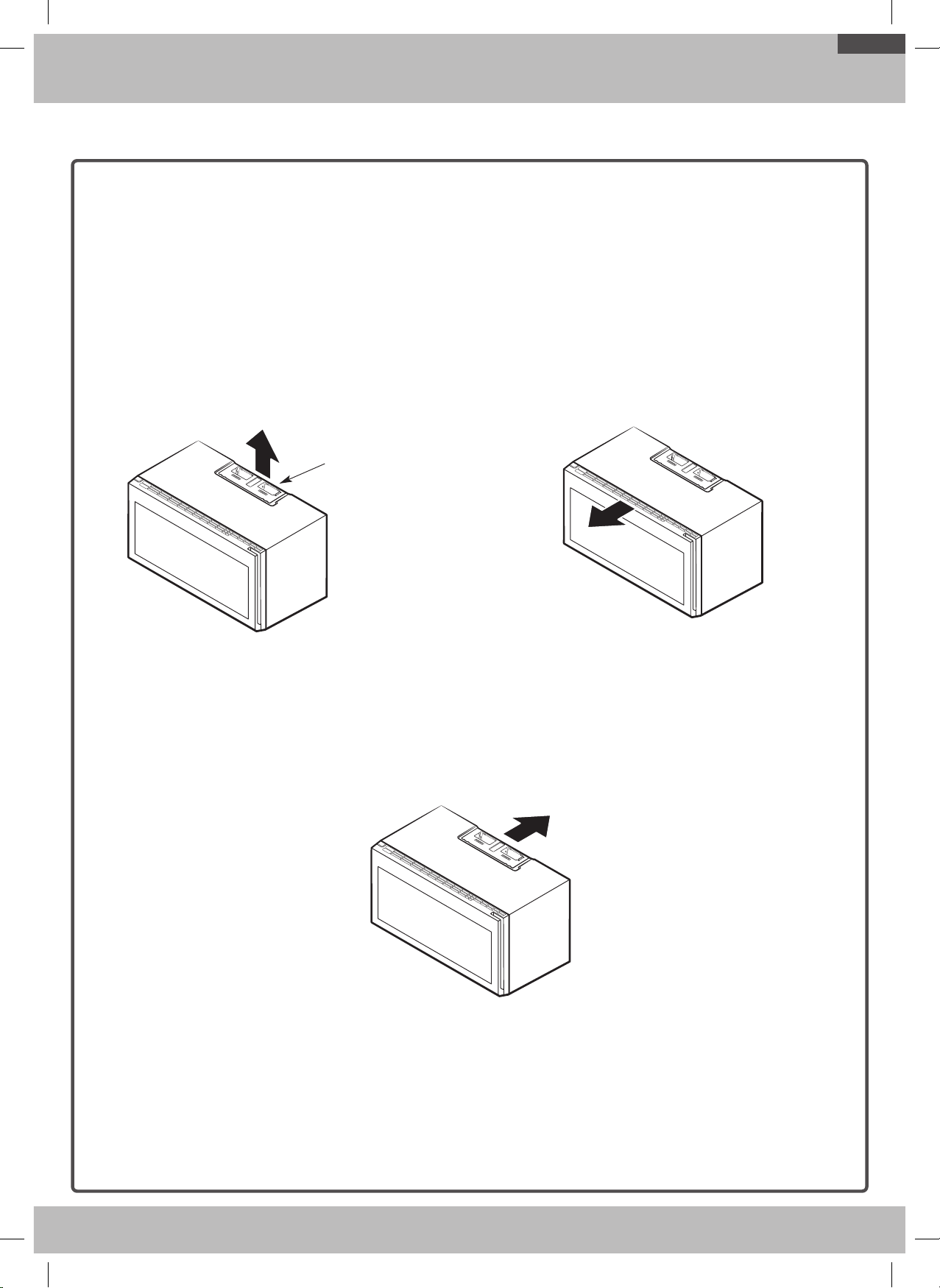

2. VENTILATION TYPES (CHOOSE A, B OR C)
This microwave oven is compatible with the following three
types of ventilation:
A. Outside Top Exhaust (Vertical Duct)
B. Recirculating (Non-Vented Ductless)
C. Outside Back Exhaust (Horizontal Duct)
NOTE: This microwave is shipped assembled for Outside Top
Exhaust (except for non-vented models). An exhaust adaptor is
shipped assembled and attached to the ller-upper. Select the
type of ventilation required for your installation and proceed
to that section.
A. OUTSIDE TOP EXHAUST
(VERTICAL DUCT)
B. RECIRCULATING
(NON-VENTED DUCTLESS)
Adaptor in Place for
Outside Top Exhaust
See page 12 See page 13
A Charcoal Filter Accessory Kit is required for the nonvented
exhaust. (See your Owner’s Manual for the kit number.)
C. OUTSIDE BACK EXHAUST (HORIZONTAL
DUCT)
See page 14
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 11DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 11 2024-03-06 오후 3:06:052024-03-06 오후 3:06:05
12
Step-by-step installation guide
A. OUTSIDE TOP EXHAUST
(VERTICAL DUCT)
A1. INSTALLATION PROCEDURE FOR THE EXHAUST
ADAPTOR AND PROPER DAMPER OPERATION CHECK
Blower Plate
Damper
Exhaust Adaptor
Retaining Hooks
Back of
Microwave
Oven
1. Slide the exhaust adaptor as shown in the diagram
above.
2. Make sure the tape securing the damper is removed and
damper pivots easily before you mount the microwave.
CAUTION: You will need to make adjustments to assure
proper alignment with your house exhaust duct after the
microwave is installed.
A2. ADJUST THE EXHAUST ADAPTOR
After you have installed the microwave, you will need to
open the top cabinet and adjust the exhaust adaptor so that
you can connect it to the house duct.
Damper
For Side-toSide
Adjustment, Slide the
Exhaust Adaptor as
Needed
Back of
Microwave
Oven
NOTE: You must attach the house duct to the exhaust
adaptor after installation is complete.
House Duct
B. RECIRCULATING
(NON-VENTED DUCTLESS)
B1. ADAPTING THE MICROWAVE BLOWER FOR
RECIRCULATION
1. Remove and save screw that holds blower plate to
microwave.
2. Lift up the blower plate.
Back of
Microwave Oven
Blower
Retaining
Screws
NOTE: The exhaust adaptor with the damper is not needed
for recirculating models. You may want to save them for
possible future use.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 12DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 12 2024-03-06 오후 3:06:062024-03-06 오후 3:06:06
13

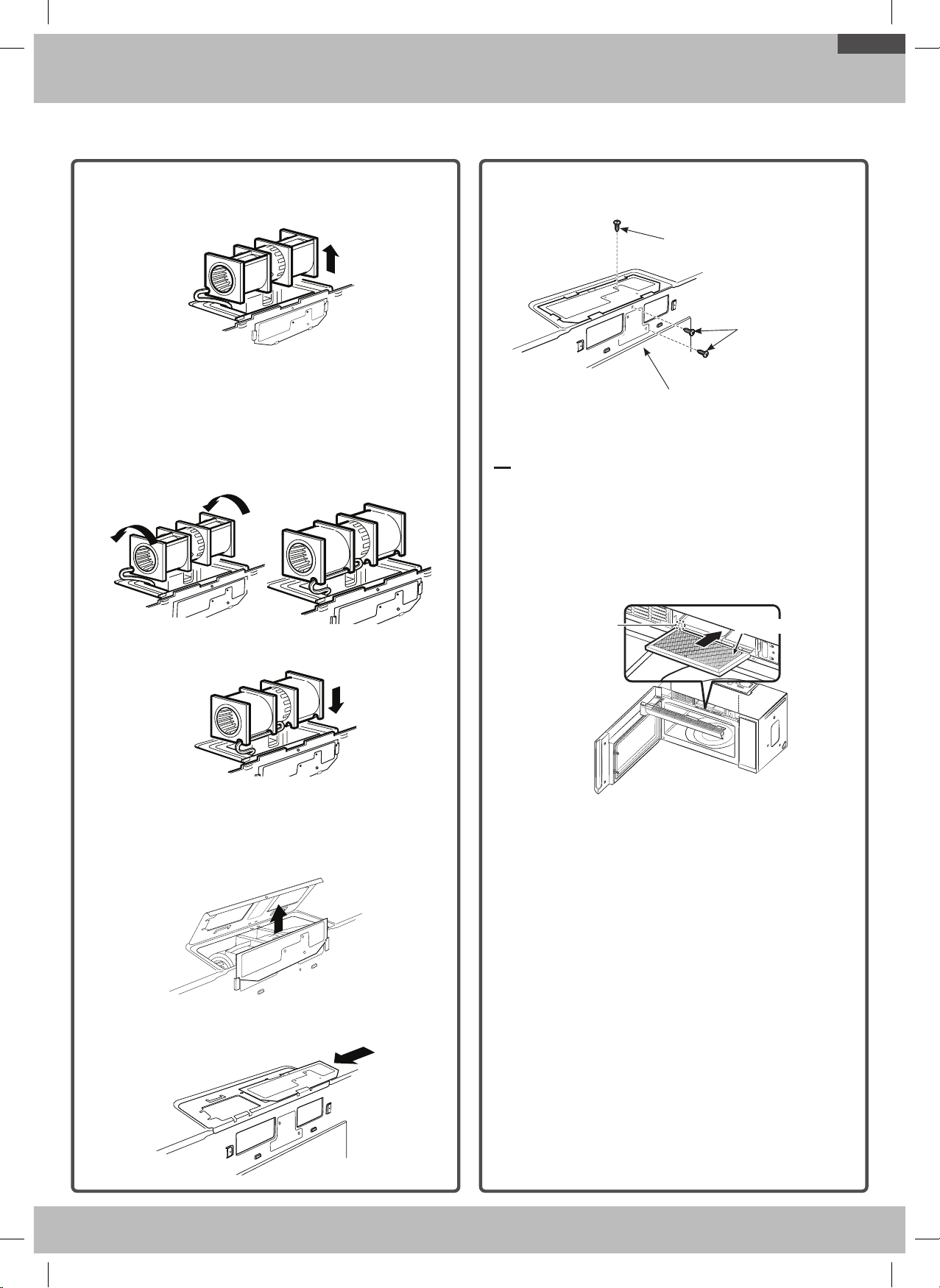

Step-by-step installation guide
3.
Remove the screw that holds the blower motor and
carefully pull out the blower unit. The wires will extend
far enough to allow you to adjust the blower unit.
CAUTION: To avoid breaking or cracking the blower blade,
do not touch the blade. Hold the outer case of the blower
when you pull it out or put it back in place.
4. Roll the blower unit 90° so that the fan blade openings
are facing toward the front of the microwave.
Before Roll
After Roll
5. Place the blower unit back into the opening.
CAUTION: Do not pull or stretch the blower unit wiring.
Make sure the wires are not pinched.
6. Remove the metal vent fan cover on the back of the
microwave by sliding it up.
7. Close the blower door. Slide blower shield onto the top
of the blower door opening.
8. Secure the blower to the microwave using the blower
retaining screws from Step 1.
Back of
Microwave Oven
Blower Retaining
Screws
Blower Retaining
Screw
B2. INSTALLING THE CHARCOAL FILTER
1. Open the door before turning on the power at the
main power supply.
2. Remove the vent grille mounting screws.
3.
Slide the vent grille to the left, then pull it straight out.
4. Installthecharcoallter.Slideanewcharcoallter
intoplace.Theltershouldrestattheangleshown.
Charcoal lter
The lter angle
5. Reinstall the vent grille and 2 screws.
6. Close the door.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 13DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 13 2024-03-06 오후 3:06:062024-03-06 오후 3:06:06
14
Step-by-step installation guide
C. OUTSIDE BACK EXHAUST (HORIZONTAL DUCT)
C1. ADAPTING THE MICROWAVE BLOWER FOR OUTSIDE
BACK EXHAUST
1. Remove and save screw that holds blower Plate to
microwave.
Back of
Microwave Oven
Blower
Retaining
Screws
2. Open the blower door by lifting it up at the back of the
microwave. Remove and save the blower shield on the
back of the microwave by sliding it up. Remove and save
the metal vent fan cover on the back of the microwave
by sliding it up.
3. Carefully pull out the blower unit. The wires will extend
far enough to allow you to adjust the blower unit.
BEFORE: Fan Blade Openings
Facing Forward
End B
End A
CAUTION: To avoid breaking or cracking the blower blade,
do not touch the blade. Hold the outer case of the blower
when you pull it out or put it back in place.
4. Remove Parts "A" with tin snips or pliers.
Parts "A"
5. Rotate the blower unit counterclockwise 180 °.
Before Rotation After Rotation
Back of Microwave
Back of Microwave
6. Place the blower unit back into the opening.
AFTER: Fan Blade
Openings Facing Back
End B
End A
CAUTION: Do not pull or stretch the blower unit wiring.
Make sure the wires are not pinched.
NOTE: The blower unit exhaust openings should match
exhaust openings on the rear of microwave oven.

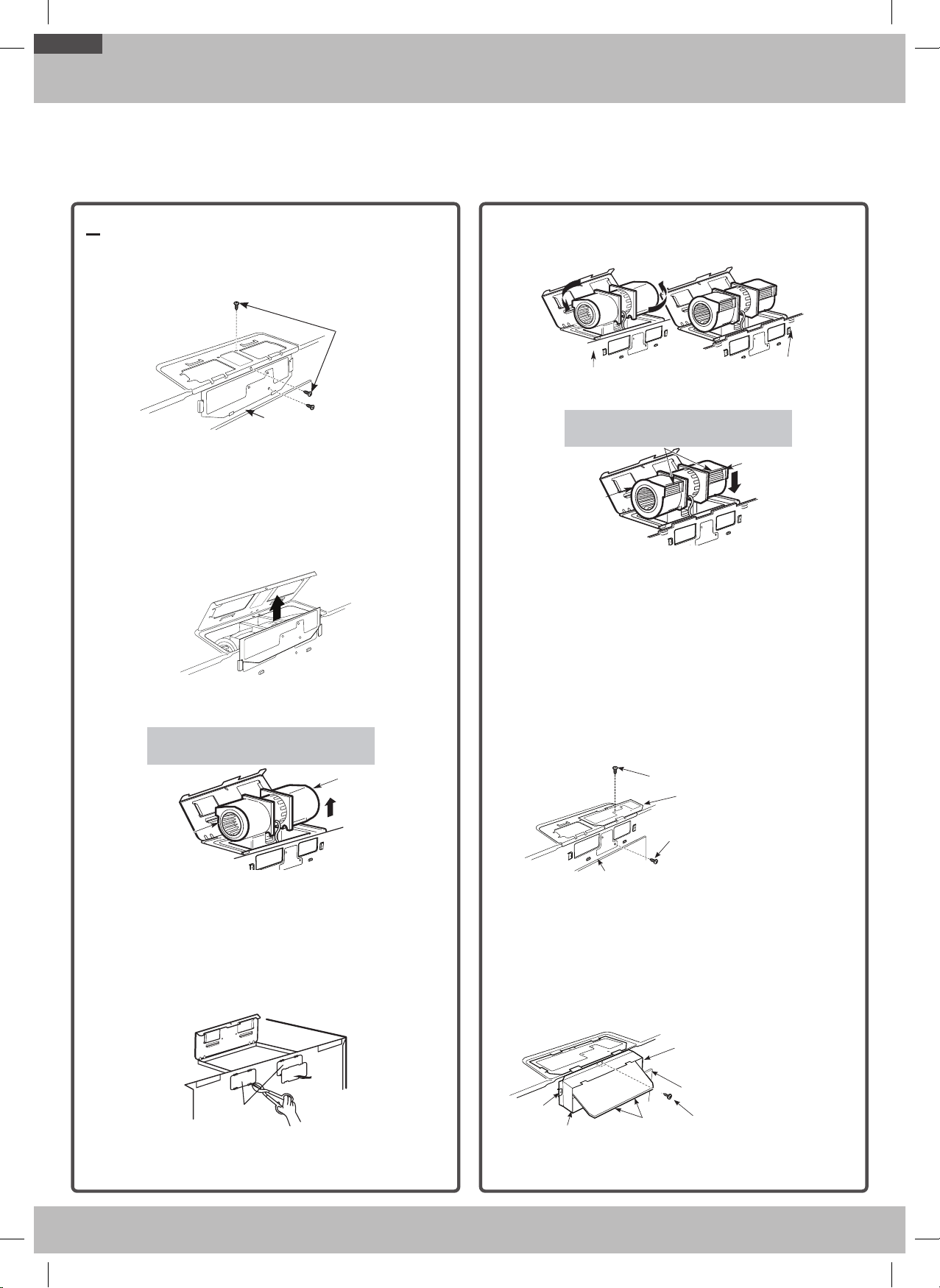

7. Close the blower door. Slide blower shield onto the top
of the blower door opening. Secure the blower to the
microwave oven using the blower retaining screws from
Step 1 except the upper blower motor retaining screw.
Blower
Retaining Screw
Blower Shield
Blower
Retaining Screw
Back of
Microwave Oven
8. Slide the exhaust adaptor onto the back of the
microwave oven, securing it into the lower locking tabs.
Take care to ensure that the damper hinge is installed so
that it is at the top and that the damper swings freely.
Reinstall the upper blower motor screw through the
adaptor and the blower door and into the back of the
microwave oven.
Guide
Guide
Adaptor
Locking Tabs
(not shown)
Blower Motor Door
Retaining Screw
Back of
Microwave Oven
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 14DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 14 2024-03-06 오후 3:06:072024-03-06 오후 3:06:07
15
Step-by-step installation guide

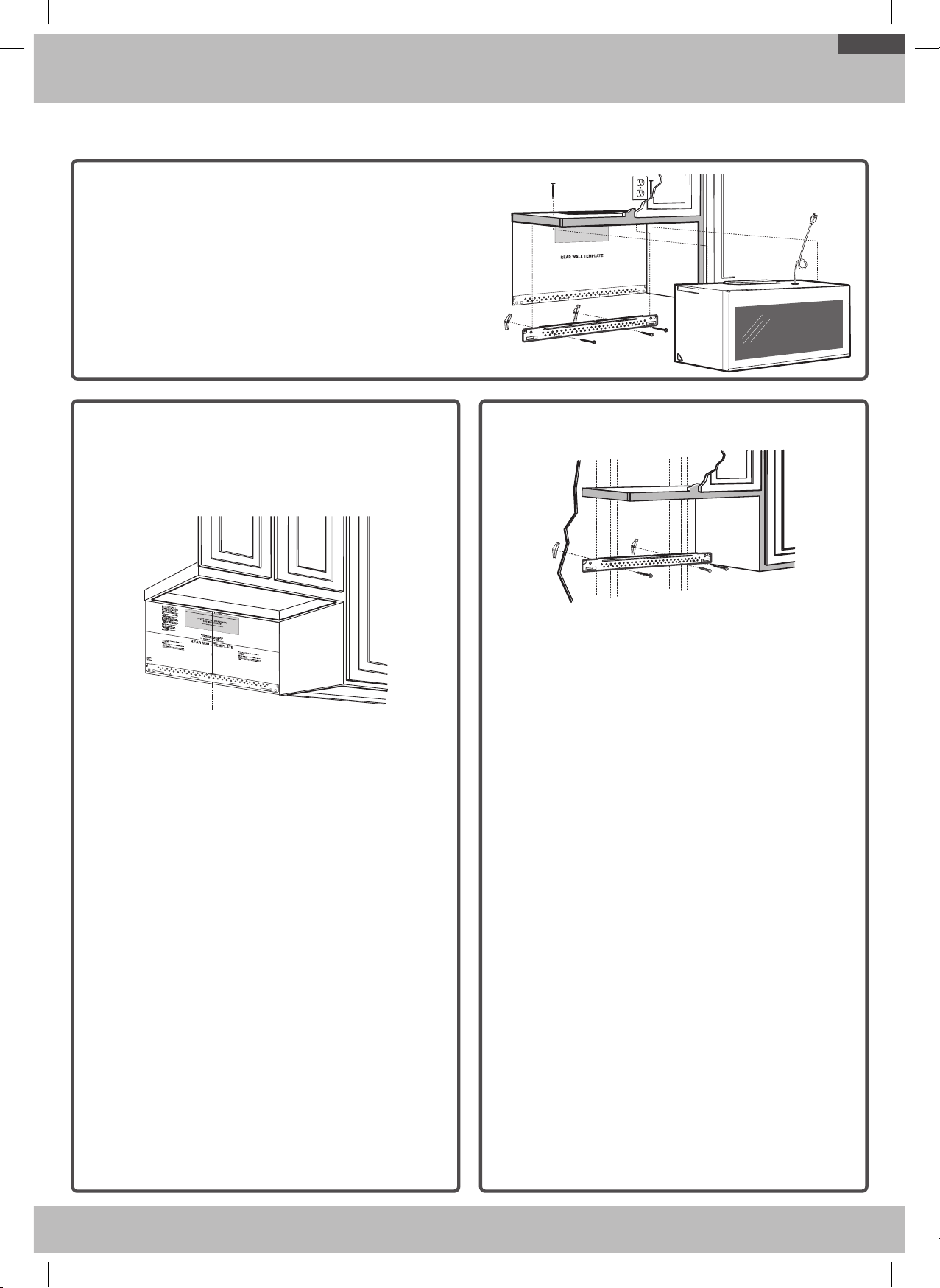

B. ATTACH THE MOUNTING PLATE TO THE
WALL
Attach the plate to the wall using toggle bolts. At least one
wood screw must be used to attach the plate to a wall stud.
1. Remove the toggle wings from the bolts.
2. Insert the bolts into the mounting plate through the
holes designated to go into drywall, and then reattach
the toggle wings so that ¾" of the bolt protrudes
beyond the wing.
INSTALLATION OVERVIEW
A. Prepare Rear Wall (horizontal duct only)
B. Attach Mounting Plate to Wall
C. Prepare Top Cabinet
D. Mount the Microwave Oven
E. Connecting Ductwork (vertical duct only)
A. PREPARING THE REAR WALL FOR OUTSIDE
BACK EXHAUST
You need to cut an opening in the rear wall for outside
exhaust.
C
L
• Read the instructions for outside back exhaust on the
REAR WALL TEMPLATE.
• Tape the REAR WALL TEMPLATE to the rear wall.
• Cut the opening, following the instructions on the REAR
WALL TEMPLATE.
CAUTION: Do not cut an opening in the rear wall if you are
installing the microwave with vertical duct or non-vented
ductless ventilation.
3. INSTALLATION
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 15DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 15 2024-03-06 오후 3:06:072024-03-06 오후 3:06:07
16
Step-by-step installation guide

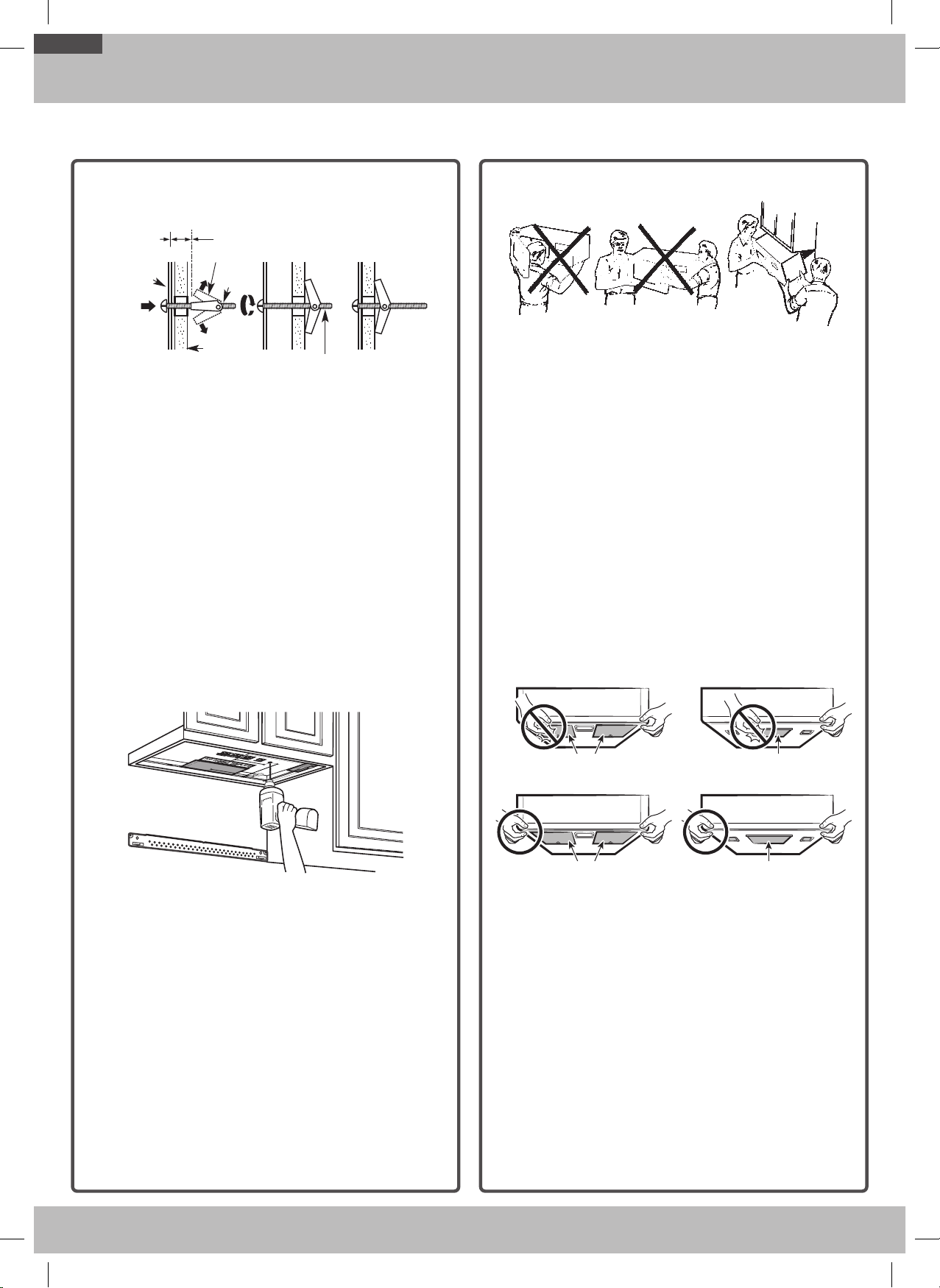

To use toggle bolts:
Wall
Toggle Wings
Toggle
Bolt
Bolt End
Spacing for Toggles More
Than Wall Thickness
Mounting
Plate
Spacing for Toggles More
Than Wall Thickness
Bolt End
Mounting
Plate
Toggle
Bolt
Wall
Toggle Wings
3. Place the mounting plate against the wall and insert
the toggle wings into the holes in the wall to mount the
plate.
NOTE: Before tightening the toggle bolts and wood screw,
make sure the bottom of the Mounting plate runs along the
bottom Horizontal line of the "Rear wall Template" and the
Mounting plate is properly centered under the cabinet.
CAUTION: Be careful to avoid pinching your ngers between
the back of the mounting plate and the wall.
4. Tighten all bolts. Pull the plate away from the wall to
help tighten the bolts. Tighten the screw.
C. USE THE TOP CABINET TEMPLATE TO
PREPARE THE TOP CABINET
You need to drill holes for the top support screws and a hole
large enough for the power cord to t through.
• Read the instructions on the TOP CABINET TEMPLATE.
• Tape it underneath the top cabinet.
• Drill the holes, following the instructions on the TOP
CABINET TEMPLATE.
CAUTION: Wear safety goggles when drilling holes in the
cabinet bottom.
D. MOUNT THE MICROWAVE OVEN
FOR EASIER INSTALLATION AND PERSONAL SAFETY,
WE RECOMMEND THAT TWO PEOPLE INSTALL THIS
MICROWAVE OVEN.
IMPORTANT: Do not grip or use the handle during
installation.
NOTE: If your cabinet is metal, use the nylon grommet in the
power cord hole to prevent the cord from being cut.
NOTE: Filler blocks are required when mounting this unit
under any cabinet with a recessed bottom or front overhang.
(See page 9.)
IMPORTANT: The case damage that will occur from over
tightening screws if you do not use ller blocks is not
covered under warranty.
IMPORTANT: For models with the grease lter installed,
don’t push up on the lter when you mount the oven.
Grease Filter Grease Filter
Grease Filter Grease Filter
NOTE: When mounting the microwave oven, thread the
power cord through hole in the bottom of the top cabinet.
Keep it tight throughout Steps 1 - 3. Do not pinch the cord or
lift the oven by pulling cord.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 16DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 16 2024-03-06 오후 3:06:072024-03-06 오후 3:06:07
17
Step-by-step installation guide

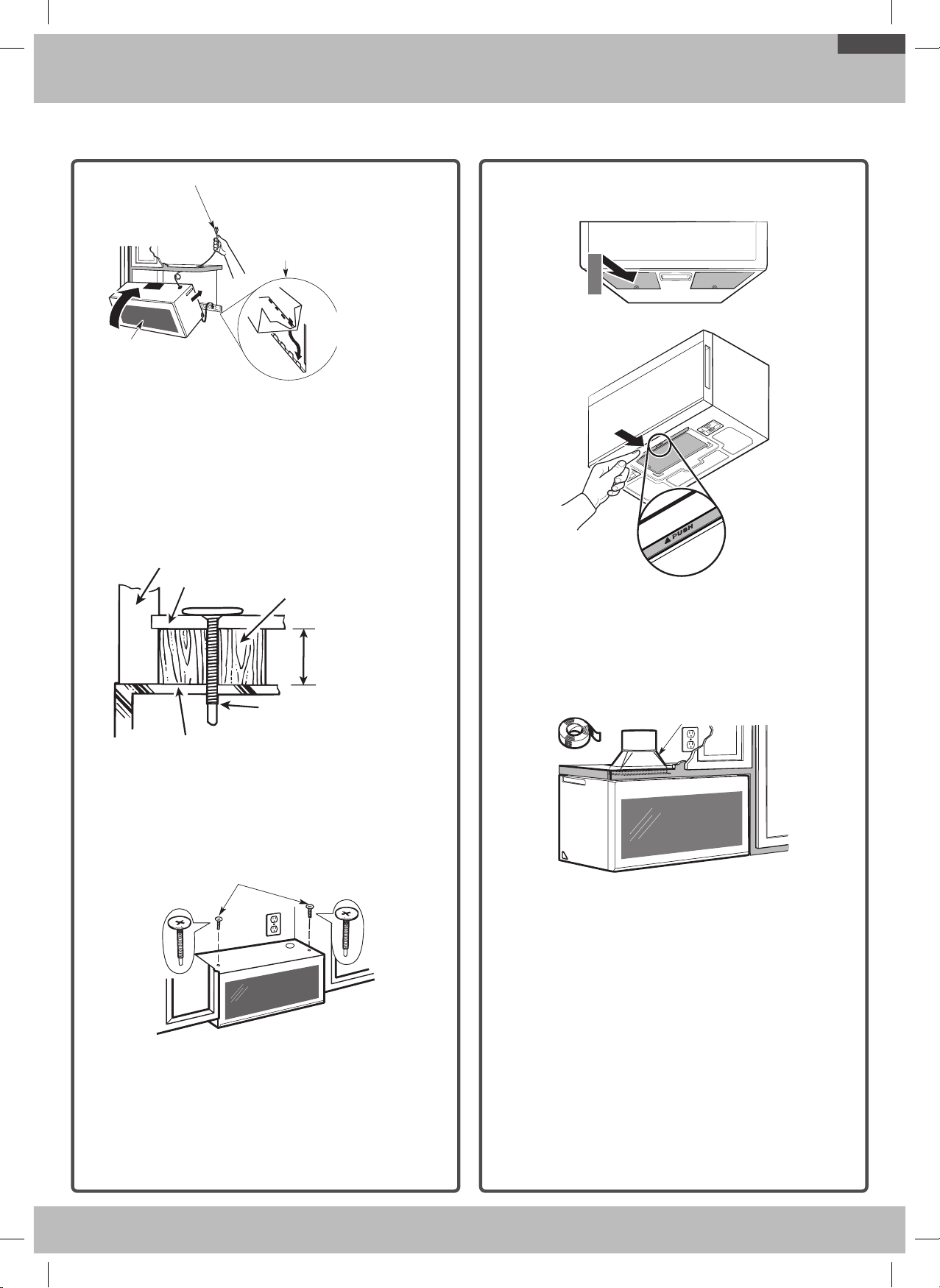

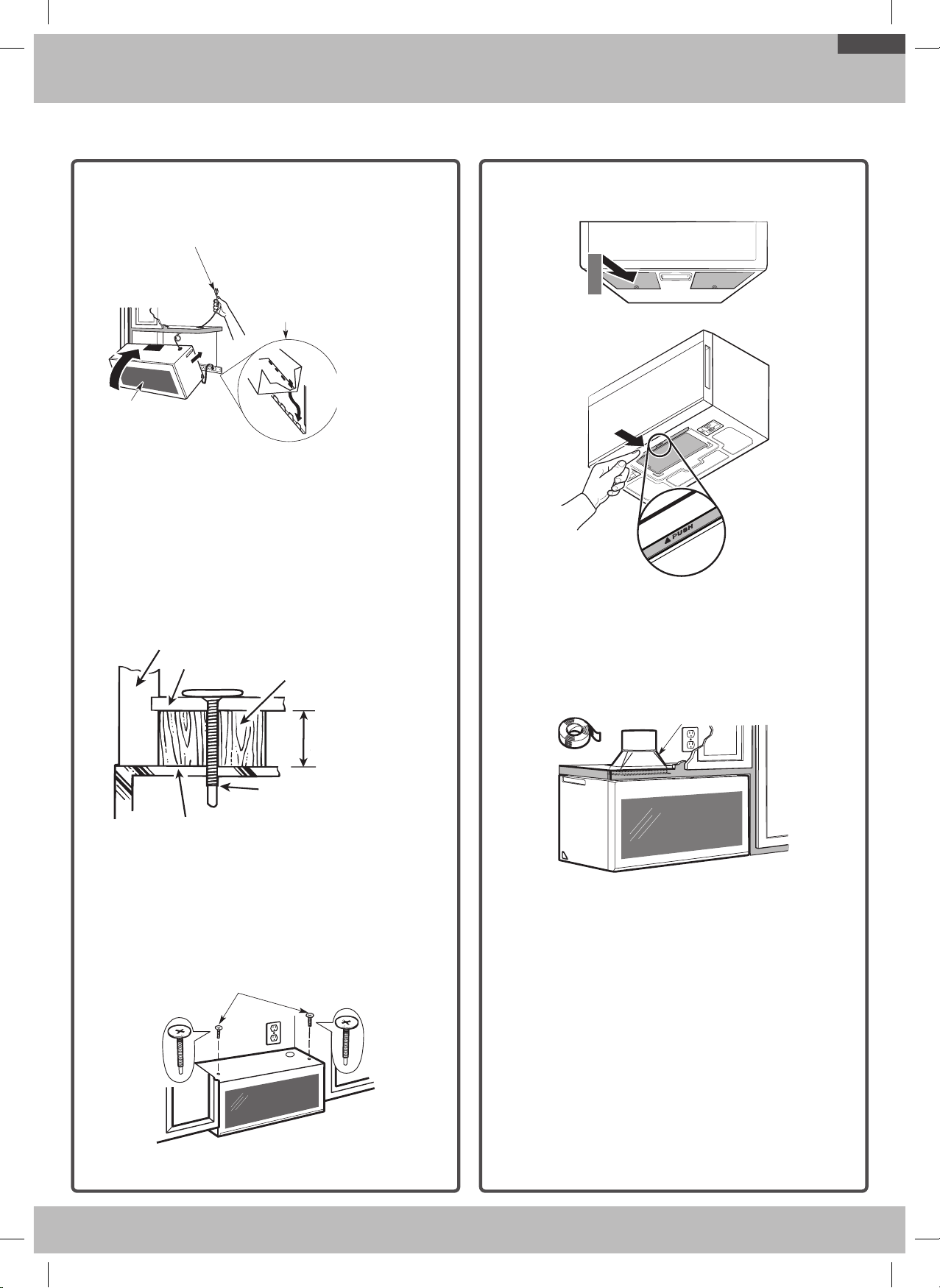

1. Lift the microwave, tilt it
forward, and hook the slots
at the back bottom edge
onto the four lower tabs of
the mounting plate.
2. R
otate the front
of
the oven up
against the cabinet
bottom.
3. Insert a self-aligning screw through the top center
cabinet hole. Temporarily secure the oven by turning
the screw at least two full turns after the threads have
engaged. (It will be completely tightened later.) Be sure
to keep the power cord tight. Be careful not to pinch the
cord, especially when mounting ush to the bottom of
cabinet.
Cabinet Front
Filler Block
Microwave Oven Top
Self-Aligning Screw
Equivalent to
Depth of
Cabinet Recess
Cabinet Bottom Shelf
Equivalent to
Depth of Cabinet
Recess
Cabinet Bottom Shelf
Microwave Oven Top
Cabinet Front
Filler Block
Self-Aligning Screw
4. Attach the microwave oven to the top cabinet.
5. Insert the 2 self-aligning screws through the cabinet
bottom shelf and ller block into the outer top cabinet
of the unit. Continue to support the unit until both
screws are inserted and engaged at least two full turns,
then fully tighten both screws until the unit is secure.
6. Install the grease lters. See the Owner’s Manual
packed with the microwave for instructions.
NOTE: For models with installed grease lters, you do not
need to install a lter.
E. CONNECTING DUCTWORK FOR OUTSIDE
TOP EXHAUST
House Duct
1. Extend the house duct down to connect to the exhaust
adaptor.
2. Seal the exhaust duct joints using duct tape.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 17DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 17 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
18
Before You Use Your Microwave
1. Make sure the microwave oven has been installed
according to instructions.
2. Remove all packing material from the microwave
oven.
3. Install the turntable and ring in cavity.
4. Replace the house fuse or turn the breaker back on.
Insure proper
ground exists
before use
5. Plug the power cord into a dedicated 15 amp electrical
outlet.
Insure proper
ground exists
before use
Insure proper
ground exists
before use.
6. Read the Owner’s Manual.
7. Keep installation instructions for the local inspector’s
use.
4. BEFORE YOU USE YOUR MICROWAVE
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 18DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 18 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
19
Note
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 19DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 19 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
DE68-04108B-07
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 20DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 20 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
Consignes d’installation
Four micro-ondes à hotte intégrée
AVANT DE COMMENCER (Lisez attentivement l’intégralité des consignes.)
IMPORTANT
Conservez précieusement ce manuel en vue du passage éventuel d’un technicien en cas de réparation.
IMPORTANT
Respectez tous les codes et règlements en vigueur.
• Remarque destinée à l’installateur - Assurez-vous de laisser ces instructions à l’utilisateur.
• Remarque destinée à l’utilisateur - Conservez précieusement ces instructions en vue d’une consultation ultérieure.
• Niveau de compétences - L’installation de cet appareil nécessite des connaissances mécaniques et électriques de
base.
• Il incombe à l’installateur de poser correctement l’appareil.
• Tout dysfonctionnement imputable à une mauvaise installation n’est pas couvert par la garantie.
LISEZ ATTENTIVEMENT CE MANUEL. CONSERVEZ-LE PRÉCIEUSEMENT.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 1DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 1 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
2
Table des matières
1. Emplacement de la plaque de fixation . . . . . . . . 8
A. Retrait du four micro-ondes du carton/
retrait de la plaque de fixation . . . . . . . . . . . . . . . . 8
B. Détection des montants . . . . . . . . . . . . . . . . . . . . . . 8
C. Détermination de l’emplacement de la plaque
murale sous le meuble . . . . . . . . . . . . . . . . . . . . . . . 9
D. Alignement de la plaque murale . . . . . . . . . . . . . 10
2. Types de ventilation
(sélectionnez a, b ou c) . . . . . . . . . . . . . . . . . . . . . . . . 11
A. Système d’évacuation par le haut
(conduit vertical). . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
A1. Procédure d’installation de l’adaptateur
du système d’évacuation et contrôle de
fonctionnement du registre . . . . . . . . . . . . . . . 12
A2. Réglage de l’adaptateur du système
d’évacuation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
B. Circulation de l’air en circuit fermé
(sans conduit et sans évents) . . . . . . . . . . . . . . . . 12
B1. Adaptation du ventilateur du four micro-ondes
à la circulation en circuit fermé. . . . . . . . . . . . 12
B2. Installation du filtre à charbon . . . . . . . . . . . . 13
C. Système d’évacuation par l’arrière
(conduit horizontal) . . . . . . . . . . . . . . . . . . . . . . . . . 14
C1. Adaptation du ventilateur du four micro-ondes
au système d’évacuation par l’arrière . . . . . . 14
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
A. Préparation du mur du fond pour le
système d’évacuation par l’arrière . . . . . . . . . . . . 15
B. Fixation de la plaque murale. . . . . . . . . . . . . . . . . 15
C. Utilisation du gabarit du meuble haut dans
la préparation du meuble. . . . . . . . . . . . . . . . . . . . 16
D. Montage du four micro-ondes. . . . . . . . . . . . . . . . 16
E. Connexion des conduits pour le système
d’évacuation par le haut . . . . . . . . . . . . . . . . . . . . . 17
4. Avant d’utiliser votre four micro-ondes . . . . . . 18
Guide d’installation étape par étape
Consignes de sécurité importantes . . . . . . . . . . . . . 3
Exigences en matière de raccordement électrique 3
Système d’évacuation de la hotte . . . . . . . . . . . . . . . 4
Dommages - Expédition/Installation . . . . . . . . . . . 6
Pièces incluses avec le produit . . . . . . . . . . . . . . . . . 6
Outils nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Espace de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Informations générales
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 2DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 2 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
3
Informations générales
CONSIGNES DE SÉCURITÉ IMPORTANTES
Cet appareil nécessite une prise tripolaire reliée à la terre.
L’installateur doit effectuer une vérication de la continuité
de la mise à la terre de la prise électrique avant de démarrer
l’installation an de garantir que la prise est correctement
mise à la terre. Si ce n’est pas le cas, ou si la prise ne répond
pas aux exigences indiquées en matière de raccordement
électrique (dans la section EXIGENCES EN MATIÈRE DE
RACCORDEMENT ÉLECTRIQUE), faites appel à un électricien
qualié pour corriger les défaillances.
Insure proper
ground exists
before use
ATTENTION: pour votre sécurité,
retirez le fusible de l’installation
électrique ou ouvrez le
disjoncteur avant de démarrer
l’installation an d’éviter tout
risque d’électrocution.
ATTENTION: pour votre sécurité, la surface de xation
doit être capable de supporter le poids du meuble, en plus
des 69livres de l’appareil et des charges supplémentaires
pouvant aller jusqu’à 50livres, soit un poids total de
109livres.
ATTENTION: pour votre sécurité, cet appareil ne doit pas
être installé dans des meubles disposés en îlot ou en
péninsule. Il doit être xé À LA FOIS à un meuble haut ET à
un mur.
REMARQUE: pour plus de facilité et de sécurité lors
de l’installation de l’appareil, deux personnes sont
nécessaires.
IMPORTANT – LISEZ ATTENTIVEMENT CE MANUEL.
POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE
CORRECTEMENT MIS À LA TERRE AFIN D’ÉVITER TOUT
RISQUE D’ÉLECTROCUTION.
Insure proper
ground exists
before use
Assurez-vous
que le four est
correctement
mis à la terre
avant de
l’utiliser.
Le cordon d’alimentation de
cet appareil est équipé d’une
prise tripolaire (mise à la terre)
correspondant à la prise murale
tripolaire standard (mise à la
terre) an de réduire le risque
d’électrocution.
Faites vérier la prise murale et le circuit par un électricien
qualié an de vous assurer que la prise est correctement
mise à la terre.
Si vous disposez d’une prise murale bipolaire standard,
il est très important qu’elle soit remplacée par une prise
murale tripolaire correctement mise à la terre et installée
par un électricien qualié.
NE COUPEZ, NE DÉFORMEZ NI NE RETIREZ JAMAIS LES
BROCHES DE LA PRISE DU CORDON D’ALIMENTATION.
N’UTILISEZ PAS DE RALLONGE.
EXIGENCES EN MATIÈRE DE
RACCORDEMENT ÉLECTRIQUE
La valeur nominale de l’appareil est de 120 V CA. Cet
appareil doit être relié à un circuit d’alimentation doté de la
tension et de la fréquence appropriées. La taille des ls doit
être conforme aux exigences du Code électrique national
ou du code local en vigueur pour le régime nominal en
kilowatts. Le cordon d’alimentation et la che doivent être
reliés à une prise simple séparée reliée à la terre à circuit
de dérivation entre 15 et 20A. 20 A est recommandé pour
les immeubles multifamiliaux. La prise doit être placée
dans le meuble situé au-dessus du four à micro-ondes. La
prise et le circuit d’alimentation doivent être installés par
un électricien qualié et conformément au Code électrique
national ou au code local en vigueur.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 3DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 3 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
4
Informations générales
REMARQUE: les deux prochaines pages ne vous concernent que si vous souhaitez utiliser un système d’évacuation de l’air. Si vous
souhaitez que la circulation de l’air se fasse en circuit fermé, passez à la page11.
SYSTÈME D’ÉVACUATION PAR LE HAUT (EXEMPLE UNIQUEMENT)
Le tableau suivant contient un type d’installation de conduits possible.
COMPOSANTS DE L’ÉVACUATION
LONGUEUR
ÉQUIVALENTE
x NOMBRE UTILISÉ =
LONGUEUR
ÉQUIVALENTE
Chaperon de toit 24 pi x (1) = 24 pi
Conduit droit 12pieds
(diamètre 6")
12 pi x (1) = 12 pi
Adaptateur
rectangulaire-circulaire*
5 pi x (1) = 5 pi
Les longueurs équivalentes des composants du système
d’évacuation sont basées sur des essais réels et reètent les
exigences en matière de performance de ventilation avec
n’importe quel type de hotte.
Longueur totale = 41 pi
* IMPORTANT : si un adaptateur rectangulaire-circulaire est utilisé, les coins inférieurs du registre devront être coupés à l’aide de
cisailles an de le xer et de permettre au registre de bouger librement.
SYSTÈME D’ÉVACUATION PAR L’ARRIÈRE (EXEMPLE UNIQUEMENT)
Le tableau suivant contient un type d’installation de conduits possible.
COMPOSANTS DE L’ÉVACUATION
LONGUEUR
ÉQUIVALENTE
x NOMBRE UTILISÉ =
LONGUEUR
ÉQUIVALENTE
Chaperon mural 40 pi x (1) = 40 pi
Conduit droit 3pieds
(rectangulaire,
3 ¼" x 10")
3 pi x (1) = 3 pi
Coude de 90 ° 20 pi x (2) = 20 pi
Les longueurs équivalentes des composants du système
d’évacuation sont basées sur des essais réels et reètent les
exigences en matière de performance de ventilation avec
n’importe quel type de hotte.
Longueur totale = 63 pi
REMARQUE : pour l’évacuation par l’arrière, veillez à aligner l’évacuation sur l’espace situé entre les montants ou préparez le mur
lors de sa construction en ménageant un espace entre les montants du mur an de disposer l’évacuation.
SYSTÈME D’ÉVACUATION DE LA HOTTE
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 4DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 4 2024-03-06 오후 3:06:082024-03-06 오후 3:06:08
5
Informations générales
REMARQUE : si vous devez installer des conduits, notez que
la longueur totale du conduit rectangulaire de 3 ¼" x 10" ou
du conduit circulaire de 6" de diamètre ne doit pas dépasser
140pieds.
La ventilation extérieure nécessite un SYSTÈME D’ÉVACUATION DE
LA HOTTE. Veuillez lire attentivement ce qui suit.
REMARQUE :
il est important que la ventilation soit installée
selon la trajectoire la plus directe et avec le moins de coudes
possible. Cela garantit une bonne ventilation et évite les
obstructions. Vériez également que les registres bougent
librement et que rien n’obstrue les conduits.
Raccordement de l’évacuation:
le système d’évacuation a été conçu pour s’adapter à un
conduit rectangulaire de 3 ¼" x 10".
Si un conduit circulaire est nécessaire, utilisez un adaptateur
rectangulaire-circulaire. N’utilisez pas de conduit d’un
diamètre inférieur à 6".
Longueur maximale du conduit:
an de permettre à l’air de circuler, la longueur totale du
conduit rectangulaire de 3 ¼" x 10" ou du conduit circulaire de
6" de diamètre ne doit pas dépasser 140pieds.
Les coudes, raccords, murs, chaperons de
toit, etc., représentent une résistance supplémentaire à la
circulation de l’air et sont équivalents à une partie de conduit
droit plus long que leur véritable taille. Lors du calcul de la
longueur totale du conduit, ajoutez les longueurs équivalentes
de tous les raccords et adaptateurs à la longueur de toutes
les parties de conduit droit. Le tableau suivant vous indique
comment calculer la longueur équivalente totale des conduits
en utilisant la longueur équivalente en pieds de quelques
conduits types.
COMPOSANTS DE L'ÉVACUATION
LONGUEUR
ÉQUIVALENTE
x NOMBRE UTILISÉ =
LONGUEUR
ÉQUIVALENTE
Adaptateur rectangulaire-
circulaire*
5 pi x ( ) = pi
Chaperon mural 40 pi x ( ) = pi
Coude de 90 ° 10 pi x ( ) = pi
Coude de 45 ° 5 pi x ( ) = pi
Coude de 90 ° 25 pi x ( ) = pi
Coude de 45 ° 5 pi x ( ) = pi
Chaperon de toit 24 pi x ( ) = pi
Conduit droit de 6",
circulaire ou rectangulaire
de 3 ¼" x 10"
1 pi x ( ) = pi
Total des conduits = pi
* IMPORTANT : si un adaptateur rectangulaire-
circulaire est utilisé, les coins inférieurs
du registre devront être coupés à l’aide de
cisailles an de le xer et de permettre au
registre de bouger librement.
Les longueurs équivalentes des composants du
système d’évacuation sont basées sur des essais
réels et reètent les exigences en matière de
performance de ventilation avec n’importe quel
type de hotte.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 5DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 5 2024-03-06 오후 3:06:092024-03-06 오후 3:06:09
6
Informations générales
Tournevis cruciforme
n°1 et n°2
Crayon Règle ou mètre à ruban et
règle plate
Équerre de charpentier
(facultatif)
Cisailles
(pour la coupe du
registre si nécessaire)
Ciseaux
(pour la coupe du
gabarit si nécessaire)
Perceuse électrique avec
mèches de
3
/
16
", ½" et ⅝"
Cales ou morceaux de bois,
pour l’espacement du meuble
haut si nécessaire (utilisé pour
l’installation de meubles bas
encastrés uniquement)
Gants Scie (scie sauteuse, scie-
cloche ou scie à guichet)
Détecteur de montant ou
marteau (facultatif)
Lunettes de protection
Niveau Ruban adhésif en toile et
ruban-cache
OUTILS NÉCESSAIRES
•
Si l’appareil est endommagé lors du transport, retournez-le au magasin dans lequel il a été acheté an qu’il soit réparé ou remplacé.
•
Si l’appareil est endommagé par l’utilisateur, sa réparation ou son remplacement lui incombe.
•
Si l’appareil est endommagé par l’installateur (autre que l’utilisateur), un accord devra être trouvé entre l’utilisateur et l’installateur en vue
d’une réparation ou d’un remplacement.
DOMMAGES - EXPÉDITION/INSTALLATION
MATÉRIEL
PIÈCE QUANTITÉ
Template
INSTALLATION
INSTRUCTIONS
Vis à bois
(¼" x 2")
1
Template
INSTALLATION
INSTRUCTIONS
Boulons à ailettes
(et écrous à oreilles)
(
3
/
16
" x 3")
2
Template
INSTALLATION
INSTRUCTIONS
Vis mécaniques
autocentreuses
(¼" - 28 x 3 ¼")
2
L’appareil est livré avec un sachet contenant le matériel
d’installation. Vériez que vous disposez de toutes ces pièces.
REMARQUE : certaines pièces supplémentaires sont incluses.
PIÈCES SUPPLÉMENTAIRES
PIÈCE QUANTITÉ
TOP CABINET TEMPLATE
REAR WALL TEMPLATE
Gabarit du meuble haut 1
TOP CABINET TEMPLATE
REAR WALL TEMPLATE
Gabarit du mur du fond 1
Consignes d’installation 1
Filtre à graisse à
système rapide One
Touch
1 (Installé)
Template
INSTALLATION
INSTRUCTIONS
Adaptateur du système
d’évacuation
1
PIÈCES INCLUSES AVEC LE PRODUIT
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 6DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 6 2024-03-06 오후 3:06:092024-03-06 오후 3:06:09
7
Informations générales
16 ¹⁵∕₁₆"
30˝
5"
30" min.
Le fond du meuble doit
être situé à au moins
30" de la surface de
cuisson.
Dosseret
12" maxi.
REMARQUES :
• L’espace entre les meubles doit être de 30" et dégagé.
• Ce four micro-ondes est conçu pour être installé au-dessus
d’une cuisinière de 36" de large.
• Si vous souhaitez utiliser un système de ventilation pour
le four micro-ondes, reportez-vous à la partie Système
d’évacuation de la hotte pour la préparation du conduit
d’évacuation.
• Lors de l’installation du four micro-ondes sous un meuble
plat et lisse, respectez les instructions gurant sur le
gabarit du meuble haut pour la distance d’isolement du
cordon d’alimentation.
• La profondeur maximale du meuble au-dessus et à côté
de l’unité est de 12".
• Les dimensions indiquées sont celles minimales
nécessaires pour le montage du four micro-ondes. Les
codes locaux et l’utilisation pratique de la cuisinière
peuvent nécessiter un espace supérieur aux 13,5" indiqués
entre la cuisinière et la partie inférieure du four micro-
ondes.
30” min.
Bord inférieur
de l’armoire
30” min.
Bord inférieur
de l’armoire
CUISINIÈRES ÉLECTRIQUES RANGS DE GAZ
ESPACE DE MONTAGE
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 7DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 7 2024-03-06 오후 3:06:092024-03-06 오후 3:06:09
8
Guide d’installation étape par étape
1. EMPLACEMENT DE LA PLAQUE DE FIXATION
A. RETRAIT DU FOUR MICRO-ONDES DU
CARTON/RETRAIT DE LA PLAQUE DE
FIXATION
1. Retirez les consignes d’installation, l’adaptateur du
système d’évacuation, les ltres, le plateau en verre
et le sachet contenant le matériel. Ne retirez pas la
mousse de polystyrène protégeant l’avant du four.
2. Pliez les 4 rabats du carton contre ses côtés. Retournez
avec précaution le four et le carton. Le four doit reposer
sur la mousse de polystyrène.
Styrofoam
Carton
Carton
Mousse de
polystyrène
3. Tirez le carton vers le haut.
4. Retirez et jetez les sacs en plastique de manière
appropriée.
Screws
Screws
Mounting Plate
Vis
Plaque de xation
Vis
5. Retirez les 2vis de la plaque de xation. Cette plaque
est utilisée comme gabarit du mur du fond et pour le
montage.
REMARQUE : vous devrez réutiliser deux vis à leur
emplacement d’origine sur le châssis une fois la plaque de
xation retirée.
B. DÉTECTION DES MONTANTS
Wall Studs
Center
Centre
Montants
1. Recherchez les montants en utilisant l’une des
méthodes suivantes:
A. Détecteur de montant: appareil magnétique qui
localise les clous.
OU
B. Utilisez un marteau pour frapper légèrement la
surface de montage jusqu’à entendre un son sourd.
Cela indique l’emplacement d’un montant.
2. Une fois le ou les montants localisés, recherchez le
centre du ou des montants en sondant le mur à l’aide
d’un petit clou an de détecter les arêtes du ou des
montants. Puis tracez un repère au centre entre des
arêtes. Le centre des montants adjacents doit être situé
à 16" ou 24" de ce repère.
3. Tracez un trait vertical à partir du centre des montants.
LE FOUR MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS UN
DES MONTANTS.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 8DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 8 2024-03-06 오후 3:06:102024-03-06 오후 3:06:10
9
Guide d’installation étape par étape
C. DÉTERMINATION DE L’EMPLACEMENT DE
LA PLAQUE MURALE SOUS LE MEUBLE
Position de la plaque: sous un meuble à fond plat.
C
L
16 ¹⁵∕₁₆"
Au moins 30"
Tracez un trait vertical sur le mur du fond, au centre de
l’espace de 30" de large. Fixez le gabarit du fond au mur
an que la partie supérieure du gabarit touche la partie
inférieure du meuble et que le trait central du gabarit soit
aligné avec la ligne que vous avez tracée sur le mur.
Position de la plaque: sous un meuble encastré avec
débord frontal.
`
i
Plate position – beneath recessed bottom
cabinet with front overhang
Draw a line on the
back wall equal to the
depth of the front
overhang.
30" to Cooktop
30˝ de la surface
de cuisson
Tracez une ligne
horizontale an de
marquer la distance
dont la partie
intérieure du débord
frontal descend sous le
meuble.
Position de la plaque: sous un meuble encastré.
C
L
30" de la surface de cuisson
Tracez un trait vertical sur le mur du fond, au centre de
l’espace de 30" de large. Fixez le gabarit du fond au mur
an que la partie supérieure du gabarit touche la partie
inférieure du cadre du meuble et que le trait central du
gabarit soit aligné avec la ligne que vous avez tracée sur le
mur.
Si le meuble sur lequel vous souhaitez xer l’appareil
comporte des ornements décoratifs, ces derniers risquent
de gêner l’installation. Retirez ces ornements pour assurer
une installation et une mise à niveau correctes du four.
IL EST TRÈS IMPORTANT QUE LE FOUR MICRO-ONDES SOIT
À NIVEAU.
Utilisez un niveau pour vous assurer que le plancher du
meuble est bien à horizontale.
Tracez un trait vertical sur le mur du fond, au centre de
l’espace de 30" de large. Tracez une deuxième ligne
horizontale sur le mur situé sous le meuble an de marquer
la distance dont la partie intérieure du débord frontal
descend sous le meuble. Fixez le gabarit du fond au mur an
que la partie supérieure du gabarit touche le bas de la ligne
horizontale et que le trait central du gabarit soit aligné avec
la ligne verticale.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 9DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 9 2024-03-06 오후 3:06:102024-03-06 오후 3:06:10
10
Guide d’installation étape par étape
D. ALIGNEMENT DE LA PLAQUE MURALE
C
L
CAUTION: Wear gloves to avoid cutting
fingers on sharp edges.
Area E
Hole B
Hole A
Centerline
notches
Draw a Vertical Line
on Wall from Center
of Top Cabinet
Draw a Horizontal line on wall from
bottom of “Rear Wall Template”.
Horizontal Line
Horizontal Line
Tracez un trait horizontal juste en dessous du
gabaritdu mur.
Tracez un trait horizontal sur
le mur le long de la partie
inférieure du gabarit du mur
du fond.
Trait horizontal
Trait horizontal
Zone E
Encoches sur le
trait central
Trou A
Trou B
ATTENTION : portez des gants car les bords de la plaque
sont très tranchants.
1. Tracez ensuite une ligne horizontale juste en
dessous du gabarit du mur.
2. Percez des trous de ⅝" pour les boulons à ailettes
à 3 emplacements (trou A, trou B, trou C), comme
indiqué sur l’illustration ci-dessus. Si l’emplacement
d’un trou est aligné sur un montant, percez un
trou de
3
/
16
" en vue de la pose d’une vis à bois. Les
boulons à ailettes ne peuvent être utilisés pour xer
la plaque murale à un montant.
REMARQUE: NE POSEZ PAS ENCORE LA PLAQUE À
CETTE ÉTAPE DU MONTAGE.
3. Les trous A, B et C se trouvent à l’intérieur de la zone
E. Si aucun de ces trous ne se trouve aligné sur un
montant, repérez un montant dans la zone E qui soit
aligné avec un trou de cette zone E, puis percez un
trou de
3
/
16
" dans le montant en vue de la pose d’une
vis à bois. Vous devez utiliser au moins une vis à
bois et la xer solidement dans un montant an que
le montage ainsi formé supporte le poids du four à
micro-ondes. Mettez la plaque de montage de côté.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 10DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 10 2024-03-06 오후 3:06:102024-03-06 오후 3:06:10
11
Guide d’installation étape par étape
2. TYPES DE VENTILATION (SÉLECTIONNEZ A, B OU C)
Ce four à micro-ondes est compatible avec les trois systèmes
de ventilation suivants:
A. Système d’évacuation par le haut
(conduit vertical)
B. Circulation de l’air en circuit fermé
(sans conduit et sans évents)
C. Système d’évacuation par l’arrière
(conduit horizontal)
REMARQUE : Ce micro-ondes est livré assemblé pour le
système d’évacuation par le haut (hormis les modèles sans
évents). Un adaptateur du système d’évacuation est livré
assemblé et xé à la cale supérieure. Sélectionnez le système
de ventilation adapté à votre installation et reportez-vous à la
section correspondante.
A. SYSTÈME D'ÉVACUATION PAR LE HAUT
(CONDUIT VERTICAL)
B. CIRCULATION DE L'AIR EN CIRCUIT FERMÉ
(SANS CONDUIT ET SANS ÉVENTS)
Emplacement de
l’adaptateur pour une
évacuation par le haut
Reportez-vous à la page12 Reportez-vous à la page12
Un kit auxiliaire de ltre à charbon est nécessaire pour
l’évacuation sans évents. (Reportez-vous au manuel
d’utilisation pour connaître le numéro de série).
C. SYSTÈME D’ÉVACUATION PAR L’ARRIÈRE
(CONDUIT HORIZONTAL)
Reportez-vous à la page14
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 11DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 11 2024-03-06 오후 3:06:112024-03-06 오후 3:06:11
12
Guide d’installation étape par étape
A. SYSTÈME D’ÉVACUATION PAR LE HAUT
(CONDUIT VERTICAL)
A1. PROCÉDURE D’INSTALLATION DE L’ADAPTATEUR
DU SYSTÈME D’ÉVACUATION ET CONTRÔLE DE
FONCTIONNEMENT DU REGISTRE
Plaque du ventilateur
Registre
Adaptateur du
système d’évacuation
Arrière du four
micro-ondes
Crochets de retenue
1. Faites glisser l’adaptateur du système d’évacuation
conformément au schéma ci-dessus.
2. Retirez l’adhésif retenant le registre et assurez-vous
que ce dernier pivote facilement avant de monter le four
micro-ondes.
ATTENTION : Effectuez les réglages nécessaires an que le
four soit correctement aligné sur le conduit d’évacuation de
l’habitation.
A2. RÉGLAGE DE L’ADAPTATEUR DU SYSTÈME
D’ÉVACUATION
Une fois le four micro-ondes installé, il est nécessaire
d’ouvrir le meuble haut et d’ajuster l’adaptateur du système
d’évacuation an de le relier au conduit de l’habitation.
Registre
Pour un réglage côté-côté,
faites glisser l’adaptateur du
système d’évacuation autant
que nécessaire
Arrière du four
micro-ondes
REMARQUE : vous devez xer le conduit de l’habitation à
l’adaptateur du système d’évacuation après avoir terminé
l’installation.
Conduit de la cuisine
B. CIRCULATION DE L’AIR EN CIRCUIT FERMÉ (SANS
CONDUIT ET SANS ÉVENTS)
B1. ADAPTATION DU VENTILATEUR DU FOUR MICRO-
ONDES À LA CIRCULATION EN CIRCUIT FERMÉ
1. Retirez et conservez les vis qui xent la plaque du
ventilateur au four micro-ondes.
2. Soulevez la plaque du ventilateur.
Arrière du four
micro-ondes
Vis de
retenue du
ventilateur
REMARQUE : l’adaptateur du système d’évacuation avec
registre n’est pas nécessaire sur les modèles avec système
de circulation en circuit fermé. Vous pouvez toutefois les
conserver en vue d’une utilisation ultérieure éventuelle.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 12DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 12 2024-03-06 오후 3:06:112024-03-06 오후 3:06:11
13
Guide d’installation étape par étape
3.
Retirez la vis qui retient le moteur du ventilateur et
tirez l’unité de ventilation vers vous. Les câbles sortent
sufsamment pour vous permettre de le régler.
ATTENTION : an d’éviter la rupture ou la ssure des ailettes
du ventilateur, ne les touchez pas. Tenez fermement le
carénage extérieur du ventilateur lorsque vous le retirez ou
le remettez en place.
4. Tournez le ventilateur de 90 ° an que les ouvertures
des ailettes soient dirigées vers l’avant du micro-ondes.
Avant rotation
Après rotation
5. Remettez le ventilateur dans son logement.
ATTENTION : ne tirez pas sur les câbles du ventilateur.
Assurez-vous que les câbles n’ont pas été coincés au
moment de la remise en place.
6. Retirez le couvercle métallique du ventilateur à l’arrière
du micro-ondes en le glissant vers le haut.
7. Fermez la porte de la ventilation. Glissez la protection
de la ventilation sur le dessus de l’ouverture de la porte
de la ventilation.
8. Fixez la ventilation sur le micro-ondes à l’aide des vis de
xation de la ventilation de l’étape1.
Arrière du four
à micro-ondes
Vis de xation
de la ventilation
Vis de xation de la
ventilation
B2. INSTALLATION DU FILTRE À CHARBON
1. Ouvrez la porte avant de rétablir le courant à
l’alimentation secteur.
2. Retirez les vis de montage de la grille du ventilateur.
3. Faites coulisser la grille du ventilateur vers la gauche,
puis tirez-la tout droit vers l’extérieur.
4. Installez le ltre à charbon. Placez un ltre à charbon
actif neuf en le faisant coulisser. Le ltre doit être
installé selon l’angle indiqué sur la gure.
Filtre à charbon
Angle du ltre
5. Réinstallez la grille du ventilateur et les deux vis.
6. Fermez la porte.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 13DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 13 2024-03-06 오후 3:06:122024-03-06 오후 3:06:12
14
Guide d’installation étape par étape
C. SYSTÈME D’ÉVACUATION PAR L’ARRIÈRE (CONDUIT HORIZONTAL)
C1. ADAPTATION DU VENTILATEUR DU FOUR MICRO-
ONDES AU SYSTÈME D’ÉVACUATION PAR L’ARRIÈRE
1. Retirez et conservez les vis qui xent la plaque du
ventilateur au four micro-ondes.
Arrière du four
micro-ondes
Vis de
retenue du
ventilateur
2.
Ouvrez la plaque du ventilateur en la soulevant à l’arrière
du micro-ondes. Retirez et mettez de côté le protecteur du
ventilateur situé à l’arrière du micro-ondes en le faisant
glisser vers le haut. Retirez et mettez de côté le cache
métallique du ventilateur situé à l’arrière du micro-ondes
en le faisant glisser vers le haut.
3. Retirez le ventilateur avec précaution. Les câbles sortent
sufsamment pour vous permettre de le régler.
AVANT: ouvertures des ailettes du
ventilateur dirigées vers l’avant
Extrémité B
Extrémité A
ATTENTION : an d’éviter la rupture ou la ssure des ailettes
du ventilateur, ne les touchez pas. Tenez fermement le
carénage extérieur du ventilateur lorsque vous le retirez ou
le remettez en place.
4. Retirez les «partiesA» à l’aide de cisailles à tôles ou de
pinces.
Parties A
5. Faites pivoter le ventilateur de 180° dans le sens inverse
des aiguilles d’une montre.
Avant la rotation Après la rotation
Arrière du micro-ondes
Arrière du micro-ondes
6. Remettez le ventilateur dans son logement.
APRÈS: ouvertures des ailettes du
ventilateur dirigées vers l’arrière
Extrémité B
Extrémité A
ATTENTION: ne tirez pas sur les câbles du ventilateur.
Assurez-vous que les câbles n’ont pas été coincés au moment
de la remise en place.
REMARQUE: Les ouvertures du système d’évacuation du
ventilateur doivent correspondre aux ouvertures situées à
l’arrière du four micro-ondes.
7.
Remettez en place la plaque du ventilateur. Faites glisser
le protecteur du ventilateur par-dessus l’ouverture de
la plaque du ventilateur. Fixez le ventilateur sur le four
micro-ondes à l’aide des vis de retenue du ventilateur
retirées à l’étape1, à l’exception de la vis de retenue du
moteur de ventilateur supérieur.
Vis de retenue du ventilateur
Protecteur du ventilateur
Vis de retenue du ventilateur
Arrière du four micro-ondes
8. Faites glisser l’adaptateur du système d’évacuation situé
à l’arrière du four micro-ondes, puis xez-le en place
dans les languettes de verrouillage inférieures. Assurez-
vous que la charnière du registre est située dans la
partie supérieure et que le registre bouge librement.
Réinstallez la vis du moteur de ventilateur supérieur à
travers l’adaptateur ainsi que la plaque du ventilateur à
l’arrière du four micro-ondes.
Guide
Guide
Adaptateur
Languettes de
verrouillage
(non présentées)
Vis de retenue de la plaque
du moteur de ventilateur
Arrière du four micro-ondes
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 14DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 14 2024-03-06 오후 3:06:122024-03-06 오후 3:06:12
15
Guide d’installation étape par étape
B. FIXATION DE LA PLAQUE MURALE
Fixez la plaque au mur à l’aide de boulons à ailettes. Au
moins une vis à bois est nécessaire pour xer la plaque à un
goujon.
1. Retirez les ailettes des boulons.
2. Insérez les boulons dans la plaque de xation via les
trous pour cloison sèche, puis remettez les ailettes de
telle sorte que ¾˝ du boulon dépasse l’ailette.
PRÉSENTATION DE L’INSTALLATION
A. Préparation du mur du fond (conduit horizontal uniquement)
B. Fixation de la plaque murale
C. Préparation du meuble haut
D. Montage du four micro-ondes
E. Connexion des conduits (conduit vertical uniquement)
A. PRÉPARATION DU MUR DU FOND POUR LE
SYSTÈME D’ÉVACUATION PAR L’ARRIÈRE
Vous devez pratiquer une ouverture dans le mur du fond
pour installer le système d’évacuation.
C
L
• Lisez les instructions relatives au système d’évacuation
par l’arrière gurant sur le GABARIT DU MUR DU FOND.
• Fixez le GABARIT DU MUR DU FOND au mur arrière.
• Pratiquez l’ouverture en respectant les instructions
gurant sur le GABARIT DU MUR DU FOND.
ATTENTION : Ne pratiquez pas une ouverture dans le mur
du fond si vous souhaitez installer le four micro-ondes avec
une ventilation sans conduit et sans évents ou à conduit
vertical.
3. INSTALLATION
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 15DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 15 2024-03-06 오후 3:06:122024-03-06 오후 3:06:12
16
Guide d’installation étape par étape
Utilisation des boulons à ailettes:
Wall
Toggle Wings
Toggle
Bolt
Bolt End
Spacing for Toggles More
Than Wall Thickness
Mounting
Plate
Espacement des boulons à ailettes
supérieur à l’épaisseur du mur
Extrémité du boulon
Plaque de
xation
Boulon à
ailettes
Mur
Ailettes
3. Placez la plaque de xation contre le mur et insérez les
ailettes dans les trous du mur pour xer la plaque.
REMARQUE : avant de serrer les boulons à ailettes et la vis
à bois, assurez-vous que la partie inférieure de la plaque
de xation est alignée sur le trait horizontal inférieur du
gabarit du mur du fond; assurez-vous également que la
plaque est correctement centrée sous le meuble.
ATTENTION : veillez à ne pas vous pincer les doigts entre
l’arrière de la plaque et le mur.
4. Serrez tous les boulons. Retirez la plaque du mur pour
faciliter l’opération. Serrez la vis.
C. UTILISATION DU GABARIT DU MEUBLE
HAUT DANS LA PRÉPARATION DU MEUBLE
Vous devez percer des trous pour les vis de xation
supérieure et un trou de diamètre sufsamment important
pour y faire passer le cordon d’alimentation.
• Lisez les instructions gurant sur le GABARIT DU
MEUBLE HAUT.
• Collez-le sous le plancher du meuble haut.
• Percez les trous en respectant les instructions gurant
sur le GABARIT DU MEUBLE HAUT.
ATTENTION : portez des lunettes de sécurité pendant cette
dernière opération.
D. MONTAGE DU FOUR MICRO-ONDES
POUR PLUS DE FACILITÉ ET DE SÉCURITÉ LORS DE
L’INSTALLATION DE L’APPAREIL, DEUX PERSONNES SONT
NÉCESSAIRES.
IMPORTANT: évitez de saisir ou d’accrocher la poignée du
four pendant l’installation.
REMARQUE: si votre meuble est en métal, placez la
rondelle en nylon dans le trou du cordon d’alimentation an
d’éviter de couper ce dernier.
REMARQUE: des cales sont nécessaires pour le montage de
cette unité sous un meuble encastré ou avec débord frontal.
(Voir page 9.)
IMPORTANT: les dommages causés à l’habillage du meuble
qui pourraient survenir à cause du serrage excessif des vis
provoqué par la non-utilisation de cales n’est pas couvert
par la garantie.
IMPORTANT: Pour les modèles équipés d’un ltre à graisse,
ne poussez pas sur le ltre vers le haut lorsque vous
montez le four.
Filtre à graisse Filtre à graisse
Filtre à graisse Filtre à graisse
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 16DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 16 2024-03-06 오후 3:06:132024-03-06 오후 3:06:13
17
Guide d’installation étape par étape
REMARQUE: lors du montage du four, faites passer le cordon
d’alimentation dans le trou pratiqué dans le plancher du
meuble haut. Tendez le câble au cours des étapes1 à 3; veillez
en outre à ne pas le coincer ou tirer dessus.
1. Soulevez le micro-ondes,
inclinez-le vers l’avant et faites
correspondre les encoches
situées à l’arrière et en bas avec
les quatre pattes inférieures de
la plaque de xation.
2. Faites pivoter la
partie frontale du
four vers le haut
contre le dessous
du meuble.
3. Insérez une vis autocentreuse dans le trou central du
meuble haut. Fixez temporairement le four en faisant
effectuer à la vis au moins deux tours complets après
l’engagement des lets. (Elle sera complètement serrée
ultérieurement.).
Assurez-vous de conserver le cordon d’alimentation
correctement connecté. Attention à ne pas coincer le
cordon, en particulier au moment où vous montez le
four à eur contre le plancher du meuble.
Cabinet Front
Filler Block
Microwave Oven Top
Self-Aligning Screw
Equivalent to
Depth of
Cabinet Recess
Cabinet Bottom Shelf
Equivalent à
l’enfoncement du
meuble
Fond du meuble
Haut du four micro-ondes
Avant du meuble
Cale
Vis autocentreuse
4. Fixez le four micro-ondes sur le meuble haut.
5. Insérez 2vis autocentreuses à travers le fond du meuble
et des cales dans les trous extérieurs du meuble haut
de l’unité. Continuez de maintenir l’unité jusqu’à ce que
les vis soient insérées et engagées au moins deux tours
complets, puis serrez complètement les vis jusqu’à ce
que l’unité soit xée.
6. Installez les ltres à graisse. Reportez-vous au manuel
d’utilisation fourni avec le micro-ondes pour obtenir les
instructions.
REMARQUE: Sur les modèles avec ltres à graisse installés,
il ne vous est pas nécessaire d’installer un ltre.
E. CONNEXION DES CONDUITS POUR LE
SYSTÈME D’ÉVACUATION PAR LE HAUT
Conduit de la cuisine
1. Tirez le conduit de la cuisine vers le bas pour le relier à
l’adaptateur du système d’évacuation.
2. Scellez les joints du conduit du système d’évacuation à
l’aide d’un ruban adhésif en toile.
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 17DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 17 2024-03-06 오후 3:06:132024-03-06 오후 3:06:13
18
Avant d’utiliser votre four micro-ondes
1. Assurez-vous que le four micro-ondes a été installé
conformément aux instructions.
2. Retirez tout élément d’emballage du four micro-
ondes.
3. Installez le plateau tournant et l’anneau de guidage
dans le four.
4. Remplacez le fusible ou remettez le disjoncteur sous
tension.
Insure proper
ground exists
before use
5. Branchez le cordon d’alimentation sur une prise
dédiée de 15A.
Insure proper
ground exists
before use
Assurez-vous
que le four est
correctement
mis à la terre
avant de
l’utiliser.
6. Lisez le manuel d’utilisation.
7. Conservez précieusement ces instructions
d’installation an que la personne chargée du
contrôle local puisse s’y reporter.
4. AVANT D’UTILISER VOTRE FOUR MICRO-ONDES
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 18DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 18 2024-03-06 오후 3:06:132024-03-06 오후 3:06:13
19
Remarque
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 19DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 19 2024-03-06 오후 3:06:132024-03-06 오후 3:06:13
DE68-04108B-07
DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 20DE68-04108B-07_IM_ME18H704SFB_AC_EN+CFR.indb 20 2024-03-06 오후 3:06:132024-03-06 오후 3:06:13
