Samsung HW-Q930D/XY Q-Series Soundbar HW-Q930D User Manual

User Guide

HW-Q930D / HW-Q800D / HW-Q700D

To receive more complete service, please register your product at

www.samsung.com/register

Figures and illustrations in this User Guide are provided for reference

only and may differ from actual product appearance.

ENG - 2

CONTENTS

01 Checking the Components 3

02 Product Overview 4

Top Panel of the Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Bottom Panel of the Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

03 Using the Soundbar Remote Control 6

Inserting Batteries before using the Remote Control (AAA

batteries X 2). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

How to Use the Remote Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setting the (Sound Control). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Using the Hidden Buttons (Buttons with more than one

function). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Output specications for the different sound effect modes. . . . 8

Adjusting the Soundbar volume with a TV remote control . . . . 10

04 Connecting the Soundbar 11

Connecting the power and units . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

‒ Recommended Speaker Layout . . . . . . . . . . . . . . . . . . . . . . . . . 12

‒ Surround speaker mode (HW-Q930D only) . . . . . . . . . . . . . . 12

‒ Manually connecting the Subwoofer or Surround Speakers 13

‒ LED Indicator Lights on the Rear of Subwoofer and Surround

Speakers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

05 Connecting to a TV 15

Connecting the TV that supports HDMI ARC (Audio Return

Channel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Connecting using an Optical Cable . . . . . . . . . . . . . . . . . . . . . . . . . 16

Connecting via Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Connecting via Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Using the Q-Symphony Function . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Using the SpaceFit Sound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

06 Connecting an External Device 22

Method 1. Connecting using an HDMI Cable (Capable of Dolby

Atmos / DTS:X decoding and playback) . . . . . . . . . . . . . . . . . . . . . 22

Method 2. Connecting using an Optical Cable . . . . . . . . . . . . . . .23

07 Connecting a Mobile Device 24

Method 1. Connecting via Bluetooth . . . . . . . . . . . . . . . . . . . . . . . .24

Method 2. Connecting via Wi-Fi (Wireless Network). . . . . . . . . . 26

Using Group Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Connecting via Apple AirPlay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Using the Tap Sound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

08 Installing the Wall Mount 28

Installation Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Wallmount Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Installing the Surround Speakers on a Wall (applicable models

only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

09 Installing the Soundbar in front of TV 29

Component . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

10 Software Update 30

Auto Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

USB Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Security updates information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Initialization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

11 Troubleshooting 31

12 Licence 33

ENG - 3

01 CHECKING THE COMPONENTS

SOUNDBAR

Soundbar Main Unit Soundbar Remote Control / Batteries Subwoofer

POWER

x 2

x 4

Surround Speaker (optional)

(Left / Right)

Power Cord

(Soundbar, Subwoofer)

(Surround speaker)

HDMI Cable

x 2

(M4 x L10)

Wall Mount Guide Holder-Screw Screw

x 2 x 4

Bracket-Wall Mount Rubber-Foot

• For more information about the power supply and power consumption, refer to the label attached to the product. (Label: Rear of the Soundbar

Main Unit)

• To purchase additional components or optional cables, contact a Samsung Service Center or Samsung Customer Care.

• For more information about the wallmount or rubber-foot, see pages 28~30.

• Design, specications, and App screen are subject to change without prior notice.

• The appearance of the accessories may differ slightly from the illustrations above.

• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.

• Weight and dimensions are approximate.

ENG - 4

02 PRODUCT OVERVIEW

Top Panel of the Soundbar

1 3

HW-Q930D / HW-Q800D HW-Q700D

(Multi Function) Button (HW-Q930D / HW-Q800D models)

• In standby mode, press the (Multi Function) button to turn on the Soundbar.

• Press the (Multi Function) button to change the input source.

(Power) Button (HW-Q700D model)

Turns the power on and off.

(Volume) Button

Adjusts the volume.

(Mic On/Off) Button (HW-Q930D / HW-Q800D models)

Press the button to turn the microphone on or off.

When the microphone is off, the LED indicator will glow red.

Red On

Mic Off

Red Off

Mic On

(Source) Button (HW-Q700D model)

Press the (Source) button to change the input source.

4 Display

Displays the product’s status and current mode.

TV ARC or eARC → HDMI → Wi-Fi → BT → D.IN

• When you plug in the power cord, the power button will begin working in 4 to 6 seconds.

• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.

• If you hear sounds from both the TV and Soundbar, go to the Settings menu for the TV audio and change the TV speaker to External Speaker.

ENG - 5

Bottom Panel of the Soundbar

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

1 POWER

Connect the Soundbar’s power cord. (See page 11)

2 SERVICE

Connect a USB storage device to upgrade the product’s software.

3 DIGITAL AUDIO IN (OPTICAL)

Connect to the digital (optical) output of an external device. (See page 23)

4 HDMI

Inputs digital video and audio signals simultaneously using an HDMI cable.

Connect to the HDMI output of an external device. (See page 22)

5 HDMI TO TV (eARC/ARC)

Connect to the HDMI jack on a TV. (See page 15)

• When disconnecting the power cord from a wall outlet, pull the plug. Do not pull the cable.

• Do not connect this unit or other components to an AC outlet until all connections between components are complete.

ENG - 6

03 USING THE SOUNDBAR REMOTE CONTROL

Inserting Batteries before using the Remote Control (AAA batteries X 2)

Slide the back cover in the direction of the arrow until it is completely removed. Insert 2 AAA batteries

(1.5V) oriented so that their polarity is correct. Slide the battery cover back into position.

How to Use the Remote Control

SOUNDBAR

Power

Turns the Soundbar on and off.

• Auto Power Down Function

The unit turns off automatically in the following situations:

• In TV ARC or eARC, HDMI, Wi-Fi, BT, D.IN mode if there is no audio signal for 18 minutes.

Source

Press to select a source connected to the Soundbar.

• Voice Feedback On/Off

You can turn on or off the Voice Feedback.

Press and hold the (Source) button on the remote control for 5 seconds while the

Soundbar is off (Standby mode).

Each time you change the Voice Feedback setting, the display will show “AUI OFF”

(Default) or “AUI ON”.

Bluetooth PAIR

Switch the Soundbar to Bluetooth pairing mode. Press the button and wait for the “BT

PAIRING” screen to connect to a new Bluetooth device.

Mute

Press the (Mute) button to mute the sound.

Press it again to unmute the sound.

SOUND MODE

By pressing the button, you can select the desired audio mode such as Surround, Game Pro,

Standard, Adaptive Sound.

• Standard

Outputs the original sound.

• Surround

Provides a wider sound eld than standard.

• Game Pro

Provides stereoscopic sound to immerse you in the action while gaming.

• Adaptive Sound

Analyzes the content in real time and automatically provides the optimal sound eld

based on the characteristics of the content.

CH LEVEL

By pressing the button, you can adjust the volume of the each speaker such as Center level,

Side level, Wide level, Front Top level, Rear level, and Rear top level.

• To control the volume of the each speaker select Center level, Side level, Wide level, or

Front Top level in Sound Settings, and then adjust the volume between -6~+6 by using the

Up/Down buttons.

• If Surround Speakers are connected, select Rear level or Rear top level and then use the

Up/Down buttons to adjust the volume within a -6 to +6 range.

• CH LEVEL specications may differ with the respective model.

Sound Control

By pressing the button, you can set the audio functions such as SpaceFit Sound, AVA, Voice enhance mode, Night

mode, Sync, Surround speaker mode, Virtual, Private Rear Sound, and Sound Grouping. The desired item can be

adjusted using the Up/Down buttons.

• Refer to “Setting the (Sound Control)” on page 7.

Play / Pause

You can also play or pause music by pressing the button.

ENG - 7

Up/Down/Left/Right

Press the indicated areas to select Up/Down/Left/Right.

Press Up/Down/Left/Right on the button to select or set functions.

• Music Skip

Press the Right button to select the next music le. Press the Left button to select the previous music le.

• ID SET

Use this option when the Subwoofer or Surround Speakers are not connected or need reconnection.

While powered off, press and hold the Up button for 5 seconds to perform ID SET. (See page 13.)

Info

Press to display information about the active function or the codec available.

In BT mode, it displays the connected device (when pairing is complete) or “BT ready” (when pairing is required).

WOOFER LEVEL

Push the button up or down to adjust the level of the woofer (bass).

VOLUME

Push the button up or down to adjust the volume.

• Mute

Press the VOL button to mute the sound. Press it again to unmute the sound.

TONE CONTROL

By pressing the button, you can adjust the volume of the treble or bass sound. The dered item can be adjusted

using the Up/Down buttons. This function is enabled in Sound mode excluding in Standard mode.

• To control the volume of the treble or bass sound, select TREBLE or BASS in Sound Settings, and then adjust the

volume between -6~+6 by using the Up/Down buttons.

• Once the bass level is changed, the woofer level will be also adjusted accordingly.

Setting the (Sound Control)

• Active Voice Amplier (AVA) : Analyzes external noise in real time while soundbar is playing, so that voice audio can always be heard clearly.

No data is saved during the analysis.

• The SpaceFit Sound and AVA functions are not supported by HW-Q700D model.

• Voice enhance mode enhances spoken dialog in movies and TV to make it easier to hear.

• Night mode is optimized for night time viewing with the settings adjusted to bring the volume down but keep the dialog clear.

• Sound Grouping : The Soundbar main unit and the Surround Speakers play the entire sound instead of surround sound, making it ideal for

large groups of people listening to music in a large space.

‒ This menu is initially activated when the Surround Speakers are connected, and then the menu remains activated regardless of the

connection of the Surround Speakers.

‒ If you enable the Sound Grouping, there are no differences in sounds between the Sound modes.

‒ Sound does not come out from all speaker units of the Soundbar main unit and the Surround speakers, but only from certain

predetermined units, which vary by model.

• Private Rear Sound : This mode sets the sound to come out from the Surround Speakers only, allowing you to listen without being disturbed

by others.

‒ If you enable this mode, sound does not come out from the Soundbar main unit and the Subwoofer. Sound only comes out from the front

channel of the Surround Speakers.

‒ If you enable the Private Rear Sound, there are no differences in sounds between the Sound modes.

‒ The function turns off when the power turns off or the Surround Speakers connection is lost.

ENG - 8

‒ The menu is activated only when the Surround Speakers are connected.

‒ This mode is automatically turned off and becomes unavailable when the Q-symphony function turns on.

• Press and hold the (Sound Control) button for about 5 seconds to adjust the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz,

2.5kHz, 5kHz, and 10kHz are selectable using the Left/Right buttons and each can be adjusted to a setting between -6 to +6 using the Up/

Down buttons.

(Make sure the Sound mode is set to “Standard”.)

• If the video on the TV and audio from the Soundbar are not synchronized, select Sync in Sound Control, and then set the audio delay between

0~300 milliseconds by using the Up/Down buttons.

• Sync is only supported for some functions.

• Available Surround speaker mode settings are supported only by HW-Q930D model.

• The Virtual Speaker function can be turned ON/OFF by using the Up/Down buttons.

Using the Hidden Buttons (Buttons with more than one function)

Hidden Button

Reference page

Remote Control Button Function

WOOFER (Up) TV remote control On/Off (Standby) page 10

Up ID SET page 13

(Sound Control)

7 Band EQ page 7

(Source)

Voice Feedback On/Off (Standby) page 6

Output specications for the different sound effect modes

<HW-Q930D>

Effect Input

Output

With Subwoofer & Surround Speaker

Standard

2.0 ch 2.1 ch

5.1 ch 5.1 ch / 7.1 ch (DTS)

7.1 ch 7.1 ch

Dolby Atmos®, DTS:X 7.1.4 ch

Surround

2.0 ch 9.1.4 ch

5.1 ch 9.1.4 ch

7.1 ch 9.1.4 ch

Dolby Atmos®, DTS:X 9.1.4 ch

Game Pro

2.0 ch 9.1.4 ch

5.1 ch 9.1.4 ch

7.1 ch 9.1.4 ch

Dolby Atmos®, DTS:X 9.1.4 ch

Adaptive Sound

2.0 ch 9.1.4 ch

5.1 ch 9.1.4 ch

7.1 ch 9.1.4 ch

Dolby Atmos®, DTS:X 9.1.4 ch

ENG - 9

<HW-Q800D>

Effect Input

Output

With Subwoofer Only

With Subwoofer & Surround

Speaker

Standard

2.0 ch 2.1 ch 2.1 ch

5.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS)

7.1 ch 5.1 ch 7.1 ch

Dolby Atmos®, DTS:X 5.1.2 ch 7.1.4 ch

Surround

2.0 ch 5.1.2 ch 7.1.4 ch

5.1 ch 5.1.2 ch 7.1.4 ch

7.1 ch 5.1.2 ch 7.1.4 ch

Dolby Atmos®, DTS:X 5.1.2 ch 7.1.4 ch

Game Pro

2.0 ch 5.1.2 ch 7.1.4 ch

5.1 ch 5.1.2 ch 7.1.4 ch

7.1 ch 5.1.2 ch 7.1.4 ch

Dolby Atmos®, DTS:X 5.1.2 ch 7.1.4 ch

Adaptive Sound

2.0 ch 5.1.2 ch 7.1.4 ch

5.1 ch 5.1.2 ch 7.1.4 ch

7.1 ch 5.1.2 ch 7.1.4 ch

Dolby Atmos®, DTS:X 5.1.2 ch 7.1.4 ch

<HW-Q700D>

Effect Input

Output

With Subwoofer Only

With Subwoofer & Surround

Speaker

Standard

2.0 ch 2.1 ch 2.1 ch

5.1 ch 3.1 ch 5.1 ch

Dolby Atmos®, DTS:X 3.1.2 ch 5.1.4 ch

Surround

2.0 ch 3.1.2 ch 5.1.4 ch

5.1 ch 3.1.2 ch 5.1.4 ch

Dolby Atmos®, DTS:X 3.1.2 ch 5.1.4 ch

Game Pro

2.0 ch 3.1.2 ch 5.1.4 ch

5.1 ch 3.1.2 ch 5.1.4 ch

Dolby Atmos®, DTS:X 3.1.2 ch 5.1.4 ch

Adaptive Sound

2.0 ch 3.1.2 ch 5.1.4 ch

5.1 ch 3.1.2 ch 5.1.4 ch

Dolby Atmos®, DTS:X 3.1.2 ch 5.1.4 ch

The Surround Speakers will not produce sounds for 2 channel output while Standard mode is in use. To enable sound for the Surround

Speakers, change the effect mode to Surround.

ENG - 10

Adjusting the Soundbar volume with a TV remote control

Adjust the Soundbar volume using the TV’s remote control.

• This function can be used with IR remote controls only. Bluetooth remote controls (remote controls that require pairing) are not

supported.

• Set the TV speaker to External Speaker to use this function.

• Manufacturers supporting this function:

Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Turn Off the Soundbar.

2. Push up and hold the WOOFER button for 5 seconds.

Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the following order: “OFF-TV REMOTE” (Default

mode), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.

Remote Control Button Display Status

(Default mode)

OFF-TV REMOTE

Disable the TV remote control.

SAMSUNG-TV REMOTE

Enable a Samsung TV’s IR remote control.

ALL-TV REMOTE

Enable a third-party TV’s IR remote control.

ENG - 11

04 CONNECTING THE SOUNDBAR

Connecting the power and units

Use the Power cord to connect the Subwoofer, Surround Speakers, and Soundbar to an electrical outlet in the following order:

• For more information about the required electrical power and power consumption, refer to the label attached to the product. (Label: Rear of

the Soundbar Main Unit)

1. Connect the Power cord to the Subwoofer.

Rear of Subwoofer

Power Cord

2. Connect the power cord to the Left and Right Surround Speakers. (optional)

Bottoms of the Left and

Right Surround Speakers

(optional)

Power Cord

3. Connect the Power cord to the Soundbar.

HDMI IN 1

HDMI IN 2

ID SET

(WOOFER,

REAR)

POWER

NETWORK

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI 1

HDMI 2

ID SET

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI 1

Bottom of the Soundbar

Main Unit

Power Cord

4. Connect power to the Soundbar, Subwoofer and Surround Speakers. The Subwoofer and Surround Speakers are automatically connected when

the Soundbar is turned on.

LINK LED - Blue is On

(optional)

NOTE

• Connect the Subwoofer and Surround Speakers power before connecting to the Soundbar. The Subwoofer and Surround Speakers will be

automatically connected when turning on the Soundbar.

• If you unplug and reconnect the power cord when the product is turned on, the Soundbar turns on automatically.

• The surround speaker system is supported by applicable models only.

ENG - 12

Recommended Speaker Layout

150° 150°

135° 135°

0°

Subwoofer

Soundbar

Surround Speaker L Surround Speaker R

CAUTION

• Wireless receiving antennas are built into the Subwoofer and surround

speakers. Keep the units away from water and moisture.

• For optimal listening performance, make sure that the areas around the

Subwoofer and surround speakers locations are clear of any obstructions.

Surround speaker mode (HW-Q930D only)

An optimal surround sound may be delivered depending on the position of the surround speaker. See the illustration below for speaker

positioning.

To activate this mode, select the Surround Speaker mode using the remote control of the Soundbar.

( (Sound Control) → Surround speaker → (Up) / (Down) → Front / Rear)

Soundbar

Surround Speaker L Surround Speaker R

Soundbar

Surround Speaker L

Surround Speaker R

Rear positioning Front positioning

NOTE

• This mode is available only with Soundbar models including a specic surround speaker.

• In Front speaker mode, position the front speakers toward you.

• The surround speaker mode is enabled by default as rear position.

ENG - 13

Manually connecting the Subwoofer or Surround Speakers

Before performing the manual connection procedure below:

• Check whether the power cables for the Soundbar and Subwoofer or Surround Speakers are connected properly.

• Make sure that the Soundbar is turned off.

1. Turn off the Soundbar main.

2. Press and hold ID SET on the rear of the Subwoofer and surround speakers for at least 5 seconds.

• The red indicator at the rear of each speaker turns off and the blue indicator blinks.

5 Sec

Blinking

blue fast

Rear of Subwoofer Rear of Subwoofer

Blinking blue fast

POWER

x 2

Rear of the Left and Right Surround Speakers

(optional)

5 Sec

3. Press the Up button on the remote control for 5 seconds.

• The ID SET message appears on the display of the Soundbar for a moment, and then it disappears.

• The Soundbar will automatically power on when ID SET is complete.

SOUND

MODE

PAIR

5 Sec

ID SET

4. Check if the LINK LED is solid blue (connection complete).

LINK LED - Blue is On

(optional)

The LINK LED indicator stops blinking and glows a solid blue when a connection

is established between the Soundbar and the Subwoofer, surround speakers.

NOTE

• How to Tx Module Reset

1. Turn off the soundbar.

2. Press the Left button on the remote control for 5 seconds

3. Follow the “Manually connecting the Subwoofer or Surround Speakers”.

SOUND

MODE

PAIR

5 Sec

ENG - 14

LED Indicator Lights on the Rear of Subwoofer and Surround Speakers

LED Status Description Resolution

Blue

Subwoofer

Surround Speakers

(applicable models only)

Blue

Successfully connected

(normal operation)

Blinking Recovering the connection

Check if the power cable attached to the main Soundbar

unit is connected properly or wait about 5 minutes.

If blinking persists, try manually connecting the

Subwoofer and Surround Speakers. See page 13.

Red

Subwoofer

Red

Surround Speakers

(applicable models only)

Standby (with the

Soundbar main unit turned

off)

Check if the power cable attached to the main Soundbar

unit is connected properly.

Connection failed

Connect again. See the instructions for manual

connection on page 13.

Subwoofer

Red and blue

Surround Speakers

(applicable models only)

Blinking Malfunction

See the contact information for the Samsung Service

Center in this manual.

NOTE

• If the main unit is powered off, the Subwoofer will go into stand-by mode and the STANDBY LED on the rear of the sub-woofer will turn red

after blinking in blue several times.

• If you use a device that uses the same frequency as the Soundbar near the Soundbar, interference may cause some sound interruption.

• The maximum transmission distance of the main unit’s wireless signal is about 10 m, but may vary depending on your operating environment.

If a steel-concrete or metallic wall is between the main unit and the Subwoofer, the system may not operate at all because the wireless signal

cannot penetrate metal.

• The surround speaker system is supported by applicable models only.

CAUTION

• Wireless receiving antennas are built into the Subwoofer and Surround Speakers. Keep the unit away from water and moisture.

• For optimal listening performance, make sure that the area around the Subwoofer and the Surround Speakers are clear of any obstructions.

• Do not insert any part of your body or foreign objects into the Subwoofer’s duct (hole).

• Do not use the Subwoofer’s duct (hole) to hang it on the wall.

ENG - 15

05 CONNECTING TO A TV

Connecting the TV that supports HDMI ARC (Audio Return Channel)

CAUTION

• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.

• To connect the HDMI cable between the TV and Soundbar, be sure to connect the terminals marked ARC. Otherwise, the TV sound may not

be output.

• The recommended cable is an HDMI cable certied by HDMI.org.

HDMI IN

(ARC)

HDMI TO TV

(eARC/ARC)

Connect to the HDMI IN

(ARC/eARC) port of your TV.

Connect to the HDMI TO

TV (eARC/ARC) port of the

Soundbar main unit.

HDMI Cable

Top of the Soundbar

Bottom of the Soundbar

TV ARC

<HW-Q930D / HW-Q800D>

Top of the Soundbar

TV ARC

<HW-Q700D>

1. With the Soundbar and TV turned off, connect the HDMI cable as shown in the gure.

2. Turn on the Soundbar and TV.

3. “TV ARC” appears in the display window of the Soundbar main unit and the Soundbar plays TV sound.

• When the TV sound is not output, press the (Multi Function) / (Source) button at the top of the Soundbar or the (Source) button

on the remote control to select the “TV ARC” mode.

• When connecting a TV that supports the eARC function, “TV eARC” appears on the display and the sound is heard.

• To connect with eARC, the eARC function in the TV menu should be set to On. Refer to the TV user manual for details on setting.

(e.g. Samsung TV : Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound → Expert Settings → HDMI-eARC Mode (Auto))

• If “TV ARC” does not appear in the display window of the Soundbar main unit, conrm that the HDMI cable is connected to the correct port.

• Use the volume buttons on the TV’s remote control to change the volume on the Soundbar.

NOTE

• When you connect the TV that supports the HDMI ARC (Audio Return Channel) to the Soundbar with an HDMI cable, you can transmit the

digital video and audio data without connecting a separate optical cable.

• We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one whose diameter is less than 14 mm.

• This function is not available if the HDMI cable does not support ARC.

• When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on your TV is set to PCM, we recommend that

you change the setting to Dolby Digital. When the setting on the TV is changed, you will experience better sound quality. (The TV menu may

use different words for Dolby Digital and PCM depending on the TV manufacturer.)

• The ARC/eARC protocols support Dolby Atmos.

• Make sure that the content supports Dolby Atmos®.

ENG - 16

Connecting using an Optical Cable

Pre-connection Checklist

• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.

• When you use an optical cable and the terminals have covers, be sure to remove the covers.

OPTICAL OUT

DIGITAL AUDIO IN

(OPTICAL)

Optical Cable (not supplied)

Bottom of the Soundbar

D.IN

Top of the Soundbar

<HW-Q930D / HW-Q800D>

Top of the Soundbar

D.IN

<HW-Q700D>

1. With the TV and Soundbar turned off, connect the DIGITAL AUDIO IN (OPTICAL) port on the Soundbar and the OPTICAL output port on the TV

with an optical cable (not supplied), as shown in the gure.

2. Turn on the Soundbar and TV.

3. Press the (Multi Function) / (Source) button at the top of the Soundbar or the (Source) button on the remote control to select the

“D.IN” mode.

4. The TV sound is output from the Soundbar.

ENG - 17

Connecting via Bluetooth

When a Samsung TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.

• Only one Samsung TV can be connected at a time.

• Samsung TV that supports Bluetooth can be connected. Check the specications of your TV.

The initial connection

1. Press the PAIR button on the Soundbar remote control to enter the “BT PAIRING” mode.

PAIR

(OR)

a. Press the (Multi Function) / (Source) button on the top panel and then select “BT”.

“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if there is a connect record.

Top of the Soundbar

BT READY

<HW-Q930D /

HW-Q800D>

Top of the Soundbar

BT READY

<HW-Q700D>

b. When “BT READY” appears, press and hold the (Mic On/Off) / (Source) button on the top panel of the Soundbar for more than

5 seconds to display “BT PAIRING”.

5 Sec 5 Sec

Top of the Soundbar

BT PAIRING

<HW-Q930D /

HW-Q800D>

Top of the Soundbar

BT PAIRING

<HW-Q700D>

2. Select Bluetooth mode on the Samsung TV.

(e.g. Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound → Sound Output → Bluetooth Speaker List → Soundbar Q-Series

(Bluetooth))

3. Select “Soundbar Q-Series” from the list on TV’s screen.

An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list. To connect the Samsung TV to the

Soundbar, select the message, and then establish a connection.

• When the Samsung TV is connected, [TV Name] → “BT” appears on the Soundbar’s front display.

4. You can now hear Samsung TV sound from the Soundbar.

• After you have connected the Soundbar to your Samsung TV the rst time, use the “BT READY” mode to reconnect.

If the device fails to connect

• If you have an existing Soundbar (e.g., Soundbar Q-Series) on the list of speakers on the Samsung TV, delete it.

• Then repeat steps 1 through 3.

Disconnecting the Soundbar from the Samsung TV

Press the (Multi Function) / (Source) button at the top of the Soundbar or the (Source) button on the remote control to select the

mode other than “BT”.

• Disconnecting takes time because the Samsung TV must receive a response from the Soundbar.

(The time required may differ, depending on the Samsung TV model.)

ENG - 18

What is the difference between BT READY and BT PAIRING?

• BT READY : In this mode, you can reconnect any Samsung TV or mobile device that was connected before.

• BT PAIRING : In this mode, you can connect a new device to the Soundbar.

(Press the PAIR button on the Soundbar remote control or press and hold the (Mic On/Off) / (Source) button on the top of the

Soundbar for more than 5 seconds while the Soundbar is in “BT” mode.)

Notes on Bluetooth connection

• Locate a new device within 1 m to connect via Bluetooth communication.

• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.

• The Soundbar automatically turns off after 18 minutes in the Ready state.

• The Soundbar may not perform Bluetooth search or connection correctly under the following circumstances:

‒ If there is a strong electrical eld around the Soundbar.

‒ If several Bluetooth devices are simultaneously paired with the Soundbar.

‒ If the Bluetooth device is turned off, not in place, or malfunctions.

• Electronic devices may cause radio interference. Devices that generate electromagnetic waves must be kept away from the Soundbar main

unit - e.g., microwaves, wireless LAN devices, etc.

• To activate/deactivate Bluetooth connection

Press the TONE CONTROL button on the remote control of the Soundbar for 30 seconds to turn Bluetooth On / Off.

ENG - 19

Connecting via Wi-Fi

Pre-connection Checklist

• Wi-Fi connection is available only on Samsung TV.

• Check whether the wireless router (Wi-Fi) is turned on and the TV is connected to the router.

• The TV and Soundbar must be connected to the same wireless network (Wi-Fi).

• If your wireless router (Wi-Fi) uses a DFS channel, you will not be able to establish a Wi-Fi connection between the TV and Soundbar.

Contact your Internet service provider for details.

• Because the menus may differ depending on the year of manufacture, refer to your TV manual.

• To connect the TV to the Soundbar via Wi-Fi, connect the Soundbar to the wireless router rst. See page 26, for details on how to establish a

Wi-Fi connection.

1. For more information about Wi-Fi connection to the Soundbar, see page 26, “Method 2. Connecting via Wi-Fi (Wireless Network)”.

2. Change the input source of the TV by using the Audio menu to Soundbar.

• Samsung TVs released in 2017 or later

Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound → Sound Output → Soundbar Q-Series (Wi-Fi)

NOTE

• The Wi-Fi Dolby Atmos connection is available in some Samsung TVs and some Soundbar models.

• Precaution : The Soundbar will restart automatically if you turn on/turn off Wi-Fi.

• To activate/deactivate Wi-Fi connection

Press the CH LEVEL button on the remote control of the Soundbar for 30 seconds to turn Wi-Fi On / Off.

ENG - 20

Using the Q-Symphony Function

• When the Soundbar connects to a Samsung TV that supports the Q-Symphony function you can play the sound simultaneously through the

Soundbar and the TV. If you use the Q-Symphony function, the surround sound played on the TV allows you to enjoy a richer, more three-

dimensional surround sound effect.

• When the Soundbar is connected “Q-Symphony” menu appears on the TV.

Settings ( ) → All Settings ( ) → Sound → Sound Output

• TV menu example: Q-Symphony

TV ARC/eARC

TV menu

HDMI Cable

TV menu

Optical Cable (not supplied)

D.IN

Wi-Fi

TV menu

Wi-Fi

NOTE

• It can operate according to the Codec supported by TV.

• This function is supported only when the HDMI Cable or Optical Cable (not supplied) or Wi-Fi is connected.

• The message displayed may differ with the TV model.

• Ensure that your TV and Soundbar are connected to the same wireless router/frequency.

• This function is available in some Samsung TVs and some Soundbar models.

ENG - 21

Using the SpaceFit Sound

This function analyzes the user’s listening space with the Soundbar’s microphone and provide optimal sound for the space. Sound optimization

proceeds automatically.

Method 1. Connecting via Soundbar

To enable this function, turn on the SpaceFit Sound mode with the remote control of the Soundbar.

1. Press the (Sound Control) button to turn on the SpaceFit Sound mode.

“SPACEFIT SOUND OFF” appears on the display.

2. Press the Up button on the remote control to turn on the SpaceFit Sound.

“ON” appears on the display.

SOUND

MODE

PAIR

3. Press the Down button on the remote control to turn off the SpaceFit Sound.

“OFF” appears on the display.

SOUND

MODE

PAIR

• This is available in all Sound modes.

Method 2. Connecting via TV

To enable this function, turn on the Adaptive Sound+ mode on your Samsung TV menu.

(Home ( ) → Menu → Settings ( ) → All Settings ( ) → General → Intelligent Mode Settings → Adaptive Sound+)

• The sound mode on your Soundbar will automatically change to Adaptive Sound+ if you enable the Adaptive Sound+ mode on your TV.

NOTE

• This function works when the Soundbar connects to some of the Samsung TVs.

• HW-Q700D models support only the method of “Connecting via TV”.

ENG - 22

06 CONNECTING AN EXTERNAL DEVICE

Method 1. Connecting using an HDMI Cable (Capable of Dolby Atmos / DTS:X decoding

and playback)

Pre-connection Checklist

• If the Audio Output options include Secondary Audio, make sure Secondary Audio is set to Off.

• Make sure that the content supports Dolby Atmos® / DTS:X.

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN

(ARC)

HDMI OUT

Bottom of the Soundbar

HDMI

External Device

HDMI Cable

(supplied)

Top of the Soundbar

<HW-Q930D / HW-Q800D><HW-Q700D>

1. Use an HDMI cable to connect the HDMI OUT port on the external device and the HDMI port on the bottom of the Soundbar.

2. Use an HDMI cable (supplied) to connect the HDMI IN port of the TV and the HDMI TO TV (eARC/ARC) port on the bottom of the Soundbar.

3. Turn on the Soundbar, TV, and the external device.

4. Press the (Multi Function) / (Source) button on the top of the Soundbar or the (Source) button on the remote control to select

“HDMI” mode.

5. The Soundbar display indicates that “HDMI” mode is currently selected and the Soundbar will start playing sounds.

NOTE

• When you use Dolby Atmos® / DTS:X: If the input source is Dolby Atmos® / DTS:X, refer to “Output specications for the different sound

effect modes” on page 8.

• When Dolby Atmos® is activated, “DOLBY ATMOS” appears in the front display.

• When DTS:X is activated, “DTS:X” appear in the front display.

• Conguring Dolby Atmos® / DTS:X on your BD player or other device

Open the audio output options on the settings menu of your BD player or other device and make sure that “No Encoding” is selected for

Bitstream. For example, on a Samsung BD Player, go to Home Menu → Sound → Digital Output and then select Bitstream (unprocessed).

Supported UHD Signals Specication (3840 x 2160p)

Frame rate (fps) Color depth RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

< 60

8 bit O O O O

10 bit - - O O

12 bit - - O O

120

8 bit - - - -

10 bit - - - -

• Supported specication may vary depending on the connected external device or usage conditions.

ENG - 23

Method 2. Connecting using an Optical Cable

DIGITAL AUDIO IN

(OPTICAL)

OPTICAL OUT

BD / DVD player / Set-

top box / Game console

Top of the Soundbar

D.IN

Optical Cable

(not supplied)

Bottom of the Soundbar

<HW-Q930D / HW-Q800D>

Top of the Soundbar

D.IN

<HW-Q700D>

1. Use an optical cable (not supplied) to connect the DIGITAL AUDIO IN (OPTICAL) on the Soundbar main and the OPTICAL OUT port on the

external device.

2. Turn on the Soundbar and external device.

3. To select “D.IN” mode, press the (Multi Function) / (Source) button on the top of the Soundbar or the (Source) button on the remote

control.

4. Your Soundbar will play sounds from the external device.

ENG - 24

07 CONNECTING A MOBILE DEVICE

Method 1. Connecting via Bluetooth

When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.

• When you connect a paired Bluetooth device with the Soundbar off, the Soundbar automatically turns on.

The initial connection

• When connecting to a new Bluetooth device, make sure the device is within 1 m distance.

1. Press the PAIR button on the Soundbar remote control to enter the “BT PAIRING” mode.

PAIR

Mobile device

(OR)

a. Press the (Multi Function) / (Source) button on the top panel and then select “BT”.

“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if there is a connect record.

Top of the Soundbar

BT READY

<HW-Q930D /

HW-Q800D>

Top of the Soundbar

BT READY

<HW-Q700D>

b. When “BT READY” appears, press and hold the (Mic On/Off) / (Source) button on the top panel of the Soundbar for more than

5 seconds to display “BT PAIRING”.

5 Sec

Top of the Soundbar

BT PAIRING

<HW-Q930D /

HW-Q800D>

Top of the Soundbar

BT PAIRING

<HW-Q700D>

2. On your device, select “Soundbar Q-Series” from the list that appears.

• When the Soundbar is connected to the Mobile device, [Mobile Device Name] → “BT” appears in the front display.

3. Play music les from the device connected via Bluetooth through the Soundbar.

• After you have connected the Soundbar to your mobile device the rst time, use the “BT READY” mode to reconnect.

If the device fails to connect

• If you have an existing Soundbar (e.g., “Soundbar Q-Series”) in the list of speakers on the Mobile device, delete it.

• Repeat steps 1 and 2.

What is the difference between BT READY and BT PAIRING?

• BT READY : In this mode, you can reconnect any Samsung TV or mobile device that was connected before.

• BT PAIRING : In this mode, you can connect a new device to the Soundbar.

(Press the PAIR button on the Soundbar remote control or press and hold the (Mic On/Off) / (Source) button on the top of the

Soundbar for more than 5 seconds while the Soundbar is in “BT” mode.)

ENG - 25

Notes on Bluetooth connection

• Locate a new device within 1 m to connect via Bluetooth communication.

• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.

• The Soundbar automatically turns off after 18 minutes in the Ready state.

• The Soundbar may not perform Bluetooth search or connection correctly under the following circumstances:

‒ If there is a strong electrical eld around the Soundbar.

‒ If several Bluetooth devices are simultaneously paired with the Soundbar.

‒ If the Bluetooth device is turned off, not in place, or malfunctions.

• Electronic devices may cause radio interference. Devices that generate electromagnetic waves must be kept away from the Soundbar main

unit - e.g., microwaves, wireless LAN devices, etc.

• The Soundbar supports SBC data (44.1kHz, 48kHz).

• Connect only to a Bluetooth device that supports the A2DP (AV) function.

• When connecting the Soundbar to a Bluetooth device, place them as close to each other as possible.

• The farther the Soundbar and Bluetooth device are from each other, the lower the sound quality will become.

The Bluetooth connection may break when the devices are out of the effective range.

• The Bluetooth connection may not function as intended in areas with poor reception.

• A Bluetooth device may experience noise or malfunction under in the following conditions:

‒ When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar

‒ In corners or when there is an obstacle in proximity, such as a wall or partition, where electrical changes may occur.

‒ When exposed to radio interferences by other products operating on the same frequency ranges, such as medical equipment, microwave

ovens, and wireless LAN devices.

‒ Obstacles such as doors and walls may still impact the sound quality even when the devices are within the effective range.

• Note that your Soundbar cannot be paired with other Bluetooth devices while using the Bluetooth option.

• This wireless device may cause electrical interference during operation.

Disconnecting the Bluetooth device from a Soundbar

You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual.

• The Soundbar will be disconnected.

• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED” on the front display.

Disconnecting the Soundbar from the Bluetooth device

Press the (Multi Function) / (Source) button on the top of the Soundbar or the (Source) button on the remote control to switch the

mode from “BT”.

• Disconnecting takes time because the Bluetooth device must receive a response from the Soundbar. (Disconnection time may differ,

depending on the Bluetooth device)

• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED” on the front display.

ENG - 26

Method 2. Connecting via Wi-Fi (Wireless Network)

To connect a Soundbar to a mobile device via a wireless network (Wi-Fi), the SmartThings app is required.

The initial connection

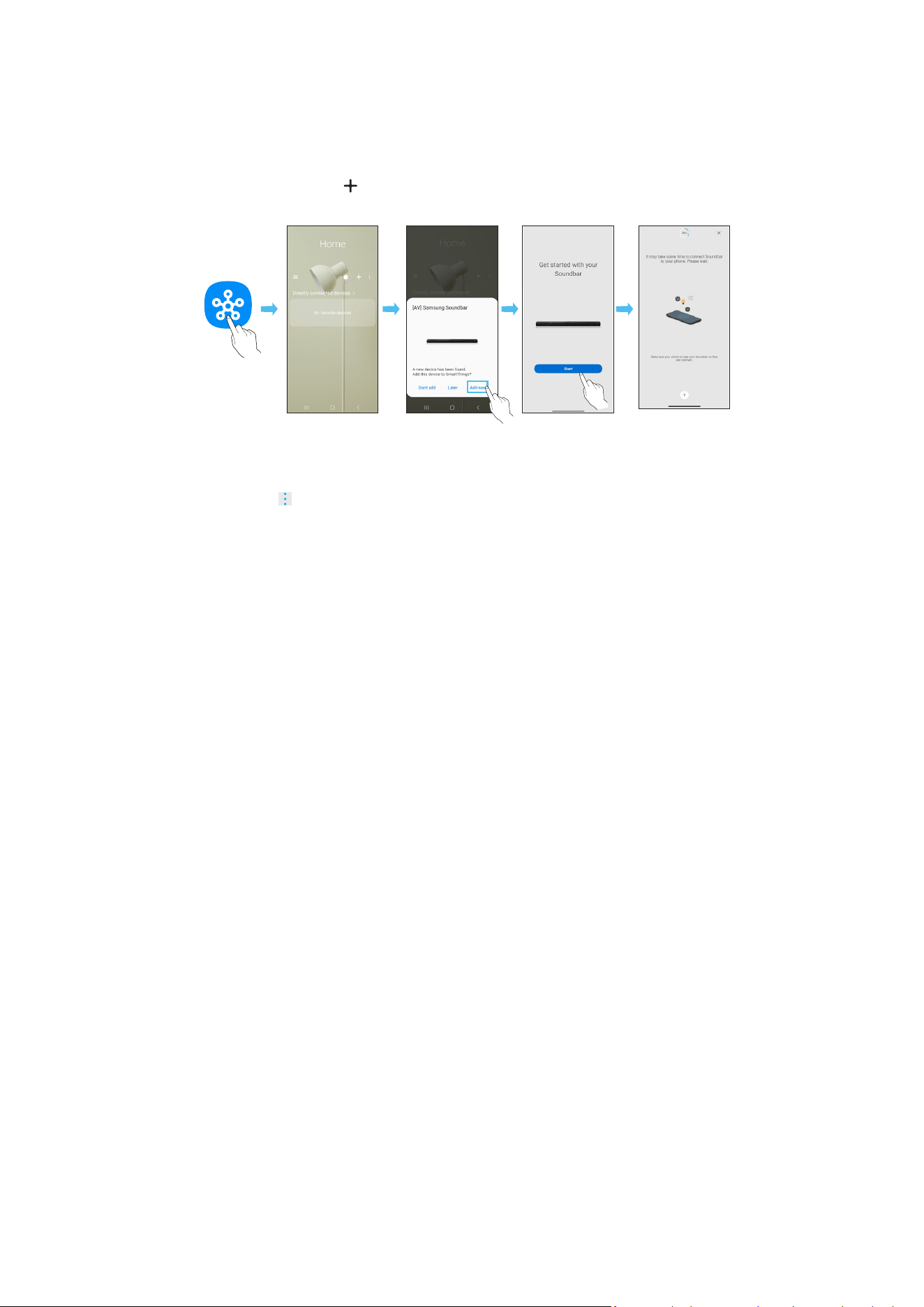

1. Install and launch the SmartThings app from your mobile device (smartphone or tablet).

2. On the app, follow the screen instructions to add the Soundbar.

• The automatic pop-up (the second screenshot below) may not show on some devices.

If the pop-up window does not appear, press “ ” on the Home screen. The Soundbar is added to the app.

• The illustration below may differ according to the app version.

Launch App Auto pop-up Add device

SmartThings

App

To change your Wi-Fi connection

1. Launch the SmartThings app from your mobile device (smartphone or tablet).

2. Tap the Soundbar’s card and tap the ( ) icon.

3. Go to Device Settings > Network Status > Change Wi-Fi network, and follow the onscreen instructions.

Using Group Play

• To benet from this feature, add your Soundbar to the SmartThings app.

• To enable this, connect at least two audio devices to the same Wi-Fi network at 5 GHz.

• This is available on Samsung Sound devices that support Wi-Fi released year 2024 or later.

• This feature does not support TV sound.

Conguring Group Play

1. Run the SmartThings app on your mobile device.

2. Add the Soundbar in the SmartThings app according to the instructions in the “Method 2. Connecting via Wi-Fi (Wireless Network)” section.

3. Tap the Soundbar’s card.

4. On your mobile device, tap Create Group under the audio device icon.

• Create Group button appears only when Soundbar is in Wi-Fi mode.

• If the Soundbar is playing the TV sound, the connection to the TV is disconnected when creating a group.

5. Enable Group Play.

6. Select a desired device in the list, and tap Apply.

• You can add a maximum of 4 devices.

• With Group Play, the audio will be output through the host device alone.

• When a device connected to the host device switches to a different source, the device will be deleted from the group automatically.

• When the host device is connected to a TV, the generated group will be deleted automatically.

Disabling Group Play

1. Tap the audio device’s card.

2. On your mobile device, tap Edit Group under the audio device icon.

3. Disable Group Play.

• To disable an individual device, uncheck the device from the list and tap Apply.

ENG - 27

Connecting via Apple AirPlay

• This feature may not be available in some countries.

• This Samsung Soundbar supports AirPlay® and recommends that the user use the latest version of iOS, iPadOS, or macOS.

• To enable AirPlay in your Soundbar, you must rst register the device with the Samsung Smart Things app by agreeing with the app’s terms

and conditions.

• Make sure the Soundbar is powered on and connected to the same Wi-Fi network as your Apple® device.

With AirPlay, you can enjoy music, podcasts, and other audio on the Samsung Soundbar right from your Apple devices.

• Select from an AirPlay-supported app or Control Center on your iPhone®, iPad®, or Mac®.

• Select the Soundbar from the list of available devices to play the current audio to.

Using the Tap Sound

Tap the Soundbar with your mobile device to play the sound of content on the mobile device through the Soundbar.

• This function may not be supported, depending on the mobile device.

• This function is only compatible with Samsung mobile devices with Android 8.1 or later.

Top of the Soundbar

Mobile device

SmartThings App

1. Turn on the Tap Sound function on your mobile device.

• For details on how to turn on the function, refer to “Setting the Tap Sound function” below.

2. Tap the Soundbar with the mobile device. Select “Start now” in the displayed message window.

A connection is established between the mobile device and Soundbar via Bluetooth.

3. Play the sound of content on the mobile device through the Soundbar.

• This function connects a mobile device to the Soundbar via Bluetooth by detecting vibration that occurs when the device touches the

Soundbar.

• Make sure the mobile device does not tap a sharp corner of the Soundbar. The Soundbar or mobile device may become scratched or

damaged.

• It is recommended that the mobile device be covered with a case. Lightly tap the wide area in the upper portion of the Soundbar, without

using excessive force.

• To use this function, update the SmartThings app to the latest version.

The function may not be supported, depending on the app version.

Setting the Tap Sound function

Use the SmartThings app to turn on the Tap View, Tap Sound function.

1. On the mobile device, run the SmartThings app.

2. Select ( → ) in the SmartThings app screen displayed on the mobile device.

3. Set “Tap View, Tap Sound” to On to allow the function to work when a mobile device moves close to the Soundbar. The function is turned on.

NOTE

• When the mobile device is in power-saving mode, the Tap Sound function does not work.

• The Tap Sound function may not work if there are devices near the Soundbar that cause radio interference such as electric devices. Make sure

devices that may cause radio interference are placed at a sufcient distance away from the Soundbar.

ENG - 28

08 INSTALLING THE WALL

MOUNT

Installation Precautions

• Install on a vertical wall only.

• Do not install in a place with high temperature or humidity.

• Verify whether the wall is strong enough to support the product’s

weight. If not, reinforce the wall or choose another installation

point.

• Purchase and use the xing screws or anchors appropriate for

the kind of wall you have (plaster board, iron board, wood, etc.). If

possible, x the support screws into wall studs.

• Purchase wall mounting screws according to the type and

thickness of the wall you want to mount the Soundbar on.

‒ Diameter: M5

‒ Length: 35 mm or longer recommended.

• Connect cables from the unit to external devices before you install

the Soundbar on the wall.

• Make sure the unit is turned off and unplugged before you install

it. Otherwise, it may cause an electric shock.

Wallmount Components

Wall Mount Guide

x 2

(M4 x L10)

Holder-Screw Screw

x 2

Bracket-Wall Mount

1. Place the Wall Mount Guide against the wall surface.

• The Wall mount guide must be leveled.

• If your TV is mounted on the wall, install the Soundbar at least

5 cm below the TV.

5 cm or more

2. Align the Wall Mount Guide’s Center Line with the center of your

TV (if you are mounting the Soundbar below your TV), and then x

the Wall Mount Guide to the wall using tape.

• If you are not mounting below a TV, place the Center Line in the

center of the installation area.

Center Line

3. Push a pen tip or sharpened pencil tip through the center of the

A-TYPE images on each end of the Guide to mark the holes for the

supporting screws, and then remove the Wall Mount Guide.

4. Using an appropriately sized drill bit, drill a hole in the wall at each

marking.

• If the markings do not correspond to the positions of studs,

make sure you insert appropriate anchors or mollies into the

holes before you insert the support screws. If you use anchors

or mollies, make sure the holes you drill are large enough for

the anchors or mollies you use.

5. Push a screw (not supplied) through each Holder-Screw, and then

screw each screw rmly into a support screw hole.

6. Install the 2 Bracket-Wall Mounts in the correct orientation on the

bottom of the Soundbar using 2 Screws.

• When assembling, make sure the hanger part of the Bracket-

Wall Mounts are located behind the rear of the Soundbar.

Rear of Soundbar

Right end of Soundbar

ENG - 29

7. Install the Soundbar with the attached Bracket-Wall Mounts by

hanging the Bracket-Wall Mounts on the Holder-Screws on the

wall.

8. Slide the Soundbar down as shown below so that the Bracket-Wall

Mounts rest securely on the Holder-Screws.

• Insert the Holder-Screws into the wide (bottom) part of the

Bracket-Wall Mounts, and then slide the Bracket-Wall Mounts

down so that the Bracket-Wall Mounts rest securely on the

Holder-Screws.

Installing the Surround Speakers on a

Wall (applicable models only)

You can purchase wall mounts separately to install the surround

speakers on a wall.

Wall mounts aren’t sold by Samsung Electronics.

Notes for Wall Mounting the Surround Speakers

• Surround Speaker wall mounts must be able to support more than

8.0 kg.

• Hole size : 1/4 - 20 UNC threaded insert

‒ Standard Screw : 6.35 mm ø,

1.27mm Pitch

‒ Length : 18 mm long

‒ Quantity : Left 1 EA / Right 1 EA

L R

• Check the strength of the wall before you install the Wall Mount

Brackets. If the strength is insufcient, make sure to reinforce the

wall before installing the Wall Mount Brackets and the speakers

on the wall.

• Samsung Electronics is not liable for any damage to the product

due to the product being installed inappropriately.

• Take care not to install the speakers sideways or upside down.

09 INSTALLING THE

SOUNDBAR IN FRONT OF

Component

x 4

Rubber-Foot

To install, attach the Rubber-Feet to the bottom of the Soundbar

before placing it in position above the TV stand. Make sure you attach

the Rubber-Feet so they do not lie outside the edges of the TV stand.

Refer to the gure below.

Rubber-Foot

Place the Soundbar on a TV stand.

Microphones (applicable models only)

ENG - 30

As illustrated in the image, align the center of the Soundbar with the

center of the TV, carefully place the Soundbar onto the TV stand.

At this time, place the microphones (applicable models only) at the

front of the stand not to interfere with voice recognition.

Right end of Soundbar

NOTE

• Make sure the Soundbar is placed on a at and solid surface.

• Insufcient gap from the TV may cause voice recognition and

acoustic problems.

• The illustration above differs from the respective model.

• This function is not supported by HW-Q700D model.

• For the best performance of the microphones, keep the Soundbar

at least 2 cm away from the TV’s panel.

10 SOFTWARE UPDATE

Auto Update

When the Soundbar is connected to the Internet, software updates

automatically occur even when the Soundbar is turned off.

• To use the Auto Update function, the Soundbar must be connected

to the Internet.

The Wi-Fi connection to the Soundbar will be terminated if

the Soundbar’s power cord is disconnected or the power is cut

off. If the power is cut off, when the power comes back on or

you reconnect the power cord, turn on the Soundbar, and then

reconnect it to the Internet.

USB Update

Bottom of the Soundbar

HDMI IN 1

HDMI IN 2

ID SET

(WOOFER,

REAR)

POWER

NETWORK

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI 1

HDMI 2

ID SET

HDMI IN 1

HDMI IN 2

SERVICE

Samsung may offer updates for the Soundbar’s system rmware in

the future.

When an update is available, you can update the Soundbar by

connecting the USB drive that contains the update rmware to the

SERVICE port of the Soundbar.

1. Go to the Samsung Electronics website (www.samsung.com) →

search for the model name from the customer support menu

option.

• For more information about update, refer to Upgrade Guide.

2. Download the upgrade le (USB type).

3. Unzip the le to create a folder with the le name.

4. Store the created folder in a USB and then connect it to the

Soundbar.

5. Turn on the Soundbar. Then the product is updated within 3

minutes with displaying the message, “UPDATE”.

• During update, do not turn it off or remove the USB.

• If “UPDATE” does not appear on the display window, remove the

power cord from the Soundbar and then reconnect it.

• When the latest version is installed, no update is performed.

• Depending on the USB type, update may not be supported.

Security updates information

Security updates are provided to strengthen the security of your

device and protect your personal information. For more information

on security updates, visit https://security.samsungtv.com.

• The website supports only some languages.

ENG - 31

Initialization

Top of the Soundbar

INIT

With the Soundbar on, press the (Volume) buttons on the body

at the same time for at least 5 seconds. “INIT” appears on the display

and then the Soundbar is initialized.

CAUTION

• All the settings of the Soundbar are initialized. Be sure to

perform this only when initialization is required.

11 TROUBLESHOOTING

Before seeking assistance, check the following.

Soundbar does not turn on.

• Check whether the power cord of the Soundbar is correctly

inserted into the outlet.

Soundbar works erratically.

• After removing the power cord, insert it again.

• Power cycle the external device and try again.

• If there is no signal, the Soundbar automatically turns off after a

certain period of time. Turn on the power. (See page 6.)

Remote control does not work

• Point the remote directly at the soundbar.

• Replace the batteries with new ones.

The Soundbar indicator turns solid red.

• The microphone is turned off.

Turn on the microphone. (See page 4.)

Sound is not output from the soundbar.

• The volume of the Soundbar is too low or muted. Adjust the

volume.

• When any external device (STB, Bluetooth device, mobile device,

etc.) is connected, adjust the volume of the external device.

• For sound output of the TV, select Soundbar. (Samsung TV:

Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound

→ Sound Output → Select Soundbar)

• The cable connection to the Soundbar may not be loose. Remove

the cable and connect again.

• Remove the power cord completely, reconnect, and turn the

power on.

• Initialize the product and try again. (See page 31.)

Sound is not output from the Subwoofer or the rear speakers.

• Check whether the LED indicator on the rear of the Subwoofer

and Surround Speakers are on in blue. Reconnect the Soundbar

and Subwoofer and Surround Speakers if the indicator is blinking

in blue or turned red. (See page 13.)

• You may experience an issue if there is an obstacle between the

Soundbar and Subwoofer. Move devices to an area away from

obstacles.

• Other devices sending radio frequency signals in proximity may

interrupt the connection.

Keep your speaker away from such devices.

• Remove and reconnect the power plug.

ENG - 32

In case there is sound jitter, delays, or noise from the Subwoofer

and Surround Speaker

• If there are any objects between the Soundbar and Subwoofer

speaker, this could cause a problem. Please reposition these to a

place without such an object.

• There may be sound jitter or delays when the Subwoofer and

Surround Speaker are far from the Soundbar. Please place them

near the Soundbar.

• There may be sound jitter or delays when the Soundbar is near an

instrument or electrical device that can cause radio interference.

Place the Soundbar far from such devices that can cause radio

interference. (E.g., wireless router)

• Change the TV network connection status from wireless to wired.

The Subwoofer volume is too low

• The original volume of the content you are playing may be low.

Try adjusting the Subwoofer level. (See page 7.)

• Bring the Subwoofer speaker closer to you.

If the TV is not connected via HDMI TO TV (eARC/ARC)

• Check whether the HDMI cable is connected properly to the ARC

terminal. (See page 15.)

• Connection may not be possible due to the connected external

device (set-top box, game machine, etc.). Directly connect the

Soundbar.

• HDMI-CEC may not be activated on the TV. Turn on the CEC on

the TV menu. (Samsung TV: Home ( ) → Menu → Settings ( )

→ All Settings ( ) → Connection → External Device Manager →

Anynet+ (HDMI-CEC) ON)

• To connect with eARC, the eARC function in the TV menu should

be set to On. (Samsung TV: Home ( ) → Menu → Settings ( ) →

All Settings ( ) → Sound → Expert Settings → HDMI-eARC Mode

(Auto))

There is no sound in when connecting to the TV in HDMI TO TV

(eARC/ARC) mode

• Your device is unable to play the input signal. Change the TV’s

audio output to PCM or Dolby Digital. (For a Samsung TV:

Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound

→ Expert Settings → Digital Output Audio Format)

Soundbar will not connect via Bluetooth.

• When connecting a new device, switch to “BT PAIRING” for

connection. (Press the PAIR button on the remote control or

press the (Mic On/Off) / (Source) button on the body for at

least 5 seconds.)

• If the Soundbar is connected to another device, disconnect that

device rst to switch the device.

• Reconnect it after removing the Bluetooth speaker list on the

device to connect. (Samsung TV: Home ( ) → Menu →

Settings ( ) → All Settings ( ) → Sound → Sound Output →

Bluetooth Speaker List)

• The automatic TV connection may be disabled. While the

Soundbar is in “BT READY”, press and hold the Left button on

the Soundbar remote control for 5 seconds to select ON-TV

CONNECT. If you see OFF-TV CONNECT, press and hold Left

button again for 5 seconds to switch the selection.

• Remove and reconnect the power plug, then try again.

• Initialize the product and try again. (See page 31.)

Sound drops out when connected via Bluetooth.

• Some devices can cause radio interference if they are located too

close to the Soundbar. e. g. microwaves, wireless routers, etc.

• If your device that is connected via Bluetooth moves too far away

from the soundbar, it may cause the sound to drop out. Move the

device closer to the soundbar.

• If a part of your body is in contact with the Bluetooth transceiver

or the product is installed on metal furniture, the sound may drop

out. Check the installation environment and conditions for use.

Soundbar will not connect to Wi-Fi.

• Check whether your wireless router is on.

• Turn off the router, turn it back on, and then try again.

• The soundbar will not connect if the wireless signal is too weak.

Try moving the router closer to the soundbar, or eliminating

any obstacles that are between the soundbar and the router, if

possible.

• If your wireless router is new, you will need to recongure the

speaker’s network settings. (See page 26.)

• Soundbar does not support Wi-Fi 6.

The soundbar does not turn on automatically with the TV.

• When you turn off the Soundbar while watching TV, power

synchronization with the TV is disabled. First turn off the TV.

The AVA function (applicable models only) is not available in the

following cases.

• The AVA function (applicable models only) will not be available

when the microphone is turned off.

ENG - 33

After connecting the TV to the Soundbar, I switched the Soundbar

mode. Then no sound is output from the TV.

• If you connect your Soundbar to a mobile device while the

Soundbar is connected to the TV, the Soundbar outputs sound

from the mobile device while keeping the TV connection. So the

TV sound will not be delivered anywhere.

• Disconnect the mobile device, and the TV sound will be output

from the Soundbar again.

The Soundbar does not appear in AirPlay

• To enable AirPlay in your Soundbar, you must rst register the

device with the Samsung Smart Things app by agreeing with the

app’s terms and conditions. (See page 27.)

• AirPlay does not operate if you delete the Soundbar from the

Samsung Smart Things app.

• Make sure that the Soundbar and the Apple device are connected

to the same Wi-Fi network.

• The Soundbar is compatible with AirPlay installed on iOS 13.4 or

later.

Group Play is not enabled

• Check if the audio devices are newer models released year 2024

or later.

• Check if the host device is connected to a Wi-Fi network as

source.

• Make sure that all audio devices are connected to the same Wi-Fi

network (at 5 GHz).

12 LICENCE

Dolby, Dolby Atmos, and the double-D symbol are registered

trademarks of Dolby Laboratories Licensing Corporation.

Manufactured under license from Dolby Laboratories. Condential

unpublished works.

For DTS patents, see http://patents.dts.com. Manufactured under

license from DTS, Inc. or DTS Licensing Limited. DTS, DTS:X, and the

DTS:X logo are registered trademarks or trademarks of DTS, Inc. in

the United States and other countries.

The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI

Trade dress and the HDMI Logos are trademarks or registered

trademarks of HDMI Licensing Administrator, Inc.

Apple, AirPlay, iPad, iPhone, and Mac are trademarks of Apple Inc.,

registered in the U.S. and other countries and regions.

• Use your phone, tablet or computer as a remote control for

Spotify. Go to spotify.com/connect to learn how

• The Spotify Software is subject to third party licenses found here:

https://www.spotify.com/connect/third-party-licenses.

Being Roon Tested means that Samsung and Roon have collaborated

to ensure you have the best experience using Roon software and

Samsung equipment together, so you can just enjoy the music.

Open Source License Notice

Open Source used in this product can be found on the following

webpage (http://opensource.samsung.com).

FRA - 2

CONTENU

01 Vérication des composants 3

02 Vue d'ensemble du produit 4

Panneau supérieur de la Soundbar 4

Panneau inférieur de la Soundbar 5

03 Utilisation de la télécommande de la Soundbar 6

Insertion des piles avant l'utilisation de la télécommande (2 piles AAA) 6

Comment utiliser la télécommande 6

Conguration de (Réglages audio) 7

Utilisation des touches dissimulées (Touches avec plus d'une fonction) 8

Caractéristiques techniques de sortie pour les différents modes d'effets sonores 8

Réglage du volume de la Soundbar avec une télécommande de téléviseur 10

04 Connexion de la Soundbar 11

Connexion de l'alimentation et des unités 11

‒ Disposition recommandée des enceintes 12

‒ Mode Surround Speaker (HW-Q930D uniquement) 12

‒ Connexion manuelle du caisson de basse ou des enceintes surround 13

‒ Le voyant est allumé à l'arrière du caisson de basse et des enceintes surround

05 Connexion à un téléviseur 15

Connexion à un téléviseur qui prend en charge HDMI ARC (canal de retour audio)

Connexion à l'aide d'un câble optique 16

Connexion via Bluetooth 17

Connexion via Wi-Fi 19

Utilisation de la fonction Q-Symphony 20

Utilisation de SpaceFit Sound 21

06 Connexion d'un appareil externe 22

Méthode 1. Connexion à l'aide d'un câble HDMI (prise en charge du décodage et

de la lecture Dolby Atmos / DTS:X) 22

Méthode 2 Connexion à l'aide d'un câble optique 23

07 Connexion d'un appareil mobile 24

Méthode 1 Connexion via Bluetooth 24

Méthode 2. Connexion via Wi-Fi (Réseau sans l) 26

Utilisation de Group Play 26

Connexion via Apple AirPlay 27

Utilisation de la fonction Tap Sound 27

08 Installation de la xation murale 28

Précautions d'installation 28

Composants de xation murale 28

Fixation murale des enceintes surround (modèles applicables uniquement) 29

09 Installation de la Soundbar devant le téléviseur 29

Composant 29

10 Mise à jour du logiciel 30

Mise à jour automatique 30

Mise à jour par USB 30

Information sur les mises à jour de sécurité 30

Initialisation 31

11 Dépannage 31

12 Licence 33

FRA - 3

01 VÉRIFICATION DES COMPOSANTS

SOUNDBAR

Unité principale Soundbar Télécommande / Piles de la Soundbar Caisson de basse

POWER

x 2

x 4

Enceinte surround (en option)

(gauche / droite)

Cordon d'alimentation

(Soundbar, caisson de basse)

(Enceinte surround)

Câble HDMI

x 2

(M4 x L10)

Guide de xation murale Vis de xation Vis

x 2 x 4

Support de xation murale Pied en caoutchouc

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit (Étiquette : Arrière de l'unité principale de la Soundbar)

• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung.

• Pour plus d'informations au sujet de la xation murale ou des pieds en caoutchouc, consultez les pages 28 à 30

• La conception, les caractéristiques techniques et l'écran de l'application sont sujets à changement sans préavis.

• L'apparence des accessoires peut légèrement différer des illustrations ci-dessus.

• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques techniques sans préavis.

• Le poids et les dimensions sont donnés à titre approximatif

FRA - 4

02 VUE D'ENSEMBLE DU PRODUIT

Panneau supérieur de la Soundbar

1 3

HW-Q930D / HW-Q800D HW-Q700D

Touche (Multi-fonction) (modèles HW-Q930D / HW-Q800D)

• En mode Veille, appuyez sur la touche (Multi-fonction) pour allumer la Soundbar

• Appuyez sur la touche (Multi-fonction) pour changer la source d'entrée.

Touche (Alimentation) (modèle HW-Q700D)

Allume et éteint l'alimentation

Touche (Volume)

Règle le volume.

Touche (Micro activé/désactivé) (modèles HW-Q930D / HW-Q800D)

Appuyez sur la touche pour allumer ou éteindre le microphone

Lorsque le microphone est éteint, le voyant LED s'allume en rouge.

Rouge allumé

Micro désactivé

Rouge éteint

Micro activé

Touche (Source) (modèle HW-Q700D)

Appuyez sur la touche (Source) pour changer la source d'entrée.

4 Écran

Afche l'état du produit et le mode actuel.

TV ARC ou eARC → HDMI → Wi-Fi → BT → D.IN

• Lorsque vous branchez le cordon d'alimentation, le bouton d'alimentation commence à fonctionner après 4 à 6 secondes

• Lorsque vous allumez cette unité, il y a un délai de 4 à 5 secondes avant qu'elle ne produise du son

• Si vous entendez du son provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l'audio du téléviseur et réglez l'enceinte du téléviseur sur Enceinte externe

FRA - 5

Panneau inférieur de la Soundbar

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

1 POWER

Branchez le cordon d'alimentation de la Soundbar. (Voir page 11)

2 SERVICE

Connectez un appareil de stockage USB pour mettre à jour le logiciel du produit.

3 DIGITAL AUDIO IN (OPTICAL)

Connectez la sortie (optique) numérique d'un appareil externe. (Voir page 23)

4 HDMI

Permet l'entrée simultanée de signaux audio et vidéo par l'intermédiaire d'un câble HDMI.

Connectez ce port à la sortie HDMI d’un appareil externe. (Voir page 22)

5 HDMI TO TV (eARC/ARC)

Connectez ce port à la prise jack HDMI d'un téléviseur. (Voir page 15)

• Lorsque vous débranchez le cordon d'alimentation d'une prise murale, tirez sur la che Ne tirez pas sur le câble.

• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants n'ont pas été faites.

FRA - 6

03 UTILISATION DE LA TÉLÉCOMMANDE DE LA SOUNDBAR

Insertion des piles avant l'utilisation de la télécommande (2 piles AAA)

Faites glisser le capot arrière dans le sens de la èche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) en

respectant l'orientation de leur polarité. Remettez le couvercle en position en le faisant glisser.

Comment utiliser la télécommande

SOUNDBAR

Marche/Arrêt

Active ou désactive la Soundbar

• Fonction Auto Power Down

L'appareil s'éteint automatiquement dans les situations suivantes :

• En mode TV ARC ou eARC, HDMI, Wi-Fi, BT, D.IN en l'absence de signal audio pendant 18 minutes.

Source

Appuyez pour sélectionner une source connectée à la Soundbar

• Activation/Désactivation du retour vocal

Vous pouvez activer ou désactiver le retour vocal

Appuyez sur la touche (Source) de la télécommande pendant 5 secondes alors que la Soundbar est éteinte

(mode Veille).

Chaque fois que vous modiez le paramètre de retour vocal, l'écran afche « AUI OFF » (par défaut) ou « AUI ON »

Bluetooth PAIR

Faites passer la Soundbar en mode de jumelage Bluetooth. Appuyez sur la touche et attendez que l'écran « BT

PAIRING » se connecte à un nouveau dispositif Bluetooth

Silence

Appuyez sur la touche (Silence) pour couper le son

Appuyez de nouveau sur cette touche pour réactiver le son

SOUND MODE

Cette touche permet de sélectionner le mode audio souhaité comme Surround, Game Pro, Standard, Adaptive Sound

• Standard

Émet le son original.

• Surround

Fournit un champ sonore plus large que la norme.

• Game Pro

Fournit un son stéréoscopique vous permettant une immersion dans l'action pendant le jeu

• Adaptive Sound

Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des

caractéristiques du contenu

CH LEVEL

Cette touche permet permet de régler le volume de chaque enceinte : Center level, Side level, Wide level, Front Top

level, Rear level et Rear top level

• Pour régler le volume de chaque enceinte, sélectionnez Center level, Side level, Wide level ou Front Top level dans

les paramètres audio, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas

• Si les enceintes surround sont connectées, sélectionnez Rear level ou Rear top level, puis utilisez les touches

Haut/Bas pour régler le volume entre -6 et +6.

• Les caractéristiques techniques CH LEVEL peuvent différer selon le modèle

Réglages audio

Cette touche permet de dénir les fonctions audio : SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode,

Virtual, Private Rear Sound et Sound Grouping. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas

• Reportez-vous à la section « Conguration de (Réglages audio) » à la page 7

Lecture / Pause

Vous pouvez également lire ou mettre en pause la musique en appuyant sur cette touche.

FRA - 7

Haut/Bas/Gauche/Droite

Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.

Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions

• Changement de titre

Appuyez sur la touche Droite pour sélectionner le titre suivant Appuyez sur la touche Gauche pour sélectionner le titre précédent

• ID SET

Utilisez cette option lorsque le caisson de basse et les enceintes surround ne sont pas connectés ou nécessitent d'être connectés à nouveau

Pendant que l'appareil est éteint, appuyez sur la touche Haut pendant 5 secondes pour exécuter l'opération ID SET. (Voir page 13 )

Info

Appuyer sur ce bouton permet d’afcher la fonction active ou le codec disponible.

En mode BT, l'appareil connecté s'afche (si le jumelage est terminé) ou le message « BT ready » s'afche (si le jumelage doit être effectué).

WOOFER LEVEL

Appuyez sur le bouton vers le haut ou le bas pour régler le niveau du caisson de basse (graves).

VOLUME

Appuyez sur les touches haut ou bas pour régler le volume.

• Silence

Appuyez sur la touche VOL pour couper le son Appuyez de nouveau sur cette touche pour réactiver le son

TONE CONTROL

Appuyer sur ce bouton permet de régler le volume des aigus et des graves. Il est possible de régler l'élément souhaité à l'aide des boutons Haut/

Bas Cette fonction est activée dans le mode Son, elle n'est pas disponible avec le mode Standard

• Pour régler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à

l'aide des touches Haut/Bas

• Une fois que le niveau des graves est modié, le niveau du caisson de basse s'ajuste en conséquence.

Conguration de (Réglages audio)

• Active Voice Amplier (AVA) : Analyse le bruit externe en temps réel lorsque la Soundbar émet du son an que les voix soient toujours clairement audibles. L'analyse n'enregistre

pas de données

• Les fonctions SpaceFit Sound et AVA ne sont pas prises en charge par le modèle HW-Q700D

• Le Voice enhance mode améliore les dialogues parlés dans les lms et autres programmes sur le téléviseur pour les entendre plus facilement.

• Le Night mode est idéal pour le visionnage de nuit, car les réglages sont modiés pour baisser le volume sans nuire à la clarté des dialogues.

• Sound Grouping : l'unité principale Soundbar et les enceintes surround émettent l'ensemble des sons, pas seulement le son surround, ce qui est idéal pour les grands groupes de

personnes écoutant de la musique dans un grand espace.

‒ Ce menu est activé lorsque les enceintes surround sont connectées, puis il le reste que ces enceintes soient toujours connectées ou non

‒ Si vous activez le Sound Grouping, les modes audio ne produisent aucune différence dans le rendu sonore.

‒ Le son n'est pas émis par toutes les enceintes de l'unité principale Soundbar et les enceintes surround, mais seulement par certaines enceintes prédénies, qui varient selon le

modèle

• Private Rear Sound : avec ce mode, le son est émis uniquement par les enceintes surround, ce qui vous offre une écoute sans être dérangé par les autres.

‒ Si vous activez ce mode, le son n'est émis ni par l'unité principale Soundbar, ni par le caisson de basse Le son n'est émis que via le canal avant des enceintes surround

‒ Si vous activez le mode Private Rear Sound, les modes audio ne produisent aucune différence dans le rendu sonore

‒ La fonction se désactive si le système est éteint ou si la connexion des enceintes surround est perdue

FRA - 8

‒ Le menu est activé uniquement si les enceintes surround sont connectées

‒ Ce mode est automatiquement désactivé et n'est plus disponible si la fonction Q-Symphony est activée

• Appuyez sur la touche (Réglages audio) pendant environ 5 secondes an de régler le son pour chaque bande de fréquences. Les fréquences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz,

2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnées à l'ide des touches Gauche/Droite et chacune peut être réglée entre -6 et +6 à l'aide des touches Haut/Bas

(Assurez-vous que le mode Son est réglé sur « Standard » )

• Si l'image du téléviseur et le son de la Soundbar ne sont pas synchronisés, sélectionnez Synchroniser dans les réglages audio, puis réglez le décalage audio entre 0~ et

300 millisecondes à l'aide des touches Haut/Bas

• Le réglage Synchroniser n'est pris en charge que pour certaines fonctions.

• Les réglages disponibles du Surround speaker mode ne sont pris en charge que par le modèle HW-Q930D

• La fonction Virtuel peut être ON/OFF à l'aide des touches Haut/Bas

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée

Page de référence

Touche de télécommande Fonction

WOOFER (Haut) Télécommande du téléviseur activée/désactivée (Veille) page 10

Haut ID SET page 13

(Réglages audio)

Égaliseur 7 bandes page 7

(Source)

Activation/Désactivation du retour vocal (Veille) page 6

Caractéristiques techniques de sortie pour les différents modes d'effets sonores

<HW-Q930D>

Effet Entrée

Sortie

Avec caisson de basse et enceintes surround

Standard

2 0 canaux 2 1 canaux

5 1 canaux 5 1 / 7 1 canaux (DTS)

7 1 canaux 7 1 canaux

Dolby Atmos®, DTS:X 7 1 4 canaux

Surround

2 0 canaux 9 1 4 canaux

5 1 canaux 9 1 4 canaux

7 1 canaux 9 1 4 canaux

Dolby Atmos®, DTS:X 9 1 4 canaux

Game Pro

2 0 canaux 9 1 4 canaux

5 1 canaux 9 1 4 canaux

7 1 canaux 9 1 4 canaux

Dolby Atmos®, DTS:X 9 1 4 canaux

Adaptive Sound

2 0 canaux 9 1 4 canaux

5 1 canaux 9 1 4 canaux

7 1 canaux 9 1 4 canaux

Dolby Atmos®, DTS:X 9 1 4 canaux

FRA - 9

<HW-Q800D>

Effet Entrée

Sortie

Avec le caisson de basse uniquement

Avec caisson de basse et enceintes

surround

Standard

2 0 canaux 2 1 canaux 2 1 canaux

5 1 canaux 5 1 canaux 5 1 / 7 1 canaux (DTS)

7 1 canaux 5 1 canaux 7 1 canaux

Dolby Atmos®, DTS:X 5 1 2 canaux 7 1 4 canaux

Surround

2 0 canaux 5 1 2 canaux 7 1 4 canaux

5 1 canaux 5 1 2 canaux 7 1 4 canaux

7 1 canaux 5 1 2 canaux 7 1 4 canaux

Dolby Atmos®, DTS:X 5 1 2 canaux 7 1 4 canaux

Game Pro

2 0 canaux 5 1 2 canaux 7 1 4 canaux

5 1 canaux 5 1 2 canaux 7 1 4 canaux

7 1 canaux 5 1 2 canaux 7 1 4 canaux

Dolby Atmos®, DTS:X 5 1 2 canaux 7 1 4 canaux

Adaptive Sound

2 0 canaux 5 1 2 canaux 7 1 4 canaux

5 1 canaux 5 1 2 canaux 7 1 4 canaux

7 1 canaux 5 1 2 canaux 7 1 4 canaux

Dolby Atmos®, DTS:X 5 1 2 canaux 7 1 4 canaux

<HW-Q700D>

Effet Entrée

Sortie

Avec le caisson de basse uniquement

Avec caisson de basse et enceintes

surround

Standard

2 0 canaux 2 1 canaux 2 1 canaux

5 1 canaux 3 1 canaux 5 1 canaux

Dolby Atmos®, DTS:X 3 1 2 canaux 5 1 4 canaux

Surround

2 0 canaux 3 1 2 canaux 5 1 4 canaux

5 1 canaux 3 1 2 canaux 5 1 4 canaux

Dolby Atmos®, DTS:X 3 1 2 canaux 5 1 4 canaux

Game Pro

2 0 canaux 3 1 2 canaux 5 1 4 canaux

5 1 canaux 3 1 2 canaux 5 1 4 canaux

Dolby Atmos®, DTS:X 3 1 2 canaux 5 1 4 canaux

Adaptive Sound

2 0 canaux 3 1 2 canaux 5 1 4 canaux

5 1 canaux 3 1 2 canaux 5 1 4 canaux

Dolby Atmos®, DTS:X 3 1 2 canaux 5 1 4 canaux

Les enceintes surround ne produisent pas de son pour 2 canaux de sortie si le mode Standard est utilisé Pour activer le son des enceintes surround, passez en mode d'effet

Surround

FRA - 10

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.

• Réglez les enceintes du téléviseur sur Enceinte externe pour utiliser cette fonction

• Fabricants prenant en charge cette fonction :

Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Éteignez la Soundbar.

2. Poussez vers le haut la touche WOOFER pendant 5 secondes

Chaque fois que vous poussez la touche WOOFER pendant 5 secondes, le mode change dans l'ordre suivant : « OFF-TV REMOTE » (mode par défaut), « SAMSUNG-TV REMOTE »,

« ALL-TV REMOTE »

Touche de télécommande Écran État

(Mode par défaut)

OFF-TV REMOTE

Désactive la télécommande de téléviseur

SAMSUNG-TV REMOTE

Active la télécommande à infrarouge d'une TV Samsung.

ALL-TV REMOTE

Active toute autre télécommande de téléviseur à infrarouge.

FRA - 11

04 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation et des unités

Utilisez le cordon d'alimentation pour brancher le caisson de basse, les enceintes surround et la Soundbar à une prise électrique, dans l'ordre suivant :

• Pour plus d’informations sur l’alimentation électrique requise et la consommation d’énergie, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Arrière de l'unité principale

de la Soundbar)

1. Connectez un cordon d'alimentation au caisson de basse

Arrière du caisson de basse

Cordon d'alimentation

2. Branchez le cordon d'alimentation aux enceintes surround gauche et droite. (en option)

Faces inférieures des enceintes

surround gauche et droite (en

option)

Cordon d'alimentation

3. Branchez le cordon d'alimentation à la Soundbar

HDMI IN 1

HDMI IN 2

ID SET

(WOOFER,

REAR)

POWER

NETWORK

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI 1

HDMI 2

ID SET

HDMI IN 1

HDMI IN 2

SERVICE

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI 1

Bas de l’unité principale

Soundbar

Cordon d'alimentation

4. Branchez le cordon d'alimentation à la Soundbar, au caisson de basse et aux enceintes surround Le caisson de basse et les enceintes surround se connectent automatiquement

lorsque la Soundbar est allumée

VOYANT D'ASSOCIATION - Bleu si activé

(en option)

REMARQUE

• Branchez le caisson de basse et les enceintes surround avant de les connecter à la Soundbar Le caisson de basse et les enceintes surround se connectent automatiquement lorsque

vous allumez la Soundbar

• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement

• Le système d'enceintes surround n'est pris en charge que par les modèles applicables.

FRA - 12

Disposition recommandée des enceintes

150° 150°

135° 135°

0°

Caisson de basse

Soundbar

Enceinte surround G Enceinte surround D

ATTENTION

• Des antennes de réception sans l sont intégrées dans le caisson de basse et les enceintes

surround. N'exposez pas les appareils à la pluie ni à l'humidité.

• An d'optimiser la qualité d'écoute, assurez-vous qu'il n'existe aucun obstacle autour du caisson de

basse et des enceintes surround

Mode Surround Speaker (HW-Q930D uniquement)

Un son surround optimal peut être émis en fonction de la position de l'enceinte surround Reportez-vous à l'illustration ci-dessous pour savoir comment positionner les enceintes

Pour activer ce mode, sélectionnez le mode Surround Speaker à l'aide de la télécommande de la Soundbar

( (Réglages audio) → Enceinte surround → (Haut) / (Bas) → Avant / Arrière)

Soundbar

Enceinte surround G Enceinte surround D

Soundbar

Enceinte surround G

Enceinte surround D

Positionnement à l'arrière Positionnement à l'avant

REMARQUE

• Ce mode n'est disponible qu'avec les modèles de Soundbar qui comprennent une enceinte surround spécique.

• En mode Front speaker, positionnez les enceintes à l'avant vers vous.

• Le mode enceinte surround est activé par défaut pour un positionnement à l'arrière

FRA - 13

Connexion manuelle du caisson de basse ou des enceintes surround

Avant de réaliser la procédure de connexion manuelle du caisson de basse décrite ci-dessous :

• Assurez-vous que les cordons d'alimentation de la Soundbar et du caisson de basse, ou des enceintes surround, sont correctement branchés

• Vériez que la Soundbar est éteinte.

1. Éteignez l'unité principale de la Soundbar.

2. Appuyez pendant au moins 5 secondes sur ID SET à l'arrière du caisson de basse et des enceintes surround

• L'indicateur rouge à l'arrière de chaque enceinte s'éteint et l'indicateur bleu clignote.

5 Sec

Clignotement

rapide en bleu

Arrière du caisson de basse Arrière du caisson de basse

Clignotement rapide en bleu

POWER

x 2

Face arrière des enceintes surround gauche et droite (en

option)

5 Sec

3. Appuyez sur la touche Haut de la télécommande pendant 5 secondes

• Le message ID SET apparaît sur l'écran de la Soundbar pendant quelques instants, puis disparaît

• La Soundbar s'allume automatiquement lorsque l'opération ID SET est terminée

SOUND

MODE

PAIR

5 Sec

ID SET

4. Vériez que le voyant LED LINK brille en bleu de manière stable (connexion terminée).

VOYANT D'ASSOCIATION - Bleu si activé

(en option)

Le voyant LED LINK arrête de clignoter et s'allume en bleu lorsqu'une connexion est établie entre la

Soundbar, le caisson de basse et les enceintes surround

REMARQUE

• Instructions pour réinitialiser le module Tx

1. Éteignez la Soundbar.

2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes

3. Suivez les instructions de la section « Connexion manuelle du caisson de basse ou des enceintes

surround »

SOUND

MODE

PAIR

5 Sec

FRA - 14

Le voyant est allumé à l'arrière du caisson de basse et des enceintes surround

LED État Description Résolution

Bleu

Caisson de basse

Enceintes surround

(modèles applicables uniquement)

Bleu

Allumée

Connexion réussie

(fonctionnement normal)

Clignote

Récupération de la connexion en

cours

Vériez que le câble d'alimentation xé à l'unité principale Soundbar

est connecté correctement ou attendez environ 5 minutes Si le voyant

continue de clignoter, essayez de connecter manuellement le caisson

de basse et les enceintes surround. Voir page 13

Rouge

Caisson de basse

Rouge

Enceintes surround

(modèles applicables uniquement)

Allumée

Veille (lorsque l'unité principale

Soundbar est éteinte)

Vériez que le câble d'alimentation xé à l'unité principale de la

Soundbar est connecté correctement

Échec de la connexion

Rétablissez la connexion Consultez les instructions relatives à la

connexion manuelle à la page 13

Caisson de basse

Rouge et bleu

Enceintes surround

(modèles applicables uniquement)

Clignote Dysfonctionnement

Consultez les coordonnées du Centre de service Samsung fournies dans

ce manuel

REMARQUE

• Si l'unité principale est hors tension, le caisson de basse entre en mode Veille et son voyant STANDBY, situé à l'arrière, s'allume en rouge après avoir clignoté en bleu plusieurs fois.

• Si vous utilisez un appareil qui exploite la même fréquence que la Soundbar près de celle-ci, des interférences peuvent provoquer des coupures de son

• La distance de transmission maximale du signal sans l de l'unité principale est d'environ 10 m, mais peut varier en fonction de votre environnement. Si un mur en béton armé ou

métallique se trouve entre l'unité principale et le caisson de basse, le système risque de ne pas fonctionner du tout car le signal sans l ne peut pas traverser le métal.

• Le système d'enceintes surround n'est pris en charge que par les modèles applicables.

ATTENTION

• Des antennes de réception sans l sont intégrées dans le caisson de basse et les enceintes surround. N'exposez pas l'appareil à la pluie ni à l'humidité.

• An d'optimiser la qualité d'écoute, assurez-vous qu'il n'existe aucun obstacle autour du caisson de basse et des enceintes surround.

• N'introduisez aucune partie de votre corps ni aucun corps étranger dans le conduit (ouverture) du caisson de basse.

• N'utilisez pas le conduit (ouverture) du caisson de base pour suspendre ce dernier à un mur.

FRA - 15

05 CONNEXION À UN TÉLÉVISEUR

Connexion à un téléviseur qui prend en charge HDMI ARC (canal de retour audio)

ATTENTION

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.

• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC Dans le cas contraire, le son du téléviseur ne sera pas émis

• Il est recommandé d'utiliser un câble HDMI certié par HDMI.org.

HDMI IN

(ARC)

HDMI TO TV

(eARC/ARC)

Effectuez la connexion au port HDMI IN

(ARC/eARC) de votre téléviseur.

Connectez au port HDMI TO TV

(eARC/ARC) sur l'unité principale

Soundbar.

Câble HDMI

Dessus de la Soundbar

Bas de la Soundbar

TV ARC

<HW-Q930D / HW-Q800D>

Dessus de la Soundbar

TV ARC

<HW-Q700D>

1. Vériez que le téléviseur et la Soundbar sont éteints, plus connectez le câble HDMI comme indiqué sur la gure.

2. Allumez la Soundbar et le téléviseur

3. « TV ARC » apparaît sur la fenêtre d'afchage de l'unité principale Soundbar et le son du téléviseur est émis.

• Si le son du téléviseur n'est pas émis, appuyez sur la touche (Multi-fonction) / (Source) sur le haut de la Soundbar ou sur la touche (Source) de la télécommande

pour sélectionner le mode « TV ARC »

• Lors de la connexion d'un téléviseur qui prend en charge la fonction eARC, « TV eARC » s'afche à l'écran et le son est émis.

• Pour une connexion avec eARC, la fonction eARC doit être activée dans le menu du téléviseur Consultez le manuel utilisateur du téléviseur pour plus de détails concernant ce

réglage.

(p. ex. sur une TV Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Paramètres expert → Mode HDMI eARC (Auto))

• Si « TV ARC » n'apparaît pas dans la fenêtre d'afchage de l'unité principale Soundbar, vériez que le câble HDMI est connecté au bon port.

• Utilisez les touches de volume de la télécommande du téléviseur pour changer le volume de la Soundbar.

REMARQUE

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC (Audio Return Channel ou canal de retour audio) à la Soundbar à l'aide d'un câble HDMI, vous pouvez

transmettre les données vidéo et audio numériques sans qu'il ne soit nécessaire de connecter un câble optique séparé

• Nous recommandons l'utilisation d'un câble HDMI sans noyau, si possible. Si vous utilisez un câble HDMI avec un noyau, choisissez-en un de diamètre inférieur à 14 mm.

• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge ARC.

• Lorsque le son d'un canal de diffusion est encodé en Dolby Digital et que le format audio de la sortie numérique (« Digital Output Audio Format ») de votre téléviseur est réglé sur

PCM, nous vous recommandons d'ajuster le réglage sur Dolby Digital. Modier ce réglage sur le téléviseur vous permettra d'obtenir un son de meilleure qualité. (Il est possible que

le menu TV utilise différents mots pour Dolby Digital et PCM en fonction du fabricant du téléviseur.)

• Les protocoles ARC/eARC prennent en charge Dolby Atmos.

• Assurez-vous que le contenu prend en charge Dolby Atmos®.

FRA - 16

Connexion à l'aide d'un câble optique

Liste de vérications préalables à la connexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.

• Lorsque vous utilisez un câble optique et que les bornes sont dotées d’un cache, veillez à retirer les caches

OPTICAL OUT

DIGITAL AUDIO IN

(OPTICAL)

Câble optique (non fourni)

Bas de la Soundbar

D.IN

Dessus de la Soundbar

<HW-Q930D / HW-Q800D>

Dessus de la Soundbar

D.IN

<HW-Q700D>

1. Vériez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL OUT du téléviseur à l'aide d'un câble optique

(non fourni), comme indiqué sur la gure.

2. Allumez la Soundbar et le téléviseur

3. Appuyez sur la touche (Multi-fonction) / (Source) en haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner le mode « D.IN »

4. Le son du téléviseur est émis par la Soundbar

FRA - 17

Connexion via Bluetooth

Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez proter d'un son stéréo sans le casse-tête du câblage.

• Seul un téléviseur Samsung TV peut être connecté à la fois.

• Seul un téléviseur Samsung TV prenant en charge la fonction Bluetooth peut être connecté. Vériez les caractéristiques techniques de votre téléviseur.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande de la Soundbar pour passer en mode « BT PAIRING »

PAIR

(OU)

a. Appuyez sur la touche (Multi-fonction) / (Source) située sur le panneau supérieur, puis sélectionnez « BT »

« BT » passe automatiquement sur « BT PAIRING » en quelques secondes ou sur « BT READY » si une connexion est déjà enregistrée.

Dessus de la Soundbar

BT READY

<HW-Q930D /

HW-Q800D>

Dessus de la Soundbar

BT READY

<HW-Q700D>

b. Lorsque « BT READY » s'afche, maintenez enfoncée la touche (Micro activé/désactivé) / (Source) sur le panneau supérieur de la Soundbar pendant plus de

5 secondes jusqu'à ce que le message « BT PAIRING » s'afche.

5 Sec 5 Sec

Dessus de la Soundbar

BT PAIRING

<HW-Q930D /

HW-Q800D>

Dessus de la Soundbar

BT PAIRING

<HW-Q700D>

2. Sélectionnez le mode Bluetooth sur la TV Samsung.

(p ex Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Liste des enceintes Bluetooth → Soundbar Q-Series (Bluetooth))

3. Sélectionnez « Soundbar Q-Series » dans la liste à l'écran du téléviseur

Pour toute Soundbar disponible, le message « Appariement nécessaire » ou « Apparié » apparaît sur la liste des appareils Bluetooth du téléviseur Pour connecter le téléviseur

Samsung TV à la Soundbar, sélectionnez le message, puis établissez une connexion.

• Lorsque la TV Samsung est connectée, [Nom du téléviseur] → « BT » apparaît sur l'écran frontal de la Soundbar

4. Vous pouvez à présent proter du son de la TV Samsung à partir de la Soundbar.

• Une fois que vous avez connecté votre Soundbar à votre TV Samsung pour la première fois, utilisez le mode « BT READY » pour vous reconnecter

Si la connexion avec l'appareil échoue

• S'il y a déjà une Soundbar (p ex Soundbar Q-Series) dans la liste des enceintes afchée à l'écran de la TV Samsung, supprimez-la.

• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la Soundbar et du téléviseur Samsung TV

Appuyez sur la touche (Multi-fonction) / (Source) en haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner un mode autre que « BT »

• La déconnexion prend un certain temps, car la TV Samsung doit recevoir une réponse de la part de la Soundbar.

(Le temps requis peut varier selon le modèle du téléviseur Samsung TV.)

FRA - 18

Quelle est la différence entre les modes BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez reconnecter n'importe quel téléviseur Samsung TV ou appareil mobile qui a déjà été connecté par le passé.

• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar

(Appuyez sur la touche PAIR de la télécommande ou maintenez enfoncée la touche (Micro activé/désactivé) / (Source) en haut de la Soundbar pendant plus de

5 secondes lorsque la Soundbar est en mode « BT » )

Remarques concernant la connexion Bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m pour établir la connexion par le biais de la communication Bluetooth

• Si un code d'identication personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.

• La Soundbar s'éteint automatiquement après 18 minutes passées en mode Prêt

• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune connexion sous certaines circonstances :

‒ En présence d'un fort champ électromagnétique autour de la Soundbar.

‒ Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar

‒ Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient

• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale

Soundbar (par ex. des micro-ondes, des appareils LAN sans l, etc.).

• Pour activer/désactiver la connexion Bluetooth

Appuyez sur le bouton TONE CONTROL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Bluetooth

FRA - 19

Connexion via Wi-Fi

Liste de vérications préalables à la connexion

• La connexion Wi-Fi n'est disponible que sur les TV Samsung.

• Vériez si le routeur sans l (Wi-Fi) est activé et si le téléviseur est connecté au routeur

• Le téléviseur et la Soundbar doivent être connectés au même réseau sans l (Wi-Fi).

• Si votre routeur sans l (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service

Internet pour plus de détails

• Les menus pouvant varier selon l'année de fabrication, reportez-vous au manuel de votre téléviseur

• Pour connecter le téléviseur à la Soundbar par Wi-Fi, connectez d'abord la Soundbar au routeur sans l. Pour plus de détails sur l'établissement d'une connexion Wi-Fi, voir

page 26

1. Pour plus d'informations sur la connexion Wi-Fi à la Soundbar, voir page 26, « Méthode 2. Connexion via Wi-Fi (Réseau sans l) »

2. Changez la source d'entrée du téléviseur en utilisant le menu Audio de la Soundbar.

• TV Samsung sorties en 2017 ou ultérieurement

Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Soundbar Q-Series (Wi-Fi)

REMARQUE

• La connexion Dolby Atmos en Wi-Fi est disponible sur certaines TV Samsung et certains modèles de Soundbar.

• Précaution : La Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi.

• Pour activer/désactiver la connexion Wi-Fi

Appuyez sur le bouton CH LEVEL sur la télécommande de la Soundbar pendant 30 secondes pour activer/désactiver le Wi-Fi

FRA - 20

Utilisation de la fonction Q-Symphony

• Quand la Soundbar se connecte à un téléviseur Samsung qui prend en charge la fonction Q-Symphony, vous pouvez écouter simultanément le son via la Soundbar et le téléviseur. Si

vous utilisez la fonction Q-Symphony, le son surround émis par le téléviseur vous permet de proter d'effets sonores surround plus riches en trois dimensions.

• Quand la Soundbar est connectée, le menu « Q-Symphony » s'afche sur le téléviseur.

Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son

• Exemple de menu TV : Q-Symphony

TV ARC/eARC

Menu TV

Câble HDMI

Menu TV

Câble optique (non fourni)

D.IN

Wi-Fi

Menu TV

Wi-Fi

REMARQUE

• Le produit peut fonctionner selon le Codec pris en charge par le téléviseur.

• Cette fonction n’est prise en charge que lorsque le câble HDMI, le câble optique (non fourni) ou le Wi-Fi est connecté.

• Le message afché peut différer selon le modèle de téléviseur.

• Assurez-vous que votre téléviseur et votre Soundbar sont connectés au même routeur sans l/à la même fréquence.

• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

FRA - 21

Utilisation de SpaceFit Sound

Cette fonction analyse l'espace d'écoute de l'utilisateur à l'aide du microphone de la Soundbar et offre le son optimal pour cet espace L'optimisation du son se fait automatiquement

Méthode 1. Connexion via la Soundbar

Pour activer cette fonction, activez le mode SpaceFit Sound avec la télécommande de la Soundbar

1. Appuyez sur la touche (Réglages audio) pour activer le mode SpaceFit Sound

Le message « SPACEFIT SOUND OFF » s'afche sur l'écran.

2. Appuyez sur la touche Haut de la télécommande pour activer le mode SpaceFit Sound

Le message « ON » s'afche à l'écran.

SOUND

MODE

PAIR

3. Appuyez sur la touche Bas de la télécommande pour désactiver le mode SpaceFit Sound

Le message « OFF » s'afche à l'écran.

SOUND

MODE

PAIR

• Cette méthode est disponible dans tous les modes audio

Méthode 2. Connexion via un téléviseur

Pour activer cette fonction, activez le mode Son adaptatif+ via le menu de votre TV Samsung.

(Accueil ( ) → Menu →→ Paramètres ( ) Tous les paramètres ( ) → Général → Paramètres de mode intelligent → Adaptive Sound+)

• Le mode sonore sur votre Soundbar passe automatiquement sur Adaptive Sound+ si vous activez le mode Adaptive Sound+ sur votre téléviseur

REMARQUE

• Cette fonction est active si la Soundbar se connecte à certaines TV Samsung.

• Les modèles HW-Q700D ne prennent en charge que la méthode de « Connexion via un téléviseur ».

FRA - 22

06 CONNEXION D'UN APPAREIL EXTERNE

Méthode 1. Connexion à l'aide d'un câble HDMI (prise en charge du décodage et de la lecture Dolby Atmos /

DTS:X)

Liste de vérications préalables à la connexion

• Si les options de sortie audio comprennent un ux audio secondaire, assurez-vous que ce dernier est réglé sur « Off ».

• Assurez-vous que le contenu prend en charge Dolby Atmos® / DTS:X.

DIGITAL AUDIO IN

(OPTICAL)

HDMI TO TV

(eARC/ARC)

HDMI

HDMI IN

(ARC)

HDMI OUT

Bas de la Soundbar

HDMI

Appareil externe

Câble HDMI

(fourni)

Dessus de la Soundbar

<HW-Q930D / HW-Q800D><HW-Q700D>

1. Utilisez un câble HDMI pour relier le port HDMI OUT de l'appareil externe au port HDMI qui se trouve au bas de la Soundbar

2. Utilisez un câble HDMI (fourni) pour relier le port HDMI IN du téléviseur au port HDMI TO TV (eARC/ARC) qui se trouve au bas de la Soundbar

3. Allumez la Soundbar, le téléviseur et l'appareil externe

4. Appuyez sur la touche (Multi-fonction) / (Source) en haut de la Soundbar ou sur la touche (Source) de la télécommande pour sélectionner le mode « HDMI »

5. L'écran de la Soundbar indique que le mode « HDMI » est actuellement sélectionné et la Soundbar commence à diffuser du son

REMARQUE

• Lorsque vous utilisez Dolby Atmos® / DTS:X : Si la source d'entrée est Dolby Atmos® / DTS:X, reportez-vous à la section « Caractéristiques techniques de sortie pour les

différents modes d‘effets sonores » page 8

• Lorsque Dolby Atmos® est activé, « DOLBY ATMOS » apparaît sur l'écran frontal

• Lorsque DTS:X est activé, « DTS:X » s'afche sur l'écran frontal.

• Conguration de Dolby Atmos® / DTS:X sur votre lecteur BD ou autre appareil

Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou autre appareil et assurez-vous que « Pas d‘encodage » est sélectionné pour le ux

binaire. Par exemple, sur un lecteur BD Samsung, allez dans Home Menu → Sound → Digital Output, puis sélectionnez Bitstream (non traité).

Caractéristiques techniques des signaux UHD pris en charge (3840 x 2160p)

Fréquence d'images (i/s) Intensité de couleur RVB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

< 60

8 bits O O O O

10 bits - - O O

12 bits - - O O

120

8 bits - - - -

10 bits - - - -

• La spécication prise en charge peut varier en fonction de l'appareil externe connecté ou des conditions d'utilisation.

FRA - 23

Méthode 2. Connexion à l'aide d'un câble optique

DIGITAL AUDIO IN

(OPTICAL)

OPTICAL OUT

Lecteur BD / DVD / décodeur /

console de jeu

Dessus de la Soundbar

D.IN

Câble optique

(non fourni)

Bas de la Soundbar

<HW-Q930D / HW-Q800D>

Dessus de la Soundbar

D.IN

<HW-Q700D>

1. Utilisez un câble optique (non fourni) pour connecter l'entrée numérique optique DIGITAL AUDIO IN (OPTICAL) de l'unité principale de la Soundbar et la sortie optique

« OPTICAL OUT » sur l'appareil externe.

2. Allumez la Soundbar et l'appareil externe

3. Pour sélectionner le mode « D.IN », appuyez sur la touche (Multi-fonction) / (Source) en haut de la Soundbar ou sur la touche (Source) de la télécommande

4. Votre Soundbar produira des sons depuis l'appareil externe.

FRA - 24

07 CONNEXION D'UN APPAREIL MOBILE

Méthode 1. Connexion via Bluetooth

Lorsqu'un appareil mobile est connecté via Bluetooth, vous pouvez proter d'un son stéréo sans le casse-tête du câblage.

• Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement

Connexion initiale

• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, veillez à ce que celui-ci soit à une distance inférieure à 1 m de la Soundbar

1. Appuyez sur la touche PAIR de la télécommande de la Soundbar pour passer en mode « BT PAIRING »

PAIR

Appareil mobile

(OU)

a. Appuyez sur la touche (Multi-fonction) / (Source) située sur le panneau supérieur, puis sélectionnez « BT »

« BT » passe automatiquement sur « BT PAIRING » en quelques secondes ou sur « BT READY » si une connexion est déjà enregistrée.

Dessus de la Soundbar

BT READY

<HW-Q930D /

HW-Q800D>

Dessus de la Soundbar

BT READY

<HW-Q700D>

b. Lorsque « BT READY » s'afche, maintenez enfoncée la touche (Micro activé/désactivé) / (Source) sur le panneau supérieur de la Soundbar pendant plus de

5 secondes jusqu'à ce que le message « BT PAIRING » s'afche.

5 Sec

Dessus de la Soundbar

BT PAIRING

<HW-Q930D /

HW-Q800D>

Dessus de la Soundbar

BT PAIRING

<HW-Q700D>

2. Sur votre appareil, sélectionnez « Soundbar Q-Series » dans la liste qui s'afche.

• Lorsque la Soundbar est connectée à l'appareil mobile, [Nom de l'appareil mobile] → « BT » apparaît sur l'écran frontal

3. Lisez des chiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.

• Une fois que vous avez connecté votre Soundbar à votre appareil mobile pour la première fois, utilisez le mode « BT READY » pour vous reconnecter

Si la connexion avec l'appareil échoue

• S'il y a déjà une Soundbar, (p. ex. « Soundbar Q-Series ») dans la liste des enceintes afchée sur l'appareil mobile, supprimez-la.

• Répétez les étapes 1 et 2

Quelle est la différence entre les modes BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez reconnecter n'importe quel téléviseur Samsung TV ou appareil mobile qui a déjà été connecté par le passé.

• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar

(Appuyez sur la touche PAIR de la télécommande ou maintenez enfoncée la touche (Micro activé/désactivé) / (Source) en haut de la Soundbar pendant plus de

5 secondes lorsque la Soundbar est en mode « BT » )

FRA - 25
