Milwaukee 2833-20 M18 Fuel 6-1/2" Circular Saw User Manual

Cat. No. / No de Cat.

2833-20

M18 FUEL™ 6-1/2" CIRCULAR SAW

SCIE CIRCULAIRE DE 165 mm (6-1/2") M18 FUEL™

SIERRA CIRCULAR DE 165 mm (6-1/2") M18 FUEL™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the

risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

CIRCULAR SAW

Cutting procedures

•

DANGER

Keep hands away from cutting area

and the blade. Keep your second

hand on auxiliary handle, or motor housing. If both

hands are holding the saw, they cannot

be cut by the blade.

• Do not reach underneath the workpiece. The

guard cannot protect you from the blade below the

workpiece.

• Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

• Never hold workpiece being cut in your hands or

across your leg while cutting. Secure the work-

piece to a stable platform. It is important to support

the work properly to minimize body exposure, blade

binding, or loss of control.

• Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring. Contact with a “live” wire will also make

exposed metal parts of the power tool “live”

and could give the operator an electric shock.

• When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

• Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades

that do not match the mounting hardware of the saw

will run o󰀨-centre, causing loss of control.

• Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance

and safety of operation.

Further safety instructions for all saws

Kickback causes and related warnings

- Kickback is a sudden reaction to a pinched, bound

or misaligned saw blade, causing an uncontrolled

saw to lift up and out of the workpiece toward the

operator;

- When the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back toward

the operator;

- If the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig

into the top surface of the wood causing the blade

to climb out of the kerf and jump back toward the

operator.

Kickback is the result of saw misuse and/or incor-

rect operating procedures or conditions and can be

avoided by taking proper precautions as given below:

• Maintain a rm grip with both hands on the

saw and position your arms to resist kick-

back forces. Position your body to either side

of the blade, but not in line with the blade.

Kickback could cause the saw to jump back-

wards, but kickback forces can be controlled by

the operator, if proper precautions are taken.

• When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take correc-

tive actions to eliminate the cause of blade binding.

• When restarting a saw in the workpiece, centre

the saw blade in the kerf so that saw teeth are not

engaged into the material. If saw blade is binding,

it may walk up or kickback from the workpiece as

the saw is restarted.

• Support large panels to minimise the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the line

of cut and near the edge of the panel.

• Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf caus-

ing excessive friction, blade binding and kickback.

• Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

• Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

Lower guard function

• Check lower guard for proper closing be-

fore each use. Do not operate the saw if

lower guard does not move freely and close

instantly. Never clamp or tie the lower guard

into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the

lower guard with the retracting handle and make

sure it moves freely and does not touch the blade

or any other part, in all angles and depths of cut.

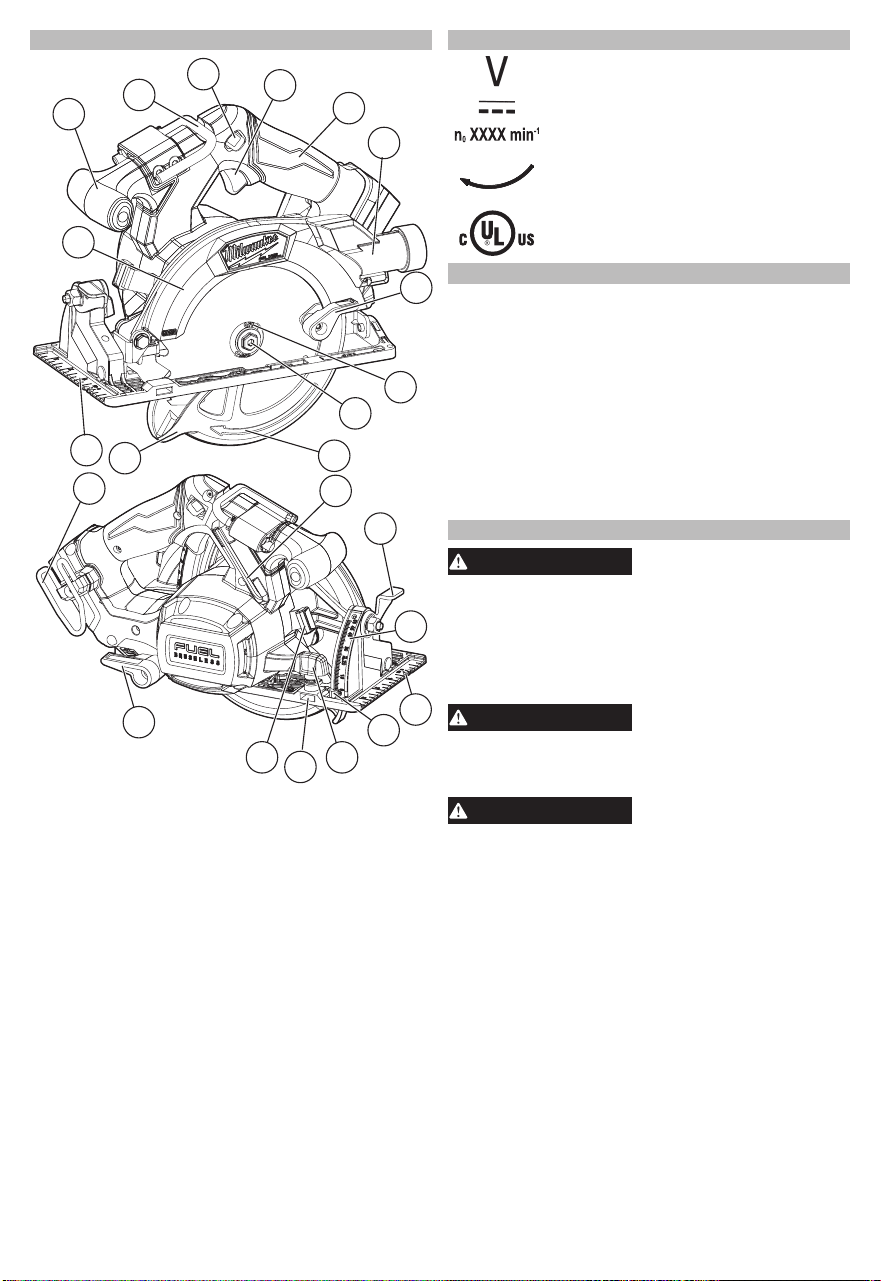

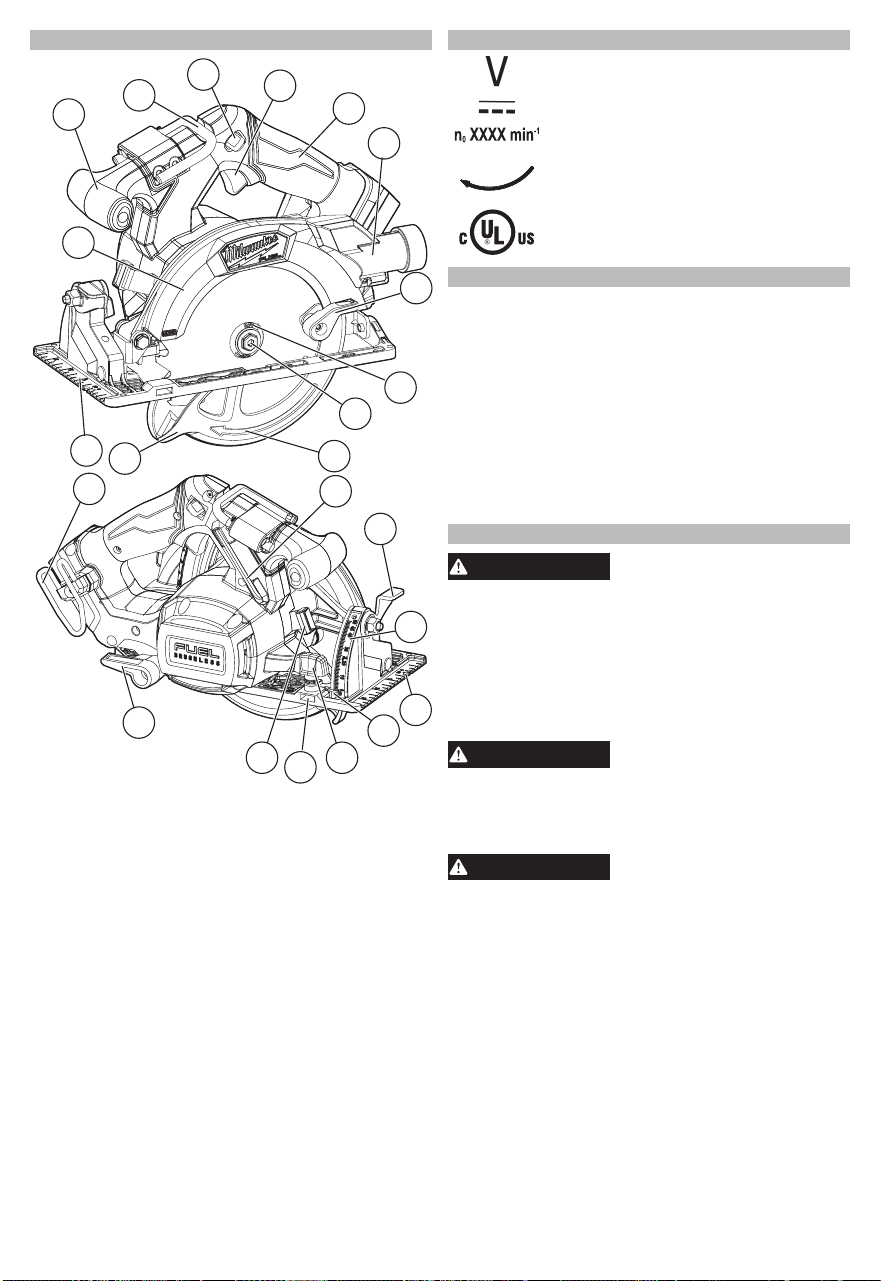

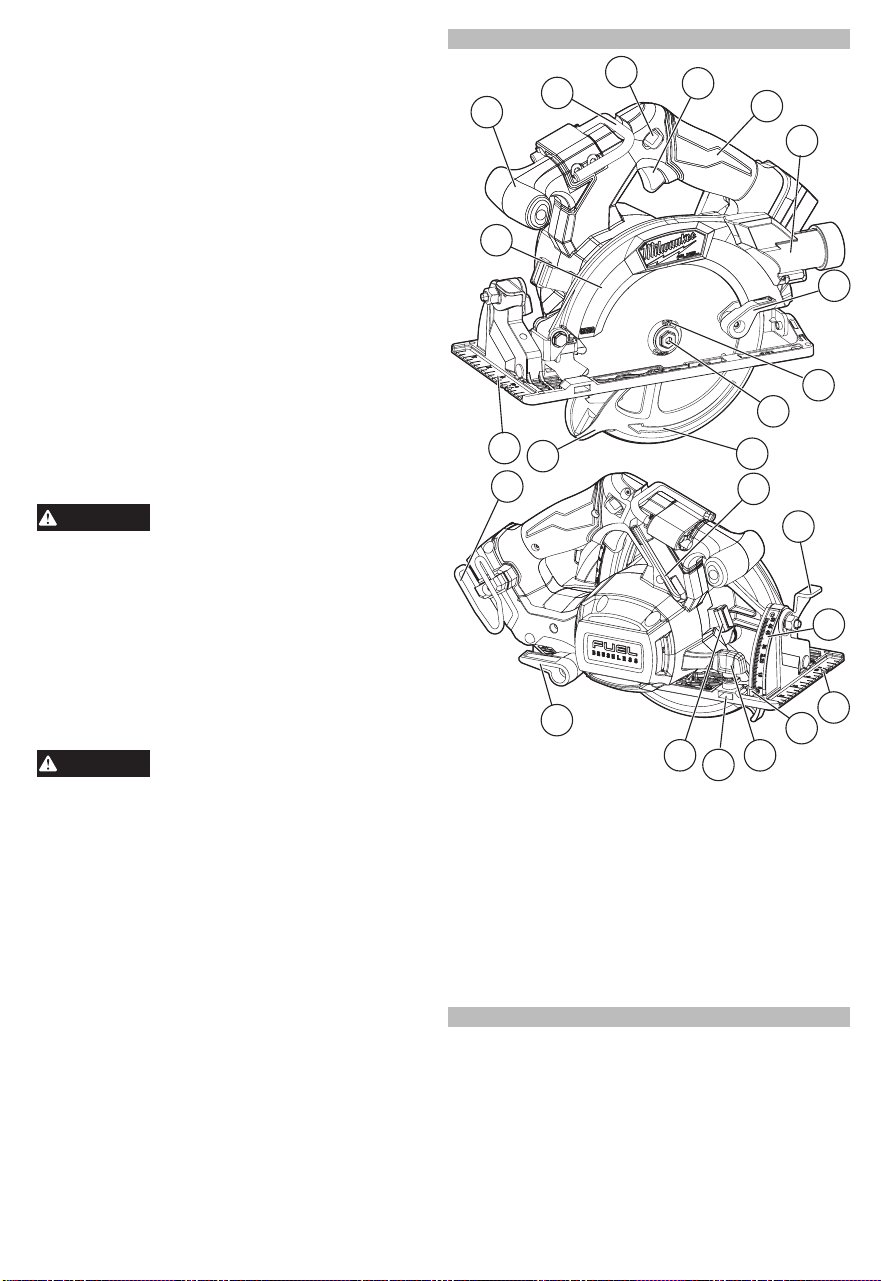

FUNCTIONAL DESCRIPTION

1. Front handle

2. Rafter hook

3. Lock-o󰀨 button

4. Trigger

5. Handle

6. Universal dust port

adapter

7. Lower guard lever

8. Blade ange

9. Blade bolt

10. Lower guard arrow

11. Lower guard

12. Shoe

13. Upper guard

14. Wrench

15. Bevel adjusting knob

16. Bevel scale

17. Sight lines

18. Bevel pointer

19. Rip fence adjusting

knob

20. Rip fence slot

21. Spindle lock button

22. Depth adjusting lever

23. Belt hook

SPECIFICATIONS

Cat. No. ..................................................... 2833-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

No Load RPM ..................................................6000

Blade Size ..................................................... 6-1/2"

Arbor ................................................................. 5/8"

Depth of Cut at 90° ................................. 0 to 2-1/4"

Depth of Cut at 45° ............................... 0 to 1-9/16"

Recommended Ambient

Operating Temperature ......................0°F to 125°F

• Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use.

Lower guard may operate sluggishly due to dam-

aged parts, gummy deposits, or a build-up of debris.

• Lower guard should be retracted manually only

for special cuts such as “plunge cuts” and

“compound cuts.” Raise lower guard by retracting

handle and as soon as blade enters the material, the

lower guard must be released. For all other sawing,

the lower guard should operate automatically.

• Always observe that the lower guard is covering

the blade before placing saw down on bench or

oor. An unprotected, coasting blade will cause the

saw to walk backwards, cutting whatever is in its path.

Be aware of the time it takes for the blade to stop after

switch is released.

• Do not touch material immediately after it has

been cut. Use caution; cut material may be hot

and sharp.

• Do not use cutting oil. The use of cutting oil may

cause a re.

• Do not use tool near ammable material. Sparks

may cause re.

• Do not start the blade when in contact with

workpiece. Wait for blade to reach full speed before

beginning cut.

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an

OSHA compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

4. Release the lower guard.

• If the guard immediately springs back into place, it

is working correctly and you may continue with

use.

• If the guard does not immediate spring back

into place, clean the upper and lower guards to

remove all chips and debris. Then, check the

operation again by starting with step 1.

• If the guard still does not immediately spring back

into place, contact a MILWAUKEE service facility

for repairs.

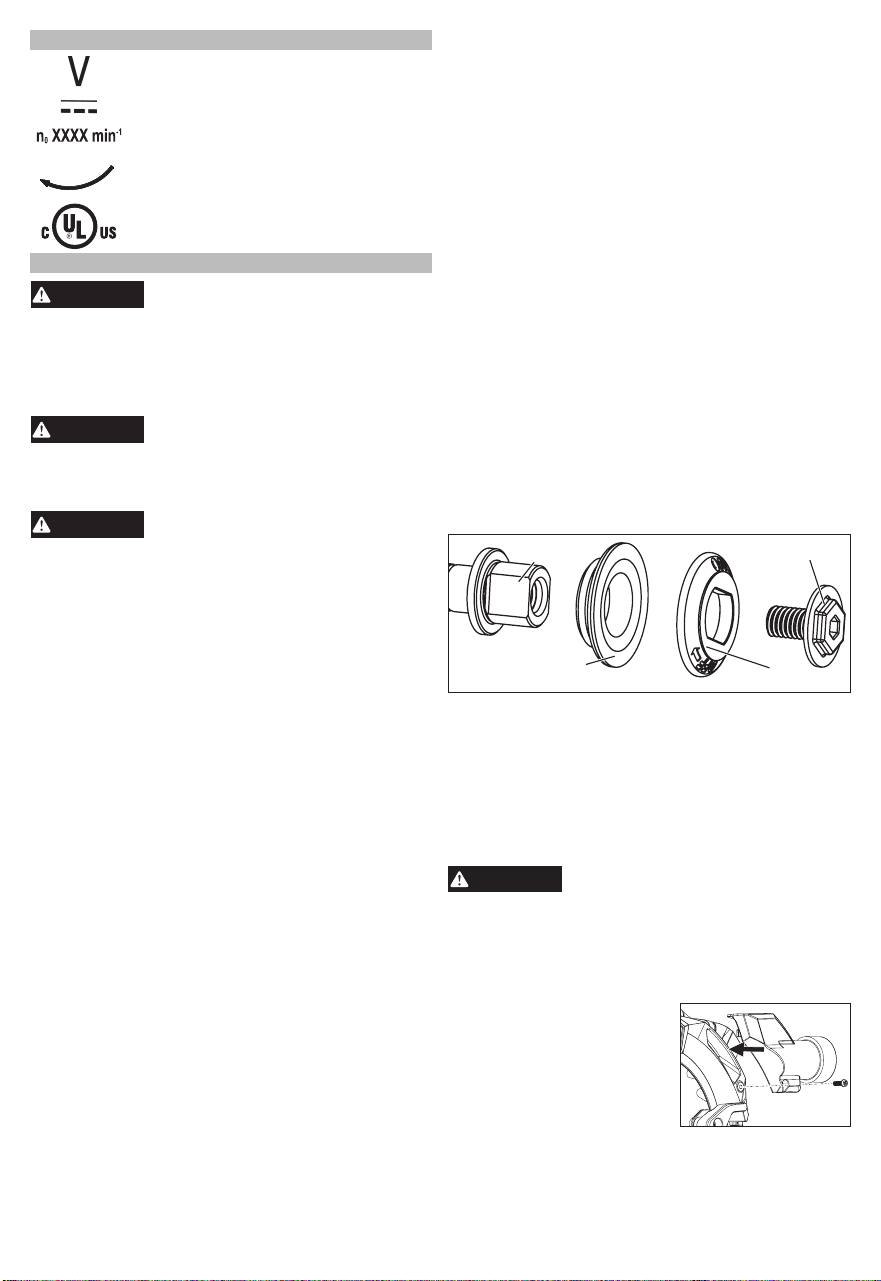

Installing and Removing Blades

1. WARNING! Remove battery to avoid starting the tool.

Do not touch the saw blade with bare hands immedi-

ately after cutting; it may be hot and could burn skin.

2. Place the saw on a at surface with the blade fac-

ing upwards. To remove the bolt from the spindle,

push in the spindle lock button. While holding in

the spindle lock button, use the wrench provided

with the tool to turn the bolt in the “OFF” direction

indicated on the blade ange. Remove the bolt

and blade ange.

3. Slide the lower guard lever up to raise the lower

guard. Remove the blade from the spindle. Always

clean the spindle, upper guard and lower guard to

remove any dirt and sawdust.

NOTE: Do not remove inner blade ange. Larger

diameter of inner ange should face the blade.

Spindle

Bolt

Inner ange

Outer ange

4. To install a blade, place the blade on the spindle

with the teeth pointing in the same direction as

the arrow on the lower guard. Release the lower

guard lever.

5. Place the blade ange on the spindle and hand

tighten the bolt.

6. While holding in the spindle lock button, use the

wrench to turn the bolt in the opposite direction

indicated on the blade ange and tighten securely.

WARNING

Always use either the dust chute

or vacuum hose adaptor/vacuum.

Failure to do so could cause dust or foreign

objects to be thrown into your face or eyes which

could result in serious injury.

Universal Dust Port Adapter

Use the universal dust port adapter to attach the saw

to a vacuum hose.

1. WARNING! Remove battery

to avoid starting the tool.

2. Insert the vacuum hose

adapter into the upper

guard. Tighten the screw to

.9 ft-lbs using a calibrated

device.

3. Connect the vacuum hose to the adapter, twisting

together to secure.

4. To remove, reverse the procedure.

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Match the arrow direction on the saw

blade with the arrow direction on the

saw.

UL Listing for Canada and U.S.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with the charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

Selecting Blade

Always:

• Use the correct blade type for the application. Using

the wrong blade may result in reduced performance

or damage to the blade.

• Use sharp, thin kerf blades with a maximum safe op-

erating speed greater than the no load RPM marked

on the tool's nameplate. Dull blades tend to overload

the tool and increase the chance of kickback.

• Use the appropriate size blade and arbor found in

the specications chart.

Never:

• Use blades that are cracked or have broken teeth.

• Use any type of abrasive cut-o󰀨 wheel or dry dia-

mond cutting blades.

• Sharpen ferrous metal cutting blades.

Read the blade manufacturer's instructions before

use. Refer to the blade manufacturer's recommenda-

tions regarding sharpening of the blade.

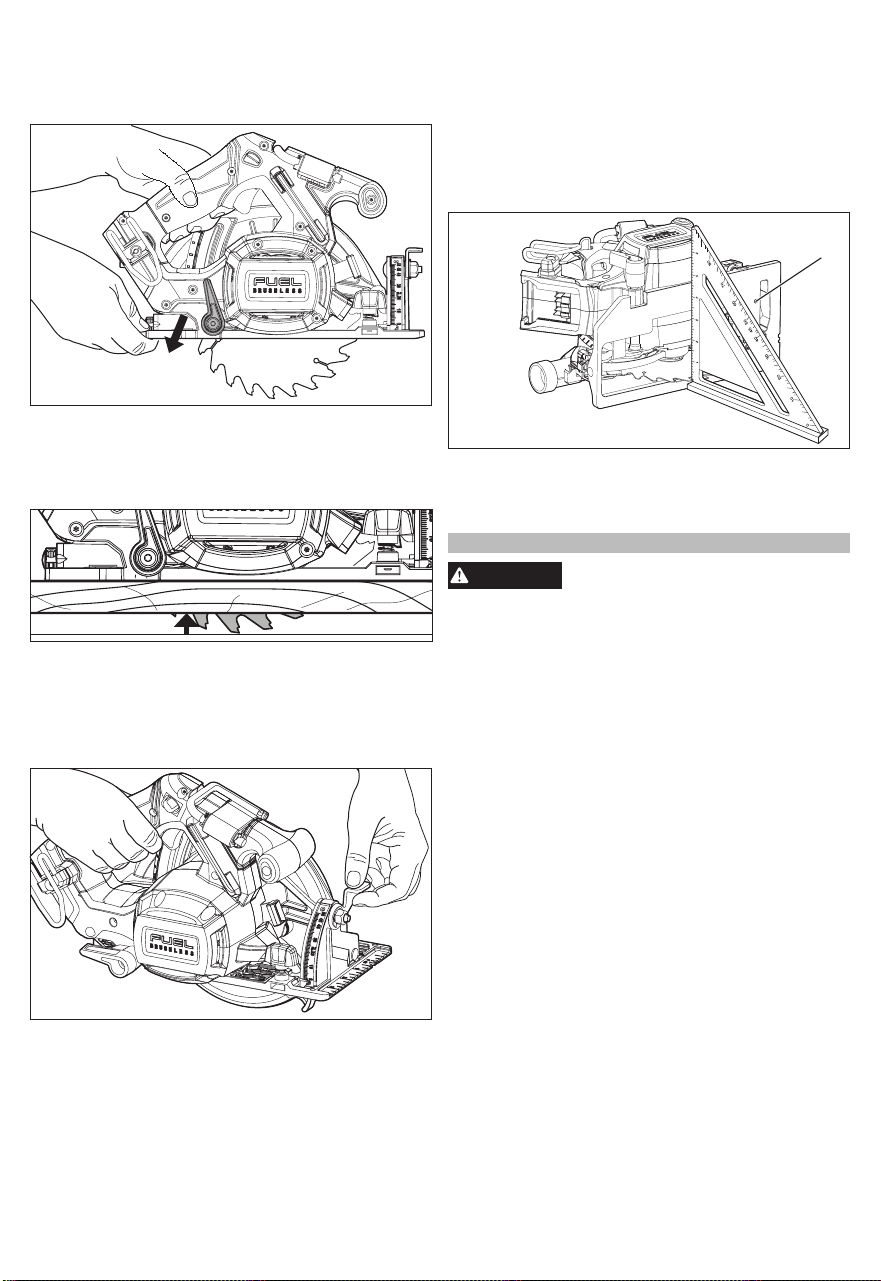

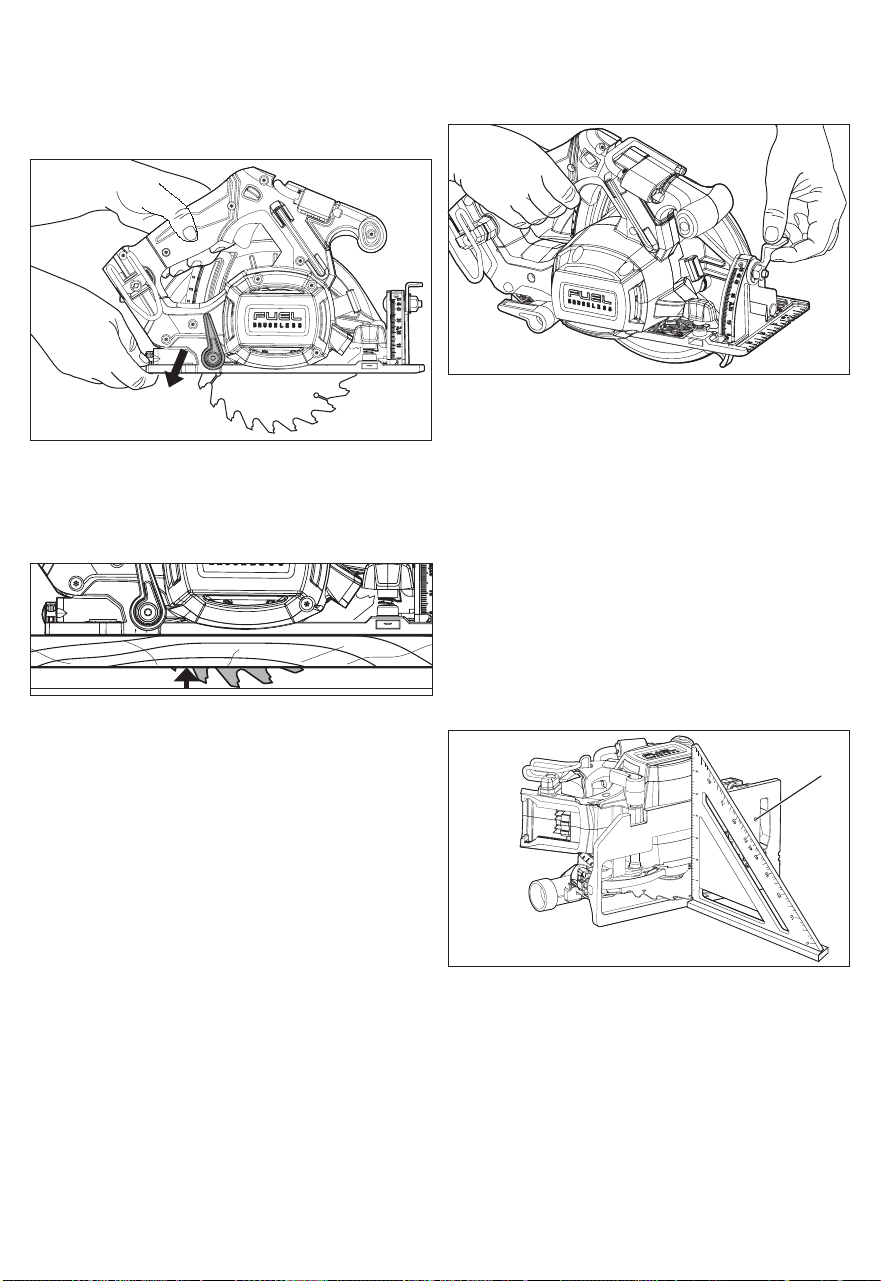

Checking the Operation of the Lower Guard

Check the operation and condition of the lower guard

lever. If the guard and the lever are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a buildup of debris.

1. WARNING! Remove battery to avoid starting the tool.

2. Place the tool on its side.

NOTE: This procedure will not show proper lower

guard operation if the tool is not on its side.

3. Grasp the lower guard by the sides and push it all

the way back into the blade housing.

Adjusting Depth

1. WARNING! Remove battery to avoid starting the tool.

2. To adjust the depth of the cut, hold the saw by

the handle and loosen the depth adjusting lever by

pushing it up towards the motor housing.

3. Raise or lower the shoe to the desired position.

Markings in 1/4" increments are located on the in-

ner side of the upper guard for depth setting. For the

proper depth setting, the blade should extend no

more than 1/8" to 1/4" below the material being cut.

1/4"

(

6 mm

)

4. Press down on the depth adjusting lever to secure

the shoe position.

Adjusting Bevel Angle

1. WARNING! Remove battery to avoid starting the tool.

2. To adjust the angle of the cut, hold the saw by

the handle and loosen the bevel adjusting knob.

3. Hold the front of the shoe and rotate the saw by

the handle to the desired angle as indicated by

the markings on the bevel scale.

4. Tighten the bevel adjusting knob securely.

Adjusting the Blade to Shoe

The shoe has been adjusted at the factory to a 90

degree setting. Inspect the saw regularly to make

sure the blade is 90 degrees to the shoe.

1. WARNING! Remove battery to avoid starting the tool.

2. Set the bevel pointer to zero.

3. To make sure the blade is 90 degrees to the shoe,

place saw on the blade side and retract lower

guard. Place a square against the blade and shoe

to inspect the degree setting.

Bevel adjustment

screw

4. To adjust the degree setting, loosen the bevel adjust-

ing knob. Turn the bevel adjustment screw in or out

until the blade is at a 90 degree angle with the shoe.

5. Tighten the bevel adjusting knob securely.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Keep hands away from the blade and other mov-

ing parts.

Kickback causes and related warnings

- Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw

to lift up and out of the workpiece toward the operator;

- When the blade is pinched or jammed tightly by the

kerf closing down, the blade stalls and the motor reac-

tion drives the unit rapidly back toward the operator;

- If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below:

• Maintain a rm grip with both hands on the saw and

position your arms to resist kickback forces. Posi-

tion your body to either side of the blade, but not

in line with the blade. Kickback could cause the saw

to jump backwards, but kickback forces can be con-

trolled by the operator, if proper precautions are taken.

• When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes

to a complete stop. Never attempt to remove the

saw from the work or pull the saw backward while

the blade is in motion or kickback may occur. In-

vestigate and take corrective actions to eliminate the

cause of blade binding.

• When restarting a saw in the workpiece, centre the

saw blade in the kerf and check that saw teeth are

not engaged into the material. If saw blade is bind-

ing, it may walk up or kickback from the workpiece as

the saw is restarted.

• Support large panels to minimise the risk of blade

pinching and kickback. Large panels tend to sag

under their own weight. Supports must be placed under

the panel on both sides, near the line of cut and near

the edge of the panel.

• Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

• Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

• Use extra caution when sawing into existing walls

or other blind areas. The protruding blade may cut

objects that can cause kickback.

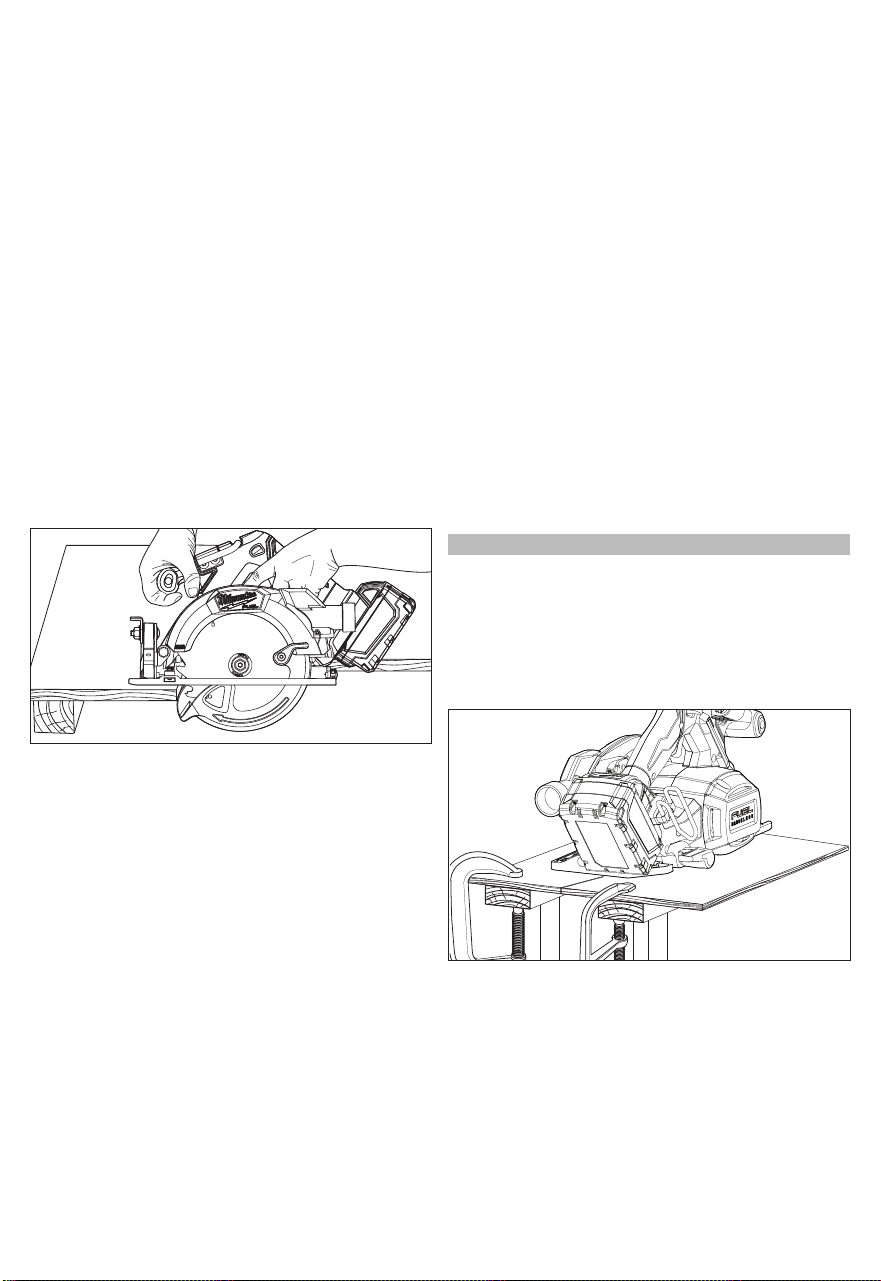

General Operation

Always clamp the workpiece securely on a saw horse

or bench. See “Applications” for the correct way to

support your work in di󰀨erent situations.

1. Draw a cutting line. Place the front of the shoe on

the edge of the workpiece without making blade

contact. Hold the handle with one hand and the

front handle with the other.

2. Line up the sight line with your cutting line. Position

your arms and body to resist kickback.

3. To start the saw, push the lock-o󰀨 button down

while pulling the trigger. Allow the motor to reach

full speed before beginning cut.

4. While cutting, keep the shoe flat against the

workpiece and maintain a rm grip. Do not force

the saw through the workpiece. Forcing a saw can

cause kickback.

5. If making a partial cut, restarting in mid-cut or

correcting direction, allow the blade to come to

a complete stop. To resume cutting, center the

blade in the kerf, back the saw away from cutting

edge a few inches, push the lock-o󰀨 button down

while pulling the trigger and re-enter the cut slowly.

6. If the saw binds and stalls, maintain a rm grip

and release the trigger immediately. Hold the saw

motionless in the workpiece until the blade comes

to a complete stop.

7. After nishing a cut, be sure the lower guard closes

and the blade comes to a complete stop before

setting the saw down.

8. When cutting plastic, avoid overheating the blade

and blade teeth to prevent melting the workpiece.

Electric Brake

The electric brake engages when the trigger is re-

leased, causing the blade to stop and allowing you

to proceed with your work. Generally, the saw blade

stops within two seconds. However, there may be a de-

lay between the time you release the trigger and when

the brake engages. Occasionally the brake may miss

completely. If the brake misses frequently, the saw

needs servicing by an authorized MILWAUKEE ser-

vice facility. The brake is not a substitute for the guard,

and you must always wait for the blade to stop com-

pletely before removing the saw from the workpiece.

Troubleshooting

If the blade does not follow a straight line:

• Teeth are dull. This is caused by hitting a hard object

such as a nail or stone, dulling teeth on one side. The

blade tends to cut to the side with the sharpest teeth.

• Shoe is out of line or bent

• Blade is bent

• Rip fence or guide is not being used

If the blade binds, smokes or turns blue from friction:

• Blade is dull

• Blade is on backwards

• Blade is bent

• Blade is dirty

• Workpiece is not properly supported

• Incorrect blade is being used

• Battery charge is low

APPLICATIONS

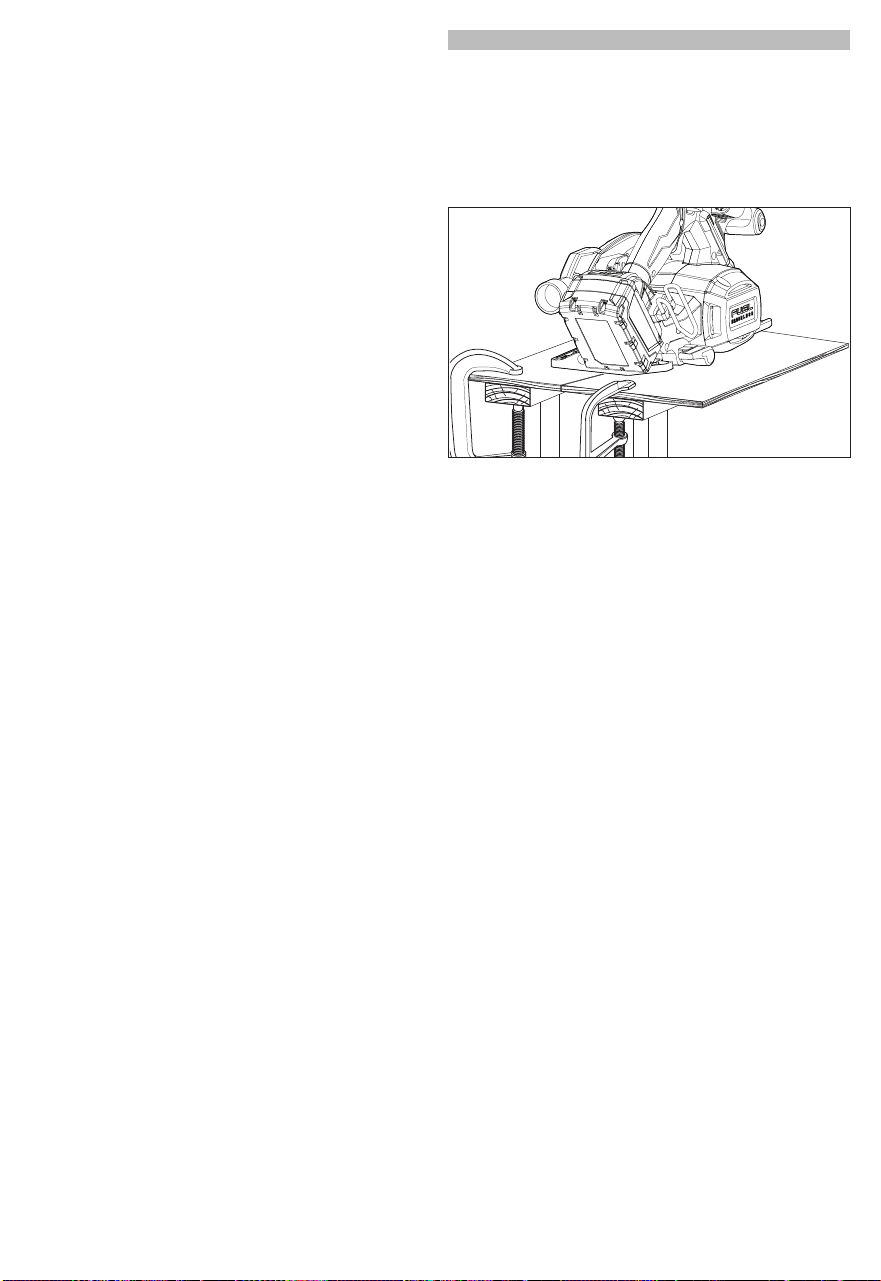

Cutting Large Panels

Large panels and long boards sag or bend if they are

not correctly supported. If you attempt to cut without

leveling and properly supporting the workpiece, the

blade will tend to bind, causing kickback.

Support large panels. Be sure to set the depth of the

cut so that you only cut through the workpiece, not

through the supports.

Cross-Cutting Wood

Cross-cutting is cutting across the grain. Select the

proper blade for your job. Advance the saw slowly

to avoid splintering the wood.

Ripping Wood

Ripping is cutting lengthwise with the grain. Select

the proper blade for your job. Use a rip fence for rips

4" wide or less. To install the rip fence, slide the bar

through the rip fence slot in either side of the shoe.

The width of the cut is the distance from the inside of

the blade to the inside edge of the rip fence. Adjust

the rip fence for the desired width, and lock the setting

by tightening the rip fence adjusting knob.

When ripping widths greater than 4", clamp or tack

1/2" lumber to workpiece and use the edge of the

shoe as a guide.

WARNING

To reduce the risk of electric shock,

check work area for hidden pipes

and wires before making plunge cuts.

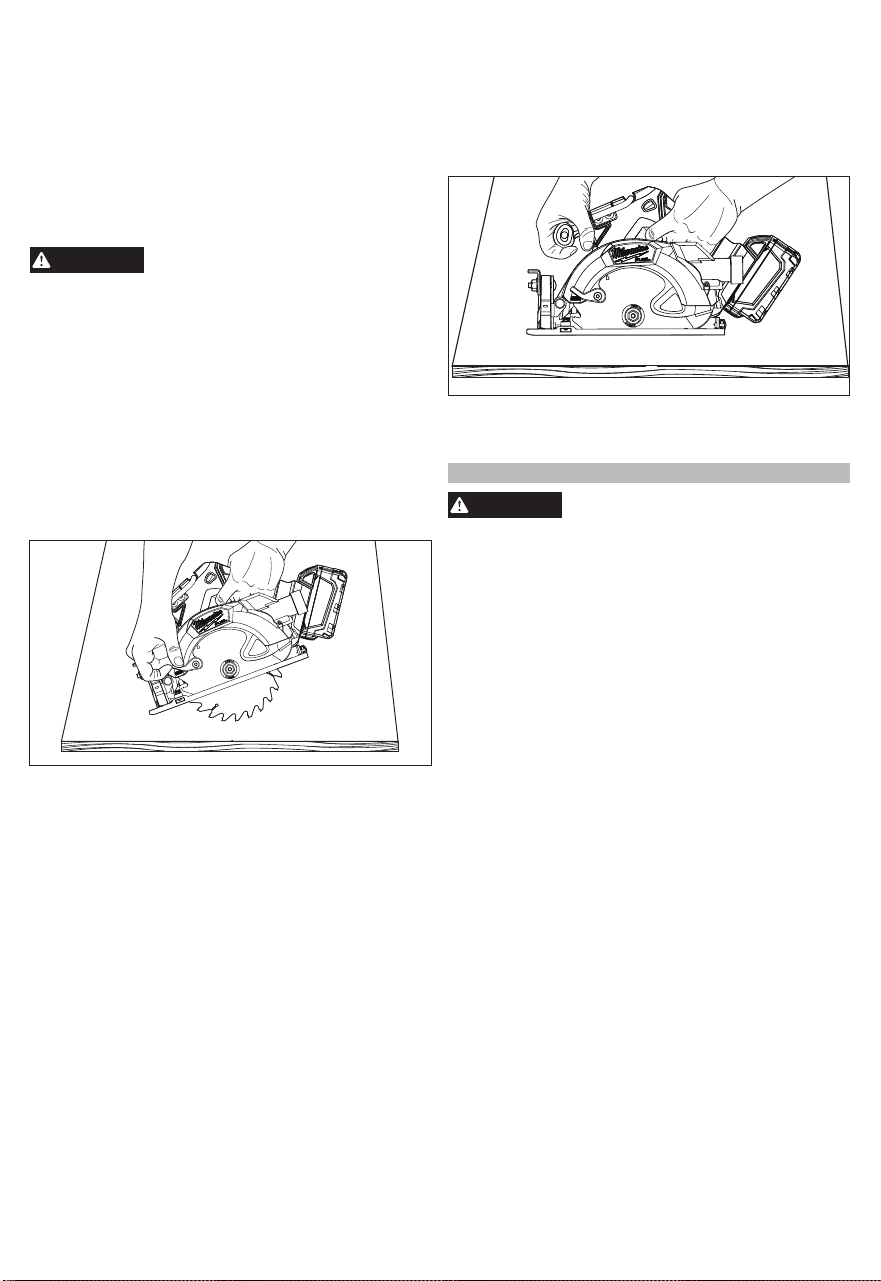

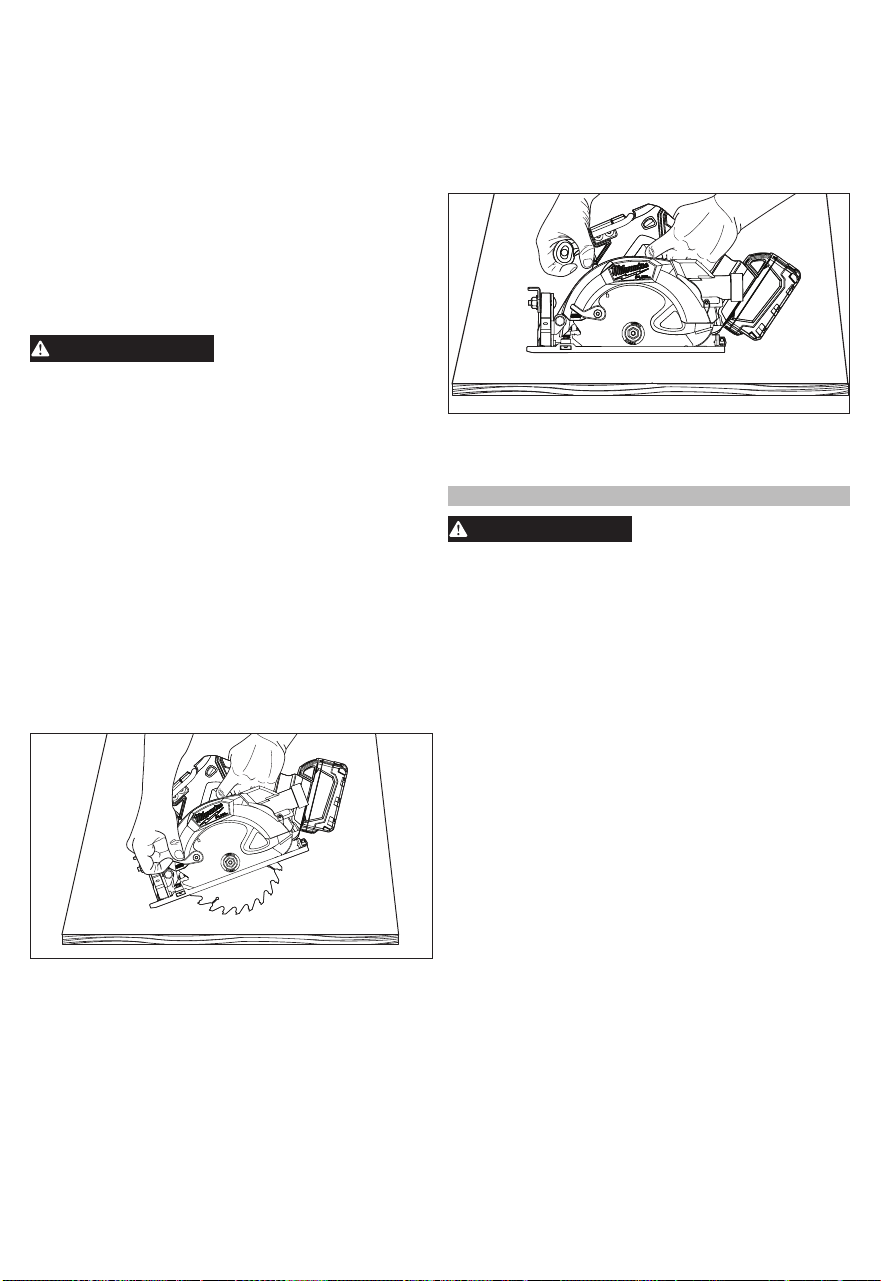

Plunge Cutting

Plunge cuts are made in the middle of the workpiece

when it can not be cut from an edge. We recommend

using a Sawzall

reciprocating saw or jig saw for this

type of cut. However, if you must use a circular saw

to make a plunge cut, USE EXTREME CAUTION.

To maintain control of the saw during plunge cutting,

keep both hands on the saw.

1. Beginning at a corner, line up the sight line with

your cutting line. Tilt the saw forward, rmly xing

the front of the shoe on the workpiece. The blade

should be just above cutting line, but not touching it.

Raise the lower guard using the lower guard lever.

2. To start the saw, push the lock-o󰀨 button down

while pulling the trigger. Allow the motor to reach

full speed before beginning cut. Using the front

of the shoe as a hinge point, gradually lower the

back end of the saw into the workpiece. Release

the lower guard lever and grasp the front handle.

3. When t

he shoe rests at against workpiece, ad-

vance the saw to the far corner. Release the trigger

and allow the blade to come to a complete stop

before removing it from workpiece. Repeat the

above steps for each side of the opening. Use a

Sawzall

reciprocating saw, jig saw or small hand

saw to nish the corners if they are not completely

cut through.

Overloading

Continuous overloading may cause permanent dam-

age to tool or battery pack.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the battery pack, charger, or tool, except as pro-

vided in these instructions. Contact a MILWAUKEE

service facility for all other repairs.

Maintaining Tool

Keep the tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect the tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

This MILWAUKEE power tool* is warranted to the original purchaser

from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which,

after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but

not limited to, carriage gears, chucks, brushes, cords, saw shoes,

blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers,

lifters, and bumper cover washers.

*This warranty does not cover battery packs or all power tools. Refer

to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171)

and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et

doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR SCIES

CIRCULAIRES

Méthodes de coupe

•

DANGER

Garder les mains à l'écart de la

zone de coupe et de la lame. Gar-

der la deuxième main sur la poignée auxiliaire

ou le carter du moteur. Lorsque les deux mains

sont utilisées pour tenir la scie, elles ne risquent

pas d'être coupées par la lame.

• Ne pas mettre les mains sous la pièce à travail-

ler. La garde de lame n'o󰀨re aucune protection en-

dessous de la pièce à couper.

• Ajuster la profondeur de coupe à l'épaisseur de

la pièce à couper. Moins d'une dent complète des

dents de la lame doit être visible sous la pièce à

couper.

• Ne jamais tenir à la main une pièce à travailler

en train d'être coupée et ne pas la poser sur la

jambe pendant la coupe. Fixer la pièce à cou-

per sur une plate-forme stable. Il est essentiel de

soutenir correctement la pièce à couper pour éviter

les risques de coupure, de blocage de la lame et

de perte du contrôle.

• Lorsque l'outil est utilisé pour un travail ris-

quant de mettre l'outil de coupe en contact

avec des ls électriques cachés, le tenir par

les surfaces de prise isolées. Le contact avec un

l sous tension «électrie» également les pièces

métalliques exposées de l'outil et peut électrocuter

l'utilisateur.

• Pour les coupes en long, utiliser toujours un

guide longitudinal ou une règle. Ceci accroît la

précision de la coupe et réduit le risque de blocage

de la lame.

• Toujours utiliser des lames dont l'alésage cen-

tral est de dimension et de forme adéquates

(ruban à tranchant au diamant ou lame ronde).

Une lame incompatible avec la quincaillerie de

montage de la scie tournerait en faux rond, cau-

sant la perte du contrôle.

• Ne jamais utiliser de rondelles ou boulons de

lame incorrects ou endommagés. Les rondelles

et boulons de lame fournis sont conçus spéciale-

ment pour assurer l'e󰀩cacité et la sécurité maxi-

male de votre scie.

Autres consignes de sécurité pour toutes les

scies

Causes de rebond et avertissements associés

- Le rebond est une réaction soudaine, causée par

une lame coincée, bloquée ou mal alignée et pro-

jetant la scie hors de la pièce coupée vers le haut,

en direction de l'opérateur.

- Lorsque la lame est pincée ou coincé par la ferme-

ture du trait de coupe, elle se bloque et la force du

moteur projette la scie en direction de l'opérateur.

- Si la lame dévie dans le trait de coupe, les dents

de l'arrière risquent de mordre la surface de la

planche, causant la projection de la lame hors du

bois, en direction de l'opérateur.

Le rebond est causé par une mauvaise utilisation

de la scie et/ou des méthodes de travail incorrectes

et il peut être évité en prenant les précautions sui-

vantes :

• Maintenir fermement la scie avec les deux

mains et placer vos bras de manière à résis-

ter aux rebonds. Placer le corps d'un côté ou

de l'autre de la lame, et non dans la ligne de

coupe. Un rebond pourrait faire sauter la lame en

arrière, mais les rebonds peuvent être contrôlés

par l'opérateur si des précautions appropriées sont

prises.

• Si la lame se bloque ou si la coupe est inter-

rompue pour une raison quelconque, relâcher

la gâchette et maintenir la lame dans le trait de

coupe jusqu'à ce qu'elle ait complètement ces-

sé de tourner. Pour éviter un rebond, ne jamais

essayer de retirer la scie de la pièce ou de la

tirer en arrière pendant que la lame est en rota-

tion. Déterminer et éliminer la cause du blocage

de la lame.

• Avant de remettre la scie en marche lorsqu'elle

est engagée dans le bois, centrer la lame dans

le trait de scie et s'assurer que les dents ne

mordent pas dans le bois. Si la lame est bloquée,

elle peut causer un rebond et l'éjection du trait de

coupe lorsque la scie est remise en marche.

• Soutenir les planches de grande taille an d'évi-

ter les risques de pincement et de rebond de la

lame. Les planches longue ont tendance à ployer

sous leur propre poids. Des supports doivent être

placés sous la planche, de chaque côté, près du

trait de coupe et du bord de la planche.

• Ne pas utiliser de lames émoussées ou endom-

magées. Une lame émoussée ou incorrectement

réglée produit un trait de scie étroit, causant le pin-

cement de la lame et le rebond.

• Les leviers de réglage de profondeur et d'angle

de coupe doivent être fermement serrés et

assujettis avant de commencer la coupe. Si la

lame se dérègle en cours de coupe, elle peut se

bloquer et causer un rebond.

• Redoubler de prudence lors du sciage dans

des cloisons existantes ou d'autres endroits

sans visibilité arrière. La lame peut heurter des

objets ou matériaux causant un rebond.

Fonction de la garde inférieure

• Avant chaque utilisation, s'assurer que la garde

inférieure se ferme correctement. Ne pas utili-

ser la scie si la garde inférieure ne fonctionne

pas librement ou ne se ferme pas instantané-

ment. Ne jamais bloquer la garde inférieure en

position ouverte. En cas de chute accidentelle

de la scie, la garde inférieure peut se déformer.

Relever la garde inférieure avec la poignée de

rétraction et vérier qu'elle fonctionne librement et

ne touche ni la lame, ni aucune autre pièce, quelle

que soit l'angle ou la profondeur de coupe.

• Vérier le fonctionnement du ressort de la

garde inférieure. Tout problème de fonctionne-

ment de la garde et du ressort doit être corrigé

avant d'utiliser la scie. Les pièces endomma-

gées, les résidus gommeux et les accumulations

de débris peuvent ralentir le fonctionnement de la

garde inférieure.

• La garde inférieure ne doit être rétractée ma-

nuellement que pour les coupes spéciales

telles que les « coupes en plongée » et les

« coupes composées ». Relever la garde infé-

rieure en rétractant la poignée et dès que la lame

pénètre dans le matériau; la garde inférieure doit

aussi être relâchée. Pour tous les autres types de

coupe, la garde doit fonctionner automatiquement.

• Toujours s'assurer que la garde inférieure

couvre la lame avant de poser la scie sur le

sol ou un établi. Une lame non protégée tournant

en roue libre causerait un mouvement en arrière

de la scie, qui couperait tout ce qui se trouve sur

son passage. Tenir compte du temps nécessaire à

l'arrêt complet de la lame une fois que la gâchette

est relâchée.

• Ne pas toucher le matériau immédiatement après

avoir être coupé. Veuillez être prudent, car le

matériau de coupe pourra bien être chaud ou

tranchant.

• Ne pas utiliser d’huile de coupe. L’utilisation de

l’huile de coupe pourra provoquer un incendie.

• Ne pas utiliser l’outil auprès de matériaux inam-

mables. Les étincelles pourront causer d’incendies.

• Ne pas utiliser la lame si elle est en contact avec

la pièce de travail. Veuillez attendre jusqu’à ce que

la lame parvienne à atteindre sa vitesse maximale

avant de commencer la coupe.

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de

plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

1. Poignée avant

2. Crochet à chevron

3. Touche de

verrouillage

4. Gâchette

5. Poignée

6. Adaptateur de port

de dépoussiérage

universel

7. Levier de garde

inférieure

8. Bride de lame

9. Boulon de lame

10. Flèche de garde

inférieure

11. Garde inférieure

12. Patin

13. Garde supérieure

14. Clé

15. Bouton de réglage

de biseau

16. Échelle de biseau

17. Lignes de mire

18. Lignes de mire

19. Bouton de réglage du

guide longitudinal

20. Fente du guide

longitudinal

21. Touche de

verrouillage de broche

22. Levier d'ajustage de

profondeur

23. Crochet de ceinture

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Faire convenir le sens de la èche sur

la lame de la scie à celui de la èche

sur la scie.

UL Listing Mark pour Canada

et États-unis

SPÉCIFICATIONS

No de Cat. ................................................. 2833-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

RPM ................................................................6 000

Taille de la lame ........................... 165 mm (6-1/2")

Alésage...............................................16 mm (5/8")

Profondeur de coupe à 90° ..................0 à 57,2 mm

(0 à 2-1/4")

Profondeur de coupe à 45° ..................0 à 39,7 mm

(0 à 1-9/16")

Température ambiante de fonctionnement

recommandée ..........-18°C à 50°C (0°F à 125°F)

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Choix d'une lame

Vous devez toujours :

• Utiliser le type de lame adéquat pour l'application.

L'utilisation d'un mauvais type de lame peut entraîner

des performances réduites ou l'endommagement de

la lame.

• Utiliser des lames tranchantes à n trait de scie et

à une vitesse maximale de fonctionnement sans

danger qui soit supérieure à la vitesse sans charge

marquée sur la plaque signalétique de l'outil. Les

lames émoussées tendent à surcharger l'outil et à

augmenter le risque de rebond.

• Utiliser la lame et l'arbre dont les tailles sont ap-

propriées et telles que mentionnées dans la grille

des spécications.

Vous ne devez jamais :

• Utiliser des lames ssurées ou ayant des dents

cassées.

• Utiliser tout type de meule tronçonneuse abrasive

ou de lame de coupe diamantée à sec.

• A󰀨ûter les lames de coupe en métal ferreux. Li-

sez les instructions du fabricant de la lame avant

utilisation.

Lisez les instructions du fabricant de la lame avant

utilisation. Reportez-vous aux recomandations du

fabricant de la lame au sujet de son a󰀨ûtage.

Vérication du fonctionnement du

protecteur inférieur

Vériez le fonctionnement et l'état du ressort du levier

protecteur. Si le protecteur et le levier ne fonction-

nent pas correctement, vous devez les réparer avant

d'utiliser la scie. Il peut arriver que le protecteur inféri-

eur fonctionne lentement à cause de la présence de

pièces endommagées, d'un encrassement ou d'une

accumulation de débris.

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil.

2. Placez l'outil sur le côté.

N.B. : Si l'outil n'est pas placé sur le côté, cette

méthode n'indique pas si le protecteur inférieur

fonctionne correctement.

3. Saisissez le protecteur inférieur par les côtés et

poussez-le sur toute sa course dans le logement

de la lame.

4. Relâchez le protecteur inférieur.

• Si le protecteur revient immédiatement à sa

position d'origine, il fonctionne correctement et

vous pouvez continuer à l'utiliser.

• Si le protecteur ne revient pas immédiatement à

sa position d'origine, nettoyez les protecteurs

supérieur et inférieur an d'éliminer la sciure

et les débris. Vériez de nouveau son fonc-

tionnement en reprenant l'étape 1.

• Si le protecteur ne fonctionne toujours pas,

contactez un centre de service MILWAUKEE

pour le faire réparer.

Installation et démontage des lames

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil. Ne pas toucher la lame de la

scie avec les mains nues immédiatement après

avoir ni la coupe puisqu’elle pourra être chaude

et brûler la peau.

2. Mettre la scie sur une surface plate avec la lame

vers le haut. Pour retirer la vis de l'axe, enfoncer

le bouton de verrouillage de l'axe. En tenant la

touche de verrouillage de broche enfoncée, utiliser

la clé fournie avec l’outil pour tourner le boulon

vers la position « Éteint » marquée sur la bride

de la lame. Retirer la vis et la bride de la lame.

3. Faire glisser le levier du garant inférieur vers le haut

pour relever la garant inférieur. Retirer la lame de

l'axe. Toujours nettoyer l'axe, le garant inférieur et le

garant supérieur pour éliminer la saleté et la sciure.

N.B. : N'enlevez pas la bride intérieure de lame.

Le plus grand diamètre de la bride intérieure doit

appuyer sur la lame.

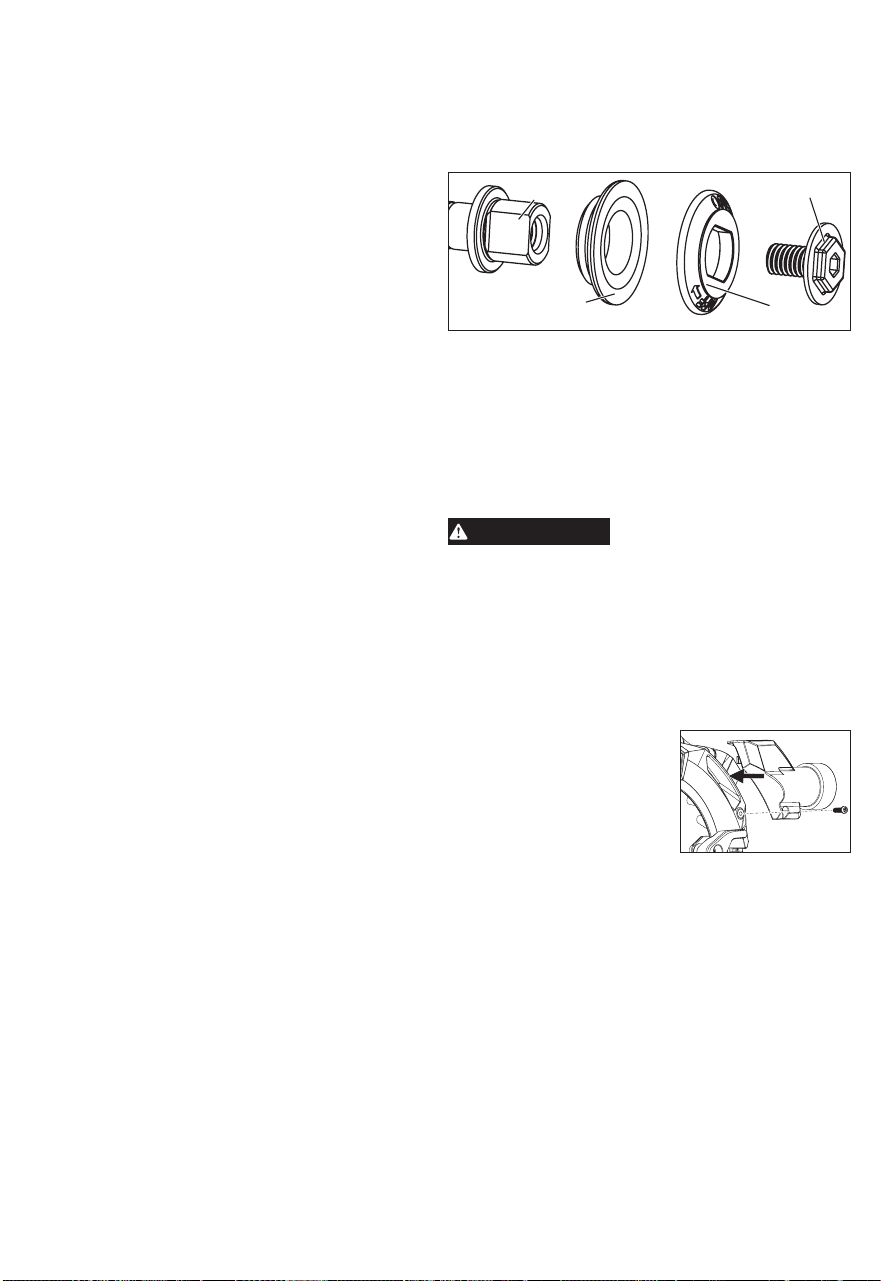

Broche

Boulon

Bride intérieure

Bride extérieure

4. Pour installer une lame, la placer sur l'axe avec

les dents pointant dans la même direction que la

èche sur le garant inférieur. Relâcher le levier du

garant inférieur.

5. Placer la bride de la lame sur l'axe et serrer la

vis à la main.

6. En tenant la touche de verrouillage enfoncée,

utiliser la clé pour tourner le boulon dans le sens

opposé marqué sur la bride de la lame et serrer

fermement.

AVERTISSEMENT

Toujours utiliser l’éjecteur

de sciure ou l’adaptateur

de exible universel/aspirateur. Si cette précau-

tion n'est pas prise, des copeaux ou d’autres

objets peuvent être projetées dans le visage ou

les yeux et causer de lésions graves.

Adaptateur de port de

dépoussiérage universel

Utiliser l’adaptateur de port de dépoussiérage univer-

sel pour relier la scie à un tuyau d’aspiration.

1. AVERTISSEMENT ! Retirez

la batterie pour éviter de

démarrer l’outil.

2. Insérer le tuyau d’aspirateur

dans la garde supérieure.

Serrer la vis à 1,2 N m

(.9 ft-lbs) à l’aide d’un ap-

pareil étalonné.

3. Brancher le exible de l’aspirateur à l’adaptateur,

en tournant pour les xer ensemble.

4. Pour l’enlever, faire ce processus à l’inverse.

Réglage de la profondeur

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil.

2. Pour régler la profondeur de coupe, maintenir la

scie par la poignée et desserrer le levier de réglage

de la profondeur en le poussant vers le haut en

direction du carter du moteur.

3. Relever ou abaisser le patin à la position souhai-

tée. Des repères à incréments d’6 mm (1/4") sont

situés sur les côtés intérieurs du garant supérieur

pour le réglage de la profondeur. Pour le réglage

correct de la profondeur, la lame ne doit pas être

déployée de plus d’3 à 6 mm (1/8" à 1/4") au-

dessous du matériau à couper.

1/4"

(

6 mm

)

4. Abaissez le levier de réglage de la profondeur

vers le bas, en la position du patin.

Réglage de l’angle du biseau

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil.

2. Pour régler l’angle de coupe, maintenir la scie par la

poignée et desserrer la molette de réglage du biseau.

3. Maintenir l’avant du patin et faire tourner la scie

par la poignée à l’angle souhaité comme indiqué

par les repères de l’échelle du biseau.

4. Serrer fermement la molette de réglage du biseau.

Réglage de la lame au patin

Le patin a été réglé en usine à un angle de 90°.

Inspecter régulièrement la scie pour s’assurer que

la lame est à 90° du patin.

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil.

2. Régler l’indicateur de biseau sur zéro.

3. Pour s’assurer que la lame est à 90 degrés du pa-

tin, placer la scie sur le côté de la lame et rétracter

le garant inférieur. Placer une équerre contre la

lame et le patin et vérier le réglage de l’inclinaison.

Vis de réglage

du biseau

4. Pour régler l’inclinaison, desserrer la molette de

réglage du biseau. Visser ou dévisser la vis de

réglage du biseau jusqu’à ce que la lame soit à

un angle de 90° du patin.

5. Serrer fermement la molette de réglage du biseau.

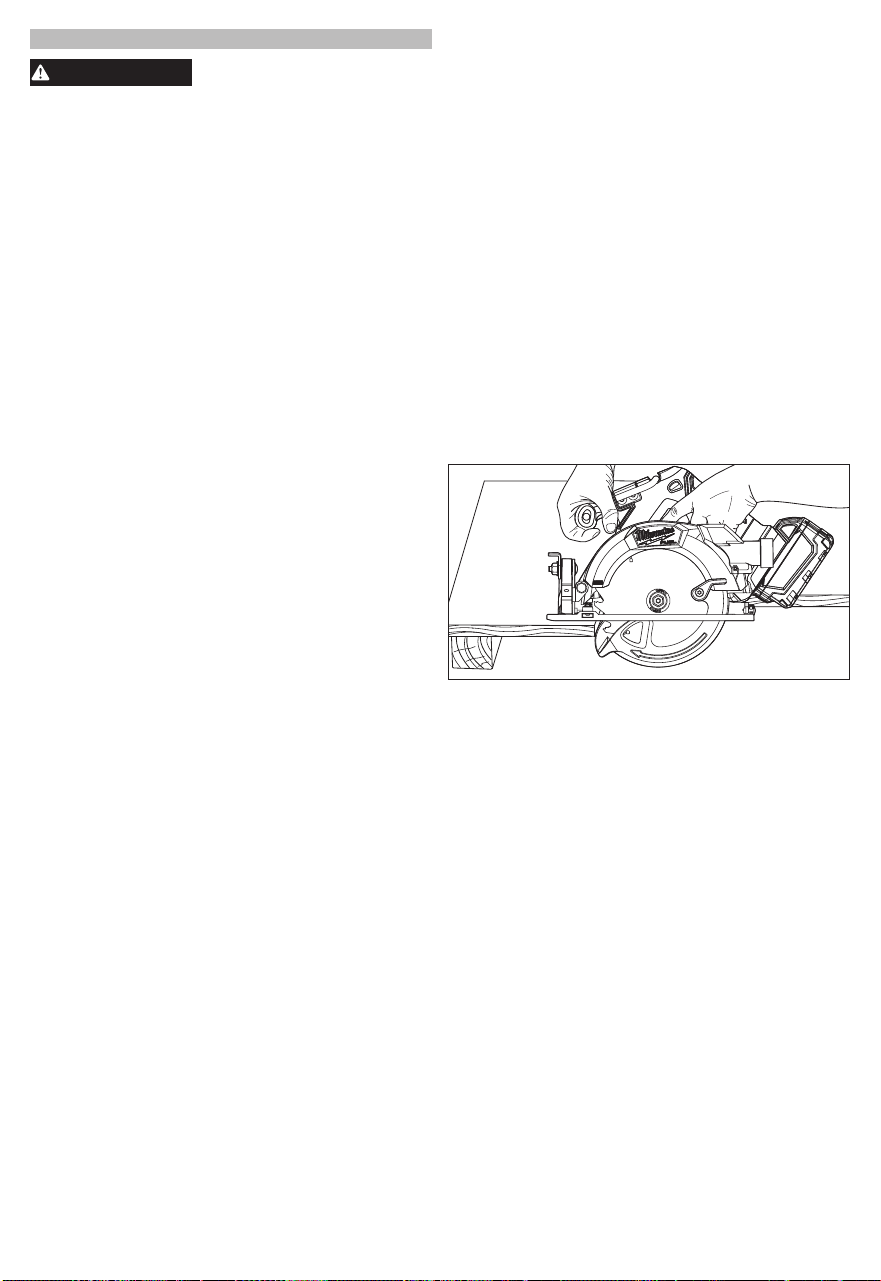

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Garder les mains à l'écart de la lame et des autres

pièces en mouvement.

Causes de rebond et avertissements associés

- Le rebond est une réaction soudaine, causée par

une lame coincée, bloquée ou mal alignée et proje-

tant la scie hors de la pièce coupée vers le haut, en

direction de l'opérateur.

- Lorsque la lame est pincée ou coincé par la ferme-

ture du trait de coupe, elle se bloque et la force du

moteur projette la scie en direction de l'opérateur.

- Si la lame dévie dans le trait de coupe, les dents

de l'arrière risquent de mordre la surface de la

planche, causant la projection de la lame hors du

bois, en direction de l'opérateur.

Le rebond est causé par une mauvaise utilisation

de la scie et/ou des méthodes de travail incorrectes

et il peut être évité en prenant les précautions sui-

vantes :

• Maintenir fermement la scie avec les deux mains

et placer vos bras de manière à résister aux re-

bonds. Placer le corps d'un côté ou de l'autre de

la lame, et non dans la ligne de coupe. Un rebond

pourrait faire sauter la lame en arrière, mais les

rebonds peuvent être contrôlés par l'opérateur si

des précautions appropriées sont prises.

• Si la lame se bloque ou si la coupe est inter-

rompue pour une raison quelconque, relâcher

la gâchette et maintenir la lame dans le trait de

coupe jusqu'à ce qu'elle ait complètement ces-

sé de tourner. Pour éviter un rebond, ne jamais

essayer de retirer la scie de la pièce ou de la

tirer en arrière pendant que la lame est en rota-

tion. Déterminer et éliminer la cause du blocage

de la lame.

• Avant de remettre la scie en marche lorsqu'elle

est engagée dans le bois, centrer la lame dans

le trait de scie et s'assurer que les dents ne

mordent pas dans le bois. Si la lame est bloquée,

elle peut causer un rebond et l'éjection du trait de

coupe lorsque la scie est remise en marche.

• Soutenir les planches de grande taille an d'évi-

ter les risques de pincement et de rebond de la

lame. Les planches longue ont tendance à ployer

sous leur propre poids. Des supports doivent être

placés sous la planche, de chaque côté, près du

trait de coupe et du bord de la planche.

• Ne pas utiliser de lames émoussées ou endom-

magées. Une lame émoussée ou incorrectement

réglée produit un trait de scie étroit, causant le

pincement de la lame et le rebond.

Frein électrique

Le frein électrique s'enclenche lors du relâche-

ment de la pression sur la détente, ce qui a pour

effet d'immobiliser la lame et de permettre à

l'opérateur de poursuivre son travail. La lame de scie

s'immobilise généralement dans les deux secondes

qui suivent. Un délai peut se produire toutefois

entre le relâchement total de la pression exercée

sur la détente et l'enclenchement du frein. Il se peut

qu'occasionnellement le frein ne s'enclenche pas

du tout. En cas de dysfonctionnement fréquent du

frein, faire réparer la scie par un centre d'entretien

MILWAUKEE agréé. Le frein n'est pas une alternative

au garant etil faut toujours attendre l'arrêt complet de

la lame avant de retirer la scie de la pièce de travail.

Dépannage

Si la lame ne suit pas une ligne droite:

• Les dents sont émoussées. Ceci résulte du heurt

avec un objet dur tel qu'une pointe ou une pierre,

émoussant les dents d'un côté. La lame a tendance

à couper du côté ayant les dents les plus a󰀨ûtées.

• Le patin n'est pas aligné ou est tordu

• La lame est tordue

• Le guide longitudinal ou le guide ne sont pas utilisés

Si la lame se grippe, fume ou bleuit en raison de

la friction:

• La lame est émoussée

• La lame est montée à l'envers

• La lame est tordue

• La lame est sale

• La pièce de travail n'est pas correctement supportée

• Une lame incorrecte est utilisée

• Les piles sont déchargées

APPLICATIONS

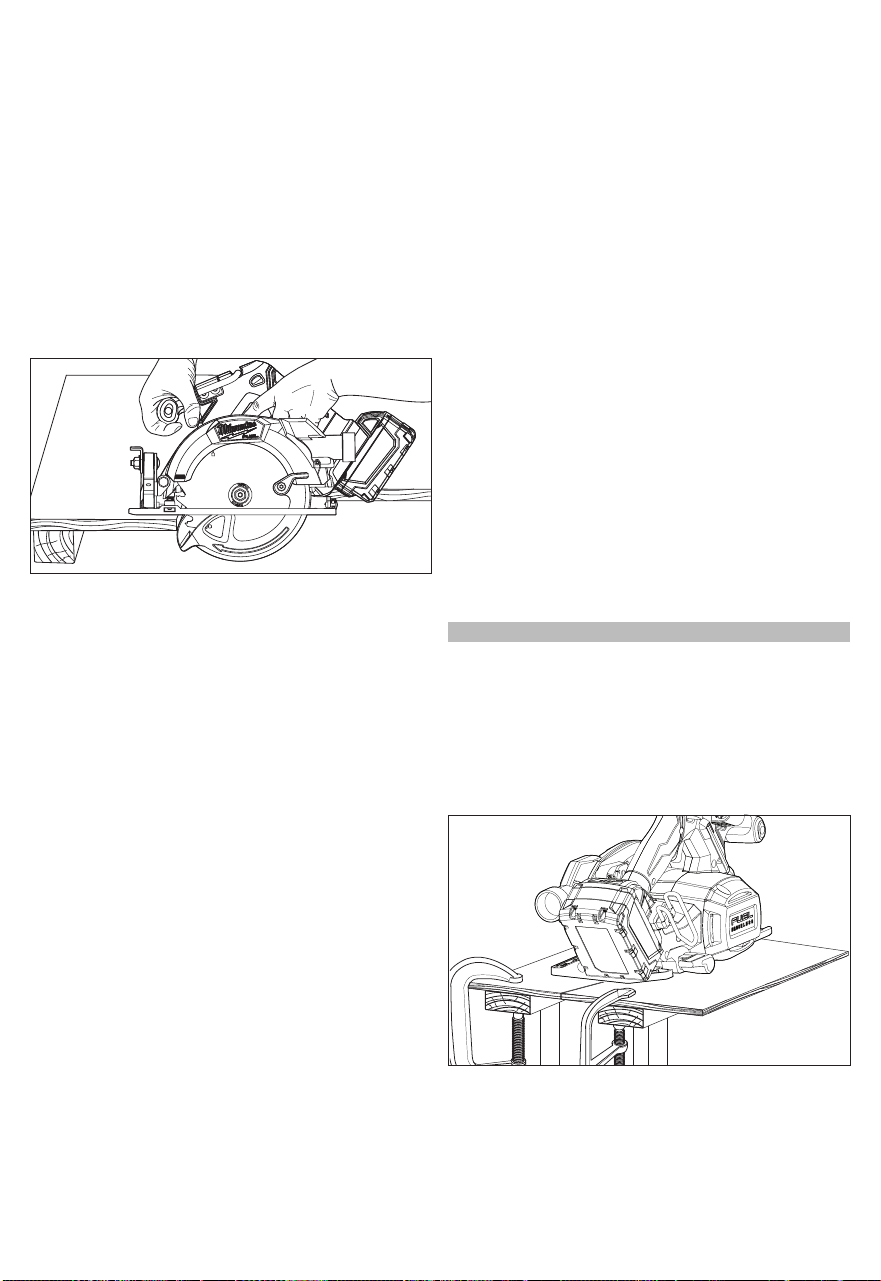

Coupe de grands panneaux

Les grands panneaux et les longues planches é-

chissent ou ploient s'ils ne sont pas correctement

supportés. En cas de coupe d'une pièce de travail

qui n'est ni de niveau ni supportée, la lame risque de

se gripper et de provoquer des rebonds.

Supporter les grands panneaux. S'assurer de régler

la profondeur de coupe an de ne couper qu'à travers

la pièce de travail et non pas à travers les supports.

Sciage de bois transversal

Le sciage transversal consiste à scier en travers du

grain. Sélectionner la lame correcte pour le travail.

Avancer la scie lentement pour éviter l'éclatement

du bois.

• Les leviers de réglage de profondeur et d'angle

de coupe doivent être fermement serrés et assu-

jettis avant de commencer la coupe. Si la lame se

dérègle en cours de coupe, elle peut se bloquer et

causer un rebond.

• Redoubler de prudence lors du sciage dans

des cloisons existantes ou d'autres endroits

sans visibilité arrière. La lame peut heurter des

objets ou matériaux causant un rebond.

Fonctionnement général

Toujours xer fermement la pièce de travail sur un

chevalet de sciage ou un établi. Voir «Applications»

pour la façon correcte de supporter la pièce de travail

dans diverses situations.

1. Tracer une ligne de coupe. Placer l'avant du patin

sur le bord de la pièce de travail sans toucher la

lame. Maintenir la poignée d'une main et la poi-

gnée avant de l'autre.

2. Aligner la ligne de vue avec la ligne de coupe.

Positionner les bras et le corps pour résister à un

rebond éventuel.

3. Pour mettre la scie en marche, pousser le bouton

de verrouillage vers le bas tout en appuyant sur

la détente. Laisser le moteur atteindre sa pleine

vitesse avant de commencer à couper.

4. Tout en découpant, maintenir le patin plat contre

la pièce de travail et maintenir une prise ferme. Ne

pas forcer la scie à travers la pièce de travail. Le

fait de forcer une scie peut provoquer un rebond.

5. En cas de coupe partielle, de redémarrage à mi-

coupe ou de correction de la direction, attendre

l'arrêt complet de la lame. Centrer la lame dans

le trait de scie, dégager la scie du bord de coupe

de quelques centimètres, appuyer sur la détente

et pénétrer de nouveau lentement dans la fente.

6. Si la lame se grippe ou cale, maintenir une prise

ferme et relâcher immédiatement la détente.

Maintenir la scie immobile dans la pièce de travail

jusqu'à ce que la lame s'arrête complètement.

7. Après avoir terminé une coupe, s'assurer que le

garant inférieur se ferme et que la lame s'arrête

complètement avant de poser la scie.

8. Lorsque le découpage plastique, éviter la sur-

chau󰀨e de la lame et les dents de la lame pour

éviter la fonte de la pièce.

Sciage de bois longitudinal

Le sciage longitudinal consiste à scier dans le sens

de la longueur avec le grain. Sélectionner la lame cor-

recte pour le travail. Utiliser un guide longitudinal ou

un guide de bordure pour des sciages en long d'une

largeur maximale de 100 mm (4"). Pour installer le

guide longitudinal, faire glisser la barre par la fente

du guide longitudinal sur un des deux côtés du patin.

La largeur de coupe est la distance de l'intérieur de la

lame au bord intérieur du guide longitudinal. Régler

le guide longitudinal pour la largeur souhaitée et ver-

rouiller le réglage en serrant la molette de réglage

du guide longitudinal.

Quand les largeurs de sciage longitudinal sont su-

périeures à 100 mm (4"), brider ou clouer une pièce

de bois d' 25 mm (1") à la pièce de travail et utiliser

le bord intérieur du patin comme un guide.

AVERTISSEMENT

Pour réduire les risques

de chocs électriques, véri-

er la zone de travail à la recherche de tuyaux et

de ls cachés avant d'e󰀨ectuer des coupes en

alvéole.

Coupe en alvéole

Les coupes en alvéole sont faites au milieu d'une

pièce de travail lorsqu'elle ne peut pas être décou-

pée à partir d'un bord. Il est recommandé d'utiliser

une scie alternative Sawzall

ou une scie sauteuse

pour ce type de coupe. Toutefois, s'il est néces-

saire d'utiliser une scie circulaire pour e󰀨ectuer une

coupe en alvéole, FAIRE PREUVE D'EXTRÊME

PRUDENCE. Pour garder le contrôle de la scie lors

de la coupe en alvéole, maintenir les deux mains

sur la scie.

1. Commencer à un coin, aligner la ligne de vue avec

la ligne de coupe. Basculer la scie vers l'avant,

en xant fermement l'avant du patin sur la pièce

de travail. La lame doit être juste au-dessus de la

ligne de coupe, sans la toucher. Relever le garant

inférieur en utilisant le levier du garant inférieur.

2. Pour mettre la scie en marche, pousser le bouton

de verrouillage vers le bas tout en appuyant sur la

détente. Attendre que le moteur atteigne sa pleine

vitesse avant de commencer à couper. En utilisant

l'avant du patin comme un point de charnière,

abaisser progressivement l'extrémité arrière de la

scie dans la pièce de travail. Relâcher le levier du

garant inférieur et saisir la poignée avant.

3. Quand le patin repose à plat contre la pièce

de travail, avancer la scie vers le coin éloigné.

Relâcher la détente et laisser la lame s'arrêter

complètement avant de la retirer de la pièce de

travail. Répéter les étapes ci-dessus pour chaque

côté de l'ouverture. Utiliser une scie alternative

Sawzall

, une scie sauteuse ou une petite scie

égoïne pour nir les coins s'ils ne sont pas com-

plètement coupés.

Surcharge

Une surcharge continue peut endommager irrémé-

diablement l'outil ou la batterie.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute

autre réparation, contacter un centre de service

de MILWAUKEE.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine

uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d’autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Il est nécessaire de remplacer et d’entretenir fréquem-

ment les pièces de plusieurs outils électriques pour jouir de leur fonc-

tionnement optimal. Cette garantie ne couvre pas les cas de réparation

lorsque la vie utile normale de la pièce est épuisée, incluant, sans s’y

limiter, engrenages de chariot, les mandrins, les balais, les câbles,

les patins de scie, les brides de lame, les joints toriques, les embouts,

les butoirs, les lames d’entraînement, les pistons, les percuteurs, les

poussoirs et les rondelles de protection de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques.

Veuillez vous reporter aux autres garanties di󰀨érentes disponibles

pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée

à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement.

L’inscription de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre Service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde

todas las advertencias e instrucciones para

consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más

abajo se reere a su herramienta operada por con-

exión (cable) a la red eléctrica o por medio de una

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores

alejados mientras utiliza una herramienta

eléctrica. Las distracciones pueden ocasionar la

pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada

para el uso en exteriores disminuye el riesgo de

descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de

la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130°C (265°F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA SIERRAS

CIRCULARES

Procedimientos de corte

•

PELIGRO

Mantenga las manos alejadas del

área de corte y de la hoja. Man-

tenga la segunda mano en la empuñadura aux-

iliar o en la carcasa del motor. Si ambas manos

están sosteniendo la sierra, no podrán cortarse

con la hoja.

• No meta la mano debajo de la pieza de trabajo.

La guarda no puede protegerlo de la hoja que está

debajo de la pieza de trabajo.

• Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo

de la hoja debe ser visible debajo de la pieza de

trabajo.

• Nunca sostenga la pieza de trabajo que se está

cortando en las manos o sobre las piernas

mientras corta. Sujete la pieza de trabajo a una

plataforma estable. Es importante soportar el tra-

bajo correctamente para minimizar la exposición

del cuerpo, el amarre de la hoja o la pérdida de

control.

• Al realizar una operación donde la herramienta

de corte pueda entrar en contacto con cablea-

do oculto, sostenga el accesorio de las super-

cies de empuñadura aisladas. El contacto con

un cable que conduzca electricidad también pro-

vocará que las partes metálicas de la herramienta

se electriquen y podría ocasionar una descarga

eléctrica al operador.

• Al hacer cortes al hilo, siempre use un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce

la probabilidad de que la hoja se amarre.

• Siempre use hojas del tamaño y forma correc-

tos (diamante vs. redonda) para los oricios

del eje. Las hojas que no corresponden a los el-

ementos de montaje de la sierra correrán excéntri-

camente, ocasionando pérdida de control.

• Nunca use arandelas o pernos dañados o in-

correctos. Las arandelas y el perno de la hoja se

diseñaron especialmente para su sierra, para un

óptimo desempeño y seguridad de la operación.

Instrucciones de seguridad adicionales para

todas las sierras

Causas del contragolpe y advertencias relacio-

nadas

- El contragolpe es una reacción repentina a una

hoja de sierra pellizcada, amarrada o mal alineada

que ocasiona que la sierra se levante y se salga

de la pieza de trabajo y hacia el operador de forma

incontrolada;

- Cuando la hoja se pellizca o se atascado estre-

chamente por el cierre de la separación de corte,

la hoja se para y la reacción del motor impulsa la

unidad con gran rapidez hacia el operador;

- Si la hoja se tuerce o pierde la alineación en el

corte, los dientes del borde trasero de la hoja

pueden enterrarse en la supercie superior de la

madera, ocasionando que la hoja se salga de la

separación de corte y salte hacia el operador.

El contragolpe es el resultado del uso incorrecto de

la sierra y/o de procedimientos o condiciones de

operación incorrectos y puede evitarse tomando

las precauciones correspondientes que se indican

a continuación.

• Mantenga un agarre rme con ambas manos

sobre la sierra y coloque los brazos para re-

sistir las fuerzas de contragolpe. Posicione

el cuerpo a cualquiera de los dos lados de la

hoja, pero no en línea con la hoja. El contragolpe

podría ocasionar que la sierra saltara hacia atrás,

pero las fuerzas de contragolpe pueden ser con-

troladas por el operador si se toman las precaucio-

nes correspondientes.

• Cuando la hoja se esté amarrando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sostenga la sierra inmóvil

dentro del material hasta que la hoja se de-

tenga por completo. Nunca intente retirar la

sierra de la pieza ni jalarla hacia atrás mientras

la hoja se encuentre aún en movimiento, pues

puede producirse un contragolpe. Investigue y

siga acciones correctivas para eliminar la causa

del amarre de la hoja.

• Al reiniciar una sierra dentro de la pieza de tra-

bajo, centre la hoja de la sierra en la separación

de corte y verique que los dientes de la sierra

no estén insertados en el material. Si la hojas de

la sierra se está amarrando, puede avanzar hacia

arriba o dar un contragolpe de la pieza de trabajo al

reiniciarse la sierra.

• Soporte los paneles grandes para minimizar

el riesgo de que la hoja pellizque y dé un con-

tragolpe. Los paneles grandes tienden a pan-

dearse con su propio peso. Deben colocarse so-

portes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

• No utilice hojas romas ni dañadas. Las hojas

sin lo o que estén incorrectamente colocadas

pueden producir una separación de corte angosta,

causando fricción excesiva, amarre de la hoja y

contragolpe.

• Las palancas de ajuste de la profundidad de

la hoja y bisel deben estar apretadas y rmes

antes de hacer el corte. Si el ajuste de la hoja

cambia durante el corte, puede causar amarre y

contragolpe.

• Use precaución adicional al aserrar en muros

existentes u otras áreas donde no haya visi-

bilidad. La hoja saliente puede cortar objetos que

podrían causar contragolpe.

Función de guarda inferior

• Revise que la guarda inferior cierre correcta-

mente antes de cada uso. No opere la sierra si

la guarda inferior no se mueve libremente y se

cierra instantáneamente. Nunca sujete ni am-

arra la guarda inferior en la posición abierta. Si

la sierra se cae accidentalmente, la guarda infe-

rior puede doblarse. Eleve la guarda inferior con la

agarradera retráctil y asegúrese de que se mueva

libremente y no toque la hoja ni ninguna otra parte,

en todos los ángulos y profundidades de corte.

• Verique la operación del muelle de la guarda

inferior. Si la guarda y el muelle no están oper-

ando correctamente, deben recibir servicio an-

tes del uso. La guarda inferior puede operar con

lentitud debido a partes dañadas, depósitos de

goma o una acumulación de residuos.

• La guarda inferior debe retraerse manu-

almente únicamente para cortes espe-

ciales, como "cortes por penetración" y

"cortes compuestos". Eleve la guarda inferior re-

plegando la agarradera y en cuanto la hoja entre al

material, la guarda inferior debe soltarse. Para las

demás operaciones de corte con sierra, la guarda

inferior debe operar automáticamente.

• No toque el material inmediatamente después

de cortarlo. Tenga cuidado; el material de corte

puede estar caliente y loso.

• No utilice aceite para cortar. El uso de aceite para

cortar puede provocar un incendio.

• No use la herramienta cerca de materiales inam-

ables. Las chispas pueden provocar un incendio.

• No encienda la hoja cuando esté en contacto con

la pieza de trabajo. Espere a que la hoja alcance

la velocidad completa antes de comenzar a cortar.

•

ADVERTENCIA

Para reducir el riesgo de

lesiones, al momento de

realizar trabajos en situaciones donde haya

presencia de polvo, utilice la protección respira-

toria adecuada o utilice una solución de extrac-

ción de polvo que cumpla con los requisitos de

la OSHA.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro

de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

DESCRIPCION FUNCIONAL

1. Empuñadura

delantera

2. Gancho para viga

3. Botón de bloqueo

4. Gatillo

5. Empuñadura

6. Adaptador universal

de puerto de

extracción de polvo

7. Palanca de

guarda inferior

8. Brida de hoja

9. Perno de hoja

10. Flecha de protector

11. Protector inferior

12. Zapata

13. Protector superior

14. Llave

15. Perilla de ajuste

de bisel

16. Escala de bisel

17. Líneas de mira

18. Indicador de bisel

19. Perilla de ajuste

de guía de corte

20. Ranura de guía

de corte

21. Botón de bloqueo

del husillo

22. Palanca de ajuste

de profundidad

23. Gancho para cinturón

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Empareje la dirección de la echa

en la hoja de la sierra con la

de la sierra.

UL Listing Mark para

Canadá y Estados Unidos

ESPECIFICACIONES

Cat. No.. .................................................... 2833-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

RPM ................................................................6 000

Tamaño de la segueta ...................165 mm (6-1/2")

Eje ......................................................16 mm (5/8")

Profundidad de corte a 90° ..................0 a 57,2 mm

(0 a 2-1/4")

Profundidad de corte a 45° ..................0 a 39,7 mm

(0 a 1-9/16")

Temperatura ambiente recomendada

para operar ...............-18°C a 50°C (0°F a 125°F)

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Selección de la cuchilla

Siempre:

• Utilice el tipo de hoja correcto para la aplicación.

Utilizar la hoja incorrecta puede ocasionar un des-

empeño reducido o daños a la hoja.

• Utilice hojas aladas de corte no con una veloci-

dad operativa segura máxima mayor que el valor

de RPM sin carga marcado en la placa nominal de

la herramienta. Las hojas sin lo tienden a sobre-

cargar la herramienta y a aumentar la posibilidad

de contragolpe.

• Utilice las hojas y el eje de tamaño adecuado según

la tabla de especicaciones.

Nunca:

• Utilice hojas que estén fracturadas o que tengan

dientes rotos.

• Utilice ningún tipo de disco de corte abrasivo u hojas

de corte de diamante en seco.

• Ale las hojas de corte de metal ferroso. Lea las

instrucciones de manufactura de la hoja antes de

usarla.

Lea las instrucciones de manufactura de la hoja

antes de usarla. Consulte las recomendaciones del

fabricante de la hoja respecto al alado de la misma.

Cómo vericar el funcionamiento

de la guarda inferior

Verique el funcionamiento y la condición de la palan-

ca de la guarda inferior. Si la guarda y la palanca no

funcionan apropiadamente, será necesario repa-

rarlas antes de volver a usarlas. La guarda inferior

puede funcionar defectuosamente debido a partes

dañadas, depósitos resinosos o por la acumulación

de restos de material.

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Coloque la herramienta sobre su propio lado.

NOTA: Este procedimiento no mostrará un fun-

cionamiento correcto de la guarda inferior si la

herramienta no se halla sobre su propio lado.

3. Sujete la guarda inferior por los lados y empújela

completamente hacia el alojamiento de la cuchilla.

4. Suelte la guarda inferior.

• Si la guarda salta inmediatamente hacia su lugar,

signica que está funcionando correctamente y

puede continuar utilizándola.

• Si la guarda no salta inmediatamente hacia su

lugar, limpie las guardas superior e inferior para

remover todas las virutas o restos de material.

Luego, verique nuevamente el funcionamiento

comenzando con el primer paso.

• Si aún así la guarda todavía no salta inmediata-

mente hacia su lugar, comuníquese con un

centro de servicio autorizado de MILWAUKEE

para que la reparen.

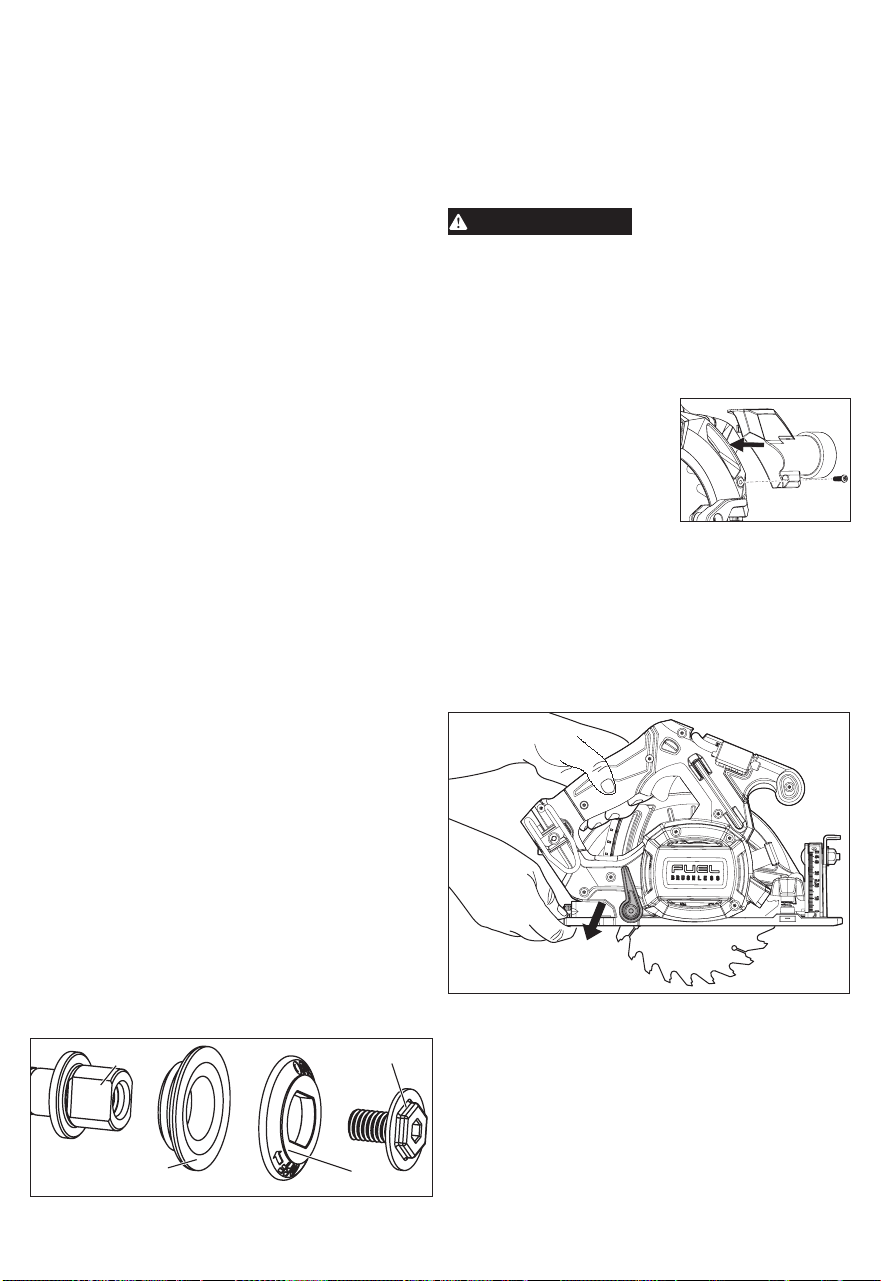

Instalación y extracción de las cuchillas

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

No toque la hoja de la

sierra con las manos desnudas inmediatamente

después de hacer un corte, ya que podrá estar

caliente y quemarle la piel.

2. Coloque la sierra en una supercie plana con la

cuchilla apuntando hacia arriba. Para quitar el

perno del vástago, presione su botón de bloqueo.

Mientras mantiene oprimido el botón de bloqueo

del husillo, use la llave incluida con la herramienta

para girar el perno hacia la posición "Apagado"

que está indicada en la brida de la hoja. Quite el

perno y la brida de la cuchilla.

3. Deslizce la palanca de la guarda inferior hacia

arriba para subir la guarda inferior. Extraiga la

cuchilla del vástago. Limpie siempre el vástago,

la guarda superior y la inferior para quitar la suc-

iedad y el aserrín.

NOTA: No retire la brida interna. Le plus grand

diamètre de la brida interna doit appuyer sur la

lame.

Husillo

Perno

Brida interna

Brida externa

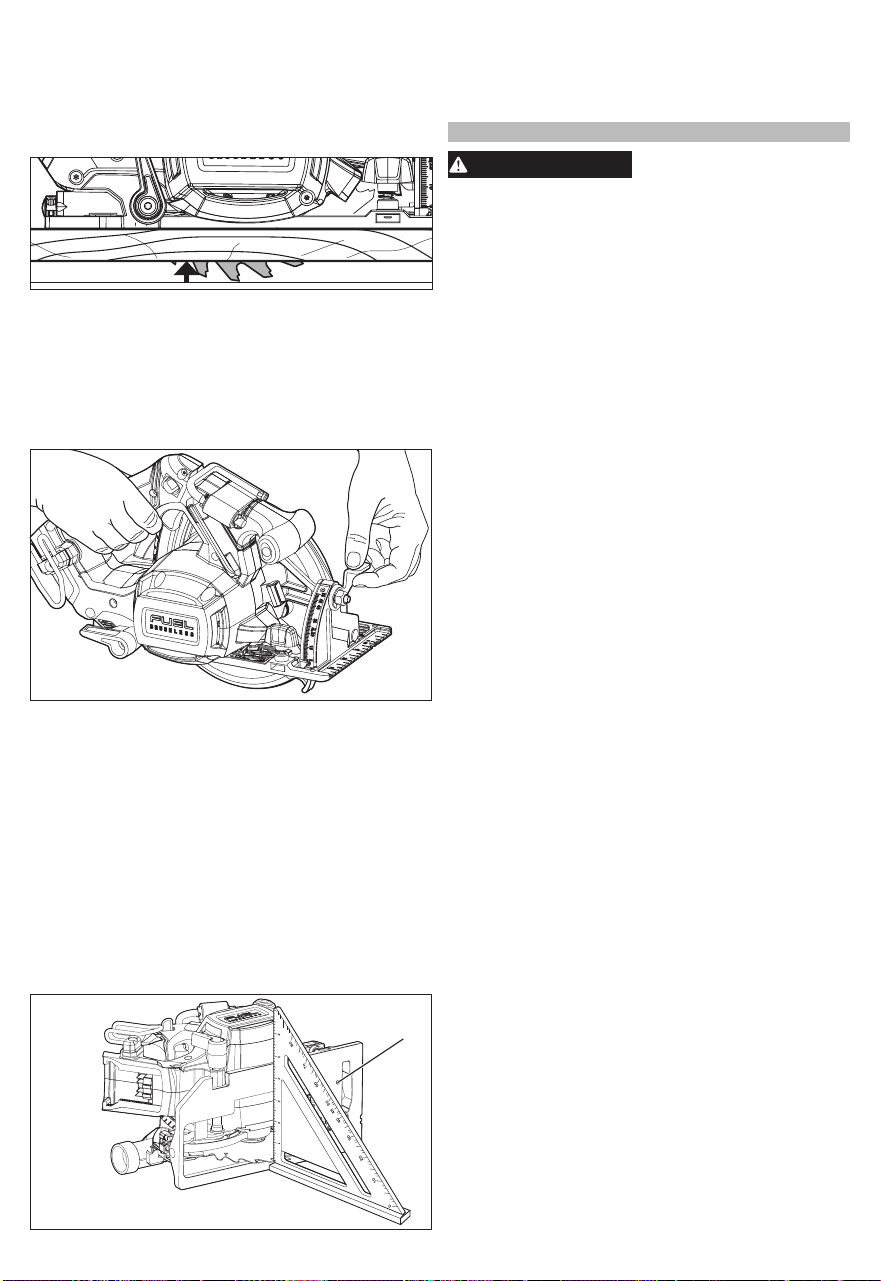

4. Para instalar una cuchilla, colóquela en el vástago

con los dientes apuntando en la misma direc-

ción que la echa en la guarda inferior. Suelte la

palanca de la guarda inferior.

5. Coloque la brida de la cuchilla en el vástago y

apriete el perno con la mano.

6. Mientras mantiene oprimido el botón de bloqueo

del husillo, use la llave para girar el perno en la

dirección opuesta que está indicada en la brida

de la hoja y apriétela bien.

ADVERTENCIA

Siempre utilice el eyector de

polvo o el adaptador de

manguera de succión/aspiradora. Al no seguir

estas indicaciones, aumenta la posibilidad que

se lancen hacia su cara u ojos polvo u objetos

extraños, lo que podría provocar una posible

lesión grave.

Adaptador universal de puerto de

extracción de polvo

Use el adaptador universal de puerto de extracción

de polvo para conectar la sierra a una manguera

de aspiradora.

1. ¡ADVERTENCIA! Retire la

batería para evitar arrancar

la herramienta.

2. Inserte el adaptador de

manguera universal den-

tro del protector superior.

Apriete el tornillo a 1,2 N m

(.9 ft-lbs) con un dispositivo calibrado.

3. Conecte la manguera de succión al adaptador,

conectándolos entre sí para sujetarlos.

4. Para retirar, invierta el procedimiento.

Ajuste de la profundidad

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Para ajustar la profundidad del corte, sostenga la

sierra por la empuñadura y aoje la palanca de

ajuste de profundidad, levantándola y alejándola

de la zapata.

3. Suba o baje la zapata a la posición deseada. En el

lado interior de la guarda superior hay marcas en

incrementos de 6 mm (1/4"). Para el ajuste de pro-

fundidad. Para el ajuste de profundidad correcto, la

cuchilla no debe extenderse más de 3 a 6 mm (1/8"

a 1/4") por debajo del material que se está cortando.

1/4"

(

6 mm

)

4. Mueva la palanca de ajuste de profundidad ha-

cia la zapata y presione hacia abajo para jar la

posición.

Ajuste del ángulo del bisel

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Para ajustar el ángulo de corte, sujete la sierra

por su asidero y aoje la perilla de ajuste del bisel.

3. Sujete la parte delantera de la zapata y gire la

sierra por el asidero hasta alcanzar el ángulo

deseado, tal y como lo indican las marcas en la

escala del bisel.

4. Apriete la perilla de ajuste del bisel de manera

segura.

Ajuste de la cuchilla a la zapata

La zapata se ha ajustado en la fábrica a un ángulo de

90 grados. Inspeccione la sierra regularmente para

asegurarse de que la cuchilla esté a 90 grados con

respecto a la zapata.

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Coloque el indicador del bisel en cero.

3. Para asegurarse de que la cuchilla está en un ángu-

lo de 90 grados con respecto a la zapata, coloque la

sierra al costado de la cuchilla y retraiga la guarda

inferior. Coloque una escuadra contra la cuchilla y

la zapata para inspeccionar el ajuste de los grados.

Tornillo de ajuste

del bisel

4. Para jar el ajuste de los grados, aoje la perilla de

ajuste del bisel. Gire el tornillo de ajuste del bisel

hacia dentro o hacia fuera hasta que la cuchilla

forme un ángulo de 90 grados con la zapata.

5. A

priete la perilla de ajuste del bisel de manera segu

ra.

OPERACIÓN

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Mantenga las manos alejadas de la hoja y otras

piezas móviles.

Causas del contragolpe y advertencias

relacionadas

- El contragolpe es una reacción repentina a una

hoja de sierra pellizcada, amarrada o mal alineada

que ocasiona que la sierra se levante y se salga

de la pieza de trabajo y hacia el operador de forma

incontrolada;

- Cuando la hoja se pellizca o se atascado estre-

chamente por el cierre de la separación de corte,

la hoja se para y la reacción del motor impulsa la

unidad con gran rapidez hacia el operador;

- Si la hoja se tuerce o pierde la alineación en el

corte, los dientes del borde trasero de la hoja

pueden enterrarse en la supercie superior de la

madera, ocasionando que la hoja se salga de la

separación de corte y salte hacia el operador.

El contragolpe es el resultado del uso incorrecto

de la sierra y/o de procedimientos o condiciones

de operación incorrectos y puede evitarse to-

mando las precauciones correspondientes que

se indican a continuación.

• Mantenga un agarre rme con ambas manos

sobre la sierra y coloque los brazos para re-

sistir las fuerzas de contragolpe. Posicione

el cuerpo a cualquiera de los dos lados de la

hoja, pero no en línea con la hoja. El contragolpe

podría ocasionar que la sierra saltara hacia atrás,

pero las fuerzas de contragolpe pueden ser con-

troladas por el operador si se toman las precaucio-

nes correspondientes.

• Cuando la hoja se esté amarrando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sostenga la sierra inmóvil

dentro del material hasta que la hoja se de-

tenga por completo. Nunca intente retirar la

sierra de la pieza ni jalarla hacia atrás mientras

la hoja se encuentre aún en movimiento, pues

puede producirse un contragolpe. Investigue y

siga acciones correctivas para eliminar la causa

del amarre de la hoja.

• Al reiniciar una sierra dentro de la pieza de tra-

bajo, centre la hoja de la sierra en la separación

de corte y verique que los dientes de la sierra

no estén insertados en el material. Si la hojas de

la sierra se está amarrando, puede avanzar hacia

arriba o dar un contragolpe de la pieza de trabajo

al reiniciarse la sierra.

• Soporte los paneles grandes para minimizar

el riesgo de que la hoja pellizque y dé un con-

tragolpe. Los paneles grandes tienden a pan-

dearse con su propio peso. Deben colocarse so-

portes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

• No utilice hojas romas ni dañadas. Las hojas

sin lo o que estén incorrectamente colocadas

pueden producir una separación de corte angosta,

causando fricción excesiva, amarre de la hoja y

contragolpe.

• Las palancas de ajuste de la profundidad de

la hoja y bisel deben estar apretadas y rmes

antes de hacer el corte. Si el ajuste de la hoja

cambia durante el corte, puede causar amarre y

contragolpe.

• Use precaución adicional al aserrar en muros

existentes u otras áreas donde no haya visi-

bilidad. La hoja saliente puede cortar objetos que

podrían causar contragolpe.

Funcionamiento general

Sujete siempre la pieza en la que se está traba-

jando de manera segura en un caballete o banco

de aserrar. Consultar "Aplicaciones" para averiguar

la manera correcta de colocar la pieza en la que se

está trabajando en diferentes situaciones.

1. Trace una línea de corte. Coloque la parte del-

antera de la zapata en el borde de la pieza sin

que la cuchilla la toque. Sujete el asidero con una

mano y el asidero delantero con la otra.

2. Alinee la línea indicadora con la línea de corte.

Coloque los brazos y el cuerpo de manera que

pueda resistir el rebote.

3. Para arrancar la sierra, presione el botón de des-

bloqueo al mismo tiempo que presiona el gatillo.

Deje que el motor alcance la velocidad máxima

antes de empezar a cortar.

4. Mientras corta, mantenga la zapata plana contra

la pieza en la que se está trabajando y la sierra

bien agarrada. No fuerce la sierra contra la pieza

en la que se está trabajando. Esto puede hacer

que la sierra rebote.

5. Si se está realizando un corte parcial, reiniciando

un corte que se dejó a medias o corrigiendo

la dirección, deje que la cuchilla se pare por

completo. Para reiniciar el corte, centre la cuchilla

en la entalladura, retroceda la sierra unas cuantas

pulgadas del borde de corte, presione el botón de

desbloqueo mientras aprieta el gatillo y vuelva a

penetrar lentamente en el corte.

6. Si la sierra se atasca o se para, manténgala bien

agarrada y suelte el gatillo inmediatamente. Sujete

la sierra sin que se mueva en la pieza hasta que

la cuchilla se detenga por completo.

7. Después de terminar el corte, asegúrese de que

se cierra la guarda inferior y la cuchilla se detiene

por completo antes de soltar la sierra.

8. Cuando corte plástico, evitar el sobrecalentami-

ento de la hoja y los dientes de la hoja para evitar

la fusión de la pieza.

Freno eléctrico

El freno eléctrico se activa cuando se suelta el gatillo,

haciendo que la segueta se pare y permitiéndole

continuar con la tarea. Generalmente, la segueta

se para en dos segundos. Sin embargo, puede que

haya un retraso entre el momento que suelta el

gatillo y cuando se activa el freno. Ocasionalmente

el freno puede que se salte completamente. Si el

freno se salta con frecuencia, la segueta necesita

servicio de un centro de mantenimiento autorizado

MILWAUKEE. El freno no es un sustituto de la

guarda, y siempre debe esperar hasta que la cuchilla

se detenga completamente antes de sacar la sierra

de la pieza.

Resolución de problemas

Si la cuchilla no sigue una línea recta:

• Los dientes están desalados. Esto se produce al

golpear un objeto duro como un clavo o una piedra,

desalando los dientes de un lado. La cuchilla tiende

a cortar hacia el lado con los dientes más alados.

• La zapata está desalineada o doblada

• La cuchilla está doblada

• No se está usando una guía para cortar al hilo o

una guía

Si la cuchilla se atasca, echa humo o se pone azul

por la fricción:

• La cuchilla está desalada

• La cuchilla está al revés

• La cuchilla está doblada

• La cuchilla está sucia

• La pieza en la que se está trabajando no está bien

sujeta

• Se está usando la cuchilla incorrecta

• La batería está descargada

APLICACIONES

Corte de paneles grandes

Los paneles grandes y las tablas largas se pandean

o doblan si no se apoyan correctamente. Si se intenta

cortar sin nivelar y apoyar correctamente la pieza, la

cuchilla tenderá a atascarse, provocando REBOTE.

Apoye los paneles grandes. Asegúrese de jar la

profundidad de corte de modo que solamente corte

a través de la pieza, no a través de los soportes.

Corte de madera a contrahilo

El corte a contrahilo es un corte perpendicular a la

veta de la madera. Seleccione la cuchilla apropiada

para su tarea. Avance la sierra lentamente para evitar

que la madera se astille.

Corte de madera al hilo

Cortar al hilo es cortar en la dirección de la veta de

la madera. Seleccione la cuchilla apropiada para su

tarea. Use una guía para corte al hilo para cortes de

100 mm (4") de ancho o menos. Para instalar la guía

para corte al hilo, deslice la barra a través de la guía

para corte al hilo en cualquier lado de la zapata. El

ancho del corte es la distancia desde el interior de

la cuchilla hasta el borde interior de la guía de corte

al hilo. Ajuste la guía para corte al hilo para el ancho

deseado y bloquee el ajuste apretando la perilla de

ajuste de la guía para corte al hilo.

Cuando el ancho de corte al hilo es mayor de

100 mm (4"), sujete con una abrazadera o clave un

pedazo de madera de 25 mm (1") a la pieza y use

el borde interior de la zapata como guía.

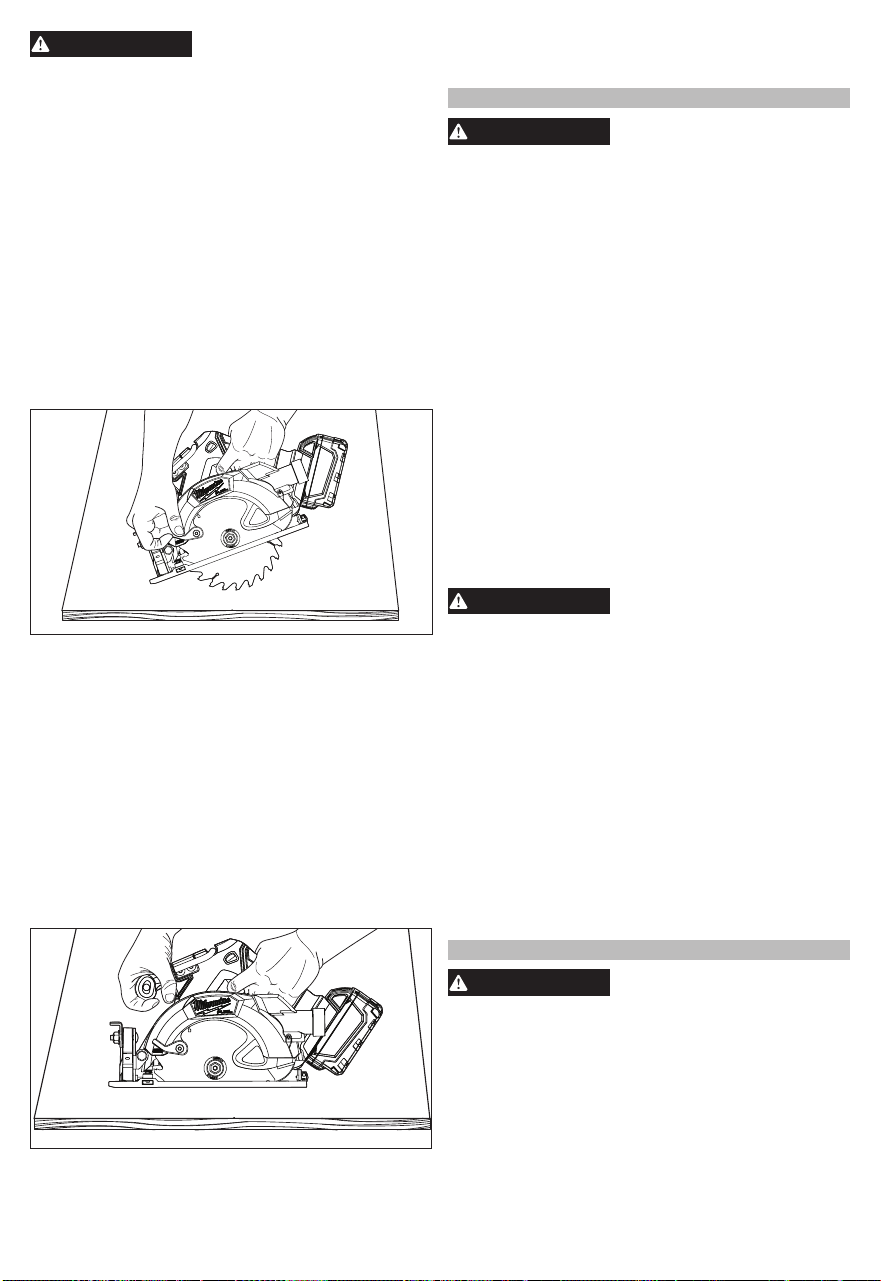

ADVERTENCIA

Para reducir el riesgo de

descarga eléctrica, revise el

área de trabajo en busca de tuberías o cables

ocultos antes de realizar cortes por penetración.

Corte por penetración

Los cortes por penetración se realizan en medio de

la pieza en la que se está trabajando cuando no se

puede cortar desde un borde. Recomendamos el

uso de una sierra alternativa o una sierra perforadora

Sawzall

para este tipo de corte. Sin embargo, si

tiene que usar una sierra circular para realizar un

corte por penetración, TENGA MUCHO CUIDADO.

Para mantener el control de la sierra durante el corte

por perforación, mantenga ambas manos en la sierra.

1. Comenzando en una esquina, alinee la línea

indicadora con la de corte. Incline la sierra hacia

delante, jando rmemente la parte delantera de la

zapata en la pieza en la que se está trabajando. La

cuchilla debe quedar justo sobre la línea de corte,

pero sin tocarla. Suba la guarda inferior usando

la palanca de la guarda inferior.

2. Para arrancar la sierra, presione el botón de desblo-

queo al mismo tiempo que se presiona el gatillo. Deje

que el motor alcance la velocidad máxima antes de

empezar a cortar. Usando la parte delantera de la

zapata como punto de apoyo, baje gradualmente

la parte posterior de la sierra a la pieza en la que

se está trabajando. Suelte la palanca de la guarda

inferior y agarre el asidero delantero.

3. Cuando la zapata descanse contra la pieza, avance

la sierra hacia la esquina más alejada. Suelte el ga-

tillo y deje que la cuchilla se detenga por completo

antes de sacarla de la pieza. Repetir los pasos

anteriores para cada lado de la abertura. Use una

sierra alternativa, una sierra de perforación o una

sierra de mano pequeña Sawzall

para rematar

las esquinas si no se han cortado completamente.

Sobrecarga

Una sobrecarga continua puede dañar permanente-

mente la herramienta y la batería.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la batería, el cargador

o la herramienta, salvo que así lo indiquen estas

instrucciones. Comuníquese con un centro de

servicio de MILWAUKEE para todas las demás

reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

58140235d2 961014966-02(A)

03/24 Printed in

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA -

E.U.A. Y CANADÁ
