OPERATING INSTRUCTIONS
INSTRUCTIONS DE FONCTIONNEMENT
Caframo Limited , 501273 Grey R , Canada
Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088
www.caframo.com [email protected]
7012CAWBX 12/24V White Fan
7012CABBX 12/24V Black Fan
Versatile: 12V or 24V
Polyvalent : pour 12 ou 24 volts
7012MN002 Rev01
1. Installation:
I.
THANK YOU FOR PURCHASING A SIROCCO II ELITE FAN!
READ AND SAVE THESE INSTRUCTIONS

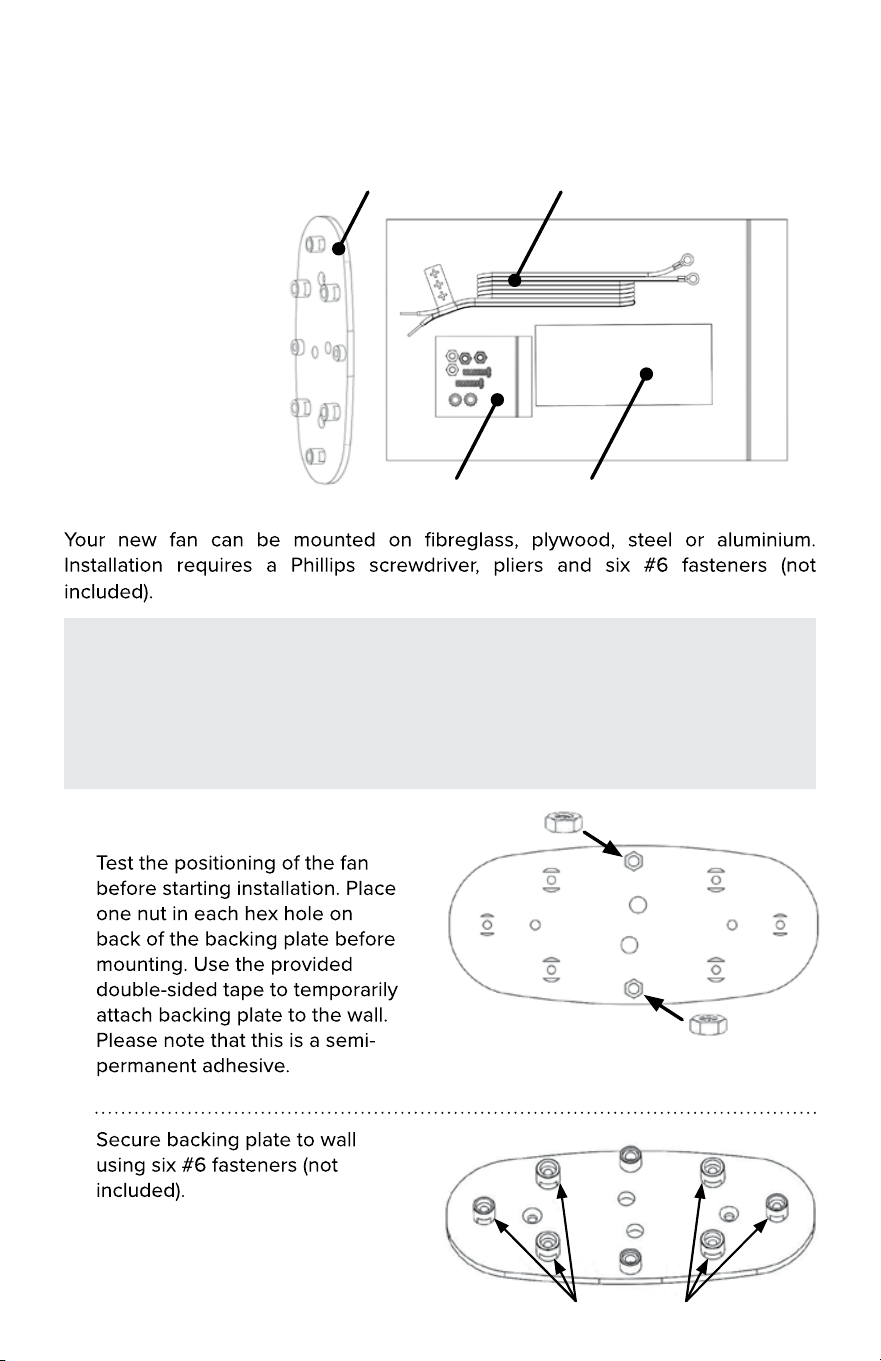

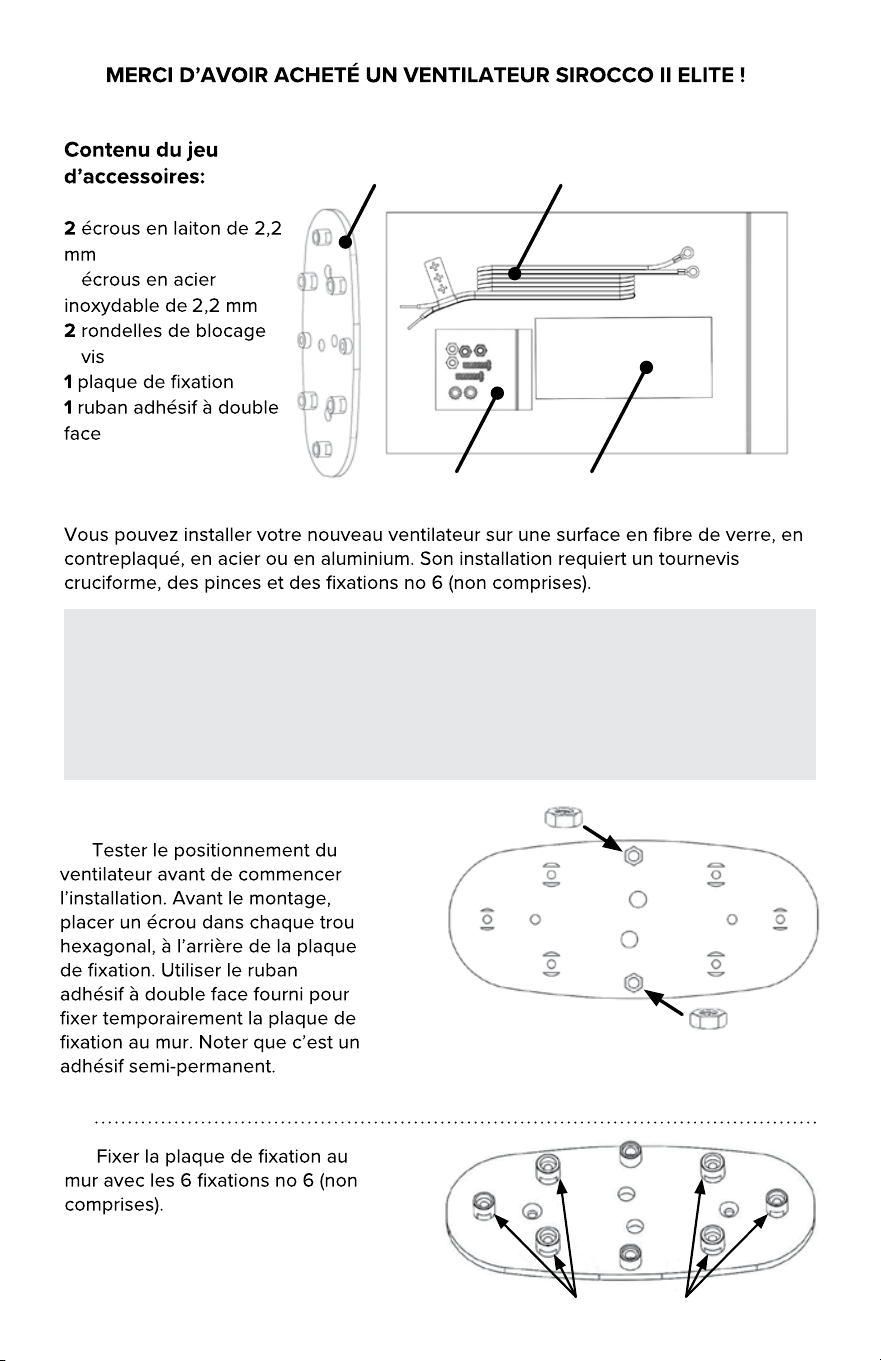

Accessory Kit includes:
Backing plate
Hardware bag Double-sided tape
Power cord
Place nuts in hex holes on back of backing
plate before mounting.
II.
Fasten here
Please Note: e Sirocco II Elite features a powerful and ecient brushless motor.
When rst wiring the fan, there will be blue LED lights illuminated on the front of the
fan for 8 seconds. is is normal and is evidence that your fan is calibrating the
long-lasting, high-performance, brushless motor. If you have any questions or
concerns about your new fan, please contact Customer Service at: 1-800-567-3556.
2 x 2.2mm brass nuts
2 x 2.2mm stainless steel
nuts
2 x lock washers
2 x screws
1 x backing plate
1 x double-sided adhesive
pad
1.
III. Wiring

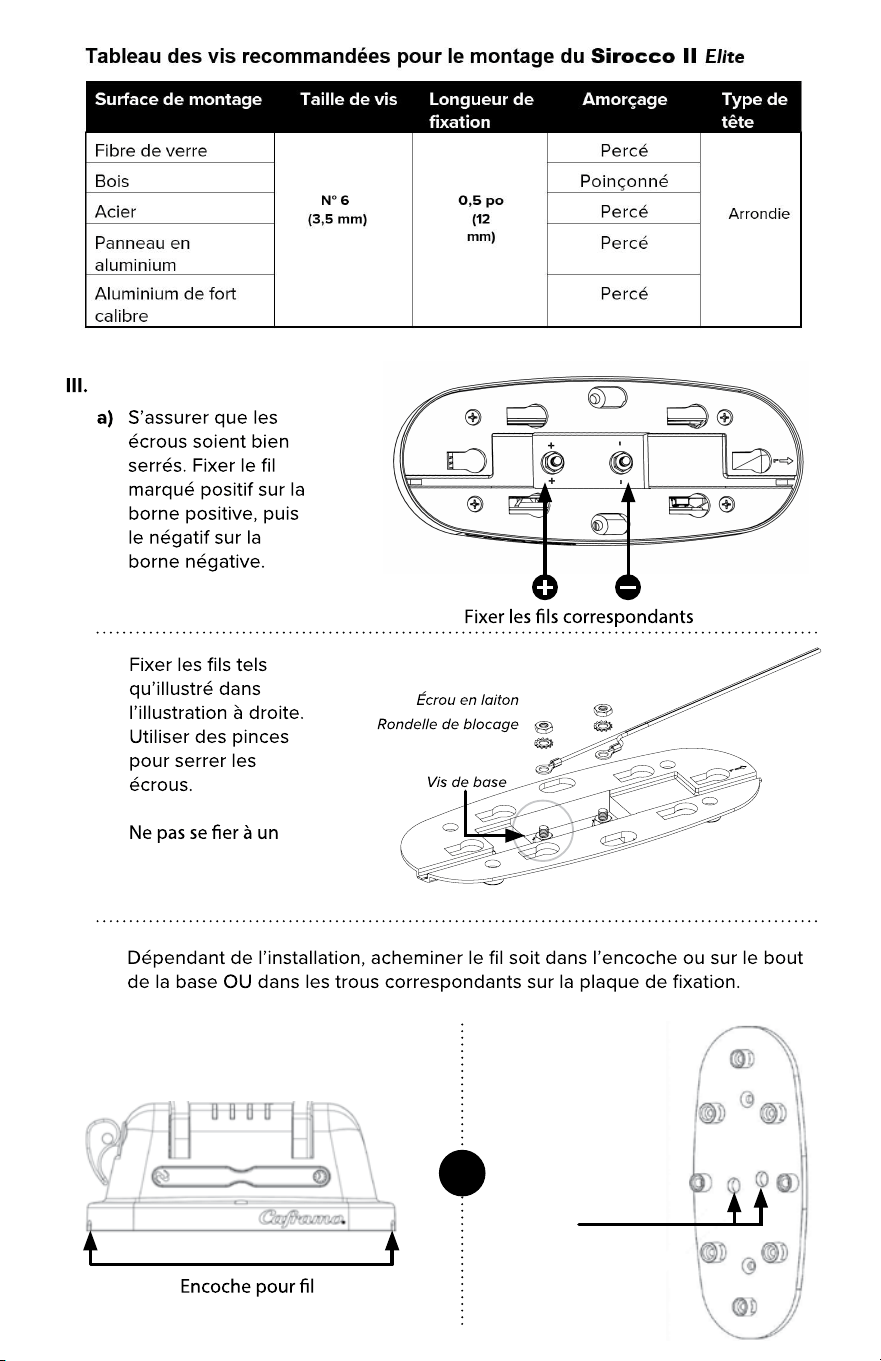

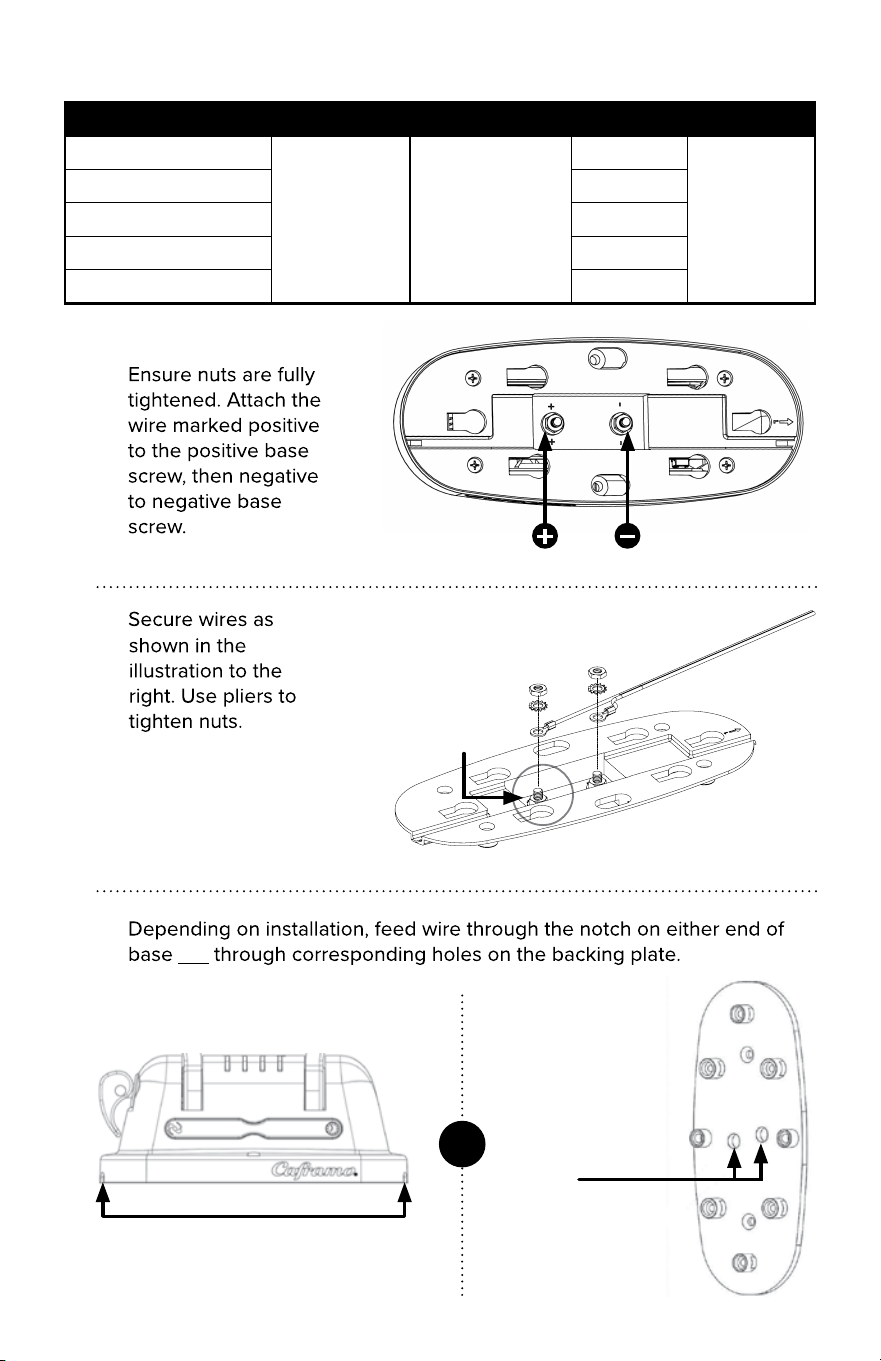

Attach corresponding wires
a)
Wire notch
Corresponding
holes
OR
Brass Nut
Lock Washer
Wire
Base screw
Mounting Surface Screw Size Fastener Length Tin Type Head Type
Fiberglass
No.6
(3.5mm)
0.5"
(12 mm)
Drilling
Rounded
Wood Pointed
Steel Drilling
Aluminum Sheet Drilling
Aluminium Heavy gauge Drilling
Recommended Screw Chart for mounting the Sirocco II Elite
b)
Do not rely on hand
tightening.
c)
OR
2.
2. Operation
Ensure blade is clear of any obstructions that would cause it to jam. Lock fan arm
in position before turning on.
I. Lock Latch
Flip Lock Latch upwards to unlock fan arm. Rotate fan arm to desired
direction. Push latch back down to lock fan in position.
II. Speed
Press Power/Speed button once for low speed, twice for medium, three times
for high, four times for full speed, and five times to turn o.

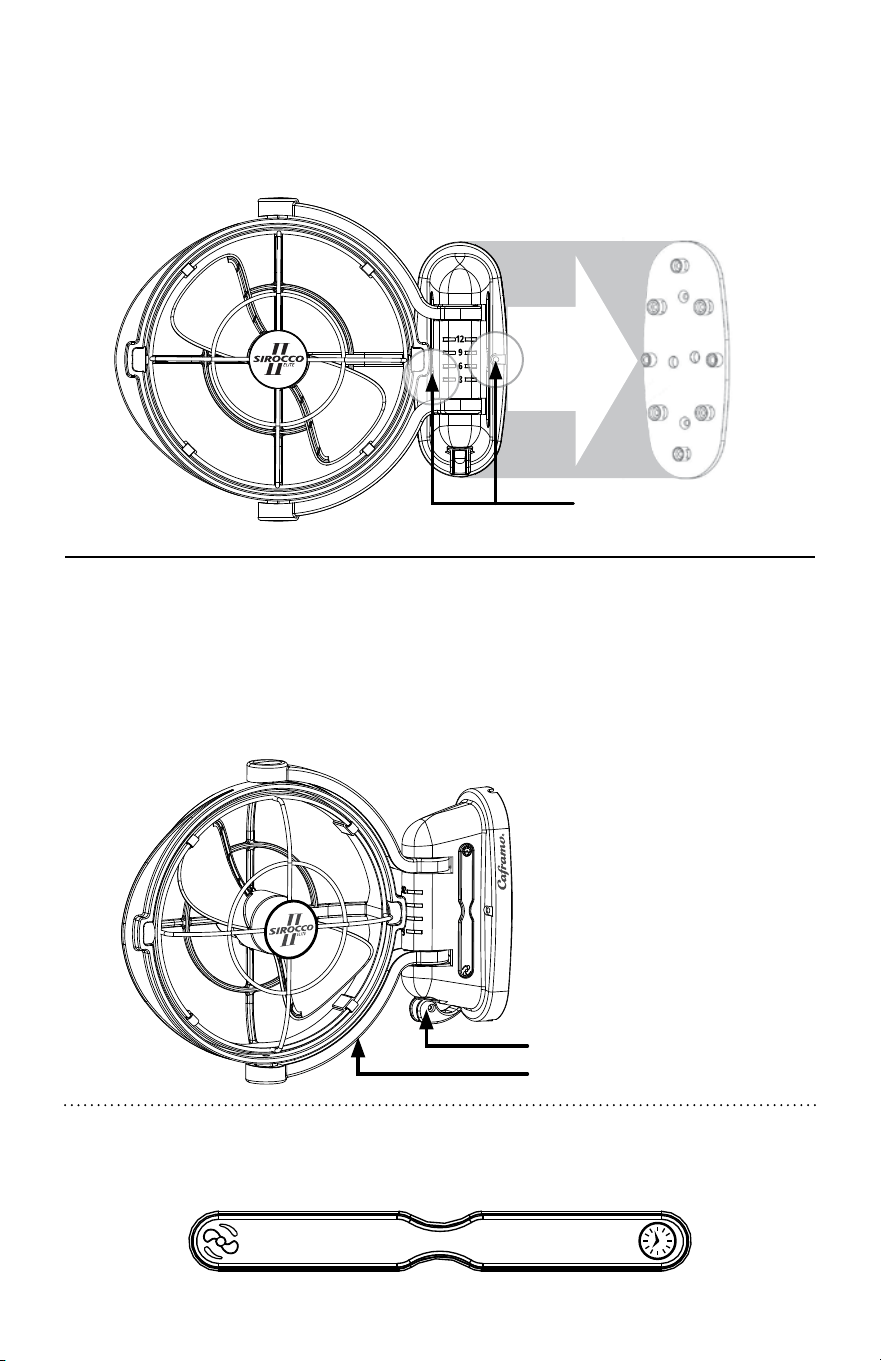

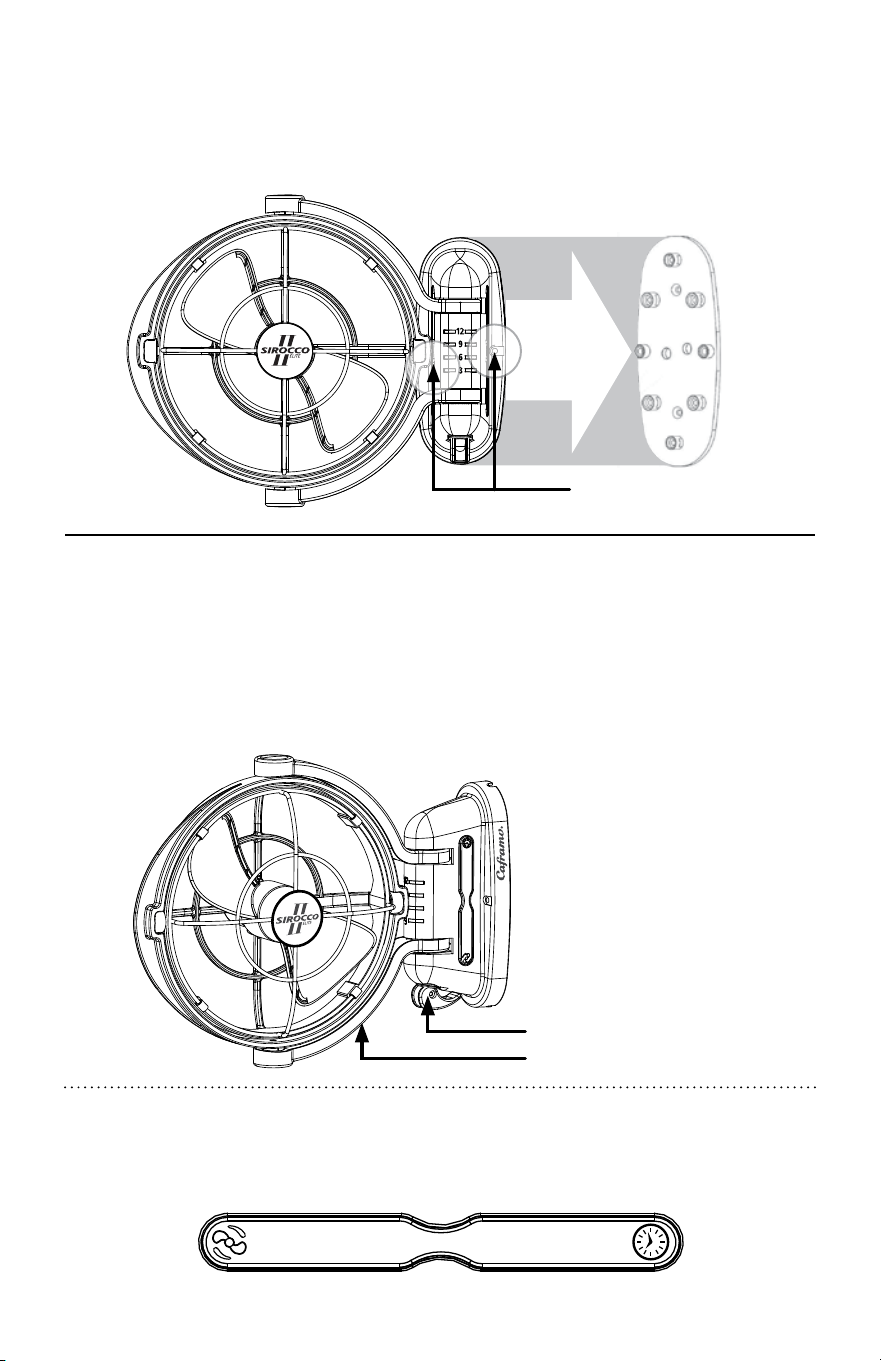

IV. Slide fan base onto firmly secured backing plate. Secure fan to backing plate
using the two provided screws.
a) Slide fan onto backing plate.
b) Secure with screws.

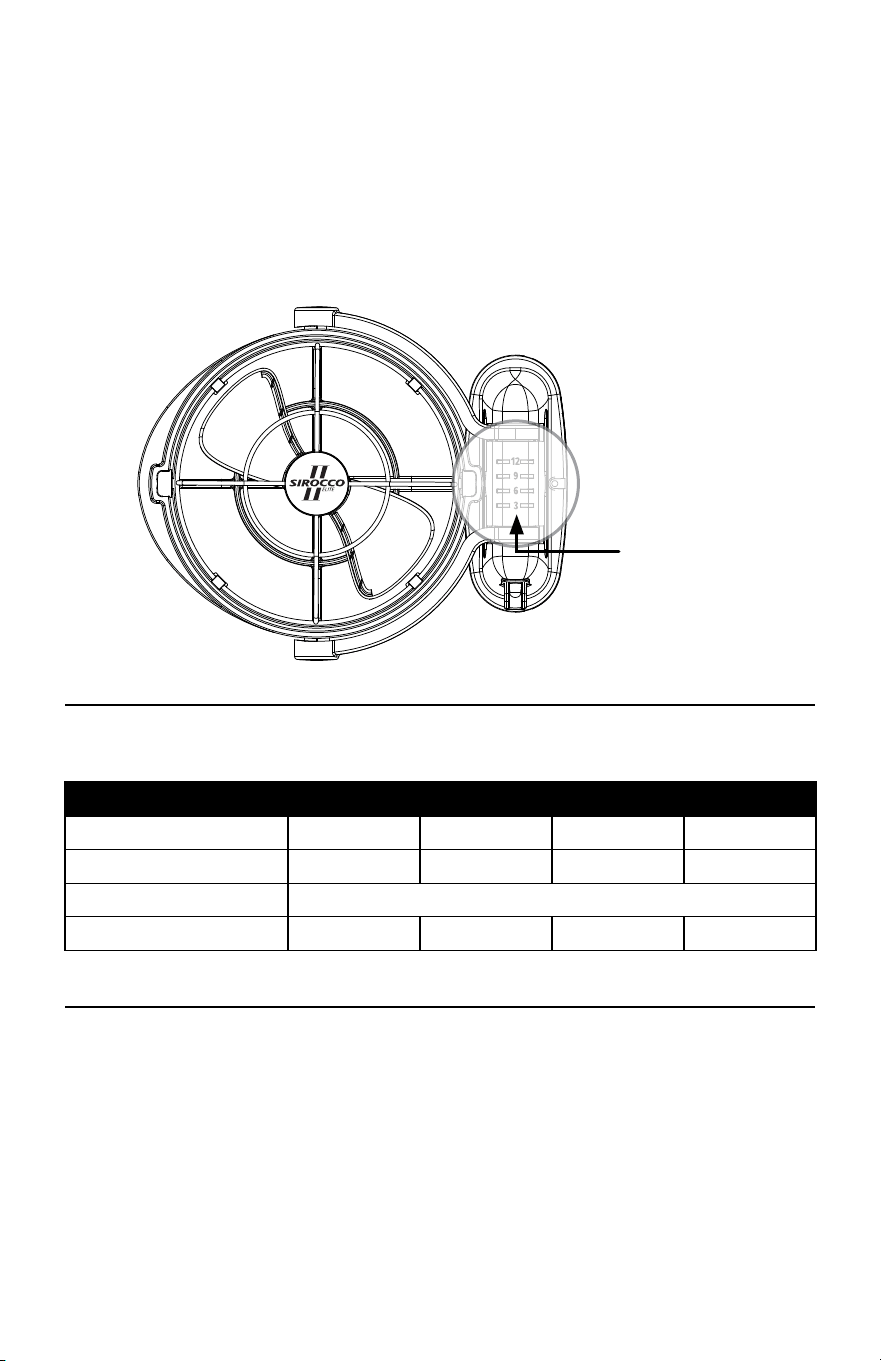

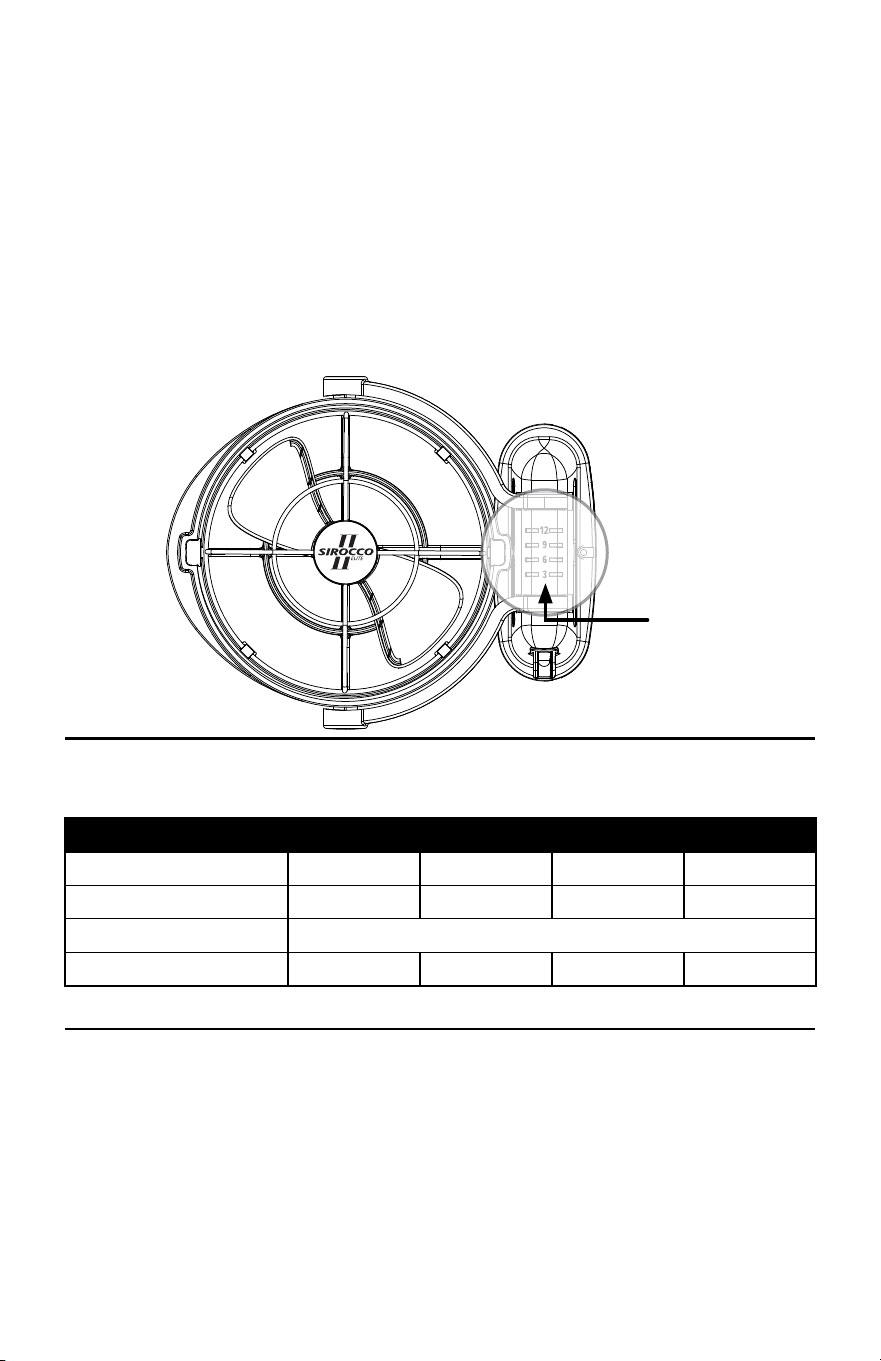

Power/Speed Button Timer Button
Secure with screws
Slide onto
backing
plate
Fan arm
Lock Latch in locked position
3.
III. Timer
The Sirocco II Elite is equipped with a timer feature that allows it to be set to a
run time of 3, 6, 9 or 12 hours.
To set the timer, press the Timer Button 1, 2, 3 or 4 times. The LED bar will light
up beside the selected time and the fan will shut o when the timer setting
expires.
To turn the fan o at any time, press the Timer Button until the LED bars
disappear, then press the Power/Speed button to turn the fan o.
LED Timer Bars
4. Care and Maintenance
The Sirocco II Elite requires very little maintenance. Following the instructions in
this manual will help to ensure that it operates problem-free for years.
To clean: Always turn the fan's power o before cleaning. A vacuum cleaner can
be used to clear the fan of dust build-up and a dry cloth may be used to
wipe its surface. Do not use gasoline, thinner or other harsh chemicals to clean
the fan.
3. Specifications
Speed Setting: 1 2 3 4
Draw in Amps (12V)
0.19 0.38 0.63 1.01
Draw in Amps (24V)
0.14 0.20 0.30 0.55
Airflow (CFM)
120-240
Speed (RPM)
1006 1308 1610 1912
4.
5. Safety
Reverse polarity protection ensures protection of the fan if the input supply is
connected in the reverse way.
Overcurrent protection ensures protection against short circuit or damage to the
motor.
The Sirocco II Elite is equipped with Rotor-Lock protection. This feature protects
the fan from overheating by automatically turning o the motor should an object
obstruct the blade from spinning as it would under normal operation. The fan will
automatically restart the motor every 30 seconds until the obstruction to the blade
is removed and the blade is able to rotate normally.
If the fan is operating when a power outage occurs, it will automatically restart at
the lowest speed setting when power is restored.
6. Warnings
To ensure your safety and the life of the fan, please observe the following:
• Do not position the fan too closely to any object or material that may be sucked
or drawn into the blade.
• Do not allow any object to obstruct or stop the spinning of the blade. Inhibiting
the blade’s ability to spin may result in a shortened lifespan.
• Do not use outdoors.
• Do not use on wet surfaces or immerse in water.
• Do not allow water, cleaning products or other liquids to be sprayed onto the
fan’s motor housing or controls.
• Do not use if the power supply cord becomes frayed, brittle or damaged.
• Do not use gasoline, thinners or other harsh chemicals to clean the fan.
• Do not use near fireplaces, furnaces, stoves or mechanical equipment that
produce excessive heat.
• This fan is not to be used by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction.
• Children should be supervised to ensure that they do not play with the fan.
5.
LIMITED WARRANTY
www.caframo.com/warranty
This product has a 4 year limited warranty from the date of purchase.
Limited Warranty
The product you have purchased has been guaranteed by the manufacturer for the
warranty period stated starting on the date of purchase against defects in
workmanship and/or materials. If a manufacturer defect is found in an end-user
replaceable part, you will be sent a new part without charge, not a replacement fan. If a
replacement part is required, it will only be shipped to the country where the product
was purchased. For example, if you purchased the product in Canada and need a
replacement part sent to you, a Canadian shipping address must be supplied.
Only parts that prove to be defective during the period of guarantee will be replaced
without charge.
This guarantee does not apply if damage occurs during shipping, from abuse, misuse
or from unauthorized repairs made or attempted. The product is also not guaranteed
for damage that occurs because of accident, improper handling or operation.
This guarantee does not apply if the product is used in commercial or industrial
applications.
This guarantee does not apply to excessive use scenarios where the product is
operated for more than 12 hours per day on a daily basis.
When goods are sold in AU or NZ, our goods come with guarantees that cannot be
excluded under the Australian Consumer Law. You are entitled to a replacement or
refund for a major failure and compensation for any other reasonably foreseeable loss
or damage. You are also entitled to have the goods repaired or replaced if the goods
fail to be of acceptable quality and the failure does not amount to a major failure.
In order to claim the warranty on a purchased product, you may contact us at
Customer Service:
Outside U.S/Canada
+1-519-534-1080
U.S/Canada -Toll free
1-800-567-3556
Caframo Limited
501273 Grey Road 1, Georgian Blus ON N0H 2T0, Canada
Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088
www.caframo.com
1. Installation:
I.
LIRE ET CONSERVER CES INSTRUCTIONS
2
2
Plaque de fixation
Sac de quincaillerie Ruban adhésif double face
Cordon d’alimentation
II.
Fixer ici
Placer les écrous dans les trous
hexagonaux à l’arrière de la plaque de
xation; avant le montage
REMARQUE : Le modèle Sirocco II Elite est muni d’un moteur sans brosse très ecace et
puissant. Lors du premier câblage du ventilateur, des voyants DEL bleus sont allumés à l'avant
du ventilateur pendant 8 secondes. Ceci est normal et prouve que votre ventilateur étalonne le
moteur sans balai de haute performance qui dure longtemps. Pour toute question ou soucis
concernant votre nouveau ventilateur, veuillez communiquer avec le service à la clientèle au
numéro sans frais 1-800-567-3556.
1.
Filage
b)
c)
s
Fil
Trous
correspondants
OU
serrage à la main .
2.
2. Fonctionnement
S’assurer que l’hélice soit libre de quelque obstruction qui puisse la bloquer.
Verrouiller le bras du ventilateur en position, avant la mise en marche.
I. Taquet de blocage
Basculer le taquet de blocage vers le haut, pour débloquer le bras du ventilateur.
Pivoter le bras du ventilateur à la position voulue. Pousser le loquet vers le bas
pour bloquer le ventilateur en position.
II. Vitesse
Presser sur le bouton marche-arrêt/vitesse une seule fois pour la basse vitesse,
deux fois pour la vitesse moyenne, trois fois pour la grande vitesse, quatre fois
pour la vitesse maximale, ou cinq fois pour l’éteindre.
IV. Glisser la base du ventilateur sur la plaque de fixation solidement fixée. Fixer le
ventilateur sur la plaque de fixation, à l’aide des deux vis fournies.
a) Glisser le ventilateur sur la plaque de fixation.
b) Fixer avec les vis.
Bouton marche-arrêt/vitesse
Bouton de minuterie
Fixer avec les vis
Glisser sur
la plaque de
fixation
Taquet de blocage dans la position
Bras du ventilateur
3.
III. Minuterie
Le modèle Sirocco II Elite est équipé avec une fonction de minuterie qui permet
de régler sa durée de fonctionnement à 3, 6, 9 ou 12 heures.
Pour régler la minuterie, presser sur le bouton minuterie 1, 2, 3 ou 4 fois. La barre
de DEL s’illuminera près du délai choisi, et le ventilateur s’éteindra après que le
réglage de la minuterie sera expiré.
En tout temps, pour éteindre le ventilateur, presser sur le bouton minuterie
jusqu’à ce que la barre de DEL s’éteigne, puis, presser sur le bouton marche-
arrêt/vitesse pour éteindre le ventilateur.
Barre de DEL de
la minuterie
4. Soins et entretien
Le modèle Sirocco II Elite nécessite peu d’entretien. Le respect des instructions dans
ce manuel contribuera à assurer son fonctionnement sans problème pendant des
années.
Nettoyage : Couper toujours l’alimentation du ventilateur avant le nettoyage. Utiliser
un aspirateur pour éliminer l’accumulation de poussière sur le ventilateur, et essuyer
sa surface avec un chiffon. Ne pas utiliser de l’essence, du diluant, ou d’autres
produits chimiques forts pour nettoyer le ventilateur.
3. Spécifications
Réglage de vitesse :
1 2 3 4
Courant utilisé (12 V)
0.19 0.38 0.63 1.01
Courant utilisé (24 V)
0.14 0.20 0.30 0.55
Débit d’air (pi
3
/min)
120 à
240
Vitesse (t/min)
1006 1308 1610 1912
4..
5. Sécurité
Une protection contre l’inversion de polarité protège le ventilateur au cas où le
ventilateur serait connecté avec les fils inversés.
Sa protection contre la surcharge en courant assure sa protection contre les courts-
circuits et contre les dommages au moteur.
Le modèle Sirocco II Elite est équipé avec une protection contre le blocage du rotor.
Cette fonction protège le ventilateur contre la surchauffe en éteignant
automatiquement le moteur dans le cas où un objet bloquerait l’hélice, et nuirait à son
bon fonctionnement. Le ventilateur redémarrera automatiquement toutes les 30
secondes jusqu’au retrait de l’obstruction de l’hélice, et qu’elle puisse tourner
normalement.
Si le ventilateur fonctionnait quand une panne de courant est survenue, il
redémarrera automatiquement à la vitesse la plus basse, une fois l’alimentation
restaurée
6. Avertissements
Pour assurer votre sécurité et une bonne durée de vie du ventilateur,
veuillez respecter les avertissements suivants :
• Ne pas positionner le ventilateur trop près d’un objet ou d’un matériau qui pourrait
être aspiré ou tiré par l’hélice.
• Ne pas laisser un objet obstruer ou arrêter la rotation de l’hélice. Nuire à la capacité
de faire tourner l’hélice peut raccourcir la durée de vie du ventilateur.
• Ne pas l’utiliser à l’extérieur.
• Ne pas l’utiliser sur des surfaces mouillées, ni l’immerger dans l’eau.
• Ne pas permettre à l’eau, aux produits de nettoyage ou à d’autres liquides d’être
aspergés dans le bâti du moteur, ou dans ses contrôles.
• Ne pas l’utiliser si le cordon d’alimentation devient usé, cassant ou endommagé.
• Ne pas utiliser de l’essence, du diluant ou d’autres produits chimiques forts pour
nettoyer le ventilateur.
• Ne pas l’utiliser près d’un foyer, d’une fournaise, d’un poêle ou d’un équipement
mécanique qui produit de la chaleur excessive.
• Ce ventilateur ne doit pas être utilisé par des personnes (y compris des enfants)
souffrant d’incapacité physique, sensorielle ou mentale, ou qui n’auraient pas
d’expérience ou de connaissances, à moins de leur fournir des instructions ou
d’assurer une supervision adéquate.
• Il faut superviser les enfants pour assurer qu’ils ne jouent pas avec le ventilateur.
5.
Caframo Limited 501273 Grey Road 1, Georgian Blus ON N0H 2T0, Canada
Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088
www.caframo.com
GARANTIE LIMITÉE
www.caframo.com/warranty
Ce produit est couvert par une garantie limitée de quatre (4) ans à partir de sa date
d’achat.
Garantie limitée
Le produit que vous avez acheté est garanti par le fabricant pendant la période de
garantie ci-dessus, débutant à la date d’achat, contre tout vice de fabrication ou de
matériau. Si un vice de fabrication est découvert sur une pièce qui soit remplaçable par
l’utilisateur, une pièce de rechange vous sera expédiée sans frais, et non pas un
ventilateur de remplacement. Si une pièce de rechange est requise, elle sera expédiée
seulement dans le pays dans lequel le produit a été acheté. Par exemple, si le
produit a été acheté au Canada et qu’une pièce de rechange est requise, il sera envoyé
uniquement à une adresse d’expédition au Canada.
Uniquement une pièce qui s’avère défectueuse pendant la période de garantie sera
remplacée sans frais.
Cette garantie ne s’applique pas si un dommage est survenu pendant l’expédition, ou
s’il résulterait d’un abus, d’une mauvaise utilisation ou si une réparation non-autorisée
aurait été tentée ou réalisée. De plus, le produit n’est pas garanti pour un dommage qui
résulterait d’un accident, d’une mauvaise manipulation ou d’une opération inappropriée.
Cette garantie ne s’applique pas si le produit est utilisé dans une installation
commerciale ou industrielle.
Cette garantie ne s’applique pas en cas de scénario d’utilisation abusive, ou si le produit
est utilisé plus de 12 heures par jour sur une base quotidienne.
Si des produits sont vendus en Australie ou en Nouvelle-Zélande, ces produits sont
couverts par une garantie qui ne peut pas être exclue, conformément aux lois
australiennes sur la protection du consommateur. Vous auriez ainsi droit à un
remboursement ou à un remplacement dans le cas d’une défaillance majeure et à une
compensation pour toute perte ou dommage raisonnablement prévisible. Vous auriez
aussi droit à la réparation ou au remplacement du produit s’il présente une qualité
inacceptable et que sa défaillance ne résulterait pas d’un vice majeur.
Voici les coordonnées pour toute réclamation concernant un produit sous garantie :
Service à la clientèle :
De l’extérieur des États-Unis /Canada
+1-519-534-1080
Ligne sans frais aux États-Unis /Canada
1-800-567-3556
In order to claim the warranty on a
purchased product, you may contact us
at Customer Service:
Outside U.S/Canada
+1-519-534-1080
U.S/Canada -Toll free
1-800-567-3556
PRODUCT REGISTRATION
To register online please visit:
www.caframolifestylesolutions.com/support/product-registration
or complete the form below, detach and mail to:
Caframo Limited, 501273 Grey Road 1, Georgian Blus, ON N0H 2T0, Canada
*Product: Sirocco II Elite
*Date Purchased: ____________________________
*Model Number: 7012 *Serial Number: _____________________________
*Customer Name: ______________________________________________
*Address: _____________________________________________________
*City: _________________________ *State/Prov: ______________________
*Country:
_____________________ *Zip/Postal Code: _________________
*Phone: ______________________ Email: __________________________
*From which store did you purchase this product? ______________________
Retailer City and State/Province: ____________________________________
Is this the first Caframo product you have purchased?
О Yes О No О Don’t know
How did you find out about this Caframo product?
О In-Store Display О Newspaper О Sales Clerk О Internet
О Magazine Advertising О Friend(s) О Other
Check the main reason you purchased this product.
О Gift О Oce or work related О Personal use
For statistical purposes, please fill in the following:
The purchaser of this product listed above was: О Male О Female
The age group of purchaser was:
О 19 and under О 20 to 25 О 26 to 34 О 35 to 44
О 45 to 54 О 55 to 64 О 65 to 74 О 75+
Approximate Family Income of the purchaser:
О Under $19,999 О $20,000 to $39,999 О $40,000 to $59,999
О $60,000 to $79,999 О $80,000+
Occupation of the purchaser of this product:
О Homemaker О Upper Management О Sales/Marketing О Student
О Professional/Technical О Retired О Middle Management О Unemployed
О Farmer О Tradesmen/Machine Operator/Labourer
О Autre
_______________________________________________________
* Required
CARTE D’ENREGISTREMENT
Pour vous inscrire en ligne veuillez visiter :
www.caframolifestylesolutions.com/support/product-registration
ou remplissez le formulaire ci-dessous, détachez et envoyez à :
Caframo Limited, 501273 Grey Road 1, Georgian Blus, ON N0H 2T0, Canada
*Produit : Sirocco II Elite
*Date de l’achat : ____________________________
*Numéro de modèle : 7012 *Numéro de série : _______________________
*Nom du client : ________________________________________________
*Adresse : _____________________________________________________
*Ville : ________________________ *Province : ______________________
*Pays : _______________________ *Code Postal : ____________________
*Tél: _________________________ Email: __________________________
*Chez quel détaillant avez-vous acheté ce produit? _____________________
Ville et province : _______________________________________________
S’agit-il du premier produit Caframo que vous avez acheté ?
О Oui О Non О Je ne sais pas
Comment avez-vous découvert ce produit Caframo ?
О Présentoir en magasin О Internet О Journaux О Internet
О Commis aux ventes О Publicité dans une revue О Ami(s) О Autre
Cochez la raison principale pour laquelle vous avez acheté ce produit.
О Cadeau О Utilisation personnelle О Pour le bureau ou le travail
Aux fins de statistiques, veuillez répondre aux questions suivantes :
L’acheteur du produit susmentionné était-il : О Un homme О Une femme
Le groupe d’âges de l’acheteur
О 19 ans et moins О Entre 20 et 25 ans О Entre 26 et 34 ans
О Entre 35 et 44 ans О Entre 45 et 54 ans О Entre 55 et 64 ans
О Entre 65 et 74 ans О 75 ans et plus
Revenu familial approximatif de l’acheteur :
О Moins de 19 999 $ О Entre 20 000 $ et 39 999 $
О Entre 40 000 $ et 59 999 $ О Entre 60 000 $ et 79 999 $
О 80 000 $ et plus
Occupation of the purchaser of this product:
О À la retraite О Professionnel(le)/technique О Cadre intermédiaire
О Étudiant(e) О Cadre supérieur О Ventes / marketing О Sans emploi
О Agriculteur О Femme / homme au foyer
О Ouvrier qualifie/ opérateur de machinerie
О Autre
_______________________________________________________
* Obligatoire
Caframo Limited 501273 Grey Road 1, Georgian Blus ON N0H 2T0, Canada
Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088
www.caframo.com • [email protected]
© 2018 Caframo Limited. 7012MN001 Rev00
