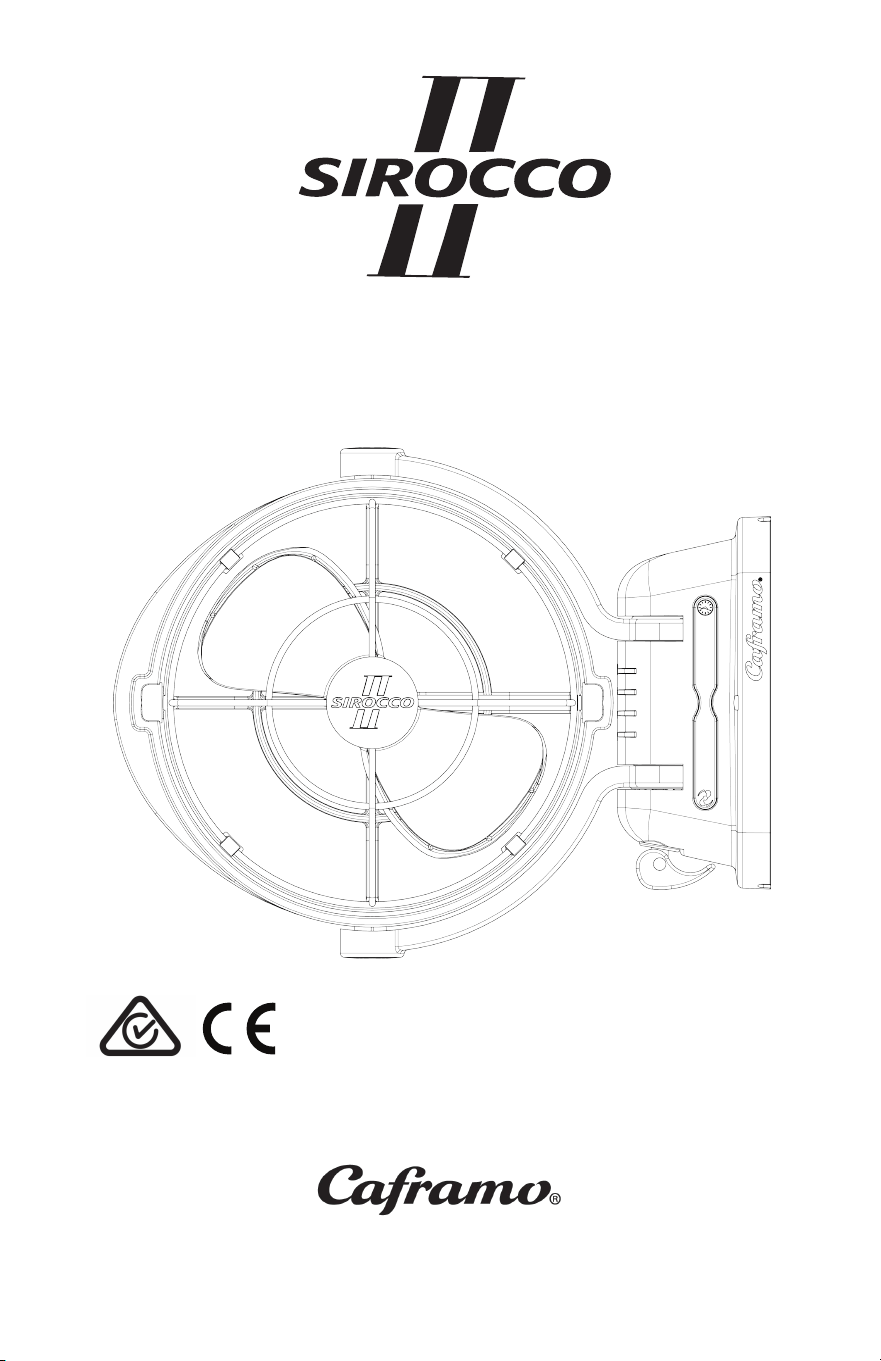

7010CAWBX 12/24 V White Fan
7010CABBX 12/24V Black Fan
Versatile: 12V or 24V
Polyvalent: pour 12 ou 24 volts
II. Secure backing plate to wall using six #6 fasteners.
Read and Save these Instructions
Accessory Kit Includes:

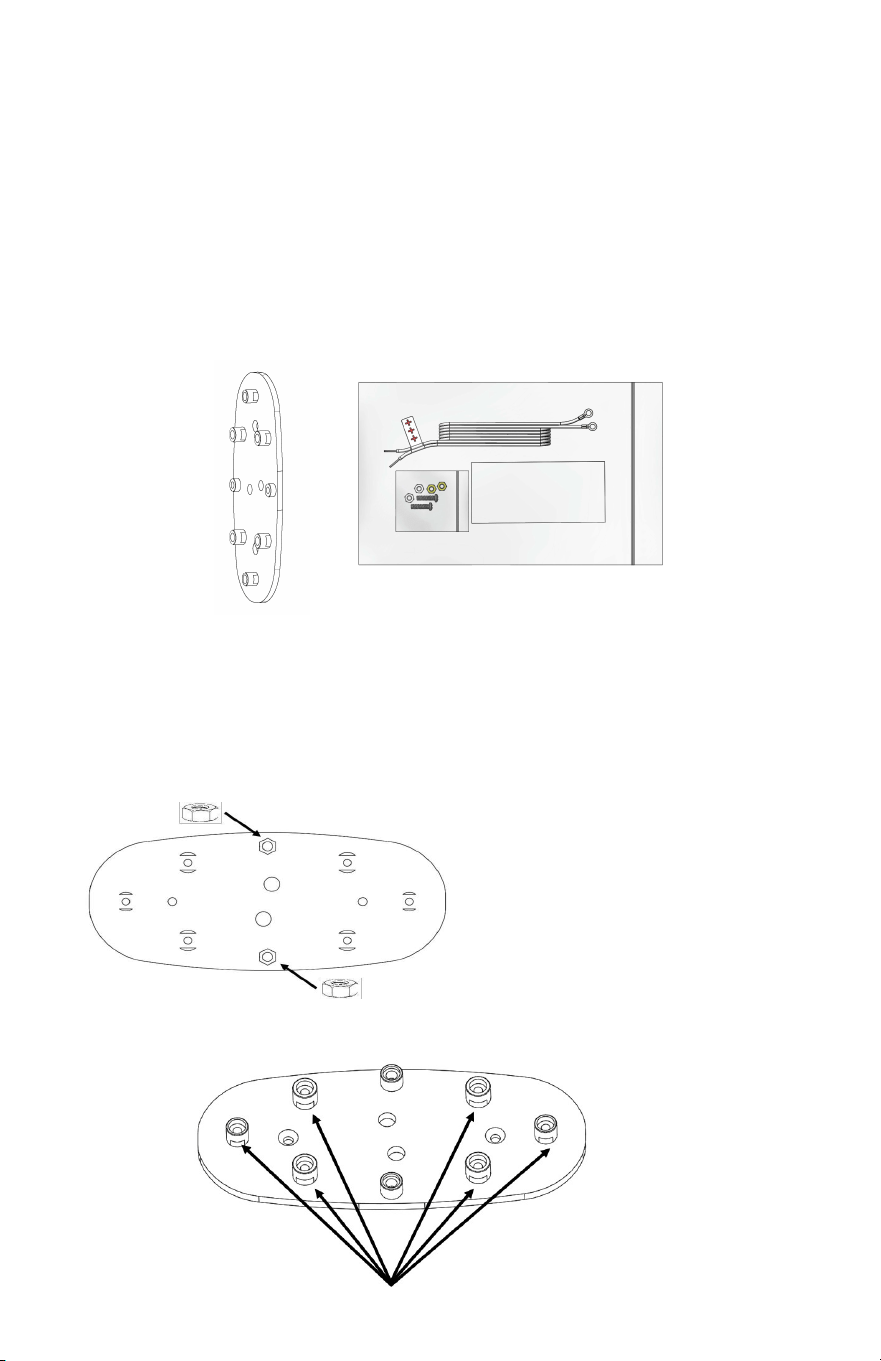

Place nuts in hex holes on back of
backing plate before mounting
1. Installation
I. Test the positioning of the fan before starting installation. Place 2 nuts
in hex holes on back of backing plate before mounting. Using the
double sided tape provided, temporarily attach backing plate to wall.
Please note that this is a semi-permanent adhesive.
Double Sided Tape
Hardware Bag
2 x 2.2mm brass nuts
2 x 3.2mm stainless steel nuts
2 Screws
1 Backing Plate
Power Cord
Required for Installation:
Fasten here
o Phillips-head screwdriver
o Six #6 fasteners
2 Lock Washers
1 Power Cord
1 Double Sided Adhesive Pad
Backing Plate
See Base Plate Above

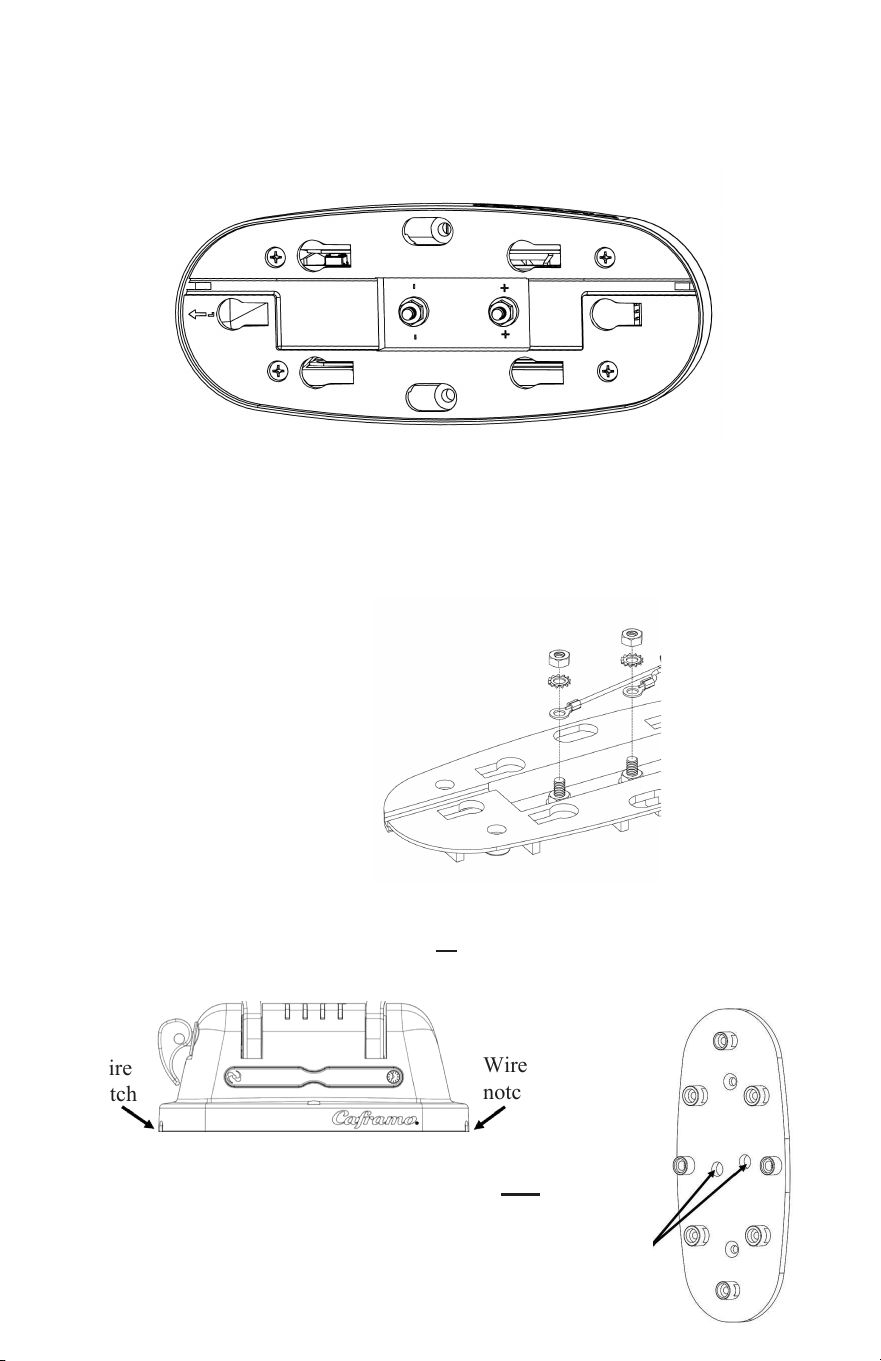

c. Depending on how you are installing your fan, feed wire through
notch on either end of base or through corresponding holes
on backing plate.
Corresponding
holes
Wire
notch
Wire
notch

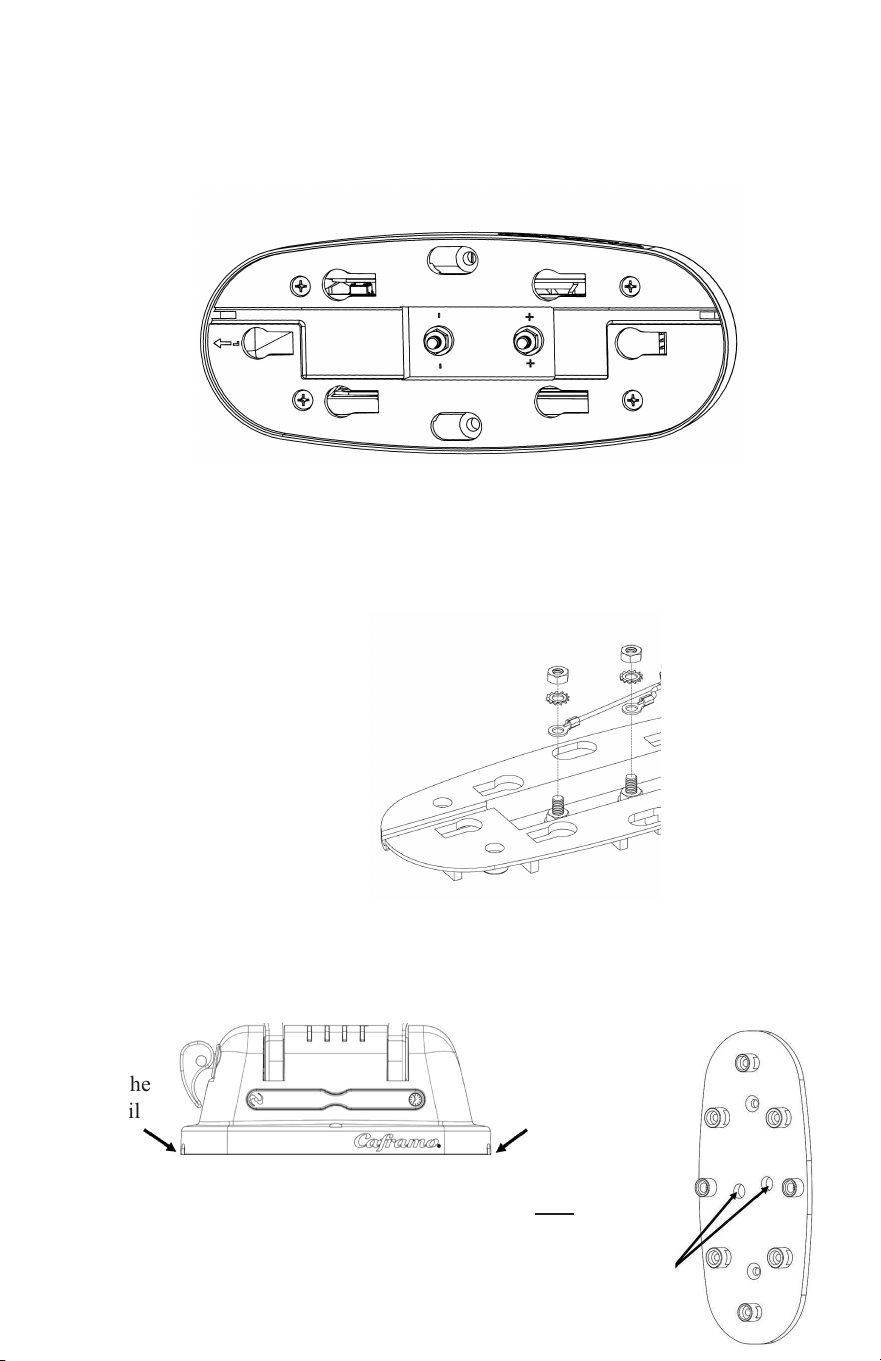

b. Secure wires following the order illustrated below. Use Pliers to
tighten nuts.
Base Screw
Wire
III. Wiring
a. Place wire marked positive onto positive base screw, then negative
to negative base screw.
Brass Nut
Lock Washer
OR
Do not rely
on hand
tightening.
2. Operation
The fan blade must be clear of any obstructions that would cause the
blade to jam. Lock fan arm in position before turning on.
Power/Speed Button
Timer Button
a. Slide fan onto backing plate
IV. Slide fan base onto firmly secured backing plate. Secure fan to backing
plate with two screws provided.
ii. Speed
Press Power/Speed button once for low speed, twice for medium, three
times for high and four times to turn fan off.

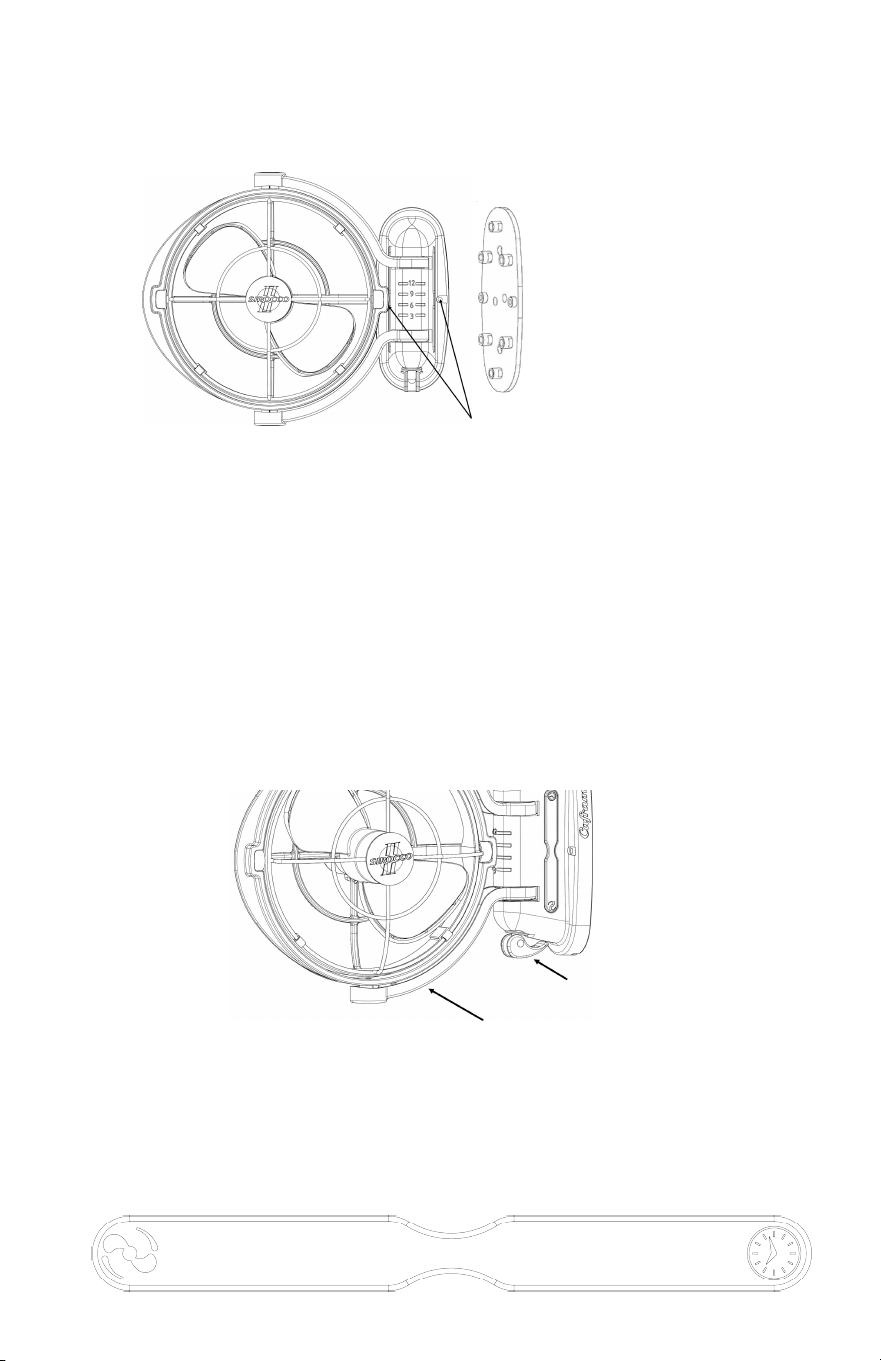

i. Lock Latch
Flip Lock Latch upwards to unlock fan arm. Rotate fan arm to desired
direction. Push latch back down to lock fan in position.
b.
Secure with screws
Lock Latch in locked position
Fan Arm
3. Specifications

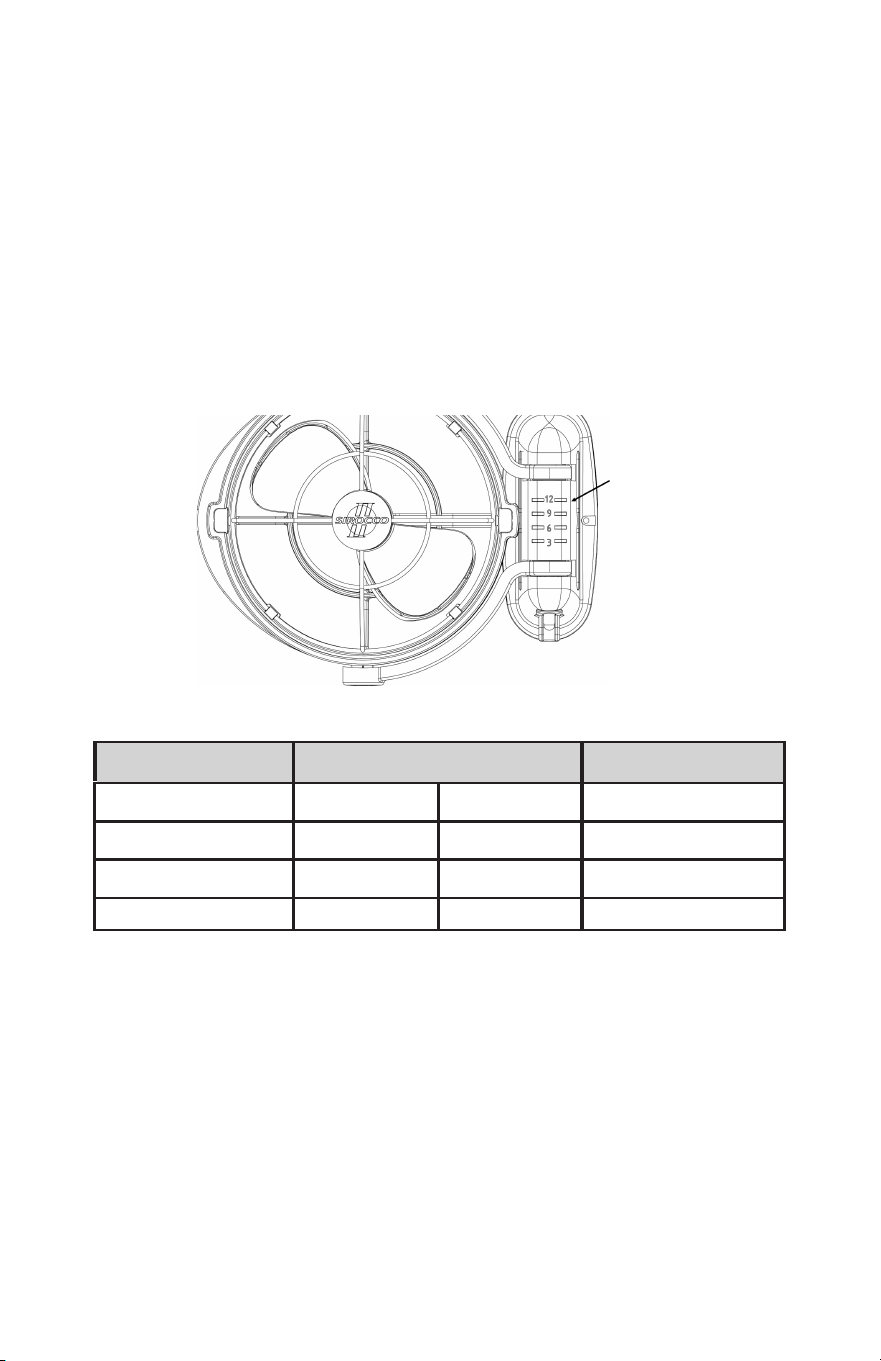

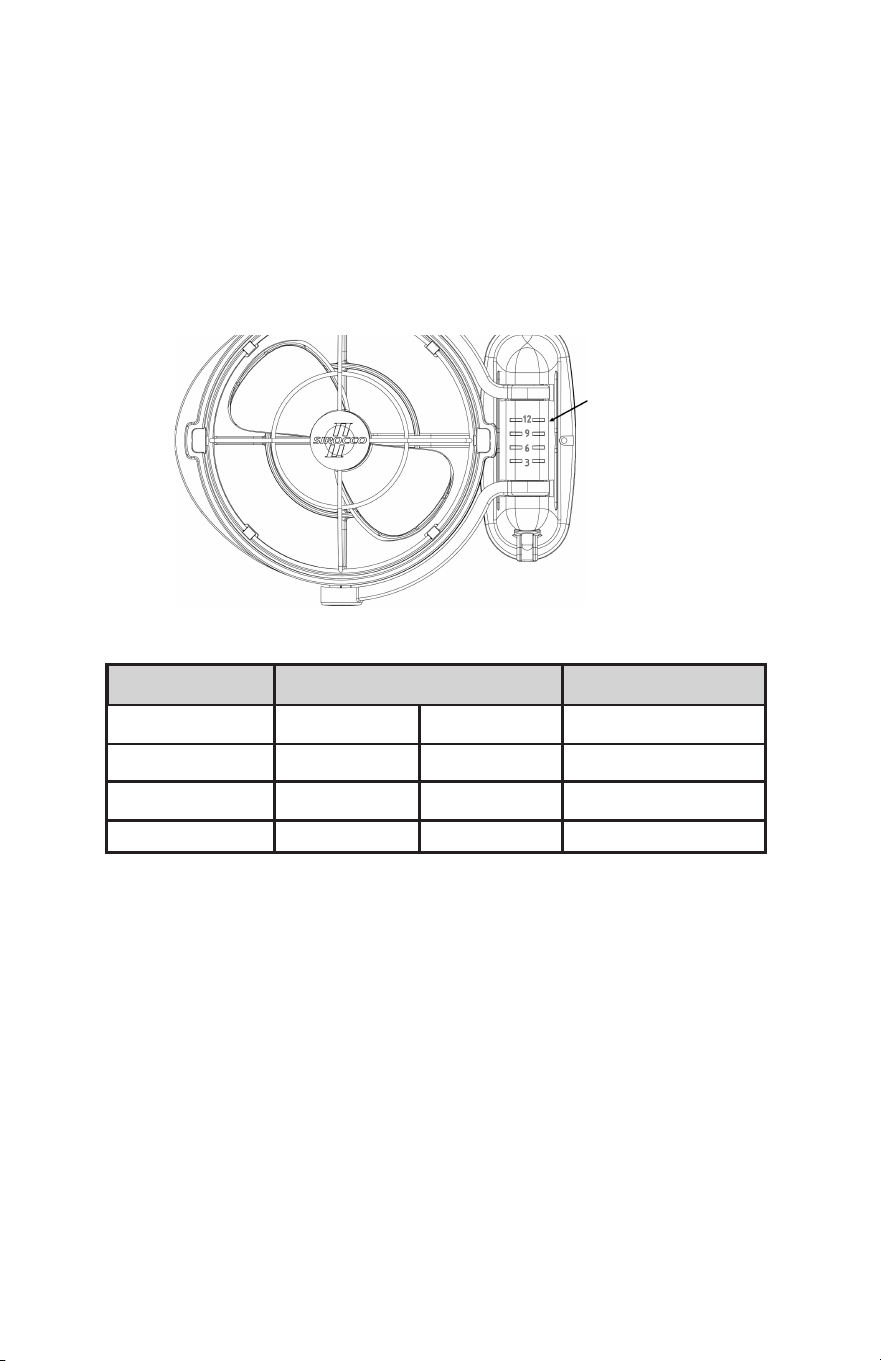

Current Draw Amps
Low
0.06
Medium
0.11
High
0.21
Fan Speed
0.12
0.22
0.35
24 Volt12 Volt
12 & 24 Volt
RPM
1100 ±100
1400 ±100
1700 ±100
Maximum Airflow: 140 CFM (Cubic Feet Per Minute)
238 m³/h (Cubic Meters per Hour)
iii. Timer
This fan is equipped with a timer feature that allows you to set a
running time of 3, 6, 9 or 12 hours.
To set timer, press Timer Button 1, 2, 3 or 4 times. The LED bar will
light up beside selected time and fan will shut off when the timer
setting expires.
To turn the fan off mid timer, press the Timer Button until the LED
bars disappear, and then press the Power/Speed button to turn the fan
off.
4. Care and Maintenance
The Sirocco II requires very little maintenance. By following the
instructions within this manual, the fan will operate problem-free for
years. Turn power off to clean. A vacuum can be used to clear the fan of
any dust build-up and a dry cloth may be used to wipe the surface. Do not
use gasoline, thinner or other harsh chemicals to clean fan.
LED
Timer Bars
5. Safety
Reverse polarity protection ensures protection of the fan when the input
supply is connected in the reverse way.
Overcurrent protection ensures protection against short circuit or damage
to the motor.
6. Warnings
To ensure your safety and the life of the fan, please observe the
following:
•Do not position the fan too closely to any object or material that may be
sucked or drawn into the blade.
•Do not allow any object to obstruct or stop the spinning of the blade.
Inhibiting the blade’s ability to spin may result in a shortened lifespan.
•Do not use outdoors.
•Do not use on wet surfaces or immerse in water.
•Do not allow water, cleaning products or other liquids to be sprayed
onto thefan’s motor housing or controls.
•Do not use if the power supply cord becomes frayed, brittle or damaged.
•Do not use gasoline, thinners or other harsh chemicals to clean the fan.
•Do not use near fireplaces, furnaces, stoves or mechanical equipment
that
produce excessive heat.
•This fan is not to be used by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction.
•Children should be supervised to ensure that they do not play with the
fan.
II. Fixer la plaque de fixation sur le mur à l'aide des six fixations #6.

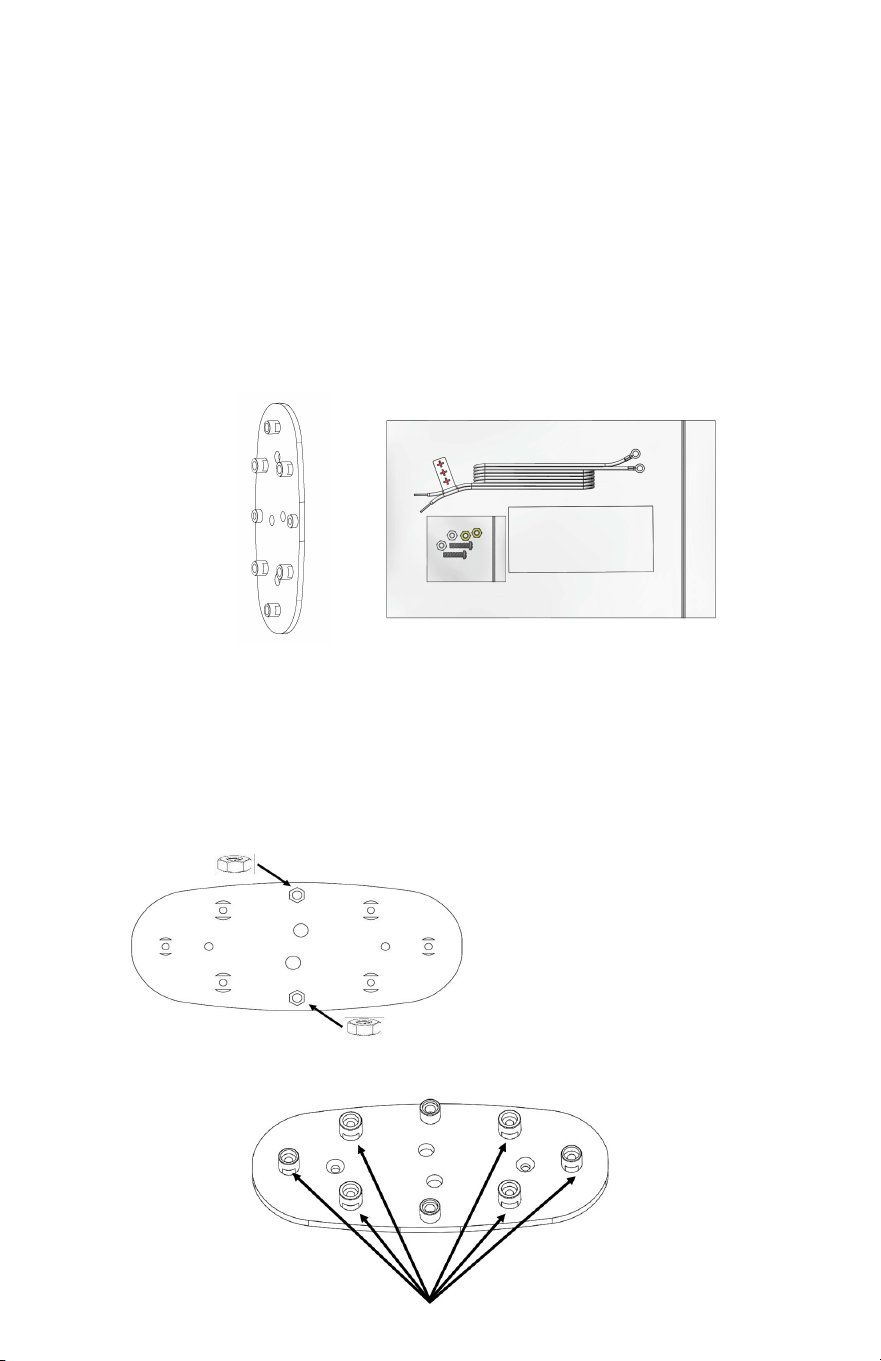

Placer les écrous dans les trous
hexagonaux à l'arrière de la
plaque de fixation avant le
montage
Fixer ici
1. Installation
I. Tester le positionnement du ventilateur avant de commencer
l'installation. Placer 2 écrous dans les trous hexagonaux, à l'arrière de
la plaque de fixation avant le montage. À l'aide du ruban double face
compris, fixer temporairement la plaque de fixation sur le mur.
Noter qu'il s'agit d'un adhésif semi-permanent.
Ruban adhésif double face
Cordon d'alimentation
Sac de quincaillerie
Le jeu
d'accessoires
comprend :
Plaque de fixation
•2 écrous en laiton de 2,2 mm
•2 écrous en acier inoxydable
de 3,2 mm
•2 vis
•1 plaque de fixation
Lire et conserver ces instructions
Requis pour l'installation :
oTournev is cruciforme
oSix fixations #6
•1 ruban adhésif à double face
•2 rondelles de blocage
•1 cordon d'alimentation
Fixer les fils correspondants ici
c. Dépendant de comment vous installerez votre ventilateur, vous devez
courir le fil par l'encoche ou sur les deux côtés de la base ou via les
trous correspondants sur la plaque de fixation.
Trous
correspondants
Encoche
pour fil
b. Fixer les fils en suivant l'ordre illustré ci-dessous. Utiliser des pinces
pour serrer les écrous.
III. Filage
a. Placer le fil marqué comme le positif sur la vis de base du positif,
puis le négatif sur la vis de base du négatif.
OU
Encoche
pour fil
Écrou en laiton
Rondelle de blocage
Fil
Vis de base
Ne pas se fier
à un serrage à
la main.
Bouton puissance/vitesse
Bouton de minuterie
a. Glisser le ventilateur sur la
plaque de fixation
IV. Glisser la base du ventilateur sur la plaque de fixation fixée solidement.
Fixer le ventilateur sur la plaque de fixation avec les deux vis comprises.
ii. Vitesse
Appuyer une fois sur le bouton puissance/vitesse pour la basse
vitesse, deux fois pour la vitesse moyenne, trois fois pour la
grande vitesse, ou quatre fois pour éteindre le ventilateur.
b.
Fixer avec les vis
2. Fonctionnement
L'hélice du ventilateur doit être libre de toute obstruction qui
pourrait la bloquer. Fixer le bras du ventilateur en position
avant de le mettre en marche.

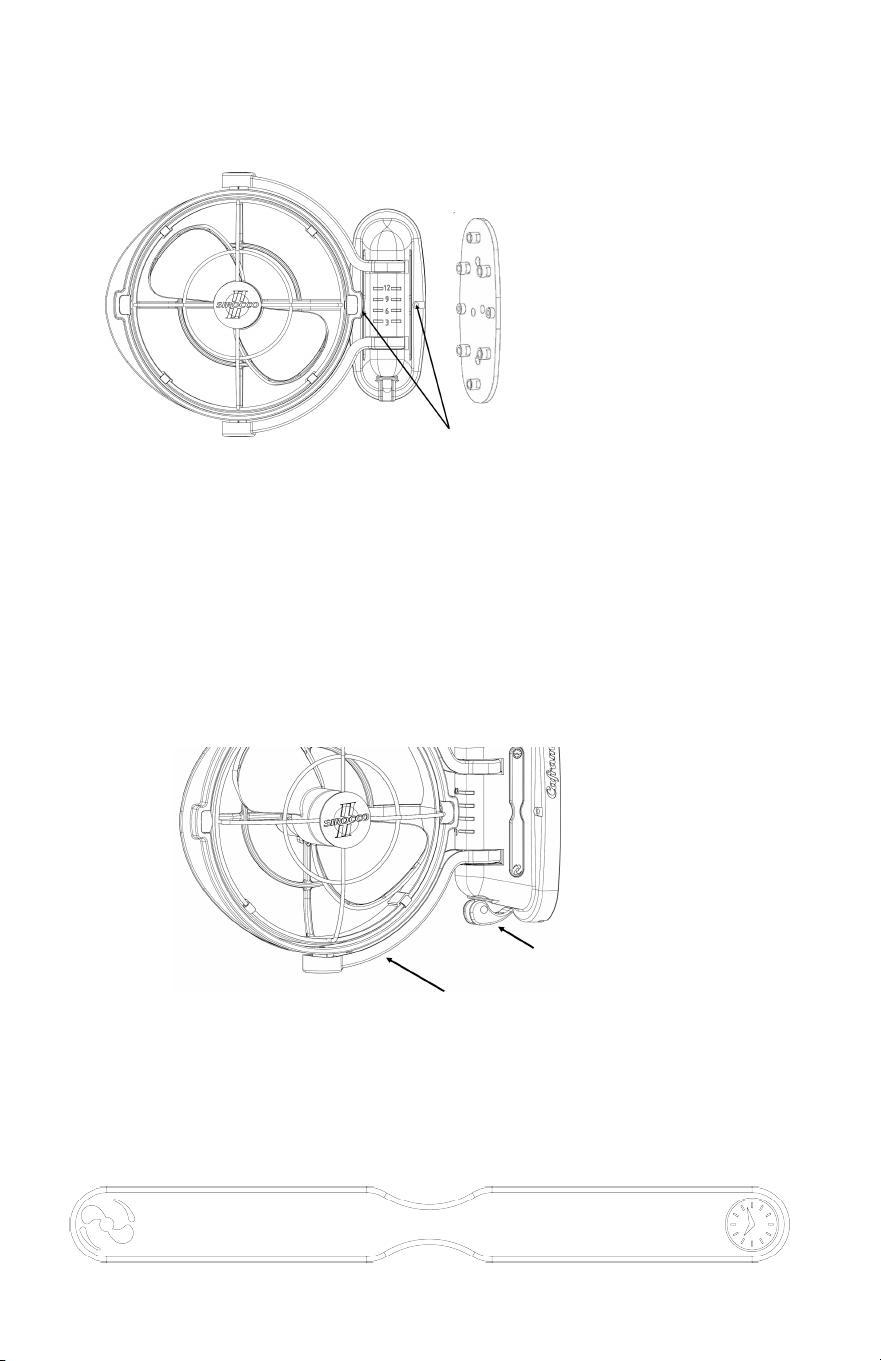

i. Taquet de blocage
Basculer le taquet de blocage vers le haut pour déverrouiller le bras du
ventilateur. Pivoter le bras du ventilateur à la position voulue. Pousser
le loquet en place vers le bas pour bloquer le ventilateur dans cette
position.
Bras du ventilateur
Taquet de blocae en
position de blocage
3. Spécifications
Intensité du courant en ampères
Basse
0.06
Moyenne
0.11
Haute
0.21
Vitesse du ventilateur
0.12
0.22
0.35
24 Volts12 Volts
12 et 24 Volts
Tour/min
1100 ±100
1400 ±100
1700 ±100
iii. Minuterie
Ce ventilateur est équipé d'une minuterie vous permettant de régler le
temps de marche à 3, 6, 9 ou 12 heures.
Pour régler la minuterie, appuyer sur le bouton de minuterie 1, 2, 3
ou 4 fois. L'indicateur à DEL s'illuminera près du délai sélectionné,
et le ventilateur s'éteindra lorsque le délai sera écoulé.
Pour éteindre le ventilateur avant la fin du délai de la minuterie,
appuyer sur le bouton minuterie jusqu'à ce que l'indicateur à DEL
s'éteigne, puis appuyer sur le bouton de puissance/vitesse pour
éteindre le ventilateur.
Débit d'air maximum: 238 m3/h (mètres cube par l'heure)
4. Soin et entretien
Le ventilateur Sirocco II nécessite très peu d'entretien. En suivant les
instructions comprises dans ce manuel, le ventilateur fonctionnera sans
problème pendant des années. Éteindre le ventilateur avant le nettoyage.
Utiliser un aspirateur muni d'une brosse pour éliminer toute accumulation
de poussière, et un chiffon sec pour essuyer la surface. Ne jamais utiliser
d'essence, de diluant ni de produit chimique fort pour nettoyer le
ventilateur.
Indicateur à DEL
5. Sécurité
La protection contre une polarité inversée assure la protection du
ventilateur si l'alimentation était branchée à l'envers.
La protection contre les surintensités assure la protection contre les courts-
circuits et protège le moteur contre les dommages.
6. Avertissements
Pour assurer votre sécurité et une bonne durée de vie du ventilateur, veuillez
respecter les avertissements suivants :
• Ne pas positionner le ventilateur trop près d’un objet ou d’un matériau qui
pourrait être aspiré ou tiré par l’hélice.
• Ne pas laisser un objet obstruer ou arrêter la rotation de l’hélice. Nuire à la
capacité de faire tourner l’hélice peut raccourcir la durée de vie du ventilateur.
• Ne pas l’utiliser à l’extérieur.
• Ne pas l’utiliser sur des surfaces mouillées, ni l’immerger dans l’eau.
• Ne pas permettre à l’eau, aux produits de nettoyage ou à d’autres liquides d’être
aspergés dans le bâti du moteur, ou dans ses contrôles.
• Ne pas l’utiliser si le cordon d’alimentation devient usé, cassant ou endommagé.
• Ne pas utiliser de l’essence, du diluant ou d’autres produits chimiques forts pour
nettoyer le ventilateur.
• Ne pas l’utiliser près d’un foyer, d’une fournaise, d’un poêle ou d’un équipement
mécanique qui produit de la chaleur excessive.
• Ce ventilateur ne doit pas être utilisé par des personnes (y compris des enfants)
souffrant d’incapacité physique, sensorielle ou mentale, ou qui n’auraient pas
d’expérience ou de connaissances, à moins de leur fournir des instructions ou
d’assurer une supervision adéquate.
• Il faut superviser les enfants pour assurer qu’ils ne jouent pas avec le ventilateur.
Limited Warranty/ Garantie limitée
www.caframo.com/warranty
This product has a 2 year limited warranty from the date of purchase.
Ce produit a une garantie limitée de 2 ans à compter de la date d’achat.
Limited Warranty
The product you have purchased has been guaranteed by the manufacturer for the
warranty period stated starting on the date of purchase against defects in
workmanship and/or materials. This guarantee does not apply if the damage occurs
because of accident, improper handling or operation, shipping damage, abuse,
misuse, or unauthorized repairs made or attempted. Only parts that prove to be
defective during the period of guarantee will be replaced without charge.
When goods are sold in AU or NZ, our goods come with guarantees that cannot be
excluded under the Australian Consumer Law. You are entitled to a replacement or
refund for a major failure and compensation for any other reasonably foreseeable loss
or damage. You are also entitled to have the goods repaired or replaced if the goods
fail to be of acceptable quality and the failure does not amount to a major failure.
In order to claim the warranty on a purchased product, you may contact us at
Customer Service – (Outside U.S/Canada) +1-519-534-1080 / (For U.S/Canada -Toll
free) 1-800-567-3556
Email - [email protected]
Garantie limitée
Le produit que vous venez d’acheter est garanti par le fabricant pendant le période
indiqué après l’achat contre les défauts de fabrication et de matériaux. Cette garantie
ne s’applique pas en cas de dommage dû aux accidents, à une mauvaise manipulation
ou utilisation, à l’expédition, aux abus, à un usage impropre ou à des réparations non
autorisées. Seules les pièces trouvées défectueuses durant la période de garantie
seront remplacées gratuitement.
Lorsque les produits sont vendus en Australie ou en Nouvelle-Zélande, ils sont livrés
avec des garanties qui ne peuvent pas être exclues en vertu de la loi australienne sur
la consommation. Vous avez droit à un remplacement ou à un remboursement pour
un défaut majeur et à une compensation pour toute autre perte ou dommage
raisonnablement prévisible. Vous avez également le droit de faire réparer ou de
remplacer les produits si ceux-ci ne sont pas de qualité acceptable et que la panne
n’est pas une panne majeure.
Pour réclamer la garantie d'un produit acheté, vous pouvez nous contacter au service
à la clientèle - (en dehors des États-Unis / Canada) + 1-519-534-1080 / (pour les
États-Unis / Canada – numéro gratuit) 1-800-567-3556
Email - [email protected]
7010MN007 Rev00
Product Registration
To register online please visit -
www.caframolifestylesolutions.com/support/product-registration
or complete the form below, detach and mail to:
Caframo Limited, 501273 Grey Road 1, Georgian Bluffs, ON N0H 2T0, Canada,
*Date Purchased: _________________________
*Serial Number:__________________________
*Product: Sirocco II
*Model Number: 7010
*Customer Name: _____________________________________________________
*Address: ___________________________________________________________
*City:_______________________ *State/Prov: _____________________________
*Country: ___________________ *Zip/Postal Code:_________________________
*Phone: _____________________ Email: _________________________________
*From which store did you purchase this product? ___________________________
Retailer City and State/Province: _________________________________________
Is this the first Caframo product you have purchased
□ Yes □ No □ Don’t know
How did you find out about this Caframo product?
□ In-Store Display □ Newspaper □ Sales Clerk □ Internet
□ Magazine Advertising □ Friend(s) □ Other
Check the main reason you purchased this product.
□ Gift □ Office or work relate □ Personal use
For statistical purpose, please fill in the following
The purchaser of this product listed above was: □ Male □ Female
The age group of purchaser was:
□ 19 and under □ 20 to 25 □ 26 to 34 □ 35 to 44
□ 45 to 54 □ 55 to 64 □ 65 to 74 □ 75+
Approximate Family Income of the purchaser:
□ Under $19,999 □ $20,000 to $39,999 □ $40,000 to $59,999
□ $60,000 to $79,999 □ $80,000+
Occupation of the purchaser of this product:
□ Homemaker □ Upper Management □ Sales/Marketing
□ Student □ Professional/Technical □ Retired
□ Middle Management □ Unemployed □ Farmer
□ Tradesmen/Machine Operator/Labourer □ Other
* Required
Carte d’enregistrement
Pour vous inscrire en ligne veuillez visiter -
www.caframolifestylesolutions.com/support/product-registration
ou remplissez le formulaire ci-dessous, détachez et envoyez à:
Caframo Limited, 501273 Grey Road 1, Georgian Bluffs , ON N0H 2T0, Canada
*Date de l’achat : __________________
*Numéro de série : _________________
*Produit : Sirocco II
*Numéro de modèle : 7010
*Nom du client : _____________________________________________________
*Adresse : __________________________________________________________
*Ville : ____________________________ *Province : ______________________
*Pays : ____________________________ *Code Postal :_____________________
*Tél: _____________________________ Email : _________________________
*Chez quel détaillant avez-vous acheté ce produit? _________________________
Ville et province : ______________________________________
S’agit-il du premier produit Caframo que vous avez acheté ?
□ Oui □ Non □ Je ne sais pas
Comment avez-vous découvert ce produit Caframo ?
□ Présentoir en magasin □ Internet □ Journaux □ Ami(s)
□ Commis aux ventes □ Publicité dans une revue □ Autre
Cochez la raison principale pour laquelle vous avez acheté ce produit.
□ Cadeau □ Utilisation personnelle □ Pour le bureau ou le travail
Aux fins de statistiques, veuillez répondre aux questions suivantes
L’acheteur du produit susmentionné était-il : □ Un homme □ Une femme
Le groupe d’âges de l’acheteur
□ 19 ans et moins □ Entre 20 et 24 ans □ Entre 25 et 34 ans
□ Entre 35 et 44 ans □ Entre 45 et 54 ans □ Entre 55 et 64 ans
□ Entre 65 et 74 ans □ 75 ans et plus
Revenu familial approximatif de l’acheteur :
□ Moins de 19 999 $ □ Entre 20 000 $ et 39 999 $
□ Entre 40 000 $ et 59 999 $ □ Entre 60 000 $ et 79 999 $
□ 80 000 $ et plus
Profession de l’acheteur de ce produit :
□ Autre ____________________ □ À la retraite □ Étudiant(e)
□ Cadre intermédiaire □ Cadre supérieur
□ Sans emploi
□ Femme / homme au foyer
□ Professionnel(le)/technique
□ Ventes / marketing
□ Agriculteur
□ Ouvrier qualifie/ opérateur de machinerie
* Obligatoire
501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada
Toll Free: 1-800-567-3556 | Phone: 519-534-1080 | Email: [email protected]
www.caframo.com
