MODEL / MODÈLE : PB2BPCG1
PART / PIÈCE : 10918
ASSEMBLY AND OWNER'S MANUAL | ASSEMBLAGE ET FONCTIONNEMENT
2-BURNER TABLE TOP GAS GRILL
IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE
REFERENCE. MANUAL MUST BE READ BEFORE
OPERATING!
GRIL À GAZ DE TABLE À 2 BRÛLEURS
IMPORTANT, PRENEZ CONNAISSANCE DE CE DOCUMENT ET
CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE VOUS DEVEZ
LIRE CE GUIDE AVANT D’UTILISER LE BARBECUE !
For outdoor and household use only. Not for commercial use.
Pour usage extérieur et domestique uniquement. Pas pour un usage commercial.
300522
WARNING: PLEASE READ THE ENTIRE MANUAL BEFORE INSTALLATION AND USE OF THIS
GAS APPLIANCE. FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN PROPERTY
DAMAGE, BODILY INJURY OR EVEN DEATH. CONTACT LOCAL BUILDING OR FIRE OFFICIALS
ABOUT RESTRICTIONS AND INSTALLATION INSPECTION REQUIREMENTS IN YOUR AREA.
AVERTISSEMENT: VEUILLEZ LIRE L’INTÉGRALITÉ DU MANUEL AVANT L’INSTALLATION ET
L’UTILISATION DE CET APPAREIL ÉLECTRONIQUE À GRANULES. LE NON-RESPECT DE CES
INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES AUX BIENS, DES BLESSURES OU MÊME
LA MORT. COMMUNIQUEZ AVEC LES AUTORITÉS LOCALES EN MATIÈRE D’INCENDIE ET DE
BÂTIMENT CONCERNANT LES RESTRICTIONS ET LES EXIGENCES D’INSTALLATION DANS
VOTRE RÉGION.
ENGLISH
2
SAFETY INFORMATION
MAJOR CAUSES OF APPLIANCE FIRES ARE A RESULT OF POOR MAINTENANCE
AND A FAILURE TO MAINTAIN REQUIRED CLEARANCE TO COMBUSTIBLE
MATERIALS. IT IS OF UTMOST IMPORTANCE THAT THIS PRODUCT BE USED
ONLY IN ACCORDANCE WITH THE FOLLOWING INSTRUCTIONS.
This instruction manual contains important information necessary for the proper assembly and safe use of the appliance.
Please read and understand this entire manual before attempting to assemble, operate or install the product. This will
ensure you receive the most enjoyable and trouble-free operation of your new portable gas grill. Follow all warnings
and instructions when using the appliance. We also advise you retain this manual for future reference.
PROPANE GAS WARNINGS
DANGER WARNING DANGER
If you smell gas:
• Shut off gas to the
appliance.
• Extinguish any open
flame.
• Open lid.
• If odor continues,
keep away from
the appliance and
immediately call your
gas supplier or your
fire department.
• Do not store or use
gasoline or other
flammable liquids or
vapors in the vicinity
of this or any other
appliance.
• An LP cylinder not
connected for use shall
not be stored in the
vicinity of this or any
other appliance.
• Never operate this appliance unattended.
• Never operate this appliance within 25 ft
(7.5 m) of any flammable liquid. Heated
liquids remain at scalding temperatures
long after the cooking process. Never
touch cooking appliance until liquids
have cooled to 115°F (45°C) or less.
• If a fire should occur, keep away from
the appliance and immediately call
your fire department. Do not attempt
to extinguish a n oil or grease fire with
water.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS COULD RESULT IN A FIRE OR EXPLOSION THAT COULD
CAUSE SERIOUS BODILY INJURY, DEATH, OR PROPERTY DAMAGE.
1. GRILL INSTALLATION CODES: The installation must conform with local codes or, in the absence of local codes, with either the
national fuel gas code, ANS Z 223.1/NFPA 54, Natural gas and propane installation code, CSA B149.1, or propane storage and
handling code, B149.2. LP gas grill models are designed for use with a standard 20 lbs (9 kg) liquid propane gas cylinder, to
the dimensions of 18-1/4” (46.35 cm) high, 12-1/4”(31 cm) diameter., not included with grill. Never connect your gas grill to an
LP gas cylinder that exceeds this capacity.
2. Ensure the gas cylinder is purchased by a reputable supplier. An incorrectly filled or an overfilled LP gas cylinder can be
dangerous. The overfilled condition combined with the warming of the LP gas cylinder (a hot summer day, gas cylinder left
in the sun, etc.) can cause LP gas to be released since the temperature increase causes gas to expand. Gas released from the
cylinder is flammable and can be explosive. Keep the fuel supply hose away from any heated surfaces.
ENGLISH
3
3. Do not use an LP gas cylinder if it has a damaged valve or shows signs of dents, gouges, bulges, fire damage, corrosion,
leakage, excessive rust, or other forms of visual external damage; it may be hazardous and should be checked immediately
by a liquid propane supplier.
If you see, smell, or hear the hiss of gas escaping from the cylinder, do not attempt to light appliance.
Extinguish any open flame. Disconnect from fuel supply.
4. Do not connect or disconnect the gas cylinder while the unit is in use or is still hot. When grill is not in use, ensure regulator
knob is turned to OFF and disconnect the gas cylinder. Never move or transport the unit while the gas cylinder is attached.
Do not store a spare LP gas cylinder under or near the appliance.
5. Cylinders must be stored outdoors out of reach of children and must not be stored in a building, garage, or any other
enclosure area.
6. The liquefied petroleum (LP) cylinder must be constructed and marked in accordance with the specifications for LP Gas
Cylinders of the U.S. Department of Transportation (D.O.T.) or the National Standard of Canada, CAN/CSA-B339, Cylinders,
Spheres and Tubes for Transportation of Dangerous Goods; and Commission. The LP gas tank must have a shutoff valve,
terminating in an LP gas supply tank valve outlet, that is compatible with a Type 1 tank connection device. The LP gas tank
must also have a safety relief device that has a direct connection with the vapor space of the tank. The tank supply system
must be arranged for vapor withdraw. The LP gas tank used must have a collar to protect the tank valve.
7. You must use an OPD gas tank which offers an Overfill Prevention Device. This safety feature prevents the tank from being
overfilled which can cause malfunction of the LP gas tank, pressure regulator and/or grill.
8. Do not obstruct the flow of combustion and ventilation air to this appliance. Keep the burner tube and portholes clean and
free from debris. Clean before use. Regular care and maintenance is required to prolong the lifespan of your unit.
9. Always check for gas leaks when you connect and disconnect the regulator to the gas cylinder, especially after a period of
storage (for example, over winter). Check all connections for leaks with a soapy water solution and brush. Never use an open
flame to check for leaks.
10. Clean and inspect the gas regulator before each use of the outdoor cooking gas appliance. Replace the gas regulator prior
to being used if there is evidence of excessive abrasion or wear. Use only the gas regulator assembly that has been supplied
with this gas grill. Do not use a regulator from another manufacturer. The replacement hose assembly shall be that specified
by the manufacturer.
Do not use lava rock, wood chunks, charcoal, lighter fluid, alcohol or other similar chemicals for lighting or
relighting. Keep all such substances and liquidS WELL away from appliance when in use.
11. Operate this appliance using propane gas only, which is also specified on the rating label on the unit. Do not attempt to
operate your grill on other gases. Do not attempt to convert this LP unit to natural gas. Failure to follow this warning could
lead to fire, bodily harm, and will void your warranty.
12. The location of the burner tube with respect to the orifice is vital for safe operation. Check to ensure the orifice is inside the
burner tube before using the gas grill. If the burner tube does not fit over the valve orifice, lighting the burner may cause
explosion and/or fire.
ENGLISH
4
DANGERS AND WARNINGS
You must contact your local home association, building or fire officials, or authority having jurisdiction,
to obtain the necessary permits, mission or information on any installation restrictions, such as any grill
being installed on a combustible surface, inspection requirements or even ability to use, in your area.
1. A minimum clearance of 610 mm (24 inches) from combustible constructions to the sides of the grill, and 610 mm (24 inches)
from the back of the grill to combustible constructions must be maintained. Do not install appliance on combustible
floors, or floors protected with combustible surfaces unless proper permits and permissions are obtained by
authorities having jurisdiction. Do not use this appliance indoors, in an enclosed or unventilated area, inside homes,
vehicles, tents, garages. This grill must not be placed under overhead combustible ceiling or overhang. Keep your grill in an
area clear and free from combustible materials, gasoline and other flammable vapors and liquids.
Should a grease fire occur, turn the grill OFF until the fire is out. Do not throw water on. Do not try to
smother the fire. Use of an all-class (class ABC) approved fire extinguisher is valuable to keep on site. If an
uncontrolled fire does occur, call the Fire Department.
2. This outdoor grill is not intended for installation in/on recreation vehicles or boats.
Never use this appliance in an enclosed space, such as a camper, tent, car, boat or home. This appliance is
not intended for and should never be used as a heater.
3. This appliance is not recommended for children, persons with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they are under direct supervision or instruction by a person responsible for their safety.
4. Parts of the barbecue may be very hot, and serious injury may occur. Do not leave the appliance unattended. Keep young
children and pets away while in use. Do not touch hot surfaces. Use heat-resistant gloves, long-handled tongs, or cooking
mitts at all times, since the grill will become very hot.
5. Never use the grill without the grease cup installed and hung under the firebox. Without the grease cup, hot grease and
debris could leak downward and produce a fire hazard.
CARBON MONOXIDE (“the silent killer”)
Always use a gas appliance outdoors in an open area with good ventilation to avoid breathing toxic fumes from combustion
or leaking gas. Carbon monoxide is a colorless, odorless, tasteless gas produced by burning gas, wood, propane, charcoal or
other fuel. Carbon monoxide reduces the blood’s ability to carry oxygen. Low blood oxygen levels can result in headaches,
dizziness, weakness, nausea, vomiting, sleepiness, confusion, loss of consciousness or death. Follow these guidelines to prevent
this colorless, odorless gas from poisoning you, your family, or others:
• See a doctor if you or others develop cold or flu-like symptoms while cooking or in the vicinity of the appliance. Carbon
monoxide poisoning, which can easily be mistaken for a cold or flu, is often detected too late.
• Alcohol consumption and drug use increase the effects of carbon monoxide poisoning.
Carbon monoxide is especially toxic to mother and child during pregnancy, infants, the elderly, smokers, and people with blood
or circulatory system problems, such as anemia, or heart disease.
SAFETY LISTING
In accordance with the procedures and specifications listed in the ANS Z21.89-2017 / CSA 1.18-2017 / OUTDOOR COOKING SPECIALTY
GAS APPLIANCE. Pit Boss® Grills cooking appliances have been independently tested and listed by CSA (an accredited testing
laboratory) to CSA standards.
ENGLISH
5
COPYRIGHT NOTICE
Copyright 2021. All right reserved. No part of this manual
may be copied, transmitted, transcribed, stored in a retrieval
system, in any form or by any means without expressed
written permission of,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
www.pitboss-grills.com
Customer Care
USA: (480) 923-9630
Canada (Toll-Free): 1-877-942-2246
TABLE OF CONTENTS
Safety Information ..........................................................2
Parts & Specs ......................................................................6
Assembly Preparation ...................................................... 6
Assembly Instructions
Remove Cooking Grid ..................................................................7
Installing Knobs ............................................................................7
Placing the Grease Tray .............................................................. 7
Mounting The Legs To The Grill Body ...................................... 8
Installing Leg Braces .................................................................... 8
Installing The Cooking Grid ........................................................9
Connecting To A Gas Supply
Gas Cylinder Requirements ......................................................10
Installing A Gas Cylinder ........................................................... 10
Installing A Gas Cylinder For Table-Top Use ..........................11
Preparation For Use – Leak Testing.........................................12
Disconnecting A Gas Cylinder ...................................................12
Operating Instructions
Grill Environment ........................................................................13
First Use – Grill Burn-Off ...........................................................13
Lighting Procedure..................................................................... 14
Manual Lighting Procedure.......................................................15
Shutting Off Your Grill................................................................15
Care & Maintenance ........................................................16
Troubleshooting .............................................................. 17
Replacement Parts .......................................................... 18
Warranty ...........................................................................19
ENGLISH
6
1
2
5
3
4
6
A B C
7
PARTS & SPECS
Part# Description
1 Grill Body (x1)
2 Cooking Grid (x1)
3 Grease Tray (x1)
4 Supporting Legs (x2)
5 Leg Brace - A (x2)
6 Leg Brace - B (x2)
7 Knob (x2)
A m6x25mm Screw (x4)
B m6x20mm Screw (x4)
C m6x10mm Screw (x4)
NOTE: Due to ongoing product development, parts are subject to change without notice. Contact
Customer Service if parts are missing when assembling the unit.
MODEL ASSEMBLED (WxDxH) WEIGHT COOKING AREA BTU/HR
PB
PB2BPCG1
725 X 502 X 380 MM /
28.54 X 19.76 X 14.96 IN
13 KG /
28.66 LB
1,548.38 CM² /
240 IN²
13,000
ASSEMBLY PREPARATION
Parts are located throughout the shipping carton, including underneath the grill. Inspect the grill, parts, and hardware blister pack
after removing from the protective shipping carton. Discard all packaging materials from inside and outside of the grill before
assembly, then review and inspect all parts by referencing the parts list. If any part is missing or damaged, do not attempt to
assemble. Shipping damage is not covered under warranty. Contact your dealer or Pit Boss® Grills Customer Care for parts.
service@pitboss-grills.com | USA: (480) 923-9630 | Canada (Toll Free): 1-877-942-2246
IMPORTANT: To ease installation, using two people is helpful (but not necessary) when assembling this unit.
Tools required for assembly: Phillips-head screwdriver.
Tools not included.
ENGLISH
7
ASSEMBLY INSTRUCTIONS
IMPORTANT: It is advised to read each step entirely before starting assembly on instructions. Do not tighten screws
completely until all screws for that step have been installed.
1. REMOVE COOKING GRID
Parts Required:
1 x Grill Body (#1)
1 x Cooking Grid (#2)
Installation:
• First, remove the cooking grid from the inside of the grill body. This will
prevent it from moving around while completing the assembly.
2. INSTALLING KNOBS
Parts Required:
2 x Knob (#7)
Installation:
• Place a piece of cardboard on the floor to prevent scratching the unit
and parts during assembly. Turn the grill body over onto its lid to view
the underside of the grill body.
• Insert the knobs onto the pins of the control panel.
3. PLACING THE GREASE TRAY
Parts Required:
1 x Grease Tray (#3)
Installation:
• Slide the Grease Tray between the drip pan brackets as shown in the
illustration.
NOTE: You will hear a click when the Grease Tray is completely inserted.
2
1
1
2
7
3
3
ENGLISH
8
4. MOUNTING THE LEGS TO THE GRILL BODY
Parts Required:
2 x Support Legs (#4)
4 x m6x25mm Screws (#A)
Installation:
• Align one of the Support Legs to the holes on the Grill Body. Use two,
m6x25mm Screws, to attach the Support Leg. Repeat installation for
the opposite leg.
5. INSTALLING LEG BRACES
Parts Required:
2 x Leg Brace - A (#5)
2 x Leg Brace - B (#6)
4 x m6x20mm Screws (#B)
4 x m6x10mm Screws (#C)
Installation:

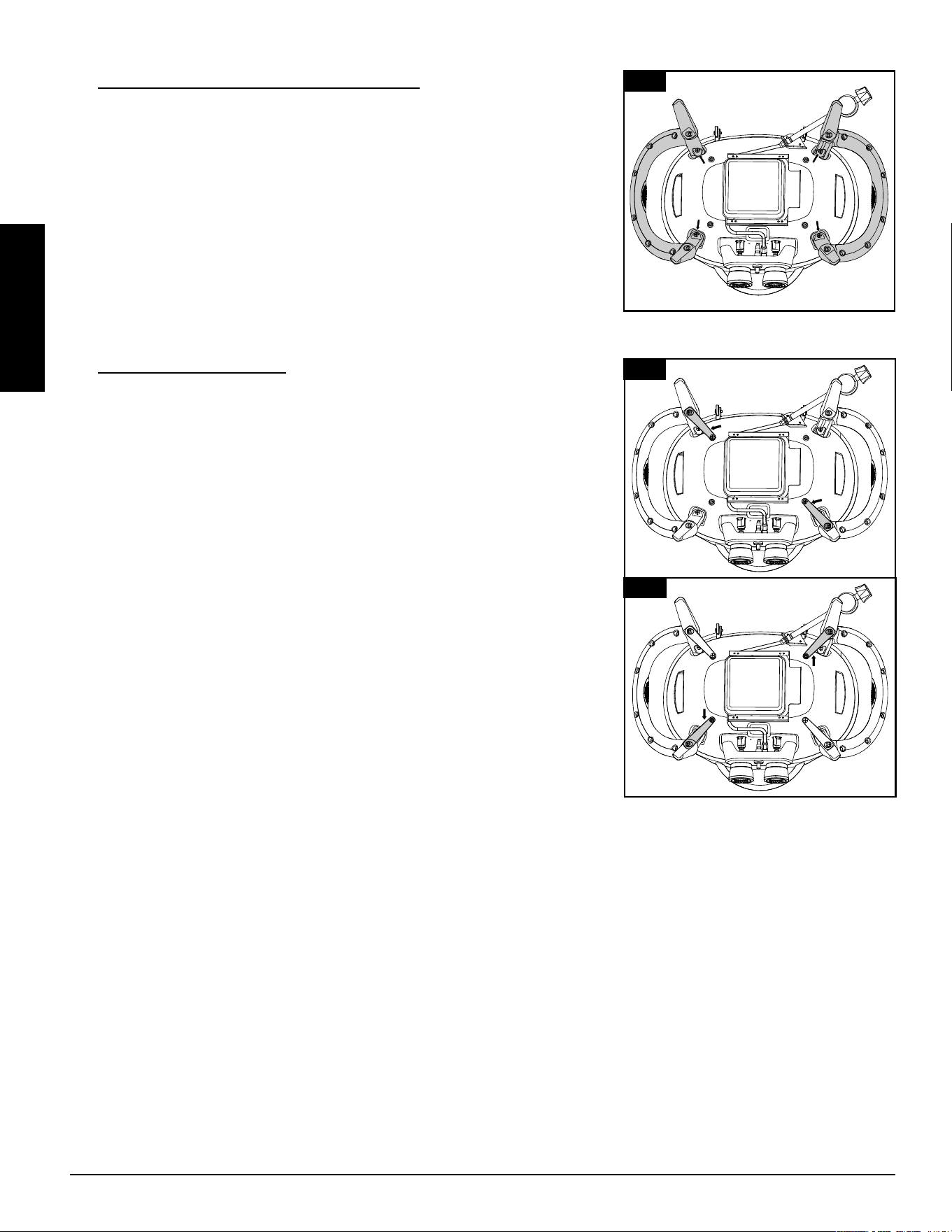

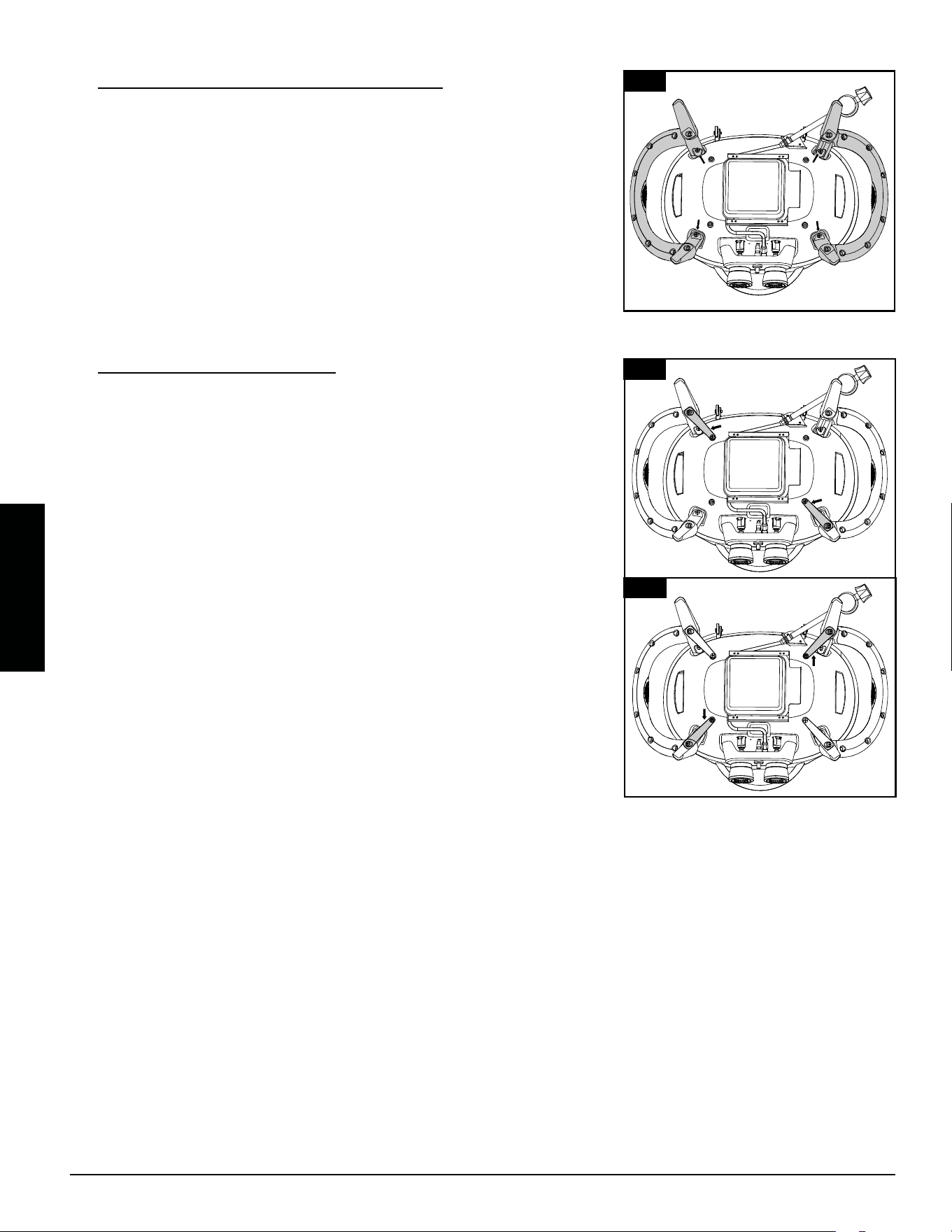

• Secure Leg Brace - A to opposite corners with two m6x10mm Screws
to the body and two m6x20mm Screws attached to the legs, shown
in 5A illustration. Repeat installation for the opposite corners with Leg
Brace - B. Note 5B
5A
5B
4
4
5
5
6
6
B
B
B
C
C
C
C
B
A
ENGLISH
9
6A
6B
2

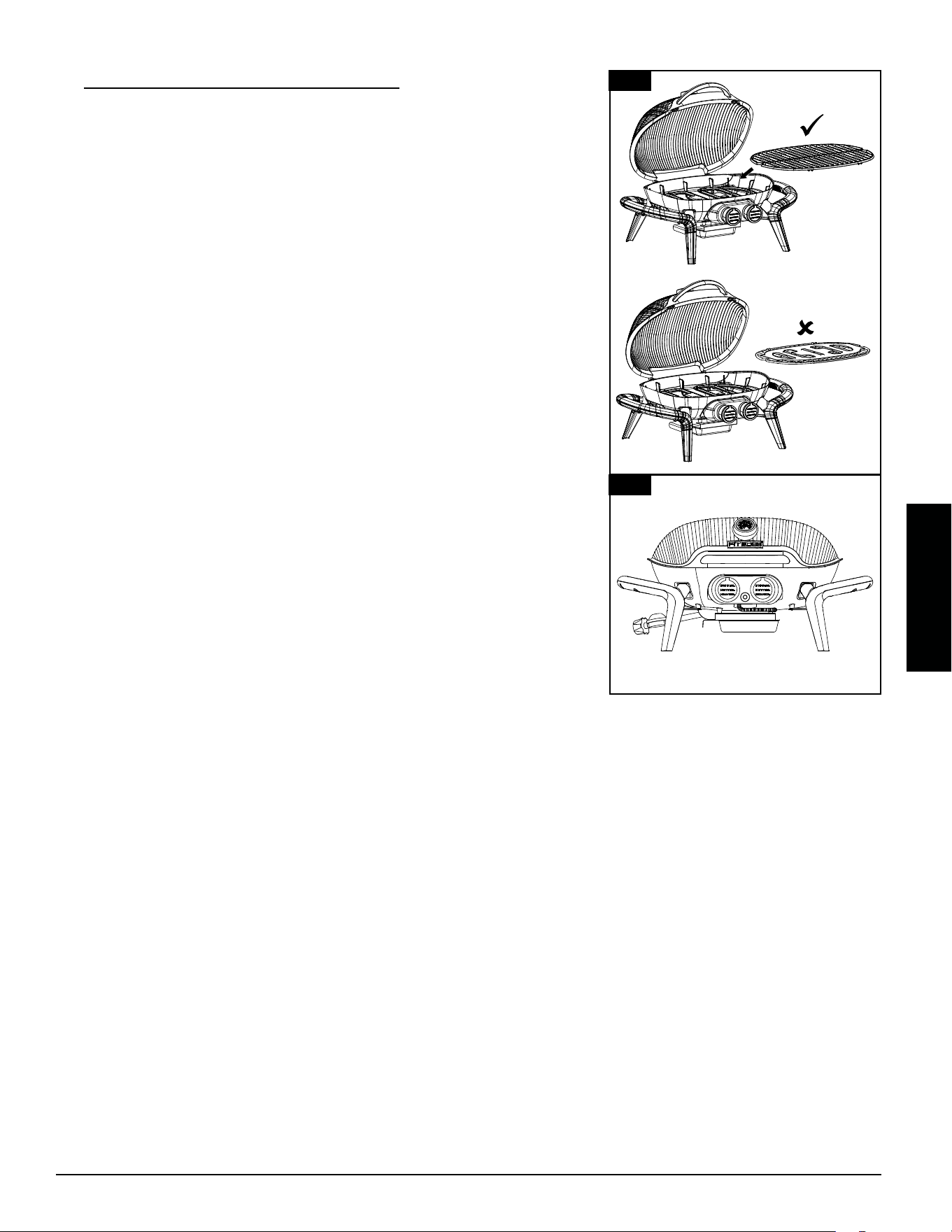

6. INSTALLING THE COOKING GRID
Parts Required:
1 x Cooking Grid (#2)
Installation:
• Place the Cooking Grid inside Grill Body, shown in 6A. The unit is now
completely assembled and ready to use. Note 6B.
ENGLISH
10
CONNECTING TO A GAS SUPPLY
GAS CYLINDER REQUIREMENTS
The grill is set and tested with liquid propane gas only. The regulator supplied is set for 27.94 cm (11 inch) water column (WC) and
is for use with liquid propane (LP) gas only. The factory-supplied regulator and hose must be used with a 9 kg (20 lbs) LP gas
cylinder, to the dimensions of 18-1/4” (46.35 cm) high, 12-1/4”(31 cm) diameter. Contact your gas supplier for a special regulator
for bulk gas that fuels other appliances.
CAUTION: It is important to inspect the full length of the gas line hose. If it is evident there is excessive
abrasion or wear, or the hose is cut, the hose must be replaced prior to the appliance being used. The
replacement hose assembly shall be that specified by the manufacturer.
INSTALLING A GAS CYLINDER

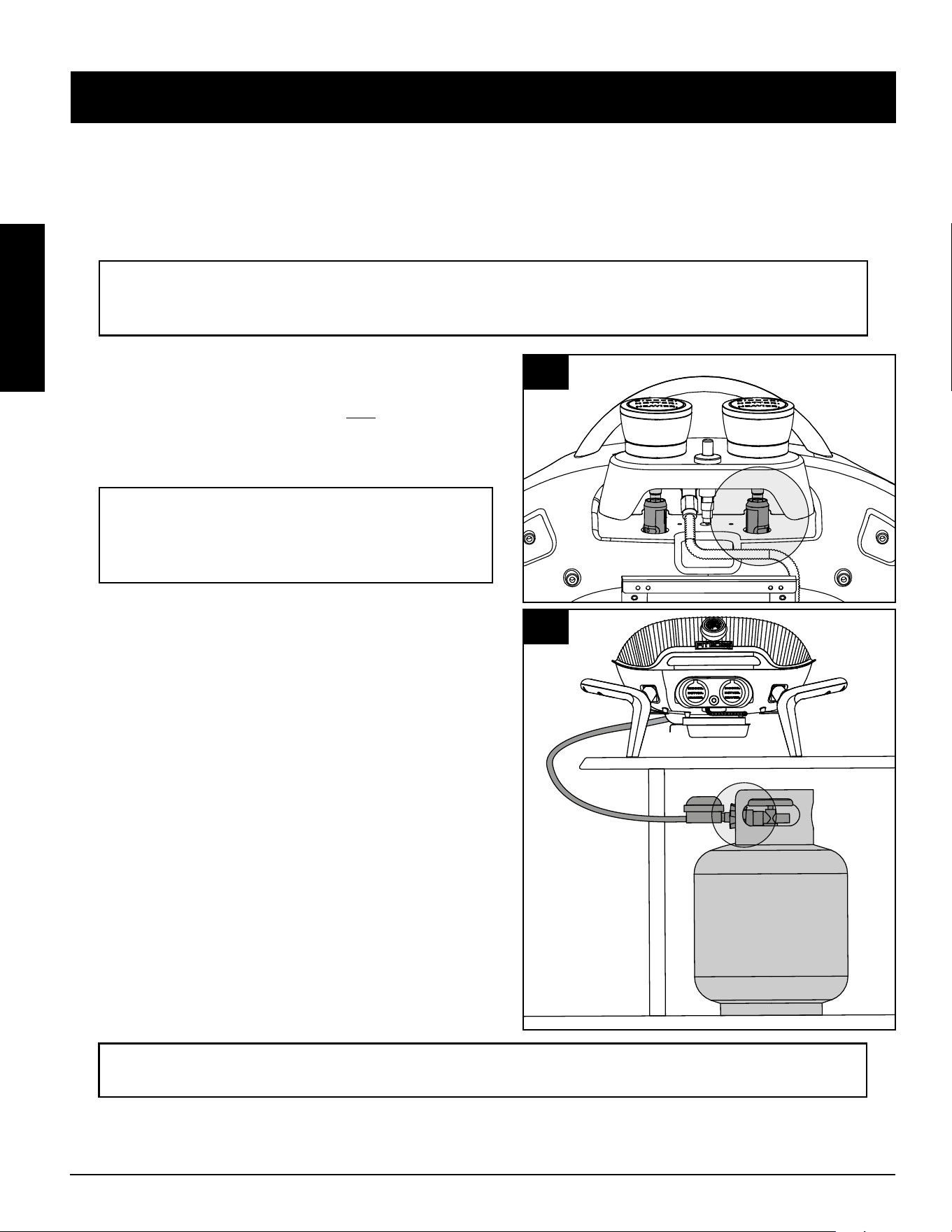

1. Before connecting, visually check the connection between
the burner venturi pipe and orifice for each burner. Make sure
the burner venturi pipe fits over the orifice. Note illustration
A for proper installation. If the burner pipe does not rest flush
to the orifice, contact Customer Care for assistance.
WARNING: Failure to inspect this connection or
follow these instructions could cause a fire or an
explosion which can cause death, serious bodily
injury or damage to property.
2. Next, inspect the regulator and gas components. Check to
ensure there is no debris caught in the head of the LP gas
cylinder, head of the regulator valve, or in the head of the
burner and burner ports.
3. Place gas cylinder onto a flat level surface. Note illustration B.
Make sure the gas cylinder valve is in the CLOSED position. It
is important to ensure the gas cylinder is completely upright,
as it is unsafe to operate the grill if the gas cylinder is not
installed properly.
4. Ensure the regulator valve on the grill is completely closed by
turning the knobs clockwise to the "OFF" position.
5. Remove the protective caps from the regulator valve opening
and the top of the gas cylinder. Save the caps. Check the gas
cylinder to assure it has proper external male threads (type 1
connection per ANS Z21.81).
6. Insert the gas cylinder valve into the threaded opening of the
regulator valve.
7. Gas cylinder is now installed.
WARNING: Shut off the gas cylinder if you smell gas. Attempt to re-install gas cylinder to ensure that tube
is connected properly.
A
B
ENGLISH
11
The installation must conform with local codes or, in the absence of local codes, with either the national fuel gas code, ANS Z 223.1/
NFPA 54, Natural gas and propane installation code, CSA B149.1, or propane storage and handling code, B149.2.
1. Do not store a spare LP gas cylinder under or near this appliance.
2. Never fill the gas cylinder beyond 80 percent full.
3. If the information in 1) and 2) is not followed exactly a fire causing death or serious injury may occur.
4. Place dust cap on cylinder valve outlet whenever the cylinder is not in use. Only install the type of dust cap on the
cylinder valve outlet that is provided with the cylinder valve. Other types of caps or plugs may result in leakage of
propane.
5. The LP gas cylinder used must have a collar to protect the gas cylinder valve.
6. Always keep the LP cylinder at 90 degrees (upright) orientation to provide vapor withdrawl.
NOTE: The normal flow of gas through the regulator and hose assembly can create a humming noise. A
low volume of noise is perfectly normal and will not interfere with the operation of the grill. If humming
noise is loud and excessive you may need to purge air from the gas line or reset the regulator excess gas
flow device. This purging procedure should be done every time a new LP gas tank is connected to your grill.
INSTALLING A GAS CYLINDER FOR TABLE-TOP USE
Your grill can quickly and easily be removed from the cart for table-top use and easy transportation.
1. Before connecting, ensure there is no debris caught in the
head of the LP gas cylinder, head of the regulator valve, or in
the head of the burner and burner ports.

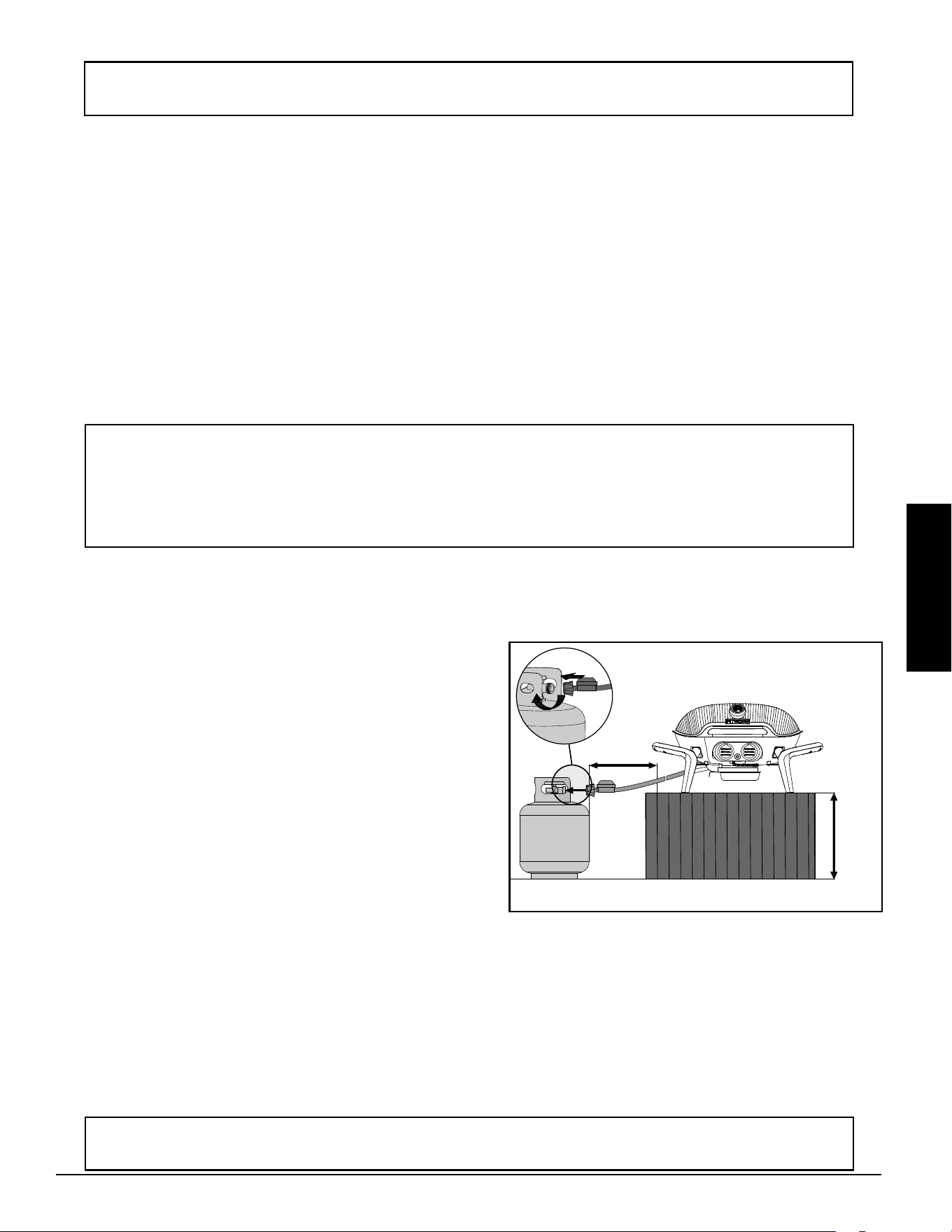

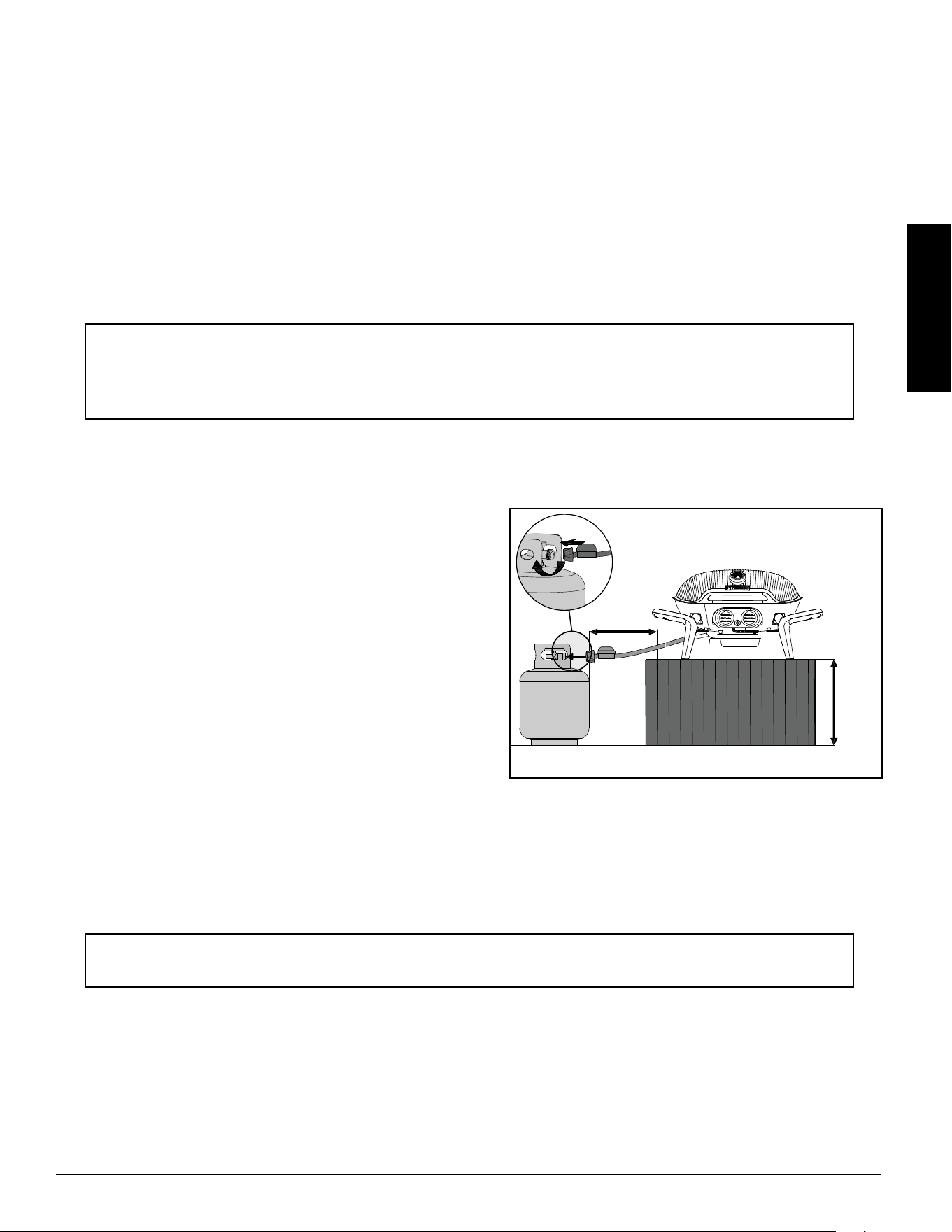

2. Place the grill on a non-combustible surface. Next, place a gas
cylinder next to the grill on the right side, keeping a clearance
of 58.4 cm / 23 inches between the grill and gas cylinder.
Ensure the regulator hosing is clear of any obstructions and
does not cause a tipping hazard. Make sure the gas cylinder
valve is in the CLOSED position. It is important to ensure the
gas cylinder is completely upright, as it is unsafe to operate
the grill if the gas cylinder is not properly level or on a stable
surface.
3. Ensure the regulator valve on the grill is completely closed by
turning the knobs clockwise to the "OFF" position.
4. Remove the protective caps from the regulator valve opening and the top of the gas cylinder. Save the caps. Check the gas
cylinder to assure it has proper external male threads (type 1 connection per ANS Z21.81).
5. Insert the gas cylinder valve into the threaded opening of the regulator valve. Turn the quick coupling nut clockwise until
firm. Hand-tighten only.
6. Gas cylinder is now installed.
WARNING: Shut off the gas cylinder if you smell gas. Attempt to re-install gas cylinder to ensure that tube
is connected properly.
58.4 CM / 23 IN
40 CM
15 IN
ENGLISH
12

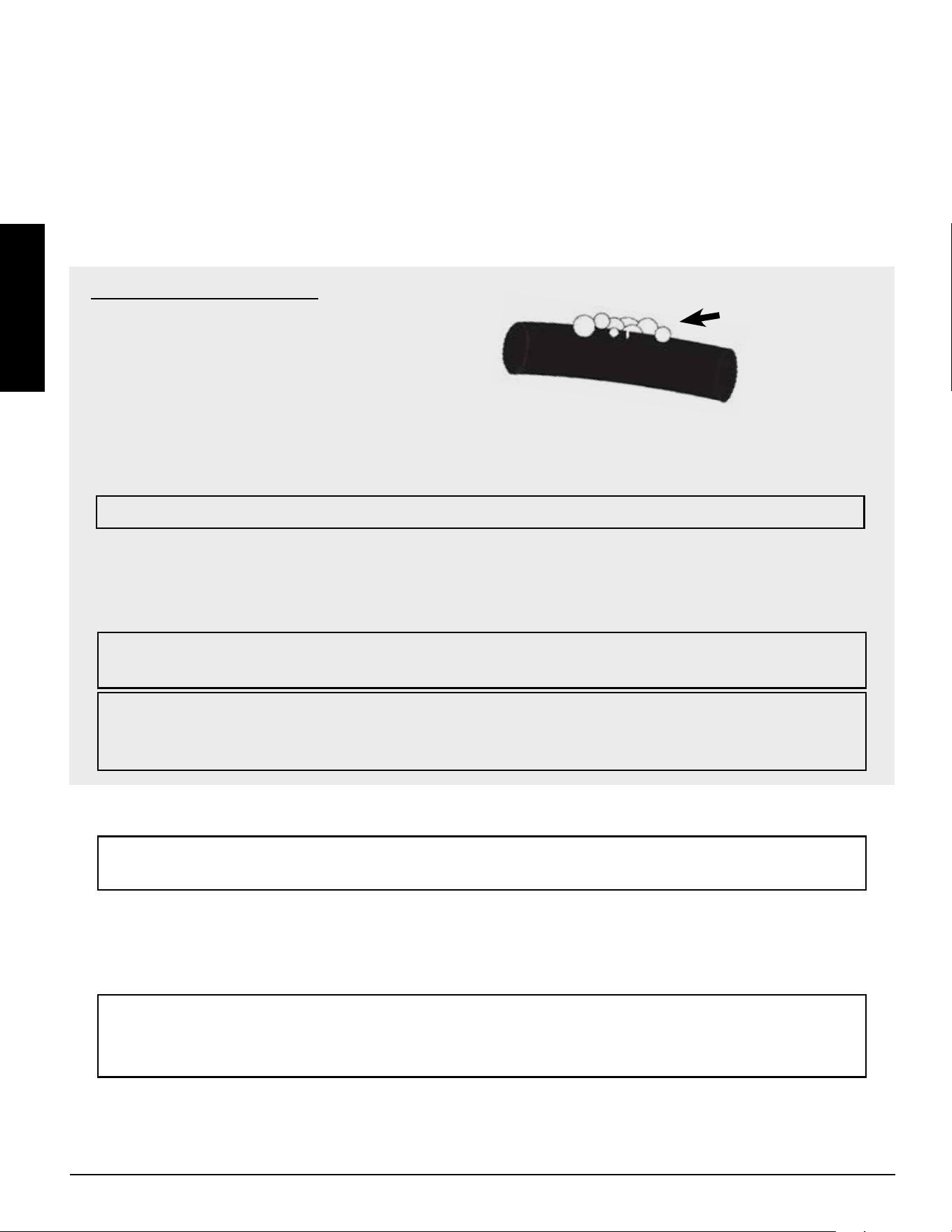

Watch for bubbles
PREPARATION FOR USE – LEAK TESTING
A leak test is used to determine the integrity of a seal. Before using your gas grill, perform a leak test on the connection between
the regulator and the gas cylinder to reduce the risk of serious bodily injury or death from fire or explosion. A leak test should be
performed a minimum of once a season, as well as:
• before lighting your grill for the first time,
• every time the gas cylinder has been changed,
• after travel, especially over rough or bumpy roads,
• after a prolonged period of storage or non-use.
HOW TO PERFORM A LEAK TEST
Supplies Required:
1 x Bowl (
empty, clean
)
1 x Paint Brush (
clean
)
Dish Washing Liquid
Water
Procedure:
1. Position the grill in a well-ventilated area. Ensure the grill is cool to the touch, and not in use. Verify that the
regulator value is turned to the OFF position and that the gas cylinder is tightened securely to the regulator.
IMPORTANT: Ensure there is no open flame or smokers nearby.
2. Mix a solution of one part of water with one part of dish washing liquid in a bowl. The solution will make bubble,
as it will be concentrated.
3. Use a paint brush to apply the solution onto the seal between the regulator and the gas cylinder. Visually inspect for
streams of bubbles coming from a defect or break in the seal.
NOTE: If a leak appears, repeat gas cylinder installation procedure, but do not over-tighten. Hand-tighten
only. Repeat leak test after re-installation to ensure seal is secure.
IMPORTANT: Do not use the gas grill if you detect a gas leak that cannot be corrected by using the leak
test procedure. Contact your local Fire Department or Customer Care for alternative measures of testing to
ensure proper precaution.
DISCONNECTING A GAS CYLINDER
IMPORTANT: When changing or disconnecting a gas cylinder, care must be taken to keep away from any
source of ignition.
1. Ensure the control knob on the grill is completely closed by turning to the OFF position. Turn LP gas cylinder valve to the
CLOSED position, and allow the regulator knob to pop out.
2. Turn the cylinder counter-clockwise (by hand) to disconnect from the regulator valve opening. Replace the protective caps
on the regulator valve opening and the top of the gas cylinder for storage (if not empty).
WARNING: Do not transport grill with gas cylinder attached. The cylinder may loosen off the valve, and
cause a gas leak, possibly resulting in an explosion, fire, or severe bodily harm. Disconnect gas cylinder
first before travel or storage. If storing the grill indoors, leave the gas cylinder outdoors.
ENGLISH
13
OPERATING INSTRUCTIONS
GRILL ENVIRONMENT
1.
WHERE TO SET-UP THE GRILL
With all outdoor appliances, outside weather conditions play a big part in the performance of your grill and the cooking
time needed to perfect your meals. All Pit Boss® Grills units should keep a minimum clearance of 610 mm (24 inches) from
combustible constructions, and this clearance must be maintained while the grill is operational. This appliance must not be
placed under overhead combustible ceiling or overhang. Keep your grill in an area clear from combustible materials, or other
flammable vapors and liquids.
2.
COLD WEATHER COOKING
As it becomes cooler outside, that does not mean that grilling season is over! The crisp cool air and heavenly aroma of grilled
foods will help cure your winter blues. Follow these suggestions on how to enjoy your grill throughout the cooler months:
• Organize – Get everything you require ready in the kitchen before you head outdoors. During the winter, move your
grill to an area that is out of the wind and direct cold. Check local bylaws regarding the proximity of your grill in
relation to your home and/or other structures. Put everything you need on a tray, bundle up tight, and get it done!
• To help keep track of the outside temperature, place an outdoor thermometer close to your cooking area. Keep a log
or history of what you cooked, the outdoor temperature, and the cooking time. This will help later down the road to
help you determine what to cook and how long it will take.
• Have a heated platter or a dish cover ready to keep your food warm while making the trip back inside.
3.
HOT WEATHER COOKING
As it becomes warmer outdoors, the cooking time will decrease. Follow these few suggestions on how to enjoy your grill
throughout the hot months:
• Adjust your cooking temperatures downward. This helps to avoid unwanted flare-ups.
• Use a meat thermometer to determine the internal temperature of your foods. This helps in preventing your meat
from over cooking and drying out.
• You can keep foods hot by wrapping them in foil, and placing them in an insulated cooler. Stuff crumpled up
newspaper around the foil and this will keep food hot for 3 to 4 hours.
FIRST USE – GRILL BURN-OFF
Before using your grill for the first time with food, it is important to complete a burn-off. Start the grill and operate for a
minimum of 15 minutes on HIGH to burn-off the unit. This will “heat clean” the internal components, dissipate odors and rid it of
any foreign matter.
ENGLISH
14
LIGHTING PROCEDURE
1. Open lid during lighting.
2. Set all control knobs to the “OFF” position.
3. Open the cylinder/gas valve according to the operating instructions on tank.
4. Push and turn the control knob counter-clockwise to “HIGH “.
5. Push the igniter button a few times until the burner lights.
6. If ignition does not occur within 5 seconds, turn valve to “OFF”, wait 5 minutes, and
repeat lighting instruction. After lighting, observe the burner flame. Make sure all
burner ports are lit and flame height matches illustration shown.
7. If the above points do not work, follow
Manual Lighting Procedure.
If the burner goes out during operation, turn the control knobs to the "OFF" position. Wait five minutes
before attempting to relight to allow any accumulated gas to dissipate.
IGNITER FAILURE PROCEDURE
If for any reason your igniter fails after three of four attempts, check the following steps, or start your grill
using the manual method.
1. Ensure the control knobs are turned to the OFF position. Allow any accumulated gas to dissipate.
2. After five minutes, check the following:
• Visually confirm that the igniter is working by pushing the igniter button and looking at the igniter tip for a
spark. If no spark, adjust the distance between the igniter (electrode) tip and burner to 4.5 mm (3/16 in).
• Visually confirm that the burner tube and portholes are not obstructed. If blocked, follow
Care & Maintenance
instructions
.
3. If the above points do not work, follow
Troubleshooting
instructions
.
Slight Yellow
Slight Blue
Dark Blue
Flame
Burner
ENGLISH
15
MANUAL LIGHTING PROCEDURE
1. Open lid during lighting.
2. Set all control knobs to the "OFF" position.
3. Open the cylinder/gas valve according to the operating
instructions on tank.
4. Quickly and carefully, use a lit match secured with the lighting
rod (included with the grill) to light the burner. Gain access to
the burner through the cooking grids. Position lit match near
side of burner. Do not attempt to light another area of the
burner. This can cause injury.
NOTE: Do not use spirit, lighter-fluid or kerosene for
lighting or refreshing a fire in your grill.
5. If the burner does not light within 5 seconds, turn burner
control knob to “OFF”, wait 5 minutes, and repeat lighting
instruction. After lighting, observe the burner flame. Make
sure all burner ports are lit and flame height matches
illustration shown previously. Replace the Cooking Grid back
into position, and you are ready to enjoy your grill at your
desired temperature!
NOTE: Each burner lights independently - repeat same steps for other burners.
WARNING: Never lean over the cooking area while lighting your gas grill. Keep your face and body a safe
distance (at least 457 mm / 18 inches) from the cooking grid surface when lighting your grill by match.
6. If the above points do not work, see
Troubleshooting.
SHUTTING OFF YOUR GRILL
1. When finished cooking, turn LP gas cylinder valve to the CLOSED position, and allow the regulator knob to pop out. This
safety feature locks the regulator knob to ensure that the gas is no longer flowing.
2. Turn control knobs to the OFF position.
NOTE: A “poof” sound is normal as the last of the LP gas is burned.
3. Disconnect LP gas cylinder by following the
Disconnect LP Gas Tank
instructions.
WARNING: Allow the grill to cool completely, and remove the gas cylinder, before moving, travel, or for
storage.
ENGLISH
16
CARE AND MAINTENANCE
CHECKING THE GAS LEVEL
To check the amount of fuel in the LP gas cylinder, the grill must be in operation. Place your hand at the top of the gas cylinder
and slowly move down the side until the cylinder feels cool to the touch. This will indicate the approximate amount of gas in your
cylinder; if ¾ empty, replace with full gas cylinder.
IMPORTANT: Do not use charcoal briquettes or any flammable material with your grill. Use of such material
will void your warranty and may lead to a fire, explosion and bodily harm.
CLEANING FREQUENCY
Any Pit Boss® unit will give you many years of flavorful service with minimum cleaning. Follow these cleaning and maintenance
tips to service your grill:
1.
BURNER COMPONENTS
• Clean the burner whenever heavy build-up is found, to ensure that there are no signs of blockage (debris, insects)
on the burner tube or in the burner portholes. After periods of storage, spiders or small insects can build nests,
webs, and lay eggs in the burner tube, obstructing the flow of gas to the burner. A clogged tube can lead to a fire
beneath the appliance. If storing the grill or before an extended period of non-use, remove the burner and wrap with
aluminum foil to reduce the risk of insects entering the burner holes.
• The burner has been preset for optimal flame performance. A blue flame, possibly with a small yellow tip, is the
result of the optimal air and gas mixture. If flames are excessively yellow, orange or irregular, clean the oil and food
deposits on the burner surface and the burner portholes to increase airflow.
2.
GRILL INTERIOR
• Remove any food or build-up from the cooking surface. Best practice is to do this while it is still warm from a
previous cook. Grease fires are caused by too much fallen debris on the cooking components of the grill. Clean the
inside of your grill on a consistent basis. In the event you experience a grease fire, carefully remove the food, turn
the grill off. Lightly sprinkle baking soda, if available.
3.
GRILL EXTERIOR
• Check your grease tray often, and clean out after each cool. Keep in mind the type of foods that are cooked. Failure
to keep it clean could result in build up and a fat fire. This can be hazardous and may cause damage to the unit.
• All screws and bolts should be checked on a regular basis. Tighten as needed.
• Use a grill cover to protect your grill for complete protection! A cover is your best protection against weather and
outside pollutants. When not in use or for long-term storage, keep the unit under a cover in a garage or shed, with
the gas cylinder removed (must be stored outdoors).
CLEANING TIME TABLE (NORMAL USE)
ITEM CLEANING FREQUENCY CLEANING METHOD
Cooking Grids After each use Burn off excess, scrub pad & soapy water
Grease Tray After each use Empty, scrub pad & soapy water
Grill Body, Lid As needed Non-abrasive cloth & soapy water
Burner Tube, Portholes Every 5-6 uses Dust, scrub pad & soapy water
Burners Every 5-6 uses Scrub pad & soapy water
ENGLISH
17
TROUBLESHOOTING
Proper cleaning and maintenance will prevent common operational problems. When your grill is operating poorly, or on a less
frequent basis, the following troubleshooting tips may be helpful. For FAQ, please visit
www.pitboss-grills.com
. You may also
contact your local dealer or Customer Care for assistance.
WARNING: Always ensure the grill is completely cooled to avoid injury.
PROBLEM CAUSE SOLUTION
Burner Will Not Light The ignition wire is broken Contact Customer Care for assistance or a replacement part.
No igniter spark on electrode Adjust the electrode. Contact Customer Care for assistance or a replacement part.
No gas supplied Check the regulator valve. Check connection for leak.
Grease Fire / Frequent
Flare-Ups
Grilling fatty meats Grill fatty meats when the cooking surface is cold, and the knobs are on the “LOW” setting.
Cooking temperature Attempt cooking at a lower temperature. Grease does have a flash point. Keep the
temperature under 176°C / 350°F when cooking highly greasy food.
Water sprayed on gas flames Do not spray water on gas flames.
Burner blows out No Gas Flow Check gas fuel connection, and ensure it is open. Replace gas cylinder if empty.
Gusting or High Winds Turn front of grill away from wind or increase flame height.
Low heat on “HIGH” Ports blocked Clear ports of any obstructions.
Gas cylinder empty Refill the gas cylinder.
Gas Leakage Improper Installation Turn the regulator knob to the OFF position, and allow the regulator knob to pop out. Remove
the gas cylinder. Re-install and tighten. Perform leak test to ensure proper seal. Replace gas
cylinder if damaged.
Seal Failure Gas cylinder has corroded, rusted, or has been mishandled. Replace gas cylinder.
Regulator Failure Regulator needs to be replaced. Contact Customer Care for a replacement part.
Burner Flames Are
Yellow Or Orange
Poor Air Flow Check burner tube and burner ports for spider webs or other obstructions. Follow
Care and
Maintenance
instructions to clean the burner tube.
Burner Obstruction
Grease Cup Is Full, Spilling Empty grease cup and re-install. Follow
Care and Maintenance
instructions.
Regulator Valve Is Off Check the regulator valve connection to the gas cylinder. Remove, then reinstall. Perform leak
test.
Burner Is Dirty Turn valve knob to HIGH for five minutes, and burn-off the unit. Follow
Care and
Maintenance
instructions.
602211105UMV
WARNING: THIS PRODUCT CAN EXPOSE YOU TO CHEMICALS INCLUDING FORMALDEHYDE,
WHICH IS KNOWN TO THE STATE OF CALIFORNIA TO CAUSE CANCER, AND CARBON MONOXIDE,
WHICH IS KNOWN TO THE STATE OF CALIFORNIA TO CAUSE BIRTH DEFECTS OR OTHER
REPRODUCTIVE HARM. FOR MORE INFORMATION GO TO WWW.P65WARNINGS.CA.GOV
AVERTISSEMENT: CE PRODUIT PEUT VOUS EXPOSER À DES AGENTS CHIMIQUES, Y
COM-PRIS FORMALDÉHYDE, IDENTIFIÉS PAR L'ÉTAT DE CALIFORNIE COMME POUVANT CAUSER
LE CANCER, ET LE MONOXYDE DE CARBONE, RECONNU PAR L'ÉTAT DE CALIFORNIE COMME
POUVANT CAUSER DES MALFORMATIONS CON-GÉNITALES OU AUTRES EFFETS NOCIFS SUR
LA REPRODUCTION. POUR DE PLUS MAPLES IN-FORMATIONS, PRIÈRE DE CONSULTER WWW.
P65WARNINGS.CA.GOV
IMPORTANT
DO NOT RETURN PRODUCT TO STORE
For all questions, comments, or inquiries, please contact Dansons directly.
USA: (480) 923-9630
CANADA (TOLL FREE): 1-877-942-2246
IMPORTANT
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Pour toutes questions, commentaires ou demandes de renseignements,
veuillez communiquer directement avec Dansons.
ÉTATS-UNIS: (480) 923-9630
CANADA (SANS FRAIS) : 1-877-942-2246
PITBOSS-GRILLS.COM
MADE IN CHINA | FABRIQUÉ EN CHINE
© 2021 DANSONS
ENGLISH
18
Part# Description
1 Thermometer (x1)
2 Thermometer Base (x1)
3 Handle (x1)
4 Name Plate (x1)
5 Grill Lid (x1)
6 Handle Heat Shield (x1)
7 Fire Box (x1)
8 Cooking Grid (x1)
9 Left Burner (x1)
10 Right Burner (x1)
11 Control Panel (x1)
12 Knobs (x2)
13 Valve Assembly (x1)
14 Igniter (x1)
15 Ignition Needle (x1)
16 Fire Transit Box (x1)
17 Corrugated Pipe Assembly (x1)
18 Burner Bracket (x2)
19 Thermal Baffle (x1)
20 Grease Pan (x1)
21 Front Grease Pan Bracket (x1)
22 Back Grease Pan Bracket (x1)
23 Support Leg (x2)
24 Leg Brace - A (x2)
25 Leg Brace - B (x2)
26 LP Connection Mounting Bracket (x1)
27 Gas Inlet Connection (x1)
28 Regulator Assembly (x1)
29 Lighting Rod (x1)
30 Lid Screw (x2)
REPLACEMENT PARTS
NOTE: Due to ongoing product development, parts are subject to change without notice.
1
23
24
15
1622
21
19
17
29
28
27
26
7
23
23
20
12
11
13
14
8
25
9
10
4
5
6
30
18
ENGLISH
19
WARRANTY
CONDITIONS
All gas grills by Pit Boss® Grills, manufactured by Dansons, carry a limited warranty from the date of sale by the original owner. The warranty coverage begins
on the original date of purchase and proof of date of purchase, or copy of original bill of sale, is required to validate the warranty. Customers will be subject
to parts, shipping, and handling fees if unable to provide proof of the purchase or after the warranty has expired. Dansons carries a two (2) year warranty
against defects and workmanship on all parts. Dansons warrants that all part(s) are free of defects in material and workmanship, for the length of use and
ownership of the original purchaser. Warranty does not cover damage from wear and tear, such as scratches, dents, dings, chips or minor cosmetic cracks.
These aesthetic changes of the grill do not affect its performance. Repair or replacement of any part does not extend past the limited warranty beyond the
two (2) year from date of purchase.
During the term of the warranty, Dansons’ obligation shall be limited to furnishing a replacement for defective and/or failed components. As long as it is
within the warranty period, Dansons’ will not charge for repair or replacement for parts returned, freight prepaid, if the part(s) are found by Dansons’ to
be defective upon examination. Dansons’ shall not be liable for transportation charges, labor costs, or export duties. Except as provided in these conditions
of warranty, repair or replacement of parts in the manner and for the period of time mentioned heretofore shall constitute the fulfillment of all direct and
derivate liabilities and obligations from Dansons to you. Dansons takes every precaution to utilize materials that retard rust. Even with these safeguards,
the protective coatings can be compromised by various substances and conditions beyond Dansons’ control. High temperatures, excessive humidity, chlorine,
industrial fumes, fertilizers, lawn pesticides and salt are some of the substances that can affect metal coatings. For these reasons, the warranty does not cover
rust or oxidization, unless there is loss of structural integrity on the grill components. Should any of the above occur, kindly refer to the care and maintenance
section to prolong the lifespan of your unit. Dansons recommends the use of a cover when the grill is not in use. This warranty is based on normal domestic
use and service of the grill and neither limited warranty coverage’s apply for a grill which is used in commercial applications.
There is no written or implied performance warranty on Pit Boss® Grills products, as the manufacturer has no control over the installation, operation, cleaning,
maintenance or the type of fuel burned. This warranty will not apply nor will Dansons assume responsibility if your appliance has not been installed, operated,
cleaned and maintained in strict accordance with this owner’s manual. Any use of gas not outlined in this manual may void the warranty. The warranty does
not cover damage or breakage due to misuse, improper handling or modifications. Neither Dansons, or authorized Pit Boss® Grills dealer, accepts responsibility,
legal or otherwise, for the incidental or consequential damage to the property or persons resulting from the use of this product. Whether a claim is made
against Dansons based on the breach of this warranty or any other type of warranty expressed or implied by law, the manufacturer shall in no event be
liable for any special, indirect, consequential or other damages of any nature whatsoever in excess of the original purchase of this product. All warranties by
manufacturer are set forth herein and no claim shall be made against manufacturer on any warranty or representation.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations of implied warranties, so the limitations or
exclusions set forth in this limited warranty may not apply to you. This limited warranty gives you specific legal rights and you may have other rights, which
vary from state to state. Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement
or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or
replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
CONTACT CUSTOMER SERVICE
To order replacement parts, please contact your local Pit Boss® Grills dealer or visit our online store at: www.pitboss-grills.com . If you have any questions or
problems, contact Customer Care: USA: (480) 923-9630 | Canada (Toll-Free): 1-877-942-2246
WARRANTY SERVICE
Contact your nearest Pit Boss® Grills dealer for repair or replacement parts. Dansons requires proof of purchase to establish a warranty claim; therefore, retain
your original sales receipt or invoice for future reference. The serial and model number of your Pit Boss® can be found directly on the unit. Record numbers
below as the label may become worn or illegible.
MODEL SERIAL NUMBER
DATE OF PURCHASE AUTHORIZED DEALER
FRANÇAIS
20
INFORMATION SUR LA SÉCURITÉ
LES PRINCIPALES CAUSES D'INCENDIE D'APPAREILS SONT LE RÉSULTAT D'UN
MAUVAIS ENTRETIEN ET D'UN ÉCHEC À MAINTENIR LES DÉGAGEMENTS
REQUIS PAR RAPPORT AUX MATÉRIAUX COMBUSTIBLES. IL EST DE LA
PLUS GRANDE IMPORTANCE QUE CE PRODUIT SOIT UTILISÉ UNIQUEMENT
CONFORMÉMENT AUX INSTRUCTIONS SUIVANTES.
Ce manuel d'instructions contient des informations importantes nécessaires pour un montage correct et une utilisation
sûre de l'appareil. Veuillez lire et comprendre l'intégralité de ce manuel avant d'essayer d'assembler, d'utiliser ou
d'installer le produit. Cela vous garantira le fonctionnement le plus agréable et le plus sans problème de votre nouveau
gril à gaz portable. Suivez tous les avertissements et instructions lors de l'utilisation de l'appareil. Nous vous conseillons
également de conserver ce manuel pour référence future.
AVERTISSEMENTS SUR LE GAZ PROPANE
DANGER AVERTISSEMENT DANGER
Si vous sentez une odeur
de gaz :
• Coupez le gaz de
l'appareil.
• Éteignez toute
flamme nue.
• Ouvrez le couvercle.
• Si l'odeur persiste,
éloignez-vous de
l'appareil et appelez
immédiatement
votre fournisseur de
gaz ou votre service
d'incendie.
• N'entreposez pas et
n'utilisez pas d'essence
ou d'autres liquides ou
vapeurs inflammables
à proximité de cet
appareil ou de tout
autre appareil.
• Une bouteille de
GPL non connectée
pour utilisation ne
doit pas être stockée
à proximité de cet
appareil ou de tout
autre appareil.
• N'utilisez jamais cet appareil sans
surveillance.
• N'utilisez jamais cet appareil à moins de
7,5 m (25 pi) de tout liquide inflammable.
Les liquides chauffés restent à des
températures brûlantes longtemps
après le processus de cuisson. Ne touchez
jamais l'appareil de cuisson jusqu'à ce
que les liquides aient refroidi à 115 °F (45
°C) ou moins.
• En cas d'incendie, éloignez-vous de
l'appareil et appelez immédiatement
votre service d'incendie. N'essayez pas
d'éteindre un feu d'huile ou de graisse
avec de l'eau.
LE NON-RESPECT DE CES INSTRUCTIONS POURRAIT ENTRAÎNER UN INCENDIE OU UNE EXPLOSION
POUVANT CAUSER DES BLESSURES CORPORELLES GRAVES, LA MORT OU DES DOMMAGES MATÉRIELS.
1. CODES D'INSTALLATION DU GRIL: L'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, soit au
code national du gaz combustible, ANS Z 223.1/NFPA 54, au code d'installation du gaz naturel et du propane, CSA B149.1, ou au
stockage du propane. et code de traitement, B149.2. Les modèles de gril au gaz propane sont conçus pour être utilisés avec
FRANÇAIS
21
une bouteille de gaz propane liquide standard de 20 lb (9 kg), aux dimensions de 18-1/4" (46,35 cm) de haut, 12-1/4" (31 cm) de
diamètre. , non inclus avec le gril. Ne connectez jamais votre gril à gaz à une bouteille de gaz GPL qui dépasse cette capacité.
2. Assurez-vous que la bouteille de gaz est achetée par un fournisseur réputé. Une bouteille de GPL mal remplie ou trop remplie
peut être dangereuse. Le sur-remplissage combiné au réchauffement de la bouteille de GPL (une chaude journée d'été, une
bouteille de gaz laissée au soleil, etc.) peut provoquer la libération de GPL car l'augmentation de la température provoque la
dilatation du gaz. Le gaz libéré de la bouteille est inflammable et peut être explosif. Maintenez le tuyau d'alimentation en
carburant éloigné de toute surface chauffée.
3. N'utilisez pas une bouteille de GPL si elle a une valve endommagée ou présente des signes de bosses, de rainures, de
renflements, de dommages dus au feu, de corrosion, de fuite, de rouille excessive ou d'autres formes de dommages externes
visuels; il peut être dangereux et doit être vérifié immédiatement par un fournisseur de propane liquide.
Si vous voyez, sentez ou entendez le sifflement du gaz s'échapper de la bouteille, n'essayez pas d'allumer
l'appareil. Éteignez toute flamme nue. Débrancher de l'alimentation en carburant.
4. Ne branchez ou ne débranchez pas la bouteille de gaz lorsque l'appareil est en cours d'utilisation ou encore chaud. Lorsque le
gril n'est pas utilisé, assurez-vous que le bouton du régulateur est sur OFF et débranchez la bouteille de gaz. Ne déplacez ou
ne transportez jamais l'appareil lorsque la bouteille de gaz est fixée. Ne rangez pas une bouteille de GPL de rechange sous ou
à proximité de l'appareil.
5. Les bouteilles doivent être entreposées à l'extérieur hors de portée des enfants et ne doivent pas être entreposées dans un
bâtiment, un garage ou tout autre espace clos.
6. La bouteille de pétrole liquéfié (LP) doit être construite et marquée conformément aux spécifications des bouteilles de gaz
LP du département américain des transports (DOT) ou à la norme nationale du Canada, CAN/CSA-B339, Cylinders, Spheres and
Tubes for Transportation de marchandises dangereuses; et Commission. Le réservoir de GPL doit avoir une vanne d'arrêt,
se terminant par une sortie de vanne de réservoir d'alimentation en GPL, compatible avec un dispositif de connexion de
réservoir de type 1. Le réservoir de GPL doit également avoir un dispositif de décharge de sécurité qui a une connexion directe
avec l'espace de vapeur du réservoir. Le système d'alimentation du réservoir doit être conçu pour le retrait de vapeur. Le
réservoir de GPL utilisé doit avoir un collier pour protéger le robinet du réservoir.
7. Vous devez utiliser un réservoir de gaz OPD qui offre un dispositif de prévention de débordement. Cette fonction de sécurité
empêche le remplissage excessif du réservoir, ce qui peut entraîner un dysfonctionnement du réservoir de GPL, du régulateur
de pression et/ou du gril.
8. Ne pas obstruer le flux d'air de combustion et de ventilation vers cet appareil. Gardez le tube du brûleur et les hublots propres
et exempts de débris. Nettoyer avant utilisation. Un entretien et un entretien réguliers sont nécessaires pour prolonger la
durée de vie de votre appareil.
9. Vérifiez toujours les fuites de gaz lorsque vous connectez et déconnectez le régulateur de la bouteille de gaz, en particulier
après une période de stockage (par exemple, pendant l'hiver). Vérifiez toutes les connexions pour les fuites avec une solution
d'eau savonneuse et une brosse. Ne jamais utiliser une flamme nue pour vérifier les fuites.
10. Nettoyez et inspectez le régulateur de gaz avant chaque utilisation de l'appareil de cuisson à gaz extérieur. Remplacez le
régulateur de gaz avant de l'utiliser s'il y a des signes d'abrasion ou d'usure excessive. Utilisez uniquement le régulateur de
gaz fourni avec ce gril à gaz. Ne pas utiliser un régulateur d'un autre fabricant. Le tuyau de remplacement doit être celui
spécifié par le fabricant.
N'utilisez pas de pierre de lave, de morceaux de bois, de charbon de bois, d'essence à briquet, d'alcool ou
d'autres produits chimiques similaires pour l'éclairage ou le rallumage. Gardez toutes ces substances et
liquides à l'écart de l'appareil lors de son utilisation.
11. Faites fonctionner cet appareil avec du gaz propane uniquement, ce qui est également spécifié sur l'étiquette signalétique
de l'appareil. N'essayez pas de faire fonctionner votre gril avec d'autres gaz. N'essayez pas de convertir cette unité LP au gaz
naturel. Le non-respect de cet avertissement peut entraîner un incendie, des blessures corporelles et annulera votre garantie.
12. L'emplacement du tube du brûleur par rapport à l'orifice est vital pour un fonctionnement sûr. Assurez-vous que l'orifice
est à l'intérieur du tube du brûleur avant d'utiliser le gril à gaz. Si le tube du brûleur ne s'adapte pas à l'orifice de la vanne,
l'allumage du brûleur peut provoquer une explosion et/ou un incendie.
FRANÇAIS
22
DANGERS ET AVERTISSEMENTS
Vous devez contacter votre association locale, les responsables du bâtiment ou des pompiers, ou l'autorité
compétente, pour obtenir les permis, la mission ou les informations nécessaires sur toute restriction
d'installation, telle que tout gril installé sur une surface combustible, les exigences d'inspection ou même
la capacité d'utiliser , dans votre région.
1. Un dégagement minimum de 610 mm (24 pouces) entre les constructions combustibles et les côtés du gril et de 610 mm
(24 pouces) entre l'arrière du gril et les constructions combustibles doit être maintenu. N'installez pas l'appareil sur des
sols combustibles ou des sols protégés par des surfaces combustibles à moins que les permis et autorisations
appropriés soient obtenus par les autorités compétentes. N'utilisez pas cet appareil à l'intérieur, dans un endroit clos
ou non ventilé, à l'intérieur des maisons, des véhicules, des tentes, des garages. Ce gril ne doit pas être placé sous un plafond
ou un surplomb combustible. Gardez votre gril dans un endroit dégagé et exempt de matériaux combustibles, d'essence et
d'autres vapeurs et liquides inflammables.
En cas de feu de graisse, éteignez le gril jusqu'à ce que le feu soit éteint. Ne jetez pas d'eau dessus. N'essayez
pas d'étouffer le feu. L'utilisation d'un extincteur approuvé toutes classes (classe ABC) est précieuse à
conserver sur le site. En cas d'incendie incontrôlé, appelez le service d'incendie.
2. Ce gril extérieur n'est pas destiné à être installé dans/sur des véhicules de loisirs ou des bateaux.
N'utilisez jamais cet appareil dans un espace clos, tel qu'un camping-car, une tente, une voiture, un bateau
ou une maison. Cet appareil n'est pas destiné et ne doit jamais être utilisé comme appareil de chauffage.
3. Cet appareil n'est pas recommandé pour les enfants, les personnes ayant des capacités physiques, sensorielles ou mentales
réduites, ou un manque d'expérience et de connaissances, à moins qu'ils ne soient sous la surveillance ou les instructions
directes d'une personne responsable de leur sécurité.
4. Certaines parties du barbecue peuvent être très chaudes et des blessures graves peuvent survenir. Ne laissez pas l'appareil
sans surveillance. Tenez les jeunes enfants et les animaux domestiques éloignés pendant l'utilisation. Ne touchez pas les
surfaces chaudes. Utilisez des gants résistants à la chaleur, des pinces à long manche ou des gants de cuisine en tout temps,
car le gril deviendra très chaud.
5. N'utilisez jamais le gril sans le bac à graisse installé et accroché sous la chambre de combustion. Sans le godet à graisse, la
graisse chaude et les débris pourraient couler vers le bas et produire un risque d'incendie.
MONOXYDE DE CARBONE ("le tueur silencieux")
Utilisez toujours un appareil à gaz à l'extérieur dans une zone ouverte avec une bonne ventilation pour éviter de respirer les
fumées toxiques de la combustion ou des fuites de gaz. Le monoxyde de carbone est un gaz incolore, inodore et insipide produit
par la combustion de gaz, de bois, de propane, de charbon de bois ou d'autres combustibles. Le monoxyde de carbone réduit la
capacité du sang à transporter l'oxygène. De faibles niveaux d'oxygène dans le sang peuvent entraîner des maux de tête, des
étourdissements, une faiblesse, des nausées, des vomissements, de la somnolence, de la confusion, une perte de conscience ou la
mort. Suivez ces directives pour empêcher ce gaz incolore et inodore de vous empoisonner, votre famille ou d'autres :
• Consultez un médecin si vous ou d'autres personnes développez des symptômes de rhume ou de grippe pendant la cuisson
ou à proximité de l'appareil. L'intoxication au monoxyde de carbone, qui peut facilement être confondue avec un rhume ou
une grippe, est souvent détectée trop tard.
• La consommation d'alcool et la consommation de drogues augmentent les effets de l'intoxication au monoxyde de carbone.
Le monoxyde de carbone est particulièrement toxique pour la mère et l'enfant pendant la grossesse, les nourrissons, les personnes
âgées, les fumeurs et les personnes souffrant de problèmes sanguins ou circulatoires, tels que l'anémie ou les maladies cardiaques.
LISTE DE SÉCURITÉ
Conformément aux procédures et spécifications répertoriées dans la norme ANS Z21.89-
2017 / CSA 1.18-2017 / OUTDOOR COOKING SPECIALITY GAZ APPAREIL. Les appareils de
cuisson Pit Boss® Grills ont été testés de manière indépendante et répertoriés par CSA
(un laboratoire d'essais accrédité) selon les normes CSA.
FRANÇAIS
23
COPYRIGHT
Copyright 2021. Tous droits réservés. Aucune partie de
ce manuel ne peut être copiée, transmise, transcrite,
stockée dans un système de récupération, sous
quelque forme ou par quelque moyen que ce soit
sans l'autorisation écrite expresse de,
Dansons
3411 North 5th Avenue, Suite 500, Phoenix, AZ, USA 85013
www.pitboss-grills.com
Service client
États-Unis: (480) 923-9630
Canada (Sans Frais): 1-877-942-2246
TABLE DES MATIÈRES
Information sur la sécurité ..........................................20
Pièces et spécifications .................................................24
Préparation du montage ..............................................24
Instructions de montage
Retirer la grille de cuisson ........................................................ 25
Installer les boutons .................................................................. 25
Placer le bac à graisse ...............................................................25
Montage des pieds sur le corps du gril .................................26
Installation des jambières ........................................................26
Installation de la grille de cuisson .......................................... 27
Connexion à une alimentation en gaz
Exigences relatives aux bouteilles de gaz ...........................28
Installer une bouteille de gaz ................................................. 28
Installation d'une bouteille de gaz pour une utilisation
sur table ......................................................................................29
Préparation à l'utilisation – Test d'étanchéité ....................30
Débrancher une bouteille de gaz ...........................................30
Mode d'emploi
Environnement de gril ...............................................................31
Première utilisation – Grill Burn-Off ......................................31
Procédure d'éclairage ....................................................................
Procédure d'allumage manuel ................................................33
Éteindre votre gril ...................................................................... 33
Soins et Entretien............................................................34
Dépannage ....................................................................... 35
Pièces de rechange ......................................................... 36
Garantie ............................................................................. 37
FRANÇAIS
24
1
2
5
3
4
6
A B C
7
PIÈCES ET SPÉCIFICATIONS
No. Description
1 Corps de gril (x1)
2 Grille de cuisson (x1)
3 Bac à graisse (x1)
4 Jambes de soutien (x2)
5 Genouillère - A (x2)
6 Genouillère - B (x2)
7 Bouton (x2)
A m6x25mm Vis (x4)
B m6x20mm Vis (x4)
C m6x10mm Vis (x4)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service client si des pièces sont manquantes lors de l'assemblage de
l'unité.
MODÈLE APPAREIL MONTÉ (L x P x H) POIDS ZONE DE CUISSON BTU/HR
PB
PB2BPCG1
725 X 502 X 380 MM /
28.54 X 19.76 X 14.96 PO.
13 KG /
28.66 LB
1,548.38 CM² /
240 PO²
13,000
PRÉPARATION DE L'ASSEMBLAGE
Les pièces sont situées dans tout le carton d'expédition, y compris sous le gril. Inspectez le gril, les pièces et la quincaillerie sous
blister après l'avoir retiré du carton d'expédition protecteur. Jetez tous les matériaux d'emballage à l'intérieur et à l'extérieur
du gril avant l'assemblage, puis examinez et inspectez toutes les pièces en vous référant à la liste des pièces. Si une pièce est
manquante ou endommagée, n'essayez pas de l'assembler. Les dommages dus au transport ne sont pas couverts par la garantie.
Contactez votre revendeur ou le service client Pit Boss® Grills pour les pièces.
service@pitboss-grills.com | ÉTATS-UNIS: (480) 923-9630 | Canada (SANS FRAIS): 1-877-942-2246
IMPORTANT: Pour faciliter l'installation, l'utilisation de deux personnes est utile (mais pas nécessaire) lors de
l'assemblage de cet appareil.
Outils nécessaires pour l'assemblage: Tournevis cruciforme. Outils non inclus.
FRANÇAIS
25
INSTRUCTIONS DE MONTAGE
IMPORTANT : Il est conseillé de lire entièrement chaque étape avant de commencer l'assemblage sur les instructions.
Ne serrez pas complètement les vis tant que toutes les vis pour cette étape n'ont pas été installées.
1. RETIRER LA GRILLE DE CUISSON
Pièces requises:
1 x Corps de gril (#1)
1 x Grille de cuisson (#2)
Installation:
• Tout d'abord, retirez la grille de cuisson de l'intérieur du corps du gril. Cela
l'empêchera de se déplacer pendant l'assemblage.
2. INSTALLER DES BOUTONS
Pièces requises:
2 x Bouton (#7)
Installation:
• Pièces lors de l'assemblage. Retournez le corps du gril sur son couvercle
pour voir le dessous du corps du gril.
• Insérez les boutons sur les broches du panneau de commande.
3. PLACEMENT DU BAC À GRAISSE
Pièces requises:
1 x Bac à graisse (#3)
Installation:
• Faites glisser le bac à graisse entre les supports du bac d'égouttage
comme indiqué sur l'illustration.
REMARQUE : Vous entendrez un clic lorsque le bac à graisse est
complètement inséré.
2
1
1
2
7
3
3
FRANÇAIS
26
4. MONTAGE DES PIEDS SUR LE CORPS DU GRIL
Pièces requises:
2 x Jambes de soutien (#4)
4 x m6x25mm Vis (#A)
Installation:
• Alignez l'une des pattes de support sur les trous du corps du gril.
Utilisez deux vis m6x25mm pour fixer la jambe de support. Répétez
l'installation pour la jambe opposée.
5. INSTALLATION DES JAMBIÈRES
Pièces requises:
2 x Genouillère - A (#5)
2 x Genouillère - B (#6)
4 x m6x20mm Vis (#B)
4 x m6x10mm Vis (#C)
Installation:
• Fixez l'attelle de jambe - A aux coins opposés avec deux vis m6x10mm
au corps et deux vis m6x20mm fixées aux pieds, comme indiqué dans
l'illustration 5A. Répétez l'installation pour les coins opposés avec le
Leg Brace - B. Remarque 5B
5A
5B
4
4
5
5
6
6
B
B
B
C
C
C
C
B
A
FRANÇAIS
27
6A
6B
2
6. INSTALLATION DE LA GRILLE DE CUISSON
Pièces requises:
1 x Grille de cuisson (#2)
Installation:
• Placez la grille de cuisson à l'intérieur du corps du gril, illustré en 6A.
L'unité est maintenant complètement assemblée et prête à l'emploi.
Remarque 6B.
FRANÇAIS
28
CONNEXION À UNE ALIMENTATION EN GAZ
EXIGENCES RELATIVES AUX BOUTEILLES DE GAZ
Le gril est réglé et testé uniquement avec du gaz propane liquide. Le régulateur fourni est réglé pour une colonne d'eau (WC) de
27,94 cm (11 pouces) et est destiné à être utilisé uniquement avec du gaz propane liquide (LP). Le régulateur et le tuyau fournis par
l'usine doivent être utilisés avec une bouteille de gaz GPL de 9 kg (20 lb), aux dimensions de 18-1/4" (46,35 cm) de haut, 12-1/4" (31
cm) de diamètre. Contactez votre fournisseur de gaz pour un régulateur spécial pour le gaz en vrac qui alimente d'autres
appareils.
ATTENTION : Il est important d'inspecter toute la longueur du tuyau de la conduite de gaz. S'il est évident
qu'il y a une abrasion ou une usure excessive, ou si le tuyau est coupé, le tuyau doit être remplacé avant
d'utiliser l'appareil. Le tuyau de remplacement doit être celui spécifié par le fabricant.
INSTALLER UNE BOUTEILLE DE GAZ
1. Avant le raccordement, vérifiez visuellement le raccordement
entre le tuyau venturi du brûleur et l'orifice de chaque brûleur.
Assurez-vous que le tuyau de venturi du brûleur s'adapte sur
l'orifice. Notez l'illustration A pour une installation correcte. Si
le tuyau du brûleur n'est pas aligné avec l'orifice, contactez le
service client pour obtenir de l'aide.
AVERTISSEMENT : Ne pas inspecter cette connexion
ou ne pas suivre ces instructions peut provoquer
un incendie ou une explosion pouvant entraîner
la mort, des blessures corporelles graves ou des
dommages matériels.
2. Ensuite, inspectez le régulateur et les composants du gaz.
Assurez-vous qu'il n'y a pas de débris pris dans la tête de la
bouteille de GPL, la tête de la vanne de régulation ou dans la
tête du brûleur et les orifices du brûleur.
3. Placer la bouteille de gaz sur une surface plane. Notez
l'illustration B. Assurez-vous que le robinet de la bouteille
de gaz est en position FERMEE. Il est important de s'assurer
que la bouteille de gaz est complètement verticale, car il est
dangereux d'utiliser le gril si la bouteille de gaz n'est pas
installée correctement.
4. Assurez-vous que la vanne de régulation du gril est
complètement fermée en tournant les boutons dans le sens
des aiguilles d'une montre jusqu'à la position «OFF».
5. Retirez les capuchons de protection de l'ouverture du
détendeur et du haut de la bouteille de gaz. Gardez les
bouchons. Vérifiez la bouteille de gaz pour vous assurer qu'elle
a des filetages mâles externes appropriés (connexion de type
1 selon ANS Z21.81).
6. Insérez la valve de la bouteille de gaz dans l'ouverture filetée
de la valve du régulateur.
7. La bouteille de gaz est maintenant installée.
A
B
FRANÇAIS
29
AVERTISSEMENT : Fermez la bouteille de gaz si vous sentez une odeur de gaz. Essayez de réinstaller la
bouteille de gaz pour vous assurer que le tube est correctement connecté.
L'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, soit au code national du gaz combustible, ANS
Z 223.1/NFPA 54, Natural gas and propane installation code, CSA B149.1, soit au code de stockage et de manutention du propane,
B149.2.
1. Ne rangez pas une bouteille de GPL de rechange sous ou à proximité de cet appareil.
2. Ne remplissez jamais la bouteille de gaz à plus de 80 pour cent.
3. Si les informations en 1) et 2) ne sont pas suivies à la lettre, un incendie entraînant la mort ou des blessures graves peut
se produire.
4. Placez le capuchon anti-poussière sur la sortie du robinet de la bouteille chaque fois que la bouteille n'est pas utilisée.
Installez uniquement le type de capuchon anti-poussière sur la sortie du robinet de la bouteille qui est fourni avec le
robinet de la bouteille. D'autres types de bouchons ou de bouchons peuvent entraîner des fuites de propane.
5. La bouteille de gaz GPL utilisée doit avoir un collier pour protéger le robinet de la bouteille de gaz.
6. Gardez toujours la bouteille de propane à 90 degrés (verticalement) pour permettre l'évacuation de la vapeur.
REMARQUE : Le débit normal de gaz à travers le régulateur et le flexible peut créer un bourdonnement.
Un faible volume sonore est parfaitement normal et n'interférera pas avec le fonctionnement du gril. Si le
bourdonnement est fort et excessif, vous devrez peut-être purger l'air de la conduite de gaz ou réinitialiser
le dispositif de débit de gaz en excès du régulateur. Cette procédure de purge doit être effectuée chaque
fois qu'un nouveau réservoir de GPL est connecté à votre gril.
INSTALLATION D'UNE BOUTEILLE DE GAZ POUR UNE UTILISATION SUR TABLE
Votre gril peut être retiré rapidement et facilement du chariot pour une utilisation sur table et un transport facile.
1. Avant le raccordement, assurez-vous qu'il n'y a pas de débris
coincés dans la tête de la bouteille de GPL, la tête de la vanne
de régulation ou dans la tête du brûleur et les orifices du
brûleur.
2. Placez le gril sur une surface non combustible. Ensuite, placez
une bouteille de gaz à côté du gril sur le côté droit, en gardant
un espace de 58,4 cm / 23 pouces entre le gril et la bouteille
de gaz. Assurez-vous que le tuyau du régulateur est libre de
toute obstruction et ne cause pas de risque de basculement.
Assurez-vous que le robinet de la bouteille de gaz est en
position FERMEE. Il est important de s'assurer que la bouteille
de gaz est complètement verticale, car il est dangereux
d'utiliser le gril si la bouteille de gaz n'est pas correctement
de niveau ou sur une surface stable.
3. Assurez-vous que la vanne de régulation du gril est complètement fermée en tournant les boutons dans le sens des aiguilles
d'une montre jusqu'à la position «OFF».
4. Retirez les capuchons de protection de l'ouverture du détendeur et du haut de la bouteille de gaz. Gardez les bouchons.
Vérifiez la bouteille de gaz pour vous assurer qu'elle a des filetages mâles externes appropriés (connexion de type 1 selon ANS
Z21.81).
5. Insérez la valve de la bouteille de gaz dans l'ouverture filetée de la valve du régulateur. Tournez l'écrou de couplage rapide
dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit ferme. Serrez à la main uniquement.
6. La bouteille de gaz est maintenant installée.
AVERTISSEMENT : Fermez la bouteille de gaz si vous sentez une odeur de gaz. Essayez de réinstaller la
bouteille de gaz pour vous assurer que le tube est correctement connecté.
58.4 CM / 23 PO
40 CM
15 PO
FRANÇAIS
30
Attention aux bulles
PRÉPARATION À L'UTILISATION – LEAK TESTING
Un test d'étanchéité est utilisé pour déterminer l'intégrité d'un joint. Avant d'utiliser votre gril à gaz, effectuez un test de fuite
sur la connexion entre le régulateur et la bouteille de gaz pour réduire le risque de blessures corporelles graves ou de décès par
incendie ou explosion. Un test d'étanchéité doit être effectué au moins une fois par saison, ainsi que:
• avant d'allumer votre gril pour la première fois,
• à chaque changement de bouteille de gaz,
• après un voyage, en particulier sur des routes cahoteuses ou cahoteuses,
• après une période prolongée de stockage ou de non-utilisation.
COMMENT EFFECTUER UN TEST DE FUITE
Fournitures requises:
1 x Bol (vide, propre)
1 x Pinceau (propre)
Liquide vaisselle
L'eau
Procédure:
1. Placez le gril dans un endroit bien aéré. Assurez-vous que le gril est froid au toucher et qu'il n'est pas utilisé. Vérifiez
que la valeur du régulateur est tournée sur la position OFF et que la bouteille de gaz est bien serrée au régulateur.
IMPORTANT : Assurez-vous qu'il n'y a pas de flamme nue ou de fumeurs à proximité.
2. Mélanger une solution d'une partie d'eau avec une partie de liquide vaisselle dans un bol. La solution fera des bulles,
car elle sera concentrée.
3. Utilisez un pinceau pour appliquer la solution sur le joint entre le régulateur et la bouteille de gaz. Inspectez
visuellement les flux de bulles provenant d'un défaut ou d'une rupture du sceau.
REMARQUE : Si une fuite apparaît, répétez la procédure d'installation de la bouteille de gaz, mais ne serrez
pas trop fort. Serrez à la main uniquement. Répétez le test de fuite après la réinstallation pour vous assurer
que le joint est sécurisé.
IMPORTANT : N'utilisez pas le gril à gaz si vous détectez une fuite de gaz qui ne peut pas être corrigée en
utilisant la procédure de test de fuite. Contactez votre service d'incendie local ou le service client pour
d'autres mesures de test afin d'assurer une précaution appropriée.
DÉBRANCHER UNE BOUTEILLE DE GAZ
IMPORTANT : Lors du changement ou du débranchement d'une bouteille de gaz, il faut veiller à se tenir à
l'écart de toute source d'inflammation.
4. Assurez-vous que le bouton de commande du gril est complètement fermé en le tournant sur la position OFF. Tournez le
robinet de la bouteille de GPL en position FERMÉE et laissez le bouton du régulateur sortir.
5. Tournez la bouteille dans le sens inverse des aiguilles d'une montre (à la main) pour la déconnecter de l'ouverture du détendeur.
Replacez les capuchons de protection sur l'ouverture du détendeur et le haut de la bouteille de gaz pour le stockage (s'il n'est
pas vide).
AVERTISSEMENT : Ne transportez pas le gril avec la bouteille de gaz attachée. La bouteille peut se desserrer
du robinet et provoquer une fuite de gaz pouvant entraîner une explosion, un incendie ou des blessures
corporelles graves. Débranchez la bouteille de gaz avant le voyage ou le stockage. Si vous rangez le gril à
l'intérieur, laissez la bouteille de gaz à l'extérieur.
FRANÇAIS
31
MODE D'EMPLOI
ENVIRONNEMENT DE GRIL
1.
OÙ INSTALLER LE GRIL
Avec tous les appareils d'extérieur, les conditions météorologiques extérieures jouent un grand rôle dans les performances
de votre gril et le temps de cuisson nécessaire pour parfaire vos repas. Toutes les unités Pit Boss® Grills doivent conserver
un dégagement minimum de 610 mm (24 pouces) des constructions combustibles, et ce dégagement doit être maintenu
pendant que le gril est opérationnel. Cet appareil ne doit pas être placé sous un plafond ou un surplomb combustible. Gardez
votre gril dans une zone exempte de matériaux combustibles ou d'autres vapeurs et liquides inflammables.
2.
CUISINE PAR TEMPS FROID
Comme il fait plus frais dehors, cela ne veut pas dire que la saison des grillades est terminée ! L'air frais et l'arôme céleste des
aliments grillés vous aideront à guérir votre blues hivernal. Suivez ces suggestions pour profiter de votre gril pendant les
mois les plus froids :
• Organisez-vous – Préparez tout ce dont vous avez besoin dans la cuisine avant de sortir. Pendant l'hiver, déplacez
votre gril dans un endroit à l'abri du vent et du froid direct. Vérifiez les règlements locaux concernant la proximité
de votre gril par rapport à votre maison et/ou à d'autres structures. Mettez tout ce dont vous avez besoin sur un
plateau, emballez-vous bien et faites-le !
• Pour aider à garder une trace de la température extérieure, placez un thermomètre extérieur près de votre zone de
cuisson. Tenez un journal ou un historique de ce que vous avez cuisiné, de la température extérieure et du temps de
cuisson. Cela vous aidera plus tard sur la route pour vous aider à déterminer quoi cuisiner et combien de temps cela
prendra.
• Préparez une assiette chauffante ou un couvercle de plat pour garder vos aliments au chaud pendant le voyage de
retour à l'intérieur.
3.
CUISINE PAR TEMPS CHAUD
À mesure qu'il fait plus chaud à l'extérieur, le temps de cuisson diminue. Suivez ces quelques suggestions pour profiter de
votre grill pendant les mois les plus chauds :
• Ajustez vos températures de cuisson à la baisse. Cela permet d'éviter les poussées indésirables.
• Utilisez un thermomètre à viande pour déterminer la température interne de vos aliments. Cela aide à empêcher
votre viande de trop cuire et de se dessécher.
• Vous pouvez garder les aliments au chaud en les emballant dans du papier d'aluminium et en les plaçant dans une
glacière isolée. Placez du papier journal froissé autour du papier d'aluminium et cela gardera les aliments au chaud
pendant 3 à 4 heures.
PREMIÈRE UTILISATION – GRILL BURN-OFF
Avant d'utiliser votre gril pour la première fois avec de la nourriture, il est important de terminer un brûlage. Démarrez le gril et
faites-le fonctionner pendant au moins 15 minutes à ÉLEVÉ pour brûler l'appareil. Cela va «nettoyer à la chaleur» les composants
internes, dissiper les odeurs et le débarrasser de tout corps étranger.
FRANÇAIS
32
PROCÉDURE D'ÉCLAIRAGE
1. Ouvrir le couvercle pendant l'allumage.
2. Réglez tous les boutons de commande sur la position «OFF».
3. Ouvrir la bouteille/le robinet de gaz selon les instructions d'utilisation sur le réservoir.
Poussez et tournez le bouton de commande dans le sens inverse des aiguilles d'une
montre jusqu'à «HIGH».
4. Appuyez plusieurs fois sur le bouton de l'allumeur jusqu'à ce que le brûleur s'allume.
5. Si l'allumage ne se produit pas dans les 5 secondes, tournez la vanne sur "OFF",
attendez 5 minutes et répétez les instructions d'allumage. Après l'allumage,
observez la flamme du brûleur. Assurez-vous que tous les orifices du brûleur sont
allumés et que la hauteur de la flamme correspond à l'illustration illustrée.
6. Si les points ci-dessus ne fonctionnent pas, suivez la Procédure d'allumage
Manuel.
Si le brûleur s'éteint pendant le fonctionnement, tournez les boutons de commande sur la position «OFF».
Attendez cinq minutes avant d'essayer de rallumer pour permettre à tout gaz accumulé de se dissiper.
PROCÉDURE DE DÉFAILLANCE DE L'ALLUMEUR
Si, pour une raison quelconque, votre allumeur tombe en panne après trois des quatre tentatives, vérifiez les
étapes suivantes ou démarrez votre gril en utilisant la méthode manuelle.
1. Assurez-vous que les boutons de commande sont en position OFF. Laissez le gaz accumulé se dissiper.
2. Après cinq minutes, vérifiez les points suivants:
• Confirmez visuellement que l'allumeur fonctionne en appuyant sur le bouton de l'allumeur et en regardant la
pointe de l'allumeur pour une étincelle. S'il n'y a pas d'étincelle, réglez la distance entre la pointe de l'allumeur
(électrode) et le brûleur à 4,5 mm (3/16 po).
• Vérifiez visuellement que le tube du brûleur et les hublots ne sont pas obstrués. En cas de blocage, suivez les
instructions d'entretien et de maintenance.
3. Si les points ci-dessus ne fonctionnent pas, suivez les instructions de dépannage.
Légèrement
jaune
Bleu clair
Bleu foncé
Flamme
Brûleur
FRANÇAIS
33
PROCÉDURE D'ALLUMAGE MANUEL
1. Ouvrir le couvercle pendant l'allumage.
2. Réglez tous les boutons de commande sur la position «OFF».
3. Ouvrir la bouteille/le robinet de gaz selon les instructions
d'utilisation sur le réservoir.
4. Rapidement et avec précaution, utilisez une allumette
allumée fixée avec la tige d'allumage (incluse avec le gril)
pour allumer le brûleur. Accédez au brûleur par les grilles de
cuisson. Placez l'allumette allumée près du côté du brûleur.
N'essayez pas d'allumer une autre zone du brûleur. Cela peut
causer des blessures.
REMARQUE : N'utilisez pas d'alcool, d'essence à briquet
ou de kérosène pour allumer ou rafraîchir un feu dans
votre gril.
5. Si le brûleur ne s'allume pas dans les 5 secondes, tournez
le bouton de commande du brûleur sur « OFF », attendez
5 minutes et répétez les instructions d'allumage. Après
l'allumage, observez la flamme du brûleur. Assurez-vous que
tous les orifices du brûleur sont allumés et que la hauteur de
la flamme correspond à l'illustration montrée précédemment.
Remettez la grille de cuisson en place et vous êtes prêt à
profiter de votre gril à la température souhaitée !
REMARQUE : chaque brûleur s'allume indépendamment - répétez les mêmes étapes pour les autres brûleurs.
AVERTISSEMENT : Ne vous penchez jamais au-dessus de la zone de cuisson lorsque vous allumez votre gril
à gaz. Gardez votre visage et votre corps à une distance de sécurité (au moins 457 mm / 18 pouces) de la
surface de la grille de cuisson lorsque vous allumez votre gril par allumette.
6. Si les points ci-dessus ne fonctionnent pas, voir Dépannage.
ÉTEINDRE VOTRE GRIL
1. Une fois la cuisson terminée, tournez le robinet de la bouteille de gaz PL en position FERMÉE et laissez le bouton du régulateur
sortir. Cette fonction de sécurité verrouille le bouton du régulateur pour s'assurer que le gaz ne coule plus.
2. Tournez les boutons de commande sur la position OFF.
REMARQUE: Un son «pouf» est normal lorsque le dernier gaz propane est brûlé.
3. Déconnectez la bouteille de GPL en suivant les instructions de déconnexion du réservoir de GPL.
AVERTISSEMENT : Laissez le gril refroidir complètement et retirez la bouteille de gaz avant de le déplacer,
de voyager ou de l'entreposer.
FRANÇAIS
34
SOINS ET ENTRETIEN
VÉRIFICATION DU NIVEAU DE GAZ
Pour vérifier la quantité de carburant dans la bouteille de GPL, le gril doit être en marche. Placez votre main au sommet de la
bouteille de gaz et descendez lentement le côté jusqu'à ce que la bouteille soit froide au toucher. Cela indiquera la quantité
approximative de gaz dans votre bouteille; si ¾ vide, remplacer par une bouteille de gaz pleine.
IMPORTANT : N'utilisez pas de briquettes de charbon de bois ou tout autre matériau inflammable avec votre
gril. L'utilisation d'un tel matériel annulera votre garantie et peut entraîner un incendie, une explosion et
des blessures corporelles.
FRÉQUENCE DE NETTOYAGE
Toute unité Pit Boss® vous offrira de nombreuses années de service savoureux avec un minimum de nettoyage. Suivez ces conseils
de nettoyage et d'entretien pour entretenir votre gril :
1.
COMPOSANTS DU BRÛLEUR
• Nettoyez le brûleur chaque fois qu'une accumulation importante est détectée, pour vous assurer qu'il n'y a aucun
signe de blocage (débris, insectes) sur le tube du brûleur ou dans les hublots du brûleur. Après des périodes de
stockage, les araignées ou les petits insectes peuvent construire des nids, des toiles et pondre des œufs dans le
tube du brûleur, obstruant le flux de gaz vers le brûleur. Un tube bouché peut provoquer un incendie sous l'appareil.
Si vous rangez le gril ou avant une longue période de non-utilisation, retirez le brûleur et enveloppez-le de papier
d'aluminium pour réduire le risque d'insectes entrant dans les trous du brûleur.
• Le brûleur a été préréglé pour une performance de flamme optimale. Une flamme bleue, éventuellement avec une
petite pointe jaune, est le résultat du mélange optimal d'air et de gaz. Si les flammes sont excessivement jaunes,
oranges ou irrégulières, nettoyez les dépôts d'huile et de nourriture sur la surface du brûleur et les hublots du brûleur
pour augmenter le débit d'air.
2.
INTÉRIEUR DU GRIL
• Retirez tout aliment ou accumulation de la surface de cuisson. La meilleure pratique consiste à le faire pendant
qu'il est encore chaud d'un cuisinier précédent. Les feux de graisse sont causés par trop de débris tombés sur les
composants de cuisson du gril. Nettoyez régulièrement l'intérieur de votre gril. En cas de feu de graisse, retirez
soigneusement les aliments, éteignez le gril. Saupoudrer légèrement de bicarbonate de soude, si disponible.
3.
EXTÉRIEUR DU GRIL
• Vérifiez souvent votre bac à graisse et nettoyez-le après chaque refroidissement. Gardez à l'esprit le type d'aliments
qui sont cuits. Ne pas le garder propre peut entraîner une accumulation et un feu de graisse. Cela peut être dangereux
et endommager l'appareil.
• Toutes les vis et boulons doivent être vérifiés régulièrement. Serrez au besoin.
• Utilisez une housse de gril pour protéger votre gril pour une protection complète ! Une couverture est votre meilleure
protection contre les intempéries et les polluants extérieurs. Lorsqu'il n'est pas utilisé ou pour un stockage à long
terme, gardez l'appareil sous un abri dans un garage ou un hangar, avec la bouteille de gaz retirée (doit être stocké
à l'extérieur).
TABLEAU DES TEMPS DE NETTOYAGE (UTILISATION NORMALE)
OBJET FRÉQUENCE DE NETTOYAGE MÉTHODE DE NETTOYAGE
Grilles de cuisson Après chaque utilisation Brûlez l'excès, tampon à récurer et eau savonneuse
Bac à graisse Après chaque utilisation Vide, tampon à récurer & eau savonneuse
Corps du gril, couvercle Comme requis Chiffon non abrasif et eau savonneuse
Tube de brûleur, hublots Toutes les 5-6 utilisations Poussière, tampon à récurer et eau savonneuse
Brûleurs Toutes les 5-6 utilisations Tampon à récurer et eau savonneuse
FRANÇAIS
35
DÉPANNAGE
Un nettoyage et un entretien appropriés permettront d'éviter les problèmes de fonctionnement courants. Lorsque votre gril
fonctionne mal ou moins fréquemment, les conseils de dépannage suivants peuvent être utiles. Pour la FAQ, veuillez visiter www.
pitboss-grills.com. Vous pouvez également contacter votre revendeur local ou le service client pour obtenir de l'aide.
AVERTISSEMENT : Assurez-vous toujours que le gril est complètement refroidi pour éviter les blessures.
PROBLÈME CAUSE SOLUTION
Le brûleur ne s'allume
pas
Le fil d'allumage est cassé Contactez le service client pour obtenir de l'aide ou une pièce de rechange.
Pas d'étincelle d'allumage sur
l'électrode
Ajustez l'électrode. Contactez le service client pour obtenir de l'aide ou une pièce de rechange.
Pas de gaz fourni Vérifiez la vanne de régulation. Vérifiez que la connexion ne fuit pas.
Feu de graisse /
Flambées fréquentes
Griller des viandes grasses Faites griller les viandes grasses lorsque la surface de cuisson est froide et que les boutons
sont sur la position «LOW».
Température de cuisson Essayez de cuire à une température plus basse. La graisse a un point éclair. Maintenez la
température en dessous de 176 °C / 350 °F lors de la cuisson d'aliments très gras.
Eau pulvérisée sur des
flammes de gaz
Ne pas pulvériser d'eau sur les flammes de gaz.
Le brûleur s'éteint Pas de débit de gaz Vérifiez le raccordement au gaz et assurez-vous qu'il est ouvert. Remplacez la bouteille de gaz
si elle est vide.
Rafales ou vents violents Tournez l'avant du gril à l'abri du vent ou augmentez la hauteur des flammes.
Feu doux sur « ÉLEVÉ » Ports bloqués Dégagez les ports de toute obstruction.
Bouteille de gaz vide Remplissez la bouteille de gaz.
Fuite de gaz Installation incorrecte Tournez le bouton du régulateur sur la position OFF et laissez le bouton du régulateur sortir.
Retirez la bouteille de gaz. Réinstaller et serrer. Effectuez un test de fuite pour assurer une
bonne étanchéité. Remplacez la bouteille de gaz si elle est endommagée.
Défaillance du sceau La bouteille de gaz est corrodée, rouillée ou a été mal manipulée. Remplacez la bouteille de
gaz.
Défaillance du régulateur Le régulateur doit être remplacé. Contactez le service client pour une pièce de rechange.
Les flammes du brûleur
sont jaunes ou orange
Mauvais débit d'air Vérifiez que le tube et les orifices du brûleur ne présentent pas de toiles d'araignée ou
d'autres obstructions. Suivez les instructions d'entretien et de maintenance pour nettoyer le
tube du brûleur.
Obstruction du brûleur
Le godet à graisse est plein et
se renverse
Videz le bac à graisse et réinstallez-le. Suivez les instructions d'entretien et de maintenance.
La vanne de régulation est
éteinte
Vérifiez la connexion de la vanne du régulateur à la bouteille de gaz. Supprimez, puis
réinstallez. Effectuer un test de fuite.
Le brûleur est sale Tournez le bouton de la vanne sur HIGH pendant cinq minutes et brûlez l'unité. Suivez les
instructions d'entretien et de maintenance.
FRANÇAIS
36
No. Description
1 Thermomètre (x1)
2 Base de thermomètre (x1)
3 Manipuler (x1)
4 Plaque signalétique (x1)
5 Couvercle du gril (x1)
6 Bouclier thermique de poignée (x1)
7 Boîte à feu (x1)
8 Grille de cuisson (x1)
9 Brûleur gauche (x1)
10 Brûleur droit (x1)
11 Panneau de commande (x1)
12 Boutons (x2)
13 Ensemble de soupape (x1)
14 Allumeur (x1)
15 Aiguille d'allumage (x1)
16 Boîte de transport d'incendie (x1)
17 Assemblage de tuyaux ondulés (x1)
18 Support de brûleur (x2)
19 Déflecteur thermique (x1)
20 Bac à graisse (x1)
21 Support de bac à graisse avant (x1)
22 Support de bac à graisse arrière (x1)
23 Jambe de soutien (x2)
24 Genouillère - A (x2)
25 Genouillère - B (x2)
26 Support de montage de connexion LP (x1)
27 Connexion d'entrée de gaz (x1)
28 Ensemble de régulateur (x1)
29 Paratonnerre (x1)
30 Couvercle Vis (x2)
PIÈCES DE RECHANGE
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées sans préavis.
1
23
24
15
1622
21
19
17
29
28
27
26
7
23
23
20
12
11
13
14
8
25
9
10
4
5
6
30
18
FRANÇAIS
37
GARANTIE
CONDITIONS
Tous les grils à gaz de Pit Boss® Grills, fabriqués par Dansons, sont couverts par une garantie limitée à compter de la date de vente par le propriétaire original.
La couverture de la garantie commence à la date d'achat originale et une preuve de la date d'achat, ou une copie de l'acte de vente original, est requise pour
valider la garantie. Les clients seront soumis à des frais de pièces, d'expédition et de manutention s'ils ne sont pas en mesure de fournir une preuve d'achat ou
après l'expiration de la garantie. Dansons offre une garantie de deux (2) ans contre les défauts de fabrication sur toutes les pièces. Dansons garantit que toutes
les pièces sont exemptes de défauts de matériaux et de fabrication, pour la durée d'utilisation et la propriété de l'acheteur original. La garantie ne couvre pas
les dommages dus à l'usure, tels que les rayures, les bosses, les bosses, les éclats ou les fissures cosmétiques mineures. Ces changements esthétiques du gril
n'affectent pas ses performances. La réparation ou le remplacement de toute pièce ne s'étend pas au-delà de la garantie limitée au-delà des deux (2) ans à
compter de la date d'achat.
Pendant la durée de la garantie, l'obligation de Dansons se limitera à fournir un remplacement pour les composants défectueux et/ou défaillants. Tant que
la période de garantie est couverte, Dansons ne facturera pas la réparation ou le remplacement des pièces retournées, fret payé d'avance, si la ou les pièces
sont jugées défectueuses par Dansons après examen. Dansons ne sera pas responsable des frais de transport, des coûts de main-d'œuvre ou des droits
d'exportation. Sauf tel que prévu dans ces conditions de garantie, la réparation ou le remplacement de pièces de la manière et pour la période de temps
mentionnés ci-dessus constitue l'accomplissement de toutes les responsabilités et obligations directes et dérivées de Dansons envers vous. Dansons prend
toutes les précautions pour utiliser des matériaux qui retardent la rouille. Même avec ces garanties, les revêtements protecteurs peuvent être compromis par
diverses substances et conditions indépendantes de la volonté de Dansons. Les températures élevées, l'humidité excessive, le chlore, les fumées industrielles,
les engrais, les pesticides pour pelouse et le sel sont quelques-unes des substances qui peuvent affecter les revêtements métalliques. Pour ces raisons, la
garantie ne couvre pas la rouille ou l'oxydation, à moins qu'il n'y ait une perte d'intégrité structurelle sur les composants du gril. Si l'un des événements
ci-dessus se produit, veuillez vous reporter à la section Entretien et maintenance pour prolonger la durée de vie de votre appareil. Dansons recommande
l'utilisation d'un couvercle lorsque le gril n'est pas utilisé. Cette garantie est basée sur l'utilisation et l'entretien domestiques normaux du gril et aucune
couverture de garantie limitée ne s'applique à un gril utilisé dans des applications commerciales.
Il n'y a aucune garantie de performance écrite ou implicite sur les produits Pit Boss® Grills, car le fabricant n'a aucun contrôle sur l'installation, le fonctionnement,
le nettoyage, l'entretien ou le type de carburant brûlé. Cette garantie ne s'appliquera pas et Dansons n'assumera aucune responsabilité si votre appareil n'a pas
été installé, utilisé, nettoyé et entretenu en stricte conformité avec ce manuel du propriétaire. Toute utilisation de gaz non décrite dans ce manuel peut annuler
la garantie. La garantie ne couvre pas les dommages ou bris dus à une mauvaise utilisation, une mauvaise manipulation ou des modifications. Ni Dansons, ni
le revendeur agréé Pit Boss® Grills, n'accepte la responsabilité, légale ou autre, pour les dommages indirects ou consécutifs à la propriété ou aux personnes
résultant de l'utilisation de ce produit. Qu'une réclamation soit faite contre Dansons sur la base de la violation de cette garantie ou de tout autre type de
garantie exprimé ou implicite par la loi, le fabricant ne sera en aucun cas responsable de tout dommage spécial, indirect, consécutif ou autre de quelque nature
que ce soit en excès de l'achat initial de ce produit. Toutes les garanties du fabricant sont énoncées dans les présentes et aucune réclamation ne sera faite
contre le fabricant sur toute garantie ou représentation.
Certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, ou les limitations des garanties implicites, de sorte que
les limitations ou exclusions énoncées dans cette garantie limitée peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux
spécifiques et vous pouvez avoir d'autres droits, qui varient d'un état à l'autre. Nos produits sont assortis de garanties qui ne peuvent être exclues en vertu de
la loi australienne sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure et à une indemnisation pour
toute autre perte ou dommage raisonnablement prévisible. Vous avez également le droit de faire réparer ou remplacer les marchandises si les marchandises
ne sont pas d'une qualité acceptable et que la défaillance ne constitue pas une défaillance majeure.
CONTACTEZ LE SERVICE À LA CLIENTÈLE
Pour commander des pièces de rechange, veuillez contacter votre revendeur local Pit Boss® Grills ou visitez notre boutique en ligne à l'adresse : www.pitboss-grills.
com . Si vous avez des questions ou des problèmes, contactez le service client: États-Unis: (480) 923-9630 | Canada (Sans Frais): 1-877-942-2246
SERVICE DE GARANTIE
Contactez votre revendeur Pit Boss® Grills le plus proche pour la réparation ou le remplacement de pièces. Dansons exige une preuve d'achat pour établir une
demande de garantie; par conséquent, conservez votre reçu de vente ou votre facture d'origine pour référence future. Le numéro de série et le numéro de
modèle de votre Pit Boss® se trouvent directement sur l'appareil. Notez les numéros ci-dessous car l'étiquette peut devenir usée ou illisible.
MODÉLE NUMÉRO DE SÉRIE
DATE D'ACHAT REVENDEUR AGRÉÉ
