DT300, DT300RF
AC 230V
AC 230V
DT300
3V
NC
NO
COM
2
X AA
3V
NC
NO
COM
2
X AA
MAX
5(3)A
CONEXIUNEA LA CAZAN*
DT300
AC 230V
AC 230V
NO
COM
DTRX3
DTRX3
NO
COM
DT300RF
3V
2
X
AA
3V
2
X
AA
MAX
16(5)A
DT300RF
CONEXIUNEA LA CAZAN*
AC 230V
AC 230V
NO
COM
DTRX3
DTRX3
NO
COM
DT300RF
3V
2
X
AA
3V
2
X
AA
MAX
16(5)A
DT300RF
CONEXIUNEA LA CAZAN*
AC 230V
AC 230V
DT300
3V
NC
NO
COM
2
X
AA
3V
NC
NO
COM
2
X
AA
MAX
5(3)A
CONEXIUNEA LA CAZAN*
DT300

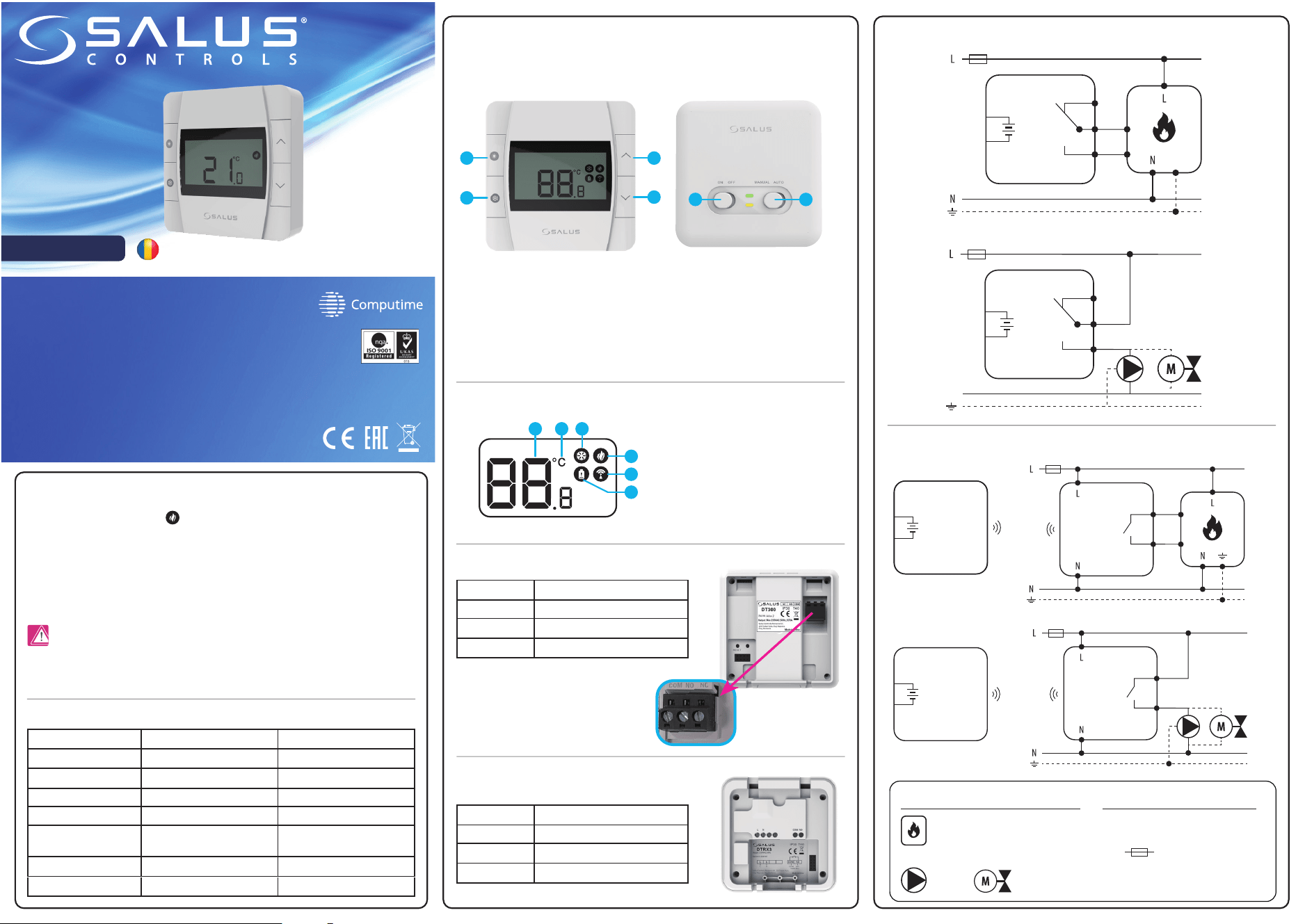

Ghid rapid
SALUS Controls România SRL
Strada Traian Vuia 126, Cluj-Napoca, România
T: 0364 435 696 | E: tehnic@saluscontrols.ro
SALUS Controls este membră a grupului Computime.
Menținând politica de continuă dezvoltare a produsului, SALUS Controls își rezervă dreptul de a modifica
specificațiile, design-ul și materialele produselor enumerate în această broșură fără noticare prealabilă.
www.salus-controls.com
Data publicarii: Mai 2022
V08
DT300/DT300RF este un termostat digital ambiental. Dispozitivul pornește sistemul de încălzire prin cuplarea contactului
între bornele NO și COM, așând simbolul pe ecranul LCD. Înainte de utilizare, vă rugăm citiți cu atenție acest ghid
de instalare. Folosiți doar baterii alcaline tip AA de 1.5 V. Introduceți bateriile în spațiul destinat sub carcasă (vezi pe verso
cap. Introducerea și înlocuirea bateriilor). Nu folosiți baterii reîncărcabile.
Acest produs este în conformitate cu următoarele directive europene: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU
și RoHS 2011/65/EU. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de
internet: www.saluslegal.com
Introducere
Conformitatea produsului
Specicații tehnice
Informații de siguranță
A se folosi în conformitate cu reglementările europene și naționale. Pentru uz în spații închise. Mențineți produsul
perfect uscat. Acest produs necesită a instalat de către o persoană competentă în concordanță cu reglementarile
naționale și europene.
Utilizați bornele de pe
placa din spate
Termostat DT300 Termostat DT300RF
Alimentare termostat 2 x baterii alcaline tip AA 2 x baterii alcaline tip AA
Alimentare receptor - 230 V AC
Amperaj maxim termostat 5 (3) A -
Amperaj maxim receptor - 16 (5) A
Borne ieșire
Terminale NO / COM / NC libere de
potențial
-
Interval de temperatură 5 - 35°C 5 - 35°C
Dimensiuni [mm] 90 x 90 x 29 90 x 90 x 29
Descriere terminale DT300
Descriere terminale receptor DTRX3
Terminal Descriere
1 - COM Terminal comun
2 - NC Normal închis
3 - NO Normal deschis
Terminal Descriere
NO Normal deschis
COM Terminal comun
L, N Alimentare (230 V AC)
Pictograme LCD
Legendă: Explicația simbolurilor:
1. Mod Încălzire activat
2. Mod Anti-îngheț activat
3. Indicator semnal RF (doar pentru DT300RF)
4. Baterie descărcată
5. Unitate de măsurare a temperaturii
6. Temperatură măsurată / setată
256
1
3
31
2
4
4
1. Iluminare ecran LCD
2. Activare/dezactivare Mod Anti-îngheț
3. Buton crescător
4. Buton descrescător
5. În Mod Manual, poziția ON va porni cazanul.
În Mod Manual, poziția OFF va opri cazanul.
6. În Mod Automat, receptorul funcționează
conform cerinței termostatului.
Daca butonul din stânga este pe poziția OFF,
ieșirea receptorului este dezactivată.
Funcțiile butoanelor Diagrama electrică DT300
Diagrama electrică DT300RF
Termostat DT300 / DT300RF
Receptor DTRX3
SAU
SAU
6
5
Cazan - Conexiuni cazan*
- Contacte cazan pentru termostat ON/OFF
(conform instrucțiunilor cazanului)
L, N - Alimentare 230 V AC
NO, COM, NC - Libere de potențial
Pompă
Vană motorizată
- Siguranță

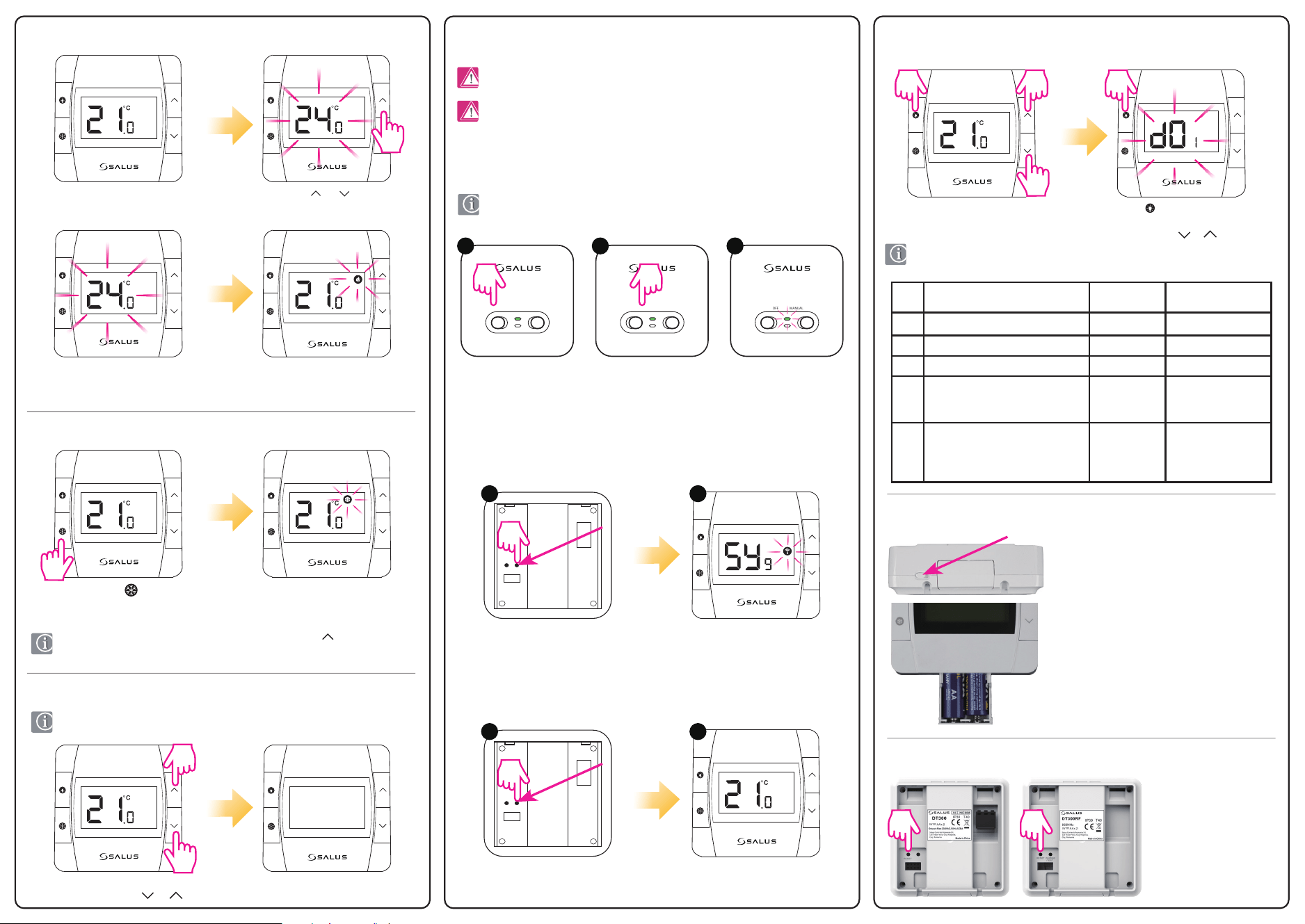

Modicarea temperaturii setate
Mod Anti-Îngheț
Mod Sleep
RESET PAIRING
/TEST
RESET PAIRING
/TEST
ON OFF MANUAL AUTO
ON OFF MANUAL AUTO
ON OFF MANUAL AUTO
În repaus termostatul așează
temperatura măsurată a camerei.
Notă: Dacă utilizați pachetul DT300RF, sincronizarea dintre termostat și receptor este deja realizată.
În cazul în care este nevoie să resincronizați termostatul cu receptorul, efectuați sincronizarea după cum urmează:
Pentru a ieși din Modul Instalator, așteptați 10 secunde, termostatul va reveni în mod automat la ecranul principal.
Notă importantă: Raza de comunicare a termostatului cu receptorul este de maxim 100m, în spatiu deschis.
În spatiu construit, cu diverse obstacole (ex.: pereți, planșee, structuri metalice, elemente de mobilier), raza de
comunicare se va reduce semnicativ. Comunicarea RF poate perturbată de factori locali, cum ar : antene
GSM, aparate sau jucării cu radio frecvență ori alte echipamente care produc interferențe electro-magnetice.
Receptoarele pentru centrală trebuie să e alimentate de la o sursă de tensiune stabilă, fără întreruperi frecvente
sau uctuații de tensiune (în afara toleranței standard). Producătorul nu este răspunzător de identicarea sau
combaterea efectelor factorilor perturbatori locali.
După 2 secunde, noul punct de referință
al temperaturii va suprascris.
Termostatul va așa din nou temperatura
măsurată. Pictograma modului de încălzire
va apărea când termostatul cuplează.
Apoi, comutați pe poziția OFF
și repede înapoi pe poziția ON.
Mențineți apăsat timp de 3
secunde butonul PAIRING / TEST.
Mențineți apăsat timp de 3
secunde butonul PAIRING / TEST.
Când termostatul intră în modul sincronizare,
ecranul va așa S Y + o cifră.
Procesul din sincronizare poate dura pâna la 9 minute.
Odata ce dispozitivele sunt sincronizate cu succes,
indicatorul LED va deveni verde permanent.
Apăsați butonul RESET de sub capacul
din spate (puteți folosi o agrafă),
termostatul se va reseta și se va
reporni automat.
Pentru introducerea și înlocuirea bateriilor urmați pașii
de mai jos:
1. Deblocați compartimentul bateriilor.
2. Apăsați pe capac pentru extragerea suportului bateriilor
3. După adăugarea sau înlocuirea bateriilor, introduceți la loc
suportul.
LED-ul superior va lumina verde
intermitent, conrmând intrarea în
modul de sincronizare.
Apasați simultan cele 3 butoane
timp de 3 secunde.
Asigurați-vă că dispozitivul nu este
conectat la sursa de alimentare
și că butoanele receptorului sunt pe
pozițiile AUTO și ON.
După aceea, conectați receptorul la sursa
de alimentare și așteptați ca LED-ul să
lumineze verde constant.
Când este așată pictograma fulg de
zăpadă, înseamnă că modul de protecție
împotriva înghețului este activ.
Pentru a ieși din modul Sleep,
apăsați de 2 ori orice buton.
Pentru a intra în modul Sleep, mențineți apăsat
timp de 3 secunde butonul si .
Apăsați sau ,
pentru a seta temperatura dorită.
Apăsați butonul pentru a
activa/dezactiva protecția împotriva
înghețului.
Temperatura punctului de îngheț poate vizualizată prin apăsarea butonului o dată, dar poate
modicată numai în modul Instalator.
Atunci când modul Sleep este activat toate funcțiile termostatului vor i oprite.
3 sec
3 sec
3 sec
3 sec
Sincronizarea termostatului DT300RF cu receptorul DTRX3 Mod Instalator
Introducerea și înlocuirea bateriilor
Resetarea termostatului DT300/DT300RF
1
4
6 7
5
2 3
3 sec 3 sec
3 sec
Apăsați pentru a edita parametrul.
Pentru a modica valoarea parametrului utilizați
butoanele și .
dxx Funcție Parametru Valoare implicită
d01 Pasul temperaturii așate 0.1 °C sau 0.5 °C 0.5 °C
d02 Calibrarea temperaturii +/- 3.0°C 0.0 °C
d03 Temperatura Modului Anti-îngheț 5.0 °C - 17.0 °C 5.0 °C
d04 Selectare mod de lucru: TPI sau SPAN
TPI = algoritm de tip autoadaptiv
SPAN = histereză (abatere xă a temperaturii)
TPI sau SPAN TPI
d05 Ajustare TPI sau SPAN (dacă în parametrul d04
ați selectat SPAN, atunci parametrul d05 va
așa setările pentru SPAN, aceeași situație se
referă și la algoritmul TPI)
6CP sau 9CP /
0.25 °C sau 0.5 °C
6CP / 0.5 °C
