Milwaukee 2802-20 M18 Compact Brushless 1/2" Hammer Drill User Manual

Cat. No. / No de cat.

2802-20

M18™ COMPACT BRUSHLESS 1/2" HAMMER DRILL/DRIVER

PERCEUSE À PERCUSSION DE 13 mm (1/2") M18™

TALADRO PERCULOR A PERCUSIÓN DE 13 mm (1/2") M18™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suit-

able for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal

injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may a󰀨ect

the power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

di󰀨erent from those intended could result in a hazardous

situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or exces-

sive temperature. Exposure to re or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

HAMMER DRILL/DRIVERS

Safety instructions for all operations

•Wear ear protectors when impact drilling. Exposure

to noise can cause hearing loss.

•Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory or fasteners may contact hidden wiring.

Cutting accessory or fasteners contacting a “live” wire

may make exposed metal parts of the power tool “live”

and could give the operator an electric shock.

Safety instructions when using long drill bits

•Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the

bit is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personal injury.

• Always start drilling at low speed and with the bit

tip in contact with the workpiece. At higher speeds,

the bit is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personal injury.

• Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend causing breakage or loss of control, resulting

in personal injury.

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an

OSHA compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SPECIFICATIONS

Cat. No. ..................................................... 2802-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

No Load RPM .......... Low 0 - 500 High 0 -1800

BPM ....................... Low 0 - 7500 High 0 -27000

Steel ................................................................. 1/2"

Wood Flat Bit .............................................. 1-1/8"

Auger Bit .............................................. 3/4"

Hole Saw ................................................ 2"

Screws (dia.)........................................ 1/4"

Recommended Ambient

Operating Temperature ......................0°F to 125°F

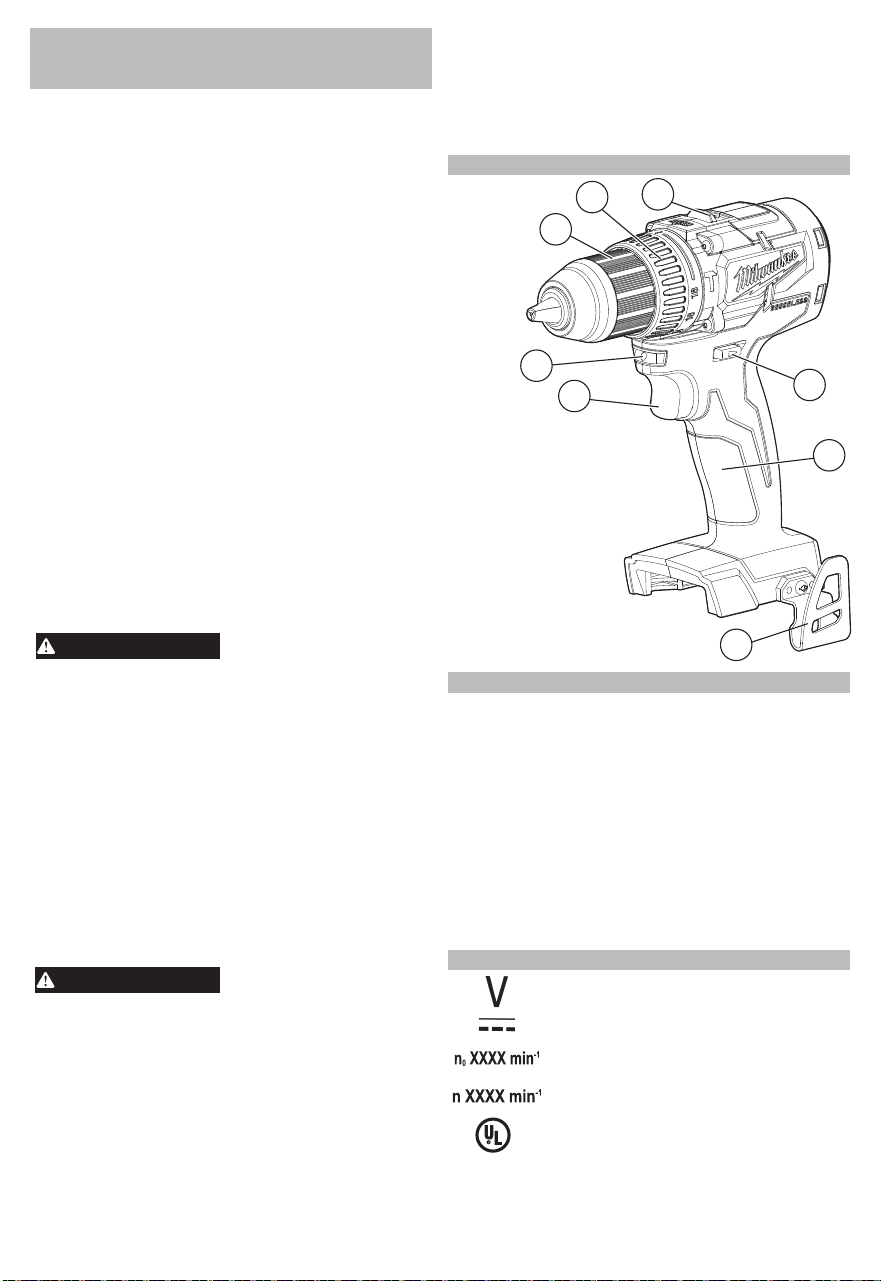

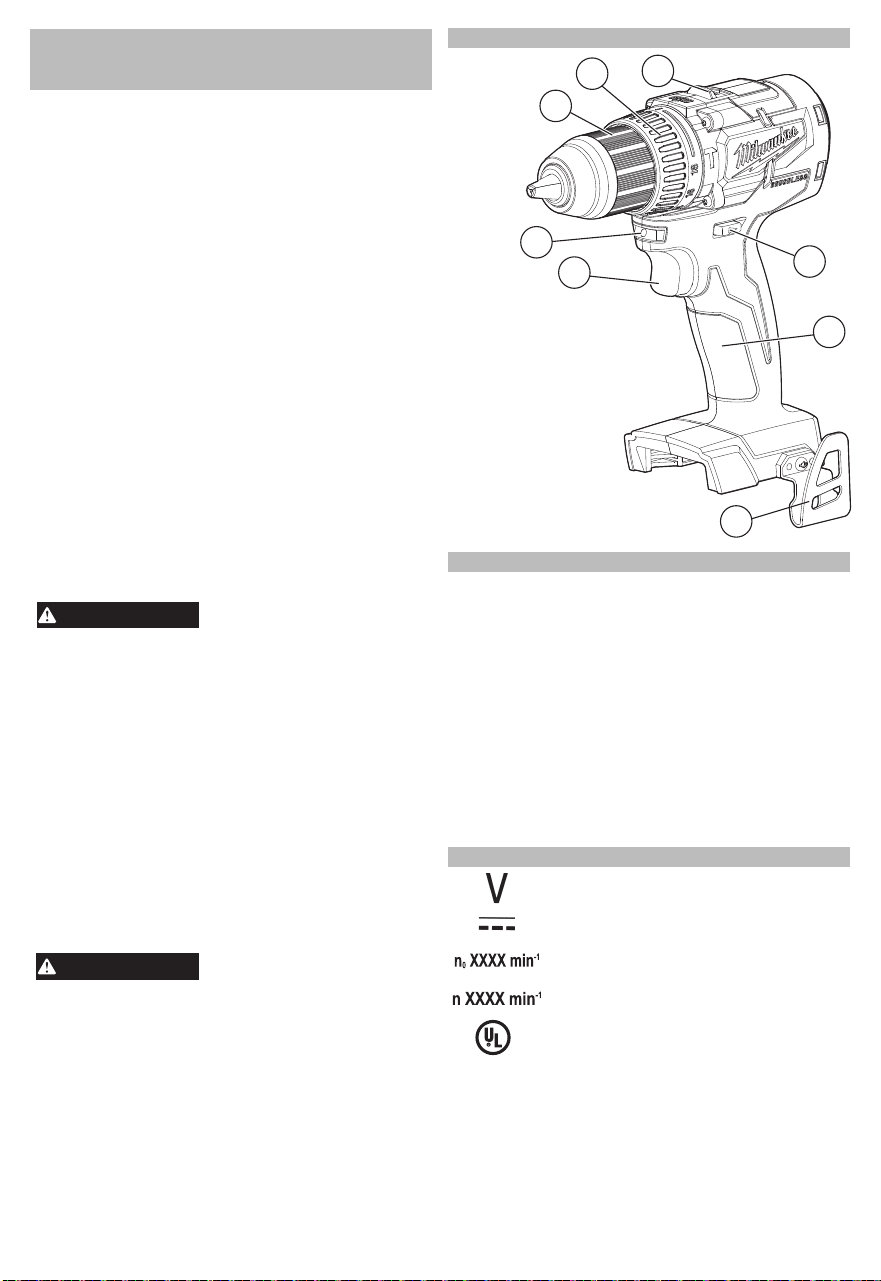

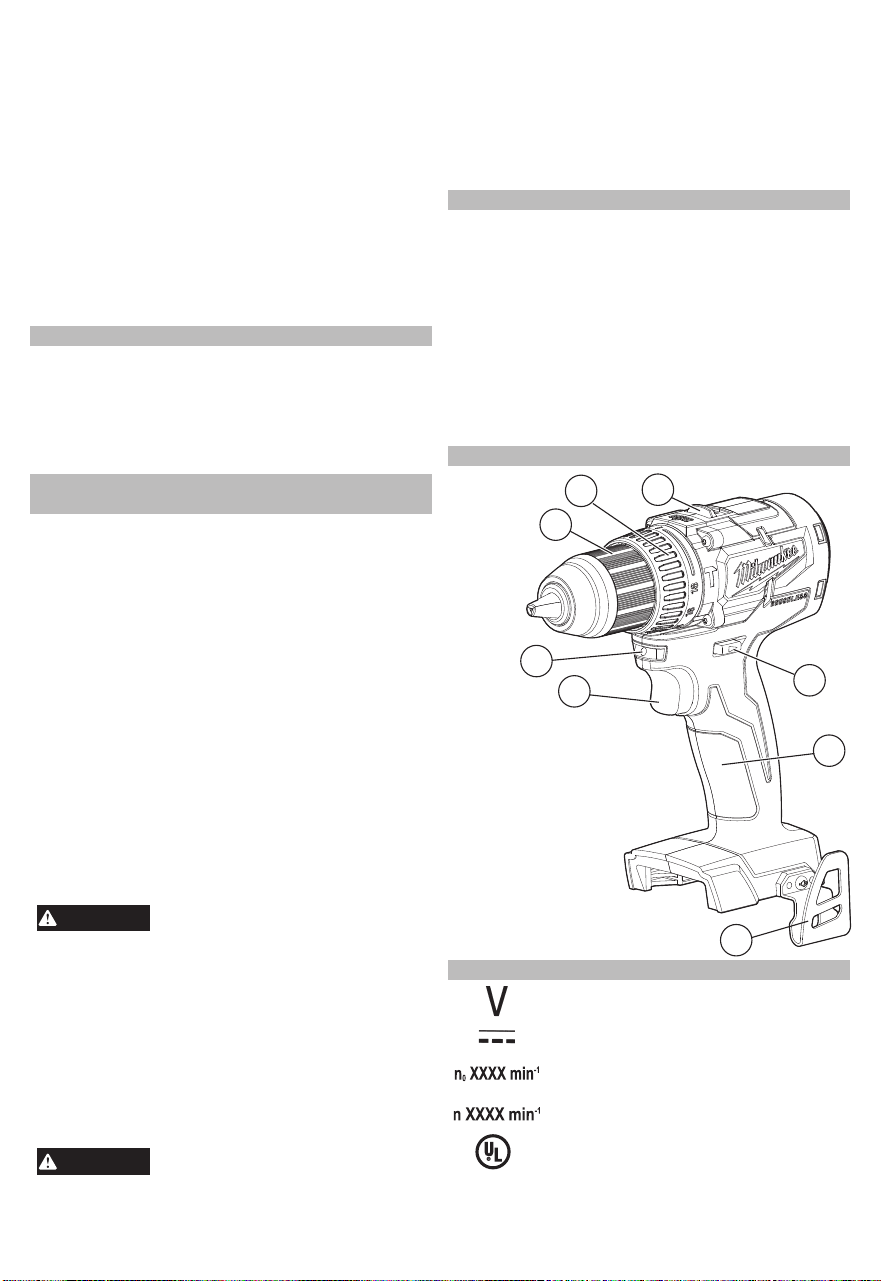

FUNCTIONAL DESCRIPTION

1. Trigger

2. LED

3. Keyless chuck

4. Torque selector collar

5. Speed selector

6. Control switch

7. Handle

8. Belt hook

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Blows per Minute under Load (BPM)

UL Listing for Canada and U.S.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

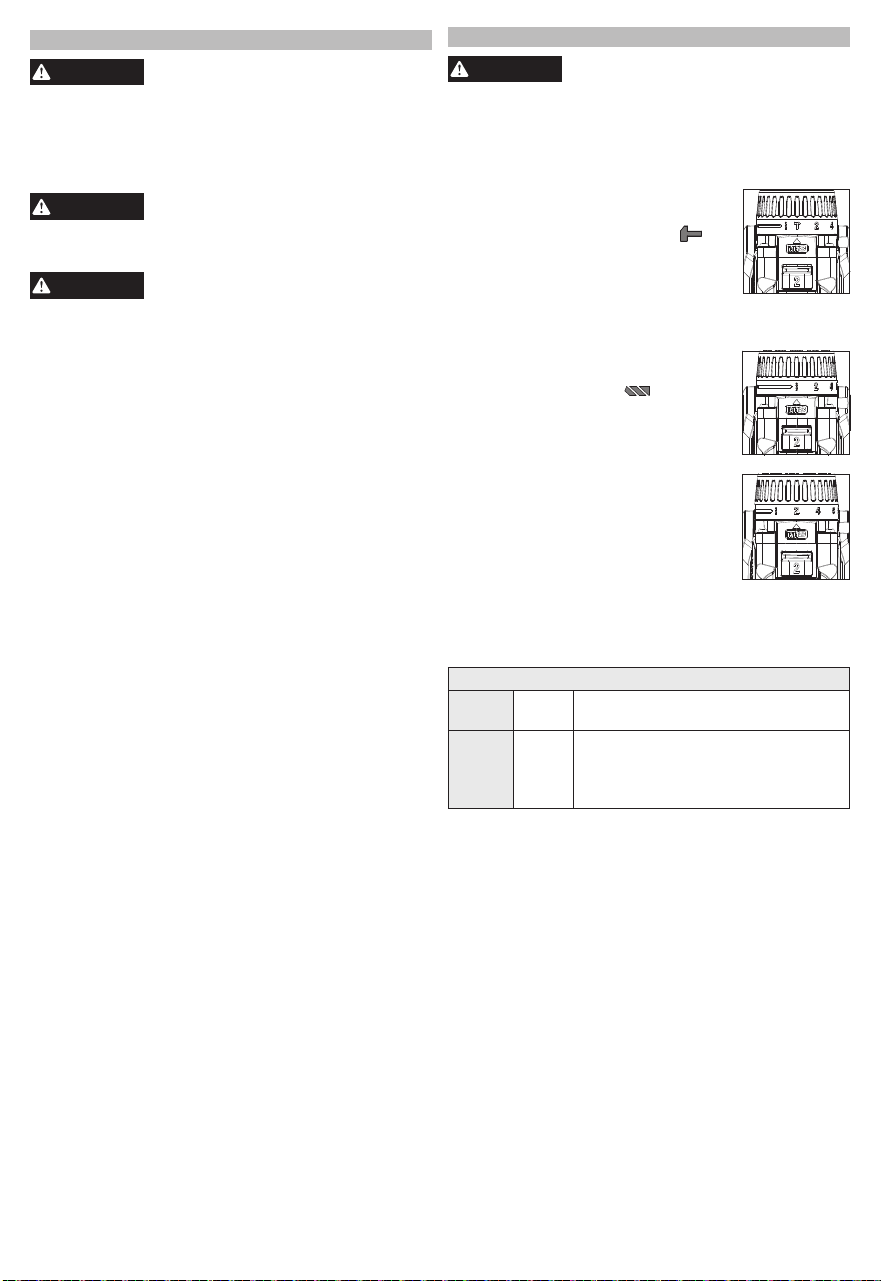

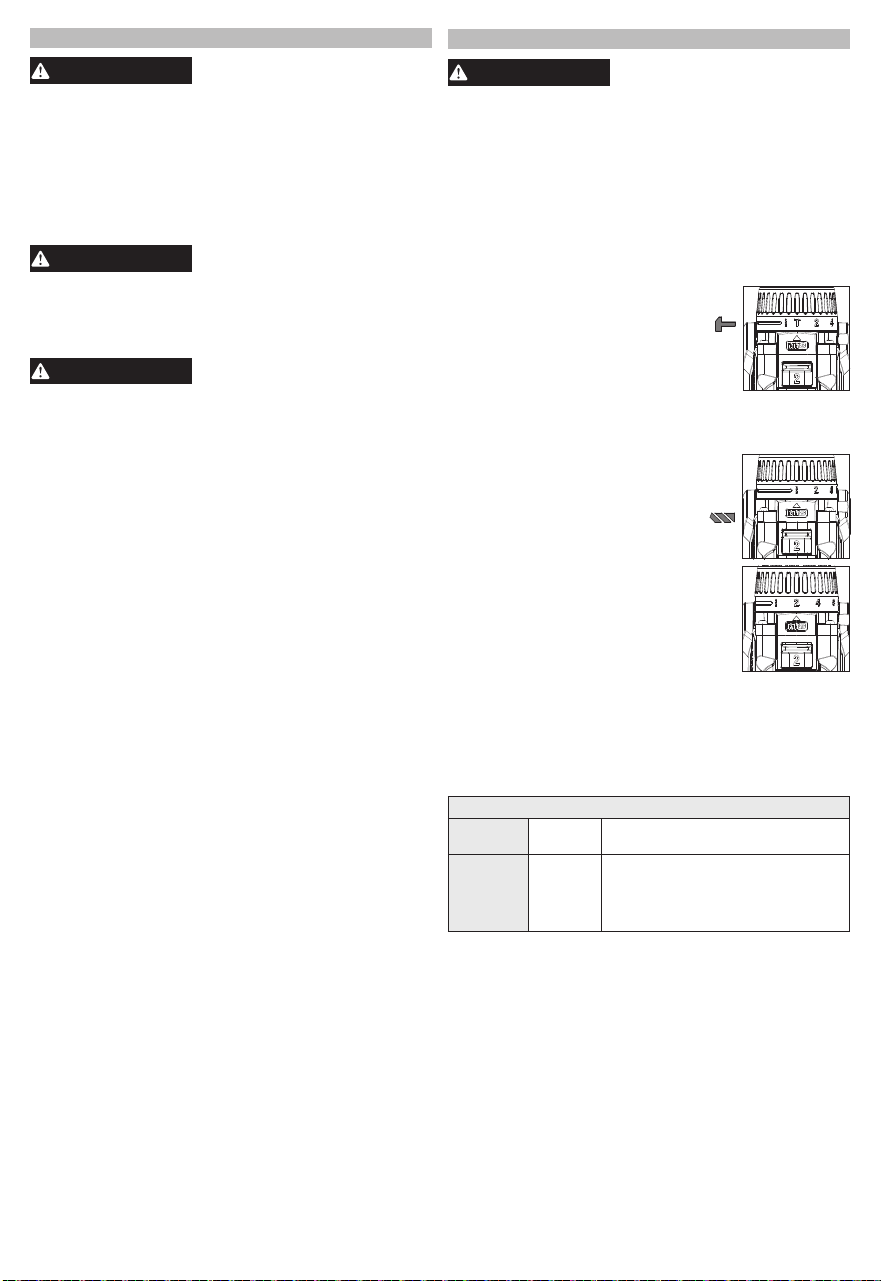

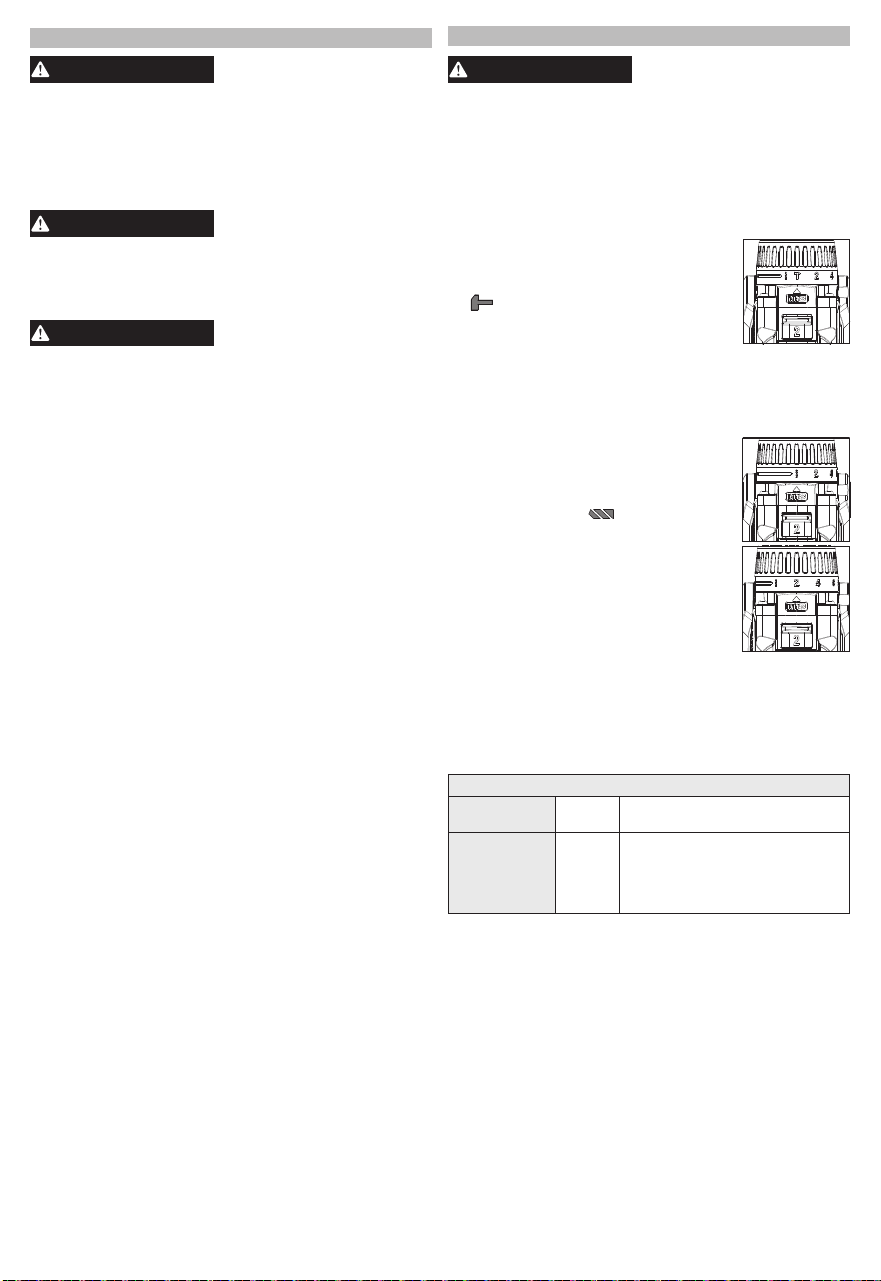

Selecting Hammer, Drill or Drive Action

1. To use the hammer-drilling mode

, rotate the torque selector collar

until the hammer symbol

ap-

pears in line with the arrow. Apply

pressure to the bit to engage the

hammering mechanism.

NOTE: When using carbide bits, do not use water

to settle dust. Do not attempt to drill through steel

reinforcing rods. This will damage the carbide bits.

2. To use the drilling only mode,

rotate the torque selector collar

until the drill symbol

appears in

line with the arrow.

NOTE: The number selected on the

torque selector collar has no e󰀨ect on

operation of the drill in drilling mode.

3. To use the driving screws mode

rotate the torque selector collar

until the desired clutch setting ap-

pears in line with the arrow.

The adjustable clutch, when prop-

erly adjusted, will slip at a preset

torque to prevent driving the screw

too deep into di󰀨erent materials and to prevent

damage to the screw or tool.

The torque specications shown here are approximate

values obtained with a fully charged battery pack.

TORQUE SPECIFICATIONS

Clutch

Setting

in. lbs Applications

1-4

5-8

9-12

13-18

20-25

27-33

35-42

44-50

Small screws in softwood.

Medium screws in softwood

or small screws in hardwood.

NOTE: Because the settings shown in the table are

only a guide, use a piece of scrap material to test

the di󰀨erent clutch settings before driving screws

into the workpiece.

Selecting Speed

The speed selector is on top of the motor housing.

Allow the tool to come to a complete stop before

changing speeds. See “Applications” for recom-

mended speeds under various conditions.

1. For Low speed, push the speed selector to display

“1”.

2. For High speed, push the speed selector to display

“2”.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Always remove battery pack before

changing or removing accesso-

ries. Only use accessories specically recom-

mended for this tool. Others may be hazardous.

Installing Bits

Always remove the battery before inserting or remov-

ing bits. Select the proper style and size bit for the job.

This tool is equipped with a spindle lock. The chuck

can be tightened with one hand, creating higher grip

strengths on the bit.

1. To open the chuck jaws, turn the sleeve in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16" o󰀨 of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the bit.

2. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

3. To remove the bit, turn the sleeve in the counter-

clockwise direction.

NOTE: A ratcheting sound may be heard when the

chuck is opened or closed. This noise is part of the

locking feature, and does not indicate a problem with

the chuck’s operation.

Using the Control Switch

The control switch may be set to three positions:

forward, reverse and lock. Due to a lockout mecha-

nism, the control switch can only be adjusted when

the ON/OFF switch is not pressed. Always allow the

motor to come to a complete stop before using the

control switch.

LOCK

Push to CENTER

ReverseForward

For forward (clockwise) rotation, push in the control

switch from the right side of the tool. Check the

direction of rotation before use.

For reverse (counterclockwise) rotation, push in the

control switch from the left side of the tool. Check

direction of rotation before use.

To lock the trigger, push the control switch to the

center position. The trigger will not work while the

control switch is in the center locked position. Always

lock the trigger or remove the battery pack before

performing maintenance, changing accessories,

storing the tool and any time the tool is not in use.

WARNING

To reduce the risk of injury, always

hold or brace securely.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handles rmly and pull

the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger. Make sure

the bit comes to a complete stop before laying the

tool down.

Drilling

Place the bit on the work surface and apply rm pres-

sure before starting. Too much pressure will slow the

bit and reduce drilling e󰀩ciency. Too little pressure

will cause the bit to slide over the work area and dull

the point of the bit.

If the tool begins to stall, reduce pressure slightly to

allow the bit to regain speed. If the bit binds, reverse

the motor to free the bit from the workpiece.

APPLICATIONS

WARNING

To reduce the risk of electric shock,

check work area for hidden pipes

and wires before drilling or driving screws.

To reduce the risk of injury in applications that

produce a considerable amount of dust, use

an OSHA compliant dust extraction solution

in accordance with the solution’s operating

instructions.

Drilling in Wood, Composition Materials and

Plastic

When drilling in wood, composition materials and

plastic, select the

drill-only operating mode.

Start the drill slowly, gradually increasing speed as

you drill. When drilling into wood, use wood augers

or twist drill bits. Always use sharp bits. When using

twist drill bits, pull the bit out of the hole frequently to

clear chips from the bit utes. To reduce the chance of

splintering, back work with a piece of scrap wood. Se-

lect low speeds for plastics with a low melting point.

Drilling in Metal

When drilling in metal, select the

drill-only oper-

ating mode. Use high speed steel twist drills or hole

saws. Use a center punch to start the hole. Lubricate

drill bits with cutting oil when drilling in iron or steel.

Use a coolant when drilling in nonferrous metals such

as copper, brass or aluminum. Back the material

to prevent binding and distortion on breakthrough.

Drilling in Masonry

When drilling in masonry, select the

hammer drill

operating mode. Use high speed carbide-tipped bits.

Drilling soft masonry materials such as cinder block

requires little pressure. Hard materials like concrete

require more pressure. A smooth, even ow of dust

indicates the proper drilling rate. Do not let the bit

spin in the hole without cutting. Do not use water to

settle dust or to cool bit. Both actions will damage

the carbide.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or hard

materials. Set the torque selector collar to the proper

position and set the speed to low. Use the proper

style and size screwdriver bit for the type of screw

you are using. With the screwdriver bit in the screw,

place the tip of the screw on the workpiece and apply

rm pressure before pulling the trigger. Screws can

be removed by reversing the motor.

Overloading

Continuous overloading may cause permanent dam-

age to tool or battery pack.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available

for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for the

Drain Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun

Accessories is two (2) years from the date of purchase. The warranty

period for the M18™ Compact Heat Gun, 8 Gallon Dust Extractor,

M18™ Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque

Impact Wrench w/ ONE-KEY™, and the M18 FUEL™ 1" High Torque

Impact Wrench w/ ONE-KEY™ is three (3) years from the date of

purchase. The warranty period for the LED in the LED Work Light and

the LED Upgrade Bulb for the Work Light is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Product.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call 55 4160-3547 to nd the nearest ASC, for service, parts, acces-

sories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a di󰀨erent manner from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Call to 55 4160-3547

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes, il-

lustrations et spécifications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et bien

éclairée. Le désordre et le manque de lumière favorisent

les accidents.

• Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modier

la che, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent

le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à la terre

comme des tuyaux, des radiateurs, des cuisinières

et des réfrigérateurs. Le risque de choc électrique est

accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier

en tirant sur le cordon. Garder le cordon à l'écart

de la chaleur, de l'huile, des objets tranchants et

des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

• Si l’utilisation d’un outil électrique est inévitable dans

un endroit humide, utiliser une source d’alimentation

munie d’un disjoncteur de fuite de terre. L’utilisation

d’un disjoncteur de fuite de terre réduit le risque de

choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières, des

bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Une bonne stabilité procure un

meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos

sible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'a󰀨ecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à e󰀨ectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu peut

être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté

de la pile en cas de manutention abusive. En cas de

contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. Si le liquide entre en contact

avec les yeux, consulter un médecin. Le liquide éjecté

des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition aux

ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie

ENTRETIEN

• Les réparations de l’outil électrique doivent être con-

ées à un technicien qualié, utilisant exclusivement

des pièces identiques à celles d’origine. Le maintien

de la sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

PERCEUSE À PERCUSSION

Consignes de sécurité pour toutes les opérations

•Porter des protecteurs d’oreilles lors du perçage à

percussion. L’exposition au bruit peut entraîner une

perte auditive.

•Lorsque l’outil est utilisé pour un travail risquant

de mettre l’accessoire ou les boulons de coupure

en contact avec des ls électriques cachés, le tenir

par les surfaces de prise isolées. L’accessoire ou

les boulons de coupure se mettant en contact avec

un l « sous tension » pourront faire que les pièces

métalliques exposées de l’outil « s’électrient » et

électrocuter l’utilisateur.

Consignes de sécurité lors de l’utilisation de forets

longs

•Ne jamais l’utiliser à une vitesse supérieure à la

vitesse nominale maximale du foret. À vitesses

supérieures, c’est possible que le foret se torde si on

le laisse tourner librement sans faire aucun contact

avec la pièce de travail, en provoquant de blessures

physiques.

• Toujours commencer le perçage à vitesse faible,

avec le foret mis en contact avec la pièce. À vitesses

supérieures, c’est possible que le foret se torde si on

le laisse tourner librement sans faire aucun contact

avec la pièce de travail, en provoquant de blessures

physiques.

• N’exercer de la pression que directement sur le foret

; veuillez ne pas exercer une pression excessive.

Les forets peuvent se tordre, en provoquant une rupture

ou la perte de contrôle, ce qui pourra ainsi causer des

blessures physiques.

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations pous-

siéreuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de pous-

sière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y gurent.

Si elles sont illisibles ou manquantes, contacter un

centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières générées

par les activités de ponçage,

de coupe, de rectication, de perforage et d’autres

activités de construction contiennent des substances

considérées être la cause de malformations congéni-

tales et de troubles de l’appareil reproducteur. Parmi

ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler dans

une zone bien ventilée et porter l’équipement de sécurité

approprié, tel qu’un masque anti-poussière spéciale-

ment conçu pour ltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. DEL

3. Mandrin sans clé

4. Collier sélecteur de

couple

5. Sélecteur de vitesse

6. Commutateur de

commande

7. Poignée

8. Crochet de ceinture

SPÉCIFICATIONS

No de Cat. ................................................. 2802-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Tr/min. à vide .........Basse 0-500 Haute 0-1 800

BPM ....................Basse 0-7 500 Haute 0-27 000

Acier ...................................................13 mm (1/2")

Bois Mèche plate ........................28 mm (1-1/8")

Mèche hélicoïdale..................20 mm (3/4")

Scie-cloche ...............................52 mm (2")

Vis (dia.) ..................................6 mm (1/4")

Maçonnerie .........................................16 mm (5/8")

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Impacts par minute á charge (BPM)

UL Listing Mark pour

Canada et États-unis

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Utilisation de mandrins sans clé

Votre outil sans l est équipé d’un verrouillage de

broche. Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

Retirez toujours la pile ou verrouillez la gâchette

avant de monter ou retirer un accessoire de l’outil.

1. Pour ouvrir les mors du mandrin, tournez le man-

chon dans le sens antihoraire. Pour monter un

foret, engagez-le à fond dans le mandrin. Centrez

le foret dans les mâchoires du mandrin et levez-le

à environ 2 mm (1/16") du fond. Lors de l’utilisation

d’embouts de tournevis, insérez l’embout su󰀩sam-

ment loin pour que les mâchoires du mandrin

saisissent la portion hexagonale de l’embout.

2. Pour fermer les mors du mandrin, tournez le

manchon dans le sens horaire. L’embout est xé

solidement lorsque le mandrin fait un bruit de

cliquetis et que le manchon ne peut plus pivoter.

3. Pour enlever l’embout, tournez le manchon dans

le sens antihoraire.

N.B. : Un bruit de cliquetis est normal lors de

l’ouverture ou de la fermeture du mandrin. Ce bruit

fait partie de la fonction de verrouillage et n’indique

aucun problème de fonctionnement du mandrin.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Sélection du mode percussion, perçage

ou vissage

1. Pour utiliser le mode percus-sion,

tourner le du couple de serrage de

sélection jusqu’à ce que le symbole

de percussion soit aligné avec

la flèche. Pour engager le mé-

canisme de percussion, maintenir

su󰀩samment de pression sur la mèche.

NOTE : Si des mèches au carbure sont em-

ployées, ne pas utiliser d’eau pour stabiliser

la poussière. Ne pas tenter de percer les tiges

d’armature en acier, puisque cela endommagerait

les mèches au carbure.

2. Pour utiliser le mode perçage

seulement, tourner le collier de

réglage de l’embrayage jusqu’à ce

que le symbole

du perçage soit

aligné avec la èche.

3. Pour utiliser le mode vissage,

tournez le collier sélecteur de

couple jusqu'à ce que le réglage de

l'embrayage désiré apparaisse en

ligne avec la èche.

S’il est réglé adéquatement,

l’embrayage glisse au couple ap-

proprié et évite à l’utilisateur d’enfoncer exces-

sivement les vis dans différents matériaux et

d’endommager les vis ou l’outil.

Les spécications de couple susmentionnées sont

approximatives et basées sur une batterie à pleine

charge.

SPÉCIFICATIONS DE COUPLE

Réglage de

l’accoupement

N•m Applications

1-4

5-8

9-12

13-18

2,3-2,8

3,1-3,7

4,0-4,7

5,0-5,6

Petites vis dans le bois mou.

Vis moyennes dans le bois mou

ou petites vis dans le bois dur.

N.B. : Utiliser un déchet de matériau pour tester les

di󰀨érentes positions d’embrayage avant de visser

dans la pièce de travail.

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du

moteur. Laisser l’outil s’arrêter complètement avant

de changer de vitesse. Voir «Applications» pour les

vitesses recommandées dans diverses conditions.

1. Pour la vitesse Low [Basse], tirer le sélecteur de

vitesse en arrière pour a󰀩cher « 1 ».

2. Pour la vitesse High [Haute], pousser le sélecteur

de vitesse en avant pour a󰀩cher « 2 ».

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commu-

tateur ne peut être réglé que lorsque la commande

MARCHE/ARRÊT n’est pas enfoncée. Toujours lais-

ser le moteur s’arrêter complètement avant d’utiliser

le commutateur.

Verrouiller la détente

Arrière

Avant

Pour une rotation en marche avant (dans le sens

horaire), pousser le commutateur sur le côté droit

de l’outil. Vérier la direction de rotation avant

utilisation.

Pour une rotation en marche arrière (dans le sens

anti-horaire), pousser le commutateur sur le côté

gauche de l’outil. Vérier la direction de rotation

avant utilisation.

Pour verrouiller la détente, pousser le commutateur

vers la position centrale. La détente ne fonctionne

pas tant que le commutateur est sur la position ver-

rouillée centrale. Toujours verrouiller la détente ou

déposer la batterie avant d’e󰀨ectuer un entretien, de

changer d’accessoire, de remiser l’outil et toutes les

fois que l’outil est inutilisé.

AVERTISSEMENT

Pour minimiser les risques

de blessures, tenez tou-

jours l’outil solidement ou étayez-le fermement.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la

poignée et tirer sur la détente.

N.B. : Une DEL s’allume lorsque la gâchette est

tirée. Elle s’arrête lorsque la gâchette est relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente

en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. S’assurer

que la mèche s’arrête complètement avant de

poser l’outil.

Perçage

Placez l’extrémité du foret ou de la mèche contre la

surface de la pièce et appuyez fermement avant de

démarrer. Une pression trop grande ralentit le foret

et diminue l’e󰀩cacité du perçage. Une pression trop

faible fait glisser le foret sur la surface de la pièce et

émèche la pointe du foret.

Si l’outil commence à bloquer, réduisez légèrement

la vitesse pour permettre au foret de reprendre de

la vitesse. Si le foret se bloque, inversez le sens de

rotation du moteur pour le libérer de la pièce.

APPLICATIONS

AVERTISSEMENT

Pour minimiser les risques

d’explosion, choc élec-

trique et dommages à la propriété, inspectez

toujours l’aire de travail pour y déceler les ls

électriques ou les tuyaux avant d’entreprendre

le forage.

Pour réduire le risque de blessures dans les

applications qui produisent une quantité con-

sidérable de poussière, utilisez une solution

d’extraction de poussière conforme à l’OSHA

conformément aux instructions d’utilisation de

la solution.

Perçage du bois, des matériaux synthétiques et

du plastique

Lorsque vous percez du bois, des matériaux syn-

thétiques et du plastique, faire tourner le collier de

sélection jusqu’à ce que le symbole perforateur

apparaisse. Démarrez lentement la perceuse et aug

mentez graduellement la vitesse à mesure que vous

percez. Lors du perçage dans le bois, utilisez des

mèches ou des forets hélicoïdaux. Utilisez toujours

des forets ou des mèches bien a󰀨ûtés. Lorsque vous

utilisez des forets hélicoïdaux, retirez-les fréquemment

du trou pour enlever les copeaux des goujures. An

de réduire les risques d’éclatement, appuyez la pièce

sur un morceau de bois de rebut. Sélectionnez des

vitesses lentes pour le perçage de matières plastiques

qui ont un point de fusion assez bas.

Perçage dans du métal

Lors du perçage dans du métal, faire tourner le collier

de sélection jusqu’à ce que le symbole perforateur

apparaisse. Utilisez des forets hélicoïdaux à haute

vitesse en acier ou des scies-cloches. Utilisez un cen

trage au pointeau dans le trou de départ. Lubriez les

forets avec de l’huile de coupe lors du perçage dans le

fer ou l’acier. Utilisez un uide de refroidissement lors

du perçage de métaux non-ferreux comme le cuivre,

le laiton ou l’aluminium. Calez le matériau pour éviter

un coincement ou une distorsion lors du débouchage

de la coupe.

Perçage de la maçonnerie

Lors du perçage dans la maçonnerie, sélectionnez le

mode marteau perforateur

. Utilisez des forets à

haute vitesse avec pointe au carbone. Les matériaux

de maçonnerie moins durs, comme un bloc de cendre,

exigent peu de pression. Les matériaux durs, comme

le béton, exigent plus de pression. Un débit régulier

de poussière indique une bonne vitesse de perçage.

Ne laissez pas le foret tourner dans le trou sans

percer. N’utilisez pas d’eau pour abattre la poussière

ou refroidir le foret. Ces deux pratiques endommagent

le carbone.

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des vis

dans des matériaux épais ou durs. Réglez le collier sé

lecteur de couple à la position correcte et à une vitesse

lente. Utilisez le bon type et la bonne taille d’embout

de tournevis pour le type de vis utilisé. Placez un foret

pour tournevis dans la vis et le bout de lavis sur la pièce

à travaillez; appuyez fermement avant d’appuyer sur

la gâchette. Vous pouvez enlever les vis en inversant

le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil ou

le bloc de piles en permanence.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil, la

batterie ou le chargeur. Pour toute réparation, con-

sultez un centre de service MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)

est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un

outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de

chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les câbles de nettoyage des drains et les accessoires de pistolet à

air de vidange AIRSNAKE™ est de deux (2) ans à compter de la date

d’achat. La période de garantie pour le Pistolet thermique compact

M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature,

M18 FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé

avec ONE-KEY™, et M18 FUEL™ 1" clé à chocs de couple élevé

avec ONE-KEY™ est de trois (3) ans à compter de la date d’achat.

La période de garantie couvrant la DEL de la lampe de travail à DEL

et l’ampoule améliorée à DEL de la lampe de travail est une garantie à

vie du produit soumise aux limitations ci-dessus. En cas de défaillance

de la DEL ou de l’ampoule à DEL pendant son utilisation normale, la

pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À

TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA

LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN-

TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE –

MEXIQUE, AMÉRIQUE CENTRALE

ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir

de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut a󰀩cher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce

bon de garantie, estampillé du sceau du distributeur ou du magasin

où le produit a été acheté, au centre de réparations agréé. Si le bon

de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat

d’origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer 55 4160-3547 an d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé(e) sans frais. Milwaukee assume tous les

frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être

remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR

T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S . A . D E C . V .

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inflamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

•

Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater-

rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el in-

terruptor esté en la posición de apagado antes de co-

nectarlo a una fuente de poder y/o batería, levantar o

trasladar la herramienta. Trasladar herramientas con el

dedo en el interruptor o energizar herramientas eléctricas

que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las

partes móviles. La ropa holgada, las alhajas o el cabello

largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

cerciórese de que estén conectados y se utilicen cor-

rectamente. El uso de dispositivos recolectores de polvo

puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de

las herramientas lo hagan sentirse seguro e ignorar

los principios de seguridad de las herramientas.

Un descuido puede provocar lesiones graves en una

fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación. La

herramienta eléctrica correcta realizará el trabajo mejor

y con mayor seguridad a la velocidad para la que fue

diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía y/o

quite la batería de la herramienta eléctrica, si es

posible, antes de realizar cualquier ajuste, cambiar

accesorios o almacenar las herramientas eléctricas.

Tales medidas preventivas de seguridad disminuyen

el riesgo de que la herramienta eléctrica se encienda

accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa. Las

empuñaduras y supercies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan formar una con-

exión de una terminal a otra. Crear un corto entre las

terminales de la batería puede ocasionar quemaduras

o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado

o modicado. Las baterías dañadas o modicadas

pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguridad

de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA TALADRO

PERCULOR DE PERCUSIÓN

Instrucciones de seguridad para todas las

operaciones

•Utilice protectores auditivos al usar un taladro

de impacto. La exposición al ruido puede causar

pérdida auditiva.

•Sostenga la herramienta eléctrica de las supercies

de sujeción aisladas al llevar a cabo una operación

en la que el accesorio de corte o sujetadores puedan

hacer contacto con cableado oculto. El contacto de

los accesorios o sujetadores de corte con un cable

que conduzca electricidad puede hacer que las partes

metálicas de la herramienta se electriquen y podría

ocasionar una descarga eléctrica al operador.

Instrucciones de seguridad al usar brocas largas

• Nunca opere a una velocidad mayor que la veloci-

dad máxima indicada para la broca. A velocidades

mayores, es probable que la broca se doble si se le

permite girar libremente sin contacto con la pieza de

trabajo, resultando en una lesión personal.

• Siempre empiece a perforar a velocidad baja y

con la punta de la broca en contacto con la pieza

de trabajo. A velocidades mayores, es probable que

la broca se doble si se le permite girar libremente sin

contacto con la pieza de trabajo, resultando en una

lesión personal.

• Aplique presión únicamente en línea directa con la

broca y no intente aplicar una presión excesiva. Las

brocas pueden doblarse y provocar que se rompan o

se pierda el control, resultando en una lesión personal.

•

ADVERTENCIA

Para reducir el riesgo de

lesiones, al momento de

realizar trabajos en situaciones donde haya

presencia de polvo, utilice la protección respira-

toria adecuada o utilice una solución de extrac-

ción de polvo que cumpla con los requisitos de

la OSHA.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servicio

MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

DESCRIPCION FUNCIONAL

1. Gatillo

2. LED

3. Mandril sin chaveta

4. Collar del selector

de par torsor

5. Interruptor de selección

de velocidad

6. Interruptor de

control

7. Mango

8. Gancho para cinturón

ESPECIFICACIONES

Cat. No. ..................................................... 2802-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

RPM ..............................Baja 0-500 Alta 0-1 800

BPM ...........................Baja 0-7 500 Alta 0-27 000

Acero ..................................................13 mm (1/2")

Madera Broca Plana ......................28 mm (1-1/8")

Broca de Berbiquí ................20 mm (3/4")

Broca Hueca

Cilíndrica de Bordes ...............52 mm (2")

Tornillos (diam.) .....................6 mm (1/4")

Concreto .............................................16 mm (5/8")

Temperatura ambiente recomendada

para operar -18°C

50°C (0°F to 125°F)

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Impactos por minuto bajo carga (BPM)

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Utilización del portabrocas

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apretarse

con una mano, creando fuerzas de sujeción más

altas en la broca.

Antes de meter o sacar las brocas, siempre se debe

extraer la batería o ponerle el seguro al gatillo.

1. Para abrir las mordazas del portabrocas, gire el

anillo en dirección antihoraria. Si se usan brocas

para taladrar, deje que la broca toque el fondo

del portabrocas. Centre la broca en las mordazas

del portabrocas y súbala aproximadamente 2 mm

(1/16") del fondo.

Si se usan brocas con destornillador, introduzca la

broca lo suciente para que las mordazas sujeten

la sección hexagonal de la broca.

2. Para cerrar las mordazas del portabrocas, gire el

anillo en dirección horaria. La broca queda ase-

gurada cuando el portabrocas hace un sonido de

matraca y no es posible hacer girar más el anillo.

3. Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posible que se oiga un ruido de matraca. Este ruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

OPERACION

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Selección de la acción de percusión,

taladro o atornillado

1. Para usar el modo taladro de per-

cusión, rote el anillo selector de

aplicación hasta que el símbolo

de taladro de percusión aparezca

alineado con la flecha. Aplique

presión sobre la broca para activar

el mecanismo de martilleo.

NOTA: Cuando se usen brocas de carburo, no

use agua para reducir el polvo. No intente taladrar

varillas de refuerzo de acero. Esto dañará las

brocas de carburo.

2. Para usar el modo taladro úni-

camente, rote el anillo selector de

aplicación hasta que el símbolo

de taladro aparezca alineado con

la echa.

3. Para usar el modo destornillador,

rote el torque selector hasta que el

símbolo aparezca alineado con la

echa.

El embrague ajustable, cuando

está bien ajustado, patinará al par

de torsión preestablecido para im-

pedir que el tornillo entre demasiado en diferentes

materiales y para impedir dañar el tornillo o la

herramienta.

Las especicaciones de torque mostradas en este

cuadro son valores aproximados obtenidos con una

batería con plena carga.

ESPECIFICACIONES DE TORQUE

Ajuste del

embrague

N•m Applicaciones

1-4

5-8

9-12

13-18

2,3-2,8

3,1-3,7

4,0-4,7

5,0-5,6

Tornillos pequeños en madera suave.

Tornillos medianos en madera suave

o tornillos pequeños en madera dura.

NOTA: Dado que los ajustes anteriores constituyen sol-

amente una guía, use una pieza de material de desecho

para probar diferentes posiciones de embrague

antes de colocar los tornillos en la pieza de trabajo.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento

del motor. Deje que la herramienta se detenga por

completo antes de cambiar velocidades. Consulte

“Aplicaciones” para las velocidades recomendadas

para varias situaciones.

1. Para seleccionar la velocidad Low (baja), empuje el

selector de velocidad hacia atrás, para mostrar “1”.

2. Para seleccionar la velocidad High (alta), empuje

el selector de velocidad hacia adelante, para

mostrar “2”.

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo se-

guro. Debido a un mecanismo de traba, el interruptor

de control se puede cambiar de posición únicamente

cuando el interruptor de ENCENDIDO/APAGADO no

esté presionado. Para poder usar el interruptor de

control, siempre se debe esperar a que el motor se

pare por completo.

Seguro al gatillo

Retroceder

Avanzar

Para avanzar (el giro es en el sentido de las mane-

cillas del reloj), se presiona el interruptor de control

colocado al lado derecho del taladro. Vericar la

dirección del giro antes de usarlo.

Para retroceder (el giro es en el sentido opuesto a

las manecillas del reloj), se presiona el interruptor

de control colocado al lado izquierdo del taladro.

Vericar la dirección del giro antes de usarlo.

Para ponerle el seguro al gatillo, el interruptor de

control se coloca en la posición central. El gatillo no

funcionara mientras el interruptor de control se en-

cuentre bajo seguro en la posición central. Se le debe

poner el seguro al gatillo antes de quitar la batería,

cambiar accesorios, dar mantenimiento, almacenar

el taladro y siempre que éste no esté siendo usado.

ADVERTENCIA

Para reducir el riesgo de le-

siones, sujete o apoye la

herramienta de manera segura.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango

rmemente y apriete el gatillo.

NOTA: Las vueltas luz LED en cuando el dis-

parador se tira.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo.

Asegúrese de que la broca se detiene por com-

pleto antes de soltar la herramienta.

Perforación

Coloque la broca en la supercie de trabajo y apli-

que presión rme antes de comenzar. Una presión

excesiva hará que la broca vaya lenta y reducirá la

eciencia de la perforación. Una presión demasiado

ligera hará que la broca se mueva por el área de

trabajo y la punta de la broca pierda el alado.

Si la herramienta empieza a detenerse, reduzca la

presión ligeramente para dejar que la broca recobre

velocidad. Si la broca se atasca, invierta la dirección

del motor para sacar la broca de la pieza de trabajo.

de trabajo.

APPLICACIONES

ADVERTENCIA

Para reducir el riesgo de

electrocución, antes de tal-

adrar o colocar tornillos verique que en el área

de trabajo no hayan tuberías o cables ocultos.

Para reducir el riesgo de lesiones en aplicaciones

que producen una cantidad considerable de

polvo, use una solución de extracción de polvo

que cumpla con OSHA de acuerdo con las in-

strucciones de operación de la solución.

Taladrado en madera, materiales compuestos

y plásticos

Cuando taladre en madera, materiales compuestos

y plásticos, seleccione el modo que perfora

Comience a taladrar a una velocidad lenta y au-

mente la velocidad gradualmente conforme taladra.

Cuando taladre en madera, use brocas de berbiquí

para madera o brocas helicoidales. Siempre use

brocas aladas. Cuando use brocas helicoidales, tire

de la broca hacia fuera del oricio para eliminar las

rebabas de las estrías de la broca. Para reducir la

producción de astillas, apoye el trabajo con una pieza

de material de desecho. Se recomienda seleccionar

velocidades lentas para plásticos con un punto de

derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que

perfora

. Use brocas helicoidales de acero de

alta velocidad o brocas huecas cilíndricas de bordes.

Use un punzón central para perforar el orificio.

Lubrique las brocas para taladros con aceite para

corte cuando taladre en hierro o acero. Utilice un

refrigerante cuando taladre en metales no ferrosos

como cobre, latón o aluminio. Coloque un respaldo

en el material para evitar que se doble o distorsione

una vez realizada la operación.

Taladrado en concreto

Cuando taladre en concreto, seleccione

el modo

de operación martilleo-taladrado. Use brocas de

punta de carburo de alta velocidad. El taladrado en

materiales suaves como bloques de hormigón de

escorias, requiere poca presión. Materiales duros

como el concreto, requieren más presión. Se sabe

que se está taladrando a un ritmo adecuado cuando

se produce un ujo parejo y suave de polvo. No

permita que la broca gire en el oricio sin cortar. No

utilice agua para asentar el polvo o enfriar la broca.

Ambas acciones ocasionarán daños al carburo.

Cómo colocar tornillos y tuercas

Perfore un oricio piloto cuando coloque tornillos

en materiales gruesos o duros. Coloque el collar

del selector de par torsor en la posición correcta y

ajuste la velocidad a “baja”. Use el estilo y tamaño

de destornillador de berbiquí correcto para el tipo de

tornillo que está utilizando. Con el destornillador de

berbiquí en el tornillo, coloque la punta del tornillo

en la pieza de trabajo y aplique presión rmemente

antes de oprimir el gatillo. Los tornillos pueden ex-

traerse colocando el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño per-

manente a la herramienta o a la batería.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente

de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido,

alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en

O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha

de compra. El período de garantía para los cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza

de drenaje es de dos (2) años a partir de la fecha de compra. El

periodo de garantía de la pistola de calor compacta M18™, Extractor

de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™

1/2" yunque prolongado torque controlado llave de impacto con

ONE-KEY™, y M18 FUEL™ 1" llave de impacto de alto esfuerzo

de torsión con ONE-KEY™ es de tres (3) años a partir de la fecha

de compra. El periodo de garantía de las lámparas de LED en la

Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de

trabajo es por la vida del producto sujeto a las limitaciones anteriores.

Si durante el uso normal el LED o Bulbo de LED falla, la parte será

reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE-

CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y

REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58140117d2 961013487-01(A)

10/19 Printed in Mexico

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 2802-20 M18 Compact Brushless 1/2" Hammer Drill Driver Bare Tool

Product's Documents

OPERATOR'S MANUAL

Specifications

Milwaukee 2802-20 Questions and Answers
