Milwaukee 2774-20 M18 Force Logic10,000psi Hydraulic Pump User Manual

Cat. No. / No de cat.

2774-20

M18™ FORCE LOGIC™ 10,000 PSI HYDRAULIC PUMP

POMPE À PRESSION HYDRAULIQUE, 10 000 PSI M18™

FORCE LOGIC™

BOMBA HIDRÁULICA DE 10 000 PSI M18™ FORCE LOGIC™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

HYDRAULIC PUMP

• Inspect pump, hoses, couplers, and fittings

for wear or damage. Replace worn, damaged,

or missing components with manufacturer's

replacement parts. Worn or damaged components

can fail, resulting in injury. Failure to observe this

warning could result in severe injury or death.

• Ensure pump is in the desired mode of operation

before use.

• Do not use hands to check for leaks. High pres-

sure oil easily punctures skin, causing serious injury,

gangrene, or death. If injured, seek medical help

immediately to remove oil.

• Depressurize hydraulic system before servicing

or disconnecting the hose.

• Wear eye protection when operating or servicing

this tool. Failure to wear eye protection could result

in serious eye injury form ying debris or hydraulic oil.

• Only use hoses and attachments that are single-

acting and rated 10,000 psi (700 bar) or higher

with a usable oil capacity under 1.4 qt.

• For best performance, use hoses that are pre-

lled with oil. If the hoses are not pre-lled, bleed

the system before operating.

• Never operate the pump without a hose or at-

tachment.

• For best performance, always use MILWAUKEE

FORCE LOGIC™ Hydraulic Oil (49-32-0110) to

rell the reservoir.

• For optimal functionality, use M18™ RED-

LITHIUM™ 8.0 Ah battery or higher.

• Follow accessory manufacturers' operator's

manual. Other uses may cause damage to the tool,

accessories, and workpiece.

•

WARNING

To reduce the risk of arc ash,

electric shock and property

damage, work on deenergized lines when

possible. Tool is not insulated. Should work

on energized lines be required, ensure all proper

precautions, including those contained in NFPA

70E, have been taken rst.

•If the hose and accessory retain pressure af-

ter the pump has relieved pressure (either by

bleeding pressure manual or at the end of an

operation), relieve pressure in a safe manner

and replace the hose and remote pump couplers.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SPECIFICATIONS

Cat. No. ..................................................... 2774-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

Operating Pressure ................ 10,000 psi (700 bar)

Ingress Protection............................................ IP54

Dimensions

Length.......................................................... 15.8"

Width ............................................................11.5"

Height .......................................................... 13.9"

Weight .......................................................33.0 lbs*

Usable Oil Reservoir Capacity

at 0° Tip .......................................................1.4 qt

Maximum Tip Angle ........................................... 34°

Nominal Flow Rate

Low Pressure...............................125.0 inch³/min

High Pressure ................................25.6 inch³/min

Recommended Ambient

Operating Temperature .................... 0°F to 122°F

Remote Cat. No. .................................. 14-20-0020

Volts.......................................6 DC (1.5 V AAA x 4)

6 Foot Controller Cord Extension

Cat. No. .............................................. 49-12-2775

Bucket Hanger Cat. No....................... 49-12-2776

FORCE LOGIC™ Hydraulic Oil

Cat. No .................................................49-32-0110

*Weight will vary based on the battery pack used.

The number listed is the weight with an M18™

REDLITHIUM™ 12.0 Ah battery pack.

SYMBOLOGY

Volts

Direct Current

WARNING

To reduce the risk of arc

ash, electric shock and

property damage, work on deenergized

lines when possible. Tool is not

insulated. Should work on energized

lines be required, ensure all proper

precautions, including those contained

in NFPA 70E, have been taken rst.

To reduce the risk of injury, wear safety

goggles or glasses with side shields

when operating or servicing the tool.

Read operator's manual.

IP54 Ingress Protection

Auto-Dump mode

Hold Pressure mode

Wireless mode

Wireless Power Switch o󰀨

Wireless Power Switch on

UL Listing for Canada and U.S.

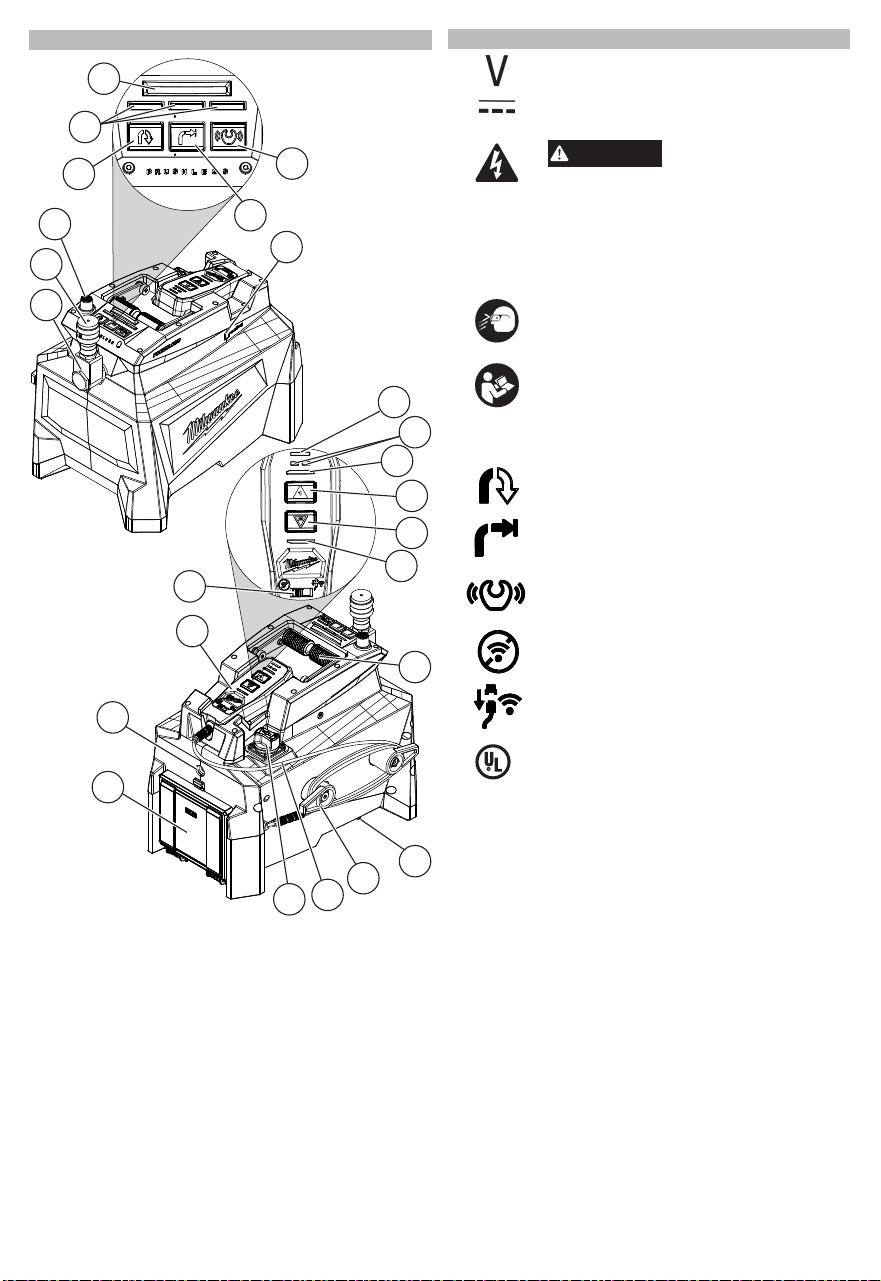

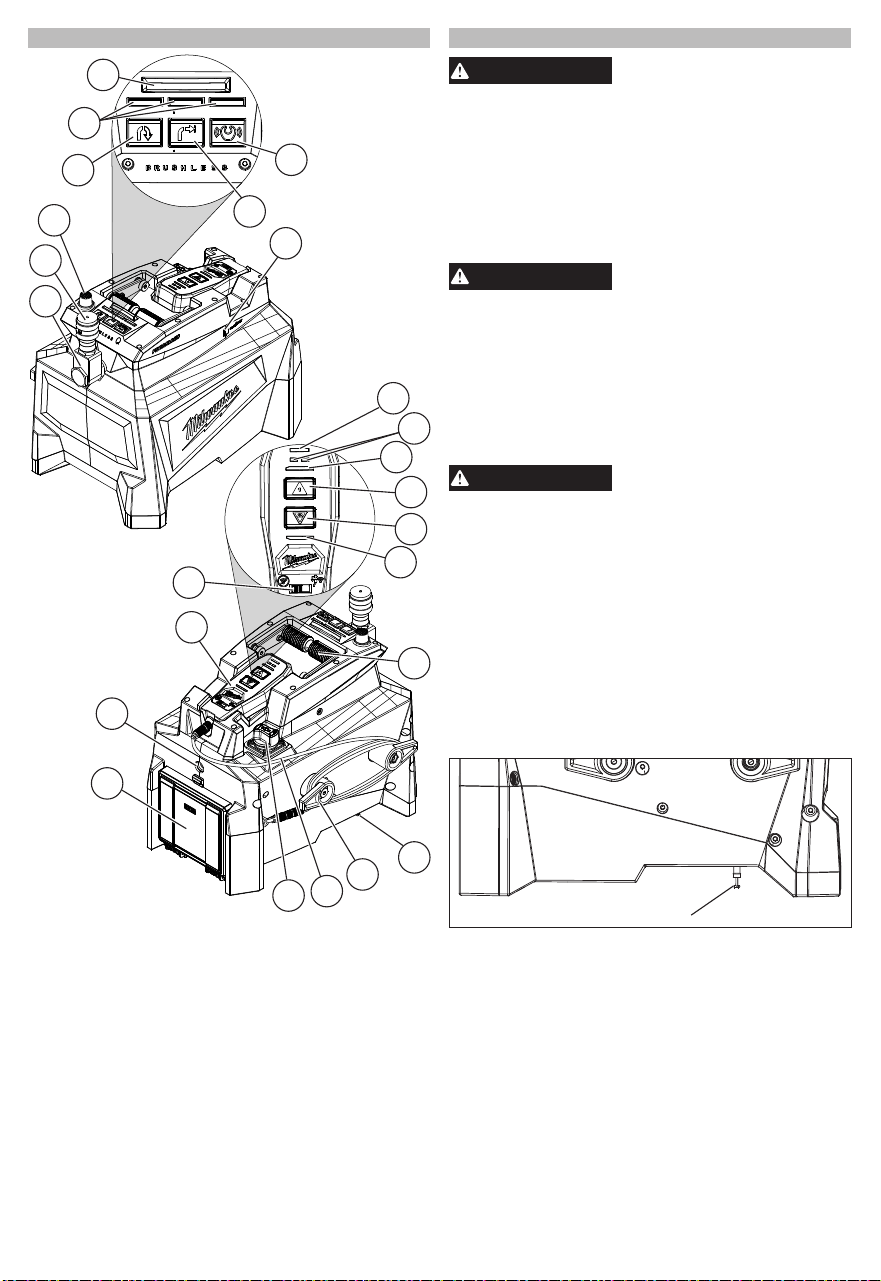

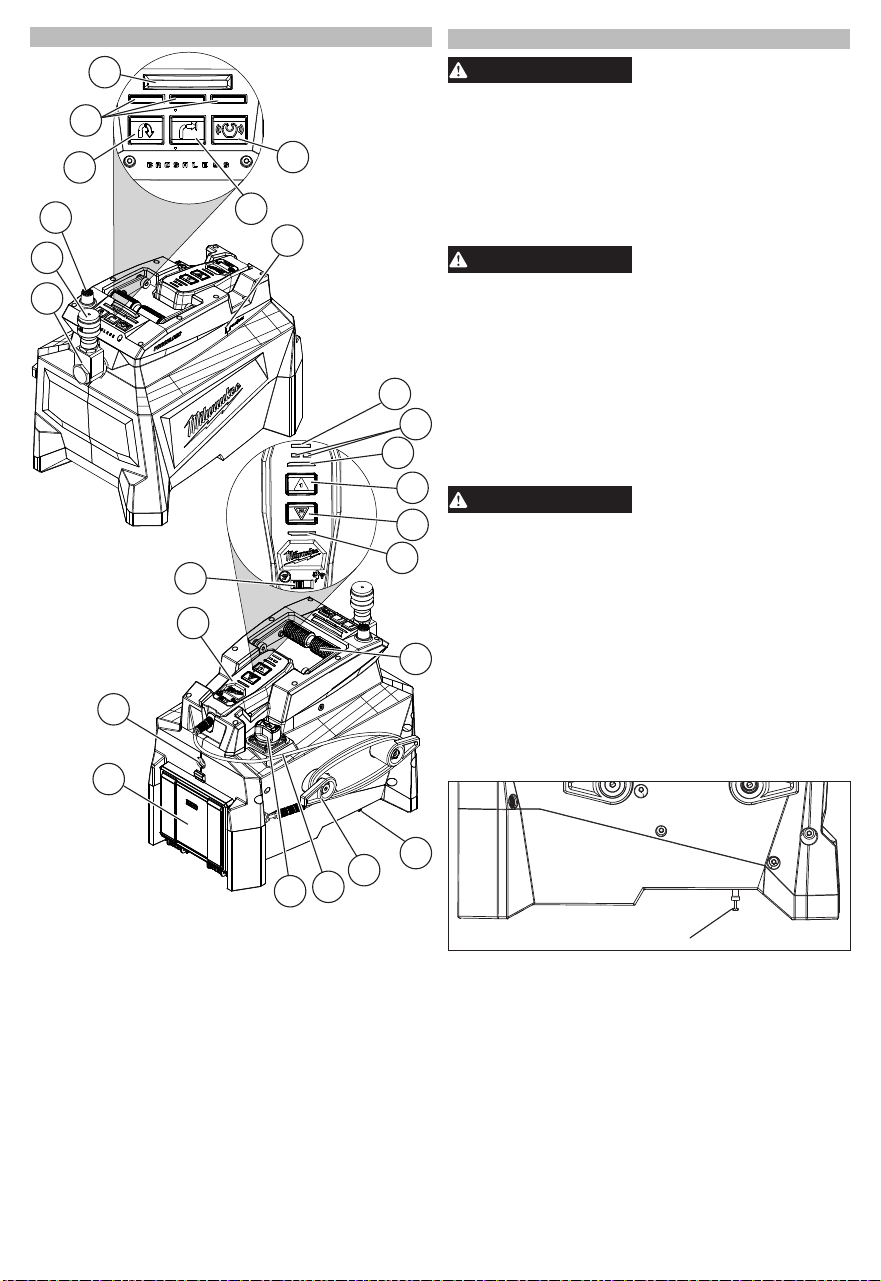

FUNCTIONAL DESCRIPTION

1. Beacon Light

2. Mode Lights

3. Auto-Dump Mode Button

4. Hold Pressure Mode Button

5. Wireless Mode Button

6. Manual Pressure Release Button

7. Parker 3000 series coupler

8. Coupler Swivel

9. ONE-KEY™ Indicator

10. Bluetooth Light

11. Pressure Indicators

12. Light 1 (Wireless Mode)

13. Advance Button

14. Retract Button

15. Light 2 (Wireless Mode)

16. Wireless Power Switch

17. Remote

18. Oil Reservoir

Sight Line

19. Battery Bay

20. Oil Fill Cap

21. Cord

22. Cord Wrap

23. Vent

24. Carry/Lifting

Handle

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, open the battery door, push

in the release buttons and pull the battery pack away

from the tool. Close battery door.

WARNING

Always remove battery pack before

changing or removing accesso-

ries.

To insert the battery, open the battery door, slide the

pack into the body of the tool. Make sure it latches

securely into place. Close battery door.

NOTE: For optimal functionality, use M18™ 8.0 Ah

or higher battery packs. The Last Crimp feature is

only operational with a 8.0 Ah or higher battery pack.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

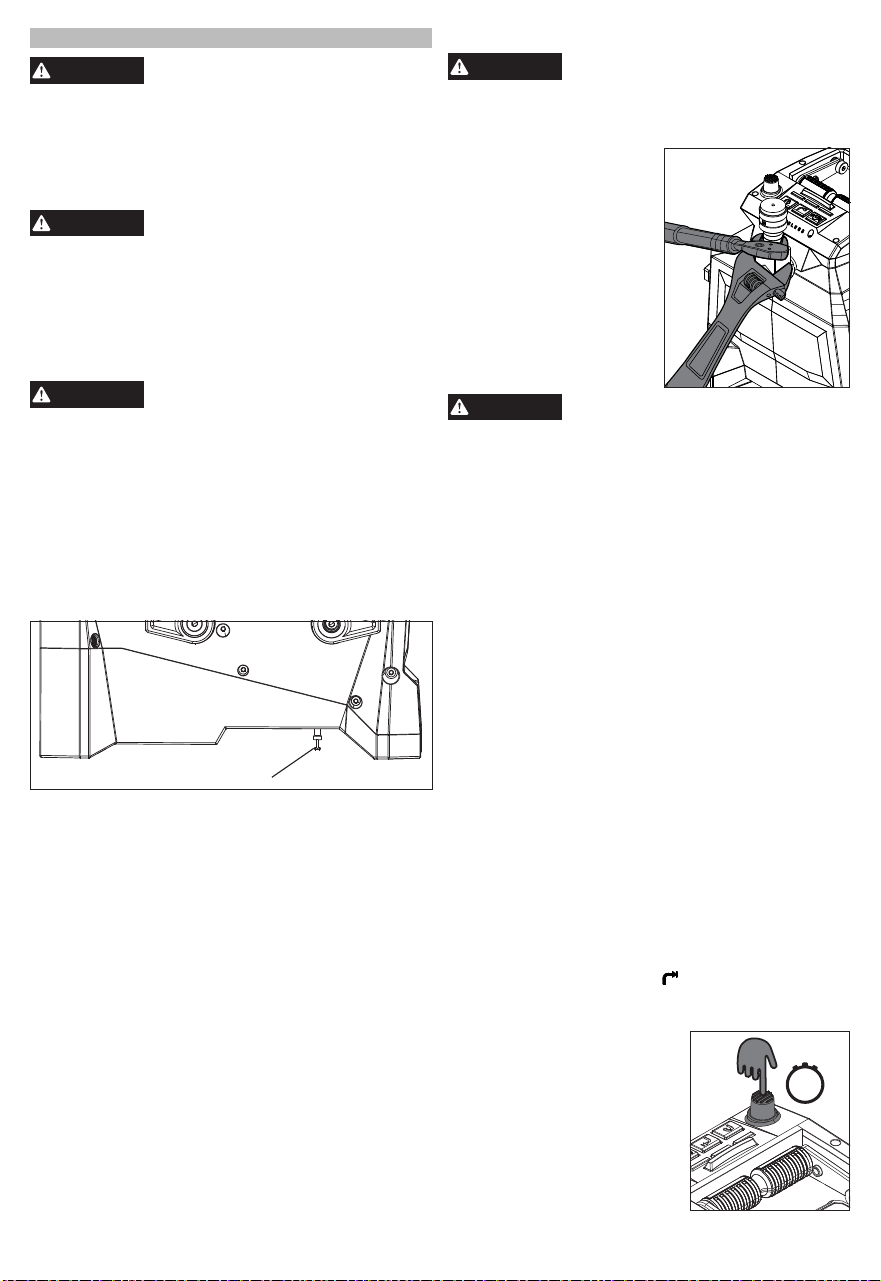

Removing the Vent Plug

Before using the tool, ensure the vent plug is re-

moved.

To remove the vent plug:

1. Open the oil ll cap.

2. Wait ve seconds, then close the ll cap.

3. Push the black collar of the vent up and pull the

red plug out.

NOTE: The plug should be kept to aid in transporting

and servicing the tool (see Transport section).

Vent Plug

Adding Oil

For best performance, always use MILWAUKEE

FORCE LOGIC™ Hydraulic Oil (49-32-0110) to rell

the reservoir.

1. Remove any attachments from the tool.

2. Place the tool on a at, level surface.

3. Twist open the oil ll cap.

4. Insert oil, monitoring the level through the oil sight

line.

NOTE: The proper oil ll level is half way through

the oil sight line (1.7 quarts). Excess oil will ow out

through the pump vent.

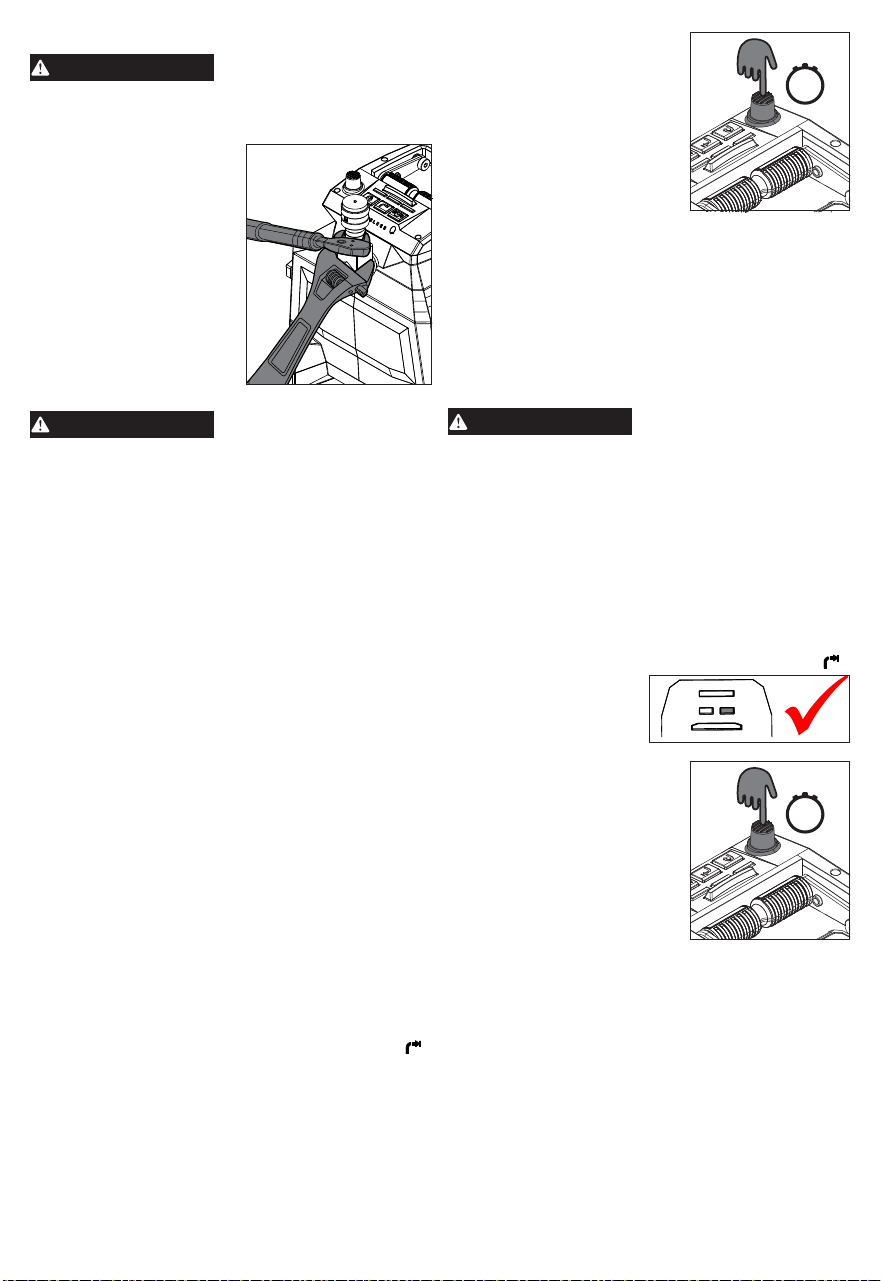

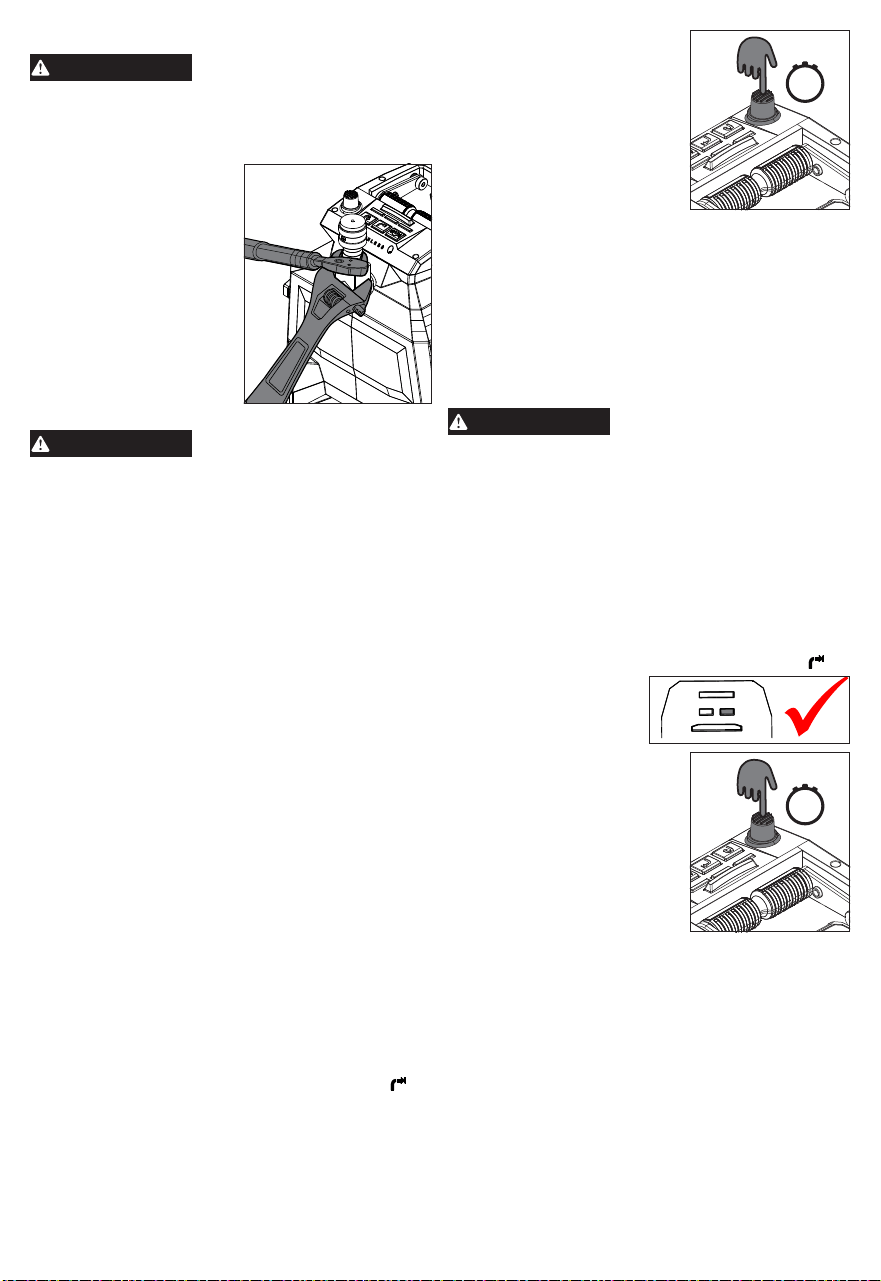

Removing/Replacing the Coupler

WARNING

Follow the accessory manufactur-

ers' installation instructions. Other

uses may cause damage to the tool, accessories,

and workpiece.

To remove the Parker 3000 series coupler:

1. Remove the battery pack.

2. Push and hold down the

manual pressure release

button for ve seconds.

3. Place a wrench on the

coupler swivel to steady

swivel.

4. Place a second wrench

on the coupler and loos-

en coupler.

5. Once removed, clean out

any teon tape still in the

coupler area.

WARNING

Only use couplers that are rated

10,000 psi (700 bar) or higher. Only

use matching couplers from the same manufac-

turer. Non-matching couplers can result in re-

tained pressure in the hose and attached acces-

sory.

To replace the coupler:

1. Remove the battery pack.

2. Ensure the new coupler has teon tape. If it does

not, place two wraps of tape on the threads of the

coupler.

NOTE: Only use teon tape.

3. Place a wrench on the coupler swivel to steady

swivel.

4. Place the coupler onto the coupler swivel and,

using a second wrench, tighten the coupler into

place.

NOTE: The coupler should be torqued to 45-55 lb.-ft.

Priming the Hydraulic System

The tool should be primed any time that it has run

dry of oil or starts pumping air.

To prime the system:

1. Remove the battery pack.

2. Inspect the oil sight line and ensure the tool has

enough oil.

3. Connect the coupler to an accessory head that will

purge out the air and excess oil. WARNING! Only

use matching couplers from the same manufacturer.

NOTE: The coupler must be pointed straight up,

and the tool must be positioned lower than the ac-

cessory head.

4. Insert the battery pack.

5. Press the hold pressure

button.

6. Run the tool.

NOTE: It may take up to thirty seconds for air and

oil to start coming out.

7. Once the oil starts coming

sec

out, press and hold the

manual pressure release

button for two seconds, then

release both buttons.

8. Repeat steps 5-7 three to

four times.

NOTE: While priming the sys-

tem, make sure the oil level

does not drop below the oil

sight line. Rell the reservoir if necessary.

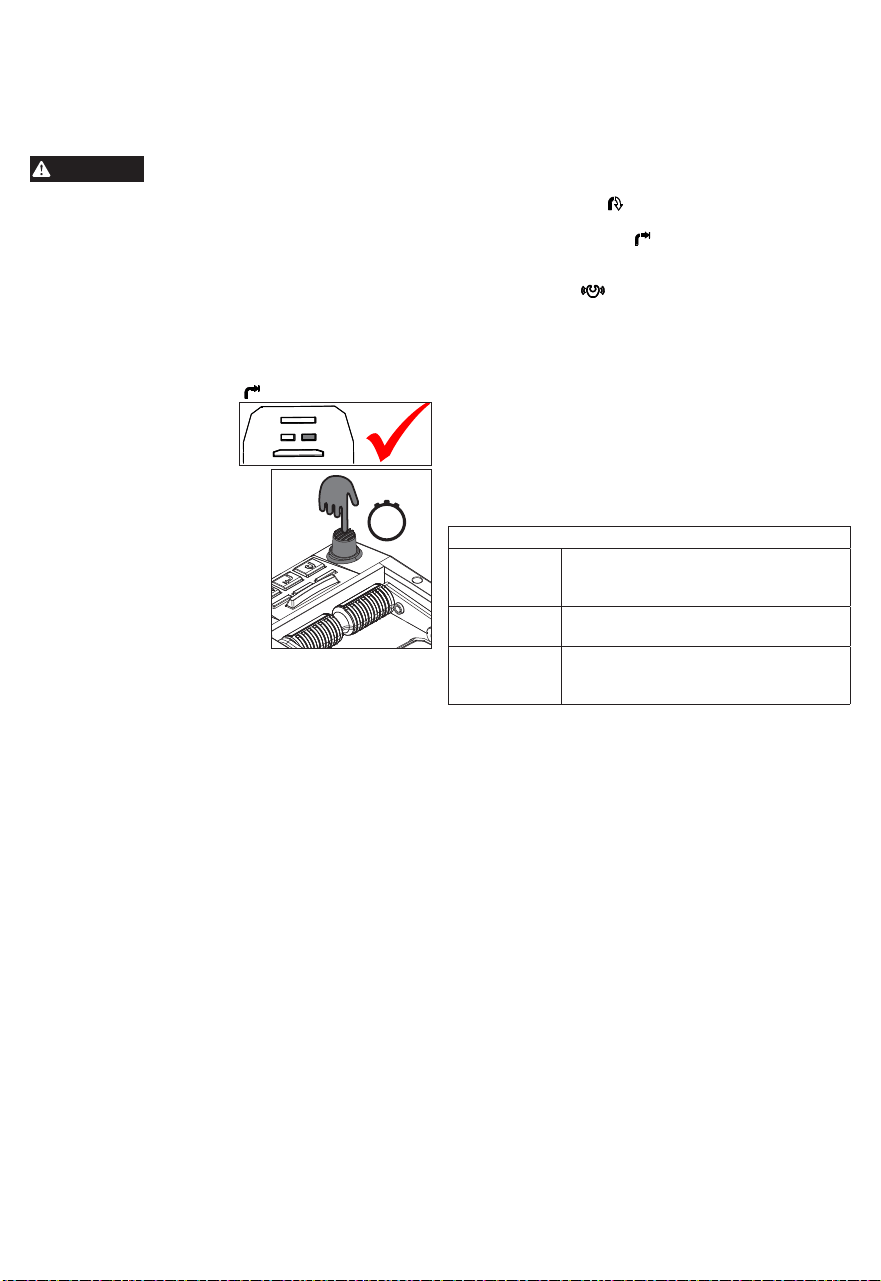

Bleeding the Accessory

Accessories should be bled of air any time an

accessory has been serviced, unused for a long

period of time or is connected to a hose that is not

pre-lled with oil. Please also consult accessory

manufacturer's recommendations for further bleed-

ing instructions.

WARNING

If the hose and accessory retain

pressure after the pump has re-

lieved pressure (either by using the Manual Pres-

sure Release Button or at the end of an opera-

tion), relieve pressure in a safe manner and re-

place the hose and remote pump couplers.

To bleed an accessory:

1. Remove the battery pack.

2. Connect the accessory hose to the coupler.

NOTE: The coupler must be pointed to the side, and

the tool must be positioned higher than the accessory

hose and head.

3. Insert the battery pack.

4. Press the hold pressure

button.

5. Run the tool until the

cycle completes, and

the pressure indicator

lights green.

6. Press and hold the manual

sec

release button for two sec-

onds, then release both

buttons.

7. Repeat steps 4-6 three to

four times.

NOTE: While bleeding the

accessory, make sure the oil

level does not drop below the

oil sight line. Rell the reservoir

if necessary.

Removing/Attaching the Remote Cord

To remove the remote cord, twist the cord grommet

loose and pull the cord away from the remote or tool.

To attach the remote cord, line up the keys of the

cord to the keys of the remote or tool. Push the cord

into the remote or tool and twist the cord grommet

until tight.

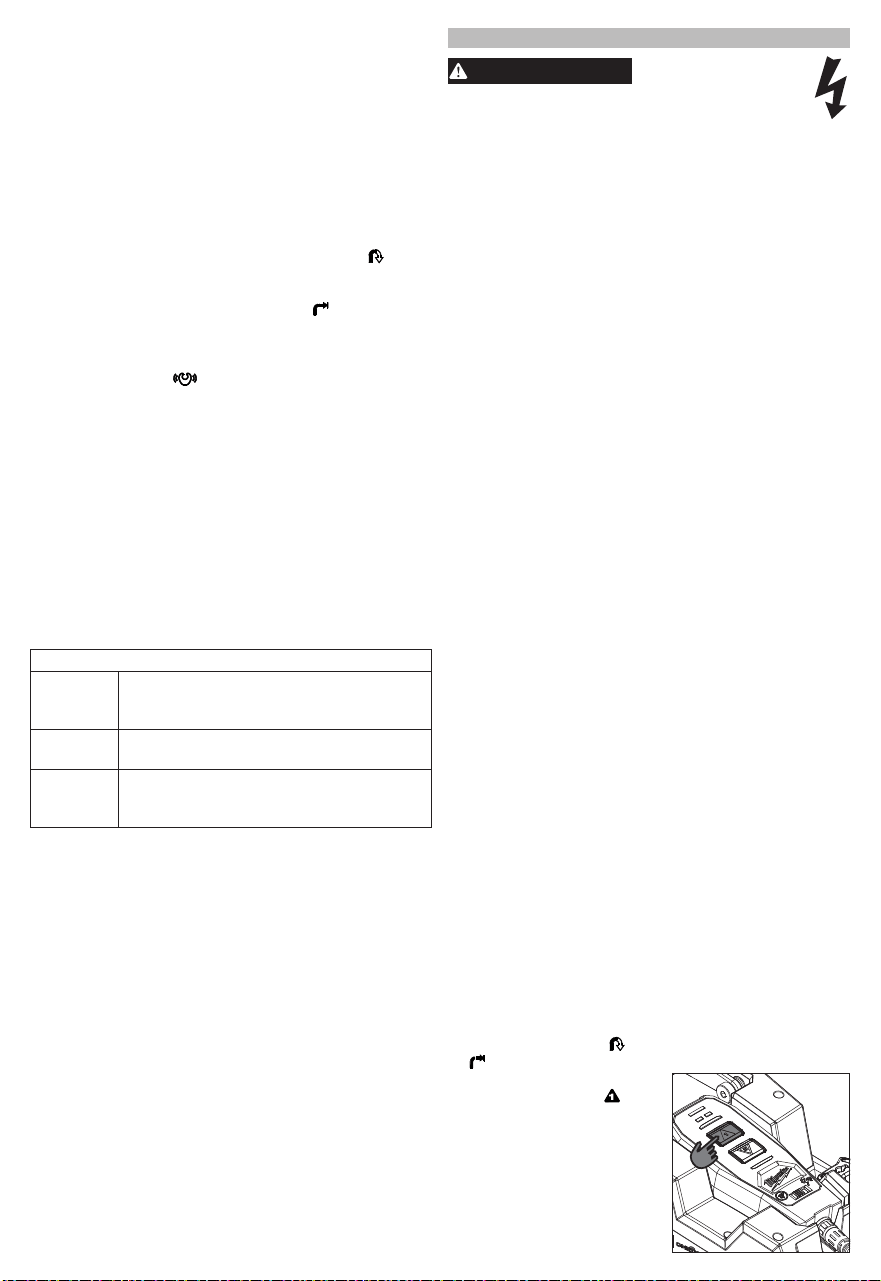

Selecting Mode

The pump features three modes of operation:

Auto-Dump mode

unloads pump pressure as

soon as 10,000 psi is reached.

Hold Pressure mode holds pressure until the

manual pressure release button is pushed or the

retract button is pushed on the remote.

Wireless mode allows the user to activate the

pump via bluetooth signal. The pump will run to full

pressure and then release. The remote must be re-

attached for the next application. WARNING! Once

the pump is started using wireless mode, it will run

to completion and cannot be halted.

ONE-KEY™

To learn more about the ONE-KEY™ function-

ality for this tool, please reference the Quick

Start guide included with this product or go to

milwaukeetool.com/One-Key. To download the

ONE-KEY™ app, visit the App Store or Google Play

from your smart device.

ONE-KEY™ Indicator

Solid Blue Wireless mode is active and ready

to be congured via the ONE-KEY™

app.

Blinking Blue Tool is actively communicating with

the ONE-KEY™ app.

Blinking Red

Tool is in security lockout and can

be unlocked by the owner via the

ONE-KEY™ app.

OPERATION

WARNING

To reduce the risk of arc ash,

electric shock and property

damage, work on deenergized lines when

possible. Tool is not insulated. Should work

on energized lines be required, ensure all proper

precautions, including those contained in NFPA

70E, have been taken rst.

To reduce the risk of injury, always wear proper

eye protection marked to comply with ANSI Z87.1.

Before using:

• Inspect pump, hoses, couplers, and ttings for wear

or damage. Replace worn, damaged, or missing

components with manufacturer's replacement parts.

WARNING! Do not use hands to check for leaks.

High pressure oil easily punctures skin, causing

serious injury, gangrene, or death. If injured, seek

medical help immediately to remove oil.

• Ensure pump is in the desired mode of operation.

• Ensure pump is below the maximum tilt angle.

• Check the oil level and adjust if necessary. Low

oil may result in injury or property damage. For

best performance, always use MILWAUKEE

FORCE LOGIC™ Hydraulic Oil (49-32-0110) to rell

the reservoir.

• Follow accessory manufacturers' installation instruc-

tions. Other uses may cause damage to the tool,

accessories, and workpiece.

• Bleed the system if necessary. WARNING! If the

hose and accessory retain pressure after the pump

has relieved pressure (either by using the Manual

Pressure Release Button or at the end of an opera-

tion), relieve pressure in a safe manner and replace

the hose and remote pump couplers.

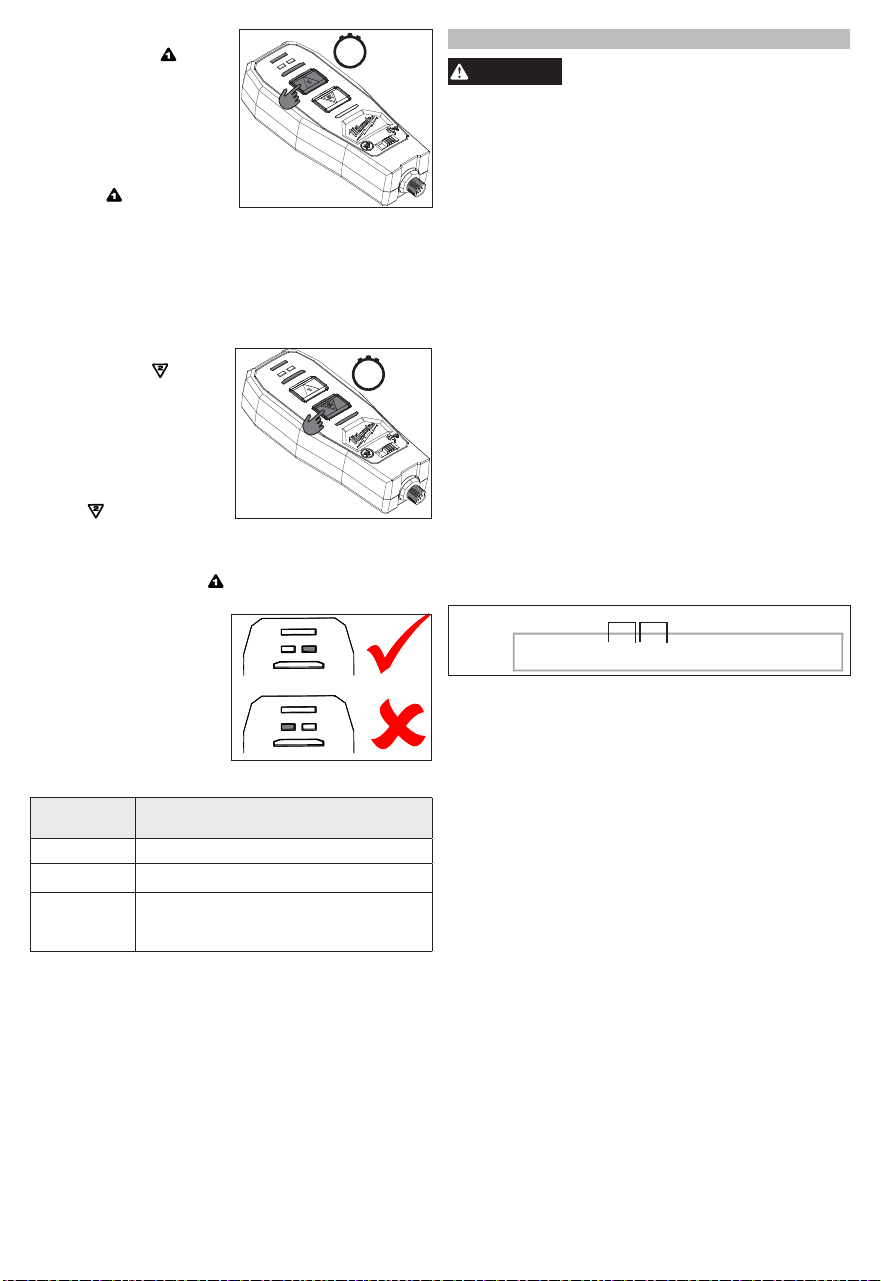

To operate with the remote cable-connected to

the pump:

1. Depressurize the tool by holding down the manual

pressure release button for ve seconds.

2. Connect the hose coupler to the pump coupler.

3. Connect the tool head to the hose.

4. Insert the battery pack.

5. Press and select the preferred mode of operation

between auto-dump

and hold pressure

NOTE: The Last Crimp feature in Auto-Dump and

Hold Pressure modes ensures the battery pack

has su󰀩cient charge to complete a full press on

1590 ACSR with a 60T press when an 8.0 Ah or

higher battery pack is used. If the tool does not

run, check the battery pack charge.

6. Press and hold the ad-

vance button on the

remote.

7. If in auto-dump mode

the pump will release

pressure as soon as

10,000 psi is reached.

The pump will switch o󰀨

and the indicator will

light.

8. Press the retract button

sec

for one second.

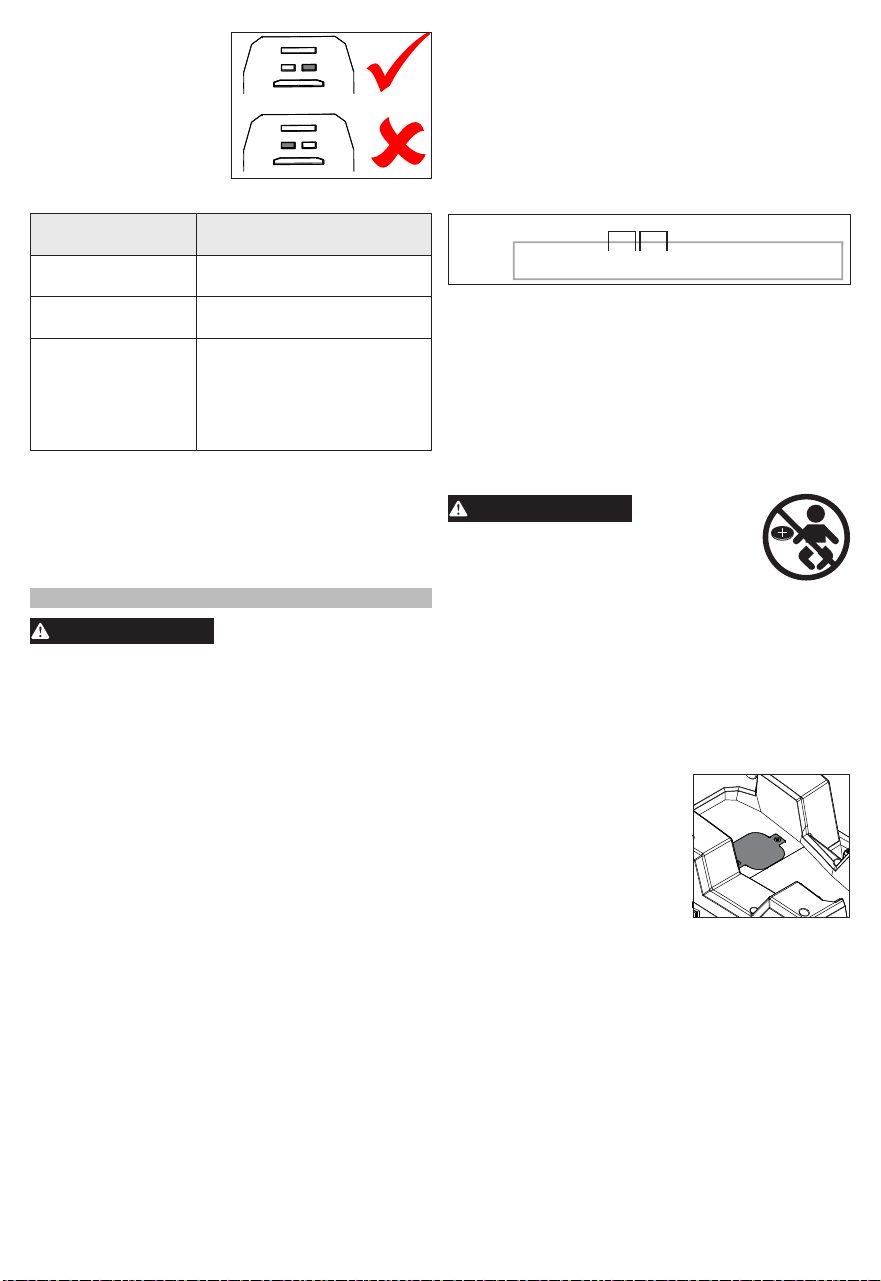

Light

Indicator Denition

Solid Green Tool reached full pressure.

Solid Red Tool did not reach full pressure.

Continuous

Flashing

Red/Green

(after Solid

Green or

Solid Red)

Tool has reached its service interval

(20,000 crimps). Red/Green ashing

will begin after the solid Red or Green

indicator for the operation is displayed.

MILWAUKEE recommends that the

tool be inspected and preventative

maintenance completed. Return tool

to a MILWAUKEE service facility.

Short

Flashing

Red/Green

Tool has malfunctioned and can no

longer be used until it is turned in for

service. Return tool to a MILWAUKEE

service facility.

Continuous

Flashing

Red

Trigger released before tool could

build to full pressure.

NOTE: If the indicator shows red, check the oil levels

and ensure that no leaks are happening in the at-

tachments. Conrm that all connections are secure

and the attachments are proper for the job. Operate

again. If the problem persists, return the tool to a

MILWAUKEE service facility.

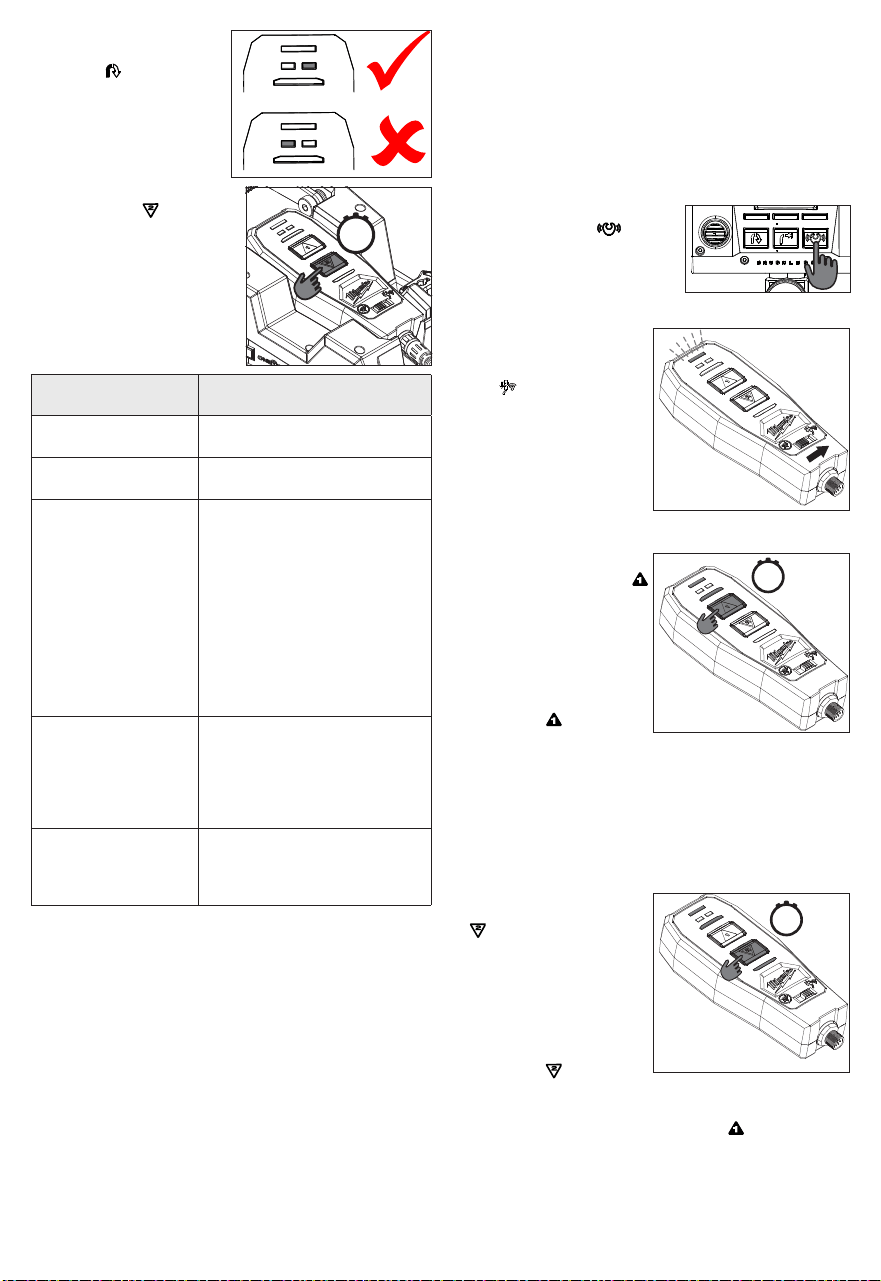

To operate in Wireless mode:

1. Depressurize the tool by holding down the manual

pressure release button f

or ve seconds.

2. Connect the hose coupler to the pump coupler.

3. Connect the tool head to the hose.

4. Insert the battery pack.

5. Disconnect the remote from the cable and remove

it from the pump.

6. Press the wireless mode

button on the pump.

The beacon light will ash

red.

7. On the remote, turn the

wireless power switch

on .

The bluetooth light will

flash blue, then turn

solid when connected.

Once connected, light 1

will ash red.

8. Press and hold the ad-

sec

vance button for ap-

proximately three sec-

onds.

Light 1 will turn steady

red.

Release the advance

button .

Light 2 will ash red.

NOTE: This step must be done within ve minutes

of activating wireless mode. WARNING! Once the

pump is started using wireless mode, it will run to

completion and cannot be halted.

9. Press and hold the re-

sec

tract button for ap-

proximately three sec-

onds.

Light 2 will turn steady

red.

Release the retract but-

ton . Initiation will

begin.

NOTE: This step must be done within twenty seconds

of the advance button being pressed.

10. When the cycle is com-

plete, the pressure

indicator will light:

Green (right) =

Full pressure

reached

Red (left) =

Full pressure NOT reached

Light

Indicator Denition

Solid Green Tool reached full pressure.

Solid Red

ool did not reach full pressure.

All 3 Mode

Indicators

Flashing

Battery Voltage is too low for wireless

mode. Replace with a fully charged

battery pack and try again.

NOTE: If the indicator shows red, check the oil levels

and ensure that no leaks are happening in the at-

tachments. Conrm that all connections are secure

and the attachments are proper for the job. Operate

again. If the problem persists, return the tool to a

MILWAUKEE service facility.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Service Interval

Refer to the ONE-KEY App for information regard-

ing necessary servicing, such as uid replacement.

Return the tool to a MILWAUKEE service facility for

all repairs and maintenance.

NOTE: The week and year of tool manufacture may

be needed. This information can be found on the

serial number located on the tool nameplate.

K15ADXXXXXXXXX

SER.

YEARWEEK

Transport

Before transporting:

• Depressurize the tool by holding down the manual

pressure release button for ve seconds.

• Drain the tool of oil and dispose of oil in accordance

to local law and regulations.

• Plug the vent.

• Wrap the tool in plastic to prevent any remaining oil

spillage.

ONE-KEY™

WARNING

Chemical Burn Hazard.

This device contains a

lithium button/coin cell battery. A new

or used battery can cause severe in-

ternal burns and lead to death in as

little as 2 hours if swallowed or enters the body.

Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you

think batteries may have been swallowed or en-

tered the body, seek immediate medical attention.

Internal Battery

An internal battery is used to facilitate full ONE-KEY™

functionality.

To replace the battery:

1. Remove the battery pack.

2. Remove the screw(s) and

open the battery door.

3. Remove the old battery, keep

it away from children, and

dispose of it properly.

4. Insert the new battery (3V

CR2032), with the positive side facing up.

5. Close the battery door and tighten the screw

securely.

Remote Batteries

Four AAA batteries are used to facilitate full remote

functionality.

NOTE: AAA batteries are not required while con-

nected to the pump.

To replace the batteries:

1. Remove the battery door screws on the back of

the remote. Remove battery door.

2. Insert four AAA batteries according to the polarity

marked in the battery compartment.

3. Close the battery door and reinsert the screws,

tightening securely.

WARNING

To reduce the risk of personal in

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, remove the battery pack from the tool

and return the tool, battery pack and charger to the

nearest authorized service center.

NOTE: Follow all instructions in the Transport section

before shipping.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

Only use hoses and attachments that are single-

acting and rated 10,000 psi (700 bar) or higher.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power Gen-

erators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heat-

ed Gear; Reconditioned Product; and Test & Measurement Products.

There are separate and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for

the M18 FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain

Cleaning Cables, AIRSNAKE™ Drain Cleaning Air Gun Accessories,

REDLITHIUM™ USB Laser Levels, TRAPSNAKE™ 25' Auger w/

CABLE DRIVE™, FORCE LOGIC™ Press Tool Accessories and Green

Cross Line Laser is two (2) years from the date of purchase. The war-

ranty period for the M18™ Compact Heat Gun, 8 Gallon Dust Extrac-

tor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled

Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 1" High Torque

Impact Wrench w/ ONE-KEY™, M18 FUEL™ 2 Gal. Compact Quiet

Compressor, M12™ Laser Levels, 165' Laser Detector, M12™ 23GA

Pin Nailer, M18 FUEL™ 1/4" Blind Rivet Tool w/ ONE-KEY™, M12

FUEL™ Low Speed Tire Bu󰀨er, M18 FUEL™ Random Orbital Polish-

ers, M18™ Utility Fencing Stapler, and the 72" Laser Tripod is three (3)

years from the date of purchase. The warranty period for the LED in the

LED Work Light and the LED Upgrade Bulb for the Work Light is the

lifetime of the product subject to the limitations above. If during normal

use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL

OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSE-

QUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY

PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR

LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de

choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR POMPE

• Vérier la pompe, les tuyaux, les coupleurs

et les accessoires pour s’assurer qu’ils n’ont

pas ni de dommages ni d’usure. Remplacer les

composants usés, endommagés ou manquants

avec les pièces de rechange du fabricant.

Les composants usés ou endommagés pourront

être défaillants, ce qui mènerait des blessures.

Le non-respect de cet avertissement pourrait

entraîner des blessures graves et même, la mort.

• Vérier que la pompe est ajustée au mode de

fonctionnement souhaité avant de l’utiliser.

• Ne pas vérier de fuites à la main. L’huile à pres-

sion élevée pourra facilement percer la peau, ce qui

entraînera des blessures graves, de la gangrène ou

même la mort. Si vous êtes blessé, consulter un

médecin immédiatement pour retirer l’huile.

• Relâcher la pression dans le système hydraulique

avant d’entretenir ou débrancher le tuyau.

• Porter une protection oculaire lors de l’utilisation

ou l’entretien de cet outil. Ne pas porter une

protection oculaire pourra entraîner des blessures

oculaires graves causées par les débris projetés ou

bien, l’huile hydraulique.

• Utiliser seulement les tuyaux et les accessoires

étant à simple e󰀨et et dont la puissance nominale

est de 10.000 PSI (700 Bar) ou supérieure avec

une contenance en huile utilisable de moins de

1,3 l (1,4 qt.).

• Pour recevoir un rendement meilleur, utiliser des

tuyaux qui sont remplis avec l’huile préalable-

ment. Si les tuyaux ne le sont pas, purger le système

avant de l’utiliser.

• Ne jamais utiliser la pompe sans un tuyau ni un

accessoire.

• Pour achever la meilleure performance, toujours

utiliser de l’huile hydraulique FORCE LOGIC™

de MILWAUKEE (49-32-0110) pour reremplir le

réservoir.

• Pour achever un bon fonctionnement, utiliser

un bloc-piles M18™ REDLITHIUM™ 8,0 Ah ou

supérieur.

• Suivre les instructions d’opération indiquées

dans le manuel d'utilisation du fabricant. D’autres

utilisations peuvent endommager l’outil, les acces-

soires et les pièces.

•

AVERTISSEMENT

Pour minimiser le

risque d’arc

électrique, de choc électrique et d'accidents

matériels, travailler sur de lignes sans

tension si possible. L’outil n’est pas isolé. S’il

faut faire de travaux sur de lignes sous tension,

veuillez s’assurer que toutes les précautions

correspondantes, y compris celles dans NFPA

70E, ont été prises à l'avance.

•Si le tuyau et l’accessoire retiennent de la pres-

sion une fois la pompe en a libéré assez (soit

à travers la purge manuelle de pression, soit à

la n d’une opération), la libérer d’une manière

sécuritaire et remplacer le tuyau et les coupleurs

de pompe télécommandés.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de

plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

SPÉCIFICATIONS

No de Cat. ................................................. 2774-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Pression d’utilisation ............... 10 000 psi (700 bar)

Indice de protection ......................................... IP54

Dimensions

Longueur .....................................401 mm (15,8")

Largeur ................................. 292 mm mm (11,5")

Hauteur ........................................353 mm (13,9")

Poids............................................. 15 kg (33,0 lbs)*

Capacité de réservoir d’huile utilisable

À 0° d’inclinaison .............................. 1,3 l (1,4 qt)

Angle d’inclinaison maximal .............................. 34°

Débit nominal

Basse pression .............................. 2 050 cm³/min

(125,0 inch³/min)

Haute pression .................................420 cm³/min

(25,6 inch³/min)

Recommended Ambient

Operating Temperature .................... 0°F to 122°F

No de Cat de télécommande ............. 14-20-0020

Volts.......................................6 CD (1,5 V AAA x 4)

No de Cat de cordon de

commutateur de 1,8 m (six pieds)... 49-12-2775

No de Cat de crochet pour seau ....... 49-12-2776

No de Cat d’huile hydraulique

FORCE LOGIC™. ............................. 49-32-0110

*Le poids variera en fonction du bloc-piles utilisé. Le

chi󰀨re qui gure dans le tableau est le poids avec un

bloc-piles M18™ REDLITHIUM™ 12,0 Ah.

PICTOGRAPHIE

Volts

Courant direct

AVERTISSEMENT

Pour minimiser le

risque d’arc

électrique, de choc électrique et

d'accidents matériels, travailler sur de

lignes sans tension si possible. L’outil n’est

pas isolé. S’il faut faire de travaux sur de

lignes sous tension, veuillez s’assurer que

toutes les précautions correspondantes,

y compris celles dans NFPA 70E, ont été

prises à l'avance.

Pour réduire le risque de blessure, porter

des lunettes de sécurité ou des lunettes

avec écrans latéraux pendant l’utilisation

ou l’entretien de l’outil.

Lire le manuel d'utilisation.

IP54 Indice de protection

Le mode de déchargement automatique

Le mode de pression soutenue

Le mode sans l

Interrupteur d'alimentation sans l

Interrupteur d'alimentation sans l sur

UL Listing Mark pour Canada

et États-unis

DESCRIPTION FONCTIONNELLE

1. Tourelle lumineuse

2. Témoins de mode

3. Bouton de mode

de déchargement

utomatique

4. Bouton de mode de

pression soutenue

5. Bouton de mode sans l

6. Bouton de relâchement

manuel

7. Coupleur série Parker

3 000

8. Pivot de coupleur

9. Indicateur ONE-KEY™

10. Témoin bluetooth

11. Indicateurs de pression

12. Témoin 1 (mode sans l)

13. Bouton d'avance

14. Bouton de rétraction

15. Témoin 2 (mode sans l)

16. Interrupteur

d’alimentation

sans l

17. Télécommande

18. Ligne de

visibilité de

réservoir d’huile

19. Compartiment

des piles

20. Bouchon de

remplissage

d’huile

21. Cordon

22. Rembobineur

23. Conduit

d’évacuation

24. Poignée de

levage/transport

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer le bloc-piles, ouvrir la porte du comparti-

ment, appuyer sur les boutons de déverrouillage et

tirer du bloc-piles pour le faire sortir de l’outil. Bien

fermer la porte du compartiment.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer le bloc-piles, ouvrir la porte du comparti-

ment et glisser le bloc-piles dans le corps de l’outil.

S’assurer qu’il y est bien inséré en place. Bien fermer

la porte du compartiment.

REMARQUE : Pour achever un fonctionnement

optimal, utiliser de blocs-piles M18™ de 8,0 Ah ou

d’une puissance supérieure. La fonction de « Dernier

sertissage » ne servira pas sauf si un bloc-piles de

8,0 Ah ou supérieur est utilisé.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Enlèvement du bouchon d’aération

Avant d’utiliser l’outil, s’assurer que le bouchon

d’aération est enlevé.

Pour enlever le bouchon d’aération :

1. Ouvrir le bouchon de remplissage d’huile.

2. Attendre cinq secondes et fermer le bouchon de

remplissage.

3. Pousser le collier noir du bouchon d’aération et et

tirez le bouchon rouge.

REMARQUE : Il faut conserver le bouchon à des

ns de transport et entretien de l’outil (voir la sec-

tion Transport).

Bouchon d'aération

Ajout d'huile

Pour achever la meilleure performance, toujours

utiliser de l’huile hydraulique FORCE LOGIC™

de MILWAUKEE (49-32-0110) pour reremplir le

réservoir.

1. Retirez toutes les pièces jointes de l'outil.

2. Poser l’outil sur une surface nue et plate.

3. Faire tourner le bouchon de remplissage d’huile

pour l’ouvrir.

4. Verser l’huile et monitorer le niveau à travers de

la ligne de visibilité d’huile.

REMARQUE : Le niveau correct de remplissage

d’huile est au milieu de remplissage de la ligne

de visibilité d’huile (1,6 l/1,7 qt.). L’excès d’huile

s’écoulera par la bouche de la pompe.

Enlèvement/remplacement du coupleur

AVERTISSEMENT

Suivre les instructions

d’installation du fabricant

des accessoires. D’autres utilisations peuvent

endommager l’outil, les accessoires et les pièces.

Pour enlever le coupleur série Parker 3 000 :

1. Retirer le bloc-piles.

2. Appuyer et tenir enfoncé

le bouton de libération

manuelle durant cinq

secondes.

3. Mettre une clé sur lepivot

de coupleur pour le ren-

dre stable.

4. Mettre une deuxième

clé sur le coupleur et le

desserrer.

5. Une fois enlevé, nettoyer

les résidus de ruban de

téon qui restent sur le

coupleur.

AVERTISSEMENT

Utiliser seulement les

coupleurs dont la quali-

cation est de 10 000 psi (700 bar) ou supérieure.

Utiliser uniquement de coupleurs correspondants

du même fabriquant. Les coupleurs qui ne cor-

respondent pas pourront causer une rétention de

pression à l’intérieur du tuyau et l’accessoire

attaché.

Pour remplacer le coupleur :

1. Retirer le bloc-piles.

2. S’assurer que le nouveau coupler a du ruban de

téon. S’il n’en a pas, mettre deux pièces de ruban

sur les lets du coupleur.

REMARQUE : Utiliser uniquement du ruban de téon.

3. Mettre une clé sur le pivot de coupleur pour le

rendre stable.

4. Mettre le coupleur sur le pivot et le serrer en place

à l’aide de la deuxième clé.

REMARQUE : Le coupleur doit avoir un couple de 61,0

à 74,5 N m (45 à 55 lb.-ft.).

Amorçage du système hydraulique

L’outil doit être apprêté chaque fois qu’il sera utilisé

sans l’huile ou bien, qu’il commence à pomper de l’air.

Pour amorcer le système :

1. Retirer le bloc-piles.

2. Vérier la ligne de visibilité d’huile et s’assurer que

l’outil en a une quantité su󰀩sante.

Brancher le coupleur à une tête d’accessoire qui

purgera l’air et l’excès d’huile. AVERTISSEMENT !

Utiliser uniquement de coupleurs correspondants

du même fabriquant.

REMARQUE : Il faut que le coupleur soit mis tout

droit ; l’outil doit être dans une position plus basse

par rapport à la tête d’accessoire.

4. Insérer le bloc-piles.

5. Appuyer sur le bouton de pression soutenue .

6. Faire fonctionner l’outil.

REMARQUE : Il prendra presque trente secondes

pour que l’air et l’huile commencent à sortir.

7. Quand l’huile commence à

sec

sortir, appuyer et tenir en-

foncé le bouton de libération

manuelle durant deux sec-

ondes et après, puis

relâchez les deux boutons.

8. Répéter les étapes 5 à 7

trois ou quatre fois.

REMARQUE : Lors de

l’amorçage du système,

s’assurer que le niveau d’huile

n'est pas en dessus de la ligne de visibilité d’huile.

Reremplir le réservoir si nécessaire.

Purge de l'accessoire

Il faut purger l’air dans les accessoires chaque fois

qu’ils sont entretenus, ils ne sont pas utilisés pen-

dant une longue période ou bien, quand ils se sont

branchés à un tuyau qui n’a pas été rempli d’huile

préalablement. Il faut aussi lire les recommandations

du fabricant de l'accessoire pour consulter plus de

renseignements sur la purge.

AVERTISSEMENT

Si le tuyau et l’accessoire

retiennent de la pression

une fois la pompe en a libéré assez (soit en uti-

lisant le bouton de libération de pression ma-

nuelle, soit à la n d’une opération), la libérer

d’une manière sécuritaire et remplacer le tuyau

et les coupleurs de pompe télécommandés.

Pour purger un accessoire :

1. Retirer le bloc-piles.

2. Connectez le tuyau accessoire au coupleur.

REMARQUE :

Le coupleur doit être dirigé vers le côté

et l'outil doit être placé plus haut que le tuyau et la

tête accessoires.

3. Insérer le bloc-piles.

4. Appuyer sur le bouton de pression soutenue .

5. Faites fonctionner l'outil

jusqu'à la n du cycle

et que le témoin de

pression s'allume en

vert.

6. Appuyez sur le bouton de

sec

déverrouillage manuel et

maintenez-le enfoncé pen-

dant deux secondes, puis

relâchez les deux boutons.

7. Répéter les étapes 4 à 6

trois ou quatre fois.

REMARQUE :

Lors de la purge

de l'accessoire, s’assurer que

le niveau d’huile n'est pas en

dessus de la ligne de visibilité

d’huile. Reremplir le réservoir si nécessaire.

Enlèvement/attachement du cordon de

télécommande

Pour enlever le cordon de télécommande, faire

tourner l’œillet et tirer le cordon pour le séparer de

la télécommande ou de l’outil.

Pour attacher le cordon de télécommande, aligner

les clés sur le cordon avec celles sur la télécom-

mande ou l’outil. Pousser le cordon pour le faire

entre dans la télécommande ou l’outil et faire tourner

l’œillet jusqu’à ce qu’il soit bien serré.

Sélection du mode

La pompe est munie de trois modes d’opération :

Le mode de déchargement automatique

fait la

pompe décharger de la pression dès que l’outil

achève 10 000 psi.

Le mode de pression soutenue maintient la

pression jusqu’à ce que le bouton de libération

manuelle soit appuyé ou bien, quand on appuie sur

le bouton de rétraction dans la télécommande.

Le mode sans l permet à l’utilisateur d’activer

la pompe par un signal Bluetooth. La pompe fonction-

nera à sa pression maximale et après, la décharge

aura place. La télécommande devra être rattachée

pour la prochaine application. AVERTISSEMENT !

Une fois la pompe est démarrée en mode sans ls,

elle fonctionnera jusqu’á ce qu’elle a complété le

cycle ; c’est-à-dire, ce n'est pas possible de l’arrêter.

ONE-KEY™

Pour en apprendre plus long sur la fonctionnalité

ONE-KEY™ de cet outil, veuillez consulter le Guide

de démarrage rapide fourni avec ce produit ou visitez

le milwaukeetool.com/One-Key. Pour télécharger

l’application ONE-KEY™, visitez l’App Store d’Apple

ou Google Play à l’aide de votre appareil intelligent.

Indicateur ONE-KEY™

Bleu uni Le mode sans l est engagé et prêt

pour le configurer à l'aide de l’appli

ONE-KEY™.

Bleu

clignotant

L’outil établit une communication active

avec l’appli ONE-KEY™.

Rouge

clignotant

L'outil a un blocage sécuritaire et ne pour-

ra être débloqué que par le propriétaire à

l’aide de l’appli ONE-KEY™.

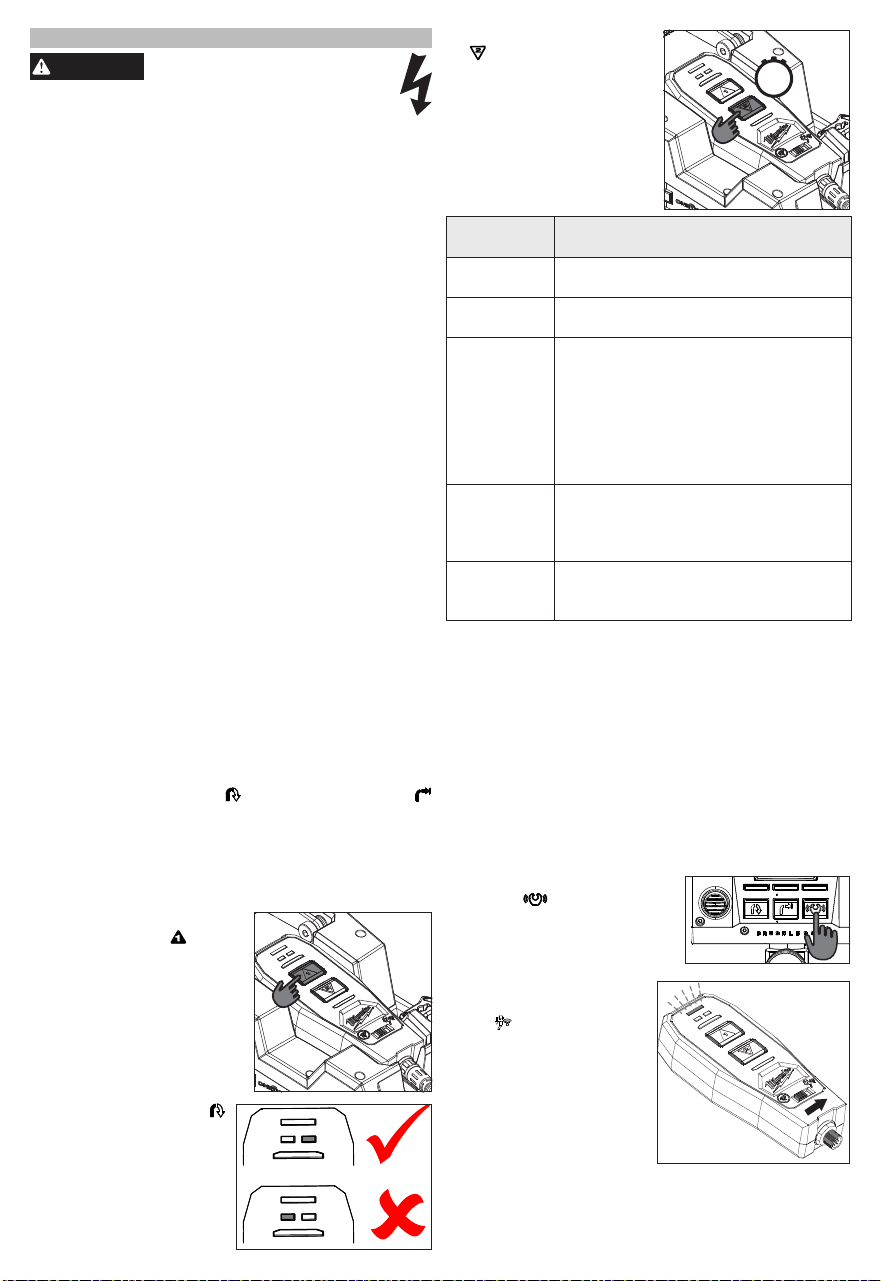

MANIEMENT

AVERTISSEMENT

Pour minimiser le

risque d’arc

électrique, de choc électrique et d'accidents

matériels, travailler sur de lignes sans

tension si possible. L’outil n’est pas isolé. S’il

faut faire de travaux sur de lignes sous tension,

veuillez s’assurer que toutes les précautions

correspondantes, y compris celles dans NFPA 70E,

ont été prises à l'avance.

An de minimiser le risque de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Avant de l’utiliser :

• Vérier la pompe, les tuyaux, les coupleurs et les

accessoires pour s’assurer qu’ils n’ont pas ni de

dommages ni d’usure. Remplacer les composants

usés, endommagés ou manquants avec les pièces

de rechange du fabricant.

AVERTISSEMENT ! Ne pas vérier de fuites à la

main. L’huile à pression élevée pourra facilement

percer la peau, ce qui entraînera des blessures

graves, de la gangrène ou même la mort. Si vous

êtes blessé, consulter un médecin immédiatement

pour retirer l’huile.

• Vérier que la pompe soit ajustée au mode de

fonctionnement souhaité.

• Vérier que la pompe se trouve en dessus de l’angle

d’inclinaison maximal.

• Vérier le niveau d’huile et l’ajuster si nécessaire.

Réduire l’huile peut entraîner des blessures graves

et de dommages matériels. Pour achever la meil-

leure performance, toujours utiliser de l’huile hydrau-

lique Force Logic™ de MILWAUKEE (49-32-0110)

pour reremplir le réservoir.

• Suivre les instructions d'installation du fabricant de

l'accessoire. D’autres utilisations peuvent endom-

mager l’outil, les accessoires et les pièces.

• Purger le système si nécessaire. AVERTISSEMENT !

Si le tuyau et l’accessoire retiennent de la pression

une fois la pompe en a libéré assez (soit en utilisant

le bouton de libération de pression manuelle, soit

à la n d’une opération), la libérer d’une manière

sécuritaire et remplacer le tuyau et les coupleurs

de pompe télécommandés.

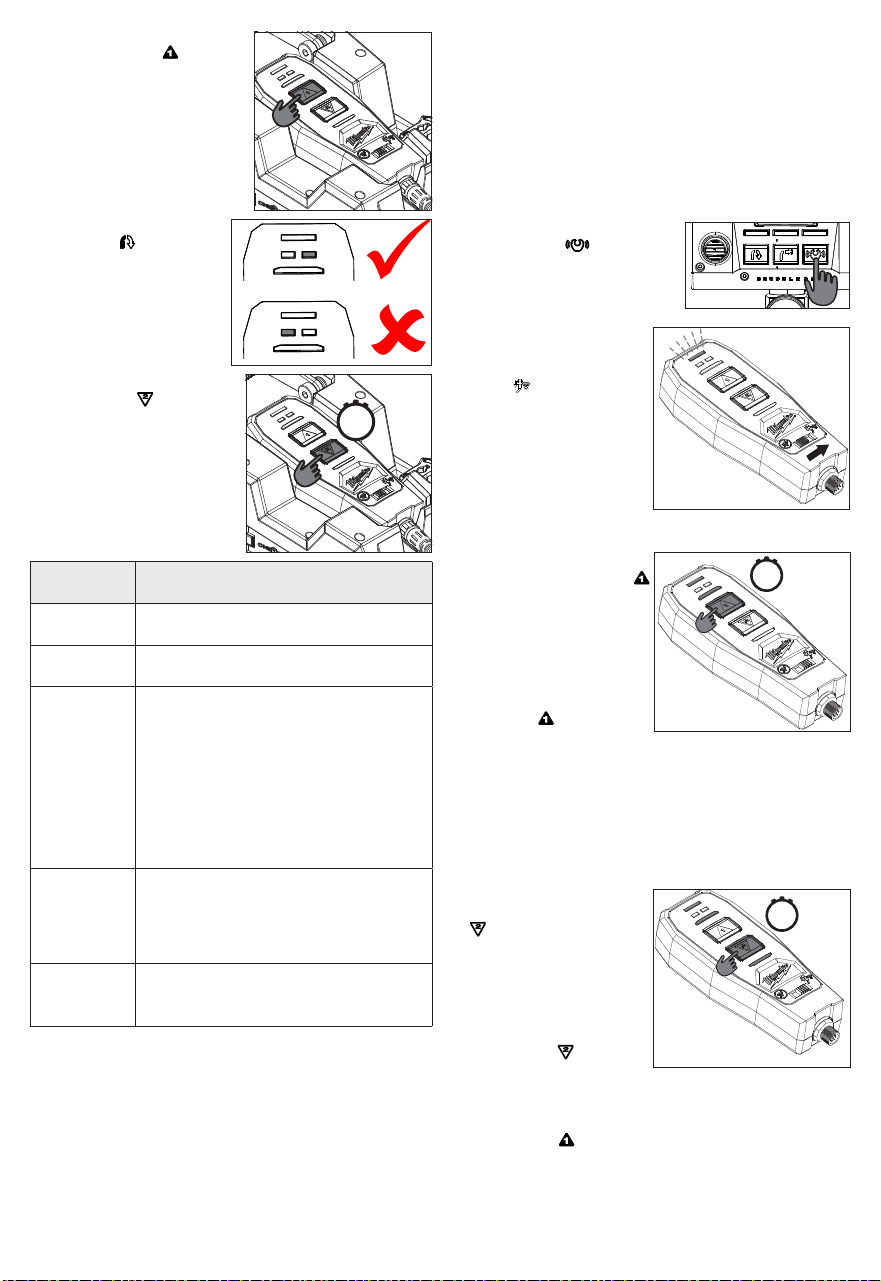

Pour opérer l’outil avec le cordon de télécom-

mande branché à la pompe :

1. Relâcher la pression dans l’outil en appuyant

sur le bouton de libération manuelle durant cinq

secondes.

2. Brancher le coupleur de tuyau au coupleur de la

pompe.

3. Brancher la tête de l’outil au tuyau.

4. Insérer le bloc-piles.

5. Appuyer sur le bouton pour sélectionner le mode

d’opération préféré d’entre le mode de décharge-

ment automatique

et celui de pression soutenue

6. Appuyer et tenir enfoncéle

bouton d’avance sur la

télécommande.

7. Si, dans le mode de dé-

chargement automa-

tique , la pompe

déchargera de la pres-

sion dès que l’outil

achève 10 000 psi. La

pompe s’éteindra et

l’indicateur s’allumera.

8. Appuyer sur le bouton de

sec

rétraction durant 1

seconde.

Indicateur

électroluminescent Dénition

Vert xe L’outil vient d’achever sa

pression maximale.

Rouge xe L’outil n’a pas achevé sa

pression maximale.

Vert/rouge

clignotant continu

(après un vert xe

ou un rouge xe)

L'outil a atteint son

intervalle de service (20 000

sertissage

s). Le clignotement

en rouge/vert commencera

après que l'indicateur de

fonctionnement en vert

ou rouge fixe s'affiche.

MILWAUKEE recommande

d’inspecter l’outil et de faire

de l’entretien préventif.

Renvoyer l'outil à un centre

de réparations MILWAUKEE

Vert/rouge

clignotant bref

L’outil avait fait défaut et

ne peut plus être utilisé

jusqu’à ce qu’il soit renvoyé

à réparation. Renvoyer l'outil

à un centre de réparations

MILWAUKEE.

Continué

Rouge clignotant

L’utilisateur a relâché la

gâchette avant que l’outil ne

pût parvenir à achever sa

pression maximale.

REMARQUE :

Si l’indicateur s’a󰀩che en rouge, véri-

er les niveaux d’huile et s'assurer qu’il n’y a pas de

fuites dans les accessoires. Corroborer que toutes

les connections sont bien serrées et que les acces-

soires sont corrects pour la tâche. Le faire fonctionner

encore une fois. Si le problème persiste, contacter

un centre de réparations MILWAUKEE.

Pour utiliser l’outil en mode sans l :

1. Relâcher la pression dans l’outil en appuyant

sur le bouton de libération manuelle durant cinq

secondes.

2. Brancher le coupleur de tuyau au coupleur de la

pompe.

3. Brancher la tête de l’outil au tuyau.

4. Insérer le bloc-piles.

5. Débrancher la télécommande du cordon et le

retirer de la pompe.

REMARQUE : La fonction de « Dernier sertissage »

qui se trouve dans les modes de « Déchargement

automatique » et « Rétention de pression » gar-

antit que le bloc-piles ait l’autonomie nécessaire

pour e󰀨ectuer une pression totale de 1 590 ACSR

avec une pression de 60T lorsqu’un bloc-piles

de 8,0 Ah ou supérieur est utilisé. Si l’outil ne

fonctionne pas, vérier l’autonomie du bloc-piles.

6. Appuyer sur le bouton de

mode sans fil sur la

pompe.

La tourelle lumineuse

clignotera en rouge.

7. Dans la télécommande,

activer l’interrupteur

d’alimentation sans l

sur .

Le témoin Bluetooth

clignotera en bleu et

changera en bleu xe

lors de la connexion.

Une fois connecté, le

témoin 1 clignotera en rouge.

8. Appuyer et tenir enfoncé

sec

le bouton d’avance

durant trois secondes

approximativement.

Le témoin 1 changera

en rouge xe.

Relâcher le bouton

d’avance .

Le témoin 2 clignotera en rouge.

REMARQUE :

Cette étape doit être nie en cinq

minutes après l'activation du mode sans fil.

AVERTISSEMENT ! Une fois la pompe est démar-

rée en mode sans ls, elle fonctionnera jusqu’á ce

qu’elle a complété le cycle ; c’est-à-dire, ce n'est pas

possible de l’arrêter.

9. Appuyer et tenir enfoncé

sec

le bouton de rétraction

durant trois sec-

ondes approximative-

ment.

Le témoin 2 changera

en rouge xe.

Relâcher le bouton de

rétraction

. L’instaur-

ation commencera.

REMARQUE :

Cette étape doit être nie en vingt

seconds dès que le bouton d'avance a été appuyé.

10. Lorsque le cycle est

complet, l’indicateur

de coupe s’allumera :

Vert (à droite) =

Pression maximal

achevée

Rouge (à gauche) =

Pression maximale PAS achevée

Indicateur

électroluminescent

Dénition

Vert xe

L’outil vient d’achever sa

pression maximale.

Rouge xe

L’outil n’a pas achevé sa

pression maximale

Tous les 3 modes

Voyants

Clignotant

La tension du bloc-piles est

trop faible pour activer le

mode sans fil. Remplacer

le bloc-piles par un autre

totalement chargé et répéter

les étapes.

REMARQUE :

Si l’indicateur s’a󰀩che en rouge, véri-

er les niveaux d’huile et s'assurer qu’il n’y a pas de

fuites dans les accessoires. Corroborer que toutes

les connections sont bien serrées et que les acces-

soires sont corrects pour la tâche. Le faire fonctionner

encore une fois. Si le problème persiste, contacter

un centre de réparations MILWAUKEE.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Intervalle d’entretien

Consultez l'application ONE-KEY pour plus

d'information concernant les réparations néces-

saires, comme le remplacement du uide. Retournez

l’outil à un centre de service MILWAUKEE pour tout

service d’entretien et de réparation.

REMARQUE :

Il y aurait besoin de la semaine et

l’année de fabrication de l’outil. Cette information

gure dans le numéro de série qui se trouve sur la

plaque signalétique de l’outil.

K15ADXXXXXXXXX

SER.

YEARWEEK

Transport

Avant du transport :

• Relâcher la pression dans l’outil en appuyant sur le

bouton de libération manuelle durant cinq secondes.

• Purger l’outil de l’huile et le jeter selon la loi et les

réglementations locales.

• Brancher la bouche.

• Emballer l’outil en plastique pour éviter une fuite

causée par l’huile qui y reste.

ONE-KEY™

AVERTISSEMENT

Risque de brû-

lure chimique.

Ce dis-positif contient une pile bouton

au lithium. Une pile neuve ou usée

peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez

que les piles ont été avalées ou entrées dans le

corps, consultez immédiatement un médecin.

Pile interne

Une pile interne est utilisée pour faciliter la fonction-

nalité complète ONE-KEY™.

Pour remplacer la pile :

1. Retirer le bloc-piles.

2. Retirer la vis et ouvrir la porte

du compartiment de la pile.

3. Retirer le panneau de la pile

et enlever la pile usagée.

Tenez hors de la portée des

enfants et éliminez-la adé-

quatement.

4. Insérer la nouvelle pile (3V CR2032), avec le côté

positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser-

rer la vis fermement.

Piles de télécommande

Quatre piles AAA sont utilisées pour permettre la

fonctionnalité de télécom

mande complète.

REMARQUE : Les piles AAA ne sont pas néces-

saires lors qu’il y a une connexion à la pompe.

Pour remplaces les piles :

1. Retirer les vis sur la porte du compartiment qui se

trouve derrière la télécommande. Retirer la porte

du compartiment.

2. Insérer quatre piles AAA, en respectant la polarité

indiquée sur le compartiment des piles.

3. Fermer la porte du compartiment des piles et

remettre les vis, en les refermant bien sur place.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retirez le module batterie de

l'outil et renvoyez l'outil, le module batterie et le

chargeur au centre de service autorisé le plus proche.

REMARQUE : Suivez toutes les instructions de la

section Transport avant l'expédition.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques. Utiliser seule-

ment les tuyaux et les accessoires étant à simple

e󰀨et et dont la qualication est de 10 000 psi (700

bar) ou supérieure.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir les exceptions ci-dessous)

est garanti uniquement à l’acheteur d’origine d’être exempt de tous

défauts de matériau et de main-d'œuvre. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil

électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un vice

de matériau ou de main-d'œuvre pendant une période de cinq (5) ans**

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d'autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Par rapport à plusieurs outils électriques, il faut

remplacer et entretenir leurs pièces an d'achever leur rendement

optimal. Cette garantie ne couvre pas les cas de réparation lorsque

la vie utile normale de la pièce s’est terminée, incluant, sans s’y

limiter, les mandrins, les balais, les câbles, les patins de scie, les

brides de lame, les joints toriques, les embouts, les butoirs, les lames

d'entraînement, les pistons, les percuteurs, les poussoirs et les ron-

delles de protection de butoir.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux générateurs d’alimentation portatifs à essence,

aux outils à main, aux monte-charge électriques, à levier et à chaîne

(manuel), aux vêtements chau󰀨ants M12™, aux produits réusinés, ni

aux produits d’essai et de mesure. Il y a d’autres garanties di󰀨érentes

disponibles pour ces produits.

**La période de garantie couvrant les radios de chantier, le port

d’alimentation M12™, la source d’alimentation M18™, le ventilateur

de chantier et les chariots de chantier industriels Trade Titan™ est

d’une durée d’un (1) an à partir de la date d’achat. La période de la

garantie pour les clés à chocs à couple élevé à poignée en « D » de

1" M18 FUEL™, les câbles de nettoyage de drain, les accessoires

pour pistolet pneumatique de nettoyage de drains AIRSNAKE™,

les niveaux laser USB REDLITHIUM™, les furets de 0,3 m (25')

TRAPSNAKE™ avec CABLE DRIVE™, les accessoires d’outils de

pressage de FORCE LOGIC™ et laser à lignes croisées vertes est

d’une durée de deux (2) ans à partir de la date d’achat. La période de

la garantie pour le pistolet thermique compact M18™, l’extracteur de

poussière de 30,3 l (8 gal), les cloueuses de charpenterie M18™, la clé

à chocs à couple contrôlé à enclume extérieure de 1/2" M18 FUEL™

avec ONE-KEY™, la clé à chocs à couple élevé de 1" M18 FUEL™

avec ONE-KEY™, le compresseur silencieux compact de 7,6 l (2 gal.)

M18 FUEL™, les niveaux laser M12™, le détecteur de laser de 19,8

m (165'), la cloueuse à chevilles 23 GA M12™, la riveteuse aveugle

de 6,4 mm (1/4") M18 FUEL™ avec ONE-KEY™, le tampon de pneus

basse vitesse M12 FUEL™, les polisseuses à orbite aléatoire M18

FUEL™, les agrafeuses utilitaires pour clôture M18™, et le trépied

laser de 1,8 m (72") est d’une durée de trois (3) ans à partir de la date

d’achat. La période de la garantie pour la lumière à DEL d’une lampe

de travail à DEL et l’ampoule transformée à DEL d’une lampe de travail

est d’une durée égale à la vie utile du produit en raison des limites

précédentes. Si la lumière à DEL ou l’ampoule à DEL tombe en panne

durant l’usage normal, la pièce devra être remplacée gratuitement.

L’inscription de la garantie n'est pas nécessaire pour bénécier de

la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAU-

RAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE,

SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU

DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS,

DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE,

DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS

NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION

DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRIC-

TIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU

ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’ongle « Trouver un centre de service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una

descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “her-

ramienta eléctrica” en todas las advertencias inclu-

idas más abajo se reere a su herramienta operada

por conexión (cable) a la red eléctrica o por medio

de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya da-

ñado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA BOMBA

• Revise que la bomba, las mangueras, los acoples

y los sujetadores no estén desgastados ni daña-

dos. Remplace los componentes desgastados,

dañados o faltantes con piezas de reemplazo

del fabricante. Los componentes desgastados o

dañados pueden fallar, provocando una lesión. No

respetar esta advertencia podría provocar una lesión

grave o la muerte.

• Asegúrese de que la bomba esté en el modo de

operación deseado antes de utilizarla.

• No utilice las manos para revisar si hay una

fuga. El aceite a alta presión perfora fácilmente la

piel, provocando lesiones graves, gangrena o la

muerte. En caso de lesión, busque ayuda médica

de inmediato para retirar el aceite.

• Despresurice el sistema hidráulico antes de dar

mantenimiento o de

sconectar la manguera.

• Utilice protección ocular al operar o dar manten-

imiento a esta herramienta. No utilizar protección

ocular podría provocar lesiones oculares graves,

desde basura, hasta aceite hidráulico despedidos

hacia afuera.

• Utilice únicamente mangueras y accesorios de

simple efecto con clasicación de 10 000 psi

(700 bar) o mayor con una capacidad de aceite

usable menor a 1,3 l (1,4 qt).

• Para tener un mejor desempeño, utilice mangueras

prellenadas con aceite. Si las mangueras no están

prellenadas, purgue el sistema antes de operarlo.

•Nunca opere la bomba sin una manguera o

accesorio.

• Para tener un mejor desempeño, siempre utilice

aceite hidráulico FORCE LOGIC™ de MILWAUKEE

(49-32-0110) para rellenar el tanque.

• Para tener una funcionalidad óptima, utilice una

batería M18™ REDLITHIUM™ DE 8,0 Ah o mayor.

• Siga el manual del operador de los fabricantes

de los accesorios. Otros usos pueden causar

daños a la herramienta, los accesorios y la pieza

de trabajo.

•

ADVERTENCIA

Para reducir las

posibilidades de que se

presenten riesgos de arco eléctrico, choque

eléctrico o daños a la propiedad, trabaja en

líneas desenergizadas cuando resulte posible.

La herramienta no cuenta con aislamiento. En

caso de que sea necesario trabajar en líneas

energizadas, asegúrese de que se hayan

tomado todas las debidas precauciones,

incluidas aquellas que guran en NFPA 70E, con

anticipación.

•Si la manguera y el accesorio retienen presión

después de que la bomba haya liberado la

presión (mediante una purga manual de presión

o al nal de una operación), libere la presión de

manera segura y reemplace la manguera y los

acopladores remotos de la bomba.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2774-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Presión operativa.................... 10 000 psi (700 bar)

Protección contra ingreso de basura ............... IP54

Dimensiones

Longitud .......................................401 mm (15,8")

Ancho........................................... 292 mm (11,5")

Altura ...........................................353 mm (13,9")

Peso ............................................. 15 kg (33,0 lbs)*

Capacidad del tanque de aceite utilizable

a una inclinación de 0° ..................... 1,3 l (1,4 qt)

Ángulo de inclinación máximo ........................... 34°

Caudal nominal

Baja presión...................................2 050 cm³/min

(125,0 inch³/min)

Alta presión .......................................420 cm³/min

(25,6 inch³/min)

Temperatura ambiente recomendada

para operar ................-18°C a 50°C (0°F a 122°F

Remoto Cat. No.. ................................. 14-20-0020

Volts.......................................6 CD (1.5 V AAA x 4)

Cable controlador de 1,8 m (6 pies)

Extensión Cat. No.. .......................... 49-12-2775

Gancho para cubo Cat. No. ............... 49-12-2776

Aceite hidráulico FORCE LOGIC™

Cat. No .............................................. 49-32-0110

*El peso va a variar según la batería que se utilice. El

número en la lista es el peso con una batería M18™

REDLITHIUM™ 12,0 Ah.

SIMBOLOGÍA

Volts

Corriente continua

ADVERTENCIA

Para reducir las

posibilidades de que se presenten

riesgos de arco eléctrico, choque

eléctrico o daños a la propiedad,

trabaja en líneas desenergizadas

cuando resulte posible. La herramienta

no cuenta con aislamiento. En caso de

que sea necesario trabajar en líneas

energizadas, asegúrese de que se

hayan tomado todas las debidas

precauciones, incluidas aquellas que

guran en NFPA 70E, con anticipación.

Para reducir el riesgo de lesiones,

utilice gafas o lentes de seguridad

con protectores laterales al operar o

dar servicio a la herramienta.

Lea el manual del operador.

IP54 Protección contra ingreso de basura

Modo de autovaciado

Modo para sostener la presión

Modo inalámbrico

Interruptor de encendido inalámbrico

Interruptor de encendido inalámbrico en

UL Listing Mark para

Canadá y Estados Unidos

DESCRIPCION FUNCIONAL

1. Faro

2. Luces de modo

3. Botón de modo de

autovaciado

4. Botón de modo para

sostener la presión

5. Botón de modo

inalámbrico

6. Botón de liberación de

presión manual

7. Acoplador serie Parker

3 000

8. Rueda del acoplador

9. Indicador ONE-KEY™

10. Luz bluetooth

11. Indicadores de presión

12. Luz 1 (modo inalámbrico)

13. Botón para avanzar

14. Botón para retroceder

15. Luz 2 (modo inalámbrico)

16. Interruptor de

encendido

inalámbrico

17. Comando remoto

18. Línea para ver el

tanque de aceite

19. Compartimiento

para baterías

20. Tapón del

llenador de

aceite

21. Cable

22. Revestimiento

del cable

23. Respiradero

24. Asa para

levantar/traslado

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para extraer la batería, abra la puerta de la batería,

presione los botones de liberación y jale la batería

para sacarla de la herramienta. Cierre la puerta de

la batería.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para insertar la batería, abra la puerta de la batería

y deslice el paquete dentro del cuerpo de la herra-

mienta. Asegúrese de que se je rmemente en su

lugar. Cierre la puerta de la batería.

NOTA: Para un funcionamiento óptimo, utilice

baterías M18™ 8,0 Ah o más. La última función de

crimpado solo puede operarse con una batería de

8,0 Ah o más.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Retirar el tapón de la rejilla

Antes de utilizar la herramienta, asegúrese de que

esté retirado el tapón de la rejilla.

Para retirar el tapón de la rejilla:

1. Abra el tapón del llenador de aceite.

2. Espere cinco segundos y luego cierre el tapón.

3. Empuje el cuello negro de la rejilla hacia arriba y

jale el tapón rojo hacia afuera.

NOTA: El tapón debe mantenerse para ayudar a

transportar y darle servicio a la herramienta (consulte

la sección de Transporte).

Tapón de la rejilla

Agregando aceite

Para tener un mejor desempeño, siempre utilice aceite

hidráulico FORCE LOGIC™ de MILWAUKEE (49-32-

0110) para rellenar el tanque.

1. Retire cualquier accesorio de la herramienta.

2. Coloque la herramienta sobre una supercie plana

y nivelada.

3. Gire el tapón para abrir del llenador de aceite.

4. Insertar el aceite, vigilando el nivel por la línea

para ver el aceite.

NOTA: El nivel de llenado de aceite correcto es a la

mitad por la línea para ver el aceite (1,6 l/1,7 cuartos).

Un exceso de aceite provocará la salida del mismo

por la rejilla de la bomba.

Retirar/reemplazar el acoplador

ADVERTENCIA

Siga las instrucciones de

instalación de los fabricantes

del accesorio. Otros usos pueden causar daños

a la herramienta, los accesorios y la pieza de

trabajo.

Para retirar el acoplador serie Parker 3000:

1. Extraiga la batería.

2. Empuje y sostenga hacia

abajo el botón de lib-

eración manual durante

cinco segundos.

3. Coloque una llave en

larueda del acoplador

para estabilizarla.

4. Coloque una segunda

llave en el acoplador y

aoje el acoplador.

5. Una vez retirado, limpie

cualquier cinta de teón

que tenga el área del

acoplador.

ADVERTENCIA

Utilice únicamente acopla-

dores con clasicación de

10 000 psi (700 bar) o mayor. Solo utilice acopla-

dores que correspondan y del mismo fabricante.

Los acopladores que no correspondan pueden

provocar que se retenga la presión en la

manguera y el accesorio sujetado.

Para reemplazar el acoplador:

1. Extraiga la batería.

2. Asegúrese de que el nuevo acoplador tenga cinta

de teón. Si no lo tiene, coloque dos capas de

cinta en los enhebrados del acoplador.

NOTA: Solo utilice cinta de teón.

3. Coloque una llave en la rueda del acoplador para

estabilizarla.

4. Coloque el acoplador en la rueda del acoplador

y, con una segunda llave, apriete el acoplador en

su lugar.

NOTA: El acoplador debe tensarse a 61,0 a

74,5 N m (45-55 lb-ft).

Cebado del sistema hidráulico

La herramienta debe cebarse en cualquier momento

que haya operado sin aceite o comienza a bombear

aire.

Para cebar el sistema:

1. Extraiga la batería.

2. Revise la línea para ver el aceite y asegúrese de

que la herramienta tenga suciente aceite.

3. Conecte el acoplador a un cabezal que pur-

gará a presión el aire y el exceso de aceite.

¡ADVERTENCIA! Solo utilice acopladores que

correspondan y del mismo fabricante.

NOTA: El acoplador debe ver directamente hacia

arriba y la herramienta debe tener una posición más

abajo del cabezal.

4. Inserte la batería.

5. Presione el botón para sostener la presión

6. Opere la herramienta.

NOTA: Puede tomar hasta treinta segundos para

que el aire y el aceite empiecen a salir.

7. Una vez que empiece a salir

sec

el aceite, presione y sos-

tenga el botón de liberación

manual durante dos segun-

dos y luego suelte ambos

botones.

8. Repita los pasos 5 a 7, de

tres a cuatro veces.

NOTA: Mientras ceba el sis-

tema, asegúrese de que el

nivel de aceite no caiga por

debajo de la línea para ver el aceite. Si es necesario,

rellene el tanque.

Purgar el accesorio

A los accesorios se les debe purgar el aire en cualquier

momento en que reciban mantenimiento, no se

utilicen por un periodo prolongado o se conecten a

una manguera que no está prellenada con aceite.

También consulte las recomendaciones del fabri-

cante de los accesorios para seguir las instrucciones

adicionales de purgado.

ADVERTENCIA

Si la manguera y el accesorio

retienen presión después de

que la bomba haya liberado la presión (mediante

el botón de liberación de presión manual o al

final de una operación), libere la presión de

manera segura y reemplace la manguera y los

acopladores remotos de la bomba.

Para purgar un accesorio:

1. Extraiga la batería.

2. Conecte la manguera de accesorios al acoplador.

NOTA: El acoplador debe estar orientado hacia un

lado, y la herramienta debe colocarse más arriba que

la manguera y la cabeza del accesorio.

3. Inserte la batería.

4. Presione el botón para sostener la presión

5. Ejecute la herramienta

hasta que se complete

el ciclo, y el indicador

de presión se ilumine

en verde.

6. Mantenga presionado el

sec

botón de liberación manual

durante dos segundos y

luego suelte ambos botones.

7. Repita los pasos 4 a 6, de

tres a cuatro veces.

NOTA: Mientras purga el ac-

cesorio, asegúrese de que el

nivel de aceite no caiga por

debajo de la línea para ver el

aceite. Si es necesario, rellene el tanque.

Retirar/sujetar el cable del comando

remoto

Para retirar el cable del comando remoto, gire el ojal

del cable para aojarlo y aleje el cable del comando

remoto o la herramienta.

Para sujetar el cable del comando remoto, alinee las

llaves del cable con las llaves del comando remoto

o la herramienta. Empuje el cable en el comando

remoto o herramienta y gire el ojal del cable hasta

que esté apretado.

Seleccionar el modo

La bomba incluye tres modos de operación:

Modo de autovaciado

descarga la presión de la

bomba cuando se alcanza 10 000 psi.

Modo para sostener la presión sostiene la

presión hasta que el botón de liberación manual se

oprima o el botón para retroceder se oprima en el

comando remoto.

Modo inalámbrico le permite al usuario activar

la bomba mediante señal de Bluetooth. La bomba

operará a presión completa y luego se liberará. El

comando remoto debe volver a sujetarse para la

siguiente aplicación. ¡ADVERTENCIA! Una vez que

la bomba se enciende en modo inalámbrico, operará

hasta terminar y no puede detenerse.

ONE-KEY™

Para obtener más información acerca de la funcion-

alidad de ONE-KEY™ para esta herramienta, con-

sulte la Guía de inicio rápido que se incluye con este

producto o visite milwaukeetool.com/One-Key. Para

descargar la aplicación ONE-KEY™, visite la App

Store o Google Play desde su dispositivo inteligente.

Indicador ONE-KEY™

Azul jo El modo inalámbrico está activo y

listo para congurar a través de la

aplicación ONE-KEY™.

Azul

intermitente

La herramienta tiene una comu-

nicación activa con la aplicación

ONE-KEY™.

Rojo

intermitente

La herramienta tiene activo el blo-

queo de seguridad y sólo podrá

desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

ADVERTENCIA

Para reducir las posibilidades

de que se presenten riesgos

de arco eléctrico, choque eléctrico o daños a la

propiedad, trabaja en líneas desenergizadas

cuando resulte posible. La herramienta no

cuenta con aislamiento. En caso de que sea

necesario trabajar en líneas energizadas,

asegúrese de que se hayan tomado todas las

debidas precauciones, incluidas aquellas que

guran en NFPA 70E, con anticipación.

Con el n de minimizar el riesgo de lesiones,

siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la

norma ANSI Z87.1.

Antes de usar:

• Revise que la bomba, las mangueras, los acoples y

los sujetadores no estén desgastados ni dañados.

Remplace los componentes desgastados, dañados

o faltantes con piezas de reemplazo del fabricante.

¡ADVERTENCIA! No utilice las manos para revisar

si hay una fuga. El aceite a alta presión perfora fácil-

mente la piel, provocando lesiones graves, gangrena

o la muerte. En caso de lesión, busque ayuda médica

de inmediato para retirar el aceite.

• Asegúrese de que la bomba esté en el modo de

operación deseado.

• Asegúrese de que la bomba esté por debajo del

ángulo máximo de inclinación.

• Revise el nivel del aceite y ajuste de ser nece-

sario. Un bajo nivel de aceite puede provocar

lesiones o daños a la propiedad. Para tener un

mejor desempeño, siempre utilice aceite hidráulico

FORCE LOGIC™ de MILWAUKEE (49-32-0110)

para rellenar el tanque.

• Siga las instrucciones de instalación de los fabri-

cantes del accesorio. Otros usos pueden causar

daños a la herramienta, los accesorios y la pieza

de trabajo.

• Purgue el sistema de ser necesario.¡ADVERTENCIA!

Si la manguera y el accesorio retienen presión

después de que la bomba haya liberado la presión

(mediante el botón de liberación de presión manual

o al nal de una operación), libere la presión de

manera segura y reemplace la manguera y los

acopladores remotos de la bomba.

Para operar con el c

able de comando remoto

conectado a la bomba:

1. Despresurice la herramienta oprimiendo y sos-

teniendo hacia abajo el botón de liberación manual

durante cinco segundos.

2. Conecte el acoplador de la manguera al acoplador

de la bomba.

3. Conecte el cabezal de la herramienta a la man-

guera.

4. Inserte la batería.

5. Oprima y seleccione el modo de operación

preferido entre autovaciado

y presión sos-

tenida .

NOTA: La última función de crimpado en modo de

vaciado automático y presión sostenida asegura

que la batería tenga una carga suciente para

completar una prensa completa en ACSR 1 590

con una prensa de 60T cuando se usa una batería

de 8,0 Ah o más. Si la herramienta no arranca,

revise la carga de la batería.

6. Oprima y sostenga el botón

para avanzar on en el

comando remoto.

7. Si está en modo de auto-

vaciado , la bomba

descargará la presión

cuando se alcanza

10 000 psi. La bomba

se apagará y el indica-

dor se encenderá.

8. Oprima el botón para

sec

retroceder durante un

segundo.

Indicador

de luz Denición

Verde jo La herramienta alcanzó toda la

presión.

Rojo jo La herramienta no alcanzó toda la

presión.

Destello

continuo

rojo/verde

(después de

verde jo o

rojo jo)

La herramienta alcanzó su intervalo

de servicio (20 000 crimpados). El

color verde/rojo empezará a destellar

después de que se muestre el

indicador rojo o verde de la operación.

MILWAUKEE recomienda que se

revise la herramienta y se complete el

mantenimiento preventivo. Devuelva

la herramienta a un centro de servicio

MILWAUKEE.

Destello

rojo/verde

corto

La herramienta falló y no puede

utilizarse hasta que se haya entregado

para hacerle mantenimiento.

Devuelva la herramienta a un centro

de servicio MILWAUKEE.

Continuo

Rojo

parpadando

El usuario liberó el gatillo antes de

que la herramienta alcanzara toda

la presión.

NOTA: Si el indicador se enciende en rojo, revise los

niveles de aceite y asegúrese de que los accesorios

no tengan fugas. Conrme que todas las conexiones

estén jas y los accesorios sean los adecuados para

el trabajo. Opere de nuevo. Si el problema continúa,

devuelva la herramienta a una instalación de servicio

MILWAUKEE.

Para operar en modo inalámbrico:

1. Despresurice la herramienta oprimiendo y sos-

teniendo hacia abajo el botón de liberación manual

durante cinco segundos.

2. Conecte el acoplador de la manguera al acoplador

de la bomba.

3. Conecte el cabezal de la herramienta a la man-

guera.

. Inserte la batería.

5. Desconecte el comando remoto del cable y retírelo

de la bomba.

6. Oprima el botón de modo

inalámbrico en la bom-

ba.

El faro destellará en rojo.

7. En el comando remoto,

encienda el interruptor

de encendido inalám-

brico .

La luz Bluetooth des-

tellará en azul, luego

se fijará cuando esté

conectada.

Una vez conectado, la

luz 1 destellará en rojo.

8. Oprima y sostenga el

sec

botón para avanzar

por aproximadamente

tres segundos.

La luz 1 se encenderá

en rojo constante.

Libere el botón para

avanzar .

La luz 2 destellará en rojo.

NOTA: Este paso debe realizarse en un transcurso

de cinco minutos a partir de la activación del modo

inalámbrico. ¡ADVERTENCIA! Una vez que la

bomba se enciende en modo inalámbrico, operará

hasta terminar y no puede detenerse.

9. Oprima y sostenga el

sec

botón para retroceder

por aproximada-

mente tres segundos.

La luz 2 se encenderá

en rojo constante.

Libere el botón para

retroceder

. Comen-

zará la activación.

NOTA: Este paso debe realizarse en un transcurso

de 20 segundos a partir de que se oprime el botón

para avanzar .

10. Cuando el ciclo está

completo, el indica-

dor de corte se en-

cenderá:

Verde (derecha) =

Se alcanzó toda la

presión

Rojo (izquierda) =

NO se alcanzó toda la presión

Indicador de luz Denición

Verde jo

La herramienta alcanzó toda

la presión.

Rojo jo

La herramienta no alcanzó

toda la presión.

Los 3 modos

Indicadores

Parpadeando

El voltaje de la batería es muy

bajo para el modo inalámbrico.

Reemplace la batería con una

que tenga la carga completa y

repita el proceso.

NOTA: Si el indicador se enciende en rojo, revise los

niveles de aceite y asegúrese de que los accesorios

no tengan fugas. Conrme que todas las conexiones

estén jas y los accesorios sean los adecuados para

el trabajo. Opere de nuevo. Si el problema continúa,

devuelva la herramienta a una instalación de servicio

MILWAUKEE.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

Intervalo de servicio

Haga referencia a la aplicación de ONE-KEY para

mayor información acerca los servicios necesarios

como reemplazo de uidos. Devuelva la herramienta

a las instalaciones de servicio de MILWAUKEE para

toda reparación y mantenimiento.

NOTA: Podría necesitarse la semana y el año

cuando se fabricó la herramienta. Esta información

puede encontrarse en el número de serie ubicado

en la placa de la herramienta.

K15ADXXXXXXXXX

SER.

YEARWEEK

Transportación

Antes de transportar:

• Despresurice la herramienta oprimiendo y sos-

teniendo hacia abajo el botón de liberación manual

durante cinco segundos.

• Drene la herramienta de aceite y deséchelo según

la ley y las normas locales.

• Tape la rejilla.

• Envuelva la herramienta con plástico para evitar

algún derrame de aceite restante.

ONE-KEY™

ADVERTENCIA

Riesgo de quem-

adura química.

Este dispositivo contiene una batería

de botón/tipo moneda de litio. Una

batería nueva o usada puede causar

quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería.

Si no se cierra con rmeza, deje de usar el dis-

positivo, retire las baterías y manténgala alejada

de los niños. Si cree que las baterías pudieron

ser ingeridas o entraron al cuerpo, busque aten-

ción médica de inmediato.

Batería interna

Se usa una batería interna para facilitar toda la

funcionalidad de ONE-KEY™.

Para reemplazar la batería:

1. Retire el paquete de baterías.

2. Retire el tornillo y abra la

tapa de la batería.

3. Saque el panel de las bat-

erías y retire la batería vieja.

Mantenga fuera del alcance

de los niños y deseche cor-

rectamente.

4. Inserte la nueva batería (3V

CR2032), con el lado positivo hacia arriba.

5. Cierre la tapa de la batería y atornille con rmeza.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Baterías remotas

Se utilizan cuatro baterías AAA para facilitar la fun-

cionalidad remota.

NOTA: No son necesarias las baterías AAA mientras

está conectada a la bomba.

Para reemplazar las baterías:

1. Retire los tornillos de la puerta de la batería en la

parte trasera del comando remoto. Retire la puerta

de la batería.

2. Inserte cuatro baterías AAA de acuerdo con la

polaridad marcada en el compartimiento de las

baterías.

3. Cierre la puerta de las baterías y vuelva a insertar

los tornillos, apretándolos bien.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Para reparaciones, retire la batería de la herramienta

y devuelva la herramienta, la batería y el cargador al

centro de servicio autorizado más cercano.

NOTA: Siga todas las instrucciones en la sección de

Transporte antes de enviar.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Utilice

únicamente mangueras y accesorios de simple

efecto con clasicación de 10 000 psi (700 bar) o

mayor.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente

de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del com-

probante de compra con el producto devuelto. Esta garantía no aplica

a daños que MILWAUKEE determine que son ocasionados por repara-

ciones o intentos de reparaciones realizados por una persona que no

sea personal autorizado de MILWAUKEE, uso indebido, alteraciones,

maltrato, desgaste normal, falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

haya agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas

tóricas, sellos, protectores, hojas de desatornilladores, pistones,

herrajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de

mano de polipasto - eléctricas, prendas calefactadas M12™, producto

reacondicionado y productos de prueba y medición. Están disponibles

distintas garantías independientes para estos productos.

**La vigencia de la garantía para los radios para obra, el puerto de

energía M12™, la fuente de poder M18™, el ventilador para obra y

las carretillas de trabajo industrial Trade Titan™ es de un (1) año a

partir de la fecha de compra. La vigencia de la garantía para las llaves

de impacto de alto torque con empuñadura en D de 1" M18 FUEL™,

los cables de limpieza de drenajes, los accesorios de la pistola de

aire para limpieza de drenajes AIRSNAKE™, los niveles láser USB

REDLITHIUM™, el barreno de 0,3 m (25') TRAPSNAKE con CABLE

DRIVE™, los accesorios para herramienta de prensado de FORCE

LOGIC™ y láser de línea cruzada verde es de dos (2) años a partir

de la fecha de compra. La vigencia de la garantía para la pistola de

calor compacta M18™, el extractor de polvo de 30,3 l (8 gal.), las

clavadoras de entramado M18™, la llave de impacto de torque con-

trolado con yunque exterior de 1/2" M18 FUEL™ con ONE-KEY™, la

llave de impacto de alto torque de 1" M18 FUEL™ con ONE-KEY™,

el compresor silencioso compacto de 7,6 l (2 gal.) M18 FUEL™, los

niveles láser M12™, el detector de láser de 19,8 m (165'), la clavadora

de broches 23GA M12™, la ribeteadora ciega de 6,4 mm (1/4") M18

FUEL™ con ONE-KEY™, el raspador de neumáticos de baja veloci-

dad M12 FUEL™, las pulidoras de órbita aleatoria M18 FUEL™, la

engrapadora multiusos para cerca M18™, y la trípode láser de 1,8 m

(72") es de tres (3) años a partir de la fecha de compra. La vigencia

de la garantía para la luz LED de la lámpara de trabajo LED y del

bulbo mejorado de LED de la lámpara de trabajo es de la vida útil

del producto sujeto a las limitaciones anteriores. Si la luz LED o el

bulbo LED falla durante el uso normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica de

MILWAUKEE. La fecha de fabricación del producto servirá para deter-

minar la vigencia de la garantía si no se presenta ningún comprobante

de compra al solicitar el servicio en garantía.

58140136d5 961013905-02(A)

03/22 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO.

ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS

DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORA-

LES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCONOCE

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN

CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O

IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña “Búsqueda de centro de servicio” en la sec-

ción de “Piezas y servicio” del sitio web de MILWAUKEE en www.

milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para

localizar su centro de servicio más cercano para darle servicio con y

sin garantía a una herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:
