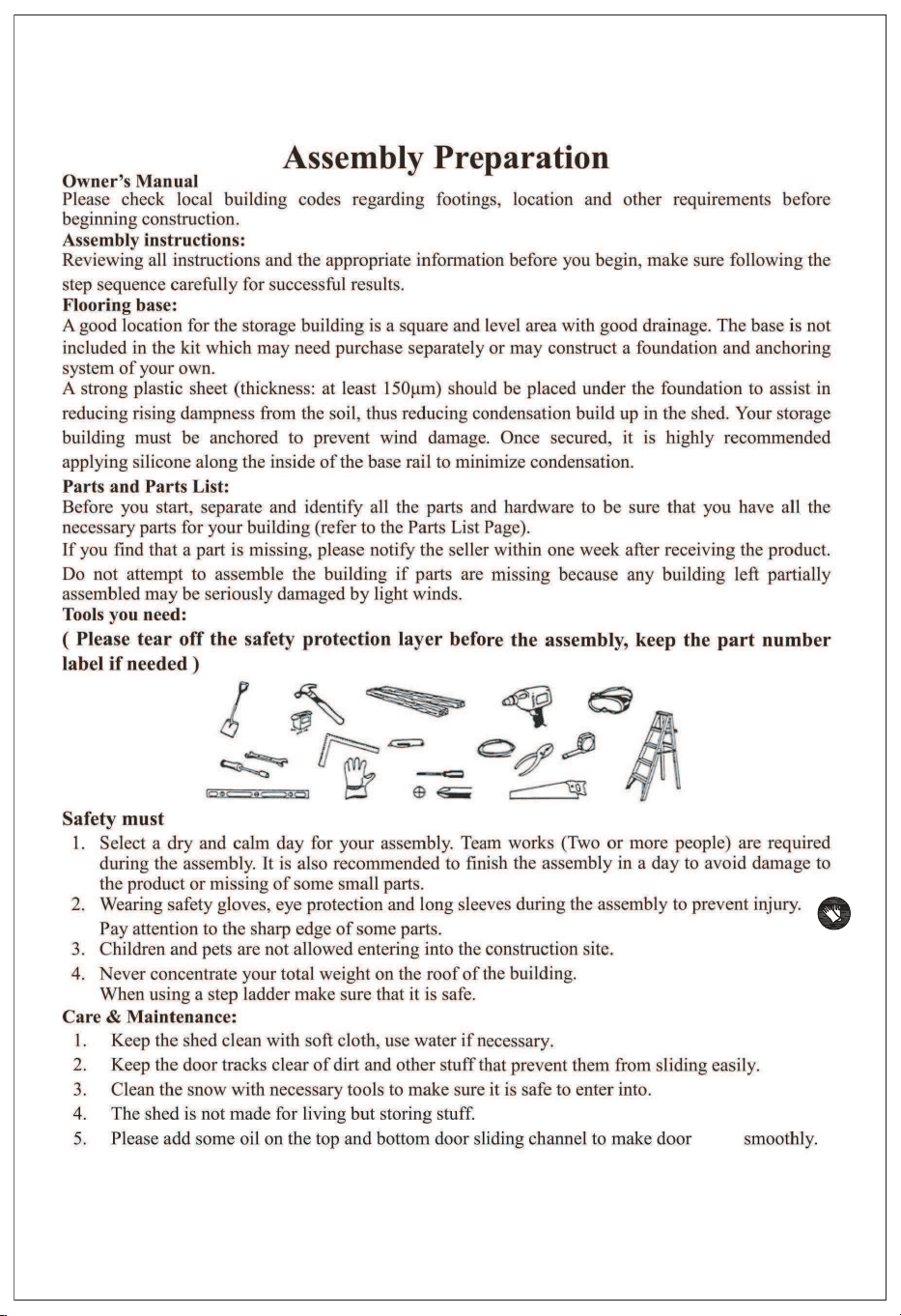

This instruction manual is a general installation instruction for the
three sizes.
Please read the installation instructions carefully before installation,
we hope the following instructions will be helpful for your
installation.
When each part is installed for the first time, the part number,
quantity and cross-section will be shown.
If there is no dimension shown in the lower left corner of the
installation steps page, it means that this is a general installation,
that is, this step is required for the installation of these three sizes.
If the dimensions are shown in the lower left corner of the
installation steps, please select the corresponding number of parts
to install.
EN
02

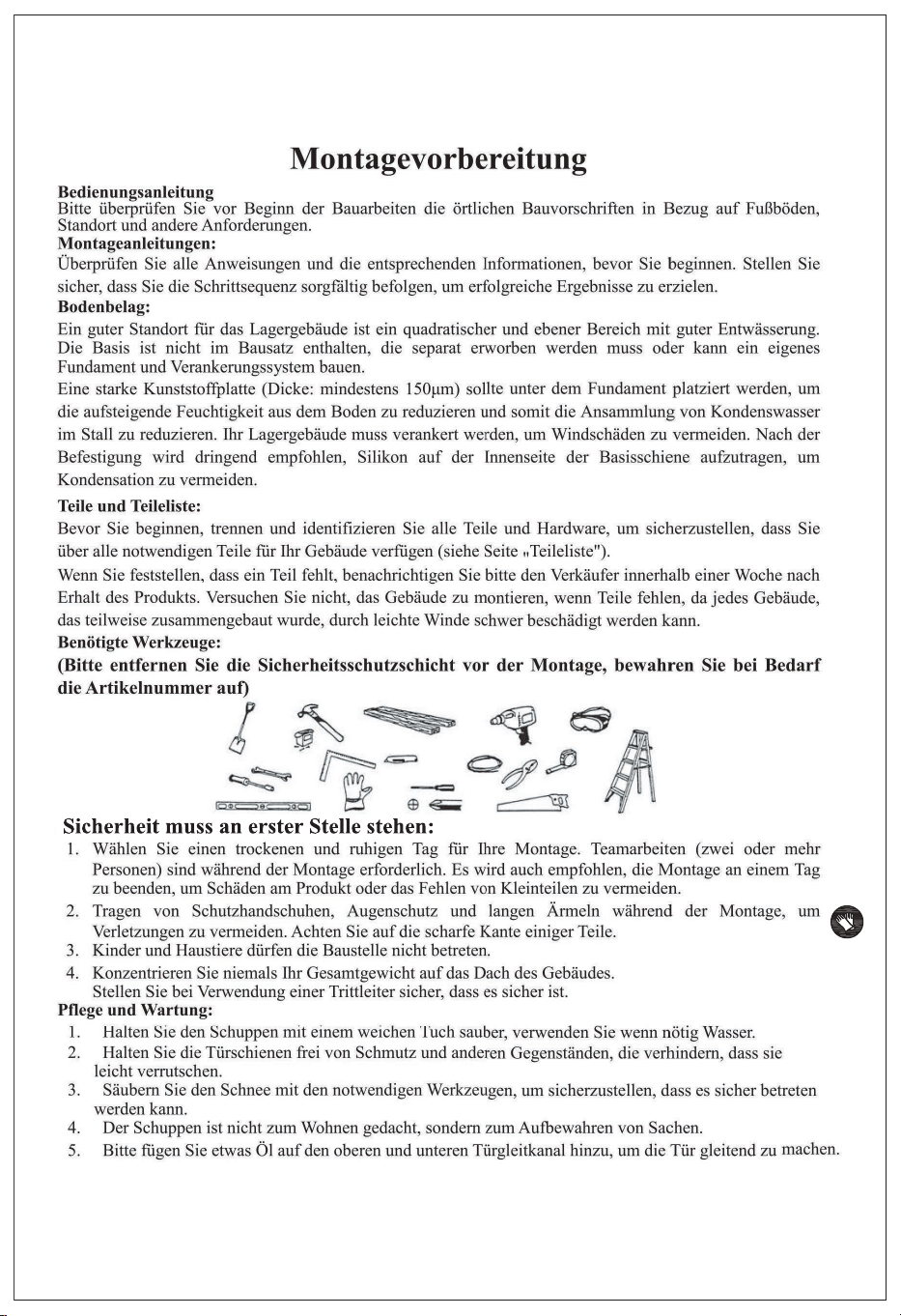

Diese Anleitung ist eine allgemeine Montageanleitung für die drei
Größen.
Bitte lesen Sie die Einbauanleitung vor dem Einbau sorgfältig durch.
Wir hoffen, dass die folgenden Hinweise für Ihren Einbau hilfreich
sind.
Bei der Erstmontage jedes Teils werden die Teilenummer, die Anzahl
und der Querschnitt angezeigt.
Wenn in der unteren linken Ecke der Seite mit den Montageschritten
keine Abmessungen angegeben sind, bedeutet dies, dass es sich
um eine allgemeine Montage handelt, d. h. dieser Schritt ist für die
Montage dieser drei Größen erforderlich.
DE
8
Este manual de instrucciones es un manual de instalación general
para los tres tamaños.
Por favor, lea las instrucciones de instalación cuidadosamente antes
de la instalación, esperamos que las siguientes instrucciones sean
útiles para su instalación.
Cuando se instala cada pieza por primera vez, se muestra el
número, la cantidad y la sección transversal de la pieza.
ES
03
Wenn die Abmessungen in der unteren linken Ecke der
Montageschritte angegeben sind, wählen Sie bitte die
entsprechende Anzahl der zu montierenden Teile aus.
Ce manuel d'utilisation est un guide général pour trois tailles de
produit.
Veuillez lire attentivement les instructions avant de commencer
l'assemblage. Nous espérons que les conseils suivants rendront le
processus d'assemblage plus facile et plus rapide.
Lorsque la pièce est assemblée pour la première fois, le numéro de
pièce, la quantité et le dessin en coupe sont affichés.
Si les dimensions du produit ne sont pas répertoriées dans le coin
inférieur gauche de la page des étapes d'assemblage, il s'agit d'une
instruction générale pour les produits dans les trois tailles.
Si des dimensions de produit sont répertoriées dans le coin inférieur
gauche de la page des étapes d'assemblage, sélectionnez les pièces
correctes nécessaires pour assembler le produit dans cette taille.
FR
9
Si no se muestra ninguna dimensión en la esquina inferior izquierda
de la página de pasos de instalación, significa que se trata de una
instalación general, es decir, este paso es necesario para la
instalación de estos tres tamaños.
Si las dimensiones se muestran en la esquina inferior izquierda de
los pasos de instalación, por favor seleccione el número
correspondiente de piezas a instalar.
Questo manuale d’istruzioni è l’istruzione generale per tutte le tre
dimensioni.
Si prega di leggere attentamente l’istruzione dell’installazione prima
dell’installazione, speriamo che le seguenti istruzioni siano utili per
l'installazione.
Quando ogni parte viene installata per la prima volta, verranno
mostrati il numero di parte, la quantità e la sezione trasversale.
Se non ci sono le dimensioni mostrate nell'angolo inferiore sinistro
della pagina dei passi dell’installazione, quello che significa che si
tratta di un'installazione generale, ovvero questo passo è necessario
per l'installazione di queste tre dimensioni.
Se le dimensioni sono mostrate nell'angolo inferiore sinistro dei passi
dell’installazione, seleziona il numero corrispondente delle parti da
installare.
Se viene mostrato solo il segno "X" o "√" nell'angolo inferiore
sinistro della pagina dei passi dell’installazione, quello significa che le
parti in questo passo sono state mostrate nel passo precedente e le
parti non verranno mostrate, basta prestare attenzione ai dettagli.
IT

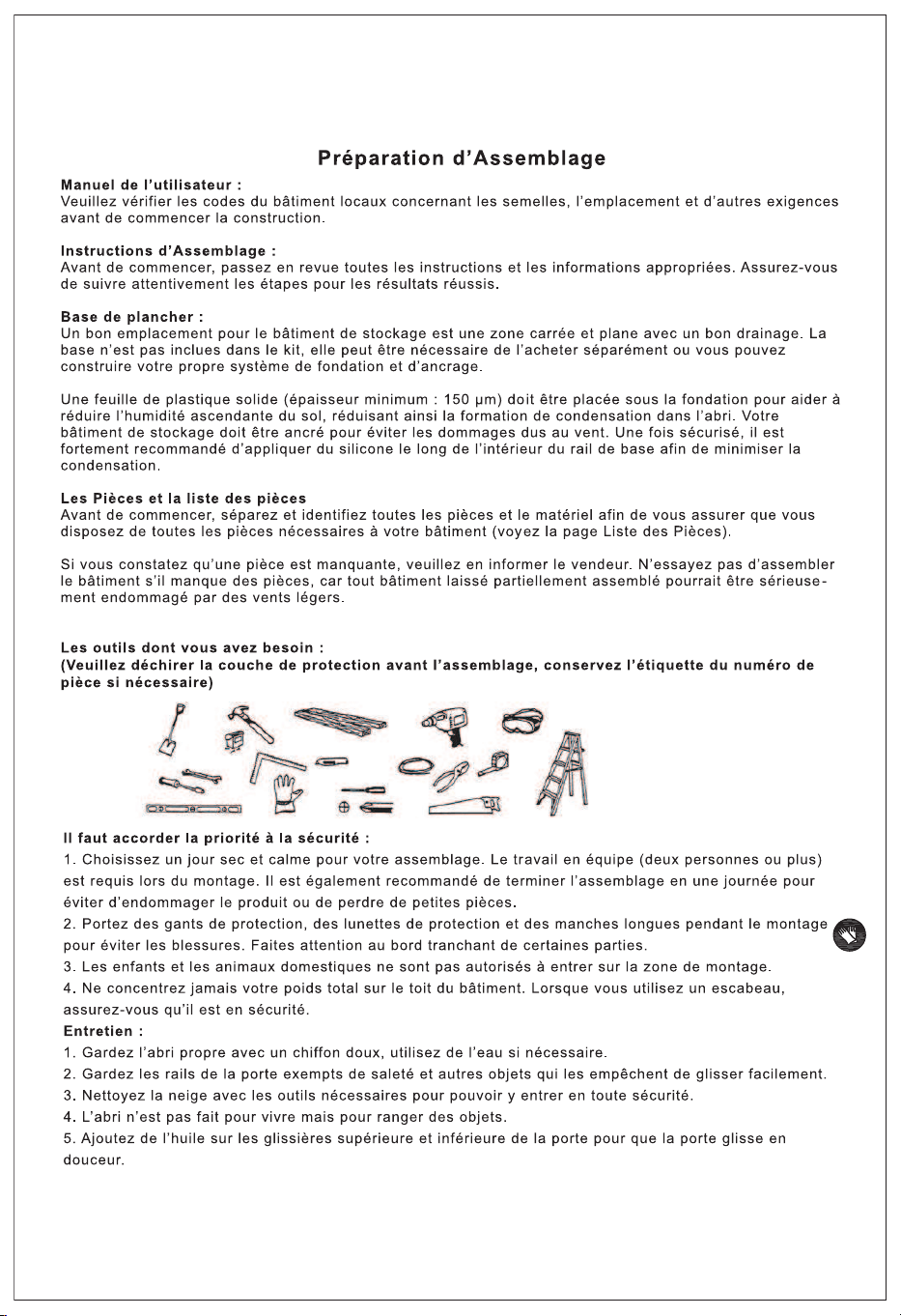

04
10
Il segno "X" significa che in questo modello non è necessario
prestare attenzione all’operazione dettagliata di questo passo,
mentre il segno "√" significa che in questo modello è necessario
prestare attenzione ai dettagli di questo passo.

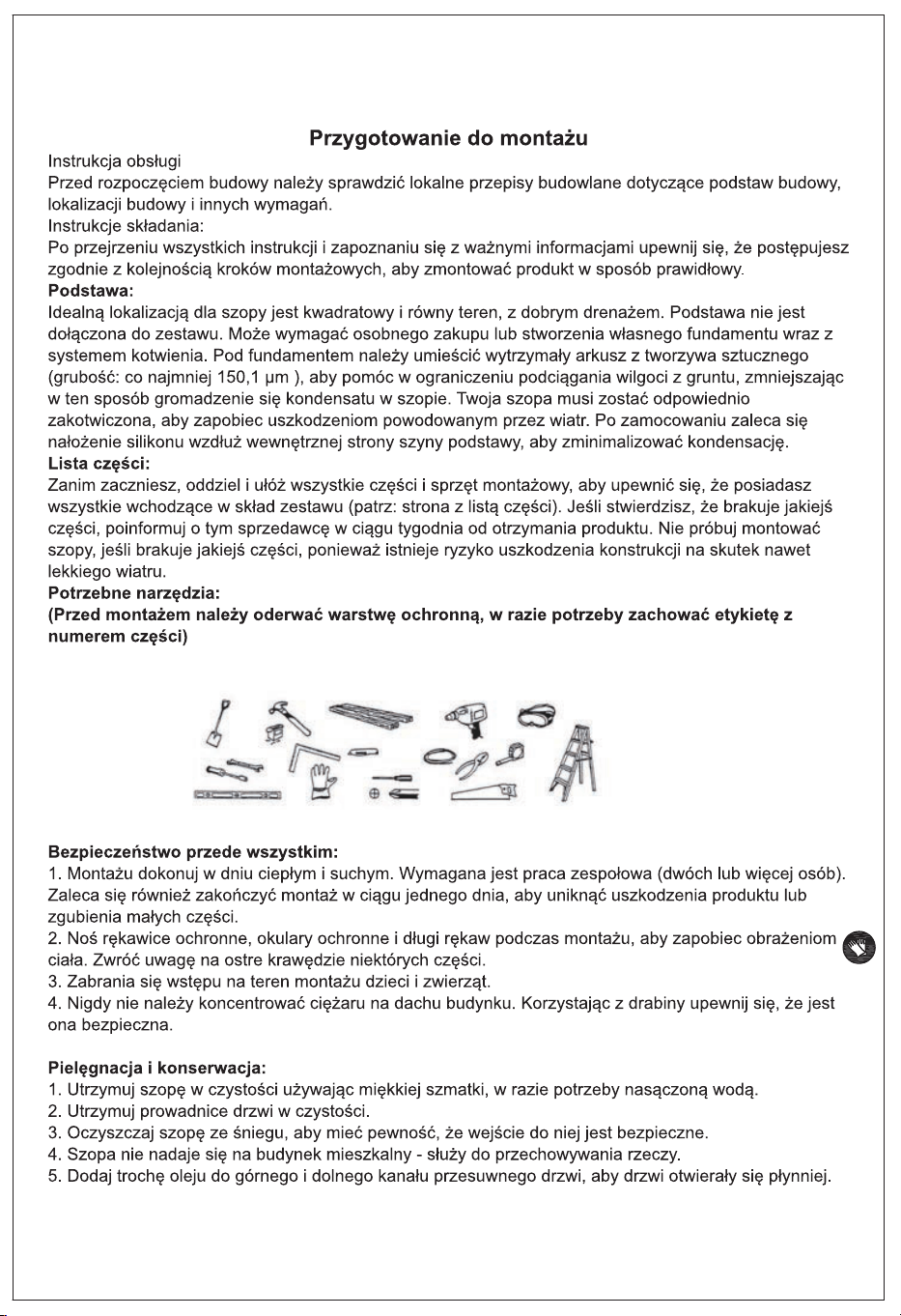

Niniejsza instrukcja obsługi jest instrukcją ogólną dla trzech
rozmiarów produktu.
Prosimy o uważne zapoznanie się z instrukcją przed przystąpieniem
do montażu. Mamy nadzieję, że poniższe wskazówki ułatwią i
przyspieszą proces montażu.
Gdy dana część jest montowana po raz pierwszy, zostanie
przedstawiony jej numer, ilość i rysunek przedstawiający przekrój.
Jeśli w lewym dolnym rogu strony z etapami montażu nie ma
podanych wymiarów produktu, oznacza to, że jest to instrukcja
ogólna dla produktów we wszystkich trzech rozmiarach.
Jeśli w lewym dolnym rogu strony z etapami montażu są podane
wymiary produktu, wybierz odpowiednie części potrzebne do
montażu produktu w danym rozmiarze.
Jeśli w lewym dolnym rogu znajduje się znacznik „X” lub „√”,
oznacza to, że części potrzebne do montażu zostały pokazane w
poprzednim etapie.
Znacznik „X” oznacza, że ten krok należy pominąć w przypadku
montażu produktu w danym rozmiarze, natomiast znacznik „√”
oznacza, że ten etap montażu dotyczy produktu o danych
wymiarach.
PL
05
11
06
EN: It requires two people and take 3-4 hours for Installation.
DE: Es erfordert zwei Personen und dauert 3-4 Stunden, um es
aufzubauen.
FR: L'assemblage nécessite deux personnes et dure 3 à 4 heures.
ES: El montaje requiere dos personas y tarda entre 3 y 4 horas.
IT: Il montaggio richiede due persone e richiede dalle 3 alle 4 ore.
PL: Montaż trwa od 3 do 4 godzin, a do jego wykonania potrzebne
są 2 osoby.

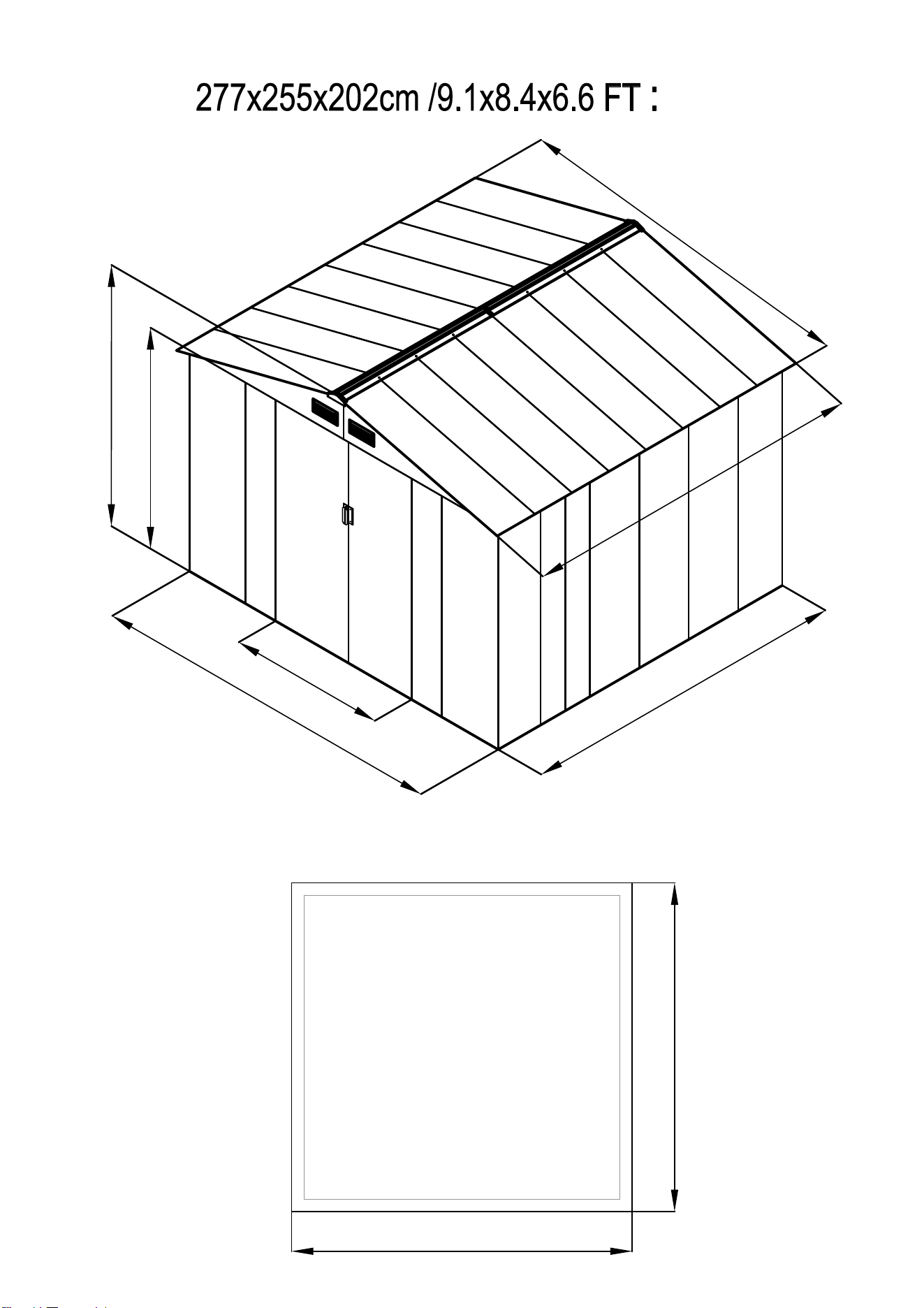

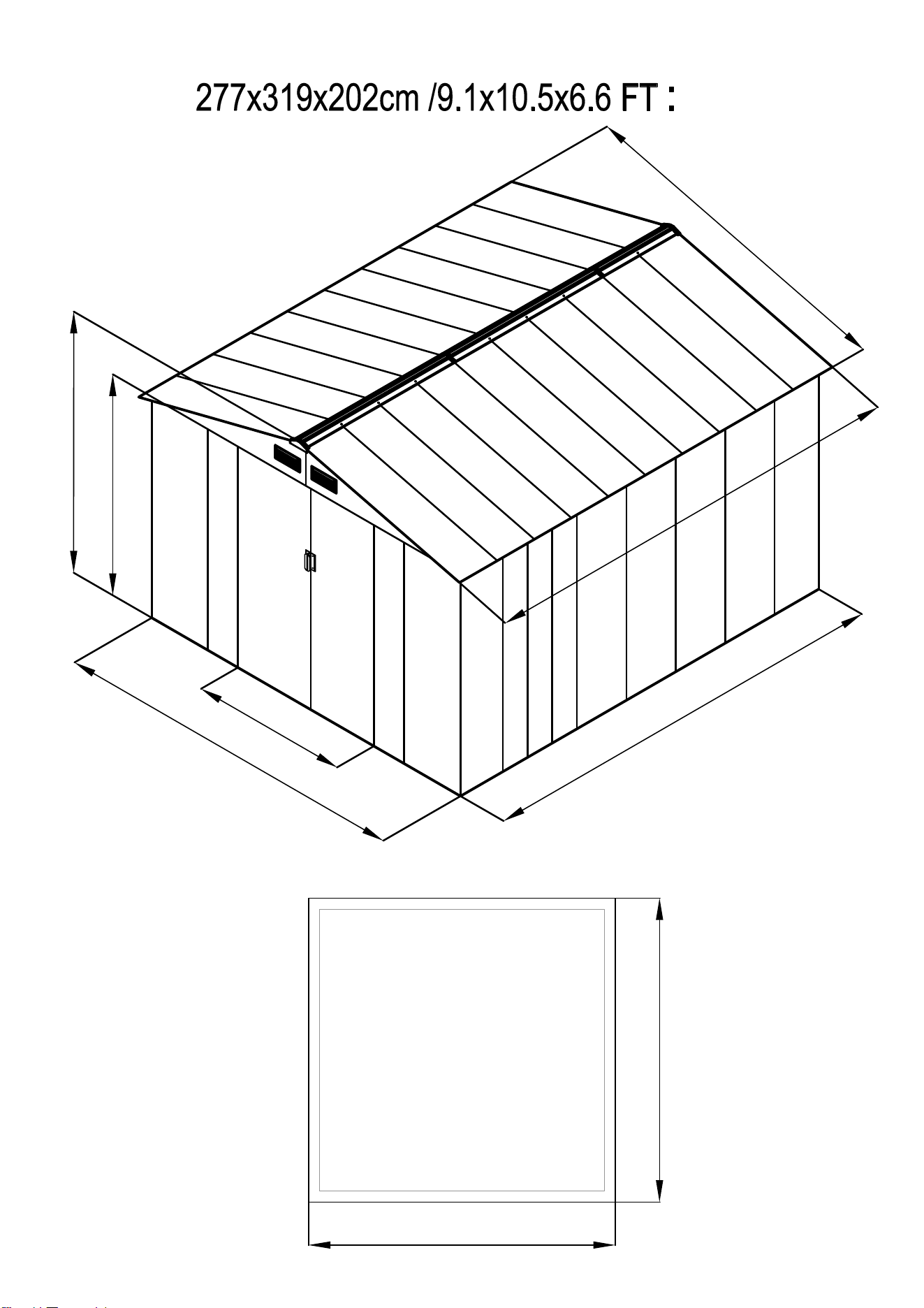

277cm
191cm
277cm
255cm
277cm
319cm
12

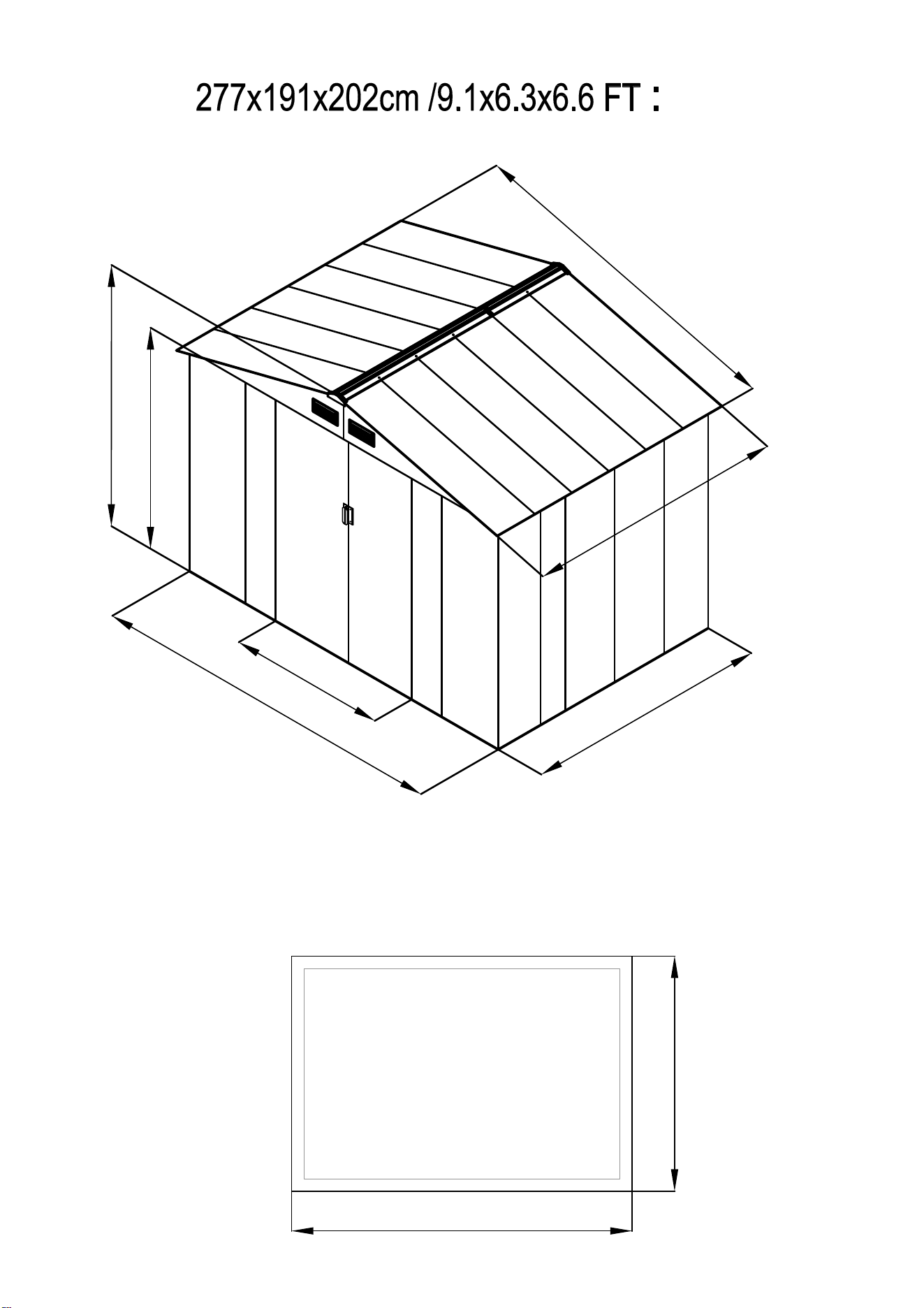

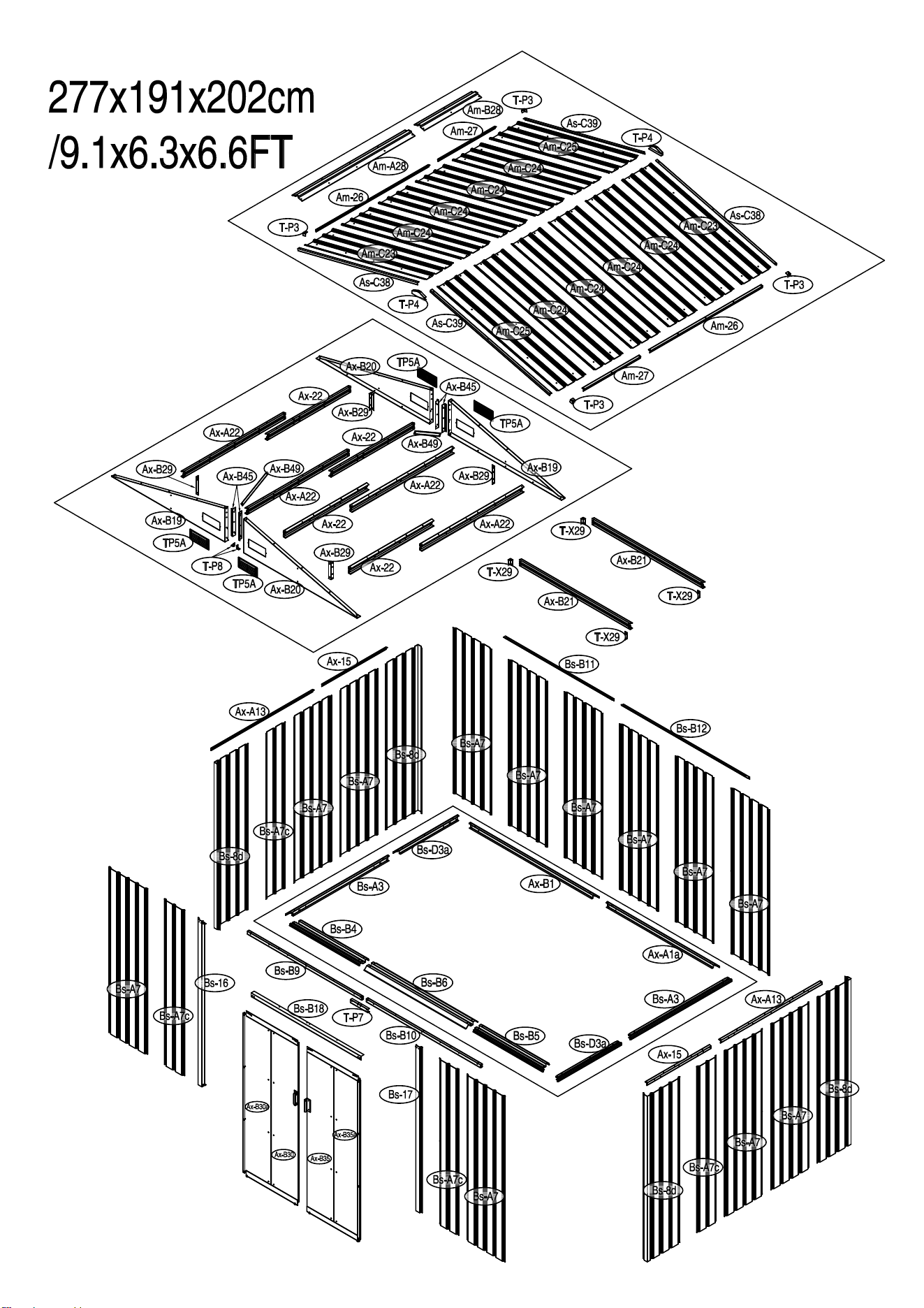

277cm/9.1'
191cm/6.3'
191cm/6.3'
267cm/8.8'
117cm/3.8'
181cm/5.9'
202cm/6.6'
162cm/5.3'
277cm/9.1'

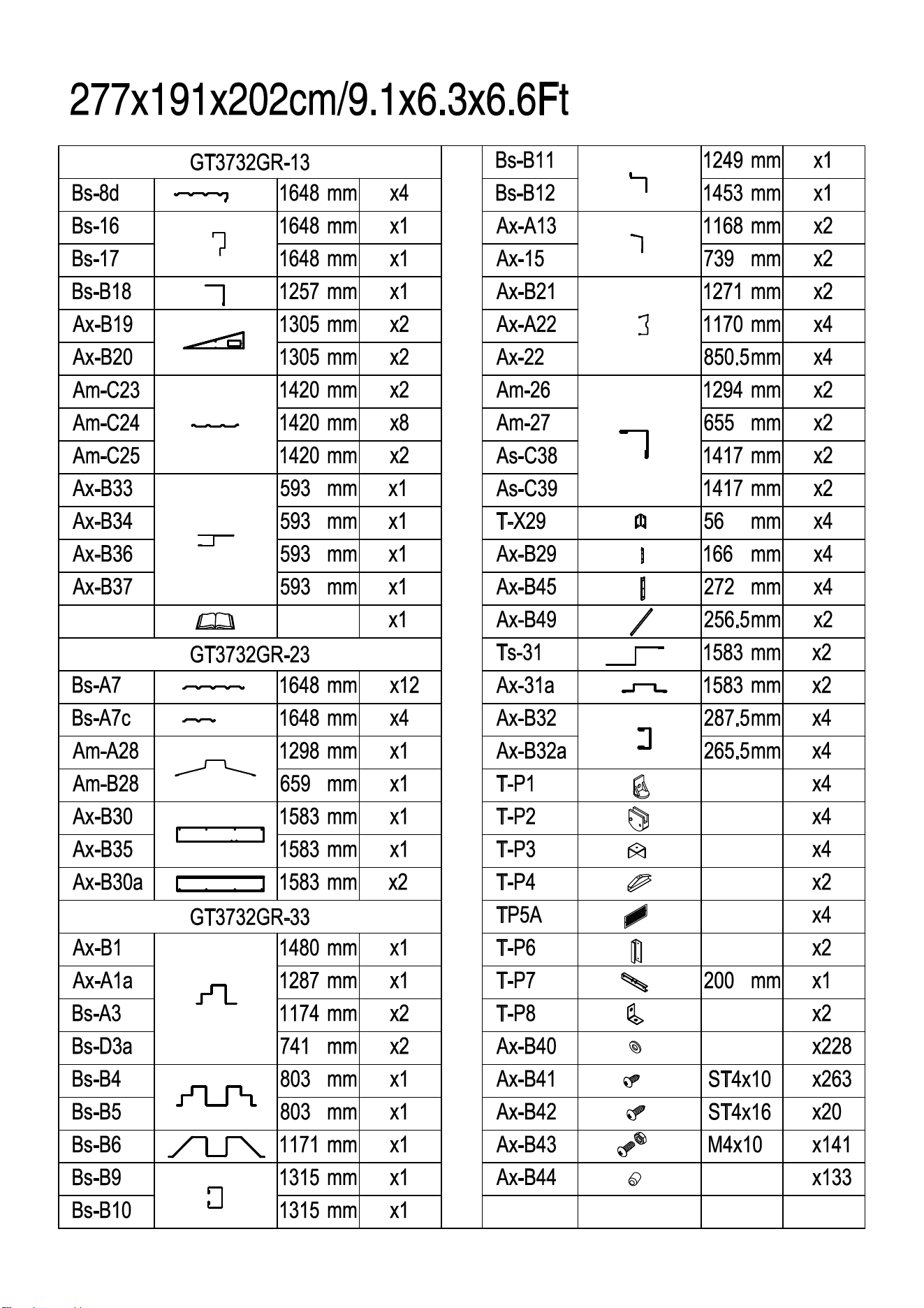

13
L
R
15

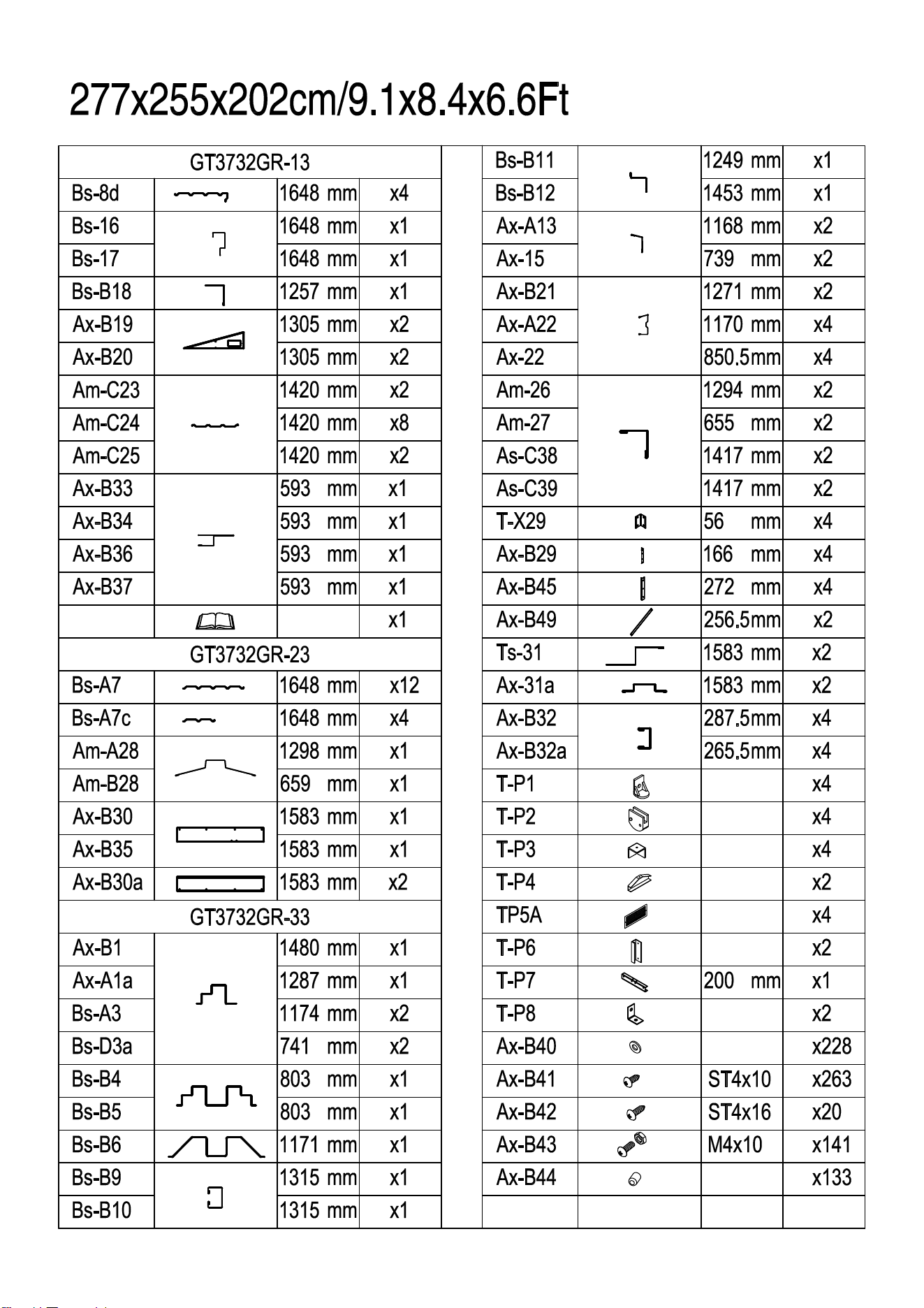

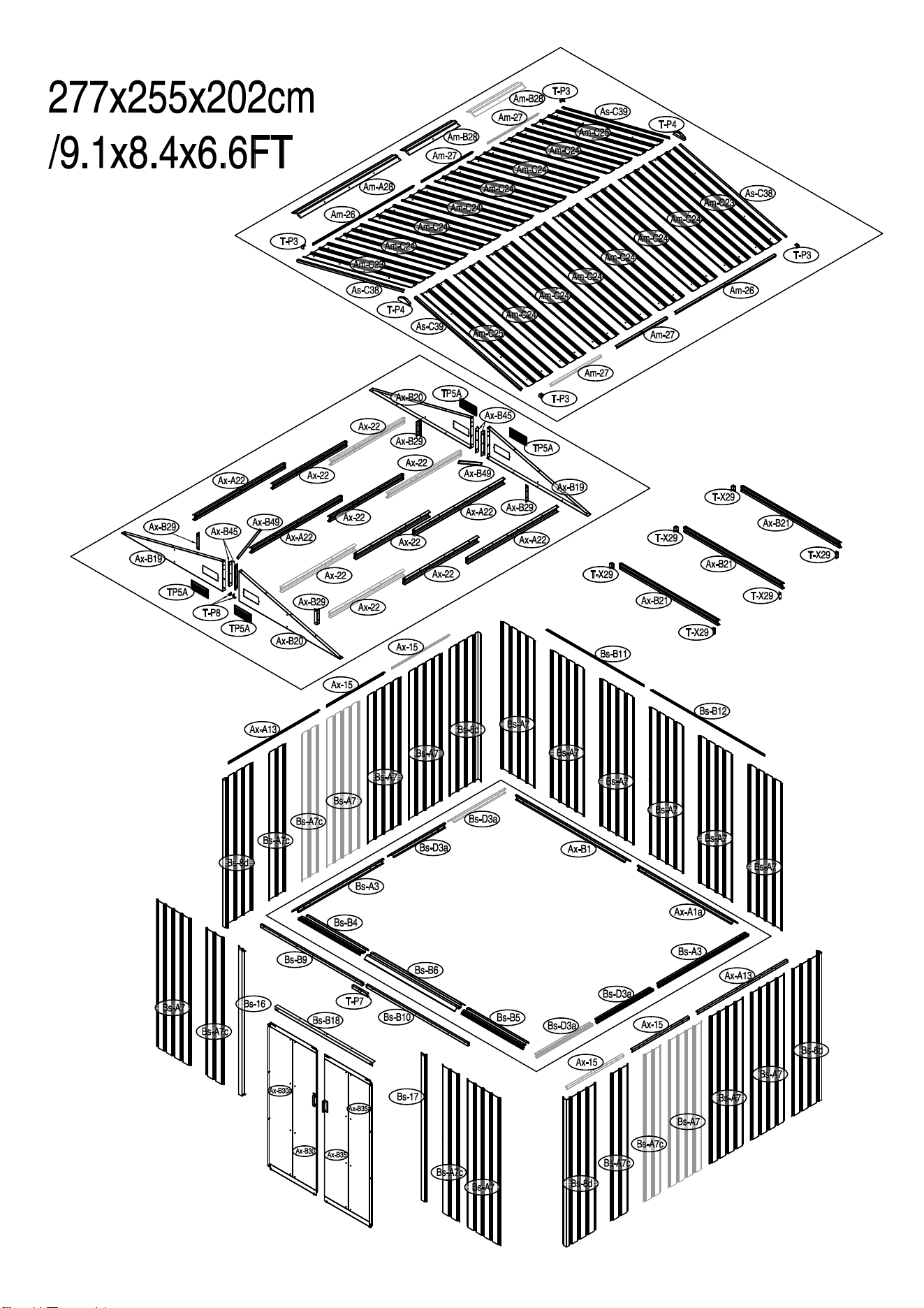

277cm/9.1'
255cm/8.4'
255cm/8.4'
267cm/8.8'
117cm/3.8'
245cm/8'
202cm/6.6'
162cm/5.3'
277cm/9.1'

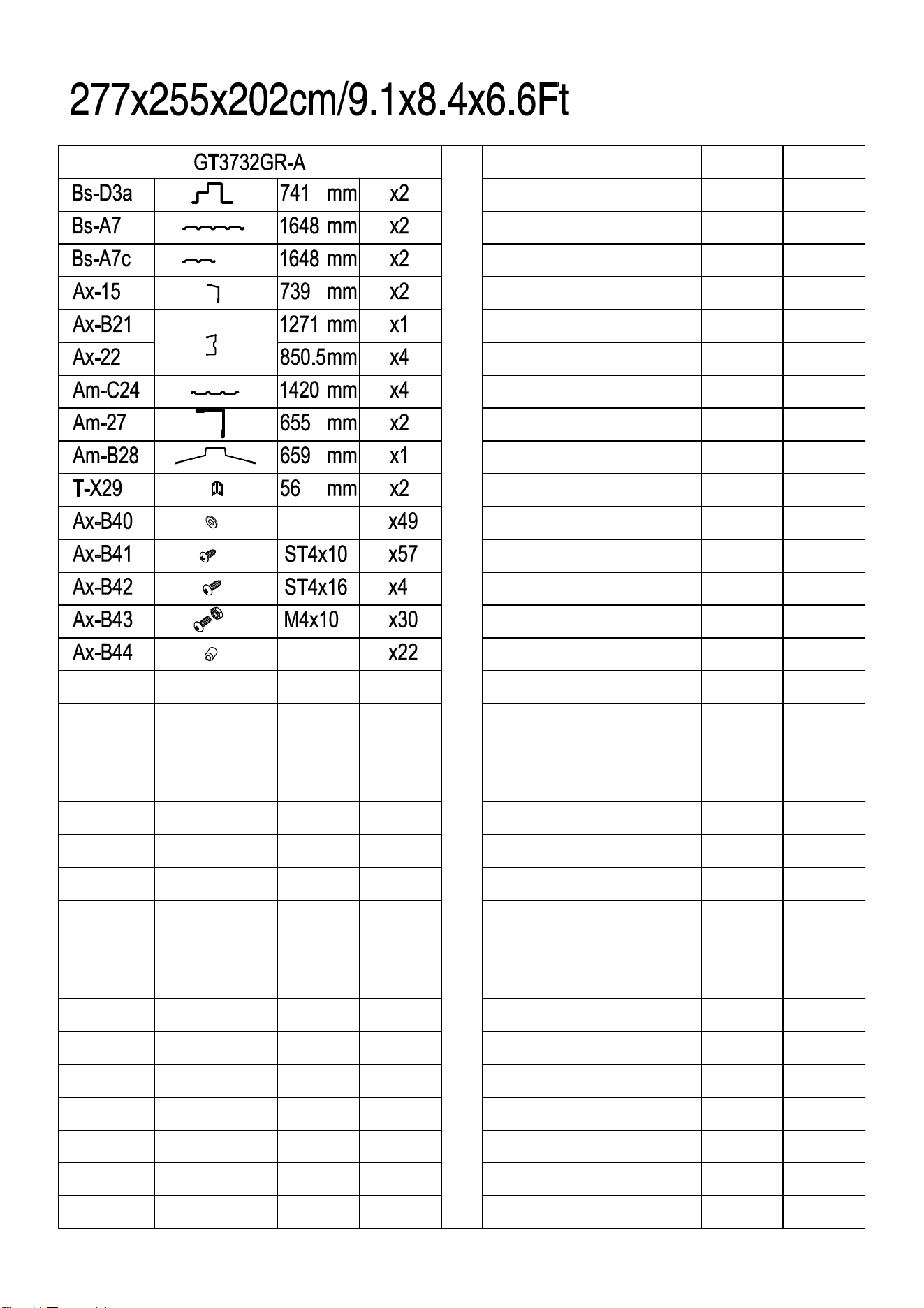

16
L
R
18
19

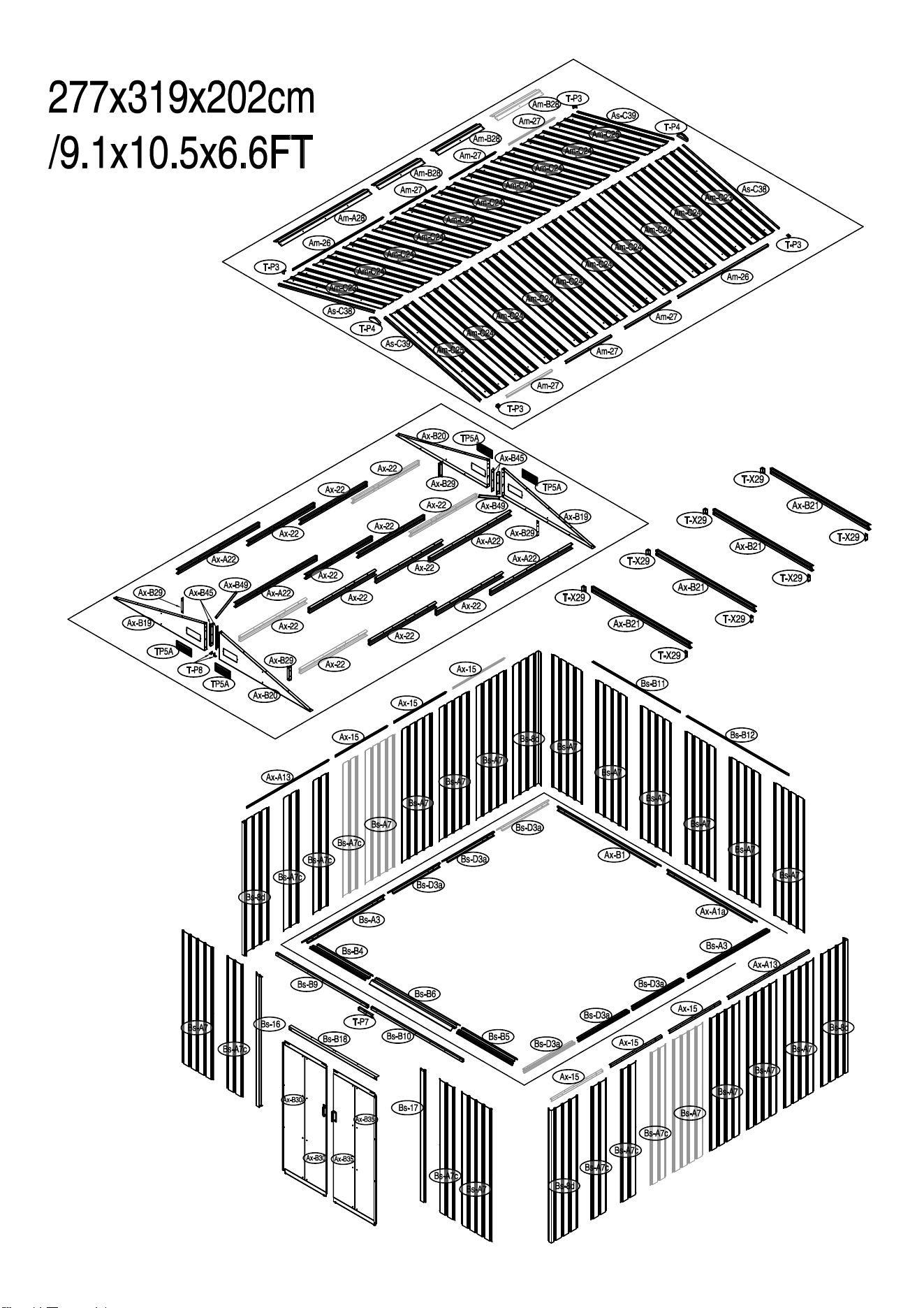

319cm/10.5'
277cm/9.1'
319cm/10.5'
267cm/8.8'
117cm/3.8'
309cm/10.1'
202cm/6.6'
162cm/5.3'
277cm/9.1'
20
L
R
22
23
17
1
EN: The size is not shown in the lower left corner of this step, it is a
general installation. This step is required for any size purchased.
DE: Die Größe wird in der unteren linken Ecke dieses Schrittes nicht
angezeigt, es handelt sich um eine allgemeine Montage. Dieser
Schritt ist für jede gekaufte Größe erforderlich.
FR: La dimension n'est pas indiquée dans le coin inférieur gauche
de cette étape, il s'agit d'une installation générale. Cette étape est
requise pour toute dimension achetée.
ES: El tamaño no se muestra en la esquina inferior izquierda de
este paso, es una instalación general. Este paso es necesario para
cualquier tamaño comprado.
IT: La dimensione non è mostrata nell'angolo inferiore sinistro di
questo passo, è un'installazione generale. Questo passo è
necessario per qualsiasi dimensione acquistata.
PL: Jeśli w lewym dolnym rogu nie podano wymiarów produktu, jest
to instrukcja ogólna i dany etap montażu dotyczy produktów we
wszystkich trzech rozmiarach.

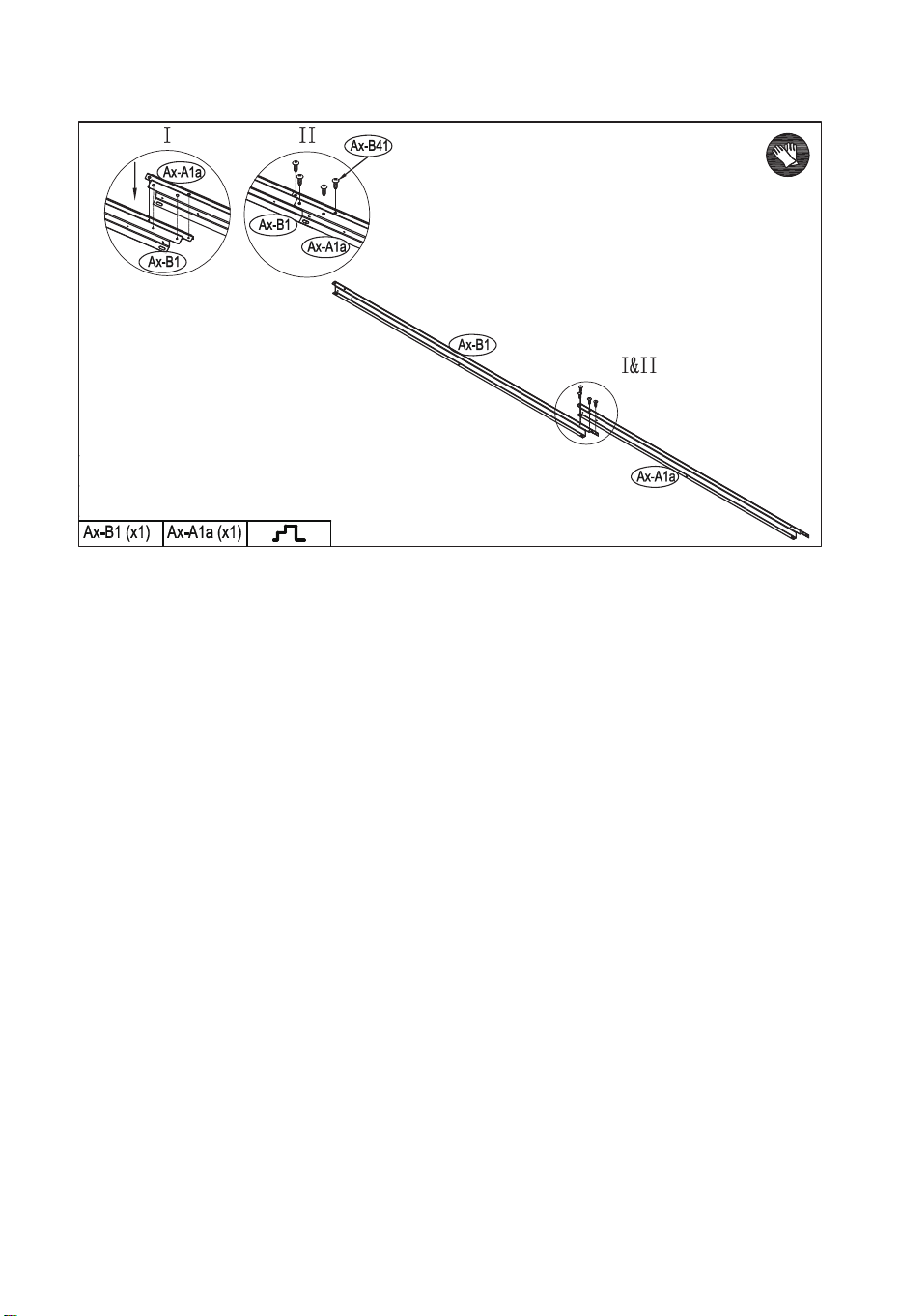

24
18
2

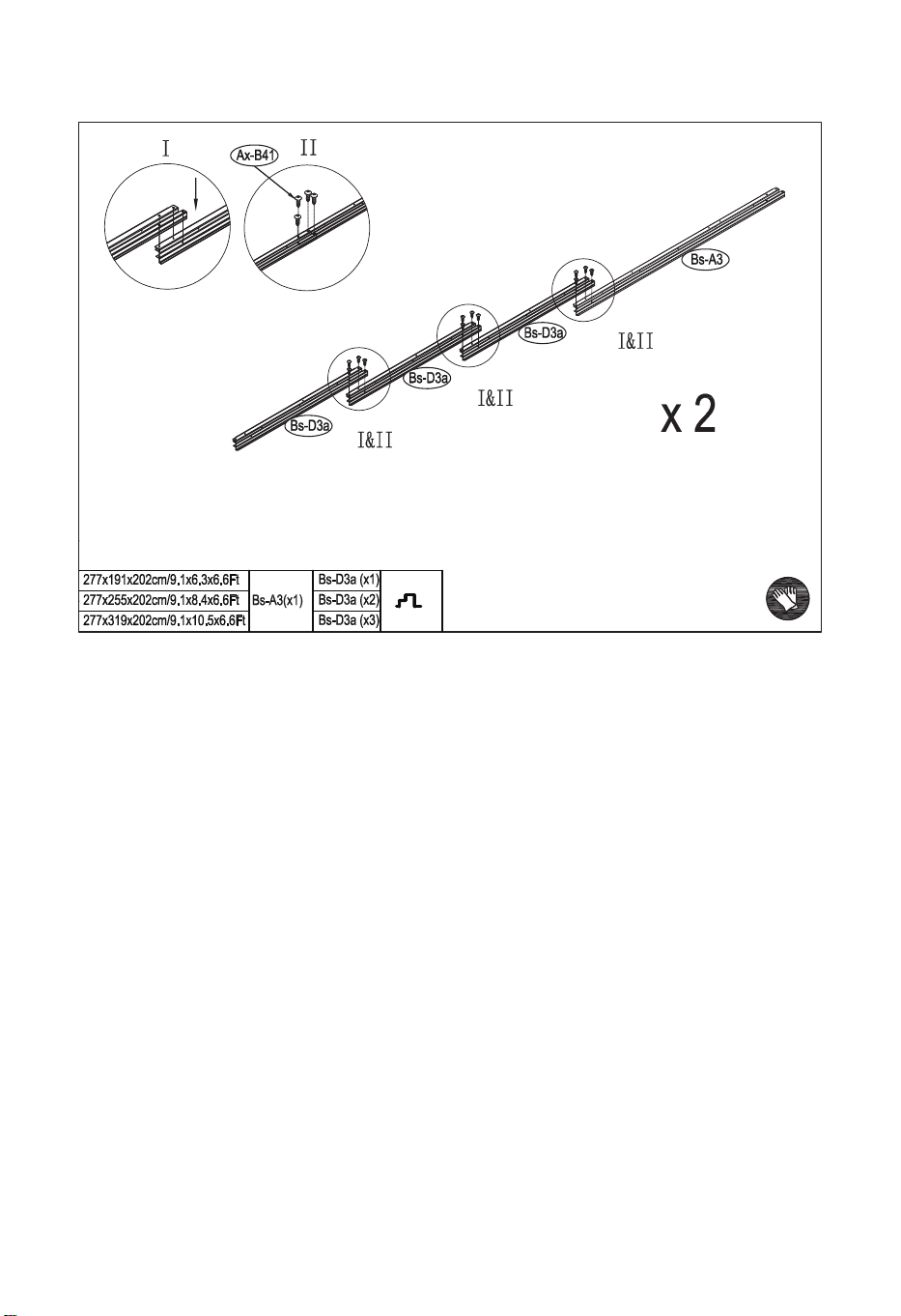

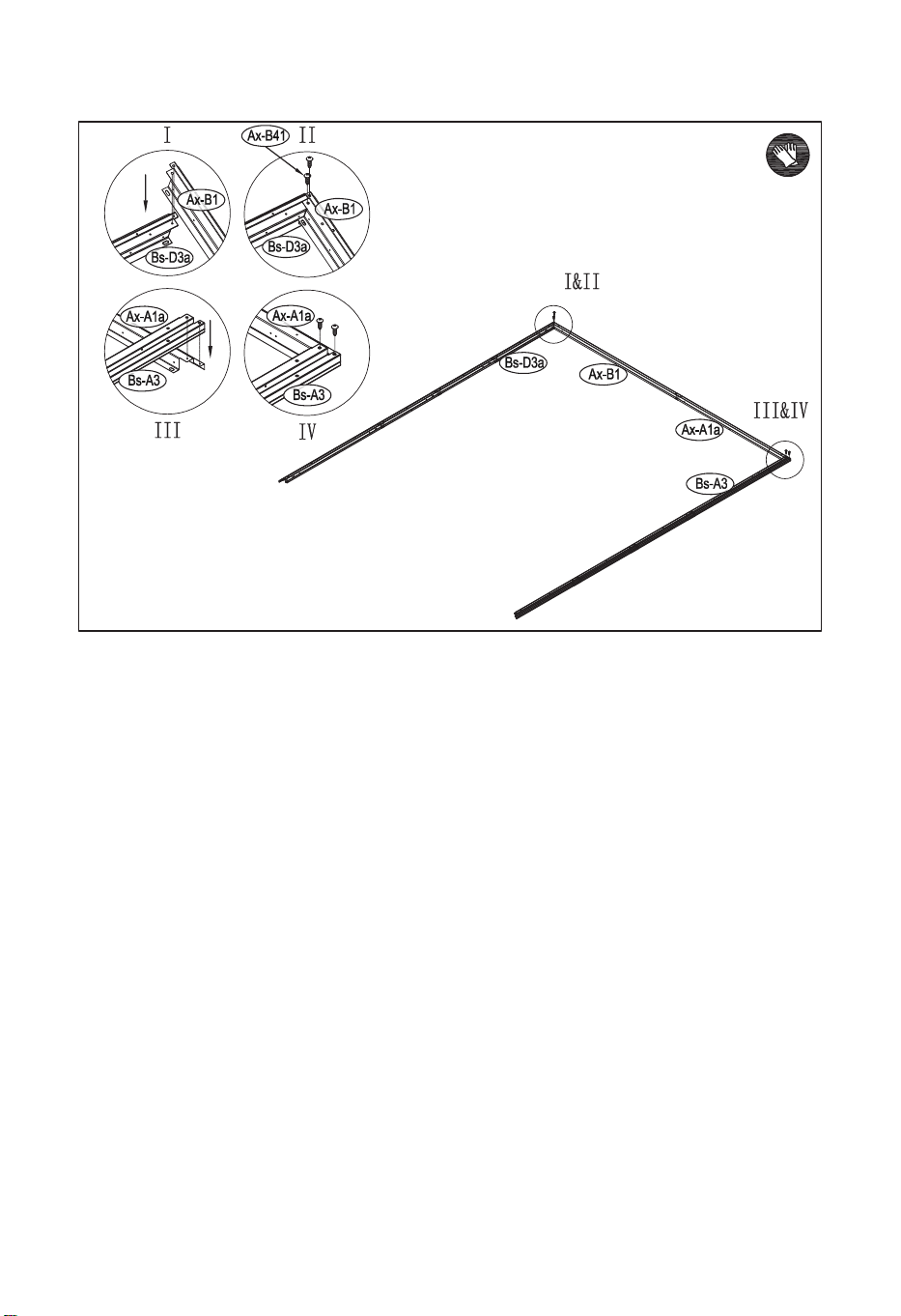

EN: If the size of the product you purchased is 277 x 191 x 202cm,
then 1pc part Bs-A3 and 1pc part Bs-D3a are required.
If the size of the product you purchased is 277 x 255 x 202cm, then
1pc part Bs-A3 and 2pcs part Bs-D3a are required.
If the size of the product you purchased is 277 x 319 x 202cm, then
1pc part Bs-A3 and 3pcs part Bs-D3a are required.
DE: Wenn der von Ihnen gekaufte Artikel 277 x 191 x 202 cm groß
ist, benötigen Sie 1 Stück Teil Bs-A3 und 1 Stück Teil Bs-D3a.
Wenn der von Ihnen gekaufte Artikel 277 x 255 x 202 cm groß ist,
benötigen Sie 1 Stück Teil Bs-A3 und 2 Stück Teil Bs-D3a.
Wenn die Größe des gekauften Artikels 277 x 319 x 202 cm beträgt,
sind 1 Teil Bs-A3 und 3 Teile Bs-D3a erforderlich.
FR: Si vous avez acheté un produit mesurant 277 x 191 x 202 cm,
vous aurez besoin de 1 pièce de Bs-A3 et 1 pièce de Bs-D3a.
25
19
Si vous avez acheté un produit mesurant 277 x 255 x 202 cm, vous
aurez besoin de 1 pièce de Bs-A3 et de 2 pièces de Bs-D3a.
Si vous avez acheté un produit mesurant 277 x 319 x 202 cm, vous
aurez besoin de 1 pièce de Bs-A3 et de 3 pièces de Bs-D3a.
ES: Si el tamaño del producto que ha comprado es de 277 x 191 x
202 cm, entonces se necesita 1 pieza Bs-A3 y 1 pieza Bs-D3a.
Si el tamaño del producto que ha comprado es de 277 x 255 x 202
cm, entonces se necesita 1 pieza Bs-A3 y 2 piezas Bs-D3a.
Si el tamaño del producto que ha comprado es de 277 x 319 x 202
cm, entonces se necesita 1 pieza Bs-A3 y 3 piezas Bs-D3a.
IT: Se la dimensione del prodotto che hai acquistato è 340 x 255 x
210 cm, sono necessari 1 pezzo Bs-A3 e 1 pezzo Bs-F3a.
Se le dimensioni del prodotto acquistato sono di 340 x 319 x 210
cm e nell'angolo inferiore sinistro del passo di installazione viene
visualizzato solo il segno "X", significa che non è necessario
prestare attenzione a questo passo.
Se la dimensione del prodotto che hai acquistato è di 277 x 255 x
202 cm, sono necessari 1 pezzo Bs-A3 e 2 pezzi Bs-D3a.
Se la dimensione del prodotto che hai acquistato è di 277 x 319 x
202 cm, sono necessari 1 pezzo Bs-A3 e 3 pezzi Bs-D3a.
PL: Jeśli zakupiłeś produkt o wymiarach 277 x 191 x 202 cm,
będziesz potrzebował 1 części Bs-A3 i 1 części Bs-D3a.
Jeśli zakupiłeś produkt o wymiarach 277 x 255 x 202 cm, będziesz
potrzebował 1 części Bs-A3 i 2 części Bs-D3a.
Jeśli zakupiłeś produkt o wymiarach 277 x 319 x 202 cm, będziesz
potrzebował 1 części Bs-A3 i 3 części Bs-D3a.
26
20
3

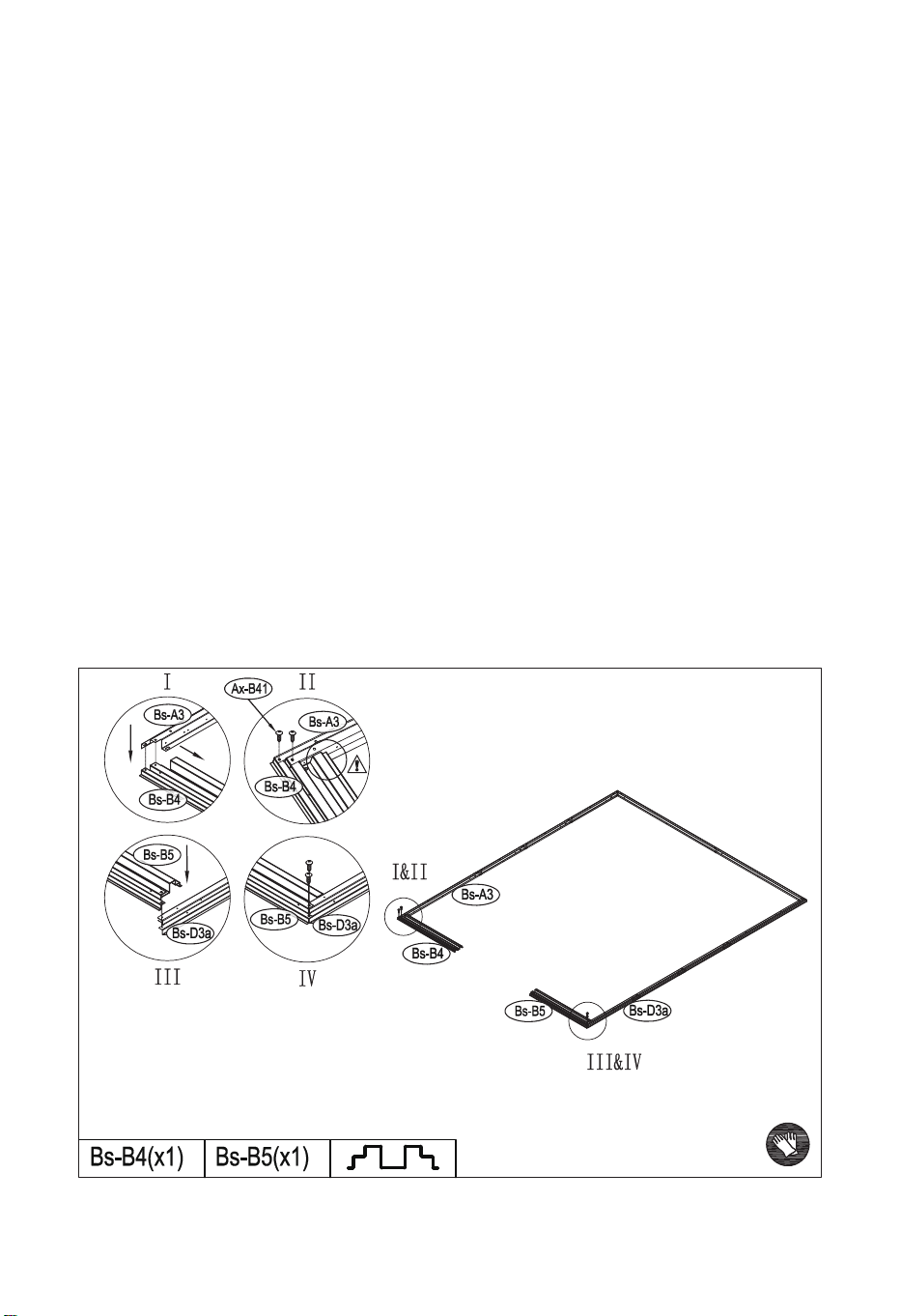

EN: If there is no dimension shown in the lower left corner of the
installation steps page, it means that this is a general installation,
that is, this step is required for the installation of these three sizes.
DE: Wenn in der unteren linken Ecke der Seite mit den
Montageschritten keine Abmessungen angegeben sind, bedeutet
dies, dass es sich um eine allgemeine Montage handelt, d.h. dieser
Schritt ist für die Montage dieser drei Größen erforderlich.
FR: Si les dimensions du produit ne sont pas fournies dans le coin
inférieur gauche, il s'agit d'une instruction générale et l'étape
d'assemblage en question s'applique aux produits des trois tailles.
ES: Si no se muestra ninguna dimensión en la esquina inferior
izquierda de la página de pasos de instalación, significa que se trata
de una instalación general, es decir, este paso es necesario para la
instalación de estos tres tamaños.
27

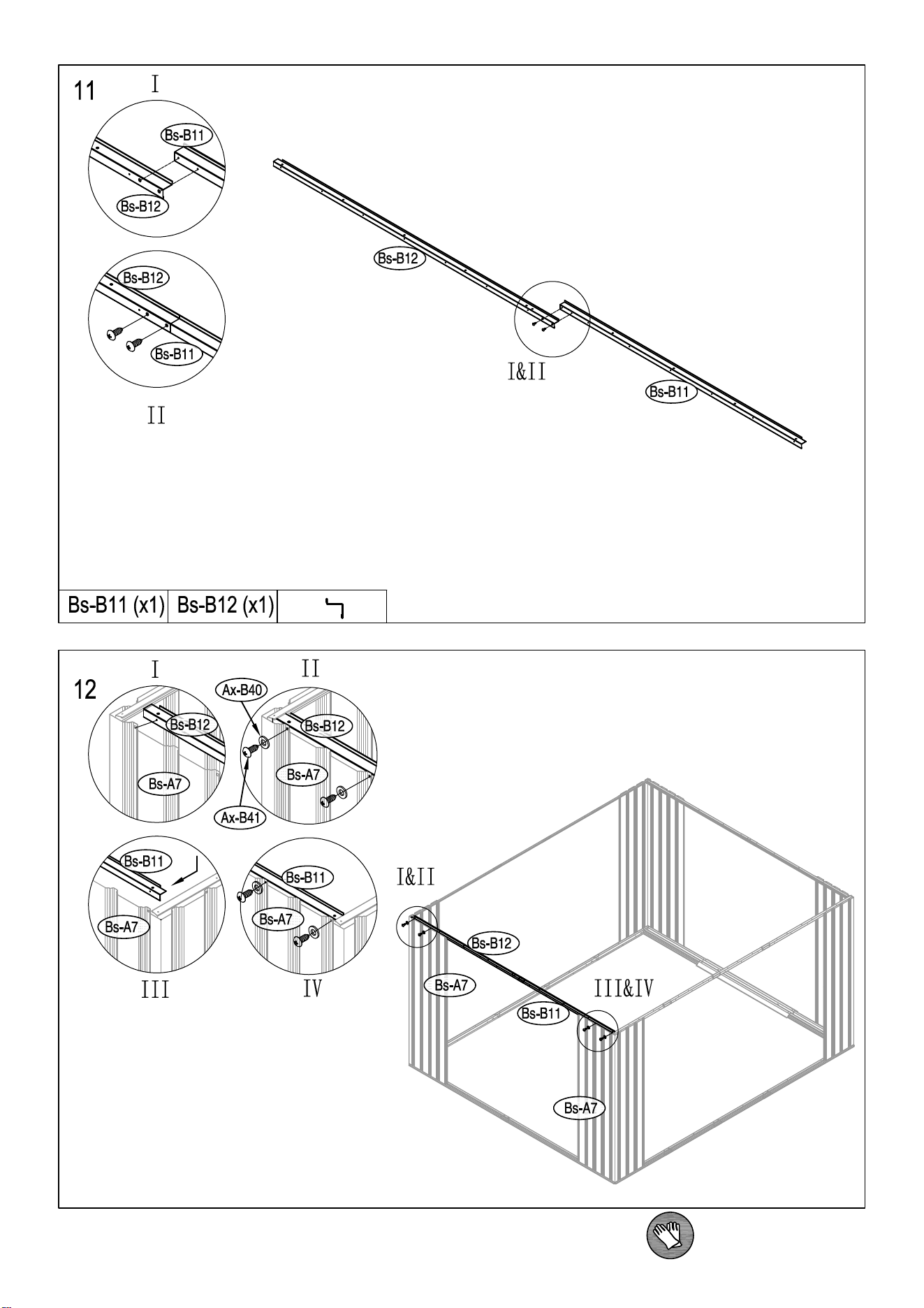

21
IT: Se non ci sono dimensioni mostrate nell'angolo inferiore sinistro
della pagina dei passi dell’installazione, quello significa che si tratta
di un'installazione generale, ovvero questo passo è necessario per
l'installazione di queste tre dimensioni.
PL: Jeśli w lewym dolnym rogu nie podano wymiarów produktu, jest
to instrukcja ogólna i dany etap montażu dotyczy produktów we
wszystkich trzech rozmiarach.

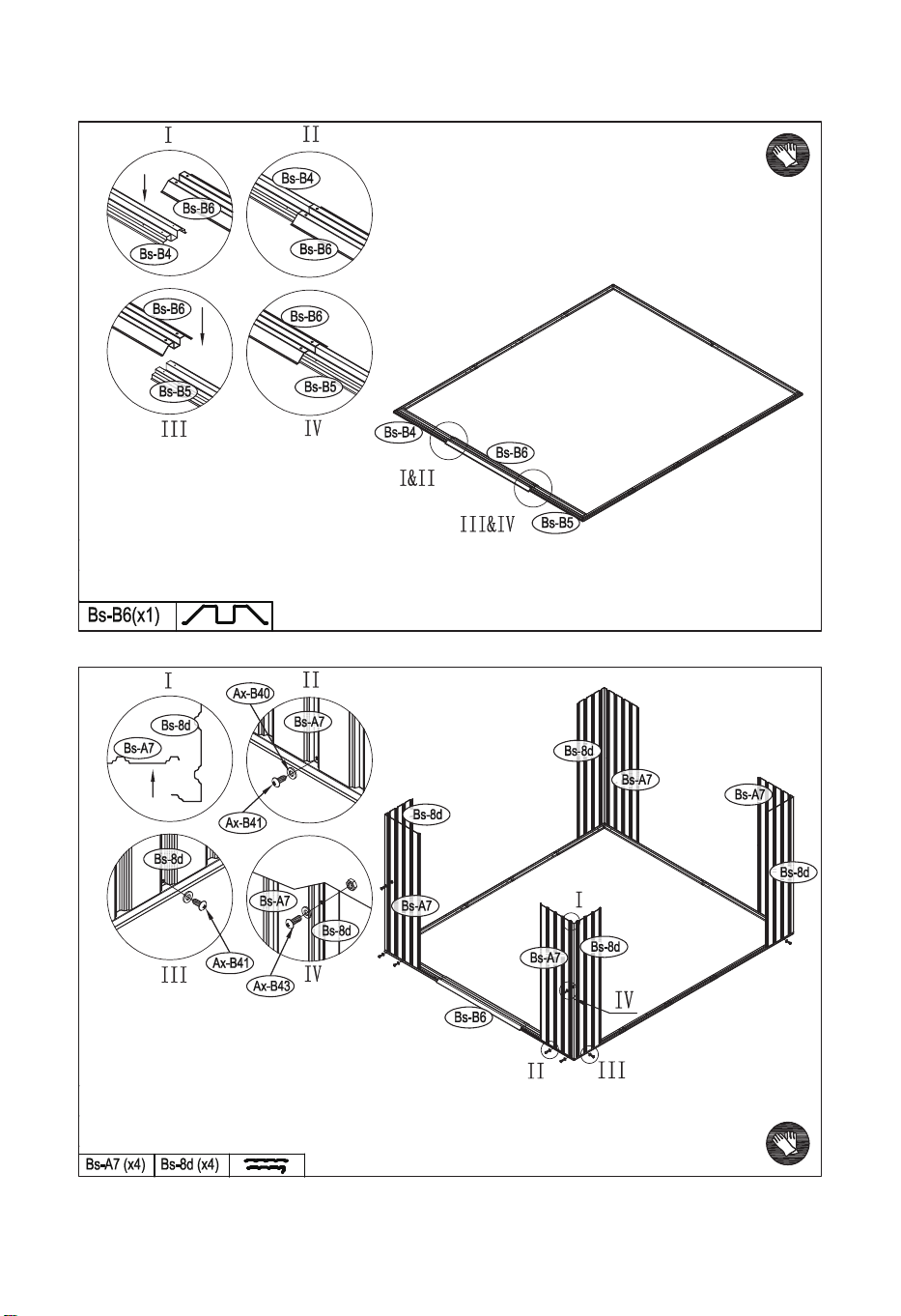

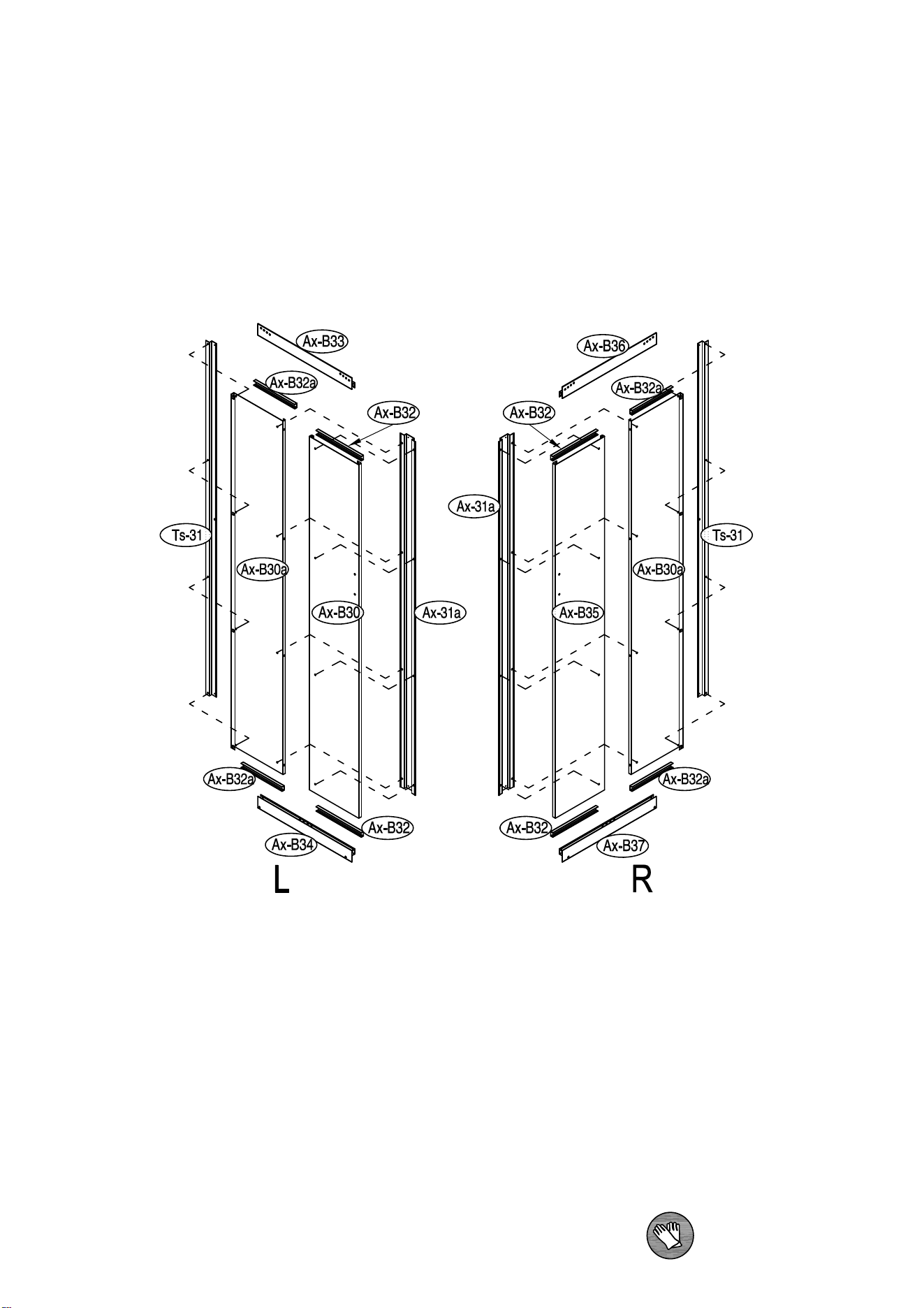

4
28
22
5
6
29
23

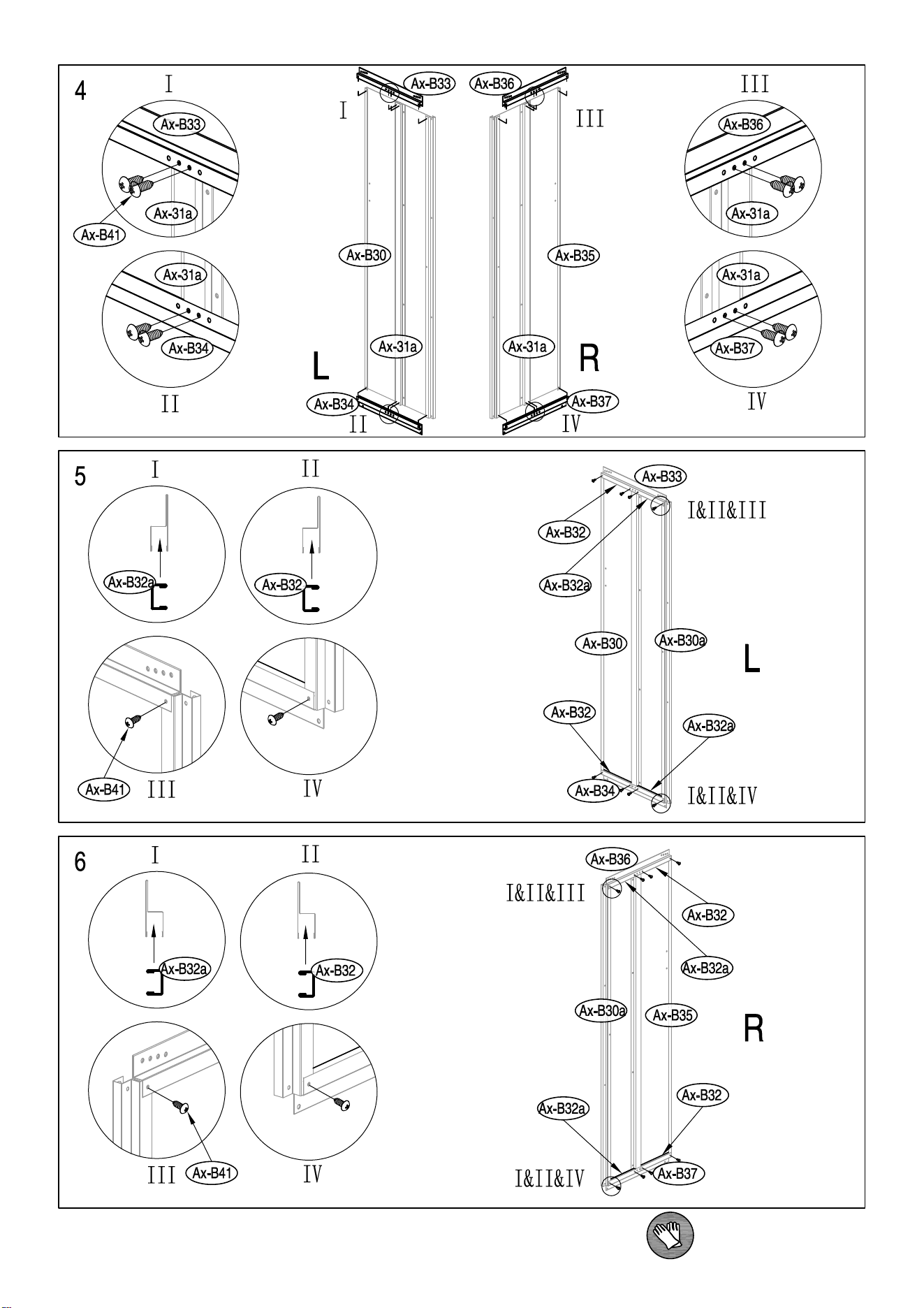

4/5/6
EN: If there is no dimension shown in the lower left corner of the
installation steps page, it means that this is a general installation,
that is, this step is required for the installation of these three sizes.
Install the other steps in the same way!
DE: Wenn in der unteren linken Ecke der Seite mit den
Montageschritten kein Maß angegeben ist, bedeutet dies, dass es
sich um eine allgemeine Montage handelt, d. h. dieser Schritt ist für
die Montage dieser drei Größen erforderlich.
Führen Sie die anderen Schritte auf die gleiche Weise aus!
FR: Si les dimensions du produit ne sont pas fournies dans le coin
inférieur gauche, il s'agit d'une instruction générale et l'étape
d'assemblage en question s'applique aux produits des trois tailles.
Suivez les mêmes règles pour le reste des étapes d'assemblage.
ES: Si no se muestra ninguna dimensión en la esquina inferior
izquierda de la página de pasos de instalación, significa que se trata
de una instalación general, es decir, este paso es necesario para la
instalación de estos tres tamaños.
¡La instalación de otros pasos se realiza de la misma manera!
IT: Se non ci sono dimensioni mostrate nell'angolo inferiore sinistro
della pagina dei passi dell’installazione, quello significa che si tratta
di un'installazione generale, ovvero questo passo è necessario per
l'installazione di queste tre dimensioni.
L'installazione di altri passaggi viene eseguita allo stesso modo!
PL: Jeśli w lewym dolnym rogu nie podano wymiarów produktu, jest
to instrukcja ogólna i dany etap montażu dotyczy produktów we
wszystkich trzech rozmiarach.
Stosuj te same zasady w przypadku pozostałych etapów montażu.
30

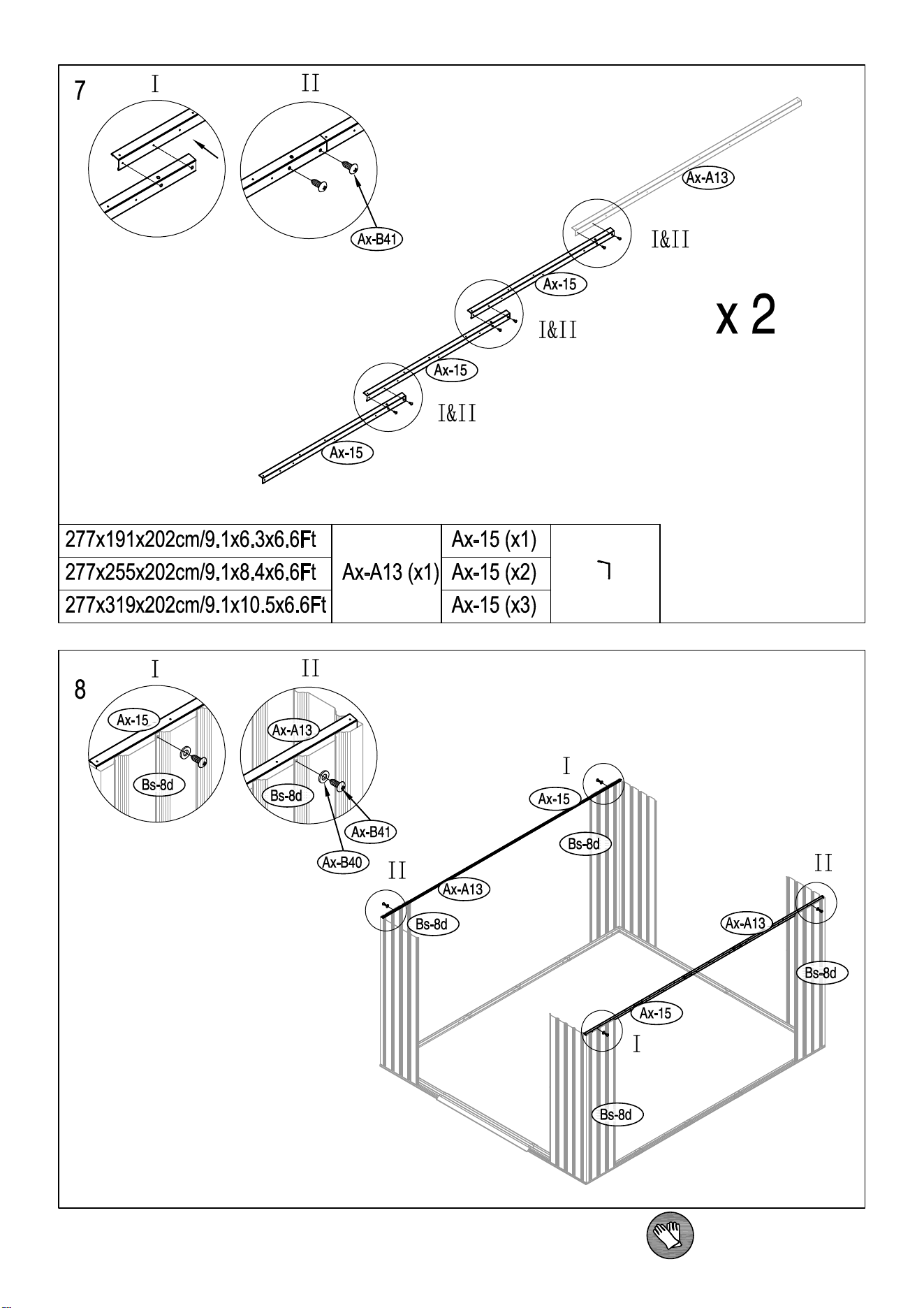

31
32

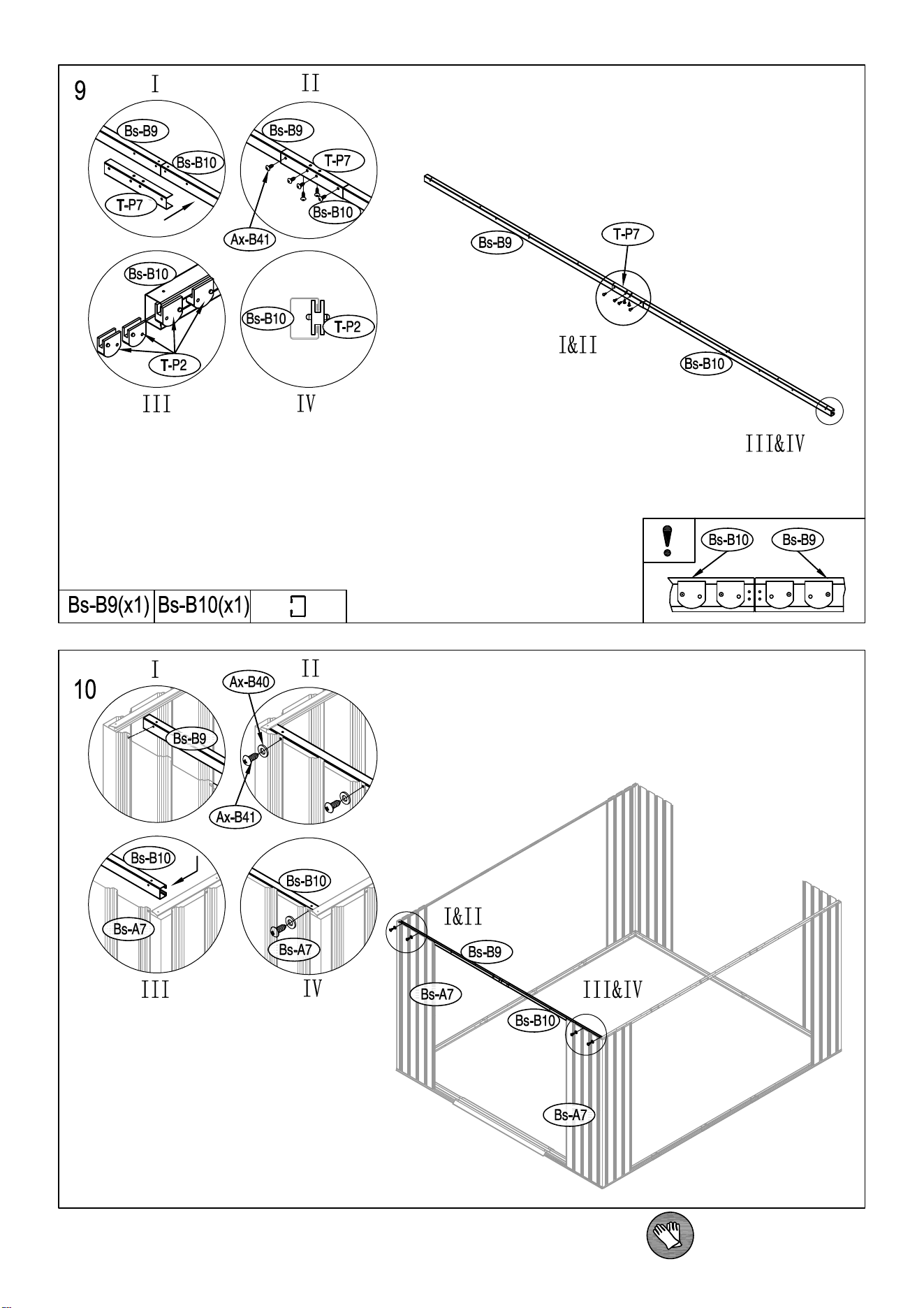

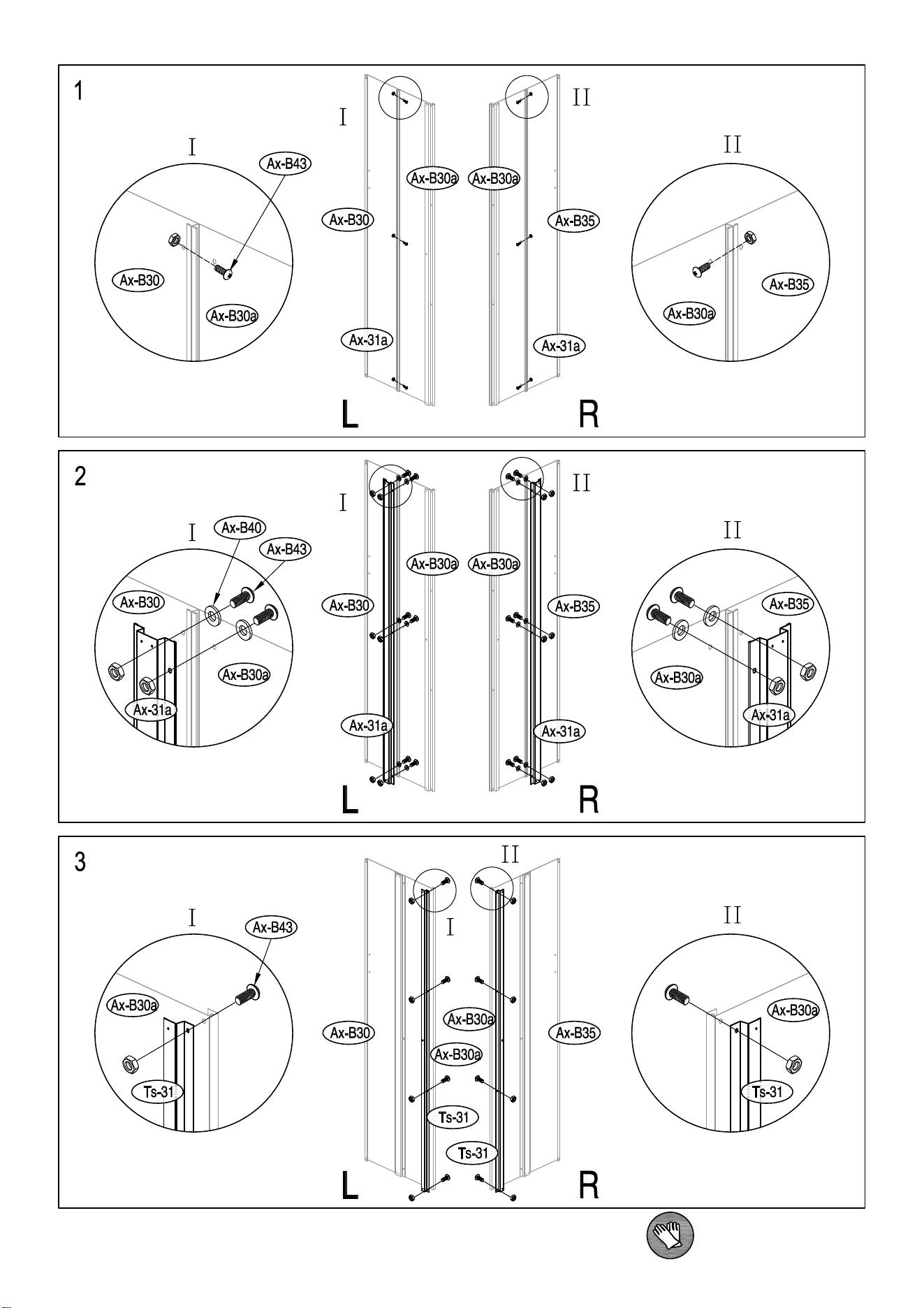

33

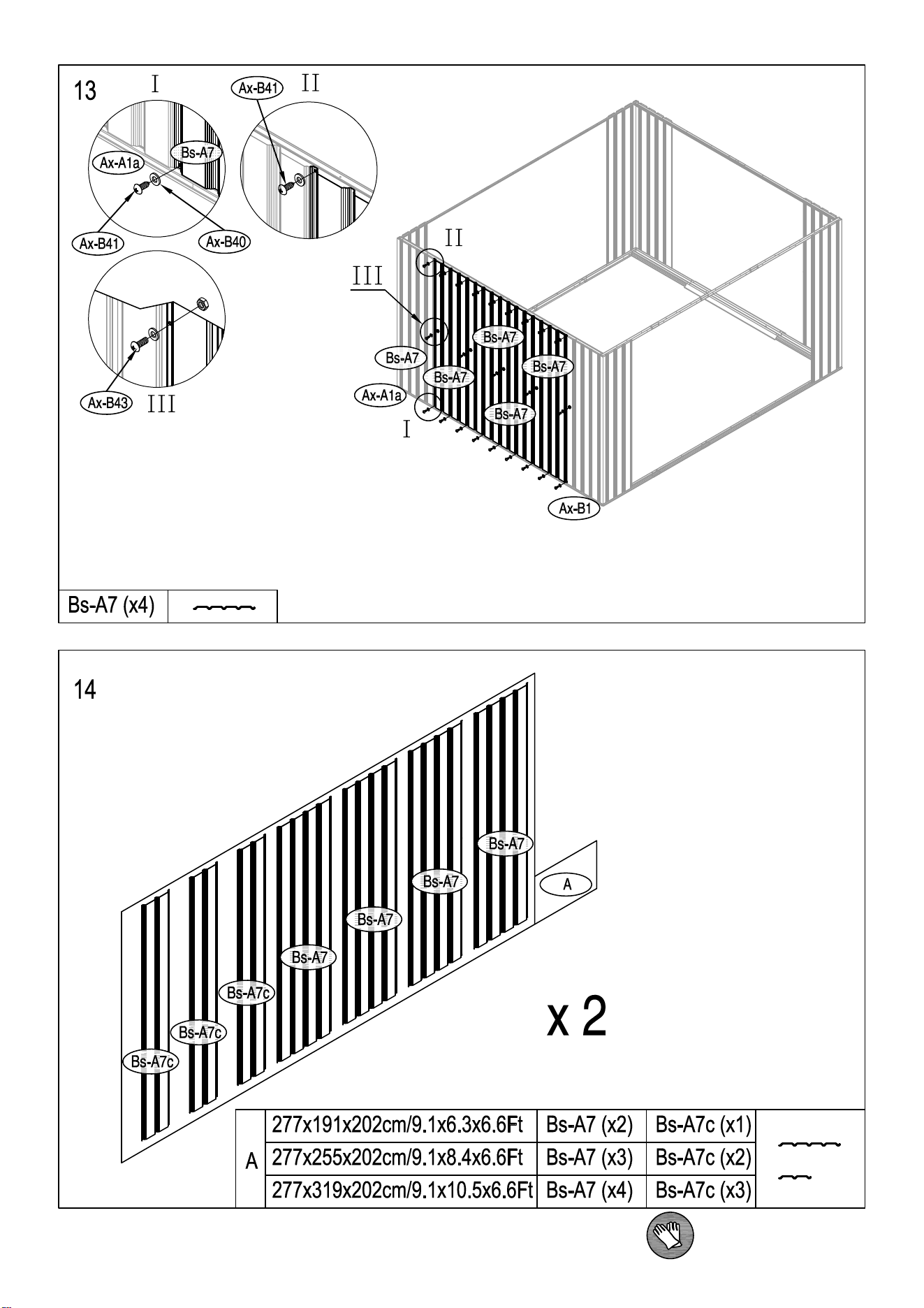

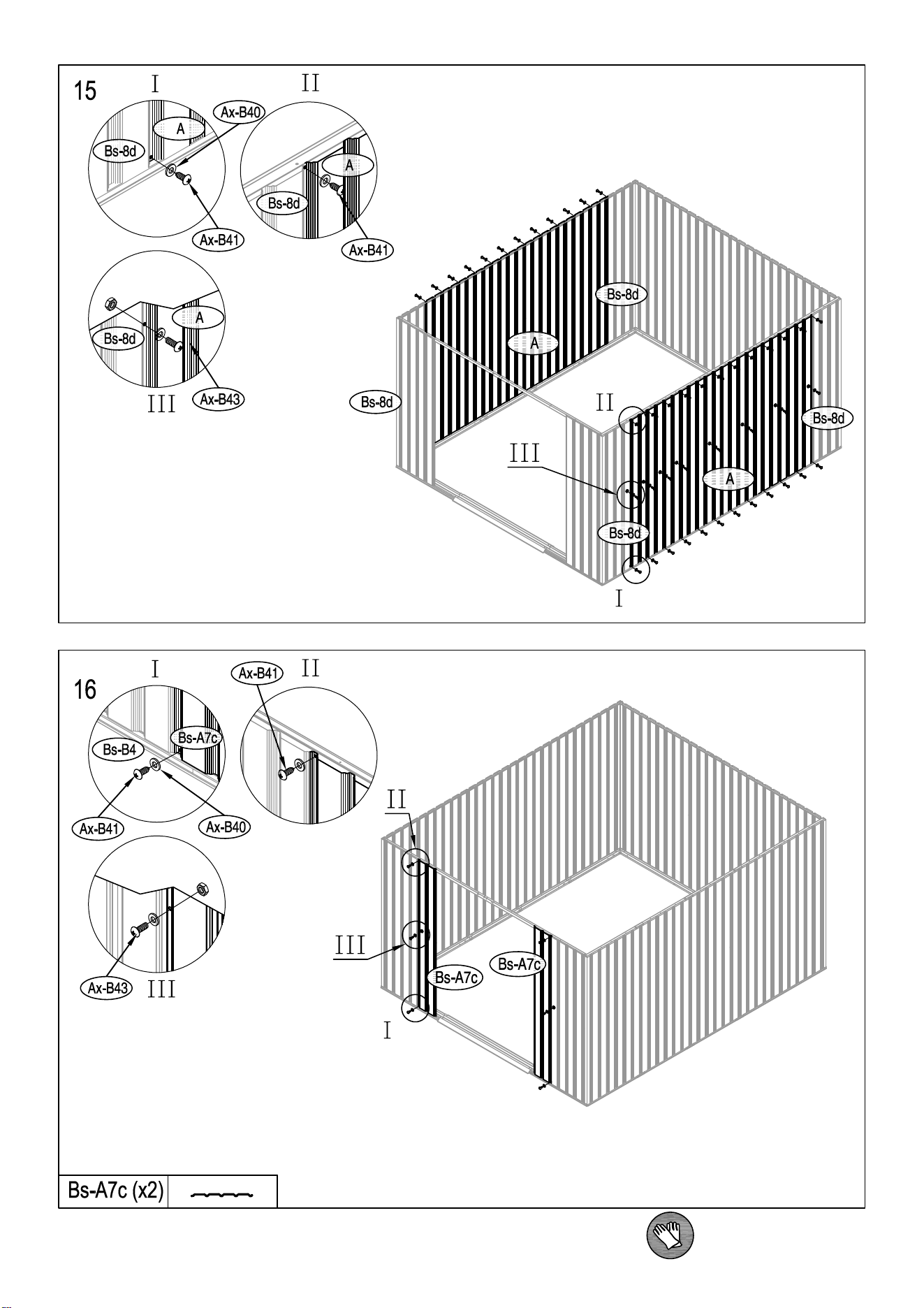

34

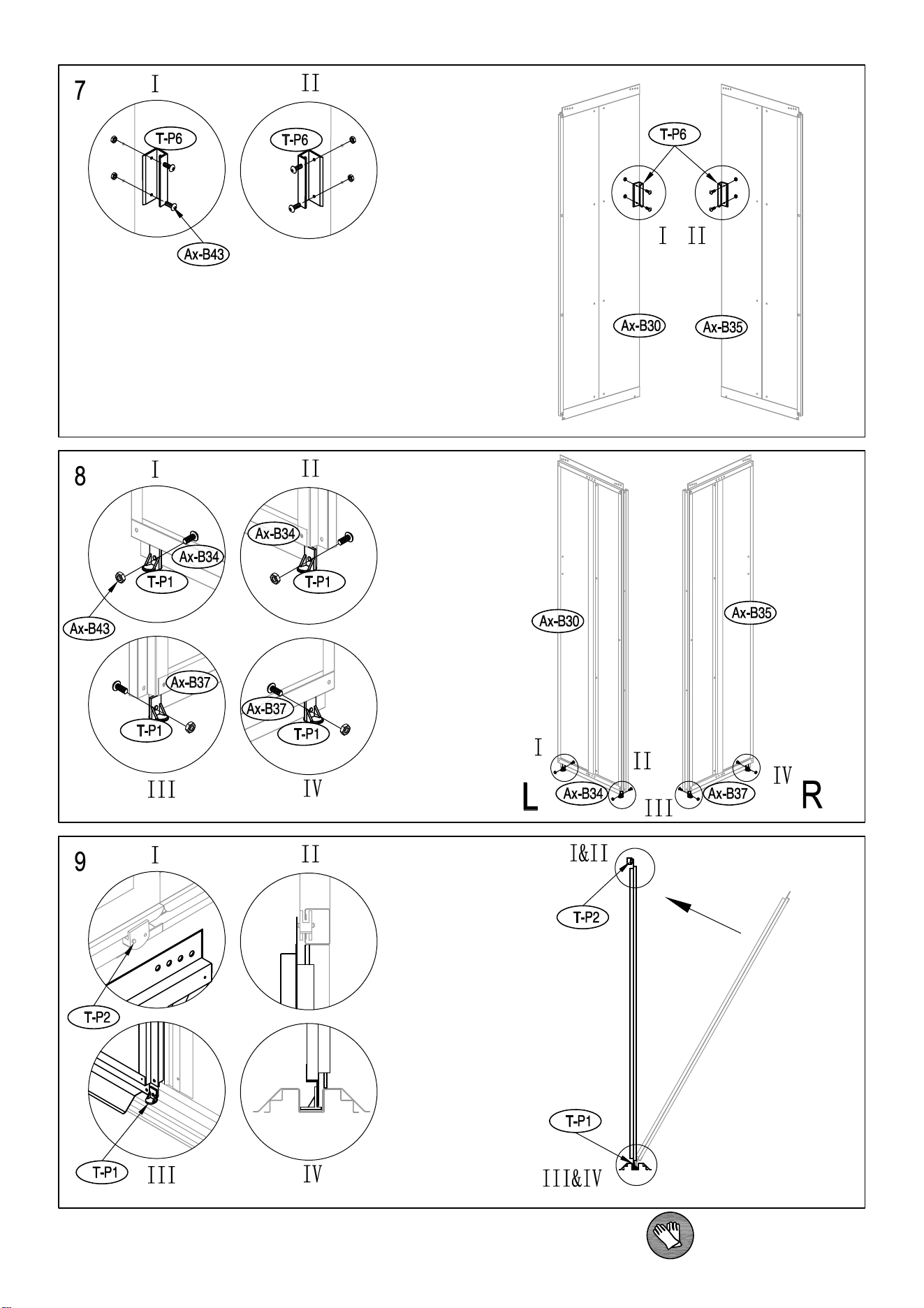

35
36

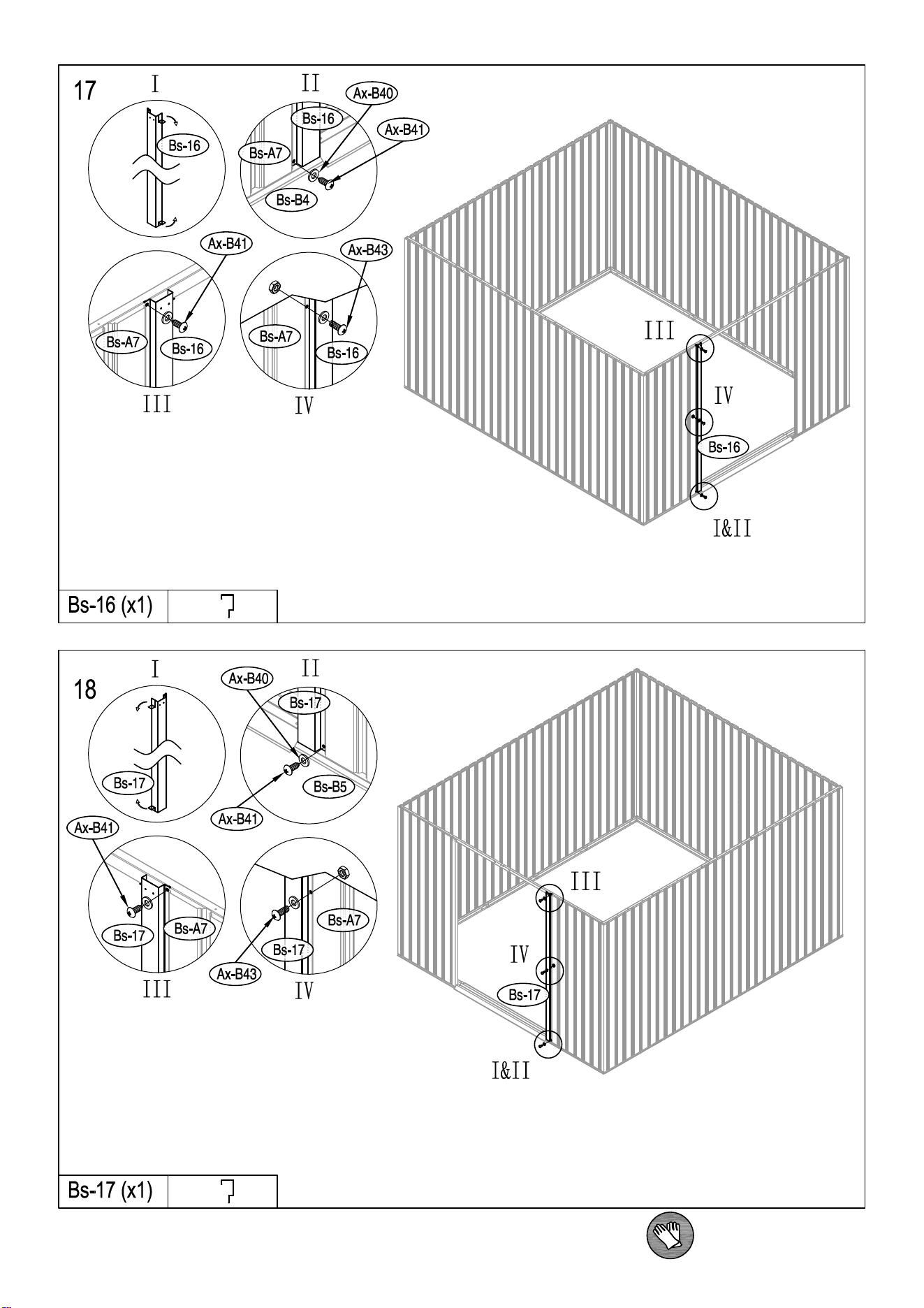

37

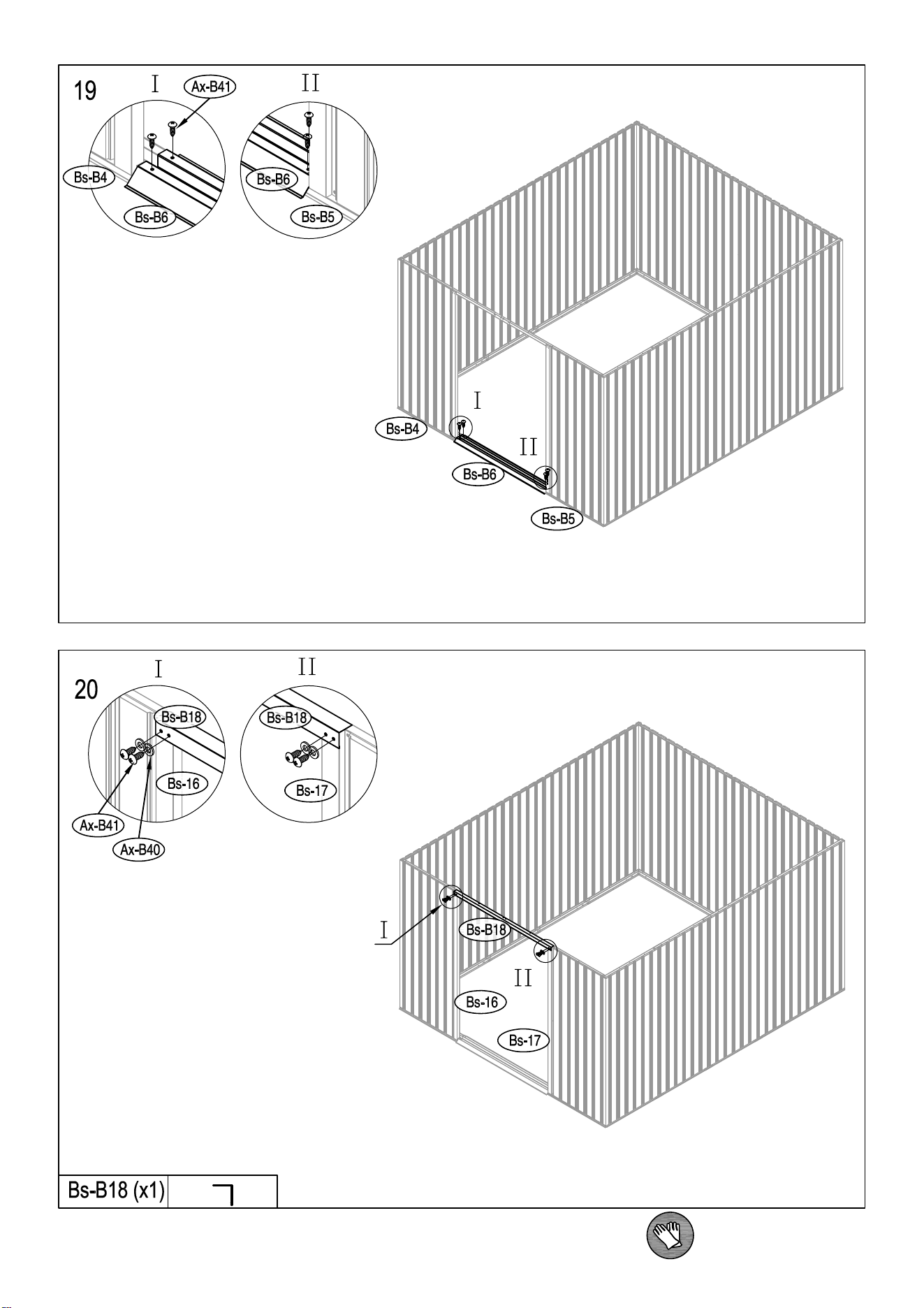

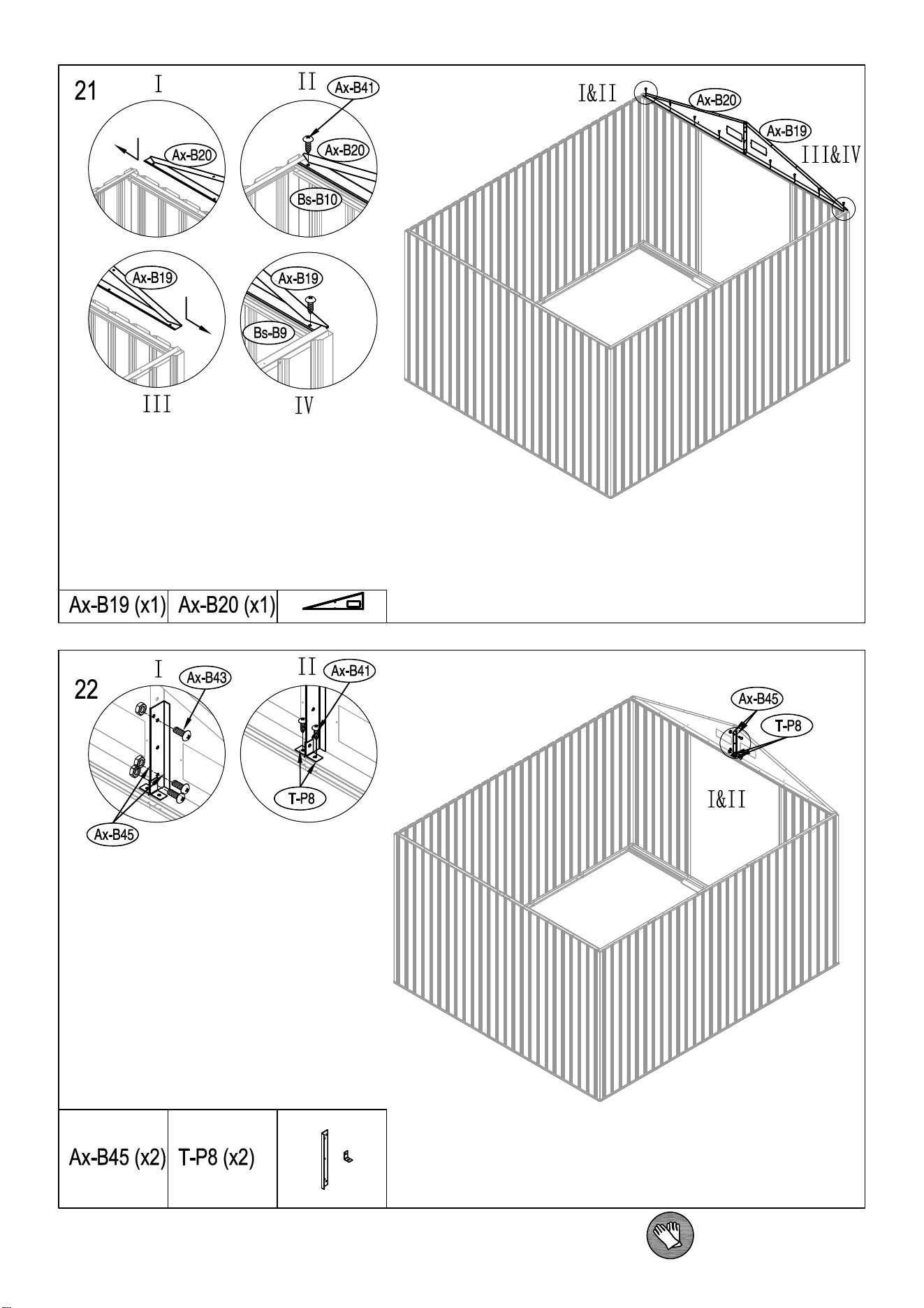

38

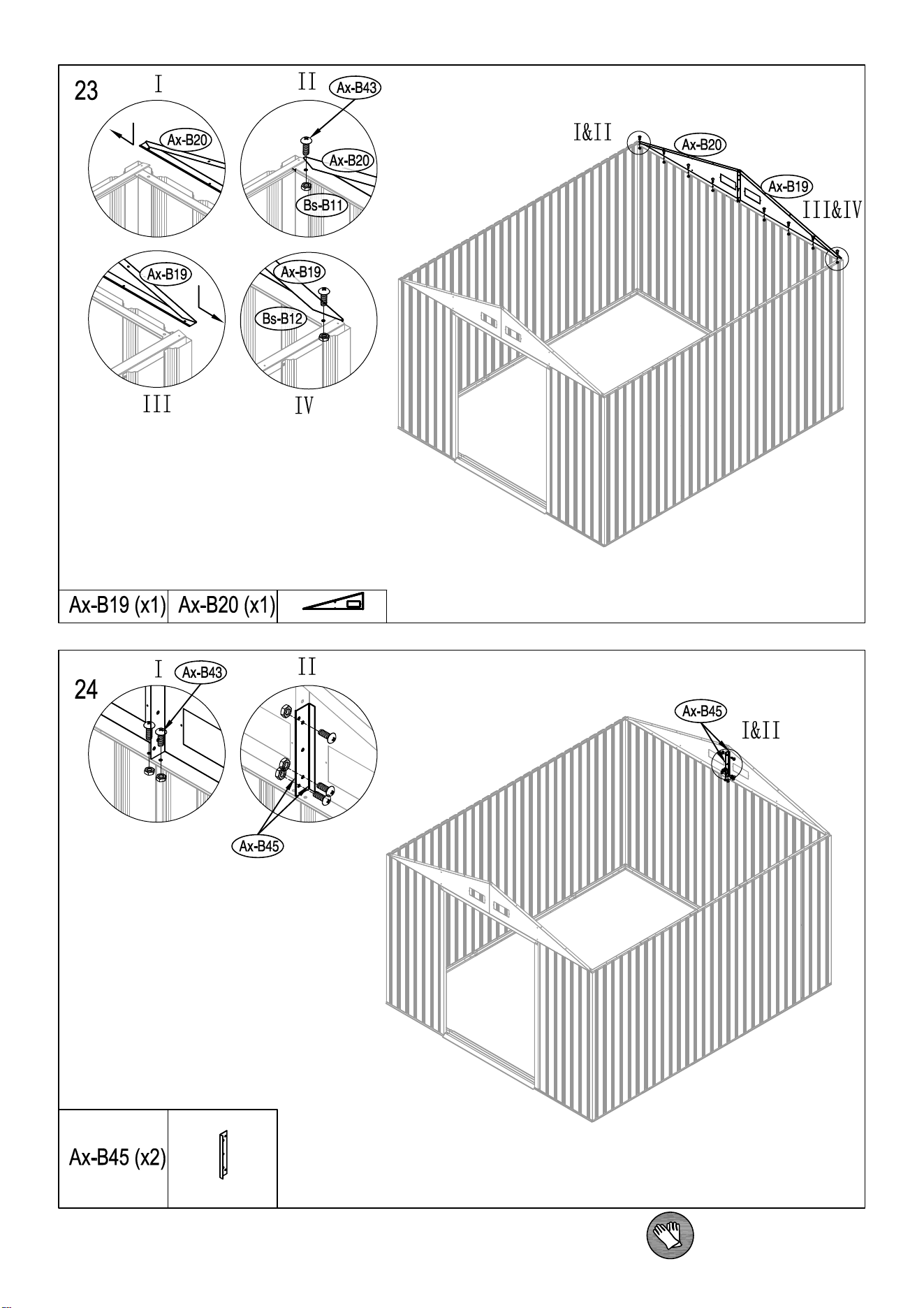

39

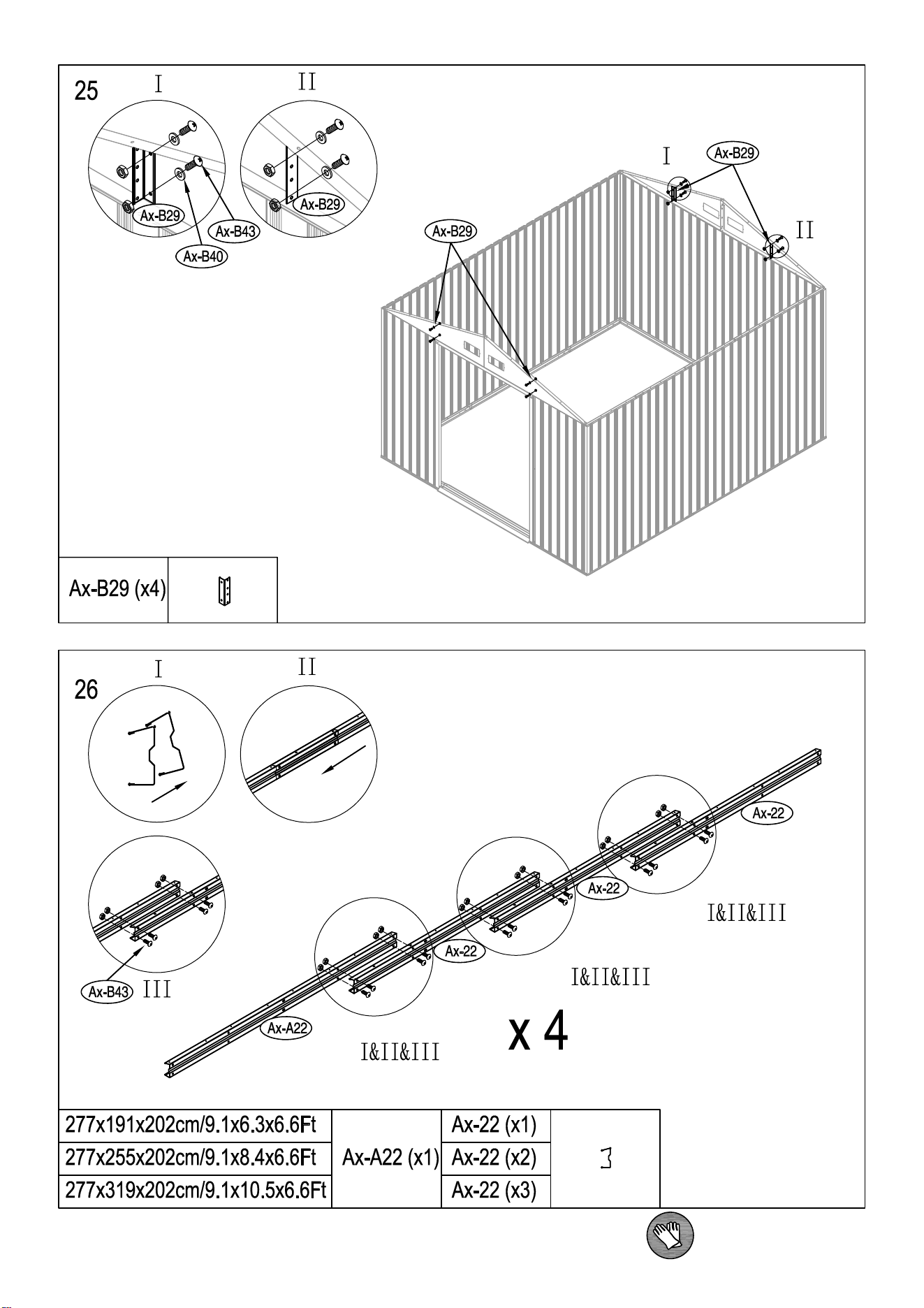

40

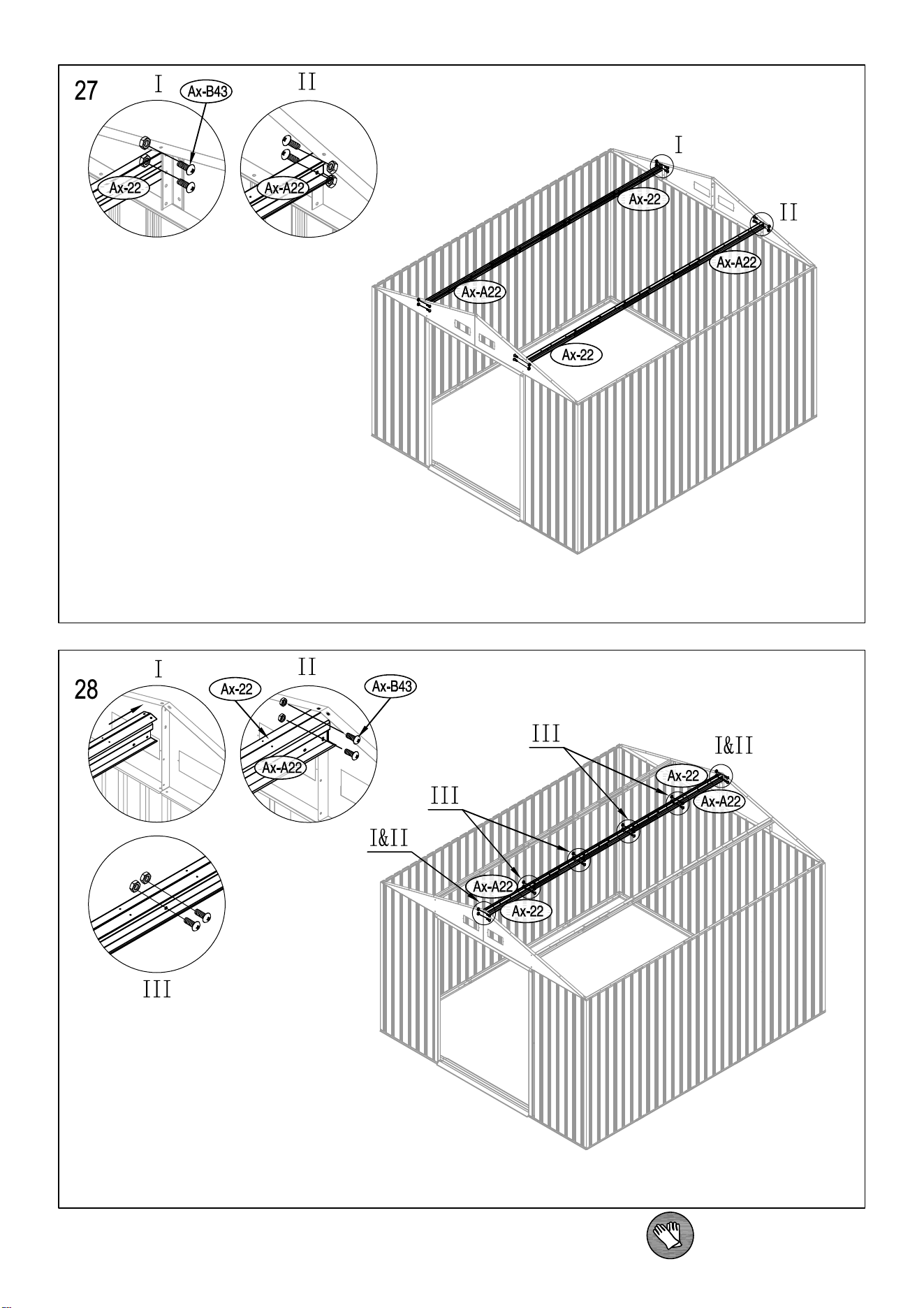

41

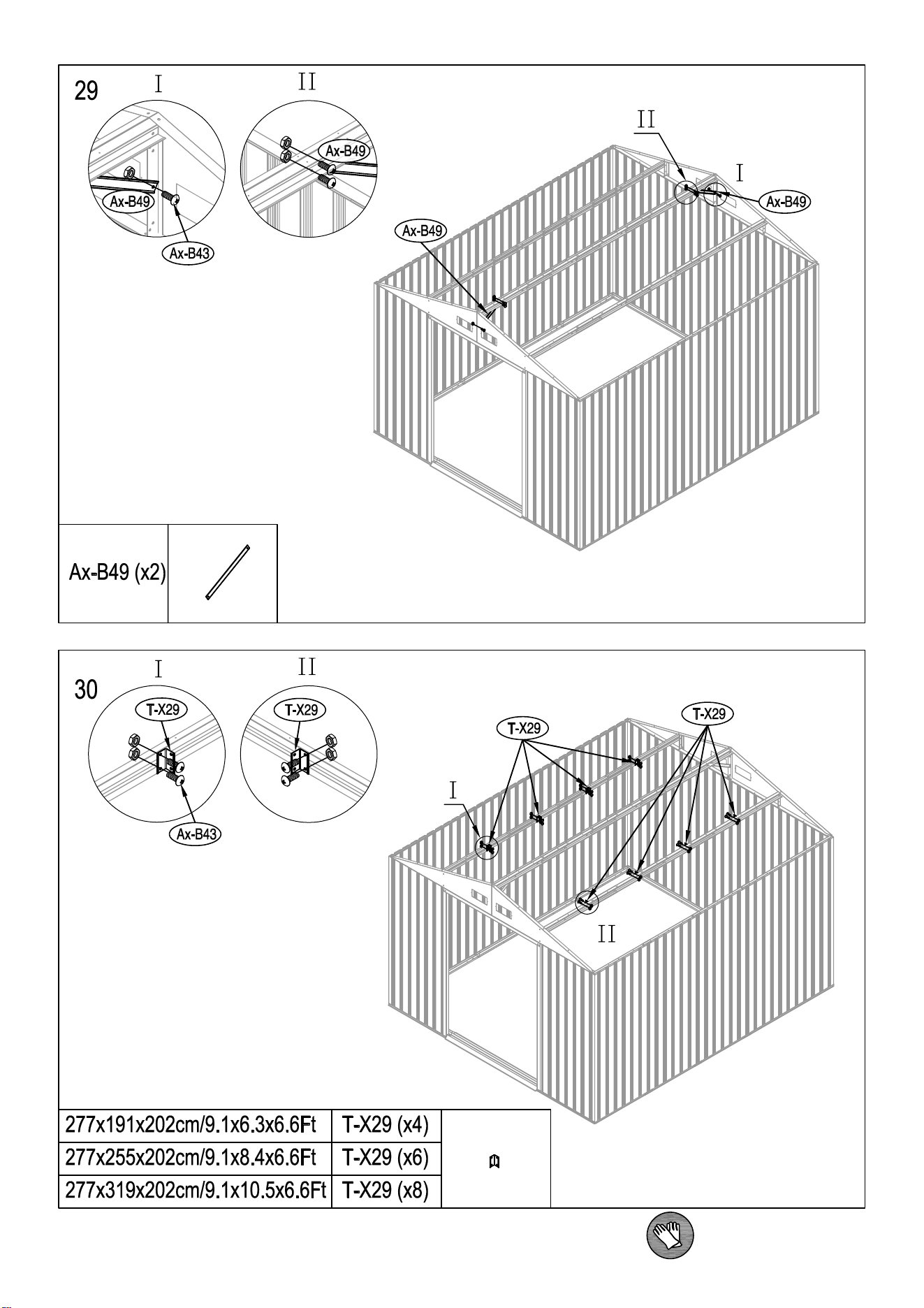

42

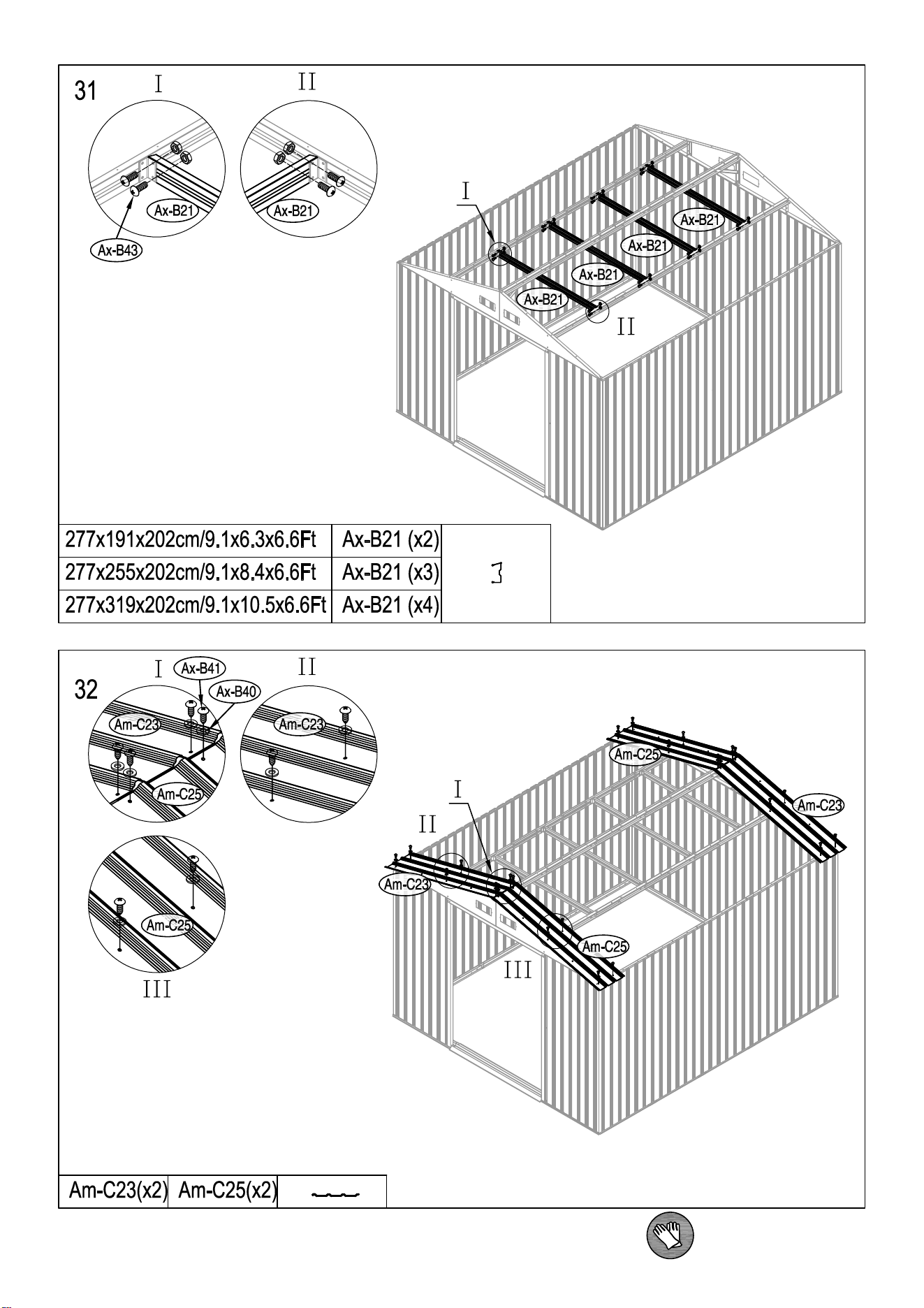

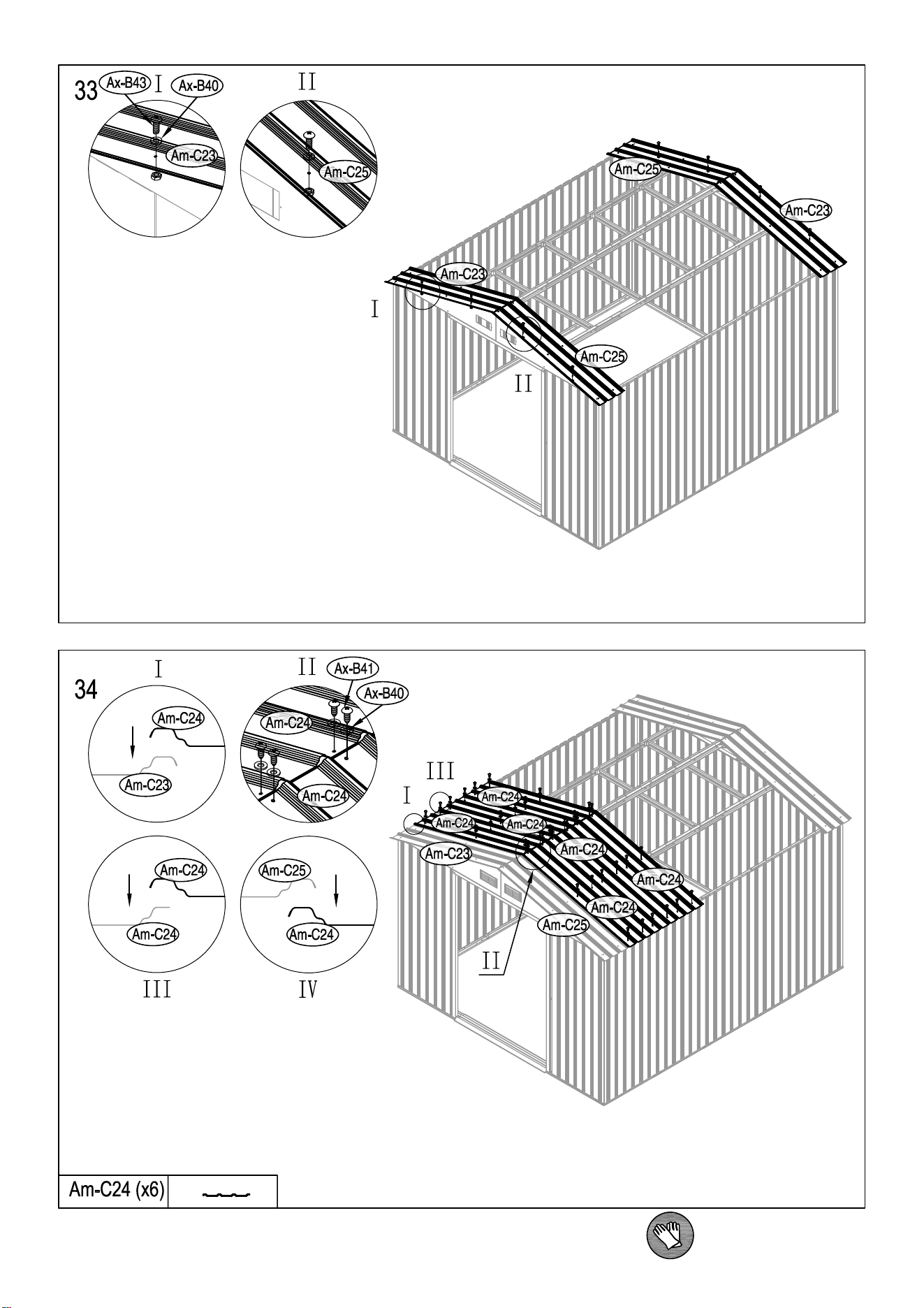

43
44
45

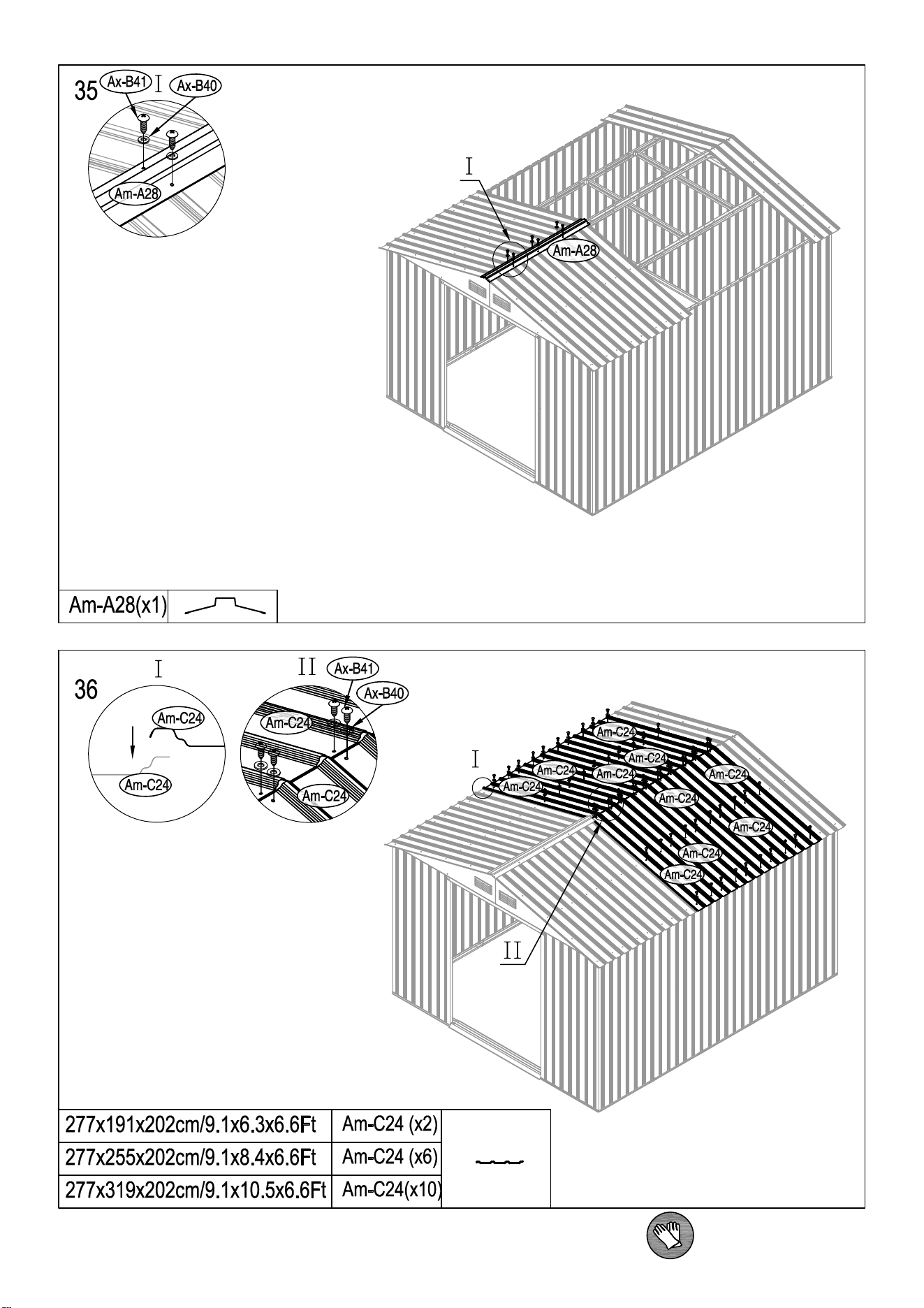

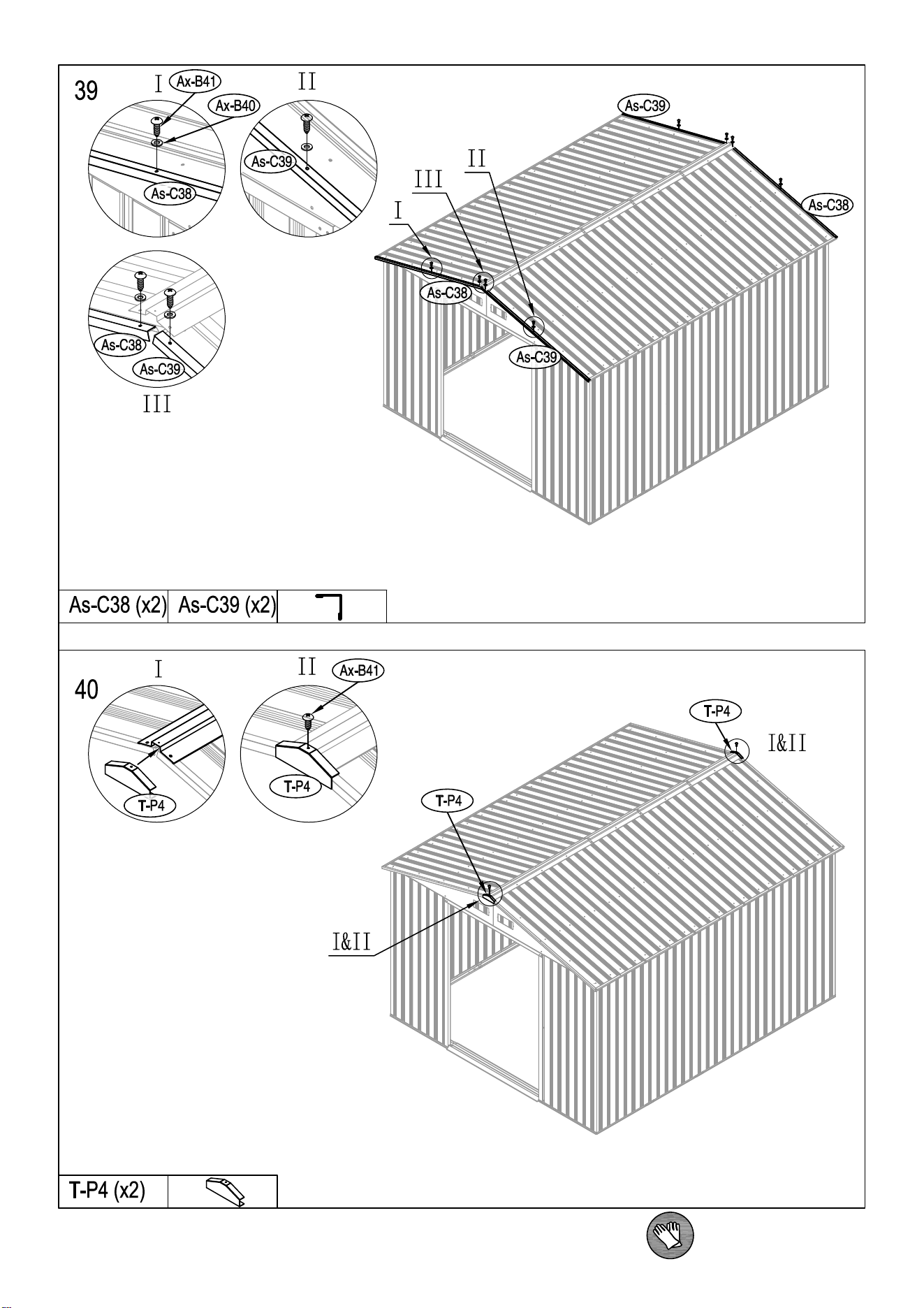

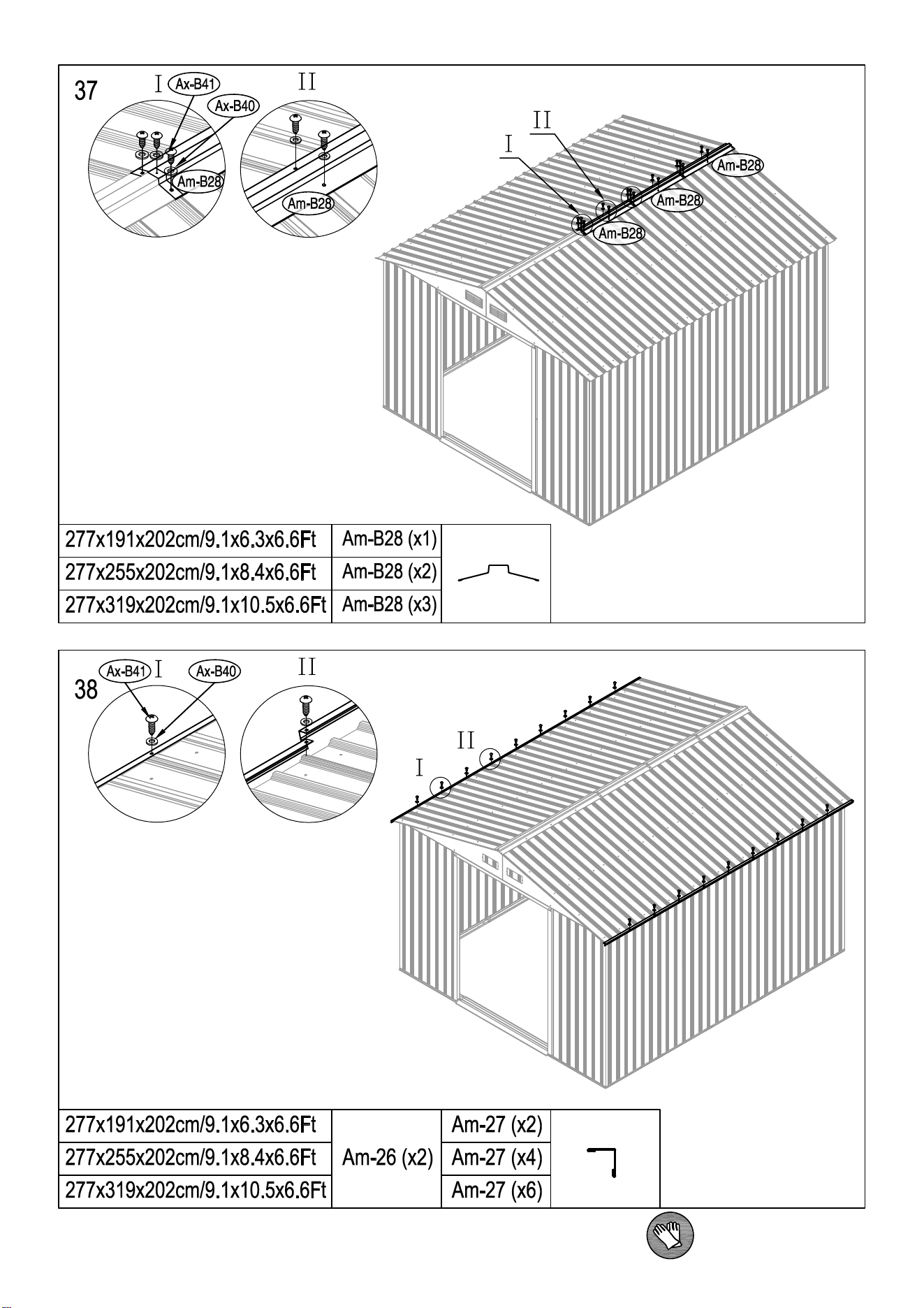

46

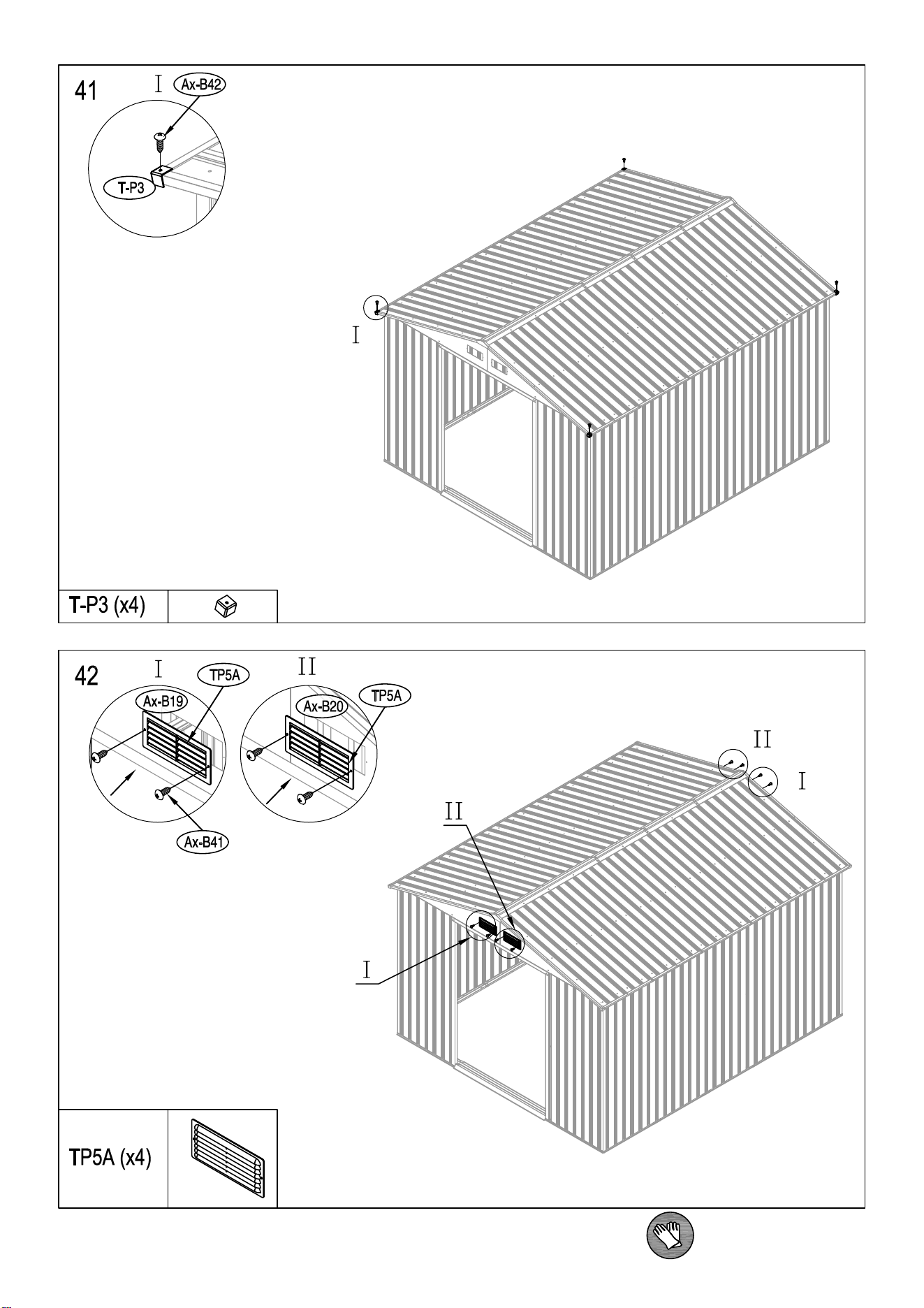

47
48

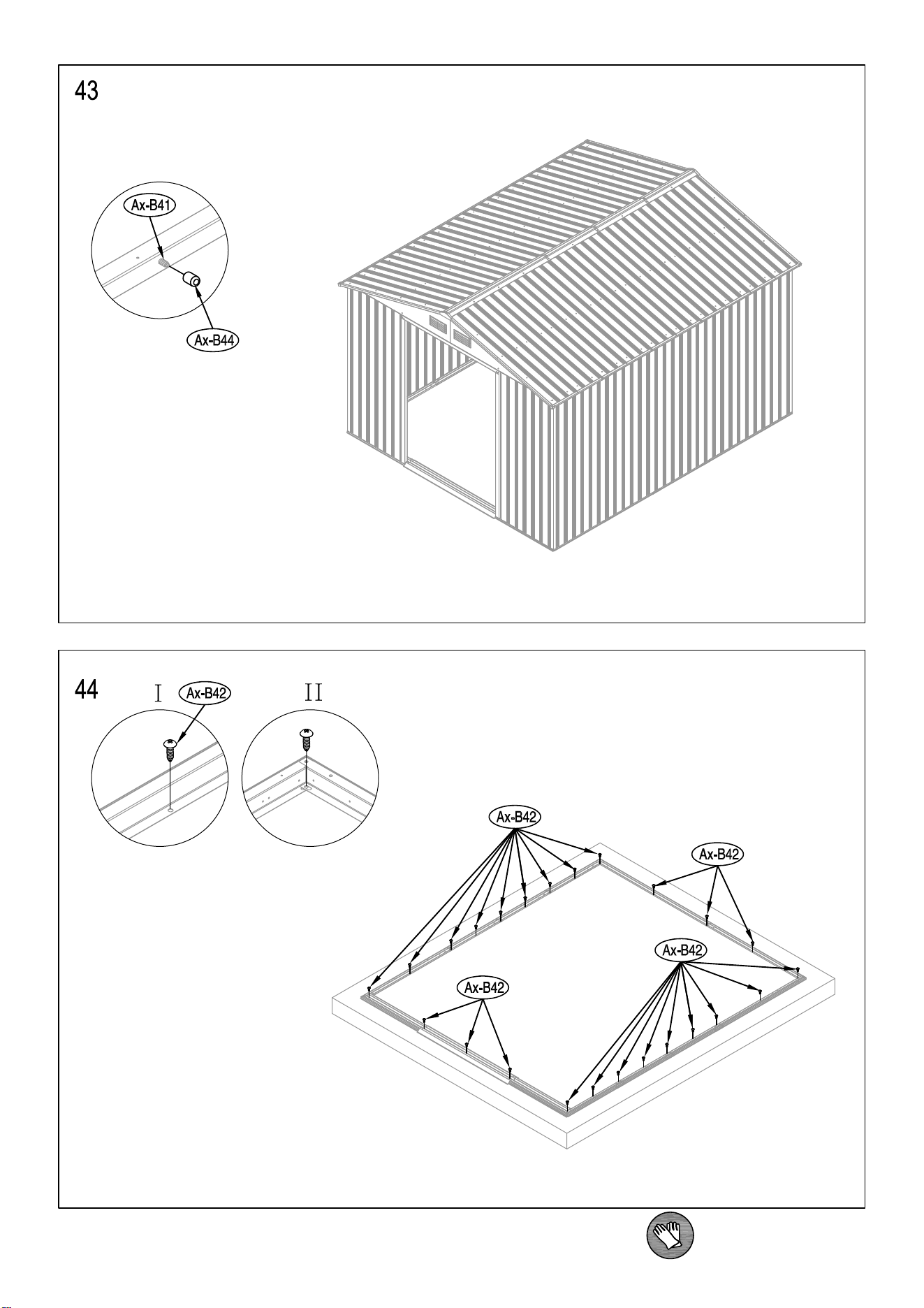

49
50
51
52
53

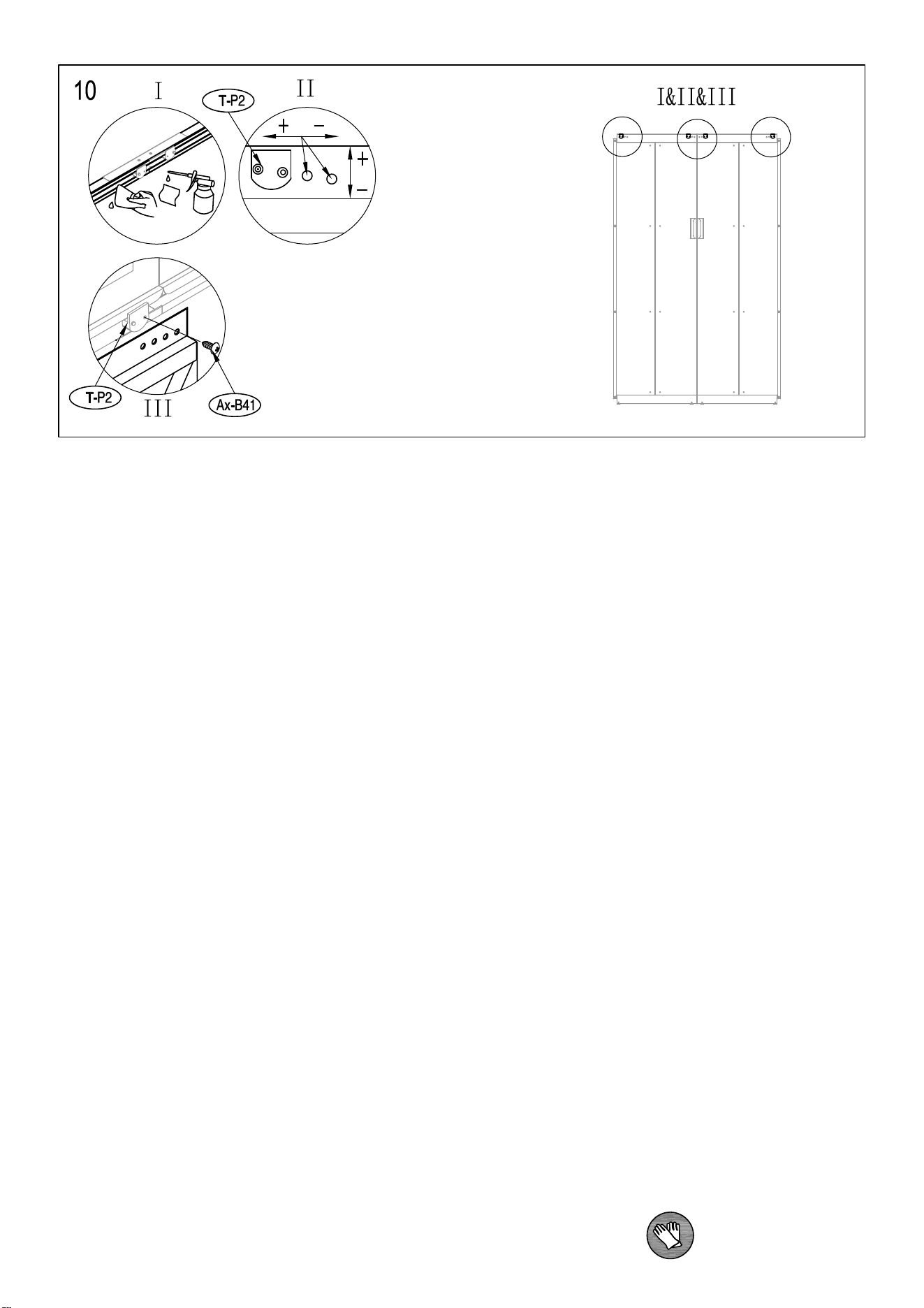

54
EN
DE
FR
ES
IT
PL
With your inspiring rating, COSTWAY will be more consistent to offer you EASY
SHOPPING EXPERIENCE, GOOD PRODUCTS and EFFICIENT SERVICE!
Mit Ihrer inspirierenden Bewertung wird COSTWAY konsistenter sein, um Ihnen EIN
SCHÖNES EINKAUFSERLEBNIS, GUTE PRODUKTE und EFFIZIENTEN SERVICE zu
bieten!
Avec votre évaluation inspirante, COSTWAY continuera à fournir une EXPÉRIENCE
D’ACHAT PRATIQUE, des PRODUITS DE QUALITÉ et un SERVICE EFFICACE !
Con su calificación inspiradora, COSTWAY será más consistente para ofrecerle
EXPERIENCIA DE COMPRA FÁCIL, BUENOS PRODUCTOS y SERVICIO EFICIENTE.
Con la tua valutazione incoraggiante, COSTWAY sarà più coerente per offrirti
ESPERIENZA DI ACQUISTO FACILE, BUONI PRODOTTI e SERVIZIO EFFICIENTE!
Dzięki twojej opinii COSTWAY będzie mógł oferować jeszcze WYGODNIEJSZE
ZAKUPY, LEPSZE PRODUKTY i SPRAWNIEJSZĄ OBSŁUGĘ KLIENTA.
US office: Fontana UK office: Ipswich AU office: Truganina
DE office: FDS GmbH, Neuer Höltigbaum 36, 22143 Hamburg, Deutschland
FR office: Saint Vigor d'Ymonville
PL office: Gdańsk
