Milwaukee 2540-20 M12 23 Gauge Pin Nailer User Manual

Cat. No. / No de cat.

2540-20

M12™ 23GA PIN NAILER

CLOUEUSE A CHEVILLES 23GA M12™

CLAVADORA M12™ 23GA

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

NAILER SAFETY WARNINGS

• Always assume that the tool contains fasten-

ers. Careless handling of the nailer can result in

unexpected ring of fasteners and personal injury.

• Do not point the tool towards yourself or anyone

nearby. Unexpected triggering will discharge the

fastener causing an injury.

• Do not actuate the tool unless the tool is placed

rmly against the workpiece. If the tool is not in

contact with the workpiece, the fastener may be

deﬂected away from your target.

• Disconnect the tool from the power source when

the fastener jams in the tool. While removing a

jammed fastener, the nailer may be accidentally

activated if it is plugged in.

• Use caution while removing a jammed fastener.

The mechanism may be under compression and the

fastener may be forcefully discharged while attempt-

ing to free a jammed condition.

• Do not use this nailer for fastening electrical ca-

bles. It is not designed for electric cable installation

and may damage the insulation of electric cables

thereby causing electric shock or re hazards.

•Prior to each use, check workpiece contact and

trigger for correct operation. Do not disassemble

or clamp parts of the workpiece contact, trigger, or

driving mechanism. This will cause unexpected

actuation, resulting in serious injury.

•Do not engage in horseplay. The discharged

fasteners are projectiles capable of causing seri-

ous injury.

•Do not remove, tamper with, or otherwise cause

the tool operating controls to become inoper-

able. This will cause unexpected actuation, resulting

in serious injury.

•Do not operate a tool if any portion of the tool

operating controls is inoperable, disconnected,

altered, or not working properly. This will cause

unexpected actuation, resulting in serious injury.

•Always keep hands and body away from dis-

charge area of the tool. Never attempt to clear

a jammed workpiece contact by grasping the

discharge area of the tool. Fasteners discharged

from tool can cause serious injury if they contact

hands or body.

•Do not drive fasteners close to the edge of the

workpiece. Fasteners can slip o󰀨 corners and

edges or penetrate through thin material, making

them projectiles capable of causing serious injury.

•Use the tool only for the intended purpose. Do

not abuse the tool. Do not use as a hammer, stamp

or engrave information onto parts, drop or impact

the tool or otherwise apply excess force to the tool

in use. Do not mount the tool to stands or modify it

for stationary use.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

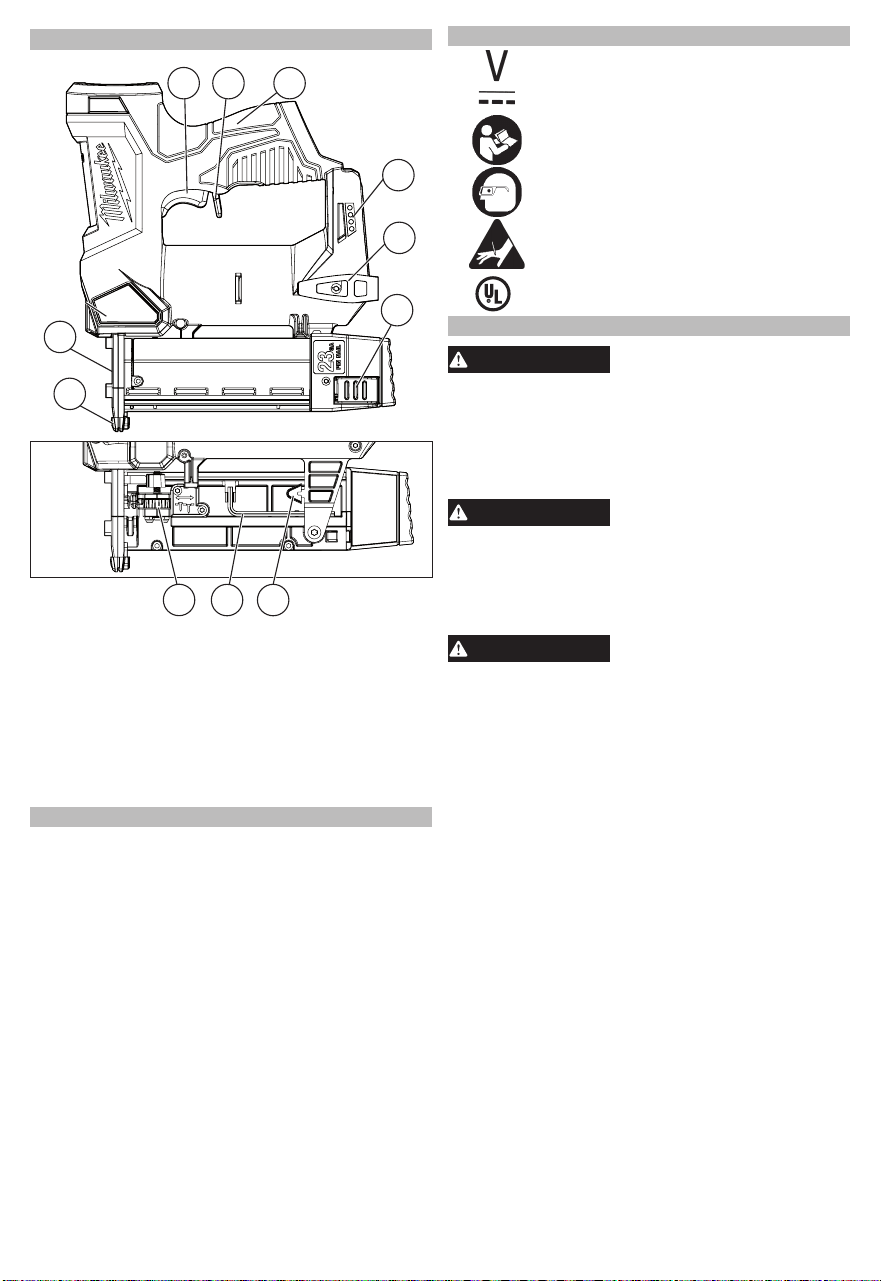

SYMBOLOGY

Volts

Direct Current

Read Operator's Manual

Wear Eye Protection

Keep Hands Away

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2540-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

Fastener Type .............................Headless pin nail*

Fastener Length ...................................1/2" - 1-3/8"

Collation Angle.....................................................

0°

Fastener Size (Diameter) .................23 GA / 0.58 mm

Magazine Capacity .............................118 to 136 nails

Recommended Ambient

Operating Temperature ......................0°F to 125°F

*Not compatible with slight headed pin nails

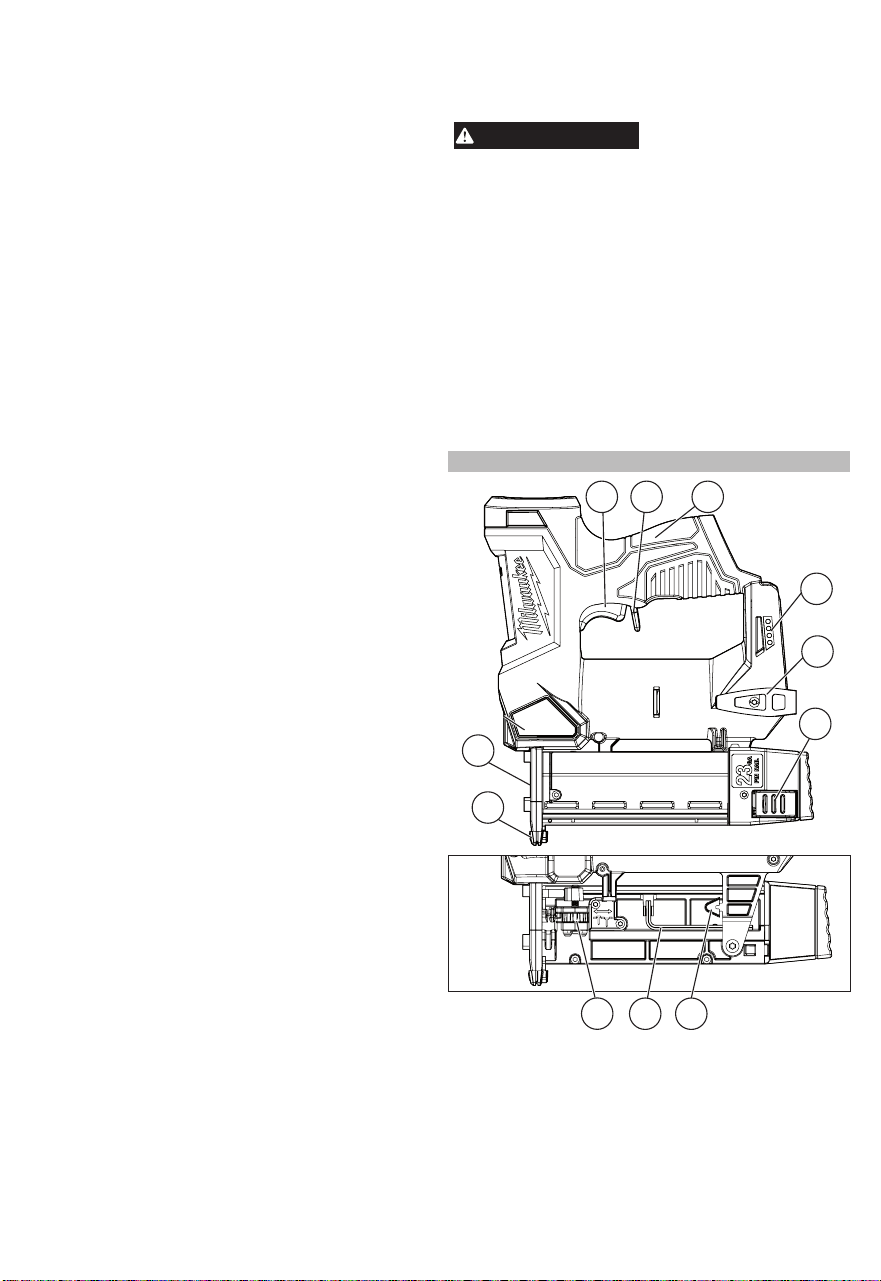

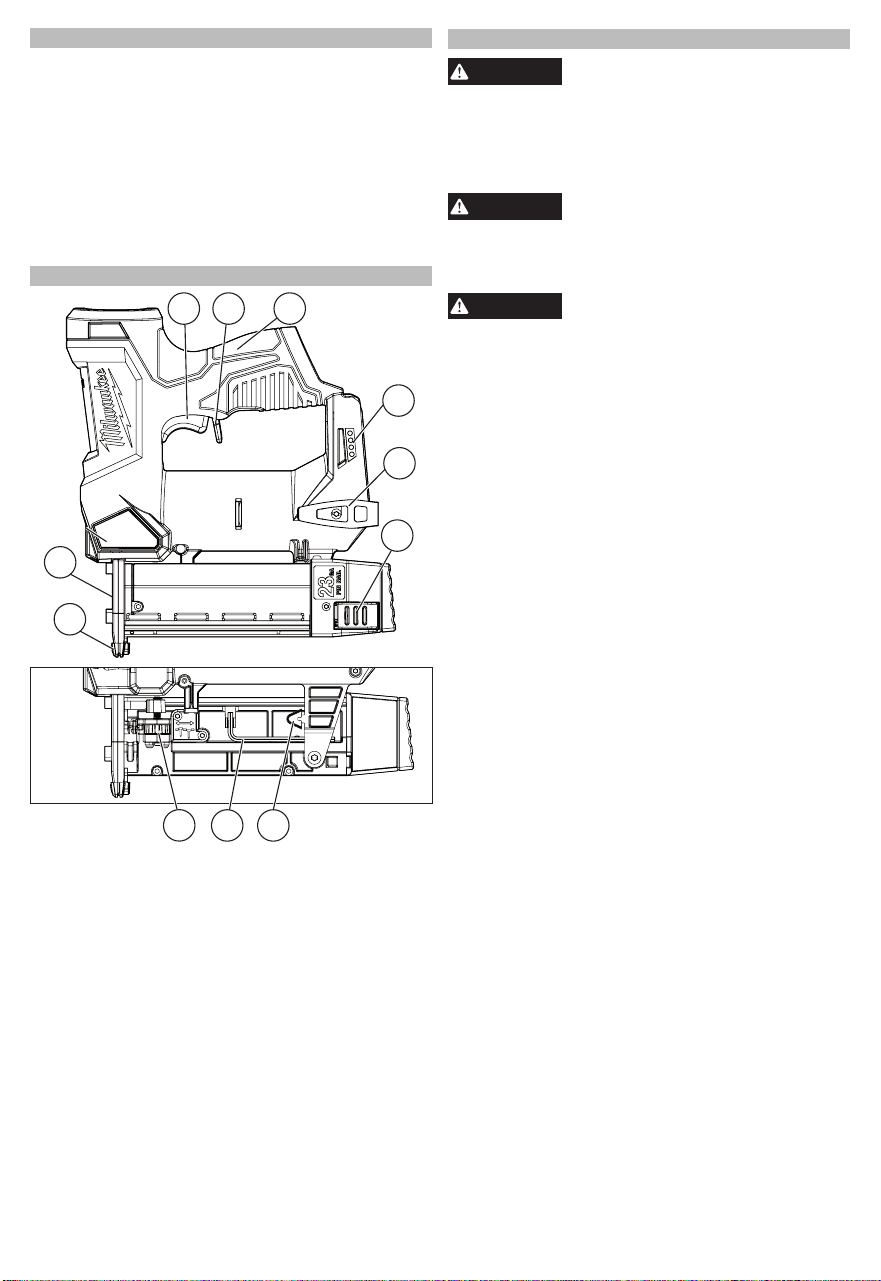

FUNCTIONAL DESCRIPTION

1. Trigger

2. Lock-o󰀨 button

3. Handle

4. Fuel gauge

5. Belt clip

6. Magazine release

button

7. Top plate

8. Workpiece contact tip

9. Depth adjustment

10. Hex wrench

11. Workpiece contact tip

storage

1 3

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

Installing/Removing Fastener Strips

WARNING

Always remove battery pack before

changing or removing fasteners.

Always wear safety goggles or glasses with side

shields.

To install fastener strips:

1. Remove battery pack.

2. WARNING! Always point the tool away from your-

self and others when installing fasteners. Failure

to do so could result in injury.

3. Press the magazine release button and slide

the magazine open. Place the tip of the fasten-

ers into the bottom slot of the magazine; then

lay the fasteners ﬂat against the magazine. The

heads must fit into the grooves. WARNING!

Use only recommended fasteners of the correct

size, length, collation angle and head type as

indicated on the tool's nameplate. Other fasteners

could result in tool malfunction, leading to injury.

4. Slide the magazine closed.

To remove fastener strips:

1. Remove battery pack.

2. WARNING! Always point the tool away from your-

self and others when installing fasteners. Failure

to do so could result in injury.

3. Press the magazine release button and slide the

magazine open.

4. Remove the fasteners.

Workpiece Contact Tips

Use workpiece contact tips to protect the workpiece.

Unclip from storage and press onto the nose. Re-

place when worn or lost.

OPERATION

WARNING

To reduce the risk of injury, always

wear safety goggles or glasses

with side shields.

The operator and other people

in the work area must wear eye protection in ac-

cordance with ANSI Z87.1. Eye protection does not

t all operators in the same way. Make sure the eye

protection chosen has side shields or provides

protection from ying debris both from the front

and sides. The employer is responsible for enforc-

ing the use of eye protection by the operator and

other people in the work area. When required, wear

head protection in accordance with ANSI Z89.1.

To reduce the risk of injury to yourself and others,

test the tool before beginning work each day ac-

cording to the "Required Daily Testing" section.

Remove battery pack and fasteners before leaving

the work area, moving the tool to another location,

or handing the tool to another person. Failure to do

so could result in serious injury.

Do not use this tool for fastening electrical

cables. It is not designed for electric cable

installation and may damage the insulation of

electric cables thereby causing electric shock

or re hazards.

NEVER wedge or hold back the workpiece contact

mechanism during operation of the tool. Never

attempt to clear a jammed workpiece contact by

grasping the discharge area of the tool. Doing so

could result in serious injury.

To avoid serious injury, do not attempt to prevent

the recoil by holding the tool too rmly against the

work. Keep face and body away from the tool. Dur-

ing normal use, the tool will recoil immediately after

driving a fastener. This is a normal function of the

tool. Grip the handle rmly, let the tool do the work,

and do not place a second hand on top of the tool.

Fuel Gauge

To determine the amount of charge left in the battery,

actuate the lock-o󰀨 button. The Fuel Gauge will light

up for 2-3 seconds. When less than 10% of charge

is left, 1 light on the fuel gauge will ﬂash 4 times.

To signal the end of charge, 1 light on the fuel gauge

will ﬂash 8 times and the tool will not run. Charge

the battery pack.

If the battery becomes too hot, the fuel gauge lights

will ﬂash in an alternating pattern and the tool will not

run. Allow the battery to cool down.

Operation

1. Grip the handle rmly.

2. Line up the fastener to the workpiece.

3. Press the workpiece contact tip to the workpiece.

4. Push the lock-o󰀨 button down and pull the trigger

rmly to drive the fastener. WARNING! To avoid

serious injury, do not attempt to prevent the recoil

by holding the tool too rmly against the work.

5. Remove your ngers from the lock-o󰀨 button and

trigger and remove the tool from the workpiece.

WARNING

To avoid serious injury, do not at-

tempt to prevent the recoil by hold-

ing the tool too rmly against the work. Keep face

and body away from the tool. During normal use,

the tool will recoil immediately after driving a

fastener. This is a normal function of the tool.

Grip the handle rmly, let the tool do the work,

and do not place a second hand on top of the

tool.

Setting the Depth of Drive

The depth of drive can be adjusted to account for

the size of the fastener and the workpiece material.

WARNING

Know what is behind your

workpiece. A fastener could travel

through the workpiece and out the other side,

striking a bystander and causing serious injury.

Lower the depth of drive to prevent the fastener

from being pushed all the way through the

workpiece.

1. Drive a test fastener.

2. Remove battery pack.

3. WARNING! Always

point the tool away from

yourself and others when

making adjustments.

Failure to do so could

result in injury.

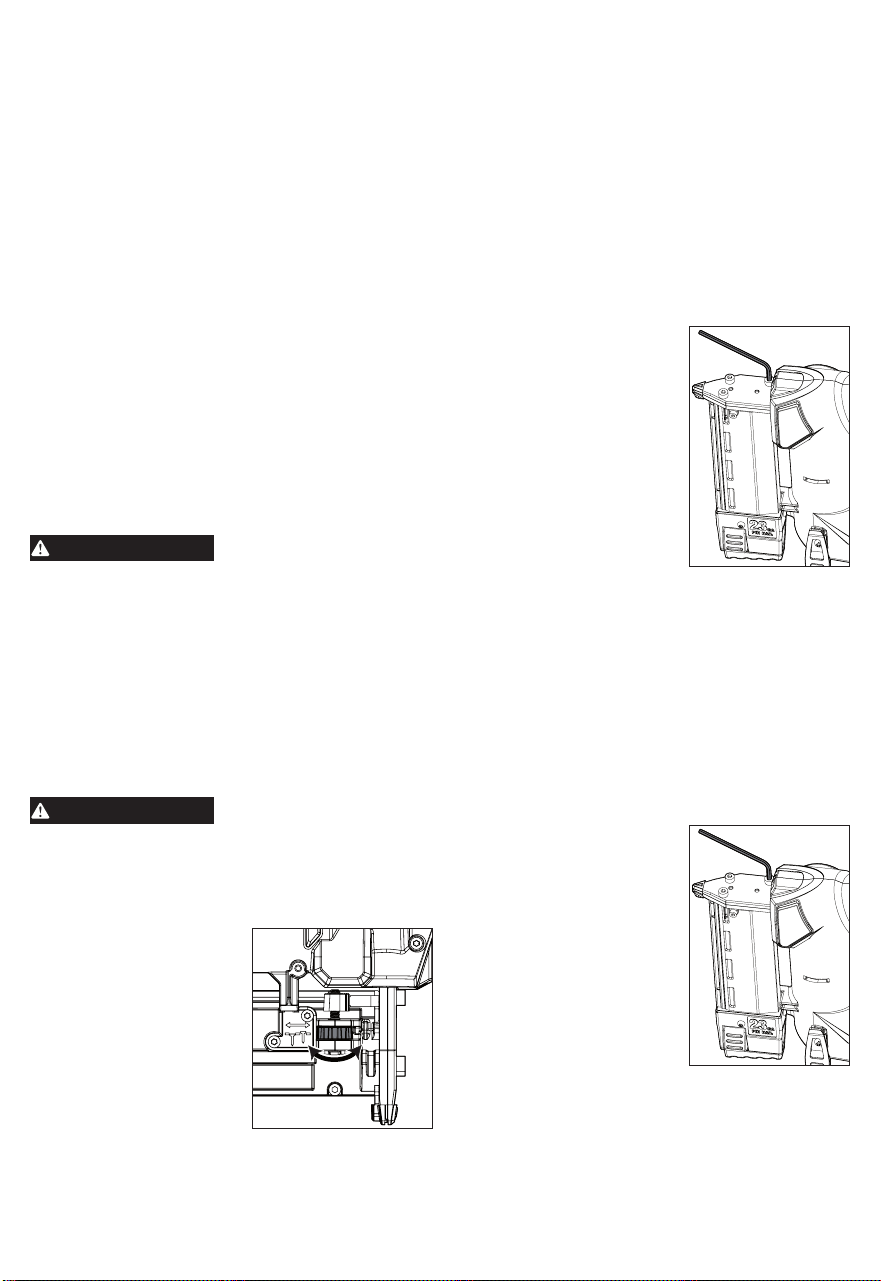

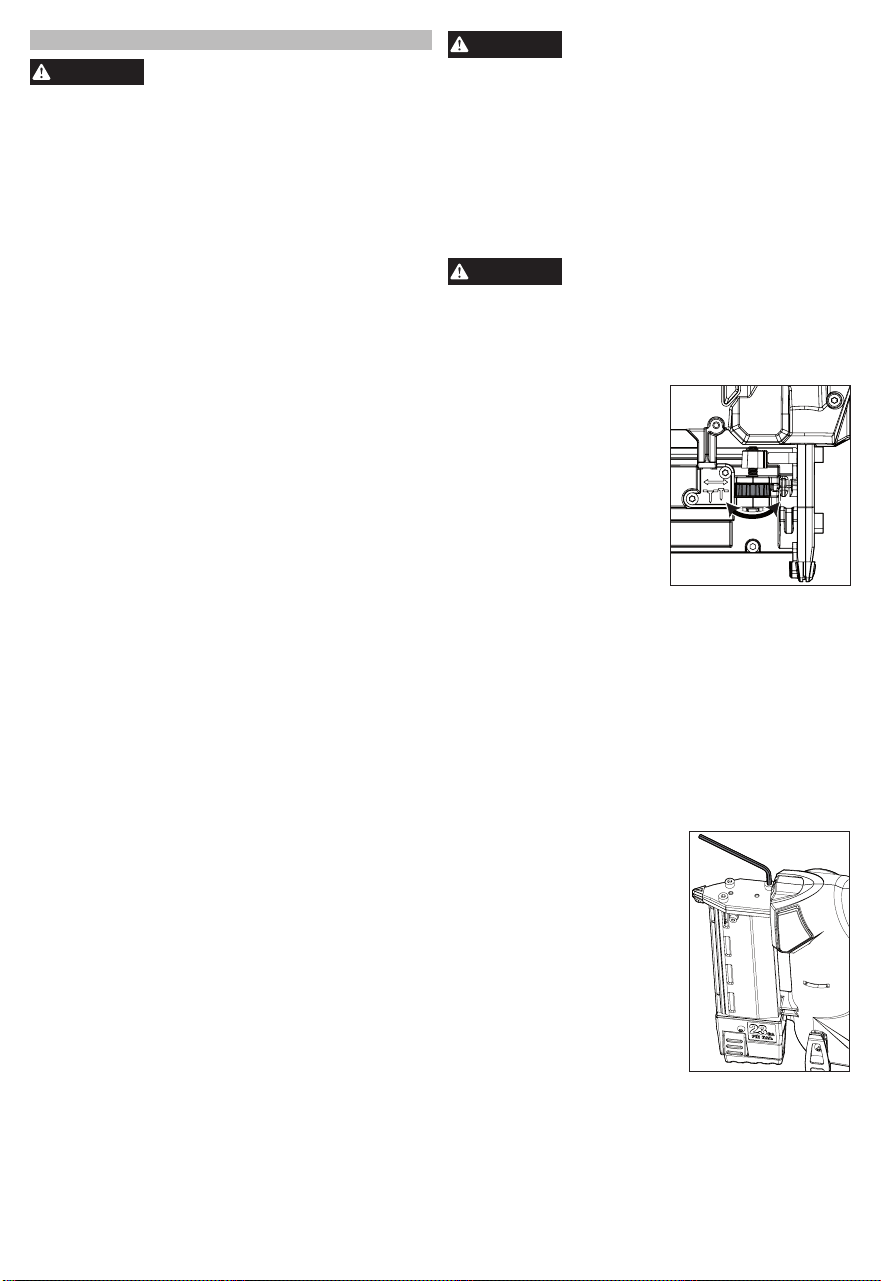

4. Turn the depth selector

left or right to increase

or decrease the driving

depth.

5. Repeat until desired depth is reached.

Clearing a Jammed Fastener

Most jams are caused by a fastener or part of a

fastener wedging between the driver blade and the

nail guide. Fastener strips with an incorrect colla-

tion angle or the wrong fastener gauge may cause

continuous jamming. To clear the jam:

1. Remove battery pack.

2. WARNING! Always point the tool away from

yourself and others when installing or removing

fasteners. Failure to do so could result in injury.

3. Remove all fasteners.

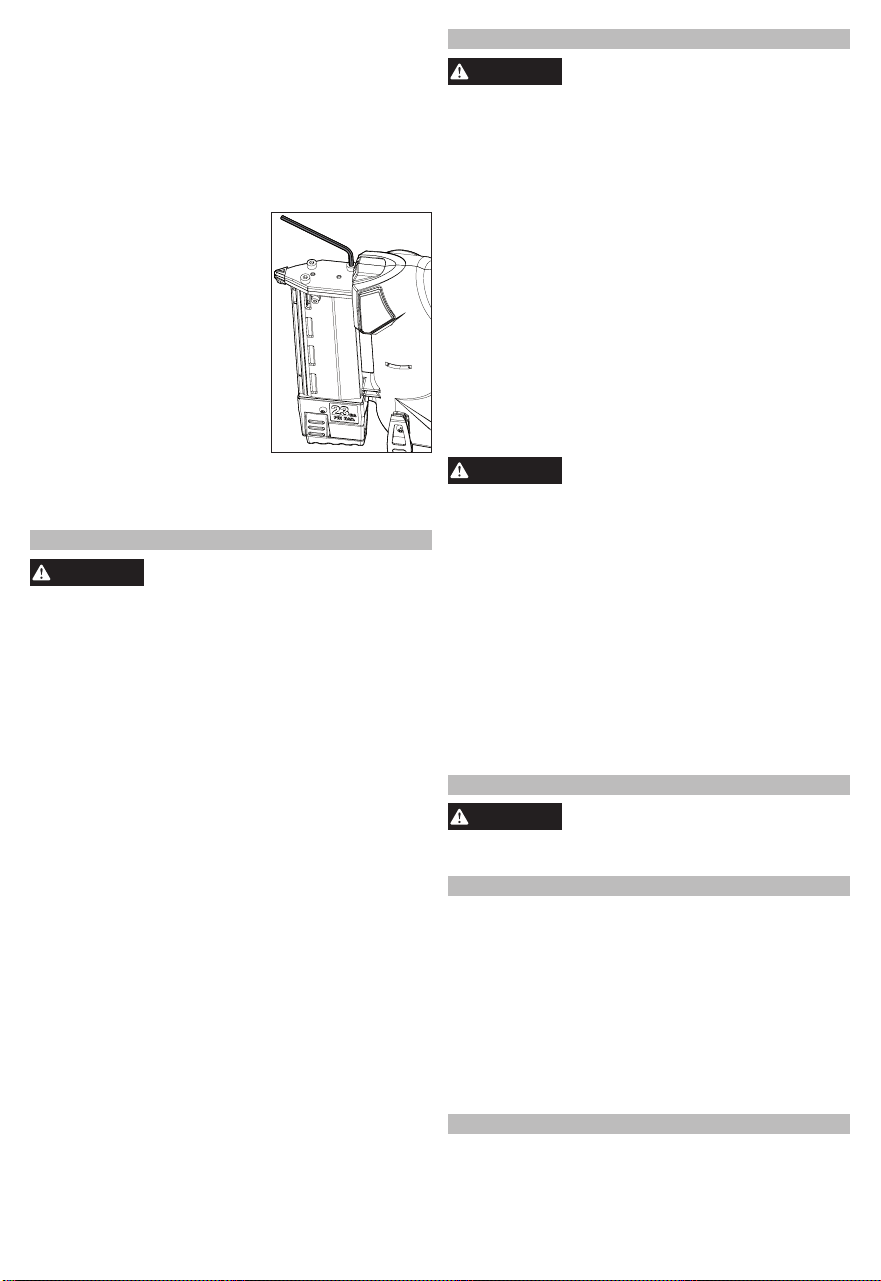

4. Use hex wrench (located on side of magazine) to

remove (3) bolts from top

plate.

5. Detach top plate to check for

jammed nail.

6. Remove the fastener and

other debris (use needle-

nose pliers if necessary).

7. Attach top plate and use hex

wrench to re-install (3) bolts.

8. Reload fasteners according

to "Installing/Removing Fas-

tener Strips."

9. Follow the steps under "Re-

quired Daily Testing" before

restarting the work.

Retracting a Dropped Striker

If the striker becomes "dropped" and does not retract

after an operation:

1. Remove battery pack.

2. WARNING! Always point the tool away from

yourself and others when installing or removing

fasteners. Failure to do so could result in injury.

3. Remove all fasteners.

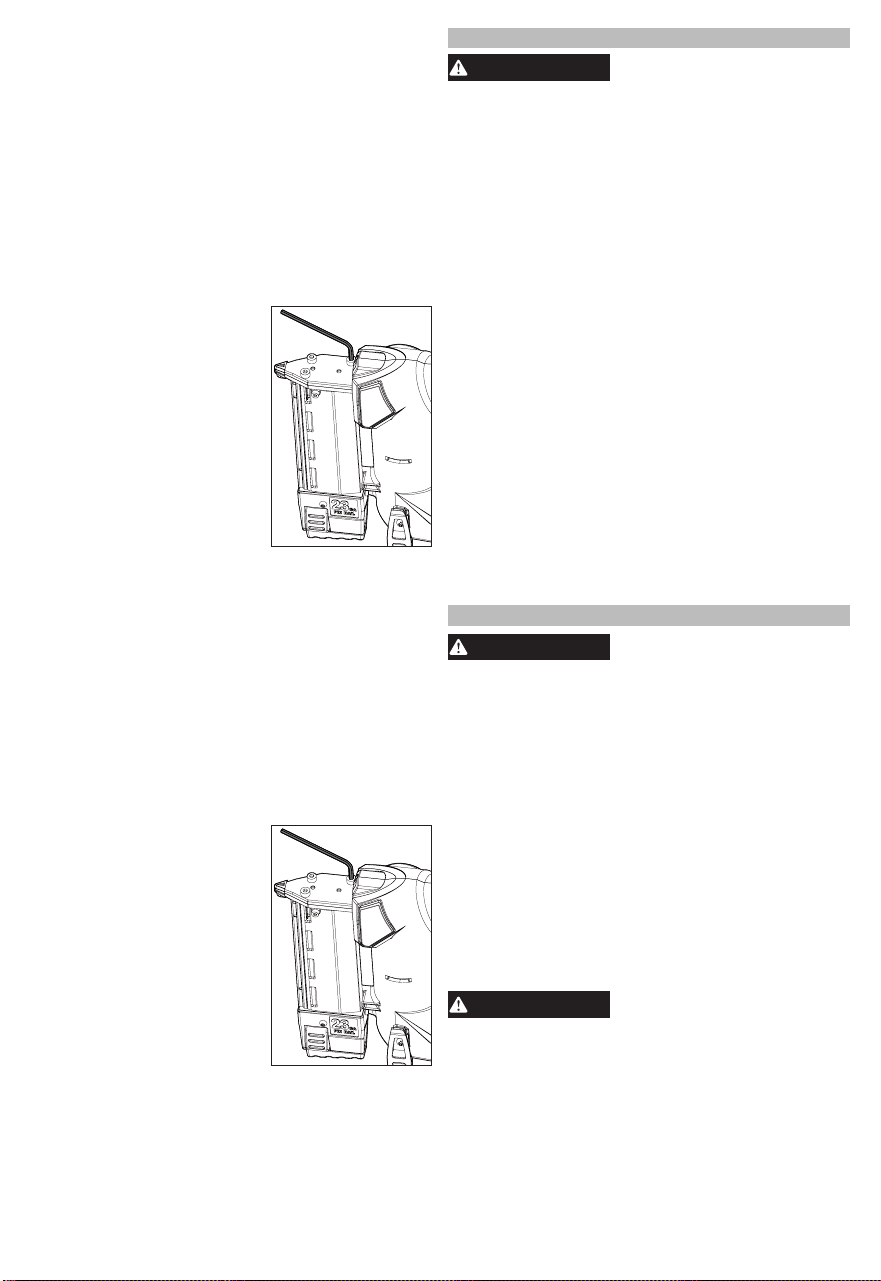

4. Use hex wrench (located on side of magazine) to

remove (3) bolts from top plate.

5. Detach top plate to check for

incorrect striker position.

6. Attach top plate and use hex

wrench to re-install (3) bolts.

7. Reinsert battery pack.

8. Pull down on the magazine

release button and pull away

from the tool.

9. Press workpiece contact tip

against hard surface that

can be damaged.

10. Push the lock-off button

down and pull the trigger.

The striker will retract.

11. Reload fasteners according

to "Installing/Removing Fastener Strips."

12. Follow the steps under "Required Daily Testing"

before restarting the work.

REQUIRED DAILY TESTING

WARNING

To reduce the risk of injury to your-

self and others, test the tool before

beginning work each day or if the tool is dropped,

received a sharp blow, been run over, etc. Complete

the following checklist IN ORDER. If the tool does

not work as it should, contact a MILWAUKEE service

facility immediately.

Always point tool away from yourself and others.

1. Remove battery pack.

2. WARNING! Always point the tool away from your-

self and others when installing fasteners. Failure

to do so could result in injury.

3. Check all screws, bolts, nuts, and pins on the tool.

Any loose fasteners must be tightened.

4. Pinch the magazine release button and pull maga-

zine out from tool.

5. Insert battery pack.

6. Make sure the magazine is still pulled out. Holding

the workpiece contact tip on the workpiece, do not

push the lock-o󰀨 button; but instead, only pull the

trigger. The tool must not operate. Release the

trigger.

7. If all tests o

perate properly, the tool is ready for use.

Repeat this test before use each day or if the tool

is dropped, received a sharp blow, been run over,

jammed, etc.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ﬂammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available

for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for

the

M18 FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain

Cleaning Cables, AIRSNAKE™ Drain Cleaning Air Gun Accessories,

and REDLITHIUM™ USB Laser Levels is two (2) years from the date

of purchase. The warranty period for the M18™ Compact Heat Gun, 8

Gallon Dust Extractor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext.

Anvil Controlled Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™

1" High Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 2 Gal.

Compact Quiet Compressor, M12™ Laser Levels, 165' Laser Detec-

tor, and M12™ 23GA Pin Nailer is three (3) years from the date of

purchase. The warranty period for the LED in the LED Work Light and

the LED Upgrade Bulb for the Work Light is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enﬂammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser

un cordon spécialement conçu à cet ef-

fet. Utiliser un cordon conçu pour l'usage ex-

térieur réduit les risques de choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et

faire preuve de bon sens lors de l'utilisation

de tout outil électrique. Ne pas utiliser cet

appareil en cas de fatigue ou sous l’inuence

de l’alcool, de drogues ou de médicaments.

Un moment d’inattention pendant l’utilisation d’un

outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours

se tenir bien campé et en équilibre. Une

bonne stabilité procure un meilleur con-

trôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouvement.

Les vêtements ﬂottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de dépous-

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de pous-

sière permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis-

santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant

être éjecté de la pile en cas de manutention

abusive. En cas de contact accidentel, rincer

immédiatement les parties atteintes avec de

l’eau. Si le liquide entre en contact avec les

yeux, consulter un médecin. Le liquide éjecté des

piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ﬂammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doi-

vent être confiées à un technicien qualifié,

utilisant exclusivement des pièces iden-

tiques à celles d’origine. Le maintien de la

sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR CLOUEUSES

DE FINITION

• Toujours présumer que l’outil contient des

agrafes. Un manque d’attention en manipulant la

cloueuse peut causer une éjection accidentelle des

agrafes et des blessures au personnel.

• Ne pas pointer l’outil ni vers soi ni vers qui-

conque. Un déclenchement accidentel déchargera

l’agrafe causant des blessures.

• Ne pas actionner l’outil s’il n’est pas fermement

appuyé contre la pièce. Si l’outil n’est pas en con-

tact avec la pièce, l’agrafe peut être déviée de votre

cible.

• Débrancher l’outil de la source d’énergie

si l’agrafe est coincée dans l’outil.

La cloueuse branchée peut être activée ac-

cidentellement en retirant l’agrafe coincée.

• Être prudent en retirant l’agrafe coincée. Le

mécanisme peut être sous compression et l’agrafe

coincée peut être déchargée avec une forte pression

en essayant de la libérer.

• Ne pas utiliser cette cloueuse pour xer des

câbles électriques. Elle n’est pas conçue pour

l'installation des câbles électriques et peut endom-

mager leur isolation causant un risque de choc

électrique ou d’incendie.

•Avant chaque utilisation, vérifier le contact

de la pièce et la gâchette pour garantir un

bon fonctionnement. Ne pas désassembler

ou serrer les pièces du mécanisme de contact,

de déclenchement ou d’entraînement. Cela

provoquera un déclenchement intempestif de

la cloueuse, causant des blessures graves.

•Ne pas l’utiliser comme un jouet. Les agrafes

déchargées sont des projectiles capables de causer

des blessures graves.

•Ne pas retirer, modier ou rendre autrement

inutilisables les commandes de l’outil. Cela

provoquera un déclenchement intempestif de la

cloueuse, causant des blessures graves.

•Ne pas utiliser un outil si une partie de

ses commandes est inutilisable, décon-

nectée, altérée ou défaillante. Cela provo-

quera un déclenchement intempestif de

la cloueuse, causant des blessures graves.

•Toujours garder les mains et le corps à l’écart

de la décharge de l’outil. Ne jamais tenter de dé-

bourrer l’outil en agrippant la zone de décharge. Les

agrafes déchargées de l’outil peuvent provoquer

des blessures graves si elles touchent les mains

ou le corps.

•Ne pas planter d’agrafes près du bord de la

pièce. Les agrafes peuvent glisser des bords et

des coins ou pénétrer dans les matériaux ns, ce

qui en fait des projectiles capables de causer des

blessures graves.

•L’outil ne doit être utilisé que pour les ns aux-

quelles il a été conçu. Ne pas maltraiter l’outil. Ne

pas l’utiliser pour percer, estampiller ou graver des

informations sur les pièces, ne pas faire tomber

l’outil ou lui faire subir des chocs, ni autrement ap-

pliquer une force excessive lorsqu’il est utilisé. Ne

pas monter l’outil sur un socle ou le modier pour

une utilisation xe.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. Bouton de

verrouillage

3. Poignée

4. Témoin de charge

5. Clip de ceinture

6. Bouton de

verrouillage de

magasin

7. La plaque supérieure

8. Pointe de contact de

déclenchement

9. Réglage de profondeur

10. Clé hexagonale

11. Contact de

déclenchement

1 3

SPECIFICATIONS

No de Cat. ................................................. 2540-20

Volts.............................................................. 12 CD

Type de batterie ...........................................M12™

Type de chargeur ........................................M12™

Type d’élément

de fixation .....................Clou d’épingle sans tête*

Longueur d’agrafes..13 mm - 35 mm (1/2" - 1-3/8")

Angle d’assemblage ............................................

0°

Taille d’agrafes (diamètres) .............. 0,58 mm / 23 Ga

Capacité du magasin .........................118 to 136 clous

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

*Incompatible avec les clous d’épingle à tête ne

PICTOGRAPHIE

Volts

Courant direct

Lire le manuel d’utilisation

Porter une protection oculaire

Garder les mains à l’écart

UL Listing Mark pour

Canada et États-unis

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour prendre connaissance des instructions

relatives à la charge, lire le manuel d’utilisation

fourni avec le chargeur et la pile.

Insertion et retrait de la pile

Pour retirer la pile, appuyer sur les boutons de

relâchement et extraire la pile de l’outil.

AVERTISSEMENT

Toujours retirer le bloc-

piles avant de changer ou

de retirer les accessoires.

Pour insérer la pile, la glisser dans le corps de l’outil.

S’assurer qu’elle y est bien insérée

Installation et retrait des bandes d’agrafes

AVERTISSEMENT

Toujours retirer le bloc-

piles avant de changer ou

de retirer les agrafes. Toujours porter des lunettes

de sécurité munies d’écrans latéraux.

Pour installer les bandes d’agrafes :

1. Retirer le bloc-piles

2. AVERTISSEMENT! Ne jamais pointer l’outil ni vers

soi, ni vers d’autres personnes lors de l’installation

des agrafes. Ne pas procéder de la sorte peut en

traîner des blessures.

3. Appuyer sur le bouton de relâchement du poussoir et

ouvrir le chargeur. Placer la pointe des agrafes dans

le logement inférieur du chargeur; poser ensuite les

agrafes à plat contre le chargeur. Les têtes doivent

entrer dans les rainures. AVERTISSEMENT! Utiliser

uniquement des agrafes recommandées avec une

taille, une longueur, un angle d’assemblage et un type

de tête adaptés, tel qu’indiqué sur la plaque signalé

tique de l’outil. D’autres agrafes pourraient provoquer

une défaillance de l’outil et causer des blessures.

4. Fermer le chargeur.

Pour retirer une bande d’agrafes :

1. Retirer le bloc-piles

2. AVERTISSEMENT! Ne jamais pointer l’outil ni vers

soi, ni vers d’autres personnes lors de l’installation

des agrafes. Ne pas procéder de la sorte peut en

traîner des blessures.

3. Appuyer sur le bouton de relâchement du poussoir

et ouvrir le chargeur.

4. Retirer les agrafes.

Pointes de contact de déclenchement

Se servir des pointes de contact de déclenchement

pour protéger la pièce. Les détacher de l’espace de

rangement et les presser sur le nez. Les remplacer

si sont usées ou perdues.

MANIEMENT

AVERTISSEMENT

Pour réduire le risque de

blessure, toujours porter

des lunettes de sécurité ou des lunettes avec

écrans latéraux. L’opérateur et les autres per-

sonnes présentes dans la zone de travail doivent

porter des protections oculaires conformément

à la norme ANSI Z87.1. Les protections oculaires

ne s’ajustent pas de la même façon sur toutes

les personnes. Veiller à ce que le dispositif ocu-

laire soit doté d’écrans latéraux protégeant des

débris projetés sur le devant et les côtés.

L’employeur est chargé d’imposer l’utilisation de

protections oculaires par l’opérateur et les autres

personnes présentes dans la zone de travail.

Lorsque cela est nécessaire, porter un casque

conformément à la norme ANSI Z89.1.

Pour réduire les risques de blessures à vous-

même et aux autres, tester l’outil avant de com-

mencer à travailler chaque jour, selon la section

« Tests obligatoires au quotidien ».

Retirer le bloc-piles et les agrafes avant de quitter

la zone de travail, de déplacer l’outil dans un au-

tre endroit ou de le prêter à une autre personne.

Ne pas procéder de la sorte peut entraîner des

blessures graves.

Ne pas utiliser cet outil pour xer des câbles

électriques. Il n’est pas conçu pour l’installation

des câbles électriques et peut endommager leur

isolation causant un risque de choc électrique

ou d’incendie.

Ne JAMAIS caler ou bloquer le mécanisme de

sûreté de déclenchement par contact pendant

que l’outil est en fonctionnement. Ne jamais

tenter de débourrer l’outil en agrippant la zone

de décharge. Cela pourrait entraîner des bles-

sures graves.

Pour éviter les risques de blessures graves, ne

pas essayer d’empêcher le recul en maintenant

l’outil trop fermement contre la pièce. Garder

le visage et le corps à l’écart de l’outil. Durant

l’utilisation normale de l’outil, un recul se produit

lorsqu’une agrafe est plantée. Ce recul est nor-

mal. Tenir la poignée fermement, laisser l’outil

exécuter le travail et ne jamais placer l’autre main

sur le dessus de l’outil.

Indicateur de charge de la batterie

Pour déterminer la quantité de charge restante dans

la batterie, actionnez le bouton de verrouillage. La

jauge de carburant s’allume pendant 2-3 secondes.

Lorsque moins de 10% de la charge est laissée, une

lumière sur la jauge de carburant clignotera 4 fois.

Pour signaler la n de la charge, une lumière sur

la jauge de carburant clignotera 8 fois et l’outil ne

s’exécutera pas. Chargez le bloc-piles.

Si la batterie devient trop chaude, les voyants de

jauge de carburant clignoteront dans un motif alter-

natif et l’outil ne s’exécutera pas. Laissez la batterie

refroidir.

Fonctionnement

1. Tenir la poignée fermement

2. Aligner les éléments de xation sur la pièce à

travailler.

3. Appuyer la pointe de contact contre la pièce à

travailler.

4. Appuyer sur le bouton de déverrouillage et ap-

puyer sur la gâchette fermement pour engager

l’élément de fixation AVERTISSEMENT! Afin

d’éviter de blessures graves, ne pas essayer

d’éviter le recul en tenant l’outil trop fermement

contre la pièce.

5. Tenir les doigts à l’écart du bouton de déverrouil-

lage et de la gâchette et séparer l’outil de la pièce

à travailler.

AVERTISSEMENT

An d’éviter de blessures

graves, ne pas essayer

d’éviter le recul en tenant l’outil trop fermement

contre la pièce. Tenir le visage et le corps à l’écart

de l’outil. Durant l’utilisation normale, l’outil re-

culera immédiatement une fois l’élément de xa-

tion est entraîné. Ce recul est normal. Tenir la

poignée fermement, laisser l’outil exécuter le

travail et ne jamais placer l’autre main au-dessus

de l’outil.

Dénition de la profondeur d’enfoncement

La profondeur d’enfoncement peut être ajustée en

fonction de la taille de l’agrafe et du matériau de la

pièce à clouer.

AVERTISSEMENT

Il importe de savoir ce qui

est derrière votre pièce.

Une agrafe pourrait dévier dans la pièce et res-

sortir de l’autre côté, heurtant un passant et

causant des blessures graves. Réduire la pro-

fondeur d’enfoncement pour empêcher l’agrafe

d’être poussée au travers de toute la pièce.

1. Planter une agrafe test.

2. Retirer le bloc-piles

3. AVERTISSEMENT! Ne

jamais pointer l’outil ni

vers soi, ni vers d’autres

personnes lorsque vous

effectuez des ajuste-

ments. Ne pas procéder

de la sorte peut entraîner

des blessures.

4. Tourner le sélecteur de

profondeur vers la droite

ou la gauche pour accroître ou réduire la profon-

deur d’enfoncement.

5. Recommencer jusqu’à ce que la profondeur sou-

haitée soit obtenue.

Déblocage d’une agrafe

La plupart de blocages sont provoqués par une

agrafe ou une pièce d’elle qui se cale entre la

lame d'entraînement et le guide de clou. Les

bandes d'agrafe avec un angle de regroupement

incorrect ou une agrafe ayant le calibre incor-

rect pourront provoquer des blocages constants.

Pour corriger le blocage:

1. Retirer le bloc-piles.

2. AVERTISSEMENT ! Toujours diriger l’outil

loin de vous et d’autres lors de l’installation ou

l’enlèvement des agrafes. Ne pas procéder de la

sorte peut entraîner des blessures.

3. Retirer toutes les agrafes.

4. Se servir d’une clé hexagonale (trouvée à côté du

magasin) pour enlever les (3) boulons de la plaque

supérieure.

5. Séparer la plaque supérieure

pour vérier s’il y a un clou

coincé.

6. Enlever la vis et d’autres

débris (se servir d’une pince

à bec n si nécessaire).

7. Remettre la plaque supéri-

eure et utiliser la clé hex-

agonale pour réinstaller les

(3) boulons.

8. Recharger les éléments de

xation selon les consignes

de « Installation/enlèvement

de bandes de xation ».

9. Suivre les étapes indiquées en « Essais quotidiens

obligatoires » avant de recommencer le travail.

Rétraction d’un percuteur tombé

Si le percuteur se « tombe » et ne se rétracte pas

après une opération:

1. Retirer le bloc-piles.

2. AVERTISSEMENT ! Toujours diriger l’outil

loin de vous et d’autres lors de l’installation ou

l’enlèvement des agrafes. Ne pas procéder de la

sorte peut entraîner des blessures.

3. Retirer toutes les agrafes.

4. Se servir d’une clé hexagonale (trouvée à côté du

magasin) pour enlever les (3) boulons de la plaque

supérieure.

5. Séparer la plaque supérieure

pour vérier que le percuteur

se trouve dans la position de

percussion correcte.

6. Remettre la plaque supéri-

eure et utiliser la clé hex-

agonale pour réinstaller les

(3) boulons.

7. Réinsérer le bloc-piles.

8. Tirer sur le bouton de ver-

rouillage de magasin vers le

bas et le détacher de l’outil.

9. Pousser la pointe de contact

de déclenchement contre

une surface dure qui soit susceptible à subir de

dommages.

10. Pousser sur le bouton de déverrouillage et ap-

puyer sur la gâchette. Le percuteur se rétractera.

11. Recharger les agrafes selon les consignes de

« Installation/enlèvement de bandes de xation ».

12. Suivre les étapes indiquées en « Essais quoti-

diens obligatoires » avant de recommencer le

travail.

ESSAIS QUOTIDIENS OBLIGATOIRES

AVERTISSEMENT

An de minimiser le risque

de blessures sur soi-

même et d’autres, tester l’outil avant de com-

mencer à travailler chaque jour ou bien, si l’outil

est tombé, a subi un choc violent, a été écrasé,

etc. Veuillez e󰀨ectuer toutes les étapes qui g-

urent dans la liste de vérication DANS L’ORDRE

PROPOSÉ. Si l’outil ne marche pas comme il faut,

veuillez contacter un centre de réparations MIL-

WAUKEE immédiatement.

Toujours diriger l’outil dans la direction opposée

où vous et les autres se trouvent.

1. Retirer le bloc-piles.

2. AVERTISSEMENT ! Toujours diriger l’outil dans

la direction opposée où vous et les autres se trou-

vent lors de la mise en place des agrafes Ne pas

procéder de la sorte peut entraîner des blessures.

3. Vérier les vis, les boulons, les écrous et les

épingles se trouvant dans l’outil. Toute agrafe

lâche doit être serrée.

4. Pincer le bouton de verrouillage de magasin et

tirer sur le magasin pour le sortir de l’outil.

5. Insérer le bloc-piles.

6. Veuillez s’assurer que le magasin s’en sort tou-

jours. Tenir la pointe de contact de déclenchement

sur la pièce de travail. Ne pas pousser le bouton

de verrouillage. Vous devez plutôt appuyer sur la

gâchette. L’outil ne doit pas se mettre en marche.

Relâcher la gâchette.

7. Si tous les essais se passent bien, l’outil sera prêt

à utiliser. Répéter cet essai avant d’utiliser l’outil

chaque jour ou bien, si l’outil est tombé, a subi un

choc violent, a été écrasé ou coincé, etc.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inﬂammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)

est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un

outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de

chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les M18 FUEL™ 1" chocs à couple élevé à poignée en « D »,

câbles de nettoyage des drains, les accessoires de pistolet à air de

vidange AIRSNAKE™ et les niveaux laser USB REDLITHIUM

est

de deux (2) ans à compter de la date d’achat. La période de garantie

pour le pistolet thermique compact M18™, Dépoussiéreur de 8 gal-

lons, M18™ cloueuses à ossature, M18 FUEL™ 1/2" clé à chocs de

enclume prolongé, couple contrôlé avec ONE-KEY™, M18 FUEL™

1" clé à chocs de couple élevé avec ONE-KEY™, M18 FUEL™

compresseur silencieux compact de 7,6 L, les niveaux laser M12™,

détecteur laser de 19,8 m, et cloueuse a chevilles 23GA M12™ est

de trois (3) ans à compter de la date d’achat. La période de garantie

couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée

à DEL de la lampe de travail est une garantie à vie du produit soumise

aux limitations ci-dessus. En cas de défaillance de la DEL ou de

l’ampoule à DEL pendant son utilisation normale, la pièce défaillante

sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À

TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA

LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN-

TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmós-

feras explosivas, tales como en presencia

de líquidos, gases o polvos inflamables.

Las herramientas eléctricas generan chispas

que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a

la lluvia ni a condiciones húmedas. Si se

introduce agua en una herramienta eléctrica,

aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para

el uso en exteriores disminuye el riesgo de descarga

eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el inter-

ruptor o energizar herramientas eléctricas que

tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga

un buen contacto entre los pies y el suelo

y mantenga el equilibrio en todo momen-

to. Esto permite un mejor control de la her-

ramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o

joyería holgada. Mantenga el cabello y la

ropa alejados de las partes móviles. La ropa

holgada, las alhajas o el cabello largo pueden

quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la con-

exión de instalaciones de extracción y re-

colección de polvo, cerciórese de que estén

conectados y se utilicen correctamente. El

uso de dispositivos recolectores de polvo puede

disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica correcta

realizará el trabajo mejor y con mayor seguri-

dad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas única-

mente con baterías específicamente dis-

eñadas. El uso de cualquier otra batería pu-

ede producir un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra.

Crear un corto entre las terminales de la batería

puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramien-

ta al fuego o a temperatura excesiva. La

exposición a fuego o temperatura a más de

130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no

cargue la batería o la herramienta fuera del

rango de temperatura especificado en las

instrucciones. La carga incorrecta o a tem-

peraturas fuera del rango especificado puede

dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA CLAVADORAS DE

ACABADOS

• Siempre asuma que la herramienta contiene

sujetadores. El manejo imprudente de la clavadora

puede ocasionar el disparo inesperado de sujeta-

dores y lesiones personales.

• No apunte la herramienta hacia usted o alguien

cercano. Si se oprime el gatillo de forma inesperada

se descargará el sujetador, ocasionando una lesión.

• No accione la herramienta a menos que

esté colocada firmemente contra la pieza

de trabajo. Si la herramienta no está en con-

tacto con la pieza de trabajo, el sujetador puede

desviarse en dirección opuesta al objetivo.

• Desconecte la herramienta de la fuente de ali-

mentación cuando el sujetador se atasque en

la herramienta. Al retirar un sujetador atascado, la

clavadora puede activarse accidentalmente si está

conectada.

• Tenga cuidado al retirar el sujetador atascado.

El mecanismo puede estar bajo compresión y el su-

jetador puede ser descargado con fuerza mientras

intenta liberar una condición de atasco.

• No use esta clavadora para sujetar cables eléctri-

cos. No está diseñada para la instalación de cables

eléctricos y puede dañar el aislamiento de los mis-

mos, ocasionando descarga eléctrica o riesgos de

incendio.

•Antes de cada uso, revise el contacto con la

pieza de trabajo y el gatillo para la correcta

operación. No desensamble ni pinche partes del

contacto de la pieza de trabajo, el gatillo o el

mecanismo impulsor. Esto provocará el accio-

namiento inesperado, causando lesiones graves.

•No participe en juegos bruscos. Los su-

jetadores descargados son proyec-

tiles capaces de causar lesiones graves.

•No quite, modique ni cause de otro modo que

los controles de la herramienta dejen de funcio-

nar. Esto provocará el accionamiento inesperado,

causando lesiones graves.

•No haga funcionar la herramienta si alguna

porción de los controles de operación de la

herramienta es inoperable, está desconectada,

alterada o no funciona correctamente. Esto

provocará el accionamiento inesperado, causando

lesiones graves.

•Siempre mantenga las manos y el cuerpo aleja-

dos del área de descarga de la herramienta. Nun-

ca intente despejar una pieza de trabajo atascada

sujetando el área de descarga de la herramienta.

Los sujetadores descargados desde la herramienta

pueden causar lesiones graves si entran en contacto

con las manos o el cuerpo.

•No ponga sujetadores cerca del borde de la

pieza de trabajo. Los sujetadores pueden desli-

zarse hacia fuera de esquinas y bordes o penetrar

a través de material delgado, lo que los convierte

en proyectiles capaces de causar lesiones graves.

•Use la herramienta solamente para el objetivo

previsto. No maltrate la herramienta. No la utilice

como martillo, no selle ni grabe información sobre

las piezas, no deje caer ni golpee la herramienta, ni

aplique ningún tipo de fuerza excesiva a la misma.

No monte la herramienta en bases ni la modique

para uso estacionario.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños re-

productivos. Algunos ejemplos de estos químicos

son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, depen-

diendo de la frecuencia con que realice este tipo

de trabajo. Para reducir su exposición a estos

químicos: trabaje en un área bien ventilada y tra-

baje con equipo de seguridad aprobado, como

mascarillas protectoras contra polvo especialmente

diseñadas para ltrar partículas microscópicas.

DESCRIPCION FUNCIONAL

1. Gatillo

2. Botón de bloqueo

3. Empuñadura

4. Indicador de la carga

5. Gancho para el

cinturón

6. Botón de liberación

del cartucho

7. La placa superior

8. Punta de contacto con

la pieza de trabajo

9. Ajuste de profundidad

10. Llave hexagonal

11. Contacto con la pieza

de trabajo

1 3

ESPECIFICACIONES

Cat. No.. .................................................... 2540-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

Tipo de sujetador ........................Clavo sin cabeza*

Largo del sujetador . . 13 mm - 35 mm (1/2" - 1-3/8")

Ángulo de intercalado .......................................... 0°

Tamaño de sujetadores

(diámetro) ..................................0,58 mm / 23 Ga

Capacidad del cartucho ...............118 to 136 clavos

Temperatura ambiente recomendada

para operar ...............-18°C a 50°C (0°F a 125°F)

*No es compatible con clavos de cabeza na

SIMBOLOGÍA

Volts

Corriente continua

Lea el manual del operador

Use protección para los ojos

No acerque las manos

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue únicamente con el

cargador especicado para

la batería. Para instrucciones especícas de

carga, lea el manual del operador suministrado

con su cargador y su batería.

Extracción/inserción de la batería

Para extraer la batería, presione los botones de liber-

ación y jale la batería para sacarla de la herramienta.

ADVERTENCIA

Siempre extraiga la batería

antes de cambiar o quitar

accesorios.

Para insertar la batería, deslícela dentro del cu-

erpo de la herramienta. Asegúrese de que encaje

rmemente.

Instalación/extracción de tiras de sujetadores

ADVERTENCIA

Siempre extraiga la batería

antes de cambiar o quitar los

sujetadores. Siempre use lentes o gafas de se-

guridad con protectores laterales.

Para instalar las tiras de sujetadores:

1. Extraiga la batería.

2. ¡ADVERTENCIA! Siempre apunte la herramienta

lejos de usted y otros durante la instalación de

sujetadores. De no hacerlo, podrían producirse

lesiones.

3. Presione el botón de liberación del empujador y

deslice el cartucho abierto. Coloque la punta de

los sujetadores en la ranura inferior del cartucho;

luego coloque los sujetadores de forma plana con-

tra el cartucho. Las cabezas deben quedar en los

surcos. ¡ADVERTENCIA! Use únicamente sujeta-

dores recomendados del tamaño, longitud, ángulo

de intercalado y tipo de cabeza correctos, como

se indica en la placa nominal de la herramienta.

Otros sujetadores podrían provocar un mal funcio-

namiento de la herramienta, provocando lesiones.

4. Deslice el cartucho para cerrarlo.

Para extraer la tira de sujetadores:

1. Extraiga la batería.

2. ¡ADVERTENCIA! Siempre apunte la herramienta

lejos de usted y otros durante la instalación de sujeta-

dores. De no hacerlo, podrían producirse lesiones.

3. Presione el botón de liberación del empujador y

deslice el cartucho abierto.

4. Extraiga los sujetadores.

Punta de contacto con la pieza de trabajo

Use las sugerencias de contacto con la pieza de

trabajo para proteger la pieza de trabajo. Desabroche

del almacenamiento y oprima sobre la nariz. Reem-

place cuando se encuentre desgastado o se pierda.

OPERACION

ADVERTENCIA

Para reducir el riesgo de le-

siones, siempre utilice gafas

o lentes de seguridad con protectores laterales.

El operador y otras personas que se encuentren

en el área de trabajo deben usar protección ocu-

lar de conformidad con ANSI Z87.1. La protección

ocular no les queda de la misma manera a todos

los operadores. Asegúrese de que se elija protec-

ción ocular que tenga protectores laterales o que

ofrezca protección contra desechos voladores

tanto del frente como de los costados. El em-

pleador es responsable de hacer obligatorio el

uso de protección ocular por parte del operador

y otras personas en el área de trabajo. Cuando

se requiera, use protección para la cabeza de

acuerdo con ANSI Z89.1.

Para disminuir el riesgo de lesiones para usted y

para los demás, pruebe la herramienta antes de

comenzar a trabajar cada día de acuerdo con la

sección "Pruebas diarias requeridas".

Extraiga la batería y los sujetadores antes de

abandonar el área de trabajo, moviendo la her-

ramienta a otro lugar o entregándosela a otra

persona. De no hacerlo, podrían producirse

lesiones graves.

No use esta herramienta para sujetar cables

eléctricos. No está diseñada para la instalación

de cables eléctricos y puede dañar el aislamiento

de los cables eléctricos, ocasionando descarga

eléctrica o riesgos de incendio.

NUNCA calce ni frene el mecanismo de contacto

de la pieza de trabajo durante el funcionamiento

de la herramienta. Nunca intente despejar una

pieza de trabajo atascada sujetando el área de

descarga de la herramienta. Hacerlo podría cau-

sar lesiones graves.

Para evitar lesiones graves, no trate de evitar

el contragolpe sosteniendo la herramienta de-

masiado rmemente contra la pieza de trabajo.

Mantenga la cara y el cuerpo alejados de la

herramienta. Durante el uso normal, la herra-

mienta producirá un contragolpe inmediatamente

después de clavar un sujetador. Sujete la empu-

ñadura con rmeza, deje que la herramienta haga

el trabajo y no coloque una segunda mano en la

parte superior de la herramienta.

Indicador de carga

Para determinar la cantidad de carga que queda en

la batería, active el botón de bloqueo. El medidor

de combustible se iluminará durante 2-3 segundos.

Cuando se deja menos del 10% de carga, 1 luz en el

medidor de combustible parpadeará 4 veces.

Para indicar el nal de la carga, 1 luz en el medidor

de combustible parpadeará 8 veces y la herramienta

no funcionará. Cargue el paquete de baterías.

Si la batería se calienta demasiado, las luces del

medidor de combustible parpadearán en un patrón

alterno y la herramienta no funcionará. Deje que la

batería se enfríe.

Operación

1. Sujete la empuñadura con rmeza.

2. Alinee el sujetador a la pieza de trabajo.

3. Oprima la punta de contacto de la pieza de trabajo

con la pieza de trabajo.

4. Presione el botón de desbloqueo hacia abajo y jale

el gatillo con rmeza para accionar el sujetador.

¡ADVERTENCIA! Para evitar lesiones graves, no

intente evitar el contragolpe sosteniendo la her-

ramienta con mucha rmeza contra la supercie

de trabajo.

5. Retire los dedos del botón de bloqueo y gatillo, y

retire la herramienta de la pieza de trabajo.

ADVERTENCIA

Para evitar lesiones graves,

no intente evitar el con-

tragolpe sosteniendo la herramienta con mucha

rmeza contra la supercie de trabajo. Mantenga

la cara y el cuerpo alejados de la herramienta.

Durante el uso normal, la herramienta dará un

contragolpe inmediatamente después de impul-

sar un sujetador. Esta es una función normal de

la herramienta. Sujete el mango con rmeza, deje

que la herramienta haga su trabajo y no coloque

una segunda mano encima de la herramienta.

Ajuste de la profundidad de inserción

La profundidad de inserción puede ajustarse para

tomar en cuenta el tamaño de los sujetadores y el

material de la pieza de trabajo.

ADVERTENCIA

Sepa qué hay detrás de su

pieza de trabajo. Un sujeta-

dor podría desplazarse por la pieza de trabajo y

salir por el otro lado, golpeando a un espectador

y causando lesiones graves. Baje la profundidad

de inserción para evitar que el sujetador sea

empujado completamente a través de la pieza de

trabajo.

1. Clave un sujetador de

prueba.

2. Extraiga la batería.

3. ¡ADVERTENCIA! Siem-

pre apunte la herramienta

lejos de usted y otros al

hacer ajustes. De no hac-

erlo, podrían producirse

lesiones.

4. Gire el selector de pro-

fundidad a la izquierda o

derecha para aumentar o

disminuir la profundidad de inserción.

5. Repita hasta lograr la profundidad deseada.

Liberar un sujetador atascado

La mayoría de los atasques suceden porque un su-

jetador o parte de un sujetador se acuña entre la hoja

del accionador y la guía de los clavos. Las cintas su-

jetadoras con un ángulo de unión o el calibre de sujeta-

dor incorrectos pueden causar atasques continuos.

Para liberar del atasque:

1. Extraiga la batería.

2. ¡ADVERTENCIA! Siempre apunte la herramienta

alejada de usted y los demás cuando instale o

retire los sujetadores. El no hacerlo puede resultar

en lesiones.

3. Retire todos los sujetadores.

4. Utilice una llave hexagonal (ubicada en la parte

lateral del cartucho) para retirar (3) pernos de la

placa superior.

5. Retire la placa superior para

revisar que no haya un clavo

atorado.

6. Retire los sujetadores y

otros desechos (use pinzas

de punta na si es necesa-

rio).

7. Coloque la placa superior

y use una llave hexagonal

para volver a instalar (3)

pernos.

8. Vuelva a cargar los sujetado-

res según las instrucciones

de “Instalar/retirar las tiras

sujetadoras”.

9. Siga los pasos de “Pruebas diarias obligatorias”

antes de volver a empezar el trabajo.

Retracción de un percutor caído

Si se “cae” el percutor y no se retrae después de

una operación:

1. Extraiga la batería.

2. ¡ADVERTENCIA! Siempre apunte la herramienta

alejada de usted y los demás cuando instale o

retire los sujetadores. El no hacerlo puede resultar

en lesiones.

3. Retire todos los sujetadores.

4. Utilice una llave hexagonal (ubicada en la parte

lateral del cartucho) para retirar (3) pernos de la

placa superior.

5. Retire la placa superior para

revisar que no tenga una

posición incorrecta.

6. Coloque la placa superior

y use una llave hexagonal

para volver a instalar (3)

pernos.

7. Vuelva a insertar la batería.

8. Jale el botón de liberación

del cartucho hacia abajo y

saque al lado contrario de la

herramienta.

9. Oprima la punta de contacto

con la pieza de trabajo con-

tra una supercie dura que pueda dañarse.

10. Oprima el botón de desbloqueo hacia abajo y jale

el gatillo. El percutor se retraerá.

11. Vuelva a cargar los sujetadores según las instruc-

ciones de “Instalar/retirar las tiras sujetadoras”.

12. Siga los pasos de “Pruebas diarias obligatorias”

antes de volver a empezar el trabajo.

PRUEBAS DIARIAS REQUERIDAS

ADVERTENCIA

A n de reducir el riesgo de

lesiones para usted y los

demás, pruebe la herramienta antes de trabajar

cada día o si la herramienta cae, recibe un golpe

seco, se aplastó, etc. Complete la siguiente lista

de revisión EN ORDEN. Si la herramienta no

funciona como debería, contacte las instalacio-

nes de servicio MILWAUKEE inmediatamente.

Siempre apunte la herramienta alejada de usted

y los demás.

1. Extraiga la batería.

2. ¡ADVERTENCIA! Siempre apunte la herramienta

alejada de usted y los demás cuando instale los

sujetadores. El no hacerlo puede resultar en

lesiones.

3. Revise todos los tornillos, pernos, tuercas y pasa-

dores de la herramienta. Debe apretarse cualquier

sujetador suelto.

4. Presione el botón de liberación del cartucho y

saque el cargador de la herramienta.

5. Inserte la batería.

6. Asegúrese de que el cargador siga afuera. Mien-

tras sostiene la punta de contacto con la pieza

de trabajo, en la pieza de trabajo, no oprima el

botón de bloqueo; solamente jale el gatillo. La

herramienta no debe operar. Suelte el gatillo.

7. Si todas las pruebas operan correctamente, la

herramienta está lista para utilizarse. Repita esta

prueba antes de usarse cada día o si la herra-

mienta se cae, recibe un golpe seco, se le pasa

un objeto por encima, se atasca, etc.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de

Servicio MILWAUKEE para TODAS las reparacio-

nes.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui-

dos indebidos, desalineadas o agarrotadas de partes

móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,

envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, descarga eléctrica o daño

a la herramienta, nunca la sumerja en líquidos ni

permita que estos uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

ﬂamables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.

com o póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente

de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ﬂete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido,

alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en

O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha

de compra. El período de garantía para los M18 FUEL™ 1" llaves de

impacto de alto torque con d en empuñadura, cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza

de drenaje, y los niveles láser mediante USB REDLITHIUM

es de

dos (2) años a partir de la fecha de compra. El periodo de garantía de

la pistola de calor compacta M18™, Extractor de polvo de 8 galones,

M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque prolongado

torque controlado llave de impacto con ONE-KEY™, M18 FUEL™ 1"

llave de impacto de alto esfuerzo de torsión con ONE-KEY™, M18

FUEL™ de 7,6 L compacto compresor silencioso, los niveles láser

M12™, detector láser de 19,8 m, y clavadora M12™ 23GA es de tres

(3) años a partir de la fecha de compra. El periodo de garantía de las

lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado

de LED para la Luz de trabajo es por la vida del producto sujeto a las

limitaciones anteriores. Si durante el uso normal el LED o Bulbo de

LED falla, la parte será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE-

CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y

REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ﬂete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

c) Cuando otras personas no autorizadas por

TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58142540d2 961013650-02(A)

10/20 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA
