HW-S60B / HW-S61B
FULL MANUAL
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
Para evitar cualquier avería o daños, lea detalladamente este manual de instrucciones antes de conectar y utilizar este
aparato. Conserve el manual para referencia futura. (Sólo México)
ENG - 2
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
not expose this appliance to rain or moisture.
CAUTION
TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
This apparatus shall always be connected to a
AC outlet with a protective grounding
connection.
To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
Do not expose this apparatus to dripping or
liquids, such as vases on the apparatus.
To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
ENG - 3
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (7~10 cm).
Make sure the ventilation slots are not
or other equipment which may become hot.
This unit is designed for continuous use. To
fully turn off the unit, disconnect the AC plug
from the wall outlet. Unplug the unit if you
intend to leave it unused for a long period of
time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
equipment creating strong magnetic or
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
disassemble, or overheat the battery.
CAUTION : Danger of explosion if the battery
is replaced incorrectly. Replace only with the
same or equivalent type.
ENG - 4
CONTENTS
01 Checking the Components 6
02 Product Overview 7
Front Panel / Top Panel of the Soundbar
------------------------- 7
Bottom Panel of the Soundbar
------------------------- 9
03 Using the Remote Control 10
Inserting Batteries before using the Remote Control (AAA batteries X 2)
------------------------- 10
How to Use the Remote Control
-------------------------
10
-------------------------
14
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
14
-------------------------
15
Adjusting the Soundbar volume with a TV remote control
------------------------- 16
04 Connecting the Soundbar 17
Connecting Electrical Power
-------------------------
17
Connecting the Samsung Wireless Rear Kit and Subwoofer to your
Soundbar
-------------------------
17
05 Connecting to a TV 18
Connecting the TV that supports HDMI ARC (Audio Return Channel)
-------------------------
18

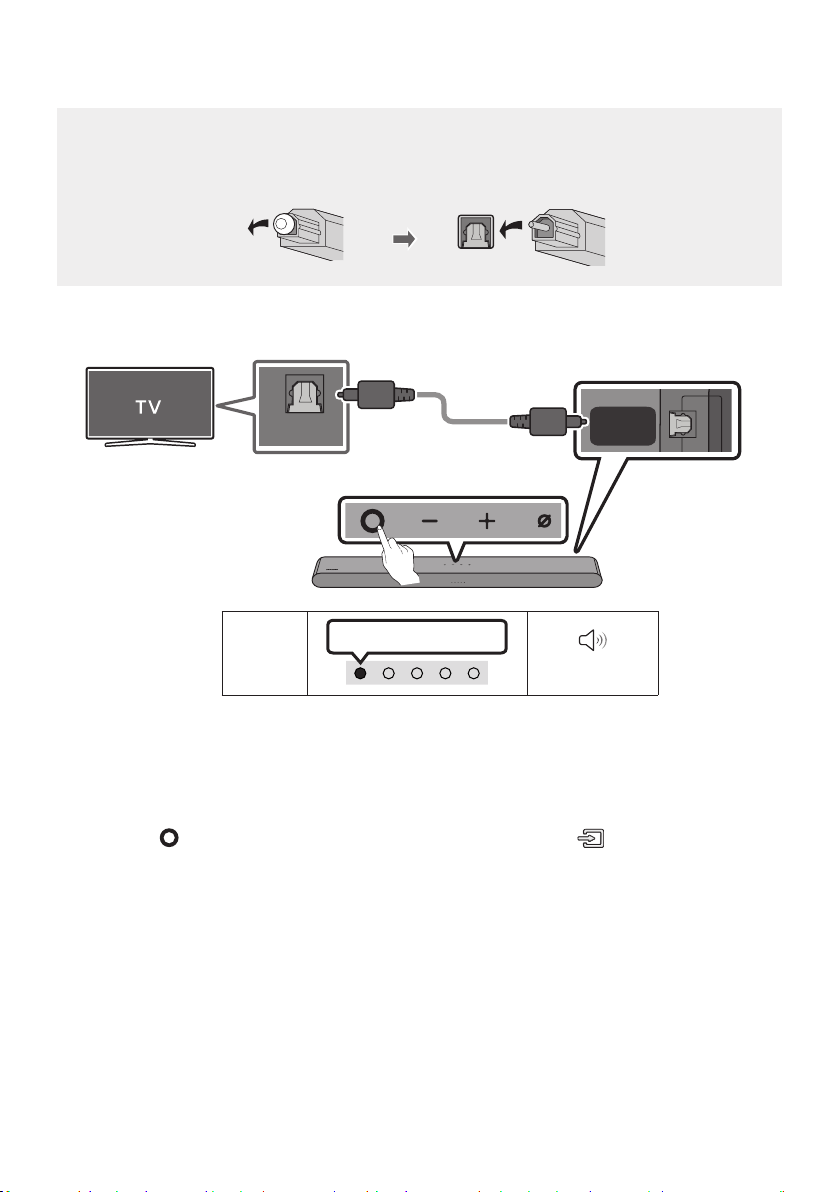

Connecting using an Optical Cable
-------------------------
20
Connecting via Bluetooth
-------------------------
21
Connecting via Wi-Fi
-------------------------
23
Connecting to a TV that supports Dolby Atmos®
-------------------------
24
Using the Q-Symphony Function
-------------------------
26
Using the SpaceFit Sound
-------------------------
27
ENG - 5
06 Connecting an External Device 28
Connecting using an Optical Cable
-------------------------
28
07 Connecting a Mobile Device 29
Method 1. Connecting via Bluetooth
-------------------------
29
Method 2. Connecting via Wi-Fi (Wireless Network)
-------------------------
32
Using the Tap Sound
-------------------------
33
08 Connecting via Apple AirPlay 2 34

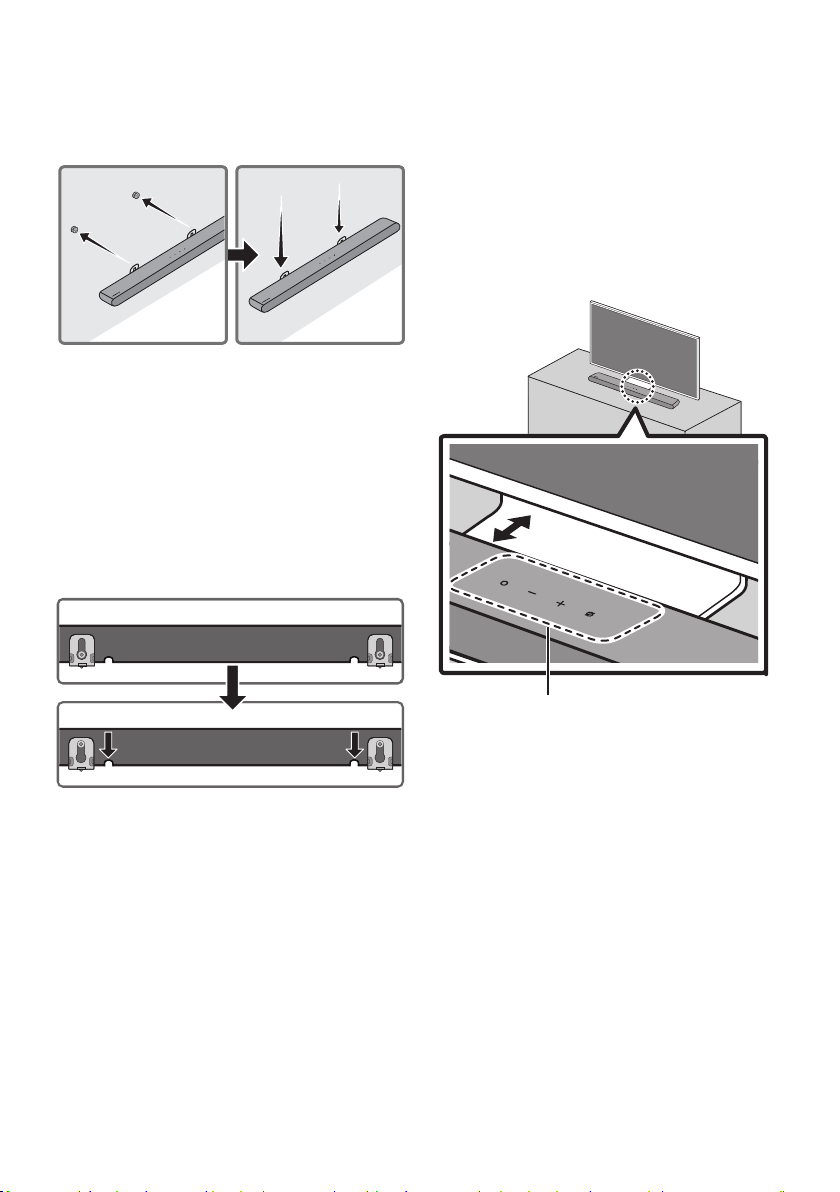

09 Installing the Wall Mount 35
Installation Precautions
-------------------------
35
Wallmount Components
-------------------------
35
10 Installing the Soundbar in front of TV 37
11 Software Update 38
Auto Update
-------------------------
38
USB Update
-------------------------
38
Reset
-------------------------
39
12 Troubleshooting 40
13 License 42
14 Open Source License Notice 43
15 Important Notes About Service 43
16 SpecicationsandGuide 44
-------------------------
44
ENG - 6
01 CHECKING THE COMPONENTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Soundbar Main Unit Remote Control / Batteries
(Not available in some
locations or models)
HDMI Cable
A TYPE : 450mm
AC/DC Adapter
(Soundbar)
Power Cord
(Soundbar)
Wall Mount Guide
x 2
x 2
(M4 x L10)
x 2
Holder-Screw Bracket-Wall Mount Screw
For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
To purchase additional components or optional cables, contact a Samsung Service Center or
Samsung Customer Care.
For more information about the wallmount see page 35.
The appearance of the accessories may differ slightly from the illustrations above.
ENG - 7
02 PRODUCT OVERVIEW
Front Panel / Top Panel of the Soundbar
Top Panel
LED
indicator
mode or status. The color of the LED indicator and the number of lights indicate the active
mode as described below.
W
White LED
W
White LED
M
Multicolor LED
W
White LED
W
White LED
The Multicolor LED changes to White, Cyan, Green, Red, and Blue depending on the
mode or status.
Multi
Function
Button
In standby mode, press the
(Multi Function) button to turn on the Soundbar.
Press the (Multi Function) button to change the mode. Each time you change the
mode, the LED lights in white and then turns off.
LED
Indicator
White On -> Off White On -> Off White On -> Off
“Digital Audio In” or
“TV ARC”
“Wi-Fi” “Bluetooth”
Volume
Button
Press the
(Volume) button to adjust the volume.
ENG - 8
Mic
On/Off
Button
Press the (Mic On/Off) button to turn the microphone on or off.
When the microphone is off, the LED Indicator will light red.
LED Indicator
Red On
“Mic Off” “Mic On”
When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
If you hear sounds from both the TV and Soundbar, go to the Settings menu for the TV audio and
change the TV speaker to External Speaker.
You can turn on and off audio feedback by using SmartThings app. To learn about using the
SmartThings app, refer to “Method 2. Connecting via Wi-Fi (Wireless Network)”.
ENG - 9
Bottom Panel of the Soundbar
SERVICE
DC 19V
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
SERVICE
DC 19V
DC 19V (Power Supply In)
Connect the AC/DC power adapter. (See page 17)
SERVICE
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device. (See page 28)
HDMI (ARC)
Connect to the HDMI (ARC) port on a TV. (See page 18)
When disconnecting the power cable of the AC/DC power adapter from a wall outlet, pull the plug.
Do not pull the cable.
Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
ENG - 10
03 USING THE REMOTE CONTROL

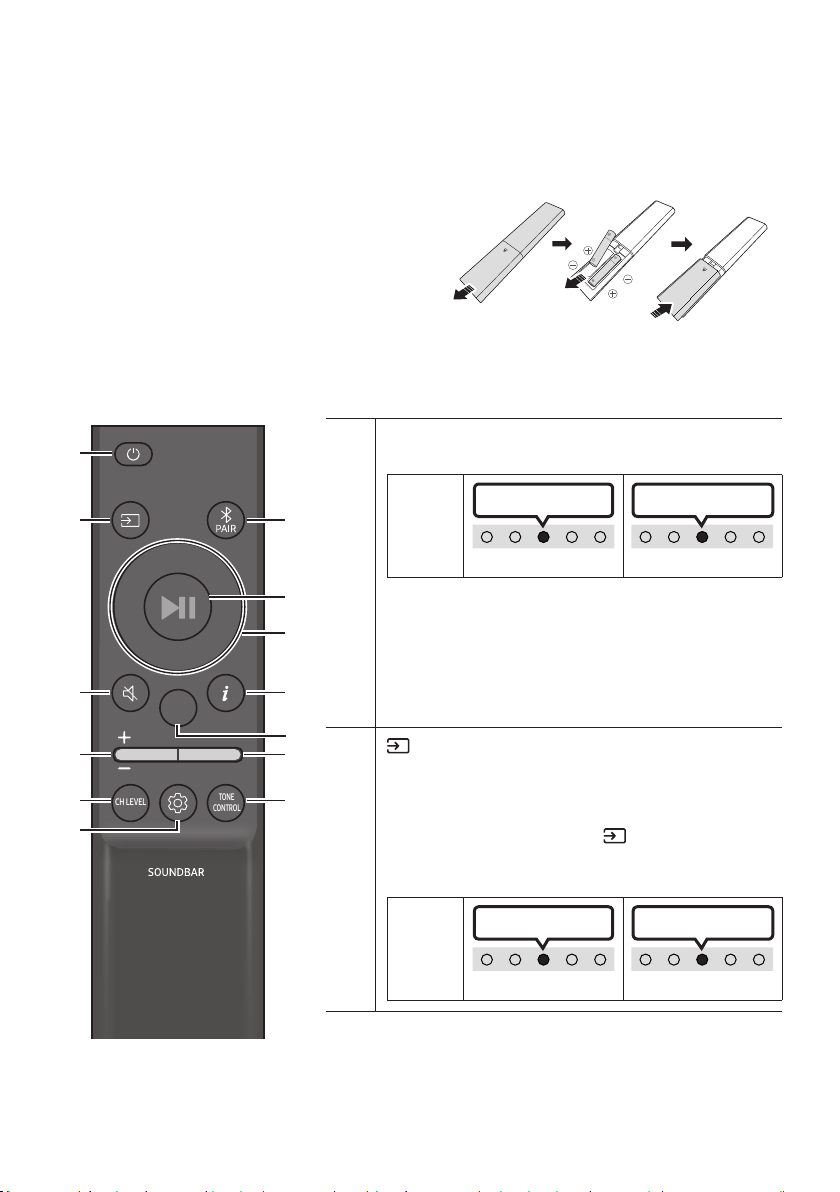

Inserting Batteries before using the Remote Control (AAA batteries X 2)
Slide the back cover in the direction of the arrow
until it is completely removed.
Insert 2 AAA batteries (1.5V) oriented so that their
polarity is correct. Slide the back cover back into
position.

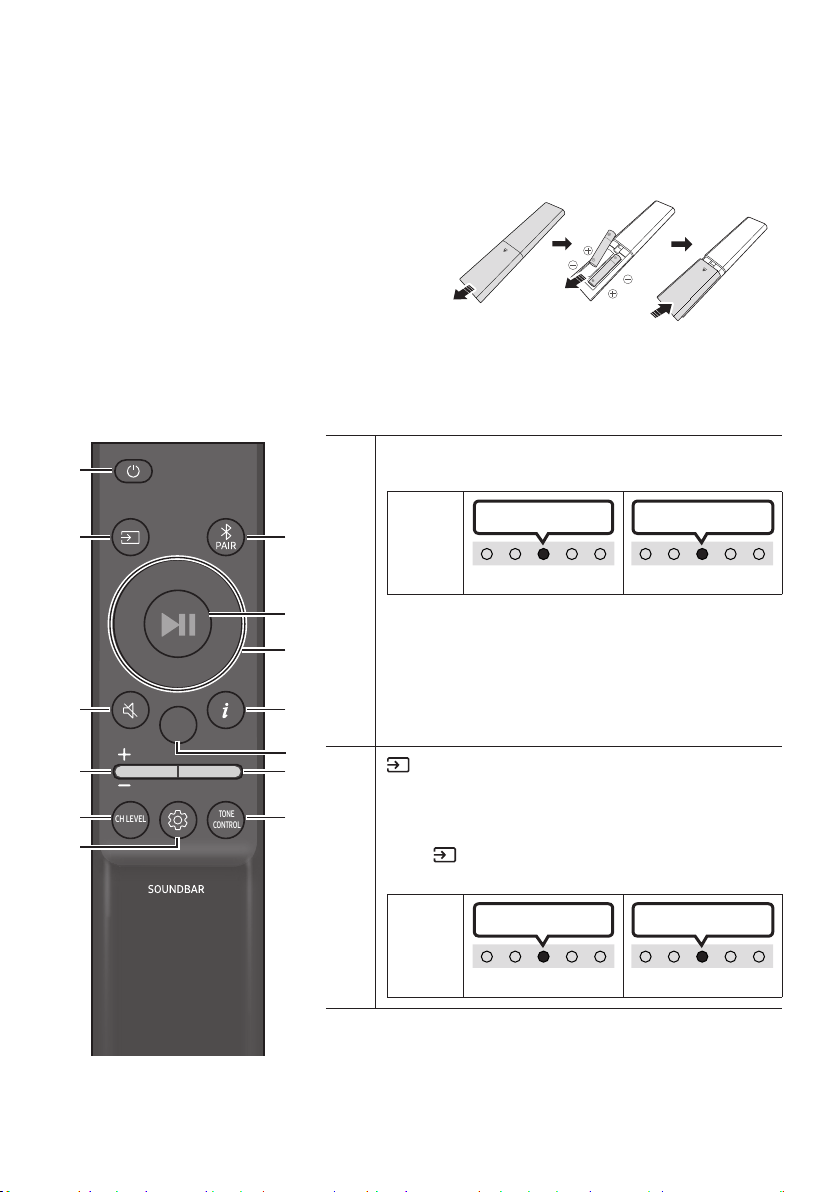

How to Use the Remote Control
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Power
Turns the Soundbar on and off.
LED
Indicator
Cyan Blinks X1
On
Off
Red Blinks X3
Auto Power Down Function
The unit turns off automatically in the following
situations:
– In “Digital Audio In” or “TV ARC” / “Wi-Fi” /
“Bluetooth” mode if there is no audio signal for 18
minutes.
(Source)
Press to select a source connected to the Soundbar.

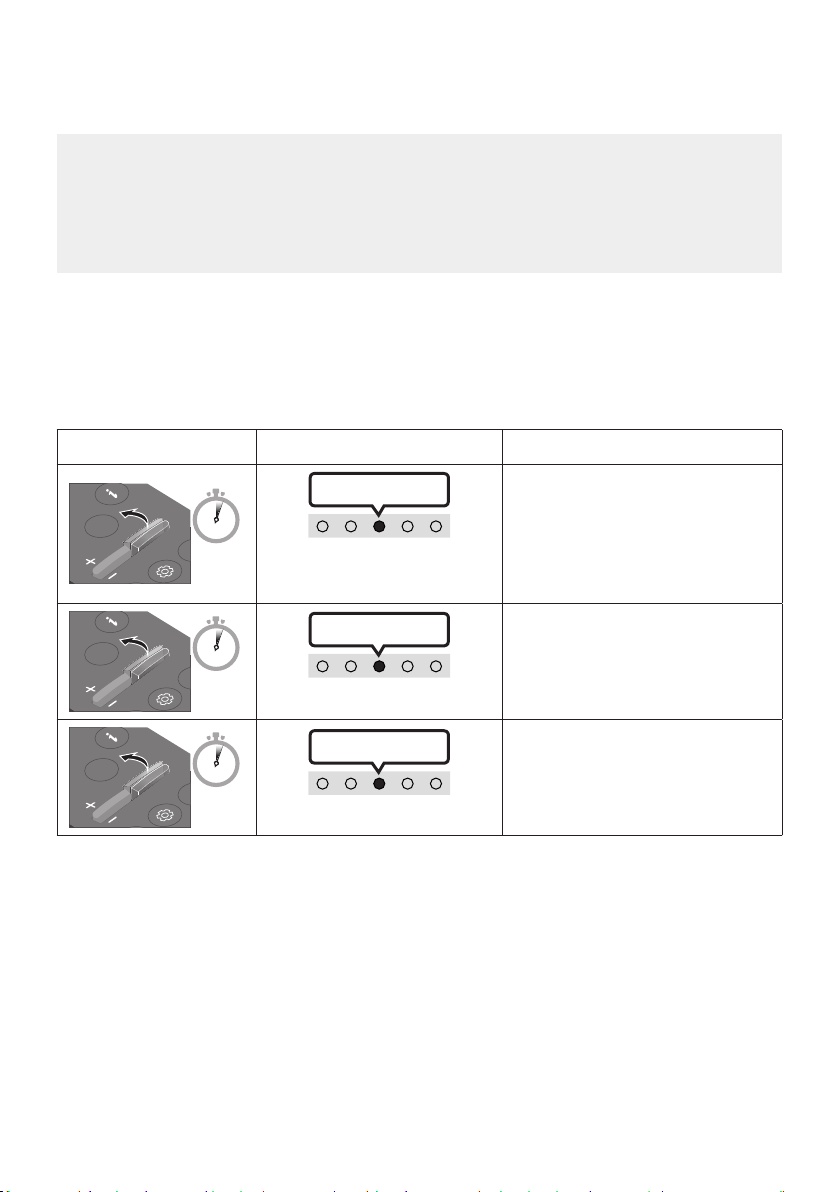

Audio Feedback On/Off
You can turn the Audio Feedback on or off. Press and hold
the (Source) button on the remote control for
5 seconds while the Soundbar is off (Standby mode).
LED
Indicator
Cyan Blinks X1
On
Off
Red Blinks X1
ENG - 11
(Mute)
Press the (Mute) button to mute the sound.
Press it again to unmute the sound.
LED
Indicator
Blinks X Repeatly
Volume
Push the button up or down to adjust the volume.
LED
Indicator
White moves to right X1
Volume Up
White moves to left X1
Volume Down
CH LEVEL
By pressing the button, you can adjust the volume of the each speaker.
LED
Indicator
White Blinks X1
“Center Level” “Side Level”
– If the Rear Speakers (sold separately) are connected, the setting “Rear Level” is supported. To adjust
the volume of the “Rear Level” between -6 to +6 by using the Up/Down buttons.
ENG - 12
(Sound Control)
By pressing the button, you can set the audio function. The desired item can be adjusted using the Up/
Down buttons. Each time the mode changes, the Multicolor LED blinks in white.
LED
Indicator
White Blinks X1
“SpaceFit Sound” “ActiveVoiceAmplier” “Voice enhancement” “Night
mode” “Sync” “Virtual”
– Press and hold the (Sound Control) button for about 5 seconds to adjust the sound for each
frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are selectable using the Left/
Right buttons and each can be adjusted to a setting between -6 to +6 using the Up/Down buttons.
(Make sure the Sound mode is set to "Standard".)
– “Voice enhancement” makes it easier to hear spoken dialog in movies and TV.
– “Night mode” is optimized for night time viewing with the settings adjusted to bring the volume
down but keep the dialog clear.
– If the video on the TV and audio from the Soundbar are not synchronized, select “Sync” in Sound
Control, and then set the audio delay between 0~300 milliseconds by using the Up/Down buttons.
– “Sync” is only supported for some functions.
– The “Virtual” function can be turned On/Off by using the Up/Down buttons.
Bluetooth PAIR
Switch the Soundbar to Bluetooth pairing mode.
When you press the button, the LED display changes as shown below.
Until pairing is complete, the Multicolor LED changes as RedGreenBlue in turn.
LED
Indicator
Red Green Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
“Ready to connect via Bluetooth.”
p (Play / Pause)
You can also play or pause music by pressing the button.
ENG - 13
Up/Down/Left/Right
Press Up/Down/Left/Right on the button to select or set functions.
Music Skip
Press the RightLeft button to select the previous music
ID SET
Press and hold the Up button for 5 seconds to complete ID SET (when connecting to a wireless
subwoofer or wireless rear speakers).
(Info)
Press the button to display information about the current function. (See page 7.)
When connected to Dolby Atmos®, the LED indicator blinks cyan 3 times.
SOUND MODE
By pressing the button, you can select the desired audio mode. Each time the mode changes, the
Multicolor LED blinks in white.
LED
Indicator
White Blinks X1
“Adaptive Sound” “DTS Virtual:X” “Music” “Game” “Standard”
Adaptive Sound
characteristics of the content.
DTS Virtual:X
Immersive 3D sound from any content.
Music
Game
Provides stereoscopic sound to immerse you in the action while gaming.
Standard
Outputs the original sound.
WOOFER (BASS) LEVEL
Push the button up or down to adjust the level of the woofer (bass) to -12 or between -6 to +6. To set the
woofer (bass) volume level to 0 (Default), press the button.
TONE CONTROL
By pressing the button, you can adjust the volume of the treble or bass sound. The desired item can be
adjusted using the Up/Down buttons. (This feature is available in all sound modes except “Standard”
mode.)
LED
Indicator
White Blinks X1
“Treble” “Bass”
ENG - 14
ActiveVoiceAmplier(AVA)
Analyzes external noise in real time while soundbar is playing, so that voice audio can always be
heard clearly.
No data is saved during the analysis.
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER (Up) TV remote control On/Off (Standby) page 16
Up ID SET page 13
(Sound Control)
7 Band EQ page 12
(Source)
Audio Feedback On/Off (Standby) page 10
ENG - 15
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
With Subwoofer Only
With Subwoofer & Wireless
Rear Speaker Kit
Adaptive Sound
2.0 ch 5.1 ch 7.1 ch
5.1 ch 5.1 ch 7.1 ch
Dolby Atmos® 5.1 ch 7.1 ch
DTS Virtual:X
2.0 ch 5.1 ch 7.1 ch
5.1 ch 5.1 ch 7.1 ch
Dolby Atmos® 5.1 ch 7.1 ch
Music
2.0 ch 5.1 ch 7.1 ch
5.1 ch 5.1 ch 7.1 ch
Dolby Atmos® 5.1 ch 7.1 ch
Game
2.0 ch 5.1 ch 7.1 ch
5.1 ch 5.1 ch 7.1 ch
Dolby Atmos® 5.1 ch 7.1 ch
Standard
2.0 ch 2.1 ch 2.1 ch
5.1 ch 5.1 ch 5.1ch
Dolby Atmos® 5.1 ch 7.1 ch
The Samsung Wireless Rear Speaker Kit, and Subwoofer can be purchased separately.
To purchase a Kit or the Subwoofer, contact the vendor you purchased the Soundbar from.
When the input source is Dolby Atmos® the Subwoofer-only setup provides 5.1 channel audio,
while the Subwoofer & Wireless Rear Speaker Kit setup provides 7.1 channel audio.
ENG - 16
Adjusting the Soundbar volume with a TV remote control
Adjust the Soundbar volume using the TV’s remote control.
This function can be used with IR remote controls only. Bluetooth remote controls (remote
controls that require pairing) are not supported.
Set the TV speaker to External Speaker to use this function.
Manufacturers supporting this function:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Turn Off the Soundbar.
2. Push up and hold the WOOFER button for 5 seconds.
Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the
following order: “Off-TV Remote” (Default mode), “Samsung-TV Remote”, “All-TV Remote”.
The LED indicator status changes each time the mode is changed, as shown below.
Remote Control Button LED Indicator Status
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
"Off-TV Remote"
(Default mode)
Red Blinks X1
Disable the TV remote control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
"Samsung-TV Remote"
Cyan Blinks X1
Enable a Samsung TV’s IR remote
control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
"All-TV Remote"
Blue Blinks X1
Enable a third-party TV’s IR remote
control.
ENG - 17
04 CONNECTING THE SOUNDBAR
Connecting Electrical Power
Use the power components to connect the Soundbar to an electrical outlet in the following order:
For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
1. First connect the power cable to the AC/DC adapter.
Connect the AC/DC adapter (with the power cable) to the Soundbar.
2. Connect the power cord to a wall socket.
Bottom of the Soundbar Main Unit
SERVICE
DC 19V
DC 19V
Power Cord
AC/DC Adapter
SERVICE
DC 19V
NOTES
If you unplug and reconnect the power cord when the product is turned on, the Soundbar turns on
automatically.
that it is hanging with the AC cord input facing upwards, water or other foreign substances could
enter the Adapter and cause the Adapter to malfunction.
Connecting the Samsung Wireless Rear Kit and Subwoofer to your
Soundbar
Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit
(SWA-9100S or SWA-9200S, sold separately) and Wireless Subwoofer (SWA-W510, sold separately) to
your Soundbar.
For detailed information on connections, see the Samsung Wireless Rear Speaker Kit and Wireless
Subwoofer manual.
ENG - 18
05 CONNECTING TO A TV
Connecting the TV that supports HDMI ARC (Audio Return Channel)
CAUTION
To connect the HDMI cable between the TV and Soundbar, be sure to connect the terminals
marked ARC. Otherwise, the TV sound may not be output.
The recommended cable is High Speed HDMI Cable with Ethernet.
HDMI IN
(ARC)
(OPTICAL)
HDMI
(ARC)
Connect to the HDMI IN (ARC) or
(eARC) port of your TV.
HDMI Cable
Bottom of the
Soundbar
Connect to the HDMI (ARC) port of
the Soundbar main unit.
Top of the Soundbar
LED
Indicator
White On -> Off
“Digital Audio In”
1.
2. Turn on the Soundbar and TV.
3. TV sound is output from the Soundbar.
When the TV sound is not output, press the (Multi Function) button at the top of the
Soundbar or the (Source) button on the remote control to select the “Digital Audio In”
mode.
When the sound is not output, check the HDMI Cable connection again.
Use the volume buttons on the TV’s remote control to change the volume on the Soundbar.
ENG - 19
NOTES
When you connect the TV that supports the HDMI ARC (Audio Return Channel) to the Soundbar
with an HDMI cable, you can transmit the digital video and audio data without connecting a
separate optical cable.
We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one
whose diameter is less than 14 mm.
This function is not available if the HDMI cable does not support ARC.
When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on
your TV is set to PCM, we recommend that you change the setting to Dolby Digital. When the
setting on the TV is changed, you will experience better sound quality. (The TV menu may use
different words for Dolby Digital and PCM depending on the TV manufacturer.)
ENG - 20

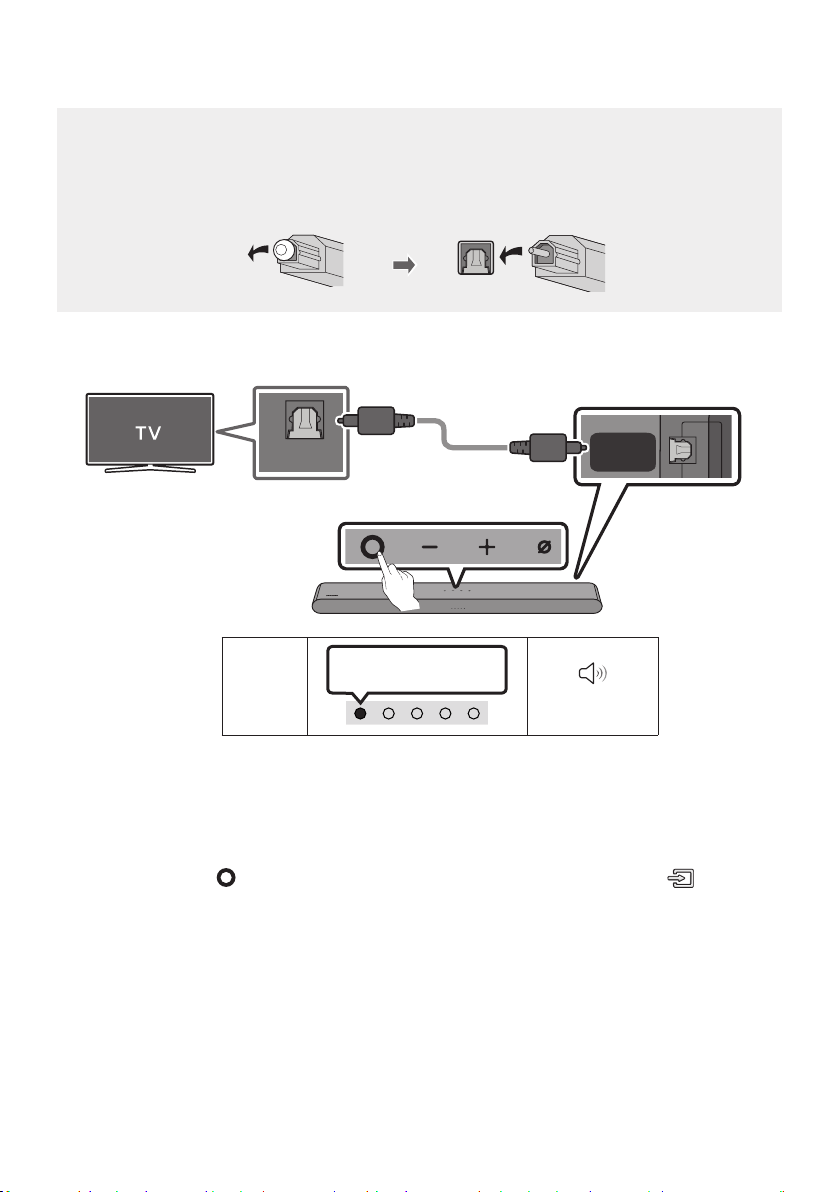

Connecting using an Optical Cable
Pre-connection Checklist
When you use an optical cable and the terminals have covers, be sure to remove the covers.
LED
Indicator
White On -> Off
“Digital Audio In”
DIGITAL
AUDIO IN
(OPTICAL)
OPTICAL OUT
Bottom of the
Soundbar
Optical Cable (not supplied)
Top of the Soundbar
1. With the TV and Soundbar turned off, connect the DIGITAL AUDIO IN (OPTICAL) port on the
Soundbar and the OPTICAL output port on the TV with the optical cable (not supplied), as shown in
2. Turn on the Soundbar and TV.
3. Press the (Multi Function) button at the top of the Soundbar or the (Source) button on the
remote control and then select the “Digital Audio In” mode. Then the announcement, “Digital
Audio In” is output.
4. The TV sound is output from the Soundbar.
ENG - 21
Connecting via Bluetooth
When a Samsung TV is connected using Bluetooth, you can hear stereo
sound without the hassle of cabling.
Only one Samsung TV can be connected at a time.
Samsung TV that supports Bluetooth can be connected. Check the
The initial connection
1.
Bluetooth Pairing button LED Indicator
PAIR
OR
Red Green Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
When in “Bluetooth” mode
5 Sec
Until pairing is complete, the Multicolor LED changes as RedGreen
Blue in turn.
“Ready to connect via Bluetooth.”
2. Select Bluetooth mode on the Samsung TV.
(e.g. Home (
) Sound Sound Output
Bluetooth Speaker List [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B
(Bluetooth))
3. Select “[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” from the list on TV’s
screen.
An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the Samsung TV to the Soundbar, select the message, and then establish a
connection.
4. You can now hear Samsung TV sound from the Soundbar.
If there is a connection log between the Soundbar and Samsung TV, the Soundbar is
automatically connected by changing its mode to “Bluetooth”
ENG - 22
If the device fails to connect
If you have an existing Soundbar (e.g., [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar
S61B) on the list of speakers on the Samsung TV, delete it.
Then repeat steps 1 through 3.
Disconnecting the Soundbar from the Samsung TV
Press the
(Multi Function) button at the top of the Soundbar or the (Source) button on the
remote control to select the mode other than “Bluetooth”.
Disconnecting takes time because the Samsung TV must receive a response from the Soundbar.
(The time required may differ, depending on the Samsung TV model.)
Notes on Bluetooth connection
Locate a new device within 1 m to connect via Bluetooth communication.
If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
The Soundbar automatically turns off after 18 minutes in the Ready state.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
–
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 23
Connecting via Wi-Fi
Pre-connection Checklist
Wi-Fi connection is available only on Samsung TV.
Check whether the wireless router (Wi-Fi) is turned on and the TV is connected to the router.
The TV and Soundbar must be connected to the same wireless network (Wi-Fi).
If your wireless router (Wi-Fi) uses a DFS channel, you will not be able to establish a Wi-Fi
connection between the TV and Soundbar. Contact your Internet service provider for details.
Because the menus may differ depending on the year of manufacture, refer to your TV manual.
See page 32, for details on how to establish a Wi-Fi connection.
1. For more information about Wi-Fi connection to the Soundbar, see page 32, “Method 2.
Connecting via Wi-Fi (Wireless Network)”.
2. Change the input source of the TV by using the Audio menu to Soundbar.
Samsung TVs released in 2017 or later
Home ( ) Sound Sound Output [AV]
Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)
ENG - 24
Connecting to a TV that supports Dolby Atmos®
Pre-connection Checklist
Dolby Atmos® is supported in "TV ARC" or "Wi-Fi" mode.
Make sure that the content supports Dolby Atmos®.
HDMI IN
(ARC)
(OPTICAL)
HDMI
(ARC)
Connect to the HDMI IN (ARC)
or (eARC) port of your TV.
HDMI Cable
Bottom of the
Soundbar
Connect to the HDMI (ARC) port of
the Soundbar main unit.
Top of the Soundbar
LED
Indicator
White On -> Off
“TV ARC”
1.
2. Turn on the Soundbar and TV.
3. TV sound is output from the Soundbar.
ENG - 25
LED
Indicator
White On -> Off
“Wi-Fi”
TV menu
Wi-Fi
1. Connect the Soundbar and TV to the same wireless network (Wi-Fi).
2. For sound output of the TV, select Soundbar.
3. TV sound is output from the Soundbar.
NOTES
ConguringDolbyAtmos®onaBDplayerorotherdeviceconnectedtotheTV.
Open the audio output options on the settings menu of your BD player or other device and make
sure that “No Encoding” is selected for Bitstream. For example, on a Samsung BD Player, go to
This function is available in some Samsung TVs and some Soundbar models.
ENG - 26
Using the Q-Symphony Function
For Q-Symphony, the Soundbar syncs with a Samsung TV to output sound through two devices for
optimum surround effect. When the Soundbar is connected, the menu, “TV+Soundbar” appears under
the Sound Output menu of the TV. Select the corresponding menu.
LED
Indicator
White On -> Off
“Digital Audio In”
TV menu
OR
Optical Cable (not supplied)
HDMI Cable
TV menu example: TV + [AV] Soundbar series name (HDMI)
LED
Indicator
White On -> Off
“Wi-Fi”
TV menu
Wi-Fi
TV menu example: TV + [AV] Soundbar series name (Wi-Fi)
NOTES
It can operate according to the Codec supported by TV.
This function is supported only when the HDMI Cable or Optical Cable (not supplied) or Wi-Fi is
connected.
The message displayed may differ with the TV model.
Ensure that your TV and Soundbar are connected to the same wireless router/frequency.
This function is available in some Samsung TVs and some Soundbar models.
ENG - 27
Using the SpaceFit Sound
Provides optimized sound quality by analyzing the listening spaces.
Method 1. Connecting via Soundbar
To enable this function, turn on the SpaceFit Sound mode with the remote control of the Soundbar.
(
(Sound Control) "SpaceFit Sound Off"▲ ( Up )"SpaceFit Sound On")
This is available in all Sound modes.
Method 2. Connecting via TV
To enable this function, turn on the Adaptive Sound+ mode on your Samsung TV menu.
(Home (
) General Intelligent Mode Settings
Adaptive Sound+)
The sound mode on your Soundbar will automatically change to Adaptive Sound+ if you enable the
Adaptive Sound+ mode on your TV.
NOTE
This function works when the Soundbar connects to some of the Samsung TVs.
ENG - 28
06 CONNECTING AN EXTERNAL DEVICE
Connecting using an Optical Cable
LED
Indicator
White On -> Off
“Digital Audio In”
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
Bottom of the Soundbar
Optical Cable
(not supplied)
Top of the Soundbar
BD / DVD player / Set-top
box / Game console
1. With the external device and Soundbar turned off, connect the DIGITAL AUDIO IN (OPTICAL) port
on the Soundbar and the OPTICAL output port on the external device with the optical cable (not
2. Turn on the Soundbar and external device.
3. Press the (Multi Function) button at the top of the Soundbar or the (Source) button on the
remote control and then select the “Digital Audio In” mode. Then the announcement, “Digital
Audio In” is output.
4. The external device sound is output from the Soundbar.
ENG - 29
07 CONNECTING A MOBILE DEVICE
Method 1. Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound
without the hassle of cabling.
When you connect a paired Bluetooth device with the Soundbar off, the
Soundbar automatically turns on.
The initial connection
When connecting to a new Bluetooth device, make sure the device is within 1 m distance.
1.
Bluetooth Pairing button LED Indicator
PAIR
OR
Red Green Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
When in “Bluetooth” mode
5 Sec
Until pairing is complete, the Multicolor LED changes as RedGreen
Blue in turn.
“Ready to connect via Bluetooth.”
2. On your device, select “[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” from the
list that appears.
3.
If the device fails to connect
If you have an existing Soundbar (e.g., [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar
S61B) on the list of speakers on the Mobile device, delete it.
Then repeat steps 1 and 2.
mobile device
ENG - 30
Notes on Bluetooth connection
Locate a new device within 1 m to connect via Bluetooth communication.
If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
The Soundbar automatically turns off after 18 minutes in the Ready state.
The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
–
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
The Soundbar supports SBC data (44.1kHz, 48kHz).
Connect only to a Bluetooth device that supports the A2DP (AV) function.
You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
When connecting the Soundbar to a Bluetooth device, place them as close to each other as possible.
The farther the Soundbar and Bluetooth device are from each other, the lower the sound quality
will become.
The Bluetooth connection may break when the devices are out of the effective range.
The Bluetooth connection may not function as intended in areas with poor reception.
A Bluetooth device may experience noise or malfunction under in the following conditions:
– When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar
– In corners or when there is an obstacle in proximity, such as a wall or partition, where electrical
changes may occur.
– When exposed to radio interferences by other products operating on the same frequency
ranges, such as medical equipment, microwave ovens, and wireless LAN devices.
– Obstacles such as doors and walls may still impact the sound quality even when the devices
are within the effective range.
Note that your Soundbar cannot be paired with other Bluetooth devices while using the Bluetooth
option.
This wireless device may cause electrical interference during operation.
ENG - 31
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
The Soundbar will be disconnected.
If the Soundbar is disconnected from the Bluetooth device, the multicolor LED indicator on the
Soundbar blinks "Red” three times.
Disconnecting the Soundbar from the Bluetooth device
Press the
(Multi Function) button at the top of the Soundbar or the (Source) button on the
remote control to select the mode other than “Bluetooth”.
Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
ENG - 32
Method 2. Connecting via Wi-Fi (Wireless Network)
To connect a Soundbar to a mobile device via a wireless network (Wi-Fi), the SmartThings app is
required.
The initial connection

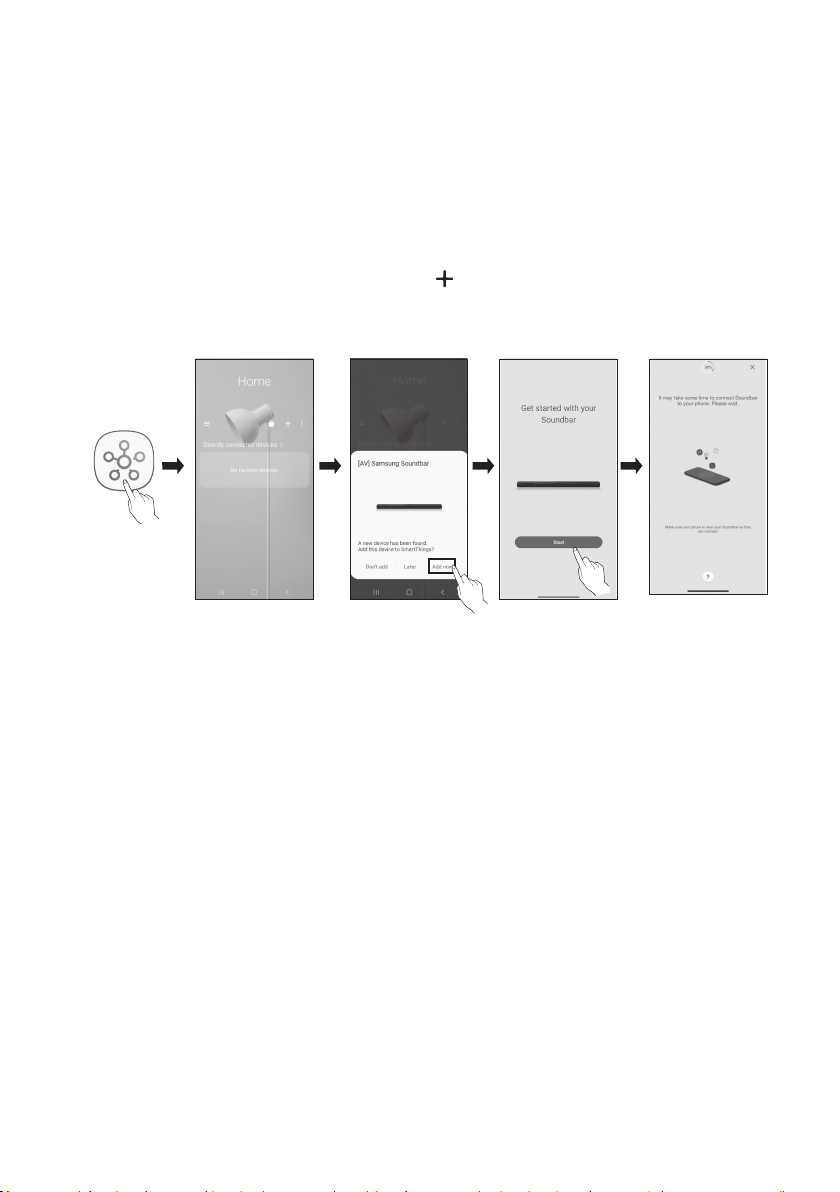

1. Install and launch the SmartThings app from your mobile device (smartphone or tablet).
2. On the app, follow the screen instructions to add the Soundbar.
The automatic pop-up (the second screenshot below) may not show on some devices.
If the pop-up window does not appear, press “ ” on the Home screen. The Soundbar is added
to the app.
The illustration below may differ according to the app version.
Launch App Add deviceAuto pop-up
SmartThings
App
ENG - 33
Using the Tap Sound
Tap the Soundbar with your mobile device to play audio from the mobile device through the Soundbar.
This function may not be supported, depending on the mobile device.
This function is only compatible with Samsung mobile devices with Android 8.1 or later.
Mobile device
SmartThings App
Top of the Soundbar
1. Turn on the Tap Sound function on your mobile device.
For details on how to turn on the function, refer to “Enable the Tap Sound function” below.
2. Tap the Soundbar with the mobile device. Select “Start now” in the displayed message window.
A connection is established between the mobile device and Soundbar via Bluetooth.
3. Play audio from the mobile device through the Soundbar.
This function connects a mobile device to the Soundbar via Bluetooth by detecting vibration
that occurs when the device touches the Soundbar.
Make sure the mobile device does not tap a sharp corner of the Soundbar. The Soundbar or
mobile device may become scratched or damaged.
It is recommended that the mobile device be covered with a case. Lightly tap the wide area in
the upper portion of the Soundbar, without using excessive force.
To use this function, update the SmartThings app to the latest version.
The function may not be supported, depending on the app version.
Enable the Tap Sound function
Use the SmartThings app to turn on the Tap View, Tap Sound function.
1. On the mobile device, run the SmartThings app.
2. Select (
) in the SmartThings app screen displayed on the mobile device.
3. Set “Tap View, Tap Sound” to On to allow the function to work when a mobile device moves close to
the Soundbar.
NOTES
When the mobile device is in power-saving mode, the Tap Sound function does not work.
The Tap Sound function may not work if there are devices near the Soundbar that cause radio
interference such as electric devices. Make sure devices that may cause radio interference are
ENG - 34
08 CONNECTING VIA APPLE AIRPLAY 2
This feature may not be available in some countries.
This Samsung Soundbar supports AirPlay 2 and requires iOS 11.4 or later.
With AirPlay 2, you can stream music, podcasts, and other audio from your Apple devices to the
Samsung Soundbar.
Make sure the Soundbar is powered on and connected to the same Wi-Fi network as your Apple
device.
Select
from an AirPlay-supported app or Control Center on your iPhone, iPad, or Mac.
Select the Soundbar from the list of available devices to play the current audio to.
ENG - 35
09 INSTALLING THE
WALL MOUNT
Installation Precautions
Install on a vertical wall only.
Do not install in a place with high
temperature or humidity.
Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.). If
studs.
Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 35 mm or longer recommended.
Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
Make sure the unit is turned off and
unplugged from the power source before you
install it. Otherwise, it may cause an electric
shock.
Wallmount Components
A TYPE : 450mm
Wall Mount Guide
x 2
(M4 x L10)
x 2
Holder-Screw Screw
x 2
Bracket-Wall Mount

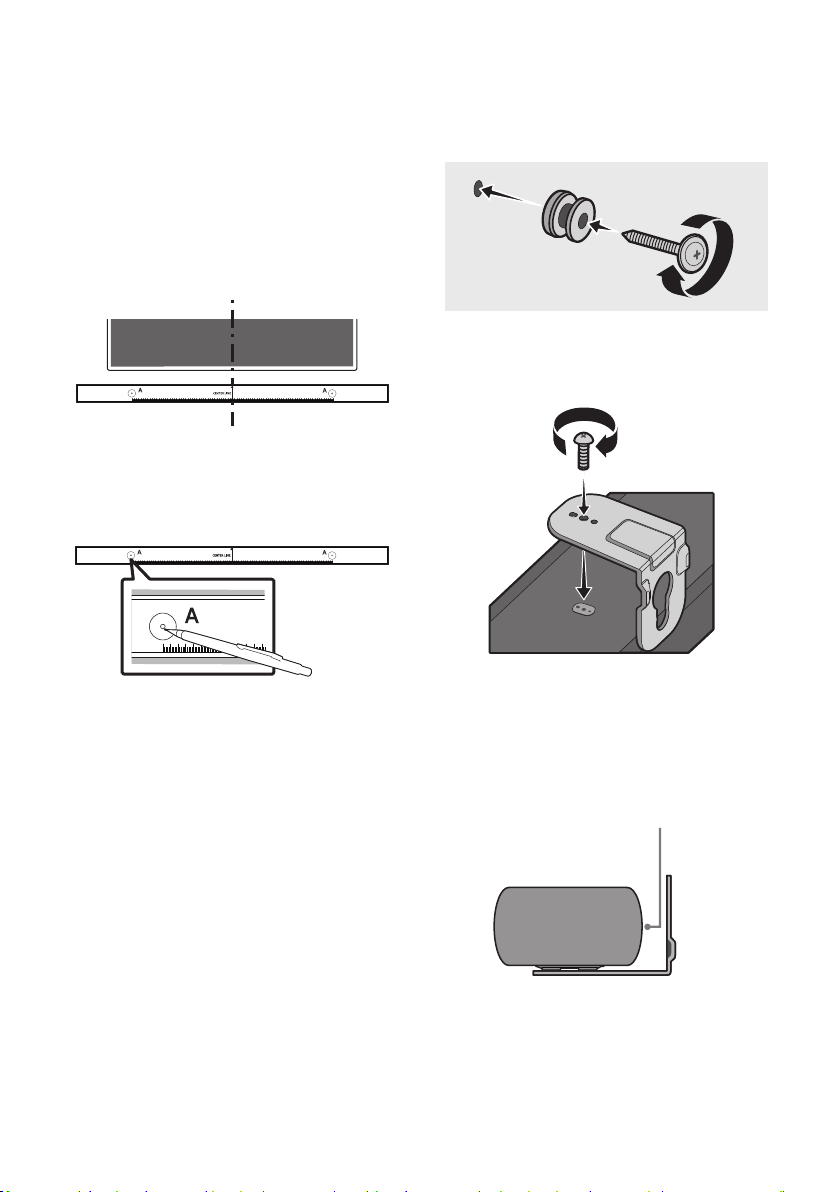

1. Place the Wall Mount Guide against the wall
surface.
The Wall Mount Guide must be level.
If your TV is mounted on the wall, install
the Soundbar at least 5 cm below the TV.
5 cm or more
ENG - 36

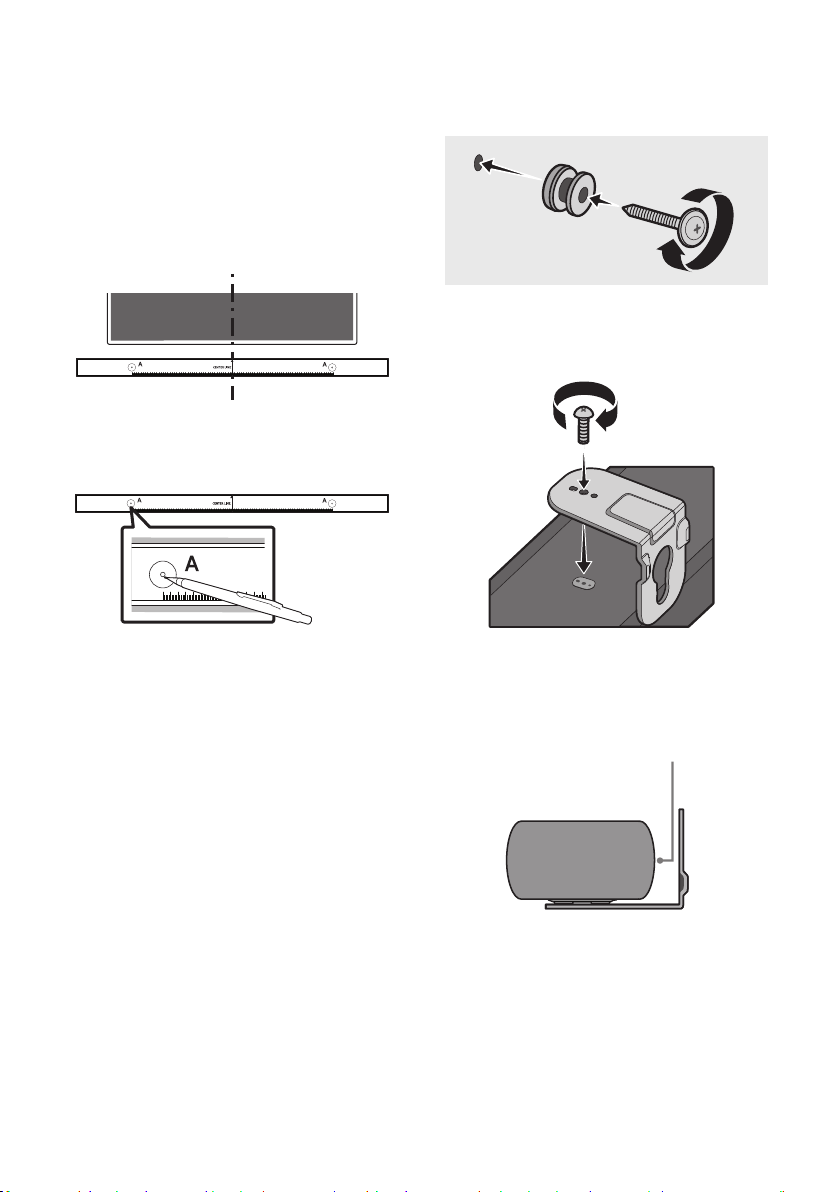

2. Align the Wall Mount Guide’s Center Line
with the center of your TV (if you are
mounting the Soundbar below your TV), and
Wall Mount Guide to the wall
using tape.
If you are not mounting below a TV, place
the Center Line in the center of the
installation area.
Center Line
A TYPE : 450mm
3. Use a pen to mark the positions of the holes
and remove the Wall Mount Guide.
A TYPE : 450mm
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors into the holes before
you insert the support screws. If you use
anchors, make sure the holes you drill are
large enough for the anchors you use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
(Not supplied)
6. Install the 2 Bracket-Wall Mounts in the
correct orientation on the bottom of the
Soundbar using 2 Screws.
When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
The actual product may look different
from the above image, depending on
the model.
ENG - 37

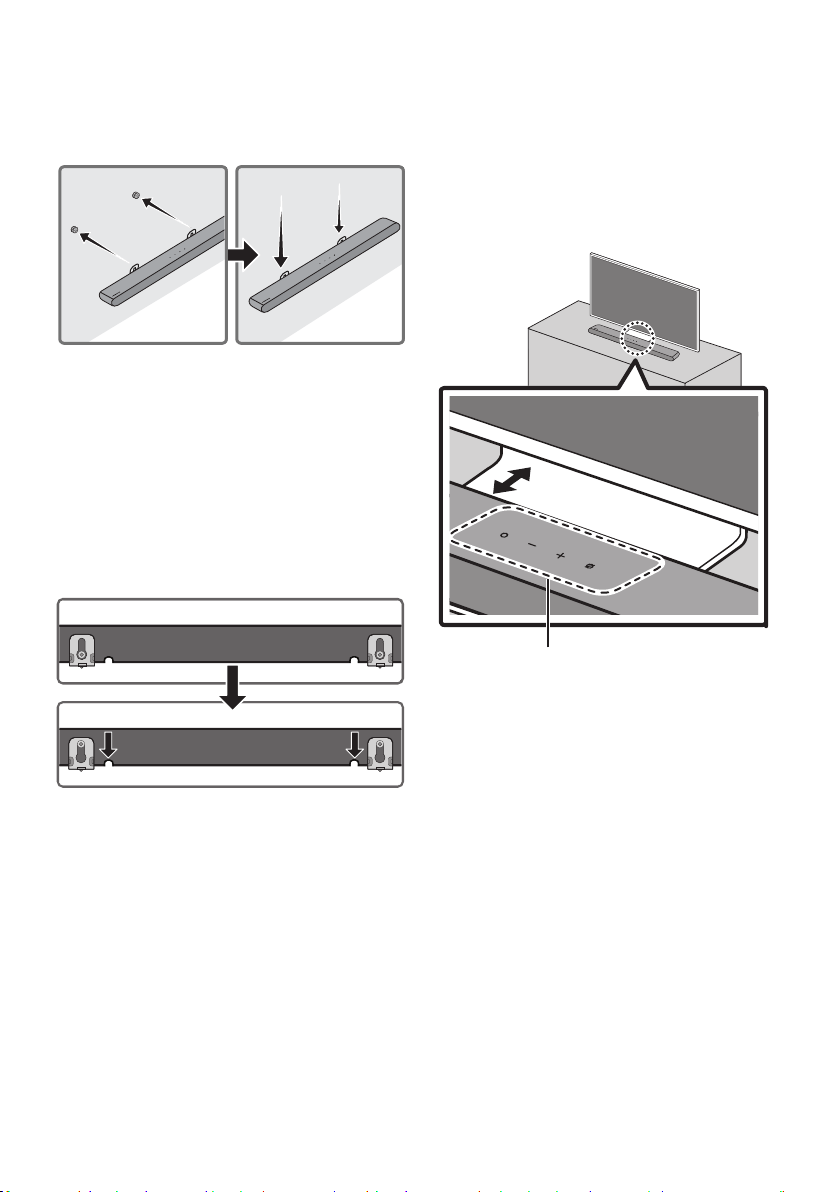

7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
8. Slide the Soundbar down as shown below so
that the Bracket-Wall Mounts rest securely
on the Holder-Screws.
Insert the Holder-Screws into the wide
(bottom) part of the Bracket-Wall
Mounts, and then slide the Bracket-Wall
Mounts down so that the Bracket-Wall
Mounts rest securely on the
Holder-Screws.
10 INSTALLING THE
SOUNDBAR IN
FRONT OF TV
3cm or more
Microphones
Align the center of the Soundbar to the center of
the TV as illustrated in the image.
At this time, place the Soundbar at least 3cm
away from the TV so that there is no interference
with voice recognition.
NOTES
and solid surface.
recognition and acoustic problems.
ENG - 38
11 SOFTWARE
UPDATE
Auto Update
When the Soundbar is connected to the Internet,
software updates automatically occur even when
the Soundbar is turned off.
To use the Auto Update function, the
Soundbar must be connected to the Internet.
The Wi-Fi connection to the Soundbar will be
terminated if the Soundbar’s power cord is
disconnected or the power is cut off. If the
power is cut off, when the power comes back
on or you reconnect the power cord, turn on
the Soundbar, and then reconnect it to the
Internet.
USB Update
SERVICE
DC 19V
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
SERVICE
Micro USB to
USB adapter Cable
(not supplied)
Bottom of the Soundbar
Samsung may offer updates for the Soundbar’s
systemrmwareinthefuture.
When an update is available, you can update the
Soundbar by connecting the USB drive that
SERVICE
port of the Soundbar.
1.
model name from the customer support
menu option.
For more information about update, refer
to Upgrade Guide.
2.
3.
name.
4. Store the created folder in a USB and then
connect it to the Soundbar.
5. Turn on the Soundbar. Then the product is
updated within 3 minutes.
LED
Indicator
White moves from left to right
and right to left
During update, do not turn it off or
remove the USB.
If the yellow LED is on after the software
update is completed, this means that an
additional update is in progress. When
remove the USB.
If update does not proceed, reconnect the
Soundbar power cord.
When the latest version is installed, no
update is performed.
Depending on the USB type, update may
not be supported.
LED
Indicator
Red Blinks X3
or lower
LED
Indicator
Cyan Blinks X3
ENG - 39
Reset
5 Sec
With the Soundbar on, press the (Volume)
buttons on the body at the same time for at least
5 seconds. The LED display changes as shown
below and then the Soundbar is reset.
LED
Indicator
Cyan Blinks X3
Red Blinks Off
White moves from left to right
and right to left
CAUTION
All the settings of the Soundbar are reset.
Be sure to perform this only when a reset is
required.
ENG - 40
12 TROUBLESHOOTING
Before seeking assistance, check the following.
Soundbar does not turn on.
; Check whether the power cord of the
Soundbar is correctly inserted into the
outlet.
Soundbar works erratically.
; After removing the power cord, insert it
again.
; Power cycle the external device and try
again.
; If there is no signal, the Soundbar
automatically turns off after a certain
period of time. Turn on the power. (See
page 10.)
Remote control does not work.
; Point the remote directly at the Soundbar.
; Replace the batteries with new ones.
The red LED indicator light on the soundbar
stays on.
; The microphone is turned off. Turn on the
microphone. (See page 8.)
The Soundbar does not output any sound.
; The volume of the Soundbar is too low or
muted. Adjust the volume.
; When any external device (STB, Bluetooth
device, mobile device, etc.) is connected,
adjust the volume of the external device.
; For sound output of the TV, select
Soundbar. (Samsung TV: Home (
)
Soundbar)
; The cable connection to the Soundbar may
not be loose. Remove the cable and
connect again.
; Remove the power cord completely,
reconnect, and turn the power on.
; Reset the product and try again.
(See page 39.)
If the TV is not connected via HDMI (ARC).
; Check whether the HDMI cable is correctly
connected to the ARC terminal.
18)
; Connection may not be possible due to the
connected external device (set-top box,
game console, etc.). Directly connect the
Soundbar.
; HDMI-CEC may not be activated on the TV.
Turn on the CEC on the TV menu. (Samsung
TV: Home (
All Settings (
ON)
There is no sound in when connecting to the
TV in HDMI (ARC) mode.
; Your device is unable to play the input
signal. Change the TV’s audio output to
PCM or Dolby Digital.
(For a Samsung TV: Home (
Settings (
Format)
ENG - 41
The Soundbar will not connect via Bluetooth.
; When connecting a new device, switch to
Bluetooth Pairing for connection. (Press the
PAIR button on the remote control or
press the (Mic On/Off) button on the
body for at least 5 seconds.)
; If the Soundbar is connected to another
switch the device.
; Reconnect it after removing the Bluetooth
speaker list on the device to connect.
(Samsung TV: Home (
Settings (
; Remove and reconnect the power plug,
then try again.
; Reset the product and try again.
(See page 39.)
The sound drops out when connected via
Bluetooth.
; Some devices can cause radio interference
if they are located too close to the
Soundbar. e. g. microwaves, wireless
routers, etc.
; If your device that is connected via
Bluetooth moves too far away from the
Soundbar, it may cause the sound to drop
out. Move the device closer to the Soundbar.
; If a part of your body is in contact with the
Bluetooth transceiver or the product is
installed on metal furniture, the sound may
drop out. Check the installation
environment and conditions for use.
Unable to connect to Wi-Fi.
; Check whether your wireless router is on.
; Turn off the router, turn it back on, and then
try again.
; The Soundbar will not connect if the
wireless signal is too weak. Try moving the
router closer to the Soundbar, or
eliminating any obstacles that are between
the Soundbar and the router, if possible.
; If your wireless router is new, you will need
settings.
The Soundbar does not turn on automatically
with the TV.
; When you turn off the Soundbar while
watching TV, power synchronization with
the TV is disabled. First turn off the TV.
The AVA function is not available in the
following cases.
; The AVA function will not be available using
Q-Symphony function.
; The AVA function will not be available
when the microphone is turned off.
After connecting the TV to the Soundbar, I
switched the Soundbar mode. Then no sound
is output from the TV.
; If you connect your Soundbar to a mobile
device while the Soundbar is connected to
the TV, the Soundbar outputs sound from
the mobile device while keeping the TV
connection. So the TV sound will not be
delivered anywhere.
; Disconnect the mobile device, and the TV
sound will be output from the Soundbar
again.
ENG - 42
13 LICENSE
Dolby, Dolby Atmos, and the double-D symbol
are registered trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby
Copyright © 2012-2021 Dolby Laboratories.
All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. (for
companies headquartered in the U.S./Japan/
Taiwan) or under license from DTS Licensing
Limited (for all other companies). DTS, Digital
Surround, Virtual:X, and the DTS logo are
registered trademarks or trademarks of DTS,
Inc. in the United States and other countries.
© 2021 DTS, Inc. ALL RIGHTS RESERVED.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing Administrator, Inc. in the United
States and other countries.
Use your phone, tablet or computer as a
remote control for Spotify. Go to spotify.
com/connect to learn how
The Spotify Software is subject to third
party licenses found here :
https://www.spotify.com/connect/third-
party-licenses.
Apple, Airplay, iPhone, iPad, and Mac are
trademarks of Apple Inc., registered in the
U.S. and other countries.
Use of the Works with Apple badge means
that an accessory has been designed to
performance standards.
ENG - 43
[ENERGY STAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
Change to certain features, settings and
functionality in this product can change the
power consumption, possibly beyond the
limits required for ENERGY STAR
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government agencies,
products and practices.
Refer to www.energystar.gov for more
information of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(Applicable to Thin Client models only)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the
ENERGY STAR® guidelines for energy
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this product
have been enabled by default, and have
various timing setting from 1 minutes to 5
hours.
– The product can wake with a button press
on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung has
determined that this product or product
models meets the ENERGY STAR guideline
14 OPEN SOURCE
LICENSE NOTICE
To send inquiries and requests for questions
regarding open sources, contact Samsung Open
Source (http://opensource.samsung.com)
15 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
ENG - 44
16 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-S60B / HW-S61B
Weight 2.7 kg
Dimensions (W x H x D) 670.0 x 62.0 x 105.0 mm
Operating Temperature Range +5°C to +35°C
Operating Humidity Range 10 % ~ 75 %
AMPLIFIER
Rated Output power (30W x 2) + (30W x 2) + (30W x 2) + 20W
Supported play formats
Dolby 5.1ch / Dolby Digital Plus /
Dolby ATMOS (Dolby Digital Plus) /
DTS 5.1ch / LPCM 2ch
NOTES
Weight and dimensions are approximate.
Precaution : The Soundbar will restart automatically if you turn on/turn off Wi-Fi.
Wi-Fi
Port deactivation method
Press the CH LEVEL button on the remote control of the Soundbar
for 30 seconds to turn Wi-Fi On / Off.
Bluetooth
Port deactivation method
Press the TONE CONTROL button on the remote control of the
Soundbar for 30 seconds to turn Bluetooth On / Off.
SPA - 2
INFORMACIÓN DE SEGURIDAD
ADVERTENCIAS DE SEGURIDAD
PARA REDUCIR EL PELIGRO DE DESCARGA
ELÉCTRICA, NO RETIRE LA TAPA (NI LA PARTE
TRASERA).
NO CONTIENE ELEMENTOS QUE DEBA
REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA,
SOLICITE LA AYUDA DE PERSONAL
ESPECIALIZADO.
Consulte la tabla a continuación para obtener una
explicación de los símbolos que podrían aparecer
en su producto Samsung.
PRECAUCIÓN
RIESGO DE ELECTROCUCION.
NO ABRIR.
Este símbolo indica que el dispositivo
contiene alto voltaje. Es peligroso
establecer cualquier tipo de contacto
con cualquier parte interna del producto.
Este símbolo indica que con este
producto se incluye documentación
importante relativa a la operación y el
mantenimiento.
Producto de Clase II: Este símbolo indica
que no es necesaria una conexión
eléctrica de seguridad (toma de tierra).
Si un producto con un cable de
alimentación no tiene este símbolo, el
producto DEBE tener una conexión
segura a una puesta a tierra.
Voltaje CA: Este símbolo indica que la
tensión nominal marcada con el símbolo
es CA.
Voltaje CC: Este símbolo indica que la
tensión nominal marcada con el símbolo
es CC.
Precaución, consulte las instrucciones
antes de usar: Este símbolo indica que
se debe consultar el manual del usuario
para obtener información relacionada
con la seguridad.
ADVERTENCIA
Para reducir el riesgo de incendio o de
descarga eléctrica, no exponga este aparato a
la lluvia ni a lahumedad.
PRECAUCIÓN
PARA EVITAR DESCARGAS ELÉCTRICA S,
INTRODUZCA TOTALMENTE EL ENCHUFE.
Este aparato deberá conectarse siempre a
una toma de alimentación principal con una
conexión a tierra de protección.
Para desconectar el aparato de la fuente de
alimentación, el enchufe deberá ser
desconectado de la toma principal, lo que
al enchufe principal.
No debe exponer este aparato a gotas ni
salpicaduras de agua. No coloque en el
aparato objetos con líquido, como jarrones.
Para apagar completamente este aparato,
debe desconectar su enchufe de la toma de
corriente. Por tanto, el enchufe debe estar
accesible en todo momento.
SPA - 3
PRECAUCIONES
1. Asegúrese de que la fuente de alimentación
de CA de su hogar cumpla con los requisitos
ubicada en la parte inferior del producto.
Instale el producto horizontalmente, sobre
una base adecuada (mueble), con espacio
ventilación no queden tapados. No coloque
otro equipo que pueda generar calor. Esta
unidad se ha diseñado para utilizarse de
forma continua. Para apagar completamente
la unidad, desconecte el enchufe de CA de la
toma de corriente. Desenchufe la unidad si
no va utilizarla durante un tiempo
prolongado.
2. Durante tormentas, desconecte el enchufe
principal de CA de la toma de corriente.
Los picos de tensión debidos a rayos podrían
dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a
otras fuentes de calor. Podrían sobrecalentarla
y provocar una avería en la unidad.
4. Proteja el reproductor contra la humedad por
ejemplo, jarrones) y calor excesivo (p. ej.:
chimeneas) o equipos que creen campos
magnéticos o eléctricos potentes.
Desconecte el cable de alimentación de la
fuente de CA si la unidad no funciona
correctamente. El producto no ha sido creado
para uso industrial. Este producto es sólo
para uso personal. Es posible que se
produzca condensación en el producto o en el
disco en situaciones de temperaturas bajas.
Si tiene que transportar el producto durante
el invierno, espere 2 horas aproximadamente
antes de usarlo hasta que la unidad haya
alcanzado la temperatura de la sala.
5. Las pilas utilizadas en este producto contienen
productos químicos que son peligrosos para el
medio ambiente. No tire las pilas con el resto
de la basura doméstica. No deseche las pilas en
el fuego. No cortocircuite, desmonte ni
sobrecaliente las baterías.
PRECAUCIÓN : Si las pilas se reemplazan de
manera incorrecta existe peligro de explosión.
Reemplácelas únicamente por el mismo tipo o
un tipo equivalente.
SPA - 4
ÍNDICE
01 Vericacióndeloscomponentes 6
02 Informacióngeneraldelproducto 7
Panel frontal/panel superior de la Soundbar
------------------------- 7
Panel inferior de la Soundbar
------------------------- 9
03 Usodelcontrolremoto 10
Colocación de las pilas antes de utilizar el control remoto (2 pilas AAA)
------------------------- 10
Cómo usar el control remoto
-------------------------
10
-------------------------
14
Uso de los botones ocultos (botones con más de una función)
-------------------------
14
-------------------------
15
Ajuste del volumen de la Soundbar con un control remoto de televisor
------------------------- 16
04 ConexióndelaSoundbar 17
Conexión de la corriente eléctrica
-------------------------
17
Conexión del kit de altavoz trasero inalámbrico y altavoz de graves a la
Soundbar
-------------------------
17
05 ConexiónaunTV 18
Conexión al TV que es compatible con HDMI ARC
(Retorno del canal de audio)
-------------------------
18
Conexión con un cable óptico
-------------------------
20
Conexión a través de Bluetooth
-------------------------
21
Conexión a través de Wi-Fi
-------------------------
23
Conexión a un TV que admita Dolby Atmos®
-------------------------
24
Cómo utilizar la función Q-Symphony
-------------------------
26
Uso de SpaceFit Sound
-------------------------
27
SPA - 5
06 Conexiónaundispositivoexterno 28
Conexión con un cable óptico
-------------------------
28
07 Conexiónaundispositivomóvil 29
-------------------------
29
-------------------------
32
Uso de Tap Sound
-------------------------
33
08 ConexiónmedianteAppleAirPlay2 34
09 Instalacióndelsoportedemontajeenlapared 35
Precauciones durante la instalación
-------------------------
35
Componentes para montaje en la pared
-------------------------
35
10 InstalacióndelaSoundbarfrentealtelevisor 37
11 Actualizacióndesoftware 38
Actualización automática
-------------------------
38
Actualización mediante USB
-------------------------
38
Restablecer
-------------------------
39
12 Resolucióndeproblemas 40
13 Licencia 42
14 AvisoSobreLicenciadecódigoabierto 43
15 NotaImportanteSobreelServicio 43
16 EspecicacionesyGuía 44
-------------------------
44
SPA - 6
01 VERIFICACIÓN DE LOS COMPONENTES
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
UnidadprincipaldelaSoundbar
ControlremotodelaSoundbar/
baterías(Nodisponibleenalgunos
lugaresoparaalgunosmodelos)
CableHDMI
A TYPE : 450mm
AdaptadordeCA/CC
(Soundbar)
Cabledealimentación
(Soundbar)
Guíademontajeenlapared
x 2
x 2
(M4 x L10)
x 2
Tornillodesujeción Soportedemontajeenlapared Tornillo
Para obtener más información acerca del suministro eléctrico y el consumo de energía, consulte la
etiqueta del producto. (Etiqueta: parte inferior de la unidad principal de la Soundbar)
Para comprar componentes adicionales o cables opcionales, póngase en contacto con un Centro de
Servicios de Samsung o con el Centro de Atención al Cliente de Samsung.
Para obtener más información sobre el montaje en la pared, consulte la página 35.
La apariencia de los accesorios puede diferir ligeramente de las ilustraciones de arriba.
SPA - 7
02 INFORMACIÓN GENERAL DEL PRODUCTO
Panelfrontal/panelsuperiordelaSoundbar
Panelsuperior
Indicador
LED
El indicador LED destella, brilla o cambia de color según el modo o estado actual de la
Soundbar. El color del indicador LED y la cantidad de luces indican el modo activo como se
describe a continuación.
W
LED blanco
W
LED blanco
M
LED multicolor
W
LED blanco
W
LED blanco
El LED multicolor puede ser Blanco,Cian,Verde,Rojo y Azul según el modo o estado.
Botón
multifunción
En modo de espera, presione el botón (Multifunción) para encender la Soundbar.
Presione el botón
(Multifunción)
para cambiar el modo. Cada vez que cambia el
modo, el LED se ilumina de color blanco y, luego, se apaga.
Indicador
LED
BlancoEncendido->
Apagado
BlancoEncendido->
Apagado
BlancoEncendido->
Apagado
“DigitalAudioIn” o
“TV ARC”
“Wi-Fi” “Bluetooth”
Botónde
volumen
Presione el botón
(Volumen) para ajustar el volumen.
SPA - 8
Botón
Micrófono
Encendido/
Apagado
Presione el botón (Encender/Apagarmicrófono) para encender o apagar el micrófono.
Cuando el micrófono está apagado, el indicador LED será de color rojo.
Indicador LED
Rojoencendido
“MicOff” “MicOn”
Cuando conecte el cable de CA, el botón de encendido comenzará a funcionar luego de 4 a 6
segundos.
Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.
Si escucha sonidos tanto del televisor como de la Soundbar, vaya al menú Ajustes, busque la opción
de audio del televisor y cambie el parlante del televisor a Altavozexterno.
SmartThings. Para
obtener información sobre cómo usar la aplicación SmartThings, consulte “Método2.Conexióna
travésdeWi-Fi(Redinalámbrica)”.
SPA - 9
PanelinferiordelaSoundbar
SERVICE
DC 19V
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
SERVICE
DC 19V
DC19V(Suministroeléctricodeentrada)
Conecte el adaptador eléctrico de CA/CC (consulte la página 17)
SERVICE
Conecte un dispositivo de almacenamiento USB para actualizar el software del producto.
DIGITALAUDIOIN(OPTICAL)
Conecte a la salida digital (óptica) de un dispositivo externo. (consulte la página 28)
HDMI(ARC)
Conecte al conector HDMI (ARC) de una TV. (consulte la página 18)
Cuando desconecte el cable de alimentación del adaptador CA/CC de una toma de pared, tire del
enchufe. No tire del cable.
No conecte esta unidad ni otros componentes a un tomacorriente de CA antes de completar todas las
conexiones entre los componentes.
SPA - 10
03 USO DEL CONTROL REMOTO
Colocacióndelaspilasantesdeutilizarelcontrolremoto(2pilasAAA)
hasta retirarla completamente. Coloque 2 pilas
AAA (1.5V) tal como se indica para que la polaridad
sea correcta. Vuelva a deslizar la contratapa hasta
su posición.
Cómousarelcontrolremoto
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Encendido
Enciende y apaga la Soundbar.
Indicador
LED
ParpadeoscianX1
Encendido
Apagado
ParpadeosrojosX3
FuncióndeAutoPowerDown
La unidad se apaga automáticamente en las siguientes
situaciones:
– En modo “DigitalAudioIn” o “TV ARC” / “Wi-Fi” /
“Bluetooth” si no hay señal de audio durante 18
minutos.
(Fuente)
Presione aquí para elegir una fuente conectada a la Soundbar.
AudioFeedbackactivados/desactivados
Puede activar o desactivar la función Audio Feedback.
Mantenga presionado el botón (Fuente) del control
apagada (modo de espera).
Indicador
LED
ParpadeoscianX1
Encendido
Apagado
ParpadeosrojosX1
SPA - 11
(Silencio)
Presione el botón (Silencio) para silenciar el sonido.
Vuelva a presionarlo para reanudar el sonido.
Indicador
LED
Parpadeosconstantes
Volumen
Mueva el botón hacia arriba o hacia abajo para ajustar el volumen.
Indicador
LED
Elcolorblancosemueve
hacialaderechaX1
Sube el volumen
Elcolorblancosemueve
hacialaizquierdaX1
Baja el volumen
CHLEVEL
Puede presionar este botón para ajustar el volumen de cada altavoz.
Indicador
LED
ParpadeosblancosX1
“CenterLevel” “SideLevel”
–
"RearLevel". Para ajustar el volumen de "RearLevel" entre -6 y +6, use los botones Arriba/Abajo.
SPA - 12
(Controldesonido)
Puede presionar el botón para establecer la función de audio. Se puede ajustar el elemento deseado con
los botones Arriba/Abajo. Cada vez que cambia el modo, el LED multicolor parpadea en blanco.
Indicador
LED
ParpadeosblancosX1
“SpaceFitSound” “ActiveVoiceAmplier” “Voiceenhancement” “Night
mode” “Sync” “Virtual”
– Mantenga presionado el botón (Controldesonido)
ajustar el sonido de cada banda de frecuencia. Puede elegir 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz,
5 kHz y 10 kHz usando los botones Izquierda/Derecha
los botones Arriba/Abajo.
(Asegúrese de que el modo de sonido se establezca como “Standard”.)
– “Voiceenhancement” hace que sea más fácil oír el diálogo hablado en las películas y contenido de
TV.
– “Nightmode
para bajar el volumen, pero mantener la claridad del diálogo.
– Si el video en el televisor y el audio de la Soundbar no están sincronizados, seleccione “Sync” en
botones Arriba/Abajo.
– La opción “Sync” solo es compatible con algunas funciones.
– La función “Virtual” se puede activar o desactivar mediante los botones Arriba/Abajo.
BluetoothPAIR
Cambie la Soundbar a modo de conexión Bluetooth.
Cuando presiona el botón, el LED cambia como se muestra a continuación.
Hasta que no se complete el emparejamiento, el LED multicolor cambia a RojoVerdeAzul
sucesivamente.
Indicador
LED
ParpadeoRojoVerdeAzul
Emparejamiento
Se completó la conexión
ParpadeoscianX3
“ReadytoconnectviaBluetooth.”
p(Reproducir/Pausar)
También puede presionar este botón para reproducir o pausar música.
SPA - 13
Arriba/Abajo/Izquierda/Derecha
Presione Arriba/Abajo/Izquierda/Derecha
Saltearcanciones
Presione el botón Derecha para seleccionar el próximo archivo de música.
Presione el botón Izquierda para seleccionar el archivo de música anterior.
ID SET
Mantenga presionado el botón Arriba ID SET (al establecer la
conexión con un altavoz de graves inalámbrico o altavoces traseros inalámbricos).
(Información)
7).
SOUND MODE
Puede seleccionar el modo de audio que desea presionando el botón. Cada vez que cambia el modo, el
LED multicolor parpadea en blanco.
Indicador
LED
ParpadeosblancosX1
“AdaptiveSound” “DTSVirtual:X” “Music” “Game” “Standard”
AdaptiveSound
Analiza el contenido en tiempo real y automáticamente proporciona el campo sonoro óptimo según
las características del sonido.
DTSVirtual:X
Music
Proporciona un sonido más natural y envolvente para el contenido musical.
Game
Proporciona sonido estereoscópico para sumergirlo en la acción mientras juega.
Standard
Emite el sonido original.
BotóndeNIVELdeWOOFER(BAJOS)
Mueva el botón hacia arriba o hacia abajo para ajustar el nivel del woofer (grave) a -12 o de -6 a +6. Para
establecer el nivel de volumen del woofer (grave) en 0 (predeterminado), presione el botón.
TONE CONTROL
Presione este botón para ajustar el volumen de los sonidos graves o agudos. Se puede ajustar el elemento
deseado con los botones Arriba/Abajo. (Esta función está disponible en todos los modos de sonido,
excepto en el modo "Standard").
Indicador
LED
ParpadeosblancosX1
“Treble” “Bass”
SPA - 14
ActiveVoiceAmplier(AVA)
Analiza el ruido externo en tiempo real mientras se está reproduciendo la Soundbar, para que el
audio de voz siempre pueda oírse con claridad.
No se guardan datos durante este análisis.
Usodelosbotonesocultos(botonesconmásdeunafunción)
Botónoculto
Páginadereferencia
Botóndelmandoadistancia Función
WOOFER (Arriba)
Encendido/Apagado control remoto del TV
(espera)
Página 16
Arriba ID SET Página 13
(Control de sonido)
EQ 7 bandas Página 12
(Fuente)
Audio Feedback
activados/desactivados (
espera
)
Página 10
SPA - 15
Especicacionesdesalidaparalosdiferentesmodosdeefectosde
sonido
Efecto Entrada
Salida
Consubwooferúnicamente
ConsubwooferyWireless
Kitdeparlanteposterior
inalámbrico
Adaptive Sound
2.0 canales 5.1 canales 7.1 canales
5.1 canales 5.1 canales 7.1 canales
Dolby Atmos® 5.1 canales 7.1 canales
DTS Virtual:X
2.0 canales 5.1 canales 7.1 canales
5.1 canales 5.1 canales 7.1 canales
Dolby Atmos® 5.1 canales 7.1 canales
Music
2.0 canales 5.1 canales 7.1 canales
5.1 canales 5.1 canales 7.1 canales
Dolby Atmos® 5.1 canales 7.1 canales
Game
2.0 canales 5.1 canales 7.1 canales
5.1 canales 5.1 canales 7.1 canales
Dolby Atmos® 5.1 canales 7.1 canales
Standard
2.0 canales 2.1 canales 2.1 canales
5.1 canales 5.1 canales 5.1canales
Dolby Atmos® 5.1 canales 7.1 canales
El Kit de parlante trasero inalámbrico de Samsung y el subwoofer se pueden comprar por
separado. Para comprar un kit o el subwoofer, comuníquese con el vendedor a quien le compró
la Soundbar.
inalámbrico y altavoz de graves proporciona audio de canal 7.1.
SPA - 16
AjustedelvolumendelaSoundbarconuncontrolremotode
televisor
Ajuste el volumen de la Soundbar con el control remoto del televisor.
Esta función solo se puede usar con controles remotos IR. Los controles remotos Bluetooth
(controles remotos que requieren emparejamiento) no son compatibles.
Altavozexterno para usar esta función.
Fabricantes que admiten esta función:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Apague la Soundbar.
2. Mantenga presionado el botón WOOFER durante 5 segundos.
Cada vez que mantiene presionado el botón WOOFER durante 5 segundos, el modo cambia en el
siguiente orden: “Off-TVRemote” (Modo predeterminado), “Samsung-TVRemote”, “All-TV
Remote”.
El indicador LED de estado cambia cada vez que se cambia el modo, tal como se muestra a
continuación.
Botonesdelcontrolremoto IndicadorLED Estado
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
“Off-TV Remote”
(Modo predeterminado)
ParpadeosrojosX1
Deshabilita el control remoto del
televisor.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
“Samsung-TV Remote”
ParpadeoscianX1
Habilita el control remoto IR de un
televisor Samsung.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
“All-TV Remote”
ParpadeosazulesX1
Habilita el control remoto IR de un
televisor de terceros.
SPA - 17
04 CONEXIÓN DE LA SOUNDBAR
Conexión de la corriente eléctrica
Use los componentes de suministro eléctrico en el siguiente orden para conectar la Soundbar a una
toma de corriente eléctrica:
Para obtener más información acerca del suministro eléctrico necesario y el consumo de energía,
consulte la etiqueta del producto. (Etiqueta: parte inferior de la unidad principal de la Soundbar)
1. Primero conecte el cable de alimentación al adaptador de CA/CC.
Conecte el adaptador de CA/CC (con el cable de alimentación) a la Soundbar.
2. Conecte el cable de alimentación a un tomacorriente.
Parte inferior de la unidad principal
de la Soundbar
SERVICE
DC 19V
DC 19V
Cable de
alimentación
Adaptador de CA/CC
SERVICE
DC 19V
NOTAS
Si desenchufa el cable de alimentación y vuelve a conectarlo cuando el producto está encendido, la
Soundbar se encenderá automáticamente.
Asegúrese de colocar el adaptador de CA/CC en posición plana sobre una mesa o el piso. Si coloca
el adaptador de CA/CC de manera que quede colgando con la entrada del cable de CA apuntando
hacia arriba, puede ingresar agua u otras sustancias ajenas al adaptador y provocar fallas en el
funcionamiento.
Conexión del kit de altavoz trasero inalámbrico y altavoz de graves a
la Soundbar
Conecte el kit de altavoz trasero inalámbrico de Samsung (SWA-9100S o SWA-9200S, se vende por
separado) y el altavoz de graves inalámbrico (SWA-W510, se vende por separado) a la Soundbar para
lograr un verdadero sonido envolvente inalámbrico. Para obtener información más detallada sobre las
conexiones, consulte el manual del altavoz de graves inalámbrico y el kit de altavoz trasero inalámbrico
de Samsung.
SPA - 18
05
CONEXIÓNAUNTV
ConexiónalTVqueescompatibleconHDMIARC(Retornodelcanal
deaudio)
PRECAUCIÓN
Cuando el cable HDMI y el cable óptico estén conectados al mismo tiempo, la señal HDMI se
recibe primero.
Para conectar el cable HDMI entre el TV y la Soundbar, asegúrese de conectar las terminales
marcadas como ARC. De lo contrario, es posible que el sonido del TV no se escuche.
El cable recomendado es High-SpeedHDMICablewithEthernet.
HDMI IN
(ARC)
(OPTICAL)
HDMI
(ARC)
ConécteloalpuertoHDMIIN
(ARC)o(eARC)ensuTV.
CableHDMI
Parteinferiordela
Soundbar
ConécteloalpuertoHDMI(ARC)de
launidadprincipaldelaSoundbar.
PartesuperiordelaSoundbar
Indicador
LED
BlancoEncendido->
Apagado
“DigitalAudioIn”
1. Con la Soundbar y el TV apagados, conecte el cable HDMI como se indica en la imagen.
2. Encienda la Soundbar y el TV.
3. El sonido del TV saldrá de la Soundbar.
Si no sale el sonido del TV, presione el botón (Multifunción) en la parte superior de la
Soundbar o el botón
(Fuente) del control remoto para seleccionar el modo “DigitalAudio
In”.
Si el sonido no sale, revise la conexión del cable HDMI nuevamente.
Use los botones de volumen en el control remoto del TV para cambiar el volumen de la
Soundbar.
SPA - 19
NOTAS
con un cable de HDMI, puede transmitir los datos de audio y video digitales sin conectar un cable
óptico aparte.
Le recomendamos que use un cable HDMI sin núcleo, si es posible. Si usa un cable HDMI con núcleo,
Esta función no está disponible si el cable HDMI no es compatible con ARC.
el menú del TV se usen palabras distintas para Dolby Digital y PCM según el fabricante del TV.)
SPA - 20
Conexiónconuncableóptico
Listadevericaciónpreviaalaconexión
Cuando el cable HDMI y el cable óptico estén conectados al mismo tiempo, la señal HDMI se
recibe primero.
Cuando use un cable óptico y las terminales tengan cubiertas, asegúrese de quitarlas.
Indicador
LED
BlancoEncendido->
Apagado
“DigitalAudioIn”
DIGITAL
AUDIO IN
(OPTICAL)
OPTICAL OUT
Parteinferiordela
Soundbar
Cableóptico
(nosuministrado)
PartesuperiordelaSoundbar
1. Con la Soundbar y el TV apagados, conecte el puerto DIGITALAUDIOIN(OPTICAL) de la Soundbar
y el puerto de salida OPTICAL del TV con el cable óptico (no suministrado) como se muestra en la
imagen.
2. Encienda la Soundbar y el TV.
3. Presione el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en
el control remoto y seleccione el modo “DigitalAudioIn”. Después, saldrá el anuncio, “Digital
AudioIn”.
4. El sonido del TV saldrá de la Soundbar.
SPA - 21
ConexiónatravésdeBluetooth
Cuando se conecta un TV Samsung a través de Bluetooth, puede escuchar sonido
en estéreo sin cables de por medio.
Solo se puede conectar un TV Samsung por vez.
Se puede conectar un TV Samsung que sea compatible con Bluetooth.
Laconexióninicial
1.
Botóndeemparejamientocon
Bluetooth
IndicadorLED
PAIR
O
ParpadeoRojoVerdeAzul
Emparejamiento
Se completó la conexión
ParpadeoscianX3
Cuando está en modo
“Bluetooth”
5 Sec
Hasta que no se complete el emparejamiento, el LED multicolor
cambia a RojoVerdeAzul sucesivamente.
“ReadytoconnectviaBluetooth.”
2. Seleccione el modo Bluetooth en el TV Samsung.
Salida del sonido
Lista de altavoces Bluetooth [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B
(Bluetooth))
3. Seleccione “[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B” de la lista que
aparece en la pantalla del TV.
Se indicará la Soundbar disponible con “Necesitaemparejamiento” o “Emparejado” en la lista de
dispositivos Bluetooth del TV. Para conectar el TV Samsung a la Soundbar, seleccione el mensaje y
establezca una conexión.
4. Podrá escuchar el sonido del TV Samsung en la Soundbar.
Si hay un registro de conexión entre la Soundbar y un TV Samsung, la Soundbar se conecta
automáticamente al cambiar al modo “Bluetooth”.
SPA - 22
Sieldispositivonosepuedeconectar
[AV]SamsungSoundbarS60B/[AV]SamsungSoundbar
S61B) en la lista de parlantes del TV Samsung, elimínela.
Luego, repita los pasos 1 a 3.
DesconexióndelaSoundbardelTVSamsung
Presione el botón
(Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del
control remoto para seleccionar un modo diferente a “Bluetooth”.
La desconexión toma tiempo porque el TV Samsung debe recibir la respuesta de la Soundbar.
(El tiempo requerido puede variar según el modelo del TV Samsung).
NotassobrelaconexiónatravésdeBluetooth
Si le pide un código PIN cuando conecta un dispositivo Bluetooth, ingrese <0000>.
Es posible que la Soundbar no realice la conexión o la búsqueda de Bluetooth correctamente en los
siguientes casos:
– Si hay un campo eléctrico fuerte cerca de la Soundbar.
– Si varios dispositivos Bluetooth se emparejan en simultáneo con la Soundbar.
– Si el dispositivo Bluetooth se apaga, no está en el lugar o no funciona correctamente.
Los dispositivos electrónicos pueden ocasionar interferencias de radio. Los dispositivos que
generan ondas electromagnéticas deberán mantenerse alejados de la unidad principal de la
SPA - 23
ConexiónatravésdeWi-Fi
Listadevericaciónpreviaalaconexión
Compruebe si elenrutadorinalámbrico(Wi-Fi) está encendido y si elTVestáconectadoal
enrutador.
El TV y la Soundbar deben estar conectados a la misma red inalámbrica (Wi-Fi).
Si su enrutador inalámbrico (Wi-Fi) usa un canal de DFS, no podrá establecer una conexión Wi-Fi
entre el TV y la Soundbar. Comuníquese con su proveedor de servicio de Internet para obtener
más detalles.
Dado que los menús pueden ser diferentes según el año de fabricación, consulte el manual
correspondiente a su TV.
Para conectar el TV a la Soundbar mediante Wi-Fi, conecte primero la Soundbar al enrutador
32 para ver detalles sobre cómo establecer una conexión
Wi-Fi.
1. Para obtener más información sobre cómo establecer una conexión Wi-Fi con la Soundbar,
32Método2.ConexiónatravésdeWi-Fi(Redinalámbrica)”.
2. Cambie la fuente de entrada del TV a la Soundbar mediante el menú de audio.
TVSamsunglanzadoalaventaenelaño2017oposterior
Inicio ( Salida del sonido
[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)
SPA - 24
ConexiónaunTVqueadmitaDolbyAtmos®
Listadevericaciónpreviaalaconexión
Dolby Atmos® se admite en el modo "TV ARC" o "Wi-Fi".
Asegúrese de que el contenido admita Dolby Atmos®.
HDMI IN
(ARC)
(OPTICAL)
HDMI
(ARC)
ConécteloalpuertoHDMIIN
(ARC)o(eARC)ensuTV.
CableHDMI
Parteinferiordela
Soundbar
ConécteloalpuertoHDMI(ARC)de
launidadprincipaldelaSoundbar.
PartesuperiordelaSoundbar
Indicador
LED
BlancoEncendido->
Apagado
“TV ARC”
1. Con la Soundbar y el TV apagados, conecte el cable HDMI como se indica en la imagen.
2. Encienda la Soundbar y el TV.
3. El sonido del TV saldrá de la Soundbar.
SPA - 25
Indicador
LED
BlancoEncendido->
Apagado
“Wi-Fi”
Menúdel
televisor
Wi-Fi
1. Conecte la Soundbar y el TV a la misma red inalámbrica (Wi-Fi).
2. Para la salida del sonido del TV, seleccione Soundbar.
3. El sonido del TV saldrá de la Soundbar.
NOTAS
CómocongurarDolbyAtmos®enunreproductordeBDuotrodispositivoconectadoalTV.
digital y luego seleccione Secuencia de bits (sin procesar).
EstafunciónestádisponibleenalgunosTVSamsungyenalgunosmodelosdeSoundbar.
SPA - 26
CómoutilizarlafunciónQ-Symphony
En el caso de Q-Symphony, la Soundbar se sincroniza con un TV Samsung para emitir el sonido a través
aparece el menú “TV+Soundbar” debajo del menú Salidadelsonido del TV. Seleccione el menú
correspondiente.
Indicador
LED
BlancoEncendido->
Apagado
“DigitalAudioIn”
Menúdel
televisor
O
Cableóptico(nosuministrado)
CableHDMI
Ejemplo del menú del TV: TV+[AV]nombredelaseriedelaSoundbar(HDMI)
Indicador
LED
BlancoEncendido->
Apagado
“Wi-Fi”
Menúdel
televisor
Wi-Fi
Ejemplo del menú del TV: TV+[AV]nombredelaseriedelaSoundbar(Wi-Fi)
NOTAS
Puede funcionar según el códec que admita el TV.
Esta función solo se admite cuando se conecta el cable HDMI o el cable óptico (no suministrado), o si
hay conexión a Wi-Fi.
El mensaje que se muestra puede ser diferente según el modelo de TV.
Asegúrese de que el TV y la Soundbar se encuentren conectados a la misma frecuencia o enrutador
inalámbrico.
Esta función está disponible en algunos TV Samsung y en algunos modelos de Soundbar..
SPA - 27
UsodeSpaceFitSound
Brinda una calidad de sonido optimizada mediante el análisis de los espacios de escucha.
Método1.EstablecerlaconexiónmediantelaSoundbar
Para habilitar esta función, active el modo SpaceFit Sound con el control remoto de la Soundbar.
(
(Controldesonido)"SpaceFitSoundOff"▲ (Arriba)"SpaceFitSoundOn")
Este menú está disponible solamente en todos los modos de Sonido.
Método2.EstablecerlaconexiónmedianteelTV
Para habilitar esta función, active el modo Sonidoadaptable+ en el menú de su TV Samsung.
(Inicio (
inteligente Sonido adaptable+)
El modo de sonido en su Soundbar automáticamente pasará a ser Sonidoadaptable+ si habilita el
modo Sonidoadaptable+ en su TV.
NOTA
Esta función solo está disponible cuando la Soundbar se conecta a un TV Samsung.
SPA - 28
06 CONEXIÓNAUNDISPOSITIVOEXTERNO
Conexiónconuncableóptico
Indicador
LED
BlancoEncendido->
Apagado
“DigitalAudioIn”
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
ParteinferiordelaSoundbar
Cableóptico
(nosuministrado)
PartesuperiordelaSoundbar
BD/ReproductordeDVD/
Decodicador/
Consoladejuegos
1. Con la Soundbar y el dispositivo externo apagados, conecte el puerto DIGITALAUDIOIN(OPTICAL)
de la Soundbar y el puerto de salida OPTICAL del dispositivo externo con el cable óptico (no
suministrado) como se muestra en la imagen.
2. Encienda la Soundbar y el dispositivo externo.
3. Presione el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en
el control remoto y seleccione el modo “DigitalAudioIn”. Después, saldrá el anuncio, “Digital
AudioIn”.
4. El sonido del dispositivo externo saldrá de la Soundbar.
SPA - 29
07 CONEXIÓNAUNDISPOSITIVOMÓVIL
Método1.ConexiónatravésdeBluetooth
Cuando se conecta un dispositivo móvil a través de Bluetooth, puede escuchar
sonido en estéreo sin cables de por medio.
Cuando conecta un dispositivo Bluetooth emparejado y la Soundbar está
apagada, la Soundbar se enciende automáticamente.
Laconexióninicial
Cuando conecte un dispositivo Bluetooth nuevo, asegúrese de que el dispositivo esté en un radio de
1.
Botóndeemparejamientocon
Bluetooth
IndicadorLED
PAIR
O
ParpadeoRojoVerdeAzul
Emparejamiento
Se completó la conexión
ParpadeoscianX3
Cuando está en modo
“Bluetooth”
5 Sec
Hasta que no se complete el emparejamiento, el LED multicolor
cambia a RojoVerdeAzul sucesivamente.
“ReadytoconnectviaBluetooth.”
2. En su dispositivo, seleccione “[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B” de
la lista que aparece.
3. Reproduzca archivos de música desde el dispositivo conectado por Bluetooth a través de la
Soundbar.
Sieldispositivonosepuedeconectar
Si tiene una Soundbar existente (p. ej., [AV]SamsungSoundbarS60B/[AV]SamsungSoundbar
S61B) en la lista de parlantes en el dispositivo móvil, elimínela.
Repita los pasos 1 y 2.
Dispositivomóvil
SPA - 30
NotassobrelaconexiónatravésdeBluetooth
Si le pide un código PIN cuando conecta un dispositivo Bluetooth, ingrese <0000>.
Es posible que la Soundbar no realice la conexión o la búsqueda de Bluetooth correctamente en los
siguientes casos:
– Si hay un campo eléctrico fuerte cerca de la Soundbar.
– Si varios dispositivos Bluetooth se emparejan en simultáneo con la Soundbar.
– Si el dispositivo Bluetooth se apaga, no está en el lugar o no funciona correctamente.
Los dispositivos electrónicos pueden ocasionar interferencias de radio. Los dispositivos que
generan ondas electromagnéticas deberán mantenerse alejados de la unidad principal de la
La Soundbar admite datos SBC (44,1 kHz, 48 kHz).
Conéctese solo a un dispositivo Bluetooth que admita la función A2DP (AV).
No puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (Hands
Free).
Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos lo más cerca posible entre sí.
Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La
conexión Bluetooth se puede interrumpir cuando los dispositivos están fuera del alcance efectivo.
La conexión Bluetooth puede no funcionar según lo previsto en zonas con poca señal.
Un dispositivo Bluetooth puede presentar ruido o puede no funcionar correctamente en las
siguientes condiciones:
– Cuando el cuerpo está en contacto con el transceptor de señal en el dispositivo Bluetooth o la
Soundbar.
– En los rincones o cuando hay un obstáculo en las proximidades, como una pared o una
partición, donde pueden ocurrir cambios eléctricos.
– Cuando se expone a interferencias de radio de otros productos que operan en los mismos
rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos de LAN
inalámbrica.
– Los obstáculos como puertas y paredes pueden afectar la calidad del sonido incluso cuando los
dispositivos están dentro del alcance efectivo.
Tenga en cuenta que la Soundbar no se puede emparejar con otros dispositivos Bluetooth mientras
usa la opción Bluetooth.
Este dispositivo inalámbrico puede causar interferencia eléctrica durante el funcionamiento.
SPA - 31
DesconexióndeldispositivoBluetoothdelaSoundbar
Puede desconectar el dispositivo Bluetooth de Soundbar. Para obtener instrucciones, consulte el
manual del usuario del dispositivo Bluetooth.
Soundbar se desconectará.
Si la Soundbar se desconecta del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar
parpadea “Rojo” tres veces.
DesconexióndelaSoundbardeldispositivoBluetooth
Presione el botón
(Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del
control remoto para seleccionar un modo diferente a “Bluetooth”.
La desconexión lleva tiempo porque el dispositivo Bluetooth debe recibir una respuesta de la
Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth).
SPA - 32
Método2.ConexiónatravésdeWi-Fi(Redinalámbrica)
Para conectar la Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se necesita la
aplicación SmartThings.
Laconexióninicial
1. Instale e inicie la aplicación SmartThings en su dispositivo móvil (teléfono inteligente o tableta).
2. En la aplicación, siga las instrucciones de la pantalla para agregar la Soundbar.
Es posible que la ventana emergente automática (la segunda captura de pantalla a
continuación) no se muestre en algunos dispositivos.
Si no aparece la ventana emergente, presione “ ” en la pantalla Home. La Soundbar se agrega
a la aplicación.
La imagen que se muestra abajo puede ser diferente según la versión de la aplicación.
Inicie la aplicación
Agregar
dispositivo
Ventana
emergente
automática
Aplicación
SmartThings
SPA - 33
UsodeTapSound
Toque la Soundbar con su dispositivo móvil para reproducir el sonido del dispositivo móvil a través de la Soundbar.
Es posible que esta función no sea compatible, según el dispositivo móvil.
Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o una versión
posterior.
Dispositivomóvil
AplicaciónSmartThings
PartesuperiordelaSoundbar
1. Active la función TapSound en su dispositivo móvil.
Para obtener información detallada acerca de cómo activar la función, consulte “Activela
funciónTapSound” a continuación.
2. Toque la Soundbar con el dispositivo móvil. Seleccione “Empezarahora” en la ventana de visualización.
Se establece una conexión entre el dispositivo móvil y la Soundbar a través de Bluetooth.
3. Reproduzca el audio del dispositivo móvil a través de la Soundbar.
Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth detectando
vibraciones que se producen cuando el dispositivo toca la Soundbar.
el dispositivo móvil podrían rayarse o dañarse.
Se recomienda cubrir el dispositivo móvil con una funda. Toque ligeramente el área ancha en la
parte superior de la Soundbar sin aplicar fuerza excesiva.
Para utilizar esta función, actualice la aplicación SmartThings a la última versión.
Es posible que la función no sea compatible, según la versión de la aplicación.
ActivelafunciónTapSound
Utilice la aplicación SmartThings para activar la función TapView, TapSound.
1. En el dispositivo móvil, ejecute la aplicación SmartThings.
2. Seleccione ( ) en la pantalla de la aplicación SmartThings que aparece en el dispositivo móvil.
3. TapView,TapSound” a Activado para permitir que la función pueda usarse cuando
acerca un dispositivo móvil a la Soundbar.
NOTAS
Cuando el dispositivo móvil está en modo ahorro de energía, la función TapSound no funciona.
Es posible que la función TapSound no funcione si hay dispositivos cerca de la Soundbar que
generan interferencias de radio como dispositivos eléctricos. Asegúrese de que los dispositivos que
SPA - 34
08 CONEXIÓNMEDIANTEAPPLEAIRPLAY2
Es posible que esta función no esté disponible en algunos países.
Samsung Soundbar.
Asegúrese de que la Soundbar esté encendida y conectada a la misma red Wi-Fi que su dispositivo
Apple.
Seleccione en una aplicación compatible con AirPlay o en el Centro de control de su iPhone,
iPad o Mac.
Seleccione la Soundbar en la lista de dispositivos disponibles para reproducir el sonido actual en
ella.
SPA - 35
09 INSTALACIÓN
DEL SOPORTE DE
MONTAJEENLA
PARED
Precaucionesdurantela
instalación
Instálelo en la pared solo de forma vertical.
No lo instale en un lugar con altas
temperaturas o humedad.
resistente como para soportar el peso del
producto. Si no lo es, refuerce la pared o elija
otro lugar para realizar la instalación.
adecuados para el tipo de pared que tiene
(placa de sello, placa de hierro, madera, etc.).
los pernos de la pared.
Compre tornillos para montaje en la pared
según el tipo y el grosor de la pared en la que
desea montar la Soundbar.
– Diámetro: M5
–
Conecte los cables de la unidad a los
dispositivos externos antes de instalar la
Soundbar en la pared.
Asegúrese de que la unidad esté apagada y
desconéctela de la alimentación antes de
instalarla. De lo contrario, se puede producir
una descarga eléctrica.
Componentesparamontajeen
lapared
A TYPE : 450mm
Guíademontajeenlapared
x 2
(M4 x L10)
x 2
Tornillodesujeción Tornillo
x 2
Soportedemontajeenlapared
1. Coloque la Guíademontajeenlapared
La Guíademontajeenlapared debe
estar nivelada.
Si el televisor está colocado en la pared,
instale la Soundbar a al menos 5 cm
debajo del televisor.
5cmomás
SPA - 36
2. Haga coincidir la Líneacentraldelaguía
paramontajeenlapared con el centro de su
televisor (si va a montar la Soundbar debajo
Guíade
montajeenlapared a la pared con cinta
adhesiva.
Si no la va a montar debajo del televisor,
coloque la Líneacentral en el centro del
área de instalación.
Líneacentral
A TYPE : 450mm
3. Utilice una lapicera para marcar las
posiciones de los huecos y retire la Guíade
montajeenlapared.
A TYPE : 450mm
4. Utilizando una broca del tamaño adecuado,
las marcas.
Si las marcas no coinciden con la posición
de los pernos, asegúrese de colocar
pernos de expansión adecuados dentro de
de soporte. Si utiliza pernos de expansión,
pernos que va a utilizar.
5. Pase un tornillo (no suministrado) por cada
Tornillodesujeción y luego ajuste cada
del tornillo.
(Nosuministrado)
6. Instale los dos Soportedemontajepara
pared en la dirección correcta en la parte
inferior de la Soundbar utilizando 2 Tornillos.
Al realizar el montaje, asegúrese de que
los ganchos para colgar de los Soportes
depared queden ubicados detrás de la
parte posterior de la Soundbar.
Parteposteriordela
Soundbar
ExtremoderechodelaSoundbar
El producto real puede verse diferente
de la imagen de arriba, según el
modelo.
SPA - 37
7. Para instalar la Soundbar con el Soportede
montajeenlapared ya colocado, cuelgue el
soporte de montaje en la pared de los
Tornillosdesujeción que están en la pared.
8. Deslice la Soundbar hacia abajo, como se
muestra a continuación, de manera que los
Soportesdemontajeparapared se apoyen
Tornillosdesujeción.
Inserte los Tornillosdesujeción en la
parte ancha (inferior) de los Soportesde
montajeparapared y, luego, deslícelos
hacia abajo de manera que se apoyen
Tornillosdesujeción.
10 INSTALACIÓN DE
LA SOUNDBAR
FRENTE AL
TELEVISOR
3cmomás.
Micrófonos
Alinee el centro de la Soundbar con el centro del
TV como se muestra en la imagen.
En ese momento, coloque la Soundbar a 3 cm del
de voz.
NOTAS
Asegúrese de que la Soundbar se coloque en
puede haber problemas acústicos y con el
reconocimiento de voz.
SPA - 38
11 ACTUALIZACIÓN
DE SOFTWARE
Actualizaciónautomática
Cuando la Soundbar está conectada a Internet,
las actualizaciones de software se realizan de
forma automática, incluso cuando la Soundbar
está apagada.
Para usar la función de actualización
automática, la Soundbar debe estar
conectada a Internet.
La conexión Wi-Fi de la Soundbar se anulará
si se desconecta el cable de alimentación o si
se corta la corriente eléctrica. Si se corta la
corriente eléctrica, cuando se restaure, o si
usted vuelve a conectar el cable de
alimentación, encienda la Soundbar y, luego,
vuelva a conectarla a Internet.
ActualizaciónmedianteUSB
SERVICE
DC 19V
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
SERVICE
Cableadaptadorde
USB
amicroUSB
(nosuministrado)
ParteinferiordelaSoundbar
EsposiblequeSamsungofrezcaactualizaciones
paraelrmwaredelsistemadelaSoundbaren
elfuturo.
Cuando haya una actualización disponible, puede
actualizar la Soundbar conectando la unidad USB
puerto SERVICE de la Soundbar.
1.
nombre del modelo en la opción del menú de
atención al cliente.
Para obtener más información sobre la
actualización, consulte la Guía de
Actualización.
2. Descargue el archivo de actualización (tipo USB).
3. Descomprima el archivo para crear una
carpeta con el nombre del archivo.
4. Guarde la carpeta creada en una memoria
USB y luego conéctela a la Soundbar.
5. Encienda la Soundbar. Luego, el producto se
actualiza en 3 minutos.
Indicador
LED
Elblancosemuevedeizquierdaa
derechaydederechaaizquierda
Durante la actualización, no lo apague ni
desconecte el dispositivo USB.
Si el LED amarillo está encendido después
curso. Si esto sucede, no apague la
Soundbar ni quite el USB.
Si la actualización no continúa, vuelva a
conectar el cable de alimentación de la
Soundbar.
Cuando está instalada la última versión,
no se realiza ninguna actualización.
Dependiendo del tipo de USB, es posible
que la actualización no se admita.
Si no hay archivo de actualización disponible
Indicador
LED
ParpadeosrojosX3
Si el archivo de actualización es para la
misma versión o una anterior
Indicador
LED
ParpadeoscianX3
SPA - 39
Restablecer
5 Sec
Con la Soundbar encendida, presione los botones
(Volumen) al mismo tiempo durante un
como se muestra a continuación y, luego, se
reinicia la Soundbar.
Indicador
LED
ParpadeoscianX3
Parpadeosrojos
Apagado
Elblancosemuevedeizquierdaa
derechaydederechaaizquierda
PRECAUCIÓN
restablecen.
Asegúrese de realizar esto solo cuando sea
SPA - 40
LaSoundbarnoseenciende.
; Compruebe si el cable de alimentación de
la Soundbar se insertó correctamente en el
enchufe.
LaSoundbarfuncionadeformaerrática.
; Después de quitar el cable de alimentación,
vuelva a insertarlo.
; Reinicie el dispositivo externo e intente
nuevamente.
; Si no hay señal, la Soundbar se apaga
automáticamente después de un período
determinado. Encienda la Soundbar
(Consulte la página 10.)
Elcontrolremotonofunciona.
; Apunte el control remoto directamente a la
Soundbar.
; Cambie las baterías por unas nuevas.
ElindicadorLEDrojodelaSoundbar
permaneceencendido.
; El micrófono está apagado. Encienda el
micrófono. (Consulte la página 8.)
NosaleningúnsonidodelaSoundbar.
; El volumen de la Soundbar está muy bajo o
en silencio Ajuste el volumen.
; Cuando hay un dispositivo externo (STB,
dispositivo Bluetooth, dispositivo móvil,
etc.) conectado, ajuste el volumen del
dispositivo externo.
; Para la salida del sonido del TV, seleccione
Soundbar. (TV Samsung:
Inicio (
Soundbar)
; La conexión del cable a la Soundbar no
conectar.
; Retire el cable de alimentación por
completo, vuelva a conectarlo y enciéndalo.
; Inicie el producto e intente nuevamente.
(Consulte la página 39.)
SielTVnoestáconectadoatravésdeHDMI
(ARC).
; Compruebe si el cable HDMI se conectó
correctamente a la terminal ARC
18)
; Si hay un dispositivo externo conectado
posible que no se pueda realizar la
conexión. Conecte la Soundbar
directamente.
; Es posible que HDMI-CEC no esté activado
en el TV. Encienda el CEC en el menú del TV.
(TV Samsung: Inicio (
(
Anynet+ (HDMI-CEC) ENCENDER))
Nohaysonidocuandoseconectaaltelevisor
enmodoHDMI(ARC).
; Es posible que su dispositivo no pueda
reproducir la señal de entrada. Cambie la
salida de audio del televisor a PCM o Dolby
Digital. (Con un televisor Samsung: Inicio
(
ajustes (
digital)
12 RESOLUCIÓN DE PROBLEMAS
Antes de buscar ayuda, controle lo siguiente.
SPA - 41
LaSoundbarnoseconectarámediante
Bluetooth.
; Cuando conecte un dispositivo nuevo,
cambie al emparejamiento con Bluetooth
para establecer la conexión. (Presione el
botón
PAIR del control remoto o presione
el botón (Encender/Apagarmicrófono)
en el cuerpo de la Soundbar por al menos
; Si la Soundbar está conectada a otro
dispositivo, primero desconéctelo para
poder cambiarlo.
; Vuelva a conectarlo después de quitar la
lista de parlantes Bluetooth del dispositivo
al que se quiere conectar. (TV Samsung:
Inicio (
los ajustes (
; Retire y vuelva a conectar el enchufe de
alimentación; luego, intente nuevamente.
; Inicie el producto e intente nuevamente.
(Consulte la página 39.)
Nohaysonidocuandoseconectamediante
Bluetooth.
;
enrutador inalámbrico, etc., pueden
generar interferencias de radio si están
ubicados demasiado cerca de la Soundbar.
; Si el dispositivo que está conectado
mediante Bluetooth se aleja demasiado de
la Soundbar, eso puede hacer que no haya
sonido. Acerque el dispositivo a la
Soundbar.
; Si parte de su cuerpo está en contacto con
el transceptor Bluetooth o si el producto
está sobre un mueble de metal, eso puede
hacer que no haya sonido. Compruebe el
entorno de instalación y las condiciones de
uso.
NosepuedeconectaraWi-Fi.
; Compruebe si su enrutador inalámbrico
está encendido.
; Apague el enrutador, vuelva a encenderlo e
intente nuevamente.
; La Soundbar no se conectará si la señal
inalámbrica es demasiado débil. Intente
acercar el enrutador a la Soundbar o
eliminar los obstáculos que pudiera haber
entre la Soundbar y el enrutador de ser
posible.
; Si su enrutador inalámbrico es nuevo,
parlante.
LaSoundbarnoseenciendeautomáticamente
conelTV.
; Cuando apaga la Soundbar mientras mira
TV, se desactiva la sincronización de
encendido con el TV. Primero, apague el TV.
LafunciónAVAnoestádisponibleenlos
siguientescasos.
; La función AVA no está disponible cuando
se usa la función Q-Symphony.
; La función AVA no está disponible cuando
el micrófono está apagado.
DespuésdeconectarelTValaSoundbar,
cambiéelmododelaSoundbar.Desde
entonces,nohaysalidadesonidodesdeelTV.
; Si conecta la Soundbar a un dispositivo
móvil mientras esta está conectada al TV,
la Soundbar transmite el sonido del
dispositivo móvil mientras se mantenga la
conexión con el TV. Por eso, dejará de salir
el sonido proveniente del TV.
; Desconecte el dispositivo móvil y el sonido
del TV volverá a reproducirse desde la
Soundbar.
SPA - 42
13 LICENCIA
Dolby, Dolby Atmos, and the double-D symbol
are registered trademarks of Dolby
Laboratories Licensing Corporation.
Manufactured under license from Dolby
Copyright © 2012-2021 Dolby Laboratories. All
rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. (for
companies headquartered in the U.S./Japan/Taiwan)
or under license from DTS Licensing Limited (for all
other companies). DTS, Digital Surround, Virtual:X,
and the DTS logo are registered trademarks or
trademarks of DTS, Inc. in the United States and
other countries. © 2021 DTS, Inc. ALL RIGHTS
RESERVED.
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing Administrator, Inc. in the United
States and other countries.
Usa tu teléfono, tablet o computadora
como control remoto de Spotify. Para más
información, entra a spotify.com/connect
El software de Spotify está sujeto a
licencias de terceros que puedes encontrar
aquí: https://www.spotify.com/connect/
third-party-licenses.
Apple, Airplay, iPhone, iPad, and Mac are
trademarks of Apple Inc., registered in the
U.S. and other countries.
Use of the Works with Apple badge means
that an accessory has been designed to
performance standards.
SPA - 43
[ENERGYSTAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
Change to certain features, settings and
functionality in this product can change
the power consumption, possibly beyond
the limits required for ENERGY STAR
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government
agencies, designed to promote energy
Refer to www.energystar.gov for more information
of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(ApplicabletoThinClientmodelsonly)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the ENERGY
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this
product have been enabled by default, and
have various timing setting from 1 minutes
to 5 hours.
– The product can wake with a button
press on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung
has determined that this product or
product models meets the ENERGY STAR
14 AVISO SOBRE
LICENCIA DE
CÓDIGO ABIERTO
Para enviar consultas y solicitudes o preguntas
sobre fuentes abiertas, comuníquese con
Samsung Open Source
(http://opensource.samsung.com)
15 NOTA
IMPORTANTE
SOBRE EL
SERVICIO
usuario se facilitan sólo como referencia y pueden
diferir del aspecto real del producto.
SPA - 44
16 ESPECIFICACIONESYGUÍA
Especicaciones
Nombre del modelo HW-S60B / HW-S61B
Requisitos de electricidad (solo México) 19V
(méxico sólo)
Consumo de energía (solo México) 31W (méxico sólo)
Peso 2,7 kg
Dimensiones (An x Al x Pr) 670,0 x 62,0 x 105,0 mm
Rango de temperatura de servicio +5 °C a +35 °C
Rango de humedad de servicio 10 % a 75 %
AMPLIFICADOR
Potencia nominal de salida
(30W x 2) + (30W x 2) + (30W x 2) + 20W
Formatos de reproducción compatibles
Dolby 5.1ch / Dolby Digital Plus /
Dolby ATMOS (Dolby Digital Plus) /
DTS 5.1ch / LPCM 2ch
NOTAS
Los pesos y dimensiones son aproximados.
La operación de este equipo está sujeta a las siguientes dos condiciones:
(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y
(2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar
su operación no deseada.
Precaución:LaSoundbarsereiniciaráautomáticamentesiconecta/desconectaelservicioWi-Fi.
Wi-Fi
Método de desactivación del puerto
Presione el botón CHLEVEL en el control remoto de la
Wi-Fi.
Bluetooth
Método de desactivación del puerto
Presione el botón TONE CONTROL en el control remoto de la
Bluetooth.
© 2022 Samsung Electronics Co., Ltd. All rights reserved.
ContactSAMSUNGWORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Center.
Country Samsung Service Center
Web Site
`
Latin America
MEXICO 800-SAMSUNG www.samsung.com/mx/support
BRAZIL
0800 555 0000 (Demais cidades e regiões)
4004-0000 (Capitais e grandes centros)
www.samsung.com/br/support
COSTA RICA 00-800-1-SAMSUNG (726-7864)
www.samsung.com/latin/support (Spanish)
www.samsung.com/latin_en/support (English)
DOMINICAN REPUBLIC 1-800-751-2676
ECUADOR 1-800-SAMSUN (72-6786)
EL SALVADOR 8000-SAMSUNG (726-7864)
GUATEMALA 1-800-299-0033
HONDURAS 800-2791-9111
JAMAICA 1-800-SAMSUNG (726-7864) www.samsung.com/latin_en/support (English)
NICARAGUA 001-800-5077267
www.samsung.com/latin/support (Spanish)
www.samsung.com/latin_en/support (English)
PANAMA 800-0101
PUERTO RICO 1-800-682-3180
TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864)
VENEZUELA 0-800-100-5303
COLOMBIA
Bogotá en el 600 12 72
Sin costo en todo el pais 01 8000 112 112
Y desde tu celular #726
www.samsung.com/co/support
CHILE 800 726 786
www.samsung.com/cl/support
BOLIVIA 800 107 260
PERU 080077708 Desde teléfonos fi jos, públicos o celulares www.samsung.com/pe/support
ARGENTINA 0800-555-SAMS (7267) www.samsung.com/ar
URUGUAY 0800-SAMS (7267) www.samsung.com/uy
PA RAG UAY 0800-11-SAMS (7267) www.samsung.com/py
--------------SOLO MÉXICO---------------
IMPORTADO POR : SAMSUNG ELECTRONICS MÉXICO S.A. DE C.V.
GENERAL MARIANO ESCOBEDO 476 PISO 8
COL. ANZURES, DELEGACIÓN MIGUEL HIDALGO MÉXICO, CIUDAD DE MÉXICO C.P. 11590
TEL : 01 (55) 5747-5100 / 01 800 726 7864
