OWNER’S MANUAL
MANUALE UTENTE
IPS 5.0K
IPS 2.5K
IPS 1.5K
PROFESSIONAL POWER AMPLIFIERS
3
CONTENTS
CONTENTS ..................................................................................................................................................................................... 3
ENGLISH
SAFETY PRECAUTIONS AND GENERAL INFORMATION .................................................................................................................... 4
DESCRIPTION ................................................................................................................................................................................. 8
UNPACKING, INSTALLATION AND COOLING .................................................................................................................................. 8
FRONT PANEL ................................................................................................................................................................................ 9
REAR PANEL ................................................................................................................................................................................ 10
WIRING ........................................................................................................................................................................................ 11
OPERATION MODES ..................................................................................................................................................................... 12
COOLING REQUIREMENTS ............................................................................................................................................................ 15
ITALIANO
AVVERTENZE PER LA SICUREZZA ................................................................................................................................................. 16
DESCRIZIONE ............................................................................................................................................................................... 20
DISIMBALLAGGIO, INSTALLAZIONE E RAFFREDDAMENTO ............................................................................................................ 20
PANNELLO FRONTALE .................................................................................................................................................................. 21
PANNELLO POSTERIORE ............................................................................................................................................................... 22
CABLAGGIO ................................................................................................................................................................................. 23
MODALITÀ DI FUNZIONAMENTO .................................................................................................................................................. 24
VENTILAZIONE ............................................................................................................................................................................. 27
DIMENSIONS ................................................................................................................................................................................ 28
SPECIFICATIONS ........................................................................................................................................................................... 29
4
SAFETY PRECAUTIONS AND GENERAL INFORMATION
Symbols used in this document give notice of important operating instructions and warnings which must be strictly followed.
CAUTION
Important operating instructions: explains hazards that could damage a product,
including data loss
WARNING
Important advice concerning the use of dangerous voltages and the potential
risk of electric shock, personal injury or death.
IMPORTANT NOTES
Helpful and relevant information about the topic
SUPPORTS, TROLLEYS
AND CARTS
Information about the use of supports, trolleys and carts. Reminds to move with
extreme caution and never tilt.
WASTE DISPOSAL
This symbol indicates that this product should not be disposed with your
household waste, according to the WEEE directive (2012/19/EU) and your
national law.
IMPORTANT
This manual contains important information about the correct and safe use of the device. Before connecting and using this product,
please read this instruction manual carefully and keep it on hand for future reference. The manual is to be considered an integral part
of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the
safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.
SAFETY PRECAUTIONS
All the precautions, in particular the safety ones, must be read with special attention, as they provide important information.
1. This product is intended for instructed person only, as defined in the IEC 62368-1 3rd Ed. Interfaces at ES3 level present.
2. This equipment is not suitable for use in locations where children are likely to be present.
3. Power supply from mains.
a. The mains voltage is sufficiently high to involve a risk of electrocution; install and connect this product before plugging it
in.
b. Before powering up, make sure that all the connections have been made correctly and the voltage of your mains corresponds
to the voltage shown on the rating plate on the unit, if not, please contact your RCF dealer.
c. Protecting earthing terminal. The apparatus should be connected to a mains socket with a protective earth connection by
power cord o 3-pole power cord.
d. Protect the power cable from damage; make sure it is positioned in a way that it cannot be stepped on or crushed by
objects.
e. To prevent the risk of electric shock, never open this product: there are no parts inside that the user needs to access.
f. Be careful: in the case of a product supplied by manufacturer without a power cord, all power cords and plug assemblies
shall be in compliance with the requirements of the IEC 62368-1 and certified and suitable for use in the particular countries
where the product shall be installed.
g. Use the mains plug to disconnect the apparatus from the mains.
4. Make sure that no objects or liquids can get into this product, as this may cause a short circuit. This apparatus shall not be
exposed to dripping or splashing. No objects filled with liquid, such as vases, shall be placed on this apparatus. Do not use this
apparatus near water No naked sources (such as lighted candles) should be placed on this apparatus.
5
5. Never attempt to carry out any operations, modifications or repairs that are not expressly described in this manual. Contact your
authorized service centre or qualified personnel should any of the following occur:
- The product does not function (or functions in an anomalous way).
- The power cable has been damaged.
- Objects or liquids have got in the unit.
- The product has been subject to a heavy impact.
6. This product does not contain user replaceable fuses. Fuses replacement is a service operation and must be performed by qualified
personnel.
7. The fuse on the AC mains input may be on the neutral, the AC mains shall be disconnected to de-energize the phase.
8. If this product is not used for a long period, disconnect the power cable.
9. If this product begins emitting any strange odours or smoke, switch it off immediately and disconnect the power cable.
10. Do not connect this product to any equipment or accessories not foreseen. For suspended installation, only use the dedicated
anchoring points and do not try to hang this product by using elements that are unsuitable or not specific for this purpose. Also
check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components
used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system
/ installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. To prevent
the risk of falling equipment, do not stack multiple units of this product unless this possibility is specified in the user manual.
11. RCF S.p.A. strongly recommends this product is only installed by professional qualified installers (or specialised
firms) who can ensure correct installation and certify it according to the regulations in force. The entire audio
system must comply with the current standards and regulations regarding electrical systems.
12. Supports, trolleys and carts.
The equipment should be only used on supports, trolleys and carts, where necessary, that are recommended by the
manufacturer. The equipment / support / trolley / cart assembly must be moved with extreme caution. Sudden stops, excessive
pushing force and uneven floors may cause the assembly to overturn. Never tilt the assembly.
13. There are numerous mechanical and electrical factors to be considered when installing a professional audio system (in addition
to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.).
14. Hearing loss. Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing
loss is different from person to person and depends on the duration of exposure. To prevent potentially dangerous exposure to
high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices. When a transducer
capable of producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective earphones. See the
manual technical specifications to know the maximum sound pressure level.
OPERATING PRECAUTIONS
- Install the product in accordance with manufacturer’s instructions, in order to do not block any ventilation openings.
- Place this product far from any heat sources.
- Do not overload this product for a long time.
- Never force the control elements (keys, knobs, etc.).
- Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external parts of this product.
WIRING
This product requires Class 2 output wiring.
6
IMPORTANT
To prevent the occurrence of noise on line signal cables, use screened cables only and avoid putting them close to:
- Equipment that produces high-intensity electromagnetic fields
- Power cables
- Loudspeaker lines
WARNING! CAUTION! To prevent the risk of fire or electric shock, never expose this product to
rain or humidity.
WARNING! To prevent electric shock hazard, do not connect to mains power supply while grille is
removed.
WARNING! to reduce the risk of electric shock, do not disassemble this product unless you are qualified.
Refer servicing to qualified service personnel.
CORRECT DISPOSAL OF THIS PRODUCT
This product should be handed over to an authorized collection site for recycling waste electrical and electronic equipment
(EEE). Improper handling of this type of waste could have a possible negative impact on the environment and human health due to
potentially hazardous substances that are generally associated with EEE. At the same time, your cooperation in the correct disposal of
this product will contribute to the effective usage of natural resources. For more information about where you can drop off your waste
equipment for recycling, please contact your local city office, waste authority or your household waste disposal service.
CARE AND MAINTENANCE
To ensure a long-life service, this product should be used following these advices:
- If the product is intended to be set up outdoors, be sure it is under cover and protected to rain and moisture.
- If the product needs to be used in a cold environment, slowly warm up the voice coils by sending a low-level signal for about 15
minutes before sending high-power signals.
- Always use a dry cloth to clean the exterior surfaces of the product, and always do it when the power is turned off.
CAUTION: to avoid damaging the exterior finishes do not use cleaning solvents or abrasives.
WARNING! CAUTION! For powered speakers, do cleaning only when the power is turned off.
FCC NOTES
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses, and can radiate radio frequency energy, and if it is not installed and used
in accordance with the instruction manual, it may cause harmful interference to radio communications. Operation of this equipment
7
in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his
own expense.
Modifications: Any modifications made to this device that are not approved by RCF may void the authority granted to the user by
the FCC to operate this equipment.
RCF S.p.A. reserves the right to make changes without prior notice to rectify any errors and / or omissions. Always
refer to the latest version of the manual on www.rcf.it.
8
RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee reliability and high
performance.
DESCRIPTION
IPS series includes two models of two-channel power amplifiers designed for professional use in touring racks and installed sound
systems.
The two models only differ in their rated power:
- IPS 5.0K delivers up to 2 x 2600 W into 4 Ω (bridged: 5200 W into 8 Ω);
- IPS 2.5K delivers up to 2 x 1250 W into 4 Ω (bridged: 2500 W into 8 Ω).
- IPS 1.5K delivers up to 2 x 750 W into 4 Ω (bridged: 1500 W into 8 Ω).
MAIN FEATURES
- Fast response and low distortion.
- Easy to configure in STEREO / PARALLEL (mono) / BRIDGE modes.
- Extensive protective circuits ensuring high reliability and operating safety.
- Variable speed cooling system.
- Front panel SIGNAL / CLIP / FAULT LED indicators.
- XLR input connectors.
- SPEAKON and BINDING POST output connectors
- Limiter on each channel.
UNPACKING, INSTALLATION AND COOLING
Check the carton box and its contents to see if there is any sign of damage (should the amplifier be damaged, immediately inform
your local distributor / dealer and the forwarder).
It is always advisable to keep the packing materials, even if the amplifier has arrived in good condition.
Input and output cables are not included.
Each amplifier needs 2 units of a standard 19” rack cabinet. Four holes for rack mounting are on the front panel ears. Rear mounting
ears give additional support.
The amplifier shall not be installed in a place with:
- too high temperature, dust or excessive humidity;
- fog machine outputs oriented towards the amplifier;
- exhaust air ventilators;
- permanent vibrations;
- high-intensity electromagnetic fields (due to transformers, transmitters, etc.).
9

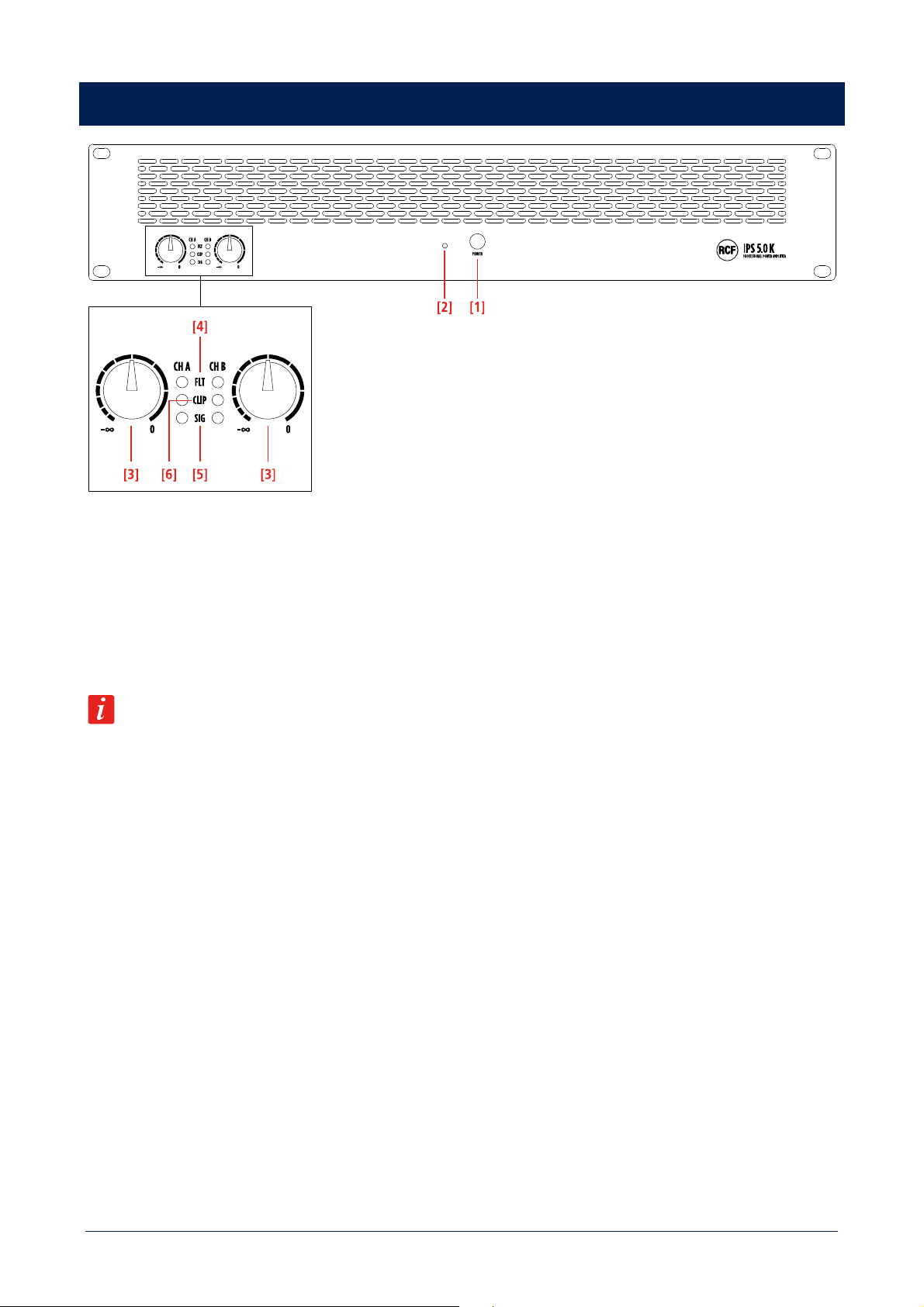

FRONT PANEL
[1] POWER switch. Push to turn on/off the amplifier. Before switching the amplifier on, check all cables and turn fully counterclockwise
both channel level controls [3].
[2] POWER LED. When lit, the amplifier is switched on.
[3] Controls (one per channel) to adjust the output level of the respective amplifier channel. Turn clockwise to increase the output
level (0 dB = max. level), turn counterclockwise to decrease.
If the amplifier is set to BRIDGE mode, use the channel A control only.
[4] FAULT LED (one per channel). When lit, it indicates the internal protection intervention (due to overload, short-circuit, thermal
drift, fault) and the respective channel is muted. As soon as the problem is solved, this LED will be turned off. When turning the
amplifier on, this LED stays lit for three seconds.
[5] CLIP LED (one per channel). It blinks when the signal level reaches the clipping point, causing the limiter intervention of the
respective channel. If it stays lit continuously, the input signal level is excessive.
[6] SIGNAL LED (one per channel). When lit, it indicates the signal presence (above –40 dBu) at the respective input.
10

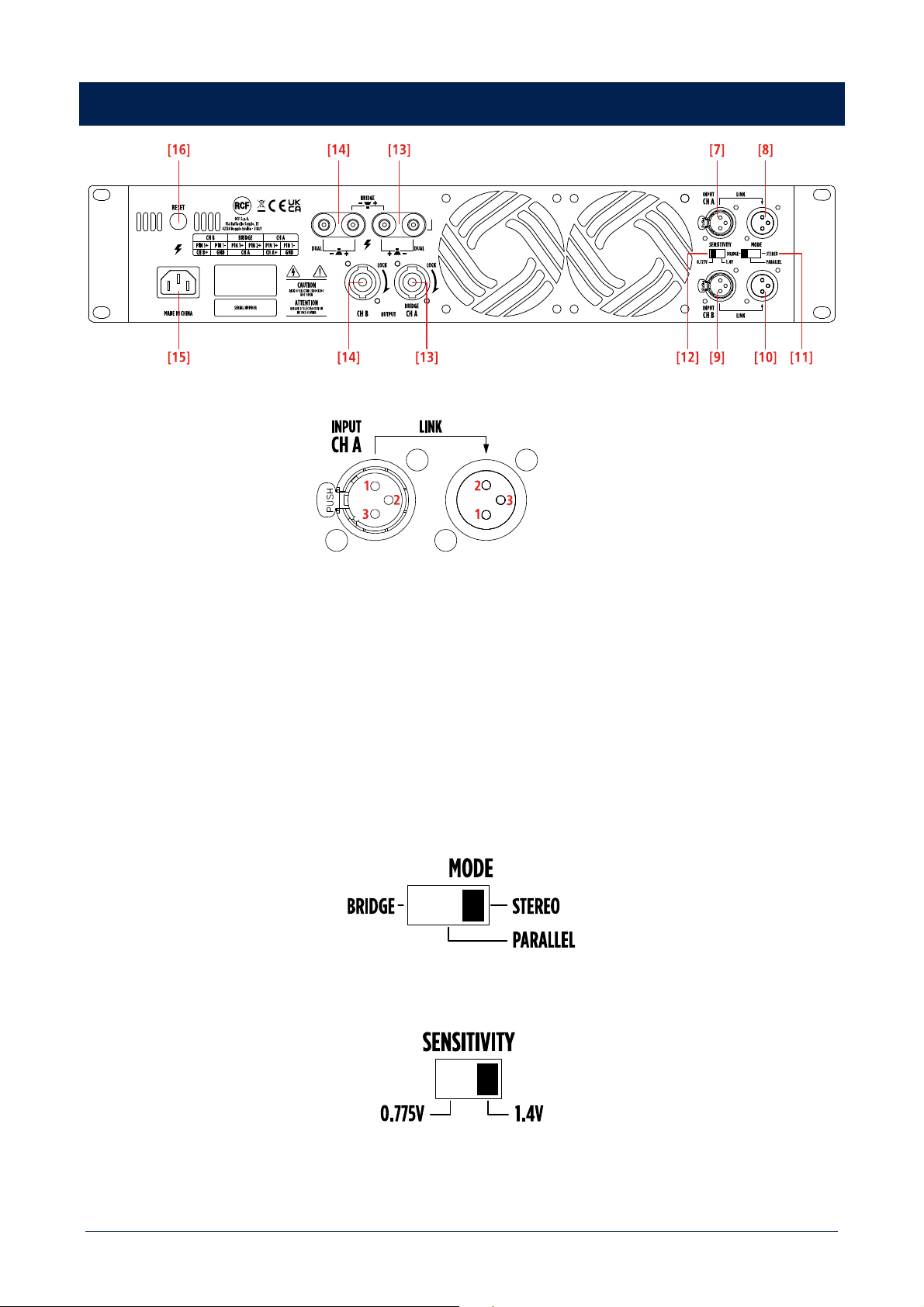

REAR PANEL
XLR pins:
1 GROUND
2 AUDIO (+)
3 AUDIO (-)
[7] CH A INPUT. Channel A balanced audio input (female XLR connector).
[8] CH A LINK. Channel A balanced parallel audio output (male XLR connector). This output is linked in parallel with the channel A
input and is useful to link another amplifier.
[9] CH B INPUT (STEREO MODE ONLY). Channel B balanced audio input (female XLR connector).
[10] CH B LINK. Channel B balanced parallel audio output (male XLR connector). This output is linked in parallel with the channel B
input and is useful to link another amplifier.
[11] MODE switch. Before turning the amplifier on, set the amplifier mode selector to the right position among BRIDGE, PARALLEL
(mono) and STEREO. See the ‘Operation modes’ manual section.
[12] SENSITIVITY switch. Set the sensitivity switch to either 0.775 V or 1.4 V, which is input signal voltage required to get the
maximum power output from the amplifier.
[13] CH A OUTPUT. Channel A output to loudspeakers (SPEAKON and BINDING POST connectors). If the amplifier is set to BRIDGE
mode, only connect this output. See both ‘Operation modes’ and ‘SPEAKON connector wiring’ manual sections.
11
[14] CH B OUTPUT. Channel B output to loudspeakers (SPEAKON and BINDING POST connectors). Do not use this output if the
amplifier is set to BRIDGE mode. See both ‘Operation modes’ and ‘SPEAKON connector wiring’ manual sections.
[15] Power cord input. Connect the power cord only to a mains socket outlet with a protective earthing connection.
[16] RESET button. Push this button to reset the amplifier when is muted due to the thermal protection.

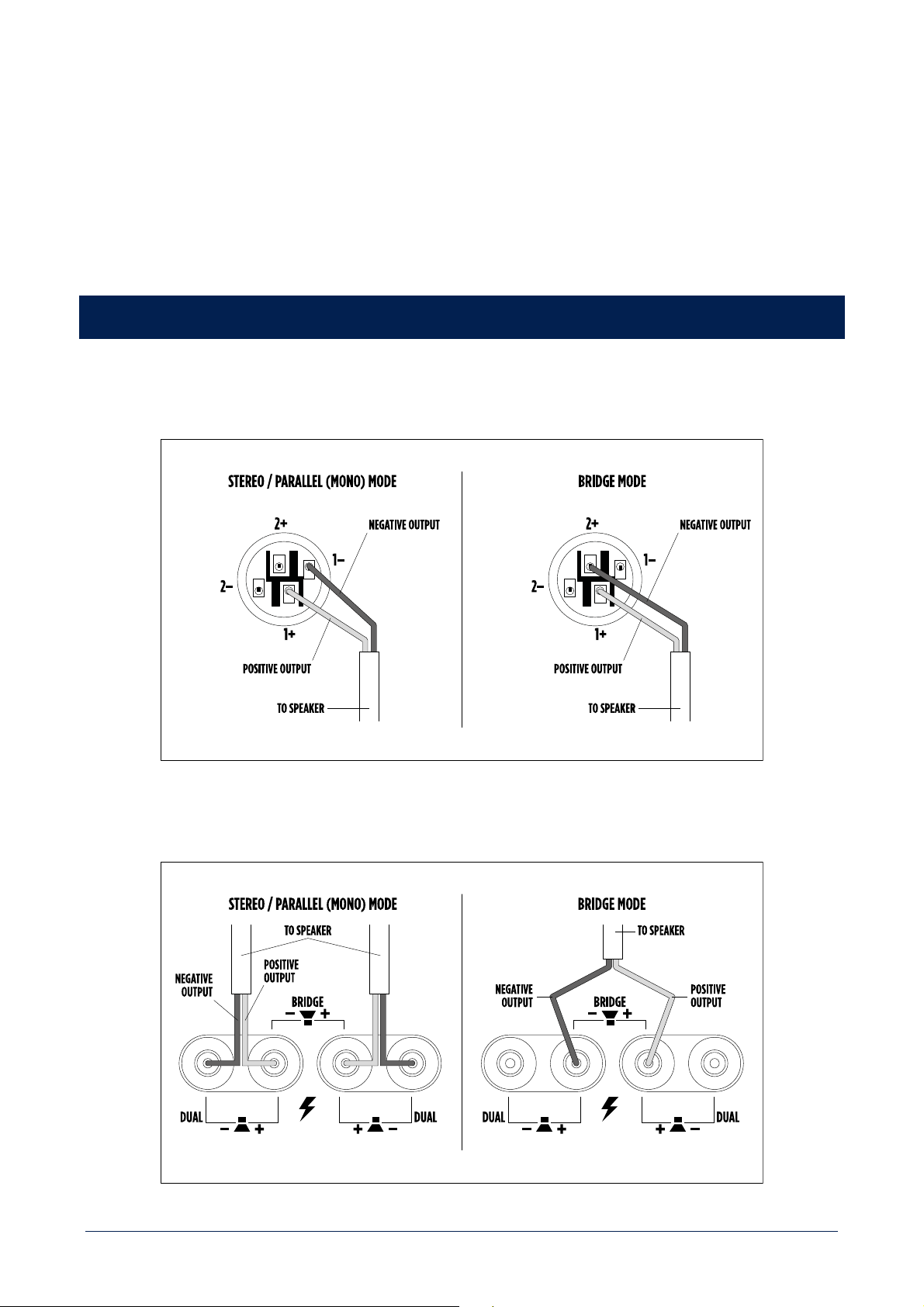

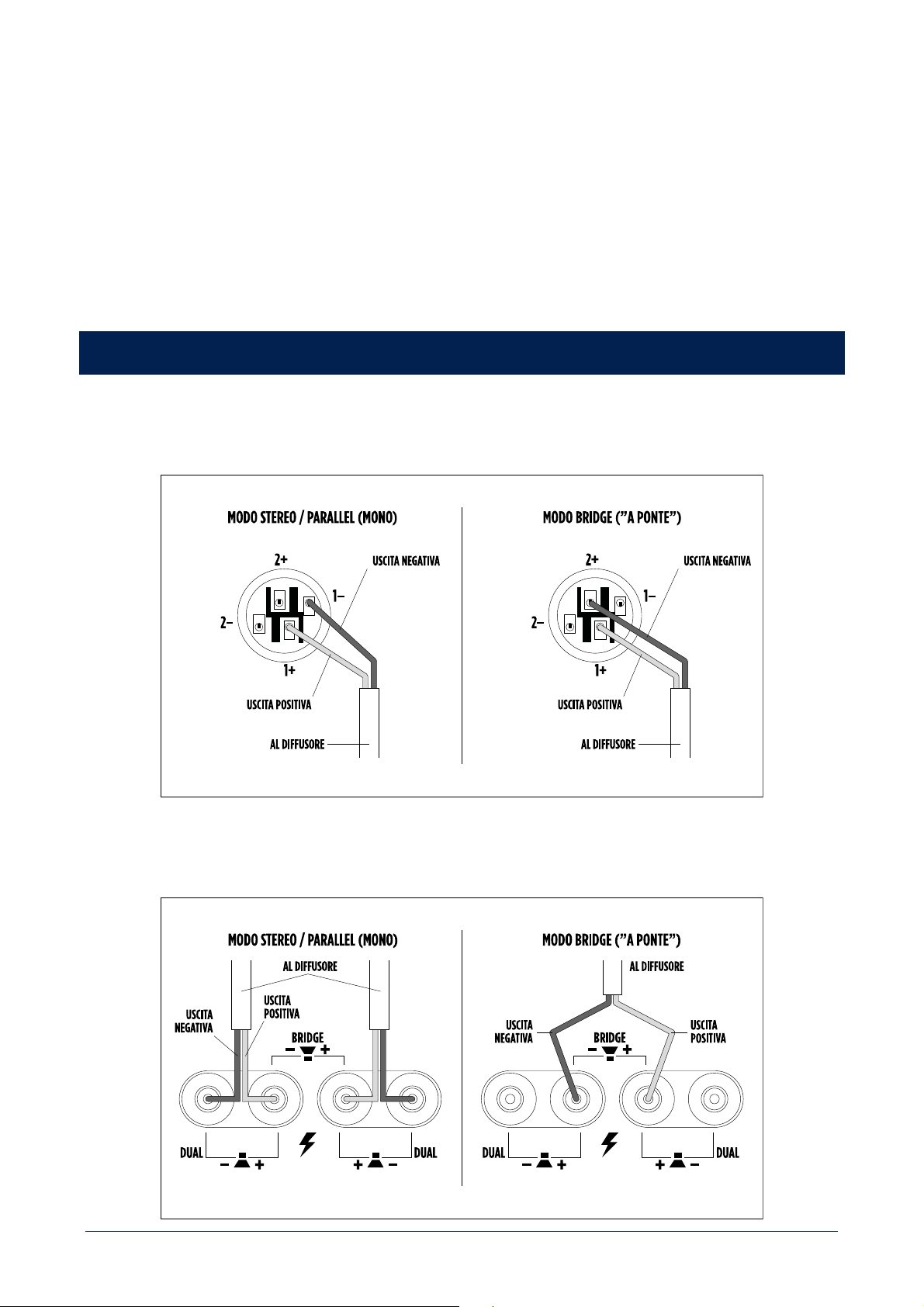

WIRING
SPEAKON CONNECTORS
BINDING POST CONNECTORS
12
When the speakers’ connection is made with BINDING POST connectors, always use the plastic protection cap (included).
OPERATION MODES

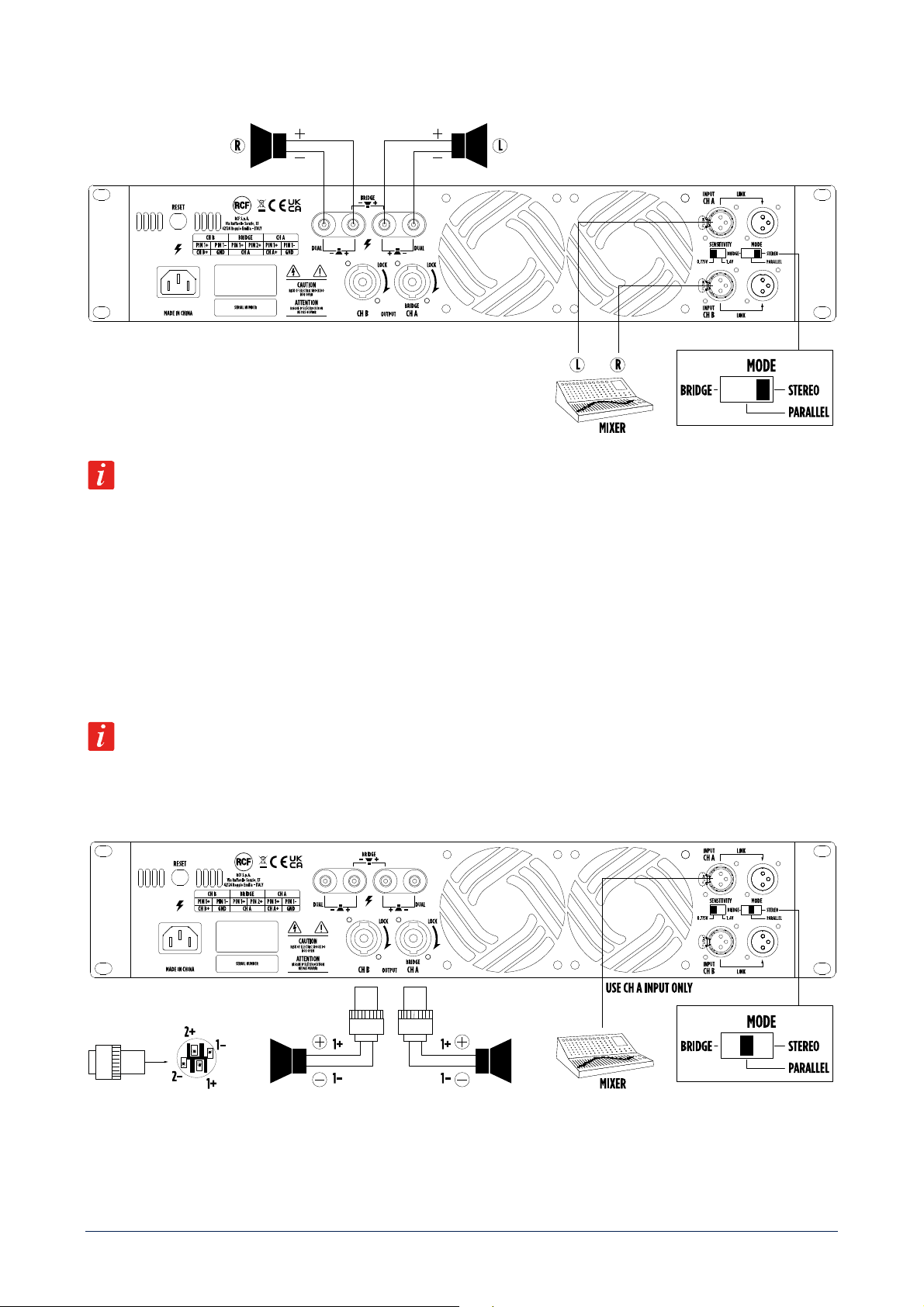

STEREO MODE
Make sure the amplifier is switched off before setting the MODE switch [11] to STEREO. In stereo mode, both channels operate
independently and each front panel level control affects its respective output.
Minimum load impedance is 4 Ω per output.
Loudspeakers shall be connected to the outputs A (left channel) and B (right channel).
SPEAKON CONNECTION
13
BINDING POST CONNECTION
WARNING: TURN OFF THE AMPLIFIER BEFORE CHANGING MODE!
PARALLEL (MONO) MODE
Make sure the amplifier is switched off before setting the MODE switch [11] to PARALLEL. In mono mode, both channels are linked
to input A (therefore receiving the same signal). Each front panel level control affects its respective output, allowing you to set (if
necessary) different levels.
Minimum load impedance is 4 Ω per output.
Loudspeakers shall be connected to the outputs A and B.
Note that only the amplifier inputs are linked in parallel. This is NOT an output parallel mode. Never connect both outputs
in parallel!
SPEAKON CONNECTION
14
BINDING POST CONNECTION
WARNING: TURN OFF THE AMPLIFIER BEFORE CHANGING MODE!

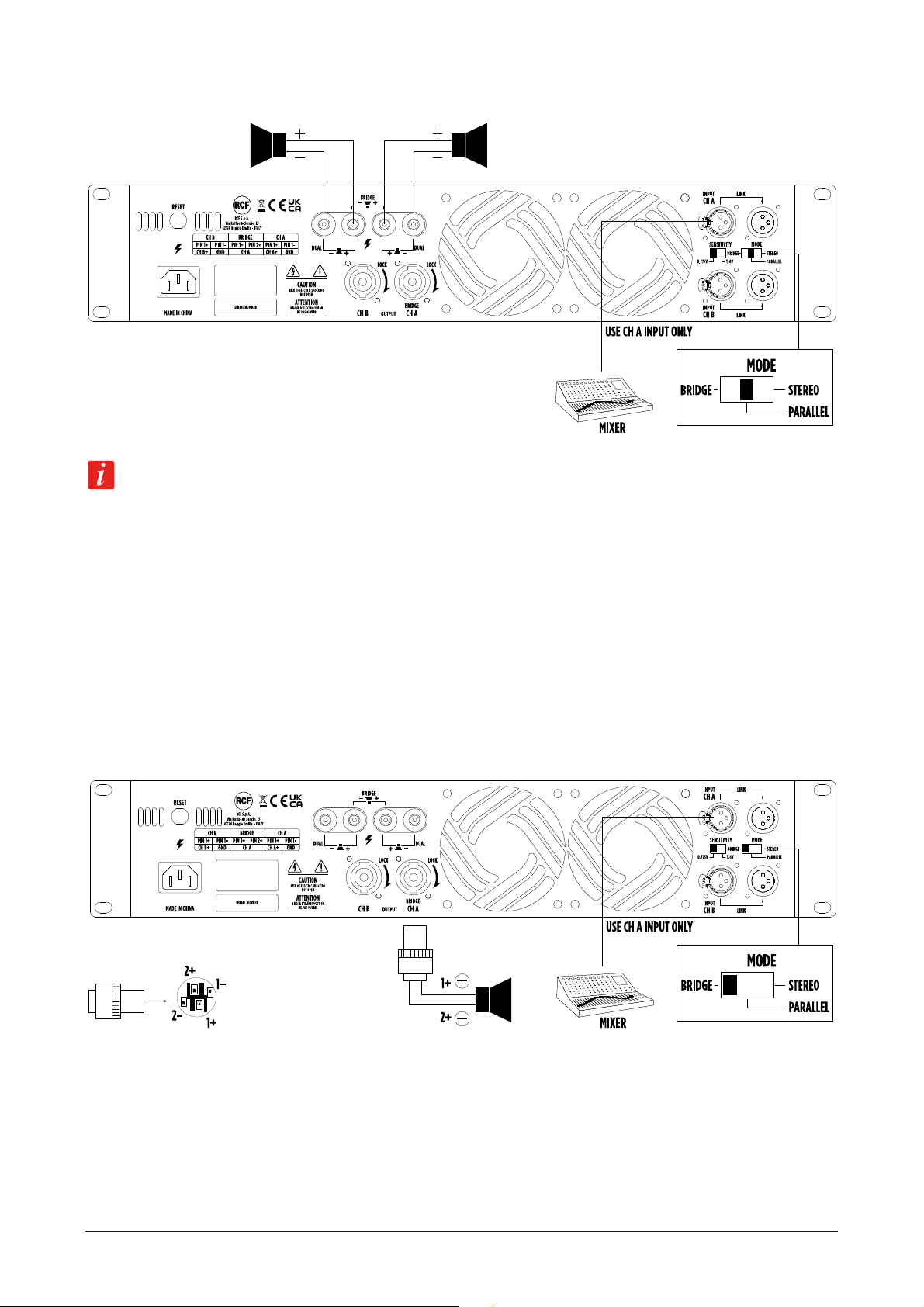

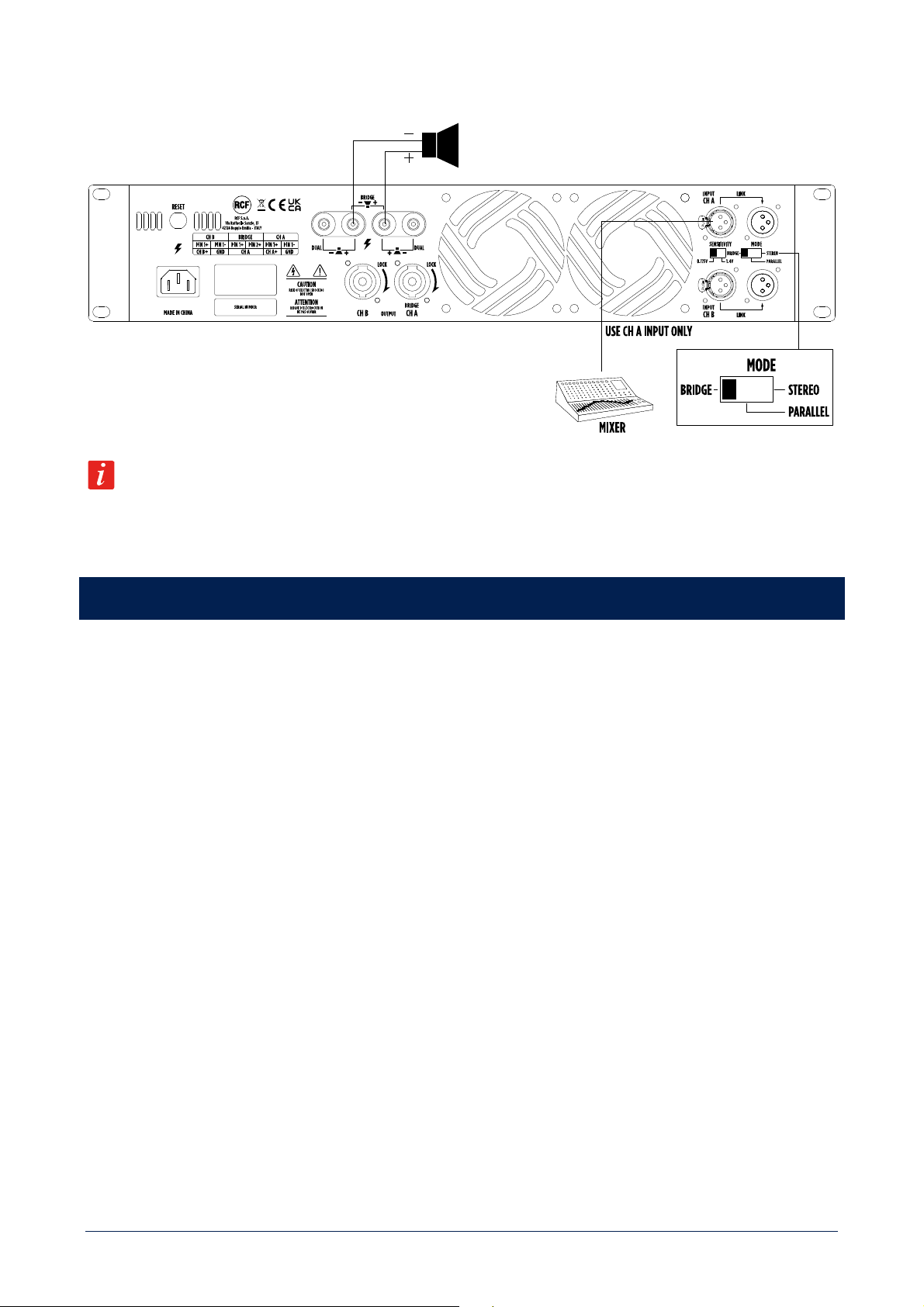

BRIDGE MODE
Make sure the amplifier is switched off before setting the MODE switch [11] to BRIDGE. In ‘bridge’ (mono) mode, both amplifier
channels work with the same input signal, but with inverse phases. The result is a doubling of the output voltage in order to get a
double power (on a double impedance load).
Connect the channel A input and output only. The output level is adjusted only by the channel A front panel control. Pay attention to
the output SPEAKON wiring: pin 1+ positive, pin 2+ negative.
Minimum load impedance is 8 Ω.
SPEAKON CONNECTION
15
BINDING POST CONNECTION
WARNING: TURN OFF THE AMPLIFIER BEFORE CHANGING MODE!
COOLING REQUIREMENTS
IPS amplifiers have a forced air cooling system to maintain a low operating temperature.
Make sure there is enough space around the front of all amplifiers (to allow air to enter) and around to allow the heated air to exit.
If amplifiers are rack-mounted, do not use doors or covers on the front and the rear of the rack cabinet(s).
16
AVVERTENZE PER LA SICUREZZA
I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti
attentamente.
CAUTELA
Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il
prodotto, compresa la perdita di dati.
ATTENZIONE
Avvertimento importante riguardante l’uso di voltaggi pericolosi e il potenziale
rischio di shock elettrico, lesioni personali o morte.
NOTE IMPORTANTI
Informazioni utili e rilevanti sull’argomento.
SUPPORTI, TROLLEY E
CARRRELLI
Informazioni riguardanti l’utilizzo di supporti, trolley e carrelli. Suggerisce di
muovere con estrema cautela e di non inclinare il carico.
SMALTIMENTO
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari,
così come indicato nella direttiva WEEE (2012/19/ EU) e nelle normative nazionali
in vigore.
IMPORTANTE
Questo manuale contiene informazioni importanti sull’uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo
prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere
considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta
installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l’installazione e / o
l’uso errati di questo prodotto.
PRECAUZIONI DI SICUREZZA
Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni
importanti.
1. Questo prodotto è destinato esclusivamente a persone istruite, come definito nella norma IEC 62368-1 3a ed. Interfacce a livello
ES3 presenti.
2. Questa apparecchiatura non è adatta per l'uso in luoghi in cui è possibile la presenza di bambini.
3. Alimentazione principale da rete elettrica
a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo
prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete
corrisponda alla tensione indicata sulla targhetta dei dati sull’unità, in caso contrario, contattare il rivenditore RCF.
c. Morsetto di messa a terra di protezione. L'apparecchio deve essere collegato ad una presa di corrente con messa a terra di
protezione tramite cavo di alimentazione o cavo di alimentazione a 3 poli.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o
schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l’utente
debba accedere.
f. Nel caso di un prodotto fornito dal produttore senza cavo di alimentazione, tutti i cavi di alimentazione e le spine devono
essere conformi ai requisiti della IEC 62368-1, certificati ed idonei all'uso nei paesi specifici in cui il prodotto deve essere
installato.
17
g. Utilizzare la spina di alimentazione per scollegare l'apparecchio dalla rete.
4. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo
apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere
posizionato su questo apparecchio. Non utilizzare l’apparecchio vicino all’acqua. Nessuna fiamma libera (come candele accese)
deve essere posizionata su questo apparecchio.
5. Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale. Contattare
il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:
- Il prodotto non funziona (o funziona in modo anomalo).
- Il cavo di alimentazione è stato danneggiato.
- Oggetti o liquidi sono entrati nell’unità.
- Il prodotto ha subìto un forte urto.
6. Questo prodotto non contiene fusibili sostituibili dall'utente. La sostituzione dei fusibili è un'operazione di servizio e deve essere
eseguita da personale qualificato.
7. Il fusibile sull'ingresso della rete può essere sul neutro; la rete deve essere scollegata per togliere energia alla fase.
8. Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.
9. Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.
10. Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l’installazione sospesa, utilizzare solo i punti di
ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo.
Verificare inoltre l’idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei
componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema /
installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori. Per
evitare il rischio di caduta dell’apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia
specificata nel manuale dell’utente.
11. RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti
qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le
normative vigenti. L’intero sistema audio deve essere conforme agli standard e alle normative vigenti in
materia di sistemi elettrici.
12. Supporti, trolley e carrelli.
L’apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore.
L’apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti
irregolari possono causarne il ribaltamento. Non inclinare mai.
13. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli
strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).
14. Perdita dell’udito. L’esposizione a livelli sonori elevati può causare la perdita permanente dell’udito. Il livello di pressione acustica
che porta alla perdita dell’udito è diverso da persona a persona e dipende dalla durata dell’esposizione. Per prevenire
un’esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe
usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi
necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello
massimo di pressione sonora.
PRECAUZIONI OPERATIVE
- Installare il prodotto secondo le istruzioni del produttore, in modo da non ostruire le aperture di ventilazione.
- Posizionare questo prodotto lontano da qualsiasi fonte di calore.
- Non sovraccaricare questo prodotto per molto tempo.
- Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
- Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.
18
CABLAGGIO
Questo prodotto richiede cablaggio delle uscite Classe 2.
IMPORTANTE
Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:
- Apparecchiature che producono campi elettromagnetici ad alta intensità
- Cavi di alimentazione
- Linee di altoparlanti
ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse elettriche, non esporre mai
questo prodotto a pioggia o umidità.
ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare all’alimentazione di rete mentre la
griglia è rimossa.
WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è qualificati.
Per l’assistenza rivolgersi a personale di assistenza qualificato.
SMALTIMENTO CORRETTO DEL PRODOTTO
Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed
elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull’ambiente e
sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la
vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all’utilizzo efficace delle risorse naturali. Per ulteriori
informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l’ufficio comunale locale, l’autorità
competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.
CURA E MANUTENZIONE
Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:
- Se il prodotto deve essere installato all’aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
- Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso
livello per circa 15 minuti prima di inviare segnali ad alta potenza.
- Utilizzare sempre un panno asciutto per pulire le superfici esterne del prodotto, e farlo sempre quando l’alimentazione è spenta.
CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi.
ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati, eseguire la pulizia solo quando
l’alimentazione è spenta.
19
NOTE FCC
Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15
delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose quando
l'apparecchiatura viene utilizzata in un ambiente commerciale. Questa apparecchiatura genera, utilizza e può irradiare energia in
radiofrequenza e, se non viene installata e utilizzata secondo il manuale di istruzioni, può causare interferenze dannose alle
comunicazioni radio. È probabile che il funzionamento di questa apparecchiatura in un'area residenziale provochi interferenze
dannose, nel qual caso l'utente dovrà correggere l'interferenza a proprie spese.
Modifiche: qualsiasi modifica apportata a questo dispositivo che non sia approvata da RCF può annullare l'autorizzazione concessa
all'utente dalla FCC di utilizzare questa apparecchiatura.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni.
Fare sempre riferimento all’ultima versione del manuale su www.rcf.it.
20
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni
elevate.
DESCRIZIONE
La serie IPS include due modelli di amplificatori (finali di potenza a due canali) per uso professionale (es. tour) e sistemi installati.
I quattro modelli differiscono tra loro solo per la potenza nominale:
- IPS 5.0K eroga fino a 2 x 2600 W su 4 Ω (5200 W ‘a ponte’ su 8 Ω);
- IPS 2.5K eroga fino a 2 x 1250 W su 4 Ω (2500 W ‘a ponte’ su 8 Ω);
- IPS 1.5K eroga fino a 2 x 750 W su 4 Ω (1500 W ‘a ponte’ su 8 Ω);
CARATTERISTICHE PRINCIPALI
- Risposta rapida e bassa distorsione.
- Facilmente configurabile nei modi ‘stereo’ / ‘parallel’ (‘mono’) / ‘bridge’ (‘a ponte’).
- Protezioni interne che assicurano alta affidabilità e sicurezza.
- Sistema di raffreddamento a velocità variabile.
- Led sul pannello frontale indicanti la presenza ed il picco del segnale (SIGNAL / CLIP) e l’intervento delle protezioni (FAULT).
- Ingressi con connettori XLR.
- Uscite con connettori SPEAKON e MORSETTI BINDING POST.
- ‘Limiter’ (limitatore) per ciascun canale.
DISIMBALLAGGIO, INSTALLAZIONE E RAFFREDDAMENTO
Verificare se il cartone per l’imballo ed il contenuto hanno subito dei danni durante il trasporto (nel caso che l’amplificatore sia
danneggiato, informare immediatamente il rivenditore e lo spedizioniere).
È sempre consigliabile tenere il materiale d’imballo, perfino nel caso che l’amplificatore sia arrivato in buone condizioni.
I cavi per gli ingressi audio e le uscite amplificate non sono inclusi.
Ciascun amplificatore occupa 2 unita di un rack standard 19”. Sulle alette del pannello frontale, sono presenti 4 fori per il montaggio
a rack; le alette posteriori forniscono un ulteriore supporto.
L’amplificatore non deve essere posto in luoghi con:
- temperatura troppo elevata, polvere o umidita eccessiva;
- macchine del fumo con l’uscita orientata verso l’amplificatore;
- uscite d’aria riscaldata;
- vibrazioni permanenti;
- forti campi elettromagnetici (dovuti a trasformatori, trasmettitori, etc.).
21
PANNELLO FRONTALE
[1] Interruttore principale POWER. Premere per accendere o spegnere l'amplificatore. Prima di accendere l'amplificatore, controllare
tutte le connessioni e ruotare completamente in senso antiorario il controllo di livello [3] di entrambi i canali.
[2] LED POWER. Indica l'accensione dell'amplificatore.
[3] Controlli (uno per canale) per la regolazione del livello d'uscita del rispettivo canale dell'amplificatore. Ruotare in senso orario per
aumentare il livello d'uscita (0 dB = livello max.) e antiorario per diminuirlo.
Se l'amplificatore è impostato nel modo BRIDGE, usare solo il controllo del canale A.
[4] LED FAULT (uno per canale). La sua accensione indica l'intervento della protezione interna (a causa di sovraccarico, corto-circuito,
deriva termica, guasto) ed il rispettivo canale e disattivato; non appena il problema e risolto, il LED si spegne. Dopo aver acceso
l'amplificatore, questo LED rimane acceso per tre secondi.
[5] LED CLIP (uno per canale). Lampeggia quando il livello del segnale raggiunge il livello massimo prima della saturazione, causando
l'intervento del limitatore interno del rispettivo canale. Nel caso sia costantemente acceso, il livello del segnale d'ingresso è eccessivo.
[6] LED SIGNAL (uno per canale). Quando acceso, indica la presenza del segnale (sopra –40 dBu) nel rispettivo ingresso.
22
PANNELLO POSTERIORE
Pin connettori XLR:
1 MASSA
2 AUDIO (+)
3 AUDIO (-)
[7] CH A INPUT. Ingresso audio bilanciato del canale A (connettore XLR femmina).
[8] CH A LINK. Uscita audio bilanciata del canale A (connettore XLR maschio) collegata in parallelo al rispettivo ingresso ed utilizzabile
per la connessione di un altro amplificatore.
[9] CH B INPUT (SOLO MODO STEREO). Ingresso audio bilanciato del canale B (connettore XLR femmina).
[10] CH B LINK. Uscita audio bilanciata del canale B (connettore XLR maschio) collegata in parallelo al rispettivo ingresso ed
utilizzabile per la connessione di un altro amplificatore.
[11] Selettore del modo di funzionamento MODE. Prima di accendere l'amplificatore, scegliere il modo di funzionamento tra BRIDGE
(“a ponte’), PARALLEL (‘mono’) e STEREO. Vedere la sezione del manuale ‘Modi di funzionamento’.
[12] Selettore della sensibilità d'ingresso SENSITIVITY. Impostare il selettore su 0.775 V oppure 1.4 V, valori che rappresentano la
tensione necessaria del segnale d'ingresso per ottenere la massima potenza d'uscita erogata dall'amplificatore.
[13] CH A OUTPUT. Uscita amplificata del canale A per i diffusori acustici (connettore SPEAKON e morsetti BINDING POST). Se
l'amplificatore e impostato nel modo BRIDGE, collegare solo questa uscita. Vedere le sezioni del manuale ‘Modi di funzionamento’ e
‘Cablaggio dei connettori SPEAKON’.
23
[14] CH B OUTPUT. Uscita amplificata del canale B per i diffusori acustici (connettore SPEAKON e morsetti BINDING POST). Non
utilizzare questa uscita se l'amplificatore e impostato nel modo BRIDGE. Vedere le sezioni del manuale ‘Modi di funzionamento’ e
‘Cablaggio dei connettori SPEAKON’.
[15] Ingresso per il cavo d'alimentazione. Collegare il cavo d'alimentazione solo ad una presa di rete avente la messa a terra.
[16] Pulsante di RESET che, se premuto, permette di ripristinare il funzionamento dell'amplificatore dopo l'intervento della protezione
termica.
CABLAGGIO
CONNETTORI SPEAKON
MORSETTI BINDING POST
24
Quando il collegamento dei diffusori è fatto mediante morsetti BINDING POST utilizzare sempre il cappuccino protettivo in
plastica (incluso).
MODALITÀ DI FUNZIONAMENTO
MODO ‘STEREO’
Assicurarsi che l'amplificatore sia spento prima di porre il selettore MODE [11] su STEREO. In stereo, i due canali funzionano in
modo indipendente e ciascun controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita.
L'impedenza minima ammessa del carico e 4 Ω per uscita.
I diffusori acustici possono essere collegati all'uscita A (canale sinistro) e B (canale destro).
CONNETTORI SPEAKON
25
MORSETTI BINDING POST
ATTENZIONE: SPEGNERE L’AMPLIFICATORE PRIMA DI CAMBIARE IL MODO DI FUNZIONAMENTO!
MODO ‘PARALLEL’ (MONO)
Assicurarsi che l'amplificatore sia spento prima di porre il selettore MODE [11] su PARALLEL. In mono, entrambi i canali sono
collegati all'ingresso A (e pertanto ricevono lo stesso segnale). Ciascun controllo di livello (sul pannello frontale) agisce (solo) sulla
rispettiva uscita, permettendo di impostare livelli diversi (se necessario).
L'impedenza minima ammessa del carico e 4 Ω per uscita.
I diffusori acustici possono essere collegati all'uscita A e B.
Nota: solo gli ingressi sono posti in parallelo; non si tratta di una messa in parallelo delle uscite. Non collegare mai i terminali
d'uscita in parallelo!
CONNETTORI SPEAKON
26
MORSETTI BINDING POST
ATTENZIONE: SPEGNERE L’AMPLIFICATORE PRIMA DI CAMBIARE IL MODO DI FUNZIONAMENTO!
MODO ‘BRIDGE’ (‘A PONTE’)
Assicurarsi che l'amplificatore sia spento prima di porre il selettore MODE [11] su BRIDGE. Nel modo ‘a ponte’ (mono), entrambi i
canali dell'amplificatore funzionano con lo stesso segnale d'ingresso, ma con fase invertita. Questo comporta un raddoppio della
tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia).
Collegare solo l'ingresso e l'uscita del canale A. Il livello d'uscita e regolabile solo dal controllo del canale A posto sul pannello frontale.
Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2+ negativo.
L'impedenza minima ammessa del carico e 8 Ω.
CONNETTORI SPEAKON
27
MORSETTI BINDING POST
ATTENZIONE: SPEGNERE L’AMPLIFICATORE PRIMA DI CAMBIARE IL MODO DI FUNZIONAMENTO!
VENTILAZIONE
Gli amplificatori IPS hanno un sistema di raffreddamento con ventilazione forzata (per mantenere una bassa temperatura di
funzionamento).
Assicurarsi che vi sia spazio sufficiente davanti al pannello frontale degli amplificatori (per permettere all'aria di entrare) ed intorno
per permette all'aria calda di uscire.
Se gli amplificatori sono montati in un armadio rack / flight-case (da 19 pollici), non utilizzare porte (od altre coperture) sia sul lato
anteriore sia su quello posteriore.
28

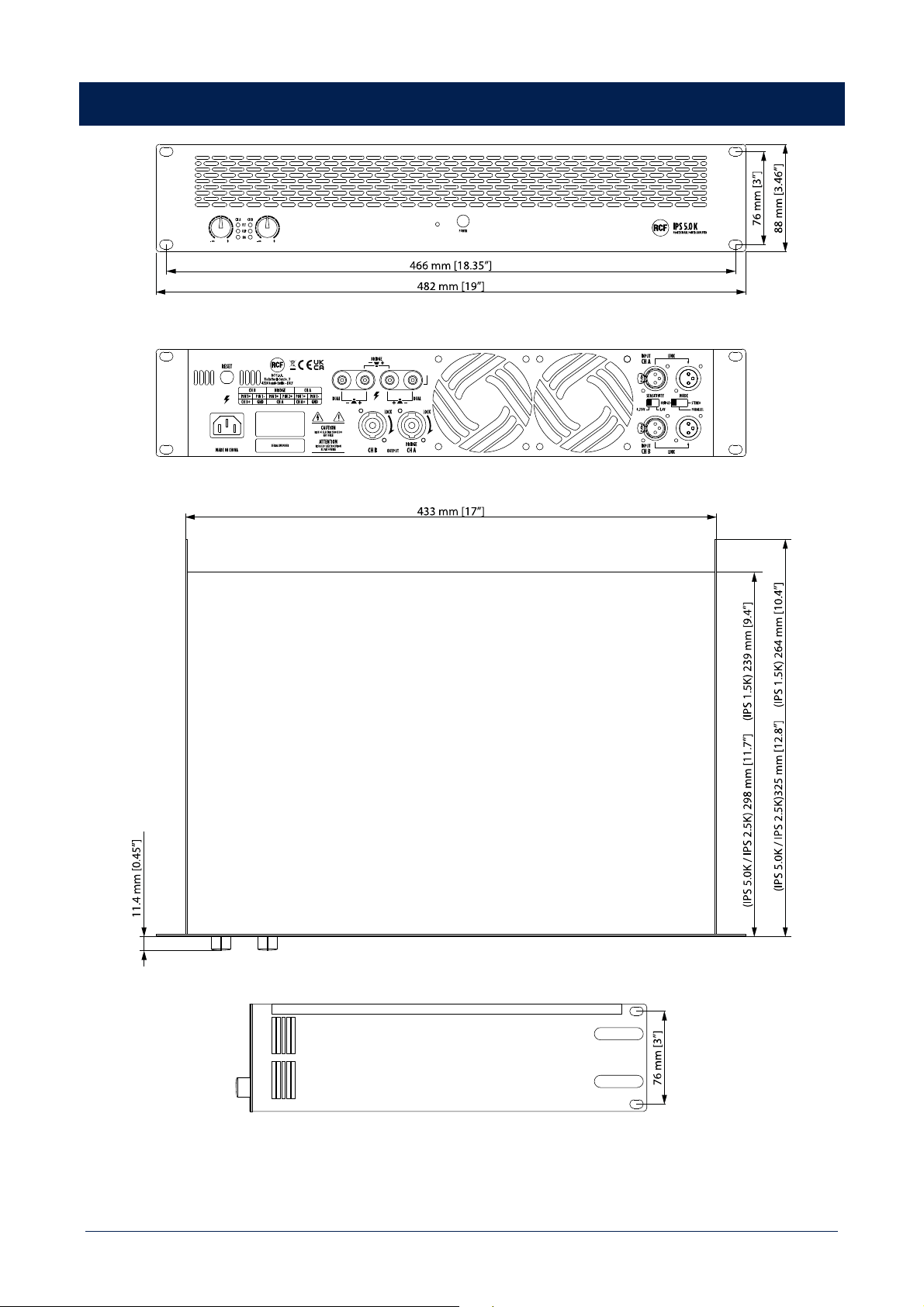

DIMENSIONS
29
SPECIFICATIONS
IPS 5.0K IPS 2.5K IPS 1.5K
Amplifier specifications
Amplifier Class: H H H
Number of channels: 2 2 2
Power output per channel (@ 4 ohm): 2600 W 1250 W 750 W
Power output per channel (@ 8 ohm): 1500 W 800 W 500 W
Power output (bridged @ 8 ohm): 5200 W 2500 W 1500 W
Frequency Response (-3dB): 20 Hz ÷ 22000 Hz 20 Hz ÷ 22000 Hz 20 Hz ÷ 22000 Hz
Signal/noise rate (A weighted) >100 dB >100 dB >100 dB
Crosstalk: <70 dB <80 dB <73 dB
Distortion (THD+N) @ 1 kHz nominal power: <0.04 % <0.01 % <0.02 %
Input section
Total number of inputs: 2 2 2
Balanced: 2 2 2
Mono: 2 2 2
Line inputs: 2 2 2
Line connectors: XLR XLR XLR
Output section
Signal output number: 2 2 2
Signal output connectors: XLR XLR XLR
Power output connectors: Binding Post, Speakon Binding Post, Speakon Binding Post, Speakon
Controls
Configuration: DIP switch DIP switch DIP switch
Protections
Cooling: Forced Forced Forced
Short circuit: Yes Yes Yes
Thermal: Yes Yes Yes
DC: Yes Yes Yes
Fuses: Yes Yes Yes
VHF (Very High Frequencies): Yes Yes Yes
Power requirement
Operating voltage: 120V ~ 50/60Hz
220-240V ~ 50/60Hz
120V ~ 50/60Hz
220-240V ~ 50/60Hz
120V ~ 50/60Hz
220-240V ~ 50/60Hz
Power consumption: 1800 W 800 W 600 W
Physical specifications
Cabinet/Case Material: Metal Metal Metal
Color: Black Black Black
Rack mounting: 19", 2U 19", 2U 19", 2U
Size
Height: 88 mm / 3.46 inches 88 mm / 3.46 inches 88 mm / 3.46 inches
Width: 482 mm / 18.98 inches 482 mm / 18.98 inches 482 mm / 18.98 inches
Depth: 325 mm / 12.80 inches 325 mm / 12.80 inches 264 mm / 10.39 inches
Weight: 21.6 kg / 47.62 lbs 11.2 kg / 24.69 lbs 10.5 kg / 23.15 lbs
30
31
RCF S.p.A. Via Raffaello Sanzio, 13 - 42124 Reggio Emilia – Italy 10307745 F
Tel +39 0522 274 411 - Fax +39 0522 232 428 - e-mail: [email protected] - www.rcf.it
