1
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved. USB Type-C
®
and
USB-C
®
are registered trademarks of USB Implementers Forum.
Owner’s Manual
WARRANTY REGISTRATION
Register your product today and be automatically entered to
win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
USB-C Dual Display MST
Adapter, Dual HDMI 4K
60 Hz, HDR, HDCP 2.2, DP 1.4
Model: U444-2H-MST4K6
Español 9 • Français 16
Русский 23 • Deutsch 30
21-04-122 933DE6-Book.indb 121-04-122 933DE6-Book.indb 1 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
2
Package Contents
Product Features
•
U444-2H-MST4K6 USB-C to Dual HDMI Adapter
• Owner’s Manual
• Supports one USB Type-C input and two HDMI
outputs
• Supports DP 1.4 Alt Mode with maximum
8.1 Gbps per lane, total of 32.4 Gbps per 4 lanes
• Supports dual 4K @ 60 Hz output with different
output on each display in MST mode when used
with a Windows-based operating system
Note: To achieve the above resolution, the host should
support DP 1.4 Alt mode. When used with a DP 1.2 host,
the corresponding resolution will be decreased due to
bandwidth limitations.
• Supports dual 4K @ 60 Hz output with the same
picture in SST mode when used with a Mac OS
system
• Supports output pixel format: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 and YCbCr 4:2:0
• Compatible with HDCP 2.2 and HDCP 1.4 and HDR
21-04-122 933DE6-Book.indb 221-04-122 933DE6-Book.indb 2 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
3

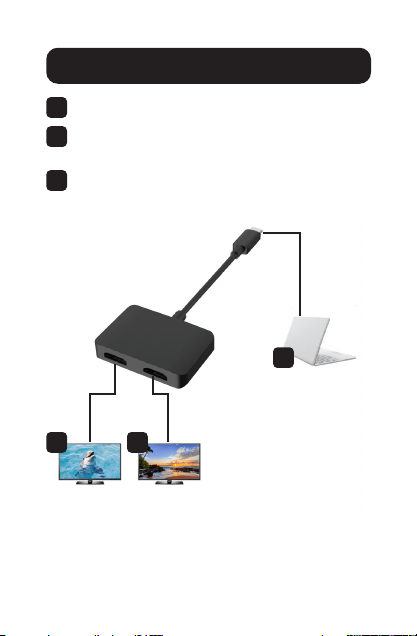

Connection Diagram
1
USB Type-C Host PC
2
HDMI Display 1
One Display: Max 4K @ 60 Hz
3
HDMI Display 2
Dual Displays: Max 4K @ 60 Hz
1
2 3
Type-C Host PC
HDMI
Display 1
HDMI
Display 2
21-04-122 933DE6-Book.indb 321-04-122 933DE6-Book.indb 3 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
4
Specifications
Input/Output Connector
Input USB Type-C Male (x1)
Output HDMI Female (x2)
HDMI
Resolution 4K @ 60 Hz
HDR Yes
HDCP Version 2.2 & 1.4
Environmental
Operating Temperature 32° to 113°F (0° to 45°C)
Operating Humidity 10% to 85% RH, Non-Condensing
Storage Temperature 14° to 158°F (-10° to 70°C)
Storage Humidity 5% to 90 % RH, Non-Condensing
Power Requirements
Power Source Bus Power
Standby Power
Consumption
≤ 0.5W
21-04-122 933DE6-Book.indb 421-04-122 933DE6-Book.indb 4 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
5
Specifications
Physical Measurements
Dimensions
(H x W x D)
0.5 x 2 x 2.2 in.
(1.2 x 5 x 5.5 cm)
Weight 0.1 lb. (43 g)
Warranty
Limited Warranty 3-Year Limited Warranty
Regulatory Approvals
Certifications RoHS, REACH, CE, FCC
21-04-122 933DE6-Book.indb 521-04-122 933DE6-Book.indb 5 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
6
3-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable
instructions, to be free from original defects in material and
workmanship for a period of 3 years from the date of initial purchase.
If the product should prove defective in material or workmanship
within that period, Seller will repair or replace the product, at its
sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO
DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR
NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER
THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT
TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY
OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD
SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES
ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states
do not allow limitations on how long an implied warranty lasts, and
some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations or exclusions may
not apply to you. This warranty gives you specific legal rights, and you
may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior
to use whether this device is suitable, adequate or safe for the use
intended. Since individual applications are subject to great variation,
the manufacturer makes no representation or warranty as to the
suitability or fitness of these devices for any specific application.
Warranty & Product Registration
21-04-122 933DE6-Book.indb 621-04-122 933DE6-Book.indb 6 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
7
Warranty & Product Registration
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite
product. You’ll be automatically entered into a drawing for a chance
to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions
apply. See website for details.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.
Note: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Any changes or modifications to this equipment not expressly
approved by Tripp Lite could void the user’s authority to operate this
equipment.
21-04-122 933DE6-Book.indb 721-04-122 933DE6-Book.indb 7 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
8
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-122 93-3DE6_RevA
WEEE Compliance Information for Tripp Lite Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment
(WEEE) Directive and implementing regulations, when
customers buy new electrical and electronic equipment
from Tripp Lite, they are entitled to:
• Send old equipment for recycling on a one-for-one,
like-for-like basis (this varies depending on the country)
• Send the new equipment back for recycling when this
ultimately becomes waste
Use of this equipment in life support applications where failure of
this equipment can reasonably be expected to cause the failure
of the life support equipment or to significantly affect its safety or
effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are
subject to change without notice. Photos and illustrations may differ
slightly from actual products.
Warranty & Product Registration
21-04-122 933DE6-Book.indb 821-04-122 933DE6-Book.indb 8 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
9
MÁS DE
AÑOS
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados. USB Type-C
®
y
USB-C
®
son marcas comerciales registradas del USB Implementers Forum.
Manual del Propietario
Adaptador MST USB-C de
Pantalla Doble, HDMI 4K
Doble
60 Hz, HDR,
HDCP 2.2, DP 1.4
Modelo: U444-2H-MST4K6
English 1 • Français 16
Русский 23 • Deutsch 30
21-04-122 933DE6-Book.indb 921-04-122 933DE6-Book.indb 9 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
10
Contenido del Empaque
Características del Producto
•
U444-2H-MST4K6 - Adaptador USB-C a HDMI Doble
• Manual del Propietario
• Soporta una entrada USB Type-C y dos salidas
HDMI
• Soporta DP 1.4 Modo Alterno con un máximo
de 8.1 Gbps por línea; total de 32.4 Gbps por 4
vías
• Soporta salida doble de 4K @ 60 Hz con diferente
salida en cada pantalla en modo MST cuando se
usa
con un sistema operativo basado en Windows
Nota: Para alcanzar la resolución anterior, el anfitrión debe
soportar DP 1.4 de modo Alterno. Cuando se usa con un
servidor DP 1.2, la resolución correspondiente se reducirá
debido a limitaciones de ancho de banda.
• Soporta salida doble de 4K @ 60 Hz con la misma
imagen en modo SST cuando se usa con un
sistema Mac OS
• Permite formato de pixeles de salida: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 y YCbCr 4:2:0
• Compatible con HDCP 2.2 y HDCP 1.4 y HDR
21-04-122 933DE6-Book.indb 1021-04-122 933DE6-Book.indb 10 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
11
Diagrama de Conexión
1
PC Anfitrión USB Type-C
2
Pantalla HDMI 1
Una Pantalla: Máx. 4K @ 60 Hz
3
Pantalla HDMI 2
Pantallas Dobles: Máx. 4K @ 60 Hz
1
2 3
PC Anfitrión Tipo C
HDMI
Pantalla 1
HDMI
Pantalla 2
21-04-122 933DE6-Book.indb 1121-04-122 933DE6-Book.indb 11 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
12
Especificaciones
Conector de Entrada/Salida
Entrada USB Type-C Macho (x1)
Salida HDMI Hembra (x2)
HDMI
Resolución 4K @ 60 Hz
HDR Sí
Versión de HDCP 2.2 & 1.4
Ambiental
Temperatura de
Operación
0 °C a 45 °C [32 °F a 113 °F]
Humedad de
Operación
10 % a 85 % de HR, Sin
Condensación
Temperatura de
Almacenamiento
-10 ºC a 70 ºC [14 ºF a 158 ºF]
Humedad de
Almacenamiento
De 5 % a 90 % de HR, Sin
Condensación
Requerimientos de Energía
21-04-122 933DE6-Book.indb 1221-04-122 933DE6-Book.indb 12 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
13
Especificaciones
Fuente de
Alimentación
Potencia del Bus
Consumo
de Potencia en Espera
≤ 0.5W
Medidas Físicas
Dimensiones
(Al x An x Pr)
1.2 x 5 x 5.5 cm
[0.5" x 2" x 2.2"]
Peso 43 g [0.1 lb]
Garantía
Garantía Limitada Garantía Limitada de 3 años
Aprobaciones Regulatorias
Certificaciones RoHS, REACH, CE, FCC
21-04-122 933DE6-Book.indb 1321-04-122 933DE6-Book.indb 13 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
14
Garantía Limitada de 3 años
El vendedor garantiza que este producto, si se usa de acuerdo con
todas las instrucciones aplicables, está libre de defectos en cuanto
a materiales y mano de obra por un período de 3 años a partir de la
fecha de compra inicial. Si el producto resulta defectuoso en cuanto
a materiales o mano de obra dentro de ese período, el vendedor
reparará o reemplazará el producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS
DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO
INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS
EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN
LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS
LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS
DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN
CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO;
ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS
DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten
limitaciones en cuanto a la duración de una garantía y algunos
estados no permiten la exclusión o limitación de daños incidentales
o indirectos, de modo que es posible que las limitaciones anteriores
no se apliquen a usted. Esta garantía le otorga derechos legales
específicos y es posible que usted goce de otros derechos que
pueden variar de una jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado
al determinar si este dispositivo es adecuado o seguro para el
uso previsto. Ya que las aplicaciones individuales están sujetas a
gran variación, el fabricante no garantiza la adecuación de estos
dispositivos para alguna aplicación específica.
Garantía
21-04-122 933DE6-Book.indb 1421-04-122 933DE6-Book.indb 14 10/18/2021 10:56:49 AM10/18/2021 10:56:49 AM
15
MÁS DE
AÑOS
Garantía
Información de Cumplimiento con WEEE para Clientes y
Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos
y Electrónicos [WEEE] y las regulaciones aplicables, al
adquirir un equipo eléctrico y electrónico nuevo de
Tripp Lite, los clientes están obligados a:
• Enviar equipos viejos para reciclaje del mismo tipo y en
el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez
que finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte
de vida en donde razonablemente se pueda esperar que la falla de
este equipo cause la falla del equipo de soporte de vida o afecte
significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones
están sujetas a cambio sin previo aviso. Las fotografías e
ilustraciones pueden diferir ligeramente de los productos reales.
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
21-04-122 93-3DE6_RevA
21-04-122 933DE6-Book.indb 1521-04-122 933DE6-Book.indb 15 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
16
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. USB Type-C
®
et
USB-C
®
sont des marques de commerce enregistrées d'USB Implementers Forum.
Manuel de l'utilisateur
Adaptateur MST pour deux
écrans USB-C, Dual HDMI
4K
60 Hz, HDR, HDCP 2.2,
DP 1.4
Modèle : U444-2H-MST4K6
English 1 • Español 9
Русский 23 • Deutsch 30
21-04-122 933DE6-Book.indb 1621-04-122 933DE6-Book.indb 16 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
17
Contenu de l'emballage
Caractéristiques du produit
•
Adaptateur de USB-C à Dual HDMI U444-2H-MST4K6
• Manuel de l'utilisateur
• Prend en charge une entrée USB Type-C et deux
sorties HDMI
• Prend en charge le mode alternatif DP 1.4 avec un
maximum de 8,1 Gbps par voie, pour un total de
32,4 Gbps par 4 voies
• Prend en charge une sortie double 4K @ 60 Hz
avec une sortie différente sur chaque écran en
mode MST lors d'une utilisation avec un système
d'exploitation basé sur Windows
Remarque : Pour atteindre la résolution ci-dessus, le
dispositif hôte doit prendre en charge le mode alternatif DP
1.4. Lors d'une utilisation avec dispositif hôte DP 1.2, la
résolution correspondante sera réduite en raison des limites
de bande passante.
• Prend en charge une sortie double 4K @ 60 Hz
avec la même image en mode SST lors d'une
utilisation avec un système Mac OS
• Prend en charge le format pixel de sortie : RGB
4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 et YCbCr 4:2:0
• Compatible avec HDCP 2.2 et HDCP 1.4 et HDR
21-04-122 933DE6-Book.indb 1721-04-122 933DE6-Book.indb 17 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
18
Schéma de connexion
1
Ordinateur hôte USB Type-C
2
Écran HDMI 1
Un écran : max. 4K @ 60 Hz
3
Écran HDMI 2
Deux écrans : max. 4K @ 60 Hz
1
2 3
Ordinateur hôte
Type-C
HDMI
Écran 1
HDMI
Écran 2
21-04-122 933DE6-Book.indb 1821-04-122 933DE6-Book.indb 18 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
19
Caractéristiques techniques
Connecteur d'entrée/de sortie
Entrée USB Type-C mâle (x1)
Sortie HDMI femelle (x2)
HDMI
Résolution 4K @ 60 Hz
HDR Oui
Version HDCP 2.2 & 1.4
Environnement
Température de
fonctionnement
0 à 45 °C (32 à 113 °F)
Humidité de
fonctionnement
10 à 85 % HR,
sans condensation
Température
d'entreposage
-10 à 70 °C (14° à 158 °F)
Humidité
d'entreposage
5 à 90 % HR,
sans condensation
21-04-122 933DE6-Book.indb 1921-04-122 933DE6-Book.indb 19 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
20
Caractéristiques techniques
Besoins en matière d'alimentation
Source d'alimentation Alimentation bus
Consommation
d'énergie en attente
≤ 0.5W
Mesures physiques
Dimensions
(H x l x P)
1,2 x 5 x 5,5 cm
(0,5 x 2 x 2,2 po)
Poids 43 g (0,1 lb)
Garantie
Garantie limitée Garantie limitée de 3 ans
Approbations des autorités réglementaires
Certifications RoHS, REACH, CE, FCC
21-04-122 933DE6-Book.indb 2021-04-122 933DE6-Book.indb 20 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
21
Garantie limitée de 3 ans
Le vendeur garantit ce produit, s'il est utilisé conformément à
toutes les instructions applicables, d'être exempt de tous défauts de
matériaux et de fabrication pour une période de 3 ans à partir de la
date d'achat initiale. Si le produit s'avère défectueux en raison d'un
vice de matériau ou de fabrication au cours de cette période,
le vendeur s'engage à réparer ou remplacer le produit, à son
entière discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU
AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN
ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE
GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT
DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE
OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE
IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ
MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE
GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT
TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne
permettent pas de limitations sur la durée d'une garantie implicite,
et certains États ne permettent pas l'exclusion ou la limitation des
dommages fortuits ou consécutifs, de sorte que les limitations ou
exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette
garantie vous accorde des droits légaux spécifiques, et vous pouvez
avoir d'autres droits qui varient d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de
déterminer avant l'utilisation si cet appareil est approprié, adéquat
et sûr pour l'usage prévu. Puisque les utilisations individuelles sont
sujettes à des variations importantes, le fabricant ne fait aucune
déclaration ou garantie quant à l'aptitude ou l'adaptation de ces
dispositifs pour une application spécifique.
Garantie
21-04-122 933DE6-Book.indb 2121-04-122 933DE6-Book.indb 21 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
22
Garantie
Renseignements sur la conformité à la directive DEEE pour les
clients de Tripp Lite et les recycleurs (Union européenne)
En vertu de la directive et des règlements d'application
relatifs aux déchets d'équipements électriques et
électroniques (DEEE), lorsque des clients achètent de
l'équipement électrique et électronique neuf de Tripp Lite,
ils ont droit :
• D'envoyer l'équipement usagé au recyclage pourvu qu'il
soit remplacé par un équipement équivalent (cela varie
selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à
la fin de sa vie utile
Il n'est pas recommandé d'utiliser cet équipement pour des
appareils de survie où une défaillance de cet équipement peut,
selon toute vraisemblance, entraîner la défaillance de l’appareil de
maintien de la vie ou de nuire de façon majeure à sa sécurité ou à
son efficacité.
La politique de Tripp Lite en est une d'amélioration continue.
Les caractéristiques techniques sont modifiables sans préavis.
Les produits réels peuvent différer légèrement des photos et des
illustrations.
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-122 93-3DE6_RevA
21-04-122 933DE6-Book.indb 2221-04-122 933DE6-Book.indb 22 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
23
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. USB Type-C
®
и USB-C
®
являются зарегистрированными товарными знаками компании USB Implementers Forum.
Руководство пользователя
Переходник USB-C с режимом MST на
два HDMI-дисплея с разрешением
4K
при 60 Гц, HDR, HDCP 2.2, DP 1.4
Модель: U444-2H-MST4K6
English 1 • Español 9
Français 16 • Deutsch 30
21-04-122 933DE6-Book.indb 2321-04-122 933DE6-Book.indb 23 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
24
Содержимое упаковки
Характеристики изделия
•
Переходник USB-C / 2 HDMI-монитора мод. U444-2H-MST4K6
• Руководство пользователя
• Поддерживает один вход USB Type-C и два выхода HDMI
• Поддерживает режим DP 1.4 Alt с максимальной скоростью
8,1 Гбит/с на каждый канал (32,4 Гбит/с на 4 канала)
• Поддерживает два выходных сигнала с разрешением 4K при 60
Гц с подачей различных выходных сигналов на каждый дисплей в
режиме MST при использовании с операционной системой на базе
Windows
Примечание. Для достижения вышеупомянутого разрешения хост-
устройство должно поддерживать режим DP 1.4 Alt. При использовании
хост-устройства с поддержкой режима DP 1.2 соответствующее разрешение
уменьшается из-за ограничения полосы пропускания.
• Поддерживает два выходных сигнала с разрешением 4K при 60 Гц и
одним и тем же изображением в режиме SST при использовании с
операционной системой Mac OS
• Поддерживает выходной формат пикселей: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0
• Совместим со стандартами HDCP 2.2 / HDCP 1.4 и HDR
21-04-122 933DE6-Book.indb 2421-04-122 933DE6-Book.indb 24 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
25
Принципиальная электрическая схема
1
Главный ПК с интерфейсом USB Type-C
2
HDMI-дисплей 1
С одним дисплеем: до 4K при 60 Гц
3
HDMI-дисплей 2
С двумя дисплеями: до 4K при 60 Гц
1
2- 3
Главный компьютер
с интерфейсом Type-C
HDMI-
дисплей 1
HDMI-
дисплей 2
21-04-122 933DE6-Book.indb 2521-04-122 933DE6-Book.indb 25 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
26
Технические характеристики
Входной/выходной разъем
Вход USB Type-C (штекерный) — 1 шт.
Выход HDMI (гнездовой) — 2 шт.
HDMI
Разрешающая способность 4K при 60 Гц
HDR Да
Версия стандарта HDCP 2.2 и 1.4
Условия эксплуатации
Диапазон рабочих
температур
От 0 до 45°C
Рабочий диапазон влажности Относительная влажность от 10 до 85%, без
образования конденсата
Диапазон температур
хранения
От -10 до 70°C
Диапазон влажности при
хранении
Относительная влажность от 5 до 90%, без
образования конденсата
21-04-122 933DE6-Book.indb 2621-04-122 933DE6-Book.indb 26 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
27
Технические характеристики
Требовaния к электропитанию
Источник питания Питание от шины
Потребляемая мощность
в режиме Standby
≤ 0,5 Вт
Физические измерения
Габаритные размеры
(В x Ш x Г)
1,2 x 5 x 5,5 см
Масса 43 г
Гарантийные обязательства
Ограниченная гарантия Ограниченная гарантия сроком 3 года
Одобрения регулирующих органов
Сведения о сертификации RoHS, REACH, CE, FCC
21-04-122 933DE6-Book.indb 2721-04-122 933DE6-Book.indb 27 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
28
Ограниченная гарантия сроком 3 года
Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в
течение 3 лет с момента первой покупки данного изделия при условии его использования
в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-
либо дефектов материала или изготовления в течение указанного периода Продавец
осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО
ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ,
НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ
НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В
НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ
ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ
ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО
ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО,
ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ
И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на
продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых —
исключение или ограничение размера побочных или косвенных убытков. В этих случаях
вышеизложенные ограничения или исключения могут на вас не распространяться.
Настоящая гарантия предоставляет конкретные юридические права, а набор других прав
может быть различным в зависимости от юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен
убедиться в том, что оно является пригодным, соответствующим или безопасным
для предполагаемого применения. В связи с большим разнообразием конкретных
применений производитель не дает каких-либо заверений или гарантий относительно
пригодности данных изделий для какого-либо конкретного применения или их
соответствия каким-либо конкретным требованиям.
Гарантийные обязательства
21-04-122 933DE6-Book.indb 2821-04-122 933DE6-Book.indb 28 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
29
Гарантийные обязательства
Информация по выполнению требований Директивы WEEE для покупателей
и переработчиков продукции компании Tripp Lite (являющихся резидентами
Европейского союза)
Согласно положениям Дирeктивы oб утилизации отходов электрического
и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по
ее применению, при покупке потребителями нового электрического или
электронного оборудования производства компании Tripp Lite они получают
право на:
• Пpoдажу старого оборудования по принципу "один за один" и/или
на эквивалентной основе (в зaвисимости от конкретной страны)
• Oтправку нового оборудования на переработку после окончательной
выработки его pecypca
Не рекомендуется использование данного оборудования в системах жизнеобеспечения,
где его выход из строя предположительно может привести к перебоям в работе
оборудования жизнеобеспечения или в значительной мере снизить его безопасность
или эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно
изменение технических характеристик без предварительного уведомления. Внeшний
вид реальных изделий может несколько отличаться от представленного на фотографиях
и иллюстрацияx.
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-122 93-3DE6_RevA
21-04-122 933DE6-Book.indb 2921-04-122 933DE6-Book.indb 29 10/18/2021 10:56:50 AM10/18/2021 10:56:50 AM
30
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C
®
und USB-C
®
sind registrierte Marken des USB Implementers Forum.
Bedienungsanleitung
USB-C Dual-Display
MST-Adapter, Dual HDMI 4K
60 Hz, HDR, HDCP 2.2, DP 1.4
Modell: U444-2H-MST4K6
English 1 • Español 9
Français 16 • Русский 23
21-04-122 933DE6-Book.indb 3021-04-122 933DE6-Book.indb 30 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
31
Lieferumfang
Produktmerkmale
•
U444-2H-MST4K6 USB-C-zu-Dual-HDMI-Adapter
• Bedienungsanleitung
• Unterstützt einen USB Type-C-Eingang und zwei
HDMI-Ausgänge
• Unterstützt DP 1.4 Alt-Modus mit maximal
8,1 GBit/s pro Spur, insgesamt 32,4 GBit/s pro 4
Leitungen
• Unterstützt einen dual 4K bei 60 Hz Ausgang mit
unterschiedlichen Ausgängen auf jedem Display im
MST-Modus bei Verwendung mit einem Windows-
Betriebssystem
Hinweis: Um die oben angegebene Auflösung zu erzielen,
sollte der Host den DP 1.4 Alt-Modus unterstützen. Bei
Verwendung mit einem DP 1.2-Host wird die entsprechende
Auflösung aufgrund von Bandbreitenbeschränkungen
reduziert.
• Unterstützt einen dual 4K bei 60 Hz Ausgang mit
demselben Bild im SST-Modus bei Verwendung mit
einem Mac OS-Betriebssystem
• Unterstützt das Ausgangspixelformat: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0
• Kompatibel mit HDCP 2.2, HDCP 1.4 und HDR
21-04-122 933DE6-Book.indb 3121-04-122 933DE6-Book.indb 31 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
32
Anschlussschaltbild
1
USB Type-C Host-PC
2
HDMI-Display 1
Ein Display: Max. 4K bei 60 Hz
3
HDMI-Display 2
Zwei Displays: Max. 4K bei 60 Hz
1
2 3
Typ-CHost-PC
HDMI
Anzeige 1
HDMI
Anzeige 2
21-04-122 933DE6-Book.indb 3221-04-122 933DE6-Book.indb 32 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
33
Technische Daten
Eingangs-/Ausgangsanschlüsse
Eingang USB Type-C-Stecker (x1)
Ausgang HDMI-Buchse (x2)
HDMI
Auflösung 4K bei 60 Hz
HDR Ja
HDCP-Version 2.2 & 1.4
Umgebungsinformationen
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei
Betrieb
10 % bis 85 % rF, nicht
kondensierend
Lagertemperatur -10 °C bis 70 °C
Feuchtebereich für die
Lagerung
5 % bis 90 % rF,
nicht kondensierend
Stromanforderungen
Stromquelle Busleistung
Standby-
Stromverbrauch
≤ 0.5W
21-04-122 933DE6-Book.indb 3321-04-122 933DE6-Book.indb 33 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
34
Technische Daten
Physische Abmessungen
Maße
(H x B x T)
1,2 x 5 x 5,5 cm
(0,5 x 2 x 2,2 Zoll)
Gewicht 43 g
Garantie
Beschränkte Garantie 3 Jahre eingeschränkte Garantie
Behördliche Zulassungen
Zertifizierungen RoHS, REACH, CE und FCC
21-04-122 933DE6-Book.indb 3421-04-122 933DE6-Book.indb 34 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
35
3 Jahre eingeschränkte Garantie
Der Verkäufer garantiert, dass dieses Produkt, wenn es in
Übereinstimmung mit allen anwendbaren Anweisungen verwendet
wird, für einen Zeitraum von 3 Jahren ab dem Erstkaufdatum frei
von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn
das Produkt in diesem Zeitraum Material- oder Herstellungsfehler
aufweist, kann der Verkäufer diese Fehler
nach eigenem Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND
VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON
DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND
AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN
ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER
WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE
IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN
FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE
OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE
GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND
BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den
Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig
entstandenen Schäden sowie den Ausschluss von implizierten
Garantien oder die zeitliche Beschränkung einer implizierten
Garantie untersagen, sind die oben genannten Beschränkungen
für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen
bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte,
die abhängig von der Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob
das Gerät für den beabsichtigten Zweck geeignet und angemessen
ist und ob der Einsatz sicher ist. Da die Anwendungen variieren
können, übernimmt der Hersteller keine Garantie bezüglich der
Eignung dieser Geräte für einen bestimmten Verwendungszweck.
Garantie
21-04-122 933DE6-Book.indb 3521-04-122 933DE6-Book.indb 35 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
36
Garantie
WEEE-Compliance-Informationen für Tripp-Lite-Kunden und
Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen
besagen, dass Kunden, die neue Elektro- oder
Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf
Folgendes haben:
• Rücksendung von Altgeräten zum Recycling beim Kauf
eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recyling, wenn ihr
Lebenszyklus abgelaufen ist
Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen
der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems
verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit
bedeutend beeinträchtigen kann, wird nicht empfohlen.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern.
Spezifikationen können ohne Ankündigung geändert werden. Fotos
und Illustrationen können von den tatsächlichen Produkten leicht
abweichen.
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-122 93-3DE6_RevA
21-04-122 933DE6-Book.indb 3621-04-122 933DE6-Book.indb 36 10/18/2021 10:56:51 AM10/18/2021 10:56:51 AM
