Quick Start Guide
WARRANTY REGISTRATION
Register your product today and be automatically entered to
win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
USB-C to HDMI
MST Adapter (M/3xF),
4K 60 Hz, DP 1.4 Alt Mode
Model: U444-3H-MST
Español 9 • Français 17
Русский 25 • Deutsch 33
2
Package Contents
Product Features
•
U444-3H-MST
• Quick Start Guide
• Connects 3 HDMI displays to the USB-C or
Thunderbolt™ 3 port on your laptop, tablet,
MacBook
®
or Chromebook™
• Delivers 4K video to all 3 connected HDMI
displays at the same time
• Converts A/V signals from USB-C devices
supporting DisplayPort Alt Mode with maximum
8.1 Gbps per lane (32.4 Gbps per 4 lanes)
• Supports DSC 1.2 and 6/8/10-bit color depth
output with output pixel format: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 and YCbCr 4:2:0
• Supports High Dynamic Range (HDR) for rich
contrast and expanded color accuracy
• Compatible with HDCP 1.4 and 2.2 standards
• Built-in USB-C cable connects to host device
in either direction for immediate no-fuss use
• Plug-and-play operation with no software
required for quick, easy installation
3
Product Features
When Used with Windows
®
Host Device
• Allows connection of 2 displays (max 4K @
60 Hz) showing different images under Multi-
Stream Transport (MST) mode
• Allows connection of 3 displays (max 1x 4K @
60 Hz + 2x 4K @ 30 Hz) showing different images
under MST mode
When Used with macOS
®
Host Device
• Allows connection of 3 displays (max 4K @ 60 Hz)
showing the same images under Single-Stream
Transport (SST) mode
Notes:
• To achieve the above resolution, the host should support
DP 1.4 Alt Mode. If connected to a DP 1.2 Alt Mode host,
the corresponding resolution will be decreased due to
bandwidth limitation.
• The above resolution combination is for theoretical
reference. The actual output resolution depends on the
connected host and displays.
• When working with a 2080 graphics card, this product does
not support 10-bit Deep Color.
4

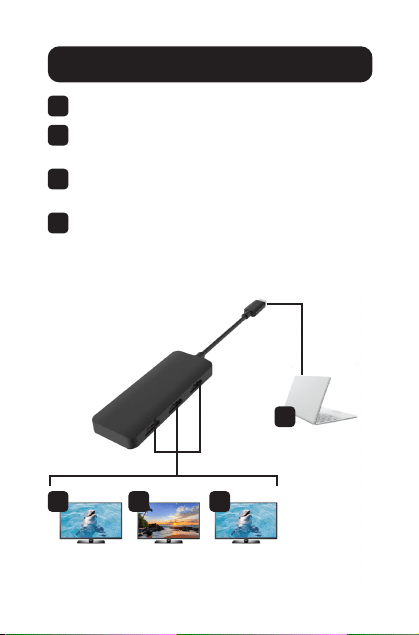

Connection Diagram
1
USB Type-C Host Computer
2
Display 1
Single Display: 4K @ 60 Hz (Windows and Mac)
3
Display 2
Dual Displays: 2x 4K @ 60 Hz (Windows and Mac)
4
Display 3
Triple Displays: 1x 4K @ 60 Hz + 2x 4K @ 30 Hz
(Windows), 3x 4K @ 60 Hz (Mac)
1
2 3 4
Type-C Host Computer
Display 1 Display 2 Display 3
5
Specifications
Input/Output Connector
Input USB Type-C (Male)
Output (3x) HDMI (Female)
HDMI
Resolution Single Display (4K @ 60 Hz)
Dual Display (4K @ 60 Hz)
Triple Display (4K @ 60 Hz,
2x 4K @ 30 Hz)
HDR Yes
HDCP Version 1.4 and 2.2
Environmental
Operating Temperature 32° to 113°F (0° to 45°C)
Operating Humidity 10 to 85% RH, Non-Condensing
Storage Temperature 14° to 158°F (-10° to 70°C)
Storage Humidity 5 to 90 % RH, Non-Condensing
Power Requirement
Power Source Bus Power
Standby Power
Consumption
≤ 1W
6
Specifications
Mechanical
Dimensions
(L x W x H)
10.35 x 1.42 x 0.45 in. /
26.3 x 3.6 x 1.15 cm
Weight 0.12 lb. (55.5 g)
Warranty
Limited Warranty 3-Year Limited Warranty
Regulatory Approvals
Certifications RoHS, REACH, CE, FCC
7
3-Year Limited Warranty
Seller warrants this product, if used in accordance with all
applicable instructions, to be free from original defects in
material and workmanship for a period of three (3) years
from the date of initial purchase. If the product should prove
defective in material or workmanship within that period, Seller
will repair or replace the product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR
TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE
OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES
OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN.
EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW,
ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF
MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION
TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS
WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND
CONSEQUENTIAL DAMAGES. (Some states do not allow
limitations on how long an implied warranty lasts, and some
states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations or exclusions
may not apply to you. This warranty gives you specific legal
rights, and you may have other rights which vary from
jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine
prior to use whether this device is suitable, adequate or safe
for the use intended. Since individual applications are subject
to great variation, the manufacturer makes no representation
or warranty as to the suitability or fitness of these devices for
any specific application.
Warranty
8
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-124 • 93-3ECC_RevA
Product Registration
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite
product. You’ll be automatically entered into a drawing for a
chance to win a FREE Tripp Lite product!*
*No purchase necessary. Void where prohibited. Some
restrictions apply. See website for details.
WEEE Compliance Information for Tripp Lite Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment
(WEEE) Directive and implementing regulations, when
customers buy new electrical and electronic equipment
from Tripp Lite, they are entitled to:
• Send old equipment for recycling on a one-for-one,
like-for-like basis (this varies depending on the
country)
• Send the new equipment back for recycling when this
ultimately becomes waste
Use of this equipment in life support applications where failure
of this equipment can reasonably be expected to cause the
failure of the life support equipment or to significantly affect its
safety or effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications
are subject to change without notice. Photos and illustrations
may differ slightly from actual products.
9
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados. USB
Type-C
®
y USB-C
®
son marcas comerciales registradas del USB
Implementers Forum
Guía de Inicio Rápido
Adaptador MST
USB-C a HDMI (M/3xH),
4K 60 Hz, DP 1.4 Modo Alt
Modelo: U444-3H-MST
English 1 • Français 17
Русский 25 • Deutsch 33
10
Contenido del Empaque
Características del Producto
•
U444-3H-MST
• Guía de Inicio Rápido
• Conecta 3 pantallas HDMI al puerto USB-C o
Thunderbolt™ 3 en su laptop, tableta,
MacBook
®
o Chromebook™
• Entrega video 4K a las 3 pantallas HDMI
conectadas al mismo tiempo
• Convierte señales de audio y video de dispositivos
USB-C que soportan DisplayPort Modo Alterno con un
máximo de 8.1 Gbps por línea (32.4 Gbps por 4 vías)
• Soporta salida de color verdadero DSC 1.2 y 6/8 /
10 bits con formato de píxeles de salida: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 y YCbCr 4:2:0
• Soporta Alto Rango Dinámico [HDR] para contraste
rico y precisión de color expandida
• Compatible con estándares HDCP 1.4 y 2.2
• El cable USB-C integrado se conecta al dispositivo
anfitrión en cualquier dirección para su uso inmediato
y sin complicaciones
• Operación de conectar y usar sin necesidad
de software para una instalación fácil y rápida
11
Características del Producto
Cuando se Usa con Dispositivo
Anfitrión con Windows
®
• Permite la conexión de 2 pantallas (Máx. 4K @
60 Hz) que muestran diferentes imágenes bajo el
modo Multi-Stream Transport [MST]
• Permite la conexión de 3 pantallas (máx. 1x 4K @
60 Hz + 2x 4K @ 30 Hz) que muestran diferentes
imágenes bajo el modo MST
Cuando se Usa con Dispositivo
Anfitrión con MacOS
®
• Permite la conexión de 3 pantallas (Máx. 4K @
60 Hz) que muestran las mismas imágenes bajo el
modo Single-Stream Transport [SST]
Notas:
• Para alcanzar la resolución anterior, el anfitrión debe
soportar DP 1.4 de Modo Alterno. Si está conectado
a un servidor DP 1.2 de Modo Alterno, la resolución
correspondiente se reducirá debido a la limitación del ancho
de banda.
• La combinación de la resolución anterior es para referencia
teórica. La resolución real de salida depende del anfitrión y
pantallas conectados.
• Al trabajar con una tarjeta gráfica de 2080, este producto
no soporta Color Verdadero de 10 bits.
12
Diagrama de Conexión
1
Computadora Anfitrión USB Type-C
2
Pantalla 1
Pantalla Sencilla: 4K @ 60 Hz (Windows y Mac)
3
Pantalla 2
Pantallas Dobles: 2x 4K @ 60 Hz (Windows y Mac)
4
Pantalla 3
Pantallas Triples: 1x 4K @ 60 Hz + 2x 4K @ 30 Hz
(Windows), 3x 4K @ 60 Hz (Mac)
1
2 3 4
Computadora Anfitrión
Type-C
Pantalla 1 Pantalla 2 Pantalla 3
13
Especificaciones
Conector de Entrada/Salida
Entrada USB Tipo C (Macho)
Salida (3x) HDMI (Hembra)
HDMI
Resolución Pantalla Sencilla (4K @ 60 Hz)
Pantalla Doble (4K @ 60 Hz)
Pantalla Triple (4K @ 60 Hz,
2x 4K @ 30 Hz)
HDR Sí
Versión de HDCP 1.4 y 2.2
Ambiental
Temperatura de
Operación
0 °C a 45 °C [32 °F a 113 °F]
Humedad de
Operación
HR de 10% a 85%, Sin
Condensación
Temperatura de
Almacenamiento
-10 ºC a 70 ºC [14 ºF a 158 ºF]
Humedad de
Almacenamiento
De 5% a 90% de HR, Sin
Condensación
14
Especificaciones
Requerimientos de Energía
Fuente de
Alimentación
Potencia del Bus
Consumo
de Potencia en Espera
≤ 1W
Mecánica
Dimensiones
(Al x An x Pr)
26.3 x 3.6 x 1.15 cm
[10.35" x 1.42" x 0.45"]
Peso 55.5 g [0.12 lb]
Garantía
Garantía Limitada Garantía Limitada de 3 años
Aprobaciones Regulatorias
Certificaciones RoHS, REACH, CE, FCC
15
Garantía Limitada de 3 años
El vendedor garantiza este producto, Si se usa de acuerdo
con todas las instrucciones aplicables, de que está libre de
defectos en material y mano de obra por un período de tres
(3) años a partir de la fecha de compra inicial. Si el producto
resulta defectuoso en cuanto a materiales o mano de obra
dentro de ese período, el vendedor reparará o reemplazará el
producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS
DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO,
USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA
GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL
PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN
LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS,
INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN
O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN
AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA
GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS
INCIDENTALES E INDIRECTOS. (Algunos estados no permiten
limitaciones en cuanto a la duración de una garantía y algunos
estados no permiten la exclusión o limitación de daños
incidentales o indirectos, de modo que es posible que las
limitaciones anteriores no se apliquen a usted. Esta garantía
le otorga derechos legales específicos y es posible que usted
goce de otros derechos que pueden variar de una jurisdicción
a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener
cuidado al determinar si este dispositivo es adecuado o seguro
para el uso previsto. Ya que las aplicaciones individuales
están sujetas a gran variación, el fabricante no garantiza
la adecuación de estos dispositivos para alguna aplicación
específica.
Garantía
16
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
21-04-124 • 93-3ECC_RevA
Garantía
Información de Cumplimiento con WEEE para Clientes y
Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos
Eléctricos y Electrónicos [WEEE] y las regulaciones
aplicables, al adquirir un equipo eléctrico y electrónico
nuevo de Tripp Lite, los clientes están obligados a:
• Enviar equipos viejos para reciclaje del
mismo tipo y en el mismo número (esto varía de un
país a otro)
• Devolver el equipo nuevo para fines de reciclaje una
vez que finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de
soporte de vida en donde razonablemente se pueda esperar que
la falla de este equipo cause la falla del equipo de soporte de
vida o afecte significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las
especificaciones están sujetas a cambio sin previo aviso. Las
fotografías e ilustraciones pueden diferir ligeramente de los
productos reales.
17
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. USB Type-C
®
et USB-C
®
sont des marques de commerce enregistrées d'USB
Implementers Forum.
Guide de démarrage rapide
Adaptateur MST de USB-C
à HDMI (M/3xF),
4K 60 Hz, mode alternatif
DP 1.4
Modèle : U444-3H-MST
English 1 • Español 9
Русский 25 • Deutsch 33
18
Contenu de l'emballage
Caractéristiques du produit
•
U444-3H-MST
• Guide de démarrage rapide
• Permet de raccorder 3 écrans HDMI au port USB-C
ou Thunderbolt™ 3 d'un ordinateur portatif, d'une
tablette d'un MacBook
®
ou d'un Chromebook™
• Fournit une résolution vidéo de 4K aux 3
écrans HDMI connectés en même temps
• Convertit des signaux audiovisuels des dispositifs
USB-C en prenant en charge le mode alternatif
DisplayPort avec un maximum de 8,1 Gbps par voie
(32,4 Gbps par 4 voies)
• Prend en charge DSC 1.2 et une sortie de
profondeur des couleurs de 6/8/10 bits avec un
format pixel de sortie : RGB 4:4:4, YCbCr 4:4:4,
YCbCr 4:2:2 et YCbCr 4:2:0
• Prend en charge HDR (imagerie à grande gamme
dynamique) pour un meilleur contraste et une
précision des couleurs accrue
• Compatible avec les normes HDCP 1.4 et 2.2
standards
• Le câble USB-C intégré est connecté au dispositif
hôte dans les deux sens pour une utilisation
immédiate sans souci
• Prêt à l'emploi, aucun logiciel requis pour une
installation simple et rapide
19
Caractéristiques du produit
Lors d'une utilisation avec un
dispositif hôte Windows
®
• Permet la connexion de 2 écrans (max. 4K @
60 Hz) affichant des images différentes en mode
Multi-Stream Transport (MST)
• Permet la connexion de 3 écrans (max. 1x 4K @
60 Hz + 2x 4K @ 30 Hz) affichant différentes
images en mode MST
Lors d'une utilisation avec un
dispositif hôte macOS
®
• Permet la connexion de 3 écrans (max. 4K @
60 Hz) affichant les mêmes images en mode
Single-Stream Transport (SST)
Remarques :
• Pour atteindre la résolution ci-dessus, le dispositif hôte doit
prendre en charge le mode alternatif
DP 1.4. Lors d'une connexion à un dispositif hôte en mode
alternatif DP 1.2, la résolution correspondante sera réduite
en raison des limites de bande passante.
• La combinaison pour la résolution ci-dessus est à des fins
de référence théorique. La résolution de sortie actuelle
dépend du dispositif hôte et des écrans connectés.
• Lorsqu'une carte graphique 2080 est utilisée, ce produit ne
prend pas en charge la couleur foncée de 10 bits.
20
Schéma de connexion
1
Ordinateur hôte USB Type-C
2
Écran 1
Un écran : 4K @ 60 Hz (Windows et Mac)
3
Écran 2
Deux écrans : 2x 4K @ 60 Hz (Windows et Mac)
4
Écran 3
Trois écrans : 1x 4K @ 60 Hz + 2x 4K @ 30 Hz
(Windows), 3x 4K @ 60 Hz (Mac)
1
2. 3 4
Ordinateur hôte Type-C
Écran 1 Écran 2 Écran 3
21
Caractéristiques techniques
Connecteur d'entrée/de sortie
Entrée USB Type-C (mâle)
Sortie (3x) HDMI (femelle)
HDMI
Résolution Un écran (4K @ 60 Hz)
Deux écrans (4K @ 60 Hz)
Trois écrans (4K @ 60 Hz,
2x 4K @ 30 Hz)
HDR Oui
Version HDCP 1.4 et 2.2
Environnement
Température de
fonctionnement
0 à 45 °C (32 à 113 °F)
Humidité de
fonctionnement
10 à 85 % HR, sans
condensation
Température
d'entreposage
-10° à 70 °C (14° à 158 °F)
Humidité
d'entreposage
5 à 90 % HR, sans condensation
22
Caractéristiques techniques
Besoins en matière d'alimentation
Source d'alimentation Alimentation bus
Consommation
d'énergie en attente
≤ 1W
Mécanique
Dimensions
(L x l x H)
26,3 x 3,6 x 1,15 cm/
10,35 x 1,42 x 0,45 po
Poids 55,5 g (0,12 lb)
Garantie
Garantie limitée Garantie limitée de 3 ans
Approbations des autorités réglementaires
Certifications RoHS, REACH, CE, FCC
23
Garantie limitée de 3 ans
Le vendeur garantit que ce produit, s'il est utilisé
conformément à toutes les instructions applicables, est exempt
de tous défauts de matériaux et de fabrication pour une
période de trois (3) ans à partir de la date d'achat initiale. Si le
produit s'avère défectueux en raison d'un vice de matériau ou
de fabrication au cours de cette période, le vendeur s'engage à
réparer ou remplacer le produit, à son entière discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU
AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION,
D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE
AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE
EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT.
SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI
EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES
LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION,
SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET
CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES
DIRECTS ET INDIRECTS. (Certains États ne permettent pas de
limitations sur la durée d'une garantie implicite, et certains
États ne permettent pas l'exclusion ou la limitation des
dommages fortuits ou consécutifs, de sorte que les limitations
ou exclusions susmentionnées peuvent ne pas s'appliquer
à vous. Cette garantie vous accorde des droits légaux
spécifiques, et vous pouvez avoir d'autres droits qui varient
d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin
de déterminer avant l'utilisation si cet appareil est approprié,
adéquat et sûr pour l'usage prévu. Puisque les utilisations
individuelles sont sujettes à des variations importantes, le
fabricant ne fait aucune déclaration ou garantie quant à
l'aptitude ou l'adaptation de ces dispositifs pour une application
spécifique.
Garantie
24
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-124 • 93-3ECC_RevA
Garantie
Renseignements sur la conformité à la directive DEEE
pour les clients de Tripp Lite et les recycleurs (Union
européenne)
En vertu de la directive et des règlements d'application
relatifs aux déchets d'équipements électriques et
électroniques (DEEE), lorsque des clients achètent de
l'équipement électrique et électronique neuf de
Tripp Lite, ils ont droit :
• D'envoyer l'équipement usagé au recyclage pourvu
qu'il soit remplacé par un équipement équivalent (cela
varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit
recyclé à la fin de sa vie utile
Il n'est pas recommandé d'utiliser cet équipement pour des
appareils de survie où une défaillance de cet équipement peut,
selon toute vraisemblance, entraîner la défaillance de l’appareil
de maintien de la vie ou de nuire de façon majeure à sa sécurité
ou à son efficacité.
La politique de Tripp Lite en est une d'amélioration continue.
Les caractéristiques techniques sont modifiables sans préavis.
Les produits réels peuvent différer légèrement des photos et des
illustrations.
25
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. USB Type-C
®
и
USB-C
®
являются зарегистрированными товарными знаками компании USB Implementers Forum.
Краткое руководство пользователя
Переходник USB-C / HDMI
MST (штекер/3 гнезда), 8K,
4K при 60 Гц, режим DP 1.4 Alt
Модель: U444-3H-MST
English 1 • Español 9
Français 17 • Deutsch 33
26
Содержимое упаковки
Характеристики изделия
•
U444-3H-MST
• Краткое руководство пользователя
• Обеспечивает подключение 3 HDMI-мониторов к порту USB-C или
Thunderbolt™ 3 портативного компьютера, планшета,
устройства MacBook
®
или Chromebook™
• Обеспечивает одновременную подачу видеосигнала с разрешением
4K на все 3 подключенных HDMI-дисплея
• Преобразует аудио-/видеосигналы от устройств с интерфейсом
USB-C, поддерживающих режим DisplayPort Alt, с максимальной
скоростью 8,1 Гбит/с на каждый канал (32,4 Гбит/с на 4 канала)
• Поддерживает выходной сигнал DSC 1.2 и 6/8/10-битной
разрядности цвета с выходным форматом пикселей: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0
• Поддерживает расширенный динамический диапазон (HDR) в
целях обеспечения высокой контрастности и повышенной точности
цветопередачи
• Совместим со стандартами HDCP 1.4 и 2.2
• Вмонтированный кабель USB-C подключается к хост-устройству
любой стороной, чтo обеспечивает возможность его немедленного
и беспрепятственного использования
• Подключается по технологии Рlug-and-рlay без необходимости
в программном обеспечении, что необходимо для быстрой и
беспрепятственной установки
27
Характеристики изделия
При использовании с хост-устройством, имеющим
ОС Windows
®
• Обеспечивает возможность подключения 2 дисплеев
(с разрешением до 4K при 60 Гц), показывающих различные
изображения в режиме Multi-Stream Transport (MST)
• Обеспечивает возможность подключения 3 дисплеев
(1 с разрешением 4K при 60 Гц + 2 с разрешением 4K при 30 Гц),
показывающих различные изображения в режиме Multi-Stream
Transport (MST)
При использовании с хост-устройством, имеющим
ОС macOS
®
• Обеспечивает возможность подключения 3 дисплеев (с
разрешением до 4K при 60 Гц), показывающих одинаковые
изображения в режиме Multi-Stream Transport (MST)
Примечания:
• Для достижения вышеупомянутого разрешения хост-устройство должно
поддерживать режим DP 1.4 Alt. При подключении к хост-устройству с
поддержкой режима DP 1.2 Alt соответствующее разрешение уменьшается
из-за ограничения полосы пропускания.
• Приведенная выше комбинация разрешений предназначена для теоретических
целей. Фактическое выходное разрешение зависит от подключенных хост-
устройств и дисплеев.
• При работе с графической картой 2080 данное изделие не поддерживает
10-битовое кодирование цвета.
28
Принципиальная электрическая схема
1
Главный компьютер с интерфейсом USB Type-C
2
Дисплей 1
С одним дисплеем: 4K при 60 Гц (Windows и Mac)
3
Дисплей 2
С двумя дисплеями: 2 х 4K при 60 Гц (Windows и Mac)
4
Дисплей 3
С тремя дисплеями: 1 x 4K при 60 Гц + 2 x 4K при 30 Гц (Windows), 3 x 4K
при 60 Гц (Mac)
1
2 3 4
Главный компьютер с
интерфейсом Type-C
Дисплей 1 Дисплей 2 Дисплей 3
29
Технические характеристики
Входной/выходной разъем
Вход USB Type-C (штекерный)
Выход HDMI (гнездовой) ― 3 шт.
HDMI
Разрешающая способность С одним дисплеем (4K при 60 Гц)
С двумя дисплеями (4K при 60 Гц)
С тремя дисплеями (4K при 60 Гц,
2 x 4K при 30 Гц)
HDR Да
Версия стандарта HDCP 1.4 и 2.2
Условия эксплуатации
Диапазон рабочих
температур
От 0 до 45°C
Рабочий диапазон влажности Относительная влажность от 10 до 85%, без
образования конденсата
Диапазон температур
хранения
От -10 до 70°C
Диапазон влажности при
хранении
Относительная влажность от 5 до 90%, без
образования конденсата
30
Технические характеристики
Требования к электропитанию
Источник питания Питание от шины
Потребляемая мощность
в режиме Standby
≤ 1 Вт
Механические характеристики
Габаритные размеры
(Д x Ш x В)
26,3 x 3,6 x 1,15 см
Вес 55,5 г
Гарантийные обязательства
Ограниченная гарантия Ограниченная гарантия сроком 3 года
Одобрения регулирующих органов
Сведения о сертификации RoHS, REACH, CE, FCC
31
Ограниченная гарантия сроком 3 года
Продавец гарантирует отсутствие изначальных дефектов материала или
изготовления в течение 3 (трех) лет с момента первоначальной покупки данного
изделия при условии его использования в соответствии со всеми применимыми
к нему указаниями. В случае проявления каких-либо дефектов материала или
изготовления в течение указанного периода Продавец осуществляет ремонт или
замену данного изделия исключительно по своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ
ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ,
НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ
ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ
ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА
ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ,
ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ
ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО
ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ;
КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ
ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не
допускается введение ограничений на продолжительность действия тех или иных
подразумеваемых гарантий, а в некоторых — исключение или ограничение
размера побочных или косвенных убытков. В этих случаях вышеизложенные
ограничения или исключения могут на вас не распространяться. Настоящая
гарантия предоставляет конкретные юридические права, а набор других прав
может быть различным в зависимости от юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен
убедиться в том, что оно является пригодным, соответствующим или безопасным
для предполагаемого применения. В связи с большим разнообразием конкретных
применений производитель не дает каких-либо заверений или гарантий
относительно пригодности данных изделий для какого-либо конкретного
применения или их соответствия каким-либо конкретным требованиям.
Гарантийные обязательства
32
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-124 • 93-3ECC_RevA
Гарантийные обязательства
Информация по выполнению требований Директивы WЕЕЕ для покупателей
и переработчиков продукции компании Tripp Lite (являющихся резидентами
Eврoпейского союза)
Согласно положениям Дирeктивы oб утилизации отходов электрического
и электронного оборудования (WЕЕЕ) и исполнительных распоряжений
по ее применению, при покупке потребителями нового электрического
или электронного оборудования производства компании Tripp Lite они
получают право на:
• Пpoдажу старого оборудования по принципу "один за один" и/или
на эквивалентной основе (в зaвисимости от конкретной страны)
• Oтправку нового оборудования на переработку после окончательной
выработки его pecypca
Не рекомендуется использование данного оборудования в системах
жизнеобеспечения, где его выход из строя предположительно может привести
к перебоям в работе оборудования жизнеобеспечения или в значительной мере
снизить его безопасность или эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с
этим возможно изменение технических характеристик без предварительного
уведомления. Внешний вид реальных изделий может несколько отличаться от
представленного на фотографиях и иллюстрациях.
33
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C
®
und USB-C
®
sind registrierte Marken des USB Implementers Forum.
Kurzanleitung
USB-C-zu-HDMI
MST-Adapter (Stecker/3xF),
4K 60 Hz, DP 1.4 Alt-Modus
Modell: U444-3H-MST
English 1 • Español 9
Français 17 • Русский 25
34
Lieferumfang
Produktmerkmale
•
U444-3H-MST
• Kurzanleitung
• Verbindet 3 HDMI-Ddisplays mit dem USB-C- oder
Thunderbolt™ 3-Anschluss Ihres Laptops, Tablets,
MacBooks
®
oder Chromebooks™
• Liefert 4K-Video an alle 3 angeschlossenen
HDMI-Displays gleichzeitig
• Wandelt A/V-Signale von USB-C-Geräten
um, die den DisplayPort-Alt-Modus mit maximal
8,1 Gbit/s pro Spur (32,4 Gbit/s pro 4 Leitungen)
unterstützen
• Unterstützt DSC 1.2 und 6/8/10-Bit Farbtiefe mit
dem Pixelformat: RGB 4:4:4,
YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0
• Unterstützt einen hohen Dynamikbereich (HDR) für
satten Kontrast und erweiterte Farbgenauigkeit
• Kompatibel mit HDCP 1.4- und 2.2-Standards
• Das eingebaute USB-C-Kabel wird mit dem
Hostgerät in beide Richtungen verbunden, um eine
sofortige, problemlose Nutzung zu ermöglichen
• Plug-and-Play-Betrieb ohne Software
für eine schnelle, einfache Installation
35
Produktmerkmale
Bei Verwendung mit einem Windows
®
-
Hostgerät
• Ermöglicht den Anschluss von 2 Displays (max. 4K
bei 60 Hz), die verschiedene Bilder im MST-Modus
(Multi-Stream Transport) anzeigen
• Ermöglicht den Anschluss von 3 Displays
(max. 1x 4K bei 60 Hz + 2x 4K bei 30 Hz) , die
verschiedene Bilder im MST-Modus anzeigen
Bei Verwendung mit einem macOS
®
-
Hostgerät
• Ermöglicht den Anschluss von 3 Displays (max. 4K
bei 60 Hz), die die gleichen Bilder im SST-Modus
(Single-Stream Transport) anzeigen
Hinweise:
• Um die oben angegebene Auflösung zu erzielen, sollte der
Host den DP 1.4 Alt-Modus unterstützen. Wenn ein DP 1.2
Alt-Modus-Host angeschlossen ist, wird die entsprechende
Auflösung aufgrund einer Bandbreitenbegrenzung reduziert.
• Die oben angegebene Auflösungskombination dient
der theoretischen Bezugnahme. Die tatsächliche
Ausgangsauflösung hängt vom angeschlossenen Host und
den Displays ab.
• Bei Verwendung mit einer 2080 Grafikkarte unterstützt
dieses Produkt keine 10-Bit Deep Color.
36
Anschlussschaltbild
1
USB Type-C-Hostcomputer
2
Display 1
Ein Display: 4K bei 60 Hz (Windows und Mac)
3
Display 2
Zwei Displays: 2x 4K bei 60 Hz (Windows und Mac)
4
Display 3
Drei Displays: 1x 4K bei 60 Hz + 2x 4K bei 30 Hz
(Windows), 3x 4K bei 60 Hz (Mac)
1
2 3 4
Type-C-Hostcomputer
Display 1 Display 2 Display 3
37
Technische Daten
Eingangs-/Ausgangsanschlüsse
Eingang USB Type-C (Stecker)
Ausgang (3x) HDMI (Buchse)
HDMI
Auflösung Ein Display (4K bei 60 Hz)
Zwei Displays (4K bei 60 Hz)
Drei Displays (4K bei 60 Hz,
2x 4K bei 30 Hz)
HDR Ja
HDCP-Version 1.4 und 2.2
Umgebungsinformationen
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei
Betrieb
10 % bis 85 % rF, nicht konden-
sierend
Lagertemperatur -10 °C bis 70 °C
Feuchtebereich für die
Lagerung
5 % bis 90 % rF, nicht konden-
sierend
38
Technische Daten
Strombedarf
Stromquelle Busleistung
Standby-Stromver-
brauch
≤ 1W
Farbe und Abmessungen
Maße
(L x B x H)
26,3 x 3,6 x 1,15 cm/
10,35 x 1,42 x 0,45 Zoll
Gewicht 55,5 g
Garantie
Beschränkte Garantie 3 Jahre eingeschränkte Garantie
Behördliche Zulassungen
Zertifizierungen RoHS, REACH, CE und FCC
39
3 Jahre eingeschränkte Garantie
Der Verkäufer garantiert, dass dieses Produkt, wenn es in
Übereinstimmung mit allen anwendbaren Anweisungen verwendet
wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum
frei von ursprünglichen Material- und Verarbeitungsfehlern
ist. Wenn das Produkt in diesem Zeitraum Material- oder
Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach
eigenem Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN
AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER
UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT
GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH
DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER
VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN
GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN
GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE
GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN
FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE
SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND
BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder
den Ausschluss oder die Beschränkung von Folgeschäden oder
beiläufig entstandenen Schäden sowie den Ausschluss von
implizierten Garantien oder die zeitliche Beschränkung einer
implizierten Garantie untersagen, sind die oben genannten
Beschränkungen für Sie möglicherweise nicht zutreffend.
Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben
jedoch möglicherweise andere Rechte, die abhängig von der
Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob
das Gerät für den beabsichtigten Zweck geeignet und angemessen
ist und ob der Einsatz sicher ist. Da die Anwendungen variieren
können, übernimmt der Hersteller keine Garantie bezüglich der
Eignung dieser Geräte für einen bestimmten Verwendungszweck.
Garantie
40
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-04-124 • 93-3ECC_RevA
Garantie
WEEE-Compliance-Informationen für Tripp-Lite-Kunden und
Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen
besagen, dass Kunden, die neue Elektro- oder
Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf
Folgendes haben:
• Rücksendung von Altgeräten zum Recycling beim Kauf
eines neuen, gleichwertigen Geräts (dies variiert je
nach Land)
• Rücksendung der neuen Geräte zum Recyling, wenn
ihr Lebenszyklus abgelaufen ist
Die Verwendung dieses Geräts für Lebenserhaltungssysteme,
in denen der Ausfall des Geräts den Ausfall des
Lebenserhaltungssystems verursachen oder dessen Sicherheit
beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann,
wird nicht empfohlen.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern.
Spezifikationen können ohne Ankündigung geändert werden.
Fotos und Illustrationen können von den tatsächlichen
Produkten leicht abweichen.
