Operator’s Manual

Manuel d’utilisation

Manual del Usuario

Wet/Dry Vacuum

Aspirateur de détritus secs et de liquides

Aspiradora Mojado/Seco

P. 02

P. 20

P. 38

FOR YOUR SAFETY

Read and understand this manual before use. Keep this manual for future reference.

POUR VOTRE SÉCURITÉ

Veuillez lire attentivement et comprendre ce manuel d'utilisation avant d'utiliser l'aspirateur

de détritus secs et de liquides. Conserver ce manuel pour référence ultérieure.

PARA SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto. Conserve este manual

para futura referencia.

4 Gallon / 4 Galones / 4 Gallons

Model No. • N° de modelo • Référence de modèle

VO405P 0901

SECTION PAGE

TABLE OF CONTENTS

Thank you for purchasing this Armor All

wet/dry vacuum cleaner. Feel confident that with

our Armor All

wet/dry vac you are obtaining a high-quality product engineered for optimal

performance.This vacuum is capable of picking up liquids and dry materials.

IMPORTANT INFORMATION

GALLONS

"Tank Size" refers to the actual tank volume and does not reect capacity available during operation.

PEAK HP

"Peak Horsepower" is a term used in the wet-dry vac industry for consumer comparison purposes. It

does not denote the operational horsepower output of a wet-dry vac, but rather the horsepower output

of a motor, including the motor’s inertial contribution, achieved in laboratory testing. In actual use,

motors do not operate at the peak horsepower shown.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

Warranty .........................................................................................................................................3

Important Safety Instructions ..........................................................................................................3

Double Insulation Instructions ......................................................................................................... 5

Extension Cords..............................................................................................................................6

Symbols .......................................................................................................................................... 7

Unpacking & Checking Carton Contents ......................................................................................... 8

General Assembly Instructions .......................................................................................................9

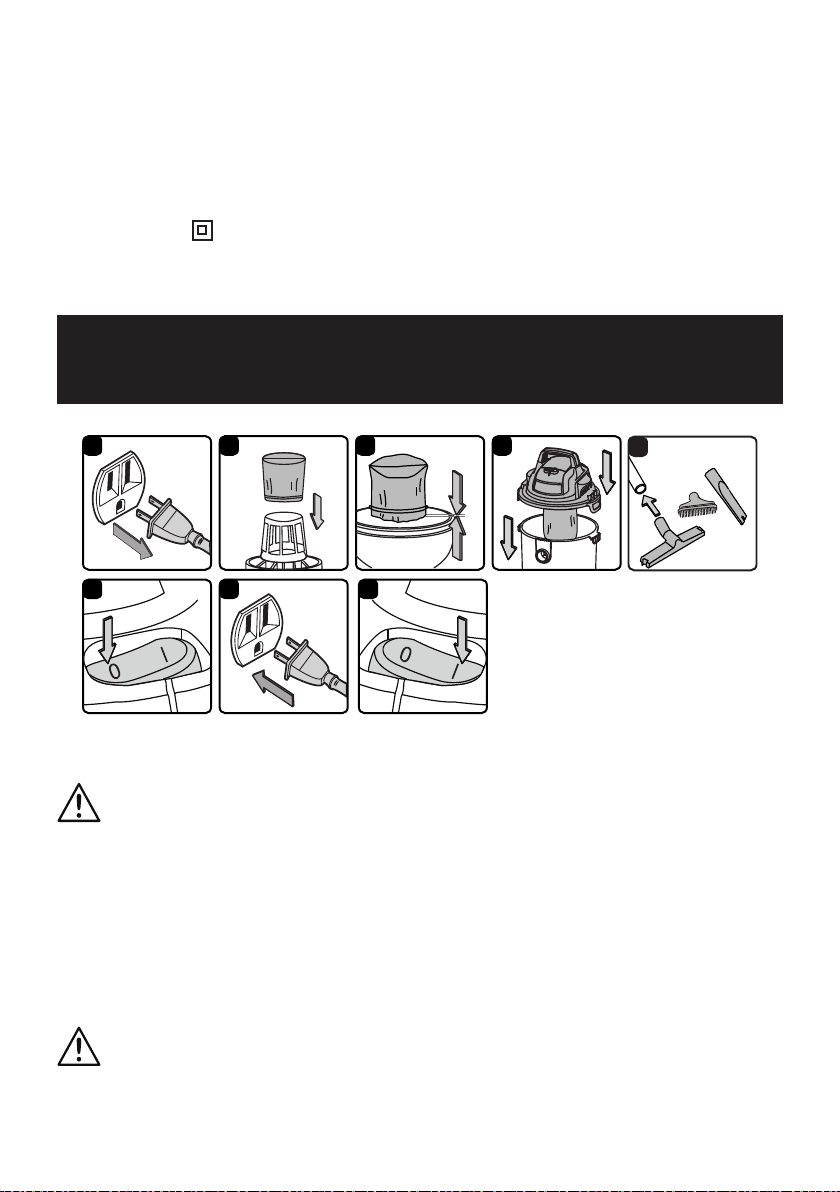

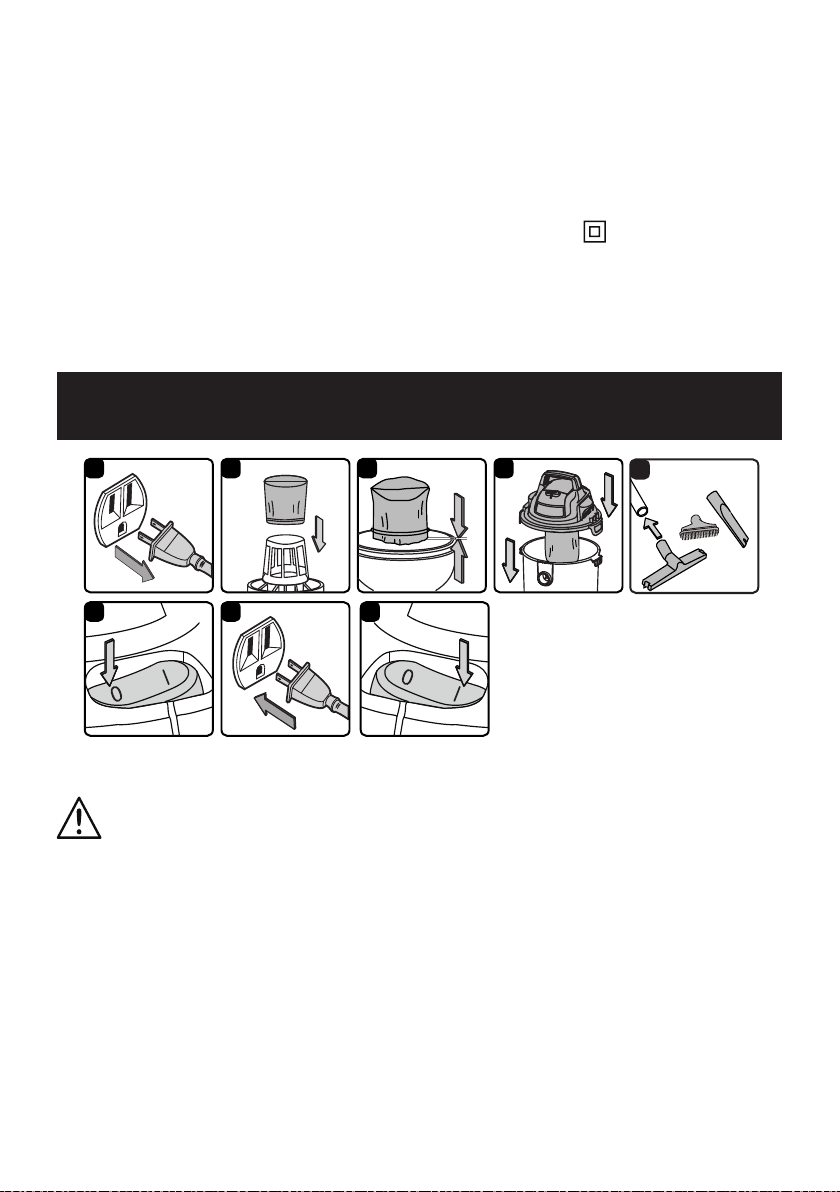

Dry Vacuum Operation..................................................................................................................10

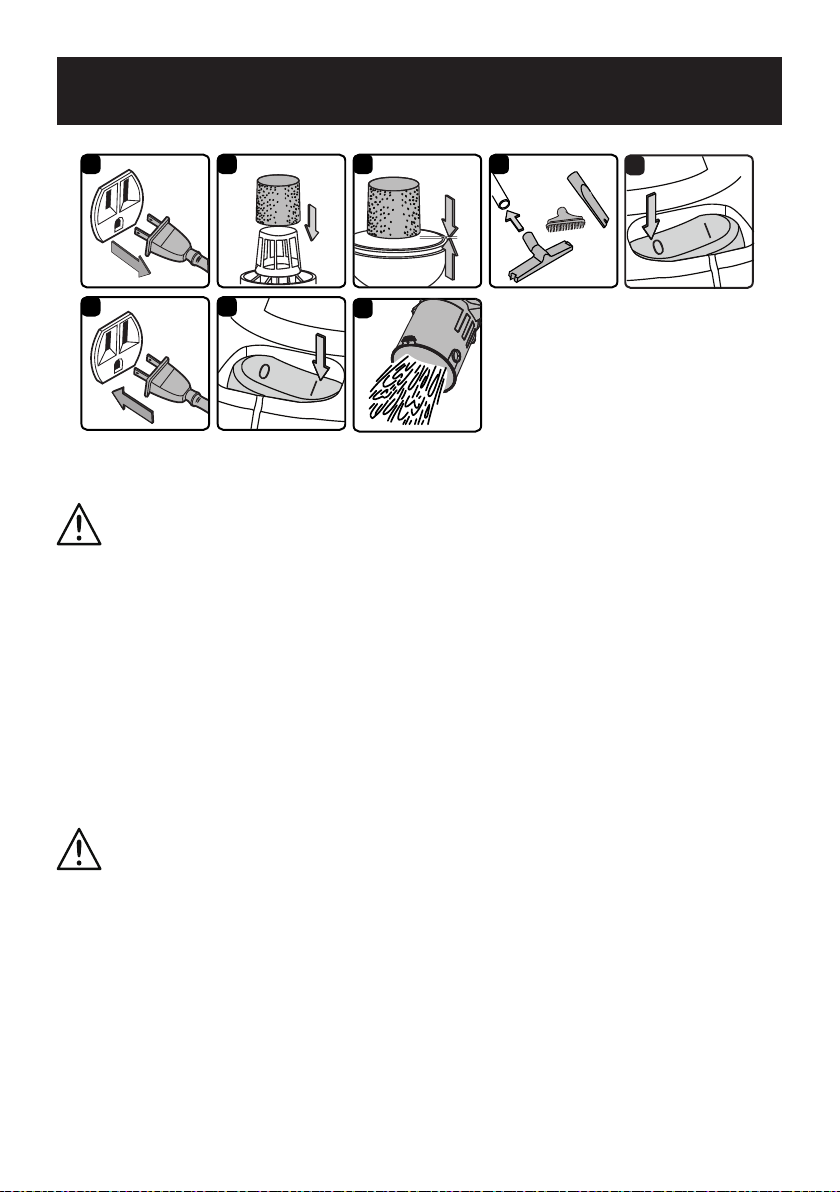

Liquid Vacuum Operation..............................................................................................................12

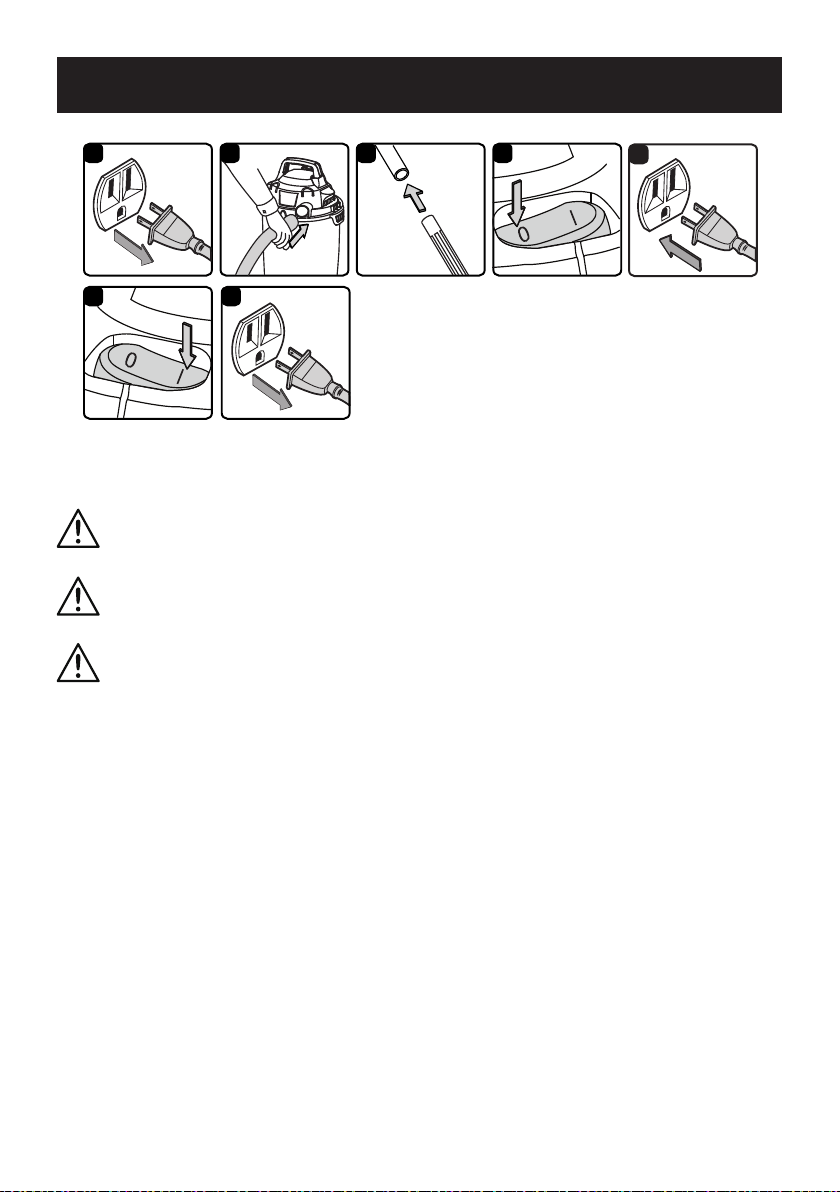

Blower Operation ........................................................................................................................ 13

Maintenance .................................................................................................................................14

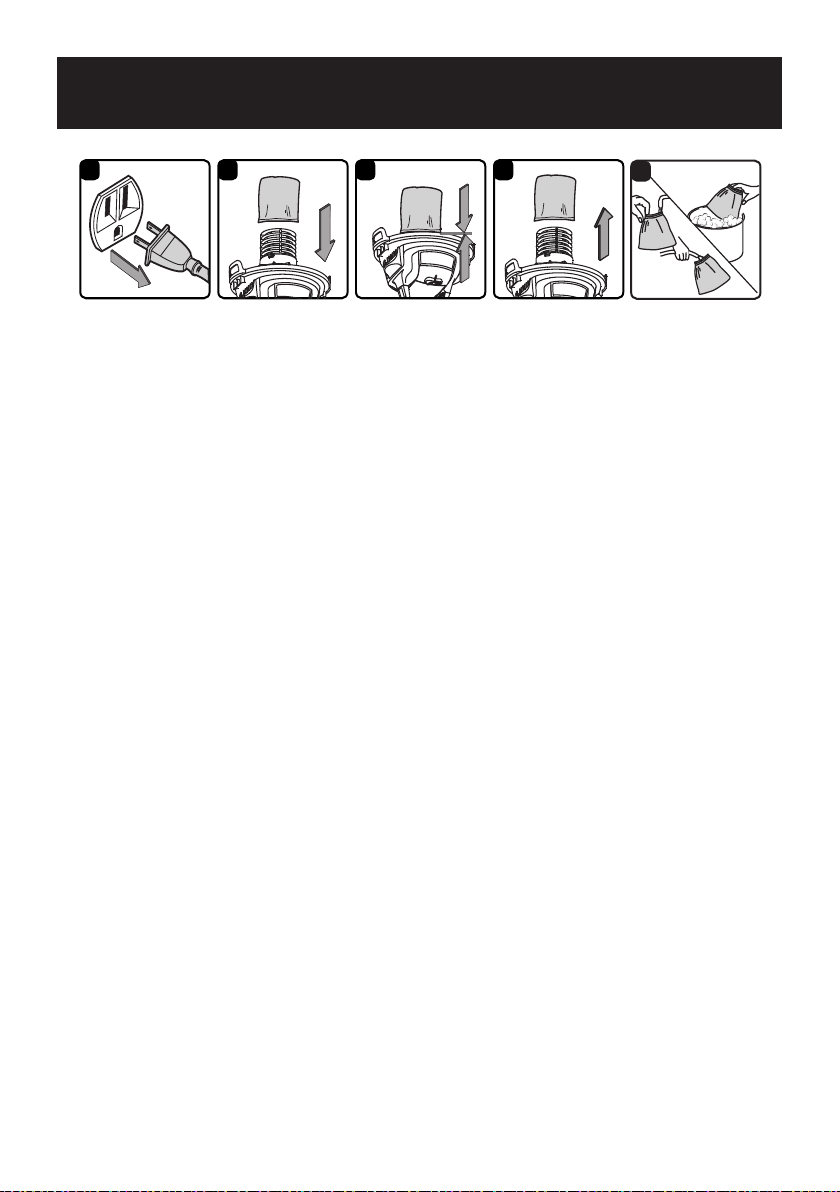

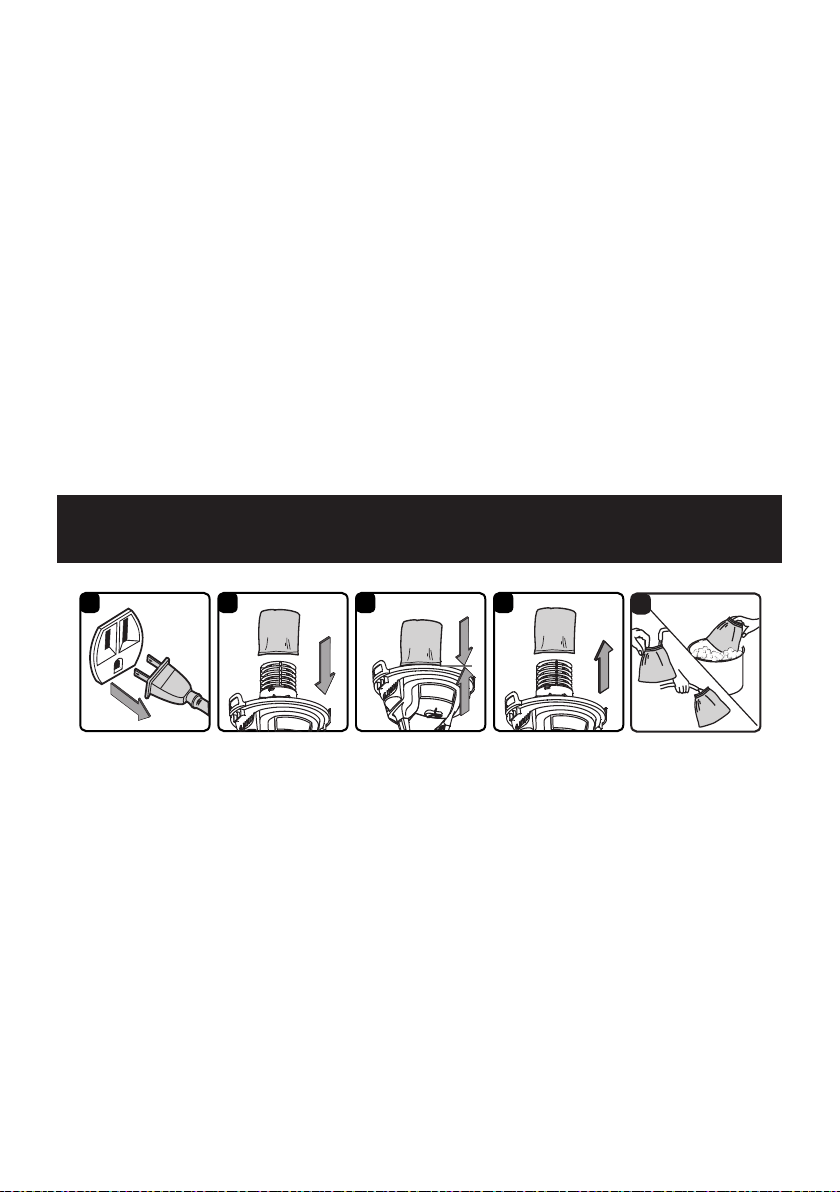

Installing & Cleaning Reusable Cloth Filter ................................................................................... 15

Installing & Cleaning Foam Wet Filter ........................................................................................... 16

Troubleshooting ............................................................................................................................17

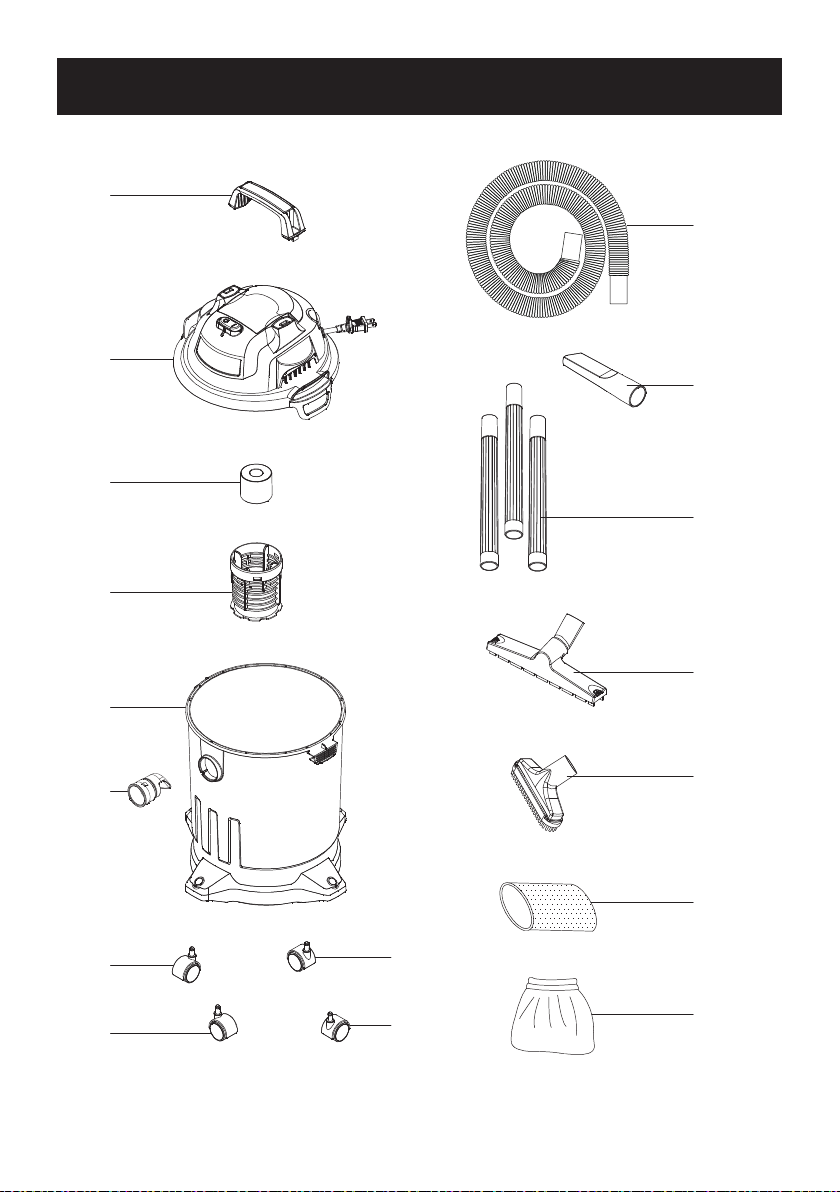

Exploded View ..............................................................................................................................18

Parts List .......................................................................................................................................19

WARRANTY

We take pride in producing a high-quality, durable product. This vac carries a limited two (2) year warranty

against defects in workmanship and materials from date of purchase under normal household use. Please

keep your receipt as proof of purchase. This warranty gives you specic legal rights, and you may have

other rights, which vary from state to state. For customer service please call 1-866-384-8432.

Not Covered by Warranty:

• Any part that has become inoperative due to misuse, negligence, direct/indirect abuse, accidents,

improper maintenance, repairs, or alterations;

• Consumables such as lters and accessories;

• Normal wear and tear of parts and attachments, such as hose, nozzles, or casters;

• Normal deterioration of the exterior nish due to use or exposure;

• Any product where serial number/data label is tampered with or removed;

• Any product purchased from an unauthorized retailer.

IMPORTANT SAFETY INSTRUCTIONS

SAVE THIS MANUAL FOR FUTURE REFERENCE.

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS

BEFORE USING THIS VACUUM.

Read and understand this operator’s manual and all labels on the vacuum cleaner before operating.

Safety is a combination of common sense, staying alert and knowing how your vacuum works. Use

this vacuum only as described in this manual. To reduce the risk of personal injury or damage to your

vacuum, use only manufacturer recommended accessories.

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY:

When using a vacuum, basic precautions should always be followed including the following:

• Do not run vacuum unattended.

• Do not use to pick up ammable or combustible liquids, such as gasoline, or

use in areas where they may be present.

• Do not vacuum, or use this Wet/Dry Vacuum near ammable liquids, gases, or

explosive vapors like gasoline or other fuels, lighter uids, cleaners, oil-based

paints, natural gas, hydrogen, or explosive dusts like coal dust, magnesium

dust, grain dust, or gun powder. Sparks inside the motor can ignite ammable

vapors or dust.

• Do not run vacuum unattended.

• Do not use to pick up ammable or combustible liquids, such as gasoline, or

use in areas where they may be present.

• Do not vacuum, or use this Wet/Dry Vacuum near ammable liquids, gases, or

explosive vapors like gasoline or other fuels, lighter uids, cleaners, oil-based

paints, natural gas, hydrogen, or explosive dusts like coal dust, magnesium

dust, grain dust, or gun powder. Sparks inside the motor can ignite ammable

vapors or dust.

• To reduce the risk of health hazards from vapors or dusts, do not vacuum toxic

materials.

• Do not use or store near hazardous materials.

•

Do not pick up anything that is burning or smoking, such as cigarettes, matches, or

hot ashes.

• Do not expose to rain. Store indoors.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not use with damaged cord or plug.

•

If vacuum is not working as it should, has been dropped, damaged, left outdoors, or

dropped into water, return it to a service center.

• Do not pull or carry by cord, use cord as handle, close a door on cord, or pull

cord around sharp edges or corners. Keep cord away from heated surfaces.

• Do not run the vacuum over cord.

• Do not handle plug or vacuum with wet hands.

• Do not use without dust bag and/or lters in place.

• Do not allow to be used as a toy. Close attention is necessary when used by or

near children.

•

To reduce the risk of injury from accidental starting, unplug power cord before

changing or cleaning lter.

• Do not leave vacuum when plugged in. Unplug from outlet when not in use and

before servicing.

• Turn o󰀨 all controls before unplugging.

• Unplug before connecting or disconnecting hose, or any other accessories.

• Do not put any object into openings. Do not use with any opening blocked; keep

free of dust, lint, hair, and anything that may reduce air ow.

• Keep hair, loose clothing, ngers, and all parts of body away from openings and

moving parts.

• Use extra care when cleaning on stairs.

•

Use only as described in this manual. Use only manufacturer’s recommended

attachments.

• This appliance is provided with double insulation. Use only identical replacement

parts. See DOUBLE INSULATION INSTRUCTIONS.

CAUTION:

TO REDUCE THE RISK OF INJURY FROM

MOVING PARTS - UNPLUG BEFORE SERVICING.

When using as blower:

• Direct air discharge only at work area.

• Do not use Wet/Dry Vacuum as a sprayer.

• Do not direct air at bystanders.

• Keep children away when blowing.

• Use safety goggles.

SAVE THESE INSTRUCTIONS

For Household Use Only

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK -

UNPLUG BEFORE CLEANING OR SERVICING.

DOUBLE INSULATED - GROUNDING NOT REQUIRED - WHEN

SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS.

This Wet/Dry Vacuum is double insulated, eliminating the need for a separate grounding system.

Use only identical replacement parts. Read the instructions for Servicing Double-Insulated Wet/

Dry Vacuums before servicing. Use this vacuum as described in this manual. Observe the following

warnings that appear on the motor housing of your vacuum.

DOUBLE INSULATION INSTRUCTIONS

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK-

DO NOT EXPOSE TO RAIN. STORE INDOORS.

WARNING:

FOR YOUR OWN SAFETY, READ

AND

UNDERSTAND OPERATOR’S MANUAL. DO NOT RUN UNATTENDED.

DO NOT PICK UP HOT ASHES, COALS, TOXIC, FLAMMABLE OR

OTHER HAZARDOUS MATERI ALS. DO NOT USE AROUND EXPLOSIVE

LIQUIDS OR VAPORS.

CAUTION:

DO NOT VACUUM DRYWALL DUST, FIREPLACE

SOOT, OR ASH WITH STANDARD WET/DRY FILTER. THIS TYPE OF

DUST IS VERY FINE WHICH MAY NOT BE CAPTURED BY THE FILTER

AND CAUSE DAMAGE TO MOTOR. WHEN VACUUMING FINE DUST

USE A FINE DUST FILTER (SOLD SEPARATELY).

WARNING:

SERVICING OF DOUBLE-INSULATED WET/

DRY VACUUMS

WITH A DOUBLE-INSULATED WET/DRY VACUUM, TWO SYSTEMS

OF INSULATION ARE PROVIDED INSTEAD OF GROUNDING. NO

GROUNDING MEANS IS PROVIDED ON A DOUBLE-INSULATED

APPLIANCE, NOR SHOULD A MEANS FOR GROUNDING BE ADDED.

SERVICING A DOUBLE INSULATED WET/DRY VACUUM REQUIRES

EXTREME CARE AND KNOWLEDGE OF THE SYSTEM, AND

SHOULD BE DONE ONLY BY QUALIFIED SERVICE PERSONNEL.

REPLACEMENT PARTS FOR A DOUBLE-INSULATED WET/DRY

VACUUM MUST BE IDENTICAL TO THE PARTS THEY REPLACE. YOUR

DOUBLE-INSULATED WET/DRY VAC IS MARKED WITH THE WORDS

‘DOUBLE INSULATED’ AND THE SYMBOL (SQUARE WITHIN A

SQUARE) MAY ALSO BE MARKED ON THE APPLIANCE.

When using an extension cord with your Wet/Dry Vacuum refer to the following table to determine the

required A.W.G. wire size. Before using the cleaner make sure the power cord and extension cord are

in good working condition. Make repairs or replacements before using the vacuum cleaner. Only use

extension cords that are rated for outdoor use.

EXTENSION CORDS

Length of Extension Cord

120V 25ft (7.62m) 50ft (15.24m) 100ft (30.48m) 150ft (45.72m)

Ampere Rating

A.W.G. Wire Size

More than Not more than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not recommended

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with

this product.

SYMBOL SIGNAL MEANING

DANGER

Indicates an imminently hazardous situation, which, if not

avoided, will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation, which, if not avoided,

could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation, which, if not avoided,

may result in minor or moderate injury.

NOTICE

(Without Safety Alert Symbol) Indicates a situation that may

result in property damage.

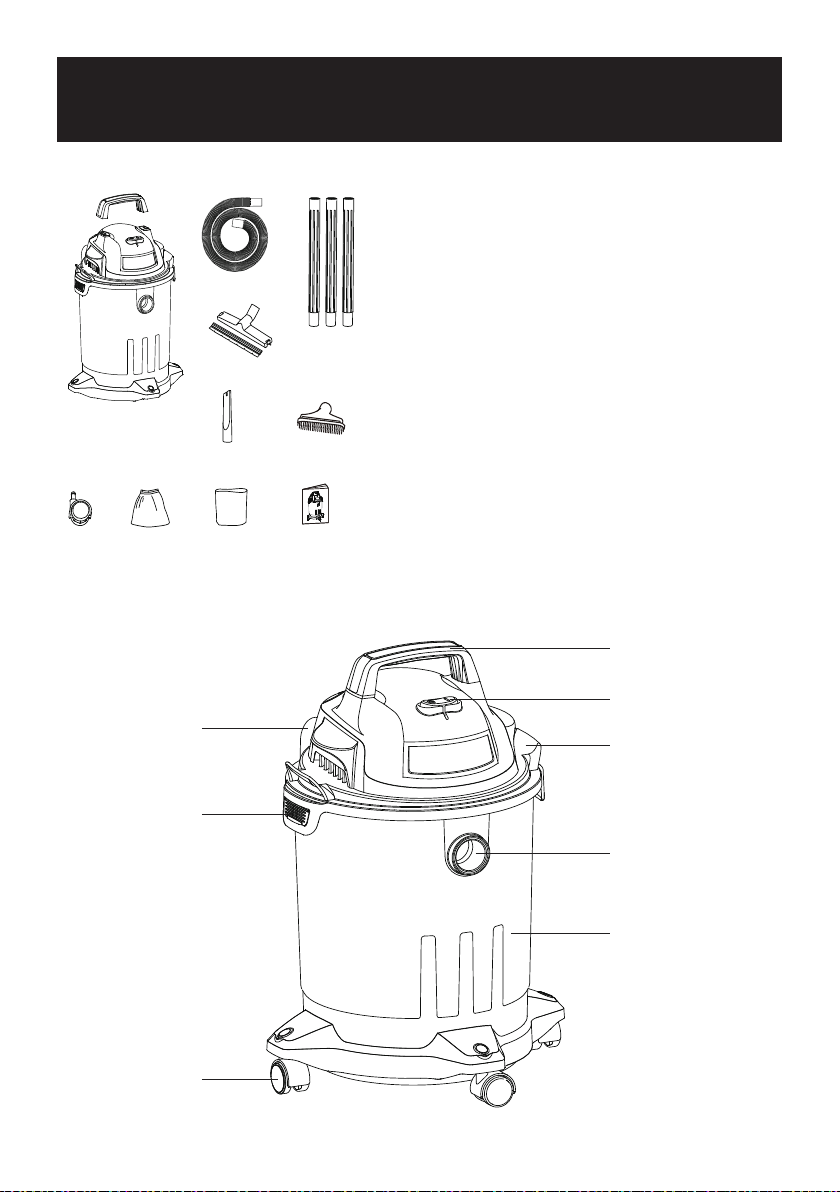

Handle

Blower Port

Hose Storage

On/Off Switch

Latch Assembly

Caster

Vacuum Port

Collection Tank

Remove all contents from the box. Remove

the powerhead and take out any contents

inside the collection tank. Check each item

against the carton contents list.

Carton Contents List

NOTE: The hose and accessories for this

vacuum are 1-1/4'' (32 mm) diameter.

A C

H I J K

UNPACKING & CHECKING CARTON

CONTENTS

Key Description Qty

A Handle 1

B Vacuum Assembly 1

C Hose 1

D Extension Wands 3

E Floor Brush/Squeegee Nozzle 1

F Utility Nozzle 1

G Crevice tool 1

H Caster 4

I Reusable Cloth Filter 1

J Foam Wet Filter 1

K Operator’s Manual 1

1 2 4

6 7 98

11 12

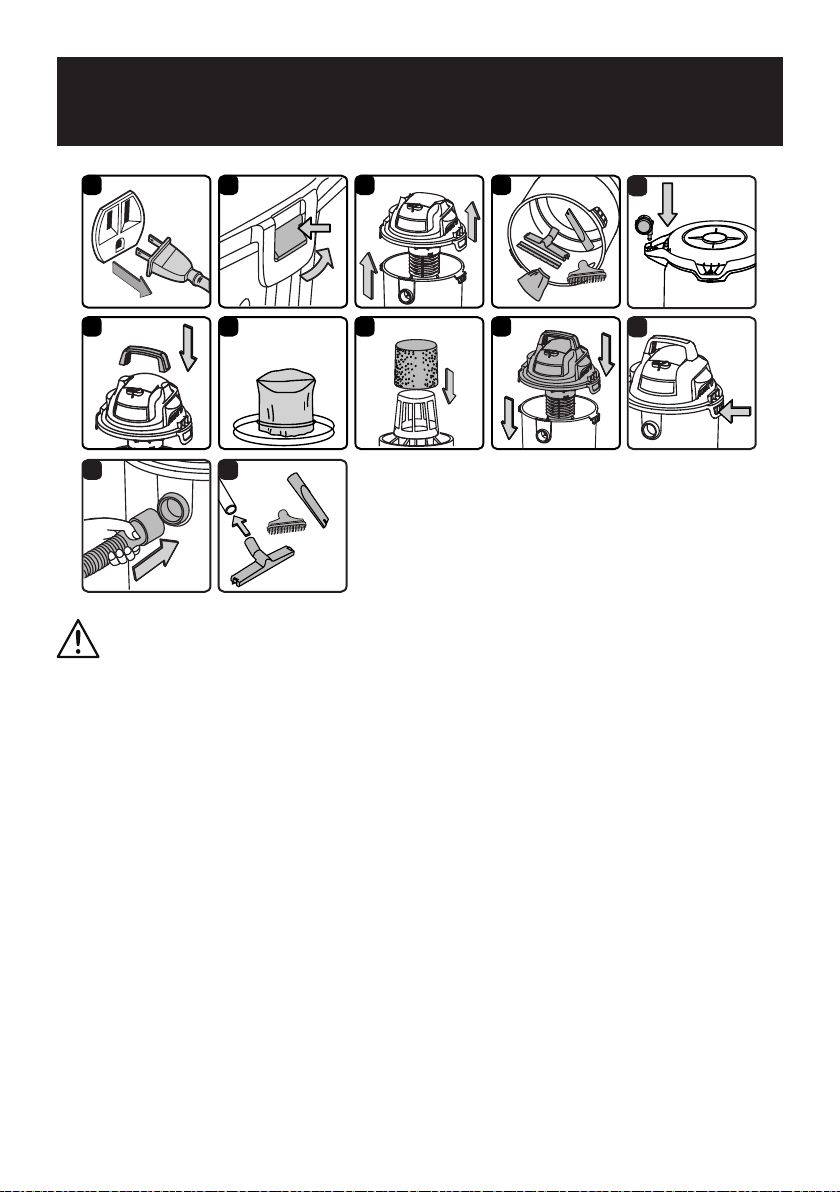

GENERAL ASSEMBLY INSTRUCTIONS

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Undo the latches (Fig. 2).

3. Lift the powerhead o󰀨 the collection tank (Fig. 3).

4. Remove the contents from inside the collection tank. Make sure you have all contents as listed on

page 8 (Fig. 4).

5. Turn the collection tank upside down and insert the four casters into the sockets on the bottom of

the base. Press casters down until they snap into place (Fig. 5).

6. Insert the handle into the slots located on the top of the powerhead (Fig. 6). Apply pressure until

the handle snaps into place.

7. Your vacuum comes ready for dry vacuum cleaning. If the reusable cloth lter is not installed, refer

to page 15 for installation instructions (Fig. 7).

8. For wet vacuum cleaning, remove the reusable cloth lter, and install the supplied foam wet lter.

See page 16 for the foam wet lter installation instructions (Fig. 8).

9. Place the powerhead back on the collection tank aligning the top section with the latches, and

snap into place (Fig. 9 & 10).

10. Insert the larger end of the hose into the vacuum port on the collection tank (Fig. 11).

11.

Choose the desired accessory and insert onto the free end of the hose or extension wand (Fig. 12).

UNPACKING YOUR WET/DRY VACUUM & GENERAL ASSEMBLY

WARNING:

DO NOT PLUG THE POWER CORD INTO A

POWER OUTLET. MAKE SURE THE PLUG IS DISCONNECTED BEFORE

ASSEMBLING THE WET/DRY VACUUM. TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT EXPOSE TO RAIN.

POLARIZED PLUG

To reduce the risk of electrical shock, this appliance has a polarized plug (one blade wider than the

other). This plug will t in a polarized outlet only one way. If the plug does not t fully in the outlet,

reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do not

change the plug in any way. Double insulation eliminates the need for the three-wire grounded

power cord and grounded power supply system.

1 2 4

6 7 8

DRY VACUUM OPERATION

DRY VACUUMING

WARNING:

BE SURE TO READ, UNDERSTAND, AND APPLY

INFORMATION ENTITLED ‘IMPORTANT SAFETY INSTRUCTIONS’. DO

NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS, OR

EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR VAPORS

INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID, SOLVENT TYPE

CLEANERS, OIL-BASED PAINTS, GASOLINE, ALCOHOL, OR AEROSOL

SPRAYS. EXPLOSIVE DUSTS INCLUDE BUT ARE NOT LIMITED TO:

COAL, MAGNESIUM, GRAIN, OR GUN POWDER. TO REDUCE THE RISK

OF HEALTH HAZARDS FROM VAPORS OR DUST, DO NOT VACUUM

TOXIC MATERIALS.

WARNING:

DO NOT PLUG THE POWER CORD INTO A

POWER OUTLET. MAKE SURE THE PLUG IS DISCONNECTED BEFORE

CHANGING THE FILTERS.

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. In order to prepare your vacuum for dry vacuuming, make sure the cloth lter completely covers

the lter cage. Your wet/dry vacuum comes with the reusable cloth lter pre-installed. For lter

installation instructions, see page 15 (Fig. 2 & 3).

Place the powerhead back on the collection tank, and secure it in place using the latches (Fig. 4).

OPERATING INSTRUCTIONS: DRY VACUUMING

4. Insert the larger end of the hose into the vacuum port on the collection tank.

5. Push the required accessory onto the free end of the hose or extension wand (Fig. 5).

6. Verify that the switch is in the ‘O’ OFF position before plugging the power cord into the power outlet.

Plug the power cord into the outlet (Fig. 6 & 7).

7. Turn the motor on by ipping the on/o󰀨 switch to the ‘I’ ON position and begin vacuuming (Fig. 8).

8. Once you have completed vacuuming, ip the switch to the ‘O’ OFF position and unplug the power

cord from the outlet.

O = OFF I = ON

DO NOT USE THE REUSABLE CLOTH FILTER FOR LIQUID VACUUMING.

CAUTION:

DO NOT VACUUM DRYWALL DUST, FIREPLACE

SOOT, OR ASH WITH STANDARD WET/DRY FILTER. THIS IS A VERY

FINE DUST WHICH WILL NOT BE CAPTURED BY THE FILTER AND MAY

CAUSE DAMAGE TO MOTOR. WHEN VACUUMING FINE DUST USE A

FINE DUST FILTER.

1 2 4

6 7

LIQUID VACUUM OPERATION

LIQUID VACUUMING

WARNING:

BE SURE TO READ, UNDERSTAND,

AND APPLY

INFORMATION ENTITLED ‘IMPORTANT SAFETY INSTRUCTIONS’. DO

NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS, OR

EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR VAPORS

INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID, SOLVENT

TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE, ALCOHOL, OR

AEROSOL SPRAYS. EXPLOSIVE DUSTS INCLUDE BUT ARE NOT

LIMITED TO: COAL, MAGNESIUM, GRAIN, OR GUN POWDER. TO

REDUCE THE RISK OF HEALTH HAZARDS FROM VAPORS OR DUST,

DO NOT VACUUM TOXIC MATERIALS.

WARNING:

DO NOT PLUG THE POWER CORD INTO A

POWER OUTLET. MAKE SURE THE PLUG IS DISCONNECTED BEFORE

CHANGING THE FILTERS.

1. Verify that the power cord is disconnected from the outlet. Make sure that the collection tank is

clean and free of dust and dirt (Fig. 1).

2. Remove reusable cloth lter, then carefully install the foam wet lter over the lter cage and place

the powerhead back on the collection tank. For foam wet lter installation instructions, see page 16

(Fig. 2 & 3).

DO NOT USE THE REUSABLE CLOTH FILTER FOR LIQUID VACUUMING.

OPERATING INSTRUCTIONS: WET VACUUMING

3. Insert the larger end of the hose into the vacuum port on the collection tank.

4. Push the required accessory onto the free end of the hose (Fig. 4).

5. Verify that the switch is in the ‘O’ OFF position before plugging the power cord into the power outlet.

Plug the power cord into the outlet (Fig. 5 & 6).

6. Turn the motor on by ipping the switch to the ‘I’ ON position (Fig. 7).

7. Once you have completed vacuuming, ip the switch to the 'O' OFF position and unplug the power

cord from the outlet.

After use, empty the collection tank, clean and dry the inside and outside of the collection tank (Fig. 8).

IMPORTANT! When vacuuming large quantities of liquids, do not immerse the nozzle completely in

the liquid; leave a gap at the tip of the nozzle opening to allow air inow. The machine is tted with a

oat valve that stops the suction action when the collection tank reaches its maximum capacity. You

will notice an increase in motor speed. When this happens, turn off the machine, disconnect from

power supply, and drain the liquid into a suitable receptacle or drain. To continue vacuuming, ret the

powerhead to the collection tank. After wet vacuuming, turn the machine o󰀨 and remove plug from

power supply. Empty the collection tank, clean and dry the inside and outside before storage.

REMEMBER! The foam wet lter must be removed after wet vacuuming and the reusable cloth lter

must be installed before dry vacuuming again.

1 2 4

6 7

This Wet/Dry vacuum has blowing capabilities. To use the blower feature, follow the instructions listed

below.

BLOWER OPERATION

WARNING:

ALWAYS WEAR SAFETY GOGGLES COMPLYING

WITH ANSI Z87.1 (OR IN CANADA, CSAZ94.3) BEFORE USING BLOWER.

WARNING:

KEEP BYSTANDERS CLEAR FROM BLOWING

DEBRIS.

WARNING:

WEAR A DUST MASK IF BLOWING CREATES

DUST THAT MIGHT BE INHALED.

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Make sure the collection tank is empty before using as a blower. Clear all dirt and debris from the

hose and collection tank.

3. Remove the hose from the vacuum port.

4. Insert the larger end of the hose into the blower port on the back side of the powerhead (Fig. 2).

5. Choose the desired accessory and insert onto the end of the hose (Fig. 3).

6. Verify that the on/o󰀨 switch is in the ‘O’ OFF position before plugging the power cord into the outlet.

Plug the power cord into the outlet (Fig. 4 & 5).

7. Before turning on the vacuum, rmly hold the loose end of the hose. Turn the motor on by ipping

the switch to the ‘I’ ON position (Fig. 6).

8. Once you have completed blowing, ip the on/o󰀨 switch to the ‘O’ OFF position. Unplug the power

cord from the outlet (Fig. 7).

MAINTENANCE

1 2 43

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Disconnect the hose from the vacuum (Fig. 2).

3. Undo the latches and remove the powerhead from the collection tank (Fig. 3). Place power head on

a soft, clean surface upside down.

4. Clear all dirt or debris from the collection tank and hose into a proper waste container (Fig. 4).

5. Clean or replace the lters.

6. Check the hose, accessories, and power cord to verify that they have not been damaged.

7. Place the powerhead back on collection tank and secure latches.

EMPTYING THE COLLECTION TANK

WARNING:

ALWAYS DISCONNECT THE PLUG FROM

THE POWER OUTLET BEFORE REMOVING THE POWERHEAD FROM

COLLECTION TANK.

IMPORTANT! Clean or change the filter regularly for best performance. ALWAYS USE THE

REUSABLE CLOTH FILTER FOR DRY VACUUMING. If the machine is used without the reusable

cloth lter, the motor will burn out and the warranty will be voided. Always keep spare lters on hand.

NOTICE! The lters included are made of high-quality materials designed to stop small dust particles.

The reusable cloth lter should be used for dry pick-up only. A dry reusable cloth lter is necessary to

pick up dust. If the reusable cloth lter is wet, it will clog quickly and be very di󰀩cult to clean. Handle

the lter carefully when removing it for cleaning and replacing it. Check the lters for tears or small

holes. A small hole can let dust pass through and out of the lter. Do not use a lter with holes or tears;

replace it immediately.

STORAGE

Before storing your vacuum, the collection tank should be emptied and cleaned. The accessories

should be cleaned and stored so they can be readily available when needed. Store the wet/dry

vacuum indoors.

REPAIRS

Repairs for this wet/dry vacuum should be performed only by qualied service personnel using only

identical replacement parts.

1 2 4

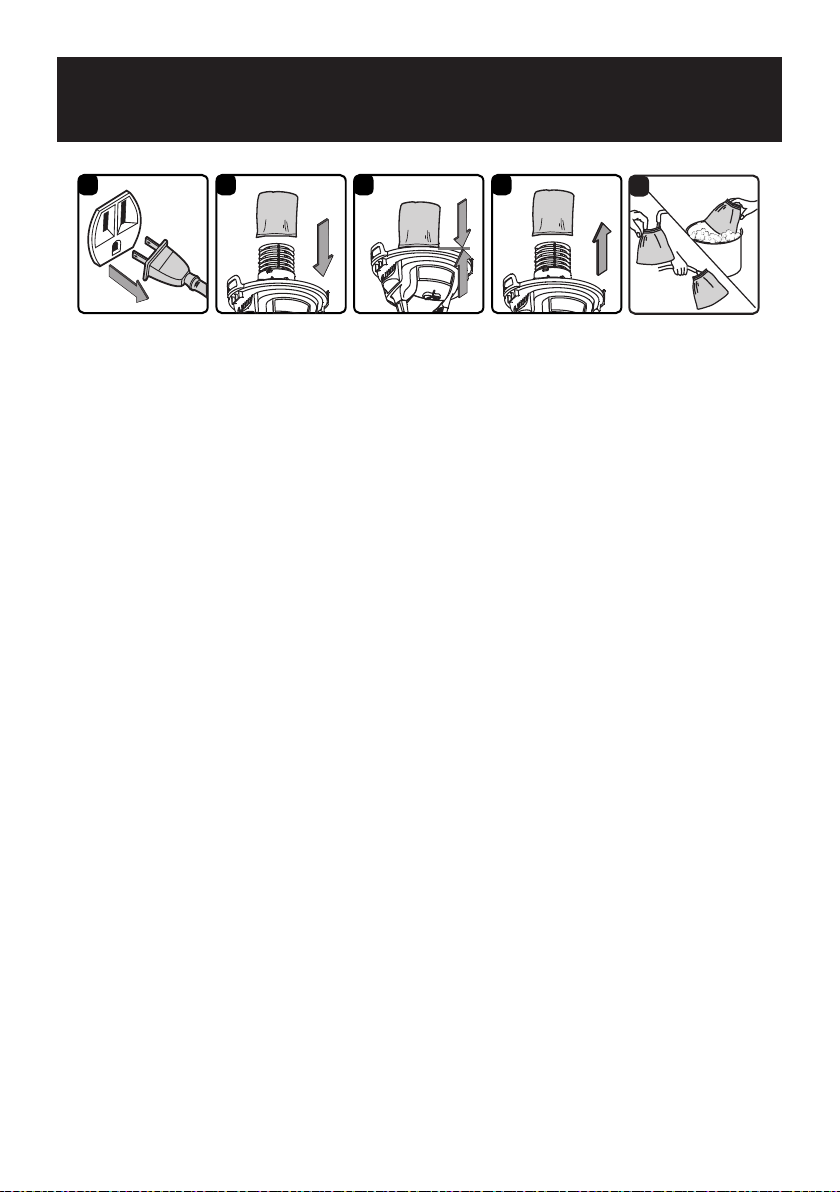

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Remove powerhead and place in an upside-down position.

3. Install the reusable cloth lter over the lter cage making sure the cage is completely covered

(Fig. 2 & 3).

4. Place the powerhead back onto the collection tank.

1. With the removed power head in an upside-down position, carefully remove the reusable cloth lter

from the lter cage (Fig. 4).

2. Clean the reusable cloth lter by gently tapping or brushing dirt o󰀨. Cleaning should not be done

indoors in living areas. For optimal performance a new lter is recommended.

3. Use a mild soap and water solution to wash the reusable cloth lter and rinse with clean water (Fig. 5).

4. Allow the wet lter to air dry completely before storing or installing onto the lter cage.

INSTALLING REUSABLE CLOTH FILTER

REMOVING & CLEANING REUSABLE CLOTH FILTER

INSTALLING & CLEANING REUSABLE

CLOTH FILTER

1 2 4

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Remove powerhead and place in an upside-down position. Follow instructions to remove the

reusable cloth lter on page 15.

3. Carefully slide the foam wet lter down over the lter cage making sure the cage is completely

covered (Fig. 2 & 3).

4. Place the powerhead back onto the collection tank.

INSTALLING FOAM WET FILTER

INSTALLING & CLEANING FOAM WET

FILTER

With the removed powerhead in an upside-down position, carefully remove the foam wet lter (Fig. 4).

2. Use a mild soap and water solution to wash foam wet lter and rinse with clean water (Fig. 5).

3. Allow the wet lter to air dry completely before storing or installing onto the lter cage.

CLEANING FOAM WET FILTER

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The wet/dry vacuum will

not operate.

No power supply.

Check the power supply, cord,

breakers, and fuses.

Faulty power cord.

Unplug and check the power cord.

If damaged, have it repaired by a

professional.

Collection tank is full. Empty the collection tank.

Switch in the wrong position.

Press the ON ‘I’ button on the

power head.

The dust comes out from

the motor cover.

The reusable cloth lter is missing or

damaged.

Attach or replace the reusable

cloth lter.

Reduced e󰀩ciency and

motor/speed vibration.

There are blockages in the nozzle,

hose, or the collection tank inlets.

Unplug and check nozzle, hose

and collection tank inlets for

blockages.

The reusable cloth lter is clogged

by ne dust.

Take o󰀨 the lter and clean it or

install a new reusable cloth lter.

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK,

UNPLUG BEFORE TROUBLESHOOTING.

EXPLODED VIEW

PARTS LIST

Part Part Number Description Quantity

1 551142105 Handle 1

2 Power Head Assembly 1

3 551012115 Float 1

4 551012116 Filter Cage 1

5 Collection Tank 1

6 551012104 Vacuum Port 1

7 551012121 Caster 4

8 551012127 Hose 1

9 551004114 Crevice Tool 1

10 551003109 Extension Wand 3

11 551296103 Floor Brush/Squeegee Nozzle 1

12 551004113 Utility Nozzle 1

13 551009111 Foam Wet Filter 1

14 551012110 Reusable Cloth Filter 1

Garantie……………………………………......................................................……………………………

Consignes Importantes de Sécurité…………………………….......................................................……

Instructions Relatives À La Double Isolation………………............................................................……

Cordons Prolongateurs…………………………………………........................................................……

Symboles..............................................................................................................................................

Déballage Et Vérication Du Contenu Du Carton…..........................................................................…

Instructions Relatives au Montage Général..........….................................................................……….

Utilisation de L’Aspirateur D’Atelier Sec………………........................................................……………

Aspiration de Liquides…………………………........................................................……………….…….

Utilisation Du Sou󰀪eur………………………........................................................……………………….

Entretien……………………………………………………….......................................................………..

Installation Et Nettoyage Du Filtre Réutilisable En Tissu......................................................................

Installation Et Nettoyage Du Filtre En Mousse Pour Matériaux Humides.............................................

Dépannage…………………………………………………………….........................................................

Vue Éclatée...........................................................................................................................................

Liste Des Pièces…………..............................…………………..........................................................…

Nous vous remercions pour l'acquisition de cet aspirateur d’atelier sec et humide Armor All

Soyez assuré(e) qu'avec Armor All

, vous obtenez un produit de qualité supérieure conçu pour

vous o󰀨rir des performances optimales. Cet aspirateur est doté de la capacité d’aspirer des

poussières et liquides.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES

CONSIGNES.

INFORMATIONS IMPORTANTES

GALLONS

La «TAILLE DU RÉSERVOIR» correspond au volume réel du réservoir et ne reète pas la capacité

disponible en fonctionnement.

PUISSANCE MAX.

La «PUISSANCE MAXIMALE» est un treme utilisé dans le secteur des aspirateurs pour matières

sèches et liquides à des ns de comparaison pour les consommateurs. Il ne désigne pas la puissance

opérationnelle d’un aspirateur pour matières sèches et liquides, mais plutôt la puissance du moteur,

y compris l’apport d’inertie du moteur, atteinte en laboratoire. En utilisation réelle, les moteurs ne

fonctionnent pas à la puissance maximale indiquée.

SOMMAIRE

SECTION PAGE

GARANTIE

Nous sommes ers d’avoir fabriqué un produit durable de qualité supérieure. Cet aspirateur comporte

une garantie limitée de deux (2) ans contre tout défauts de fabrication et défaillance matérielle à compter

de sa date d'achat sous réserve de conditions normales d'utilisation domestique. Veuillez conserver

votre reçu en guise de preuve d’achat. Cette garantie vous accorde des droits légaux spéciques, mais

vous pouvez avoir d'autres droits qui varient selon les États. Pour contacter le service à la clientèle,

veuillez composer le numéro: 1-866-384-8432.

Non Couverts par la Garantie:

• Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive

directe ou indirecte, des accidents, un entretien, des réparations ou des modications incorrects;

• Tous consommables, tels que ltres et accessoires;

• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou roulettes;

• Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux

intempéries;

• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou

retiré(e);

• Tout produit acheté auprès d’un revendeur non agréé.

VEILLEZ À LIRE ET ASSIMILER TOUTES LES CONSIGNES

AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur

l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et

de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement

conformément aux descriptions fournies dans le présent manuel d’utilisation. An de réduire tous

risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les

accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN DE

POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

L’utilisation d’un aspirateur exige le respect de certaines mesures de sécurité

élémentaires, notamment les suivantes. Le non-respect des avertissements et

consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de

blessures graves.

CONSIGNES IMPORTANTES

DE SÉCURITÉ

AVERTISSEMENT

AFIN DE RÉDUIRE TOUS RISQUES

D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES :

• Ne pas faire fonctionner l'aspirateur sans surveillance.

• Ne pas utiliser l’appareil pour aspirer des liquides inammables ou

combustibles, notamment de l’essence, et ne pas l’utiliser dans des endroits où

ces substances peuvent être présentes.

• Ne pas aspirer ni utiliser cet aspirateur à proximité de liquides inammables,

de gaz ou de vapeurs explosives, notamment de l'essence ou tous autres

carburants, de l’essence pour briquets, des nettoyants, des peintures à base

d'huile, du gaz naturel, de l'hydrogène ou des poussières explosives telles que

la poussière de charbon, la poussière de magnésium, la poussière de céréales

ou la poudre à canon. Les étincelles à l’intérieur du moteur peuvent déclencher

des vapeurs ou poussières inammables.

• An de réduire les risques pour la santé provenant des vapeurs ou poussières,

n’aspirez pas de matières toxiques.

• Ne pas utiliser ni entreposer l’aspirateur à proximité de matériaux dangereux.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles

que des cigarettes, des allumettes ou des cendres chaudes.

• À ne pas exposer à la pluie. Veillez à le ranger à l'intérieur.

• En cas de dysfonctionnement, de chute, de détérioration, d’abandon à l’extérieur,

ou de chute dans de l’eau, de l’aspirateur, ramenez celui-ci à un centre de

réparation.

• Ne pas débrancher l’appareil en tirant sur le cordon. Pour débrancher le produit,

saisissez la che, pas le cordon.

• Ne pas utiliser l'appareil si le cordon ou la che est endommagé(e).

• Ne pas tirer ni porter l'appareil en utilisant le cordon. Ne pas utiliser celui-ci

comme poignée ou pour fermer une porte et ne pas l'enrouler autour de bords

coupants ou d'arêtes vives.

• Maintenez le cordon à l’écart de toutes surfaces chaudes.

• Ne pas faire passer l’aspirateur sur le cordon.

•

Ne pas manipuler la che d’alimentation ou l’aspirateur avec des mains mouillées.

• Ne pas utiliser sans le sac à poussières et/ou les ltres en place.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Soyez très attentif s'il

est utilisé par des enfants ou si des enfants se trouvent à proximité.

• An de réduire les risques de blessures provoquées par un démarrage

accidentel, débranchez le cordon d’alimentation avant le changement ou le

nettoyage du ltre.

• Ne pas laisser l’aspirateur branché. Pensez à le débrancher de la prise lorsque

vous ne l'utilisez pas ou avant de le réparer ou de l’entretenir.

• Coupez toutes les commandes de l’appareil avant de le débrancher.

• Débranchez le produit avant de raccorder ou de détacher le tuyau ou tous

autres accessoires.

• N’introduire aucun objet dans les orices de l’appareil. Ne pas utiliser

l’appareil si un orice est bouché. Faites en sorte que les orices ne soient

pas encombrés de poussières, peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à

l’écart des orices et des pièces mobiles.

• Faites très attention lorsque vous nettoyez des escaliers.

• Utilisez cet appareil exclusivement conformément aux descriptions fournies

dans le présent manuel d’utilisation. Utilisez exclusivement les accessoires

recommandés par le fabricant.

• Cet aspirateur est livré doté d’une double isolation. Utilisez exclusivement

des pièces de rechange identiques aux pièces d’origine. Voir la section «

INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION ».

Lorsque vous utilisez l’aspirateur en guise de sou󰀪eur :

• Orientez le rejet d’air vers la zone de travail exclusivement.

• Ne pas utiliser l’Aspirateur D’Atelier Sec Et Humide en guise de pulvérisateur.

• Ne pas orienter le rejet d’air vers les personnes se trouvant à proximité.

• Tenez les enfants à l’écart lors du sou󰀪age.

• Portez des lunettes de sécurité.

VEUILLEZ CONSERVER LES PRÉSENTES

CONSIGNES

Conçu pour une utilisation domestique exclusivement

ATTENTION :

AFIN DE RÉDUIRE TOUS RISQUES DE

BLESSURES DUES À DES PIÈCES MOBILES, DÉBRANCHEZ

L’APPAREIL AVANT DE PROCÉDER À SA RÉPARATION.

AVERTISSEMENT :

AFIN DE RÉDUIRE TOUS

RISQUES D’ÉLECTROCUTION, DÉBRANCHEZ L’APPAREIL AVANT DE

PROCÉDER À SON NETTOYAGE OU À SA RÉPARATION.

Cet Aspirateur D’Atelier Sec Et Humide est doté d’une double isolation, ce qui élimine le besoin d'un

système de mise à la terre distinct. Utilisez exclusivement des pièces de rechange identiques aux pièces

d’origine. Veuillez lire les instructions d'entretien ou de réparation des Aspirateurs D’Atelier Secs Et

Humides à double isolation avant de procéder à tous travaux d'entretien ou de réparation. Utilisez cet

aspirateur conformément aux descriptions fournies dans le présent manuel.

Respectez les avertissements suivants qui sont apposés sur le boîtier du moteur de votre aspirateur.

DOUBLE ISOLATION – MISE À LA TERRE NON NÉCESSAIRE: LORS DE L'ENTRETIEN

OU DE LA RÉPARATION DU PRODUIT, UTILISEZ EXCLUSIVEMENT DES PIÈCES DE

RECHANGE IDENTIQUES AUX PIÈCES D’ORIGINE.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D’ÉLECTROCUTION :

NE PAS EXPOSER CE PRODUIT À LA PLUIE. VEILLEZ À LE RANGER

À L'INTÉRIEUR.

AVERTISSEMENT : POUR VOTRE PROPRE SÉCURITÉ, VEILLEZ À LIRE ET

À ASSIMILER LE MANUEL D'UTILISATION. NE PAS FAIRE FONCTIONNER

L'APPAREIL SANS SURVEILLANCE. NE PAS ASPIRER DE CENDRES

CHAUDES, DE CHARBONS OU TOUS AUTRES MATÉRIAUX TOXIQUES,

INFLAMMABLES OU DANGEREUX. NE PAS UTILISER EN PRÉSENCE

LIQUIDES OU DE VAPEURS EXPLOSIVES.

ATTENTION:

NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE,

DE LA SUIE OU DES CENDRES DE CHEMINÉE À L’AIDE D’UN FILTRE

POUR MATÉRIAUX HUMIDES/À POUSSIÈRE ORDINAIRES. CE TYPE DE

POUSSIÈRE EST TRÈS FIN ET NE PEUT ÊTRE CAPTURÉ PAR LE FILTRE

ET RISQUE D’ENDOMMAGER LE MOTEUR. LORSQUE VOUS ASPIREZ

DES POUSSIÈRES FINES UTILISEZ UN FILTRE À POUSSIÈRES FINES

(VENDU SÉPARÉMENT).

AVERTISSEMENT : ENTRETIEN OU RÉPARATION DE L'ASPIRATEUR

D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION

AVEC UN ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION,

DEUX SYSTÈMES D'ISOLATION SONT PRÉVUS À LA PLACE DE LA MISE À

LA TERRE. AUCUNE MISE À LA TERRE N'EST FOURNIE SUR UN APPAREIL

À DOUBLE ISOLATION ET IL NE CONVIENT PAS D'EN AJOUTER UNE. LA

RÉPARATION D'UN ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE

ISOLATION REQUIERT UNE PRUDENCE EXTRÊME ET UNE BONNE

CONNAISSANCE DU SYSTÈME; ELLE DOIT DONC ÊTRE EXCLUSIVEMENT

EFFECTUÉE PAR UN PERSONNEL D'ENTRETIEN QUALIFIÉ. LES PIÈCES

DE RECHANGE D'UN ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE

ISOLATION DOIVENT ÊTRE IDENTIQUES AUX PIÈCES REMPLACÉES.

VOTRE ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION

PORTE LA MENTION « DOUBLE ISOLATION », ET LE SYMBOLE

(CARRÉ

DANS UN CARRÉ) PEUT ÉGALEMENT ÊTRE GRAVÉ SUR L'APPAREIL.

NSTRUCTIONS RELATIVES À LA

DOUBLE ISOLATION

Lors de l’utilisation d’un cordon prolongateur avec votre Aspirateur D’Atelier Sec Et Humide, veuillez

consulter le tableau suivant an de déterminer le calibre du câble A.W.G. requis. Avant d'utiliser

l’aspirateur, assurez-vous que le cordon d'alimentation et le cordon prolongateur sont en bon état de

fonctionnement. E󰀨ectuez toute réparation ou tout remplacement avant d’utiliser l’aspirateur. Utilisez

exclusivement des cordon prolongateurs conçus pour une utilisation à l’extérieur.

Longueur du Cordon Prolongateur

120V 25 pieds (7,62 m)

50 pieds

(15,24 m)

100 pieds

(30,48 m)

150 pieds

(45,72 m)

Ampérage

A.W.G. Calibre du câble

Plus de Pas plus de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Déconseillé

CORDONS PROLONGATEURS

SYMBOLES

Les termes de mise en garde suivants et leur signication visent à expliquer le degré de risque

associé à cet appareil.

SYMBOLE SIGNAL SIGNIFICATION

DANGER

Indique une situation de danger immédiat qui, si elle n’est pas

évitée, provoquera des blessures graves, voire la mort.

AVERTISSEMENT

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, peut provoquer des blessures graves, voire la mort.

ATTENTION

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, pourrait provoquer des blessures mineures ou modérées.

REMARQUE

(Sans symbole d’alerte de sécurité) Indique une situation

pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU

CONTENU DU CARTON

Retirez tout le contenu de la boîte. Retirez le bloc

moteur, puis enlevez tout le contenu du réservoir

collecteur. Assurez-vous que tous les éléments qui

gurent sur la liste du contenu de la boîte en carton

sont bien présents.

Liste du Contenu de la Boîte en Carto :

Clé

Description

Manche.............................................................

Ensemble aspirateur.........................................

Tuyau................................................................

Tube de Rallonge.............................................

Brosse À Planchers/Suceur-Racloir.................

Suceur à usages multiples...............................

Suceur plat.......................................................

Roulette............................................................

Filtre réutilisable en tissu..................................

Filtre en mousse pour déchets humides...........

Manuel d’utilisation...........................................

REMARQUE : Diamètre du tuyau et des accessoires de cet aspirateur : 1-1/4 po (32 mm).

Qté.

Manche

Orifice de

soufflage

Rangement

du tuyau

Commutateur On/Off

(Marche/Arrêt)

Ensemble

loquet

Roulette

Orifice d’aspiration

Réservoir collecteur

A C

H I J K

AVERTISSEMENT : NE PAS BRANCHER LE CORDON D'ALIMENTATION À UNE

PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE AVANT

DE MONTER L'ASPIRATEUR D’ATELIER SEC ET HUMIDE. AFIN DE RÉDUIRE TOUS

RISQUES D’ÉLECTROCUTION, NE PAS EXPOSER CE PRODUIT À LA PLUIE.

DÉBALLAGE DE VOTRE ASPIRATEUR D’ATELIER SEC ET HUMIDE ET MONTAGE GÉNÉRAL

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Dégagez les loquets (Illustration 2).

3. Soulevez le bloc-moteur pour le détacher du réservoir collecteur (Illustration 3).

4. Retirez le contenu de l'intérieur du réservoir collecteur. Assurez-vous que vous disposez de tout le

contenu énuméré en page 26 (Illustration 4).

5. Retournez le réservoir collecteur, puis insérez les quatre roulettes dans les douilles situées dans

la partie inférieure du socle. Appuyez sur les roulettes jusqu'à ce qu'elles s'enclenchent en place

(Illustration 5).

6. Insérez le manche dans les fentes situées dans la partie supérieure du bloc-moteur (Illustration 6).

Exercez une pression vers le bas jusqu'à ce que le manche s'enclenche en place.

7. Votre aspirateur est livré prêt pour l'aspiration de matériaux secs. Si le ltre en tissu réutilisable n'est

pas installé, reportez-vous à la page 33 pour trouver les instructions d'installation (Illustrations 7).

8. Pour l’aspiration de matériaux humides, retirez le ltre en tissu réutilisable, puis installez le ltre

en mousse pour matériaux humides fourni. Voir page 34 pour les instructions d'installation du ltre

en mousse pour matériaux humides (Illustration 8).

9. Replacez le bloc-moteur sur le réservoir collecteur en alignant la partie supérieure sur les loquets,

puis enclenchez-la en place (Illustrations 9 et 10).

10. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur

(Illustration 11).

INSTRUCTIONS RELATIVES AU

MONTAGE GÉNÉRAL

1 2 4

6 7 98

11 12

11. Choisissez l’accessoire souhaité, puis insérez-le à l'extrémité libre du tuyau ou du tube-rallonge

(Illustration 12).

FICHE POLARISÉE

Pour réduire tous risques d’électrocution, cet appareil est équipé d'une che polarisée (une lame est

plus large que l'autre). Il n’y a qu’une façon d’insérer la che dans une prise polarisée. Si la che ne

s’insère pas entièrement dans la prise, inversez la che. Si elle ne s'insère toujours pas correctement,

contactez un électricien qualié an qu’il installe une prise adaptée. Ne modiez en aucun cas la che.

La double isolation

élimine le besoin d'un cordon d'alimentation à trois ls avec mise à la terre et d'un

système d'alimentation avec mise à la terre.

ASPIRATION DE POUSSIÈRES

AVERTISSEMENT : VEILLEZ À LIRE, À ASSIMILER ET À METTRE EN APPLICATION

LES CONSIGNES INTITULÉES « CONSIGNES IMPORTANTES DE SÉCURITÉ ». NE

PAS UTILISER L'ASPIRATEUR DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ ET

VAPEURS INFLAMMABLES OU DES POUSSIÈRES EXPLOSIVES. LES GAZ OU VAPEURS

INFLAMMABLES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER : L’ESSENCE

POUR BRIQUETS, LES PRODUITS DE NETTOYAGE DE TYPE SOLVANTS, LA PEINTURE

À L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS. LES POUSSIÈRES

EXPLOSIVES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER: LE CHARBON, LE

MAGNÉSIUM, LES GRAINS OU LA POUDRE À CANON. AFIN DE RÉDUIRE LES RISQUES

POUR LA SANTÉ PROVENANT DES VAPEURS OU POUSSIÈRES, N’ASPIREZ PAS DE

MATIÈRES TOXIQUES.

AVERTISSEMENT : NE PAS BRANCHER LE CORDON D’ALIMENTATION À UNE

PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE AVANT DE

REMPLACER LES FILTRES.

UTILISATION DE L’ASPIRATEUR

D’ATELIER SEC

1 2 4

6 7 8

ASPIRATION DE LIQUIDES

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Afin de préparer votre aspirateur pour l'aspiration de poussières, assurez-vous que le filtre

réutilisable en tissu recouvre entièrement le logement du filtre contre le bloc-moteur. Votre

aspirateur d’atelier sec et humide est livré avec le filtre réutilisable en tissu préinstallé. Pour

consulter les instructions d'installation, veuillez consulter la page 33 (Illustrations 2 et 3).

3. Replacez le bloc-moteur sur le réservoir collecteur, puis fixez-la en place à l’aide des loquets

(Illustrations 4).

INSTRUCTIONS D’UTILISATION : ASPIRATION DE POUSSIÈRES

4. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur.

5. Enfoncez l'accessoire requis sur l'extrémité libre du tuyau ou du tube-rallonge (Illustration 5).

6. Assurez-vous que le commutateur est positionné sur « O » (OFF [Arrêt]) avant de brancher le

cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant

(Illustrations 6 et 7).

7. Mettez le moteur en marche en positionnant d'une pichenette le commutateur On/Off (Marche/

Arrêt) sur « I » ON (Marche), puis commencez à aspirer (Illustration 8).

8. Au terme de l’aspiration, positionnez d’une pichenette le commutateur On/O󰀨 (Marche/Arrêt) sur «

O » (OFF [Arrêt]), puis débranchez le cordon d’alimentation de la prise de courant.

O = OFF (Arrêt) I = ON (Marche)

NE PAS UTILISER LE FILTRE EN TISSU RÉUTILISABLE POUR L’ASPIRATION DE LIQUIDES.

ATTENTION : NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE, DE LA

SUIE OU DES CENDRES DE CHEMINÉE À L’AIDE D’UN FILTRE POUR MATÉRIAUX

HUMIDES/À POUSSIÈRE ORDINAIRES. CES POUSSIÈRES SONT TRÈS FINES ET

NE SERONT PAS RETENUES PAR LE FILTRE, CE QUI POURRAIT ENTRAÎNER DES

DOMMAGES DU MOTEUR. POUR L’ASPIRATION DE POUSSIÈRES FINES, UTILISEZ UN

FILTRE À POUSSIÈRES FINES.

1 2 4

6 7

ASPIRATION DE LIQUIDES

AVERTISSEMENT : VEILLEZ À LIRE, À ASSIMILER ET À METTRE EN APPLICATION

LES CONSIGNES INTITULÉES « CONSIGNES IMPORTANTES DE SÉCURITÉ ». NE

PAS UTILISER L'ASPIRATEUR DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ

ET VAPEURS INFLAMMABLES OU DES POUSSIÈRES EXPLOSIVES. LES GAZ OU

VAPEURS INFLAMMABLES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER :

L’ESSENCE POUR BRIQUETS, LES PRODUITS DE NETTOYAGE DE TYPE SOLVANTS,

LA PEINTURE À L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS. LES

POUSSIÈRES EXPLOSIVES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER

: LE CHARBON, LE MAGNÉSIUM, LES GRAINS OU LA POUDRE À CANON. AFIN

DE RÉDUIRE LES RISQUES POUR LA SANTÉ PROVENANT DES VAPEURS OU

POUSSIÈRES, N’ASPIREZ PAS DE MATIÈRES TOXIQUES.

AVERTISSEMENT : NE PAS BRANCHER LE CORDON D’ALIMENTATION À LA

PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE

AVANT DE REMPLACER LES FILTRES.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. Assurez-vous que

le réservoir collecteur est propre et exempt de poussières et de saletés (Illustration 1).

2. Retirez le filtre réutilisable en tissu, puis installez avec précaution le filtre en mousse pour

matériaux humides au-dessus du logement du filtre. Ensuite, replacez le bloc-moteur sur le

réservoir collecteur.Pour les instructions relatives à l'installation du ltre en mousse pour matériaux

humides, voir page 34 (Illustration 2 et 3).

NE PAS UTILISER LE FILTRE EN TISSU RÉUTILISABLE POUR L’ASPIRATION DE LIQUIDES.

INSTRUCTIONS D’UTILISATION : ASPIRATION DE LIQUIDES

3. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur.

4. Enfoncez l'accessoire requis sur l'extrémité libre du tuyau ou du tube-rallonge (Illustration 4).

5. Assurez-vous que le commutateur est positionné sur « O » (OFF [Arrêt]) avant de brancher le

cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant

(Illustrations 5 et 6).

6. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON (Marche)

(Illustration 7).

7. Lorsque vous avez ni de passer l’aspirateur, positionnez le commutateur sur « O » OFF (Arrêt),

puis débranchez le cordon d’alimentation de la prise de courant.

8. Après utilisation, videz le réservoir collecteur, nettoyez et séchez l'intérieur et l'extérieur du

réservoir collecteur (Illustration 8).

IMPORTANT! Lors de l’aspiration d’importantes quantités de liquides, ne pas plonger le suceur entièrement

dans le liquide. Laissez un espace au bout de l’ouverture du suceur an de permettre l’entrée d'air. L’appareil

dispose d’une valve à otteur qui arrête l'aspiration lorsque le réservoir collecteur atteint sa capacité

maximale. Vous remarquerez une accélération de la vitesse du moteur. Lorsque cela se produit, mettez

hors tension la machine, débranchez-la de la source d'alimentation, puis videz le réservoir. Pour poursuivre

l’aspiration, replacez le bloc-moteur sur le réservoir collecteur. Après aspiration de déchets humides, mettez

l’appareil hors tension, puis retirez la che de la source d’alimentation. Videz le réservoir collecteur, nettoyez,

puis séchez l’intérieur et l’extérieur avant rangement du produit.

NE PAS OUBLIER!

Vous devez retirer le ltre en mousse pour déchets humides après aspiration de

déchets humides. Ensuite, installez le ltre réutilisable en tissu avant de procéder à nouveau à l’aspiration

de déchets secs.

UTILISATION DU SOUFFLEUR

Cet Aspirateur D’Atelier Sec Et Humide est doté de capacités de sou󰀪age. Pour utiliser la fonction

Sou󰀪eur, veuillez respecter les instructions énumérées ci-après.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).

2. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de sou󰀪eur.

Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.

3. Retirez le tuyau de l’orice d’aspiration.

4. Insérez l'extrémité la plus large du tuyau dans l'orice de sou󰀪age situé au dos de le bloc-moteur

(Illustration 2).

5. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau (Illustration 3).

6. Assurez-vous que le commutateur On/O󰀨 (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant

de brancher le cordon d’alimentation à la prise de courant. Branchez le cordon d’alimentation à la

prise de courant (Illustrations 4 et 5).

7. Avant de mettre l'aspirateur en marche, tenez fermement l'extrémité libre du tuyau. Mettez le

moteur en marche en positionnant le commutateur sur « I » ON (Marche) (Illustration 6).

8. Au terme de l’aspiration, positionnez d’une pichenette le commutateur On/O󰀨 (Marche/Arrêt) sur «

O » (OFF [Arrêt]). Puis débranchez le cordon d’alimentation de la prise de courant (Illustration 7).

AVERTISSEMENT : TOUJOURS PORTER DES LUNETTES DE PROTECTION CONFORMES À

LA NORME ANSI Z87.1 (OU AU CANADA, CSAZ94.3) AVANT D’UTILISER LE SOUFFLEUR.

ATTENTION : VEILLEZ À CE QUE LES DÉBRIS NE SOIENT PAS SOUFFLÉS VERS LES

PERSONNES SE TROUVANT À PROXIMITÉ.

AVERTISSEMENT : PORTEZ UN MASQUE ANTI-POUSSIÈRES SI LE SOUFFLAGE CRÉE

DES POUSSIÈRES SUSCEPTIBLES D'ÊTRE INHALÉES.

1 2 4

6 7

VIDANGE DU RÉSERVOIR COLLECTEUR

AVERTISSEMENT : DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE DE COURANT

AVANT DE RETIRER LE BLOC MOTEUR DU RÉSERVOIR COLLECTEUR.

ENTRETIEN

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Détachez le tuyau de l’aspirateur (Illustration 2).

3. Desserrez les loquets, puis retirez le bloc-moteur du réservoir collecteur (Illustrations 3 & 4). Placez

le bloc-moteur à l'envers sur une surface souple et propre.

4. Éliminez toutes les saletés ou tous les débris du réservoir collecteur et du tuyau dans un contenant

à déchets approprié (Illustration 5).

5. Nettoyez ou remplacez les ltres.

6. Contrôlez le tuyau, les accessoires et le cordon d’alimentation an de vous assurer qu’ils ne sont

pas endommagés.

7. Replacez le bloc-moteur sur le réservoir collecteur, puis xez les loquets.

IMPORTANT! Nettoyez ou remplacez le filtre régulièrement pour obtenir des performances

optimales. UTILISEZ TOUJOURS LE FILTRE RÉUTILISABLE EN TISSU POUR L’ASPIRATION DE

POUSSIÈRES. En cas d’utilisation de la machine sans le ltre réutilisable en tissu, cela peut entraîner

la surchau󰀨e du moteur et la perte du droit à la garantie. Gardez toujours des ltres de rechange à

portée de main.

REMARQUE! Les ltres fournis ont été conçus avec du matériel de haute qualité destiné à bloquer les

petites particules de poussière. Le ltre en tissu doit servir uniquement pour l’aspiration de poussières.

Un ltre réutilisable en tissu sec est nécessaire pour l’aspiration de poussières. Si le ltre réutilisable

en tissu est mouillé, il s’obstruera rapidement et sera difficile à nettoyer. Manipulez le filtre avec

précaution lorsque vous le retirez pour le nettoyer ou le remplacer. Vériez l’état des ltres an de

détecter des signes d’usure ou de petits trous éventuels. Un petit trou peut laisser passer la poussière

à travers le ltre. N’utilisez pas de ltre troué ou déchiré, remplacez-le immédiatement.

RANGEMENT

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. Les accessoires

doivent être nettoyés et rangés an d’être facilement disponibles en cas de besoin. Rangez l’aspirateur

d’atelier sec et humide à l’intérieur.

RÉPARATIONS

Les réparations de cet aspirateur d’atelier sec et humide doivent être e󰀨ectuées exclusivement par

du personnel de service qualié à l’aide exclusivement de pièces de rechange identiques aux pièces

d'origine.

1 2 43

INSTALLATION ET NETTOYAGE DU

FILTRE RÉUTILISABLE EN TISSU

INSTALLATION DU FILTRE RÉUTILISABLE EN TISSU

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Retirez le bloc-moteur, puis placez-le à l'envers.

3. Installez le filtre réutilisable en tissu au-dessus du logement du filtre en vous assurant que le

logement est entièrement recouvert (Illustrations 2 et 3).

4. Placez le bloc-moteur sur le réservoir collecteur.

RETRAIT ET NETTOYAGE DU FILTRE RÉUTILISABLE EN TISSU

1. Le bloc-moteur retiré étant placé à l’envers, retirez avec précaution le ltre réutilisable en tissu du

logement du ltre (Illustration 4).

2. Nettoyez le ltre réutilisable en tissu en le tapotant délicatement ou en le brossant pour en éliminer

toute saleté. Le nettoyage ne doit pas être e󰀨ectué à l’intérieur dans des pièces d’habitation. Un

nouveau ltre est recommandé pour une performance optimale.

3. Utilisez une solution d'eau et de savon doux pour laver le ltre réutilisable en tissu, puis rincez-le à

l'eau propre (Illustration 5).

4. Laissez le ltre humide sécher complètement à l'air avant de le ranger ou de l'installer sur la cage

du ltre.

1 2 4

INSTALLATION ET NETTOYAGE DU FILTRE

EN MOUSSE POUR MATÉRIAUX HUMIDES

INSTALLATION DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Retirez le bloc-moteur, puis placez-la à l’envers. Suivez les instructions relatives au retrait du ltre

réutilisable en tissu en page 33.

3. Faites glisser avec précaution le ltre en mousse pour matériaux humides en appuyant dessus

au-dessus du logement du ltre en vous assurant que le logement est entièrement recouvert

(Illustrations 2 et 3).

4. Replacez le bloc moteur sur le réservoir collecteur.

NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Avec le bloc-moteur retiré et renversé, retirez avec précaution le ltre en mousse pour déchets

humides du logement du ltre (Illustration 4).

2. Utilisez une solution d'eau et de savon doux pour laver le ltre en mousse pour matériaux humides,

puis rincez-le à l'eau propre (Illustration 5).

3. Laissez le ltre humide sécher complètement à l'air avant de le ranger ou de l'installer sur la cage

du ltre.

1 2 4

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Impossible de faire

fonctionner l’aspirateur

d’atelier sec et humide.

Absence d'alimentation.

Vériez l’état de la source

d’alimentation, du cordon, des

disjoncteurs, et des fusible.

Cordon d’alimentation défectueux.

Débranchez, puis vériez l'état

du cordon d’alimentation. S’il est

endommagé, faites-le réparer par

un professionnel.

Le réservoir collecteur est plein. Videz le réservoir collecteur.

Le commutateur n'est pas

correctement positionné.

Appuyez sur la touche « I » On

(Marche) située sur le bloc-moteur.

De la poussière s’échappe

par le couvercle du

moteur.

Absence ou détérioration du ltre

réutilisable en tissu.

Fixez ou remplacez le ltre

réutilisable en tissu.

E󰀩cacité réduite et

vibrations du moteur/en

vitesse.

Présence d’obstructions dans le

suceur ou dans le tuyau ou dans

l’entrée du réservoir collecteur.

Débranchez et assurez-vous que

les entrées du suceur, du tuyau et

du réservoir collecteur ne sont pas

bouchées.

Le ltre réutilisable en tissu est

obstrué par des poussières nes.

Retirez le ltre, puis nettoyez-le ou

installez un ltre réutilisable en tissu

neuf.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D’ÉLECTROCUTION,

DÉBRANCHEZ L’APPAREIL AVANT DE PROCÉDER À SON DÉPANNAGE.

VUE ÉCLATÉE

LISTE DES PIÈCES

Plèce Numéro d'Article Description Quantité

1 551142105 Manche 1

2 Ensemble Bloc-Moteur 1

3 551012115 Flotteur 1

4 551012116 Logement de ltre 1

5 Réservoir collecteur 1

6 551012104 Orice d’aspiration 1

7 551012121 Roulette 4

8 551012127 Tuyau 1

9 551004114 Suceur Plat 1

10 551003109 Tube de Rallonge 3

11 551296103 Brosse À Planchers/Suceur-Racloir 1

12 551004113 Suceur à usages multiples 1

13 551009111 Filtre en Mousse pour Déchets Humides 1

14 551012110 Filtre Réutilisable En Tissu 1

Garantía............................................................................................................................................. 39

Instrucciones de Seguridad Importantes .......................................................................................... 40

Instrucciones Sobre El Aislamiento Doble ......................................................................................... 41

Cables de Extensión.......................................................................................................................... 43

Símbolos............................................................................................................................................ 43

Desempaque Y Revisión Del Contenido de La Caja ......................................................................... 44

Instrucciones Generales de Ensamblaje ........................................................................................... 45

Operación de Aspirado En Seco ....................................................................................................... 46

Operación de Aspirado En Mojado .................................................................................................... 48

Operación de soplado ....................................................................................................................... 50

Mantenimiento ................................................................................................................................... 51

Instalación Y Limpieza Del Filtro de Tela Reutilizable ....................................................................... 52

Instalación Y Limpieza Del Filtro de Espuma Para Aspirar En Mojado ............................................. 53

Resolución de problemas .................................................................................................................. 54

Vista Expandida ................................................................................................................................. 55

Lista de Partes .................................................................................................................................. 56

SECCIÓN PÁGINA

TABLA DE CONTENIDOS

Gracias por comprar esta aspiradora en mojado/seco Armor All

. Confíe en que con Armor All

obtendrá un producto de alta calidad diseñado para un rendimiento óptimo. Esta aspiradora es

capaz de recoger materiales líquidos y secos.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE TODAS LAS

INSTRUCCIONES.

INFORMACIÓN IMPORTANTE

GALONES

“Tamaño del Tanque” se reere al volumen real del tanque y no reeja la capacidad disponible durante

la operación.

HP PICO

“PICO HP” es un término que se utiliza en la industria de aspiradoras seco/mojado para propósitos de

comparación. No denota la potencia en caballos de fuerza operativos de una aspiradora seco/mojado,

sino más bien la potencia en caballos de fuerza de un motor, incluida la contribución inercial del motor

lograda en pruebas de laboratorio. En uso real, motores no operan al máximo de caballos de fuerza

indicados.

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Esta aspiradora tiene

una garantía limitada de dos (2) años contra defectos de mano de obra y materiales a partir de la fecha de

compra en uso doméstico normal. Guarde su boleta como prueba de su compra. Esta garantía le entrega

derechos legales especícos que pueden variar según su estado (podría tener otros derechos adicionales).

Para comunicarse con servicio al cliente, llame al 1-866-384-8432.

No cubierto por la garantía:

• Cualquier parte que deje de funcionar debido a un mal uso, negligencia, abuso directo/indirecto,

accidentes, mantenimiento, reparaciones o alteraciones inadecuadas;

• Piezas consumibles tales como ltros y accesorios;

• Desgaste y rotura normal de piezas y accesorios, como mangueras, boquillas o ruedecillas;

• Deterioro normal del acabado exterior debido al uso o exposición;

• Cualquier producto cuyo número de serie o etiqueta haya sido alterado o removido;

• Cualquier producto adquirido en un punto de ventas no autorizado.

PARA REDUCIR EL RIESGO DE INCENDIO,

DESCARGA ELÉCTRICA O LESIONES:

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

CONSERVE ESTE MANUAL PARA

FUTURA REFERENCIA.

ADVERTENCIAC:

ANTES DE USAR ESTA ASPIRADORA, LEA Y

COMPRENDA TODAS LAS INSTRUCCIONES.

Lea y comprenda este manual del usuario y todas las etiquetas de la aspiradora antes de utilizarla.

La seguridad es una combinación sentido común, permanecer alerta y saber cómo funciona su

aspiradora. Use esta aspiradora solo como se describe en este manual. Para reducir el riesgo de

lesiones personales o daños a su aspiradora, use solo los accesorios recomendados por el fabricante.

Al usar una aspiradora es necesario seguir precauciones básicas, incluidas

las siguientes. No seguir las advertencias e instrucciones puede provocar

explosiones, incendios o lesiones graves.

• No deje la aspiradora funcionando sin supervisión.

• No use el producto para aspirar líquidos combustibles o inamables, como gasolina, ni lo use en

zonas donde puedan existir tales elementos.

• No aspire ni use esta aspiradora cerca de líquidos, gases o vapores inamables como gasolina u

otros combustibles, líquido de encendedores, limpiadores, pinturas de base oleosa, gas natural,

hidrógeno o polvos explosivos como aquellos de carbón, magnesio, granos o pólvora. Las chispas

en el interior del motor pueden encender a los vapores o polvos inamables.

• No aspire materiales tóxicos, a n de reducir el riesgo de peligros provocados por vapores o polvo.

• No la use ni almacene cerca de materiales peligrosos.

• No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas

calientes.

• No exponer a la lluvia. Almacenar en interiores.

• Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado en exteriores o si se ha

caído al agua, entréguela en un centro de servicio.

• No desconecte tirando del cable. Para desconectarlo tire de la clavija, no del cable.

• No la utilice si la clavija o el cable están dañados.

• No tire o transporte el aparato utilizando el cable como a modo de empuñadura, no apriete el cable

al cerrar puertas ni pase el cable cerca de bordes alados o esquinas.

• Mantenga el cable alejado de supercies calientes.

• No use la aspiradora sobre su cable.

• No sujete el enchufe ni aspire con las manos mojadas.

• No utilice sin la bolsa para el polvo y/o los ltros puestos.

• No permita que se utilice como un juguete. Se debe prestar estricta atención cuando el aparato lo

usen niños o cuando se use cerca de ellos.

• Para reducir el riesgo de lesiones provocadas por un encendido accidental, desconecte el cable

antes de cambiar o limpiar el ltro.

• No deje la aspiradora desatendida cuando esté enchufada. Desenchúfela de la toma de corriente

cuando no esté en uso y antes de realizar el mantenimiento.

• Apague todos los controles antes de desconectar el dispositivo.

• Desconéctela antes de colocar o quitar la manguera o cualquier otro accesorio.

• No ponga ningún objeto sobre las aberturas. No lo utilice si las aberturas están bloqueadas; tenga

cuidado que no haya polvo, cabellos, pelusas en las aberturas o cualquier cosa que pueda reducir

el ujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas

móviles del producto.

• Tenga precaución adicional al limpiar en escaleras.

• Utilice el producto solo como se describe en este manual. Utilice solo los accesorios recomendados

por el fabricante.

• Esta aspiradora está provista de doble aislamiento. Utilice solo piezas de repuesto idénticas.

Consulte INSTRUCCIONES SOBRE EL AISLAMIENTO DOBLE.

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE LESIONES

PROVOCADAS POR LAS PIEZAS MÓVILES, DESCONECTE EL

PRODUCTO ANTES DE REALIZARLE MANTENIMIENTO.

ADVERTENCIA:

PARA EVITAR EL RIESGO DE SUFRIR

DESCARGAS ELÉCTRICAS, DESCONECTE LA ASPIRADORA ANTES

DE LIMPIARLA O REALIZARLE MANTENIMIENTO.

Al usar como sopladora:

• Descargue aire directamente solo sobre la zona de trabajo.

• No use la aspiradora en seco/mojado como pulverizador.

• No dirija el aire hacia personas.

• Mantenga a los niños alejados mientras utilice la aspiradora como sopladora.

• Utilice antiparras de seguridad.

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

Esta aspiradora en mojado/seco posee un aislamiento doble, lo que elimina la necesidad de usar

un sistema de conexión a tierra separado. Utilice solo piezas de repuesto idénticas. Lea estas

instrucciones de reparación de aspiradoras en mojado/seco con aislamiento doble antes de repararlas.

Use esta aspiradora como se describe en este manual.

Observe las siguientes advertencias que aparecen en la carcasa del motor de su aspiradora.

INSTRUCCIONES DE AISLAMIENTO

DOBLE

AISLAMIENTO DOBLE: NO REQUIERE CONEXIÓN A TIERRA - AL

REPARAR, UTILIZAR SOLO PIEZAS DE REPUESTO IDÉNTICAS.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE

DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA.

ALMACENAR EN INTERIORES.

ADVERTENCIA:

POR SU PROPIA SEGURIDAD,

LEA Y COMPRENDA EL MANUAL DEL USUARIO. NO UTILIZAR

SIN SUPERVISIÓN. NO ASPIRE CENIZAS CALIENTES, CARBÓN,

ELEMENTOS TÓXICOS O INFLAMABLES NI OTROS MATERIALES

PELIGROSOS. NO UTILIZAR CERCA DE LÍQUIDOS O VAPORES

EXPLOSIVOS.

ADVERTENCIA:

REPARACIÓN DE ASPIRADORAS

EN MOJADO/SECO CON AISLAMIENTO DOBLE

LAS ASPIRADORAS EN MOJADO/SECO CON DOBLE AISLACIÓN

POSEEN DOS SISTEMAS DE AISLACIÓN EN LUGAR DE CONEXIÓN

A TIERRA. NO SE INCLUYEN CONEXIONES A TIERRA PARA LOS

APARATOS CON DOBLE AISLAMIENTO, POR LO QUE TAMPOCO

DEBE AGREGARSE UNA CONEXIÓN A TIERRA A DICHOS

APARATOS. LA REPARACIÓN DE UNA ASPIRADORA EN MOJADO/

SECO CON AISLAMIENTODOBLE REQUIERE EXTREMO CUIDADO

Y CONOCIMIENTO DEL SISTEMA, POR LO QUE DEBE REALIZARSE

SOLO MEDIANTE PERSONAL DE SERVICIO CALIFICADO. LAS PIEZAS

DE REPUESTO UTILIZADAS EN UNA ASPIRADORA EN MOJADO/SECO

DE AISLACIÓN DOBLE DEBEN SER IGUALES A LAS ORIGINALES.

SU ASPIRADORA EN MOJADO/SECO CON DOBLE AISLAMIENTO

ESTÁ MARCADA CON LAS PALABRAS “DOBLE AISLAMIENTO” Y

EL SÍMBOLO (UN CUADRADO DENTRO DE OTRO CUADRADO)

TAMBIÉN PODRÍA ESTAR INDICADO EN EL ELECTRODOMÉSTICO.

PRECAUCIÓN:

NO ASPIRE EL POLVO DE PANELES

DE YESOCARTÓN, HOLLÍN DE CHIMENEAS O CENIZAS CON UN

FILTRO ESTÁNDAR PARA MOJADO/SECO. ESTE TIPO DE POLVO ES

MUY FINO, POR LO QUE PODRÍA NO SER ATRAPADO POR EL FILTRO

Y ASÍ DAÑAR AL MOTOR. AL ASPIRAR POLVO FINO, USE UN FILTRO

PARA POLVO FINO (SE VENDE POR SEPARADO).

Al usar un cable de extensión con su aspiradora en mojado/seco, consulte la siguiente table para

conocer el calibre A.W.G. necesario del cable. Antes de utilizar la aspiradora, asegúrese de que el

cable y el alargador estén en buena condición operativa. Realice las reparaciones o cambios de

piezas antes de usar la aspiradora. Utilice solo cables de extensión calicados para uso en exteriores.

CABLES DE EXTENSIÓN

Largo del cable de extensión

120V

25 pies

(7,62m)

50 pies

(15,24m)

100 pies

(30,48m)

150 pies

(45,72m)

Amperaje

A.W.G. Tamaño Del Cable

Más de No más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No Recomendado

SÍMBOLOS

Las siguientes palabras y signicados están diseñados para explicar los niveles de riesgo

asociados a este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO

Indica una situación peligrosa inminente, la cual, de no evitarse,

causará una muerte o lesiones severas.

ADVERTENCIA

Indica una situación peligrosa potencial, la cual, de no evitarse,

podría causar una muerte o lesiones severas.

PRECAUCIÓN

Indica una situación peligrosa potencial, la cual, de no evitarse,

podría causar una lesión menor o moderada.

AVISO

(Sin símbolo de alerta de seguridad) indica una situación que

podría causar daños a la propiedad.

DESEMPAQUE Y REVISIÓN DEL

CONTENIDO DE LA CAJA

Elimine todo el contenido de la caja. Retire el cabezal

motriz y extraiga el contenido del tanque recolector.

Revise cada artículo en contraste con la.

Lista de Contenidos de La Caja

Llave

Descripción

Empuñadura...................................................

Cuerpo Principal de La Aspiradora.................

Manguera........................................................

Tube de Rallonge............................................

Brosse À Planchers/Suceur-Racloir................

Boquilla Utilitaria Boquilla Para Coche...........

Herramienta Para Hendiduras........................

Rueda.............................................................

Filtro de Tela Reutilizable ...............................

Filtro de Espuma Para Aspirar En Mojado......

Manual Del Usuario........................................

NOTA: la manguera y los accesorios de esta aspiradora

tienen un diámetro de 1-1/4 pulgadas (32 mm).

Cant.

Empuñadura

Puerto de

soplido

Almacenamiento

de la manguera

Interruptor de

encendido/apagado

Ensamblaje

de seguro

Rueda

Puerto de aspirado

Tanque recolector

A C

H I J K

INSTRUCCIONES GENERALES DE

ENSAMBLAJE

1 2 4

6 7 98

11 12

ADVERTENCIA:

NO CONECTE EL CABLE DE

ALIMENTACIÓN A UNA TOMA DE CORRIENTE. ASEGÚRESE DE QUE

EL ENCHUFE ESTÉ DESCONECTADO ANTES DE ENSAMBLAR LA

ASPIRADORA EN MOJADO/SECO. PARA REDUCIR EL RIESGO DE

DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corrientet (Fig. 1).

2. Abra los seguros (Fig. 2).

3. Levante el cabezal motriz sacándolo del tanque recolector (Fig. 3).

4. Saque el contenido del interior del tanque recolector. Asegúrese de tener todo el contenido

indicado en la página 44 (Fig. 4).

5. Voltee el tanque recolector boca abajo e inserte las cuatro ruedas en los enchufes en la parte

inferior de la base. Presione las ruedecillas hacia abajo hasta que encajen en su lugar (Fig. 5).

6. Inserte la empuñadura en las ranuras de la parte superior del cabezal motriz (Fig. 6). Aplique

presión hasta que la empuñadura calce en posición.

7. Su aspiradora viene lista para aspirar en seco. En caso de no tener el ltro de tela reutilizable

instalado, consulte la página 52 para ver sus instrucciones de instalación (Fig. 7).

8. Para aspirar en mojado, extraiga el ltro de tela reutilizable e instale el ltro de espuma para

aspirar en mojado. Consulte la página 53 para ver las instrucciones de instalación del ltro de

espuma para aspirar en mojado (Fig. 8).

9. Coloque el cabezal motriz de vuelta en el tanque recolector alineando la sección superior con los

seguros, y hágalo calzar en posición (Fig. 9 y 10).

DESEMPAQUE DE SU ASPIRADORA EN MOJADO/SECO Y ENSAMBLAJE GENERAL

10.

Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector (Fig. 11).

11.

Elija el accesorio deseado e insértelo en el extreme libre de la manguera o vara de extensión (Fig. 12).

ENCHUFE POLARIZADO

Para reducir el riesgo de descarga eléctrica, este aparato tiene un enchufe polarizado (una clavija

más ancha que la otra). Este enchufe calzará en la toma de corriente de pared polarizado solo en una

posición. Si el enchufe no entra completamente en la toma de corriente, póngalo al revés. Si aún no

calza, contacte a un técnico electricista calicado que pueda ayudarle a instalar la toma de corriente

indicado. No modique el enchufe de ningún modo. El aislamiento doble elimina la necesidad de

usar un cable de tres puntas y un sistema de alimentación con conexión a tierra.

1 2 4

6 7 8

ASPIRADO EN SECO

OPERACIÓN DE ASPIRADO EN SECO

ADVERTENCIA:

ASEGÚRESE DE LEER,

COMPRENDER Y APLICAR LA INFORMACIÓN TITULADA

“INSTRUCCIONES DE SEGURIDAD IMPORTANTES”. NO ASPIRE EN

ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL

AIRE. ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN,

SIN LIMITACIÓN A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR,

LIMPIADORES TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO,

BENCINA, ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS

POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS

SIGUIENTES: CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE

ARMAS. PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS

POR VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA:

NO CONECTE EL CABLE DE

ALIMENTACIÓN A UNA TOMA DE CORRIENTE. ASEGÚRESE DE

QUE LA CLAVIJA ESTÉ DESCONECTADA ANTES DE CAMBIAR LOS

FILTROS.

PRECAUCIÓN:

NO ASPIRE EL POLVO DE PANELES

DE YESO, HOLLÍN DE CHIMENEAS O CENIZAS CON UN FILTRO

ESTÁNDAR PARA MOJADO/SECO. ESTE TIPO DE POLVO ES MUY

FINO, POR LO QUE PODRÍA NO SER ATRAPADO POR EL FILTRO Y

DAÑAR AL MOTOR. AL ASPIRAR POLVO FINO, USE UN FILTRO PARA

POLVO FINO.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).

2. Para preparar la aspiradora para funcionar en seco, asegúrese de que el ltro de tela reutilizable

cubra por completo el receptáculo del ltro contra el cabezal motriz. Su aspiradora en mojado/seco

incluye un ltro de tela reutilizable preinstalado. Para las instrucciones de instalación, consulte la

página 52 (Fig. 2 & 3).

Coloque el cabezal motriz de vuelta en el tanque recolector y asegúrelo en posición usando los

seguros (Fig. 4).

INSTRUCCIONES DE USO: ASPIRADO EN SECO

4. Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector.

5. Empuje el accesorio requerido en el extremo libre de la manguera o vara de extensión (Fig. 5).

6. Verique que el interruptor de encendido esté en la posición de apagado “O” antes de conectar la

clavija a la toma de corriente. Conecte el cable de alimentación a la toma de corriente (Fig. 6 y 7).

7. Encienda el motor moviendo el interruptor de encendido/apagado a la posición de encendido “I” y

comience a aspirar (Fig. 8).

8. Una vez que haya terminado de aspirar, coloque el interruptor en la posición de apagado "O" y

desenchufe el cable de alimentación de la toma de corriente.

O = APAGADO I = ENCENDIDO

NO USE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR LÍQUIDOS

1 2 4

6 7

ASPIRADO EN MOJADO

OPERACIÓN DE ASPIRADO EN MOJADO

ADVERTENCIA:

ASEGÚRESE DE LEER,

COMPRENDER Y APLICAR LA INFORMACIÓN TITULADA

“INSTRUCCIONES DE SEGURIDAD IMPORTANTES”. NO ASPIRE EN

ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL

AIRE. ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN,

SIN LIMITACIÓN A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR,

LIMPIADORES TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO,

BENCINA, ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS

POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS

SIGUIENTES: CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE

ARMAS. PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS

POR VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA:

NO CONECTE EL CABLE DE

ALIMENTACIÓN EN LA TOMA DE ALIMENTACIÓN. ASEGÚRESE DE

QUE EL ENCHUFE ESTÁ DESCONECTADO ANTES DE CAMBIAR LOS

FILTROS.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente. Asegúrese

de que el tanque recolector esté limpio y libre de polvo y suciedad (Fig. 1).

2. Extraiga el ltro de tela reutilizable e instale cuidadosamente el ltro de espuma para aspirar

en mojado, reinstalando el cabezal motriz en el tanque recolector. Para las instrucciones de

instalación del ltro de espuma para aspirar en mojado, vea la página 53 (Fig. 2 y 3).

NO USE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR LÍQUIDOS.

INSTRUCCIONES DE USO: ASPIRADO EN MOJADO

3. Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector.

4. Empuje el accesorio requerido en el extremo libre de la manguera o vara de extensión (Fig. 4).

5. Verique que el interruptor de encendido esté en la posición de apagado “O” antes de conectar la

clavija a la toma de corriente. Conecte el cable de alimentación a la toma de corriente (Fig. 5 y 6).

6. Encienda el motor moviendo el interruptor a la posición de encendido “I” (Fig. 7).

7. Una vez que haya terminado de aspirar, coloque el interruptor en la posición “O” OFF (Apagado) y

desenchufe el cable de alimentación de la toma de corriente.

8. Después de usar, vacíe el tanque recolector, limpie y seque el exterior e interior del tanque

recolector (Fig. 8).

¡IMPORTANTE! Al aspirar grandes cantidades de líquido, no sumerja la boquilla completamente en

el líquido; deje una brecha en la punta de la abertura de la boquilla para permitir el ingreso de aire.

La máquina posee una válvula otante que detiene la succión cuando el tanque recolector alcanza

su capacidad máxima. Sentirá un incremento en la velocidad del motor. Cuando esto suceda, apague

la máquina, desconéctela de la energía y drene el líquido en un receptáculo apto o drenaje. Para

seguir aspirando, reinstale el cabezal motriz en el tanque recolector. Tras aspirar, apague la máquina

y saque la clavija de la toma de corriente. Vacíe el tanque recolector; luego, limpie y seque tanto el

interior como el exterior antes de almacenarlo.

¡RECUERDE! El ltro de espuma para aspirar en mojado se debe extraer después de aspirar en

mojado, para luego proceder a instalar el ltro de tela reutilizable antes de volver a aspirar en seco.

ADVERTENCIA:

SIEMPRE USE GAFAS DE

SEGURIDAD QUE CUMPLAN CON ANSI Z87.1 (O EN CANADÁ,

CSAZ94.3) ANTES DE UTILIZAR EL SOPLADOR.

ADVERTENCIA:

MANTENGA A LAS PERSONAS

ALEJADAS DE LOS SEDIMENTOS QUE SOPLE LA ASPIRADORA.

ADVERTENCIA:

UTILICE UNA MÁSCARA ANTIPOLVO

SI EL SOPLIDO CREA POLVOS QUE SE PUEDAN INHALAR.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).

2. Asegúrese de que el tanque recolector esté vacío antes de usarlo como soplador. Limpie toda la

suciedad y los restos de la manguera y el tanque recolector.

3. Extraiga la manguera del puerto de aspirado.

4. Inserte el extremo más grande de la manguera en el puerto de soplido de la parte posterior del

cabezal motriz (Fig. 2).

5. Elija el accesorio deseado e insértelo en el extremo de la manguera (Fig. 3).

6. Verique que el interruptor de encendido/apagado esté en la posición de apagado “O” antes de

conectar la clavija a la toma de corriente. Conecte el cable de alimentación a la toma de corriente

(Fig. 4 y 5).

7. Antes de encender la aspiradora, sostenga rmemente el extremo suelto de la manguera.

Encienda el motor moviendo el interruptor a la posición de encendido “I” (Fig. 6).

8. Tras haber terminado de soplar, mueva el interruptor de encendido/apagado a la posición de

apagado “O". Desconecte el cable de la toma de corriente (Fig. 7).

1 2 4

6 7

Esta aspiradora en mojado/seco puede usarse como sopladora. Para utilizar la función de sopladora,

siga estas instrucciones.

OPERACIÓN DE SOPLADO

MANTENIMIENTO

1 2 43

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).

2. Desconecte la manguera de la aspiradora (Fig. 2).

3. Abra los seguros y saque el cabezal motriz del tanque recolector (Fig. 3). Coloque el cabezal

motriz boca abajo sobre una supercie suave y limpia.

4. Limpie toda la suciedad o los residuos del tanque recolector y la manguera en un contenedor de

desechos adecuado (Fig. 4).

5. Limpie o reemplace los ltros.

6. Revise la manguera, accesorios y cable de alimentación para vericar que no tengan daños.

7. Coloque el cabezal motriz de vuelta en el tanque recolector y fíjelo usando los seguros.

¡IMPORTANTE! Limpie o cambie el ltro regularmente para obtener un mejor rendimiento. USE

SIEMPRE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR EN SECO. Si la máquina se usa sin

el ltro de tela reutilizable instalado, el motor se quemará y la garantía quedará nula. Tenga cartuchos

de repuesto siempre a mano.

¡AVISO! Los ltros incluidos están hechos de materiales de alta calidad diseñados para detener

partículas de polvo pequeñas. El ltro de tela reutilizable se debe usar solo para aspirar en seco. Para

aspirar polvo es necesario usar un ltro de tela reutilizable. Si el ltro de tela reutilizable está mojado,

se tapará rápidamente y será difícil de limpiar. Manipule el ltro de tela reutilizable con cuidado al

sacarlo para limpiarlo y reinstalarlo. Compruebe que los ltros no tengan roturas ni oricios pequeños.

Un pequeño oricio puede permitir que el polvo pase y salga del ltro. No utilice un ltro con oricios

ni con roturas; en caso de que el ltro tenga tales daños, cámbielo inmediatamente.

ALMACENAMIENTO

Antes de guardar su aspiradora, el tanque recolector debe vaciarse y limpiarse. Los accesorios

deben limpiarse y almacenarse de manera tal que puedan estar disponibles cuando sean necesarios.

Almacene la aspiradora en mojado/seco en interiores.

REPARACIONES

Las reparaciones de esta aspiradora en mojado/seco deben ser realizadas solo por personal de

servicio calicado, usando piezas de repuesto idénticas a las originales.

VACIADO DEL TANQUE RECOLECTOR

WARNING:

DESCONECTE SIEMPRE LA CLAVIJA DE LA

TOMA DE ALIMENTACIÓN ANTES DE SACAR EL CABEZAL MOTRIZ DEL

TANQUE RECOLECTOR.

1 2 4

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig.1).

2. Saque el cabezal motriz y colóquelo boca abajo.

3. Instale el ltro de tela reutilizable sobre el habitáculo del ltro asegurándose de que el habitáculo

quede completamente cubierto (Fig. 2 y 3).

4. Coloque el cabezal motriz de vuelta en el tanque recolector.

1. Con el cabezal motriz retirado y boca abajo, extraiga cuidadosamente el ltro de tela reutilizable

del habitáculo del ltro (Fig. 4).

2. Limpie el ltro de tela reutilizable sacudiendo o barriendo suavemente la suciedad. La limpieza

no debe realizarse en interiores ni zonas habitadas. Se recomienda usar un ltro nuevo, a n de

obtener un rendimiento óptimo.

3. Use una solución de agua y jabón suave para lavar el ltro de tela reutilizable y enjuáguelo con

agua limpia (Fig. 5).

4. Deje que el ltro húmedo se seque completamente al aire antes de guardarlo o instalarlo en la

cesta del ltro.

INSTALACIÓN DEL FILTRO DE TELA REUTILIZABLE

ELIMINACIÓN Y LIMPIEZA DEL FILTRO DE TELA REUTILIZABLE

INSTALACIÓN Y LIMPIEZA DEL FILTRO

DE TELA REUTILIZABLE

1 2 4

INSTALACIÓN DE FILTRO DE ESPUMA PARA ASPIRAR EN MOJADO

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).

2. Saque el cabezal motriz y colóquelo boca abajo. Siga las instrucciones para eliminar el ltro de tela

reutilizable en la página 52.

3. Deslice cuidadosamente el ltro de espuma para aspirar en mojado sobre el receptáculo del ltro,

asegurándose de que el receptáculo que totalmente cubierto (Fig. 2 y 3).

4. Coloque el cabezal motriz de vuelta en el tanque recolector.

LIMPIEZA DEL FILTRO DE ESPUMA PARA ASPIRAR EN MOJADO

1. Con el cabezal motriz extraído y boca abajo, cuidadosamente saque el ltro de espuma para

aspirar en mojado del receptáculo del ltro (Fig. 4).

2. Use una solución de agua y jabón suave para lavar el ltro de espuma para aspirar en mojado y

enjuáguelo con agua limpia (Fig. 5).

3. Deje que el ltro húmedo se seque completamente al aire antes de guardarlo o instalarlo en la

cesta del ltro.

INSTALACIÓN Y LIMPIEZA DEL FILTRO

DE ESPUMA PARA ASPIRAR EN MOJADO

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA PROBABLE SOLUCIÓN

La aspiradora en mojado/

seco no funcionará.

No hay energía.

Compruebe el suministro de

alimentación, cable, disyuntores y

fusibles.

Cable de alimentación defectuoso.

Desconecte y revise el cable de

alimentación. Si hay daños, lleve

el producto a reparación con un

profesional.

El tanque recolector está lleno. Vacíe el tanque recolector.

El interruptor está en la posición

incorrecta.

Presione el botón de encendido “I”

del cabezal motriz.

El polvo se escapa desde

la carcasa del motor.

Falta o está dañado el ltro de tela

reutilizable.

Coloque o reemplace el ltro de

tela reutilizable.

Menor eciencia y

vibración del motor/

velocidad.

Hay bloqueos en la boquilla,

manguera o entradas del tanque

recolector.

Desenchufe e inspeccione la

boquilla, manguera y entradas del

tanque recolector en búsqueda de

bloqueos.

El ltro de tela reutilizable está

saturado de polvo no.

Saque el ltro y límpielo, o bien

instale un nuevo ltro de tela

reutilizable.

ADVERTENCIA:

PARA EVITAR EL RIESGO DE SUFRIR

DESCARGAS ELÉCTRICAS, DESCONECTE EL APARATO ANTES DE

INTENTAR SOLUCIONAR CUALQUIER PROBLEMA.

VISTA EXPANDIDA

LISTA DE PARTES

Pieza No. de objeto Descripción Cantidad

1 551142105 Empuñadura 1

2 Conjunto de piezas del cabezal motriz 1

3 551012115 Flotador 1

4 551012116 Receptáculo del ltro 1

5 Tanque recolector 1

6 551012104 Puerto de aspirado 1

7 551012121 Rueda 4

8 551012127 Manguera 1

9 551004114 Herramienta para hendiduras 1

10 551003109 Vara de extensión 3

11 551296103 Boquilla de cepillo/espátula de goma para pisos 1

12 551004113 Boquilla utilitaria Boquilla para coche 1

13 551009111 Filtro de espuma para aspirar en mojado 1

14 551012110 Filtro de tela reutilizable 1

Armor All VO405P 0901 4 Gallon Wet/Dry Vac 2.0 Peak HP Shop Vacuum

Product's Documents

Operator’s Manual

Specifications

Armor All VO405P 0901 Questions and Answers
