Operator’s Manual

Manuel D’utilisation

Manual Del Usuario

Wet/Dry Vacuum

Aspirateur Sec et Humide

Aspiradora en Mojado/Seco

used under license by Cleva North America, Inc.

Auto qui est utilisée sous licence par Cleva North America, Inc.

y se utiliza bajo licencia de Cleva North America, Inc.

Distributed by/

Distribué par/Distribuido por:

Cleva North America

601 Regent Park Court

Greenville, SC 29607

1-866-384-8432

FOR YOUR SAFETY

Read and understand this manual before use. Keep this manual for future reference.

POUR GARANTIR VOTRE SÉCURITÉ

Lisez et comprenez ce manuel avant toute utilisation de l’appareil. Conservez le présent

manuel an de pouvoir vous y référer ultérieurement.

PARA SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto. Conserve este manual para

futura referencia.

4 Gallon / 4 Gal (15 L) / 4 Gal (15 L)

Model No. • Référence de modèle • N° de modelo

VO408S 0901

P. 02

P. 20

P. 39

Warranty ...............................................................................................................................................

Important Safety Instructions

.................................................................................................................

Double Insulation Instructions ..............................................................................................................

Extension Cords ...................................................................................................................................

Symbols

..............................................................................................................................................

Unpacking & Checking Carton Contents ..............................................................................................

General Assembly Instructions .............................................................................................................

Dry Vacuum Operation .........................................................................................................................

Liquid Vacuum Operation .....................................................................................................................

Blower Operation

...................................................................................................................................

Maintenance .........................................................................................................................................

Installing & Cleaning Reusable Cloth Filter ..........................................................................................

Installing & Cleaning Foam Wet Filter ..................................................................................................

Troubleshooting

.....................................................................................................................................

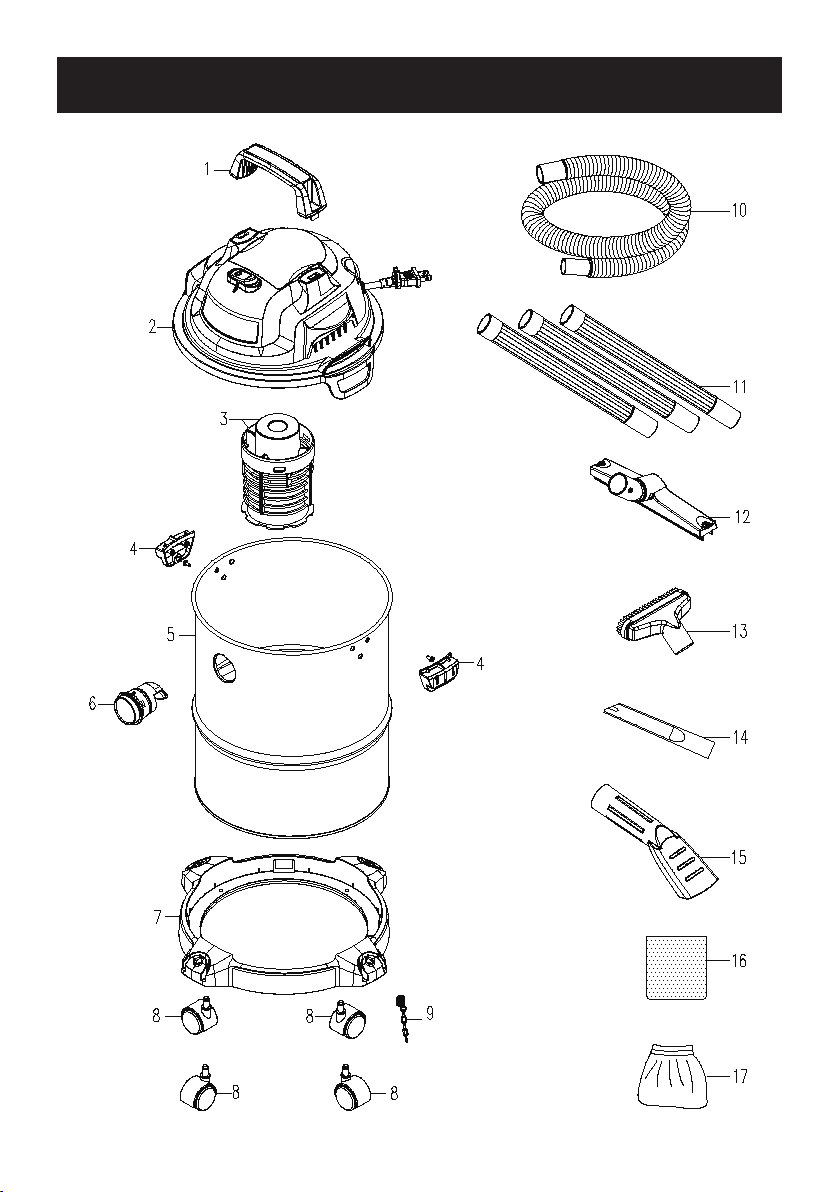

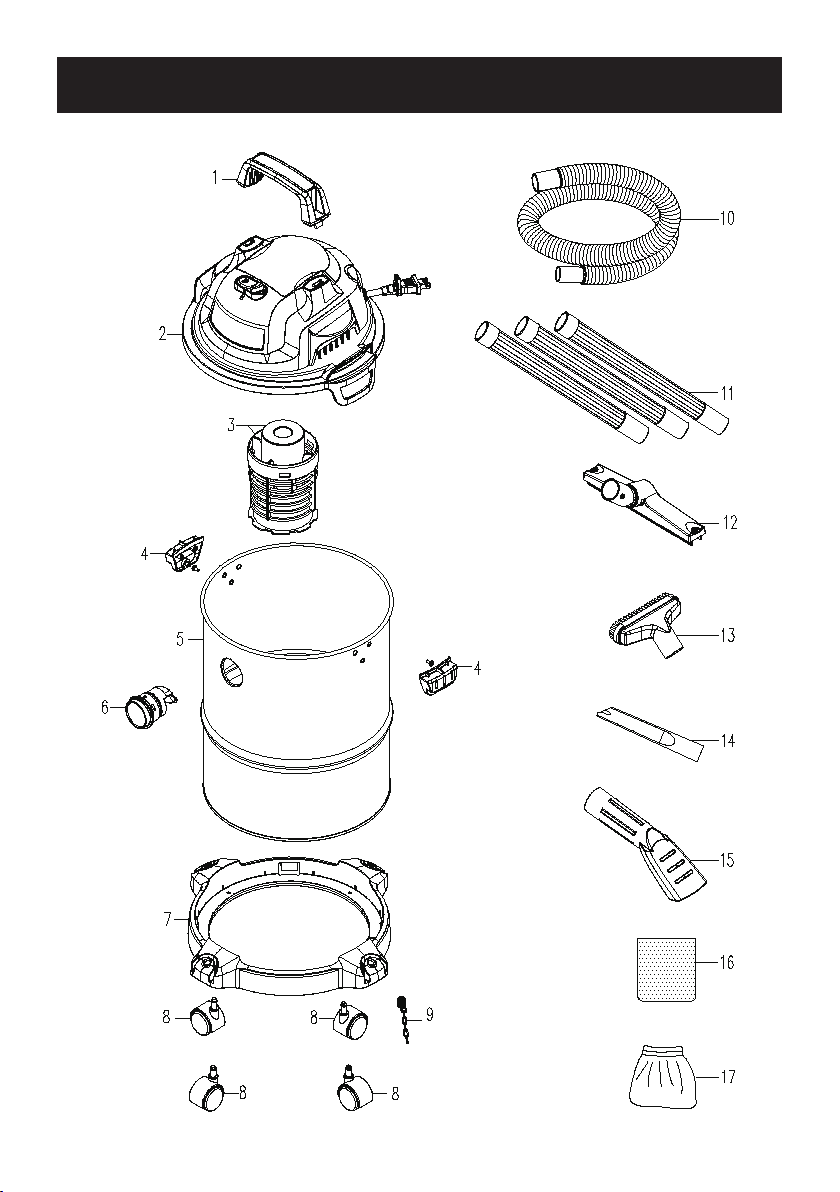

Exploded View

.......................................................................................................................................

Parts List ..............................................................................................................................................

Thank you for purchasing this Armor All

wet/dry vacuum cleaner. Feel confident that with

our Armor All

wet/dry vac you are obtaining a high-quality product engineered for optimal

performance. This vacuum is capable of picking up liquids and dry materials.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

TABLE OF CONTENTS

SECTION PAGE

IMPORTANT INFORMATION

GALLONS

"Tank Size" refers to the actual tank volume, and does not reect capacity available during operation.

PEAK HP

"Peak Horsepower" is a term used in the wet-dry vac industry for consumer comparison purposes. It

does not denote the operational horsepower output of a wet-dry vac, but rather the horsepower output

of a motor, including the motor’s inertial contribution, achieved in laboratory testing. In actual use,

motors do not operate at the peak horsepower shown.

WARRANTY

We take pride in producing a high-quality, durable product. This vac carries a limited two (2) year warranty

against defects in workmanship and materials from date of purchase under normal household use. Please

keep your receipt as proof of purchase. This warranty gives you specic legal rights, and you may have

other rights, which vary from state to state. For customer service please call 1-866-384-8432.

Not Covered by Warranty:

• Any part that has become inoperative due to misuse, negligence, direct/indirect abuse, accidents,

improper maintenance, repairs, or alterations;

• Consumables such as lters and accessories;

• Normal wear and tear of parts and attachments, such as hose, nozzles, or casters;

• Normal deterioration of the exterior nish due to use or exposure;

• Any product where serial number/data label is tampered with or removed;

• Any product purchased from an unauthorized retailer.

READ AND UNDERSTAND ALL INSTRUCTIONS BEFORE

USING THIS VACUUM

Read and understand this operator’s manual and all labels on the vacuum cleaner before operating.

Safety is a combination of common sense, staying alert and knowing how your vacuum works. Use this

vacuum only as described in this manual. To reduce the risk of personal injury or damage to your vacuum,

use only manufacturer recommended accessories.

When using a vacuum, basic precautions should always be followed including the following.

Failure to follow the warnings and instructions may result in explosion, fire and/or serious

injury.

• Do not run vacuum unattended.

• Do not use to pick up ammable or combustible liquids, such as gasoline, or

use in areas where they may be present.

• Do not vacuum, or use this vacuum near ammable liquids, gases, or explosive

vapors like gasoline or other fuels, lighter fluids, cleaners, oil-based paints,

natural gas, hydrogen, or explosive dusts like coal dust, magnesium dust, grain

dust, or gun powder. Sparks inside the motor can ignite ammable vapors or

dust.

• To reduce the risk of health hazards from vapors or dusts, do not vacuum toxic

materials.

• Do not use or store near hazardous materials.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches,

or hot ashes.

• Do not expose to rain. Store indoors.

• If vacuum is not working as it should, has been dropped, damaged, left

outdoors, or dropped into water, return it to a service center.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not use with damaged cord or plug.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull

cord around sharp edges or corners.

• Keep cord away from heated surfaces.

• Do not run the vacuum over cord.

• Do not handle plug or vacuum with wet hands.

• Do not use without dust bag and/or lters in place.

• Do not allow to be used as a toy. Close attention is necessary when used by or

near children.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR INJURY:

SAVE THIS MANUAL FOR FUTURE REFERENCE.

• To reduce the risk of injury from accidental starting, unplug power cord before

changing or cleaning lter.

• Do not leave vacuum when plugged in. Unplug from outlet when not in use and

before servicing.

• Turn o󰀨 all controls before unplugging.

• Unplug before connecting or disconnecting hose, or any other accessories.

• Do not put any object into openings. Do not use with any opening blocked; keep

free of dust, lint, hair, and anything that may reduce air ow.

• Keep hair, loose clothing, ngers, and all parts of body away from openings and

moving parts.

• Use extra care when cleaning on stairs.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments.

• This vacuum is provided with double insulation. Use only identical replacement

parts. See DOUBLE INSULATION INSTRUCTIONS.

When using as blower:

• Direct air discharge only at work area.

• Do not use Wet / Dry Vacuum as a sprayer.

• Do not direct air at bystanders.

• Keep children away when blowing.

• Wear safety goggles.

SAVE THESE INSTRUCTIONS

For Household Use Only

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK –

UNPLUG BEFORE CLEANING OR SERVICING.

CAUTION:

TO REDUCE THE RISK OF INJURY FROM

MOVING PARTS- UNPLUG BEFORE SERVICING.

This Wet/Dry Vacuum is double insulated, eliminating the need for a separate grounding system.

Use only identical replacements parts. Read the instructions for Servicing Double-Insulated Wet/Dry

Vacuums before servicing. Use this vacuum as described in this manual.

Observe the following warnings that appear on the motor housing of your vacuum.

WARNING: SERVICING OF DOUBLE-INSULATED WET/DRY VACUUM

WITH A DOUBLE-INSULATED WET/DRY VACUUM, TWO SYSTEMS

OF INSULATION ARE PROVIDED INSTEAD OF GROUNDING. NO

GROUNDING MEANS IS PROVIDED ON A DOUBLE-INSULATED

APPLIANCE, NOR SHOULD A MEANS FOR GROUNDING BE ADDED.

SERVICING A DOUBLE INSULATED WET/DRY VACUUM REQUIRES

EXTREME CARE AND KNOWLEDGE OF THE SYSTEM, AND

SHOULD BE DONE ONLY BY QUALIFIED SERVICE PERSONNEL.

REPLACEMENT PARTS FOR A DOUBLE-INSULATED WET/DRY

VACUUM MUST BE IDENTICAL TO THE PARTS THEY REPLACE. YOUR

DOUBLE-INSULATED WET/DRY VAC IS MARKED WITH THE WORDS

‘DOUBLE INSULATED’ AND THE SYMBOL (SQUARE WITHIN A

SQUARE) MAY ALSO BE MARKED ON THE APPLIANCE.

DOUBLE INSULATION INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK- DO NOT

EXPOSE TO RAIN. STORE INDOORS.

DOUBLE INSULATED - GROUNDING NOT REQUIRED - WHEN

SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS.

WARNING: FOR YOUR OWN SAFETY, READ AND UNDERSTAND THE

OPERATOR’S MANUAL. DO NOT RUN UNATTENDED. DO NOT PICK UP

HOT ASHES, COALS, TOXIC, FLAMMABLE OR OTHER HAZARDOUS

MATERIALS. DO NOT USE AROUND EXPLOSIVE LIQUIDS OR VAPORS.

CAUTION: DO NOT VACUUM DRYWALL DUST, FIREPLACE SOOT,

OR ASH WITH STANDARD WET/DRY FILTER. THIS TYPE OF DUST

IS VERY FINE WHICH MAY NOT BE CAPTURED BY THE FILTER AND

CAUSE DAMAGE TO MOTOR. WHEN VACUUMING FINE DUST USE A

FINE DUST FILTER.

When using an extension cord with your Wet/Dry Vacuum refer to the following table to determine the

required A.W.G. wire size. Before using the cleaner make sure the power cord and extension cord are

in good working condition. Make repairs or replacements before using the vacuum cleaner. Only use

extension cords that are rated for outdoor use.

Length of Extension Cord

120V 25ft (7.62m) 50ft (15.24m) 100ft (30.48m) 150ft (45.72m)

Ampere rating

A.W.G. Wire Size

More than Not more than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not recommended

EXTENSION CORDS

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with

this product.

SYMBOL SIGNAL MEANING

DANGER

Indicates an imminently hazardous situation, which, if not avoided,

will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation, which, if not avoided,

could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation, which, if not avoided,

may result in minor or moderate injury.

NOTICE

(Without Safety Alert Symbol) Indicates a situation that may result

in property damage.

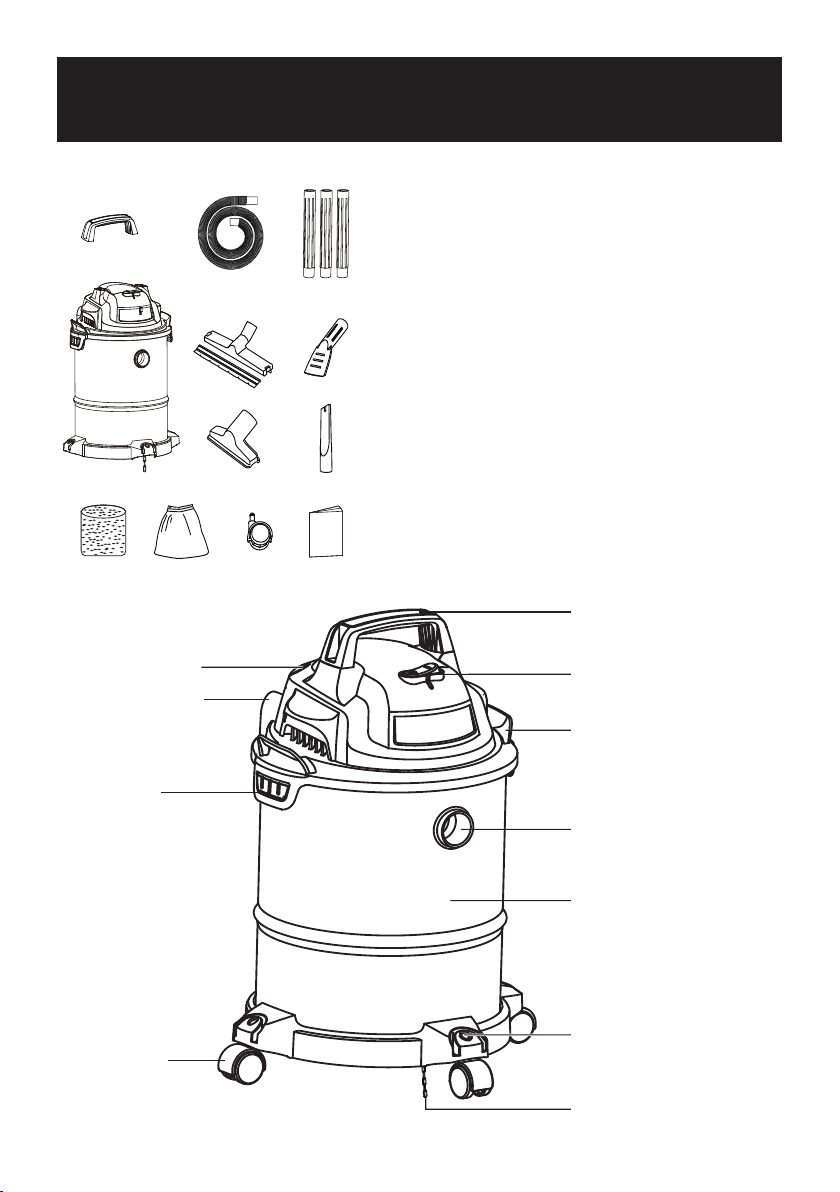

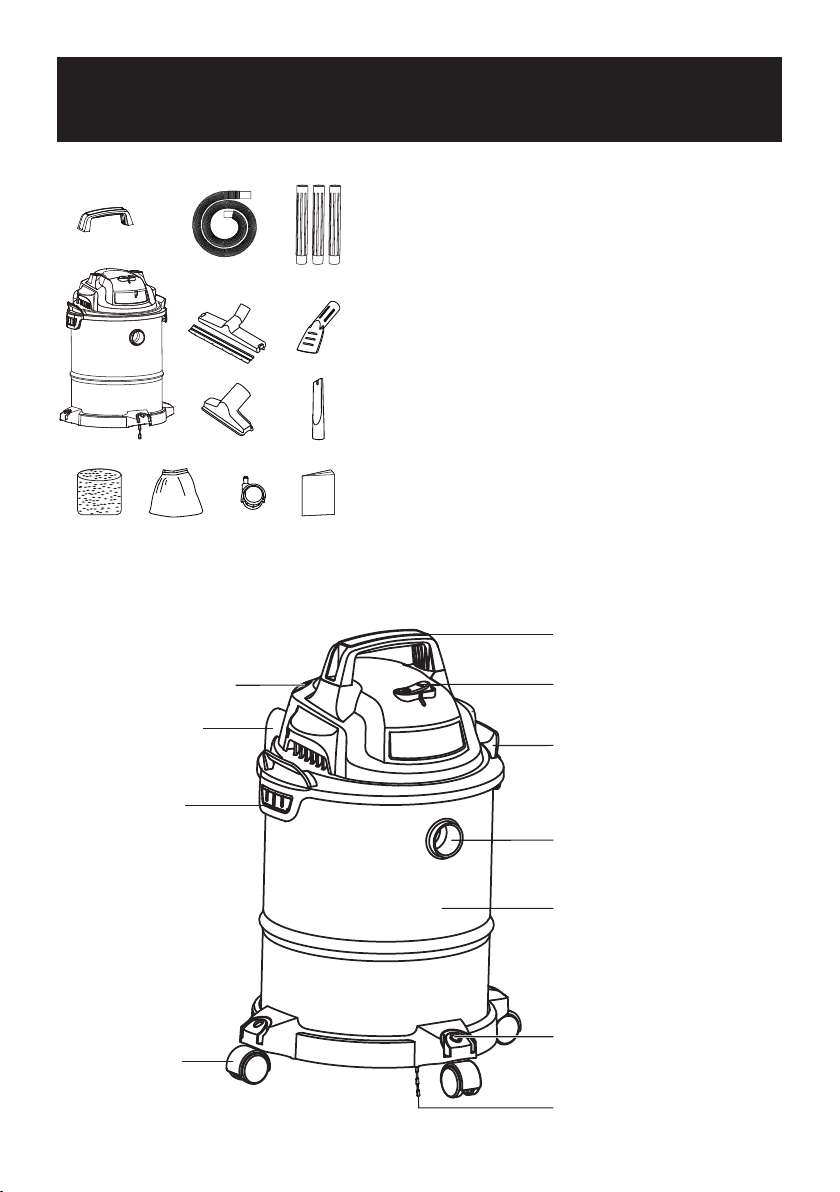

Remove all contents from the box. Remove the powerhead

and take out any contents inside the collection tank. Check

each item against the carton contents list.

Carton Contents List:

Key Description Qty.

A Handle ..................................................................

B Vacuum Assembly ................................................1

C Hose .....................................................................1

D Extension Wands ..................................................3

E Floor Brush/Squeegee Nozzle...............................1

F Car Nozzle ....……...….................................……..1

G Utility Nozzle .......…..........……....…….........……..1

H Crevice Tool ................………….……..........……..

I Foam Wet Filter

..…................….……..........……..1

J Reusable Cloth Filter

.....….……......……......……..1

K Caster ....................................................................4

L Operator’s Manual .................................................1

UNPACKING AND CHECKING

CARTON CONTENTS

NOTE: The hose and accessories for this vacuum are

1-1/4'' (3.2 cm) diameter.

I J K L

G H

Handle

Blower Port

Hose Storage

On/Off Switch

Powerhead

Latch

Caster

Vacuum Port

Collection Tank

Accessory Storage

Anti-static Chain

GENERAL ASSEMBLY INSTRUCTIONS

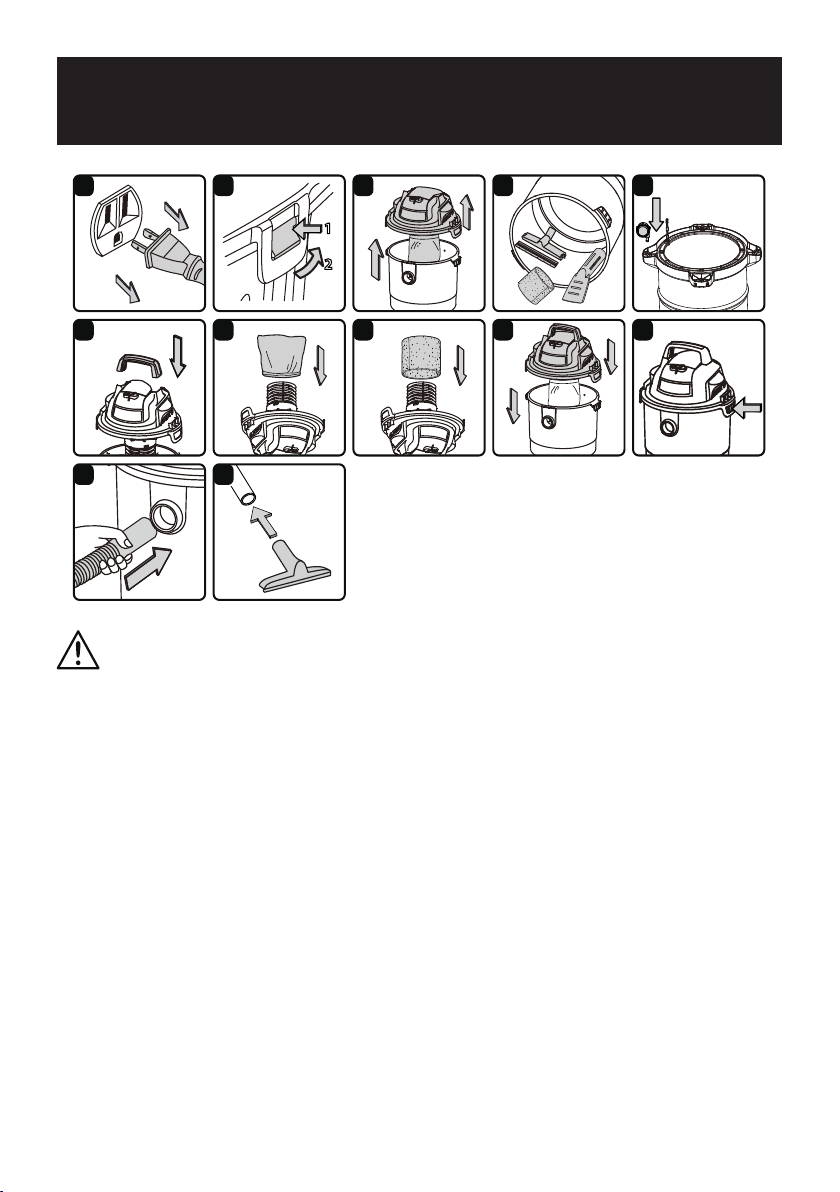

UNPACKING YOUR WET/DRY VACUUM & GENERAL ASSEMBLY

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Undo the latches (Fig. 2).

3. Lift the powerhead o󰀨 the collection tank (Fig. 3).

4. Remove the contents from inside the collection tank. Make sure you have all contents as listed on

page 8 (Fig. 4).

5. Turn the collection tank upside down and insert the four casters into the sockets on the bottom of

the base. Press casters down until they snap into place (Fig. 5).

6. Insert the handle into the slots located on the top of the powerhead (Fig. 6).

7. Your vacuum comes ready for dry vacuum cleaning. If the reusable cloth lter is not installed, refer

to page 15 for installation instructions (Fig. 7).

8. For wet vacuum cleaning, remove the reusable cloth lter, and install the supplied foam wet lter.

See page 16 for the foam wet lter installation instructions (Fig. 8).

9. Place the powerhead back on the collection tank, aligning the top section with the latches, and

snap into place (Fig. 9 & 10).

10. Insert the larger end of the hose into the vacuum port on the collection tank (Fig. 11).

11.

Choose the desired accessory and insert onto the free end of the hose or extension wand (Fig. 12).

NOTE: An anti-static chain is attached to the bottom of the collection tank. It is normal for this chain to

drag on the ground. Operating the vacuum in dry conditions can build up static, and the chain helps

dissipate and build-up by allowing it a path of least resistance to the ground.

WARNING:

DO NOT PLUG THE POWER CORD INTO A POWER OUTLET. MAKE SURE

THE PLUG IS DISCONNECTED BEFORE ASSEMBLING THE WET/DRY VACUUM. TO

REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT EXPOSE TO RAIN.

3 4 5

6 7 8 10

DRY VACUUM OPERATION

WARNING:

DO NOT PLUG THE POWER CORD INTO A POWER OUTLET. MAKE SURE

THE PLUG IS DISCONNECTED BEFORE CHANGING THE FILTERS.

CAUTION:

DO NOT VACUUM DRYWALL DUST, FIREPLACE SOOT, OR ASH WITH

STANDARD WET/DRY FILTER. THIS IS A VERY FINE DUST WHICH WILL NOT BE

CAPTURED BY THE FILTER AND MAY CAUSE DAMAGE TO MOTOR. WHEN VACUUMING

FINE DUST USE A FINE DUST FILTER.

POLARIZED PLUG

To reduce the risk of electrical shock, this appliance has a polarized plug (one blade wider than the

other). This plug will t in a polarized outlet only one way. If the plug does not t fully in the outlet,

reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do

not change the plug in any way. Double insulation eliminates the need for the three-wire grounded

power cord and grounded power supply system.

WARNING:

BE SURE TO READ, UNDERSTAND, AND APPLY INFORMATION

ENTITLED “IMPORTANT SAFETY INSTRUCTIONS”. DO NOT VACUUM IN AREAS WITH

FLAMMABLE GASES, VAPORS, OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE

GASES OR VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID, SOLVENT

TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE, ALCOHOL, OR AEROSOL SPRAYS.

EXPLOSIVE DUSTS INCLUDE BUT ARE NOT LIMITED TO: COAL, MAGNESIUM, GRAIN

OR GUN POWDER. TO REDUCE THE RISK OF HEALTH HAZARDS FROM VAPORS OR

DUST, DO NOT VACUUM TOXIC MATERIALS.

DRY VACUUMING

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. In order to prepare your vacuum for dry vacuuming, make sure the reusable cloth lter completely

covers the lter cage against the powerhead. Your wet/dry vacuum comes with the reusable cloth

lter pre-installed. For installation instructions, see page 15 (Fig. 2 & 3).

3. Place the powerhead back on the collection tank and secure it in place using the latches (Fig. 4).

OPERATING INSTRUCTIONS: DRY VACUUMING

4. Insert the larger end of the hose into the vacuum port on the tank.

5. Push the required accessory onto the free end of the hose or the extension wand (Fig. 5).

6. Verify that the switch is in the ‘O’ OFF position before plugging the power cord into the power outlet.

Plug the power cord into the outlet (Fig. 6 & 7).

7. Turn the motor on by ipping the switch to the ‘I’ ON position and begin vacuuming (Fig. 8).

8. Once you have completed vacuuming, ip the switch to the ‘O’ OFF position and unplug the power

cord from the outlet.

O = OFF I = ON

DO NOT USE THE REUSABLE CLOTH FILTER FOR LIQUID VACUUMING.

LIQUID VACUUM OPERATION

LIQUID VACUUMING

WARNING:

BE SURE TO READ, UNDERSTAND, AND APPLY INFORMATION

ENTITLED “IMPORTANT SAFETY INSTRUCTIONS”. DO NOT VACUUM IN AREAS WITH

FLAMMABLE GASES, VAPORS, OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE

GASES OR VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID, SOLVENT

TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE, ALCOHOL, OR AEROSOL SPRAYS.

EXPLOSIVE DUSTS INCLUDE BUT ARE NOT LIMITED TO: COAL, MAGNESIUM, GRAIN

OR GUN POWDER. TO REDUCE THE RISK OF HEALTH HAZARDS FROM VAPORS OR

DUST, DO NOT VACUUM TOXIC MATERIALS.

WARNING:

DO NOT PLUG THE POWER CORD INTO A POWER OUTLET. MAKE SURE

THE PLUG IS DISCONNECTED BEFORE CHANGING THE FILTERS.

1. Verify that the power cord is disconnected from the outlet. Make sure that the collection tank is

clean and free of dust and dirt (Fig.1).

2. Remove the reusable cloth lter, then carefully install the foam wet lter over the lter cage and

place the powerhead back on the collection tank. For foam wet lter installation instructions, see

page 16 (Fig. 2 & 3).

DO NOT USE THE REUSABLE CLOTH FILTER FOR LIQUID VACUUMING.

OPERATING INSTRUCTIONS: WET VACUUMING

3. Insert the larger end of the hose into the vacuum port on the tank.

4. Push the required accessory onto the free end of the hose or the extension wand (Fig. 4).

5. Verify that the switch is in the ‘O’ OFF position before plugging the power cord into the outlet. Plug

the power cord into the outlet (Fig. 5 & 6).

6. Turn the motor on by ipping the switch to the ‘I’ ON position (Fig. 7).

7. Once you have completed vacuuming, ip the switch to the 'O' OFF position and unplug the power

cord from the outlet.

After use, empty the collection tank, clean and dry the inside and outside before storage (Fig. 8).

IMPORTANT! When vacuuming large quantities of liquids, do not immerse the nozzle completely in

the liquid; leave a gap at the tip of the nozzle opening to allow air inow. The machine is tted with a

7 8

WARNING:

ALWAYS WEAR SAFETY GOGGLES COMPLYING WITH ANSI Z87.1 (OR IN

CANADA, CSAZ94.3) BEFORE USING BLOWER.

CAUTION:

KEEP BYSTANDERS CLEAR FROM BLOWING DEBRIS.

WARNING:

WEAR A DUST MASK IF BLOWING CREATES DUST THAT MIGHT BE

INHALED.

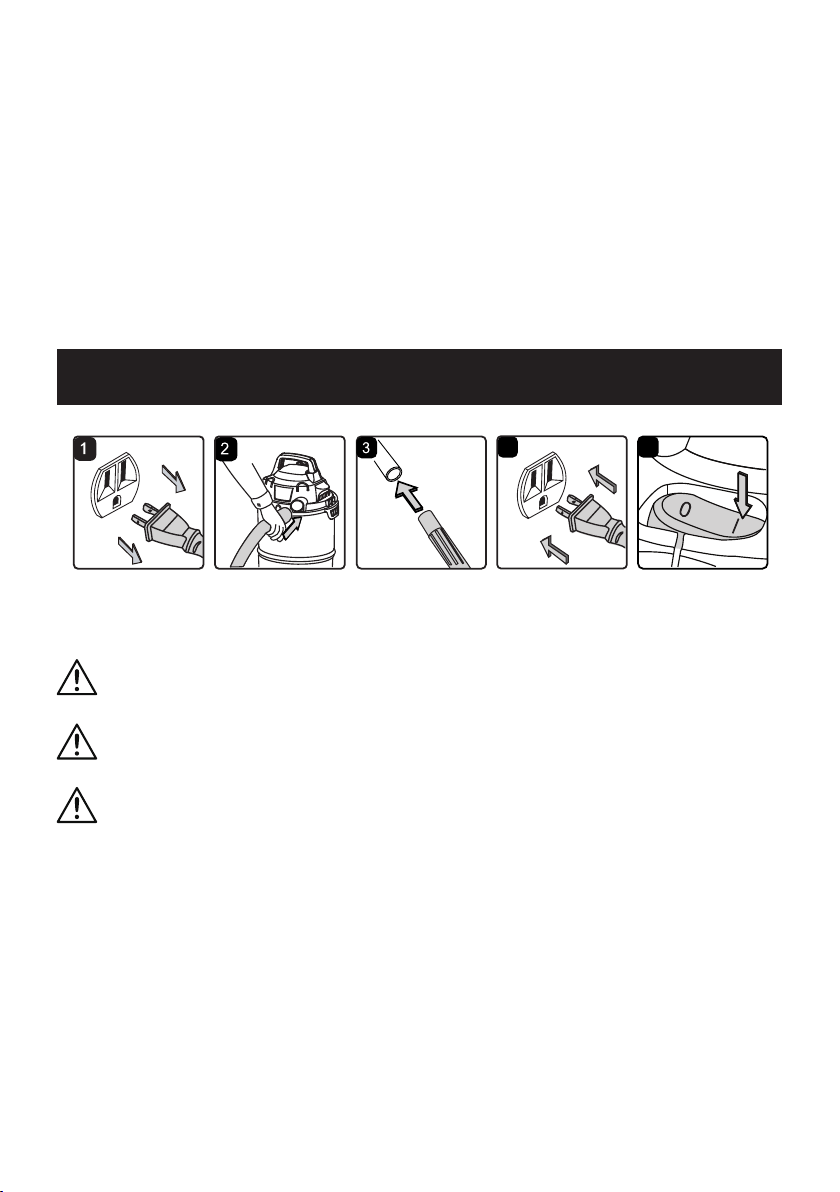

BLOWER OPERATION

This Wet/Dry Vacuum has blowing capabilities. To use the blower feature, follow the instructions listed

below.

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Make sure the collection tank is empty before using as a blower. Clear all dirt and debris from the

hose and collection tank.

3. Remove hose from the vacuum port.

4. Insert the larger end of the hose into the blower port on the back side of the powerhead. (Fig. 2).

5. Choose the desired accessory and insert onto the end of the hose (Fig. 3).

6. Verify that the on/o󰀨 switch is in the ‘O’ OFF position before plugging the power cord into the outlet.

Plug the power cord into the outlet (Fig. 4).

7. Before turning on the vacuum, rmly hold loose end of the hose. Turn the motor on by ipping the

switch to the ‘I’ ON position (Fig. 5).

8. Once you have completed blowing, ip the on/o󰀨 switch to the ‘O’ OFF position. Unplug the power

cord from the outlet.

oat valve that stops the suction action when the collection tank reaches its maximum capacity. You

will notice an increase in motor speed. When this happens, turn o󰀨 the machine, disconnect from

power supply, and drain the liquid into a suitable receptacle or drain. To continue vacuuming, ret the

powerhead to the collection tank. After wet vacuuming, turn the machine o󰀨 and remove plug from

power supply. Empty the collection tank, clean and dry the inside and outside before storage.

REMEMBER! The foam wet lter must be removed after wet vacuuming and the reusable cloth lter

must be installed before dry vacuuming again.

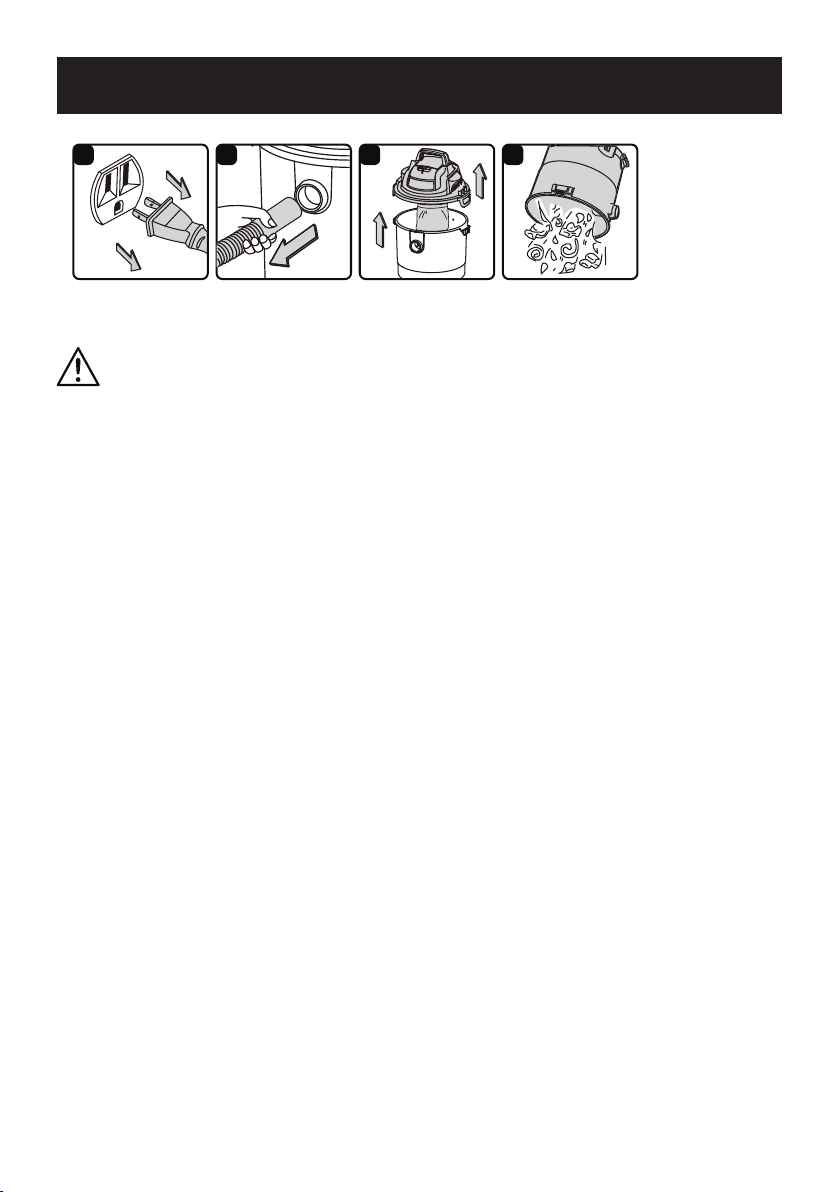

EMPTYING THE COLLECTION TANK

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Disconnect the hose from the vacuum (Fig. 2).

3. Undo the latches and remove the powerhead from the collection tank (Fig. 3). Place powerhead on

a soft, clean surface upside down.

4. Clear all dirt or debris from the collection tank and hose into a proper waste container (Fig. 4).

5. Clean or replace the lters.

6. Check the hose, accessories, and power cord to verify that they have not been damaged.

7. Place the powerhead back on collection tank and secure latches.

IMPORTANT!

Clean or change the filter regularly for best performance. ALWAYS USE THE

REUSABLE CLOTH FILTER FOR DRY VACUUMING. If the machine is used without the reusable cloth

lter, the motor will burn out and the warranty will be voided. Always keep spare lters on hand.

NOTICE!

The filters included are made of high-quality materials designed to stop small dust

particles. The reusable cloth lter should be used for dry pick-up only. A dry reusable cloth lter is

necessary to pick up dust. If the reusable cloth lter is wet, it will clog quickly and be di󰀩cult to clean.

Handle the lter carefully when removing it for cleaning and replacing it. Check the lters for tears or

small holes. A small hole can let dust pass through and out of the lter. Do not use a lter with holes or

tears in it; replace it immediately.

STORAGE

Before storing your vacuum, the collection tank should be emptied and cleaned. The accessories

should be cleaned and stored so they can be readily available when needed. Store the wet/dry

vacuum indoors.

REPAIRS

Repairs for this wet/dry vacuum should be performed only by qualied service personnel using only

identical replacement parts.

MAINTENANCE

WARNING:

ALWAYS DISCONNECT THE PLUG FROM THE POWER OUTLET BEFORE

REMOVING THE POWERHEAD FROM COLLECTION TANK.

31 42

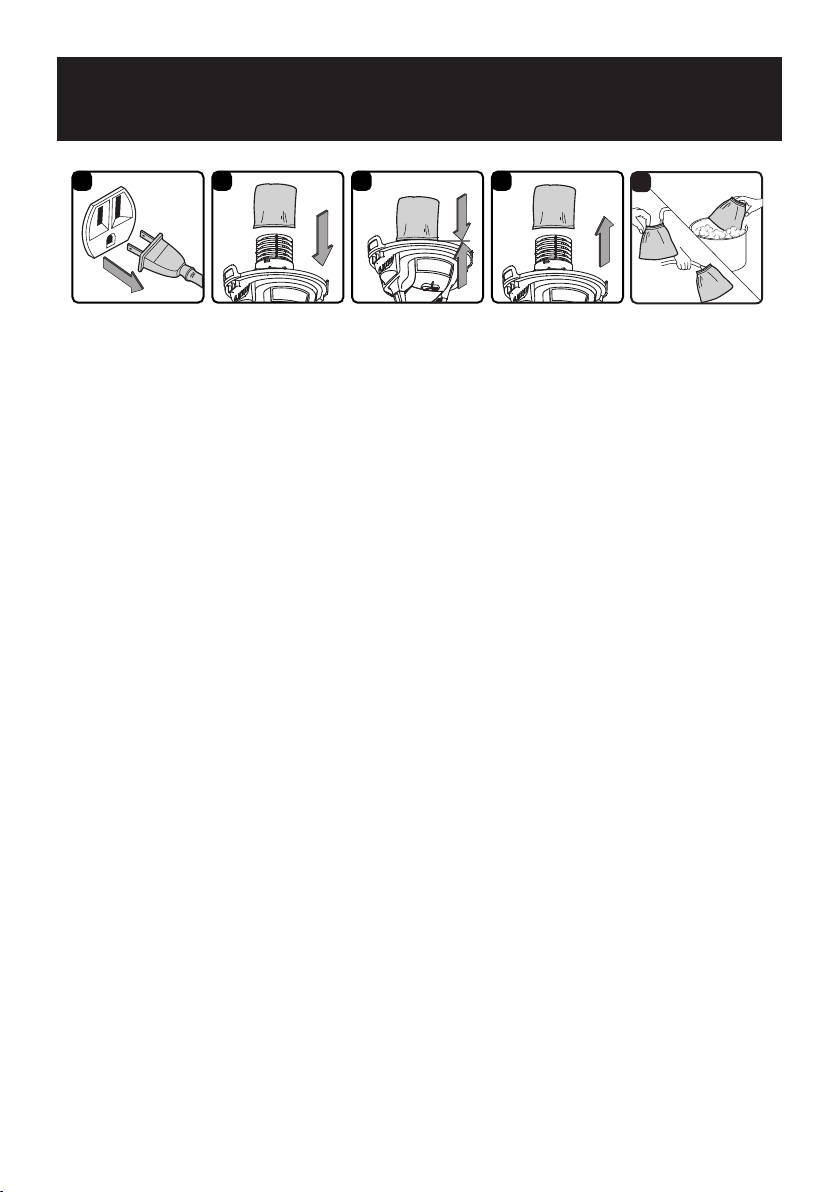

INSTALLING & CLEANING REUSABLE

CLOTH FILTER

1 2 4

INSTALLING REUSABLE CLOTH FILTER

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Remove the powerhead and place in an upside-down position.

Install the reusable cloth lter over the lter cage making sure the cage is completely covered (Fig. 2

& 3).

4. Place the powerhead onto the collection tank.

REMOVING & CLEANING REUSABLE CLOTH FILTER

1. With the removed powerhead in an upside-down position, carefully remove the reusable cloth lter

from the lter cage (Fig. 4).

Clean the reusable cloth lter by gently tapping or brushing dirt o󰀨. Cleaning should not be done

indoors in living areas. For optimal performance, a new lter is recommended.

Use a mild soap and water solution to wash the reusable cloth lter and rinse with clean water (Fig. 5).

4. Allow the wet lter to air dry for 24 hours before installing onto the lter cage.

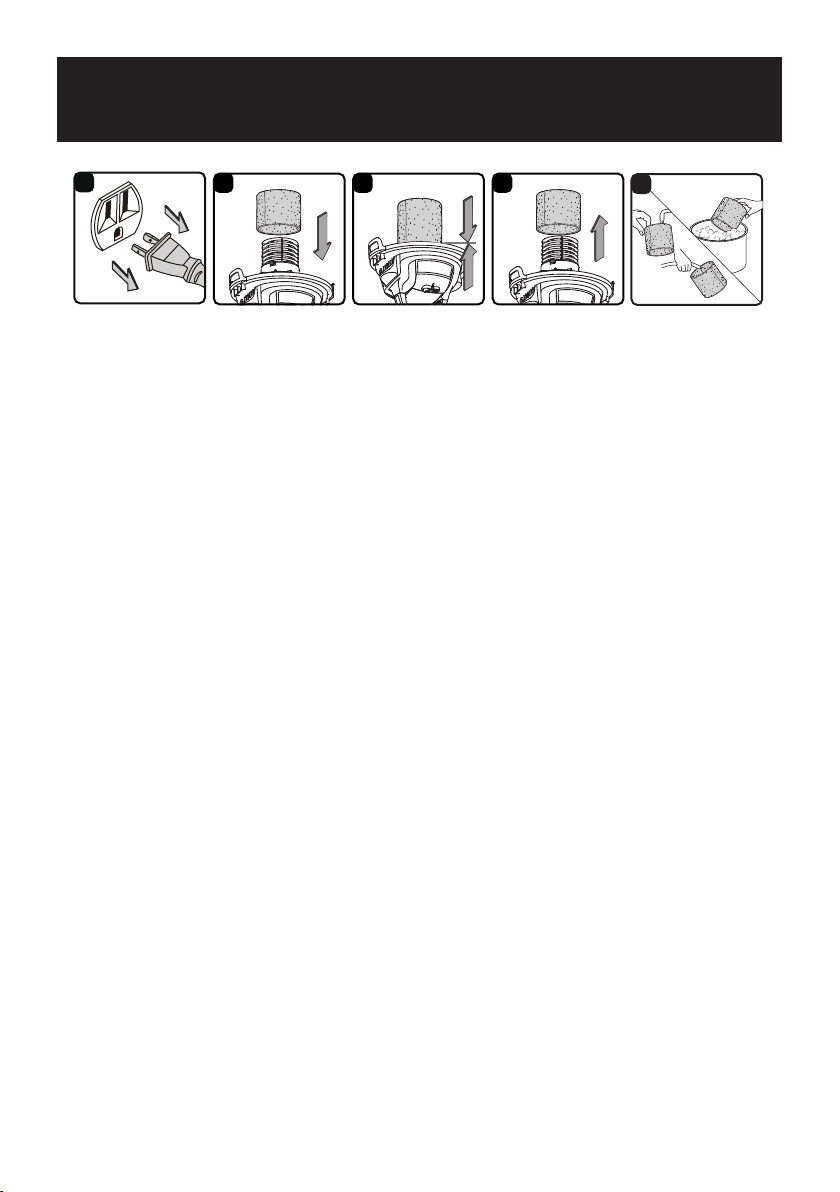

INSTALLING FOAM WET FILTER

1. Verify that the power cord is disconnected from the outlet (Fig. 1).

2. Remove the powerhead and place in an upside-down position. Follow instructions to remove the

reusable cloth lter on page 15.

3. Carefully slide the foam wet lter down over the lter cage making sure the cage is completely

covered (Fig. 2 & 3).

4. Place the powerhead onto the collection tank.

CLEANING FOAM WET FILTER

1. With the removed powerhead in an upside-down position, carefully remove the foam wet lter from

the lter cage (Fig. 4).

2. Use a mild soap and water solution to wash the foam wet lter and rinse with clean water (Fig. 5).

3. Allow the wet lter to air dry for 24 hours before installing onto the lter cage.

INSTALLING & CLEANING FOAM

WET FILTER

2 3 4

TROUBLESHOOTING

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK, UNPLUG BEFORE

TROUBLESHOOTING.

PROBLEM POSSIBLE CAUSE SOLUTION

The wet/dry vacuum will

not operate.

No power supply.

Check the power supply, cord,

breakers, and fuses.

Faulty power cord.

Unplug and check the power cord.

If damaged, have it repaired by a

professional.

Collection tank is full. Empty the collection tank.

Switch in the wrong position.

Press the ON ‘I’ button on the

powerhead.

The dust comes out from

the motor cover.

The reusable cloth lter is

missing or damaged.

Attach or replace the reusable cloth

lter.

Reduced e󰀩ciency and

motor/speed vibration.

There are blockages in the

nozzle, hose, or the collection

tank inlets.

Unplug and check nozzle, hose and

collection tank inlets for blockages.

The reusable cloth lter is

clogged by ne dust.

Take o󰀨 the lter and clean it or install a

new reusable cloth lter.

EXPLODED VIEW

Part Part Number Description Quantity

1 551142105 Handle 1

2 551142101 Powerhead Assembly 1

3 551142102 Float & Filter Cage 1

4 551012117 Latch Assembly 2

5 551142103 Collection Tank 1

6 551012118 Vacuum Port Assembly 1

7 551142104 Base 1

8 551012121 Caster 4

9 551038113 Anti-static Chain 1

10 551091124 Hose 1

11 551003109 Extension Wand 3

12 551296103 Floor Brush/Squeegee Nozzle 1

13 551004113 Utility Nozzle 1

14 551004114 Crevice Tool 1

15 551092105 Car Nozzle 1

16 551009111 Foam Wet Filter 1

17 551012110 Reusable Cloth Filter 1

PARTS LIST

Replacement lters & accessories available

：

www.vacmaster.com/armorall

Garantie ...............................................................................................................................................

Consignes Importantes de Sécurité .....................................................................................................

Instructions Relatives À La Double Isolation ........................................................................................

Cordons Prolongateurs ........................................................................................................................

Symboles .............................................................................................................................................

Déballage Et Vérication Du Contenu Du Carton ................................................................................

Instructions Relatives Au Montage Général .........................................................................................

Utilisation de L’aspirateur D’atelier Sec ...............................................................................................

Aspiration de Liquides ..........................................................................................................................

Utilisation Du Sou󰀪eur .........................................................................................................................

Entretien ...............................................................................................................................................

Installation Et Nettoyage Du Filtre Réutilisable En Tissu .....................................................................

Installation Et Nettoyage Du Filtre En Mousse Pour Matériaux Humides ..............................................

Dépannage ..........................................................................................................................................

Vue Éclatée ..........................................................................................................................................

Liste Des Pièces ..................................................................................................................................

Nous vous remercions pour l'acquisition de cet aspirateur d’atelier sec et humide Armor All

Soyez assuré(e) qu'avec Armor All

, vous obtenez un produit de qualité supérieure conçu pour

vous o󰀨rir des performances optimales. Cet aspirateur est doté de la capacité d’aspirer des

poussières et liquides.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES

CONSIGNES.

SOMMAIRE

SECTION PAGE

INFORMATIONS IMPORTANTES

GALLONS

La « Taille du Réservoir » correspond au volume réel du réservoir et ne reflète pas la capacité

disponible en fonctionnement.

PUISSANCE MAX.

La « Puissance Maximale » est un treme utilisé dans le secteur des aspirateurs pour matières

sèches et liquides à des ns de comparaison pour les consommateurs. Il ne désigne pas la puissance

opérationnelle d’un aspirateur pour matières sèches et liquides, mais plutôt la puissance du moteur,

y compris l’apport d’inertie du moteur, atteinte en laboratoire. En utilization réelle, les moteurs ne

fonctionnent pas à la puissance maximale indiquée.

GARANTIE

Nous sommes ers d’avoir fabriqué un produit durable de qualité supérieure. Cet aspirateur comporte

une garantie limitée de deux (2) ans contre tout défaut de fabrication et défaillance matérielle à

compter de sa date d'achat sous réserve de conditions normales d'utilisation domestique. Veuillez

conserver votre reçu en guise de preuve d’achat. Cette garantie vous accorde des droits légaux

spécifiques, mais vous pouvez avoir d'autres droits qui varient selon les États. Pour contacter le

service à la clientèle, veuillez composer le numéro: 1-866-384-8432.

Non Couverts par la Garantie :

• Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive

directe ou indirecte, des accidents, un entretien, des réparations ou des modications incorrects;

• Tous consommables, tels que ltres et accessoires;

• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou roulettes;

• Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux

intempéries;

• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou

retiré(e);

• Tout produit acheté auprès d’un revendeur non agréé.

VEILLEZ À LIRE ET ASSIMILER TOUTES LES CONSIGNES

AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur

l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et

de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement

conformément aux descriptions fournies dans le présent manuel d’utilisation. An de réduire tous

risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les

accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN DE

POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

L’utilisation d’un aspirateur exige le respect de certaines mesures de sécurité

élémentaires, notamment les suivantes. Le non-respect des avertissements et

consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de

blessures graves.

CONSIGNES IMPORTANTES

DE SÉCURITÉ

AVERTISSEMENT

AFIN DE RÉDUIRE TOUS RISQUES

D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES :

• Ne pas faire fonctionner l'aspirateur sans surveillance.

• Ne pas utiliser l’appareil pour aspirer des liquides inammables ou

combustibles, notamment de l’essence, et ne pas l’utiliser dans des endroits où

ces substances peuvent être présentes.

• Ne pas aspirer ni utiliser cet aspirateur à proximité de liquides inammables,

de gaz ou de vapeurs explosives, notamment de l'essence ou tous autres

carburants, de l’essence pour briquets, des nettoyants, des peintures à base

d'huile, du gaz naturel, de l'hydrogène ou des poussières explosives telles que

la poussière de charbon, la poussière de magnésium, la poussière de céréales

ou la poudre à canon. Les étincelles à l’intérieur du moteur peuvent déclencher

des vapeurs ou poussières inammables.

• An de réduire les risques pour la santé provenant des vapeurs ou poussières,

n’aspirez pas de matières toxiques.

• Ne pas utiliser ni entreposer l’aspirateur à proximité de matériaux dangereux.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles

que des cigarettes, des allumettes ou des cendres chaudes.

• À ne pas exposer à la pluie. Veillez à le ranger à l'intérieur.

•

En cas de dysfonctionnement, de chute, de détérioration, d’abandon à l’extérieur, ou

de chute dans de l’eau, de l’aspirateur, ramenez celui-ci à un centre de réparation.

• Ne pas débrancher l’appareil en tirant sur le cordon. Pour débrancher le produit,

saisissez la che, pas le cordon.

• Ne pas utiliser l'appareil si le cordon ou la che est endommagé(e).

• Ne pas tirer ni porter l'appareil en utilisant le cordon. Ne pas utiliser celui-ci

comme poignée ou pour fermer une porte et ne pas l'enrouler autour de bords

coupants ou d'arêtes vives.

• Maintenez le cordon à l’écart de toutes surfaces chaudes.

• Ne pas faire passer l’aspirateur sur le cordon.

• Ne pas manipuler la che d’alimentation ou l’aspirateur avec des mains

mouillées.

• Ne pas utiliser sans le sac à poussières et/ou les ltres en place.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Soyez très attentif s'il

est utilisé par des enfants ou si des enfants se trouvent à proximité.

• An de réduire les risques de blessures provoquées par un démarrage

accidentel, débranchez le cordon d’alimentation avant le changement ou le

nettoyage du ltre.

• Ne pas laisser l’aspirateur branché. Pensez à le débrancher de la prise lorsque

vous ne l'utilisez pas ou avant de le réparer ou de l’entretenir.

• Coupez toutes les commandes de l’appareil avant de le débrancher.

• Débranchez le produit avant de raccorder ou de détacher le tuyau ou tous

autres accessoires.

ATTENTION :

AVERTISSEMENT :

• N’introduire aucun objet dans les orices de l’appareil. Ne pas utiliser

l’appareil si un orice est bouché. Faites en sorte que les orices ne soient

pas encombrés de poussières, peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à

l’écart des orices et des pièces mobiles.

• Faites très attention lorsque vous nettoyez des escaliers.

• Utilisez cet appareil exclusivement conformément aux descriptions fournies

dans le présent manuel d’utilisation. Utilisez exclusivement les accessoires

recommandés par le fabricant.

• Cet aspirateur est livré doté d’une double isolation. Utilisez exclusivement

des pièces de rechange identiques aux pièces d’origine. Voir la section «

INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION ».

Lorsque vous utilisez l’aspirateur en guise de sou󰀪eur :

• Orientez le rejet d’air vers la zone de travail exclusivement.

• Ne pas utiliser l’Aspirateur D’Atelier Sec Et Humide en guise de pulvérisateur.

• Ne pas orienter le rejet d’air vers les personnes se trouvant à proximité.

• Tenez les enfants à l’écart lors du sou󰀪age.

• Portez des lunettes de sécurité

VEUILLEZ CONSERVER LES PRÉSENTES

CONSIGNES

Conçu pour une utilisation domestique exclusivement

AFIN DE RÉDUIRE TOUS RISQUES DE

BLESSURES DUES À DES PIÈCES MOBILES, DÉBRANCHEZ

L’APPAREIL AVANT DE PROCÉDER À SA RÉPARATION.

AFIN DE RÉDUIRE TOUS

RISQUES D’ÉLECTROCUTION, DÉBRANCHEZ L’APPAREIL AVANT DE

PROCÉDER À SON NETTOYAGE OU À SA RÉPARATION.

Cet Aspirateur D’Atelier Sec Et Humide est doté d’une double isolation, ce qui élimine le besoin d'un système

de mise à la terre distinct. Utilisez exclusivement des pièces de rechange identiques aux pièces d’origine.

Veuillez lire les instructions d'entretien ou de réparation des Aspirateurs D’Atelier Secs Et Humides à double

isolation avant de procéder à tous travaux d'entretien ou de réparation. Utilisez cet aspirateur conformément

aux descriptions fournies dans le présent manuel.

Respectez les avertissements suivants qui sont apposés sur le boîtier du moteur de votre aspirateur.

DOUBLE ISOLATION : MISE À LA TERRE NON NÉCESSAIRE : LORS DE L'ENTRETIEN

OU DE LA RÉPARATION DU PRODUIT, UTILISEZ EXCLUSIVEMENT DES PIÈCES DE

RECHANGE IDENTIQUES AUX PIÈCES D’ORIGINE.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D’ÉLECTROCUTION:

NE PAS EXPOSER CE PRODUIT À LA PLUIE. VEILLEZ À LE RANGER À

L'INTÉRIEUR.

AVERTISSEMENT :

POUR VOTRE PROPRE SÉCURITÉ, VEILLEZ À LIRE ET

À ASSIMILER LE MANUEL D'UTILISATION. NE PAS FAIRE FONCTIONNER

L'APPAREIL SANS SURVEILLANCE. NE PAS ASPIRER DE CENDRES

CHAUDES, DE CHARBONS OU TOUS AUTRES MATÉRIAUX TOXIQUES,

INFLAMMABLES OU DANGEREUX. NE PAS UTILISER EN PRÉSENCE

DE LIQUIDES OU DE VAPEURS EXPLOSIVES.

ATTENTION

NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE,

DE LA SUIE OU DES CENDRES DE CHEMINÉE À L’AIDE D’UN FILTRE

POUR MATÉRIAUX HUMIDES/SECS ORDINAIRES. CE TYPE DE

POUSSIÈRE EST TRÈS FIN ET NE PEUT ÊTRE CAPTURÉ PAR LE FILTRE

ET RISQUE D’ENDOMMAGER LE MOTEUR. LORSQUE VOUS ASPIREZ

DES POUSSIÈRES FINES UTILISEZ UN FILTRE À POUSSIÈRES FINES.

AVERTISSEMENT

: ENTRETIEN OU RÉPARATION DE L'ASPIRATEUR

D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION AVEC UN ASPIRATEUR

D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION, DEUX SYSTÈMES

D'ISOLATION SONT PRÉVUS À LA PLACE DE LA MISE À LA TERRE.

AUCUNE MISE À LA TERRE N'EST FOURNIE SUR UN APPAREIL À DOUBLE

ISOLATION ET IL NE CONVIENT PAS D'EN AJOUTER UNE. LA RÉPARATION

D'UN ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION

REQUIERT UNE PRUDENCE EXTRÊME ET UNE BONNE CONNAISSANCE

DU SYSTÈME; ELLE DOIT DONC ÊTRE EXCLUSIVEMENT EFFECTUÉE PAR

UN PERSONNEL D'ENTRETIEN QUALIFIÉ. LES PIÈCES DE RECHANGE

D'UN ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION

DOIVENT ÊTRE IDENTIQUES AUX PIÈCES REMPLACÉES. VOTRE

ASPIRATEUR D’ATELIER SEC ET HUMIDE À DOUBLE ISOLATION PORTE

LA MENTION « DOUBLE ISOLATION », ET LE SYMBOLE (CARRÉ DANS

UN CARRÉ) PEUT ÉGALEMENT ÊTRE GRAVÉ SUR L'APPAREIL.

INSTRUCTIONS RELATIVES À LA

DOUBLE ISOLATION

Lors de l’utilisation d’un cordon prolongateur avec votre Aspirateur D’Atelier Sec Et Humide, veuillez

consulter le tableau suivant an de déterminer le calibre du câble A.W.G. requis. Avant d'utiliser

l’aspirateur, assurez-vous que le cordon d'alimentation et le cordon prolongateur sont en bon état de

fonctionnement. E󰀨ectuez toute réparation ou tout remplacement avant d’utiliser l’aspirateur. Utilisez

exclusivement des cordon prolongateurs conçus pour une utilisation à l’extérieur.

Longueur du Cordon Prolongateur

120V 25 pieds (7,62 m)

50 pieds

(15,24 m)

100 pieds

(30,48 m)

150 pieds

(45,72 m)

Ampérage

A.W.G. Calibre Du Câble

Plus de Pas plus de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Déconseillé

CORDONS PROLONGATEURS

SYMBOLES

Les termes de mise en garde suivants et leur signication visent à expliquer le degré de risque

associé à cet appareil.

SYMBOLE SIGNAL SIGNIFICATION

DANGER

Indique une situation de danger immédiat qui, si elle n’est pas

évitée, provoquera des blessures graves, voire la mort.

AVERTISSEMENT

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, peut provoquer des blessures graves, voire la mort.

ATTENTION

Indique une situation de danger potentiel qui, si elle n’est pas

évitée, pourrait provoquer des blessures mineures ou modérées.

REMARQUE

(Sans symbole d’alerte de sécurité) Indique une situation

pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU

CONTENU DU CARTON

Retirez tout le contenu de la boîte. Retirez la bloc-moteur,

puis videz tout le contenu du réservoir collecteur.

Assurez-vous que tous les éléments qui gurent sur la

liste du contenu de la boîte en carton sont bien présents.

Liste du Contenu de la Boîte en Carto

Clé

Description

Manche ....………................................………..

Ensemble Aspirateur …………..………….…....

Tuyau ......................................................….....

Tubes de Rallonge …...…...………….......…....

Brosse À Planchers/Suceur-Racloir ......….......

Embout Pour Voiture ........................….....…...

Suceur À Usages Multiples ..............................

Suceur Plat .................................……....…......

Filtre En Mousse Pour Déchets Humides ...….

Filtre Réutilisable En Tissu ....……………..…...

Roulette …....................................................…

Manuel d’utilisation ..........................................

REMARQUE : Diamètre du tuyau et des accessoires

de cet aspirateur : 1-1/4 po (3,2 cm).

Qté.

I J K L

G H

Manche

Orifice de

Soufflage

Rangement du Tuyau

Commutateur On/Off

(Marche/Arrêt)

Bloc-moteur

Loquet

Roulette

Orifice D’aspiration

Réservoir Collecteur

Emplacement de

Rangement Des

Accessoires

Chaîne Antistatique

AVERTISSEMENT :

NE PAS BRANCHER LE CORDON D'ALIMENTATION À UNE

PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE AVANT

DE MONTER L'ASPIRATEUR D’ATELIER SEC ET HUMIDE. AFIN DE RÉDUIRE TOUS

RISQUES D’ÉLECTROCUTION, NE PAS EXPOSER CE PRODUIT À LA PLUIE.

DÉBALLAGE DE VOTRE ASPIRATEUR D’ATELIER SEC ET HUMIDE ET MONTAGE GÉNÉRAL

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Dégagez les loquets (Illustration 2).

3. Soulevez le bloc-moteur pour le détacher du réservoir collecteur (Illustration 3).

4. Retirez le contenu de l'intérieur du réservoir collecteur. Assurez-vous que vous disposez de tout le

contenu énuméré en page 26 (Illustration 4).

5. Retournez le réservoir collecteur, puis insérez les quatre roulettes dans les douilles situées dans

la partie inférieure du socle. Appuyez sur les roulettes jusqu'à ce qu'elles s'enclenchent en place

(Illustration 5).

Insérez le manche dans les fentes situées dans la partie supérieure de la bloc-moteur (Illustration 6).

7. Votre aspirateur est livré prêt pour l'aspiration de matériaux secs. Si le ltre en tissu réutilisable n'est

pas installé, reportez-vous à la page 34 pour trouver les instructions d'installation (Illustration 7) .

8. Pour l’aspiration de matériaux humides, retirez le ltre en tissu réutilisable, puis installez le ltre

en mousse pour matériaux humides fourni. Voir page 35 pour les instructions d'installation du ltre

en mousse pour matériaux humides (Illustration 8).

9. Replacez la bloc-moteur sur le réservoir collecteur en alignant la partie supérieure sur les loquets,

puis enclenchez-la en place (Illustrations 9 et 10).

10. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur

(Illustration 11).

INSTRUCTIONS RELATIVES AU

MONTAGE GÉNÉRAL

3 4 5

6 7 8 10

11. Choisissez l’accessoire souhaité, puis insérez-le à l'extrémité libre du tuyau ou du tube-rallonge

(Illustration 12).

REMARQUE : Une chaîne antistatique est xée dans la partie inférieure du réservoir collecteur. Il est

normal que cette chaîne traîne sur le sol. L’utilisation de l'aspirateur dans des conditions sèches peut

provoquer une accumulation d'électricité statique, et la chaîne permet de la dissiper en lui o󰀨rant un

chemin de moindre résistance vers le sol.

FICHE POLARISÉE

Pour réduire tous risques d’électrocution, cet appareil est équipé d'une che polarisée (une lame est

plus large que l'autre). Il n’y a qu’une façon d’insérer la che dans une prise polarisée. Si la che ne

s’insère pas entièrement dans la prise, inversez la che. Si elle ne s'insère toujours pas correctement,

contactez un électricien qualié an qu’il installe une prise adaptée. Ne modiez en aucun cas la che.

La double isolation élimine le besoin d'un cordon d'alimentation à trois ls avec mise à la terre et d'un

système d'alimentation avec mise à la terre.

ASPIRATION DE POUSSIÈRES

AVERTISSEMENT :

VEILLEZ À LIRE, À ASSIMILER ET À METTRE EN APPLICATION

LES CONSIGNES INTITULÉES « CONSIGNES IMPORTANTES DE SÉCURITÉ ». NE

PAS UTILISER L'ASPIRATEUR DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ ET

VAPEURS INFLAMMABLES OU DES POUSSIÈRES EXPLOSIVES. LES GAZ OU VAPEURS

INFLAMMABLES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER : L’ESSENCE

POUR BRIQUETS, LES PRODUITS DE NETTOYAGE DE TYPE SOLVANTS, LA PEINTURE

À L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS. LES POUSSIÈRES

EXPLOSIVES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER : LE CHARBON, LE

MAGNÉSIUM, LES GRAINS OU LA POUDRE À CANON. AFIN DE RÉDUIRE LES RISQUES

POUR LA SANTÉ PROVENANT DES VAPEURS OU POUSSIÈRES, N’ASPIREZ PAS DE

MATIÈRES TOXIQUES.

AVERTISSEMENT :

NE PAS BRANCHER LE CORDON D’ALIMENTATION À UNE

PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE AVANT DE

REMPLACER LES FILTRES.

UTILISATION DE L’ASPIRATEUR

D’ATELIER SEC

ATTENTION :

NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE, DE LA SUIE

OU DES CENDRES DE CHEMINÉE À L’AIDE D’UN FILTRE POUR MATÉRIAUX HUMIDES/

À POUSSIÈRE ORDINAIRES. CES POUSSIÈRES SONT TRÈS FINES ET NE SERONT

PAS RETENUES PAR LE FILTRE, CE QUI POURRAIT ENTRAÎNER DES DOMMAGES

DU MOTEUR. POUR L’ASPIRATION DE POUSSIÈRES FINES, UTILISEZ UN FILTRE À

POUSSIÈRES FINES.

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

An de préparer votre aspirateur pour aspiration de poussières, assurez-vous que le ltre réutilisable

en tissu recouvre entièrement le logement du ltre contre le bloc-moteur. Votre aspirateur d’atelier

sec et humide est livré avec le ltre réutilisable en tissu préinstallé. Pour consulter les instructions

d'installation, veuillez consulter la page 34 (Illustrations 2 et 3).

3. Replacez la bloc-moteur sur le réservoir collecteur, puis fixez-la en place à l’aide des loquets

(Illustration 4).

ASPIRATION DE LIQUIDES

AVERTISSEMENT :

VEILLEZ À LIRE, À ASSIMILER ET À METTRE EN APPLICATION

LES CONSIGNES INTITULÉES « CONSIGNES IMPORTANTES DE SÉCURITÉ ». NE

PAS UTILISER L'ASPIRATEUR DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ

ET VAPEURS INFLAMMABLES OU DES POUSSIÈRES EXPLOSIVES. LES GAZ OU

VAPEURS INFLAMMABLES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER :

L’ESSENCE POUR BRIQUETS, LES PRODUITS DE NETTOYAGE DE TYPE SOLVANTS,

LA PEINTURE À L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS. LES

POUSSIÈRES EXPLOSIVES COMPRENNENT, SANS POUR AUTANT S’Y LIMITER

: LE CHARBON, LE MAGNÉSIUM, LES GRAINS OU LA POUDRE À CANON. AFIN

DE RÉDUIRE LES RISQUES POUR LA SANTÉ PROVENANT DES VAPEURS OU

POUSSIÈRES, N’ASPIREZ PAS DE MATIÈRES TOXIQUES.

INSTRUCTIONS D’UTILISATION : ASPIRATION DE POUSSIÈRES

4. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur.

5. Enfoncez l'accessoire requis sur l'extrémité libre du tuyau ou du tube-rallonge (Illustration 5).

6. Assurez-vous que le commutateur est positionné sur « O » (OFF [Arrêt]) avant de brancher le

cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant

(Illustrations 6 et 7).

7. Mettez le moteur en marche en positionnant d'une pichenette le commutateur On/Off (Marche/

Arrêt) sur « I » ON (Marche), puis commencez à aspirer (Illustration 8).

8. Au terme de l’aspiration, positionnez d’une pichenette le commutateur On/O󰀨 (Marche/Arrêt) sur «

O » (OFF [Arrêt]), puis débranchez le cordon d’alimentation de la prise de courant.

O = OFF (Arrêt) I = ON (Marche)

NE PAS UTILISER LE FILTRE EN TISSU RÉUTILISABLE POUR L’ASPIRATION DE LIQUIDES.

7 8

AVERTISSEMENT :

NE PAS BRANCHER LE CORDON D’ALIMENTATION À

LA PRISE DE COURANT. ASSUREZ-VOUS QUE LA FICHE EST DÉBRANCHÉE

AVANT DE REMPLACER LES FILTRES.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. Assurez-vous que

le réservoir collecteur est propre et exempt de poussières et de saletés (Illustration 1).

2. Retirez le ltre réutilisable en tissu, puis installez avec précaution le ltre en mousse pour matériaux

humides au-dessus du logement du filtre. Ensuite, replacez le bloc-moteur sur le réservoir

collecteur. Pour les instructions relatives à l'installation du ltre en mousse pour matériaux humides,

voir page 35 (Illustrations 2 et 3).

NE PAS UTILISER LE FILTRE EN TISSU RÉUTILISABLE POUR L’ASPIRATION DE LIQUIDES.

INSTRUCTIONS D’UTILISATION : ASPIRATION DE LIQUIDES

3. Insérez l'extrémité la plus large du tuyau dans l'orice d'aspiration situé sur le réservoir collecteur.

4. Enfoncez l'accessoire requis sur l'extrémité libre du tuyau ou du tube-rallonge (Illustration 4).

5. Assurez-vous que le commutateur est positionné sur « O » (OFF [Arrêt]) avant de brancher le

cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant

(Illustrations 5 et 6).

6. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON (Marche)

(Illustration 7).

7. Lorsque vous avez ni de passer l’aspirateur, positionnez le commutateur sur « O » OFF (Arrêt),

puis débranchez le cordon d’alimentation de la prise de courant.

8. Après utilisation, videz le réservoir collecteur, nettoyez, puis séchez-en l'intérieur et l'extérieur avant

rangement (Illustration 8).

IMPORTANT! Lors de l’aspiration d’importantes quantités de liquides, ne pas plonger le suceur entièrement

dans le liquide. Laissez un espace au bout de l’ouverture du suceur an de permettre l’entrée d'air. L’appareil

dispose d’une valve à otteur qui arrête l'aspiration lorsque le réservoir collecteur atteint sa capacité

maximale. Vous remarquerez une accélération de la vitesse du moteur. Lorsque cela se produit, mettez

hors tension la machine, débranchez-la de la source d'alimentation, puis videz le réservoir. Pour poursuivre

l’aspiration, replacez la bloc-moteur sur le réservoir collecteur. Après aspiration de déchets humides, mettez

l’appareil hors tension, puis retirez la che de la source d’alimentation. Videz le réservoir collecteur, nettoyez,

puis séchez l’intérieur et l’extérieur avant rangement du produit.

NE PAS OUBLIER!

Vous devez retirer le ltre en mousse pour déchets humides après aspiration de

déchets humides. Ensuite, installez le ltre réutilisable en tissu avant de procéder à nouveau à l’aspiration

de déchets secs.

UTILISATION DU SOUFFLEUR

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).

2. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de sou󰀪eur.

Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.

3. Retirez le tuyau de l’orice d’aspiration.

4. Insérez l'extrémité la plus large du tuyau dans l'orice de sou󰀪age situé au dos de la bloc-moteur

(Illustration 2).

5. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau (Illustration 3).

6. Assurez-vous que le commutateur On/O󰀨 (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant

de brancher le cordon d’alimentation à la prise de courant. Branchez le cordon d’alimentation à la

prise de courant (Illustration 4).

7. Avant de mettre l'aspirateur en marche (ON), tenez fermement l'extrémité libre du tuyau. Mettez

le moteur en marche en positionnant d’une pichenette le commutateur sur « I » ON (Marche)

(Illustration 5).

8. Au terme de l’aspiration, positionnez d’une pichenette le commutateur On/O󰀨 (Marche/Arrêt) sur «

O » (OFF [Arrêt]). Puis débranchez le cordon d’alimentation de la prise de courant.

AVERTISSEMENT :

TOUJOURS PORTER DES LUNETTES DE PROTECTION CONFORMES

À LA NORME ANSI Z87.1 (OU AU CANADA, CSAZ94.3) AVANT D’UTILISER LE SOUFFLEUR.

ATTENTION :

VEILLEZ À CE QUE LES DÉBRIS NE SOIENT PAS SOUFFLÉS VERS

LES PERSONNES SE TROUVANT À PROXIMITÉ.

AVERTISSEMENT :

PORTEZ UN MASQUE ANTI-POUSSIÈRES SI LE SOUFFLAGE

CRÉE DES POUSSIÈRES SUSCEPTIBLES D'ÊTRE INHALÉES.

Cet Aspirateur D’Atelier Sec Et Humide est doté de capacités de sou󰀪age. Pour utiliser la fonction

Sou󰀪eur, veuillez respecter les instructions énumérées ci-après.

VIDANGE DU RÉSERVOIR COLLECTEUR

AVERTISSEMENT :

DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE DE

COURANT AVANT DE RETIRER LA BLOC-MOTEUR DU RÉSERVOIR COLLECTEUR.

ENTRETIEN

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Détachez le tuyau de l’aspirateur (Illustration 2).

3. Desserrez les loquets, puis retirez la bloc-moteur du réservoir collecteur (Illustration 3). Placez la

bloc-moteur à l'envers sur une surface souple et propre.

4. Retirez toutes les poussières ou tous les débris du réservoir collecteur, puis videz-les dans un

contenant à déchets approprié (lllustration 4).

5. Nettoyez ou remplacez les ltres.

6. Contrôlez le tuyau, les accessoires et le cordon d’alimentation an de vous assurer qu’ils ne sont

pas endommagés.

7. Replacez la bloc-moteur sur le réservoir collecteur, puis xez les loquets.

IMPORTANT! Nettoyez ou remplacez le filtre régulièrement pour obtenir des performances

optimales. UTILISEZ TOUJOURS LE FILTRE RÉUTILISABLE EN TISSU POUR L’ASPIRATION DE

POUSSIÈRES. En cas d’utilisation de la machine sans le ltre réutilisable en tissu, cela peut entraîner

la surchau󰀨e du moteur et la perte du droit à la garantie. Gardez toujours des ltres de rechange à

portée de main.

REMARQUE! Les ltres fournis ont été conçus avec du matériel de haute qualité destiné à bloquer les

petites particules de poussière. Le ltre en tissu doit servir uniquement pour l’aspiration de poussières.

Un ltre réutilisable en tissu sec est nécessaire pour l’aspiration de poussières. Si le ltre réutilisable

en tissu est mouillé, il s’obstruera rapidement et sera difficile à nettoyer. Manipulez le filtre avec

précaution lorsque vous le retirez pour le nettoyer ou le remplacer. Vériez l’état des ltres an de

détecter des signes d’usure ou de petits trous éventuels. Un petit trou peut laisser passer la poussière

à travers le ltre. N’utilisez pas de ltre troué ou déchiré, remplacez-le immédiatement.

RANGEMENT

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. Les accessoires

doivent être nettoyés et rangés an d’être facilement disponibles en cas de besoin. Rangez l'aspirateur

d’atelier sec et humide à l'intérieur.

RÉPARATIONS

Les réparations de cet aspirateur d’atelier sec et humide doivent être e󰀨ectuées exclusivement par

du personnel de service qualié à l’aide exclusivement de pièces de rechange identiques aux pièces

d'origine.

31 42

INSTALLATION ET NETTOYAGE DU

FILTRE RÉUTILISABLE EN TISSU

INSTALLATION DU FILTRE RÉUTILISABLE EN TISSU

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Retirez le bloc-moteur, puis placez-le à l'envers.

3. Installez le filtre réutilisable en tissu au-dessus du logement du filtre en vous assurant que le

logement est entièrement recouvert (Illustrations 2 et 3).

4. Placez la bloc-moteur sur le réservoir collecteur.

RETRAIT ET NETTOYAGE DU FILTRE RÉUTILISABLE EN TISSU

1. Le bloc-moteur retiré étant placé à l’envers, retirez avec précaution le ltre réutilisable en tissu du

logement du ltre (Illustration 4).

2. Nettoyez le ltre réutilisable en tissu en le tapotant délicatement ou en le brossant pour en éliminer

toute saleté. Le nettoyage ne doit pas être e󰀨ectué à l’intérieur dans des pièces d’habitation. Un

nouveau ltre est recommandé pour une performance optimale.

3. Utilisez une solution d'eau et de savon doux pour laver le ltre réutilisable en tissu, puis rincez- le à

l'eau propre (Illustration 5).

4. Laissez sécher à l'air libre le ltre pendant 24 heures avant de l’installer au-dessus du logement du

ltre.

1 2 4

INSTALLATION ET NETTOYAGE DU FILTRE

EN MOUSSE POUR MATÉRIAUX HUMIDES

2 3 4

INSTALLATION DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Assurez-vous que le cordon d’alimentation est débranché de la prise de courant (Illustration 1).

2. Retirez la bloc-moteur, puis placez-la à l’envers. Suivez les instructions relatives au retrait du ltre

réutilisable en tissu en page 34.

3. Faites glisser délicatement le ltre en mousse pour matériaux humides pour le poser au-dessus du

logement du ltre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).

4. Placez la bloc-moteur sur le réservoir collecteur.

NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Avec le bloc-moteur retiré et renversé, retirez avec précaution le ltre en mousse pour déchets

humides du logement du ltre (Illustration 4).

2. Utilisez une solution d'eau et de savon doux pour laver le ltre en mousse pour matériaux humides,

puis rincez-le à l'eau propre (Illustration 5).

3. Laissez sécher à l'air libre le ltre pendant 24 heures avant de l’installer au-dessus du logement du

ltre.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Impossible de faire

fonctionner l’aspirateur

d’atelier sec et humide.

Absence d'alimentation.

Vériez l’état de la source

d’alimentation, du cordon, des

disjoncteurs, et des fusibles.

Cordon d’alimentation défectueux.

Débranchez, puis vériez l'état

du cordon d’alimentation. S’il est

endommagé, faites-le réparer par

un professionnel.

Le réservoir collecteur est plein. Videz le réservoir collecteur.

Le commutateur n'est pas

correctement positionné.

Appuyez sur la touche « I » On

(Marche) située sur le bloc-moteur.

De la poussière

s’échappe par le

couvercle du moteur.

Absence ou détérioration du ltre

réutilisable en tissu.

Fixez ou remplacez le ltre réutilisable

en tissu.

E󰀩cacité réduite et

vibrations du moteur/en

vitesse.

Présence d’obstructions dans le

suceur ou dans le tuyau ou dans

l’entrée du réservoir collecteur.

Débranchez et assurez-vous que

les entrées du suceur, du tuyau et

du réservoir collecteur ne sont pas

bouchées.

Le ltre réutilisable en tissu est

obstrué par des poussières nes.

Retirez le ltre, puis nettoyez-le ou

installez un ltre réutilisable en tissu

neuf.

AVERTISSEMENT :

AFIN DE RÉDUIRE TOUS RISQUES D’ÉLECTROCUTION, DÉBRANCHEZ

L’APPAREIL AVANT DE PROCÉDER À SON DÉPANNAGE.

VUE ÉCLATÉE

LISTE DES PIÈCES

Plèce Numéro d'Article Description Quantité

1 551142105 Manche 1

2 551142101 Ensemble Bloc-Moteur 1

3 551142102 Flotteur et Logement Du Filtre 1

4 551012117 Ensemble Loquet 2

5 551142103 Réservoir Collecteur 1

6 551012118 Ensemble Orice D’aspiration 1

7 551142104 Socle 1

8 551012121 Roulette 4

9 551038113 Chaîne Antistatique 1

10 551091124 Tuyau 1

11 551003109 Tube de Rallonge 3

12 551296103 Brosse À Planchers/Suceur-Racloir 1

13 551004113 Suceur À Usages Multiples 1

14 551004114 Suceur Plat 1

15 551092105 Embout Pour Voiture 1

16 551009111 Filtre en Mousse Pour Déchets Humides 1

17 551012110 Filtre Réutilisable En Tissu 1

Filtres de rechange et Accessoires disponibles à l’adresse suivante: www.vacmaster.com/armorall

Garantía ...............................................................................................................................................

Instrucciones de Seguridad Importantes ..............................................................................................

Instrucciones Sobre El Aislamiento Doble ...........................................................................................

Cables de Extensión ............................................................................................................................

Símbolos ..............................................................................................................................................

Desempaque Y Revisión Del Contenido de La Caja ............................................................................

Instrucciones Generales de Ensamblaje ..............................................................................................

Operación de Aspirado En Seco ..........................................................................................................

Operación de Aspirado En Mojado .......................................................................................................

Operación de Soplado ..........................................................................................................................

Mantenimiento ......................................................................................................................................

Instalación Y Limpieza Del Filtro de Tela Reutilizable ..........................................................................

Instalación Y Limpieza Del Filtro de Espuma Para Aspirar En Mojado ................................................

Resolución de Problemas ....................................................................................................................

Vista Expandida ...................................................................................................................................

Lista de Partes .....................................................................................................................................

Gracias por comprar esta aspiradora en mojado/seco Armor All

. Confíe en que con Armor All

obtendrá un producto de alta calidad diseñado para un rendimiento óptimo. Esta aspiradora es

capaz de recoger materiales líquidos y secos.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE TODAS

LAS INSTRUCCIONES.

SECCIÓN PÁGINA

INFORMACIÓN IMPORTANTE

GALONE

“Tamaño del Tanque” se reere al volumen real del tanque y no reeja la capacidad disponible durante

la operación.

HP PICO

“Pico Hp” es un término que se utiliza en la industria de aspiradoras seco/mojado para propósitos de

comparación. No denota la potencia en caballos de fuerza operativos de una aspiradora seco/mojado,

sino más bien la potencia en caballos de fuerza de un motor, incluida la contribución inercial del motor

lograda en pruebas de laboratorio.

TABLA DE CONTENIDOS

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Esta aspiradora

tiene una garantía limitada de dos (2) años contra defectos de mano de obra y materiales a partir de

la fecha de compra en uso doméstico normal. Guarde su boleta como prueba de su compra. Esta

garantía le entrega derechos legales especícos que pueden variar según su estado (podría tener

otros derechos adicionales). Para comunicarse con servicio al cliente, llame al 1-866-384-8432.

No cubierto por la garantía:

• Cualquier parte que deje de funcionar debido a un mal uso, negligencia, abuso directo/indirecto,

accidentes, mantenimiento, reparaciones o alteraciones inadecuadas;

• Piezas consumibles tales como ltros y accesorios;

• Desgaste y rotura normal de piezas y accesorios, como mangueras, boquillas o ruedecillas;

• Deterioro normal del acabado exterior debido al uso o exposición;

• Cualquier producto cuyo número de serie o etiqueta haya sido alterado o removido;

• Cualquier producto adquirido en un punto de ventas no autorizado.

ANTES DE USAR ESTA ASPIRADORA, LEA Y

COMPRENDA TODAS LAS INSTRUCCIONES.

Lea y comprenda este manual del usuario y todas las etiquetas de la aspiradora antes de utilizarla.

La seguridad es una combinación sentido común, permanecer alerta y saber cómo funciona su

aspiradora. Use esta aspiradora solo como se describe en este manual. Para reducir el riesgo de

lesiones personales o daños a su aspiradora, use solo los accesorios recomendados por el fabricante.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

CONSERVE ESTE MANUAL PARA

FUTURA REFERENCIA.

Al usar una aspiradora es necesario seguir precauciones básicas, incluidas

las siguientes. No seguir las advertencias e instrucciones puede provocar

explosiones, incendios o lesiones graves.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE

INCENDIO, DESCARGA ELÉCTRICA O LESIONES:

• No deje la aspiradora funcionando sin supervisión.

• No use el producto para aspirar líquidos combustibles o inamables, como

gasolina, ni lo use en zonas donde puedan existir tales elementos.

• No aspire ni use esta aspiradora cerca de líquidos, gases o vapores inamables

como gasolina u otros combustibles, líquido de encendedores, limpiadores,

pinturas de base oleosa, gas natural, hidrógeno o polvos explosivos como

aquellos de carbón, magnesio, granos o pólvora. Las chispas en el interior del

motor pueden encender a los vapores o polvos inamables.

• No aspire materiales tóxicos, a n de reducir el riesgo de peligros provocados

por vapores o polvo.

• No la use ni almacene cerca de materiales peligrosos.

• No aspire elementos que estén en llamas o humeando, tales como cigarrillos,

fósforos o cenizas calientes.

• No exponer a la lluvia. Almacenar en interiores.

• Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado en

exteriores o si se ha caído al agua, entréguela en un centro de servicio.

•

No desconecte tirando del cable. Para desconectarlo tire de la clavija, no del cable.

• No la utilice si la clavija o el cable están dañados.

• No tire o transporte el aparato utilizando el cable como a modo de empuñadura,

no apriete el cable al cerrar puertas ni pase el cable cerca de bordes alados o

esquinas.

• Mantenga el cable alejado de supercies calientes.

• No use la aspiradora sobre su cable.

• No sujete el enchufe ni aspire con las manos mojadas.

• No utilice sin la bolsa para el polvo y/o los ltros puestos.

• No permita que se utilice como un juguete. Se debe prestar estricta atención

cuando el aparato lo usen niños o cuando se use cerca de ellos.

• Para reducir el riesgo de lesiones provocadas por un encendido accidental,

desconecte el cable antes de cambiar o limpiar el ltro.

• No deje la aspiradora desatendida cuando esté enchufada. Desenchúfela de la

toma de corriente cuando no esté en uso y antes de realizar el mantenimiento.

• Apague todos los controles antes de desconectar el dispositivo.

• Desconéctela antes de colocar o quitar la manguera o cualquier otro accesorio.

• No ponga ningún objeto sobre las aberturas. No lo utilice si las aberturas

están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en las

aberturas o cualquier cosa que pueda reducir el ujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las

aberturas y piezas móviles del producto.

• Tenga precaución adicional al limpiar en escaleras.

• Utilice el producto solo como se describe en este manual. Utilice solo los

accesorios recomendados por el fabricante.

•

Esta aspiradora está provista de doble aislamiento. Utilice solo piezas de repuesto

idénticas. Consulte INSTRUCCIONES SOBRE EL AISLAMIENTO DOBLE.

Al usar como soplador:

• Descargue aire directamente solo sobre la zona de trabajo.

• No use la aspiradora en mojado/seco como pulverizador.

• No dirija el aire hacia personas.

• Mantenga a los niños alejados mientras utilice la aspiradora como sopladora.

• Use gafas de seguridad.

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE

LESIONES PROVOCADAS POR LAS PIEZAS MÓVILES, DESCONECTE

EL PRODUCTO ANTES DE REALIZARLE MANTENIMIENTO.

ADVERTENCIA:

PARA EVITAR EL RIESGO DE SUFRIR

DESCARGAS ELÉCTRICAS, DESCONECTE LA ASPIRADORA ANTES

DE LIMPIARLA O REALIZARLE MANTENIMIENTO.

Esta aspiradora en mojado/seco posee un aislamiento doble, lo que elimina la necesidad de usar

un sistema de conexión a tierra separado. Utilice solo piezas de repuesto idénticas. Lea estas

instrucciones de reparación de aspiradoras en mojado/seco con aislamiento doble antes de repararlas.

Use esta aspiradora como se describe en este manual.

Observe las siguientes advertencias que aparecen en la carcasa del motor de su aspiradora.

AISLAMIENTO DOBLE (NO REQUIERE CONEXIÓN A TIERRA)-AL REPARAR, UTILIZAR SOLO

PIEZAS DE REPUESTO IDÉNTICAS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA,

NO EXPONGA EL PRODUCTO A LA LLUVIA. ALMACENAR EN INTERIORES.

ADVERTENCIA: POR SU PROPIA SEGURIDAD, LEA Y COMPRENDA

EL MANUAL DEL USUARIO. NO UTILIZAR SIN SUPERVISIÓN. NO

ASPIRE CENIZAS CALIENTES, CARBÓN, ELEMENTOS TÓXICOS O

INFLAMABLES NI OTROS MATERIALES PELIGROSOS. NO UTILIZAR

CERCA DE LÍQUIDOS O VAPORES EXPLOSIVOS.

PRECAUCIÓN: NO ASPIRE EL POLVO DE PANELES DE YESOCARTÓN,

HOLLÍN DE CHIMENEAS O CENIZAS CON UN FILTRO ESTÁNDAR PARA

MOJADO/SECO. ESTE TIPO DE POLVO ES MUY FINO, POR LO QUE

PODRÍA NO SER ATRAPADO POR EL FILTRO Y ASÍ DAÑAR AL MOTOR.

AL ASPIRAR POLVO FINO, USE UN FILTRO PARA POLVO FINO.

INSTRUCCIONES SOBRE EL

AISLAMIENTO DOBLE

ADVERTENCIA: REPARACIÓN DE ASPIRADORAS EN MOJADO/SECO

CON AISLAMIENTO DOBLE LAS ASPIRADORAS EN MOJADO/SECO

CON DOBLE AISLACIÓN POSEEN DOS SISTEMAS DE AISLACIÓN EN

LUGAR DE CONEXIÓN A TIERRA. NO SE INCLUYEN CONEXIONES

A TIERRA PARA LOS APARATOS CON DOBLE AISLAMIENTO, POR

LO QUE TAMPOCO DEBE AGREGARSE UNA CONEXIÓN A TIERRA

A DICHOS APARATOS. LA REPARACIÓN DE UNA ASPIRADORA EN

MOJADO/SECO CON AISLAMIENTODOBLE REQUIERE EXTREMO

CUIDADO Y CONOCIMIENTO DEL SISTEMA, POR LO QUE

DEBE REALIZARSE SOLO MEDIANTE PERSONAL DE SERVICIO

CALIFICADO. LAS PIEZAS DE REPUESTO UTILIZADAS EN UNA

ASPIRADORA EN MOJADO/SECO DE AISLACIÓN DOBLE DEBEN SER

IGUALES A LAS ORIGINALES. SU ASPIRADORA EN MOJADO/SECO

CON DOBLE AISLAMIENTO ESTÁ MARCADA CON LAS PALABRAS

“DOBLE AISLAMIENTO” Y EL SÍMBOLO (UN CUADRADO DENTRO

DE OTRO CUADRADO) TAMBIÉN PODRÍA ESTAR INDICADO EN EL

ELECTRODOMÉSTICO.

CABLES DE EXTENSIÓN

Al usar un cable de extensión con su aspiradora en mojado/seco, consulte la siguiente table para

conocer el calibre A.W.G. necesario del cable. Antes de utilizar la aspiradora, asegúrese de que el

cable y el alargador estén en buena condición operativa. Realice las reparaciones o cambios de

piezas antes de usar la aspiradora. Utilice solo cables de extensión calicados para uso en exteriores.

Largo Del Cable de Extensión

120V 25 pies (7,62 m) 50 pies (15,24 m)

100 pies

(30,48 m)

150 pies

(45,72 m)

Amperaje

A.W.G. Tamaño Del Cable

Más de No más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No Recomendado

SÍMBOLOS

Las siguientes palabras y significados están diseñados para explicar los niveles de riesgo

asociados a este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO

Indica una situación peligrosa inminente la cual, de no evitarse,

podría causar la muerte o lesiones severas.

ADVERTENCIA

Indica una situación potencialmente peligrosa la cual, de no

evitarse, podría causar la muerte o lesions severas.

PRECAUCIÓN

Indica una situación potencialmente peligrosa, la cual, de no

evitarse, podría causar una lesión menor o moderada.

AVISO

(Sin símbolo de alerta de seguridad) Indica una situación que

podría causar daños a la propiedad.

NOTA: la manguera y los accesorios de esta aspiradora

tienen un diámetro de 1-1/4 pulgadas (3,2 cm).

Elimine todo el contenido de la caja. Retire el cabezal motriz

y extraiga el contenido del tanque recolector. Revise cada

artículo en contraste con la lista de contenidos de la caja.

Lista de Contenidos de La Caja:

Llave

Descripción

Empuñadura ..................................................

Cuerpo Principal De La Aspiradora ...............

Manguera …...................................................

Varas de Extensión .......................................

Boquilla de Cepillo/Espátula de Goma Para

Pisos

.............................................................

Boquilla Para Coche .....................................

Boquilla Utilitaria ............................................

Herramienta Para Hendiduras ........................

Filtro de Espuma Para Aspirar En Mojado ....

Filtro de Tela Reutilizable ...............................

Rueda ............................................................

Manual Del Usuario .......................................

Cant.

I J K L

G H

Empuñadura

Puerto de

Soplido

Almacenamiento de

La Manguera

Interruptor de

Encendido / Apagado

Cabezal Motriz

Seguro

Rueda

Puerto de Aspirado

Tanque Recolector

Almacenamiento de

Accesorios

Cadena Antiestática

DESEMPAQUE Y REVISIÓN DEL

CONTENIDO DE LA CAJA

DESEMPAQUE DE SU ASPIRADORA EN MOJADO/SECO Y ENSAMBLAJE GENERAL

1. Compruebe que el cable de alimentación esté desconectado de la toma de corrientet (Fig. 1).

2. Abra los seguros (Fig. 2).

3. Levante el cabezal motriz sacándolo del tanque recolector (Fig. 3).

Saque el contenido del interior del tanque recolector. Asegúrese de tener todo el contenido indicado

en la página 45 (Fig. 4).

Voltee el tanque recolector boca abajo e inserte las cuatro ruedas en los enchufes en la parte inferior

de la base. Presione las ruedecillas hacia abajo hasta que encajen en su lugar (Fig. 5).

6. Inserte la empuñadura en las ranuras de la parte superior del cabezal motriz (Fig. 6).

7. Su aspiradora viene lista para aspirar en seco. En caso de no tener el ltro de tela reutilizable

instalado, consulte la página 52 para ver sus instrucciones de instalación (Fig. 7).

Para aspirar en mojado, extraiga el ltro de tela reutilizable e instale el ltro de espuma para aspirar

en mojado. Consulte la página 53 para ver las instrucciones de instalación del ltro de espuma para

aspirar en mojado (Fig. 8).

9. Coloque el cabezal motriz de vuelta en el tanque recolector alineando la sección superior con los

seguros, y hágalo calzar en posición (Fig. 9 y 10).

10. Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector

(Fig. 11).

11. Elija el accesorio deseado e insértelo en el extreme libre de la manguera o vara de extensión

(Fig. 12).

ADVERTENCIA :

NO CONECTE EL CABLE DE ALIMENTACIÓN A UNA TOMA DE

CORRIENTE. ASEGÚRESE DE QUE EL ENCHUFE ESTÉ DESCONECTADO ANTES DE

ENSAMBLAR LA ASPIRADORA EN MOJADO/SECO. PARA REDUCIR EL RIESGO DE

DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA.

INSTRUCCIONES GENERALES DE

ENSAMBLAJE

3 4 5

6 7 8 10

NOTA:

El tanque recolector tiene una cadena antiestática unida a su parte inferior. Es normal que esta

cadena se arrastre por el suelo. Usar la aspiradora en condiciones secas puede crear estática, en cuyo

caso la cadena ayuda a disiparlo al ofrecer una vía de menor resistencia a tierra.

ENCHUFE POLARIZADO

Para reducir el riesgo de descarga eléctrica, este aparato tiene un enchufe polarizado (una clavija

más ancha que la otra). Este enchufe calzará en la toma de corriente de pared polarizado solo en una

posición. Si el enchufe no entra completamente en la toma de corriente, póngalo al revés. Si aún no

calza, contacte a un técnico electricista calicado que pueda ayudarle a instalar la toma de corriente

indicado. No modique el enchufe de ningún modo. El aislamiento doble elimina la necesidad de

usar un cable de tres puntas y un sistema de alimentación con conexión a tierra.

OPERACIÓN DE ASPIRADO EN SECO

ASPIRADO EN SECO

ADVERTENCIA:

ASEGÚRESE DE LEER, COMPRENDER Y APLICAR LA

INFORMACIÓN TITULADA “INSTRUCCIONES DE SEGURIDAD IMPORTANTES”. NO

ASPIRE EN ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL AIRE.

ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN A, LOS

SIGUIENTES: FLUIDO DE ENCENDEDOR, LIMPIADORES TIPO SOLVENTES, PINTURAS

EN BASE A ÓLEO, BENCINA, ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS

POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: CARBÓN,

MAGNESIO Y GRÁNULOS O PÓLVORA DE ARMAS. PARA REDUCIR LOS RIESGOS A LA

SALUD PROVOCADOS POR VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA:

NO CONECTE EL CABLE DE ALIMENTACIÓN A UNA TOMA DE

CORRIENTE. ASEGÚRESE DE QUE LA CLAVIJA ESTÉ DESCONECTADA ANTES DE

CAMBIAR LOS FILTROS.

OPERACIÓN DE ASPIRADO EN MOJADO

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).

Para preparar su aspiradora para la aspiración en seco, asegúrese de que el ltro de tela reutilizable

cubra completamente el receptáculo del ltro contra el cabezal motriz. Su aspiradora en mojado/seco

incluye un ltro de tela reutilizable preinstalado. Para las instrucciones de instalación, consulte la

página 52 (Fig. 2 y 3).

3. Coloque el cabezal motriz de vuelta en el tanque recolector y asegúrelo en posición usando los

seguros (Fig. 4).

INSTRUCCIONES DE USO: ASPIRADO EN SECO

4. Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector.

5. Empuje el accesorio requerido en el extremo libre de la manguera o vara de extensión (Fig. 5).

Verique que el interruptor de encendido esté en la posición de apagado “O” antes de conectar la

clavija a la toma de corriente. Conecte el cable de alimentación a la toma de corriente (Fig. 6 y 7).

7. Encienda el motor moviendo el interruptor de encendido/apagado a la posición de encendido “I” y

comience a aspirar (Fig. 8).

8. Una vez que haya terminado de aspirar, coloque el interruptor en la posición de apagado "O" y

desenchufe el cable de alimentación de la toma de corriente.

O = APAGADO I = ENCENDIDO

NO USE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR LÍQUIDOS.

PRECAUCIÓN:

NO ASPIRE EL POLVO DE PANELES DE YESO, HOLLÍN DE

CHIMENEAS O CENIZAS CON UN FILTRO ESTÁNDAR PARA MOJADO/SECO. ESTE TIPO

DE POLVO ES MUY FINO, POR LO QUE PODRÍA NO SER ATRAPADO POR EL FILTRO Y

DAÑAR AL MOTOR. AL ASPIRAR POLVO FINO, USE UN FILTRO PARA POLVO FINO.

7 8

ASPIRADO EN MOJADO
