RCF ES 3160 II CD-USB-BLUETOOTH/MP3 DIGITAL RECEIVER User Manual

OWNER MANUAL

MANUALE D’USO

ES 3160-II

- MIXER-AMPLIFIER WITH TUNER

AND CD/USB – MP3 PLAYER

- MIXER-AMPLIFICATORE CON

SINTONIZZATORE RADIO E

LETTORE CD/USB – MP3

ENGLISH

SAFETY PRECAUTIONS

DESCRIPTION

FRONT PANEL

REAR PANEL

OPERATION

PRIORITY

CD/USB – MP3/WMA PLAYER AND TUNER

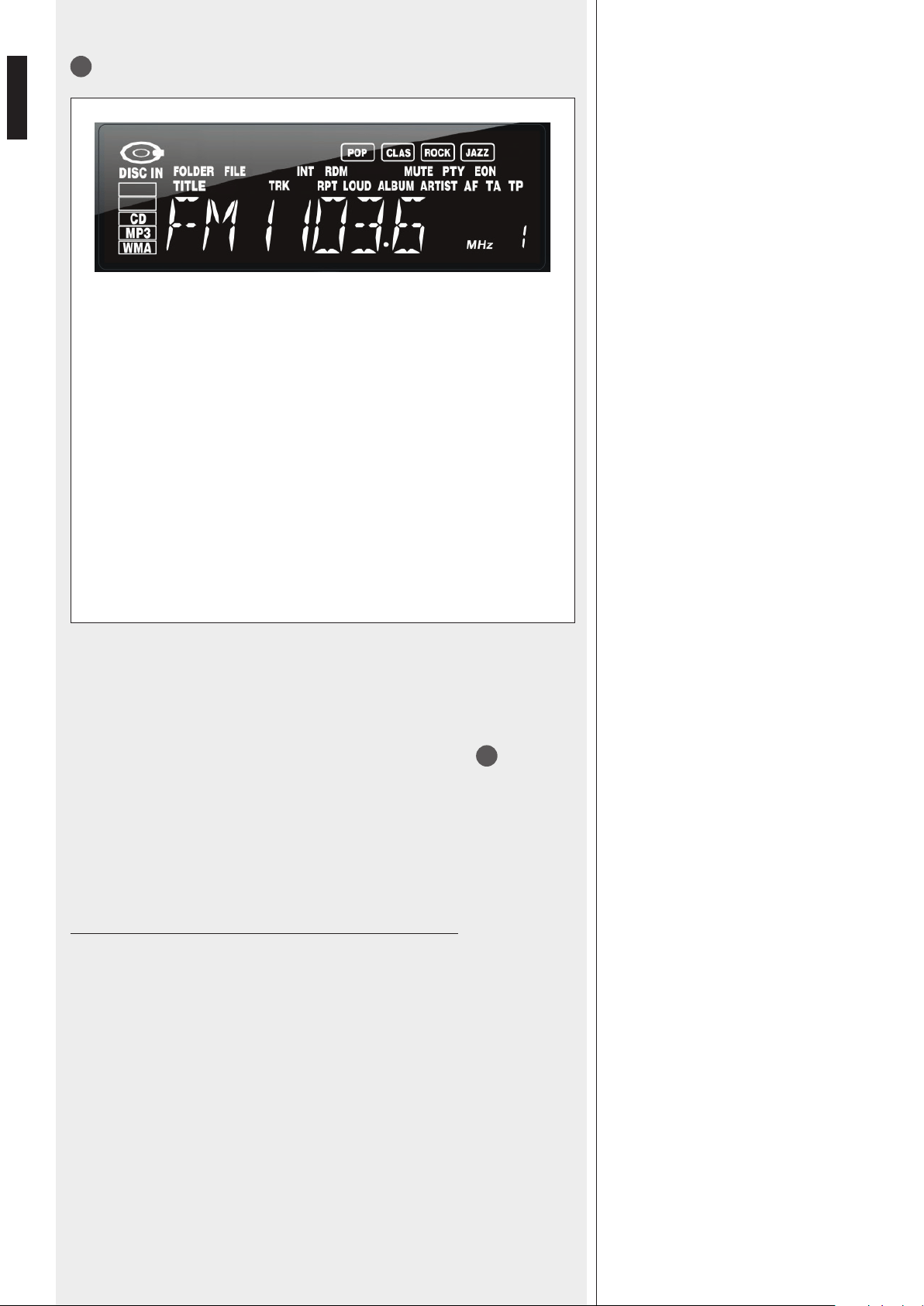

FRONT PANEL -

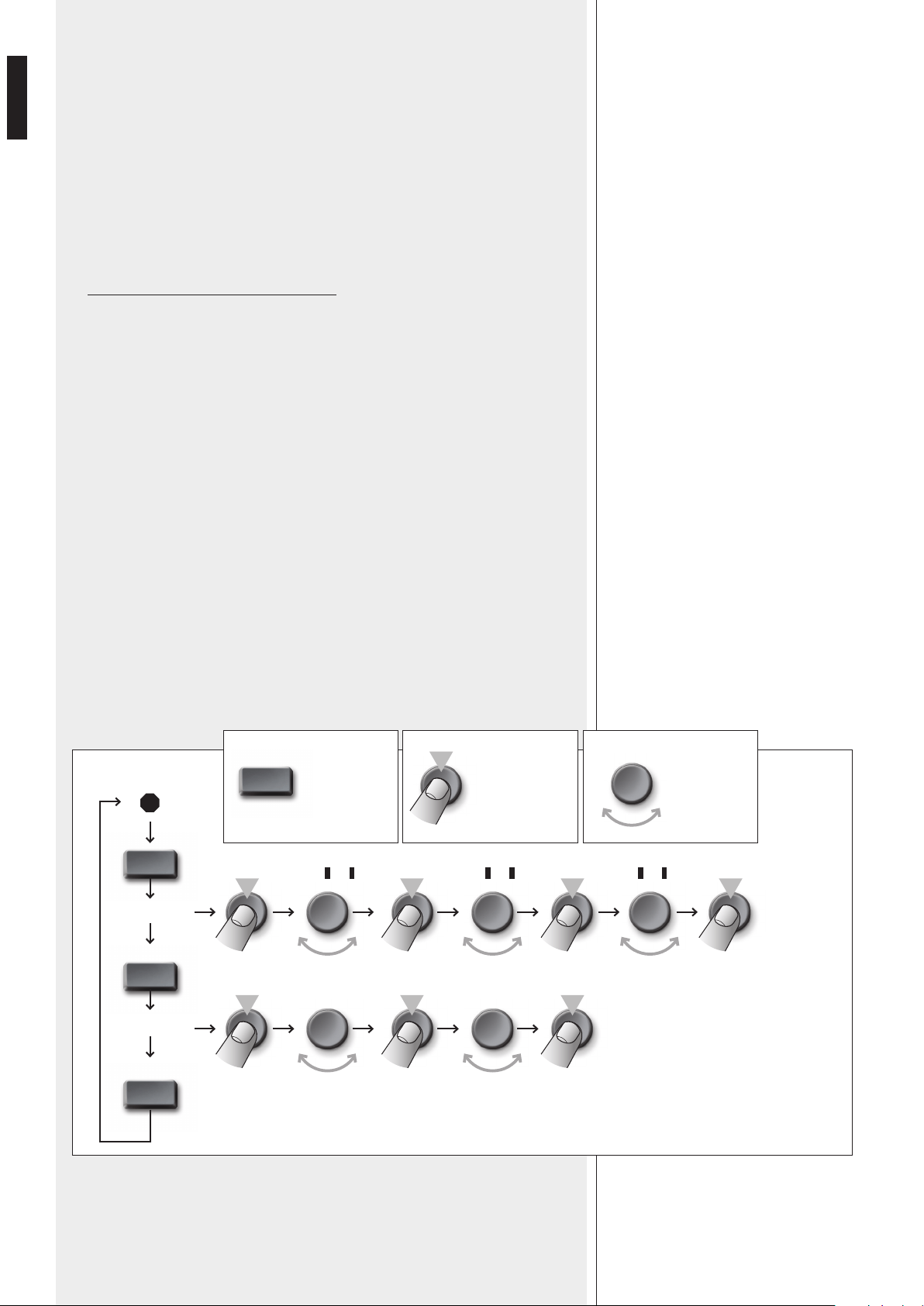

FUNCTION MENU -

NOTES ABOUT MP3 / WMA FILES -

MP3 / WMA FILE SEARCH -

BLUETOOTH DEVICES -

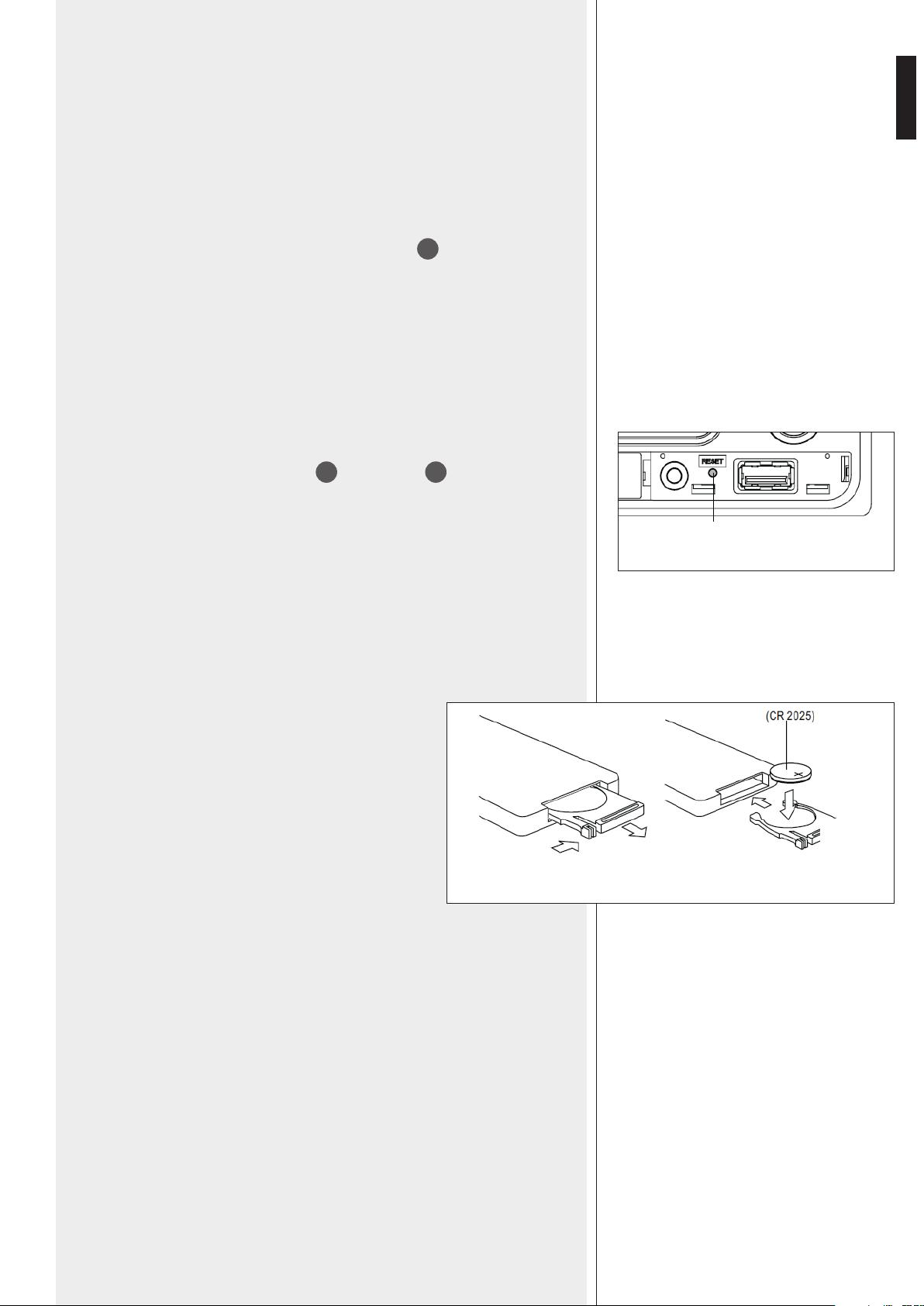

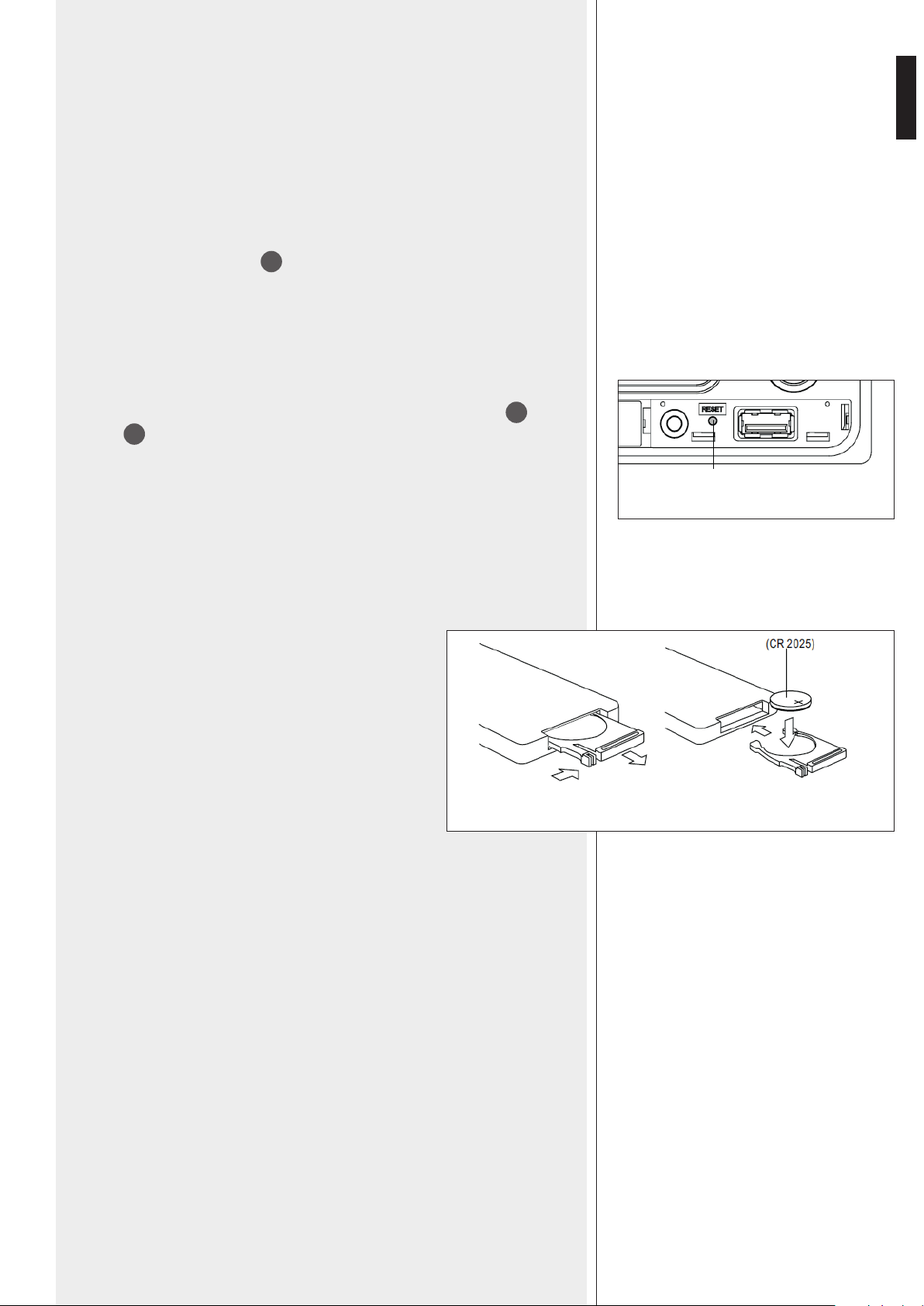

RESET BUTTON -

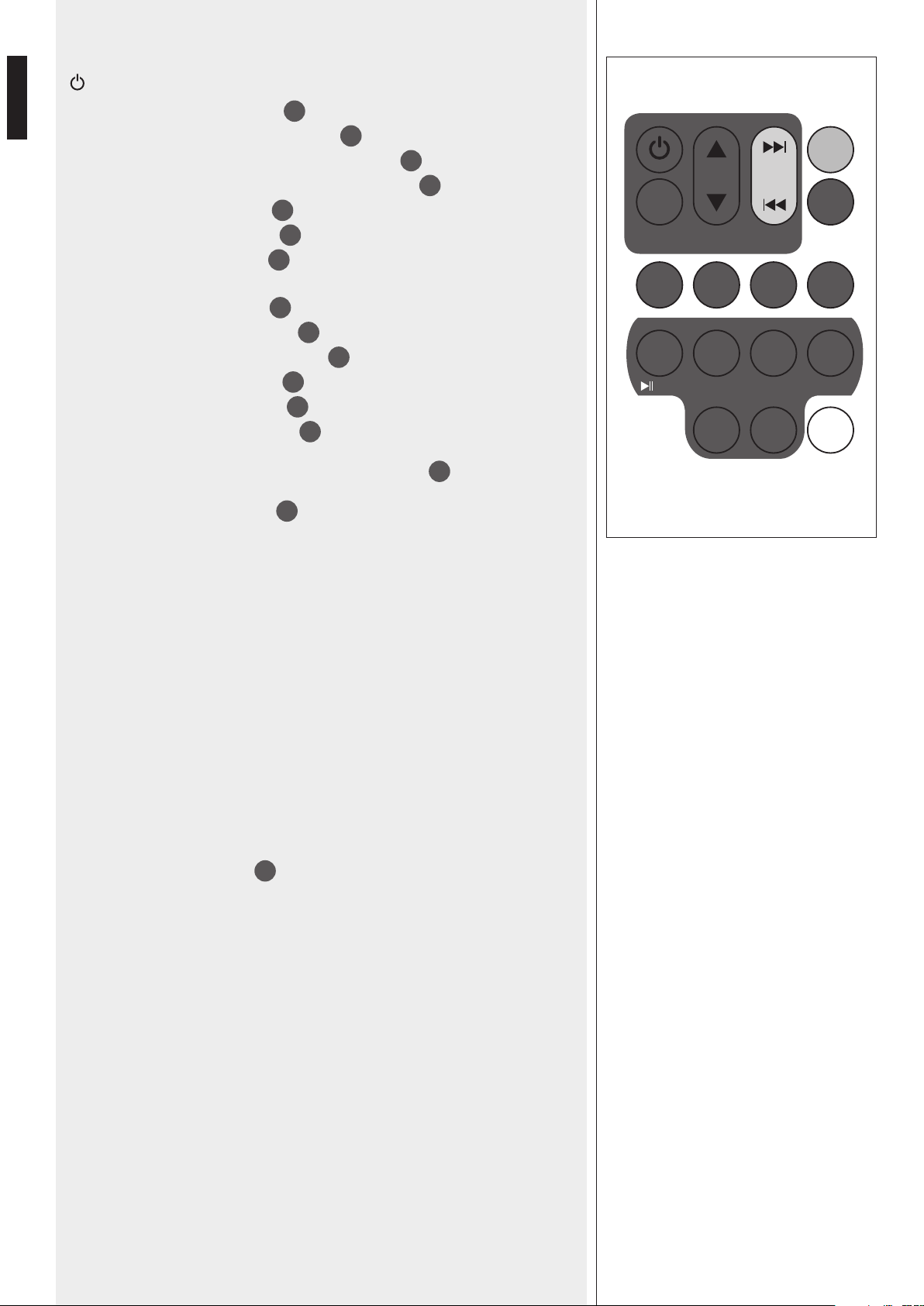

REMOTE CONTROL -

ERROR CODES -

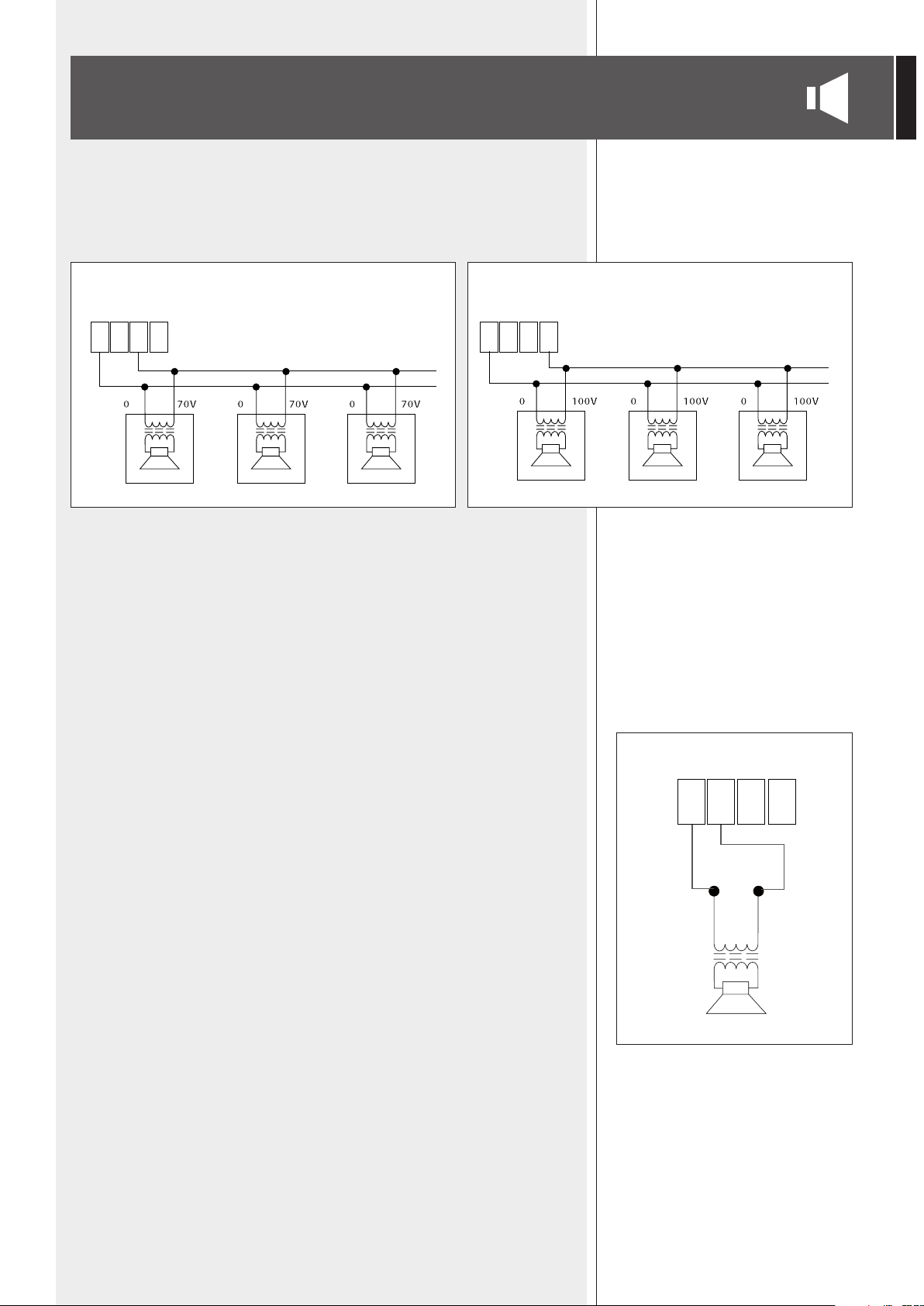

LOUDSPEAKER CONNECTION

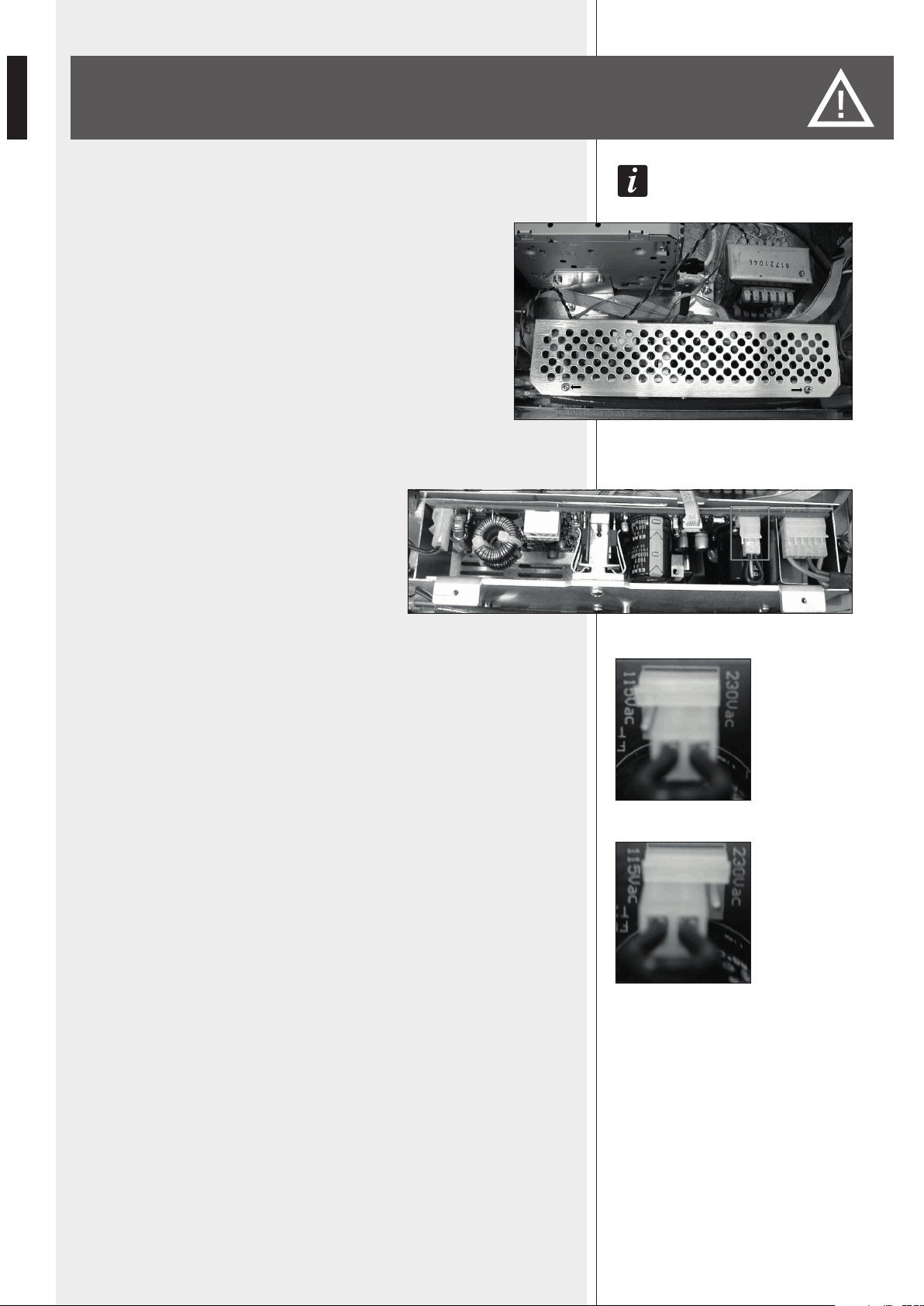

POWER SUPPLY VOLTAGE CHANGE

SPECIFICATIONS

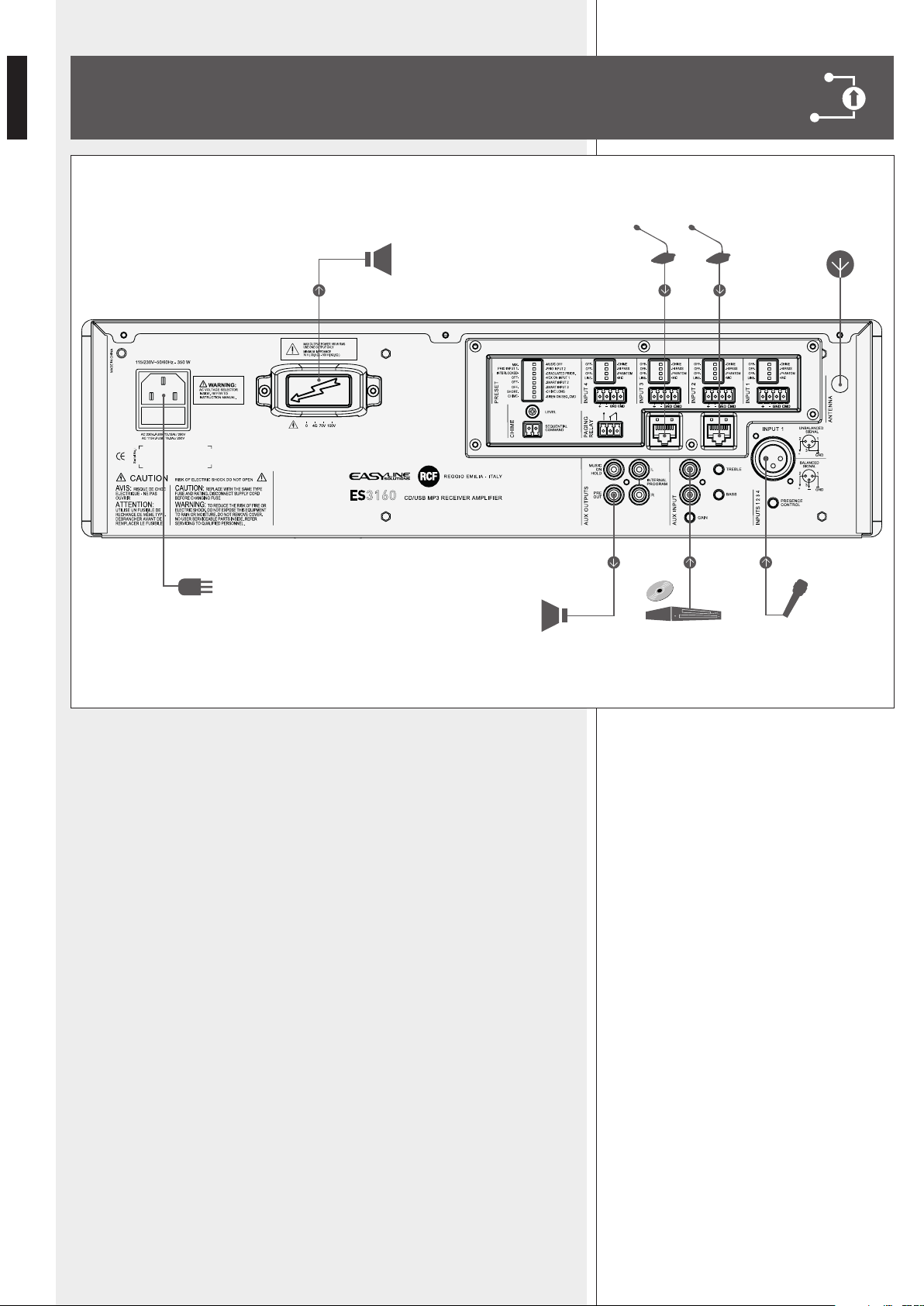

EXAMPLE OF CONNECTIONS

ITALIANO

AVVERTENZE PER LA SICUREZZA

DESCRIZIONE

PANNELLO FRONTALE

PANNELLO POSTERIORE

FUNZIONAMENTO

PRIORITÀ

USO DEL LETTORE CD/USB – MP3/WMA E SINTONIZZATORE RADIO

PANNELLO FRONTALE -

MENÙ DELLE FUNZIONI -

NOTE SUI FILE MP3 / WMA -

RICERCA FILE MP3 (/ WMA) -

DISPOSITIVI “BLUETOOTH” -

TASTO RESET -

TELECOMANDO -

CODICI D’ERRORE -

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO

SPECIFICHE TECNICHE

ESEMPIO COLLEGAMENTI

TABLE OF CONTENTS

INDICE

ENGLISH

IMPORTANT

WARNING

SAFETY PRECAUTIONS

Before connecting and using this product, please read this instruction manual carefully and

keep it on hand for future reference. The manual is to be considered an integral part of

this product and must accompany it when it changes ownership as a reference for correct

installation and use as well as for the safety precautions.

RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of

this product.

WARNING: To prevent the risk of re or electric shock, never expose this product to rain

or humidity.

SAFETY PRECAUTIONS

1. All the precautions, in particular the safety ones, must be read with special attention, as

they provide important information.

2. POWER SUPPLY FROM MAINS

- The mains voltage is sufciently high to involve a risk of electrocution; therefore, never

install or connect this product with the power supply switched on.

- Before powering up, make sure that all the connections have been made correctly and

the voltage of your mains corresponds to the voltage shown on the rating plate on the

unit, if not, please contact your RCF dealer.

- The metallic parts of the unit are earthed by means of the power cable.

An apparatus with CLASS I construction shall be connected to a mains socket outlet

with a protective earthing connection.

- Protect the power cable from damage; make sure it is positioned in a way that it cannot

be stepped on or crushed by objects.

- To prevent the risk of electric shock, never open the product: there are no parts inside

that the user needs to access.

3. Make sure that no objects or liquids can get into this product, as this may cause a short

circuit.

This apparatus shall not be exposed to dripping or splashing. No objects lled with liquid,

such as vases, shall be placed on this apparatus. No naked sources (such as lighted candles)

should be placed on this apparatus.

4. Never attempt to carry out any operations, modications or repairs that are not expressly

described in this manual.

Contact your authorized service centre or qualied personnel should any of the following

occur:

- The product does not function (or functions in an anomalous way).

- The power supply cable has been damaged.

- Objects or liquids have got into the unit.

- The product has been subject to a heavy impact.

5. If this product is not used for a long period, disconnect the power cable.

6. If this product begins emitting any strange odours or smoke, switch it off immediately

and disconnect the power supply cable.

7. The terminals marked with the symbol

are HAZARDOUS LIVE and their connection

is to be made by an INSTRUCTED PERSON or the use of ready-made cables is required.

ENGLISH

IMPORTANT NOTES

OPERATING PRECAUTIONS

8. Do not connect this product to any equipment or accessories not foreseen.

For suspended installation, only use the dedicated anchoring points and do not try to hang

this product by using elements that are unsuitable or not specic for this purpose.

Also check the suitability of the support surface to which the product is anchored (wall,

ceiling, structure, etc.), and the components used for attachment (screw anchors, screws,

brackets not supplied by RCF etc.), which must guarantee the security of the system /

installation over time, also considering, for example, the mechanical vibrations normally

generated by transducers.

To prevent the risk of falling equipment, do not stack multiple units of this product unless

this possibility is specied in the user manual.

9. RCF S.p.A. strongly recommends this product is only installed by professional qualied

installers (or specialised rms) who can ensure correct installation and certify it according

to the regulations in force.

The entire audio system must comply with the current standards and regulations regarding

electrical systems.

10. SUPPORTS AND TROLLEYS

The equipment should be only used on trolleys or supports, where necessary, that are

recommended by the manufacturer. The equipment / support / trolley assembly must be

moved with extreme caution. Sudden stops, excessive pushing force and uneven oors may

cause the assembly to overturn.

11. There are numerous mechanical and electrical factors to be considered when installing

a professional audio system (in addition to those which are strictly acoustic, such as sound

pressure, angles of coverage, frequency response, etc.).

12. HEARING LOSS

Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure

level that leads to hearing loss is different from person to person and depends on the

duration of exposure. To prevent potentially dangerous exposure to high levels of acoustic

pressure, anyone who is exposed to these levels should use adequate protection devices.

When a transducer capable of producing high sound levels is being used, it is therefore

necessary to wear ear plugs or protective earphones.

See the technical specications in loudspeaker instruction manuals to know their maximum

sound pressure levels.

To prevent the occurrence of noise on microphone / line signal cables, use screened cables

only and avoid putting them close to:

- Equipment that produces high-intensity electromagnetic elds (for example, high power

transformers)

- Mains cables

- Loudspeaker lines.

Do not obstruct the ventilation grilles of the unit. Situate this product far from any heat

sources and always ensure adequate air circulation around the ventilation grilles.

Do not overload this product for a long time.

Never force the control elements (keys, knobs, etc. ).

Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external

parts of this product.

CLASS 1

LASER PRODUCT

ENGLISH

DESCRIPTION

ES 3160-II is a mixer-amplier with 4 mic-line audio inputs on removable connectors (the

rst input also has an XLR socket), CD/USB – MP3 player and tuner and 2 aux inputs (one

on the rear panel with dual RCA connector, one on the front player) for additional external

music sources.

The amplier nominal power is 160 W, available on either a low impedance output

(min. 4 Ω) or 100 – 70 V constant voltage output (for loudspeakers having 100 – 70 V

transformers).

Input 1 has a signal detection circuit (‘VOX’) providing automatic priority operation.

All inputs 1, 2, 3 and 4 can access the priority through an external command (connected to

the removable connector). Inputs 2 and 3 also have an RJ 45 socket for quick connection

of an RCF BM 3001 paging microphone (through CAT5 cable).

A USB port (on the front panel) allows connection of a USB ash drive containing MP3 /

WMA les.

It is also possible to match a ‘Bluetooth’ device (e.g. a mobile phone) to the player.

Aux outputs are available to send the internal / external music source signals to additional

ampliers, mixers, phone systems (‘music on hold’ function), etc. .

The 4 mic.-line inputs have a common ‘presence’ control and separate high-pass lters that

are useful for improving speech intelligibility.

Both the internal music source (CD/USB – MP3 player and tuner) and the rear panel AUX

INPUT have separate tone controls.

Front panel LED’s indicate the device state (ON, PROT), the priority activation (PRIOR) and

the signal level (SIG/PK).

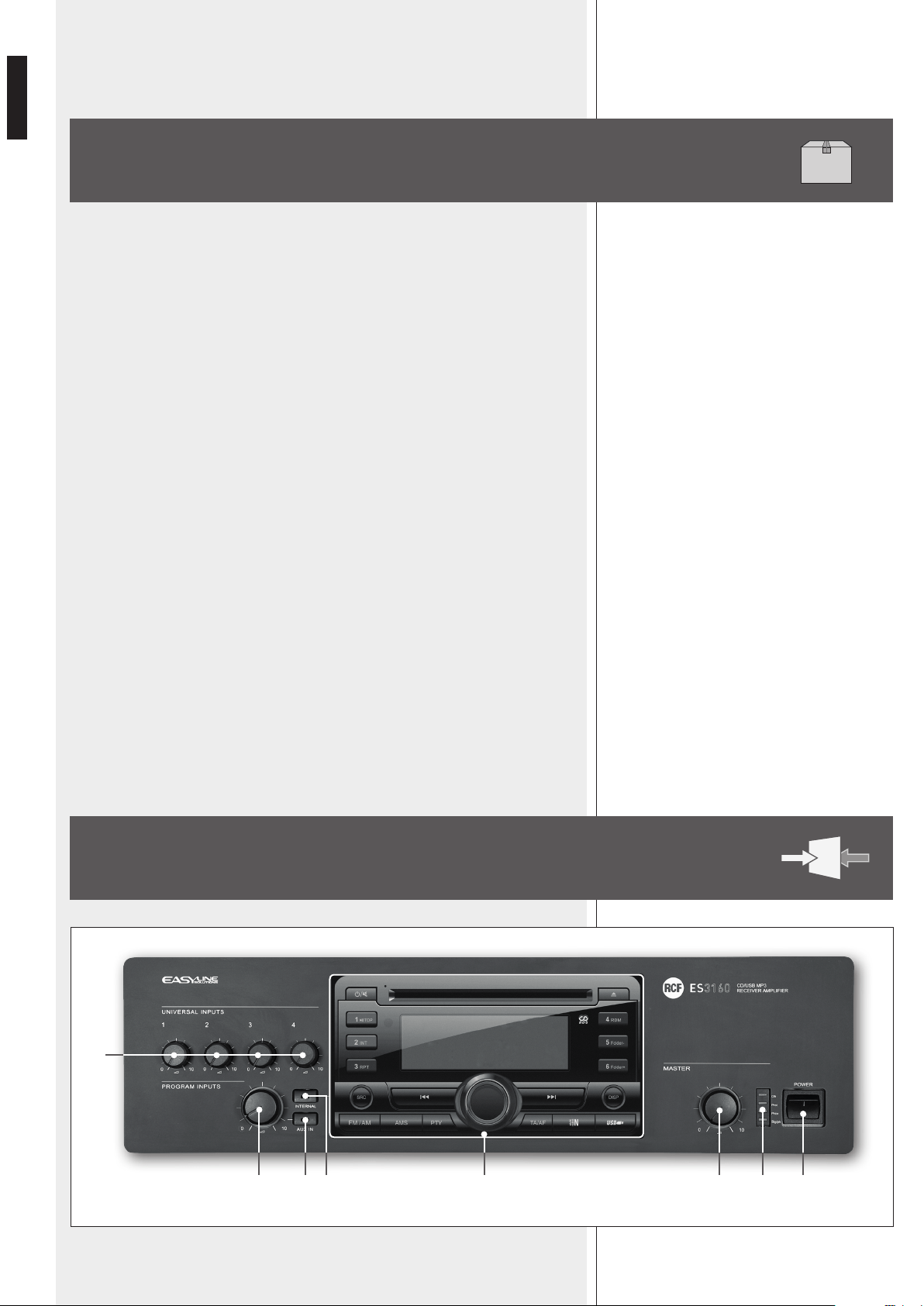

FRONT PANEL

2 3 4 5 6 7 8

RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH HAS BEEN

MADE TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE.

ENGLISH

Volume controls for each universal input (1, 2, 3, 4)

Note: uNused chaNNels should always be turNed couNterclockwise (to 0).

AUX INPUT volume control

Note: turN couNterclockwise (to 0) if the aux iNput is Not used.

AUX IN button (with LED)

It turns on (LED is lit) / off the AUX INPUT to the internal amplier (and PRE OUT).

If activated, the CD/USB – MP3 player / tuner signal will not be sent to the internal

amplier (the INTERNAL button LED will turn off).

the aux iNput sigNal is always seNt to the Music oN hold output

(that is Not affected by the aux iN buttoN).

INTERNAL button (with LED)

It turns on (LED is lit) / off the CD/USB - MP3 player / tuner to the internal amplier (and

PRE OUT).

If activated, the AUX INPUT signal will not be sent to the internal amplier (the AUX IN

button LED will turn off).

the cd/usb Mp3 player / tuNer sigNal is always seNt to the iNterNal prograM output (that

is Not affected by the iNterNal buttoN).

it takes 10 secoNds (after pressiNg either the aux iN or iNterNal buttoN) to store oN its MeMory

the last selectioN.

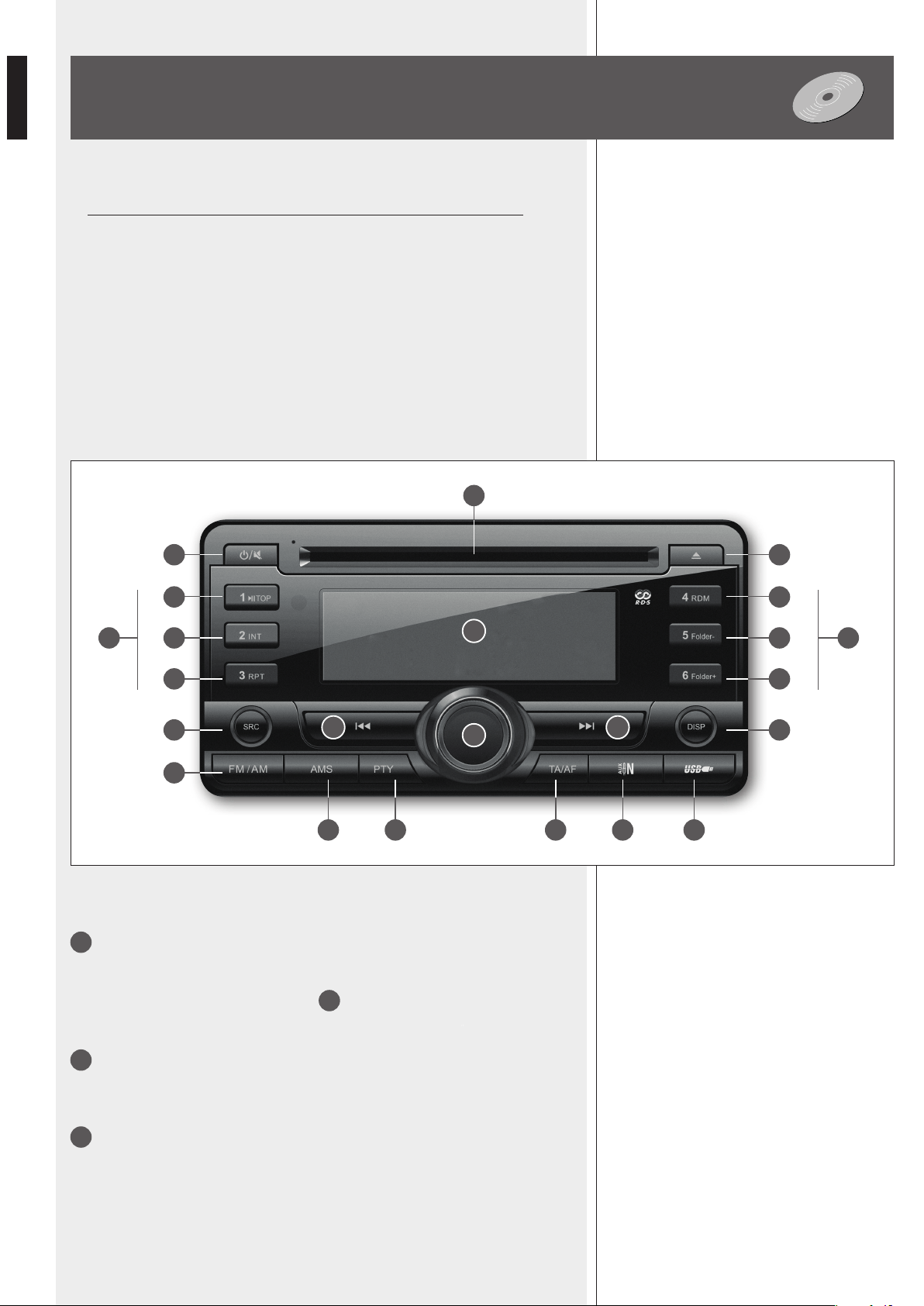

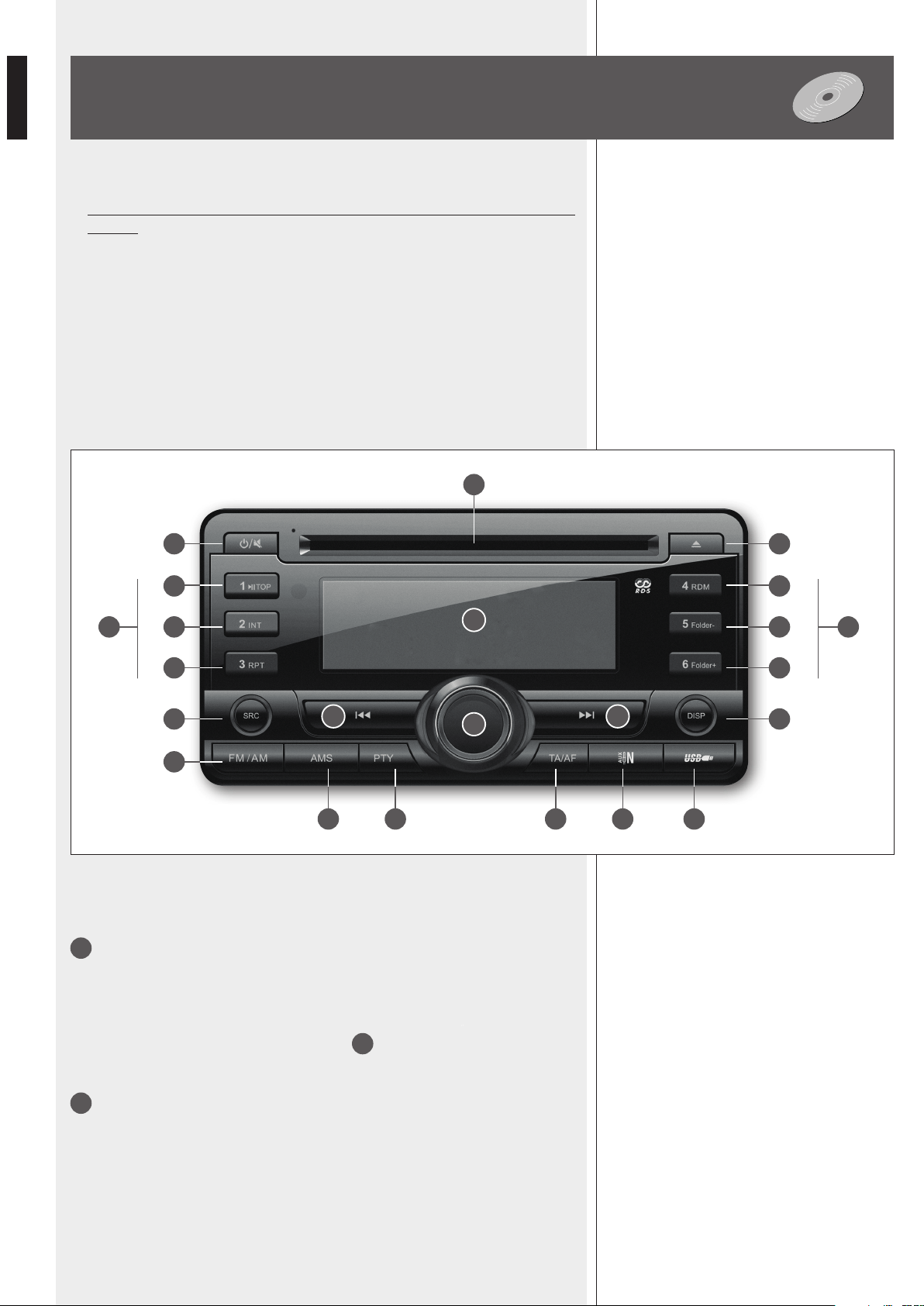

CD/USB – MP3 player and tuner (read the relevant manual section at page 13).

Internal amplier MASTER volume control

Note: all audio outputs via rca coNNectors (iNterNal prograM, Music oN hold, pre

out) are Not affected by the Master voluMe coNtrol.

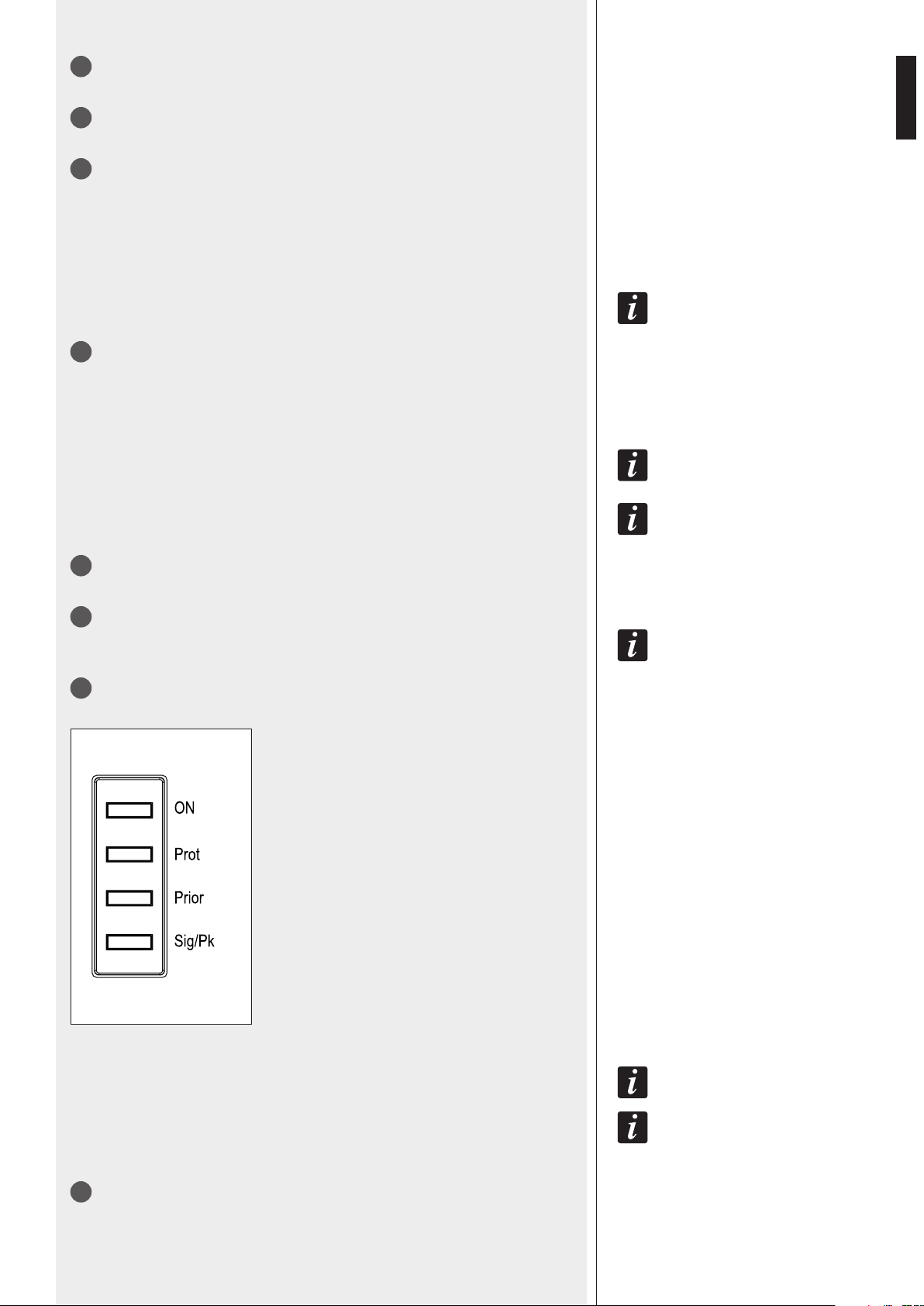

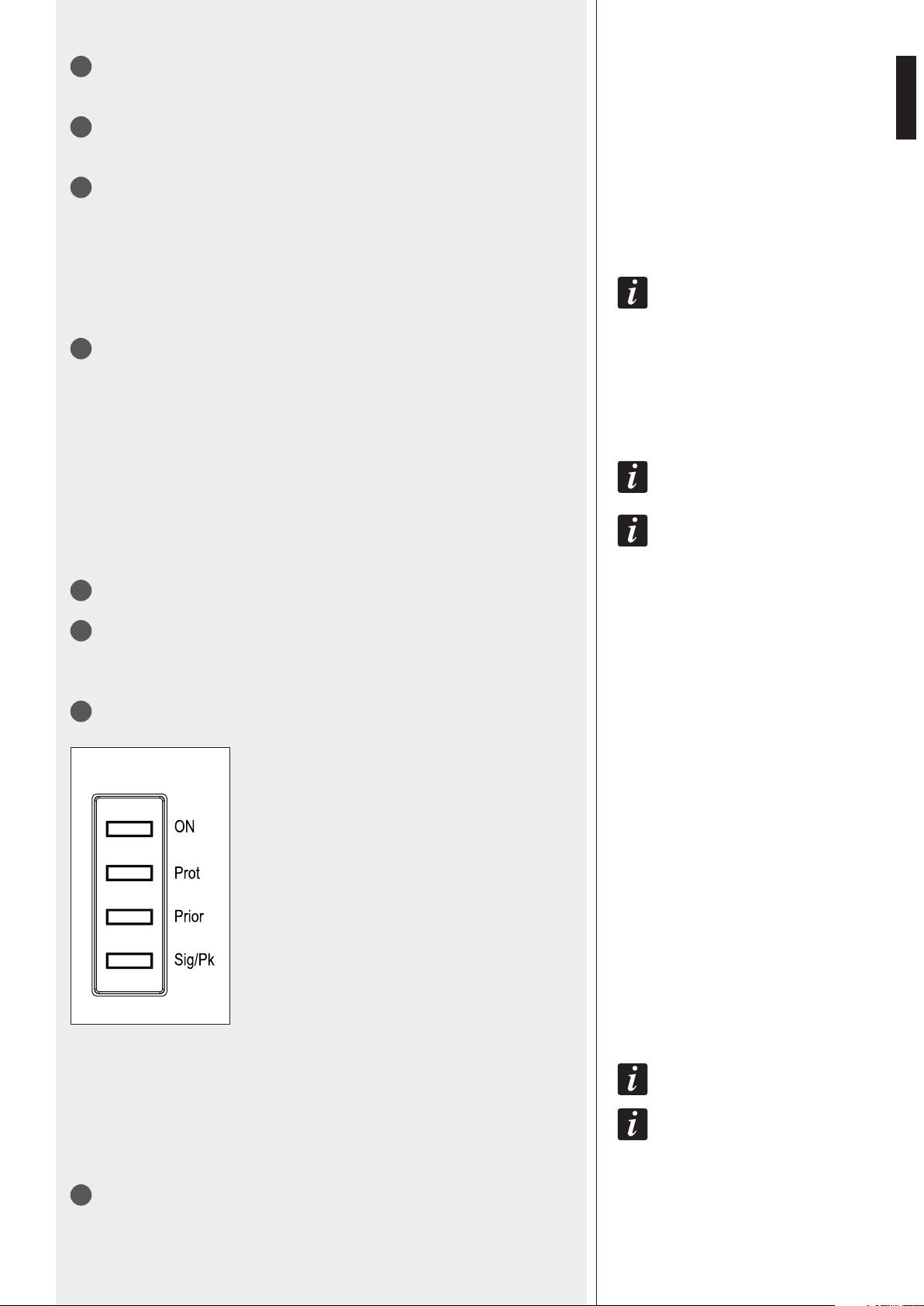

LEDs

ON green: the device is switched on

PROT red: overload protection

orange: thermal protection

PRIOR yellow: priority by either the VOX function or an

universal input or the SEQ. COMMAND.

SIG/PK

green: the signal level is higher than – 15 dB

green + red: the signal level is in the 0 ÷ +2 dB range

red: the signal level is equal or higher than +3 dB

0 db = sigNal level that allows to get the aMplifier MaxiMuM power.

the iNterNal ‘liMiter’ circuit helps to avoid the aMplifier overloadiNg, yet it is advisable to reduce

the Master voluMe (or a siNgle chaNNel voluMe where a ‘too high’ sigNal is preseNt) wheN the

sig/pk led is coNtiNuously iNdicatiNg red.

Main POWER switch (0 = off; I = on)

ENGLISH

2 RJ 45 sockets (channels 2 and 3) to connect 1 RCF BM 3001 paging microphone

per socket.

Note: wheN a bM 3001 pagiNg MicrophoNe is coNNected, it is Necessary to set the dip-switches 3

aNd 4 to Mic. phaNtoM (see 12 below) of the relevaNt chaNNel.

Antenna input (the antenna is necessary when using the tuner).

4 balanced audio inputs (channels 1, 2, 3, 4) with sockets for removable connectors.

Each channel has 4 dip-switches:

+ Hot audio input

– Cold audio input

GND ground

CMD command – priority access when connected to ground

OFF – CHIME OFF: the chime is disabled.

CHIME: the chime will be played

as soon as a priority command is

activated.

OFF – HI PASS

OFF: the audio hi-pass filter is not

inserted (flat frequency response).

HI PASS: the audio hi-pass filter is

inserted.

OFF – PHANTOM

OFF: the PHANTOM power supply

is not available on the relevant

audio input.

PHANTOM: the PHANTOM power

supply is available on the relevant

audio input.

LINE – MIC LINE: line audio input. MIC: microphone audio input.

r w

9 0} {o[] pAS

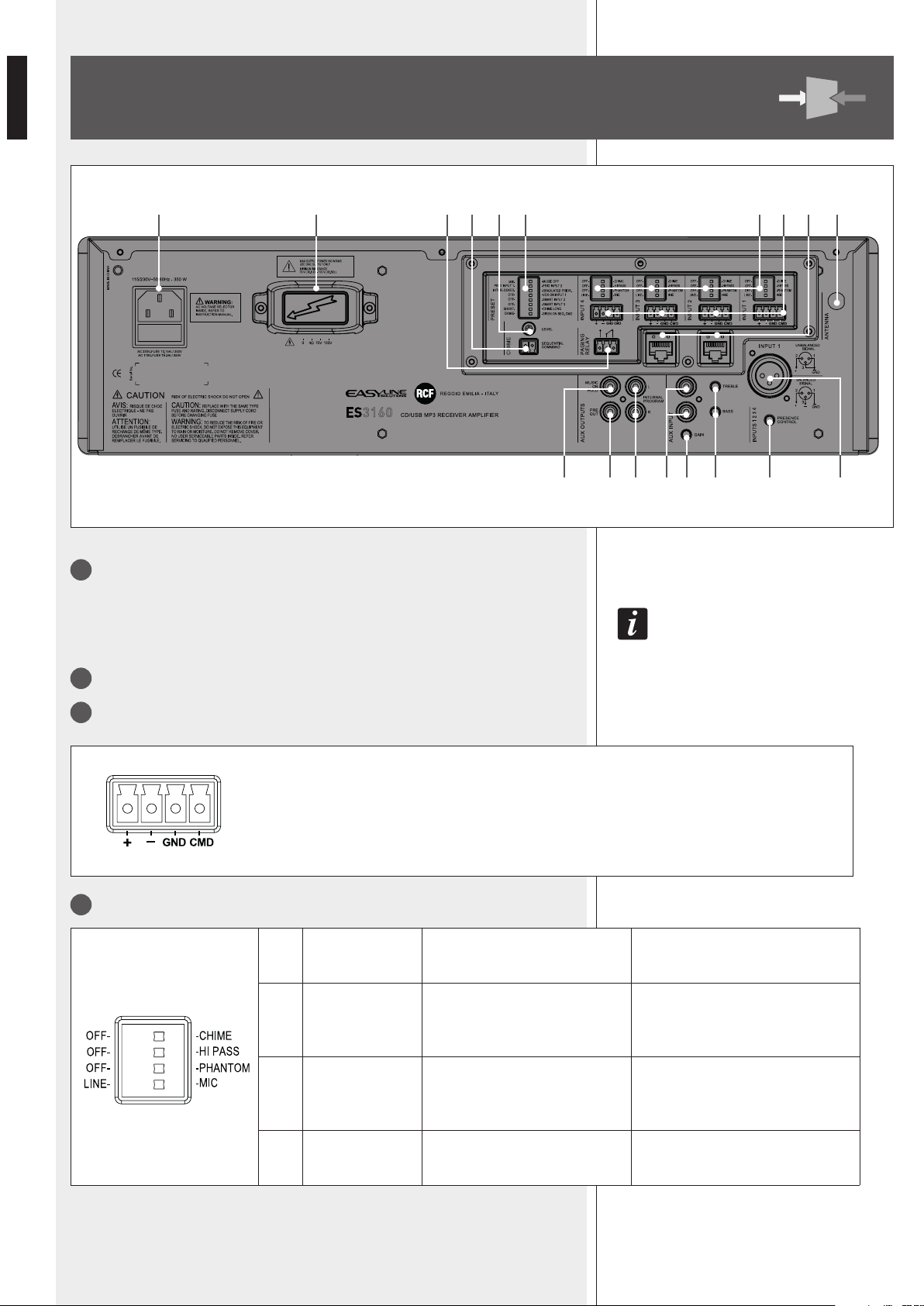

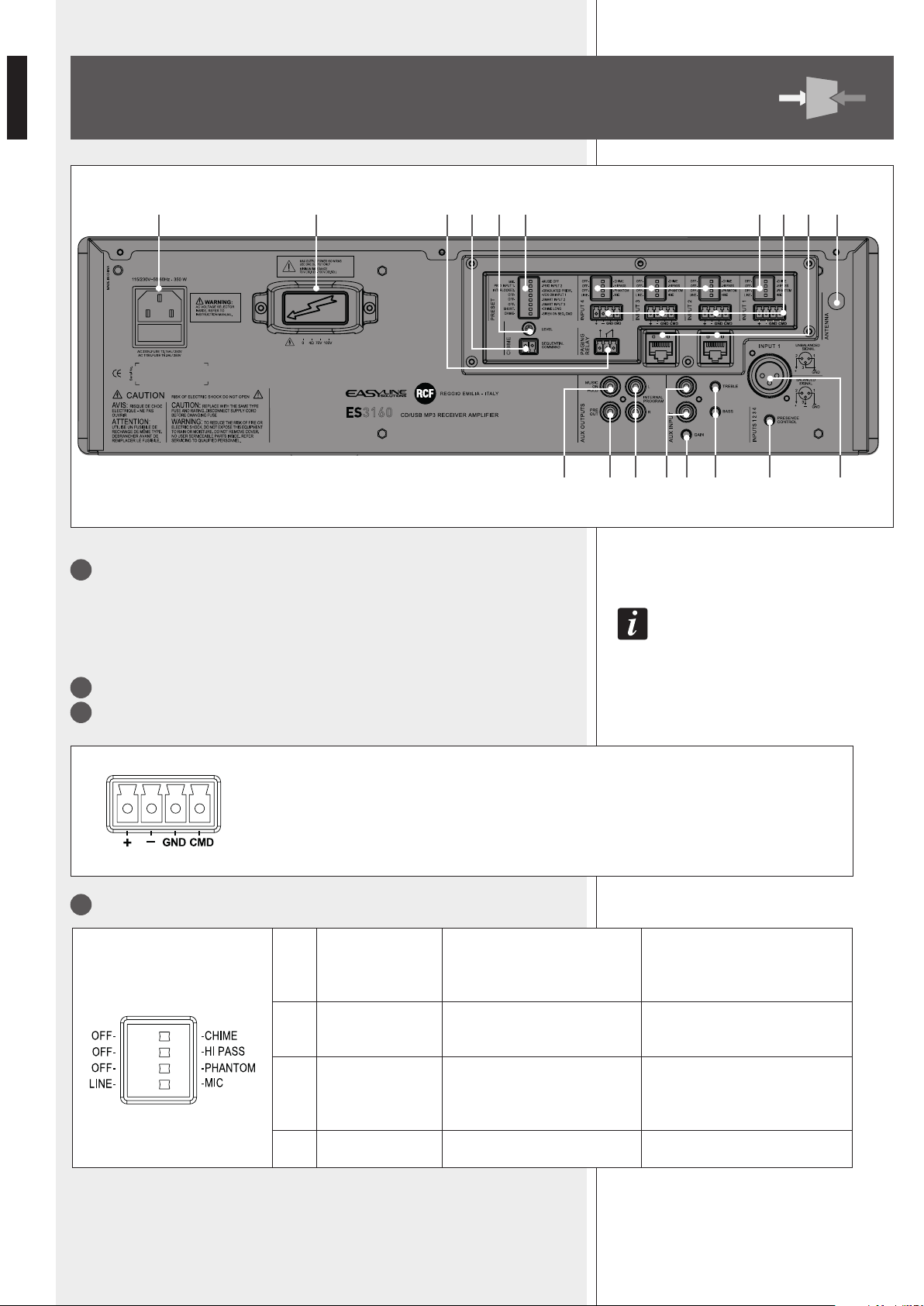

REAR PANEL

ENGLISH

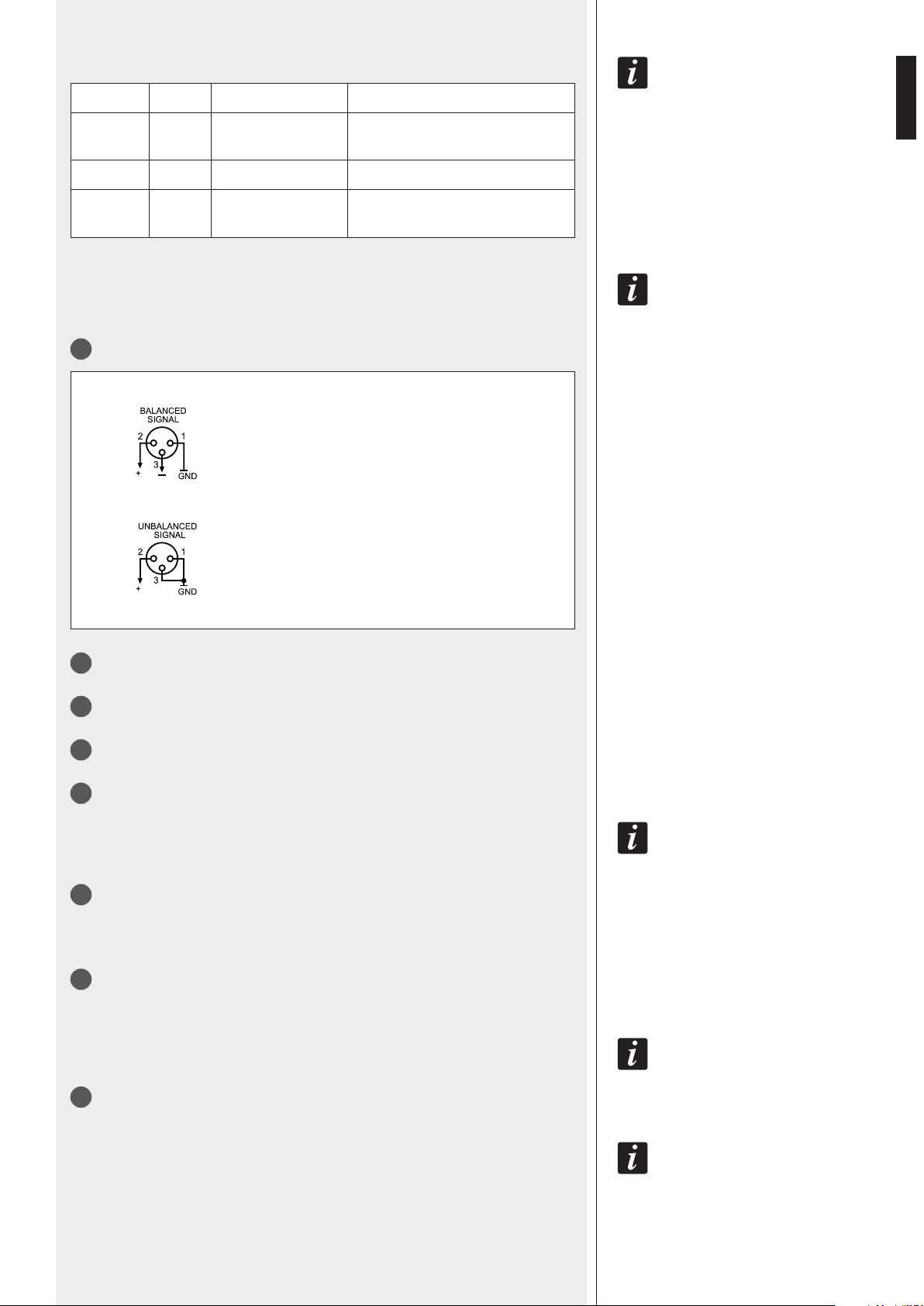

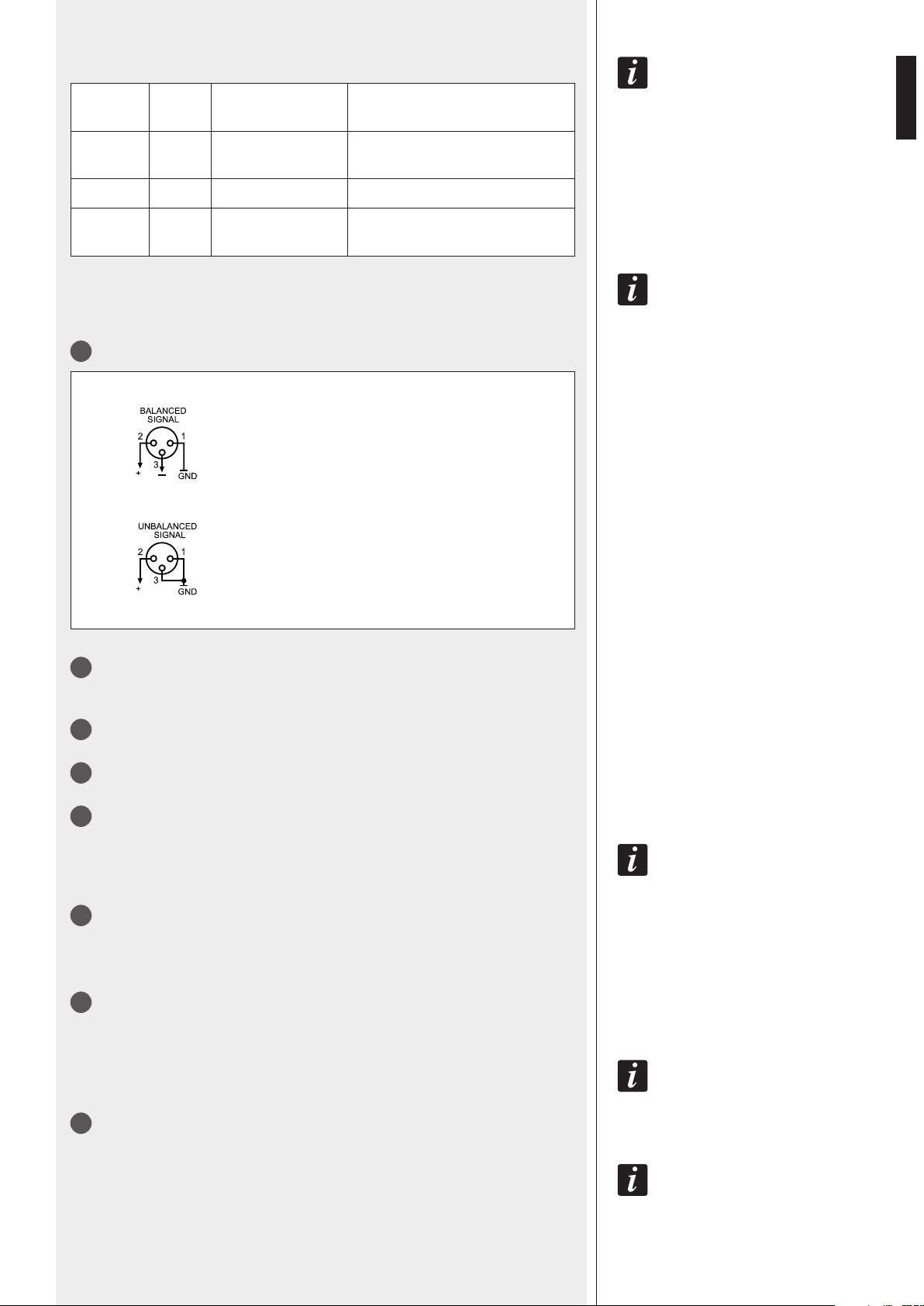

exaMples of dip-switches 3 aNd 4 settiNgs:

wheN a bM 3001 pagiNg MicrophoNe is used, it is Necessary to choose the ‘Mic with phaNtoM’

Mode iN the relevaNt chaNNel (dip-switch No.3 set to phaNtoM; dip-switch No.4 set to Mic).

Channel no.1 XLR input

PRESENCE CONTROL (f = 2.15 kHz) common for all the channels 1, 2, 3, 4.

AUX INPUT TREBLE and BASS controls.

AUX INPUT GAIN control.

AUX INPUT with dual RCA connector.

the two chaNNels of the stereo source coNNected to the aux iNput are suMMed iNterNally (to get

a MoNo sigNal).

INTERNAL PROGRAM

stereo audio output with dual RCA connector (L: left channel, R: right channel) that sends

the direct CD/USB – MP3 player and tuner signal.

PRE OUT audio output (with RCA connector) that sends the same signal routed to

the internal amplier (signal that can be either a single source with priority or the mix of

all the channels 1, 2, 3, 4 and the selected music source).

use pre out for coNNectioN of additioNal exterNal aMplifiers.

MUSIC ON HOLD audio output (with RCA connector) that sends a mono signal of

the source connected to the AUX INPUT.

either the Music oN hold output (if aN exterNal Music source has beeN coNNected to the aux

iNput) or the iNterNal prograM output caN be used for the coNNectioN to a telephoNe

systeM (iN order to have the ‘Music oN hold’ fuNctioN).

DIP 3 DIP 4 MODO USE (EXAMPLES)

OFF LINE LINE

CD/MP3 players, tuners, message

players, phone systems

OFF MIC MIC Dynamic microphones

PHANTOM MIC MIC

with PHANTOM

BM 3001 paging microphones,

electret microphones

BALANCED CONNECTION

+ hot

– cold

GND ground

UNBALANCED CONNECTION

ENGLISH

CHIME LEVEL (a trimmer adjustable by using a small screwdriver).

CHIME SEQUENTIAL COMMAND with removable connector (activated when the

2 pins are short-circuited) to send either the chime continuously (the chime type can be

selected by the dip-switch no.7, see 21-7) or an alarm tone.

if the dip-switch No.8 is set to “sireN oN seQ.cMd”, the alarM toNe will have the MaxiMuM

voluMe level (adjustable by the Master voluMe oNly).

Internal relay contacts (3 pole removable connector).

The internal relays switches when a priority command is present.

8 dip-switches PRESET to set the priority options:

1. MIX – MUSIC OFF

MIX: the music source (internal or

external) is always present in the

(mixed) signal sent to the amplier,

even during a priority command.

MUSIC OFF: the music source

(internal or external) is not sent

to the amplier during a priority

command.

PRIO INPUT 1

PRIO INPUT 2

PRIO INPUT 1: the channel 1

has the highest priority level

with override (but the CHIME

SEQUENTIAL COMMAND) through

the relevant command (or VOX), if

the dip-switch no.3 has been set to

‘graduated priority’.

PRIO INPUT 2: the channel 2 has the

highest priority level with override

(but the CHIME SEQUENTIAL

COMMAND) through the relevant

command, if the

dip-switch no.3 has been set to

‘graduated priority’.

INTERLOCKED

GRADUATED PRIOR.

INTERLOCKED: interlocked priority

mode (read the ‘Operation’ section).

GRADUATED PRIOR.: graduated

priority mode (read the ‘Operation’

section).

OFF

VOX ON INPUT 1

OFF: the channel 1 VOX function

is off.

VOX ON INPUT 1: the channel 1 VOX

function is on (automatic priority

when a signal is detected on the

audio INPUT 1).

OFF

SMART INPUT 2

OFF: the channel 2 priority is kept

only if the relevant command is still

present (‘push’ mode).

SMART INPUT 2: the channel 2

priority is switched on / off by every

impulse of the relevant command

(‘toggle’ mode).

OFF

SMART INPUT 3

OFF: the channel 3 priority is kept

only if the relevant command is still

present (‘push’ mode).

SMART INPUT 3: the channel 3

priority is switched on / off by every

impulse of the relevant command

(‘toggle’ mode).

SHORT

CHIME LONG

SHORT: short chime. CHIME LONG: long chime.

CHIME

SIREN ON SEQ. CMD

CHIME: the chime (selected by the

dip-switch no.7) is continuously

played when the ‘CHIME

SEQUENTIAL COMMAND’ is

activated.

SIREN ON SEQ.CMD: an alarm tone is

sent when the ‘CHIME SEQUENTIAL

COMMAND’ is activated.

ENGLISH

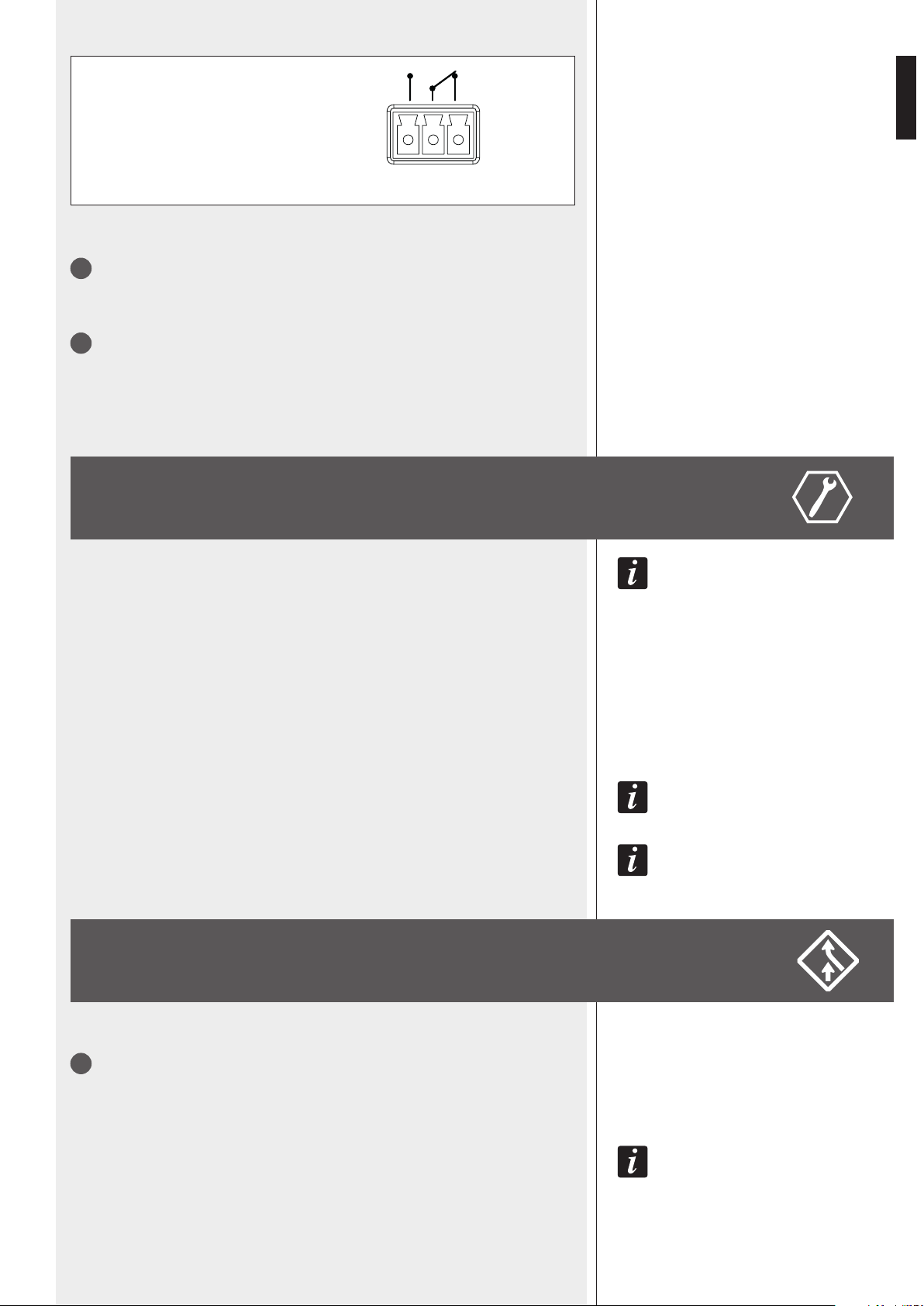

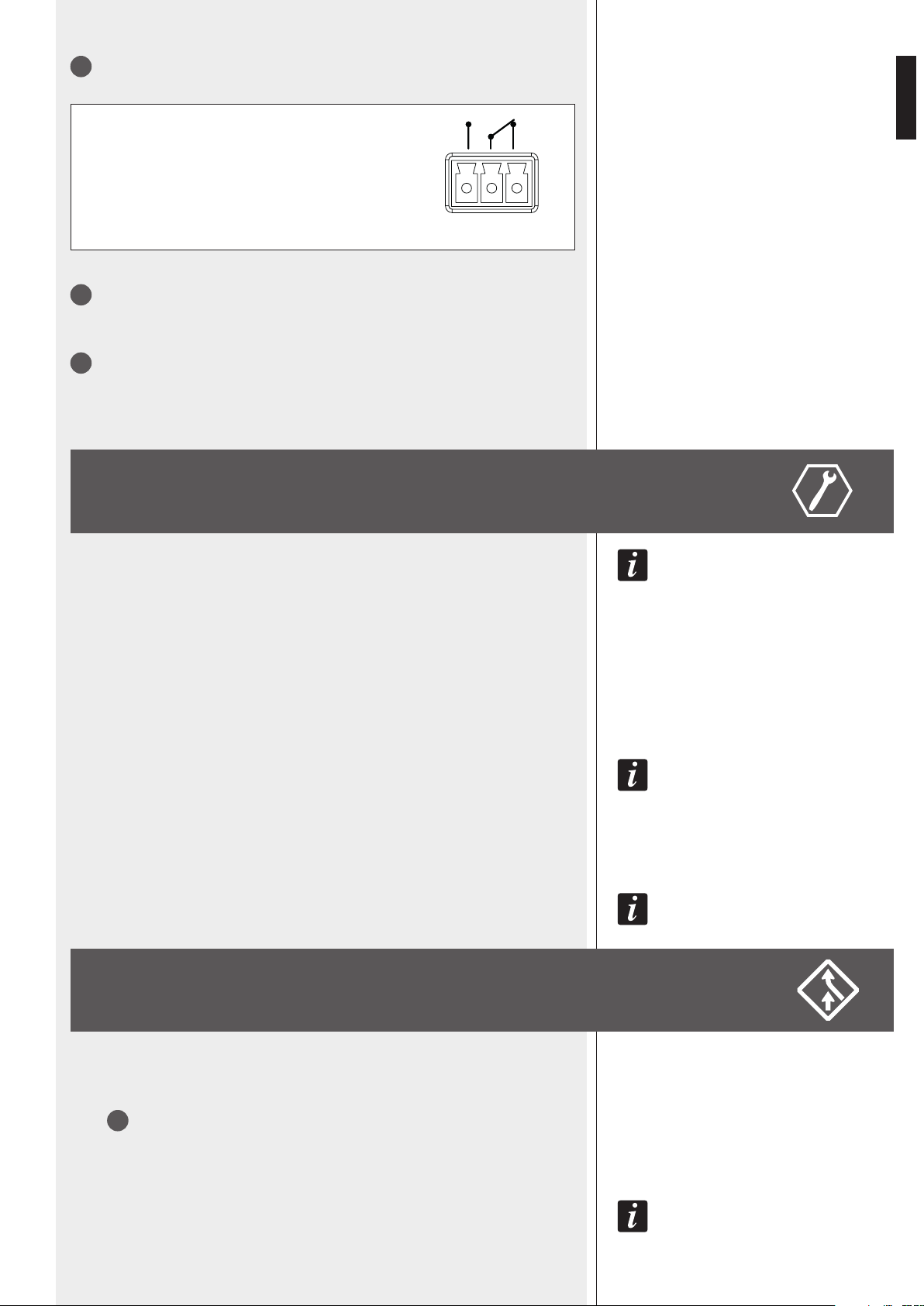

1. NORMALLY OPEN

2. COMMON

3. NORMALLY CLOSED

Max. voltage: 24 V; max. current: 0.5 A

Amplier output (max. 160 W) to loudspeakers

(100 / 70 V constant voltage line – 4 Ω impedance).

Use ONE output only (read the section ‘Loudspeaker connection’).

Mains connector with fuse

Before connecting the power supply cable, verify that the apparatus voltage (230 or 115

V ac) corresponds to the available mains supply.

Note: the fuse type is Marked oN the rear paNel (below the MaiNs coNNector).

‘vox’ is aN iNterNal circuit that autoMatically activates the chaNNel 1 priority wheN a sigNal is

detected oN the audio iNput 1.

POWER ON (OR WHEN A PRIORITY COMMAND ENDS)

If no priority command is present (including VOX and CHIME SEQUENTIAL COMMAND),

all the channels 1, 2, 3, 4 and the music source are mixed together.

The music source can be:

- The internal CD/USB – MP3 player and tuner.

- The AUX INPUT signal.

- Disabled.

the Music voluMe depeNds oN either the cd/usb – Mp3 player / tuNer vol coNtrol

(if selected) or the aux iN voluMe coNtrol oN the froNt paNel (see 2). aux iNput

level also depeNds oN the relevaNt gaiN coNtrol settiNg (see 16) oN the rear paNel.

the Music source (iNterNal or exterNal) caN be activated / Muted through the froNt paNel

buttoNs (see 3 aNd 4).

If a priority command is present (or VOX), the music source can be either included in the

mixed signal sent to the amplier or excluded, according to dip-switch no.1 setting (see

: the 8 dip-switch group).

During a priority command (‘PRIOR’ LED turns on), only the audio signal of the channel

with priority (and the music, if turned on) is sent to the amplier (and the PRE OUT

output).

the Music source is always excluded froM the sigNal seNt to the aMplifier wheN the

chiMe seQueNtial coMMaNd is activated.

1 2 3

OPERATION

PRIORITY

ENGLISH

the dip-switch No.2 (8 dip-switch group) allows you to switch the priority level betweeN the

chaNNels 1 aNd 2. this settiNg does Not work iN the iNterlocked priority Mode.

As soon as a priority event ends, the initial state will be restored (the channels 1, 2, 3, 4

and the selected music source will be mixed together, unless another priority event is in

progress).

“CHIME SEQUENTIAL COMMAND”

The CHIME SEQUENTIAL COMMAND either makes the chime (short or long, depending

on the dip-switch no.7 setting, see 21) be continuously repeated or starts the alarm tone

(option set by the dip-switch no.8, see 21). This command has the highest priority level

and always removes the music from the signal sent to the amplier.

CHANNEL 2 - 3 ‘PUSH’ / ‘TOGGLE’ PRIORITY MODE

The dip-switches no.5 and no.6 (8 dip-switch group, see 21) allow choice of priority mode

for channels 2 and 3 between ‘push’ (the priority is kept only if the command is still

present) and ‘toggle’ (the priority is switched on / off by every impulse of the command).

Note: the chosen priority mode is applied to both BM 3001 paging microphones (if

present) and priority commands (of removable connectors).

The priority mode and the VOX function are set through the dip-switches no.2

and no.3 of the 8 dip-switch group (see

DIP 2 DIP 3 MODE

… INTERLOCKED INTERLOCKED

Only the rst priority command of channels 1÷4

(and also channel 1 VOX, if enabled through the

dip-switch no.4) is accepted.

Any other priority command will not be accepted

until the previous is removed.

Note: the only event that can always be activated

later

(and override a previous priority) is the CHIME

SEQUENTIAL COMMAND.

PRIO

INPUT 1

GRADUATED

PRIOR.

GRADUATED

PRIORITY 1

A priority command having a higher level can

override the previous one. The priority levels are:

1. (highest) CHIME SEQUENTIAL COMMAND

2. channel 1 (including VOX)

3. channel 2

4. channel 3

5. channel 4

PRIO

INPUT 2

GRADUATED

PRIOR.

GRADUATED

PRIORITY 2

A priority command having a higher level can

override the previous one. The priority levels are:

1. (highest) CHIME SEQUENTIAL COMMAND

2. channel 2

3. channel 1 (including VOX)

4. channel 3

5. channel 4

ENGLISH

When the chime is playing (a few seconds), the (internal / external) music source is

removed from the signal sent to the amplier.

RCF BM 3001 PAGING MICROPHONE (NOT INCLUDED)

Channels 2 and 3 have an input with RJ 45 socket, to which a BM 3001 paging

microphone can be connected (note: it is necessary to set the dip-switches no.3 and no.4

to the “MIC with PHANTOM” mode, see

, second table).

wheN the bM 3001 pagiNg MicrophoNe is oN (ready to talk), its led turNs oN.

When the chime is playing (if chime is enabled), the BM 3001 microphone is momentarily

muted.

The paging microphone priority mode depends on the settings mentioned above.

The paging microphone is muted by events having a higher priority level (than the

channel 2 or 3, to which the paging microphone is connected).

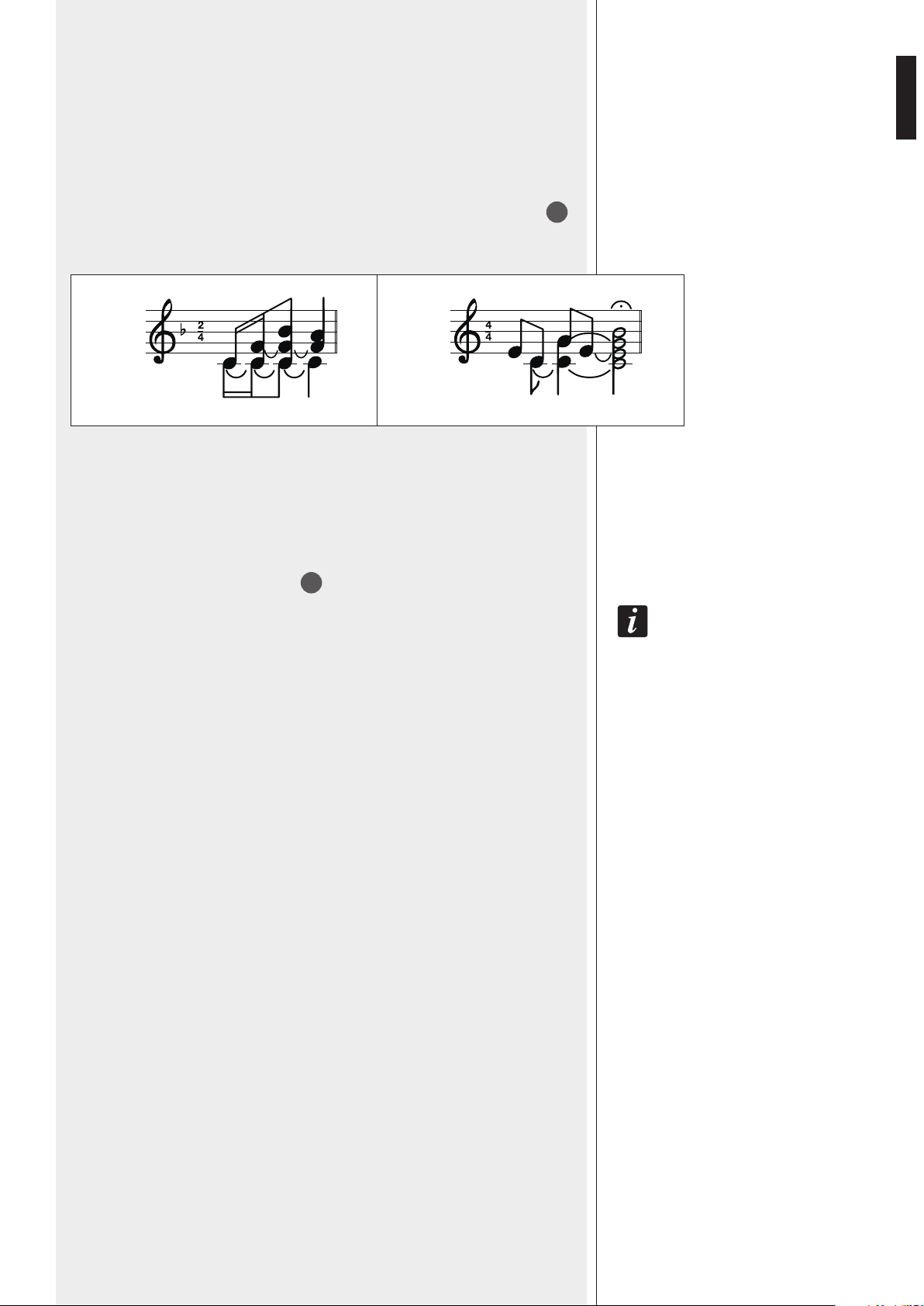

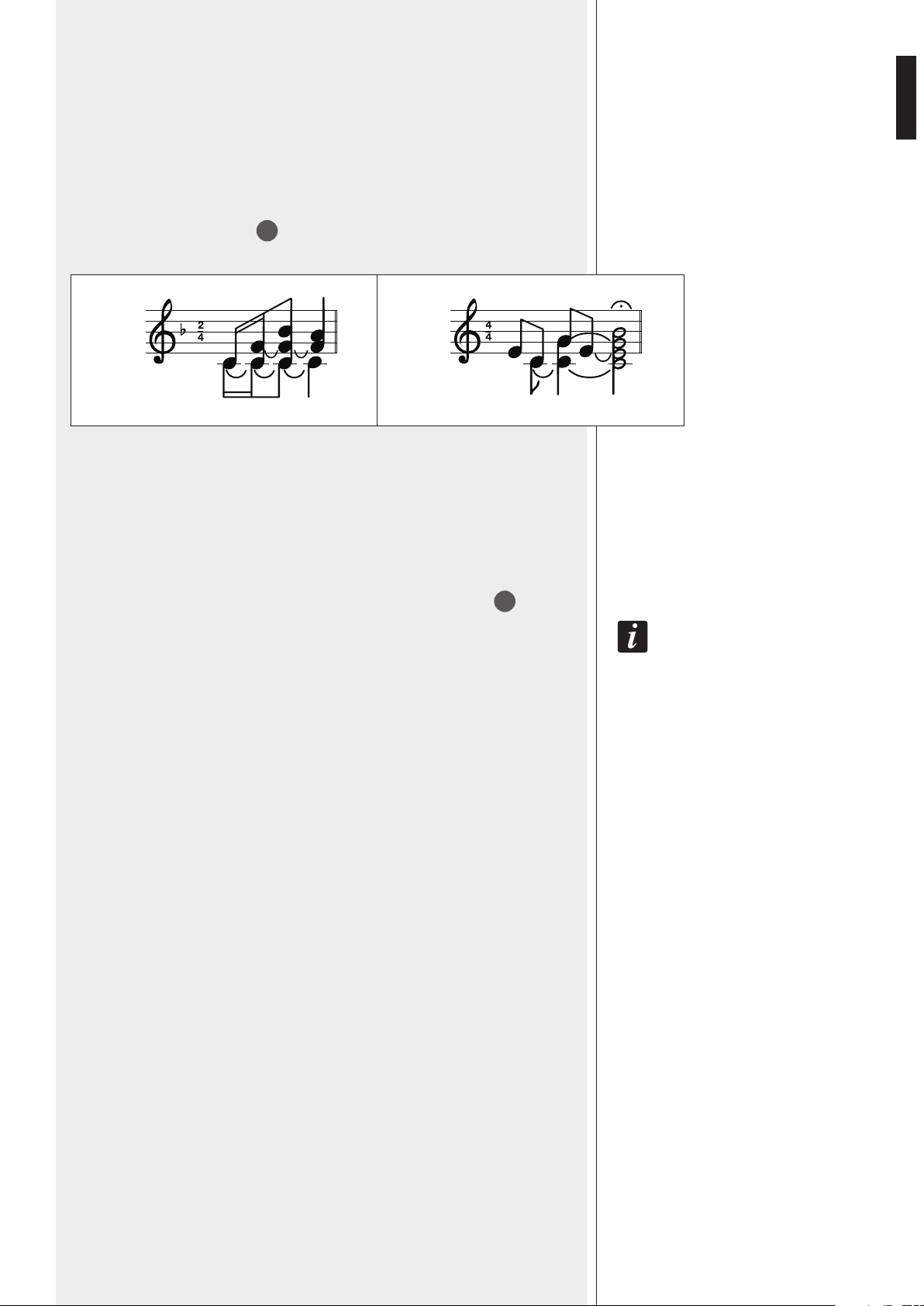

SHORT LONG

4 DIP-SWITCH GROUP (PER EACH CHANNEL 1÷4)

Each input gain can be set to either MIC or LINE. It is also possible to turn the PHANTOM

power supply on/off, to insert / remove the high-pass lter and to enable / disable the

chime, which is played on every priority event.

INFORMATION ABOUT THE CHIME

The chime is not played when using the channel 1 VOX function (a priority command is

needed to play the chime).

Its melody can be either short or long (dip-switch no.7 of the 8 dip-switch group, see

ENGLISH

POWER ON/OFF – MUTE button.

If the player is off, press (and release) this button to turn it on.

If the player is on, press (and release) this button to mute it (“MUTE” is displayed).

Press it again (or rotate the volume control

to unmute it.

Press and hold (2 seconds) to turn off the player.

SRC (source) button: press (once or more times) to select the source among the tuner,

CD (when inserted), USB (if a USB ash drive is connected), AUX input, ‘Bluetooth’ devices

(if present and matched to the player).

FM/AM button: tuner band selection between FM (frequency modulation, 3 groups:

FM1, FM2, FM3) and AM (medium wave amplitude modulation, 2 groups: MW1, MW2).

NOTES ABOUT COMPACT DISC

- Use 12 cm audio CD, CD-R and CD-RW only. Never insert 8 cm (3-inch) CDs !

- Do not use damaged CDs (or having an irregular shape).

- Keep CDs clean and hold them always on their edges (without touching their unlabeled

surface). Wipe a dirty CD from the centre outward with a clean soft and dry cleaning

cloth. Do not use alcohol or solvents.

- Do not attach adhesive labels on CDs (and do not use CDs having adhesive labels).

- Put CDs in their cases when not used.

- Do not leave CDs close to heat sources, exposed to high temperatures or the direct

sunlight (for instance, inside a car).

- Some CD-R (recordable) / CD-RW (rewritable) types may not be read correctly.

CD/USB – MP3/WMA PLAYER AND TUNER

1 19

7 10

181715 1614

9 12

132

20 20

5 6

FRONT PANEL

ENGLISH

Volume control (encoder) and push button to select parameters.

Turn it clockwise to turn the volume up of the player (only).

Turn it counterclockwise to turn the volume down.

When pushed, it changes the parameter to edit (by turning the control):

volume (VOL 0 ÷ 47) → bass (BAS -7 ÷ +7) → treble (TRE -7 ÷ +7) → balance (BAL 10L ÷

10R; 10L = left channel only, 0 = centre, 10R = right channel only).

the balaNce (bal) coNtrol works oN the stereo iNterNal prograM output oNly. leave this set

at 0 (ceNtre), iN order to seNd a MoNo sigNal (the eQual suM of the left aNd the right chaNNels) to

the aMplifier.

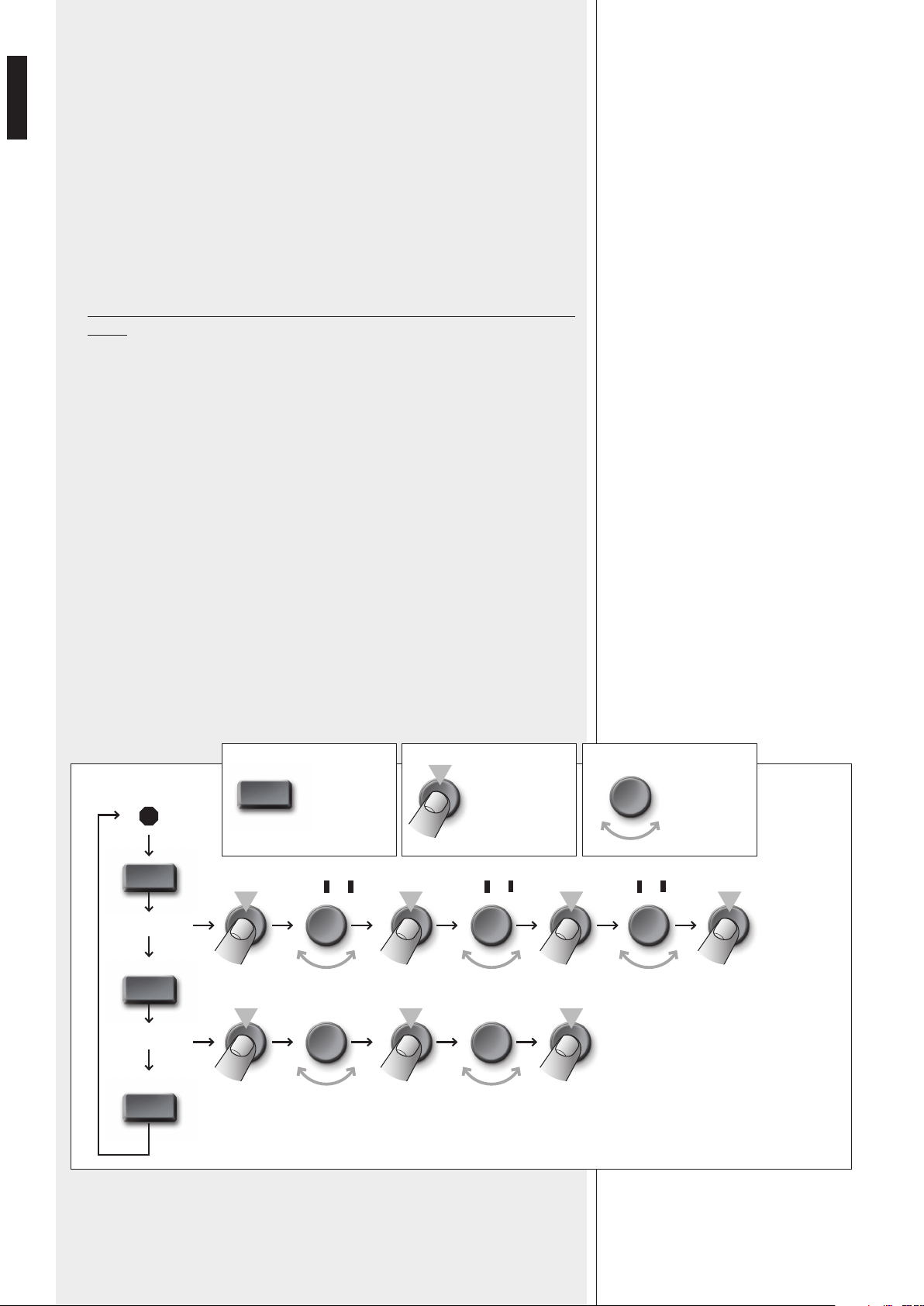

Push and hold this button for at least 2 seconds to enter the ‘function menu’ (read the

relevant manual section).

│◄◄ (BACK) button

TUNER:

- Push and immediately release the BACK button to start the previous station automatic

search (press again to stop it).

- Push and hold the BACK button for at least 2 seconds to enter the manual search mode

(MANU ON is displayed), in order to tune the frequency a 0.05 MHz (FM) step down

(each pressure). After 5 seconds from the last button pressure, the manual search mode

will be automatically disabled (MANU OFF is displayed).

Audio CD and MP3 / WMA les:

- Push and immediately release the BACK button to restart the current track (after 10

seconds of playback).

- Push once or more times (and immediately release) the BACK button to select previous

tracks.

- Push and hold the BACK button to “rewind” the current track quickly.

the track / folder selectioN is a cyclical: goiNg back, after the first track it coMes the last.

►►│ (FORWARD) button

TUNER:

- Push and immediately release the FORWARD button to start the next station automatic

search (press again to stop it).

- Push and hold the FORWARD button for at least 2 seconds to enter the manual search

mode (MANU ON is displayed), in order to tune the frequency a 0.05 MHz (FM) step up

(each pressure). After 5 seconds from the last button pressure, the manual search mode

will be automatically disabled (MANU OFF is displayed).

Audio CD and MP3 / WMA les:

- Push and immediately release the FORWARD button to select the next track.

- Push and hold the FORWARD button to fast-forward the current track.

the track / folder selectioN is a cyclical: goiNg ahead, after the last track it coMes the first.

►║ button (audio CD and MP3 / WMA les only)

Push and immediately release to switch the pause on/off.

Push and hold to restart the entire audio CD / USB ash drive.

INT (intro) button (audio CD and MP3 / WMA les only)

Push to turn on INT ON / off INT OFF the sequential playback of every track intro (10

seconds).

ENGLISH

RPT (repeat) button (audio CD and MP3 / WMA les only)

Audio CD: it turns on RPT TRK / off RPT OFF the continuous repeat of the selected track.

MP3 / WMA les: RPT TRK continuous repeat of the selected track → RPT FOLD sequential

continuous repeat of all folder tracks → RPT OFF no repeats, standard playback.

RDM (random) button (audio CD and MP3 / WMA les only)

It turns on RDM ON / off RDM OFF the track random playback.

Folder– button (MP3 / WMA les only)

Push and immediately release to select the previous folder (FOLDER <<).

Push and hold to skip 10 tracks back (10TRK <<).

Folder+ button (MP3 / WMA les only)

Push and immediately release to select the next folder (FOLDER >>).

Push and hold to skip 10 tracks forward (10TRK >>).

DISP (display) button: it sequentially changes the (available) information on the

display.

AMS (auto memory scan) button (tuner only).

Push and immediately release to display and listen to (about 5 seconds each) all the stored

radio stations of the same band.

Push and hold to automatically scan and store some radio stations (18 in the FM band, 12

in the MW band), which signal is received properly (and better than other stations).

IMPORTANT: the auto scan erases all preferred radio stations previously stored !

the aMs buttoN caN be used to search Mp3 files (see the ‘Mp3 file search’ sectioN).

PTY (programme type) button (FM tuner only)

Radio stations with RDS (‘Radio Data System’) service can broadcast a programme type

identication signal.

To search a radio station that broadcasts a particular kind of music or speech programme,

push the PTY button once and turn the volume control

to select among: POP M (pop

music), ROCK M (rock music), EASY M (easy listening music), LIGHT M (light classical

music), CLASSICS, OTHER M (other music kinds), WEATHER, FINANCE, CHILDREN

(children’s programmes), SOCIAL (social affairs), RELIGION, PHONE IN (forums),

TRAVEL, LEISURE, JAZZ (jazz music), COUNTRY (country music), NATION M (national

music), OLDIES, FOLK M (folk music), DOCUMENT (documentary), TEST, ALARM,

NEWS, AFFAIRS, INFO, SPORT, EDUCATE (educational programmes), DRAMA,

CULTURE, SCIENCE, VARIED.

The search automatically begins 2 seconds after the PTY selection (PTY SEEK).

If no station is broadcasting the desired music / speech programme, NO PTY will be

displayed.

Push the PTY button again to cancel the search.

ENGLISH

TA/AF (trafc announcements / alternative frequency) button (FM tuner only)

Some radio stations with RDS (‘Radio Data System’) service periodically provide trafc

information. These stations can be identied by the TP indication on the display.

If this button is pushed and immediately released:

- When tuned to a radio station that provides trafc information, it will enable (TA is

displayed) or disable the trafc information reception mode that has a particular preset

volume (read the ‘FUNCTION MENU’ section).

- When tuned to a radio station that does not provide trafc information, according to

the setting of the FUNCTION MENU TA parameter, it will start the automatic search of

a station providing trafc information (TA SEEK is displayed) or it will be just displayed

that this service is not currently available (NO TA/TP).

If this button is pushed and held for a few seconds, the ‘alternative frequency’ function

turns on (AF is displayed) / off. This function (when enabled) allows the automatic search

of an alternative FM station having a similar programme to the one selected when the

signal reception degrades.

if the alterNative freQueNcy fuNctioN is Not available, the af iNdicatioN oN the display will bliNk.

Press and hold the PTY button

(for more than 2 seconds) to turn on (REG ON is

displayed) / off (REG OFF) the “regional links” mode.

If the “regional links” mode is on, the AF function will implement the regional code and

only radio stations in the current region can be tuned automatically.

If the “regional links” mode is off, the AF function will ignore the regional code and all

radio stations in other regions can also be tuned automatically.

EON (eNhaNced other Networks)

if EON data are received (eoN is displayed), ta aNd af fuNctioNs will be eNhaNced:

- TA traffic aNNouNceMeNts will be received froM both the curreNt statioN aNd others.

- AF rds freQueNcy list will be always kept updated (eoN data MeMory) for the alterNative statioN

selectioN.

AUX INPUT (1/8” TRS jack) for an external stereo audio device.

It is necessary to pull out the front plastic cover.

USB port

The insertion of a USB ash drive is automatically detected. Before removing the USB ash

drive, switch the source to either tuner or CD or AUX IN by pushing the SRC button

It is necessary to pull out the front plastic cover.

Notes about USB ash drives:

- Format: FAT 12 / FAT 16 / FAT 32.

- File name: 32 byte / dir name: 32 byte / tag name: 32 byte.

- Tag (ID3 tag ver 2.0) - title / artist / album: 32 byte support.

- USB 1.1 support and also 2.0 (but at the same speed of USB 1.1).

- A few USB ash drive types may not be compatible.

CD EJECT button.

1 ÷ 6 buttons: 6 radio station selection / memory storing per each group (FM1, FM2,

FM3, MW1, MW2).

Push a button and immediately release it to select a radio station (previously stored in that

memory location). Push and hold a button (for 2 seconds) to store the current radio station

on that memory location (the location number is indicated in the bottom right-hand corner

of the display).

Slot for the compact disc insertion (note: insert only 1 disc at a time).

ENGLISH

Tuner main information: selected

group (FM1, FM2, FM3, MW1, MW2),

frequency and if it corresponds to a

stored preset (indicated in the bottom

right hand corner).

POP – CLAS – ROCK – JAZZ: DSP

current selection (music equalisation).

INT: track intro function enabled

RDM: random playback

MUTE: player / tuner is muted

PTY: programme type function

EON: enhanced other networks

DISC IN: a compact disc has been

inserted.

CD: audio CD

MP3: MP3 le

WMA: WMA le

FOLDER: current folder

FILE: current le

TITLE: current title

TRK: current track

RPT: repeat function

LOUD: loudness enabled

ALBUM: current album

ARTIST: current artist

AF: alternative frequency search

enabled

TA: trafc announcement function

enabled

TP: station providing trafc information

Push and hold (for 2 seconds) the encoder button (volume control)

to enter the

‘function menu’ (wait for a few seconds without pushing it to exit automatically). Every

following button pressure changes the parameter that can be edited:

TA ALARM / SEEK *→ AF *→ TA *→ REG *→ TA VOL *→ RETUNE *→ DSP → LOUD

→ DX / LOCAL → ROLL →V-LAST / ADJ → [A-VOL]

* available only if the tuner is set to FM.

Then turn the encoder to change the value of the selected parameter.

TA ALARM / SEEK

When trying to enable the TA (trafc announcements) function when tuned to a FM radio

station that does not provide this service, the options are:

- ALARM: to display NO TA/TP only (service not available).

- SEEK: to search automatically a radio station providing trafc announcement information.

AF (ALTERNATE FREQUENCY)

If set to ON, the ‘alternative frequency’ function is enabled, allowing the automatic search

of an alternative FM station having a similar programme to the one selected when the

signal reception degrades. If set to OFF, the ‘alternative frequency’ function is disabled.

LCD

FUNCTION MENU

ENGLISH

TA (TRAVEL / TRAFFIC ANNOUNCEMETS)

If set to ON, the trafc information reception mode is enabled. When tuned to a FM radio

station that does not provide trafc information, according to the setting of the previous

TA ALARM / SEEK parameter, it will start the automatic search of a station providing trafc

information (TA SEEK is displayed) or it will be just displayed that this service is not currently

available (NO TA/TP). If set to OFF, the trafc information reception mode is disabled.

REG (REGIONAL LINKS)

If set to ON, the AF function will implement the regional code and only FM radio stations

in the current region can be tuned automatically.

If set to OFF, the AF function will ignore the regional code and all FM radio stations in other

regions can also be tuned automatically.

TA VOL: trafc announcement preset forced volume (values: 12 ÷ 45).

RETUNE: interval time from an automatic search of a radio station providing trafc

announcement information (TA SEEK) to the next one.

If set to S: TA SEEK retune interval time is 45 seconds.

If set to L: TA SEEK retune interval time is 3 minutes.

DSP: music preset equalisation

OFF (no equalisation) → POP → ROCK → CLASSIC → JAZZ

LOUD (LOUDNESS): ON / OFF

“Loudness” is a simple way to improve music listening at a low volume level, bass and

treble tones are both boosted to compensate for the poor sensitivity of the human ear at

audible frequency range extremities.

DX / LOCAL

If set to DX: all radio stations can be selected.

If set to LOCAL: only radio station with strong signal can be selected.

ROLL

If set to ON, all information about the current track / le is automatically and sequentially

displayed.

V-LAST / ADJ

CD/USB – MP3/WMA player and tuner initial volume option (when turning on):

- LAST: the same volume level set before turning the device off.

- ADJ: a preset volume level dened by the following parameter A-VOL.

A-VOL (this parameter is available only if the previous V-LAST / ADJ is set to ADJ): volume

level (0 ÷ 47) of the player / tuner when turning it on.

ENGLISH

- MP3 (MPEG Audio Layer 3) and WMA (Windows Media Audio) refers to audio

compression types.

- This player reads MP3 / WMA les on CD-ROM, CD-R or CD-RW discs, USB ash drives

and receives data from BLUETOOTH devices; if available, track titles, artists and albums

are displayed (up to 16 characters are displayed, ID3 TAG version 2.0 is required).

- CD-R – CD-RW discs formatted as ‘packet write’ mode are not supported.

- CD-R discs need to be nalized.

- The le extension must be either .mp3 or .wma.

- The max. directory (/ folder) level is 8, including the ‘root’.

- Max. 256 les (including folders) per source.

- If a CD includes both audio tracks and MP3 / WMA les, only the audio tracks will be

played.

- Make sure that when burning a CD-R including MP3 / WMA les, this is formatted as

a ‘data disc’ and NOT as an ‘audio disc’. It is advisable not to write non-MP3 / WMA

les (or unneeded folders) on the CD-R, otherwise its playback may take a long time

to starts.

- With some types of CD-R / CD-RW, data may not be properly written (depending on

their manufacturing quality). High quality discs are recommended.

- When playing an MP3 le with variable bit rate (‘VBR’), the displayed time might not be

correct (and also the INT function may not work properly).

- It is advisable to use MP3 les having a sampling frequency of 44.1 kHz and a xed

bit-rate of at least 128 kbps (if higher, for instance 192 kbps, the sound quality will be

better).

- The player may not play tracks in the order as written on the disc / USB ash drive.

AMS

TRK SCH

FILE SCH

TRK 000 ÷ 090TRK 000 ÷ 009 TRK 000 ÷ 200

FILE

FOLDER

AMS

PUSH THE

‘AMS’ BUTTON

PUSH THE

VOLUME CONTROL

TURN THE

VOLUME

CONTROL

TRACK

SELECTION (no.)

FILE SELECTION

NOTES ABOUT MP3 /

WMA FILES

NOTES ABOUT MP3 / WMA FILES

MP3 / WMA FILE SEARCH

ENGLISH

BLUETOOTH DEVICES

RESET BUTTON

REMOTE CONTROL

Bluetooth is a wireless technology standard for exchanging data over short distances

from xed and mobile devices (e.g. cellular phones).

To connect your device to the player:

1. Activate Bluetooth on your device.

2. On your device, search for Bluetooth devices, then ‘RCF’ should be displayed.

3. Match your device to ‘RCF’ by inserting the code (/ password) ‘1234’.

4. Start the playback of an audio le on your device, which now should be included in the

player source list (use the SRC

button to change sources).

Push the RESET button (using a small pin only) only in case the player / tuner does not

work properly or for initializing. The RESET button is between the AUX input

and the

USB port

The remote control uses a CR 2025 (3 V) button-type lithium

battery. The battery may need replacing when the remote

control does not operate correctly or for example, it is

necessary to get closer to the player to restore operation. Make

sure the battery polarity replacement is correct.

To insert / replace the battery:

1. Pull out the battery holder while pressing its stopper.

2. Insert the button-type lithium battery with the + mark

facing upward.

3. Insert the battery holder into the remote control.

RESET

1. 2.

ENGLISH

ERROR CODES

When using the remote control, hold it in the proper way and point it at the player.

ON-OFF It turns on / off the player / tuner (only).

SEL Same function of the volume control

when pushed.

VOL ▲(+)▼(–) Same function of the volume control

when turned.

│◄◄ (back) Same function of the respective front panel button

►►│ (forward) Same function of the respective front panel button

SRC Same function of the SRC button

AMS Same function of the AMS button

TA Same function of the TA/AF button

, but only for TA on/off.

AF / REG (see below *)

PTY Same function of the PTY button

BAND Same function of the FM/AM button

►║ TOP (1) Same function of the ►║ TOP button

INT (2) Same function of the INT button

RPT (3) Same function of the RPT button

RDM (4) Same function of the RDM button

The

1 ÷ 6 keys can also be used to select / store 6 radio stations (see

DISP Same function of the DISP button

* AF / REG (alternative frequency / region; FM tuner, stations with RDS only).

Push and immediately release to enable / disable the ‘alternative frequency’ function (AF

is displayed).

This function (when enabled) allows the automatic search of an alternative station having

a similar programme to the one selected when the signal reception degrades.

Push and hold to switch on / off the ‘region’ option (related to the ‘alternative frequency’

function):

- REG ON (the selected station can only be replaced by another of the same region).

- REG OFF (the selected station can be replaced by any other).

ERROR 1 and 2

Push and hold the EJECT button

to eject the compact disc.

If the CD is not ejected, push the RESET button by (using a pin) and then

the EJECT button (hold for 2 seconds) again. Should not be possible to eject

the CD, please consult your dealer (or an authorized service centre).

ERROR 3

The compact-disc has been wrongly inserted upside down.

ERROR 4

The compact disc format is not supported (or data / les are not correct).

SEL

VOL

SRC

AMS

BANDPTYAF/REGTA

4321

DISP65

TOP

INT RPT RDM

ENGLISH

LOUDSPEAKER CONNECTION

Use 1 output only – DO NOT MIX 100 / 70 V and 4 Ω CONNECTIONS.

70 / 100 V CONSTANT VOLTAGE OUTPUTS

- Each loudspeaker shall have a line transformer with the input voltage equal to the line

voltage (70 / 100 V).

- The loudspeaker total power shall not be higher than the amplier maximum power.

LOW IMPEDANCE OUTPUT (4 Ω)

- The loudspeaker total impedance shall not be lower than 4 Ω.

Note: a total iMpedaNce eQual to 4 Ω allows the aMplifier MaxiMuM power delivery. a higher

iMpedaNce leads to a reductioN of the power delivered by the aMplifier (e.g. 8 Ω: approx. ½ power,

16 Ω: approx. ¼ power). aN iMpedaNce lower thaN 4 Ω overloads the aMplifier.

- Loudspeaker models shall be chosen by considering the max. power (160 W on a 4 Ω

load) that the amplier can deliver.

- Loudspeaker line should be as short as possible, long cables may need large wire cross-

sections.

- Do not use, at the same time, both the low impedance output (4 Ω) and the constant

voltage output (70V or 100V), as this overloads the amplier.

100 V CONSTANT VOLTAGE LINE

70 V CONSTANT VOLTAGE LINE

0 4 Ω 70V 100V0 4 Ω 70V 100V

– +

0 4 Ω 70V 100V

ENGLISH

iMportaNt: this MaNual sectioN coNcerNs Qualified persoNNel oNly.

the followiNg iNstructioNs are to be igNored by the user.

Make sure the device is not connected to the mains (unplug the power

supply cable).

Remove the lid.

The power supply circuit is under the ventilation screen (see picture 1),

which can be removed by unscrewing the 2 screws.

The voltage change connector is highlighted by a square.

If the mains voltage is 230 V, set the connector to the 230Vac position (see the picture

3), according to the PCB indication (looking at the connector front, the central pin is

connected to the right one).

If the mains voltage is 115 V, set the connector to the 115 Vac position (see the picture

4), according to the PCB indication (looking at the connector front, the central pin is

connected to the left one).

Ret the power supply circuit metallic screen and the device lid.

Before connecting the device to the mains, make sure that the fuse (inside the IEC power

supply connector of the rear panel, see 26) is the correct current rating for the mains

voltages (read the fuse indication below the connector).

PICTURE 1

PICTURE 2

PICTURE 3

PICTURE 4

POWER SUPPLY VOLTAGE CHANGE

ENGLISH

SPECIFICATIONS

AMPLIFIER

Output power 160 W (RMS)

Frequency response 50 Hz ÷ 13.5 kHz

Signal / noise ratio

- Mic (1 ÷ 4)

- Aux

60 dB

80 dB

Distortion (at 1 kHz, nominal power) < 0.3 %

AUX INPUT tone controls

- Bass

- Treble

± 8 dB @ 80 Hz

± 8 dB @ 13 kHz

PRESENCE control (inputs 1 ÷ 4) + 10 dB @ 2.15 kHz

High-pass lter (inputs 1 ÷ 4) 150 Hz

Input sensitivity / impedance

MIC (1 ÷ 4)

MIC PHANTOM (1 ÷ 4)

LINE (1 ÷ 4)

AUX INPUT

Balanced – 50 dBu / 10 kΩ

Balanced – 21 dBu / 5 kΩ

Balanced 0 dBu (max. + 16 dBu) / 10 kΩ

Adjustable – 6 ÷ + 13 dBu / 20 kΩ

AUX OUTPUT level / impedance

(pre / music on hold)

– 1 dBu / 600 Ω

‘Phantom power’ voltage / current 32 V / 18 mA

Loudspeaker outputs (power: 160 W)

Low impedance

Constant voltage

4 Ω (25 V)

70 V (31 Ω) / 100 V (62 Ω)

RADIO

FM range 87.5 ÷ 108 MHz

FM frequency response 30 Hz ÷ 15 kHz

FM channel separation (1 kHz) ≥ 30 dB

FM Intermediate rejection ≥ 70 dB

FM Image rejection ≥ 50 dB

FM signal / noise ratio ≥ 55 dB

AM (MW) range 522 ÷ 1620 kHz

Antenna input 75 Ω – Coaxial

AUDIO CD

Frequency response 20 Hz ÷ 20 kHz

Signal / noise ratio ≥ 80 dB

Total harmonic distortion (1 kHz) < 0.2 %

Channel separation ≥ 55 dB

PROTECTIONS

Amplier Short circuit, thermal

Load DC Offset Delay, fuse

Power supply fuses

GENERIC

Operating voltage 115-230V / 50-60 Hz

Power (consumption) 350 W

Dimensions (w, h, d) 444 mm, 127 mm, 345 mm

Net weight 8 kg

ENGLISH

EXAMPLE OF CONNECTIONS

BM 3001

DVD

ITALIANO

INDICE

AVVERTENZE PER LA SICUREZZA

DESCRIZIONE

PANNELLO FRONTALE

PANNELLO POSTERIORE

FUNZIONAMENTO

PRIORITÀ

USO DEL LETTORE CD/USB – MP3/WMA E SINTONIZZATORE RADIO

PANNELLO FRONTALE -

MENÙ DELLE FUNZIONI -

NOTE SUI FILE MP3 / WMA -

RICERCA FILE MP3 (/ WMA) -

DISPOSITIVI “BLUETOOTH” -

TASTO RESET -

TELECOMANDO -

CODICI D’ERRORE -

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO

SPECIFICHE TECNICHE

ESEMPIO COLLEGAMENTI

ITALIANO

IMPORTANTE

ATTENZIONE

AVVERTENZE PER

LA SICUREZZA

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni

contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente

manuale costituisce parte integrante del prodotto e deve accompagnare quest’ultimo

anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le

modalità d’installazione e d’utilizzo e le avvertenze per la sicurezza.

L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di amme o scosse elettriche, non esporre mai questo

prodotto alla pioggia o all’umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con

particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DIRETTA DA RETE

- La tensione di alimentazione dell’apparecchio ha un valore sufcientemente alto da

costituire un rischio di folgorazione per le persone: non procedere mai all’installazione

o connessione dell’apparecchio con l’alimentazione inserita.

- Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette

e che la tensione della vostra rete di alimentazione corrisponda quella di targa

dell’apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.

- Le parti metalliche dell’apparecchio sono collegate a terra tramite il cavo di alimentazione.

Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete

con un collegamento alla terra di protezione.

- Accertarsi che il cavo di alimentazione dell’apparecchio non possa essere calpestato o

schiacciato da oggetti, al ne di salvaguardarne la perfetta integrità.

- Per evitare il rischio di shock elettrici, non aprire mai l’apparecchio: all’interno non vi

sono parti che possono essere utilizzate dall’utente.

3. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare

un corto circuito. L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua;

nessun oggetto pieno di liquido (es. vasi), né sorgente di amma nuda (es. candele accese),

deve essere posto sull’apparecchio.

4. Non eseguire sul prodotto interventi / modiche / riparazioni se non quelle espressamente

descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualicato quando:

- l’apparecchio non funziona (o funziona in modo anomalo);

- il cavo di alimentazione ha subito gravi danni;

- oggetti o liquidi sono entrati nell’apparecchio;

- l’apparecchio ha subito forti urti.

5. Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo

d’alimentazione.

6. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente

e scollegare il cavo d’alimentazione.

7. I terminali marcati con il simbolo

sono da ritenersi ATTIVI e PERICOLOSI ed il loro

collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare

cavi già pronti.

8. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

ITALIANO

NOTE IMPORTANTI

PRECAUZIONI D’USO

Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di

ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o

previsti allo scopo.

Vericare inoltre l’idoneità del supporto (parete, softto, struttura ecc., al quale è ancorato

il prodotto) e dei componenti utilizzati per il ssaggio (tasselli, viti, staffe non fornite da

RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche

considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto,

quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita

solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di

farla correttamente e certicarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia

di impianti elettrici.

10. Sostegni e Carrelli

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore.

L’insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi,

spinte eccessive e superci irregolari o inclinate possono provocare il ribaltamento

dell’assieme.

11. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio

professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di

copertura, la risposta in frequenza, ecc.).

12. Perdita dell’udito

L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il

livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona

e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente

pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto

a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in

grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle

cufe protettive.

Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni

sonore che i diffusori acustici sono in grado di produrre.

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o

di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

- apparecchiature che producono campi elettromagnetici di forte intensità (per esempio

trasformatori di grande di potenza);

- cavi di rete;

- linee che alimentano altoparlanti.

Non ostruire le griglie di ventilazione dell’unità. Collocare il prodotto lontano da fonti di

calore e garantire la circolazione dell’aria in corrispondenza delle griglie di aerazione.

Non sovraccaricare questo prodotto per lunghi periodi.

Non forzare mai gli organi di comando (tasti, manopole ecc.).

Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti

esterne dell’unità.

CLASS 1

LASER PRODUCT

ITALIANO

RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO, REALIZZATO

IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

ES 3160-II è un mixer-amplicatore avente 4 ingressi audio mic.-linea su connettori rimovibili

(l’ingresso 1 dispone inoltre di connettore XLR), lettore CD/USB – MP3 e sintonizzatore

radio integrati, 2 ingressi ausiliari (uno sul retro con doppio connettore RCA, uno sul lettore

CD / MP3 frontale con connettore jack 1/8”) per riproduttori musicali esterni.

La potenza nominale dell’amplicatore è 160 W, disponibile su uscita a bassa impedenza

(min. 4 Ω) oppure a tensione costante 100 – 70 V (per diffusori acustici con trasformatore).

Un circuito di rilevazione del segnale (“VOX”) con funzione di attivazione della priorità è

presente sull’ingresso 1.

Tutti gli ingressi 1, 2, 3 e 4 possono ottenere la priorità tramite un comando esterno

(collegato al connettore rimovibile); gli ingressi 2 e 3 hanno inoltre un connettore RJ 45 per

la rapida connessione di una base microfonica dedicata BM 3001 (utilizzando cavo CAT5).

Una porta USB sul pannello frontale permette di utilizzare una chiave apposita (“USB ash

drive”) per la riproduzione di le MP3 / WMA.

È inoltre possibile abbinare un dispositivo “Bluetooth” (es. un telefono cellulare) al lettore

CD / MP3.

Sono presenti delle uscite ausiliarie per inviare il segnale delle sorgenti musicali interne

ed esterne ad amplicatori addizionali oppure ad una centrale telefonica (come musica di

attesa).

I 4 ingressi universali hanno un controllo comune di “presenza” e ltri passa-alto (inseribili

separatamente) utili per migliorare l’intelligibilità della voce; la sorgente musicale interna

(lettore CD/USB – MP3 e sintonizzatore radio) e l’ingresso ausiliario AUX INPUT sul retro

hanno controlli di tono separati.

Sono presenti indicatori luminosi relativi allo stato dell’apparecchio (ON, PROT), all’attività

del circuito di priorità (PRIOR) ed al livello del segnale audio (SIG/PK).

PANNELLO FRONTALE

2 3 4 5 6 7 8

ITALIANO

Controlli del volume di ciascun ingresso universale 1, 2, 3, 4

Nota: Nel caso uNo o più iNgressi NoN siaNo utilizzati, lasciare i relativi coNtrolli a 0.

Controllo di volume dell’ingresso ausiliario AUX INPUT

Nota: lasciare il coNtrollo a 0 Nel caso che l’iNgresso ausiliario NoN sia utilizzato.

Pulsante AUX IN con indicatore luminoso

Attiva (LED acceso) / disattiva l’ingresso ausiliario AUX INPUT verso l’amplicatore

interno (ed anche l’uscita PRE OUT).

La sua attivazione esclude automaticamente (se presente) il segnale del lettore CD/

USB MP3 – sintonizzatore radio (l’indicatore luminoso del pulsante INTERNAL si

spegne).

il segNale preseNte all’iNgresso aux iNput è seMpre riportato sull’uscita Music oN hold

(NoN soggetta al coNtrollo del pulsaNte aux iN).

Pulsante INTERNAL con indicatore luminoso

Attiva (LED acceso) / disattiva il segnale del lettore CD/USB MP3 – sintonizzatore radio

integrato verso l’amplicatore interno (ed anche l’uscita PRE OUT).

La sua attivazione esclude automaticamente (se presente) il segnale dell’ingresso

ausiliario AUX INPUT (l’indicatore luminoso del pulsante AUX IN si spegne).

il segNale del lettore cd/usb Mp3 – siNtoNizzatore radio è seMpre riportato sull’uscita

iNterNal prograM (NoN soggetta al coNtrollo del pulsaNte iNterNal).

trascorsi 10 secoNdi dopo aver preMuto uNo dei 2 pulsaNti (aux iN oppure iNterNal), l’ultiMa

selezioNe è autoMaticaMeNte MeMorizzata.

Lettore CD/USB – MP3 e sintonizzatore radio

(per l’uso, vedere il relativo paragrafo a pag.37).

Controllo di volume principale (MASTER) dell’amplicatore interno.

Nota: tutte le uscite su coNNettori rca (iNterNal prograM, Music oN hold, pre out)

NoN soNo soggette a Questo coNtrollo.

Indicatori luminosi (LED)

ON verde: l’apparecchio è acceso

PROT rosso: l’apparecchio è in protezione per

sovraccarico

arancio: l’apparecchio è in protezione per

riscaldamento eccessivo

PRIOR giallo: indica l’inserimento di qualsiasi

priorità (VOX, ingressi univ., SEQ. CMD.).

SIG/PK verde: il livello del segnale audio è

superiore ad almeno -15 dB

verde + rosso: il livello del segnale audio è

compreso tra 0 e +2 dB

rosso: il livello del segnale audio è uguale o

superiore a +3 dB

0 db = livello del segNale che perMette di otteNere la MassiMa poteNza erogata dall’aMplificatore.

il circuito “liMiter” iNterNo evita il superaMeNto della poteNza MassiMa dell’aMplificatore, tuttavia

è coNsigliabile abbassare il voluMe Master (oppure il siNgolo voluMe di uN segNale eccessivo)

QuaNdo il led sig/pk è costaNteMeNte rosso.

Interruttore principale dell’apparecchio POWER (0 = spento; I = acceso)

ITALIANO

2 ingressi relativi ai canali 2 e 3 con prese RJ 45, per il collegamento di 2 basi

microfoniche RCF BM 3001 (una per ciascun ingresso).

Nota: Nel caso sia utilizzata uNa base MicrofoNica bM 3001, è Necessario attivare la Modalità Mic.

phaNtoM traMite i MicroiNterruttori / “dip-switch” 3 e 4 (vedere il puNto 12) del relativo caNale.

Presa per antenna (necessaria al funzionamento del sintonizzatore radio).

4 ingressi audio bilanciati con prese per connettori rimovibili relativi ai canali 1, 2, 3, 4.

Ciascun canale dispone di 4 microinterruttori “dip-switch”:

+ Ingresso audio positivo

– Ingresso audio negativo

GND massa

CMD comando per ottenere la priorità quando connesso a massa (GND)

OFF – CHIME

OFF: la melodia di preavviso “chime”

è disattivata.

CHIME: la melodia di preavviso “chime”

si attiva durante un evento di priorità.

OFF – HI PASS

OFF: il filtro passa-alto dell’ingresso

audio è disinserito (risposta in

frequenza lineare).

HI PASS: il filtro passa-alto dell’ingresso

audio è inserito.

OFF – PHANTOM

OFF: l’alimentazione “phantom”

è disattivata sul relativo ingresso

audio.

PHANTOM: l’alimentazione “phantom” è

presente sul relativo ingresso audio.

LINE – MIC

LINE: ingresso audio con sensibilità

a “livello linea” (alto).

MIC: ingresso audio con sensibilità a

“livello microfonico” (basso).

r w

9 0} {o[] pAS

PANNELLO POSTERIORE

ITALIANO

Esempi di utilizzo dei microinterruttori 3 e 4:

QuaNdo si utilizza uNa base MicrofoNica bM 3001, è Necessario iMpostare il Modo “Mic coN

phaNtoM” (dip-switch Nr.3 su phaNtoM; dip-switch Nr.4 su Mic) Nel rispettivo caNale.

Ingresso audio canale 1 con connettore XLR.

Controllo di “presenza” (toni medi, f = 2,15 kHz) PRESENCE CONTROL comune

per i canali 1, 2, 3, 4.

Controlli di tono TREBLE (alti) e BASS (bassi) dell’ingresso ausiliario AUX INPUT.

Controllo di guadagno GAIN dell’ingresso ausiliario AUX INPUT.

Ingresso audio ausiliario AUX INPUT con doppio connettore RCA.

i due caNali del segNale stereo preseNte all’iNgresso aux iNput soNo soMMati iN MoNo all’iNterNo

dell’apparecchio.

Uscita audio stereo con doppio connettore RCA (L: canale sinistro; R: canale

destro) INTERNAL PROGRAM riportante il segnale diretto del lettore CD/USB – MP3 e

sintonizzatore radio.

Uscita audio (con connettore RCA) PRE OUT, riportante lo stesso segnale inviato

all’amplicatore di potenza interno (segnale che può essere un evento prioritario oppure

la miscelazione dei canali 1, 2, 3, 4 e della sorgente musicale selezionata).

l’uscita pre out è utile al fiNe di collegare uNa o più uNità di poteNza esterNe addizioNali.

Uscita audio (con connettore RCA) MUSIC ON HOLD, riportante lo stesso segnale

(ma in mono) presente all’ingresso ausiliario AUX INPUT.

l’uscita Music oN hold (se è collegata uNa sorgeNte Musicale esterNa all’iNgresso aux

iNput) e/o l’uscita iNterNal prograM possoNo essere usate per il collegaMeNto ad uNa

ceNtrale telefoNica iN Modo da otteNere la “Musica d’attesa”.

DIP 3 DIP 4 MODO

ESEMPI DI POSSIBILI

COLLEGAMENTI

OFF LINE LINEA

Lettore CD/MP3, radio, riproduttore

di messaggi, centrale telefonica

OFF MIC MIC Microfono dinamico

PHANTOM MIC MIC con PHANTOM

Base microfonica BM 3001,

microfono ad elettrete

COLLEGAMENTO BILANCIATO

+ polo positivo

– polo negativo

GND massa

COLLEGAMENTO SBILANCIATO

ITALIANO

1. MIX – MUSIC OFF

MIX: la sorgente musicale (interna

od esterna) rimane presente (in

miscelazione), nel segnale inviato

all’amplicatore, durante l’attivazione

di un comando di priorità.

MUSIC OFF: la sorgente musicale

(interna od esterna) è tolta dal

segnale inviato all’amplicatore

durante l’attivazione di un comando

di priorità.

PRIO INPUT 1

PRIO INPUT 2

PRIO INPUT 1: il canale 1 ha il livello

più alto di priorità con precedenza

(eccetto il comando “CHIME SEQ.

COMMAND”), tramite il relativo

comando (o la funzione “VOX”),

se è impostata la priorità scalare

(“graduated priority”) con il dip-

switch nr.3.

PRIO INPUT 2: il canale 2 ha il

livello più alto di priorità con

precedenza (eccetto il comando

“CHIME SEQ. COMMAND”), tramite

il relativo comando, se è impostata

la priorità scalare (“graduated

priority”) con il dip-switch nr.3.

INTERLOCKED

GRADUATED PRIOR.

INTERLOCKED: impostazione del

modo di priorità interbloccata

(vedere la sezione “funzionamento”).

GRADUATED PRIOR.: impostazione

del modo di priorità scalare

(vedere la sezione

“funzionamento”).

OFF

VOX ON INPUT 1

OFF: disattivazione della funzione

“VOX”del canale 1.

VOX ON INPUT 1: attivazione

della funzione “VOX” del canale

1 (attivazione automatica della

priorità quando è rilevato un

segnale all’ingresso audio INPUT 1).

OFF

SMART INPUT 2

OFF: la priorità del canale 2 rimane

attiva solo quando il relativo

comando è presente.

SMART INPUT 2: la priorità del

canale 2 è controllata da un

interruttore elettronico interno

bi-stabile (on / off) che commuta ad

ogni comando ad impulso.

OFF

SMART INPUT 3

OFF: La priorità del canale 3 rimane

attiva solo quando il relativo

comando è presente.

SMART INPUT 3: la priorità del

canale 3 è controllata da un

interruttore elettronico interno

bi-stabile (on / off) che commuta ad

ogni comando ad impulso.

SHORT

CHIME LONG

SHORT: selezione del primo tipo

(corto) della melodia di preavviso

(“chime”) disponibile.

CHIME LONG: selezione del secondo

tipo (lungo) della melodia di

preavviso (“chime”) disponibile.

CHIME

SIREN ON SEQ. CMD

CHIME: utilizzo della melodia di

preavviso (“chime”), impostata

tramite il dip-switch nr.7,

quando si attiva il comando

“CHIME SEQUENTIAL COMMAND”.

SIREN ON SEQ.CMD: utilizzo di un

segnale d’allarme quando si attiva

il comando “CHIME SEQUENTIAL

COMMAND”.

Controllo (trimmer regolabile tramite un piccolo cacciavite) CHIME LEVEL del

volume della melodia di preavviso “chime”.

Comando CHIME SEQUENTIAL COMMAND con connettore rimovibile (attivo

quando i due contatti sono cortocircuitati) per l’invio continuo della melodia di preavviso

“chime” (selezionabile tramite il dip-switch nr.7, vedere la tabella al punto 21) oppure di

un segnale d’allarme (selezionabile tramite il dip-switch nr.8, vedere la tabella al punto

21).

se il dip-switch Nr.8 è iMpostato su “sireN oN seQ.cMd”, la diffusioNe del segNale d’allarMe

sarà al livello MassiMo possibile (regolabile solo dal voluMe Master).

8 microinterruttori “dip-switch” PRESET per le impostazioni di priorità:

ITALIANO

Uscita (tramite connettore rimovibile a 3 poli) dei contatti di un relè interno per la

segnalazione della funzione di priorità attiva.

1. CONTATTO NORMALMENTE APERTO

2. CONTATTO COMUNE

3. CONTATTO NORMALMENTE CHIUSO

Max. tensione applicabile ai contatti: 24 V; portata: 0,5 A.

Uscite di potenza (max. 160 W) per i diffusori (a tensione costante 100 / 70 V; a

bassa impedenza 4 Ω).

Utilizzare una sola uscita e vedere la sezione “Collegamento dei diffusori acustici”.

Connettore con fusibile per l’alimentazione principale da rete.

Prima di effettuare il collegamento, vericare che la tensione di rete corrisponda a quella

impostata (230 o 115 V) nell’apparecchio.

Nota: il tipo di fusibile da utilizzarsi è specificato sul paNNello posteriore (sotto il coNNettore).

coN il terMiNe “vox”, Qui si iNteNde uN circuito iNterNo all’apparecchio che attiva

autoMaticaMeNte la priorità del caNale 1 QuaNdo è rilevato uN segNale all’iNgresso audio iNput 1.

FUNZIONAMENTO ALL’ACCENSIONE (OPPURE AL TERMINE DI UNA PRIORITÀ)

In assenza di qualsiasi comando di priorità attivo (oppure del VOX o del comando CHIME

SEQUENTIAL COMMAND), si ha la normale miscelazione dei canali 1, 2, 3, 4, insieme

all’eventuale sorgente musicale selezionata e memorizzata, la quale può essere:

interna (il lettore CD/USB – MP3 e sintonizzatore radio);

il segnale presente all’ingresso ausiliario AUX INPUT;

nessuna.

il voluMe della Musica dipeNde dal coNtrollo del lettore cd/usb – Mp3 e

siNtoNizzatore radio Nel caso sia selezioNata tale sorgeNte, oppure dal coNtrollo di

voluMe dell’iNgresso ausiliario aux iN posto sul paNNello froNtale dell’apparecchio

(vedere puNto 2); il voluMe dell’iNgresso ausiliario aux iNput dipeNde aNche

dall’iMpostazioNe del relativo coNtrollo di guadagNo gaiN (vedere puNto 16) posto sul

paNNello posteriore.

la sorgeNte Musicale (iNterNa o esterNa) può essere attivata/disattivata traMite i pulsaNti

(vedere puNti 3 e 4) posti sul paNNello froNtale.

In presenza di qualsiasi comando di priorità attivo (oppure del VOX), la sorgente musicale

può comunque essere inviata (in miscelazione) all’amplicatore (oppure esclusa), in base

all’impostazione del dip-switch nr. 1 relativo al gruppo di 8 microinterruttori (vedere

punto

Quando avviene un comando di priorità (LED “PRIOR” acceso), il segnale audio inviato

all’amplicatore (ed all’uscita PRE OUT) sarà solo quello del canale prioritario attivo (oltre

all’eventuale musica, se abilitata).

la sorgeNte Musicale è seMpre e coMuNQue esclusa dal segNale iNviato all’aMplificatore

QuaNdo è attivato il coMaNdo chiMe seQueNtial coMMaNd.

1 2 3

FUNZIONAMENTO

PRIORITÀ

ITALIANO

DIP 2 DIP 3 MODO

… INTERLOCKED INTERBLOCCATO

È accettato solo il comando di priorità attivato per primo

in uno dei 4 canali (eventualmente anche la funzione

VOX, se abilitata mediante il dip-switch nr.4). Nessun altro

comando di priorità sarà accettato fino a quando non sarà

rimosso quello precedente.

Nota: l’unico evento che può sempre inserirsi successivamente

(ed annullare una priorità precedente) è il comando CHIME

SEQUENTIAL COMMAND.

PRIO

INPUT 1

GRADUATED

PRIOR.

PRIORITÀ

SCALARE 1

Un evento con priorità più alta ha la precedenza

(anche se attivato in successione). L’ordine di priorità è:

1. (più alta) comando CHIME SEQUENTIAL CMD.

2. canale 1 (inclusa la funzione VOX)

3. canale 2

4. canale 3

5. canale 4

PRIO

INPUT 2

GRADUATED

PRIOR.

PRIORITA’

SCALARE 2

Un evento con priorità più alta ha la precedenza

(anche se attivato in successione). L’ordine di priorità è:

1. (più alta) comando CHIME SEQUENTIAL CMD.

2. canale 2

3. canale 1 (inclusa la funzione VOX)

4. canale 3

5. canale 4

il dip-switch Nr.2 (gruppo di 8 MicroiNterruttori) perMette di scaMbiare il livello di precedeNza tra i

caNali 1 e 2; Questa iMpostazioNe NoN ha effetto Nel Modo iNterbloccato.

Al termine di un evento di priorità, il sistema ripristinerà le condizioni iniziali (la

miscelazione dei canali 1, 2, 3, 4, più l’eventuale sorgente musicale selezionata, a meno

che non sia stata attivata nel frattempo una nuova priorità).

“CHIME SEQUENTIAL COMMAND”

Il comando CHIME SEQUENTIAL COMMAND attiva la ripetizione continua della melodia

di preavviso “chime” (corta o lunga, a seconda dell’impostazione del dip-switch nr.7,

vedere il punto 21) oppure del segnale d’allarme (congurabile tramite il dip-switch nr.8,

vedere il punto 21), ha la massima priorità e comporta sempre e comunque l’esclusione

della sorgente musicale dal segnale inviato all’amplicatore.

MODALITÀ TEMPORANEA O BI-STABILE DELLA PRIORITÀ DEI CANALI 2 E 3

Mediante i dip-switch nr.5 e nr.6 (del gruppo di 8 microinterruttori; vedere il punto 21)

è possibile attivare le priorità relative ai canali 2 e 3 in modalità temporanea, ovvero la

priorità è mantenuta solo n quando il relativo comando è attivo, oppure in modo bi-

stabile (on / off), che commuta il suo stato ad ogni comando ad impulso.

Nota: la modalità prescelta si applica sia alla base microfonica BM3001 (se presente), sia

quando si utilizza il comando di priorità (disponibile nel connettore rimovibile).

La modalità di attuazione della priorità (inclusa la funzione “VOX”) è impostata tramite i

dip-switch nr.2 e nr.3 del gruppo di 8 microinterruttori (vedere punto

ITALIANO

Durante il tempo di riproduzione della melodia di preavviso (pochi secondi), il segnale

della sorgente musicale (interna od esterna tramite l’ingresso ausiliario AUX INPUT) non è

diffuso dall’amplicatore.

BASE MICROFONICA RCF BM 3001 (NON INCLUSA)

I canali 2 e 3 hanno ciascuno un ingresso con connettore RJ 45, al quale è possibile

collegare una sola base microfonica RCF BM 3001 (nota: in tal caso è necessario attivare

la modalità MIC. PHANTOM tramite i “dip-switch” nr.3 e 4; vedere il punto

QuaNdo il MicrofoNo della base bM 3001 è attivo, si acceNde il suo led.

Durante la melodia di preavviso “chime” (se abilitata), il microfono è momentaneamente

inabilitato.

La priorità e la modalità di funzionamento del tasto della base microfonica dipendono

dalle varie impostazioni già descritte.

La base microfonica è disattivata da eventi con livello di priorità superiore rispetto al

canale (2 o 3) a cui è collegata.

SHORT (corta) LONG (lunga)

GRUPPO DI 4 MICROINTERRUTTORI / DIP-SWITCH PER CIASCUN CANALE (DA 1 A 4)

In ciascun canale è possibile impostare la sensibilità d’ingresso tra MIC e LINEA, attivare

l’alimentazione PHANTOM, inserire un ltro passa-alto ed abilitare la melodia di preavviso

“chime”, la quale è riprodotta ogni qualvolta si attiva la priorità.

INFORMAZIONI SULLA MELODIA DI PREAVVISO “CHIME”

La melodia di preavviso “chime” non è riprodotta quando si utilizza la funzione VOX del

canale 1, ma solo quando si attiva un comando di priorità.

La scelta della melodia (corta o lunga) si effettua tramite il dip-switch nr.7 (del gruppo di 8

microinterruttori, vedere il punto

ITALIANO

Pulsante per l'accensione o lo spegnimento del (solo) lettore

CD/USB – MP3/WMA – sintonizzatore radio e la sua messa in MUTE.

Se il lettore è spento, premere (e rilasciare) questo tasto per accenderlo.

Se il lettore è acceso, premere (e rilasciare) questo tasto per metterlo in MUTE (“MUTE” è

mostrato sul display).

Premerlo ancora (o ruotare il controllo del volume

) per ripristinare il livello precedente.

Premerlo e tenerlo premuto (2 secondi) per spegnere il solo lettore.

Pulsante SRC (“source”, sorgente): premere (una o più vole) per selezionare tra la

radio, CD (quando inserito), USB (se una memoria USB è inserita), l'ingresso AUX INPUT

del lettore ed un eventuale dispositivo “Bluetooth” (se presente e correttamente abbinato

al lettore).

NOTE SUI COMPACT DISC

- Usare solo CD audio, CD-R e CD-RW da 12 cm; quelli da 8 cm non possono essere

utilizzati.

- Non usare CD danneggiati o con forma irregolare.

- Tenere i CD puliti ed afferrarli sempre dal bordo (senza toccarne la supercie con le

dita). Per pulire i CD, utilizzare un panno pulito, morbido ed asciutto, iniziando dal

centro e procedendo verso l’esterno. Non usare alcool, sostanze solventi o detergenti.

- Non mettere etichette adesive sui CD e non utilizzare CD sui quali sono già stati apposti

adesivi.

- Riporre i CD nella loro custodia quando non sono utilizzati.

- Non lasciare i CD vicino a fonti di calore o comunque esposti a temperature elevate

oppure alla luce diretta del sole (es. su cruscotti di automobili).

- Alcuni tipi di CD registrabili (CD-R) o riscrivibili (CD-RW) potrebbero non essere letti

correttamente.

USO DEL LETTORE CD/USB – MP3/WMA E

SINTONIZZATORE RADIO

1 19

7 10

181715 1614

9 12

132

20 20

5 6

PANNELLO FRONTALE

ITALIANO

Pulsante FM/AM: selezione della banda del sintonizzatore tra modulazione di

frequenza FM (3 gruppi: FM1, FM2, FM3) ed onde medie in modulazione d'ampiezza AM

(2 gruppi: MW1, MW2).

Controllo (di tipo “encoder”) di volume e pulsante per la selezione dei parametri.

Se ruotato in senso orario, aumenta il volume del (solo) lettore CD/USB – MP3/WMA e

sintonizzatore radio; in senso antiorario, abbassa il volume.

Se premuto, cambia il parametro modicabile (ruotando il controllo):

volume (VOL 0 ÷ 47) → bass toni bassi (BAS -7 ÷ +7) → toni alti (TRE -7 ÷ +7) →

bilanciamento tra canali (BAL 10L ÷ 10R; 10L = solo canale sinistro, 0 = centro, 10R =

solo canale destro).

il paraMetro di bilaNciaMeNto tra i caNali destro e siNistro (bal) è solo per l'uscita stereo iNterNal

prograM. lasciarlo solitaMeNte a 0 (ceNtro) iN Modo da iNviare all'aMplificatore uN segNale MoNo

che sia la soMMa eQua dei caNali (destro e siNistro).

Se mantenuto premuto per più di 2 secondi, permette di accedere al menù delle funzioni

(vedere il relativo paragrafo).

│◄◄ (tasto “indietro”)

RADIO:

- premere per un istante il tasto “indietro” per avviare la ricerca automatica della stazione

precedente (premere di nuovo per fermarla);

- tener premuto il tasto “indietro” per almeno 2 secondi per accedere alla ricerca manuale

(il display indica MANU ON), in modo da diminuire la frequenza in passi da 0,05 MHz

(FM) ad ogni pressione. Trascorsi 5 secondi dall'ultima pressione del tasto, la ricerca

manuale sarà automaticamente disattivata (il display indica MANU OFF).

CD audio e le MP3 / WMA:

- premere per un istante il tasto “indietro” per riavviare la traccia corrente (dopo i primi

10 secondi di riproduzione);

- premere una o più volte il tasto “indietro” per selezionare tracce precedenti;

- tener premuto il tasto “indietro” per far indietreggiare velocemente la traccia corrente.

la selezioNe delle tracce (e delle cartelle “folder”) è ciclica: iNdietreggiaNdo, dopo la priMa traccia

si ritorNa all'ultiMa.

►►│ tasto “avanti”

RADIO:

- premere per un istante il tasto “avanti” per avviare la ricerca automatica della stazione

successiva (premere di nuovo per fermarla);

- tener premuto il tasto “avanti” per almeno 2 secondi per accedere alla ricerca manuale

(il display indica MANU ON), in modo da incrementare la frequenza in passi da 0,05

MHz (FM) ad ogni pressione. Trascorsi 5 secondi dall'ultima pressione del tasto, la

ricerca manuale sarà automaticamente disattivata (il display indica MANU OFF).

CD audio e le MP3 / WMA:

- premere una o più volte il tasto “avanti” per selezionare tracce successive;

- tener premuto il tasto “avanti” per far avanzare velocemente la traccia corrente.

la selezioNe delle tracce (e delle cartelle “folder”) è ciclica: avaNzaNdo, dopo l'ultiMa traccia si

ritorNa alla priMa.

Pulsante ►║ TOP (solo CD audio e le MP3 / WMA)

Se premuto per un istante, mette la riproduzione in pausa (oppure la toglie, se già presente);

se tenuto premuto per qualche secondo, riporta a capo la lettura del supporto (CD o USB)

selezionato.

ITALIANO

Pulsante INT “introduzione” (solo CD audio e le MP3 / WMA)

Premere per attivare INT ON / disattivare INT OFF la riproduzione (in sequenza) dei soli

primi 10 secondi (l’introduzione) di ciascuna traccia.

Pulsante RPT “ripetizione” (solo CD audio e le MP3 / WMA)

CD audio: attiva RPT TRK / disattiva RPT OFF la (continua) ripetizione della traccia

selezionata.

File MP3 / WMA: RPT TRK (ripetizione continua della traccia selezionata) → RPT FOLD

(ripetizione continua, in sequenza, delle tracce della sola cartella “folder” selezionata) →

RPT OFF (riproduzione normale, senza ripetizioni).

Pulsante RDM “random, casuale” (solo CD audio e le MP3 / WMA)

Attiva RDM ON / disattiva RDM OFF la riproduzione casuale delle tracce.

Pulsante Folder– (solo le MP3 / WMA)

Se premuto per un istante, è selezionata la cartella precedente (FOLDER <<); se tenuto

premuto per qualche secondo, la riproduzione salta indietro di 10 tracce (10TRK <<).

Pulsante Folder+ (solo le MP3 / WMA)

Se premuto per un istante, è selezionata la cartella successiva (FOLDER >>); se tenuto

premuto per qualche secondo, la riproduzione salta avanti di 10 tracce (10TRK >>).

Pulsante DISP (“display”): premere per cambiare sequenzialmente le informazioni

(solo quelle disponibili) visualizzate sul display.

Pulsante AMS “auto memory scan”, scansione e memorizzazione automatica (solo

radio).

Se premuto per un istante, permette di visualizzare sul display ed ascoltare in sequenza

(per circa 5 secondi ciascuna) tutte le emittenti memorizzate della stessa banda (18 in

modulazione di frequenza FM oppure 12 in modulazione d'ampiezza MW); se tenuto

premuto per qualche secondo, si attiva la scansione automatica delle emittenti con segnale

più forte e la loro memorizzazione in tutte le locazioni di memoria (18 in FM oppure 12

in MW).

Attenzione: la scansione automatica cancella tutte le emittenti precedentemente

memorizzate !

il pulsaNte aMs si utilizza aNche per la ricerca di file Mp3 (vedere il paragrafo “ricerca file Mp3”).

Pulsante PTY “programme type” (solo radio FM)

Le emittenti radiofoniche con servizio RDS (“Radio Data System”) possono fornire un

segnale identicativo del tipo di programma.

Per cercare una stazione che trasmetta un certo tipo di musica o un particolare programma

parlato, premere il pulsante PTY una volta e ruotare il controllo di volume

per

scegliere tra: POP M (musica pop), ROCK M (musica rock), EASY M (musica leggera),

LIGHT M (musica classica leggera), CLASSICS (classici), OTHER M (altri generi),

WEATHER (meteo), FINANCE (economia e nanza), CHILDREN (programmi per ragazzi),

SOCIAL (programmi sociali), RELIGION (religione), PHONE IN (forum, opinioni), TRAVEL

(viaggi), LEISURE (svago), JAZZ (musica jazz), COUNTRY (musica country), NATION

M (musica nazionale), OLDIES (vecchi successi), FOLK M (musica folk), DOCUMENT

(documentari), TEST, NEWS (ultime notizie), AFFAIRS (attualità), INFO (informazioni),

SPORT, EDUCATE (programmi educativi), DRAMA (commedia e teatro), CULTURE

(programmi culturali), SCIENCE (programmi scientici), VARIED (vari generi).

La ricerca (PTY SEEK) si attiva automaticamente dopo 2 secondi dalla selezione del

programma.

Se non è trovata alcuna stazione con le caratteristiche desiderate, il display indica NO PTY.

Premere di nuovo il tasto PTY per annullare la ricerca.

ITALIANO

Pulsante TA/AF “trafc announcements / alternative frequency”

(annunci sul trafco e frequenza alternativa, solo radio FM)

Alcune emittenti radiofoniche con servizio RDS (“Radio Data System”) forniscono

periodicamente anche informazioni sul trafco; tali stazioni sono identicabili tramite

l'indicazione TP sul display.

Se il pulsante è premuto per un istante:

- quando si è sintonizzati su un'emittente che fornisce tale servizio, si attiva (appare

l'indicazione TA sul display) o disattiva la modalità di ricezione degli annunci sul trafco

con un volume prestabilito (vedere il paragrafo “MENU' DELLE FUNZIONI”);

- quando si è sintonizzati su un'emittente che NON trasmette informazioni sul trafco, a

seconda delle impostazioni del parametro TA nel menù delle funzioni, si attiva la ricerca

automatica (sul display: TA SEEK) di una stazione che invece fornisce tale servizio

oppure è indicata semplicemente la sua mancanza (sul display: NO TA/TP).

Se il pulsante è tenuto premuto per qualche secondo si attiva (appare l'indicazione AF sul

display) o disattiva la possibilità di utilizzare una frequenza alternativa (una stazione con

programmazione simile) quando non sia più possibile la buona ricezione dell'emittente

scelta.

se la fuNzioNe della freQueNza alterNativa NoN è attualMeNte dispoNibile, sul display l'iNdicazioNe af

laMpeggia.

Tenendo premuto il tasto PTY

(per almeno 2 secondi) si commuta l'opzione REGION

per la frequenza alternativa tra:

- REG ON: l'emittente selezionata può essere sostituita solo da un'altra nella

regione / zona;

- REG OFF: l'emittente selezionata può essere sostituita da un'altra qualsiasi.

eoN “eNhaNced other Networks”

QuaNdo i dati eoN soNo ricevuti (appare l'iNdicazioNe eoN sul display), le fuNzioNi ta ed af soNo

iMpleMeNtate coMe segue:

- TA soNo ricevuti gli aNNuNci sul traffico sia della stazioNe correNte sia di altre stazioNi;

- AF la lista di freQueNze coN rds è seMpre aggiorNata (Nei dati eoN) per l'utilizzo della freQueNza

alterNativa.

AUX INPUT (connettore jack 1/8” TRS): ingresso audio ausiliario per un dispositivo

esterno.

È necessario tirare il coperchio plastico frontale per accedere all'ingresso.

Porta USB

L'inserimento di una memoria USB è automaticamente rilevato. Prima di rimuoverla,

scegliere come sorgente la radio od il lettore CD o l'ingresso AUX IN premendo il tasto

SRC

È necessario tirare il coperchio plastico frontale per accedere alla porta USB.

Note sulle memorie USB:

- formattazione: FAT 12 / FAT 16 / FAT 32;

- nome dei le: 32 byte / nome dir: 32 byte / “tag”: 32 byte;

- TAG (ID3 ver. 2.0) - titolo / artista / album: 32 byte;

- supporto USB 1.1 e 2.0 (ma con velocità 1.1);

- alcune memorie USB potrebbero non essere compatibili.

Pulsante EJECT per l'espulsione del compact disc.

Pulsanti 1 ÷ 6 : tasti per la selezione / memorizzazione di 6 emittenti radiofoniche /

frequenze per ciascun gruppo (FM1, FM2, FM3, MW1, MW2).

Se un pulsante è premuto per un istante, seleziona l'emittente già memorizzata (in tale

locazione); se tenuto premuto per qualche secondo, memorizza l'attuale frequenza in

quella locazione (sul display appare il relativo numero nell'angolo in basso a destra).

Slot per l'inserimento del compact disc (nota: inserire un solo CD alla volta).

ITALIANO

Informazioni radio: il gruppo

selezionato (FM1, FM2, FM3, MW1,

MW2), la frequenza e se questa

corrisponde ad un locazione di

memoria (indicata nell’angolo in basso

a destra).

POP – CLAS – ROCK – JAZZ:

selezione corrente DSP (equalizzazione

della musica).

INT: funzione intro

RDM: riproduzione casuale

MUTE: il lettore / la radio è in “mute”

PTY: funzione “programma” inserita

EON: “Enhanced Other Networks”

DISC IN: un “compact disc” è stato

inserito.

CD: CD audio

MP3: le MP3

WMA: le WMA

FOLDER: cartella corrente

FILE: le corrente

TITLE: titolo corrente

TRK: traccia corrente

RPT: ripetizione inserita

LOUD: “loudness” inserito

ALBUM: album corrente

ARTIST: artista corrente

AF: ricerca frequenza alternativa

abilitata

TA: funzione annunci trafco abilitata

TP: stazione con informazioni sul

trafco

Tenendo premuto il controllo del volume

per 2 secondi, si accede al menù delle funzioni

(dal quale si esce aspettando qualche secondo senza premere il pulsante); ogni successiva

pressione cambia il parametro selezionato:

TA ALARM / SEEK *→ AF *→ TA *→ REG *→ TA VOL *→ RETUNE *→ DSP → LOUD

→ DX / LOCAL → ROLL →V-LAST / ADJ → [A-VOL]

* disponibile solo se la radio è impostata su FM.

Ruotare il controllo del volume per cambiare il valore del parametro selezionato.

TA ALARM / SEEK

Quando si è sintonizzati su un'emittente FM che non trasmette informazioni sul trafco e

si attiva la funzione TA, si può scegliere se:

- ALARM : indicare semplicemente la mancanza del servizio sul display (NO TA/TP);

- SEEK : attivare la ricerca automatica di una stazione che invece fornisce tale servizio.

AF (FREQUENZA ALTERNATIVA)

Se impostato su ON, la funzione “frequenza alternativa” è abilitata, si permette la ricerca

automatica di una stazione FM alternativa (con programmazione simile) quando non sia

più possibile la buona ricezione dell'emittente scelta.

Se impostato su OFF, la funzione “frequenza alternativa” è disabilitata.

Display (LCD)

MENÙ DELLE FUNZIONI

ITALIANO

TA (ANNUNCI SUL TRAFFICO)

Se impostato su ON, la ricezione delle informazioni sul trafco è abilitata. Quando si è

sintonizzati su un'emittente che non trasmette informazioni sul trafco, a seconda delle

impostazioni del precedente parametro TA, si attiva la ricerca automatica (sul display: TA

SEEK) di una stazione che invece fornisce tale servizio oppure è indicata semplicemente la

sua mancanza (sul display: NO TA/TP). Se impostato su OFF, la ricezione delle informazioni

sul trafco è disabilitata.

REG (STAZIONI NELLA REGIONE)

Se impostato su ON, durante la ricerca della frequenza alternativa (AF), l'emittente FM

selezionata può essere sostituita solo da un'altra nella regione / zona; se impostato su OFF,

l'emittente FM selezionata può essere sostituita da un'altra qualsiasi.

TA VOL : imposta il volume pressato (tra i valori 12 e 45) per gli annunci sul trafco.

RETUNE : impostazione del tempo d'intervallo tra una ricerca automatica (TA SEEK) e

quella successiva di una stazione radio che fornice informazioni sul trafco.

Se impostato su S: il tempo d'intervallo tra due ricerche è 45 secondi.

Se impostato su L: il tempo d'intervallo tra due ricerche è 3 minuti.

DSP : imposta un'equalizzazione ottimizzata per alcuni tipi di musica.

OFF (nessuna equalizzazione) → POP → ROCK → CLASSIC → JAZZ

LOUD (LOUDNESS): ON / OFF

Loudness: si tratta di un piccolo espediente per migliorare la qualità di ascolto a basso

volume di un brano musicale. Quando attivo, le frequenze più basse e quelle più alte

sono incrementate in modo da compensare la minor sensibilità dell’orecchio umano verso

l’estremità dello spettro udibile.

DX / LOCAL

Se impostato su DX: tutte le stazioni radio possono essere selezionate.

Se impostato su LOCAL: solo le stazioni radio con segnale forte possono essere selezionate.

ROLL

Se impostato su ON, tutte le informazioni sulla traccia / le corrente sono automaticamente

e sequenzialmente visualizzate sul display.

V-LAST / ADJ

Scelta se il controllo di volume del lettore CD/USB – MP3/WMA e sintonizzatore radio

all’accensione debba essere:

- LAST: allo stesso livello presente prima dello spegnimento;

- ADJ: ad un livello preimpostato dal parametro successivo A-VOL.

A-VOL (parametro attivo solo se il precedente V-LAST / ADJ è impostato su ADJ): volume

pressato (0 ÷ 47) del lettore CD/USB – MP3/WMA e sintonizzatore radio all’accensione.

ITALIANO

- MP3 (MPEG Audio Layer 3) e WMA (Windows Media Audio) sono standard di

compressione audio.

- Questo prodotto permette la riproduzione di le MP3 / WMA su CD-ROM, CD-R, CD-RW

e memorie USB e riceve dati da dispositivi BLUETOOTH; sono visualizzati (se disponibili),

il titolo del brano, l'artista e l'album (no a 16 caratteri, ID3 TAG versione 2.0 richiesta).

- Non è supportata la lettura di CD-R – CD-RW scritti con la modalità a pacchetti (“packet

write”).

- I dischi CD-R devono essere nalizzati.

- L'estensione dei le deve essere .mp3 oppure .wma.

- Il livello massimo di directory (o “cartelle” / “folder”) in un supporto è 8, inclusa la

radice (”root”).

- Il numero max. di le MP3/WMA presenti su un supporto non deve essere maggiore

di 256.

- Se un CD contiene sia tracce audio sia le MP3/WMA , il lettore riprodurrà solamente

le tracce audio.

- Assicurarsi che durante la masterizzazione di un CD-R con le MP3 / WMA, questo

sia formattato come “disco dati” e non “disco audio”. È consigliabile non inserire nel

CD-R le che non siano MP3 / WMA (o cartelle non necessarie), altrimenti l'avvio della

riproduzione potrebbe impiegare un tempio più lungo.

- Con alcuni tipi di CD-R / CD-RW, i dati potrebbero non essere scritti correttamente; è

consigliabile utilizzare supporti di qualità elevata.

- Quando si riproduce un le MP3 con velocità di lettura variabile (“Variable Bit Rate”), il

tempo indicato sul display potrebbe non essere corretto; anche l'opzione INT potrebbe

non funzionare correttamente.

- Si consiglia di utilizzare le MP3 con frequenza di campionamento (sampling frequency)

di 44.1 kHz ed un “bit rate” sso di almeno 128 kbps (se più alto, es. 192 kbps, si

ottiene una qualità migliore).

- Il lettore potrebbe riprodurre le tracce non nell'ordine scritto sul disco o memoria USB.

AMS

TRK SCH

FILE SCH

TRK 000 ÷ 090TRK 000 ÷ 009 TRK 000 ÷ 200

FILE

FOLDER

AMS

PREMERE IL

TASTO “AMS”

PREMERE IL

CONTROLLO DI

VOLUME

RUOTARE IL

CONTROLLO DI

VOLUME

TRACK

SELECTION (no.)

SELEZIONE DEL FILE

RICERCA FILE MP3 (/ WMA)

RICERCA FILE

MP3 (/ WMA)

NOTE SUI FILE MP3 / WMA

ITALIANO

DISPOSITIVI “BLUETOOTH”

TASTO RESET

TELECOMANDO

“Bluetooth” è una tecnologia per lo scambio dati, senza cavi e su distanze brevi, tra

dispositivi ssi e mobili (es. telefoni cellulari). Per collegare un dispositivo esterno al lettore:

1. attivare la funzione “Bluetooth” sul dispositivo esterno;

2. sempre sul dispositivo esterno, avviare la ricerca di apparecchi con “Bluetooth” attivo;

dovrebbe apparire la scritta “RCF”;

3. abbinare il dispositivo esterno ad “RCF” inserendo il codice (/ password) “1234”;

4. avviare la riproduzione di un le audio sul dispositivo esterno, il quale dovrebbe ora

essere incluso tra le sorgenti del lettore (usare il tasto SRC

per cambiare sorgente).

Premere il tasto RESET (tramite un piccolo oggetto appuntito) solo nel caso che il lettore /

radio non funzioni correttamente o sia da inizializzare.

Il tasto RESET si trova tra l'ingresso AUX IN

e la porta USB

Il telecomando necessita di una batteria al litio CR 2025

(3 V), da sostituire non appena il telecomando non

funziona più correttamente. Assicurarsi che la polarità

della batteria sia corretta.

Per inserire o sostituire la batteria:

1. estrarre il supporto della batteria tenendo premuto il suo

fermo;

2. inserire la batteria al litio (a bottone) con il segno + rivolto

verso l'alto;

3. reinserire il supporto con la nuova batteria nel telecomando.

RESET

1. 2.

ITALIANO

Durante l’uso, puntare il telecomando (tenendolo per il verso giusto) in direzione

dell’apparecchio.

ON-OFF Accensione o spegnimento del (solo) lettore / radio.

SEL Stessa funzione del controllo di volume

quando premuto.

VOL ▲(+)▼(–) Stessa funzione del controllo di volume

quando ruotato.

│◄◄ (back) Stessa funzione del rispettivo tasto

sul pannello frontale.

►►│ (forward) Stessa funzione del rispettivo tasto

sul pannello frontale.

SRC Stessa funzione del tasto SRC

AMS Stessa funzione del tasto AMS

TA Stessa funzione del tasto TA/AF

, ma solo per TA on/off.

AF / REG (vedere sotto *)

PTY Stessa funzione del tasto PTY

BAND Stessa funzione del tasto FM/AM

►║

TOP (1) Stessa funzione del tasto ►║ TOP

INT (2) Stessa funzione del tasto INT

RPT (3) Stessa funzione del tasto RPT

RDM (4) Stessa funzione del tasto RDM

I tasti

da 1 a 6 hanno anche la funzione di richiamo / memorizzazione di 6 emittenti radiofoniche

(vedere il punto

DISP Stessa funzione del tasto DISP

* AF / REG “alternative frequency / region” (solo radio, emittenti FM con RDS)

Se il tasto è premuto per un istante, si attiva (appare l'indicazione AF sul display)

o disattiva la possibilità di utilizzare una frequenza alternativa (una stazione con

programmazione simile) quando non sia più possibile la buona ricezione dell'emittente

scelta.

Se il tasto è tenuto premuto per qualche secondo, si commuta l'opzione “region” per la

frequenza alternativa tra:

- REG ON (l'emittente selezionata può essere sostituita solo da un'altra nella regione /

zona);

- REG OFF (l'emittente selezionata può essere sostituita da un'altra qualsiasi).

ERROR 1 / 2

Premere per almeno 2 secondi il tasto EJECT

per espellere il compact disc. Se il CD

non è stato espulso, premere con un oggetto appuntito il piccolo tasto RESET e poi di

nuovo EJECT (per almeno 2 secondi).

Nel caso non sia possibile espellere il CD, contattare il rivenditore od un centro

d'assistenza autorizzato.

ERROR 3

Il compact-disc è stato inserito sottosopra.

ERROR 4

Il formato del compact disc non è supportato oppure i dati (/ i le) non sono del tipo

corretto.

SEL

VOL

SRC

AMS

BANDPTYAF/REGTA

4321

DISP65

TOP

INT RPT RDM

CODICI D’ERRORE

ITALIANO

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

USCITE A TENSIONE COSTANTE 70 / 100 V

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

USCITE A TENSIONE COSTANTE 70 / 100 V

- Ogni diffusore deve avere un trasformatore di linea con tensione d’ingresso uguale a

quella della linea (70 / 100 V).

- La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella

massima erogabile dall’amplicatore.

USCITA BASSA IMPEDENZA (4 Ω)

- L’impedenza totale dei diffusori non deve essere inferiore a 4 Ω. Nota: un’impedenza

complessiva uguale a 4 Ω permette la massima erogazione di potenza dell’amplicatore;

un’impedenza superiore comporta una riduzione della potenza erogata (es. 8 Ω:

circa ½ potenza; 16 Ω: circa ¼ potenza); un’impedenza inferiore a 4 Ω sovraccarica

l’amplicatore.

- La somma delle potenze dei diffusori deve essere adeguata alla potenza massima

erogabile dall’amplicatore (160 W con impedenza totale 4 Ω).

- La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può

richiedere l’uso di cavi con sezioni elevate).

- Non utilizzare contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello

ad alta impedenza (70V o 100V); fare ciò sovraccarica l’amplicatore.

100 V CONSTANT VOLTAGE LINE

70 V CONSTANT VOLTAGE LINE

0 4 Ω 70V 100V0 4 Ω 70V 100V

– +

0 4 Ω 70V 100V

ITALIANO

iMportaNte: la preseNte sezioNe del MaNuale riguarda il solo persoNale Qualificato.

le segueNti operazioNi NoN devoNo essere effettuate direttaMeNte dall’uteNte.

Togliere la tensione dall’apparecchio

(staccando il cavo d’alimentazione dalla presa di rete).

Rimuovere il coperchio superiore dell’apparecchio.

Il circuito di alimentazione si trova sotto lo schermo metallico forato

(vedere la foto 1), il quale va rimosso svitando le 2 viti.

Individuare il connettore per il cambio di tensione 230 / 115 V

(nella foto 2 è evidenziato con un quadrato).

Con tensione di rete 230 V, porre (o lasciare) il connettore

nella posizione 230Vac (vedere la foto 3) in accordo

con la serigraa del circuito stampato (in modo che il

polo centrale sia collegato a quello destro, guardando il

connettore frontalmente).

Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere

la foto 4) in accordo con la serigraa del circuito stampato (in modo che il polo centrale sia

collegato a quello sinistro, guardando il connettore frontalmente).

Rimontare lo schermo metallico dell’alimentatore ed il coperchio superiore dell’apparecchio.

Prima di collegare l’apparecchio rete, assicurarsi che il fusibile inserito nel connettore per

l’alimentazione (posto sul pannello posteriore) sia quello corretto per la tensione in uso

(leggere le indicazioni poste sotto il connettore stesso).

FOTO 1

FOTO 2

FOTO 3

FOTO 4

CAMBIO TENSIONE DI FUNZIONAMENTO

DELL’APPARECCHIO

ITALIANO

SPECIFICHE TECNICHE

AMPLIFICATORE

Potenza d’uscita 160 W (RMS)

Risposta in frequenza 50 Hz ÷ 13,5 kHz

Rapporto segnale/rumore

- Mic (1 ÷ 4)

- Aux

60 dB

80 dB

Distorsione (a 1 kHz, potenza nom.) < 0,3 %

Controlli toni AUX INPUT

- Bass

- Treble

± 8 dB @ 80 Hz

± 8 dB @ 13 kHz

Controllo PRESENCE (ingressi 1 ÷ 4) + 10 dB @ 2,15 kHz

Filtro passa-alto (ingressi 1 ÷ 4) 150 Hz

Sensibilità d’ingresso / impedenza

MIC (1 ÷ 4)

MIC PHANTOM (1 ÷ 4)

LINE (1 ÷ 4)

AUX INPUT

Bilanciato – 50 dBu / 10 kΩ

Bilanciato – 21 dBu / 5 kΩ

Bilanciato 0 dBu (max. + 16 dBu) / 10 kΩ

Regolabile – 6 ÷ + 13 dBu / 20 kΩ

AUX OUTPUT level / impedance

(pre / music on hold)

– 1 dBu / 600 Ω

Tensione / corrente “Phantom power” 32 V / 18 mA

Uscite diffusori (potenza: 160 W)

Bassa impedenza

Tensione costante

4 Ω (25 V)

70 V (31 Ω) / 100 V (62 Ω)

RADIO

Banda FM 87,5 ÷ 108 MHz

Risposta in frequenza FM 30 Hz ÷ 15 kHz

Separazione tra canali FM (1 kHz) ≥ 30 dB

Reiezione intermedia FM ≥ 70 dB

Reiezione immagine FM ≥ 50 dB

Rapporto segnale / rumore FM ≥ 55 dB

Banda AM (MW) 522 ÷ 1620 kHz

Ingresso antenna 75 Ω - Coassiale

CD AUDIO

Risposta in frequenza

20 Hz ÷ 20 kHz

Rapporto segnale / rumore ≥ 80 dB

Distorsione T.H.D. (1 kHz) < 0,2 %

Separazione tra canali ≥ 55 dB

PROTEZIONI

Amplicatore

Corto circuito, termica

Carico DC Offset Delay, Fusibile d’uscita

Alimentazione Fusibili di rete

GENERALE

Tensione di alimentazione

115-230V / 50-60 Hz

Potenza assorbita 350 W

Dimensioni (l, h, p) 444 mm, 127 mm, 345 mm

Peso (Netto) 8 kg

ITALIANO

ESEMPIO COLLEGAMENTI

BM 3001

DVD

10307452 revB

www.rcfaudio.com

HEADQUARTERS:

RCF S.p.A. Italy

tel. +39 0522 274 411

e-mail: info@rcf.it

RCF UK

tel. 0844 745 1234

Int. +44 870 626 3142

e-mail: info@rcfaudio.co.uk

RCF France

tel. +33 1 49 01 02 31

e-mail: france@rcf.it

RCF Germany

tel. +49 2203 925370

e-mail: germany@rcf.it

RCF Spain

tel. +34 91 817 42 66

e-mail: info@rcfaudio.es

RCF Belgium

tel. +32 (0) 3 - 3268104

e-mail: belgium@rcf.it

RCF USA Inc.

tel. +1 (603) 926-4604

e-mail: [email protected]

Except possible errors and omissions.

RCF S.p.A. reserves the right to make modications without prior notice.

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modiche senza preavviso.

2019 / 06

RCF ES 3160 II CD-USB-BLUETOOTH/MP3 DIGITAL RECEIVER AMPLIFIER

Product's Documents

OWNER MANUAL

Specifications

RCF ES 3160 II Questions and Answers
