Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_TC_CS_860_Kit_SPK9.indb 5Anl_TC_CS_860_Kit_SPK9.indb 5 25.11.2019 09:07:0025.11.2019 09:07:00
D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung
der nachfolgenden Anweisungen können elekt-
rischen Schlag, Brand und/oder schwere Verlet-
zungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

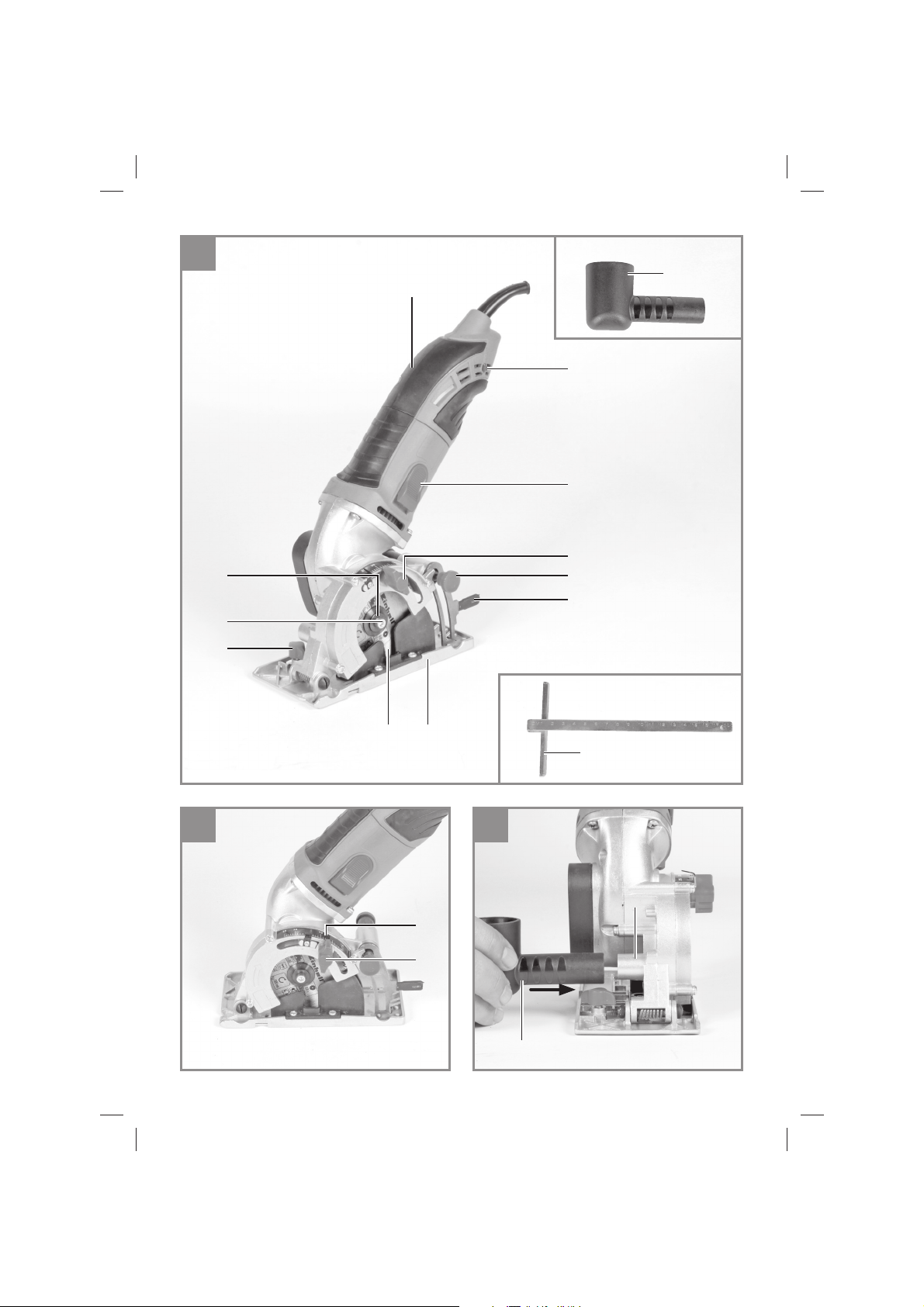

2.1 Gerätebeschreibung (Bild 1/3)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste
4. Feststellschraube für Schnitttiefeneinstellung
5. Hebel zum Hochziehen des Sägeschuhs
6. Sägeschuh
7. Sägeblatt
8. Feststellschraube für Parallelanschlag
9. Parallelanschlag
10. Anschluss für Spanabsaugung
11. Adapter für Spanabsaugung
12. Schraube zur Sägeblattsicherung
13. Flansch
14. Resetknopf
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Mini-Handkreissäge
•
Parallelanschlag
•
Adapter für Spanabsaugung
•
Innensechskantschlüssel 2x
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Mini-Handkreissäge ist geeignet zum Sägen
von geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en unter Verwendung
des geeigneten Sägeblattes. Dabei sind ein Über-
hitzen der Sägezahnspitzen und ein Schmelzen
des Kunststoff es zu vermeiden. Außerdem ist sie
geeignet zum Schneiden von Fliesen unter Ver-
wendung der entsprechenden Trennscheibe.
Anl_TC_CS_860_Kit_SPK9.indb 6Anl_TC_CS_860_Kit_SPK9.indb 6 25.11.2019 09:07:0025.11.2019 09:07:00
D
- 7 -
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: .......................230-240 V ~ 50 Hz
Leistungsaufnahme: .................................. 450 W
Leerlauf-Drehzahl: ..............................6.000 min
-1
Schnitttiefe: .......................................max. 23 mm
Sägeblatt: ..............................................Ø 85 mm
Sägeblattaufnahme: ..............................Ø 10 mm
Schutzklasse: ................................................ II/
Gewicht: ...................................................... 2,0 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 62841 ermittelt.
Schalldruckpegel L
pA
........................... 89,4 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
................... 100,4 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Handgriff
Schwingungsemissionswert a
h
= 2,085 m/s
2
Unsicherheit K = 1,5 m/s
2
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro-
werkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön-
nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.
Warnung:
Die Schwingungs- und Geräuschemissionen kön-
nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Anl_TC_CS_860_Kit_SPK9.indb 7Anl_TC_CS_860_Kit_SPK9.indb 7 25.11.2019 09:07:0025.11.2019 09:07:00
D
- 8 -
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Schnitttiefe einstellen (Bild 2)
•
Feststellschraube für Schnitttiefeneinstellung
(4) lösen.
•
Schnitttiefe nach Skala (a) einstellen
•
Bei Holz und Kunststoff sollte die Schnitttiefe
etwas tiefer als die Materialstärke gewählt
werden.
•
Um darunter liegende Oberflächen nicht zu
beschädigen, kann bei Holz und Kunststoff
die Schnitttiefe auch exakt auf die Material-
stärke eingestellt werden. Dies führt aller-
dings zu einem etwas unsauberen Schnitt.
5.2 Absaugen von Staub und Spänen (Bild 3)
Schließen Sie eine Absauganlage oder einen
Staubsauger an Ihr Gerät an. Sie erreichen damit
eine optimale Absaugung von Stäuben und Spä-
nen vom Werkstück.
Die Vorteile: Sie schonen sowohl das Gerät als
auch Ihre eigene Gesundheit. Ihr Arbeitsbereich
bleibt außerdem sauber und sicher.
•
Schließen Sie den Adapter für Spanabsau-
gung (11) an den Anschluss für Spanabsau-
gung (10) an.
•
An den Adapter für Spanabsaugung (11)
können Sie nun einen geeigneten Staubsau-
ger anschließen (Staubsauger nicht im Liefer-
umfang).
5.3 Parallelanschlag (Bild 4/5)
•
Der Parallelanschlag (9) erlaubt es Ihnen,
parallele Linien zu sägen.
•
Lockern Sie die im Sägefuß (6) befindliche
Feststellschraube für den Parallelanschlag
(8).
•
Die Montage erfolgt durch Einsetzen des
Parallelanschlags (9) in die Führung (a) im
Sägefuß (6) (siehe Bild 4).
•
Setzen Sie den benötigten Abstand fest und
ziehen Sie die Feststellschraube (8) wieder
fest.
•
Benutzung des Parallelanschlages: Positio-
nieren Sie den Parallelanschlag (9) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
6. Bedienung
6.1 Arbeiten mit der Minihandkreissäge
•
Minihandkreissäge stets mit festem Griff
halten.
•
Keine Gewalt anwenden!
•
Mit der Minihandkreissäge leicht und gleich-
mäßig vorrücken.
•
Das Abfallstück sollte sich auf der linken
Seite der Minihandkreissäge befinden, damit
der breite Teil des Auflagetisches auf seiner
ganzen Fläche aufliegt.
•
Wenn nach vorgezeichneter Linie gesägt
wird, Minihandkreissäge an der entspre-
chenden Kerbe entlangführen.
•
Kleine Holzteile vor der Bearbeitung fest ein-
spannen. Nie mit der Hand festhalten.
•
Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
•
Verwenden Sie keine defekten Sägeblätter
oder solche, welche Risse und Sprünge auf-
weisen.
•
Verwenden Sie keine Flansche/Flanschmut-
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
•
Das Sägeblatt darf nicht von Hand oder durch
seitlichen Druck auf das Sägeblatt gebremst
werden.
•
Der Sägeschuh darf nicht verklemmen und
muss sich nach abgeschlossenem Arbeits-
gang wieder in der Ausgangsposition befin-
den.
•
Vor der Verwendung der Minihandkreissäge
bei herausgezogenem Netzstecker die Funk-
tion des Sägeschuhs prüfen.
•
Vergewissern Sie sich vor jedem Einsatz de-
Maschine, dass die Sicherheitseinrichtungen
wie Sägeschuh, Flansche und Verstelleinrich-
tungen funktionieren bzw. richtig eingestellt
und festgestellt sind.
•
An den Adapter für Spanabsaugung (11)
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
Gefahr! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
6.2 Benutzung der Minihandkreissäge
•
Geeignetes Sägeblatt für das zu sägende
Material auswählen
•
Zustand und Schärfe des Sägeblattes über-
prüfen.
Anl_TC_CS_860_Kit_SPK9.indb 8Anl_TC_CS_860_Kit_SPK9.indb 8 25.11.2019 09:07:0025.11.2019 09:07:00
D
- 9 -
•
Schnitttiefe einstellen.
•
Gerät in die Hand nehmen und darauf ach-
ten, dass keine Lüftungsschlitze verdeckt
werden.
•
Gerät einschalten und einige Sekunden war-
ten, bis das Sägeblatt die Betriebsdrehzahl
erreicht hat.
•
Sperrtaste (3) drücken und langsam, aber
mit etwas Druck in das Werkstück eintauchen.
•
Gerät vorwärts durch das Werkstück schie-
ben. Niemals rückwärts!
•
Beim Schneiden nur geringe Kraft auf das
Gerät bringen.
•
Die Grundplatte soll immer flach auf dem
Werkstück aufliegen
•
Bevor Sie den Sägevorgang am Werkstück
beginnen, können Sie den Sägeschuh (6)
mit dem Hebel (5), wie in Bild 6 gezeigt, nach
oben schieben. Dies ermöglicht Ihnen einen
leichteren Start des Sägevorgangs wenn Sie
am Rand eines Werkstücks beginnen.
6.3 Ein-/ Ausschalten (Bild 1)
Einschalten: Ein-/Ausschalter (2) nach vorn schie-
ben und halten.
Ausschalten: Ein-/Ausschalter (2) loslassen.
Hinweis! Probeschnitt mit einem Abfallholz
durchführen
6.4 Sägeblatt wechseln (Bild 1/7-8)
Gefahr! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom glei-
chen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fach-
handel beraten.
Vorsicht! Aus Sicherheitsgründen darf die Mini-
handkreissäge nicht mit eingestecktem
Innensechskantschlüssel betrieben werden.
•
Schraube zur Sägeblattsicherung (12) mit
dem Innensechskantschlüssel (a) im Uhrzei-
gersinn lösen und gleichzeitig mit dem Innen-
sechskantschlüssel (b) auf der anderen Seite
gegenhalten.
•
Sperrtaste 3 drücken und den beweglichen
Sägeschuh (6) mit Hilfe des Hebels (5) nach
oben schieben und festhalten.
•
Sägeblatt (7) nach unten entnehmen.
•
Flansch reinigen, neues Sägeblatt einsetzen.
Auf Laufrichtung achten (siehe Pfeil am Ge-
häuse (c) und auf dem Sägeblatt)!
•
Schraube zur Sägeblattsicherung (12) anzie-
hen, auf Rundlauf achten.
•
Bevor Sie den Ein-Ausschalter betätigen, ver-
gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
6.5 Austausch des Antriebsriemens
(Bild 9-10)
•
Der Austausch des Riemens sollte durch eine
qualifizierte Fachkraft vorgenommen werden.
•
Der Antriebsriemen (B) muss ausgetauscht
werden, falls er verschlissen ist.
•
Lösen Sie die Schraube (a) und nehmen Sie
die seitliche Riemenabdeckung (A) ab.
•
Schrauben Sie die Schraube auf der Riemen-
scheibe (C) ab und entnehmen Sie die dar-
aufliegende Scheibe.
•
Entfernen Sie den verschlissenen Antriebsrie-
men (B) und reinigen Sie die beiden Riemen-
scheiben (C/D).
•
Legen Sie den neuen Antriebsriemen auf die
Riemenscheibe (C) auf und ziehen Sie den
Riemen unter Drehen der Welle auf die Rie-
menscheibe (D) auf.
•
Achten Sie darauf, dass der Antriebsriemen
korrekt auf den Riemenscheiben aufliegt.
•
Legen Sie die Scheibe wieder auf die Rie-
menscheibe (C) auf und schrauben Sie diese
fest.
•
Die Riemenabdeckung (A) aufsetzen und mit
der Schraube (a) befestigen.
6.6 Reset-Knopf (Bild 11)
Bei Überlastung durch z.B. Verklemmen des Sä-
geblattes, schaltet sich das Gerät automatisch ab.
Um es wieder in Betrieb zu setzen muss zunächst
der Reset-Knopf (14) gedrückt werden. Danach
kann das Gerät wieder normal bedient werden.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_TC_CS_860_Kit_SPK9.indb 9Anl_TC_CS_860_Kit_SPK9.indb 9 25.11.2019 09:07:0125.11.2019 09:07:01
D
- 10 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TC_CS_860_Kit_SPK9.indb 10Anl_TC_CS_860_Kit_SPK9.indb 10 25.11.2019 09:07:0125.11.2019 09:07:01
D
- 11 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_CS_860_Kit_SPK9.indb 11Anl_TC_CS_860_Kit_SPK9.indb 11 25.11.2019 09:07:0125.11.2019 09:07:01
D
- 12 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt, Trennscheibe, Antriebsriemen
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_CS_860_Kit_SPK9.indb 12Anl_TC_CS_860_Kit_SPK9.indb 12 25.11.2019 09:07:0125.11.2019 09:07:01
D
- 13 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_CS_860_Kit_SPK9.indb 13Anl_TC_CS_860_Kit_SPK9.indb 13 25.11.2019 09:07:0125.11.2019 09:07:01
D
- 14 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_CS_860_Kit_SPK9.indb 14Anl_TC_CS_860_Kit_SPK9.indb 14 25.11.2019 09:07:0225.11.2019 09:07:02
GB
- 15 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_TC_CS_860_Kit_SPK9.indb 15Anl_TC_CS_860_Kit_SPK9.indb 15 25.11.2019 09:07:0225.11.2019 09:07:02
GB
- 16 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the
following instructions may result in electric shock,
fi re and/or serious injury.
Keep all the safety information and instruc-
tions in a safe place for future use.
2. Layout and items supplied

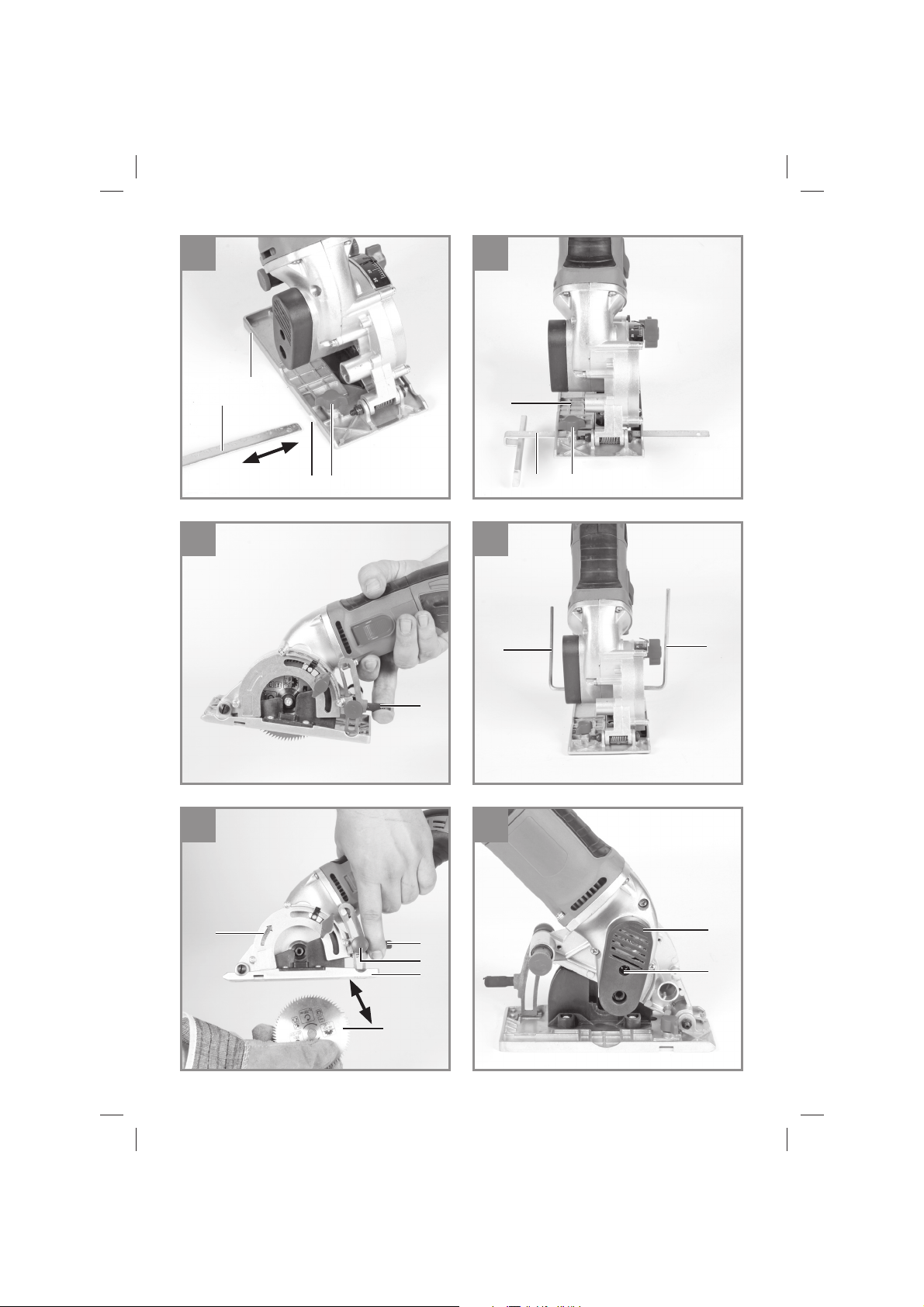

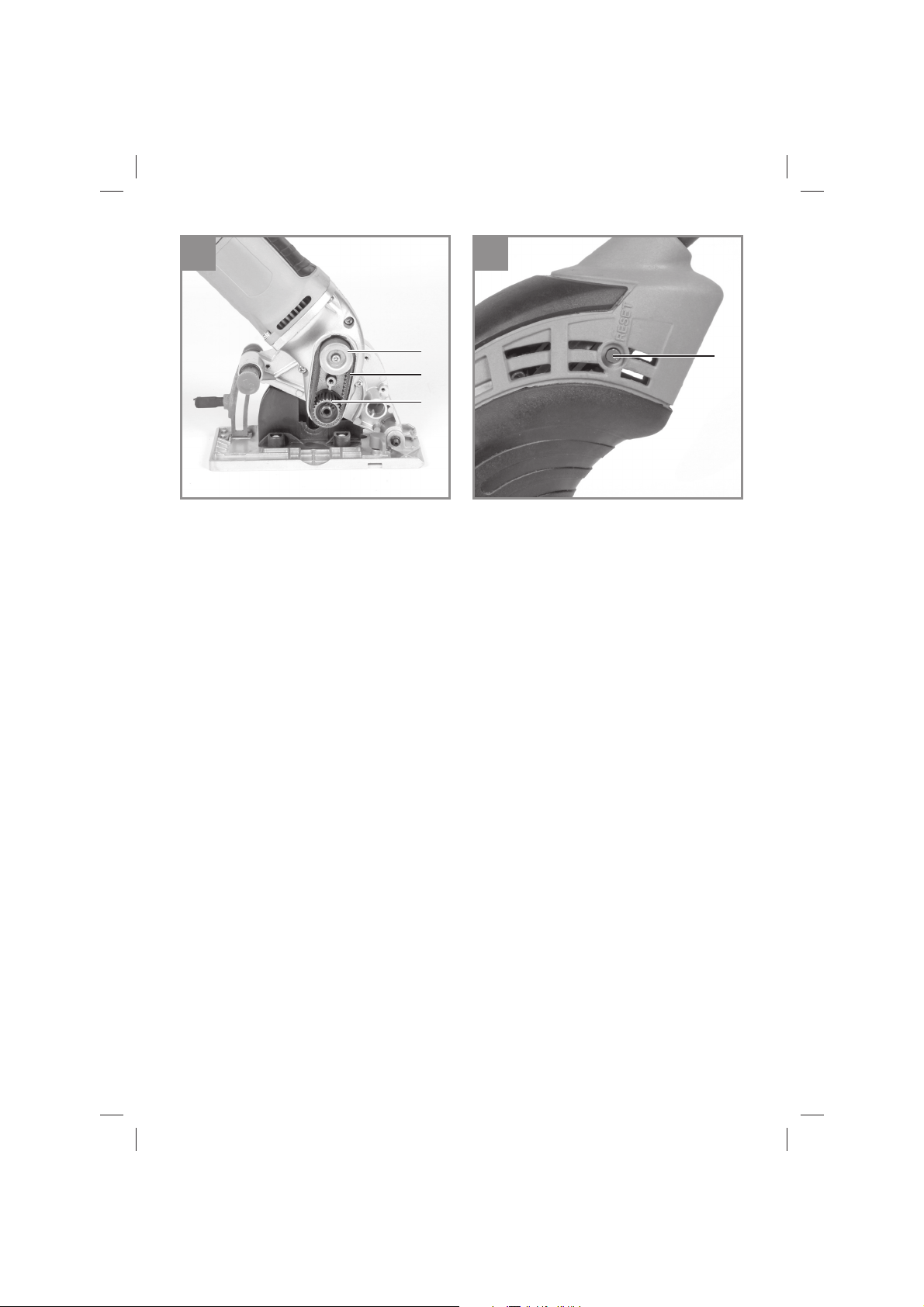

2.1 Layout (Fig. 1/3)
1. Handle
2. ON/OFF switch
3. Locking button
4. Locking screw for cutting depth setting
5. Lever for raising the soleplate
6. Soleplate
7. Saw blade
8. Locking screw for parallel stop
9. Parallel stop
10. Connection for dust extraction system
11. Adapter for dust extraction system
12. Screw for securing the saw blade
13. Flange
14. Reset button
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Mini Hand-Held Circular Saw
•
Parallel stop
•
Adapter for dust extraction system
•
Allen key (2x)
•
Original operating instructions
•
Safety instructions
3. Proper use
The mini hand-held circular saw is designed for
sawing straight cuts in wood, wood-type materials
and plastics, using the appropriate blade. When
you are cutting plastics, avoid overheating the tips
of the blade as this could melt the material. Even
tiles can be cut with this saw, provided the correct
cutting wheel is fi tted.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TC_CS_860_Kit_SPK9.indb 16Anl_TC_CS_860_Kit_SPK9.indb 16 25.11.2019 09:07:0225.11.2019 09:07:02
GB
- 17 -
4. Technical data
Mains voltage: ........................230-240 V ~ 50 Hz
Power input: .............................................. 450 W
Idling speed: .......................................6,000 min
-1
Cutting depth: ...................................max. 23 mm
Saw blade: ............................................Ø 85 mm
Blade holder: .........................................Ø 10 mm
Protection class: .............................................II/
Weight: .......................................................2.0 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
L
pA
sound pressure level ..................... 85.5 dB(A)
K
pA
uncertainty ............................................. 3 dB
L
WA
sound power level ....................... 96.5 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 62841.
Handle
Vibration emission value a
h
= 3.496 m/s
2
K uncertainty = 1.5 m/s
2
The stated vibration emission levels and stated
noise emission values were measured in ac-
cordance with a set of standardized criteria and
can be used to compare one power tool with
another.
The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.
Warning:
The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Setting the cutting depth (Figure 2)
•
Undo the locking screw for setting the cutting
depth (4).
•
Set the cutting depth in accordance with the
scale (a).
•
When cutting wood or plastic the selected
cutting depth should be a little larger than the
material thickness.
•
To prevent damage to underlying surfaces,
the cutting depth can be set exactly to the
thickness of the material. However, this will
result in a slightly unclean cut.
Anl_TC_CS_860_Kit_SPK9.indb 17Anl_TC_CS_860_Kit_SPK9.indb 17 25.11.2019 09:07:0325.11.2019 09:07:03
GB
- 18 -
5.2 Extraction of dust and chips (Figure 3)
Connect your tool to an extraction unit or vacuum
cleaner. This will provide excellent extraction of
chips and dust from the workpiece.
The benefi ts are that you will protect both the
equipment and your own health. Your work area
will also be clean and safe.
•
Attach the adapter for the dust extraction
system (11) to the connection for the dust ext-
raction system (10).
•
You can then connect a suitable vacuum
cleaner (not supplied) to the dust extraction
system adapter (11).
5.3 Parallel stop (Figure 4/5)
•
The parallel stop (9) enables you to saw par-
allel lines.
•
Loosen the locking screw for the parallel stop
(8) on the saw foot (6).
•
To assemble, slide the parallel stop (9) into
the guide (a) on the saw foot (6) (see Figure
4).
•
Set the required spacing and then tighten the
locking screw (8) again.
•
Using the parallel stop: Position the parallel
stop (9) flat on the edge of the workpiece and
start the cut.
6. Operation
6.1 Working with the mini hand-held circular
saw
•
Always hold the mini hand-held circular saw
firmly.
•
Do not use force!
Push forwards gently and evenly with the mini
hand-held circular saw.
•
The waste piece should be on the left-hand
side of the mini hand-held circular saw so that
the wide section of the support bench sup-
ports its full area.
•
If you are sawing down a line that has been
drawn, guide the mini hand-held circular saw
along the corresponding notch.
•
Clamp small pieces of wood securely before
sawing them. Never hold them with your
hand.
•
Always follow the safety instructions. Wear
safety goggles.
•
Do not use defective saw blades or blades
that are cracked or broken.
•
Do not use any flanges / flange nuts whose
bore hole is larger or smaller than those in the
saw blade.
•
The saw blade must not be decelerated by
hand or by applying lateral pressure to the
blade.
•
The soleplate must not jam and must return
to its initial position after the operation has
been completed.
•
Before you use the mini hand-held circular
saw, check the function of the soleplate with
the mains plug disconnected.
•
Before you use the machine, ensure that the
safety equipment such as the soleplate, flan-
ges and adjustment devices are in working
order and are correctly adjusted and secure.
•
You can connect a suitable dust extraction
system to the dust extraction adapter (11).
Ensure that the dust extraction system is sa-
fely and correctly connected.
Danger! Always pull out the power plug befo-
re doing any work on the circular saw!
6.2 Using the mini hand-held circular saw
•
Select a suitable blade for the material you
wish to saw.
•
Check the condition and sharpness of the
blade.
•
Set the cutting depth.
•
Pick up the tool and make sure that no air
vents are covered.
•
Switch on the tool and wait for a few seconds
for the blade to reach operating speed.
•
Press the locking button (3) and, applying a
little pressure, slowly lower the tool into the
workpiece.
•
Push the saw forwards through the workpie-
ce. Never cut backwards!
•
Exert only little pressure on the tool when cut-
ting.
•
The base plate must always lie flat on the
workpiece.
•
Before you start your sawing work on the
workpiece, you can raise the soleplate (6)
with the lever (5) as shown in Fig. 6. Starting
the sawing work is then easier when you want
to begin at the edge of a workpiece.
6.3 Switching ON/OFF (Fig. 1)
To switch on: Slide the ON/OFF switch (2) for-
wards and hold.
To switch off : Release the ON/OFF switch (2)
Notice!Carry out a trial cut in a piece of waste
wood
Anl_TC_CS_860_Kit_SPK9.indb 18Anl_TC_CS_860_Kit_SPK9.indb 18 25.11.2019 09:07:0325.11.2019 09:07:03
GB
- 19 -
6.4 Changing the saw blade (Fig. 1/7-8)
Danger! Always pull out the power plug befo-
re doing any work on the circular saw!
Use only saw blades which comply with standard
EN 847-1 and are of the same type as the saw
blade supplied with this circular saw. Ask your
dealer for advice.
Caution! The mini hand-held circular saw must
not be operated with the Allen key inserted in it.
•
Undo the screw for securing the saw blade
(12) by turning it in clockwise direction with
the Allen key (a) while at the same time hol-
ding on the opposite side with the Allen key
(b).
•
Press the locking button (3) and use the lever
(5) to raise the adjustable soleplate (6) and
hold.
•
Remove the saw blade (7) in a downwards
direction.
•
Clean the flange and insert the new saw bla-
de. Pay attention to the running direction (see
arrow on the housing (c) and saw blade).
•
Tighten the screw to secure the saw blade
(12), check it runs true.
•
Before you press the On/Off switch, make
sure that the saw blade is correctly fitted and
that moving parts run smoothly and the clam-
ping screws are tightened securely.
6.5 Replacing the drive belt (Fig. 9-10)
•
The belt should be replaced by a trained ex-
pert.
•
The drive belt (B) must be replaced if it is
worn.
•
Undo the screw (a) and remove side belt co-
ver (A).
•
Unscrew the screw from the belt pulley (C)
and remove the disk from on top of the belt
pulley.
•
Remove the worn drive belt (B) and clean the
two belt pulleys (C/D).
•
Place the new drive belt on the belt pulley (C)
and pull the belt onto the belt pulley (D) whilst
turning the shaft.
•
Make sure that the drive belt is properly sea-
ted on the belt pulleys.
•
Place the disk back on the belt pulley (C) and
secure it with the screw.
•
Fit the belt cover (A) and secure it with the
screw (a).
6.6 Reset button (Fig. 11)
In case of overloading, e.g. due to the saw blade
becoming jammed, the equipment will shut down
automatically. To restart, you must fi rst press the
reset button (14). The equipment can then be
operated as normal.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
Anl_TC_CS_860_Kit_SPK9.indb 19Anl_TC_CS_860_Kit_SPK9.indb 19 25.11.2019 09:07:0325.11.2019 09:07:03
GB
- 20 -
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
•
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_TC_CS_860_Kit_SPK9.indb 20Anl_TC_CS_860_Kit_SPK9.indb 20 25.11.2019 09:07:0325.11.2019 09:07:03
GB
- 21 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TC_CS_860_Kit_SPK9.indb 21Anl_TC_CS_860_Kit_SPK9.indb 21 25.11.2019 09:07:0325.11.2019 09:07:03
GB
- 22 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Saw blade, cutting wheel, drive belt
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_CS_860_Kit_SPK9.indb 22Anl_TC_CS_860_Kit_SPK9.indb 22 25.11.2019 09:07:0425.11.2019 09:07:04
GB
- 23 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_CS_860_Kit_SPK9.indb 23Anl_TC_CS_860_Kit_SPK9.indb 23 25.11.2019 09:07:0425.11.2019 09:07:04
F
- 24 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Anl_TC_CS_860_Kit_SPK9.indb 24Anl_TC_CS_860_Kit_SPK9.indb 24 25.11.2019 09:07:0425.11.2019 09:07:04
F
- 25 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1/3)
1. Poignée
2. Interrupteur marche/arrêt
3. Touche de verrouillage
4. Vis de fi xation pour le réglage de la profon-
deur de coupe
5. Levier pour tirer le patin vers le haut
6. La protection de la scie
7. Lame de scie
8. Vis de fi xation pour la butée parallèle
9. Butée parallèle
10. Raccordement pour le dispositif d’aspiration
des copeaux
11. Adapteur pour le dispositif d’aspiration des
copeaux
12. Vis pour la sécurité de la lame de scie
13. Bride
14. Bouton reset
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Mini scie circulaire portable
•
Butée parallèle
•
Adaptateur pour aspiration de copeaux
•
2x Clé à six pans creux
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La mini scie circulaire portative convient pour
des coupes droites dans le bois, les matériaux
semblables au bois et le plastique sous réserve
d‘utiliser la lame de scie appropriée. Ce faisant,
il faut éviter que les pointes des dents de la scie
surchauff ent et que le plastique fonde. De plus, la
scie convient pour la coupe de carreaux sous ré-
serve d‘utiliser la meule tronçonneuse appropriée.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
Anl_TC_CS_860_Kit_SPK9.indb 25Anl_TC_CS_860_Kit_SPK9.indb 25 25.11.2019 09:07:0425.11.2019 09:07:04
F
- 26 -
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension du réseau : ................230-240 V ~ 50 Hz
Puissance absorbée : ................................ 450 W
Vitesse de rotation à vide : .................6000 tr/min
Profondeur de coupe : .............. maximum 23 mm
Lame de scie : .......................................Ø 85 mm
Logement de la lame de scie : ...............Ø 10 mm
Catégorie de protection : ............................... II/
Poids : ........................................................2,0 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 62841.
Niveau de pression acoustique L
pA
.... 85,5 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
.. 96,5 dB(A)
Imprécision K
WA
............................................3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
Poignée
Valeur d’émission de vibration a
h
= 3,496 m/s
2
Insécurité K = 1,5 m/s
2
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.
Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro-
visoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec-
trique, en particulier du type de traitement de la
pièce à usiner.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Réglez la profondeur de coupe (fi gure 2)
•
Desserrez la vis de fixation pour le réglage de
la profondeur de coupe (4).
Anl_TC_CS_860_Kit_SPK9.indb 26Anl_TC_CS_860_Kit_SPK9.indb 26 25.11.2019 09:07:0425.11.2019 09:07:04
F
- 27 -
•
Réglez la profondeur de coupe d’après
l’échelle graduée (a)
•
Pour le bois et le plastique, la profondeur
de coupe doit être un peu plus basse que
l’épaisseur de matériau.
•
Pour ne pas endommager les surfaces au-
dessous, la profondeur de coupe, pour le bois
et le plastique, peut être réglée exactement
sur l’épaisseur du matériau. Cela conduit ce-
pendant à une coupe un peu moins propre.
5.2 Aspirez de la poussière et des copeaux
(fi gure 3)
Branchez une installation d’aspiration ou un as-
pirateur sur votre appareil. Vous optimiserez ainsi
l’aspiration de poussières et de copeaux de la
pièce à usiner.
Les avantages : vous ménagez l’appareil ainsi
que votre propre santé. de plus, votre zone de
travail reste propre et sûre.
•
Raccordez l’adaptateur pour l’aspiration de
copeaux (11) au raccord pour l’aspiration des
copeaux (10).
•
Vous ne pouvez raccorder à l’adaptateur pour
l’aspiration des copeaux (11) qu’un aspirateur
approprié (aspirateur non compris dans la
livraison).
5.3 Butée parallèle (fi gure 4/5)
•
La butée parallèle (9) permet de couper des
lignes parallèles.
•
Desserrez la vis de fixation qui se trouve dans
le pied de la scie (6) pour la butée parallèle
(8).
•
Le montage se fait en plaçant la butée paral-
lèle (9) dans la glissière de guidage (a) dans
le pied de la scie (6) (voir figure 4).
•
Fixez l’écart nécessaire et vissez à nouveau
la vis de fixation (8) à fond.
•
Utilisation de la butée parallèle : Positionnez
la butée parallèle (9) à plat, au bord de la pi-
èce à usiner et commencez à scier.
6. Commande
6.1 Travaillez avec la mini-scie circulaire por-
table
•
Tenez toujours la mini-scie circulaire portable
par la poignée fixe.
•
Ne forcez pas !
Avancez régulièrement et légèrement avec la
mini-scie circulaire portable.
•
Le morceau de bois doit se trouver à droite
de la mini-scie circulaire portable pour que la
partie large de la table de support se trouve
sur toute sa surface.
•
Si l’on scie en suivant une ligne prédessinée,
guidez la mini-scie circulaire portable le long
de l’encoche correspondante.
•
Serrez fixement les petites pièces de bois
avant de les traiter. Ne les maintenez jamais
avec la main.
•
Respectez absolument les prescriptions de
sécurité ! Portez des lunettes de protection !
•
N’utilisez jamais de lames de scie défectu-
euses ni encore de lames comportant des
fêlures ou des fissures.
•
N’utilisez aucune bride/aucun écrou de bride
dont le perçage est supérieur ou inférieur à
celui de la lame de scie.
•
Il ne faut pas freiner la lame de scie avec la
main ni en appuyant dessus sur le côté.
•
La protection de la scie ne doit pas être coin-
cée. Il faut qu’elle se retrouve dans sa positi-
on de départ une fois l’opération terminée.
•
Avant d’utiliser la scie circulaire, contrôlez la
fonction de la protection du pendule en fai-
sant attention que la fiche est bien retirée de
la prise.
•
Avant tout emploi de la machine, assurez-
vous que les dispositifs de sécurité (scie,
brides et dispositifs de réglage) fonctionnent
correctement et qu’ils sont bien réglés et
fixés.
•
Vous pouvez raccorder une aspiration de la
poussière appropriée à l’adaptateur du dispo-
sitif d’aspirations des copeaux (11). Assurez-
vous que l’aspiration de poussière est bien
correctement et sûrement raccordée.
Danger ! Avant tout travail sur la scie circu-
laire, tirez la fi che de contact !
6.2 Utilisation de la mini-scie circulaire
portable
•
Choisir la lame de scie appropriée pour le
matériau à scier.
•
Vérifiez l’état et la netteté de la lame de scie.
•
Réglez la profondeur de coupe.
•
Prenez l’appareil en main et veillez à ce
qu’aucune fente d’aération ne soit recouverte.
•
Mettez l’appareil en circuit et attendez quel-
ques secondes jusqu’à ce que la lame de
scie est atteinte sa vitesse de régime.
•
Appuyez sur la touche de verrouillage (3) et
insérez-la lentement mais avec une légère
pression dans la pièce à usiner.
•
Poussez l’appareil vers l’avant à travers la
pièce à usiner. Ne jamais reculer !
Anl_TC_CS_860_Kit_SPK9.indb 27Anl_TC_CS_860_Kit_SPK9.indb 27 25.11.2019 09:07:0525.11.2019 09:07:05
F
- 28 -
•
Lors de la découpe, déployez une force mini-
me sur l’appareil.
•
La plaque de montage doit toujours être pla-
cée à plat sur la pièce á usiner.
•
Avant de commencer à scier la pièce à
usiner, vous avez la possibilité de pousser
le patin (6) vers le haut à l‘aide du levier (5)
comme illustré sur la figure 6. Cela vous per-
met de démarrer le processus de coupe plus
facilement lorsque vous commencez sur le
bord d’une pièce à usiner.
6.3 Mise en circuit/arrêt (fi gure 1)
Mise en circuit : poussez vers l’avant l’interrupteur
marche/arrêt (2) et maintenez.
Mise hors circuit : relâchez l’interrupteur marche/
arrêt (2).
Remarque! Eff ectuez un coup d’essai sur un
déchet de bois.
6.4 Changez la lame de scie (fi gure 1/7-8)
Danger ! Avant tout travail sur la scie circu-
laire, tirez la fi che de contact !
Utilisez uniquement des lames de scie qui répon-
dent à la norme EN 847-1 et qui sont du même
type que la lame de scie fournie avec cette scie
circulaire portable. Faites-vous conseiller dans les
magasins spécialisés.
Prudence ! Pour des raisons de sécurité, la mini-
scie circulaire portable ne doit pas être exploitée
lorsque la clé à six pans creux est enfi chée.
•
Desserrez la vis du blocage de la lame de
scie (12) avec la clé à six pans creux (a) dans
le sens des aiguilles d’une montre et simul-
tanément exercez une contre pression sur
l’autre côté avec la clé à six pans creux (b).
•
Appuyez sur la touche de verrouillage (3),
poussez le patin mobile (6) vers le haut à
l’aide du levier (5) et maintenez-le.
•
Retirez la lame de scie (7) vers le bas.
•
Nettoyez la bride, introduisez une nouvelle
lame. Faites attention au sens de mouvement
(voir flèche sur le boîtier (c) et sur la lame de
scie) !
•
Serrez le boulon de blocage de la lame de
scie (12), faites attention à la marche concen-
trique.
•
Avant d’actionner l’interrupteur marche/arrêt,
assurez-vous que la lame de la scie est mon-
tée correctement, les parties mobiles foncti-
onnent simplement et que les vis de serrage
sont serrées à fond.
6.5 Remplacement de la courroie
d’entraînement (fi g. 9-10)
•
Le remplacement de la courroie devrait être
effectué par un spécialiste qualifié.
•
La courroie d’entraînement (B) doit être rem-
placée si elle est usée.
•
Desserrez la vis (a) et enlevez le couvercle de
protection latéral (A) de la courroie.
•
Dévissez la vis de la rondelle de la courroie
(C) et retirez le disque posé dessus.
•
Ôtez la courroie d’entraînement usée (B) et
nettoyez les deux poulies à courroie (C/D).
•
Posez la nouvelle courroie d’entraînement sur
les poulies à courroie (C) et remontez la cour-
roie sur les poulies à courroie (D) en tournant
l’arbre.
•
Veillez ce-faisant à ce que la courroie
d’entraînement soit correctement placée sur
les poulies à courroie.
•
Posez à nouveau le disque sur la rondelle de
la courroie (C) et vissez fermement celui-ci.
•
Remettre le couvercle de protection de la
courroie (A) et fixer avec la vis (a).
6.6 Bouton reset (fi gure 11)
En cas de surcharge par ex. blocage de la lame
de scie, l’appareil s’éteint automatiquement. Pour
le remettre en marche, il faut d’abord appuyer sur
le bouton reset (14). Ensuite, l’appareil peut être
utilisé à nouveau normalement.
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
Anl_TC_CS_860_Kit_SPK9.indb 28Anl_TC_CS_860_Kit_SPK9.indb 28 25.11.2019 09:07:0525.11.2019 09:07:05
F
- 29 -
8.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
•
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TC_CS_860_Kit_SPK9.indb 29Anl_TC_CS_860_Kit_SPK9.indb 29 25.11.2019 09:07:0525.11.2019 09:07:05
F
- 30 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TC_CS_860_Kit_SPK9.indb 30Anl_TC_CS_860_Kit_SPK9.indb 30 25.11.2019 09:07:0525.11.2019 09:07:05
F
- 31 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* Brosses à charbon
Matériel de consommation/
pièces de consommation*
Lame de scie, meule tronçonneuse, courroies
d‘entraînement
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_CS_860_Kit_SPK9.indb 31Anl_TC_CS_860_Kit_SPK9.indb 31 25.11.2019 09:07:0525.11.2019 09:07:05
F
- 32 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_CS_860_Kit_SPK9.indb 32Anl_TC_CS_860_Kit_SPK9.indb 32 25.11.2019 09:07:0525.11.2019 09:07:05
I
- 33 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Anl_TC_CS_860_Kit_SPK9.indb 33Anl_TC_CS_860_Kit_SPK9.indb 33 25.11.2019 09:07:0625.11.2019 09:07:06
I
- 34 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett-
routensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1/3)
1. Impugnatura
2. Interruttore ON/OFF
3. Tasto di bloccaggio
4. Vite di fi ssaggio per l’impostazione della pro-
fondità di taglio
5. Leva per il sollevamento del pattino della
sega
6. Pattino della sega
7. Lama
8. Vite di fi ssaggio per guida parallela
9. Battuta parallela
10. Attacco per l’aspirazione dei trucioli
11. Adattatore per l’aspirazione dei trucioli
12. Vite di fi ssaggio della lama
13. Flangia
14. Tasto di reset
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Mini sega circolare a mano
•
Battuta parallela
•
Adattatore per l’aspirazione dei trucioli
•
Brugola 2x
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
La mini sega circolare è ideale per eff ettuare tagli
diritti nel legno, in materiali simili al legno e in
materie plastiche utilizzando la lama adatta. In tal
caso si deve evitare che le punte dei denti della
lama si surriscaldino e che il materiale plastico si
fonda. Inoltre essa è adatta per tagliare piastrelle
utilizzando il rispettivo disco.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Anl_TC_CS_860_Kit_SPK9.indb 34Anl_TC_CS_860_Kit_SPK9.indb 34 25.11.2019 09:07:0625.11.2019 09:07:06
I
- 35 -
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione di rete: .....................230-240 V ~ 50 Hz
Potenza assorbita: ..................................... 450 W
Numero di giri a vuoto: .......................6,000 min
-1
Profondità di taglio: ..........................max. 23 mm
Lama: ....................................................Ø 85 mm
Sede della lama: ...................................Ø 10 mm
Grado di protezione: .......................................II/
Peso: ..........................................................2,0 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.
Livello di pressione acustica L
pA
........ 85,5 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
.......... 96,5 dB (A)
Incertezza K
WA
.............................................. 3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 62841.
Impugnatura
Valore emissione vibrazioni a
h
= 3,496 m/s
2
Incertezza K = 1,5 m/s
2
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati
secondo un metodo di prova normalizzato e pos-
sono essere usati per il confronto tra elettrouten-
sili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.
Avvertimento:
Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.
5.1 Regolare la profondità di taglio (Fig. 2)
•
Allentare la vite di serraggio della regolazione
della profondità di taglio (4).
•
Regolate la profondità di taglio secondo la
scala (a)
•
Per il legno e la plastica la profondità di taglio
dovrebbe essere selezionata un po’ più pro-
Anl_TC_CS_860_Kit_SPK9.indb 35Anl_TC_CS_860_Kit_SPK9.indb 35 25.11.2019 09:07:0625.11.2019 09:07:06
I
- 36 -
fonda dello spessore del materiale.
•
Nel caso di legno e plastica è possibile re-
golare una profondità di taglio esattamente
corrispondente allo spessore del materiale
per non danneggiare superfici sottostanti. Ciò
comporta però un taglio meno pulito.
5.2 Aspirazione di polvere e trucioli (Fig. 3)
Collegate un apparecchio di aspirazione o un
aspirapolvere al vostro apparecchio. In questo
modo ottenete un’aspirazione ottimale di polvere
e trucioli dal pezzo da lavorare.
I vantaggi: in tal modo evitate di arrecare danni
all’apparecchio e alla vostra salute. La vostra
zona di lavoro rimane inoltre pulita e sicura.
•
Collegare l’adattatore per l’aspirazione di tru-
cioli (11) all’attacco per la relativa aspirazione
(10).
•
Ora potete collegare all’adattatore per
l’aspirazione di trucioli (11) un aspirapolvere
adatto (aspirapolvere non compreso tra gli
elementi forniti).
5.3 Guida parallela (Fig. 4/5)
•
La guida parallela (9) permette di eseguire
tagli paralleli.
•
Allentate la vite di serraggio posizionata nel
pattino della lama (6) per la guida parallela
(8).
•
Il montaggio avviene tramite l’inserimento
della guida parallela (9) nella guida (a) del
pattino della lama (6) (vedi Fig. 4).
•
Stabilite la distanza necessaria e serrate di
nuovo la vite di serraggio (8).
•
Utilizzo della guida parallela: posizionate la
guida parallela (9) in orizzontale sul bordo del
pezzo da lavorare e iniziate a segare.
6. Uso
6.1 Lavorare con la mini sega circolare a
mano
•
Impugnate sempre la mini sega circolare a
mano con una presa salda.
•
Non usate la forza!
Spingete in avanti la mini sega circolare a
mano accompagnandola lentamente.
•
Il pezzo che cade deve trovarsi a sinistra della
mini sega circolare a mano in modo che il lato
più largo del piano di appoggio poggi su tutta
la sua superficie.
•
Se segate seguendo una linea tracciata pre-
cedentemente, accompagnate la mini sega
circolare a mano lungo tale linea.
•
I pezzi di legno piccoli vanno serrati in un
morsetto prima di iniziarne la lavorazione.
Non teneteli mai con le mani.
•
Osservate sempre le norme di sicurezza! In-
dossate occhiali protettivi!
•
Non utilizzate lame difettose o che presentino
incrinature e crepe.
•
Non utilizzate flange/dadi di flange con fori
più grandi o più piccoli di quelli della lama.
•
La lama non deve essere frenata manual-
mente o mediante pressione laterale sulla
lama stessa.
•
Il pattino della sega non deve essere bloccato
e alla fine di ogni operazione deve trovarsi di
nuovo nella posizione di partenza.
•
Prima dell’utilizzo della mini sega circolare
a mano con spina di alimentazione staccata
assicuratevi del corretto funzionamento del
pattino della sega.
•
Prima di ogni utilizzo dell’apparecchio assi-
curatevi che i dispositivi di sicurezza quali il
pattino della sega, la flangia e i dispositivi di
regolazione siano funzionanti, inseriti e fissati
correttamente.
•
All’adattatore per l’aspirazione di trucioli (11)
potete collegare un dispositivo di aspirazione
adatto. Accertatevi che il dispositivo di aspira-
zione della polvere sia collegato correttamen-
te.
Pericolo! Prima di qualsiasi lavoro sulla sega
circolare staccate la spina dalla presa!
6.2 Utilizzo della mini sega circolare a mano
•
Selezionate una lama adatta al materiale da
segare
•
Controllate lo stato e l’affilatura della lama.
•
Impostate la profondità di taglio.
•
Prendete in mano l’apparecchio ed assicura-
tevi che non venga coperta alcuna fessura di
aerazione.
•
Accendete l’apparecchio e aspettate alcuni
secondi fino a quando la lama ha raggiunto il
numero di giri d’esercizio.
•
Premete il pulsante di bloccaggio (3) e por-
tate la lama a contatto del pezzo da lavorare
lentamente ma esercitando una certa pressi-
one.
•
Spingete in avanti l’apparecchio attraverso il
pezzo da lavorare. Mai all’indietro!
•
Durante le operazioni di taglio applicate solo
poca forza sull’apparecchio.
•
La piastra di base deve trovarsi sempre ap-
poggiata in piano sul pezzo da lavorare
Anl_TC_CS_860_Kit_SPK9.indb 36Anl_TC_CS_860_Kit_SPK9.indb 36 25.11.2019 09:07:0625.11.2019 09:07:06
I
- 37 -
•
Prima di iniziare l’operazione di taglio sul
pezzo da lavorare potete spingere verso l’alto
il pattino della sega (6) con la leva (5) come
mostrato nella Fig. 6. Questo vi permette un
facile avvio dell’operazione di taglio se comin-
ciate sul bordo di un pezzo da lavorare.
6.3 Accensione/spegnimento (Fig. 1)
Accensione: spingete in avanti l’interruttore ON/
OFF (2) e mantenetelo in questa posizione.
Spegnimento: mollate l’interruttore ON/OFF (2).
Avviso! Taglio di prova con scarti di legno
6.4 Sostituzione della lama (Fig. 1/7-8)
Pericolo! Prima di qualsiasi lavoro sulla sega
circolare staccate la spina dalla presa!
Utilizzate esclusivamente lame che rispondo-
no alla norma EN 847-1 e dello stesso tipo di
quella fornita con la sega circolare a mano. Per
informazioni dettagliate rivolgetevi ai rivenditori
specializzati.
Attenzione! Per motivi di sicurezza la mini sega
circolare a mano non deve essere usata con la
brugola inserita.
•
Allentate in senso orario la vite di fissaggio
della lama (12) con la brugola (a) e allo stes-
so tempo tenete bloccato sull’altro lato con la
brugola (b).
•
Premete il tasto di bloccaggio (3) e spingete
verso l’alto il pattino mobile della sega (6) con
l’aiuto della leva (5) tenendolo in questa posi-
zione.
•
Estraete la lama (7) da sotto.
•
Pulite la flangia e inserite una nuova lama.
Fate attenzione al senso di rotazione (vedi
freccia sull’involucro (c) e sulla lama)!
•
Avvitare la vite di fissaggio della lama (12)
facendo attenzione al senso di rotazione.
•
Prima di azionare l’interruttore di ON/OFF
accertatevi che la lama sia montata corretta-
mente, che le parti mobili possano muoversi
liberamente e che le viti di serraggio siano
avvitate saldamente.
6.5 Sostituzione della cinghia di trasmissione
(Fig. 9-10)
•
La sostituzione della cinghia dovrebbe essere
eseguita da personale qualificato.
•
La cinghia di trasmissione (B) deve essere
sostituita se usurata.
•
Svitate la vite (a) e togliete la copertura late-
rale della cinghia (A).
•
Svitate la vite sulla puleggia (C) e togliete la
relativa rosetta.
•
Togliete la cinghia di trasmissione usurata (B)
e pulite le due pulegge (C/D).
•
Appoggiate la nuova cinghia di trasmissione
sulla puleggia (C) e tiratela sulla puleggia (D)
ruotando l’albero.
•
Fate attenzione che la cinghia di trasmissione
sia posizionata correttamente sulle pulegge.
•
Riposizionate la rosetta sulla puleggia (C) e
riavvitatela.
•
Mettete la copertura della cinghia (A) e fissa-
tela con la vite (a).
6.6 Tasto di reset (Fig. 11)
In caso di sovraccarico, per es. se la lama rimane
incastrata, l’apparecchio si disinserisce automa-
ticamente. Per rimetterlo nuovamente in esercizio
si deve prima premere il tasto di reset (14). Poi si
può riutilizzare l’apparecchio normalmente.
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
Anl_TC_CS_860_Kit_SPK9.indb 37Anl_TC_CS_860_Kit_SPK9.indb 37 25.11.2019 09:07:0625.11.2019 09:07:06
I
- 38 -
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi-
na dalla presa di corrente.
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
8.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis-
ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
8.3 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
•
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anl_TC_CS_860_Kit_SPK9.indb 38Anl_TC_CS_860_Kit_SPK9.indb 38 25.11.2019 09:07:0725.11.2019 09:07:07
I
- 39 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TC_CS_860_Kit_SPK9.indb 39Anl_TC_CS_860_Kit_SPK9.indb 39 25.11.2019 09:07:0725.11.2019 09:07:07
I
- 40 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Lama, disco, cinghia di trasmissione
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_CS_860_Kit_SPK9.indb 40Anl_TC_CS_860_Kit_SPK9.indb 40 25.11.2019 09:07:0725.11.2019 09:07:07
I
- 41 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_CS_860_Kit_SPK9.indb 41Anl_TC_CS_860_Kit_SPK9.indb 41 25.11.2019 09:07:0725.11.2019 09:07:07
DK/N
- 42 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Anl_TC_CS_860_Kit_SPK9.indb 42Anl_TC_CS_860_Kit_SPK9.indb 42 25.11.2019 09:07:0725.11.2019 09:07:07
DK/N
- 43 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvis-
ninger skal opbevares for senere brug.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1/3)
1. Håndtag
2. Tænd/Sluk-knap
3. Låseknap
4. Låseskrue til indstilling af skæredybde
5. Håndtag til at trække sålen op med
6. Sål
7. Savklinge
8. Låseskrue til parallelanslag
9. Parallelanslag
10. Tilslutning til spånudsugning
11. Adapter til spånudsugning
12. Skrue til klingesikring
13. Flange
14. Reset-knap
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Mini-håndrundsav
•
Parallelanslag
•
Adapter til spånudsugning
•
Unbrakonøgle 2x
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Mini-håndrundsaven er beregnet til savning af
retlinjede snit i træ, trælignende materialer og
kunststoff er sammen med den egnede savklinge.
Overophedning af savtakkernes spidser skal un-
dgås, og kunststoff et må ikke smelte. Desuden er
den beregnet til at skære i fl iser vha. den passen-
de skæreskive.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Anl_TC_CS_860_Kit_SPK9.indb 43Anl_TC_CS_860_Kit_SPK9.indb 43 25.11.2019 09:07:0725.11.2019 09:07:07
DK/N
- 44 -
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Netspænding: ........................230-240 V ~ 50 Hz
Optagen eff ekt: ......................................... 450 W
Omdrejningstal, ubelastet: .................6.000 min
-1
Skæredybde: ................................. Maks. 23 mm
Savklinge: .............................................Ø 85 mm
Klingeholder: .........................................Ø 10 mm
Kapslingsklasse: ........................................... II/
Vægt: ..........................................................2,0 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841.
Lydtryksniveau L
pA
.............................. 85,5 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
............................ 96,5 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 62841.
Håndtag
Svingningsemissionstal a
h
= 3,496 m/s
2
Usikkerhed K = 1,5 m/s
2
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven-
des til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast-
ningen.
Advarsel:
Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1 Indstilling af skæredybde (fi g. 2)
•
Løsn låseskruen til indstilling af skæredybde
(4).
•
Indstil skæredybde ifølge skalaen (a)
•
Ved træ og kunststof skal skæredybden være
noget dybere end materialetykkelsen.
•
For ikke at beskadige underliggende overfla-
der kan skæredybden ved træ og kunststof
også indstilles eksakt til materialetykkelsen.
Dette giver dog et noget urent snit.
Anl_TC_CS_860_Kit_SPK9.indb 44Anl_TC_CS_860_Kit_SPK9.indb 44 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 45 -
5.2 Udsugning af støv og spån (fi g. 3)
Slut et udsugningsanlæg eller en støvsuger til
maskinen. Herved opnås en optimal udsugning af
støv og spån fra arbejdsemnet.
Fordele: Du skåner såvel maskinen som dit hel-
bred. Desuden holdes arbejdsområdet rent, lige-
som sikkerheden i arbejdet øges.
•
Sæt adapteren til spånudsugning (11) ind i
tilslutningen til spånudsugning (10).
•
Til adapteren til spånudsugning (11) kan nu
tilsluttes en egnet støvsuger (støvsuger følger
ikke med).
5.3 Parallelanslag (fi g. 4/5)
•
Parallelanslaget (9) gør det muligt at save pa-
rallelle linier.
•
Løsn låseskrue til parallelanslag (8), der be-
finder sig på sålen (6).
•
Montering foretages ved at sætte parallelans-
laget (9) ind i føringen (a) i sålen (6) (se fig. 4).
•
Bestem den nødvendige afstand, og spænd
låseskruen (8) fast igen.
•
Brug af parallelanslag: Anbring parallelans-
laget (9) fladt ind på emnekanten, og begynd
savningen.
6. Betjening
6.1 Arbejde med mini-håndrundsaven
•
Hold altid fast i mini-håndrundsaven med et
fast greb.
•
Udøv ikke vold på saven og dens komponen-
ter!
Ryk mini-håndrundsaven frem med en let,
jævn bevægelse.
•
Affaldsstykket skal befinde sig i savens venst-
re side, således at den brede del hviler mod
hele bordets flade.
•
Når der saves efter en opmærket linie, føres
saven langs med indsnittet.
•
Små træstykker skal spændes ind før savnin-
gen. De må ikke holdes fast med hånden.
•
Følg sikkerhedsanvisningerne! Bær sikkerhe-
dsbriller!
•
Brug ikke defekte savklinger eller savklinger
med revner.
•
Brug ikke flanger/flangemøtrikker, hvor borin-
gen er større eller mindre end savklingens.
•
Savklingen må ikke bremses ned med hån-
den eller ved udøvelse af sidetryk.
•
Sålen må ikke klemme og skal befinde sig i
udgangsposition, når arbejdsprocessen er
fuldført.
•
Afprøv sålens funktion med netledningen
trukket ud, før saven tages i brug.
•
Kontroller hver gang før du tager saven i brug,
at sikkerhedsanordninger, såsom sål, flange
og justeringsanordninger, fungerer, som de
skal, er korrekt indstillede og ordentligt fastg-
jorte.
•
En egnet støvudsugning kan sluttes til via
adapter til spånudsugning (11). Kontroller, at
støvudsugningen er tilsluttet korrekt.
Fare! Husk at trække stikket ud af stikkon-
takten, inden du udfører arbejder på selve
saven!
6.2 Brug af mini-håndrundsaven
•
Vælg en savklinge, der egner sig til det mate-
riale, der skal saves.
•
Kontroller savklingens tilstand og skarphed.
•
Indstil skæredybden.
•
Tag saven i hånden, og pas på, at ventilati-
onssprækker ikke overdækkes.
•
Tænd for saven, og vent nogle sekunder, indtil
savklingen har nået driftshastighed.
•
Tryk låseknappen (3) ind, og før saven
langsomt ned i arbejdsemnet, idet du trykker
ganske let.
•
Skub saven frem gennem arbejdsemnet. Ald-
rig tilbage!
•
Udøv kun en ganske moderat kraft ind på
maskinen under savning.
•
Bundpladen skal altid ligge fladt ind på arbe-
jdsemnet
•
Inden du begynder saveprocessen på arbe-
jdsemnet, kan du skubbe sålen (6) op med
håndtaget (5) som vist på fig. 6. Dette gør
starten på saveprocessen lettere, når du be-
gynder på kanten af et arbejdsemne.
6.3 Tænd/Sluk (fi g. 1)
Tænde: Skub tænd/sluk-knappen (2) frem, og
hold den.
Slukke: Slip tænd/sluk-knappen (2).
Bemærk! Udfør et prøvesnit med et stykke
aff aldstræ
Anl_TC_CS_860_Kit_SPK9.indb 45Anl_TC_CS_860_Kit_SPK9.indb 45 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 46 -
6.4 Skift af savklinge (fi g. 1/7-8)
Fare! Husk at trække stikket ud af stikkon-
takten, inden du udfører arbejder på selve
saven!
Brug kun savklinger, som svarer til standarden EN
847-1, og som er af samme type som den sav-
klinge, der følger med denne håndrundsav. Spørg
din forhandler til råds.
Forsigtig! Af sikkerhedsgrunde må saven ikke
benyttes med unbrakonøglen isat.
•
Skruen til klingesikring (12) skrues løs med
unbrakonøglen (a) i urets retning, samtidig
med at der holdes imod i den anden side med
unbrakonøglen (b).
•
Tryk på låseknappen (3), skub den bevæge-
lige sål (6) opad vha. håndtaget (5), og hold
fast.
•
Tag savklingen (7) ud i retning nedad.
•
Rengør flangen, sæt en ny savklinge i. Vær
opmærksom på rigtig omløbsretning (se pil
på huset (c) og på savklingen)!
•
Spænd skruen til klingesikring (12); klingen
skal løbe lige rundt.
•
Inden du trykker på tænd/sluk-knappen, skal
du sikre dig, at savklingen er monteret rigtigt,
at bevægelige dele går let og friktionsfrit, og
at klemmeskruer er spændt ordentligt fast.
6.5 Udskiftning af drivrem (fi g. 9-10)
•
Udskiftning af rem skal foretages af kvalifice-
ret person.
•
Drivremmen (B) skal udskiftes, hvis den er
slidt.
•
Løsn skruen (a), og tag remdækslet i siden
(A) af.
•
Skru skruen på remskiven (C) af, og fjern ski-
ven, der ligger ovenpå.
•
Fjern den slidte drivrem (B), og rens de to
remskiver (C/D).
•
Læg den nye drivrem på remskiven (C), og
træk remmen op på remskiven (D), mens du
drejer akslen.
•
Sørg for, at drivremmen ligger rigtigt ind på
remskiven.
•
Læg skiven på remskiven (C) igen, og skru
den fast.
•
Sæt remdækslet (A) på, og fastgør med
skruen (a).
6.6 Reset-knapp (Bild 11)
I tilfælde af overbelastning, f.eks. fordi savklingen
sidder i klemme, slukker maskinen automatisk.
For at genopstarte skal reset-knappen (14) tryk-
kes ind først. Herefter kan maskinen tages i brug
igen på normal vis.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadi-
ges, skal den skiftes ud af producenten eller den-
nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligehol-
delsesarbejde.
8.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
Anl_TC_CS_860_Kit_SPK9.indb 46Anl_TC_CS_860_Kit_SPK9.indb 46 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 47 -
8.4 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oply-
ses:
•
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anl_TC_CS_860_Kit_SPK9.indb 47Anl_TC_CS_860_Kit_SPK9.indb 47 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 48 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anl_TC_CS_860_Kit_SPK9.indb 48Anl_TC_CS_860_Kit_SPK9.indb 48 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 49 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Savklinge, skæreskive, drivrem
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TC_CS_860_Kit_SPK9.indb 49Anl_TC_CS_860_Kit_SPK9.indb 49 25.11.2019 09:07:0825.11.2019 09:07:08
DK/N
- 50 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-
rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TC_CS_860_Kit_SPK9.indb 50Anl_TC_CS_860_Kit_SPK9.indb 50 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 51 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Anl_TC_CS_860_Kit_SPK9.indb 51Anl_TC_CS_860_Kit_SPK9.indb 51 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 52 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Varning!
Läs igenom alla säkerhetsanvisningar, inst-
ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och inst-
ruktioner för framtida bruk.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1/3)
1. Handtag
2. Strömbrytare
3. Låsknapp
4. Fixeringsskruv för sågdjupsinställning
5. Spak för att dra upp fotplattan
6. Fotplatta
7. Sågklinga
8. Fixeringsskruv för klyvanhåll
9. Klyvanhåll
10. Anslutning för spånsug
11. Adapter för spånsug
12. Skruv för fi xering av sågklingan
13. Fläns
14. Reset-knapp
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Mini-handcirkelsåg
•
Klyvanhåll
•
Adapter för spånsug
•
2 st sexkantnycklar
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Mini-handcirkelsågen är avsedd för rak sågning
i trä, träliknande material och plaster med en
lämplig sågklinga. Undvik att sågtandsspetsarna
överhettas och plastmaterialet smälter. Dessutom
är sågen avsedd för att såga kakel med en lämp-
lig kapskiva.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Anl_TC_CS_860_Kit_SPK9.indb 52Anl_TC_CS_860_Kit_SPK9.indb 52 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 53 -
4. Tekniska data
Nätspänning ...........................230-240 V~ 50 Hz
Upptagen eff ekt ........................................ 450 W
Tomgångs-varvtal ..............................6 000 min
-1
Sågdjup ........................................... max. 23 mm
Sågklinga ..............................................Ø 85 mm
Fäste till sågklinga ................................Ø 10 mm
Skyddsklass .................................................. II/
Vikt .............................................................2,0 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841.
Ljudtrycksnivå L
pA
.............................. 85,5 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
............................... 96,5 dB(A)
Osäkerhet K
WA
.............................................. 3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 62841.
Handtag
Vibrationsemissionsvärde a
h
= 3,496 m/s
2
Osäkerhet K = 1,5 m/s
2
Angivna vibrationsemissionsvärden och buller-
värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och buller-
värden kan även användas till en preliminär be-
dömning av belastningen.
Varning:
Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör någ-
ra inställningar på maskinen.
5.1 Ställa in sågdjupet (bild 2)
•
Lossa på fixeringsskruven sågdjupsinställnin-
gen (4).
•
Ställ in sågdjupet enligt skalan (a).
•
Om trä eller plast ska sågas bör sågdjupet
ställas in en aning djupare än materialets
tjocklek.
•
För att undvika att ytan som ligger undertill
skadas, kan sågdjupet för trä och plast ställas
in exakt på materialets tjocklek. Detta leder
dock till att sågningen inte utförs riktigt rent.
Anl_TC_CS_860_Kit_SPK9.indb 53Anl_TC_CS_860_Kit_SPK9.indb 53 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 54 -
5.2 Suga bort damm och spån (bild 3)
Anslut en spånsug eller en dammsugare till din
maskin. Därmed kan du uppnå en optimal upp-
sugning av damm och spån från arbetsstycket.
Fördelar: Detta är skonsamt för såväl maskinen
som för din egen hälsa. Ditt arbetsområde blir
dessutom renare och säkrare.
•
Anslut dammsugsadaptern (11) till anslutnin-
gen för spånsugen (10).
•
Därefter kan du ansluta en lämplig damm-
sugare (medföljer ej) till dammsugsadaptern
(11).
5.3 Klyvanhåll (bild 4/5)
•
Med hjälp av klyvanhållet (9) kan du såga pa-
rallella linjer.
•
Lossa på fixeringsskruven (8) för klyvanhållet
som finns i fotplattan (6).
•
Montera klyvanhållet (9) genom att sätta in
det i spåret (a) i fotplattan (6) (se bild 4).
•
Bestäm erforderligt avstånd och dra sedan åt
fixeringsskruven (8) på nytt.
•
Använda klyvanhållet: Positionera klyvanhål-
let (9) platt mot arbetsstyckets kant och börja
därefter såga.
6. Använda
6.1 Arbeta med mini-handcirkelsågen
•
Håll alltid fast mini-handcirkelsågen ordent-
ligt.
•
Använd inget våld!
Flytta mini-handcirkelsågen framåt sakta och
likformigt.
•
Avfallsbiten ska befinna sig på vänster sida
om mini-handcirkelsågen så att arbetsbordets
breda del ligger emot med hela sin yta.
•
Om du sågar efter en markerad linje måste
du föra mini-handcirkelsågen längs med en
passande skåra.
•
Mindre virkesdelar måste spännas fast innan
de kan sågas. Håll aldrig fast virkesdelar med
handen.
•
Beakta tvunget säkerhetsföreskrifterna. An-
vänd skyddsglasögon.
•
Använd inga defekta sågklingor eller klingor
som har spruckit eller böjts.
•
Använd inga flänsar eller flänsmuttrar vars
borrhål är större eller mindre än sågklingans
öppning.
•
Sågklingan får inte bromsas för hand eller
tryckas emot på sidorna.
•
Fotplattan får inte klämma fast och måste
befinna sig i sitt utgångsläge efter att arbet-
suppgiften har avslutats.
•
Innan du använder mini-handcirkelsågen
måste du kontrollera fotplattans funktion me-
dan stickkontakten är utdragen.
•
Varje gång innan du ska använda maskinen
måste du övertyga dig om att säkerhetsan-
ordningar som t ex fotplatta, flänsar och jus-
teringsanordningar fungerar, har ställts in rätt
och sitter fast.
•
En lämplig dammsugare kan anslutas till
dammsugsadaptern (11). Kontrollera att
damm- resp. spånsugen har anslutits säkert
och på föreskrivet vis.
Fara! Dra alltid ut stickkontakten ur väggutta-
get innan du utför några som helst arbetsup-
pgifter på cirkelsågen.
6.2 Använda mini-handcirkelsågen
•
Välj en sågklinga som passar till aktuellt ma-
terial.
•
Kontrollera sågklingans skick och att den är
vass.
•
Ställ in sågdjupet.
•
Håll maskinen i handen och se till att inga
ventilationsöppningar täcks över.
•
Slå på maskinen och vänta ett par sekunder
tills sågklingan har nått sitt driftvarvtal.
•
Tryck på låsknappen (3) och låt sedan såg-
klingan långsam men med en aning tryck
sjunka ned i arbetsstycket.
•
Skjut maskinen framåt genom materialet. Dra
aldrig maskinen bakåt!
•
Utöva endast låg kraft på maskinen medan
du sågar.
•
Fotplattan ska alltid ligga plant emot arbets-
stycket.
•
Innan du börjar såga arbetsstycket kan du sk-
juta fotplattan (6) uppåt med spaken (5) enligt
beskrivningen i bild 6. Därmed går det lättare
att starta sågningen om du börjar vid kanten
av ett arbetsstycke.
6.3 Slå på resp. ifrån maskinen (bild 1)
Slå på maskinen: Skjut strömbrytaren (2) framåt
och håll kvar i detta läge.
Slå ifrån maskinen: Släpp strömbrytaren (2)
Märk! Gör en provsågning på en bit avfalls-
virke.
Anl_TC_CS_860_Kit_SPK9.indb 54Anl_TC_CS_860_Kit_SPK9.indb 54 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 55 -
6.4 Byta sågklinga (bild 1/7-8)
Fara! Dra alltid ut stickkontakten ur väggutta-
get innan du utför några som helst arbetsup-
pgifter på cirkelsågen.
Använd endast sågklingor som uppfyller stan-
darden EN 847-1 och som är av samma typ som
sågklingan som medföljde denna handcirkelsåg.
Fråga försäljaren i din specialbutik.
Obs! Av säkerhetsskäl får mini-handcirkelsågen
inte användas medan sexkantnyckeln fortfarande
sitter i.
•
Använd sexkantnyckeln (a) för att lossa på
skruven (12) som håller fast sågklingan. Vrid
nyckeln medsols och håll samtidigt emot med
insexnyckeln (b) på den andra sidan.
•
Tryck in låsknappen (3) och skjut den rörliga
fotplattan (6) uppåt med hjälp av spaken (5)
och håll sedan kvar.
•
Ta av sågklingan (7) nedåt.
•
Rengör flänsen, sätt in en ny sågklinga. Kon-
trollera rotationsriktningen (se pil på huset (c)
och på sågklingan).
•
Dra åt skruven (12) för att fixera sågklingan.
Kontrollera att klingan roterar jämnt.
•
Innan du slår på maskinen med strömbryta-
ren måste du övertyga dig om att sågklingan
är rätt monterad, att de rörliga delarna inte
klämmer samt att klämskruvarna har dragits
åt.
6.5 Byta ut drivremmen (bild 9-10)
•
Låt endast en utbildad och kvalificerad fack-
man byta ut drivremmen.
•
Drivremmen (B) måste bytas ut om den är
sliten.
•
Lossa på skruven (a) och ta av remskyddet
(A) som finns på sidan.
•
Skruva loss skruven från remskivan (C) och
ta sedan av skivan som ligger ovanpå.
•
Ta av den slitna drivremmen (B) och rengör
därefter de båda remskivorna (C/D).
•
Lägg den nya drivremmen på den remskivan
(C) och dra remmen på remskivan (D) medan
du vrider runt på kuttern.
•
Kontrollera att drivremmen har dragits på rätt
på remskivorna.
•
Lägg tillbaka skivan på remskivan (C) och
skruva sedan fast den.
•
Sätt på remskyddet (A) och fäst med skruven
(a).
6.6 Reset-knapp (Bild 11)
Vid en överbelastning, t ex om sågklingan har
klämts fast, kommer maskinen att slås ifrån auto-
matiskt. Tryck in reset-knoppen (14) för att starta
maskinen igen. Därefter kan du använda maski-
nen på normalt sätt igen.
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås-
te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter-
som det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengörings-
arbeten.
8.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be-
hörig elinstallatör.
8.3 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
Anl_TC_CS_860_Kit_SPK9.indb 55Anl_TC_CS_860_Kit_SPK9.indb 55 25.11.2019 09:07:0925.11.2019 09:07:09
S
- 56 -
8.4 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reser-
vdelar:
•
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anl_TC_CS_860_Kit_SPK9.indb 56Anl_TC_CS_860_Kit_SPK9.indb 56 25.11.2019 09:07:1025.11.2019 09:07:10
S
- 57 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_TC_CS_860_Kit_SPK9.indb 57Anl_TC_CS_860_Kit_SPK9.indb 57 25.11.2019 09:07:1025.11.2019 09:07:10
S
- 58 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdelar* Sågklinga, kapskiva, drivrem
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TC_CS_860_Kit_SPK9.indb 58Anl_TC_CS_860_Kit_SPK9.indb 58 25.11.2019 09:07:1025.11.2019 09:07:10
S
- 59 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TC_CS_860_Kit_SPK9.indb 59Anl_TC_CS_860_Kit_SPK9.indb 59 25.11.2019 09:07:1025.11.2019 09:07:10
CZ
- 60 -
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-
kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Anl_TC_CS_860_Kit_SPK9.indb 60Anl_TC_CS_860_Kit_SPK9.indb 60 25.11.2019 09:07:1025.11.2019 09:07:10
CZ
- 61 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání
při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/3)
1. Rukojeť
2. Za-/vypínač
3. Blokovací tlačítko
4. Zajišťovací šroub pro nastavení hloubky řezu
5. Páčka na vytažení kluzné botky
6. Kluzná botka
7. Pilový kotouč
8. Zajišťovací šroub pro paralelní doraz
9. Paralelní doraz
10. Přípojka pro odsávání pilin
11. Adaptér pro odsávání pilin
12. Šroub k zajištění pilového kotouče
13. Příruba
14. Tlačítko reset
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Malá ruční kotoučová pila
•
Paralelní doraz
•
Adaptér pro odsávání pilin
•
Imbusový klíč 2x
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Malá ruční kotoučová pila je vhodná k řezání
rovných řezů do dřeva, dřevu podobných
materiálů a plastů při použití vhodného pilového
listu. Přitom je třeba vyvarovat se přehřátí špiček
zubů pily a roztavení plastu. Navíc je vhodná i k
řezání dlaždic při použití odpovídajícího dělicího
kotouče.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Anl_TC_CS_860_Kit_SPK9.indb 61Anl_TC_CS_860_Kit_SPK9.indb 61 25.11.2019 09:07:1025.11.2019 09:07:10
CZ
- 62 -
4. Technická data
Síťové napětí: .........................230-240 V ~ 50 Hz
Příkon: ....................................................... 450 W
Otáčky chodu naprázdno: ..................6.000 min
-1
Hloubka řezu: ................................... max. 23 mm
Pilový kotouč: ........................................Ø 85 mm
Upínání pilového kotouče: .....................Ø 10 mm
Třída ochrany: ............................................... II/
Hmotnost: ..................................................2,0 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L
pA
............. 89,4 dB(A)
Nejistota K
pA
.................................................3 dB
Hladina akustického výkonu L
WA
....... 100,4 dB(A)
Nejistota K
WA
................................................3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 62841.
Rukojeť
Emisní hodnota vibrací a
h
= 2,085 m/s
2
Nejistota K = 1,5 m/s
2
Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro-
jem.
Udané emisní hodnoty vibrací a udané emis-
ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.
Varování:
Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Nastavení hloubky řezu (obr. 2)
•
Uvolnit zajišťovací šroub pro nastavení hloub-
ky řezu (4).
•
Hloubku řezu nastavit podle stupnice (a)
•
U dřeva a plastů by měla být hloubka řezu
zvolena o něco nižší než je síla materiálu.
•
Aby se nepoškodily vespod ležící povrchy,
může být u dřeva a plastů hloubka řezu
nastavena také přesně na sílu materiálu. To
ovšem vede k poněkud nečistému řezu.
Anl_TC_CS_860_Kit_SPK9.indb 62Anl_TC_CS_860_Kit_SPK9.indb 62 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 63 -
5.2 Odsávání prachu a pilin (obr. 3)
Připojte na Váš přístroj odsávací zařízení nebo
vysavač. Tím dosáhnete optimálního odsávání
prachu a pilin z obrobku.
Přednosti: šetříte jak přístroj, tak také svoje vlastní
zdraví. Kromě toho zůstane Vaše pracovní oblast
vždy čistá a bezpečná.
•
Adaptér pro odsávání pilin (11) připojte na
přípojku pro odsávání pilin (10).
•
Na adaptér pro odsávání pilin (11) můžete
nyní připojit vhodný vysavač (vysavač není v
rozsahu dodávky).
5.3 Paralelní doraz (obr. 4/5)
•
Paralelní doraz (9) Vám umožňuje provádět
paralelní řezy.
•
Uvolněte zajišťovací šroub pro paralelní doraz
(8) umístěný na kluzné botce (6).
•
Montáž se provádí vložením paralelního do-
razu (9) do vedení (a) v kluzné botce (6) (viz
obr. 4).
•
Nastavte potřebnou vzdálenost a zajišťovací
šroub (8) opět utáhněte.
•
Používání paralelního dorazu: Umístěte pa-
ralelní doraz (9) naplocho na okraj obrobku a
začněte řezat.
6. Obsluha
6.1 Práce s malou ruční kotoučovou pilou
•
Malou ruční kotoučovou pilu držet vždy
pevně.
•
Nepracovat násilím!
S malou kotoučovou pilou postupovat lehce a
rovnoměrně.
•
Odpadní kus materiálu by měl být na levé
straně malé kotoučové pily, aby široký díl
úložného stolu ležel na celé svojí ploše.
•
Pokud bude řezáno podle předem narýso-
vané čáry, vést malou kotoučovou pilu podél
odpovídajícího zářezu.
•
Malé kusy dřeva před zpracováním pevně
upnout. Nikdy nedržet rukou.
•
Bezpodmínečně dodržovat bezpečnostní
předpisy! Nosit ochranné brýle!
•
Nepoužívejte žádné poškozené pilové
kotouče nebo takové pilové kotouče, které
mají trhliny nebo praskliny.
•
Nepoužívejte žádné příruby/přírubové matice,
které mají větší nebo menší otvor než otvor
na pilovém kotouči.
•
Pilový kotouč nesmí být brzděn rukou nebo
postranním tlakem.
•
Kluzná botka se nesmí zaseknout a po
ukončeném pracovním kroku musí být opět
ve výchozí poloze.
•
P řed použitím malé kotoučové pily zkontro-
lovat funkci kluzné botky, přičemž musí být
vytažena síťová zástrčka.
•
P řed každým použitím přístroje se ujistěte, že
bezpečnostní zařízení jako např. kluzná bot-
ka, příruby a nastavovací zařízení fungují resp.
jsou správně nastaveny a upevněny.
•
Na adaptér pro odsávání pilin (11) můžete
připojit vhodné odsávání prachu. Přesvědčte
se, že je odsávání prachu bezpečně a řádně
připojeno.
Nebezpečí! Před všemi pracemi na
kotoučové pile vytáhnout síťovou zástrčku ze
zásuvky!
6.2 Použití malé ruční kotoučové pily
•
Zvolit vhodný pilový kotouč pro materiál
určený k řezání
•
Zkontrolovat stav a ostrost pilového kotouče.
•
Nastavit hloubku řezu.
•
P řístroj vzít do ruky a dbát na to, aby nebyly
zakryty žádné větrací otvory.
•
P řístroj zapnout a počkat několik sekund,
až pilový kotouč dosáhne provozního počtu
otáček.
•
Blokovací tlačítko (3) stlačit a pomalu, ale s
mírným tlakem zanořit do obrobku.
•
P řístroj posouvat obrobkem směrem dopředu.
Nikdy ne směrem zpět!
•
P ři řezání vytvářet na přístroj pouze malou
sílu.
•
Základní deska by měla vždy ploše doléhat
na obrobek
•
Než začnete s řezáním na obrobku, můžete
pomocí páčky (5) posunout kluznou botku
(6) nahoru tak, jak je znázorněno na obr. 6.
To Vám umožní jednodušší začátek řezání,
pokud začnete na okraji obrobku.
6.3 Za-/vypnutí (obr. 1)
Zapnutí: Za-/vypínač (2) posunout dopředu a
držet.
Vypnutí: Pustit za-/vypínač (2).
Upozornění! Provést zkušební řez na kousku
odpadového dřeva.
Anl_TC_CS_860_Kit_SPK9.indb 63Anl_TC_CS_860_Kit_SPK9.indb 63 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 64 -
6.4 Výměna pilového kotouče (obr. 1/7-8)
Nebezpečí! Před všemi pracemi na
kotoučové pile vytáhnout síťovou zástrčku ze
zásuvky!
Používejte výhradně pilové kotouče, které odpo-
vídají normě EN 847-1 a jsou stejného typu jako
dodaný pilový kotouč u této ruční kotoučové pily.
Nechte si poradit v odborném obchodě.
Pozor! Z bezpečnostních důvodů nesmí být malá
ruční kotoučová pila provozována se zastrčeným
imbusovým klíčem.
•
Šroub k zajištění pilového kotouče (12) uvolnit
pomocí imbusového klíče (a) ve směru hodi-
nových ručiček a zároveň imbusovým klíčem
(b) přidržovat na druhé straně.
•
Stlačit blokovací tlačítko (3) a pohyblivou
kluznou botku (6) posunout pomocí páčky (5)
nahoru a podržet.
•
Pilový kotouč (7) odebrat směrem dolů.
•
Vyčistit přírubu, nasadit nový pilový kotouč.
Dbát na směr chodu (viz šipka na krytu (c) a
pilovém kotouči)!
•
Šroub k zajištění pilového kotouče (12) utáhn-
out, dbát na vystředěný chod.
•
Než zapnete za-/vypínač, ujistěte se, zda je
pilový kotouč správně namontovaný, pohy-
blivé díly lehce běží a zda jsou svěrací šrouby
pevně utaženy.
6.5 Výměna hnacího řemene (obr. 9-10)
•
Výměnu řemene by měl provádět kvalifiko-
vaný odborník.
•
Hnací řemen (B) musí být vyměněn v tom
případě, když je opotřebován.
•
Povolte šrouby (a) a odejměte postranní kryt
řemene (A).
•
Odšroubujte šroub na řemenici (C) a ode-
berte na ní ležící podložku.
•
Odstraňte opotřebovaný hnací řemen (B) a
vyčistěte obě řemenice (C/D).
•
Položte nový hnací řemen na řemenici (C)
a nasaďte řemen za současného otáčení
hřídele na řemenici (D).
•
Dbejte na to, aby hnací řemen správně
přiléhal na řemenici.
•
Položte podložku opět na řemenici (C) a
pevně ji utáhněte.
•
Kryt řemene (A) nasadit a pomocí šroubu (a)
upevnit.
6.6 Tlačítko reset (obr. 11)
Při přetížení např. zablokováním pilového kotouče
se přístroj automaticky vypne. Pro opětovné uve-
dení do provozu se musí nejdříve stlačit tlačítko
reset (16). Poté může být přístroj opět normálně
používán.
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
8. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
8.1 Čištění
•
Udržujte bezpečnostní zařízení, větrací otvory
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
•
Doporučujeme přímo po každém použití
přístroj vyčistit.
•
Pravidelně přístroj čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.
8.3 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
Anl_TC_CS_860_Kit_SPK9.indb 64Anl_TC_CS_860_Kit_SPK9.indb 64 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 65 -
8.4 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Anl_TC_CS_860_Kit_SPK9.indb 65Anl_TC_CS_860_Kit_SPK9.indb 65 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 66 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Anl_TC_CS_860_Kit_SPK9.indb 66Anl_TC_CS_860_Kit_SPK9.indb 66 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 67 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky
Spotřební materiál/spotřební díly* Pilový list, dělicí kotouč, hnací řemen
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_CS_860_Kit_SPK9.indb 67Anl_TC_CS_860_Kit_SPK9.indb 67 25.11.2019 09:07:1125.11.2019 09:07:11
CZ
- 68 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_CS_860_Kit_SPK9.indb 68Anl_TC_CS_860_Kit_SPK9.indb 68 25.11.2019 09:07:1125.11.2019 09:07:11
SK
- 69 -
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať
zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Anl_TC_CS_860_Kit_SPK9.indb 69Anl_TC_CS_860_Kit_SPK9.indb 69 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 70 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Výstraha!
Prečítajte si všetky bezpečnostné predpi-
sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/3)
1. Rukoväť
2. Vypínač zap/vyp
3. Blokovacie tlačidlo
4. Aretačná skrutka pre nastavenie hĺbky rezu
5. Páka na vytiahnutie pílovej pätky
6. Pílová pätka
7. Pílový kotúč
8. Aretačná skrutka pre paralelný doraz
9. Paralelný doraz
10. Prípojka pre odsávanie pilín
11. Adaptér pre odsávanie pilín
12. Skrutka pre zaistenie pílového kotúča
13. Príruba
14. Tlačidlo reset
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Mini ručná kotúčová píla
•
Paralelný doraz
•
Adaptér pre odsávanie pilín
•
Imbusový kľúč 2x
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
3. Správne použitie prístroja
Mini ručná kotúčová píla je vhodná na pílenie
priamočiarych rezov v dreve, drevu podobných
materiáloch a umelých hmotách s použitím vhod-
ného pílového kotúča. Pritom sa musí zabrániť
prehriatiu špičiek zubov píly a následnému
taveniu umelej hmoty. Okrem toho je vhodná na
rezanie kachličiek s použitím príslušného rozbru-
sovacieho kotúča.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
Anl_TC_CS_860_Kit_SPK9.indb 70Anl_TC_CS_860_Kit_SPK9.indb 70 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 71 -
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sieťové napätie: .....................230-240 V ~ 50 Hz
Príkon: ....................................................... 450 W
Otáčky pri voľnobehu: ........................6.000 min
-1
Hĺbka rezu: ....................................... max. 23 mm
Pílový kotúč: ..........................................Ø 85 mm
Uloženie pílového kotúča: .....................Ø 10 mm
Trieda ochrany: .............................................. II/
Hmotnosť: ..................................................2,0 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 62841.
Hladina akustického tlaku L
pA
............ 89,4 dB (A)
Nepresnosť K
pA
............................................3 dB
Hladina akustického výkonu L
WA
...... 100,4 dB (A)
Nepresnosť K
WA
...........................................3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 62841.
Rukoväť
Emisná hodnota vibrácie a
h
= 2,085 m/s
2
Faktor neistoty K = 1,5 m/s
2
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor-
movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst-
rojmi.
Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.
Výstraha:
Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob-
ku sa obrába.
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.
5.1 Nastavenie hĺbky rezu (obr. 2)
•
Uvoľniť aretačnú skrutku pre nastavenie hĺbky
rezu (4).
•
Nastaviť hĺbku rezu podľa stupnice (a).
•
Pri rezaní dreva a umelej hmoty by mala byť
hĺbka rezu nastavená o niečo hlbšie ako je
skutočná hrúbka materiálu.
•
Aby sa nepoškodili povrchy ležiace naspod-
ku, môže sa v prípade dreva a umelej hmoty
nastaviť hĺbka rezu taktiež presne na hrúbku
materiálu. To však vedie k tomu, že rez nie je
úplne čistý.
Anl_TC_CS_860_Kit_SPK9.indb 71Anl_TC_CS_860_Kit_SPK9.indb 71 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 72 -
5.2 Odsávanie prachu a pilín (obr. 3)
Pripojte na váš prístroj odsávacie zariadenie ale-
bo vysávač. Takto dosiahnete optimálne odsáva-
nie prachu a pilín z obrobku.
Výhody: Chránite tak samotný prístroj ako aj Vaše
zdravie. Vaša pracovná oblasť okrem toho bude
čistá a bezpečná.
•
Zapojiť adaptér pre odsávanie pilín (11) na
pripojenie pre odsávanie pilín.
•
Na adaptér pre odsávanie pilín (11) môžete
potom napojiť vhodný vysávač (vysávač nie
je súčasťou objemu dodávky).
5.3 Paralelný doraz (obr. 4/5)
•
Paralelný doraz (9) Vám umožňuje vykonávať
paralelné rezy.
•
Povoľte aretačnú skrutku pre paralelný doraz
(8), ktorá sa nachádza na podstavci píly (6).
•
Montáž sa vykonáva tak, že sa paralelný do-
raz (9) nasadí do drážky (a) v podstavci píly
(6) (pozri obrázok 4).
•
Nastavte požadovaný odstup a aretačnú
skrutku (8) znovu pevne dotiahnite.
•
Použitie paralelného dorazu: Umiestnite
paralelný doraz (9) celou plochou na okraj
obrábaného predmetu a začnite rezať.
6. Obsluha
6.1 Práca s mini ručnou kotúčovou pílou
•
Držte mini kotúčovú pílu vždy pevne.
•
Nepracujte násilím! Pri pílení posúvajte mini
kotúčovú pílu zľahka a rovnomerne vpred.
•
Kus materiálu určený na odpadnutie by sa
mal nachádzať na ľavej strane mini kotúčovej
píly, aby širšia časť pílového stolu ležala na
celej svojej ploche.
•
Keď pílite podľa predkreslenej čiary, veďte
mini kotúčovú pílu pozdĺž príslušnej ryhy.
•
Malé kusy dreva je potrebné pred spraco-
vaním pevne upnúť. Nikdy nepridŕžajte rukou.
•
Bezpodmienečne dodržiavajte bezpečnostné
predpisy! Používajte ochranné okuliare!
•
Nepoužívajte žiadne defektné pílové kotúče
alebo také pílové kotúče, ktoré majú trhliny
a skoky.
•
Nepoužívajte žiadne príruby/prírubové ma-
tice, ktorých otvor je väčší alebo menší ako
otvor na príslušnom pílovom kotúči.
•
Roztočený pílový kotúč nesmie byť zabrzdený
rukou alebo postranným tlakom na kotúč.
•
Pílová pätka sa nesmie zaseknúť a musí sa
po ukončenom pracovnom chode nachádzať
opäť vo východiskovej polohe.
•
Pred použitím mini kotúčovej píly skontro-
lujte funkčnosť pätky píly, pričom musí byť
zástrčka vytiahnutá zo siete.
•
Pred použitím prístroja sa presvedčte o tom,
že všetky bezpečnostné ústrojenstvá ako
pílová pätka, príruby a nastavovacie zaria-
denia správne fungujú, resp. že sú správne
nastavené a zaaretované.
•
Na adaptér pre odsávanie pilín (11) môžete
pripojiť vhodné zariadenie na odsávanie
prachu. Postarajte sa o to, aby bolo odsáva-
nie prachu bezpečne a správne zapojené.
Nebezpečenstvo! Pred všetkými prácami
na kotúčovej píle musíte vytiahnuť kábel zo
siete!
6.2 Používanie mini ručnej kotúčovej píly
•
Zvoliť vhodný pílový kotúč pre daný druh ma-
teriálu.
•
Skontrolovať stav a ostrosť pílového kotúča.
•
Nastaviť hĺbku rezu.
•
Zoberte prístroj do rúk a dbajte na to, aby ne-
boli zakryté vetracie otvory.
•
Zapnite prístroj a počkajte niekoľko sekúnd,
kým pílový kotúč nedosiahne svoje prevádz-
kové otáčky.
•
Stlačiť blokovacie tlačidlo (3) a pomaly, ale s
ľahkým tlakom zarezať do obrobku.
•
Prístroj posúvať smerom vpred cez obrobok.
Nikdy nie smerom vzad!
•
Pri rezaní vytvárať len malý tlak na prístroj.
•
Základná doska musí vždy priliehať na spra-
covávaný obrobok.
•
Predtým, než zahájite proces pílenia na
obrobku, môžete posunúť pílovú pätku (6)
pomocou páky (5) nahor tak, ako to je zná-
zornené na obrázku 6. To Vám umožní ľahší
štart procesu pílenia, keďže začnete na okraji
obrobku.
6.3 Zapnutie/vypnutie (obr. 1)
Zapnutie: Vypínač zap/vyp (2) posunúť smerom
dopredu a držať stlačený.
Vypnutie: Pustiť vypínač zap/vyp (2).
Upozornenie! Vyskúšať skúšobný rez na odpa-
dovom dreve
Anl_TC_CS_860_Kit_SPK9.indb 72Anl_TC_CS_860_Kit_SPK9.indb 72 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 73 -
6.4 Výmena pílového kotúča (obr. 1/7-8)
Nebezpečenstvo! Pred všetkými prácami
na kotúčovej píle musíte vytiahnuť kábel zo
siete!
Používajte výlučne pílové kotúče, ktoré sú v súla-
de s normou EN 847-1 a sú rovnakého typu ako
pílový kotúč, ktorý bol súčasťou balenia tejto
kotúčovej píly. Informujte sa v odbornej predajni.
Pozor! Z bezpečnostných dôvodov sa nesmie
mini ručná kotúčová píla prevádzkovať spolu
so zasunutým imbusovým kľúčom.
•
Uvoľniť skrutku na zaistenie pílového kotúča
(12) pomocou imbusového kľúča (a) v smere
hodinových ručičiek a súčasne pridržiavajte
pomocou imbusového kľúča (b) na druhej
strane.
•
Stlačiť blokovacie tlačidlo (3) a zdvihnúť
pohyblivú pílovú pätku (6) pomocou páky (5)
nahor a podržať.
•
Pílový kotúč (7) odobrať smerom nadol.
•
Vyčistiť prírubu, založiť nový pílový kotúč.
Dbať na smer otáčania (pozri smer šípky na
kryte (c) a na pílovom kotúči)!
•
Dotiahnite skrutku na poistenie pílového
kotúča (12), dbajte na to, aby kotúč bežal vy-
centrovane.
•
Pred tým, než zapnete vypínač zap/vyp, sa
musíte presvedčiť o tom, že je pílový kotúč
správne namontovaný, že sú pohyblivé časti
píly ľahko pohyblivé a že sú aretačné skrutky
pevne utiahnuté.
6.5 Výmena hnacieho remeňa (obr. 9-10)
•
Výmenu remeňa by mal vykonať kvalifikovaný
odborný pracovník.
•
Hnací remeň (B) sa musí vymeniť, ak je opot-
rebovaný.
•
Uvoľnite skrutku (a) a odoberte postranný
kryt remeňa (A).
•
Odskrutkujte skrutku na remenici (C) a od-
oberte kotúč ležiaci na remenici.
•
Odstráňte opotrebovaný hnací remeň (B)
a vyčistite obidva remeňové kotúče (C/D).
•
Založte nový hnací remeň na malý remeňový
kotúč (C) a pri súčasnom otáčaní hriadeľom
natiahnite remeň na remeňový kotúč (D).
•
Dbajte na to, aby bol hnací remeň správne
položený na remeňových kotúčoch.
•
Položte kotúč znovu na remenicu (C) a pevne
ju priskrutkujte.
•
Nasadiť kryt remeňa (A) a pripevniť skrutkou
(a).
6.6 Tlačidlo reset (obr. 11)
Pri preťažení napr. zaseknutím pílového kotúča sa
prístroj automaticky vypne. Aby bolo možné príst-
roj znovu uviesť do prevádzky, musí sa najskôr
stlačiť tlačidlo reset (14). Potom je možné prístroj
znovu normálne ovládať.
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob-
com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.
8.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
8.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.
Anl_TC_CS_860_Kit_SPK9.indb 73Anl_TC_CS_860_Kit_SPK9.indb 73 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 74 -
8.3 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
8.4 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori-
ginálnom balení.
Anl_TC_CS_860_Kit_SPK9.indb 74Anl_TC_CS_860_Kit_SPK9.indb 74 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 75 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_TC_CS_860_Kit_SPK9.indb 75Anl_TC_CS_860_Kit_SPK9.indb 75 25.11.2019 09:07:1225.11.2019 09:07:12
SK
- 76 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky
Spotrebný materiál / spotrebné diely* Pílový kotúč, rozbrusovací kotúč, hnací remeň
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_CS_860_Kit_SPK9.indb 76Anl_TC_CS_860_Kit_SPK9.indb 76 25.11.2019 09:07:1325.11.2019 09:07:13
SK
- 77 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
ňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst-
roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_CS_860_Kit_SPK9.indb 77Anl_TC_CS_860_Kit_SPK9.indb 77 25.11.2019 09:07:1325.11.2019 09:07:13
NL
- 78 -
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-
an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
Anl_TC_CS_860_Kit_SPK9.indb 78Anl_TC_CS_860_Kit_SPK9.indb 78 25.11.2019 09:07:1325.11.2019 09:07:13
NL
- 79 -
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in-
formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins-
tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei-
ligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin-
gen, plaatjes en technische gegevens, waar-
van dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de vol-
gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwij-
zingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1/3)
1. Handgreep
2. AAN/UIT-schakelaar
3. Grendelknop
4. Vastzetschroef voor snijdiepteafstelling
5. Hendel voor het omhoogtrekken van de
zaagschoen
6. Zaagschoen
7. Zaagblad
8. Vastzetschroef voor parallelaanslag
9. Parallelaanslag
10. Aansluiting voor spaanafzuiging
11. Adapter voor spaanafzuiging
12. Schroef voor zaagbladbeveiliging
13. Flens
14. Terugzetknop
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te contro-
leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge-
kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service-
informatie aan het einde van de handleiding in
acht te nemen.
•
Open de verpakking en neem het toestel
voorzichtig uit de verpakking.
•
Verwijder het verpakkingsmateriaal alsmede
verpakkings-/transportbeveiligingen (indien
aanwezig).
•
Controleer of de leveringsomvang compleet
is.
•
Controleer het toestel en de accessoires op
transportschade.
•
Bewaar de verpakking indien mogelijk tot het
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo-
gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik-
kingsgevaar!
•
Minihandcirkelzaag
•
Parallelaanslag
•
Adapter voor spaanafzuiging
•
Inbussleutels 2 x
•
Originele handleiding
•
Veiligheidsinstructies
3. Reglementair gebruik
De mini handcirkelzaag is met inzet van het ge-
schikte zaagblad geschikt voor het zagen van
rechtlijnige sneden in hout, houtachtige materia-
len en kunststoff en. Daarbij moet worden verme-
den dat de punten van de zaagtanden oververhit
raken en dat het kunststof smelt. Daarnaast is hij
geschikt om tegels te snijden met inzet van de
daarvoor geschikte doorslijpschijf.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon-
dingen van welke aard dan ook is de gebruiker/
Anl_TC_CS_860_Kit_SPK9.indb 79Anl_TC_CS_860_Kit_SPK9.indb 79 25.11.2019 09:07:1325.11.2019 09:07:13
NL
- 80 -
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overe-
enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge-
reedschap in ambachtelijke of industriële bedrij-
ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Netspanning : .........................230-240 V ~ 50 Hz
Opgenomen vermogen: ............................ 450 W
Onbelast toerental: .............................6.000 t/min
Snijdiepte: ........................................ max. 23 mm
Zaagblad: ..............................................Ø 85 mm
Zaagbladopname: .................................Ø 10 mm
Bescherming klasse: ....................................... II/
&
Gewicht: .....................................................2,0 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.
Geluidsdrukniveau L
pA
....................... 85,5 dB (A)
Onzekerheid K
pA
...........................................3 dB
Geluidsvermogen L
WA
........................ 96,5 dB (A)
Onzekerheid K
WA
..........................................3 dB
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.
Handgreep
Trillingsemissiewaarde a
h
= 3,496 m/s
2
Onzekerheid K = 1,5 m/s2
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme-
ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge-
reedschappen onderling te vergelijken.
De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.
Waarschuwing:
De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
•
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
aan.
•
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
bruikt.
•
Draag handschoenen.
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be-
diend. Volgende gevaren kunnen zich voordo-
en in verband met de bouwwijze en uitvoe-
ring van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoor-
beschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder-
houden.
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het ken-
plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.
Waarschuwing!
Verwijder altijd de netstekker uit het stop-
contact voordat u het gereedschap anders
afstelt.
5.1 Snijdiepte instellen (fi g. 2)
•
Vastzetschroef voor snijdiepteafstelling (4)
losdraaien.
•
Snijdiepte volgens schaal (a) afstellen.
•
Bij hout en kunststof moet de snijdiepte iets
dieper dan de dikte van het materiaal worden
Anl_TC_CS_860_Kit_SPK9.indb 80Anl_TC_CS_860_Kit_SPK9.indb 80 25.11.2019 09:07:1325.11.2019 09:07:13
NL
- 81 -
gekozen.
•
Teneinde eronder liggende oppervlakken
niet te beschadigen kan bij hout en kunststof
de snijpdiepte ook exact op de dikte van het
materiaal worden afgesteld. Dit leidt echter tot
een iets onschone snede.
5.2 Afzuigen van stof en spaanders (fi g. 3)
Sluit een afzuiginstallatie of een stofzuiger aan op
uw gereedschap. Daarmee bereikt u een optimale
afzuiging van stof en zaagsel van het werkstuk.
De voordelen: U ontziet zowel het gereedschap
als uw eigen gezondheid. Uw werkgebied blijft
bovendien netjes en veilig.
•
Sluit de adapter voor spaanafzuiging (11) aan
op de aansluiting voor spaanafzuiging (10).
•
Op de adapter voor spaanafzuiging (11) kan
u dan een gepaste stofzuiger aansluiten (stof-
zuiger niet bij de leveringsomvang begrepen).
5.3 Parallelaanslag (fi g. 4/5)
•
De parallelaanslag (9) maakt het mogelijk
evenwijdige lijnen te zagen.
•
Draai de vastzetschroef van de parallelaans-
lag (8) los die zich in de zaagvoet (6) bevindt.
•
De montage gebeurt door de parallelaanslag
(9) de geleiding (a) in de zaagvoet (6) in te
schuiven (zie fig. 4).
•
Zet de nodige afstand vast en haal de vast-
zetschroef (8) terug aan.
•
Gebruik van de parallelaanslag: Positioneer
de parallelaanslag (9) vlak tegen de kant van
het werkstuk en begin met zagen.
6. Bediening
6.1 Werken met de minihandcirkelzaag
•
Minihandcirkelzaag steeds goed vasthouden.
•
Gebruik geen geweld!
De minihandcirkelzaag gelijkmatig vooruit-
schuiven zonder te forceren.
•
Het afvalstuk moet zich aan de linkerkant van
de minihandcirkelzaag bevinden zodat het
brede deel van de steuntafel met het volledi-
ge oppervlak tegen het werkstuk ligt.
•
Indien u volgens een voorgetekende lijn
zaagt, leidt u de minihandcirkelzaag langs de
overeenkomstige inkeping.
•
Kleine houten stukken voor de bewerking
goed vastspannen. Nooit met de hand vast-
houden.
•
Veiligheidsinstructies zeker in acht nemen!
Beschermende bril dragen!
•
Gebruik geen defecte zaagbladen of zaagbla-
den die scheuren en barstjes vertonen.
•
Gebruik geen flenzen/flensmoeren waarvan
het boorgat groter of kleiner is dan dat van
het zaagblad.
•
Het zaagblad mag niet met de hand of door
zijdelingse druk tegen het zaagblad worden
afgeremd.
•
De zaagschoen mag niet klem zitten en moet
aan het einde van de zaagbeurt zich weer in
de oorspronkelijke positie bevinden.
•
Voor gebruik van de minihandcirkelzaag de
werking van de zaagschoen controleren ter-
wijl de netstekker uit het stopcontact is verwij-
derd.
•
Vergewis u er zich voor elk gebruik van de
machine van dat de veiligheidsinrichtingen
zoals zaagschoen, flenzen en verstelinrichtin-
gen werken resp. correct zijn afgesteld en
vastgezet.
•
Op de adapter voor spaanafzuiging (11) kan
u een gepaste stofafzuiging aansluiten. Ver-
gewis u er zich van dat de stofafzuiging veilig
en naar behoren is aangesloten.
Gevaar! Trek telkens de netstekker uit het
stopcontact voordat u aan de cirkelzaag
werkt!
6.2 Gebruik van de minihandcirkelzaag
•
Gepast zaagblad voor het te zagen materiaal
kiezen.
•
Toestand en scherpte van het zaagblad cont-
roleren.
•
Snijdiepte instellen.
•
Zaag in de hand nemen en erop letten dat
geen ventilatiespleten bedekt zijn.
•
Het toestel inschakelen en enkele seconden
wachten tot het zaagblad het werktoerental
heeft bereikt.
•
Grendelknop (3) indrukken en de zaag lang-
zaam maar met wat druk het werkstuk in
drukken.
•
De zaag naar voren doorheen het werkstuk
schuiven. Nooit achteruit!
•
Bij het snijden slechts geringe kracht op de
machine uitoefenen.
•
De grondplaat moet steeds vlak op het
werkstuk liggen.
•
Alvorens aan het werkstuk de beginnen za-
gen kunt u de zaagschoen (6) met de hendel
(5) omhoogschuiven zoals getoond in fig. 6.
Daardoor kunt u gemakkelijker vanaf de rand
van een werkstuk beginnen te zagen.
Anl_TC_CS_860_Kit_SPK9.indb 81Anl_TC_CS_860_Kit_SPK9.indb 81 25.11.2019 09:07:1325.11.2019 09:07:13
NL
- 82 -
6.3 In-/uitschakelen (fi g. 1)
Inschakelen: AAN-/UIT-schakelaar (2) naar voren
schuiven en in die positie blijven houden.
Uitschakelen: AAN/UIT-schakelaar (2) loslaten.
Aanwijzing! Proefsnede met een stuk afvalhout
uitvoeren.
6.4 Verwisselen van zaagblad (fi g. 1/7-8)
Gevaar! Trek telkens de netstekker uit het
stopcontact voordat u aan de cirkelzaag
werkt!
Gebruik uitsluitend zaagbladen die overeenko-
men met de norm EN 847-1 en die van hetzelfde
type zijn als het met deze handcirkelzaag meege-
leverde zaagblad. Vraag advies in de gespeciali-
seerde handel.
Voorzichtig! Om veiligheidsredenen mag de
minihandcirkelzaag niet met ingestoken in-
bussleutel in werking worden gesteld.
•
Schroef ter beveiliging van het zaagblad (12)
met de wijzers van de klok mee losdraaien
m.b.v. de inbussleutel (a) en tegelijkertijd met
de inbussleutel (b) aan de andere kant tegen-
houden.
•
Grendelknop 3 indrukken en de beweeglijke
zaagschoen (6) omhoogschuiven m.b.v. de
hendel (5) en vasthouden.
•
Zaagblad (7) naar beneden wegnemen.
•
Flens schoonmaken, nieuw zaagblad instal-
leren. Draairichting in acht nemen (zie pijl op
het huis (c) en op het zaagblad)!
•
Schroef voor de zaagbladbeveiliging (12)
aanhalen; erop letten dat het zaagblad rond-
draait.
•
Voordat u de AAN-schakelaar indrukt dient u
zich ervan te vergewissen dat het zaagblad
correct is gemonteerd, beweeglijke onder-
delen gemakkelijk bewegen en de klem-
schroeven goed aangehaald zijn.
6.5 Vervangen van de aandrijfriem (fi g. 9-10)
•
De riem mag alleen door een gekwalificeerde
vakman worden vervangen.
•
De aandrijfriem (B) moet worden vervangen
als hij versleten is.
•
Draai de schroef (a) los en verwijder de zijde-
lingse riemafdekking (A).
•
Draai de schroef van de riemschijf (C) af en
verwijder de schijf die erop is geplaatst.
•
Verwijder de versleten aandrijfriem (B) en
maak de beide riemschijven (C/D) schoon.
•
Plaats de nieuwe aandrijfriem op de riemschi-
jf (C) en trek de riem de riemschijf (D) op door
de as te draaien.
•
Zorg ervoor dat de aandrijfriem correct op de
riemschijven ligt.
•
Plaats de schijf terug op de riemschijf (C) en
schroef die vast.
•
De riemafdekking (A) aanbrengen en vastma-
ken d.m.v. de schroef (a).
6.6 Resetknop (fi g. 11)
Bij overbelasting b.v. door vastklemmen van het
zaagblad wordt het toestel automatisch uitge-
schakeld. Om het toestel terug in bedrijf te stellen
dient u eerst de resetknop (14) in te drukken.
Daarna kan het toestel opnieuw normaal worden
bediend.
7. Vervanging van de
netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat be-
schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.
Anl_TC_CS_860_Kit_SPK9.indb 82Anl_TC_CS_860_Kit_SPK9.indb 82 25.11.2019 09:07:1425.11.2019 09:07:14
NL
- 83 -
8. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.
8.1 Reiniging
•
Hou de veiligheidsinrichtingen, de ventila-
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
•
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
•
Reinig het toestel regelmatig met een vochti-
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun-
nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin-
gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
8.2 Koolborstels
Bij bovenmatige vonkvorming laat u de koolbors-
tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.
8.3 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
8.4 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken vol-
gende gegevens te vermelden:
•
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo-
erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
10. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg-
temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver-
pakking.
Anl_TC_CS_860_Kit_SPK9.indb 83Anl_TC_CS_860_Kit_SPK9.indb 83 25.11.2019 09:07:1425.11.2019 09:07:14
NL
- 84 -
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-
zameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-
deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
Anl_TC_CS_860_Kit_SPK9.indb 84Anl_TC_CS_860_Kit_SPK9.indb 84 25.11.2019 09:07:1425.11.2019 09:07:14
NL
- 85 -
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-
ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Koolborstels
Verbruiksmateriaal/verbruiksstukken* Zaagblad, doorslijpschijf, aandrijfriem
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
•
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.
Anl_TC_CS_860_Kit_SPK9.indb 85Anl_TC_CS_860_Kit_SPK9.indb 85 25.11.2019 09:07:1425.11.2019 09:07:14
NL
- 86 -
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-
dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-
noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-
ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-
mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-
belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-
dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-
stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-
gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-
helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
Anl_TC_CS_860_Kit_SPK9.indb 86Anl_TC_CS_860_Kit_SPK9.indb 86 25.11.2019 09:07:1425.11.2019 09:07:14
E
- 87 -
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la
salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi-
al que contenga asbesto!
Anl_TC_CS_860_Kit_SPK9.indb 87Anl_TC_CS_860_Kit_SPK9.indb 87 25.11.2019 09:07:1425.11.2019 09:07:14
E
- 88 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad corres-
pondientes en el prospecto adjunto.
¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni-
cos con los que está provista esta herrami-
enta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguri-
dad e indicaciones para posibles consultas
posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1/3)
1. Empuñadura
2. Interruptor ON/OFF
3. Tecla de bloqueo
4. Tornillo de fi jación para ajuste de la profundi-
dad de corte
5. Palanca para elevar la zapata
6. Zapata
7. Hoja de la sierra
8. Tornillo de fi jación para tope en paralelo
9. Tope en paralelo
10. Conexión para la aspiración de virutas
11. Adaptador para aspiración de virutas
12. Tornillo para asegurar la hoja de la sierra
13. Brida
14. Botón Reset
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
•
Abrir el embalaje y extraer cuidadosamente
el aparato.
•
Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
•
Comprobar que el volumen de entrega esté
completo.
•
Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
•
Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfi xia!
•
Minisierra circular de mano
•
Tope en paralelo
•
Adaptador para aspiración de virutas
•
2 llaves allen
•
Manual de instrucciones original
•
Instrucciones de seguridad
3. Uso adecuado
La minisierra circular de mano es adecuada para
realizar cortes rectos en madera, materiales si-
milares a la madera y plásticos utilizando la hoja
de sierra adecuada. Evitar que las puntas de los
dientes de la sierra se sobrecalienten y que el
plástico se funda. Además, también es adecuada
para cortar baldosas con la muela de tronzar cor-
respondiente.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Anl_TC_CS_860_Kit_SPK9.indb 88Anl_TC_CS_860_Kit_SPK9.indb 88 25.11.2019 09:07:1425.11.2019 09:07:14
E
- 89 -
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Tensión de red: .......................230-240 V ~ 50 Hz
Consumo de energía: ................................ 450 W
Velocidad marcha en vacío: ..............6.000 r.p.m.
Profundidad de corte: .......................máx. 23 mm
Hoja de la sierra: ...................................Ø 85 mm
Alojamiento para la hoja de sierra: ........Ø 10 mm
Clase de protección: ..................................... II/
Peso: ..........................................................2,0 kg
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.
Nivel de presión acústica L
pA
.............. 85,5 dB(A)
Imprecisión K
pA
............................................3 dB
Nivel de potencia acústica L
WA
........... 96,5 dB(A)
Imprecisión K
WA
............................................3 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vec-
tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.
Empuñadura
Valor de emisión de vibraciones a
h
= 3,496 m/s
2
Imprecisión K = 1,5 m/s
2
Los valores totales de vibración indicados y el ni-
vel de emisión de ruidos indicado se han calcula-
do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami-
enta eléctrica con otra.
Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.
Aviso:
Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.
¡Reducir la emisión de ruido y las vibracio-
nes al mínimo!
•
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
arlo con regularidad.
•
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
el aparato.
•
Apagar el aparato cuando no se esté utilizan-
do.
•
Llevar guantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua-
damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir-
se los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utili-
ce una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibracio-
nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.
Aviso!
Desenchufar el aparato antes de realizar
ajustes.
5.1 Ajustar la profundidad de corte (fi g. 2)
•
Soltar el tornillo de fijación para el ajuste de la
profundidad de corte (4).
•
Ajustar la profundidad de corte según la es-
cala (a).
•
Para madera y plástico, la profundidad de
corte debería ser algo más profunda que el
espesor del material.
•
Para no dañar las superficies que se encuen-
tran debajo, al cortar madera y plástico tam-
Anl_TC_CS_860_Kit_SPK9.indb 89Anl_TC_CS_860_Kit_SPK9.indb 89 25.11.2019 09:07:1425.11.2019 09:07:14
E
- 90 -
bién se puede ajustar la profundidad de corte
exacta con respecto al espesor del material.
No obstante, en este caso, el corte podría
perder precisión.
5.2 Aspirar polvo y virutas (fi g. 3)
Conectar un aspirador o un sistema de aspiración
al aparato. De esta forma se aspira perfectamen-
te el polvo y las virutas de la pieza.
Las ventajas: favorece el manejo del aparato, al
mismo tiempo que protege la salud. La zona de
trabajo permanece limpia y segura.
•
Conectar el adaptador para la aspiración de
virutas (11) a la conexión para la aspiración
de virutas (10).
•
A continuación puede conectarse cualquier
aspirador adecuado (no incluido en el volu-
men de entrega) al adaptador (11).
5.3 Tope en paralelo (fi g. 4/5)
•
El tope en paralelo (9) permite serrar líneas
en paralelo.
•
Aflojar el tornillo de fijación situado en la base
de la sierra (6) para el tope en paralelo (8).
•
El montaje tiene lugar introduciendo el tope
en paralelo (9) en la guía (a) de la base de la
sierra (6) (véase fig. 4).
•
Determinar la distancia necesaria y volver a
apretar el tornillo de fijación (8).
•
Como utilizar el tope en paralelo: colocar el
tope en paralelo (9) de forma correcta en el
borde de la pieza y empezar a serrar.
6. Manejo
6.1 Trabajar con la minisierra circular de
mano
•
Sujetar siempre la minisierra circular por la
empuñadura.
•
¡No ejercer fuerza!
Avanzar con la minisierra circular de forma
suave y homogénea.
•
La pieza de prueba debe encontrarse al lado
izquierdo de la minisierra para que la parte
ancha de la mesa de apoyo descanse sobre
toda su superficie.
•
Si se sierra una línea predefinida, guiar la
minisierra circular por la entalladura corres-
pondiente.
•
Sujetar piezas de madera pequeñas antes de
trabajarlas. No sujetarla nunca con la mano.
•
Tener en cuenta las disposiciones de seguri-
dad. ¡Ponerse gafas de protección!
•
No utilizar hojas de sierra defectuosas ni ho-
jas que presenten grietas o hendiduras.
•
No utilizar bridas/tuercas cuya perforación
sea mayor o inferior a la de la hoja de la sier-
ra.
•
No frenar la hoja de la sierra con la mano ni
tampoco ejerciendo presión lateral.
•
La zapata no debe atascarse y, una vez fina-
lizados los trabajos, debe volver a encontrar-
se en la posición inicial.
•
Antes de utilizar la minisierra circular com-
probar el funcionamiento de la zapata con la
sierra desenchufada.
•
Antes de utilizar la sierra asegurarse siempre
de que los dispositivos de seguridad (p.ej. la
zapata, la brida y los dispositivos de ajuste)
funcionen y estén bien ajustados y fijados.
•
Al adaptador para la aspiración de virutas
(11) se puede conectar un sistema de aspira-
ción de polvo adecuado. Asegurarse de que
el aspirador esté correctamente conectado.
Peligro! ¡Desenchufar la sierra circular antes
de realizar cualquier trabajo en la misma!
6.2 Uso de la minisierra circular de mano
•
Elegir la hoja de la sierra indicada para el ma-
terial a cortar.
•
Comprobar el estado y afilado de la hoja de
la sierra.
•
Ajustar la profundidad de corte.
•
Agarrar el aparato y asegurarse de que las
ranuras de ventilación no estén cubiertas.
•
Conectar el aparato y esperar unos segundos
hasta que la hoja de la sierra alcance la velo-
cidad de servicio.
•
Pulsar la tecla de bloqueo (3) e introducir el
aparato lentamente pero ejerciendo algo de
presión en la pieza.
•
Desplazar el aparato hacia delante por la pie-
za de trabajo. ¡Nunca hacia atrás!
•
Al cortar aplicar poca fuerza sobre el aparato.
•
La placa base tiene que reposar siempre de
forma plana sobre la pieza a cortar.
•
Antes de empezar a serrar la pieza se puede
deslizar hacia arriba la zapata (6) con la pa-
lanca (5), como se muestra en la figura 6. Ello
permite empezar a serrar con mayor facilidad
cuando se empieza en el borde de la pieza.
Anl_TC_CS_860_Kit_SPK9.indb 90Anl_TC_CS_860_Kit_SPK9.indb 90 25.11.2019 09:07:1525.11.2019 09:07:15
E
- 91 -
6.3 Conectar/desconectar (fi g. 1)
Conexión: llevar el interruptor ON/OFF (2) hacia
delante y mantenerlo en la posición.
Desconectar: soltar el interruptor ON/OFF (2).
Advertencia! Realizar un corte de prueba en
una pieza de madera sobrante
6.4 Cambiar la hoja de la sierra (fi g. 1/7-8)
Peligro! ¡Desenchufar la sierra circular antes
de realizar cualquier trabajo en la misma!
Utilizar exclusivamente hojas de sierra que cum-
plan con la norma EN 847-1 y del mismo modelo
que la hoja de sierra suministrada con esta sierra
circular de mano. Solicitar información en una
tienda especializada.
Cuidado! Por motivos de seguridad, no poner en
funcionamiento la minisierra circular de mano con
la llave allen insertada.
•
Soltar el tornillo de fijación de la hoja de
sierra (12) con la llave allen (a) girándolo en
sentido horario y, al mismo tiempo, sujetar
con la llave allen (b) por el otro lado.
•
Pulsar (3) veces la tecla de bloqueo, deslizar
hacia arriba la zapata móvil (6) con ayuda de
la palanca (5) y mantenerla en esa posición.
•
Extraer la hoja de la sierra (7) hacia abajo.
•
Limpiar la brida, colocar la nueva hoja de si-
erra. ¡Tener en cuenta el sentido de la marcha
(ver la flecha en la carcasa (c) y en la hoja de
la sierra)!
•
Apretar el tornillo para fijar la hoja de la sierra
(12), tener en cuenta que funcione suave-
mente.
•
Antes de activar el interruptor ON/OFF, es
necesario asegurarse de que la hoja de la
sierra esté correctamente montada, que las
piezas móviles se muevan con suavidad y los
tornillos de sujeción estén bien apretados.
6.5 Cambiar la correa de transmisión
(fi g. 9-10)
•
El cambio de la correa debe correr a cargo de
un especialista cualificado.
•
Cambiar la correa de transmisión (B) cuando
esté desgastada.
•
Soltar el tornillo (a) y quitar la cubierta lateral
de la correa (A).
•
Soltar el tornillo de la polea de transmisión
(C) y retirar la arandela que se encuentra so-
bre ella.
•
Sacar la correa de transmisión desgastada
(B) y limpiar los dos discos de la correa (C/D).
•
Colocar la nueva correa de transmisión sobre
la polea de transmisión (C) y monte la correa
girando el árbol sobre la polea de transmisión
(D).
•
Asegurarse de que la correa de transmisión
descanse correctamente sobre la polea de
transmisión.
•
Volver a colocar la arandela sobre la polea de
transmisión (C) y atornillarla bien.
•
Colocar la cubierta de la correa (A) y fijarla
con el tornillo (a).
6.6 Botón Reset (fi gura 11)
En caso de sobrecarga (p.ej. si se atasca la hoja
de sierra) el aparato se desconecta automáti-
camente. Para volver a ponerlo en marcha, es
preciso pulsar primero el botón Reset (14). A
continuación el aparato puede volver a utilizarse
normalmente.
7. Cambio del cable de conexión a
la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.
Anl_TC_CS_860_Kit_SPK9.indb 91Anl_TC_CS_860_Kit_SPK9.indb 91 25.11.2019 09:07:1525.11.2019 09:07:15
E
- 92 -
8. Mantenimiento, limpieza y pedido
de piezas de repuesto
Peligro!
Desenchufar siempre antes de realizar algún tra-
bajo de limpieza.
8.1 Limpieza
•
Reducir al máximo posible la suciedad y
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
•
Se recomienda limpiar el aparato tras cada
uso.
•
Limpiar el aparato con regularidad con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá-
stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
8.2 Escobillas de carbón
En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe-
cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.
8.3 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
8.4 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos si-
guientes:
•
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
Encontrará los precios y la información actual en
www.isc-gmbh.info
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
10. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Anl_TC_CS_860_Kit_SPK9.indb 92Anl_TC_CS_860_Kit_SPK9.indb 92 25.11.2019 09:07:1525.11.2019 09:07:15
E
- 93 -
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi-
co para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade-
cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
Anl_TC_CS_860_Kit_SPK9.indb 93Anl_TC_CS_860_Kit_SPK9.indb 93 25.11.2019 09:07:1525.11.2019 09:07:15
E
- 94 -
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón
Material de consumo/Piezas de consumo* Hoja de sierra, muela de tronzar, correa de trans-
misión
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
•
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
Anl_TC_CS_860_Kit_SPK9.indb 94Anl_TC_CS_860_Kit_SPK9.indb 94 25.11.2019 09:07:1525.11.2019 09:07:15
E
- 95 -
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci-
ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno-
ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra-
dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-
carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ-
cido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta-
das. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa-
rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
Anl_TC_CS_860_Kit_SPK9.indb 95Anl_TC_CS_860_Kit_SPK9.indb 95 25.11.2019 09:07:1525.11.2019 09:07:15
FIN
- 96 -
Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje
Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.
Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.
Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-
veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!
Anl_TC_CS_860_Kit_SPK9.indb 96Anl_TC_CS_860_Kit_SPK9.indb 96 25.11.2019 09:07:1525.11.2019 09:07:15
FIN
- 97 -
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval-
lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli-
suusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö-
työkalu on varustettu. Jos seuraavia ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.
Säilytä kaikki turvallisuusmääräykset ja oh-
jeet myöhempää tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuvat 1/3)
1. Kahva
2. Päälle-/pois-katkaisin
3. Estopainike
4. Leikkaussyvyyden säädön lukitusruuvi
5. Sahankengän ylösvetovipu
6. Sahankenkä
7. Sahanterä
8. Samansuuntaisvasteen lukitusruuvi
9. Samansuuntaisvaste
10. Sahanpurun poistoimuliitäntä
11. Sahanpurun poistoimusovitin
12. Sahanteränvarmistuksen ruuvi
13. Laippa
14. Nollausnuppi
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avul-
la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn-
tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
•
Avaa pakkaus ja ota laite varovasti pakkauk-
sesta.
•
Poista pakkausmateiriaalit sekä pakkaus- ja
kuljetusvarmistukset (mikäli käytetty).
•
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
tusvaurioita.
•
Säilytä pakkaus, mikäli mahdollista, takuua-
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi-
pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
•
Pienois-käsipyörösaha
•
Samansuuntaisvaste
•
Sahanpurun poistoimusovitin
•
2 kolok anta-avainta
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
3. Määräysten mukainen käyttö
Pienois-käsipyörösaha soveltuu suorien leik-
kausten tekemiseen puuhun, puuntyyppisiin
työstömateriaaleihin ja muoveihin näihin sopivaa
sahanterää käyttäen. Tällöin tulee välttää sahan
hampaiden kärkien ylikuumenemista ja muovin
sulamista. Sen lisäksi sitä voidaan käyttää laat-
tojen leikkaamiseen vastaavaa katkaisulaikkaa
käyttäen.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu-
tuvista vahingoista tai loukkaantumisista on vas-
tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Anl_TC_CS_860_Kit_SPK9.indb 97Anl_TC_CS_860_Kit_SPK9.indb 97 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 98 -
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol-
lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaiko-
illa tai näihin verrattavissa olevissa toimissa.
4. Tekniset tiedot
Verkkojännite: .........................230-240 V ~ 50 Hz
Virrantarve: ......................................... 450 wattia
Joutokäyntikierrosluku: ......................6.000 min
-1
Leikkaussyvyys: ..............................enint. 23 mm
Sahanterä: ............................................Ø 85 mm
Sahanterän istukka: ..............................Ø 10 mm
Suojaluokka: ................................................. II/
Paino: .........................................................2,0 kg
Vaara!
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaisesti.
Äänen painetaso L
pA
.......................... 85,5 dB(A)
Mittausvirhe K
pA
............................................3 dB
Äänen tehotaso L
WA
............................ 96,5 dB(A)
Mittausvirhe K
WA
........................................... 3 dB
Käytä kuulosuojuksia.
Melu saattaa aiheuttaa kuulon menetyksen.
Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 62841 mukai-
sesti.
Kahva
Tärinänpäästöarvo a
h
= 3,496 m/s
2
Epävarmuus K = 1,5 m/s
2
Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes-
tusmenetelmällä ja niitä voidaan käyttää sähköty-
ökalun vertaamiseksi toiseen sähkötyökaluun.
Annettuja tärinän päästöarvoja ja annettuja me-
lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.
Varoitus:
Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan-
teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.
Rajoita melunpäästöt ja tärinä mahdollisim-
man vähäisiksi!
•
Käytä ainoastaan moitteettomia laitteita.
•
Huolla ja puhdista laite säännöllisesti.
•
Sovita työskentelytapasi laitteen mukaiseksi.
•
Älä ylikuormita laitetta.
•
Tarkastuta laite aina tarvittaessa.
•
Sammuta laite, kun sitä ei käytetä.
•
Käytä suojakäsineitä.
Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken-
teesta ja mallista riippuen saattaa esiintyä
seuraavia vaaroja:
1. keuhkovaurioita, ellei käytetä sopivaa pöly-
suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulo-
suojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat käden-
käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.
5. Ennen käyttöönottoa
Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.
Varoitus!
Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.
5.1 Leikkaussyvyyden säätö (kuva 2)
•
Irroita leikkaussyvyyden säädön lukitusruuvi
(4).
•
Säädä leikkaussyvyys asteikon (a) avulla
•
Puuta ja muovia sahatessa tulee leikkaussy-
vyys valita hieman suuremmaksi kuin materi-
aalin paksuus.
•
Jotta työstökappaleen alapuolella olevia
pintoja ei vahingoiteta, voi leikkaussyvyyden
säätää myös tarkalleen materiaalin paksui-
seksi. Tästä aiheutuu kuitenkin hieman epäsi-
isti leikkausreuna.
Anl_TC_CS_860_Kit_SPK9.indb 98Anl_TC_CS_860_Kit_SPK9.indb 98 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 99 -
5.2 Sahanpurun ja lastujen poistoimu
(kuva 3)
Liitä laitteeseesi poistoimulaitteisto tai pölynimuri.
Sillä aikaansaat parhaan mahdollisen pölyn ja
lastujen poistoimun työstökappaleesta.
Edut: Sekä laitteesi että oma terveytesi kärsii
vähemmän. Työskentelyalueesi pysyy lisäksi
puhtaana ja turvallisena.
•
Liitä sahanpurun poistoimusovitin (11) sahan-
purun poistoimuliitäntään (10).
•
Sitten voit liittää purunimusovittimeen (11)
tarkoitukseen sopivan pölynimurin (pölynimuri
ei kuulu toimitukseen).
5.3 Samansuuntaisvaste (kuvat 4/5)
•
Samansuuntaisvaste (9) sallii samansuunta-
isten leikkausten sahaamisen.
•
Löysennä sahanjalassa (6) olevaa samansu-
untaisvasteen lukitusruuvia (8).
•
Asentaminen tehdään asettamalla samansu-
untaisvaste (9) sahanjalassa (6) olevaan joh-
dattimeen (a) (katso kuvaa 4).
•
Säädä tarvittava välimatka ja kierrä lukitusru-
uvi (8) jälleen tiukkaan.
•
Samansuntaisvasteen käyttö: Aseta sa-
mansuuntaisvaste (9) tasaisesti työstökappa-
leen reunaan ja ryhdy sitten sahaamaan.
6. Käyttö
6.1 Työskenteleminen
pienoiskäsipyörösahalla
•
Pidä pienoiskäsipyörösahasta aina tukevasti
kiinni.
•
Älä työnnä sitä väkisin!
Liikuta pienoispyörösahaa eteenpäin kevyesti
ja tasaisesti.
•
Jätepalan tulee olla pienoispyörösahan va-
semmalla puolella, jotta alustapöydän leveä
osa on koko sen pintaa vasten.
•
Sahattaessa edeltä merkittyä viivaa pitkin on
pienoispyörösahaa kuljetettava vastaavaa
uraa pitkin.
•
Kiinnitä pienet puupalat tiukasti ennen niiden
työstöä. Älä koskaan pidä niitä kädellä paikal-
laan.
•
Noudata ehdottomasti turvallisuusmääräyk-
siä! Käytä suojalaseja!
•
Älä käytä viallisia sahanteriä tai sellaisia, jois-
sa on repeämiä ja halkeamia.
•
Älä käytä laippoja tai laipanmuttereita, joiden
porareikä on suurempi tai pienempi kuin sa-
hanterän porareikä.
•
Sahanterää ei saa jarruttaa kädellä tai paina-
malla sahanterää sivusuuntaan.
•
Sahankenkä ei saa juuttua kiinni, vaan sen
täytyy palata lähtöasemaansa, kun työvaihe
on suoritettu loppuun.
•
Ennen pienoispyörösahan käyttöä tarkasta
sahankengän toiminta verkkopistokkeen ol-
lessa irroitettuna.
•
Varmista ennen koneen jokaista käyttöä, että
turvavarusteet, kuten sahankenkä, laippa ja
säätölaitteet toimivat tai että ne on säädetty
oikein ja lukittu paikalleen.
•
Sahanpurun poistoimusovittimeen (11) voida-
an liittää tarkoitukseen sopiva pölynimulaite.
Varmista, että pölyn poistoimulaite on liitetty
turvallisesti ja asianmukaisesti.
Vaara! Ennen kaikkia pyörösahaan tehtäviä
toimia tulee verkkopistoke irrottaa!
6.2 Pienois-käsipyörösahan käyttö
•
Valitse sahattavaan materiaaliin sopiva sa-
hanterä.
•
Tarkasta sahanterän kunto ja terävyys.
•
Säädä leikkaussyvyys.
•
Ota laite käteesi ja huolehdi siitä, ettei tuule-
tusrakoja peitetä.
•
Käynnistä laite ja odota muutaman sekunnin
ajan, kunnes sahanterä on saavuttanut käytt-
ökierroslukunsa.
•
Paina estopainiketta (3) ja upota terä hitaasti
ja vähäisellä paineella työstökappaleeseen.
•
Työnnä laitetta eteenpäin työstökappaleen
läpi. Ei koskaan taaksepäin!
•
Käytä leikatessasi vain vähän laitteeseen
kohdistuvaa voimaa.
•
Pohjalevyn tulisi aina levätä laakeasti työstök-
appaleen pinnalla.
•
Ennen kuin aloitat työstökappaleen sahaami-
sen, voit työntää sahankengän (6) ylös vivulla
(5), kuten kuvassa 6 näytetään. Täten sahaa-
misen aloittaminen on helpompaa, kun aloitat
työn työstökappaleen reunasta.
6.3 Käynnistys / sammutus (kuva 1)
Käynnistys: Työnnä päälle-/pois-katkaisin (2)
eteen ja pidä sitä painettuna.
Sammutus: Päästä päälle-/pois-katkaisin (2) irti.
Viite! Tee ensin koeleikkaus jätepalaan
Anl_TC_CS_860_Kit_SPK9.indb 99Anl_TC_CS_860_Kit_SPK9.indb 99 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 100 -
6.4 Sahanterän vaihto (kuva 1/7-8)
Vaara! Irrota verkkopistoke ennen kaikkia py-
örösahaan tehtäviä toimia!
Käytä ainoastaan sellaisia sahanteriä, joiden
tyyppi on sama kuin tämän pyörösahan mukana
toimitettu sahanterä. Pyydä neuvoja alan liikkee-
stä.
Huomio! Turvallisuussyistä ei pienoiskäsipy-
örösahaa saa käyttää sisäänpistetyn kolokanta-
avaimen kanssa.
•
Irrota sahanterän varmistusruuvi (12) kolo-
kanta-avaimella (a) myötäpäivään ja pidä
ruuvia samalla paikallaan kolokanta-avaimella
(b) vastakkaiselta puolelta.
•
Paina estopainiketta 3 ja työnnä siirrettävä
sahankenkä (6) vivun (5) avulla ylös ja pidä
sitä paikallaan.
•
Ota sahanterä (7) alaspäin pois.
•
Puhdista laippa, pane uusi sahanterä pai-
kalleen. Huolehdi oikeasta kulkusuunnasta
(katso kotelossa (c) ja sahanterässä olevia
nuolia)!
•
Kiristä sahanterän varmistusruuvi (12) ja tar-
kasta, että terä pyörii heitotta.
•
Ennen kuin painat päälle-/pois-katkaisinta,
varmista, että olet asentanut sahanterän oik-
ein ja kaikki liikkuvat osat kevyesti liikkuviksi
ja kiristänyt kiinnitysruuvit tiukkaan.
6.5 Voimansiirtohihnan vaihto (kuvat 9-10)
•
Hihnan vaihdon saa suorittaa vain alan am-
mattitaitoinen henkilö.
•
Voimansiirtohihna (B) tulee vaihtaa uuteen,
jos se on kulunut.
•
Irroita ruuvi (a) ja ota sivulla oleva hihnansuo-
jus (A) pois.
•
Ruuvaa hihnapyörässä (C) oleva ruuvi irti ja
ota sen päällä oleva laikka pois.
•
Ota kulunut voimansiirtohihna (B) pois ja puh-
dista molemmat hihnapyörät (C/ D).
•
Aseta uusi voimansiirtohihna hihnapyörälle
(C) ja vedä hihna akselia pyörittäen hihnapy-
örän (D) päälle.
•
Tarkista, että voimansiirtohihna on oikein hih-
napyörien päällä.
•
Pane laikka jälleen hihnapyörän (C) päälle ja
ruuvaa se tiukkaan kiinni.
•
Pane hihnansuojus (A) paikalleen ja kiinnitä
se ruuvilla (a).
6.6 Nollausnuppi (kuva 11)
Laite sammuu automaattisesti ylikuormituksen
takia, esim. jos sahanterä on juuttunut kiinni. Sen
uudelleenkäynnistämiseksi tulee ensin painaa
nollausnuppia (14). Sen jälkeen laitetta voi jälleen
käyttää normaalisti.
7. Verkkojohdon vaihtaminen
Vaara!
Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä-
tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.
8. Puhdistus, huolto ja varaosatilaus
Vaara!
Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.
8.1 Puhdistus
•
Pidä suojalaitteet, ilmaraot ja moottorin kotelo
niin puhtaina pölystä ja liasta kuin suinki mah-
dollista. Pyyhi laite puhtaalla rievulla tai puhal-
la se puhtaaksi vähäpaineisella paineilmalla.
•
Suosittelemme laitteen puhdistamista heti
joka käytön jälkeen.
•
Puhdista laite säännöllisin väliajoin käyttäen
kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo-
lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.
8.2 Hiiliharjat
Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Vaara! Hiiliharjojen vaihdon saa tehdä vain säh-
köalan ammattihenkilö.
8.3 Huolto
Laitteen sisäpuolella ei ole mitään huoltoa tarvits-
evia osia.
Anl_TC_CS_860_Kit_SPK9.indb 100Anl_TC_CS_860_Kit_SPK9.indb 100 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 101 -
8.4 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
•
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
Ajankohtaiset hinnat ja muut tiedot löydät osoit-
teesta www.isc-gmbh.info
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta välte-
tään kuljetusvauriot. Tämä pakkaus on raaka-ai-
netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine-
kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis-
ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis-
teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
10. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk-
sissaan.
Anl_TC_CS_860_Kit_SPK9.indb 101Anl_TC_CS_860_Kit_SPK9.indb 101 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 102 -
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek-
si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä-
välliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu-
välineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis-
taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
Anl_TC_CS_860_Kit_SPK9.indb 102Anl_TC_CS_860_Kit_SPK9.indb 102 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 103 -
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump-
paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve-
lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Hiiliharjat
Käyttömateriaali / käyttöosat* Sahanterä, katkaisulaikka, käyttöhihna
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:
•
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
Kuvaa tätä toimintavirhettä.
Anl_TC_CS_860_Kit_SPK9.indb 103Anl_TC_CS_860_Kit_SPK9.indb 103 25.11.2019 09:07:1625.11.2019 09:07:16
FIN
- 104 -
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-
palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus-
vaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu-
della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi-
työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat-
tavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-
antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy-
töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-
nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu-
delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe-
tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy-
mättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
Anl_TC_CS_860_Kit_SPK9.indb 104Anl_TC_CS_860_Kit_SPK9.indb 104 25.11.2019 09:07:1625.11.2019 09:07:16
SLO
- 105 -
Vsebina
1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred uporabo
6. Uporaba
7. Zamenjava električnega priključnega kabla
8. Čiščenje, vzdrževanje in naročanje nadomestnih delov
9. Odstranjevanje in ponovna uporaba
10. Skladiščenje
Anl_TC_CS_860_Kit_SPK9.indb 105Anl_TC_CS_860_Kit_SPK9.indb 105 25.11.2019 09:07:1625.11.2019 09:07:16
SLO
- 106 -
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Anl_TC_CS_860_Kit_SPK9.indb 106Anl_TC_CS_860_Kit_SPK9.indb 106 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 107 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Opozorilo!
Preberite vse varnostne napotke, navodila,
naslove slike in tehnične podatke, s ka-
terimi je to električno orodje opremljeno.
Neupoštevanje naslednjih navodil ima lahko
za posledico električni udar, požar in/ali hude
poškodbe.
Shranite vse varnostne napotke in navodila
za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (slika 1/3)
1. Ročaj
2. Stikalo za vklop/izklop
3. Blokirna tipka
4. Nastavitveni vijak za nastavitev globine reza
5. Ročica za privzdig drsnega vodila
6. Drsno vodilo
7. Žagin list
8. Privojni vijak za vzdolžno vodilo
9. Vzdolžno omejilo
10. Priključek za odsesavanje ostružkov
11. Adapter za odsesavanje ostružkov
12. Vijak za pritrditev žaginega lista
13. Prirobnica
14. Gumb za ponastavitev
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj-
kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obstaja-
jo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
•
Mini ročna krožna žaga
•
Vzdolžno omejilo
•
Nastavek za odsesavanje ostružkov
•
Ključ z notranjim šestrobom 2x
•
Originalna navodila za uporabo
•
Varnostni napotki
3. Predpisana namenska uporaba
Mini ročna krožna žaga je primerna za žaganje
ravnih črt v les, les podobne materiale in umet-
ne mase z uporabo primernega žaginega lista.
Preprečiti je treba pregretje zobcev žage in taljen-
je plastičnih materialov. Primerna je tudi za rezan-
je ploščic z uporabo primernega rezalnega koluta.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor-
nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
Anl_TC_CS_860_Kit_SPK9.indb 107Anl_TC_CS_860_Kit_SPK9.indb 107 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 108 -
4. Tehnični podatki
Omrežna napetost: .................230-240 V ~ 50 Hz
Poraba energije: ....................................... 450 W
Število obratov v prostem teku: ..........6.000 min
-1
Globina reza: ................................. največ 23 mm
Žagin list: ...............................................Ø 85 mm
Sprejem žaginega lista: .........................Ø 10 mm
Zaščitni razred: ............................................ II/
Teža: ..........................................................2,0 kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 62841.
Nivo zvočnega tlaka L
pA
.................... 89,4 dB (A)
Negotovost K
pA
............................................. 3 dB
Nivo zvočne moči L
WA
....................... 100,4 dB (A)
Negotovost K
WA
............................................ 3 dB
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 62841.
Ročaj
Emisijska vrednost vibracij a
h
= 2,085 m/s
2
Negotovost K = 1,5 m/s
2
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa so bile izmerjene po stan-
dardiziranem testnem postopku in jo je mogoče
za primerjavo električnega orodja primerjati z
drugo vrednostjo.
Navedene skupne vrednosti nihanja in navedene
vrednosti emisij hrupa je možno uporabiti tudi za
predhodno oceno obremenitve.
Opozorilo:
Vrednosti nihanj in emisij hrupa se lahko med
dejansko uporabo električnega orodja razlikujejo
od navedenih vrednosti, kar je odvisno od načina
uporabe električnega orodja, zlasti od vrste ob-
delovanca.
Omejite hrupnost in vibracije na minimum!
•
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar-
nosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.
Opozorilo!
Zmeraj izvlecite električni priključni vtikač
preden začnete izvajati nastavitve na
skobljiču.
5.1 Nastavitev globine reza (slika 2)
•
Odpustite nastavitveni vijak za nastavitev glo-
bine reza (4).
•
Nastavite globino reza po skali (a)
•
Pri lesu in umetnih masah izberite nekoliko
globlji rez kot je debelina materiala.
•
Da ne poškodujete površine, ki leži spodaj,
lahko pri lesu in umetnih masah izberete
globino reza, ki natančno ustreza debelini
materiala. Vendar pa je potem rez nekoliko
neraven.
5.2 Odsesavanje prahu in ostružkov (slika 3)
Na napravo priključite napravo za sesanje ali
sesalec. Tako dosežete optimalno odsesovanje
prahu in trsk z obdelovanca.
Prednosti: S tem ohranjate napravo in lastno zdra-
vje. Vaše delovno območje ostaja čisto in varno.
•
Priključite adapter na odsesavanje ostružkov
(11) na priključek za odsesavanje ostružkov
Anl_TC_CS_860_Kit_SPK9.indb 108Anl_TC_CS_860_Kit_SPK9.indb 108 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 109 -
(10).
•
Na adapter za odsesavanje ostružkov (11)
lahko sedaj priklopite ustrezni sesalnik (sesal-
nik ni v obsegu dobave).
5.3 Vzdolžno vodilo (slika 4/5)
•
Vzdolžno vodilo (9) vam omogoča žaganje
vzporednih črt.
•
Odpustite nastavitveni vijak za vzdolžno vodi-
lo (8), ki se nahaja v nogi žage (6).
•
Montažo izvedite z vstavitvijo vzdolžnega vo-
dila (9) v vodilo (a) v nogi žage (6) (glejte sliko
4).
•
Nastavite potrebno razdaljo in spet pritegnite
nastavitveni vijak (8).
•
Uporaba vzdolžnega vodila: Nastavite
vzdolžno vodilo (9) plosko na rob obdelovan-
ca in začnite z delom.
6. Uporaba
6.1 Delo z mini ročno krožno žago
•
Mini ročno krožno žago vedno dobro držite.
•
Ne uporabljajte sile!
•
Z mini ročno krožno žago se počasi in enako-
merno prebijajte naprej.
•
Odpadni del mora biti na levi strani mini ročne
krožne žage, da nalega širši del na celotni
površini nalegalne mize.
•
Če žagate po narisani črti, vodite mini ročno
krožno žago po ustrezni zarezi.
•
Majhne lesene delce pred obdelavo čvrsto
vpnite. Nikoli jih ne držite z roko.
•
Obvezno upoštevajte varnostne predpise!
Nosite zaščitna očala!
•
Ne uporabljajte okvarjenih žaginih listov ali
listov, ki so natrgani ali razpočeni.
•
Ne uporabljajte prirobnic/prirobničnih matic
z luknjami, ki so večje ali manjše od tistih na
žaginem listu.
•
Žaginega lista ne smete zavirati ročno ali s
stranskim pritiskom na žagin list.
•
Drsno vodilo se ne sme vpeti in se mora
po delovnem postopku spet nahajati v
izhodiščnem položaju.
•
Pred uporabo mini ročne krožne žage preve-
rite delovanje drsnega vodila pri izvlečenem
omrežnem vtiču.
•
Pred vsako uporabo naprave se prepričajte,
da varnostne naprave, kot so drsno vodilo,
prirobnice in nastavne naprave delujejo in da
so pravilno nastavljene in pritrjene.
•
Na adapter za odsesavanje ostružkov (11)
lahko priključite ustrezno odsesavanje prahu.
Prepričajte se, da je odsesavanje prahu varno
in pravilno pritrjeno.
Nevarnost! Pred vsemi delu na krožni žagi
izvlecite omrežno stikalo!
6.2 Uporaba mini ročne krožne žage
•
Izberite žagin list, ki ustreza materialu, ki ga
boste žagali.
•
Izberite stanje in ostrino žaginega lista.
•
Nastavite globino reza.
•
Napravo primite v roko in pazite, da ne prekri-
vate rež za zračenje.
•
Napravo vklopite in počakajte nekaj sekund,
da žagin list doseže obratovalno število vrtlja-
jev.
•
Pritisnite na blokirno tipko (3) in žago počasi,
a z nekoliko pritiska, potisnite v obdelovanec.
•
Napravo potisnite naprej skozi obdelovanec.
Nikoli ne potiskajte nazaj!
•
Pri rezanju uporabljajte le malo sile na napra-
vo.
•
Osnovna plošča mora vedno nalegati plosko
na obdelovancu.
•
Preden začnete žagati obdelovanec, lahko
drsno vodilo (6) potisnete navzgor z ročico
(5), kot je prikazano na sliki 6. To omogoča
preprost začetek postopka žaganja, če
začnete ob robu obdelovanca.
6.3 Stikalo za vklop in izklop (sika 1)
Vklop: Stikalo za vklop/izklop (2) potisnite naprej
in ga držite.
Izklop: Spustite stikalo za vklop/izklop (2).
Napotek! Poskusni rez izvedite z odpadnim
kosom lesa.
6.4 Menjava žaginega lista (slika 1/7-8)
Nevarnost! Pred vsemi delu na krožni žagi
izvlecite omrežno stikalo!
Uporabljajte izključno žagine liste, ki ustrezajo
standardu EN 847-1 in so enake vrste kot do-
bavljen žagin list te ročne krožne žage. Naj vam
svetujejo v specializirani trgovini.
Previdno! Zaradi varnosti mini ročna krožna
žoga ne sme delovati, če je v njo vtaknjen ključ z
notranjim šestrobom.
•
Vijak za pritrditev žaginega lista (12) odpusti-
te s ključem z notranjim šestrobom (a) v smeri
Anl_TC_CS_860_Kit_SPK9.indb 109Anl_TC_CS_860_Kit_SPK9.indb 109 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 110 -
urinega kazalca in hkrati s ključem z notranjim
šestrobom (b) držite kontra na drugi strani.
•
Pritisnite na blokirno tipko (3) in potisnite
premično drsno vodilo (6) navzgor z ročico
(5) ter ga držite.
•
Žagin list (7) odvzemite navzdol.
•
O čistite prirobnico in vstavite nov žagin list.
Pazite na smer teka (glejte puščice na ohišju
(c) in na žaginem listu)!
•
Vijak pritegnite k pritrditvi žaginega lista (12),
pazite na krožni tek.
•
Preden aktivirate stikalo za vklop/izklop, se
prepričajte, da je žagin list pravilno nameščen
in da se lahko gibljivi deli premikajo ter da so
privojni vijaki trdo pritegnjeni.
6.5 Menjava pogonskega jermena (slika 9-10)
•
Jermen naj zamenja usposobljen strokovnjak.
•
Pogonski jermen (B) morate zamenjati, če je
obrabljen.
•
Odpustite vijak (a) in snemite stranski pokrov
jermena (A).
•
Vijak na jermenski ploščici (C) odvijačite in
snemite ploščico, ki leži na njemu.
•
Odstranite obrabljen pogonski jermen (B) in
očistite obe jermenski plošči (C/D).
•
Nov pogonski jermen položite na jermensko
ploščo (C) in jermen z obračanjem gredi nap-
nite na jermensko ploščo (D).
•
Pazite, da bo pogonski jermen pravilno nale-
gal na jermenski plošči.
•
Ploščico položite nazaj na jermensko
ploščico (C) in jo privijačite.
•
Nataknite pokrov jermena (A) in ga pritrdite z
vijaki (a).
6.6 Gumb za ponastavitev (slika 11)
Pri preobremenitvi, npr. zaradi zagozditve
žaginega lista, se naprava samodejno izklopi. Za
ponovno obratovanje morate pritisniti tipko za
ponastavitev Knopf (14). Nato lahko napravo spet
normalno uporabljate.
7. Zamenjava električnega
priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.
8.1 Čiščenje
•
Zaščitno opremo, zračne reže in ohišje mo-
torja vzdržujte kar se le da v stanju brez pri-
sotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
•
Priporočamo, da napravo očistite neposredno
po vsakem končanem delu.
•
Redno čistite napravo z vlažno krpo in nekaj
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
8.2 Oglene ščetke
Pri prekomernem iskrenju naj strokovnjak za
elektriko preveri oglene ščetke.
Nevarnost! Oglene ščetke lahko zamenja le stro-
kovnjak za elektriko.
8.3 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
8.4 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na-
vesti naslednje navedbe:
•
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
Anl_TC_CS_860_Kit_SPK9.indb 110Anl_TC_CS_860_Kit_SPK9.indb 110 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 111 -
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi-
na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin-
jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz-
nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
10. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Anl_TC_CS_860_Kit_SPK9.indb 111Anl_TC_CS_860_Kit_SPK9.indb 111 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 112 -
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-
vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-
ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-
ponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
Anl_TC_CS_860_Kit_SPK9.indb 112Anl_TC_CS_860_Kit_SPK9.indb 112 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 113 -
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Ogljene ščetke
Obrabni material/ obrabni deli* Žagin list, rezalni kolut, pogonski jermen
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj-
bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_TC_CS_860_Kit_SPK9.indb 113Anl_TC_CS_860_Kit_SPK9.indb 113 25.11.2019 09:07:1725.11.2019 09:07:17
SLO
- 114 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez-
nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_TC_CS_860_Kit_SPK9.indb 114Anl_TC_CS_860_Kit_SPK9.indb 114 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 115 -
Tartalomjegyzék
1. Biztonsági utasítások
2. A készülék leírása és a szállítás terjedelme
3. Rendeltetésszerűi használat
4. Technikai adatok
5. Beüzemeltetés előtt
6. Kezelés
7. A hálózati csatlakozásvezeték kicserélése
8. Tisztítás, karbantartás és pótalkatrészmegrendelés
9. Megsemmisítés és újrahasznosítás
10. Tárolás
Anl_TC_CS_860_Kit_SPK9.indb 115Anl_TC_CS_860_Kit_SPK9.indb 115 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 116 -
Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást.
Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat-
tanó szillánk, forgács vagy a keletkező por vakulást okozhat.
Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros
por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!
Anl_TC_CS_860_Kit_SPK9.indb 116Anl_TC_CS_860_Kit_SPK9.indb 116 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 117 -
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt fü-
zetecskében találhatóak!
Figyelmeztetés!
Olvasson minden biztonsági utasítást, uta-
lást, képleírást és technikai adatot végig,
amelyekkel ez az elektromos szerszám el van
látva. A következő utasítások betartásán belüli
mulasztások áramütést, tüzet és/vagy súlyos sé-
rüléseket okozhatnak.
Őrizze meg az összes biztonsági utasításokat
és utalásokat a jövőre nézve.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (1/3-as kép)
1. Fogantyú
2. Be-/Kikapcsoló
3. Zárógomb
4. Rögzítőcsavar a vágasmélység beállításához
5. Kar a fűrészsaru felhúzásához
6. Fűrészsaru
7. Fűrészlap
8. Rögzítőcsavar a párhuzamos ütközőhöz
9. Párhuzamos ütköző
10. Csatlakozás a forgácselszíváshoz
11. Adapter a forgácselszíváshoz
12. Csavar a fűrészlapbiztosításhoz
13. Karima
14. Reset-gomb
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
•
Nyissa ki a csomagolást és vegye ki óvatosan
a készüléket a csomagolásból.
•
Távolítsa el a csomagolási anyagot valamint
a csomagolási- / és szállítási biztosítékot (ha
létezik).
•
Ellenőrizze le, hogy teljes a szállítás terjedel-
me.
•
Ellenőrizze le a készüléket és a tartozékrés-
zeket szállítási károkra.
•
Ha lehetséges, akkor őrizze meg a csomago-
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészek-
kel játszaniuk! Fennáll a lenyelés és a meg-
fulladás veszélye!
•
Mini-kézi körfűrész
•
Párhuzamos ütköző
•
Adapter a forgácselszíváshoz
•
Belső hatlapú kulcs 2x
•
Eredeti használati utasítás
•
Biztonsági utasítások
3. Rendeltetésszerűi használat
A mini-kézi körfűrész a megfelelő fűrészlap has-
ználata melett fában, fához hasonló anyagokban
és műanyagokban történő egyenesvonalú vágá-
sokra alkalmas. Ennél el kell kerülni a fűrészfogak
hegyeinek a túlhevülését és a műanyag megol-
vadását. Azonkívül a megfelelő vágótárcsa hasz-
nálatával alkalmas csempék vágására.
A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
Anl_TC_CS_860_Kit_SPK9.indb 117Anl_TC_CS_860_Kit_SPK9.indb 117 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 118 -
egyenértékű tevékenységek területén van hasz-
nálva.
4. Technikai adatok
Hálózati feszültség: ................230-240 V ~ 50 Hz
Teljesítményfelvétel: ................................. 450 W
Üresjárati-fordulatszám: ....................6.000 perc
-1
Vágási mélység: ............................... max. 23 mm
Fűrészlap: .............................................Ø 85 mm
Fűrészlapbefogó: ..................................Ø 10 mm
Védelmi osztály: ........................................... II/
Súly: ...........................................................2,0 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 62841 szerint
lettek mérve.
Hangnyomásmérték L
pA
..................... 89,4 dB(A)
Bizonytalanság K
pA
.......................................3 dB
Hangteljesítménymérték L
WA
............. 100,4 dB(A)
Bizonytalanság K
WA
......................................3 dB
Hordjon egy zajcsökkentő fülvédőt.
A zaj befolyása hallásvesztességhez vezethet.
Rezgésösszértékek (három irány vektorösszege)
az EN 62841 szerint lettek meghatározva.
Fogantyú
Rezgésemisszióérték a
h
= 2,085 m/s
2
Bizonytalanság K = 1,5 m/s
2
A megadott rezgésemisszióértékek és a me-
gadott zajkibocsátási értékek egy normált
ellenőrzési folyamat szerint lettek mérve és fel le-
het őket használni az egyik elektromos szerszám-
nak egy másikkal való összehasonlítására.
A megadott rezgésemisszióértékeket és a mega-
dott zajkibocsátási értékeket a megterhelés ideig-
lenes felbecsülésére is fel lehet használni.
Figyelmeztetés:
A rezgési és a zajkibocsátási értékek az elektro-
mos szerszám tényleges használata alatt eltérhet
a megadott értékektöl, attol függően, hogy hogy-
an és milyen módon lesz az elektromos szerszám
használva, főleg attol, hogy milyen fajta munka-
darabok lesznek megdolgozva.
Csökkentse le a zajkibocsátást és a vibrálást
egy minimumra!
•
Csak kifogástalan készülékeket használni.
•
A készüléket rendszeresen karbantartani és
megtisztítani.
•
Illessze a munkamódját a készülékhez.
•
Ne terhelje túl a készüléket.
•
Hagyja adott esetben leellenőrizni a készü-
léket.
•
Kapcsolja ki a készüléket, ha nem használja.
•
Hordjon kesztyűket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektro-
mos szerszámot, mégis maradnak fennma-
radó rizikók. Ennek az elektromos szerszám-
nak az építésmódjával és kivitelézésével
kapcsolatban a következő veszélyek léphet-
nek fel:
1. Tüdőkárok, ha nem visel megfelelő
porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő
zajcsökkentő fülvédőt.
3. Egészségi károk, amelyek a kéz-kar-
rezgésekből adódnak, ha a készülék hossz-
abb ideig használva lesz, vagy ha nem lesz
szabályszerűen vezetve és karbantartva.
5. Beüzemeltetés előtt
Győződjön meg a rákapcsolás előtt arról, hogy
a típustáblán megadott adatok megegyeznek a
hálózati adatokkal.
Figyelmeztetés!
Húzza mindig ki a hálózati csatlakozót,
mielőtt beállításokat végezne el a készüléken.
5.1 A vágásmélység beállítása (2-es kép)
•
Megereszteni a vágásmélység beállításának
(4) a rögzítőcsavarját.
•
A skála (a) után beállítani a vágásmélységet
•
Fánál és műanyagnál a vágásmélységet vala-
mivel mélyebre kell kiválasztani az anyagvas-
tagságtól.
•
Ahhoz hogy ne sértse meg az alatta levő
felületeket, a vágásmélységet fánál és
műanyagoknál pontosan az anyagvastagsá-
gra is be lehet állítani. De ez egy nem olyan
tiszta vágáshoz vezet.
Anl_TC_CS_860_Kit_SPK9.indb 118Anl_TC_CS_860_Kit_SPK9.indb 118 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 119 -
5.2 A por és a forgács elszívása (3-as kép)
Csatlakoztason egy elszívóberendezést vagy egy
porszívót a készülékére. Ezzel a munkadarabtól
egy optimális por és forgács elszívást ér el.
Előnyök: Úgy a készülékét mint az egészségét
kíméli. Azonkívül a munkaköre tisztább és biz-
tosabb marad.
•
Csatlakoztasa a forgácselszívási (11) adap-
tert a forgácselszívás csatlakoztatására (10)
rá.
•
Most rá tud csatlakoztatni a forgácselszívási
adapterre (11) egy megfelelő porszívót (a
porszívó nincs a szállítás terjedelmében).
5.3 Párhuzamos ütköző (képek 4/5)
•
A párhuzamos ütköző (9) párhuzamos vonal-
ak fűrészelését engedélyezi.
•
Lazítsa meg a fűrészlábon (6) a párhuzamos
ütköző (8) rögzítőcsavarját.
•
A felszerelés, a párhuzamos ütközőnek (9) a
fűrészlábban (6) levő vezetőbe (a) való beté-
tele által történik (lásd a 4-es képet).
•
Szabja meg a szükséges távolságot és húzza
ismét feszesre a rögzítőcsavart (8).
•
A párhuzamos ütköző használata: Helyezze a
párhuzamos ütlözőt (9) laposan a munkadar-
abszélre és kezdje el a fűrészelést.
6. Kezelés
6.1 A mini kézi körfűrésszel dolgozni
•
A mini kézi körfűrészt mindig feszes fogással
tartani.
•
Ne használjon erőszakot!
•
A mini kézi körfűrésszel enyhén és egyenlete-
sen előrehatolni.
•
A hulladékdarabnak a mini kézi körfűrész bal
oldalán kellene lennie, azért hogy a széles
része az egész felülettel felfeküdjön a felté-
tasztalra.
•
Ha egy előre rajzolt vonal mentén lesz
fűrészelve, akkor a mini kézi körfűrészt a
megfelelő rovátka mentén vezetni.
•
Kicsi farészeket a megdolgozás előtt szoro-
san beszorítani. Sohasem kézzel tartani.
•
Okvetlenül figyelembe venni a biztonsági
előírásokat! Védőszemüveget hordani!
•
Ne használjon defektes fűrészlapokat vagy
olyanokat, amelyeken repedések és hasadá-
sok vannak.
•
Ne használjon olyan karimákat/karimaa-
nyákat, amelyeknek a furata nagyobb vagy
kisebb mint a fűrészlapé.
•
A fűrészlapot nem szabad kézzel vagy a
fűrészlapra való oldali nyomás által lefékezni.
•
A fűrészsarunak nem szabad beszorulnia és
egy elvégzett munkamenet után ismét a kiin-
duló helyzetben kell lennie.
•
A mini kézi körfűrész használata előtt kihú-
zott hálózati csatlakozónál leellenőrizni a
fűrészsaru mükődését.
•
A gép minden használata előtt győződjön
meg arról, hogy a biztonsági berendezések
mint a fűrészsaru, karimák és az elállító be-
rendezések működnek ill. helyesen be van-
nak állítva és rögzítve.
•
A forgácselszívás (11) adapterjére rá le-
het kapcsolni egy megfelelő porelszívót.
Biztosítsa, hogy a porelszívás biztosan és
rendeltetésszerűen rá van kapcsolva.
Veszély! A körfűrészen történő minden mun-
ka előtt kihúzni a hálózati csatlakozót!
6.2 A mini kézi körfűrész használata
•
Kiválasztani a fűrészelendő anyagnak
megfelelő fűrészlapot.
•
Leellenőrizni a fűrészlap állapotát és élessé-
gét.
•
Beállítani a vágási mélységet.
•
Kézbe venni a készüléket és ügyelni arra,
hogy a levegőztető rések ne legyenek lefed-
ve.
•
Bekapcsolni a készüléket és várni egy pár
másodpercet, amig a fűrészlap el nem érte az
üzemfordulatszámot.
•
Nyomni a zárógombot (3) és lassan, de vala-
mennyi nyomással bemerülni a munkadarab-
ba.
•
A készüléket előre keresztül tolni a munka-
darabon. Sohasem hátrafelé!
•
Vágásnál csak kevés erőt gyakorolni a készü-
lékre.
•
Az alaplemeznek mindig laposan kell a mun-
kadarabra felfeküdnie
•
Mielőtt elkezdené a munkadarabon a
fűrészelési folyamatot, a karral (5) fel tud-
ja a 6-os képen mutatottak szerint tolni a
fűrészsarut (6). Ez megkönnyíti a fűrészelési
folyamat indítását, ha a munkadarab szélén
kezdene.
6.3 Be-/ kikapcsolni (1-es kép)
Bekapcsolni: Előre tolni és tartani a be-/kikpac-
solót (2).
Kikapcsolni: Elengedni a be-/kikapcsolót (2).
Utasítás! Egy hulladékfán elvégezni egy pró-
bavágást.
Anl_TC_CS_860_Kit_SPK9.indb 119Anl_TC_CS_860_Kit_SPK9.indb 119 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 120 -
6.4 A fűrészlap kicserélése
(képek 1/7-től – 8-ig)
Veszély! A körfűrészen történő minden mun-
ka előtt kihúzni a hálózati csatlakozót!
Csak kizárólagosan olyan fűrészlapokat has-
ználni, amelyek az EN 847-1-nek megfelel-
nek és ugyanolyan típusúak mint az ezzel a
kézífűrészgéppel leszállított fűrészlap. Kérje ki a
szakkereskedelem tanácsát.
Vigyázat! Biztonsági okokból nem szabad a mini
kézi körfűrészt bedugott belső hatlapú kulccsal
üzemeltetni.
•
A belső hatlapú kulccsal (a) az óramu-
tató forgási irányába megereszteni a
fűrészlapbiztosításra (12) szolgáló csavart és
egyidejűleg a másik oldalon az belső hatlapú
kulccsal (b) ellentartani.
•
Nyomni a zárótasztert (3) és a kar segítsé-
gével (5) felfelé tolni és feszesen tartani a
mozgatható fűrészsarut (6).
•
Lefelé kivenni a fűrészlapot (7).
•
Megtisztítani a karimát, betenni az új
fűrészlapot. Ügyelni a futásirányra (lásd a gé-
pházon (c) és a fűrészlapon levő nyilat)!
•
Meghúzni a fűrészlapbiztosításra (12) szolgá-
ló csavart, ügyelni a körforgásra.
•
Mielőtt üzemeltetné a be-kikapcsolót,
győződjön meg arról, hogy a fűrészlap he-
lyesen fel van szerelve, a mozgatható részek
könnyű járatúak és a szorítócsavarok fesze-
sen meg vannak húzva.
6.5 A meghajtószíj kicserélése (képek 9-től –
10-ig)
•
A hajtószíj kicserélésének egy kvalifikált
szakerő által kellene megtörténnie.
•
Ha elkopott, akkor ki kell cserélni a hajtószíjat
(B).
•
Eressze meg a csavart (a) és vegye le az
oldali szíjburkolatot (A).
•
Csavarja le a szíjtárcsán (C) levő csavart és
vegye ki a rajta fekvő tárcsát.
•
Távolítsa el az elkopott meghajtószíjat (B) és
tisztítsa meg mind a két szíjtárcsát (C/D).
•
Fektesse az új meghajtószíjat a szíjtárcsára
(C) rá és húzza a szíjat a tengely forgatásával
a szíjtárcsára (D) rá.
•
Ügyeljen arra, hogy a meghajtószíj helyesen
felfeküdjön a szíjtárcsára.
•
Fektesse ismét rá a tárcsát a szíjtárcsára (C)
és csavarja feszesen rá.
•
A szíjburkolatot (A) felrakni és rögzíteni a csa-
varral (a).
6.6 Reset-gomb (11-es kép)
Például a fűrészlap beszorulása általi túlterhelés
esetén a készülék automatikusan lekapcsol. Ah-
hoz hogy ismét üzembe vegye, elősször meg kell
nyomni a reset-gombot (14). Azután ismét normá-
lisan kezelni lehet a készüléket.
7. A hálózati csatlakozásvezeték
kicserélése
Veszély!
Ha ennek a készüléknek a hálózatra csatla-
koztató vezetéke megsérült, akkor ezt a gyártó
vagy annak a vevőszolgáltatása, vagy egy hason-
lóan szakképzett személy által ki kell cseréltetni,
azért hogy elkerülje a veszélyeztetéseket.
8. Tisztítás, karbantartás és
pótalkatrészmegrendelés
Veszély!
Tisztítási munkák előtt húzza ki a hálózati csatla-
kozót.
8.1 Tisztítás
•
Tartsa a védőberendezéseket, szellőztető
réseket és a gépházat annyira por- és piszok-
mentesen, amennyire csak lehet. Dörzsölje
le a készüléket egy tiszta posztóval vagy
pedig fújja ki alacsony nyomás alatt sűrített
levegővel.
•
Ajánljuk, hogy minden használat után azonnal
kitisztítsa a készüléket.
•
A készüléket rendszeresen egy nedves
posztóval és egy kevés kenőszappannal
megtisztítani. Ne használjon tisztító vagy oldó
szereket; ezek megtámadhatják a készülék
műanyagrészeit. Ügyeljen arra, hogy ne kerül-
jön víz a készülék belsejébe. A víz elektromos
készülékbe való behatolása megnöveli az
áramcsapás veszélyét.
8.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse
le a szénkeféket egy villamossági szakember ál-
tal.
Veszély! A szénkeféket csak egy villamossági
szakember cserélheti ki.
Anl_TC_CS_860_Kit_SPK9.indb 120Anl_TC_CS_860_Kit_SPK9.indb 120 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 121 -
8.3 Karbantartás
A készülék belsejében nem található további
karbantartandó rész.
8.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adato-
kat kellene megadni:
•
A készülék típusát
•
A készülék cikk-számát
•
A készülék ident- számát
•
A szükséges pótalkatrész pótalkatrész
számát
Aktuális árak és inforációk a www.isc-gmbh.info
alatt találhatóak.
9. Megsemmisítés és
újrahasznosítás
A szállítási károk megakadályozásához a készü-
lék egy csomagolásban található. Ez a csoma-
golás nyersanyag és ezáltal ismét felhasználható
vagy pedig visszavezethető a nyersanyagi
körforgáshoz. A készülék és annak a tartozé-
kai különböző anyagokból állnak, mint például
fémből és műanyagokból. Defektes készülékek
nem tartoznak a házi hulladékok közé. Szakszerű
megsemmisítéshez le kellene adni a készüléket
egy megfelelő gyűjtőhelyen. Ha nem ismer
gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-
ségi önkormányzatnál.
10. Tárolás
A készüléket és a készülék tartozékait egy sötét,
száraz és fagymentes valamint gyerekek számára
nem hozzáférhető helyen tárolni. Az optimális
tárolási hőmérséklet 5 és 30 °C között van. Az
elektromos szerszámot az eredeti csomagolás-
ban őrizni.
Anl_TC_CS_860_Kit_SPK9.indb 121Anl_TC_CS_860_Kit_SPK9.indb 121 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 122 -
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való
átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell
vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter-
nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő
helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében
levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto-
zékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása,
kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
Anl_TC_CS_860_Kit_SPK9.indb 122Anl_TC_CS_860_Kit_SPK9.indb 122 25.11.2019 09:07:1825.11.2019 09:07:18
H
- 123 -
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn,
akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint
javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc-
solatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés-
zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Kategória Példa
Gyorsan kopó részek* Szénkefék
Fogyóeszköz/ fogyórészek* Fűrészlap, Vágótárcsa, Meghajtó szíjat
Hiányzó részek
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen
egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
•
Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
•
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
•
Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Anl_TC_CS_860_Kit_SPK9.indb 123Anl_TC_CS_860_Kit_SPK9.indb 123 25.11.2019 09:07:1925.11.2019 09:07:19
H
- 124 -
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem
működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz
amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo-
non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő
érvényes:
1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-
mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló
tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan-
ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a
törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a
garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új
készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy
gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí-
tására vagy a készülék kicserélésére.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy
szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék
a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha,
egyenértékű igénybevételnek lett kitéve.
3. A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame-
lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy
rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági
határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek
történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például
a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata),
idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk),
erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy
egyébb természetes elkopásra vezethetőek vissza.
4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a
garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva
a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése
nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő
a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-
nyes.
5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím
alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo-
nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül
kerülnek beküldésre, azok hiányzó hozzárendelési lehet
őség miatt ki vannak zárva a garnciateljesít-
mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy
megjavított vagy egy új készüléket.
Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken
levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-
cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan
kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
Anl_TC_CS_860_Kit_SPK9.indb 124Anl_TC_CS_860_Kit_SPK9.indb 124 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 125 -
Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident
Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.
Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.
Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale
se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!
Anl_TC_CS_860_Kit_SPK9.indb 125Anl_TC_CS_860_Kit_SPK9.indb 125 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 126 -
Pericol!
La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces-
te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi-
le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne-
respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.
1. Indicaţii de siguranţă
Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!
Avertisment!
Citiţi toate indicaţiile de siguranţă,
instrucţiunile şi ţineţi cont de imaginile şi da-
tele tehnice care însoţesc acest aparat elec-
tric. Nerespectarea următoarelor instrucţiuni pot
duce la electrocutare, incendiu şi/sau răniri grave.
Păstraţi toate instrucţiunile şi indicaţiile de
siguranţă pentru viitor.
2. Descrierea aparatului şi cuprinsul
livrării
2.1 Descrierea aparatului (Fig. 1a/1b)
1. Mâner
2. Întrerupător pornire/oprire
3. Buton de blocare
4. Şurub de reglare a adâncimii de tăiere
5. Mâner pentru ridicarea papucului ferăstrăului
6. Papucul ferăstrăului
7. Pânza de ferăstrău
8. Şurub de fi xare pentru limitatorul paralel
9. Limitator paralel
10. Racord pentru dispozitivul de aspiraţie a
aşchiilor
11. Adaptor pentru dispozitivul de aspiraţie a
aşchiilor
12. Şurub pentru asigurarea pânzei de ferăstrău
13. Flanşă
14. Buton Reset
2.2 Cuprinsul livrării
Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar-
ticolului la centrul nostru de service sau la maga-
zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în
informaţiile de service din capătul instrucţiunilor
de utilizare.
•
Deschideţi ambalajul şi scoateţi aparatul cu
grijă.
•
Îndepărtaţi ambalajul, precum şi siguranţele
de ambalare şi de transport (dacă există).
•
Verificaţi dacă livrarea este completă.
•
Controlaţi aparatul şi accesoriile dacă nu
prezintă pagube de transport.
•
P ăstraţi ambalajul după posibilitate, până la
expirarea duratei de garanţie.
Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!
•
Mini-ferăstrău circular manual
•
Limitator paralel
•
Adaptor pentru dispozitivul de aspiraţie a
aşchiilor
•
Cheie hexagonală 2x
•
Instrucţiuni de utilizare originale
•
Indicaţii de siguranţă
3. Utilizarea conform scopului
Mini-ferăstrăul circular manual este adecvat
pentru executarea de tăieturi în linie dreaptă
în lemn, materiale similare lemnului şi materi-
ale plastice, prin utilizarea pânzei de ferăstrău
corespunzătoare. Se va evita o supraîncălzire a
vârfurilor dinţilor ferăstrăului şi topirea materialului
plastic. De asemenea, aparatul se pretează la
tăierea faianţei, prin utilizarea discului de separa-
re corespunzător.
Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci-
dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.
Vă rugăm să ţineţi de asemenea cont de faptul că
aparatele noastre nu sunt construite pentru utili-
Anl_TC_CS_860_Kit_SPK9.indb 126Anl_TC_CS_860_Kit_SPK9.indb 126 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 127 -
zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu-
lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.
4. Date tehnice
Tensiune de alimentare: ......... 230-240 V ~ 50 Hz
Putere consumată: ................................... 450 W
Tu r a ţie la mers în gol: ........................ 6.000 min
-1
Adâncimea de tăiere: ...................... max. 23 mm
Pânza de ferăstrău: .............................. Ø 85 mm
Suport pânză de ferăstrău: ................... Ø 10 mm
Clasa de protecţie: ........................................ II/
Greutate: ....................................................2,0 kg
Pericol!
Zgomote şi vibraţii
Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 62841.
Nivelul presiunii sonore L
pA
................ 89,4 dB (A)
Nesiguranţă K
pA
............................................3 dB
Nivelul capacităţii sonore L
WA
.......... 100,4 dB (A)
Nesiguranţă K
WA
........................................... 3 dB
Purtaţi protecţie antifonică.
Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.
Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform EN
62841.
Mâner
Valoarea de emisie a vibraţiilor a
h
= 2,085 m/s
2
Nesiguranţa K = 1,5 m/s
2
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate au fost măsurate conform unui pro-
ces de verifi care normat şi pot fi utilizate pentru
comparaţia cu alte aparate electrice ale altor
producători.
Valorile vibraţiilor totale şi valorile emisiei sonore
menţionate pot fi utilizate pentru şi la o estimare
provizorie a solicitării aparatului.
Avertisment:
Emisiile de vibraţie şi emisiile sonore pot devia de
la valorile menţionate în timpul utilizării efective a
aparatului electric, în funcţie de modul de utilizare
al aparatului electric şi în special de tipul piesei
de prelucrat.
Limitaţi zgomotul şi vibraţiile la un nivel mi-
nim.
•
Utilizaţi numai aparate în stare ireproşabilă.
•
Întreţineţi şi curăţaţi aparatul cu regularitate.
•
Adaptaţi modul dvs. de lucru aparatului.
•
Nu suprasolicitaţi aparatul.
•
Dacă este necesar, lăsaţi aparatul să fie veri-
ficat.
•
Decuplaţi aparatul, atunci când acesta nu
este utilizat.
•
Purtaţi mănuşi!
Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con-
structiv şi execuţia acestei scule electrice:
1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.
2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.
3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde-
lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.
5. Înainte de punerea în funcţiune
Înainte de racordarea la reţeaua electrică
asiguraţi-vă că datele de pe plăcuţa de identifi -
care a maşinii corespund cu cele ale reţelei.
Avertisment!
Scoateţi întotdeauna ştecherul din priză
înainte a executa reglaje la maşină.
5.1 Reglarea adâncimii de tăiere (Fig. 2)
•
Desfaceţi şurubul de reglare a adâncimii de
tăiere (4).
•
Reglaţi adâcimea de tăiere după scală (a).
•
La lemn şi plastic adâncimea de tăiere trebu-
ie să fie selectată mai mare decât grosimea
materialului.
•
Pentru a nu deteriora suprafeţele de dede-
subt, la lemn şi plastic adâncimea de tăiere
poate fi reglată şi exact la grosimea materia-
lului. Aceasta duce însă la o tăietură mai puţin
curată.
Anl_TC_CS_860_Kit_SPK9.indb 127Anl_TC_CS_860_Kit_SPK9.indb 127 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 128 -
5.2 Aspirarea prafului şi a aşchiilor (Fig. 3)
Racordaţi o instalaţie de aspiraţie a prafului sau
un aspirator la aparatul Dvs. Astfel obţineţi aspira-
rea optimă a prafului şi așchiilor de pe piesă.
Avantaje: Protejaţi atât aparatul cât şi propria
dumneavoastră sănătate. Locul Dvs. de muncă
rămâne curat şi sigur.
•
Racordaţi adaptorul pentru dispozitivul de
aspiraţie a așchiilor (11) la racordul pentru
dispozitivul de aspiraţie (10).
•
Acum puteţi racorda un aspirator adecvat la
adaptorul pentru dispozitivul de aspiraţie (11)
(aspiratorul nu este cuprins în livrare).
5.3 Limitatorul paralel (Fig. 4/5)
•
Limitatorul paralel (9) vă permite să executaţi
tăieturi paralele.
•
Slăbiţi şurubul de fixare pentru limitatorul pa-
ralel (8) din piciorul ferăstrăului (6).
•
Montarea se face prin poziţionarea limita-
torului paralel (9) în ghidajul (a) piciorului
ferăstrăului (6) (vezi fig. 4).
•
Fixaţi distanţa necesară şi strângeţi la loc
şurubul de fixare (8).
•
Utilizarea limitatorului paralel: Poziţionaţi limi-
tatorul paralel (9) plan la marginea piesei de
prelucrat si începeţi să tăiaţi.
6. Utilizarea
6.1 Lucrul cu mini-ferăstrăul circular manual
•
Ţineţi mini-ferăstrăul circular manual întot-
deauna bine.
•
Nu forţaţi!
•
Avansaţi cu mini-ferăstrăul circular manual
uşor şi constant.
•
Piesa deşeu trebuie să se afle în partea
stângă a mini-ferăstrăului circular manual,
astfel încât partea lată a piesei de prelucrat
să fie poziţionată complet pe masa de lucru.
•
Dacă tăiaţi după o linie marcată ghidaţi
mini-ferăstrăul circular manual de-a lungul
crestăturii respective.
•
Piesele de lemn mici trebuie fixate bine
înainte de prelucrare. Nu le ţineţi niciodată cu
mâna.
•
Respectaţi neapărat normele de siguranţă!
Purtaţi ochelari de protecţie!
•
Nu folosiţi pânze de ferăstrău deteriorate sau
care prezintă fisuri şi crăpături.
•
Nu folosiţi flanşe/piuliţe flanşă a căror gaură
este mai mare sau mai mică decât cea a pân-
zei ferăstrăului.
•
Pânza de ferăstrău nu se va opri cu mâna sau
prin apăsare laterală pe pânza de ferăstrău.
•
Papucul ferăstrăului nu are voie să se bloche-
ze şi trebuie readus după terminarea proce-
sului de lucru în poziţia iniţială.
•
Înainte de utilizarea mini-ferăstrăului circular
manual verificaţi funcţionalitatea papucului
ferăstrăului având ştecherul deconectat de
la reţea.
•
Asiguraţi-vă înaintea oricărei utilizări a maşinii
că dispozitivele de siguranţă, cum sunt pa-
pucul ferăstrăului, flanşele şi dispozitivele de
reglare funţionează ireproșabil, respectiv sunt
bine reglate şi fixate.
•
La adaptorul pentru aspiraţia aşchiilor (11)
puteţi racorda un dispozitiv de aspiraţie adec-
vat. Asiguraţi-vă că dispozitivul de aspiraţie
este racordat sigur şi corect.
Pericol! Înaintea tuturor lucrărilor la
ferăstrăul circular se va scoate ştecherul din
priză!
6.2 Folosirea mini-ferăstrăului circular ma-
nual
•
Selectaţi pânza de ferăstrău adecvată pentru
materialul de tăiat.
•
Verificaţi starea şi ascuţirea pânzei de
ferăstrău.
•
Setaţi adâncimea de tăiere.
•
Luaţi aparatul în mână şi aveţi grijă ca nicio
fantă de ventilare să nu fie acoperită.
•
Porniţi aparatul şi aşteptaţi câteva secunde
până când pânza de ferăstrău atinge turaţia
de lucru.
•
Apăsaţi butonul de blocare (3) şi apăsaţi uşor
dar cu puţină presiune pe piesă.
•
Împingeţi aparatul înainte prin piesă.
Niciodată înapoi!
•
La tăiere aplicaţi doar o forţă redusă pe apa-
rat.
•
Placa de bază trebuie să fie întotdeauna plată
pe piesă.
•
Înainte de începerea procesului de tăiere a
piesei de prelucrat, puteţi împinge în sus pa-
pucul ferăstrăului (6) cu ajutorul manetei (5),
aşa cum este arătat în figura 6. Acest lucru
permite pormirea mai uşoară a procesului de
tăiere, atunci când începeţi să tăiaţi la margi-
nea piesei de prelucrat.
Anl_TC_CS_860_Kit_SPK9.indb 128Anl_TC_CS_860_Kit_SPK9.indb 128 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 129 -
6.3 Pornirea / oprirea (Fig. 1)
Pornire: Împingeţi înainte şi ţineţi întrerupătorul
pornire/oprire (2).
Oprire: Eliberaţi întrerupătorul pornire/oprire (2).
Indicaţie! Efectuaţi o tăietură de probă pe o
bucată de lemn deşeu
6.4 Schimbarea pânzei de ferăstrău (Fig. 1/7-
8)
Pericol! Înaintea tuturor lucrărilor la
ferăstrăul circular se va scoate ştecherul din
priză!
Folosiţi numai pânze de ferăstrău care corespund
normei EN 847-1 şi care sunt de acelaşi tip ca şi
pânza livrată cu acest ferăstrău circular manual.
Consultaţi un magazin de specialitate.
Atenţie! Din motive de securitate mini-ferăstrăul
circular manual nu are voie să fi e folosit cu cheia
hexagonală montată.
•
Desfaceţi şurubul pentru asigurarea pânzei
de ferăstrău (12) cu ajutorul cheii hexagonale
(a) în sens orar şi concomitent ţineţi contra pe
partea cealaltă cu cheia hexagonală (b).
•
Apăsaţi butonul de blocare (3), împingeţi
papucul mobil al ferăstrăului (6) în sus cu aju-
torul mânerului (5) şi ţineţi-l bine.
•
Scoateţi prin partea de jos pânza de ferăstrău
(7).
•
Curăţaţi flanşa şi montaţi o pânză de
ferăstrău nouă. Fiţi atenţi la direcţia de rotire
(vezi săgeata pe carcasă (c) şi pe pânza de
ferăstrău)!
•
Strângeţi şurubul pentru asigurarea pânzei de
ferăstrău (12), ţineţi cont de concentricitatea
pânzei.
•
Înainte de acţionarea comutatorului de porni-
re/oprire asiguraţi-vă dacă pânza ferăstrăului
este montată corect, dacă părţile mobile se
mişcă uşor şi şuruburile de prindere sunt
strânse.
6.5 Schimbarea curelei de transmisie (Fig.
9-10)
•
Schimbarea curelei de transmisie se va efec-
tua numai de către un specialist calificat.
•
Dacă cureaua de transmisie (B) este uzată,
aceasta trebuie schimbată.
•
Desfaceţi şuruburile (a) şi scoateţi capacul
lateral al curelei (A).
•
Desfaceţi şurubul la discul curelei (C) şi
scoateţi şaiba.
•
Scoateţi cureaua de transmisie uzată (B) şi
curăţaţi ambele discuri ale curelei (C/D).
•
Aşezaţi o curea de transmisie nouă pe discul
curelei (C) şi trageţi cureaua prin rotirea arbo-
relui pe discul curelei (D).
•
Fiţi atenţi ca cureaua de transmisie să fie
poziţionată corect pe discurile curelei.
•
Puneţi şaiba din nou pe discul curelei (C) şi
înşurubaţi-o strâns.
•
Montaţi capacul curelei de transmisie (A) şi
fixaţi-l cu şurubul (a).
6.6 Butonul Reset (Fig. 11)
În caz de suprasolicitare, de exemplu prin bloca-
rea pânzei de ferăstrău, aparatul se decuplează
automat. Pentru a porni din nou aparatul, trebuie
apăsat întâi butonul Reset (14). După aceea, apa-
ratul poate fi utilizat din nou.
7. Schimbarea cablului de racord la
reţea
Pericol!
În cazul deteriorării cablului de racord la reţea a
acestui aparat, pentru a evita pericolele acesta
trebuie înlocuit de către producător sau un scervi-
ce clienţi sau de opersoană cu califi care similară.
8. Curăţirea, întreţinerea şi comanda
pieselor de schimb
Pericol!
Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.
8.1 Curăţarea
•
Păstraţi cât mai curat posibil dispozitivele
de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
•
Recomandăm curăţarea aparatului imediat
după fiecare utilizare.
•
Curăţaţi aparatul cu regularitate cu o cârpă
umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu-
lui. Fiţi atenţi să nu intre apă în interiorul apa-
ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.
Anl_TC_CS_860_Kit_SPK9.indb 129Anl_TC_CS_860_Kit_SPK9.indb 129 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 130 -
8.2 Periile de cårbune
În cazul formării excesive a scânteilor periile de
cărbune se vor verifi ca de către un electrician
specializat.
Pericol! Periile de cărbune au voie să fi e schim-
bate numai de către un electrician specializat.
8.3 Întreţinere
În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.
8.4 Comanda pieselor de schimb:
La comanda pieselor de schimb trebuie comuni-
cate următoarele informaţii;
•
Tipul aparatului
•
Numărul articolului aparatului
•
Numărul de identificare al aparatului
•
Numărul de piesă de schimb al piesei de
schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info
9. Eliminarea şi reciclarea
Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con-
struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri-
zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.
10. Lagăr
Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac-
cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.
Anl_TC_CS_860_Kit_SPK9.indb 130Anl_TC_CS_860_Kit_SPK9.indb 130 25.11.2019 09:07:1925.11.2019 09:07:19
RO
- 131 -
Numai pentru ţări ale UE
Nu aruncaţi aparatele electrice la gunoiul menajer!
Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.
Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.
Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.
Ne rezervăm dreptul pentru modifi cări de ordin tehnic
Anl_TC_CS_860_Kit_SPK9.indb 131Anl_TC_CS_860_Kit_SPK9.indb 131 25.11.2019 09:07:1925.11.2019 09:07:19
RO/MDRO
- 132 -
Informaţii de service
În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate-
riale de consum.
Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da-
torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.
Categorie exemplu
Piese de uzură* Perii de cărbune
Material de consum/ Piese de consum* Pânză de ferăstrău, Disc de separare, curea de
transmisie
Piese lipsă
* nu este cuprins în livrare în mod obligatoriu!
În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:
•
A funcţionat aparatul o dată sau a fost de la început defect?
•
Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?
•
Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?
Descrieţi această defecţiune.
Anl_TC_CS_860_Kit_SPK9.indb 132Anl_TC_CS_860_Kit_SPK9.indb 132 25.11.2019 09:07:2025.11.2019 09:07:20
RO
- 133 -
Certifi cat de garanţie
Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad-
resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:
1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care
nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio-
nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen-
tare, pe care producătorul jos numit le promite cumpărătorilor să
i la cumpărarea unui aparat nou,
suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această
garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.
2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de
dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se
limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili-
zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con-
tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.
3. Excluse de la garanţie sunt următoarele:
- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.
- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).
- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.
4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se
vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica-
rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.
5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.
info. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs.
nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi care sunt excluse de
la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este
cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat
nou.
Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup-
rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:
La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.
Anl_TC_CS_860_Kit_SPK9.indb 133Anl_TC_CS_860_Kit_SPK9.indb 133 25.11.2019 09:07:2025.11.2019 09:07:20
Yang/Product-ManagementAndreas Weichselgartner/General-Manager
- 134 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Mini-Handkreissäge TC-CS 860 (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
Standard references: EN 62841-1; EN 62841-2-5; EN 55014-1;
EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 18.10.2019
First CE: 10 Archive-File/Record: NAPR009753
Art.-No.: 43.309.92 I.-No.: 11014 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_CS_860_Kit_SPK9.indb 134Anl_TC_CS_860_Kit_SPK9.indb 134 25.11.2019 09:07:2025.11.2019 09:07:20
- 135 -
Anl_TC_CS_860_Kit_SPK9.indb 135Anl_TC_CS_860_Kit_SPK9.indb 135 25.11.2019 09:07:2025.11.2019 09:07:20
EH 11/2019 (01)
Anl_TC_CS_860_Kit_SPK9.indb 136Anl_TC_CS_860_Kit_SPK9.indb 136 25.11.2019 09:07:2025.11.2019 09:07:20
