Dewalt DXGNR6500 6500 Watt Portable Gas Generator User Manual

Generator DXGNR6500

DXGNR8000

If you have questions or comments, contact us.

1-888-431-6871 • dewalt.com

INSTRUCTION MANUAL

To reduce the risk of injury, read and follow these instructions before operating

product.



WARNING

(000393a)

WARNING

CANCER AND REPRODUCTIVE HARM

www.P65Warnings.ca.gov.

Instruction Manual for Portable Generator 1

Safety ............................................................................................................................................. 2

Safety Guidelines and Definitions ...............................................................................................................................2

Safety Rules ................................................................................................................................................................2

Accessories .................................................................................................................................................................5

Service Information .....................................................................................................................................................5

Repairs ........................................................................................................................................................................5

Free Warning Label Replacement ...............................................................................................................................5

Assembly ...................................................................................................................................... 7

Unpacking ...................................................................................................................................................................7

Install Accessory Kits ..................................................................................................................................................7

Battery Replacement/Connection ................................................................................................................................8

Emissions Information .................................................................................................................................................8

Operation ..................................................................................................................................... 9

Know the Generator ....................................................................................................................................................9

Connection Plugs ......................................................................................................................................................10

CO PROTECT ...........................................................................................................................................................11

How to Use the Generator .........................................................................................................................................12

Know Generator Limits ..............................................................................................................................................12

Wattage Reference Guide .........................................................................................................................................13

Before Starting Generator .........................................................................................................................................13

Starting Pull Start Engines ........................................................................................................................................14

Starting Electric Start Engines ...................................................................................................................................15

Manual Start ..............................................................................................................................................................15

Generator Shut Down ................................................................................................................................................15

Low Oil Level Shutdown System ...............................................................................................................................16

Charging the Battery (electric start units only) ...........................................................................................................16

Maintenance ................................................................................................................................ 17

Maintenance Recommendations ...............................................................................................................................17

Maintenance Schedule ..............................................................................................................................................17

Product Specifications ...............................................................................................................................................17

Preventive Maintenance ............................................................................................................................................17

Engine Maintenance ..................................................................................................................................................18

Battery Replacement/Connection (if equipped) .........................................................................................................19

Valve Clearance ........................................................................................................................................................19

Inspect Spark Arrester Screen ..................................................................................................................................20

Storage ......................................................................................................................................................................20

Troubleshooting .........................................................................................................................................................21

Safety

2 Instruction Manual for Portable Generator

Safety

Safety Guidelines and Definitions

This instruction manual contains information important for

you to know and understand so that your generator may

properly, safely, and effectively be applied and operated.

All operators, users and subsequent owners of this gen-

erator must read and understand all instructions before

operating the generator. Save these instructions for

future reference.

To help you recognize information important to protecting

YOUR SAFETY and PREVENTING EQUIPMENT

PROBLEMS, we use the symbols below.

Indicates an imminently hazardous

situation which, if not avoided, will

result in death or serious injury.

Indicates a potentially hazardous situ-

ation which, if not avoided, could

result in death or serious injury.

Indicates a potentially hazardous situ-

ation which, if not avoided, may result

in minor or moderate injury.

Indicates a practice not related to per-

sonal injury which, if not avoided, may

result in property damage.

Safety Rules

RISK OF ASPHYXIATION

DO NOT OPERATE THIS GENERA-

TOR WITHIN AN ENCLOSED AREA.

THE EXHAUST GASES OF THIS GENERATOR EMIT

“DEADLY” CARBON MONOXIDE. EXPOSURE TO

CARBON MONOXIDE CAN CAUSE CARBON MONOX-

IDE POISONING, HEADACHES, NAUSEA, SEVERE

SICKNESS OR DEATH.

IF YOU START TO FEEL SICK,

DIZZY, OR WEAK AFTER THE GEN-

ERATOR HAS BEEN RUNNING, MOVE TO FRESH AIR

IMMEDIATELY. SEE A DOCTOR, AS YOU COULD

HAVE CARBON MONOXIDE POISONING.

NEVER RUN A GENERATOR

INDOORS OR IN A PARTLY

ENCLOSED AREA SUCH AS A GARAGE.

ONLY USE OUTDOORS AND FAR

AWAY FROM WINDOWS, DOORS,

VENTS, CRAWL SPACES AND IN AN AREA WHERE

ADEQUATE VENTILATION IS AVAILABLE AND WILL

NOT ACCUMULATE DEADLY EXHAUST GAS.

USING A FAN OR OPENING A

DOOR WILL NOT PROVIDE SUFFI-

CIENT VENTILATION.

POINT MUFFLER EXHAUST AWAY

FROM PEOPLE AND OCCUPIED

BUILDINGS.

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657



WARNING

CAUTION

NOTICE:

SPARK ARRESTING MUFFLER

Certain states and jurisdictions require that engine driven equipment be

fitted with spark arresting mufflers. Depending on the generator model,

spark-arresting mufflers may or may not be fitted. If spark-arresting

mufflers are required for your location and the generator muffler is not

spark arresting, contact your local dealer for instructions for a retrofit.

SPARK ARRESTOR

If the product will be used around flammable materials, such as agricultural

crops, forests, brush, grass, or other similar items, then an approved spark

arrester should be installed and is legally required in the State of California.

The California statutes requiring a spark arrester are Sections 13005(b),

4442 and 4443. Spark Arresters are also required on some U.S. Forest

Service land and may also be legally required under other statutes and

ordinances. An approved spark arrester is provided and is also available

from an Authorized DEWALT Service Center, or call 1-888-431-6871.

EXHAUST EMISSION CONTROL SYSTEM

The exhaust emission control system for this generator complies with

the standards set forth by the California Air Resources Board (CARB)

and the Environmental Protection Agency (EPA). The respective engine

manufacturers administer warranties for the exhaust emission system.

Refer to the engine documentation for warranty information.

 WARNING

The engine exhaust from this product contains chemicals known to the

State of California to cause cancer, birth defects, or other reproductive

harm.



Safety

Instruction Manual for Portable Generator 3

RISK OF ELECTROCUTION OR SHOCK

THIS GENERATOR SET PRO-

DUCES ELECTRICAL CURRENT.

THEREFORE, SAFETY GUIDELINES MUST BE FOL-

LOWED. IMPROPER USE OF THIS GENERATOR CAN

RESULT IN ELECTROCUTION, INJURY OR DEATH.

DO NOT OPERATE, SERVICE OR REPAIR THIS GEN-

ERATOR UNLESS FULLY QUALIFIED TO DO SO.

THIS GENERATOR SET IS

DESIGNED TO BE OPERATED IN

DRY CONDITIONS AND FOR OUTDOOR AREAS

ONLY. NEVER OPERATE THIS GENERATOR

INDOORS. NEVER OPERATE THIS GENERATOR IN

RAIN, SNOW, SLEET OR GENERALLY WET CONDI-

TIONS. DAMAGE TO THE GENERATOR, BODILY

INJURY, OR DEATH COULD RESULT FROM ELEC-

TROCUTION.

IF THIS GENERATOR IS CON-

NECTED TO A BUILDING, HOME,

BUSINESS, OR ANY OTHER ELECTRICAL CIRCUIT

NORMALLY FED BY UTILITY POWER, STEPS MUST

BE TAKEN TO ENSURE THE GENERATOR OUTPUT

AND THE UTILITY POWER ARE POSITIVELY ISO-

LATED. THIS IS TYPICALLY ACCOMPLISHED

THROUGH THE USE OF A PROPERLY INSTALLED

TRANSFER SWITCH. FAILURE TO ISOLATE THE

UTILITY AND GENERATOR ELECTRICAL SYSTEMS

WILL RESULT IN GENERATOR DAMAGE AND COULD

RESULT IN INJURY OR DEATH TO UTILITY WORK-

ERS DUE TO THE BACKFEED OF ELECTRICITY.

TO AVOID BACKFEEDING INTO

UTILITY SYSTEMS, ISOLATION OF

THE RESIDENCE ELECTRICAL SYSTEM IS

REQUIRED. BEFORE CONNECTION OF A GENERA-

TOR TO THE RESIDENCE ELECTRICAL SYSTEM

TURN OFF THE MAIN SWITCH. BEFORE MAKING

PERMANENT CONNECTIONS A DOUBLE THROW

TRANSFER SWITCH MUST BE INSTALLED. TO AVOID

ELECTROCUTION OR PROPERTY DAMAGE, ONLY A

TRAINED ELECTRICIAN SHOULD CONNECT GENER-

ATOR TO RESIDENCE ELECTRICAL SYSTEM. CALI-

FORNIA LAW REQUIRES ISOLATION OF THE

RESIDENCE ELECTRICAL SYSTEM BEFORE CON-

NECTING A GENERATOR TO RESIDENCE ELECTRI-

CAL SYSTEMS. TEMPORARY CONNECTION NOT

RECOMMENDED DUE TO BACKFEEDING.

ALWAYS FOLLOW LOCAL CODES AND REGULA-

TIONS THAT APPLY TO THE INSTALLATION OF ANY

ITEM THAT CONCERNS THIS PRODUCT.

1. NFPA 70 - National Electrical Code.

2. NFPA 37 - Standard for Installation and Use of Stationary

Combustible Engines.

3. Agricultural Wiring handbook of Farm Standby Electric

Power.

DO NOT MODIFY OR MISAPPLY

YOUR GENERATOR SET. OPERA-

TION OF THE GENERATOR OTHER THAN INTENDED

COULD RESULT IN GENERATOR SET DAMAGE,

BODILY INJURY OR EVEN DEATH FROM ELECTRO-

CUTION.

NEVER TOUCH A RECEPTACLE OR

BARE WIRE. ELECTROCUTION OR

SHOCK COULD RESULT.

RISK OF FIRE OR EXPLOSION

ALWAYS INSURE THAT AT LEAST 6

FEET OF CLEARANCE ON ALL

SIDES OF THE GENERATOR ARE MAINTAINED

DURING OPERATION. FAILURE TO MAINTAIN

PROPER CLEARANCE COULD DAMAGE YOUR GEN-

ERATOR AND POTENTIALLY LEAD TO FIRES.

GASOLINE IS HIGHLY FLAMMABLE

AND ITS VAPORS ARE EXPLOSIVE.

FAILURE TO PROPERLY HANDLE GASOLINE CAN

RESULT IN EXPLOSION OR FIRE. DO NOT PERMIT

SMOKING WITHIN 50FT OF THIS GENERATOR SET.

NEVER REFILL A HOT GENERA-

TOR WITH FUEL. NEVER REFILL

THE GENERATOR WHILE IT IS RUNNING. SPILLAGE

ONTO THE ENGINE OR GENERATOR COULD

RESULT IN AN EXPLOSION OR FIRE. ALWAYS

ALLOW THE GENERATOR SET TO COOL BEFORE

REFILLING.

DO NOT STORE THIS GENERATOR

SET IN ANY LOCATION WHERE

GASOLINE FUMES COULD POTENTIALLY COME

INTO CONTACT WITH SPARKS, A PILOT LIGHT OR

AN OPEN FLAME. IMPROPER STORAGE OF THIS

GENERATOR COULD RESULT IN AN EXPLOSION OR

FIRE.

INSPECT THE SPARK ARRESTOR

PERIODICALLY. SPARK ARRES-

TORS ARE REQUIRED IN SOME AREAS AND MINI-

MIZE THE RISK OF FIRE FROM SPARKS EMITTED

FROM THE EXHAUST.

DO NOT OPERATE THIS GENERA-

TOR IF THE AMBIENT TEMPERA-

TURE EXCEEDS 104ºF/40ºC.

DO NOT EXCEED THE RATED

CAPACITY OF THE GENERATOR.

THE TOTAL ELECTRICAL LOADS AT EACH OUTLET

MUST BE ADDED TO DETERMINE THE TOTAL ELEC-

TRICAL LOAD. THE TOTAL LOAD MUST NOT

EXCEED THE RATED CAPACITY OF THE GENERA-

TOR. IF THE DRIVEN APPARATUS DOES NOT LIST

WATTAGE, BUT ONLY AMPERAGE, WATTAGE MAY

BE DETERMINED BY MULTIPLYING AMPERAGE

TIMES VOLTAGE (WATTS = AMPS X VOLTS).



WARNING



WARNING



WARNING



WARNING



WARNING



WARNING



WARNING

Safety

4 Instruction Manual for Portable Generator

GENERAL SAFETY

Always follow National and Local electrical codes pertain-

ing to generators. All local and national codes supersede

rules or information provided in this manual.

REFER TO LOCAL AND NATIONAL

ELECTRICAL CODES TO DETER-

MINE GROUNDING REQUIREMENTS AS THIS CAN

VARY PER APPLICATION. THE GENERATOR IS

GROUNDED INTERNALLY NEUTRAL TO FRAME.

WHERE APPLICATIONS REQUIRE EXTERNAL

GROUNDING, A CONNECTION MUST BE MADE

FROM THE GENERATOR TO A SOLID EARTH

GROUND. A CONTINUOUS LENGTH OF SPLICE-

FREE COPPER CABLE, NO SMALLER THAN 6 AWG,

SHALL BE USED FOR THE CONDUCTOR.

• When moving or transporting this generator, take proper

precautions to avoid fuel spillage. Further, always use

common sense when lifting this generator. An adequate

number of people and proper lifting methods must be

used.

• Do not cover the generator while it is running or immedi-

ately after shutdown. Always allow time to cool down

before covering.

• Do not operate this generator unless it is in good mechani-

cal and electrical condition.

• Always keep hands, body parts, hair and clothing well

away from the rotating parts of the generator.

• Do not start this generator with connected devices turned

“ON”. Always make sure that connected devices are dis-

connected from the generator or turned “OFF” before start-

ing the generator.

• Generators operating on job or construction sites may be

required to have GFCI (Ground Fault Circuit Interrupters)

receptacles.

• Use only grounded extension cords in good condition and

make sure that the wire size within the extension cords is

of sufficient size to safely carry the surge output of the out-

let the cord is plugged into.

• Never handle extension cords or electrical circuits if stand-

ing in water or if standing in a damp area.

RISK OF BODILY INJURY

KEEP HANDS, BODY PARTS, HAIR

AND CLOTHING AWAY FROM THE

“HOT” PARTS OF THE GENERATOR SET DURING

AND AFTER OPERATION. THE EXHAUST SYSTEM,

AND THE GENERATOR IN GENERAL, CAN REMAIN

VERY HOT EVEN AFTER BEING SHUT DOWN.

DO NOT TAMPER WITH THE

ENGINE-GOVERNED SPEED. THE

GENERATOR OPERATES AT A NOMINAL SPEED OF

3600 RPM. INCREASES IN SPEED OVER THE 3600

RPM NOMINAL WILL INCREASE THE CHANCE OF

PERSONAL INJURY DUE TO ROTATIONAL

STRESSES ON THE ROTATING MEMBERS. OPERA-

TION OF THE GENERATOR AT SPEEDS BELOW THE

NOMINAL 3600 RPM COULD CAUSE DAMAGE TO

THE GENERATOR OR DRIVEN APPARATUS DUE TO

LOW VOLTAGE OUTPUT.

EQUIPMENT DAMAGE. DO NOT

POWER SENSITIVE ELECTRONIC

DEVICES (COMPUTERS, TELEVISIONS, MICRO-

WAVES...) WHEN IDLE CONTROL SWITCH IS ON (IF

EQUIPPED). LOWER ENGINE RPM OPERATION

RESULTS IN LOW VOLTAGE/FREQUENCY AND MAY

DAMAGE ELECTRONIC DEVICES. (000591)

BATTERY SAFETY

STORAGE BATTERIES PRODUCE

AND RELEASE EXPLOSIVE

HYDROGEN GAS WHEN CHARGING. THE SLIGHT-

EST SPARK, FLAME OR BURNING ASH CAN IGNITE

THESE GASES CAUSING A SERIOUS EXPLOSION

THAT COULD RESULT IN BLINDNESS OR OTHER

SERIOUS INJURIES. WEAR EYE PROTECTION, RUB-

BER APRON AND RUBBER GLOVES WHEN WORK-

ING AROUND A BATTERY OR PERFORMING

BATTERY SERVICE. BATTERY FLUID IS AN

EXTREMELY CAUSTIC SULFURIC ACID, WHICH CAN

CAUSE SEVERE BURNS. ALWAYS DISCONNECT THE

NEGATIVE (-) BATTERY CABLE FROM THE BATTERY

BEFORE PERFORMING BATTERY SERVICE OR

BEFORE PERFORMING ANY ELECTRICAL SERVICE

ON THE GENERATOR OR ENGINE.

ENVIRONMENTAL PROTECTION

INSPECT THE EXHAUST SYSTEM

REGULARLY TO ENSURE IT IS

FUNCTIONING PROPERLY. LEAKY EXHAUST SYS-

TEMS WILL INCREASE NOISE LEVELS.

DIRECT THE “LOUD” SIDES OF THE

GENERATOR INTO OPEN SPACES

AVOIDING REVERBERATION FROM WALLS OR

BUILDINGS THUS AMPLIFYING THE SOUND.

NEVER DRAIN OR DISPOSE OF

ENGINE OIL INTO THE GROUND OR

DOMESTIC WASTE WATER SYSTEMS.

RAISING OR SUSPENDING GENERATOR

Always use cables, chains or straps

rated at 2000 lbs. working load or

more to raise or suspend generator.

Never operate generator while sus-

pended. This could cause property

damage, serious injury or death.

Make sure all fasteners in frame and

lifting hook are tight.

Make sure the generator is in a level

position before raising or suspending to

prevent damage.



WARNING



WARNING



WARNING

CAUTION



WARNING

CAUTION

NOTICE:



WARNING



WARNING



WARNING

NOTICE:

Safety

Instruction Manual for Portable Generator 5

Accessories

Recommended accessories for use with your tool are

available for purchase from your local dealer or autho-

rized service center. If you need assistance in locating

any accessory for your tool, please contact an Authorized

DEWALT Service Center, call 1-888-431-6871 or visit our

website www.dewalt.com.

• 006948 - Lifting Eye Kit

Service Information

Please have the following information as shown listed on

the data label available for all service calls:

Repairs

To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment should be performed by an

Authorized DEWALT Service Center. Call 1-888-431-

6871. Always use identical replacement parts.

Free Warning Label Replacement

If your warning labels become illegible or are missing,

call 1-888-431-6871 for a free replacement.

Model No.

Serial No.

Date of Purchase

Place of Purchase

000756

Data

Label

UÊ"Ê "/Ê"6,

ÊÊ/ K

UÊ"Ê "/ÊÊ"6

ÊÊ/"*Ê"Ê1Ê-,

UÊ Ê,*--<Ê*-

ÊÊ/,"*ÊÊ,-,6",

UÊÊ*-Ê,*/

ÊÊ1--1-Ê1

ÊÊ-"/Ê¿, Ê

ÊÊ,1, /

UÊ "Ê Ê-"

ÊÊÊ/ +1

UÊ "Ê Ê Ê

ÊÊ*,/Ê-1*,",Ê

ÊÊ* /Ê

ÊÊ"1-/

FILL LINE / LIGNE DE REMPLIT

LINEA DE LLENA

CAUTION ATTENTION PRECAUCIÓN

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR

Safety

6 Instruction Manual for Portable Generator

Instruction Manual for Portable Generator 7

Assembly

Unpacking

• Remove all packaging material.

• Remove separate accessory kit box.

• Remove generator from carton.

Accessories

Check contents against the list in Table -1. If any parts

are missing or damaged, or if any problems occur during

assembly, call the Generator Helpline at 1-888-431-6871.

Table -1. Contents

Install Accessory Kits

The generator requires some minor assembly before

use.

Tools Required

Obtain the following tools:

• Two 10mm, 12mm and 13mm box wrenches

• Two 8mm box wrenches (8000W models)

Install Wheel Kit (If Equipped)

The wheels are specially designed to enhance portability.

The wheels are not intended for over-

the-road use.

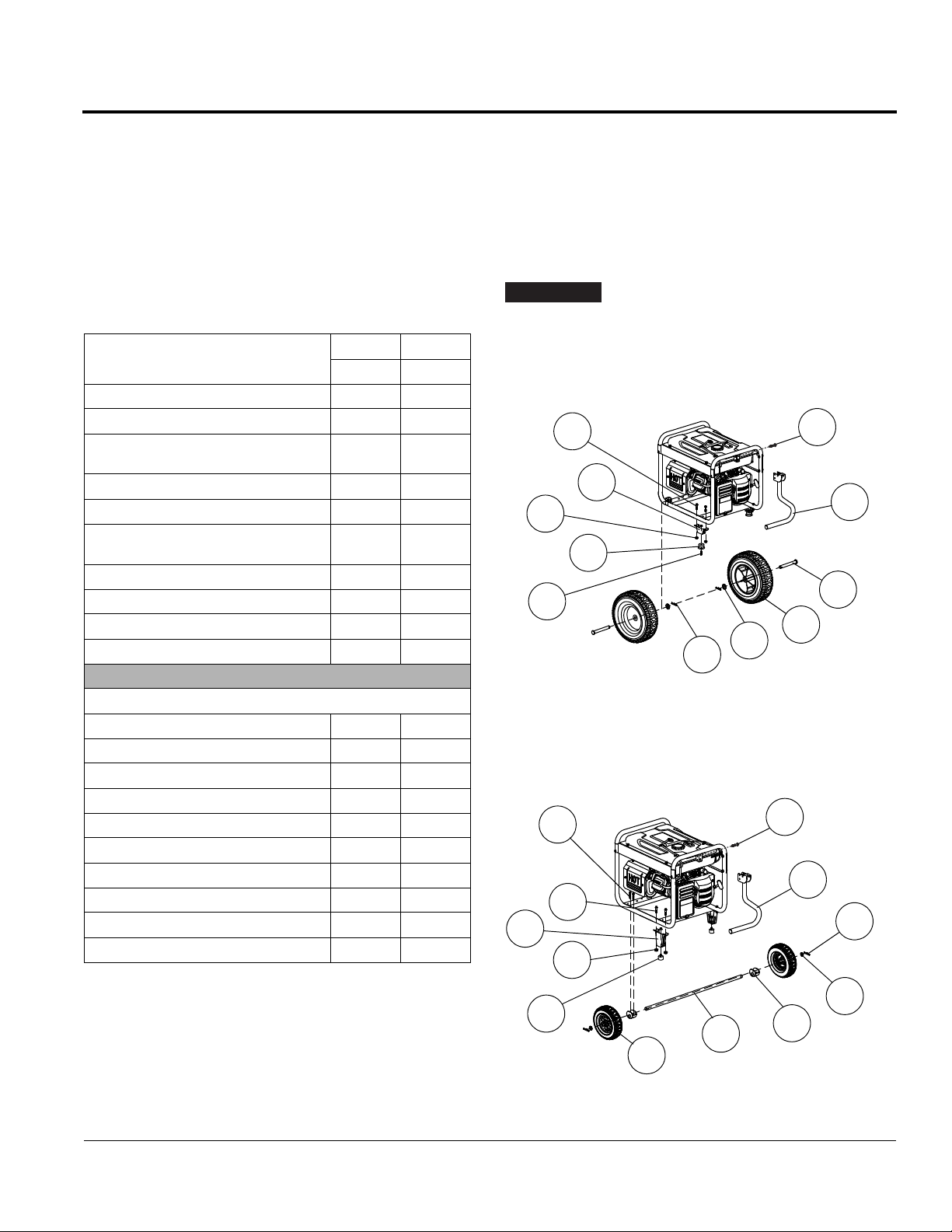

DXGNR6500

1. Slide axle pin (N) through wheel, 1/2” flat washer (G), and

wheel bracket on frame.

2. Insert cotter pin (F) and bend tabs to lock in place.

DXGNR8000

1. Slide M6 bolt (M) through holes in frame rail. Install into axle

bracket (L).

2. Slide axle (D) through axle bracket (L), wheel (A), and into

½” flat washer (G). Insert hair pin (F) through axle (D).

Item

6500 8000

Qty. Qty.

Generator 1 1

Owner’s Manual 1 1

Product Registration Card

(English, Spanish, and French)

Service and Emissions Warranty 1 1

Liter SAE 30 Oil 1 1

Battery Charger (electric start

models)

-1

Wheel (A) 2 2

Frame Foot (B) 2 2

Handle Assembly (C) 1 1

Axle (D) - 1

Hardware Bag

Rubber Foot (E) 2 2

Cotter Pin (F) 2 2

1/2” Flat Washer (G) 2 2

M8 Carriage Bolt (H) 2 2

M8 Bolt (long) (J) 4 4

M8 Hex Flange Nut (K) 6 6

Axle Bracket (L) - 2

M6 Bolt (M) - 4

1/2” Axle Pin (N) 2 -

M6 Hex Flange Nut (P) 2 2

NOTICE:

003604

003605

Assembly

8 Instruction Manual for Portable Generator

Install Frame Foot and Rubber Bumpers

1. Slide rubber foot (E) through frame foot (B). Install locking

flange nuts (K).

2. Slide M8 bolt (J) through holes in frame rail. Slide frame foot

(B) onto M8 bolts. Install locking flange nuts (K).

Install Handle

1. Slide M8 carriage bolt (H) through handle bracket and han-

dle assembly (C) by first inserting the bolt through the

square hole in the handle assembly (C).

2. Install M8 flange nut (K).

Battery Replacement/Connection

The battery shipped with the generator

has been fully charged. A battery may

lose some charge when not in use for prolonged periods

of time. If battery is unable to crank engine, plug in the

12V charger included in the accessory box (see

Charging the Battery (electric start units only)

IMPORTANT: Running the generator does not charge

battery.

Accidental Start-up. Disconnect the

negative battery cable, then the posi-

tive battery cable when working on unit. Failure to do so

could result in death or serious injury.

1. Disconnect negative (-) battery terminal FIRST (A).

2. Disconnect positive (+) battery terminal SECOND (B).

3. Install new battery. Install hold down bracket and tighten.

4. Connect positive (+) battery terminal (B) FIRST (B). Slide

rubber boot over connection hardware.

5. Connect negative (-) battery terminal (A) SECOND.

6. Slide rubber boot over connection hardware.

Emissions Information

The Environmental Protection Agency and California Air

Resource Board “for generators certified to CA stan-

dards” requires that this generator comply with exhaust

and evaporative emission standards. Locate the emis-

sions compliance decal on the engine to determine what

standards the generator meets. This generator is certified

to operate on gasoline. The emission control system

includes the following components (if equipped):

• Air Induction System

– Intake Pipe / Manifold

– Air Cleaner

• Fuel System

– Carburetor

– Fuel Tank / Cap

– Fuel Lines

– Evaporative Vent Lines

– Carbon Canister

• Ignition System

–Spark Plug

– Ignition Module

• Exhaust System

– Exhaust Manifold

–Muffler

– Pulsed Air Valve

– Catalyst

NOTICE:



WARNING

000224

Instruction Manual for Portable Generator 9

Operation

Know the Generator

Carefully read the Instruction Manual and Safety Rules

before operating the generator. Save this manual for

future reference.

Become familiar with locations of all components.

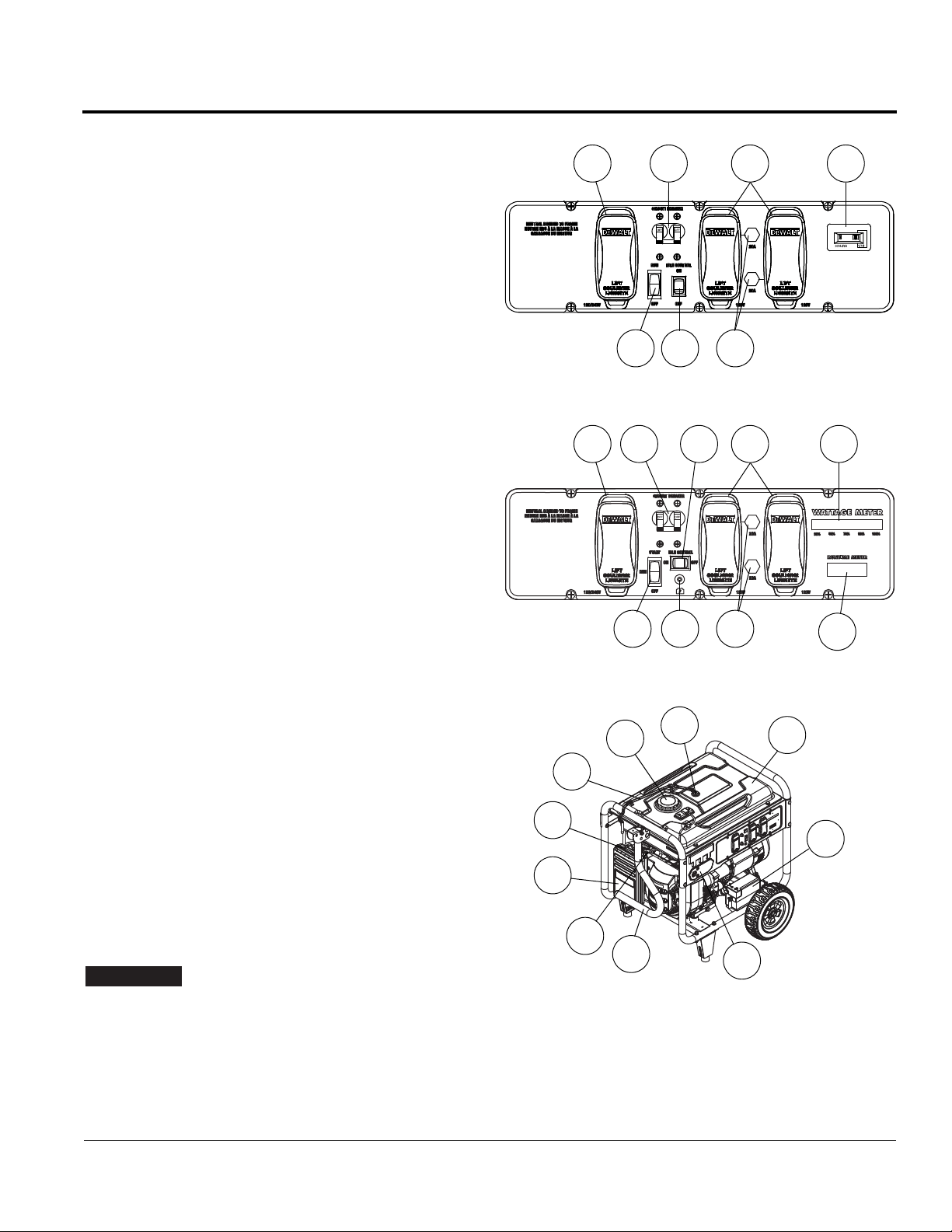

1. 120 Volt AC, 20 Amp GFCI Duplex Outlets – Supplies

electrical power for the operation of 120 Volt AC, 20 Amp,

single-phase, 60 Hz, electrical lighting, appliance, tool and

motor loads. It also provides protection with an integral

Ground Fault Circuit Interrupter, complete with a press to

TEST and RESET button (NEMA 5-20R).

2. 120/240 Volt AC, 30 Amp Locking Receptacle – Supplies

electrical power for operation of 120 and/or 240 Volt AC, 30

Amp, single-phase, 60 Hz, electrical lighting, appliance, tool

and motor loads (NEMA L14-30R).

3. Circuit Breakers (AC) – Models with 120V receptacles pro-

vide a push-to-reset circuit breaker to protect the generator

against electrical overload. Models with 240V Twistlock

receptacles provide 2-pole circuit breakers.

4. Oil Drain – Use to drain engine oil.

5. Air Filter – Filters intake air as it is drawn into the engine.

6. Choke Lever – Used when starting a cold engine.

7. Fuel Tank – See Product Specifications for tank

capacity.

8. Grounding Lug – Ground the generator to an approved

earth ground here. See

Grounding Generator If Used

as Portable

for details.

9. Start/Run/Stop Switch – Used to start engine from the

starter motor (electric start models only). Must be in Run

position to start manually.

10. Muffler – Quiets the engine.

11. Handle – Pivot and retract for storage. Press the spring-

loaded button to move handle.

12. Gas Cap – Fuel fill location.

13. Oil Fill – Add and check oil here.

14. Recoil Starter – Use to start engine manually.

15. Fuel Shut Off – Valve between fuel tank and carburetor.

16. Roll Over Valve – Passes fuel vapors to the engine airbox.

17. Recovery Hose – Install between the carbon canister and

the roll over valve (if equipped).

18. Battery Charger Input – This receptacle allows the capa-

bility to recharge the 12 volt DC storage battery provided

with the 12 Volt Adaptor Plug Charger which is included in

the Accessory Box. Located behind the battery charger

input is a 1.50 Amp in-line fuse which is inside the control

panel to protect the battery (electric start models only).

19. Battery – Powers the electric starter (electric start models

only).

20. Wattage Meter – Indicates the amount of power being used

from the generator (8000W models only).

21. Runtime Meter – Displays the total unit run hours for a

short duration before providing available run time given the

load currently applied, and remaining fuel volume.

Operate unit on level ground for runtime

meter accuracy.

22. Idle Control Switch – Operates the engine at normal (high)

rpm when there is an electrical load present and automati-

cally reduces the engine to a lower rpm when a load is not

present. The system can also be turned off to operate the

engine at a higher rpm at all times.

23. Hour Meter – Tracks hours of operation for scheduled

maintenance.

24. CO Protect – Carbon monoxide automatic shut down.

NOTICE:

003287

2 3 1 23

39 22

DXGNR 6500

003606

2 22 1 20

39 18

DXGNR 8000

007651

Operation

10 Instruction Manual for Portable Generator

Hour Meter (if equipped)

The Hour Meter tracks hours of operation for scheduled

maintenance.

• The CHG OIL display will illuminate every 100 hours. The

message will flash one hour before and one hour after

each 100 hour interval, providing a two hour window to

perform service.

• The SVC display will illuminate every 100 hours. The mes-

sage will flash one hour before and one hour after each

200 hour interval providing a two hour window to perform

service.

When the hour meter is in flash alert mode, the mainte-

nance message will alternate with elapsed time in hours

and tenths. The hours will flash four times, then alternate

with the maintenance message four times until the meter

automatically resets.

• 100 hours - CHG OIL — Oil Change Interval (Every 100

hrs)

• 200 hours - SVC — Service Air Filter (Every 200 hrs)

The hour glass icon will flash when the

engine is running. This signifies the

meter is recording hours of operation.

Connection Plugs

120 VAC, 20 Amp, GFCI Duplex Receptacle

This is a 120 Volt outlet protected against overload by a

20 Amp push-to-reset circuit breaker. Use each socket to

power 120 Volt AC, single phase, 60 Hz electrical loads

requiring up to a combined 2400 watts (2.4 kW) or 20

Amps of current. Use only high quality, well-insulated, 3-

wire grounded cord sets rated for 125 Volts at 20 Amps

(or greater).

120/240 VAC, 30 Amp Receptacle

Use a NEMA L14-30 plug with this receptacle (rotate to

lock/unlock). Connect a suitable 4-wire grounded cord

set to the plug and to the desired load. The cord set

should be rated for 250 Volts AC at 30 Amps (or greater).

Use this receptacle to operate 120 Volt AC, 60 Hz, single

phase loads requiring up to 3600 watts (3.6 kW) of power

at 30 Amps or 240 Volt AC, 60 Hz, single phase loads

requiring up to 7200 watts (7.2 kW) of power at 30 Amps.

The outlet is protected by a 30 Amp double-pole circuit

breaker.

Idle Control Switch

When this switch is ON, the engine operates at normal

(high) rpm when there is an electrical load present and

automatically reduces the engine to a lower rpm when a

load is not present. When this switch is OFF the engine

operates at normal (high) rpm.

Ensure this switch is OFF when starting or stopping the

engine, or for use with a transfer switch.

007652

NOTICE:

0000.0

008090

000203

000204

Operation

Instruction Manual for Portable Generator 11

CO PROTECT

Carbon Monoxide (CO) Detection and Shut-off

System (if equipped)

The CO PROTECT module monitors for the accumula-

tion of poisonous CO gas found in engine exhaust when

the generator is running. If CO PROTECT detects

increasing levels of CO gas, it automatically shuts off the

engine. CO PROTECT only monitors when the engine is

running. Generators are intended to be used outdoors,

far from occupied buildings and the exhaust pointed

away from personnel and buildings. However, if misused

and operated in a location that results in the accumula-

tion of CO, like a house or even a garage with partially

opened door, CO PROTECT shuts off the engine, notifies

the user of what has happened and directs the user to

read the instruction action label for steps to take. CO

PROTECT is not a substitute for an indoor carbon mon-

oxide alarm.

As the user approaches the generator to investigate a

shut-off, a blinking RED light in the CO PROTECT badge

on the side of the generator provides notification that the

generator was shut off due to an accumulating CO haz-

ard. The RED light will blink for at least five minutes after

a CO shut-off. Move the generator to an open, outdoor

area and point the exhaust away from people and occu-

pied buildings. Once relocated to a safe area, the gener-

ator can be restarted and the proper electrical

connections made to supply electrical power. The RED

light will stop blinking automatically upon engine re-start.

Introduce fresh air and ventilate the location where the

generator had shut down.

If a CO PROTECT system fault has occurred and no lon-

ger provides protection, the portable generator is shut off

automatically and the YELLOW light will blink for at least

five minutes in the CO PROTECT badge to notify the

user of the fault. The CO PROTECT module can only be

diagnosed and repaired by a trained technician at the

dealer. The generator can be re-started, but may con-

tinue to shut-off.

CO PROTECT will detect the accumulation of Carbon

Monoxide from other fuel burning sources such as

engine powered tools or propane heaters used in the

area of operation. For example, if another generator is

used and the exhaust is pointed at a CO PROTECT

equipped generator, CO PROTECT may initiate a shut-

off due to rising CO levels. This is not an error. Hazard-

ous Carbon Monoxide has been detected. The user must

take action to move and re-direct these devices to better

dissipate Carbon Monoxide far away from personnel and

occupied buildings.

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR

Operation

12 Instruction Manual for Portable Generator

How to Use the Generator

If there are any problems operating the generator, call the

generator helpline at 1-888-431-6871.

Never operate in an enclosed area or

indoors! NEVER use in the home, in a

vehicle, or in partly enclosed areas such as garages,

EVEN IF doors and windows are open! ONLY use out-

doors and far from open windows, doors, vents, and in an

area that will not accumulate deadly exhaust.

The engine exhaust fumes contain

carbon monoxide, which cannot be

seen or smelled. The gas is poisonous, and if breathed in

sufficient concentrations, can cause unconsciousness or

even death.

Adequate, unobstructed flow of cool-

ing and ventilating air is critical to gen-

erator operation. Do not alter the installation or permit

even partial blockage of ventilation provisions, as this

can seriously affect safe operation of the generator. The

generator MUST be operated outdoors.

The exhaust system must be properly

maintained. Do nothing that might

render the exhaust system unsafe or in noncompliance

with any local codes and/or standards.

Always use a battery operated carbon

monoxide alarm indoors. Be sure it is

properly installed according to the manufacturers instruc-

tions.

Grounding Generator If Used as Portable

An equipment ground connects the generator frame com-

ponents to ground terminals on the AC output recepta-

cles. This allows the generator to be used as a portable

without grounding the frame as specified in NEC 250.34.

Neutral bonded to frame.

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes,

or ordinances that apply to the intended use of the gener-

ator.

Consult a qualified electrician, electrical inspector, or the

local agency having jurisdiction:

• In some areas, generators are required to be registered

with local utility companies.

• If the generator is used at a construction site, there may be

additional regulations which must be observed.

Connecting to Building Electrical System

Use a manual transfer switch when connecting directly to

a building electrical system. Installation and connections

must be performed by a qualified electrician and in strict

compliance with all national and local electrical codes

and laws.

Always operate the generator with the idle control switch

OFF.

Know Generator Limits

Overloading a generator in excess of its rated wattage

capacity can result in damage to the generator and to

connected electrical devices. Observe the following rules

to avoid overloading:

• Add up the total wattage of all electrical devices to be con-

nected at one time. The total should NOT be greater than

the wattage capacity of the generator.

• The rated wattage of lights can be taken from light bulbs.

The rated wattage of tools, appliances and motors can

usually be found on a data label or decal affixed to the

device.

• If the appliance, tool or motor does not give wattage, multi-

ply volts times ampere rating to determine watts (volts x

amps = watts).

• Some electric motors, such as induction types, require

about three times more watts of power for starting than for

running. This power surge lasts only a few seconds. To

allow for high starting wattage when selecting electrical

devices to connect to the generator, proceed as follows:

1. Figure the watts needed to start the largest motor.

2. Add to that figure the running watts of all other connected

loads.

3. See Subsection Wattage Reference Guide for help in

determining how many items the generator can operate at

one time.

All figures are approximate. See data

label on appliance for actual wattage

requirements.



DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657

000227

NOTICE:

Operation

Instruction Manual for Portable Generator 13

Wattage Reference Guide Before Starting Generator

Add engine oil and gasoline to the generator before oper-

ation. Proceed as follows:

Add Engine Oil

All oil should meet minimum American Petroleum Insti-

tute (API) Service Class SJ, SL or better. Use no special

additives. Select the oil's viscosity grade according to the

expected operating temperature (also see chart).

• Above 40° F, use SAE 30

• Below 40° F and down to 10° F, use 10W-30

• All temperatures, use synthetic 5W-30

Use petroleum based oil for engine break-in before using

synthetic oil.

Any attempt to crank or start the

engine before adding the recom-

mended type and quantity of engine oil can result in

engine damage.

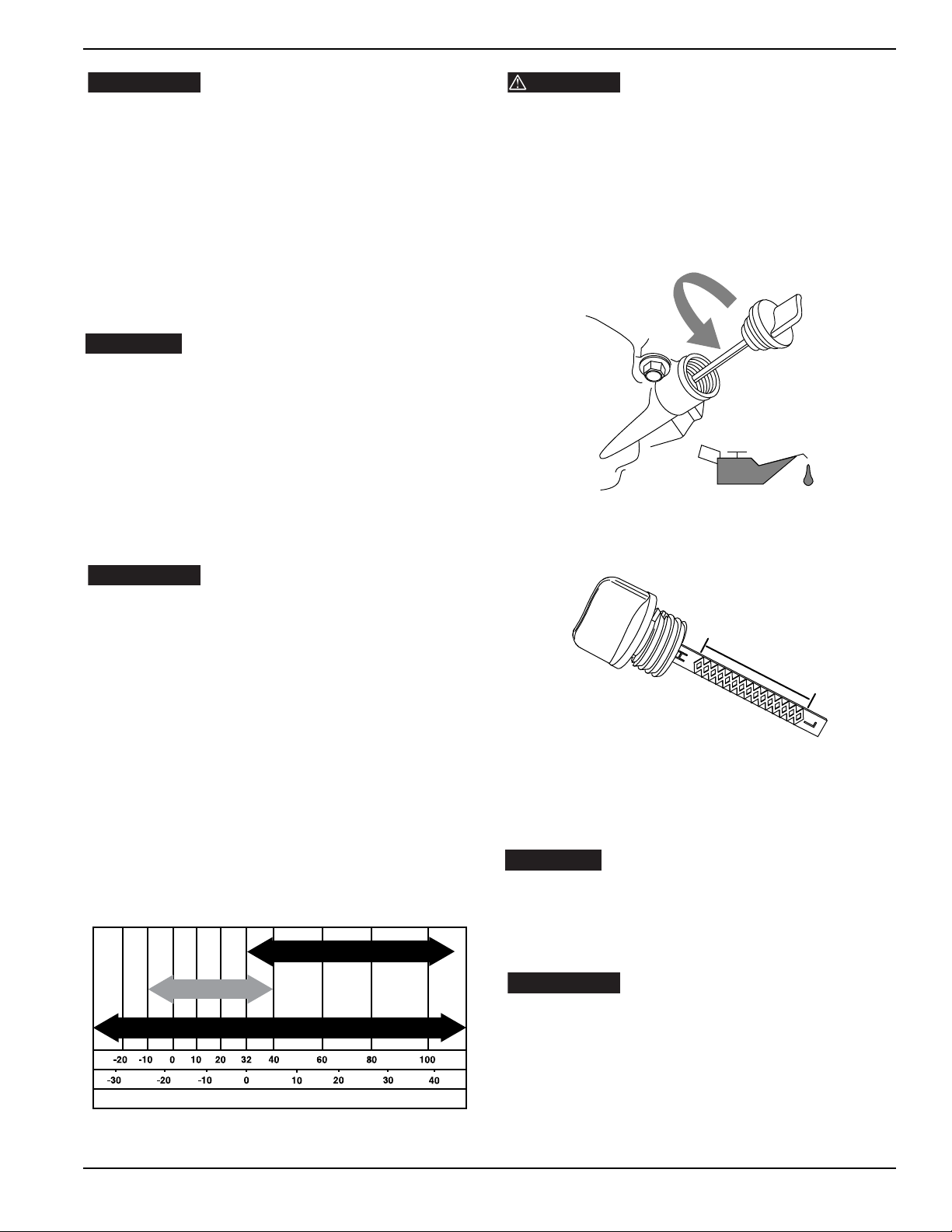

Inspect engine oil level prior to each use, or every 8

hours of operation.

1. Place generator on a level surface.

2. Clean area around oil fill.

3. Remove oil fill cap and wipe dipstick clean.

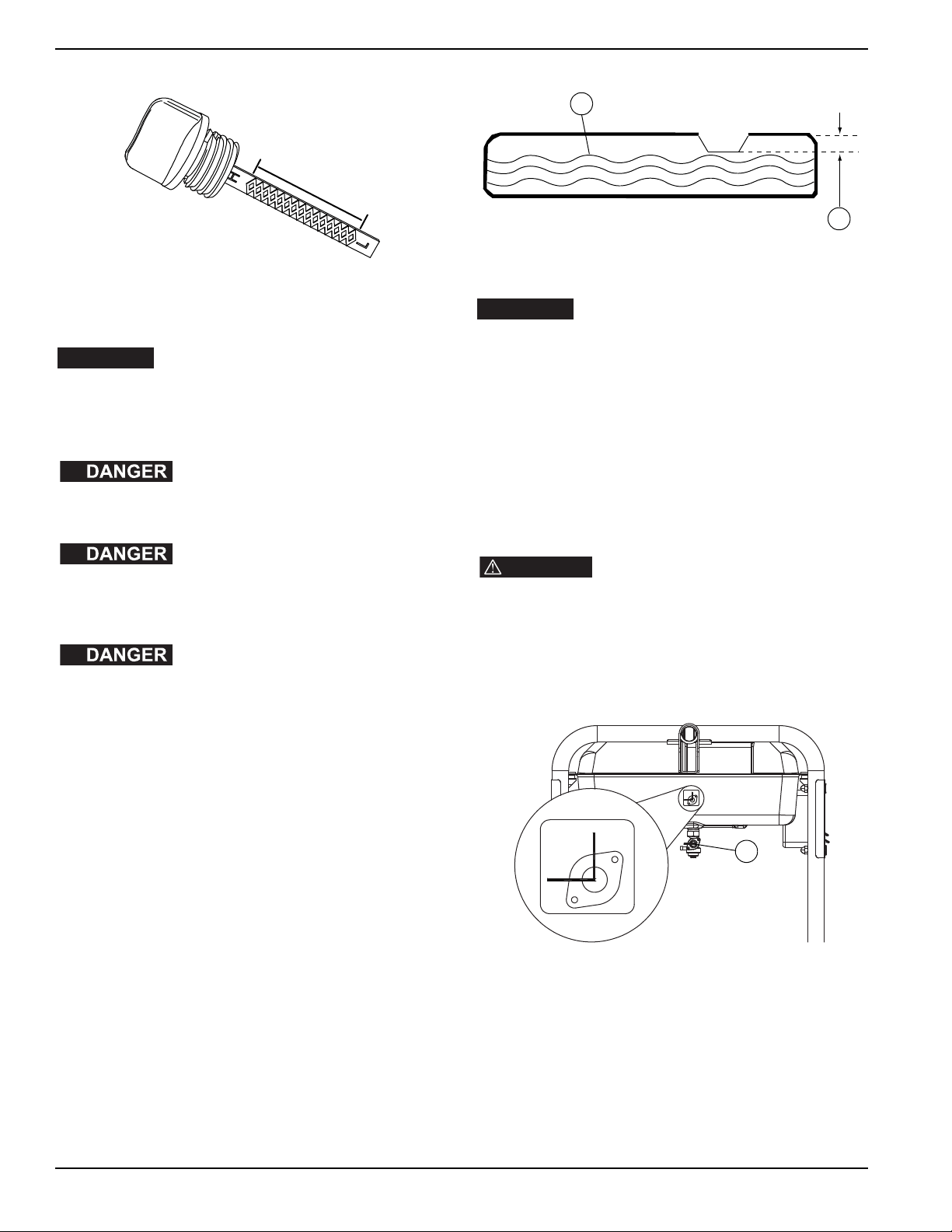

4. Screw dipstick into filler neck.Verify oil level is within safe

operating range as shown.

Device

Running

Watts

*Air Conditioner (12,000 Btu)................................. 1700

*Air Conditioner (24,000 Btu)................................. 3800

*Air Conditioner (40,000 Btu)................................. 6000

Battery Charger (20 Amp)...................................... 500

Belt Sander (3”)...................................................... 1000

Chain Saw.............................................................. 1200

Circular Saw (7-1/4”).............................................. 1250 to 1400

*Clothes Dryer (Electric)......................................... 5750

*Clothes Dryer (Gas).............................................. 700

*Clothes Washer.................................................... 1150

Coffee Maker.......................................................... 1750

*Compressor (1 HP)............................................... 2000

*Compressor (3/4 HP)............................................ 1800

*Compressor (1/2 HP)............................................ 1400

Curling Iron............................................................. 700

*Dehumidifier.......................................................... 650

Disc Sander (9”)..................................................... 1200

Edge Trimmer......................................................... 500

Electric Blanket...................................................... 400

Electric Nail Gun..................................................... 1200

Electric Range (per element).................................. 1500

Electric Skillet......................................................... 1250

*Freezer................................................................. 700

*Furnace Fan (3/5 HP)...........................................875

*Garage Door Opener............................................ 500 to 750

Hair Dryer............................................................... 1200

Hand Drill............................................................... 250 to 1100

Hedge Trimmer...................................................... 450

Impact Wrench....................................................... 500

Iron......................................................................... 1200

*Jet Pump............................................................... 800

Lawn Mower........................................................... 1200

Light Bulb............................................................... 100

Microwave Oven.................................................... 700 to 1000

*Milk Cooler............................................................ 1100

Oil Burner on Furnace............................................ 300

Oil Fired Space Heater (140,000 Btu).................... 400

Oil Fired Space Heater (85,000 Btu)...................... 225

Oil Fired Space Heater (30,000 Btu)...................... 150

*Paint Sprayer, Airless (1/3 HP)............................. 600

Paint Sprayer, Airless (hand held)........................... 150

Radio...................................................................... 50 to 200

*Refrigerator........................................................... 700

Slow Cooker........................................................... 200

*Submersible Pump (1-1/2 HP).............................. 2800

*Submersible Pump (1 HP).................................... 2000

*Submersible Pump (1/2 HP)................................. 1500

*Sump Pump.......................................................... 800 to 1050

*Table Saw (10”).................................................... 1750 to 2000

Television............................................................... 200 to 500

Toaster................................................................... 1000 to 1650

Weed Trimmer....................................................... 500

* Allow 3 times the listed watts for starting these devices.

SAE 30

10W-30

Synthetic 5W-30

000399

CAUTION

000115

Operation

14 Instruction Manual for Portable Generator

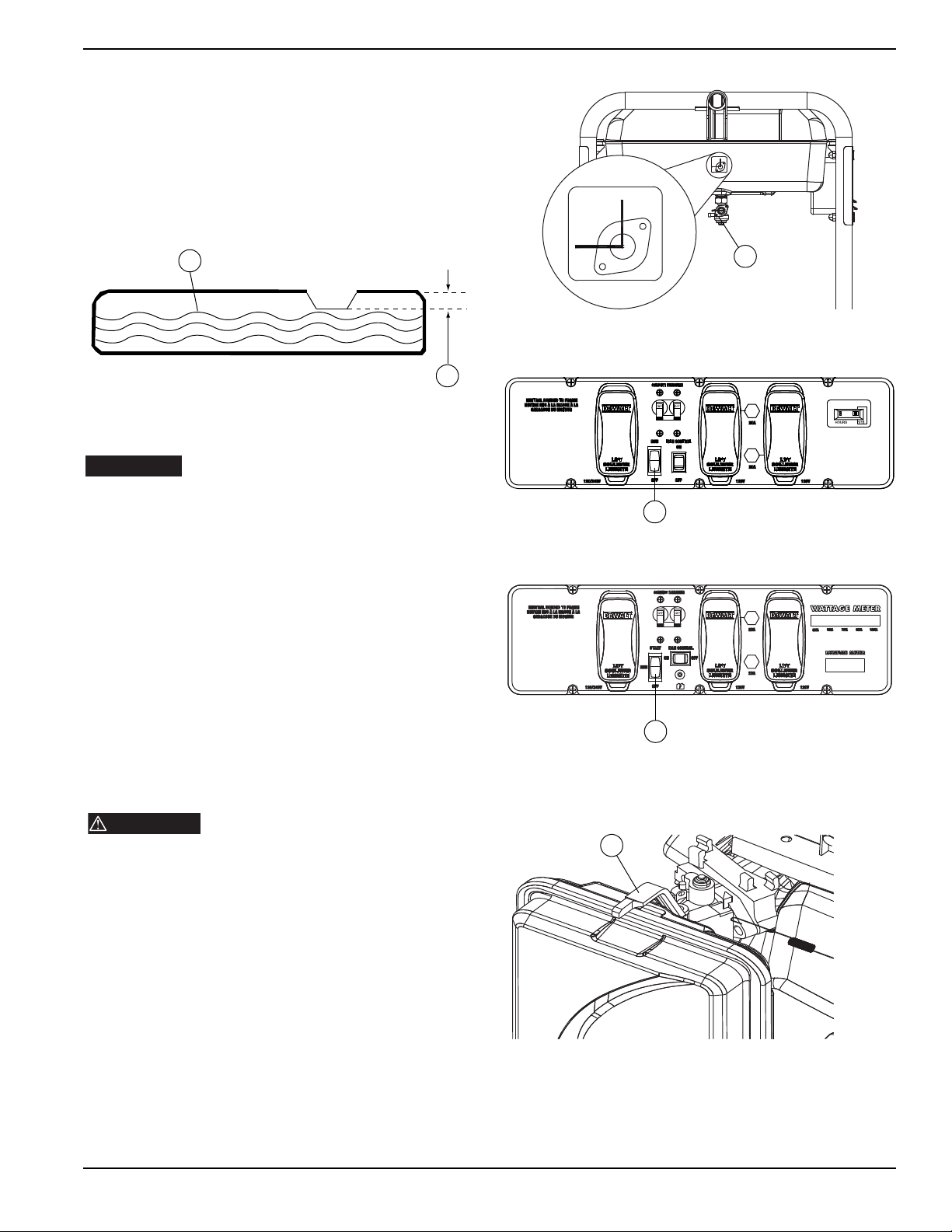

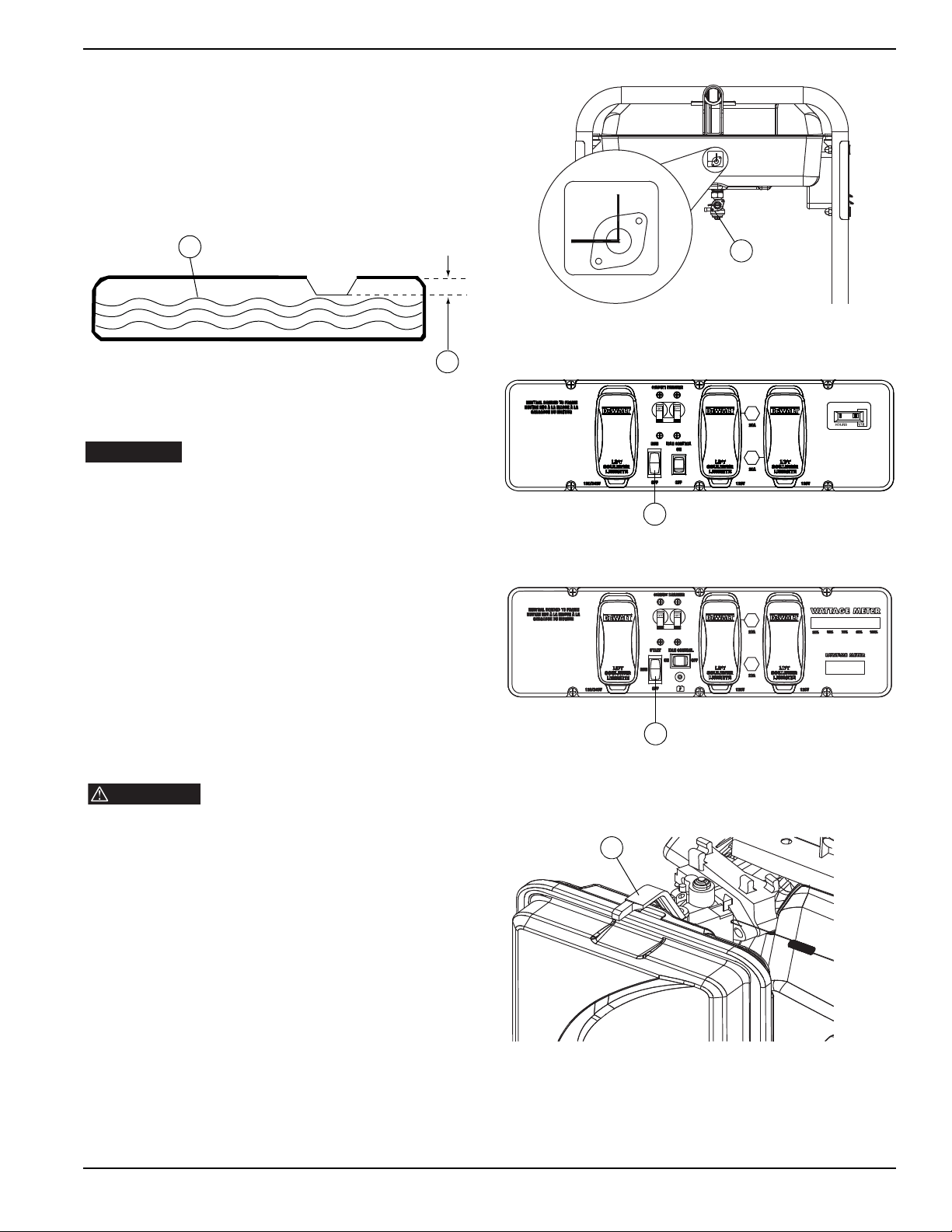

5. Add recommended engine oil as necessary.

6. Replace oil fill cap and hand-tighten.

Some units have more than one oil fill

location. It is only necessary to use one

oil fill point.

Fuel

Never fill fuel tank indoors. Never fill

fuel tank when engine is running or

hot. Do not spill gasoline on a hot engine. Allow engine to

cool before filling fuel tank.

Do not overfill fuel tank. Always leave

room for fuel expansion. If fuel tank is

overfilled, fuel can overflow onto a hot engine causing

FIRE or EXPLOSION. Wipe up any spilled fuel immedi-

ately.

Gasoline is highly FLAMMABLE and

its vapors are EXPLOSIVE. Never

permit smoking, open flames, sparks or heat in the vicin-

ity while handling gasoline.

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91 RON).

• Up to 10% ethanol (gasohol) is acceptable (where avail-

able; non-ethanol premium fuel is recommended).

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate fuels. Stabilize

fuel prior to storage.

1. Verify unit is OFF and cooled for a minimum of two minutes

prior to fueling.

2. Place unit on level ground in a well ventilated area.

3. Clean area around fuel cap and remove cap slowly.

4. Slowly add recommended fuel (A). Do not fill above lip (B).

5. Install fuel cap.

Allow spilled fuel to evaporate before

starting unit.

IMPORTANT: It is important to prevent gum deposits

from forming in fuel system parts such as the carburetor,

fuel hose or tank during storage. Alcohol-blended fuels

(called gasohol, ethanol or methanol) can attract mois-

ture, which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel system of

an engine while in storage. To avoid engine problems,

the fuel system should be emptied before storage of 30

days or longer. See the Storage section. Never use

engine or carburetor cleaner products in the fuel tank as

permanent damage may occur.

Starting Pull Start Engines

Equipment and property damage. Dis-

connect electrical loads prior to start-

ing or stopping unit. Failure to do so could result in

equipment and property damage.

1. Unplug all electrical loads from the unit's receptacles before

starting engine.

2. Place generator on a level surface.

3. Open the fuel shut-off valve (A).

4. Turn engine Run/Stop switch (B) to Run (manual start only).

000116

NOTICE:



000400

NOTICE:

CAUTION

OFF

000208

Operation

Instruction Manual for Portable Generator 15

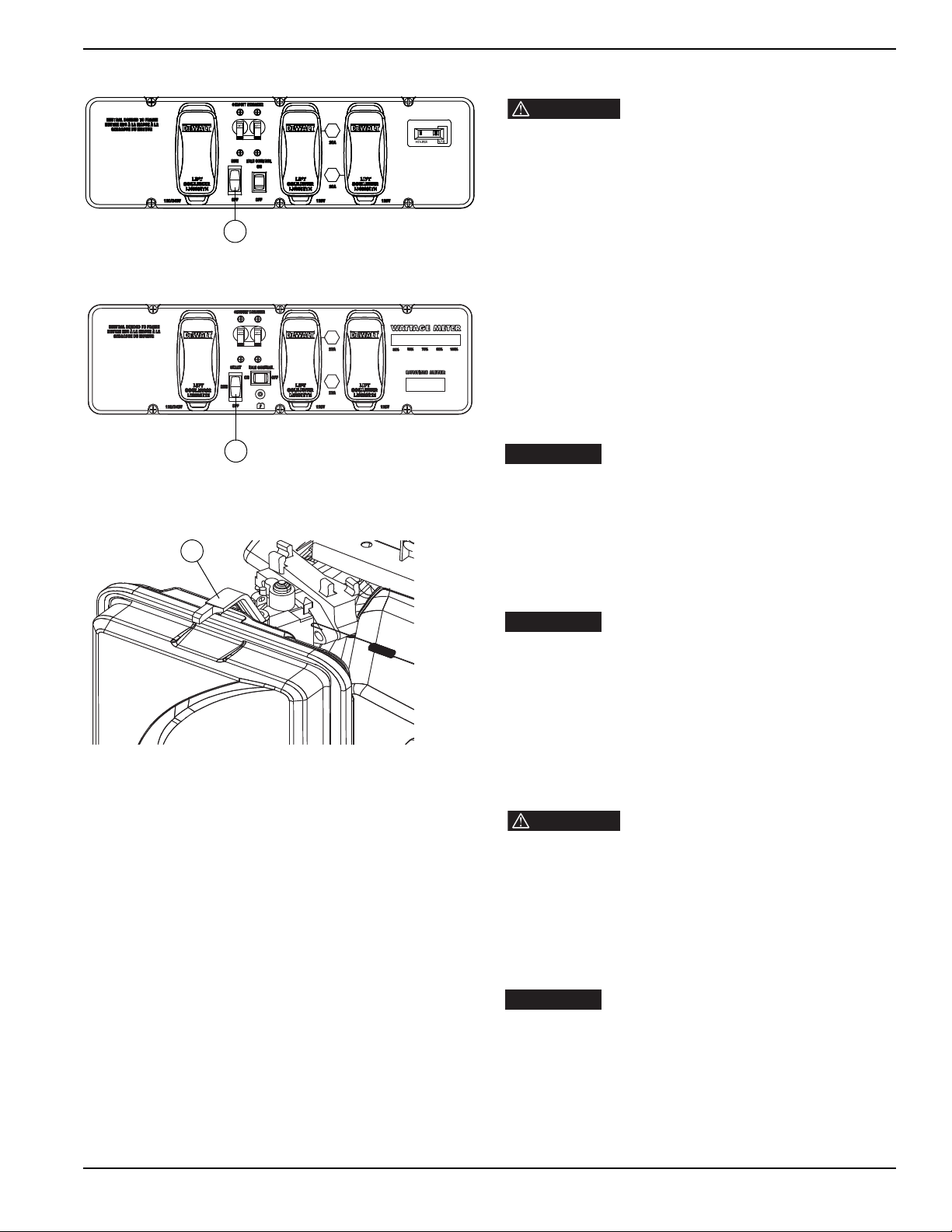

5. Slide engine choke (C) to Full Choke position (left).

6. Firmly grasp recoil handle and pull slowly until increased

resistance is felt. Pull rapidly up and away.

7. When engine starts, move choke knob to 1/2-choke position

until engine runs smoothly, then fully into Run position. If

engine falters, move choke back to 1/2-choke position until

engine runs smoothly, then to Run position.

8. If engine fires, but does not continue to run, move choke

lever to Full Choke and repeat starting instructions.

IMPORTANT: Do not overload the generator. Also, do

not overload individual panel receptacles. These outlets

are protected against overload with push-to-reset type

circuit breakers. If amperage rating of any circuit breaker

is exceeded, that breaker opens and electrical output to

that receptacle is lost. Read “Don’t Overload the Genera-

tor” carefully.

Starting Electric Start Engines

Equipment and property damage. Dis-

connect electrical loads prior to start-

ing or stopping unit. Failure to do so could result in

equipment and property damage.

1. Unplug all electrical loads from the unit's receptacles before

starting the engine.

2. Place generator on a level surface.

3. Open the fuel shut-off valve.

4. Move engine choke knob outward to Full Choke.

5. Press and hold Start/Run/Stop switch in the Start position.

When engine starts, release the switch to the Run position.

6. When engine starts, move choke knob to 1/2 choke position

until engine runs smoothly, then fully to RUN position. If

engine falters, move choke knob back to 1/2 choke position

until engine runs smoothly, then move to Run position.

Manual Start

The generator is equipped with a manual recoil starter

which may be used if the battery is discharged. See

Starting Pull Start Engines .

The switch must be in the Run position.

Use one of the generator’s receptacle

outlets along with the included battery charger to charge

the battery while the generator is running.

To start manually:

1. Firmly grasp the recoil handle and pull slowly until

increased resistance is felt.

2. Pull rapidly up and away to start engine.

3. Follow the same choke sequence.

If engine fires, but does not continue to

run, move choke lever to Full Choke and

repeat starting instructions.

IMPORTANT: Do not overload generator or individual

panel receptacles. These outlets are overload protected

with push-to-reset circuit breakers. If amperage rating of

any circuit breaker is exceeded, that breaker opens and

electrical output to that receptacle is lost. Read Know

Generator Limits carefully.

Generator Shut Down

Equipment and property damage. Dis-

connect electrical loads prior to start-

ing or stopping unit. Failure to do so could result in

equipment and property damage.

1. Shut off all loads and unplug electrical loads from generator

panel receptacles.

2. Let engine run at no-load for several minutes to stabilize

internal temperatures of engine and generator.

3. Move Run/Stop switch to Stop.

4. Close fuel valve.

Under normal conditions, close fuel

valve and allow generator to run carbure-

tor bowl out of fuel. For emergencies, switch to Stop.

003287

DXGNR 6500

003606

DXGNR 8000

000209

CAUTION

NOTICE:

CAUTION

NOTICE:

Operation

16 Instruction Manual for Portable Generator

Low Oil Level Shutdown System

The engine is equipped with a low oil level sensor that

shuts down the engine automatically when the oil level

drops below a specified level. The engine will not run

until the oil has been filled to the proper level.

If the engine shuts down and there is sufficient fuel,

check engine oil level.

Charging the Battery (electric start units

only)

Explosion. Batteries emit explosive

gases while charging. Keep fire and

spark away. Wear protective gear when working with bat-

teries. Failure to do so could cause death or serious

injury.

Risk of burns. Batteries contain sulfu-

ric acid and can cause severe chemi-

cal burns. Wear protective gear when working with

batteries. Failure to do so could cause death or serious

injury.

The battery shipped with the generator

has been fully charged. A battery may

lose some of its charge when not in use for prolonged

periods of time. If the battery is unable to crank the

engine, plug in the 12V charger included in the accessory

box. RUNNING THE GENERATOR DOES NOT

CHARGE THE BATTERY.

Use battery charger plug to keep the battery charged and

ready for use. Battery charging should be done in a dry

location.

1. Plug charger into Battery Charger Input jack, located on the

control panel. Plug wall receptacle end of battery charger

into 120 Volt AC wall outlet.

2. Unplug battery charger from wall outlet and control panel

jack when generator is to be in use.

Do not use the battery charger for more

than 48 hours at one charge.



WARNING



WARNING

NOTICE:

BATTERY

CHARGER

INPUT

000423

Maintenance

Instruction Manual for Portable Generator 17

Maintenance

Maintenance Recommendations

Regular maintenance will improve performance and

extend generator life. See a qualified dealer for service.

Generator warranty does not cover items subjected to

operator abuse or negligence. To receive full warranty

value, operator must maintain generator as instructed in

this manual, including proper storage as detailed in Win-

ter Storage and Long Term Storage.

Call 1-888-431-6871 with questions

about component replacement.

Maintenance Schedule

Follow maintenance schedule intervals, whichever

occurs first according to use.

Adverse conditions will require more fre-

quent service.

All required service and adjustments

should be each season as detailed in the

following chart.

Product Specifications

Preventive Maintenance

Dirt or debris can cause improper operation and equip-

ment damage. Clean generator daily or before each use.

Keep area around and behind muffler free from combus-

tible debris. Inspect all cooling air openings on generator.

Do not insert any object through the

air cooling slots. Generator can start

at any time and could result in death, serious injury and

unit damage.

Maintenance

Task

Needed

Each

Use

Every

Season

Every

100

Hours

Every

200

Hours

Yearly

Clean

Exterior

Surfaces

Check

Engine Oil

Level

Clean Spark

Arrestor

Change

Engine Oil *

Clean/

Replace Air

Filter **

Replace

Spark Plug

Replace

Fuel Filter

Check/

Adjust

Valve

Clearance

***

* Change engine oil after first 30 hours of operation.

Change every month when operating under heavy load or

in high temperatures.

** Clean air filter more often under dirty or dusty conditions.

Replace parts if they cannot be adequately cleaned.

*** Check valve clearance after first 50 hours of operation

and adjust if necessary.

NOTICE:

Generator Specifications

Rated Power @ 1.0

Power Factor

6.5 / 8.0 kW**

Surge Power 8.125 / 10.0 kVA

Rated AC Voltage 120/240

Rated AC Load (6.5 / 8.0)

Current @ 240V

Current @ 120V

27.1 / 33.3 Amps**

54.2 / 66.7 Amps**

Rated Frequency 60 Hz @3600 RPM

Phase Single Phase

Unit Weight

6500

8000

75 kg (165 lb.)

83 kg (183 lb.)

Unit Dimensions L = 692mm (27.25") x W =

696mm (27.4") x H = 724mm

(28.5”)

** Operating Temperature Range: -18 deg. C (0 deg. F) to

40 Deg. C (104 Deg. F). When operated above 25 deg. C

(77 deg. F) there may be a decrease in power.

** Maximum wattage and current are subject to, and limited

by, such factors as fuel Btu content, ambient temperature,

altitude, engine condition, etc. Maximum power

decreases about 3.5% for each 1,000 feet above sea

level; and will also decrease about 1% for each 6° C (10°

F) above 16° C (60° F) ambient temperature.

Engine Specifications

Displacement (6.5 / 8.0) 389cc / 420cc

Spark Plug Part

Number

0J00620106

Spark Plug Type F7TC

Spark Plug Gap 0.028-0.031 inch or (0.70-0.80

mm)

Gasoline Capacity 28.4 L (7.5 U.S. gallons)

Oil Type

See Chart in

Before Start-

ing Generator

Oil Capacity 1.0 Liters (1.06 qt.)

Run Time (50% Load)

(6.5 / 8.0)

10 Hours / 9 Hours

Battery (if equipped) 12 VDC, 10 Amp Hour



WARNING

Maintenance

18 Instruction Manual for Portable Generator

• Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt, oil, etc.

• Use a vacuum to pick up loose dirt and debris.

• Low pressure air (not to exceed 25 psi) may be used to

blow away dirt. Inspect cooling air slots and openings on

generator. These openings must be kept clean and unob-

structed.

DO NOT use a garden hose to clean

generator. Water can enter engine fuel

system and cause problems. If water enters generator

through cooling air slots, some water will be retained in

voids and crevices of rotor and stator winding insulation.

Water and dirt buildup on generator internal windings will

decrease insulation resistance of windings.

Engine Maintenance

Accidental start-up. Disconnect spark

plug wires when working on unit. Fail-

ure to do so could result in death or serious injury.

Engine Oil Recommendations

All oil should meet minimum American Petroleum Insti-

tute (API) Service Class SJ, SL or better. Use no special

additives. Select the oil's viscosity grade according to the

expected operating temperature (also see chart).

• Above 40° F, use SAE 30

• Below 40° F and down to 10° F, use 10W-30

• All temperatures, use synthetic 5W-30

Use petroleum based oil for engine break-in (30 hours)

before using synthetic oil.

Any attempt to crank or start the

engine before adding the recom-

mended type and quantity of engine oil can result in

engine damage.

Inspect engine oil level prior to each use, or every 8

hours of operation.

1. Place generator on a level surface.

2. Clean area around oil fill.

3. Remove oil fill cap and wipe dipstick clean.

4. Screw dipstick into filler neck. Verify oil level is within safe

operating range as shown.

5. Add recommended engine oil as necessary.

6. Replace oil fill cap and hand-tighten.

Some units have more than one oil fill

location. It is only necessary to use one

oil fill point.

Change Engine Oil

Accidental start-up. Disconnect spark

plug wires when working on unit. Fail-

ure to do so could result in death or serious injury.

When using generator under extreme, dirty, dusty condi-

tions, or in extremely hot weather, change oil more fre-

quently.

Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from running, as fol-

lows:

1. Place generator on a level surface.

2. Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

3. Clean area around oil fill, and oil drain plug.

4. Remove oil fill cap and wipe dipstick clean.

5. Remove oil drain plug and drain oil completely into a suit-

able container.

6. Install oil drain plug and tighten securely.

7. Slowly pour oil into oil fill opening until oil level is between L

and H marks on dipstick. DO NOT overfill.

8. Install oil fill cap, and hand-tighten.

9. Wipe up any spilled oil.

10. Properly dispose of oil in accordance with all applicable reg-

ulations.

NOTICE:



WARNING

SAE 30

10W-30

Synthetic 5W-30

000399

CAUTION

000115

000116

NOTICE:



WARNING

NOTICE:

Maintenance

Instruction Manual for Portable Generator 19

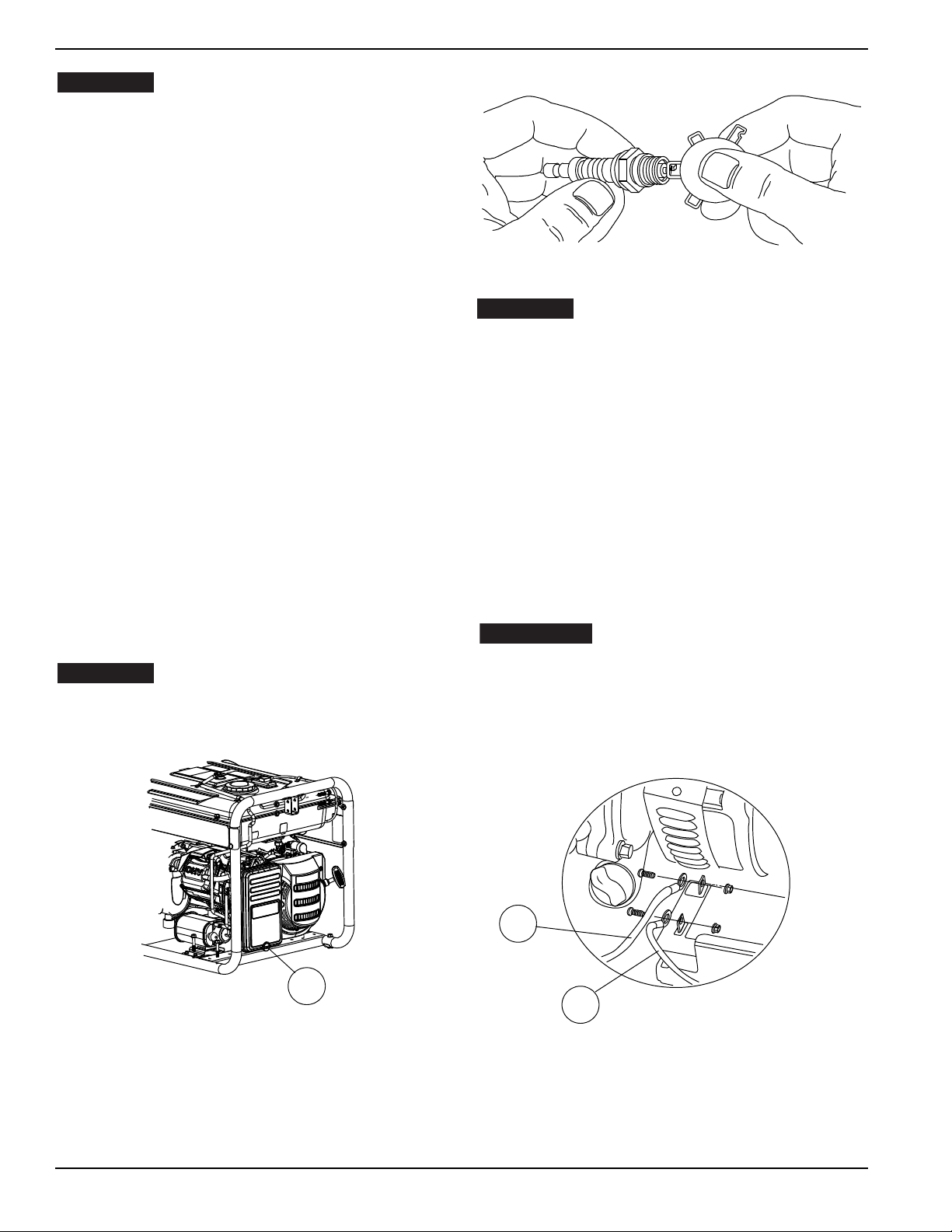

Air Filter

Engine will not run properly and may be damaged if run

with a dirty air filter. Service air filter more frequently in

dirty or dusty conditions.

To service air filter:

1. Turn knob (A) and remove air filter cover.

2. Wash in soapy water. Squeeze filter dry in clean cloth (DO

NOT TWIST).

3. Clean air filter cover before re-installing it.

To order a new air filter, contact the near-

est authorized service center at 1-888-

431-6871.

Service Spark Plug

To service spark plug:

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Inspect electrode gap with wire feeler gauge and reset

spark plug gap to 0.028 - 0.031 in (0.70 - 0.80 mm).

Replace spark plug if electrodes are pit-

ted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See Specifica-

tions.

4. Install spark plug finger tight, and tighten an additional 3/8

to 1/2 turn using spark plug wrench.

Battery Replacement/Connection (if

equipped)

The battery shipped with the generator has been fully

charged. A battery may lose some charge when not in

use for prolonged periods of time. If battery is unable to

crank engine, plug in the 12V charger included in the

accessory box (see the Charging a Battery section).

IMPORTANT: RUNNING THE GENERATOR DOES NOT

CHARGE BATTERY.

Accidental Start-up. Disconnect the

negative battery cable, then the posi-

tive battery cable when working on unit. Failure to do so

could result in death or serious injury.

1. Disconnect negative (-) battery terminal FIRST (A).

2. Disconnect positive (+) battery terminal SECOND (B).

3. Install new battery. Install hold down bracket and tighten.

4. Connect positive (+) battery terminal (B) FIRST (B). Slide

rubber boot over connection hardware.

5. Connect negative (-) battery terminal (A) SECOND.

6. Slide rubber boot over connection hardware.

Valve Clearance

IMPORTANT: If uncomfortable about doing this proce-

dure, or the proper tools are not available, take generator

to the nearest service center to have valve clearance

adjusted.

Check valve clearance after the first fifty-hours of opera-

tion. Adjust as necessary.

6500/8000

•

Intake — 0.09 ± 0.02mm (cold), (0.004" ± 0.001" inches)

• Exhaust — 0.14 ± 0.02mm (cold) (0.006" ± 0.001" inches)

NOTICE:

000809

000211

NOTICE:



WARNING

000224

Maintenance

20 Instruction Manual for Portable Generator

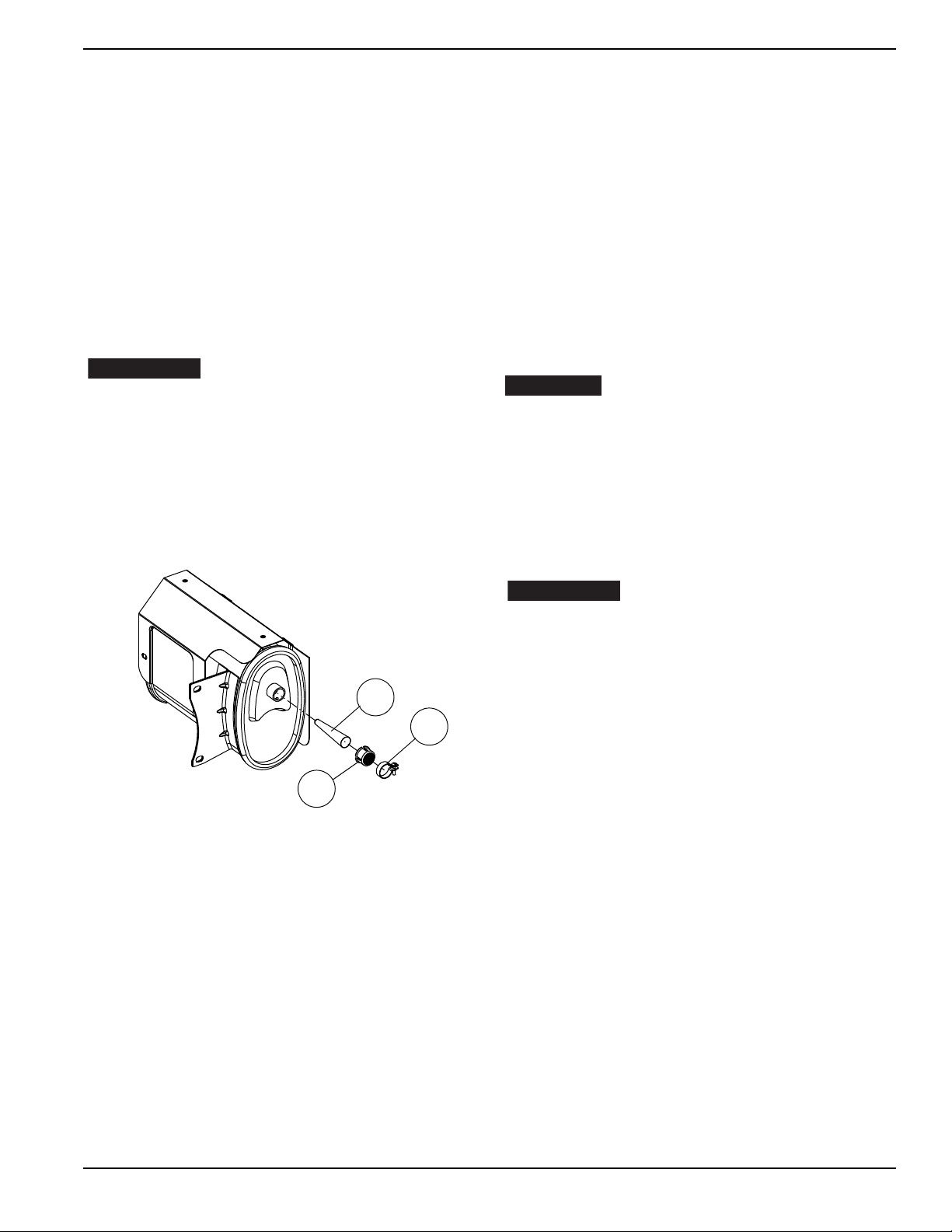

Inspect Spark Arrester Screen

Hot Surfaces. When operating

machine, do not touch hot surfaces.

Keep machine away from combustibles during use. Hot

surfaces could result in severe burns or fire.

1. Loosen clamp (A) and remove screw.

2. Inspect screen (B) and replace if torn, perforated or other-

wise damaged. If screen is not damaged, clean with com-

mercial solvent.

3. Replace spark arrestor cone (C) and screen (B). Secure

with clamp and screw.

Storage

General

It is recommended to start and run the generator for 30

minutes, every 30 days. If this is not possible, refer to the

following list to prepare unit for storage.

• DO NOT place a storage cover on a hot generator. Allow

unit to cool to room temperature before storage.

• DO NOT store fuel from one season to another unless

properly treated.

• Replace fuel container if rust is present. Rust in fuel will

cause fuel system problems.

• Cover unit with a suitable protective, moisture resistant

cover.

• Store unit in a clean and dry area.

• Always store generator and fuel away from heat and igni-

tion sources.

Prepare Fuel System/Engine for Storage

Fuel stored over 30 days can go bad and damage fuel

system components. Keep fuel fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system, prepare and run

engine for long term storage. Run engine for 10-15 min-

utes to circulate stabilizer throughout fuel system. Ade-

quately prepared fuel can be stored up to 24 months.

If fuel has not been treated with fuel sta-

bilizer, it must be drained into an

approved container. Run engine until it stops from lack of

fuel. Use of fuel stabilizer in fuel storage container is rec-

ommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour tablespoon (5-10cc) of clean engine oil or spray a suit-

able fogging agent into cylinder.

Vision Loss. Eye protection is

required to avoid spray from spark

plug hole when cranking engine. Failure to do so could

result in vision loss.

4. Pull starter recoil several times to distribute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt. This will close

valves so moisture cannot enter engine cylinder. Gently

release recoil.

Change Oil

Change engine oil before storage. See, subsection

Change Engine Oil .



WARNING

000586

NOTICE:



WARNING

Maintenance

Instruction Manual for Portable Generator 21

Troubleshooting

PROBLEM CAUSE CORRECTION

Engine is running, but AC output is

not available.

1. Circuit breaker OPEN.

2. Poor connection or defective cord set.

3. Connected device is bad.

4. Fault in generator.

5. GFCI receptacle is OPEN (if equipped).

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is in good con-

dition.

4. Contact IASD.

5. Correct ground fault and press reset button

on GFCI receptacle (if equipped).

Engine runs well at no-load, but

bogs when load is applied.

1. Short circuit in a connected load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

5. Dirty fuel filter.

1. Disconnect shorted electrical load.

2. See

Know Generator Limits .

3. Contact IASD.

4. Contact IASD.

5. Replace fuel filter.

Engine will not start; or starts and

runs rough.

1. Fuel shut-off is OFF.

2. Dirty air filter.

3. Out of fuel.

4. Stale fuel.

5. Spark plug wire not connected to spark plug.

6. Bad spark plug.

7. Water in fuel.

8. Overchoking.

9. Low oil level.

10. Excessive rich fuel mixture.

11. Intake valve stuck open or closed.

12. Engine lost compression.

13. Dirty fuel filter.

1. Turn fuel shut-off ON.

2. Clean or replace air filter.

3. Fill fuel tank.

4. Drain fuel tank and fill with fresh fuel.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain fuel tank; fill with fresh fuel.

8. Set choke to no choke position.

9. Fill crankcase to correct level.

10. Contact IASD.

11. Contact IASD.

12. Contact IASD.

13. Replace fuel filter.

Engine shuts down during

operation.

1. Out of fuel.

2. Low oil level.

3. Fault in engine.

4. CO PROTECT shut-off due to accumulating

carbon monoxide if a RED light blinks on the

side panel badge.

5. CO PROTECT shut-off due to a system fault

if a YELLOW light blinks on the side panel

badge.

1. Fill fuel tank.

2. Fill crankcase to correct level.

3. Contact IASD.

4. Follow all Safety Instructions and relocate

generator to an open area outside, far away

from windows, doors and vents.

5. Start to confirm YELLOW light blinks when/if

generator shuts-off. If CO PROTECT contin-

ues to fault and shut-off, contact IASD.

Engine lacks power. 1. Load is too high.

2. Dirty air filter.

3. Engine needs to be serviced.

4. Choke is partially closed.

5. Dirty fuel filter.

6. Spark arrestor clogged.

1. Reduce load (see

Know Generator

Limits

2. Clean or replace air filter.

3. Contact IASD.

4. Set choke lever to no choke position.

5. Replace fuel filter.

6. Clean spark arrestor.

Engine surges or stumbles. 1. Choke is opened too soon.

2. Carburetor is running too rich or too lean.

3. Dirty fuel filter.

1. Set choke to halfway position until engine

runs smoothly.

2. Contact IASD.

3. Replace fuel filter.

Engine starts and shuts off

immediately.

1. CO PROTECT shut-off due to accumulating

carbon monoxide if a RED light blinks on the

side panel badge.

2. CO PROTECT shut-off due to a system

fault if a YELLOW light blinks on the side

panel badge.

1. Follow all Safety Instructions and relocate

generator to an open area outside, far away

from windows, doors and vents.

2. Start to confirm YELLOW light blinks when/if

generator shuts-off. If CO PROTECT contin-

ues to fault and shut-off, contact IASD.

Part No. 10000033366 Rev. D 09/11/2019

Specifications are subject to change without notice.

No reproduction allowed in any form without prior written

consent from D

EWALT

Product Manufactured by:

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

EWALT® is a registered trademark of DEWALT Industrial Tool Co., used under license.

The yellow/black color scheme is a trademark for D

EWALT power tools and accessories.

Generador DXGNR6500

DXGNR8000

Si tiene alguna pregunta o comentario, póngase en contacto con nosotros.

1-888-431-6871 • dewalt.com

MANUAL DE INSTRUCCIONES

Para reducir el riesgo de que se produzcan lesiones, lea y siga estas

instrucciones antes de poner en funcionamiento el producto.



ADVERTENCIA

(000393a)

ADVERTENCIA

PRODUCE CÁNCER Y

DAÑOS REPRODUCTIVOS

www.P65Warnings.ca.gov.

Manual de instrucciones del generador portátil 1

Seguridad ...................................................................................................................................... 2

Directrices de seguridad y definiciones .......................................................................................................................2

Normas de seguridad ..................................................................................................................................................2

Accesorios ...................................................................................................................................................................5

Información de mantenimiento ....................................................................................................................................5

Reparaciones ..............................................................................................................................................................5

Reemplazo gratuito de las etiquetas de advertencia ..................................................................................................6

Montaje .......................................................................................................................................... 7

Desembalaje ...............................................................................................................................................................7

Instalación de los conjuntos de accesorios .................................................................................................................7

Conexión/Sustitución de la batería ..............................................................................................................................8

Información sobre emisiones ......................................................................................................................................8

Funcionamiento ............................................................................................................................ 9

Conozca el generador .................................................................................................................................................9

Enchufes de conexión ...............................................................................................................................................10

CO PROTECT ...........................................................................................................................................................11

Uso del generador .....................................................................................................................................................12

Conozca los límites del generador ............................................................................................................................13

Guía de referencia de la potencia .............................................................................................................................13

Antes de arrancar el generador .................................................................................................................................14

Arranque de motores con el tirador de arranque ......................................................................................................15

Arranque de motores con arranque eléctrico ............................................................................................................16

Arranque manual .......................................................................................................................................................16

Apagar el generador ..................................................................................................................................................16

Sistema de cierre por nivel bajo de aceite ................................................................................................................16

Cargar la batería (sólo arranque eléctrico) ................................................................................................................16

Mantenimiento ............................................................................................................................ 18

Recomendaciones de mantenimiento .......................................................................................................................18

Programa de mantenimiento .....................................................................................................................................18

Especificaciones del producto ...................................................................................................................................18

Mantenimiento preventivo .........................................................................................................................................18

Mantenimiento del motor ...........................................................................................................................................19

Conexión/Sustitución de la batería (si se incluye) .....................................................................................................20

Holgura de la válvula .................................................................................................................................................21

Inspección del filtro del dispositivo antichispas .........................................................................................................21

Almacenamiento ........................................................................................................................................................21

Solución de problemas ..............................................................................................................................................22

Seguridad

2 Manual de instrucciones del generador portátil

Seguridad

Directrices de seguridad y definiciones

Este manual de instrucciones incluye información

importante para que usted conozca y comprenda su

generador de manera que pueda instalarlo y ponerlo en

funcionamiento de manera correcta, segura y eficaz.

Todos los operadores, usuarios y posteriores

propietarios de este generador deben leer y comprender

todas las instrucciones antes de poner en

funcionamiento el generador. Guarde estas instrucciones

para consultarlas en el futuro.

Para ayudarle a que reconozca la información más

importante y con el fin de proteger SU SEGURIDAD y

EVITAR QUE SE PRODUZCAN PROBLEMAS EN EL

EQUIPO, utilizamos los siguientes símbolos.

Indica una situación de peligro

inminente que, si no se evita,

provocará la muerte o lesiones graves.

Indica una situación de peligro

potencial que, si no se evita, podría

provocar la muerte o lesiones graves.

Indica una situación potencialmente

peligrosa que, si no se evita, podría

provocar lesiones leves o moderadas.

Indica una acción que no implica lesio-

nes personales pero que, si no se evita,

puede causar daños en la propiedad.

Normas de seguridad

RIESGO DE AXFISIA

NO PONGA EN FUNCIONAMIENTO

ESTE GENERADOR EN UN ÁREA

CERRADA. LOS GASES DE ESCAPE DE ESTE

GENERADOR EMITEN MONÓXIDO DE CARBONO

«MORTAL». LA EXPOSICIÓN A MONÓXIDO DE

CARBONO PUEDE CAUSAR ENVENENAMIENTO,

DOLORES DE CABEZA, NAÚSEAS, ENFERMEDAD

GRAVE O LA MUERTE.

SI EMPIEZA A SENTIRSE

ENFERMO, MAREADO O DÉBIL

DESPUÉS DE QUE EL GENERADOR HAYA ESTADO

FUNCIONANDO, SALGA INMEDIATAMENTE PARA

RESPIRAR AIRE FRESCO. ACUDA A UN MÉDICO YA

QUE PODRÍA HABERSE INTOXICADO CON

MONÓXIDO DE CARBONO.

NUNCA HAGA FUNCIONAR UN

GENERADOR EN INTERIORES O

EN UN ÁREA PARCIALMENTE CERRADA COMO UN

GARAJE.

USE SOLAMENTE EL GENERADOR

EN ÁREAS EXTERIORES Y LEJOS

DE VENTANAS, PUERTAS, VENTILACIONES,

ENTRESUELOS Y DE ÁREAS EN LAS QUE NO HAYA

UNA VENTILACIÓN ADECUADA Y SE PUEDAN

ACUMULAR GASES DE ESCAPE MORTALES.

UTILIZAR UN VENTILADOR O

ABRIR UNA PUERTA NO

PROPORCIONA LA SUFICIENTE VENTILACIÓN.

COLOQUE EL SISTEMA DE

ESCAPE DEL SILENCIADOR LEJOS

DE LA GENTE Y DE LOS EDIFICIOS HABITADOS.

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN

MINUTOS.

Los gases de escape del generador contienen monóxido

de carbono. este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una

casa o garaje, AUN si la

puerta y las ventanas se

encuentran abiertas.

Use únicamente en

EXTERIORES, y alejado

de ventanas, puertas y

ventilaciones.

000657



PELIGRO



ADVERTENCIA

PRECAUCIÓN

AVISO:

SILENCIADOR DEL SUPRESOR DE CHISPAS

Algunos estados y jurisdicciones requieren que el equipo accionado por motor esté

equipado con silenciadores del supresor de chispas. Dependiendo del modelo del

generador, éstos pueden estar equipados con supresores del silenciador de chispas

o no. Si su ubicación requiere el uso de silenciadores del supresor de chispas y el

silenciador del generador no tiene supresor de chispas, póngase en contacto con

su distribuidor local para recibir instrucciones sobre como acondicionarlo.

SUPRESOR DE CHISPAS

Si el producto va a ser utilizado cerca de materiales inflamables como por ejemplo cultivos

agrícolas, bosques, maleza, pastos o lugares similares, entonces deberá instalar un

supresor de chispas aprobado, y de hecho está jurídicamente obligado a hacerlo en el

Estado de California. Los estatutos de California en los que se especifica que es obligatorio

un supresor de chispas son las secciones 13005(b), 4442 y 4443. Los supresores de

chispas también son obligatorios en algunas jurisdicciones del Servicio Forestal de los

Estados Unidos, y también es posible que sea obligatorio por ley bajo otras ordenanzas y

estatutos. Se proporciona un supresor de chispas aprobado, y también está disponible en

nuestros distribuidores de productos, o bien puede solicitarlo en DEWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286. 1-888-431-6871.

SISTEMA DE CONTROL DE EMISIÓN DE GASES DE ESCAPE

El sistema de control de emisión de gases de escape de este generador cumple

con los estándares establecidos por la Agencia de Protección Medioambiental (EPA)

y por la Junta de Recursos del Aire de California (CARB). Los fabricantes del

motor correspondiente administran las garantías del sistema de emisiones de

gases de escape. Consulte la documentación del motor para obtener información

sobre la garantía.

 ADVERTENCIA

Los gases de escape del motor de este producto contienen sustancias químicas

consideras por el Estado de California como causantes de cáncer, malformaciones

congénitas y daños reproductivos.



PELIGRO



PELIGRO



PELIGRO



PELIGRO



PELIGRO



PELIGRO

Seguridad

Manual de instrucciones del generador portátil 3

RIESGO DE ELECTROCUCIÓN O DESCARGA

ESTE GENERADOR GENERA

CORRIENTE ELÉCTRICA. POR LO

TANTO, DEBE RESPETAR Y SEGUIR LAS

INSTRUCCIONES DE SEGURIDAD. EL USO

INADECUADO DE ESTE GENERADOR PUEDE

CAUSAR ELECTROCUCIÓN, LESIONES O LA

MUERTE. NO PONGA EN FUNCIONAMIENTO ESTE

GENERADOR NI REALICE TAREAS DE

MANTENIMEINTO EN EL MISMO A MENOS QUE

ESTÉ PLENAMENTE CUALIFICADO PARA HACERLO.

ESTE GENERADOR HA SIDO

DISEÑADO PARA QUE FUNCIONE

EN CONDICIONES SECAS Y EN ÁREAS EXTERIORES

SOLAMENTE. NO PONGA NUNCA EN FUNCIONA-

MIENTO EL GENERADOR EN INTERIORES. NO

PONGA NUNCA EN FUNCIONAMIENTO ESTE

GENERADOR CON LLUVIA, NIEVE, AGUANIEVE O EN

CONDICIONES ATMOSFÉRICAS DE HUMEDAD EN

GENERAL. LA ELECTROCUCIÓN PUEDE CAUSAR

DAÑOS EN EL GENERADOR, LESIONES

PERSONALES O LA MUERTE.

SI EL GENERADOR ESTÁ

CONECTADO A UN EDIFICIO,

HOGAR, EMPRESA O A CUALQUIER OTRO

CIRCUITO ELÉCTRICO ALIMENTADO

NORMALMENTE POR UNA RED DE SUMINISTRO

ELÉCTRICO, SE DEBEN SEGUIR LOS PASOS

ADECUADOS PARA GARANTIZAR QUE LA SALIDA

DEL GENERADOR Y LA RED ELÉCTRICA ESTÉN

AISLADAS POSITIVAMENTE. ESTE PROCEDIMIENTO

TAMBIÉN PUEDE REALIZARSE A TRAVÉS DE LA

UTILIZACIÓN DE UN INTERRUPTOR DE

TRANSFERENCIA INSTALADO DE MANERA

CORRECTA. SI NO AISLA LA RED ELÉCTRICA Y LOS

SISTEMAS ELÉCTRICOS DEL GENERADOR SE

PRODUCIRÁN DAÑOS EN EL MISMO Y TAMBIÉN SE

PODRÍAN PRODUCIR LESIONES O PROVOCAR LA

MUERTE A LOS TRABAJADORES DE LA

INSTALACIÓN ELÉCTRICA DEBIDO A LA

RETROALIMENTACIÓN ELÉCTRICA.

PARA EVITAR QUE SE PRODUZCA

RETROALIMENTACIÓN EN LOS

SISTEMAS DE LA RED ELÉCTRICA, ES NECESARIO

AISLAR EL SISTEMA ELÉCTRICO RESIDENCIAL.

ANTES DE CONECTAR EL GENERADOR A UN

SISTEMA ELÉCTRICO RESIDENCIAL, APAGE EL

INTERRUPTOR PRINCIPAL. ANTES DE REALIZAR

LAS CONEXIONES DEFINITIVAS, DEBE INSTALAR UN

INTERRUPTOR DE TRANSFERENCIA BIPOLAR.

PARA EVITAR QUE SE PRODUZCAN DAÑOS EN LA

PROPIEDAD O ELECTROCUCIÓN, UN ELECTRICISTA

CUALIFICADO DEBE CONECTAR EL GENERADOR AL

SISTEMA ELÉCTRICO RESIDENCIAL. LA LEY DE

CALIFORNIA REQUIERE REALIZAR EL AISLAMIENTO

DEL SISTEMA ELÉCTRICO RESIDENCIAL ANTES DE

CONECTAR UN GENERADOR A LOS SISTEMAS

ELÉCTRICOS RESIDENCIALES. NO SE

RECOMIENDA REALIZAR UNA INSTALACIÓN

TEMPORAL DEBIDO A LA RETROALIMENTACIÓN.

SIGA SIEMPRE LAS NORMATIVAS Y CÓDIGOS

LOCALES APLICABLES A LA INSTALACIÓN DE

CUALQUIER ELEMENTO REFERENTE A ESTE

PRODUCTO.

1. NFPA 70 - Código Eléctrico Nacional.

2. NFPA 37 - Normativa para la instalación y uso de motores

de combustión fijos.

3. Manual de Cableado Agrícola de Energía eléctrica de

emergencia en granjas.

NO MODIFIQUE NI UTILICE SU

GENERADOR EN APLICACIONES

QUE NO SEAN LAS ADECUADAS. SI UTILIZA EL

GENERADOR DE ALGUNA MANERA DIFERENTE A

LA ESPECIFICADA PODRÍA CAUSAR DAÑOS EN EL

GENERADOR, LESIONES PERSONALES O INCLUSO

LA MUERTE DEBIDO A LA ELECTROCUCIÓN.

NO TOQUE NUNCA NINGUNA

TOMA NI CABLE PELADO. PODRÍA

ELECTROCUTARSE O SUFRIR UNA DESCARGA

ELÉCTRICA.

RIESGO DE EXPLOSIÓN O INCENDIO

DEJE UNA DISTANCIA MÍNIMA DE 6

PIES (1,8 METROS) EN TODOS LOS

LATERALES DEL GENERADOR CUANDO ESTÉ EN

FUNCIONAMIENTO. SI NO MANTIENE LA DISTANCIA

DE SEPARACIÓN ADECUADA PODRÍA CAUSAR

DAÑOS EN EL GENERADOR Y LOS CABLES

PODRÍAN CAUSAR UN INCENDIO.

LA GASOLINA ES ALTAMENTE

INFLAMABLE Y SUS VAPORES

SON EXPLOSIVOS. SI NO MANIPULA LA GASOLINA

DE MANERA CORRECTA PODRÍA PRODUCIRSE UNA

EXPLOSIÓN O INCENDIO. NO PERMITA QUE NADIE

FUME A UNA DISTANCIA DE 50 PIES (15 M) DE ESTE

GENERADOR.

NO LLENE NUNCA EL DEPÓSITO

DE COMBUSTIBLE CON EL

GENERADOR CALIENTE. NO LLENE NUNCA EL

GENERADOR MIENTRAS ESTÁ EN MARCHA. SI EL

COMBUSTIBLE SE DERRAMA EN EL MOTOR O EN EL

GENERADOR PODRÍA PROVOCAR UN INCENDIO O

EXPLOSIÓN. DEJE SIEMPRE QUE EL GENERADOR

SE ENFRÍE ANTES DE LLENAR EL DEPÓSITO.



PELIGRO



PELIGRO



PELIGRO



PELIGRO



PELIGRO



PELIGRO



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA

Seguridad

4 Manual de instrucciones del generador portátil

NO ALMACENE ESTE GENERADOR

EN UN LUGAR DONDE LOS

VAPORES DE LA GASOLINA PUDIERAN ENTRAR EN

CONTACTO CON CHISPAS, UNA LLAMA PILOTO O

UNA LLAMA ACTIVA. SI EL MOTOR O EL

GENERADOR SE ALMACENAN DE MANERA

INADECUADA SE PUEDE PROVOCAR UN INCENDIO

O EXPLOSIÓN.

INSPECCIONE EL SUPRESOR DE

CHISPAS DE MANERA PERIÓDICA.

LOS SUPRESORES DE CHISPAS SON NECESARIOS

EN DETERMINADAS ÁREAS Y MINIMIZAN EL

RIESGO DE INCENDIOS CAUSADOS POR LAS

CHISPAS QUE EMITEN LOS GASES DE ESCAPE.

NO PONGA EN FUNCIONAMIENTO

ESTE GENERADOR SI LA

TEMPERATURA AMBIENTE SUPERA LOS 104ºF/40ºC.

NO SOBREPASE LA CAPACIDAD

NOMINAL DEL GENERADOR. LAS

CARGAS ELÉCTRICAS TOTALES DE CADA TOMA

DEBEN SUMARSE PARA DETERMINAR LA CARGA

ELÉCTRICA TOTAL. LA CARGA TOTAL NO DEBE

SOBREPASAR LA CAPACIDAD NOMINAL DEL

GENERADOR. SI LA MÁQUINA ACCIONADA NO

ENTRA DENTRO DE LA POTENCIA EN VATIOS

ESPECIFICADA, SINO SOLO DENTRO DEL

AMPERAJE, LA POTENCIA PUEDE DETERMINARSE

MULTIPLICANDO EL AMPERAJE POR EL VOLTAJE

(VATIOS = AMPERIOS X VOLTIOS).

SEGURIDAD GENERAL

Siga siempre las normas eléctricas nacionales y locales

correspondientes al generador. Las normas eléctricas

nacionales y locales reemplazan las disposiciones o la

información que se proporciona en este manual.

CONSULTE LOS CÓDIGOS

ELÉCTRICOS NACIONALES Y

LOCALES PARA DETERMINAR LOS REQUISITOS DE

CONEXIÓN A TIERRA, YA QUE ESTOS PUEDEN

VARIAR DEPENDENDO DE LA APLICACIÓN. EL

GENERADOR ESTÁ CONECTADO A TIERRA

INTERNAMENTE DESDE LA CONEXIÓN NEUTRA A

LA ESTRUCTURA. ALLÍ DONDE LAS APLICACIONES

REQUIERAN UNA CONEXIÓN A TIERRA EXTERNA,

SE DEBE REALIZAR UNA CONEXIÓN DESDE EL

GENERADOR A UNA CONEXIÓN A TIERRA SÓLIDA.

COMO CONDUCTOR SE DEBE UTILIZAR UN CABLE

DE COBRE SIN EMPALMES CON UNA LONGITUD

CONTINUA NO INFERIOR A 6 AWG.

• Cuando mueva o transporte este generador, tome las

precauciones adecuadas para evitar que se derrame

combustible. Además, use siempre el sentido común

cuando levante este generador. Debe utilizar el número

de personas correcto y usar los métodos de elevación

adecuados.

• No tape el generador mientras está en funcionamiento ni

inmediatamente después de que se apague. Deje siempre

el suficiente tiempo para que el generador se enfríe antes

de taparlo.

• No ponga en funcionamiento este generador a menos que

se encuentre en buenas condiciones técnicas y eléctricas.

• Mantenga siempre las manos, las partes del cuerpo, el pelo

y la ropa alejados de las partes giratorias del generador.

• No arranque el generador con ningún dispositivo

conectado encendido. Asegúrese de que los dispositivos

conectados han sido desconectados del generador o

están apagados (OFF) antes de arrancar el generador.

• Los generadores que funcionen en entornos laborales o

de construcción pueden requerir tomas con un interruptor

de circuito por fallo en la conexión a tierra (GFCI).

• Use solamente cables alargadores conectados a tierra

que estén en buenas condiciones, y asegúrese de que el

tamaño de los cables alargadores es el suficiente como

para aguantar la sobretensión de la toma del cable al que

está conectado.

• No manipule nunca los cables alargadores ni los circuitos

eléctricos si está pisando agua o si está en una zona

húmeda.

RIESGO DE LESIONES FÍSICAS

MANTENGA LAS MANOS, LAS

PARTES DEL CUERPO, EL PELO Y

LA ROPA ALEJADOS DE LAS PIEZAS «CALIENTES»

DEL GENERADOR DURANTE Y DESPUÉS DE SU

FUNCIONAMIENTO. EL SISTEMA DE ESCAPE Y EL

GENERADOR, EN GENERAL, PUEDEN SEGUIR

CALIENTES INCLUSO DESPUÉS DE QUE SE HAYAN

APAGADO.

NO MANIPULE LA VELOCIDAD

DEL MOTOR REGULADO. EL

GENERADOR FUNCIONA A UNA VELOCIDAD

NOMINAL DE 3600 RPM. SI LA VELOCIDAD

SOBREPASA LA VELOCIDAD NOMINAL DE

3600 RPM, EL RIESGO DE SUFRIR LESIONES

PERSONALES DEBIDO A LAS TENSIONES DE

ROTACIÓN DE LAS PIEZAS GIRATORIAS

AUMENTARÁ. EL FUNCIONAMIENTO DEL

GENERADOR A VELOCIDADES INFERIORES A LA

VELOCIDAD NOMINAL DE 3600 RPM PODRÍA

CAUSAR DAÑOS EN EL GENERADOR O EN LOS

APARATOS QUE ACCIONA DEBIDO A UNA SALIDA

DE VOLTAJE BAJA.

DAÑOS AL EQUIPO. NO ENCIENDA

DISPOSITIVOS ELECTRÓNICOS

SENSIBLES (COMPUTADORAS, TELEVISORES,

MICROONDAS...) CUANDO EL INTERRUPTOR DE

CONTROL DE RALENTÍ ESTÉ EN POSICIÓN ON

(ENCENDIDO) (SI ESTÁ EQUIPADO). EL

FUNCIONAMIENTO DEL MOTOR A MENORES

REVOLUCIONES POR MINUTO (RPM) GENERA UN

VOLTAJE Y FRECUENCIA BAJOS Y PUEDE DAÑAR

LOS DISPOSITIVOS ELECTRÓNICOS.



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA



ADVERTENCIA

PRECAUCIÓN

Seguridad

Manual de instrucciones del generador portátil 5

SEGURIDAD DE LA BATERÍA

LAS BATERÍAS ALMACENADAS

GENERAN Y EMITEN GAS

HIDRÓGNEO EXPLOSIVO AL CARGARSE. LA MÁS

MÍNIMA CHISPA, LLAMA O COMBUSTIÓN PUEDE

ENCENDER ESTOS GASES CAUSANDO UNA

EXPLOSIÓN GRAVE QUE PUEDE PROVOCAR

CEGUERA U OTRAS LESIONES GRAVES. LLEVE

PROTECCIÓN OCULAR, UN DELANTAL DE CAUCHO

Y GUANTES DE GOMA CUANDO TRABAJE

ALREDEDOR DE LA BATERÍA O CUANDO LLEVE A

CABO TAREAS DE MANETNIMIENTO EN LA MISMA.

EL LÍQUIDO DE LA BATERÍA ES UNA SOLUCIÓN DE

ÁCIDO SULFÚRICO CAÚSTICO EXTREMADAMENTE

CORROSIVA QUE PUEDE PROVOCAR

QUEMADURAS GRAVES. DESCONECTE SIEMPRE EL

CABLE NEGATIVO DE LA BATERÍA (-) DE DICHA

BATERÍA ANTES DE REALIZAR TAREAS DE

MANTENIMEINTO EN LA BATERÍA O ANTES DE

LLEVAR A CABO NINGÚN SERVICIO ELÉCTRICO EN

EL GENERADOR O MOTOR.

PROTECCIÓN MEDIOAMBIENTAL

INSPECCIONE EL SISTEMA DE

GASES DE ESCAPE DE MANERA

REGULAR PARA ASEGURARSE DE QUE FUNCIONA

CORRECTAMENTE. LOS SISTEMAS DE ESCAPE

CON FUGAS AUMENTARÁN LOS NIVELES DE RUIDO.

ORIENTE LOS LATERALES QUE

EMITAN UN NIVEL DE RUIDO

«ALTO» DEL GENERADOR HACIA ESPACIOS

ABIERTOS EVITANDO LA REVERBERACIÓN DE LAS

PAREDES O EDIFICIOS, LO CUAL AUMENTARÍA EL

SONIDO.

NO DRENE NUNCA NI DESECHE EL

ACEITE DEL MOTOR EN EL SUELO NI

EN LOS SISTEMAS DE AGUAS RESIDUALES

DOMÉSTICOS.

LEVANTAR O COLGAR EL GENERADOR

Use siempre cables, cadenas o cintas

capaces de soportar una carga de

trabajo de 2000 libras (907 kg) o más para levantar o

colgar el generador.

No ponga nunca en funcionamiento el

generador mientras está colgado.

Esto podría causar daños en la propiedad, lesiones

graves o la muerte.

Asegúrese de que todos los

sujetadores de la estructura y del

gancho de elevación están bien apretados.

Asegúrese de que el generador está

en una posición nivelada antes de

levantarlo o colgarlo para evitar que se dañe.

Accesorios

Los accesorios recomendados para que se utilicen con su

herramienta están disponibles para su compra a través de

su distribuidor local o a través del centro de servicio

autorizado. Si necesita asistencia para ubicar un

accesorio para su herramienta, comuníquese con un

Centro de Servicio DEWALT autorizado, llame al 1-888-

431-6871 o visite nuestro sitio web www.dewalt.com.

• 006948 - Kit de argolla de suspensión

Información de mantenimiento

Tenga a mano la siguiente información tal y como se

especifica en la etiqueta de datos disponible para todas

las llamadas relacionadas con la asistencia.

Reparaciones

Para garantizar la SEGURIDAD y CONFIABILIDAD del

producto, las reparaciones, el mantenimiento y los

ajustes los debe realizar un Centro de Servicio DEWALT

autorizado. Llame al 1-888-431-6871. Siempre use

repuestos idénticos.



ADVERTENCIA

PRECAUCIÓN

AVISO:



ADVERTENCIA



WARNING



ADVERTENCIA



WARNING



ADVERTENCIA

N.º de modelo

N.º de serie

Fecha de compra

Lugar de compra

NOTICE:

AVISO:

000756

Etiqueta

de datos

Seguridad

6 Manual de instrucciones del generador portátil

Reemplazo gratuito de las etiquetas de

advertencia

Si las etiquetas de advertencia se vuelven ilegibles o se

pierden, llame al 1-888-431-6871 para solicitar otras de

manera gratuita.

UÊ"Ê "/Ê"6,

ÊÊ/ K

UÊ"Ê "/ÊÊ"6

ÊÊ/"*Ê"Ê1Ê-,

UÊ Ê,*--<Ê*-

ÊÊ/,"*ÊÊ,-,6",

UÊÊ*-Ê,*/

ÊÊ1--1-Ê1

ÊÊ-"/Ê¿, Ê

ÊÊ,1, /

UÊ "Ê Ê-"

ÊÊÊ/ +1

UÊ "Ê Ê Ê

ÊÊ*,/Ê-1*,",Ê

ÊÊ* /Ê

ÊÊ"1-/

FILL LINE / LIGNE DE REMPLIT

LINEA DE LLENA

CAUTION ATTENTION PRECAUCIÓN

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR

Manual de instrucciones del generador portátil 7

Montaje

Desembalaje

• Retire todo el material de embalaje.

• Saque la caja del conjunto de accesorios que se incluye

por separado.

• Saque el generador de la caja.

Accesorios

Compare el contenido con la lista de la Tabla -1. Si falta

alguno de los componentes, o alguno de los

componentes está dañado, o surge algún problema

durante el montaje, llame a la línea de ayuda del

generador al 1-888-431-6871.

Tabla -1. Contenido

Instalación de los conjuntos de accesorios

El generador necesita un montaje mínimo antes de poder

usarse.

Herramientas necesarias

Consiga las herramientas siguientes:

• Dos llaves de tubo de 10 mm, 12 mm y 13 mm

• Dos llaves de tubo de 8 mm (Modelos 8000 W)

Instalación del kit de ruedas (si se incluye)

Las ruedas se han diseñado especialmente para mejorar

la portabilidad.

Las ruedas no se han diseñado para

circular sobre carreteras.

DXGNR6500

1. Deslice y pase el pasador de eje (N) por la rueda, la arandela

plana de 1/2" (G) y el soporte de la rueda en la estructura.

2. Inserte el pasador de retención (F) y doble las lengüetas

para que quede sujeto.

DXGNR8000

1. Deslice el tornillo M6 (M) por los agujeros del riel de la

estructura. Instale el soporte del eje (L).

2. Deslice el eje (D) a través del soporte del eje (L), la rueda

(A) y la arandela plana de ½” (G). Inserte la horquilla (F) por

el eje (D).

Artículo

6500 8000

Cant. Cant.

Generador 1 1

Manual del usuario 1 1

Tarjeta de registro del producto

(inglés, español y francés)

Garantía de servicio y emisiones 1 1

Litro de aceite SAE 30 1 1

Cargador de la batería (modelos

con arranque eléctrico)

-1

Rueda (A) 2 2

Pata para la estructura (B) 2 2

Mango de transporte (C) 1 1

Eje (D) - 1

Bolsa de tornillería

Pata de goma (E) 2 2

Pasador de retención (F) 2 2

Arandela plana 1/2” (G) 2 2

Tornillo de cabeza redonda M8 (H) 2 2

Tornillo M8 (largo) (J) 4 4

Tuerca con brida de cabeza

hexagonal M8 (K)

Soporte del eje (L) - 2

Tornillo M6 (M) - 4

Pasador del eje 1/2” (N) 2 -

Tuerca con brida de cabeza

hexagonal M6 (P)

AVISO:

003604

003605

Montaje

8 Manual de instrucciones del generador portátil

Instalación de la base de la estructura y los

amortiguadores de goma

1. Deslice la pata de goma (E) por la pata de la estructura (B).

Instale las tuercas con brida (K).

2. Deslice el tornillo M8 (J) por los agujeros del riel de la

estructura. Deslice la pata de la estructura (B) en los

tornillos M8. Instale las tuercas con brida (K).

Instalación del asa de transporte

1. Deslice el tornillo de cabeza redonda M8 (H) por el tirador y

el soporte del tirador (C) insertando primero el tornillo a

través del agujero cuadrado en el soporte del tirador (C).

2. Instale la tuerca con brida M8 (K).

Conexión/Sustitución de la batería

La batería incluida con el generador se

entrega cargada totalmente. Una batería

puede perder parte de la carga cuando no se utiliza

durante periodos de tiempo prolongados. Si la batería no

puede arrancar el motor, conecte el cargador de 12 V

incluido en la caja de accesorios (consulte Cargar la

batería (sólo arranque eléctrico)).

IMPORTANTE: El generador en funcionamiento no

carga la batería.

Arranque accidental. Desconecte el

cable negativo de la batería y, a

continuación, el cable positivo cuando trabaje con la

unidad. De lo contrario, podría provocar la muerte o

lesiones graves.

1. Desconecte el borne negativo (-) de la batería PRIMERO (A).

2. Desconecte el borne positivo (+) de la batería SEGUNDO

(B).

3. Instale la nueva batería. Instale el soporte de sujeción de la

batería y apriételo.

4. Conecte el borne positivo (+) de la batería (B) PRIMERO

(B). Coloque la funda de goma en los tornillos de conexión.

5. Conecte el borne negativo (-) de la batería (A) SEGUNDO.

6. Coloque la funda de goma en los tornillos de conexión.

Información sobre emisiones

La Agencia de Protección Medioambiental y la Junta de

Recursos del Aire de California «para los generadores

certificados con normativas de California» requiere que

este generador cumpla con la normativa sobre emisiones

por evaporación y escape. Localice en el motor el

adhesivo de conformidad con las emisiones para

determinar las normativas que cumple el generador. Este

generador está certificado para funcionar con gasolina.

El sistema de control de emisiones incluye los

componentes siguientes (si está equipado con ellos):

• Sistema de entrada de aire

– Tubería de entrada / Colector

– Purificador de aire

• Sistema de combustible

– Carburador

– Depósito de combustible / Tapón

– Conductos del combustible

– Tuberías de ventilación por evaporación

– Contenedor de carbonilla

• Sistema de ignición

–Bujía

– Módulo de ignición

• Sistema de escape

– Colector de escape

– Silenciador

– Válvula de aire por impulsos

– Catalizador

AVISO:



ADVERTENCIA

000224

Manual de instrucciones del generador portátil 9

Funcionamiento

Conozca el generador

Lea el Manual de instrucciones y las Normas de

seguridad antes de poner en funcionamiento el

generador. Guarde este manual para poder consultarlo

en el futuro.

Familiarícese con las ubicaciones de todos los

componentes.

1. Tomas de corriente dobles con ICFT de 120 Voltios CA,

20 A – Suministra alimentación eléctrica para el

funcionamiento de iluminación eléctrica, electrodomésticos,

herramientas y cargas de motor de 120 Voltios CA, 20 A,

monofásicos, de 60 Hz. También proporciona protección

con un interruptor integral por fallo en el circuito de tierra,

complementado con un pulsador para el botón "TEST"

(Prueba) y "RESET" (Restablecer) (NEMA 5-20R).

2. Toma de corriente de 120/240 Voltios CA, 30 A, con

bloqueo – Suministra alimentación eléctrica para

iluminación eléctrica, electrodomésticos, herramientas y

cargas de motor de 120 y/o 240 Voltios CA, 30 A,

monofásicos, de 60 Hz (NEMA L14-30R).

3. Disyuntores (CA) – Los modelos con tomas de corriente

de 120 V incluyen un disyuntor pulsador de reinicio para

proteger el generador de sobrecargas eléctricas. Los

modelos con tomas de corriente de 240 V Twistlock

incluyen disyuntores de 2 polos.

4. Drenaje del aceite – Se utiliza para drenar el aceite del

motor.

5. Filtro de aire – Filtra el aire de entrada a medida que entra

en el motor.

6. Palanca del cebador – Se utiliza para arrancar un motor

frío.

7. Depósito de combustible – Consulte Especificaciones

del producto para conocer la capacidad del depósito.

8. Terminal de conexión a tierra – Conecte aquí el

generador a una conexión a tierra aprobada. Consulte

Conexión a tierra del generador cuando se utiliza

como aparato portátil

para obtener más detalles.

9. Interruptor de arranque/marcha/parada – Se utiliza para

arrancar el motor con el motor de arranque (solamente

modelos con arranque eléctrico). Para arrancar de manera

manual, el motor debe estar en la posición Run (Marcha).

10. Silenciador – Silencia el motor.

11. Asa – Gira y se retrae para su almacenamiento. Pulse el

botón con mecanismo de resorte para mover el asa.

12. Tapón de la gasolina – Ubicación para el llenado de

combustible.

13. Llenado de aceite – Aquí puede añadir aceite y comprobar

el nivel.

14. Arrancador de retroceso – Se utiliza para arrancar el

motor manual.

15. Cierre de combustible – Válvula entre el depósito de

combustible y el carburador.

16. Válvula de inversión – Permite el paso de los vapores de

combustible a la caja de aire del motor.

17. Manguera de recuperación – Se instala entre el

contenedor de carbonilla y la válvula de inversión (si se

incluye).

18. Entrada del cargador de batería – Esta toma permite

recargar la batería de acumuladores de CC de 12 voltios

suministrada con el cargador adaptador de 12 voltios que

se incluye en la caja de accesorios. Situada detrás, la

entrada del cargador de la batería es un fusible en línea de

1,50 amperios que está dentro del panel de control para

proteger la batería (sólo en los modelos con arranque

eléctrico).

19. Batería – Alimenta el arrancador eléctrico (sólo en los

modelos con arranque eléctrico).

20. Medidor de potencia – Indica la cantidad de potencia que

se está utilizando desde el generador (solamente modelos

de 8000W).

21. Contador de tiempo de funcionamiento – Muestra el total

de horas de funcionamiento de la unidad en una duración

corta antes de mostrar el tiempo de funcionamiento

disponible dada la carga aplicada actualmente, y el

volumen de combustible restante.

Ponga en funcionamiento la unidad

sobre suelo nivelado para que el

medidor de tiempo de funcionamiento sea preciso.

22. Interruptor de control de ralentí – Pone en

funcionamiento el motor a una velocidad de rpm normal

(alta) cuando hay una carga eléctrica presente y reduce

automáticamente el motor a menos rpm cuando no hay

ninguna carga presente. El sistema también puede

apagarse para que el motor funcione a más rpm en

cualquier momento.

23. Contador de horas – Realiza un seguimiento de las horas

de funcionamiento para el mantenimiento programado.

24. CO Protect – Apagado automático del monóxido de

carbono.

AVISO:

003287

2 3 1 23

39 22

DXGNR 6500

003606

2 22 1 20

39 18

DXGNR 8000

Funcionamiento

10 Manual de instrucciones del generador portátil

Contador de horas (si se incluye)

El contador de horas realiza un seguimiento de las horas

de funcionamiento para el mantenimiento programado.

• La pantalla del mensaje "CHG OIL" se iluminará cada

100 horas. El mensaje parpadeará una hora antes y una

hora después de cada intervalo de 100 horas,

proporcionando un plazo de dos horas para realizar la

tarea de mantenimiento.

• La pantalla del mensaje SVC se iluminará cada 100 horas.

El mensaje parpadeará una hora antes y una hora

después de cada intervalo de 200 horas, proporcionando

un plazo de dos horas para realizar la tarea de

mantenimiento.

Cuando el contador de horas esté en el modo de alerta

parpadeante, el mensaje de mantenimiento siempre se

alternará con el tiempo transcurrido en horas y minutos.

Las horas parpadearán cuatro veces y, a continuación,

se alternarán con el mensaje de mantenimiento cuatro

veces hasta que el medidor se restablezca

automáticamente.

• 100 horas - CHG OIL — Intervalo de cambio de aceite

(Cada 100 horas)

• 200 horas - CHG OIL — Revisión del filtro de aire

(Cada 200 horas)

El icono del reloj de arena parpadeará

cuando el motor esté en funcionamiento.

Esto significa que el medidor está registrando las horas

de funcionamiento.

Enchufes de conexión

Toma de corriente doble ICFT de 120 VCA y 20 A

Es una toma de 120 voltios protegida contra sobrecargas

mediante un disyuntor pulsador de reinicio de 20 A.

Utilice cada toma para alimentar cargas eléctricas de

120 VCA, monofásicas, de 60 Hz que requieran una

corriente combinada de 2.400 vatios (2,4 kW) o 20 A.

Utilice solo cables de 3 conductores con conexión a

tierra, de alta calidad y bien aislados, con una capacidad

nominal de 125 voltios con 20 amperios (o superior).

Toma de corriente de 120/240 VCA, 30 Amp

Utilice un enchufe NEMA L14-30 con esta toma de

corriente (girar para bloquear/desbloquear). Conecte un

cable de 4 conductores con conexión a tierra al enchufe

y a la carga deseada. La capacidad nominal del cable

debería ser de 250 VCA con 30 A (o superior).

Utilice esta toma de corriente para cargas monofásicas

de 120 VCA, 60 Hz, que requieran un máximo de

3.600 vatios (3,6 kW) de potencia con 30 A o cargas

monofásicas de 240 VCA, 60 Hz, que requieran un

máximo de 7.200 vatios (7,2 kW) de potencia con 30 A.

La toma está protegida con un disyuntor de 2 polos de

30 amperios.

007651

007652

AVISO:

0000.0

008090

000203

Funcionamiento

Manual de instrucciones del generador portátil 11

Interruptor de control de ralentí

Cuando el interruptor esté en posición ON (Encendido),

el motor funcionará a niveles normales de revoluciones

por minuto (altas) cuando haya una carga eléctrica

presente y reducirá automáticamente las revoluciones

por minuto del motor cuando no haya una carga

presente. Cuando el interruptor esté en posición OFF

(Apagado), el motor funciona a niveles normales de

revoluciones por minuto (altas).

Asegúrese de que el interruptor esté en posición OFF

cuando arranque o detenga el motor, o para su uso con

el interruptor de transferencia.

CO PROTECT

Detección de monóxido de carbono (CO) y

sistema de apagado (si se incluye)

El módulo CO PROTECT controla la acumulación de gas

CO venenoso que se encuentra en la salida de gases del

motor cuando el generador está en funcionamiento. Si el

módulo CO PROTECT detecta un incremento en los

niveles de gas CO, automáticamente apaga el motor. CO

PROTECT solamente controla cuando el motor está en

marcha. Los generadores han sido diseñados para que

se utilicen en espacios exteriores, lejos de edificios

habitados y con los tubos de escape apuntando lejos de

las personas y los edificios. No obstante, si se utiliza de

manera inadecuada o si se pone en funcionamiento en

una ubicación en la que se vayan a acumular gases CO

como por ejemplo en una casa o incluso en un garaje

con la puerta parcialmente abierta, CO PROTECT apaga

el motor, avisa al usuario de lo que ha ocurrido e indica al

usuario que debe leer la etiqueta de las instrucciones

donde se especifican los pasos que deberá llevar a cabo.

CO PROTECT no es un sustituto de ninguna alarma de

monóxido de carbono existente en interiores.

A medida que el usuario se acerca al generador para

investigar por qué se ha apagado, una luz ROJA

parpadeante en la placa de CO PROTECT situada en el

lateral del generador le notificará que el generador se

desconectó debido a una acumulación de gases CO que

podría resultar peligrosa. La luz ROJA parpadeará

durante al menos cinco minutos después de un apagado

por acumulación de CO. Mueva el generador a un área

exterior abierta y dirija el tubo de escape de tal manera

que quede alejado del personal y de los edificios

habitados. Una vez que haya reubicado el generador en

un área segura, el generador puede volver a arrancarse

y se deben realizar las conexiones eléctricas adecuadas

para el suministro de energía eléctrica. La luz ROJA

dejará de parpadear automáticamente una vez que el

motor se vuelva a arrancar. Deje que entre aire fresco y

ventile el lugar en el que el generador se ha apagado.

Si se ha producido un fallo en un sistema de CO

PROTECT y éste ya no proporciona la protección

adecuada, el generador portátil se apagará

automáticamente y la luz AMARILLA parpadeará al

menos durante cinco minutos en la placa de CO

PROTECT para avisar al usuario de que se ha producido

un fallo. El módulo CO PROTECT debe ser

diagnosticado y reparado por un técnico cualificado en el

distribuidor. El generador puede volver a arrancarse,

pero es posible que continúe apagándose.

CO PROTECT detectará la acumulación de monóxido de

carbono proveniente de otras fuentes de combustión de

combustible como por ejemplo de herramientas

impulsadas por motor o calentadores de propano

utilizados en el área de la actividad. Por ejemplo, si otro

generador se utiliza y los gases de escape se dirigen

hacia un generador equipado con CO PROTECT, CO

PROTECT puede iniciar un proceso de apagado debido

al aumento de los niveles de CO. Esto no se trata de un

error. Significa que se han detectado niveles de

monóxido de carbono peligrosos. El usuario debe actuar

y mover y volver a colocar estos dispositivos para que el

monóxido de carbono se elimine y se disemine lejos del

personal y de los edificios habitados.

000204

Funcionamiento

12 Manual de instrucciones del generador portátil

Uso del generador

Si surgen problemas con el funcionamiento del

generador, llame a la línea de ayuda del generador al

número 1-888-431-6871.

¡Nunca utilice el generador en una

zona cerrada o en interiores! NUNCA

lo utilice dentro de casa, en un vehículo, o en zonas

parcialmente cerradas como garajes, AUNQUE las

puertas y ventanas estén abiertas. Utilícelo

SOLAMENTE en el exterior y lejos de respiraderos,

ventanas y puertas abiertas, y en una zona en la que no

se acumulen vapores de escape mortales.

El motor expulsa gases que contienen

monóxido de carbono, los cuales no

se pueden ver ni oler. El gas es tóxico, y si se respira en

concentraciones suficientes, puede provocar el coma o

incluso la muerte.

Para el correcto funcionamiento del

generador, es importante que exista

un flujo de aire de ventilación y refrigeración adecuado y

sin obstrucciones. No modifique la instalación ni permita

la existencia de ningún bloqueo, aunque sea parcial, de

la ventilación, ya que puede afectar gravemente al

funcionamiento seguro del generador. El generador se

DEBE usar en el exterior.

El sistema de escape debe

mantenerse adecuadamente. No

haga nada que pudiera provocar un funcionamiento

inseguro del sistema de escape o el incumplimiento de

las normativas y códigos locales.

En interiores, utilice siempre una

alarma de monóxido de carbono con

baterías. Compruebe que se instala correctamente de

acuerdo con las instrucciones de los fabricantes.

Conexión a tierra del generador cuando se

utiliza como aparato portátil

Un equipo de tierra conecta los componentes de la

estructura del generador a los terminales de tierra

situados en las tomas de corriente de CA. Esto permite

que el generador se utilice como generador portátil sin

conectar a tierra la estructura como se especifica en el

artículo 250.34 del NEC.

Conexión neutra a estructura.

Requisitos especiales

Es posible que existan decretos, códigos locales o

normativas de la Administración de Seguridad y Salud

Ocupacional (OSHA) que se apliquen al uso previsto del

generador.

Consulte con un electricista cualificado, un inspector de

electricidad, o con la agencia local que tenga

jurisdicción:

• En algunas zonas, los generadores deben registrarse con

las compañías locales de suministro eléctrico.

• Si el generador se utiliza en una obra, es posible que

existan regulaciones adicionales que deban cumplirse.

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR



PELIGRO



PELIGRO



PELIGRO



PELIGRO



PELIGRO

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN

MINUTOS.

Los gases de escape del generador contienen monóxido

de carbono. este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una

casa o garaje, AUN si la

puerta y las ventanas se

encuentran abiertas.

Use únicamente en

EXTERIORES, y alejado

de ventanas, puertas y

ventilaciones.

000657

Funcionamiento

Manual de instrucciones del generador portátil 13

Conexión al sistema eléctrico de un edificio

Utilice un interruptor de transferencia manual al conectar

directamente al sistema eléctrico de un edificio. La

instalación y las conexiones deben ser realizadas por un

electricista cualificado y cumpliendo rigurosamente toda

la legislación y los códigos eléctricos locales y

nacionales.

Siempre opere el generador con el interruptor de control

de ralentí en posición OFF.

Conozca los límites del generador

Sobrecargar un generador en exceso y superar su

potencia nominal puede provocar daños en el generador

y en los dispositivos eléctricos conectados. Tenga en

cuenta las normas siguientes para evitar la sobrecarga:

• Sume la potencia total de todos los dispositivos eléctricos

que se conectarán a la vez. El total NO debería superar la

potencia nominal del generador.

• La potencia nominal de las luces se puede obtener de las

bombillas. Normalmente, la potencia nominal de las

herramientas, electrodomésticos y motores se encuentra

en la etiqueta o adhesivo de datos pegados en el

dispositivo.

• En los electrodomésticos, herramientas o motores que no

indiquen la potencia, multiplique los voltios por la

capacidad nominal en amperios para determinar los vatios

(voltios x amperios = vatios).

• Algunos motores eléctricos, como los de inducción,

requieren tres veces más vatios de potencia para el

arranque que para el funcionamiento. La potencia pico

dura sólo unos pocos segundos. Para permitir una

potencia de arranque elevada cuando seleccione los

dispositivos eléctricos que se conectarán al generador,

proceda de la siguiente manera:

1. Calcule los vatios necesarios para arrancar el motor más

grande.

2. Sume a esa cifra los vatios de funcionamiento del resto de

cargas conectadas.

3. Consulte la Subsección Guía de referencia de la potencia

para ayudarle a determinar el número de dispositivos que el

generador puede hacer funcionar a la vez.

Todas las cifras son aproximadas.

Consulte la etiqueta de datos del

electrodoméstico para obtener los requisitos reales de

potencia.

Guía de referencia de la potencia

000227

AVISO:

Dispositivo

Vatios de

funcionamiento

*Aire acondicionado (12.000 Btu)............................. 1700

*Aire acondicionado (24.000 Btu)............................. 3800

*Aire acondicionado (40.000 Btu)............................. 6000

Cargador de batería (20 A)....................................... 500

Lijadora de correa (3").............................................. 1000

Motosierra................................................................. 1200

Sierra circular (7-1/4")............................................... de 1250 a 1400

*Secadora (eléctrica)................................................ 5750

*Secadora (gas)........................................................ 700

*Lavadora................................................................. 1150

Cafetera.................................................................... 1750

*Compresor (1 HP)................................................... 2000

*Compresor (3/4 HP)................................................ 1800

*Compresor (1/2 HP)................................................ 1400

Plancha para el pelo................................................. 700

*Deshumidificador..................................................... 650

Lijadora de disco (9")................................................ 1200

Cortabordes.............................................................. 500

Manta eléctrica.......................................................... 400

Pistola eléctrica para clavos...................................... 1200

Cocina eléctrica (por elemento)................................ 1500

Sartén eléctrica......................................................... 1250

*Congelador.............................................................. 700

*Extractor de humos (3/5 HP)................................... 875

Sistema de apertura del garaje................................. de 500 a 750

Secador .................................................................... 1200

Taladro de mano....................................................... de 250 a 1100

Cortasetos................................................................ 450

Llave de impacto....................................................... 500

Plancha..................................................................... 1200

*Bomba de chorro..................................................... 800

Cortacésped............................................................. 1200

Bombilla.................................................................... 100

Horno microondas..................................................... de 700 a 1000

*Enfriador de leche................................................... 1100

Quemador de petróleo en el horno........................... 300

Estufa de petróleo (140.000 Btu).............................. 400

Estufa de petróleo (85.000 Btu)................................ 225

Estufa de petróleo (30.000 Btu)................................ 150

*Pistola de pintar, sin aire (1/3 HP)........................... 600

Pistola de pintar, sin aire (de mano).......................... 150

Radio........................................................................ de 50 a 200

*Refrigerador............................................................. 700

Olla de cocción lenta................................................. 200

*Bomba sumergible (1-1/2 HP)................................. 2800

*Bomba sumergible (1 HP)....................................... 2000

*Bomba sumergible (1/2 HP).................................... 1500

*Bomba de sumidero................................................ de 800 a 1050

*Sierra de mesa (10”)................................................ de 1750 a 2000

Televisión.................................................................. de 200 a 500

Tostadora ................................................................. de 1000 a 1650

Cortacésped de hilo.................................................. 500

*Multiplique por 3 los vatios de la lista para calcular los vatios

necesarios para arrancar estos dispositivos.

Funcionamiento

14 Manual de instrucciones del generador portátil

Antes de arrancar el generador

Añada aceite y gasolina al generador antes de ponerlo

en funcionamiento. Proceda de la manera siguiente:

Añadir aceite de motor

Todo el aceite debe cumplir con los requisitos mínimos

de la Categoría de Servicio SJ, SL del Instituto

Americano del Petróleo (API, por sus siglas en inglés), o

unos requisitos más exigentes. No utilice aditivos

especiales. Seleccione el grado de viscosidad del aceite

según la temperatura de funcionamiento prevista

(consulte la tabla).

• Con temperaturas superiores a 40º F (4,4º C), utilice

SAE 30

• Con temperaturas inferiores a 40 ºF (4,4 ºC) y hasta 10 ºF

(-12 ºC), utilice 10W-30

• Para todas las temperaturas, utilice aceite sintético 5W-30

Use aceite a base de petróleo para facilitar el rodaje del

motor antes de utilizar aceite sintético.

Cualquier intento de girar o arrancar

el motor antes de haber añadido el

tipo y la cantidad de aceite de motor recomendado

podría provocar una avería en el motor.

El nivel de aceite se debe verificar antes de cada uso o al

menos cada 8 horas de funcionamiento.

1. Coloque el generador sobre una superficie plana.

2. Limpie el área alrededor de la boca de llenado de aceite.

3. Retire la tapa de llenado de aceite y limpie la varilla de

medición.

4. Enrosque la varilla en el cuello de llenado. Compruebe que

el nivel de aceite se encuentra dentro del rango de

funcionamiento seguro.

5. Añada el aceite de motor recomendado según sea

necesario.

6. Vuelva a colocar la tapa de llenado del aceite y apriétela de

manera manual.

Algunas unidades cuentan con más de

un lugar por el que se puede añadir el

aceite. En estos casos, solo se necesita utilizar un punto

de llenado de aceite.

Combustible

Nunca llene el depósito de

combustible en interiores. Nunca

llene el depósito de combustible con el motor en marcha

o caliente. No vierta gasolina encima de un motor

caliente. Deje enfriar el motor antes de llenar el depósito

de combustible.

No sobrepase el nivel del depósito de

combustible. Siempre deje espacio

para la expansión del combustible. Si llena el deposito de

combustible en exceso, el combustible puede

derramarse encima de un motor caliente provocando un

INCENDIO o una EXPLOSIÓN. Limpie inmediatamente

el combustible vertido.

La gasolina es altamente

INFLAMABLE y sus vapores son

EXPLOSIVOS. Nunca deje fumar, encender llamas o

chispas, o producir calor en la zona cuando manipule

gasolina.

El combustible debe cumplir con los siguientes

requisitos:

• Gasolina limpia, en buen estado y sin plomo.

• Un octanaje mínimo de 87/87 AKI (RON 91).

• También se puede utilizar gasolina con un porcentaje de

hasta el 10 % de etanol (gasohol); cuando esté disponible,

se recomienda utilizar combustible premium sin etanol.

• NO use E85.

• NO mezcle aceite en la gasolina.

• NO modifique el motor para que funcione con

combustibles alternativos. Estabilice el combustible antes

de almacenarlo.

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperado

°C

°F

000399

PRECAUCIÓN

000115

000116

AVISO:



PELIGRO



PELIGRO



PELIGRO

Funcionamiento

Manual de instrucciones del generador portátil 15

1. Verifique que la unidad está apagada y espere a que se

enfríe un mínimo de dos minutos antes de cargar el

combustible.

2. Coloque la unidad sobre una superficie nivelada y en un

área bien ventilada.

3. Limpie el área alrededor de la tapa del combustible y quite

la tapa con cuidado.

4. Añada lentamente el combustible recomendado (A). No

llene por encima del borde (B).

5. Colocación de la tapa del combustible.

Si se derrama combustible, espere

hasta que se evapore antes de encender

el motor.

IMPORTANTE: Es importante evitar la formación de

acumulaciones de residuos pegajosos en los

componentes del sistema de combustible como el

carburador, la manguera o el depósito durante el

almacenamiento. Los combustibles mezclados con

alcohol (gashol, etanol o metanol) pueden atraer la

humedad, lo que provoca la separación y la formación de

ácidos durante el almacenamiento. El gas ácido puede

dañar el sistema de combustible de un motor durante el

almacenamiento. Para evitar problemas con el motor,

debería vaciar el sistema de combustible antes de

almacenarlo durante 30 días o más. Consulte la sección

Almacenamiento. Nunca utilice productos para la

limpieza del motor o carburador en el depósito de

combustible ya que podrían provocar daños permanentes.

Arranque de motores con el tirador de

arranque

Daños en el equipo y la propiedad.

Desconecte todas las cargas

eléctricas antes de poner en marcha o detener la unidad.

De lo contrario, el equipo y la propiedad pueden resultar

dañados.

1. Desconecte todas las cargas eléctricas de las tomas de

corriente de la unidad antes de arrancar el motor.

2. Coloque el generador sobre una superficie plana.

3. Abra la válvula de cierre del combustible (A).

4. Gire el interruptor de marcha/paro del motor (B) a la

posición Run (Marcha) (solo arranque manual).

5. Mueva el cebador (C) a la izquierda hasta la posición Full

ChoKe (Cebado completo).

6. Sujete la cuerda de arranque y tire de ella ligeramente

hasta que note que la resistencia aumenta. Tire

rápidamente hacia arriba y hacia afuera.

000400

AVISO:

PRECAUCIÓN

OFF

000208

003287

DXGNR 6500

003606

DXGNR 8000

000209

Funcionamiento

16 Manual de instrucciones del generador portátil

7. Cuando el motor arranque, mueva la palanca del cebador a

la posición 1/2-choke (Cebado medio) hasta que el motor

funcione de manera suave y, a continuación, mueva la

palanca hasta la posición Run (Marcha). Si el funcionamiento

del motor decae, mueva de nuevo la palanca del cebador a

la posición 1/2-choke (Cebado medio) hasta que el motor

funcione de manera suave y, a continuación, mueva la

palanca hasta la posición Run (Marcha).

8. Si el motor arranca, pero no sigue funcionando, mueva la

palanca del cebador a la posición Full Choke (Cebado

máximo) y repita las instrucciones de arranque.

IMPORTANTE: No sobrecargue el generador. Asimismo,

no sobrecargue las tomas de corriente individuales del

panel. Estas tomas están protegidas de las sobrecargas

con disyuntores del tipo pulsar-para-reiniciar. Si se

supera el amperaje de alguno de los disyuntores, el

disyuntor afectado se abrirá y se perderá la potencia

eléctrica a la toma de corriente. Lea atentamente "No

sobrecargar el generador".

Arranque de motores con arranque eléctrico

Daños en el equipo y la propiedad.

Desconecte todas las cargas

eléctricas antes de poner en marcha o detener la unidad.

De lo contrario, el equipo y la propiedad pueden resultar

dañados.

1. Desconecte todas las cargas eléctricas de las tomas de

corriente de la unidad antes de arrancar el motor.

2. Coloque el generador sobre una superficie plana.

3. Abra la válvula de cierre del combustible.

4. Mueva la palanca del cebador del motor hacia afuera hasta

la posición Full Choke (Cebado completo).

5. Mantenga pulsado el interruptor de Arranque/Marcha/

Parada en la posición Start (Arranque). Cuando el motor

arranque, suelte el interruptor a la posición Run (Marcha).

6. Cuando el motor arranque, mueva la palanca del cebador

hasta la posición 1/2-choke (Cebado medio) hasta que el

motor funcione de manera suave y, a continuación, mueva la

palanca hasta la posición RUN (Marcha). Si el

funcionamiento del motor decae, mueva de nuevo la palanca

del cebador a la posición 1/2-choke (Cebado medio) hasta

que el motor arranque de manera suave y, a continuación,

mueva la palanca hasta la posición Run (Marcha).

Arranque manual

El generador está equipado con un arrancador manual

de retroceso que se puede utilizar si la batería está

descargada.

Consulte Arranque de motores con el

tirador de arranque.

El interruptor debe estar en la posición

Run (Marcha). Utilice una de las tomas

de corriente del generador junto con el cargador de la

batería suministrado para cargar la batería mientras el

generador está en funcionamiento.

Para arrancar el generador manualmente:

1. Sujete firmemente el tirador de arranque y tire lentamente

hasta que note una mayor resistencia.

2. Tire rápidamente hacia arriba y afuera para arrancar el motor.

3. Siga la misma secuencia de cebado.

Si el motor arranca, pero no sigue

funcionando, mueva la palanca del

cebador a la posición Full Choke (Cebado máximo) y

repita las instrucciones de arranque.

IMPORTANTE: No sobrecargue el generador ni las

tomas de corriente individuales del panel. Estas tomas

están protegidas contra sobrecargas con disyuntores

pulsar-para-reiniciar. Si se supera el amperaje de alguno

de los disyuntores, el disyuntor afectado se abrirá y se

perderá la potencia eléctrica a la toma de corriente. Lea

la sección Conozca los límites del generador

detenidamente.

Apagar el generador

Daños en el equipo y la propiedad.

Desconecte todas las cargas

eléctricas antes de poner en marcha o detener la unidad.

De lo contrario, el equipo y la propiedad pueden resultar

dañados.

1. Cierre todas las cargas y desconecte todas las cargas

eléctricas de las tomas de corriente del panel del generador.

2. Deje que el motor funcione sin cargas durante varios

minutos para que se estabilicen las temperaturas internas

del motor y del generador.

3. Gire el interruptor Run/Stop (Marcha/Paro) a la posición

Stop (Paro).

4. Cierre la válvula de combustible.

En condiciones normales de uso, cierre

la válvula de combustible y deje que la

cubeta de combustible del generador se quede sin

combustible. En caso de emergencia, gire el interruptor a

la posición Stop (Paro).

Sistema de cierre por nivel bajo de aceite

El motor está equipado con un sensor de nivel de aceite

bajo que apaga el motor automáticamente cuando el

nivel de aceite cae por debajo de un nivel especificado.

El motor no funcionará hasta que se añada aceite hasta

el nivel adecuado.

Si el motor se apaga y hay combustible suficiente,

compruebe el nivel de aceite del motor.

Cargar la batería (sólo arranque eléctrico)

Explosión. Las baterías emiten gases

explosivos mientras se cargan.

Mantenga el generador alejado del fuego y de las

chispas. Utilice ropa protectora cuando trabaje con

baterías. En caso de no hacerlo, podría causar la muerte

o lesiones graves.

Riesgo de quemaduras. Las baterías

contienen ácido sulfúrico y pueden

causar quemaduras químicas graves. Utilice ropa

protectora cuando trabaje con baterías. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

La batería incluida con el generador se

entrega cargada totalmente. Una batería

puede perder parte de su carga cuando no se utiliza

durante periodos de tiempo prolongados. Si la batería no

puede arrancar el motor, conecte el cargador de 12 V

incluido en la caja de accesorios. EL GENERADOR EN

FUNCIONAMIENTO NO CARGA LA BATERÍA.

PRECAUCIÓN

AVISO:

PRECAUCIÓN

AVISO:



ADVERTENCIA



ADVERTENCIA

AVISO:

Funcionamiento

Manual de instrucciones del generador portátil 17

Utilice el puerto del cargador de la batería para

conservar la batería cargada y lista para su uso. La

batería debe cargarse en un lugar seco.

1. Conecte el cargador en el conector de entrada del cargador

de batería situado en el panel de control. Conecte el

extremo del enchufe de pared del cargador de batería a

una toma de corriente de 120 VCA.

2. Desconecte el cargador de la batería del enchufe de pared

y el conector del panel de control cuando vaya a utilizar el

generador.

No utilice el cargador de la batería durante

más de 48 horas en una sola carga.

AVISO:

ENTRADA DEL

CARGADOR DE

LA BATERÍA

000423

Mantenimiento

18 Manual de instrucciones del generador portátil

Mantenimiento

Recomendaciones de mantenimiento

El mantenimiento periódico mejorará el funcionamiento y

alargará la vida útil de su generador. Acuda a cualquier

distribuidor cualificado si necesita realizar operaciones

de mantenimiento/reparación en el generador.

La garantía del generador no cubre los artículos que han

sido sometidos a un mal uso o un uso negligente por

parte del usuario. Para recibir todas las prestaciones de

la garantía, el usuario deberá mantener el generador

como se indica en este manual y almacenarlo de manera

adecuada según se detalla en Almacenamiento en

invierno y a largo plazo.

Si tiene preguntas acerca de cómo

reemplazar componentes de su

generador, llame al 1-888-431-6871.

Programa de mantenimiento

Consulte los intervalos del programa de mantenimiento,

lo que ocurra primero según el uso.

Las condiciones adversas requerirán un

mantenimiento más frecuente.

Todas las operaciones de mantenimiento y

ajustes necesarios deben realizarse cada

temporada, tal y como se detalla en el siguiente gráfico.

Especificaciones del producto

Mantenimiento preventivo

La suciedad o los residuos pueden hacer que el equipo

no funcione de manera correcta y provocar daños en

este. Limpie el generador a diario o antes de cada uso.

Mantenga la zona alrededor y detrás del silenciador sin

suciedad de combustible. Revise las ranuras y aberturas

del aire de enfriamiento del generador.

Mantenimiento

Tarea

Según

sea

nece-

sario

cada

uso

Cada

estación

Cada

100

Horas

Cada 200

horas o

anual-

mente

Limpiar

superficies

exteriores

Revisión del nivel

de aceite del

motor

Limpiar el

dispositivo

antichispas

Cambiar el aceite

del motor *

Limpieza/

sustitución del

filtro del aire **

Sustituir la bujía

Sustitución del

filtro del

combustible

Comprobación/

ajuste de la

holgura de la

válvula ***

* Cambie el aceite del motor después de las 30 primeras

horas de funcionamiento. Cámbielo cada mes cuando el

generador funcione con cargas pesadas o altas temperaturas.

** Limpie el filtro del aire con mayor frecuencia en condiciones

de funcionamiento con suciedad o polvo. Sustituya las

piezas si no se pueden limpiar correctamente.

*** Compruebe la holgura de la válvula después de las

50 primeras horas de funcionamiento y ajústela si fuera

necesario.

AVISO:

NOTICE:

AVISO:

Especificaciones del generador

Potencia nominal en un factor

de potencia de 1,0

6,5 / 8,0 kW**

Potencia pico 8,125 – 10,0 kVA

Tensión de CA nominal 120/240

Carga de CA nominal (6,5 / 8,0)

Corriente a 240 V

Corriente a 120 V

27,1 / 33,3 Amperios**

54,2 / 66,7 Amperios**

Frecuencia nominal 60 Hz a 3600 RPM

Fase Monofásico

Peso de la unidad

6500

8000

75 kg (165 lb)

83 kg (183 lb)

Dimensiones de la unidad L = 692 mm (27,25") x

A = 696 mm (27,4") x Al

= 724 mm (28,5”)

** Intervalo de temperaturas de funcionamiento: -18 ºC (0 ºF)

a 40 ºC (104 ºF). Durante el funcionamiento con

temperaturas superiores a 25 ºC (77 ºF), es posible que la

potencia disminuya.

** La potencia en vatios máxima está sujeta y limitada por

factores como el contenido de BTU del combustible, la

altitud, el estado del motor, etc. La potencia máxima

disminuye un 3,5 % por cada 1.000 pies (304,8 metros)

sobre del nivel del mar y también disminuye un 1 %

aproximadamente por cada 6 º C (10 ºF) por encima de los

16 ºC (60 ºF) de temperatura ambiente.

Especificaciones del motor

Desplazamiento (6,5 / 8,0) 389cc / 420cc

Número de pieza de la bujía 0J00620106

Tipo de bujía F7TC

Separación de los electrodos

de la bujía

0,028-0,031 pulg.

(0,70-0,80 mm)

Capacidad del depósito de

gasolina

28,4 L (7,5 galones)

Tipo de aceite Consulte el gráfico en la

sección

Antes de arran-

car el generador

Capacidad de aceite 1,0 Litross (1,06 qt.)

Tiempo de funcionamiento

(50 % de carga) (6,5 / 8,0)

10 horas/9 horas

Batería (si la hubiese) 12 VCC, 10 Amp Hora

Mantenimiento

Manual de instrucciones del generador portátil 19

No inserte objetos a través de las

ranuras de enfriamiento de aire. El

generador puede arrancar en cualquier momento y

provocar la muerte, lesiones graves y daños en la unidad.

• Utilice un paño húmedo para limpiar las superficies

exteriores.

• Utilice un cepillo de cerdas suaves para retirar la suciedad

endurecida, el aceite, etc.

• Utilice una aspiradora para eliminar la suciedad y los

residuos sueltos.

• Se puede utilizar aire a baja presión (que no supere los

25 psi) para eliminar la suciedad. Inspeccione las ranuras

del aire de refrigeración y las aberturas del generador.

Estas aberturas deben mantenerse limpias y sin

obstrucciones.

NO utilice una manguera de jardín para

limpiar el generador. El agua podría

entrar en el sistema del combustible del motor y causar

problemas. Si el agua entrara en el generador a través

de las ranuras del aire de refrigeración, parte de esta

agua podría quedar retenida en huecos y hendiduras del

aislante del bobinado del rotor y del estator. La

acumulación de agua y suciedad en los bobinados

internos podría disminuir la resistencia del aislante de

estos bobinados.

Mantenimiento del motor

Arranque accidental. Desconecte los

cables de la bujía cuando trabaje en

la unidad. De lo contrario, podría provocar la muerte o

lesiones graves.

Recomendaciones sobre el aceite del motor

Todo el aceite debe cumplir con los requisitos mínimos

de la Categoría de Servicio SJ, SL del Instituto

Americano del Petróleo (API, por sus siglas en inglés), o

unos requisitos más exigentes. No utilice aditivos

especiales. Seleccione el grado de viscosidad del aceite

según la temperatura de funcionamiento prevista

(consulte la tabla).

• Con temperaturas superiores a 40º F (4,4º C), utilice SAE 30

• Con temperaturas inferiores a 40 ºF (4,4 ºC) y hasta 10 ºF

(-12 ºC), utilice 10W-30

• Para todas las temperaturas, utilice aceite sintético 5W-30

Use aceite a base de petróleo para facilitar el rodaje del

motor (30 horas) antes de utilizar aceite sintético.

Cualquier intento de girar o arrancar

el motor antes de haber añadido el

tipo y la cantidad de aceite de motor recomendado

podría provocar una avería en el motor.

El nivel de aceite se debe verificar antes de cada uso o al

menos cada 8 horas de funcionamiento.

1. Coloque el generador sobre una superficie plana.

2. Limpie el área alrededor de la boca de llenado de aceite.

3. Retire la tapa de llenado de aceite y limpie la varilla de

medición.

4. Introduzca la varilla en el cuello de llenado de aceite.

Compruebe que el nivel de aceite se encuentre dentro del

rango operativo seguro tal y como se especifica.

5. Añada el aceite de motor recomendado según sea

necesario.

6. Vuelva a colocar la tapa de llenado del aceite y apriétela de

manera manual.

Algunas unidades cuentan con más de

un lugar por el que se puede añadir el

aceite. En estos casos, solo se necesita utilizar un punto

de llenado de aceite.

Cambio del aceite del motor

Arranque accidental. Desconecte los

cables de la bujía cuando trabaje en

la unidad. De lo contrario, podría provocar la muerte o

lesiones graves.

Si el generador se utiliza en lugares con mucho polvo o

suciedad, o en un clima extremadamente cálido, cambie

el aceite con más frecuencia.



ADVERTENCIA

AVISO:



ADVERTENCIA

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperado

°C

°F

000399

PRECAUCIÓN

000115

000116

AVISO:



ADVERTENCIA

Mantenimiento

20 Manual de instrucciones del generador portátil

¡No contamine! Conserve los recursos.

Lleve el aceite usado a centros de

recogida.

Cambie el aceite mientras el motor esté caliente tras

haber funcionado. Realice los siguientes pasos:

1. Coloque el generador sobre una superficie plana.

2. Desconecte el cable de la bujía y colóquelo donde no

pueda hacer contacto con la bujía.

3. Limpie el área alrededor del tapón de drenaje y de la boca

de llenado de aceite.

4. Retire la tapa de llenado de aceite y limpie la varilla de

nivel.

5. Retire el tapón de drenaje de aceite y drene el aceite

completamente en un recipiente adecuado.

6. Vuelva a colocar el tapón de drenaje de aceite y apriételo

firmemente.

7. Vierta lentamente el aceite en la boca de llenado hasta

alcanzar el nivel adecuado en la varilla (marca entre L y H).

NO llene en exceso.

8. Instale la tapa de llenado de aceite y apriete manualmente.

9. Limpie el aceite que pueda haberse derramado.

10. Deshágase del aceite de acuerdo con las regulaciones

locales.

Filtro de aire

El motor no funcionará correctamente y puede sufrir

daños si se utiliza con un filtro de aire sucio.

Reemplácelo o límpielo más a menudo si utiliza la unidad

bajo condiciones de mucha suciedad o polvo.

Para limpiar/reemplazar el filtro de aire:

1. Gire el mando (A) y retire la cubierta del filtro de aire.

2. Límpiela con agua y jabón. Exprima el filtro hasta que

quede seco (NO LO RETUERZA) en un paño limpio.

3. Limpie la cubierta del filtro de aire antes de volver a

instalarla.

Para solicitar un nuevo filtro de aire,

póngase en contacto con el centro de

servicio autorizado más cercano llamando al

1-888-431-6871.

Mantenimiento de la bujía

Para realizar el mantenimiento a la bujía:

1. Limpie la zona que rodea la bujía.

2. Retire e inspeccione la bujía.

3. Compruebe la separación entre electrodos con un

calibrador de alambre y configúrela a la medida

recomendada de 0,028 - 0,031 pulg. (0,70 - 0,80 mm).

Cambie la bujía si los electrodos están

carbonizados o quemados o si la

porcelana está rota. Reemplace la bujía

EXCLUSIVAMENTE con otra bujía recomendada.

Consulte las especificaciones.

4. Instale la bujía y apriétela manualmente y gírela 3/8 a 1/2

vuelta utilizando la llave para bujías.

Conexión/Sustitución de la batería (si se

incluye)

La batería incluida con el generador se entrega cargada

totalmente. Una batería puede perder parte de la carga

cuando no se utiliza durante periodos de tiempo

prolongados. Si la batería no puede arrancar el motor,

conecte el cargador de 12 V incluido en la caja de

accesorios (Consulte el apartado Cargar la batería).

IMPORTANTE: EL GENERADOR EN

FUNCIONAMIENTO NO CARGA LA BATERÍA.

Arranque accidental. Desconecte el

cable negativo de la batería y, a

continuación, el cable positivo cuando trabaje con la

unidad. De lo contrario, podría provocar la muerte o

lesiones graves.

1. Desconecte el borne negativo (-) de la batería PRIMERO (A).

2. Desconecte el borne positivo (+) de la batería SEGUNDO (B).

3. Instale la nueva batería. Instale el soporte de sujeción de la

batería y apriételo.

4. Conecte el borne positivo (+) de la batería (B) PRIMERO (B).

Coloque la funda de goma en los tornillos de conexión.

5. Conecte el borne negativo (-) de la batería (A) SEGUNDO.

6. Coloque la funda de goma en los tornillos de conexión.

AVISO:

000809

000211

AVISO:



ADVERTENCIA

000224

Mantenimiento

Manual de instrucciones del generador portátil 21

Holgura de la válvula

IMPORTANTE: Si no se siente cómodo realizando este

procedimiento o no dispone de las herramientas

adecuadas, lleve el generador al centro de servicio más

cercano para que le ajusten la holgura de la válvula.

Compruebe la holgura de la válvula después de las

50 primeras horas de funcionamiento. Ajústela según

sea necesario.

6500/8000

•

Admisión — 0,09 ± 0,02 mm (frío), (0,004" ± 0,001 pulgadas)

• Escape — 0,14 ± 0,02 mm (frío), (0,006" ± 0,001 pulgadas)

Inspección del filtro del dispositivo

antichispas

Superficies calientes. No toque

superficies calientes mientras esté

utilizando la máquina. Mantenga la máquina lejos de

combustibles durante su uso. Las superficies calientes

pueden ocasionar quemaduras graves o incendios.

1. Afloje la abrazadera (A) y retire el tornillo.

2. Revise la pantalla (B) y sustitúyala si está desgastada,

perforada o dañada de alguna manera. Si la pantalla no

está dañada, límpiela con un disolvente comercial.

3. Sustituya la pantalla del supresor de chispas (C) y el cono

(B). Fíjela con la abrazadera y el tornillo.

Almacenamiento

General

Se recomienda arrancar el generador una vez cada

30 días, y debería funcionar durante 30 minutos. Si no

puede hacerlo, consulte la siguiente lista para preparar la

unidad para su almacenamiento.

• NO coloque una cubierta de almacenamiento en un

generador caliente. Espere a que el generador se enfríe

completamente antes de almacenarlo.

• NO guarde combustible de una temporada a otra a menos

que se trate de un modo adecuado.

• Sustituya el contenedor de combustible si está oxidado.

El óxido en el combustible puede provocar problemas en

el sistema de combustible.

• Cubra la unidad con una cubierta protectora adecuada,

resistente a la humedad.

• Guarde la unidad en un área limpia y seca.

• Guarde siempre el generador y el combustible lejos de

fuentes de calor e ignición.

Preparación del sistema de combustible/motor

para su almacenamiento

El combustible puede echarse a perder y dañar los

componentes del sistema de combustible si se almacena

durante más de 30 días. Para mantener el combustible

en buen estado, utilice un estabilizante.

Si se añade estabilizador de combustible al sistema de

combustible, prepare y ponga en marcha el motor para

su almacenamiento durante un largo período. Deje que

el motor funcione durante 10-15 minutos para que el

estabilizador circule por todo el sistema. El combustible

preparado adecuadamente puede almacenarse hasta

24 meses.

Si el combustible no se ha tratado con

un estabilizador de combustible, debe

drenarse en un contenedor aprobado para tal fin. Deje

que el motor funcione hasta que se detenga por la falta

de combustible. Para mantener el combustible en buen

estado, se recomienda añadir estabilizante de

combustible en el recipiente de almacenamiento.

1. Cambie el aceite del motor.

2. Quite la bujía.

3. Vierta una cucharada (5-10cc) de aceite de motor limpio o

pulverice con un agente protector adecuado en el cilindro.

Pérdida de la visión. Es obligatorio

llevar protección ocular para evitar las

salpicaduras procedentes de la cavidad de la bujía al

girar el motor. De lo contrario, se puede provocar la

pérdida de la visión.

4. Tire del arranque manual varias veces para distribuir el

aceite en el cilindro.

5. Vuelva a instalar la bujía.

6. Tire lentamente del arranque manual hasta sentir

resistencia. Esto cerrará las válvulas para que la humedad

no pueda entrar en el cilindro del motor. Suelte suavemente

el arranque manual.

Cambio de aceite

Cambie el aceite del motor antes de guardarlo. Consulte

la subsección Cambio del aceite del motor.



ADVERTENCIA

000586

AVISO:



ADVERTENCIA

Mantenimiento

22 Manual de instrucciones del generador portátil

Solución de problemas

PROBLEMA CAUSA SOLUCIÓN

El motor funciona, pero la salida de

CA no está disponible.

1. El disyuntor está ABIERTO.

2. Conexión deficiente o cable defectuoso.

3. El dispositivo conectado está averiado.

4. Fallo en el generador.

5. La toma de corriente ICFT está ABIERTA

(si hubiera).

1. Restablezca el disyuntor.

2. Revise y repare.

3. Conecte otro dispositivo que esté en buen

estado.

4. Póngase en contacto con el servicio técnico

autorizado independiente.

5. Corrija el circuito de tierra y pulse el botón

de reinicio en la toma de corriente ICFT

(si hubiera).

El motor funciona bien sin carga

pero se detiene cuando se le

agrega carga.

1. Cortocircuito en una carga conectada.

2. El generador está sobrecargado.

3. La velocidad del motor es demasiado lenta.

4. Cortocircuito en el generador.

5. Filtro del combustible sucio.

1. Desconecte la carga eléctrica en

cortocircuito.

2. Consulte

Conozca los límites del

generador

3. Póngase en contacto con el servicio técnico

autorizado independiente.

4. Póngase en contacto con el servicio técnico

autorizado independiente.

5. Sustituya el filtro del combustible.

El motor no arranca o arranca y

funciona con dificultad.

1. La válvula de cierre de combustible está en

posición OFF (Parada).

2. Filtro de aire sucio.

3. Sin combustible.

4. Combustible deteriorado.

5. El cable de la bujía no está conectado a la

bujía.

6. Bujía averiada.

7. Agua en el combustible.

8. Exceso de cebado.

9. Nivel de aceite bajo.

10. Mezcla de combustible excesivamente rica.

11. Válvula de admisión atascada en posición

abierta o cerrada.

12. El motor perdió compresión.

13. Filtro del combustible sucio.

1. Gire la válvula de cierre de combustible a la

posición ON (Abierta).

2. Limpie o sustituya el filtro de aire.

3. Llene el depósito de combustible.

4. Vacíe el depósito de combustible y llénelo

con combustible nuevo.

5. Conecte el cable a la bujía.

6. Sustituya la bujía.

7. Vacíe el depósito de combustible y llénelo

con combustible nuevo.

8. Coloque la palanca del cebador en la

posición sin cebado.

9. Llene el cárter hasta el nivel correcto.

10. Póngase en contacto con el servicio técnico

autorizado independiente.

11. Póngase en contacto con el servicio técnico

autorizado independiente.

12. Póngase en contacto con el servicio técnico

autorizado independiente.

13. Sustituya el filtro del combustible.

El motor se apaga durante

el funcionamiento.

1. Sin combustible.

2. Nivel de aceite bajo.

3. Fallo en el motor.

4. Apagado de CO PROTECT debido a la

acumulación de monóxido de carbono si

parpadea una luz ROJA en la placa del

panel lateral.

5. Apagado de CO PROTECT debido a fallo en

el sistema si parpadea una luz AMARILLA

en la placa del panel lateral.

1. Llene el depósito de combustible.

2. Llene el cárter hasta el nivel correcto.

3. Póngase en contacto con el servicio técnico

autorizado independiente.

4. Siga las instrucciones de seguridad y vuelva

a colocar el generador en un área exterior y

abierta y alejada de ventanas, puertas y

ventilaciones.

5. Arranque para confirmar que la luz

AMARILLA parpadea cuando/si el

generador se apaga. Si CO PROTECT

continúa fallando y se apaga, póngase en

contacto con un el servicio técnico

autorizado independiente.

Mantenimiento

Manual de instrucciones del generador portátil 23

Falta potencia en el motor. 1. La carga es demasiado alta.

2. Filtro de aire sucio.

3. El motor necesita mantenimiento.

4. El cebador está parcialmente cerrado.

5. Filtro del combustible sucio.

6. Dispositivo antichispas obstruido.

1. Reduzca la carga (consulte

Conozca los

límites del generador

2. Limpie o sustituya el filtro de aire.

3. Póngase en contacto con el servicio técnico

autorizado independiente.

4. Coloque la palanca del cebador en la

posición sin cebado.

5. Sustituya el filtro del combustible.

6. Limpie el dispositivo antichispas.

El motor aumenta la tensión o se

atasca.

1. El cebador se ha abierto demasiado pronto.

2. El carburador funciona con una mezcla

demasiado rica o demasiado pobre.

3. Filtro del combustible sucio.

1. Coloque el cebador en la posición

intermedia hasta que el motor funcione

suavemente.

2. Póngase en contacto con el servicio técnico

autorizado independiente.

3. Sustituya el filtro del combustible.

El motor arranca y se apaga

inmediatamente.

1. Apagado de CO PROTECT debido a la

acumulación de monóxido de carbono si

parpadea una luz ROJA en la placa del

panel lateral.

2. Apagado de CO PROTECT debido a fallo

en el sistema si parpadea una luz

AMARILLA en la placa del panel lateral.

1. Siga las instrucciones de seguridad y vuelva

a colocar el generador en un área exterior y

abierta y alejada de ventanas, puertas y

ventilaciones.

2. Arranque para confirmar que la luz

AMARILLA parpadea cuando/si el

generador se apaga. Si CO PROTECT

continúa fallando y se apaga, póngase en

contacto con un el servicio técnico

autorizado independiente.

PROBLEMA CAUSA SOLUCIÓN

Mantenimiento

24 Manual de instrucciones del generador portátil

Esta página se ha dejado en blanco intencionadamente.

Mantenimiento

Manual de instrucciones del generador portátil 25

Esta página se ha dejado en blanco intencionadamente.

N.° de pieza 10000033366 Mod. D 11/09/2019

Las especificaciones están sujetas a cambios sin previo aviso.

No se permite la reproducción de ninguna forma sin el

consentimiento previo por escrito de D

EWALT

Producto fabricado por:

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

EWALT® es una marca registrada de DEWALT Industrial Tool Co., y se usa bajo licencia.

La combinación de colores amarillo/negro es una marca comercial de las herramientas eléctricas y accesorios D

EWALT.

Générateur DXGNR6500

DXGNR8000

Si vous avez des questions ou des commentaires, n’hésitez pas à nous contacter.

1-888-431-6871 • dewalt.com

MANUEL D’INSTRUCTIONS

Pour réduire le risque de blessures, lisez ces instructions avant d’utiliser le

produit et respectez-les à la lettre lors de son utilisation.



AVERTISSEMENT

(000393a)

AVERTISSEMENT

CANCER ET EFFET NOCIF SUR

LA REPRODUCTION

www.P65Warnings.ca.gov.

Manuel d’instructions de la génératrice portable 1

Sécurité ......................................................................................................................................... 2

Consignes de sécurité et signification des symboles ..................................................................................................2

Consignes de sécurité .................................................................................................................................................2

Accessoires .................................................................................................................................................................5

Informations relatives à l’entretien ...............................................................................................................................5

Réparations .................................................................................................................................................................5

Remplacement gratuit des étiquettes de mise en garde .............................................................................................6

Assemblage .................................................................................................................................. 7

Déballage ....................................................................................................................................................................7

Installation des jeux d’accessoires ..............................................................................................................................7

Branchement et remplacement de la batterie .............................................................................................................8

Informations relatives aux émissions ...........................................................................................................................8

Fonctionnement .......................................................................................................................... 9

Connaître son générateur ...........................................................................................................................................9

Fiches de raccordement ............................................................................................................................................10

CO PROTECT ...........................................................................................................................................................11

Utilisation du générateur ...........................................................................................................................................12

Connaître les limites de son générateur ....................................................................................................................13

Guide de référence de la puissance requise .............................................................................................................13

Avant de démarrer le générateur ..............................................................................................................................14

Démarrage des moteurs à démarrage manuel ..........................................................................................................15

Démarrage des moteurs à démarrage électrique ......................................................................................................16

Démarrage manuel ....................................................................................................................................................16

Arrêt du générateur ...................................................................................................................................................16

Système d’arrêt en cas de faible niveau d’huile ........................................................................................................16

Chargement de la batterie (appareils à démarrage électrique uniquement) .............................................................16

Maintenance ................................................................................................................................ 18

Recommandations de maintenance ..........................................................................................................................18

Calendrier de maintenance .......................................................................................................................................18

Caractéristiques techniques du produit .....................................................................................................................18

Maintenance préventive ............................................................................................................................................18

Maintenance du moteur .............................................................................................................................................19

Branchement et remplacement de la batterie (le cas échéant) .................................................................................20

Jeu de soupapes .......................................................................................................................................................21

Inspection de l’écran du pare-étincelles ....................................................................................................................21

Entreposage ..............................................................................................................................................................21

Dépannage ................................................................................................................................................................22

Sécurité

2 Manuel d’instructions de la génératrice portable

Sécurité

Consignes de sécurité et signification des

symboles

Ce Manuel d’instructions contient des informations

importantes dont vous devez disposer afin d’utiliser votre

générateur de façon appropriée, sécuritaire et

performante. Tous les opérateurs, utilisateurs et

propriétaires de ce générateur doivent avoir lu et compris

l’ensemble des instructions avant de l’utiliser. Conservez

ces instructions pour référence ultérieure.

Pour vous aider à identifier les informations importantes

afin d’ASSURER VOTRE SÉCURITÉ et d’ÉVITER TOUT

PROBLÈME D’ÉQUIPEMENT, nous employons les

symboles ci-dessous.

Indique une situation de danger

immédiat qui, si elle n’est pas évitée,

entraînera des blessures graves, voire mortelles.

Indique une situation de danger

potentiel qui, si elle n’est pas évitée,

peut entraîner des blessures graves, voire mortelles.

Indique une situation de danger

potentiel qui, si elle n’est pas évitée,

peut entraîner des blessures de gravité mineure ou

modérée.

Indique une pratique ne représentant

aucun risque de blessures mais qui, si

elle n’est pas évitée, peut entraîner des dégâts matériels.

Consignes de sécurité

RISQUE D’ASPHYXIE.

N’UTILISEZ PAS CE GÉNÉRATEUR

DANS UN ESPACE CLOS. LES

FUMÉES D’ÉCHAPPEMENT PEUVENT CONTENIR DU

MONOXYDE DE CARBONE, GAZ MORTEL. UNE

EXPOSITION AU MONOXYDE DE CARBONE PEUT

ENTRAÎNER UNE INTOXICATION, DES MAUX DE

TÊTE, DES NAUSÉES, DE GRAVES MALADIES OU UN

DÉCÈS.

SI VOUS COMMENCEZ À VOUS

SENTIR MAL, OU FAIBLE, OU À

AVOIR DES VERTIGES APRÈS AVOIR FAIT

FONCTIONNÉ LE GÉNÉRATEUR, SORTEZ

IMMÉDIATEMENT À L’AIR LIBRE. CONSULTEZ UN

MÉDECIN, CAR IL SE PEUT QUE VOUS SOYEZ

VICTIME D’UNE INTOXICATION AU MONOXYDE DE

CARBONE.

NE JAMAIS FAIRE FONCTIONNER

UNE GÉNÉRATRICE À L’INTÉRIEUR

OU DANS UN ENDROIT PARTIELLEMENT FERMÉ,

TEL QU’UN GARAGE.

UTILISEZ TOUJOURS LE

GÉNÉRATEUR EN EXTÉRIEUR, À

L’ÉCART DES FENÊTRES, PORTES, BOUCHES

D’AÉRATION ET VIDES SANITAIRES, ET DANS UNE

ZONE DISPOSANT D’UNE VENTILATION ADÉQUATE

EMPÊCHANT TOUTE ACCUMULATION DE GAZ

D’ÉCHAPPEMENT MORTELS.

L'UTILISATION D'UN VENTILATEUR

OU L'OUVERTURE D'UNE PORTE

NE SONT PAS DES SOLUTIONS PERMETTANT

D’ASSURER UNE VENTILATION SUFFISANTE.

L’utilisation d’une génératrice à l’intérieur PEUT CAUSER LA

MORT EN QUELQUES MINUTES.

L’échappement de la génératrice contient du monoxyde de

carbone. C’est un poison qui est invisible et inodore.

NE JAMAIS utiliser à l’intérieur

d’une maison ou d’un garage,

MÊME SI les portes ou les

fenêtres sont ouvertes.

Utiliser uniquement À

L’EXTÉRIEUR et très loin des

fenêtres, portes et évents.

000657



DANGER



AVERTISSEMENT

ATTENTION

AVIS:

SILENCIEUX PARE-ÉTINCELLES

Certains États et juridictions exigent que les équipements motorisés soient

équipés d’un silencieux pare-étincelles. Selon le modèle du générateur, il peut

ou non être équipé d’un silencieux pare-étincelles. Si un silencieux pare-étincelles

est obligatoire dans votre région et que le silencieux de votre générateur n’est

pas un silencieux pare-étincelles, contactez votre concessionnaire local pour

obtenir des instructions d’installation rétroactive.

PARE-ÉTINCELLES

Si le produit doit être utilisé à proximité de matériaux inflammables, tels que des

cultures agricoles, forêts, broussailles, herbe ou d’autres articles similaires, un

pare-étincelles approuvé doit être installé et est légalement requis dans l’État de

Californie. Les lois de la Californie exigeant un pare-étincelles sont les sections

13005(b), 4442 et 4443. Les pare-étincelles sont également obligatoires sur certains

sites du Service des forêts des États-Unis et peuvent également être légalement

obligatoires en vertu d'autres lois et ordonnances. Un pare-étincelles approuvé est

fourni et est également disponible chez nos concessionnaires ou peut être

commandé chez DEWALT Industrial Tool Co, 701 East Joppa Road, Baltimore,

MD 21286. 1-888-431-6871.

SYSTÈME DE CONTRÔLE DES ÉMISSIONS DE GAZ D’ÉCHAPPEMENT

Le système de contrôle des émissions de gaz d’échappement de ce générateur

est conforme aux normes établies par l’Agence pour la qualité de l’air de l’État de

Californie (CARB) et l’Agence américaine de protection de l’environnement

(US EPA). Le fabricant du moteur fournit des garanties relatives à ce système de

contrôle des émissions de gaz d’échappement. Reportez-vous à la documentation

du moteur pour prendre connaissance des informations de garantie.

 AVERTISSEMENT

Les fumées d’échappement du moteur de ce produit contiennent des produits

chimiques connus par l’État de Californie pour causer le cancer, des anomalies

congénitales ou des troubles de l’appareil reproducteur.



DANGER



DANGER



DANGER



DANGER



DANGER

Sécurité

Manuel d’instructions de la génératrice portable 3

ORIENTEZ LE SILENCIEUX

D’ÉCHAPPEMENT À L’ÉCART DES

PERSONNES ET DES BÂTIMENTS OCCUPÉS.

RISQUE D’ÉLECTROCUTION OU DE CHOC

ÉLECTRIQUE

CE GÉNÉRATEUR PRODUIT DU

COURANT ÉLECTRIQUE.

PAR CONSÉQUENT, UN CERTAIN NOMBRE DE

CONSIGNES DE SÉCURITÉ DOIVENT ÊTRE

RESPECTÉES. UNE UTILISATION INAPPROPRIÉE DE

CE GÉNÉRATEUR PEUT ENTRAÎNER UNE

ÉLECTROCUTION, DES BLESSURES OU UN DÉCÈS.

N’UTILISEZ PAS, N’ENTRETENEZ PAS ET NE

RÉPAREZ PAS CE GÉNÉRATEUR À MOINS D’ÊTRE

DÛMENT QUALIFIÉ POUR LE FAIRE.

CE GÉNÉRATEUR EST CONÇU

POUR ÊTRE UTILISÉ DANS UN

ENVIRONNEMENT SEC ET EN EXTÉRIEUR

UNIQUEMENT. N’UTILISEZ JAMAIS CE GÉNÉRATEUR

EN INTÉRIEUR. N’UTILISEZ JAMAIS CE

GÉNÉRATEUR EN PRÉSENCE DE PLUIE, DE NEIGE,

DE NEIGE FONDUE OU DE CONDITIONS

GÉNÉRALEMENT HUMIDES. UNE ÉLECTROCUTION

PEUT ENTRAÎNER DES DÉGÂTS MATÉRIELS, DES

BLESSURES OU UN DÉCÈS.

SI CE GÉNÉRATEUR EST

RACCORDÉ À UN BÂTIMENT,

LOGEMENT OU COMMERCE, OU À TOUT AUTRE

CIRCUIT ÉLECTRIQUE NORMALEMENT ALIMENTÉ

PAR LE RÉSEAU PUBLIC, VOUS DEVEZ PRENDRE

LES MESURES NÉCESSAIRES POUR VOUS

ASSURER QUE LA SORTIE DU GÉNÉRATEUR ET LA

SOURCE D’ALIMENTATION SECTEUR SONT

CORRECTEMENT ISOLÉES. POUR CE FAIRE, IL

CONVIENT GÉNÉRALEMENT D’UTILISER UN

COMMUTATEUR DE TRANSFERT ADÉQUATEMENT

INSTALLÉ. L’ABSENCE D’ISOLATION DE LA SOURCE

D’ALIMENTATION SECTEUR ET DES CIRCUITS

ÉLECTRIQUES DU GÉNÉRATEUR ENDOMMAGERA

L’APPAREIL ET PEUT CAUSER DES BLESSURES,

VOIRE DES DÉCÈS, PARMI LE PERSONNEL

TRAVAILLANT SUR LE RÉSEAU PUBLIC EN RAISON

DU RETOUR DE COURANT.

POUR ÉVITER TOUT RETOUR DE

COURANT DANS LES CIRCUITS DU

RÉSEAU PUBLIC, IL EST IMPÉRATIF D’ISOLER LE

CIRCUIT ÉLECTRIQUE DU BÂTIMENT AUQUEL LE

GÉNÉRATEUR EST RACCORDÉ. AVANT DE

RACCORDER LE GÉNÉRATEUR AU CIRCUIT

ÉLECTRIQUE D’UN BÂTIMENT, COUPEZ

L’INTERRUPTEUR PRINCIPAL. AVANT D’ÉTABLIR

DES RACCORDEMENTS PERMANENTS, IL

CONVIENT D’INSTALLER UN COMMUTATEUR DE

TRANSFERT BIDIRECTIONNEL. POUR ÉVITER

TOUTE ÉLECTROCUTION ET TOUT DÉGÂT

MATÉRIEL, LE RACCORDEMENT DU GÉNÉRATEUR

AU CIRCUIT ÉLECTRIQUE DU BÂTIMENT DOIT ÊTRE

EFFECTUÉ PAR UN ÉLECTRICIEN DÛMENT

QUALIFIÉ. LE DROIT DE CALIFORNIE IMPOSE QUE

LE CIRCUIT ÉLECTRIQUE D’UN BÂTIMENT SOIT

ISOLÉ AVANT D’Y RACCORDER UN GÉNÉRATEUR.

UN RACCORDEMENT TEMPORAIRE EST

DÉCONSEILLÉ EN RAISON DU RETOUR DE

COURANT.

VEILLEZ À TOUJOURS VOUS CONFORMER AUX

CODES ET RÉGLEMENTATIONS LOCAUX

APPLICABLES À L’INSTALLATION DE TOUT PRODUIT

LIÉ À CE GÉNÉRATEUR.

1. NFPA 70 - Code électrique national des États-Unis

2. NFPA 37 - Norme d’installation et d’utilisation des moteurs

à combustion fixes

3. Guide de câblage en milieu agricole pour les Systèmes

électriques agricoles de secours

NE MODIFIEZ PAS VOTRE

GÉNÉRATEUR ET NE L’UTILISEZ

PAS DE FAÇON INADÉQUATE. TOUTE UTILISATION

NON CONFORME DU GÉNÉRATEUR PEUT

ENTRAÎNER DES DÉGÂTS MATÉRIELS, DES

BLESSURES OU UN DÉCÈS PAR ÉLECTROCUTION.

NE TOUCHEZ JAMAIS UNE PRISE

OU UN FIL NU. CELA POURRAIT

ENTRAÎNER UNE ÉLECTROCUTION OU UN CHOC

ÉLECTRIQUE.

RISQUE D’INCENDIE OU D’EXPLOSION

VEILLEZ TOUJOURS À LAISSER

UN ESPACE D’AU MOINS 6 PIEDS

(1,83 MÈTRES) DE TOUS LES CÔTÉS DU

GÉNÉRATEUR LORSQU’IL EST EN

FONCTIONNEMENT. LE NON-RESPECT DE CE

DÉGAGEMENT PEUT ENDOMMAGER VOTRE

GÉNÉRATEUR ET PROVOQUER UN INCENDIE.

L’ESSENCE EST HAUTEMENT

INFLAMMABLE ET SES VAPEURS

SONT EXPLOSIBLES. UNE MANIPULATION

INADÉQUATE DE L’ESSENCE PEUT ENTRAÎNER UN

INCENDIE OU UNE EXPLOSION. NE FUMEZ PAS À

MOINS DE 50 PIEDS (15,24 MÈTRES) DU

GÉNÉRATEUR.

NE FAITES JAMAIS LE PLEIN DE

CARBURANT LORSQUE LE

GÉNÉRATEUR EST CHAUD. NE FAITES JAMAIS LE

PLEIN DE CARBURANT LORSQUE LE GÉNÉRATEUR

EST EN FONCTIONNEMENT. TOUT DÉVERSEMENT

D’ESSENCE SUR LE MOTEUR OU LE GÉNÉRATEUR

PEUT ENTRAÎNER UN INCENDIE OU UNE

EXPLOSION. LAISSER TOUJOURS LE GÉNÉRATEUR

REFROIDIR AVANT DE FAIRE LE PLEIN DE

CARBURANT.



DANGER



DANGER



DANGER



DANGER



DANGER



DANGER



DANGER



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT

Sécurité

4 Manuel d’instructions de la génératrice portable

N’ENTREPOSEZ PAS CE

GÉNÉRATEUR DANS UN LIEU

DANS LEQUEL DES VAPEURS D’ESSENCE

POURRAIENT ENTRER EN CONTACT AVEC DES

ÉTINCELLES, UNE VEILLEUSE OU UNE FLAMME

NUE. TOUT ENTREPOSAGE INADÉQUAT DE CE

GÉNÉRATEUR PEUT ENTRAÎNER UN INCENDIE OU

UNE EXPLOSION.

INSPECTEZ RÉGULIÈREMENT LE

PARE-ÉTINCELLES. DES PARE-

ÉTINCELLES SONT NÉCESSAIRES DANS

CERTAINES ZONES POUR RÉDUIRE LE RISQUE

D’INCENDIE DÛ À DES ÉTINCELLES ÉMISES PAR LE

SYSTÈME D’ÉCHAPPEMENT.

NE FAITES PAS FONCTIONNER

CE GÉNÉRATEUR À UNE

TEMPÉRATURE AMBIANTE SUPÉRIEURE À

104°F (40°C).

NE DÉPASSEZ PAS LA CAPACITÉ

NOMINALE DU GÉNÉRATEUR. LES

CHARGES ÉLECTRIQUES À CHAQUE PRISE

DOIVENT ÊTRE ADDITIONNÉES AFIN DE CALCULER

LA CHARGE ÉLECTRIQUE TOTALE. LA CHARGE

TOTALE NE DOIT PAS DÉPASSER LA CAPACITÉ

NOMINALE DU GÉNÉRATEUR. SI L’APPAREIL

ALIMENTÉ NE COMPORTE AUCUNE INDICATION DE

PUISSANCE, MAIS COMPORTE UNE INDICATION

D’INTENSITÉ, SA PUISSANCE PEUT ÊTRE

CALCULÉE EN MULTIPLIANT SON INTENSITÉ PAR

SA TENSION (WATTS = AMPÈRES X VOLTS).

CONSIGNES GÉNÉRALES DE SÉCURITÉ

Respectez toujours les codes électriques nationaux et

locaux relatifs aux générateurs. Ces codes nationaux et

locaux priment sur les consignes ou informations

fournies dans ce Manuel d’utilisation.

RÉFÉREZ-VOUS AUX CODES

ÉLECTRIQUES NATIONAUX ET

LOCAUX POUR CONNAÎTRE LES EXIGENCES DE

MISE À LA TERRE, CAR CELLES-CI PEUVENT

VARIER SELON L’APPLICATION. LE GÉNÉRATEUR

EST MIS À LA TERRE DE L’INTÉRIEUR, DU NEUTRE

AU CHÂSSIS. LORSQUE L’APPLICATION REQUIERT

UNE MISE À LA TERRE EXTÉRIEURE, LE

GÉNÉRATEUR DOIT ÊTRE SOLIDEMENT RACCORDÉ

À UNE PRISE DE TERRE. IL CONVIENT POUR CE

FAIRE D’UTILISER COMME CONDUCTEUR UN

CÂBLE EN CUIVRE NON ÉPISSÉ PLEINE LONGUEUR

DE 6 AWG MINIMUM.

• Lors du déplacement ou du transport de ce générateur,

prenez des précautions adéquates pour éviter tout

déversement de carburant. En outre, faites preuve de bon

sens lors du levage de ce générateur. Ce générateur doit

être soulevé par un nombre de personnes adéquat en

employant des méthodes de levage adéquates.

• Ne couvrez pas le générateur lorsqu’il est en

fonctionnement, ni immédiatement après son arrêt.

Laissez toujours au générateur le temps de refroidir

avant de le couvrir.

• N’utilisez pas ce générateur s’il n’est pas en bon état

mécanique et électrique.

• Tenez toujours vos mains, vos membres, vos cheveux et

vos vêtements à l’écart des pièces rotatives du générateur.

• Ne démarrez pas ce générateur lorsque les appareils

qui y sont raccordés sont allumés. Assurez-vous toujours

qu’aucun appareil n’est allumé ou raccordé au générateur

avant de le démarrer.

• Les générateurs utilisés sur des sites professionnels ou

des chantiers doivent parfois être équipés de prises DDPT

(disjoncteur différentiel de fuite à la terre).

• Utilisez exclusivement des rallonges en bon état et assurez-

vous que le calibre des fils de chaque rallonge est suffisant

pour acheminer en toute sécurité le courant de surtension

vers la prise à laquelle la rallonge est branchée.

• Ne manipulez jamais des rallonges ou des circuits

électriques les pieds dans l’eau ou debout dans une zone

humide.

RISQUE DE BLESSURES

TENEZ VOS MAINS, VOS

MEMBRES, VOS CHEVEUX ET VOS

VÊTEMENTS À L’ÉCART DES PIÈCES CHAUDES DU

GÉNÉRATEUR PENDANT ET APRÈS SON

FONCTIONNEMENT. LE SYSTÈME D’ÉCHAPPEMENT

ET LE GÉNÉRATEUR EN GÉNÉRAL PEUVENT

RESTER TRÈS CHAUDS MÊME APRÈS L’ARRÊT DE

L’APPAREIL.

NE MODIFIEZ PAS LE RÉGIME

MOTEUR. LE GÉNÉRATEUR

TOURNE À UN RÉGIME NORMAL DE 3 600 RPM.

TOUTE AUGMENTATION DU RÉGIME AU-DELÀ DE

SA VALEUR NOMINALE DE 3 600 RPM AUGMENTE

LES RISQUES DE BLESSURES DUES AUX

CONTRAINTES EXERCÉES SUR LES PIÈCES EN

ROTATION. TOUT FONCTIONNEMENT À UN RÉGIME

INFÉRIEUR À LA VALEUR NOMINALE DE 3 600 RPM

AUGMENTE LES RISQUES D’ENDOMMAGER LE

GÉNÉRATEUR OU LES APPAREILS ALIMENTÉS EN

RAISON D’UNE FAIBLE TENSION DE SORTIE.

DOMMAGES MATÉRIELS. NE PAS

ALIMENTER DES APPAREILS

ÉLECTRONIQUES SENSIBLES (ORDINATEURS,

TÉLÉVISEURS, FOURS À MICRO-ONDES...)

LORSQUE LA COMMANDE DE RALENTI EST

ACTIVÉE (SUR CERTAINS MODÈLES). LA MARCHE

DU MOTEUR À BAS RÉGIME PRODUIT DES

TENSIONS ET FRÉQUENCES INFÉRIEURES ET

PEUT ENDOMMAGER LES APPAREILS

ÉLECTRONIQUES.



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT

ATTENTION

Sécurité

Manuel d’instructions de la génératrice portable 5

CONSIGNES DE SÉCURITÉ LIÉES AUX

BATTERIES

LES BATTERIES D’ENTREPOSAGE

PRODUISENT ET DÉGAGENT DE

L'HYDROGÈNE, GAZ EXPLOSIBLE, DURANT LEUR

CHARGE. LA MOINDRE ÉTINCELLE, FLAMME OU

CENDRE INCANDESCENTE PEUT ENFLAMMER CE

GAZ ET AINSI PROVOQUER UNE GRAVE EXPLOSION,

SUSCEPTIBLE DE CAUSER LA CÉCITÉ OU DE

GRAVES BLESSURES. PORTEZ TOUJOURS UNE

PROTECTION OCULAIRE, UN TABLIER EN

CAOUTCHOUC ET DES GANTS EN CAOUTCHOUC

LORSQUE VOUS TRAVAILLEZ AUTOUR D’UNE

BATTERIE OU EFFECTUEZ L’ENTRETIEN D’UNE

BATTERIE. LE LIQUIDE DE BATTERIE EST UN ACIDE

SULFURIQUE HAUTEMENT CAUSTIQUE QUI PEUT

PROVOQUER DE GRAVES BRÛLURES. DÉBRANCHEZ

TOUJOURS LE CÂBLE DE BATTERIE NÉGATIF (-) DE

LA BATTERIE AVANT DE PROCÉDER À SON

ENTRETIEN OU À CELUI DE TOUT COMPOSANT

ÉLECTRIQUE DU MOTEUR OU D GÉNÉRATEUR.

PROTECTION DE L’ENVIRONNEMENT

INSPECTEZ RÉGULIÈREMENT LE

SYSTÈME D’ÉCHAPPEMENT POUR

VOUS ASSURER DE SON BON FONCTIONNEMENT.

LES SYSTÈMES D’ÉCHAPPEMENT QUI FUIENT

PRODUISENT UN BRUIT PLUS ÉLEVÉ.

DIRIGEZ LES CÔTÉS

« BRUYANTS » DU GÉNÉRATEUR

VERS DES ESPACES OUVERTS AFIN D’ÉVITER LA

RÉVERBÉRATION ET AINSI L’AMPLIFICATION DU

SON PAR DES MURS OU BÂTIMENTS.

NE VIDANGEZ ET NE JETEZ JAMAIS

L’HUILE MOTEUR DANS LA TERRE, NI

DANS LES SYSTÈMES DOMESTIQUES DE

TRAITEMENT DES EAUX USÉES.

LEVAGE OU SUSPENSION DU GÉNÉRATEUR

Utilisez toujours des câbles, des

chaînes ou des sangles capables de

supporter une charge nominale d’au moins 2 000 lb

(907 kg) pour soulever ou suspendre le générateur.

N’utilisez jamais le générateur en

suspension. Cela pourrait causer des

dégâts matériels et des blessures graves, voire

mortelles.

Assurez-vous que toutes les fixations

sont bien serrées au niveau du

châssis et du crochet de levage.

Assurez-vous que le générateur est

de niveau avant de le soulever ou de le

suspendre, sans quoi vous risqueriez de provoquer des

dégâts matériels.

Accessoires

Vous pouvez vous procurer les accessoires

recommandés avec votre appareil auprès de votre

concessionnaire ou centre de services agréé local.

Pour

tout besoin d’assistance dans la recherche d’accessoires,

communiquer avec un centre de service après-vente

DEWALT, appeler le 1-888-431-6871 ou visiter le site

Web www.dewalt.com

• 006948 - Trousse d’anneaux de levage

Informations relatives à l’entretien

Avant de nous contacter concernant l’entretien de votre

appareil, munissez-vous des informations suivantes,

indiquées sur son étiquette signalétique :

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, l’entretien et les réglages doivent être

effectués par un centre de service après-vente DEWALT

autorisé. Appeler le 1-888-431-6871. Toujours utiliser

des pièces de rechange identiques.



AVERTISSEMENT

ATTENTION

AVIS:



AVERTISSEMENT



AVERTISSEMENT



AVERTISSEMENT

Numéro de modèle

Numéro de série

Date d’achat

Lieu d’achat

AVIS:

000756

Étiquette

signalétique

Sécurité

6 Manuel d’instructions de la génératrice portable

Remplacement gratuit des étiquettes de

mise en garde

Si vos étiquettes de mise en garde se décollent ou

deviennent illisibles, contactez me 1-888-431-6871 pour

obtenir des étiquettes de rechange gratuites.

UÊ"Ê "/Ê"6,

ÊÊ/ K

UÊ"Ê "/ÊÊ"6

ÊÊ/"*Ê"Ê1Ê-,

UÊ Ê,*--<Ê*-

ÊÊ/,"*ÊÊ,-,6",

UÊÊ*-Ê,*/

ÊÊ1--1-Ê1

ÊÊ-"/Ê¿, Ê

ÊÊ,1, /

UÊ "Ê Ê-"

ÊÊÊ/ +1

UÊ "Ê Ê Ê

ÊÊ*,/Ê-1*,",Ê

ÊÊ* /Ê

ÊÊ"1-/

FILL LINE / LIGNE DE REMPLIT

LINEA DE LLENA

CAUTION ATTENTION PRECAUCIÓN

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR

Manuel d’instructions de la génératrice portable 7

Assemblage

Déballage

• Retirez tous les matériaux d’emballage.

• Retirez la boîte à part contenant les jeux d’accessoires.

• Retirez le générateur du colis.

Accessoires

Vérifiez le contenu du colis par rapport au Tableau-1. Si

vous remarquez des pièces manquantes ou

endommagées, ou si vous rencontrez des problèmes lors

de l’assemblage, contactez le 1-888-431-6871.

Tableau-1. Contenu

Installation des jeux d’accessoires

Avant d’utiliser le générateur, vous devez effectuer

quelques opérations mineures d’assemblage.

Outils nécessaires

Munissez-vous des outils suivants :

• 2 clés polygonales de 10 mm, 12 mm et 13 mm

• 2 clés polygonales de 8 mm (modèles 8000W)

Installation du jeu de roues

Les roues sont spécialement conçues pour optimiser la

portabilité.

Les roues ne sont pas destinées à un

usage sur route.

DXGNR6500

1. Faites glisser la clavette d’essieu (N) à travers la roue, la

rondelle plate 1/2" (G) et le support de la roue sur le

châssis.

2. Insérez la goupille fendue (F) et courbez les pattes pour la

fixer en position.

DXGNR8000

1. Faites glisser le boulon M6 (M) à travers les trous du rail du

châssis. Installez-les sur le support d’axe (L).

2. Faites glisser l’axe (D) à travers le support d’axe (L), la

roue (A) et la rondelle plate 1/2" (G). Insérez la goupille

fendue (F) à travers l’axe (D).

Article

6500 8000

Qté Qté

Générateur 1 1

Manuel du propriétaire 1 1

Carte d'enregistrement du

produit (anglais, espagnol et

français)

Garantie de services et garantie

relative aux émissions

Huile SAE 30 (litre) 1 1

Chargeur de batterie (modèles à

démarrage électrique)

-1

Roue (A) 2 2

Pied de châssis (B) 2 2

Poignée (C) 1 1

Axe (D) - 1

Sachet de pièces de quincaillerie

Pied en caoutchouc (E) 2 2

Goupille fendue (F) 2 2

Rondelle plate 1/2" (G) 2 2

Boulon de carrosserie M8 (H) 2 2

Boulon M8 (long) (J) 4 4

Écrou hexagonal à épaulement

M8 (K)

Support d’axe (L) - 2

Boulon M6 (M) - 4

Clavette d'essieu 1/2" (N) 2 -

Écrou hexagonal à épaulement

M6 (P)

AVIS:

003604

003605

Assemblage

8 Manuel d’instructions de la génératrice portable

Installation du pied du châssis et des butées en

caoutchouc

1. Faites glisser le pied en caoutchouc (E) à travers le pied de

châssis (B). Installez les écrous hexagonaux à

épaulement (K).

2. Faites glisser le boulon M8 (J) à travers les trous du rail du

châssis. Faites glisser le pied de châssis (B) par-dessus les

boulons M8. Installez les écrous hexagonaux à

épaulement (K).

Installation de la poignée

1. Faites glisser le boulon de carrosserie M8 (H) à travers le

support de la poignée et la poignée (C), en commençant

par insérer le boulon dans le trou carré de la poignée (C).

2. Installez l’écrou hexagonal à épaulement M8 (K).

Branchement et remplacement de la batterie

L’appareil est expédié avec la batterie

complètement chargée. Si elle n'est pas

utilisée pendant une période prolongée, une batterie peut

se décharger partiellement. Si la batterie ne parvient pas

à démarrer le moteur, branchez le chargeur de 12 V

fourni dans la boîte d'accessoires (voir la section

Chargement de la batterie (appareils à démarrage

électrique uniquement)).

IMPORTANT : Faire fonctionner le générateur ne charge

pas la batterie.

Démarrage accidentel. Avant

d’effectuer une quelconque opération

sur l'appareil, débranchez d’abord le câble négatif de la

batterie, puis le câble positif de la batterie. Le non-

respect de cette consigne peut provoquer des blessures

graves, voire mortelles.

1. Débranchez D’ABORD la borne négative (-) de la

batterie (A).

2. Débranchez ENSUITE la borne positive (+) de la

batterie (B).

3. Installez une batterie neuve. Installez le support et serrez-

le.

4. Débranchez D’ABORD la borne positive (+) de la

batterie (B). Faites glisser la gaine en caoutchouc par-

dessus les fixations.

5. Raccordez ENSUITE la borne négative (-) de la

batterie (A).

6. Faites glisser la gaine en caoutchouc par-dessus les

fixations.

Informations relatives aux émissions

L’Agence américaine de protection de

l’environnement (US EPA), ainsi que l’Agence pour la

qualité de l’air de l’État de Californie (CARB), « pour les

générateurs certifiés conformes aux normes de l’État de

Californie », exigent que ce générateur soit conforme aux

normes relatives aux émissions de vapeurs de carburant

et de gaz d’échappement. Pour déterminer les normes

auxquelles satisfait le générateur, localisez l’autocollant

relatif à la conformité en matière d’émissions. Ce

générateur est certifié pour fonctionner à l’essence. Le

système de contrôle des émissions inclut les composants

suivants (le cas échéant) :

• Système d’admission d’air

– Tuyau d’admission / Collecteur d’admission

– Filtre à air

• Circuit de carburant

– Carburateur

– Réservoir de carburant / Bouchon du réservoir

de carburant

– Tuyaux de carburant

– Tuyaux d’évent

– Réservoir à charbon actif

• Système d’allumage

– Bougie

– Module d’allumage

• Système d’échappement

– Collecteur d’échappement

– Silencieux

– Clapet d’air pulsé

– Catalyseur

AVIS:



AVERTISSEMENT

000224

Manuel d’instructions de la génératrice portable 9

Fonctionnement

Connaître son générateur

Avant d’utiliser le générateur, lisez attentivement le

Manuel d’instructions et les Consignes de sécurité.

Conservez ce Manuel d’instructions pour référence

ultérieure.

Familiarisez-vous avec l’emplacement de tous les

composants.

1. Prises doubles DDFT 120 V CA, 20 A – Fournissent

l’alimentation électrique nécessaire au fonctionnement des

charges monophasées 120 V CA, 20 A, 60 Hz d’éclairage

électrique, d’appareils électroménagers, d’outils et de

moteurs. Elles sont protégées par un disjoncteur différentiel

de fuite à la terre (DDFT) intégré, doté d’un bouton-poussoir

de TEST et de RÉINITIALISATION (NEMA 5-20R).

2. Prise à verrouillage 120/240 V CA, 30 A – Fournissent

l’alimentation électrique nécessaire au fonctionnement des

charges monophasées 120 et/ou 240 V CA, 30 A, 60 Hz

d’éclairage électrique, d’appareils électroménagers, d’outils

et de moteurs (NEMA L14-30R).

3. Disjoncteurs (CA) – Les modèles avec prises de 120 V

sont dotées d’un disjoncteur à réarmement par bouton-

poussoir qui protège le générateur des surcharges

électriques. Les modèles avec prises à verrouillage rotatif

de 240 V sont dotés de disjoncteurs bipolaires.

4. Orifice de vidange d'huile – Sert à vidanger l’huile moteur.

5. Filtre à air – Filtre l’air d’admission aspiré dans le moteur.

6. Levier d’étrangleur – Sert au démarrage à froid du moteur.

7. Réservoir de carburant – Voir la section

Caractéristiques techniques du produit pour

connaître la capacité du réservoir.

8. Cosse de mise à la terre – Permet de raccorder le

générateur à une prise de terre approuvée. Voir la section

Mise à la terre du générateur utilisé comme

appareil portatif pour obtenir des informations détaillées.

9. Interrupteur Démarrage/Marche/Arrêt – Sert à démarrer

le moteur.à partir du démarreur (modèles à démarrage

électrique uniquement). Doit être en position Marche pour

permettre le démarrage manuel.

10. Silencieux – Réduit le bruit du moteur.

11. Poignée – Pivote et se rétracte pour l’entreposage. Pour la

déplacer, il suffit d’appuyer sur le bouton à ressort.

12. Bouchon d’essence – Emplacement de rechargement en

carburant.

13. Bouchon d’huile – Emplacement de contrôle et de

remplissage d'huile.

14. Lanceur à rappel – Sert à démarrer le moteur

manuellement.

15. Robinet d'arrêt de carburant – Robinet situé entre le

réservoir de carburant et le carburateur.

16. Soupape de retournement – Achemine les vapeurs

d’essence dans la boîte à vent du moteur.

17. Tuyau de récupération – Tuyau installé entre le réservoir à

charbon actif et la soupape de retournement (le cas

échéant).

18. Entrée du chargeur de batterie – Cette prise permet de

recharger la batterie d’entreposage de 12 V CC fournie

avec le chargeur à fiche d'adaptation de 12 V inclus dans la

boîte d’accessoires. Derrière l’entrée du chargeur de

batterie, un fusible en ligne de 1,5 A situé à l’intérieur du

panneau de commande protège la batterie (modèles à

démarrage électrique uniquement).

19. Batterie – Alimente le démarreur électrique (modèles à

démarrage électrique uniquement).

20. Wattmètre – Indique la puissance fournie par le générateur

(modèles 8000W uniquement).

21. Compteur de temps de fonctionnement – Affiche le

nombre total d’heures de fonctionnement du générateur

pendant une courte durée avant d’indiquer le temps de

fonctionnement disponible en fonction de la charge

appliquée et du carburant restant.

Pour garantir la précision des données,

le générateur doit être utilisé sur un sol

de niveau.

22. Interrupteur de contrôle du ralenti – Cet interrupteur

permet de faire tourner le moteur à un régime normal

(élevé) lorsqu'une charge électrique est présente et de

réduire automatiquement le régime du moteur en l'absence

de charge. Le système peut également être désactivé pour

faire tourner le moteur constamment à un régime élevé.

23. Horomètre – Comptabilise les heures de fonctionnement

afin que l’opérateur sache quand effectuer les opérations

de maintenance planifiée.

24. CO Protect – Arrêt automatique du monoxyde de carbone.

AVIS:

003287

2 3 1 23

39 22

DXGNR 6500

003606

2 22 1 20

39 18

DXGNR 8000

Fonctionnement

10 Manuel d’instructions de la génératrice portable

Horomètre (le cas échéant)

L’horomètre comptabilise les heures de fonctionnement

afin que l’opérateur sache quand effectuer les opérations

de maintenance planifiée.

• Le message CHG OIL s'allumera toutes les 100 heures.

Le message clignotera une heure avant et une heure

après chaque intervalle de 100 heures, laissant ainsi deux

heures pour procéder à la maintenance.

• Le message SVC s'allumera toutes les 100 heures. Le

message clignotera une heure avant et une heure après

chaque intervalle de 200 heures, laissant ainsi deux

heures pour procéder à la maintenance.

Lorsque l’horomètre clignote en mode d’alerte, le

message relatif à la maintenance alterne avec la durée

écoulée en heures et en dixièmes d’heure. Les heures

clignotent quatre fois, puis le message relatif à la

maintenance clignote quatre fois, et ce cycle se répète

jusqu’à la réinitialisation automatique de l’horomètre.

• 100 heures - CHG OIL — Intervalle de remplacement de

l'huile (toutes les 100 heures)

• 200 heures - SVC — Entretien du filtre à air (toutes les

200 heures)

L’icône représentant un sablier clignote

lorsque le moteur fonctionne. Cela

signifie que l’horomètre enregistre les heures de

fonctionnement.

Fiches de raccordement

Prise double DDFT 120 V CA, 20 A

Cette prise de 120 V est protégée contre les surcharges

par un disjoncteur à réarmement par bouton-poussoir de

20 A. Chaque prise alimente des charges monophasées

de 120VCA, 60Hz, nécessitant une puissance

maximale de 2 400 W (2,4 kW) ou un courant de 20 A.

Utilisez exclusivement des cordons à 3 fils de grande

qualité, bien isolés, mis à la terre et d’une tension

nominale de 125 V à 20 A (ou plus).

Prise 120/240 V CA, 30 A

Utilisez une fiche NEMA L14-30 avec cette prise (tournez

pour verrouiller/déverrouiller). Raccordez un cordon

à 4 fils adapté mis à la terre à la fiche et à la charge

souhaitée. Le cordon doit avoir une tension nominale de

125 V CA à 30 A (ou plus).

Utilisez cette prise pour alimenter des charges

monophasées de 120 V CA, 60 Hz nécessitant une

puissance maximale de 3 600 W (3,6 kW) à 30 A ou des

charges monophasées de 240 V CA, 60 Hz nécessitant

une puissance maximale de 7 200 W (7,2 kW) à 30 A. La

prise est protégée par un disjoncteur bipolaire de 30 A.

007651

007652

AVIS:

0000.0

008090

000203

Fonctionnement

Manuel d’instructions de la génératrice portable 11

Interrupteur de contrôle du ralenti

Lorsque ce commutateur est activé, le moteur fonctionne

à régime normal (élevé) en présence d’une charge

électrique et passe automatiquement à un régime moteur

inférieur en l’absence de charge. Lorsque ce

commutateur est désactivé, le moteur fonctionne à

régime normal (élevé).

S’assurer que ce commutateur est désactivé lors du

démarrage ou de la mise à l’arrêt du moteur ou en cas

d’utilisation avec un commutateur de transfert.

CO PROTECT

Système de détection du monoxyde de carbone

(CO) et d'arrêt (le cas échéant)

Le module CO PROTECT surveille l'accumulation de

monoxyde de carbone toxique au niveau de

l’échappement du moteur lorsque le générateur est en

fonctionnement. Si CO PROTECT détecte une

augmentation des niveaux de gaz carbonique, il procède

automatiquement à l'arrêt du moteur. CO PROTECT

effectue cette surveillance uniquement lorsque le moteur

tourne. Les générateurs sont conçus pour être utilisés à

l'extérieur, à distance des bâtiments occupés, avec le

système d'échappement orienté à l'écart du personnel et

des bâtiments. Toutefois, en cas d'utilisation non

conforme ou dans un emplacement qui entraîne

l'accumulation de CO, comme une maison ou même un

garage aux portes partiellement ouvertes, CO PROTECT

arrête automatiquement le moteur, notifie le problème à

l'utilisateur et l'invite à lire l’étiquette d’instructions pour

connaître la marche à suivre. CO PROTECT ne saurait

remplacer un système d'alarme intérieur signalant la

présence de monoxyde de carbone.

Lorsque l'utilisateur s'approche du générateur pour

rechercher la cause de l'arrêt, le voyant ROUGE

clignotant de l'écusson CO PROTECT situé sur le côté

du générateur signale que celui-ci a été arrêté en raison

d'un risque d'accumulation de monoxyde de carbone. Le

voyant ROUGE clignote pendant au moins 5 minutes

après un arrêt pour cause d'accumulation de CO.

Déplacez le générateur à l'air libre et orientez

l'échappement à l'écart des personnes et des bâtiments

occupés. Une fois installé dans un lieu sûr, le générateur

peut être redémarré et raccordé de manière adéquate à

l'alimentation électrique. Le voyant ROUGE s'arrête de

clignoter automatiquement lors du redémarrage du

moteur. Aérez la pièce où se trouvait le générateur lors

de son arrêt afin d'y introduire de l'air pur.

Si une panne du système CO PROTECT s'est produite et

que celui-ci ne fournit plus la protection adéquate, le

générateur portatif s'arrête automatiquement et le

voyant JAUNE de l'écusson CO PROTECT clignote

pendant au moins cinq minutes afin d'informer

l'utilisateur de la panne. Le module CO PROTECT peut

être diagnostiqué et réparé uniquement par un technicien

dûment formé du distributeur. Le générateur peut être

redémarré, mais peut continuer de s'arrêter.

CO PROTECT détecte l'accumulation de monoxyde de

carbone provenant d'autres sources de combustion telles

que les outils à moteur ou les chauffages à propane

utilisés dans la zone d'exploitation. Par exemple, si un

autre générateur est utilisé et que le système

d'échappement est orienté vers un générateur équipé du

module CO PROTECT, celui-ci peut procéder à l'arrêt en

raison de l'élévation des niveaux de CO. Il ne s'agit pas

d'une erreur. Du monoxyde de carbone toxique a été

détecté. L'utilisateur doit prendre des mesures pour

déplacer et réorienter ces dispositifs afin de dissiper le

monoxyde de carbone à l'écart du personnel et des

bâtiments occupés.

000204

Fonctionnement

12 Manuel d’instructions de la génératrice portable

Utilisation du générateur

Si vous rencontrez le moindre problème en utilisant le

générateur, contactez l’assistance téléphonique dédiée

au 1-888-431-6871.

N’utilisez JAMAIS le générateur dans

un espace clos ou en intérieur.

N’utilisez JAMAIS le générateur dans une résidence, un

véhicule ou un espace partiellement clos comme un

garage, MÊME SI les portes et les fenêtres sont

ouvertes. Utilisez TOUJOURS le générateur en extérieur,

à l’écart des fenêtres, portes et bouches d’aération, dans

une zone ne permettant pas l’accumulation de gaz

d’échappement mortels.

Le moteur dégage des vapeurs

contenant du monoxyde de carbone,

gaz incolore et inodore. Inspiré au-delà d’une certaine

concentration, ce gaz toxique peut entraîner une perte de

connaissance, voire un décès.

De l'air doit pouvoir circuler sans

obstruction pour assurer un

refroidissement et une ventilation corrects afin de garantir

la sécurité de fonctionnement du générateur. N'altérez pas

l'installation, et ne laissez pas le système de ventilation

s'obstruer, même partiellement, sous peine de

compromettre sérieusement la sécurité de fonctionnement

du générateur. Le générateur DOIT être utilisé en extérieur.

Le système d'échappement doit être

correctement entretenu. Évitez toute

action susceptible de rendre le système d'échappement

non sécuritaire ou non conforme aux normes et/ou codes

locaux.

En intérieur, utilisez toujours un

système d'alarme à batterie signalant la

présence de monoxyde de carbone, en vous assurant qu’il

est installé conformément aux instructions du fabricant.

Mise à la terre du générateur utilisé comme

appareil portatif

Le générateur est équipé d’une mise à la terre raccordant

son châssis aux bornes de terre des prises CA. Cette

méthode permet d’utiliser le générateur comme un

appareil portatif sans avoir à mettre son châssis à la

terre, comme spécifié dans les dispositions NEC 250.34,

prévoyant le raccordement du neutre au châssis.

Exigences spéciales

L’usage prévu du générateur peut être régi par des

réglementations de l’Occupational Safety and Health

Administration (OSHA) ainsi que par des ordonnances et

des codes locaux.

Consultez un électricien qualifié, un inspecteur en

électricité ou l’organisme local compétent :

• Dans certaines régions, les générateurs doivent être

enregistrés auprès des compagnies d’électricité locales.

• Si le générateur est utilisé sur un site de construction, des

réglementations supplémentaires peuvent s’imposer.

AUTOMATIC SHUTOFF - SEE ACTION LABEL

SHUTOFF AUTOMÁTICO - VER ETIQUETA DE ACCIÓN

ARRÊT AUTOMATIQUE - VOIR ÉTIQUETTE D’ACTION

CONTACT DEALER

CONTACTO DISTRIBUIDOR

CONTACTER UN REVENDEUR



DANGER



DANGER



DANGER



DANGER



DANGER

L’utilisation d’une génératrice à l’intérieur PEUT CAUSER LA

MORT EN QUELQUES MINUTES.

L’échappement de la génératrice contient du monoxyde de

carbone. C’est un poison qui est invisible et inodore.

NE JAMAIS utiliser à l’intérieur

d’une maison ou d’un garage,

MÊME SI les portes ou les

fenêtres sont ouvertes.

Utiliser uniquement À

L’EXTÉRIEUR et très loin des

fenêtres, portes et évents.

000657

Fonctionnement

Manuel d’instructions de la génératrice portable 13

Raccordement du générateur au réseau

électrique d’un bâtiment

Pour raccorder le générateur directement au réseau

électrique d’un bâtiment, utilisez un commutateur de

transfert manuel. L’installation et les branchements

doivent être effectués par un électricien qualifié et en

stricte conformité à tous les codes et lois électriques

nationaux et locaux.

Toujours faire fonctionner la génératrice avec la

commande de ralenti désactivée.

Connaître les limites de son générateur

Une surcharge, soit un dépassement de la puissance

nominale, peut endommager le générateur et les

appareils électriques connectés à celui-ci. Pour éviter

toute surcharge, respectez les consignes suivantes :

• Additionnez les puissances respectives de tous les

appareils électriques à connecter simultanément. Le total

ne doit NE DOIT PAS être supérieur à la puissance

nominale du générateur.

• La puissance nominale des ampoules est indiquée sur

celles-ci. La puissance nominale des outils, appareils et

moteurs est généralement indiquée sur une étiquette ou

un autocollant apposé sur ceux-ci.

• Si la puissance d’un outil, appareil ou moteur n’est pas

indiquée, multipliez la tension par l’intensité pour la

déterminer (volts x ampères = watts).

• Certains moteurs électriques, notamment ceux à

induction, nécessitent environ trois fois plus de puissance

pour démarrer que pour tourner. Cette saute de puissance

ne dure que quelques secondes. Pour vous assurer de la

disponibilité d’une puissance de démarrage élevée lors de

la sélection des appareils à connecter au générateur,

procédez comme suit :

1. Déterminez la puissance nécessaire au démarrage du plus

gros moteur.

2. Ajoutez à ce chiffre la puissance nécessaire au

fonctionnement de toutes les autres charges connectées.

3. Le Paragraphe Guide de référence de la puissance requise

vous aidera à déterminer le nombre d’appareils que le

générateur peut alimenter simultanément.

Toutes les valeurs indiquées sont

fournies à titre de référence uniquement.

Pour connaître avec certitude la puissance requise par

un appareil, consultez l’étiquette apposée sur celui-ci.

Guide de référence de la puissance requise

000227

AVIS:

Appareil

Puissance de

fonctionnement

*Climatiseur (12 000 BTU)................................. 1700

*Climatiseur (24 000 BTU)................................. 3800

*Climatiseur (40 000 BTU)........................................ 6000

Chargeur de batterie (20 A)...................................... 500

Ponceuse à courroie (3").......................................... 1000

Scie à chaîne............................................................ 1200

Scie circulaire (7-1/4").............................................. 1250 à 1 400

*Sécheuse à linge (électrique).................................. 5750

*Sécheuse à linge (au gaz)....................................... 700

*Laveuse à linge....................................................... 1150

Cafetière................................................................... 1750

*Compresseur (1 HP)............................................... 2000

*Compresseur (3/4 HP)............................................ 1800

*Compresseur (1/2 HP)............................................ 1400

Fer à friser................................................................ 700

*Déshumidificateur.................................................... 650

Ponceuse à disque (9")............................................. 1200

Coupe-bordures........................................................ 500

Couverture chauffante.............................................. 400

Cloueuse électrique.................................................. 1200

Cuisinière électrique (par élément)........................... 1500

Poêle à frire électrique.............................................. 1250

*Congélateur............................................................. 700

*Ventilateur de chaudière (3/5 HP)............................ 875

*Ouvre-porte de garage............................................ 500 à 750

Sèche-cheveux......................................................... 1200

Perceuse à main....................................................... 250 à 1100

Taille-haie................................................................. 450

Clé à chocs............................................................... 500

Fer à repasser........................................................... 1200

*Pompe à jet............................................................. 800

Tondeuse à gazon..................................................... 1200

Ampoule.................................................................... 100

Four à micro-ondes................................................... 700 à 1 000

*Refroidisseur de lait................................................. 1100

Brûleur à mazout de chaudière................................. 300

Radiateur à mazout (140 000 BTU).......................... 400

Radiateur à mazout (85 000 BTU)............................ 225

Radiateur à mazout (30 000 BTU)............................ 150

*Pistolet à peinture sans air (1/3 HP)........................ 600

Pistolet à peinture sans air (portatif)......................... 150

Radio........................................................................ 50 à 200

*Réfrigérateur........................................................... 700

Mijoteuse.................................................................. 200

*Pompe immergée (1-1/2 HP).................................. 2800

*Pompe immergée (1 HP)........................................ 2000

*Pompe immergée (1/2 HP)..................................... 1500

*Pompe de vidange................................................... 800 à 1050

*Scie circulaire à table (10")...................................... 1750 à 2000

Téléviseur................................................................. 200 à 500

Grille-pain................................................................. 1000 à 1650

Coupe-herbe............................................................. 500

*Prévoyez 3 fois la puissance indiquée pour le démarrage de ces

appareils.

Fonctionnement

14 Manuel d’instructions de la génératrice portable

Avant de démarrer le générateur

Avant d’utiliser le générateur, remplissez le réservoir

d’huile moteur et le réservoir de carburant. Procédez

comme suit :

Ajout d’huile moteur

L’huile moteur utilisée doit répondre aux exigences

minimales définies par l’American Petroleum

Institute (API) pour la classe « Service » (moteurs à

essence) SJ ou SL, ou les surpasser. N’utilisez pas

d’additifs spéciaux. Choisissez le degré approprié de

viscosité de l'huile en fonction de la température

d’exploitation attendue (voir également le tableau).

• Au-dessus de 40 °F (4 °C), utilisez de l’huile SAE 30.

• De10°Fà40°F (de-12°Cà4°C), utilisez de

l’huile 10W-30.

• À toutes les températures, utilisez de l’huile

synthétique 5W-30.

Utilisez de l’huile à base de pétrole pendant le rodage,

puis de l’huile synthétique par la suite.

Toute tentative de lancer ou de

démarrer le moteur avant d’avoir

ajouté le type et la quantité d’huile recommandés risque

d’endommager le moteur.

Inspectez le niveau d’huile moteur avant chaque

utilisation ou toutes les 8 heures de fonctionnement.

1. Placez le générateur sur une surface de niveau.

2. Nettoyez la zone de remplissage d’huile.

3. Retirez le bouchon de remplissage d’huile et essuyez la

jauge.

4. Vissez la jauge dans le col de remplissage d’huile et vérifiez

que le niveau d’huile se situe dans la plage de

fonctionnement sûr indiquée.

5. Ajoutez la quantité requise d’huile moteur recommandée.

6. Remettez le bouchon de remplissage d’huile en place et

serrez-le manuellement.

Certains appareils possèdent plusieurs

orifices de remplissage d’huile. Il n’est

pas nécessaire d’utiliser plus d’un point de remplissage.

Carburant

Ne remplissez jamais le réservoir de

carburant en intérieur. Ne remplissez

jamais le réservoir de carburant lorsque le moteur

fonctionne ou est encore chaud. Ne renversez pas

d’essence sur un moteur chaud. Laissez le moteur

refroidir avant de remplir le réservoir de carburant.

Ne remplissez jamais le réservoir de

carburant de façon excessive.

Laissez toujours suffisamment d’espace pour permettre

la bonne expansion du carburant. Si le réservoir de

carburant est trop rempli, de l’essence peut déborder sur

le moteur chaud et ainsi provoquer un INCENDIE ou une

EXPLOSION. Essuyez immédiatement tout carburant

renversé.

L’essence est hautement

INFLAMMABLE et ses vapeurs sont

EXPLOSIBLES. Lorsque vous manipulez de l’essence,

ne laissez jamais personne fumer à proximité, et tenez-

vous à l’écart de toute source de flammes nues,

d'étincelles ou de chaleur.

Les spécifications relatives au carburant sont les

suivantes :

• Essence propre sans plomb.

• Indice d’octane minimum de 87 / 87 AKI (91 RON).

• Teneur en éthanol (essence-alcool) admissible jusqu’à

10 % (lorsque possible, un carburant premium sans

éthanol est recommandé).

• N’UTILISEZ PAS de carburant E85.

• N’UTILISEZ PAS de mélange d’huile et d’essence.

• NE MODIFIEZ PAS le moteur pour le faire fonctionner

avec d’autres carburants. Stabilisez le niveau de carburant

avant d’entreposer le générateur.

SAE 30

10W-30

5W-30 synthétique

Plage de températures de l'utilisation prévue

000399

ATTENTION

000115

000116

AVIS:



DANGER



DANGER



DANGER

Fonctionnement

Manuel d’instructions de la génératrice portable 15

1. Vérifiez que l’appareil est en position ARRÊT et laissez-le

refroidir pendant au moins deux minutes avant de faire le

plein de carburant.

2. Placez l’appareil de niveau dans une zone bien ventilée.

3. Nettoyez la zone environnant le bouchon du réservoir de

carburant et retirez-le lentement.

4. Ajoutez lentement le carburant recommandé (A). Ne

remplissez pas le réservoir au-dessus de la lèvre (B).

5. Remettez le bouchon du réservoir de carburant en place.

Laissez le carburant déversé hors du

réservoir s’évaporer avant de démarrer

l’appareil.

IMPORTANT : Il est important d’empêcher la formation de

dépôts de gomme dans les pièces du circuit de carburant

telles que le carburateur, le tuyau de carburant et le

réservoir durant l'entreposage. Les carburants à base

d’alcool (appelés essence-alcool, éthanol ou méthanol)

peuvent attirer l’humidité, ce qui entraîne une séparation et

la formation d’acides durant l’entreposage. Les gaz acides

peuvent endommager le circuit de carburant d’un moteur

entreposé. Afin d’éviter tout problème de moteur, le circuit

de carburant doit être vidé avant tout entreposage de plus

de 30 jours. Voir la section Entreposage. N’utilisez jamais

de produits nettoyants pour moteur ou carburateur dans le

réservoir de carburant ; cela risquerait de causer des

dommages permanents.

Démarrage des moteurs à démarrage

manuel

Dommages aux équipements ou aux

biens. Avant de démarrer ou d’arrêter

l’appareil, débranchez toutes les charges électriques. Le

non-respect de cette consigne peut provoquer des

dégâts matériels.

1. Avant de démarrer le moteur, débranchez toutes les

charges électriques des prises de l’appareil.

2. Placez le générateur sur une surface de niveau.

3. Ouvrez le robinet d’arrêt de carburant (A).

4. Réglez l'interrupteur Marche/Arrêt du moteur (B) sur

Marche (démarrage manuel uniquement).

5. Faites glisser le bouton de l’étrangleur (C) en

position Étranglement max. (gauche).

6. Saisissez fermement la poignée du lanceur à rappel et tirez

lentement jusqu’à ressentir une résistance accrue. Tirez

rapidement la poignée vers le haut à l’écart du lanceur.

000400

AVIS:

ATTENTION

OFF

000208

003287

DXGNR 6500

003606

DXGNR 8000

000209

Fonctionnement

16 Manuel d’instructions de la génératrice portable

7. Lorsque le moteur démarre, placez le bouton de l’étrangleur

en position 1/2 jusqu’à ce que le moteur tourne sans à-

coups, puis en position Marche. Si le moteur hésite,

replacez le bouton de l’étrangleur en position 1/2 jusqu’à ce

que le moteur tourne sans à-coups, puis en

position Marche.

8. Si le moteur se lance, mais ne continue pas à tourner,

placez le levier d’étrangleur en position Étranglement max.,

puis renouvelez la procédure de démarrage.

IMPORTANT : Ne surchargez pas le générateur. Ne

surchargez pas non plus les prises individuelles du

panneau. Ces prises sont protégées contre les

surcharges par des disjoncteurs à réarmement par

bouton-poussoir. En cas de dépassement de l’intensité

nominale de l’un des disjoncteurs, celui-ci s’ouvre pour

couper l’alimentation électrique de la prise associée.

Lisez attentivement l'avertissement « Ne surchargez pas

le générateur ».

Démarrage des moteurs à démarrage

électrique

Dommages aux équipements ou aux

biens. Avant de démarrer ou d’arrêter

l’appareil, débranchez toutes les charges électriques. Le

non-respect de cette consigne peut provoquer des

dégâts matériels.

1. Avant de démarrer le moteur, débranchez toutes les

charges électriques des prises de l’appareil.

2. Placez le générateur sur une surface de niveau.

3. Ouvrez le robinet d’arrêt de carburant.

4. Tirez le bouton de l’étrangleur vers l’extérieur jusqu’à la

position Étranglement max..

5. Enfoncez et maintenez l’interrupteur Démarrage/Marche/

Arrêt en position Démarrage. Au démarrage du moteur,

relâchez l’interrupteur en position MARCHE.

6. Lorsque le moteur démarre, placez le bouton de l’étrangleur

en position 1/2 étranglement jusqu’à ce que le moteur

tourne sans à-coups, puis en position Marche. Si le moteur

hésite, replacez le bouton d’étrangleur en position 1/

2 étranglement jusqu’à ce que le moteur tourne sans à-

coups, puis en position Marche.

Démarrage manuel

Le générateur est équipé d'un lanceur à rappel manuel,

qui permet de démarrer le moteur lorsque la batterie est

déchargée. Voir Démarrage des moteurs à démarrage

manuel.

L'interrupteur doit être en position

Marche. Utilisez l'une des prises du

générateur avec le chargeur de batterie fourni pour

charger la batterie pendant que le générateur fonctionne.

Pour effectuer un démarrage manuel :

1. Saisissez fermement la poignée du lanceur à rappel et tirez

lentement jusqu’à ressentir une résistance accrue.

2. Tirez rapidement la poignée vers vous pour démarrer le

moteur.

3. Suivez la même procédure avec le bouton de l'étrangleur.

Si le moteur se lance, mais ne continue

pas à tourner, placez le levier

d’étrangleur en position Étranglement max., puis

renouvelez la procédure de démarrage.

IMPORTANT : Ne surchargez pas le générateur ou les

prises individuelles du panneau. Ces prises sont

protégées contre les surcharges par des disjoncteurs à

réarmement par bouton-poussoir. En cas de

dépassement de l’intensité nominale de l’un des

disjoncteurs, celui-ci s’ouvre pour couper l’alimentation

électrique de la prise associée. Lisez attentivement la

section Connaître les limites de son générateur.

Arrêt du générateur

Dommages aux équipements ou aux

biens. Avant de démarrer ou d’arrêter

l’appareil, débranchez toutes les charges électriques. Le

non-respect de cette consigne peut provoquer des

dégâts matériels.

1. Arrêtez toutes les charges et débranchez-les des prises du

panneau du générateur.

2. Laissez le moteur tourner sans charges pendant quelques

minutes pour stabiliser les températures internes du moteur

et du générateur.

3. Placez l’interrupteur Marche/Arrêt en position Arrêt.

4. Fermez le robinet de carburant.

En conditions normales, fermez le

robinet de carburant et laissez le

générateur faire tourner la cuve du carburateur sans

carburant. En cas d’urgence, placez l’interrupteur sur en

position Arrêt.

Système d’arrêt en cas de faible niveau

d’huile

Le moteur est équipé d’un capteur de faible niveau

d’huile conçu pour couper automatiquement le moteur

lorsque le niveau d’huile chute en dessous d’un niveau

spécifié. Tant que le réservoir d’huile ne sera pas rempli

au niveau approprié, le moteur ne fonctionnera pas.

Si le moteur s’arrête alors que la quantité de carburant

est suffisante, vérifiez le niveau d’huile moteur.

Chargement de la batterie (appareils à

démarrage électrique uniquement)

Risque d’explosion. Les batteries

émettent des gaz explosibles pendant

leur charge. Tenez l’appareil à l’écart de toute source de

flammes nues ou d’étincelles. Portez un équipement de

protection lorsque vous travaillez avec des batteries. Le

non-respect de cette consigne peut provoquer des bles-

sures graves, voire mortelles.

Risque de brûlures. Les batteries

contiennent de l'acide sulfurique, qui

peut provoquer de graves brûlures chimiques. Portez un

équipement de protection lorsque vous travaillez avec

des batteries. Le non-respect de cette consigne peut pro-

voquer des blessures graves, voire mortelles.

ATTENTION

AVIS:

ATTENTION

AVIS:



AVERTISSEMENT



AVERTISSEMENT

Fonctionnement

Manuel d’instructions de la génératrice portable 17

L’appareil est expédié avec la batterie

complètement chargée. Lorsqu’une

batterie n’est pas utilisée pendant une période

prolongée, elle peut se décharger partiellement. Si la

batterie ne parvient pas à démarrer le moteur, branchez

le chargeur de 12 V fourni dans la boîte d'accessoires.

FAIRE FONCTIONNER LE GÉNÉRATEUR NE

CHARGE PAS LA BATTERIE.

Utilisez la prise du chargeur de batterie pour maintenir la

batterie chargée et prête à l'emploi. Les batteries doivent

toujours être rechargées dans un endroit sec.

1. Branchez le chargeur sur le connecteur d'entrée du

chargeur de batterie, situé sur le panneau de commande.

Branchez l'autre extrémité de la prise du chargeur de

batterie à une prise murale de 120 V CA.

2. Si vous devez utiliser le générateur, débranchez le chargeur

de batterie de la prise murale et du connecteur du panneau

de commande.

Ne chargez pas une batterie avec le

chargeur pendant une période

supérieure à 48 heures.

AVIS:

000423

Maintenance

18 Manuel d’instructions de la génératrice portable

Maintenance

Recommandations de maintenance

Une maintenance régulière optimise les performances et

prolonge la durée de vie du générateur. Pour toute

réparation, contactez un concessionnaire qualifié.

La garantie du générateur ne couvre pas les articles

ayant fait l’objet d’une utilisation abusive ou d’une

négligence de la part d’un opérateur. Pour bénéficier

pleinement de la garantie, les opérateurs doivent

entretenir le générateur conformément aux instructions

de ce Manuel d’instructions, en respectant notamment

les procédures d’entreposage exposées dans la section

Entreposage hivernal et de longue durée.

Pour toute question relative au

remplacement de composants,

appelez le 1-888-431-6871.

Calendrier de maintenance

Respectez les intervalles de maintenance, en tenant

toujours compte de la première occurrence selon l’utilisation.

Des conditions difficiles imposent des

opérations de maintenance plus

fréquentes.

Les différents réglages et réparations

requis doivent être effectués chaque

saison comme détaillé dans le tableau suivant.

Caractéristiques techniques du produit

Maintenance préventive

Des saletés ou des débris peuvent provoquer des

dysfonctionnements et endommager l’équipement.

Nettoyez le générateur quotidiennement ou avant

chaque utilisation. Maintenez la zone environnant le

silencieux libre de tout débris combustible. Inspectez

toutes les fentes de refroidissement du générateur.

Maintenance

Tâche

besoin

chaque

utilisa-

tion

chaque

saison

Toutes

les 100

heures

Toutes

les 200

heures

ou tous

les 1 an

Nettoyage des

surfaces

extérieures

Vérification du

niveau d’huile

moteur

Nettoyage du

pare-étincelles

Remplacement

de l’huile moteur*

Nettoyage ou

remplacement du

filtre à air**

Remplacement

de la bougie

d’allumage

Remplacement

du filtre à

carburant

Vérification et

si nécessaire

réglage du jeu de

soupapes***

*Remplacez l’huile moteur après les 30 premières heures de

fonctionnement. Remplacez-la chaque mois en cas de

fonctionnement à charge lourde ou à température élevée.

**Nettoyez filtre à air plus souvent en cas d’environnement

sale ou poussiéreux. Si les pièces ne peuvent pas être

nettoyées correctement, remplacez-les.

***Vérifiez et si nécessaire réglez le jeu des soupapes après

les 50 premières heures de fonctionnement.

AVIS:

Caractéristiques techniques du générateur

Puissance nominale pour

facteur de puissance 1

6,5 / 8 kW**

Montée en puissance 8,125 / 10 kVA

Tension CA nominale 120/240

Charge CA nominale (6,5 / 8)

Intensité à 240 V

Intensité à 120 V

27,1/ 33,3A**

54,2/ 66,7A**

Fréquence nominale 60 Hz à 3 600 tr/min

Phase Monophasée

Poids de l’appareil

6500

8000

75 kg (165 lb)

83 kg (183 lb)

Dimensions de l’appareil L = 692 mm (27,25") x

l = 696 mm (27,4") x

H = 724 mm (28,5")

**Plage de températures de fonctionnement : -18 °C (0 °F) à

40 °C (104 ° F). Un fonctionnement à plus de 25 °C (77 °F)

risquerait de réduire la puissance.

**La puissance et l’intensité maximales dépendent de, et sont

limitées par, des facteurs tels que la capacité en BTU, la

température ambiante, l’altitude, l’état du moteur, etc. La

puissance maximale diminue d’environ 3,5 % tous les

1 000 pieds (304,8 mètres) au-dessus du niveau de la mer,

et diminue d’environ 1 % tous les 6 °C (10 °F) au-dessus

de 16 °C (60 °F) de température ambiante.

Caractéristiques techniques du moteur

Cylindrée (6,5 / 8)

389 cm

/ 420 cm

Réf. des bougies d’allumage 0J00620106

Type de bougies d’allumage F7TC

Écartement des bougies

d’allumage

0,028-0,031"

(0,70-0,80 mm)

Contenance en essence 28,4 l (7,5 gallons US)

Type d’huile Voir le tableau situé à la

section

Avant de

démarrer le générateur

Contenance en huile 1 litre (1,06 pte)

Durée de fonctionnement

(à charge de 50 %) (6,5 / 8)

10 heures / 9 heures

Batterie (le cas échéant) 12 V CC, 10 Ah

Maintenance

Manuel d’instructions de la génératrice portable 19

N’introduisez jamais d’objets dans les

fentes de refroidissement. Le

générateur peut démarrer à tout moment, et ainsi

provoquer des blessures graves, voire mortelles, et

endommager l’appareil.

• Nettoyez les surfaces externes à l’aide d’un chiffon

humide.

• Éliminez la crasse, les résidus d’huile, etc., à l’aide d’une

brosse douce.

• Éliminez les saletés et les débris à l’aide d’un aspirateur.

• Vous pouvez utiliser de l’air à basse pression (25 psi max.)

pour souffler les saletés. Inspectez toutes les fentes de

refroidissement du générateur. Ces fentes doivent rester

propres et dégagées.

N’utilisez JAMAIS un boyau d’arrosage

pour nettoyer le générateur. De l’eau

risquerait de pénétrer dans le circuit de carburant du

moteur, provoquant ainsi des dysfonctionnements. En cas

de pénétration d’eau dans le générateur par les fentes de

refroidissement, une partie de cette eau se loge dans les

creux et crevasses du rotor ainsi que dans l’isolation des

enroulements du stator. L’accumulation d’eau et de saletés

au niveau des enroulements internes du générateur peut

réduire la résistance d’isolement des enroulements.

Maintenance du moteur

Démarrage accidentel. Débranchez le

fil de la bougie d’allumage lorsque

vous travaillez sur l'appareil. Le non-respect de cette

consigne peut provoquer des blessures graves, voire

mortelles.

Recommandations relatives à l'huile moteur

L’huile moteur utilisée doit répondre aux exigences

minimales définies par l’American Petroleum

Institute (API) pour la classe « Service » (moteurs à

essence) SJ ou SL, ou les surpasser. N’utilisez pas

d’additifs spéciaux. Choisissez le degré approprié de

viscosité de l'huile en fonction de la température

d’exploitation attendue (voir également le tableau).

• Au-dessus de 40 °F (4 °C), utilisez de l’huile SAE 30.

• De10°Fà40°F (de-12°Cà4°C), utilisez de

l’huile 10W-30.

• À toutes les températures, utilisez de l’huile

synthétique 5W-30.

Utilisez de l’huile à base de pétrole pendant le rodage

(30 heures), puis de l’huile synthétique par la suite.

Toute tentative de lancer ou de

démarrer le moteur avant d’avoir

ajouté le type et la quantité d’huile recommandés risque

d’endommager le moteur.

Inspectez le niveau d’huile moteur avant chaque

utilisation ou toutes les 8 heures de fonctionnement.

1. Placez le générateur sur une surface de niveau.

2. Nettoyez la zone de remplissage d’huile.

3. Retirez le bouchon de remplissage d’huile et essuyez la

jauge.

4. Vissez la jauge dans le col de remplissage d’huile. Vérifiez

que le niveau d’huile se situe dans la plage de

fonctionnement sûr indiquée.

5. Ajoutez la quantité requise d’huile moteur recommandée.

6. Remettez le bouchon de remplissage d’huile en place et

serrez-le manuellement.

Certains appareils possèdent plusieurs

orifices de remplissage d’huile. Il n’est

pas nécessaire d’utiliser plus d’un point de remplissage.

Remplacement de l’huile moteur

Démarrage accidentel. Débranchez le

fil de la bougie d’allumage lorsque

vous travaillez sur l'appareil. Le non-respect de cette

consigne peut provoquer des blessures graves, voire

mortelles.

Si vous utilisez le générateur dans un environnement

extrêmement contraignant, sale, poussiéreux ou chaud,

remplacez l’huile plus fréquemment.

Ne polluez pas. Conservez les

ressources. Jetez l’huile usagée dans un

centre de collecte des déchets approprié.



AVERTISSEMENT

AVIS:



AVERTISSEMENT

SAE 30

10W-30

5W-30 synthétique

Plage de températures de l'utilisation prévue

000399

ATTENTION

000115

000116

AVIS:



AVERTISSEMENT

AVIS:

Maintenance

20 Manuel d’instructions de la génératrice portable

Assurez-vous que le moteur est toujours chaud, puis

changez l’huile selon la procédure suivante :

1. Placez le générateur sur une surface de niveau.

2. Débranchez le fil de la bougie d’allumage et placez-le à

l’écart de celle-ci pour éviter tout contact.

3. Nettoyez la zone de remplissage d’huile et le bouchon de

vidange d’huile.

4. Retirer le bouchon de remplissage et essuyer la jauge

d’huile.

5. Retirez le bouchon de vidange d’huile et purgez la totalité

de l’huile dans un bac adapté.

6. Remettez le bouchon de vidange d’huile en place et serrez-

le fermement.

7. Versez lentement l’huile dans l’orifice de remplissage

jusqu’à ce que le niveau d’huile se situe entre les

repères L et H sur la jauge. NE REMPLISSEZ PAS à ras-

bord.

8. Remettre le bouchon d’huile en place et le serrer à la main.

9. Nettoyez toute trace d’huile déversée hors du réservoir.

10. Mettez l’huile au rebut conformément à toutes les

réglementations applicables.

Filtre à air

Si le filtre à air est sale, le moteur ne fonctionne pas

correctement et risque d’être endommagé. Effectuez la

maintenance du filtre à air plus souvent en cas

d’environnement sale ou poussiéreux.

Pour procéder à la maintenance du filtre à air :

1. Tournez le bouton (A) et retirez le capot du filtre à air.

2. Lavez le filtre à l’eau savonneuse. Essorez-le dans un

chiffon propre, SANS LE TORDRE.

3. Nettoyez le couvercle du filtre à air avant de le remettre en

place.

Pour commander un filtre à air neuf,

contactez le centre de services agréé le

plus proche en composant le 1-888-431-6871.

Entretien de la bougie d’allumage

Pour effectuer la maintenance de la bougie d’allumage :

1. Nettoyez soigneusement la zone environnant la bougie

d’allumage.

2. Retirez et inspectez la bougie d’allumage.

3. À l’aide d’une jauge d’épaisseur à fils, vérifiez l'écartement

de la bougie d’allumage et réajustez-le si nécessaire à une

valeur de 0,028-0,031" (0,7-0,8 mm.)

Ne remplacez la bougie d’allumage que

si les électrodes sont trouées ou brûlées,

ou si la porcelaine est fissurée. Utilisez

EXCLUSIVEMENT la bougie de rechange

recommandée. Voir les Caractéristiques techniques.

4. Installez la bougie en la serrant manuellement, puis serrez

de 3/8 à 1/2 tour à l’aide d’une clé à bougies.

Branchement et remplacement de la batterie

(le cas échéant)

L’appareil est expédié avec la batterie complètement

chargée. Si elle n'est pas utilisée pendant une période

prolongée, une batterie peut se décharger partiellement.

Si la batterie ne parvient pas à démarrer le moteur,

branchez le chargeur de 12 V fourni dans la boîte

d'accessoires (voir la section Charger une batterie).

IMPORTANT : FAIRE FONCTIONNER LE

GÉNÉRATEUR NE CHARGE PAS LA BATTERIE.

Démarrage accidentel. Avant

d’effectuer une quelconque opération

sur l'appareil, débranchez d’abord le câble négatif de la

batterie, puis le câble positif de la batterie. Le non-

respect de cette consigne peut provoquer des blessures

graves, voire mortelles.

1. Débranchez D’ABORD la borne négative (-) de la batterie (A).

2. Débranchez ENSUITE la borne positive (+) de la batterie (B).

3. Installez une batterie neuve. Installez le support et serrez-le.

4. Débranchez D’ABORD la borne positive (+) de la

batterie (B). Faites glisser la gaine en caoutchouc par-

dessus les fixations.

5. Raccordez ENSUITE la borne négative (-) de la

batterie (A).

6. Faites glisser la gaine en caoutchouc par-dessus les

fixations.

AVIS:

000809

000211

AVIS:



AVERTISSEMENT

000224

Maintenance

Manuel d’instructions de la génératrice portable 21

Jeu de soupapes

IMPORTANT : Si vous n’êtes pas sûr de pouvoir

effectuer convenablement cette procédure, ou si vous ne

disposez pas des outils appropriés, confiez le réglage du

jeu de soupapes du générateur au centre de services le

plus proche.

Contrôlez le jeu des soupapes après les 50 premières

heures de fonctionnement. Ajustez-le si nécessaire.

6500/8000

•

Admission — 0,09 ±0,02 mm (à froid), (0,004" ±0,001")

• Échappement — 0,14 ±0,02 mm (à froid), (0,006" ±0,001")

Inspection de l’écran du pare-étincelles

Surfaces chaudes. Ne touchez pas

les surfaces chaudes de la machine

lorsqu'elle fonctionne. Tenez la machine à l’écart de tout

combustible pendant son fonctionnement. Le contact

avec des surfaces chaudes peut provoquer de graves

brûlures ou un incendie.

1. Desserrez le collier de fixation (A) et retirez la vis.

2. Inspectez l’écran (B) et remplacez-le s’il est tordu, perforé

ou endommagé. Si l’écran semble en bon état, nettoyez-le

à l’aide d’un solvant disponible dans le commerce.

3. Remettez le cône (C) et l'écran (B) du pare-étincelles en

place. Fixez-les à l'aide de la vis et du collier de fixation.

Entreposage

Généralités

Il est recommandé de démarrer le générateur pour le

faire tourner pendant 30 minutes tous les 30 jours. Si

cela s’avère impossible, respectez les consignes

suivantes pour préparer l’appareil à l’entreposage.

• Ne placez JAMAIS un couvercle d’entreposage sur un

générateur chaud. Laissez l’appareil refroidir à tempéra-

ture ambiante avant de l’entreposer.

• N’entreposez JAMAIS de carburant d’une saison à une

autre à moins de l’avoir traité de façon appropriée.

• Remplacez le conteneur de carburant s’il présente des

traces de rouille. La présence de rouille dans le carburant

provoque des dysfonctionnements du circuit de carburant.

• Recouvrez l’appareil d’un couvercle de protection adapté

résistant à l’humidité.

• Entreposez l’appareil dans un lieu propre et sec.

• Veillez à toujours entreposer le générateur et le carburant

à l’écart des sources de chaleur et d’inflammation.

Préparation du circuit de carburant et du moteur

à l'entreposage

Tout carburant entreposé pendant plus de 30 jours risque

de se dégrader et d’endommager les composants du

circuit de carburant. Veillez à ce que le carburant reste

frais et utilisez un stabilisateur de carburant.

Si un stabilisateur a été ajouté au circuit de carburant,

préparez le moteur pour un entreposage de longue

durée. Faites tourner le moteur pendant 10 à 15 minutes

pour faire circuler le stabilisateur dans l’ensemble du

circuit de carburant. Un carburant préparé de façon

appropriée peut être entreposé pendant un maximum de

24 mois.

Si le carburant n’a pas été traité avec un

stabilisateur, il doit être purgé dans un

conteneur adapté. Faites tourner le moteur jusqu’à ce

qu’il s’arrête par manque de carburant. Il est

recommandé d’utiliser un stabilisateur dans le conteneur

d’entreposage afin de conserver le carburant frais.

1. Remplacez l’huile moteur.

2. Retirez la bougie d’allumage.

3. Versez une cuillère à table (5-10 cm

) d’huile moteur propre

ou vaporisez un agent anti-buée adapté dans le cylindre.

Risque de cécité. Portez toujours une

protection oculaire afin d’éviter toute

éclaboussure provenant de l’orifice de la bougie

d’allumage lors du lancement du moteur. Le non-respect

de cette consigne peut provoquer la cécité.

4. Tirez plusieurs fois la poignée du lanceur à rappel pour

distribuer l’huile dans le cylindre.

5. Remettez la bougie d’allumage en place.

6. Tirez lentement la poignée du lanceur à rappel jusqu’à

ressentir une résistance. Cela a pour effet de fermer les

soupapes afin d’empêcher la pénétration d’humidité dans le

cylindre. Relâchez délicatement la poignée du lanceur à

rappel.

Remplacement de l’huile

Remplacez l’huile moteur avant d’entreposer le

générateur. Reportez-vous à la sous-section

Remplacement de l’huile moteur.



AVERTISSEMENT

000586

AVIS:



AVERTISSEMENT

Maintenance

22 Manuel d’instructions de la génératrice portable

Dépannage

PROBLÈME CAUSE CORRECTION

Le moteur tourne, mais aucune

sortie CA n’est disponible.

1. Disjoncteur OUVERT.

2. Mauvais raccordement ou cordon

défectueux.

3. Appareil raccordé défectueux.

4. Défaillance interne au générateur.

5. Prise du DDFT OUVERTE (si présent).

1. Réinitialisez le disjoncteur.

2. Contrôlez et réparez.

3. Raccordez un autre appareil qui est en bon

état.

4. Communiquez avec un CRIA.

5. Corrigez le défaut de mise à la terre et

appuyez sur le bouton de réinitialisation sur

la prise du DDFT (si présent).

Le moteur tourne bien sans charge,

mais pas en présence d’une charge.

1. Court-circuit dans une charge connectée.

2. Générateur surchargé.

3. Régime moteur trop lent.

4. Court-circuit interne au générateur.

5. Filtre à carburant sale.

1. Débranchez la charge électrique court-

circuitée.

2. Voir la

Connaître les limites de son

générateur

3. Communiquez avec un CRIA.

4. Communiquez avec un CRIA.

5. Remplacez le filtre à carburant.

Le moteur ne démarre pas, ou

démarre mais tourne de manière

saccadée.

1. Robinet d’arrêt de carburant en

position OFF.

2. Filtre à air sale.

3. Panne de carburant.

4. Carburant éventé.

5. Fil de la bougie d’allumage non raccordé à

celle-ci.

6. Bougie d’allumage défectueuse.

7. Présence d’eau dans le carburant.

8. Sur-étranglement.

9. Niveau d’huile faible.

10. Mélange de carburant excessivement riche.

11. Soupape d’admission bloquée en position

ouverte ou fermée.

12. Perte de compression du moteur.

13. Filtre à carburant sale.

1. Tournez le robinet d’arrêt de carburant en

position ON.

2. Nettoyez ou remplacez le filtre à air.

3. Remplissez le réservoir de carburant.

4. Purgez le réservoir de carburant et faites le

plein de carburant frais.

5. Raccordez le fil à la bougie d’allumage.

6. Remplacez la bougie d’allumage.

7. Purgez le réservoir de carburant et faites le

plein de carburant frais.

8. Placez le levier d’étrangleur en position

ouverte (pas d'étranglement).

9. Remplissez le carter au niveau approprié.

10. Communiquez avec un CRIA.

11. Communiquez avec un CRIA.

12. Communiquez avec un CRIA.

13. Remplacez le filtre à carburant.

Le moteur s’arrête en cours de

fonctionnement.

1. Panne de carburant.

2. Niveau d’huile faible.

3. Défaillance interne au moteur.

4. Arrêt de CO PROTECT dû à une

accumulation de monoxyde de carbone si le

voyant ROUGE de l'écusson situé sur le

côté du générateur clignote.

5. Arrêt de CO PROTECT dû à une panne du

système si le voyant JAUNE de l'écusson

situé sur le côté du générateur clignote.

1. Remplissez le réservoir de carburant.

2. Remplissez le carter au niveau approprié.

3. Communiquez avec un CRIA.

4. Suivez les Consignes de sécurité et

déplacez le générateur dans une zone

située à l’air libre, en extérieur, à l’écart de

toute fenêtre, porte ou bouche d’aération.

5. Effectuez un démarrage pour vérifier que le

voyant JAUNE clignote quand/si le

générateur s’arrête. Si le problème persiste

et que le module CO PROTECT s'éteint,

contactez un CRIA.

Le moteur manque de puissance. 1. Charge trop élevée.

2. Filtre à air sale.

3. Maintenance du moteur requise.

4. Étrangleur partiellement fermé.

5. Filtre à carburant sale.

6. Pare-étincelles obstrué.

1. Réduisez la charge (voir la section

Connaître les limites de son

générateur

2. Nettoyez ou remplacez le filtre à air.

3. Communiquez avec un CRIA.

4. Placez le levier d’étrangleur en position

ouverte (pas d'étranglement).

5. Remplacez le filtre à carburant.

6. Nettoyez le pare-étincelles.

Maintenance

Manuel d’instructions de la génératrice portable 23

Le moteur rencontre des sautes de

régime ou hésite.

1. L’étranglement s’ouvre trop tôt.

2. Le carburateur fonctionne avec un mélange

de carburant trop riche ou trop pauvre.

3. Filtre à carburant sale.

1. Placez le levier d’étrangleur en position

intermédiaire jusqu’à ce que le moteur

tourne sans à-coups.

2. Communiquez avec un CRIA.

3. Remplacez le filtre à carburant.

Le moteur démarre puis s’arrête

immédiatement.

1. Arrêt de CO PROTECT dû à une

accumulation de monoxyde de carbone si le

voyant ROUGE de l'écusson situé sur le

côté du générateur clignote.

2. Arrêt de CO PROTECT dû à une panne

du système si le voyant JAUNE de

l'écusson situé sur le côté du générateur

clignote.

1. Suivez les Consignes de sécurité et

déplacez le générateur dans une zone

située à l’air libre, en extérieur, à l’écart de

toute fenêtre, porte ou bouche d’aération.

2. Effectuez un démarrage pour vérifier que le

voyant JAUNE clignote quand/si le

générateur s’arrête. Si le problème persiste

et que le module CO PROTECT s'éteint,

contactez un CRIA.

PROBLÈME CAUSE CORRECTION

Maintenance

24 Manuel d’instructions de la génératrice portable

Cette page a été intentionnellement laissée en blanc.

Maintenance

Manuel d’instructions de la génératrice portable 25

Cette page a été intentionnellement laissée en blanc.

Réf. 10000033366 Rév. D 11/09/2019

Les caractéristiques sont sujettes à modification sans préavis.

Aucune reproduction n’est autorisée sous quelque forme que

ce soit sans le consentement écrit préalable de D

EWALT

Produit fabriqué par :

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

DEWALT® est une marque déposée de DEWALT Industrial Tool Co., utilisée sous licence.

Le motif de couleurs jaune-noir est une marque de commerce pour les outils électriques et accessoires D

EWALT.

Dewalt DXGNR6500 6500 Watt Portable Gas Generator

Product's Documents

User Manual

Specifications

Dewalt DXGNR6500 Questions and Answers
