Poulan Pro PR5020 20" 50cc 2-Cycle Gas Chainsaw User Manual

a WARNING! Read and follow all Safety Rules and

Operating Instructions before using this product.

Failure to do so can result in serious injury.

Instruction Manual

PR5020

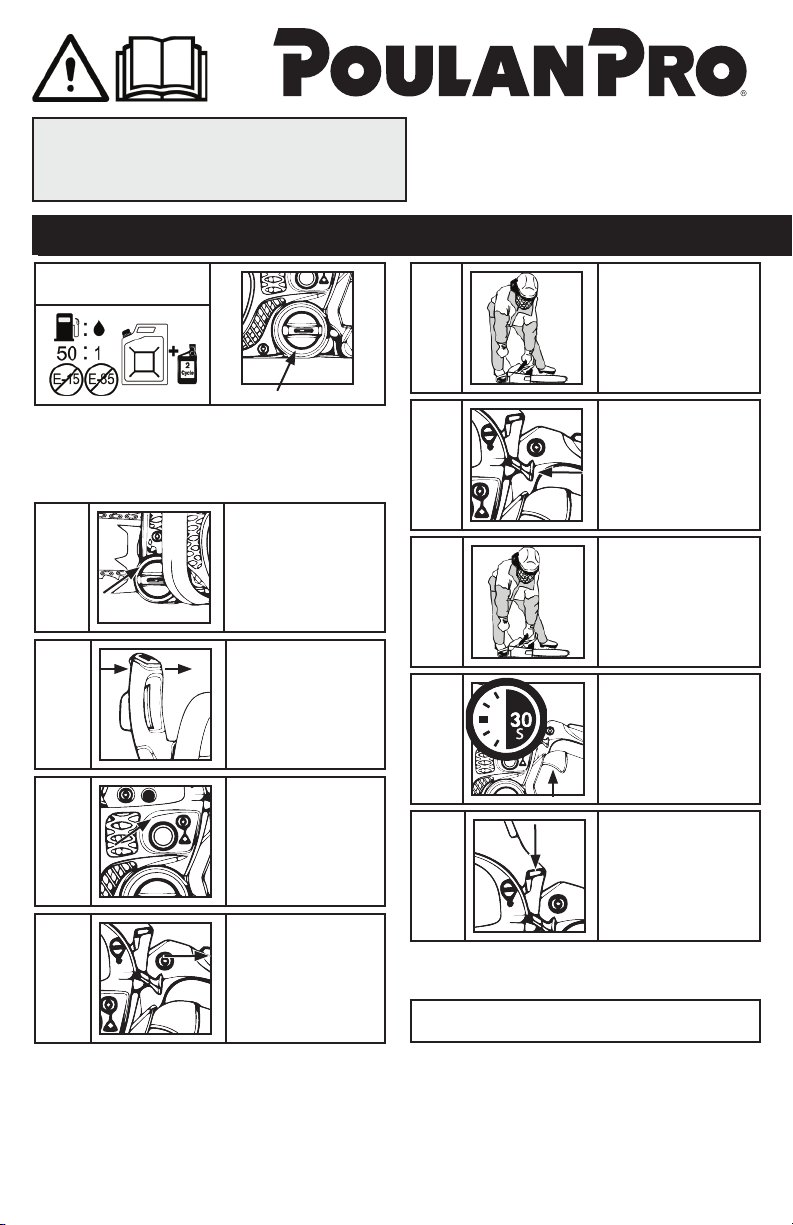

Quick-Start Guide

NOTE: Your product may differ slightly from the

item shown.

Mix 2.6 oz. of full synthetic 2-Cycle Oil with 1 gallon of gasoline for a

50:1 mixture. Shake well. Pour into fuel tank.

CAUTION: Do not use alternate fuels such as ethanol blends above

10% by volume (E-15, E-85) or any methanol blended fuel.

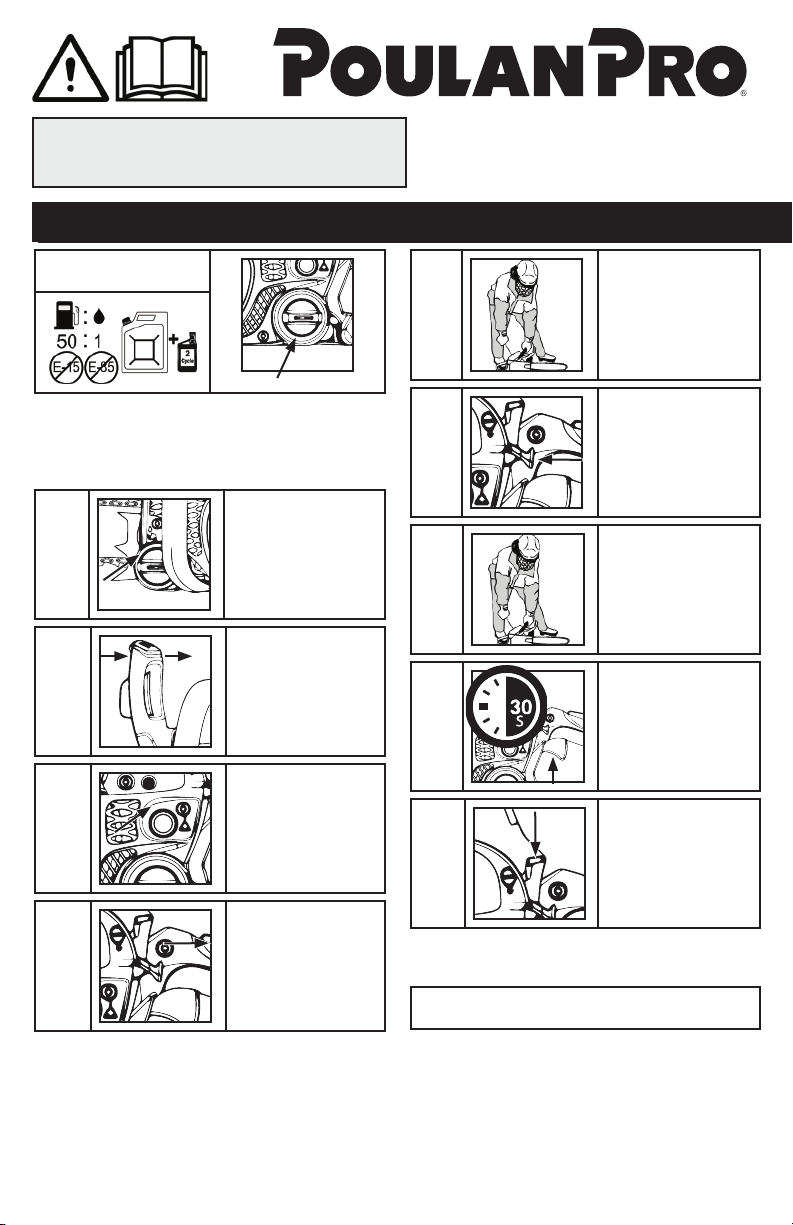

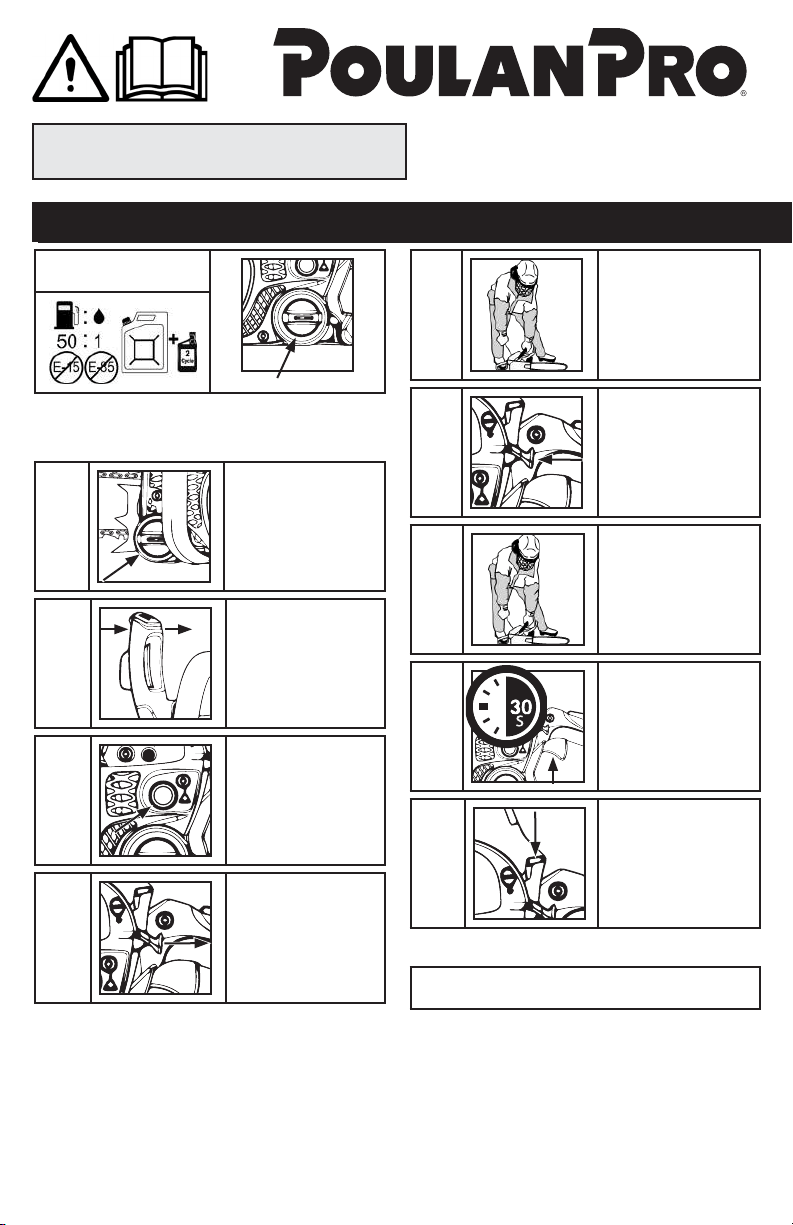

Add bar and chain oil to

oil tank.

Make sure chain brake

is off by pulling back the

handguard.

Slowly press primer bulb

10 times.

Pull blue choke lever out

fully.

Place right foot in rear

handle as shown. Using

right hand, pull starter rope

sharply 5 times.

Push blue choke lever to

half choke.

Pull starter rope until engine

starts.

Allow engine to warm for 30

seconds. Squeeze throttle

trigger to set normal idle.

Press red switch to STOP

position when nished

using saw.

STARTING A WARM ENGINE

4 + 5 + 7 + 8

IMPORTANT:

• Never let your saw chain come in contact with soil/dirt during operation. This will completely dull your chain and will

require installation of a new chain.

• Checkyourchaintensionpriortoeachtimeyoustartthechainsaw.Checktensiononanewchainaftertherst15

minutes of operation. See the manual for chain tensioning instructions.

LDAV50MC

115817295 Rev. B 2016-05-05

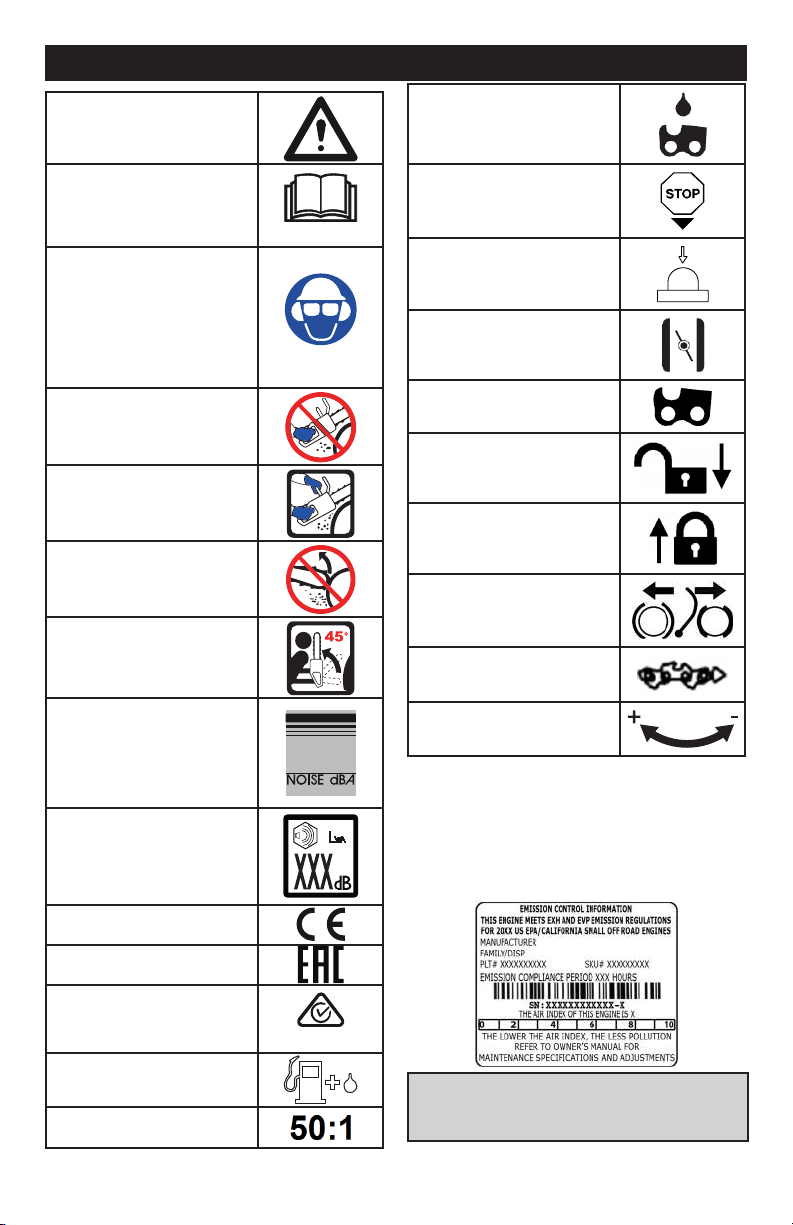

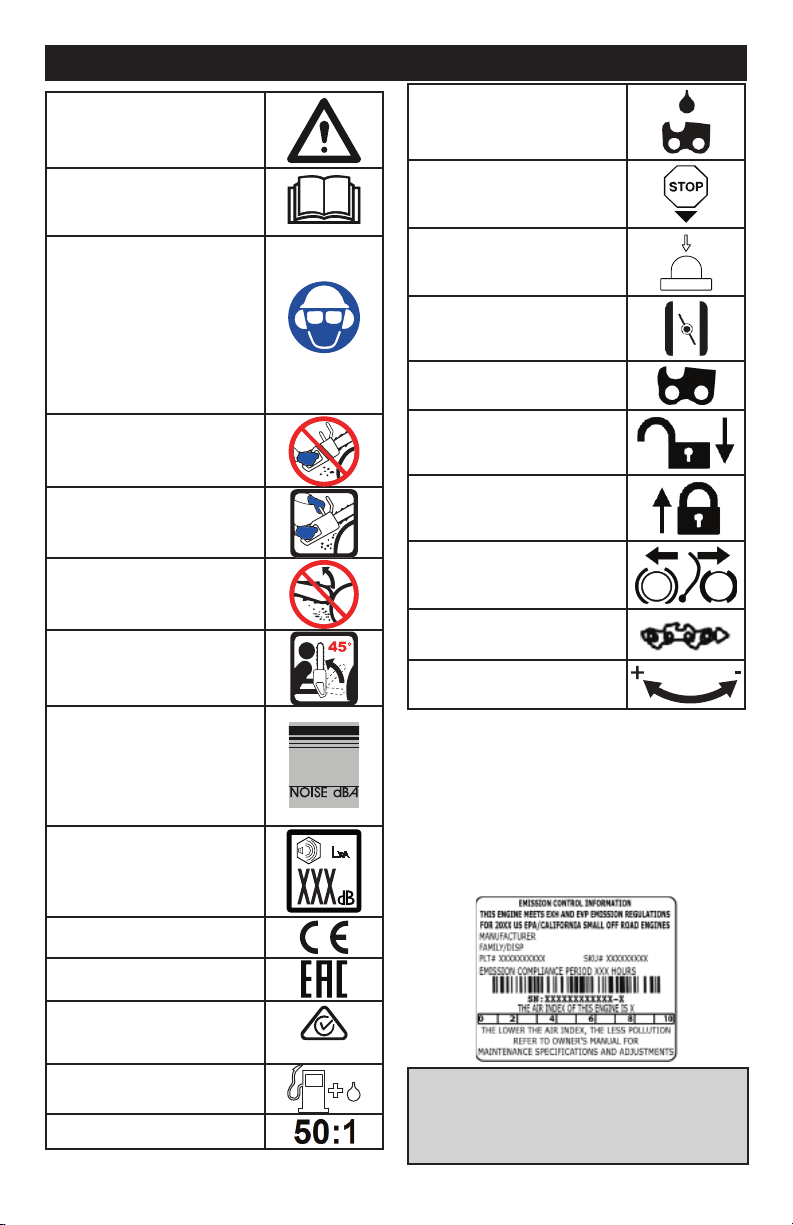

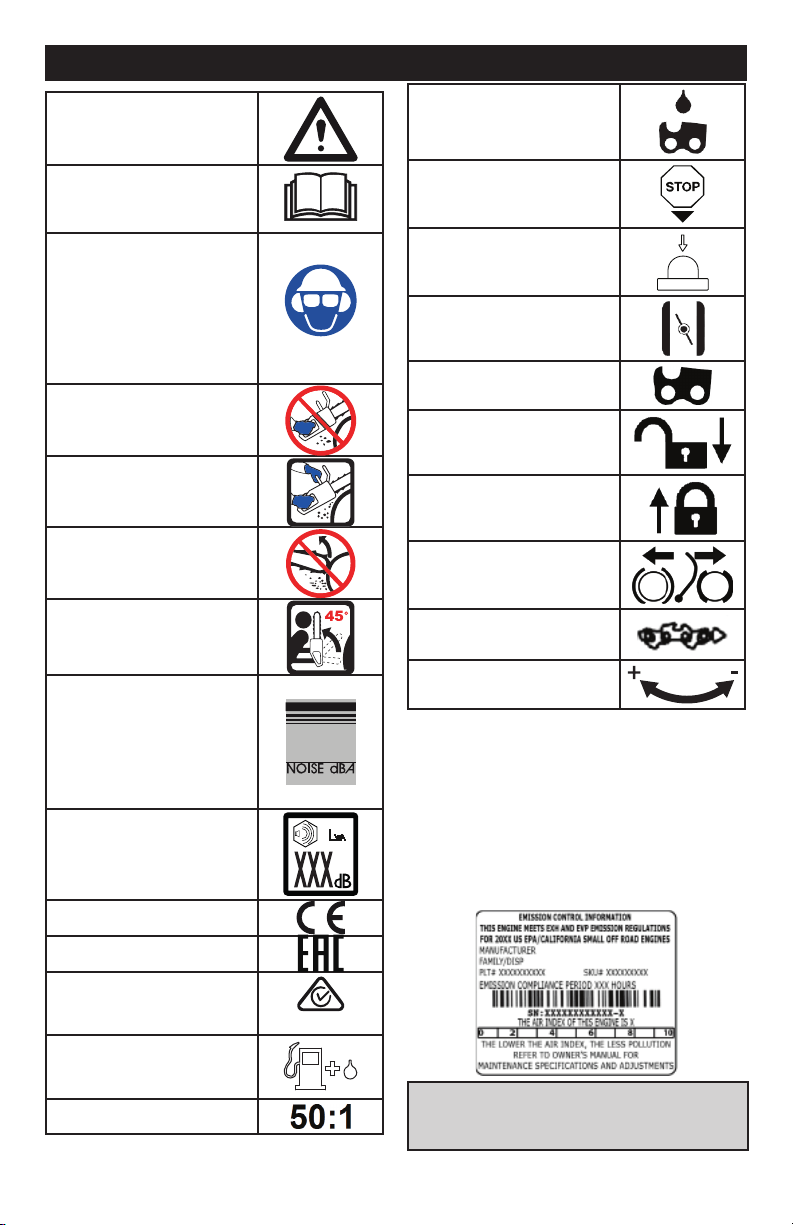

SYMBOLS

This machine can be

dangerous! Careless or

improper use can cause

serious injury.

Please read the operator's

manual carefully and make

sure you understand the

instructions before using the

machine.

Always use:

• eye protection such as non-

fogging, vented goggles or

face screen

• an approved safety helmet

• sound barriers (ear plugs

ormufers)toprotectyour

hearing

Never operate a chain saw

holding it with one hand only.

Bothoftheoperator′shands

must be used to operate the

chain saw.

Contact of the guide bar

tip with any object must be

avoided.

Measuredmaximumkickback

value.

A-weighted sound pressure

levelat7,5meters(25feet)

according to Australia NSW

“Protection of the Environment

Operations(NoiseControl)

Regulation2008”.Thisdatais

speciedonthelabel.

Noise emission to the

environment according to

the European Community’s

Directive.Thisdataisspecied

in the TECHNICAL DATA

section and on the label.

This product is in accordance

with applicable EC directives.

This product is in accordance

with applicable EAC directives.

This product is in accordance

with the Australian

electromagnetic compatibility

(EMC)regulations.

Use unleaded gasoline and

two-strokeoilmixedataratio

of2%(50:1).

50:1gasolinetooilratio.

Chainoilll.

The engine is stopped by

switching the ignition off using

the stop switch.

Primer.

Choke control.

Chain brake.

Unlock chain brake.

Lock chain brake.

Chain brake:

•

notlocked(left)

• locked(right)

Chain direction of rotation.

Chain tensioner.

Other symbols/decals on the machine refer to special

certicationrequirementsforcertainmarkets.

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the number of

operating hours for which the engine has been shown

to meet Federal emissions requirements.

Maintenance,replacement,orrepairoftheemission

control devices and system may be performed by any

nonroad engine repair establishment or individual.

WARNING!Theengineexhaustfromthisproduct

contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive

harm.

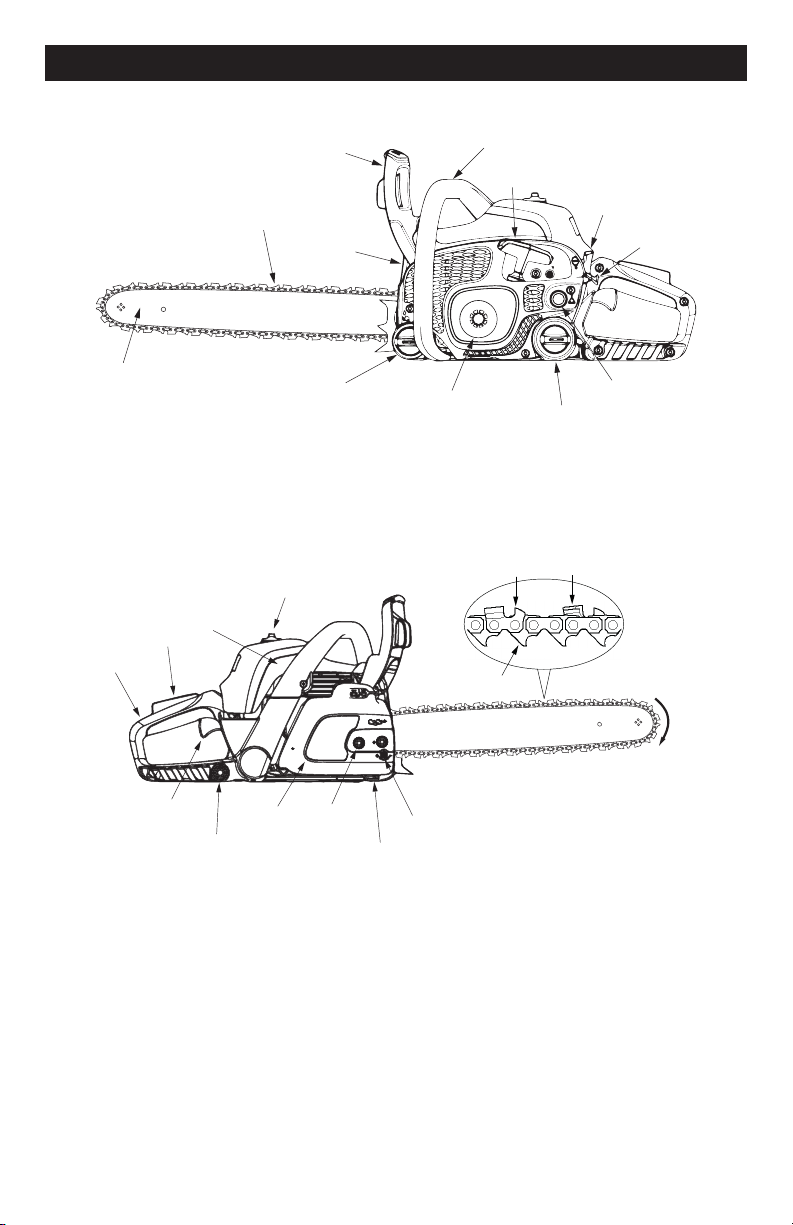

KNOW YOUR MACHINE

READTHISINSTRUCTIONMANUALANDSAFETYRULESBEFOREOPERATINGYOURCHAINSAW.

Compare the illustrations with your unit to familiarize yourself with the location of the various controls and

adjustments. Save this manual for future reference.

1. Front Hand Guard/Chain Brake

2. Front Handle

3. Starter Rope

4. ON/STOP Switch

5. Choke/Fast Idle Lever

6. Chain

7. Mufer

8. Guide Bar

9. Bar & Chain Oil Cap

10.Starter Housing

11.Fuel Cap

12.Primer Bulb

1. Rear Handle

2. Throttle Lockout

3. Cylinder Cover

4. Air Filter Cover

5. Adjustment Screw

6. Cutters

7. Depth Gauge

8. Drive Links

9. Direction of Travel

10.Throttle Trigger

11.

ChainAdjustmentTool(BarTool)

12.Clutch Cover

13.Bar Nuts

14.Chain Catcher

SAFETY

a WARNING! Always disconnect spark plug

wire and place wire where it cannot contact

spark plug to prevent accidental starting

when setting up, transporting, adjusting

or making repairs except carburetor

adjustments.

INTRODUCTION

A chainsaw is a high-speed wood-cutting tool. Special

safety precautions must be observed to reduce the

risk of accidents.

Failure to follow all safety rules and precautions can

result in serious injury.

If situations occur which are not covered in this

manual, use care and good judgment. If you need

assistance, contact your authorized service dealer or

call customer support.

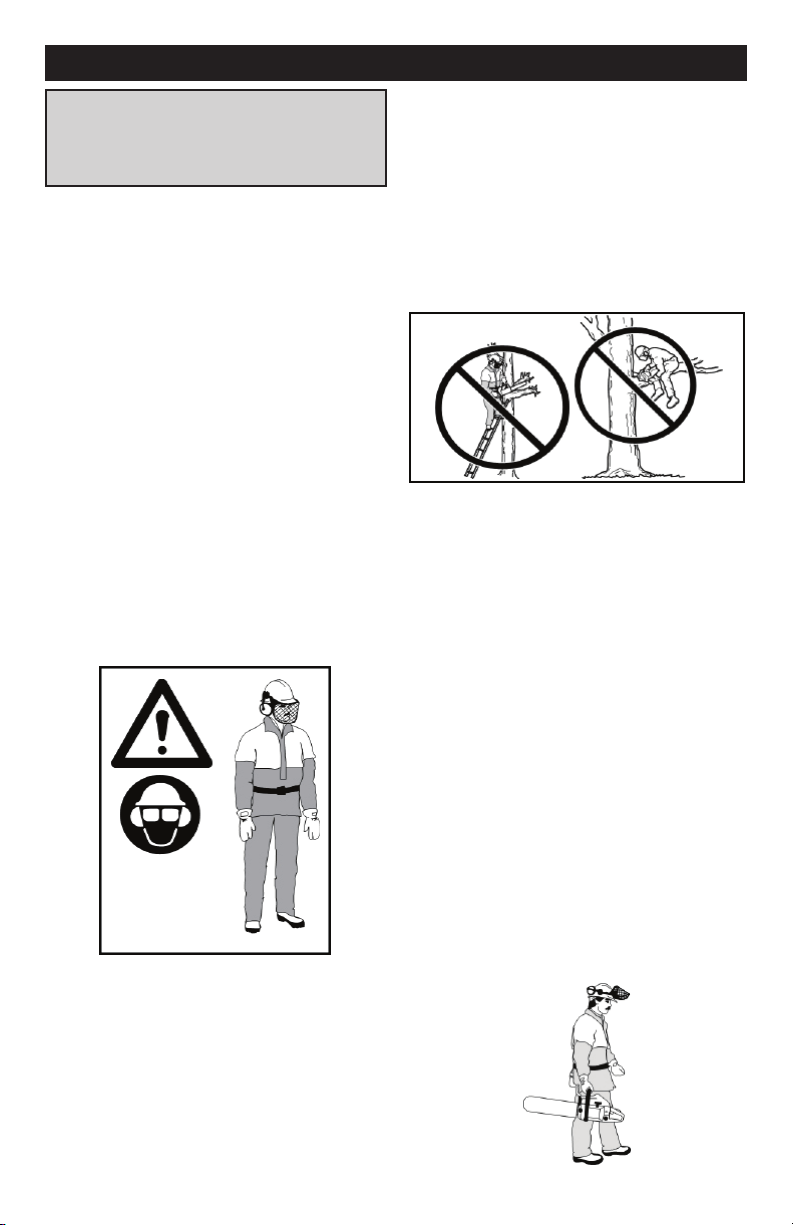

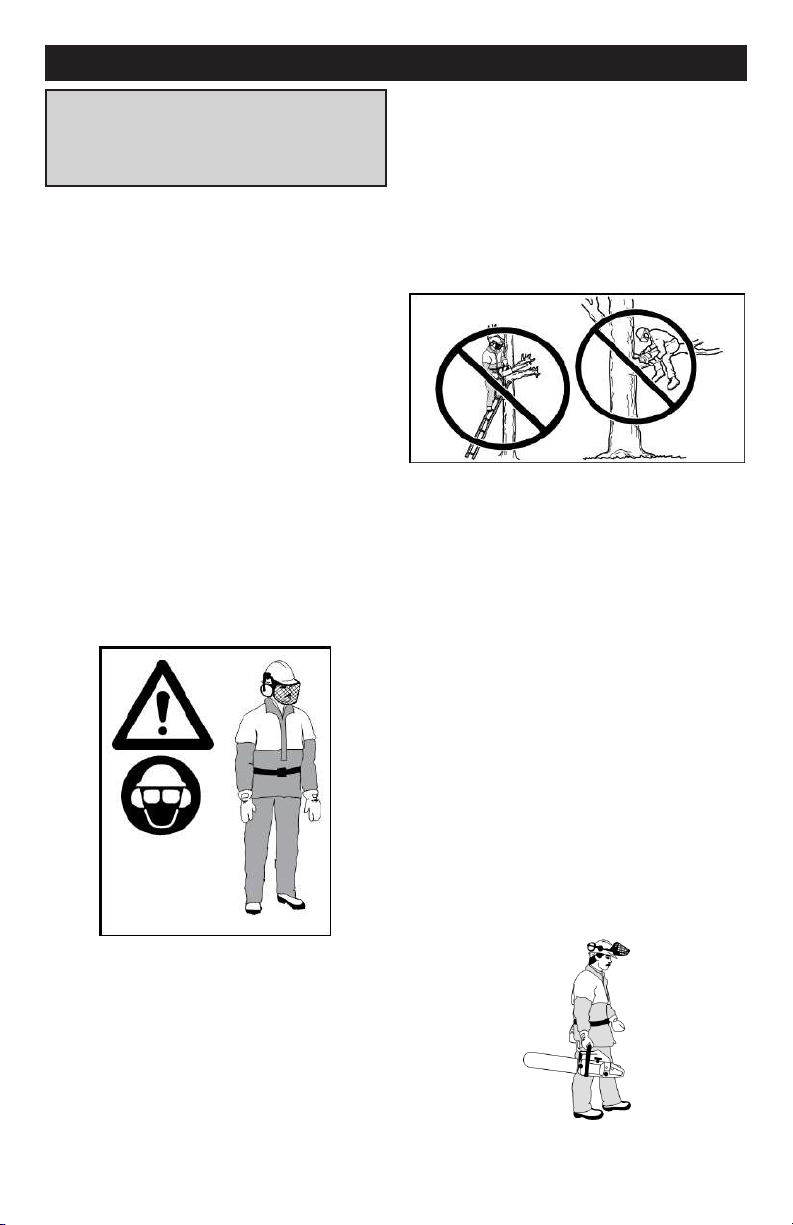

PLANNING AHEAD

• Read this manual carefully until you completely

understand and can follow all safety rules,

precautions, and operating instructions before

attempting to use the unit.

• Restrict the use of your saw to adult users who

understand and can follow safety rules, precautions,

and operating instructions found in this manual.

• Wear protective gear. Always use steel-toed safety

footwearwithnon-slipsoles;snug-ttingclothing;

safety chaps; heavy-duty, non-slip gloves; eye

protection such as non-fogging, vented goggles

or face screen; an approved safety hard hat; and

soundbarriers(earplugsormufers)toprotectyour

hearing. Regular users should have hearing checked

regularly as chainsaw noise can damage hearing.

Secure hair above shoulder length.

• Keep all parts of your body away from the chain

when the engine is running.

• Keep children, bystanders, and animals a minimum

of10meters(30feet)awayfromtheworkarea.Do

not allow other people or animals to be near the

chainsaw when starting or operating the chainsaw.

• Do not handle or operate a chainsaw when you are

fatigued, ill, or upset, or if you have taken alcohol,

drugs, or medication. You must be in good physical

condition and mentally alert. Chainsaw work is

strenuous. If you have any condition that might be

aggravated by strenuous work, check with your

doctor before operating a chainsaw.

• Carefully plan your sawing operation in advance.

Do not start cutting until you have a clear work

area, secure footing, and, if you are felling trees, a

planned retreat path.

OPERATING YOUR SAW

• Do not operate a chainsaw with one hand. Serious

injury to the operator, helpers, bystanders or any

combination of these persons may result from

one-handed operation. A chainsaw is intended for

two-handed use.

• Operate the chainsaw only in a well-ventilated

outdoor area.

• Do not operate saw from a ladder or in a tree.

•

Makesurethechainwillnotmakecontactwithany

object while starting the engine. Never try to start the

saw when the guide bar is in a cut.

• Do not put pressure on the saw at the end of the

cut. Applying pressure can cause you to lose control

when the cut is completed.

• Stop the engine before setting the saw down.

• Do not operate a chainsaw that is damaged,

improperly adjusted, or not completely and securely

assembled. Always replace bar, chain, hand guard,

or chain brake immediately if it becomes damaged,

broken or is otherwise removed.

•

Exposuretovibrationsthroughprolongeduseof

gasoline powered hand tools could cause blood

vesselornervedamageinthengers,hands,

and joints of people prone to circulation disorders

or abnormal swellings. Prolonged use in cold

weather has been linked to blood vessel damage

in otherwise healthy people. If symptoms occur

such as numbness, pain, loss of strength, change

inskincolorortexture,orlossoffeelinginthe

ngers,hands,orjoints,discontinuetheuseofthis

tool and seek medical attention. An anti-vibration

system does not guarantee the avoidance of these

problems. Users who operate power tools on a

continual and regular basis must monitor closely

their physical condition and the condition of this tool.

• With the engine stopped, hand-carry the chainsaw

withthemuferawayfromyourbody,andtheguide

bar and chain to the rear, preferably covered with a

scabbard.

MAINTAINING YOUR SAW

• Haveallchainsawserviceperformedbyaqualied

servicedealerwiththeexceptionoftheitems

listed in the maintenance section of this manual.

Forexample,ifimpropertoolsareusedtoremove

orholdtheywheelwhenservicingtheclutch,

structuraldamagetotheywheelcanoccurand

causetheywheeltoburst.

• Makecertainthesawchainstopsmovingwhenthe

throttle trigger is released. For correction, refer to

Carburetor Adjustment.

• Never modify your saw in any way.

• Keep the handles dry, clean, and free of oil or fuel

mixture.

• Keep fuel and oil caps, screws, and fasteners

securely tightened.

• Use only genuine accessories and replacement

parts as recommended.

• Certain regions require by law that many internal

combustion engines are to be equipped with a spark

arresting screen. If you operate a chainsaw in a

localewheresuchregulationsexist,youarelegally

responsible for maintaining the operating condition

of these parts. Failure to do so is a violation of

thelaw.RefertotheMAINTENANCEsectionfor

maintenance of the spark arresting screen.

HANDLING FUEL

• Do not smoke while handling fuel or while operating

the saw.

• Eliminateallsourcesofsparksorameintheareas

wherefuelismixedorpoured.Thereshouldbeno

smoking,openames,orworkthatcouldcause

sparks. Allow engine to cool before refueling.

• Alwayshavereextinguishingtoolsavailableifyou

should need them.

•

Mixandpourfuelinanoutdoorareaonbareground;

store fuel in a cool, dry, well ventilated place; and

use an approved, marked container for all fuel

purposes. Wipe up all fuel spills before starting saw.

• Moveatleast3meters(10feet)fromfuelingsite

before starting engine.

• Turn the engine off and let saw cool in a non-

combustible area, not on dry leaves, straw, paper,

etc. Slowly remove fuel cap and refuel unit.

• Store the unit and fuel in an area where fuel vapors

cannotreachsparksoropenamesfromwater

heaters, electric motors or switches, furnaces, etc.

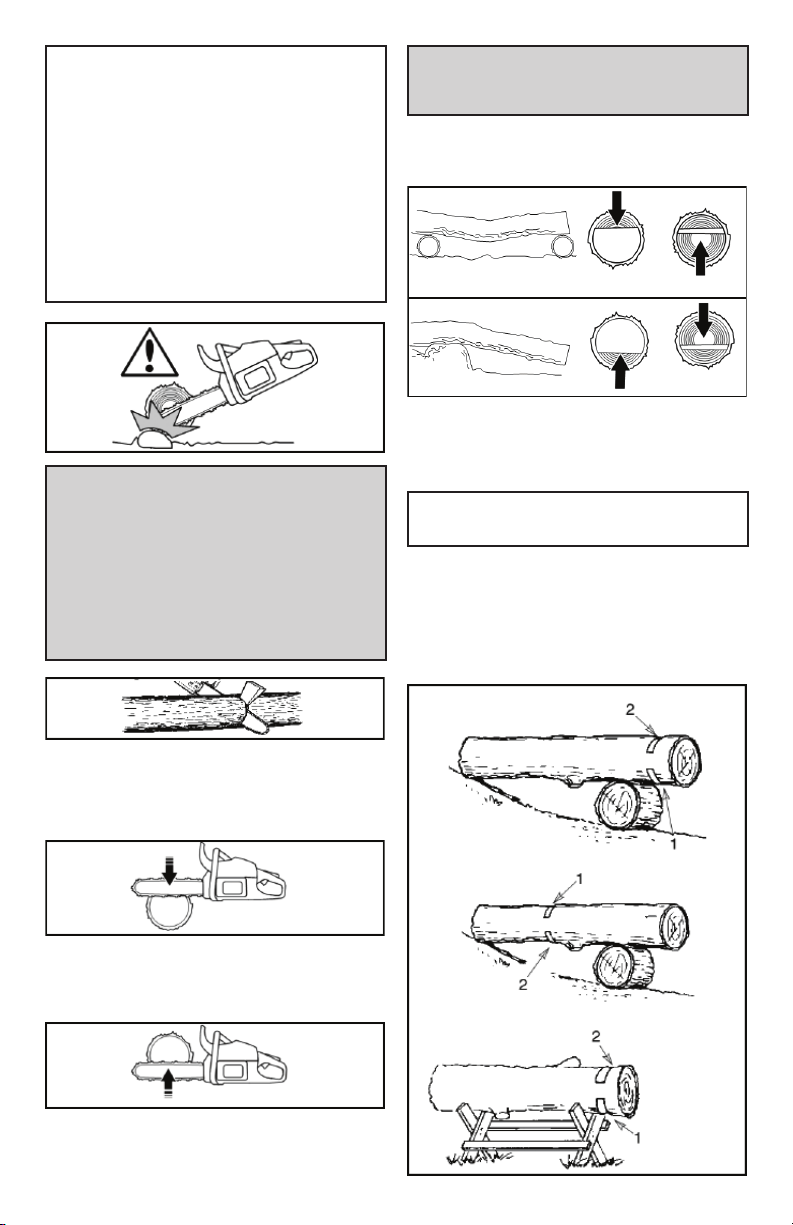

UNDERSTANDING KICKBACK

a WARNING! Avoid kickback which can result

in serious injury. Kickback is the backward,

upward or sudden forward motion of the

guide bar occurring when the saw chain near

the upper tip of the guide bar contacts any

object such as a log or branch, or when the

wood closes in and pinches the saw chain

in the cut. Contacting a foreign object in the

wood can also result in loss of chainsaw

control.

ROTATIONAL KICKBACK

Rotational kickback can occur when the moving chain

contacts an object at the upper tip of the guide bar.

This contact can cause the chain to dig into the object,

which stops the chain for an instant. The result is a

lightning fast, reverse reaction which kicks the guide

bar up and back toward the operator.

PINCH KICKBACK

Pinch kickback can occur when the wood closes in

and pinches the moving saw chain in the cut along

the top of the guide bar and the saw chain is suddenly

stopped. This sudden stopping of the chain results

in a reversal of the chain force used to cut wood and

causes the saw to move in the opposite direction of

the chain rotation. The saw is driven straight back

toward the operator.

PULL-IN

Pull-in can occur when the moving chain contacts a

foreign object in the wood in the cut along the bottom

of the guide bar and the saw chain is suddenly

stopped. This sudden stopping pulls the saw forward

and away from the operator and could easily cause

the operator to lose control of the saw.

REDUCING THE CHANCE OF

KICKBACK

• Recognize that kickback can happen. With a basic

understanding of kickback, you can reduce the

element of surprise which contributes to accidents.

• Never let the moving chain contact any object at the

tip of the guide bar.

• Keep the working area free from obstructions such

as other trees, branches, rocks, fences, stumps,

etc. Eliminate or avoid any obstruction that your saw

chain could hit while you are cutting. When cutting

a branch, do not let the guide bar contact branch or

other objects around it.

• Keep your saw chain sharp and properly tensioned.

A loose or dull chain can increase the chance of

kickback occurring. Follow manufacturer’s chain

sharpening and maintenance instructions. Check

tension at regular intervals with the engine stopped,

neverwiththeenginerunning.Makesurethebar

nuts are securely tightened after tensioning the

chain.

• Begin and continue cutting at full speed. If the chain

is moving at a slower speed, there is greater chance

of kickback occurring.

• Use wedges made of plastic or wood. Never use

metal to hold the cut open.

• Cut one log at a time.

•

Useextremecautionwhenre-enteringaprevious

cut.

• Do not attempt cuts starting with the tip of the bar

(plungecuts).

• Watch for shifting logs or other forces that could

close a cut and pinch or fall into chain.

• Do not twist the saw as the bar is withdrawn from an

undercut when bucking.

• Use the reduced-kickback guide bar and low-

kickbackchainspeciedforyoursaw.

MAINTAINING CONTROL

• Keepagood,rmgriponthesawwithbothhands

whentheengineisrunninganddon’tletgo.Arm

grip will help you reduce kickback and maintain

controlofthesaw.Keepthengersofyourleft

hand encircling and your left thumb under the front

handlebar. Keep your right hand completely around

the rear handle whether you are right handed or left

handed. Keep your left arm straight with the elbow

locked.

• Position your left hand on the front handlebar so it

is in a straight line with your right hand on the rear

handle when making bucking cuts. Never reverse

right and left hand positions for any type of cutting.

• Stand with your weight evenly balanced on both feet.

• Stand slightly to the left side of the saw to keep

your body from being in a direct line with the cutting

chain.

• Do not overreach. You could be drawn or thrown off

balance and lose control of the saw.

• Donotcutaboveshoulderheight.Itisdifcultto

maintain control of saw above shoulder height.

KICKBACK SAFETY FEATURES

a WARNING! The following features are

included on your saw to help reduce the

hazard of kickback; however, such features

will not totally eliminate this danger.

As a chainsaw user, do not rely only on

safety devices. You must follow all safety

precautions, instructions, and maintenance

in this manual to help avoid kickback and

other forces which can result in serious

injury.

REDUCED KICKBACK GUIDE BAR

The reduced-kickback guide bar is designed with a

small radius tip which reduces the size of the kickback

danger zone on the bar tip.

LOW-KICKBACK CHAIN

A low-kickback chain is designed with a contoured

depthgaugeandguardlinkwhichdeectkickback

force and allow wood to gradually ride into the cutter.

FRONT HAND GUARD

The front hand guard is designed to reduce the

chance of your left hand contacting the chain if your

hand slips off the front handlebar.

Thedistanceand“in-line”positionofthehands

provided by the front and rear handles work together

to give balance and resistance in controlling the

pivot of the saw back toward the operator if kickback

occurs.

CHAIN BRAKE

The chain brake is designed to stop the chain in the

event of kickback.

NOTE: We do not represent and you should not

assume that the chain brake will protect you in the

event of a kickback. Do not rely upon any of the

devices built into your saw. You should use the saw

properly and carefully to avoid kickback.

Repairs on a chain brake should be made by an

authorized servicing dealer. Take your unit to the place

of purchase if purchased from a servicing dealer, or to

the nearest authorized master service dealer.

ASSEMBLY

Protectivegloves(notprovided)shouldbewornduring

assembly.

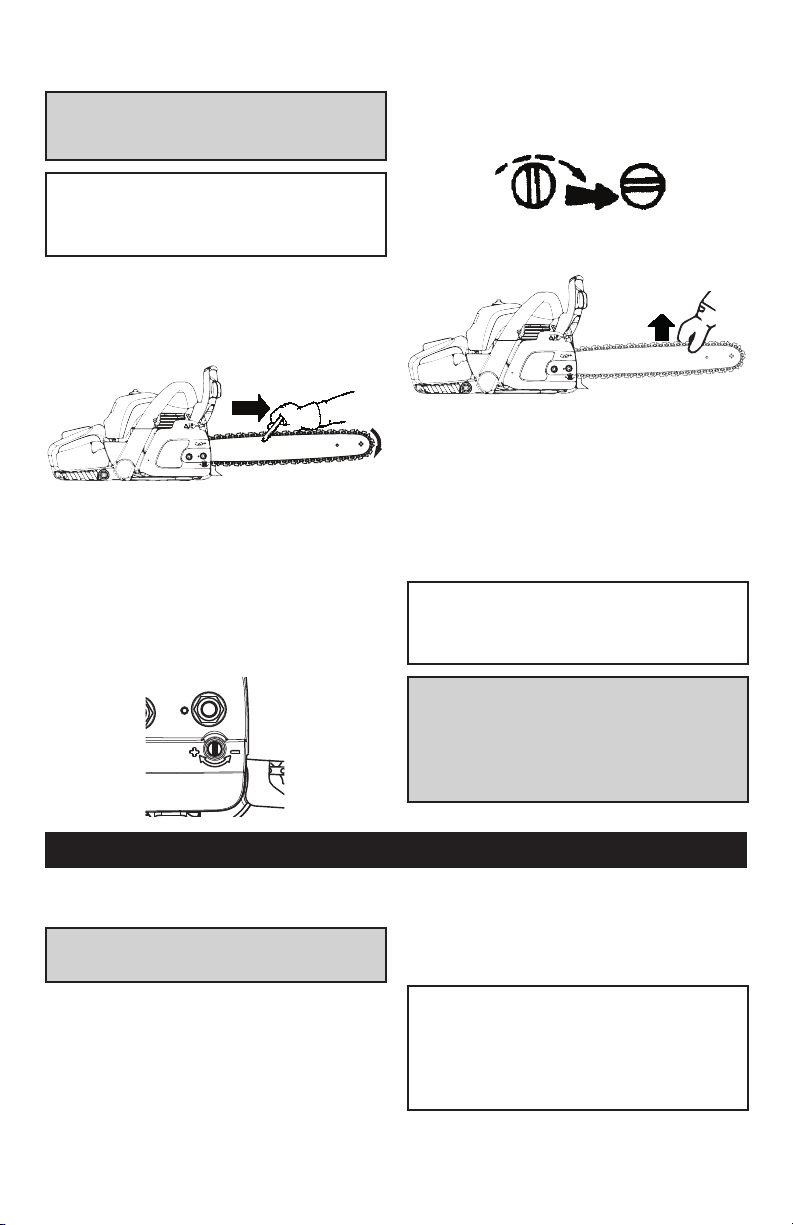

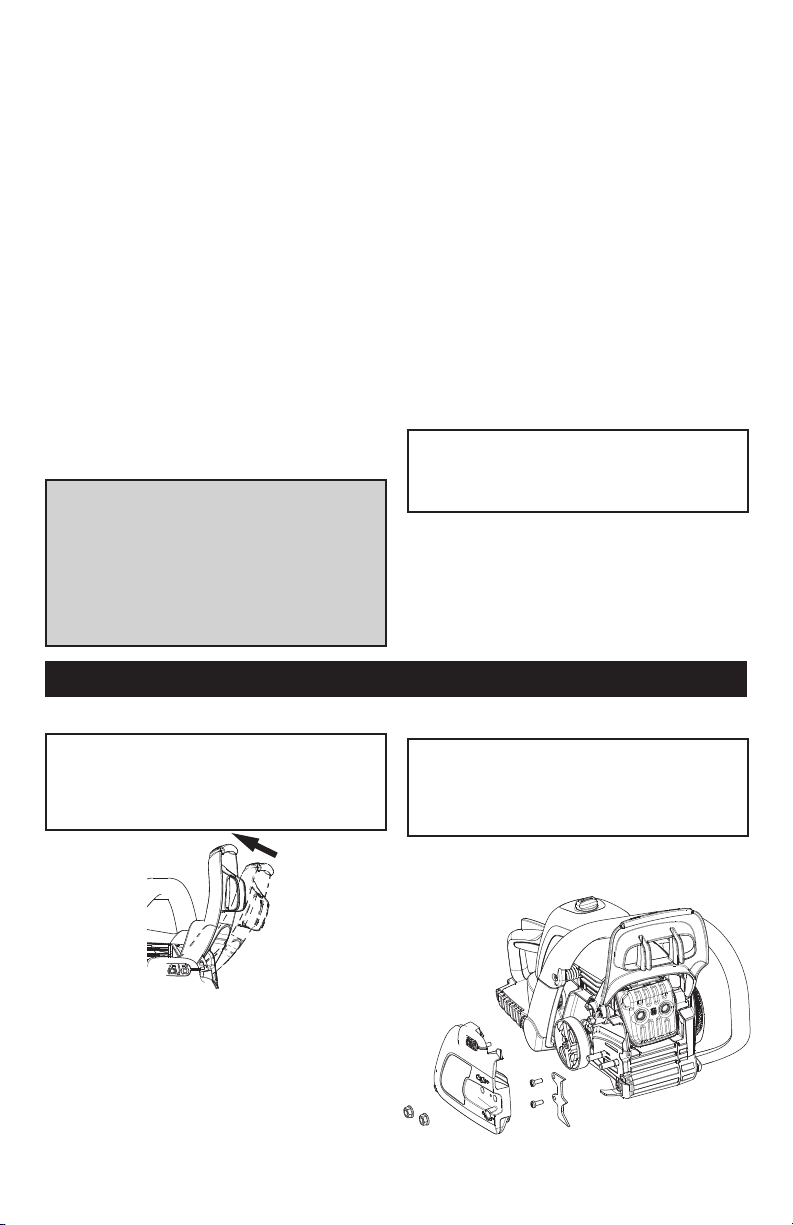

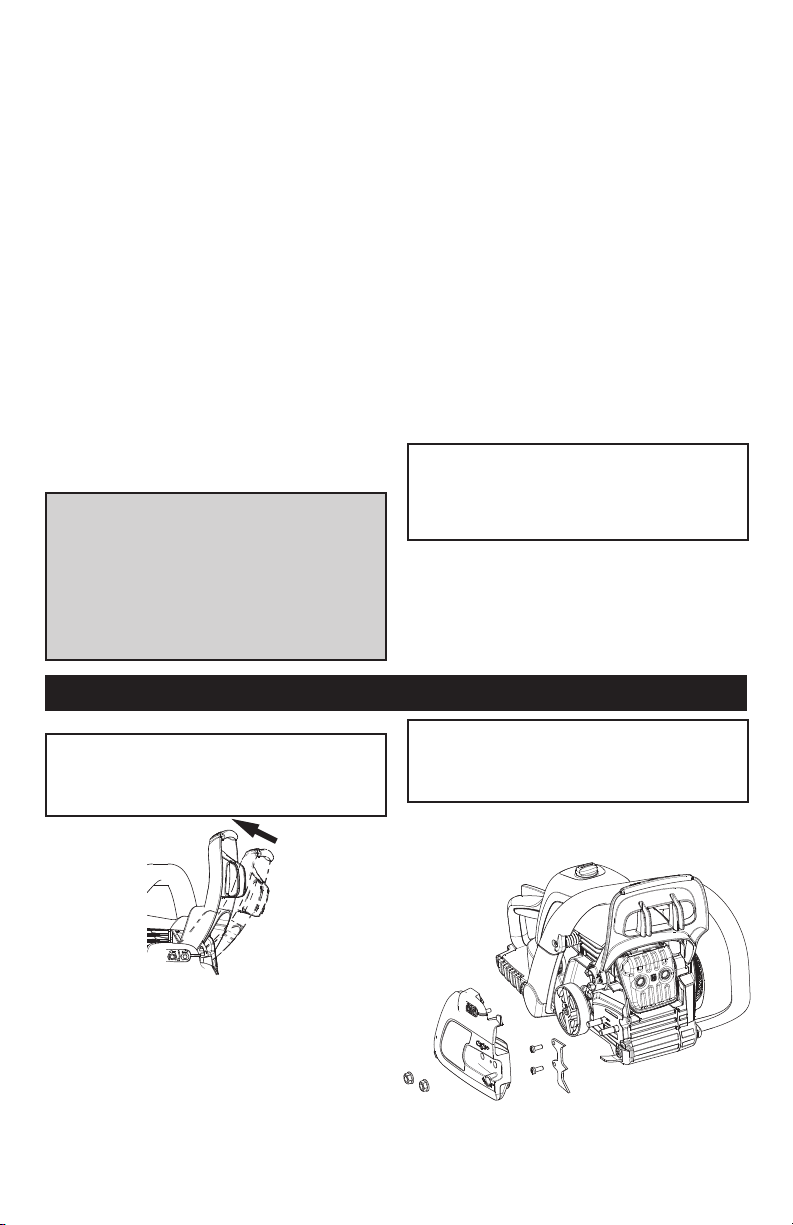

NOTE: Chain brake must be unlocked before

clutch cover can be removed or reinstalled on the

chain saw. To unlock chain brake, pull the front

hand guard back toward the front handle as far as

possible(seeillustration).

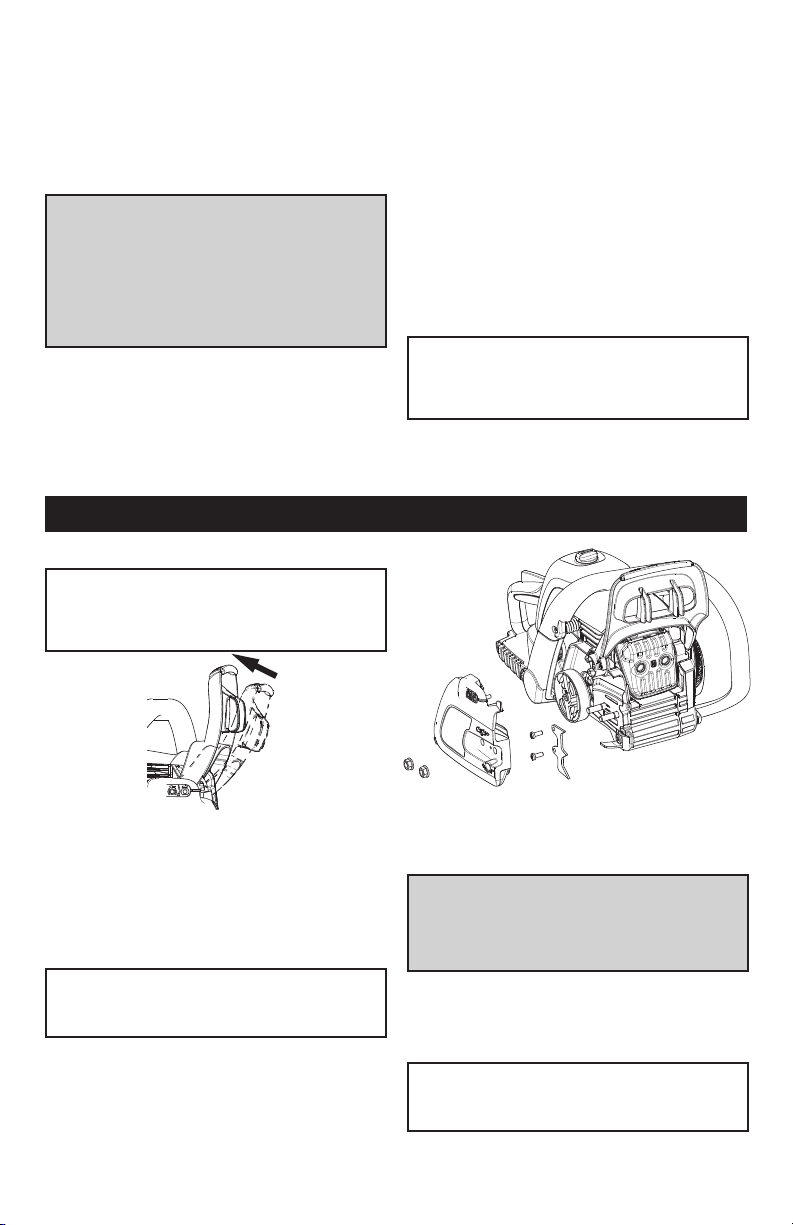

ATTACHING THE BUMPER SPIKE

(If not already attached)

The bumper spike may be used as a pivot when

making a cut.

1.

MoveON/STOPswitchtotheSTOPposition.

2. Unlock chain brake.

3. Loosen and remove the chain brake nuts and the

clutch cover from the saw.

NOTE: If clutch cover can not be easily removed

from the chain saw, ensure chain brake is unlocked

by pulling the front hand guard back toward the

front handle as far as possible.

4. Attach the bumper spike with the two screws as

shown.

ATTACHING THE BAR & CHAIN

(If not already attached)

a WARNING: If received assembled, repeat

all steps to ensure your saw is properly

assembled and all fasteners are secure.

Always wear gloves when handling the

chain. The chain is sharp and can cut you

even when it is not moving!

1.

MoveON/STOPswitchtotheSTOPposition.

2. Unlock chain brake.

3. Loosen and remove the bar nuts and the clutch

cover from the saw.

NOTE: If clutch cover can not be easily removed

from the chain saw, ensure chain brake is unlocked

by pulling the front hand guard back toward the

front handle as far as possible.

4. Removetheplasticshippingspacer(ifpresent).

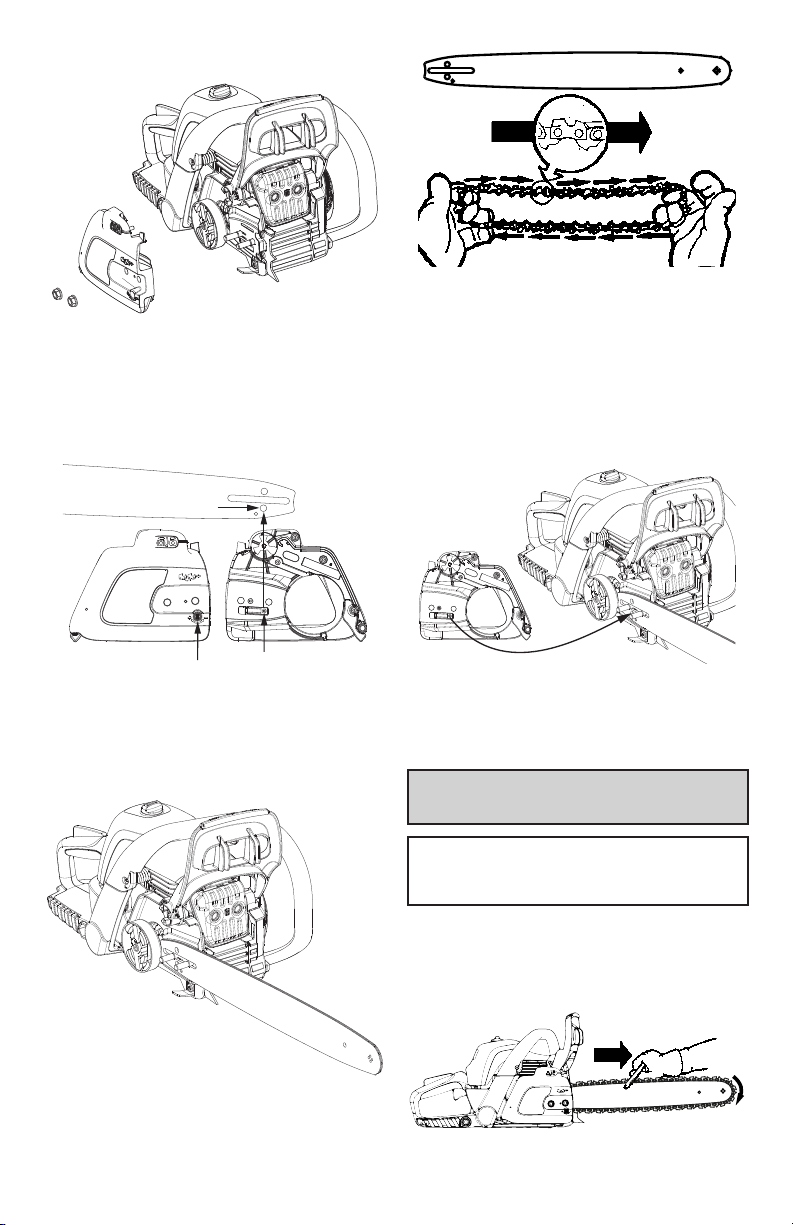

5. An adjustment pin and screw is used to adjust

the tension of the chain. It is very important when

assemblingthebarthattheadjustmentpin(A)

passesthroughthelowerbarpinhole(B).Turning

thescrew(C)willmovetheadjustmentpinupand

down the screw. Locate this adjustment pin before

you begin mounting the bar onto the saw. See

following illustration.

6. Use the screwdriver end of the bar tool to turn

the adjustment screw counterclockwise. Turn the

screwuntiltheadjustmentpin(A)islocatedall

the way to the right side of the adjustment travel

pocket as shown in view above. This should allow

the pin to be near the correct position.

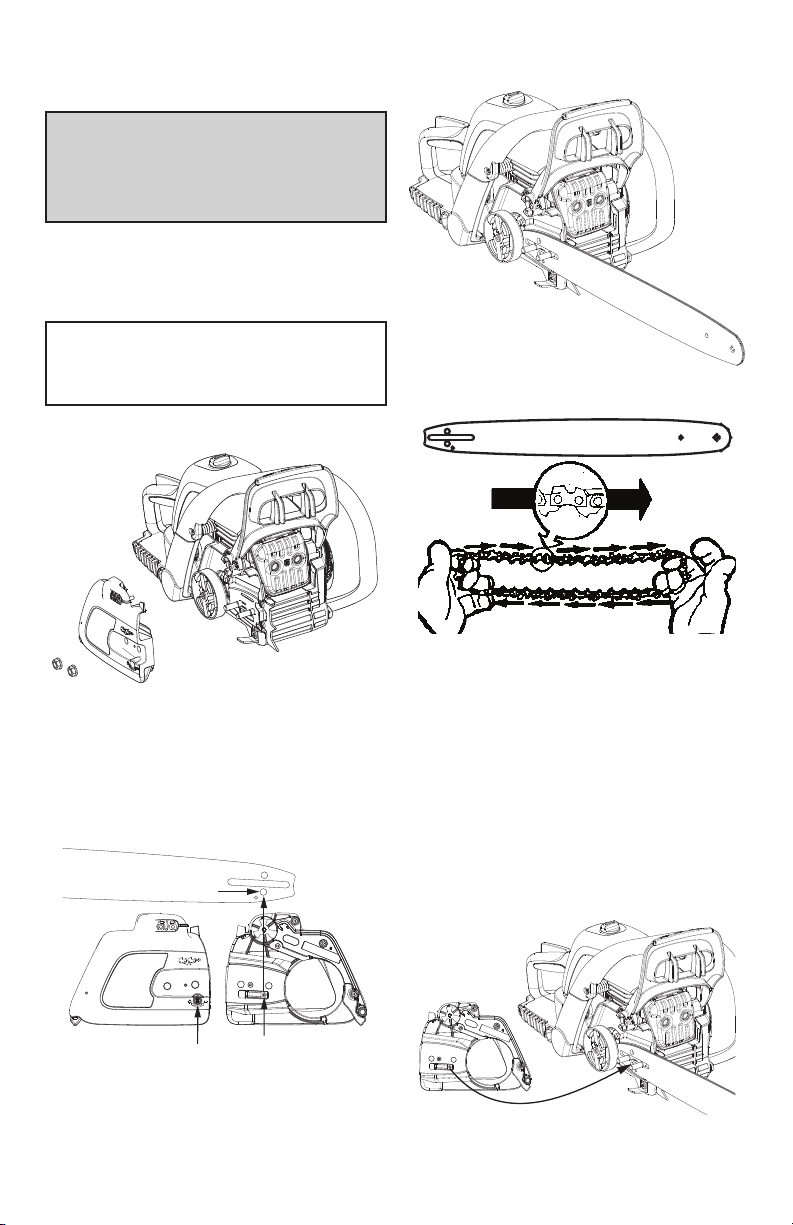

7. Slide guide bar on bar bolts until guide bar stops

against clutch drum sprocket.

8.

Carefully remove the chain from the package. Hold

chain with the drive links as shown.

9. Placechainoverandbehindclutchdrum,tting

the drive links in the clutch drum sprocket.

10.Fit bottom of drive links between the teeth in the

sprocket in the nose of the guide bar.

11.Fit chain drive links into bar groove.

12.Pull guide bar forward until chain is snug in guide

bar groove. Ensure all drive links are in the bar

groove.

13.Now, install clutch cover making sure the

adjustment pin is positioned in the lower bar pin

hole. Remember this pin moves the bar forward

and backward as the screw is turned.

14.Installbarnutsandngertightenonly.Oncethe

chain is tensioned, you will need to tighten bar

nuts.

CHAIN TENSION

(Including units with chain already installed)

a WARNING: Wear protective gloves when

handling chain. The chain is sharp and can

cut you even when it is not moving.

NOTE: When adjusting chain tension, make sure

thebarnutsarengertightonly.Attemptingto

tension the chain when the bar nuts are tight can

cause damage.

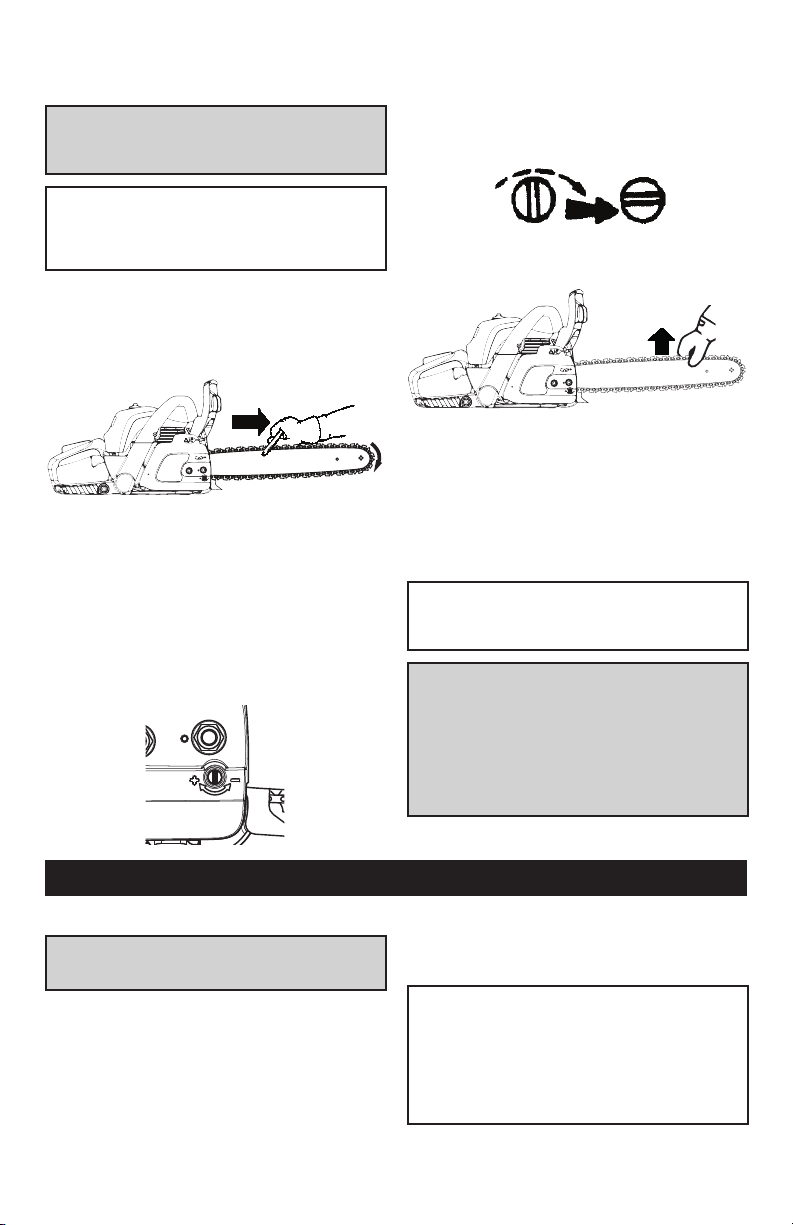

CHECKING THE TENSION

Use the screwdriver end of the chain adjustment tool

(bartool)tomovechainaroundguidebar.Ifthechain

does not rotate, it is too tight. If the chain is too loose,

it will sag below the bar.

ADJUSTING THE TENSION

Chain tension is very important. Chains stretch during

use.Thisisespeciallytrueduringtherstfewtimes

you use your saw. Always check chain tension each

time before you start the chain saw.

1. Loosenbarnutsuntiltheyarengertightagainst

the clutch cover.

2. Turn adjustment screw clockwise until chain solidly

contacts bottom of guide bar rail.

3. Using bar tool, roll chain around guide bar to

ensure all links are in bar groove.

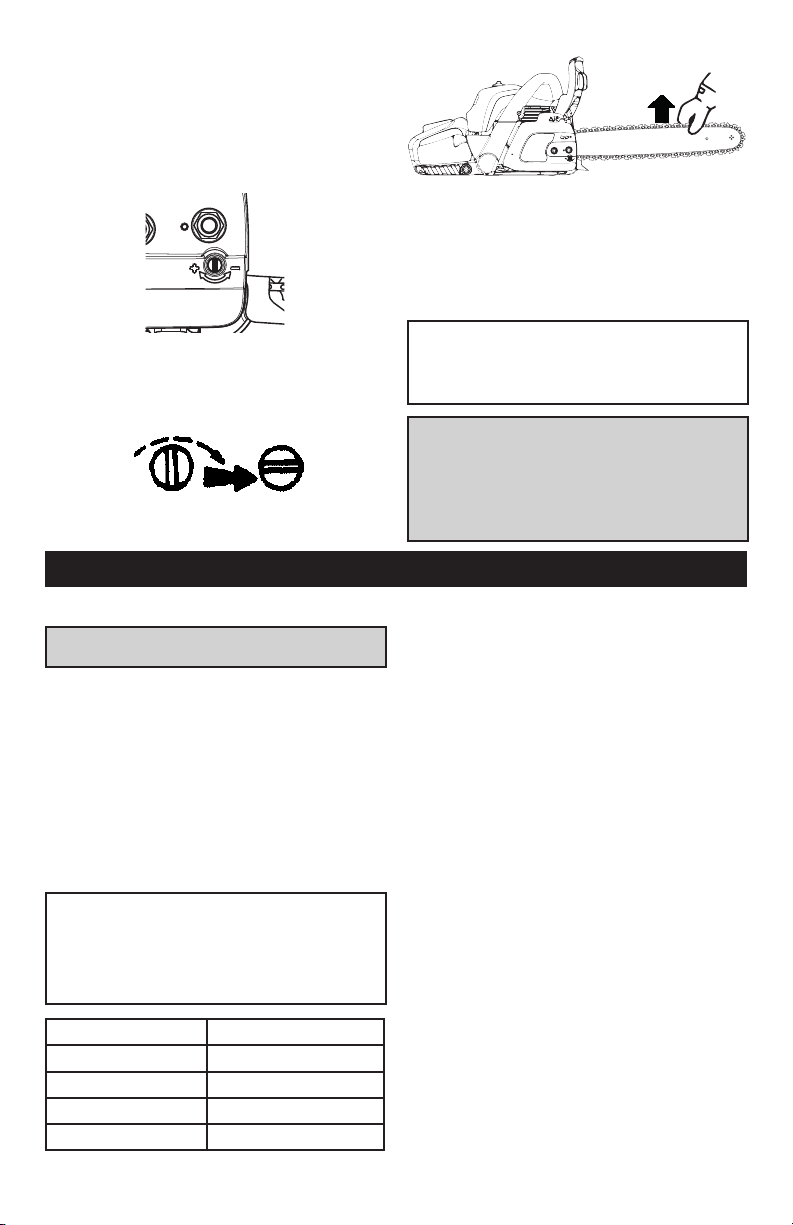

4. Lift up tip of guide bar to check for sag. Release tip

ofguidebar,thenturnadjustmentscrew1/4turn

clockwise.Repeatuntilsagdoesnotexist.

5. While lifting tip of guide bar, tighten bar nuts

securely with the bar tool.

6. Use the screwdriver end of the bar tool to move

chain around guide bar.

7. If chain does not rotate, it is too tight. Slightly

loosen bar nuts and loosen chain by turning the

adjustmentscrew1/4turncounterclockwise.

Retighten bar nuts.

8. If chain is too loose, it will sag below the guide bar.

DO NOT operate the saw if the chain is loose.

NOTE: The chain is tensioned correctly when

the weight of the chain does not cause it to sag

below the guide bar (with the chain saw sitting in

anuprightposition),butthechainstillmovesfreely

around the guide bar.

a WARNING: If the saw is operated with

a loose chain, the chain could jump off

the guide bar and result in serious injury

to the operator and/or damage the chain

making it unusable. If the chain jumps off

the guide bar, inspect each drive link for

damage. Damaged chain must be repaired

or replaced.

FUEL HANDLING

FUELING ENGINE

a WARNING: Remove fuel cap slowly when

refueling.

IMPORTANT:Thisequipmentisdesignedtooperate

onunleadedgasolinewithaminimum87octane(AKI),

withethanolblendedupto10%maximumbyvolume

(E-10).Beforeoperation,gasolinemustbemixedwith

agoodqualitysynthetic2-cycleair-cooledengineoil

designedtobemixedataratioof50:1.

DO NOT USE automotive oil or marine oil. These oils

willcauseenginedamage.Whenmixingfuel,follow

instructions printed on container. Once oil is added to

gasoline, shake container momentarily to assure that

thefuelisthoroughlymixed.Alwaysreadandfollow

the safety rules relating to fuel before fueling your unit.

Purchasefuelinquantitiesthatcanbeusedwithin30

days to assure fuel freshness.

CAUTION: Never use straight gasoline in your unit.

This will cause permanent engine damage and void

the limited warranty. Do not use alternate fuels such

asethanolblendsabove10%byvolume(E-15,

E-85)oranymethanolblendedfuel.Useofthese

fuels can cause major engine performance and

durability problems.

Gasoline, gallons Two-stroke oil, ounces

1 2.6

2 5.2

5 13

10 26

BAR AND CHAIN LUBRICATION

The bar and chain require continuous lubrication.

Lubrication is provided by the automatic oiler system

whentheoiltankiskeptlled.Lackofoilwillquickly

ruin the bar and chain.

Too little oil will cause overheating shown by smoke

coming from the chain and/or discoloration of the

bar. In freezing weather oil will thicken, making it

necessary to thin bar and chain oil with a small

amount(5to10%)of#1DieselFuelorkerosene.Bar

andchainoilmustbefreeowingfortheoilsystemto

pump enough oil for adequate lubrication.

Bar and chain oil is recommended to protect your unit

againstexcessivewearfromheatandfriction.Ifbar

and chain oil is not available, use a good grade SAE

30oil.

• Never use waste oil for bar and chain lubrication.

• Always stop the engine before removing the oil cap.

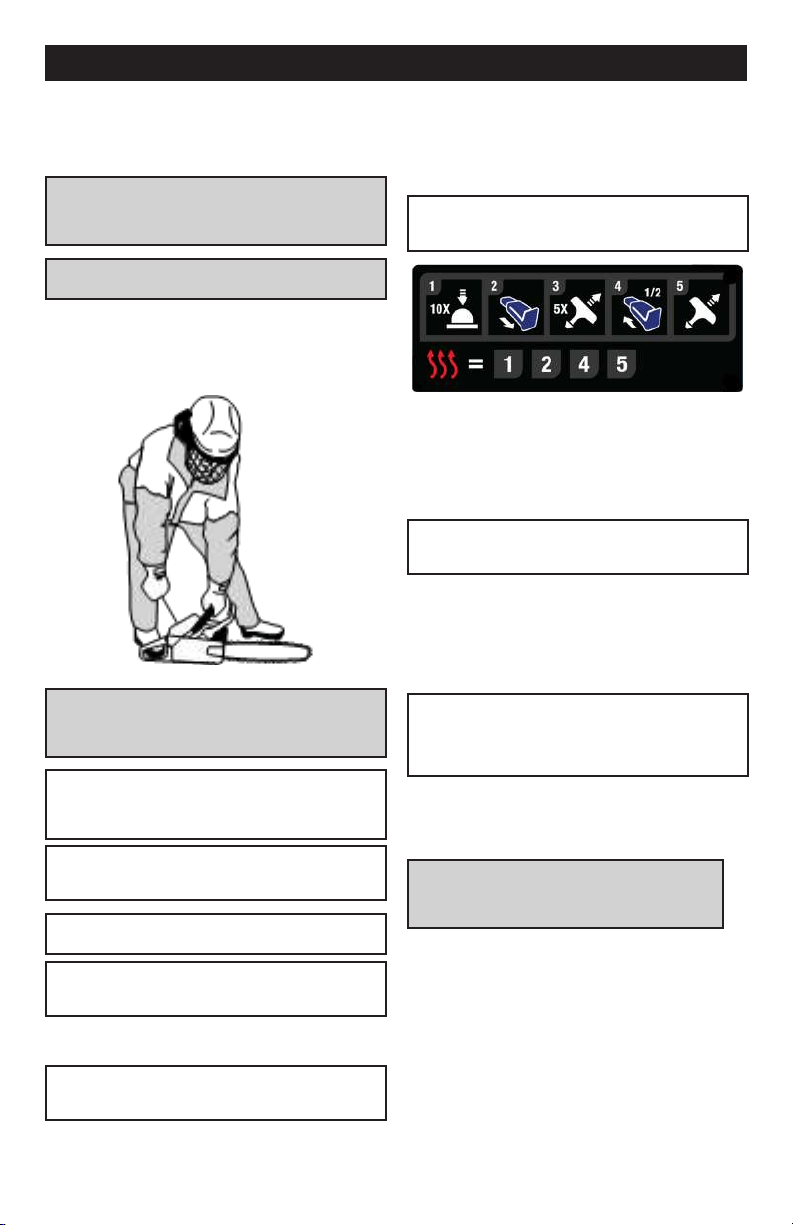

STARTING AND STOPPING

CHAIN BRAKE

Ensure chain brake is unlocked by pulling the front

hand guard back toward the front handle as far as

possible. The chain brake must be unlocked before

cutting with the saw.

a WARNING: The chain must not move when

the engine runs at idle speed. If the chain

moves at idle speed refer to CARBURETOR

ADJUSTMENT within this manual.

a WARNING: Avoid contact with the mufer. A

hot mufer can cause serious burns.

To stop the engine move the ON/STOP switch to the

STOP position.

Tostarttheengineholdthesawrmlyontheground

asillustrated.Makesurethechainisfreetoturn

without contacting any object.

a WARNING: Do not attempt to throw or drop-

start the chain saw. Doing so will put the

operator at risk of serious injury due to loss

of control of the chain saw.

IMPORTANT:Whenpullingthestarterrope,donot

usethefullextentoftheropeasthiscancausethe

rope to break. Do not let starter rope snap back.

Hold the handle and let the rope rewind slowly.

NOTE: For cold weather starting, start the unit at

FULL CHOKE; allow the engine to warm up before

squeezing the throttle trigger.

NOTE: Do not attempt to cut material with the choke

lever in the FULL CHOKE position.

HELPFUL TIP: If your engine still does not start

after following these instructions, please call

customer support.

STARTING A COLD ENGINE

NOTE: In the following steps, when the choke lever

ispulledouttothefullextent,thecorrectthrottle

setting for starting is set automatically.

• The chain brake must be locked when the chain saw

is started. Lock the brake by moving the front hand

guard forward.

•

MoveON/STOPswitchtotheONposition.

• Grip the front handle with your left hand. Hold the

chain saw on the ground by placing your right foot

through the rear handle.

NOTE:Thereisasimpliedstartreminderwith

illustrations to describe each step on the rear edge

of the saw.

1. Presstheprimer10times.Thebulbdoesneednot

tobecompletelylledwithfuel.

2. Pull the choke lever out to the full choke position.

3. Pull the starter handle with your right hand and

pull out the starter cord slowly until you feel a

resistance(asthestarterpawlsengage)thenpull

rmlyandrapidly5times.

NOTE: If the engine sounds as if it is trying to start

beforethe5thpull,stoppullingandimmediately

proceedtothenextstep.

4. Push the choke lever to the half choke position.

5. Pullthestarterhandlermlyandrapidlyuntilthe

engine starts.

Allowtheenginetorunforapproximately30seconds.

Then, squeeze and release the throttle trigger to allow

engine to return to idle speed.

NOTE: Ensure chain brake is unlocked by pulling

the front hand guard back toward the front handle

as far as possible. The chain brake must be

unlocked before cutting with the saw. The chain saw

is now ready for use.

STARTING A WARM ENGINE

Followsteps1,2,4and5inthecoldenginestarting

instructions.

a WARNING! Long term inhalation of the

engine’s exhaust fumes, chain oil mist

and dust from sawdust can represent a

health risk.

DIFFICULT STARTING

(or starting a ooded engine)

Theenginemaybeoodedwithtoomuchfuelifit

hasnotstartedafter10pulls.Floodedenginescan

beclearedofexcessfuelbypushingthechokelever

incompletely(totheOFFCHOKEposition)andthen

following the warm engine starting procedure.

Ensure the ON/STOP switch is in the ON position.

Starting could require pulling the starter rope

handle many times depending on how badly the

unitisooded.Ifenginefailstostart,refertothe

TROUBLESHOOTING TABLE or call customer

support.

STOPPING

Stop the engine by pushing the start/stop switch down.

a WARNING! To avoid involuntary start up,

the spark plug cap must always be removed

from the spark plug when the machine is

unsupervised.

CHAIN BRAKE

a WARNING: If the brake band is worn too

thin it may break when the chain brake is

triggered. With a broken brake band, the

chain brake will not stop the chain. The

chain brake should be replaced by an

authorized service dealer if any part is worn

to less than 0.5 mm (0.020 in) thick. Repairs

on a chain brake should be made by an

authorized service dealer.

Take your unit to the place of purchase if

purchased from a servicing dealer, or to the

nearest authorized master service dealer.

This saw is equipped with a chain brake. The brake is

designed to stop the chain if kickback occurs.

The inertia-activated chain brake is locked if the front

hand guard is pushed forward, either manually (by

hand)orautomatically(bysuddenmovement).

If the brake is already locked, it is unlocked by pulling

the front handguard back toward the front handle as

far as possible.

When cutting with the saw, the chain brake must be

unlocked.

BRAKING FUNCTION CONTROL

NOTE: The chain brake must be checked several

times daily. The engine must be running when

performing this procedure.

This is the only instance when the saw should be

placed on the ground with the engine running.

Placethesawonrmground.Griptherearhandle

with your right hand and the front handle with your left

hand. Apply full throttle by fully depressing the throttle

trigger. Activate the chain brake by turning your left

wrist against the hand guard without releasing your

grip around the front handle. The chain should stop

immediately.

WORKING TECHNIQUES

PRACTICING YOUR CUTS

Practice cutting a few small logs using the following

techniquestogetthe“feel”ofusingyoursawbefore

you begin a major sawing operation.

• Squeeze the throttle trigger and allow the engine to

reach full speed before cutting.

• Begin cutting with the saw frame against the log.

• Keep the engine at full speed the entire time you are

cutting.

•

Allowthechaintocutforyou.Exertonlylight

downward pressure. If you force the cut, damage to

the guide bar, chain, or engine can result.

• Release the throttle trigger as soon as the cut

is completed, allowing the engine to idle. If you

run the saw at full throttle without a cutting load,

unnecessary wear can occur to the chain, guide

bar, and engine. It is recommended that the engine

notbeoperatedforlongerthan30secondsatfull

throttle.

• To avoid losing control when cut is complete, do not

put pressure on saw at end of cut.

• Stop the engine before setting the saw down after

cutting.

FELLING A TREE

PLANNING

a WARNING! Check for broken or dead

branches which can fall while cutting

causing serious injury. Do not cut near

buildings or electrical wires if you do not

know the direction of tree fall, nor cut at

night since you will not be able to see well,

nor during bad weather such as rain, snow,

or strong winds, etc. If the tree makes

contact with any utility line, the utility

company should be notied immediately.

Carefully plan your sawing operation in advance.

Clear the work area. You need a clear area all around

the tree so you can have secure footing.

The chainsaw operator should keep on the uphill side

of the terrain as the tree is likely to roll or slide downhill

after it is felled.

Study the natural conditions that can cause the tree to

fall in a particular direction.

Natural conditions that can cause a tree to fall in a

particular direction include:

• The wind direction and speed.

• The lean of the tree. The lean of a tree might not be

apparent due to uneven or sloping terrain. Use a

plumb or level to determine the direction of tree lean.

• Weight and branches on one side.

• Surrounding trees and obstacles.

Look for decay and rot. If the trunk is rotted, it can

snap and fall toward the operator. Check for broken or

dead branches which can fall on you while cutting.

Makesurethereisenoughroomforthetreetofall.

Maintainadistanceof2-1/2treelengthsfromthe

nearest person or other objects. Engine noise can

drown out a warning call.

Remove dirt, stones, loose bark, nails, staples, and

wire from the tree where cuts are to be made.

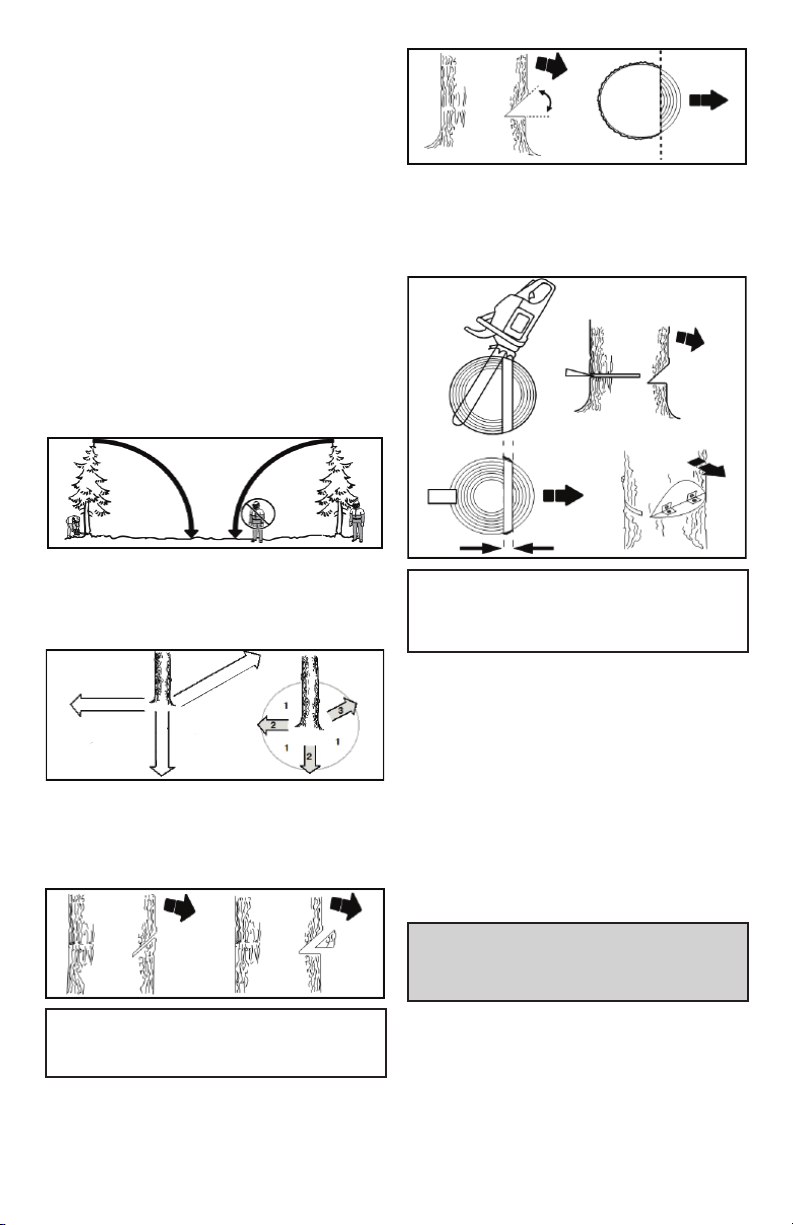

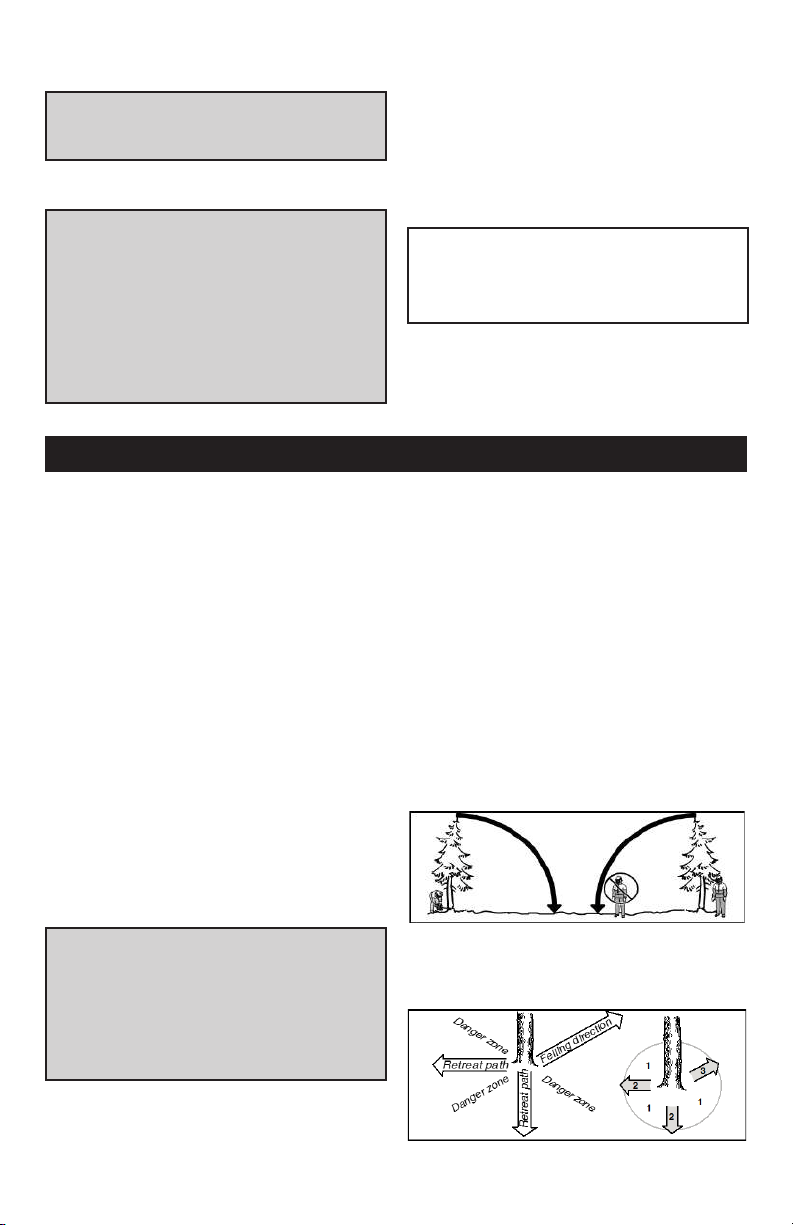

Plan a clear retreat path to the rear and diagonal to

thelineoffall.Notethedangerzone(1),retreatpath

(2),andfellingdirection(3)inthefollowingdiagram.

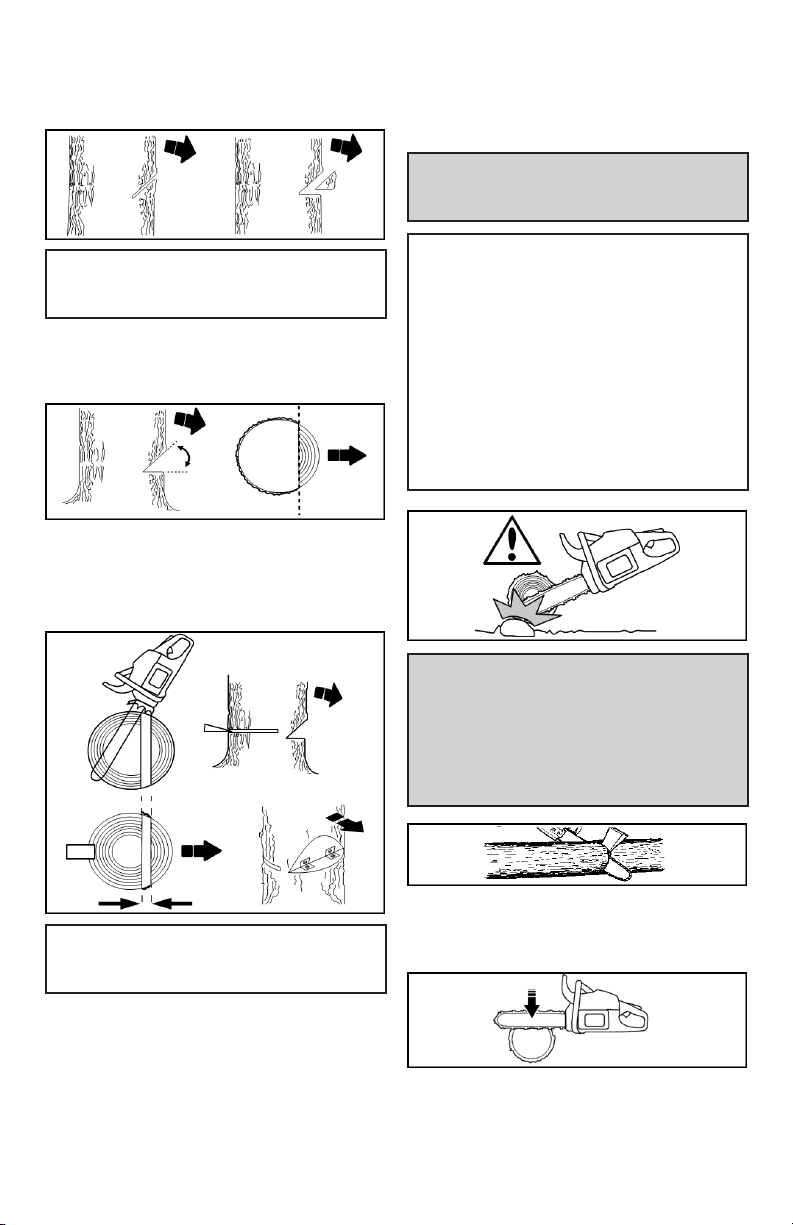

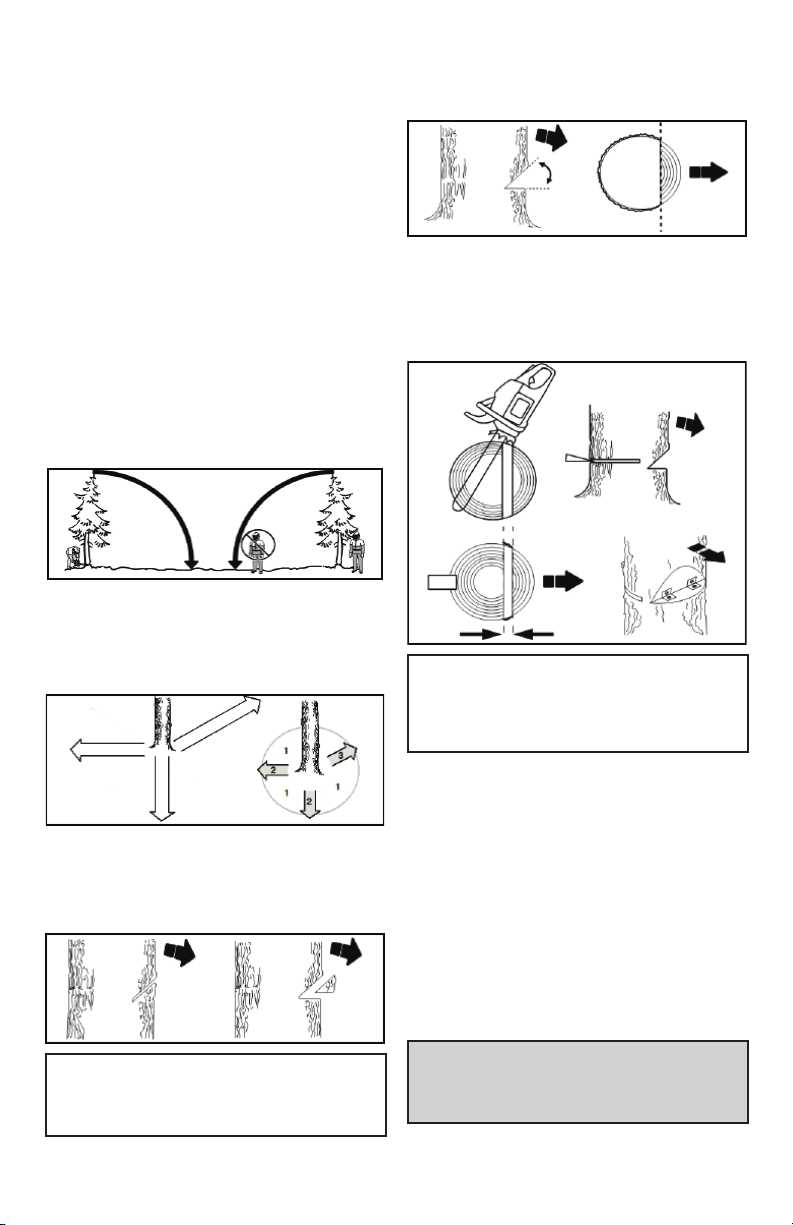

USING THE NOTCH METHOD

The notch method is used to fell large trees. A notch

is cut on the side of the tree in the desired direction of

fall. After a felling cut is made on the opposite side of

tree, the tree will tend to fall into the notch.

NOTE: If the tree has large buttress roots, remove

them before making the notch. If using saw to

remove buttress roots, keep saw chain from

contacting ground to prevent dulling of the chain.

Makethenotchcutbycuttingthetopofthenotch

rst.Cutthrough1/3ofthediameterofthetree.Next

complete the notch by cutting the bottom of the notch.

Once the notch is cut remove the notch of wood from

the tree.

After removing the wood from the notch, make the

felling cut on the opposite side of the notch. This is

donebymakingacutabout5centimeters(2inches)

higher than the center of the notch. This will leave

enough uncut wood between the felling cut and the

notch to form a hinge. This hinge will help prevent the

tree from falling in the wrong direction.

NOTE: Before felling cut is complete, use wedges to

open the cut if necessary to control the direction of

fall. To avoid kickback and chain damage, use wood

or plastic wedges, but never steel or iron wedges.

Be alert to signs that the tree is ready to fall: cracking

sounds, widening of the felling cut, or movement in the

upper branches.

As tree starts to fall, stop saw, put it down, and get

away quickly on your planned retreat path.

DO NOT cut down a partially fallen tree with your saw.

Beextremelycautiouswithpartiallyfallentreesthat

may be poorly supported. When a tree doesn’t fall

completely, set the saw aside and pull down the tree

with a cable winch, block and tackle, or tractor.

CUTTING A FALLEN TREE

(BUCKING)

Bucking is the term used for cutting a fallen tree to the

desired log size.

a WARNING! Do not stand on the log being

cut. Any portion can roll causing loss of

footing and control. Do not stand downhill of

the log being cut.

IMPORTANTPOINTS:

• Cut only one log at a time.

• Cut shattered wood very carefully; sharp pieces of

woodcouldbeungtowardoperator.

• Use a sawhorse to cut small logs. Never allow

another person to hold the log while cutting and

never hold the log with your leg or foot.

• Do not cut in an area where logs, limbs, and roots

are tangled such as in a blown down area. Drag

the logs into a clear area before cutting by pulling

outexposedandclearedlogsrst.

• Makesurethechainwillnotstrikethegroundor

any other object during or after cutting.

a WARNING! If saw becomes pinched or hung

in a log, don’t try to force it out. You can lose

control of the saw resulting in injury and/

or damage to the saw. Stop the saw, drive a

wedge of plastic or wood into the cut until

the saw can be removed easily. Restart the

saw and carefully reenter the cut. To avoid

kickback and chain damage, do not use a

metal wedge. Do not attempt to restart your

saw when it is pinched or hung in a log.

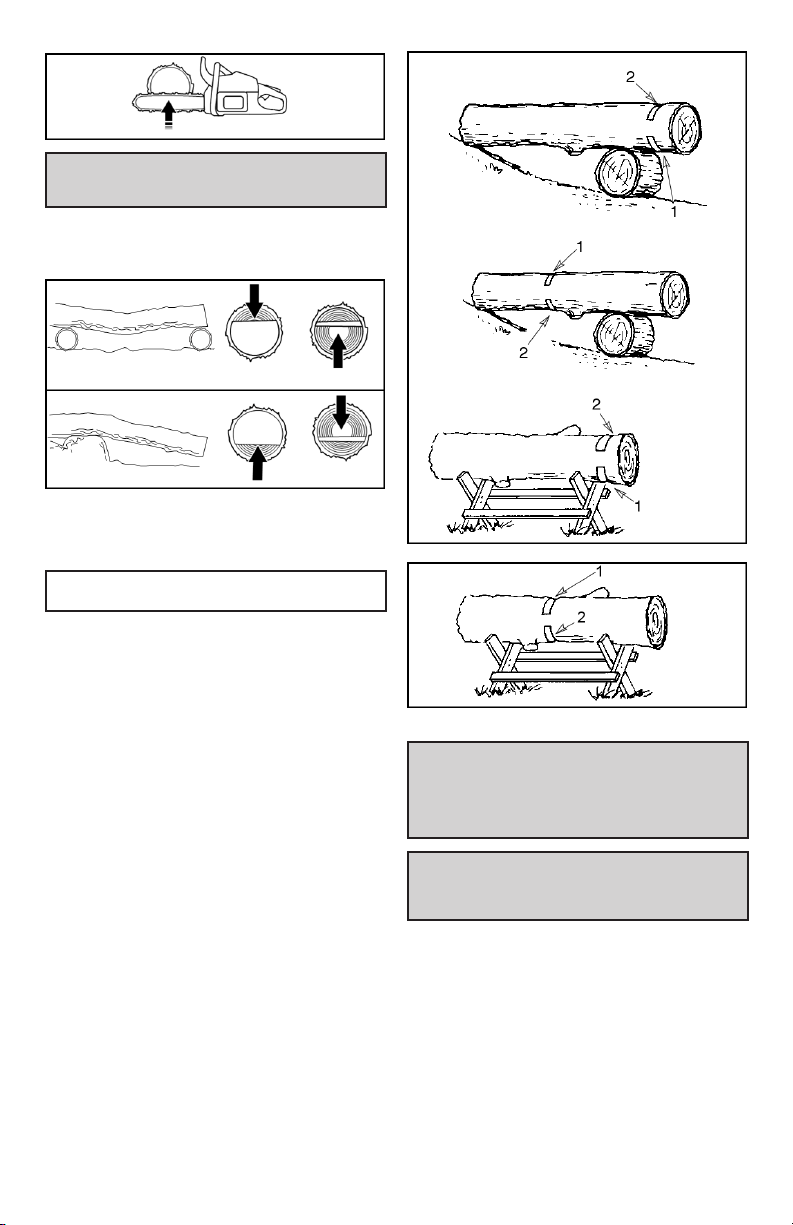

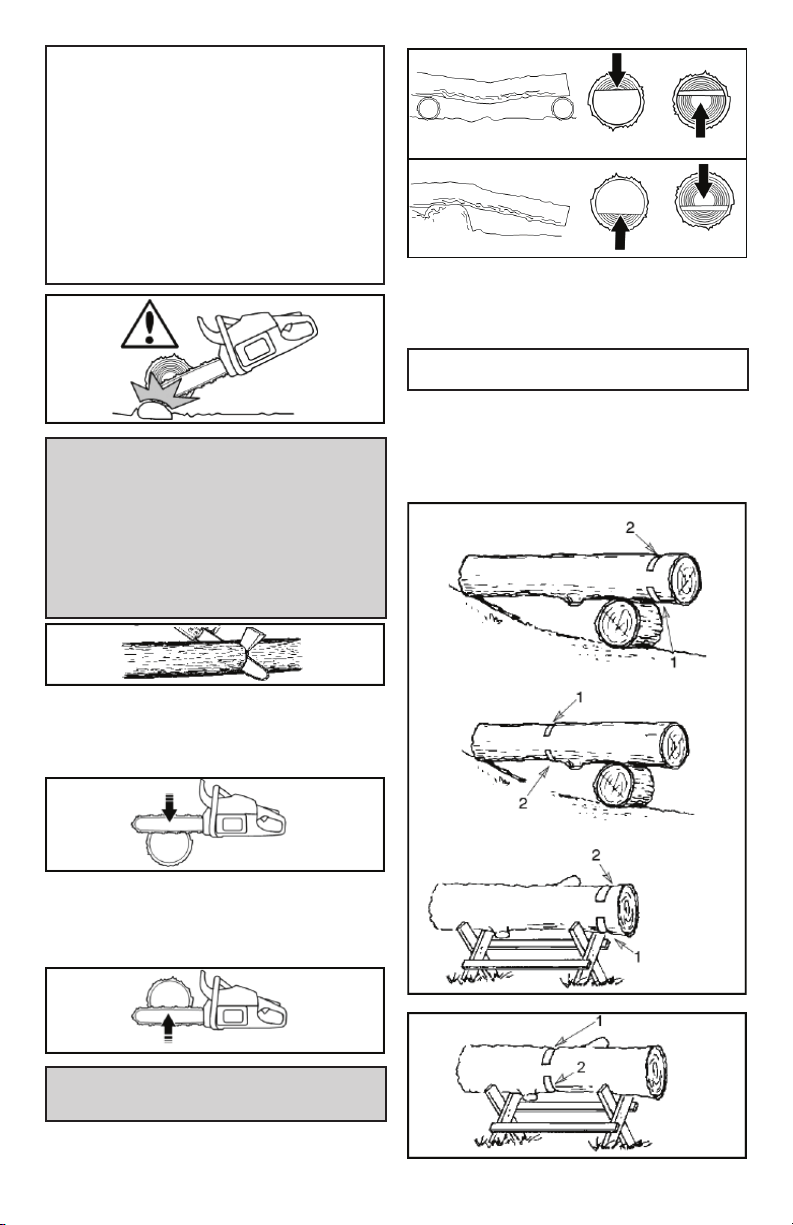

TYPES OF BUCKING CUTS

Overcutting begins on the top side of the log with the

bottom of the saw against the log. When overcutting

use light downward pressure.

Undercutting involves cutting on the underside of the

log with top of saw against the log. When undercutting

uselightupwardpressure.Holdsawrmlyand

maintain control. The saw will tend to push back

toward you.

a WARNING! Never turn saw upside down to

undercut. The saw cannot be controlled in

this position.

Alwaysmakeyourrstcutonthecompressionsideof

the log. The compression side of the log is where the

pressure of the log’s weight is concentrated.

BUCKING WITHOUT A SUPPORT

1. Overcutthrough1/3ofthediameterofthelog.

2. Rollthelogoverandnishwithasecondovercut.

NOTE: Watch for logs with a compression side to

prevent the saw from pinching.

BUCKING USING A LOG OR SUPPORT

STAND

1. Maketherstcutonthecompressionsideofthe

log.Yourrstcutshouldextend1/3ofthediameter

of the log.

2. Finish with your second cut.

LIMBING AND PRUNING

a WARNING! Be alert for and guard against

kickback. Do not allow the moving chain to

contact any other branches or objects at

the nose of the guide bar when limbing or

pruning. Allowing such contact can result in

serious injury.

a WARNING! Never climb into a tree to limb or

prune. Do not stand on ladders, platforms, a

log, or in any position which can cause you

to lose your balance or control of the saw.

IMPORTANTPOINTS

• Workslowly,keepingbothhandsrmlygrippedon

thesaw.Maintainsecurefootingandbalance.

• Watch out for springpoles. Springpoles are small

size limbs which can catch the saw chain and

whip toward you or pull you off balance. Use

extremecautionwhencuttingsmallsizelimbsor

slender material.

• Be alert for springback. Watch out for branches

that are bent or under pressure. Avoid being

struck by the branch or the saw when the tension

inthewoodbersisreleased.

• Keep a clear work area. Frequently clear

branches out of the way to avoid tripping over

them.

LIMBING

Always limb a tree after it is cut down. Only then can

limbing be done safely and properly.

Leave the larger limbs underneath the felled tree to

support the tree as you work.

Start at the base of the felled tree and work toward the

top, cutting branches and limbs. Remove small limbs

with one cut.

Keep the tree between you and the chain. Cut from

the side of the tree opposite the branch you are

cutting.

Remove larger, supporting branches with the cutting

techniques described in BUCKING WITHOUT A

SUPPORT.

Always use an overcut to cut small and freely hanging

limbs. Undercutting could cause limbs to fall and pinch

the saw.

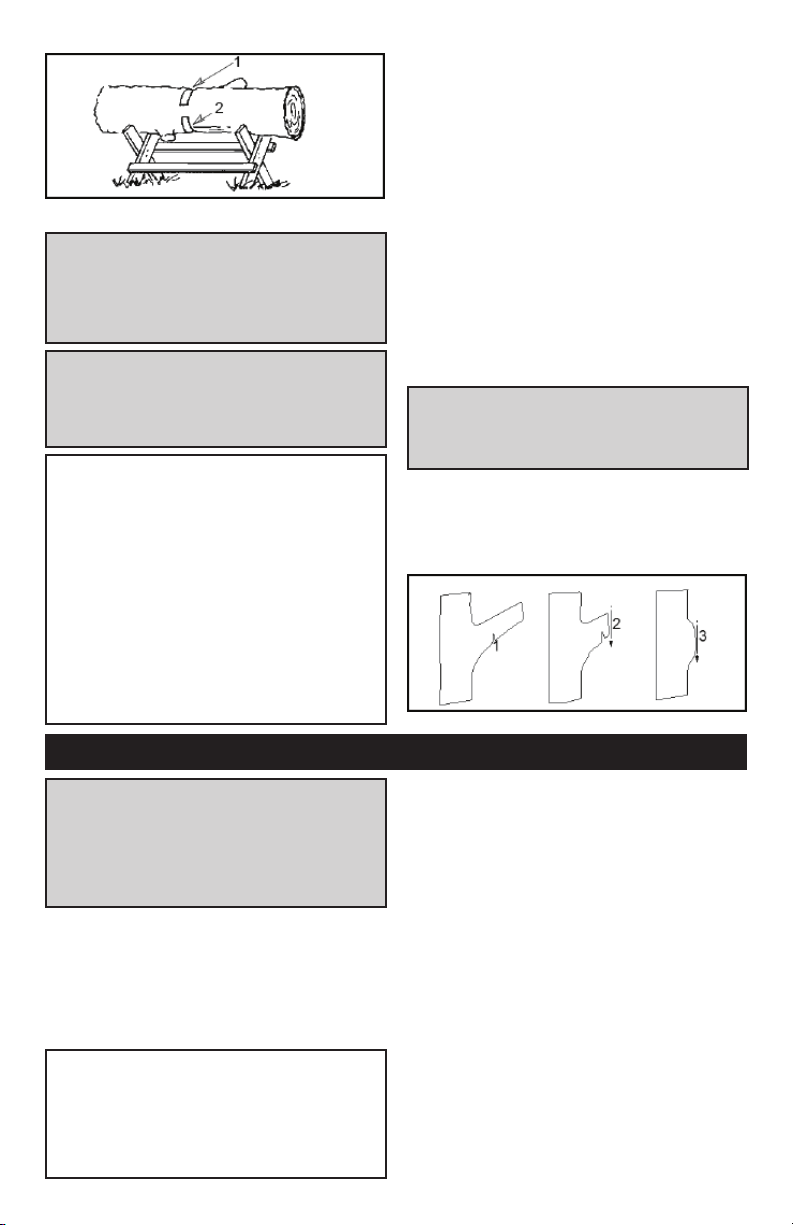

PRUNING

a WARNING! Limit pruning to limbs shoulder

height or below. Do not cut if branches

are higher than your shoulder. Get a

professional to do the job.

1.

Maketherstcutone-thirdofthewaythroughthe

bottom of the limb.

2. Makethesecondcutallthewaythroughthelimb.

3. Makethethirdovercutleavinga2.5to5

centimeter(1to2inch)collarfromthetrunkofthe

tree.

MAINTENANCE

a WARNING: Disconnect the spark plug

before performing maintenance except for

carburetor adjustments.

We recommend all service and adjustments

not listed in this manual be performed by an

authorized or Master Service Dealer.

GENERAL RECOMMENDATIONS

The warranty on this unit does not cover items that

have been subjected to operator abuse or negligence.

To receive full value from the warranty, the operator

must maintain the unit as instructed in this manual.

Various adjustments will need to be made periodically

to properly maintain your unit.

IMPORTANT:Haveallrepairsotherthanthe

recommended maintenance described in the

instruction manual performed by an authorized

service dealer.

If any dealer other than an authorized service

dealer performs work on the product, the company

may not pay for repairs under warranty. It is your

responsibility to maintain and perform general

maintenance.

MAINTENANCE SCHEDULE

Before each use

• Checkfuelmixturelevel

• Check bar lubrication

• Check chain tension

• Check chain sharpness

• Check for damaged parts

• Check for loose caps

• Check for loose fasteners

• Check for loose parts

Every 5 hours*

• Inspectandcleanairlter

• Inspect and clean chain brake

• Inspect and clean guide bar

Every 25 hours*

• Inspectandcleansparkarrestingscreenandmufer

Yearly

• Replace spark plug

•

Replacefuellter

• Replaceairlter

*Eachhourofoperationisapproximately2tanksof

fuel.

MAINTENANCE PROCEDURES

CHECK FOR DAMAGED OR WORN PARTS

Contact an authorized service dealer for replacement

of damaged or worn parts.

NOTE: It is normal for a small amount of oil to

appear under the saw after engine stops. Do not

confuse this with a leaking oil tank.

• ON/STOP Switch - Ensure ON/STOP switch

functions properly by moving the switch to the STOP

position.Makesureenginestops;thenrestart

engine and continue.

• Fuel Tank - Do not use saw if fuel tank shows signs

of damage or leaks.

• Oil Tank - Do not use saw if oil tank shows signs of

damage or leaks.

CHECK FOR LOOSE FASTENERS AND

PARTS

• Bar Nuts

• Chain

• Mufer

• Cylinder Shield

• Air Filter

• Handle Screws

•

VibrationMounts

• Starter Housing

• Front Hand Guard

CHECK CHAIN SHARPNESS

A sharp chain makes wood chips. A dull chain makes

a sawdust powder and cuts slowly. See CHAIN

SHARPENING.

GUIDE BAR

Conditions which require guide bar maintenance:

• Saw cuts to one side or at an angle.

• Saw has to be forced through the cut.

• Inadequate supply of oil to bar/chain.

Check the condition of guide bar each time chain is

sharpened. A worn guide bar will damage the chain

andmakecuttingdifcult.

After each use, ensure ON/STOP switch is in the

STOP position, then clean all sawdust from the guide

bar and sprocket hole.

To maintain guide bar:

1. MoveON/STOPswitchtoSTOP.

2. Loosen and remove bar nuts and clutch cover.

Remove bar and chain from saw.

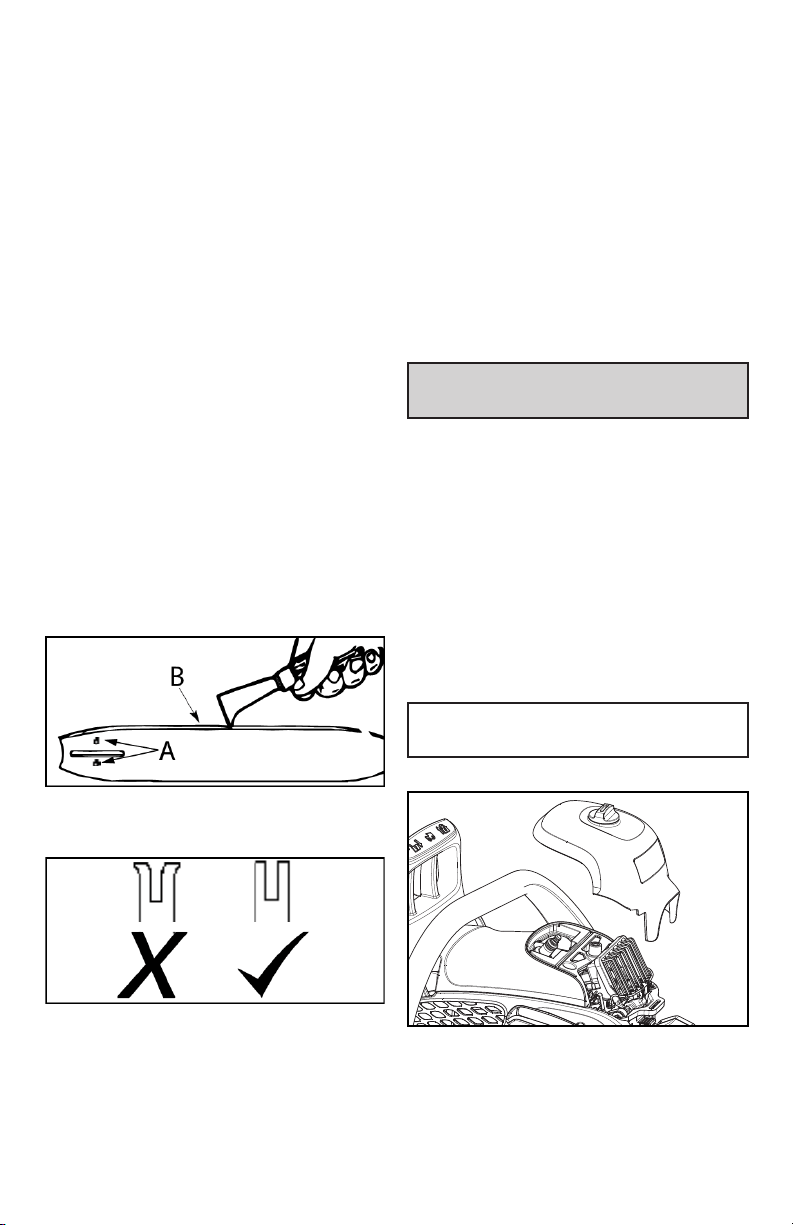

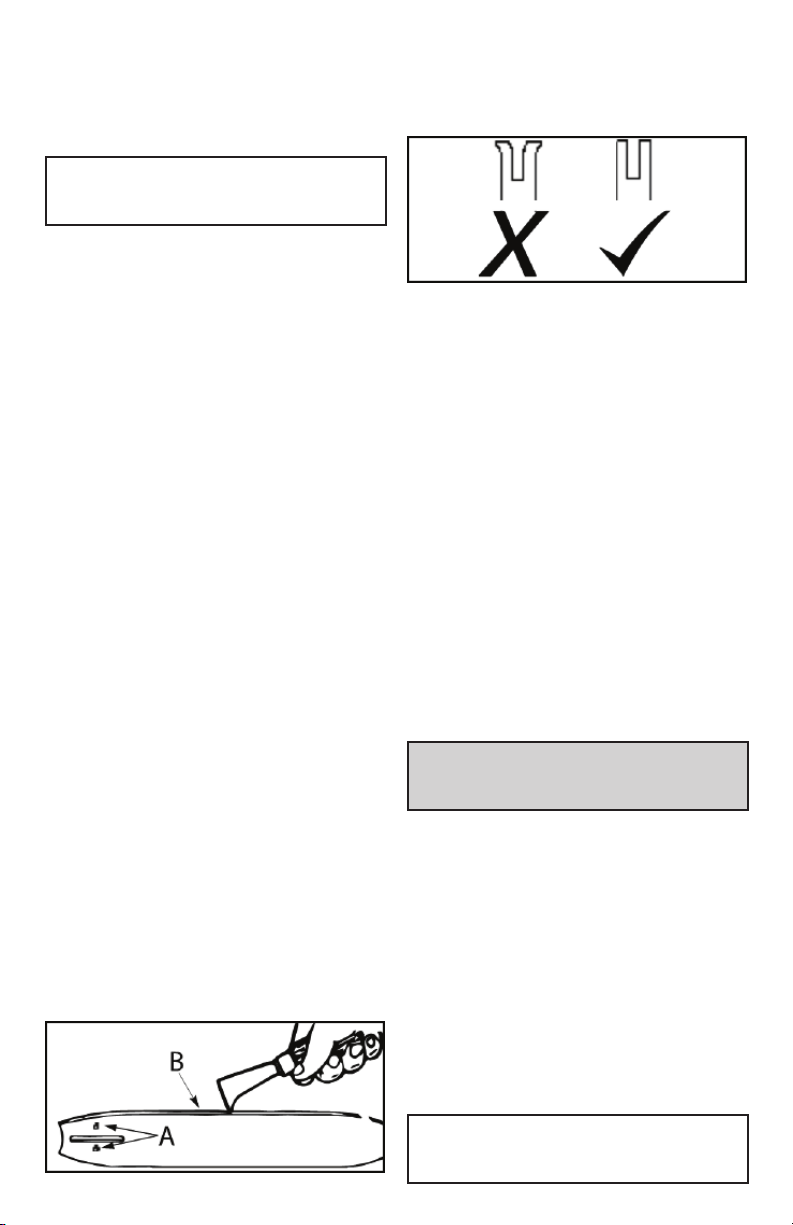

3. Cleantheoilholes(A)andbargroove(B).

4. Burring of guide bar rails is a normal process of rail

wear.Removetheseburrswithaatle.

5. Whenrailtopisuneven,useaatletorestore

square edges and sides.

Replace guide bar when the groove is worn, the guide

barisbentorcracked,orwhenexcessheatingor

burring of the rails occurs. If replacement is necessary,

useonlytheguidebarspeciedforyoursawin

the repair parts list or on the decal located on the

chainsaw.

CHECK FUEL MIXTURE LEVEL

See FUELING ENGINE under the OPERATION

section.

LUBRICATION

See GUIDE BAR AND CHAIN OIL under the

OPERATION section.

INSPECT AND CLEAN THE UNIT AND

DECALS

After each use, inspect complete unit for loose or

damaged parts. Clean the unit and decals using a

damp cloth with a mild detergent.

Wipe off unit with a clean dry cloth.

CHECK THE CHAIN BRAKE

See CHAIN BRAKE in the OPERATION section.

CLEAN AIR FILTER

a WARNING: Do not clean lter in gasoline or

other ammable solvent to avoid creating a

re hazard or producing harmful emissions.

Adirtyairlterdecreasesthelifeandperformance

of the engine and increases fuel consumption and

harmfulemissions.Alwayscleanyourairlterafter

10tanksoffuelor5hoursofoperation,whichever

comesrst.Cleanmorefrequentlyindustyconditions.

Ausedairltercanneverbecompletelycleaned.Itis

advisabletoreplaceyourairlterwithanewoneafter

every50hoursofoperation,orannually,whichever

comesrst.

1. Loosenknobonairltercover.Removeairlter

cover.

2.

Pressdownonwireclamptoreleaseairlter.

Removeairlter.

3. Cleantheairlterusinghotsoapywater.Rinse

with clean cool water. Air dry completely before

reinstalling.

4. Reinstallairlterandrepositionwireclamp.

NOTE:Ensureairlteriscorrectlyinstalledand

fully seated in pocket before repositioning wire

clampandreinstallingairltercover.

5. Reinstallairltercover.Tightenknobsecurely.

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

As the unit is used, carbon deposits build up on the

muferandsparkarrestingscreen,andmustbe

removedtoavoidcreatingarehazardoraffecting

engine performance.

Replace the spark arresting screen if breaks occur.

CLEANING THE SPARK ARRESTING

SCREEN

1. Cleaningisrequiredevery25hoursofoperationor

annually,whichevercomesrst.

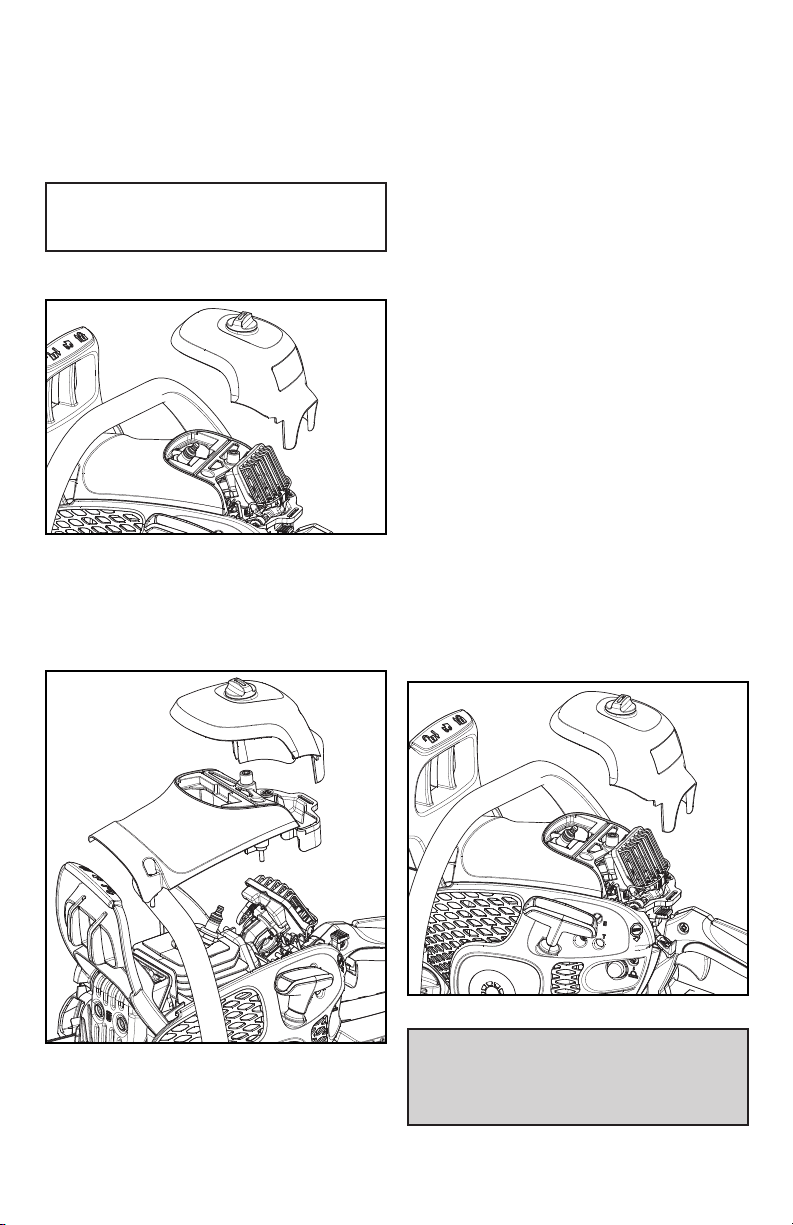

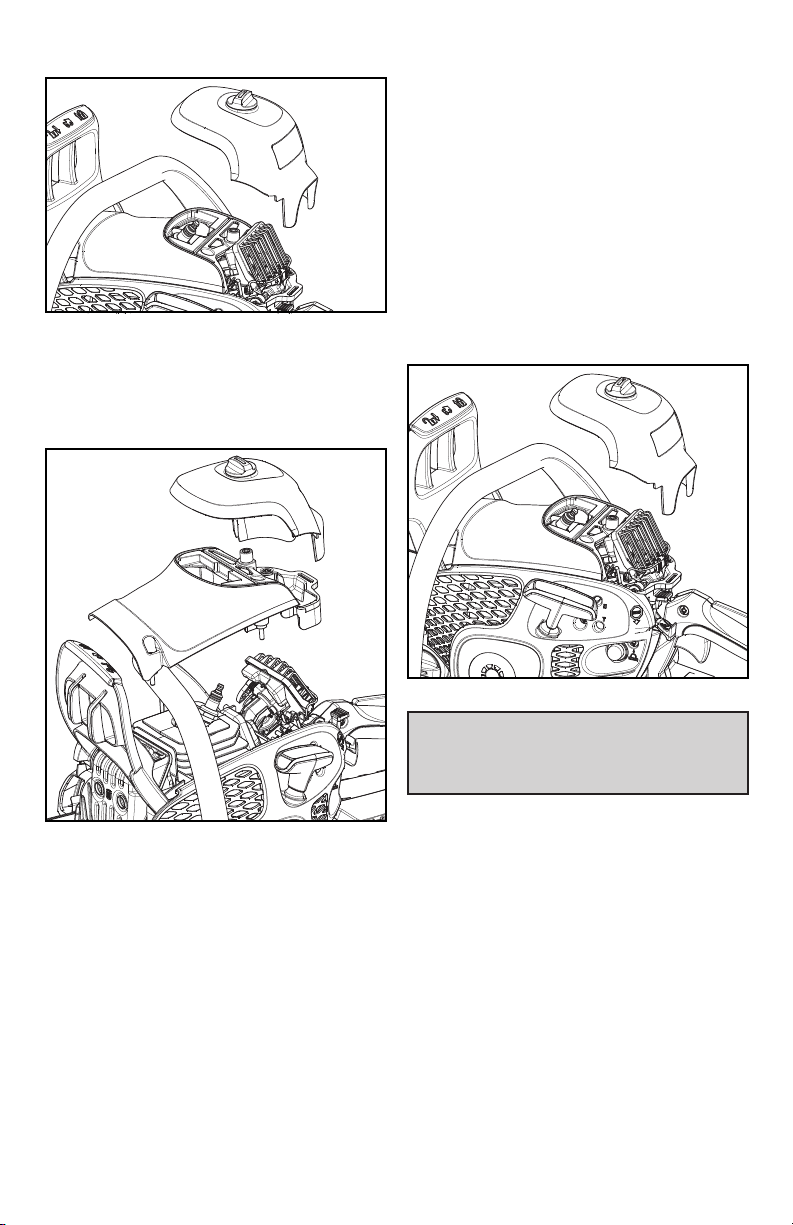

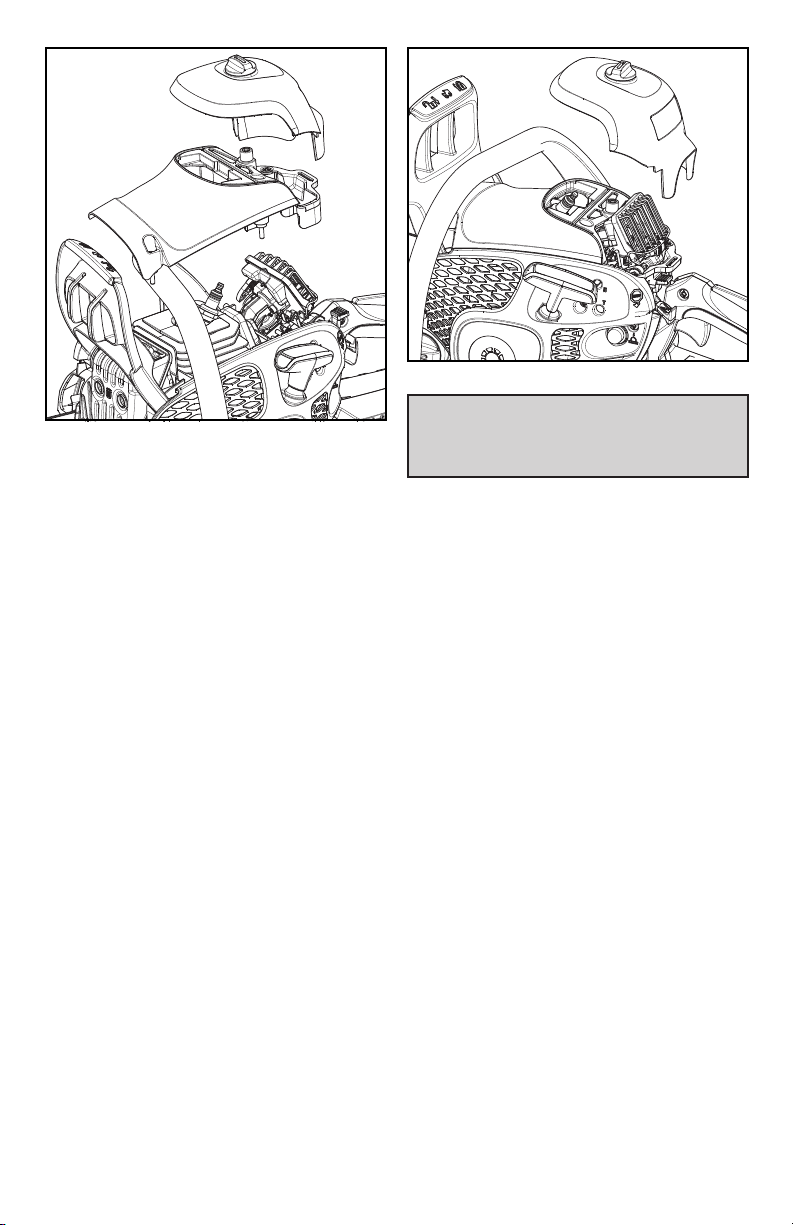

2. Loosenknobonairltercover.Removeairlter

cover.

3. Loosen 3 screws on cylinder cover.

Remove the cylinder cover.

4. Loosenandremovethescrewfromthemufer

exhaustoutletcover.

5. Remove spark arresting screen. Handle screen

carefully to prevent damage.

6. Clean the spark arresting screen gently with a wire

brush. Replace screen if breaks are found.

7. Replaceanybrokenorcrackedmuferparts.

8. Reinstall spark arresting screen.

9. Reinstallscrewinmuferexhaustoutletcover.

10.Reinstall the cylinder cover and 3 screws. Tighten

securely.

11.Reinstallairltercover.Tightenknobsecurely.

REPLACE SPARK PLUG

The spark plug should be replaced each year to

ensure the engine starts easier and runs better.

Ignitiontimingisxedandnonadjustable.

1. Loosenknobonairltercover.Removeairlter

cover.

2. Pull off the spark plug boot.

3. Remove spark plug from cylinder and discard.

4. Replacewithspeciedsparkplugandtighten

securely with a socket wrench.

5. Reinstall the spark plug boot.

6. Reinstallairltercover.Tightenknobsecurely.

CARBURETOR ADJUSTMENT

a WARNING: The chain will be moving

during most of this procedure. Wear your

protective equipment and observe all safety

precautions. The chain must not move at idle

speed.

The carburetor has been carefully set at the factory.

Adjustments may be necessary if you notice any of the

following conditions:

• Chain moves at idle. See IDLE SPEED-T adjustment

procedure.

• Saw will not idle. See IDLE SPEED-T adjustment

procedure.

Idle Speed-T

Allow engine to idle. If the chain moves, idle is too fast.

If the engine stalls, idle is too slow. Adjust speed until

enginerunswithoutchainmovement(idletoofast)or

stalling(idletooslow).Theidlespeedscrewislocated

in the area above the primer bulb and is labeled T.

• Turnidlescrew(T)clockwisetoincreaseengine

speed.

• Turnidlescrew(T)counterclockwisetodecrease

engine speed.

If you require further assistance or are unsure about

performing this procedure, contact your authorized

service dealer or call customer support.

COOLING SYSTEM

To keep the working temperature as low as possible

the machine is equipped with a cooling system.

The cooling system consists of:

• Air intake on the starter

• Air guide plate

•

Finsontheywheel

• Coolingnsonthecylinder

• Cylindercover(directscoldairoverthecylinder)

Clean the cooling system with a brush after each use,

more often in demanding conditions. A dirty or blocked

cooling system results in the machine overheating

which causes damage to the piston and cylinder.

TROUBLESHOOTING

TROUBLESHOOTING TABLE

a WARNING: Always stop unit and disconnect spark plug before performing all of the recommended

remedies below except remedies that require operation of the unit.

TROUBLE CAUSE REMEDY

Engine will not start or will run only

a few seconds after starting.

1. Ignition switch off.

2.

Engineooded.

3. Fuel tank empty.

4. Sparkplugnotring.

5. Fuel not reaching carburettor.

1.

MoveignitionswitchtoON.

2. See“DifcultStarting”in

STARTING AND STOPPING

Section.

3. Fill tank with correct fuel

mixture.

4. Install new spark plug.

5. Checkfordirtyfuellter;

replace.

Check for kinked or split fuel

line; repair or replace.

Engine will not idle properly. 1. Idle speed requires

adjustment.

2. Carburettor requires

adjustment.

1.

See“CarburettorAdjustment”

intheMAINTENANCESection.

2. Contact an authorized service

dealer.

Engine will not accelerate, lacks

power, or dies under a load.

1.

Airlterdirty.

2. Spark plug fouled.

3. Chain brake engaged.

4. Carburettor requires

adjustment.

1.

Cleanorreplaceairlter.

2. Clean or replace plug and

regap.

3. Disengage chain brake.

4. Contact an authorized service

dealer.

Enginesmokesexcessively. 1. Toomuchoilmixedwith

gasoline.

1. Emptyfueltankandrellwith

correctfuelmixture.

Chain moves at idle speed. 1. Idle speed requires

adjustment.

2. Clutch requires repair.

1. See“CarburettorAdjustment”

intheMAINTENANCESection.

2. Contact an authorized service

dealer.

Clutchcoverwillnottproperly. 1. Chain brake is engaged. 1. See “Resetting the

ChainBrake”inthe

TROUBLESHOOTING section.

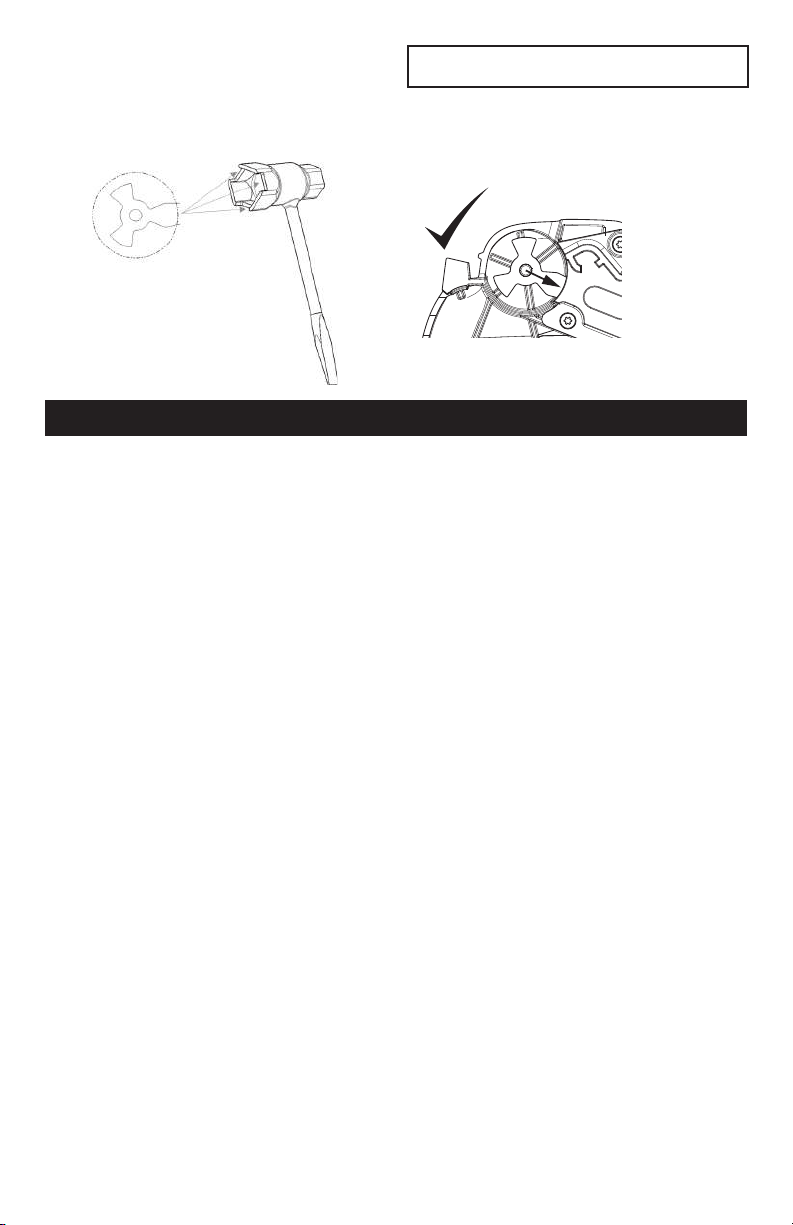

RESETTING THE CHAIN BRAKE

If the clutch cover is removed accidentally while

the chain brake is locked, the chain brake must be

unlocked so the clutch cover can be assembled

without binding to the clutch drum.

Alignthenotchesonthebartoolsothattheytover

the brake rotating link.

CAUTION: The chain brake spring is under tension.

Use care when resetting the brake.

To reset the brake, rotate the link clockwise until

it stops. NOTE: do not hold the brake band while

attempting to reset it.

The front link will be in its downward rotated position

when the chain brake is unlocked.

STORAGE

Perform the following steps after each use:

• Allow the engine to cool, and secure the unit before

storing or transporting.

• Store chain saw and fuel in a well ventilated area

where fuel vapors cannot reach sparks or open

amesfromwaterheaters,electricmotorsor

switches, furnaces, etc.

• Store chain saw with all guards in place and

position chain saw so that any sharp object cannot

accidentally cause injury.

• Store chain saw well out of the reach of children.

SEASONAL STORAGE

Prepare your unit for storage at the end of the season

orifitwillnotbeusedfor30daysormore.

If your chain saw is to be stored for a period of time:

• Clean saw thoroughly before storage.

• Store in a clean dry area.

•

Lightlyoilexternalmetalsurfacesandguidebar.

• Oil the chain and wrap it in heavy paper or cloth.

FUEL SYSTEM

Under FUELING ENGINE in the OPERATION section

of this manual, see message labeled

IMPORTANTregardingtheuseofgasoholinyour

chain saw.

Fuel stabilizer is an acceptable alternative in

minimizing the formation of fuel gum deposits during

storage. Add stabilizer to the petrol in the fuel tank or

fuel storage container.

Followthemixinstructionsfoundonstabilizer

containers.Runengineatleast5minutesafteradding

stabilizer.

ENGINE

• Removesparkplugandpour1teaspoonof2-cycle

engine oil through the spark plug opening. Slowly

pullthestarterrope8to10timestodistributeoil.

• Replace spark plug with new one of recommended

type and heat range.

•

Cleanairlter.

• Check entire unit for loose screws, nuts, and bolts.

Replace any damaged, broken, or worn parts.

•

Atthebeginningofthenextseason,useonlyfresh

fuel having the proper petrol to oil ratio.

OTHER

• Do not store petrol from one season to another.

• Replace your petrol container if it starts to rust.

TECHNICAL DATA

PR5020

(LDAV50MC)

Engine

Cylinder displacement, cm

50,2

Cylinder bore, mm 44

Stroke, mm 33

Idle speed, rpm 2800-3200

Power, kW 2,1/9000

Ignition system

Spark plug

HusqvarnaHQT-1•

BriskPR17YC

Electrode gap, mm 0,6

Fuel and lubrication system

Fuel tank capacity, cm

425

Oilpumpcapacityat9,000rpm,ml/min 13

Oil tank capacity, cm

295

Type of oil pump Automatic

Weight

Chain saw without bar or chain, empty tanks

5,9kg(13,0lb)

Noise emissions (see note 1)

Soundpowerlevel,measureddB(A) 102

Soundpowerlevel,measureddB(A)-Australia 84

Sound power level, guaranteed L

dB(A)-Europe 122

Sound levels (see note 2)

Equivalentsoundpressurelevelattheoperator’sear,dB(A) 104

Equivalent vibration levels, a hveq (see note 3)

Front handle, m/s

8.70

Rear handle, m/s

9.78

Chain/bar

Standard bar length

20in(50cm)

Recommended bar lengths 20in(50cm)

Usable cutting length 20in(50cm)

Pitch 3/8

Thickness of drive links 1,3mm(.050in)

Type of drive sprocket/number of teeth Spur/7

Chainspeedatmax.power,m/sec 27,8

Note1:Noiseemissionsintheenvironmentmeasuredassoundpower(L

)inconformitywithECdirective

2000/14/EC.

Note2:Equivalentsoundpressurelevel,accordingtoISO22868,iscalculatedasthetime-weightedenergytotal

for different sound pressure levels under various working conditions. Typical statistical dispersion for equivalent

soundpressurelevelisastandarddeviationof1dB(A).

Note3:Equivalentvibrationlevel,accordingtoISO22867,iscalculatedasthetime-weightedenergytotalfor

vibration levels under various working conditions. Reported data for equivalent vibration level has a typical

statisticaldispersion(standarddeviation)of1m/s

GUIDE BAR AND SAW CHAIN COMBINATIONS

The following cutting attachments are approved for the models covered in this manual.

Model Bar Chain P/N CKA without chain

brake

P/N Length

PR5020 578133803

20in(50cm) 545196401 17

U.S.EPA/CALIFORNIA/ENVIRONMENTCANADAEMISSIONCONTROLWARRANTYSTATEMENT

IMPORTANT:ThisproductiscompliantwithU.S.EPAPhase3regulationsforexhaustandevaporative

emissions. To ensure EPA Phase 3 compliance, we recommend using only genuine replacement parts. Use of

non-compliant replacement parts is a violation of federal law.

YOUR WARRANTY RIGHTS AND OBLIGATIONS: The U.S. Environmental Protection Agency, California

AirResourcesBoard,EnvironmentCanadaandHusqvarnaConsumerOutdoorProductsN.A.,Inc.(HCOP)

arepleasedtoexplaintheemissionscontrolsystemwarrantyonyouryear2016andlateroff-roadengine.In

California, all small off-road engines must be designed, built, and equipped to meet the State’s stringent anti-

smog standards. HCOP must warrant the emission control system on your small off-road engine for the periods

of time listed below provided there has been no abuse, neglect, or improper maintenance of your small off-road

engine. Your emission control system includes parts such as the carburetor, the ignition system and the fuel tank,

line,andcap.Whereawarrantableconditionexists,HCOPwillrepairyoursmalloff-roadengineatnocostto

you.Expensescoveredunderwarrantyincludediagnosis,partsandlabor.

MANUFACTURER’SWARRANTYCOVERAGE:Ifanyemissionsrelatedpartonyourengine(aslistedunder

EmissionsControlWarrantyPartsList)isdefectiveoradefectinthematerialsorworkmanshipoftheengine

causes the failure of such an emission related part, the part will be repaired or replaced by HCOP.

OWNER’S WARRANTY RESPONSIBILITIES: As the small off-road engine owner, you are responsible for the

performance of the required maintenance listed in your instruction manual. HCOP recommends that you retain

all receipts covering maintenance on your small off-road engine, but HCOP cannot deny warranty solely for the

lack of receipts or for your failure to ensure the performance of all scheduled maintenance. As the small off-road

engine owner, you should be aware that HCOP may deny you warranty coverage if your small off-road engine

orapartofithasfailedduetoabuse,neglect,impropermaintenance,unapprovedmodications,ortheuseof

parts not made or approved by the original equipment manufacturer. You are responsible for presenting your

smalloff-roadenginetoaHCOPauthorizedrepaircenterassoonasaproblemexists.Warrantyrepairsshould

becompletedinareasonableamountoftime,nottoexceed30days.Ifyouhaveanyquestionsregardingyour

warranty rights and responsibilities, you should contact your nearest authorized service center.

PleasecallHCOPat1-800-487-5951(USA)or1-800-805-5523(Canada)orsende-mailcorrespondenceto

[email protected].

WARRANTYCOMMENCEMENTDATE:Thewarrantyperiodbeginsonthedatethesmalloff-roadengineis

purchased.

LENGTH OF COVERAGE: This warranty shall be for a period of two years from the initial date of purchase, or

untiltheendoftheproductwarranty(whicheverislonger).

WHATISCOVERED:REPAIRORREPLACEMENTOFPARTS.Repairorreplacementofanywarrantedpart

will be performed at no charge to the owner at an approved HCOP servicing center. If you have any questions

regarding your warranty rights and responsibilities, you should contact your nearest authorized service center.

PleasecallHCOPat1-800-487-5951(USA)or1-800-805-5523(Canada)orsende-mailcorrespondenceto

[email protected].

WARRANTY PERIOD: Any warranted part which is not scheduled for replacement as required maintenance, or

whichisscheduledonlyforregularinspectiontotheeffectof“repairorreplaceasnecessary”shallbewarranted

for2years.Anywarrantedpartwhichisscheduledforreplacementasrequiredmaintenanceshallbewarranted

fortheperiodoftimeuptotherstscheduledreplacementpointforthatpart.

DIAGNOSIS: The owner shall not be charged for diagnostic labor which leads to the determination that a

warranted part is defective if the diagnostic work is performed at an approved HCOP servicing center.

CONSEQUENTIALDAMAGES:HCOPmaybeliablefordamagestootherenginecomponentscausedbythe

failure of a warranted part still under warranty.

WHAT IS NOT COVERED: All failures caused by abuse, neglect, or improper maintenance are not covered.

ADD-ONORMODIFIEDPARTS:Theuseofadd-onormodiedpartscanbegroundsfordisallowingawarranty

claim.HCOPisnotliabletocoverfailuresofwarrantedpartscausedbytheuseofadd-onormodiedparts.

HOWTOFILEACLAIM:Ifyouhaveanyquestionsregardingyourwarrantyrightsandresponsibilities,you

should contact your nearest authorized HCOP service center.

PleasecallHCOPat1-800-487-5951(USA)or1-800-805-5523(Canada)orsende-mailcorrespondenceto

[email protected].

WHERE TO GET WARRANTY SERVICE: Warranty services or repairs shall be provided at all HCOP

servicecenters.PleasecallHCOPat1-800-487-5951(USA)or1-800-805-5523(Canada)orsende-mail

correspondence to [email protected].

MAINTENANCE,REPLACEMENTANDREPAIROFEMISSIONRELATEDPARTS:AnyHCOPapproved

replacement part used in the performance of any warranty maintenance or repair on emission related parts will

be provided without charge to the owner if the part is under warranty.

EMISSIONCONTROLWARRANTYPARTSLIST:Carburetor,airlter(covereduptomaintenanceschedule),

ignitionsystem:sparkplug(covereduptomaintenanceschedule),ignitionmodule,muferincludingcatalyst(if

equipped),fueltank,line,andcap.

MAINTENANCESTATEMENT:Theownerisresponsiblefortheperformanceofallrequiredmaintenanceas

denedintheinstructionmanual.

a ADVERTENCIA: Lea y siga todas las reglas de

seguridad e instrucciones de operación antes de

usar este producto. El no hacerlo puede causar

lesiones graves.

Manual de instrucciones

PR5020

Guía de inicio rápido

NOTA: El producto puede ser levemente distinto

al artículo que se muestra en la gura.

Mezcle 2,6 onzas de aceite completamente sintético de doble ciclo

con 1 galón de gasolina para obtener una mezcla de 50:1. Agítelo

bien. Vierta en el tanque de combustible.

AVISO: No utilice combustibles alternativos como mezclas de etanol

superiores al 10 % en volumen (E-15, E-85) o cualquier combustible

mezclado con metanol.

Agregue aceite de espada y

cadena al tanque de aceite.

Tire del guardamanos hacia

atrás para asegurarse de

que el freno de cadena esté

desconectado.

Presione el cebador

lentamente 10 veces.

Tire de la palanca del

estrangulador azul hacia

afuera hasta que salga

completamente.

Coloque su pie derecho

en el mango trasero como

se muestra en la gura.

Con la mano derecha, tire

fuertemente de la cuerda de

arranque 5 veces.

Empuje la palanca del

estrangulador azul hasta

la mitad.

Tire de la cuerda de

arranque hasta que el motor

arranque.

Deje que el motor se

caliente durante

30 segundos. Apriete el

gatillo del acelerador a

ralentí normal.

Presione el interruptor rojo

a la posición de parada

cuando termine de usar la

sierra.

ARRANCAR UN MOTOR EN

CALIENTE

4 + 5 + 7 + 8

IMPORTANTE:

• Nunca deje que la cadena de su sierra entre en contacto con el suelo o la suciedad durante el funcionamiento.

Esto desalará completamente su cadena y requerirá la instalación de una nueva.

• Siempre compruebe la tensión de la cadena antes de arrancar la motosierra. Revise la tensión de una nueva

cadena después de los primeros 15 minutos de funcionamiento. Consulte el manual para obtener instrucciones

para ajustar la tensión de la cadena.

LDAV50MC

SÍMBOLOS

¡Esta máquina puede ser

peligrosa! Un uso incorrecto

o descuidado puede causar

daños graves.

Lea atentamente el manual

de instrucciones y asegúrese

de que las entiende antes de

utilizar la máquina.

Siempre use:

• protección ocular como gafas

de seguridad o pantalla facial

antiempañamiento y con

ventilación

• casco de seguridad aprobado

• barreras de sonido (tapones

de oídos o silenciadores) para

proteger su audición

Nunca opere una motosierra

sujetándola con una sola mano.

El operador debe usar ambas

manos para manejar la

motosierra.

Debe evitar que la punta de la

espada entre en contacto con

cualquier objeto.

Valor máximo medido de

reculada.

Nivel de presión acústica

ponderado en A a una distancia

de 7,5 metros (25 pies) según

la "Normativa de protección

del medio ambiente (control

de ruidos) de 2008" de Nueva

Gales del Sur, Australia. Estos

datos se especican en la

etiqueta.

Emisiones sonoras en el medio

ambiente según la Directiva de

la comunidad europea. Este

dato se especica en la sección

de DATOS TÉCNICOS y en la

etiqueta.

Este producto cumple con las

directivas CE aplicables.

Este producto cumple con las

directivas EAC aplicables.

Este producto cumple con las

normativas australianas de

compatibilidad electromagnética

(EMC).

Utilice gasolina sin plomo y

aceite para motores de dos

tiempos mezclados en una

proporción de 2 % (50:1).

Relación gasolina a aceite de

50:1.

Llenado de aceite para cadena.

El motor se detiene al

desactivar la ignición con el

interruptor de parada.

Cebador.

Estrangulador.

Freno de cadena.

Desbloqueo del freno de

cadena.

Bloqueo del freno de cadena.

Freno de cadena:

• desbloqueado (izquierda)

• bloqueado (derecha)

Sentido de rotación de la

cadena.

Tensor de la cadena.

Otros símbolos/etiquetas en la máquina se reeren

a requisitos de certicación especiales para ciertos

mercados.

El Período de cumplimiento de emisiones al que

se hace referencia en la etiqueta de Cumplimiento

de emisiones indica la cantidad de horas de

funcionamiento en la que se ha demostrado que el

motor cumple los requisitos de emisiones federales.

El mantenimiento, reemplazo o reparación de los

dispositivos y sistemas de control de emisiones

sistema puede ser realizado por cualquier

establecimiento o persona de reparaciones de

motores para uso fuera de carretera.

ADVERTENCIA: El escape del motor de este producto

contiene sustancias químicas que en el Estado de

California se consideran como causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

CONOZCA SU MÁQUINA

LEA ESTE MANUAL DEL PROPIETARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR LA

MOTOSIERRA. Compare las ilustraciones con su unidad para familiarizarse con las ubicaciones de los diversos

controles y ajustes. Conserve este manual para futuras consultas.

1. Protección contra reculadas/Freno de cadena

2. Mango delantero

3. Cuerda de arranque

4. Interruptor de ENCENDIDO/PARADA

5. Palanca de estrangulador/ralentí rápido

6. Cadena

7. Silenciador

8. Espada guía

9. Espada y tapón de aceite para cadena

10. Cuerpo del mecanismo de arranque

11. Tapón de combustible

12. Pera de cebado

1. Mango trasero

2. Fiador del acelerador

3. Cubierta del cilindro

4. Cubierta del ltro de aire

5. Tornillo de ajuste

6. Cortadoras

7. Calibre de profundidad

8. Eslabones de arrastre

9. Dirección de desplazamiento

10. Gatillo del acelerador

11. Herramienta del vástago de tensado de cadena

(herramienta de espada)

12. Cubierta del embrague

13. Tuercas de la espada

14. Captor de cadena

SEGURIDAD

a ADVERTENCIA: Siempre desconecte el cable

de la bujía y coloque el cable en algún lugar en

el que no pueda estar en contacto con la bujía

para evitar el arranque accidental durante la

conguración, el transporte, los ajustes o las

reparaciones, salvo los ajustes en el carburador.

INTRODUCCIÓN

Una motosierra es una herramienta de alta velocidad para

cortar madera. Se deben tener precauciones especiales

de seguridad para reducir el riesgo de accidentes.

Si no se siguen todas las normas y precauciones de

seguridad, se pueden producir daños graves.

Si se producen situaciones que no están cubiertas en

este manual, tenga cuidado y buen juicio. Si necesita

ayuda, póngase en contacto con su taller de servicio

autorizado o llame al servicio de atención al cliente.

PLANIFICACIÓN PARA EL FUTURO

• Lea este manual cuidadosamente hasta que entienda

completamente todas las normas de seguridad, las

precauciones y las instrucciones de funcionamiento y

pueda seguirlas antes de utilizar la unidad.

• Limite el uso de la sierra a usuarios adultos que entiendan

y puedan seguir las normas de seguridad, precauciones e

instrucciones de funcionamiento de este manual.

• Use equipo de protección. Siempre use calzado de

seguridad con punta de acero y suela antideslizante,

ropa ajustada, pantalones de seguridad, guantes

antideslizantes reforzados, protección ocular como

gafas de seguridad o pantalla facial antiempañamiento

y con ventilación, un casco seguridad aprobado y

barreras de sonido (tapones de oídos o silenciadores)

para proteger su sistema auditivo. Los usuarios

regulares deben tener revisiones médicas de su

sistema auditivo con regularidad, ya que el ruido de la

motosierra puede dañar la audición. Asegure su cabello

sobre el nivel de los hombros.

• Mantenga todas las partes de su cuerpo lejos de la

cadena cuando el motor está en marcha.

• Mantenga a los niños, las personas y los animales a

un mínimo de 10 metros (30 pies) de distancia del área

de trabajo. No permita que otras personas o animales

estén cerca de la motosierra durante el arranque o el

funcionamiento de esta.

•

No maneje ni opere una motosierra si está cansado,

enfermo o molesto, o si ha consumido alcohol, drogas

o medicamentos. Debe estar en buena condición física

y mentalmente alerta. Trabajar con una motosierra es

agotador. Si tiene alguna enfermedad que pueda ser

agravada por el trabajo arduo, consulte con su médico

antes de usar una motosierra.

•

Planique cuidadosamente la operación de sierra

de antemano. No comience el corte hasta que tenga

un área de trabajo limpia, segura, y, si está cortando

árboles, una retirada planicada.

FUNCIONAMIENTO DE LA SIERRA

• No opere la motosierra con una sola mano. Usar la

motosierra con una sola mano puede causar daños

graves al operador, a sus ayudantes, a las personas

que están en el lugar o a cualquier combinación de

estas personas. Las motosierras deben usarse con las

dos manos.

• Haga funcionar la motosierra solo en lugares al aire

libre y bien ventilados.

• No opere la sierra desde una escalera o un árbol.

• Asegúrese de que la cadena no entrará en contacto con

algún objeto mientras arranca el motor. Nunca intente

arrancar la sierra cuando la espada guía está en un

corte.

• No ejerza presión sobre la sierra al nal del corte.

Aplicar presión puede provocar que pierda el control al

terminar el corte.

• Detenga el motor antes de dejar la sierra.

• No utilice una motosierra que esté dañada, mal

ajustada, montada de forma incompleta e insegura.

Siempre reemplace la espada, la protección para la

mano o el freno de cadena de inmediato si se dañan,

rompen o se retiran por algún otro motivo.

• La exposición a las vibraciones a través del uso

prolongado de herramientas de mano a gasolina puede

causar daños a los vasos sanguíneos o los nervios

de los dedos, las manos y las articulaciones de las

personas propensas a trastornos de la circulación y

a las hinchazones anormales. El uso prolongado en

condiciones de clima frío se ha relacionado con daños

en los vasos sanguíneos en personas por lo demás

sanas. Si se presentan síntomas como adormecimiento,

dolor, pérdida de la fuerza, cambio en el color o la

textura de la piel o pérdida de la sensibilidad en los

dedos, las manos, o en las articulaciones, suspenda

el uso de esta herramienta y busque atención médica.

Un sistema de antivibración no garantiza la prevención

de estos problemas. Los usuarios que utilizan

herramientas motorizadas en forma continua y regular

deben vigilar de cerca su condición física y el estado de

las herramientas.

• Con el motor parado, transporte la motosierra con el

silenciador lejos de su cuerpo, y la espada y cadena

guía hacia atrás, preferiblemente con una cubierta.

MANTENIMIENTO DE LA SIERRA

• Asegúrese de que todo el mantenimiento a la

motosierra sea realizado por un proveedor de servicios

calicado, salvo para los artículos que se indican en

la sección de mantenimiento de este manual. Por

ejemplo, si se utilizan herramientas inapropiadas para

retirar o sostener el volante al realizar mantenimiento

al embrague, pueden producirse daños estructurales al

volante y causar que este reviente.

• Asegúrese de que la cadena de sierra deje de moverse

al soltar el gatillo del acelerador. Para la corrección,

consulte la sección Ajuste del carburador.

• Nunca modique su sierra de ninguna forma.

• Mantenga los mangos secos, limpios y libres de aceite

o de mezcla de combustible.

• Mantenga las tapas de combustible y aceite, los tornillos

y las jaciones bien apretadas.

• Utilice solo accesorios y piezas de repuesto auténticos,

como se recomienda.

• Algunas regiones requieren por ley que muchos de

los motores de combustión interna estén equipados

con una pantalla antichispas. Si está operando una

motosierra en un estado o una localidad donde

existan tales reglamentos, es su responsabilidad

legal mantener las condiciones de funcionamiento de

estos componentes. El no hacerlo es una violación

de la ley. Consulte la sección MANTENIMIENTO para

obtener instrucciones de mantenimiento de la pantalla

antichispas.

MANEJO DEL COMBUSTIBLE

• No fume mientras manipula combustible o mientras

opera la sierra.

• Elimine todas las fuentes de chispas o llamas en las

áreas donde se mezcla o vierte el combustible. No se

debe fumar, tener llamas o realizar trabajos que puedan

provocar chispas. Permita que el motor se enfríe antes

de volver a llenar el tanque de combustible.

• Siempre tenga un extintor de incendios disponible, por

si fuera necesario.

• Mezcle y vierta el combustible en una zona al aire

libre sobre el suelo desnudo; almacene el combustible

en un lugar fresco, seco y bien ventilado, y utilice un

contenedor aprobado y etiquetado para todos los

propósitos relacionados con el combustible. Limpie

todos los derrames de combustible antes de arrancar

la sierra.

• Aléjese por lo menos 3 metros (10 pies) de distancia del

sitio de preparación de combustible antes de arrancar

el motor.

• Apague el motor y deje que la motosierra se enfríe en

un área sin elementos combustibles, no la deje sobre

hojas secas, paja, papel, etc. Lentamente quite el tapón

de combustible y rellene la unidad.

• Almacene la unidad y el combustible en un área donde

los vapores del combustible no puedan llegar a las

chispas o llamas abiertas de calentadores de agua,

motores eléctricos o interruptores, hornos, etc.

COMPRENSIÓN DE LA RECULADA

a ADVERTENCIA: Evite la reculada, que puede

provocar daños graves. La reculada es un

movimiento repentino, hacia atrás o hacia

arriba de la espada guía que ocurre cuando la

cadena de sierra cerca de la punta superior de la

espada guía entra en contacto con objetos como

troncos o ramas, o cuando la madera se cierra y

aprieta la motosierra en el corte. El contacto con

un objeto extraño en la madera también puede

causar la pérdida de control de la motosierra.

RECULADA GIRATORIA

La reculada giratoria puede ocurrir cuando la cadena

móvil entra en contacto con un objeto en la punta superior

de la espada guía. Este contacto puede causar que la

cadena se entierre en el objeto, lo que detiene la cadena

por un instante. El resultado es una rapidísima reacción

contraria, que lanza la espada guía hacia arriba y hacia

atrás, hacia el operador.

RECULADA DE APLASTAMIENTO

La reculada de aplastamiento puede ocurrir cuando

la madera se cierra y aplasta la cadena de sierra en

movimiento en el corte en la parte superior de la espada

guía, y la cadena se detiene repentinamente. Esta súbita

parada de la cadena tiene como resultado la inversión del

impulso de la cadena utilizado para cortar madera y hace

que la sierra se mueva en la dirección opuesta a la del

giro de la cadena. La sierra se lanza en línea recta hacia

atrás, hacia el operador.

TIRO

El tiro puede ocurrir cuando la cadena en movimiento

entra en contacto con un objeto extraño en la madera

en el corte a lo largo de la parte inferior de la espada

guía y la cadena de sierra se detiene repentinamente.

Esta súbita parada tira de la sierra hacia delante y lejos

del operador y fácilmente podría causar que el operador

pierda el control de la sierra.

REDUCIR LA POSIBILIDAD DE

RECULADA

• Reconozca que la reculada puede ocurrir. Con una

comprensión básica de la reculada, se puede reducir el

elemento de sorpresa que contribuye a los accidentes.

• Nunca deje que la cadena en movimiento entre en

contacto con algún objeto en la punta de la espada guía.

• Mantenga el área de trabajo libre de obstáculos, como

otros árboles, ramas, piedras, vallas, tocones, etc.

Elimine o evite cualquier obstrucción que la cadena de

sierra podría golpear mientras está cortando. Cuando

corta una rama, no deje que la espada guía entre en

contacto con ramas u otros objetos a su alrededor.

• Mantenga su cadena de sierra alada y bien tensada.

Una cadena oja o desalada puede aumentar la

posibilidad de la reculada. Siga las instrucciones de

alado y mantenimiento de cadena del fabricante.

Revise la tensión en intervalos regulares con el motor

parado, nunca con el motor en marcha. Asegúrese

de que las tuercas de la espada estén bien apretadas

después de tensar la cadena.

• Comience y continúe cortando a toda velocidad. Si la

cadena se mueve a una velocidad más lenta, hay más

posibilidades de reculada.

•

Use cuñas de plástico o de madera. Nunca use metal

para sujetar el corte.

•

Corte un tronco a la vez.

• Sea extremadamente cuidadoso al volver a entrar a un

corte previo.

•

No intente realizar cortes a partir de la puntera de la

espada (rehundir).

• Tenga cuidado con los troncos inestables u otras

fuerzas que puedan cerrar un corte y apretar la cadena

o caer en ella.

•

No gire la sierra al retirar la espada de un corte inferior

de segmentado.

• Utilice la espada guía para reculada reducida y la

cadena de baja reculada especicadas para su sierra.

MANTENER EL CONTROL

• Mantenga la sierra agarrada rmemente con ambas

manos cuando el motor está en marcha y no la suelte.

Un agarre rme lo ayudará a reducir la reculada y

mantener el control de la sierra. Mantenga los dedos

de su mano izquierda alrededor del manillar, y el pulgar

izquierdo bajo la parte delantera de este. Mantenga la

mano derecha completamente alrededor del mango

trasero, sin importar si es diestro o zurdo. Mantenga su

brazo izquierdo recto con el codo rme.

• Coloque su mano izquierda en la parte delantera del

manillar para que esté en una línea recta con la mano

derecha sobre el mango trasero para hacer cortes de

seccionado. Nunca invierta la posición de sus manos

para ningún tipo de corte.

• Distribuya su peso de forma pareja entre ambos pies.

• Párese levemente haca la izquierda de la sierra para

que su cuerpo no esté en una línea directa con la

cadena cortante.

• No se estire demasiado. Podría ser arrastrado o perder

el equilibrio y perder el control de la sierra.

• No corte por encima de la altura de los hombros. Es

difícil mantener el control de la sierra por sobre la altura

de los hombros.

CARACTERÍSTICAS DE

SEGURIDAD PARA RECULADA

a ADVERTENCIA: Las siguientes funciones se

incluyen en la sierra para ayudar a reducir

el riesgo de la reculada; sin embargo,

estas características no eliminarán por

completo este peligro. Como usuario de

una motosierra, no confíe solamente en

los dispositivos de seguridad. Debe seguir

todas las precauciones de seguridad,

instrucciones y mantenimiento incluidos en

este manual para evitar la reculada y otras

fuerzas que pueden causar daños graves.

ESPADA GUÍA DE RECULADA REDUCIDA

La espada guía de reculada reducida se diseñó con una

punta de radio pequeño que reduce el tamaño de la zona

peligro de reculada en la puntera.

CADENA DE BAJA RECULADA

La cadena de baja reculada se diseñó con un calibre de

profundidad y un eslabón de protección contorneados

que desvían la fuerza de la reculada y permiten que la

madera pase gradualmente sobre la cortadora.

PROTECCIÓN CONTRA RECULADAS

La protección contra reculadas está diseñada para reducir

la posibilidad de que su mano izquierda entre en contacto

con la cadena si la mano se desliza desde la parte

delantera del manillar.

La distancia y la posición “en línea” de las manos

provistas por los mangos delantero y trasero trabajan

juntas para dar equilibrio y resistencia al controlar el

pivote de la sierra hacia el operador ocurre una reculada.

FRENO DE CADENA

El del freno de cadena está diseñado para detener la

cadena en el caso de reculada.

NOTA: No garantizamos, ni usted debe asumir, que

el freno de la cadena lo protegerá en caso de una

reculada. No dependa de los dispositivos integrados

en la sierra. Usted debe usar la sierra correctamente

y con cuidado para evitar la reculada.

Las reparaciones a las cadenas de freno deben ser

llevadas a cabo por un taller de servicio autorizado. Lleve

su unidad al lugar de compra, si la compró a un proveedor

de servicios, o al taller de servicio autorizado maestro

más cercano.

ARMADO

Se deben usar guantes protectores (no suministrados)

durante el montaje.

NOTA: El freno de cadena debe desbloquearse

antes de extraer o volver a instalar la cubierta del

embrague en la motosierra. Para desbloquear

el freno de cadena, tire de la protección contra

reculadas hacia el mango delantero, en la medida

de lo posible (ver ilustración).

FIJACIÓN DEL APOYO DE

CORTEZA

(Si no está ya conectado)

El apoyo de corteza puede usarse como pivote al

hacer un corte.

1. Mueva el interruptor ENCENDIDO/PARADA hasta

la posición PARADA.

2. Desbloqueo del freno de cadena.

Aoje y extraiga las tuercas del freno de cadena y

la cubierta del embrague de la sierra.

NOTA: Si la cubierta del embrague no puede

quitarse fácilmente de la motosierra, asegúrese de

que el freno de cadena esté desbloqueado. Para

comprobarlo, tire de la protección contra reculadas

hacia el mango delantero, en la medida de lo

posible.

4. Fije el apoyo de corteza con los dos tornillos,

como se muestra en la gura.

FIJACIÓN DE ESPADA Y CADENA

(Si no está ya conectado)

a ADVERTENCIA: Si se recibe montada, repita

todos los pasos para garantizar que su sierra

está bien armada y que las jaciones son

seguras. Siempre use guantes al manipular

la cadena. La cadena está alada y puede

producir cortes aunque no esté en movimiento.

1. Mueva el interruptor ENCENDIDO/PARADA hasta

la posición PARADA.

2. Desbloquee del freno de cadena.

3. Aoje y extraiga las tuercas de la espada y la

cubierta del embrague de la sierra.

NOTA: Si la cubierta del embrague no puede

quitarse fácilmente de la motosierra, asegúrese de

que el freno de cadena esté desbloqueado. Para

comprobarlo, tire de la protección contra reculadas

hacia el mango delantero, en la medida de lo posible.

4. Retire el espaciador plástico de transporte (si está

presente).

5. Se usan un pasador y un tornillo de ajuste

para modicar la tensión de la cadena. Es muy

importante cuando se arma la espada que el

pasador de ajuste (A) pase a través del oricio del

pasador inferior de la espada (B). Al girar el tornillo

hacia abajo del tornillo. Localice el pasador de

ajuste antes de comenzar a montar la espada en

la sierra. Consulte la siguiente ilustración.

6. Utilice el extremo del destornillador de la herramienta

de la espada para girar el tornillo de ajuste hacia la

izquierda. Gire el tornillo hasta que el pasador de

ajuste (A) se encuentre totalmente del lado derecho

del bolsillo de desplazamiento de ajuste como se

muestra en la vista anterior. Esto debe permitir que el

pasador esté cerca de la posición correcta.

Deslice la espada guía en los tornillos de espada

hasta que la espada guía se detenga contra el

piñón del tambor del embrague.

Retire con cuidado la batería del paquete.

Sostenga la cadena con los eslabones de arrastre,

como se muestra en la gura.

9. Coloque la cadena por encima y por detrás del

tambor del embrague, ubique los eslabones de

arrastre en el piñón del tambor de embrague.

10. Fije la parte inferior de los eslabones de arrastre

entre los dientes del piñón en la punta de la

espada guía.

11. Coloque los eslabones de arrastre en las ranuras

de la espada.

12. Tire de la espada guía hacia delante hasta que

la cadena quede bien ajustada en la ranura de la

espada guía. Asegúrese de que todos los eslabones

de arrastre estén en la ranura de la espada.

13. Ahora, instale la cubierta del embrague,

asegurándose de que el pasador de ajuste esté

colocado en el oricio inferior del pasador de la

espada. Recuerde que este pasador mueve la

espada hacia delante y hacia atrás a medida que el

tornillo gira.

14. Instale las tuercas de la espada y apriete a mano

solamente. Una vez que la cadena está tensada,

necesitará apretar las tuercas de la espada.

TENSIÓN DE CADENA

(Incluidas las unidades con la cadena ya instalada)

a ADVERTENCIA: Use guantes protectores

cuando manipula la cadena. La cadena está

alada y puede producir cortes aunque no esté

en movimiento.

NOTA: Cuando realice el ajuste de tensión de la

cadena, asegúrese de que las tuercas de la espada

se ajustan a mano solamente. Si intenta tensar

la cadena cuando las tuercas de la espada están

apretadas, se puede causar daño.

COMPROBACIÓN DE LA TENSIÓN

Utilice el extremo del destornillador de la herramienta de

ajuste de tensado de cadena (herramienta de la espada)

para mover la cadena alrededor de la espada guía. Si la

cadena no gira, está demasiado apretada. Si la cadena

está demasiado suelta, colgará debajo de la espada.

AJUSTE DE LA TENSIÓN

La tensión de la cadena es muy importante. Las cadenas

se estiran con el uso. Esto es especialmente cierto

durante las primeras veces que se usa la sierra. Revise

siempre la tensión de la cadena antes de cada arranque

de la motosierra.

1. Aoje las tuercas de la espada hasta que están

manualmente ajustadas contra la cubierta del

embrague.

2. Gire el tornillo de ajuste a la derecha hasta que la cadena

hace contacto rme con el riel inferior de la espada guía.

3. Con la herramienta de la barra, enrolle la cadena

alrededor de la espada guía para asegurarse de que

todos los eslabones están en la ranura de la espada.

4. Levante la punta de la espada guía para comprobar

la holgura. Suelte la punta de la espada guía y, a

continuación, gire el tornillo de ajuste 1/4 de vuelta a

la derecha. Repita hasta eliminar la holgura.

5. Mientras levanta la punta de la espada guía,

apriete rmemente las tuercas de la espada con la

herramienta de la espada.

6. Utilice el extremo del destornillador de la herramienta

de cadena para mover la cadena alrededor de la

espada guía.

7. Si la cadena no gira, está demasiado apretada.

Aoje ligeramente las tuercas de la espada y aoje

la cadena girando el tornillo de ajuste 1/4 de vuelta

a la izquierda. Apriete nuevamente las tuercas de la

espada.

8. Si la cadena está demasiado suelta, colgará debajo

de la espada guía. NO HAGA funcionar la sierra si la

cadena está oja.

NOTA: La cadena está tensada correctamente

cuando el peso de la cadena no hace que cuelgue

por debajo de la espada guía (con la motosierra

en posición vertical), pero la cadena se mueve

libremente alrededor de la espada guía.

a ADVERTENCIA: Si la sierra se opera con una

cadena oja, esta podría saltar de la espada

guía y causar daños graves al operador o a

la cadena, dejándola inservible. Si la cadena

salta fuera de la espada guía, inspeccione

cada eslabón de arrastre en busca de daños.

La cadena debe repararse o sustituirse si

está dañada.

MANEJO DEL COMBUSTIBLE

CARGA DEL MOTOR CON

COMBUSTIBLE

a ADVERTENCIA: Quite el tapón de

combustible lentamente cuando llene el

recipiente de combustible.

IMPORTANTE: Este equipo está diseñado para

funcionar con gasolina sin plomo de 87 octanos

mínimo (AKI), mezclado con etanol hasta un 10

% en

volumen (E-10). Antes de la operación, la gasolina

debe ser mezclada con un aceite del motor sintético

refrigerado por aire de 2 ciclos de buena calidad,

diseñado para mezclarse en una proporción de 50:1.

NO UTILICE aceite automotriz o para barcos. Estos

aceites producen daños en el motor. Cuando mezcle

el combustible, siga las instrucciones impresas en

el recipiente. Una vez que agregue el aceite a la

gasolina, agite el recipiente por unos segundos para

asegurar que el combustible esté bien mezclado.

Siempre lea y siga las normas de seguridad con

respecto al combustible antes de abastecer su unidad.

Compre combustible en cantidades que se puedan

usar en

30 días para garantizar que no esté viejo al

usarlo.

AVISO: Nunca use gasolina sola en la unidad. Esto

causará daños permanentes al motor. y anulará la

garantía limitada. No utilice combustibles alternativos

como mezclas de etanol superiores al 10

% en

volumen (E-15, E-85) o cualquier combustible

mezclado con metanol. El uso de estos combustibles

puede causar importantes problemas de durabilidad y

rendimiento del motor.

Galones de gasolina Aceite para motores de

dos tiempos, onzas

1 2,6

2 5,2

5 13

10 26

LUBRICACIÓN DE ESPADA Y CADENA

La espada y cadena requieren una lubricación continua.

La lubricación es proporcionada por el sistema de

lubricación automático cuando el depósito de aceite

está lleno. La falta de aceite causará que la espada y la

cadena se arruinen rápidamente.

Muy poco aceite causará sobrecalentamiento, que se

demostrará por el humo procedente de la cadena o la

decoloración de la espada. En los climas fríos el aceite

se espesa, por lo que es necesario adelgazar el aceite

de espada y cadena con una pequeña cantidad (entre un

5 % y un 10 %) de combustible diésel o queroseno #1.

El aceite de espada y cadena debe uir libremente para

que el sistema bombee suciente aceite para lograr una

lubricación adecuada.

El aceite de espada y cadena está recomendado

para proteger su unidad contra un desgaste excesivo

provocado por el calor y la fricción. Si no hay aceite para

espada y cadena, use un aceite de grado SAE 30 de

buena calidad.

• Nunca utilice aceite residual para la lubricación de la

espada y la cadena.

• Siempre pare el motor antes de quitar el tapón de aceite.

ARRANQADA

ARRANQUE Y PARADA

FRENO DE CADENA

Compruebe que el freno de cadena está desbloqueado

tirando de la protección contra reculadas hacia el mango

delantero, en la medida de lo posible. El freno de cadena

debe estar desbloqueado antes de cortar con la sierra.

a ADVERTENCIA: La cadena no debe

moverse cuando el motor funciona al

régimen de ralentí. Si la cadena se mueve

al régimen de ralentí, consulte AJUSTE DEL

CARBURADOR en este manual.

a ADVERTENCIA: Evite el contacto con el

silenciador. Un silenciador caliente puede

provocar quemaduras graves.

Para detener el motor, mueva el interruptor de

ENCENDIDO/PARADA hasta la posición PARADA.

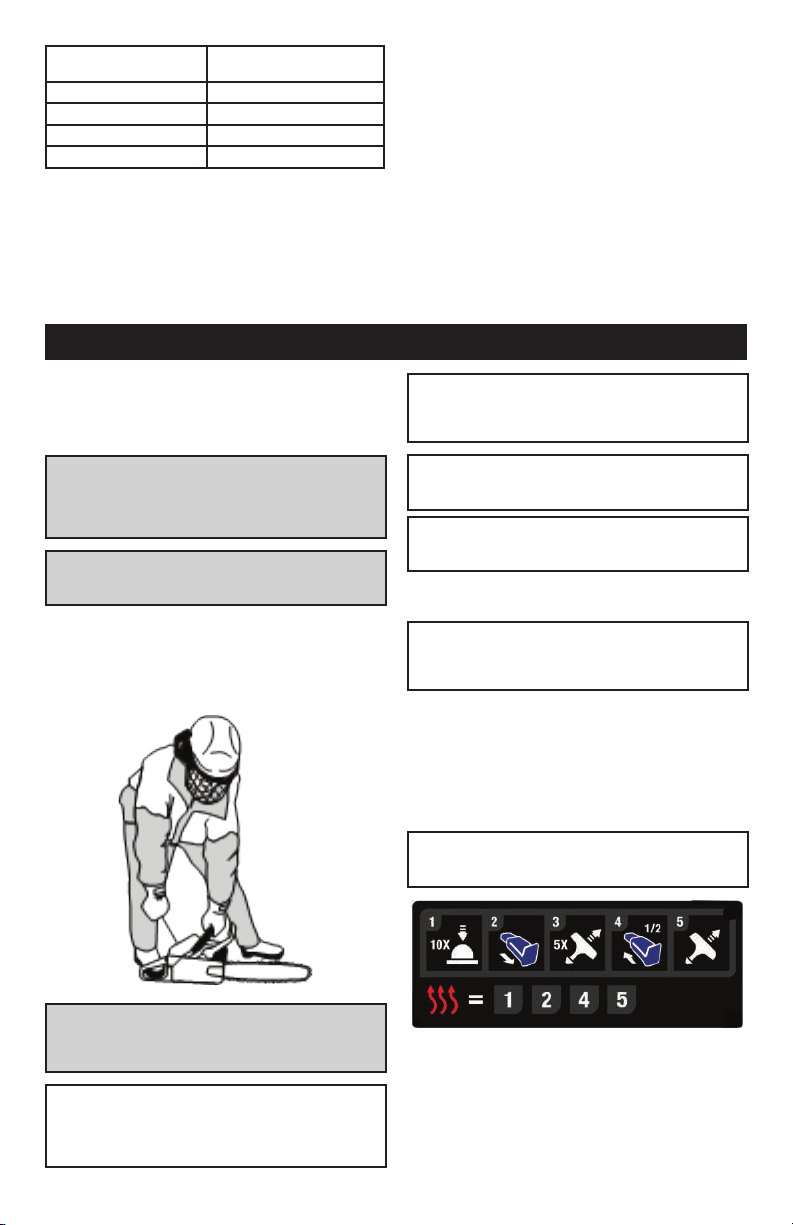

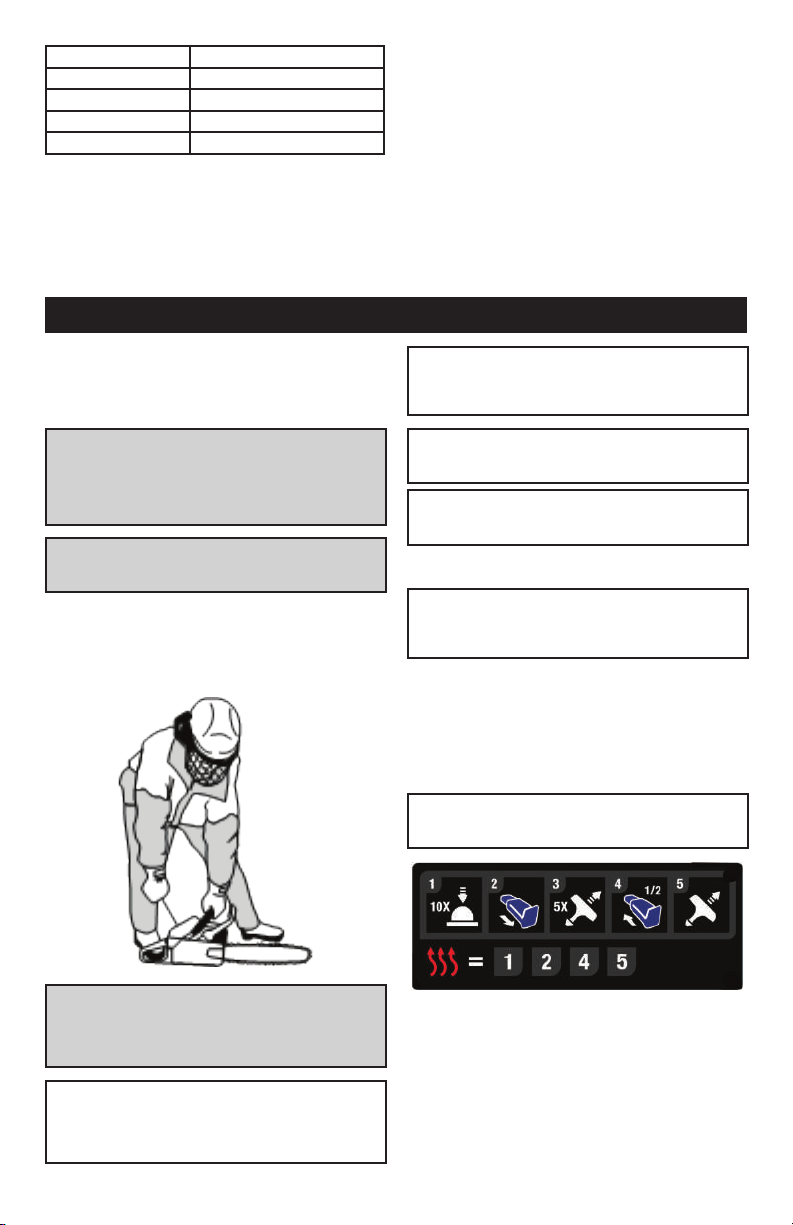

Para arrancar el motor sostenga la sierra rmemente

sobre el suelo como se ilustra. Asegúrese de que la

cadena pueda girar libremente sin entrar en contacto con

ningún objeto.

a ADVERTENCIA: No intente arrancar la

motosierra arrojándola o dejándola caer. Si lo

hace, el operador se arriesga daños graves

debido a la pérdida de control de la motosierra.

IMPORTANTE: Al tirar de la cuerda de arranque,

no utilice el alcance total de la cuerda, ya que esto

puede hacer que se rompa. No permita que la

cuerda de arranque se retraiga toda de una vez.

Sujete el manillar y deje que lo haga lentamente.

NOTA: Para arrancar en clima frío, arranque la unidad

en posición de ESTRANGULAMIENTO COMPLETA;

deje que el motor se caliente antes de apretar el

acelerador.

NOTA: No intente cortar materiales con la

palanca de estrangulamiento en la posición de

ESTRANGULAMIENTO COMPLETA.

SUGERENCIA ÚTIL: Si el motor todavía no arranca

después de seguir estas instrucciones, comuníquese

con el servicio de atención al cliente.

ARRANCAR UN MOTOR FRÍO

NOTA: En los pasos siguientes, cuando la palanca

del estrangulador se estira al máximo, el ajuste

correcto del acelerador para el arranque se

congura automáticamente.

• El freno de cadena debe estar bloqueado cuando se

arranca la motosierra. Bloquee el freno moviendo la

protección contra reculadas hacia delante.

• Mueva el interruptor ENCENDIDO/PARADA hasta la

posición ENCENDIDO.

• Agarre el mango delantero con la mano izquierda.

Sujete la motosierra en el suelo con el pie derecho

atravesando el mango trasero.

NOTA: Hay un recordatorio de inicio simplicado con

ilustraciones para describir cada paso en el borde

trasero de la sierra.

1. Pulse el cebador 10 veces. El bulbo no necesita estar

completamente lleno de combustible.

2. Tire de la palanca del estrangulador hasta la posición

de estrangulamiento completa.

3. Tire de la empuñadura de arranque con la mano

derecha y tire lentamente del cordón de arranque

hasta que sienta resistencia (momento en que se

traban los ganchos de arranque) y, a continuación, tire

con rmeza y rapidez 5 veces.

NOTA: Si el motor suena como si tratara de arrancar

antes de tirar por quinta vez, deje de tirar y pase de

inmediato a la etapa siguiente.

4. Empuje la palanca del estrangulador a la posición de

estrangulamiento media.

5. Tire de la empuñadura de arranque con rmeza y

rapidez hasta que arranque el motor.

Deje que el motor se caliente por 30 segundos

aproximadamente. A continuación, apriete y suelte el

acelerador para que el motor vuelva al régimen de ralentí.

NOTA: Compruebe que el freno de cadena está

desbloqueado tirando de la protección contra reculadas

hacia el mango delantero, en la medida de lo posible.

El freno de cadena debe estar desbloqueado antes

de cortar con la sierra. La motosierra está ahora lista

para usar.

ARRANCAR UN MOTOR EN CALIENTE

Siga los pasos 1, 2, 4 y 5 en las instrucciones de

arranque del motor frío.

a ADVERTENCIA: La inhalación a largo

plazo de los gases de escape del motor, la

niebla que provoca el aceite para cadena

y el polvo de serrín pueden representar un

riesgo para la salud.

ARRANQUE DIFÍCIL

(o arranque de un motor ahogado)

El motor puede inundarse con demasiado combustible

si no arranca tras tirar 10 veces. Se puede

eliminar el combustible excesivo de los motores

ahogados empujando completamente la palanca de

estrangulamiento (a la posición ESTRANGULAMIENTO

DESACTIVADO) y luego siguiendo el procedimiento de

arranque de motor en caliente.

Asegúrese de que el interruptor rojo ENCENDIDO/

PARADA esté en la posición de ENCENDIDO. El

arranque podría requerir tirar la cuerda de arranque

muchas veces, dependiendo del nivel de inundación

de la unidad. Si el motor no arranca, consulte la TABLA

DE SOLUCIÓN DE PROBLEMAS o llame al servicio de

atención al cliente.

PARADA

Detenga el motor pulsando el interruptor de inicio/parada.

a ADVERTENCIA: Para evitar la puesta en

marcha involuntaria, el sombrerete de bujía

debe quitarse de la bujía cuando la máquina no

está supervisada.

FRENO DE CADENA

a ADVERTENCIA: Si la cinta de freno está

demasiado delgada puede romperse cuando se

activa el freno de cadena. Cuando la cinta de

freno está rota, el freno de cadena no frena la

cadena. El freno de cadena debe ser sustituido

en un taller de servicio autorizado si alguna

pieza está desgastada a menos de 0,5 mm

(0,020 pulg.) de espesor. Las reparaciones en el

freno de cadena deben ser llevadas a cabo por

un taller de servicio autorizado.

Lleve su unidad al lugar de compra, si la

compró a un proveedor de servicios, o al taller

de servicio autorizado maestro más cercano.

Esta sierra está equipada con un freno de cadena. El

freno está diseñado para detener la cadena si se produce

reculada.

El freno de cadena activado por inercia está bloqueado si

la protección contra reculadas se empuja hacia delante,

ya sea manualmente (con la mano) o automáticamente

(por un movimiento repentino).

Si el freno ya está bloqueado, se desbloquea tirando de la

protección contra reculada hacia el mango delantero, en

la medida de lo posible.

Al cortar con la sierra, el freno de cadena debe estar

desbloqueado.

CONTROL DE LA FUNCIÓN DE FRENADO

NOTA: El freno de cadena se debe revisar varias

veces por día. El motor debe estar en marcha para

realizar este procedimiento.

Este es el único caso en que la sierra debe

colocarse en el suelo con el motor en marcha.

Coloque la sierra sobre tierra rme. Agarre el mango

trasero con la mano derecha y el mango delantero con

la mano izquierda. Aplique el acelerador al máximo

pisando a fondo el gatillo del acelerador. Active el freno de

cadena girando la muñeca de la mano izquierda contra

la protección de manos sin soltar el mango delantero. La

cadena debe detenerse de inmediato.

TÉCNICAS DE TRABAJO

PRACTICAR LOS CORTES

Practique cortando troncos pequeños usando las

siguientes técnicas para acostumbrarse a usar su sierra

antes de comenzar una operación de sierra mayor.

• Apriete el gatillo del acelerador y deje que el motor

alcance la velocidad máxima antes de cortar.

• Comience a cortar con el marco de la sierra contra el

tronco.

• Mantenga el motor a su velocidad máxima durante todo

el tiempo en que esté cortando.

•

Permita que la cadena corte por usted. Ejerza solo una

ligera presión hacia abajo. Si fuerza el corte, puede

causar daño a la espada, a la cadena o al motor.

• Suelte el gatillo del acelerador tan pronto como

complete el corte, lo que permite que el motor entre

en ralentí. Si pasa la sierra en plena aceleración sin

una carga de corte, puede producirse un desgaste

innecesario en la cadena, la espada y el motor. Se

recomienda no operar el motor por más de 30 segundos

con el acelerador al máximo.

• Para evitar perder el control cuando se haya completado

el corte, no ejerza presión en la sierra al nal del corte.

• Detenga el motor antes de dejar la sierra después de

cortar.

TALAR UN ÁRBOL

PLANIFICACIÓN

a ADVERTENCIA: Compruebe que no haya ramas

rotas o muertas que puedan caer durante el

corte y causar daños graves. No corte cerca de

edicios o cables eléctricos si no sabe en qué

dirección caerá el árbol, ni corte de noche, ya

que no podrá ver bien, ni durante el mal tiempo,

como la lluvia, nieve o fuertes vientos, etc. Si el

árbol entra en contacto con cualquier línea de

servicios públicos, debe noticar a la empresa

correspondiente de inmediato.

Planique cuidadosamente la operación de sierra de

antemano.

Despeje el área de trabajo. Se necesita un área limpia

alrededor del árbol para poder pisar con seguridad.

El operador de la motosierra debe mantenerse en el lado

de terreno en subida ya que es probable que el árbol

ruede o se deslice hacia abajo tras ser cortado.

Estudie las condiciones naturales que pueden causar que

el árbol caiga en una dirección en particular.

Las condiciones naturales que pueden causar que un

árbol caiga en una dirección en particular incluyen:

• La dirección y la velocidad del viento.

• La inclinación del árbol. La inclinación del árbol puede

no ser aparente debido a terrenos irregulares o con

pendientes. Utilice una plomada o un nivel para

determinar la dirección de la inclinación del árbol.

• El peso y las ramas en un lado.

• Los árboles y los obstáculos a su alrededor.

Busque si hay deterioro y podredumbre. Si el tronco

está podrido, puede romperse y caen hacia el operador.

Compruebe que no esté roto o que no haya ramas

muertas que puedan caer sobre usted durante el corte.

Asegúrese de que haya suciente espacio para que caiga

el árbol. Mantenga una distancia de unas 2 y media veces

la longitud del árbol desde la persona o el objeto más

cercanos. El ruido del motor puede ocultar un llamado de

atención.

Retire la suciedad, las piedras sueltas, la corteza, los

clavos, las grapas y el alambre del árbol que va a cortar.

Planee una ruta de escape clara hacia atrás y en diagonal

a la línea de caída. Anote la zona de peligro (1), la ruta

de escape (2) y la dirección de la tala (3) en el siguiente

diagrama.

USAR EL MÉTODO DE MUESCA

El método de muesca se usa para talar árboles altos. Se

corta una muesca en el lado del árbol en la dirección de

caída deseada. Después de realizar un corte de derribo

en el lado opuesto del árbol, el árbol tiende a caer en la

muesca.

NOTA: Si el árbol tiene grandes raíces, retírelas antes

de hacer la muesca. Si usa una sierra para extraer

raíces, evite que la cadena de sierra entre en contacto

con el suelo para que la cadena pierda su lo.

Haga el corte de muesca cortando la parte superior de la

muesca primero. Corte 1/3 del diámetro del árbol. Luego

complete el corte de la muesca en la parte inferior de la

muesca. Cuando termine de cortar la muesca, extraiga la

muesca de madera del árbol.

Tras extraer la madera de la muesca, haga el corte de

derribo en el lado opuesto de la muesca. Esto se realiza

haciendo un corte de aproximadamente 5 cm (2 pulg.)

por sobre el centro de la muesca. Esto dejará suciente

madera sin cortar entre el corte de derribo y la muesca

para formar una bisagra. Esta bisagra le ayudará a evitar

que el árbol caiga en la dirección equivocada.

NOTA: Antes de terminar el corte de derribo, use cuñas

para abrir el corte si es necesario para controlar la

dirección de la caída. Para evitar reculadas y daños a

la cadena, utilice cuñas de plástico o de madera, pero

nunca cuñas acero o de hierro.

Esté atento a las señales de que el árbol está a punto

de caer: crujidos, ensanchamiento del corte de derribo o

movimiento de las ramas superiores.

A medida que el árbol comienza a caer, detenga la sierra,

déjela y aléjese rápidamente por su ruta de escape

planicada.

NO tale un árbol caído parcialmente con la sierra. Sea

muy cauteloso con los árboles parcialmente caídos que

pueden tener un mal soporte. Cuando un árbol no se cae

por completo, deje la sierra y tire hacia abajo del árbol con

un malacate para cables, aparejos, o un tractor.

CORTAR UN ÁRBOL CAÍDO

(SEGMENTACIÓN)

"Segmentación" es el término que se utiliza para cortar un

árbol caído al tamaño de tronco deseado.

a ADVERTENCIA: No se coloque directamente

sobre el tronco que va a cortar. Cualquier parte

puede rodar y causar la pérdida del equilibrio

y del control. No se coloque hacia abajo en la

pendiente con respecto al tronco que va a cortar.

Zona de riesgo

Ruta de escape

Zona de riesgo

Dirección de la tala

Ruta de escape

ASPECTOS IMPORTANTES:

• Corte un solo tronco a la vez.

• Corte la madera destrozada con mucho cuidado;

pueden saltar trozos losos de madera hacia el

operador.

• Utilice un caballete para cortar troncos pequeños.

Nunca permita que otra persona sostenga el tronco

mientras lo corta y nunca sostenga el tronco con su

pierna o pie.

• No corte en un área en el que estén enredados los

troncos, las ramas y las raíces, como en un área de

derribo por explosión. Arrastre los troncos a un área

despejada antes de cortarlos sacando primero los

troncos expuestos y limpios.

• Asegúrese de que la cadena no golpee el suelo o

ningún otro objeto durante o después de cortar.

a ADVERTENCIA: Si la sierra se queda atrapada

o colgada en un tronco, no trate de sacarla a

la fuerza. Puede perder el control de la sierra,

lo que puede dar lugar a lesiones o daños en

la sierra. Detenga la sierra, coloque una cuña

de plástico o de madera en el corte hasta que

la sierra se pueda sacar fácilmente. Reinicie la

sierra y cuidadosamente vuelva a introducirla

en el corte. Para evitar las reculadas y el daño

a la cadena, no utilice una cuña de metal. No

intente volver a arrancar la sierra cuando se

encuentre atrapada o colgada en un tronco.

TIPOS DE CORTES DE SEGMENTACIÓN

El corte superior comienza en la parte superior del tronco

con la parte inferior de la sierra contra el tronco. Cuando

realice cortes superiores, aplique una leve presión hacia

abajo.

El corte inferior involucra realizar un corte en la parte

inferior del tronco con la parte superior de la sierra contra

el tronco. Cuando realice cortes inferiores, aplique una

presión leve hacia arriba. Sostenga rmemente la sierra

y mantenga el control. La sierra tenderá a empujar hacia

atrás.

a ADVERTENCIA: Nunca gire la sierra de

cabeza para realizar un corte inferior. La

sierra no se puede controlar en esa posición.

Siempre realice su primer corte en el lado comprimido

del tronco. El lado comprimido del tronco es donde se

concentra la presión del peso del tronco.

SEGMENTAR SIN SOPORTE

1. Realice un corte superior hasta 1/3 del diámetro del

tronco.

2. Ruede el tronco y termine con un segundo corte superior.

NOTA: Tenga cuidado con los troncos con un lado

comprimido, para evitar que se aplaste la sierra.

SEGMENTAR USANDO UN TRONCO O UN

SOPORTE

1. Realice el primer corte en el lado comprimido del tronco.

El primer corte debe abarcar 1/3 del diámetro del tronco.

2. Termine con el segundo corte.

DESRAMADO Y PODA

a ADVERTENCIA: Manténgase alerta y cuídese

de la reculada. No permita que la cadena en

movimiento entre en contacto con cualquier

otra ramas u objeto en la nariz de la espada

guía cuando desrama o poda. Este tipo de

contacto puede provocar daños graves.

a ADVERTENCIA: Nunca se suba a un árbol para

desramar o podar. No se suba a escaleras,

plataformas, troncos o se pare en cualquier

posición que pueda hacerle perder el equilibrio

o el control de la sierra.

ASPECTOS IMPORTANTES

• Trabaje lentamente, sosteniendo rmemente la sierra

con ambas manos. Asegúrese de pisar con seguridad

y mantener el equilibrio.

• Tenga cuidado con los lazos. Los lazos son

extremidades pequeñas que pueden atrapar la

cadena y lanzarla hacia usted o hacerle perder el

equilibrio. Sea extremadamente cuidadoso al cortar

extremidades o materiales delgados.

• Tenga cuidado con los lazos. Tenga cuidado con las

ramas dobladas o que están bajo presión. Evite ser

golpeado por ramas o por la sierra cuando se libere la

tensión en las bras de la madera.

• Mantenga una zona de trabajo despejada. Saque las

ramas del área frecuentemente para evitar tropezarse

con ellas.

DESRAMADO

Siempre corte las extremidades de un árbol después

de talarlo. Solo entonces se puede desramar de forma

segura y adecuada.

Deje las extremidades más grandes bajo el árbol talado

para brindar soporte al árbol mientras trabaja.

Empiece en la base del árbol talado y trabaje hacia la

parte superior, cortando las ramas y las extremidades.

Eliminar las extremidades pequeñas con un corte.

Mantenga el árbol entre usted y la cadena. Corte desde el

lado opuesto del árbol a la rama que está cortando.

Retire las ramas más grandes y de apoyo con las técnicas

de corte descritas en SEGMENTACIÓN SIN SOPORTE.

Utilice siempre un corte superior para cortar extremidades

pequeñas y colgantes. Si se usa un corte inferior para las

extremidades, estas pueden caer y aplastar la sierra.

PODA

a ADVERTENCIA: Limite la poda de extremidades

a la altura de los hombros o inferior. No corte

las ramas que se encuentran por sobre el nivel

de sus hombros. Haga que un profesional

realice el trabajo.

1. Realice el primer corte a un tercio del camino a la

parte inferior de la extremidad.

2. Realice el segundo corte hasta terminar de cortar

a través de la extremidad.

3. Realice un tercer corte superior dejando un

espacio de 2,5 cm a 5 cm (1 pulg. a 2 pulg.) desde

el tronco del árbol.

MANTENIMIENTO

a ADVERTENCIA: Desconecte la bujía antes de

realizar el mantenimiento, excepto para los

ajustes del carburador.

Recomendamos que todos los servicios y

ajustes que no guran en este manual sean

realizados por un taller de servicio autorizado

o principal.

RECOMENDACIONES GENERALES

La garantía de esta unidad no cubre artículos que hayan

sido objeto de abuso o negligencia por parte del operador.

Para recibir todo el valor de la garantía, el operador

debe realizar mantenimiento de la unidad según las

instrucciones de este manual. Se deberán realizar varios

ajustes de forma regular para realizar un mantenimiento

adecuado de su unidad.

IMPORTANTE: Asegúrese de que todas las

reparaciones, excepto las descritas en el manual de

instrucciones, sean realizadas por un taller de servicio

autorizado.

Si un taller de servicio no autorizado trabaja en el

producto, la empresa no podrá pagar las reparaciones

a través de la garantía. Es su responsabilidad

mantener y realizar mantenimiento general.

PROGRAMA DE MANTENIMIENTO

Antes de cada uso

• Compruebe el nivel de mezcla de combustible

• Compruebe la lubricación de la espada

• Verique la tensión de la cadena

• Compruebe el lo de la cadena

• Compruebe si hay piezas dañadas

• Compruebe si hay tapas sueltas

• Compruebe si hay sujetadores sueltos

• Compruebe si hay piezas sueltas

Cada 5 horas *

• Inspeccione y limpie el ltro de aire

• Inspeccione y limpie el freno de cadena

• Inspeccione y limpie la espada guía

Cada 25 horas *

• Inspeccione y limpie la pantalla anti chispas y el

silenciador

Anualmente

• Reemplace la bujía

• Reemplace el ltro de combustible

• Remplace el ltro de aire

* Cada una hora de funcionamiento se gastan

aproximadamente 2 recipientes de combustible.

PROCEDIMIENTOS DE MANTENIMIENTO

COMPROBACIÓN PARA DETECTAR PIEZAS

DAÑADAS O DESGASTADAS

Póngase en contacto con un taller de servicio autorizado

para la sustitución de las piezas dañadas o desgastadas.

NOTA: Es normal que haya una pequeña cantidad

de aceite bajo la sierra después de que el motor se

detenga. Esto no se debe confundir con una fuga

de aceite del depósito.

• Interruptor de ENCENDIDO/PARADA: asegúrese de

que el interruptor de ENCENDIDO/PARADA funciona

correctamente moviendo el interruptor a la posición

PARADA. Asegúrese de que el motor se detiene; a

continuación, vuelva a arrancarlo y continúe.

• Depósito de combustible: no use la sierra si el depósito

de combustible presenta signos de deterioro o fugas.

• Depósito de aceite: no use la sierra si el depósito de

aceite presenta signos de deterioro o fugas.

COMPROBACIÓN PARA DETECTAR PIEZAS

Y SUJECIONES FLOJAS

• Tuercas de la espada

• Cadena

• Silenciador

• Protección del cilindro

• Filtro de aire

• Tornillos del manillar

• Montajes de vibración

• Cuerpo del mecanismo de arranque

• Protección contra reculadas

COMPROBACIÓN DEL FILO DE LA CADENA

Una cadena alada hace astillas de madera. Una cadena

desalada hace polvo de aserrín y corta lentamente.

Consulte AFILADO DE LA CADENA.

ESPADA GUÍA

Condiciones que requieren mantenimiento de la espada

guía:

• La sierra corta hacia un lado o en un ángulo.

• Fue necesario ejercer presión sobre la sierra para

realizar el corte.

• Suministro de aceite insuciente para la espada/

cadena.

Verique la condición de la espada guía cada vez que

ale la cadena. Una espada guía desgastada dañará la

cadena y hará que sea difícil cortar.

Después de cada uso, asegúrese de que el interruptor

de ENCENDIDO/PARADA esté en la posición PASADA y

luego limpie todo el aserrín de la espada guía y el oricio

del piñón.

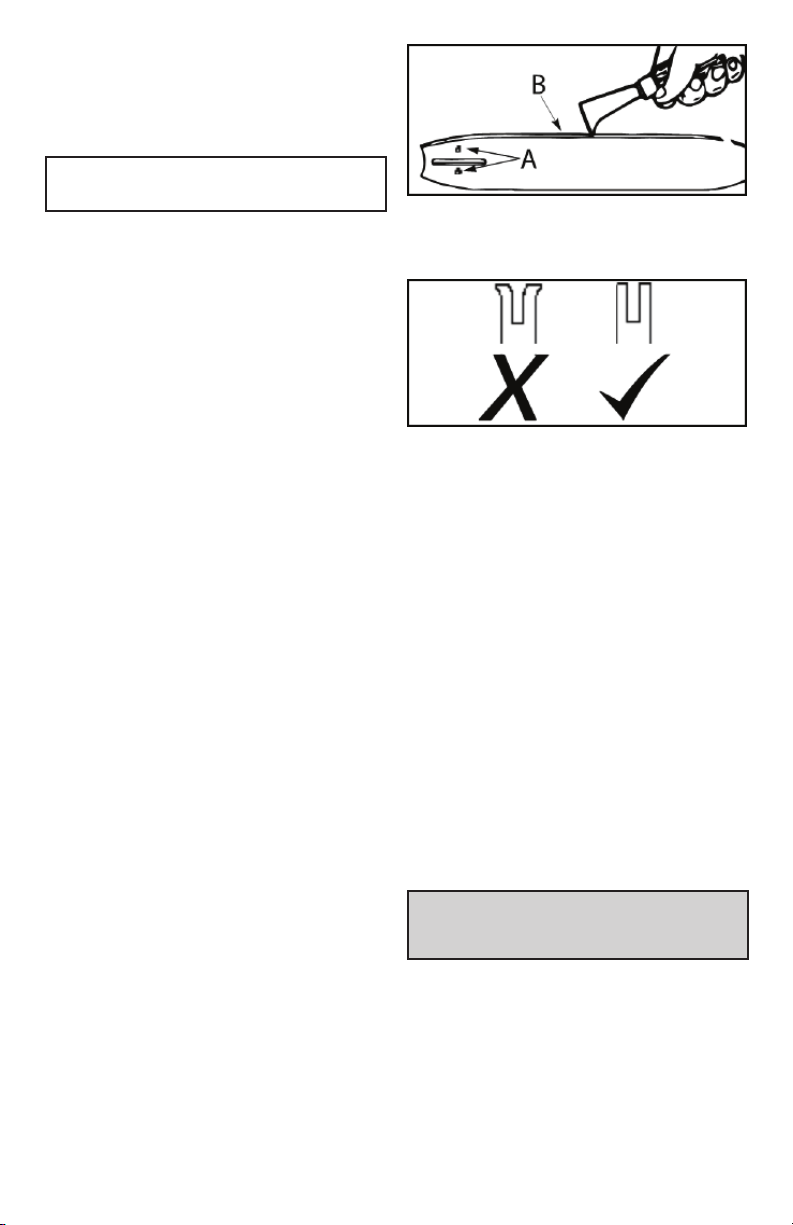

Para mantener la espada guía:

1. Mueva el interruptor de ENCENDIDO/PARADA a

PARADA.

2. Aoje y quite las tuercas y la tapa del embrague.

Quite la espada y la cadena de la sierra.

3. Limpie los agujeros de aceite (A) y la espada ranura (B).

4. El biselado de la espada guía es un proceso normal

de desgaste de carril. Retire estas las rebabas con

una lija plana.

5. Cuando la parte superior del carril esta desnivelado,

use una lija plana para restaurar los bordes y lados

cuadrados.

Reemplace la espada guía cuando la ranura esté

desgastada, la espada guía está doblada o agrietada, o

cuando ocurre un exceso de calefacción o rebaba en los

carriles. Si es necesario reemplazarla, use solo la espada

guía especicada para su sierra en las listas de piezas de

reparación o en la etiqueta ubicada en la motosierra.

COMPROBACIÓN DEL NIVEL DE MEZCLA

DE COMBUSTIBLE

Consulte CARGA DEL MOTOR CON COMBUSTIBLE

en la sección OPERACIÓN.

LUBRICACIÓN

Consulte ACEITE DE ESPADA GUÍA Y CADENA en la

sección OPERACIÓN.

INSPECCIÓN Y LIMPIEZA DE LA UNIDAD Y

LAS ETIQUETAS

Después de cada uso, inspeccione la unidad completa

para detectar piezas sueltas o dañadas. Limpie la

unidad y las etiquetas con un paño humedecido con

un detergente suave.

Limpie la unidad con un paño limpio y seco.

COMPROBACIÓN DEL FRENO DE CADENA

Consulte FRENO DE CADENA en la sección OPERACIÓN.

LIMPIEZA DEL FILTRO DE AIRE

a ADVERTENCIA: No limpie el ltro con

gasolina u otro disolvente inamable, para

evitar crear un riesgo de incendio o producir

gases de escape tóxicos.

Un ltro de aire sucio reduce la vida útil y el rendimiento

del motor y aumenta el consumo de combustible y los

gases de escape tóxicos. Siempre limpie el ltro de

aire después de 10 tanques de combustible o 5 horas

de operación, lo que ocurra primero. Limpie más

frecuentemente en condiciones polvorientas. Un ltro de

aire usado nunca se puede limpiar completamente. Es

recomendable reemplazar el ltro de aire por uno nuevo

cada 50 horas de funcionamiento, o anualmente, lo que

ocurra primero.

1. Aoje la perilla de la cubierta del ltro de aire. Quite la

cubierta del ltro de aire.

2. Presione la abrazadera de alambre para soltar el ltro

de aire. Quite el ltro de aire.

Limpie el ltro de aire con agua caliente y jabón.

Enjuague con agua limpia y fresca. Seque

completamente antes de reinstalar.

4. Vuelva a instalar el ltro de aire y coloque la

abrazadera de alambre.

NOTA: Asegúrese de que el ltro de aire esté

correctamente instalado y asentado en el bolsillo

antes de colocar la abrazadera de alambre y

reinstalar la cubierta del ltro de aire.

5. Reinstale la cubierta del ltro de aire. Apriete la

perilla rmemente.

COMPROBACIÓN DEL SILENCIADOR Y LA

PANTALLA ANTICHISPAS

A medida que se usa la unidad, se acumulan depósitos

de carbono en el silenciador y la pantalla anti chispas, y

se debe limpiar para evitar la creación de un riesgo de

incendio o que afecte el rendimiento del motor.

Reemplace la pantalla anti chispas si se producen daños.

LIMPIEZA DE LA PANTALLA ANTICHISPAS

1. Se requiere una limpieza cada 25 horas de

funcionamiento o anualmente, lo que ocurra primero.

2. Aoje la perilla de la cubierta del ltro de aire. Quite la

cubierta del ltro de aire.

3. Aoje los 3 tornillos de la cubierta del cilindro. Quite la

tapa del cilindro.

4. Aoje y quite el tornillo de la cubierta de salida de

escape del silenciador.

5. Quite la pantalla antichispas. Maneje la pantalla con

cuidado para evitar daños.

Limpie la pantalla anti chispas suavemente con un

cepillo de alambre. Reemplace pantalla si encuentra

daños.

7. Reemplace cualquier pieza del silenciador rota o

agrietada.

8. Reinstale la pantalla antichispa.

9. Vuelva a colocar el tornillo en la cubierta de salida de

escape del silenciador.

10.

Vuelva a colocar la cubierta del cilindro y tres tornillos.

Apriete con rmeza.

11. Reinstale la cubierta del ltro de aire. Apriete la perilla

rmemente.

REEMPLAZO DE LA BUJÍA

La bujía debe reemplazarse cada año para garantizar

que el motor arranque más fácil y funcione mejor.

La distribución del encendido es ja y no puede

modicarse.

1. Aoje la perilla de la cubierta del ltro de aire.

Quite la cubierta del ltro de aire.

2. Saque la funda de la bujía.

3. Retire la bujía del cilindro y deséchela.

4. Reemplace con la bujía apropiada y apriete

rmemente con una llave de cubo.

5. Vuelva a colocar la bujía.

6. Reinstale la cubierta del ltro de aire. Apriete la

perilla rmemente.

AJUSTE DEL CARBURADOR

a ADVERTENCIA: La cadena se moverá durante

la mayor parte de este procedimiento. Use

su equipo de protección y observe todas las

precauciones de seguridad. La cadena no

debe moverse al régimen de ralentí.

El carburador se conguró cuidadosamente en

la fábrica. Pueden ser necesarios ajustes si nota

cualquiera de las siguientes condiciones:

• La cadena se mueve a velocidad de ralentí.

Consulte el procedimiento de ajuste DEL RÉGIMEN

DE RALENTÍ-T.

• La sierra no está en ralentí. Consulte el

procedimiento de AJUSTE DEL RÉGIMEN DE

RALENTÍ-T.

Régimen de ralentí

Deje el motor al ralentí. Si la cadena se mueve, el

régimen de ralentí es demasiado rápido. Si el motor

se detiene, el régimen de ralentí es demasiado lento.

Modique la velocidad hasta que el motor funcione sin

movimiento de la cadena (ralentí demasiado rápido)

o calado (ralentí demasiado lento). El tornillo del

régimen de ralentí se encuentra en la zona de arriba

de la pera de cebado y está etiquetado como "T".

• Gire el tornillo de ralentí (T) hacia la derecha para

aumentar el régimen del motor.

• Gire el tornillo de ralentí (T) hacia la izquierda para

disminuir el régimen del motor.

Si necesita más asistencia o no está seguro sobre

cómo llevar a cabo este procedimiento, comuníquese

con el taller de servicio autorizado o llame al servicio

de atención al cliente.

SISTEMA REFRIGERANTE

Para mantener la temperatura de trabajo lo más baja

posible, la máquina está equipada con un sistema

refrigerante.

El sistema refrigerante consta de:

• Toma de aire en el motor de arranque

• Placa guía de aire

• Aletas en el volante

• Aletas de refrigeración en el cilindro

• Cubierta del cilindro (dirige el aire frío sobre el

cilindro)

Limpie el sistema de refrigeración con un cepillo

después de cada uso, más a menudo en condiciones

exigentes. Un sistema refrigerante sucio o bloqueado

da como resultado el sobrecalentamiento del equipo

que provoca daños en el pistón y el cilindro.

SOLUCIÓN DE PROBLEMAS

TABLA DE SOLUCIÓN DE PROBLEMAS

a ADVERTENCIA: Siempre debe detener la unidad y desconectar la bujía antes de realizar las

soluciones recomendadas a continuación, excepto los recursos que requieren el funcionamiento de

la unidad.

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca o funciona

solo por unos segundos después

de arrancar.

1. Interruptor de encendido en la

posición de apagado.

2. Motor ahogado.

3. Depósito de combustible vacío.

4. La bujía no se enciende.

5. El combustible no llega al

carburador.

1. Gire el interruptor de

encendido a la posición de

ENCENDIDO.

2. Consulte "Arranque difícil"

en la sección ARRANQUE Y

PARADA.

3. Llene el depósito con la

mezcla de combustible

adecuada.

4. Instale una bujía nueva.

5. Busque si el ltro de

combustible tiene basura;

reemplácelo.

Verique si la línea de

combustible está torcida

o partida; repárela o

reemplácela.

El motor no funciona en ralentí

correctamente.

1. Ajuste el régimen de ralentí.

2. Ajuste el carburador.

1. Consulte "Ajuste del

carburador" en la sección de

MANTENIMIENTO.

2. Póngase en contacto con un

taller de servicio autorizado.

El motor no se acelera, le falta

potencia, o se para bajo una carga

de trabajo.

1. Filtro de aire sucio.

2. Bujía sucia.

3. Freno de cadena activado.

4. Ajuste el carburador.

1. Limpie o reemplace el ltro

de aire.

2. Limpie o reemplace la bujía y

recongure el espacio de la

bujía.

3. Desacople el freno de cadena.

4. Póngase en contacto con un

taller de servicio autorizado.

El motor humea demasiado. 1. Demasiado aceite mezclado

con gasolina.

1. Vacíe el depósito de

combustible y llénelo con

la mezcla de combustible

adecuada.

La cadena se mueve a velocidad

de ralentí.

1. Ajuste el régimen de ralentí.

Repare el embrague.

Consulte "Ajuste del

carburador" en la sección de

MANTENIMIENTO.

Póngase en contacto con un

taller de servicio autorizado.

La cubierta del embrague no

encaja correctamente.

1. El freno de cadena está

activado.

1. Consulte "Reajustar el freno

de cadena" en la sección de

SOLUCIÓN DE PROBLEMAS.

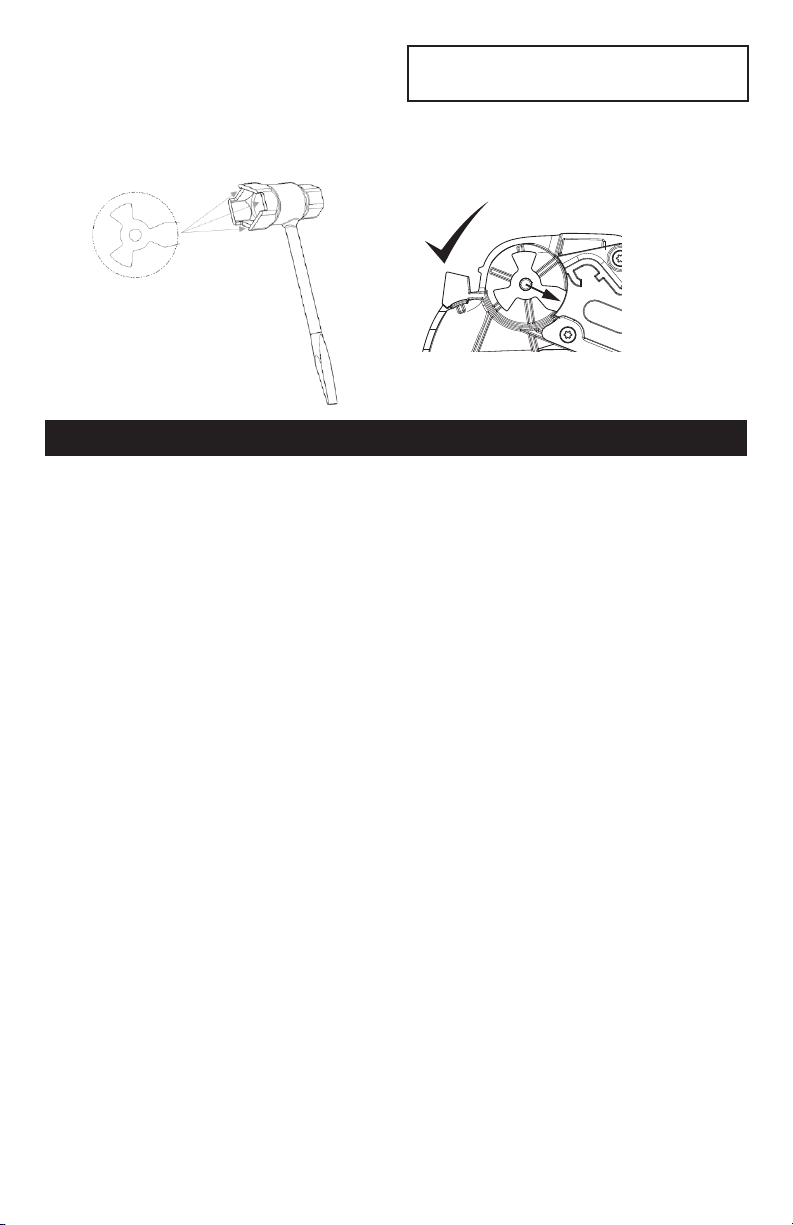

REAJUSTE DEL FRENO DE

CADENA

Si la cubierta del embrague se ha retirado

accidentalmente mientras el freno de cadena

está bloqueado, el freno de cadena debe estar

desbloqueado para poder montar la cubierta del

embrague sin tocar el tambor del embrague.

Alinee las muescas de la herramienta de espada de

forma que encajen en el eslabón giratorio del freno.

AVISO: El resorte del freno de cadena está bajo

tensión. Tenga cuidado al reajustar el freno.

Para restablecer el freno, gire el enlace a la derecha

hasta que se detenga. Nota: No sostenga la cinta de

freno mientras intenta restablecerlo.

El eslabón delantero estará en su posición girada

hacia abajo cuando el freno de la cadena está

desbloqueado.

ALMACENAMIENTO

Lleve a cabo los siguientes pasos después de cada

uso:

• Deje enfriar el motor y je la unidad antes de

almacenar o transportar.

• Almacene la motosierra y el combustible en un

área ventilada donde los vapores del combustible

no puedan llegar a las chispas o llamas abiertas

de calentadores de agua, motores eléctricos o

interruptores, hornos, etc.

• Almacene la motosierra con todos los protectores

en su lugar y colóquela de modo que ningún objeto

alado accidentalmente pueda causar lesiones.

• Almacene la motosierra fuera del alcance de los

niños.

ALMACENAMIENTO ANUAL

Prepare la unidad para guardarla al nal de la

temporada o si no se va a utilizar durante 30 días o

más.

Si va a guardar la motosierra durante un largo

período:

• Límpiela detenidamente antes de su

almacenamiento.

• Almacene en una zona limpia y seca.

• Aceite ligeramente las supercies metálicas

externas y la espada guía.

• Lubrique la cadena y envuelva en papel pesado o

paño.

SISTEMA DE COMBUSTIBLE

En CARGA DEL MOTOR CON COMBUSTIBLE en

la sección OPERACIÓN de este manual, consulte la

etiqueta denominada IMPORTANTE acerca del uso

de alconafta en su motosierra.

El estabilizador de combustible es una alternativa

aceptable para disminuir la formación de depósitos

de goma de combustible durante el almacenamiento.

Añada estabilizador a la gasolina en el depósito de

combustible o en el recipiente de almacenamiento de

combustible.

Siga siempre las instrucciones sobre la mezcla

que se encuentra en el recipiente del estabilizador.

Haga funcionar el motor durante al menos 5 minutos

después de añadir el estabilizador.

MOTOR

• Quite la bujía y vierta 1 cucharadita de aceite para

motor de 2 tiempos a través de la apertura de la

bujía. Tire lentamente de la cuerda de arranque de 8

a 10 veces para distribuir el aceite.

• Reemplace la bujía con una nueva del tipo y rango

térmico recomendados.

• Limpie el ltro de aire.

• Compruebe toda la unidad para detectar ojedad de

tornillos, tuercas y pernos. Cambie todas las piezas

dañadas, desgastadas o rotas.

• Al comienzo de la siguiente temporada, use

únicamente combustible nuevo que tenga la

proporción correcta de nafta y aceite.

OTROS

• No almacene la gasolina de una temporada a la

siguiente otra.

• Reemplace el contenedor de gasolina si empieza a

oxidarse.

DATOS TÉCNICOS

PR5020

(LDAV50MC)

Motor

Cilindrada, cm

50,2

Diámetro de cilindro, mm 44

Carrera, mm 33

Régimen de ralentí, rpm 2800-3200

Potencia, kW 2,1/9000

Sistema de encendido

Bujía Husqvarna HQT-1 •

Brisk PR17YC

Distancia entre los electrodos, mm 0,6

Combustible y sistema de lubricación

Capacidad del depósito de combustible, cm

425

Capacidad de la bomba de aceite a 9000 rpm, en ml/min 13

Capacidad del depósito de aceite,

295

Tipo de bomba de aceite Automática

Peso

Motosierra sin espada ni cadena, tanques vacíos 5,9 kg (13,0 lb)

Emisiones sonoras (consulte la nota 1)

Nivel de potencia acústica, medido en dB(A) 102

Nivel de potencia acústica, medida en dB(A) - Australia 84

Nivel de potencia acústica, L

garantizado en dB(A) - Europa 122

Niveles sonoros (consulte la nota 2)

Nivel de presión acústica equivalente en el oído del operador, dB(A) 104

Niveles de vibración equivalentes, un hveq (consulte la nota 3)

Mango delantero, m/s

8,70

Mango trasero, m/s

9,78

Cadena/espada

Longitud de la espada estándar 50 cm (20 pulg.)

Longitudes de la espada recomendadas 50 cm (20 pulg.)

Longitud de corte utilizable 50 cm (20 pulg.)

Paso 3/8

Espesor de los eslabones de arrastre 1,3 mm (0,05 pulg.)

Tipo de piñón de arrastre/número de dientes Spur/7

Velocidad de la cadena a potencia máxima, m/seg 27,8

Nota 1: Las emisiones sonoras en el medio ambiente medidas como potencia acústica (L

) en conformidad con

la directiva 2000/14/EC.

Nota 2: El nivel de presión acústica equivalente, de acuerdo con la norma ISO 22868, se calcula como el total de

energía de tiempo ponderado para diferentes niveles de presión de sonido bajo diversas condiciones de trabajo. La

dispersión estadística típica para el nivel de presión acústica equivalente es una desviación estándar de 1 dB (A).

Nota 3: El nivel de vibración equivalente, de acuerdo con la norma ISO 22867, se calcula como el total de

energía de tiempo ponderado para diferentes niveles de vibración bajo diversas condiciones de trabajo. Los

datos informados para nivel de vibración equivalente tienen una dispersión estadística típica (desviación

estándar) de 1 m/s

COMBINACIÓN DE CADENA DE LA SIERRA Y ESPADA GUÍA

El siguiente equipo de corte está aprobado para los modelos abarcados en este manual.

Modelo Espada Número de pieza

de la cadena

CKA sin freno de

cadena

Número de pieza Longitud

PR5020 578133803 50 cm (20 pulg.) 545196401 17

EPA DE LOS ESTADOS UNIDOS / CALIFORNIA / DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES DE

MEDIO AMBIENTE DE CANADÁ

IMPORTANTE: Este producto cumple con la normativa Fase 3 de la EPA (Environmental Protection Agency, Agencia

de Protección Medioambiental) de EE. UU. referente a emisiones de escape y evaporación. A n de garantizar el

cumplimiento de EPA Fase 3, recomendamos utilizar únicamente piezas de reemplazo originales. El uso de piezas de

repuesto que no cumplan con esta norma es una violación de la ley federal.

SUS DERECHOS Y OBLIGACIONES RESPECTO DE LA GARANTÍA: La Agencia de protección medioambiental

de EE. UU., el consejo de recursos del aire de California, el ministerio del medioambiente de Canadá y Husqvarna

Consumer Outdoor Products N.A., Inc. (Productos de consumo para exteriores de Husqvarna, HCOP) se complacen

en explicar la garantía del sistema de control de emisiones del motor para todo terreno año 2016 y posteriores. En el

estado de California, todos los motores todo terreno pequeños deben estar diseñados, construidos y equipados para

cumplir los requisitos de los estrictos estándares de control de emisiones contaminantes del Estado. HCOP debe

garantizar el sistema de control de emisiones del motor pequeño para todo terreno durante el período de tiempo que

se indica a continuación, siempre y cuando no haya ningún abuso, negligencia ni mantenimiento incorrecto del motor

pequeño para todo terreno. Su sistema de control de emisiones incluye piezas como el carburador, el sistema de

encendido y el depósito de combustible, la línea y la tapa. Cuando exista una condición cubierta por la garantía, HCOP

reparará sin costo para usted el motor pequeño para todo terreno. Entre los gastos cubiertos por la garantía se incluyen

el diagnóstico, las piezas y la mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE: Si cualquier pieza en el motor relacionada con las emisiones

(según se detalla en el listado de piezas de la garantía del control de emisiones) está defectuosa o si un defecto en los

materiales o la mano de obra de los materiales causa una falla de dicha pieza relacionada con las emisiones, HCOP

reparará o reemplazará la pieza.

RESPONSABILIDADES DEL PROPIETARIO DURANTE EL PERÍODO DE GARANTÍA: Como propietario del motor

todo terreno pequeño, usted es responsable de la ejecución del mantenimiento necesario que se detalla en el manual

de instrucciones. HCOP recomienda que conserve todos los recibos que cubran el mantenimiento del motor pequeño

para todo terreno; sin embargo, HCOP no puede negar la garantía solo por la falta de recibos o porque no pueda

garantizar la realización de todo el programa de mantenimiento. Como propietario del motor pequeño para todo terreno,

debe tener presente que HCOP puede negar la cobertura de la garantía si el motor pequeño para todo terreno o parte

de este falló debido al abuso, negligencia, mantenimiento incorrecto, modicaciones no aprobadas o el uso de piezas

que no están hechas o no están aprobadas por el fabricante del equipo original. Usted es responsable de llevar el

motor pequeño para todo terreno a un centro de reparaciones autorizado por HCOP en cuanto haya un problema. Las

reparaciones de garantía deberán ser completadas en un tiempo razonable que no deberá exceder los 30 días. Si tiene

alguna pregunta en relación con sus derechos y responsabilidades durante el período de garantía, debe ponerse en

contacto con el centro de servicio autorizado más cercano.

Llame a HCOP al 1-800-487-5951 (EE. UU.) o al 1-800-805-5523 (Canadá), o envíe un correo electrónico a

[email protected].

FECHA DE INICIO DE GARANTÍA: El período de garantía comienza en la fecha de compra del motor todo terreno pequeño.

DURACIÓN DE LA COBERTURA: Esta garantía será válida por un período de dos años a partir de la fecha de compra

inicial, o hasta el nal de la garantía del producto (la que sea mayor).

QUÉ ESTÁ CUBIERTO: REPARACIÓN O SUSTITUCIÓN DE PIEZAS. La reparación o el reemplazo de cualquier

pieza en garantía se realizará sin cargo para el propietario en un centro de servicio aprobado por HCOP. Si tiene alguna

pregunta en relación con sus derechos y responsabilidades durante el período de garantía, debe ponerse en contacto

con el centro de servicio autorizado más cercano. Llame a HCOP al 1-800-487-5951 (EE. UU.) o al 1-800-805-5523

(Canadá), o envíe un correo electrónico a [email protected].

PERÍODO DE GARANTÍA: Toda pieza cubierta cuya sustitución no sea parte del mantenimiento requerido, o que esté

sujeta a revisiones periódicas con el efecto de “reparar o sustituir según sea necesario” estará garantizada por 2 años.

Toda pieza que esté programada para su sustitución como parte del mantenimiento requerido estará garantizada por el

período de tiempo hasta la primera sustitución programada de la pieza.

DIAGNÓSTICO: No se deben efectuar cargos al propietario por el trabajo de diagnóstico que lleva a determinar que la

pieza garantizada está defectuosa, si el trabajo de diagnóstico se realiza en un centro de servicio aprobado por HCOP.

DAÑOS INDIRECTOS: HCOP podría ser responsable por los daños a otros componentes del motor causados por la

falla de una pieza garantizada que aún se encuentre cubierta por la garantía.

LO QUE NO ESTÁ CUBIERTO: Todas las averías causadas por el abuso, descuido o mantenimiento incorrecto no se

encuentran cubiertas.

COMPONENTES ADICIONALES O MODIFICADOS: La utilización de añadiduras o de piezas modicadas puede servir

de fundamento para anular una reclamación de garantía. HCOP no tiene la responsabilidad de cubrir fallas de piezas

garantizadas causadas por la utilización de piezas adicionales o modicadas.

CÓMO PRESENTAR UNA RECLAMACIÓN: Si tiene cualquier duda respecto de los derechos y las responsabilidades

que implica esta garantía, debe comunicarse con el centro de servicio autorizado de HCOP más cercano.

Llame a HCOP al 1-800-487-5951 (EE. UU.) o al 1-800-805-5523 (Canadá), o envíe un correo electrónico a

[email protected].

DÓNDE OBTENER SERVICIO DE GARANTÍA: Los servicios o las reparaciones en garantía se deben proporcionar en

todos los centros de servicio de HCOP. Llame a HCOP al 1-800-487-5951 (EE.

UU.) o al 1-800-805-552 3 (Canadá), o

envíe un correo electrónico a [email protected].

MANTENIMIENTO, SUSTITUCIÓN Y REPARACIÓN DE PIEZAS RELACIONADAS CON LAS EMISIONES: Cualquier

pieza de reemplazo aprobada por HCOP que se utilice en la realización de cualquier mantenimiento o reparación por

garantía en las piezas relacionadas con las emisiones se proporcionará sin cargo al propietario, si la pieza está cubierta

por la garantía.

LISTA DE PIEZAS DE LA GARANTÍA DE CONTROL DE EMISIONES: El carburador, el ltro de aire (cubierto con el

programa de mantenimiento), el sistema de encendido: la bujía de encendido (cubierta con programa de mantenimiento),

el módulo de encendido, el silenciador incluido el catalizador (si existe), el depósito de combustible, la línea, y la tapa.

DECLARACIÓN DE MANTENIMIENTO: El propietario es responsable de la ejecución del mantenimiento requerido

según se dene en el manual de instrucciones.

a AVERTISSEMENT! Lire et respecter toutes les

règles de sécurité et les instructions d'utilisation

avant d'utiliser ce produit. Le fait de ne pas

respecter les consignes du manuel d'utilisation

pourrait causer des blessures graves

Manuel d'utilisation

PR5020

Guide de démarrage rapide

REMARQUE : Le produit peut différer

légèrement de l'élément illustré.

Mélanger 2,6 oz d'huile entièrement synthétique de catégorie 2 avec

1 gallon d'essence pour obtenir un mélange à 50:1. Bien agiter.

Verser le mélange dans le réservoir de carburant.

MISE EN GARDE : Ne pas utiliser d'autres carburants, notamment

les mélanges d'éthanol à plus de 10 % par volume (E-15, E-85) ou

tout carburant additionné de méthanol.

Ajouter l'huile pour guide

et chaîne dans le réservoir

d'huile.

S'assurer que le frein de

chaîne est désactivé en

tirant le protège-main vers

l'arrière.

Appuyer lentement 10 fois

sur l'ampoule de l'amorceur.

Extraire complètement le

levier du volet de départ.

Placer le pied droit

sur la poignée arrière,

tel qu'illustré. À l'aide

de la main droite, tirer

énergiquement 5 fois sur le

cordon de démarrage.

Pousser le levier du volet

de départ bleu jusqu'à

mi-course.

Tirer le cordon de

démarrage jusqu'à ce que le

moteur démarre.

Laisser le moteur se

réchauffer pendant

30 secondes. Appuyer sur

la commande des gaz pour

régler le régime de ralenti

normal.

À la n de l'utilisation

de la scie, pousser le

commutateur rouge à la

position STOP (arrêt).

DÉMARRAGE D'UN MOTEUR

CHAUD

4 + 5 + 7 + 8

IMPORTANT :

• Ne jamais laisser la scie à chaîne entrer en contact avec le sol ou la saleté lors de l'utilisation. Cela émoussera

complètement la chaîne et nécessitera l'installation d'une nouvelle chaîne.

• Àchaquedémarragedelascieàchaîne,vérieraupréalablelatensiondelachaîne.Vérierlatensiond'unechaîne

neuveaprèsles15premièresminutesd'utilisation.Sereporteraumanuelpourobtenirdesinstructionssurlatensiondela

chaîne.

LDAV50MC

SYMBOLES

Cet outil à moteur peut être

dangereux! Toute utilisation

négligente ou inappropriée peut

avoir de graves conséquences.

Il importe de lire attentivement et

debienassimilerlesinstructions

avant d'utiliser l'outil.

Toujours utiliser les équipements

de protection appropriés :

• un dispositif de protection des

yeuxtelqu'unécranantibuée,

des lunettes de protection

ventilées ou un écran facial

• un casque de sécurité rigide

agréé

• desdispositifsantibruit

(bouchonsàoreilleousilencieux)

pour protéger l'audition

Ne jamais faire fonctionner une

scie à chaîne en la tenant d'une

seule main.

L'opérateur doit utiliser les deux

mains pour faire fonctionner la scie

à chaîne.

Éviter tout contact entre l'extrémité

duguide-chaîneetunobjet

quelconque.

Valeurderebondmaximal

mesurée.

Niveau de pression sonore

pondéréeà7,5mètres(25pieds),

conformément à la directive

« Protection of the Environment

Operations(NoiseControl)

Regulation2008»del'Australie

(NSW).Cettevaleurguresur

l'étiquette.

Émissions sonores dans

l'environnement conformément

aux directives de la Communauté

européenne.Cesvaleursgurent

dans la section DONNÉES

TECHNIQUES et sur l'étiquette.

Ce produit est conforme aux

normesCEapplicables.

Ce produit est conforme aux

normesCCEapplicables.

Ce produit est conforme aux

réglementations de l'Australie

matièredecompatibilité

électromagnétique.

Utiliser un mélange d'essence sans

plombetd'huiledeuxtempsàun

rapportde2%(50:1).

Mélangeessence-huileà50:1.

Remplissage de l'huile de chaîne.

Pour couper le moteur, couper le

contact à l'aide du commutateur

d'arrêt.

Amorceur.

Commande de l'étrangleur.

Frein de chaîne.

Désactivation du frein de chaîne.

Activation du frein de chaîne.

Frein de chaîne :

• désactivé(gauche)

• activé(droite)

Sens de déplacement de la chaîne.

Tendeur de chaîne.

Lesautressymbolesetautocollantsapposéssurlascie

serapportentauxexigencesenmatièredecertication

pour certains marchés.

La période de conformité aux normes d'émissions

indiquée sur les étiquettes de conformité aux normes

d'émissionsserapporteaunombred'heuresde

fonctionnement du moteur qui répond aux exigences

fédérales en matière d'émissions.

N'importe

quelétablissementouagentderéparation

de moteur non routier peut effectuer l'entretien, le

remplacement et la réparation des dispositifs et du

système de contrôle des émissions.

AVERTISSEMENT!Lesgazd'échappementdumoteur

deceproduitcontiennentdessubstanceschimiques

considérées par l'État de la Californie comme

étantcancérigènesetsusceptiblesdecauserdes

malformationscongénitalesetautreseffetsnuisibles

sur les organes reproducteurs.

COMPOSANTS DE LA MACHINE

LISEZCEMANUELD'INSTRUCTIONSETLESRÈGLESDESÉCURITÉAVANTD'OPÉRERVOTRESCIEÀ

CHAÎNE.Comparezlesillustrationsavecvotremachineandeconnaîtrel'emplacementdesdifférentsréglages

etcommandes.Conservezcemanuelauxnsderéférence.

1. Protège-main avant/Frein de chaîne

2. Poignée avant

3. Cordon de démarrage

4. Commutateur marche-arrêt

5. Levier du volet de départ/ralenti accéléré

6. Chaîne

7. Silencieux

8. Guide-chaîne

9. Bouchon de remplissage d'huile pour guide et chaîne

10.Boîtier du démarreur

11. Bouchon du réservoir

12. Ampoule de l'amorceur

1. Poignée arrière

2. Verrouillagedel'accélérateur

3. Couvercle de cylindre

4. Couvercledultreàair

5. Visderéglage

6. Couteaux

7. Jauge de profondeur

8. Maillons d'entraînement

9. Sens de déplacement de la chaîne

10.Commandedesgaz

11. Outilderéglagedechaîne(outilmultifonction)

12. Couvercled'embrayage

13. Écrous du guide-chaîne

14. Capteur de chaîne

SÉCURITÉ

a AVERTISSEMENT! Pour éviter tout départ

accidentel pendant l'installation, le transport,

le réglage ou la réparation, à l'exception du

réglage du carburateur, toujours débrancher le

l de bougie et le placer de façon à ce qu'il ne

touche pas la bougie.

INTRODUCTION

Unescieàchaîneestunoutildedécoupeduboisàhaute

vélocité. Il faut respecter des précautions de sécurité

particulièresanderéduirelesrisquesd'accident.

Le non-respect de toutes les règles et précautions de

sécuritépeutcauserdesblessuresgraves.

Si des situations non couvertes dans ce manuel se

produisent,êtreprudentetfairepreuvedebonsens.Pour

obtenirdel'aide,communiqueravecunconcessionnaire

agréé ou appeler le service à la clientèle.

PLANIFIER

• Avant d'essayer d'utiliser l'appareil, lire attentivement

ce manuel jusqu'à comprendre et pouvoir suivre toutes

les règles de sécurité, les précautions et instructions

d'utilisation fournies.

• Limiter l'utilisation de la scie aux usagers adultes qui

comprennent et peuvent suivre les règles de sécurité,

les précautions et instructions d'utilisation décrites dans

le présent manuel.

• Porter un équipement de protection. Toujours utiliser

deschaussuresàemboutd'acieravecdessemelles

antidérapantes;desvêtementsbienajustés;des

pantalons de sécurité; des gants à usage intensif

antidérapants; un dispositif de protection des yeux tel

qu'unécranantibuée,deslunettesdeprotectionventilées

ou un écran facial; un casque de sécurité rigide agréé et

desdispositifsantibruit(bouchonsàoreilleousilencieux)

pour protéger l'audition. Les utilisateurs réguliers doivent

fairevérierrégulièrementleurouïe,carlebruitdela

scie à chaîne peut nuire à l'audition. Attacher les cheveux

longs pour les maintenir au-dessus des épaules.

• Lorsque le moteur est en marche, tenir toutes les parties

du corps à l'écart de la chaîne.

• Tenir les enfants, les passants et les animaux à au

moins

10m(30pi)àl'écartdelazonedetravail.Nepas

laisser des personnes ou des animaux à proximité de la

chaîne à scie pendant qu'on la démarre ou l'utilise.

• Ne pas manipuler ou utiliser la scie à chaîne en cas de

fatigue, de maladie et de contrariété, ou sous l'effet de

l'alcool, de la drogue ou de médicaments. Il faut être en

bonneconditionphysiqueetmentale.Letravailavec

lascieàchaîneestpénible.Encasd'interdictionde

travaux fatigants pour des questions de santé, consulter

un médecin avant d'utiliser une scie à chaîne.

• Planier

soigneusementl'opérationdesciage.Avant

dedémarrerlacoupe,s'assurerquelazonedetravail

est dégagée, que le sol offre un soutien ferme et, pour

abattredesarbres,qu'unchemindefuiteestplanié.

UTILISATION DE LA SCIE

• Ne pas utiliser la scie à chaîne d'une seule main.

L'utilisation avec une seule main peut causer des

blessuresgravespourl'opérateur,lesassistantset

les passants. Une scie à chaîne est conçue pour être

utilisée avec deux mains.

• Utiliserlascieàchaînedansunezoneextérieurebien

ventilée.

• Ne pas utiliser la scie en montant sur une échelle ou sur

unarbre.

• S'assurer que la chaîne n'entrera pas en contact avec

unobjetquelconquependantledémarragedumoteur.

Ne jamais essayer de démarrer la scie alors que le

guide-chaîne se trouve dans une coupe.

• Nepasappliquerunepressionsurlascieàlandela

coupe. Le fait d'appliquer une pression peut causer une

pertedecontrôleàlandelacoupe.

• Arrêterlemoteuravantd'abaisserlascie.

• Ne pas utiliser une scie à chaîne endommagée, mal

ajustéeounonassembléedefaçoncomplèteet

sûre.Toujoursremplacerimmédiatementlabarre,la

chaîne, le protège-main et le frein de chaîne s'ils sont

endommagés,brisésouretirés.

• L'expositionàdesvibrationssuiteàuneutilisation

prolongée d'outils manuels à essence pourrait

endommager les vaisseaux sanguins et les nerfs des

doigts, des mains et des articulations des personnes

sujettesauxproblèmesdecirculationsanguineou

degonementsanormaux.L'utilisationprolongéepar

temps froid a été associée à l'endommagement des

vaisseauxsanguinschezlespersonnesenbonne

santé. En cas d'apparition de symptômes tels que

l'engourdissement, la douleur, la perte de force, le

changement de la couleur ou de la texture de la peau

ou la perte de sensation dans les doigts, les mains ou

les articulations, cesser d'utiliser cet outil et consulter

unmédecin.Unsystèmeantivibrationnegarantitpas

l'évitementdecesproblèmes.Lesopérateursqui

utilisent des outils électriques de manière permanente et

régulière doivent suivre de près leur condition physique

et l'état de cet outil.

• Après avoir coupé le moteur, transporter à la main la

scie à chaîne en tenant le silencieux à l'écart du corps

et le guide-chaîne et la chaîne orientés vers l'arrière,

recouverts de préférence d'un protège-chaîne.

ENTRETIEN DE LA SCIE

• Faire entretenir toutes les scies à chaîne, à l'exception

des éléments répertoriés dans la section Entretien

de ce manuel, par un technicien du concessionnaire

agréé. Par exemple, si des outils inappropriés sont

utilisés pour retirer ou tenir le volant lors de l'entretien de

l'embrayage,desdégâtsstructurelsauvolantpeuvent

se produire et provoquer sa rupture.

• S'assurerquelascieàchaînes'immobiliselorsque

lacommandedesgazestrelâchée.Encasde

problème,sereporteràlarubriqueRÉGLAGEDU

CARBURATEUR.

• Nejamaismodierlascieenaucunefaçon.

• Maintenir les poignées sèches, propres et exemptes

d'huileoudemélangedecarburant.

• Maintenirlesbouchonsdecarburantetd'huile,lesviset

les pièces d'attache solidement serrés.

• Utiliser seulement les accessoires et des pièces de

rechange d'origine recommandés.

• Certaines régions sont dotées de lois qui exigent que

plusieursmoteursàcombustioninternesoientéquipés

d'une grille pare-étincelles. L'opérateur d'une scie à

chaîne dans une localité où de telles réglementations

existentestlégalementresponsabledumaintiende

l'état de fonctionnement de ces pièces. Le non-respect

de cette consigne constitue une violation de la loi. Pour

obtenirdesrenseignementssurl'entretiendelagrille

pare-étincelles, se reporter à la section ENTRETIEN.

MANIPULATION DU CARBURANT

• Nepasfumerenmanipulantducarburantouenutilisant

la scie.

• Dansleszonesdedéversementoudemélangedu

carburant,éliminertouteslessourcesd'étincellesetde

ammes.Éviterdefumer,decréerdesammesnues

ou d'effectuer des travaux qui pourraient provoquer des

étincelles. Laisser le moteur refroidir avant de remplir le

réservoir.

• Toujoursavoirdesextincteursdisponibles,carvous

pourriezenavoirbesoin.

• Mélangeretverserlecarburantdansunezonesituée

enpleinairsurunsolnu;entreposerlecarburant

dansunendroitfrais,secetbienventiléetutiliserun

conteneur homologué et marqué pour tout ce qui a

traitaucarburant.Essuyertouslesdéversementsde

carburantavantdedémarrerlascie.

• Sedéplaceràaumoins3mètres(10pieds)dusite

ravitaillementencarburantavantdedémarrerlemoteur.

• Couper le moteur et laisser la scie refroidir dans un

endroitnoncombustibleetnonsurdesfeuillessèches,

de la paille ou du papier, etc. Retirer lentement le

bouchonduréservoirdecarburantetfairelepleinde

l'appareil.

• Entreposerlascieetlecarburantdansunendroitoù

lesvapeursdecarburantnepeuventpasatteindreles

étincellesoulesammesnuesprovenantduchauffe-

eau, des moteurs électriques ou des commutateurs, des

fours, etc.

DESCRIPTION DE L'EFFET DE

REBOND

a AVERTISSEMENT! Les effets de rebond

peuvent causer des blessures graves. L'effet

de rebond est un mouvement brusque vers

l'arrière, vers le haut ou vers l'avant du guide-

chaîne, qui se produit lorsque l'extrémité

supérieure du guide-chaîne entre en contact

avec un objet tel qu'une bille ou une branche,

ou lorsque le bois se referme et coince la scie à

chaîne dans la coupe. Le contact avec un objet

étranger dans le bois peut également causer la

perte de contrôle de la scie à chaîne.

EFFET DE REBOND ROTATIF

L'effetderebondrotatifpeutseproduirelorsquela

chaîneenmouvemententreencontactavecunobjetà

l'extrémité supérieure du guide-chaîne. Ce contact peut

faireplongerlachaînedansl'objetetlabloquerpendant

un instant. Il en résulte une réaction fulgurante qui rejette

le guide de guidage vers le haut et l'arrière, en direction

de l'opérateur.

EFFET DE REBOND LINÉAIRE

L'effetderebondlinéairepeutseproduirelorsquelebois

se referme et coince la scie à chaîne en mouvement dans

la coupe sur le haut du guide-chaîne, ce qui entraîne

l'arrêtbrusquedelascieàchaîne.Cetarrêtbrutaldela

chaîne entraîne l'inversion de la force de la chaîne utilisée

pourcouperleboisetprovoqueledéplacementdelascie

dans le sens opposé de rotation de la chaîne. La scie

est entraînée directement vers l'arrière en direction de

l'opérateur.

COINCEMENT

Le coincement peut se produire lorsque la chaîne en

mouvemententreencontactavecunobjetétrangerdans

lacoupesurlebasduguide-chaîne,cequientraînel'arrêt

brusquedelascieàchaîne.Cetarrêtbrutaltirelascie

vers l'avant dans le sens opposé à l'opérateur et pourrait

facilement amener celui-ci à perdre le contrôle de la scie.

RÉDUCTION DES RISQUES

D'EFFET DE REBOND

• Veillerentouttempsàéviterleseffetsderebond.

Unecompréhensionélémentairedeseffetsderebond

permetderéduirel'élémentdesurprisequicontribue

aux accidents.

• Ne jamais laisser une chaîne en mouvement entrer

encontactavecunobjetquelconqueàl'extrémitédu

guide-chaîne.

• Garderlazonedetravailexemptedetoutobstacletel

qued'autresarbres,desbranches,desrochers,des

clôtures,dessouchesd'arbre,etc.Éliminerouéviter

touteobstructionquelascieàchaînepourraitheurter

lorsdelacoupe.Pourcouperunebranche,nepas

laisserlabarredeguidageentrerencontactavecdes

branchesoud'autresobjetsenvironnants.

• Garder la scie à chaîne affûtée et correctement tendue.

Unechaînelâcheouémousséepeutaugmenterle

risqued'effetderebond.Suivrelesrecommandations

dufabricantenmatièred'affûtageetd'entretiendela

chaîne.Vérierlatensionàintervallesréguliersaprès

avoir coupé le moteur, jamais lorsque le moteur tourne.

Après avoir tendu la chaîne, s'assurer que les écrous du

guide-chaînesontbienserrés.

• Démarrer et continuer la découpe à pleine vitesse. Le

risqued'effetderebondaugmentelorsquelachaînese

déplace à une vitesse plus lente.

• Utiliserdescoinsenplastiqueouenbois.Nejamais

utiliserunobjetmétalliquepourtenirlacoupeouverte.

• Couperunebilleàlafois.

• Faire preuve d'extrême prudence lorsque la chaîne

attaquedenouveauduboisprécédemmentcoupé.

• Ne pas essayer de couper en commençant par

l'extrémitéduguide-chaîne(coupesenplongeon).

• Prêterattentionauxbillesenmouvementetauxautres

éléments qui pourraient fermer la coupe, coincer la

chaîneoutomberdanslachaîne.

• Ne

pastournerlasciepourretirerlabarred'uneentaille

de direction en effectuant un sciage en travers.

• Utiliserleguide-chaîneàfaibleeffetderebondetla

chaîneàfaiblerisquederebondspéciéspourlascie.

MAINTIEN DU CONTRÔLE

• Tenir fermement la scie avec les deux mains lorsque

le moteur est en marche et éviter qu'elle s'échappe.

Celapermetderéduirelerisqued'effetderebondet

de garder le contrôle de la scie. Garder les doigts de

la main gauche autour de la poignée de guidon avant

et le pouce gauche sous celle-ci. Qu'on soit droitier ou

gaucher, fermer la main droite complètement autour de

lapoignéearrière.Garderlebrasgauchealignéavecle

coude ferme.

• Pour effectuer un sciage en travers, placer la main

gauche sur la poignée de guidon avant de sorte qu'elle

s'aligne avec la main droite sur la poignée arrière. Ne

jamais inverser les positions droite et gauche, quel que

soit le type de coupe.

• Se tenir de sorte que le poids soit uniformément

équilibrésurlesdeuxpieds.

• Setenirlégèrementducôtégauchedelasciean

d'éviter que le corps se trouve directement aligné avec

la chaîne de coupe.

• Ne pas trop se pencher en avant. Ceci permet d'éviter

d'êtreentraînéetdeperdrel'équilibreoulecontrôlede

la scie.

• Ne pas couper au-dessus de la hauteur des épaules. Il

estdifciledemaintenirlecontrôledelascieau-dessus

de la hauteur des épaules.

FONCTIONS DE SÉCURITÉ

RELATIVES AUX EFFETS DE REBOND

a AVERTISSEMENT! Les fonctions suivantes

sont intégrées sur la scie pour aider à réduire

le risque d'effet de rebond; elles n'éliminent

cependant pas totalement ce danger. En tant

qu'opérateur de scie à chaîne, ne pas compter

seulement sur les dispositifs de sécurité.

Suivre toutes les consignes de sécurité, les

instructions et les directives d'entretien de ce

manuel pour éviter les effets de rebond et les

autres forces qui peuvent causer des blessures

graves.

GUIDE-CHAÎNE À FAIBLE EFFET DE REBOND

Leguide-chaîneàfaibleeffetderebondestconçuavec

unepointedepetitrayon,cequiréduitlatailledelazone

derisqued'effetderebondsurl'extrémitéduguide-

chaîne.

CHAÎNE À FAIBLE RISQUE DE REBOND

Unechaîneàfaiblerisquederebondestconçueavecune

jaugedeprofondeurproléeetunetringleriedeprotection

quiréorientelaforcedel'effetderebondetpermetaubois

d'épouser progressivement le dispositif de coupe.

PROTÈGE-MAIN AVANT

Le protège-main avant est conçu pour réduire le risque

que la main gauche entre en contact avec la chaîne si elle

glisse de la poignée de guidon avant.

Lacombinaisondeladistanceetde«l'alignement»

des mains, assurés par les poignées avant et arrière,

fournitl'équilibreetcréeunerésistancelorsducontrôle

du pivotement de la scie vers l'opérateur en cas d'effet de

rebond.

FREIN DE CHAÎNE

Le frein de la chaîne est conçu pour arrêter la chaîne en

casd'effetderebond.

REMARQUE : Nous ne déclarons pas et il ne faut

pas supposer que le frein de chaîne protégera

l'opérateurencasd'effetderebond.Neseeràaucun

des dispositifs intégrés dans la scie. Utiliser la scie

correctement et prudemment pour éviter les effets de

rebond.

Les réparations sur le frein de chaîne doivent être

effectuées par un concessionnaire agréé. Si la chaîne a

étéachetéechezunconcessionnaire,lerapporteraulieu

d'achat,sinonl'apporterchezleprestatairedeservice

agréé le plus proche.

MONTAGE

Porterdesgantsdeprotection(noninclus)lorsdumontage.

REMARQUE : Le frein de chaîne doit être désactivé

pour pouvoir déposer ou reposer le couvercle

d'embrayagedelascieàchaîne.Pourdésactiverle

frein de chaîne, tirer le protège-main avant vers la

poignéeavantaussiloinquepossible(voirl'illustration).

FIXATION DE LA GRIFFE D'ABATTAGE

(le cas échéant)

Lagriffed'abattagepeutêtreutiliséecommepivotlors

d'une coupe.

1. Déplacer le commutateur marche-arrêt à la position

STOP(arrêt).

2. Désactiver le frein de chaîne.

3. Desserrer et retirer les écrous du frein de chaîne et le

couvercledel'embrayagedelascie.

REMARQUE:Silecouvercledel'embrayagenepeut

pasêtreaisémentdéposédelascieàchaîne,vérier

quelefreindechaîneestbiendésactivéentirantle

protège-main avant vers la poignée avant le plus loin

possible.

4. Fixerlagriffed'abattageàl'aidedesdeuxvis,tel

qu'illustré.

FIXATION DU GUIDE-CHAÎNE ET

DE LA CHAÎNE

(le cas échéant)

a AVERTISSEMENT Si la scie reçue est déjà

assemblée, répéter toutes les étapes pour

vérier qu'elle est correctement montée et que

toutes les xations sont bien serrées. Toujours

porter des gants lors de la manipulation de la

chaîne. Celle-ci est très tranchante et peut vous

couper même lorsqu'elle est immobile!

1. Déplacer le commutateur marche-arrêt à la position

STOP(arrêt).

2. Désactiver le frein de chaîne.

3. Desserrer et retirer les écrous du guide-chaîne et le

couvercledel'embrayagedelascie.

REMARQUE:Silecouvercledel'embrayagenepeut

pasêtreaisémentdéposédelascieàchaîne,vérier

quelefreindechaîneestbiendésactivéentirantle

protège-main avant vers la poignée avant le plus loin

possible.

4. S'il y a lieu, retirer l'espaceur d'expédition en plastique.

5. Une goupille et une vis de réglage permettent de

régler la tension de la chaîne. Lors du montage du

guide-chaîne, il est très important que la goupille de

réglage(A)traversel'ouverturedegoupilleinférieure

duguide-chaîne(B).Tournerlavis(C)pourdéplacer

lagoupillederéglageverslehautetverslebasde

la vis. Repérer cette goupille de réglage avant de

commenceràmonterleguide-chaînesurlascie.Voir

l'illustration suivante.

6. Utiliser le côté tournevis de l'outil multifonction pour

tourner la vis de réglage en sens antihoraire. Tourner

lavisjusqu'àcequelagoupillederéglage(A)se

trouve complètement sur le côté droit de l'ouverture

de réglage de course, tel qu'illustré ci-dessus. Cela

devrait rapprocher la goupille de la position adéquate.

7. Faireglisserleguide-chaînesurlesboulonsdu

guide-chaînejusqu'àcequ'ilbutecontrelepignondu

tambourd'embrayage.

8.

Retirersoigneusementlachaînedel'emballage.

Tenir la chaîne avec les maillons d'entraînement tel

qu'illustré.

9. Placerlachaînesuretderrièreletambour

d'embrayage,enplaçantlesmaillonsd'entraînement

danslepignondutambourd'embrayage.

10.Placer le côté inférieur des maillons d'entraînement

entre les dents du pignon de l'extrémité supérieure du

guide-chaîne.

11. Insérer les maillons d'entraînement de la chaîne dans

la rainure du guide-chaîne.

12. Tirer le guide-chaîne vers l'avant jusqu'à ce que la

chaîne soit tendue dans la rainure du guide-chaîne.

Vérierquetouslesmaillonsd'entraînementsont

dans la rainure du guide-chaîne.

13. Installerensuitelecouvercledel'embrayageen

s'assurantquelagoupillederéglageestbien

positionnéedansl'oricedegoupilleinférieurdu

guide-chaîne. Il importe de se souvenir que cette

goupille déplace le guide-chaîne vers l'avant ou

l'arrière en fonction du déplacement de la vis.

14. Installer les écrous du guide-chaîne et serrer à la main

uniquement. Une fois la chaîne tendue, ces écrous

devront être serrés à nouveau.

TENSION DE LA CHAÎNE

(y compris les scies dont la chaîne est déjà

montée)

a AVERTISSEMENT : Portez toujours des

gants de sécurité lorsque vous manipulez la

chaîne. Celle-ci est très tranchante et peut

vous couper même lorsqu'elle est immobile.

REMARQUE : Lors du réglage de la tension de la

chaîne,vérierquelesécrousduguide-chaînesont

serrés à la main uniquement. Le réglage de la tension

de chaîne avec les écrous fermement serrés peut

entraîner des dommages.

VÉRIFICATION DE LA TENSION

Utiliser l'extrémité tournevis de l'outil de réglage de chaîne

(outilmultifonction)pourdéplacerlachaîneautourdu

guide-chaîne. Si la chaîne ne se déplace pas, elle est trop

serrée.Silachaîneesttroplâche,ellependralégèrement

sous le guide-chaîne.

RÉGLAGE DE LA TENSION

La tension de la chaîne est très importante. La chaîne a

tendance à s'étirer à l'usage, surtout lors des premières

utilisationsdelascie.Toujoursvérierlatensiondela

chaîne avant de mettre la scie en marche.

1. Desserrer les écrous du guide-chaîne jusqu'à ce qu'ils

soient serrés à la main seulement contre le couvercle

del'embrayage.

2. Tourner la vis de réglage en sens horaire jusqu'à ce

que la chaîne soit en contact étroit avec le dessous du

rail du guide-chaîne.

3. Utiliser l'outil multifonction pour faire tourner la chaîne

autour du guide-chaîne en vous assurant que tous les

maillons sont dans la rainure du guide-chaîne.

4. Souleverl'extrémitéduguide-chaînepourvérier

quelachaînenependpas.Relâcherl'extrémitédu

guide-chaîne, puis tourner la vis de réglage d'un quart

de tour en sens horaire. Répéter l'opération jusqu'à ce

que la chaîne soit tendue et ne pende pas.

5. Tout en soulevant l'extrémité du guide-chaîne, serrer

fermement les écrous du guide-chaîne avec l'outil

multifonction.

6. Utiliser l'extrémité tournevis de l'outil multifonction pour

déplacer la chaîne autour du guide-chaîne.

7. Si la chaîne ne se déplace pas, elle est trop serrée.

Le cas échéant, desserrer légèrement les écrous du

guide-chaîne et desserrer la chaîne en tournant la

vis de réglage d'un quart de tour en sens antihoraire.

Resserrer les écrous du guide-chaîne.

8. Silachaîneesttroplâche,ellependralégèrement

sous le guide-chaîne. NE PAS utiliser la scie lorsque

lachaîneestlâche.

REMARQUE : La chaîne est correctement tendue

lorsque son poids ne la fait plus pendre sous le guide-

chaîne(unefoislascieenpositionhorizontale)et

qu'ellesedéplacelibrementautourduguide-chaîne.

a AVERTISSEMENT : Si vous utilisez la scie

sans avoir serré la chaîne (chaîne lâche),

celle-ci peut sauter à l'extérieur du guide-

chaîne et causer de graves blessures et/

ou endommager la chaîne, en la rendant

inutilisable. Si la chaîne saute à l'extérieur du

guide-chaîne, inspectez chacun des maillons

d'entraînement pour vérier qu'ils ne sont

pas endommagés. Une chaîne endommagée

doit être réparée ou remplacée.

MANIPULATION DU CARBURANT

CARBURANT ET MOTEUR

a AVERTISSEMENT : Retirer lentement le

bouchon du réservoir de carburant pour

effectuer un remplissage.

IMPORTANT : Cet équipement est conçu pour fonctionner

avec

ducarburantsansplombavecunindiced'octane

minimalde87(AKI),avecunmélanged'éthanoljusqu'à

10%maximumparvolume(E-10).Avantl'utilisation,le

carburantdoitêtremélangéavecunehuilesynthétique

debonnequalitépourmoteurdeuxtempsrefroidiàl'air

conçuepourunmélangedansunrapport50:1.

NEPASUTILISERd'huiledequalitéautomobileou

marine. Ces huiles endommageront le moteur. Lors

dumélangeducarburant,suivrelesinstructionssur

lecontenant.Dèsquel'huileestajoutéeaucarburant,

secouer quelques secondes le contenant pour assurer un

bonmélange.Avantdefairel'appointdelascie,toujours

lireetsuivrelesrèglesdesécuritérelativesaucarburant.

Pour que l'essence utilisée soit fraîche, acheter des

quantitésquipeuventêtreutiliséesdansles30jours.

MISEENGARDE:Nejamaisutiliserducarburant

uniquement dans la machine. Cela pourrait

occasionner des dommages permanents au moteur

et annuler la garantie limitée. Ne pas utiliser d'autres

carburants,

notammentlesmélangesd'éthanolàplus

de10%parvolume(E-15,E-85)outoutcarburant

additionnédeméthanol.Lerecoursàcescarburants

peutentraînerdesproblèmesmajeursauniveaudela

performanceetdeladurabilitédumoteur.

Essence, gallons Huile deux temps, onces

1 2,6

2 5,2

5 13

10 26

GRAISSAGE DU GUIDE-CHAÎNE ET

DE LA CHAÎNE

Le guide-chaîne et la chaîne exigent un graissage continu.

Le graissage est fourni par un graisseur automatique

lorsque le réservoir d'huile est plein. Le manque d'huile

abîmerapidementleguide-chaîneetlachaîne.

Unniveaud'huilefaibleprovoqueunesurchauffe,qui

se manifeste par des émanations de fumée à partir de

la chaîne, ou par une décoloration du guide-chaîne.

Par temps très froid, l'huile s'épaissit, d'où la nécessité

de diluer l'huile du guide-chaîne et de la chaîne avec

unepetitequantité(5à10%)dedieseloudekérosène

numéro 1. L'huile de guide-chaîne et de chaîne doit

s'écoulerlibrementpourquelesystèmed'huilepompe

sufsammentd'huilepourassurerungraissageadéquat.

Il est recommandé d'utiliser de l'huile de guide-chaîne et

de chaîne pour protéger votre machine contre une usure

excessive provoquée par la chaleur et la friction. Si l'huile

deguide-chaîneetdechaînen'estpasdisponible,utilisez

unebonnehuiledegradeSAE30.

• Ne jamais utiliser de l'huile usagée pour graisser le

guide-chaîne et la chaîne

• Toujoursarrêterlemoteuravantderetirerlebouchon

d'huile.

DÉMARRAGE ET ARRÊT

FREIN DE CHAÎNE

Vérierquelefreindechaîneestdésactivéentirantle

protège-mainavantverslapoignéeavantlepluspossible.

Le frein de chaîne doit être désactivé avant de pouvoir

utiliser la scie pour effectuer des coupes.

a AVERTISSEMENT : La chaîne ne doit pas

bouger lorsque le moteur tourne au régime

de ralenti. Si la chaîne bouge alors que le

moteur tourne au ralenti, se reporter à la

rubrique RÉGLAGE DU CARBURATEUR du

présent manuel.

a AVERTISSEMENT : Évitez tout contact avec

le silencieux. Un silencieux chaud peut

causer de graves brûlures.

Pour arrêter le moteur, placer le commutateur de marche-

arrêtàlapositionSTOP(arrêt).

Pour démarrer le moteur, maintenir la scie fermement en

positionsurlesol,telqu'illustré.Vérierquelachaîneest

enmesuredetournerlibrementsansrisquedecontact

avectoutautreobjet.

a AVERTISSEMENT : Ne tentez pas de faire

démarrer la scie en la lançant ou en la

faisant tomber. Vous risquez de perdre

le contrôle de la scie et de vous blesser

sérieusement.

IMPORTANT : Ne pas utiliser la pleine longueur du

cordon au démarrage de la machine, au risque de la

rompre. Ne pas laisser le cordon de démarrage revenir

frapper la machine. Il importe de tenir la poignée et de

laisser le cordon s'enrouler lentement.

REMARQUE : Lors d'un démarrage par temps froids,

démarrer la scie avec le volet de départ à la position

FULLCHOKE(voletplein)etlaisserlemoteur

réchaufferavantd'actionnerlacommandedesgaz.

REMARQUE:Nepasessayerdecouperduboisavec

lelevierduvoletdedépartàlapositionFULLCHOKE

(voletplein).

CONSEIL PRATIQUE : Si le moteur ne démarre

toujours pas après que les consignes suivantes aient été

appliquées, communiquer avec le service à la clientèle.

DÉMARRAGE D'UN MOTEUR FROID

REMARQUE : Pour les étapes suivantes, le

réglage correct du régime pour le démarrage est

automatiquement sélectionné lorsque le levier de volet

de départ est tiré au maximum.

• Le frein de chaîne doit être activé pour le démarrage

de la scie. Activer le frein en déplaçant le protège-main

avant vers l'avant.

• Déplacer le commutateur marche-arrêt à la position ON

(marche).

• Saisir la poignée avant avec la main gauche. Placer le

pied droit sur la partie inférieure de la poignée arrière et

maintenir fermement la machine sur le sol.

REMARQUE:Lerebordarrièredelasciecomprend

desillustrationsdécrivantdefaçonsimpliéechaque

étape de démarrage de l'outil.

1. Appuyer10foissurlapompedel'amorceur.Iln'est

pas nécessaire que la pompe soit entièrement remplie

carburant.

2. Tirer le levier du volet de départ à la position FULL

CHOKE(voletplein).

3. Saisir la poignée du cordon de démarrage avec

la main droite et tirer lentement jusqu'à ce qu'une

résistance se fasse sentir (les cliquets d'entraînement

grippent),puistirerénergiquementetrapidement

5 fois sur le cordon.

REMARQUE : Si le moteur émet un son comme

s'il essayait de démarrer avant qu'on ait tiré le

cordon une cinquième fois, arrêter de tirer et passer

immédiatement à la prochaine étape.

4. Pousser le levier du volet de départ jusqu'à mi-course.

5. Tirer fermement et rapidement la poignée du cordon

de démarrage jusqu'à ce que le moteur démarre.

Laisserlemoteurtournerpendantenviron30secondes.

Serrerpuisrelâcherensuitelacommandedesgazpour

permettre au moteur de tourner au ralenti.

REMARQUE:Vérierquelefreindechaîneest

désactivé en tirant le protège-main avant vers la

poignéeavantlepluspossible.Lefreindechaînedoit

être désactivé avant de pouvoir utiliser la scie pour

effectuer des coupes. La scie à chaîne peut maintenant

être utilisée.

DÉMARRAGE D'UN MOTEUR CHAUD

Suivezlesétapes1,2,4et5delaprocédurede

démarrage d'un moteur froid.

a AVERTISSEMENT! L'inhalation à long

terme des gaz d'échappement du moteur,

du brouillard d'huile de chaîne et de la

poussière de copeaux peut constituer un

danger pour la santé.

DÉMARRAGE DIFFICILE

(ou démarrage d'un moteur noyé)

Si le moteur ne démarre pas après qu'on ait tiré le cordon

dedémarrage10fois,ilpeutêtrenoyéparl'excèsde

carburant.Onpeutredémarrerlesmoteursnoyéspar

unexcèsdecarburantenpoussantlelevierduvoletde

départàlapositionOFFCHOKE(sansvolet),puisen

suivant la procédure de démarrage d'un moteur chaud.

S'assurer que le commutateur marche-arrêt est à la

positionON(marche).Leredémarragepeutexigerdetirer

plusieurs fois la poignée du cordon de démarrage, selon

ledegréduproblème.Silemoteurnedémarretoujours

pas, se reporter au TABLEAU DE DÉPANNAGE ou

communiquer avec le service à la clientèle.

ARRÊT

Arrêter le moteur en enfonçant le commutateur marche-

arrêt.

a AVERTISSEMENT! An d'éviter un démarrage

involontaire, le capuchon de la bougie

d'allumage doit toujours être retiré de la bougie

lorsque la scie est laissée sans supervision.

FREIN DE CHAÎNE

a AVERTISSEMENT : Si la bande de frein

est trop usée, elle risque de se rompre à

l'activation du frein de chaîne. Le cas échéant,

le frein de chaîne ne pourra pas arrêter la

chaîne. Le frein de chaîne doit être remplacé

par un concessionnaire agréé dès qu'une

partie présente une épaisseur inférieure à

0,5 mm (0,020 po). Les réparations sur le

frein de chaîne doivent être effectuées par un

concessionnaire agréé.

Si la chaîne a été achetée chez un

concessionnaire, le rapporter au lieu d'achat,

sinon l'apporter chez le prestataire de service

agréé le plus proche.

Cette scie est équipée d'un frein de chaîne. Le frein est

conçupourarrêterlachaîneencasd'effetderebond.

Le frein de chaîne activé à l'inertie est activé si le protège-

main avant est poussé vers l'avant, soit de façon manuelle

(àlamain)ouautomatique(àlasuited'unmouvement

soudain).

Si le frein est déjà activé, il peut être désactivé en tirant le

protège-mainavantverslapoignéeavantlepluspossible.

Le frein de chaîne doit être désactivé pour pouvoir

effectuer des coupes.

CONTRÔLE DU FREIN

REMARQUE:Lefreindechaînedoitêtrevérié

plusieurs fois par jour. Lors de cette procédure, le

moteur doit tourner.

C'est la seule fois que la scie doit être posée sur le sol

avec le moteur en marche.

Placerlasciesurunsolstable.Saisirlapoignéearrière

avec la main droite et la poignée avant avec la main

gauche. Appliquer le plein régime en appuyant à fond la

commandedesgaz.Activerlefreindechaîneentournant

lepoignetgauchecontreleprotège-mainsansrelâcherla

prise autour de la poignée avant. La chaîne doit s'arrêter

immédiatement.

TECHNIQUES DE TRAVAIL

ENTRAÎNEMENT À LA COUPE

Couperquelquespetitesbillesàl'aidedestechniques

suivantespourvous«habituer»àl'utilisationdelascie

avant de commencer une opération de sciage majeure.

• Serrerlacommandedesgazetlaisserlemoteur

atteindre le plein régime avant de couper.

• Commencer à couper lorsque le cadre de la scie se

trouvecontrelabille.

• Maintenir le moteur à plein régime pendant toute la

durée de la coupe.

• Laisser la chaîne effectuer la coupe. Exercer une légère

pression

verslebas.Sil'opérateurforcelacoupe,il

risque d'endommager le guide-chaîne, la chaîne ou le

moteur.

• Relâcherlacommandedesgazdèslandelacoupe

pour que le moteur tourne au ralenti. Le fonctionnement

de la scie à plein régime sans charge de coupe peut

inutilement user la chaîne, le guide-chaîne et le moteur.

Il est recommandé de ne pas faire tourner le moteur à

pleinrégimependantplusde30secondes.

• Pour éviter de perdre le contrôle une fois la coupe

terminée, ne pas appliquer de pression sur la scie à la

n

delacoupe.

• Arrêterlemoteuravantd'abaisserlascieaprèslacoupe.

ABATTAGE D'UN ARBRE

PLANIFICATION

a AVERTISSEMENT! Vérier s'il y a des branches

cassées ou mortes qui peuvent tomber pendant

la coupe et causer des blessures graves. Ne

pas couper en présence de bâtiments ou de

ls électriques si on ne sait pas dans quel sens

l'arbre va tomber, ne pas couper la nuit car

la vision est mauvaise, ni par mauvais temps

comme en cas de pluie, de neige ou de vent fort,

etc. Si l'arbre entre en contact avec une ligne

de services publics, informer immédiatement la

compagnie de services publics.

Planiersoigneusementl'opérationdesciage.

Dégagerlazonedetravail.Lazoneautourdel'arbredoit

êtredégagée,desorteàoffrirdebonsappuis.

L'opérateur de la scie à chaîne doit se tenir en amont sur

leterrain,carl'arbreestsusceptiblederouleroudeglisser

vers l'aval après sa chute.

Étudier les conditions naturelles qui peuvent causer la

chutedel'arbredansunsensparticulier.

Les conditions naturelles qui peuvent provoquer la chute

d'unarbredansunsensparticuliersontnotammentles

suivantes :

• La direction et la vitesse du vent.

• L'inclinaisondel'arbre.L'inclinaisond'unarbrepeutne

pas être évidente à cause de l'irrégularité ou de la pente

duterrain.Utiliserunlàplombouunniveaupour

déterminerlesensd'inclinaisond'unarbre.

• Lepoidsetlesbranchessuruncôté.

• Lesarbresetlesobstaclesenvironnants.

Rechercher la présence éventuelle de pourriture du

bois.Siletroncestpourri,ilpeutsedétacherettomber

versl'opérateur.Vériers'ilyadesbranchescassées

oumortesquipeuventtombersurl'opérateurpendantla

coupe.

S'assurerqu'ilyasufsammentdeplaceréservéeàla

chutedel'arbre.Maintenirunedistanceégaleà2,5foisla

longueurdel'arbreaveclapersonneoulesautresobjets

lesplusproches.Lebruitdumoteurpeutnoyerunappel

d'avertissement.

Retirer la saleté, les pierres, les morceaux d'écorce,

lesclous,lesagrafesetleslsélectriquesdel'arbreoù

l'opérateur va effectuer des coupes.

Planierunchemindefuitedégagéversl'arrièreeten

diagonaleparrapportàlalignedechuteNoterlazone

dedanger(1),lechemindefuite(2)etladirectionde

chute(3)dansleschémasuivant.

UTILISATION DES ENTAILLES DE DIRECTION

Lesentaillesdedirectionpermettentd'abattrelesgros

arbres.Uneentaillededirectionestunecoupeeffectuée

surlecôtéd'unarbrepourl'abattredansunedirection

voulue.Aprèsletraitd'abattagesurlecôtéopposé,l'arbre

auratendanceàtomberdansl'entaillededirection.

REMARQUE:Sil'arbreprésentedegrossesracines

en échasses, les retirer avant de pratiquer l'entaille de

direction. Si on utilise la scie à chaîne pour retirer les

racines en échasses, éviter qu'elle touche le sol au

risque de s'émousser.

Procéder à l'entaille de direction en commençant la coupe

par la partie supérieure. Couper dans le tiers du diamètre

l'arbre.Terminerensuitel'entaillededirectionen

coupant sa partie inférieure. Une fois l'entaille de direction

coupée,retirerlemorceaudeboisdel'arbre.

Aprèsavoirretiréleboisdel'entaillededirection,effectuer

untraitd'abattagesurlecôtéopposédel'entaillede

direction. Pour ce faire, entamer une coupe à environ

5centimètres(2pouces)au-dessusducentredel'entaille

dedirection.Cetteopérationlaissesufsammentdebois

noncoupéentreletraitd'abattageetl'entaillededirection

pour former une charnière. Cette charnière permet d'éviter

quel'arbretombedanslamauvaisedirection.

REMARQUE:Avantdeterminerletraitd'abattage,

utiliserdescoinsaubesoinpourouvrirlacoupurean

decontrôlerladirectiondechute.And'éviterleseffets

derebondetl'endommagementdelachaîne,utiliser

descoinsenboisouenplastique,jamaisdescoinsen

acier ou en fer.

Êtreattentifauxsignesquiannoncentlachutedel'arbre:

craquements,élargissementdutraitd'abattage,ou

mouvementdesbranchessupérieures.

Lorsquel'arbrecommenceàtomber,arrêterlascie,la

poser et s'éloigner rapidement par le chemin de fuite

prévu.

NEPAScouperlebasd'unarbrepartiellementtombé

avec la scie. Faire preuve de prudence extrême avec

lesarbrespartiellementtombésquipeuventêtre

insufsammentsoutenus.Sil'arbrenetombepas

complètement,poserlascieetlefairetomberaumoyen

d'untreuilàcâble,d'unpalanàmouesoud'untracteur.

COUPE D'UN ARBRE TOMBÉ

(SCIAGE EN TRAVERS)

Lesciageentraversdésignelacouped'unarbreabattuà

latailledebillesvoulue.

a AVERTISSEMENT! Ne pas se tenir sur la bille

en cours de coupe. Une partie de celle-ci peut

rouler et causer la perte des appuis et du

contrôle. Ne pas se tenir en aval de la bille en

cours de coupe.

Zone de danger

Chemin de fuite

Zone de danger

Direction de chute

Chemin de fuite

POINTS IMPORTANTS :

• Couperuneseulebilleàlafois.

• Coupertrèsattentivementleboisbrisé;desmorceaux

deboisaffûtéspeuventêtreprojetésversl'opérateur.

• Utiliser un chevalet de sciage pour couper les petites

billes.Nejamaispermettreàuneautrepersonnede

tenirlabillependantlacoupeetnejamaismaintenirla

billeaumoyendelajambeoudupied.

• Nepascouperdansunendroitoùdesbilles,des

branchesetdesracinessontemmêlées,commedans

unezonesouféeparlatempête.Faireglisserles

billesdansunezonedégagéeavantdelescouper,en

tirantd'abordlesbillesexposéesetdégagées.

• S'assurer que la chaîne ne heurte pas le sol ou tout

autreobjetpendantouaprèslacoupe.

a AVERTISSEMENT! Si la scie se coince ou

se bloque dans une bille, ne pas essayer de

l'extraire par la force. L'opérateur peut perdre

le contrôle de la scie, ce qui peut causer des

blessures ou des dommages à la scie. Arrêter

la scie et enfoncer un coin en plastique ou

en bois dans la coupe jusqu'à pouvoir retirer

la scie facilement. Redémarrer la scie et la

réintroduire soigneusement dans la coupe. An

d'éviter l'effet de rebond et l'endommagement

de la chaîne, ne pas utiliser un coin en métal.

Ne pas essayer de redémarrer la scie si elle est

coincée ou bloquée dans une bille.

TYPES DE SCIAGE EN TRAVERS

La surcoupe commence sur le côté supérieur de la

billeaveclebasdelasciecontrelabille.Lorsquevous

effectuezunesurcoupe,utiliserunelégèrepressionvers

lebas.

La sous-coupe nécessite la coupe sur le côté inférieur

delabilleavecledessusdelasciecontrelabille.Pour

effectuer une sous-coupe, appliquer une légère pression

vers le haut. Tenir fermement la scie et en garder le

contrôle. La scie a tendance à revenir vers l'opérateur.

a AVERTISSEMENT! Ne jamais tourner la scie à

l'envers pour effectuer une sous-coupe. Il n'est

pas possible de contrôler la scie dans cette

position.

Toujours effectuer la première coupe du côté de

compressiondelabille.Lecôtédecompressiondelabille

estlazoneoùlapressiondupoidsdelabilleestconcentrée.

SCIAGE EN TRAVERS SANS SUPPORT

1. Effectuer la surcoupe dans le tiers du diamètre de

l'arbre.

2. Faireroulerlabilleetterminerunedeuxièmesurcoupe.

REMARQUE:Faireattentionauxbillesquiprésentent

uncôtédecompression,and'éviterquelasciese

coince.

SCIAGE EN TRAVERS À L'AIDE D'UNE

BILLE OU D'UN SUPPORT

1. Effectuer la première coupe du côté de compression

delabille.Lapremièrecoupedoitsefairesuruntiers

dudiamètredelabille.

2. Terminer la deuxième coupe.

ÉBRANCHAGE ET ÉLAGAGE

a AVERTISSEMENT! L'opérateur doit veiller

à éviter et à se protéger contre les effets de

rebond. Ne pas laisser la chaîne en mouvement

entrer en contact avec d'autres branches ou

objets à l'extrémité du guide-chaîne lors de

l'ébranchage ou l'élagage. De tels contacts

peuvent causer des blessures graves.

a AVERTISSEMENT! Ne jamais monter dans

un arbre pour ébrancher ou élaguer. Ne pas

se tenir sur des échelles, des plates-formes,

une bille ou dans n'importe quelle position

qui peut faire perdre l'équilibre ou le contrôle

de la scie à l'opérateur.

POINTS IMPORTANTS

• Travailler lentement en tenant fermement la scie

aveclesdeuxmains.Garderunappuietunéquilibre

adéquats.

• Faireattentionauxbranchesrecourbéessous

pression.Lesbranchesrecourbéessouspression

sontgénéralementdepetitesbranchesquipeuvent

attraperlascieetfouetteroufaireperdrel'équilibre

à l'opérateur. Faire preuve d'une extrême prudence

lorsqu'oncoupedepetitesbranchesoudeminces

objets.

• Êtreattentifaurisqued'effetderebond.Seméer

desbranchestorduesousouspression.Éviterd'être

heurtéparunebrancheoulascielorsqu'unebranche

àbreligneuselibèredelatension.

• Garderlazonedetravaildégagée.Débarrasser

fréquemmentlesbranchesducheminpouréviterde

trébucher.

ÉBRANCHAGE

Toujoursébrancherunarbreaprèsl'avoircoupé.

Seulementalors,l'opérateurpeutébranchercorrectement

et en toute sécurité.

Laisserlesgrossesbranchessousl'arbreabattupourle

soutenir au fur et à mesure que l'opérateur travaille.

Commenceràlabasedel'arbreabattuettravaillervers

lehautpourcouperlesbranches.Retirerlespetites

branchesaumoyend'unecoupe.

Garderl'arbreentrel'opérateuretlachaîne.Couperdu

côtédel'arbreenfacedelabranchequevousêtesen

train de couper.

Enleverlesgrossesbranchesquisoutiennentl'arbre

abattuàl'aidedestechniquesdedécoupedécritesdans

lasectionSCIAGEENTRAVERSSANSSUPPORT.

Toujours utiliser une surcoupe pour couper les petites

branchesetlesbranchessuspendues.Unesous-coupe

peutfairetomberdesbranchesquivontensuitecoincer

la scie.

ÉLAGAGE

a AVERTISSEMENT! Limiter l'élagage aux

branches à la hauteur des épaules ou en

dessous. Ne pas couper si les branches sont

plus hautes que les épaules. Coner cette

tâche à un professionnel.

1. Effectuer la première coupe sur le tiers du diamètre

danslapartieinférieuredelabranche.

2. Effectuer la deuxième coupe sur tout le diamètre de

labranche.

3. Effectuer la troisième surcoupe, en laissant un collet

de2,5à5cm(1à2po)depuisletroncdel'arbre.

ENTRETIEN

a AVERTISSEMENT : Débrancher la bougie

d'allumage avant tout entretien, à l'exception

du réglage du carburateur.

Il est recommandé de faire effectuer tous les

réglages et toutes les procédures d'entretien

non répertoriés dans le présent manuel par

un concessionnaire ou un prestataire de

service agréé.

RECOMMANDATIONS GÉNÉRALES

La garantie sur cette scie ne couvre pas les articles

soumisàuneutilisationabusiveounégligentedelapart

de l'opérateur. Pour se prévaloir de la pleine valeur de

la garantie, l'opérateur doit entretenir la scie selon les

instructions contenues dans ce manuel. Certains réglages

devront

êtreeffectuésrégulièrementand'assurerlebon

entretien de l'outil.

IMPORTANT:Conertouteslesréparationsautres

que l'entretien recommandé décrit dans le manuel

d'instructions à un concessionnaire agréé.

Si un concessionnaire non agréé entretient la scie,

l'entreprise peut ne pas payer dans le cadre de la

garantiepourlesréparations.Ilestdelaresponsabilité

du propriétaire de maintenir et d'effectuer l'entretien

général.

CALENDRIER D'ENTRETIEN

Avant chaque usage

• Vérierleniveaudumélangedecarburant

• Vérierlegraissageduguide-chaîne

• Vérierlatensiondelachaîne

• Vérierl'affûtagedelachaîne

• Vérierl'absencedepiècesendommagées

• Vérierl'absencedecapuchonsdesserrés

• Vérierleserragedesxations

• Vérierl'absencedepiècesdesserrées

Toutes les 5 heures*

• Inspecteretnettoyerleltreàair

• Inspecter et nettoyer le frein de chaîne

• Inspecter et nettoyer le guide-chaîne

Toutes les 25 heures*

• Inspecter et nettoyer la grille pare-étincelles et le silencieux

Annuel

• Remplacerlabougied'allumage

• Remplacerleltreàcarburant

• Remplacerleltreàair

* Chaque heure de fonctionnement correspond à environ

2réservoirsdecarburant.

PROCÉDURES D'ENTRETIEN

RECHERCHE DE PIÈCES ENDOMMAGÉES

OU USÉES

Communiquer avec un concessionnaire agréé pour le

remplacement de toutes pièces endommagées ou usées.

REMARQUE:Ilestnormald'observerunepetite

quantité d'huile sous la scie après l'arrêt du moteur. Ne

pas la confondre à une fuite d'huile du réservoir.

• Commutateurmarche-arrêt–Vérierlebon

fonctionnement du commutateur en le déplaçant à la

positionSTOP(arrêt).S'assurerquelemoteurs'arrête,

puis redémarrer le moteur et poursuivre.

• Réservoirdecarburant–Nepasutiliserlamachine

sileréservoirdecarburantprésentedessignesde

dommage ou de fuite.

• Réservoir d'huile – Ne pas utiliser la machine si le

réservoir d'huile présente des signes de dommage ou

de fuite.

RECHERCHE DE PIÈCES OU FIXATIONS

LÂCHES OU DESSERRÉES

• Écrous du guide-chaîne

• Chaîne

• Silencieux

• Protection de cylindre

• Filtre à air

• Visdelapoignée

• Amortisseursdevibration

• Boîtier du démarreur

• Protège-main avant

VÉRIFICATION DE L'AFFÛTAGE DE LA CHAÎNE

Une chaîne affûtée produit des copeaux. Une chaîne

émoussée produit de la poussière de sciure et coupe

lentement.SereporteràlarubriqueAFFÛTAGEDELA

CHAÎNE.

GUIDE-CHAÎNE

Conditions qui nécessitent l'entretien du guide-chaîne :

• Lasciecouped'unseulcôtéouenbiais.

• La scie doit être poussée à travers la coupe.

• L'alimentation en huile du guide-chaîne ou de la chaîne

n'est pas adéquate.

Vérierl'étatduguide-chaînechaquefoisqu'onaffûtela

chaîne. Un guide-chaîne usé endommagera la chaîne et

rendralacoupedifcile.

Après chaque utilisation, s'assurer que le

commutateur marche-arrêt se trouve à la position STOP

(arrêt),puisdébarrasserleguide-chaîneetletroudu

pignondetouteslessciuresdebois.

Pour entretenir le guide-chaîne :

1. Placer le commutateur marche-arrêt à la

positionSTOP(arrêt).

2. Desserrer et retirer les écrous du guide-chaîne et du

couvercled'embrayage.Retirerleguide-chaîneetla

chaîne de la scie.

3. Nettoyerlesoricesd'huile(A)etlarainureduguide-

chaîne

(B).

4. L'ébavuragedesrailsduguide-chaîneestun

processusnormald'usuredurail.Retirercesbavures

à l'aide d'une lime plate.

5. Lorsque le rail supérieur est irrégulier, utiliser une lime

platepourréparerlesbordscarrésetlescôtés.

Remplacer le guide-chaîne lorsque la rainure est usée,

leguide-chaînetorduoussuréouencasdesurchauffe

oud'ébavuragedesrails.Siunremplacementest

nécessaire,utiliserseulementleguide-chaînespécié

pour la scie dans la liste des pièces de réparation ou sur

l'autocollant apposé sur la scie à chaîne.

VÉRIFICATION DU NIVEAU DE MÉLANGE

DE CARBURANT

SereporteràlarubriqueCARBURANTETMOTEURde

la section FONCTIONNEMENT.

LUBRIFICATION

SereporteràlarubriqueHUILEDEGUIDE-CHAÎNEET

DE CHAÎNE de la section FONCTIONNEMENT.

INSPECTION ET NETTOYAGE DE LA SCIE ET

DES AUTOCOLLANTS

Après chaque utilisation, inspecter toute la scie pour

détecter d'éventuels desserrages ou dommages aux

pièces. Nettoyer la scie et les autocollants au moyen d'un

chiffonhumideimbibédedétergentdoux.

Essuyer la scie au moyen d'un chiffon sec et propre.

VÉRIFICATION DU FREIN DE CHAÎNE

SereporteràlarubriqueFREINDECHAÎNEdelasection

FONCTIONNEMENT.

NETTOYAGE DU FILTRE À AIR

a AVERTISSEMENT : Ne pas nettoyer le ltre

en utilisant de l'essence ou d'autres solvants

inammables pour éviter les risques d'incendie

et d'émissions nocives.

Unltreàairsaleréduitladuréedevieetles

performances du moteur et augmente la consommation

decarburantetlesémissionsdegaznocifs.Toujours

nettoyerleltreàairaprès10remplissagesduréservoir

decarburantouaprès5heuresdefonctionnement,selon

la première occurrence. Nettoyer plus fréquemment en

casdeconditionspoussiéreuses.Unltreàairuséne

peut pas redevenir complètement propre par nettoyage. Il

estrecommandéderemplacerleltreàairannuellement

ouaprèschaque50heuresdefonctionnement,selonla

première occurrence.

1. Desserrerleboutonducouvercledeltreàair.Retirer

lecouvercledeltreàair.

2. Appuyersurleserre-câblepourlibérerleltreàair.

Retirerleltreàair.

3. Nettoyerleltreàairàl'aidedel'eausavonneuse

chaude. Rincer avec de l'eau froide propre. Sécher

complètement à l'air avant de réinstaller.

4. Réinstallerleltreàairetreplacerleserre-câble.

REMARQUE:Vérierqueleltreàairest

correctementinstalléetbienassisdanssonlogement

avantdereplacerleserre-câbleetlecouvercledeltre

à air.

5. Reposerlecouvercledeltreàair.Serrerfermement

lebouton.

INSPECTION DU SILENCIEUX ET DE LA

GRILLE PARE-ÉTINCELLES

Aufuretàmesurequevousutilisezlascie,desdépôts

decarbones'accumulentsurlesilencieuxetlagrillepare-

étincelles et doivent être retirés pour éviter les risques

d'incendie et les pertes de performances du moteur.

En cas de panne, remplacer la grille pare-étincelles.

NETTOYAGE DE LA GRILLE PARE-

ÉTINCELLES

1. Nettoyer la grille pare-étincelles annuellement ou

toutes les 25 heures de fonctionnement, selon la

première occurrence.

Desserrerleboutonducouvercledeltreàair.Retirer

lecouvercledeltreàair.

3. Desserrer les trois vis sur le couvercle du cylindre.

Retirer le couvercle du cylindre.

4. Desserrer et retirer la vis du couvercle de la sortie

d'échappement du silencieux.

5. Retirer la grille pare-étincelles. Manipuler délicatement

la grille pour éviter de l'endommager.

6. Nettoyer doucement la grille pare-étincelles à l'aide

d'unebrossemétallique.Remplacerlagrillesielleest

endommagée.

7. Remplacer toutes les pièces du silencieux cassées

oussurées.

8. Reposer la grille pare-étincelles.

9. Reposer la vis dans le couvercle de la sortie

d'échappement du silencieux.

10.Réinstaller le couvercle du cylindre et les trois vis.

Serrerbien.

11. Reposerlecouvercledeltreàair.Serrerfermement

lebouton.

REMPLACEMENT DE LA BOUGIE

D'ALLUMAGE

Ilestrecommandéderemplacerlabougied'allumage

chaque année pour faciliter le démarrage du moteur et en

améliorerlefonctionnement.Lepointd'allumageestxe

etnepeutêtremodié.

1. Desserrerleboutonducouvercledeltreàair.Retirer

lecouvercledeltreàair.

2. Retirerlecouvre-bornedelabougied'allumage.

3. Retirerlabougied'allumageducylindreetlamettre

aurebut.

4. Remplacerlabougieparunebougieneuve

préconisée et serrer fermement à l'aide d'une clé à

douille.

5. Réinstallerlecouvre-bornedelabougied'allumage.

6. Reposerlecouvercledeltreàair.Serrerfermement

lebouton.

RÉGLAGE DU CARBURATEUR

a AVERTISSEMENT : La chaîne sera en

mouvement durant la majeure partie de cette

procédure. Porter un équipement de protection

individuelle et respecter toutes les consignes

de sécurité. La chaîne ne doit pas bouger

lorsque le moteur tourne au régime de ralenti.

Lecarburateuraétésoigneusementrégléenusine.Des

réglages peuvent être requis dans les cas suivants :

• La chaîne se déplace au ralenti. Se reporter à la

procédure de réglage RÉGIME DE RALENTI-T.

• La scie ne passe pas au régime de ralenti. Se reporter à

la procédure de réglage RÉGIME DE RALENTI-T.

Régime de ralenti-T

Laisser le moteur tourner au ralenti. Si la chaîne se

déplace, cela indique que le ralenti est trop rapide. Si le

moteurcale,celaindiquequeleralentiesttropfaible.

Régler la vitesse jusqu'à ce que le moteur tourne sans

mouvementdelachaîne(ralentitroprapide)oucale

(ralentitropfaible).Lavisdurégimederalentisetrouve

danslazoneau-dessusdel'ampouledel'amorceuretest

étiquetée«T».

• Tournerlavisdurégimederalenti(T)danslesens

horaire pour augmenter le régime moteur.

• Tournerlavisdurégimederalenti(T)danslesens

antihoraire pour réduire le régime moteur.

Pour

obtenirdel'aidesupplémentaireoudeplus

amples détails sur la procédure, communiquer avec le

concessionnaire agréé ou le service à la clientèle.

SYSTÈME DE REFROIDISSEMENT

La scie est pourvue d'un système de refroidissement

conçu pour maintenir la température de travail au niveau

leplusbaspossible.

Le système de refroidissement comprend les éléments

suivants :

• Entrée d'air au démarreur

• Plaque d'acheminement d'air

• Ailettes de volant

• Ailettes de refroidissement du cylindre

• Couvercle du cylindre (fait passer l'air froid sur le

cylindre)

Nettoyerlesystèmederefroidissementavecunebrosse

après chaque utilisation, ou plus fréquemment lorsque

les conditions l'exigent. Un système de refroidissement

encrasséoubloquépeutentraînerunesurchauffe

susceptibled'endommagerlepistonetlecylindre.

DÉPANNAGE

TABLEAU DE DÉPANNAGE

a AVERTISSEMENT : Toujours arrêter la scie et débrancher la bougie d’allumage avant d’effectuer

toutes les réparations recommandées ci-dessous, sauf celles qui nécessitent le fonctionnement de la

scie.

PROBLÈME CAUSE MESURES CORRECTIVES

Le moteur ne démarre pas

ou se met à tourner quelques

secondes plus tard.

1. Le commutateur d'allumage est

éteint.

2. Le moteur est noyé.

3. Leréservoirdecarburantest

vide.

4. Labougied'allumagene

s'allume pas.

5. Lecarburantn'atteintpasle

carburateur.

1. Placer le commutateur d'allumage sur

ON(marche).

2. Sereporteràlarubrique

DÉMARRAGE DIFFICILE de la

section DÉMARRAGE ET ARRÊT.

3. Remplir le réservoir avec un mélange

approprié.

4. Installerunenouvellebougie.

5. Vériersileltren'estpassale,

remplacer le cas échéant.

Vériersilesconduitesde

carburantnesontpasentortillées

ou fendues, réparer ou remplacer le

cas échéant.

Le ralenti du moteur n'est pas

stable.

1. Le ralenti doit être réglé.

2. Lecarburateurdoitêtreréglé.

1. SereporteràlarubriqueRÉGLAGE

DU CARBURATEUR de la section

ENTRETIEN.

2. Contacter un concessionnaire agréé.

Le moteur n'accélère pas,

manque de puissance ou cale si

la charge est trop importante.

1. Leltreàairestsale.

2. Labougieestencrassée.

3. Le frein de chaîne est activé.

4. Lecarburateurdoitêtreréglé.

1. Nettoyerouremplacerleltreàair.

2. Nettoyerouremplacerlabougieet

refaire l'écartement.

3. Désactiver le frein de chaîne.

4. Contacter un concessionnaire agréé.

Le moteur dégage trop de

fumée.

1. Le mélange présente une

teneur trop élevée en huile.

1. Viderleréservoird'essenceetremplir

avec un mélange approprié.

La chaîne se déplace au ralenti. 1. Le ralenti doit être réglé.

2. L'embrayagedoitêtreréparé.

1. SereporteràlarubriqueRÉGLAGE

DU CARBURATEUR de la section

ENTRETIEN.

2. Contacter un concessionnaire agréé.

Lecouvercledel'embrayage

s'ajuste mal.

1. Le frein de chaîne est activé. 1. Sereporteràlarubrique

RÉTABLISSEMENT DU FREIN DE

CHAÎNE de la section DÉPANNAGE.

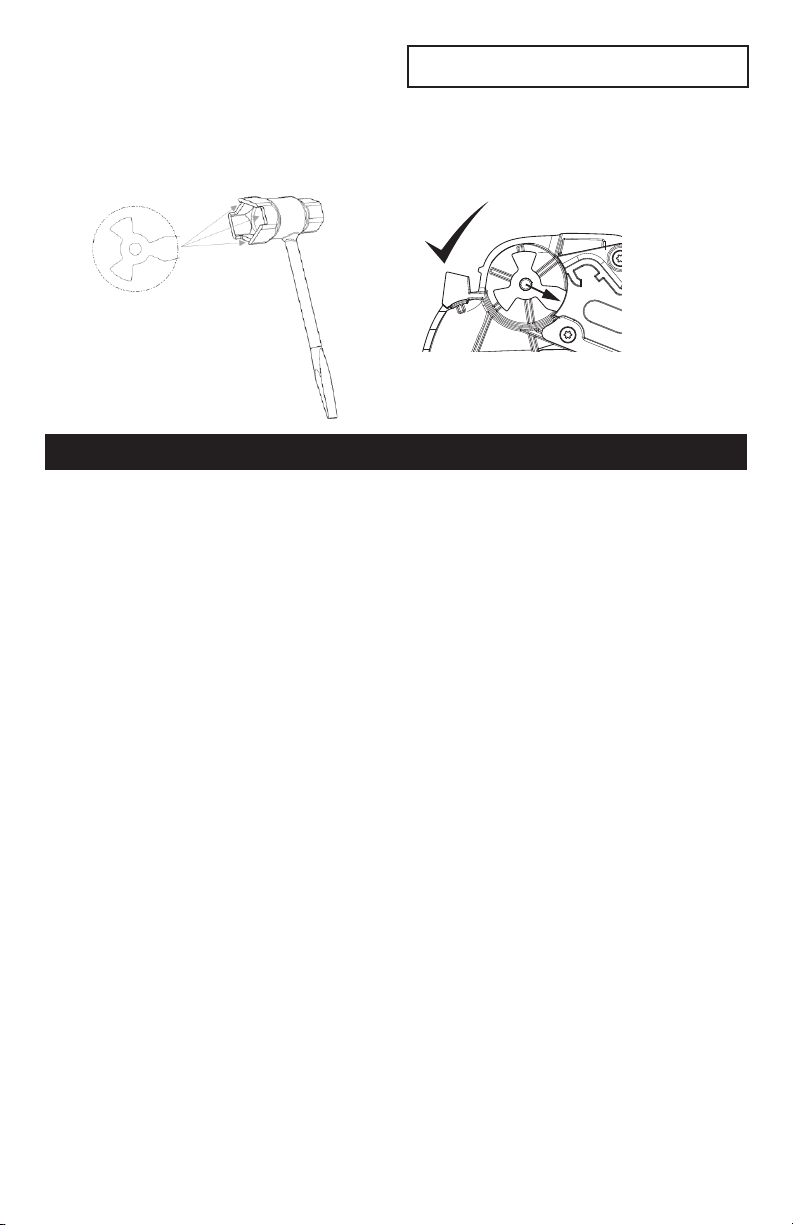

RÉTABLISSEMENT DU FREIN DE

CHAÎNE

Silecouvercledel’embrayageestaccidentellementretiré

alors que le frein de chaîne est activé, celui-ci devra être

désactivé pour permettre de monter le couvercle sans

coincerletambourd’embrayage.

Aligner les encoches de l’outil multifonction de sorte

qu’elles couvrent le maillon de rotation de la chaîne.

MISE EN GARDE : Le ressort du frein de chaîne

est sous tension. Il importe de prendre soin lors du

rétablissementdufrein.

Pourrétablirlefrein,tournerlemaillonensenshoraire

jusqu’à ce qu’il s’arrête. REMARQUE : Ne pas tenir la

bandedefreinlorsdelaprocédurederétablissement.

Lemaillonavantseraenpositionabaisséelorsquelefrein

de chaîne est désactivé.

REMISAGE

Effectuer les étapes suivantes après chaque utilisation :

• Laisser le moteur refroidir et sécuriser l’outil avant son

remisage ou son transport.

• Remiserlascieàchaîneetlecarburantdansunendroit

bienaéréoùlesvapeursdecarburantnepeuventpas

atteindredesétincellesoudesammesnuesprovenant

du chauffe-eau, des moteurs électriques ou des

commutateurs, des fournaises, etc.

• Remiser la scie à chaîne avec tous les dispositifs de

protection en place et veiller à la placer de sorte que

sesélémentspointusnecausentaucuneblessure

accidentelle.

• Remiser la scie à chaîne hors de portée des enfants.

REMISAGE SAISONNIER

Préparervotresciepourleremisageàlandelasaison

ousielleneserapasutiliséependant30joursouplus.

Si votre scie à chaîne doit être remisée pour une période

prolongée :

• Nettoyer soigneusement la scie avant le remisage.

• Remiser dans un endroit sec et frais.

• Huiler légèrement les surfaces de métal extérieures et

le guide-chaîne.

• Huiler la chaîne et l’envelopper d’un papier épais ou de

tissu.

CIRCUIT D’ALIMENTATION

Lire le message intitulé IMPORTANT relatif à

l’utilisation d’éthanol dans votre scie à chaîne sous

larubriqueCARBURANTETMOTEURdelasection

FONCTIONNEMENT du présent manuel.

Unstabilisateurd’essenceestunmoyenacceptablede

minimiser la formation de gomme d’essence pendant le

remisage.Ajouterdustabilisateuraucarburantdansle

réservoirdecarburantoudanslecontenantdecarburant.

Toujours respecter les proportions de mélange indiquées

sur

lescontenantsdestabilisateur.Laisserlemoteur

tourner pendant au moins cinq minutes après l’ajout de

stabilisateur.

MOTEUR

• Retirerlabougied’allumageetverser1cuillèreàthé

d’huilepourmoteurdeuxtempsdansl’oricedela

bougie.Tirerlentementlecordondedémarragede8à

10foispourbienrépartirl’huile.

• Remplacerlabougied’allumageparunenouvelle

bougiedutypeetdelaplagedechaleurpréconisés.

• Nettoyerleltreàair.

• Vérierquetouslesboulons,écrousetvisdelascie

sontbienserrés.Remplacertoutepièceendommagée,

briséeouusée.

• Audébutdelasaisonsuivante,n’utiliserquedu

carburantneufafchantlerapportappropriéd’essence

et d’huile.

AUTRE

• Ne pas entreposer l’essence d’une saison à l’autre.

• Remplacer le contenant d’essence s’il présente des

signes de rouille.

DONNÉES TECHNIQUES

PR5020

(LDAV50MC)

Moteur

Cylindrée, cm

50,2

Alésage de cylindre, mm 44

Course, mm 33

Régime de ralenti, tr/min 2800à3200

Puissance,kW 2,1/9000

Système d'allumage

Bougie d'allumage HusqvarnaHQT-1•

BriskPR17YC

Écartement des électrodes, mm 0,6

Circuits d'alimentation et de lubrication

Volumeduréservoirdecarburant,cm

425

Capacitédelapompeàhuileà9000tr/min,ml/min 13

Volumeduréservoird'huile,cm

295

Type de pompe à huile Automatique

Poids

Scie sans guide-chaîne et chaîne, réservoirs vides 5,9kg(13,0lb)

Émissions sonores (voir la remarque 1)

Niveaudepuissancesonore,mesuréendB(A) 102

Niveaudepuissancesonore,mesuréendB(A)–Australie 84

Niveau de puissance sonore garanti L

dB(A)–Europe 122

Niveaux sonores (voir la remarque 2)

Niveau de pression sonore équivalent au niveau de l'oreille de l'utilisateur,

mesuréendB(A)

104

Niveaux de vibrations équivalents, a hveq (voir la remarque 3)

Poignée avant, m/s

8,70

Poignée arrière, m/s

9,78

Chaîne/guide-chaîne

Longueur de guide-chaîne standard 50cm(20po)

Longueur de guide-chaîne recommandée 50cm(20po)

Longueur de coupe effective 50cm(20po)

Angle 3/8

Épaisseur aux maillons d'entraînement 1,3mm(0,050po)

Typedepignond'entraînementetnombrededents Engrenage/7

Vitessedelachaîneàlapuissancemaximale,m/sec 27,8

Remarque1:Émissiondubruitdansl’environnementmesuréeentantquepuissanceacoustique(L

)conforme

àladirectiveeuropéenne2000/14/EC.

Remarque2:Leniveauéquivalentdepressionsonore,conformémentàlanormeISO22868,estcalculé

comme l’énergie totale pondérée dans le temps pour différents niveaux de pression dans différentes conditions

detravail.Ladispersionstatistiquetypepourunniveauéquivalentdepressionsonoreafcheunécartstandard

de1dB(A).

Remarque3:Leniveauéquivalentdevibration,conformémentàlanormeISO22867,estcalculécommel’énergie

totalepondéréedansletempspourdifférentsniveauxdevibrationdansdifférentesconditionsdetravail.Lesdonnées

signaléespourleniveaudevibrationéquivalentafchentunedispersionstatistiquetype(écartstandard)de1m/s

COMBINAISONS DE GUIDE-CHAÎNE ET DE CHAÎNE

Leséquipementsdecoupesuivantssontcompatiblesaveclesmodèlesprésentésdansceguide.

Modèle Guide Chaîne – Numéro de

pièce

Anglederebond

calculé(CKA)sans

frein de chaîne

Numéro de pièce Longueur

PR5020 578133803 50cm(20po) 545196401 17

DÉCLARATIONDEGARANTIEDUSYSTÈMEANTIPOLLUTIONDEL’ENVIRONMENTALPROTECTIONAGENCY

(EPA)DESÉTATS-UNIS,DELACALIFORNIEETDEL’ENVIRONNEMENTCANADA

IMPORTANT : Le présent produit est conforme à la réglementation de la Phase 3 de l’Environmental Protection Agency

(EPA)desÉtats-Unisencequiconcernelesémissionsd’échappementetd’évaporation.Pourassurerlaconformitéàla

Phase 3 de l’EPA, nous recommandons le recours à des pièces de remplacement d’origine uniquement. L’utilisation de

pièces de remplacement non conformes est une infraction à la législation fédérale.

VOSDROITSETOBLIGATIONSENVERTUDELAGARANTIE:L’EnvironmentalProtectionAgency(agence

deprotectiondel’environnementdesÉtats-Unis),leCaliforniaAirResourcesBoard(directiondesressources

atmosphériquesdeCalifornie),EnvironnementCanadaetHusqvarnaConsumerOutdoorProductsN.A.,Inc.(HCOP)

sont heureux de détailler pour vous la garantie du système antipollution de votre petit moteur hors route de l’année

2016etultérieure.EnCalifornie,lespetitsmoteurshorsroutedoiventêtreconçus,fabriquésetéquipésdemanièreà

répondre aux normes antipollution strictes de l’État. HCOP doit garantir les systèmes de contrôle antipollution de votre

petitmoteurhorsroutependantlapériodegurantsurlalisteci-dessousàconditionquevotrepetitmoteurhorsroutene

présenteaucunsigned’utilisationabusive,denégligenceoud’entretieninapproprié.Lesystèmeantipollutioncomprend

despiècestellesquelecarburateur,lesystèmed’allumageainsiqueleréservoirdecarburantavecconduiteetbouchon.

Encasdeproblèmecouvertparlagarantie,HCOPrépareravotrepetitmoteurhorsroutesansfrais.Lesfraiscouverts

par la garantie comprennent le diagnostic, les pièces et la main d’œuvre.

COUVERTUREDELAGARANTIEDUFABRICANT:Siunepiècedevotrematérielliéeauxémissions(selonlaliste

despiècesdelagarantieantipollution)estdéfectueuseenelle-mêmeouàcaused’unedéfaillancedumoteuroud’une

erreur de main d’œuvre, cette pièce sera réparée ou remplacée par HCOP.

RESPONSABILITÉSDUPROPRIÉTAIREENVERTUDELAGARANTIE:Entantquepropriétaired’unpetitmoteur

horsroute,vousêtesresponsabledurespectdel’entretienobligatoireindiquédanslemanueld’instructions.HCOP

vous recommande de conserver tous les reçus relatifs à l’entretien de votre petit moteur hors route, mais elle ne peut

pasrefuserl’applicationdelagarantiepourlaseuleraisondel’absencedereçusoudunon-respectdel’entretien

obligatoireprévu.Entantquepropriétaired’unpetitmoteurhorsroute,vousdevezsavoirqueHCOPpeutvousrefuser

la couverture de la garantie si la défaillance de votre moteur ou d’une pièce de celui-ci est causée par une utilisation

abusive,unenégligence,unentretieninapproprié,unemodicationnonapprouvéeoul’utilisationd’unepièceni

fabriquée,niapprouvéeparlefabricantd’origine.Vousavezlaresponsabilitédeprésentervotrepetitmoteurhors

routeaucentrederéparationagrééHCOPdèsqu’unproblèmesemanifeste.Lesréparationscouvertesparlagarantie

doiventêtreeffectuéesdansundélairaisonnablequin’excèdepas30jours.Pourtoutequestionrelativeàvosdroitset

responsabilitésrelativementàlagarantie,communiqueraveclecentredeservicesagrééleplusproche.

VeuillezcommuniqueravecHCOPau1-800-487-5951(É.-U.)ouau1-800-805-5523(Canada)ouenvoyeruncourrielà

[email protected].

DATED’ENTRÉEENVIGUEURDELAGARANTIE:Lapériodedegarantiecommenceàladated’achatduproduit.

DURÉEDELACOUVERTURE:Cettegarantieestvalablepourunepériodededeuxansàpartirdeladated’achat

initialeoujusqu’àlandelagarantieduproduit(lapluslongueétantcelleretenue).

ÉLÉMENTSCOUVERTS:RÉPARATIONOUREMPLACEMENTDESPIÈCES.Laréparationouleremplacement

de toute pièce garantie doit être effectué sans frais pour le propriétaire dans un centre de services HCOP agréé. Pour

toutequestionrelativeàvosdroitsetresponsabilitésrelativementàlagarantie,communiqueraveclecentredeservices

agrééleplusproche.VeuillezcommuniqueravecHCOPau1-800-487-5951(É.-U.)ouau1-800-805-5523(Canada)ou

envoyer un courriel à [email protected].

PÉRIODE DE GARANTIE : Toute pièce garantie dont le remplacement n’est pas prévu par le calendrier d’entretien

obligatoireoudontl’inspectionrégulièreestprévuedanslecalendrierd’entretienetfaitl’objetd’unementiondetype

«réparerouremplacersinécessaire»doitêtregarantiependantdeuxans.Toutepiècegarantiedontleremplacement

estprévuparlecalendrierd’entretienobligatoireestgarantiependantl’intégralitédelapériodedegarantiejusqu’àla

date du premier remplacement prévu de la pièce.

DIAGNOSTIC : Le propriétaire n’a pas à payer pour le diagnostic permettant de conclure que la pièce garantie est

défectueuse, à condition qu’un tel diagnostic soit effectué dans un centre de services HCOP agréé.

DOMMAGESCONSÉCUTIFS:HCOPpeutêtretenueresponsabledesdommagesauxautrescomposantsdumoteur

directement causés par la panne d’une pièce encore sous garantie.

ÉLÉMENTSNONCOUVERTS:Touteslespannesduesàunabus,àdelanégligenceouàunentretieninadéquatne

sont pas couvertes.

PIÈCESCOMPLÉMENTAIRESOUMODIFIÉES:L’utilisationdepiècescomplémentairesoumodiéeestunmotif

sufsantpourrejeterunedemanded’indemnisation.HCOPn’apaslaresponsabilitédegarantirlespannesdepièces

garantiesprovoquéesparl’utilisationd’unepiècecomplémentaireoumodiée.

COMMENT PRÉSENTER UNE DEMANDE D’INDEMNISATION Pour toute question relative à vos droits et

responsabilitésrelativementàlagarantie,communiquezaveclecentredeservicesHCOPagrééleplusproche.

VeuillezcommuniqueravecHCOPau1-800-487-5951(É.-U.)ouau1-800-805-5523(Canada)ouenvoyeruncourrielà

[email protected].

OÙJOINDRELESERVICEDEGARANTIE:Lesservicesdegarantieouderéparationsontassuréspartousles

centresdeservicesHCOPagréés.VeuillezcommuniqueravecHCOPau1-800-487-5951(É.-U.)ouau1-800-805-5523

(Canada)ouenvoyeruncourrielà[email protected].

ENTRETIEN,REMPLACEMENTETRÉPARATIONDESPIÈCESRELATIVESAUXÉMISSIONS.Toutepiècede

remplacement approuvée par HCOP utilisée pour procéder à un entretien ou à une réparation doit être fournie sans frais

pour le propriétaire si la pièce d’origine est sous garantie.

LISTEDESPIÈCESDELAGARANTIEANTIPOLLUTION:Carburateur,ltreàair(couvertsdanslalimiteducalendrier

d’entretien),systèmed’allumage,bougied’allumage(couvertsdanslalimiteducalendrierd’entretien),module

d’allumage,potd’échappementincluantlecatalyseur(selonl’équipement),réservoirdecarburant,conduiteetbouchon

decarburant.

ATTESTATIOND’ENTRETIEN:Lepropriétairealaresponsabilitédurespectdel’entretienobligatoiredénidansle

manuel d’instructions.

Please do not return product to retailer.

No devuelva el producto a la tienda.

Ne pas retourner le produit au revendeur.

1-800-554-6723

poulanpro.com

Poulan Pro PR5020 20" 50cc 2-Cycle Gas Chainsaw

Product's Documents

Quick-Start Guide

Specifications

Poulan Pro PR5020 Questions and Answers
