INSTRUCTION MANUAL
600V
FRANÇAIS pg. 17
ESPAÑOL pg. 9
Digital AC/DC Voltage &
Continuity Tester
• AUTOMATICALLY
SELECTS
MEASUREMENT
MODE
• MODERN
SOLID-STATE
DESIGN
• TEST GFCI
PROTECTED
CIRCUITS
• INTEGRATED
WORKLIGHT
• BUILT-IN
TEST LEAD
HOLDERS
• BACKLIT
LCD DISPLAY
ENGLISH
ET250
3m IP53
5001748
CAT IV
600V
2 3
GENERAL SPECIFICATIONS
Klein Tools ET250 is a solid-state, digital voltage and continuity
tester. It measures AC/DC voltages up to 600V and tests for
continuity. Additionally, the ET250 tests GFCI protected circuits to
verify that the GFCI device is functioning appropriately. The tester
includes a backlight and worklight for working in reduced ambient
lighting conditions.
• Operating Altitude: ≤ 6562 ft. (2000 m)
• Relative Humidity: <80% non-condensing
• Operating Temperature: 5°F to 113°F (-15°C to 45°C)
• Storage Temperature: -4°F to 140°F (-20°C to 60°C)
• Battery Type: 3 x 1.5V AAA
• Dimensions: 6.06" x 2.33" x 1.64" (153.8 x 59.2 x 41.6 mm)
• Weight: 6 oz (170 g) without test leads
• Calibration: Accurate for one year
• Standards:
Conforms to EN61326-1:2013, EN61326-2:2013,
UL STD. 61010-1, 61010-2-030 and
61010-2-033.
Certified to CSA STD. C22.2 NO. 61010-1,
61010-2-030 and 61010-2-033
• Pollution degree: 2
• Drop Protection: 9.8 ft. (3m)
• Ingress Protection:
IP53 (see WARNINGS)
• Safety Rating: CAT IV 600V, Class 2, Double insulation
CAT IV: Measurement category IV is applicable to test and
measuring circuits connected at the source of the building’s
low-voltage MAINS installation.
• Electromagnetic Environment: IEC
EN61326-1:2013
. This
equipment meets requirements for use in basic and controlled
electromagnetic environments like residential properties,
business premises, and light-industrial locations.
Specifications subject to change.
ENGLISH
ELECTRICAL SPECIFICATIONS
• AC Voltage Range: 2 – 600V AC RMS (45 – 400Hz)
• DC Voltage Range: 2 – 600V DC
• Maximum Measurable Voltage:
600V RMS
• Resolution: 1V
• Accuracy: ±(2% + 2V)
• Test Current:
< 0.3mA at 120V AC RMS or 120V DC
• Continuity: 0 – 270kΩ
• GFCI Test:
>6mA via button
• Nominal Voltage GFCI Testing: 10-135V AC at 50/60Hz in
3-wire outlet
• Auto-Detect: Tester auto-detects and selects VAC / VDC /
Continuity modes
Specifications subject to change.
WARNINGS
To ensure safe operation and service of the tester, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.
• Before each use verify tester operation by measuring a known voltage.
• Never use the tester on a circuit with voltages that exceed the
category based rating of this tester.
• Do not use the tester during electrical storms or in wet weather.
• Do not use the tester or test leads if they appear to be damaged.
• Replacement test-leads should conform to EN 61010-031 and
be rated CAT IV 600V, 10A, or better. Do not use lower rated
test leads.
• Ensure tester leads are fully seated, and keep fingers behind
the finger guards and away from the metal probe contacts
when making measurements.
• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.
• To avoid false readings that could lead to electric shock,
replace batteries when a low battery indicator appears.
• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.
• Tester is IP53 dust & water resistant. Following any contact
with water, thoroughly dry tester and test lead jacks prior to
subsequent use.
2 3
GENERAL SPECIFICATIONS
Klein Tools ET250 is a solid-state, digital voltage and continuity
tester. It measures AC/DC voltages up to 600V and tests for
continuity. Additionally, the ET250 tests GFCI protected circuits to
verify that the GFCI device is functioning appropriately. The tester
includes a backlight and worklight for working in reduced ambient
lighting conditions.
• Operating Altitude: ≤ 6562 ft. (2000 m)
• Relative Humidity: <80% non-condensing
• Operating Temperature: 5°F to 113°F (-15°C to 45°C)
• Storage Temperature: -4°F to 140°F (-20°C to 60°C)
• Battery Type: 3 x 1.5V AAA
• Dimensions: 6.06" x 2.33" x 1.64" (153.8 x 59.2 x 41.6 mm)
• Weight: 6 oz (170 g) without test leads
• Calibration: Accurate for one year
• Standards:
Conforms to EN61326-1:2013, EN61326-2:2013,
UL STD. 61010-1, 61010-2-030 and
61010-2-033.
Certified to CSA STD. C22.2 NO. 61010-1,
61010-2-030 and 61010-2-033
• Pollution degree: 2
• Drop Protection: 9.8 ft. (3m)
• Ingress Protection:
IP53 (see WARNINGS)
• Safety Rating: CAT IV 600V, Class 2, Double insulation
CAT IV: Measurement category IV is applicable to test and
measuring circuits connected at the source of the building’s
low-voltage MAINS installation.
• Electromagnetic Environment: IEC
EN61326-1:2013
. This
equipment meets requirements for use in basic and controlled
electromagnetic environments like residential properties,
business premises, and light-industrial locations.
Specifications subject to change.
ENGLISH
ELECTRICAL SPECIFICATIONS
• AC Voltage Range: 2 – 600V AC RMS (45 – 400Hz)
• DC Voltage Range: 2 – 600V DC
• Maximum Measurable Voltage:
600V RMS
• Resolution: 1V
• Accuracy: ±(2% + 2V)
• Test Current:
< 0.3mA at 120V AC RMS or 120V DC
• Continuity: 0 – 270kΩ
• GFCI Test:
>6mA via button
• Nominal Voltage GFCI Testing: 10-135V AC at 50/60Hz in
3-wire outlet
• Auto-Detect: Tester auto-detects and selects VAC / VDC /
Continuity modes
Specifications subject to change.
WARNINGS
To ensure safe operation and service of the tester, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.
• Before each use verify tester operation by measuring a known voltage.
• Never use the tester on a circuit with voltages that exceed the
category based rating of this tester.
• Do not use the tester during electrical storms or in wet weather.
• Do not use the tester or test leads if they appear to be damaged.
• Replacement test-leads should conform to EN 61010-031 and
be rated CAT IV 600V, 10A, or better. Do not use lower rated
test leads.
• Ensure tester leads are fully seated, and keep fingers behind
the finger guards and away from the metal probe contacts
when making measurements.
• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.
• To avoid false readings that could lead to electric shock,
replace batteries when a low battery indicator appears.
• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.
• Tester is IP53 dust & water resistant. Following any contact
with water, thoroughly dry tester and test lead jacks prior to
subsequent use.
4 5
OPERATING INSTRUCTIONS
CONNECTING TEST LEADS
USE PROPER SAFETY-RATED TEST LEADS
Connect test leads by inserting the black lead into the "COM" jack
and the red lead into the "+" jack. Do not test if leads are improperly
seated. Results could cause intermittent display readings. To ensure
proper connection, firmly press leads into the input jack completely.

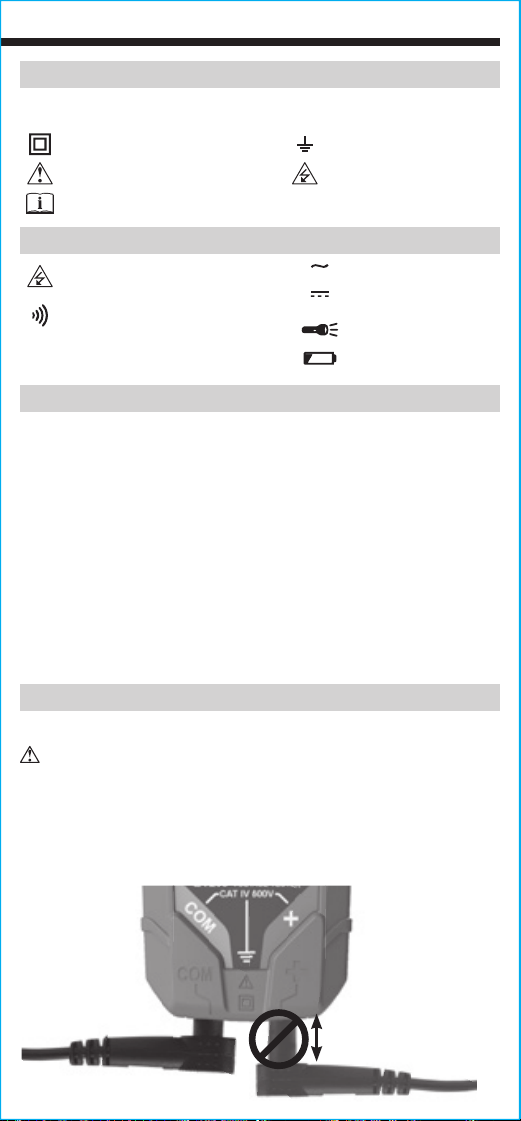

SYMBOLS ON TESTER
+
Positive Lead Input COM Common / Negative Lead Input
Double Insulated Class II Ground
Warning or Caution
Risk of Electrical Shock
Read Instructions
SYMBOLS ON LCD
Indicates presence of voltage
> 50V AC or DC
VAC
AC Voltage
VDC
DC Voltage
Audible Continuity
Worklight
GFCI Ground Fault Circuit Interrupter
testing mode
Low Battery Indicator
ENGLISH

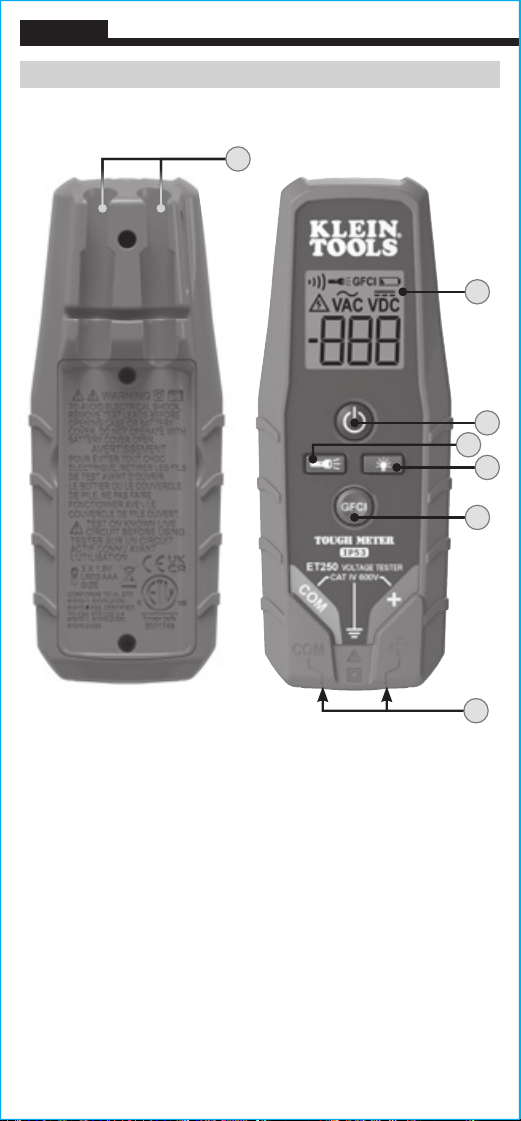

FEATURE DETAILS
NOTE: There are no user-serviceable parts inside tester.
1.
Test Lead Holders
2.
Backlit LCD Display
3.
Power-On/Off Button
4.
Worklight Button
5.
Backlight Button
6.
GFCI Test Button
7.
Test Lead Jacks (bottom of tester)
Back of Tester
1
7
Front of Tester
2
3
6
4
FUNCTION BUTTONS
POWER-ON/OFF: Press the On/Off button to turn the tester on or off.
The tester will automatically power-ON if test leads are applied to
a circuit and it detects voltage >12V. The tester will automatically
power-OFF following 15 minutes of inactivity to conserve battery life.
BACKLIGHT: Press the Backlight button to turn on/off the backlight.
The backlight will automatically power off after 3 minutes of
inactivity to conserve battery life.
WORKLIGHT:
Press the Worklight button to turn on/off the worklight.
The worklight will remain on until turned off or tester powers off.
GFCI TEST: Press to perform a GFCI test. See
OPERATING
INSTRUCTIONS
for details.
5
INCORRECT
CORRECT
4 5
OPERATING INSTRUCTIONS
CONNECTING TEST LEADS
USE PROPER SAFETY-RATED TEST LEADS
Connect test leads by inserting the black lead into the "COM" jack
and the red lead into the "+" jack. Do not test if leads are improperly
seated. Results could cause intermittent display readings. To ensure
proper connection, firmly press leads into the input jack completely.
SYMBOLS ON TESTER
+
Positive Lead Input COM Common / Negative Lead Input
Double Insulated Class II Ground
Warning or Caution
Risk of Electrical Shock
Read Instructions
SYMBOLS ON LCD
Indicates presence of voltage
> 50V AC or DC
VAC
AC Voltage
VDC
DC Voltage
Audible Continuity
Worklight
GFCI Ground Fault Circuit Interrupter
testing mode
Low Battery Indicator
ENGLISH
FEATURE DETAILS
NOTE: There are no user-serviceable parts inside tester.
1.
Test Lead Holders
2.
Backlit LCD Display
3.
Power-On/Off Button
4.
Worklight Button
5.
Backlight Button
6.
GFCI Test Button
7.
Test Lead Jacks (bottom of tester)
Back of Tester
1
7
Front of Tester
2
3
6
4
FUNCTION BUTTONS
POWER-ON/OFF: Press the On/Off button to turn the tester on or off.
The tester will automatically power-ON if test leads are applied to
a circuit and it detects voltage >12V. The tester will automatically
power-OFF following 15 minutes of inactivity to conserve battery life.
BACKLIGHT: Press the Backlight button to turn on/off the backlight.
The backlight will automatically power off after 3 minutes of
inactivity to conserve battery life.
WORKLIGHT:
Press the Worklight button to turn on/off the worklight.
The worklight will remain on until turned off or tester powers off.
GFCI TEST: Press to perform a GFCI test. See
OPERATING
INSTRUCTIONS
for details.
5
INCORRECT
CORRECT
6 7
OPERATING INSTRUCTIONS
CONTINUITY
Remove power from circuit. Test for continuity by applying test leads
to the system being tested. The tester automatically enters continuity
testing mode. If resistance < 270kΩ is detected, an audible signal will
sound and the continuity icon "
" will show in the display indicating
continuity. If the circuit is open, "
" will show in the display.
DO NOT attempt to measure continuity on a live circuit.
AC/DC VOLTAGE (LESS THAN 600V)
Apply test leads to the system under test to measure voltage; the
voltage measured will be reflected in the display. The tester will
automatically detect the presence of AC or DC voltage and illuminate
the appropriate icon in the display.
NOTE: Test-leads seated in the lead holders on the back of the tester
are spaced correctly to test tamper-resistant US-style outlets.
C
AUTION: The maximum testing voltage is 600V. ‘OL’ will show
in the display if voltage in excess of 600V is detected. No other
warnings will be delivered for voltages above 600V. Testing voltages
above 600V should not be attempted under any circumstances.
ENGLISH
OPERATING INSTRUCTIONS
TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS

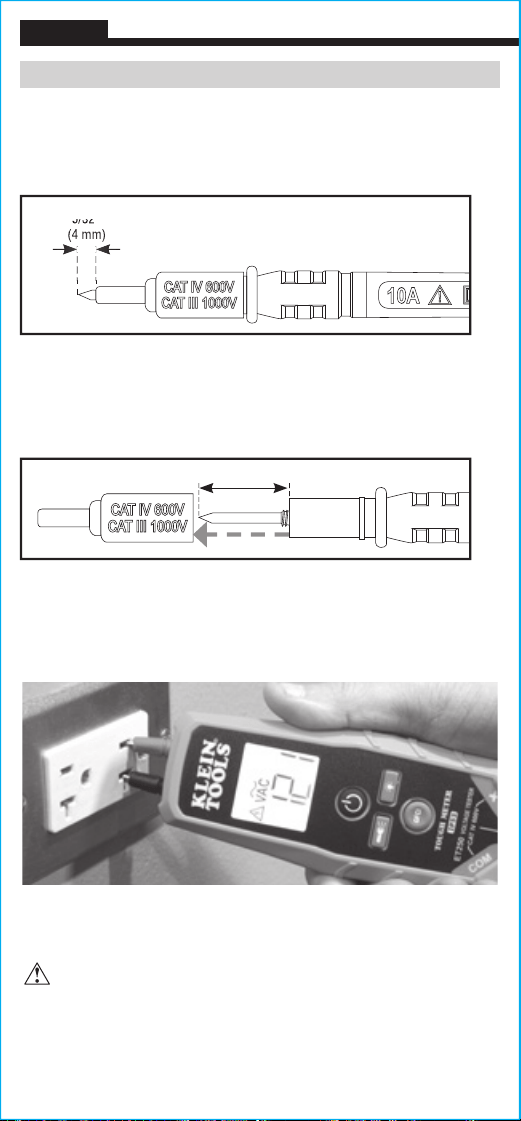

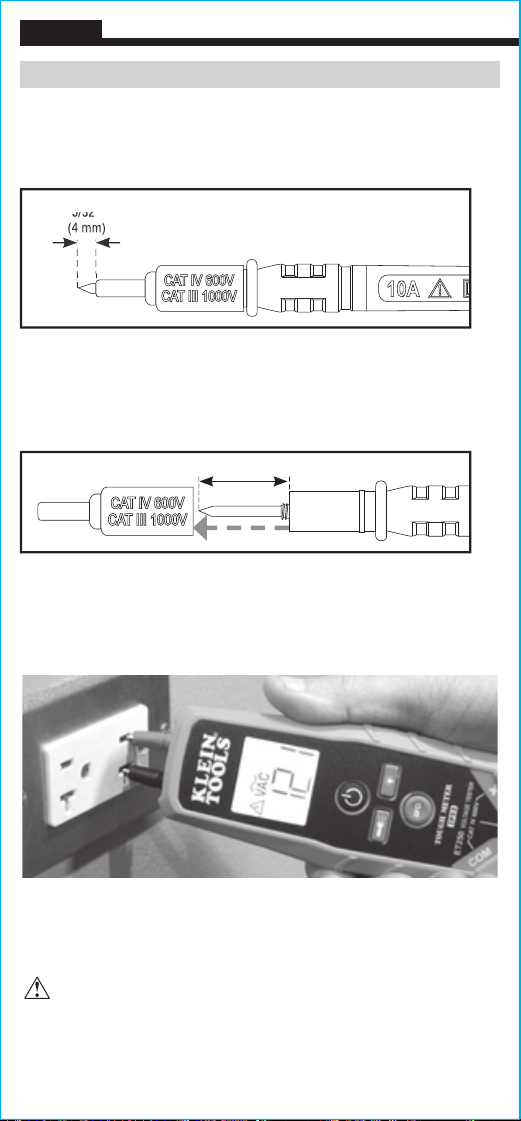

Ensure the test lead shield is pressed firmly in place. Failure to use
the CAT III / CAT IV shield increases arc-flash risk.
TESTING IN CAT II MEASUREMENT LOCATIONS
CAT III / CAT IV shields may be removed for CAT II locations. This
will allow testing on recessed conductors such as standard wall
outlets. Take care not to lose the shields.
GFCI TESTING
CAUTION: Check the GFCI Receptacle user manual for more
information. Always contact a quali ed electrician to resolve wiring
problems. Operate the Test Button on the GFCI Receptacle. If the
GFCI circuit does not trip, the receptacle is not operating properly.
CAUTION: To resolve wiring or GFCI concerns, contact a
quali ed electrician.

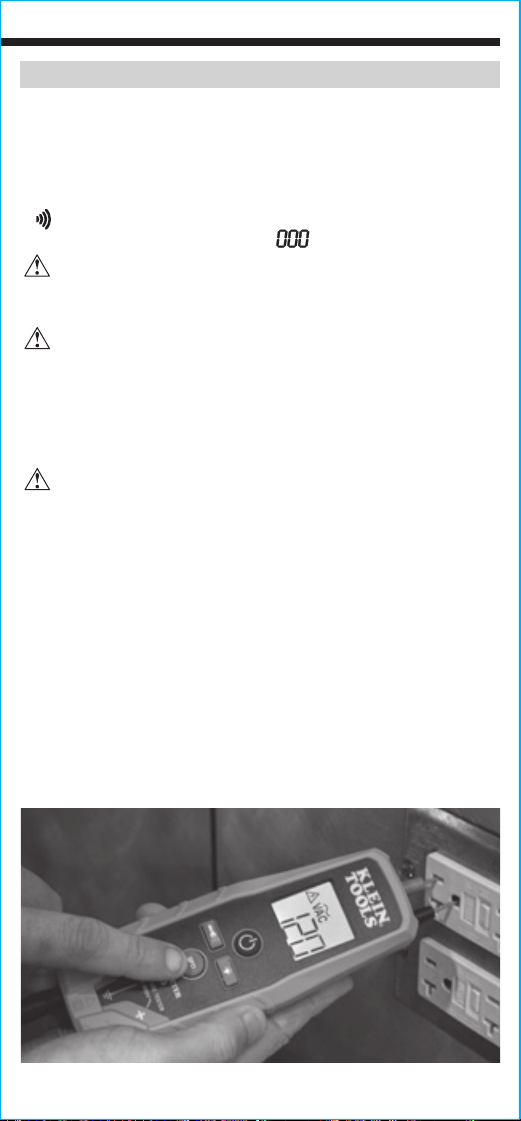

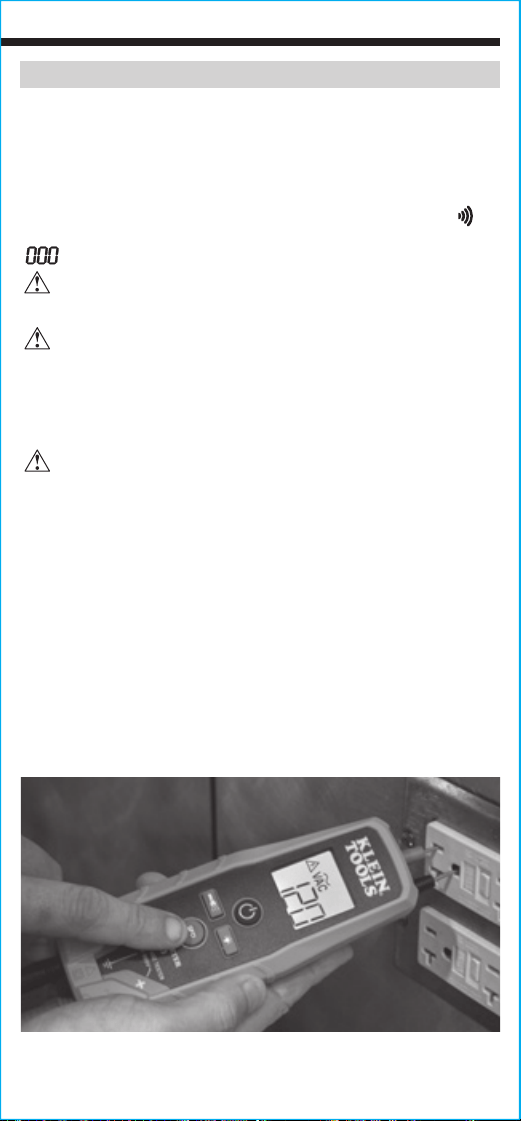

To test the functionality of a receptacle protected by a Ground Fault
Circuit Interrupter (GFCI), apply leads to the hot/live and ground
terminals. Press the GFCI Test button on the ET250 tester.
• If the GFCI device is wired properly, the GFCI will trip and the
circuit will become de-energized. The ET250 tester will stop
indicating voltage.
• If the GFCI receptacle is incorrectly wired, the power to the circuit
will remain and the ET250 will continue to indicate voltage. Contact
a qualified electrician to resolve wiring problems.
NOTE: The GFCI Test mode on this tester is deactivated in the
presence of voltages > 135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
6 7
OPERATING INSTRUCTIONS
CONTINUITY
Remove power from circuit. Test for continuity by applying test leads
to the system being tested. The tester automatically enters continuity
testing mode. If resistance < 270kΩ is detected, an audible signal will
sound and the continuity icon "
" will show in the display indicating
continuity. If the circuit is open, "
" will show in the display.
DO NOT attempt to measure continuity on a live circuit.
AC/DC VOLTAGE (LESS THAN 600V)
Apply test leads to the system under test to measure voltage; the
voltage measured will be reflected in the display. The tester will
automatically detect the presence of AC or DC voltage and illuminate
the appropriate icon in the display.
NOTE: Test-leads seated in the lead holders on the back of the tester
are spaced correctly to test tamper-resistant US-style outlets.
C
AUTION: The maximum testing voltage is 600V. ‘OL’ will show
in the display if voltage in excess of 600V is detected. No other
warnings will be delivered for voltages above 600V. Testing voltages
above 600V should not be attempted under any circumstances.
ENGLISH
OPERATING INSTRUCTIONS
TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS
Ensure the test lead shield is pressed firmly in place. Failure to use
the CAT III / CAT IV shield increases arc-flash risk.
TESTING IN CAT II MEASUREMENT LOCATIONS
CAT III / CAT IV shields may be removed for CAT II locations. This
will allow testing on recessed conductors such as standard wall
outlets. Take care not to lose the shields.
GFCI TESTING
CAUTION: Check the GFCI Receptacle user manual for more
information. Always contact a quali ed electrician to resolve wiring
problems. Operate the Test Button on the GFCI Receptacle. If the
GFCI circuit does not trip, the receptacle is not operating properly.
CAUTION: To resolve wiring or GFCI concerns, contact a
quali ed electrician.
To test the functionality of a receptacle protected by a Ground Fault
Circuit Interrupter (GFCI), apply leads to the hot/live and ground
terminals. Press the GFCI Test button on the ET250 tester.
• If the GFCI device is wired properly, the GFCI will trip and the
circuit will become de-energized. The ET250 tester will stop
indicating voltage.
• If the GFCI receptacle is incorrectly wired, the power to the circuit
will remain and the ET250 will continue to indicate voltage. Contact
a qualified electrician to resolve wiring problems.
NOTE: The GFCI Test mode on this tester is deactivated in the
presence of voltages > 135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
8 9
MAINTENANCE
BATTERY REPLACEMENT

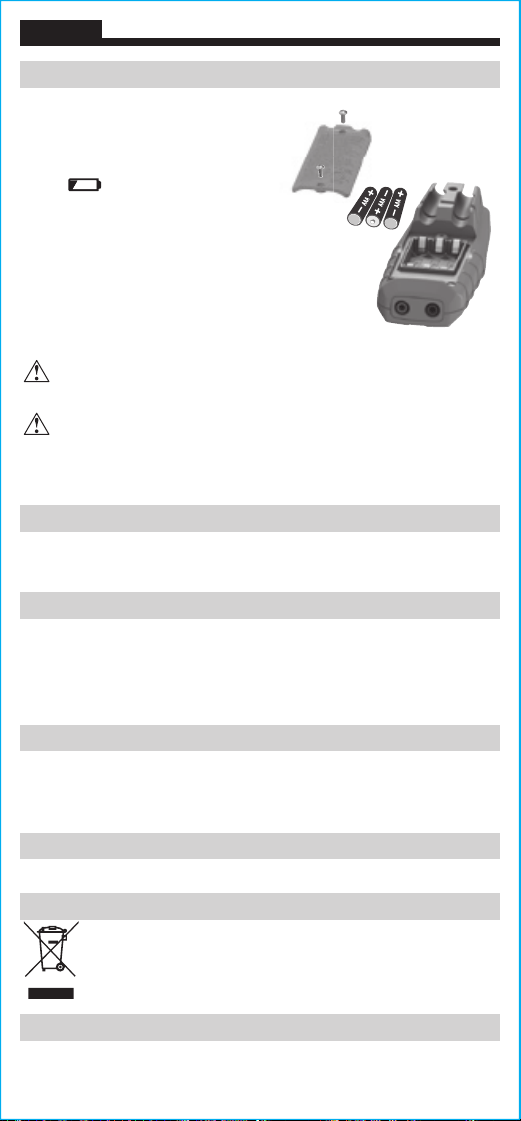

When the Low Battery indicator
shows low battery strength ( ),
batteries must be replaced.
1. Remove 2 screws from
battery door.
2. Replace 3 x 1.5V AAA batteries
(note proper polarity).
3. Replace battery door and
fasten securely with screws.
T
o avoid risk of electric shock, disconnect leads from any voltage
source before removing battery door.
To avoid risk of electric shock, do not operate tester while
battery door is removed.
NOTE: There are no user-serviceable parts inside tester.
CLEANING
Disconnect test leads. Clean the instrument by using a damp cloth.
Do not use abrasive cleaners or solvents.
STORAGE
Do not expose to high temperatures or humidity. After a period of
storage in extreme conditions exceeding the limits mentioned in
the General Specifications section, allow the instrument to return to
normal operating conditions before use.
FCC AND IC COMPLIANCE
See this product’s page at www.kleintools.com
for FCC compliance information.
Canada ICES-003 (B) / NMB-003 (B)
WARRANTY
www.kleintools.com/warranty
DISPOSAL / RECYCLE
Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov/recycle. for additional
information.
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069 1-800-553-4676
[email protected] www.kleintools.com
• SELECCIONA
AUTOMÁTICAMENTE
EL MODO
DE MEDICIÓN
• DISEÑO
MODERNO
EN ESTADO SÓLIDO
• PRUEBA CIRCUITOS
PROTEGIDOS POR
GFCI
• LUZ DE TRABAJO
INCORPORADA
• SOPORTES PARA
CABLES DE
PRUEBA
INCORPORADOS
• PANTALLA LCD
RETROILUMINADA
ESPAÑOL
ENGLISH
ET250
600V
3m IP53
5001748
CAT IV
600V
Probador de continuidad
y voltaje CA/CD digital
MANUAL DE INSTRUCCIONES
8 9
MAINTENANCE
BATTERY REPLACEMENT
When the Low Battery indicator
shows low battery strength ( ),
batteries must be replaced.
1. Remove 2 screws from
battery door.
2. Replace 3 x 1.5V AAA batteries
(note proper polarity).
3. Replace battery door and
fasten securely with screws.
T
o avoid risk of electric shock, disconnect leads from any voltage
source before removing battery door.
To avoid risk of electric shock, do not operate tester while
battery door is removed.
NOTE: There are no user-serviceable parts inside tester.
CLEANING
Disconnect test leads. Clean the instrument by using a damp cloth.
Do not use abrasive cleaners or solvents.
STORAGE
Do not expose to high temperatures or humidity. After a period of
storage in extreme conditions exceeding the limits mentioned in
the General Specifications section, allow the instrument to return to
normal operating conditions before use.
FCC AND IC COMPLIANCE
See this product’s page at www.kleintools.com
for FCC compliance information.
Canada ICES-003 (B) / NMB-003 (B)
WARRANTY
www.kleintools.com/warranty
DISPOSAL / RECYCLE
Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov/recycle. for additional
information.
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069 1-800-553-4676
• SELECCIONA
AUTOMÁTICAMENTE
EL MODO
DE MEDICIÓN
• DISEÑO
MODERNO
EN ESTADO SÓLIDO
• PRUEBA CIRCUITOS
PROTEGIDOS POR
GFCI
• LUZ DE TRABAJO
INCORPORADA
• SOPORTES PARA
CABLES DE
PRUEBA
INCORPORADOS
• PANTALLA LCD
RETROILUMINADA
ESPAÑOL
ENGLISH
ET250
600V
3m IP53
5001748
CAT IV
600V
Probador de continuidad
y voltaje CA/CD digital
MANUAL DE INSTRUCCIONES
10 11
ESPECIFICACIONES GENERALES
Klein Tools ET250 es un probador de voltaje y continuidad digital
en estado sólido. Mide voltaje CA/CD de hasta 600V y prueba
continuidad. Además, prueba circuitos protegidos por GFCI para
comprobar que el dispositivo GFCI funciona correctamente. El
probador incluye retroiluminación y luz de trabajo para ambientes
poco iluminados.
• Altitud de funcionamiento: ≤ 6562pies (2000m)
• Humedad relativa: <80% sin condensación
• Temperatura de operación: 5°F a 113°F (-15°C a 45°C)
• Temperatura de almacenamiento: -4
°
F a 140
°
F (-20
°
C a 60
°
C)
• Tipo de batería: 3 x 1.5V AAA
• Dimensiones
:
6,06" × 2,33" × 1,64" (153,8mm × 59,2mm × 41,6mm)
• Peso: 6 oz (170 g) sin los cables de prueba
• Calibración: precisa durante un año
• Normas:
Cumple con
EN61326-1:2013, EN61326-2:2013,
UL STD. 61010-1, 61010-2-030 and
61010-2-033.
Certificado según las normas
CSA STD. C22.2 NO. 61010-1,
61010-2-030 y 61010-2-033
• Grado de contaminación: 2
• Protección ante caídas: 9,8pies (3m)
• Protección contra el ingreso de objetos sólidos y líquidos:
IP53 (excepto para los conectores de cables de prueba,
consulte la sección ADVERTENCIAS)
• Clasicación de seguridad: CATIV 600V, clase2, doble
aislamiento
CATIV: La categoría IV de medición es aplicable a los
circuitos de medición y prueba conectados a la fuente de la
instalación de suministro eléctrico de un edificio.
• Entorno electromagnético: IEC
EN61326-1:2013
. Este equipo
cumple con los requisitos apropiados para su uso en entornos
electromagnéticos básicos y controlados como propiedades
residenciales, establecimientos comerciales e instalaciones de
industria ligera.
Especificaciones sujetas a cambios.
ESPAÑOL
ESPECIFICACIONES ELÉCTRICAS
• Rango de voltaje CA: 2V CA-600V CA RMS (45Hz-400Hz)
• Rango de voltaje CD: 2V CD-600V CD
• Voltaje máximo mensurable:
600VRMS
• Resolución: 1V
• Precisión: ± (2% + 2V)
• Corriente de prueba:
< 0,3mA a 120V CA RMS o 120V CD
• Continuidad: 0kΩ-270kΩ
• Prueba de GFCI:
> 6mA mediante un botón
• Prueba de GFCI de voltaje nominal: 10VCA-135VCA a
50Hz/60Hz en tomacorriente de 3alambres
• Detección automática: El probador detecta y selecciona
automáticamente los modos V CA, V CD o continuidad.
Especificaciones sujetas a cambios.
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del
probador, siga estas instrucciones. El incumplimiento de estas
advertencias puede provocar lesiones graves o la muerte.
• Antes de cada uso, verifique el funcionamiento del probador
midiendo un voltaje conocido.
• Nunca debe utilizar este probador en un circuito con voltajes que
excedan la clasificación correspondiente a la categoría del probador.
• No utilice el probador durante tormentas eléctricas o en clima
húmedo.
• No utilice el probador o los cables de prueba si en apariencia
están dañados.
• Los cables de prueba de repuesto deben cumplir con la norma
EN 61010-031 y contar con la clasificación CAT IV 600 V, 10 A,
o superior. No utilice cables de prueba de menor clasificación.
• Asegúrese de que los cables del probador estén correctamente
colocados y mantenga los dedos detrás del protector y lejos de
los contactos de la sonda de metal al realizar las mediciones.
• Proceda con precaución cuando trabaje con voltajes
superiores a 25V CA RMS o 60V CD. Esos voltajes implican
un riesgo de descarga.
• Para evitar lecturas falsas que puedan provocar descarga
eléctrica, reemplace las baterías cuando aparezca el indicador
de batería baja.
• Cumpla siempre con los códigos de seguridad locales y
nacionales. Utilice equipo de protección personal para prevenir
lesiones por descarga y arco eléctrico en los lugares donde
haya conductores activos peligrosos expuestos.
• El probador tiene una carcasa IP53 resistente al agua y al polvo.
Después de cualquier contacto con agua, secar cuidadosamente
el probador y los conectores de cables de prueba antes de
utilizarlo de nuevo.
10 11
ESPECIFICACIONES GENERALES
Klein Tools ET250 es un probador de voltaje y continuidad digital
en estado sólido. Mide voltaje CA/CD de hasta 600V y prueba
continuidad. Además, prueba circuitos protegidos por GFCI para
comprobar que el dispositivo GFCI funciona correctamente. El
probador incluye retroiluminación y luz de trabajo para ambientes
poco iluminados.
• Altitud de funcionamiento: ≤ 6562pies (2000m)
• Humedad relativa: <80% sin condensación
• Temperatura de operación: 5°F a 113°F (-15°C a 45°C)
• Temperatura de almacenamiento: -4
°
F a 140
°
F (-20
°
C a 60
°
C)
• Tipo de batería: 3 x 1.5V AAA
• Dimensiones
:
6,06" × 2,33" × 1,64" (153,8mm × 59,2mm × 41,6mm)
• Peso: 6 oz (170 g) sin los cables de prueba
• Calibración: precisa durante un año
• Normas:
Cumple con
EN61326-1:2013, EN61326-2:2013,
UL STD. 61010-1, 61010-2-030 and
61010-2-033.
Certificado según las normas
CSA STD. C22.2 NO. 61010-1,
61010-2-030 y 61010-2-033
• Grado de contaminación: 2
• Protección ante caídas: 9,8pies (3m)
• Protección contra el ingreso de objetos sólidos y líquidos:
IP53 (excepto para los conectores de cables de prueba,
consulte la sección ADVERTENCIAS)
• Clasicación de seguridad: CATIV 600V, clase2, doble
aislamiento
CATIV: La categoría IV de medición es aplicable a los
circuitos de medición y prueba conectados a la fuente de la
instalación de suministro eléctrico de un edificio.
• Entorno electromagnético: IEC
EN61326-1:2013
. Este equipo
cumple con los requisitos apropiados para su uso en entornos
electromagnéticos básicos y controlados como propiedades
residenciales, establecimientos comerciales e instalaciones de
industria ligera.
Especificaciones sujetas a cambios.
ESPAÑOL
ESPECIFICACIONES ELÉCTRICAS
• Rango de voltaje CA: 2V CA-600V CA RMS (45Hz-400Hz)
• Rango de voltaje CD: 2V CD-600V CD
• Voltaje máximo mensurable:
600VRMS
• Resolución: 1V
• Precisión: ± (2% + 2V)
• Corriente de prueba:
< 0,3mA a 120V CA RMS o 120V CD
• Continuidad: 0kΩ-270kΩ
• Prueba de GFCI:
> 6mA mediante un botón
• Prueba de GFCI de voltaje nominal: 10VCA-135VCA a
50Hz/60Hz en tomacorriente de 3alambres
• Detección automática: El probador detecta y selecciona
automáticamente los modos V CA, V CD o continuidad.
Especificaciones sujetas a cambios.
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del
probador, siga estas instrucciones. El incumplimiento de estas
advertencias puede provocar lesiones graves o la muerte.
• Antes de cada uso, verifique el funcionamiento del probador
midiendo un voltaje conocido.
• Nunca debe utilizar este probador en un circuito con voltajes que
excedan la clasificación correspondiente a la categoría del probador.
• No utilice el probador durante tormentas eléctricas o en clima
húmedo.
• No utilice el probador o los cables de prueba si en apariencia
están dañados.
• Los cables de prueba de repuesto deben cumplir con la norma
EN 61010-031 y contar con la clasificación CAT IV 600 V, 10 A,
o superior. No utilice cables de prueba de menor clasificación.
• Asegúrese de que los cables del probador estén correctamente
colocados y mantenga los dedos detrás del protector y lejos de
los contactos de la sonda de metal al realizar las mediciones.
• Proceda con precaución cuando trabaje con voltajes
superiores a 25V CA RMS o 60V CD. Esos voltajes implican
un riesgo de descarga.
• Para evitar lecturas falsas que puedan provocar descarga
eléctrica, reemplace las baterías cuando aparezca el indicador
de batería baja.
• Cumpla siempre con los códigos de seguridad locales y
nacionales. Utilice equipo de protección personal para prevenir
lesiones por descarga y arco eléctrico en los lugares donde
haya conductores activos peligrosos expuestos.
• El probador tiene una carcasa IP53 resistente al agua y al polvo.
Después de cualquier contacto con agua, secar cuidadosamente
el probador y los conectores de cables de prueba antes de
utilizarlo de nuevo.
12 13
INSTRUCCIONES DE OPERACIÓN
CONEXIÓN DE LOS CABLES DE PRUEBA
UTILICE CABLES DE PRUEBA CON UNA CLASIFICACIÓN DE
SEGURIDAD ADECUADA.
Conecte los cables de prueba insertando el cable negro en el conector
"COM" y el cable rojo en el conector "+". No realice pruebas si los cables
no están bien conectados. Los resultados podrían generar lecturas
intermitentes en pantalla. Para garantizar una buena conexión, presione
los cables firmemente en el conector de entrada hasta el final.
SÍMBOLOS DEL PROBADOR
+
Entrada de conductor
positivo
COM
Común/entrada de conductor
negativo
Doble aislamiento Clase II Conexión a tierra
Advertencia o precaución
Riesgo de choque eléctrico
Leer instrucciones
SÍMBOLOS DE LA PANTALLA LCD
Indica presencia de voltaje
> 50V CA o CD
VAC
Voltaje CA
VDC
Voltaje CD
Continuidad por indicador audible
Luz de trabajo
GFCI Modo de prueba
de interruptor diferencial
Indicador de batería baja
ESPAÑOL
DETALLES DE LAS CARACTERÍSTICAS
NOTA: El probador no contiene en su interior piezas
que el usuario pueda reparar.
1.
Soportes para cables de prueba
2.
Pantalla LCD retroiluminada
3.
Botón de encendido y apagado
4.
Botón de luz de trabajo
5.
Botón de retroiluminación
6.
Botón de prueba de GFCI
7.
Conectores para cables de prueba (parte
inferior del probador)
Parte posterior del probador
1
7
Parte frontal del probador
2
3
6
4
BOTONES DE FUNCIONES
ENCENDIDO/APAGADO: Presione el botón de encendido y apagado para
encender o apagar la unidad.
El probador se encenderá automáticamente si los cables de prueba se
aplican a un circuito y se detecta un voltaje superior a 12V. El probador
se apagará automáticamente después de 15 minutos de inactividad para
ahorrar carga de batería.
RETROILUMINACIÓN: Presione el botón de retroiluminación para encender o
apagar la retroiluminación. La retroiluminación se apagará automáticamente
después de 3minutos de inactividad para ahorrar carga de batería.
LUZ DE TRABAJO:
Presione el botón de luz de trabajo para encender o
apagar la luz de trabajo. La luz de trabajo permanecerá encendida hasta que
se la apague o hasta apagar el probador.
PRUEBA DE GFCI: Presione el botón GFCI para realizar una prueba de
GFCI. Consulte las
INSTRUCCIONES DE OPERACIÓN
para obtener detalles.
5
INCORRECTO
CORRECTO
12 13
INSTRUCCIONES DE OPERACIÓN
CONEXIÓN DE LOS CABLES DE PRUEBA
UTILICE CABLES DE PRUEBA CON UNA CLASIFICACIÓN DE
SEGURIDAD ADECUADA.
Conecte los cables de prueba insertando el cable negro en el conector
"COM" y el cable rojo en el conector "+". No realice pruebas si los cables
no están bien conectados. Los resultados podrían generar lecturas
intermitentes en pantalla. Para garantizar una buena conexión, presione
los cables firmemente en el conector de entrada hasta el final.
SÍMBOLOS DEL PROBADOR
+
Entrada de conductor
positivo
COM
Común/entrada de conductor
negativo
Doble aislamiento Clase II Conexión a tierra
Advertencia o precaución
Riesgo de choque eléctrico
Leer instrucciones
SÍMBOLOS DE LA PANTALLA LCD
Indica presencia de voltaje
> 50V CA o CD
VAC
Voltaje CA
VDC
Voltaje CD
Continuidad por indicador audible
Luz de trabajo
GFCI Modo de prueba
de interruptor diferencial
Indicador de batería baja
ESPAÑOL
DETALLES DE LAS CARACTERÍSTICAS
NOTA: El probador no contiene en su interior piezas
que el usuario pueda reparar.
1.
Soportes para cables de prueba
2.
Pantalla LCD retroiluminada
3.
Botón de encendido y apagado
4.
Botón de luz de trabajo
5.
Botón de retroiluminación
6.
Botón de prueba de GFCI
7.
Conectores para cables de prueba (parte
inferior del probador)
Parte posterior del probador
1
7
Parte frontal del probador
2
3
6
4
BOTONES DE FUNCIONES
ENCENDIDO/APAGADO: Presione el botón de encendido y apagado para
encender o apagar la unidad.
El probador se encenderá automáticamente si los cables de prueba se
aplican a un circuito y se detecta un voltaje superior a 12V. El probador
se apagará automáticamente después de 15 minutos de inactividad para
ahorrar carga de batería.
RETROILUMINACIÓN: Presione el botón de retroiluminación para encender o
apagar la retroiluminación. La retroiluminación se apagará automáticamente
después de 3minutos de inactividad para ahorrar carga de batería.
LUZ DE TRABAJO:
Presione el botón de luz de trabajo para encender o
apagar la luz de trabajo. La luz de trabajo permanecerá encendida hasta que
se la apague o hasta apagar el probador.
PRUEBA DE GFCI: Presione el botón GFCI para realizar una prueba de
GFCI. Consulte las
INSTRUCCIONES DE OPERACIÓN
para obtener detalles.
5
INCORRECTO
CORRECTO
14 15
INSTRUCCIONES DE OPERACIÓN
CONTINUIDAD
Desconecte la energía del circuito. Pruebe la continuidad aplicando
los cables de prueba al sistema que desea probar. El probador
selecciona automáticamente el modo de prueba de continuidad.
Si se detecta una resistencia inferior a 270kΩ, se oirá una señal
audible y en la pantalla se visualizará el icono de continuidad " "
que indicará la continuidad. Si el circuito está abierto, aparecerá
" " en la pantalla.
NO intente medir continuidad en un circuito activo.
VOLTAJE CA/CD (MENOS DE 600V)
Aplique los cables de prueba al sistema que se desea probar para
medir el voltaje; la lectura de voltaje aparecerá en la pantalla. El
probador detectará la presencia de voltaje CA o CD automáticamente
y encenderá el icono correspondiente en la pantalla.
NOTA: Los cables de prueba colocados en los soportes para cables que
se encuentran en la parte posterior del probador están correctamente
separados para probar tomacorrientes inviolables del tipo que se usa
en Estados Unidos.
P
RECAUCIÓN: El voltaje de prueba máximo es 600V. Si se
detecta un voltaje mayor que 600V, en la pantalla se visualizará "OL".
No se emitirán otras advertencias para voltajes superiores a 600V. En
ningún caso se debe intentar probar voltajes mayores que 600V.
ESPAÑOL
INSTRUCCIONES DE OPERACIÓN
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV
Asegúrese de que el blindaje del cable de prueba esté firmemente
colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el
riesgo de que se produzca un arco eléctrico.
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II
Es posible retirar blindajes CAT III/CAT IV para realizar mediciones
en puntos con clasificación CAT II. Esto permite efectuar pruebas en
conductores empotrados, como tomacorrientes de pared estándar.
Procure no perder los blindajes.
PRUEBA DE GFCI
PRECAUCIÓN: Consulte el manual del usuario del
receptáculo GFCI para obtener más información. Siempre
contáctese con un electricista cali cado para solucionar
problemas de cableado. Presione el botón de prueba del
receptáculo GFCI. Si el circuito de GFCI no se acciona, el
receptáculo no está funcionando correctamente.
PRECAUCIÓN: Para resolver problemas de cableado o con el
GFCI, comuníquese con un electricista cali cado.
Para probar la funcionalidad de un receptáculo protegido por un
interruptor diferencial (GFCI), aplique los cables de prueba a los
terminales vivos/activos y a tierra. Presione el botón de prueba de
GFCI en el probador ET250.
• Si el dispositivo GFCI está correctamente conectado, el GFCI
se accionará y el circuito se desenergizará. El probador ET250
dejará de indicar el voltaje.
• Si el receptáculo GFCI no está correctamente conectado, la
energía permanecerá en el circuito y el ET250 continuará
indicando el voltaje. Contáctese con un electricista calificado
para solucionar problemas de cableado.
NOTA: El modo de prueba de GFCI en este probador se desactiva
ante la presencia de voltajes superiores a 135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
14 15
INSTRUCCIONES DE OPERACIÓN
CONTINUIDAD
Desconecte la energía del circuito. Pruebe la continuidad aplicando
los cables de prueba al sistema que desea probar. El probador
selecciona automáticamente el modo de prueba de continuidad.
Si se detecta una resistencia inferior a 270kΩ, se oirá una señal
audible y en la pantalla se visualizará el icono de continuidad " "
que indicará la continuidad. Si el circuito está abierto, aparecerá
" " en la pantalla.
NO intente medir continuidad en un circuito activo.
VOLTAJE CA/CD (MENOS DE 600V)
Aplique los cables de prueba al sistema que se desea probar para
medir el voltaje; la lectura de voltaje aparecerá en la pantalla. El
probador detectará la presencia de voltaje CA o CD automáticamente
y encenderá el icono correspondiente en la pantalla.
NOTA: Los cables de prueba colocados en los soportes para cables que
se encuentran en la parte posterior del probador están correctamente
separados para probar tomacorrientes inviolables del tipo que se usa
en Estados Unidos.
P
RECAUCIÓN: El voltaje de prueba máximo es 600V. Si se
detecta un voltaje mayor que 600V, en la pantalla se visualizará "OL".
No se emitirán otras advertencias para voltajes superiores a 600V. En
ningún caso se debe intentar probar voltajes mayores que 600V.
ESPAÑOL
INSTRUCCIONES DE OPERACIÓN
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV
Asegúrese de que el blindaje del cable de prueba esté firmemente
colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el
riesgo de que se produzca un arco eléctrico.
PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II
Es posible retirar blindajes CAT III/CAT IV para realizar mediciones
en puntos con clasificación CAT II. Esto permite efectuar pruebas en
conductores empotrados, como tomacorrientes de pared estándar.
Procure no perder los blindajes.
PRUEBA DE GFCI
PRECAUCIÓN: Consulte el manual del usuario del
receptáculo GFCI para obtener más información. Siempre
contáctese con un electricista cali cado para solucionar
problemas de cableado. Presione el botón de prueba del
receptáculo GFCI. Si el circuito de GFCI no se acciona, el
receptáculo no está funcionando correctamente.
PRECAUCIÓN: Para resolver problemas de cableado o con el
GFCI, comuníquese con un electricista cali cado.
Para probar la funcionalidad de un receptáculo protegido por un
interruptor diferencial (GFCI), aplique los cables de prueba a los
terminales vivos/activos y a tierra. Presione el botón de prueba de
GFCI en el probador ET250.
• Si el dispositivo GFCI está correctamente conectado, el GFCI
se accionará y el circuito se desenergizará. El probador ET250
dejará de indicar el voltaje.
• Si el receptáculo GFCI no está correctamente conectado, la
energía permanecerá en el circuito y el ET250 continuará
indicando el voltaje. Contáctese con un electricista calificado
para solucionar problemas de cableado.
NOTA: El modo de prueba de GFCI en este probador se desactiva
ante la presencia de voltajes superiores a 135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
16 17
MANTENIMIENTO
REEMPLAZO DE LAS BATERÍAS
Cuando el indicador de batería baja
indica que las baterías tienen poca
carga ( ), se las debe
reemplazar.
1. Retire los 2 tornillos de la tapa del
compartimento de baterías.
2. Reemplace las 3 baterías 1.5V AAA
(observe la polaridad correcta).
3. Vuelva a colocar la puerta del compartimento
de baterías y apriete los tornillos firmemente.
P
ara evitar riesgo de choque eléctrico, desconecte los cables de toda
fuente de voltaje antes de retirar la tapa del compartimento de baterías.
Para evitar riesgo de choque eléctrico, no haga funcionar el
probador sin colocar la tapa del compartimento de baterías.
NOTA: El probador no contiene en su interior piezas que el
usuario pueda reparar.
LIMPIEZA
Desconecte los cables de prueba. Limpie el instrumento con un
paño húmedo.
No utilice solventes ni limpiadores abrasivos.
ALMACENAMIENTO
No lo exponga a la humedad ni a altas temperaturas. Luego de
un período de almacenamiento en condiciones extremas que
sobrepasen los límites mencionados en la sección Especificaciones
generales, deje que el instrumento vuelva a las condiciones de
funcionamiento normales antes de utilizarlo.
CONFORMIDAD CON LA NORMATIVA FCC/IC
Puede leer la información sobre la normativa FCC para este producto en
www.kleintools.com.
ICES-003 (B)/NMB-003 (B) de Canadá
GARANTÍA
www.kleintools.com/warranty
ELIMINACIÓN/RECICLAJE
No arroje el equipo ni sus accesorios a la basura.
Los elementos se deben desechar correctamente de
acuerdo con las regulaciones locales. Para obtener más
información, consulte www.epa.gov/recycle.
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069 1-800-553-4676
[email protected] www.kleintools.com
MANUEL D’UTILISATION
Testeur numérique de
tension c.a./c.c et
de continuité
• CHOISIT
AUTOMATIQUEMENT
LES MODES
DE MESURE
• CONCEPTION
MODERNE
À SEMI-
CONDUCTEURS
• TESTE LES
CIRCUITS
PROTÉGÉS PAR
UN DISJONCTEUR
DE FUITE DE
TERRE (GFCI)
• ÉCLAIRAGE DE
TRAVAIL INTÉGRÉ
• PORTE-FILS DE
TEST INTÉGRÉS
• AFFICHAGE ACL
RÉTROÉCLAIRÉ
FRANÇAIS
ESPAÑOL
ET250
600V
3m IP53
5001748
CAT IV
600V
16 17
MANTENIMIENTO
REEMPLAZO DE LAS BATERÍAS
Cuando el indicador de batería baja
indica que las baterías tienen poca
carga ( ), se las debe
reemplazar.
1. Retire los 2 tornillos de la tapa del
compartimento de baterías.
2. Reemplace las 3 baterías 1.5V AAA
(observe la polaridad correcta).
3. Vuelva a colocar la puerta del compartimento
de baterías y apriete los tornillos firmemente.
P
ara evitar riesgo de choque eléctrico, desconecte los cables de toda
fuente de voltaje antes de retirar la tapa del compartimento de baterías.
Para evitar riesgo de choque eléctrico, no haga funcionar el
probador sin colocar la tapa del compartimento de baterías.
NOTA: El probador no contiene en su interior piezas que el
usuario pueda reparar.
LIMPIEZA
Desconecte los cables de prueba. Limpie el instrumento con un
paño húmedo.
No utilice solventes ni limpiadores abrasivos.
ALMACENAMIENTO
No lo exponga a la humedad ni a altas temperaturas. Luego de
un período de almacenamiento en condiciones extremas que
sobrepasen los límites mencionados en la sección Especificaciones
generales, deje que el instrumento vuelva a las condiciones de
funcionamiento normales antes de utilizarlo.
CONFORMIDAD CON LA NORMATIVA FCC/IC
Puede leer la información sobre la normativa FCC para este producto en
www.kleintools.com.
ICES-003 (B)/NMB-003 (B) de Canadá
GARANTÍA
www.kleintools.com/warranty
ELIMINACIÓN/RECICLAJE
No arroje el equipo ni sus accesorios a la basura.
Los elementos se deben desechar correctamente de
acuerdo con las regulaciones locales. Para obtener más
información, consulte www.epa.gov/recycle.
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069 1-800-553-4676
MANUEL D’UTILISATION
Testeur numérique de
tension c.a./c.c et
de continuité
• CHOISIT
AUTOMATIQUEMENT
LES MODES
DE MESURE
• CONCEPTION
MODERNE
À SEMI-
CONDUCTEURS
• TESTE LES
CIRCUITS
PROTÉGÉS PAR
UN DISJONCTEUR
DE FUITE DE
TERRE (GFCI)
• ÉCLAIRAGE DE
TRAVAIL INTÉGRÉ
• PORTE-FILS DE
TEST INTÉGRÉS
• AFFICHAGE ACL
RÉTROÉCLAIRÉ
FRANÇAIS
ESPAÑOL
ET250
600V
3m IP53
5001748
CAT IV
600V
18 19
CARACTÉRISTIQUES GÉNÉRALES
Le ET250 de KleinTools est un testeur de tension et de continuité
utilisant des semi-conducteurs. Il permet de mesurer des tensions
c.a/c.c. allant jusqu’à 600V, en plus de tester la continuité des
circuits. De plus, le ET250 teste les circuits protégés par un GFCI
afin de vérifier le bon fonctionnement de l’appareil avec GFCI. Le
testeur est muni d’un rétroéclairage et d’un éclairage de travail
utiles dans des conditions d’éclairage réduit.
• Altitude de fonctionnement: ≤ 2000m (6562pi)
• Humidité relative: <80% (sans condensation)
• Température de fonctionnement: -15°C à 45°C (5°F à 113°F)
• Température d’entreposage: -20°C à 60°C (-4°F à 140°F)
• Type de pile: 3piles1.5V AAA
• Dimensions: 153,8x59,2x41,6mm (6,06x2,33x1,64po)
• Poids: 170g (6oz) sans les fils de test
• Étalonnage: Précis pendant unan
• Normes:
Conforme aux normes:
EN61326-1:2013,
EN61326-2:2013, UL STD. 61010-1, 61010-2-030
ET 61010-2-033.
Certifié conforme aux normes :
CSA STD. C22.2 NO. 61010-1,
61010-2-030 ET 61010-2-033
• Niveau de pollution: 2
• Protection contre les chutes: 3m (9,8pi)
• Protection contre les inltrations:
IP53 (à l’exception des
fiches de fils de test, consulter les AVERTISSEMENTS)
• Cote de sécurité: CATIV600V, classe2, double isolation
CATIV: La catégorie de mesureIV est applicable aux circuits
de test et de mesure branchés à la source de l’installation du
RÉSEAU basse tension du bâtiment.
• Environnement électromagnétique: IEC
EN61326-1:2013
.
Cet équipement répond aux exigences pour une utilisation
dans des environnements électromagnétiques ordinaires
et contrôlés comme les zones résidentielles, les locaux
commerciaux et les sites industriels légers.
Les caractéristiques techniques peuvent faire l’objet de
modifications.
FRANÇAIS
SPÉCIFICATIONS ÉLECTRIQUES
• Plage de tensionc.a.: 2– 600V c.a. (valeur efficace) (45–
400Hz)
• Plage de tensionc.c.: 2– 600V c.c.
• Tension mesurable maximale:
600V (valeur efficace)
• Résolution: 1V
• Précision: ±(2% + 2V)
• Courant de test:
<0,3mA à 120Vc.a. (valeur efficace) ou 120V c.c.
• Continuité: 0– 270kΩ
• Test du GFCI:
>6mA à l’aide du bouton
• Tension nominale de test du GFCI: 10– 135V c.a. à
50/60Hz dans une prise de courant à trois fils
• Détection automatique: Le testeur détecte et sélectionne
automatiquement les modes Vc.a./Vc.c./continuité.
Les caractéristiques techniques peuvent faire l’objet de
modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien sécuritaires du
testeur, respectez ces consignes. Le non-respect de ces
avertissements peut entraîner des blessures graves, voire la mort.
• Avant chaque usage, vérifiez le bon fonctionnement du testeur en
mesurant une tension dont vous connaissez la valeur.
• N’utilisez jamais le testeur dans un circuit dont la tension dépasse
celle correspondant à sa cote de sécurité.
• N’utilisez pas le testeur pendant des orages électriques ou dans
des conditions humides.
• N’utilisez pas le testeur ou les fils de test s’ils ont l’air endommagés.
• Les fils de test de remplacement doivent être conformes à la
norme EN 61010-031 et à la classification CAT. IV, 600 V, 10 A
ou à une classification supérieure. Ne pas utiliser des fils de test
d’une classification inférieure.Lorsque vous prenez des mesures,
assurez-vous que les fils du testeur sont solidement en place et
gardez les doigts derrière les protecteurs pour doigts et éloignés
des contacts métalliques des sondes.
• Faites preuve de prudence lors de mesures sur des circuits
de plus de 25Vc.a. (valeur efficace) ou de 60Vc.c. De telles
tensions constituent un risque de choc électrique.
• Pour éviter les lectures faussées pouvant provoquer un choc
électrique, remplacez les piles lorsque l’indicateur de piles faibles
apparaît.
• Assurez-vous de respecter en tout temps les codes de sécurité
locaux et nationaux. Utilisez de l’équipement de protection
individuelle pour prévenir des blessures causées par les chocs
électriques et les arcs électriques lorsque des conducteurs nus
alimentés dangereux sont présents.
• Ce testeur est conforme à la normeIP53 en ce qui concerne la
résistance à l’eau et à la poussière. En cas de contact avec l’eau,
sécher le testeur et les fils de test avant de l’utiliser à nouveau.
18 19
CARACTÉRISTIQUES GÉNÉRALES
Le ET250 de KleinTools est un testeur de tension et de continuité
utilisant des semi-conducteurs. Il permet de mesurer des tensions
c.a/c.c. allant jusqu’à 600V, en plus de tester la continuité des
circuits. De plus, le ET250 teste les circuits protégés par un GFCI
afin de vérifier le bon fonctionnement de l’appareil avec GFCI. Le
testeur est muni d’un rétroéclairage et d’un éclairage de travail
utiles dans des conditions d’éclairage réduit.
• Altitude de fonctionnement: ≤ 2000m (6562pi)
• Humidité relative: <80% (sans condensation)
• Température de fonctionnement: -15°C à 45°C (5°F à 113°F)
• Température d’entreposage: -20°C à 60°C (-4°F à 140°F)
• Type de pile: 3piles1.5V AAA
• Dimensions: 153,8x59,2x41,6mm (6,06x2,33x1,64po)
• Poids: 170g (6oz) sans les fils de test
• Étalonnage: Précis pendant unan
• Normes:
Conforme aux normes:
EN61326-1:2013,
EN61326-2:2013, UL STD. 61010-1, 61010-2-030
ET 61010-2-033.
Certifié conforme aux normes :
CSA STD. C22.2 NO. 61010-1,
61010-2-030 ET 61010-2-033
• Niveau de pollution: 2
• Protection contre les chutes: 3m (9,8pi)
• Protection contre les inltrations:
IP53 (à l’exception des
fiches de fils de test, consulter les AVERTISSEMENTS)
• Cote de sécurité: CATIV600V, classe2, double isolation
CATIV: La catégorie de mesureIV est applicable aux circuits
de test et de mesure branchés à la source de l’installation du
RÉSEAU basse tension du bâtiment.
• Environnement électromagnétique: IEC
EN61326-1:2013
.
Cet équipement répond aux exigences pour une utilisation
dans des environnements électromagnétiques ordinaires
et contrôlés comme les zones résidentielles, les locaux
commerciaux et les sites industriels légers.
Les caractéristiques techniques peuvent faire l’objet de
modifications.
FRANÇAIS
SPÉCIFICATIONS ÉLECTRIQUES
• Plage de tensionc.a.: 2– 600V c.a. (valeur efficace) (45–
400Hz)
• Plage de tensionc.c.: 2– 600V c.c.
• Tension mesurable maximale:
600V (valeur efficace)
• Résolution: 1V
• Précision: ±(2% + 2V)
• Courant de test:
<0,3mA à 120Vc.a. (valeur efficace) ou 120V c.c.
• Continuité: 0– 270kΩ
• Test du GFCI:
>6mA à l’aide du bouton
• Tension nominale de test du GFCI: 10– 135V c.a. à
50/60Hz dans une prise de courant à trois fils
• Détection automatique: Le testeur détecte et sélectionne
automatiquement les modes Vc.a./Vc.c./continuité.
Les caractéristiques techniques peuvent faire l’objet de
modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien sécuritaires du
testeur, respectez ces consignes. Le non-respect de ces
avertissements peut entraîner des blessures graves, voire la mort.
• Avant chaque usage, vérifiez le bon fonctionnement du testeur en
mesurant une tension dont vous connaissez la valeur.
• N’utilisez jamais le testeur dans un circuit dont la tension dépasse
celle correspondant à sa cote de sécurité.
• N’utilisez pas le testeur pendant des orages électriques ou dans
des conditions humides.
• N’utilisez pas le testeur ou les fils de test s’ils ont l’air endommagés.
• Les fils de test de remplacement doivent être conformes à la
norme EN 61010-031 et à la classification CAT. IV, 600 V, 10 A
ou à une classification supérieure. Ne pas utiliser des fils de test
d’une classification inférieure.Lorsque vous prenez des mesures,
assurez-vous que les fils du testeur sont solidement en place et
gardez les doigts derrière les protecteurs pour doigts et éloignés
des contacts métalliques des sondes.
• Faites preuve de prudence lors de mesures sur des circuits
de plus de 25Vc.a. (valeur efficace) ou de 60Vc.c. De telles
tensions constituent un risque de choc électrique.
• Pour éviter les lectures faussées pouvant provoquer un choc
électrique, remplacez les piles lorsque l’indicateur de piles faibles
apparaît.
• Assurez-vous de respecter en tout temps les codes de sécurité
locaux et nationaux. Utilisez de l’équipement de protection
individuelle pour prévenir des blessures causées par les chocs
électriques et les arcs électriques lorsque des conducteurs nus
alimentés dangereux sont présents.
• Ce testeur est conforme à la normeIP53 en ce qui concerne la
résistance à l’eau et à la poussière. En cas de contact avec l’eau,
sécher le testeur et les fils de test avant de l’utiliser à nouveau.
20 21
INSTRUCTIONS D’UTILISATION
BRANCHEMENT DES FILS DE TEST
UTILISEZ DES FILS DE TEST AVEC UNE COTE DE SÉCURITÉ
APPROPRIÉE.
Branchez les fils de test en insérant le fil noir dans la prise commune
(COM) et le fil rouge dans la prise positive (+). N’effectuez pas de test si
les fils de test ne sont pas installés correctement. Cela pourrait causer
des lectures intermittentes. Pour assurer un raccordement approprié,
enfoncez complètement les fils de test dans la prise d’entrée.
SYMBOLES SUR LE TESTEUR:
+
Entrée positive pour l COM
Entrée commune/
négative pour l
Double isolation, classeII Mise à la masse
Avertissement ou mise en garde
Risque de choc électrique
Lire les instructions
SYMBOLES SUR L’AFFICHAGEACL
Indique la présence d’une tension
>50Vc.a. ou c.c.
VAC
Tension c.a.
VDC
Tension c.c.
Indicateur sonore de continuité
Éclairage de travail
GFCI Mode de test du disjoncteur
de fuite de terre
Indicateur de pile faible
FRANÇAIS
CARACTÉRISTIQUES DÉTAILLÉES
REMARQUE: Ce testeur ne contient aucune pièce
réparable par l’utilisateur.
1.
Porte-fils de test
2.
Affichage ACL rétroéclairé
3.
Bouton de marche/arrêt
4.
Bouton de l’éclairage de travail
5.
Bouton de rétroéclairage
6.
Bouton de test du GFCI
7.
Prises pour fils de test (dessous du testeur)
Endos du testeur
1
7
Avant du testeur
2
3
6
4
BOUTONS DE FONCTION
MARCHE/ARRÊT: Appuyez sur le bouton de marche/arrêt pour allumer ou
éteindre le testeur.
Le testeur se mettra automatiquement en marche si les fils de test sont
appliqués à un circuit et qu’une tension >12V est détectée. Le testeur s’arrêtera
automatiquement après 15minutes d’inactivité pour préserver la charge de la pile.
RÉTROÉCLAIRAGE: Appuyez sur le bouton de rétroéclairage pour allumer/éteindre
le rétroéclairage. Le rétroéclairage s’éteindra automatiquement après 3minutes
d’inactivité pour préserver la charge de la pile.
ÉCLAIRAGE DE TRAVAIL:
Appuyez sur le bouton d’éclairage de travail pour
allumer/éteindre l’éclairage de travail.
L’éclairage de travail restera allumé jusqu’à ce que vous l’éteignez ou que le
testeur s’éteigne.
TEST DU GFCI: Appuyez pour effectuer un test du GFCI.Voir les
INSTRUCTIONS D’UTILISATION
pour les détails.
5
INCORRECT
CORRECT
20 21
INSTRUCTIONS D’UTILISATION
BRANCHEMENT DES FILS DE TEST
UTILISEZ DES FILS DE TEST AVEC UNE COTE DE SÉCURITÉ
APPROPRIÉE.
Branchez les fils de test en insérant le fil noir dans la prise commune
(COM) et le fil rouge dans la prise positive (+). N’effectuez pas de test si
les fils de test ne sont pas installés correctement. Cela pourrait causer
des lectures intermittentes. Pour assurer un raccordement approprié,
enfoncez complètement les fils de test dans la prise d’entrée.
SYMBOLES SUR LE TESTEUR:
+
Entrée positive pour l COM
Entrée commune/
négative pour l
Double isolation, classeII Mise à la masse
Avertissement ou mise en garde
Risque de choc électrique
Lire les instructions
SYMBOLES SUR L’AFFICHAGEACL
Indique la présence d’une tension
>50Vc.a. ou c.c.
VAC
Tension c.a.
VDC
Tension c.c.
Indicateur sonore de continuité
Éclairage de travail
GFCI Mode de test du disjoncteur
de fuite de terre
Indicateur de pile faible
FRANÇAIS
CARACTÉRISTIQUES DÉTAILLÉES
REMARQUE: Ce testeur ne contient aucune pièce
réparable par l’utilisateur.
1.
Porte-fils de test
2.
Affichage ACL rétroéclairé
3.
Bouton de marche/arrêt
4.
Bouton de l’éclairage de travail
5.
Bouton de rétroéclairage
6.
Bouton de test du GFCI
7.
Prises pour fils de test (dessous du testeur)
Endos du testeur
1
7
Avant du testeur
2
3
6
4
BOUTONS DE FONCTION
MARCHE/ARRÊT: Appuyez sur le bouton de marche/arrêt pour allumer ou
éteindre le testeur.
Le testeur se mettra automatiquement en marche si les fils de test sont
appliqués à un circuit et qu’une tension >12V est détectée. Le testeur s’arrêtera
automatiquement après 15minutes d’inactivité pour préserver la charge de la pile.
RÉTROÉCLAIRAGE: Appuyez sur le bouton de rétroéclairage pour allumer/éteindre
le rétroéclairage. Le rétroéclairage s’éteindra automatiquement après 3minutes
d’inactivité pour préserver la charge de la pile.
ÉCLAIRAGE DE TRAVAIL:
Appuyez sur le bouton d’éclairage de travail pour
allumer/éteindre l’éclairage de travail.
L’éclairage de travail restera allumé jusqu’à ce que vous l’éteignez ou que le
testeur s’éteigne.
TEST DU GFCI: Appuyez pour effectuer un test du GFCI.Voir les
INSTRUCTIONS D’UTILISATION
pour les détails.
5
INCORRECT
CORRECT
22 23
INSTRUCTIONS D’UTILISATION
CONTINUITÉ
Coupez l’alimentation du circuit. Testez la continuité en
appliquant des fils de test au système à l’essai. Le testeur entrera
automatiquement en mode de test de continuité. Si une résistance
<270kΩ est détectée, un signal sonore et l’icône de continuité
« » indiqueront une valeur de résistance correspondant à la
continuité. Si le circuit est ouvert, « » apparaîtra à l’écran.
NE TENTEZ PAS de mesurer la continuité sur un circuit
alimenté en électricité.
TENSION C.A./C.C. (INFÉRIEURE À 600V)
Branchez les fils dans le système à tester pour mesurer la tension;
la DEL s’allumera et en indiquera la valeur. Le testeur détectera
automatiquement la présence d’une tension c.a. ou c.c. et
illuminera l’icône appropriée.
REMARQUE: Les porte-fils de test à l’arrière du testeur sont
suffisamment espacés pour tester les modèles américains de prises
inviolables.
M
ISE EN GARDE: La tension maximale testable est de 600V.
L’écran af chera «OL» si une tension qui dépasse 600V est
détectée. Il n’y aura aucun autre avertissement que la tension
dépasse 600V. Vous ne devriez en aucun cas tester des tensions
au-delà de 600V.
FRANÇAIS
INSTRUCTIONS D’UTILISATION
TESTS DANS DES EMPLACEMENTS CAT.III/CAT.IV
Assurez-vous que l’écran de protection des fils de test est enfoncé
complètement. Le fait de ne pas utiliser l’écran de protection
CAT.III/CAT.IV augmente le risque d’arc électrique.
TESTS DANS DES EMPLACEMENTS CAT.II
Les écrans de protection CAT.III/CAT.IV peuvent être retirés des
emplacements CAT.II pour effectuer des tests sur des conducteurs
encastrés, p.ex. les prises murales standard. Assurez-vous de ne
pas perdre les écrans de protection.
TEST DU GFCI
MISE EN GARDE: Pour de plus amples renseignements,
consultez le manuel de l’utilisateur de la prise avec disjoncteur
de fuite de terre. Communiquez toujours avec un électricien
quali é pour résoudre les problèmes de câblage. Appuyez sur le
bouton de test sur la prise avec disjoncteur de fuite de terre. Si
le circuit du disjoncteur de fuite de terre ne se déclenche pas,
alors la prise ne fonctionne pas correctement.
MISE EN GARDE: Communiquez toujours avec un électricien
quali é pour résoudre les problèmes de câblage ou de prise
avec disjoncteur de fuite de terre.
Afin de tester le fonctionnement d’une prise avec disjoncteur de
fuite de terre (GFCI), branchez les fils dans la borne chargée/
soustension et dans la borne de mise à la terre. Appuyez sur le
bouton de test du disjoncteur de fuite de terre sur le testeur ET250.
• Si l’appareil avec disjoncteur de fuite de terre est branché
correctement, le disjoncteur se déclenchera et le circuit sera mis
hors tension. Le testeurET250 n’indiquera plus de tension.
• Si la prise avec disjoncteur de fuite de terre est branchée
correctement, l’alimentation du circuit ne sera pas coupée et le
ET250 continuera d’indiquer une tension. Communiquez toujours
avec un électricien qualifié pour résoudre les problèmes de câblage.
REMARQUE: Le mode de test du disjoncteur de fuite de terre est
désactivé en présence de tensions >135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
22 23
INSTRUCTIONS D’UTILISATION
CONTINUITÉ
Coupez l’alimentation du circuit. Testez la continuité en
appliquant des fils de test au système à l’essai. Le testeur entrera
automatiquement en mode de test de continuité. Si une résistance
<270kΩ est détectée, un signal sonore et l’icône de continuité
« » indiqueront une valeur de résistance correspondant à la
continuité. Si le circuit est ouvert, « » apparaîtra à l’écran.
NE TENTEZ PAS de mesurer la continuité sur un circuit
alimenté en électricité.
TENSION C.A./C.C. (INFÉRIEURE À 600V)
Branchez les fils dans le système à tester pour mesurer la tension;
la DEL s’allumera et en indiquera la valeur. Le testeur détectera
automatiquement la présence d’une tension c.a. ou c.c. et
illuminera l’icône appropriée.
REMARQUE: Les porte-fils de test à l’arrière du testeur sont
suffisamment espacés pour tester les modèles américains de prises
inviolables.
M
ISE EN GARDE: La tension maximale testable est de 600V.
L’écran af chera «OL» si une tension qui dépasse 600V est
détectée. Il n’y aura aucun autre avertissement que la tension
dépasse 600V. Vous ne devriez en aucun cas tester des tensions
au-delà de 600V.
FRANÇAIS
INSTRUCTIONS D’UTILISATION
TESTS DANS DES EMPLACEMENTS CAT.III/CAT.IV
Assurez-vous que l’écran de protection des fils de test est enfoncé
complètement. Le fait de ne pas utiliser l’écran de protection
CAT.III/CAT.IV augmente le risque d’arc électrique.
TESTS DANS DES EMPLACEMENTS CAT.II
Les écrans de protection CAT.III/CAT.IV peuvent être retirés des
emplacements CAT.II pour effectuer des tests sur des conducteurs
encastrés, p.ex. les prises murales standard. Assurez-vous de ne
pas perdre les écrans de protection.
TEST DU GFCI
MISE EN GARDE: Pour de plus amples renseignements,
consultez le manuel de l’utilisateur de la prise avec disjoncteur
de fuite de terre. Communiquez toujours avec un électricien
quali é pour résoudre les problèmes de câblage. Appuyez sur le
bouton de test sur la prise avec disjoncteur de fuite de terre. Si
le circuit du disjoncteur de fuite de terre ne se déclenche pas,
alors la prise ne fonctionne pas correctement.
MISE EN GARDE: Communiquez toujours avec un électricien
quali é pour résoudre les problèmes de câblage ou de prise
avec disjoncteur de fuite de terre.
Afin de tester le fonctionnement d’une prise avec disjoncteur de
fuite de terre (GFCI), branchez les fils dans la borne chargée/
soustension et dans la borne de mise à la terre. Appuyez sur le
bouton de test du disjoncteur de fuite de terre sur le testeur ET250.
• Si l’appareil avec disjoncteur de fuite de terre est branché
correctement, le disjoncteur se déclenchera et le circuit sera mis
hors tension. Le testeurET250 n’indiquera plus de tension.
• Si la prise avec disjoncteur de fuite de terre est branchée
correctement, l’alimentation du circuit ne sera pas coupée et le
ET250 continuera d’indiquer une tension. Communiquez toujours
avec un électricien qualifié pour résoudre les problèmes de câblage.
REMARQUE: Le mode de test du disjoncteur de fuite de terre est
désactivé en présence de tensions >135V.
0.7" (18 mm)
5/32"
(4 mm)
5/32
(4 mm)
ENTRETIEN
REMPLACEMENT DES PILES
Lorsque l’indicateur de puissance
des piles affiche une puissance
faible (
), les piles doivent
être remplacées.
1. Retirez les 2vis de la porte du
compartiment à piles.
2. Remplacez les 3piles1.5V AAA
(tenez compte de la polarité).
3. Replacez la porte du compartiment à piles et
fixez-la solidement à l’aide des vis.
Pour éviter tout risque de choc électrique, déconnectez les ls de la
source de tension avant de retirer la porte du compartiment à piles.
Pour éviter tout risque de choc électrique, n’utilisez pas le
testeur lorsque la porte du compartiment à piles est retirée.
REMARQUE: Ce testeur ne contient aucune pièce réparable par
l’utilisateur.
NETTOYAGE
Débranchez les fils de test. Nettoyez l’appareil à l’aide d’un chiffon
humide.
N’utilisez pas de nettoyant abrasif ou de solvant.
RANGEMENT
N’exposez pas l’appareil à des températures élevées ou à un
taux d’humidité élevé. Après l’avoir rangé dans des conditions
extrêmes qui dépassent les limites mentionnées dans la section
Caractéristiques générales, laissez l’appareil revenir à des
conditions d’utilisation normales avant de l’utiliser.
CONFORMITÉ FCC ET IC
Consultez la page de ce produit à l’adresse www.kleintools.com
pour obtenir des renseignements sur la conformité à la Federal
Communications Commission (FCC).
Canada ICES-003 (B)/NMB-003 (B)
GARANTIE
www.kleintools.com/warranty
MISE AU REBUT/RECYCLAGE
Ne pas mettre l’appareil et ses accessoires au rebut.
Ces articles doivent être éliminés conformément aux
règlements locaux. Pour de plus amples renseignements,
consultez les sites www.epa.gov/recycle.
SERVICE À LA CLIENTÈLE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire,IL 60069 1800553-4676
[email protected] www.kleintools.com
1390192 Rev 11/21 D
FRANÇAIS
