Kenmore KW4070 RevitaLite Carpet Cleaner User Manual

Model/Modelo/Modèle: KW4070

Carpet Cleaner

Limpiadora de Alfombras

Nettoyeur de Tapis

www.kenmorefloorcare.com

Vacuum Cleaner Help Line:

1-877-531-7321 (US) / 1-844-608-3081 (CA)

8:00am-5:00pm EST, M-F

Use & Care Guide

Manual de Uso y Cuidado

Manuel d'entretien et d'utilisation

- 2 -

Before Using Your New Carpet Cleaner ........................................................................... 2

Packing List ..................................................................................................................... 2

Important Safety Instructions ........................................................................................3-4

Grounding Instructions ..................................................................................................... 5

Carpet Cleaner Warranty ................................................................................................. 6

Parts and Features ........................................................................................................ 7-8

Assembly Instructions ................................................................................................. 9-10

Operating Instructions ...............................................................................................10-17

Maintenance and Care ..............................................................................................18-22

Troubleshooting ........................................................................................................23-24

Requesting Assistance or Service ......................................................................Back Cover

TABLE OF CONTENTS

PACKING LIST

Your KENMORE CARPET CLEANER is packaged with the following parts and components

included separately in the carton:

1 Carpet Cleaner

1 Tough Stain Tool

1 Wide Path Tool

1 8 oz. Carpet Cleaning Formula

Read this Use & Care Guide. It will help you assemble and operate your new Kenmore

carpet cleaner in the safest and most effective way.

For more information about carpet cleaner care and operation, call the Vacuum Cleaner

Help Line at 1-877-531-7321 (US) / 1-844-608-3081 (CA). You will need the complete model

and serial numbers when requesting information.

Your carpet cleaner’s model and serial numbers are located on the Model and Serial

Number Plate. Use the space below to record the model number and serial number of your

new Kenmore carpet cleaner.

Model No.____________________________________________

Serial No. ____________________________________________

Date of Purchase ______________________________________

Keep this book and your sales check (receipt) in a safe place for future reference.

BEFORE USING YOUR NEW CARPET CLEANER

1 Flexible Hose

1 Accessory Bag

1 Use & Care Guide

- 3 -

WARNING!

Your safety is important to us. To reduce the risk of fire, electrical shock, injury to persons

or damage when using your carpet cleaner, follow basic safety precautions including the

following:

IMPORTANT SAFETY INSTRUCTIONS

• Use your carpet cleaner only as

described in this Use & Care Guide.

Use only manufacturer’s recommended

attachments.

• Fully assemble before operating.

• Operate cleaner only at voltage specified

on rating plate.

• Connect to a properly grounded outlet

only. See GROUNDING INSTRUCTIONS.

Do not modify the 3-prong grounded plug.

• Do not leave carpet cleaner when plugged

in. Unplug from outlet when not in use and

before performing maintenance.

• Do not expose to rain. Store indoors.

• Do not immerse. Use only on carpet

moistened by cleaning process.

• Do not allow to be used as a toy. Close

attention is necessary when used by or

near children.

• Do not use with a damaged cord or

plug. If carpet cleaner is not working as

it should, has been dropped, damaged,

left outdoors, or dropped in water,

immediately discontinue use and call

1-877-531-7321 (US) / 1-844-608-3081

(CA) for assistance.

• Do not pull or carry by cord, use cord as a

handle, close a door on cord, or pull cord

around sharp edges or corners. Do not run

carpet cleaner over cord. Keep cord away

from heated surfaces.

• Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

• Do not handle plug or carpet cleaner with

wet hands.

• Do not put any objects into openings.

Read all instructions in this guide before assembling or using your carpet cleaner.

• Do not use with any opening blocked;

keep free of dust, lint, hair, and anything

that may reduce air flow.

• Keep hair, loose clothing, fingers, and all

parts of body away from openings and

moving parts.

• Turn off all controls before unplugging.

• Keep carpet cleaner on a level surface.

• Do not carry the carpet cleaner while in

use.

• Use extra care when cleaning stairs. To

avoid personal injury or damage, and to

prevent the carpet cleaner from falling,

always place carpet cleaner at bottom

of stairs or on floor. Do not place carpet

cleaner on stairs or furniture, as it may

result in injury or damage.

• Do not put carpet cleaner on chairs,

tables, etc. Keep unit on the floor.

• Do not use carpet cleaner to pick

up flammable or combustible liquids

(gasoline, cleaning fluid, perfumes,

etc.), or use in areas where they may be

present. The fumes from these substances

can create a fire hazard or explosion.

• To reduce the risk of health hazards from

vapors or dusts, do not vacuum toxic

materials.

• Do not use or store near hazardous

materials.

• Do not pick up anything that is burning or

smoking, such as cigarettes, matches, or

hot ashes.

• Do not use carpet cleaner without tanks

in place. To reduce the risk of electric

shock, always install float before any wet

pick-up operation.

- 4 -

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

Proper assembly and safe use of your carpet cleaner are your responsibilities. Your carpet

cleaner is intended for

Household Use

. Read this Use & Care Guide carefully for important

use and safety information. This guide contains safety statements under warning and caution

symbols.

• Do not clean over floor electrical outlets.

• Do not use the carpet cleaner to pick

up sharp hard objects, small toys, pins,

paper clips, etc. They may damage the

carpet cleaner or tanks.

• Do not use sharp objects to clean out

hose as they can cause damage.

• To help prevent matting and resoiling,

avoid contact with carpets until they are

dry. Keep children and pets away from

carpets until they are completely dry.

• Do not store the carpet cleaner with

solution in tanks.

• You are responsible for making sure that

your carpet cleaner is not used by anyone

unable to operate it properly.

CAUTION

To reduce the risk of injury from moving

parts - Unplug before servicing.

WARNING

To reduce the risk of electric shock - Unplug

before cleaning or servicing.

WARNING

To reduce the risk of electric shock - Use

indoors only.

- 5 -

This appliance must be grounded. If

it should malfunction or breakdown,

grounding provides a path of least

resistance for electric current to reduce

the risk of electric shock. This appliance

is equipped with a cord having an

equipment-grounding conductor and

grounding plug. The plug must be inserted

into an appropriate outlet that is properly

installed and grounded in accordance with

all local codes and ordinances.

This appliance is for use on a nominal 120-

V circuit and has a grounding attachment

plug that looks like the plug shown in the

illustration. Make sure that the appliance

is connected to an outlet having the same

configuration as the plug. No adapter

should be used with this appliance.

WARNING

Improper connection of the equipment-

grounding conductor can result in a risk

of electric shock. Check with a qualified

electrician or service person if you are in

doubt as to whether the outlet is properly

grounded. Do not modify the plug provided

with the appliance. If it will not fit the

outlet, have a proper outlet installed by a

qualified electrician.

GROUNDING INSTRUCTIONS

- 6 -

CARPET CLEANER WARRANTY

LIMITED WARRANTY

FOR ONE YEAR from the date of sale this product is warranted against defects in material

or workmanship.

WITH PROOF OF SALE a defective product will be replaced free of charge.

The Kenmore brand is used under license. Direct all claims for warranty service to:

1-877-531-7321 (US) / 1-844-608-3081 (CA).

This warranty is void if this product is ever used for other than private household purposes.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Cleva North America, Inc., Greenville SC 29607

- 7 -

PARTS AND FEATURES

It is important to know your carpet cleaner’s parts and features to assure its proper and

safe use. Review these before using your carpet cleaner.

REPLACEMENT PARTS

To order a replacement part, call 1-877-531-7321 (US) / 1-844-608-3081 (CA).

Item Part No.(US) Part No.(CA)

3.5'' Tough Stain Tool 591033101 591033101

6.5'' Wide Path Tool 591033102 591033102

Flexible Hose 671004101 671004101

Handle 671004102 671004102

Wand 671004103 671004103

- 8 -

PARTS AND FEATURES

Carpet Cleaning

Formula

Accessory

Bag

Wide Path

Tool

Tough Stain

Tool

Flexible Hose

Handle

Spray

Trigger

Cleaning

Solution

Outlet

Wand

Clean Water

Tank Cap

Dirty Water

Tank

Dirty Water

Tank Locking

Latch

Power

Button

Flexible

Hose

Door

Nozzle Cover

Release Tabs

Nozzle

Carrying

Handle

Power

Cord

Upper

Locking

Notch

Recline Button

Upper

Cord

Hook

Clean Water

Tank

Nozzle Cover

Lower Cord

Hook

Dirty Water

Tank Locking

Latch

Clean Water

Tank Release

Button

- 9 -

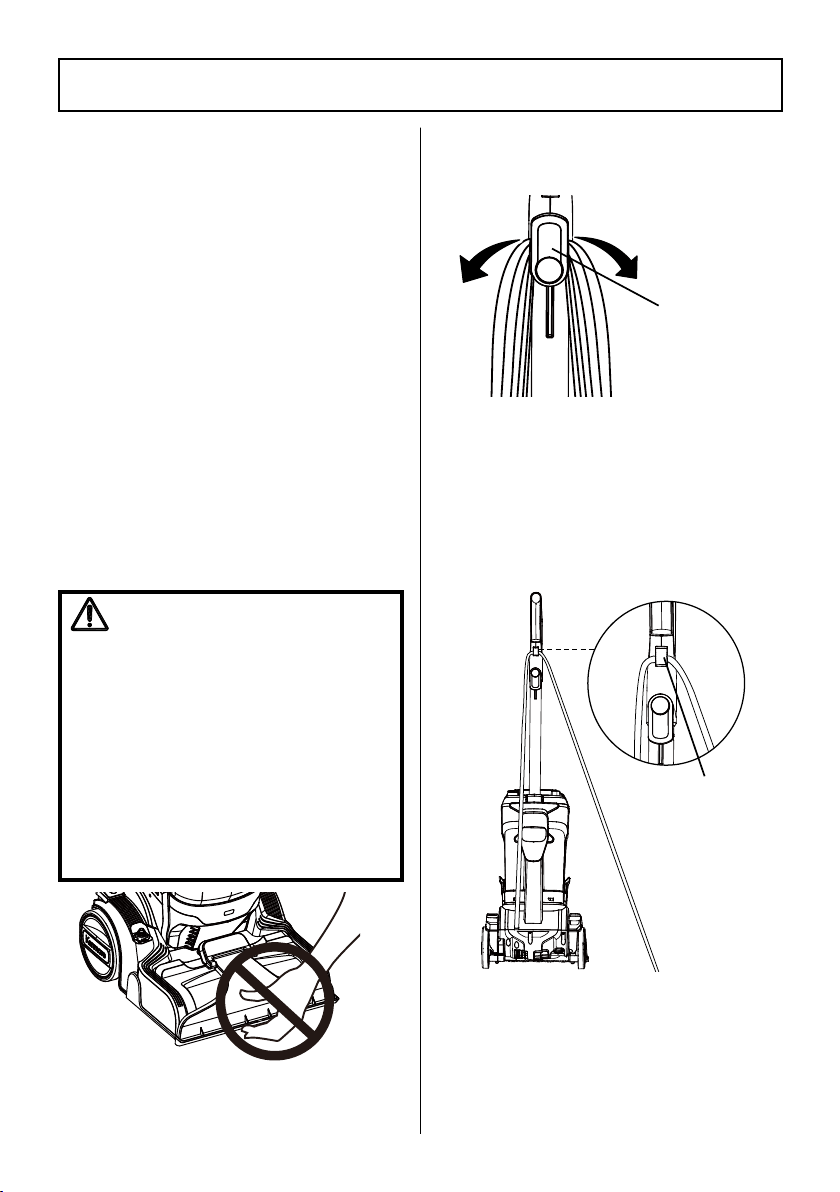

3. Make sure the upper cord hook is in

the proper position as shown. Wrap the

power cord loosely around the upper

and lower cord hooks.

NOTE:

Make sure to wrap the power

cord around the upper cord hook first, and

then around the lower cord hook to avoid

damaging the power cord.

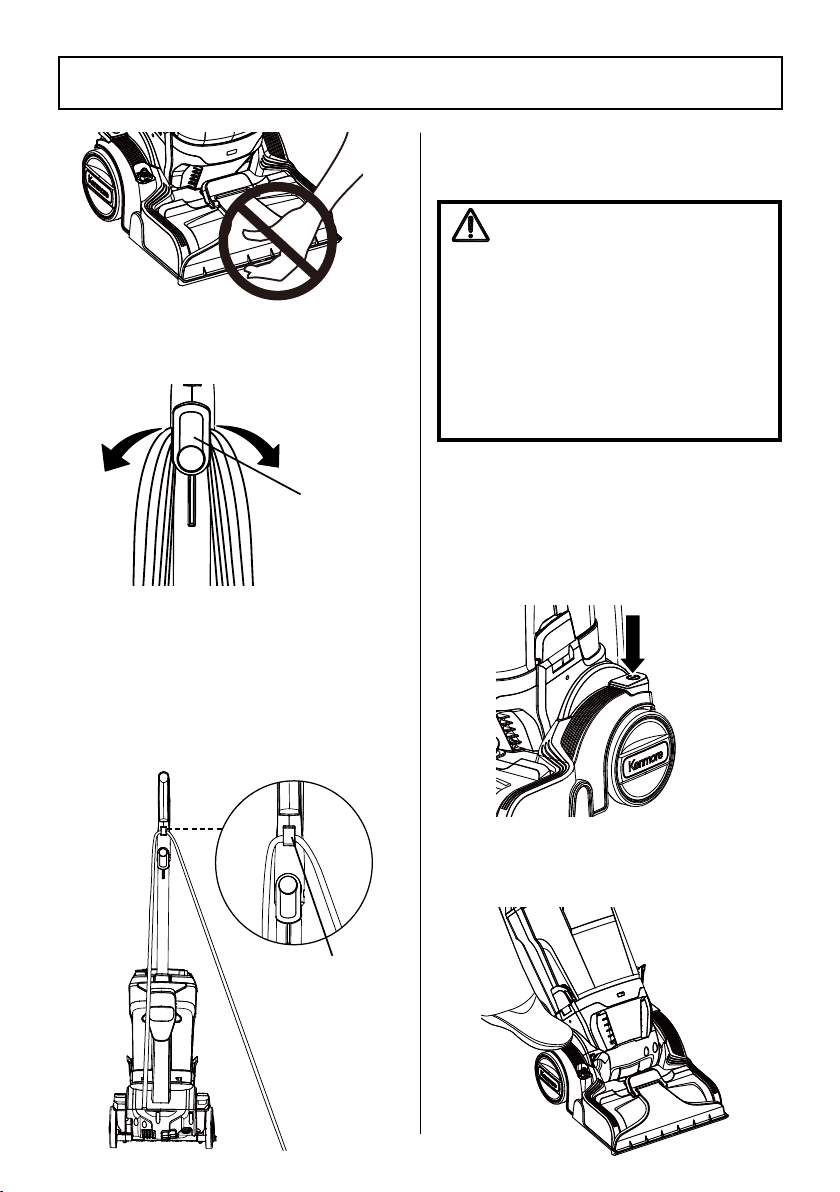

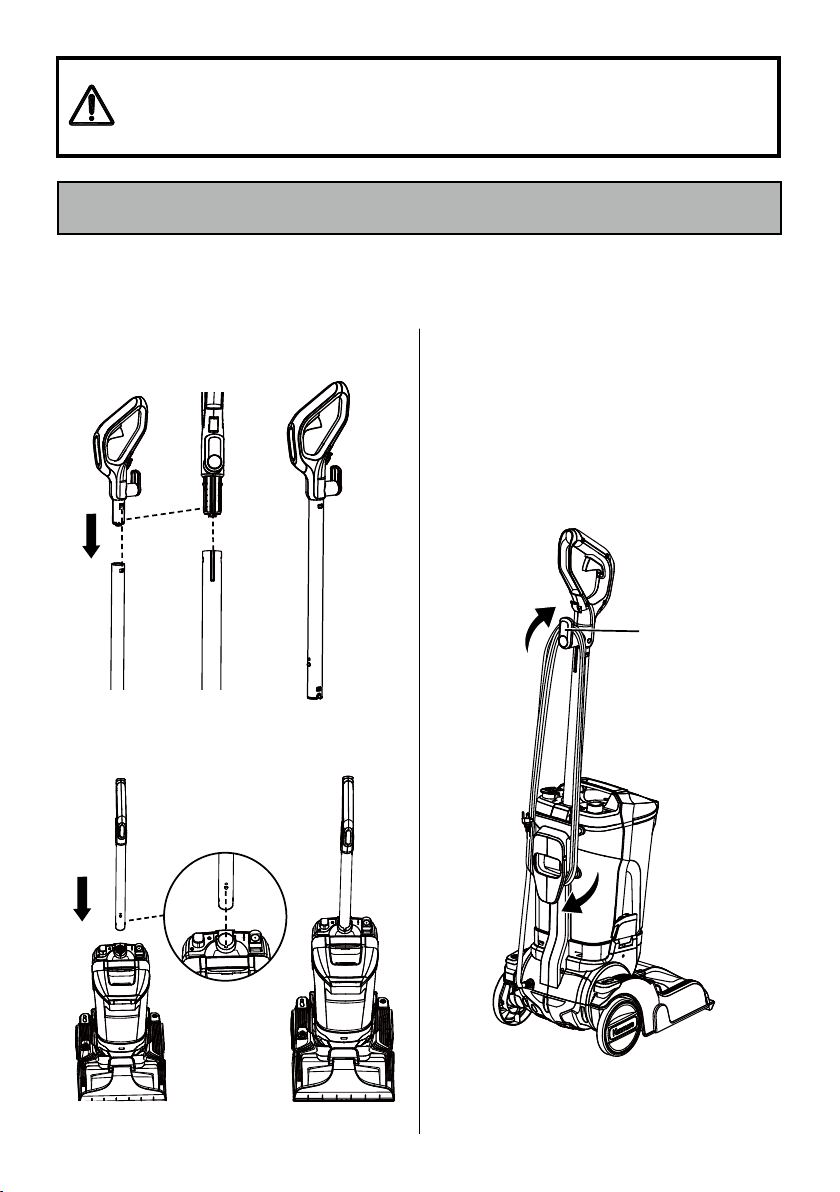

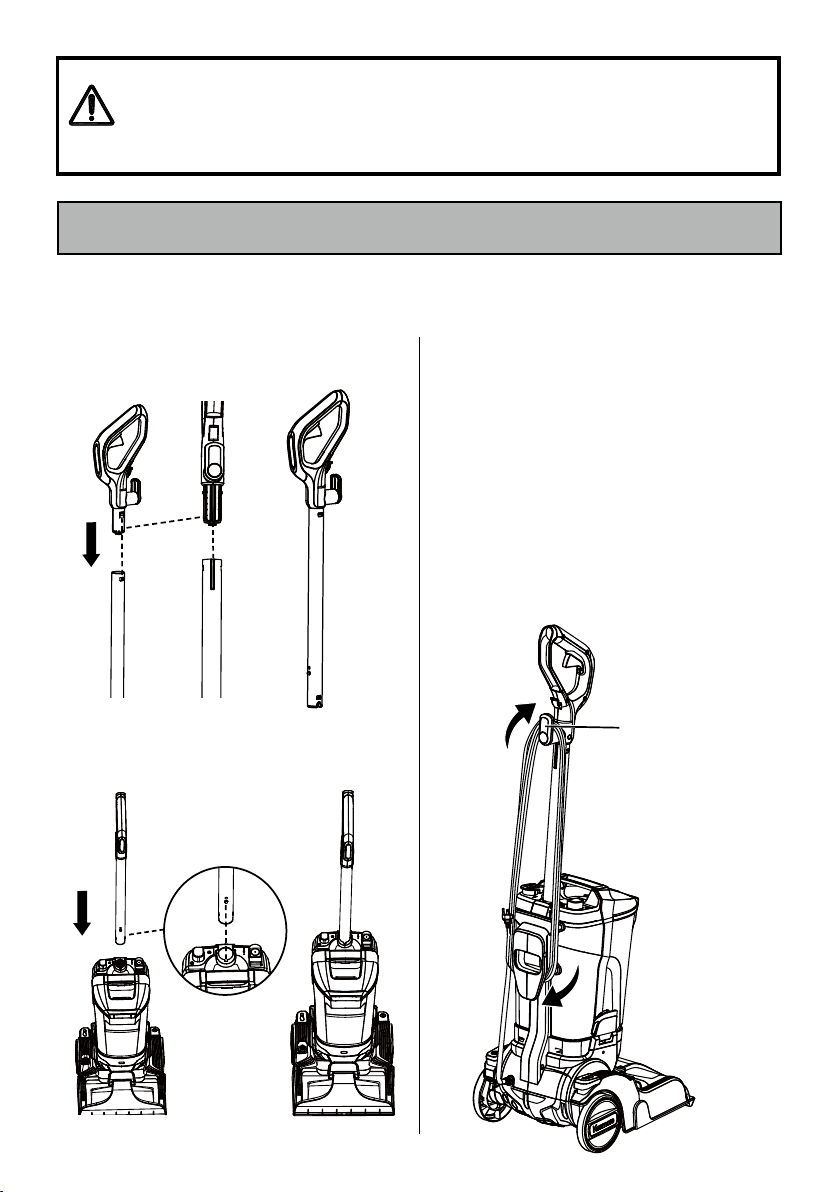

1. Insert the handle into the wand until you

hear a ‘click’.

2. Insert the wand into the main body until

you hear a ‘click’.

Before assembling the carpet cleaner, check the PACKING LIST (page 2). Use this list to

verify that you have received all the components of your new Kenmore Carpet Cleaner.

Please pay special attention to these hazard alert boxes, and follow any

instructions given.

WARNING

statements alert you to such hazards as fire,

electric shock, burns and personal injury.

CAUTION

statements alert you to

such hazards as personal injury and/or property damage.

ASSEMBLY INSTRUCTIONS

Upper Cord

Hook

- 10 -

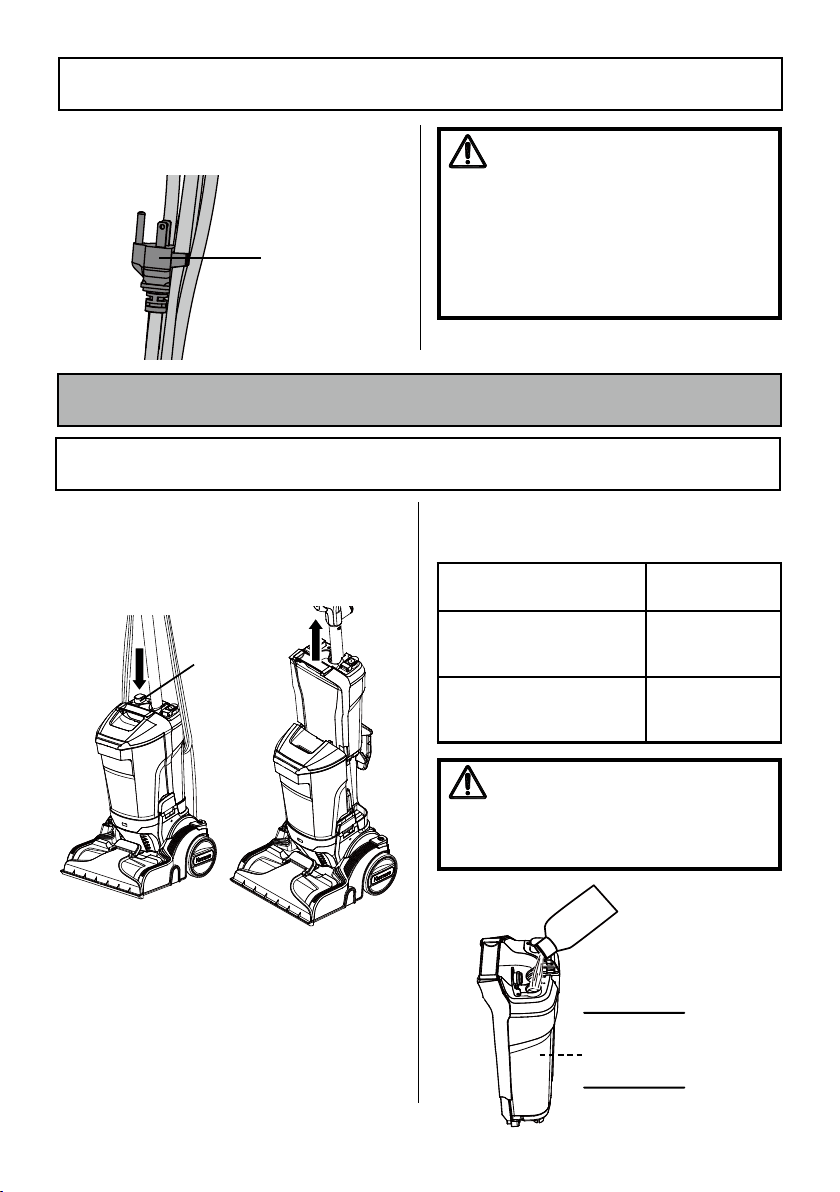

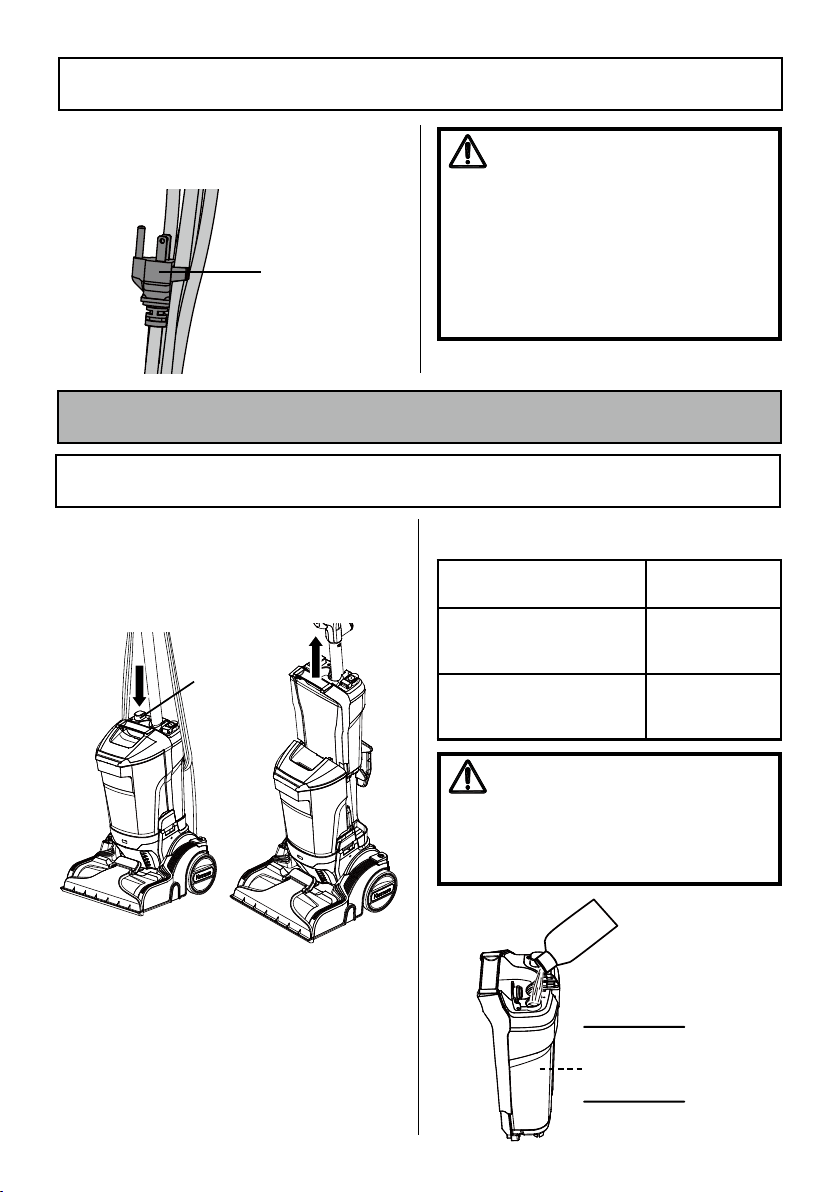

1. Press the clean water tank release

button with your thumb, and then lift

up the clean water tank from the main

body using the carrying handle.

2. Open the clean water tank cap. Fill

the tank with room temperature tap

water and solution. Ensure the correct

proportion of water and carpet cleaning

solution is used by referring to the

solution label. Do not exceed filling the

clean water tank over the maximum fill

line indicated on the clean water tank.

Power

Cord

Plug

WARNING

Electrical Shock and Personal Injury

Hazard

Wrapping the cord too tightly with

excessive stress on the cord may cause

cord damage. A damaged cord is an

electrical shock hazard and could cause

personal injury or damage.

ASSEMBLY INSTRUCTIONS

4. Lock power cord plug onto the power

cord.

OPERATING INSTRUCTIONS

FILLING THE CLEAN WATER TANK

CAUTION

Do not fill with water above 104°F

(40°C). Do not heat water or tank in

microwave.

Room Temperature Water Cleaning Formula

Small area – bottom fill line

(0.2 gal liquid)

3 caps

Large area – top fill line

(0.6 gal liquid)

9 caps

Clean Water

Tank Release

Button

- 11 -

To protect the wood floors underneath rugs

or carpet, place waterproof material (e.g.

plastic) underneath them before cleaning.

FILLING THE CLEAN WATER TANK

CAUTION

Moving parts! To reduce the risk of

personal injury, DO NOT touch the

brushrolls when the carpet cleaner is

on. Contacting brushrolls while they are

rotating can cut, bruise or cause other

injuries. Disconnect electrical supply

before servicing or cleaning the carpet

cleaner. Use caution when operating

near children or pets.

NOTE:

Before using the carpet cleaner,

use a vacuum to remove loose dirt from

area to be cleaned. Test a small hidden

area for colorfastness. Gently rub surface

with a dampened white cloth. Wait 10

minutes and check for color removal with

a white paper towel. If color changes, do

not use.

NOTE:

To prevent staining, use plastic

or aluminum foil to protect wood or metal

surfaces from possible water spray.

USING THE CARPET CLEANER

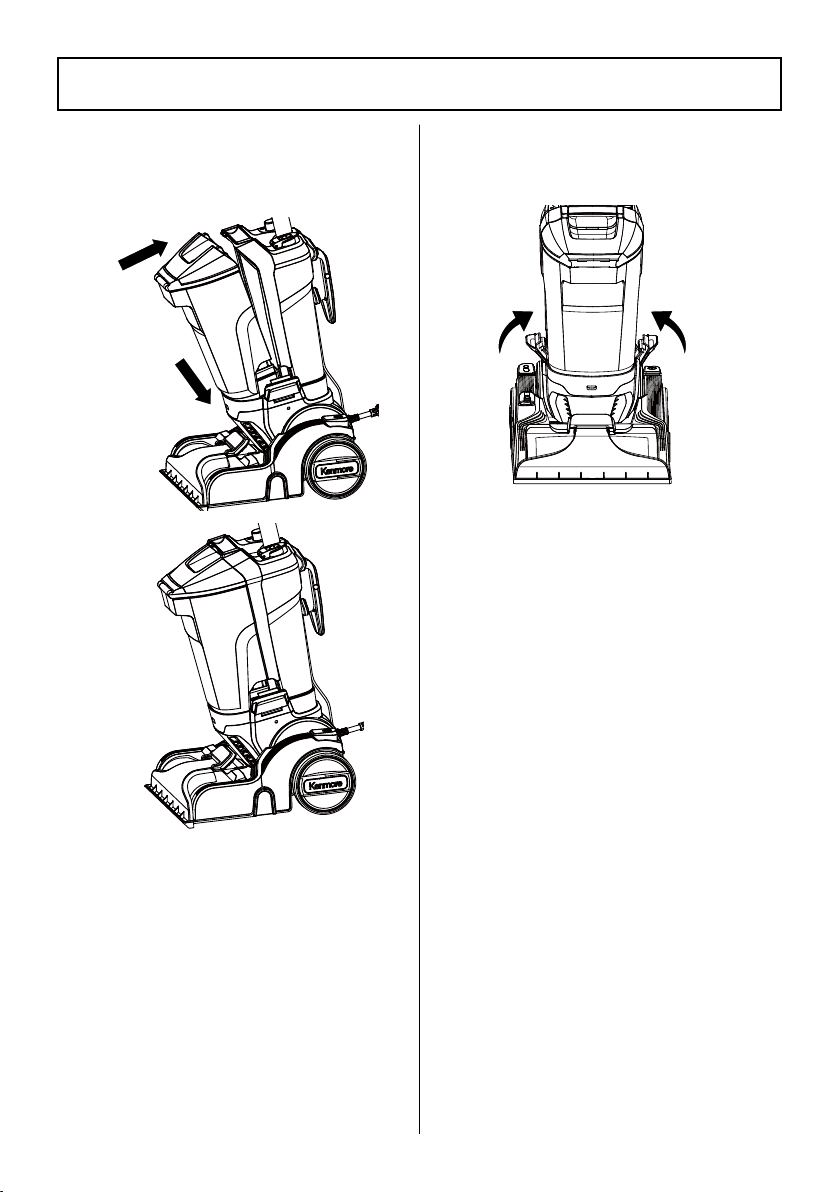

4. Align the clean water tank with the

wand and slide the tank back into place,

pressing down firmly until it feels secure.

NOTE:

An 8 oz. (236ml) bottle of

cleaning formula is provided with this

carpet cleaner. Ensure the cleaning formula

and water are mixed correctly. Water must

be at room temperature. Once depleted,

the cleaning formula can be replaced by a

high-quality liquid carpet cleaning solution

that can be purchased from a local

retailer.

NOTE:

Using more than the

recommended amount of cleaning formula

may cause excessive foaming. KEEP OUT

OF REACH OF CHILDREN. In case of eye

contact, thoroughly flush with cold water.

If irritation persists, consult a physician.

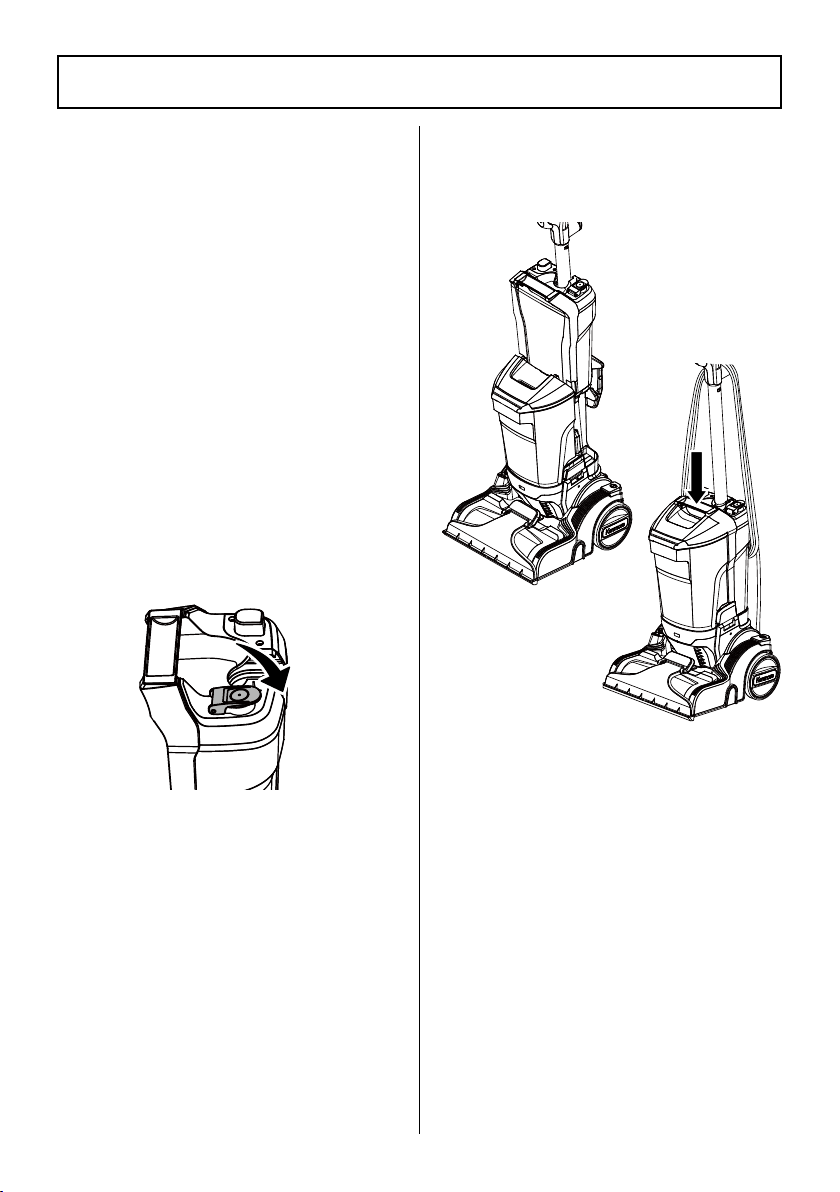

3. Snap the clean water tank cap back into

place.

- 12 -

4. Plug the power cord into a properly

grounded outlet located near the floor.

5. Turn on the carpet cleaner by pushing

the power button with your foot.

NOTE:

The brushrolls do not rotate when

the carpet cleaner is in the upright locked

position.

6. Release the handle by placing a foot on

the recline button and pulling back to

change handle position.

WARNING

Personal Injury and Product Damage

Hazard

· When any abnormality/failure occurs,

stop using the product immediately and

disconnect the power plug.

· DO NOT use outlets above counters.

Damage from cord to items in

surrounding area could occur.

1. Turn the upper cord hook to either side

and down to release the power cord.

2. Detach the power cord plug from the

power cord.

3. Be sure the power cord is locked into

the upper locking notch as shown. This

will help manage the power cord when

operating the carpet cleaner.

USING THE CARPET CLEANER

Upper

Cord

Hook

Upper

Locking

Notch

- 13 -

NOTE:

Do not over-saturate carpet. Be

careful not to run over loose objects or

edges of area rugs. Stalling the brushrolls

may result in premature belt failure.

9. Empty the dirty water tank when the

dirty liquid reaches the "Max Fill"

line and there is a loss in suction. See

instructions in the

EMPTYING DIRTY

WATER TANK

(page 16).

10. Once you have completed cleaning,

push the power button again to turn the

carpet cleaner off; unplug the power

cord from the power outlet.

7. Tilt the wand back towards you and with

the nozzle flush with the floor surface.

Press the spray trigger to apply solution

while making 2 slow wet passes: 1

forward and 1 back.

8. Release the spray trigger. Make 2 slow

dry passes: 1 forward and 1 back, to

suck up the dirty solution.

NOTE:

DO NOT hold down the trigger

for this step.

USING THE CARPET CLEANER

Spray

Trigger

CAUTION

Do not allow the carpet cleaner to

remain in one spot for any length of

time when the brushrolls are turning.

Damage to carpet may occur.

- 14 -

Cleaning

Solution Outlet

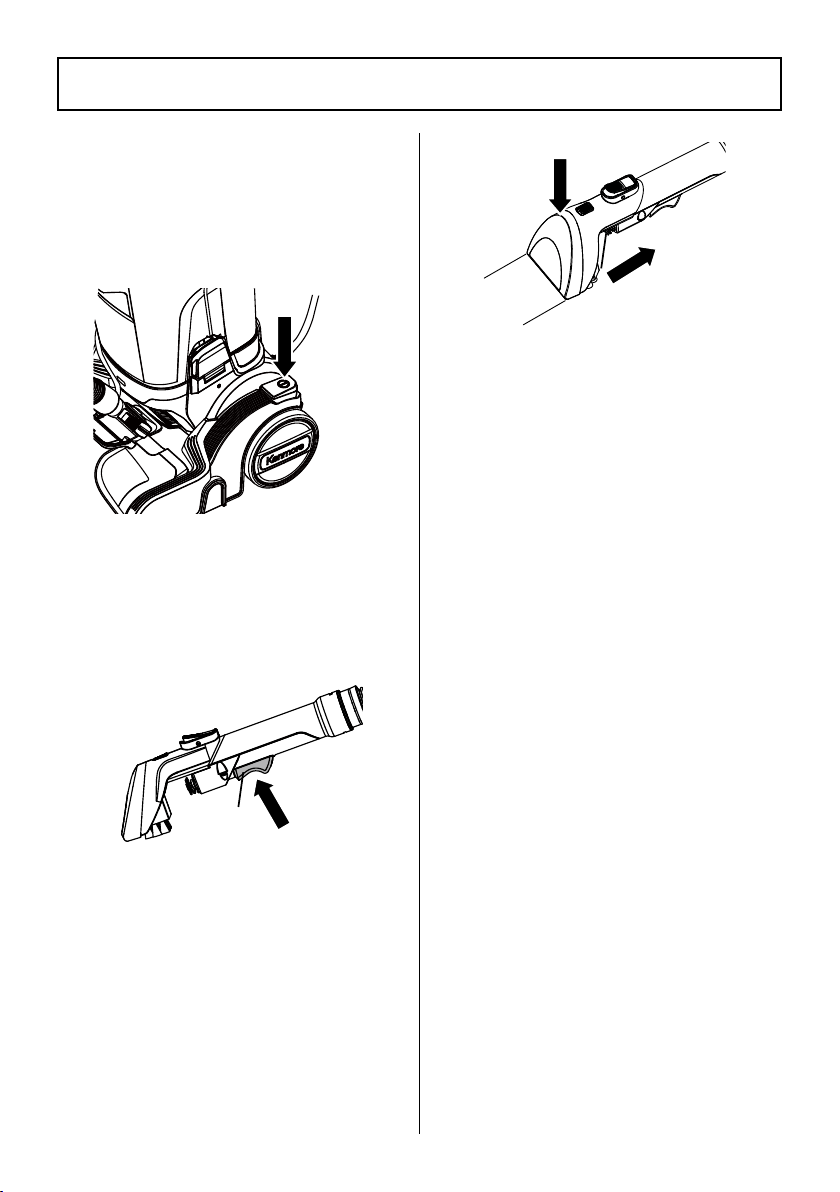

5. Select the preferred tool and slide it

onto the hose end until you hear a ‘click’.

To remove: Press the tool release button

and pull out the tool.

3.5'' Tough Stain Tool: Use for carpet stains,

furniture and other hard-to-reach surfaces.

6.5'' Wide Path Tool: Use for cleaning

stairs and larger furniture areas.

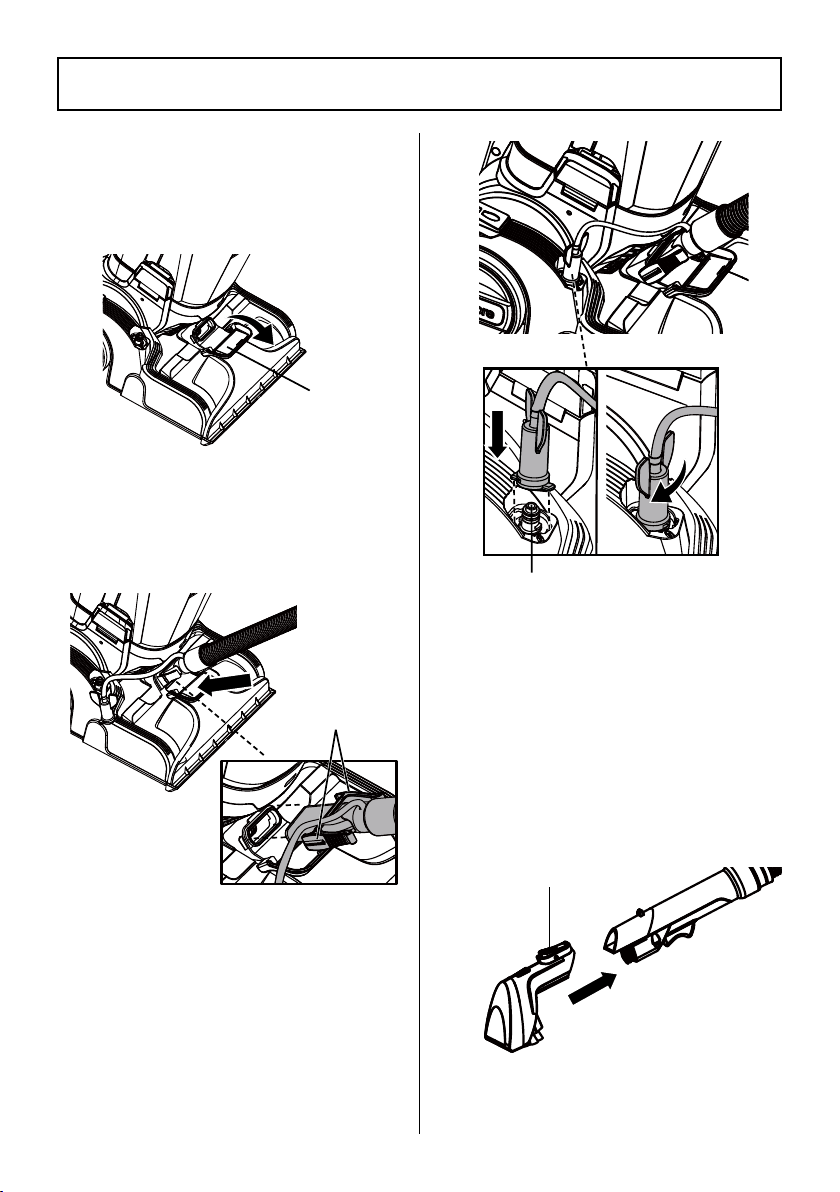

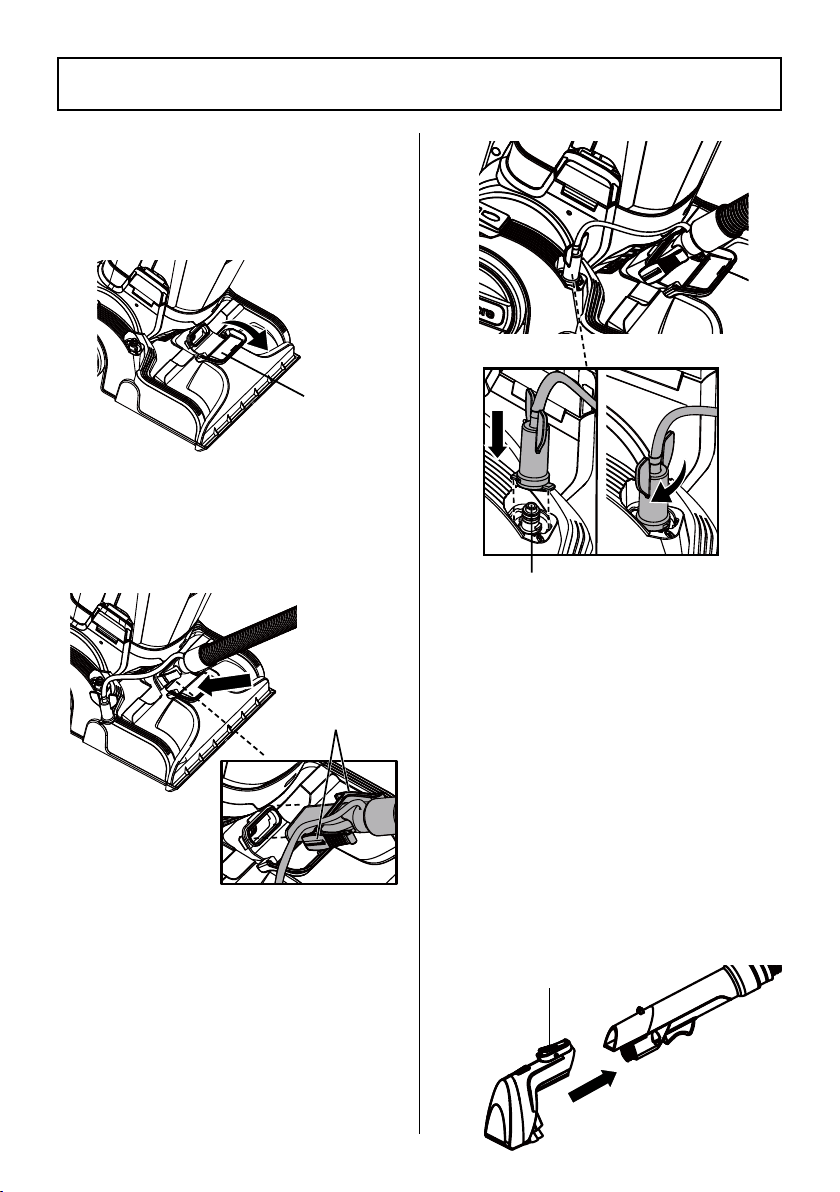

1. Place the carpet cleaner in the upright

locked position.

2. Open the flexible hose door. The door

flips toward the nozzle cover to open.

3. Insert the flexible hose as shown. Make

sure the two hose release clips are

locked into place. The cleaning solution

delivery tube is suggested to face

upwards.

4. Connect the end of the cleaning solution

delivery tube to the cleaning solution

outlet on the nozzle and turn clockwise

to secure as shown.

USING THE CARPET CLEANER WITH HOSE & TOOL

Flexible

Hose

Door

Tool Release Button

Hose

Release

Clips

- 15 -

9. Empty the dirty water tank when the

dirty liquid reaches the "Max Fill"

line and there is a loss in suction. See

instructions in the

EMPTYING DIRTY

WATER TANK

(page 16).

10. When finished cleaning with the hose

and tool, it is suggested to rinse the

inside of the hose and tool by turning

the carpet cleaner on to suck up warm

clean water.

11. Once you have completed cleaning,

push the power button again to turn the

carpet cleaner off; unplug the power

cord plug from the outlet.

12. Detach the hose and the tool. Be sure

the end of the cleaning solution delivery

tube is removed from the cleaning

solution outlet. Press both the hose

release clips to remove the hose from

the nozzle.

13. Close the flexible hose door.

6. Turn on the carpet cleaner by pushing

the power button with your foot.

NOTE:

The brushrolls do not rotate when

the carpet cleaner is in the upright locked

position.

7. Hold the tool about 1 inch over the stain

to be cleaned. Squeeze the spray trigger

to spray a generous amount of cleaning

solution over the soiled area. Use the

brush on the tool to agitate stains by

scrubbing in a back and forth motion.

8. To lift away the stain, apply downward

pressure on the front of the cleaning tool

and pull the tool backward slowly to

vacuum up excess dirty liquids. Repeat

as necessary.

USING THE CARPET CLEANER WITH HOSE & TOOL

Spray

Trigger

- 16 -

Empty the dirty water tank when the dirty

liquid reaches the "Max Fill" line and there

is a loss in suction. During normal use,

debris may accumulate in the dirty water

tank. In order to keep the carpet cleaner

functioning properly, rinse out the dirty

water tank with clean water after each

use.

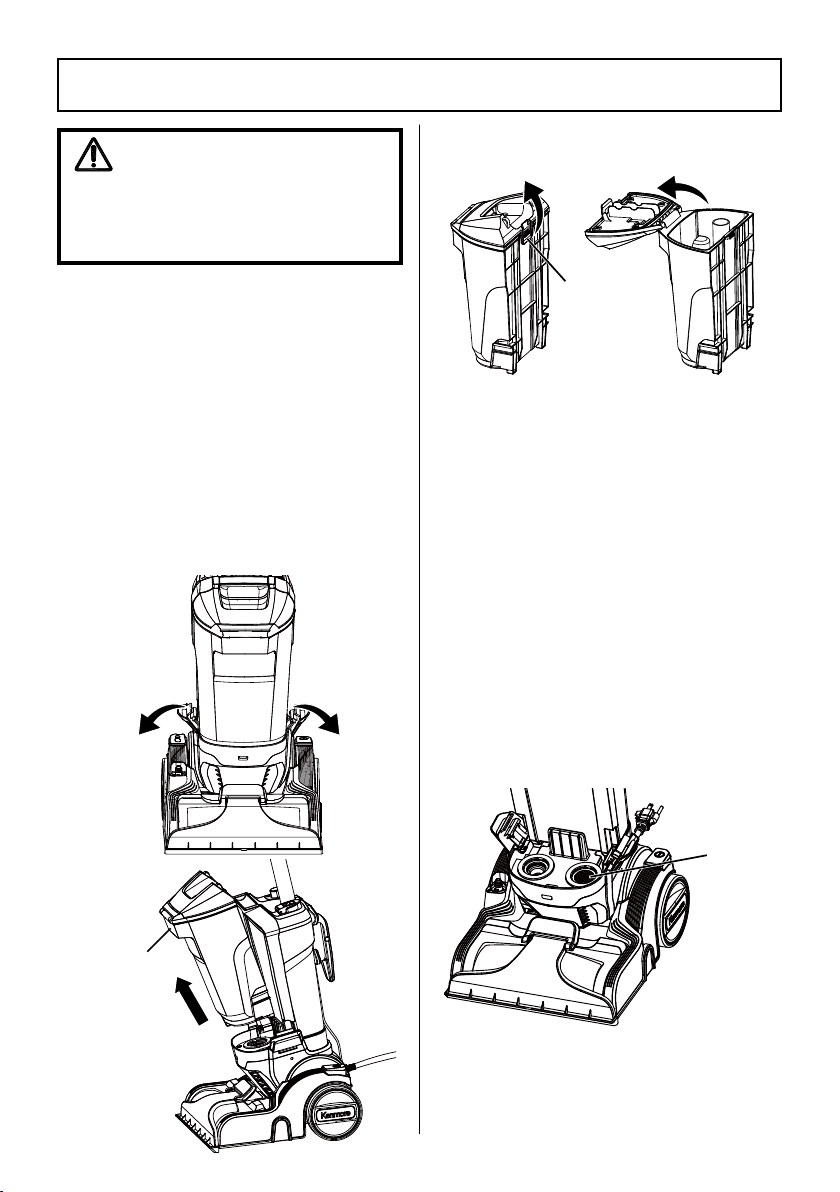

1. Open both the dirty water tank locking

latches. Hold the dirty water tank holder

to lift up the dirty water tank from the

main body as shown.

EMPTYING THE DIRTY WATER TANK

WARNING

Always unplug power cord from

electrical outlet before performing any

service on carpet cleaner.

Dirty

Water

Tank

Holder

2. Pull up the dirty water tank cover

release and open the cover.

3. Empty the tank. Drain liquids into a

suitable receptacle or drain. Rinse the

tank thoroughly with clean water when

finished cleaning. Allow the tank to air

dry before reinstalling.

DO NOT wash in the dishwasher.

DO NOT install tank while damp.

4. Close the tank cover until you hear a

‘click’.

5. Before replacing the dirty water tank

back into the unit, remove any debris

from the air outlet area as shown.

Air

Outlet

Dirty Water

Tank Cover

Release

- 17 -

7. Close both the dirty water tank locking

latches until you hear a ‘click’.

6. Replace the dirty water tank into the

unit on the bottom of the main body, and

then press the tank back into position.

EMPTYING THE DIRTY WATER TANK

- 18 -

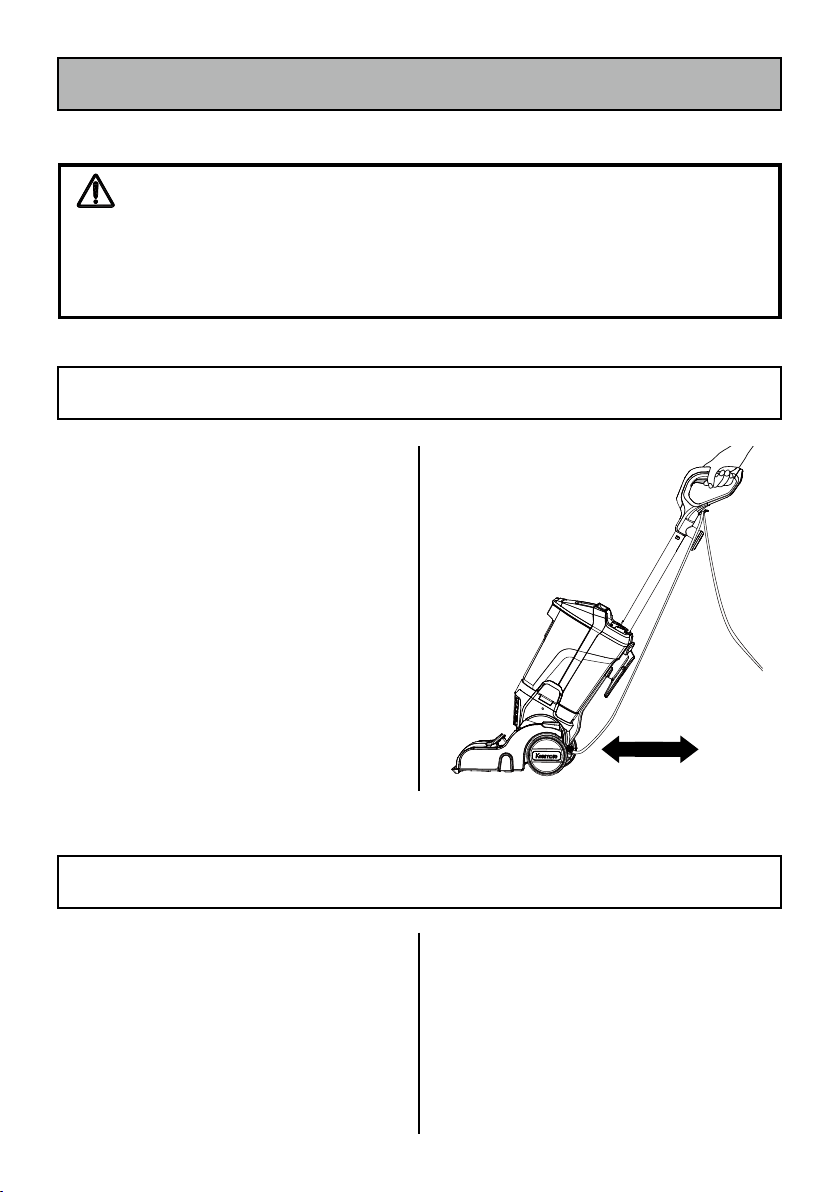

Always follow all safety precautions when performing maintenance to the carpet cleaner.

MAINTENANCE AND CARE

WARNING

Electrical Shock and Personal Injury Hazard

Disconnect electrical supply before servicing or cleaning the carpet cleaner. Failure to

do so could result in electrical shock or personal injury from carpet cleaner suddenly

starting.

CARPET CLEANER INTERIOR CLEANING

1. Turn off and unplug carpet cleaner. Fill

the clean water tank with warm tap

water and then empty it all to rinse. Then

fill again with warm tap water. Reinstall

the clean water tank to the unit.

2. To flush and rinse the carpet cleaner,

turn on the unit and press the spray

trigger for 15 seconds while making

back and forth passes on a section of

carpet.

3. Release the spray trigger and vacuum

up the water.

4. Empty the dirty water tank.

CLEANING EXTERIOR AND ATTACHMENTS

1. Turn off and unplug carpet cleaner. DO

NOT drip water on carpet cleaner.

2. To clean exterior, or to reduce static

electricity and dust build-up, wipe outer

surface with a clean, soft cloth that has

been dipped in a solution of mild liquid

detergent and water, then wrung dry.

Wipe dry after cleaning.

NOTE:

Wash attachments in warm

soapy water, rinse and air dry. Do not

clean in dishwasher.

- 19 -

It is recommended to clean tools with

water after each use.

NOTE:

When the tools are worn or

broken, replace the tools. To purchase

tools, call 1-877-531-7321 (US) / 1-844-

608-3081 (CA).

1. Press the tool release button to remove

the tool from the hose.

2. Press the cover release button on the tool

and pull off tool cover. Remove the insert

by pulling it off with force, if necessary.

CARPET CLEANER STORAGE

WARNING

Electrical Shock and Personal Injury

Hazard

Wrapping the cord too tightly puts stress

on the cord and can cause cord damage.

A damaged cord is an electrical shock

hazard and could cause personal injury

or damage.

CLEANING TOOLS

Tool Release Button

3. Rinse thoroughly with clean water. Allow

the parts to dry before reinstalling.

DO NOT wash in the dishwasher.

DO NOT install while damp.

4. Reinstall the tool cover and the insert

back into place until a click is heard.

Cover

Release

Button

Insert

1. Clean the attachments thoroughly

before storing. Place attachments in the

accessory bag.

2. Gather the cord and wrap it loosely

around the cord hooks. Lock plug

retainer onto the power cord.

3. Empty the clean water tank. Rinse it out

before placing back on the unit. Open

the clean water tank cap to allow it to

air dry.

4. Empty the dirty water tank then rinse,

clean and dry before placing back

on the unit. The wide tank opening

is designed to fit your hand inside to

thoroughly clean, rinse and dry.

5. Store the carpet cleaner in a dry, indoor

area at room temperature.

- 20 -

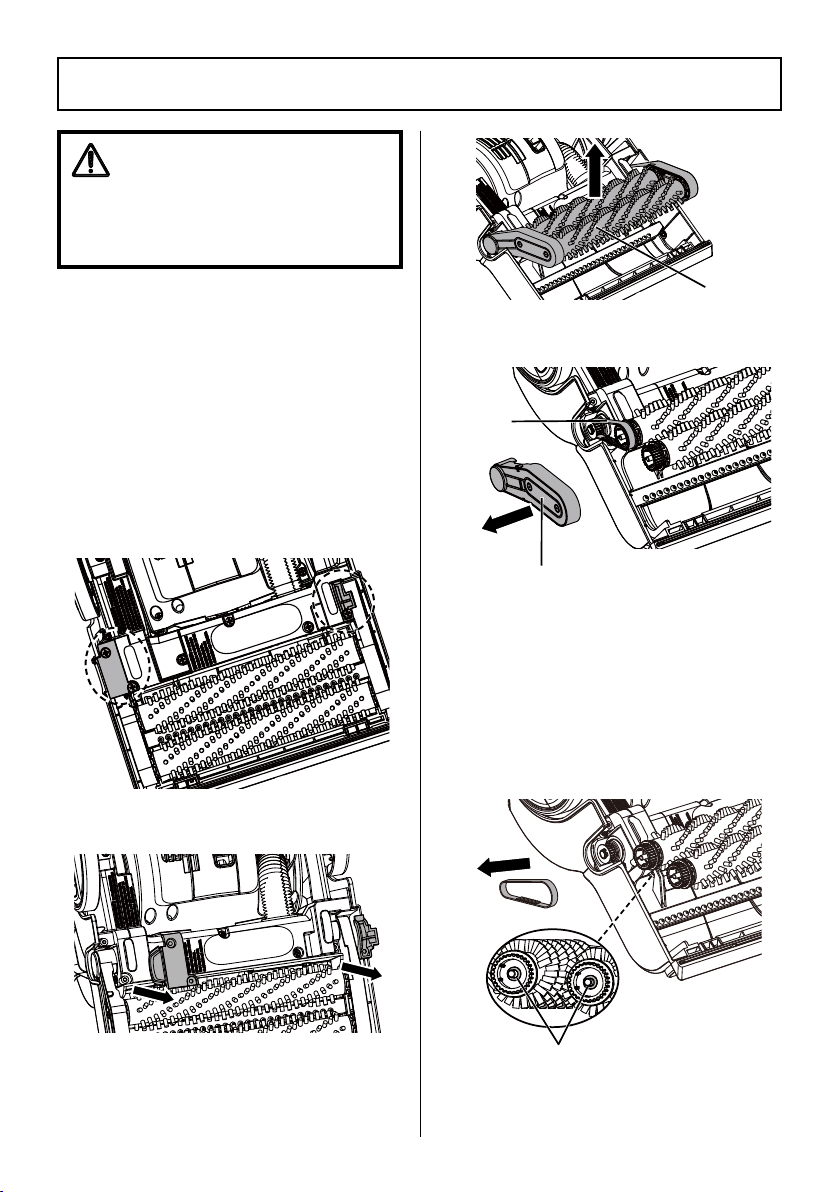

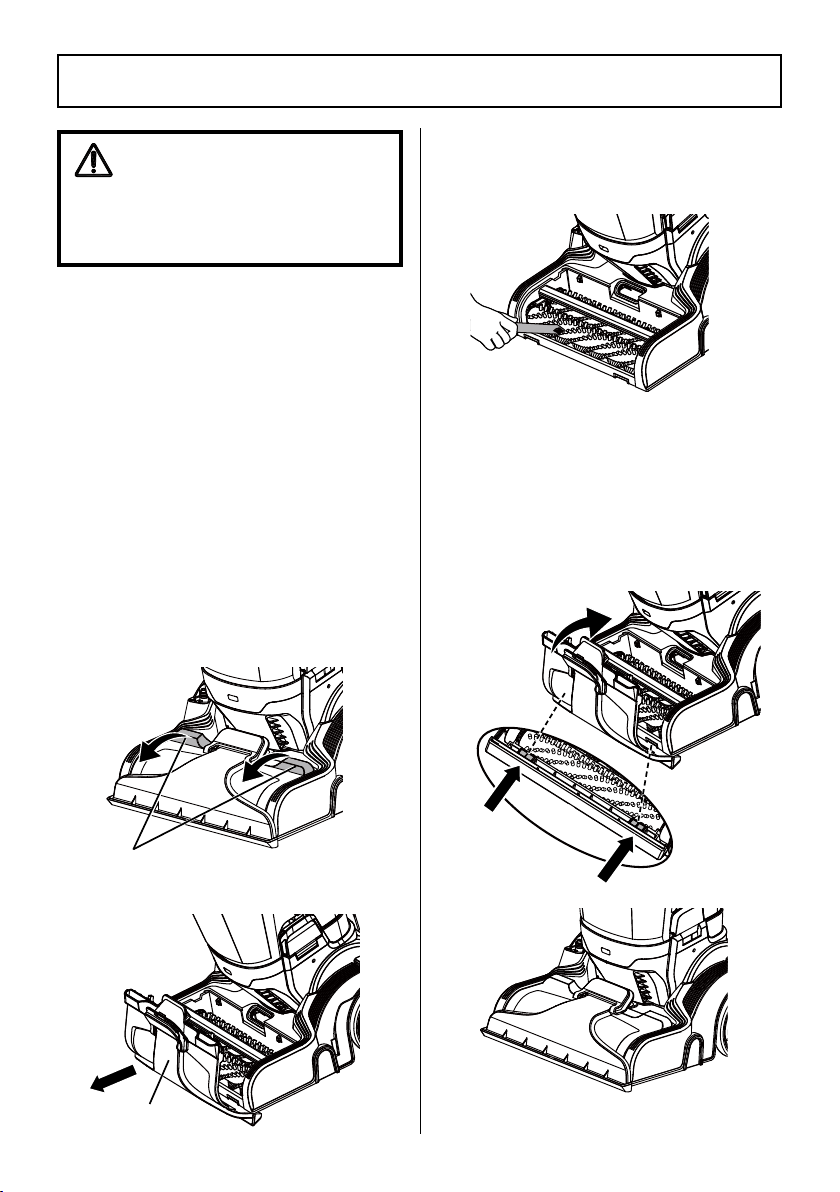

CLEANING THE BRUSHROLLS

3. Use a proper tool (e.g. a comb) to brush

out any build-up entangled around the

brushrolls.

4. When finished cleaning, reinstall the

nozzle cover. First lock the two tabs

on the nozzle cover into the slots on

the front edge of the nozzle as shown.

Then lock the nozzle cover into place by

rotating it down until a click is heard.

NOTE:

Make sure the nozzle cover is

properly installed.

To maintain efficient cleaning, the

brushrolls must be kept free of carpet fiber,

string, or hair build-up. If the brushrolls

are wrapped with hair or debris, follow

below steps to check and clean brushrolls.

Cleaning the brushrolls periodically is

recommended for best performance.

1. Turn off and unplug carpet cleaner.

2. Grip the two nozzle cover release tabs

and pull up with force to remove the

nozzle cover. Rinse the nozzle cover and

allow it to dry before reinstallation.

WARNING

Always unplug power cord from

electrical outlet before performing

maintenance to the carpet cleaner.

Nozzle

Cover

Nozzle Cover

Release Tabs

- 21 -

5. Carefully remove the belt end cover.

6. Remove the worn or broken belt. Then

the brushroll assembly can be lifted

out from the nozzle cover. Note that

two small washers at the belt ends

of the brushrolls need to be properly

conserved. Be careful to ensure that

these do not get lost.

BELT CHANGING

Replace the belt whenever a burning

rubber smell caused by excessive slippage

occurs.

1. Push the recline button; lay the carpet

cleaner on floor with the bottom up and

the floor nozzle flat.

2. Use a Phillips head screwdriver to

remove the three screws as indicated in

the illustration from the lower plate.

3. Remove the two small covers which are

secured by the screws.

4. The two brushrolls are connected

together as an assembly. Lift the

brushroll assembly up to the angle as

shown.

WARNING

Always unplug power cord from

electrical outlet before performing

maintenance to the carpet cleaner.

Brushrolls

Belt End Cover

Belt

Washers

- 22 -

7. Use scissors to remove any entangled

hair around the brushrolls. Clean any

debris from the brushrolls and the nozzle

cover.

8. Replace the brushroll assembly into the

nozzle cover at the required angle as

shown. Loop the new belt around the

motor shaft and the belt path on the

brushroll. The teeth of the belt and the

belt path must align with each other.

Make sure the washers are replaced

properly.

9. Reinstall the belt end cover over the

motor shaft and the belt ends of the two

brushrolls. Make sure the belt ends are

fully inserted into the belt end cover.

10. Press the brushroll assembly down

back into the nozzle cover. Rotate

the brushrolls to make sure the belt is

installed correctly.

11. Reinstall the two small covers and

secure with the three screws. Do not

over-tighten the screws.

BELT CHANGING

Belt Path

Motor

Shaft

Washers

- 23 -

Review this table to find do-it-yourself solutions for minor performance problems. Any

service needed, other than maintenance described in this Use & Care Guide, should be

performed by a qualified service agent.

TROUBLESHOOTING

WARNING

Disconnect electrical supply before performing maintenance to the carpet cleaner.

Failure to do so could result in electrical shock or personal injury.

PROBLEM POSSIBLE CAUSE SOLUTION

The cleaner will not

run.

Unplugged at wall outlet. Plug in firmly.

Defective wall outlet.

Check with a good appliance or lamp. Be

sure the power cord plug is fully plugged

into a good wall outlet.

The motor is damaged.

Call 1-877-531-7321 (US) / 1-844-608-3081

(CA) for assistance.

Poor job of dirt pick-

up.

Dirty water tank is not installed

correctly.

Check the dirty water tank for correct

installation. Ensure it is installed in place.

Dirty water tank is full. Empty the dirty water tank.

Flexible hose door may not be

closed tightly in place.

Check the flexible hose door and make sure

it is closed tightly.

Brushrolls may be wrapped with

hair or debris.

Remove obstruction. Follow instructions on

page 20.

Nozzle cover is not fully snapped

into place.

Reinstall the nozzle cover. Follow instructions

on page 20.

The flexible hose is clogged.

Clean the hose. Follow instructions on page

15.

Water escapes from

the cleaner.

Dirty water tank is full. Empty the dirty water tank.

Dirty water tank is not installed

correctly.

Check the dirty water tank for correct

installation. Ensure it is installed in place.

Clean water tank is not installed

correctly.

Check the clean water tank for correct

installation. Ensure it is installed in place.

Reduced or no spray

through nozzle of

the cleaner.

Clean water tank is empty. Fill the clean water tank.

Clean water tank is not installed

correctly.

Check the clean water tank for correct

installation. Ensure it is installed in place.

- 24 -

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

No spray through

the hose and the

tool.

Air is trapped in the pump and

hose.

With the clean tank full of water, turn on

the cleaner. If hose does not spray, prime

the pump by lowering the hose down to the

floor and hold the trigger for up to 1 minute.

Clean water tank is empty. Fill the clean water tank.

Clean water tank is not installed

correctly.

Check the clean water tank for correct

installation. Ensure it is installed in place.

Motor noise becomes

high-pitched.

Dirty water tank is full. Empty the dirty water tank.

The flexible hose is clogged.

Clean the hose. Follow instructions on page

15.

The float in the dirty water tank

has been activated.

Empty and clean the dirty water tank.

Brushrolls will not

turn during floor

cleaning.

Brushrolls may be wrapped with

hair or debris.

Remove obstruction. Follow instructions on

page 20.

Brushrolls are not installed

correctly.

Remove the brushrolls and reinstall. Follow

instructions on page 21-22.

The belt is not routed correctly. Check the belt routing on page 22.

The belt is worn or broken.

Replace the belt. Follow instructions on

page 21-22. To purchase parts, call 1-877-

531-7321 (US) / 1-844-608-3081 (CA).

- 1 -

Antes de usar su nueva limpiadora de alfombras .............................................................1

Lista de piezas incluidas ...................................................................................................1

Instrucciones de seguridad importantes ........................................................................2-3

Instrucciones de puesta a tierra .......................................................................................4

Garantía de la limpiadora de alfombras .......................................................................... 5

Piezas y características .................................................................................................6-7

Instrucciones de ensamblaje ......................................................................................... 8-9

Instrucciones de uso ................................................................................................... 9-16

Mantenimiento y cuidado .......................................................................................... 17-21

Resolución de problemas .......................................................................................... 22-23

Solicitud de asistencia o servicio .....................................................................Tapa trasera

TABLA DE CONTENIDOS

LISTA DE PIEZAS INCLUIDAS

Su LIMPIADORA DE ALFOMBRAS KENMORE incluye las siguientes partes y componentes

ensamblados por separado en la caja:

1 Limpiadora de alfombras

1 Herramienta para manchas resistentes

1 Herramienta para camino ancho

1 Solución de limpieza de alfombras de 8

onzas

Lea esta guía de uso y cuidado. Lo ayudará a ensamblar y operar su nueva limpiadora de

alfombras Kenmore de la manera más segura y efectiva posible.

Por más información sobre el cuidado y operación de la limpiadora de alfombras, llame a

la Línea de ayuda para aspiradoras al 1-877-531-7321 (EE. UU.) / 1-844-608-3081 (Canadá).

Necesitará el modelo completo y los números de serie al solicitar información.

El modelo de su limpiadora de alfombras y los números de serie se ubican en la placa de

modelo y número de serie. Use el siguiente espacio para registrar el número de modelo y el

número de serie de su nueva limpiadora de alfombras Kenmore.

N° de modelo____________________________________________

N° de serie ____________________________________________

Fecha de compra______________________________________

Guarde este libro y su boleta (recibo) de venta en un lugar seguro para usarlos como

referencia a futuro.

ANTES DE USAR SU NUEVA LIMPIADORA DE ALFOMBRAS

1 Manguera flexible

1 Bolsa de accesorios

1 Guía de uso y cuidado

- 2 -

ADVERTENCIA:

Su seguridad es importante para nosotros. Para reducir el riesgo de incendio, descarga

eléctrica, lesiones a personas o daños al utilizar su limpiadora de alfombras, siga las

precauciones de seguridad básicas, incluidas las siguientes:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Utilice solo su limpiadora de alfombras

solo como se indica en esta guía de uso

y cuidado. Utilice solo los accesorios

recomendados por el fabricante.

• Ensamblar completamente antes de usar.

• Solo use la limpiadora con el

voltaje especificado en su placa de

características.

• Conecte el aparato solamente a un

tomacorriente que tenga la debida

puesta a tierra. Consulte la sección

INSTRUCCIONES DE PUESTA A TIERRA.

No modifique el enchufe con conexión a

tierra de 3 clavijas.

• No deje la limpiadora de alfombras

sin supervisión en caso de que

esté conectada. Desconéctela del

tomacorriente cuando no esté en uso y

antes de realizarle mantenimiento.

• No exponer a la lluvia. Almacenar en

interiores.

• No sumergir. Solo usar sobre alfombras

humedecidas según el proceso de

limpieza.

• No permita que se utilice como un juguete.

Se debe prestar estricta atención cuando

el aparato lo usen niños o cuando se use

cerca de ellos.

• No utilizar si la clavija o cable están

dañados. Si la limpiadora de alfombras

no está funcionando como debería, se

ha caído, dañado, ha quedado a la

intemperie o se ha caído al agua, deje de

usarla inmediatamente y llame al 1-877-

531-7321 (US) / 1-844-608-3081 (CA)

Lea todas las instrucciones de esta guía antes de ensamblar o usar su limpiadora de

alfombras.

para solicitar asistencia.

• No tire o transporte el aparato utilizando

el cable como a modo de empuñadura,

no apriete el cable al cerrar puertas ni

pase el cable cerca de bordes afilados

o esquinas. No pase la limpiadora de

alfombras sobre su cable. Mantenga el

cable alejado de superficies calientes.

• No desconecte tirando del cable. Para

desconectarlo tire de la clavija, no del

cable.

• No manipule la clavija o la limpiadora

de alfombras con las manos mojadas.

• No ponga objetos sobre las aberturas.

• No lo utilice si las aberturas están

bloqueadas; tenga cuidado que no haya

polvo, cabellos, pelusas en las aberturas

o cualquier cosa que pueda reducir el

flujo de aire.

• Mantenga su cabello, ropas holgadas,

dedos y partes de su cuerpo lejos de las

aberturas y piezas móviles del producto.

• Apague todos los controles antes de

desconectar el dispositivo.

• Tenga precaución adicional al limpiar las

escaleras. Para evitar lesiones personales

o daños, y para evitar que se caiga

la limpiadora de alfombras, siempre

coloque la limpiadora de alfombras en

la parte inferior de una escalera o sobre

el piso. No coloque la limpiadora de

alfombras sobre escaleras o muebles, ya

que esto podría causar lesiones o daños.

• No ponga el limpiador de alfombras

- 3 -

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

El correcto ensamblaje y el uso seguro de su limpiadora de alfombras son su

responsabilidad. Su limpiadora de alfombras solo está diseñada para uso doméstico. Lea

esta guía de uso y cuidado para obtener información importante sobre uso y seguridad.

Esta guía contiene afirmaciones de seguridad bajo símbolos de advertencia y precaución.

sobre sillas, mesas, etc. Manténgala sobre

el piso.

• No utilice la limpiadora de alfombras

para aspirar líquidos inflamables o

combustibles (gasolina, líquidos de

limpieza, perfumes, etc.) ni tampoco la

utilice en lugares donde tales líquidos

puedan estar presentes. Los gases de

esas sustancias pueden crear un peligro

de incendio o explosión.

• No aspire materiales tóxicos, a fin de

reducir el riesgo de peligros provocados

por vapores o polvo.

• No la use ni almacene cerca de

materiales peligrosos.

• No aspire elementos que estén en llamas

o humeando, tales como cigarrillos,

fósforos o cenizas calientes.

• No use la limpiadora de alfombras sin sus

tanques colocados. Para reducir el riesgo

de descarga eléctrica, instale siempre el

flotador antes de cualquier operación de

recolección de humedad.

• No limpie sobre tomacorrientes de piso.

• No use la limpiadora de alfombras

para aspirar objetos afilados, juguetes

pequeños, alfileres, sujetapapeles, etc.,

ya que podría dañar la limpiadora de

alfombras o los tanques.

PRECAUCIÓN

Para reducir el riesgo de lesiones

provocadas por las piezas móviles,

desconecte el producto antes de realizarle

mantenimiento.

ADVERTENCIA

Para evitar el riesgo de sufrir descargas

eléctricas, desconecte el producto antes de

limpiarla o realizarle mantenimiento.

ADVERTENCIA

Para evitar el riesgo de sufrir descargas

eléctricas, utilícelo sólo en interiores.

• No use objetos afilados para limpiar la

manguera, ya que podrían dañarla.

• Para ayudar a prevenir el enmatecido

y el re-ensuciado, evite el contacto

con alfombras hasta que estén secas.

Mantenga a los niños y mascotas

lejos de las alfombras hasta que estén

completamente secas.

• No almacene la limpiadora de alfombras

sin solución en los tanques.

• Usted es responsable de garantizar que

nadie que no sea capaz de operar su

limpiadora de alfombras adecuadamente

lo haga.

- 4 -

Este aparato debe conectarse a tierra.

En caso de mal funcionamiento o avería,

la conexión a tierra proporciona una

trayectoria de menor resistencia para la

corriente eléctrica para reducir el riesgo

de descarga eléctrica. Este aparato está

equipado con un cable que tiene un

conductor de puesta a tierra del equipo y

un enchufe de puesta a tierra. El enchufe

debe insertarse en un tomacorriente

apropiado que esté correctamente

instalado y conectado a tierra de acuerdo

con todos los códigos y ordenanzas

locales.

Este aparato es para uso en un circuito

de 120 V nominal y tiene un enchufe de

conexión a tierra que se parece al enchufe

que se muestra en la ilustración. Asegúrese

de que el aparato esté conectado a

un tomacorriente que tenga la misma

configuración que el enchufe. No se debe

utilizar ningún adaptador con este aparato.

ADVERTENCIA

Una conexión incorrecta del conductor

de puesta a tierra del equipo puede

provocar un riesgo de descarga eléctrica.

Consulte con un electricista calificado o una

persona de servicio si tiene dudas sobre

si el tomacorriente está conectado a tierra

correctamente. No modifique el enchufe

suministrado con el aparato. Si no encaja en

el tomacorriente, haga que un electricista

calificado instale un tomacorriente

adecuado.

INSTRUCCIONES DE PUESTA A TIERRA

- 5 -

GARANTÍA DE LA LIMPIADORA DE ALFOMBRAS

GARANTÍA LIMITADA

DURANTE UN AÑO a contar de la fecha de venta, este producto está garantizado contra

defectos en sus materiales o fabricación.

Un producto defectuoso puede reemplazarse por uno nuevo, de manera gratuita,

considerando que se presente una PRUEBA DE VENTA.

La marca Kenmore se utiliza bajo licencia. Dirija sus reclamaciones de garantía a: 1-877-

531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá).

Esta garantía queda nula si el producto llega a usarse para algún propósito que no sea el

uso privado doméstico. Esta garantía le entrega derechos legales específicos que pueden

variar según su estado (podría tener otros derechos adicionales).

Cleva North America, Inc., Greenville SC 29607

- 6 -

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las partes y características de su limpiadora de alfombras

para garantizar su uso adecuado y seguro. Revise estas indicaciones antes de usar su

limpiadora de alfombras.

PIEZAS DE REPUESTO

Para solicitar una pieza de repuesto, llame al 1-877-531-7321 (EE. UU.) /

1-844-608-3081 (Canadá).

Artículo

N° de parte

(Estados Unidos)

Nro. de parte

(Canadá)

Herramienta para manchas

resistentes de 3,5 pulg.

591033101 591033101

Herramienta para camino

ancho de 6,5 pulg.

591033102 591033102

Manguera flexible 671004101 671004101

Empuñadura 671004102 671004102

Vara 671004103 671004103

- 7 -

PIEZAS Y CARACTERÍSTICAS

Solución de

limpieza de

alfombras

Bolsa de

accesorios

Herramienta

para camino

ancho

Herramienta

para manchas

resistentes

Manguera

flexible

Empuñadura

Gatillo del

pulveriz

Salida de

solución

limpiadora

Vara

Tapa del

tanque de

agua limpia

Tanque de

agua sucia

Pestillo de

bloqueo del

tanque de agua

sucia

Botón de

encendido

Puerta de

manguera

flexible

Lengüetas de

liberación de

la cubierta

de la boquilla

Boquilla

Empuñadura

Cable de

alimentación

Muesca de

bloqueo

superior

Botón de reclinación

Gancho

superior

del

cable

Tanque de

agua limpia

Cubierta de

la boquilla

Gancho

inferior del

cable

Pestillo de

bloqueo del

tanque de

agua sucia

Botón de

liberación del

tanque de agua

limpia

- 8 -

3. Asegúrese de que el gancho superior

del cable esté en la posición correcta,

tal como se indica. Envuelva el cable de

alimentación sin apretar alrededor de

los ganchos superior e inferior del cable.

NOTA:

Asegúrese de enrollar el cable

de alimentación en el gancho superior

del cable primero y, luego, alrededor del

gancho inferior del cable para así evitar

dañar el cable.

1. Inserte la empuñadura en la vara hasta

escuchar un “clic”.

2. Inserte la vara en la unidad principal

hasta escuchar un sonido de “clic”.

Antes de armar la limpiadora de alfombras, revise la LISTA DE PIEZAS INCLUIDAS (página

1). Utilice esta lista para comprobar que ha recibido todos los componentes de su nueva

limpiadora de alfombras Kenmore.

Preste especial atención a estos cuadros de alerta de peligro y siga todas

las instrucciones indicadas. Las declaraciones de

ADVERTENCIA

lo alertan

sobre riesgos tales como incendio, descarga eléctrica, quemaduras y lesiones

personales. Las declaraciones de

PRECAUCIÓN

lo alertan sobre riesgos tales

como lesiones personales o daño a la propiedad.

INSTRUCCIONES DE ENSAMBLAJE

Gancho superior

del cable

- 9 -

1. Presione el botón de liberación del

tanque de agua limpia con el pulgar y

luego levante el tanque de agua limpia

del cuerpo principal usando el asa de

transporte.

2. Abra la tapa del tanque de agua

limpia. Llene el tanque con agua

corriente y solución a temperatura

ambiente. Asegúrese de que se utiliza

la proporción correcta de agua y de

solución de limpieza de alfombras,

consulte para ello la etiqueta de la

solución. No exceda el llenado del

tanque de agua limpia por encima de la

Enchufe del

cable de

alimentación

ADVERTENCIA

Riesgo de descarga eléctrica y lesiones

personales

Enrollar el cable demasiado firme y con

tensión excesiva puede provocar daños.

Un cable dañado representa un peligro

de descarga eléctrica y podría causar

lesiones a las personas o daños.

INSTRUCCIONES DE ENSAMBLAJE

4. Fije el enchufe correspondiente al cable

de alimentación.

INSTRUCCIONES DE USO

LLENADO DEL TANQUE DE AGUA LIMPIA

PRECAUCIÓN

No llene con agua a más de 104 °F (40

°C). No caliente el agua ni el tanque en

el microondas.

línea de llenado máximo indicada en el

tanque de agua limpia.

Agua a temperatura

ambiente

Solución de

limpieza

Area pequeña – línea

de llenado inferior

(0,2 galones de líquido)

3 tapas

Area grande – línea de

llenado superior (0,6

galones de líquido)

9 tapas

Botón de

Liberación

del Tanque

de Agua

Limpia

Area grande

(0,6 galones de líquido)

Area pequeña

(0,2 galones de líquido)

- 10 -

Para proteger los pisos de madera de

debajo de tapetes o alfombras, coloque

un material impermeable (como plástico)

debajo de ellos antes de limpiarlos.

LLENADO DEL TANQUE DE AGUA LIMPIA

PRECAUCIÓN

¡Piezas móviles! Para reducir el riesgo

de lesiones personales, NO toque los

rodillos cepillos cuando el limpiador de

alfombras esté encendido. El contacto

con los rodillos cepillos mientras giran

puede cortar, magullar o causar otras

lesiones. Desconecte el suministro

eléctrico antes de reparar o limpiar el

limpiador de alfombras. Tenga cuidado

al operar cerca de niños o mascotas.

NOTA:

Antes de usar la limpiadora de

alfombras, use una aspiradora para quitar

la suciedad no fijada al área a limpiar.

Pruebe en un área pequeña oculta que no

se decolore. Frote suavemente la superficie

con un paño blanco humedecido. Espere 10

minutos y use una toalla de papel blanca

para verificar que no se haya decolorado.

Si el color cambia, no use el equipo.

NOTA:

Para evitar manchas, use un film

plástico o papel de aluminio para proteger

las superficies de madera o metal de

posibles salpicaduras de agua.

USO DE LA LIMPIADORA DE ALFOMBRAS

4. Alinee el tanque de agua limpia con el

tubo y deslice el tanque nuevamente en

su lugar, presionando firmemente hacia

abajo hasta que se sienta seguro.

NOTA:

Esta limpiadora de alfombras

viene con una botella de solución de

limpieza de 8 onzas (236 ml) incluida.

Asegúrese de que la solución de limpieza

y el agua estén bien mezcladas. El agua

debe estar a temperatura ambiente. Al

agotarse, la solución de limpieza se puede

reemplazar por una solución de limpieza

de alfombras de alta calidad, la cual

puede comprarse en tiendas locales.

NOTA:

Usa más de la cantidad

recomendada de solución de limpieza

podría generar un exceso de espuma.

MANTENER FUERA DEL ALCANCE DE

LOS NIÑOS. En caso de contacto con los

ojos, enjuáguelos bien con agua fría. Si la

irritación continúa, consulte a un médico.

3. Vuelva a colocar la tapa del tanque de

agua limpia en su lugar.

- 11 -

4. Enchufe el cable de alimentación en un

tomacorriente con correcta conexión a

tierra ubicado cerca del piso.

5. Encienda el limpiador de alfombras

presionando el botón de encendido con

el pie.

NOTA:

Los rodillos cepillos no giran

cuando el limpiador de alfombras está en

la posición vertical bloqueada.

6. Libere el asa colocando un pie en el

botón de reclinación y tirando hacia

atrás para cambiar la posición del asa.

ADVERTENCIA

Riesgo de daños al producto y lesiones

personales

· Cuando ocurra una anormalidad/

falla, deje de usar el producto

inmediatamente y desconecte la clavija.

· NO utilice tomacorrientes que estén

sobre mesones o mesas. El cable podría

dañar algunos artículos o al área

circundante.

1. Gire el gancho superior del cable hacia

cualquier lado y hacia abajo para soltar

el cable de alimentación.

2. Separe la clavija del cable de

alimentación.

3. Asegúrese de que el cable de

alimentación esté bloqueado en la

muesca de bloqueo superior como se

indica. Esto ayudará a controlar el cable

de alimentación mientras se esté usando

la limpiadora de alfombras.

USO DE LA LIMPIADORA DE ALFOMBRAS

Gancho

superior

del cable

Muesca de

bloqueo

superior

- 12 -

NOTA:

No sature demasiado la

alfombra. Tenga cuidado de no pasar por

encima de objetos sueltos o bordes de

alfombras. El atascamiento de los rodillos

cepillos puede provocar un fallo prematuro

de la correa.

9. Cuando el líquido sucio alcance la

línea de "Llenado máx." y note una

pérdida de succión, vacíe el tanque de

agua sucia. Consulte las instrucciones

de VACIADO DEL TANQUE DE AGUA

SUCIA (página 15).

10. Una vez que haya terminado de

limpiar, presione el botón de encendido

nuevamente para apagar el limpiador

de alfombras; desenchufe el cable de

alimentación de la toma de corriente.

7. Incline el tubo hacia atrás, o sea hacia

usted, y con la boquilla a ras de la

superficie del piso. Presione el gatillo

del rociador para aplicar la solución

mientras realiza 2 pasadas húmedas

lentas: 1 hacia adelante y 1 hacia atrás.

8. Libere el gatillo de pulverización. Realice

2 pasadas de secado lento: 1 hacia

adelante y 1 hacia atrás, para aspirar la

solución sucia.

NOTA:

NO mantenga presionado el

gatillo para este paso.

USO DE LA LIMPIADORA DE ALFOMBRAS

Gatillo del

pulveriz

PRECAUCIÓN

No permita que el limpiador de

alfombras permanezca en un lugar

durante un período de tiempo

prolongado cuando los rodillos cepillos

estén girando. Se pueden producir

daños en la alfombra.

- 13 -

Salida de Solución

Limpiadora

5. Seleccione la herramienta preferida

y deslícela sobre el extremo de la

manguera hasta que escuche un "clic".

Para quitar: Presione el botón de liberación

de la herramienta y tire de la herramienta.

Herramienta para manchas resistentes

de 3,5 pulg.: Úsela para manchas en

alfombras, muebles y otras superficies de

difícil acceso.

Herramienta para camino ancho de 6,5

pulg.: Úsela para limpiar escaleras y

grandes áreas de muebles.

1. Coloque el limpiador de alfombras en

posición vertical bloqueada.

2. Abra la puerta de la manguera flexible.

La puerta se voltea hacia la cubierta de

la boquilla para abrirse.

3. Inserte la manguera flexible como se

muestra. Asegúrese de que los dos clips

de liberación de la manguera estén

bloqueados en su lugar. Se sugiere que

el tubo de suministro de solución de

limpieza se oriente hacia arriba.

4. Conecte el extremo del tubo de

suministro de la solución de limpieza a

la salida de la solución de limpieza en

la boquilla y gírelo en el sentido de las

agujas del reloj para asegurarlo como

se muestra.

USO DEL LIMPIADOR DE ALFOMBRAS CON MANGUERA Y HERRAMIENTA

Puerta de

Manguera

Flexible

Botón de liberación

de herramientas

Clips de

Liberación de

Manguera

- 14 -

9. Cuando el líquido sucio alcance la

línea de "Llenado máx." y note una

pérdida de succión, vacíe el tanque de

agua sucia. Consulte las instrucciones

de VACIADO DEL TANQUE DE AGUA

SUCIA (página 15).

10. Cuando termine de limpiar con la

manguera y la herramienta, se sugiere

enjuagar el interior de la manguera y la

herramienta encendiendo el limpiador

de alfombras para aspirar agua limpia

tibia.

11. Una vez que haya terminado de

limpiar, presione el botón de encendido

nuevamente para apagar el limpiador

de alfombras; desenchufe el cable de

alimentación del tomacorriente.

12. Desconecte la manguera y la

herramienta. Asegúrese de que el

extremo del tubo de suministro de la

solución limpiadora esté retirado de

la salida de la solución limpiadora.

Presione ambos clips de liberación de la

manguera para quitar la manguera de

la boquilla.

13. Cierre la puerta de la manguera

flexible.

6. Encienda el limpiador de alfombras

presionando el botón de encendido con

el pie.

NOTA:

Los rodillos cepillos no giran

cuando el limpiador de alfombras está en

la posición vertical bloqueada.

7. Sostenga la herramienta

aproximadamente 1 pulg. encima de

la mancha a limpiar. Oprima el gatillo

del pulverizador para pulverizar una

cantidad generosa de solución de

limpieza sobre el área sucia. Use el

cepillo de frotar adelante y atrás con el

fin de aflojar las manchas.

8. Para extraer la mancha, presione

hacia abajo en la parte delantera de

la herramienta de limpieza y mueva

la herramienta lentamente hacia atrás

para aspirar el exceso de líquidos sucios.

Repita las veces necesarias.

USO DEL LIMPIADOR DE ALFOMBRAS CON MANGUERA Y HERRAMIENTA

Gatillo del

pulveriz

- 15 -

Cuando el líquido sucio alcance la línea

de "Llenado máx." y note una pérdida de

succión, vacíe el tanque de agua sucia.

Durante el uso normal podrían acumularse

residuos en el tanque de agua sucia. Para

mantener el buen funcionamiento de la

limpiadora de alfombras, enjuague el

tanque de agua sucia con agua limpia

después de cada uso.

1. Abra ambos pestillos de bloqueo del

tanque de agua sucia. Sostenga el

soporte del tanque de agua sucia para

levantar el tanque de agua sucia del

cuerpo principal como se muestra.

VACIADO DEL TANQUE DE AGUA SUCIA

ADVERTENCIA

Desconecte siempre el cable de

alimentación de la toma de corriente

antes de realizar cualquier reparación o

limpieza en la limpiadora de alfombras.

Soporte

del Tanque

de Agua

Sucia

2. Tire hacia arriba de la liberación de

la cubierta del tanque de agua sucia y

abra la cubierta.

3. Vacíe el tanque. Drene los líquidos en un

receptáculo o drenaje apto. Enjuague el

tanque completamente con agua limpia

cuando termine la limpieza. Espere a

que el tanque se seque al aire antes de

reinstalarlo.

NO lavar en lavavajillas.

NO instale el tanque mientras esté

húmedo.

4. Cierre la tapa del tanque hasta que

escuche un "clic".

5. Antes de volver a colocar el tanque de

agua sucia en la unidad, retire cualquier

residuo del área de salida de aire como

se muestra.

Salida

de aire

Tirador de

liberación de

la tapa del

tanque de

agua sucia

- 16 -

7. Cierre ambos pestillos de bloqueo del

tanque de agua sucia hasta que escuche

un "clic".

6. Vuelva a colocar el tanque de agua

sucia en la unidad en la parte inferior

del cuerpo principal y luego presione el

tanque nuevamente en su posición.

VACIADO DEL TANQUE DE AGUA SUCIA

- 17 -

Siga siempre todas las precauciones de seguridad al realizar mantenimiento a la

limpiadora de alfombras.

MANTENIMIENTO Y CUIDADO

ADVERTENCIA

Riesgo de descarga eléctrica y lesiones personales

Desconecte la limpiadora de alfombras de la toma de corriente antes de repararla o

limpiarla. No hacer esto podría provocar descargas eléctricas o lesiones personales

provocadas por un encendido súbito de la limpiadora de alfombras.

LIMPIADOR DE ALFOMBRAS, LIMPIEZA DEL INTERIOR

1. Apague y desenchufe el limpiador de

alfombras. Llene el tanque de agua

limpia con agua tibia del grifo y luego

vacíelo todo para enjuagar. Luego

vuelva a llenar con agua tibia del grifo.

Vuelva a instalar el tanque de agua

limpia en la unidad.

2. Para enjuagar y drenar el limpiador

de alfombras, encienda la unidad y

presione el gatillo rociador durante

15 segundos mientras realiza pasadas

de ida y vuelta en una sección de la

alfombra.

3. Suelte el gatillo del rociador y aspire el

agua.

4. Vacíe el tanque de agua sucia.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

1. Apague y desconecte la limpiadora de

alfombras. NO deje caer agua sobre la

limpiadora de alfombras.

2. Para limpiar el exterior o para reducir

la electricidad estática y la obstrucción

de polvo, limpie la superficie exterior

con un paño limpio y suave que se

haya empapado con una solución de

detergente líquido suave y agua para

luego haberse estrujado. Seque después

de limpiar.

NOTA:

Lave los accesorios en agua tibia

jabonosa, enjuague y seque al aire. No

limpie estas piezas usando un lavavajillas.

- 18 -

Se recomienda limpiar las herramientas

con agua después de cada uso.

NOTA:

Cuando las herramientas están

desgastadas o rotas, reemplácelas. Para

comprar herramientas, llame al1-877-531-

7321 (US) / 1-844-608-3081 (CA).

1. Presione el botón de liberación de

herramientas para retirar la herramienta

de la manguera.

2. Presione en la herramienta el botón de

liberación de la tapa y quite la tapa de

la herramienta. De ser necesario, tire

fuertemente del inserto para quitarlo y

eliminarlo.

ALMACENAMIENTO DE LA LIMPIADORA DE ALFOMBRAS

ADVERTENCIA

Riesgo de descarga eléctrica y lesiones

personales

Enrollar el cable demasiado firme aplica

tensión sobre el mismo y puede provocar

daños. Un cable dañado representa un

peligro de descarga eléctrica y podría

causar lesiones a las personas o daños.

HERRAMIENTAS DE LIMPIEZA

Botón de liberación de

herramientas

3. Enjuague completamente con agua

limpia. Espere a que las partes se sequen

antes de reinstalarlas.

NO lavar en lavavajillas. NO lo instale

mientras esté húmedo.

4. Vuelva a instalar la tapa de la

herramienta y el inserto en su lugar

hasta escuchar un clic.

Botón de

liberación

de tapa

Inserte

1. Limpie bien los accesorios antes de

guardarlos. Coloque los accesorios en la

bolsa de accesorios.

2. Reúna el cable y enróllelo con holgura

alrededor de los ganchos del cable.

Bloquee el retén de la clavija en el cable

de alimentación.

3. Vacíe el tanque de agua limpia.

Enjuáguelo antes de volver a colocarlo

en la unidad. Abra la tapa del tanque de

agua limpia para permitir que se seque

al aire.

4. Vacíe el tanque de agua sucia y

enjuáguelo, lávelo y déjelo secar antes

de volver a colocarlo en la unidad. La

boca ancha del tanque está diseñada

para que su mano pueda entrar para

limpiarlo a fondo, enjuagarlo y secarlo.

5. Guarde la limpiadora de alfombras en

un área interior seca, a temperatura

ambiente.

- 19 -

LIMPIEZA DE LOS RODILLOS CEPILLOS

3. Use una herramienta adecuada (por

ejemplo, un peine) para cepillar

cualquier acumulación enredada

alrededor de los rollos cepillos.

4. Cuando termine de limpiar, vuelva a

instalar la cubierta de la boquilla. En

primer lugar, bloquee las dos lengüetas

de la cubierta de la boquilla en las

ranuras del borde delantero de la

boquilla, como se muestra. Luego,

bloquee la cubierta de la boquilla en su

lugar girando hacia abajo hasta que se

escuche un clic.

NOTA:

Asegúrese de que la cubierta de

la boquilla esté instalada correctamente.

Para mantener una limpieza eficiente, los

rodillos cepillos deben mantenerse libres de

fibras de alfombra, cuerdas o acumulación

de cabellos. Si los rodillos cepillos están

enredados con pelos o residuos, siga los

pasos a continuación para revisar y limpiar

los rodillos cepillos. Se recomienda limpiar

los rodillos cepillos periódicamente para

obtener el mejor rendimiento.

1. Apague y desenchufe el limpiador de

alfombras.

2. Sujete las dos lengüetas de liberación

de la cubierta de la boquilla y tire hacia

arriba con fuerza para quitar la cubierta

de la boquilla. Enjuague la cubierta de

la boquilla y deje que se seque antes de

reinstalarla.

ADVERTENCIA

Desenchufe siempre el cable de

alimentación de la toma de corriente

antes de realizar el mantenimiento del

limpiador de alfombras.

Cubierta de la

Boquilla

Lengüetas de Liberación

de La Cubierta de la

Boquilla

- 20 -

5. Retire con cuidado la cubierta del

extremo de la correa.

6. Retire la correa desgastada o rota. A

continuación, el conjunto de rodillos

cepillos se puede levantar de la cubierta

de boquilla. Tenga en cuenta que las dos

arandelas pequeñas en los extremos de

la correa de los rodillos cepillos deben

conservarse adecuadamente. Tenga

cuidado de asegurarse de que estas no

se pierdan.

CAMBIO DE LA CORREA

Reemplace la correa siempre que se

presente un olor a goma quemada

causado por un deslizamiento excesivo.

1. Presione el botón de reclinación; coloque

el limpiador de alfombras en el piso

con la parte inferior hacia arriba y la

boquilla del piso plana.

2. Use un desarmador Phillips para quitar

los tres tornillos como se indica en la

ilustración de la placa inferior.

3. Retire las dos cubiertas pequeñas que

están aseguradas por los tornillos.

4. Los dos rodillos cepillos están

conectados entre sí como un conjunto.

Levante el conjunto de rodillos cepillos

hasta el ángulo que se muestra.

ADVERTENCIA

Desenchufe siempre el cable de

alimentación de la toma de corriente

antes de realizar el mantenimiento del

limpiador de alfombras.

Rodillos Cepillos

Cubierta del Extremo

de la Correa

Correa

Arandelas

- 21 -

7. Use tijeras para quitar los pelos

enredados alrededor de los rollos

cepillos. Limpie cualquier residuo de

los rodillos cepillos y la cubierta de la

boquilla.

8. Vuelva a colocar el conjunto de rodillo

cepillo en la cubierta de la boquilla en

el ángulo requerido como se muestra.

Coloque la correa nueva alrededor

del eje del motor y la trayectoria de

la correa en el rodillo cepillo. Los

dientes de la correa y la trayectoria

de la correa deben alinearse entre

sí. Asegúrese de que las arandelas se

reemplacen correctamente.

9. Vuelva a instalar la cubierta del extremo

de la correa sobre el eje del motor y los

extremos de la correa de los dos rodillos

cepillos. Asegúrese de que los extremos

de la correa estén completamente

insertados en la cubierta del extremo de

la correa.

10. Presione el conjunto de rodillos

cepillos hacia abajo en la cubierta de

la boquilla. Gire los rodillos cepillos

para asegurarse de que la correa esté

instalada correctamente.

11. Vuelva a instalar las dos cubiertas

pequeñas y asegúrelas con los tres

tornillos. No apriete demasiado los

tornillos.

CAMBIO DE LA CORREA

Trayectoria de

la Correa

Eje del

Motor

Arandelas

- 22 -

Revise estas soluciones tipo hágalo usted mismo para resolver problemas de rendimiento

menores. Cualquier reparación necesaria que no sean los procedimientos de

mantenimiento indicados en esta guía de uso y cuidado se deben realizar mediante un

agente de servicio calificado.

RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Desconecte el suministro eléctrico antes de realizar cualquier trabajo de mantenimiento

en la limpiadora de alfombras. El no seguir estas indicaciones puede provocar lesiones

personales o descargas eléctricas.

PROBLEMA CAUSA PROBABLE SOLUCIÓN

La limpiadora no

funciona.

Está desenchufada del

tomacorriente.

Enchufe firmemente.

Toma de corriente defectuosa.

Pruebe usando una lámpara o

electrodoméstico que funcione

correctamente. Asegúrese de que el

cable de alimentación esté conectado

completamente en una toma de corriente

que esté funcionando.

El motor está dañado.

Llame al 1-877-531-7321 (Estados Unidos)

/ 1-844-608-3081 (Canadá) para obtener

ayuda.

Recolección de

suciedad ineficiente.

El tanque de agua sucia no está

instalado correctamente.

Verifique que el tanque de agua sucia esté

instalado correctamente. Asegúrese de que

esté instalado en su posición correcta.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

Es posible que la puerta de la

manguera flexible no esté bien

cerrada en su lugar.

Revise la puerta de la manguera flexible y

asegúrese de que esté bien cerrada.

Los rodillos de cepillo pueden

estar enredados con pelos o

residuos.

Quite la obstrucción. Siga las instrucciones

de la página 19.

La cubierta de la boquilla no está

completamente insertada en su

lugar.

Vuelva a instalar la cubierta de la boquilla.

Siga las instrucciones de la página 19.

La manguera flexible está

obstruida.

Limpie la manguera. Siga las instrucciones

de la página 14.

La limpiadora pierde

agua.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

El tanque de agua sucia no está

instalado correctamente.

Verifique que el tanque de agua sucia esté

instalado correctamente. Asegúrese de que

esté instalado en su posición correcta.

El tanque de agua limpia no está

instalado correctamente.

Verifique que el tanque de agua limpia esté

instalado correctamente. Asegúrese de que

esté instalado en su posición correcta.

- 23 -

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA PROBABLE SOLUCIÓN

Pulverización

reducida o nula a

través de la boquilla

del limpiador.

El tanque de agua limpia está

vacío.

Llene el tanque de agua limpia.

El tanque de agua limpia no está

instalado correctamente.

Verifique que el tanque de agua limpia esté

instalado correctamente. Asegúrese de que

esté instalado en su posición correcta.

No hay

pulverización

a través de la

manguera y la

herramienta.

El aire está atrapado en la

bomba y la manguera.

Con el tanque limpio lleno de agua,

encienda el limpiador. Si la manguera no

rocía, cebe la bomba bajando la manguera

hasta el piso y mantenga presionado el

gatillo hasta por 1 minuto.

El tanque de agua limpia está

vacío.

Llene el tanque de agua limpia.

El tanque de agua limpia no está

instalado correctamente.

Verifique que el tanque de agua limpia esté

instalado correctamente. Asegúrese de que

esté instalado en su posición correcta.

El ruido del motor se

vuelve agudo.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

La manguera flexible está

obstruida.

Limpie la manguera. Siga las instrucciones

de la página 14.

Se ha activado la bolla del

tanque de agua sucia.

Vacíe y limpie el tanque de agua sucia.

Los rodillos cepillos

no girarán durante

la limpieza del piso.

Los rodillos cepillos pueden estar

enredados con pelos o residuos.

Quite la obstrucción. Siga las instrucciones

de la página 19.

Los rodillos cepillos no están

instalados correctamente.

Retire los rodillos cepillos y vuelva a

instalarlos. Siga las instrucciones de la

página 20-21.

La correa no está bien colocada.

Revise cómo ajustar la correa en la página

21.

La correa está gastada o rota.

Cambie la correa. Siga las instrucciones

de la página 20-21. Para comprar piezas,

llame al 1-877-531-7321 (Estados Unidos) /

1-844-608-3081 (Canadá).

- 1 -

Avant Toute Utilisation De Votre Nouveau Nettoyeur de Tapis ..........................................1

Liste du Contenu ...............................................................................................................1

Consignes Importantes De Sécurité ...............................................................................2-3

Instructions De Mise À La Terre .......................................................................................4

Garantie Couvrant Le Nettoyeur De Tapis ........................................................................ 5

Pièces et Fonctionnalités ...............................................................................................6-7

Instructions de montage................................................................................................8-9

Instructions d'utilisation .............................................................................................. 9-17

Entretien et Soin.........................................................................................................18-22

Dépannage ...............................................................................................................23-24

Demande d’Aide ou d’un Service .........................................................Couverture Arrière

SOMMAIRE

LISTE DU CONTENU

Votre NETTOYEUR DE TAPIS KENMORE est emballé avec les pièces et composants

suivants montés séparément dans le carton :

1 Nettoyeur de Tapis

1 Outil D’Élimination De Souillures

Tenaces

1 Outil De Nettoyage De Larges Surfaces

1 Formule De Nettoyage De Tapis de 8 on

Veuillez lire le présent Guide d'utilisation et d'entretien. Celui-ci vous permettra de monter

et d’utiliser votre nouveau nettoyeur de tapis Kenmore de la manière la plus sûre et la plus

efficace.

Pour de plus amples informations sur l'entretien et l'utilisation du nettoyeur de tapis, veuillez

contacter la ligne téléphonique d'assistance pour les aspirateurs en composant le numéro:

1-877-531-7321 (États-Unis) / 1-844-608-3081 (Canada). Lorsque vous demandez des

renseignements, vous devez disposer des numéros de modèle et de série complets du produit.

Les numéros de modèle et de série de votre nettoyeur de tapis se trouvent sur la Plaque

Signalétique Des Numéros De Modèle Et De Série. Utilisez l’espace ci-dessous pour

enregistrer le numéro de modèle et le numéro de série de votre nouveau nettoyeur de tapis

Kenmore .

Modèle N°____________________________________________

N° de série ____________________________________________

Date d’achat______________________________________

Veuillez conserver en lieu sûr le présent manuel ainsi que votre ticket de caisse (reçu) afin de

pouvoir vous y référer ultérieurement.

AVANT TOUTE UTILISATION DE VOTRE NOUVEAU NETTOYEUR DE TAPIS

1 Tuyau Flexible

1 Sac à accessoires

1 Guide D’Utilisation Et D’Entretien

- 2 -

AVERTISSEMENT :

Votre sécurité est importante pour nous. Afin de réduire tous risques d'incendie,

d’électrocution, de blessures corporelles ou d’endommagement lors de l'utilisation de

votre nettoyeur de votre nettoyeur de tapis, veuillez respecter les consignes de sécurité

élémentaires, notamment les suivantes :

CONSIGNES IMPORTANTES DE SÉCURITÉ

• Utilisez votre nettoyeur de tapis

uniquement conformément aux

descriptions contenues dans le présent

Guide d'Utilisation et d'Entretien.

Utilisez exclusivement les accessoires

recommandés par le fabricant.

• Montez complètement l'appareil avant de

l'utiliser.

• Faites fonctionner le nettoyeur uniquement

à la tension indiquée sur la plaque

signalétique.

• Branchez l’appareil uniquement dans une

prise correctement mise à la terre. Voir

la section « INSTRUCTIONS DE MISE À

LA TERRE ». Ne modifiez pas la fiche à 3

broches avec mise à la terre.

• Ne pas laisser le nettoyeur de tapis

branché. Débranchez-le de la prise

lorsque vous ne l’utilisez pas et avant de

procéder à son entretien.

• À ne pas exposer à la pluie. Veillez à le

ranger à l'intérieur.

• Ne pas plonger le produit dans de l’eau ou

aucun autre liquide. Utilisez cet appareil

uniquement sur des tapis humidifiés par le

processus de nettoyage.

• Ne pas permettre que l’appareil soit utilisé

comme un jouet. Soyez très attentif s'il est

utilisé par des enfants ou si des enfants se

trouvent à proximité.

• Ne pas utiliser avec un cordon ou

une fiche endommagé(e). En cas de

dysfonctionnement du nettoyeur de tapis,

s'il est tombé, s'il a été endommagé, s'il

a été laissé à l'extérieur ou s'il est tombé

Veuillez lire l’intégralité des consignes contenues dans le présent guide avant de monter ou

d’utiliser votre nettoyeur de tapis.

dans l'eau, cessez immédiatement de

l'utiliser, puis composez le numéro :

1-877-531-7321 (États-Unis) / 1-844-608-

3081 (Canada) pour obtenir de l'aide.

• Ne pas tirer ni porter l'appareil en

utilisant le cordon. Ne pas utiliser celui-ci

en guise de poignée ou pour fermer une

porte et ne pas l'enrouler autour de bords

coupants ou d'arêtes vives. Ne pas faire

passer le nettoyeur de tapis sur le cordon.

Maintenez le cordon à l’écart de toutes

surfaces chaudes.

• Ne pas débrancher l’appareil en tirant

sur le cordon. Pour débrancher le produit,

saisissez la fiche, pas le cordon.

• Ne pas manipuler la fiche ou le nettoyeur

de tapis avec des mains mouillées.

• N’introduire aucun objet dans les orifices

de l’appareil.

• Ne pas utiliser l’appareil si un orifice est

bouché. Faites en sorte que les orifices

ne soient pas encombrés de poussières,

peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements

amples, doigts et toutes parties du

corps à l’écart des orifices et des pièces

mobiles.

• Coupez toutes les commandes de

l’appareil avant de le débrancher.

• Faites très attention lorsque vous

nettoyez les escaliers. Afin de prévenir

tous risques de blessures corporelles ou

tout endommagement, et d’empêcher

le nettoyeur de tapis de tomber, placez

- 3 -

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEUILLEZ CONSERVER LES PRÉSENTES

CONSIGNES

Vous êtes responsable du montage correct et de l'utilisation sûre de votre nettoyeur de tapis.

Votre nettoyeur de tapis est conçu pour un Usage Domestique. Lisez attentivement le présent

guide d’utilisation et d’entretien pour connaître les consignes de sécurité et d’utilisation

importantes qu’il contient. Le présent guide contient des consignes de sécurité sous des

symboles d'avertissement et de mise en garde.

toujours le nettoyeur de tapis au bas des

escaliers ou sur le plancher. Ne pas placer

le nettoyeur de tapis sur les escaliers ou

des meubles, car cela risque d’entraîner

des blessures ou des dommages.

• Ne pas poser le nettoyeur de tapis sur des

chaises, des tables, etc. Maintenez-le sur

le plancher.

• Ne pas utiliser le nettoyeur de tapis pour

ramasser des liquides inflammables

ou combustibles (essence, liquide de

nettoyage, parfums, etc.), ni dans des

endroits où ceux-ci sont susceptibles d’être

présents. Les vapeurs de ces substances

peuvent créer un risque d’incendie ou

d’explosion.

• Afin de réduire les risques pour la santé

provenant des vapeurs ou poussières,

n’aspirez pas de matières toxiques.

• Ne pas utiliser ni entreposer l’aspirateur à

proximité de matériaux dangereux.

• Ne pas aspirer de matières en combustion

ou qui dégagent de la fumée, telles que

des cigarettes, des allumettes ou des

cendres chaudes.

• Ne pas utiliser le nettoyeur de tapis sans

les réservoirs en place. Pour réduire le

risque de décharge électrique, installez

toujours le flotteur avant tout ramassage

de produit mouillé.

• Ne pas nettoyer au-dessus des prises

électriques au sol.

• Ne pas utiliser le nettoyeur de tapis pour

ramasser des objets durs et pointus, des

ATTENTION

Afin de réduire tous risques de blessures

dues à des pièces mobiles, débranchez

l’appareil avant de procéder à sa

réparation.

AVERTISSEMENT

Afin de réduire tous risques d’électrocution,

débranchez l’appareil avant de procéder à

son nettoyage ou à sa réparation.

AVERTISSEMENT

Afin de réduire tous risques d’électrocution,

utiliser uniquement à l'intérieur.

petits jouets, des épingles, des trombones,

etc. Ceux-ci risquent d’endommager le

nettoyeur de tapis ou les réservoirs.

• Ne pas utiliser d'objets pointus pour

nettoyer le tuyau, car ceux-ci risquent de

l'endommager.

• Afin d’éviter que les tapis ne s'emmêlent

ou de les salir à nouveau, évitez tout

contact avec ceux-ci jusqu'à ce qu'ils

soient secs. Maintenez les enfants et les

animaux familiers à l’écart des tapis

jusqu'à ce qu'ils soient complètement

secs.

• Ne pas ranger le nettoyeur de tapis avec

de la solution présente dans les réservoirs.

• Il vous incombe de veiller à ce que votre

nettoyeur de tapis ne soit pas utilisé

par une personne incapable de l’utiliser

correctement.

- 4 -

Cet appareil doit être mis à la terre. En

cas de mauvais fonctionnement ou de

panne, la mise à la terre fournit un chemin

de moindre résistance pour le courant

électrique afin de réduire le risque de

décharge électrique. Nous avons équipé

cet appareil d’un cordon doté d’un

conducteur de mise à la terre et d’une

fiche de mise à la terre. Vous devez insérer

la fiche dans une prise appropriée qui est

correctement installée et mise à la terre

en vertu de tous les codes et ordonnances

locaux.

Cet appareil est conçu pour être utilisé

sur un circuit nominal de 120 V et est

équipé d’une fiche de mise à la terre qui

ressemble à la fiche illustrée. Assurez-vous

de connecter l’appareil à une prise ayant la

même configuration que la fiche. Vous ne

devez jamais utiliser un adaptateur avec cet

appareil.

AVERTISSEMENT

Une mauvaise connexion du conducteur

de mise à la terre de l’équipement peut

entraîner un risque de décharge électrique.

Consultez un électricien qualifié ou un

représentant du service après-vente si vous

avez des doutes sur le fait que l’appareil

est correctement mis à la terre. Ne modifiez

pas la fiche fournie avec l’appareil.

Faites installer une prise adéquate par un

électricien qualifié si elle n’entre pas dans

la prise.

INSTRUCTIONS DE MISE À LA TERRE

- 5 -

GARANTIE COUVRANT LE NETTOYEUR DE TAPIS

GARANTIE LIMITÉE

PENDANT UN AN à compter de la date de vente, ce produit est garanti contre tout défaut

de matériau ou de fabrication.

MUNI D’UNE PREUVE DE VENTE, tout produit défectueux peut être retourné au revendeur

aux fins de remplacement gratuit.

La marque Kenmore est utilisée sous licence. Adressez toutes les demandes de service

sous garantie en composant le numéro : 1-877-531-7321 (États-Unis) / 1-844-608-3081

(Canada).

La présente garantie sera nulle et non avenue en cas d’utilisation éventuelle de ce produit

à toutes autres fins que personnelles et privées. La présente garantie vous accorde des

droits spécifiques légaux, mais vous pouvez également avoir d'autres droits qui varient

selon les États.

Cleva North America, Inc., Greenville SC 29607

- 6 -

PIÈCES ET FONCTIONNALITÉS

Il est important de connaître les pièces et les caractéristiques de votre nettoyeur de

tapis afin de garantir une utilisation correcte et sûre. Examinez-les avant d'utiliser votre

nettoyeur de tapis.

PIÈCES DE RECHANGE

Pour passer commande d’une pièce de rechange, veuillez composer le numéro :

1-877-531-7321 (États-Unis) / 1-844-608-3081 (Canada).

Élément

Pièce N°

(États-Unis)

Pièce N°

(Canada)

Outil D’Élimination De

Souillures Tenaces de 3,5 po

591033101 591033101

Outil De Nettoyage De

Larges Surfaces de 6,5 po

591033102 591033102

Tuyau Flexible 671004101 671004101

Manche 671004102 671004102

Tube 671004103 671004103

- 7 -

PIÈCES ET FONCTIONNALITÉS

Formule De

Nettoyage de

Tapis

Sac à

Accessoires

Outil De

Nettoyage

De Larges

Surfaces

Outil

D’Élimination

De Souillures

Tenaces

Tuyau

Flexible

Manche

Gâchette de

Pulvéris

Sortie de la

Solution de

Nettoyage

Tube

Bouchon du

Réservoir

D’Eau Propre

Réservoir

D’Eau Usée

Loquet de

Maintien du

Réservoir D’Eau

Sale

Bouton

d’alimentation

Porte du

Tuyau

Flexible

Languettes de

Libération du

Couvercle de

la Buse

Buse

Poignée de

Transport

Cordon

D’Alimentation

Encoche

Supérieure

Verrouillage

Bouton

D’Inclinaison

Crochet

D’Enroulement

Supérieur Du

Cordon

Réservoir

D’Eau Propre

Couvercle de

la Buse

Crochet

D’Enroulement

Inférieur Du

Cordon

Loquet de

Maintien du

Réservoir

D’Eau Sale

Bouton de

Relâche du

Réservoir D’Eau

Propre

- 8 -

3. Assurez-vous que le crochet

d’enroulement supérieur du cordon est

correctement positionné, ainsi qu’illustré.

Enroulez le cordon d'alimentation sans le

serrer autour des crochets d’enroulement

supérieur et inférieur du cordon.

REMARQUE :

Veillez à enrouler le

cordon d'alimentation autour du crochet

d’enroulement supérieur en premier,

puis autour du crochet d’enroulement

inférieur afin d’éviter d'endommager le

cordon d'alimentation.4. Fije el enchufe

correspondiente al cable de alimentación.

1. Insérez le manche dans le tube jusqu'à

ce que vous entendiez un « déclic ».

2. Insérez le tube dans le corps principal

jusqu'à ce que vous entendiez un «

déclic ».

Avant de monter le nettoyeur de tapis, consultez la LISTE D'EMBALLAGE (page 1).

Utilisez cette liste pour assurer que vous avez reçu tous les composants de votre nouveau

Nettoyeur De Tapis Kenmore.

Veuillez porter une attention particulière à ces boîtes d'alerte et suivre les

instructions données. Les

AVERTISSEMENTS

vous alertent sur les dangers

tels que les risques d’incendie, d’électrocution, de brûlures et de blessures

corporelles. Les

MISES EN GARDE

vous alertent sur des risques tels que

blessures corporelles et/ou dommages matériels.

INSTRUCTIONS DE MONTAGE

Crochet

D’Enroulement

Supérieur Du

Cordon

- 9 -

1. Appuyez sur le bouton de relâche du

réservoir d’eau propre avec votre pouce,

puis soulevez le réservoir d’eau propre

du corps principal à l’aide de la poignée

de transport.

2. Ouvrez le bouchon du réservoir d’eau

propre. Remplissez le réservoir avec de

l’eau du robinet à température ambiante

et la solution. Veillez à utiliser la bonne

proportion d’eau et de solution de

nettoyage pour tapis en vous référant à

l’étiquette de la solution. Ne remplissez

pas le réservoir d’eau propre au-delà

de la ligne de remplissage maximale

Fiche Du

Cordon

D'alimentation

AVERTISSEMENT

Risques D’Électrocution et De Blessures

Corporelles

L’enroulement trop serré du cordon

soumis à un stress excessif risque

d'endommager celui-ci. Un cordon

endommagé présente des risques

d’électrocution et peut entraîner des

blessures corporelles ou des dommages.

INSTRUCTIONS DE MONTAGE

4. Verrouillez la fiche du cordon

d'alimentation sur le cordon

d'alimentation.

INSTRUCTIONS D'UTILISATION

REMPLISSAGE DU RÉSERVOIR D'EAU PROPRE

ATTENTION

Ne pas remplir avec de l'eau dont la

température est supérieure à 104 °F

(40 °C). Ne chauffez pas l’eau ou le

réservoir dans un micro-ondes.

indiquée sur le réservoir d’eau propre.

Eau À Température

Ambiante

Formule de

Nettoyage

Petite surface : ligne de

remplissage inférieure (0,2

gal de liquide)

3 bouchons

Grande surface : ligne de

remplissage supérieure (0,6

gal de liquide)

9 bouchons

Bouton de

relâche du

réservoir

d’eau

propre

Grande surface

(0,6 gal de liquide)

Petite surface

(0,2 gal de liquide)

- 10 -

REMPLISSAGE DU RÉSERVOIR D'EAU PROPRE

4. Alignez le réservoir d’eau propre avec

la lance et faites glisser le réservoir en

place, en appuyant fermement jusqu’à

ce qu’il soit bien fixé.

REMARQUE :

Une bouteille de 8

on (236 ml) de formule de nettoyage est

livrée avec ce nettoyeur de tapis. Assurez-

vous que la formule de nettoyage et l'eau

sont mélangées correctement. L'eau doit

être à la température ambiante. Une fois

épuisée, la formule de nettoyage peut

être remplacée par une solution liquide de

nettoyage de tapis de haute qualité qui

peut être achetée chez un détaillant de

votre localité.

REMARQUE :

L'utilisation d'une

quantité de formule de nettoyage

supérieure à celle recommandée peut

favoriser la formation excessive de mousse.

TENIR HORS DE PORTÉE DES ENFANTS.

En cas de contact avec les yeux, rincez

abondamment à l'eau froide. Si l'irritation

persiste, consultez un médecin.

3. Remettez le bouchon du réservoir d’eau

propre en place.

- 11 -

ATTENTION

Pièces mobiles ! Pour réduire les risques

de blessures, NE PAS toucher les

rouleaux-brosse lorsque le nettoyeur

de tapis est en marche. Le contact

avec les rouleaux-brosse lorsqu’ils sont

en rotation peut causer des coupures,

des contusions ou d’autres blessures.

Débranchez l’alimentation électrique

avant de procéder à l’entretien ou au

nettoyage du nettoyeur de tapis. Soyez

prudent lorsque vous utilisez l’appareil

à proximité d’enfants ou d’animaux

domestiques.

REMARQUE :

Avant d'utiliser le

nettoyeur de tapis, utilisez un aspirateur

pour éliminer toute saleté détachée de la

zone à nettoyer. Faites un essai sur une

petite surface cachée afin d’en déterminer

la solidité de la couleur. Frottez en douceur

la surface à l’aide d’un chiffon blanc

humide. Patientez 10 minutes, puis vérifiez

la présence de décoloration éventuelle à

l’aide d’une serviette en papier blanche. Si

la couleur change, ne pas utiliser le produit.

REMARQUE :

Pour éviter l'apparition

de taches, utilisez du film plastique ou

du papier d'aluminium pour protéger

les surfaces métalliques ou en bois des

éventuelles projections d'eau.

Pour protéger les parquets sous les tapis

ou la moquette, placez un matériau

imperméable (p. ex., du plastique) en

dessous avant de procéder au nettoyage.

UTILISATION DU NETTOYEUR DE TAPIS

1. Tournez le crochet supérieur du cordon

d’alimentation d’un côté ou de l’autre et

vers le bas pour le libérer.

2. Détachez la fiche du cordon

d'alimentation du cordon d'alimentation.

3. Assurez-vous que le cordon

d'alimentation est verrouillé dans

l'encoche de verrouillage supérieure,

ainsi qu'illustré. Cela permet de mieux

gérer le cordon d'alimentation lors de

l'utilisation du nettoyeur de tapis.

4. Branchez le cordon d’alimentation dans

une prise de courant correctement mise

à la terre et située près du sol.

Crochet

D’Enroulement

Supérieur Du

Cordon

Encoche

Supérieure

Verrouillage

- 12 -

5. Mettez le nettoyeur de tapis en marche

en appuyant sur le bouton d’alimentation

avec votre pied.

REMARQUE :

Les rouleaux-brosse ne

tournent pas lorsque le nettoyeur de tapis

est en position verticale verrouillée.

6. Relâchez la poignée en plaçant un pied

sur le bouton d’inclinaison et en tirant

vers l’arrière pour incliner la position de

la poignée.

AVERTISSEMENT

Risques de blessures corporelles et de

dommages matériels

· En cas d’anomalie/de panne, cessez

immédiatement d’utiliser le produit, puis

débranchez la fiche d'alimentation.

· NE PAS utiliser de prises de courant

situées au-dessus des comptoirs. Le

cordon risque d’endommager des objets

dans la zone environnante.

UTILISATION DU NETTOYEUR DE TAPIS

7. Inclinez la lance vers vous et placez la

buse au ras de la surface du plancher.

Appuyez sur la gâchette de pulvérisation

pour appliquer la solution tout en

effectuant deux passages humides lents:

1 vers l’avant et 1 vers l’arrière.

8. Relâcher la gâchette de pulvérisation.

Effectuez deux passages lents à sec:

1 vers l’avant et 1 vers l’arrière, pour

aspirer la solution sale.

REMARQUE :

NE PAS appuyer sur la

gâchette pour cette étape.

Gâchette

de Pulvéris

- 13 -

REMARQUE :

Ne saturez pas trop le

tapis. Veillez à ne pas rouler sur des objets

non fixés ou sur les bords des tapis. Le

calage des rouleaux-brosse peut entraîner

une défaillance prématurée de la courroie.

UTILISATION DU NETTOYEUR DE TAPIS

ATTENTION

Ne laissez pas le nettoyeur de tapis au

même endroit pendant un certain temps

lorsque les rouleaux-brosse tournent. Le

tapis risquerait d’être endommagé.

9. Videz le réservoir d'eau usée lorsque

le liquide usé atteint la ligne «

Remplissage Max » et qu'il y a une

perte d'aspiration. Voir les instructions

de la section VIDANGE DU RÉSERVOIR

D'EAU USÉE (page 16).

10. Une fois le nettoyage terminé, appuyez

à nouveau sur le bouton d’alimentation

pour éteindre le nettoyeur de tapis;

débranchez le cordon d’alimentation de

la prise de courant.

UTILISATION DU NETTOYEUR DE TAPIS AVEC TUYAU ET OUTIL

1. Placez le nettoyeur de tapis en position

verticale verrouillée.

2. Ouvrez la porte du tuyau flexible. La

porte se rabat vers le couvercle de la

buse pour s’ouvrir.

Porte du

tuyau

flexible

3. Insérez le tuyau flexible comme indiqué.

Assurez-vous que les deux clips de

relâche du tuyau sont bien verrouillés.

Il est conseillé d’orienter le tube de

distribution de la solution de nettoyage

vers le haut.

Clips de

relâche du

tuyau

- 14 -

Sortie de la solution de

nettoyage

Bouton de

dégagement d'outils

6. Mettez le nettoyeur de tapis en marche

en appuyant sur le bouton d’alimentation

avec votre pied.

REMARQUE :

Les rouleaux-brosse ne

tournent pas lorsque le nettoyeur de tapis

est en position verticale verrouillée.

7. Tenez l'outil à environ 1 pouce au-dessus

de la souillure à nettoyer. Appuyez sur

la gâchette pour pulvériser une quantité

généreuse de solution de nettoyage sur

la zone souillée. Utilisez la brosse de

l'outil pour agiter les souillures en frottant

dans un mouvement de va-et-vient.

4. Connectez l’extrémité du tube de

distribution de la solution de nettoyage

à la sortie de la solution de nettoyage

sur la buse et tournez-la dans le sens

horaire pour la fixer, comme indiqué.

5. Sélectionnez l’outil préféré et faites-le

glisser sur l’extrémité du tuyau jusqu’à ce

que vous entendiez un « clic ».

Pour l’enlever : Appuyez sur le bouton de

relâche de l’outil et sortez l’outil.

Outil D’Élimination De Souillures Tenaces

de 3,5 po : Utilisez-le pour traiter les

souillures présentes sur les tapis, les

meubles et autres surfaces difficiles à

atteindre.

Outil De Nettoyage De Larges Surfaces

de 6,5 po : Utilisez-le pour nettoyer les

escaliers et de plus grandes surfaces de

meubles.

Gâchette

pulvéris

UTILISATION DU NETTOYEUR DE TAPIS AVEC TUYAU ET OUTIL

- 15 -

UTILISATION DU NETTOYEUR DE TAPIS AVEC TUYAU ET OUTIL

8. Pour déloger la souillure, exercez une

pression vers le bas sur l'avant de l'outil

de nettoyage, puis tirez lentement l'outil

vers l'arrière pour aspirer l'excès de

liquides usés. Répétez l'opération au

besoin.

9. Videz le réservoir d'eau usée lorsque

le liquide usé atteint la ligne «

Remplissage Max » et qu'il y a une

perte d'aspiration. Voir les instructions

de la section VIDANGE DU RÉSERVOIR

D'EAU USÉE (page 16).

10. Il est conseillé de rincer l’intérieur

du tuyau et de l’outil en mettant le

nettoyeur de tapis en marche pour

aspirer de l’eau tiède et propre une fois

que vous avez fini de nettoyer avec le

tuyau et l’outil.

11. Une fois le nettoyage terminé, appuyez

à nouveau sur le bouton d’alimentation

pour éteindre le nettoyeur de tapis;

débranchez le cordon d’alimentation de

la prise de courant.

12. Détachez le tuyau et l’outil. Assurez-

vous de retirer l’extrémité du tube

d’administration de la solution de

nettoyage de la sortie de la solution de

nettoyage. Appuyez sur les deux clips

de dégagement du tuyau pour retirer le

tuyau de la buse.

13. Fermez la porte du tuyau flexible.

- 16 -

Support du

réservoir

d’eau sale

2. Tirez le couvercle du réservoir d’eau sale

vers le haut et ouvrez le couvercle.

3. Videz le réservoir. Videz les liquides

dans un récipient ou dans un système

d’évacuation approprié. Rincez

soigneusement le réservoir à l'eau propre

une fois le nettoyage terminé. Laissez

sécher le réservoir à l'air libre avant de

le réinstaller.

NE PAS le laver au lave-vaisselle.

NE PAS replacer le réservoir lorsqu'il est

humide.

4. Fermez le couvercle du réservoir jusqu'à

ce que vous entendiez un « clic ».

5. Avant de replacer le réservoir d'eau sale

dans l'appareil, retirez tous les débris de

la zone de sortie d'air, comme indiqué.

VIDANGE DU RÉSERVOIR D'EAU USÉE

Videz le réservoir d'eau usée lorsque le

liquide usé atteint la ligne « Remplissage

Max » et qu'il y a une perte d'aspiration.

En cours d’utilisation normale, des débris

peuvent s'accumuler dans le réservoir

d'eau usée. Pour que le nettoyeur de tapis

fonctionne correctement, rincez le réservoir

d'eau usée à l'eau propre après chaque

utilisation.

1. Ouvrez les deux loquets de maintien du

réservoir d’eau sale. Tenez le support

du réservoir d’eau sale pour soulever le

réservoir d’eau sale du corps principal,

comme indiqué.

AVERTISSEMENT

Débranchez toujours le cordon

d'alimentation de la prise électrique

avant d'effectuer tout entretien ou toute

réparation sur le nettoyeur de tapis.

Sortie

d'air

Bouton

D’Ouverture

Du Couvercle

Du Réservoir

D’Eau Usée

- 17 -

7. Fermez les deux loquets de maintien du

réservoir d'eau sale jusqu'à ce que vous

entendiez un « clic ».

6. Replacez le réservoir d'eau sale dans

l'unité, au bas du corps principal, puis

appuyez sur le réservoir pour le remettre

en place.

VIDANGE DU RÉSERVOIR D'EAU USÉE

- 18 -

Respectez toujours l’intégralité des consignes de sécurité lorsque vous effectuez l'entretien

du nettoyeur de tapis.

ENTRETIEN ET SOIN

AVERTISSEMENT

Risques D’Électrocution et De Blessures Corporelles

Coupez l'alimentation électrique avant de procéder à l'entretien ou à la réparation ou

au nettoyage du nettoyeur de tapis. Le non-respect de cette consigne peut entraîner des

risques d’électrocution ou des blessures corporelles en cas de démarrage soudain du

nettoyeur de tapis.

NETTOYEUR DE TAPIS NETTOYAGE INTÉRIEUR

1. Éteignez et débranchez le nettoyeur

de tapis. Remplissez le réservoir d'eau

propre avec de l'eau tiède du robinet,

puis videz-le entièrement pour le

rincer. Remplissez ensuite à nouveau le

réservoir avec de l'eau tiède du robinet.

Réinstallez le réservoir d'eau propre sur

l'appareil.

2. Pour rincer le nettoyeur de tapis, allumez

l'appareil et appuyez sur la gâchette de

pulvérisation pendant 15 secondes tout

en effectuant des mouvements de va-et-

vient sur une partie du tapis.

3. Relâchez la gâchette de pulvérisation et

aspirez l'eau.

4. Videz le réservoir d'eau sale.

NETTOYAGE DE L’EXTÉRIEUR ET DES ACCESSOIRES

1. Mettez hors tension, puis débranchez le

nettoyeur de tapis. NE PAS laisser couler

de l'eau sur le nettoyeur de tapis.

2. Pour nettoyer l’extérieur ou pour réduire

l’électricité statique et l’accumulation de

poussière, essuyez la surface extérieure

à l’aide d’un chiffon propre et doux

qui a été plongé dans une solution de

détergent liquide doux et d’eau, puis

essoré. Bien essuyer après nettoyage.

luego haberse estrujado. Seque después

de limpiar.

REMARQUE :

Lavez les accessoires

à l'eau tiède savonneuse, rincez-les, puis

laissez-les sécher à l'air libre. Ne pas

nettoyer au lave-vaisselle.

- 19 -

Nous vous recommandons de nettoyer les

outils à l'eau après chaque utilisation.

REMARQUE :

Lorsque les outils sont

usés ou cassés, remplacez-les. Pour acheter

des outils, composez le numéro : 1-877-

531-7321 (États-Unis) / 1-844-608-3081

(Canada).

Appuyez sur le bouton de dégagement

d'outils pour retirer l’outil du tuyau.

1. Appuyez sur le bouton de dégagement

d'outils pour retirer l’outil du tuyau.

2. Appuyez sur le bouton d’ouverture

du couvercle de l'outil, puis retirez le

RANGEMENT DU NETTOYEUR DE TAPIS

AVERTISSEMENT

Risques D’Électrocution et De Blessures

Corporelles

L’enroulement trop serré du cordon

ajoute du stress à celui-ci et risque de

l’endommager. Un cordon endommagé

présente des risques d’électrocution et

peut entraîner des blessures corporelles

ou des dommages.

OUTILS DE NETTOYAGE

Bouton de dégagement d'outils

couvercle de l'outil. Retirez l'insert en le

tirant avec force, au besoin.

3. Rincez abondamment à l'eau propre.

Laissez les pièces sécher avant de les

réinstaller.

NE PAS les laver au lave-vaisselle. NE PAS

les installer lorsqu'ils sont humides.

4. Réinstallez le couvercle de l'outil et

l'insert en place jusqu'à ce qu'un déclic

se fasse entendre.

Bouton

d’ouverture

couvercle

Insert

1. Nettoyez soigneusement les accessoires

avant de les ranger. Placez les

accessoires dans le sac prévu à cet effet.

2. Rassemblez le cordon, puis enroulez-

le sans le serrer autour des crochets

de rangement du cordon. Verrouillez le

dispositif de retenue de la fiche sur le

cordon d'alimentation.

3. Videz le réservoir d'eau propre. Rincez-

le avant de le remettre en place sur

l'appareil. Ouvrez le bouchon du

réservoir d'eau propre pour le laisser

sécher à l'air.

4. Videz le réservoir d'eau usée, puis rincez-

le; nettoyez-le, puis séchez-le avant de le

replacer sur l'appareil. La large ouverture

du réservoir est conçue pour que votre

main puisse y pénétrer afin de nettoyer,

rincer et sécher à fond.

5. Rangez le nettoyeur de tapis dans

un endroit sec, à l'intérieur et à la

température ambiante.

- 20 -

NETTOYAGE DES ROULEAUX-BROSSE

3. Utilisez un outil approprié (par

exemple un peigne) pour brosser les

accumulations qui se sont accumulées

autour des rouleaux-brosse.

4. Une fois le nettoyage terminé, réinstallez

le couvercle de la buse. Verrouillez

d'abord les deux languettes du couvercle

de la buse dans les fentes situées sur le

bord avant de la buse, comme illustré.

Ensuite, enclenchez le couvercle de la

buse en le tournant vers le bas jusqu'à

ce qu'un « clic » se fasse entendre.

REMARQUE :

Assurez-vous que vous

avez correctement installé le couvercle de

la buse.

Pour assurer un nettoyage efficace, les

rouleaux-brosse doivent être exempts de

fibres du tapis, de ficelles ou de poils.

Suivez les étapes ci-dessous pour vérifier et

nettoyer les rouleaux-brosse si vous trouvez

des cheveux ou d’autres débris enroulés

autour de ceux-ci. Nous recommandons de

nettoyer régulièrement les rouleaux-brosse

pour obtenir de meilleures performances.

1. Éteignez et débranchez le nettoyeur de

tapis.

2. Saisissez les deux languettes de relâche

du couvercle de la buse et tirez vers le

haut avec force pour retirer le couvercle

de la buse. Rincez le couvercle de la

buse et laissez-le sécher avant de le

réinstaller.

AVERTISSEMENT

Débranchez toujours le cordon

d'alimentation de la prise électrique

avant de procéder à l'entretien du

nettoyeur de tapis.

Couvercle de la

buse

Languettes de libération

du couvercle de la buse

- 21 -

5. Retirez le couvercle de l'extrémité de la

courroie avec précaution.

6. Retirez la courroie usée ou cassée.

L'ensemble des rouleaux-brosse peut

ensuite être retiré du couvercle de

la buse. Notez que les deux petites

rondelles situées à l'extrémité de la

courroie des rouleaux-brosse doivent

être conservées. Veillez à ne pas les

perdre.

REMPLACEMENT DE LA COURROIE

Remplacez la courroie dès qu'une odeur

de caoutchouc brûlé se fait sentir en raison

d'un glissement excessif.

1. Appuyez sur le bouton d'inclinaison

; posez le nettoyeur de tapis sur le

plancher, le bas vers le haut et la buse

pour plancher à plat.

2. Utilisez un tournevis à tête cruciforme

pour retirer les trois vis de la plaque

inférieure, comme indiqué sur

l'illustration.

3. Retirez les deux petits couvercles qui

sont fixés par les vis

4. Les deux rouleaux-brosse sont reliés

entre eux comme un ensemble. Soulevez

l'ensemble rouleaux-brosse jusqu'à

l'angle, comme indiqué.

AVERTISSEMENT

Débranchez toujours le cordon

d'alimentation de la prise électrique

avant de procéder à l'entretien du

nettoyeur de tapis.

Rouleaux-brosse

Couvercle de la

courroie

Courroie

Rondelles

- 22 -

7. Utilisez des ciseaux pour retirer les

cheveux emmêlés autour des brosses.

Nettoyez les débris des brosses et du

couvercle de la buse.

8. Replacez l'ensemble des rouleaux-

brosse dans le couvercle de la buse à

l'angle requis, comme illustré. Enroulez

la nouvelle courroie autour de l'arbre du

moteur et du chemin de la courroie sur le

rouleau-brosse. Les dents de la courroie

et du cheminement de la courroie

doivent être alignées l'une sur l'autre.

Assurez-vous de remplacer correctement

les rondelles.

9. Réinstallez le couvercle de l'extrémité

de la courroie sur l'arbre du moteur

et les extrémités de la courroie des

deux rouleaux-brosse. Assurez-vous

que les extrémités des courroies sont

complètement insérées dans le couvercle

de la courroie.

10. Appuyez sur l'ensemble des rouleaux-

brosse pour les remettre en place dans

le couvercle de la buse. Faites tourner

les rouleaux-brosse pour vous assurer

que la courroie est correctement

installée.

11. Réinstallez les deux petits couvercles et

fixez-les à l'aide des trois vis. Ne serrez

pas trop les vis.

REMPLACEMENT DE LA COURROIE

Chemin de la

courroie

Arbre du

moteur

Rondelles

- 23 -

Consultez ce tableau pour trouver des solutions pratiques en cas de problèmes de

performance mineurs. Tous travaux d’entretien ou de réparation nécessaires, autre que

l'entretien décrit dans le présent Guide D'Utilisation Et D'Entretien, doit être effectué par

un agent du service de réparation qui en possède les qualifications.

DÉPANNAGE

AVERTISSEMENT

Coupez l'alimentation électrique avant de procéder à l'entretien du nettoyeur de tapis.

Le non-respect de cette disposition vous expose à des risques d’électrocution ou à des

blessures corporelles.

PROBLÈME CAUSE POSSIBLE SOLUTION

Le nettoyeur ne

fonctionne pas.

Il est débranché de la prise de

courant.

Branchez-les fermement.

Prise de courant défectueuse.

Vérifiez l’état de la prise à l’aide d’un bon

appareil ou d’une bonne lampe. Assurez-

vous que le cordon d’alimentation est

branché à fond à une bonne prise de

courant.

Le moteur est endommagé.

Veuillez composer le numéro : 1-877-

531-7321 (États-Unis) / 1-844-608-3081

(Canada) pour obtenir de l’aide.

Mauvaise

récupération des

saletés.

Le réservoir d'eau usée n’est pas

installé correctement.

Assurez-vous que le réservoir d'eau usée est

correctement installé. Assurez-vous qu'il est

convenablement installé.

Le réservoir d'eau usée est plein. Videz le réservoir d'eau usée.

La porte du tuyau flexible n'est

peut-être pas bien fermée.

Vérifiez la porte du tuyau flexible et assurez-

vous qu'elle est bien fermée.

Des cheveux ou des débris

peuvent s’enrouler autour des

rouleaux-brosse.

Éliminez l’obstruction. Suivez les instructions

données en page 20.

Vous n’avez pas complètement

enclenché le couvercle de la

buse en place.

Réinstallez le couvercle de la buse. Suivez

les instructions données en page 20.

Le tuyau flexible est obstrué.

Nettoyez le tuyau. Suivez les instructions

données en page 15.

De l'eau s'échappe

du nettoyeur.

Le réservoir d'eau usée est plein. Videz le réservoir d'eau usée.

Le réservoir d'eau usée n’est pas

installé correctement.

Assurez-vous que le réservoir d'eau usée est

correctement installé. Assurez-vous qu'il est

convenablement installé.

Le réservoir d'eau propre n'est pas

installé correctement.

Assurez-vous que le réservoir d'eau propre

est correctement installé. Assurez-vous qu'il

est convenablement installé.

- 24 -

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Réduction ou

absence de

pulvérisation par la

buse du nettoyeur.

Le réservoir d'eau propre est vide. Remplissez le réservoir d'eau propre.

Le réservoir d'eau propre n'est pas

installé correctement.

Assurez-vous que le réservoir d'eau propre

est correctement installé. Assurez-vous qu'il

est convenablement installé.

Aucune pulvérisation

à la sortie du tuyau

et l'outil.

De l'air est emprisonné dans la

pompe et le tuyau.

Mettre le nettoyeur en marche une fois que

le réservoir de nettoyage est rempli d’eau.

La pompe en abaissant le tuyau jusqu'au

plancher et maintenez la gâchette enfoncée

pendant une minute si aucune pulvérisation

ne sort du tuyau, amorcez.

Le réservoir d'eau propre est

vide.

Remplissez le réservoir d'eau propre.

Le réservoir d'eau propre n'est

pas installé correctement.

Assurez-vous que le réservoir d'eau propre

est correctement installé. Assurez-vous qu'il

est convenablement installé.

Le bruit du moteur

devient aigu.

Le réservoir d'eau usée est plein. Videz le réservoir d'eau usée.

Le tuyau flexible est obstrué.

Nettoyez le tuyau. Suivez les instructions

données en page 15.

Le flotteur du réservoir d'eau usée

a été activé.

Videz et nettoyez le réservoir d'eau usée.

Les rouleaux-brosse

ne tournent pas

pendant le nettoyage

du plancher.

Des cheveux ou des débris

peuvent s’enrouler autour des

rouleaux-brosse.

Éliminez l’obstruction. Suivez les instructions

données en page 20.

Les rouleaux-brosse ne sont pas

installés correctement.

Retirez les rouleaux-brosse et réinstallez-les.

Suivez les instructions données en page 21-

22.

La courroie n'est pas acheminée

correctement.

Vérifiez le passage de la courroie à la page

22.

La courroie est usée ou brisée.

Remplacez la courroie. Suivez les

instructions données en page 21-22. Pour

tous vos achats de pièces, veuillez composer

le numéro : 1-877-531-7321 (États-Unis) /

1-844-608-3081 (Canada).

®/MD

Vacuum Cleaner Help Line

Aspiradoras Línea de Ayuda

Kenmore KW4070 RevitaLite Carpet Cleaner

Product's Documents

Use & Care Guide

Specifications

Kenmore KW4070 Questions and Answers
