Husqvarna 525HF3S Hedge Trimmer User Manual

525HF3S

EN Operator's manual 2-19

ES-MX Manual del usuario 20-38

FR-CA Manuel d’utilisation 39-57

Contents

Introduction..................................................................... 2

Safety..............................................................................3

Assembly........................................................................ 8

Operation........................................................................ 8

Maintenance................................................................. 11

Troubleshooting............................................................ 15

Transportation, storage and disposal........................... 16

Technical data.............................................................. 16

Warranty....................................................................... 18

Introduction

Product description

The product is a pole hedge trimmer with a combustion

engine.

Intended use

Use the product to cut branches and twigs. Do not use

the product for other tasks.

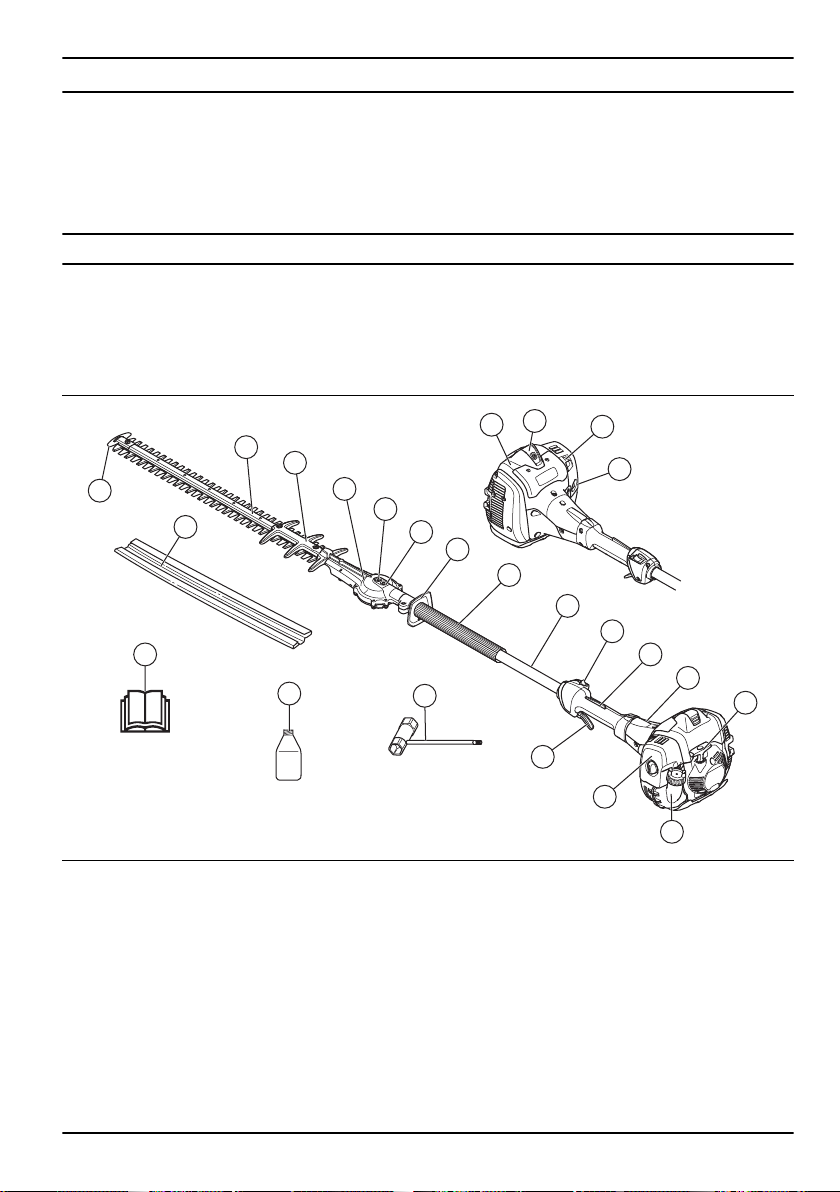

Product overview

1. Blade tip protection

2. Cutting unit

3. Blade guard

4. Gear

5. Socket for manual release of the blades

6. Grease nipple

7. Hand guard

8. Front handle

9. Shaft

10. Stop switch

11. Throttle trigger

12. Throttle trigger lockout

13. Clutch cover

14. Air purge bulb

15. Choke control

16. Spark plug cap and spark plug

17. Cylinder cover

18. Starter rope handle

19. Fuel tank

20. Air filter cover

21. Combination wrench

22. Operator’s manual

23. Transport guard

24. 2-stroke oil. Not included for all markets.

2 1118 - 005 - 29.08.2023

Symbols on the product

WARNING: This product can be

dangerous and cause serious injury or

death to the operator or others. Be careful

and use the product correctly.

Read the operator's manual carefully

and make sure that you understand the

instructions before you use this product.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection. Use approved eye

protection.

Use approved protective gloves.

Use stable boots with non-slip soles.

Stop the product fully before you touch the

cutting tool.

There is no electrical insulation in this product. If the product touches or comes

near high voltage power lines, it can cause serious injury or death to the opera-

tor. Electricity can move between different objects by a curve. The highter the

voltage, the longer the electricity can move. Electricity can also move through

branches and other objects, especially if the object is wet. Always keep a dis-

tance at a minimum of 10 m/33 ft between the product and high voltage power

lines and/or objects that touches the power lines. If it is necessary to do work

near the power lines, make sure that the power is off before you start the work.

Keep a distance at a minimum of 15 m/50 ft to other persons or animals during

the operation.

yyyywwxxxx The rating plate shows serial number.

yyyy is the production year and ww is

the production week.

Note: Other symbols/decals on the product refer to

special certification requirements for some markets.

EPA III

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the number of

operating hours for which the engine has been shown

to meet Federal emissions requirement. Maintenance,

replacement or repair of the emission control devices

and system may be performed by any nonroad engine

repair establishment or individual.

Product damage

We are not responsible for damages to our product if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

1118 - 005 - 29.08.2023 3

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• Incorrect or careless use of the product can turn

it into a dangerous tool that can cause serious or

even fatal injury. It is extremely important that you

read and understand the contents of this operator’s

manual.

• This product produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To reduce the risk of serious or

fatal injury, we recommend persons with medical

implants to consult their physician and the medical

implant manufacturer before operating this product.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in people who have

impaired circulation. Contact your doctor if you

experience symptoms of overexposure to vibration.

Such symptoms include numbness, loss of feeling,

tingling, pricking, pain, loss of strength, changes in

skin color or condition. These symptoms normally

appear in the fingers, hands or wrists. The risk

increases at low temperatures.

• If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact

your dealer or your service workshop. Avoid all

usage which you consider to be beyond your

capability.

• A used muffler/spark arrester and spark arrester

mounting face may contain deposits of combustion

particles that may be carcinogenic. Avoid being

exposed to these compounds when handling the

muffler and/or spark arrester. Prior to any handling

of the muffler and/or the spark arrester, refer to

do a check of the muffler on page 7

• Keep in mind that the operator is responsible for

accidents or hazards occurring to other people or

their property.

• Never allow anyone else to use the product without

first ensuring that they have understood the contents

of the operator’s manual.

• Never allow children to use or be in the vicinity

of the product. As the product is equipped with a

spring-loaded stop switch and can be started by low

speed and force on the starter handle, even small

children under some circumstances can produce the

force necessary to start the product. This can mean

a risk of serious personal injury. Therefore remove

the spark plug cap when the product is not under

close supervision.

• Store the product out of reach of children.

• Never use the product if you are tired, if you have

drunk alcohol, or if you are taking medication that

could affect your vision, your judgement or your

coordination.

• Never use a product that is faulty. Carry out

the checks, maintenance and service instructions

described in this manual. Some maintenance and

service measures must be carried out by trained and

qualified specialists. Refer to instructions under the

heading Maintenance.

• Never use a product that has been modified in any

way from its original specification.

Safety instructions for operation

WARNING: Read the warning

instructions that follow before you use the

product.

• Never use the product in extreme weather conditions

such as severe cold, very hot and/or humid climates.

• Faulty blades can increase the risk of accidents.

• Ensure that no people or animals comes closer than

15 m / 50 ft while you work.

• Observe your surroundings and make sure that there

is no risk of people or animals coming into contact

with the cutting equipment.

• Inspect the working area. Remove any objects that

could be thrown out.

• Always ensure you have a safe and stable working

position.

• Never leave the product unsupervised with the

engine running.

• Make sure that your hands and feet do not come

near the cutting unit when the engine is running.

• If anything jams in the blades while you are working,

switch off the engine and wait until it has stopped

completely before cleaning the blades. Disconnect

the spark plug cap from the spark plug.

• When the engine is switched off, keep your hands

and feet away from the cutting unit until it has

stopped completely.

• Watch out for stumps of branches that can be thrown

out during cutting.

• Listen out for warning signals or shouts when you

are wearing hearing protection. Always remove your

hearing protection as soon as the engine stops.

• Never work from a ladder, stool or any other raised

position that is not fully secured.

• Always use both hands to hold the product. Hold the

product in front of your body.

• If any foreign object is hit or if vibrations occur stop

the product immediately. Disconnect the spark plug

1118 - 005 - 29.08.2023

cap from the spark plug. Check that the product is

not damaged. Repair any damage.

• Ensure that the spark plug cap and ignition lead are

undamaged to avoid the risk of electric shock.

• Check that all nuts and screws are tight.

• Make sure the gearbox is lubricated correctly. Refer

Product overview on page 2

• The gearbox gets hot when the product has been

in use. To avoid burning yourself do not touch the

gearbox.

• All covers and guards must be fitted before starting.

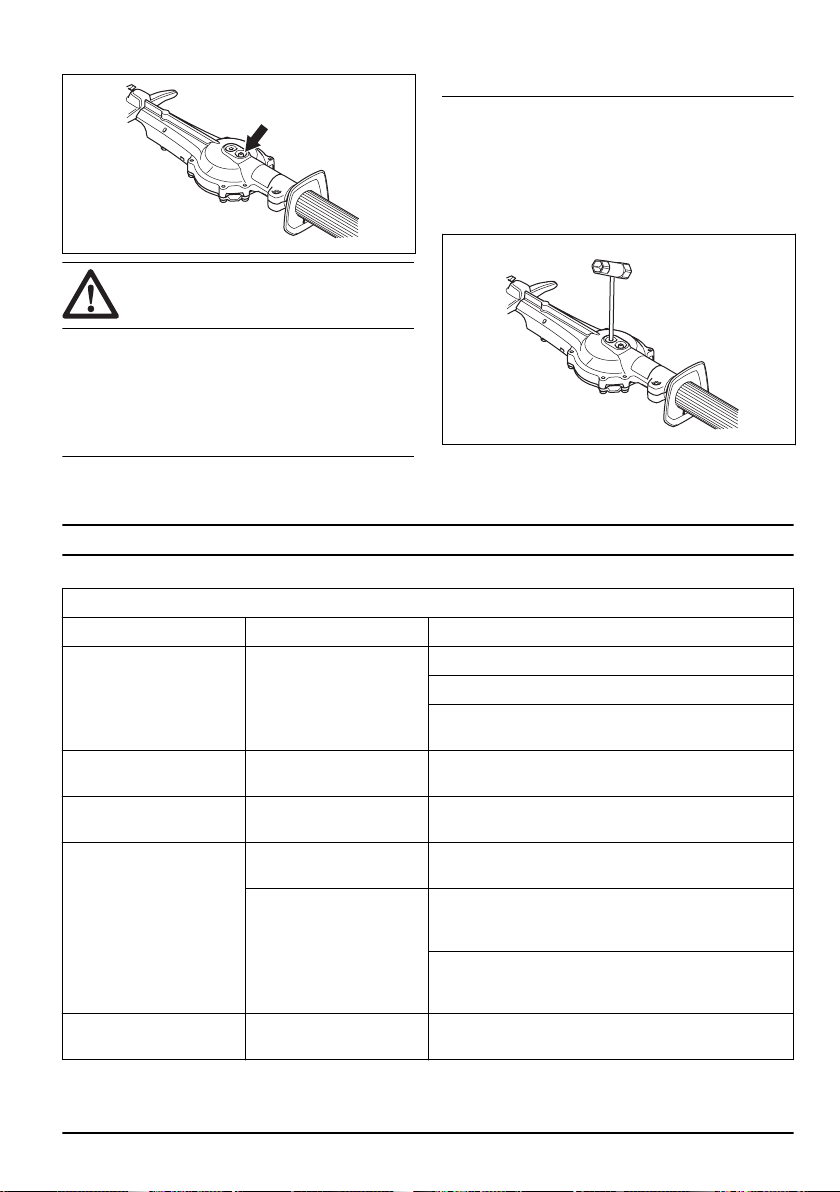

• If the blades get stuck, they can be loosened by

sticking the combination wrench into the gearbox.

Stick the combination wrench into the gearing and

turn it back and forth. Refer to

To lubricate the gear

housing on page 14

• The transport guard should always be fitted to the

cutting unit when the product is not in use.

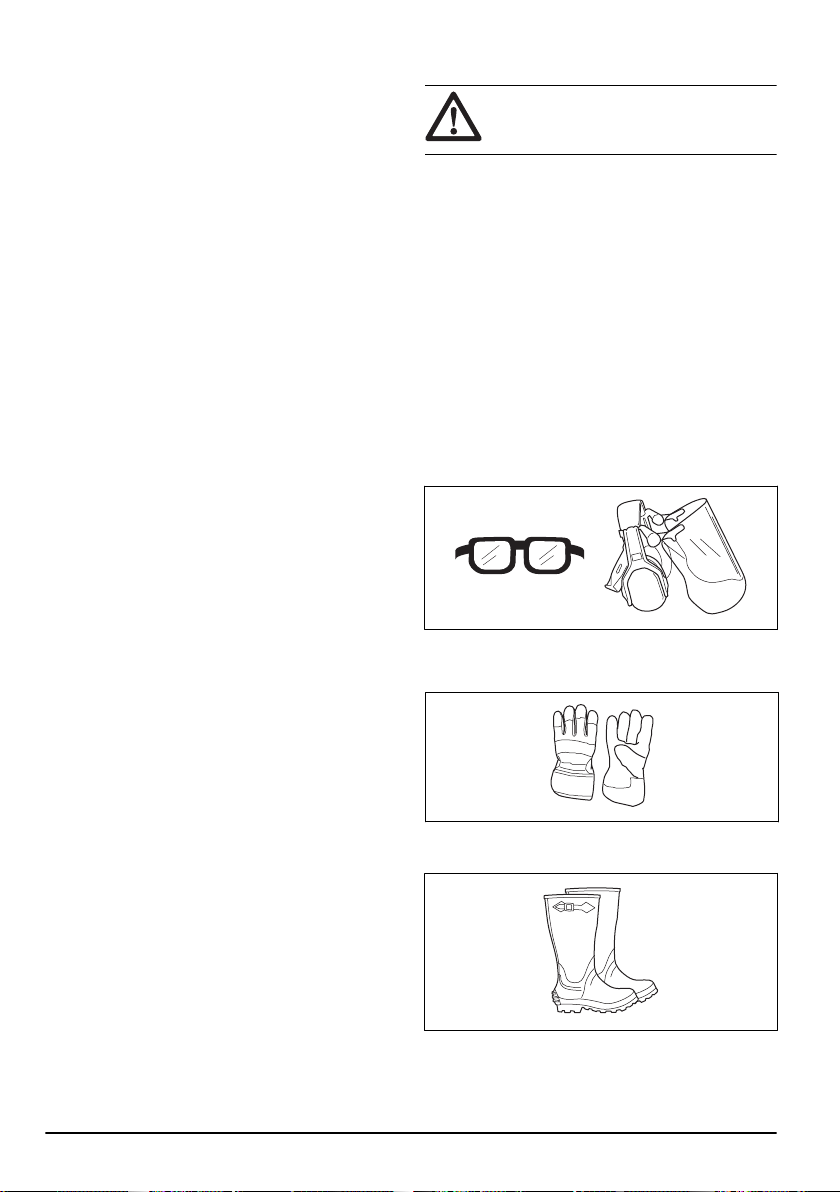

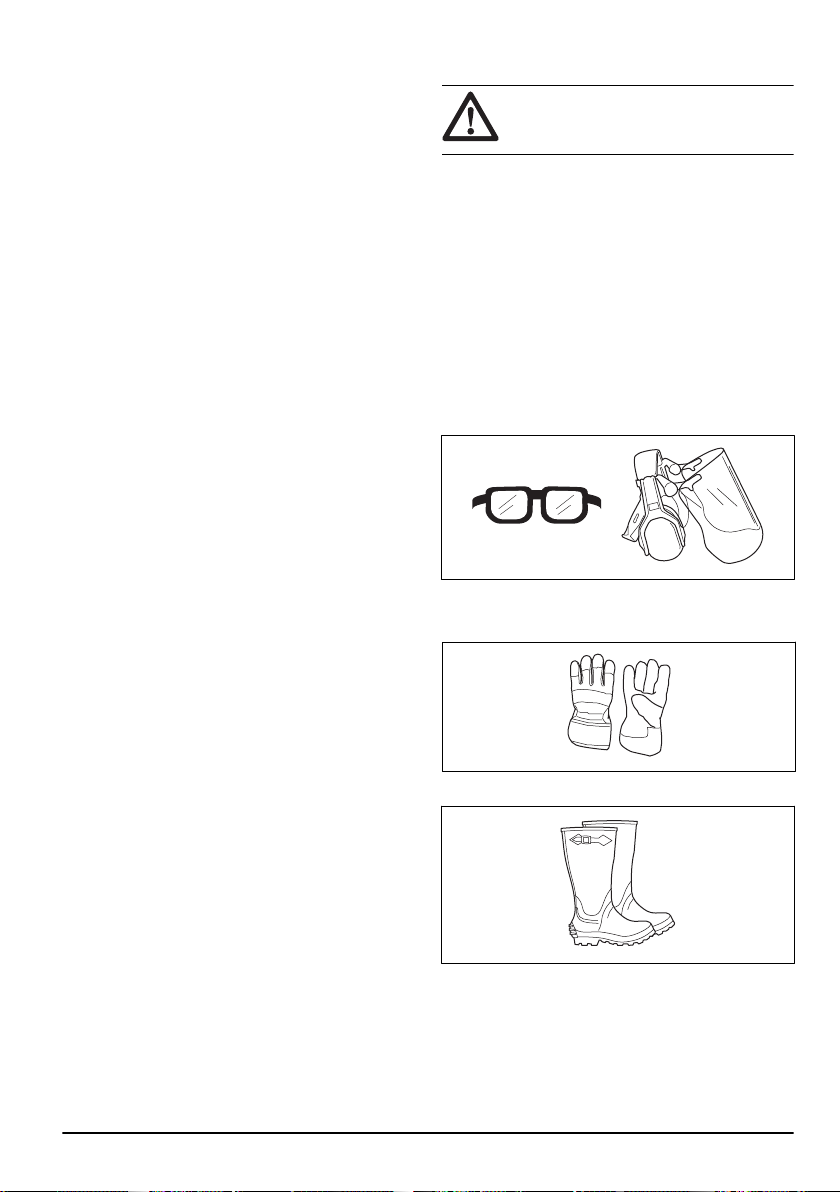

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the

product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the right

equipment.

• Use approved hearing protection that provides

adequate noise reduction. Long-term exposure to

noise can result in permanent hearing impairment.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with the

ANSI Z87.1 standard in the USAs or EN 166 in EU

countries.

• Use gloves when necessary, for example when you

attach, examine or clean the cutting equipment.

• Use sturdy non-slip boots or shoes.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not wear jewelry, short pants, sandals or go with

bare feet. Put your hair up safely above shoulder

level.

• Keep first aid equipment close at hand.

Safety devices on the product

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not use a product with safety devices that are

damaged or do not operate correctly.

• Do a check of the safety devices regularly. If the

safety devices are damaged or do not operate

correctly, speak to your Husqvarna service agent.

• Do not make modifications to safety devices.

To do a check of the throttle trigger lockout

1. Make sure that the throttle trigger lockout (A) and

throttle trigger (B) move freely and that the return

spring operates correctly.

1118 - 005 - 29.08.2023

2. Make sure that the throttle trigger is locked at the

idle position when the throttle trigger lockout is

released.

3. Push down the throttle trigger lockout and make

sure that it goes back to its initial position when you

release it.

4. Start the product. Refer to

To start the engine on

page 10

. Apply full throttle.

5. Release the throttle trigger and make sure that the

blades stop and stay stationary.

WARNING:

If the blades move

when the throttle trigger is in the idle

position, then the carburetor idle speed

must be adjusted. Refer to

To adjust the

idle speed on page 12

To do a check of the stop switch

1. Start the engine.

2. Move the stop switch to the stop position and make

sure that the engine stops.

To do a check of the hand guard

The hand guard prevents injuries from the blades.

1. Stop the engine.

2. Make sure that the hand guard is attached correctly.

3. Examine the hand guard for damages.

To do a check of the vibration damping system

WARNING: Use of incorrectly wound

cord or an incorrect cutting attachment

increases the level of vibration.

The vibration damping system decreases vibration in

the handles to a minimum which makes the operation

easier. The vibration damping system decreases the

vibrations between the engine unit and the shaft unit.

1. Stop the engine.

2. Do a visual check for deformation and damage, for

example cracks.

3. Make sure that the vibration damping units are

attached correctly.

1118 - 005 - 29.08.2023

To do a check of the muffler

The muffler keeps noise levels to a minimum and sends

exhaust fumes away from the operator.

• Do a visual check for damage and deformation.

• Make sure that the muffler is correctly attached to

the product.

• If the muffler on your product has a spark arrester

screen, do a visual check. Replace the spark

arrester screen if it is damaged.

a) Clean the spark arrester screen if it is blocked. A

blocked spark arrester screen causes the engine

to become too hot which causes damage to the

engine.

b) Make sure that the spark arrestor mesh is

attached correctly.

To do a check of the blades and blade guard

The outer part of the blades has the function of a blade

guard. The blade guard prevents cut injuries.

1. Stop the engine and make sure that the blades stop.

2. Remove the spark plug cap from the spark plug.

3. Put on protective gloves.

4. Make sure that the blade and blade guard is not

damaged or bent. Always replace a damaged or

bent blade, or a damaged blade guard.

5. Make sure that the screws to the blades and blade

guard are tight.

Fuel safety

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not mix the fuel indoor or near a heat source.

• Do not start the product if there is fuel or engine oil

on the product. Remove the unwanted fuel/oil and

let the product dry. Remove unwanted fuel from the

product.

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury. If

you get fuel on your body, use a soap and water to

remove the fuel.

• Do not start the engine if you spill oil or fuel on the

product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes

are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.

Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and

release the pressure carefully.

• Make sure there are sufficient airflow when refueling

and mixing fuel (petrol and two-stroke oil) or draining

the fuel tank.

• Fuel and fuel vapor are highly flammable and can

cause serious injury when inhaled or allowed to

come into contact with the skin. For this reason,

observe caution when handling fuel and make sure

there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft) from

the position where you filled the tank before a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you move

the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an open

flame.

• Only use approved containers when you move the

fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage. Obey

the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

1118 - 005 - 29.08.2023

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you use the

product.

• Stop the engine and make sure that the cutting

equipment stops. Let the product become cool

before you do the maintenance.

• Disconnect the spark plug cap before you do the

maintenance.

• The exhaust fumes from the engine contain carbon

monoxide, an odourless, poisonous and very

dangerous gas that can cause death. Do not run the

product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can

contain sparks. Do not run the product indoors or

near flammable material.

• Accessories and changes to the product that are not

approved by the manufacturer, can cause serious

injury or death. Do not change the product. Always

use original accessories.

• If the maintenance is not done correctly and

regularly, there is an increased risk of injury and

damage to the product.

• Only do the maintenance as this operator's manual

recommends. Let an approved Husqvarna service

agent do all other servicing.

• Let an approved Husqvarna service agent do

servicing on the product regularly.

• Replace damaged, worn or broken parts.

Assembly

Introduction

WARNING: Read and understand the

safety chapter before you assemble the

product.

To install the cutting unit

1. Loosen the screw on the cutting unit (A).

2. Put the shaft in the cutting unit. Align the screw (A)

with the hole in the shaft.

CAUTION: Make sure that the drive

shaft (C) engages with the gear in the

cutting unit.

3. Tighten the screw (A) with your fingers. Make sure

that screw (A) goes into the hole in the shaft.

4. Tighten the screw (A) fully.

5. Tighten the screw (B) fully.

Operation

Introduction

WARNING: Read and understand the

safety chapter before you use the product.

To do before you operate the product

• Examine the work area and remove loose objects.

• Do a check of the cutting unit. Refer to

To do a

check of the blades and blade guard on page 7

• Make sure that the gear housing is correctly

lubricated.

• Make sure that the safety devices of the product

operates correctly. Do not use the product without all

safety devices installed correctly.

• Make sure that all screws and nuts are tight.

• Make sure that all covers are attached correctly and

not damaged before you start the product.

• Make sure that the cutting unit stops when the

engine is at idle speed.

Fuel

This product has a two-stroke engine.

8 1118 - 005 - 29.08.2023

CAUTION: Incorrect type of fuel can

result in engine damage. Use a mixture of

gasoline and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for best

performance and extension of the engine life. This

fuel contains less harmful chemicals compared

to regular fuel, which decreases harmful exhaust

fumes. The quantity of remains after combustion is

lower with this fuel, which keeps the components of

the engine more clean.

To mix fuel

Gasoline

• Use good quality unleaded gasoline with a maximum

of 10% ethanol contents.

CAUTION: Do not use gasoline with

an octane grade less than 90 RON/87

AKI. Use of a lower octane grade can

cause engine knocking, which causes

engine damages.

Two-stroke oil

• For best results and performance use Husqvarna

two-stroke oil.

• If Husqvarna two-stroke oil is not available, use a

two-stroke oil of good quality for air-cooled engines.

Speak to your servicing dealer to select the correct

oil.

CAUTION:

Do not use two-stroke

oil for water-cooled outboard engines,

also referred to as outboard oil. Do not

use oil for four-stroke engines.

To mix gasoline and two-stroke oil

Gasoline, liter

Two-stroke oil,

liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

US gallon US fl. oz.

1 2 ½

2 1/2 6 ½

5 12 ⅞

CAUTION: Small errors can influence

the ratio of the mixture drastically when you

mix small quantities of fuel. Measure the

quantity of oil carefully and make sure that

you get the correct mixture.

1. Fill half the quantity of gasoline in a clean container

for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the

container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more

than 1 month at a time.

To fill the fuel tank

WARNING: Obey the procedure that

follows for your safety.

1. Stop the engine and let the engine become cool.

2. Clean the area around the fuel tank cap.

3. Shake the container and make sure that the fuel is

fully mixed.

4. Remove the fuel tank cap slowly to release the

pressure.

5. Fill the fuel tank.

1118 - 005 - 29.08.2023

CAUTION: Make sure that there is

not too much fuel in the fuel tank. The

fuel expands when it becomes hot.

6. Tighten the fuel tank cap carefully.

7. Clean fuel spillage on and around the product.

8. Move the product 3 m/10 ft or more away from the

refueling area and fuel source before you start the

engine.

Note: To see where the fuel tank is on your product,

refer to

Product overview on page 2

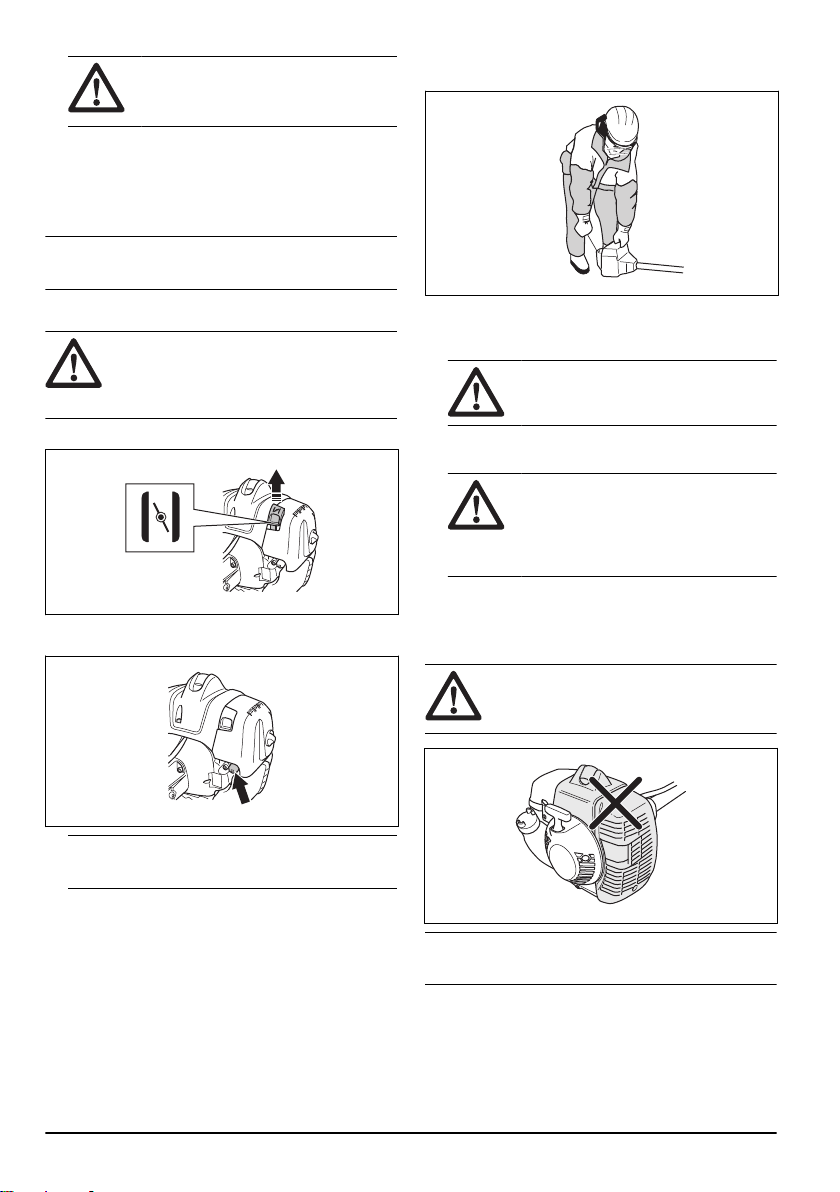

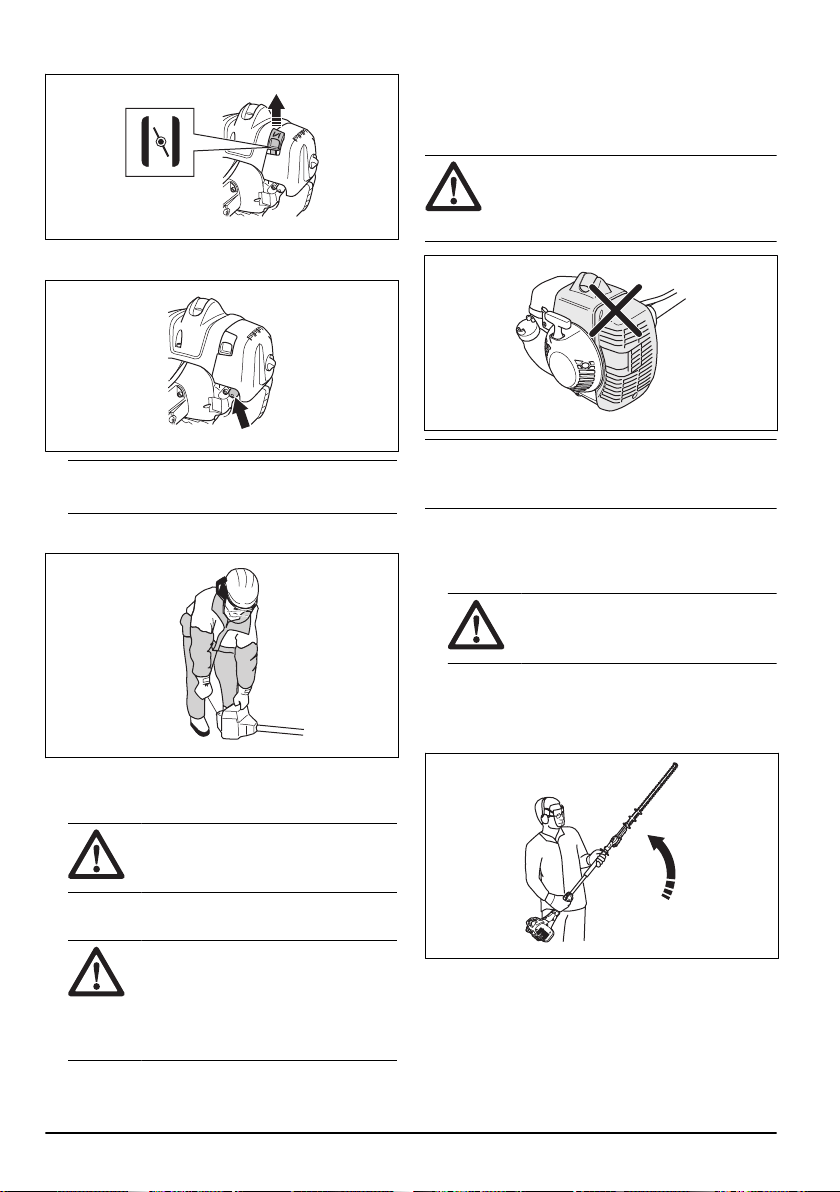

To start the engine

WARNING: Keep a minimum distance

of 15 m/50 ft from persons or animals when

you start the product. There is a risk that the

cutting unit starts to move.

1. Set the choke control in the choke position.

2. Push the air purge bulb until the bulb starts to fill with

fuel.

Note:

It is not necessary to fill the air purge bulb

fully.

3. Hold the body of the product on the ground with your

left hand. Do not put your feet on the product.

4. Pull the starter rope handle slowly until you feel

some resistance, then pull the starter rope handle

with force.

WARNING: Do not wind the starter

rope around your hand.

5. Continue to pull the starter rope handle until the

engine starts.

CAUTION: Do not pull the starter

rope to full extension and do not let go

of the starter rope handle. Release the

starter rope slowly to prevent damage to

the product.

6. When the engine starts, put the choke control in the

run position and apply full throttle. The throttle trigger

automatically disengages from the start position.

7. Make sure that the engine operates smoothly.

WARNING:

Do not use the product

with a damaged spark plug cap to prevent

electrical shock.

Note: To start the product when the engine is warm, it

is not necessary to use the choke control.

To stop the product

• Move the stop switch to the stop position to stop the

engine.

1118 - 005 - 29.08.2023

CAUTION: The stop switch

automatically goes back to run position.

To operate the product

• Start near the ground and move the product up

along the hedge when you cut the sides.

• Adjust the speed to align with the work load.

• Make sure that the engine does not touch the hedge.

• Hold the product near your body for a stable work

position.

• Make sure that the tip of the cutting equipment does

not touch the ground.

• Be careful and work slowly until all the branches are

correctly cut.

Maintenance

Introduction

WARNING: Read and understand the

safety chapter before you do maintenance

on the product.

Maintenance schedule

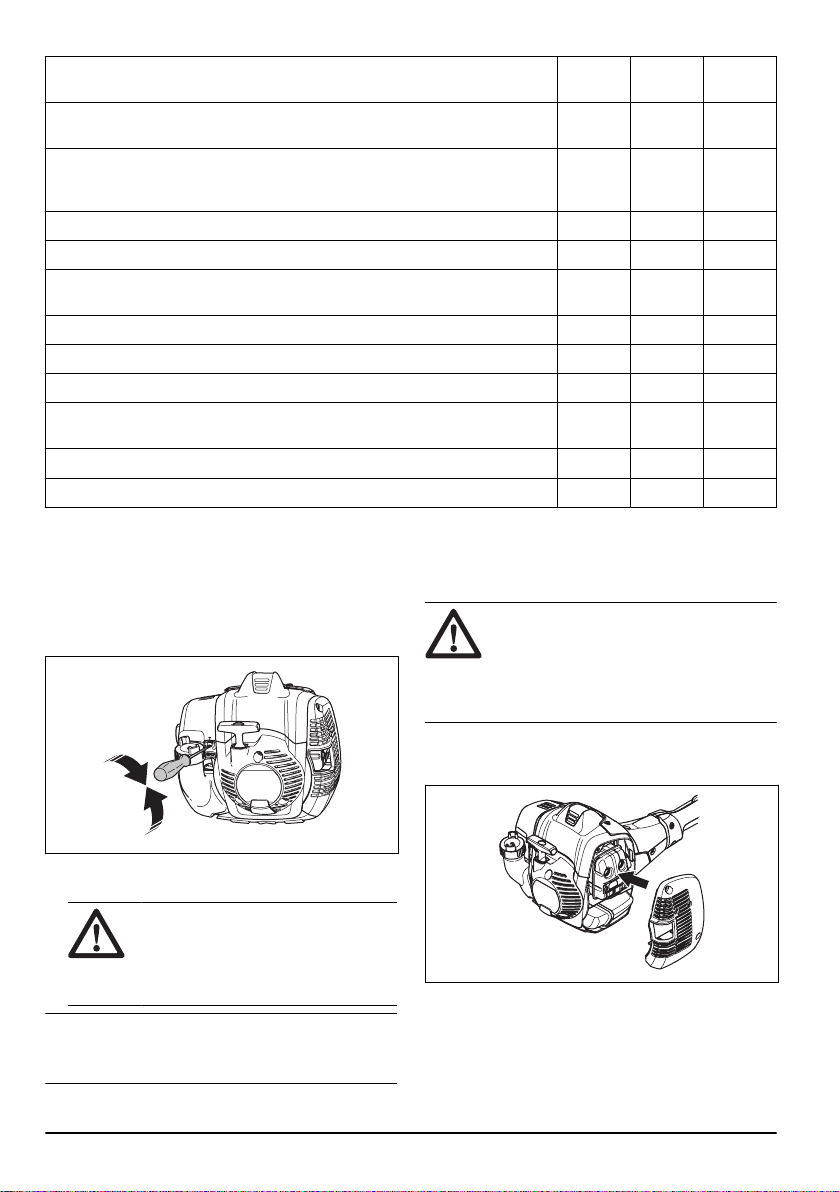

Maintenance Before

operation

After 40

After 100

Clean the external surface. After each operation.

Clean the muffler, exhaust pipe and engine from leaves, dirt and unwanted

lubricant.

After each operation.

Make sure that the cutting unit does not move at idle speed. X

Do a check of the stop switch. Refer to

To do a check of the stop switch on page

Examine the cutting unit for damages and cracks. Replace if it is damaged. X

Examine the hand guard for damages and cracks. Replace if it is damaged. X

Do a check of the throttle trigger lockout and the throttle trigger. Refer to

To do a

check of the throttle trigger lockout on page 5

Examine the engine, the fuel tank and the fuel hose for leaks. X

Tighten nuts and screws. X

Examine the starter and the starter rope for damages. X

Do a check that the screws that hold the blades together are correctly tightened. X

Clean the air filter. Clean more frequently if used in areas which has dust.

Replace if it is damaged.

1118 - 005 - 29.08.2023 11

Maintenance Before

operation

After 40

After 100

Examine the vibration damping units for damages and cracks. Replace if it is

damaged.

Clean the external surface of the spark plug and the area around it. Remove the

spark plug and measure the electrode gap. Adjust the electrode gap or replace

the spark plug. Refer to

To examine the spark plug on page 13

Clean the cooling system. X

Clean the external surface of the carburetor and the area around it. X

Examine the fuel filter for contamination and the fuel hose for cracks and other

damages. Replace if it is damaged.

Clean the spark arrester screen on the muffler, replace if it is damaged. X

Clean the inner surface of the fuel tank. X

Replace the spark plug. X

Examine the clutch, clutch spring and the clutch drum for wear. Replace if it is

damaged by an approved servicing dealer.

Make sure that the gear housing is filled with grease. X

Do a check of all cables and connections. X

To adjust the idle speed

1. Clean the air filter and attach the air filter cover.

2. Start the product. Refer to

To start the engine on

page 10

3. Turn the idle adjustment screw T clockwise until the

cutting unit starts to move.

4. Turn the idle adjustment screw counterclockwise

until the cutting unit stops.

WARNING: If the cutting unit does

not stop when you adjust the idle speed,

speak to your nearest servicing dealer.

Do not use the product until it is correctly

adjusted or repaired

Note: The idle speed is correct when the engine

operates smoothly in all positions. Refer to

Technical

data on page 16

for the recommended idle speed.

To do maintenance on the muffler

The muffler decreases the noise level and directs the

exhaust gases away from the operator.

WARNING: Mufflers that have catalytic

converters get very hot during operation and

will stay hot for some time after you stop the

product. This also applies at idle speed. If

you touch the product it can result in burns

to the skin. Think about of the risk of fire.

1. Stop the product and let it cool down.

2. Remove the cover to the muffler.

12 1118 - 005 - 29.08.2023

3. Remove the screw holding the spark arrestor mesh.

4. Clean the spark arrestor mesh if it is blocked or

replace it if it is damaged.

CAUTION: The spark arrestor mesh

must be replaced if it is damaged. Do not

use a product if the spark arrestor mesh on

the muffler is missing or damaged.

CAUTION: If the spark arrestor mesh

is frequently blocked it can be a sign that

performance of the catalytic converter is

decreased. Turn to your servicing dealer

to examine the muffler. A blocked spark

arrestor mesh will cause overheating and

result in damage to the cylinder and piston.

Cooling system

The product has a cooling system to keep the operation

temperature as low as possible.

Clean the components of the cooling system with a

brush weekly or more frequently in rougher conditions.

A dirty or blocked cooling system makes the product too

hot which causes damage to the piston and cylinder.

The cooling system has the following components:

1. Air intake on the starter.

2. Fins on the flywheel.

3. Cooling fins on the cylinder.

4. Cylinder cover.

5. Muffler cover.

6. Muffler plate.

To examine the spark plug

CAUTION: Always use the

recommended spark plug type, refer to

Technical data on page 16

. Incorrect spark

plug type can cause damage to the product.

• Examine the spark plug if the engine is low on

power, is not easy to start or does not operate

correctly at idle speed.

• To decrease the risk of unwanted material on the

spark plug electrodes, obey these instructions:

a) Make sure that the idle speed is correctly

adjusted.

b) Make sure that the fuel mixture is correct.

c) Make sure that the air filter is clean.

• If the spark plug is dirty, clean it and make sure that

the electrode gap is correct, refer to

Technical data

on page 16

• Replace the spark plug if it is necessary.

Air filter

Remove dust and dirt from the air filter to keep it clean

and prevent these problems:

• Carburetor malfunctions.

• Problems when you start the product.

• Loss of engine power.

• Increased wear to engine parts.

• Too much fuel consumption.

1118 - 005 - 29.08.2023

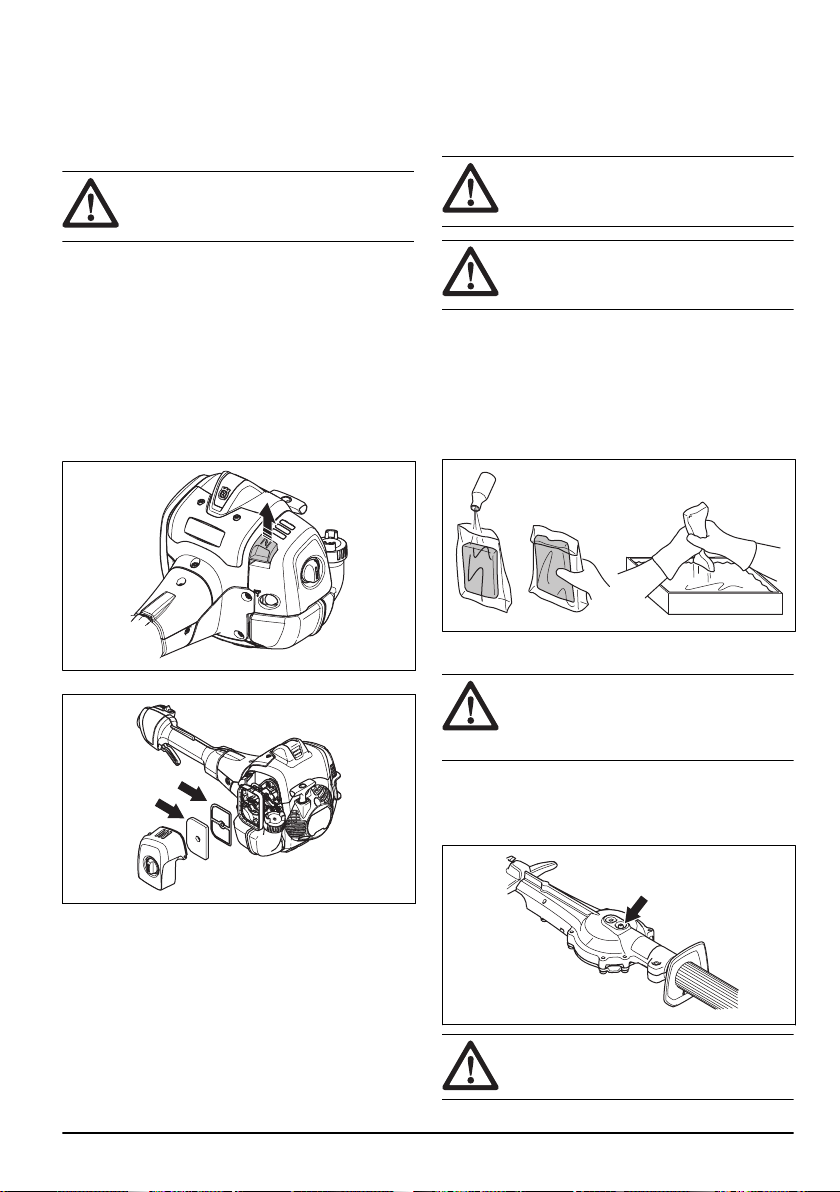

To clean the air filter

CAUTION: An air filter that is damaged,

very dirty, or soaked with fuel must always

be replaced.

Clean the air filter from dirt and dust regularly. This

prevents carburetor malfunctions, starting problems,

loss of engine power, wear to engine parts and more

fuel consumption than usual.

If you use an air filter for a long time, it cannot be fully

cleaned. Replace the air filter with a new one at regular

intervals. Refer to

Maintenance on page 11

1. Move the choke lever up to close the choke valve.

2. Remove the air filter cover and the air filters.

3. Clean the air filters with warm soap water.

4. Replace the air filters if they cannot be fully cleaned.

Always replace a damaged air filter.

5. Clean the inner surface of the air filter cover. Use

compressed air or a brush.

6. Do a check of the rubber seal on the air filter.

Replace the air filter if the rubber seal is damaged.

7. Make sure that the air filter is dry before you install it.

To apply oil to the foam air filter

CAUTION:

Always use Husqvarna

special air filter oil. Do not use other types

of oil.

WARNING: Put on protective gloves.

The air filter oil can cause skin irritation.

1. Put the foam air filter in a plastic bag.

2. Put the oil in the plastic bag.

3. Rub the plastic bag to supply the oil equally across

the foam air filter.

4. Push the unwanted oil out of the foam air filter while

in the plastic bag.

To lubricate the gear housing

WARNING: Do not touch the gear

housing immediately after operation of the

product. The gear housing is hot and can

cause injury.

• Use Husqvarna special grease. Speak to your

servicing dealer for more information about

recommended grease.

• Add the grease through the grease nipple.

CAUTION: Do not fill the gear housing

fully.

To clean and lubricate the blades

1. Clean the blades from unwanted materials before

and after you use the product.

2. Lubricate the blades before long periods of storage.

Note:

Speak to your servicing dealer for more

information about recommended cleaning agents and

lubricants.

14 1118 - 005 - 29.08.2023

To examine the blades

1. Remove the cap on the socket of the gear housing.

2. Put the combination wrench in the socket of the gear

housing and turn clockwise and counterclockwise.

Make sure that the blades move freely.

3. Examine the edges of the blades for damages and

deformation.

4. Use a file to remove burrs on the blades.

Troubleshooting

The engine does not start

Problem Possible cause Recommended step

Starter pawls The starter pawls cannot

move freely.

Adjust or replace the starter pawls.

Clean around the starter pawls.

Speak to an approved servicing dealer.

Fuel tank Incorrect fuel type. Drain it and use correct fuel.

Carburetor Incorrect idle speed. Adjust the idle speed.

No spark The spark plug is dirty or

wet.

Make sure that the spark plug is dry and clean.

Incorrect electrode gap.

Clean the spark plug. Make sure that the electrode gap

of the spark plug is correct. Make sure that the spark

plug is installed with a suppressor.

Refer to

Technical data on page 16

for correct elec-

trode gap.

Spark plug The spark plug is loose. Tighten the spark plug.

The engine starts but stops again

Problem Possible cause Recommended step

Fuel tank Incorrect fuel type. Drain it and use correct fuel.

Carburetor Incorrect idle speed. Adjust the idle speed. Refer to

To adjust the idle speed

on page 12

. Speak to your servicing dealer if it is neces-

sary.

Air filter Clogged air filter. Clean the air filter.

1118 - 005 - 29.08.2023 15

Blade

Problem Possible causes Recommended step

The blade moves slowly or

does not move.

The blade is blocked or it is

damaged.

Clean the blades from unwanted materials. Refer to

clean and lubricate the blades on page 14

. Remove

burrs from the blade, refer to

To examine the blades on

page 15

. Replace the blade if it is damaged.

The blade does not cut

easily.

The blade is not sharp or it

is damaged.

Sharpen the blade, refer to

To examine the blades on

page 15

. Replace the blade if it is damaged.

The blade becomes hot. There is friction between

the blades.

Remove burrs from the blade and lubricate the blade.

Refer to

To examine the blades on page 15

Transportation, storage and disposal

Transportation and storage

• Always allow the product to cool down before

storage.

• For storage and transportation of the product and

fuel, make sure that there are no leaks or fumes.

Sparks or open flames, for example from electrical

devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel before transportation or before long-

term storage. Discard the fuel at an applicable

disposal location.

• Attach the transport guard during transportation and

storage.

• Remove the spark plug cap from the spark plug.

• Attach the product during transportation. Make sure

that it cannot move.

• Clean and do servicing on the product before long-

term storage.

Technical data

525HF3S

Engine

Cylinder displacement, cu.in/cm

1.50/24.5

Cylinder bore, inch/mm 1.34/34

Stroke, inch/mm 1.06/27

Idle speed, rpm 3000

Recommended max speed, rpm 12000

Maximum engine power acc. to ISO 8893, kW/hp @ rpm 0.9/8500

Catalytic converter muffler Yes

Speed-regulated ignition system Yes

Ignition system

16 1118 - 005 - 29.08.2023

525HF3S

Spark plug NGK BPM8Y

Electrode gap, inch/mm 0.026/0.65

Fuel and lubrication system

Fuel tank capacity, US Pint/l 1.06/0.5

Weight

Without fuel, lb/kg 13.4/6.1

Sound levels

Equivalent sound pressure level at the operator’s ear, measured according

to ISO 22868, dB(A)

Vibration levels

Equivalent vibration levels (a

hv,eq

) at handles, measured according to ISO 22867, m/s

Front/Rear, mm/s

3.9/2.9

Blades

Length, inch/mm 25.6/650

Blade speed, cuts/min 4339

Reported data for equivalent sound pressure level has a typical statistical dispersion (standard deviation) of 1

dB (A).

Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1 m/s

1118 - 005 - 29.08.2023 17

Warranty

U.S FEDERAL, AND CANADA

EXHAUST AND EVAPORATIVE

EMISSIONS CONTROL WARRANTY

STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

The U.S. Environmental Protection Agency (EPA),

Environment and Climate Change Canada and

Husqvarna Professional Products, Inc. are pleased

to explain the exhaust and evaporative emissions

("emissions") control system warranty on your 2012 and

later small off-road engine. In U.S and Canada, new

equipment that use small off-road engines must be

designed, built, and equipped to meet State's stringent

anti-smog standards. Husqvarna Professional Products,

Inc. must warrant the emissions control system on your

small off-road engine for the periods of time listed below

provided there has been no abuse, neglect or improper

maintenance of your small off-road engine or equipment

leading to the failure of the emissions control system.

Your emissions control system may include parts such

as the carburetor or fuel injection system, the ignition

system, catalytic convertor, fuel tanks, fuel lines (for

liquid fuel and fuel vapors), fuel caps, valves, canisters,

filters, clamps and other associated components. Also

included may be hoses, belts, connectors, and other

emission-related assemblies. Where a warrantable

condition exists, Husqvarna Professional Products, Inc.

will repair your small off-road engine at no cost to you

including diagnosis, parts and labor.

MANUFACTURER′S WARRANTY COVERAGE

The exhaust and evaporative emissions control system

on your small off-road engine is warranted for two years.

If any emissions-related part on your small off-road

engine is defective, the part will be repaired or replaced

by Husqvarna Professional Products, Inc..

OWNER′S WARRANTY RESPONSIBILITIES

• As the small off-road engine owner, you are

responsible for performance of the required

maintenance listed in your owner’s manual.

Husqvarna Professional Products, Inc. recommends

that you retain all receipts covering maintenance

on your small off-road engine, but Husqvarna

Professional Products, Inc. cannot deny warranty

coverage solely for the lack of receipts or for your

failure to ensure the performance of all scheduled

maintenance.

• As the small off-road engine owner, you should

however be aware that Husqvarna Professional

Products, Inc. may deny you warranty coverage

if your small off-road engine or a part has failed

due to abuse, neglect, or improper maintenance or

unapproved modifications.

• You are responsible for presenting your small off-

road engine to a Husqvarna Professional Products,

Inc. authorized servicing dealer as soon as the

problem exists. The warranty repairs shall be

completed in a reasonable amount of time, not to

exceed 30 days. If you have any questions regarding

your warranty rights and responsibilities, you

should contact Husqvarna Professional Products,

Inc. in USA at 1-800-487-5951, in CANADA at

1-800-805-5523 or send e-mail correspondence to

[email protected] or warranty@hpp-

emissions.com.

WARRANTY COMMENCEMENT DATE

The warranty period begins on the date the engine or

equipment is delivered to an ultimate purchaser.

LENGTH OF COVERAGE

Husqvarna Professional Products, Inc. warrants to the

ultimate purchaser and each subsequent owner that the

engine or equipment is designed, built, and equipped

so as to conform with all applicable regulations adopted

by EPA, and is free from defects in materials and

workmanship that causes the failure of a warranted part

for a period of two years.

WHAT IS COVERED

REPAIR OR REPLACEMENT OF PARTS: Repair or

replacement of any defective warranted part will be

performed at no charge to you at a brand authorized

servicing dealer. Except for repairs and replacement

under this Emission Control Warranty, you may choose

a repair shop or other person to maintain, replace or

repair emission control devices and systems. However,

Husqvarna Professional Products, Inc. recommends that

all maintenance, replacement and repairs of emission

control devices and systems be performed by a brand

authorized servicing dealer.

IMPORTANT:This product is compliant with U.S. EPA

Phase 3 regulations for exhaust and evaporative

emissions. To ensure EPA Phase 3, and Climate

Change Canada regulation, we recommend using only

genuine product branded replacement parts. Use of

non-compliant replacement parts is a violation of federal

and state laws.

WARRANTY PERIOD: Any warranted part which is not

scheduled for replacement as required maintenance,

or which is scheduled only for regular inspection

to the effect of "repair or replace as necessary" is

warranted for 2 years (or time defined in the product

warranty statement, whichever is longer) from the date

of purchase by the initial consumer purchaser. Any

warranted part which is scheduled for replacement as

required maintenance is warranted for the period of the

time up to the first scheduled replacement for that part.

Any part repaired or replaced under the warranty must

be warranted for the remaining warranty period.

1118 - 005 - 29.08.2023

DIAGNOSIS: You will not be charged for diagnostic

labor that leads to the determination that a warranted

part is in fact defective, provided that such diagnostic

work is performed at a brand authorized servicing

dealer.

OTHER DAMAGES: Husqvarna Professional Products,

Inc. will repair other engine components caused by the

failure of a warranted part still under warranty.

EMISSION WARRANTY PARTS LIST

1. Carburetor and intake parts or fuel injection system.

2. Air filter and fuel filter covered up to maintenance

schedule.

3. Spark Plug, covered up to maintenance schedule.

4. Ignition Module.

5. Mufflers with catalyst and exhaust manifolds.

6. Fuel tank, fuel lines (for liquid fuel and fuel vapors),

fuel cap, carbon canister and tip-over/anti-slosh

valves as applicable.*

7. Electronic Controls, Vacuum, temperature, and time

sensitive valves and switches.

8. Hoses, connectors, and assemblies.

9. All other components the failure of which would

increase the engine's exhaust and evaporative

emissions of any regulated pollutant as set forth at

the following:

• For U.S. and Canada see US Federal Code of

Regulations, 40 C.F.R 1068 Appendix I (iii).

WHAT IS NOT COVERED

All failures caused by abuse, neglect, unapproved

modifications, misuse or improper maintenance are not

covered.

ADD -ON OR MODIFIED PARTS: Add-on or modified

parts that are not exempted by EPA may not be used.

The use of any non-exempted add-on or modified

parts will be grounds for disallowing a warranty claim.

Husqvarna Professional Products, Inc. will not be liable

to warrant failures of warranted parts caused by the use

of a non-exempted add-on or modified part.

HOW TO FILE A CLAIM

If you have any questions regarding your warranty

rights and responsibilities, you should contact your

nearest authorized servicing dealer or call Husqvarna

Professional Products, Inc. in USA at 1-800-487-5951,

in CANADA at 1-800-805-5523 or send e-mail

correspondence to [email protected] or

[email protected].

WHERE TO GET WARRANTY SERVICE

Warranty services or repairs are provided through

all Husqvarna Professional Products, Inc. authorized

servicing dealers. If the nearest authorized servicing

dealer is more than 100 miles from your location,

Husqvarna Professional Products, Inc. will arrange

and pay for the shipping costs to and from a

brand authorized servicing dealer or otherwise arrange

for warranty service in accordance with applicable

regulations.

MAINTENANCE, REPLACEMENT AND REPAIR OF

EMISSION-RELATED PARTS

Any replacement part may be used in the performance

of any warranty maintenance or repairs and must be

provided without charge to the owner. Such use will not

reduce the warranty obligations of the manufacturer.

MAINTENANCE STATEMENT

The owner is responsible for the performance of

all required maintenance, as defined in the owner’s

manual.

* Evaporative emission parts.

1118 - 005 - 29.08.2023 19

Contenido

Introducción.................................................................. 20

Seguridad..................................................................... 22

Montaje......................................................................... 27

Funcionamiento............................................................ 27

Mantenimiento.............................................................. 30

Solución de problemas................................................. 34

Transporte, almacenamiento y eliminación de

residuos........................................................................ 35

Datos técnicos.............................................................. 36

Garantía........................................................................37

Introducción

Descripción del producto

El producto es un cortasetos de barra con un motor de

combustión.

Uso específico

Utilice el producto para cortar ramas grandes y

pequeñas. No utilice el producto para otras tareas.

Descripción general del producto

1. Protección de la punta de la hoja

2. Unidad de corte

3. Protector de la cuchilla

4. Engranaje

5. Tapón para la liberación manual de las cuchillas

6. Boquilla de engrase

7. Protección para la mano

8. Mango delantero

9. Eje

10. Interruptor de detención

11. Gatillo del acelerador

12. Bloqueo del acelerador

13. Cubierta del embrague

14. Bulbo de la purga de aire

15. Estrangulador

16. Sombrerete de bujía y bujía

17. Cubierta del cilindro

18. Empuñadura de la cuerda de arranque

19. Depósito de combustible

20. Cubierta del filtro de aire

21. Llave combinada

22. Manual de usuario

23. Protección para transporte

20 1118 - 005 - 29.08.2023

24. Aceite de dos tiempos. No está disponible en todos

los mercados.

Símbolos en la máquina

ADVERTENCIA: Este producto puede ser

peligroso y provocar daños graves o

fatales al operador o a otras personas.

Tenga cuidado y utilice el producto

correctamente.

Lea atentamente el manual de

instrucciones y asegúrese de que

entiende las instrucciones antes de usar

este producto.

Utilice un casco protector en lugares

donde puedan caer objetos sobre usted.

Use protección auricular aprobada. Use

protección ocular aprobada.

Use guantes protectores aprobados.

Utilice botas firmes con suelas

antideslizantes.

Detenga el producto completamente

antes de tocar la herramienta de corte.

Este producto no cuenta con un aislamiento eléctrico. Si el producto entra en

contacto con el tendido eléctrico de alta tensión o se acerca a él, puede provo-

car lesiones graves o fatales al operador. La electricidad puede conducirse entre

distintos objetos por una curva. A mayor voltaje, mayor es la distancia a la que

la electricidad puede conducirse. La electricidad también puede conducirse a

través de ramas y otros objetos, especialmente si están húmedos. Mantenga

siempre una distancia mínima de 10m/33' entre el producto y el tendido eléctri-

co de alta tensión o los objetos que se encuentren en contacto con este. Si

necesita trabajar cerca del tendido eléctrico, asegúrese de que la alimentación

esté apagada antes de comenzar a trabajar. Mantenga una distancia mínima

de 15m/50' respecto a las personas o animales a su alrededor durante la

operación.

yyyywwxxxx La placa de características muestra

el número de serie. yyyy es el año

de fabricación y ww es la semana de

producción.

Tenga en cuenta: Otros símbolos o etiquetas en

el producto hacen referencia a requisitos de certificación

especiales para algunos mercados.

EPA III

El período de cumplimiento de emisiones al que se hace

referencia en la etiqueta de cumplimiento de emisiones

indica la cantidad de horas de funcionamiento para la

que se ha demostrado que el motor cumple el requisito

de emisiones federales. El mantenimiento, reemplazo

o reparación de los dispositivos y sistemas de control

de emisiones puede realizarlo cualquier establecimiento

o persona de que repare motores para uso fuera de

carretera.

Daños en el producto

No somos responsables de los daños a nuestro

producto en los siguientes casos:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

1118 - 005 - 29.08.2023 21

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves o

mortales para el operador o para aquellos

que se encuentren cerca si no se siguen las

instrucciones del manual.

AVISO: Se utilizan para señalar el riesgo

de dañar la máquina, otros materiales o

el área adyacente si no se siguen las

instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Instrucciones generales de seguridad

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• El uso incorrecto o descuidado del producto puede

convertirlo en una herramienta peligrosa que puede

causar heridas graves o daños mortales. Es muy

importante que lea y comprenda el contenido de

este manual de usuario.

• En este producto se genera un campo

electromagnético durante su funcionamiento. Este

campo puede, en determinadas circunstancias,

interferir con implantes médicos activos o pasivos.

Para reducir el riesgo de daños mortales o graves,

recomendamos a las personas con implantes

médicos consultar a su médico y al fabricante del

implante médico antes de usar este producto.

• La sobreexposición a las vibraciones puede producir

trastornos vasculares o nerviosos en personas que

padecen de trastornos circulatorios. Comuníquese

con su médico si experimenta síntomas de la

sobreexposición a las vibraciones. Estos síntomas

son entumecimiento, pérdida de sensibilidad,

hormigueo, ardor, dolor, pérdida de fuerza, cambios

en el color o el estado de la piel. Normalmente,

estos síntomas se presentan en los dedos, manos

o muñecas. El riesgo aumenta a bajas temperaturas.

• Si se encuentra en una situación en la que no está

seguro de cómo proceder, debe preguntarle a un

experto. Comuníquese con el distribuidor o el taller

de servicio. Evite todos los usos que considere que

están más allá de su capacidad.

• Un silenciador, un apagachispas y una cara de

montaje del apagachispas usados pueden contener

depósitos de partículas de combustión que pueden

ser carcinógenas. Evite la exposición a estos

compuestos cuando manipule el silenciador o el

apagachispas. Antes de manipular el silenciador y/o

el apagachispas, consulte

Para revisar el silenciador

en la página 25

• Tenga en cuenta que el operador es responsable

de los accidentes o los peligros que ocurren a otras

personas o sus propiedades.

• Nunca permita que otras personas utilicen el

producto sin asegurarse primero de que hayan

comprendido el contenido del manual del usuario.

• Nunca permita que los niños utilicen el producto

o que estén cerca de este. Debido a que el

producto está equipado con un interruptor de

detención que se acciona por resorte y se puede

arrancar con baja velocidad y fuerza desde la

empuñadura de arranque, incluso niños pequeños

pueden, en determinadas circunstancias, lograr la

fuerza necesaria para arrancar el producto. Esto

puede significar riesgo de daños personales graves.

Por consiguiente, saque el sombrerete de bujía

cuando no se supervise el producto atentamente.

• Almacene el producto fuera del alcance de los niños.

• Nunca utilice el producto si está cansado, si

ha ingerido alcohol o si toma medicamentos

que puedan afectarle la vista, su capacidad de

discernimiento o su coordinación.

• Nunca utilice un producto que esté defectuoso.

Realice las comprobaciones de seguridad, el

mantenimiento y las instrucciones de servicio

descritas en este manual. Especialistas capacitados

y calificados deben llevar acabo algunas medidas de

mantenimiento y servicio. Consulte las instrucciones

en el capítulo Mantenimiento.

• Nunca utilice un producto que se haya modificado

de cualquier modo con respecto a la especificación

original.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice el producto en condiciones climáticas

extremas como frío intenso o climas muy calurosos

o húmedos.

• Las cuchillas defectuosas pueden aumentar el

riesgo de accidentes.

• Asegúrese de que ninguna persona o animal se

acerque a menos de 15m (50pies) mientras

trabaja.

1118 - 005 - 29.08.2023

• Preste atención a su entorno y asegúrese de que no

haya riesgo de que ninguna persona o animal entre

en contacto con el equipo de corte.

• Inspeccione la zona de trabajo. Retire todos los

objetos que puedan salir eyectados.

• Asegúrese siempre de tener una posición de trabajo

segura y firme.

• Nunca deje el producto sin supervisión con el motor

en funcionamiento.

• Asegúrese de que las manos y los pies no se

acerquen a la unidad de corte cuando el motor esté

funcionando.

• Si algo se atasca en las cuchillas mientras trabaja,

apague el motor y espere hasta que se haya

detenido por completo antes de limpiar las cuchillas.

Desconecte el sombrerete de bujía de la bujía.

• Cuando apague el motor, mantenga las manos y los

pies alejados de la unidad de corte hasta que se

haya detenido completamente.

• Tenga cuidado con los trozos de ramas que puedan

salir eyectados durante el corte.

• Preste atención a las señales de advertencia o gritos

cuando utilice protectores auriculares. Siempre retire

sus protectores auriculares apenas se detenga el

motor.

• No trabaje nunca desde una escalera, taburete ni

ninguna otra posición elevada que no cumpla a

cabalidad con las normas de seguridad.

• Utilice siempre las dos manos para sostener el

producto. Mantenga el producto frente a su cuerpo.

• Si se golpea algún objeto extraño o si se producen

vibraciones, detenga la máquina de inmediato.

Desconecte el sombrerete de bujía de la bujía.

Compruebe que el producto no esté dañado. Repare

cualquier daño.

• Asegúrese de que el sombrerete de bujía y el cable

de encendido estén en perfecto estado para evitar el

riesgo de descarga eléctrica.

• Verifique que todas las tuercas y tornillos estén

firmes.

• Asegúrese de que la caja de cambios esté

correctamente lubricada. Consulte

Descripción

general del producto en la página 20

• La caja de cambios se calienta cuando se utiliza el

producto. Para evitar quemaduras, no toque la caja

de cambios.

• Todas las cubiertas y protecciones se deben montar

antes del uso.

• Si las hojas se atascan, las puede soltar si inserta

la llave combinada en la caja de cambios. Inserte

la llave combinada en el engranaje y gírela hacia

delante y hacia atrás. Consulte

Para lubricar la caja

de engranajes en la página 33

• La protección para transportes siempre debe estar

instalada en la unidad de corte cuando no se esté

utilizando el producto.

Equipo de protección personal

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo de

protección personal no puede impedir el riesgo de

lesiones, pero disminuirá el grado de lesión si ocurre

un accidente. Permita que su distribuidor le ayude

seleccionar el equipo adecuado.

• Utilice protectores auriculares aprobados que

proporcionen una reducción de ruido adecuada. La

exposición prolongada al ruido puede causar la

pérdida permanente de la audición.

• Use protección ocular homologada. Si utiliza

un visor, también debe usar gafas protectoras

homologadas. Las gafas protectoras homologadas

deben cumplir con la norma ANSI Z87.1 de EE.UU.

o EN 166 para países de la UE.

• Utilice guantes cuando sea necesario, por ejemplo,

cuando conecte, examine o limpie el equipo de

corte.

• Utilice botas o zapatos antideslizantes resistentes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas. Evite

usar ropas holgadas que se puedan enganchar con

ramas. No trabaje con joyas, pantalones cortos,

sandalias ni con los pies descalzos. Asegure su

cabello por encima del nivel de los hombros.

1118 - 005 - 29.08.2023

• Mantenga un equipo de primeros auxilios a mano.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice un producto con dispositivos de seguridad

dañados o que no funcionen correctamente.

• Revise los dispositivos de seguridad de forma

regular. Si los dispositivos de seguridad están

dañados o no funcionan correctamente, hable con

su agente de servicio de Husqvarna.

• No realice modificaciones en los dispositivos de

seguridad.

Comprobación del fiador del acelerador

1. Asegúrese de que el bloqueo del acelerador (A) y el

acelerador (B) se muevan libremente y que el muelle

de retorno funcione de manera correcta.

2. Asegúrese de que el acelerador esté bloqueado

en la posición de ralentí cuando el bloqueo del

acelerador esté liberado.

3. Presione el bloqueo del acelerador hacia abajo

y asegúrese de que vuelva a su posición inicial

cuando lo suelte.

4. Encienda el producto. Consulte

Para arrancar el

motor: en la página 28

. Acelere al máximo.

5. Suelte el acelerador y asegúrese de que las hojas

se detengan y permanezcan inmóviles.

ADVERTENCIA: Si las hojas se

mueven cuando el acelerador está en

la posición de ralentí, se debe ajustar

el régimen de ralentí del carburador.

Consulte

Para ajustar el régimen de

ralentí en la página 31

Para comprobar el interruptor de detención

1. Arranque el motor.

2. Mueva el interruptor de detención a la posición de

detención y asegúrese de que el motor se detenga.

Para comprobar la protección para la mano

La protección para la mano previene lesiones causadas

por las hojas.

1. Detenga el motor.

1118 - 005 - 29.08.2023

2. Asegúrese de que la protección para la mano esté

correctamente fijada.

3. Examine la protección para la mano para ver si está

dañada.

Para comprobar el sistema amortiguador de vibraciones

ADVERTENCIA: El uso de un hilo

mal enrollado o de un equipo de corte

incorrecto aumenta el nivel de vibraciones.

El sistema amortiguador de vibraciones disminuye la

vibración en las manillas al mínimo, lo que facilita

la operación. El sistema amortiguador de vibraciones

reduce de las vibraciones entre la unidad del motor y la

unidad del eje.

1. Detenga el motor.

2. Realice una inspección visual para detectar

deformaciones y daños, por ejemplo, grietas.

3. Asegúrese de que los amortiguadores de

vibraciones estén fijados correctamente.

Para revisar el silenciador

El silenciador mantiene los niveles de ruido al mínimo y

dirige los gases de escape lejos del operador.

• Realice una comprobación visual para determinar si

hay daños y deformaciones.

• Asegúrese de que el silenciador esté correctamente

unido al producto.

• Si el silenciador de su producto tiene una rejilla

apagachispas, realice una comprobación visual.

Cambie la rejilla apagachispas si está dañada.

a) Limpie la rejilla apagachispas si está bloqueada.

Una rejilla apagachispas obstruida hace que el

motor se sobrecaliente y se dañe.

b) Asegúrese de que la red apagachispas esté

montada correctamente.

Para comprobar las hojas y la protección de la hoja

La parte externa de las hojas tiene la función de una

protección de la hoja. La protección de la hoja evita que

se ocurran heridas por cortes.

1. Detenga el motor y asegúrese de que las hojas se

detengan.

2. Quite el sombrerete de bujía de la bujía.

3. Utilice guantes protectores.

4. Compruebe que la hoja y la protección de la hoja no

estén dañadas ni dobladas. Reemplace siempre las

hojas que estén dañadas o dobladas, así como las

protecciones de hojas dañadas.

5. Asegúrese de que los tornillos de las hojas y la

protección de la hoja estén apretados.

1118 - 005 - 29.08.2023

Seguridad de combustible

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No mezcle el combustible en interiores o cerca de

una fuente de calor.

• No arranque el producto si hay combustible o aceite

de motor en el producto. Quite el combustible o

aceite no deseado y deje secar el producto. Quite

el combustible no deseado del producto.

• Si derrama combustible en su ropa, cámbiese la

ropa inmediatamente.

• No permita que le caiga combustible en el cuerpo,

ya que puede causar lesiones. Si le cae combustible

en el cuerpo, utilice jabón y agua para quitarlo.

• No arranque el motor si derrama aceite o

combustible en el producto o en su cuerpo.

• No arranque el producto si el motor tiene una

fuga. Examine frecuentemente el motor en busca de

fugas.

• Tenga cuidado con el combustible. El combustible

es inflamable y los gases son explosivos y pueden

causar lesiones graves o fatales.

• No respire los gases del combustible, ya que

pueden causar lesiones. Asegúrese de que haya

suficiente flujo de aire.

• No fume cerca del combustible o del motor.

• No coloque objetos calientes cerca del combustible

o del motor.

• No agregue combustible cuando el motor esté en

marcha.

• Asegúrese de que el motor se enfríe antes de llenar

el depósito de combustible.

• Antes de llenar el depósito de combustible, abra

lentamente la tapa del depósito de combustible y

libere la presión con cuidado.

• Asegúrese de que haya suficiente flujo de aire

cuando recargue y mezcle combustible (gasolina y

aceite para motores de dos tiempos) o cuando vacíe

el depósito de combustible.

• El combustible y sus gases son altamente

inflamables y pueden causar lesiones graves si se

inhalan o entran en contacto con la piel. Por esta

razón, tenga precaución al manipular el combustible

y asegúrese de que haya suficiente ventilación.

• Apriete la tapa del depósito de combustible con

cuidado para evitar incendios.

• Mueva el producto a un mínimo de 3m (10pies) de

la posición en la que se llenó el depósito antes de

empezar.

• No ponga demasiado combustible en el depósito de

combustible.

• Asegúrese de que no se puedan provocar fugas

cuando mueva el producto o el recipiente de

combustible.

• No coloque el producto ni un recipiente de

combustible donde haya una llama expuesta, una

chispa o una fuente de calor. Asegúrese de

que no haya una llama expuesta en el área de

almacenamiento.

• Utilice solamente contenedores aprobados cuando

mueva el combustible o coloque el combustible en el

almacenamiento.

• Vacíe el depósito de combustible antes de un

almacenamiento a largo plazo. Cumpla con las leyes

locales en cuanto al lugar en dónde se puede

deshacer del combustible.

• Limpie el producto antes de un almacenamiento a

largo plazo.

• Retire el sombrerete de bujía antes de almacenar

el producto para asegurarse de que el motor no

arranque accidentalmente.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Detenga el motor y asegúrese de que el equipo de

corte se detenga. Deje que el producto se enfríe

antes de realizar tareas de mantenimiento.

• Desconecte el sombrerete de bujía antes de realizar

el mantenimiento.

• Los gases de escape del motor contienen monóxido

de carbono, un gas inodoro, tóxico y muy peligroso

que puede causar la muerte. No arranque el

producto en interiores o en espacios cerrados.

• Los gases de escape del motor están calientes y

pueden contener chispas. No encienda el producto

en interiores ni cerca de materiales inflamables.

• Accesorios y modificaciones en el producto que no

estén aprobados por el fabricante pueden causar

lesiones graves o la muerte. No modifique el

producto. Siempre utilice accesorios originales.

• Si el mantenimiento no se realiza de manera

correcta y regular, aumenta el riesgo de que se

produzcan lesiones y que el producto se dañe.

• Solo realice mantenimiento según lo que se indica

en este manual de usuario. Solicite que un

Husqvarna taller de servicio realice todos los otros

servicios.

• Permita que un taller de servicio Husqvarna

aprobado realice trabajos de mantenimiento en el

producto con regularidad.

• Cambie las piezas dañadas, desgastadas o rotas.

1118 - 005 - 29.08.2023

Montaje

Introducción

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de montar el producto.

Para instalar la unidad de corte

1. Afloje el tornillo en la unidad de corte (A).

2. Coloque el eje en la unidad de corte. Alinee el

tornillo (A) con el agujero en el eje.

AVISO: Asegúrese de que el eje

propulsor (C) se acople con el engranaje

de la unidad de corte.

3. Apriete el tornillo (A) con los dedos. Asegúrese de

que el tornillo (A) encaje en el agujero del eje.

4. Apriete el tornillo (A) completamente.

5. Apriete el tornillo (B) completamente.

Funcionamiento

Introducción

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de utilizar el producto.

Haga lo siguiente antes de usar el

producto

• Examine el área de trabajo y retire los objetos

sueltos.

• Revise la unidad de corte. Consulte

Para comprobar

las hojas y la protección de la hoja en la página 25

• Asegúrese de que la caja de engranajes esté

correctamente lubricada.

• Asegúrese de que los dispositivos de seguridad

del producto funcionen correctamente. No utilice el

producto sin antes instalar correctamente todos los

dispositivos de seguridad.

• Asegúrese de que todas las tuercas y los tornillos

estén apretados.

• Asegúrese de que todas las cubiertas estén

instaladas correctamente y que no estén dañadas

antes de arrancar el producto.

• Asegúrese de que el equipo de corte se detenga

cuando el motor se encuentre en régimen de ralentí.

Combustible

Este producto tiene un motor de dos tiempos.

AVISO: Usar el tipo incorrecto de

combustible puede causar daños en el

motor. Utilice una mezcla de gasolina y de

aceite para motores de dos tiempos.

Combustible premezclado

• Utilice combustible de alquilato premezclado

Husqvarna para obtener el mejor rendimiento y

prolongar la vida útil del motor. Este combustible

contiene menos químicos dañinos en comparación

con el combustible normal, lo cual disminuye

los gases de escape dañinos. La cantidad de

restos después de la combustión es menor con

este combustible, que mantiene más limpios los

componentes del motor.

Para mezclar combustible

Gasolina

• Utilice gasolina sin plomo de buena calidad con un

contenido máximo de un 10% de etanol.

AVISO: No utilice gasolina con un

octanaje inferior a 90RON/87AKI. El

uso de gasolina de octanaje inferior

puede causar el golpeteo del motor, lo

que provoca daños en el motor.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y el mejor

rendimiento, utilice aceite para motores de dos

tiempos Husqvarna.

• Si el aceite para motores de dos tiempos Husqvarna

no está disponible, utilice un aceite para motores

de dos tiempos de buena calidad para motores

1118 - 005 - 29.08.2023

enfriados por aire. Contáctese con su concesionario

de servicio para seleccionar el aceite correcto.

AVISO: No utilice aceite para

motores de dos tiempos para motores

fueraborda refrigerados por agua,

también conocido como aceite para

fueraborda. No utilice aceite para

motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos

tiempos

Gasolina, litros Aceite para

motores de

dos tiempos, li-

tro

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Galón estadounidense Onza líquida

EE.UU.

1 2 ½

2 1/2 6 ½

5 12 ⅞

AVISO: Los errores pequeños pueden

influir drásticamente en la proporción

de la mezcla cuando se mezclan

cantidades pequeñas de combustible. Mida

cuidadosamente la cantidad de aceite y

asegúrese de obtener la mezcla correcta.

1. Llene la mitad de la cantidad de gasolina en un

recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al

recipiente.

5. Agite cuidadosamente la mezcla de combustible.

AVISO: No mezcle el combustible

durante más de 1mes cada vez.

Para llenar el depósito de combustible

ADVERTENCIA: Para su seguridad,

siga el procedimiento que se indica a

continuación.

1. Detenga el motor y deje que se enfríe.

2. Limpie el área alrededor del tapón del depósito de

combustible.

3. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado.

4. Retire lentamente la tapa del depósito de

combustible para liberar la presión.

5. Llene el depósito de combustible.

AVISO:

Asegúrese de que el

depósito de combustible no esté

demasiado lleno. El combustible se

expande cuando se calienta.

6. Apriete bien la tapa del depósito de combustible

cuidadosamente.

7. Limpie los derrames de combustible en el producto y

los alrededores.

8. Antes de arrancarlo, aleje el producto 3m/10’ o más

del área de recarga de combustible y de la fuente de

combustible.

Tenga en cuenta:

Para conocer la ubicación

del depósito de combustible en el producto, consulte

Descripción general del producto en la página 20

Para arrancar el motor:

ADVERTENCIA:

Manténgase a un

mínimo de 15m/50' de distancia de las

personas y los animales cuando arranque el

producto. Existe el riesgo de que la unidad

de corte comience a moverse.

28 1118 - 005 - 29.08.2023

1. Establezca el estrangulador en la posición de

estrangulamiento.

2. Empuje el bulbo de la bomba de combustible hasta

que comience a llenarse con combustible.

Tenga en cuenta: No es necesario llenar

completamente el bulbo de la purga de aire.

3. Mantenga el cuerpo del producto en el suelo con

la mano izquierda. No coloque los pies sobre el

producto.

4. Tire de la empuñadura de la cuerda de arranque

lentamente hasta que sienta resistencia; luego, tire

de la empuñadura de la cuerda de arranque con

fuerza.

ADVERTENCIA:

No se enrolle la

cuerda de arranque en la mano.

5. Siga tirando de la empuñadura de la cuerda de

arranque hasta que el motor arranque.

AVISO:

No tire la cuerda de arranque

en toda su extensión y no suelte la

empuñadura de la cuerda de arranque.

Suelte la cuerda de arranque lentamente

para evitar que el producto se dañe.

6. Cuando el motor arranca, coloque el estrangulador

en la posición de funcionamiento y aplique la

aceleración máxima. El acelerador se desacoplará

automáticamente de la posición de arranque.

7. Asegúrese de que el motor funcione correctamente.

ADVERTENCIA: No utilice el

producto con un sombrerete de bujía

dañado a fin de evitar una sacudida

eléctrica.

Tenga en cuenta: Para encender el producto

cuando el motor está caliente, no es necesario utilizar el

estrangulador.

Para detener la máquina

• Mueva el interruptor de detención a la posición de

detención para detener el motor.

AVISO: El interruptor de detención

regresa automáticamente a la posición

de funcionamiento.

Para hacer funcionar el producto

• Arránquelo cerca del suelo y mueva el producto a lo

largo del seto cuando corte en los costados.

• Ajuste la velocidad para ajustarla con la carga de

trabajo.

• Asegúrese de que el motor no toque el seto.

1118 - 005 - 29.08.2023

• Mantenga el producto cerca de usted para lograr

una posición de trabajo estable.

• Asegúrese de que la punta del equipo de corte no

toque el suelo.

• Tenga cuidado y trabaje lentamente hasta que se

corten correctamente todas las ramas.

Mantenimiento

Introducción

ADVERTENCIA: Lea detenidamente

el capítulo de seguridad antes de realizar

mantenimiento en el producto.

Programa de mantenimiento

Mantenimiento Antes del

funciona-

miento

Después

de 40h

Después

de 100h

Limpie la superficie externa. Después de cada funcionamien-

to.

Retire hojas, polvo y lubricante no deseado del silenciador, del tubo de escape y

del motor.

Después de cada funcionamien-

to.

Asegúrese de que la unidad de corte no se mueva en el régimen de ralentí. X

Compruebe el interruptor de detención Consulte

Para comprobar el interruptor

de detención en la página 24

Examine la unidad de corte en busca de daños y grietas. Reemplácelos si es

necesario.

Inspeccione la protección para la mano para determinar si presenta daños y

grietas. Reemplácelos si es necesario.

Compruebe el bloqueo del acelerador y el acelerador. Consulte

Comprobación

del fiador del acelerador en la página 24

Examine el motor, el depósito de combustible y las mangueras de combustible

para determinar si hay fugas.

Apriete tuercas y tornillos. X

Examine el arranque y la cuerda de arranque en busca de daños. X

Compruebe que los tornillos que mantienen juntas las cuchillas estén correcta-

mente ajustados.

Limpie el filtro de aire. Limpie con más frecuencia si se utiliza en superficies que

tienen polvo. Reemplácelos si es necesario.

Inspeccione los amortiguadores de vibraciones para determinar si presentan

daños y grietas. Reemplácelos si es necesario.

30 1118 - 005 - 29.08.2023

Mantenimiento Antes del

funciona-

miento

Después

de 40h

Después

de 100h

Limpie la superficie exterior de la bujía y el área que la rodea. Retire la bujía y

mida la distancia entre los electrodos. Ajuste la distancia entre los electrodos o

cambie la bujía. Consulte

Para examinar la bujía en la página 32

Limpie el sistema refrigerante. X

Limpie la superficie exterior del carburador y el espacio que lo rodea. X

Inspeccione el filtro de combustible para determinar si presenta contaminación y

la manguera de combustible para determinar si presenta grietas u otros daños.

Reemplácelos si es necesario.

Limpie la rejilla apagachispas del silenciador, reemplácela si está dañada. X

Limpie la superficie interior del depósito de combustible. X

Reemplace la bujía. X

Revise si el embrague, el muelle de embrague y el tambor de embrague presen-

tan desgaste. Solicite a un taller de servicio autorizado que los reemplace si

están dañados.

Asegúrese de que la caja de engranajes esté engrasada. X

Revise todos los cables y las conexiones. X

Para ajustar el régimen de ralentí

1. Limpie el filtro de aire e instale la cubierta del filtro

de aire.

2. Encienda el producto. Consulte

Para arrancar el

motor: en la página 28

3. Gire el tornillo de ajuste de ralentí en T en el sentido

de las agujas del reloj hasta que la unidad de corte

comience a moverse.

4. Gire el tornillo de ajuste de ralentí hacia la izquierda

hasta que la unidad de corte se detenga.

ADVERTENCIA: Si la unidad de

corte no se detiene cuando ajusta el

régimen de ralentí, consulte con su

concesionario de mantenimiento más

cercano. No utilice el producto hasta que

esté correctamente ajustado o reparado.

Tenga en cuenta: El régimen de ralentí es

el correcto cuando el motor funciona correctamente

en todas las posiciones. Consulte

Datos técnicos en

la página 36

para conocer el régimen de ralentí

recomendado.

Para realizar tareas de mantenimiento

en el silenciador

El silenciador reduce el nivel de ruido y dirige los gases

de escape lejos del operador.

ADVERTENCIA: Los silenciadores

que tienen catalizadores se calientan mucho

durante el funcionamiento y se mantienen

calientes durante un tiempo después de

detener la máquina. Esto también se aplica

al régimen de ralentí. Si toca la máquina,

puede quemarse la piel. Considere el riesgo

de incendio.

1. Detenga el producto y deje que se enfríe.

1118 - 005 - 29.08.2023 31

2. Retire la tapa del silenciador.

3. Retire el tornillo que fija la red apagachispas.

4. Limpie la red apagachispas si está bloqueada o

reemplácela si está dañada.

AVISO: La red apagachispas debe

sustituirse si está dañada. No utilice un

producto si falta la red apagachispas en el

silenciador o si está defectuosa.

AVISO: Si la red apagachispas se

bloquea con frecuencia, esto puede ser

un indicio de que ha disminuido el

rendimiento del catalizador. Diríjase a su

concesionario de servicio para examinar el

silenciador. Una red apagachispas obstruida

provoca un sobrecalentamiento y tiene

como consecuencia daños en el cilindro y

el pistón.

Sistema refrigerante

El producto cuenta con un sistema refrigerante para

mantener la temperatura de funcionamiento lo más baja

posible.

Limpie los componentes del sistema refrigerante con

un cepillo semanalmente o con mayor frecuencia en

condiciones más ásperas. Un sistema refrigerante sucio

o bloqueado produce el sobrecalentamiento de la

máquina, lo que provoca daños en el pistón y el cilindro.

El sistema refrigerante tiene los siguientes

componentes:

1. Toma de aire en el motor de arranque

2. Aletas en el volante

3. Aletas de refrigeración en el cilindro

4. Cubierta del cilindro.

5. Cubierta del silenciador

6. Placa del silenciador

Para examinar la bujía

AVISO: Utilice siempre el tipo de bujía

recomendada, consulte

Datos técnicos en

la página 36

. El tipo de bujía incorrecto

puede causar daños en el producto.

• Examine la bujía si el motor tiene una potencia

demasiado baja, no arranca fácilmente o no

funciona correctamente al régimen de ralentí.

• Para disminuir el riesgo de material no deseado en

los electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí esté

ajustado correctamente.

b) Asegúrese de que la mezcla de combustible es

la correcta.

c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que

la distancia entre los electrodos sea la correcta,

consulte

Datos técnicos en la página 36

• Reemplace la bujía si es necesario.

Filtro de aire

Retire el polvo y la suciedad del filtro de aire para

mantenerlo limpio y evitar los siguientes problemas:

• Fallas del carburador

1118 - 005 - 29.08.2023

• Problemas cuando se arranca el producto

• Pérdida de energía

• Aumento del desgaste de las piezas del motor

• Demasiado consumo de combustible

Para limpiar el filtro de aire

AVISO: Siempre se deben reemplazar

los filtros de aire dañados, muy sucios o

mojados con combustible.

Limpie el filtro de aire de la suciedad y el polvo con

regularidad. Esto evita fallas del carburador, problemas

de arranque, pérdida de potencia del motor, el desgaste

de las piezas del motor y un mayor consumo de

combustible de lo habitual.

Si utiliza un filtro de aire durante mucho tiempo, no

se puede limpiar completamente. Sustituya el filtro de

aire por uno nuevo a intervalos regulares. Consulte

Mantenimiento en la página 30

1. Mueva la palanca del estrangulador hacia arriba

para cerrar la válvula estranguladora.

2. Quite la cubierta del filtro de aire y los filtros de aire.

3. Limpie los filtros de aire con agua jabonosa tibia.

4. Reemplace los filtros de aire si no se pueden limpiar

por completo. Siempre reemplace un filtro de aire

dañado.

5. Limpie la superficie interior de la cubierta del filtro de

aire. Utilice aire comprimido o un cepillo.

6. Compruebe la junta de goma del filtro de aire.

Cambie el filtro de aire si la junta de goma está

dañada.

7. Asegúrese de que el filtro de aire esté seco antes de

instalarlo.

Para aplicar aceite en el filtro de aire

de espuma

AVISO: Utilice siempre aceite especial

Husqvarna para filtros de aire. No utilice

otros tipos de aceite.

ADVERTENCIA: Utilice guantes

protectores. El aceite del filtro de aire puede

provocar irritación en la piel.

1. Coloque el filtro de aire de espuma en una bolsa de

plástico.

2. Coloque el aceite en la bolsa de plástico.

3. Frote la bolsa de plástico para distribuir el aceite de

manera uniforme en el filtro de aire de espuma.

4. Quite el aceite no deseado del filtro de aire de

espuma mientras esté en la bolsa de plástico.

Para lubricar la caja de engranajes

ADVERTENCIA:

No toque la caja

de engranajes inmediatamente después de

utilizar el producto. La caja de engranajes

está caliente y puede provocar lesiones.

• Utilice la grasa especial de Husqvarna.

Comuníquese con su taller de servicio para obtener

más información sobre recomendaciones de grasa.

• Agregue la grasa a través de la boquilla de engrase.

AVISO: No llene la caja de engranajes

completamente.

1118 - 005 - 29.08.2023 33

Para limpiar y lubricar las hojas

1. Retire materiales no deseados de las hojas antes y

después de utilizar el producto.

2. Lubrique las cuchillas antes de períodos

prolongados de almacenamiento.

Tenga en cuenta: Comuníquese con su taller

de servicio para obtener más información sobre los

agentes de limpieza y lubricantes recomendados.

Para examinar las cuchillas

1. Retire la tapa del conector de la caja de engranajes.

2. Coloque la llave combinada en el conector de la caja

de engranajes y gírelas hacia la derecha y hacia la

izquierda. Asegúrese de que las hojas se muevan

libremente.

3. Inspeccione los bordes de las hojas para determinar

si presentan daños o deformaciones.

4. Utilice una lima para quitar las rebabas de las hojas.

Solución de problemas

El motor no arranca

Problema Causa posible Paso recomendado

Ganchos de arranque Los ganchos de arranque

no se pueden mover libre-

mente.

Ajuste o reemplace los ganchos de arranque.

Limpie alrededor de los ganchos de arranque.

Consulte a un taller de servicio autorizado.

Depósito de combustible Tipo de combustible inco-

rrecto

Vacíelo y utilice el combustible correcto.

Carburador Régimen de ralentí inco-

rrecto.

Ajuste el régimen de ralentí.

Ausencia de chispa La bujía está sucia o moja-

da.

Asegúrese de que la bujía esté limpia y seca.

Distancia entre los electro-

dos incorrecta.

Limpie la bujía. Asegúrese de que la distancia entre los

electrodos de la bujía sea la correcta. Asegúrese de que

la bujía está instalada con un supresor.

Consulte

Datos técnicos en la página 36

para conocer

la distancia correcta entre los electrodos.

34 1118 - 005 - 29.08.2023

El motor no arranca

Problema Causa posible Paso recomendado

Bujía La bujía está floja. Ajuste la bujía.

El motor arranca, pero se detiene de nuevo.

Problema Causa posible Paso recomendado

Depósito de combustible Tipo de combustible inco-

rrecto

Vacíelo y utilice el combustible correcto.

Carburador Régimen de ralentí inco-

rrecto.

Ajuste el régimen de ralentí. Consulte

Para ajustar el

régimen de ralentí en la página 31

. Consulte a su taller

de servicio si es necesario.

Filtro de aire Filtro de aire obstruido. Limpie el filtro de aire.

Hoja

Problema Causas posibles Paso recomendado

La hoja se mueve lenta-

mente o no se mueve.

La hoja se bloquea o está

dañada.

Limpie las hojas de materiales no deseados. Consulte

Para limpiar y lubricar las hojas en la página 34

. Quite

las rebabas de la hoja, consulte la sección

Para exami-

nar las cuchillas en la página 34

. Reemplace la hoja si

está dañada.

La hoja no corta con facili-

dad.

La hoja no está bien afilada

o está dañada.

Afile la hoja, consulte la sección

Para examinar las cu-

chillas en la página 34

. Reemplace la hoja si está daña-

da.

La hoja se calienta. Hay fricción entre las ho-

jas.

Quite las rebabas de la hoja y lubríquela. Consulte

Para

examinar las cuchillas en la página 34

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

• Siempre deje que el producto se enfríe antes de

guardarlo.

• Para el almacenamiento y el transporte del producto

y del combustible, asegúrese de que no haya fugas

o vapores. Las chispas o llamas, por ejemplo, de

dispositivos eléctricos o calderas, pueden iniciar un

incendio.

• Siempre use contenedores aprobados para el

almacenamiento y el transporte del combustible.

• Vacíe el combustible antes de un almacenamiento

prolongado. Deseche el combustible en un lugar

adecuado para tal propósito.

• Fije la protección para transportes durante el

transporte y almacenamiento.

• Quite el sombrerete de bujía de la bujía.

• Fije el producto durante el transporte. Asegúrese de

que no se mueva.

• Limpie y realice mantenimiento en el producto antes

de almacenarlo durante un período prolongado.

1118 - 005 - 29.08.2023 35

Datos técnicos

525HF3S

Motor

Cilindrada, cm

/pulg.cúb 24,5/1,50

Diámetro de cilindro, mm/pulg 34/1,34

Carrera, mm/pulg 27/1,06

Régimen de ralentí, rpm 3000

Velocidad máxima recomendada, rpm 12000

Potencia máxima del motor, según la norma ISO8893, kW/hp a rpm 0,9/8500

Silenciador con catalizador Sí

Sistema de encendido con velocidad regulada Sí

Sistema de encendido

Bujía NGK BPM8Y

Distancia entre los electrodos, mm/pulg 0,65/0,026

Combustible y sistema de lubricación

Capacidad del depósito de combustible, pinta EE.UU./l 1,06/0,5

Peso

Sin combustible, kg/lb 6,1/13,4

Niveles acústicos

Nivel de presión acústica equivalente en el oído del operador, medido según

las normas ISO22868, dB (A)

Niveles de vibración

Niveles de vibración equivalentes (a

hv,eq

) en los mangos, medidos según las normas ISO22867, m/s

Mango delantero/trasero, mm/s

3,9/2,9

Cuchillas

Longitud, mm/pulg. 25,6/650

Velocidad de la hoja, cortes/min 4339

Los datos informados para el nivel de presión sonora equivalente tienen una dispersión estadística típica

(desviación estándar) de 1dB (A).

Los datos informados para nivel de vibración equivalente tienen una dispersión estadística típica (desviación

estándar) de 1m/s

36 1118 - 005 - 29.08.2023

Garantía

DECLARACIÓN DE GARANTÍA

DEL CONTROL DE EMISIONES

DE VAPORES Y DE ESCAPE

CONFORME A LA NORMATIVA

FEDERAL DE LOS ESTADOS

UNIDOS Y LA NORMATIVA DE

CANADÁ

DERECHOS Y OBLIGACIONES DE LA GARANTÍA

La Agencia de Protección Medioambiental de EE.UU.

(EPA, del inglés Environmental Protection Agency),

el ministerio de Medioambiente y Cambio Climático

de Canadá y Husqvarna Professional Products, Inc.

se complacen en profundizar sobre la garantía del

sistema de control de emisiones de vapores y de

escape (“emisiones”) para los modelos de motores

pequeños para todoterreno del año 2012 y posteriores*.

En EE.UU. y Canadá, los nuevos equipos que

utilizan motores pequeños para todoterreno se deben

diseñar, construir y equipar conforme a las estrictas

normas de control de emisiones contaminantes del

Estado. Husqvarna Professional Products, Inc. debe

proporcionar una garantía para el sistema de control

de emisiones del motor pequeño para todoterreno

por los períodos que se indican a continuación,

siempre que no haya ningún abuso, negligencia ni

mantenimiento incorrecto del motor pequeño para

todoterreno o del equipo que pueda provocar la

falla del sistema de control de emisiones. El

sistema de control de emisiones puede incluir piezas

como un carburador o un sistema de inyección de

combustible, un sistema de encendido, un catalizador,

depósitos de combustible, tuberías de combustible

(para combustible líquido y vapores de combustible),

tapones de combustible, válvulas, depósitos, filtros,

abrazaderas y otros componentes asociados. Además,

puede incluir mangueras, correas, conectores y otros

montajes relacionados con las emisiones. Cuando

exista una condición cubierta por la garantía, Husqvarna

Professional Products, Inc. reparará el motor de

pequeña cilindrada para todo terreno sin costo, incluido

el diagnóstico, las piezas y la mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE

El sistema de control de emisiones de vapores y

de escape del motor pequeño para todo terreno

tiene una garantía de dos años. Si alguna de las

piezas del motor de pequeña cilindrada para todo

terreno relacionada con las emisiones tiene una falla,

Husqvarna Professional Products, Inc. reparará o

reemplazará la pieza.

RESPONSABILIDADES DE GARANTÍA DEL

PROPIETARIO

• Como propietario del motor pequeño para

todoterreno, usted es responsable de la ejecución

del mantenimiento necesario que se detalla en

el manual del propietario. Husqvarna Professional

Products, Inc. recomienda que conserve todos los

recibos que cubran el mantenimiento del motor

pequeño para todoterreno; sin embargo,Husqvarna

Professional Products, Inc. no puede negar la

cobertura de la garantía solo por la falta de recibos o

porque no pueda garantizar la realización de todo el

mantenimiento programado.

• No obstante, como propietario del motor de

pequeña cilindrada para todo terreno debe saber

que Husqvarna Professional Products, Inc. puede

negar la cobertura de la garantía si dicho motor

o una de sus piezas falló como resultado del

abuso, negligencia o mantenimiento incorrecto, o

modificaciones no aprobadas.

• Usted es responsable de llevar el motor pequeño

para todoterreno a un taller de servicio autorizado

Husqvarna Professional Products, Inc. lo antes

posible en cuanto surja un problema. Las

reparaciones bajo garantía se deben realizar dentro

de un tiempo razonable que no supere los 30días.

Si tiene preguntas acerca de los derechos y las

responsabilidades que implica esta garantía, debe

comunicarse con Husqvarna Professional Products,

Inc. en EE.UU. al 1-800-487-5951, en CANADÁ

al 1-800-805-5523 o enviar un correo electrónico a

[email protected] o warranty@hpp-

emissions.com.

FECHA DE INICIO DE LA GARANTÍA

El período de garantía comienza en el momento en que

se entrega el motor o equipo al comprador final.

EXTENSIÓN DE LA COBERTURA

Husqvarna Professional Products, Inc. garantiza al

comprador final y a cualquier comprador posterior que el

motor, así como el equipo, se diseñaron, construyeron

y equiparon conforme a las normativas pertinentes

adoptadas por la EPA, y que no presentan defectos en

cuanto a los materiales ni la mano de obra que causen

la falla de una pieza cubierta por la garantía durante un

período de dos años.

ELEMENTOS CON COBERTURA

REPARACIÓN O REEMPLAZO DE PIEZAS: La

reparación o el reemplazo de cualquier pieza

defectuosa en garantía se realizará sin cargo para

el propietario en un taller de servicio autorizado. El

propietario puede elegir el taller de reparación o una

persona que realice los servicios de mantenimiento,

reemplazo o reparación de los dispositivos y sistemas

de control de emisiones, con excepción de las

reparaciones y el reemplazo detallados en esta garantía

de control de emisiones. Sin embargo, Husqvarna

Professional Products, Inc. recomienda que un taller

1118 - 005 - 29.08.2023

de servicio autorizado de la marca realice todos los

servicios de mantenimiento, reemplazo y reparación de

los dispositivos y sistemas de control de emisiones.

IMPORTANTE: este producto cumple con la normativa

Fase 3 de la EPA (Environmental Protection Agency,

Agencia de Protección Medioambiental) de EE.UU.

referente a emisiones de escape y evaporación. A fin de

garantizar el cumplimiento de la EPA Fase3 de EE.UU.

y la regulación del Ministerio de Medioambiente y

Cambio Climático de Canadá (Environment and Climate

Change Canada), recomendamos utilizar solo piezas de

repuesto originales de la marca del producto. El uso de

piezas de repuesto que no cumplan con esta norma es

una violación de las leyes federales y estatales.

PERÍODO DE GARANTÍA: Cualquier pieza cubierta por

la garantía que no esté programada para reemplazo

como mantenimiento necesario, o que esté programada

solo para una inspección regular al efecto de

"reparación o reemplazo según sea necesario", contará

con una garantía de 2 años (o la duración establecida

en la garantía del producto, lo que sea mayor) desde

la fecha de compra del comprador original. Toda pieza

que esté programada para su reemplazo como parte

del mantenimiento necesario contará con la garantía

por el período hasta el primer reemplazo programado

de la pieza. Cualquier pieza reparada o sustituida en

conformidad con la garantía debe estar garantizada

durante el lapso restante del período.

DIAGNÓSTICO: No se aplicarán tarifas por los trabajos

de diagnóstico que lleven a determinar que una pieza

bajo garantía se encuentra de hecho defectuosa,

siempre y cuando dicho trabajo de diagnóstico se

realice en un taller de servicio autorizado de la marca.

OTROS DAÑOS: Husqvarna Professional Products, Inc.

reparará los daños a otros componentes del motor

causados por la falla de una pieza garantizada que aún

se encuentre cubierta por la garantía.

LISTADO DE PIEZAS DE EMISIONES CUBIERTAS

POR LA GARANTÍA

1. Carburador y piezas de admisión o sistemas de

inyección de combustible.

2. Filtro de aire y filtro de combustible, cubiertos hasta

el programa de mantenimiento.

3. Bujía, cubierta hasta el programa de mantenimiento.

4. Módulo de ignición.

5. Silenciadores con catalizadores y colectores de

escape.

6. Depósito de combustible, tuberías de combustible

(para combustible líquido y vapores del

combustible), tapón de combustible, depósito de

carbono y válvulas de seguridad o antiderrame,

según corresponda*.

7. Controles electrónicos, y válvulas e interruptores

susceptibles al tiempo, la temperatura y la succión.

8. Mangueras, conectores y montajes.

9. Todos los otros componentes cuya falla aumentaría

las emisiones de vapores y de escape del motor

de cualquier contaminante reglamentado, como se

establece en la siguiente sección:

• Para los Estados Unidos y Canadá, consulte

el US Federal Code of Regulations (Código de

disposiciones federales de los Estados Unidos),

40 C.F.R 1068, Anexo I (III).

ELEMENTOS SIN COBERTURA

Las fallas causadas por abuso, negligencia,

modificaciones no aprobadas, mal uso o mantenimiento

incorrecto no están cubiertas por la garantía.

AÑADIDURAS O PIEZAS MODIFICADAS: No pueden

utilizarse complementos o piezas modificadas no

exentos por la EPA. La utilización de añadiduras

o de piezas modificadas no exentas podrá servir

de fundamento para anular una reclamación de

garantía. Husqvarna Professional Products, Inc. no será

responsable de las fallas de garantía de las piezas

garantizadas provocadas por el uso de complementos

o piezas modificadas no exentos.

CÓMO PRESENTAR UNA RECLAMACIÓN

Si tiene preguntas relacionadas con sus derechos y

responsabilidades de la garantía, deberá comunicarse

con su concesionario de servicio autorizado más

cercano o llamar a Husqvarna Professional Products,

Inc. en EE.UU. al 1-800-487-5951, en CANADÁ

al 1-800-805-5523 o enviar un correo electrónico

a [email protected] o warranty@hpp-

emissions.com.

DÓNDE OBTENER SERVICIOS DE LA GARANTÍA

Las reparaciones o los servicios de la garantía se

brindan a través de todos los talleres de servicio

autorizados de Husqvarna Professional Products, Inc..

Si el taller de servicio autorizado más cercano se

encuentra a más de 160kilómetros (100millas) de

su ubicación, Husqvarna Professional Products, Inc. se

encargará de organizar y pagar los costos de envío al

taller de servicio autorizado de la marca, y desde este,

o dispondrá un servicio de garantía en conformidad con

las normativas correspondientes.

MANTENIMIENTO, REEMPLAZO Y REPARACIÓN DE

PIEZAS RELACIONADAS CON EL CONTROL DE

EMISIONES

Cualquier pieza para sustituir una defectuosa puede

utilizarse en cualquier mantenimiento o reparación bajo

garantía y deben proporcionarse al propietario sin

cargo. Dicho uso no reducirá las obligaciones de la

garantía por parte del fabricante.

DECLARACIÓN DE MANTENIMIENTO

El propietario es responsable de la realización de todo

el mantenimiento requerido, según se establece en el

manual del propietario.

*Piezas de emisiones evaporativas.

1118 - 005 - 29.08.2023

Table des matières

Introduction................................................................... 39

Sécurité.........................................................................41

Montage........................................................................46

Fonctionnement............................................................ 46

Entretien....................................................................... 49

Dépannage................................................................... 53

Transport, entreposage et mise au rebut......................54

Caractéristiques techniques......................................... 55

Garantie........................................................................ 56

Introduction

Description du produit

Le produit est un taille-haie sur perche avec moteur à

combustion.

Utilisation prévue

Utiliser cet outil pour couper les branches et les

broussailles. Ne pas utiliser l’outil pour d’autres tâches.

Présentation du produit

1. Protection des pointes des lames

2. Unité de coupe

3. Protège-lame

4. Engrenage

5. Douille pour déblocage manuel des lames

6. Raccord de graissage

7. Protège-mains

8. Poignée avant

9. Arbre

10. Interrupteur d’arrêt

11. Commande des gaz

12. Dispositif de verrouillage de la gâchette de

l’accélérateur

13. Couvercle d’embrayage

14. Pompe de purge d’air

15. Commande de l’étrangleur

16. Capuchon de bougie et bougie d’allumage

17. Couvercle de vérin

18. Corde du lanceur

19. Réservoir de carburant

20. Couvercle du filtre à air

21. Clé à usages multiples

22. Manuel de l’opérateur

1118 - 005 - 29.08.2023 39

23. Dispositif de protection pour le transport

24. Huile pour moteurs 2temps. Sans objet dans

certains marchés.

Symboles figurant sur l’outil

AVERTISSEMENT: Ce produit peut être

dangereux et causer des blessures très

graves, ou même mortelles, à l’utilisateur

et à d’autres personnes. Faire attention et

utiliser le produit correctement.

Lire soigneusement le manuel

d’instructions et veiller à bien comprendre

les directives avant d’utiliser cette

machine.

Utiliser un casque de protection dans les

endroits où des objets peuvent tomber sur

vous. Utiliser un dispositif de protection

homologué pour les oreilles. Utiliser un

dispositif de protection homologué pour

les yeux.

Utiliser des gants de protection

homologués.

Porter des bottes stables avec semelles

antidérapantes.

Arrêter complètement le produit avant de

toucher à l’outil de coupe.

Ce produit n'est doté d’aucune isolation électrique. Si le produit touche des

lignes à haute tension ou est utilisé à proximité de celles-ci, cela pourrait entraî-

ner la mort ou des blessures graves. L’électricité peut se transmettre entre des

objets différents par une courbe. Plus la tension est élevée, plus l’électricité est

transmise sur une longue distance. L’électricité peut également être transmise

dans les branches et d’autres objets, particulièrement s’ils sont mouillés. Tou-

jours conserver une distance d’au moins 10m/33pi entre le produit et les lignes

de haute tension ou tout objet en contact avec celles-ci. S’il est nécessaire de

travailler à proximité de lignes électriques, s'assurer que l'alimentation est cou-

pée avant de commencer les travaux. Pendant l’utilisation, garder une distance

minimale de 15m/50pi avec d'autres personnes ou des animaux.

yyyywwxxxx La plaque signalétique indique le nu-

méro de série. yyyy représente l’an-

née de production et ww indique la

semaine de production.

Remarque: Les autres symboles et autocollants

apposés sur le produit se rapportent aux exigences en

matière de certification pour certains marchés.

EPAIII

La période de conformité aux normes d’émissions

indiquée sur les étiquettes de conformité aux normes

d’émissions se rapporte au nombre d’heures de

fonctionnement du moteur qui répond aux exigences

fédérales en matière d’émissions. N’importe quel

établissement ou agent de réparation de moteur non

routier peut effectuer l’entretien, le remplacement et la

réparation des dispositifs et du système de contrôle des

émissions.

Produit endommagé

Nous ne sommes pas responsables des dommages

causés à notre produit si:

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

40 1118 - 005 - 29.08.2023

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel ne

sont pas suivies.

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel ne

sont pas suivies.

Remarque: Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires dans

une situation donnée.

Consignes générales de sécurité

AVERTISSEMENT: Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

• Une utilisation inappropriée ou imprudente du

produit risque d'en faire un outil dangereux

susceptible de provoquer des blessures graves,

voire mortelles. Il est extrêmement important de

lire et de comprendre le contenu de ce manuel de

l’opérateur.

• Ce produit produit un champ électromagnétique

pendant le fonctionnement. Ce champ magnétique

peut, dans certains cas, nuire aux implants

médicaux actifs ou passifs. Pour réduire le risque de

blessures graves ou mortelles, nous recommandons

aux personnes ayant des implants médicaux de

consulter leur médecin et le fabricant de l’implant

médical avant d’utiliser le produit.

• La surexposition aux vibrations peut engendrer des

problèmes circulatoires ou des troubles nerveux, en

particulier chez les personnes ayant des troubles

circulatoires. En cas de symptômes liés à une

surexposition aux vibrations, consulter un médecin.

Voici certains de ces symptômes: engourdissement,

perte de sensibilité, fourmillement, picotement,

douleur, faiblesse musculaire, décoloration ou

modification de l’épiderme. Ces symptômes

apparaissent normalement aux doigts, aux mains

et aux poignets. Les risques augmentent à basse

température.

• Il est recommandé de consulter un expert en cas de

doute. Communiquer avec votre concessionnaire ou

votre atelier d’entretien. Éviter toutes les utilisations

qui vous semblent difficiles.

• Un silencieux/pare-étincelles et une face de

montage du pare-étincelles usagés peuvent

contenir des dépôts de particules de combustion

potentiellement cancérigènes. Éviter de vous

exposer à ces composés lors de la manipulation du

silencieux ou du pare-étincelles. Avant de manipuler

le silencieux ou le pare-étincelles, se reporter à

Pour

vérifier le silencieux à la page 44

• Garder en tête que l’opérateur ou l’utilisateur est

responsable des accidents et des risques survenant

à d’autres personnes, ainsi que de ses biens.

• Ne jamais laisser des gens utiliser le produit sans

d’abord s’assurer qu’ils ont compris le contenu du

manuel de l’opérateur.

• Ne jamais laisser des enfants utiliser le produit

ou se tenir à proximité de celui-ci. Puisque le

produit est équipé d’un interrupteur de marche-arrêt

à ressort et peut être démarré à bas régime ou

en exerçant une légère force sur la poignée du

lanceur, même des jeunes enfants dans certaines

circonstances peuvent produire la force nécessaire

pour démarrer le produit. Cela peut entraîner un

risque de blessure grave. Par conséquent, retirer le

capuchon de bougie d’allumage lorsque le produit

n’est pas sous une surveillance stricte.

• Entreposer le produit hors de portée des enfants.

• N’utilisez jamais le produit si vous êtes fatigué, sous

l’effet de l’alcool ou de médicaments susceptibles

de nuire à la vision, au bon jugement ou à la

coordination.

• Ne jamais utiliser un appareil défectueux. Effectuer

les vérifications, l’entretien et les réparations

conformément aux instructions fournies dans ce

manuel. Certaines réparations et tâches d’entretien

doivent être effectuées par des spécialistes formés

et qualifiés. Voir les instructions sous la rubrique

Entretien.

• Ne jamais utiliser un appareil qui a été modifié

de quelque manière que ce soit par rapport aux

spécifications d’origine.

Consignes de sécurité pour l’utilisation

AVERTISSEMENT:

Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

• N’utilisez jamais le produit dans des conditions

climatiques extrêmes, par exemple, dans des climats

extrêmement froids, très chauds ou très humides.

• Des lames en mauvais état augmentent le risque

d’accident.

1118 - 005 - 29.08.2023

• S’assurer qu’aucune personne ni aucun animal ne

s’approche à moins de 15m (50pi) pendant le

travail.

• Observer la zone environnante et s’assurer qu’il

n’y a aucune personne ou aucun animal qui risque

d’entrer en contact avec l’équipement de coupe.

• Inspecter la zone de travail. Retirer tout objet

susceptible d’être projeté.

• Toujours s’assurer d’être dans une position de travail

sécuritaire et stable.

• Ne laissez jamais le produit sans surveillance

lorsque le moteur est en marche.

• Lorsque le moteur est en marche, garder les mains

et les pieds à l’écart de l’unité de coupe.

• Si un objet se coince dans les lames durant

le travail, couper le moteur et attendre qu’il

s’arrête complètement avant de nettoyer les lames.

Débranchez le chapeau de bougie de la bougie.

• Lorsque le moteur est coupé, garder les mains et les

pieds à l’écart de l’unité de coupe jusqu’à ce qu’il

soit complètement arrêté.

• Faire attention aux branches pouvant être projetées

durant la coupe.

• Rester attentif aux appels ou cris d’avertissement

en cas de port de protecteurs d’oreilles. Toujours

enlever les protecteurs d’oreilles dès que le moteur

s’arrête.

• Ne jamais travailler debout sur une échelle, un

tabouret, ou dans une autre position élevée n’offrant

pas une sécurité maximale.

• Toujours tenir le produit à deux mains. Tenir l’outil

en avant du corps.

• Si le produit touche un objet étranger quelconque

ou produit des vibrations, l’arrêter immédiatement.

Débranchez le chapeau de bougie de la bougie.

S’assurer que le produit n’a pas subi de dommages.

Réparez tout dommage.

• S’assurer que le capuchon de la bougie d’allumage

et le fil d’allumage ne sont pas endommagés, afin

d’éviter le risque de décharge électrique.

• Vérifier le serrage de l’ensemble des écrous et des

vis.

• S’assurer que la boîte de vitesses est correctement

lubrifiée. Se reporter à

Présentation du produit à la

page 39

• La boîte de vitesses devient chaude après

l’utilisation du produit. Ne pas toucher la boîte de

vitesses afin d’éviter les brûlures.

• Tous les couvercles et toutes les protections doivent

être montés avant le démarrage.

• Si les lames se bloquent, il est possible de les

desserrer en insérant une clé à usages multiples

dans la boîte de vitesses. Insérer la clé à usages

multiples dans l’engrenage et la tourner d’avant

en arrière. Se reporter à

Pour lubrifier le carter

d’engrenage à la page 52

• Toujours installer la protection de transport sur

l’unité de coupe lorsque le produit n’est pas en cours

d’utilisation.

Équipement de protection personnelle

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation de

l’appareil. Cet équipement de protection personnelle

n’élimine pas complètement les risques de

blessures, mais il peut en réduire la gravité en cas

d’accident. Laisser le concessionnaire vous aider à

sélectionner l’équipement adéquat.

• Porter des protecteurs d’oreille homologués qui

assurent une réduction adéquate du bruit.

L’exposition prolongée au bruit peut causer des

lésions auditives permanentes.

• Utiliser un dispositif de protection homologué

pour les yeux. Porter également des lunettes de

protection homologuées en cas d’utilisation d’une

visière. Les lunettes de protection homologuées

doivent être conformes à la norme ANSIZ87.1 aux

États-Unis ou à la norme EN166 dans les pays de

l’Union européenne.

• Utiliser des gants au besoin, par exemple lors de la

fixation, de l’examen ou du nettoyage de l’instrument

de coupe.

• Porter des bottes ou chaussures antidérapantes

robustes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds et

des manches longues. Ne pas porter des vêtements

amples qui peuvent se prendre dans les broussailles

1118 - 005 - 29.08.2023

et les branches. Ne pas porter des bijoux, des

pantalons courts, des sandales et ne pas marcher

pieds nus. Garder les cheveux au-dessus des

épaules.

• Garder une trousse de premiers soins à portée de

main.

Dispositifs de sécurité sur l’outil

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Ne pas utiliser le produit si les dispositifs de sécurité

sont endommagés ou s’ils ne fonctionnent pas

correctement.

• Vérifier régulièrement les dispositifs de sécurité. Si

les dispositifs de sécurité sont endommagés ou ne

fonctionnent pas correctement, communiquez avec

votre atelier spécialisé Husqvarna.

• Ne pas modifier les dispositifs de sécurité.

Pour vérifier le verrouillage de la gâchette de

l’accélérateur

1. Vérifier que le dispositif de verrouillage de la

gâchette d'accélération et la gâchette d’accélération

bougent librement et que le ressort de retour

fonctionne correctement.

2. S’assurer que la gâchette de l’accélérateur est

verrouillée en position de ralenti lorsque le dispositif

de verrouillage de la gâchette de l’accélérateur est

relâché.

3. Appuyer sur le dispositif de verrouillage de la

gâchette et s’assurer qu’il retourne à sa position

initiale lorsqu’on le relâche.

4. Démarrer l’outil. Se reporter à la section

Démarrage

du moteur à la page 47

. Faire tourner le moteur à

plein régime.

5. Relâcher la gâchette de l’accélérateur et s’assurer

que la lame s’arrête et s’immobilise.

AVERTISSEMENT: Si les

lames tournent lorsque la gâchette

d’accélération se trouve à la position

de ralenti, le régime de ralenti du

carburateur doit être réglé. Se reporter

à la section

Réglage du régime de ralenti

à la page 50

Pour vérifier l’interrupteur d’arrêt

1. Démarrer le moteur.

2. Déplacer l’interrupteur d’arrêt en position d’arrêt et

s’assurer que le moteur s’arrête.

Vérification du protège-main

Le protège-main empêche les blessures dues aux

lames.

1. Couper le moteur.

1118 - 005 - 29.08.2023

2. S’assurer que la protection de la main est bien fixée.

3. Inspecter le protège-main pour détecter d’éventuels

dommages

Pour vérifier le système antivibrations

AVERTISSEMENT: L’utilisation

d’un fil mal enroulé ou d’un outil de coupe

inadéquat augmente le niveau de vibrations.

Le système antivibrations réduit au minimum les

vibrations des guidons, ce qui facilite l’utilisation de

l’outil. Le système antivibrations réduit les vibrations

entre l’unité à moteur et l’unité à arbre.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

les déformations et les dommages éventuels, par

exemple les fissures.

3. S’assurer que les unités antivibrations sont bien

fixées.

Pour vérifier le silencieux

Le silencieux maintient le niveau de bruit au minimum et

dirige les gaz d’échappement loin de l’utilisateur.

• Effectuer une inspection visuelle pour détecter

d’éventuels dommages ou déformation.

• S’assurer que le silencieux est bien fixé sur le

produit.

• Si le silencieux de votre produit est doté d’un

écran pare-étincelles, effectuer une inspection

visuelle. Si l’écran pare-étincelles est endommagé,

le remplacer.

a) Si l’écran pare-étincelles est bloqué, le nettoyer.

Un écran pare-étincelles bloqué engendre une

surchauffe du moteur, ce qui lui cause des

dommages.

b) S’assurer que la grille antiflamme est fixée

correctement.

Pour vérifier les lames et le protège-lame

La partie extérieure des lames remplit la fonction de

protège-lame. Le protège-lame prévient les coupures.

1. Arrêter le moteur et s’assurer que les lames

s’arrêtent aussi.

2. Retirer le chapeau de la bougie.

3. Enfiler des gants de protection.

4. S’assurer que la lame et le protège-lame ne sont pas

endommagés ou tordus. Toujours remplacer une

lame endommagé ou déformée, même chose pour

le protège-lame.

1118 - 005 - 29.08.2023

5. S’assurer que les vis des lames et du protège-lame

sont bien serrées.

Sécurité– carburant

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Ne pas mélanger le carburant à l’intérieur ou à

proximité d’une source de chaleur.

• Ne pas démarrer l’outil s’il y a du carburant ou de

l’huile moteur sur l’outil. Nettoyer le carburant ou

l’huile et laisser sécher l’outil. Nettoyer tout carburant

qui souille l’outil.

• Si du carburant se déverse sur les vêtements,

changer immédiatement de vêtement.

• Ne pas déverser du carburant sur le corps; cela

pourrait causer des blessures. Si du carburant se

déverse sur le corps, se nettoyer au savon doux et à

l’eau.

• Ne pas démarrer le moteur si de l’huile ou du

carburant se renverse sur l’outil ou sur le corps.

• Ne pas démarrer l’outil si le moteur présente une

fuite. Vérifier régulièrement le moteur à la recherche

de fuites.

• Faire preuve de prudence lors de la manipulation du

carburant. Celui-ci est inflammable et ses vapeurs

sont explosives et peuvent causer des blessures ou

la mort.

• Ne pas respirer les vapeurs de carburant, car elles

peuvent causer des blessures. S’assurer que la

ventilation est suffisante.

• Ne pas fumer à proximité du carburant ou du

moteur.

• Ne pas placer des objets chauds à proximité du

carburant ou du moteur.

• Ne pas faire le plein de carburant lorsque le moteur

tourne.

• Vérifier que le moteur est froid avant de faire le plein.

• Avant de faire le plein, ouvrir lentement le couvercle

du réservoir de carburant et relâcher la pression

avec précaution.

• S’assurer que le débit d’air est suffisant lors du

ravitaillement et du mélange de carburant (essence

et huile deux temps) ou lors de la vidange du

réservoir de carburant.

• Le carburant et les vapeurs de carburant sont

extrêmement inflammables et peuvent causer des

blessures très graves en cas d’inhalation ou de

contact avec la peau. Pour cette raison, faire preuve

de prudence lors de la manipulation du carburant et

s’assurer que le débit d’air est suffisant.

• Serrer le couvercle du réservoir de carburant avec

précaution, car un feu pourrait se déclencher.

• Avant de démarrer l’outil, le déplacer à au moins 3m

(10pi) de la position où le plein de carburant a été

fait.

• Ne pas mettre trop de carburant dans le réservoir de

carburant.

• Vérifier qu’une fuite ne peut se produire lorsqu’on

déplace l’outil ou le bidon d’essence.

• Ne pas placer l’outil ou un bidon d’essence dans un

espace où il y a une flamme nue, des étincelles ou

une veilleuse. Vérifier que la zone de stockage ne

contient pas de flamme nue.

• Utiliser seulement des conteneurs agréés pour

transporter ou stocker le carburant.

• Vider le réservoir de carburant avant de le remiser

pour une période prolongée. Toujours respecter la

législation locale sur la façon de mettre le carburant

au rebut.

• Nettoyer l’outil avant de le remiser pour une période

prolongée.

• Débrancher le chapeau de bougie avant de remiser

le produit, pour que le moteur ne démarre pas par

inadvertance.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Arrêter le moteur et s’assurer que l’unité de coupe

s’arrête aussi. Laisser le produit refroidir avant de

procéder à l’entretien.

• Débrancher la bougie d’allumage avant de procéder

à l’entretien.

• Les gaz d’échappement du moteur contiennent du

monoxyde de carbone, un gaz inodore, toxique et

très dangereux qui peut causer la mort. Ne pas

démarrer le produit à l’intérieur ou dans des espaces

fermés.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Ne pas démarrer

l’outil dans un local clos ou à proximité de matériaux

inflammables.

• Les accessoires et les modifications apportées

au produit qui ne sont pas approuvés par le

fabricant peuvent causer des blessures graves, voire

mortelles. Ne pas modifier l’outil. Utilisez toujours

des accessoires d’origine.

• Si l’entretien n’est pas effectué correctement

et régulièrement, le risque de blessures et de

dommages à l’outil augmente.

• N’effectuer que les travaux d’entretien recommandés

dans ce manuel d’utilisation. Laisser un agent

d’entretien agréé Husqvarna effectuer toutes les

autres opérations d’entretien.

• Demander régulièrement à un agent d’entretien

agréé Husqvarna d’effectuer l’entretien de l’outil.

• Remplacer les pièces endommagées, usées ou

brisées.

1118 - 005 - 29.08.2023

Montage

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’assembler le produit.

Pour installer l’unité de coupe

1. Desserrer la vis sur l’unité de coupe(A).

2. Insérer l'arbre dans l’unité de coupe. Aligner la vis

(A) avec le trou dans l'arbre.

MISE EN GARDE : S’assurer

que l’arbre d’entraînement (C) s’engage

avec l’engrenage dans l’unité de coupe.

3. Serrer la vis (A) avec les doigts. S’assurer que la

vis(A) s'insère dans l'orifice de l'arbre.

4. Serrer complètement la vis (A).

5. Serrer complètement la vis (B).

Fonctionnement

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’utiliser le produit.

Avant d’utiliser le produit

• Examiner la zone de travail et retirer tout objet libre.

• Vérifier l’unité de coupe. Se reporter à la section

Pour vérifier les lames et le protège-lame à la page

• S’assurer que le carter est bien lubrifié.

• S'assurer que les dispositifs de sécurité du produit

fonctionnent correctement. Ne pas utiliser le produit

sans que tous les dispositifs de sécurité n'y soient

bien installés.

• S’assurer que toutes les vis et tous les écrous sont

bien serrés.

• Avant de démarrer le produit, s’assurer que tous

les couvercles sont bien fixés et qu’ils ne sont pas

endommagés.

• S’assurer que l’unité de coupe s’immobilise lorsque

le moteur tourne au ralenti.

Carburant

Cet outil est équipé d’un moteur à deux-temps.

MISE EN GARDE : Un type de

carburant inapproprié peut endommager le

moteur. Utiliser un mélange d’essence et

d’huile pour moteur à deux-temps.

Carburant prémélangé

• Utiliser du carburant alkylat prémélangé Husqvarna,

pour atteindre une performance optimale et un

prolonger la durée de vie du moteur. Ce carburant

contient moins de substances chimiques nocives par

rapport à un carburant régulier, ce qui réduit les gaz

d’échappement nocifs. La quantité de dépôts après

combustion est inférieure avec ce carburant, ce qui

maintient les composants du moteur plus propres.

Pour mélanger le carburant

Essence

• Utiliser de l’essence sans plomb de bonne qualité

contenant au maximum 10% d’éthanol.

MISE EN GARDE : Ne pas

utiliser d’essence à indice d’octane

inférieur à 90RON (87 AKI). L’utilisation

d’un indice d’octane inférieur peut

entraîner le cognement du moteur, ce

qui provoque des dommages au moteur.

Huile à moteur deux temps

• Pour obtenir un meilleur résultat et un

fonctionnement optimal, utiliser l’huile pour moteur

à deux-temps Husqvarna.

• Si l’huile pour moteur à deux temps Husqvarna

n’est pas disponible, utiliser une huile pour moteur à

deux temps de bonne qualité destinée aux moteurs

refroidis à l’air. Communiquer avec votre centre de

services pour sélectionner l’huile appropriée.

1118 - 005 - 29.08.2023

MISE EN GARDE : Ne pas

utiliser l’huile pour moteur à deux temps

dans des moteurs hors-bord refroidis

à l’eau, également appelée huile pour

moteur hors-bord. Ne pas utiliser l’huile

pour des moteurs à quatre temps.

Pour mélanger l’essence et l’huile pour moteur à deux

temps

Essence, litre Huile pour mo-

teur à deux

temps, Iitre

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

gallon US once liquide

1 2 ½

2 1/2 6 ½

5 12 ⅞

MISE EN GARDE : De petites

erreurs peuvent influencer considérablement

le ratio de mélange lors du mélange de

petites quantités de carburant. Mesurer

soigneusement la quantité d’huile et

s’assurer d’obtenir le mélange approprié.

1. Remplir la moitié de la quantité d’essence dans un

récipient propre destiné à contenir du carburant.

2. Ajouter la quantité totale d’huile.

3. Agiter le mélange de carburant.

4. Ajouter la quantité restante d’essence dans un

récipient.

5. Agiter avec précaution le mélange de carburant.

MISE EN GARDE :

Ne pas

mélanger le carburant pendant plus de

1mois à la fois.

Remplissage du réservoir de carburant

AVERTISSEMENT: Respecter la

procédure suivante pour assurer la sécurité.

1. Couper le moteur et le laisser refroidir.

2. Nettoyer la zone autour du bouchon du réservoir de

carburant.

3. Secouer le bidon et s’assurer que le carburant est

complètement mélangé.

4. Retirer le bouchon du réservoir de carburant

lentement pour libérer la pression.

5. Remplir le réservoir de carburant.

MISE EN GARDE : S’assurer

qu’il n’y a pas trop de carburant dans le

réservoir. Le carburant se dilate lorsqu'il

devient chaud.

6. Serrer fermement le bouchon du réservoir de

carburant.

7. Nettoyer le déversement de carburant sur le produit

et autour de celui-ci.

8. Éloigner le produit de 3m (10pi) ou plus de la zone

de remplissage et de la source de carburant avant

de démarrer.

Remarque:

Pour connaître l'emplacement du

réservoir de carburant sur votre machine, se reporter à

Présentation du produit à la page 39

Démarrage du moteur

AVERTISSEMENT:

Tenir les

personnes et les animaux à une distance

minimale de 15m/50pi lors du démarrage

du produit. Il y a un risque que l’unité de

coupe se mette à tourner.

1118 - 005 - 29.08.2023 47

1. Mettre le starter à la position du starter.

2. Appuyer sur la pompe de purge d’air jusqu’à ce que

la pompe commence à faire le plein de carburant.

Remarque: Il n’est pas nécessaire de remplir

entièrement la poire de purge d’air.

3. Maintenir l’outil sur le sol à l’aide de la main gauche.

Ne pas poser les pieds sur le produit.

4. Tirer lentement la poignée du câble du lanceur

jusqu’à rencontrer une résistance, tirer ensuite la

poignée du câble du lanceur avec force.

AVERTISSEMENT:

Ne pas

enrouler la corde du lanceur autour de

la main.

5. Continuer de tirer sur la poignée du câble du lanceur

jusqu’à ce que le moteur démarre.

MISE EN GARDE :

Ne pas tirer

complètement le câble du lanceur et

ne pas lâcher la poignée du câble du

lanceur. Relâcher lentement la corde de

démarreur pour éviter les dommages au

produit.

6. Quand le moteur démarre, placer le starter en

position de marche et faire tourner le moteur à plein

régime. La gâchette d'accélération se désengage

automatiquement de la position de départ.

7. S’assurer que le moteur tourne de façon régulière.

AVERTISSEMENT: Afin d’éviter

les chocs électriques, ne pas utiliser le

produit si le chapeau de bougie est

endommagé.

Remarque: Pour démarrer le produit quand le

moteur est chaud, il n'est pas nécessaire d’utiliser le

starter.

Arrêt de la machine

• Déplacer l’interrupteur d’arrêt dans la position d’arrêt

pour arrêter le moteur.

MISE EN GARDE :

L’interrupteur revient automatiquement à

la position de marche.

Utilisation de la machine

• Démarrer à proximité du sol et déplacer le produit en

même temps le long de la haie lorsqu’on coupe les

côtés.

• Régler la vitesse selon la charge de travail.

• S’assurer que le moteur ne touche pas la haie.

1118 - 005 - 29.08.2023

• Tenir le produit à proximité du corps pour obtenir

une position de travail stable.

• S’assurer que la pointe d’équipement de coupe ne

touche pas le sol.

• Fire preuve de prudence et travailler lentement

jusqu’à ce que toutes les branches soient

correctement coupées.

Entretien

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

de faire l’entretien du produit.

Calendrier d’entretien

Entretien Avant

l’utilisa-

tion

Après

40h

Après

100h

Nettoyer la surface externe. Après chaque utilisation

Nettoyer le silencieux, le tuyau d’échappement et le moteur pour retirer les

feuilles, la saleté et les traces de lubrifiant.

Après chaque utilisation

S’assurer que l’unité de coupe ne tourne pas au régime de ralenti. X

Vérifier l’interrupteur d’arrêt. Se reporter à

Pour vérifier l’interrupteur d’arrêt à la

page 43

Vérifier l’unité de coupe pour détecter d’éventuels dommages et fissures. Le

remplacer s’il est endommagé.

Vérifier le dispositif de protection de la main pour détecter d’éventuels domma-

ges et fissures. Le remplacer s’il est endommagé.

Vérifier le dispositif de verrouillage de la gâchette d’accélération et la gâchette.

Se reporter à

Pour vérifier le verrouillage de la gâchette de l’accélérateur à la

page 43

Examiner le moteur, le réservoir de carburant et les conduites de carburant pour

détecter d’éventuelles fuites.

Serrer les écrous et les vis. X

Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dommages. X

Vérifier que les vis qui maintiennent les lames ensemble sont correctement

serrées.

Nettoyer le filtre à air. Nettoyer plus fréquemment si la machine est utilisée dans

une zone poussiéreuse. Le remplacer s’il est endommagé.

Examiner les éléments antivibrations pour s’assurer qu’ils ne présentent pas de

dommages ou de fissures. Le remplacer s’il est endommagé.

1118 - 005 - 29.08.2023 49

Entretien Avant

l’utilisa-

tion

Après

40h

Après

100h

Nettoyer la surface externe de la bougie et ses zones adjacentes. Retirer la

bougie et mesurer la distance entre les électrodes. Régler la distance entre

les électrodes ou remplacer la bougie. Se reporter à

Vérification de la bougie

d’allumage à la page 51

Nettoyer le système de refroidissement. X

Nettoyer la surface externe du carburateur et ses zones adjacentes. X

Examiner le filtre à carburant pour voir s’il y a une contamination et le tuyau à

carburant pour voir s’il y a des fissures et d’autres dommages. Le remplacer s’il

est endommagé.

Nettoyer la grille pare-étincelles du silencieux et la remplacer si elle est endom-

magée.

Nettoyer les surfaces intérieures du réservoir de carburant. X

Remplacer la bougie d’allumage. X

Vérifier l’embrayage, le ressort d’embrayage et le tambour d’embrayage pour

détecter toute éventuelle usure. Le faire remplacer s’il est endommagé par un

atelier d’entretien agréé.

Vérifier que le carter est rempli de graisse. X

Vérifier tous les câbles et toutes les connexions. X

Réglage du régime de ralenti

1. Nettoyer le filtre à air et poser le couvercle du filtre à

air.

2. Démarrer l’outil. Se reporter à la section

Démarrage

du moteur à la page 47

3. Tourner la vis de réglage de ralenti dans le sens

horaire jusqu’à ce que l’unité de coupe commence à

tourner.

4. Tourner la vis de réglage de ralenti dans le sens

antihoraire jusqu’à ce que l’unité de coupe s’arrête.

AVERTISSEMENT: Si l’unité

de coupe ne s’arrête pas lors du réglage

du régime de ralenti, communiquer avec

le fournisseur de services d’entretien le

plus proche. Ne pas utiliser le produit

avant qu’il ne soit réglé ou réparé

correctement.

Remarque: Le régime de ralenti est adéquat

lorsque le moteur fonctionne sans à-coups dans

toutes les positions. Se reporter à la section

Données

techniques à la page 55

pour obtenir le régime de

ralenti recommandé.

Pour entretenir le silencieux

Le silencieux réduit le niveau de bruit et dirige les gaz

d’échappement loin de l’utilisateur.

AVERTISSEMENT: Les silencieux

qui disposent de pots catalytiques

deviennent très chauds pendant le

fonctionnement et restent chauds pendant

un certain temps après l’arrêt du produit.

C’est également le cas lorsque le moteur

tourne au ralenti. Le contact avec le produit

peut causer des brûlures de la peau. Penser

au risque d’incendie.

1. Arrêter l'outil et le laisser refroidir.

50 1118 - 005 - 29.08.2023

2. Retirer le capot du silencieux.

3. Retirer la vis qui maintient le pare-étincelles.

4. Nettoyer le pare-étincelles s'il est bloqué ou le

remplacer s'il est endommagé.

MISE EN GARDE : Remplacer

la maille pare-étincelles si elle est

endommagée. Ne pas utiliser le produit

si la grille antiflamme du silencieux est

manquante ou endommagée.

MISE EN GARDE : Si le filet

pare-étincelles est souvent colmaté, cela

peut être le signe d’une réduction de la

performance du pot catalytique. Se rendre

chez le fournisseur de services d’entretien

pour examiner le silencieux. Un filet pare-

étincelles colmaté provoque une surchauffe

et une détérioration du cylindre et du piston.

Système de refroidissement

Le produit dispose d’un système de refroidissement

pour maintenir la température de fonctionnement aussi

basse que possible.

Nettoyer les composants du système de refroidissement

au moyen d’une brosse une fois par semaine ou plus

fréquemment en cas d’utilisation dans des conditions

difficiles. Un système de refroidissement encrassé ou

bloqué entraîne une surchauffe excessive susceptible

d’endommager le piston et le cylindre.

Le système de refroidissement comporte les éléments

suivants:

1. Entrée d’air au démarreur.

2. Ailettes du volant moteur.

3. Ailettes de refroidissement du cylindre

4. Couvercle de cylindre

5. Capot du silencieux.

6. Plaque du silencieux.

Vérification de la bougie d’allumage

MISE EN GARDE : Toujours

utiliser une bougie d’allumage du type

recommandé. Se reporter à la section

Caractéristiques techniques à la page 55

Une bougie d’allumage de type inapproprié

peut endommager le produit.

• Examiner la bougie d’allumage si le moteur manque

de puissance, démarre difficilement ou ne fonctionne

pas correctement au régime de ralenti.

• Afin de réduire le risque de matériau indésirable sur

les électrodes de la bougie, respecter les consignes

suivantes:

a) Vérifier que le régime de ralenti est réglé de

façon adéquate.

b) Vérifier que le mélange de carburant est correct.

c) Vérifier que le filtre à air est propre.

• Si la bougie d’allumage est sale, la nettoyer

et s’assurer que l’écartement des électrodes est

correct, se reporter à la section

Caractéristiques

techniques à la page 55

• Remplacer la bougie d’allumage au besoin.

1118 - 005 - 29.08.2023

Filtre à air

Enlever la poussière et la saleté du filtre à air pour le

garder propre afin d’éviter ces problèmes:

• Mauvais fonctionnement du carburateur.

• Problèmes au démarrage du produit.

• Une perte de puissance du moteur

• Une usure accrue des pièces du moteur.

• Une consommation excessive de carburant.

Nettoyage du filtre à air

MISE EN GARDE : Il faut toujours

remplacer un filtre à air endommagé, très

sale ou imbibé de carburant.

Éliminer régulièrement la saleté et la poussière du filtre

à air. Ceci permet d’éviter un mauvais fonctionnement

du carburateur, des problèmes de démarrage, une perte

de puissance du moteur, une usure des pièces du

moteur et une consommation de carburant plus que

d’habitude.

Un filtre à air ne peut plus être complètement nettoyé s’il

a été utilisé pendant une longue période. Remplacer le

filtre à air par un filtre neuf à des intervalles réguliers. Se

reporter à la section

Entretien à la page 49

1. Déplacer le levier de starter vers le haut pour fermer

la soupape du starter.

2. Retirer le couvercle du filtre à air et les filtres à air.

3. Nettoyer les filtres à air à l’eau chaude savonneuse.

4. Remplacer les filtres à air s’ils ne peuvent pas

être complètement nettoyés. Toujours remplacer les

filtres à air endommagés.

5. Nettoyer la surface intérieure du couvercle du filtre à

air. Utiliser de l’air comprimé ou une brosse.

6. Vérifier le joint d’étanchéité en caoutchouc du filtre à

air. Remplacer le filtre à air si le joint d’étanchéité en

caoutchouc est endommagé.

7. Vérifier que le filtre à air est sec avant de l’installer.

Application de l’huile sur le filtre à air

en mousse

MISE EN GARDE : Toujours utiliser

de l’huile Husqvarna pour filtre à air spécial.

Ne pas utiliser d’autres types d’huile.

AVERTISSEMENT: Enfiler des

gants de protection. L’huile pour filtre à air

peut irriter la peau.

1. Placer le filtre à air en mousse dans un sac en

plastique.

2. Placer l’huile dans le sac en plastique.

3. Frotter le sac en plastique pour vérifier que l’huile

alimente également l’ensemble du filtre à air en

mousse.

4. Pousser l’huile indésirable vers l’extérieur du filtre à

air en mousse dans le sac en plastique.

Pour lubrifier le carter d’engrenage

AVERTISSEMENT:

Ne pas

toucher au carter immédiatement après

avoir utilisé le produit. Le carter est chaud

et peut causer des blessures.

• Utiliser de la graisse spéciale Husqvarna. Pour

obtenir de plus amples renseignements sur la

graisse recommandée, communiquer avec votre

centre de services.

1118 - 005 - 29.08.2023

• Ajouter de la graisse par le raccord de graissage.

MISE EN GARDE : Ne pas remplir

complètement le carter d’engrenage.

Pour nettoyer et lubrifier les lames

1. Nettoyer les lames de tout matériau indésirable

avant et après l’utilisation du produit.

2. Lubrifier les lames avant une longue période de

remisage.

Remarque: Pour obtenir de plus amples

renseignements sur les lubrifiants et les produits de

nettoyage recommandés, communiquer avec votre

centre de services.

Pour examiner les lames

1. Retirer le couvercle de la douille du carter.

2. Placer la clé mixte dans la douille du carter et la

tourner dans le sens des aiguilles d'une montre, puis

dans le sens contraire des aiguilles d’une montre.

Vérifier que les lames bougent librement.

3. Examiner les bords des lames à la recherche de

dommages et de déformation.

4. Retirer les bavures sur les lames à l’aide d’une lime.

Dépannage

Le moteur ne démarre pas.

Problème Cause possible Étape recommandée

Cliquets de lanceur à rap-

pel

Les cliquets de lanceur à

rappel ne peuvent se dé-

placer librement.

Régler ou remplacer les cliquets du lanceur.

Nettoyer alentour des cliquets de démarrage.

Communiquer avec un fournisseur de services d’entre-

tien agréé.

Réservoir de carburant Type de carburant inappro-

prié.

Vidanger et utiliser le carburant approprié.

Carburateur Ralenti du moteur inad-

équat

Régler le régime de ralenti.

Aucune étincelle La bougie d’allumage est

sale ou humide.

S’assurer que la bougie est propre et sèche.

Distance entre les électro-

des inadéquate

Nettoyer la bougie d’allumage. S’assurer que la distance

entre les électrodes de la bougie est adéquate. S'assurer

que la bougie est installée avec un suppresseur.

Se reporter à la section

Caractéristiques techniques à la

page 55

pour connaître la distance adéquate entre les

électrodes.

Bougie d’allumage La bougie d’allumage est

desserrée.

Serrer la bougie d’allumage.

1118 - 005 - 29.08.2023 53

Le moteur démarre mais s’arrête à nouveau

Problème Cause possible Étape recommandée

Réservoir de carburant Type de carburant inappro-

prié.

Vidanger et utiliser le carburant approprié.

Carburateur Ralenti du moteur inad-

équat

Régler le régime de ralenti. Se reporter à la section

Ré-

glage du régime de ralenti à la page 50

. Communiquer

avec votre centre de services si nécessaire.

Filtre à air Filtre à air bouché. Nettoyer le filtre à air.

Lame

Problème Causes possibles Étape recommandée

La lame tourne lentement

ou pas du tout.

La lame est bloquée ou en-

dommagée.

Dégager les lames de tout matériau indésirable. Se re-

porter à la section

Pour nettoyer et lubrifier les lames à

la page 53

. Éliminer les bavures de la lame, se reporter

Pour examiner les lames à la page 53

Remplacer la

lame si elle est endommagée.

La lame ne coupe pas faci-

lement.

La lame n'est pas assez

aiguisée ou est endomma-

gée.

Aiguiser la lame, se reporter à

Pour examiner les lames

à la page 53

Remplacer la lame si elle est endommagée.

La lame devient très chau-

de.

Il y a frottement entre les

lames.

Éliminer les bavures et lubrifier la lame. Se reporter à la

section

Pour examiner les lames à la page 53

Transport, entreposage et mise au rebut

Transport et entreposage

• Toujours laisser l’appareil refroidir avant de

l’entreposer.

• Pour le stockage et le transport du produit et du

carburant, s’assurer qu’il n’y a pas de fuite ou de

vapeur. Les étincelles ou les flammes nues, par

exemple avec des appareils électriques ou des

chaudières, peuvent démarrer un incendie.

• Utiliser toujours des contenants agréés pour

entreposer ou transporter le carburant.

• Vider les réservoirs de carburant avant tout transport

ou remisage pendant une période prolongée. Mettre

au rebut le carburant à un emplacement de mise au

rebut adéquat.

• Fixer la protection de transport pendant le transport

et le stockage.

• Retirer le chapeau de la bougie.

• Fixer le produit pendant le transport. S’assurer qu’il

ne puisse pas bouger.

• Nettoyer et entretenir le produit avant de le remiser

pour une période prolongée.

54 1118 - 005 - 29.08.2023

Caractéristiques techniques

Données techniques

525HF3S

Moteur

Cylindrée, po3/cm

1,50/24,5

Alésage de cylindre, po/mm 1.34/34

Course, po/mm 1,06/27

Régime de ralenti, tr/min 3000

Régime maximal recommandé, tr/min 12000

Puissance max. du moteur, conformément à la norme ISO8893, kW/hp à

tr/min

0,9/8500

Silencieux du pot catalytique Oui

Système d’allumage à régime régulé Oui

Système d’allumage

Bougie d’allumage NGK BPM8Y

Écartement des électrodes, po/mm 0,026/0,65

Circuits d'alimentation et de lubrification

Capacité du réservoir de carburant, pteUS/ l 1,06/0,5

Poids

Sans carburant, lb/kg 13,4/6,1

Niveaux sonores

Niveau de pression sonore équivalent à l’oreille de l’utilisateur mesuré selon

la norme ISO22868, dB (A)

Niveaux de vibrations

Niveaux de vibrations équivalents (a

hv,eq

) au niveau des poignées, mesurés selon la norme ISO22867, en m/s

Avant/arrière, mm/s

3,9/2,9

Lames

Longueur, po/mm 25,6/650

Vitesse de lame, coupes/min 4339

Les données signalées pour le niveau de pression sonore équivalent présentent une dispersion statistique

type (écart type) de 1dB(A).

Les données signalées pour le niveau de vibration équivalent présentent une dispersion statistique type (écart

standard) de 1m/s

1118 - 005 - 29.08.2023 55

Garantie

DÉCLARATION DE GARANTIE DU

SYSTÈME DE CONTRÔLE DES

ÉMISSIONS PAR ÉVAPORATION

DU GOUVERNEMENT FÉDÉRAL

AMÉRICAIN ET DU CANADA

VOS DROITS ET OBLIGATIONS EN VERTU DE LA

GARANTIE

L’U.S. Environmental Protection Agency (EPA),

Environnement et Changement climatique Canada et

Husqvarna Professional Products, Inc. vous présentent

la garantie du système de contrôle des émissions

d’échappement et d’évaporation (les «émissions») qui

protège votre petit moteur hors route de l’année 2012 et

ultérieure*. Aux États-Unis et au Canada, l’équipement

neuf équipé d’un petit moteur hors-route doit être

conçu, fabriqué et équipé de manière à répondre aux

strictes normes antipollution de l’État ou de la province.

Husqvarna Professional Products, Inc. doit garantir les

systèmes de contrôle antipollution de votre petit moteur

hors route pendant les périodes figurant sur la liste ci-

dessous à condition que votre petit moteur hors route ou

tout autre équipement ne présente aucun signe d’abus,

de négligence ou d’entretien inapproprié menant à la

défaillance du système de contrôle des émissions. Votre

système de contrôle des émissions peut comprendre

différentes pièces comme un carburateur, un système

d’injection de carburant, un système d’allumage, un

pot catalytique, des réservoirs de carburant, des

conduites de carburant (pour le carburant liquide et

les vapeurs de carburant), des bouchons de réservoir

de carburant, des soupapes, des réservoirs à charbon

actif, des filtres, des colliers et d’autres composants

associés. Il peut aussi comprendre des flexibles, de

courroies, des raccords et d’autres pièces liées aux

émissions. En cas de problème couvert par la garantie,

Husqvarna Professional Products, Inc. répare votre petit

moteur hors route sans frais, diagnostic, pièces et main-

d’œuvre compris.

COUVERTURE DE LA GARANTIE DU FABRICANT

Le système de contrôle des émissions par évaporation

pour petit moteur hors route est garanti deux ans. Si

une pièce de votre petit moteur hors route liée aux

émissions est défectueuse, elle doit alors être réparée

ou remplacée par Husqvarna Professional Products,

Inc..

RESPONSABILITÉS DU PROPRIÉTAIRE EN VERTU

DE LA GARANTIE

• À titre de propriétaire d’un petit moteur hors route,

vous êtes tenu d’effectuer l’entretien obligatoire

indiqué dans le manuel de l’utilisateur. Husqvarna

Professional Products, Inc. vous recommande de

conserver tous les reçus relatifs à l’entretien de

votre petit moteur hors route, mais Husqvarna

Professional Products, Inc. ne peut pas refuser

l’application de la garantie pour la seule raison de

l’absence de reçus ou du non-respect du calendrier

de maintenance.

• En tant que propriétaire d’un petit moteur hors route,

vous devez savoir que Husqvarna Professional

Products, Inc. peut vous refuser la couverture de la

garantie si votre petit moteur hors route ou une pièce

est défaillant en raison d’un abus, de négligence,

d’un entretien inapproprié ou de modifications non

approuvées.

• Vous devez présenter votre petit moteur hors

route à un centre de réparation Husqvarna

Professional Products, Inc. agréé dès que le

problème se manifeste. Les réparations couvertes

par la garantie seront effectuées dans un délai

raisonnable qui n’excédera pas 30jours. Pour toute

question relative à vos droits et responsabilités

relativement à votre garantie, communiquer avec

Husqvarna Professional Products, Inc. au CANADA

au 1-800-487-5951 ou aux ÉTATS-UNIS au

1-800-805-5523, ou alors envoyer un courriel

à l’adresse [email protected] ou

[email protected].

DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à la date à laquelle le

moteur ou le matériel est livré à l’acheteur final.

DURÉE DE LA COUVERTURE

Husqvarna Professional Products, Inc. garantit au

dernier acheteur et à chacun des propriétaires suivants

que le petit moteur ou l’équipement hors route a été

conçu, construit et équipé dans le respect de toutes les

réglementations applicables édictées par l’EPA et est

exempt de tout défaut matériel ou de fabrication pouvant

provoquer la panne d’une pièce garantie pendant une

période de deux ans.

ÉLÉMENTS COUVERTS

RÉPARATION OU REMPLACEMENT DES PIÈCES:

La réparation ou le remplacement de toute pièce

garantie qui est défectueuse sera effectué sans frais

dans un centre de services agréé par la marque.

À l’exclusion des réparations et des remplacements

couverts par la présente garantie, il est possible de

choisir un atelier de réparation ou toute autre personne

pour entretenir, remplacer ou réparer les dispositifs

et systèmes antipollution. Cependant, Husqvarna

Professional Products, Inc. recommande que toutes

les opérations d’entretien, de remplacement et de

réparation des dispositifs et systèmes antipollution

soient effectuées dans un centre de services agréé par

la marque.

IMPORTANT:Le présent produit est conforme à la

réglementation de la Phase3 de l’Environmental

Protection Agency (EPA) des États-Unis en ce

qui concerne les émissions d’échappement et

1118 - 005 - 29.08.2023

d’évaporation. Afin de garantir le respect des règlements

de l’EPA Phase3, d’Environnement et Changement

climatique Canada, nous recommandons d’utiliser

uniquement des pièces de rechange de la marque du

produit d’origine. L’utilisation de pièces de rechange non

conformes est une infraction à la législation fédérale et à

celle de certains États.

PÉRIODE DE GARANTIE: Toute pièce garantie

dont le remplacement n’est pas prévu dans le cadre

du programme d’entretien obligatoire ou dont la

seule mesure prévue est l’inspection régulière avec

«réparation ou remplacement au besoin» est garantie

pendant deux ans (ou pendant la durée stipulée dans la

garantie du produit, selon la période la plus longue) à

compter de sa date d’achat par l’acheteur initial. Toute

pièce garantie dont le remplacement est prévu par le

calendrier d’entretien obligatoire est garantie pendant la

période écoulée jusqu’au premier remplacement prévu

de la pièce. Toute pièce réparée ou remplacée en

vertu de la garantie est couverte pendant la période de

garantie restante.

DIAGNOSTIC: Vous n’avez pas à payer pour le

diagnostic permettant de conclure que la pièce garantie

est défectueuse, à condition qu’un tel diagnostic soit

effectué dans un atelier d’entretien agréé.

AUTRES DOMMAGES: Husqvarna Professional

Products, Inc. réparera les autres composants du

moteur endommagés par suite de la défaillance d’une

pièce sous garantie.

LISTE DES PIÈCES COUVERTES PAR LA GARANTIE

DE CONTRÔLE DES ÉMISSIONS

1. Pièces du carburateur et du système d’admission ou

système d’injection

2. Filtre à air et filtre à carburant couverts dans la limite

du calendrier d’entretien

3. Bougies d’allumage couvertes dans la limite du

calendrier d’entretien.

4. Module d’allumage.

5. Silencieux avec catalyseur et collecteurs

d’échappement

6. Réservoir de carburant, conduites de carburant

(pour le carburant liquide et les vapeurs

de carburant), bouchon de réservoir, réservoir

à charbon actif, clapet antiretour en cas

de retournement et clapets antiballottement si

applicable.*

7. Commandes électroniques, soupapes et

interrupteurs sensibles au vide, à la température et

au temps

8. Flexibles, raccords et ensembles

9. Tous les autres composants, dont la défaillance

augmenterait les émissions par évaporation d’un

polluant quelconque par le moteur, comme énoncé

ci-dessous:

• Pour les États-Unis et le Canada, se reporter au

US Federal Code of Regulations, 40 C.F.R1068

AppendixI(iii).

ÉLÉMENTS NON COUVERTS

Toutes les pannes dues à un abus, à de la négligence, à

des modifications non approuvées, à une utilisation ou à

un entretien inadéquat ne sont pas couvertes.

PIÈCES COMPLÉMENTAIRES OU MODIFIÉES

Aucune pièce complémentaire ou modifiée non

affranchie par l’EPA ne peut être utilisée. L’utilisation de

pièces complémentaires ou modifiées non exemptées

est un motif suffisant pour rejeter une demande

d’indemnisation. Husqvarna Professional Products, Inc.

n’a pas la responsabilité de garantir les pannes de

pièces garanties provoquées par l’utilisation d’une pièce

complémentaire ou modifiée non affranchie.

COMMENT PRÉSENTER UNE DEMANDE

D’INDEMNISATION

Pour toute question relative à vos droits et

responsabilités relativement à la garantie, communiquer

avec le centre de services agréé le plus proche,

appeler Husqvarna Professional Products, Inc. aux

ÉTATS-UNIS au 1-800-487-5951, au CANADA au

1-800-805-5523, ou bien envoyer un courriel à l’adresse

[email protected] ou warranty@hpp-

emissions.com.

OÙ JOINDRE LE SERVICE DE GARANTIE?

Les services de garantie ou de réparation sont assurés

par tous les ateliers d’entretien Husqvarna Professional

Products, Inc. agréés. Si le centre de réparation agréé

le plus près se trouve à plus de 160kilomètres de

votre emplacement, Husqvarna Professional Products,

Inc. arrangera et paiera la livraison aller-retour vers un

centre de réparation agréé par la marque ou arrangera

autrement la prestation du service au titre de la garantie,

en conformité avec les règlements applicables.

ENTRETIEN, REMPLACEMENT ET RÉPARATION

DES PIÈCES RELATIVES AUX ÉMISSIONS

Toute pièce de remplacement peut être utilisée pour

procéder à un entretien ou à une réparation sous

garantie et elle sera fournie sans frais pour le

propriétaire. Un tel remplacement n’a pas pour effet

de réduire les obligations du fabricant relativement à la

garantie.

ATTESTATION D’ENTRETIEN

Le propriétaire est tenu de respecter l’entretien

obligatoire prévu dans le manuel de l’utilisateur.

*Pièces liées aux émissions par évaporation.

1118 - 005 - 29.08.2023

58 1118 - 005 - 29.08.2023

1118 - 005 - 29.08.2023 59

Original instructions

Instrucciones originales

Instructions d’origine

www.husqvarna.com

1143741-49

2023-09-15

Husqvarna 525HF3S Hedge Trimmer

Product's Documents

Operator's Manual

Specifications

Husqvarna 525HF3S Questions and Answers
