Fanimation FP8511CH SculptAire 52-in Chrome LED Indoor User Manual

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.

Date Code

Purchase Date

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM

READ AND SAVE THESE INSTRUCTIONS

Net Weight 18.11 lbs (8.22 kgs)

SCULPTAIRE CEILING FAN

MODEL #FP8511**

Español p. 21

™

For best and quickest service please provide date code. You can find the date code on the carton,

hand-held remote (inside of the battery compartment), receiver or top of fan housing.

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

Additional Safety Instructions

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power

from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device, such

as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before

servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. Do not operate reversing switch until fan blades have come to a complete stop.

6. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to

ensure that they do not play with the appliance.

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan

must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed

electrician.

3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 5 of owner’s manual for

support requirements. Consult a qualified electrician if in doubt.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical

knowledge or experience, have your fan installed by licensed electrician.

6. This fan is to be used in dry and damp locations.

7. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded

conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an ungrounded

conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to an

equipment grounding conductor.

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING

WALL CONTROL/SWITCH.

WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for

use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury or property

damage.

WARNING: To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the brackets,

balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the

lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned

to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to

defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser will

be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we

will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,

tarnishing, or peeling.

5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of

heat or humidity, or as a result of any modification to the original product.

6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or

Fanimation.

7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany

authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid

damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or

implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and

fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will

not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as

may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to

state.

10. A certain amount of wobble is normal and should not be considered a problem or a defect.

LIMITED LIFETIME WARRANTY

Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only

Table of Contents

Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical and Structural Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

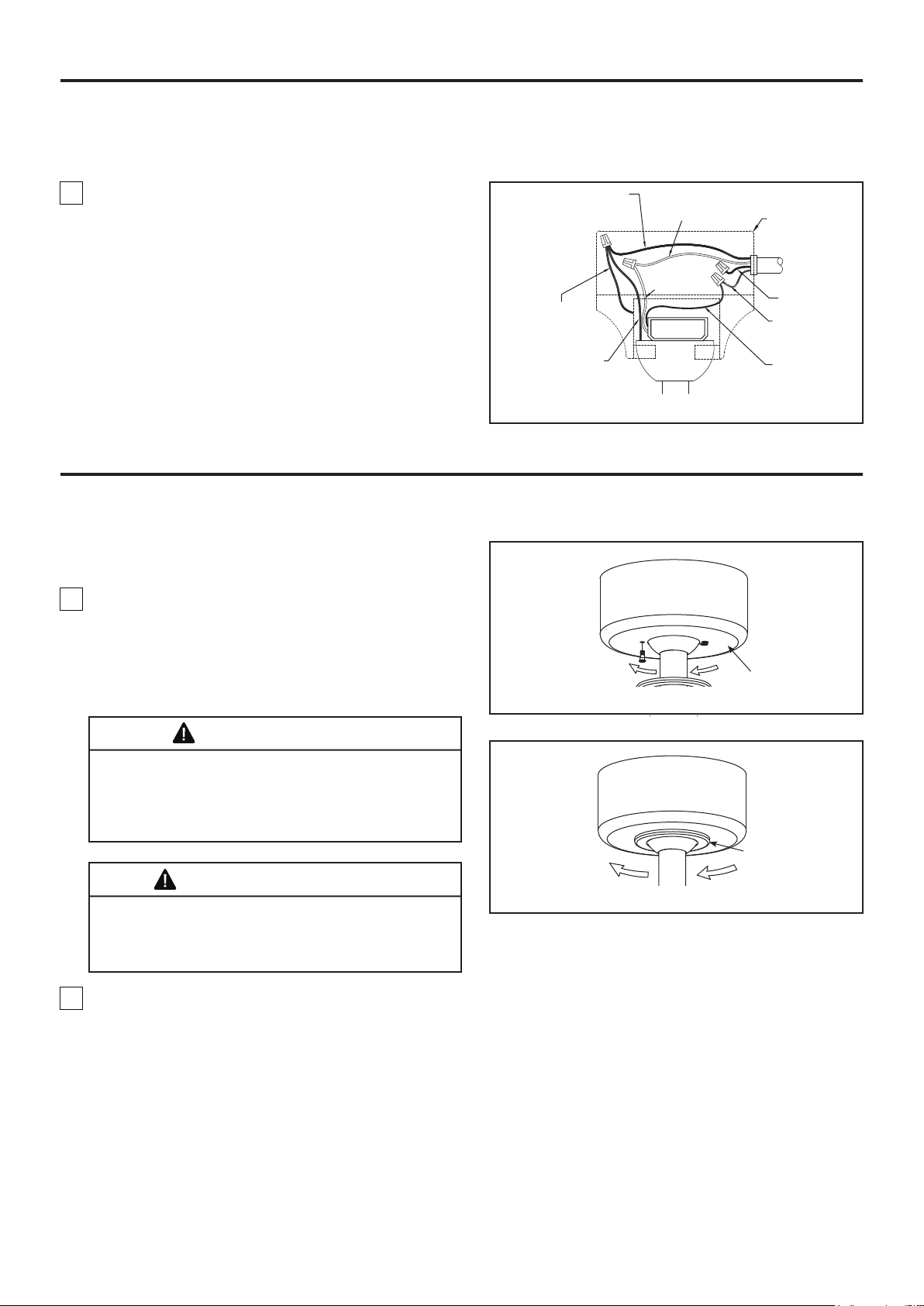

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . .

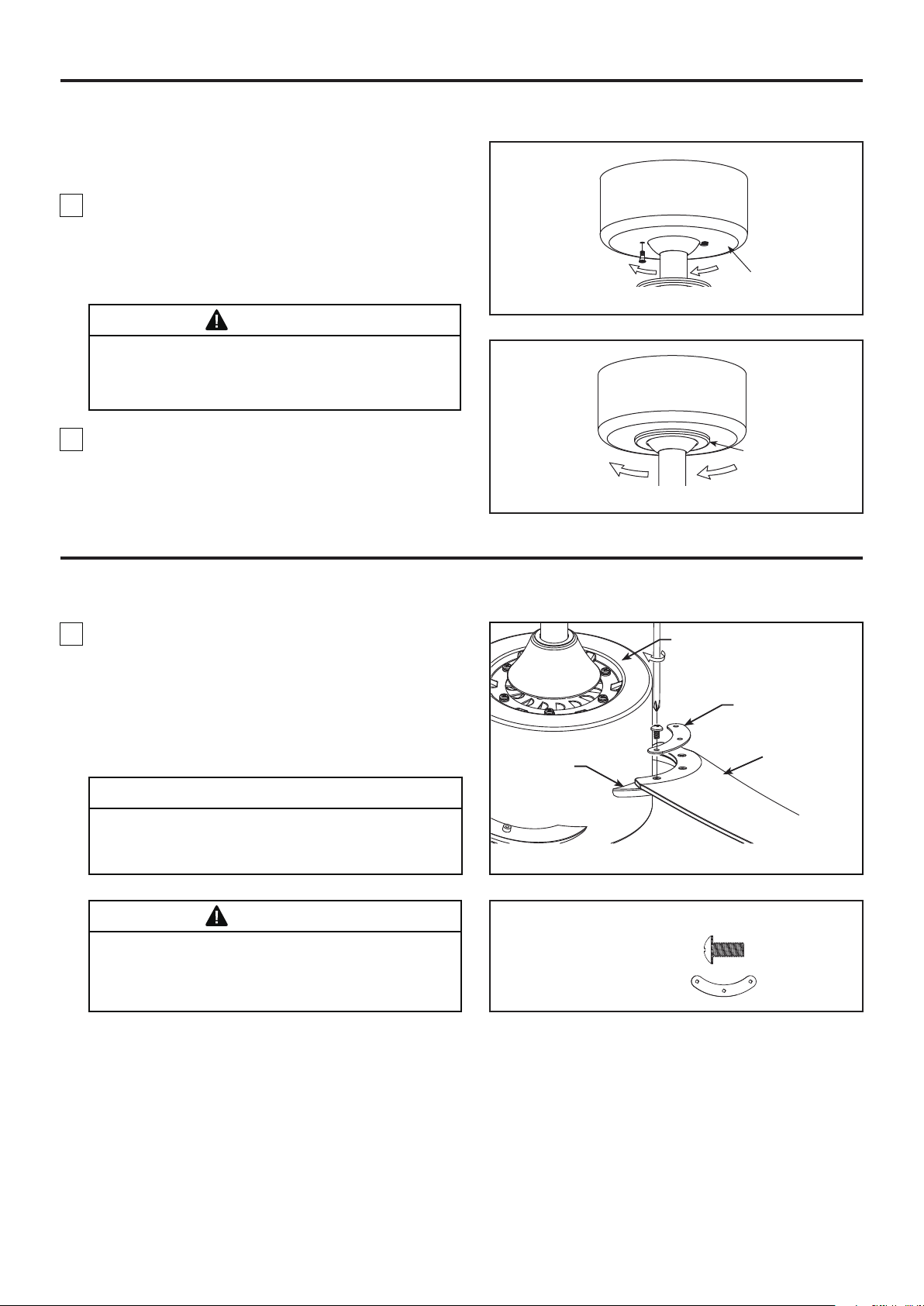

How to Assemble Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . .

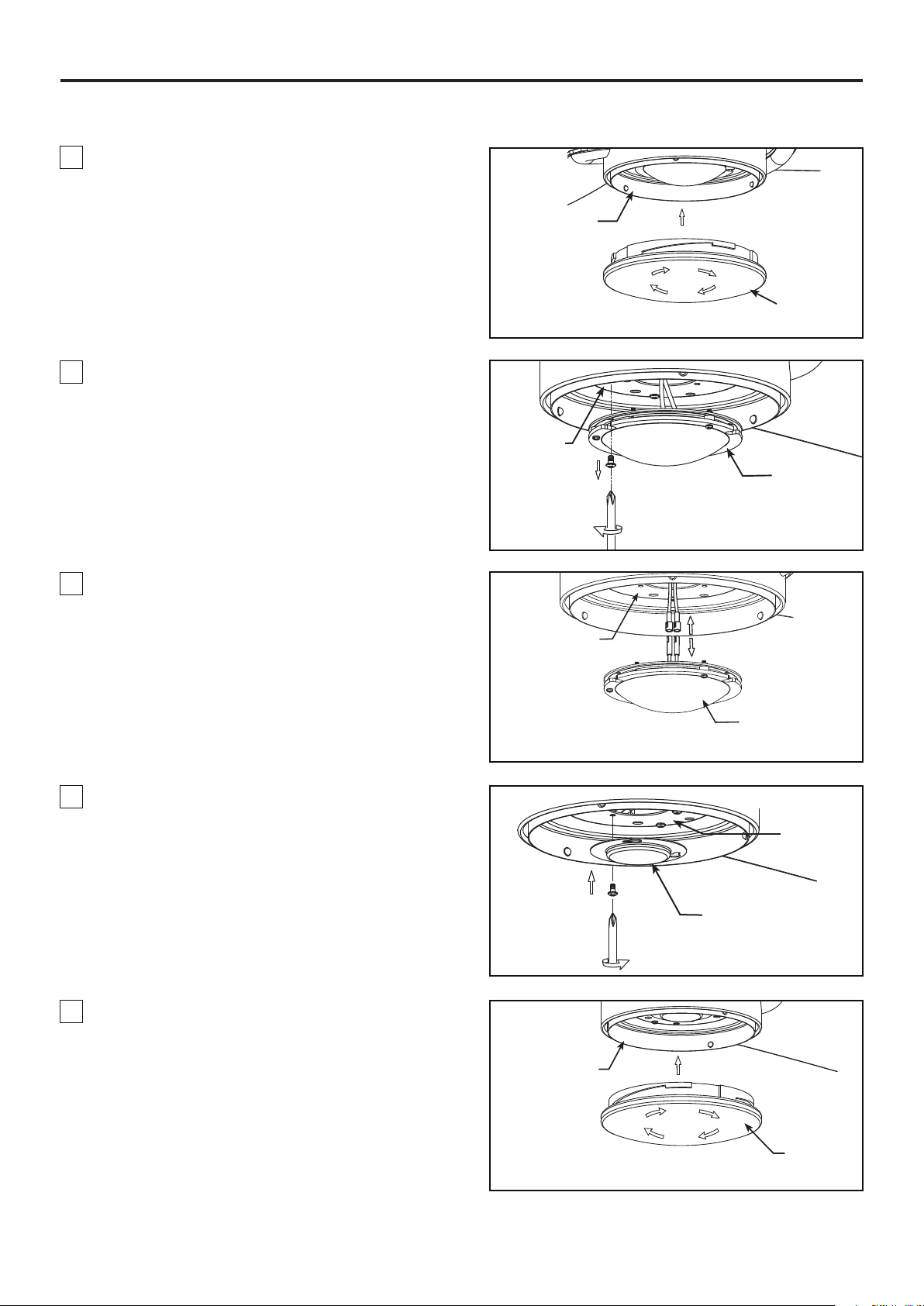

How to Assemble Your Light Kit or Cap . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

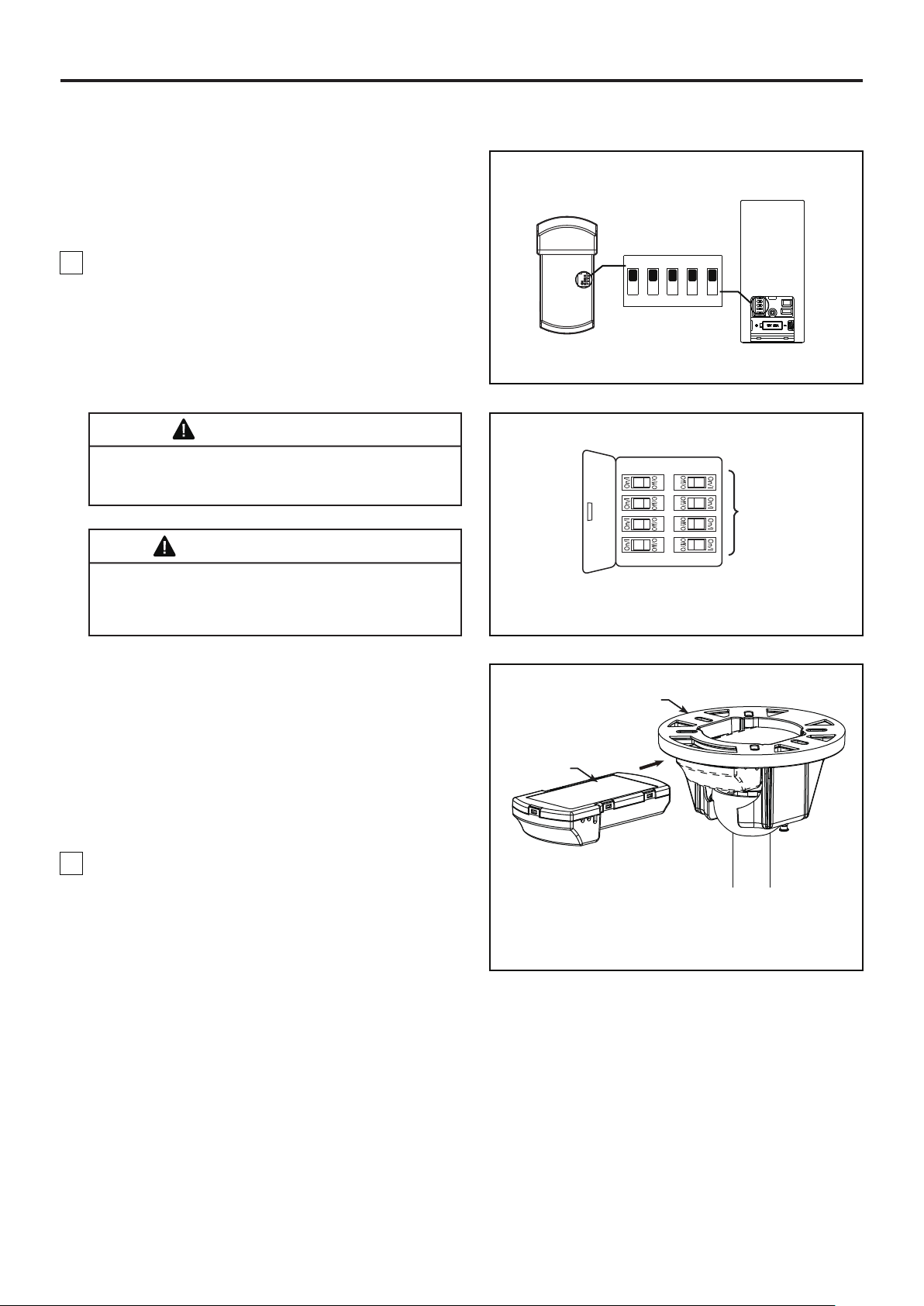

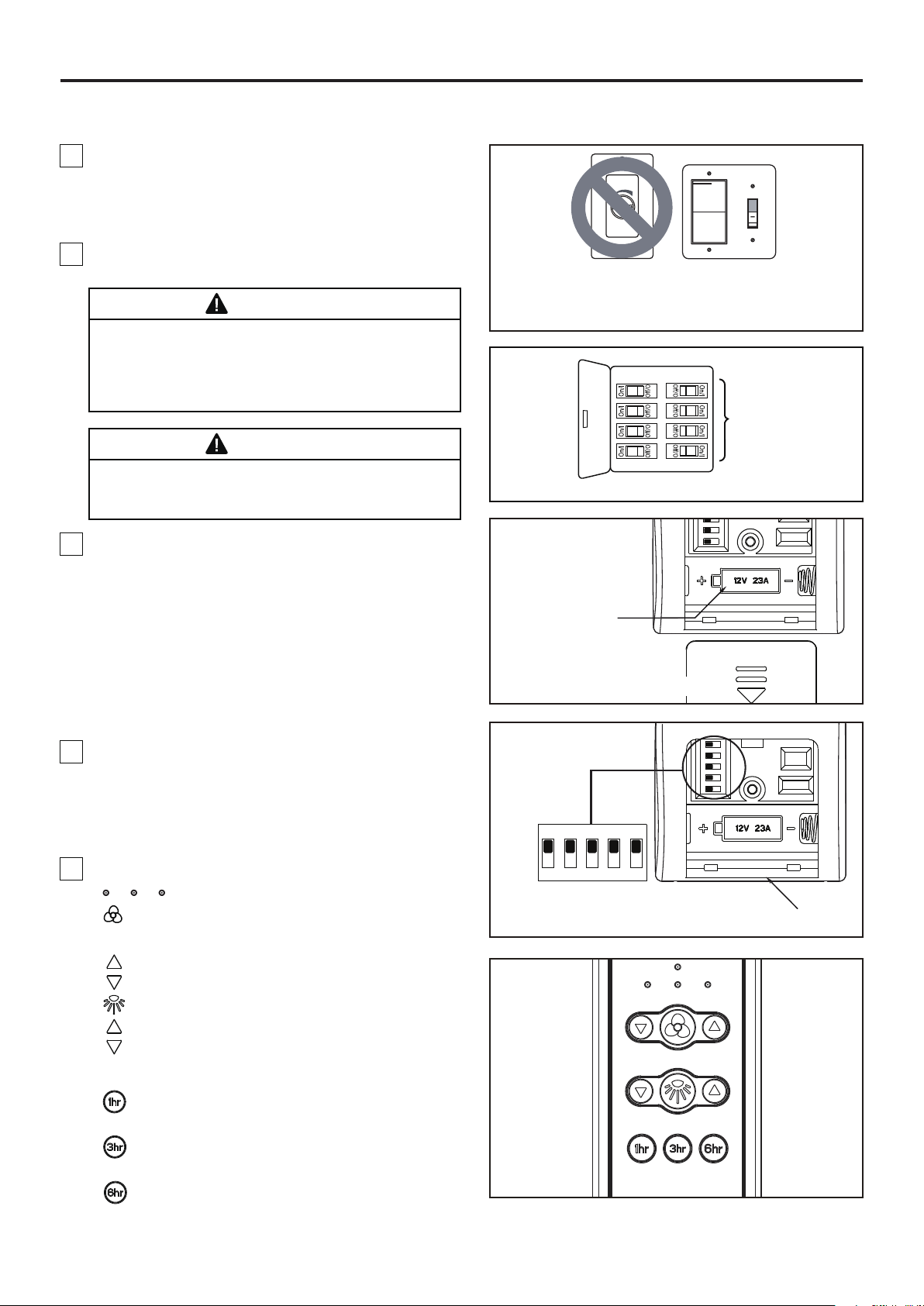

How to Install Your Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Materials

WARNING

Before assembling your ceiling fan, refer to section on

proper method of wiring your fan (page 10). If you feel you

do not have enough wiring knowledge or experience, have

your fan installed by a licensed electrician.

This manual is designed to make it as easy as possible for you to assemble,

install, operate and maintain your ceiling fan

Wiring outlet box and box connectors must be of type

required by local code. The minimum wire would be a 3-

conductor (2-wire with ground) of the following size:

nstalled ire ength

ire i e

p to ft

Unpacking Instructions

For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all steps have been

completed and will be helpful in finding your place should you be interrupted.

Tools Needed for Assembly

(Not Included)

• One Phillips head screwdriver

• One ¼˝ blade screwdriver

• One stepladder

• One wire stripper

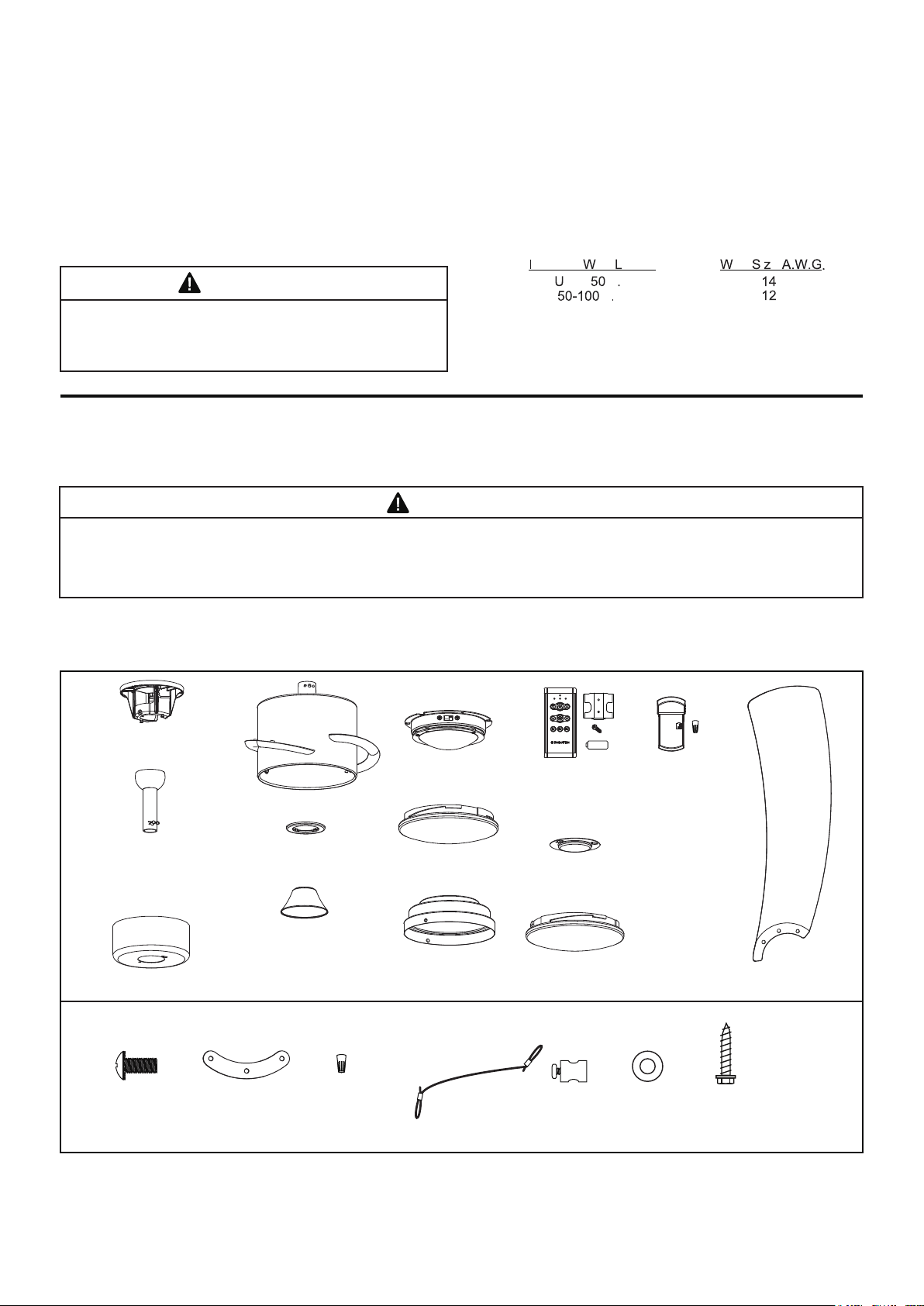

1. Check to see that you have received the following parts:

NOTE: If you are uncertain of part description, refer to exploded view illustration.

WARNING

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with

this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts

or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.

Contact your retail store for missing or damaged parts.

Hardware Bags Safety Cable Kit

Motor Assembly (1)

Light Kit Assembly (1)

Light Shade (1)

Switch Housing

Assembly (1)

Wire Connectors

(4)

Safety Cable

(1)

Cable Clamp

(1)

Flat Washer,

Stainless Steel

(1)

Lag Bolt

(1)

Hand-held Remote (1)

Wall Holder (1)

Screws (2)

Battery (1)

Receiver (1)

Wire Connectors (6)

Light Kit Wire

Cover with Screw (1)

Steel Cap (1)

Blade Set (1)

Hanger Bracket

Assembly (1)

Downrod/Hanger Ball Assembly (1)

– Downrod (1)

– Hanger Ball (1)

– Set Screw (1)

– Hairpin Clip (1)

– Clevis Pin (1)

– Pin (1)

Motor Coupling

Cover Assembly (1)

Ceiling Canopy (1)

Canopy Screw

Cover Assembly (1)

3/16"-24

Serrated Head Screws

(10)

Blade Plates

(3)

NOTE: Place the parts from the loose parts bags in a small

container to keep them from being lost. If any parts are

missing, contact your local retailer.

12V 23A

Ceiling fan performance and energy savings rely

heavily on the proper installation and use of the

ceiling fan. Here are a few tips to ensure efficient

product performance.

Using the Ceiling Fan Year Round

Summer Season: Use the ceiling fan in the

counterclockwise direction. The airflow produced by

the ceiling fan creates a wind-chill effect, making you

“feel” cooler. Select a fan speed that provides a

comfortable breeze, lower speeds consume less

energy.

Winter Season: Reverse the motor and operate the

ceiling fan at low speed in the clockwise direction.

This produces a gentle updraft, which forces warm air

near the ceiling down into the occupied space.

Remember to adjust your thermostat when using your

ceiling fan-additional energy and dollar savings could

be realized with this simple step!

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle

of the room and at least 7 feet from floor to the blade and

18 inches from wall to the blade. If ceiling height allows,

install the fan 8 - 9 feet from floor to the blade for optimal

airflow. Consult your Fanimation Retailer for optional

mounting accessories.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is

unoccupied, turn off the ceiling fan to save energy.

Your new ceiling fan will require a grounded electrical

supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.

Electrical code requires use of a fan-rated outlet box to

support the extra weight and motion associated with a

ceiling fan. A fan-rated box will be labeled as such and

typically supports up to a 70lb ceiling fan. Fan-Rated

Outlet Boxes vary in ratings and design. Ensure the

ratings of your ceiling fan outlet box meet the

requirements for the ceiling fan being installed. Figure

1, Figure 2 and Figure 3 depicts different structural

configurations that may be used for mounting the outlet

box.

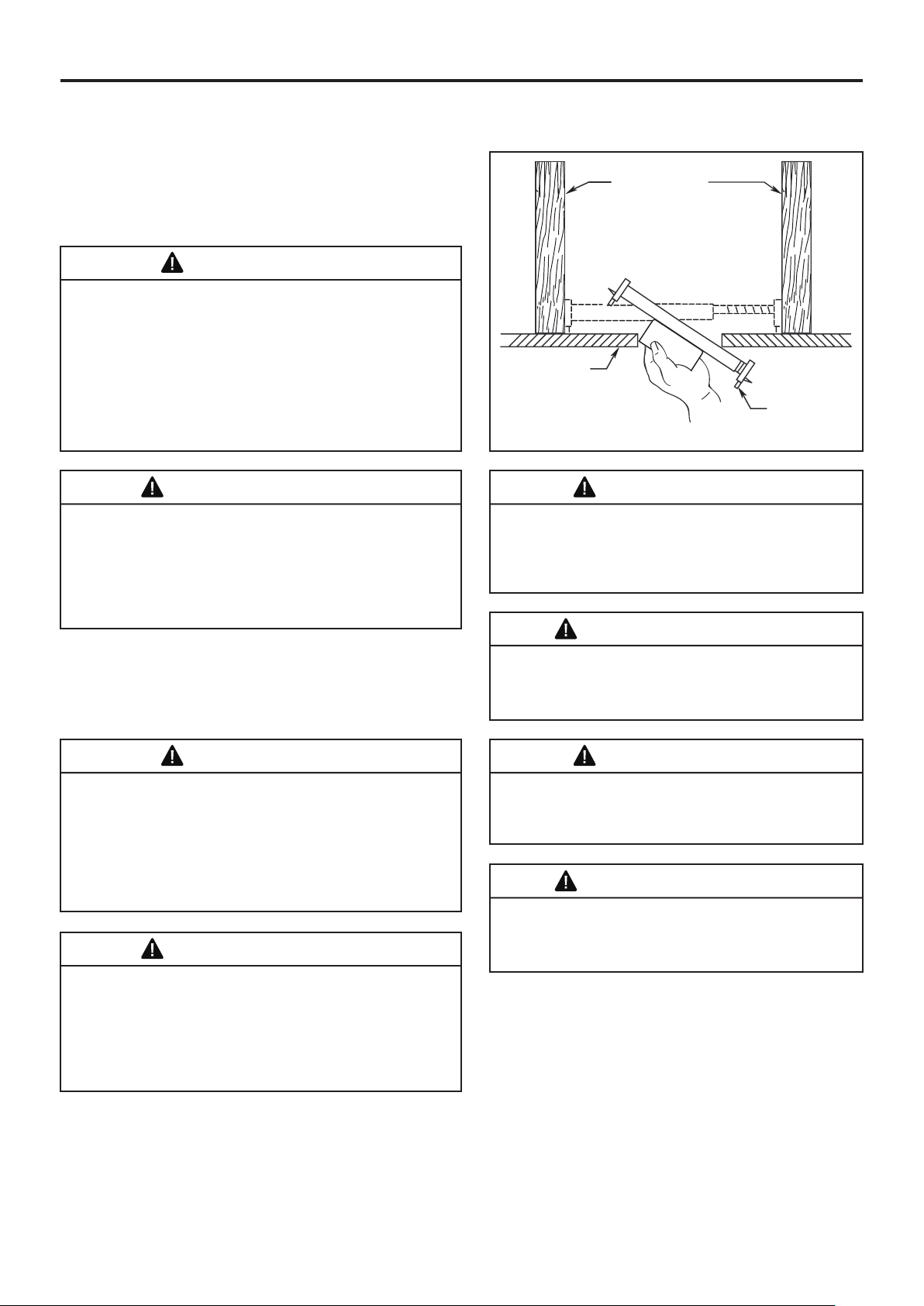

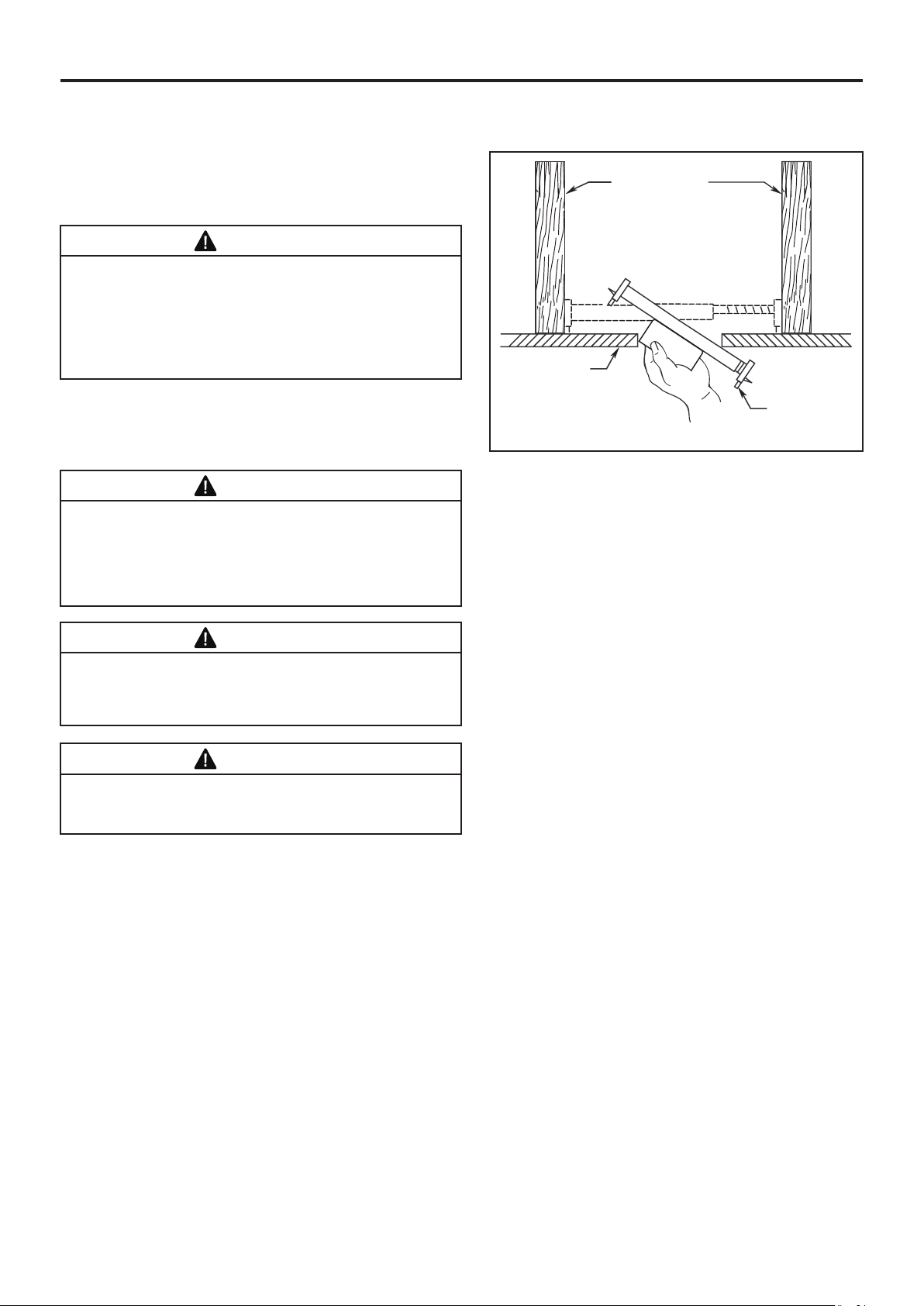

Low profile box (Figure 1)

A 1/2-in.-deep pancake box is meant to be screwed to a

joist or block. It’s used if only one cable is coming into the

box. It is also available in a saddle-mount configuration.

Deep box (Figure 2)

A 2-1/4-in.-deep box can be attached to blocking between

joists and is roomy enough to handle more than one cable.

CEILING JOIST

CEILING

OUTLET BOX

Figure 1

Figure 2

CEILING JOIST

2" x 4"

CEILING

OUTLET BOX

Energy Efficient Use of Ceiling Fans

Electrical and Structural Requirements

If your fan is to replace an existing light fixture, turn

electricity off at the main fuse box at this time and remove

the existing light fixture.

Turning off wall switch is not sufficient. To avoid

possible electrical shock, be sure electricity is turned off

at the main fuse box before wiring. All wiring must be in

accordance with National and Local codes and the ceiling

fan must be properly grounded as a precaution against

possible electrical shock.

Deep box with brace (Figure 3)

Paired with a deep box, this hanger is meant to span

between two joists and takes the place of wooden blocking.

To avoid fire or shock, follow all wiring instructions

carefully. Any electrical work not described in these

instructions should be done or approved by a licensed

electrician.

Figure 3

CEILING JOIST

CEILING

OUTLET BOX

To reduce the risk of fire, electric shock, or personal injury,

mount to outlet box marked acceptable for fan support of

15.9 kg (35 lbs) or less and use mounting screws provided

with the outlet box. Most outlet boxes commonly used for

the support of luminaires are not acceptable for fan support

and may need to be replaced, consult a qualified electrician

if in doubt.

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan’s remote control unit.

Electrical and Structural Requirements (Continued)

WARNING

1. Remove the hanger ball portion from the downrod/

hanger ball assembly by loosening the set screw in

the hanger ball until the ball falls freely down the

downrod. Remove the pin from the downrod, then

remove the hanger ball. Retain the pin and hanger

ball for reinstallation in Step 6. (Figure 1)

Figure 1

3. Loosen the two set screws and locking nuts in the

downrod support of the motor assembly. Route the

black, white and blue wires and safety cable through

the downrod. (Figure 3)

4. Slide downrod into the downrod support on top of

the motor. Install the clevis pin by aligning the holes

in the downrod support with holes in the downrod.

Secure clevis pin with hairpin clip. Install and tighten

the two set screws with nuts in the downrod support.

(Figure 4)

2. Remove the hairpin clip and clevis pin from the

bottom of the downrod. Retain the pin and clip for

reinstallation in Step 4. (Figure 2)

Figure 2

WARNING

It is critical that the clevis pin in the downrod support

is properly installed and the set screws and nuts are

securely tightened. Failure to do so could result in the

fan falling.

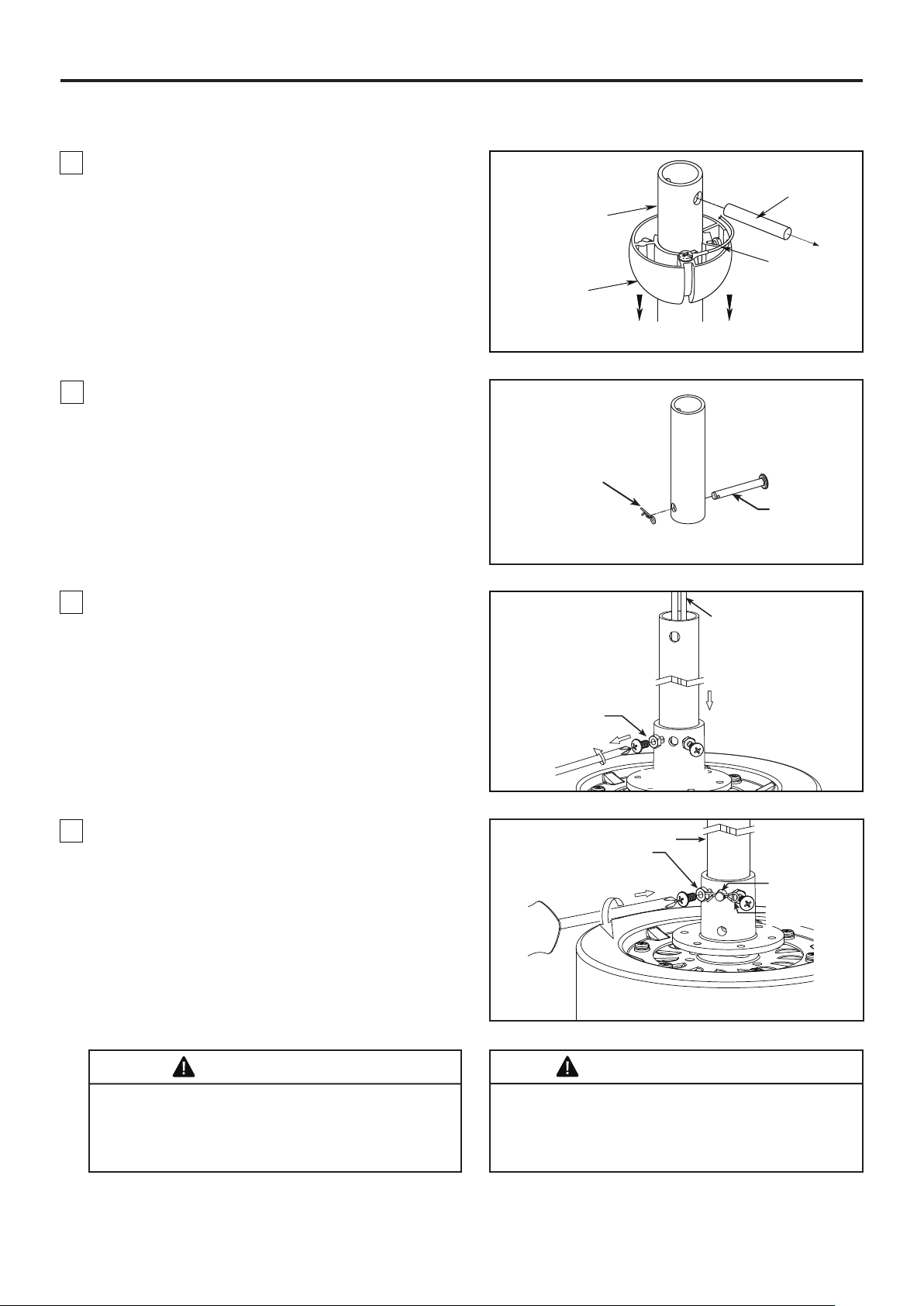

How to Assemble Your Ceiling Fan

Figure 3

Figure 4

Downrod

Set Screw

Hanger Ball

Hairpin Clip

Clevis Pin

Black, White, Blue wires

and Safety Cable

Set Screws

and nuts (2)

Downrod

Set Screws and

Locking Nuts (2)

Clevis Pin

Hairpin Clip

6 to 9 in.

6. Reinstall the hanger ball on the downrod as follows.

Route the black, white, blue wires and safety cable

through the hanger ball. Position the pin through

the two holes in the downrod and align the hanger

ball so the pin is captured in the groove in the top

of the hanger ball. Pull the hanger ball up tight

against the pin. Securely tighten the set screw in the

hanger ball. A loose set screw could create fan

wobble. (Figure 6)

7. Cut off excess lead wire approximately 6 to 9 inches

above top of the downrod. Strip insulation off 1/2 inch

from the end of each lead wire. (Figure 7)

CAUTION

All set screws must be checked, and retightened where

necessary before installation.

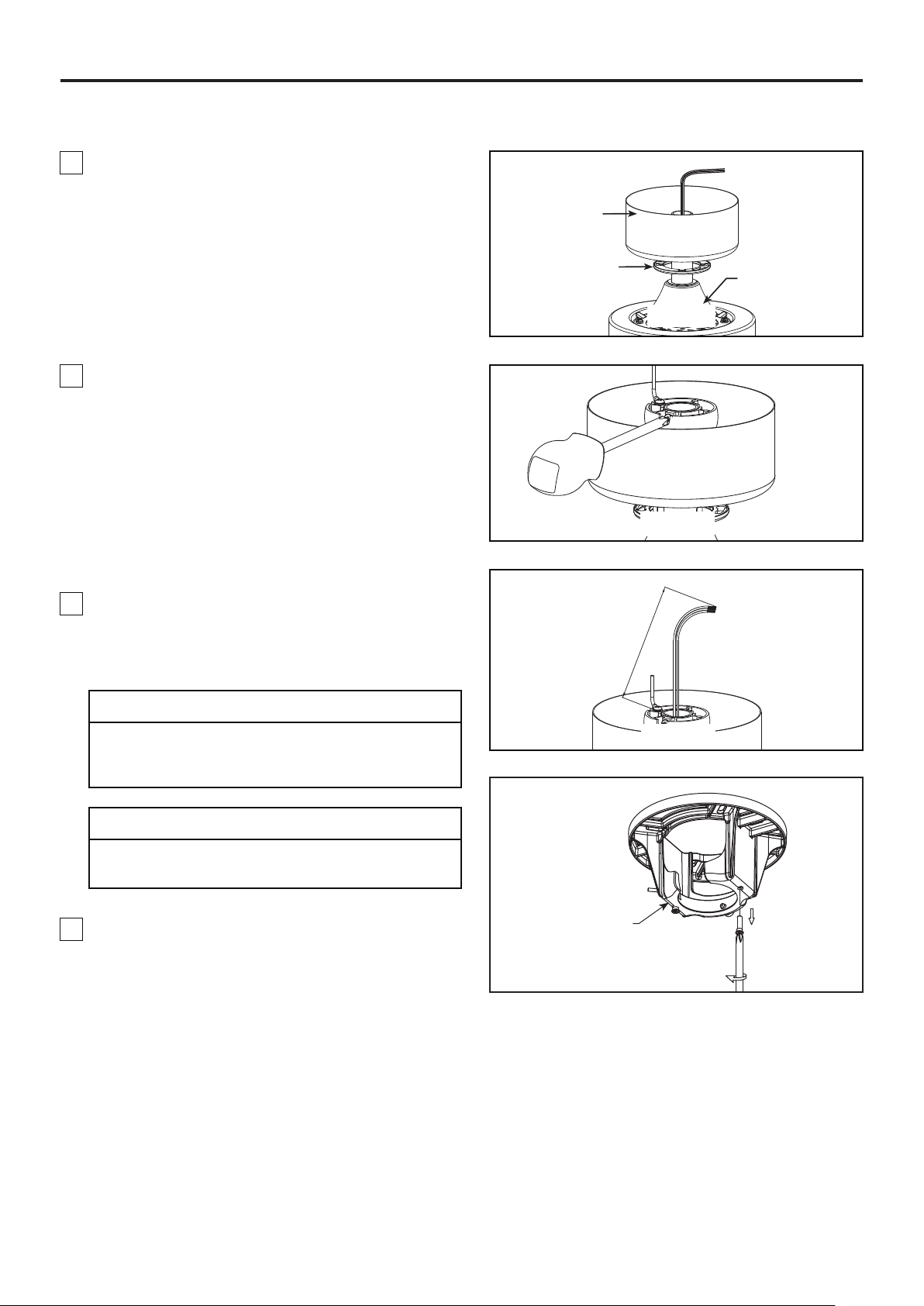

How to Assemble Your Ceiling Fan (Continued)

Figure 7

Figure 6

Hanger Bracket

Figure 8

8. Remove one of the two shoulder screws in the

hanger bracket and retain the screw for later. Loosen

the second shoulder screw without fully removing it.

(Figure 8)

5. Route wires and safety cable through motor

coupling cover, canopy screw cover and ceiling

canopy. (Figure 5)

Figure 5

Motor Coupling

Cover

Canopy Screw

Cover

Ceiling Canopy

How to Hang Your Ceiling Fan

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

WARNING

To avoid possible fire or shock, be sure electricity is

turned off at the main fuse box before hanging.

(Figure 1)

Figure 1

WARNING

The fan must be hung with at least 7’ of clearance from

floor to blades. (Figure 2)

CAUTION

Do not connect fan blades until the fan is completely

installed. Hanging fan with blades connected may

result in damage to the fan blades.

Figure 2

Figure 3

Figure 4

1. Securely attach the hanger bracket to the outlet box

using the outlet box screws and washers supplied with

the outlet box. (Figure 3)

2. Drill a 1/4” pilot hole into the building structure to

prevent splitting or cracking with installation of the lag

bolt. Using the 3/8” x 2” lag bolt and flat washer, attach

safety cable to ceiling joist or wood structural member.

The lag bolt will pass through the flat washer, safety

cable loop, and into the building structure. (Figure 3)

NOTE: Ceiling support cable cannot be secured to

outlet box only, it must be directly secured to ceiling

joist or structural member using the 3/8” x 2” lag bolt

and flat washer. (Figure 3)

3. Make sure the electrical supply wires, including the

hanger bracket grounding wire and safety cable are

pulled through the downrod, between the hanger

bracket and the outlet box so that electrical

connections can be made later.

4. Carefully lift the fan and seat the downrod/hanger

ball assembly onto the hanger bracket that was just

attached to the outlet box. Be sure the groove in the

ball is lined up with tab on the hanger bracket.

(Figure 4)

5. Attach the safety cable to ceiling support cable.

Slide cable clamp and washer onto safety cable

(from fan). Place the end of cable through the loop of

ceiling support cable. Pull as much cable through loop

as possible. Feed end of cable into clamp hole and

firmly tighten screw. (Figure 4)

WARNING

The outlet box must be securely anchored. Hanger

bracket must seat firmly against outlet box. If the

outlet box is recessed, remove wall board until bracket

contacts box. If bracket and /or outlet box are not

securely attached, the fan could wobble or fall.

WARNING

Failure to seat tab in groove could cause damage to

electrical wires and possible shock or fire hazard.

WARNING

To avoid possible shock, do not pinch wires between

the hanger ball assembly and the hanger bracket.

HARDWARE USED:

Main Fuse Box

Ceiling

Floor

Ceiling Joist

Hanger Bracket

Attach Safety

Cable To Ceiling

Support Cable

Downrod/Hanger

Ball Assembly

Ceiling Support

Cable Clamp

W/Screw

x 1

Tab

Ceiling

Outlet Box

Ceiling Support

Cable

Wood Member

(2” x 4” Approx.)

No Less

Than

7 Feet

NOTE: SUPPLY WIRES

AND FAN WIRES OMITTED

FOR CLARITY

How to Wire Your Ceiling Fan

Main Fuse Box

Figure 2

NOTE: The remote unit has 32 different code

combinations. To prevent possible interference from

or to other remote units, simply change the

combination code in the remote and receiver.

NOTE: If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

CAUTION: INCORRECT WIRE CONNECTION WILL

DAMAGE THIS RECEIVER.

1. To set the code on receiver unit, slide dip switches

to the same positions as set on the remote. (Figure 1)

NOTE: Factory setting is all up. Do not use this

position.

2. Slide the receiver into the hanger bracket before

wiring as shown in figure 3.

WARNING

To avoid possible electrical shock, be sure electricity

is turned off at the main fuse box before wiring.

(Figure 2)

Figure 1

Dip Switch

Receiver

Remote Control

ON DIP

1 2 3 4 5

Hanger Bracket

Receiver

NOTE: Supply wires

omitted for clarity.

Figure 3

3. Connect green wires from hanger bracket, hanger ball and ground from supply using wire connector. Connect

black wire from receiver unit marked “AC IN L” to black supply wire using wire connector. Connect white wire

from receiver unit marked “AC IN N” to white supply wire using wire connector. Connect white wire from receiver

unit marked “TO MOTOR N” to white wire from fan using wire connector supplied with receiver unit. Connect

black wire from receiver unit marked “TO MOTOR L” to black wire from fan using wire connector supplied with

receiver unit. Lastly, connect blue wire from receiver unit to the blue fan light wire using wire connector supplied

with receiver unit. (Figure 4)

NOTE: If you feel that you do not have enough

electrical wiring knowledge or experience, have your

fan installed by a licensed electrician.

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors except for the ground wire. Do not operate

fan until the blades are in place. Noise and motor

damage could result.

4. After connections have been made, the wires

should be spread apart with the grounded conductor

and the equipment-grounding conductor on one side

of the outlet box and the ungrounded conductor on the

other side of the outlet box, then turn leads upward

and carefully push leads into the outlet box, with the

white and green leads to one side of the box and the

black leads to the other side. (Figure 5)

x 7

Wire

Connectors

HARDWARE USED:

Figure 5

Green Wire

from Supply

(Ground)

White Wire

from Supply

White Wire

from Receiver

Green Wire

from Hanger

Bracket (Ground)

Green Wire

from Hanger

Ball (Ground)

Listed

Outlet Box

Household

Supply

Black Wire

from Supply

Red Wire

from Supply

Black Wire

from Receiver

Receiver

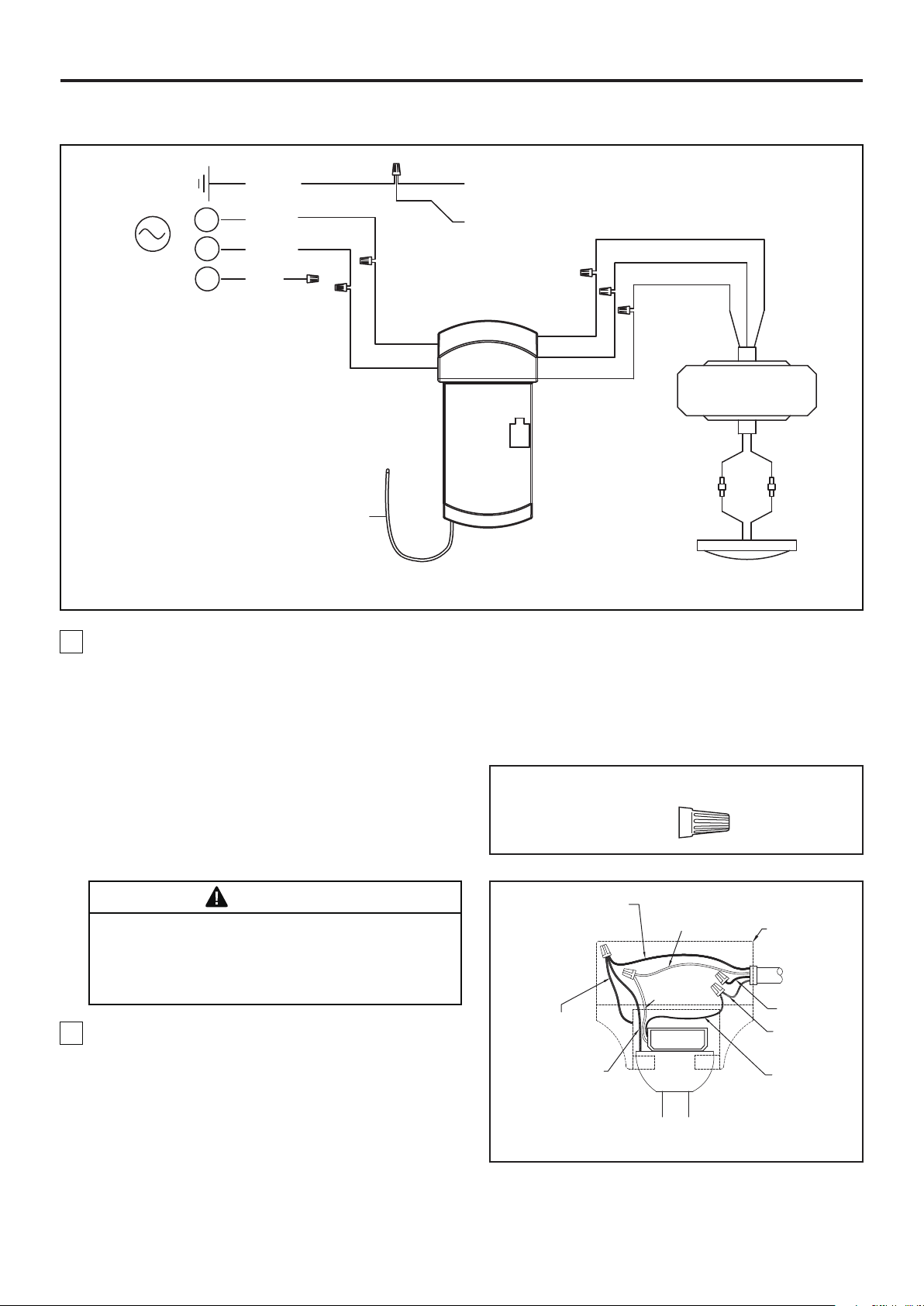

How to Wire Your Ceiling Fan (Continued)

BLACK

ANTENNA

BLACK

WHITE

AC POWER

RED

BLUE

WHITE

LIGHT KIT

AC MOTOR

GROUND GREEN

BLUE

BLACK

WHITE

BLACK

BLUE

BLACK

WHITE

HANGER

BRACKET

HANGER

BALL

Figure 4

NOTE: This step is applicable after the neccessary

wiring is completed.

How to Install Your Canopy Housing

1. Assemble canopy by rotating key slot in canopy

over shoulder screw in hanger bracket, taking care not

to pinch the wires. Tighten shoulder screw. Fully

assemble and tighten second shoulder screw that was

previously removed. (Figure 1)

2. Securely attach and tighten the canopy screw cover

over the shoulder screws in the hanger bracket

utilizing the key slot twist-lock feature. (Figure 2)

WARNING

To avoid possible fire or shock, make sure that the

electrical wires are completely inside the canopy

housing and not pinched between the housing and the

ceiling.

Ceiling

Canopy

Canopy Screw

Cover

Motor

Assembly

Blade Plate

Blade

Holder

Figure 1

1. Position the blade over the blade holder of motor

assembly with threaded posts showing. Make sure the

bottom edge of the blade is fully seated against the

blade holder. Place blade plate over the blade with

holes aligned and assemble blade to blade holder of

motor assembly using 3/16”-24 serrated head screws.

(Figure 1)

How to Assemble Your Ceiling Fan Blades

HARDWARE USED:

x 9

x 3

3/16˝-24

Serrated Head Screws

Blade Plates

Figure 1

CAUTION

Do not connect fan blades until the fan is completely

installed. Installing the fan with blades assembled

may result in damage to the fan blades.

Figure 2

WARNING

To reduce the risk of personal injury, do not bend the

blades when installing, balancing or cleaning the fan.

Do not insert foreign objects in between the rotating

blades.

Figure 1

Motor

Assembly

2. Assemble the switch housing assembly to the

adaptor plate of the motor assembly using the two

key slots in the switch housing assembly. Replace

the third screw and secure all three screws.

(Figure 2)

3. Remove one of the three screws in the switch

housing assembly. Retain the screw for later and

slightly loosen the remaining two screws. (Figure 3)

4. For use with light kit

Securely attach 9-pin connector from motor assembly

to wiring harness socket within light kit assembly.

(Figure 4)

How to Assemble Your Light Kit or Cap

1. Remove one of the three screws in the support

bracket at the bottom of the motor assembly. Retain

the screw for later and slightly loosen the remaining

two screws. (Figure 1)

Figure 2

Motor Assembly

Switch Housing

Assembly

Figure 3

Figure 4

Switch Housing

Assembly

WARNING

The color label on these two connectors must

correspond to each other.

Motor Assembly

Light Kit

Assembly

CAUTION

To reduce the risk of electric shock, disconnect the

electrical supply circuit to the fan before installing

your light kit.

Figure 5

Switch Housing

Assembly

Light Kit

Assembly

5. Assemble the light kit assembly to the switch

housing assembly using the two key slots in the light

kit assembly. Replace the third screw and secure

all three screws. (Figure 5)

CAUTION

The light source is designed for this specific

application and can overheat if serviced by untrained

personnel. If any servicing is required, the product

should be returned to an authorized service facility

for examination or repair.

8. Disconnect the 2 single-pin connectors from the

LED assembly to the 2 single-pin connectors from

light plate assembly. (Figure 8)

7. For use with steel cap

Remove the three screws in the LED assembly.

(Figure 7)

6. Secure the light shade to switch housing assembly

by twisting in a clockwise direction.

Do not over-tighten. (Figure 6)

How to Assemble Your Light Kit or Cap (Continued)

Figure 8

Light Plate

Assembly

Switch Housing

Assembly

Light Shade

LED Assembly

Figure 7

Figure 6

Light Plate

Assembly

9. Assemble the light kit wire cover to the light plate

assembly using the two key slots and tighten with

the supplied screws. (Figure 9)

Figure 9

Light Kit

Wire Cover

Light Plate

Assembly

Figure 10

Steel Cap

Switch Housing

Assembly

10. Assemble the steel cap to the switch housing

assembly by twisting in a clockwise direction.

(Figure 10)

How to Operate Your Ceiling Fan

Figure 1

For illustrative purposes only-not

intended to cover all types of controls

1. IMPORTANT: Using a full range dimmer switch (not

included) to control fan speed will damage the fan. To

reduce the risk of fire or electrical shock, do not use a

full range dimmer switch to control the fan speed.

(Figure 1)

Figure 2

Main Fuse Box

2. Restore electrical power to the outlet box by turning

the electricity on at the main fuse box. (Figure 2)

3. To make fan operational, install 23A/12V battery

(included) in hand-held remote transmitter, with fan

power off. Then follow the remote code setting process.

(If not used for long periods of time, remove battery to

prevent damage to transmitter). Store the remote away

from excessive heat or humidly. (Figure 3)

NOTE: The remote unit has 32 different code

combinations. To prevent possible interference from

or to other remote units, simply change the

combination code in the remote and receiver.

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors, except for the ground wire. Do not operate

fan until the blades are in place. Noise and fan damage

could result.

WARNING

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan's remote control unit.

4. To set the remote code in the same positions as

the receiver, use a small screwdriver or ball point pen

(neither included) to slide dip switches firmly up or

down. (Figure 4)

NOTE: Factory setting is all up. Do not use this position.

Figure 5

• Indicator LED light: fan speed

• button: Turns fan off.

• Fan Speed:

Turns fan on and turns speed up.

Turns fan on and turns speed down.

• Light button: Turns light on and off.

Increases light output level.

Decreases light output level.

• Sleep Timer:

Tap and the fan and light will turn off after

1 hour.

Tap and the fan and light will turn off after

3 hours.

Tap and the fan and light will turn off after

6 hours.

5. Remote functions: (Figure 5)

Figure 4

Remote

Dip Switch

ON DIP

1 2 3 4 5

12V 23A

Battery (1 pcs)

Figure 3

How to Operate Your Ceiling Fan (Continued)

6. If airflow is desired in the opposite direction, turn

the fan off and wait for the blades to stop turning.

Remove the light shade or steel cap then slide the

reverse switch of on the light plate assembly to the

opposite position and turn fan on again. Assemble

the light shade or steel cap to the switch housing

assembly by twisting in a clockwise direction.

(Figure 6)

Reverse Switch Information

Season Rotation Direction Switch Position

Summer Counterclockwise Left

Winter Clockwise Right

Light Plate

Assembly

Reverse

Switch

Figure 6

Periodic cleaning of your new ceiling fan is the only

maintenance necessary.

When cleaning, use only a soft brush or lint free cloth to

avoid scratching the finish.

Abrasive cleaning agents are not required and should be

avoided to prevent damage to finish.

Periodic light dusting of the blades is recommended.

A feather duster will work best.

Avoid using water, cleansers, or harsh rags, which

can warp and ruin the blades.

CAUTION

Do not use solvents when cleaning your ceiling fan. It

could damage the motor or the blades and create the

possibility of electrical shock.

Maintenance

How to Clean Your Ceiling Fan Blades

How to Install Your Remote Control

Figure 1

1. Installing Wall Holder: (Figure 1)

Attach wall holder using the two provided screws.

Screws (2)

Wall Holder

** Insert FINISH CODES (Refer to fan model number located on downrod support)

Parts List

Model #FP8511**

Before discarding packaging materials, be certain all parts have been removed.

Canopy Screw Cover Assembly

AP255BL

ADR1-45**

PG154**

AP260**

APPCP1404**

AMA8511**

AP851103CL

AP851102NI

AP851105

Switch Housing Assembly

Light Plate Assembly

AP845810LED Assembly

Light Shade

Light Kit Wire Cover with Screw

Steel Cap

Hand-held Remote

Receiver

P851109OP

AP845813BL

P851107**

TR500

RCCA05005000

Blade Set

Wire Connectors (4)

Hardware Bag Containing:

Motor Coupling Cover Assembly

Motor Assembly

Downrod/Hanger Ball Assembly

Ceiling Canopy

Ref. # Description Part #

Hanger Bracket Assembly

Safety Cable Kit

HDWFP8511**

3/16˝-24 Serrated Head Screws (10)

Blade Mounting Hardware Bag Containing:

Blade Plates (3)

How To Order Parts

When ordering repair parts, always give the

following information:

• Fan Model Number

• Part Number

• Part Description

• Date Code

Contact [email protected] or

call 1.888.567.2055 for repair parts.

NOTE: The illustration shown is not to scale or its actual configuration may vary.

Product/parts are subject to change without notice.

SculptAire

Model FP8511**

Exploded-View Illustration

™

11 13

1514

WARNING

Trouble Probable Cause Suggested Remedy

1. Check main and branch circuit fuses or circuit

breakers.

2. Check line wire connections to fan and switch wire

connections in the switch housings.

CAUTION: Make sure main power is turned off !

3. Replace with new battery.

1. Attach blades to fan before operating.

2. Check to make sure all screws in motor housing are

snug (not over-tight).

1. If possible, consider using a longer downrod (not

included, you can buy the longer downrod from

fanimation.com).

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

1. FAN WILL NOT START.

2. FAN SOUNDS NOISY.

3. FAN WOBBLES

EXCESSIVELY.

5. NOT ENOUGH AIR

MOVEMENT.

4. REMOTE CONTROL

DOES NOT WORK. THE

CONTROL INDICATOR

LED IS CONSTANTLY

FLASHING.

1. Fuse or circuit breaker blown.

2. Loose power line connections to the fan, or loose

switch wire connections in the switch housing.

3. Dead battery in remote control.

4. Make sure reverse switch position is all the way to

one side.

4. Reverse switch in neutral position.

1. Blades not attached to fan.

1. Tighten both setscrews securely in downrod support.1. Setscrew in downrod support is loose.

1. Please replace the battery/batteries.1. The battery/batteries are going to run out.

2. Loose screws in motor housing.

2. Tighten the setscrew in the downrod/hanger ball

assembly.

2. Setscrew in downrod/hanger ball assembly is loose.

3. Check to make sure the screws which attach the fan

blade holders to the motor flywheel are tight.

3. Screws securing fan blade holders to motor

flywheel are loose.

4. Check to make sure wire connectors in switch

housing are not rattling against each other or against

the interior wall of the switch housing.

4. Wire connectors inside housing rattling.

5. Tighten screws securely.5. Screws holding blades to blade holders are loose.

3. Check to be sure screws which attach the fan blade

holders to the flywheel are tight.

3. Screws securing fan blade holders to motor hub

are loose.

4. Check to be sure the fan blade holders seat firmly

and uniformly to the surface of the motor housing.

If holders are seated incorrectly, loosen the screws

and retighten.

4. Blade holders not seated properly.

5. Tighten the hanger bracket screws to the outlet box,

and secure outlet box.

5. Hanger bracket and/or ceiling outlet box is not

securely fastened.

Troubleshooting

2021/04 V.01

10983 Bennett Parkway

Zionsville, IN 46077

Phone: 888-567-2055

Outside U.S.: 317-733-4113

FAX: 866-482-5215

FANIMATION.COM

Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de

lunes - viernes.

ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM

LEA Y GUARDE ESTAS INSTRUCCIONES

MODELO #FP8511**

VENTILADOR DE TECHO SCULPTAIRE

™

Código de fecha

Fecha de compra

Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede

encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de

las pilas), en el receptor o en la parte superior de la carcasa del ventilador.

Peso neto 8.22 kgs (18.11 lbs)

Instrucciones de seguridad importantes

1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de

ensamblaje adjuntos.

2. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los

medios de desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión

del servicio, coloque un dispositivo de advertencia, como una etiqueta, en el panel de servicio.

3. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la

electricidad del ventilador de techo antes de llevar a cabo el mantenimiento.

4. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.

5. No accione el conmutador inversor hasta que las aspas del ventilador se hayan detenido por completo.

6. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados

para asegurarse de que no juegan con el dispositivo.

Instrucciones de seguridad adicionales

1. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar

la instalación eléctrica, y no haga funcionar el ventilador sin las aspas.

2. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA

70) y Códigos locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La

instalación eléctrica debe ser llevada a cabo o aprobada por un electricista autorizado.

3. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 25

del manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.

4. Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.

5. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o

los conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

6. Este ventilador sólo es adecuado para secos.

7. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra,

se le debe conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado

como conductor que no es de puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra.

Si el conductor del ventilador está identificado para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta

a tierra.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN

CONTROL/INTERRUPTOR DE PARED AISLADO.

ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados

específicamente para el mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones

personales o dañar el ventilador.

ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera

podría dañar la unidad del mando a distancia del ventilador de techo.

AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À

USAGE GÉNÉRAL AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.

AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement

conçus pour ce produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut

provoquer des blessures ou des dommages matériels.

AVERTISSEMENT: Afin de réduire le risque de blessure, ne pliez pas le support de pale (bride ou porte-pale) lors de l'installation des

supports, de l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en

rotation.

(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las

interferencias que puedan provocar un funcionamiento no deseado. Si el radiador intencional puede ser clasificado como un

dispositivo digital de clase B o un periférico del ordenador, entonces se deberán incluir los siguientes o equivalentes:

Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para

dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo

de aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera,

utiliza y puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede

provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la

recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas

interferencias tomando una o varias de las siguientes medidas:

- Modificar la orientación o ubicación de la antena de recepción;

- Aumentar la separación entre el equipo y el receptor;

- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;

Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.

Nota: Para un dispositivo digital de clase A, la declaración de 15. 105(a) debe ser incluida cuando sea apropiada para el dispositivo en

cuestión.

ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.

AVERTISSEMENT: Suivez ces instructions pour éviter un incendie, une électrocution et des blessures graves.

GARANTÍA LIMITADA DE POR VIDA

1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido

a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de

repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de

venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

2. GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del

momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo

en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.

El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

3. Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los

materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en

nuestro centro de servicios nacional.

4. Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,

falta de brillo o peladuras.

5. Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o

a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

6. Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que

vendió el ventilador ni de Fanimation.

7. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según

lo establecido por esta garantía.

8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas

deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva

deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los

daños que resulten del embalaje incorrecto del producto.

9. Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra

garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la

comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las

garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el

rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga

derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

10. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.

Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista autorizado de Fanimation

NOTA: coloque las piezas de las bolsas de piezas individuales

en un contenedor pequeño para evitar que se extravíen. Si

faltan piezas, póngase en contacto con su proveedor local.

MaterialesHerramientas necesarias para el ensamblaje

(No incluido)

Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,

la instalación, el funcionamiento y el mantenimiento de su ventilador de techo

• Destornillador Phillips

• Escalera de tijera

• Destornillador de ¼˝

• Pelacables

La caja de distribución eléctrica y los conectores de la caja

deben ser del tipo requerido por el código local. El cable

más pequeño debe ser un cable de tres conductores (de dos

conductores con conexión a tierra) del siguiente tamaño:

ADVERTENCIA

Antes de ensamblar el ventilador de techo, consulte la

sección sobre el método correcto de instalación eléctrica

del ventilador (página 31). Si siente que no posee la

experiencia o los conocimientos eléctricos necesarios,

contrate a un electricista autorizado para instalar el

ventilador.

AVERTISSEMENT

Reportez-vous à la section sur la méthode appropriée

de câblage du ventilateur (page 31) avant d'assembler

votre ventilateur de plafond. Faites installer votre

ventilateur par un électricien agréé si vous pensez que

vous n'avez pas assez de connaissances ou d'expérience

en câblage.

longitud del cable instalado tamaño del cable según el A.W.G.

(Calibre de Alambre Estadounidense)

hasta 15,2 m (50 pies) de

15,2 a 30,5 m (50 a 100 pies)

Tabla de contenidos

Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso eficiente de la energía en ventiladores de techo . . . . . . . . . . . . . .

Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . .

Cómo instalar la carcasa de la cubierta . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar las aspas del ventilador de techo . . . . . . . . . . . . . . .

Cómo ensamblar su el kit de iluminación o la tapa . . . . . . . . . . . . . . . .

Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo instalar su mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Limpieza de las aspas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADVERTENCIA

No instale ni utilice el ventilador si falta alguna pieza o si

hay piezas dañadas. Este producto está diseñado para ser

utilizado sólo con las piezas suministradas o los

accesorios indicados por Fanimation específicamente

para el mismo. La sustitución de piezas o accesorios que

Fanimation no designó para usar con este producto

podría ocasionar lesiones personales o daños en el

ventilador. Póngase en contacto con su tienda si faltan

piezas o hay piezas dañadas.

AVERTISSEMENT

N'i nstallez pas et n'utilisez pas le ventilateur si l'une de

ses pièces est endommagée ou manquante. Ce produit

est conçu pour utiliser uniquement les pièces l'accompag-

nant et/ou les accessoires spécifiquement conçus pour ce

produit par Fanimation. La substitution de pièces ou

d'accessoires non conçus par Fanimation pour être

utilisés avec ce produit peut provoquer des bless-ures ou

des dommages matériels. Contactez votre lieu de vente en

cas de pièces manquantes ou endommagées.

Instrucciones para el desempaque

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.

Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.

1. Verifique que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una

pieza, consulte la ilustración del despiece.

Bolsas de accesorios

Unidad del motor (1)

Pantalla de iluminación (1)

Unidad de carcasa

de interruptor (1)

Conectores de cables

(4)

Cubierta de cables del kit de

iluminación con tornillos (1)

Tapa de acero (1)

Juego de aspas (1)

Unidad del

soporte de suspensión (1)

Unidad del barral/de la semiesfera (1)

– Varilla (1)

– Bola colgante (1)

– Tornillo de fijación (1)

– Clip de horquilla (1)

– Pasador de horquilla (1)

– Pasador (1)

Cubierta de unión

del motor (1)

Capuchón de techo (1)

Cubierta para el tornillo

del capuchón (1)

Tornillo de cabeza

dentada de 3/16”-24

(10)

Placa de la pala

(3)

Mano a distancia (1)

Placa de la pared (1)

Tornillos (2)

Batería (1)

Receptor (1)

Conectores de

cables (6)

Cable de soporte

(1)

Abrazadera del

cable de soporte

(1)

Arandela plana,

acero inoxidable

(1)

Tornillo de

intervalo

(1)

Ensamble de kit

de luz (1)

12V 23A

Kit de cable de seguridad

Requisitos eléctricos y estructurales

Uso eficiente de la energía en ventiladores de techo

El nivel de rendimiento y ahorro de energía de los

ventiladores de techo dependen de su correcta

instalación y uso. Acontinuación le presentamos

algunas sugerencias para asegurar un rendimiento

eficiente del producto.

Uso del ventilador de techo todo el año

En verano: Use el ventilador de techo en sentido

contrario a las agujas del reloj. El flujo de aire que

produce el ventilador creará un efecto frío del aire que

lo refrescará más. Seleccione una velocidad que le

proporcione una brisa confortable. Las velocidades

más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el

ventilador de techo a velocidad baja y en el sentido de

las agujas del reloj. Esto produce una suave corriente

ascendente, que obliga al aire cálido que se acumula

cerca del techo a bajar al espacio ocupado. No olvide

ajustar el termostato cuando utilice el ventilador de

techo. Con este sencillo paso puede ahorrar energía

adicional y dinero.

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro

de la habitación, a 2,13 m (7 pies) de altura del piso hasta

la cuchilla como mínimo y 0,5 m (18 pulgadas) de las

paredes hasta la cuchilla. Si la altura del techo lo permite,

instale el ventilador a 2,5 m (8 - 9 pies) de altura del piso

hasta la cuchilla para un flujo de aire óptimo. Consulte en

su tienda minorista de Fanimation para obtener accesorios

de montaje opcionales.

Apague el ventilador cuando no se encuentre en la

habitación

Los ventiladores son para refrescar a la gente, no a

las habitaciones. Si la habitación está vacía, apague el

ventilador de techo para ahorrar energía.

Su nuevo ventilador de techo requiere una línea de

suministro eléctrico con conexión a tierra de 120 voltios de

CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica

requiere el uso de una caja de distribución eléctrica para

ventiladores que soporte el peso extra y el movimiento

asociado a un ventilador de techo. La caja de distribución

eléctrica será etiquetada como tal y soportará un

ventilador de techo de un peso de hasta 70 libras. Dichas

cajas varían en tipos y diseños. Asegúrese d que el tipo

de su caja reúne los criterios para el ventilador que se

está instalando. Las ilustraciones 1, 2 y 3 muestran las

diferentes configuraciones estructurales que pueden ser

utilizadas para dicha caja de distribución eléctrica.

Uso de perfil bajo (Figura 1)

La caja lisa de 1/2 pulgada de profundidad será atornillada

a una viga o bloque. Se utilizará si solo un cable va a ser

introducido en la caja. También está disponible en una

configuración de montaje endosado.

Uso de perfil profundo (Figura 2)

La caja de 2-1/4 pulgada será atornillada a un bloque

entre vigas que tenga suficiente espacio para colocar más

de un cable.

Vigas del techo

Techo

Caja de distribución

eléctrica

Figura 1

Figura 2

2" x 4"

Caja de distribución

eléctrica

Requisitos eléctricos y estructurales (cont.)

Uso del soporte (Figura 3)

Conectado a una caja de distribución eléctrica, este

colgador sirve para abarcar el espacio entre dos vigas y

ocupar el lugar de bloqueo de la madera.

Si su ventilador va a sustituir una instalación de

iluminación existente, desconecte la electricidad de la caja

del fusible principal en esta ocasión y extraiga la unidad

de iluminación.

Figura 3

Vigas del techo

Techo

Caja de

distribución

eléctrica

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas

o lesiones personales, fije el ventilador a la caja de

distribución eléctrica marcada como aceptable para soporte

de ventilador de 15,88kg (35lb). Utilice los tornillos

suministrados con la caja de distribución eléctrica. La

mayoría de las cajas de distribución eléctricas que

comúnmente se utilizan como soporte de lámparas no son

aptas para soporte de ventiladores y es posible que deban

reemplazarse. Consulte a un electricista calificado si tiene

dudas.

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar

posibles descargas eléctricas, asegúrese de que la

electricidad esté desconectada en la caja de fusibles

principal antes de realizar la instalación eléctrica. Toda

instalación eléctrica debe cumplir con los códigos

nacionales y locales y el ventilador de techo debe tener la

conexión a tierra adecuada como forma de precaución ante

posibles descargas eléctricas.

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga

con cuidado todas las instrucciones de instalación

eléctrica. Cualquier trabajo eléctrico que no se describa

en estas instrucciones deberá ser realizado o aprobado

por un electricista autorizado.

Respectez attentivement toutes les instructions de

câblage pour éviter tout incendie ou électrocution.

Tout travail électrique non décrit dans ces instructions

doit être fait ou approuvé par un électricien agréé.

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de

blessure, montez sur une boîte de sortie indiquée comme

étant acceptable pour supporter un ventilateur. La plupart

des boîtes de sortie communément utilisées pour supporter

les luminaires ne sont pas acceptables pour supporter des

ventilateurs et devraient être remplacées. Consultez un

électricien qualifié en cas de doutes.

AVERTISSEMENT

Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout

risque d'électrocution, assurez-vous que l'alimentation

électrique est coupée au niveau du boîtier à fusibles

principal avant d'effectuer le câblage. Le câblage doit être

entièrement conforme aux codes nationaux et locaux, et le

ventilateur de plafond doit être correctement mis à la terre

par mesure de précaution contre les risques d'électrocution.

AVERTISSEMENT

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de

plafond.

AVERTISSEMENT

1. Extraiga la pieza de la bola colgante de la unidad

de la bola colgante / varilla aflojando el tornillo de

presión de la bola colgante hasta que la bola se

libere de la varilla. Retire el pasador del barral y

luego extraiga la semiesfera. Conserve el pasador

y la semiesfera para su reinstalación en el Paso 6.

(Figura 1)

3. Afloje los dos tornillos de fijación del soporte del

barral de soporte para techo a través de la varilla.

Introduzca los cables de color negro, blanco y azul

cables y cable de seguridad a través de la varilla.

(Figura 3)

4. Coloque el soporte de la varilla y alinee los orificios

de la clavija de horquilla en ambas piezas. Instale la

clavija de horquilla y asegúrela con la pinza de

horquilla. Instale los set de tornillos con tuercas en el

soporte de la varilla. Fije con seguridad el set de

tornillos con el destornillador y luego fije bien las

tuercas con una llave hexagonal. (Figura 4)

2. Retire el clip de horquilla y pasador de horquilla

de la parte inferior de la bola para colgar. Retener el

pasador y clip para la reinstalación en el paso 4.

(Figura 2)

Cómo ensamblar el ventilador de techo

Pasador

Figura 1

Figura 2

Figura 3

Figura 4

Varilla

Tornillo

de fijación

Bola colgante

Clip de horquilla

Pasador de

horquilla

Negro, Blanco y Azul

Cables y cable de

seguridad

Tornillo de

fijación (2)

Varilla

Tornillo de

fijación (2)

Pasador de

horquilla

Clip de

horquilla

ADVERTENCIA

Es fundamental que instale correctamente el pasadorde

horquilla en el soporte de la varilla, y que

ajustefirmemente los tornillos de fijación y las tuercas.

El incumplimiento de dicho paso podría hacer que el

ventilador se caiga.

AVERTISSEMENT

Il est crucial que l'axe à épaulement dans le support de

la tige de suspension descendante soit correctement

installé. Le ventilateur risque de tomber si vous ne

vérifiez pas que l'axe et la pince de retenue sont

correctement installés.

6. Vuelva a colocar la semiesfera en el barral como

se indica a continuación. Pase los cables de negro,

blanco y azul cables y cable de soporte para techo a

través de la semiesfera. Pase el pasador a través de

los dos orificios en el barral y alinee la semiesfera de

modo que el pasador quede atrapado en la ranura de

la parte superior de la misma. Empuje la semiesfera

hacia arriba, bien ajustada contra el pasador. Ajuste

firmemente el tornillo de fijación en la semiesfera. Si

el tornillo de fijación está flojo, podría provocar

oscilación del ventilador. (Figura 6)

7. Corte el exceso de cable aproximadamente de 15 a

23 cm (6 a 9 pulgadas) por encima de la parte

superior del barral. Pele 1,2 cm (1/2”) del aislamiento

en cada extremo del cable. (Figura 7)

Cómo ensamblar el ventilador de techo (cont.)

8. Extraiga una de los tornillos de hombro en el

soporte del gancho y guarde los tornillos para pasos

posteriores. Afloje el segundo tornillo de hombro sin

extraiga completamente. (Figura 8)

15,24 cm a

22,86 cm

Figura 7

Figura 6

Unidad del soporte

de suspensión

Figura 8

5. Pase los cables y cable de seguridad a través de la

cubierta de unión del motor, la cubierta para el tornillo

del capuchón y el capuchón con el lado abierto

apuntando hacia arriba. (Figura 5)

Figura 5

Cubierta del

tornillo de la base

Cubierta de

unión del motor

Capuchón

de techo

PRECAUCIÓN

Se deben revisar todos los tornillos de fijación y

volver a ajustarlos cuando sea necesario antes de

realizar la instalación.

ATTENTION

Toutes les vis de réglage doivent être vérifiées et

resserrées nécessaire avant l'installation.

Cómo colgar el ventilador de techo

Figura 1

Figura 2

Figura 3

EI Techo

EI Piso

Viga del techo

Soporte de

suspensión

Techo

Caja de

conexiones

Cable de soporte

para techo

Miembro de madera (5 x 10 cm

[2”x 4”] aprox.)

menos de

2,13 m

1. Perfore un orificio de 1/4” en la estructura del

edificio para evitar grietas con la instalación del tornillo

de intervalo. Utilice el tornillo de intervalo de 3/8”x 2” y

la arandela plana para fijar el cable de seguridad a la

viga del techo o a la estructura de madera. Dicho

tornillo pasará a través de arandela plana, la presilla

del cable de seguridad y se fijará en la estructura del

edificio. (Figura 3)

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

2. Fije adecuadamente el soporte colgante a la caja

de empalme del techo que sea aceptable para el

soporte del techo.

NOTA: el cable de soporte para techo no se puede

asegurar solamente a la caja de conexiones; se debe

asegurar directamente a la viga de techo o miembro

estructural con el tornillo de cabeza cuadrada de

3/8"x2" y la arandela plana. (Figura 3)

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de fusibles

principal antes de colgar el ventilador.

(Figura 1)

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est coupée

au niveau du boîtier à fusibles principal avant de

suspendre le ventilateur afin d'éviter tout risque

d'électrocution. (Figure 1)

ADVERTENCIA

La caja de distribución eléctrica de be estar bien

asegurada y debe ser capaz de soportar una carga de al

menos 15.9kg (35lb). El soporte de suspensión debe

estar colocado firmemente contra la caja de distribución

eléctrica. Si la cajade distribución eléctrica está

empotrada, retire la tablaroca hasta que el soporte haga

contacto con la caja.Si elsoporte o la caja de

distribución eléctrica no están bien asegurados, el

ventilador podría oscilar o caerse.

AVERTISSEMENT

La boîte de sortie doit être solidement ancrée et

acceptable pour supporter un ventilateur de 15,9 kg (35

livres) au moins. Le support de suspension doit reposer

fermement contre la boîte de sortie. Si la boîte de sortie

est encastrée, retirez le panneau de revêtement jusqu'à

ce que le support entre en contact avec la boîte. Si le

support et/ou la boîte ne sont pas solidement attachés,

le ventilateur risque d'osciller ou même de tomber.

AVERTISSEMENT

Le ventilateur doit être accroché de façon à ce que ses

pales soient au moins à 7 pieds. (Figure 2)

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de

2,13 m desde las aspas hasta el piso. (Figura 2)

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

Suspendre un ventilateur avec des lames raccordées

peut endommager les pales du ventilateur.

Principal Caja

De Fusibles

Figura 4

Aditamentos utilizados:

Fije el cable de

seguridad al

cable de soporte

para techo

Unidad del barral/

de la semiesfera

ABRAZADERA DEL CABLE

DE SOPORTE DEL TECHO

CON TORNILLO

x 1

Pestaña

NOTA: se omiten

los cables de

suministro y los

cables del

ventilador para

mayor claridad.

Cómo colgar el ventilador de techo (cont.)

4. Levante cuidadosamente el ventilador y coloque el

ensamble de la bola para colgar/varilla en la

abrazadera para colgar que acaba de fijar a la caja de

salida. Asegúrese de que la ranura de la bola esté

alineada con la lengüeta de la abrazadera para

colgar. (Figura 4)

3. Asegúrese de que los cables de suministro

eléctrico, incluido el cable de conexión a tierra del

soporte de suspensión y el cable de seguridad, hayan

atravesado el barral, entre el soporte de suspensión y

la caja de conexiones, de modo que más tarde se

pueda realizar la instalación eléctrica.

5. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de

seguridad (del ventilador). Pase el

extremo

del

cable

través del aro que forma el cable de soporte para

techo. Tire lo más posible del cable a través del aro.

Inserte el extremo del cable en el orificio de la

abrazadera y ajuste firmemente el tornillo. (Figura 4)

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete

los cables entre el ensamble de la bola para colgar y la

abrazadera para colgar.

Ne pincez pas les fils entre la tige de suspension

descendante et le support de suspension éviter toute

électrocution.

AVERTISSEMENT

ADVERTENCIA

Si no coloca la lengüeta en la ranura, podrían dañarse

los cables eléctricos y podrían ocurrir ncendios o

descargas eléctricas.

Si vous n'installez pas la languette dans la rainure, vous

risquez d'endommager les fils électriques et de causer

éventuellement une décharge électrique ou un incendie.

AVERTISSEMENT

Cómo realizar la instalación eléctrica del ventilador de techo

NOTA: El mando a distancia incluido en este

ventilador tiene 32 combinaciones diferentes de

códigos. Para evitar posibles interferencias desde o

hacia otros mandos a distancia, modifique el código

de combinación de su transmisor y receptor.

1. Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas

posiciones que en el transmisor. (Figura 1)

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

PRECAUCIÓN:

UNA CONEXIÓN INCORRECTA DEL

CABLE PODRÍA DAÑAR ESTE RECEPTOR.

ATTENTION: UNE CONNEXION DE FIL INCORRECTE

PEUT ENDOMMAGER CE RECEPTEUR.

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de fusibles

principal antes de alambrado el ventilador. (Figura 2)

Pour éviter tout risque d'électrocution, assurez-vous

que l'alimentation électrique est coupée au niveau du

boîtier à fusibles principal avant d'effectuer le câblage.

(Figure 2)

AVERTISSEMENT

Figura 2

Principal Caja

De Fusibles

Figura 1

Interruptores

Receptor

Control remoto de mano

ON DIP

1 2 3 4 5

2. Deslice el receptor en el soporte de suspensión

antes de realizar el cableado como se muestra en la

figura 3.

Figura 3

NOTA: Se omiten los cables del suministro eléctrico y del

ventilador por claridad.

Soporte del colgador

Receptor

Cómo realizar la instalación eléctrica del ventilador de

techo (cont.)

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

3. Conecte los conductores verdes de la abrazadera para colgar, bola para colgar y conductor verde del

suministro (puesta a tierra) con el conector de cables. Conecte el conductor negro de la unidad receptora

marcado “AC IN L” al conductor negro de alimentación con el conector de cables. Conecte el conductor blanco

de la unidad receptora marcado “AC IN N” al conductor blanco de alimentación con el conector de cables.

Conecte el conductor blanco de la unidad receptora marcado “TO MOTOR N” al conductor blanco del ventilador

con el conector de cables incluido con la unidad receptora. Conecte el conductor negro de la unidad receptora

marcado “TO MOTOR L” al conductor negro del ventilador con el conector de cables que se adjunta con la

unidad receptora. Finalmente, conecte el conductor azul de la unidad receptora al conductor azul de la

iluminación del ventilador con el conector de cables que se adjunta con la unidad receptora. (Figura 4)

x 7

Conectores

de cable

Aditamentos utilizados:

ADVERTENCIA

Verifique que todas las conexiones estén ajustadas,

incluida la conexión a tierra, y que no haya conductores

desnudos visibles en los conectores. No opere el

ventilador hasta que las aspas estén instaladas. Podría

ocasionar ruidos y daños al motor.

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion.Ne faites

pas fonctionner le ventilateur avant d'avoir installé les

pales. Du bruit et des dommages au moteur pourraient

en résulter.

AVERTISSEMENT

Antena

Negro

Blanco

ALIMENTACIÓN

DE CA

Rojo

Azul

Blanco

Kit de Luz

AC de MOTOR

Puesta a tierra Verde

Azul

Negro

Blanco

Negro

Azul

Negro

Blanco

Abrazadera

para colgar

Bola para

colgar

Figura 4

NOTA: Este paso se debe realizar luego de completar

la instalación eléctrica necesaria.

Cómo instalar la carcasa de la cubierta

1. Instale la cubierta rotando la ranura clave en la

cubierta sobre el tornillo de hombro del soporte del

gancho, teniendo cuidado de no pillar los cables. Fije

el tornillo de hombro. Instale adecuadamente y fije el

segundo tornillo de hombro que fue anteriormente

guardado. (Figura 1)

2. Coloque y ajuste firmemente la cubierta para el

tornillo de la base sobre los tornillos de reborde de la

abrazadera para colgar mediante el mecanismo de

seguro por giro del chavetero. (Figura 2)

ADVERTENCIA

Para evitar posibles incendios o descargas eléctricas,

asegúrese de que los cables eléctricos se encuentren

completamente adentro de la cubierta del capuchón y

de que no estén aprisionados entre la cubierta y el

techo.

Pour éviter tout risque d'incendie ou de choc, assurez-

vous que les fils électriques sont complètement à

l'intérieur du boîtier de la monture et qu'ils ne sont pas

pincés entre le boîtier et le plafond.

AVERTISSEMENT

Capuchón de

techo

Cubierta para el

tornillo del

capuchón

Figura 1

Figura 2

4. Una vez realizadas las conexiones, los cables

deben ser colocados de forma extendida poniendo el

conductor de la toma de tierra y el conductor de toma

de tierra del equipo a un lado de la caja, colocando el

conductor sin toma de tierra en el otro lado de la caja,

luego gire los conductores hacia arriba y, con cuidado,

colóquelos dentro de la caja de salida; con los

conductores blancos y verdes hacia un lado y los

conductores negros hacia el otro. (Figura 5)

Figura 5

Receptor

Conductor verde

del suministro

(puesta a tierra)

Conductor verde de

la abrazadera para

colgar (puesta a tierra)

Conductor verde

de la bola para colgar

(puesta a tierra)

Conductor blanco

del suministro

Caja de salida

homologada

Suministro

eléctrico

Conductor

blanco

del receptor

Conductor negro

del receptor

Cómo realizar la instalación eléctrica del ventilador de

techo (cont.)

Conductor negro

del suministro

Conductor rojo

del suministro

Cómo ensamblar las aspas del ventilador de techo

1. Coloque la pala sobre la sujeción de palas de la

unidad del motor mostrando los postes roscados.

Asegúrese que el borde inferior de la pala esté

completamente colocada en la sujeción de palas.

Coloque la placa de la pala sobre la pala con los

orificios alineados e instale la pala en la sujeción de

palas del motor usando tornillos de cabeza dentada

3/16”-24. (Figura 1)

Motor

Placa de la pala

Aspas

Soporte de

aspas

x 9

x 3

3/16”-24

Tornillo de cabeza dentada

Placa de la pala

Figura 1

Aditamentos utilizados:

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

L'installation du ventilateur avec les pales assemblées

peut endommager les pales du ventilateur.

ADVERTENCIA

Para reducir el riesgo de lesiones personales, no doble

los soportes de aspas al instalarlos, balancear las

aspas o limpiar el ventilador. No coloque objetos

extraños entre las aspas del ventilador en

funcionamiento.

Afin de réduire le risque de blessure, ne pliez pas les

porte-pales lors de l'installation, de l'équilibrage des

pales, ou du nettoyage du ventilateur. N'insérez pas de

corps étrangers entre les pales en rotation.

AVERTISSEMENT

Cómo ensamblar su el kit de iluminación o la tapa

Figura 1

Motor

2. Instale la carcasa del interruptor a la placa

adaptador del motor usando las dos ranuras

principales de la carcasa del interruptor. Vuelva a

colocar el tercer tornillo y fije los tres tornillos.

(Figura 2)

3. Extraiga uno de los tres tornillos en la carcasa del

interruptor. Guarde el tornillo para más tarde y afloje

levemente los dos tornillos restantes. (Figura 3)

4. Para su uso con el kit de iluminación

Fije firmemente el conector de 9 pasadores de la

unidad del motor al enchufe del mazo de cables

dentro de la ensamble de kit de luz. (Figura 4)

1. Retire uno de los tres tornillos en la placa del

adaptador en la parte inferior del ensamble del motor,

guárdelos para después y afloje ligeramente los dos

tornillos restantes. (Figura 1)

Figura 2

Motor

Unidad de carcasa

de interruptor

Figura 3

Unidad de carcasa

de interruptor

ADVERTENCIA

La etiqueta de color de estos dos conectores debe

corresponder mutuamente.

L'étiquette de couleur sur ces deux connecteurs doit

correspondent les uns aux autres.

AVERTISSEMENT

PRECAUCIÓN

A fin de reducir el riesgo descargas eléctricas,

desconecte el circuito de suministro eléctrico al

ventilador antes de instalar el kit de iluminación.

ATTENTION

Pour réduire le risque d'électrocution, débranchez le

circuit d'alimentation électrique du ventilateur avant

d'installer le kit d'éclairage.

Figura 4

Motor

Ensamble de kit

de luz

Cómo ensamblar su el kit de iluminación o la tapa (cont.)

PRECAUCIÓN

La fuente de luz está diseñado para esta aplicación

específica y puede recalentarse si reparado por

personal no capacitado. Si se requiere ningún tipo de

servicio, el producto debe ser devuelto a un centro de

servicio autorizado para su revisión o reparación.

ATTENTION

La source lumineuse est conçue pour cette application

spécifique et peut surchauffer si par un personnel

non formé. Si un entretien est nécessaire, le produit

doit être retourné à un centre de service agréé pour

examen ou réparation.

Unidad de

carcasa de

interruptor

Unidad de

carcasa de

interruptor

Figura 5

Ensamble

de kit de luz

5. Instale la ensamble de kit de luz en el carcasa del

interruptor usando las dos ranuras principales de la

ensamble de kit de luz. Vuelva a colocar el tercer

tornillo y fije los tres tornillos. (Figura 5)

Ensamble de la

placa de

iluminación

Unidad de

luz LED

Unidad de

luz LED

Ensamble

de la placa de

iluminación

8. Desconecte el conector de 2 clavijas desde unidad

de luz LED conexión a la placa de iluminación.

(Figura 8)

7. Para su uso con la tapa de acero

Extraiga los tres tornillos de la unidad de luz LED.

(Figura 7)

6. Asegure la pantalla de iluminación en la carcasa

del interruptor girándola en el sentido de las agujas

del reloj. No la presione demasiado. (Figura 6)

Figura 8

Pantalla de

iluminación

Figura 7

Figura 6

9. Instale la cubierta de cables del kit de iluminación

en la placa de iluminación usando las dos ranuras

principales y fíjela con el tornillo suministrado.

(Figura 9)

Figura 9

Cubierta de cables del kit

de iluminación

Ensamble de

la placa de

iluminación

Cómo ensamblar su el kit de iluminación o la tapa (cont.)

10. Instale la tapa de acero en la carcasa del

interruptor de soporte de la carcasa girándola en el

sentido de las agujas del reloj. (Figura 10)

Figura 10

Tapa de acero

Unidad de

carcasa de

interruptor

Cómo utilizar su ventilador de techo

Figura 1

Solo para referencia visual-no ha sido

diseñado para cubrir todos los tipos de controles

1. IMPORTANTE: El uso de un regulador de la

intensidad completa (no incluido) para controlar la

velocidad del ventilador dañará el dispositivo. Para

reducir el riesgo de incendio o descarga eléctrica, no

utilice dicho regulador para controlar la velocidad del

ventilador. (Figura 1)

Figura 2

2. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal.

(Figura 2)

Principal Caja

De Fusibles

ADVERTENCIA

Compruebe que todas las conexiones realizadas

correctamente, incluyendo la toma de tierra, y que no se

visualizan ningún cable pelado en los conectores de

cables, con la excepción del cable de toma de tierra. No

utilice el ventilador hasta que las palas estén colocadas

en su lugar, ya que de lo contrario se podría causar

ruido y daños.

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion, à

l’exception du fil de mise à la terre. Ne faites pas

fonctionner le ventilateur avant d'avoir installé les pales.

Du bruit et des dommages au ventilateur pourraient

en résulter.

AVERTISSEMENT

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de plafond.

AVERTISSEMENT

3. Para que el ventilador sea functional, instale las pila

(incluidas) de 23A/12V en el transmisor del mando a

distancia. Mientras el ventilador esté apagado. A

continuación, siga el proceso de fijación remota de

código. Si no se utiliza el ventilador durante un largo

periodo de tiempo, extraiga la batería para evitar

cualquier daño al transmisor. Almacene el mando a

distancia en un lugar alejado del calor o la humedad

excesiva. (Figura 3)

4. Para configurar el código del mando a distancia a

las mismas posiciones que en el receptor. Mueva los

interruptores de código hasta colocar elcódigo de

selección en la posición arriba o abajo. Con un

destornillador pequeño o con una lapicera (no se

incluye) deslice firmemente hacia arriba o hacia abajo.

(Figura 4)

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

Figura 4

Mando a distancia

Interruptores

ON DIP

1 2 3 4 5

Batería de

23A/12V (1 pc)

Figura 3

Cómo utilizar su ventilador de techo (cont.)

NOTA: El mando a distancia incluido en este

ventilador tiene 32 combinaciones diferentes de

códigos. Para evitar posibles interferencias desde o

hacia otros mandos a distancia, modifique el código

de combinación de su transmisor y receptor.

• Luz LED del indicador: Velocidad del

ventilador

• Botón: Apaga el ventilador.

• Velocidad del ventilado:

Enciende el ventilador y aumenta la velocidad.

Enciende el ventilador y disminuye la velocidad.

• Botón de la lámpara: Enciende o apaga la luz

Aumenta el nivel de salida de la iluminación.

Disminuye el nivel de salida de la iluminación.

• Temporizador de apagado automático:

Pulse y tanto el ventilador y la iluminación se

apagarán tras 1 hora.

Pulse y tanto el ventilador y la iluminación se

apagarán tras 3 hora.

Pulse y tanto el ventilador y la iluminación se

apagarán tras 6 hora.

5. Funciones del control remoto: (Figura 5)

Figura 5

6. Si quiere que el flujo del aire vaya en la dirección

opuesta, apague el ventilador y espere a que las

palas dejen de moverse. Extraiga la pantalla de

iluminación o la tapa de acero, deslice el interruptor

de reverso ubicado en la placa de iluminación a la

posición opuesta y encienda de nuevo el ventilador.

Instale la pantalla de iluminación o la tapa de acero

en la carcasa del interruptor girándola en el sentido

de las agujas del reloj. (Figura 6)

Información sobre el interruptor de reversa

Temporada Dirección de rotación Posición del interruptor

En dirección con traria

a las manecillas del reloj

En dirección de las

manecillasdel reloj

Verano Izquierda

DerechaInvierno

Interruptor del

Reverso

Figura 6

Ensamble

de la placa

de iluminación

Cómo instalar su mando a distancia

Figura 1

1. Instalación de la placa de la pared: (Figura 1)

Fije la placa de la pared usando los dos tornillos

suministrados.

El único mantenimiento necesario para el ventilador de

techo es una limpieza periódica.

Al llevar a cabo la limpieza, use sólo un cepillo suave o un

paño sin pelusas, para evitar rayar el acabado.

No se requieren agentes abrasivos de limpieza; los

mismos deben evitarse para prevenir daños en el acabado.

Se recomienda limpiar el polvo de las aspas

periódicamente. Lo mejor es utilizar un plumero.

Evite usar agua, productos de limpieza o trapos

ásperos, que pueden combar o dañar las aspas.

PRECAUCIÓN

No utilice solventes para limpiar el ventilador de

techo. Podrían dañar el motor o las aspas y ocasionar

posibles descargas eléctricas.

ATTENTION

N'utilisez pas d'eau pour nettoyer votre ventilateur de

plafond. Cela pourrait endommager le moteur ou la

finition, et créer une possibilité d'électrocution.

Tornillos (2)

Placa de

la pared (1)

Mantenimiento

Limpieza de las aspas

Lista de piezas

Modelo N.° FP8511**

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

**Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador que se

encuentra en el soporte de barral)

Cubierta para el tornillo del capuchón

AP255BL

ADR1-45**

PG154**

AP260**

APPCP1404**

AMA8511**

AP851103CL

AP851102NI

AP851105

Unidad de carcasa de interruptor

Ensamble de la placa de iluminación

AP845810Unidad de luz LED

Pantalla de iluminación

Cubierta de cables del kit de iluminación

Tapa de acero

Mano a distancia

Receptor

P851109OP

AP845813BL

P851107**

TR500

RCCA05005000

Juego de aspas

Conectores de cables (4)

Bolsa de accesorios que contiene:

Cubierta de unión del motor

Unidad del motor

Unidad del barral/de la semiesfera

Capuchón de techo

Unidad del soporte de suspensión

Kit de cable de seguridad

HDWFP8511**

Tornillo de cabe za dentada de 3/16”-24 (10)

Bolsa de accesorios para el montaje de aspas que contiene:

Placa de la pala (3)

N.° de Ref.

Descripción Pieza # N.°

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto,

proporcione siempre la siguiente información:

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Póngase en [email protected] o

al 1-888-567-2055 para obtener las piezas de

repuesto.

SculptAire

™

Modelo FP8511**

Ilustración del despiece

NOTA: La ilustración que se muestra no está hecha a escala y su c guración real y/o terminación puede variar.

11 13

1514

Solución de problemas

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de

solucionar problemas en su ventilador.

ADVERTENCIA

Problema Causa posible Solución sugerida

1. Controle los fusibles del circuito principal y derivado

o los disyuntores.

2. Controle las conexiones eléctricas del ventilador y

del interruptor en las cajas de los interruptores.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

3. Sustituir con una pila nueva.

1. Ajuste las aspas al ventilador antes de ponerlo en

funcionamiento.

2. Asegúrese de que todos los tornillos de la caja del

motor estén bien ajustados (pero no en exceso).

1. Si es posible, considere el uso de un barral más largo.

Por ejemplo (no incluido, usted puede comprar el

tiempo de la vara hacia abajo fanimation.com).

1. EL VENTILADOR NO

ARRANCA.

2. EL VENTILADOR HACE

RUIDO.

3. EL VENTILADOR

OSCILA EN EXCESO.

5. NO HAY SUFICIENTE

MOVIMIENTO DE AIRE.

4. EL MANDO A DISTANCIA SIN

FUNCIONAR. EL LED

INDICADOR DE CONTROL

PARPADEA CONSTANTEMENTE.

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del

interruptor en la caja del interruptor están flojas.

3. Pila agotada del mando a distancia.

4. Asegúrese de que el conmutador inversor esté

completamente a un lado.

4. El conmutador inversor se encuentra en posición

neutra.

4. Asegúrese de que los conectores de cables en la caja

del interruptor no produzcan ruido al rozar unos con

otros o al rozar la pared interior de la caja del interruptor.

4. Los conectores de cables dentro de la caja hacen

ruido.

4. Asegúrese de que los soportes de las aspas del

ventilador estén colocados firmemente y de manera

uniforme en relación con la superficie de la caja del

motor. Si los soportes están mal colocados, afloje los

tornillos y vuelva a ajustarlos.

4. Los soportes de aspas no están colocados

correctamente.

1. Las aspas no están sujetas al ventilador

1. Ajuste bien los dos tornillos de fijación y las tuercas

en el soporte de barral.

1. El tornillo de fijación y la tuerca del soporte de

barral están flojos.

1. Sustituir con la batería/baterías (pila/pilas) nueva.1. La batería/baterías (pila/pilas) se van a agotar.

2. Hay tornillos flojos en la caja del motor.

2. Ajuste el tornillo de fijación en la unidad del barral/de

la semiesfera.

2. El tornillo de fijación en la unidad del barral/de la

semiesfera está flojo.

3. Asegúrese de que los tornillos que fijan los soportes

de aspas al buje del motor del ventilador estén bien

ajustados.

3. Los tornillos que aseguran los soportes de las

aspas al buje del motor están flojos.

5. Ajuste bien los tornillos.5. Los tornillos que sujetan las aspas a los soportes

de aspas están flojos.

3. Asegúrese de que los tornillos que fijan los soportes

de aspas al buje del motor del ventilador estén bien

ajustados.

3. Los tornillos que aseguran los soportes de las

aspas al buje del motor están flojos.

5. Ajuste los tornillos del soporte de suspensión de la

caja de distribución eléctrica y asegúrela.

5. El soporte de suspensión o la caja de distribución

eléctrica del techo no están bien asegurados.

Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter

d’identifier tout problème pouvant affecter votre ventilateur.

AVERTISSEMENT

2021/04 V.01

Visite nuestro sitio Web en www.fanimation.com

10983 Bennett Parkway

Zionsville, IN 46077

Llame sin cargo al (888) 567-2055

FAX (866) 482-5215

Desde fuera de los EE.UU., llame al (317) 733-4113

Fanimation FP8511CH SculptAire 52-in Chrome LED Indoor Propeller Ceiling Fan

Product's Documents

Installation Instruction

Specifications

Fanimation FP8511CH Questions and Answers
