READ AND SAVE THESE INSTRUCTIONS
Net Weight 21.16 lbs (9.60 kgs)
OBVI CEILING FAN
MODEL #FP3050**
Español p. 19
™
For best and quickest service please provide date code. You can find the date code on the carton,
hand-held remote (inside of the battery compartment), receiver or top of fan housing.
Important Safety Instructions
WARNING: To avoid fire, shock and serious personal injury, follow these instructions.
Additional Safety Instructions
1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.
2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power
from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device, such
as a tag, to the service panel.
3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before
servicing.
4. Do not insert anything into the fan blades while the fan is operating.
5. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to
ensure that they do not play with the appliance.
1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.
2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan
must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed
electrician.
3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 5 of owner’s manual for
support requirements. Consult a qualified electrician if in doubt.
4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.
5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical
knowledge or experience, have your fan installed by licensed electrician.
6. Suitable for use with solid-state speed controls.
7. This fan is to be used in dry locations.
8. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded
conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an ungrounded
conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to an
equipment grounding conductor.
9. The remote control of this product contains lithium button/coin cell batteries. If a new or used lithium button/coin cell battery
is swallowed or enters the body, it can cause severe internal burns and can lead to death in as little as 2 hours. Always
completely secure the battery compartment. If the battery compartment does not close securely, stop using the remote control
of the product, remove the batteries, and keep it away from children. If you think batteries might have been swallowed or placed
inside any part of the body, seek immediate medical attention.
- The cells shall be disposed of properly, including keeping them away from children.
- Even used cells may cause injury.
WARNING: Chemical Burn Hazard. Keep batteries away from children.
WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING
WALL CONTROL/SWITCH.
WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for
use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury or property
damage.
WARNING: To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the brackets,
balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.
WARNING: Mount to an outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or Less.
WARNING: Do not operate this fan with a variable (Rheostat) wall controller or dimmer switch. Doing so could result in damage to the
ceiling fan’s remote control unit.
CAUTION: The light source is designed for this specific application and can overheat if serviced by untrained personnel. If any servicing
is required, the product should be returned to an authorized service facility for examination or repair.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and the receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Note: For a Class A digital device, statements of 15. 105(a) must be included when appropriate for the device in question.
1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the
lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned
to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or
reinstallation and shipping of the product for repairs or replacement.
2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to
defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser will
be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or
reinstallation and shipping of the product for repairs or replacement.
3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we
will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.
4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,
tarnishing, or peeling.
5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of
heat or humidity, or as a result of any modification to the original product.
6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or
Fanimation.
7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.
8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany
authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid
damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.
9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or
implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and
fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will
not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as
may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to
state.
10. A certain amount of wobble is normal and should not be considered a problem or a defect.
LIMITED LIFETIME WARRANTY
Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only
Table of Contents
Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Electrical and Structural Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Assemble Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
5
5
7
9
10
12
12
14
15
15
16
17
How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
How to Install Your Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tools Needed for Assembly
(Not Included)
Materials
Before assembling your ceiling fan, refer to section on
proper method of wiring your fan (page 10). If you feel you
do not have enough wiring knowledge or experience, have
your fan installed by a licensed electrician.
This manual is designed to make it as easy as possible for you to assemble,
install, operate and maintain your ceiling fan
• One Phillips head screwdriver
• One ¼˝ blade screwdriver
• One stepladder
• One wire stripper
Wiring outlet box and box connectors must be of type
required by local code. The minimum wire would be a 3-
conductor (2-wire with ground) of the following size:
nstalled ire ength
ire i e
p to ft
ft
Unpacking Instructions

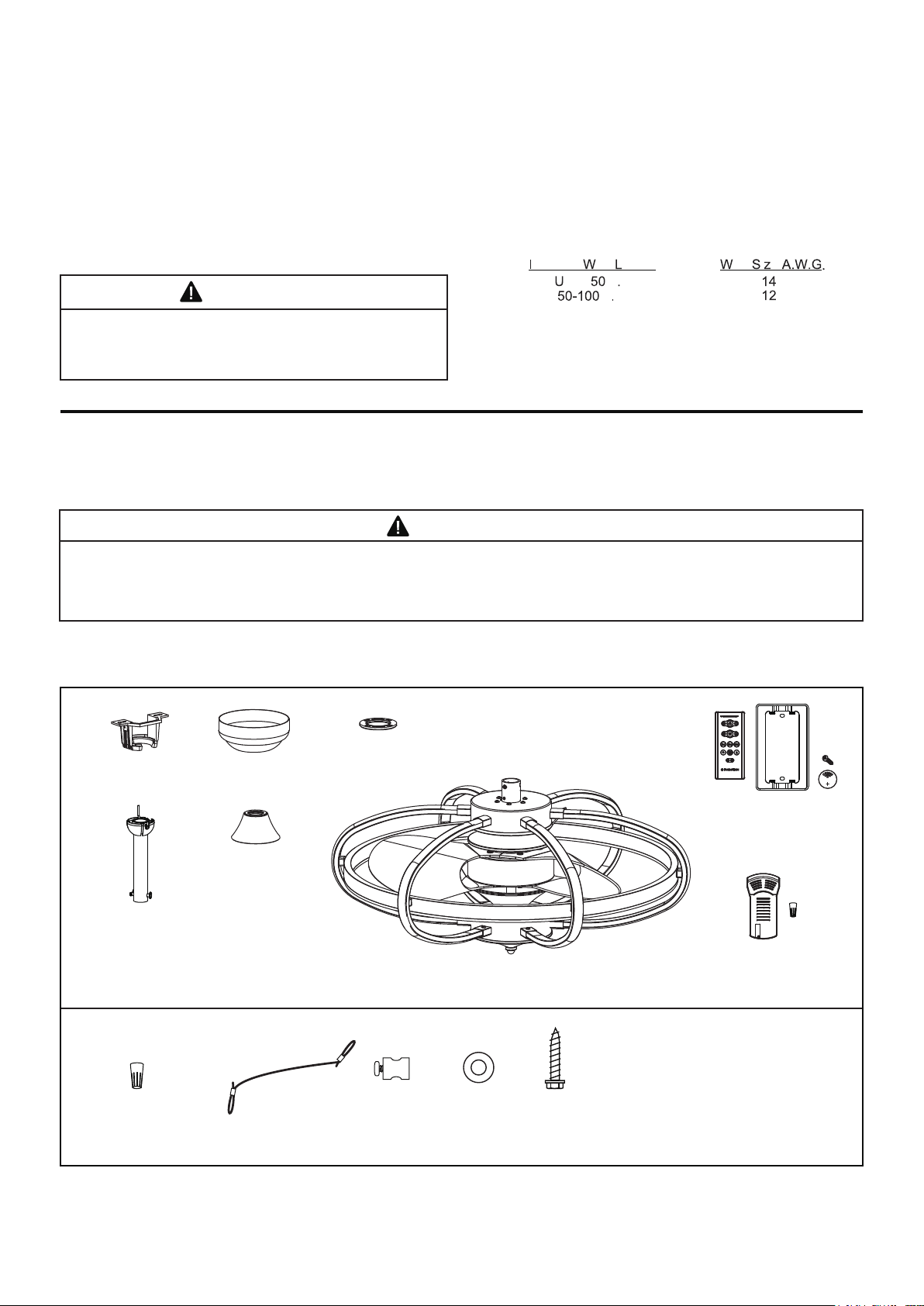

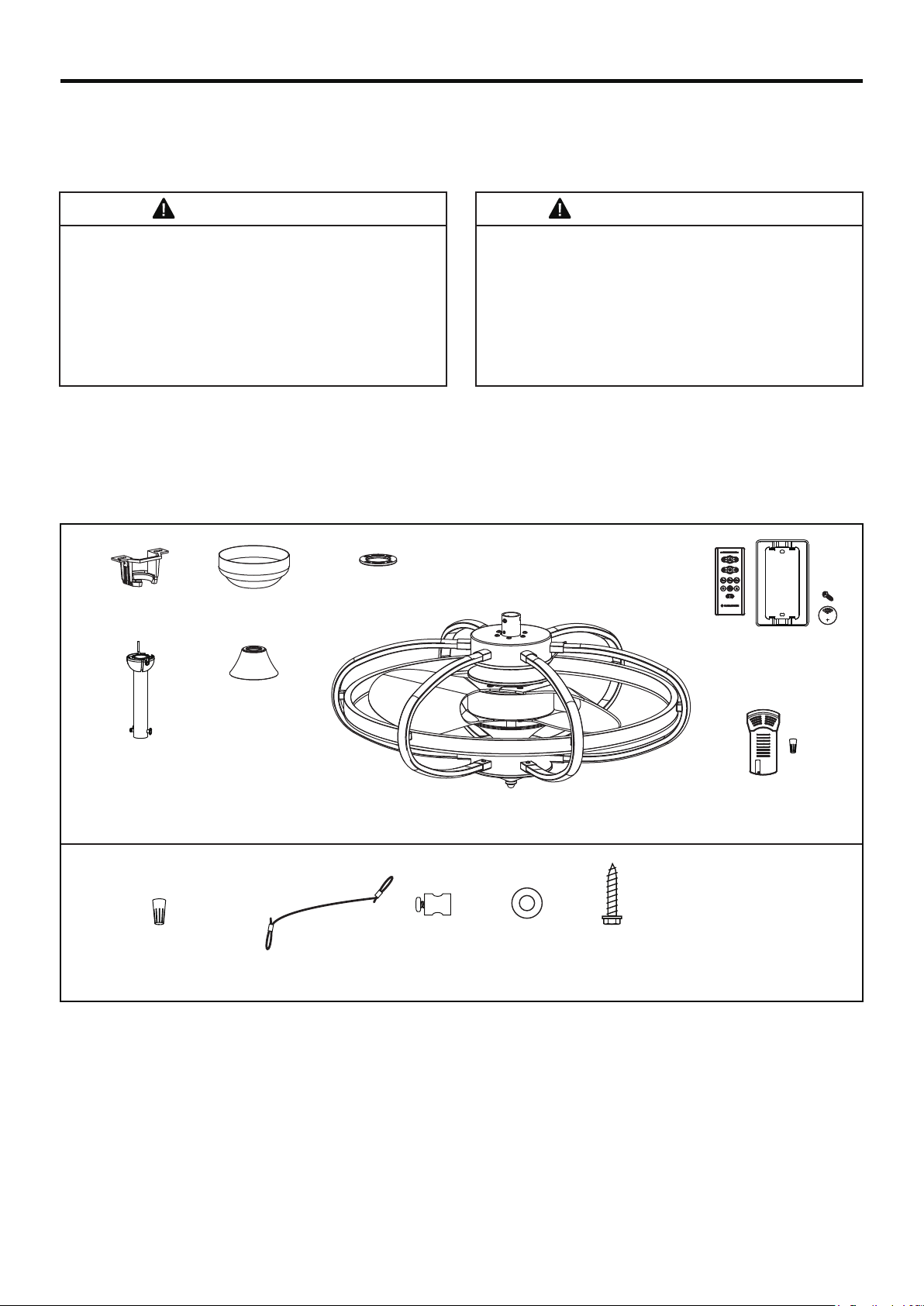

1. Check to see that you have received the following parts:

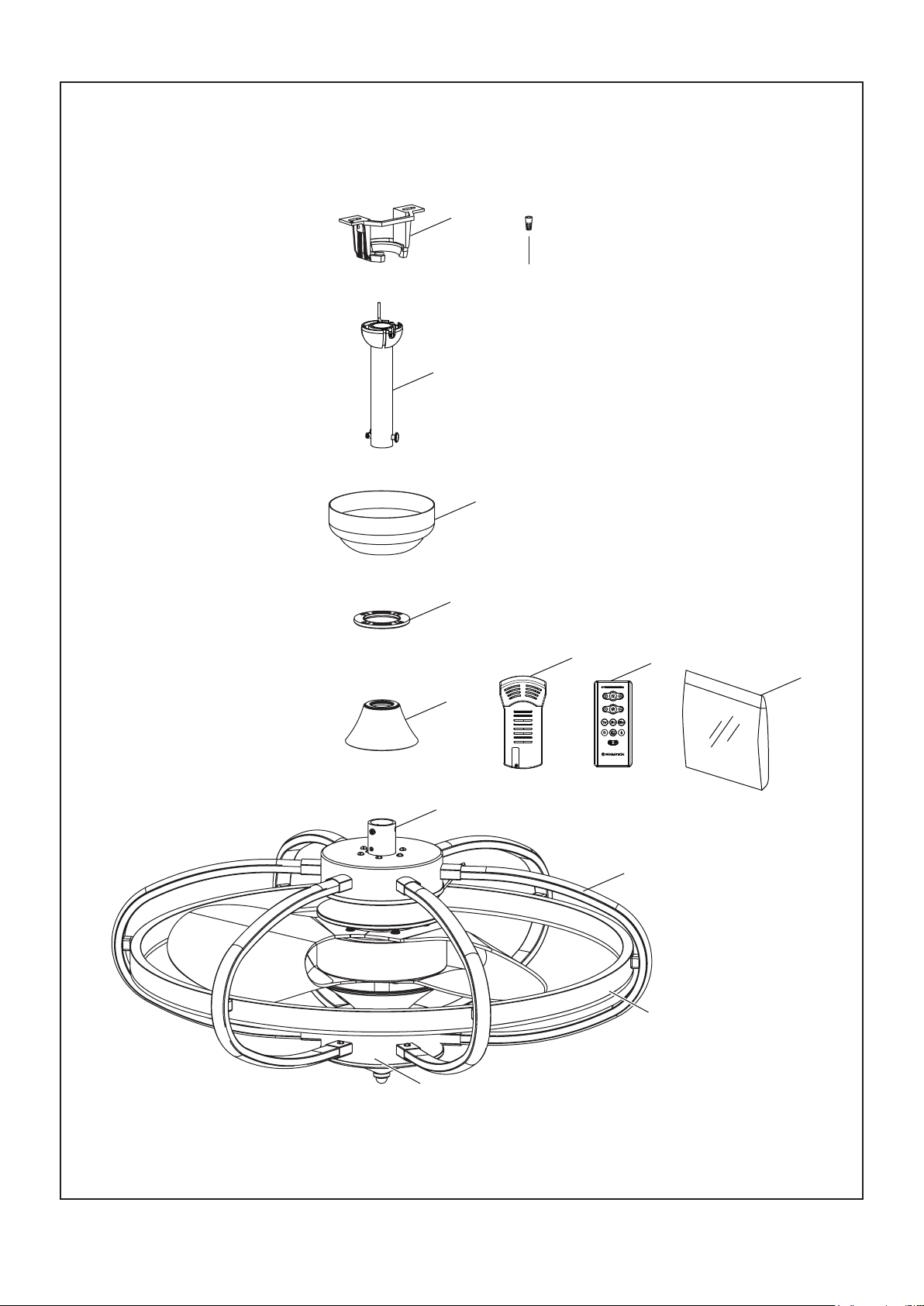

NOTE: If you are uncertain of part description, refer to exploded view illustration.
WARNING
Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with
this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts
or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.
Contact your retail store for missing or damaged parts.
For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all steps have been
completed and will be helpful in finding your place should you be interrupted.
4
WARNING
Hardware Bag
Wire Connectors
(4)
Safety Cable Kit
Hanger Bracket
Assembly (1)
Downrod/Hanger Ball
Assembly (1)
– Downrod (1)
– Hanger Ball (1)
– Set Screw (1)
– Hairpin Clip (1)
– Clevis Pin (1)
– Pin (1)
Canopy Screw Cover
Assembly (1)
Motor Coupling
Cover Assembly (1)
Motor Assembly (1)
Ceiling Canopy (1)
Hand-held Remote (1)
Wall Plate (1)
Screws (2)
Batteries (2)
Receiver (1)
Wire Connectors (9)
Safety Cable
(1)
Cable Clamp
(1)
Flat Washer,
Stainless Steel
(1)
Lag Bolt
(1)
NOTE: Place the parts from the loose parts bags in a small
container to keep them from being lost. If any parts are
missing, contact your local retailer.
5
Ceiling fan performance and energy savings rely
heavily on the proper installation and use of the
ceiling fan. Here are a few tips to ensure efficient
product performance.
Using the Ceiling Fan Year Round
Summer Season: Use the ceiling fan in the
counterclockwise direction. The airflow produced by
the ceiling fan creates a wind-chill effect, making you
“feel” cooler. Select a fan speed that provides a
comfortable breeze, lower speeds consume less
energy.
Winter Season: Reverse the motor and operate the
ceiling fan at low speed in the clockwise direction.
This produces a gentle updraft, which forces warm air
near the ceiling down into the occupied space.
Remember to adjust your thermostat when using your
ceiling fan-additional energy and dollar savings could
be realized with this simple step!
Choosing the Appropriate Mounting Location
Ceiling fans should be installed, or mounted, in the middle
of the room and at least 7 feet from floor to the blade and
18 inches from wall to the blade. If ceiling height allows,
install the fan 8 - 9 feet from floor to the blade for optimal
airflow. Consult your Fanimation Retailer for optional
mounting accessories.
Turn Off When Not in the Room
Ceiling fans cool people, not rooms. If the room is
unoccupied, turn off the ceiling fan to save energy.
Your new ceiling fan will require a grounded electrical
supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.
Electrical code requires use of a fan-rated outlet box to
support the extra weight and motion associated with a
ceiling fan. A fan-rated box will be labeled as such and
typically supports up to a 70lbs ceiling fan. Fan-Rated
Outlet Boxes vary in ratings and design. Ensure the
ratings of your ceiling fan outlet box meet the
requirements for the ceiling fan being installed. Figure 1,
Figure 2 and Figure 3 depicts different structural
configurations that may be used for mounting the outlet
box.

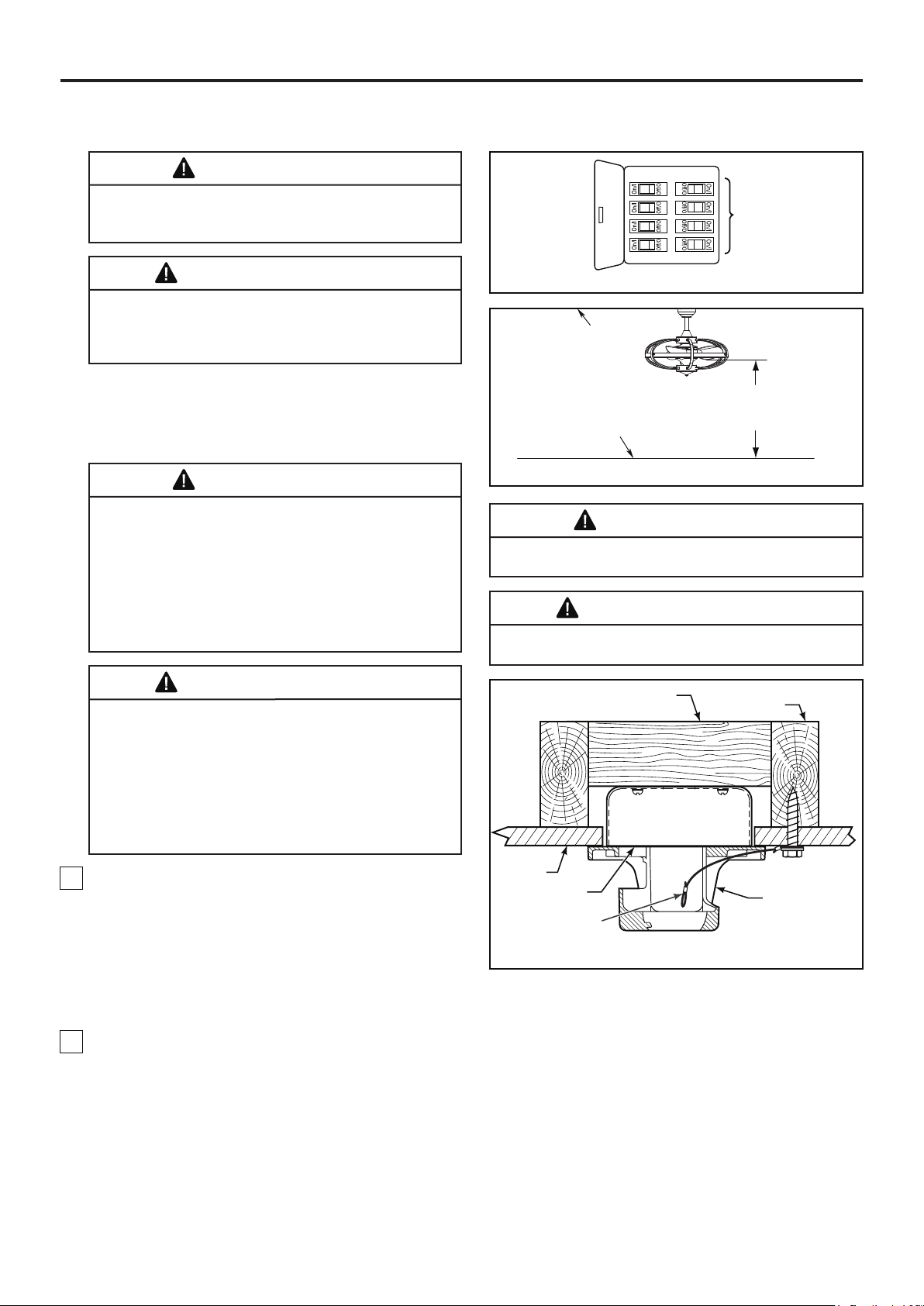

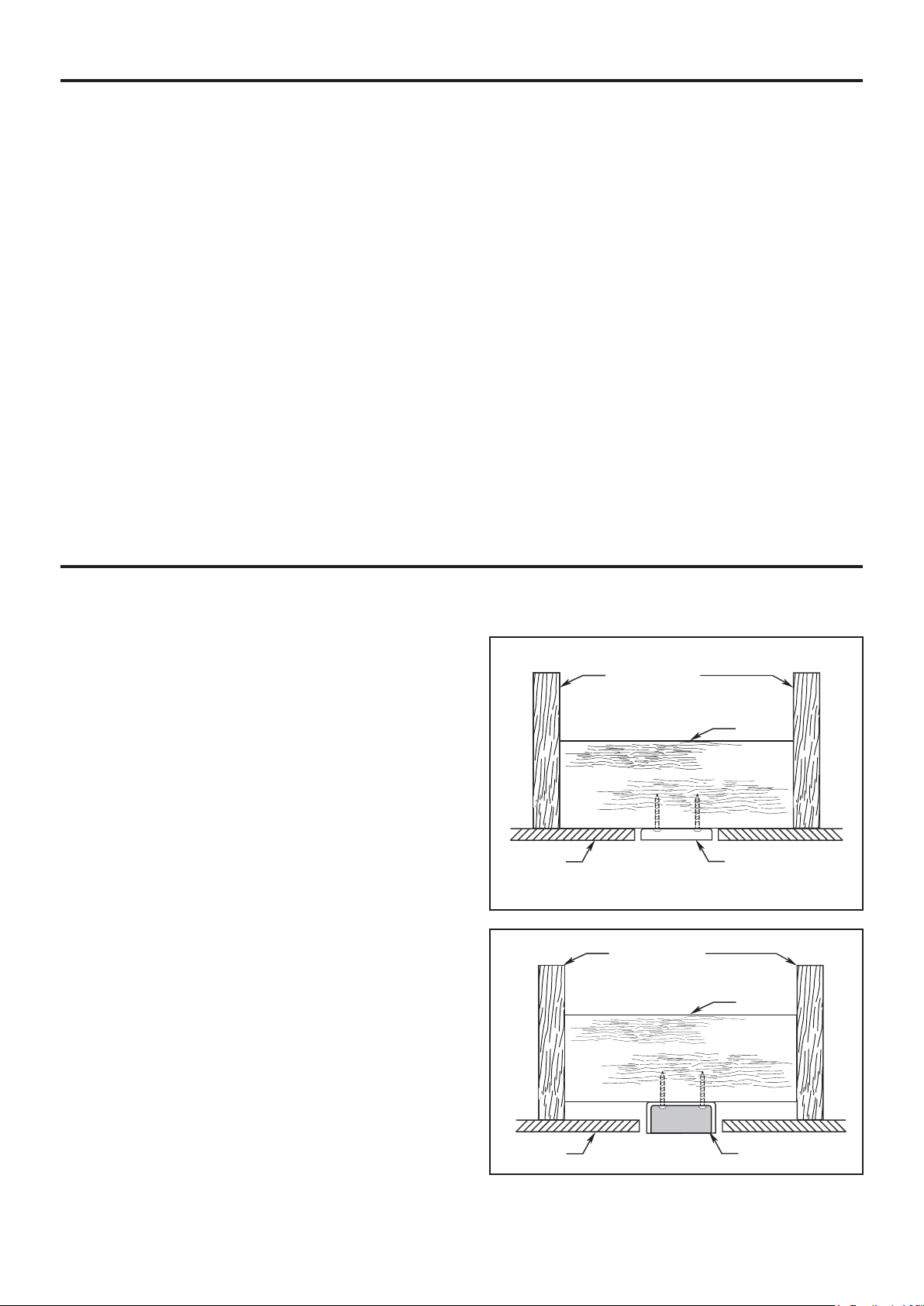

Low profile box (Figure 1)
A 1/2-in.-deep pancake box is meant to be screwed to a
joist or block. It’s used if only one cable is coming into the
box. It is also available in a saddle-mount configuration.

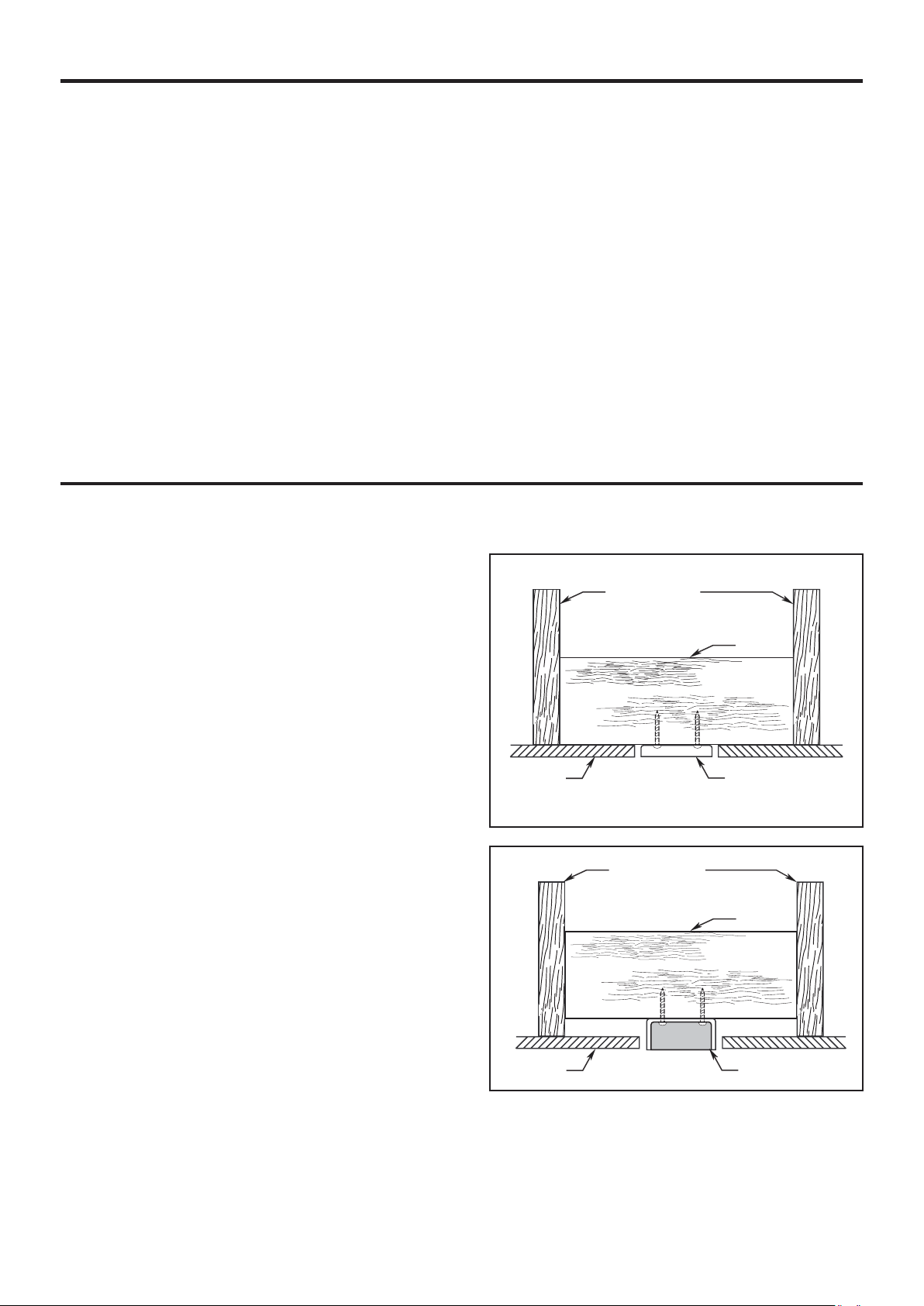

Deep box (Figure 2)
A 2-1/4-in.-deep box can be attached to blocking between
joists and is roomy enough to handle more than one cable.
CEILING JOIST
CEILING
OUTLET BOX
Figure 1
Figure 2
CEILING JOIST
2" x 4"
2" x 4"
CEILING
OUTLET BOX

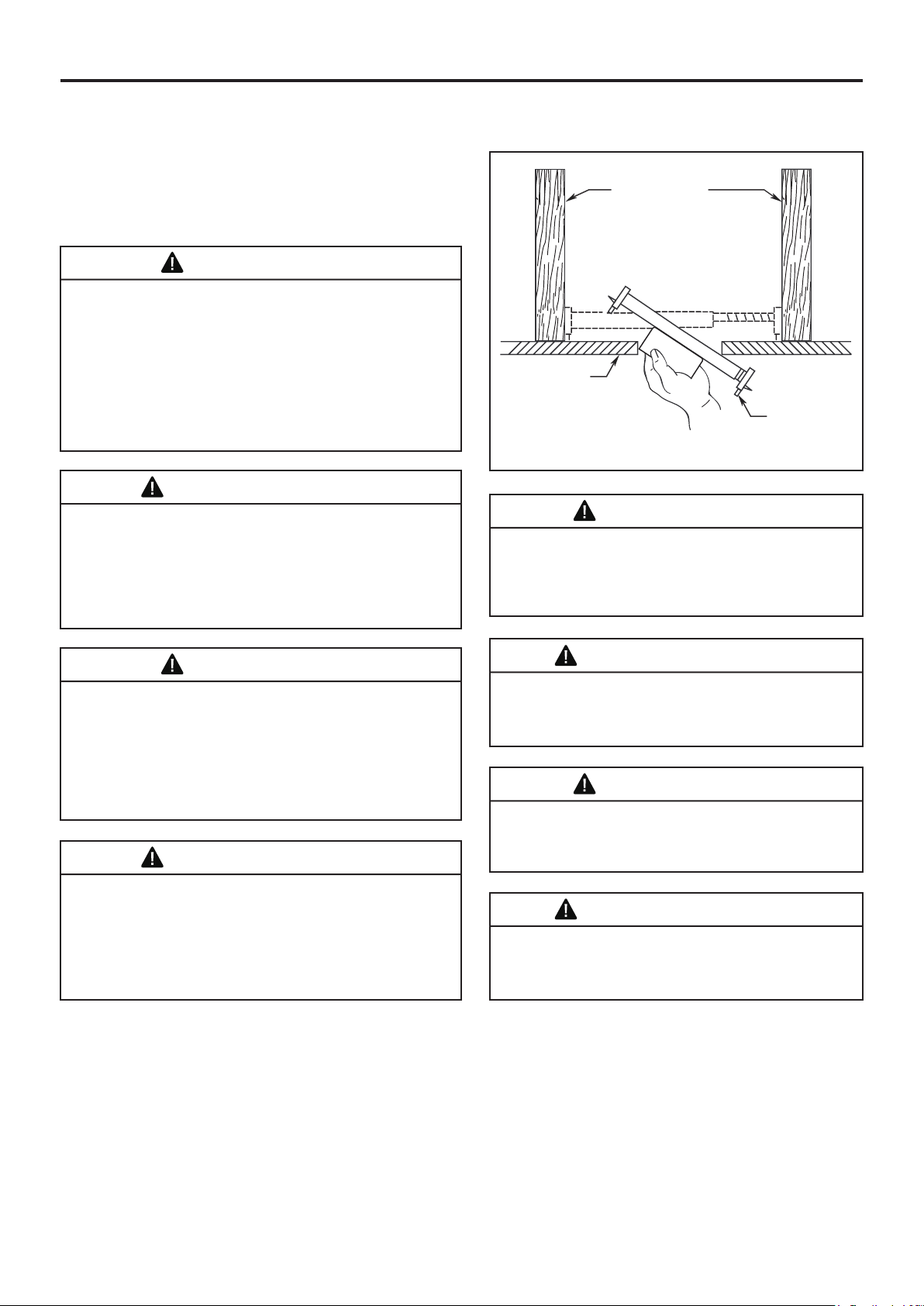

Energy Efficient Use of Ceiling Fans
Electrical and Structural Requirements
6
Turning off wall switch is not sufficient. To avoid
possible electrical shock, be sure electricity is turned off
at the main fuse box before wiring. All wiring must be in
accordance with National and Local codes and the ceiling
fan must be properly grounded as a precaution against
possible electrical shock.
Deep box with brace (Figure 3)
Paired with a deep box, this hanger is meant to span
between two joists and takes the place of wooden blocking.
To avoid fire or shock, follow all wiring instructions
carefully. Any electrical work not described in these
instructions should be done or approved by a licensed
electrician.
Figure 3
CEILING JOIST
CEILING
OUTLET BOX
To reduce the risk of fire, electric shock, or personal injury,
mount to outlet box marked acceptable for fan support of
15.9 kg (35 lbs) or less and use mounting screws provided
with the outlet box. Most outlet boxes commonly used for
the support of luminaires are not acceptable for fan support
and may need to be replaced, consult a qualified electrician
if in doubt.
Do not operate this fan with a variable (Rheostat) wall
controller or dimmer switch. Doing so could result in
damage to the ceiling fan’s remote control unit.
Electrical and Structural Requirements (Continued)
WARNING
WARNING
WARNING
WARNING
7

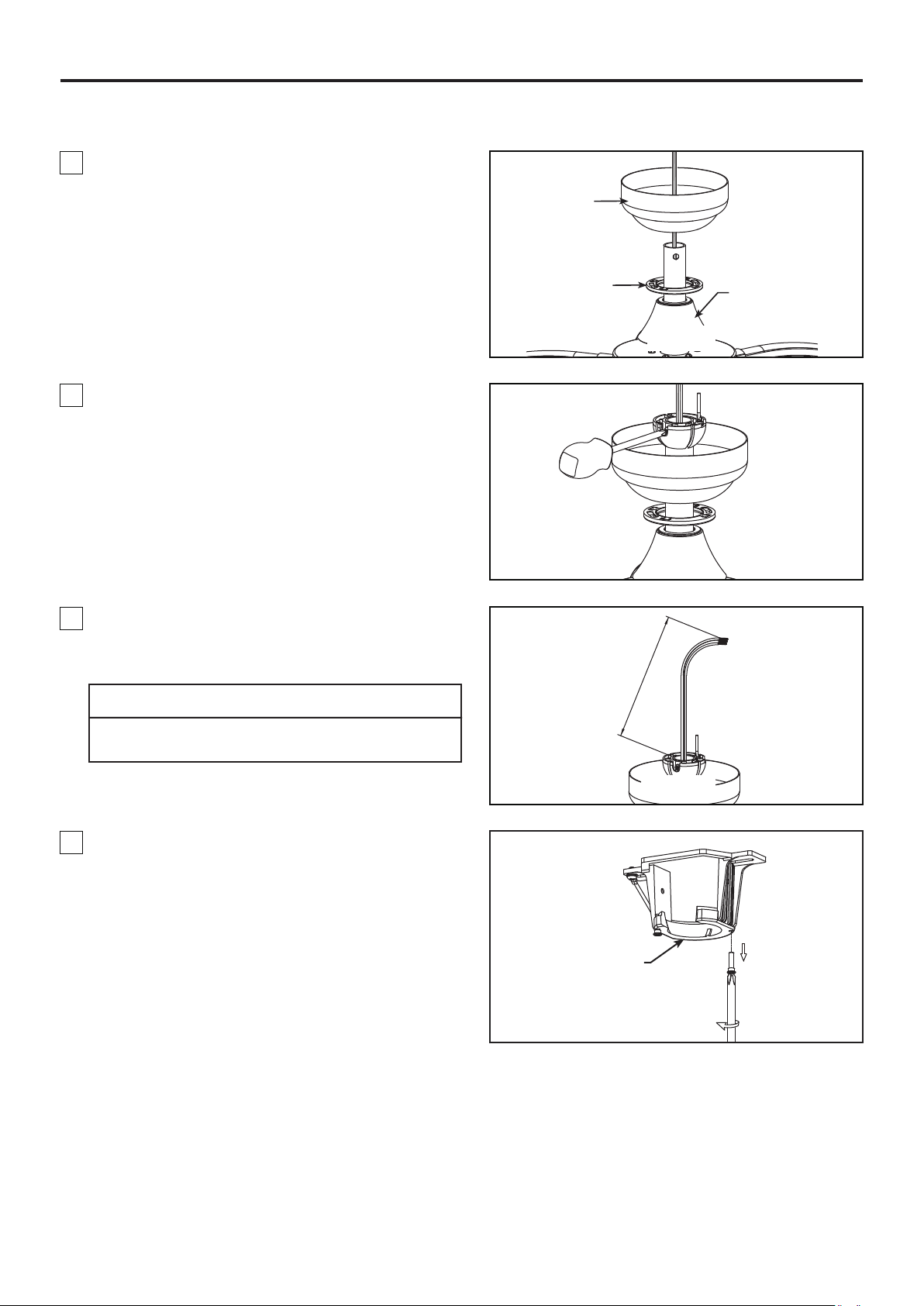

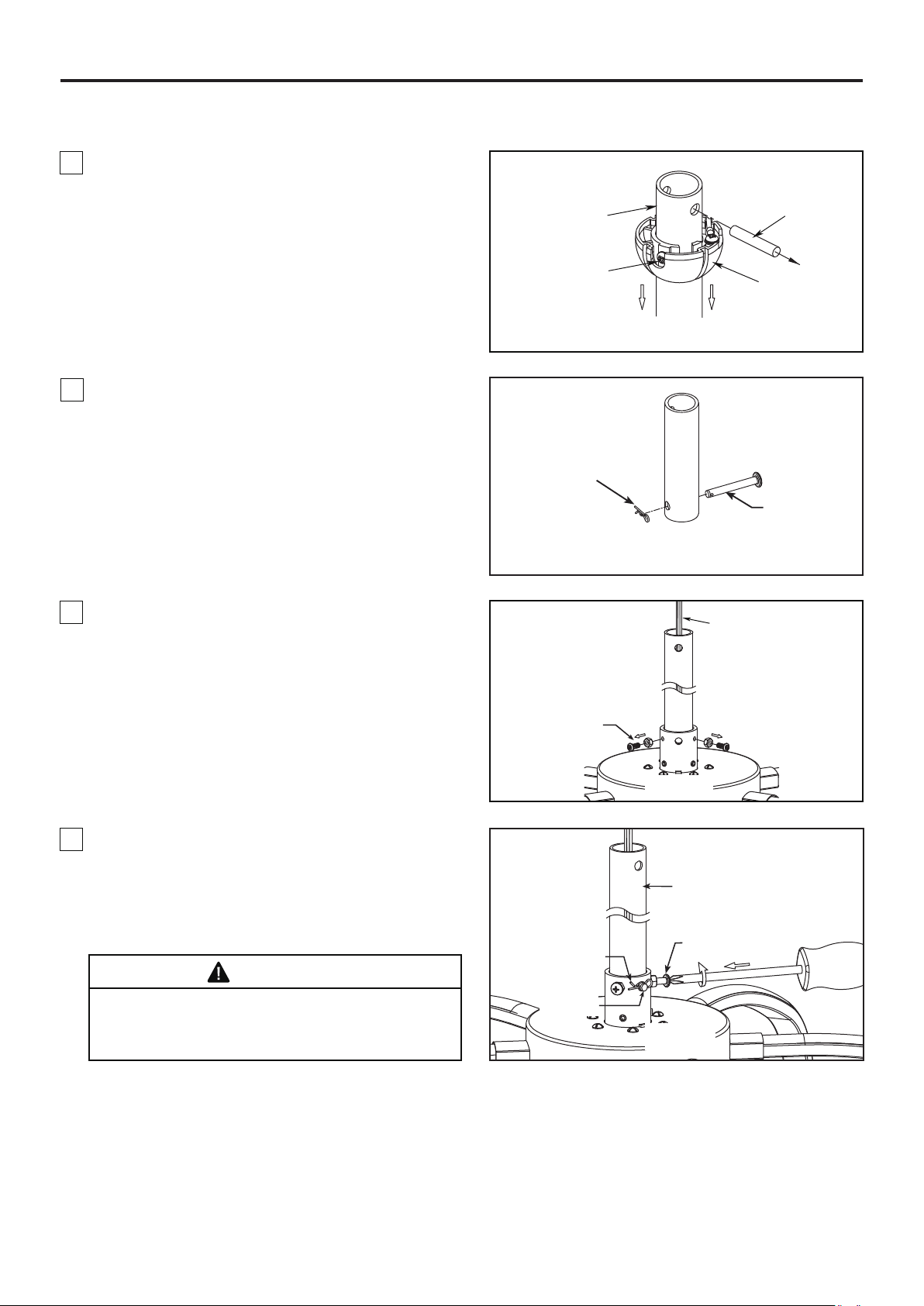

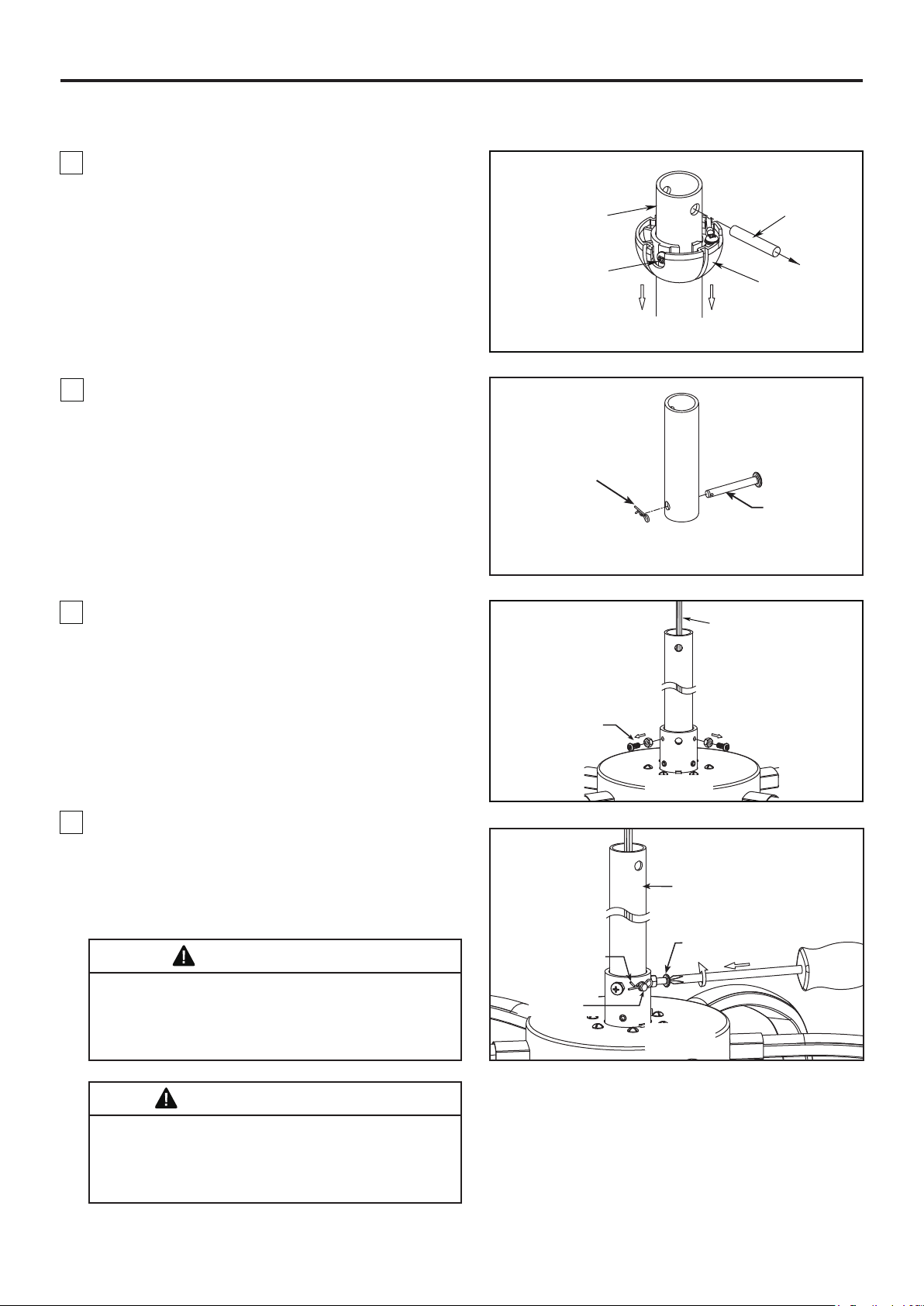

3. Loosen the two set screws and locking nuts in the
downrod support of the motor assembly. Route the
brown, blue, red, gray, yellow wires and safety cable
through the downrod. (Figure 3)
4. Slide downrod into the downrod support on top of
the motor. Install the clevis pin by aligning the holes in
the downrod support with holes in the downrod.
Secure clevis pin with hairpin clip. Install and tighten
the two previously removed set screws with locking
nuts in the downrod support. (Figure 4)
2. Remove the hairpin clip and clevis pin from the
bottom of the downrod. Retain the pin and clip for
reinstallation in Step 4. (Figure 2)
Figure 2
WARNING
It is critical that the clevis pin in the downrod support
is properly installed and the set screws and nuts are
securely tightened. Failure to do so could result in the
fan falling.
How to Assemble Your Ceiling Fan
Hairpin Clip
Clevis Pin
Downrod
Set Screws and
Locking Nuts (2)
Set Screws and
Locking Nuts (2)
Hairpin Clip
Figure 3
Pin
1. Remove the hanger ball portion from the downrod/
hanger ball assembly by loosening the set screw in
the hanger ball until the ball falls freely down the
downrod. Remove the pin from the downrod, then
remove the hanger ball. Retain the pin and hanger ball
for reinstallation in Step 6. (Figure 1)
Figure 1
Downrod
Hanger Ball
Set Screw
Figure 4
Brown, Blue, Red, Gray,
Yellow wires and Safety
Cable
Clevis Pin
8

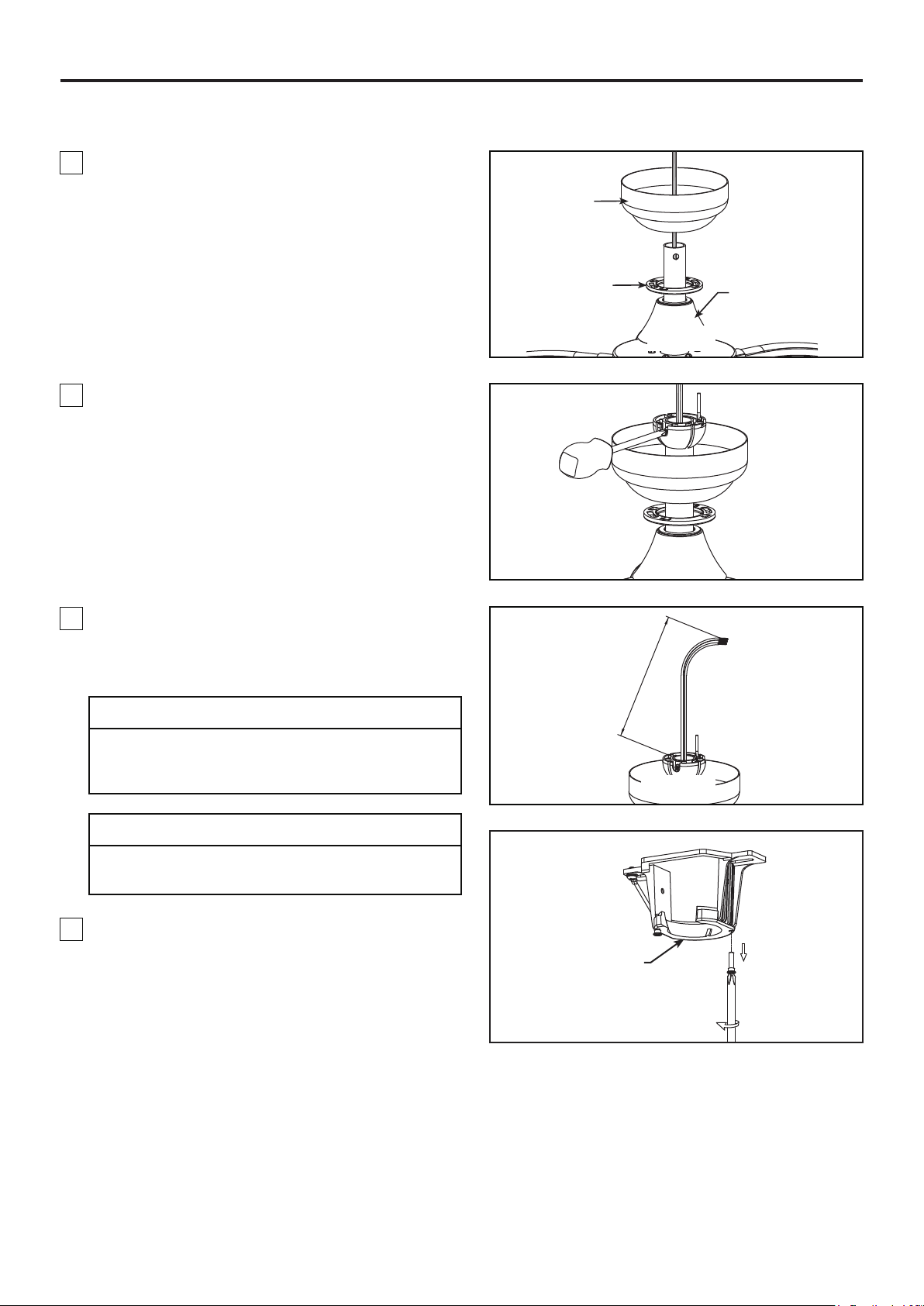

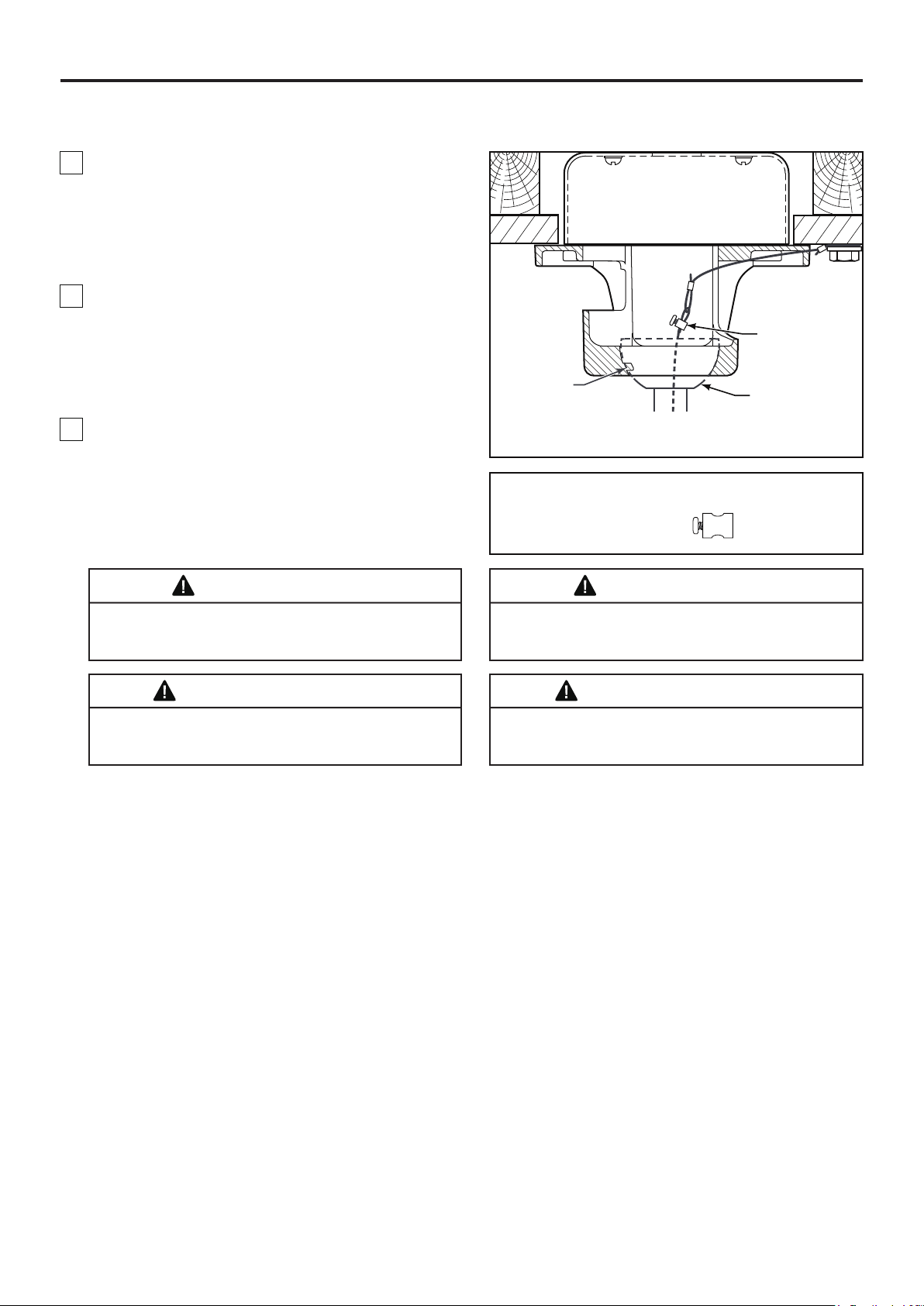

6. Reinstall the hanger ball on the downrod as follows.
Route the brown, blue, red, gray, yellow wires and
safety cable through the hanger ball. Position the pin
through the two holes in the downrod and align the
hanger ball so the pin is captured in the groove in the
top of the hanger ball. Pull the hanger ball up tight
against the pin. Securely tighten the set screw in the
hanger ball. A loose set screw could cause fan
wobble. (Figure 6)
7. Cut off excess lead wire approximately 6 to 9 inches
above top of the downrod. Strip insulation off 1/2 inch
from the end of each lead wire. (Figure 7)
How to Assemble Your Ceiling Fan (Continued)
6 to 9 in.
8. Remove one of the two shoulder screws in the
hanger bracket and retain the screw for later. Loosen
the second shoulder screw without fully removing it.
(Figure 8)

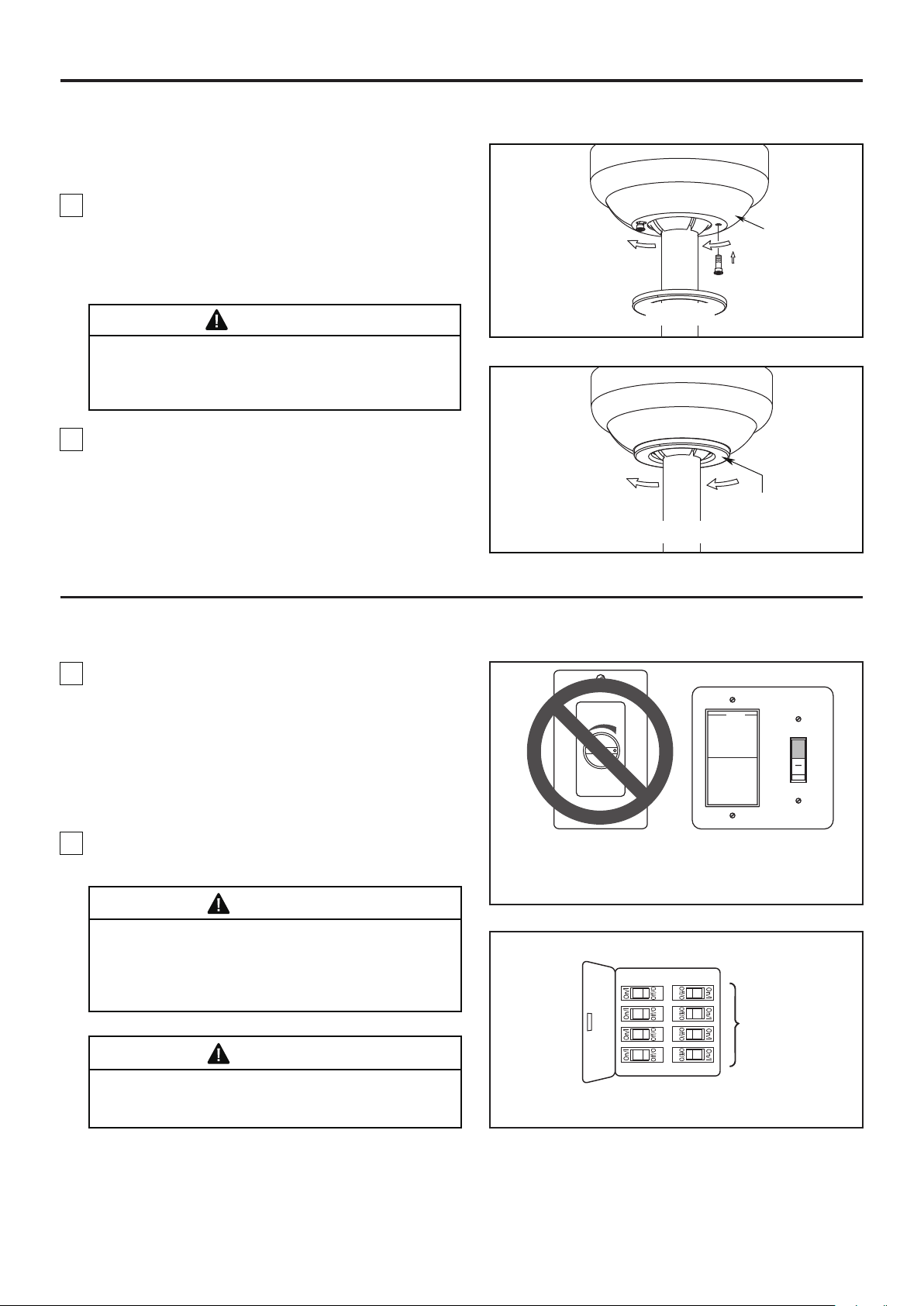

5. Route wires and safety cable through motor
coupling cover, canopy screw cover and ceiling
canopy. (Figure 5)
Motor Coupling
Cover
Canopy Screw
Cover
Ceiling Canopy
CAUTION
All set screws must be checked, and retightened where
necessary before installation.
Figure 6
Figure 5
Figure 7
Figure 8
Hanger Bracket

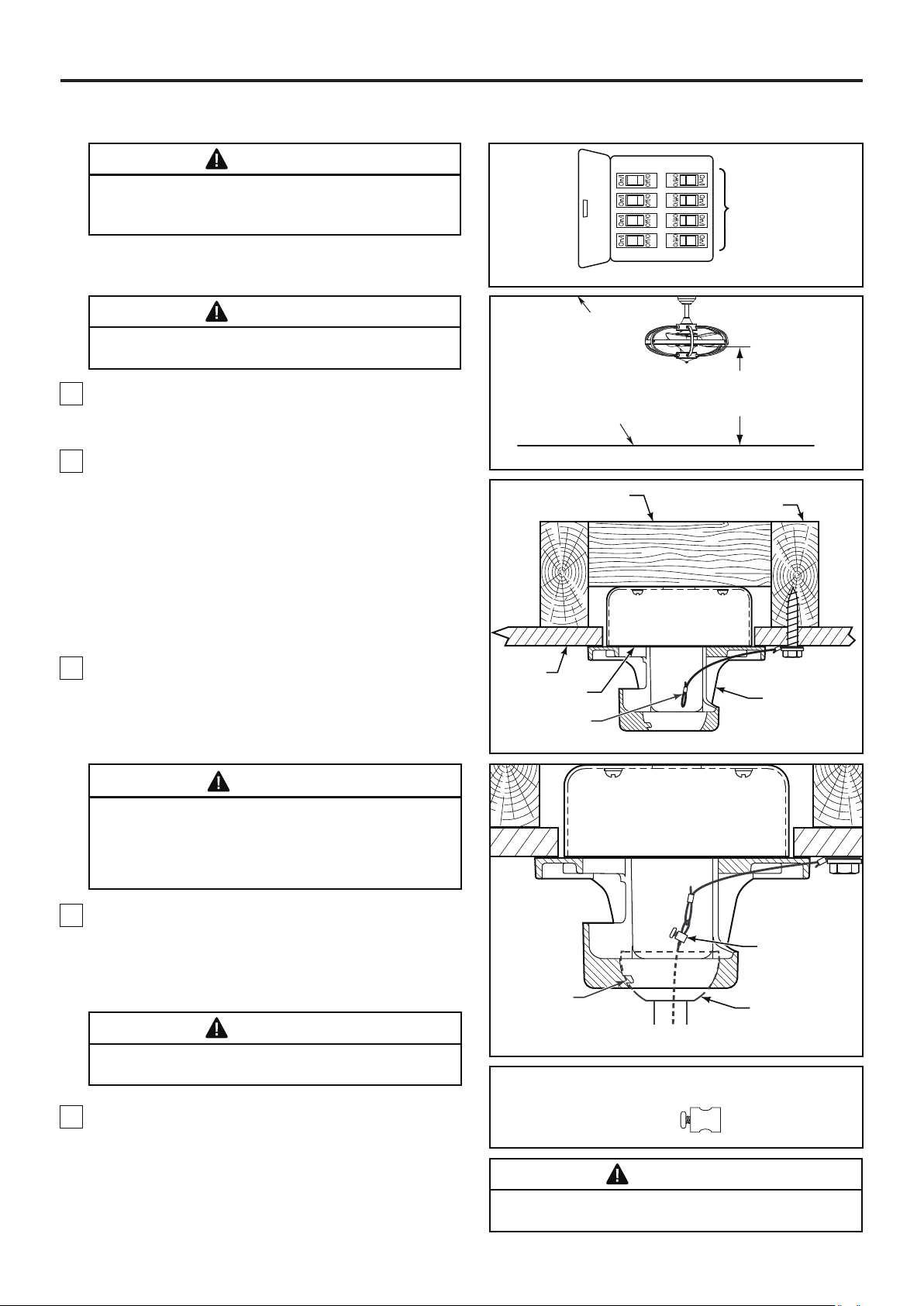

How to Hang Your Ceiling Fan
NOTE: If you are not sure if the outlet box is grounded,
contact a licensed electrician for advice, as it must be
grounded for safe operation.
WARNING
To avoid possible fire or shock, be sure electricity is
turned off at the main fuse box before hanging.
(Figure 1)
Figure 1
WARNING
The fan must be hung with at least 7’ of clearance from
floor to blades. (Figure 2)
Figure 2
Figure 3
Figure 4
WARNING
To avoid possible shock, do not pinch wires between
the hanger ball assembly and the hanger bracket.
HARDWARE USED:
Main Fuse Box
Ceiling
Floor
Ceiling Joist
Hanger Bracket
Attach Safety
Cable To Ceiling
Support Cable
Downrod/Hanger
Ball Assembly
Ceiling Support
Cable Clamp
W/Screw
x 1
Tab
Ceiling
Outlet Box
Ceiling Support
Cable
Wood Member
(2” x 4” Approx.)
No Less
Than
7 Feet
NOTE: SUPPLY WIRES
AND FAN WIRES OMITTED
FOR CLARITY
9
1. Securely attach the hanger bracket to the outlet box
using the outlet box screws and washers supplied with
the outlet box. (Figure 3)
2. Drill a 1/4” pilot hole into the building structure to
prevent splitting or cracking with installation of the lag
bolt. Using the 3/8” x 2” lag bolt and flat washer, attach
safety cable to ceiling joist or wood structural member.
The lag bolt will pass through the flat washer, safety
cable loop, and into the building structure. (Figure 3)
NOTE: Ceiling support cable cannot be secured to
outlet box only, it must be directly secured to ceiling
joist or structural member using the 3/8” x 2” lag bolt
and flat washer. (Figure 3)
3. Make sure the electrical supply wires, including the
hanger bracket grounding wire and safety cable are
pulled through the downrod, between the hanger
bracket and the outlet box so that electrical
connections can be made later.
4. Carefully lift the fan and seat the downrod/hanger
ball assembly onto the hanger bracket that was just
attached to the outlet box. Be sure the groove in the
ball is lined up with tab on the hanger bracket.
(Figure 4)
5. Attach the safety cable to ceiling support cable.
Slide cable clamp and washer onto safety cable
(from fan). Place the end of cable through the loop of
ceiling support cable. Pull as much cable through loop
as possible. Feed end of cable into clamp hole and
firmly tighten screw. (Figure 4)
WARNING
The outlet box must be securely anchored. Hanger
bracket must seat firmly against outlet box. If the
outlet box is recessed, remove wall board until bracket
contacts box. If bracket and /or outlet box are not
securely attached, the fan could wobble or fall.
WARNING
Failure to seat tab in groove could cause damage to
electrical wires and possible shock or fire hazard.
10

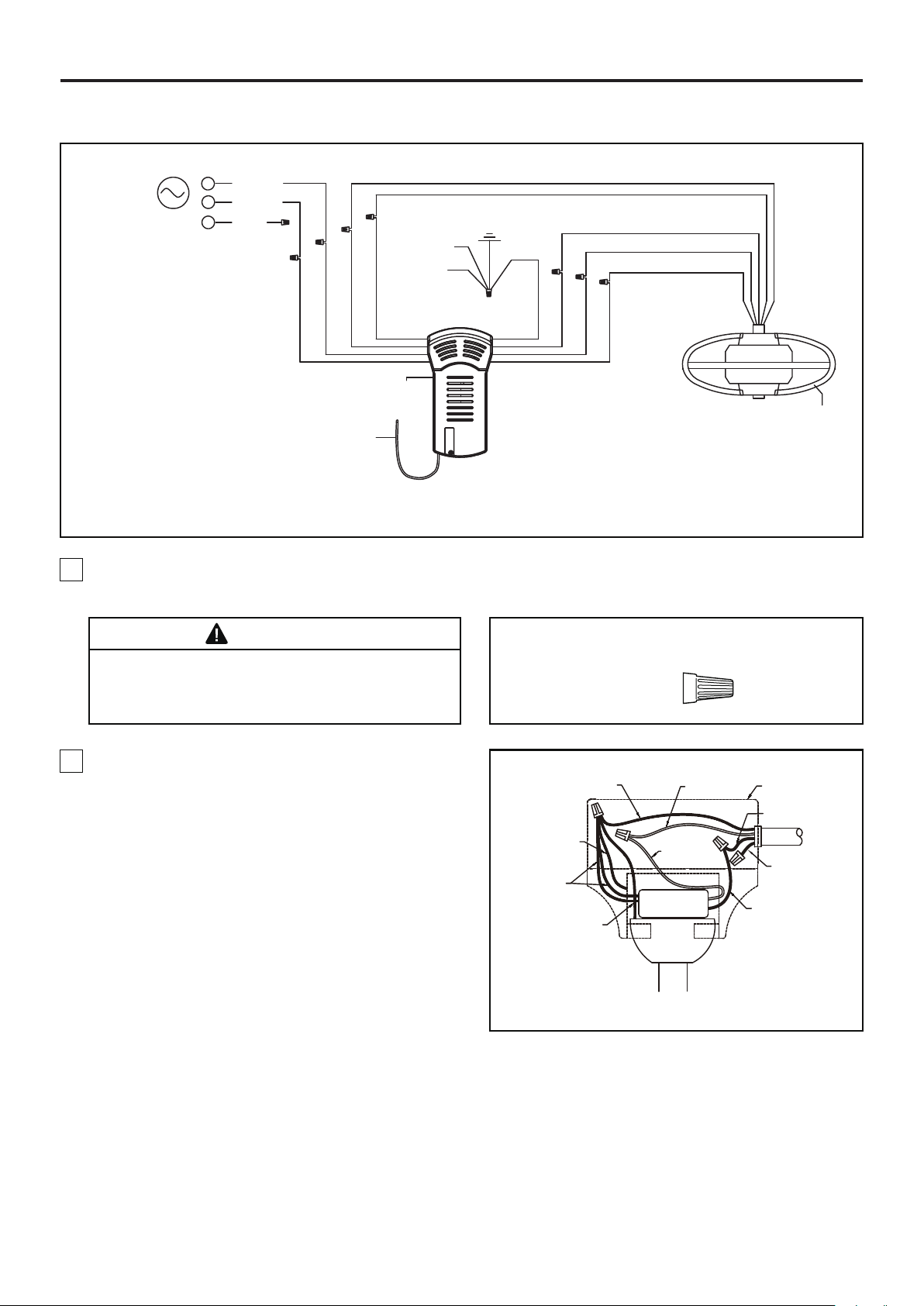

How to Wire Your Ceiling Fan
Main Fuse Box
NOTE: If you are not sure if the outlet box is grounded,
contact a licensed electrician for advice, as it must be
grounded for safe operation.
NOTE: If fan or supply wires are different colors than indicated, have this unit installed by a qualified electrician.
WARNING
To avoid possible electrical shock, be sure electricity
is turned off at the main fuse box before wiring.
(Figure 2)
2. Slide the receiver into the hanger bracket before
wiring as shown in figure 3.
Figure 2
Figure 3

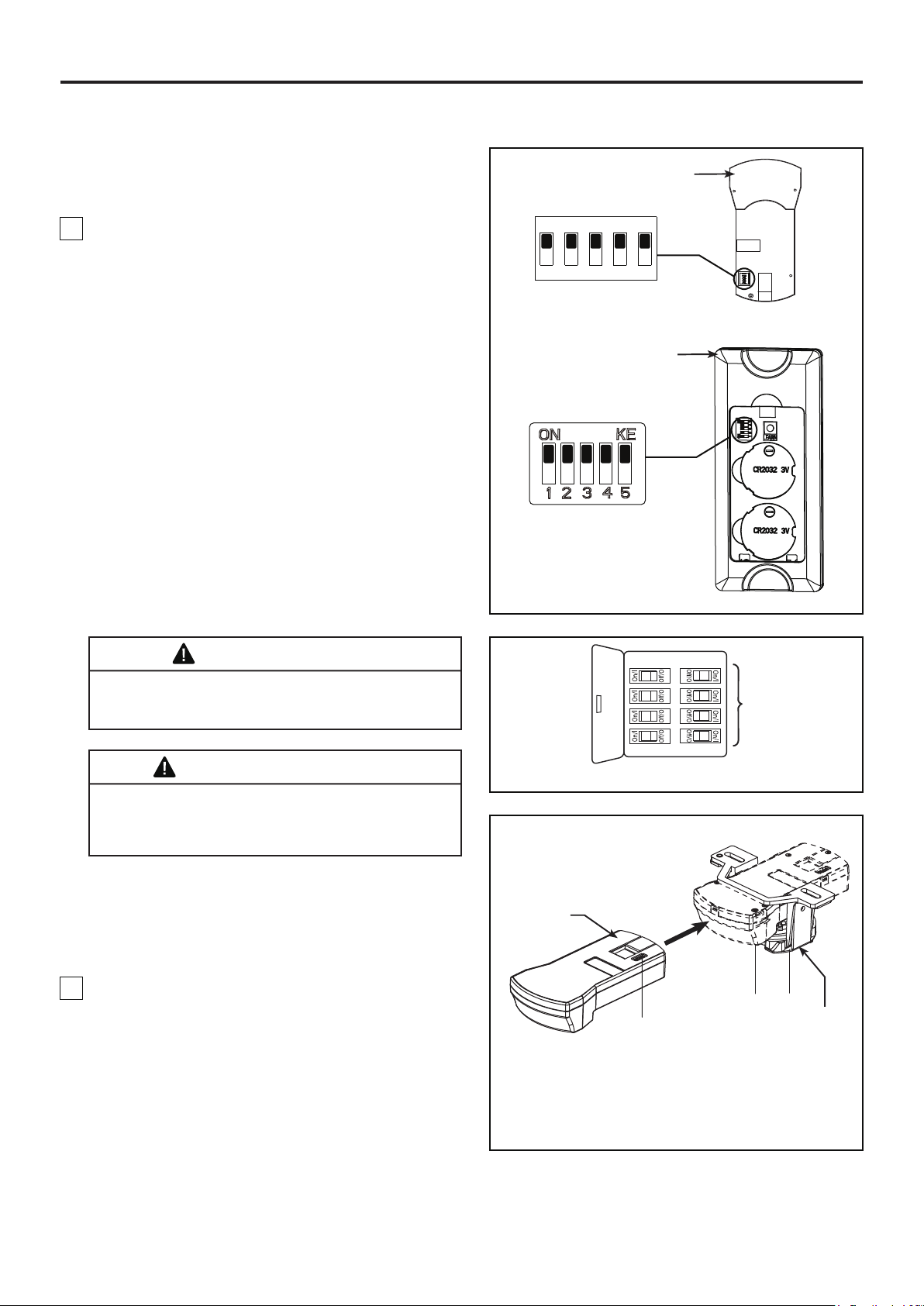

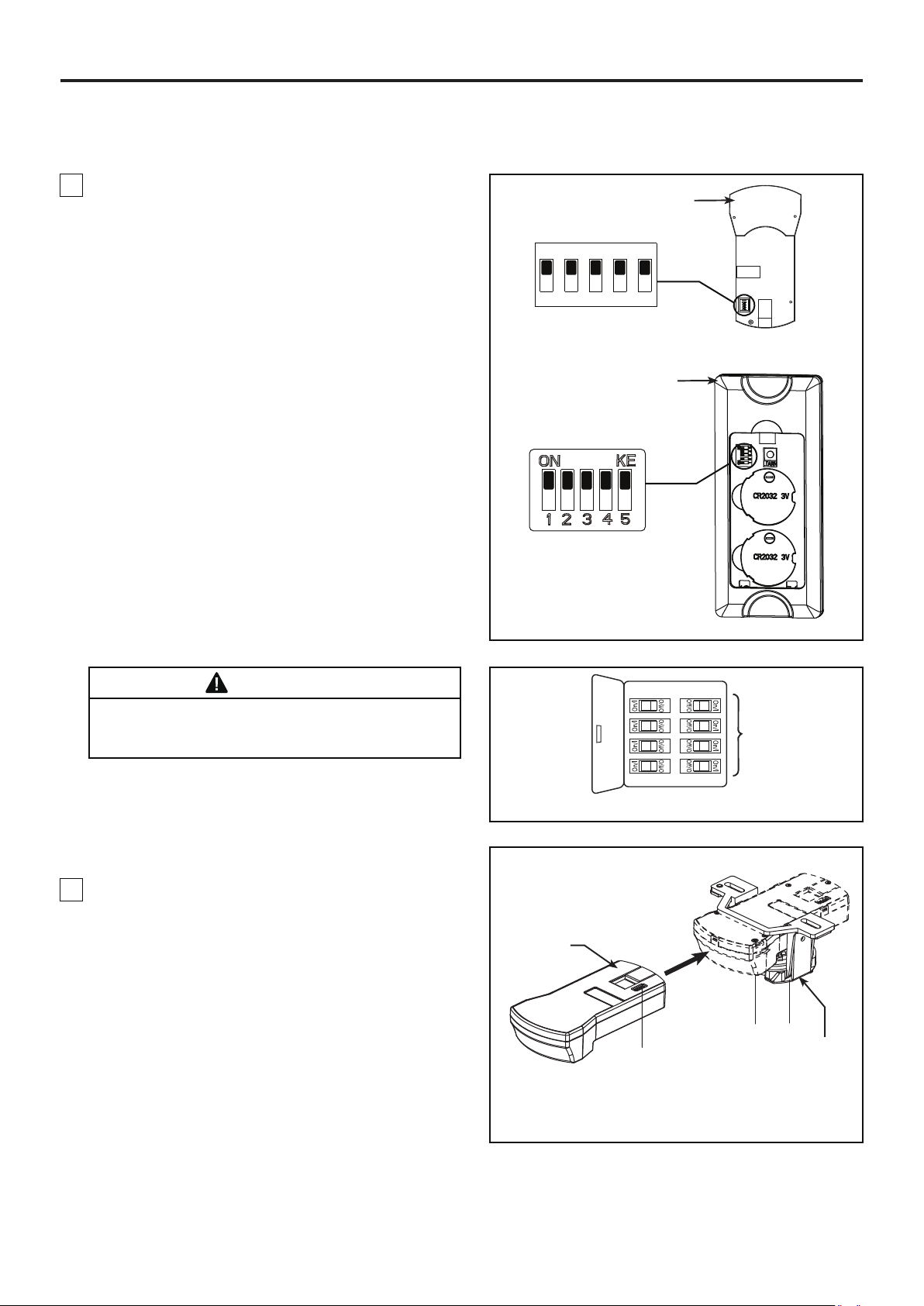

1. To set the code on receiver unit, slide dip switches
to the same positions as set on the remote control.
(Figure 1)
NOTE: The remote unit has 32 different code
combinations. To prevent possible interference from
or to other remote units, simply change the
combination code in the remote and receiver.
NOTE: Factory setting is all up. Do not use this
position.
Hanger Bracket
Receiver
Dip Switch
NOTE: Supply wires
omitted for clarity
Figure 1
Dip Switch
ON
1 2 3 4 5
Receiver
Remote Control
Dip Switch
11
WARNING
Check to see that all connections are tight, including
ground, and that no bare wire is visible at the wire
connectors. Do not operate fan until the blades are in
place. Noise and motor damage could result.

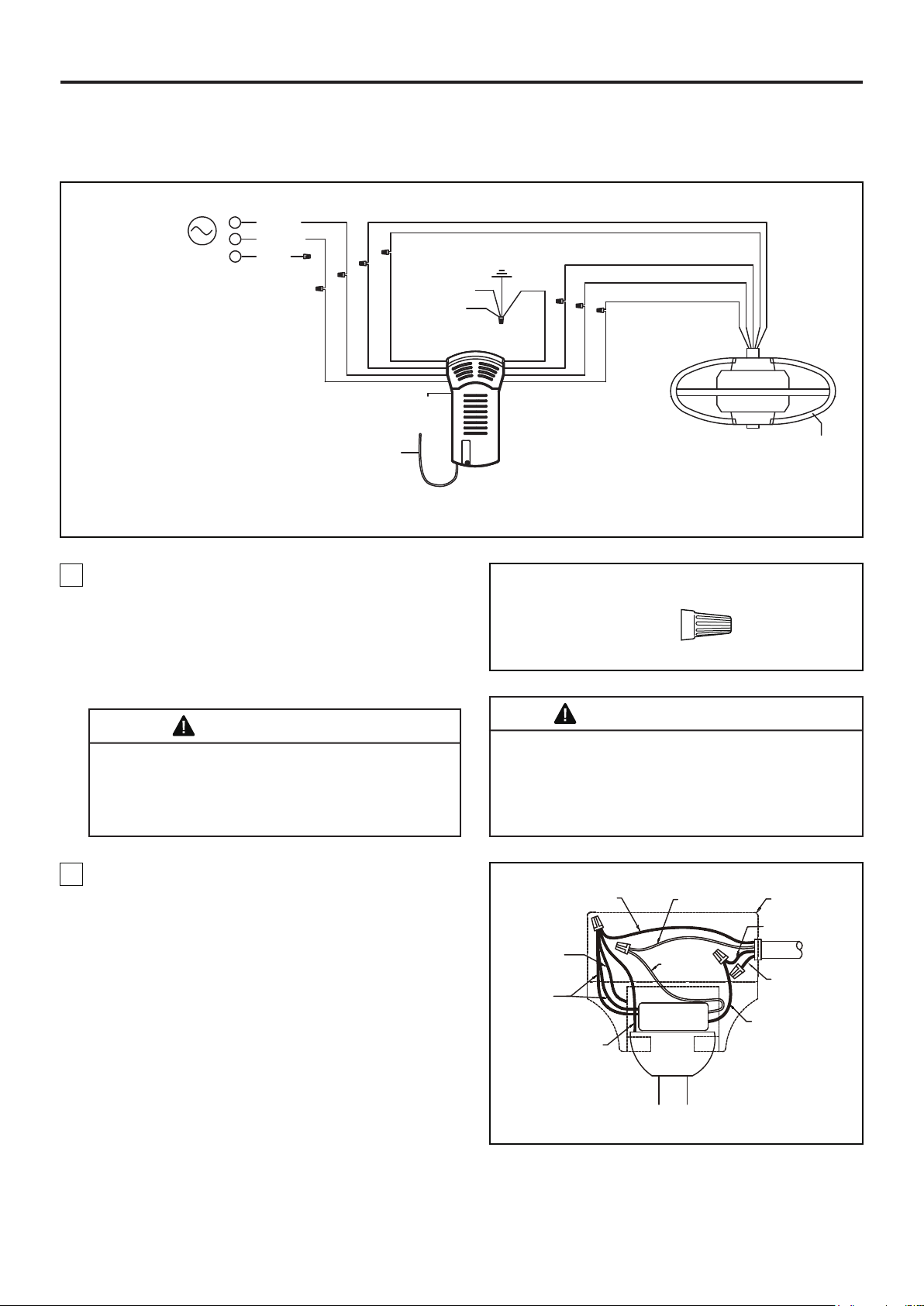

3. Connect wires using connectors as shown in
Figure 4.
Wire Connectors
RECEIVER HARDWARE USED:
X 9
How to Wire Your Ceiling Fan (Continued)
CAUTION: INCORRECT WIRE CONNECTION
COULD DAMAGE THIS RECEIVER.
4. After connections have been made, put the white
and green leads to one side and the black leads
towards the other side, the connection should be
turned upward and carefully push leads into the outlet
box. The wires should be spread apart with the
grounded conductor and the equipment-grounding
conductor on one side of the outlet box and the
ungrounded conductor on the other side. (Figure 5)
Figure 4
BLUE
BROWN
BROWN
BLACK
WHITE
L
N
AC
POWER
LIGHT KIT
YELLOW
/ GREEN
GROUND
HANGER
BRACKET
HANGER
BALL
DC MOTOR
RECEIVER
BLACK
ANTENNA
BLACK
WHITE
BLUE
RED
GRAY
YELLOW
RED
GRAY
YELLOW
RED
L1
Listed
Outlet Box
White Wire
from Supply
Green Wire
from Supply
(Ground)
Household
Supply
Black Wire
from Supply
Black Wire
from Receiver
White Wire
from Receiver
Green Wire
from Hanger
Bracket (Ground)
Green Wire
from Hanger
Ball (Ground)
Green Wire
from Receiver (2)
(Ground)
Receiver
Red Wire
from Supply
Figure 5
12
NOTE: This step is applicable after the neccessary
wiring is completed.

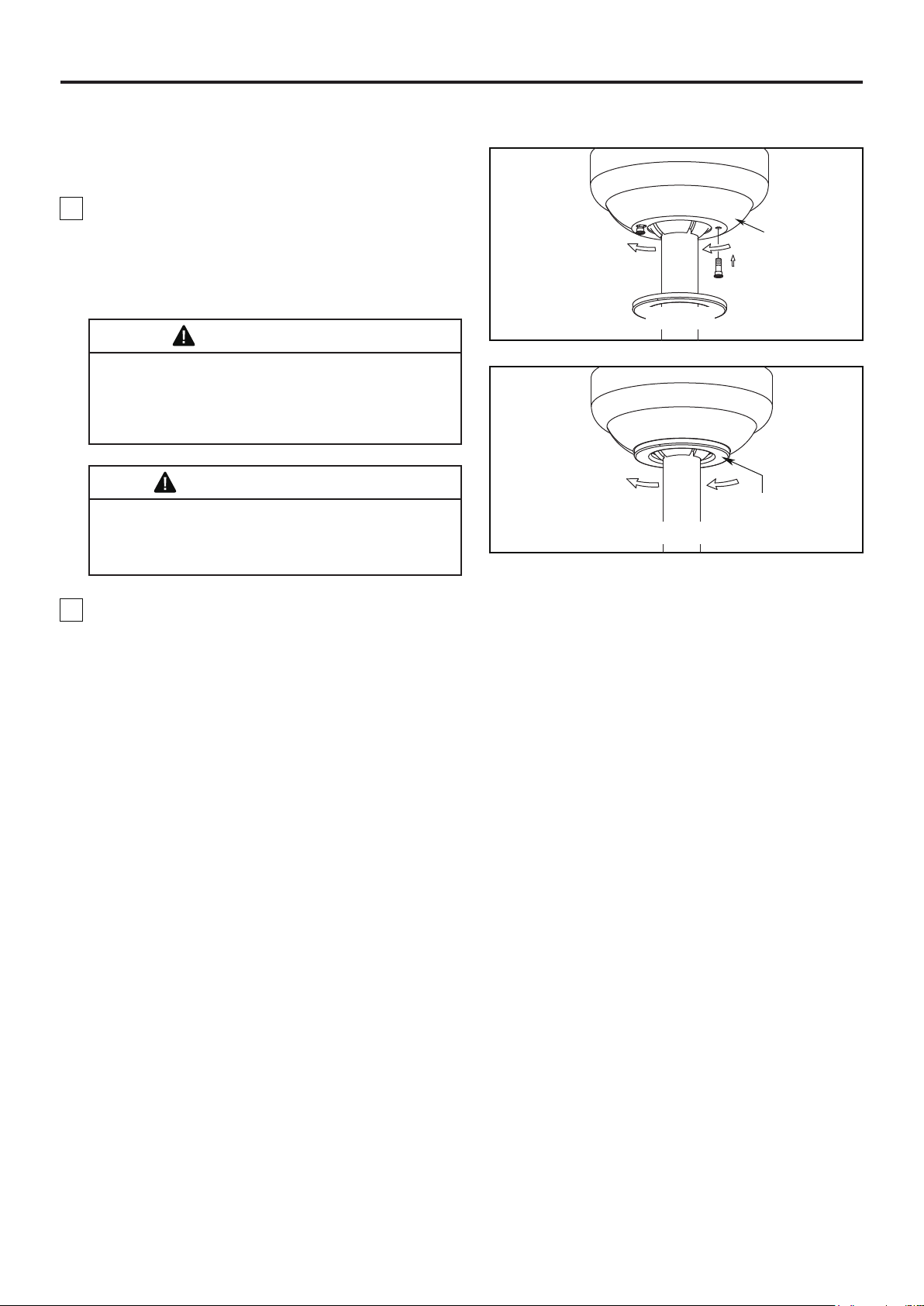

How to Install Your Canopy Housing
Ceiling Canopy
Canopy Screw Cover
1. Assemble canopy by rotating key slot in canopy
over shoulder screw in hanger bracket, taking care not
to pinch the wires. Tighten shoulder screw. Fully
assemble and tighten second shoulder screw that was
previously removed. (Figure 1)
2. Securely attach and tighten the canopy screw cover
over the shoulder screws in the hanger bracket
utilizing the key slot twist-lock feature. (Figure 2)
WARNING
To avoid possible fire or shock, make sure that the
electrical wires are completely inside the canopy
housing and not pinched between the housing and the
ceiling.
Figure 1
Figure 2

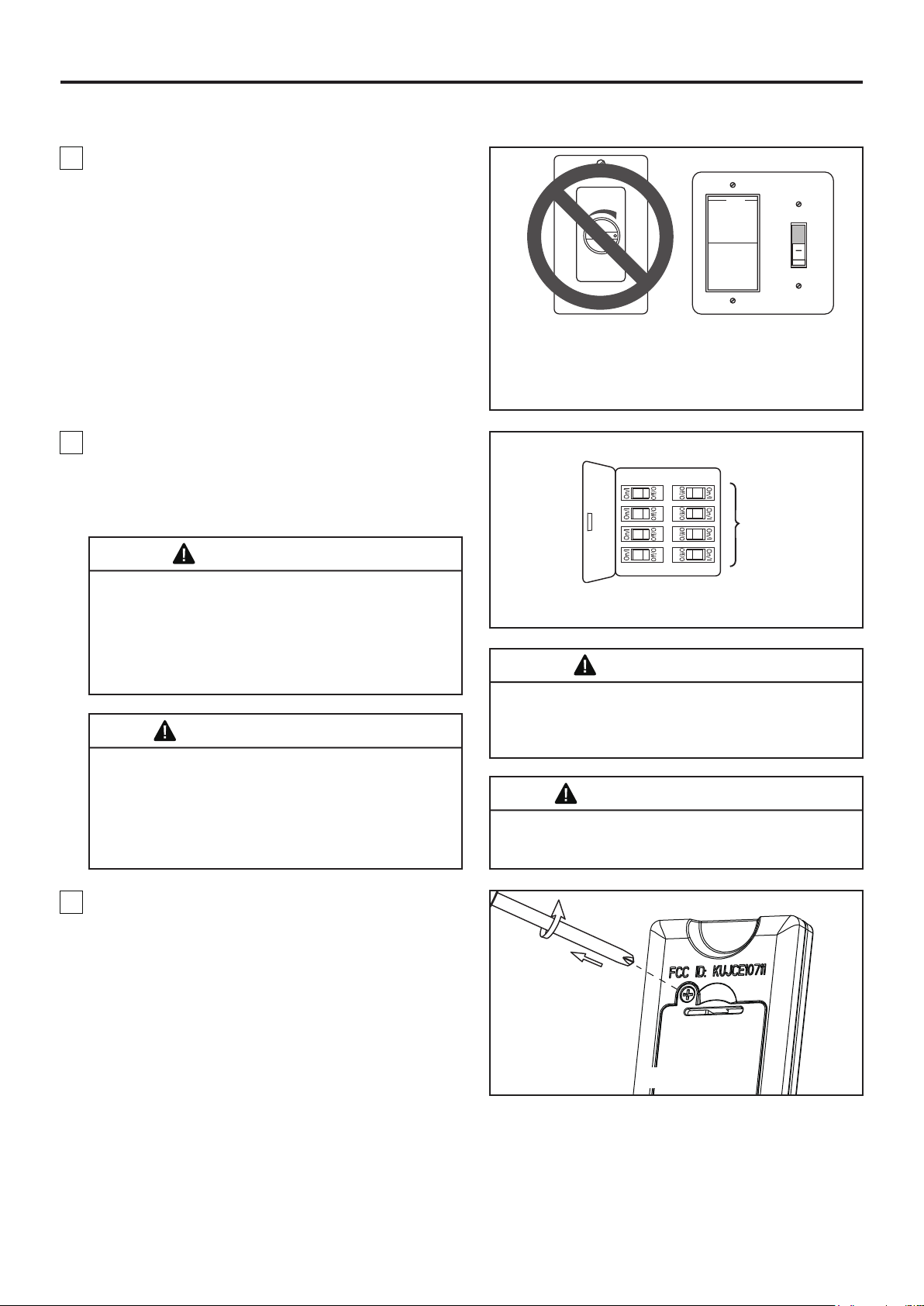

1. IMPORTANT: Using a full range dimmer switch (not
included) to control fan speed will damage the fan. To
reduce the risk of fire or electrical shock, do not use a
full range dimmer switch to control the fan speed.
(Figure 1)
Figure 1
For illustrative purposes only-not
intended to cover all types of controls
How to Operate Your Ceiling Fan
2. Restore electrical power to the outlet box by turning
the electricity on at the main fuse box. (Figure 2)
Figure 2
Main Fuse Box
WARNING
Check to see that all connections are tight, including
ground, and that no bare wire is visible at the wire
connectors, except for the ground wire. Do not operate
fan until the blades are in place. Noise and fan
damage could result.
WARNING
Do not operate this fan with a variable (Rheostat) wall
controller or dimmer switch. Doing so could result in
damage to the ceiling fan's remote control unit.
13
How to Operate Your Ceiling Fan (Continued)

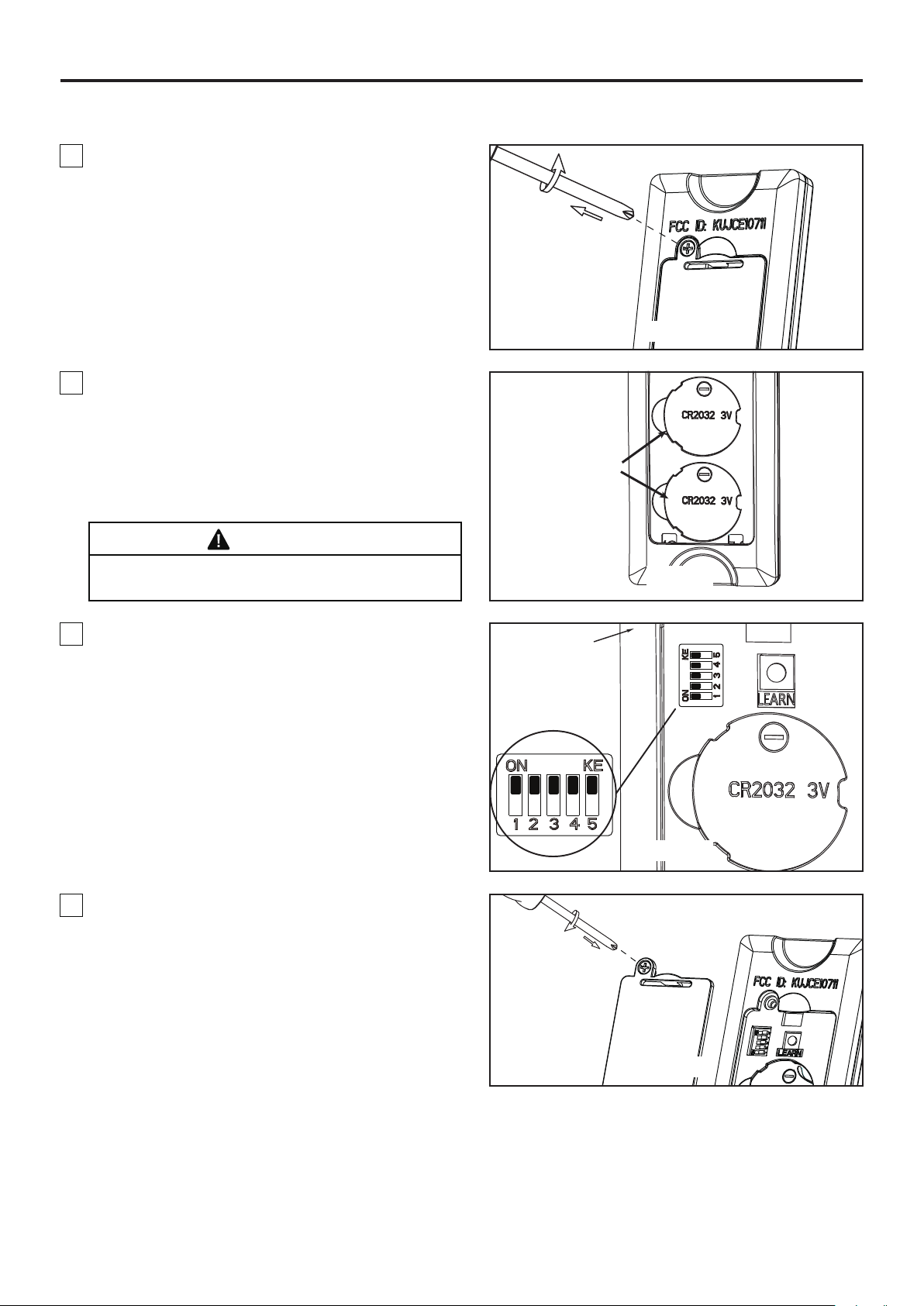

3. Remove the battery cover from remote control by
screwdriver and retain the screw for later. (Figure 3)
Figure 3
3V CR2032
Battery (2 pcs)
Figure 4

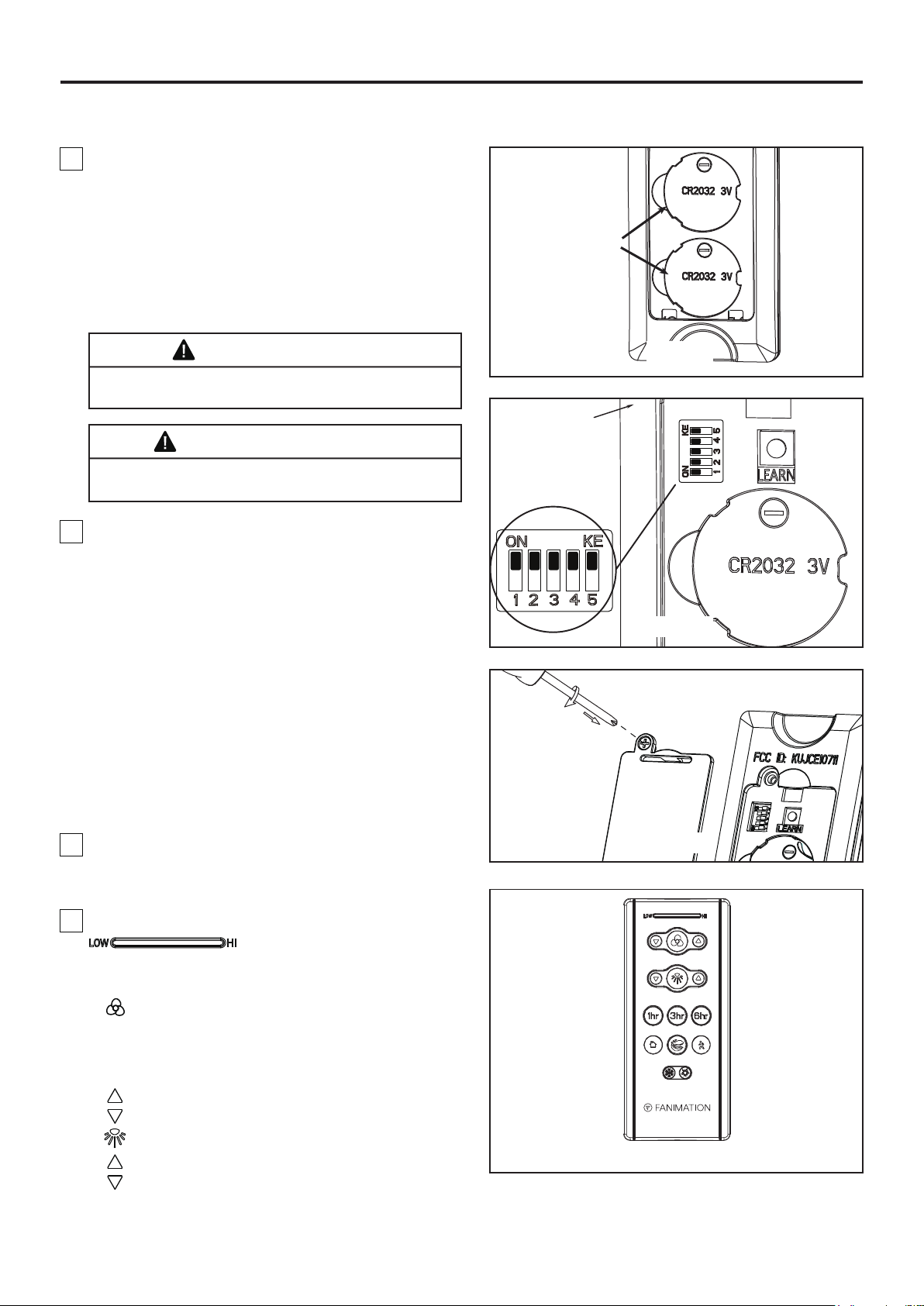

4. To make fan operational, install two 3V batteries
(included) in hand-held remote transmitter, with fan
power off. Then, follow the remote code setting
process. If not used for long periods of time, remove
battery to prevent damage to transmitter. Store the
remote away from excessive heat or humidly.
(Figure 4)
6. Replace battery cover on the remote control and
secure with the previously removed screw. (Figure 6)
Figure 6
WARNING
Chemical Burn Hazard. Keep batteries away from
children.
5. To set the remote code in the same positions as
the receiver, use a small screwdriver or ball point pen
(neither included) to slide dip switches firmly up or
down. (Figure 5)
NOTE: Factory setting is all up. Do not use this
position.
NOTE: The remote unit has 32 different code
combinations. To prevent possible interference from
or to other remote units, simply change the
combination code in the remote and receiver.
Remote
Control
Dip Switch
Figure 5
14
How to Operate Your Ceiling Fan (Continued)

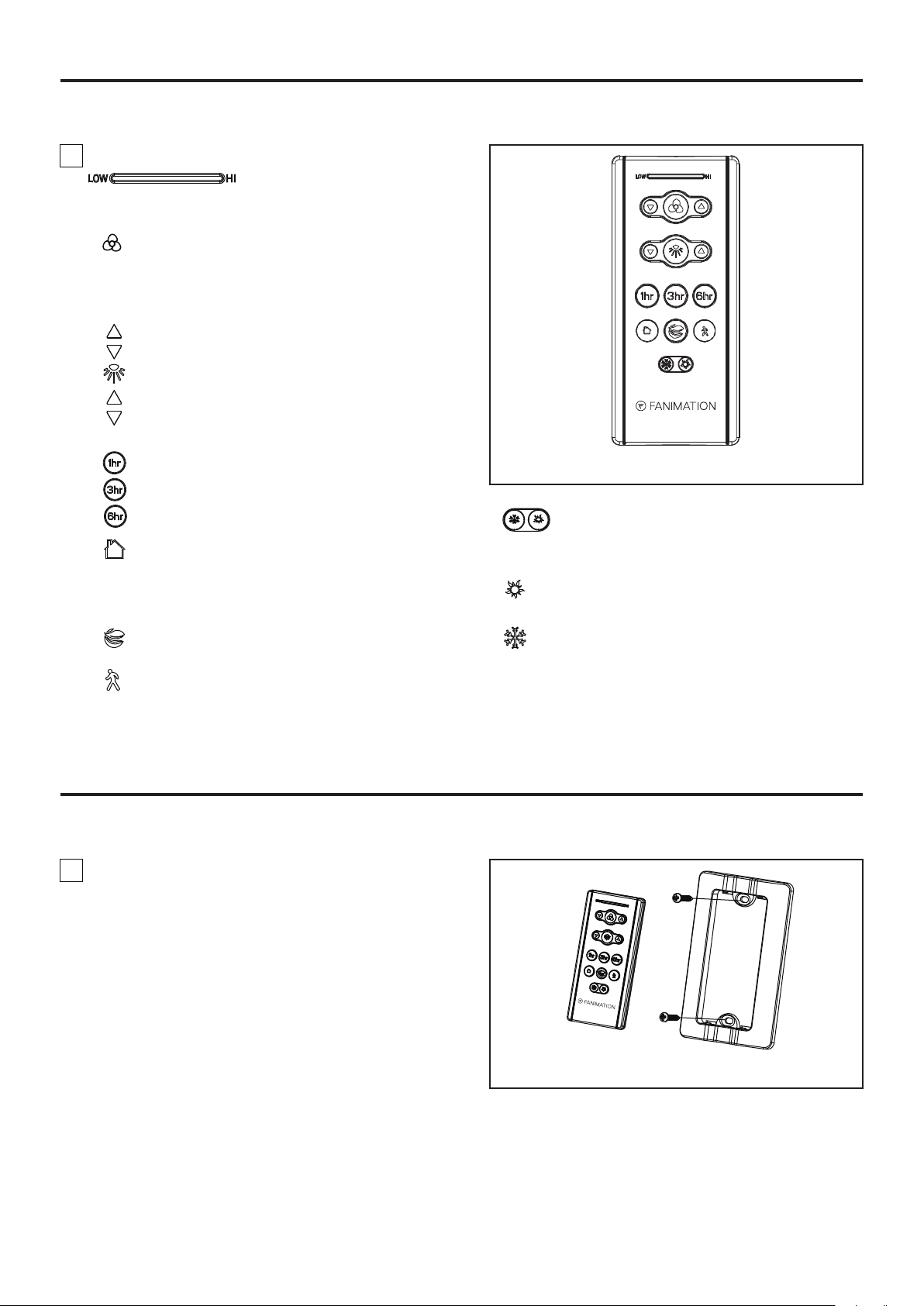

7. Remote functions: (Figure 7)
• Indicator LED light: fan speed and light dimmer
indicator
• button: Tap once to turn off the fan. Press and
hold this button for 5 seconds to turn on or turn off
the buzzer.
• Fan Speed:
Turn on fan and turn speed up.
Turn on fan and turn speed down.
• Light button: Turn ON\OFF the light.
Increase light output level.
Decrease light output level.
• Sleep Timer:
The fan and light will turn off after 1 hour.
The fan and light will turn off after 3 hours.
The fan and light will turn off after 6 hours.
Figure 7
• Home Away: Tap this button, the light will blink
twice signaling this feature is on; the fan will turn off
and the light will randomly turn on and off while you
are away. Pressing any button will cancel the feature.
• Fresh Air: Fan speed will modulate to simulate
a natural breeze.
• Safe Exit: Tap once, the light will blink once; fan
and light will turn off after 1 minute. Pressing any
button will cancel this feature.
• Reverse button:
In order to reverse the direction of the fan, the fan
must be running.
Summer- The fan runs counterclockwise. Airflow
will provide a downward cooling breeze.
Winter- The fan runs clockwise. Airflow will force
warm air downward without a noticeable breeze.

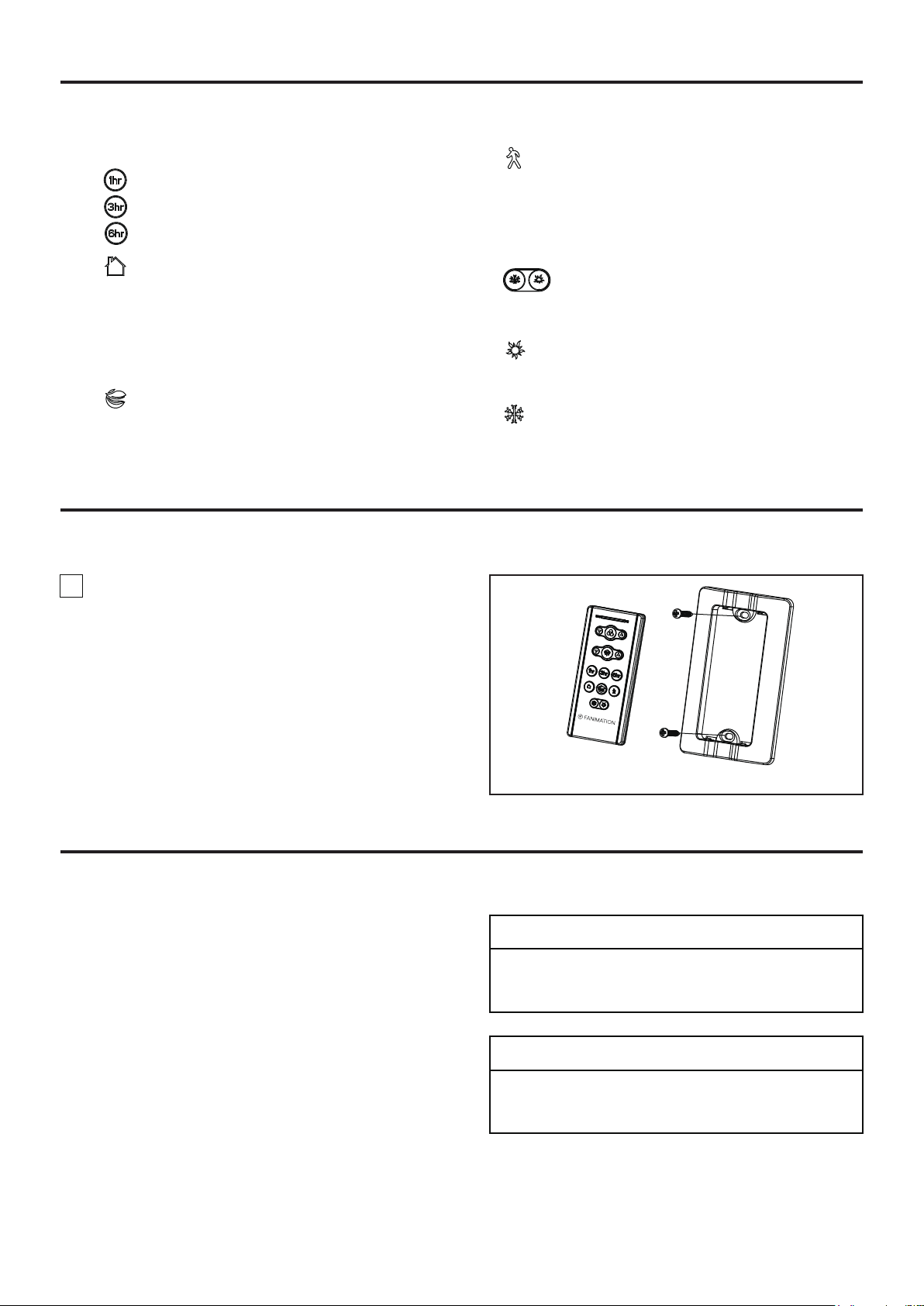

1. Installing Wall Plate: (Figure 1)
Attach wall plate using the two provided screws.
Figure 1
How to Install Your Remote Control
15
Periodic cleaning of your new ceiling fan is the only
maintenance necessary.
When cleaning, use only a soft brush or lint free cloth to
avoid scratching the finish.
Abrasive cleaning agents are not required and should be
avoided to prevent damage to finish.
CAUTION
Do not use water when cleaning your ceiling fan. It
could damage the motor or the finish and create the
possibility of electrical shock.
Maintenance
WARNING
Trouble Probable Cause Suggested Remedy
1. Check main and branch circuit fuses or circuit
breakers.
2. Check line wire connections to fan and switch wire
connections in the switch housings.
CAUTION: Make sure main power is turned off !
CAUTION: Make sure main power is turned off !
3. Replace with new battery.
1. Check to make sure all screws in motor housing are
snug (do not overtighten).
2. Check to make sure wire connectors in switch
housing are not rattling against each other or against
the interior wall of the switch housing.
1. If possible, consider using a longer downrod (not
included, you can buy the longer downrod from
fanimation.com).
For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.
1. FAN WILL NOT START
2. FAN SOUNDS NOISY
3. FAN WOBBLES
EXCESSIVELY
4. NOT ENOUGH AIR
MOVEMENT
1. Fuse or circuit breaker blown.
2. Loose power line connections to the fan, or loose
switch wire connections in the switch housing.
3. Dead battery in remote control.
1. Loose screws in motor housing.
1. Tighten both setscrews securely in downrod support.1. Setscrew in downrod support is loose.
2. Wire connectors inside housing rattling.
2. Tighten the setscrew in the downrod/hanger ball
assembly.
2. Setscrew in downrod/hanger ball assembly is loose.
3. Some fan motors are sensitive to signals from
solid-state variable speed controls. Solid-state
controls are not recommended, choose an alternative
control method.
3. Motor noise caused by solid state variable speed
control.
3. Re-hanging the hanger ball secure the tab into the
groove.
3. The groove hanger ball not lined up with the tab.
4. Tighten the hanger bracket screws to the outlet box,
and secure outlet box.
4. Hanger bracket and/or ceiling outlet box is not
securely fastened.
Troubleshooting
16
Parts List
Model #FP3050**
Ref. # Description Part #
1
2
3
4
5
6
Canopy Screw Cover Assembly
APGAC110BL
ADRAC4G1-6**
PPRB1001**
APPCP1101**
APPRB1401**
AMA3050**
Ceiling Canopy
Motor Assembly
6a
PPKLD0630006Center Band LED
6b
PPKLD0430005Arm LED
6c
PPKLDRI26W00LED Driver
Motor Coupling Cover Assembly
Hanger Ball / Downrod Assembly
Hanger Bracket Assembly
7
Hand-held Remote
Receiver RCCD305000
8 TR205D
HDWWN4SC
Hardware Bags Containing:
Wire Connectors (4)
Safety Cable Kit
9
** Insert FINISH CODES (Refer to fan model number located on downrod support)
Before discarding packaging materials, be certain all parts have been removed.
How To Order Parts
When ordering repair parts, always give the
following information:
• Part Number
• Part Description
• Fan Model Number
Contact your retail store for repair parts.
17
NOTE: The illustration shown is not to scale or its actual configuration may vary.
Product/parts are subject to change without notice.
Obvi
TM
Model FP3050**
Exploded-View Illustration
9
1
2
3
4
5
6
6b
6a
7
8
9
6c
10983 Bennett Parkway
Zionsville, IN 46077
Phone: 888-567-2055
Outside U.S.: 317-733-4113
FAX: 866-482-5215
FANIMATION.COM
2021/02 V.01
Copyright 2021 Fanimation
6
MODELO #FP3050**
VENTILADOR DE TECHO OBVI
™
Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de
lunes - viernes.
ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM
LEA Y GUARDE ESTAS INSTRUCCIONES
Código de fecha
Fecha de compra
Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede
encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de
las pilas), en el receptor o en la parte superior de la carcasa del ventilador.
Peso neto 9.60 kgs (21.16 lbs)
Instrucciones de seguridad importantes
ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.
AVERTISSEMENT: Suivez ces instructions pour éviter un incendie, une électrocution et des blessures graves.
Instrucciones de seguridad adicionales
1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de ensamblaje adjuntos.
2. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los medios de
desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión del servicio, coloque un
dispositivo de advertencia, como una etiqueta, en el panel de servicio.
3. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la electricidad del
ventilador de techo antes de llevar a cabo el mantenimiento.
4. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.
5. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados para
asegurarse de que no juegan con el dispositivo.
1. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar la instalación
eléctrica, y no haga funcionar el ventilador sin las aspas.
2. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA 70) y Códigos
locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La instalación eléctrica debe ser llevada a
cabo o aprobada por un electricista autorizado.
3. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 23 del manual
del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.
4. Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.
5. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o los
conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.
6. Apto para usar con controles de velocidad de estado sólido.
7. Este ventilador es ideal para lugares secos.
8. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra, se le debe
conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado como conductor que no es de
puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra. Si el conductor del ventilador está identificado
para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta a tierra.
9. El mando a distancia de este producto contiene pilas de botón/plana de litio. Si la pila de botón/plana de litio nueva o usada se ingiere o entrase en
el cuerpo humano, puede causar severas quemaduras internas y puede causar la muerte en tan solo 2 horas. Asegure siempre por completo el
compartimento de la pila. Si el compartimento de la pila no está cerrado de forma segura, deje de utilizar el mando a distancia del producto, extraiga
las pilas y manténgalo alejado del alcance de los niños. Si piensa que las pilas pueden haber sido tragadas o colocadas dentro de cualquier parte del
cuerpo humano, busque asistencia médica inmediatamente.
- Las pilas planas deben ser desechadas adecuadamente, y siempre debe estar fuera del alcance de los niños.
- Las pilas planas también pueden causar heridas.
ADVERTENCIA: Peligro de quemadura química. Mantenga las pilas lejos del alcance de los niños.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN
CONTROL/INTERRUPTOR DE PARED AISLADO.
ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados específicamente para el
mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o dañar el ventilador.
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (borde o soporte de aspas) al instalar los soportes,
balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.
ADVERTENCIA: Monte a una caja de salida aceptable para apoyo de los aficionados de 15,9 kg (35 lbs) o menos.
ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera podría dañar la
unidad del mando a distancia del ventilador de techo.
PRECAUCIÓN: La fuente de luz está diseñado para esta aplicación específica y puede recalentarse si reparado por personal no capacitado. Si se
requiere ningún tipo de servicio, el producto debe ser devuelto a un centro de servicio autorizado para su revisión o reparación.
AVERTISSEMENT: Risque de brûlure chimique. Gardez les piles hors de portée des enfants.
AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À USAGE GÉNÉRAL
AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.
AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement conçus pour ce
produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut provoquer des blessures ou des
dommages matériels.
AVERTISSEMENT: Afin de réduire le risque de blessure, ne pliez pas le support de pale (bride ou porte-pale) lors de l'installation des supports, de
l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en rotation.
AVERTISSEMENT: Monter sur une boîte de sortie indiquée comme étant acceptable.
AVERTISSEMENT: N'utilisez pas ce ventilateur avec un contrôleur mural (rhéostat) variable ou un gradateur. Cela pourrait endommager la
télécommande du ventilateur de plafond.
ATTENTION: La source lumineuse est conçue pour cette application spécifique et peut surchauffer si par un personnel non formé. Si un entretien est
nécessaire, le produit doit être retourné à un centre de service agréé pour examen ou réparation.
(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias
que puedan provocar un funcionamiento no deseado. Si el radiador intencional puede ser clasificado como un dispositivo digital de clase B
o un periférico del ordenador, entonces se deberán incluir los siguientes o equivalentes:
Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para
dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo de
aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede
provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la
recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas
interferencias tomando una o varias de las siguientes medidas:
- Modificar la orientación o ubicación de la antena de recepción;
- Aumentar la separación entre el equipo y el receptor;
- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;
Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.
Nota: Para un dispositivo digital de clase A, la declaración de 15. 105(a) debe ser incluida cuando sea apropiada para el dispositivo en cuestión.
GARANTÍA LIMITADA DE POR VIDA
1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido
a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de
repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de
venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.
2. GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del
momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo
en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.
El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.
3. Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los
materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en
nuestro centro de servicios nacional.
4. Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,
falta de brillo o peladuras.
5. Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o
a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.
6. Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que
vendió el ventilador ni de Fanimation.
7. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según
lo establecido por esta garantía.
8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas
deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva
deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los
daños que resulten del embalaje incorrecto del producto.
9. Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra
garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la
comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las
garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el
rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga
derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.
10. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.
Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista autorizado de Fanimation
NOTA: coloque las piezas de las bolsas de piezas individuales
en un contenedor pequeño para evitar que se extravíen. Si
faltan piezas, póngase en contacto con su proveedor local.
MaterialesHerramientas necesarias para el ensamblaje
(No incluido)
Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,
la instalación, el funcionamiento y el mantenimiento de su ventilador de techo
• Destornillador Phillips
• Escalera de tijera
• Destornillador de ¼˝
• Pelacables
La caja de distribución eléctrica y los conectores de la caja
deben ser del tipo requerido por el código local. El cable
más pequeño debe ser un cable de tres conductores (de dos
conductores con conexión a tierra) del siguiente tamaño:
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica
del ventilador (página 29). Si siente que no posee la
experiencia o los conocimientos eléctricos necesarios,
contrate a un electricista autorizado para instalar el
ventilador.
AVERTISSEMENT
Reportez-vous à la section sur la méthode appropriée
de câblage du ventilateur (page 29) avant d'assembler
votre ventilateur de plafond. Faites installer votre
ventilateur par un électricien agréé si vous pensez que
vous n'avez pas assez de connaissances ou d'expérience
en câblage.
longitud del cable instalado tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
14
12
Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uso eficiente de la energía en ventiladores de techo . . . . . . . . . . . . . .
Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cómo ensamblar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . .
Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . .
Cómo instalar la carcasa de la cubierta . . . . . . . . . . . . . . . . . . . . . . . . .
22
23
23
25
27
29
31
32
34
34
35
36
37
Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cómo instalar su mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabla de contenidos
hasta 15,2 m (50 pies) de
15,2 a 30,5 m (50 a 100 pies)
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza o si
hay piezas dañadas. Este producto está diseñado para ser
utilizado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios que
Fanimation no designó para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.
AVERTISSEMENT
N'i nstallez pas et n'utilisez pas le ventilateur si l'une de
ses pièces est endommagée ou manquante. Ce produit
est conçu pour utiliser uniquement les pièces l'accompag-
nant et/ou les accessoires spécifiquement conçus pour ce
produit par Fanimation. La substitution de pièces ou
d'accessoires non conçus par Fanimation pour être
utilisés avec ce produit peut provoquer des bless-ures ou
des dommages matériels. Contactez votre lieu de vente en
cas de pièces manquantes ou endommagées.
Instrucciones para el desempaque
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
1. Verifique que haya recibido las siguientes piezas:
NOTA: Si no está seguro de la descripción de una
pieza, consulte la ilustración del despiece.
Unidad del motor (1)
Bolsa de accesorios
Kit de cable de seguridad
Cable de soporte
(1)
Abrazadera del
cable de soporte
(1)
Arandela plana,
acero inoxidable
(1)
Tornillo de
intervalo
(1)
Conectores de cables
(4)
Unidad del soporte
de suspensión (1)
Unidad del barral/de la semiesfera (1)
– Varilla (1)
– Bola colgante (1)
– Tornillo de fijación (1)
– Clip de horquilla (1)
– Pasador de horquilla (1)
– Pasador (1)
Capuchón de techo (1)
Cubierta de unión
del motor (1)
Cubierta para el tornillo
del capuchón (1)
Mano a distancia (1)
Placa de la pared (1)
Tornillos (2)
Baterías (2)
Receptor (1)
Conectores de cables (9)
22
Requisitos eléctricos y estructurales
Uso eficiente de la energía en ventiladores de techo
El nivel de rendimiento y ahorro de energía de los
ventiladores de techo dependen de su correcta
instalación y uso. Acontinuación le presentamos
algunas sugerencias para asegurar un rendimiento
eficiente del producto.
Uso del ventilador de techo todo el año
En verano: Use el ventilador de techo en sentido
contrario a las agujas del reloj. El flujo de aire que
produce el ventilador creará un efecto frío del aire que
lo refrescará más. Seleccione una velocidad que le
proporcione una brisa confortable. Las velocidades
más bajas consumen menos energía.
En invierno: Invierta el motor y haga funcionar el
ventilador de techo a velocidad baja y en el sentido de
las agujas del reloj. Esto produce una suave corriente
ascendente, que obliga al aire cálido que se acumula
cerca del techo a bajar al espacio ocupado. No olvide
ajustar el termostato cuando utilice el ventilador de
techo. Con este sencillo paso puede ahorrar energía
adicional y dinero.
Selección del lugar de montaje adecuado
Los ventiladores de techo se deben instalar en el centro
de la habitación, a 2,13 m (7 pies) de altura del piso hasta
la cuchilla como mínimo y 0,5m (18 pulgadas) de las
paredes hasta la cuchilla. Si la altura del techo lo permite,
instale el ventilador a 2,5m (8-9 pies) de altura del piso
hasta la cuchilla para un flujo de aire óptimo. Consulte en
su tienda minorista de Fanimation para obtener accesorios
de montaje opcionales.
Apague el ventilador cuando no se encuentre en la
habitación
Los ventiladores son para refrescar a la gente, no a
las habitaciones. Si la habitación está vacía, apague el
ventilador de techo para ahorrar energía.
Su nuevo ventilador de techo requiere una línea de
suministro eléctrico con conexión a tierra de 120 voltios de
CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica
requiere el uso de una caja de distribución eléctrica para
ventiladores que soporte el peso extra y el movimiento
asociado a un ventilador de techo. La caja de distribución
eléctrica será etiquetada como tal y soportará un
ventilador de techo de un peso de hasta 70 libras. Dichas
cajas varían en tipos y diseños. Asegúrese d que el tipo
de su caja reúne los criterios para el ventilador que se
está instalando. Las ilustraciones 1, 2 y 3 muestran las
diferentes configuraciones estructurales que pueden ser
utilizadas para dicha caja de distribución eléctrica.
Uso de perfil bajo (Figura 1)
La caja lisa de 1/2 pulgada de profundidad será atornillada
a una viga o bloque. Se utilizará si solo un cable va a ser
introducido en la caja. También está disponible en una
configuración de montaje endosado.
Uso de perfil profundo (Figura 2)
La caja de 2-1/4 pulgada será atornillada a un bloque
entre vigas que tenga suficiente espacio para colocar más
de un cable.
Vigas del techo
Vigas del techo
Techo
Techo
Caja de distribución
eléctrica
Figura 1
Figura 2
2" x 4"
2" x 4"
Caja de distribución
eléctrica
23
Requisitos eléctricos y estructurales (cont.)
Uso del soporte (Figura 3)
Conectado a una caja de distribución eléctrica, este
colgador sirve para abarcar el espacio entre dos vigas y
ocupar el lugar de bloqueo de la madera.
Figura 3
Vigas del techo
Techo
Caja de
distribución
eléctrica
ADVERTENCIA
Para reducir el riesgo de incendios, descargas eléctricas
o lesiones personales, fije el ventilador a la caja de
distribución eléctrica marcada como aceptable para soporte
de ventilador de 15,88kg (35lb). Utilice los tornillos
suministrados con la caja de distribución eléctrica. La
mayoría de las cajas de distribución eléctricas que
comúnmente se utilizan como soporte de lámparas no son
aptas para soporte de ventiladores y es posible que deban
reemplazarse. Consulte a un electricista calificado si tiene
dudas.
ADVERTENCIA
Apagar el interruptor de pared no es suficiente. Para evitar
posibles descargas eléctricas, asegúrese de que la
electricidad esté desconectada en la caja de fusibles
principal antes de realizar la instalación eléctrica. Toda
instalación eléctrica debe cumplir con los códigos
nacionales y locales y el ventilador de techo debe tener la
conexión a tierra adecuada como forma de precaución ante
posibles descargas eléctricas.
ADVERTENCIA
A fin de evitar incendios o descargas eléctricas, siga
con cuidado todas las instrucciones de instalación
eléctrica. Cualquier trabajo eléctrico que no se describa
en estas instrucciones deberá ser realizado o aprobado
por un electricista autorizado.
Respectez attentivement toutes les instructions de
câblage pour éviter tout incendie ou électrocution.
Tout travail électrique non décrit dans ces instructions
doit être fait ou approuvé par un électricien agréé.
AVERTISSEMENT
Pour réduire le risque d'incendie, d'électrocution ou de
blessure, montez sur une boîte de sortie indiquée comme
étant acceptable pour supporter un ventilateur. La plupart
des boîtes de sortie communément utilisées pour supporter
les luminaires ne sont pas acceptables pour supporter des
ventilateurs et devraient être remplacées. Consultez un
électricien qualifié en cas de doutes.
AVERTISSEMENT
Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout
risque d'électrocution, assurez-vous que l'alimentation
électrique est coupée au niveau du boîtier à fusibles
principal avant d'effectuer le câblage. Le câblage doit être
entièrement conforme aux codes nationaux et locaux, et le
ventilateur de plafond doit être correctement mis à la terre
par mesure de précaution contre les risques d'électrocution.
AVERTISSEMENT
ADVERTENCIA
No utilice este ventilador con un controlador variable de
pared (Rheostat) o un regulador de intensidad. Si lo
hiciera podría dañar la unidad del mando a distancia del
ventilador de techo.
N'utilisez pas ce ventilateur avec un contrôleur mural
(rhéostat) variable ou un gradateur. Cela pourrait
endommager la télécommande du ventilateur de
plafond.
AVERTISSEMENT
24
3. Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Lntroduzca los cables de color marrón, azul, rojo,
gris, amarillo cables y cable de seguridad a través
de la varilla. (Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije y instale los dos tornillos de presión y
las tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
2. Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
Figura 2
Cómo ensamblar el ventilador de techo
Clip de
horquilla
Pasador de
horquilla
Varilla
Tornillos de fijación
y las tuercas de
seguridad (2)
Tornillos de fijación
y las tuercas de
seguridad (2)
Clip de
horquilla
Figura 3
Pasador
1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se libere
de la varilla. Retire el pasador del barral y luego
extraiga la semiesfera. Conserve el pasador y la
semiesfera para su reinstalación en el Paso 6.
(Figura 1)
Figura 1
Varilla
Bola colgante
Tornillo
de fijación
Figura 4
Marrón, Azul, Rojo, Gris,
Amarillo cables y cable
de seguridad
Pasador de
horquilla
ADVERTENCIA
Es fundamental que instale correctamente el pasadorde
horquilla en el soporte de la varilla, y que
ajustefirmemente los tornillos de fijación y las tuercas.
El incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
AVERTISSEMENT
Il est crucial que l'axe à épaulement dans le support de
la tige de suspension descendante soit correctement
installé. Le ventilateur risque de tomber si vous ne
vérifiez pas que l'axe et la pince de retenue sont
correctement installés.
25
6. Vuelva a colocar la semiesfera en el barral como se
indica a continuación. Pase los cables de marrón,
azul, rojo, gris, amarillo y cable de soporte para techo
a través de la semiesfera. Pase el pasador a través de
los dos orificios en el barral y alinee la semiesfera de
modo que el pasador quede atrapado en la ranura de
la parte superior de la misma. Empuje la semiesfera
hacia arriba, bien ajustada contra el pasador. Ajuste
firmemente el tornillo de fijación en la semiesfera.
Si el tornillo de fijación está flojo, podría provocar
oscilación del ventilador. (Figura 6)
Cómo ensamblar el ventilador de techo (cont.)
15,24 cm a
22,86 cm
5. Pase los cables y cable de seguridad a través de la
cubierta de unión del motor, la cubierta para el tornillo
del capuchón y el capuchón de techo. (Figura 5)
Cubierta de
unión del motor
Cubierta para
el tornillo del
capuchón
Capuchón
de techo
Figura 6
Figura 5
Figura 7
Figura 8
Unidad del soporte
de suspensión
7. Corte el exceso de cable aproximadamente de 15 a
23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (1/2”) del aislamiento
en cada extremo del cable. (Figura 7)
8. Extraiga una de los tornillos de hombro en el
soporte del gancho y guarde los tornillos para pasos
posteriores. Afloje el segundo tornillo de hombro sin
extraiga completamente. (Figura 8)
PRECAUCIÓN
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.
ATTENTION
Toutes les vis de réglage doivent être vérifiées et
resserrées nécessaire avant l'installation.
26
Cómo colgar el ventilador de techo
Figura 1
Figura 3
Viga del techo
Soporte de
suspensión
Techo
Caja de
conexiones
Cable de soporte
para techo
Miembro de madera (5 x 10 cm
[2”x 4”] aprox.)
1. Perfore un orificio de 1/4” en la estructura del
edificio para evitar grietas con la instalación del tornillo
de intervalo. Utilice el tornillo de intervalo de 3/8”x 2” y
la arandela plana para fijar el cable de seguridad a la
viga del techo o a la estructura de madera. Dicho
tornillo pasará a través de arandela plana, la presilla
del cable de seguridad y se fijará en la estructura del
edificio. (Figura 3)
NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.
2. Fije adecuadamente el soporte colgante a la caja
de empalme del techo que sea aceptable para el
soporte del techo.
NOTA: el cable de soporte para techo no se puede
asegurar solamente a la caja de conexiones; se debe
asegurar directamente a la viga de techo o miembro
estructural con el tornillo de cabeza cuadrada de
3/8"x2" y la arandela plana. (Figura 3)
ADVERTENCIA
Para evitar una posible descarga eléctrica, asegúrese
de cortar la alimentación eléctrica de la caja de fusibles
principal antes de colgar el ventilador.
(Figura 1)
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est coupée
au niveau du boîtier à fusibles principal avant de
suspendre le ventilateur afin d'éviter tout risque
d'électrocution. (Figure 1)
ADVERTENCIA
La caja de distribución eléctrica de be estar bien
asegurada y debe ser capaz de soportar una carga de al
menos 15.9kg (35lb). El soporte de suspensión debe
estar colocado firmemente contra la caja de distribución
eléctrica. Si la cajade distribución eléctrica está
empotrada, retire la tablaroca hasta que el soporte haga
contacto con la caja.Si elsoporte o la caja de
distribución eléctrica no están bien asegurados, el
ventilador podría oscilar o caerse.
AVERTISSEMENT
La boîte de sortie doit être solidement ancrée et
acceptable pour supporter un ventilateur de 15,9 kg (35
livres) au moins. Le support de suspension doit reposer
fermement contre la boîte de sortie. Si la boîte de sortie
est encastrée, retirez le panneau de revêtement jusqu'à
ce que le support entre en contact avec la boîte. Si le
support et/ou la boîte ne sont pas solidement attachés,
le ventilateur risque d'osciller ou même de tomber.
AVERTISSEMENT
Le ventilateur doit être accroché de façon à ce que ses
pales soient au moins à 7 pieds. (Figure 2)
ADVERTENCIA
Debe colgar el ventilador a una distancia mínima de
2,13 m desde las aspas hasta el piso. (Figura 2)
Principal Caja
De Fusibles
Figura 2
EI Techo
EI Piso
No
menos de
2,13 m
27
Figura 4
Aditamentos utilizados:
Fije el cable de
seguridad al
cable de soporte
para techo
Unidad del barral/
de la semiesfera
ABRAZADERA DEL CABLE
DE SOPORTE DEL TECHO
CON TORNILLO
x 1
Pestaña
NOTA: se omiten
los cables de
suministro y los
cables del
ventilador para
mayor claridad.
Cómo colgar el ventilador de techo (cont.)
4. Levante cuidadosamente el ventilador y coloque el
ensamble de la bola para colgar/varilla en la
abrazadera para colgar que acaba de fijar a la caja de
salida. Asegúrese de que la ranura de la bola esté
alineada con la lengüeta de la abrazadera para
colgar. (Figura 4)
3. Asegúrese de que los cables de suministro
eléctrico, incluido el cable de conexión a tierra del
soporte de suspensión y el cable de seguridad, hayan
atravesado el barral, entre el soporte de suspensión y
la caja de conexiones, de modo que más tarde se
pueda realizar la instalación eléctrica.
5. Fije el cable de seguridad al cable de soporte para
techo. Deslice la abrazadera de cables por el cable de
seguridad (del ventilador). Pase el
extremo
del
cable
a
través del aro que forma el cable de soporte para
techo. Tire lo más posible del cable a través del aro.
Inserte el extremo del cable en el orificio de la
abrazadera y ajuste firmemente el tornillo. (Figura 4)
ADVERTENCIA
Para evitar una posible descarga eléctrica, no apriete
los cables entre el ensamble de la bola para colgar y la
abrazadera para colgar.
Ne pincez pas les fils entre la tige de suspension
descendante et le support de suspension éviter toute
électrocution.
AVERTISSEMENT
ADVERTENCIA
Si no coloca la lengüeta en la ranura, podrían dañarse
los cables eléctricos y podrían ocurrir ncendios o
descargas eléctricas.
Si vous n'installez pas la languette dans la rainure, vous
risquez d'endommager les fils électriques et de causer
éventuellement une décharge électrique ou un incendie.
AVERTISSEMENT
28
Cómo realizar la instalación eléctrica del ventilador de techo
NOTA: Si los cables de suministro
o
del
ventilador
son
de colores diferentes que los indicados, contrate a un
electricista calificado para que realice la instalación.
1. Para configurar el código de unidad del receptor.
Deslice los interruptores de código a las mismas
posiciones que en el transmisor. (Figura 1)
NOTA: El mando a distancia incluido en este
ventilador tiene 32 combinaciones diferentes de
códigos. Para evitar posibles interferencias desde o
hacia otros mandos a distancia, modifique el código
de combinación de su transmisor y receptor.
NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.
Figura 2
Principal Caja
De Fusibles
ADVERTENCIA
Para evitar una posible descarga eléctrica, asegúrese
de cortar la alimentación eléctrica de la caja de fusibles
principal antes de alambrado el ventilador. (Figura 2)
Pour éviter tout risque d'électrocution, assurez-vous
que l'alimentation électrique est coupée au niveau du
boîtier à fusibles principal avant d'effectuer le câblage.
(Figure 2)
AVERTISSEMENT
NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.
2. Deslice el receptor en el soporte de suspensión
antes de realizar el cableado como se muestra en la
figura 3.
Figura 3
Soporte del colgador
Receptor
Interruptores
NOTA: Se omiten los cables
del suministro eléctrico y del
ventilador por claridad.
29
Figura 1
Interruptores
Interruptores
Receptor
Mando a distancia
ON
1 2 3 4 5
Cómo realizar la instalación eléctrica del ventilador de
techo (cont.)
3. Realice las conexiones de cables al bloque del
terminal como se muestra en la Figura 4.
ADVERTENCIA
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
Aditamentos utilizados:
X 9
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion.Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.
AVERTISSEMENT
Conectores
de cable
PRECAUCIÓN: UNA
CONEXIÓN
INCORRECTA
DEL
CABLE PODRÍA DAÑAR ESTE RECEPTOR.
ATTENTION: UNE CONNEXION DE FIL INCORRECTE
PEUT ENDOMMAGER CE RECEPTEUR.
4. Una vez haya hecho las conexiones, coloque los
cables hacia arriba y empújelos cuidadosamente
hacia dentro de la caja de la toma de corriente,
poniendo los cables blancos y verdes a un lado de la
caja y los negros hacia el otro lado. Los cables deben
ser colocados de forma extendida poniendo el
conductor de la toma de tierra y el conductor de toma
de tierra del equipo a un lado de la caja, colocando el
conductor sin toma de tierra en el otro lado de la caja.
(Figura 5)
Figura 4
Negro
Negro
Blanco
Blanco
ALIMENTACIÓN
DE CA
Rojo
Gris
Amarillo
/ Verde
Puesta a tierra
Abrazadera
para colgar
Bola para
colgar
Antena
Negro
Receptor
Azul
Azul
Marrón
Marrón
Amarillo
Rojo
Gris
Amarillo
L
N
Kit De Luz
DC de MOTOR
30
L1
Rojo
Caja de salida
homologada
Conductor blanco
del suministro
Conductor verde
del suministro
(puesta a tierra)
Suministro
eléctrico
Conductor negro
del suministro
Conductor negro
del receptor
Conductor
blanco
del receptor
Conductor verde
del soporte de
suspensión
(puesta a tierra)
Conductor verde
de la bola
para colgar
(puesta a tierra)
Conductor
verde del
receptor (2)
(puesta a tierra)
Receptor
Conductor rojo
del suministro
Figura 5
Capuchón
de techo
Cubierta para el
tornillo del capuchón
Figura 1
Figura 2
Cómo instalar la carcasa de la cubierta
NOTA: Este paso se debe realizar luego de completar
la instalación eléctrica necesaria.
1. Instale la cubierta rotando la ranura clave en la
cubierta sobre el tornillo de hombro del soporte del
gancho, teniendo cuidado de no pillar los cables. Fije
el tornillo de hombro. Instale adecuadamente y fije el
segundo tornillo de hombro que fue anteriormente
guardado. (Figura 1)
2. Coloque y ajuste firmemente la cubierta para el
tornillo de la base sobre los tornillos de reborde de la
abrazadera para colgar mediante el mecanismo de
seguro por giro del chavetero. (Figura 2)
ADVERTENCIA
Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos se encuentren
completamente adentro de la cubierta del capuchón y
de que no estén aprisionados entre la cubierta y el
techo.
Pour éviter tout risque d'incendie ou de choc, assurez-
vous que les fils électriques sont complètement à
l'intérieur du boîtier de la monture et qu'ils ne sont pas
pincés entre le boîtier et le plafond.
AVERTISSEMENT
31
1. IMPORTANTE: El uso de un regulador de la
intensidad completa (no incluido) para controlar la
velocidad del ventilador dañará el dispositivo. Para
reducir el riesgo de incendio o descarga eléctrica, no
utilice dicho regulador para controlar la velocidad del
ventilador. (Figura 1)
2. Restaure la fuente de alimentación de la toma de
corriente enciendo la electricidad del fusible principal.
(Figura 2)
Figura 1
Figura 2
Solo para referencia visual-no ha sido diseñado
para cubrir todos los tipos de controles
Cómo utilizar su ventilador de techo
Principal Caja
De Fusibles
ADVERTENCIA
Compruebe que todas las conexiones realizadas
correctamente, incluyendo la toma de tierra, y que no se
visualizan ningún cable pelado en los conectores de
cables, con la excepción del cable de toma de tierra. No
utilice el ventilador hasta que las palas estén colocadas
en su lugar, ya que de lo contrario se podría causar
ruido y daños.
ADVERTENCIA
No utilice este ventilador con un controlador variable de
pared (Rheostat) o un regulador de intensidad. Si lo
hiciera podría dañar la unidad del mando a distancia del
ventilador de techo.
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu’aucun fil dénudé n’est
visible au niveau des capuchons de connexion, à
l’exception du fil de mise à la terre. Ne faites pas
fonctionner le ventilateur avant d'avoir installé les pales.
Du bruit et des dommages au ventilateur pourraient en
résulter.
AVERTISSEMENT
N'utilisez pas ce ventilateur avec un contrôleur mural
(rhéostat) variable ou un gradateur. Cela pourrait
endommager la télécommande du ventilateur de plafond.
AVERTISSEMENT
Figura 3
3. Retire la cubierta de la batería del control remoto
con un destornillador y conserve el tornillo para luego.
(Figura 3)
32
Batería de
3V CR2032
(2 pc)
Figura 4
4. Para que el ventilador sea functional,
instale las
pila
(incluidas) de 3V en el transmisor del mando a
distancia. Mientras el ventilador esté apagado. A
continuación, siga el proceso de fijación remota de
código. Si no se utiliza el ventilador durante un largo
periodo de tiempo, extraiga la batería para evitar
cualquier daño al transmisor. Almacene el mando a
distancia en un lugr alejado del calor o la humedad
excesiva. (Figura 4)
Figura 6
6. Vuelva a colocar la cubierta de la batería en el
mando a distancia con un tornillo retirados
previamente. (Figura 6)
ADVERTENCIA
Peligro de quemadura química. Mantenga las pilas
lejos del alcance de los niños.
Risque de brûlure chimique. Gardez les piles hors
de portée des enfants.
AVERTISSEMENT
5. Para configurar el código del mando a distancia a
las mismas posiciones que en el receptor. Mueva los
interruptores de código hasta colocar elcódigo de
selección en la posición arriba o abajo. Con un
destornillador pequeño o con una lapicera (no se
incluye) deslice firmemente hacia arriba o hacia
abajo. (Figura 5)
NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.
NOTA: El mando a distancia incluido en este
ventilador tiene 32 combinaciones diferentes de
códigos. Para evitar posibles interferencias desde o
hacia otros mandos a distancia, modifique el códig o
de combinación de su transmisor y receptor.
Cómo utilizar su ventilador de techo (cont.)
Figura 7
7. Funciones del control remoto: (Figura 7)
• Luz LED del indicador: Velocidad del ventilador e
indicador atenuante de la iluminación
• Botón: Toque este botón apaga el ventilador.
Mantenga pulsado el botón durante 5 segundos para
encender o apagalo el zumbador.
• Velocidad del ventilado:
Enciende el ventilador y aumenta la velocidad.
Enciende el ventilador y disminuye la velocidad.
• Botón de la lámpara: Enciende o apaga la luz
Aumenta el nivel de salida de la iluminación.
Disminuye el nivel de salida de la iluminación.
33
Mando a
distancia
Figura 5
Interruptores
• Lejos de casa: Toque este botón, la luz
parpadeará dos veces para indicarle que se habrá
completado el proceso de configuración, el ventilador
se apagará y la luz se encenderá y apagará
aleatoriamente mientras esté lejos, pulse ningún
botón(es) cancelar la función.
• Air Fresco: La velocidad del ventilador se
modulará para simular la brisa natural.
• Salida segura: Toque este botón, la luz
parpadeará dos veces para indicarle que se habrá
completado el proceso de configuración, la luz y el
ventilador se apagará después de 1 minuto, pulse
ningún botón(es) cancelar la función.
Cómo utilizar su ventilador de techo (cont.)
• Botón de revesa:
hacia delante o al revés. El ventilador debe estar
funcionando para podrá revertir la dirección.
Verano-El ventilador funciona en el sentido
contrario a las agujas del reloj. El flujo del aire
ofrece una brisa refrigerante hacia abajo.
Invierno-El ventilador funciona en el sentido
de las agujas del reloj. El flujo del aire fuerza el aire
caliente hacia abajo sin una brisa visible.
1. Instalación de la placa de la pared: (Figura 1)
Fije la placa de la pared usando los dos tornillos
suministrados.
Figura 1
Cómo instalar su mando a distancia
• Temporizador de apagado automático:
El ventilador se apagará después de 1 horas.
El ventilador se apagará después de 3 horas.
El ventilador se apagará después de 6 horas.
PRECAUCIÓN
No utilice solventes para limpiar el ventilador de
techo. Podrían dañar el motor o las aspas y ocasionar
posibles descargas eléctricas.
ATTENTION
N'utilisez pas d'eau pour nettoyer votre ventilateur de
plafond. Cela pourrait endommager le moteur ou la
finition, et créer une possibilité d'électrocution.
Mantenimiento
El único mantenimiento necesario para el ventilador de
techo es una limpieza periódica.
Al llevar a cabo la limpieza, use sólo un cepillo suave o un
paño sin pelusas, para evitar rayar el acabado.
No se requieren agentes abrasivos de limpieza; los
mismos deben evitarse para prevenir daños en el acabado.
34
Solución de problemas
Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de
solucionar problemas en su ventilador.
ADVERTENCIA
Problema Causa posible Solución sugerida
1. Controle los fusibles del circuito principal y derivado
o los disyuntores.
2. Controle las conexiones eléctricas del ventilador y
del interruptor en las cajas de los interruptores.
PRECAUCIÓN: ¡Asegúrese de que el suministro
principal de electricidad esté desconectado!
ATTENTION: Assurez-vous que l'alimentation
électrique principale est coupée !
PRECAUCIÓN: ¡Asegúrese de que el suministro
principal de electricidad esté desconectado!
ATTENTION: Assurez-vous que l'alimentation
électrique principale est coupée !
3. Sustituir con una pila nueva.
1. Asegúrese de que todos los tornillos de la caja del
motor estén bien ajustados (pero no en exceso).
1. Si es posible, considere el uso de un barral más largo.
Por ejemplo (no incluido, usted puede comprar el
tiempo de la vara hacia abajo fanimation.com).
1. EL VENTILADOR NO
ARRANCA
2. EL VENTILADOR HACE
RUIDO
3. EL VENTILADOR
OSCILA EN EXCESO
4. NO HAY SUFICIENTE
MOVIMIENTO DE AIRE
1. El fusible o el disyuntor están fundidos.
2. Las conexiones eléctricas del ventilador o del
interruptor en la caja del interruptor están flojas.
3. Pila agotada del mando a distancia.
2. Asegúrese de que los conectores de cables en la
caja del interruptor no produzcan ruido al rozar unos
con otros o al rozar la pared interior de la caja del
interruptor.
2. Los conectores de cables dentro de la caja hacen
ruido.
3. Vuelva a colgar la bola colgante para asegurar la
pestaña en la ranura.
3. La bola colgante con ranura no está alineada con
la pestaña.
1. Ajuste bien los dos tornillos de fijación y las tuercas
en el soporte de barral.
1. El tornillo de fijación y la tuerca del soporte de
barral están flojos.
1. Hay tornillos flojos en la caja del motor.
2. Ajuste el tornillo de fijación en la unidad del barral/de
la semiesfera.
2. El tornillo de fijación en la unidad del barral/de la
semiesfera está flojo.
3. Algunos motores de ventilador son sensibles a las
señales de los controles de velocidad de estado
sólido variables. Los controles de estado sólido no
son recomendables. Escoja un método de control
alternativo.
3. Ruido del motor provocado por el control de
velocidad de estado sólido variable.
4. Ajuste los tornillos del soporte de suspensión de la
caja de distribución eléctrica y asegúrela.
4. El soporte de suspensión o la caja de distribución
eléctrica del techo no están bien asegurados.
Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter
d’identifier tout problème pouvant affecter votre ventilateur.
AVERTISSEMENT
35
Lista de piezas
Modelo N.° FP3050**
Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas
Cómo hacer un pedido de piezas
Al hacer un pedido de piezas de repuesto,
proporcione siempre la siguiente información:
• Número de pieza
• Descripción de la pieza
• Número de modelo del ventilador
Póngase en contacto con su tienda para obtener
las piezas de repuesto.
**Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador que se
encuentra en el soporte de barral)
36
1
2
3
4
5
6
APGAC110BL
ADRAC4G1-6**
PPRB1001**
APPCP1101**
APPRB1401**
AMA3050**
6a PPKLD0630006LED de anilla central
6b
PPKLD0430005
LED de brazo
6c
PPKLDRI26W00Controlador LED
7 RCCD305000
8
TR205D
HDWWN4SC
9
Descripción
Pieza # N.°
N.° de Ref.
Cubierta para el tornillo del capuchón
Capuchón de techo
Unidad del motor
Cubierta de unión del motor
Unidad del barral / de la semiesfera
Unidad del soporte de suspensión
Mano a distancia
Receptor
Bolsa de accesorios que contiene:
Conectores de cables (4)
Kit de cable de seguridad
Obvi
TM
Modelo FP3050**
Ilustración del despiece
NOTA: La ilustración que se muestra no está hecha a escala y su c guración real y/o terminación puede variar.
37
9
1
2
3
4
5
6
6b
6a
7
8
9
6c
2021/02 V.01
Copyright 2021 Fanimation
Visite nuestro sitio Web en www.fanimation.com
10983 Bennett Parkway
Zionsville, IN 46077
Llame sin cargo al (888) 567-2055
FAX (866) 482-5215
Desde fuera de los EE.UU., llame al (317) 733-4113
