Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres

Gerätes diese Originalbetriebsanleitung,

handeln Sie danach und bewahren Sie

diese für späteren Gebrauch oder für Nachbesitzer auf.

Dieses Gerät wurde für den privaten Gebrauch entwi-

ckelt und ist nicht für die Beanspruchungen des ge-

werblichen Einsatzes vorgesehen.

– Mit dem Kauf dieses Gerätes haben Sie ein Sprüh-

extraktionsgerät (Waschsauger) erworben für die

Unterhaltsreinigung bzw. Grundreinigung von Tep-

pichböden mit Tiefenreinigungswirkung.

– Mit einem Hartflächenaufsatz für die Sprüh-ex-Bo-

dendüse (im Lieferumfang) können auch Hartflä-

chen gereinigt werden.

– Mit dem entsprechenden Zubehör (im Lieferum-

fang) kann es auch als Mehrzwecksauger verwen-

det werden.

Die Verpackungsmaterialien sind recyclebar.

Bitte werfen Sie die Verpackungen nicht in den

Hausmüll, sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige

Materialien, die einer Verwertung zugeführt wer-

den sollten. Batterien und Akkus enthalten Stof-

fe, die nicht in die Umwelt gelangen dürfen. Bitte

entsorgen Sie Altgeräte, Batterien und Akkus deshalb

über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Be-

standteile, die bei falschem Umgang oder falscher Ent-

sorgung eine potentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen können. Für den

ordnungsgemäßen Betrieb des Gerätes sind diese Be-

standteile jedoch notwendig. Mit diesem Symbol ge-

kennzeichnete Geräte dürfen nicht mit dem Hausmüll

entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Bei Fragen oder Störungen hilft Ihnen unsere KÄR-

CHER-Niederlassung gerne weiter.

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

Neben den Hinweisen in dieser Betriebsanleitung müs-

sen die allgemeinen Sicherheits– und Unfallverhü-

tungsvorschriften des Gesetzgebers berücksichtigt

werden.

Jeder nicht mit den vorliegenden Anweisungen überein-

stimmende Gebrauch führt zum Erlöschen der Garan-

tie.

– Dieses Gerät ist nicht dafür bestimmt, durch Perso-

nen mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Er-

fahrungen und/oder mangels Wissen benutzt zu

werden, es sei denn, sie werden durch eine für ihre

Sicherheit zuständige Person beaufsichtigt oder

erhielten von ihr Anweisungen, wie das Gerät zu

benutzen ist und haben die daraus resultierenden

Gefahren verstanden.

– Kinder dürfen mit dem Gerät nicht spielen.

– Kinder beaufsichtigen, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

– Die Reinigung und Anwenderwartung dürfen von

Kindern nicht ohne Aufsicht durchgeführt werden.

– Verpackungsfolien von Kindern fernhalten, es be-

steht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor jeder Reini-

gung/Wartung ausschalten.

– Brandgefahr. Keine brennenden oder glimmenden

Gegenstände aufsaugen.

– Das Gerät muss einen standfesten Untergrund ha-

ben.

– Der Benutzer hat das Gerät bestimmungsgemäß

zu verwenden. Er muss die örtlichen Gegebenhei-

ten berücksichtigen und beim Arbeiten mit dem Ge-

rät auf Dritte, insbesondere auf Kinder achten.

– Das Gerät und das Zubehör vor Benutzung auf ord-

nungsgemäßen Zustand prüfen. Falls der Zustand

nicht einwandfrei ist, darf es nicht benutzt werden.

– Das Gerät, das Kabel oder die Stecker niemals in

Wasser oder andere Flüssigkeiten eintauchen.

– Der Betrieb in explosionsgefährdeten Räumen ist

verboten. Beim Einsatz des Gerätes in Gefahrbe-

reichen sind die entsprechenden Sicherheitsvor-

schriften zu beachten.

– Gerät vor externer Witterung, Feuchtigkeit und Hit-

zequellen schützen.

– Sollte das Gerät herunterfallen, muss es von einer

autorisierten Kundendienststelle überprüft werden,

Inhaltsverzeichnis

Allgemeine Hinweise DE 5

Sicherheitshinweise DE 5

Symbole in der Betriebsanleitung DE 6

Inbetriebnahme DE 6

Bedienung DE 7

Außerbetriebnahme DE 8

Pflege, Wartung DE 8

Störungen DE 8

Technische Daten DE 9

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Kundendienst

Zubehör und Ersatzteile

Garantie

Sicherheitshinweise

5DE

– 6

da interne Störungen vorhanden sein könnten, die

die Sicherheit des Produktes einschränken.

– Keine giftigen Substanzen einsaugen.

– Stoffe wie Gips, Zement etc. nicht einsaugen, da

sie in Kontakt mit Wasser aushärten können und

die Funktion des Gerätes gefährden können.

– Während des Betriebs ist es erforderlich, das Gerät

waagerecht abzustellen.

– Nur die vom Hersteller empfohlenen Reinigungs-

mittel verwenden, sowie Anwendungs-, Entsor-

gungs- und Warnhinweise der Reinigungsmittel-

hersteller beachten.

몇 GEFAHR

– Das Gerät nur an ordnungsgemäß geerdeten

Steckdosen anschließen.

– Das Gerät nur an Wechselstrom anschließen. Die

Spannung muss mit dem Typenschild des Gerätes

übereinstimmen.

– Netzstecker und Steckdose niemals mit feuchten

Händen anfassen.

– Netzstecker nicht durch Ziehen an der Anschluss-

leitung aus der Steckdose ziehen.

– Vor allen Pflege– und Wartungsarbeiten das Gerät

ausschalten und den Netzstecker ziehen.

– Reparaturarbeiten und Arbeiten an elektrischen

Bauteilen dürfen nur vom autorisierten Kunden-

dienst durchgeführt werden.

– Anschlussleitung mit Netzstecker vor jedem Be-

trieb auf Schäden prüfen. Beschädigte Anschluss-

leitung unverzüglich durch autorisierten Kunden-

dienst/Elektro-Fachkraft austauschen lassen, um

Gefährdungen zu vermeiden.

– Zur Vermeidung von Elektrounfällen empfehlen

wir, Steckdosen mit vorgeschaltetem Fehlerstrom-

Schutzschalter (max. 30 mA Nennauslöse-Strom-

stärke) zu benutzen.

– Ungeeignete Verlängerungsleitungen können ge-

fährlich sein. Nur eine spritzwassergeschützte Ver-

längerungsleitung mit einem Querschnitt von min-

destens 3x1 mm² verwenden.

– Beim Ersetzen von Kupplungen an Netzanschluss-

oder Verlängerungsleitung müssen der Spritzwas-

serschutz und die mechanische Festigkeit gewähr-

leistet bleiben.

– Bevor das Gerät vom Stromnetz getrennt wird, die-

ses immer zuerst mit dem Hauptschalter ausschal-

ten.

– Bei Schaumbildung oder Flüssigkeitsaustritt das

Gerät sofort ausschalten oder den Netzstecker zie-

hen!

몇 WARNUNG

Keine Scheuermittel, Glas- oder Allzweckreiniger ver-

wenden! Gerät niemals in Wasser tauchen.

Bestimmte Stoffe können durch die Verwirbelung mit

der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüssigkeiten und

Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Aluminium, Magnesi-

um, Zink) in Verbindung mit stark alkalischen und

sauren Reinigungsmitteln

– Unverdünnte starke Säuren und Laugen

– Organische Lösungsmittel (z.B. Benzin, Farbver-

dünner, Aceton, Heizöl).

– Zusätzlich können diese Stoffe die am Gerät ver-

wendeten Materialien angreifen.

 GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren

Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Für eine möglicherweise gefährliche Situation, die zu

schweren Körperverletzungen oder zum Tod führen

könnte.

몇 VORSICHT

Für eine möglicherweise gefährliche Situation, die zu

leichten Verletzungen oder zu Sachschäden führen

kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation,

die zu Sachschäden führen kann.

Der Lieferumfang Ihres Gerätes ist auf der Verpackung

abgebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit.

Bei fehlendem Zubehör oder bei Transportschäden be-

nachrichtigen Sie bitte ihren Händler.

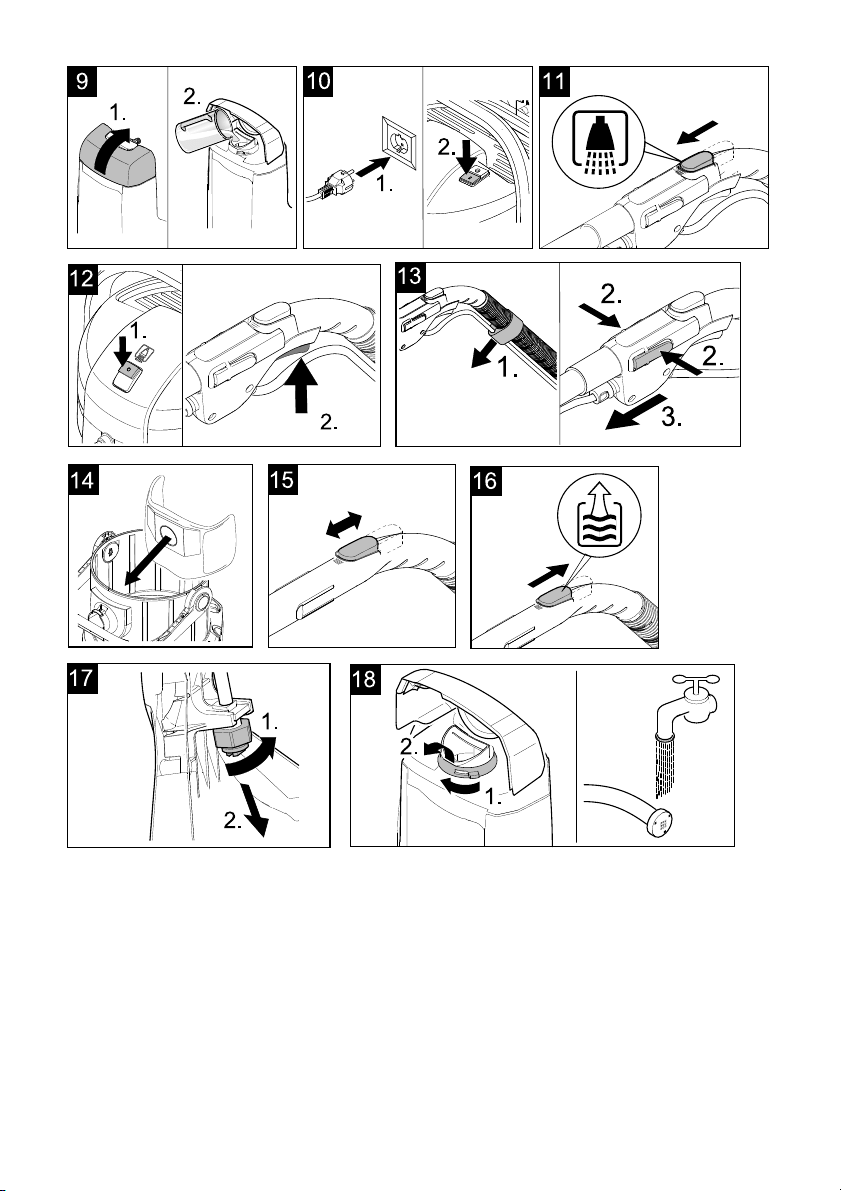

Abbildungen siehe Ausklappseite!

Abbildung

1 Motorgehäuse

2 Tragegriff

3 Schaumstofffilter

4 Filterverschluss

5 Netzanschlusskabel mit Stecker

6 Aufbewahrung, Netzanschlusskabel

7 Schalter für Saugen (0 / I)

8 Schalter für Sprühen (0 / I)

9 Entriegelung Frischwassertank

10 Frischwassertank

11 Behälter

12 Lenkrollen

13 Anschluss für Saugschlauch des Mehrzwecksau-

gers

14 Sprühschlauchanschluss

15 Saugschlauch

16 Handgriff

17 Nebenluftschieber

18 Sprühgriff mit Sprühhebel

19 Sprühschlauch lose

20 Befestigungsclips (10x)

21 Saugrohre 2 x 0,5 m

22 Aufnahme für Saugrohre und Zubehör

23 Sprüh-ex-Bodendüse zur Teppichbodenreinigung,

mit Hartflächenaufsatz

* SE 4001 Plus

Zusätzliches Saugzubehör

Symbole in der Betriebsanleitung

Inbetriebnahme

Gerätebeschreibung

24 Sprüh-ex-Handdüse zur Polsterreinigung *

25 Adapter für Sprüh-ex-Handdüse zur Pols-

terreinigung

26 Bodendüse mit Hartflächen-Einsatz

27 Polsterdüse

28 Fugendüse

29 Filterbeutel

6 DE

– 7

Abbildung

 Frischwassertank abnehmen. Entriegelung drü-

cken und Tank abnehmen.

Hinweis:

Das Motorgehäuse lässt sich nur abnehmen, wenn

vorher der Frischwassertank entnommen wurde.

Abbildung

 Motorgehäuse abnehmen. Dazu Tragegriff nach

vorne klappen, damit wird der Behälter entriegelt.

Zubehör und Lenkrollen aus dem Behälter neh-

men.

Abbildung

 Behälter umdrehen, Lenkrollen in die Öffnungen

am Behälterboden bis zum Anschlag eindrücken.

Abbildung

 Motorgehäuse umdrehen und Schaumstofffilter auf

Filterkorb aufsetzen.

 Filterverschluss aufstecken und zum Verriegeln

drehen.

 Motorgehäuse aufsetzen. Zum Verriegeln Trage-

griff nach oben ziehen.

Abbildung

 Frischwassertank einsetzen. Zuerst unteren Teil

einsetzen, dann oben gegen Motorgehäuse drü-

cken, prüfen ob er eingerastet ist.

Abbildung

 Sprühgriff auf Handgriff schieben, er rastet ein.

 Sprühschlauch vom Sprühgriff mit 7 Befestigungs-

clips auf Saugschlauch befestigen.

 Saugschlauch und Sprühschlauch auf die An-

schlüsse am Gerät stecken.

Hinweis:

Den Saugschlauch fest in den Anschluss eindrü-

cken, damit er einrastet.

Abbildung

 Saugrohre zusammenstecken und auf Handgriff

stecken.

 Losen Sprühschlauch in Sprühgriff einstecken und

mit 3 beiliegenden Befestigungsclips auf den

Saugrohren befestigen.

 Bodendüse auf Saugrohre aufstecken, und Sprüh-

schlauch in Bodendüse einstecken. Äußeren Si-

cherungshebel drehen und Sprühschlauch damit

verriegeln.

Das Gerät ist nun vorbereitet zum Nassreinigen.

Abbildung

 Zur Montage der Sprüh-ex-Handdüse muss der

beiliegende Adapter zwischen Sprüh-ex-Handdüse

zur Polsterreinigung und Handgriff angeschlossen

und verriegelt werden.

* SE 4001 Plus

ACHTUNG

Immer mit eingesetztem Schaumstofffilter arbeiten, so-

wohl beim Nassreinigen als auch beim Nass- und Tro-

ckensaugen.

ACHTUNG

Zu reinigenden Gegenstand vor dem Einsatz des Gerä-

tes an unauffälliger Stelle auf Farbechtheit und Wasser-

beständigkeit überprüfen.

Keine wasserempfindlichen Beläge wie z. B. Parkettbö-

den reinigen (Feuchtigkeit kann eindringen und den Bo-

den beschädigen).

Hinweis:

Warmes Wasser (maximal 50 °C) erhöht die Reini-

gungswirkung.

 Mit Sprüh-ex-Bodendüse ohne Hartflächenaufsatz.

Zur Reinigung bitte nur das Teppichreinigungsmittel RM

519 von KÄRCHER verwenden.

 Mit Sprüh-ex-Bodendüse mit Hartflächenaufsatz.

Hartflächenaufsatz seitlich auf Sprüh-ex-Bodendüse

aufschieben. Gummilippe zeigt nach vorne, die Bürst-

streifen nach hinten.

Hinweis: Frischwassertank kann zum Befüllen abge-

nommen werden oder auch direkt am Gerät gefüllt wer-

den.

Abbildung

 Tankdeckel nach oben klappen.

 100 - 200 ml (Menge je nach Verschmutzungsgrad

variieren) des RM 519 in den Frischwassertank ge-

ben, mit Leitungswasser auffüllen, nicht überfüllen.

 Tankdeckel wieder schließen.

Abbildung

 Netzstecker in Steckdose stecken.

 Schalter für Saugen drücken (Stellung I), Saugtur-

bine läuft.

Abbildung

 Nebenluftschieber am Handgriff ganz schließen.

Abbildung

 Schalter für Sprühen drücken (Stellung I), Reini-

gungsmittelpumpe ist bereit.

 Zum Aufsprühen der Reinigungslösung den Hebel

am Sprühgriff betätigen.

 Die zu reinigende Fläche in überlappenden Bah-

nen überfahren. Dabei die Düse rückwärts ziehen

(nicht schieben).

Hinweis: Ist der Behälter voll, schließt ein Schwimmer

die Saugöffnung und das Gerät läuft mit erhöhter Dreh-

zahl. Gerät sofort ausschalten und Behälter entleeren.

 Gerät ausschalten, dazu Schalter für Saugen und

Sprühen drücken (Stellung 0).

 Zubehör und Frischwassertank abnehmen und

Motorgehäuse entriegeln.

 Motorgehäuse abnehmen und Behälter entleeren.

– Immer vom Licht zum Schatten (vom Fenster zur

Tür) arbeiten.

– Immer von der gereinigten zur nicht gereinigten

Fläche arbeiten.

–

Teppichboden mit Juterücken kann bei zu nasser

Arbeit schrumpfen und farblich ausbluten.

–

Hochflorige Teppiche nach der Reinigung im nas-

sen Zustand in Florrichtung aufbürsten (z.B. mit

Florbesen oder Schrubber).

– Eine Imprägnierung mit Care Tex RM 762 nach der

Nassreinigung verhindert eine schnelle Wiederver-

schmutzung des Textilbelags.

Vor Inbetriebnahme

Nassreinigen mit der Sprüh-ex-Handdüse zur

Polsterreinigung

Bedienung

Nassreinigen Teppichböden/Hartflächen

8.1

8.2

Nassreinigung von Teppichböden

Nassreinigung von Hartflächen

Frischwassertank füllen

Mit der Arbeit beginnen

Behälter während der Arbeit entleeren

Reinigungstipps/Arbeitsweise

7DE

– 8

– Gereinigte Fläche zur Vermeidung von Druckstel-

len oder Rostflecken erst nach der Abtrocknung

begehen oder mit Möbeln bestellen.

 Saugen und Sprühen einschalten (Stellung I).

 Reinigungslösung in einem Arbeitsgang aufsprü-

hen und gleichzeitig aufsaugen.

 Anschließend Schalter für Sprühen ausschalten

und Reste der Reinigungslösung absaugen.

 Nach der Reinigung Teppiche nochmals mit kla-

rem, warmen Wasser nachreinigen und bei

Wunsch imprägnieren.

 Sprühen einschalten (Stellung I).

 Reinigungslösung auftragen und min. 5 Minuten

einwirken lassen (Saugen ist ausgeschaltet).

 Dann Fläche wie bei leichter / normaler Verschmut-

zung reinigen.

 Nach der Reinigung Teppiche nochmals mit kla-

rem, warmen Wasser nachreinigen und bei

Wunsch imprägnieren.

 Sprühleitungen im Gerät durchspülen, dazu:

Reinigungsmittelbehälter mit ca.1 Liter klarem

Wasser füllen.

Düse über Abfluss halten und Sprühpumpe ein-

schalten, bis das klare Wasser verbraucht ist.

Hinweis

Um das Gerät als Mehrzwecksauger zu nutzen, können

Sprühgriff und Sprühschlauch abgenommen werden.

Abbildung

 Sprühschläuche und Befestigungsclips von Saug-

schlauch und Saugrohren abnehmen.

 Beide seitlichen Rastnasen drücken und Sprühgriff

vom Handgriff abziehen.

ACHTUNG

Beim Trockensaugen immer mit eingesetztem Filter-

beutel arbeiten.

Eine bessere Filtration kann mit Hilfe eines Patronenfil-

ters (Sonderzubehör) erzielt werden.

Behälter und Zubehör müssen trocken sein, sonst kann

Schmutz anhaften.

 Gewünschtes Zubehör wählen und auf Saugrohre

bzw. direkt auf den Handgriff aufstecken.

Abbildung

 Filterbeutel einsetzen.

 Gewünschtes Zubehör wählen und auf Saugrohre

bzw. direkt auf den Handgriff aufstecken.

 Saugen einschalten (Stellung I).

 Hartflächen-Einsatz in Bodendüse einsetzen.

Borsten sollen nach vorne zeigen.

 Ohne Hartflächen-Einsatz arbeiten.

Abbildung

 Zur Anpassung der Saugkraft Nebenluftschieber

betätigen.

Hinweis:

Nach Gebrauch Nebenluftschieber wieder schlie-

ßen!

ACHTUNG

Keinen Filterbeutel verwenden!

Hinweis: Ist der Behälter voll, schließt ein Schwimmer

die Saugöffnung und das Gerät läuft mit erhöhter Dreh-

zahl. Gerät sofort ausschalten und Behälter entleeren.

 Zum Aufsaugen von Feuchtigkeit bzw. Nässe ge-

wünschtes Zubehör auf Saugrohre bzw. direkt auf

den Handgriff aufstecken.

 Saugen einschalten (Stellung I).

Abbildung

 Nebenluftschieber öffnen, wenn große Mengen

Wasser eingesaugt werden. Nach Gebrauch wie-

der schließen.

 Vollen Behälter entleeren (siehe Kapitel „Behälter

entleeren“).

 Gerät ausschalten.

 Vollen Behälter entleeren (siehe Kapitel „Behälter

entleeren“).

 Behälter mit klarem Wasser gründlich auswa-

schen.

 Nach jedem Gebrauch, Zubehöre vom Gerät tren-

nen, sowie Schlauch, Düse und Verlängerungsroh-

re voneinander trennen.

Hinweis: Evtl. noch vorhandenes Restwasser

kann heraustropfen, deshalb am besten in die

Dusch- bzw. Badewanne legen.

 Die Zubehörteile einzeln unter fließendem Wasser

ausspülen und anschließend trocknen lassen.

 Schaumstofffilter unter fließendem Wasser reini-

gen, vor dem Einbau trocknen lassen.

 Gerät zum Trocknen offen stehen lassen.

 Gerät aufbewahren. Zubehör am Gerät verstauen

und in trockenen Räumen aufbewahren.

Bei ungleichmäßigem Sprühstrahl.

Abbildung

 Düsenbefestigung lösen und herausziehen, Sprüh-

düse reinigen oder austauschen.

1 x jährlich oder bei Bedarf.

Abbildung

 Verriegelung drehen und lösen. Sieb nach oben

herausnehmen und unter klarem Wasser reinigen.

 Frischwassertank auffüllen.

 Frischwassertank auf korrekten Sitz prüfen.

 Reinigungsmittelpumpe defekt, Kundendienst be-

auftragen.

 Sprühdüse von Sprüh-ex-Bodendüse reinigen.

 Nebenluftschieber am Handgriff schließen.

Siehe auch Abbildung 11

 Zubehör, Saugschlauch oder Saugrohre sind ver-

stopft: Verstopfung entfernen.

Reinigungsmethoden

Leichte / Normale Verschmutzungen

Starke Verschmutzungen oder Flecken

Nassreinigen beenden

Einsatz als Mehrzwecksauger

Saugen von Hartflächen

Saugen von Teppichböden

Aufsaugen von Wasser

Außerbetriebnahme

Pflege, Wartung

Gerät reinigen

Sieb im Frischwassertank reinigen

Störungen

Kein Wasseraustritt an der Düse

Sprühstrahl ungleichmäßig

Ungenügende Saugleistung

8 DE

– 9

 Filterbeutel ist voll: Neuen Filterbeutel einsetzen.

 Schaumstofffilter reinigen.

 Frischwassertank nachfüllen.

 Netzstecker einstecken.

 Überhitzungsschutz hat ausgelöst, Gerät abkühlen

lassen.

Technische Änderungen vorbehalten!

Reinigungsmittelpumpe laut

Gerät läuft nicht

Technische Daten

Spannung

1~ 50-60 Hz

220 - 240V V

Netzabsicherung (träge) 10 A

Behältervolumen 18 l

Wasseraufnahme, max. 4 l

Leistung P

nenn

1200 W

Leistung P

max

1400 W

Netzkabel H05-VV-F2x0,75

Schalldruckpegel

(EN 60704-2-1)

74 dB(A)

9DE

– 5

Dear Customer,

Please read and comply with these origi-

nal instructions prior to the initial opera-

tion of your appliance and store them for

later use or subsequent owners.

This appliance has been designed for use in private

households and is not intended for commercial use.

– By purchasing this appliance you have become the

owner of a spray extraction appliance for mainte-

nance or basic cleaning of carpeting with a deep

cleaning effect.

– With a hard surface insert for the spray-ex floor

nozzle (in the scope of delivery) even hard surfaces

can be cleaned.

– With the relevant accessories (in the scope of de-

livery) it can also be used as a multi-purpose vacu-

um cleaner.

The packaging material can be recycled. Please

do not place the packaging into the ordinary re-

fuse for disposal, but arrange for the proper re-

cycling.

Old appliances contain valuable materials that

can be recycled. Please arrange for the proper

recycling of old appliances. Batteries and accu-

mulators contain substances that must not enter

the environment. Please dispose of your old appliances,

batteries and accumulators using appropriate collection

systems.

Electrical and electronic devices often contain compo-

nents which could potentially pose a danger to human

health and the environment if handled or disposed of in-

correctly. However, these components are necessary

for the proper operation of the device. Devices marked

with this symbol must not be disposed of with regular

household rubbish.

Notes about the ingredients (REACH)

You will find current information about the ingredients

at:

www.kaercher.com/REACH

Our KÄRCHER branch will be pleased to help you fur-

ther in the case of questions or faults.

Only use original accessories and spare parts, they en-

sure the safe and trouble-free operation of the device.

For information about accessories and spare parts,

please visit www.kaercher.com.

The warranty terms published by the relevant sales

company are applicable in each country. We will repair

potential failures of your appliance within the warranty

period free of charge, provided that such failure is

caused by faulty material or defects in manufacturing. In

the event of a warranty claim please contact your dealer

or the nearest authorized Customer Service center.

Please submit the proof of purchase.

(See address on the reverse)

Apart from the notes contained herein the general safe-

ty provisions and rules for the prevention of accidents of

the legislator must be observed.

Any use of the machine in contravention with the follow-

ing instructions will lead to warranty claims being ren-

dered void.

– This appliance is not intended for use by persons

with limited physical, sensory or mental capacities

or lacking experience and/or skills, unless such

persons are accompanied and supervised by a per-

son in charge of their safety or they have received

precise instructions on the use of this appliance

and have understood the resulting risks.

– Children must not play with this appliance.

– Supervise children to prevent them from playing

with the appliance.

– Cleaning and user maintenance must not be per-

formed by children without supervision.

– Keep packaging film away from children - risk of

suffocation!

– Switch the appliance off after every use and prior to

every cleaning/maintenance procedure.

– Risk of fire. Do not vacuum up any burning or glow-

ing objects.

– The appliance must provide of a stable ground.

– The operator must use the appliance properly. He

must consider the local conditions and must pay at-

tention to third parties, in particular children, when

working with the appliance.

– Check the faultless condition of the appliance and

the accessories before using it. Otherwise, the ap-

pliance must not be used.

– Never dip the machine, the cable or the plugs in

water or other liquids.

– It is not allowed to use the appliance in hazardous

locations. If the appliance is used in hazardous ar-

eas the corresponding safety provisions must be

observed.

– Protect the appliance against external weather, hu-

midity and heat sources.

– Should the appliance fall down, it must be check by

an authorised after sales service as internal distur-

bances could be present, which constrain the safe-

ty of the product.

– Do not suck in toxic substances.

– Do not use the machine to vacuum clean plaster of

Paris, cement, etc. that can harden on coming into

contact with water and can thus hamper the func-

tioning of the machine.

– Always place the machine in a horizontal position

during operation.

Contents

General notes EN 5

Safety instructions EN 5

Symbols in the operating instructions EN 6

Start up EN 6

Operations EN 7

Shutting down EN 8

Maintenance and Care EN 8

Faults EN 8

Specifications EN 9

General notes

Proper use

Environmental protection

Customer Service

Accessories and Spare Parts

Warranty

Safety instructions

10 EN

– 6

– Only use cleaners recommended by the manufac-

turer and comply with their application, disposal

and warning guidelines.

몇 DANGER

– Only connect the appliance to properly earthed

sockets.

– The appliance may only be connected to alternat-

ing current. The voltage must correspond with the

type plate on the appliance.

– Never touch the mains plug and the socket with wet

hands.

– Do not pull the plug from the socket by pulling on

the connecting cable.

– Turn off the appliance and remove the mains plug

prior to any care and maintenance work.

– Repair works may only be performed by the author-

ised customer service.

– Check the power cord with mains plug for damage

before every use. To avoid risks, arrange immedi-

ately the exchange by an authorized customer ser-

vice or a skilled electrician, if the power cord is

damaged.

– To avoid accidents due to electrical faults we rec-

ommend the use of sockets with a line-side current-

limiting circuit breaker (max. 30 mA nominal trip-

ping current).

– Only use a splash proof extension cable with a min-

imum section of 3x1 mm².

– If couplings of the power cord or extension cable

are replace the splash protection and the mechan-

ical tightness must be ensured.

– Please switch off the machine first using the main

switch before disconnecting the machine from the

mains.

– Immediately switch off the appliance or pull the

mains plug in case of formation of foam or fluid es-

cape!

몇 WARNING

Do not use abrasives, glass or universal cleaners! Nev-

er immerse the appliance in water.

Certain materials may produce explosive vapours or

mixtures when agitated by the suction air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids and dust

particles (reactive dust particles)

– Reactive metal dust particles (such as aluminium,

magnesium, zinc) in combination with highly alka-

line or acidic detergents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint thinners, ac-

etone, heating oil).

– In addition, these substances may cause the appli-

ance materials to corrode.

 DANGER

Immediate danger that can cause severe injury or even

death.

몇 WARNING

Possible hazardous situation that could lead to severe

injury or even death.

몇 CAUTION

Possible hazardous situation that could lead to mild in-

jury to persons or damage to property.

ATTENTION

Pointer to a possibly dangerous situation, which can

lead to property damage.

The scope of delivery of your appliance is illustrated on

the packaging. Check the contents of the appliance for

completeness when unpacking.

In the event of missing accessories or any transport

damage, please contact your dealer.

Illustrations on fold-out page!

Illustration

1 Motor casing

2 Carrying handle

3 Foam filter

4 Filter lock

5 Power cord with plug

6 Storage, power cord

7 Switch for suction (0 / I)

8 Switch for spraying (0 / I)

9 Release fresh water reservoir

10 Fresh water tank

11 Container

12 Swivel casters

13 Connection for the suction hose of the multi-pur-

pose vacuum cleaner

14 Connection spray hose

15 Suction hose

16 Handle

17 Surrounding air separator

18 Spray handle with spray lever

19 Spray hose, loose

20 Mounting clips (10x)

21 Suction tubes 2 x 0.5 m

22 Storage for suction tubes and accessories

23 Spray-ex floor nozzle for carpet cleaning, with hard

surface attachment

* SE 4001 Plus

Additional vacuuming accessories

Illustration

 Remove the fresh water reservoir. Press the re-

lease and remove the tank.

Note:

The motor casing can only be removed if the fresh

water reservoir was removed first.

Illustration

 Remove the motor casing. For this, fold the car-

rying handle forward to unlatch the reservoir. Re-

move the accessories and swivel casters from the

reservoir.

Symbols in the operating instructions

Start up

Description of the Appliance

24 Spray ex hand nozzle for upholstery clean-

ing

25 Adapter for spray-ex manual nozzle for up-

holstery cleaning

26 Floor nozzle with hard surface insert

27 Upholstery nozzle

28 Crevice nozzle

29 Filter bag

Before Startup

11EN

– 7

Illustration

 Turn the container, press in the steering roller in the

openings at the base of the container till the end-

point.

Illustration

 Turn the motor casing around and attach the foam

filter to the filter basket.

 Insert the filter cover and turn to lock.

 Install the motor casing. Pull up on the carrying

handle to lock.

Illustration

 Install the fresh water reservoir. Insert the bot-

tom part first and then press toward the top on the

motor compartment to check if it is locked in.

Illustration

 Slide the spray handle onto the handle until it locks

into place.

 Attach the spray hose of the spray handle to the

suction hose using 7 mounting clips.

 Attach the suction hose and the spray hose to the

connectors on the appliance.

Note

: Press the suction hose tightly into the connector

to lock it into place.

Illustration

 Connect the suction tubes and attach to the handle.

 Insert the loose spray hose in the spray handle and

attach to the suction tubes using the 3 included

mounting clips.

 Attach the floor nozzle to the suction tubes and in-

sert the spray hose into the floor nozzle. Rotate the

exterior safety lever and lock the spray hose into

place.

The appliance is now prepared for wet cleaning.

Illustration

 For the installation of the spray-ex manual nozzle

the enclosed adapter must be connected and

locked between the spray-ex manual nozzle for up-

holstery cleaning and the handle.

* SE 4001 Plus

ATTENTION

Always work with an inserted foam filter - during wet

cleaning as well as wet and dry vacuum cleaning.

ATTENTION

Check the object to be cleaned prior to using the appli-

ance in an inconspicuous place for colour fastness and

water resistance.

Do not clean water-sensitive floor coverings such as

wood floors (the moisture could penetrate and damage

the floor).

Note:

Warm water (max. 50°C) will increase the cleaning ef-

fect.

 With spray-ex floor nozzle without hard surface at-

tachment.

Please only use the carpet cleaner RM 519.

 With spray-ex floor nozzle with hard surface attach-

ment.

Slide the attachment for hard surfaces onto the side of

the spray-ex floor nozzle. The squeegee points towards

the front, the brush strip towards the back.

Note: You can remove the water reservoir to fill it or you

can fill it directly on the appliance.

Illustration

 Flip the reservoir cover up.

 Add 100 - 200 ml (volume depends on degree of

contamination) of RM 519 into the fresh water res-

ervoir, then add tap water - do not overfill.

 Close the reservoir cover.

Illustration

 Insert the mains plug into the socket.

 Press the switch for suction (position I), suction tur-

bine is running.

Illustration

 Close fully the surrounding air separator at the han-

dle.

Illustration

 Press the switch for spraying (position I), the deter-

gent pump is ready.

 Use the lever on the spray handle to spray on de-

tergent solution.

 Run across the surface to be cleaned in overlap-

ping paths. Pull the nozzle backwards (do not

push).

Note: If the container is full, a float closes the suction

opening, and the appliance works at a higher speed.

Switch off the appliance immediately, and empty the

container.

 Switch the appliance off by pressing the switch for

suction and spraying (position 0).

 Remove the accessories and the fresh water reser-

voir and unlatch the motor casing.

 Remove the motor casing and empty the reservoir.

– Always work from the light to the shade (from the

window to the door).

– Always work from the cleaned to the uncleaned

surface.

– Rugs with jute backing can shrink if too much water

is used and can bleed colours.

– Brush high-fiber rugs in the direction of the weave

after cleaning (using a fiber brush or a scrubber).

– Water-proofing the fabric using Care Tex RM 762

after the wet cleaning prevents a quick resoiling of

the textile surface.

– Do not step on cleaned surfaces until they have

dried and do not place furniture on them to avoid

pressure spots or rust stains.

 Turn on suction and spraying (position I).

 Spray

and simultaneously suction off detergent so-

lution in one work cycle.

 Switch off the spray switch and suction off the re-

maining cleaning solution.

 After cleaning the carpets, reclean them using

clear, warm water and waterproof if needed.

Wet cleaning with the spray-ex manual nozzle for

upholstery cleaning

Operations

Wet cleaning of carpets/hard surfaces

Wet cleaning of carpeted floors

Wet cleaning of hard surfaces

8.1

8.2

Fill up fresh water reservoir

Start working

Emptying the reservoir during operation

Cleaning tips/mode of operation

Cleaning methods

Light/normal contamination

12 EN

– 8

 Switch on sprayer (position I).

 Apply detergent solution and allow to react for 5

minutes (vacuuming is switched off).

 Clean the surface just like you would with light/nor-

mal soiling.

 After cleaning the carpets, reclean them using

clear, warm water and waterproof if needed.

 Rinse the spray tubes in the appliance as follows:

Fill the detergent container with about 1 liter of

clear water.

Hold the nozzle above the drain, and switch on the

spraying pump until the clear water has been con-

sumed.

Note

To use the device as a multi-purpose vacuum cleaner,

the spray handle and the spray hose can be removed.

Illustration

 Remove the spray hoses and mounting clips from

the suction hose and suction tubes.

 Press the two locking noses on the sides and pull

the spray handle off the handle.

ATTENTION

Always ensure that the filter bag is inserted for dry vac-

uuming.

Better filtration can be achieved by using a cartridge fil-

ter (special accessories).

Container and accessories must be dry, otherwise dirt

may adhere.

 Select the desired accessories and attach to the

suction pipes or directly to the handle.

Illustration

 Insert a filter bag.

 Select the desired accessories and attach to the

suction pipes or directly to the handle.

 Switch on suction (position I).

 Insert the hard surface inlay into the floor nozzle.

The bristles should point towards the front.

 Work without the hard surface insert.

Illustration

 Use the surrounding air separator to adapt the suc-

tion force.

Note:

Close the surrounding air separator again after

use!

ATTENTION

Do not use a filter bag!

Note: If the container is full, a float closes the suction

opening, and the appliance works at a higher speed.

Switch off the appliance immediately, and empty the

container.

 Attach the accessories to vacuum moisture or wet-

ness to the suction tubes or directly to the handle.

 Switch on suction (position I).

Illustration

 Open the sliding air regulator when vacuuming up

larger quantities of water. Close it again after use.

 Empty the full reservoir (refer to chapter "Empty

reservoir").

 Turn off the appliance.

 Empty the full reservoir (refer to chapter "Empty

reservoir").

 Rinse the reservoir thoroughly with clear water.

 Remove the accessories from the appliance after

each use and disassemble the hose, nozzle and

extension tubes.

Note: Possibly remaining water can drip out, there-

fore you should place these into the shower or

bathtub.

 Flush the accessories separately under running

water and let air dry.

 Clean the foam filter under running water; let it dry

before reinserting it.

 Leave the appliance open to let it dry.

 Storing the appliance. Store the accessories on

the appliance and store in dry rooms.

With an uneven spray jet.

Illustration

 Loosen nozzle attachment and pull out, clean or re-

place spray nozzle.

1 x year or as needed.

Illustration

 Turn the lock and loosen it. Take out the sieve and

rinse it with water.

 Fill up fresh water reservoir.

 Check the fresh water reservoir for correct fit.

 Detergent pump defective, contact customer ser-

vice.

 Clean the spray nozzle of the spray ex floor nozzle.

 Close the surrounding air separator at the handle.

See diagram 11

 Accessories, suction hose or suction tubes are

clogged, please remove the obstruction.



Filter bag is full: Insert new filter bag.

 Cleaning the foam filter.

 Fill up fresh water reservoir.

 Plug in the mains plug.

 The overheat alarm has been triggered, please al-

low appliance to cool down.

Heavy soiling or stains

End wet cleaning process

Use as multi-purpose vacuum cleaner

Vacuuming hard surfaces

Vacuuming carpeted floors

Vacuuming up water

Shutting down

Maintenance and Care

Cleaning the device

Clean the sieve in the fresh water reservoir

Faults

No water exiting from nozzle

Spray stream uneven

Insufficient vacuum performance

Detergent pump noisy

Appliance is not running

13EN

– 9

Subject to technical modifications!

Specifications

Voltage

1~ 50-60 Hz

220 - 240V V

Mains fuse (slow-blow) 10 A

Container capacity 18 l

Water intake, max. 4 l

Output P

nom

1200 W

Output P

max

1400 W

Power cord H05-VV-F2x0,75

Sound pressure level

(EN 60704-2-1)

74 dB(A)

14 EN

– 5

Cher client,

Lire cette notice originale avant la pre-

mière utilisation de votre appareil, se

comporter selon ce qu'elle requiert et la

conserver pour une utilisation ultérieure

ou pour le propriétaire futur.

Cet appareil ne doit être utilisé que pour un usage do-

mestique.

– En achetant cet appareil, vous avez acheté un ap-

pareil d'extraction par pulvérisation pour le net-

toyage d'entretien ou bien le nettoyage de base de

moquettes avec un effet de nettoyage en profon-

deur.

– Grâce à une semelle pour sols durs pour la buse

pour sols d'extraction par pulvérisation (comprise

dans l'étendue de livraison), les sols durs peuvent

également être nettoyés.

– Avec l'accessoire adapté (dans l'étendue de livrai-

son), il peut également être utilisé comme aspira-

teur humide ou à sec.

Les matériaux constitutifs de l’emballage sont

recyclables. Ne pas jeter les emballages dans

les ordures ménagères, mais les remettre à un

système de recyclage.

Les appareils usés contiennent des matériaux

précieux recyclables lesquels doivent être ap-

portés à un système de recyclage. Les batteries

et les accumulateurs contiennent des subs-

tances ne devant pas être tout simplement jetées. Pour

cette raison, utiliser des systèmes de collecte adéquats

afin d'éliminer les batteries et les accumylatuers.

Les appareils électriques et électroniques renferment

souvent des composants qui peuvent représenter un

danger potentiel pour l'intégrité physique et l'environne-

ment s'ils sont mal utilisés ou éliminés. Ces composants

sont pourtant nécessaires au bon fonctionnement de

l'appareil. Les appareils qui présentent ce symbole ne

doivent pas être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se

trouvent sous :

www.kaercher.com/REACH

Notre succursale Kärcher

se tient à votre entière dis-

position pour d'éventuelles questions ou problèmes.

N'utiliser que des accessoires et pièces de rechange

d'origine, ils garantissent le bon fonctionnement de l'ap-

pareil.

Vous trouverez des informations relatives aux acces-

soires et pièces de rechange sur www.kaercher.com.

Dans chaque pays, les conditions de garantie en vi-

gueur sont celles publiées par notre société de distribu-

tion responsable. Les éventuelles pannes sur l’appareil

sont réparées gratuitement dans le délai de validité de

la garantie, dans la mesure où celles-ci relèvent d'un

défaut matériel ou d'un vice de fabrication. En cas de re-

cours en garantie, adressez-vous à votre revendeur ou

au service après-vente agréé le plus proche munis de

votre preuve d'achat.

(Adresse au dos)

Outre consignes figurant dans ce mode d'emploi, il

convient d'observer les prescriptions générales en ma-

tière de sécurité et de prévention des accidents impo-

sées par la loi.

Toute utilisation non conforme aux présentes consignes

entraîne l'annulation de la garantie.

– Cet appareil n'est pas destiné à être utilisé par des

personnes ayant des capacités physiques, senso-

rielles ou mentales réduites ou manquant d'expé-

rience et/ou de connaissances, sauf si ces mêmes

personnes sont sous la supervision d'une per-

sonne responsable de leur sécurité ou ont été for-

mées à l'utilisation de l'appareil.

– Les enfants ne doivent pas jouer avec l'appareil.

– Surveiller les enfants pour s'assurer qu'ils ne jouent

pas avec l'appareil.

– Le nettoyage et la maintenance par l'utilisateur ne

doivent pas être effectués par des enfants sans

surveillance.

– Tenir les films plastiques d'emballages hors de por-

tée des enfants, risque d'étouffement !

– Mettre l'appareil hors service après chaque utilisa-

tion et avant chaque nettoyage/entretien.

– Risque d'incendie. N’aspirer aucun objet enflammé

ou incandescent.

– L'appareil doit reposer sur un sol stable.

– L’utilisateur doit utiliser l’appareil de façon

conforme. Il doit prendre en considération les réali-

tés locales et, lors du maniement de l’appareil, doit

prendre garde aux personnes présentes, en parti-

culier aux enfants.

– Contrôler l'état de l 'appareil et de l'accessoire

avant de les utiliser. Si l'appareil n'est pas en bon

état, il ne doit pas être utilisé.

– Ne jamais plonger l'appareil, le câble d'alimentation

ni la fiche secteur dans l'eau.

– Il est interdit d’exploiter l’appareil dans des pièces

présentant des risques d’explosion. Si l’appareil

est utilisé dans des zones dangereuses, tenir

compte des consignes de sécurité correspon-

dantes.

– Conserver l'appareil à l'abris des intempéries, de

l'humidité et des sources de chaleur.

– Si l'appareil tombe, il doit être contrôlé par un point

de service après-vente agréé car il se peut qu'il y

Table des matières

Consignes générales FR 5

Consignes de sécurité FR 5

Symboles utilisés dans le mode d'emploi FR 6

Mise en service FR 6

Utilisation FR 7

Mise hors service FR 8

Entretien, maintenance FR 9

Pannes FR 9

Caractéristiques techniques FR 9

Consignes générales

Utilisation conforme

Protection de l’environnement

Service après-vente

Accessoires et pièces de rechange

Garantie

Consignes de sécurité

15FR

– 6

ait des défauts internes qui entravent la sécurité du

produit.

– Ne pas aspirer de substances toxiques.

– Ne pas aspirer de matériaux tels que le plâtre, le ci-

ment, etc. En effet, en contact avec l'eau, ceux-ci

risquent de durcir et de nuire au bon fonctionne-

ment de l'appareil.

– En service, l'appareil doit impérativement être posi-

tionné à l'horizontale.

– N'utiliser que le produit de nettoyage conseillé par

le fabriquant, et respecter les consignes d'applica-

tion, de sécurité et de mise à la poubelle du fabri-

cant de produit de nettoyage.

몇 DANGER

– Brancher uniquement l'appareil à une prise de cou-

rant correctement reliée à la terre.

– L'appareil doit être raccordé uniquement au cou-

rant alternatif. La tension doit être identique avec

celle indiquée sur la plaque signalétique de l’appa-

reil.

– Ne jamais saisir la fiche secteur ni la prise de cou-

rant avec des mains humides.

– Ne pas debrancher la fiche secteur en tirant le

câble d'alimentation.

– Avant tout travail d'entretien et de maintenance,

mettre l'appareil hors tension et débrancher la fiche

secteur.

– Seul le service après-vente agréé est autorisé à ef-

fectuer des travaux de réparation ou des travaux

concernant les pièces électriques de l'appareil.

– Vérifier avant chaque utilisation que le câble et la

fiche secteur ne sont pas endommagés. Un câble

d’alimentation endommagé doit immédiatement

être remplacé par le service après-vente ou un

électricien agréé.

– Pour éviter des accidents électriques nous recom-

mandons d’utiliser des prises de courant avec un

interrupteur de protection contre les courants de

fuite placé en amont (courant de déclenchement

nominal maximal de 30 mA).

– Utiliser uniquement un câble de rallonge doté d'une

protection anti-éclaboussures et d'une section

transversale de 3x1 mm² au minimum.

– En cas de remplacement des raccords du câble

d'alimentation ou de la rallonge, s'assurer que la

protection anti-éclaboussures et la résistance mé-

canique ne sont pas compromises.

– Avant de débrancher l'appareil du secteur, toujours

couper préalablement l'alimentation à l'interrupteur

principal.

– En cas de formation de mousse ou de fuite,

éteindre immédiatement l'appareil ou bien débran-

cher la prise secteur!

몇 AVERTISSEMENT

N'utiliser aucun produit moussant, pour vitres ou multi-

usage ! Ne jamais plonger l'appareil dans l'eau.

Des substances déterminées peuvent provoquer la for-

mation de vapeurs ou de mélanges explosifs par tour-

billonnement avec l’air aspiré.

Ne jamais aspirer les substances suivantes:

– Des gazes, liquides et poussières (poussières

réactives) explosifs ou inflammables

– Poussières réactives de métal (p.ex. aluminium,

magnésium, zinc) en rapport avec des détergents

alcalins et acides

– Acides forts et lessives non diluées

– Solvants organiques (p.ex. essence, dilutif de cou-

leur, acétone, fuel).

– Par ailleurs, elles peuvent s’avérer agressives pour

les matériaux utilisés sur l’appareil.

 DANGER

Pour un danger immédiat qui peut avoir pour consé-

quence la mort ou des blessures corporelles graves.

몇 AVERTISSEMENT

Pour une situation potentiellement dangereuse qui peut

avoir pour conséquence des blessures corporelles

graves ou la mort.

몇 PRÉCAUTION

Pour une situation potentiellement dangereuse qui peut

avoir pour conséquence des blessures légères ou des

dommages matériels.

ATTENTION

Remarque relative à une situation éventuellement dan-

gereuse pouvant entraîner des dommages matériels.

La liste des composants de votre appareil figure sur

l'emballage. Lors du déballage, contrôler l’intégralité du

matériel.

S'il manque des accessoires ou en cas de dommages

imputables au transport, informer immédiatement le re-

vendeur.

Illustrations, cf. côté escamotable !

Figure :

1 Châssis moteur

2 Poignée de transport

3 Filtre de matière plastique mousse

4 Fermeture du filtre

5 Câble d’alimentation avec fiche secteur

6 Rangement, câble d'alimentation

7 Interrupteur pour l'aspiration (0/l)

8 Interrupteur pour la pulvérisation (0/l)

9 Déverrouillage, réservoir d'eau fraîche

10 Réservoir d'eau propre

11 Réservoirs

12 Roulettes pivotantes

13 Raccordement pour flexible d'aspiration de l'aspi-

rateur multi-usage

14 Raccord, tuyau de pulvérisation

15 Flexible d’aspiration

16 Poignée

17 Vanne d'air additionnel

18 Poignée de pulvérisation avec levier de pulvérisa-

tion

19 Tuyau de pulvérisation détaché

20 Clips de fixation (10x)

21 Tubes d'aspiration 2 x 0,5 m

22 Logement pour tubes d'aspiration et accessoires

23 Buse pour sols d'extraction par pulvérisation pour

le nettoyage de moquettes, avec une semelle pour

sols durs.

* SE 4001 Plus

Symboles utilisés dans le mode

d'emploi

Mise en service

Description de l’appareil

24 Buse manuelle d'extraction par pulvérisa-

tion pour le nettoyage d'oreillers.

25 Adaptateur pour suceur à main d'extraction

par pulvérisation pour le nettoyage de

meubles capitonnés et surfaces textiles

16 FR

– 7

Accessoires d'aspiration supplémentaires

Figure :

 Retirer le réservoir d'eau fraîche. Appuyer sur le

déverrouillage et retirer le réservoir.

Remarque :

Le capot moteur ne peut être retiré qu'une fois le

réservoir d'eau fraîche enlevé.

Figure :

 Retirer le capot moteur. Pour cela, rabattre la poi-

gnée de transport vers l'avant, ceci déverrouille le

récipient. Enlever les accessoires et les roulettes

pivotantes de la cuve.

Figure :

 Vider la cuve, presser les roulettes pivotants dans

l'ouverture au fond de la cuve jusqu'à la butée.

Figure :

 Tourner le capot moteur et positionner le filtre de

matière plastique mousse sur le panier de filtration.

 Positionner la fermeture du filtre et tourner pour

verrouiller.

 Positionner le capot moteur. Pour verrouiller, ti-

rer la poignée de transport vers le haut.

Figure :

 Positionner le réservoir d'eau fraîche. Position-

ner d'abord la partie inférieure, puis appuyer en

haut contre le capot moteur, vérifier s'il est bien en-

cliqueté.

Figure :

 Glisser la poignée de pulvérisation sur la poignée,

il s'enclequite.

 Fixer le tuyau de pulvérisation de la poignée de pul-

vérisation au tuyau d'aspiration à l'aide de 7 clips

de fixation.

 Positionner le tuyau d'aspiration et le tuyau de pul-

vérisation sur les raccords de l'appareil.

Remarque

: Placer le tuyau d'aspiration à fond dans le raccord

jusqu'à ce qu'il s'enclenche.

Figure

 Brancher les tubes d'aspiration ensemble et sur la

poignée.

 Brancher le tuyau de pulvérisation dans la poignée

et le fixer sur le tube d'aspiration à l'aide des 3 clips

de fixation fournis.

 Brancher la buse de sol sur le tube d'aspiration, et

brancher le tuyau de pulvérisation dans la buse de

sol. Tourner le levier de sécurité extérieur et ver-

rouiller ainsi le tuyau de pulvérisation.

L'appareil est maintenant prêt au nettoyage humide.

Figure

 Pour monter le suceur à main d'extraction par pul-

vérisation, l'adaptateur fourni doit être raccordé et

verrouillé entre le suceur à main d'extraction par

pulvérisation pour le nettoyage de meubles capi-

tonnés et surfaces textiles et la poignée.

* SE 4001 Plus

ATTENTION

Toujours travailler avec un filtre mousse posé, aussi

bien pour un nettoyage mouillé que pour une aspiration

à sec/mouillée.

ATTENTION

Contrôler l'objet à nettoyer avant la mise en oeuvre de

l'appareil à un endroit discret à la résistance de la cou-

leur et la résistance à l'eau.

Ne pas nettoyer de surface sensibles à l'eau comme par

ex. les parquets (l'humidité peut pénétrer et endomma-

ger le sol).

Remarque :

L'eau chaude (maximum 50° C) augmente l'efficacité du

nettoyage.

 Avec buse pour sol d'extraction par pulvérisation

sans extension pour surfaces dures.

Pour le nettoyage, n'utiliser que le détergent pour mo-

quettes RM 519 de KÄRCHER.

 Avec buse pour sol d'extraction par pulvérisation

avec extension pour surfaces dures.

Faire glisser l'extension pour surfaces dures sur le côté

sur la buse pour sol d'extraction par pulvérisation. La

lèvre en caoutchouc pointe vers l'avant, les bandes de

brosse vers l'arrière.

Remarque : Le réservoir d'eau fraîche peut être retiré

pour être rempli d'eau ou bien peut être rempli directe-

ment sur l'appareil.

Figure :

 Ouvrir le couvercle du réservoir vers le haut.

 Remplir 100 - 200 ml (les quantités varient selon le

degré de saleté) dans le réservoir d'eau fraîche,

remplir avec de l'eau du robinet, ne pas trop rem-

plir.

 Refermer le couvercle du réservoir.

Figure :

 Brancher la fiche secteur dans une prise de cou-

rant.

 Appuyer sur l'interrupteur pour l'aspiration (Posi-

tion 1), la turbine tourne.

Figure :

 Fermer complètement les coulisseaux d'air secon-

daire sur la poignée.

Figure :

 Appuyer sur l'interrupteur pour l'aspiration (Posi-

tion 1), la pompe de nettoyage intermédiaire est

prête.

 Actionner le levier sur la poignée de pulvérisation

pour vaporiser la solution de nettoyage.

 Parcourir la surface à nettoyer en bandes qui se

chevauchent. Tirer ce faisant la buse vers l'arrière

(ne pas pousser).

26 Brosse pour sol avec semelle pour sols durs

27 Buse-brosse pour coussins

28 Buse à joints

29 Sac filtrant

Avant la mise en service

Nettoyage à l'eau avec le suceur à main d'extraction

par pulvérisation pour le nettoyage de meubles

capitonnés et surfaces textiles

8.1

8.2

Utilisation

Nettoyage mouillé de moquettes/surfaces

dures

Nettoyage humide de moquettes

Nettoyage mouillé de surfaces dures

Remettre le réservoir d'eau propre à niveau

Commencer le travail

17FR

– 8

Remarque : Dès que la cuve est pleine, un flotteur ob-

ture l'ouverture d'aspiration et la vitesse de rotation aug-

mente. Arrêter immédiatement l’appareil et vider la

cuve.

 Eteindre l'appareil, pour cela appuyer sur l'interrup-

teur pour l'aspiration et la vaporisation (position 0).

 Retirer les accessoires et le réservoir d'eau fraîche

et déverrouiller le capot moteur.

 Ôter le capot moteur et vider la cuve.

– Travailler toujours de la lumière vers l'ombre (de la

fenêtre vers la porte).

– Toujours travailler de la surface nettoyée vers la

surface à nettoyer.

– La moquette avec chanvre peut se rétracter avec le

travail humide et laisser s'écouler de la teinte.

– Brosser les tapis à poils longs dans le sens du poil

après le nettoyage en état humide (par ex. avec un

balai-brosse ou un balai à tapis).

– Une imprégnation avec Care Tex RM 762 après le

nettoyage humide empêche une nouvelle salissure

rapide du revêtement textile.

– Ne parcourir ou disposer des meubles sur la sur-

face nettoyée qu'après le séchage pour empêcher

les points d'appui ou les tâches de rouille.

 Allumer aspirer et vaporiser (Position 1).

 Vaporiser la solution de nettoyage et l'aspirer en

même temps dans une étape de travail.

 Puis, éteindre l'interrupteur pour vaporiser et aspi-

rer le reste de la solution de nettoyage.

 Après le nettoyage des tapis, nettoyer à nouveau à

l'eau chaude et si nécessaire imperméabiliser.

 Allumer vaporiser (Position 1).

 Appliquer la solution de nettoyage et laisser agir 5

minutes (l'aspiration est éteinte).

 Nettoyer la surface comme pour la saleté légère/

normale.

 Après le nettoyage des tapis, nettoyer à nouveau à

l'eau chaude et claire, et si nécessaire imperméa-

biliser.

 Rinçer les conduites de pulvérisation dans

l’appareil :

remplir pour cela le réservoir de détergent d'1 litre

d'eau claire environ.

Tenir la buse au-dessus de l’écoulement et mettre

la pompe de pulvérisation en marche jusqu’à ce

que l'eau claire soit complètement vidée.

Remarque

Pour utiliser l'appareil en tant qu'aspirateur multi-usage,

la poignée de vaporisation et le flexible de vaporisation

peuvent être enlevés.

Figure :

 Retirer les tuyaux de vaporisation et les clips de

fixation du tuyau d'aspiration.

 Appuyer des deux côtés sur les crans d'arrêt et re-

tirer la poignée de vaporisation de la poignée.

ATTENTION

Lors de l'aspiration de poussières, toujours travailler

avec un sac filtrant inséré au préalable.

L'utilisation d'une cartouche filtrante (accessoire spé-

cial) permet d'obtenir une meilleure filtration.

Le réservoir et les accessoires doivent être secs, afin

que la poussière ne colle pas.

 Choisir les accessoires souhaités et brancher di-

rectement sur la poignée ou sur le tube d'aspira-

tion.

Figure :

 Mise en place du sac filtre

 Choisir les accessoires souhaités et brancher di-

rectement sur la poignée ou sur le tube d'aspira-

tion.

 Allumer vaporiser (Position 1).

 Presser l'élément pour les sols durs dans la bu-

sette de sol. Les brosses doivent être dirigées vers

l'avant.

 Travailler sans semelle pour sols durs.

Figure :

 Activer la vanne d'air additionnel pour ajuster la

force d'aspiration.

Remarque :

Refermer lla vanne d'air additionnel après usage.

ATTENTION

Ne pas utiliser de papier filtre!

Remarque : Dès que la cuve est pleine, un flotteur ob-

ture l'ouverture d'aspiration et la vitesse de rotation aug-

mente. Arrêter immédiatement l’appareil et vider la

cuve.

 Pour aspirer l'humidité, ou bien le mouillé, brancher

l'accessoire souhaité sur le tube d'aspiration, ou

bien directement sur la poignée.

 Allumer vaporiser (Position 1).

Figure :

 Ouvrir le volet d'air auxiliaire si de grands volumes

d'eau sont aspirés. Refermer le régulateur après

usage.

 Vider la cuve pleine (cf. le chapitre "Vider la cuve").

 Mettre l’appareil hors tension.

 Vider la cuve pleine (cf. le chapitre "Vider la cuve").

 Rincer la cuve à l'eau claire.

 Après chaque utilisation, séparer les accessoires

de l'appareil, ainsi que tuyau, buse et rallonges.

Remarque : Le reste d'eau peut éventuellement

couler en dehors, le placer donc dans la douche ou

dans la baignoire.



Rincer les pièces des accessoires à l'eau courante

et les laisser sécher.

 Nettoyer

la cartouche filtrante sous l'eau, et la lais-

ser sécher avant de la repositionner.

 Laisser l'appareil debout et ouvert pour le laisser

sécher.

 Rangement de l’appareil Ranger les accessoires

sur l'appareil et le gader dans des pièces sèches.

Vider la cuve durant le travail

Conseils de nettoyage/Méthode de travail

Méthodes de nettoyage

Salissures légère/normale

Fortes salissures ou tâches

Fin du nettoyage au mouillé

Utilisation en tant qu'aspirateur multi-usage

Aspiration de surfaces dures

Aspiration de moquettes

Aspirer de l'eau

Mise hors service

18 FR

– 9

En cas de vaporisation irrégulière

Figure :

 Desserrer la fixation de la buse et la sortir, nettoyer

la buse ou la remplacer.

1 an ou en cas de besoin

Figure :

 Tourner et desserrer le verrouillage. Retirer le ta-

mis pas le haut et le nettoyer à l'eau claire.

 Remplir le réservoir d'eau propre.

 Contrôler la bonne position du réservoir d'eau

fraîche

 Pompe à détergent défectueuse, faire appel au

service après-vente.

 Nettoyer la buse de vaporisation de la buse de sol

pour vaporisation par extraction

 Fermer la vanne d'air additionnel sur la poignée.

Cf. aussi l'illustration 11

 Accessoires, tuyaux ou tubes d'aspiration colma-

tés, éliminer le colmatage.

 Le sac filtrant est plein : Mettre un nouveau sac fil-

trant en place.

 Nettoyer le filtre de matière plastique mousse

 Remettre le réservoir d'eau propre à niveau.

 Brancher la fiche secteur.

 La protection de surchauffe s'est déclenchée, lais-

ser refroidir l'appareil.

Sous réserve de modifications techniques !

Entretien, maintenance

Nettoyage de l’appareil

Nettoyer le filtre dans le réservoir d'eau

propre

Pannes

Il ne sort pas d'eau à la buse

Jet de vaporisation irrégulier

Puissance d'aspiration insuffisante

Pompe à détergent faisant du bruit

L'appareil ne fonctionne pas

Caractéristiques techniques

Tension

1~ 50-60 Hz

220 - 240V V

Protection du réseau (à action

retardée)

10 A

Volume de la cuve 18 l

Capacité de récupération de

l'eau max.

Puissance P

nom

1200 W

Puissance P

max

1400 W

Câble d’alimentation H05-VV-F2x0,75

Niveau de pression acous-

tique (EN 60704-2-1)

74 dB(A)

19FR

– 5

Gentile cliente,

Prima di utilizzare l'apparecchio per la pri-

ma volta, leggere le presenti istruzioni ori-

ginali, seguirle e conservarle per un uso

futuro o in caso di rivendita dell'apparecchio.

Questo apparecchio è concepito per il solo uso dome-

stico e non deve essere adibito ad uso commerciale o

industriale.

– Con l'acquisto di questo apparecchio avete acqui-

stato un estrattore per nebulizzazione per la pulizia

di manutenzione o la pulizia accurata di tappeti con

effetto detergente profondo.

– Con un inserto per superfici dure per la bocchetta

per pavimenti per esterni (compresa nella fornitura)

è possibile pulire anche superfici dure.

– Con i relativi accessori (compresi nella fornitura) è

possibile utilizzarlo anche come aspiratore multiu-

so.

Tutti gli imballaggi sono riciclabili. Gli imballaggi

non vanno gettati nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali ri-

ciclabili preziosi e vanno consegnati ai relativi

centri di raccolta. Sia le batterie che gli accumu-

latori contengono sostanze che non devono es-

sere disperse nell’ambiente. Si prega quindi di smaltire

gli apparecchi dismessi, le batterie e gli accumulatori

mediante i sistemi di raccolta differenziata.

Gli apparecchi elettrici ed elettronici contengono spesso

componenti che, con un utilizzo o smaltimento non cor-

retti, possono costituire un potenziale pericolo per la sa-

lute umana e per l'ambiente. Questi componenti sono

tuttavia necessari per un corretto funzionamento

dell'apparecchio. Gli apparecchi contrassegnati con

questo simbolo non devono essere smaltiti con i rifiuti

domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili

all'indirizzo:

www.kaercher.com/REACH

In caso di domande o anomalie la filiale KÄRCHER è fe-

lice di poterla aiutare.

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Osservare sempre sia le indicazioni riportate nelle pre-

senti istruzioni, sia le norme vigenti in materia di sicu-

rezza/antinfortunistica.

Qualsiasi uso non conforme alle presenti indicazioni

comporta l'immediato decadimento della Garanzia.

– Questo apparecchio non è indicato per essere usa-

to da persone con delle limitate capacità fisiche,

sensoriali o mentali e da persone che abbiano poca

esperienza e/o conoscenza dell'apparecchio a

meno che non vengano supervisionati per la loro

sicurezza da una persona incaricata o che abbiano

da questa ricevuto istruzioni su come usare l'appa-

recchio e dei pericoli da esso derivante.

– I bambini non devono giocare con l'apparecchio.

– Sorvegliare i bambini per assicurarsi che non gio-

chino con l'apparecchio.

– La pulitura e la manutenzione utente non devono

essere eseguiti dai bambini senza sorveglianza.

– Tenere le pellicole di imballaggio fuori dalla portata

dei bambini. Rischio di asfissia!

– Disattivare l'apparecchio dopo ogni impiego e pri-

ma di ogni pulizia/manutenzione.

– Pericolo d'incendio. Non aspirare oggetti brucianti

o ardenti.

– Il piano di appoggio dell'apparecchio deve esse

stabile.

– L'operatore deve utilizzare l'apparecchio in modo

conforme alla sua destinazione. Inoltre deve tenere

conto delle condizioni presenti in loco e fare atten-

zione a persone terze (in particolare bambini) du-

rante l'uso dell'apparecchio.

– Verificare il perfetto stato dell'apparecchio e degli

accessori prima della messa in funzione. In caso

contrario è vietato usarlo.

– Non immergere mai l'apparecchio, il rispettivo cavo

e/o la presa in acqua o altri liquidi.

– È vietato usare l'apparecchio in ambienti a rischio

di esplosione. Se l'apparecchio viene usato in zone

di pericolo, osservare le disposizioni di sicurezza

vigenti.

– Proteggere l'apparecchio da intemperie, umidità e

fonti di calore.

– Se l'apparecchio dovesse cadere, è necessario

portarlo presso un centro di assistenza autorizzato

che verificherà, se vi sono guasti interni, i quali pos-

sono limitare la sicurezza del prodotto..

– Non aspirare sostanze tossiche.

Indice

Avvertenze generali IT 5

Norme di sicurezza IT 5

Simboli riportati nel manuale d'uso IT 6

Messa in funzione IT 6

Uso IT 7

Messa fuori servizio IT 8

Cura e manutenzione IT 8

Guasti IT 9

Dati tecnici IT 9

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Servizio assistenza

Accessori e ricambi

Garanzia

Norme di sicurezza

20 IT

– 6

– Non aspirare materiali come gesso o cemento che

possono indurirsi quando entrano in contatto con

acqua. Possono danneggiare il buon funzionamen-

to dell'apparecchio.

– L'apparecchio va collocato in posizione orizzontale

durante il funzionamento.

– Utilizzare solo detergenti consigliati dal produttore

e rispettare le avvertenze d'uso, di smaltimento e di

avviso del produttore del detergente.

몇 PERICOLO

– Collegare l'apparecchio solo a prese con corretta

messa a terra.

– Collegare l'apparecchio solo a corrente alternata.

La tensione deve corrispondere a quella indicata

sulla targhetta dell'apparecchio.

– Non toccare mai la spina e la presa con le mani ba-

gnate.

– Non staccare la spina dalla presa tirando il cavo di

collegamento.

– Prima di ogni intervento di cura e di manutenzione,

spegnere l'apparecchio e staccare la spina.

– Lavori di riparazione e lavori sugli impianti elettrici

possono essere effettuati solo dal servizio clienti

autorizzato.

– Prima di ogni utilizzo controllare che il cavo di allac-

ciamento e la spina di alimentazione non presenti-

no danni. Far sostituire immediatamente il cavo di

allacciamento danneggiato dal servizio clienti auto-

rizzato/da un elettricista specializzato.

– Per evitare incidenti elettrici raccomandiamo di col-

legare l'apparecchio a prese elettriche dotate di in-

terruttore differenziale (con corrente differenziale

nominale I dn non superiore a 30 mA).

– Usare esclusivamente cavi di prolunga protetti con-

tro gli spruzzi d'acqua. Sezione minima: 3x1 mm².

– La protezione contro gli spruzzi d'acqua e la resi-

stenza meccanica deve essere garantita anche

dopo l'eventuale sostituzione di giunti del cavo di

alimentazione o del cavo di prolunga.

– Prima di scollegare l'apparecchio dalla rete elettri-

ca, spegnere lo stesso premendo l' interruttore ge-

nerale.

– In caso di formazione di schiuma o fuoriuscita di li-

quido, spegnere subito l'apparecchio oppure stac-

care la spina dalla rete!

몇 AVVERTIMENTO

Non usare detergenti abrasivi, detergenti per il vetro o

detergenti universali! Non immergere mai l'apparecchio

in acqua.

Determinate sostanze possono formare Insieme all’aria

di aspirazione vapori e miscele esplosivi

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e polveri (polve-

ri reattive)

– Polveri di metallo reattive (ad es. alluminio, magne-

sio, zinco) insieme a detergenti fortemente alcalini

ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, diluenti per

vernici, acetone o gasolio).

– Queste sostanze possono inoltre corrodere i mate-

riali dell’apparecchio.

 PERICOLO

Per un rischio imminente che determina lesioni gravi o

la morte.

몇 AVVERTIMENTO

Per una situazione di rischio possibile che potrebbe de-

terminare lesioni gravi o la morte.

몇 PRUDENZA

Per una situazione di rischio possibile che potrebbe de-

terminare danni leggeri a persone o cose.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe

determinare danni alle cose.

La fornitura del Suo apparecchio è riportata sulla confe-

zione. Controllare che il contenuto dell'imballaggio sia

completo.

In caso di accessori assenti o danni dovuti al trasporto

si prega di contattare il rivenditore.

Figure riportate sulla pagina pieghevo-

le!

Figura

1 Corpo motore

2 Maniglia di trasporto

3 Filtro in materiale espanso

4 Chiusura filtro

5 Cavo di allacciamento alla rete con spina

6 Custodia, cavo di allacciamento alla rete

7 Interruttore per aspirazione (0 / I)

8 Interruttore per nebulizzazione (0 / I)

9 Sbloccaggio, serbatoio acqua pulita

10 Serbatoio acqua pulita

11 Contenitore

12 Ruote pivottanti

13 Attacco per il tubo flessibile di aspirazione dell'aspi-

ratore multiuso

14 Collegamento, tubo flessibile di nebulizzazione

15 Tubo flessibile di aspirazione

16 Impugnatura

17 Cursore per aria secondaria

18 Maniglia di nebulizzazione con leva di nebulizza-

zione

19 Tubo flessibile di nebulizzazione allentato

20 Clip di fissaggio (10x)

21 Tubi rigidi di aspirazione 2 x 0,5 m

22 Alloggiamento per tubi di aspirazione e per acces-

sori

23 Bocchetta a spruzzo per pavimenti per esterni per

la pulitura di tappeti, con inserto per superfici dure

* SE 4001 Plus

Accessori supplementari per aspirazione

Simboli riportati nel manuale d'uso

Messa in funzione

Descrizione dell’apparecchio

24 Bocchetta manuale per la pulizia di imbotti-

ture per esterni

25 Adattatore per bocchetta manuale di nebu-

lizzazione per la pulizia di imbottiture

26 Bocchetta pavimenti con inserto per super-

fici dure

27 Bocchetta poltrone

28 Bocchetta per giunti

29 Sacchetto filtro

21IT

– 7

Figura

 Rimuovere il serbatoio di acqua pulita. Premere

lo sbloccaggio e rimuovere il serbatoio.

Nota:

L'alloggiamento del motore può essere rimosso

solo se precedentemente è stato rimosso il serba-

toio dell'acqua pulita.

Figura

 Rimuovere l'alloggiamento del motore. Spinge-

re in avanti la maniglia affinché il contenitore venga

sbloccato. Rimuovere gli accessori e le ruote pivot-

tanti dal contenitore.

Figura

 Girare il serbatoio e spingere le ruote pivottanti ne-

gli orifizi sul fondo del serbatoio, fino alla battuta.

Figura

 Girare l'alloggiamento del motore e posizionare il

filtro in materiale espanso nel cesto del filtro.

 Posizionare la chiusura del filtro e ruotare per la

chiusura.

 Posizionare l'alloggiamento del motore. Tirare

verso l'alto la staffa di chiusura.

Figura

 Introdurre il serbatoio di acqua pulita. Introdurre

prima la parte inferiore, quindi premere in alto con-

tro l'alloggiamento del motore, accertarsi che si sia

agganciato.

Figura

 Spingere la maniglia di nebulizzazione sulla mani-

glia, e si aggancia.

 Fissare il tubo di nebulizzazione della maniglia di

nebulizzazione con 7clip di fissaggio sul tubo fles-

sibile di aspirazione.

 Inserire il tubo flessibile di aspirazione e di nebuliz-

zazione sugli attacchi dell'apparecchio.

Nota

: Premere il tubo flessibile di aspirazione nell'attac-

co affinché si agganci.

Figura

 Collegare i tubi di aspirazione e inserirli sulla mani-

glia.

 Inserire il tubo flessibile di nebulizzazione nella ma-

niglia e fissare con le 3 clip di fissaggio sui tubi di

aspirazione.

 Posizionare la bocchetta per pavimenti sui tubi di

aspirazione e introdurre il tubo di nebulizzazione

nella bocchetta per pavimenti. Ruotare la leva di si-

curezza esterna e chiudere con essa il tubo flessi-

bile di aspirazione.

A questo punto l'apparecchio è pronto per la pulizia

ad umido.

Figura

 Per il montaggio della bocchetta manuale di nebu-

lizzazione occorre collegare l'adattatore tra la boc-

chetta e l'impugnatura.

* SE 4001 Plus

ATTENZIONE

Lavorare sempre con il filtro in materiale espanso inse-

rito sia durante l'aspirazione di liquidi che durante l'aspi-

razione combinata di liquidi/solidi.

ATTENZIONE

Prima di utilizzare l'apparecchio, accertarsi su un punto

nascosto dell'oggetto da pulire della stabilità del colore

e della resistenza all'acqua.

Non pulire superfici sensibili all'acqua quali ad es. par-

quet (l'umidità si potrebbe infiltrare e danneggiare il pa-

vimento).

Avviso:

L'acqua calda (massimo 50 °C) aumenta l'effetto deter-

gente.

 Con bocchetta manuale di nebulizzazione senza

inserto per superfici dure.

Per la pulizia si prega di utilizzare solo il detergente per

tappeti RM 519 della ditta KÄRCHER.

 Con bocchetta manuale di nebulizzazione con in-

serto per superfici dure.

Infilare lateralmente l'inserto per superfici dure sulla

bocchetta manuale di nebulizzazione. Il labbro di gom-

ma è rivolto in avanti, le setole spazzola invece all'indie-

tro.

Nota: Il serbatoio dell'acqua pulita si può estrarre per ri-

empirlo oppure si può riempirlo montato all'apparec-

chio.

Figura

 Sollevare il coperchio del serbatoio.

 Versare 100 - 200 ml (variare la quantità in base al

grado di impurità) di RM 519 nel serbatoio di acqua

pulita e riempire, non troppo, con acqua corrente.

 Chiudere il coperchio del serbatoio.

Figura

 Inserire la spina in una presa elettrica.

 Premere l'interruttore per aspirare (Posizione I), la

turbina di aspirazione si mette in funzione.

Figura

 Chiudere completamente il cursore dell'aria secon-

daria sulla maniglia.

Figura

 Premere l'interruttore per nebulizzare (Posizione I),

la pompa del detergente è pronta.

 Per spruzzare la soluzione detergente azionare la

leva sulla maniglia.

 Percorrere la superficie da pulire a sovrapposizio-

ne. Durante tale operazione, tirare indietro la boc-

chetta (non spingere).

Indicazione: Se il serbatoio è pieno, un galleggiante

chiude l'apertura di aspirazione e l'apparecchio gira con

maggiore velocità. Spegnere subito l'apparecchio e

svuotare il serbatoio.

 Spegnere l'apparecchio, a tal fine premere l'inter-

ruttore per aspirare e spruzzare (Posizione 0).

 Rimuovere accessori e serbatoio di acqua pulita e

sbloccare l'alloggiamento del motore.

 Rimuovere il corpo motore e svuotare il serbatoio.

– Operare sempre dalla luce all'ombra (dalla finestra

alla porta).

Prima della messa in funzione

Pulizia bagnata con la bocchetta manuale di

nebulizzazione per la pulizia di imbottiture

Uso

8.1

8.2

Pulizia ad umido di tappeti/superfici dure

Pulizia ad umido di moquette

Pulizia ad umido di pavimenti duri

Riempire il serbatoio dell'acqua pulita

Iniziare a lavorare

Svuotare il contenitore durante il lavoro

Suggerimenti per la pulizia/Modalità di lavoro

22 IT

– 8

– Operare sempre dalla superficie pulita verso la su-

perficie sporca.

– Le moquette con un fondo di juta in caso di inter-

venti troppo umidi possono contrarsi e scolorirsi.

– Spazzolare i tappeti a pelo lungo dopo la pulizia

quando sono ancora bagnati in direzione del pelo

(ad es. con una spazzola per peli o uno strofinac-

cio).

– Una impregnatura con Care Tex RM 762 dopo la

pulizia ad umido previene che il rivestimento tessile

si possa sporcare subito.

– Percorre la superficie trattata o posizionarvi dei

mobili solo dopo l'asciugatura per prevenire che si

possano formare impronte o macchie di ruggine.

 Attivare aspirazione e nebulizzazione (Posizione I).

 Spruzzare ed aspirare contemporaneamente la so-

luzione detergente in un solo passaggio.

 Successivamente spegnere l'interruttore per

spruzzare ed aspirare i resti della soluzione deter-

gente.

 Dopo la pulizia pulire nuovamente i tappeti con ac-

qua pulita e calda ed impregnare all'occorrenza.

 Accendere la nebulizzazione (Posizione I).

 Applicare la soluzione detergente e far agire per al-

meno 5 minuti (aspirazione disattivata).

 Quindi pulire la superficie come nel caso di sporco

leggero / normale.

 Dopo la pulizia pulire nuovamente i tappeti con ac-

qua pulita e calda ed impregnare all'occorrenza.

 Lavare i tubi di spruzzatura nell’apparecchio, a tal

fine:

Riempire il serbatoio del detergente con ca.1 litro di

acqua pulita.

Tenere la bocchetta sopra lo scolo e accendere la

pompa di spruzzatura finché l’acqua è uscita tutta.

Indicazione

Per utilizzare l'apparecchio come aspiratore multiuso è

possibile rimuovere il manico di spruzzo e il tubo flessi-

bile di nebulizzazione.

Figura

 Togliere i tubi di nebulizzazione e le clip di fissaggio

dai tubi di aspirazione.

 Premere i due nasi di aggancio laterali e rimuovere

la maniglia di nebulizzazione dal manico.

ATTENZIONE

Per l'aspirazione a secco, lavorare sempre con sacchet-

to filtro inserito.

È possibile ottenere un filtraggio migliore per mezzo di

un filtro a cartuccia (accessori speciali).

Il contenitore e gli accessori devono essere asciutti, al-

trimenti lo sporco s'incolla.

 Scegliere l'accessorio desiderato e introdurlo sui

tubi di aspirazione o direttamente sulla maniglia.

Figura

 Inserire il sacchetto filtro.

 Scegliere l'accessorio desiderato e introdurlo sui

tubi di aspirazione o direttamente sulla maniglia.

 Accendere l'aspirazione (Posizione I).

 inserire l'inserto per pavimenti duri nella bocchetta

per pavimenti. Le spazzole devono essere rivolte in

avanti.

 Usare l'aspiratore senza inserto per superfici dure.

Figura

 Per l'adattamento della forza di aspirazione aziona-

re il cursore per l'aria secondaria.

Nota:

Richiudere il cursore dell'aria secondaria dopo

l'uso!

ATTENZIONE

Non utilizzare il sacchetto filtrante!

Indicazione: Se il serbatoio è pieno, un galleggiante

chiude l'apertura di aspirazione e l'apparecchio gira con

maggiore velocità. Spegnere subito l'apparecchio e

svuotare il serbatoio.

 Per aspirare l'umidità o liquidi montare l'accessorio

sul tubo di aspirazione o direttamente sulla mani-

glia.

 Accendere l'aspirazione (Posizione I).

Figura

 Aprire il cursore per l'aria secondaria, quando si

aspirano grandi quantità di acqua. Richiudere il

cursore dopo l'uso.

 Svuotare il contenitore pieno (vedi capitolo "Svuo-

tare il contenitore“).

 Spegnere l’apparecchio.

 Svuotare il contenitore pieno (vedi capitolo "Svuo-

tare il contenitore“).

 Sciacquare accuratamente il contenitore con ac-

qua pulita.

 Dopo ogni uso scollegare gli accessori dall'appa-

recchio, con tubo flessibile, bocchetta e prolunghe.

Nota: potrebbe ancora fuoriuscire dell'acqua resi-

dua, pertanto posizionare nella doccia o la vasca

da bagno.

 Sciacquare gli accessori sotto acqua corrente e

successivamente asciugare.

 Pulire il filtro in materiale espanso sotto l'acqua cor-

rente e lasciarlo asciugare a fondo prima di inserir-

lo di nuovo.

 Lasciare aperto l'apparecchio per asciugarlo.

 Conservare l’apparecchio. Conservare gli acces-

sori nell’apparecchio ed in luoghi asciutti.

In caso di getto irregolare.

Figura

 Allentare il fissaggio della bocchetta ed estrarla,

quindi pulire o sostituila.

1 x anno, o secondo necessità.

Figura

 Ruotare e sbloccare il dispositivo di chiusura.

Estrarre il filtro verso l'alto e pulirlo con acqua

puli-

ta.

Metodi di pulizia

Sporco leggero / normale

Sporco intenso o macchie

Terminare la pulizia ad umido

Impiego come aspiratore multiuso

Aspirazione di pavimenti duri

Aspirazione di moquette

Aspirazione dell'acqua

Messa fuori servizio

Cura e manutenzione

Pulizia dell’apparecchio

Pulire il filtro nel serbatoio dell'acqua pulita

23IT

– 9

 Riempire il serbatoio dell'acqua pulita.

 Accertarsi che il serbatoio dell'acqua pulita sia po-

sizionato correttamente.

 Pompa del detergente difettosa, contattare il servi-

zio clienti.

 Pulire la bocchetta della bocchetta di spruzzo per

pavimenti.

 Chiudere il cursore dell'aria secondaria sulla mani-

glia.

Vedere anche Figura 11

 Accessori, tubo flessibile di aspirazione o tubo rigi-

do di aspirazione otturati, si prega di eliminare le ot-

turazioni.

 Saccetto filtro pieno: inserire un nuovo sacchetto

filtro.

 Pulire il filtro in materiale espanso.

 Aggiungere acqua nel serbatoio dell'acqua pulita.

 Inserire la spina di alimentazione.

 E' scattata la protezione da surriscaldamento, far

raffreddare l'apparecchio.

Con riserva di modifiche tecniche!

Guasti

Nessuna fuoriuscita di acqua dalla bocchetta

Getto di spruzzo irregolare

Potenza di aspirazione insufficiente

Pompa del detergente rumorosa

L'apparecchio non funziona

Dati tecnici

Tensione

1~ 50-60 Hz

220 - 240V V

Protezione rete (fusibile ritar-

dato)

10 A

Capacità vano raccolta 18 l

Assorbimento di acqua, max. 4 l

Potenza P

nom

1200 W

Potenza P

max

1400 W

Cavo di alimentazione H05-VV-F2x0,75

Pressione acustica

(EN 60704-2-1)

74 dB(A)

24 IT

– 5

Beste klant,

Lees vóór het eerste gebruik van uw ap-

paraat deze originele gebruiksaanwijzing,

ga navenant te werk en bewaar deze voor

later gebruik of voor een latere eigenaar.

Dit apparaat is voor privé-gebruik ontwikkeld en is niet

bedoeld voor industrieel gebruik.

– Met de aankoop van dit apparaat heeft u zich een

sproeiextractieapparaat aangeschaft voor de on-

derhoudsreiniging resp. basisreiniging van vloer-

bedekkingen met dieptereiniging.

– Met het inzetelement voor harde oppervlakken

voor de spray-ex-vloersproeier (meegeleverd) kun-

nen ook harde oppervlakken gereinigd worden.

– Met de overeenkomstige toebehoren (meegele-

verd) kan het ook als multifunctionele zuiger ge-

bruikt worden.

Het verpakkingsmateriaal is herbruikbaar. De-

poneer het verpakkingsmateriaal niet bij het

huishoudelijk afval, maar bied het aan voor her-

gebruik.

Oude apparaten bevatten waardevolle recy-

cleerbare materialen die voor recyclage inge-

diend moeten worden. Batterijen en accu's be-

vatten stoffen die niet in het milieu mogen te-

rechtkomen. Gelieve oude apparaten, batterijen en ac-

cu's in te leveren op de geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak

onderdelen die een potentieel gevaar kunnen vormen

voor de menselijke gezondheid en het milieu als ze fou-

tief worden gebruikt of niet correct worden afgevoerd.

Deze onderdelen zorgen er desalniettemin voor dat het

apparaat naar behoren functioneert. Apparaten die dit

symbool dragen, mogen niet met het huisvuil worden af-

gevoerd.

Aanwijzingen betreffende de inhoudsstoffen

(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Bij vragen of storingen helpt onze KÄRCHER-filiaal u

graag verder.

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen dat het apparaat veilig

en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde-

len vindt u op www.kaercher.com.

In ieder land zijn de door ons bevoegde verkoopkantoor

uitgegeven garantiebepalingen van toepassing. Even-

tuele storingen aan het apparaat verhelpen wij zonder

kosten binnen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is. Neem bij

klachten binnen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

Behalve aan de in deze gebruiksaanwijzing gegeven

aanwijzingen moet men zich aan de wettelijke veilig-

heidsvoorschriften houden.

Bij niet met deze instructies overeenkomstig gebruik

komt de garantie te vervallen.

– Dit apparaat mag niet gebruikt worden door perso-

nen met beperkte fysieke, zintuiglijke of mentale

capaciteiten of met te weinig ervaring en/of kennis,

tenzij ze onder toezicht staan van een bevoegde

persoon die instaat voor hun veiligheid of van die

persoon instructies hebben gekregen over het ge-

bruik van het apparaat en de daaruit resulterende

gevaren begrijpen.

– Kinderen mogen niet met het apparaat spelen.

– Kinderen moeten gecontroleerd worden om te ga-

randeren dat ze niet met het apparaat spelen.

– De reiniging en het gebruikersonderhoud moegen

niet zonder toezicht door kinderen uitgevoerd wor-

den.

– Verpakkingsfolie buiten het bereik van kinderen

houden, er bestaat verstikkingsgevaar!

– Apparaat na elk gebruik en voor elke reiniging / elk

onderhoud uitschakelen.

– Brandgevaar! Geen brandende of glimmende voor-

werpen opzuigen.

– Het apparaat moet op een stevige ondergrond

staan.

– De gebruiker moet het apparaat doelmatig gebrui-

ken. Hij moet de plaatselijke omstandigheden in

acht nemen en bij het werken met dit apparaat

goed letten op anderen, vooral op kinderen.

– Het apparaat en de accessoires voor gebruik con-

troleren op goede staat. Indien zij niet in goede

staat verkeren, mag u de apparatuur niet gebrui-

ken.

– Het apparaat, de kabel of de stekker nooit in water

of andere vloeistoffen onderdompelen.

– Niet gebruiken in ruimtes met ontploffingsgevaar.

Bij toepassing van het apparaat in gevaarlijk ge-

bied moet u de overeenkomstige veiligheidsvoor-

schriften in acht nemen.

– Apparaat tegen externe weersinvloeden, vocht en

warmtebronnen beschermen.

– Mocht het apparaat vallen, moet het door een ge-

autoriseerde klantenservice gecontroleerd worden

aangezien inwendige storingen voorhanden zou-

Inhoud

Algemene instructies NL 5

Veiligheidsinstructies NL 5

Symbolen in de gebruiksaanwijzing NL 6

Ingebruikneming NL 6

Bediening NL 7

Buitenwerkingstelling NL 8

Reiniging en onderhoud NL 8

Storingen NL 8

Technische gegevens NL 9

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Klantenservice

Accessoires en reserveonderdelen

Garantie

Veiligheidsinstructies

25NL

– 6

den kunnen zijn die de veiligheid van het product

beïnvloeden.

– Zuig geen giftige substanties op.

– Stoffen als gips, cement etc. niet opzuigen, omdat

ze in contact met water kunnen uitharden en de

werking van het apparaat in het geding kunnen

brengen.

– Tijdens het gebruik dient het apparaat loodrecht te

worden neergezet.

– Alleen de door de fabrikant aanbevolen reinigings-

middelen gebruiken, en de gebruiks-, afvoer- en

waarschuwingsinstructies van de reinigingsmiddel-

fabrikant in acht nemen.

몇 GEVAAR

– Sluit het apparaat uitsluitend op correct geaarde

stopcontacten aan.

– Gebruik uitsluitend wisselstroom voor het appa-

raat. De spanning moet overeenkomen met de ver-

melding op het typeplaatje van het apparaat.

– Pak de stekker en wandcontactdoos nooit met

vochtige handen beet.

– Netstekker niet verwijderen door hem aan de net-

kabel uit het stopcontact te trekken.

– Bij alle reinigings- en onderhoudswerkzaamheden

altijd het apparaat uitschakelen en de stekker uit

het stopcontact trekken.

– Reparaties en werkzaamheden aan elektrische

componenten mogen alleen door bevoegde mede-

werkers van de technische dienst worden uitge-

voerd.

– Controleer netsnoer en stekker vóór gebruik altijd

op beschadigingen. Laat een beschadigd netsnoer

onmiddellijk vervangen door een bevoegde klan-

tendienst-/elektromonteur.

– We adviseren wandcontactdozen met voorgescha-

kelde lekstroom-veiligheidsschakelaar (maximaal

30 mA nominale activerings-stroomsterkte) te ge-

bruiken, ter vermijding van elektrische ongelukken.

– Gebruik uitsluitend een spatwaterdicht verleng-

snoer met een doorsnede van minimaal 3x1 mm².

– Als er verbindingen met het netsnoer of de verleng-

kabel worden vervangen, moet ervoor worden ge-

zorgd dat de spatwaterbescherming en de mecha-

nische sterkte behouden blijven.

– Voordat het apparaat van het stroomnet wordt ge-

haald, moet het altijd eerst met de hoofdschakelaar

worden uitgeschakeld.

– Schakel het apparaat bij schuimvorming of het vrij-

komen van vloeistof onmiddellijk uit of verwijder de

netstekker!

몇 WAARSCHUWING

Geen schuurmiddelen, glas of reinigingsmiddelen ge-

bruiken! Dompel het apparaat nooit in water.

Bepaalde stoffen kunnen door het opwaaien met de

zuiglucht explosieve dampen of mengsels vormen!

De volgende stoffen nooit opzuigen:

– Explosieve of brandbare gassen, vloeistoffen en

stof (reactief stof)

– Reactief metaalstof (bijv. aluminium, magnesium,

zink) in verbinding met sterk alkalische en zure rei-

nigingsmiddelen

– Onverdunde sterke zuren en logen

– Organische oplosmiddelen (bijv. benzine, verfver-

dunner, aceton, stookolie).

– Bovendien kunnen deze stoffen de bij het apparaat

gebruikte materialen aantasten.

 GEVAAR

Voor een onmiddellijk dreigend gevaar dat leidt tot ern-

stige en zelfs dodelijke lichamelijke letsels.

몇 WAARSCHUWING

Voor een mogelijks gevaarlijke situatie die zou kunnen

leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 VOORZICHTIG

Voor een mogelijks gevaarlijke situatie die kan leiden tot

lichte lichamelijke letsels of materiële schade.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot

materiele schade kan leiden.

Het leveringspakket van het apparaat staat op de ver-

pakking afgebeeld. Controleer bij het uitpakken of de in-

houd volledig is.

Mochten er eventueel accessoires ontbreken of mocht

u transportschade constateren, neem dan contact op

met uw leverancier.

Afbeeldingen zie uitklapbaar blad!

Afbeelding

1 Motorbehuizing

2 Handgreep

3 Schuimstoffilter

4 Filtersluiting

5 Netsnoer met stekker

6 Opbergen, netkabel

7 Schakelaar voor zuigen (0 / I)

8 Schakelaar voor sproeien (0 / I)

9 Ontgrendeling, schoonwaterreservoir

10 Schoonwaterreservoir

11 Container

12 Zwenkwielen

13 Aansluiting voor zuigslang van de multifunctionele

zuiger

14 Aansluiting, spuitslang

15 Zuigslang

16 Handgreep

17 Schuifopening

18 Sproeigreep met sproeihendel

19 Sproeislang los

20 Bevestigingsklemmen (10x)

21 Zuigbuis 2 x 0,5 m

22 Opname voor zuigbuizen en accessoires

23 Spray-ex-vloersproeier voor de tapijtreiniging, met

opzetelement voor harde oppervlakken

* SE 4001 Plus

Extra zuigaccessoires

Symbolen in de gebruiksaanwijzing

Ingebruikneming

Beschrijving apparaat

24 Sproei-extractievloerspuitkop voor de reini-

ging van stofbekleding

25 Adapter voor spray-ex-handsproeier voor

de kussenreiniging

26 Vloermondstuk met inzetstuk voor harde

oppervlakken

27 Polstermondstuk

28 Voegensproeier

29 Filterzak

26 NL

– 7

Afbeelding

 Schoonwaterreservoir wegnemen. Ontgrende-

ling indrukken en reservoir wegnemen.

Instructie:

De motorbehuizing kan alleen weggenomen wor-

den indien vooraf het schoonwaterreservoir verwij-

derd werd.

Afbeelding

 Motorbehuizing wegnemen. Daartoe de draag-

greep naar voren klappen zodat het reservoir ont-

grendeld wordt. Accessoires en zwenkwielen uit

het reservoir halen.

Afbeelding

 Reservoir omdraaien, zwenkwielen tot de aanslag

in de openingen op de bodem van het reservoir du-

wen.

Afbeelding

 Motorbehuizing omdraaien en schuimstoffilter op

de filtermand plaatsen.

 Filtersluiting opsteken en draaien om te vergrende-

len.

 Motorbehuizing aanbrengen. Om te vergrende-

len de draaggreep naar boven trekken.

Afbeelding

 Schoonwaterreservoir plaatsen. Eerst het on-

derste deel plaatsen, vervolgens bovenaan tegen

de motorbehuizing duwen en controleren of het

vastgeklikt is.

Afbeelding

 Sproeigreep op handgreep schuiven, hij klikt vast.

 Sproeislang van de sproeigreep met 7 bevesti-

gingsklemmen op de zuigslang bevestigen.

 Zuigslang en spuitslang op de aansluitingen van

het apparaat steken.

Instructie

: De zuigslang vast in de aansluiting duwen zodat

ze vastklikt.

Afbeelding

 Zuigbuizen in elkaar steken en op de handgreep

steken.

 Losse sproeislang in de sproeigreep steken en met

3 bijgevoegde bevestigingsklemmen op de zuig-

buizen bevestigen.

 Vloerspuitkop en zuigbuizen aanbrengen en

sproeislang in de vloerspuitkop steken. Buitenste

veiligheidshendel draaien en sproeislang ermee

vergrendelen.

Het apparaat is nu voorbereid voor natreinigen.

Afbeelding

 Voor de montage van de spray-ex-handsproeier

moet de bijgevoegde adapter tussen de spray-ex-

handsproeier voor kussenreiniging en de hand-

greep aangesloten en vergrendeld worden.

* SE 4001 Plus

LET OP

Werk altijd met een aangebrachte schuimstoffilter, zo-

wel bij nat reingen als bij nat- en droogzuigen.

LET OP

Het te reinigen voorwerp voor het gebruik van het appa-

raat op een onopvallende plaats controleren op kleur-

vastheid en waterbestendigheid.

Geen watergevoelige ondergronden zoals bijvoorbeeld

parketvloer reinigen (vochtigheid kan indringen en de

vloerbedekking beschadigen).

Instructie:

Warm water (max. 50 °C) verhoogt de reinigende wer-

king.

 Met spray-ex-vloersproeier zonder opzetstuk voor

harde oppervlakken

Gelieve voor de reiniging enkel het tapijtreinigingsmid-

del RM 519 van KÄRCHER te gebruiken.

 Met spray-ex-vloersproeier met opzetstuk voor

harde oppervlakken

Schuif het ppzetstuk voor harde oppervlakken zijdelings

op de spray-ex-vloersproeier. Rubberstrip wijst naar vo-

ren, de borstelstrip naar achteren.

Instructie: Schoonwaterreservoir kan voor het vullen

verwijderd worden of direct aan het apparaat gevuld

worden.

Afbeelding

 Deksel van het reservoir naar boven klappen.

 100 - 200 ml (hoeveelheid variëren in functie van

de mate van verontreiniging) RM 519 in het

schoonwaterreservoir gieten, met leidingwater vul-

len, niet laten overlopen.

 Deksel van het reservoir opnieuw sluiten.

Afbeelding

 Netstekker in het stopcontact steken.

 Schakelaar voor het zuigen induwen (stand I),

zuigturbine loopt.

Afbeelding

 Schuifopening aan de handgreep volledig sluiten.

Afbeelding

 Schakelaar voor het sproeien induwen (stand I),

reinigingsmiddelpomp is bedrijfsklaar.

 Om de reinigingsoplossing op het voorwerp te

sproeien de hendel aan de sproeigreep bedienen.

 Het te reinigen oppervlak in overlappende banen

reinigen. Daarbij de spuitkop achteruit trekken (niet

schuiven).

Instructie: Wanneer het reservoir vol is, sluit een vlotter

de zuigopening en draait het apparaat met een ver-

hoogd toerental. Schakel het apparaat onmiddellijk uit

en maak het reservoir leeg.

 Apparaat uitschakelen, daartoe de schakelaar voor

het zuigen en sproeien induwen (stand 0).

 Accessoires en schoonwaterreservoir wegnemen

en motorbehuizing ontgrendelen.

 Motorbehuizing afnemen en reservoir leegmaken.

Voor ingebruikneming

Nat reinigen met de spray-ex-handsproeier voor de

kussenreiniging

8.1

8.2

Bediening

Nat reinigen vloerbedekkingen / harde

ondergronden

Natte reiniging van vloerbedekkingen

Natte reiniging van harde ondergronden

Schoonwaterreservoir vullen

Beginnen met het werk

Reservoir tijdens het werk leegmaken

27NL

– 8

– Altijd van licht naar schaduw (van venster naar

deur) werken.

– Altijd van het gereinigde naar het niet-gereinigde

oppervlak werken.

– Tapijten met juterug kunnen bij natte reiniging krim-

pen en kleur verliezen.

– Hoogpolige tapijten na de reiniging in natte toe-

stand in poolrichting opborstelen (bv. met poolbor-

stel of schrobber).

– Een impregnatie met Care Tex RM 762 na de natte

reiniging verhindert een snelle vervuiling van het

textiel.

– Het gereinigde oppervlak ter preventie van druk-

plaatsen of roestvlekken pas betreden of de meu-

belen pas terugplaatsen na de droging.

 Zuigen en sproeien inschakelen (stand I).

 Reinigingsoplossing in één keer opspuiten en tege-

lijkertijd opzuigen.

 Vervolgens de schakelaar voor sproeien uitscha-

kelen en resten van de reinigingsoplossing opzui-

gen.

 Na de reiniging de tapijten nogmaals nareinigen

met zuiver, warm water en naar wens impregneren.

 Sproeien inschakelen (stand I).

 Breng de reinigingsoplossing aan en laat min. 5 mi-

nuten inwerken (zuigen is uitgeschakeld).

 Vervolgens oppervlak reinigen zoals bij lichte / nor-

male verontreiniging.

 Na de reiniging de tapijten nogmaals nareinigen

met zuiver, warm water en naar wens impregneren.

 Sproeileidingen in het apparaat spoelen, daartoe:

Reinigingsmiddelreservoir vullen met ca. 1 liter zui-

ver water.

Sproeier boven de afvoer houden en sproeipomp

inschakelen tot het schone water verbruikt is.

Tip

Om het apparaat als multifunctionele stofzuiger te ge-

bruiken, kunnen de sproeihandgreep en de spuitslang

verwijderd worden.

Afbeelding

 Sproeislangen en bevestigingsklemmen van zuig-

slang en zuigbuizen verwijderen.

 Beide zijdelingse grebdelpunten induwen en

sproeigreep van de handgreep trekken.

LET OP

Werk bij het droogzuigen steeds met een filterzak.

De filtratie kan met een patronenfilter (bijzonder toebe-

horen) worden verbeterd.

Reservoir en toebehoren moeten droog zijn, anders kan

vuil zich vastzetten.

 Gewenste accessoires kiezen en op zuigbuizen

resp. direct op de handgreep steken.

Afbeelding

 Filterzak aanbrengen.

 Gewenste accessoires kiezen en op zuigbuizen

resp. direct op de handgreep steken.

 Zuigen inschakelen (stand I).

 stuk voor harde oppervlakken in de vloersproeier

indrukken. Borsteld moeten naar voren wijzen.

 Zonder inzet voor harde oppervlakken werken.

Afbeelding

 Om de zuigkracht aan te passen de schuifopening

bedienen.

Instructie:

Na gebruik de schuifopening weer sluiten!

LET OP

Geen filterzak gebruiken!

Instructie: Wanneer het reservoir vol is, sluit een vlotter

de zuigopening en draait het apparaat met een ver-

hoogd toerental. Schakel het apparaat onmiddellijk uit

en maak het reservoir leeg.

 Om vochtigheid resp. nattigheid het gewenste ac-

cessoire op zuigbuizen resp. direct op de hand-

greep aanbrengen.

 Zuigen inschakelen (stand I).

Afbeelding

 Open de schuifopening als grote hoeveelheden

water opgezogen worden. Sluit deze na gebruik

opnieuw.

 Vol reservoir leegmaken (zie hoofdstuk "Reservoir

leegmaken")

 Apparaat uitschakelen.

 Vol reservoir leegmaken (zie hoofdstuk "Reservoir

leegmaken")

 Reservoir grondig uitwassen met zuiver water.

 Na elk gebruik de accessoires van het apparaat

scheiden en slang, sproeier en verlengpijpen van

elkaar scheiden.

Instructie: Eventueel voorhanden restwater kan

naar buiten druppen, daarom best in de douchebak

of badkuip leggen.

 De accessoires afzonderlijk onder stromend water

uitspoelen en vervolgens laten drogen.

 Schuimstoffilter onder stromend water reinigen,

voor de montage goed laten drogen.

 Apparaat om te drogen laten open staan.

 Apparaat opslaan. Accessoires aan het apparaat

opbergen en in een droge ruimte bewaren.

Bij een ongelijkmatige spuitstraal.

Afbeelding

 Bevestiging van de spuitkop lossen en eruit trek-

ken, spuitkop reinigen of vervangen.

1 x jaarlijks of indien nodig.

Afbeelding

 Vergrendeling

draaien en losmaken. Zeef naar bo-

ven wegnemen en onder zuiver water reinigen.

Reinigingstips / werkwijze

Reinigingsmethoden

Lichte / normale verontreiniging

Sterke verontreiniging of vlekken

Nat reinigen beëindigen

Gebruik als multifunctionele stofzuiger

Zuigen van harde oppervlakken

Zuigen van tapijten

Opzuigen van water

Buitenwerkingstelling

Reiniging en onderhoud

Reiniging van het apparaat

Zeef in het schoonwaterreservoir reinigen

28 NL

– 9

 Schoonwaterreservoir vullen.

 Schoonwaterreservoir controleren op correcte po-

sitie.

 Reinigingsmiddelpomp defect, klantendienst raad-

plegen.

 Sproeier van sproei-extractievloerspuitkop reini-

gen.

 Schuifopening aan de handgreep sluiten.

Zie ook afbeelding 11

 Accessoires, zuigslang of zuigbuizen zijn verstopt,

verstopping verwijderen.

 Filterzak is vol, zet er een nieuwe filterzak in (be-

stel-nr. zie onderdelenlijst aan het einde van deze

handleiding).

 Schuimstoffilter reinigen

 Schoonwaterreservoir navullen.

 Steek de netstekker in de contactdoos.

 Oververhittingsbeveiliging is in werking getreden,

apparaat laten afkoelen.

Technische veranderingen voorbehouden!

Storingen

Er komt geen water uit de spuitkop

Spuitstraal ongelijkmatig

Onvoldoende zuigcapaciteit

Reinigingsmiddelpomp luid

Apparaat draait niet

Technische gegevens

Spanning

1~ 50-60 Hz

220 - 240V V

Netzekering (traag) 10 A

Reservoirvolume 18 l

Wateropname, max. 4 l

Vermogen Pnom. 1200 W

Vermogen Pmax. 1400 W

Netkabel H05-VV-F2x0,75

Geluidsdrukniveau

(EN 60704-2-1)

74 dB(A)

29NL

– 5

Estimado cliente:

Antes del primer uso de su aparato, lea

este manual original, actúe de acuerdo a

sus indicaciones y guárdelo para un uso

posterior o para otro propietario posterior.

Este aparato ha sido diseñado para el uso particular y

no para los esfuerzos del uso industrial.

– Con la compra de este aparato ha adquirido un dis-

positivo de extracción por pulverización para la lim-

pieza de mantenimiento o a fondo de moquetas

con un efecto de limpieza profundo.

– Con un modulo para superficies duras para la bo-

quilla de pulverizar suelos (incluida) también pue-

de limpiar superficies duras.

– Con el accesorio correspondiente (incluido) tam-

bién se puede utilizar como aspirador para sólidos/

líquidos.

Los materiales de embalaje son reciclables. Por

favor, no tire el embalaje a la basura doméstica;

en vez de ello, entréguelo en los puntos oficiales

de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valio-

sos reciclables que deberían ser entregados

para su aprovechamiento posterior. Las bate-

rías y los acumuladores contienen sustancias

que no deben entrar en contacto con el medio ambien-

te. Por este motivo, entregue los aparatos usados, las

baterías y acumuladores en los puntos de recogida pre-

vistos para su reciclaje.

Los equipos eléctricos y electrónicos contienen a me-

nudo componentes que pueden representar un peligro

potencial para la salud de las personas y para el medio

ambiente en caso de que se manipulen o se eliminen de

forma errónea. Estos componentes son necesarios

para el correcto funcionamiento del equipo. Los equi-

pos marcados con este símbolo no pueden eliminarse

con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes

en:

www.kaercher.com/REACH

En caso de dudas o alteraciones, la sucursal de KÄR-

CHER estará encantada de ayudarle.

Utilice solamente accesorios y recambios originales, ya

que garantizan un funcionamiento correcto y seguro del

equipo.

Puede encontrar información acerca de los accesorios

y recambios en www.kaercher.com.

En todos los países rigen las condiciones de garantía

establecidas por nuestra empresa distribuidora. Las

averías del aparato serán subsanadas gratuitamente

dentro del periodo de garantía, siempre que se deban a

defectos de material o de fabricación. En un caso de ga-

rantía, le rogamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a su domici-

lio.

(La dirección figura al dorso)

Además de las indicaciones contenidas en este manual

de instrucciones, deben respetarse las normas genera-

les vigentes de seguridad y prevención de accidentes.

Cualquier uso no previsto en las presentes instruccio-

nes dará lugar a la pérdida de la garantía.

– Este aparato no es apto para ser manejado por

personas con incapacidades físicas, sensoriales o

intelectuales o falta de experiencia y/o conocimien-

tos, a no ser que sean supervisados por una per-

sona encargada o hayan recibido instrucciones de

esta sobre como usar el aparato y qué peligros

conlleva.

– Los niños no pueden jugar con el aparato.

– Supervisar a los niños para asegurarse de que no

jueguen con el aparato.

– Los niños no pueden realizar la limpieza ni el man-

tenimiento sin supervisión.

– Mantener alejado el plástico del embalaje de los ni-

ños, se pueden ahogar.

– Apagar el aparato después de cada uso y antes de

cada limpieza/mantenimiento.

– Peligro de incendio. No aspire objetos incandes-

centes, con o sin llama.

– El aparato debe estar situado sobre una base es-

table.

– El usuario tiene que utilizar el aparato conforme a

las instrucciones. Durante los trabajos con el apa-

rato tiene que tener en cuenta las condiciones lo-

cales y tener cuidado de no causar daños a terce-

ras personas, sobre todo a niños.

– Antes de emplear el aparato y los accesorios, com-

pruebe que están en perfecto estado. Si no está en

perfecto estado, no debe utilizarse.

– No sumerja nunca el aparato, el cable o el enchufe

en agua u otro líquido.

– Está prohibido usar el aparato en zonas en las que

exista riesgo de explosiones. Para usar el aparato

en zonas de peligro deben cumplirse las normas

de seguridad correspondientes.

– Proteja el aparato de la intemperie, la humedad y

las fuentes de calor.

– Si el aparato sufre una caída, debe ser revisado

por un servicio al cliente autorizado, ya que puede

Índice de contenidos

Indicaciones generales ES 5

Indicaciones de seguridad ES 5

Símbolos del manual de instrucciones ES 6

Puesta en marcha ES 6

Manejo ES 7

Puesta fuera de servicio ES 8

Cuidado y mantenimiento ES 8

Averías ES 9

Datos técnicos ES 9

Indicaciones generales

Uso previsto

Protección del medio ambiente

Servicio de atención al cliente

Accesorios y piezas de repuesto

Garantía

Indicaciones de

seguridad

30 ES

– 6

haber averías internas que reduzcan la seguridad

del producto.

– No aspire sustancias tóxicas.

– No aspire sustancias como yeso, cemento, etc., ya

que al entrar en contacto con el agua ellas pueden

endurecerse y afectar el funcionamiento del apara-

to.

– Durante el funcionamiento, es necesario que el

aparato se encuentre en posición horizontal.

– Utilizar sólo los detergentes recomendados por el

fabricante, y tener en cuenta las indicaciones de

uso, eliminación y advertencia del fabricante del

deternte.

몇 PELIGRO

– Conecte el aparato sólo a corriente alterna.

– Conecte el aparato únicamente a corriente alterna.

La tensión tiene que corresponder a la indicada en

la placa de características del aparato.

– No toque nunca el enchufe de red o la toma de co-

rriente con las manos mojadas.

– No saque el enchufe de la toma de corriente tiran-

do del cable.

– Apague el aparato y desenchufe la clavija de red

antes de efectuar los trabajos de cuidado y mante-

nimiento.

– Los trabajos de reparación y trabajos en compo-

nentes eléctricos sólo los puede realizar el Servicio

técnico autorizado.

– Antes de cada puesta en servicio, compruebe si el

cable de conexión y el enchufe de red presentan

daños. Si el cable de conexión estuviera deteriora-

do, debe solicitar sin demora a un electricista espe-

cializado del servicio de atención al cliente autori-

zado que lo sustituya.

– Para evitar accidentes de origen eléctrico, reco-

mendamos utilizar tomas de corriente con un inte-

rruptor protector de corriente de defecto preconec-

tado (intensidad de corriente de liberación nominal:

máx. 30 mA).

– Utilizar sólo un prolongador de protección contra

los chorros de agua con un corte transversal de

3x1 mm².

– Al reemplazar los acoplamientos en el cable de co-

nexión a la red o cable prolongador deben perma-

necer garantizadas la protección contra los chorros

de agua y la resistencia mecánica.

– Antes de desconectar el aparato de la red eléctrica,

apáguelo con el interruptor principal.

– ¡En caso de que se forme espuma o salga líquido,

desconecte el aparato inmediatamente o desechu-

far!

몇 ADVERTENCIA

No utilice detergentes abrasivos, ni detergentes para

cristales o multiuso. No sumerja jamás el aparato en

agua.

Determinadas sustancias pueden mezclarse con el aire

aspirado debido a las turbulencias dando lugar a mez-

clas o vapores explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o inflamables,

(polvos reactivos)

– Polvos de metal reactivos (p. ej. aluminio, magne-

sio, zinc) en combinación con detergentes muy al-

calinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina, diluyentes

cromáticos, acetona, fuel).

– Además, esas sustancias pueden afectar negati-

vamente a los materiales empleados en el aparato.

 PELIGRO

Para un peligro inminente que acarrea lesiones de gra-

vedad o la muerte.

몇 ADVERTENCIA

Para una situación que puede ser peligrosa, que puede

acarrear lesiones de gravedad o la muerte.

몇 PRECAUCIÓN

Para una situación que puede ser peligrosa, que puede

acarrear lesiones leves o daños materiales.

CUIDADO

Aviso sobre una situación probablemente peligrosa que

puede provocar daños materiales.

El contenido de suministro de su aparato está ilustrado

en el embalaje. Verifique durante el desembalaje que

no falta ninguna pieza.

En caso de detectar que faltan accesorios o o que han

surgido daños durante el transporte, informe a su distri-

buidor.

Ilustraciones, véase la contraportada.

Imagen

1 Carcasa del motor

2 Asa de transporte

3 Filtro de celulosa

4 Cierre del filtro

5 Cable de conexión a red con enchufe

6 Zona de recogida del cable de alimentación de red

7 Interruptor para absorber (0 / I)

8 Interruptor para pulverizar (0 / I)

9 Desbloqueo, depósito de agua fresca

10 Depósito de agua limpia

11 Contenedor

12 Ruedas giratorias

13 Toma para la manguera de aspiración del aspira-

dor multiusos

14 Conexión, manguera de pulverizar

15 Manguera de aspiración

16 Mango

17 Pasador aire secundario

18 Asa de pulverizar con palanca pulverizadora

19 Manguera pulverizadora suelta

20 Clips de fijación (10x)

21 Tubos de aspiración 2 x 0,5 m

22 Alojamiento para tubos de aspiración y los acceso-

rios

23 Boquilla para suelos de pulverización por extrac-

ción para la limpieza de moquetas, con módulo

para superficies duras

* SE 4001 Plus

Accesorios de aspiración adicionales

Símbolos del manual de instrucciones

Puesta en marcha

Descripción del aparato

24 Boquilla manual de extracción por pulveri-

zación para limpiar tapicerías

25 Adaptador para boquilla manual de extrac-

ción por pulverización para limpiar tapice-

rías

26 Boquilla barredora de suelos con suple-

mento para superficies duras

31ES

– 7

Imagen

 Extraer el depósito de agua fresca. Pulsar el blo-

queo y extraer el depósito.

Nota:

La carcasa del motor sólo se puede extraer si se ha

extraído primero el depósito de agua fresca.

Imagen

 Extraer la carcasa del motor. Para ello abatir el

asa hacia delante para que se desbloquee el depó-

sito. Sacar el accesorio y las ruedas del recipiente.

Imagen

 Girar el recipiente, introducir hasta el tope las rue-

das giratorias en los orificios de la parte de abajo

del recipiente.

Imagen

 Girar la carcasa del motor y colocar el filtro de es-

puma en la cesta del filtro.

 Insertar el cierre del filtro y girar para bloquear.

 Colocar la carcasa del motor. Tirar del asa hacia

arriba para bloquear.

Imagen

 Colocar el depósito de agua fresca. Primero en-

cajar la parte inferior, después presión arriba con-

tra la carcasa del motor, comprobar si ha encajado.

Imagen

 Desplazar el asa pulverizadora al asa, se encaja.

 Fijar la manguera pulverizadora del asa pulveriza-

dora con 7 clips de fijación a la manguera de absor-

ción.

 Insertar la manguera de absorción y pulverización

en las conexiones del aparato.

Indicación

: Presionar la manguera de absorción bien en la

conexión para que se encaje.

Imagen

 Conectar las tuberías de absorción e insertar el

asa.

 Insertar la manguera de pulverización suelta en el

asa de pulverización y fijar con los 3 clips de fija-

ción suministrados a las tuberías de absorción.

 Insertar la boquilla de suelos en las tuberías de ab-

sorción y la manguera de pulverización en la boqui-

lla para suelos. Girar la palanca del seguro exterior

y bloquear así la tubería de pulverización.

Así el aparato estará listo para limpiar líquidos.

Imagen

 Para el montaje de la boquilla manual de extrac-

ción por pulverización se tiene que conectar y blo-

quear el adaptador suministrado entre la boquilla

manual de extracción por pulverización para lim-

piar tapicerías y la empuñadura.

* SE 4001 Plus

CUIDADO

Trabajar siempre con filtro de espuma, tanto para la as-

piración en húmedo como en seco/húmedo!

CUIDADO

Controlar el objeto a limpiar antes de utilizar el aparato

para ver si el color resiste y si es resistente al agua.

No limpiar pavimentos sensibles al agua, como parqué

(la humedad puede introducirse en el suelo y dañar el

pavimento).

Nota:

El agua caliente aumenta (máx. 50ºC) el efecto de lim-

pieza.

 Con la boquilla para suelos de pulverización por

extracción sin suplemento para superficies duras.

Por favor, para la limpieza de moquetas utilizar sólo el

detergente RM 519 de KÄRCHER.

 Con la boquilla para suelos de pulverización por

extracción con suplemento para superficies duras.

Desplazar el suplemento para superficies duras lateral-

mente sobre la boquilla para suelos de extracción por

pulverización. El racor de goma indica hacia delante,

las cerdas del cepillo hacia atrás.

Indicación: Se puede extraer el depósito de agua fres-

ca para llenarlo o también se puede llenar directamente

en el aparato.

Imagen

 Abatir hacia arriba la tapa del depósito.

 Introducir 100 - 200 ml (Variar la cantidad depen-

diendo del grado de suciedad) de RM 519 en el de-

pósito de agua fresca, llenar con agua del grifo sin

que rebose.

 Cerrar de nuevo la tapa del depósito.

Imagen

 Enchufar la clavija de red a una toma de corriente.

 Pulsar el interruptor para absorber (posición I), la

turbina de absorción se pone en funcionamiento.

Imagen

 Cerrar totalmente el pasador de aire secundario

del asa.

Imagen

 Pulsar el interruptor para pulverizar (posición I), la

bomba de detergente estará lista.

 Para pulverizar solución de detergente, activar la

palanca del asa pulverizadora.

 Pasar por la zona a limpiar en tramos que se sola-

pen. Al hacerlo no tire de la boquilla hacia atrás (no

deslizar).

Nota: Si el recipiente está lleno, un flotador cierra el ori-

ficio de aspiración y el aparato gira a un mayor número

de revoluciones. Desconecte el aparato de inmediato y

vacíe el recipiente.

 Apagar el aparato, para ello pulsar el interruptor

para absorber y pulverizar (posición 0).

 Extraer el accesorio y el depósito de agua fresca y

desbloquear la carcasa del motor.

 Quite la carcasa de motor y vacíe el depósito.

– Trabajar siempre desde la luz a la sombra (desde

la ventana a la puerta).

27 Boquilla para acolchados

28 Boquilla para juntas

29 Bolsa del filtro

Antes de la puesta en marcha

Limpieza en húmedo con la boquilla manual de

extracción por pulverización para limpiar tapicerías

Manejo

8.1

8.2

Limpieza de líquidos moquetas/superficies

duras

Limpieza húmeda de moquetas

Limpieza húmeda de superficies duras

Rellenar el depósito de agua limpia

Comenzar con el trabajo

Vaciar el recipiente durante el trabajo

Consejos de limpieza/modo de trabajo

32 ES

– 8

– Trabajar siempre de la zona limpia a la sucia.

– Las moquetas con yute pueden encoger al trabajar

en húmedo y decolorar.

– Las alfombras de pelo alto se deben cepillar en la

dirección del pelo en estado húmedo (p.ej. con una

escoba para pelo o un frotador).

– Si se impregna con Care Tex RM 762 después de

la limpieza en húmedo se evita que se vuelva a en-

suciar rápidamente el tejido.

– Pasar por encima de la superficie que ha sido lim-

piada o poner muebles encima cuando esté seca

para evitar puntos de presión o manchas de óxido.

 Conectar la absorción y pulverización (posición I).

 Pulverizar solución con detergente y aspirarla en

un sólo paso.

 Después desconectar el interruptor para pulverizar

y absorber los restos de la solución de limpieza.

 Tras la limpieza, volver a limpiar las moquetas con

agua limpia caliente e impregnar si se desea.

 Conectar la pulverización (posición I).

 Aplicar la solución de limpieza y dejar actuar 5 mi-

nutos (la absorción estará desconectada).

 Después limpiar la superficie como si la suciedad

fuese ligera/normal.

 Tras la limpieza, volver a limpiar las moquetas con

agua limpia caliente e impregnar si se desea.

 Aclarado a fondo de los conductos de pulveriza-

ción del aparato, para ello:

Llenar el depósito de detergente con aprox. 1 litro

de agua.

Sujete la boquilla sobre el desagüe y ponga en

marcha la bomba de pulverización hasta que se

haya consumido el agua limpia.

Nota

Para usar el aparato como aspirador multiusos, se pue-

de extraer el asa pulverizadora y la manguera pulveri-

zadora.

Imagen

 Extraer las mangueras pulverizadoras y los clips

de fijación de la manguera y tuberías de absorción.

 Presionar ambas lengüetas laterales y extraer el

asa pulverizadora del asa.

CUIDADO

Al aspirar en seco, trabajar siempre con una bolsa de fil-

tro colocada.

Un filtrado mejor puede lograrse con la ayuda de un fil-

tro de cartucho (accesorios especiales).

El recipiente y los accesorios tienen que estar secos, de

lo contrario se puede pegar la suciedad.

 Seleccionar el accesorio deseado e insertarlo en la

tubería de absorción o directamente en el asa.

Imagen

 Colocación de la bolsa filtrante.

 Seleccionar el accesorio deseado e insertarlo en la

tubería de absorción o directamente en el asa.

 Conectar la absorción (posición I).

 Insertar el elemento para aspirar superficies duras

en la boquilla para suelos. Las cerdas deben indi-

car hacia delante.

 Trabaje sin el suplemento para superficies duras.

Imagen

 Para adaptar la potencia de absorción, activar el

pasador de aire secundario.

Nota:

Volver a cerrar el pasador de aire secundario des-

pués de usar.

CUIDADO

¡No utilizar una bolsa filtrante!

Nota: Si el recipiente está lleno, un flotador cierra el ori-

ficio de aspiración y el aparato gira a un mayor número

de revoluciones. Desconecte el aparato de inmediato y

vacíe el recipiente.

 Para absorber la humedad o líquido, insertar direc-

tamente el accesorio deseado en las tuberías de

absorción o directamente en el asa.

 Conectar la absorción (posición I).

Imagen

 Abrir el pasado de aire secundario si se tienen que

aspirar grandes cantidades de agua. Volver a ce-

rrar después de usar.

 Vaciar el recipiente cuando esté lleno (véase el ca-

pítulo "Vaciar el recipiente").

 Desconexión del aparato

 Vaciar el recipiente cuando esté lleno (véase el ca-

pítulo "Vaciar el recipiente").

 Lavar bien el recipiente con agua.

 Después de cada uso, separar el accesorio del

aparato, y separar la manguera, boquilla y tubo

alargador.

Indicación: Dejar gotear el agua residual que ha-

ya, colocar para ello en la ducha o bañera.

 Enjugar las piezas de accesorio con agua de una

en una y después dejar secar.

 Limpiar el filtro de espuma con agua corriente, se-

car bien antes de volver a colocarlo.

 Dejar abierto el aparato para que se seque.

 Guardar bien el aparato. Guardar el accesorio en

el aparato y en un lugar seco.

En caso de chorro irregular.

Imagen

 Soltar y extraer la fijación de la boquilla, limpiar o

cambiar la boquilla pulverizadora.

Una vez al año o según necesidad

Imagen

 Girar

soltar el bloqueo. Extraer el tamiz hacia arri-

ba y limpiar con agua.

Métodos de limpieza

Suciedades ligeras / normales

Gran suciedad o manchas

Finalizar la limpieza en húmedo

Suplemento como aspirador multiusos

Aspiración de superficies duras

Aspirar alfombras

Aspirar agua

Puesta fuera de servicio

Cuidado y mantenimiento

Limpieza del aparato

Limpie el tamiz del depósito de agua limpia

33ES

– 9

 Llenar el depósito de agua limpia.

 Comprobar si el depósito de agua fresca está bien

colocado.

 Bomba de detergente defectuosa, llamar al servi-

cio técnico.

 Limpiar la boquilla de la boquilla para suelos de ex-

tracción por pulverización.

 Cerrar el pasador de aire secundario del asa.

Véase también la fig. 11

 Los accesorios, manguera de aspiración o el tubo

de aspiración están obstruidos. En este caso, eli-

mine la obstrucción.

 La bolsa filtrante está llena: Coloque la nueva bol-

sa filtrante.

 Limpiar el filtro de celulosa

 Rellenar el depósito de agua limpia.

 Enchufe la clavija de red.

 Ha saltado la protección contra el sobrecalenta-

miento, dejar que el aparato enfríe.

Reservado el derecho a realizar modificaciones téc-

nicas.

Averías

No sale agua de la boquilla

Chorro irregular

Potencia de aspiración insuficiente

Bomba de detergente muy ruidosa

El aparato no funciona

Datos técnicos

Tensión

1~ 50-60 Hz

220 - 240V V

Fusible de red (inerte) 10 A

Capacidad del depósito 18 l

Absorción de agua, máx. 4 l

Potencia P

nom

1200 W

Potencia P

máx

1400 W

Cable de conexión a la red H05-VV-F2x0,75

Nivel de presión acústica

(EN 60704-2-1)

74 dB(A)

34 ES

– 5

Estimado cliente,

Leia o manual de manual original antes

de utilizar o seu aparelho. Proceda con-

forme as indicações no manual e guarde

o manual para uma consulta posterior ou para terceiros

a quem possa vir a vender o aparelho.

Este aparelho foi desenvolvido para o uso privado e não

foi concebido para suster as necessidades de uma uti-

lização industrial.

– Com a compra deste aparelho adquiriu um extrac-

tor de névoa para a limpeza de manutenção resp.,

limpeza profunda de alcatifas.

– Com uma inserção para superfícies duras no bocal

de eliminação por pulverização (no volume de for-

necimento) é possível limpar igualmente superfí-

cies duras.

– Com os acessórios adequados (no volume de for-

necimento) pode igualmente ser utilizado como as-

pirador polivalente.

Os materiais de embalagem são recicláveis.

Não coloque as embalagens no lixo doméstico,

envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais precio-

sos e recicláveis e deverão ser reutilizados. Pi-

lhas e baterias acumuladoras contêm materiais

que não devem entrar em contacto com o meio-

ambiente. Por isso, elimine os aparelhos velhos, as pi-

lhas e baterias acumuladoras (recarregáveis) através

de sistemas de recolha de lixo adequados.

Muitas vezes, os aparelhos eléctricos e electrónicos

contém componentes que, em caso de manuseamento

incorrecto ou recolha errada, podem representar um

perigo para a saúde e para o ambiente. Contudo, estes

componentes são necessários para a operação ade-

quada do aparelho. Os aparelhos assinalados com este

símbolo não podem ser eliminados com o lixo domésti-

co.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser

encontradas em:

www.kaercher.com/REACH

Em caso de dúvidas ou avarias, a nossa filial KÄR-

CHER local está à sua disposição.

Utilizar apenas acessórios e peças sobressalentes ori-

ginais. Só assim poderá garantir uma operação do apa-

relho segura e sem avarias.

Para mais informações sobre acessórios e peças so-

bressalentes, consulte www.kaercher.com.

Em cada país vigem as respectivas condições de ga-

rantia estabelecidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem encargos

para o cliente, desde que se trate dum defeito de mate-

rial ou de fabricação. Em caso de garantia, dirija-se,

munido do documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

Além das indicações do presente manual deve obser-

var-se as regras gerais de segurança e de prevenção

de acidentes em vigor.

A garantia somente terá validade, se as instruções des-

te manual forem respeitadas.

– Este aparelho não é adequado para a utilização

por pessoas com capacidades físicas, sensoriais e

psíquicas reduzidas e por pessoas com falta de ex-

periência e/ou conhecimentos, excepto se forem

supervisionadas por uma pessoa responsável pela

segurança ou receberam instruções sobre o manu-

seamento do aparelho e que tenham percebido os

perigos inerentes.

– Crianças não podem brincar com o aparelho.

– Supervisionar as crianças, de modo a assegurar

que não brincam com o aparelho.

– A limpeza e manutenção de aplicação não podem

ser realizadas por crianças sem uma vigilância

adequada.

– Manter as películas da embalagem fora do alcance

das crianças! Perigo de asfixia!

– Desligar o aparelho após cada utilização e antes

de cada limpeza/manutenção.

– Perigo de incêndio. Não aspirar materiais em com-

bustão nem em brasa.

– O aparelho deve sempre ser colocado numa posi-

ção estável.

– Utilize o aparelho somente para os fins a que se

destina. Tenha em consideração as condições lo-

cais assim como o comportamento de terceiros,

especialmente de crianças ao trabalhar com o apa-

relho.

– Verificar, antes da utilização, o bom estado do apa-

relho e dos acessórios. Se tiver dúvidas quanto ao

bom estado do aparelho, não o utilize.

– Jamais submergir o aparelho, o cabo eléctrico ou a

ficha em água ou outros líquidos.

– É proibido usar o aparelho em locais onde há peri-

go de explosão. Ao utilizar o aparelho em zonas de

perigo deverão ser observadas as respectivas ins-

truções de segurança.

– Proteger o aparelho do tempo atmosférico, da hu-

midade e de fontes de calor.

– No caso de o aparelho cair, este deve ser verifica-

do por um centro de serviços devidamente autori-

zado, porque a queda pode ter provocado avarias

Índice

Instruções gerais PT 5

Avisos de segurança PT 5

Símbolos no Manual de Instruções PT 6

Colocação em funcionamento PT 6

Manuseamento PT 7

Colocar fora de serviço PT 8

Conservação, manutenção PT 8

Avarias PT 9

Dados técnicos PT 9

Instruções gerais

Utilização conforme as disposições

Protecção do meio-ambiente

Serviço de assistência técnica

Acessórios e peças sobressalentes

Garantia

Avisos de segurança

35PT

– 6

internas, que podem limitar a segurança do produ-

to.

– Não apsirar substâncias venenosas.

– Não apsirar matériais como gesso, cimento etc.,

porque podem, em contacto com água, endurecer

e podem comprometer as funções do aparelho.

– Durante o funcionamento é nécessario de colocar

o aparelho em posição horizontal.

– Utilizar apenas os detergentes recomendados pe-

los fabricantes e respeitar os avisos de aplicação,

eliminação e de advertência dos fabricantes dos

detergentes.

몇 PERIGO

– Ligar o aparelho somente a tomadas devidamente

ligadas à terra.

– Ligar o aparelho só à corrente alternada. A tensão

deve corresponder à placa de tipo do aparelho.

– Nunca tocar na ficha de rede e na tomada com as

mãos molhadas.

– Não puxar a ficha de rede pelo cabo para a retirar

da tomada.

– Antes de efectuar trabalhos de conservação e de

manutenção desligar o aparelho e retirar a ficha de

rede.

– Os trabalhos de reparação e trabalhos em compo-

nentes eléctricos só devem ser executados pelo

Serviço de Assistência Técnica autorizado.

– Antes de qualquer utilização do aparelho, verificar

se o cabo de ligação e a ficha de rede não apresen-

tam quaisquer danos. O cabo de ligação danificado

tem que ser imediatamente substituído pela assis-

tência técnica ou por um electricista autorizado.

– Para evitar acidentes relacionados com a electrici-

dade, recomendamos utilizar tomadas com disjun-

tor de corrente de defeito intercalado (máx. 30 mA

corrente de activação nominal).

– Só utilizar um cabo de extensão protegido contra

salpicos de água com uma secção mínima de 3x1

mm².

– Ao substituir acoplamentos em cabos de rede ou

de extensão, a protecção contra salpicos de água

e a estabilidade mecânica não poderão ser preju-

dicadas.

– Antes de tirar o aparelho da rede, desligue-o pri-

meiro no interruptor principal.

– Desligar imediatamente o aparelho em caso de for-

mação de espuma ou de saída de líquido ou tirar a

ficha da tomada!

몇 ATENÇÃO

Não utilize produtos abrasivos, produtos para a limpeza

de vidros ou universais! Nunca mergulhe o aparelho em

água.

Determinadas substâncias podem, com o ar aspirado,

formar gáses explosivos ou misturas por meio de turbu-

lências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) explosivos ou

inflamáveis

– Pós reactivos de metal (p. ex. alumínio, magnésio,

zinco) em combinação com detergentes altamente

alcalinos e ácidos

– Ácidos e soluções alcalinas fortes não diluídas

– Solventes orgânicos (p. ex. gasolina, diluente de

tintas, acetona, óleo combustível).

– Além disso, estes materiais podem ter efeitos ne-

gativos sobre os materiais utilizados no aparelho.

 PERIGO

Para um perigo eminente que pode conduzir a graves

ferimentos ou à morte.

몇 ATENÇÃO

Para uma possível situação perigosa que pode condu-

zir a graves ferimentos ou à morte.

몇 CUIDADO

Para uma possível situação perigosa que pode condu-

zir a ferimentos leves ou danos materiais.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigo-

sa que pode causar danos materiais.

O volume de fornecimento do seu aparelho é ilustrado

na embalagem. Ao desembalar verifique a integridade

do conteúdo.

Contacte imediatamente o vendedor, em caso de falta

de acessórios ou no caso de danos de transporte.

Ver figuras na página desdobrável!

Figura

1 Caixa do motor

2 Punho de transporte

3 Filtro em plástico expandido

4 Fecho do filtro

5 Cabo de ligação à rede com ficha

6 Depósito, cabo de ligação à rede

7 Botão para aspirar (0 / I)

8 Botão para pulverizar (0 / I)

9 Desbloqueio, depósito de água limpa

10 Tanque de água fresca

11 Recipientes

12 Rolos de guia

13 Conexão para o tubo de aspiração do aspirador

polivalente

14 Ligação, tubo de pulverização

15 Tubo flexível de aspiração

16 Punho

17 Corrediça de ar adicional

18 Pega de pulverização com manivela de pulveriza-

ção

19 Tubo de pulverização solto

20 Clips de fixação (10x)

21 Tubos de aspiração 2 x 0,5 m

22 Encaixe para tubos de aspiração e acessórios

23 Bocal de eliminação por pulverização para a limpe-

za de alcatifas, com elemento para superfícies du-

ras

* SE 4001 Plus

Acessórios de aspiração complementares

Símbolos no Manual de Instruções

Colocação em funcionamento

Descrição da máquina

24 Bocal manual de eliminação por pulveriza-

ção para a limpeza de estofos

25 Adaptador para bocal manual de eliminação

por pulverização para a limpeza de estofos

26 Bocal de solo com peça de inserção para

superfícies duras

27 Bocal para estofos

28 Bico para juntas

29 Saco-filtro

36 PT

– 7

Figura

 Retirar depósito de água fresca. Premir no des-

bloqueio e retirar o depósito.

Aviso:

A carcaça do motor é de difícil remoção se, previa-

mente, o depósito de água fresca tiver sido retira-

do.

Figura

 Retirar a carcaça do motor. Virar para isso a

pega de suporte para a frente, para desbloquear o

depósito. Retirar os acessórios e os rolos de guia

do recipiente.

Figura

 Virar o recipiente e pressionar os rolos de guia con-

tra as aberturas no fundo do recipiente até encai-

xarem.

Figura

 Virar a carcaça do motor e posicionar o filtro de

plástico expandido na cesta do filtro.

 Encaixar o fecho do filtro e rodar para bloquear.

 Posicionar a carcaça do motor. Puxar a pega de

suporte para cima, para bloquear.

Figura

 Posicionar o depósito de água fresca. Posicio-

nar primeiro a parte inferior, pressionar de seguida

contra a carcaça do motor e verificar o encaixe.

Figura

 Deslocar a pega de pulverização para o punho,

esta encaixa.

 Fixar o tubo de pulverização da pega de pulveriza-

ção com 7 clipes de fixação no tubo de aspiração.

 Encaixar o tubo de aspiração e o tubo de pulveri-

zação nas ligações do aparelho.

Aviso

: Pressionar o tubo de aspiração fortemente contra

a ligação até encaixar.

Figura

 Unir os tubos de aspiração e encaixar no punho.

 Encaixar o tubo de pulverização solto no punho de

pulverização e fixar nos tubos de aspiração com

dois clipes de fixação.

 Encaixar o bocal de chão nos tubos de aspiração e

encaixar o tubo de pulverização no bocal de chão.

Rodar a alavanca de segurança exterior e bloquear

o tubo de pulverização com a mesma.

O aparelho está agora preparado para a limpeza a

húmido.

Figura

 Para a montagem do bocal manual de eliminação

por pulverização, é necessário conectar e bloquear

o adaptador fornecido entre o bocal manual de eli-

minação por pulverização para a limpeza de esto-

fos e o punho.

* SE 4001 Plus

ADVERTÊNCIA

Trabalhar sempre com o filtro de plástico expandido no

aparelho, tanto durante a limpeza a húmido como na

aspiração a húmido e seco.

ADVERTÊNCIA

Antes de utilizar o aparelho deve testar o objecto que

pretende limpar num local de reduzida exposição para

verificar se é resistente à água e se perde a cor.

Não limpar pavimentos sensíveis à água como, por

exemplo, soalhos de madeira (humidade pode penetrar

e danificar o pavimento).

Aviso:

Água quente (máx. 50 °C) aumenta o efeito de limpeza.

 Com bocal de chão de eliminação por pulverização

sem inserção para superfícies duras.

Para a limpeza utilizar apenas o produto de limpeza de

tapetes RM 519 da KÄRCHER.

 Com bocal de chão de eliminação por pulverização

com inserção para superfícies duras.

Posicionar a inserção para superfícies duras lateral-

mente no bocal de chão de eliminação por pulveriza-

ção. O lábio de borracha está posicionado para a frente,

as tiras de escova estão posicionadas para trás.

Aviso: O depósito de água limpa pode ser retirado para

o abastecimento ou abastecido directamente no apare-

lho.

Figura

 Virar a tampa do depósito para cima.

 Adicionar 100 - 200 ml (quantidade pode variar

consoante o grau de sujidade) de RM 519 no depó-

sito de água limpa, encher com água potável, não

adicionar água em demasia.

 Voltar a fechar a tampa do depósito.

Figura

 Ligue a ficha de rede à tomada de corrente.

 Premir o botão de aspiração (posição I), turbina de

aspiração entra em funcionamento.

Figura

 Fechar a corrediça de ar adicional no punho.

Figura

 Premir o botão de pulverização (posição I), a bom-

ba do detergente está pronta.

 Accionar a alavanca no punho de pulverização

para aplicar a solução de limpeza.

 Deslocar o aparelho pela superfície a limpar em

vias que se sobreponham. Puxar o bocal para trás

(não empurrar).

Aviso: quando o recipiente estiver cheio, o flutuador fe-

cha a abertura de aspiração e o aparelho funciona com

uma rotação mais elevada. Neste caso deve desligar

imediatamente o aparelho e esvaziar o recipiente.

 Desligar o aparelho, premir para isso o botão para

aspirar e pulverizar (posição 0).

 Retirar os acessórios e o depósito de água limpa e

desbloquear a carcaça do motor.

 Remover a caixa do motor e esvaziar o recipiente.

– Trabalhar sempre da luz para a sombra (da janela

para a porta).

Antes de colocar em funcionamento

Limpeza a húmido com o bocal manual de

eliminação por pulverização para a limpeza de

estofos

Manuseamento

8.1

8.2

Limpeza a húmido de alcatifas/superfícies

duras

Limpeza a húmido de alcatifas

Limpeza a húmido de superfícies duras

Encher o depósito de água limpa

Iniciar o trabalho

Esvaziar o recipiente durante os trabalhos

Dicas de limpeza/modo de trabalho

37PT

– 8

– Trabalhar sempre da superfície limpa para a super-

fície suja.

– As alcatifas com o verso de juta podem encolher e

desbotar quando sujeitas a uma limpeza a húmido.

– Após a limpeza escovar os tapetes felpudos em

estado húmido no sentido na raíz (p. ex. com vas-

soura ou esfregona).

– Uma impregnação com Care Tex RM 762 após

uma limpeza húmida evita que o material têxtil vol-

te a ficar rapidamente sujo.

– De modo a evitar pontos de pressão ou manchas

de ferrugem, as superfícies limpas só devem ser

colocadas no local após estarem completamente

secas.

 Ligar aspiração e pulverização (posição I).

 Aplicar a solução de limpeza numa fase de traba-

lho e aspirar simultaneamente.

 Desligar de seguida o botão para a pulverização e

aspirar os restos da solução de limpeza.

 Limpar as alcatifas novamente com água limpa e

quente após a limpeza e, se necessário, impreg-

nar.

 Ligar pulverização (posição I).

 Aplicar a solução de limpeza e deixar actuar duran-

te, pelo menos, 5 min. (aspiração desligada).

 Limpar de seguida a superfície como para sujidade

leve/normal.

 Limpar as alcatifas novamente com água limpa e

quente após a limpeza e, se necessário, impreg-

nar.

 Lavagem das condutas de pulverização no interior

do aparelho, para isso:

Encher o recipiente do produto de limpeza com

aprox. 1 litro de água limpa.

Colocar o bocal sobre um escoamento e ligar a

bomba de pulverização até a água limpa estar gas-

ta.

Aviso

Para utilizar o aparelho como aspirador polivalente, é

possível retirar o punho de pulverização e a mangueira

de pulverização.

Figura

 Retirar os tubos de pulverização e os clipes de fi-

xação dos tubos de aspiração.

 Pressionar os dois pinos de encaixe e retirar o pu-

nho de pulverização do manípulo.

ADVERTÊNCIA

Na aspiração de sólidos trabalhar sempre com o saco

filtrante inserido.

É possível obter uma melhor filtração com o auxílio de

um filtro de cartucho (acessórios especiais).

O recipiente e os acessórios devem estar secos, caso

contrário pode haver aderência de sujidade.

 Seleccionar os acessórios pretendidos e encaixar

nos tubos de aspiração ou directamente no punho.

Figura

 Colocar saco de filtro.

 Seleccionar os acessórios pretendidos e encaixar

nos tubos de aspiração ou directamente no punho.

 Ligar aspiração (posição I).

 Encaixar a inserção para superfícies duras no bo-

cal de chão. As cerdas devem apontar para a fren-

te.

 Trabalhe sem a peça de inserção para superfícies

duras.

Figura

 Accionar a corrediça de ar adicional para ajustar a

força de aspiração.

Aviso:

Volte a fechar a corrediça após a utilização!

ADVERTÊNCIA

Não utilizar um saco de filtro!

Aviso: quando o recipiente estiver cheio, o flutuador fe-

cha a abertura de aspiração e o aparelho funciona com

uma rotação mais elevada. Neste caso deve desligar

imediatamente o aparelho e esvaziar o recipiente.

 Para aspirar humidade ou líquidos, encaixar os

acessórios desejados nos tubos de aspiração ou

directamente no punho.

 Ligar aspiração (posição I).

Figura

 Abrir a corrediça de ar adicional quando são aspi-

radas grandes quantidades de água. Voltar a fe-

char a mesma após a utilização.

 Esvaziar o recipiente cheio (ver capítulo "Esvaziar

o recipiente“).

 Desligar o aparelho.

 Esvaziar o recipiente cheio (ver capítulo "Esvaziar

o recipiente“).

 Lavar de seguida com água limpa.

 Após cada utilização, separar os acessórios do

aparelho e separar o tubo, bocal e tubos de prolon-

gamento.

Aviso: Eventualmente pode ainda gotejar algum

resto de água, por isso posicionar de preferência

na banheira ou no duche.

 Lavar as peças dos acessórios individualmente

sob água corrente e deixar secar.

 Limpar o filtro de plástico expandido sob água cor-

rente e deixar secar antes de voltar a montar.

 Deixar o aparelho aberto para secar.

 Guardar a máquina. Guardar os acessórios no

aparelho e guardar num local seco.

Em caso de um jacto de pulverização irregular.

Figura

 Soltar a fixação do bocal e retirar. Limpar o bocal

de pulverização ou substituir.

1 x ano ou sempre que necessário.

Figura

 Rodar e soltar o bloqueio. Retirar peneira para

cima e limpar com água limpa.

Métodos de limpeza

Sujidade leve / normal

Forte sujidade ou manchas

Terminar a aspiração a húmido

Utilização como aspirador polivalente

Aspirar em superfícies duras

Aspirar alcatifas

Aspiração de água

Colocar fora de serviço

Conservação, manutenção

Limpeza do aparelho

Limpar o filtro do depósito da água limpa

38 PT

– 9

 Encher o depósito de água limpa.

 Controlar o posicionamento correcto do depósito

de água limpa.

 Avaria da bomba do detergente, contactar a assis-

tência técnica.

 Limpar o bocal de pulverização do bocal de elimi-

nação por pulverização.

 Fechar a corrediça de ar adicional no punho.

Ver também a figura 11

 Os acessórios, os tubos de aspiração estão entu-

pidos, remova a obstrução.

 Saco de filtro cheio: inserir um novo saco de filtro.

 Limpar o filtro de plástico expandido.

 Reabastecer o depósito de água limpa.

 Ligar a ficha de rede.

 Disparo da protecção contra sobreaquecimento,

permitir o arrefecimento do aparelho.

Reservados os direitos a alterações técnicas!

Avarias

Nenhuma saída de água no bocal

Jacto de pulverização irregular

Potência de aspiração insuficiente

Bomba do detergente ruidosa

A máquina não funciona

Dados técnicos

Tensão

1~ 50-60 Hz

220 - 240V V

Protecção de rede (de acção

lenta)

10 A

Volume do recipiente 18 l

Consumo de água, máx. 4 l

Potência P

nom

1200 W

Potência P

máx

1400 W

Cabo de rede H05-VV-F2x0,75

Nível de pressão acústica

(EN 60704-2-1)

74 dB(A)

39PT

– 5

Kære kunde

Læs original brugsanvisning inden første

brug, følg anvisningerne og opbevar vej-

ledningen til senere efterlæsning eller til

den næste ejer.

Denne maskine blev udviklet til privat brug og er ikke

beregnet til erhvervsmæssig brug.

– Med købet af denne maskine har De valgt en sprøj-

teekstraktionsmaskine til vedligeholdelsesrengø-

ring, hhv. grundrengøring af gulvtæpper med dyb-

derengøringsvirkning.

– Med indsatsen til hårde overflader til sprøjte-ex-

gulvdysen (med i leveringen) kan man også rense

hårde flader.

– Med det tilsvarende tilbehør (med i leveringen) kan

man også bruge maskinen som universalsuger.

Emballagen kan genbruges. Smid ikke emballa-

gen ud sammen med det almindelige hushold-

ningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde mate-

rialer, der kan og bør afleveres til genbrug.

Akku'er og batterier indeholder stoffer, der ikke

må komme ud i naturen. Aflever derfor udtjente

apparater, batterier og akkuer på en genbrugsstation el-

ler lignende.

Elektriske og elektroniske maskiner indeholder ofte be-

standdele, der ved forkert omgang eller forkert bortskaf-

felse kan udgøre en mulig fare for menneskers sundhed

og for miljøet. For en korrekt drift af maskinen er disse

bestanddele imidlertid nødvendige. Maskiner kendeteg-

net med dette symbol må ikke bortskaffes sammen med

husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Vores KÄRCHER-afdeling hjælper gerne, hvis De har

spørgsmål, eller der er fejl på støvsugeren.

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes

www.kaercher.com

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på apparatet af-

hjælpes gratis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl. Hvis De øn-

sker at gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

Ud over henvisningerne i denne brugsanvisning skal lo-

vens generelle sikkerheds- og ulykkesforebyggelses-

forskrifter overholdes.

Hvert brug som ikke er overensstemmende med de

forelagte anvisninger fører til et ophør af garantien.

– Apparatet er ikke beregnet til at blive brugt af per-

soner (inklusive børn), hvis fysiske, sensoriske el-

ler åndelige evner er indskrænket eller af personer

med manglende erfaring og/eller kendskab med

mindre disse personer overvåges af en person,

som er ansvarlig for deres sikkerhed, eller blev træ-

net i apparatets håndtering og de evt. resulterende

farer.

– Børn må ikke lege med apparatet.

– Børn skal være under opsyn for at sørge for, at de

ikke leger med maskinen.

– Rengøringen og vedligeholdelsen må ikke gen-

nemføres af børn uden overvågning.

– Emballagefolie skal holdes væk fra børn p.gr.a.

kvælningsfare!

– Efter hver brug og før hver rengøring/vedligehol-

delses skal maskinen slukkes.

– Brandfare. Opsug ikke brændende eller glødende

genstande.

– Damprenseren skal stå på et fast underlag.

– Brugeren skal anvende højtryksrenseren iht. dens

anvendelsesformål. Brugeren skal tage hensyn til lo-

kale forhold og under arbejdet med damprenseren

være opmærksom på andre personer, især børn

– Kontroller at renser og tilbehør er korrekt og i orden

før brug. Hvis maskinen ikke er i en fejlfri tilstand,

må den ikke benyttes.

– Dyk apparatet, kablerne eller stikken aldrig i vand

eller andre væsker.

– Det er forbudt at bruge maskinen i rum med eksplo-

sionsrisiko. Ved anvendelse af damprenseren i fa-

reområder skal de relevante sikkerhedsforskrifter

overholdes.

– Beskyt apparatet imod vejr, fugtighed og varmekil-

der.

– Hvis apparatet falder ned, skal det kontrolleres af

en godkendt kundeservice fordi det er muligt at ap-

paratet har interne fejl som indskrænker produktets

sikkerhed.

– Sug ingen giftige stoffer ind.

– Stoffer som gips, cement etc.. må ikke suges ind

fordi de kan hærdne hvis de kommer i kontakt med

vand og dermed sætte apparatets funktion på spil.

– Under driften er det nødvendigt at apparatet står

vandret.

– Brug kun de rensemidler, som anbefales af produ-

centen og tag hensyn til anvendelses-, bortskaffel-

sesanvisninger og advarsler fra rensemiddelprodu-

centen.

Indholdsfortegnelse

Generelle henvisninger DA 5

Sikkerhedsanvisninger DA 5

Symbolerne i driftsvejledningen DA 6

Ibrugtagning DA 6

Betjening DA 7

Ud-af-drifttagning DA 8

Pleje, vedligeholdelse DA 8

Fejl DA 8

Tekniske data DA 8

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Kundeservice

Tilbehør og reservedele

Garanti

Sikkerhedsanvisninger

40 DA

– 6

몇 FARE

– Tilslut kun damprenseren til korrekt jordede stikdå-

ser.

– Højtryksrenseren må kun sluttes til vekselstrøm.

Spændingen skal svare til angivelsen på typeskil-

tet.

– Rør aldrig ved netstik og stikkontakt med fugtige

hænder.

– Træk stikkontakten ikke ud af stikdåsen ved at

trække i ledningen.

– Før alle service- og vedligeholdelsesarbejder skal

maskinen afbrydes og stikket trækkes ud.

– Reparationsarbejder og arbejder på elektriske

komponenter skal altid udføres af autoriserede ser-

vicefolk.

– Kontroller altid tilslutningsledningen og netstikket

for skader, før højtryksrenseren tages i brug. En

beskadiget tilslutningsledning skal udskiftes af en

autoriseret kundeserviceafdeling/elektriker med

det samme.

– For at undgå elektriske uheld anbefaler vi, at man

anvender stikkontakter med et forkoblet fejlstrøms-

relæ (maks. 30 mA nom. udløse-strømstyrke).

– Anvend kun stænkvandsbeskyttet forlængerkabel

med et mindstetværsnit på 3x1 mm².

– Ved udskiftning af tilkoblinger på net- eller forlæn-

gerkabler skal stænkvandsbeskyttelsen og den

mekaniske styrke forblive intakt.

– Apparatet skal altid først afbrydes med hovedafbry-

deren inden det fjernes fra strømforsyningen.

– Ved skumdannelse eller hvis væske træder ud,

skal maskinen omgående slukkes eller netstikket

trækkes ud!

몇 ADVARSEL

Undlad at bruge skuremidler, glas- eller universalrengø-

ringsmiddel! Nedsænk aldrig apparatet i vand.

De kan danne eksplosive dampe eller blandinger gen-

nem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker og støv (re-

aktive støv)

– Reaktive metalstøv (f.eks. aluminium, magnesium,

zink) i forbindelse med stærk alkaliske eller sure

rengøringsmidler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lakfortynder,

benzin, acetone, fyringsolie).

– Desuden kan disse stoffer angribe de materialer,

støvsugeren er fremstillet af.

 FARE

En umiddelbar truende fare, som kan føre til alvorlige

personskader eller død.

몇 ADVARSEL

En muligvis farlig situation, som kan føre til alvorlige

personskader eller til død.

몇 FORSIGTIG

En muligvis farlig situation, som kan føre til personska-

der eller til materialeskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til ma-

teriel skade.

Maskinen, tilbehør m.m. vises på emballagen. Kontrol-

ler ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Se figurerne på side 4!

Figur

1 Motorrum

2 Bæregreb

3 Plastfilter

4 Filterlås

5 Nettilslutningskabel med stik

6 Opbevaring, nettilslutningskablet

7 Kontakt til sugning (0 / I)

8 Kontakt til sprøjtning (0 / I)

9 Låsemekanismen, ferskvandstank

10 Ferskvandtank

11 Beholder

12 Styrehjul

13 Tilslutning til universalsugerens sugeslange

14 Tilslutning, sprøjteslange

15 Sugeslange

16 Håndtag

17 Sideluftskyder

18 Sprøjtegreb med sprøjtehåndtag

19 Sprøjteslange, løs

20 Fastspændingsclips (10x)

21 Sugerør 2 x 0,5 m

22 Opbevaringsrum til sugerør og tilbehør

23 Sprøjte-ex-gulvdyse til rengøring af gulvtæpper,

med tilbehør til hårde flader

* SE 4001 Plus

Ekstra sugetilbehør

Figur

 Fjerne ferskvandstanken. Tryk på låsemekanis-

men og fjern tanken.

Bemærk:

Motorhuset kan kun fjernes, hvis man først fjerner

ferskvandstanken.

Figur

 Fjerne motorhuset. Klap hertil håndtaget fremad,

dermed løsnes beholderen. Tag tilbehøret og sty-

rehjulene ud af beholderen.

Figur

 Vend beholderen, tryk styrehjulene i åbningerne på

beholderens bund indtil stoppositionen.

Figur

 Drej motorhuset og sæt plastfilteret på filterkurven.

 Sæt filterlåsen på og drej den for at låse.

 Sætte motorhuset på. Til låsning skal håndtaget

trækkes op.

Figur

 Sætte ferskvandstanken på. Isæt første bundde-

len, tryk så oppe imod motorhuset, kontroller om

den gik i hak.

Symbolerne i driftsvejledningen

Ibrugtagning

Beskrivelse af apparat

24 Sprøjte-ex-hånddyse til rengøring af polstre *

25 Adapter til sprøjte-ex-hånddyse til rensning

af polstre

26 Gulvmundstykke med hård-flade-indsats

27 Polstermundstykke

28 Fugedyse

29 Filterpose

Inden idrifttagning

41DA

– 7

Figur

 Skub sprøjtehåndtaget på grebet, det går i hak.

 Fastgør sprøjteslangen fra sprøjtegrebet med 7

fastspændingsclips på sugeslangen.

 Stik sugeslangen og sprøjteslangen på maskinens

tilslutninger.

Bemærk

: Tryk sugeslangen fast ind i tilslutningen til den går

i hak.

Figur

 Sæt sugerørene sammen og sæt dem på håndgre-

bet.

 Sæt den løse sprøjteslange ind i sprøjtegrebet og

fastgør den med de to vedlagte fastspændingsclips

på sugerørene.

 Sæt gulvdysen på sugerøret og sæt sprøjteslan-

gen ind i gulvdysen. Drej det ydre sikringshåndtag

for at låse sprøjteslangen.

Maskinen er nu klar til vådrengøring.

Figur

 Til montering af sprøjte-ex-hånddysen skal den

vedlagte adapter tilsluttes og fastlåses mellem

sprøjte-ex-hånddyse til rensning af polstre og

håndtaget.

* SE 4001 Plus

BEMÆRK

Både ved vådrengøring og våd- og tørsugning skal der

altid arbejdes med isat skumstoffilter.

BEMÆRK

Kontroller om genstanden, som skal renses, er bestan-

digt overfor vand og farveægte.

Rens ingen guldbelægninger, som f.eks. parket, der er

følsomme overfor vand (fugtighed kan trænge ind og

beskadige gulvet).

Bemærk:

Varmt vand (max. 50 °C) forøger renseeffekten.

 Med sprøjte-ex-gulvdyse uden dyse til hårde over-

flader.

Anvend til rengøring kun tæpperensemiddel RM 519 fra

KÄRCHER.

 Med sprøjte-ex-gulvdyse med dyse til hårde over-

flader.

Sæt dysen til hårde overflader fast på siden af sprøjte-

ex-gulvdysen. Gummilæben peger fremad, børstestrim-

lerne bagud.

Bemærk: Til påfyldning kan ferskvandstanken tages af,

men man kan også direkte påfylde tanken på maskinen.

Figur

 Sving tankdækslet opad.

 Tilsæt 100 - 200 ml (mængden varierer afhængigt

af tilsmudsningsgraden) af RM 519 til ferskvands-

tanken, påfyld med postevand men hold øje med at

tanken ikke overfyldes.

 Luk tankdækslet igen.

Figur

 Sæt netstikket i en stikdåse.

 Tryk kontakten til sugning (position I), sugeturbinen

kører.

Figur

 Sideluftskyderen på håndgrebet skal være fuld-

stændig lukket.

Figur

 Tryk kontakten til sprøjtning (position I), rensemid-

delpumpen er klar til brug.

 Til sprøjtning af renseopløsning, skal håndtaget på

sprøjtegrebet betjenes.

 Kør over fladen som skal renses i overlappende

baner. Træk derved dysen baglæns (skub den ik-

ke).

Bemærk: Hvis beholderen er fuld, lukker en svømmer-

ventil sugeåbningen, og støvsugeren kører med forhø-

jet omdrejningstal. Sluk straks for sugeren, og tøm be-

holderen.

 Sluk for maskinen, tryk hertil kontakten til sugning

og sprøjtning (position 0).

 Fjern tilbehøret og ferskvandstanken og åbn mo-

torhusets låseanordning.

 Tag motorhuset af og tøm beholderen.

– Der skal altid arbejdes fra lys til skygge (fra vindue

til døren).

– Der skal altid arbejdes fra den rensede til den ikke

rensede flade.

– Tæpper med juteryg kan krybe ind og tabe farven,

hvis den renses for våd.

– Tæpper med høj luv skal efter rensningen og i våd

tilstand børstes i luvretning (f.eks. med en luvbør-

ste eller gulvskrubbe).

– Imprægnering med Care Tex RM 762 efter våd-

rensningen forhindrer en hurtig ny tilsmudsning af

overfladen.

– For at undgå stødpletter eller rustpletter må der

først gås på den rensede flade eller stilles møbler

på fladen, hvis fladen er tør.

 Tænd sugning og sprøjtning (position I).

 Sprøjt og opsug renseopløsningen i en arbejds-

gang.

 Sluk derefter kontakten til sprøjtning og opsug re-

sterne fra renseopløsningen.

 Efter rensningen skal tæpperne renses igen med

klart, varmt vand og efter ønske imprægneres.

 Tænd sprøjtningen (position I).

 Påfør rensemiddelopløsningen og lad den virke 5

minutter (sugningen er slukket).

 Rens fladen som ved let / normal tilsmudsning.

 Efter rensningen skal tæpperne renses igen med

klart, varmt vand og efter ønske imprægneres.

Vådrensning med sprøjte-ex-hånddyse til rensning

af polstre

Betjening

Vådrengøring af gulvtæpper/hårde

overflader

Vådrengøring af gulvtæpper

Vådrengøring af hårde overflader

Påfyld ferskvandstanken

8.1

8.2

Starte med arbejdet

Tømme beholderen under arbejdet

Rengøringstips/arbejdsmåde

Rensemetoder

Lette / normale tilsmudsninger

Stærk tilsmudsning uden pletter

42 DA

– 8

 Gennemskylning af sprøjteledningerne i apparatet,

hertil:

Fyld rensemiddelbeholderen med ca. 1 liter klart

vand.

Hold dysen over afløbet, og slå sprøjtepumpen til,

indtil det klare vand er brugt op.

OBS

For at anvende apparatet som universalsuger, kan

sprøjtegreb og sprøjteslange tages af.

Figur

 Fjern sprøjteslanger og fastspændingsclips fra su-

geslangen og sugerørene.

 Tryk på begge låsenæser i siden og træk sprøjte-

grebet fra håndtaget.

BEMÆRK

Ved tørsugning skal der altid arbejdes med isat filterpo-

se.

Der kan opnås en bedre filtrering ved at anvende et pa-

tronfilter (specialtilbehør).

Beholder og tilbehør skal være tørt, så snavs ikke hæn-

ger fast.

 Vælg det ønskede tilbehør og sæt det på sugerøre-

ne, hhv. direkte på håndgrebet.

Figur

 Isætning af filterpose.

 Vælg det ønskede tilbehør og sæt det på sugerøre-

ne, hhv. direkte på håndgrebet.

 Tænd sugningen (position I).

 Tryk komponenten til hårde flader ind i gulvmund-

stykket. Børsterne skal vise fremad.

 Arbejd uden hård-flade-indsatsen.

Figur

 Betjen sideluftskyderen for at justere sugekapaci-

teten.

Bemærk:

Luk sideluftskyderen igen efter brug!

BEMÆRK

Brug ingen filterpose!

Bemærk: Hvis beholderen er fuld, lukker en svømmer-

ventil sugeåbningen, og støvsugeren kører med forhø-

jet omdrejningstal. Sluk straks for sugeren, og tøm be-

holderen.

 Sæt det ønskede tilbehør på sugerørene, hhv. di-

rekte på håndgrebet for at opsuge fugtighed eller

væske.

 Tænd sugningen (position I).

Figur

 Åbn sideluftskyderen, hvis der skal opsuges store

mængder vand. Luk igen efter brug.

 Tøm den fyldte beholder (se kapitel " Tømme be-

holderen").

 Sluk for renseren

 Tøm den fyldte beholder (se kapitel " Tømme be-

holderen").

 Skyl beholderen grundigt med klart vand.

 Efter hver brug skal tilbehøret adskilles fra maski-

nen og slangerne, dysen og forlængerrør skal ad-

skilles fra hinanden.

Bemærk: Evt. forblivende vandrester kan dryppe

ud, derfor er det bedst at lægge det i bruseren, hhv.

badekaret.

 Skyl tilbehøret enkeltvis under flydende vand og

lad det så tørre.

 Rens plastfilteret under flydende vand, lad det tørre

godt inden du sætter det tilbage igen.

 Til tørring skal maskinen forblive i åbnet tilstand.

 Opbevaring af maskinen. Anbring tilbehøret på

maskinen og opbevar maskinen i et tørt rum.

Ved uregelmæssig sprøjtestråle.

Figur

 Løsn dysebefæstelsen og træk den ud, rens eller

udskift sprøjtedysen.

1 x om året eller efter behov.

Figur

 Drej og løsn låseanordningen. Fjern sivet opad til

og rens det under klart vand.

 Påfyld ferskvandstanken.

 Kontroller om ferskvandstanken sidder korrekt.

 Rensemiddelpumpe defekt, bestil kundeservice.

 Rens sprøjtedysen fra sprøjte-ex-gulvdysen.

 Luk sideluftskyderen på håndgrebet.

Se også figur 11

 Tilbehør, sugeslange eller sugerør er tilstoppet,

fjern tilstopningen.

 Filterposen er fuld: Sæt en ny filterpose i.

 Rens plastfilteret.

 Påfyld ferskvandstanken.

 Sæt netstikket i.

 Overhedningsbeskyttelsen blev udløst, maskinen

skal køles ned.

Forbehold for tekniske ændringer!

Afslut vådrengøringen

Anvendes som universalsuger

Sugning af hårde flader

Suge væg til væg-tæpper

Opsugning af vand

Ud-af-drifttagning

Pleje, vedligeholdelse

Rengøring af apparatet

Rens ferskvandstankens siv

Fejl

Ingen vandudslip på dysen

Sprøjtestråle uregelmæssigt

Utilstrækkelig sugeeffekt

Rensemiddelpumpe for højt

Maskinen kører ikke

Tekniske data

Spænding

1~ 50-60 Hz

220 - 240V V

Netsikring (træg) 10 A

Beholdervolumen 18 l

Vandoptagelse, max. 4 l

Ydelse P

nom.

1200 W

Ydelse P

maks.

1400 W

Netkabel H05-VV-F2x0,75

Lydtryksniveau (EN 60704-2-1) 74 dB(A)

43DA

– 5

Kjære kunde,

Før første gangs bruk av apparatet, les

denne originale bruksanvisningen, følg

den og oppbevar den for senere bruk eller

for overlevering til neste eier.

Dette apparatet er utviklet for privat bruk og er ikke for-

beredt for kravene som stilles i kommersiell bruk.

– Ved kjøp av dette apparatet har du kjøpt et sprøyte

ekstraksjonsapparat for vedlikeholdsrensing hhv.

hovedrensing av vegg til vegg-tepper med sterk

rengjøringseffekt.

– Med en tilbehørsdel for sprøyte-ex gulvdyse for

harde flater (del av leveransen) kan også harde fla-

ter rengjøres.

– Med det tilsvarende tilbehøret (del av leveransen)

kan det også brukes som multisuger.

Materialet i emballasjen kan resirkuleres. Ikke

kast emballasjen i husholdningsavfallet, men le-

ver den inn til resirkulering.

Gamle apparater inneholder verdifulle materia-

ler som kan resirkuleres. Disse bør leveres inn til

gjenvinning. Akkumulatorene inneholder stoffer

som ikke må komme ut i miljøet. Gamle appara-

ter, batterier og akkumulatorer skal derfor avhendes i

egnede innsamlingssystemer.

Elektriske og elektroniske apparater inneholder ofte de-

ler som kan utgjøre en potensiell fare for helse og miljø

ved feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der:

www.kaercher.com/REACH

Våre KÄRCHER-avdelinger hjelper deg gjerne ved feil

eller om du har spørsmål.

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på maskinen blir reparert gratis i

garantitiden dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garantireparasjo-

ner, vennligst henvend deg med kjøpskvitteringen til din

forhandler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

I tillegg til anvisningene i denne bruksveiledningen må

det tas hensyn til lokale, generelle forskrifter vedrøren-

de sikkerhet og forebygging av ulykker.

All bruk som ikke er i overensstemmelse med denne an-

visning fører til at garantien blir ugyldig.

– Dette apparatet er ikke ment for bruk av personer

med reduserte fysiske, sensoriske eller sjelelige

evner, eller som pga. mangel på erfaring og/eller

kunnskap ikke kan benytte apparatet trygt. De skal

da kun bruke apparatet under oppsyn av en sikker-

hetsansvarlig person, eller få instruksjoner av ved-

kommende om bruk av appratet.

– Barn skal ikke leke med apparatet.

– Barn skal holdes under tilsyn for å sikre at de ikke

leker med apparatet.

– Rengjøring og bruksvedlikehold skal ikke utføres

av barn uten under tilsyn.

– Emballasjefolien holdes unna barn, fare for kvel-

ning!

– Slå av apparatet etter hver bruk og før hver rengjø-

ring/vedlikehold.

– Brannfare. Brennene eller glødende gjenstander

må ikke suges opp.

– Apparatet skal være plassert på et stabilt underlag.

– Høytrykksvaskeren må brukes på korrekt måte.

Han eller hun må ta hensyn til forholdene på det ak-

tuelle bruksstedet, og være oppmerksom på andre

personer, spesielt barn.

– Kontroller at apparatet og tilbehøret er i forskrifts-

messig stand før det tas i bruk. Apparat og tilbehør

må ikke brukes dersom det ikke er i feilfritt stand.

– Maskin, kabel eller støpsel må aldri dyppes i vann

eller annen væske.

– Bruk i eksplosjonsfarlige rom er forbudt. Ved bruk

av apparatet i risikoområder skal angjeldende sik-

kerhetsforskrifter følges.

– Beskytt maskinen mot vær og vind, fuktighet og

varmekilder.

– Dersom maskinen faller ned skal den kontrolleres

av autorisert kundeservice, da det kan ha oppstått

indre feil som reduserer produktets sikkerhet.

– Ikke sug opp giftige substanser.

– Stoffer som gips, sement etc. skal ikke suges opp,

de kan herde ved kontakt med vann og sette funk-

sjonen av maskinen i fare.

– Ved bruk er det nødvendig at maskinen står vann-

rett.

– Bruk kun rengjøringsmidler som anbefalt av produ-

senten, og følg anvisningene for bruk og depone-

ring fra produsenten av rengjøringsmidlene, så vel

som sikkerhetsanvisningene.

몇 FARE

– Apparatet må kun kobles til en forskriftsmessig jor-

det veggkontakt.

Innholdsfortegnelse

Generelle merknader NO 5

Sikkerhetsanvisninger NO 5

Symboler i bruksanvisningen NO 6

Igangsetting NO 6

Betjening NO 7

Stans av driften NO 8

Pleie, vedlikehold NO 8

Funksjonsfeil NO 8

Tekniske data NO 8

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Kundetjeneste

Tilbehør og reservedeler

Garanti

Sikkerhetsanvisninger

44 NO

– 6

– Høytrykksvaskeren må kun kobles til vekselstrøm.

Spenningen må stemme overens med høytrykks-

vaskerens typeskilt.

– Ta aldri i støpselet eller stikkontakten med våte

hender.

– Strømkabelen skal ikke tas ut av stikkontakten ved

at du trekker i kabelen.

– Slå av apparatet og ta ut strømstøpselet innen ser-

vice eller vedlikeholdsarbeider påbegynnes.

– Reparasjonsarbeid og arbeid på elektriske kompo-

nenter må kun utføres av autorisert kundeservice.

– Kontroller strømledningen og støpselet for skader

hver gang høytrykksvaskeren skal brukes. En ska-

det strømledning må skiftes ut umiddelbart hos au-

torisert kundeservice eller autorisert elektriker.

– For å unngå el-ulykker anbefaler vi at du bruker

stikkontakter med forankoblede vernebrytere for å

beskytte mot feilstrøm (maks. nominell utløsnings-

strøm: 30 mA).

– Det skal utelukkende benyttes en sprutsikker for-

lengerkabel med minimum tverrsnitt på 3x1 mm².

– Ved utskiftning av koplingselementer på strømled-

ning eller skjøteledning, må det påses at spesifika-

sjonene for sprutsikkerhet og mekanisk styrke

overholdes.

– Før maskinen kobles fra strømnettet skal den først

slås av ved hjelp av hovedbryteren.

– Ved skumdannelse eller lekkasje av væske må ap-

paratet slås av umiddelbart eller trekk ut støpselet!

몇 ADVARSEL

Ikke bruk skuremiddel, glass eller universalrengjørings-

middel! Dypp aldri apparatet under vann.

Visse stoffer kan danne eksplosive damper eller blan-

dinger når de virvles opp med sugeluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser, væsker og støv

(reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium, magnesium,

zink) i forbindelse med sterkt alkaliske og sure ren-

gjøringsmidler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin, fargetynner,

aceton, fyringsolje).

– I tillegg kan disse stoffene angripe materialet som

er brukt i støvsugeren.

 FARE

For en umiddelbar truende fare som kan føre til store

personskader eller til død.

몇 ADVARSEL

For en mulig farlig situasjon som kan føre til store per-

sonskader eller til død.

몇 FORSIKTIG

For en mulig farlig situasjon som kan føre til mindre per-

sonskader eller til materielle skader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til

materielle skader.

Leveringsomfang for apparatet er vist på emballasjen.

Kontroller at innholdet i pakken er fullstendig, når du

pakker ut.

Ved manglende tilbehør eller ved transportskader,

vennligst informer forhandleren.

Illustrasjoner se utfoldingssidene!

Figur

1 Motorhus

2 Bærehåndtak

3 Skumstoffilter

4 Filterforrigling

5 Nettkabel med plugg

6 Oppbevaring, strømkabel

7 Suge-/bryter (0 / I)

8 Sprøyte-/bryter (0 / I)

9 Forrigling, rentvannstank

10 Rentvannstank

11 Beholder

12 Styrehjul

13 Tilkobling for sugeslangen til multisugeren

14 Tilkobling, sprøyteslange

15 Sugeslange

16 Håndtak

17 Tilleggsluftspjeld

18 Sprøytehåndtak med sprøytehendel

19 Sprøyteslange løs

20 Festeklemmer (10x)

21 Sugerør 2 x 0,5 m

22 Holder for sugerør og tilbehør

23 Sprøyte-ex-gulvdyse for rengjøring av tepper, med

oppsats for harde flater

* SE 4001 Plus

Ekstra sugetilbehør

Figur

 Ta av rentvannstank. Trykk forriglingen og ta av

tanken.

Merk:

Motorhuset kan kun taes av, hvis renvannstanken

ble tatt ut i forveien.

Figur

 Ta av motorhus. For dette klappes bæregrepet

forover, slik at beholderen låses opp. Ta tilbehør og

styrehjul ut av beholderen.

Figur

 Snu beholderen, sett inn styrehjulene i åpningene

på bunnen av beholderen, trykk inn til de går i lås.

Figur

 Drei motorhuset om og plasser skumstoffilteret på

filterkurven.

 Sett filterforriglingen på og drei for å låse den fast.

 Sett på motorhuset. Trekk bæregrepet oppover

for å låse den fast.

Figur

 Sett på plass friskvannsbeholderen. Sett først

den nedre delen på, trykk derpå oppover mot mot-

orhuset og kontroller at den er i låst stilling.

Symboler i bruksanvisningen

Igangsetting

Beskrivelse av apparatet

24 Sprøyte-/suge-hånddyse for rensing av pol-

stre.

25 Adapter for spray-suge hånddyse for ren-

gjøring av tekstiler.

26 Gulvmunnstykke med innsats for harde fla-

ter

27 Møbelmunnstykke

28 Fugedyse

29 Filterpose

Før igangsetting

45NO

– 7

Figur

 Skyv sprøytehåndtaket på håndtaket, det skal gå i

lås.

 Fest sprøyteslangen fra sprøytehåndtaket med 7

festeklemmer på sugeslangen.

 Stikk sugeslangen og sprøyteslangen på tilkoblin-

gene på maskinen.

Merk

: Trykk sugeslangen fast inn i tilkoblingen slik at

den går i lås.

Figur

 Stikk sugerørene sammen og stikk på håndtaket.

 Stikk den løse sprøyteslangen inn i sprøytehåndta-

ket og fest den på sugerørene med de 3 vedlagte

festeklemmene.

 Stikk gulvdysen på sugerørene, og stikk sprøyte-

slangen inn i gulvdysen. Drei den ytre sikringshen-

delen og lås sprøyteslangen med den.

Apparatet er nå klargjort for våtrensing.

Figur

 For montering av spray-suge hånddysen må den

medfølgende adapteren monteres og låses mellom

spray-suge hånddyse for rengjøring av tekstiler og

håndtaket.

* SE 4001 Plus

OBS

Arbeid alltid med påsatt skumstoffilter, både ved tørren-

sing og våt- og tørrsuging.

OBS

Prøv gjenstanden som skal renses på motstandsdyktig-

het mot vann og fargeekthet, på et lite synlig sted før

bruk.

Ikke rengjør belegg som er ømfintlige ovenfor vann,

som f.eks. parkettgulv (fuktighet kan trenge inn og ska-

de gulvet).

Merk:

Varmt vann (maksimal 50 °C) øker renseeffekten.

 Med spray-suge gulvdyse uten påsats for harde fla-

ter.

Ved rengjøring, bruk helst ku tepperengjøringsmiddel

RM 519 fra KÄRCHER.

 Med spray-suge gulvdyse med påsats for harde fla-

ter.

Skyv påsatsen for harde flater sidelengs på sprøyte-/

suge-gulvdysen. Gummileppen peker forover, børste-

stripene bakover.

Merk: Friskvannsbeholderen kan taes av for oppfylling,

eller den kan fylles direkte mens montert på apparatet.

Figur

 Klapp tankdekselet opp.

 Fyll 100-200 ml (varier mengden alt etter tilsmus-

singsgrad) av RM 519 i friskvannsbeholderen og

fyll opp med ledningsvann, fyll ikke over.

 Lukk tankdekselet.

Figur

 Sett støpselet i stikkontakten.

 Trykk suge-/bryteren (stilling I), sugeviften går.

Figur

 Lukk tilleggsluftskyveren på håndtaket helt.

Figur

 Trykk sprøye-/bryteren (stilling I), rengjøringsmid-

delpumpen er klar.

 Betjen spaken på sprøytehåndtaket for å sprute på

rengjøringsoppløsningen.

 Kjør over flaten som skal rengjøres i overlappende

baner. Derved trekkes dysen bakover (ikke skyve).

Merk: Når beholderen er full, blir sugeåpningen stengt

av en flottør og apparatet går med økt turtall. Slå av

maskinen umiddelbart, og tøm beholderen.

 Koble av apparatet, til det må suge-/bryteren og

sprøye-/bryteren trykkes (stilling 0).

 Ta av tilbehøret og friskvannsbeholderen og lås

opp motorhuset.

 Ta av motordelen og tøm beholderen.

– Arbeid alltid fra lyset til skyggen (fra vinduet til dø-

ren).

– Arbeid alltid fra den rensete til den ikke rensete fla-

ten.

– Vegg til vegg-teppe med juterygg kan krympe ved

for våt behandling og blekne fargemessig.

– Etter rens skal tepper med høy floss/ lange tekstil-

fibre børstes i våt tilstand i fiberretningen med f.eks

møbel- og tekstilbørste.

– En impregnering med Care Tex RM 762 etter våt-/

rensingen, forhindrer en hurtig gjenforurensning av

tekstilbelaget.

– For å forebygge trykksteder eller rustflekker, bør

rensete flater begås eller møbleres først etter tør-

king.

 Slå på suging og sprøyting (stilling I).

 Sprut på rengjøringsoppløsningen og sug opp i en

arbeidsgang.

 Slå deretter sprøye-/bryteren av og sug opp rester

av rengjøringsoppløsningen.

 Rens teppene en gang til etter rensingen med klart,

varmt vann og impregner om ønsket.

 Slå på sprøyting (stilling I).

 Påfør rengjøringsoppløsningen og la den virke inn

i 5 minutter (ved utkoplet sugeturbin).

 Rengjør flaten som ved lett / normal tilsmussing.

 Rens

teppene en gang til etter rensingen med klart,

varmt vann og impregner om ønsket.

 Gjennomskylling av sprøyteledningene:

Fyll rengjøringsmiddelbeholderen med ca. 1 liter

rent vann.

Hold dysen over et avløp, slå på sprøytepumpen

og la den gå til alt vannet er pumpet ut.

Våtrengjøring med spray-suge hånddyse for

rengjøring av tekstiler.

Betjening

Våtrensing av vegg til vegg-tepper/harde

gulvbelegg

Våtrensing av vegg til vegg-tepper

Våtrengjøring av harde flater

Fyll friskvannsbeholderen

8.1

8.2

Arbeidsstart

Tøm beholderen under arbeidet

Rengjøringstips/arbeidsmåte

Vaskemetoder

Lett / normal tilsmussing

Sterk forurensning eller flekker

Avslutte våtrengjøring

46 NO

– 8

Merknad

For å bruke apparatet som multisuger, kan sprayhånd-

taket og sprøyteslange tas av.

Figur

 Ta sprøyteslanger og festeklemmer av fra suge-

slangen og sugerørene.

 Trykk begge låseklaffene som befinner seg på si-

den, og trekk sprøytehåndtaket av håndtaket.

OBS

Ved tørrsuging må det alltid arbeides med innsatt flter-

pose.

Bedre filtrering kan oppnås med patronfilter (spesialtil-

behør).

Beholderen og tilbehøret må være tørt, slik at smuss

ikke kan feste seg.

 Velg ut det ønskede tilbehøret og stikk det på suge-

røret hhv. direkte på håndtaket.

Figur

 Sett inn filterpose.

 Velg ut det ønskede tilbehøret og stikk det på suge-

røret hhv. direkte på håndtaket.

 Slå på suging (stilling I).

 Sett inn innsatsen for harde gulvbelegg i gulvdy-

sen. Børstene skal peke forover.

 Arbeid uten innsats for harde gulvbelegg.

Figur

 For justering av sugestyrken, betjen tilleggsluftsky-

veren.

Merk:

Tilleggsluftskyveren stenges igjen etter bruk!

OBS

Ikke bruk filterpose!

Merk: Når beholderen er full, blir sugeåpningen stengt

av en flottør og apparatet går med økt turtall. Slå av

maskinen umiddelbart, og tøm beholderen.

 For oppsuging av fuktighet hhv. væske, stikk øn-

sket tilbehør på sugerøret hhv. direkte på håndta-

ket.

 Slå på suging (stilling I).

Figur

 Åpne ekstraluft-skyveren dersom det skal suges

opp store mengder vann. Denne stenges igjen etter

bruk.

 Tøm full beholder (se kapittel "Tømme beholder").

 Slå av maskinen.

 Tøm full beholder (se kapittel "Tømme beholder").

 Vask beholderen grundig med klart vann.

 Skru tilbehør fra apparatet etter hver bruk, og skill

slange, dyse og forlengelsesrør fra hverandre.

Merk: Evet. kan restvann som fremdeles er forhån-

den dryppe ut, derfor er det tilrådelig å legge red-

skapet i dusjen hhv, badekaret.

 Skyll tilbehørsdelene enkeltvis under rennende

vann og la tørke etterpå.

 Rengjør skumstoffilter under rennende vann, tør-

kes godt før det settes på igjen.

 La apparatet stå åpent for å tørke.

 Oppbevaring av maskinen. Lagre tilbehør

sammen med maskinen og oppbevar i tørre rom.

Ved uregelmessig sprøytestråle.

Figur

 Løs dysefastgjøringen og trekk den ut, rens sprøy-

tedysen eller skift den ut.

1 x årlig, eller ved behov.

Figur

 Drei forriglingen og løsne den. Ta silen ut ved å

trekke den oppover og rengjør den under klart

vann.

 Fyll opp ferskvannstanken.

 Kontroller at renvannstanken sitter korrekt.

 Rengjøringsmiddelpumpen defekt, beordre kunde-

servicen.

 Rengjør sprøytedysen av sprøyte-/suge-gulvdy-

sen.

 Lukk tilleggsluftskyveren på håndtaket.

Se også figur 11

 Tilbehør, sugeslange eller sugerørene er tilstoppet.

Fjern tilstoppingen.

 Filterpose er full: Sett inn ny filterpose.

 Rengjør skumstoffilteret.

 Fyll opp ferskvannstanken.

 Sett i støpselet.

 Overopphetingsvern har løst ut, la apparatet avkjø-

le seg.

Det tas forbehold om tekniske endringer!

Bruk som multisuger

Støvsuging av harde gulvbelegg

Støvsuging av teppegulv

Suging av vann

Stans av driften

Pleie, vedlikehold

Rengjøring av apparatet

Rens silen i ferskvannstanken

Funksjonsfeil

Ikke noe vannutløp på dysen

Sprøytestråle uregelmessig

Utilstrekkelig sugeeffekt

Rengjøringsmiddelpumpen gir fra seg høy

lyd

Apparatet går ikke

Tekniske data

Spenning

1~ 50-60 Hz

220 - 240V V

Strømsikring (trege) 10 A

Beholder, volum 18 l

Vannopptak, maks. 4 l

Effekt P

nominell

1200 W

Effekt P

maks

1400 W

Nettledning H05-VV-F2x0,75

Lydtrykksnivå (EN 60704-2-1) 74 dB(A)

47NO

– 5

Bäste kund,

Läs bruksanvisning i original innan aggre-

gatet används första gången, följ anvis-

ningarna och spara driftsanvisningen för

framtida behov, eller för nästa ägare.

Denna produkt har konstruerats för privat användning

och är ej avsedd för påfrestande, industriell använd-

ning.

– Genom att köpa denna maskin har du skaffat en

textilvårdsmaskin för underhålls- resp. grundrengö-

ring av heltäckningsmattor med djuprengörande

verkan.

– Med ett tillbehör för hårda ytor för spray-ex golv-

munstycket (medföljer leveransen) kan även hårda

ytor rengöras.

– Med det motsvarande tillbehöret (medföljer leve-

ransen) kan den även användas som grovdamm-

sugare.

Emballagematerialen kan återvinnas. Kasta inte

emballaget i hushållssoporna utan för dem till

återvinning.

Kasserade apparater innehåller återvinnings-

bart material som bör gå till återvinning. Batte-

rier, engångs och uppladdningsbara, innehåller

ämnen, som inte får komma ut i miljön. Överläm-

na därför kasserade apparater och batterier till lämpligt

återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta

komponenter som vid felaktig användning eller felaktig

avfallshantering kan utgöra en potentiell risk för männis-

kors hälsa och för miljön. Dessa komponenter är dock

nödvändiga för att maskinen ska kunna arbeta korrekt.

Maskiner som märkts med denna symbol får inte kastas

i hushållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Vid frågor eller problem hjälper närmaste KÄRCHER-fi-

lial gärna till.

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

aggregatet repareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverkningsfel. I

frågor som gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste auktoriserade service-

verkstad.

(Se baksidan för adress)

Förutom hänvisningarna i denna bruksanvisning måste

lagstiftarnas allmänna olycksfallsförebyggande och sä-

kerhetsföreskrifter beaktas.

All form av användning som ej översstämmer med före-

liggande anvisningar leder till garantiförlust.

– Denna apparat är ej avsedd att användas av perso-

ner med begränsade psykiska, sensoriska eller

mentala egenskaper eller som saknar erfarenhet

och/eller kunskap att hantera den, såvida de inte

befinner sig under uppsikt av en person ansvarig

för deras säkerhet eller har fått anvisningar från en

sådan person om hur apparaten ska användas och

har förstått vilka faror som kan uppstå vid använd-

ningen av apparaten.

– Barn får inte leka med apparaten.

– Barn ska hållas under uppsikt för att garantera att

de inte leker med maskinen.

– Rengöringen och användarunderhållet får inte utfö-

ras av barn om de inte står under uppsikt.

– Håll förpackningsfolien borta från barn, risk för

kvävning!

– Stäng av maskinen efter varje användning och före

all form av rengöring/underhåll.

– Brandrisk. Sug inte upp brännande eller glödande

föremål.

– Apparaten måste stå på ett stabilt underlag.

– Användaren måste använda apparaten enligt före-

skrifterna. Han måste ta hänsyn till lokala förhållan-

de och under arbetet ge akt på tredje part, i synner-

het på barn.

– Kontrollera före användningen att apparaten och

dess tillbehör befinner sig i ett oklanderligt tillstånd.

Om tillståndet inte är korrekt får den inte tas i bruk.

– Doppa aldrig apparaten, kabeln eller kontakterna i

vatten eller andra vätskor.

– Drift i explosionsfarliga utrymmen är förbjudet. Om

apparaten ska användas i riskfyllda områden mås-

te respektive säkerhetsföreskrifter beaktas.

– Skydda apparaten mot yttre väderlek, fukt och vär-

mekällor.

– Skulle apparaten falla ner måste den kontolleras av

en auktoriserad kundservice då det kan finnas in-

terna störningar som begränsar produktens säker-

het.

– Sug inte in giftiga substanser.

– Sug inte upp material som gips, cement etc. då

dessa kan härda vid kontakt med vatten och riskera

apparatens funktion.

– Vid drift är det nödvändigt att placera apparaten

vågrätt.

– Använda endast av tillverkaren rekommenderade

rengöringsmedel samt beakta rengöringsmedels-

Innehållsförteckning

Allmänna hänvisningar SV 5

Säkerhetsanvisningar SV 5

Symboler i bruksanvisningen SV 6

Idrifttagande SV 6

Handhavande SV 7

Ta ur drift SV 8

Skötsel, underhåll SV 8

Störningar SV 8

Tekniska data SV 8

Allmänna hänvisningar

Ändamålsenlig användning

Miljöskydd

Kundservice

Tillbehör och utbytesdelar

Garanti

Säkerhetsanvisningar

48 SV

– 6

tillverkarens anvisningar avseende användning,

avfallshantering och varningsanvisningar.

몇 FARA

– Apparaten får endast anslutas till föreskriftsenligt

jordade nätkontakter.

– Aggregatet får endast anslutas till växelström.

Spänningen ska motsvara den spänning som är

angiven på aggregatets typskylt.

– Ta aldrig i nätkabeln och nätuttaget med fuktiga

händer.

– Tag inte nätkontakten ur vägguttaget genom att dra

i anslutningssladden.

– Stäng av aggregatet och dra ut nätkontaken innan

vård och skötselarbeten ska utföras.

– Reparationsarbeten och arbeten på elektriska

komponenter får endast utföras av auktoriserad

kundservice.

– Kontrollera före drift att nätkabeln och nätkontakten

inte är skadade. Skadade nätkablar ska genast by-

tas ut av auktoriserad kundservice eller en utbildad

elektriker.

– För att undvika elolyckor rekommenderar vi att en-

dast använda nätuttag som är kopplade till en jord-

felsbrytare (max. 30 mA nominella utlösnings-

strömstyrka).

– Använd endast förlängningskablar med sprutvat-

tenskydd och med ett tvärsnitt på minst 3x1 mm².

– Vid utbyte av kopplingar på nät eller förlängnings-

kablar måste du se till att sprutvattenskydd och me-

kanisk fasthet garanteras.

– Stäng alltid av apparaten med huvudströmbrytaren

innan den skiljs från nätet.

– Stäng av maskinen direkt eller dra ut elkontakten

om det bildas skum eller tränger ut vätska!

몇 VARNING

Använd inte skurmedel, glas- eller allrengöringsmedel!

Doppa aldrig ner apparaten i vatten.

Vissa ämnen kan, genom uppvirvling med sugluften, bil-

da explosiva ångor eller blandningar!

Sug aldrig upp följande substanser:

– explosiva eller antändliga gaser, vätskor eller

damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium, magnesium,

zink) tillsammans med starkt alkaliska och sura

rengöringsmedel

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin, färgförtun-

ning, aceton, uppvärmningsolja).

– Dessutom kan dessa ämnen angripa materialet i

aggregatet.

 FARA

För en omedelbart överhängande fara som kan leda till

svåra skador eller döden.

몇 VARNING

För en möjlig farlig situation som kan leda till svåra ska-

dor eller döden.

몇 FÖRSIKTIGHET

För en möjlig farlig situation som kan leda till lätta ska-

dor eller materiella skador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till

materiella skador.

Aggregatets leveransomfång är avbildat på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständig.

Kontakta din försäljare om något tillbehör saknas eller

om det finns transportskador.

Figurer och bilder finns på kartongens

utfällbara sidor!


1 Motorkåpa

2 Bärhandtag

3 Skumplastfilter

4 Filterlock

5 Nätkabel med kontakt

6 Förvaring, nätförsörjningskabel

7 Brytare för sugning (0 / I)

8 Brytare för sprutning (0 / I)

9 Upplåsning, färskvattentank

10 Färskvattentank

11 Behållare

12 Styrrullar

13 Anslutning för grovdammsugarens sugslang

14 Anslutning, sprutslang

15 Sugslang

16 Handtag

17 Luft-skjutreglage

18 Spruthantag

19 Sprutslang lös

20 Fästclips (10x)

21 Sugrör 2 x 0,5 m

22 Fäste för sugrör och tillbehör

23 Sprut-ex-golvmunstycke för rengöring av heltäck-

ningsmattor, med tillbehör för hårda ytor.

* SE 4001 Plus

Extra sugtillbehör


 Ta bort färskvattentanken. Tryck på upplåsnings-

spärren och ta bort tanken.

Hänvisning:

Motorhöljet kan endast avlägsnas om färskvatten-

tanken först har tagits bort.


 Ta bort motorhöljet. Fäll först bärhandtaget fram-

åt, på så sätt lossas behållaren. Tag ur tillbehör och

styrrullar ur behållaren.


 Vänd behållaren, tryck in styrrullar i öppningarna

på botten av behållaren, till anslag.


 Vänd på motorhöljet och sätt skumplastfiltret på fil-

terkorgen.

 Sätt på filterlocket och vrid det för att låsa fast det.

Symboler i bruksanvisningen

Idrifttagande

Beskrivning av aggregatet

24 Sprut ex-Handmunstycke för polsterrengö-

ring

25 Adapter för sprut-ex-handmunstycke för

rengöring av dynor

26 Golvmunstycke med insats för hårda ytor

27 Polstermunstycke

28 Fogmunstycke

29 Filterbehållare

Före idrifttagandet

49SV

– 7

 Sätt på motorhöljet. Drag bärhandtaget uppåt för

att spärra fast motorhöljet.


 Sätt in färskvattentanken. Sätt först in den undre

delen, tryck sedan den övre delen mot motorhöljet,

kontrollera att tanken hakat fast.


 Skjut spruthandtaget på handgreppet, det hakar

fast.

 Fäst sprutslangen från spruthandtaget på sug-

slangen med 7 fästclips.

 Koppla fast sugslangen och sprutslangen till an-

slutningarna på maskinen.

Anvisning

: Tryck in sugslangen hårt i anslutningen så att den

hakar fast.


 Koppla samman sugledningarna och sätt fäst dem

på handgreppet.

 Stick in den lösa sugslangen i spruthandtaget och

sätt fast den på sugledningarna med två av de bi-

fogade fästclipsen.

 Trä på golvmunstycket på sugledningen och stick

in sprutslangen i golmunstycket. Vrid på den yttre

säkringsspaken och lås på så sätt fast sprutslang-

en.

Maskinen är klar att använda för våtrengöring.


 För montering av sprut-ex-munstycket skall den bi-

fogade adaptern mellan sprut-ex-munstycket för

rengöring av dynor och handtag anslutas och lå-

sas.

* SE 4001 Plus

OBSERVERA

Arbeta alltid med isatt skumplastfilter, vid såväl våtren-

göring som våt- och torrsugning!

OBSERVERA

Välj en mindre synlig yta och testa att det föremål som

skall rengöras är färgäkta och tål vatten innan aggrega-

tet används.

Rengör inga vattenkänsliga underlag som t.ex. parkett-

golv (fukt kan tränga in och skada golvet).

Hänvisning:

Varmvatten (max 50 °C) ökar rengöringsverkan.

 Med sprut-ex-golvmunstycke utan påsats för hårda

ytor.

Använd bara mattrengöringsmedlet RM 519 från KÄR-

CHER.

 Med sprut-ex-golvmunstycke med påsats för hårda

ytor.

Skjut på påsatsen för hårda ytor på sprut-ex-golvmun-

stycke. Gummiläppen pekar framåt, borstremsorna

bakåt.

Anvisning: Färskvattentanken kan antingen tas loss för

att fyllas eller fyllas på direkt på maskinen.


 Fäll upp tankens lock.

 Häll 100 - 200 ml (variera mängden beoende av hur

smutsig ytan är) RM 519 i färskvattentanken, fyll på

med vattenmledningsvatten, fyll ej över.

 Förslut tankens lock igen.


 Anslut nätkontakt till vägguttag.

 Tryck på knappen för sugning (Läge I), sugturbinen

är igång.


 Stäng luft-skjutreglaget på handgreppet helt.


 Tryck på knappen för sprutning (Läge I), rengö-

ringsmedelspumpen är klar att användas.

 Tryck på spaken på spruthandtaget för att spraya

på rengöringsmedel.

 Kör i omlottspår över ytan som skall rengöras. Drag

därvid munstycket bakåt (skjut inte).

Observera: Om behållaren är full stängs sugöppningen

av en flottör och sugturbinen går med högre varvtal.

Koppla omedelbart från apparaten och töm behållaren.

 Stäng av maskinen, tryck på knappen för sugning

och sprutning (Läge 0).

 Ta bort tillbehör och färskvattentank och lås upp

motorhöljet.

 Ta av motorkåpan och töm behållaren.

– Arbeta alltid i riktning bort från ljuset och mot skug-

gan (från fönstret och mot dörren).

– Arbeta alltid från den rengjorda ytan och mot den ej

rengjorda delen.

– Heltäckningsmattor med jutebaksida kan krympa

om för mycket vatten används vid arbetet och färg-

nyanserna kan försämras.

– Borsta långhåriga mattor i mattstrånas riktning ef-

ter rengöringen, medan dessa är våta (t.ex. med

matt- eller skurborste).

– En imprägnering med Care Tex RM 762 efter våt-

rengöringen föhindrar snabb nedsmutsning av tex-

tilytan igen.

– Gå inte, och ställ inte möbler, på den rengjorda

ytan innan den är torr; detta för att förhindra att

tryckställen eller rostfläckar uppkommer.

 Starta sugning och sprutning (Läge I).

 Spraya på rengöringsmedel i ett arbetssteg och

sug upp samtidigt.

 Stäng därefter av knappen för sprayning och sug

upp resten av rengöringsmedlet.



Efterrengör mattor ytterligare en gång med klart,

varmt vatten och impregnera om så önkas.

 Starta sprutning (Läge I).

 Applicera

rengöringslösningen och låt den verka 5

minuter (sugning är avstängd).

Våtrengöring av sprut-ex-munstycket för rengöring

av dynor

Handhavande

Våtrengöring heltäckningsmattor / hårda ytor

Våtrengöring av heltäckningsmattor

Våtrengöring av hårda ytor

8.1

8.2

Fyll på färskvattentanken

Påbörja arbetet

Tömma behållaren under arbetet

Rengöringstips/Arbetssätt

Rengöringsmetoder

Lätt / normal nedsmutsnining

Kraftig nedsmutsning eller fläckar

50 SV

– 8

 Rengör ytan på samma sätt som vid lätt / normal

nedsmutsning.

 Efterrengör mattor ytterligare en gång med klart,

varmt vatten och impregnera om så önkas.

 Spola igenom apparatens sprayledningar:

Fyll rengöringsmedelsbehållaren med ca 1 liter

rent vatten.

Håll munstycket över avloppet och koppla på

spraypumpen tills det rena vattnet har förbrukats.

Hänvisning

För att kunna använda apparaten som universalsug kan

spruthandtag och sprutslang tas av.


 Ta bort sprutslangar och fästclips från sugslang

och sugledningar.

 Tryck båda spärrarna som finns på sidorna och dra

bort spruthandtaget från handgreppet.

OBSERVERA

Använd alltid en filterpåse i maskinen när du torrsuger.

Med hjälp av ett patronfilter (specialtillbehör) kan man

uppnå en bättre filtreringseffekt.

Behållare och tillbehör måste vara torra så att inte

smuts fastnar.

 Välj önskat tillbehör och sätt det på sugledningen

eller direkt på handgreppet.


 Sätta i filterpåse.

 Välj önskat tillbehör och sätt det på sugledningen

eller direkt på handgreppet.

 Starta sugning (Läge I).

 Tryck in insatsen för hårda ytor i golvmunstycket.

Borstarna ska visa framåt.

 Arbeta utan hårdyteinsatsen.


 Sugkraften ställs in med luft-skjutreglaget.

Hänvisning:

Stäng igen luft-skjutreglaget efter användning!

OBSERVERA

Använd ingen filterpåse!

Observera: Om behållaren är full stängs sugöppningen

av en flottör och sugturbinen går med högre varvtal.

Koppla omedelbart från apparaten och töm behållaren.

 För att suga upp fuktighet eller vätska, välj önskat

tillbehör och sätt det på sugledningen eller direkt på

handgreppet

 Starta sugning (Läge I).


 Öppna sidoluftsliden när stora mängder vatten

skall sugas upp. Stäng igen efter användning.

 Töm den fulla behållaren (se avsnitt "Töm behålla-

re").

 Stäng av aggregatet.

 Töm den fulla behållaren (se avsnitt "Töm behålla-

re").

 Tvätta ur behållaren grundligt med klart vatten.

 Ta efter varje anvädning bort tillbehör från maski-

nen, skilj även slang, munstycke och förlängnings-

rör från varandra.

Anvisning: Ev. kan restvatten som finns i maski-

nen droppa ut, lägg den därför i duschen eller bad-

karet.

 Spola ur de enskilda tillbehören med rinnande vat-

ten och låt torka.

 Rengör skumplastfiltret under rinnande vatten, låt

det torka ordentligt innan det sätts in.

 Låt maskinen stå öppen för att torka.

 Förvara apparaten Placera tillbehören på maski-

nen och förvara denna i ett torrt utrymme.

Ojämn sprutstråle.


 Lossa och drag ut munstyckesfästet, rengör sprut-

munstycket eller byt ut.

1 gång per år eller vid behov.


 Vrid locket och lossa. Ta ur silen uppåt och rengör

under klart vatten.

 Fyll på färskvattentanken.

 Kontrollera att färskvattentanken sitter korrekt.

 Rengöringsmedelspump defekt, kontakta kundser-

vice.

 Rengör spraymunstycket på Sprut-ex-golvmun-

stycket

 Stäng luft-skjutreglaget på handgreppet.

Se även bild 11

 Tillbehör eller sugrör är igensatta. Ta bort smutsen.

 Filterpåsen är full: Sätt i ny filterpåse.

 Rengöra skumplastfilter

 Fyll på färskvattentanken.

 Stick i nätkontakten.

 Överhettningsskydd har löst ut, låt maskinen kylas av.

Med reservation för tekniska ändringar!

Avsluta våtrengöring

Användning som universalsug

Sugning på hårda ytor

Sugning på heltäckningsmattor

Uppsugning av vatten

Ta ur drift

Skötsel, underhåll

Rengöra apparaten

Rengör silen i färskvattentanken

Störningar

Det kommer inget vatten i munstycket

Ojämn sprutstråle

Otillräcklig sugeffekt

Rengöringsmedelspump låter mycket

Apparaten arbetar inte

Tekniska data

Spänning

1~ 50-60 Hz

220 - 240V V

Nätsäkring (trög) 10 A

Behållarvolym 18 l

Vattenvolym, max. 4 l

Effekt P

nominell

1200 W

Effekt P

max

1400 W

Nätkabel H05-VV-F2x0,75

Ljudtrycksnivå (EN 60704-2-1) 74 dB(A)

51SV

– 5

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi käyttämis-

tä, säilytä käyttöohje myöhempää käyttöä

tai mahdollista myöhempää omistajaa

varten.

Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa

ammattikäyttöön tarkoituksia vaatimuksia.

– Ostamalla tämän laitteen olet saanut käyttöösi ko-

kolattiamattojen puhtaanapitoon ja peruspuhdis-

tukseen tarkoitetun, syväpuhdistusvaikutuksen

omaavan painehuuhtelukoneen.

– Käyttämällä Suihku-Ex -lattiasuuttimessa kovapin-

ta-sisäkettä (kuuluu toimitukseen) voit puhdistaa

myös kovia pintoja.

– Laitetta voidaan käyttää myös monitoimi-imurina

vastaavaa lisävarustetta (kuuluu toimitukseen)

käyttäen.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsit-

telee pakkauksia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettä-

viä materiaaleja, jotka tulisi toimittaa kierrätyk-

seen. Paristot ja akut sisältävät aineita, joita ei

saa päästää ympäristöön. Toimita tästä syystä

vanhat laitteet, paristot ja akut vastaaviin keräilylaitok-

siin.

Sähkö- ja elektroniikkalaitteet sisältävät usein raken-

neosia, jotka voivat aiheuttaa mahdollisen vaaran ih-

misten terveydelle ja ympäristölle, jos niitä käsitellään

väärin tai ne hävitetään väärin. Nämä rakenneosat ovat

kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti.

Tällä symbolilla merkittyjä laitteita ei saa hävittää taval-

lisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

KÄRCHER -edustustomme vastaa mielellään kysymyk-

siisi ja auttaa mahdollisissa häiriötilanteissa.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta-

kaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.ka-

ercher.com.

Kussakin maassa ovat voimassa valtuuttamamme

myyntiorganisaation julkaisemat takuuehdot. Materiaa-

li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor-

jaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun huoltoon.

(Osoite, katso takasivua)

Tämän käyttöohjeen ohjeiden ohella on noudatettava

lainmukaisia yleisiä turvallisuus- ja tapaturmantorjunta-

määräyksiä.

Jos konetta ei käytetä oheisten ohjeiden mukaan, takuu

raukeaa.

– Laitetta eivät saa käyttää sellaiset henkilöt, joilla on

rajoittuneet fyysiset, aistimukselliset tai henkiset

kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvit-

tavaa kokemusta ja/tai tietoa, paitsi jos heidän tur-

vallisuudestaan vastaava henkilö valvoo heitä tai

on antanut heille laitteen käyttämiseen tarvittavat

ohjeet.

– Lapset eivät saa leikkiä laitteen kanssa.

– Lapsia on valvottava sen varmistamiseksi, että he

eivät leiki laitteella.

– Lapset eivät saa ilman valvontaa suorittaa laitteen

puhdistus- tai huoltotoimenpiteitä.

– Pidä pakkausfoliot lasten ulottumattomissa, tukeh-

tumisvaara!

– Laite kytketään pois päältä jokaisen käytön jälkeen

ja ennen jokaista puhdistusta/huoltoa.

– Palovaara. Älä imuroi mitään palavia tai hehkuvia

kohteita.

– Laitteen on seisottava tukevalla alustalla.

– Käyttäjän on käytettävä laitetta tarkoituksenmukai-

sesti. Käyttäjän on huomioitava paikalliset olosuh-

teet ja työskennellessään laitteella kiinnitettävä

huomiota muihin henkilöihin, erityisesti lapsiin.

– Tarkasta laitteen ja varusteiden asianmukainen

kunto ennen käyttöä. Jos kunto ei ole moitteeton,

laitteen ja varusteiden käyttö ei ole sallittua.

– Älä upota laitetta, kaapelia tai pistoketta veteen tai

muihin nesteisiin.

– Käyttö räjähdysalttiissa tiloissa on kielletty. Käytet-

täessä laitetta vaara-alueella on noudatettava vas-

taavia turvallisuusmääräyksiä.

– Suojaa laite sääolosuhteilta, kosteudelta ja läm-

mönlähteiltä.

– Mikäli laite putoaa maahan, se on toimitettava val-

tuutettuun huoltopisteeseen tarkastettavaksi, sillä

laitteessa saattaa olla sisäisiä vikoja, jotka vaikut-

tavat tuotteen turvallisuuteen.

– Älä imuroi myrkyllisiä aineita.

– Älä imuroi kipsiä, sementtiä tai vastaavia aineita,

jotka voivat kovettua veteen sekoittuessaan ja si-

ten vaarantaa laitteen toimintaa.

– Käytön aikana laitteen on oltava vaaka-asennossa.

– Käytä vain valmistajan suosittelemia puhdistusai-

neita ja noudata puhdistusaineiden valmistajien

käyttö-, hävitys ja varoitusohjeita.

몇 VAARA

– Laitteen liittäminen on sallittu vain asianmukaisesti

maadoitettuihin pistorasioihin.

– Liitä laite vain vaihtovirtaan. Jännitteen on oltava

sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

Sisällysluettelo

Yleisiä ohjeita FI 5

Turvaohjeet FI 5

Käyttöohjeessa esiintyvät symbolit FI 6

Käyttöönotto FI 6

Käyttö FI 7

Käytön lopettaminen FI 8

Hoito, huolto FI 8

Häiriöt FI 8

Tekniset tiedot FI 8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Asiakaspalvelu

Varusteet ja varaosat

Takuu

Turvaohjeet

52 FI

– 6

– Älä koskaan tartu märillä käsillä virtapistokkee-

seen.

– Älä irrota verkkojohtoa pistokkeesta vetämällä joh-

dosta.

– Kytke laite pois päältä ennen kaikkia hoito- ja huol-

totöitä ja vedä virtapistoke irti pistorasiasta.

– Vain valtuutettu huoltoliike saa suorittaa korjaus-

työt ja sähköisiin rakenneosiin kohdistuvat työt.

– Tarkasta aina ennen käyttöä, että liitosjohto ja vir-

tapistoke ovat ehjät. Anna valtuutetun asiakaspal-

velun/sähköalan ammattilaisen välittömästi vaihtaa

vaurioitunut liitosjohto.

– Sähkötapaturmien välttämiseksi suosittelemme

käyttämään pistorasioita, joissa on esikytketyt vir-

hevirran turvakytkimet (maks. 30 mA nimellislau-

kaisuvirran voimakkuus).

– Käytä ainoastaan roiskevesisuojattua jatkokaape-

lia, jonka vähimmäishalkaisija on 3x1 mm².

– Vaihdettaessa verkko- tai jatkokaapelien pistokkei-

ta täytyy roiskevesisuojan toimivuuden ja mekaani-

sen lujuuden pysyä samanlaatuisina.

– Ennen sähköverkosta irrottamista laite on aina en-

sin sammutettava pääkytkimestä.

– Jos muodostuu vaahtoa tai nestettä pääsee valu-

maan ulos, kytke laite heti pois päältä tai vedä verk-

kopistoke irti pistorasiasta!

몇 VAROITUS

Älä käytä hankausaineita, lasia tai monikäyttöpuhdis-

tusaineita! Älä koskaan upota laitetta veteen.

Tietyt aineet voivat muodostaa räjähdysherkkiä höyryjä

tai seoksia pyörrevirtauksen seurauksena imuilman

kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja, nesteitä ja

pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini, magnesi-

um, sinkki) voimakkaasti alkaalisten ja happamien

puhdistusaineiden kanssa

– Laimentamattomia, voimakkaita happoja ja lipeää

– Orgaanisia liuottimia (esim. bensiini, värinohen-

nusaineet, asetoni,polttoöljy).

– Lisäksi nämä aineet voivat syövyttää laitteessa

käytettyjä materiaaleja.

 VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan

ruumiinvamman tai johtaa kuolemaan.

몇 VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa va-

kavan ruumiinvamman tai voi johtaa kuolemaan.

몇 VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lie-

vän ruumiinvamman tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa aineellisia vahinkoja.

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tar-

kasta purkaessasi laitetta pakkauksesta pakkauksen si-

sällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha-

vaitset kuljetusvahinkoja.

Katso avattavalla kansisivulla olevia

kuvia!

Kuva

1 Moottorikotelo

2 Kantokahva

3 Vaahtomuovisuodatin

4 Suodatinkansi

5 Verkkokaapeli ja pistoke

6 Sähköjohdon säilytyspaikka

7 Imurointikytkin (0 / I )

8 Suihkutuskytkin (0 / I )

9 Lukituksen vapautus, likavesisäiliö

10 Raikasvesisäiliö

11 Säiliö

12 Ohjausrullat

13 Liitäntä monitoimi-imurin imuletkulle

14 Liitin, suihkutusletku

15 Imuletku

16 Käsikahva

17 Ilmanpäästöläppä

18 Suihkutuskahva suihkutusvivulla

19 Irrallinen suihkutusletku

20 Kiinnitysklemmarit (10x)

21 Imuputket 2 x 0,5 m

22 Imuputkien ja varusteiden säilytyspaikka

23 Suihku-ex -lattiasuulake kokolattiamattojen puhdis-

tukseen, kovapintalisäkkeellä

* SE 4001 Plus

Lisävarusteet imurointiin

Kuva

 Tuorevesisäiliön poisto. Paina lukituksen irrotin-

ta ja poista säiliö.

Ohje:

Moottorikotelon voi poistaa vasta kun ensin on

poistettu tuorevesisäiliö.

Kuva

 Moottorikotelon poisto. Käännä kantokahva

eteenpäin, jotta säiliö irtoaa lukituksesta. Poista va-

rusteet ja ohjausrullat säiliöstä.

Kuva

 Käännä säiliö ylösalaisin ja paina sitten ohjausrul-

lat säiliön pohjassa oleviin reikiin vasteeseen asti.

Kuva

 Käännä moottorikotelo sivulle ja aseta vaahtomuo-

visuodatin suodatinkoriin.

 Aseta suodatinkansi paikalleen ja kierrä lukituk-

seen.

 Moottorikotelon asetus paikalleen. Lukitse kote-

lo kääntämällä kantokahva ylös.

Kuva

 Tuorevesisäiliön asetus paikalleen. Aseta ensin

alaosa paikalleen ja paina sitten yläosaa moottori-

koteloa vasten, tarkasta sitten lukituksen pitävyys.

Käyttöohjeessa esiintyvät symbolit

Käyttöönotto

Laitekuvaus

24 Suihku-ex käsisuutin huonekalutoppausten

puhdistukseen

25 Adapteri huonekalutoppausten puhdistami-

seen tarkoitetulle Suihku-Ex-käsisuuttimelle

26 Lattiasuutin, jossa on osa kovia pintoja var-

ten

27 Tyynysuutin

28 Rakosuulake

29 Suodatinpussi

Ennen käyttöönottoa

53FI

– 7

Kuva

 Työnnä suihkutuskahva käsikahvan päälle, kahva

lukkiutuu paikalleen.

 Kiinnitä suihkutuskahvasta lähtevä suihkutusletku

7:lla kiinnitysklemmarilla imuletkuun.

 Pistä imuletku ja suihkutusletku koneen liittimiin.

Neuvo

: Paina imuletkua voimalla liittimen sisään, jotta se

napsahtaa lukitukseen.

Kuva

 Yhdistä imuputket toisiinsa ja liitä sitten käsikah-

vaan.

 Pistä irtonainen suihkutusletku suihkutuskahvaan

ja kiinnitä 3:lla kiinnitysklemmarilla imuputkiin.

 Pistä lattiasuutin imuputkeen ja suihkutusletku lat-

tiasuuttimeen. Lukitse suihkutusletku paikalleen ul-

koista varmistusvipua kiertämällä.

Kone on nyt valmisteltu märkäpuhdistukseen.

Kuva

 Mukana oleva adapteri pitää Suihku-ex-käsisuutin-

ta koottaessa liittää ja lukita huonekalutoppausten

puhdistamiseen tarkoitetun Suihku-Ex-käsisuutti-

men ja käsikahvan väliin.

* SE 4001 Plus

HUOMIO

Tarkasta, että vaahtomuovisuodatin on aina työsken-

neltäessä paikoillaan, tämä koskee märkäpuhdistusta

sekä märkä- ja kuivaimurointia.

HUOMIO

Tarkista puhdistettavan kohteen värien- ja vedenkestä-

vyys huomaamattomassa kohdassa ennen laitteen

käyttämistä.

Älä puhdista vedelle arkoja pintoja, kuten esim. parket-

tilattioita (kosteus voi tunkeitua sisään ja vahingoittaa

lattiaa).

Huomautus:

Lämmin vesi (maks. 50 °C) parantaa puhdistusvaiku-

tusta.

 Suihku-Ex-lattiasuuttimen kanssa ilman kovapinta-

päällystettä.

Käytä puhdistamiseen vain KÄRCHER matonpuhdis-

tusainetta RM 519.

 Suihku-Ex-lattiasuuttimen ja kovapintapäällysteen

kanssa.

Työnnä kovapinta-lisäke sivulta Suihku-Ex-lattiasuutti-

meen. Kumihuuli osoittaa eteenpäin, harjakaista taak-

sepäin.

Vihje: Tuorevesisäiliön voi irrottaa täyttämistä varten,

myös laitteessa kiinniolevan säiliön voi täyttää.

Kuva

 Käännä säiliön kansi ylös.

 Kaada 100 - 200 ml (likaisuusasteesta riippuen)

RM 519 -puhdistusainetta tuorevesisäiliöön ja täytä

säiliö sitten vesijohtovedellä, älä täytä liian täyteen.

 Sulje säiliön kansi.

Kuva

 Liitä virtapistoke pistorasiaan.

 Paina imurointikytkin (asentoon I), imuturbiini käyn-

nistyy.

Kuva

 Työnnä käsikahvassa oleva ilmanpäästöläppä ko-

konaan kiinni.

Kuva

 Paina suihkutuskytkin (asentoon I), puhdistusaine-

pumppu on valmiustilassa.

 Käytä suihkutuskahvassa olevaa vipua puhdistus-

liuoksen suihkuttamiseen.

 Käsittele puhdistettava pinta limittäisin vedoin.

Vedä suutinta taaksepäin (älä työnnä).

Huomautus: Jos säiliö on täynnä, uimuri sulkee imuau-

kon ja laite käy kohonneella kierrosluvulla. Kytke laite

heti pois päältä ja tyhjennä säiliö.

 Sammuta laite painamalla imurointi- ja suihkutus-

kytkimiä (asentoon 0).

 Poista lisävarusteet ja tuorevesisäiliö, irrota moot-

torikotelo lukituksesta.

 Ota moottorikotelo pois ja tyhjennä säiliö.

– Työskentele aina valosta varjoon päin (ikkunan

luota kohti ovea).

– Työskentele aina puhtaalta pinnalta kohti likaantu-

nutta pintaa.

– Juuttiset matot voivat kutistua ja muuttaa värejään

käytettäessä liian märkää puhdistusta.

– Harjaa pitkälankaiset (-nukkaiset) matot puhdistuk-

sen jälkeen langan/nukan suuntaa (esim. nukka-

harjalla tai hankausharjalla).

– Märkäpuhdistuksen jälkeen tehty kyllästäminen

käyttäen Care Tex RM 762:ta estää tekstiilipäällyk-

sen nopean likaantumisen uudelleen.

– Painautumien ja ruostetahrojen estämiseksi, käve-

le matolla ja aseta huonekalut matolle vasta maton

kuivumisen jälkeen.

 Kytke imurointi ja suihkutus päälle (asento I).

 Ruiskuta puhdistusliuosta ja imuroi sitä samalla

pois yhdessä työvaiheessa.

 Kytke sitten suihkutus pois päältä ja imuroi puhdis-

tusliuoksen jäämät pois.

 Kun matot on puhdistettu, suorita vielä jälkipuhdis-

tus puhtaalla, lämpimällä vedellä ja suorita halutes-

sasi maton käsittely kyllästysaineella.

 Kytke suihkutus päälle (asento I).

 Levitä puhdistusaineliuosta ja anna sen vaikuttaa

vähintään 5 minuuttia (imurointi poiskytkettynä).

 Puhdista

sitten pinta kuten kevyessä / normaalissa

likaantumisessa.

 Kun matot on puhdistettu, suorita vielä jälkipuhdis-

tus puhtaalla, lämpimällä vedellä ja suorita halutes-

sasi maton käsittely kyllästysaineella.

 Huuhtele laitteen suihkutusjohdot, tee se seuraa-

vasti:

Märkäpuhdistus huonekalutoppausten

puhdistamiseen tarkoitetulle Suihku-Ex-

käsisuuttimella

Käyttö

Kokolattiamattojen ja kovien pintojen

märkäpuhdistus

Kokolattiamattojen märkäpuhdistus

Kovien pintojen märkäpuhdistus

Tuorevesisäiliön täyttö

8.1

8.2

Puhdistustyön aloitus

Säiliön tyhjennys puhdistustyön aikana

Puhdistusvinkkejä/työtapoja

Puhdistusmenetelmät

Kevyt / normaali likaantuminen

Pahat likaantumat tai tahrat

Märkäpuhdistuksen lopettaminen

54 FI

– 8

Täytä puhdistusainesäiliä n. 1 litralla puhdasta vet-

tä.

Pidä suutinta viemärin yläpuolella ja kytke suihku-

tuspumppu päälle, kunnes puhdas vesi on käytetty

loppuun.

Huomautus

Käyttäessäsi laitetta monitoimi-imurina, voit poistaa

suihkutuskahvan ja suihkutusletku.

Kuva

 Poista suihkutusletku ja kiinnitysklemmarit imulet-

kusta ja imuputkesta.

 Paina molempia sivulla olevia lukitusnappeja ja

vedä suihkutuskahva pois käsikahvasta.

HUOMIO

Käytä kuivaimun yhteydessä aina paikalleen asetettua

suodatinpussia.

Parempi suodatus saadaan aikaan patruunasuodatti-

men (lisätarvike) avulla.

Säiliön ja varusteiden tulee olla kuivia, muuten niihin voi

tarttua likaa.

 Valitse haluamasi varuste ja pistä se imuputkeen

tai suoraan käsikahvaan.

Kuva

 Aseta suodatinpussi paikalleen.

 Valitse haluamasi varuste ja pistä se imuputkeen

tai suoraan käsikahvaan.

 Kytke imurointi päälle (asento I).

 Paina lattiasuuttimen kovapintaharja esiin. Harjas-

ten kuuluu olla suunnattuna eteenpäin.

 Työskentele ilman kovien pintojen istukkaa.

Kuva

 Säädä imun voimakkuus sopivaksi ilmanpäästölä-

pän avulla.

Ohje:

Sulje ilmanpäästöläppä käytön jälkeen!

HUOMIO

Älä käytä suodatinpussia!

Huomautus: Jos säiliö on täynnä, uimuri sulkee imuau-

kon ja laite käy kohonneella kierrosluvulla. Kytke laite

heti pois päältä ja tyhjennä säiliö.

 Kun imuroit kosteaa tai märkää likaa, valitse ha-

luamasi varuste ja pistä se imuputkeen tai suoraan

käsikahvaan.

 Kytke imurointi päälle (asento I).

Kuva

 Avaa sivuilmaluisti, kun imuroit suuria määriä vettä.

Sulje jälleen käytön jälkeen.

 Tyhjennä täysi säiliö (katso kohtaa "Säiliön tyhjen-

nys").

 Kytke laite pois päältä.

 Tyhjennä täysi säiliö (katso kohtaa "Säiliön tyhjen-

nys").

 Pese säiliö perusteellisesti puhtaalla vedellä.

 Jokaisen käytön jälkeen, irrota varusteet laitteesta

sekä letku, suutin ja pidennysputket toisistaan.

Neuvo: Osista voi vielä tippua jäännösvettä, aseta

ne siksi suihkualtaaseen tai kylpyammeeseen.

 Huuhtele varusteet/osat yksitellen juoksevassa ve-

dessä ja anna niiden sitten kuivua.

 Puhdista vaahtomuovisuodatin juoksevassa ve-

dessä, anna kuivua ennen uudelleenkäyttöä.

 Jotta laite kuivuisi, anna sen seistä avoimena.

 Laitteen säilytys. Pinoa varusteet laitteeseen ja

säilytä kuivissa tiloissa.

Kun nestesuihku on epätasainen.

Kuva

 Irrota suuttimen kiinnitys ja vedä suutin ulos, puh-

dista tai vaihda suihkutussuutin.

1 x vuodessa tai tarvittaessa.

Kuva

 Kierrä ja irrota lukitus. Vedä sihti ylöspäin ulos ja

puhdista juoksevassa vedessä.

 Täytä tuorevesisäiliö.

 Tarkasta tuorevesisäiliön korrekti istuvuus.

 Puhdistusainepumppu rikki, ota yhteys asiakaspal-

veluun.

 Puhdista Suihku-ex -lattiasuutin.

 Sulje käsikahvassa oleva ilmanpäästöläppä.

Katso myös kuvaa 11

 Varuste, imuletku tai imuputket ovat tukkeutuneet,

poista tukos.

 Suodatinpussi on täynnä: Aseta uusi suodatinpussi

paikalleen.

 Puhdista vaahtomuovisuodatin.

 Täytä tuorevesisäiliö.

 Työnnä virtapistoke pistorasiaan.

 Ylikuumenemissuoja on lauennut, anna laiteen

jäähtyä.

Oikeus teknisiin muutoksiin pidätetään!

Käyttö monitoimi-imurina

Kovien pintojen imurointi

Kokolattiamattojen imurointi

Veden poisimurointi

Käytön lopettaminen

Hoito, huolto

Laitteen puhdistus

Tuorevesisäiliön sihdin puhdistus

Häiriöt

Suuttimesta ei tule vettä

Suihkutus epätasainen

Riittämätön imuteho

Puhdistusainepumppu on äänekäs

Laite ei toimi

Tekniset tiedot

Jännite

1~ 50-60 Hz

220 - 240V V

Verkkosulake (hidas) 10 A

Astian tilavuus 18 l

Vedenottokyky, maks. 4 l

Teho P

nenn

1200 W

Teho P

max

1400 W

Verkkokaapeli H05-VV-F2x0,75

Äänen painetaso (standardi

EN 60704-2-1)

74 dB(A)

55FI

– 5

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή σας

για πρώτη φορά, διαβάστε αυτές τις πρω-

τότυπες οδηγίες χρήσης, ενεργήστε σύμ-

φωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή

για τον επόμενο ιδιοκτήτη.

Η παρούσα συσκευή σχεδιάστηκε ειδικά για ιδιωτική

χρήση και δεν είναι σε θέση να ανταποκριθεί στις κατα-

πονήσεις που συνεπάγεται μία ενδεχόμενη επαγγελμα-

τική της χρήση.

– Με την αγορά αυτού του μηχανήματος έχετε απο-

κτήσει ένα ψεκαστικό μηχάνημα για το διεξοδικό

και/ή γενικό καθαρισμό μοκετών με εντατική δρά-

ση.

– Με το πρόσθετο εξάρτημα σκληρών επιφανειών

για το ακροφύσιο ψεκασμού δαπέδου Εx (περιλαμ-

βάνεται στη συσκευασία) μπορείτε να καθαρίσετε

ακόμη και σκληρές επιφάνειες.

– Με το αντίστοιχο εξάρτημα (περιλαμβάνεται στη

συσκευασία) η συσκευή μπορεί να χρησιμοποιηθεί

και ως ηλεκτρική σκούπα πολλαπλών λειτουργι-

ών..

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην

πετάτε τη συσκευασία στα οικιακά απορρίμμα-

τα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα

υλικά, τα οποία θα πρέπει να μεταφέρονται σε

σύστημα επαναχρησιμοποίησης. Οι μπαταρίες

και οι συσσωρευτές περιέχουν υλικά, τα οποία

δεν επιτρέπεται να καταλήξουν στο περιβάλλον Για τον

λόγο αυτόν, διαθέστε τις άχρηστες συσκευές, τις μπατα-

ρίες και τους συσσωρευτές μέσω του κατάλληλου συ-

στήματος διαχείρισης απορριμμάτων.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περι-

λαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμέ-

νης μεταχείρισης ή απόρριψης μπορούν να αποτελέ-

σουν εστία κινδύνου για την υγεία και το περιβάλλον.

Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σω-

στή λειτουργία της συσκευής. Οι συσκευές που φέρουν

αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε περίπτωση αποριών ή βλαβών μπορείτε να απευθύ-

νεστε στο πλησιέστερο υποκατάστημα του Οίκου

KÄRCHER, το οποίο θα σας βοηθήσει ευχαρίστως.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα-

κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο-

πτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα

βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή-

ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε

αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα-

λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά-

στημα από το οποίο προμηθευτήκατε τη συσκευή ή

στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Εκτός από τις υποδείξεις που παρέχονται στο παρόν

εγχειρίδιο οδηγιών λειτουργίας πρέπει να τηρούνται και

οι γενικές διατάξεις ασφάλειας και πρόληψης ατυχημά-

των που προβλέπει ο νομοθέτης.

Η χρήση της συσκευής, η οποία αντίκειται στις παρού-

σες οδηγίες, μπορεί να έχει ως συνέπεια την ακύρωση

της εγγύησης.

– Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από

άτομα με περιορισμένες κινητικές, αισθητηριακές ή

νοητικές ικανότητες χωρίς σχετική εμπειρία και/ή

γνώσεις, εκτός εάν επιβλέπονται από ένα αρμόδιο

για την ασφάλειά τους άτομο ή τους έχουν δοθεί

οδηγίες για τη χρήση της συσκευής και έχουν κατα-

νοήσει τους κινδύνους που ενδέχεται να προκύ-

ψουν.

– Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

– Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση,

ώστε να εξασφαλιστεί ότι δεν θα παίζουν με τη συ-

σκευή.

– Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτε-

λούνται από παιδιά χωρίς επίβλεψη.

– Κρατάτε τα παιδιά μακριά από τα πλαστικά φύλλα

συσκευασίας, υφίσταται κίνδυνος ασφυξίας!

– Απενεργοποιείτε τη συσκευή έπειτα από κάθε χρή-

ση και πριν από τον καθαρισμό/τη συντήρηση.

– Κίνδυνος πυρκαγιάς. Μην αναρροφάτε καιγόμενα ή

καυτά αντικείμενα.

– Η συσκευή πρέπει να τοποθετείται σε σταθερή επι-

φάνεια.

– Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή

σύμφωνα με τις προδιαγραφές. Πρέπει να λαμβάνει

υπόψη τις τοπικές συνθήκες και κατά την εργασία

του με τη συσκευή να είναι προσεκτικός ώστε να

μην βλάψει άλλους ανθρώπους και ιδιαίτερα παι-

διά.

– Πριν από τη χρήση ελέγξτε εάν η συσκευή και τα

εξαρτήματά της είναι σε καλή κατάσταση. Σε περί-

πτωση που δεν βρίσκονται σε άψογη κατάσταση,

δεν επιτρέπεται να χρησιμοποιηθούν.

Πίνακας περιεχομένων

Γενικές υποδείξεις EL 5

Υποδείξεις ασφαλείας EL 5

Σύμβολα στο εγχειρίδιο οδηγιών EL 6

Ενεργοποίηση EL 6

Χειρισμός EL 7

Απενεργοποίηση EL 9

Φροντίδα, Συντήρηση EL 9

Βλάβες EL 9

Τεχνικά χαρακτηριστικά EL 9

Γενικές υποδείξεις

Αρμόζουσα χρήση

Προστασία περιβάλλοντος

Υπηρεσία εξυπηρέτησης πελατών

Εξαρτήματα και ανταλλακτικά

Εγγύηση

Υποδείξεις ασφαλείας

56 EL

– 6

– Μη βυθίζετε ποτέ τη συσκευή, το καλώδιο ή τον

ρευματολήπτη σε νερό ή άλλα υγρά.

– Απαγορεύεται η χρήση σε χώρους όπου υφίσταται

κίνδυνος έκρηξης. Κατά τη χρήση της συσκευής σε

επικίνδυνους χώρους πρέπει να τηρούνται οι αντί-

στοιχες προδιαγραφές ασφαλείας.

– Προστατεύετε τη συσκευή από τις δυσμενείς καιρι-

κές συνθήκες, την υγρασία και τις πηγές θερμότη-

τας.

– Εάν η συσκευή πέσει κάτω, θα πρέπει να ελεγχθεί

από μια εξουσιοδοτημένη υπηρεσία εξυπηρέτησης

πελατών, καθώς μπορεί να υπάρχουν εσωτερικές

βλάβες που επηρεάζουν την ασφάλεια του προϊό-

ντος.

– Μην χρησιμοποιείτε τη συσκευή για την αναρρόφη-

ση δηλητηριωδών υλικών.

– Μην χρησιμοποιείτε τη συσκευή για την αναρρόφη-

ση γύψου, τσιμέντου κτλ., καθώς η επαφή με το

νερό μπορεί να τα σκληρύνει και να θέσει σε κίνδυ-

νο τη λειτουργία της συσκευής.

– Στη διάρκεια της λειτουργίας διατηρείτε πάντα τη

συσκευή σε όρθια θέση.

– Χρησιμοποιείτε αποκλειστικά τα συνιστώμενα από

τον κατασκευαστή απορρυπαντικά και λαμβάνετε

υπόψη τις υποδείξεις εφαρμογής, διάθεσης και

προειδοποίησης του κατασκευαστή του απορρυπα-

ντικού.

몇 ΚΙΝΔΥΝΟΣ

– Συνδέετε τη συσκευή μόνο σε πρίζες που είναι γει-

ωμένες σύμφωνα με τις προδιαγραφές.

– Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύ-

μα. Η τάση πρέπει να συμφωνεί με την πινακίδα τύ-

που της συσκευής.

– Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευματολή-

πτη και την πρίζα.

– Μην βγάζετε τον ρευματολήπτη από την πρίζα τρα-

βώντας τον από το καλώδιο σύνδεσης.

– Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και

αποσυνδέστε το ρευματολήπτη από την πρίζα.

– Οι εργασίες επισκευών και οι εργασίες στα ηλεκτρι-

κά εξαρτήματα πρέπει να διεξάγονται μόνο από την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

τών.

– Πριν από κάθε λειτουργία της συσκευής ελέγχετε το

καλώδιο ρεύματος και το φις για τυχόν ζημιές. Ανα-

θέτετε αμέσως σε εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών/εξειδικευμένο ηλεκτρο-

λόγο την αλλαγή του χαλασμένου καλωδίου σύνδε-

σης στο δίκτυο.

– Για την αποφυγή ηλεκτρικών ατυχημάτων, συνιστά-

ται η χρήση πριζών με προεγκατεστημένο προστα-

τευτικό διακόπτη ρεύματος διαρροής (μέγ. 30 mA

ονομαστική ισχύς ρεύματος απεμπλοκής).

–

Χρησιμοποιείτε αποκλειστικά αδιάβροχο καλώδιο

προέκτασης ελάχιστης διατομής 3x1 mm².

– Σε περίπτωση αντικατάστασης των συνδέσμων με-

ταξύ του καλωδίου τροφοδοσίας και του καλωδίου

προέκτασης πρέπει να διατηρείται η αδιάβροχη

προστασία και η μηχανική αντοχή.

– Πριν αποσυνδέσετε τη συσκευή από το δίκτυο πα-

ροχής ρεύματος, απενεργοποιείτε την πάντα από

τον κεντρικό διακόπτη.

– Εάν εμφανιστεί αφρός ή εκρεύσει υγρό, απενεργο-

ποιήστε αμέσως τη συσκευή ή βγάλτε το φις από

την πρίζα!

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε λειαντικά μέσα, γυαλί ή καθαριστικά

γενικής χρήσης! Ποτέ μην βυθίζετε τη συσκευή μέσα σε

νερό.

Ορισμένες ουσίες, όταν αναμειχθούν με τον αέρα αναρ-

ρόφησης, μπορεί να δημιουργήσουν εκρηκτικούς

ατμούς ή μείγματα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιμα αέρια, υγρά και σκόνες (σκό-

νες που προκαλούν αντίδραση)

– Αντιδραστικές μεταλλικές σκόνες (π.χ. αλουμίνιο,

μαγνήσιο, ψευδάργυρος) σε συνδυασμό με ισχυρά

αλκαλικά και όξινα απορρυπαντικά

– Συμπυκνωμένα ισχυρά οξέα και αλκαλικά διαλύμα-

τα

– Οργανικά διαλυτικά μέσα (π.χ. βενζίνη, διαλυτικά

χρωμάτων, ακετόνη, πετρέλαιο θέρμανσης).

– Επιπλέον, οι ουσίες αυτές μπορεί να διαβρώσουν

τα υλικά που χρησιμοποιούνται στη συσκευή.

 ΚΙΝΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να

οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί

να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΣΟΧΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί

να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η

οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη

συσκευασία.

Κατά την αποσυσκευασία ελέγξτε το περι-

εχόμενο της ως προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά

τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

θευτή σας.

Εικόνες, βλ. αναδιπλούμενη σελίδα!

Εικόνα

1 Περίβλημα κινητήρα

2 Λαβή μεταφοράς

3 Φίλτρο αφρολέξ

4 Κλείδωμα φίλτρου

5 Καλώδιο σύνδεσης δικτύου με φις

6 Αποθήκευση, καλώδιο τροφοδοσίας

7 Διακόπτης αναρρόφησης (0 / I)

8 Διακόπτης ψεκασμού (0 / I)

9 Απασφάλιση, δεξαμενή φρέσκου νερού

10 Δοχείο καθαρού νερού

11 Κάδος

12 Τροχοί οδήγησης

13 Σύνδεση για τον ελαστικό σωλήνα της ηλεκτρικής

σκούπας πολλαπλών λειτουργιών

14 Σύνδεση, ελαστικός σωλήνας ψεκασμού

15 Εύκαμπτος σωλήνας αναρρόφησης

16 Χειρολαβή

17 Βοηθητική θυρίδα αέρα

18 Λαβή ψεκασμού με μοχλό ψεκασμού

19 Ελεύθερος ελαστικός σωλήνας ψεκασμού

20 Κλιπ συγκράτησης (10x)

21 Σωλήνες αναρρόφησης 2 x 0,5 m

Σύμβολα στο εγχειρίδιο οδηγιών

Ενεργοποίηση

Περιγραφή της συσκευής

57EL

– 7

22 Θήκη σωλήνων αναρρόφησης και εξαρτημάτων

23 Ακροφύσιο ψεκασμού δαπέδου Ex για τον καθαρι-

σμό μοκετών, με πρόσθετο εξάρτημα για σκληρές

επιφάνειες

* SE 4001 Plus

Πρόσθετο εξάρτημα αναρρόφησης

Εικόνα

 Αφαιρέστε το δοχείο φρέσκου νερού. Πιέστε το

στοιχείο απασφάλισης και αφαιρέστε τη δεξαμενή.

Υπόδειξη:

Το περίβλημα του κινητήρα μπορεί να αφαιρεθεί,

μόνον εάν αφαιρεθεί προηγουμένως η δεξαμενή

φρέσκου νερού.

Εικόνα

 Αφαιρέστε το περίβλημα του κινητήρα. Για το

σκοπό αυτό ανοίξτε τη λαβή μεταφοράς προς τα

πάνω, ώστε να απασφαλίσετε το δοχείο. Αφαιρέ-

στε τα εξαρτήματα και τους τροχούς οδήγησης από

το δοχείο.

Εικόνα

 Γυρίστε ανάποδα τον κάδο, πιέστε τους τροχούς

στα ανοίγματα του κάδου έως το τέρμα.

Εικόνα

 Αναποδογυρίστε το περίβλημα του κινητήρα και το-

ποθετήστε το φίλτρο αφρού στο δοχείο φίλτρου.

 Εισάγετε το κλείδωμα φίλτρου και περιστρέψτε το

για να ασφαλίσει.

 Τοποθετήστε το περίβλημα του κινητήρα. Τρα-

βήξτε τη λαβή μεταφοράς προς τα επάνω για να

κλειδώσει.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού. Κατ'

αρχήν τοποθετήστε το κάτω μέρος και στη συνέ-

χεια πιέστε από πάνω το περίβλημα του κινητήρα

και ελέγξτε εάν έχει κλειδώσει.

Εικόνα

 Εισάγετε τη λαβή ψεκασμού στη χειρολαβή,

ώσπου να κλειδώσει.

 Στερεώστε τον ελαστικό σωλήνα ψεκασμού της λα-

βής ψεκασμού στον ελαστικό σωλήνα αναρρόφη-

σης με 7 κλιπ συγκράτησης.



Εισάγετε τον ελαστικό σωλήνα αναρρόφησης και

τον ελαστικό σωλήνα ψεκασμού στις υποδοχές

σύνδεσης του μηχανήματος.

Υπόδειξη

: Ωθήστε σταθερά τον ελαστικό σωλήνα αναρρόφη-

σης στην υποδοχή σύνδεσης, ώστε να κλειδώσει.

Εικόνα

 Συνδέστε

μεταξύ τους τους σωλήνες αναρρόφησης

και εισάγετέ τους στη χειρολαβή.

 Εισάγετε τον ελεύθερο ελαστικό σωλήνα ψεκα-

σμού στη λαβή ψεκασμού και στερεώστε τον με τα

3 συνοδευτικά κλιπ συγκράτησης στους σωλήνες

αναρρόφησης.

 Εισάγετε το ακροφύσιο δαπέδου στο σωλήνα

αναρρόφησης και εισάγετε τον ελαστικό σωλήνα

ψεκασμού στο ακροφύσιο δαπέδου. Περιστρέψτε

τον εξωτερικό μοχλό ασφαλείας και ασφαλίστε με

αυτόν τον ελαστικό σωλήνα ψεκασμού.

Το μηχάνημα είναι τώρα έτοιμο για υγρό καθαρι-

σμό.

Εικόνα

 Για τη συναρμολόγηση του ακροφυσίου χειρός ψε-

κασμού ex, θα πρέπει να είναι συνδεδεμένος και

ασφαλισμένος ο συνοδευτικός προσαρμογέας

ανάμεσα στο ακροφύσιο χειρός ψεκασμού ex για

τον καθαρισμό υφασμάτινων επενδύσεων και τη

χειρολαβή.

* SE 4001 Plus

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε πάντα το τοποθετημένο φίλτρο αφρού

τόσο για τον υγρό καθαρισμό όσο και για την υγρή/ξηρή

αναρρόφηση!

ΠΡΟΣΟΧΗ

Ελέγξτε

το υπό καθαρισμό αντικείμενο πριν τη χρήση

του μηχανήματος σε κάποιο μη ορατό σημείο του ως

προς την αντοχή των χρωμάτων και τη γενικότερη αντο-

χή του στο νερό.

Μην καθαρίζετε επενδύσεις δαπέδου που παρουσιά-

ζουν ευαισθησία στο νερό, όπως για παράδειγμα δάπε-

δα παρκέ (η υγρασία μπορεί να διεισδύσει στο εσωτερι-

κό και να προκαλέσει βλάβη στο δάπεδο).

Υπόδειξη:

Το ζεστό νερό (έως 50 °C) αυξάνει την καθαριστική δρά-

ση.

 Με

ακροφύσιο δαπέδου ψεκασμού ex, χωρίς ένθε-

το εξάρτημα για σκληρές επιφάνειες.

Για τον καθαρισμό χρησιμοποιείτε μόνον το απορρυπα-

ντικό για μοκέτες RM 519 της KARCHER.

 Με ακροφύσιο δαπέδου ψεκασμού ex, με ένθετο

εξάρτημα για σκληρές επιφάνειες.

Εισαγάγετε από το πλάι στο ακροφύσιο ψεκασμού δα-

πέδου ex το ένθετο εξάρτημα για σκληρή επιφάνεια. Το

λαστιχένιο χείλος δείχνει προς τα πάνω και η επιμήκης

βούρτσα προς τα κάτω.

Υπόδειξη: Η δεξαμενή φρέσκου νερού μπορεί να αφαι-

ρεθεί για να γεμίσει ή να γεμίσει απευθείας στο μηχάνη-

μα.

Εικόνα

 Ανοίξτε το κάλυμμα της δεξαμενής προς τα επάνω.

 Προσθέστε 100 - 200 ml (η ποσότητα ποικίλει ανα-

λόγως του βαθμού ρύπανσης) RM 519 στη δεξα-

μενή φρέσκου νερού, γεμίστε με νερό από τη βρύ-

ση και μην προκαλείτε υπερπλήρωση.

 Κλείστε ξανά το κάλυμμα της δεξαμενής.

24 Ακροφύσιο χειρός ψεκασμού ex για τον κα-

θαρισμό υφασμάτινων επενδύσεων

25 Προσαρμογέας για ακροφύσιο χειρός ψεκα-

σμού ex για τον καθαρισμό υφασμάτινων

επενδύσεων

26 Ακροφύσιο δαπέδου με εξάρτημα σκληρών

επιφανειών

27 Ακροφύσιο ταπετσαριών επίπλων

28 Ακροφύσιο αρμών

29 Σακούλα φίλτρου

Πριν τη θέση σε λειτουργία

8.1

Υγρός καθαρισμός με ακροφύσιο χειρός ψεκασμού

ex για τον καθαρισμό υφασμάτινων επενδύσεων

Χειρισμός

Υγρός καθαρισμός μοκετών/σκληρών

επιφανειών

Υγρός καθαρισμός μοκετών

Υγρός καθαρισμός σκληρών επιφανειών

Πλήρωση της δεξαμενής φρέσκου νερού

8.2

58 EL

– 8

Εικόνα

 Εισάγετε τον ρευματολήπτη στην πρίζα.

 Πιέστε το διακόπτη αναρρόφησης (θέση Ι). Ο στρό-

βιλος αναρρόφησης ενεργοποιείται.

Εικόνα

 Κλείστε εντελώς τη βοηθητική θυρίδα αέρα στη χει-

ρολαβή.

Εικόνα

 Πιέστε το διακόπτη ψεκασμού (θέση Ι). Η αντλία

απορρυπαντικού είναι έτοιμη.

 Πιέστε το μοχλό της λαβής ψεκασμού για να ψεκά-

στε με διάλυμα απορρυπαντικού.

 Περάστε πάνω από την υπό καθαρισμό επιφάνεια

σε αλληλοκαλυπτόμενες διαδρομές. Τραβάτε πά-

ντα το ακροφύσιο προς τα πίσω (μην το σπρώχνε-

τε).

Υπόδειξη: Εάν το δοχείο είναι γεμάτο, ο πλωτήρας

κλείνει το άνοιγμα αναρρόφησης και η συσκευή λειτουρ-

γεί με αυξημένο αριθμό στροφών. Θέστε αμέσως τη συ-

σκευή εκτός λειτουργίας και αδειάστε το δοχείο.

 Απενεργοποιήστε το μηχάνημα πιέζοντας το διακό-

πτη αναρρόφησης και ψεκασμού (θέση 0).

 Αφαιρέστε τα εξαρτήματα και τη δεξαμενή φρέσκου

νερού και απασφαλίστε το περίβλημα του κινητή-

ρα.

 Αφαιρέστε το περίβλημα του κινητήρα και αδειάστε

το δοχείο.

– Εργάζεστε πάντα με κατεύθυνση από το φως προς

τη σκιά (από τα παράθυρα προς την πόρτα).

– Εργάζεστε πάντα με κατεύθυνση από τις καθαρι-

σμένες προς τις μη καθαρισμένες επιφάνειες.

– Μοκέτες με υπόστρωση από γιούτα μπορούν να

μαζέψουν και να χάσουν το χρώμα τους αν βρα-

χούν πολύ.

– Βουρτσίζετε τα χαλιά με ψηλό πέλος μετά τον κα-

θαρισμό και ενώ είναι ακόμα υγρά προς την κατεύ-

θυνση του πέλους (π.χ. με ειδικές σκούπες ή βούρ-

τσες).

– Ο εμποτισμός με Care Tex RM 762 μετά τον υγρό

καθαρισμό αποτρέπει τη γρήγορη ρύπανση της

υφασμάτινης επένδυσης.

– Μην πατάτε ή μην τοποθετείτε έπιπλα πάνω στις

καθαρισμένες επιφάνειες πριν στεγνώσουν, ώστε

να αποφύγετε σημάδια από πίεση ή λεκέδες σκου-

ριάς.

 Ενεργοποιήστε την αναρρόφηση και τον ψεκασμό

(θέση Ι).

 Ψεκάστε το διάλυμα απορρυπαντικού σε ένα πέρα-

σμα και ταυτόχρονα αναρροφήστε.

 Στη συνέχεια απενεργοποιήστε το διακόπτη ψεκα-

σμού και αναρροφήστε το υπόλοιπο διάλυμα καθα-

ρισμού.

 Μετά τον καθαρισμό, ξαναπεράστε τα χαλιά με κα-

θαρό, ζεστό νερό και εμποτίστε τα, εάν το επιθυμεί-

τε.

 Ενεργοποιήστε τον ψεκασμό (θέση Ι).

 Απλώστε το απορρυπαντικό διάλυμα και αφήστε το

να ενεργήσει για 5 λεπτά (η αναρρόφηση είναι απε-

νεργοποιημένη).

 Στη συνέχεια καθαρίστε την επιφάνεια με ελαφρούς

/ κανονικούς ρύπους.

 Μετά τον καθαρισμό, ξαναπεράστε τα χαλιά με κα-

θαρό, ζεστό νερό και εμποτίστε τα, εάν το επιθυμεί-

τε.

 Έκπλυση των σωλήνων ψεκασμού στη συσκευή:

Γεμίστε το δοχείο απορρυπαντικού με περ. 1 λίτρο

καθαρό νερό.

Κρατήστε το ακροφύσιο στην αποχέτευση και ενερ-

γοποιείτε την αντλία ψεκασμού μέχρι να καταναλω-

θεί το καθαρό νερό.

Υπόδειξη

Για να χρησιμοποιήσετε τη συσκευή ως ηλεκτρική σκού-

πα πολλαπλού σκοπού, μπορείτε να αφαιρέσετε τη

λαβή ψεκασμού και τον ελαστικός σωλήνας ψεκασμού.

Εικόνα

 Αφαιρέστε τους σωλήνες ψεκασμού και τα κλιπ συ-

γκράτησης από τον ελαστικό σωλήνα αναρρόφη-

σης και τους σωλήνες αναρρόφησης.

 Πιέστε τις δύο προεξοχές ασφάλισης και τραβήξτε

τη λαβή ψεκασμού από τη χειρολαβή.

ΠΡΟΣΟΧΗ

Κατά τη στεγνή αναρρόφηση να εργάζεστε πάντα με το-

ποθετημένη τη σακούλα φίλτρου.

Καλύτερο

φιλτράρισμα μπορεί να επιτευχθεί με φυσίγγιο

φίλτρου (ειδικό παρελκόμενο).

Το δοχείο και τα παρελκόμενα πρέπει να είναι στεγνά,

ώστε να μην κολλάνε πάνω τους οι ακαθαρσίες.

 Επιλέξτε το επιθυμητό εξάρτημα και εισάγετέ το

στους

σωλήνες αναρρόφησης και/ή απευθείας στη

χειρολαβή.

Εικόνα

 Τοποθετήστε τη σακούλα φίλτρου.

 Επιλέξτε το επιθυμητό εξάρτημα και εισάγετέ το

στους σωλήνες αναρρόφησης και/ή απευθείας στη

χειρολαβή.

 Ενεργοποιήστε την αναρρόφηση (θέση Ι).

 Εισάγετε το εξάρτημα σκληρών επιφανειών στο

ακροφύσιο δαπέδου. Οι βούρτσες πρέπει να είναι

στραμμένες προς τα έξω.

 Μην χρησιμοποιείτε το εξάρτημα σκληρών επιφα-

νειών.

Εικόνα

 Χρησιμοποιήστε τη βοηθητική θυρίδα αέρα για να

ρυθμίσετε την αναρροφητική ισχύ.

Υπόδειξη:

Μετά τη χρήση κλείστε πάλι τη βοηθητική θυρίδα

αέρα!

ΠΡΟΣΟΧΗ

Μην χρησιμοποιείτε σακούλα φίλτρου!

Υπόδειξη:

Εάν το δοχείο είναι γεμάτο, ο πλωτήρας

κλείνει

το άνοιγμα αναρρόφησης και η συσκευή λειτουρ-

γεί με αυξημένο αριθμό στροφών. Θέστε αμέσως τη συ-

σκευή εκτός λειτουργίας και αδειάστε το δοχείο.

Έναρξη εργασίας

Εκκένωση του δοχείου κατά τη διάρκεια της

εργασίας

Συμβουλές καθαρισμού/μέθοδος εργασίας

Τρόποι καθαρισμού

Ελαφροί /κανονικοί ρύποι

Επίμονοι ρύποι ή λεκέδες

Τερματισμός του υγρού καθαρισμού

Χρήση ως ηλεκτρική σκούπα πολλαπλού

σκοπού

Αναρρόφηση σε σκληρές επιφάνειες

Αναρρόφηση σε μοκέτες

Αναρρόφηση νερού

59EL

– 9

 Για την αναρρόφηση υγρασίας και/ή υγρών, εισά-

γετε το επιθυμητό εξάρτημα στο σωλήνα αναρρό-

φησης και/ή απευθείας στη χειρολαβή.

 Ενεργοποιήστε την αναρρόφηση (θέση Ι).

Εικόνα

 Αν θέλετε να κάνετε αναρρόφηση μεγάλων ποσο-

τήτων νερού, ανοίξτε τη ν πλαϊνή θυρίδα αέρα.

Μετά τη χρήση κλείστε την ξανά.

 Αδειάστε το γεμάτο δοχείο (βλ. κεφάλαιο "Άδεια-

σμα δοχείου").

 Απενεργοποιήστε τη συσκευή.

 Αδειάστε το γεμάτο δοχείο (βλ. κεφάλαιο "Άδεια-

σμα δοχείου").

 Ξεπλύνετε καλά το δοχείο με καθαρό νερό.

 Μετά τη χρήση, αφαιρέστε τα εξαρτήματα από το

μηχάνημα και αποσυνδέστε τον ελαστικό σωλήνα,

το ακροφύσιο και τους σωλήνες προέκτασης.

Υπόδειξη: Το νερό που μπορεί να έχει απομείνει

μπορεί να στάζει, γι' αυτό τοποθετήστε τα κατά

προτίμηση στο ντουζ ή στη μπανιέρα.

 Ξεπλύνετε τα εξαρτήματα ένα ένα με τρεχούμενο

νερό και στη συνέχεια αφήστε τα να στεγνώσουν.

 Καθαρίστε το φίλτρο αφρού με τρεχούμενο νερό

και αφήστε το να στεγνώσει πριν το επανατοποθε-

τήσετε.

 Αφήστε το μηχάνημα ανοικτό για να στεγνώσει.

 Φύλαξη του μηχανήματος. Φυλάξτε τα εξαρτήμα-

τα στο μηχάνημα και αποθηκεύστε το σε ξηρό χώ-

ρο.

Σε περίπτωση ανομοιόμορφης δέσμης ψεκασμού.

Εικόνα

 Χαλαρώστε και βγάλτε τη στερέωση του ακροφυσί-

ου, καθαρίστε ή αντικαταστήστε το ακροφύσιο ψε-

κασμού.

1 x ετησίως ή κατά περίπτωση.

Εικόνα

 Περιστρέψτε και χαλαρώστε την ασφάλιση. Αφαι-

ρέστε τη σίτα προς τα πάνω και καθαρίστε την με

καθαρό νερό.

 Γεμίστε τη δεξαμενή καθαρού νερού.

 Ελέγξτε τη θέση της δεξαμενής φρέσκου νερού.

 Σε περίπτωση βλάβης στην αντλία απορρυπαντι-

κού, απευθυνθείτε στην υπηρεσία εξυπηρέτησης

πελατών.

 Καθαρίστε το ακροφύσιο ψεκασμού του ακροφυσί-

ου ψεκασμού δαπέδου ex.

 Κλείστε τη βοηθητική θυρίδα αέρα στη χειρολαβή.

Δείτε επίσης την εικόνα 11

 Τα εξαρτήματα ή οι ελαστικοί σωλήνες αναρρόφη-

σης ή οι σωλήνες αναρρόφησης είναι φραγμένα,

παρακαλούμε αφαιρέστε το υλικό φραγής.

 Η σακούλα φίλτρου είναι γεμάτη: Τοποθετήστε μια

νέα σακούλα φίλτρου

 Καθαρίστε το φίλτρο αφρού.

 Γεμίστε τη δεξαμενή καθαρού νερού.

 Συνδέστε το ρευματολήπτη στην πρίζα.

 Ενεργοποιήθηκε η διάταξη προστασίας από υπερ-

θέρμανση, αφήστε το μηχάνημα να κρυώσει.

Με

την επιφύλαξη τεχνικών αλλαγών!

Απενεργοποίηση

Φροντίδα, Συντήρηση

Καθαρισμός συσκευής

Καθαρισμός της σίτας της δεξαμενής

φρέσκου νερού

Βλάβες

Από το ακροφύσιο δεν βγαίνει νερό

Ανομοιόμορφη δέσμη ψεκασμού

Ανεπαρκής αναρροφητική ισχύς

Υψηλός θόρυβος της αντλίας

απορρυπαντικού

Η συσκευή δεν λειτουργεί

Τεχνικά χαρακτηριστικά

Τάση

1~ 50-60 Hz

220 - 240V V

Ασφάλεια δικτύου (βραδείας

τήξης)

10 A

Χωρητικότητα κάδου 18 l

Χωρητικότητα σε νερό, μέγ. 4 l

Ισχύς P

ονομ

1200 W

Ισχύς P

μέγ

1400 W

Καλώδιο τροφοδοσίας H05-VV-F2x0,75

Στάθμη ακουστικής πίεσης

(EN 60704-2-1)

74 dB(A)

60 EL

– 5

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu orijinal

kullanma kılavuzunu okuyun, bu kılavuza

göre davranın ve daha sonra kullanım

veya cihazın sonraki sahiplerine vermek için bu kılavu-

zu saklayın.

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın tica-

ri kullanım taleplerini karşılaması öngörülmemiştir.

– Bu cihazı satın alarak, halı zeminlerin derinlemesi-

ne temizlendiği koruma temizliği ya da genel temiz-

lik için bir püskürtmeli çekme cihazı satın almış olu-

yorsunuz.

– Püskürtmeli çekme zemin memesi için bir sert yü-

zey adaptörü (teslimat kapsamına dahildir) ile sert

yüzeyler de temizlenebilir.

– Cihaz, uygun aksesuarlar (teslimat kapsamına da-

hildir) kullanılarak çok amaçlı süpürge olarak kulla-

nılabilir.

Ambalaj malzemeleri geri dönüş-türülebilir. Am-

balaj malzemelerini evinizin çöpüne atmak yeri-

ne lütfen tekrar kullan labilecekleri yerlere gön-

derin.

Eski cihazlarda, yeniden değerlendirme işlemi-

ne tabi tutulması gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Piller ve aküler çev-

reye yayılmaması gereken, zararlı maddeler içe-

rir. Bu nedenle eski cihazlar, piller ve aküleri lütfen uy-

gun toplama sistemleri aracılığıyla imha edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıl-

dıklarında veya yanlış şekilde tasfiye edildiklerinde in-

san sağlığı ve çevre için tehlikeli olabilecek bileşenler

içerir. Cihazın kurallara uygun şekilde işletilmesi için bu

bileşenlerin bulunması gereklidir. Bu simge ile işaretlen-

miş cihazlar evsel çöpler ile birlikte tasfiye edilmemeli-

dir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res:

www.kaercher.com/REACH

Sorularınız veya arızalar söz konusu olursa KÄRCHER

distribütörümüz size seve yardımcı olacaktır.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın; cihazın güvenli şekilde ve arızasız işletilmesini

garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-

mizi ziyaret edin: www.kaercher.com.

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge-

rektiren bir durum olduğu zaman, ilgili faturanız ile birlik-

te satıcınıza veya size en yakın yetkili servisimize baş-

vurunuz.

(Adres için Bkz. Arka sayfa)

Bu kullanım kılavuzundaki uyarılara ek olarak, yasa ko-

yucunun genel güvenlik ve kaza önleme talimatları dik-

kate alınmalıdır.

Mevcut talimatlara uymayan her türlü kullanım garanti-

nin geçersiz olmasına neden olur.

– Bu cihaz, güvenlikten sorumlu bir kişinin gözetimi

altında veya cihazın nasıl kullanılması gerektiği ko-

nusunda ve bu kullanım neticesinde ortaya çıkan

tehlikeler hakkında talimatlar almış olmayan kısıtlı

fiziksel, duyusal ya da ruhsal yeteneklere sahip,

deneyimi ve/veya bilgisi az olan kişiler tarafından

kullanım için üretilmemiştir.

– Çocuklar cihazla oynamamalıdır.

– Cihazla oynamamalarını sağlamak için çocuklar

gözetim altında tutulmalıdır.

– Çocuklar gözetim olmadan temizlik ve kullanıcı ba-

kımı yapmamalıd

ır.

– Ambalaj folyolarını çocuklardan uzak tutun, boğul-

ma tehlikesi bulunmaktadır!

– Her kullanımdan sonra ve her temizlik/bakımdan

önce cihazı kapatın.

– Yangın tehlikesi. Yanan veya kor halindeki madde-

leri temizlemeyin.

– Cihaz sağlam bir zemin üzerinde bulunmalı.

– Kullanıcı cihazı talimatlara uygun olarak kullanmak

zorundadır. Yerel kuralları dikkate almalı ve çalış-

ma esnasında 3'üncü şahıslara özellikle çocuklara

dikkat etmelidir.

– Cihazı ve aksesuarları kullanmadan önce kontrol

edin. Eğer hasar veya eksik var ise kullanılmamalı-

dır.

– Cihaz, kablo ya da soketleri kesinlikle su ya da di-

ğer sıvılara batırmayın.

– Patlama tehlikesi olan odalarda cihazın çalıştırıl-

mas

ı yasaktır. Tehlikeli alanlarda cihazın kullanıl-

ması durumunda gerekli emniyet tedbirlerinin dik-

kate alınması gerekir.

– Cihazı harici hava etkileri, nem ve ısı kaynaklarına

karşı koruyun.

– Cihazın düşmesi durumunda, ürünün güvenliğini

kısıtlayabilecek dahili arızalar olabileceği için ci-

haz, yetkili bir müşteri hizmetleri merkezi tarafın-

dan kontrol edilmelidir.

– Hiçbir zehirli maddeyi emmeyin.

– Suyla temas etmeleri durumunda sertleşebilecek-

leri ve cihazın çalışmasına zarar verebilecekleri

için alçı, çimento, vb gibi maddeleri emmeyin.

İçindekiler

Genel bilgiler TR 5

Güvenlik uyarıları TR 5

Kullanım kılavuzundaki semboller TR 6

İşletime alma TR 6

Kullanımı TR 7

Kullanım dışında TR 8

Temizlik, Bakım TR 8

Arızalar TR 8

Teknik bilgiler TR 9

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Müşteri hizmeti

Aksesuarlar ve yedek parçalar

Garanti

Güvenlik uyarıları

61TR

– 6

– Çalışma sırasında cihazın yatay konuma getirilme-

si gereklidir.

– Sadece üretici tarafından onaylanan temizlik mad-

deleri kullanın ve temizlik maddesi üreticisinin kul-

lanım, tasfiye ve uyarı notlarına dikkat edin.

몇 TEHLIKE

– Cihazı sadece kurallara uygun topraklaması bulu-

na prizlere bağlayın.

– Cihazı sadece alternatif akıma bağlayın. Gerilim,

cihazın tip plaketiyle aynı olmalıdır.

– Fişi ve prizi kesinlikle ıslak veya nemli elle temas

etmeyin.

– Şebeke fişini, bağlantı kablosundan çekerek priz-

den çıkartmayın.

– Bütün bakım ve temizlik çalışmalarında cihaz ka-

patılmalı şebeke kablosu prizden çıkartılmalıdır.

– Elektrik parçalardaki onarım çalışmaları ve diğer

çalışmalar sadece yetkili müşteri hizmeti tarafından

uygulanmalıdır.

– Bağlantı kablosuna, elektrik fişiyle birlikte her kulla-

nımdan önce hasar kontrol yapın. Hasar görmüş

bağlantı kablosunu derhal yetkili müşteri hizmetleri/

elektronik teknisteni tarafından değiştirilmesini

sağlayın.

– Elektronik kazalardan sakınmak için, önceden dev-

reye sokulmuş eksik akım koruyucu şalterini

(maks. 30 mA nominal akım seviyesi) kullanmanızı

tavsiye ederiz.

–

Sadece, su geçirmez ve kablo kesiti 3x1 mm² olan

uzatma kablosu kullanın.

– Elektrik veya uzatma kablosu kavramalarının de-

ğiştirilmesinde su geçirmezliği ve mekanik sağlam-

lılığı garanti edilmelidir.

– Cihaz elektrik şebekesinden ayrılmadan önce, ci-

haz, her zaman ilk önce ana şalterle kapatılmalıdır.

– Köpük oluşması ya da sıvı çıkmas

ı durumunda ci-

hazı hemen kapatın ya da elektrik fişini çekin!

몇 UYARI

Aşındırıcı maddeler, cam veya çok amaçlı temizleyiciler

kullanmayınız! Cihazı asla suya daldırmayınız.

Belirli maddeler, emilen hava ile girdap oluşması nede-

niyle patlayıcı buharlar ve karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

– Patlayıcı ya da yanıcı gazlar, sıvılar ve tozlar (reak-

tif tozlar)

– Aşırı alkali ve asidik temizlik maddeleri ile bağlantılı

olarak reaktif metal tozları (Örn; Alüminyum, mag-

nezyum, çinko)

– İnceldilmemiş güçlü asitler ve eriyikler

– Organik çözücü maddeler (Örn; Benzin, tiner, ase-

ton, sıcak yağ).

– Bu maddeler, ek olarak cihazda kullanılan malze-

melere etki edebilir.

 TEHLIKE

Ağı

r bedensel yaralanmalar ya da ölüme neden olan di-

rekt bir tehlike için.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabile-

cek olası tehlikeli bir durum için.

몇 TEDBIR

Hafif bedensel yaralanmalar ya da maddi hasarlara ne-

den olabilecek olası tehlikeli bir durum için.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir du-

ruma yönelik uyarı.

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir.

Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol ediniz.

Aksesuarların eksik olması durumunda ya da nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Katlanır sayfa!

Şekil

1 Motor muhafazası

2 Taşıma kolu

3 Köpük filtre

4 Filtre kapağı

5 Soketli elektrik fişi kablosu

6 Saklama, şebeke bağlantı kablosu

7 Süpürme düğmesi (O / I)

8 Püskürtme düğmesi (O / I)

9 Kilit açma, temiz su tankı

10 Temiz su deposu

11 Hazne

12 Döner tekerlekler

13 Çok amaçlı süpürgenin süpürme hortumu bağlantısı

14 Bağlantı, püskürtme hortumu

15 Emme hortumu

16 Tutamak

17 Yan hava sürgüsü

18 Püskürtme kollu püskürtme tutamağı

19 Püskürtme hortumu gevşek

20 Sabitleme klipsi (10x)

21 Vakum boruları 2 x 0,5 m

22 Vakum borularının ve aksesuarın yuvası

23 Halı zemin temizliği için püskürtmeli çekme taban

memesi, sert yüzey adaptörlü

* SE 4001 Plus

Ek emme aksesuarları

Şekil

 Temiz su tankının çıkartılması. Kilit açma düğ-

mesine basın ve tankı çıkartın.

Uyarı:

Motor muhafazası, sadece temiz su tankı daha ön-

ceden dışarı alınmışsa çıkartılabilir.

Şekil

 Motor muhafazasının çıkartılması. Bu amaçla,

hazne kilitlerinin açılması için taşıma kolunu öne

katlayın. Aksesuarları ve döner tekerlekleri hazne-

nin içinden alın.

Kullanım kılavuzundaki semboller

İşletime alma

Cihaz tanýmý

24 Döşeme temizliği için püskürtmeli çekme el

memesi

25 Döşeme temizliği için püskürtmeli çekme el

memesi adaptörü

26 Sert yüzeylerde kullanmak için yer temizle-

me ucu

27 Döşeme temizleme ucu

28 Oluk memesi

29 Filtre torbası

Cihazı çalıştırmaya başlamadan önce

62 TR

– 7

Şekil

 Kabı çevirin, döner tekerlekleri tahditlere kadar ka-

bın tabanındaki deliklere bastırın.

Şekil

 Motor muhafazasını döndürün ve köpük filtresini fil-

tre sepetine yerleştirin.

 Filtre kapağını takın ve kilitlemek için döndürün.

 Motor muhafazasının oturtulması. Kilitlemek için

taşıma kolunu yukarı çekin.

Şekil

 Temiz su tankının yerleştirilmesi. İlk önce alt

parçayı yerleştirin, daha sonra motor muhafazası-

na doğru bastırın, kilitlenip kilitlenmediğini kontrol

edin.

Şekil

 Püskürtme tutamağını el tutamağına itin, tutamak

kilitlenir.

 Püskürtme hortumunu püskürtme tutamağından 7

sabitleme klipsi ile emme hortumuna sabitleyin.

 Emme hortumun ve püskürtme hortumunu cihaz-

daki bağlantılara takın.

Uyarı

: Kilitlenmesi için, emme hortumunu sıkı bir şekilde

bağlantıya bastırın.

Şekil

 Emme borularını iç içe sokun ve tutamağa takın.

 Gevşek püskürtme hortumunu püskürtme tutama-

ğına takın ve ekteki iki sabitleme klipsi ile emme

borularına sabitleyin.

 Emme borularının taban memesini oturtun ve püs-

kürtme hortumunu taban memesine takın. Dış em-

niyet kolunu döndürün ve bu sayede püskürtme

hortumunu kilitleyin.

Cihaz şimdi ıslak temizleme için hazırdır.

Şekil

 Püskürtmeli el çekme el memesinin montajı için,

ekteki adaptör döşeme temizliği için püskürtmeli

çekme el memesi ve taşıma kolu arasına bağlan-

malı ve kilitlenmelidir.

* SE 4001 Plus

DIKKAT

Hem ıslak hem de kuru temizlik sırasında, her zaman

köpük filtre takılmış durumdayken çalışın.

DIKKAT

Cihazı kullanmadan önce, temizlenecek cisimde solabi-

lecek noktalar ve suya karşı

dayanıklılık olup olmadığını

kontrol edin.

Örn; parke zeminler gibi suya duyarlı kaplamaları temiz-

lemeyin (nem içeri girebilir ve zemine zarar verebilir).

Not:

Sıcak su (maksimum 50 °C) temizlik etkisini artırır.

 Sert yüzey adaptörsüz püskürtmeli çekmeli taban

memesi

Temizlemek için lütfen yalnızca KÄRCHER marka RM

519 halı temizleme maddesi kullanın.

 Sert yüzey adaptörlü püskürtmeli çekmeli taban

memesi

Sert yüzey adaptörünü püskürtmeli çekmeli taban me-

mesinin üzerine itin. Kauçuk dudak öne, fırça şeridi ar-

kaya bakar.

Uyarı: Temiz su tankı doldurma amacıyla çıkartılabilir

ya da direkt olarak cihazdan doldurulabilir.

Şekil

 Tank kapağını yukarı katlayın.

 100

- 200 ml RM 519'u (kirlenme derecesine bağlı

olarak miktar değişebilir) temiz su tankına dökün,

musluk suyu ile doldurun; aşırı doldurmamaya dik-

kat edin.

 Tank kapağını tekrar kapatın.

Şekil

 Elektrik fişini prize takın.

 Emme düğmesine basın (Konum I), emme türbini

çalışır.

Şekil

 Tutamaktaki yan hava sürgüsünü tamamen kapa-

tın.

Şekil

 Püskürtme düğmesine basın (Konum II), temizlik

maddesi pompası hazırdır.

 Temizlik çözeltisini püskürtmek için püskürtme tu-

tamağındaki kola basın.

 Temizlenecek yüzeyin üzerinden birbirinin üzerin-

den geçen hatlar şeklinde geçin. Bu sırada memeyi

geriye çekin (itmeyin).

Uyarı: Cihazın alt kısımdaki hazne tamamen dolduğun-

da, şamandıra cihazın süpürme ağzını otomatik olarak

kapatır ve süpürmeyi sağlayan cihaz yüksek devir ile

çalışmaya başlar. Bu durumda cihazı derhal kapatınız

ve kabı boşaltınız.

 Cihazı kapatın, bu amaçla emme ve püskürtme

düğmesine basın (Konum 0).

 Aksesuarı ve temiz su tankını çıkartın ve motor mu-

hafazasının kilidini açın.

 Motor muhafazasını çıkartın ve hazneyi boşaltın.

– Her zaman, ışıktan gölgeye (pencereden kapıya

doğru) doğru çalışın.

– Her zaman temizlenmiş yüzeyden temizlenmemiş

yüzeye doğru çalışın.

– Sırtı kenevir olan halı zeminler, çok sulu çalışmada

büzülebilir ve renk kusması yapabilir.

– Uzun tüylü halıları, temizlikten sonra sulu durumda

tüy tertibatında fırçalayın (Örn; tüy fırçaları ya da

tahta fırçası ile).

– Sulu temizlikten sonra Care Tex RM 762'nin içiril-

mesi, tekstil kaplamanın hızlı şekilde tekrar kirlen-

mesini önler.ç

– Baskı noktaları ya da pas lekelerinin oluşmasını

önlemek için, temizlenecek yüzeye ancak kuruduk-

tan sonra basın ya da yüzeye mobilyalar yerleştirin.

 Emme ve püskürtmeyi açın (Konum I).

 Temizlik çözeltisini bir iş adımında püskürtün ve

aynı anda emin.

 Daha sonra, püskürtme düğmesini kapatın ve te-

mizlik çözeltisinin artıklarını emin.

Döşeme temizliği için püskürtmeli çekme el

memesi ile sulu temizlik

Kullanımı

Halı zeminler/sert yüzeylerin ıslak

temizlenmesi

Halı zeminlerin ıslak temizlenmesi

Sert yüzeylerin ıslak temizlenmesi

8.1

8.2

Temiz su tankının doldurulması

Çalışmaya Başlama

Çalışma sırasında haznenin boşaltılması

Temizleme önerileri/Çalışma şekli

Temizlik yöntemleri

Hafif / normal kirler

63TR

– 8

 Temizledikten sonra halıları temiz, sıcak suyla tek-

rar temizleyin ve gerekirse emprenye edin.

 Püskürtmeyi açın (Konum I).

 Temizlik çözeltisini uygulayın ve en az 5 dakika etki

etmesini sağlayın (süpürme kapalı olmalıdır).

 Daha sonra yüzeyi hafif / normal kirlenmede olduğu

gibi temizleyin.

 Temizledikten sonra halıları temiz, sıcak suyla tek-

rar temizleyin ve gerekirse emprenye edin.

 Cihazdaki püskürtme borularını durulayın, bunun

için:

Temizlik maddesi haznesine yaklaşık 1 litre duru su

doldurun.

Püskürtme ağzını drenaj üzerine getirin ve temiz su

tamamen tükenene kadar püskürtme pompasını

çalıştırın.

Not

Cihazı çok amaçlı süpürge olarak kullanmak için, püs-

kürtme kolu ve püskürtme hortumu çıkartılabilir.

Şekil

 Püskürtme hortumları ve sabitleme klipslerini

emme hortumu ve emme borularından çıkartın.

 İki yan kilit mandalını bastırın ve püskürtme tuta-

mağını tutamaktan çekin.

DIKKAT

Kuru süpürme işleminde daima verilen filtre torbası ile

çalışın.

Kartuş filtresi (özel donanım) kullanılarak daha iyi filtre-

leme elde edilebilir.

Depo ve aksesuarlar kuru olmalıdır, aksi taktirde kir ya-

pışabilir.

 İstediğiniz aksesuarı seçin ve emme boruları ya da

direkt olarak tutamağa takın.

Şekil

 Filtre torbasını yerleştirin.

 İstediğiniz aksesuarı seçin ve emme boruları ya da

direkt olarak tutamağa takın.

 Emmeyi açın (Konum I).

 Sert yüzey adaptörünü taban memesine bastırın.

Fırça kılları yukarıyı göstermelidir.

 Sert yüzeylerde kullanılan temizleme ucunu kullan-

madan çalışınız.

Şekil

 Emme gücünü adapte etmek için yan hava sürgü-

süne basın.

Uyarı:

Kullandıktan sonra yan hava sürgüsünü tekrar ka-

patın!

DIKKAT

Filtre torbası kullanmayın!

Uyarı: Cihazın alt kısımdaki hazne tamamen dolduğun-

da, şamandıra cihazın süpürme ağzını otomatik olarak

kapatır ve süpürmeyi sağlayan cihaz yüksek devir ile

çalışmaya başlar. Bu durumda cihazı derhal kapatınız

ve kabı boşaltınız.

 Nem ya da suyu emmek için, istediğiniz aksesuarı

emme boruları ya da direkt olarak tutamağa takın.

 Emmeyi açın (Konum I).

Şekil

 Büyük miktarlarda su emilirken yan hava sürgüsü-

nü açın. Kullandıktan sonra tekrar kapatın.

 Dolu olan hazneyi boşaltın (Bkz. "Haznenin boşal-

tılması" bölümü).

 Cihazı kapatın.

 Dolu olan hazneyi boşaltın (Bkz. "Haznenin boşal-

tılması" bölümü).

 Hazneyi temiz suyla iyice yıkayın.

 Her kullanımdan sonra aksesuarları cihazdan ayı-

rın ve hortum, meme ve uzatma borularını birbirle-

rinden ayırın.

Uyarı:

Mevcut olabilecek artık su dışarı damlayabi-

lir, bu nedenle duşa ya da küvete yatırın.

 Aksesuar parçalarını teker akar suda yıkayın ve

daha sonra kurutun.

 Köpük filtreyi akar suyun altında temizleyin, takma-

dan önce iyice kurutun.

 Kuruması için cihazı açık bırakın.

 Cihazın saklanması. Cihazdaki aksesuarları istif-

leyin ve kuru mekanlarda saklayın.

Püskürtme dengesizse.

Şekil

 Meme sabitlemesini gevşetin ve dışarı çekin, püs-

kürtme memesini temizleyin ya da değiştirin.

Yılda 1 x veya gerektiğinde.

Şekil

 Kilidi döndürün ve gevşetin. Süzgeci yukarı doğru

dışarı alın ve temiz su altında yıkayın.

 Temiz su deposunu doldurun.

 Temiz su tankına doğru oturma kontrolü yapın.

 Temizlik maddesi pompası arızalı, müşteri hizmet-

lerini çağırın.

 Püskürtmeli çekme taban memesinin püskürtme

memesini temizleyin.

 Tutamaktaki yan hava sürgüsünü kapatın.

Ayrıca Bkz. Şekil 11

 Aksesuar, emme hortumu ya da emme boruları tı-

kanmıştır, lütfen tıkanıklığı giderin.

 Filtre torbası dolu: Yeni filtre torbası yerleştirin.

 Köpük filtreyi temizleyin.

 Temiz su deposunu doldurun.

 Şebeke fişini takın.

 Aşırı ısınma koruması devreye girdi, cihazı soğu-

tun.

Aşırı kirlenme ya da lekeler

Islak temizlemenin bitirilmesi

Çok amaçlı süpürge olarak kullanım

Sert yüzeylerin süpürülmesi

Halıların süpürülmesi

Suyun emilmesi

Kullanım dışında

Temizlik, Bakım

Cihazın temizlenmesi

Temiz su tankındaki süzgecin temizlenmesi

Arızalar

Memeden su çıkmıyor

Püskürtme dengesiz

Yetersiz emme kapasitesi

Temizlik maddesi pompası sesli çalışıyor

Cihaz çalışmıyor

64 TR

– 9

Teknik değişiklik yapma hakkı saklıdır!

Teknik bilgiler

Gerilim

1~ 50-60 Hz

220 - 240V V

Şebeke sigortası (gecikmeli) 10 A

Kap hacmi 18 l

Su çekişi, maksimum 4 l

Güç P

NOMİNAL

1200 W

Güç P

MAKS

1400 W

Elektrik kablosu H05-VV-F2x0,75

Ses şiddeti seviyesi

(EN 60704-2-1)

74 dB(A)

65TR

– 5

Уважаемый покупатель!

Перед первым применением вашего

прибора прочитайте эту оригинальную

инструкцию по эксплуатации, после

этого действуйте соответственно и сохраните ее

для дальнейшего пользования или для следующего

владельца.

Данный прибор разработан для личного использо-

вания и не расчитан на требования для профессио-

нального применения.

– C покупкой данного прибора вы приобрели раз-

брызгивающий экстрактор для ухода или осно-

вательной очистки ковровых покрытий с эффек-

том глубокой очистки.

– C насадкой для жестких поверхностей распыли-

тельной форсунки для пола (включена в ком-

плект поставки) можно также очищать жесткие

поверхности.

– С соответствующими принадлежностями

(включены в комплект поставки) также можно

использовать в качестве универсального пыле-

соса.

Упаковочные материалы пригодны для вто-

ричной обработки. Поэтому не выбрасывай-

те упаковку вместе с домашними отходами, а

сдайте ее в один из пунктов приема вторичного сы-

рья.

Старые приборы содержат ценные перера-

батываемые материалы, подлежащие пере-

даче в пункты приемки вторичного сырья. Ба-

тареи и аккумуляторы содержат вещества,

которые не должны попасть в окружающую среду.

Пожалуйста, утилизируйте старые приборы и акку-

муляторы через соответствующие системы приемки

отходов.

Электрические и электронные приборы часто со-

держат компоненты, которые при неправильном об-

ращении или ненадлежащей утилизации представ-

ляют потенциальную опасность для людей и эколо-

гии. Тем не менее данные компоненты необходимы

для правильной работы прибора. Приборы, обозна-

ченные этим символом, запрещено утилизировать

вместе с бытовыми отходами.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приведены на

веб-узле по следующему адресу:

www.kaercher.com/REACH

В случае возникновения вопросов или поломок наш

филиал фирмы KÄRCHER поможет вам разрешить

их.

Используйте оригинальные принадлежности и за-

пчасти — только они гарантируют безопасную и бес-

перебойную работу устройства.

Информацию о принадлежностях и запчастях вы

можете найти на сайте www.kaercher.com.

В каждой стране действуют соответственно гаран-

тийные условия, изданные уполномоченной органи-

зацией сбыта нашей продукции в данной стране.

Возможные неисправности прибора в течение га-

рантийного срока мы устраняем бесплатно, если

причина заключается в дефектах материалов или

ошибках при изготовлении. В случае возникновения

претензий в течение гарантийного срока просьба

обращаться, имея при себе чек о покупке, в торго-

вую организацию, продавшую вам прибор или в бли-

жайшую уполномоченную службу сервисного обслу-

живания.

Наряду с указаниями по технике безопасности, со-

держащимися в настоящем руководстве по эксплуа-

тации необходимо также соблюдать общие правила

техники безопасности и указания по предотвраще-

нию несчастных случаев.

Любое применение, противоречащее данным указа-

ниям, влечет за собой потерю гарантии.

– Данное устройство не предназначено для ис-

пользования людьми с ограниченными физиче-

скими, сенсорными или умственными возмож-

ностями, а также лиц с отсутствием опыта

и/или отсутствием необходимых знаний, за

исключением случаев, когда они находятся

под надзором ответственного за

безопа-

сность лица или получают от него указания

по применению устройства, а также осозна-

ют вытекающие отсюда риски.

Оглавление

Общие указания RU 5

Указания по технике безопасности RU 5

Символы в руководстве по эксплуата-

ции RU 6

Ввод в эксплуатацию RU 7

Эксплуатация RU 7

Вывод из эксплуатации RU 9

Уход, техническое обслуживание RU 9

Неполадки RU 9

Технические данные RU 9

Общие указания

Использование по назначению

Охрана окружающей среды

Сервисная служба

Принадлежности и запасные детали

Гарантия

Указания по технике

безопасности

66 RU

– 6

– Не разрешайте детям играть с устройст-

вом.

– Следить за тем, чтобы дети не играли с

устройством.

– Не разрешайте детям проводить очистку и

обслуживание устройства без присмотра.

– Упаковочную пленку держите подальше от де-

тей, существует опасность удушения!

– Прибор следует отключать после каждого

применения и перед проведением очистки/

технического обслуживания.

– Опасность пожара. Не допускать всасывания

горящих или тлеющих предметов.

– Прибор необходимо размещать на устойчи-

вом основании.

– Пользователь обязан использовать прибор в

соответствии с назначением. Он должен учи-

тывать местные особенности и при работе с

прибором следить за другими лицами, находя-

щимися поблизости, особенно детьми.

– Перед использованием проверьте исправ-

ность прибора и принадлежностей. Если со-

стояние не является безупречным, их исполь-

зование не разрешается.

– Никогда не опускайте прибор или штепсель-

ную вилку в воду или другие жидкости.

– Эксплуатация прибора во взрывоопасных по-

мещениях запрещается. При использовании

прибора в опасной зоне следует соблюдать

соответствующие правила техники безопа-

сности.

– Прибор следует защищать от сильных погод-

ных влияний, влажности и источников тепла.

– После падения прибор должен быть проверен

авторизированной сервисной службой, так как

могут иметь место внутренние поврежде-

ния, которые снижают безопасность прибо-

ра.

– Не собирайте ядовитые вещества.

– Не собирайте гипс, цемент и подобные им ве-

щества, так как при взаимодействии с водой

они могут затвердеть и повредить прибор.

– Во время работы прибор должен быть уста-

новлен горизонтально.

– Следует применять только рекомендуемые

производителем моющие средства, а также

учитывать указания по применению, удале-

нию отходов и предупреждения производите-

ля моющего средства.

몇 ОПАСНОСТЬ

– Прибор следует включать только в соответ-

ствующим образом заземленную сеть пере-

менного тока.

– Прибор следует включать только в сеть пе-

ременного тока. Напряжение должно соот-

ветствовать указаниям в заводской таблич-

ке прибора.

– Не прикасаться к сетевой вилке и розетке мо-

крыми руками.

– Не вытаскивать сетевую штепсельную вилку

путем подтягивания за сетевой шнур.

– При проведении любых работ по уходу и тех-

ническому обслуживанию аппарат следует

выключить, а сетевой шнур - вынуть из ро-

зетки.

– Ремонтные работы и работы с электриче-

скими узлами могут производиться только

уполномоченной службой сервисного обслужи-

вания.

– Перед началом работы с прибором проверять

сетевой шнур и штепсельную вилку на повре-

ждения. Поврежденный сетевой шнур должен

быть незамадлительно заменен уполномочен-

ной службой сервисного обслуживания/специа-

листом-электриком.

– Во избежание несчастных случаев, связанных

с электричеством, мы рекомендуем использо-

вание розеток с предвключенным устройст-

вом защиты от тока повреждения (макс. но-

минальная сила тока срабатывания: 30 мА).

–

Используйте только брызгозащищенный удли-

нитель с сеченем провода не менее 3x1 ммІ.

– При замене

соединительных элементов на ка-

беле сетевого питания или удлинителе долж-

на обеспечиваться брызгозащита и механи-

ческая прочность.

– Перед отсоединением прибора от сети пита-

ния сначала выключите его с помощью глав-

ного выключателя.

– При образовании пены или вытекании жидко-

сти прибор надлежит незамедлительно вы-

ключить или отсоединить от электросети!

몇 ПРЕДУПРЕЖДЕНИЕ

Не использовать чистящих паст, моющих

средств для стекла и универсальных моющих

средств! Запрещается погружать прибор в воду.

Некоторые вещества при смешении со всасывае-

мым воздухом могут образовывать взрывоопа-

сные пары или смеси!

Никогда не всасывать следующие вещества:

– Взрывчатые или горючие газы, жидкости и

пыль (реактивная пыль)

– Реактивная металлическая пыль (например,

алюминий, магний, цинк) в соединении с силь-

ными щелочными и кислотными моющими

средствами

– Неразбавленные сильные кислоты и щелочи

– Органические растворители (например, бен-

зин, растворитель, ацетон, мазут).

– Кроме того эти вещества могут разъедать

использованные в приборе материалы.

 ОПАСНОСТЬ

Для непосредственно грозящей опасности, кото-

рая приводит к тяжелым увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Для возможной потенциально опасной ситуации,

которая может привести к тяжелым увечьям или

к смерти.

몇 ОСТОРОЖНО

Для возможной потенциально опасной ситуации,

которая может привести к легким травмам или

повлечь материальный ущерб.

ВНИМАНИЕ

Указание относительно возможной потенциально

опасной ситуации, которая может повлечь мате-

риальный ущерб.

Символы в руководстве по

эксплуатации

67RU

– 7

Комплектация прибора указана на упаковке. При

распаковке прибора проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время транспор-

тировки, следует уведомить торговую организацию,

продавшую прибор.

Изображения см. на развороте!

Рисунок

1 Кожух мотора

2 Рукоятка для ношения прибора

3 Поропластовый фильтр

4 Запор фильтра

5 Сетевой шнур со штепсельным разъемом

6 Хранение, сетевой кабель

7 Переключатель для всасывания (0 / I)

8 Переключатель для разбрызгивания (0 / I)

9 Разблокировка резервуара для чистой воды

10 Бак чистой воды

11 Баки

12 Управляющие ролики

13 Подключение для всасывающего шланга уни-

версального пылесоса.

14 Подсоединение распылительного шланга

15 Всасывающий шланг

16 Рукоятка

17 Дополнительная воздушная заслонка

18 Распылительная рукоятка с распылительной

ручкой

19 Ослабить распылительный шланг

20 Крепежные зажимы (10 шт)

21 Всасывающие трубки 2 х 0,5 м

22 Отделение для всасывающих трубок и принад-

лежностей

23 Распылительная форсунка для пола для очист-

ки ковровых покрытий с насадкой для жестких

поверхностей

* SE 4001 Plus

Дополнительные принадлежности для работы

Рисунок

 Снятие резервуара для чистой воды. На-

жать разблокировку и снять резервуар.

Указание:

Снять крышку двигателя только в том слу-

чае, если ранее был извлечен резервуар для

чистой воды.

Рисунок

 Снять крышку двигателя . Для этого отки-

нуть вперед ручку, тем самым разблокировать

резервуар. Вынуть из резервуара принадлеж-

ности и направляющие ролики.

Рисунок

 Повернуть резервуар, вставить до упора управ-

ляющие ролики в отверстия на основании ре-

зервуара.

Рисунок

 Повернуть крышку двигателя и надеть поропла-

стовый фильтр на фильтрующий элемент.

 Насадить запор фильтра и повернуть, чтобы за-

фиксировать его.

 Надеть крышку двигателя . Для блокировки

потянуть ручку вверх.

Рисунок

 Установка резервуара для чистой воды.

Сначала вставить нижнюю часть, затем нажать

вверху напротив крышки двигателя, проверить,

зафиксирован ли он.

Рисунок

 Передвинуть распылительную рукоятку на руч-

ку, зафиксировав ее.



Зафиксировать распылительный шланг перед

распылительной

рукояткой 7 крепежными зажи-

мами на всасывающем шланге.

 Вставить всасывающий шланг и распылитель-

ный шланг в соединение на приборе.

Указание

: Плотно вдавить всасывающий шланг в сое-

динение, чтобы он зафиксировался.

Рисунок

 Вставить всасывающую трубку и надеть на руч-

ку.

 Вставить свободный распылительный шланг в

распылительную рукоятку и зафиксировать 3-

мя прилагающимися крепежными зажимами на

всасывающих трубках.

 Насадить форсунку для пола на всасывающую

трубку и вставить распылительный шланг в

форсунку для пола. Повернуть внешний предо-

хранительный рычаг и посредством этого за-

блокировать распылительный шланг.

Теперь прибор готов к влажной уборке.

Рисунок

 Для установки ручной распылительной форсун-

ки прилагаемый адаптер должен быть подклю-

чен и заблокирован между ручной распыли-

тельной форсункой для чистки обивки и рукоят-

кой.

* SE 4001 Plus

ВНИМАНИЕ

Работать всегда только с установленным поро-

пластовым фильтром, как при влажной уборке,

так и при влажной/сухой чистке.

ВНИМАНИЕ

Перед применением прибора проверить подлежа-

щий очистке

предмет на устойчивость окраски и

водостойкость на незаметном участке.

Не чистить чувствительные к воде покрытия

как, например, паркетные полы (может проник-

нуть влага и повредить пол).

Ввод в эксплуатацию

Описание прибора

24 Распылительная форсунка для пола для

чистки обивки

25 Адаптер к распылительной ручной фор-

сунке для чистки обивки.

26 Форсунка для пола с приспособлением

для чистки жестких поверхностей

27 Форсунка для чистки обивки

28 Насадка для стыков

29 Фильтровальный мешок

Перед началом работы

Влажная уборка с помощью распылительной

ручной форсунки для чистки обивки

Эксплуатация

Влажная уборка ковровых покрытий/

твердых поверхностей

8.1

8.2

68 RU

– 8

Указание:

Использование теплой воды (максимальная тем-

пература 50 °C) повышает эффективность чист-

ки.

 С распылительной форсункой для пола без на-

садки для твердых поверхностей.

Для чистки использовать только моющее средство

RM 519 для ковров фирмы KÄRCHER.

 С распылительной форсункой для пола с на-

садкой для твердых поверхностей.

Установить насадку для жестких поверхностей сбо-

ку на распылительную форсунку для пола. Резино-

вая кромка смотрит вперед, полоски щеток - назад.

Указание: Резервуар для чистой воды можно снять

для наполнения или заполнить непосредственно в

приборе.

Рисунок

 Откинуть крышку резервуара вверх.

 Залить 100 - 200 мл (количество в зависимости

от степени загрязнения) в резервуар для чистой

воды, добавить водопроводную воду, не пере-

полняя резервуар.

 Снова закрыть крышку резервуара.

Рисунок

 Вставить сетевую штепсельную вилку в розет-

ку.

 Нажать переключатель "Всасывание" (положе-

ние I), всасывающая турбина работает.

Рисунок

 Полностью закрыть дополнительную воздуш-

ную заслонку на ручке.

Рисунок

 Нажать переключатель "Разбрызгивание" (по-

ложение I), насос моющего средства готов.

 Для нанесения раствора для очистки нажать

рычаг на распылительной рукоятке.

 Пересекать очищаемую поверхность по соеди-

ненным внахлестку дорожках. При этом тянуть

форсунку задним ходом (не передвигать).

Указание: при полном резервуаре всасывающее от-

верстие закрывается поплавком, а устройство начи-

нает работать с повышенным числом оборотов.

Устройство следует незамедлительно выключить и

опорожнить резервуар.

 Отключить прибор, для этого нажать переклю-

чатели "Всасывание" и "Разбрызгивание" (по-

ложение 0).

 Снять принадлежности и резервуар для чистой

воды и открыть крышку двигателя.

 Снять крышку двигателя и удалить содержимое

из резервуара.

– Работать всегда от света к тени (от окна к две-

ри).

– Работать всегда по направлению от очищенной

поверхности к неочищенной.

– Напольное ковровое покрытие из джутовой тка-

ни при влажной обработке может сморщиться и

полинять.

– Высоковорсые ковры после очистки во влажном

состоянии чистят щеткой по направлению вор-

са (например, с помощью щетки для ковров или

веника).

– Нанесение пропитывающего состава с Care Tex

RM 762 после влажной уборки предотвращает

быстрое повторное загрязнение коврового по-

крытия пола.

– Ходить по очищенной поверхности только по-

сле высыхания или установки мебели во избе-

жание появления вмятин или пятен ржавчины.

 Включить переключатели "Всасывание" и "Раз-

брызгивание" (положение I).

 За один проход нанести и одновременно всо-

сать раствор для очистки.

 Затем выключить переключатель "Разбрызги-

вание" и собрать остаток чистящего средства.

 После очистки еще раз промыть ковры чистой,

теплой водой и, по желанию, нанести пропитку.

 Включить переключатель "Разбрызгивание"

(положение I).

 Нанести моющий раствор, дать подействовать

минимум 5 мин. (всасывание отключено).

 Затем очистить поверхность как при легком / об-

ычном загрязнении.

 После очистки еще раз промыть ковры чистой,

теплой

водой и, по желанию, нанести пропитку.

 Прополоскать распылительные трубки, для это-

го:

Налить в резервуар для моющего средства ок.

1 литра чистой воды.

Держать сопло над сливом и включить распы-

ляющий насос, пока чистая вода не закончится.

Указание

Чтобы использовать прибор в качестве универсаль-

ного пылесоса, можно снять распылительную руко-

ятку и распылительный шланг.

Рисунок

 Снять распылительный шланг и крепежные за-

жимы со всасывающего шланга и всасывающих

трубок.

 Нажать оба боковых фиксатора и снять распы-

лительную рукоятку с ручки.

ВНИМАНИЕ

При сухой уборке всегда работать со вставлен-

ным фильтр-мешком.

Более эффективной фильтрации можно достиг-

нуть с помощью патронного фильтра (специаль-

ные принадлежности).

Бак и принадлежности должны быть сухими, иначе

может прилипнуть грязь.

 Выбрать желаемые принадлежности и надеть

на всасывающие трубки или прямо на ручку.

Рисунок

 Установка пылесборного мешка.

 Выбрать желаемые принадлежности и надеть

на всасывающие трубки или прямо на ручку.

Влажная уборка ковровых покрытий

Влажная уборка жестких поверхностей

Заполнить резервуар для чистой воды

Приступить к работе

Во время работы опорожнить резервуар

Советы по очистке/метод работы

Способы мойки

Легкие / обычные загрязнения

Сильные загрязнения или пятна

Завершение влажной уборки

Использование в качестве

универсального пылесоса

69RU

– 9

 Включить переключатель "Всасывание" (поло-

жение I).

 Вставить на щетке для пола на режим для твер-

дых поверхностей. Ворс должен быть направ-

лен вперед.

 работа без приспособления для жестких повер-

хностей.

Рисунок

 Для выбора мощности всасывания нажать на

дополнительную воздушную заслонку.

Указание:

После использования снова закрыть дополни-

тельную воздушную заслонку!

ВНИМАНИЕ

Не использовать никакого пылесборного мешка!

Указание: при полном резервуаре всасывающее от-

верстие закрывается поплавком, а устройство начи-

нает работать с повышенным числом оборотов.

Устройство следует незамедлительно выключить и

опорожнить резервуар.

 Для всасывания влаги или влажной уборки на-

деть желаемые принадлежности на всасываю-

щие трубки или прямо на ручку.

 Включить переключатель "Всасывание" (поло-

жение I).

Рисунок

 При всасывании большого количества воды от-

крыть дополнительную воздушную заслонку.

После использования снова закрыть.

 Опорожнить заполненный резервуар (см. главу

„Опорожнение резервуара“).

 Выключите прибор.

 Опорожнить заполненный резервуар (см. главу

„Опорожнение резервуара“).

 Основательно промыть резервуар чистой во-

дой.

 Отключать принадлежности от прибора после

каждого использования, а также отсоединять

шланг, форсунку и удлинительные трубы друг

от друга.

Указание: Возможно, что еще присутствующие

остатки воды могут вылиться, поэтому лучше

всего положить в душ или ванну.

 Прополоскать элементы дополнительного обо-

рудования по отдельности под проточной водой

и затем дать высохнуть.

 Оба поропластовых фильтра промыть под про-

точной водой, перед установкой дать высох-

нуть.

 Оставить прибор открытым для высыхания.

 Хранение прибора. Принадлежности для при-

бора уложить и хранить в сухих помещениях.

При неравномерной струе

Рисунок

 Ослабить и вынуть крепления форсунок, очи-

стить или заменить распылительное сопло.

Один раз в году или по

мере необходимости.

Рисунок

 Блокировку

повернуть и ослабить. Вынуть сито

и промыть чистой водой.

 Заполнить резервуар чистой воды.

 Проверить правильность положения резервуа-

ра для чистой воды.

 Насос моющего средства неисправен, обрати-

тесь в службу сервисного обслуживания.

 Очистить распылительное сопло распылитель-

ной форсунки для пола.

 Закрыть дополнительную воздушную заслонку

на ручке.

См. рисунок 11

 Засор принадлежностей, всасывающего шлан-

га или всасывающих трубок - удалить засор.

 Фильтровальный мешок заполнен: Вставить но-

вый фильтровальный мешок.

 Чистка поропластового фильтра.

 Долить воду в резервуар для чистой воды.

 Вставьте штепсельную вилку в электророзетку.

 Произошел перегрев, дайте прибору остыть.

Изготовитель оставляет за собой право вне-

сения технических изменений!

Чистка твердых поверхностей

Чистка ковровых покрытий

Всасывание воды

Вывод из эксплуатации

Уход, техническое обслуживание

Чистка прибора

Очистить сетчатый фильтр резервуара

чистой воды

Неполадки

Недопустимо выделение воды из

форсунки

Неравномерная струя

Недостаточная мощность всасывания

Насос моющего средства шумит

Прибор не работает

Технические данные

Напряжение

1~ 50-60 Hz

220 - 240V V

Сетевой предохранитель

(инертный)

10 А

Вместимость резервуара 18 л

Максимальное потребле-

ние воды

4л

Мощность Р

ном

1200 Вт

Мощность Р

макс

1400 Вт

Сетевой шнур H05-VV-F2x0,75

Уровень звукового давле-

ния (EN 60704-2-1)

74 дБ(А)

70 RU

– 5

Tisztelt Vásárló,

A készülék első használata előtt olvassa

el ezt az eredeti használati utasítást, ez

alapján járjon el és tartsa meg a későbbi

használatra vagy a következő tulajdonos számára.

Ezt a készüléket háztartási használatra fejlesztettük ki,

és nem ipari használat igénybevételére terveztük.

– Ezen készülék megvásárlásával porlasztós extrak-

ciós készüléket vásárolt szőnyegpadlók karbantar-

tó tisztításához ill. alaptisztításához mélytisztító ha-

tással.

– A szóró-ex padlófejhez tartozó kemény felülethez

(a szállítási terjedelem része) rendszeresített be-

téttel kemény felületeket is lehet tisztítani.

– A megfelelő tartozékkal (a szállítási terjedelem ré-

sze) többcélú porszívóként is használható.

A csomagolóanyagok újrahasznosíthatók. Ne

dobja a csomagolóanyagokat a háztartási sze-

métbe, hanem gondoskodjék azok újrahaszno-

sításról.

A használt készülékek értékes újrahasznosítha-

tó anyagokat tartalmaznak, amelyeket újrahasz-

nosító helyen kell elhelyezni. Az elemek és az

akkuk olyan anyagokat tartalmaznak, amelyek-

nek nem szabad a környezetbe kerülni. Ezért kérjük, a

használt készülékeket, elemeket és akkukat megfelelő

gyűjtőrendszeren keresztül távolítsa el.

Az elektromos és az elektronikus készülékek gyakran

tartalmaznak olyan alkotóelemeket, amelyek helytelen

kezelés vagy helytelen ártalmatlanítás esetén potenciá-

lis veszélyt jelenthetnek az emberi egészségre és a kör-

nyezetre. A készülék szabályszerű üzemeltetéséhez

azonban szükség van ezekre az alkotóelemekre. Az

ilyen szimbólummal megjelölt készülékeket nem sza-

bad a háztartási hulladékkal együtt ártalmatlanítani.

Megjegyzések a tartalmazott anyagokkal kapcsolat-

ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap-

csolatosan a következő címen talál:

www.kaercher.com/REACH

Kérdések vagy üzemzavar esetén KÄRCHER-telephe-

lyünk szívesen segít Önnek.

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze-

ket alkalmazzon, mivel ezek szavatolják a készülék biz-

tonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos infor-

mációkat a www.kaercher.com oldalon olvashatja.

Minden országban az illetékes forgalmazónk által ki-

adott garancia feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben kérjük, fordul-

jon a vásárlást igazoló bizonylattal kereskedőjéhez

vagy a legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

A jelen üzemeltetési utasításban található utasítások

mellett figyelembe kell venni a törvényes, általános, biz-

tonsági és balesetmegelőzési előírásokat.

A fenti utasításokkal meg nem egyező használat a ga-

rancia megszűnéséhez vezet.

– Ez a készülék nem alkalmas arra, hogy korlátozott

fizikai, érzékelő vagy szellemi képességgel rendel-

kező vagy tapasztalat és/vagy ismeret hiányában

lévő személyek használják, kivéve, ha a biztonsá-

gukért felelős személy felügyeli őket, vagy betaní-

tották őket a készülék használatára és megértették

az ebből eredő veszélyeket.

– Gyermekeknek nem szabad a készülékkel játsza-

ni!

– Gyerekeket felügyelni kell, annak biztosításáért,

hogy a készülékkel ne játszanak.

– Tisztítást és felhasználó általi karbantartást nem

szabad gyermekeknek felügyelet nélkül elvégezni.

– A csomagolófóliát tartsa gyermekektől távol, fulla-

dás veszélye áll fenn!

– A készüléket minden használat után, és minden

tisztítás/karbantartás előtt kapcsolja ki.

– Égésveszély. Ne szívjon fel égő vagy parázsló tár-

gyat.

– A készüléket csak szilárd talajon szabad felállítani.

– A felhasználónak rendeltetésszerűen kell használ-

nia a készüléket. Figyelembe kell vennie a helyi vi-

szonyokat, és a készülékkel történő munkavégzés

során ügyelnie kell másokra, főként a gyermekek-

re.

– A készülék és a tartozék előírásszerű állapotát

használat előtt ellenőrizni kell. Ha a készülék álla-

pota nem kifogástalan, akkor nem szabad használ-

ni.

– Soha ne merítse a készüléket, annak kábelét vagy

a csatlakozóit vízbe vagy más folyadékba.

– Tilos a készülék robbanásveszélyes térben történ

üzemeltetése. A készülék veszélyes területen tör-

ténő alkalmazása során figyelembe kell venni a

megfelelő biztonsági előírásokat.

– A készüléket védeni kell a szélsőséges időjárástól,

a nedvességtől és a hőforrásoktól.

– Ha a készülék leesne, akkor jóváhagyott ügyfél-

szolgálati helyen át kell vizsgáltatni, mivel belső

meghibásodások léphettek fel, amelyek a termék

biztonságát korlátozhatják.

– Ne szívjon fel mérgező anyagokat.

Tartalomjegyzék

Általános megjegyzések HU 5

Biztonsági tanácsok HU 5

Szimbólumok az üzemeltetési útmutató-

ban HU 6

Üzembevétel HU 6

Használat HU 7

Üzemen kívül helyezés HU 8

Ápolás, karbantartás HU 8

Üzemzavarok HU 8

Műszaki adatok HU 9

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Szerviz

Tartozékok és pótalkatrészek

Garancia

Biztonsági tanácsok

71HU

– 6

– Ne szívjon fel gipszet, cementet és más hasonló

anyagokat, mivel ezek vízzel érintkezve kikemé-

nyedhetnek és veszélyaztethetik a készülék műkö-

dését.

– Üzemelés alatt kívánatos a készüléket vízszinte-

sen felállítani.

– Csak a gyártó által ajánlott tisztítószereket hasz-

náljon, valamint vegye figyelembe a tisztítószer

gyártójának felhasználási-, ártalmatlanítási- és fi-

gyelmeztetési előírásait.

몇 VESZÉLY

– A készülék csak előírásszerűen földelt hálózati alj-

zathoz csatlakoztatható.

– A készüléket csak váltóárammal szabad üzemel-

tetni. A feszültségnek meg kell egyeznie a készülék

típustábláján található tápfeszültséggel.

– Ne fogja meg nedves kézzel a hálózati csatlakozót

és dugaljat.

– A hálózati dugót ne a csatlakozókábel húzásával

távosítsa el a hálózati dugaljból.

– Minden ápolási- és karbantartási munka megkez-

dése előtt kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozót.

– Elektromos alkatrészeken történő javításokat és

munkákat csak jóváhagyott szerviz szolgálat vé-

gezhet el.

– A hálózati kábel és a hálózati dugasz épségét min-

den használat előtt ellenőrizze. A sérült hálózati ká-

belt haladéktalanul ki kell cseréltetni egy jogosult

ügyfélszolgálatos vagy elektromos szakemberrel.

– Az elektromos balesetek elkerülése érdekében ja-

vasoljuk, hogy a dugaljat előkapcsolt FI védőkap-

csolóval (max. 30 mA névleges kioldó áramerős-

ség) használják.

– Csak freccsenő víz ellen védett, 3x1 mm

kereszt-

metszetű hosszabbító kábelt szabad alkalmazni.

– A hálózati vagy hosszabbító kábel csatlakozóinak

cseréjekor szavatolni kell a freccsenő víz elleni vé-

delmet és a mechanikai szilárdságot.

– Mielőtt a készüléket leválasztja az áramról, először

mindig kapcsolja ki a főkapcsolóval.

– A készüléket hab képződése vagy folyadék kifolyá-

sa esetén azonnal ki kell kapcsolni vagy ki kell húz-

ni a hálózati dugót!

몇 FIGYELMEZTETÉS

Ne használjon súrolószert, üveget vagy univerzális tisz-

títószert! A készüléket tilos vízbe meríteni.

Bizonyos anyagok a beszívott levegővel robbanékony

gőzöket vagy keverékeket alkothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok, folyadékok és

por (reaktív por)

– Reaktív fémport (pl. alumínium, magnézium, cink)

erős lúgos és savas tisztítószerekkel összekap-

csolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hígító, aceton,

fűtőolaj).

– Ezek az anyagok továbbá a készülékben használt

anyagokat is megtámadhatják.

 VESZÉLY

Azonnal fenyegető veszély, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely súlyos testi sérü-

léshez vagy halálhoz vezethet.

몇 VIGYÁZAT

Esetlegesen veszélyes helyzet, amely könnyű sérülés-

hez vagy kárhoz vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés,

amely anyagi kárhoz vezethet.

A készülék szállítási terjedelme fel van tüntetve a cso-

magoláson. Kicsomagoláskor ellenőrizze a csomagolás

tartalmát, hogy megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés esetén kérem,

értesítse a kereskedőt.

Az ábrákat lásd a kihajtható oldalon!

Ábra

1 Készülékház

2 Fogantyú

3 Habszivacs szűrő

4 Szűrő zárja

5 Hálózati kábel csatlakozóval

6 A hálózati kábel tárolóhelye

7 Kapcsoló a szíváshoz (0 / I)

8 Kapcsoló a szóráshoz (0 / I)

9 Kioldás, friss víz tartály

10 Friss víz tartály

11 Tartály

12 Beálló görgők

13 A többcélú porszívó szívótömlő csatlakozása

14 Csatlakozás, szórótömlő

15 Szívótömlő

16 Markolat

17 Légtolattyú

18 Szóró markolat szórókarral

19 Szabadon álló szórótömlő

20 Rögzítő kapcsok (10x)

21 Szívócsövek 2 x 0,5 m

22 Szívócsövek és tartozékok helye

23 Szóró-ex padlófej szőnyegpadlók tisztításához, ke-

mény felületekhez rendszeresített betéttel

* SE 4001 Plus

További szívó tartozék

Ábra

 Friss víz tartályt levenni. Nyomja meg a kioldást

és vegye le a tankot.

Megjegyzés:

A motorházat csak akkor lehet levenni, ha előtte a

friss víz tartályt már kivették.

Ábra

Szimbólumok az üzemeltetési

útmutatóban

Üzembevétel

A készülék ismertetése

24 Szóró-ex kézi szórófej kárpit tisztításához *

25 Adapter kárpit tisztító szóró-ex kézi szóró-

fejhez

26 Padlófúvóka kemény felületekhez rendsze-

resített betéttel

27 Szőnyegtisztító fej

28 Réstisztító fej

29 Porzsák

Üzembevétel előtt

72 HU

– 7

 Motorházat levenni. Ehhez a hordozófület előre

hajtani, ezzel kioldja a tartályt. Vegye ki a tartozé-

kokat és a kormánygörgőket a tartályból.

Ábra

 Fordítsa meg a tartályt, ütközésig nyomja be a kor-

mánygörgőket a tartály aljába.

Ábra

 A motorházat fordítsa meg és a szivacs szűrőt he-

lyezze fel a szűrőkosárra.

 A szűrő zárját felhelyezni és elzáráshoz elfordítani.

 Motorházat felhelyezni. Záráshoz a hordozófület

felfelé húzni.

Ábra

 Helyezze be a tisztavíz-tartályt. Először az alsó-

részt helyezze be, azután fent nyomja meg a mo-

torházat, ellenőrizze, hogy bepattant-e.

Ábra

 A szóró markolatot tolja a fogantyúra, bepattan.

 A szórótömlőt a szóró markolattól 7 rögzítő kapoc-

csal rögzítse a szívótömlőre.

 Helyezze a szívótömlőt és a szórótömlőt a készü-

lék csatlakozásaira.

Megjegyzés

: A szívótömlőt erősen nyomja a csatlakozásra, úgy

hogy bepattanjon.

Ábra

 A szívócsöveket rakja össze és helyezze a fogan-

tyúra.

 A szabadon álló szórótömlőt helyezze a szóró mar-

kolatra és a mellékelt 3 rögzítő kapoccsal rögzítse

a szívócsövekre.

 A padlófejet helyezze fel a szívócsőre, és a szóró-

tömlőt csatlakoztassa a padlófejhez. Fordítsa el a

külső biztosítókart és ezzel zárja el a szórótömlőt.

A készülék most elő van készítve a nedves tisztítás-

hoz.

Ábra

 A szóró-ex kézi szórófej felszereléséhez a mellé-

kelt adaptert kell a kárpittisztító szóró-ex kézi szó-

rófej és a fogantyú közé csatlakoztatni és lezárni.

* SE 4001 Plus

FIGYELEM

Mindig behelyezett szivacs szűrővel dolgozzon, csak-

úgy a nedves tisztításnál, mint a nedves és száraz por-

szívózásnál!

FIGYELEM

A készülék üzemeltetése előtt ellenőrizze a tisztítandó

tárgy színtartóságát és vízállóságát egy feltünésmentes

helyen.

Ne tisztítson vízre érzékeny burkolatot, mint pl. parkett

padlózatot (a nedvesség behatolhat és megrongálhatja

a padlózatot).

Megjegyzés:

A meleg víz (maximum 50 °C) fokozza a tisztítóhatást.

 Kemény padló feltét nélküli szóró-ex padlófejjel

használni.

Tisztításhoz kérem, csak a KÄRCHER RM 519 sző-

nyegtisztítószert használja.

 Kemény padló feltéttel rendelkező szóró-ex padló-

fejjel használni.

A kemény padló feltétet oldalt tolja fel a szóró-ex padló-

fejre. A gumiélnek előre felé kell állnia, a kefecsíknak

hátrafelé.

Megjegyzés: A friss víz tartályt feltöltéshez le lehet ven-

ni vagy közvetlenül a készüléken lehet feltölteni.

Ábra

 Hajtsa fel a tank fedelét.

 Töltsön 100 - 200 ml-t (a mennyiség a szennyező-

dés mértéke szerint változhat) az RM 519 tisztító-

szerből a friss víz tartályba, töltse fel csapvízzel, ne

töltse túl.

 Zárja be ismét a tank fedelét.

Ábra

 Dugja be a hálózati dugót a dugaljba.

 Nyomja meg a szívás kapcsolóját (I. állás), a szívó-

turbina jár.

Ábra

 Zárja be egészen a légtolattyút a kézi fogantyún.

Ábra

 Nyomja meg a szórás kapcsolóját (I. állás), a tisztí-

tószer szivattyú készen áll.

 A tisztítószer szórásához működtesse a kart a szó-

ró markolatnál.

 A tisztítandó felületen a készüléket sávokban hú-

zással, átlapolással kell végig vinni. Közben a szí-

vófejet hátrafelé húzza (ne tolja).

Megjegyzés: Ha a tartály megtelik, akkor az úszó lezár-

ja a szívónyílást és a készülék megnövelt fordulatszám-

mal

dolgozik. Azonnal kapcsolja ki a készüléket és ürít-

se ki a tartályt.

 Készülék kikapcsolása, ehhez nyomja meg a szívó

és szóró kapcsolót (0. állás).

 Tartozékot és a friss víz tartályt levenni, a motorhá-

zat kioldani.

 Vegye le a motorházat, és ürítse ki a tartályt.

– A tisztítást mindig a fénytől az árnyék irányába (az

ablaktól az ajtó felé) kell végezni.

– Mindig a tisztított felülettől a nem tisztított felület

felé kell haladni.

– A jutahátoldalas szőnyegpadlók a nedves kezelés

során roncsolódhatnak/zsugorodhatnak, és színü-

ket veszíthetik.

– Hosszú szálú szőnyegeket a tisztítás után nedve-

sen a száliránynak megfelelően kefélje ki (pl. szál-

kefével vagy nyeles kefével).

– Impregnálás Care Tex RM 762-vel a nedves tisztí-

tás után megakadályozza a szövet burkolat gyors

újraszennyeződését.

– A tisztított felületekre nyomás helyek vagy rozsda-

foltok elkerülése érdekében csak megszáradás

után lépjen rá vagy helyezzen bútort.

 Szívás és szórás bekapcsolása (I. állás).

 A tisztítószert egy munkamenetben permetezni és

felszívni.

Nedves tisztítás a kárpittisztító szóró-ex kézi

szórófejjel

Használat

Szőnyegpadlók/kemény felületek nedves

tisztítása

Padlószőnyegek nedves tisztítása

8.1

8.2

Keményburkolatok nedves tisztítása

A friss víz tartály feltöltése

A munka megkezdése

A tartály kiürítése munka közben

Tisztítási tippek/Munkamenet

Tisztítási módszerek

Enyhe / normál szennyeződés

73HU

– 8

 Ezután kapcsolja ki a szórás kapcsolót és szívja fel

a tisztítószer maradékot.

 A tisztítás után a szőnyeget még egyszer tiszta,

meleg vízzel tisztítsa meg és igény szerint impreg-

nálja.

 Szórás bekapcsolása (I. állás).

 Tisztítószert felvinni és 5 percig hatni hagyni (a szí-

vás ki van kapcsolva).

 A felületet ugyanúgy tisztítani, mint enyhe / normál

szennyezettség esetén.

 A tisztítás után a szőnyeget még egyszer tiszta,

meleg vízzel tisztítsa meg és igény szerint impreg-

nálja.

 A készülékben található folyadékvezetékeket átöb-

líteni, ehhez:

A tisztítószer tartályt kb. 1 liter tiszta vízzel megtöl-

teni.

A fúvókát a lefolyó fölé tartani, a szórópumpát be-

kapcsolni és addig üzemeltetni, amíg el nem fogy a

tiszta víz.

Megjegyzés

Ahhoz, hogy a készüléket többcélú porszívóként lehes-

sen használni, a szóró markolatot és a permetező tömlő

le lehet venni.

Ábra

 Vegye le a szórótömlőket és a rögzítő kapcsokat a

szívótömlőről és a szívócsőről.

 Nyomja össze mindkét rögzítőpecket és húzza le a

szóró markolatot a kézi fogantyúról.

FIGYELEM

Száraz porszíváskor mindig helyezze be a porzsákot.

Patronszűrő (külön tartozék) segítségével javítható a

szűrés minősége.

Tartálynak és a tartozékoknak száraznak kell lenniük,

egyébként szenny ragadhat rájuk.

 Válassza ki a kívánt tartozékot és helyezze fel a

szívócsőre ill. közvetlenül a kézi fogantyúra.

Ábra

 Helyezze be a porzsákot.

 Válassza ki a kívánt tartozékot és helyezze fel a

szívócsőre ill. közvetlenül a kézi fogantyúra.

 Szívás bekapcsolása (I. állás).

 Nyomja be a keményburkolat-betétet a padlófejbe.

A sörtéknek előre kell mutatni.

 A kemény felületek tisztítására szolgáló rátét nélkül

dolgozzon.

Ábra

 A szíváserősség beállításához mozgassa a légto-

lattyút.

Megjegyzés:

Használat után ismét zárja be a légtolattyút!

FIGYELEM

Ne használjon porzsákot!

Megjegyzés: Ha a tartály megtelik, akkor az úszó lezár-

ja a szívónyílást és a készülék megnövelt fordulatszám-

mal dolgozik. Azonnal kapcsolja ki a készüléket és ürít-

se ki a tartályt.

 Nedvesség felszívásához helyezze fel a kívánt tar-

tozékot a szívócsőre ill. közvetlenül a kézi fogan-

tyúra.

 Szívás bekapcsolása (I. állás).

Ábra

 Nyissa ki a légtolattyút, ha nagy mennyiségű vizet

szív fel. Használat után ismét zárja be.

 Ürítse ki a megtelt tartályt (lásd a "Tartály ürítése"

fejezetet).

 A készüléket ki kell kapcsolni.

 Ürítse ki a megtelt tartályt (lásd a "Tartály ürítése"

fejezetet).

 A tartályt alaposan öblítse ki tiszta vízzel.

 Minden használat után távolítsa el a készülékről a

tartozékokat, valamint válassza szét a tömlőt, fúvó-

kát és a hosszabbító csöveket.

Megjegyzés: Az esetlegesen még bent lévő mara-

dék vizet kicsöpöghet, ezért legjobb, ha zuhanytál-

cára ill. fürdőkádba helyezi.

 A tartozékokat egyesével folyóvíz alatt öblítse ki,

és ezután hagyja megszáradni.

 Tisztítsa meg a szivacs szűrőt folyó víz alatt, és a

beszerelés előtt szárítsa meg.

 A készüléket száradáshoz hagyja nyitva.

 A készüléket tárolni. A tartozékokat a készüléken

elhelyezni és száraz helyiségben tárolni.

Nem egyenletes permetezősugár esetén.

Ábra

 Oldja ki a szívófej rögzítést és húzza ki, tisztítsa

meg vagy cserélje ki a szórófejet.

1x évente, vagy szükség szerint.

Ábra

 Fordítsa el és oldja ki a reteszt. Felfelé vegye ki a

szűrőt és tisztítsa meg tiszta víz alatt.

 A tisztavíz-tartályt feltölteni.

 A friss víz tartály helyes illeszkedését ellenőrizni.

 A tisztítószer-szivattyú meghibásodott, értesítse a

szervizt.

 A szóró-ex padlófej szórófejét tisztítani.

 Zárja be a légtolattyút a kézi fogantyún.

Lásd a 11. ábrát is

 A tartozék, a szívótömlő vagy a szívócsövek eldu-

gultak, a dugulást okozó tárgyat el kell távolítani.

 A porzsák megtelt: Helyezze be az új porzsákot.

 Szivacs szűrő tisztítása.

 Töltse fel a tiszta víz-tartályt.

Erős szennyezettség vagy foltok

Nedves porszívózás befejezése

Használat többcélú porszívóként

Keményburkolatok porszívózása:

Padlószőnyegek porszívózása:

Víz felszívása

Üzemen kívül helyezés

Ápolás, karbantartás

A készülék tisztítása

Szűrő tisztítása a víz tartályban

Üzemzavarok

Nem jön víz a szórófejből

Permetezősugár nem egyenletes

Nem elegendő szívóteljesítmény

A tisztítószer-szivattyú hangos

74 HU

– 9

 Dugja be a hálózati csatlakozót.

 A túlmelegedés védelem kioldott, hagyja lehűlni a

készüléket.

A műszaki adatok módosításának jogát fenntartjuk!

A készülék nem megy

Műszaki adatok

Feszültség

1~ 50-60 Hz

220 - 240V V

Hálózati biztosító (lomha) 10 A

Tartály térfogata 18 l

Vízfelvétel, max. 4 l

Teljesítmény P

névl

1200 W

Teljesítmény P

max

1400 W

Hálózati kábel H05-VV-F2x0,75

Hangnyomásszint (EN

60704-2-1)

74 dB(A)

75HU

– 5

Vážený zákazníku,

Před prvním použitím svého zařízení si

přečtěte tento původní návod k používá-

ní, řiďte se jím a uložte jej pro pozdější po-

užití nebo pro dalšího majitele.

Tento přístroj byl navržen pro domácí použití a není ur-

čen pro nároky profesionálního používání.

– Zakoupením tohoto zařízení jste získali postřikova-

cí zařízení určené k udržovacímu popř. základnímu

čištění kobercových podlah s hloubkovým čisticím

účinkem.

– S nástavcem na tvrdé povrchy, který se nasadí na

podlahovou postřikovací hubici Ex (je součástí do-

dávky) lze čistit i tvrdé povrchy.

– S odpovídajícím příslušenstvím (je součástí dodáv-

ky) je lze používat i jako univerzální vysavač.

Obalové materiály jsou recyklovatelné. Obal ne-

zahazujte do domácího odpadu, nýbrž jej ode-

vzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatel-

ných materiálů, které se dají dobře znovu využít.

Baterie a akumulátory obsahují látky, které se

nesmí dostat do životního prostředí. Likvidujte

proto staré přístroje, baterie a akumulátory ve sběrnách

k tomuto účelu určených.

Elektrické a elektronické přístroje jsou často tvořeny

složkami, které při nesprávném používání nebo ne-

správné likvidaci mohou představovat potenciální riziko

pro lidské zdraví a životní prostředí. Tyto složky jsou

však nezbytné pro správnou funkci zařízení. Přístroj

označený tímto symbolem nesmíte likvidovat v domov-

ním odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na

adrese:

www.kaercher.com/REACH

Budete-li mít otázky nebo v případě poruchy Vám naše

zastoupení KÄRCHER rádo pomůže.

Používejte pouze originální příslušenství a originální

náhradní díly, ty poskytují záruku bezpečného a bezpo-

ruchového provozu přístroje.

Informace o příslušenství a náhradních dílech nalezne-

te na adrese www.kaercher.com.

V každé zemi platí záruční podmínky vydané příslušnou

distribuční společností. Případné poruchy zařízení od-

straníme během záruční lhůty bezplatně, pokud byl je-

jich příčinou vadný materiál nebo výrobní závady. V pří-

padě uplatňování nároku na záruku se s dokladem o za-

koupení obraťte na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

(Adresy poboček najdete na zadní straně)

Kromě pokynů v návodu na použití musí být dodržena i

všeobecná, zákonem stanovená bezpečnostní ustano-

vení za účelem zabránění vzniku nehody či ohrožení ži-

vota.

Každé použití, které nesouhlasí s předloženými pokyny,

vede ke zneplatnění záruky.

– Toto zařízení není určeno k tomu, aby je používaly

osoby s omezenými fyzickými, smyslovými nebo

duševními schopnostmi nebo osoby zcela bez zku-

šeností a/nebo znalostí, ledaže by tak činily pod

dohledem osoby pověřené zajištěním jejich bez-

pečnosti nebo poté, co od ní obdržely instruktáž,

jak se zařízením zacházet a uvědomují si nebezpe-

čích, která s používáním přístroje souvisí.

– Není dovoleno, aby si děti s přístrojem hrály.

– Na děti je třeba dohlížet, aby bylo zajištěno, že si

se zařízením nebudou hrát.

– Čištění a údržbu přístroje nesmí provádět děti bez

dozoru.

– Balicí fólii udržujte mimo dosah dětí, hrozí nebez-

pečí udušení!

– Po každém použití a vždy před čištěním / údržbou

zařízení vypněte.

– Nebezpečí požáru. Nevysávejte ho

řící či doutnající

předměty.

– Zařízení musí stát na pevném podkladu.

– Uživatel smí přístroj používat pouze k účelům, ke

kterým byl přístroj vyroben. Při práci s přístrojem je

uživatel povinen dbát místních specifik a brát při

práci zřetel na třetí osoby, zvláště děti..

– Před použitím zařízení zkontrolujte zařízení a pří-

slušenství, zda jsou v pořádku. Pokud jejich stav

není bez závad, nesmí se zařízení používat.

– Přístroj, kabel ani zástrčku nikdy neponořujte do

vody ani jiných tekutin.

– Nikdy nepracujte s vysokotlakým čističem v prosto-

rách, ve kterých hrozí nebezpečí exploze! Používá-

te-li přístroj v nebezpečných prostorách, dodržujte

bezpodmínečně příslušné bezpečnostní předpisy.

– Přístroj chraňte před extrémními vlivy počasí, vlh-

kostí a zdroji tepla.

– Pokud dojde k pádu přístroje, je třeba jej nechat

zkontrolovat autorizovanou servisním službou, pro-

tože mohlo dojít k poruchám uvnitř zařízení, které

by mohly omezit bezpečnost produktu.

– Nenasávejte žádné jedovaté látky.

– Látky jako je např. sádra, cement atd. nenasávejte,

při kontaktu s vodou mohou ztuhnout a ohrozit

funkci přístroje.

– Při provozu přístroje jej postavte vodorovně.

– Používejte pouze čisticí prostředky doporučované

výrobcem a respektujte rovněž pokyny k použití,

likvidaci a upozornění výrobců čisticích prostředků.

Obsah

Obecná upozornění CS 5

Bezpečnostní pokyny CS 5

Symboly použité v návodu k obsluze CS 6

Uvedení přístroje do provozu CS 6

Obsluha CS 7

Zastavení provozu CS 8

Ošetřování, údržba CS 8

Poruchy CS 8

Technické parametry CS 9

Obecná upozornění

Správné používání přístroje

Ochrana životního prostředí

Oddělení služeb zákazníkům

Příslušenství a náhradní díly

Záruka

Bezpečnostní pokyny

76 CS

– 6

몇 NEBEZPEČÍ

– Přístroj zapojujte pouze do předpisově uzemně-

ných zásuvek.

– Přístroj zapojujte pouze na střídavý proud. Napětí

musí být shodné s údaji o napětí na typovém štítku

přístroje.

– Zástrčky a zásuvky se nikdy nedotýkejte mokrýma

rukama.

– Síťovou zástrčku neodpojuje ze zásuvky taháním

za síťový kabel.

– Než začnete provádět jakoukoliv péči nebo údržbu,

zařízení vypněte a vytáhněte zástrčku ze sítě.

– Veškeré opravářské práce na elektrických částech

přístroje smí provádět pouze autorizovaný zákaz-

nický servis.

– Před každým použitím přístroje zkontrolujte, zda

napájecí vedení a zástrčka nejsou poškozeny. Po-

škozené napájecí vedení je nutné nechat neprodle-

ně vyměnit autorizovanou servisní službou, resp.

odborníkem na elektrické přístroje.

– Abyste zabránili úrazům vlivem el. proudu, doporu-

čujeme používat zásuvky s předřazeným proudo-

vým chráničem (jmenovitá hodnota síly proudu vy-

pínacího mechanismu max. 30 mA).

– Používejte pouze prodlužovací kabel chráněný

proti postříkání o průměru nejméně 3x1 mm˛.

– Při výměně připojení na sí't nebo prodlužovací ka-

bel musí být zajištěna ochrana před odstřikující vo-

dou a mechanická pevnost.

– Před odpojení přístroje ze sítě ho vždy napřed vy-

pněte hlavním spínačem.

– Přístroj bezpodmínečně okamžitě vypněte, začne-

li se tvořit pěna či uniká-li z přístroje kapalina!

몇 VAROVÁNÍ

Nepoužívejte abrazivní čisticí prostředky, čističe na sklo

nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit

do vody.

V kontaktu s nasávaným vzduchem může u určitých lá-

tek dojít ke tvorbě explozivních par či směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a prach (re-

aktivní prach)

– reaktivní kovový prach (např. hliník, hořčík, zinek)

ve spojení se silně alkalickými a kyselými čisticími

prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin, ředidla ba-

rev, aceton, topný olej).

– Kromě toho mohou tyto látky způsobit nežádoucí

škody na materiálu přístroje.

 NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které vede k těž-

kým fyzickým zraněním nebo k smrti.

몇 VAROVÁNÍ

Pro potencionálně nebezpečnou situaci, která by mohla

vést k těžkým fyzickým zran

ěním nebo k smrti.

몇 UPOZORNĚNÍ

Pro potencionálně nebezpečnou situaci, která může

vést k lehkým fyzickým zraněním nebo k věcným ško-

dám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která

může mít za následek poškození majetku.

Obsah

dodávky je zobrazen na obale vašeho zařízení.

Během vybalování zkontrolujte, zda je dodávka kom-

pletní.

Pokud chybí části příslušenství nebo bylo transportem

poškozeny, obraťte se na vaší prodejnu.

Ilustrace najdete na rozkládací strán-

ce!

Ilustrace

1 Blok motoru

2 Držadlo

3 Pěnový filtr

4 Filtrační uzávěr

5 Síťový kabel se zástrčkou

6 Úchytka, sít'ový kabel

7 Spínač sání (0 / I)

8 Spínač postřikování (0 / I)

9 Odemknutí, zásobník na čerstvou vodu

10 Nádrž na čistou vodu

11 Nádrž

12 Kolečka

13 Přípojka pro sací hadici univerzálního vysavače

14 Připojení, postřikovací hadice

15 Sací hadice

16 Rukojeť

17 Šoupátko přídavného vzduchu

18 Rukojeť postřiku s postřikovací pákou

19 Postřikovací hadice volná

20 Upevňovací spony (10x)

21 Sací trubice 2 x 0,5 m

22 Úchytka pro sací trubici a příslušenství

23 Podlahová postřikovací hubice ex na čištění kober-

cových podlah s nástavcem na tvrdé povrchy

* SE 4001 Plus

Doplňkové vybavení vysavače

Ilustrace

 Odstraňte zásobník na čerstvou vodu. Stiskněte

odemykací mechanismus a zásobník sejměte.

Upozornění:

Skříň motoru lze sejmout pouze poté, co byl odstra-

něn zásobník na čerstvou vodu.

Ilustrace

 Odstraňte skříň motoru. Držadlo překlopte do-

předu, čímž se odjistí nádoba. Z nádoby vyjměte

příslušenství a vodicí kladky.

Ilustrace

 Nádobu otočte a kolečka úplně zasuňte do otvorů

v jejím dně.

Ilustrace

 Skříň motoru otočte a na koš filtru nasaďte filtr z pě-

nové hmoty.

Symboly použité v návodu k obsluze

Uvedení přístroje do provozu

Popis přístroje

24 Ruční postřikovací hubice ex na čištění pol-

štářů

25 Adaptér pro ruční postřikovací trysku ex na

čištění čalounění

26 Hubice na podlahy s nástavcem na tvrdé

povrchy

27 Hubice na čalounění

28 Štěrbinová hubice

29 Filtrační sáček

Pokyny před uvedením přístroje do provozu

77CS

– 7

 Nasaďte uzávěr filtru a otáčením jej zajistěte.

 Nasaďte skříň motoru. Držadlo zajistíte tahem

nahoru.

Ilustrace

 Nasaďte zásobník na čerstvou vodu. Nejprve

nasaďte spodní část, potom nahoře zatlačte na

skříň motoru a prověřte, zda řádně zapadla.

Ilustrace

 Rukojeť postřiku nasaďte na držadlo tak, aby za-

padla.

 Postřikovací hadici vedoucí z rukojeti postřiku při-

pevněte k sací hadici 7 upevňovacími sponami.

 Sací hadici a postřikovací hadici nasaďte na přípoj-

ky na zařízení.

Upozornění

: Sací hadici natlačte napevno do přípojky tak, aby

zapadla.

Ilustrace

 Sestavte sací trubku a nasaďte ji na držadlo.

 Volnou postřikovací hadici vsaďte do rukojeti po-

střiku a připevněte ji 3 přiloženými upevňovacími

sponami k sacím trubkám.

 Podlahovou hubici nasaďte na sací trubku a postři-

kovací hadici zasuňte do podlahové hubice. Otočte

vnější jisticí páčkou a zajistěte tak postřikovací ha-

dici.

Nyní je zařízení připraveno k mokrému čištění.

Ilustrace

 Při montáži ruční postřikovací trysky ex je nezbytné

mezi ruční postřikovací trysku ex na čištění čalou-

nění a rukojeť připojit adaptér a zjistit jej.

* SE 4001 Plus

POZOR

Vždy pracujte s nasazeným filtrem z pěnové hmoty, a to

jak při mokrém čištění tak při mokrém a suchém sání.

POZOR

Před použitím zařízení vyzkoušejte předmět určený k

čištění na nenápadném místě, pokud jde o stálost barev

a odolnost vůči vodě.

Nečistěte obklady citlivé na vodu, jakými jsou např

íklad

parketové podlahy (může do nich proniknout vlhkost a

podlahu poškodit).

Upozornění:

Teplá voda (ohřátá na max. 50 °C) zvyšuje čisticí úči-

nek.

 S postřikovací podlahovou hubicí bez násady na

tvrdé povrchy.

Prosíme

Vás, abyste při čištění používali pouze prostře-

dek na čištění koberců RM 519 od firmy KÄRCHER.

 S postřikovací podlahovou hubicí vč. násady na

tvrdé povrchy.

Násadu na tvrdé povrchy zasuňte zboku na postřikova-

cí podlahovou hubici ex. Pryžová chlopeň směřuje do-

předu, pás kartáče dozadu.

Upozornění: Zásobník na čerstvou vodu se za účelem

plnění sejme nebo jej lze plnit přímo na zařízení.

Ilustrace

 Víko zásobníku odklopte nahoru.

 100 - 200 ml (množství se liší podle stupně znečiš-

tění) z RM 519 do zásobníku na čerstvou vodu, na-

plňte vodou z vodovodu, nepřeplňujte.

 Víko zásobníku znovu zavřete.

Ilustrace

 Zapojte síťovou zástrčku do zásuvky.

 Stiskněte spínač sání (poloha I), sací turbína běží.

Ilustrace

 Zcela uzavřete šoupátko přídavného vzduchu na

držadle.

Ilustrace

 Stiskněte postřikovací spínač (poloha I), čerpadlo

na čisticí prostředek je připraveno.

 Chcete-li nastříkat čisticí roztok, stiskněte páčku na

rukojeti postřiku.

 Plochu určenou k očištění přejíždějte v překrývají-

cích se drahách. Přitom hubici tahejte směrem

vzad (nestrkejte do ní).

Upozornění: Je-li nádoba plná, uzavře se sací otvor

plovákem a zařízení běží na zvýšené obrátky. Přístroj

v tomto případě okamžitě vypněte a nádobu vyprázdně-

te.

 Zařízení vypněte stiskem vypínače sání a postřiku

(poloha 0).

 Sejměte příslušenství a zásobník na čerstvou vodu

a odjistěte skříň motoru.

 Sejměte skříň motoru a vyprázdněte nádobu.

– Vždy pracujte ze světla do stínu (od okna ke dve-

řím).

– Vždy pracujte z očištěné plochy směrem k neočiš-

těné.

– Celopodlahový koberec s jutovým rubem se může

při práci namokro srazit a barvy mohou vyblednout.

– Dlouhovlasé koberce po čištění v mokrém stavu

vykartáčujte ve směru vlasu (např. vlasovým sme-

tákem nebo kartáčem).

– Impregnace pomocí Care Texu RM 762 provedená

po čištění namokro zabrání rychlému opětnému

znečištění textilní povrchové vrstvy.

– Abyste předešli vzniku vytlačených míst nebo reza-

vých skvrn, začněte po vyčištěné ploše chodit nebo

na ni stavte nábytek až po uschnutí.

 Zapněte sání a postřik (poloha I).

 Nastříkejte a současně v jednom pracovním kroku

odsajte čisticí roztok.

 Poté vypněte spínač pro postřik a odsajte zbytky

čisticího roztoku.

 Po vyčištění koberců přečistěte koberce ještě jed-

nou čistou teplou vodou a podle přání je naimpreg-

nujte.

Mokré čištění pomocí ruční postřikovací trysky ex

na čištění čalounění

Obsluha

Mokré čištění kobercových podlah / tvrdých

povrchů

Mokré čištění kobercových podlah

Mokré čištění tvrdých povrchů

8.1

8.2

Naplňte zásobník na čerstvou vodu

Začněte s prací

Během práce vyprázdněte nádobu

Tipy k čištění / způsob práce se zařízením

Čisticí metody

Mírné / běžné znečištění

78 CS

– 8

 Zapněte postřik (poloha I).

 Naneste čisticí prostředek a nechte působit min. 5

minut (při vypnutém sání).

 Potom plochu čistěte jako při mírném / běžném

znečištění.

 Po vyčištění koberců přečistěte koberce ještě jed-

nou čistou teplou vodou a podle přání je naimpreg-

nujte.

 Vymývání postřikovacího vedení v přístroji prová-

dějte takto:

Nádobu na čisticí prostředek naplňte asi 1 litrem

čisté vody.

Hubici držte nad odtokem a postřikovací čerpadlo

držte zapnuté, dokud se nespotřebuje všechna čis-

tá voda.

Upozornění

Chcete-li zařízení používat jako víceúčelový vysavač,

lze odmontovat stříkací rukojeť a stříkací hadice.

Ilustrace

 Postřikovací hadice a upevňovací spony sejměte

ze sací hadice a sacích trubek.

 Stiskněte obě postranní zarážky pro uchycení a

sejměte rukojeť postřiku z držadla.

POZOR

Při vysávání za sucha vždy pracujte s nasazeným fil-

tračním sáčkem.

Lepší filtrace lze docílit s pomocí patronového filtru

(zvláštní příslušenství).

Nádoba i příslušenství musejí být suché, aby nedochá-

zelo k přilnutí nečistot.

 Zvolte požadované příslušenství a nasaďte je na

sací trubku popř. přímo na držadlo.

Ilustrace

 Nasaďte filtrační sáček.

 Zvolte požadované příslušenství a nasaďte je na

sací trubku popř. přímo na držadlo.

 Zapněte sání (poloha I).

 Nasaditelný kartáč na čištění tvrdých podlah za-

tlačte do hubice na čištění podlah. Štětiny by měly

ukazovat dopředu.

 Pracujte bez nástavce na tvrdé plochy.

Ilustrace

 K úpravě sacího výkonu použijte šoupátko přídav-

ného vzduchu.

Upozornění:

Po použití šoupátko přídavného vzduchu zase za-

vřete!

POZOR

Nepoužívejte filtrační sáček!

Upozornění: Je-li nádoba plná, uzavře se sací otvor

plovákem a zařízení běží na zvýšené obrátky. Přístroj

v tomto případě okamžitě vypněte a nádobu vyprázdně-

te.

 K vysátí vlhkosti popř. mokra nasaďte požadované

příslušenství na sací trubku popř. přímo na držadlo.

 Zapněte sání (poloha I).

Ilustrace

 Otevřete postranní vzduchové šoupátko, pokud

chcete odsávat větší množství vody. Po použití jej

opět uzavřete.

 Vyprázdněte naplněnou nádobu (viz kapitolu „Vy-

prázdnění nádoby“).

 Vypněte přístroj.

 Vyprázdněte naplněnou nádobu (viz kapitolu „Vy-

prázdnění nádoby“).

 Nádobu důkladně vypláchněte čistou vodou.

 Po každém použití odpojte příslušenství od zaříze-

ní a rovněž rozpojte hadici, hubici a prodlužovací

trubku.

Upozornění: Eventuálně stále přítomná zbytková

voda může kapat ven, proto zařízení odložte nejlé-

pe do sprchy nebo do vany.

 Součásti příslušenství jednotlivě vypláchněte pod

tekoucí vodou a následně nechte vyschnout.

 Filtr z pěnové hmoty vyčistěte pod tekoucí vodou,

před zpětnou montáží nechte vyschnout.

 Zařízení musí při vysychání stát otevřené.

 Ukládání zařízení. Příslušenství sbalte spolu se

zařízením a vše uložte do suchých prostor.

Při nerovnoměrném postřikovacím paprsku.

Ilustrace

 Povolte a vyjměte upevnění hubice, postřikovací

trysku vyčistěte nebo vyměňte.

1 x ročně nebo v případě potřeby.

Ilustrace

 Otáčením

uvolněte zámek. Síto vyjměte tahem na-

horu a vyčistěte je v čisté tekoucí vodě.

 naplňte nádrž na čerstvou vodu

 Zkontrolujte, zda je zásobník na čerstvou vodu

správně uložen.

 Závada na čerpadle na čisticí prostředek, vyhledej-

te zákaznickou službu.

 Vyčistěte postřikovací trysku z podlahové postřiko-

vací hubice ex.

 Zavřete šoupátko přídavného vzduchu na držadle.

Viz rovněž obrázek 11

 Příslušenství, sací hadice nebo sací trubka jsou

ucpané, odstraňte ucpání.

 Filtrační sáček je plný: Použijte nový filtrační sáček.

 Vyčistěte filtr z pěnového materiálu.

 nádrže na čerstvou vodu.

Silné znečištění nebo skvrny

Ukončení mokrého čištění

Použití jako víceúčelový vysavač

Vysávání tvrdých ploch

Vysávání koberců

Odsávání vody

Zastavení provozu

Ošetřování, údržba

Čištění přístroje

Vyčistěte síto v zásobníku na čerstvou vodu

Poruchy

z hubice nevychází voda

Postřikovací paprsek je nerovnoměrný

Nedostatečný sací výkon

Čerpadlo na čisticí prostředek naplňte podle

79CS

– 9

 Zasuňte sít'ovou zástrčku do zásuvky.

 Sepnula ochrana proti přehřátí, nechte zařízení vy-

chladnout.

Technické změny vyhrazeny.

Přístroj neběží

Technické parametry

Napětí

1~ 50-60 Hz

220 - 240V V

Síťová pojistka (pomalá) 10 A

Objem sběrné nádoby 18 l

Odběr vody, max. 4 l

Výkon P

jmen

1200 W

Výkon P

max

1400 W

Sít'ový kabel H05-VV-F2x0,75

Hladina akustického tlaku

(EN 60704-2-1)

74 dB(A)

80 CS

– 5

Spoštovani kupec,

Pred prvo uporabo Vaše naprave preberi-

te to originalno navodilo za uporabo, rav-

najte se po njem in shranite ga za morebi-

tno kasnejšo uporabo ali za naslednjega lastnika.

Ta naprava je razvita za privatno uporabo in ne izpolnju-

je zahtev za uporabo v industriji.

– Z nakupom tega aparata ste pridobili škropilno na-

pravo za vzdrževalno čiščenje oz. osnovno čišče-

nje tekstilnih talnih oblog z učinkom globinskega či-

ščenja.

– Z vložkom za trde površine za pršilno talno šobo (v

obsegu dobave) se lahko čistijo tudi trde površine.

– Z ustreznim priborom (v obsegu dobave) se lahko

uporablja tudi kot večnamenski sesalnik.

Embalažo je mogoče reciklirati. Prosimo, da em-

balaže ne odlagate med gospodinjski odpad,

pač pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo dragocene reciklirne

materiale, ki jih je treba odvajati za ponovno

uporabo. Baterije in akumulatorske baterije vse-

bujejo snovi, ki ne smejo priti v okolje. Zato stare

naprave, baterije in akumulatorske baterije zavrzite v

ustrezne zbiralne sisteme.

Električne in elektronske naprave imajo pogosto sestav-

ne dele, ki pri nepravilnem ravnanju ali odstranjevanju

med odpadke lahko predstavljajo nevarnost za zdravje

ljudi in okolje. Ti sestavni deli so kljub temu pomembni

za pravilno delovanje naprav. Naprav, označenih s tem

simbolom, ne smete odvreči med gospodinjske odpad-

ke.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

V primeru vprašanj ali motenj se obrnite na našo KÄR-

CHER podružnico.

Uporabljajte samo originalen pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

V vsaki državi veljajo garancijski pogoji, ki jih določa

naše prodajno predstavništvo. Morebitne motnje na na-

pravi, ki so posledica materialnih ali proizvodnih napak,

v času garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim računom obrni-

te na prodajalca oziroma najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

Poleg napotkov v tem navodilu za uporabo se morajo

upoštevati splošni varnostni predpisi in zakosko določe-

ni predpisi o varstvu pri delu.

Vsak način uporabe, ki odstopa od teh navodil, povzroči

prenehanje garancije.

– Ta naprava ni namenjena uporabi oseb z omejeni-

mi fizičnimi, senzoričnimi ali duševnimi sposob-

nostmi ali pomanjkljivimi izkušnjami in/ali pomanj-

kljivim znanjem, razen če jih nadzoruje oseba, pri-

stojna za njihovo varnost, ali so od nje prejeli navo-

dila, kako napravo uporabljati, ter so razumeli

nevarnosti, ki iz tega izhajajo.

– Otroci se z napravo ne smejo igrati.

– Nadzorujte otroke, da zagotovite, da se z napravo

ne igrajo.

– Čiščenja in uporabniškega vzdrževanja otroci ne

smejo izvajati brez nadzora.

– Embalažne folije hranite proč od otrok, obstaja ne-

varnost zadušitve!

– Napravo izklopite po vsaki uporabi ter pred vsakim

čiščenjem/vzdrževanjem.

– Nevarnost požara. Ne sesajte gorečih ali tlilnih

predmetov.

– Naprava mora imeti stabilno podlago.

– Uporabnik mora napravo uporabljati v skladu z nje-

nim namenom. Pri tem mora upoštevati lokalne po-

goje in pri delu z napravo paziti na druge, še pose-

bej na otroke.

– Pred uporabo preverite, ali sta naprava in pribor v

brezhibnem stanju. Če stanje ni brezhibno, napra-

ve ne smete uporabljati.

– Naprave, kabla ali vtiča nikoli ne potopite v vodo ali

druge tekočine.

– Prepovedana je uporaba v prostorih, kjer obstaja

nevarnost eksplozij. Pri uporabi naprave v nevar-

nem območju je potrebno upoštevati ustrezne var-

nostne predpise.

– Napravo zavarujte pred zunanjimi vremenskimi

vplivi, vlago in izvori vročine.

– V primeru padca naprave jo mora avtoriziran servis

za stranke preveriti, saj lahko pri tem nastanejo in-

terne motnje, ki zmanjšajo varnost proizvoda.

– Ne vsesavajte strupenih snovi.

– Snovi kot je gips, cement itd. ne vsesavajte, ker

lahko v stiku z vodo ogrozijo delovanje naprave.

– Med obratovanjem mora naprava stati vodoravno.

– Uporabljajte le

čistila, ki jih priporoča proizvajalec,

ter upoštevajte navodila proizvajalca čistil za upo-

rabo, odstranjevanje ter varnostna navodila.

몇 NEVARNOST

– Naprava mora biti priključena na pravilno ozemlje-

ne vtičnice.

– Stroj priključujte samo na izmenični tok. Napetost

se mora ujemati s tipsko ploščico stroja.

Vsebinsko kazalo

Splošna navodila SL 5

Varnostna navodila SL 5

Simboli v navodilu za uporabo SL 6

Zagon SL 6

Upravljanje SL 7

Ustavitev obratovanja SL 8

Čiščenje, vzdrževanje SL 8

Motnje SL 8

Tehnični podatki SL 8

Splošna navodila

Namenska uporaba

Varstvo okolja

Uporabniški servis

Pribor in nadomestni deli

Garancija

Varnostna navodila

81SL

– 6

– Omrežnega vtiča in vtičnice nikoli ne prijemajte z

mokrimi rokami.

– Omrežnega vtiča ne vlecite iz vtičnice z vlečenjem

priključnega kabla.

– Pred vsemi čistilnimi in vzdrževalnimi deli izklopite

napravo in omrežni vtič izvlecite iz vtičnice.

– Popravila in posege na električnih sestavnih delih

sme opravljati le pooblaščena servisna služba.

– Pred vsako uporabo preverite ali na priključnem ka-

blu z omrežnim vitčem obstajajo poškodbe. Poško-

dovani priključni kabel takoj dajte na zamenjavo

pooblaščeni servisni službi/električarju.

– Za izogibanje električnim nesrečam priporočamo,

da uporabljate vtičnice s predvklopljenim zaščitnim

stikalom (maks. 30 mA nazivne jakosti sprožilnega

toka).

– Uporabljajte samo pred škropljenjem zaščiten po-

daljševalni kabel z minimalnim prerezom od

3x1 mm

– Pri zamenjavi spojnic na omrežnih ali podaljševal-

nih kablih je potrebno zagotoviti zaščito pred škro-

pljenjem in mehanska trdnost.

– Preden napravo odklopite od omrežja, morate ve-

dno najprej izklopiti glavno stikalo.

– Pri penjenju ali iztekanju tekočine napravo takoj iz-

klopite ali izvlecite omrežni vtič!

몇 OPOZORILO

Ne uporabljajte sredstev za poliranje, čiščenje stekla ali

večnamenskih čistil! Naprave nikoli ne potapljajte pod

vodno gladino.

Določene snovi lahko pri vrtinčenju s sesalnim zrakom

tvorijo eksplozivne pare ali mešanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine in prah (re-

aktivni prah)

– reaktivni kovinski prah (npr. aluminij, magnezij,

cink) v povezavi z močno alkalnimi in kislimi čistil-

nimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno razredčilo,

aceton, kurilno olje).

– Te snovi lahko dodatno uničujejo materiale upora-

bljene na stroju.

 NEVARNOST

Za neposredno grozečo nevarnost, ki vodi do težkih te-

lesnih poškodb ali smrti.

몇 OPOZORILO

Za možno nevarno situacijo, ki bi lahko vodila do težkih

telesnih poškodb ali smrti.

몇 PREVIDNOST

Za možno nevarno situacijo, ki lahko vodi do lahkih po-

škodb ali materialne škode.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do

premoženjskih škod.

Obseg dobave Vaše naprave je prikazan na embalaži.

Pri jemanju stroja iz embalaže preverite popolnost vse-

bine.

Pri manjkajočem priboru ali transportnih škodah obve-

stite Vašega prodajalca.

Slike glejte na razklopni strani!

Slika

1 Ohišje motorja

2 Ročaj

3 Penasti filter

4 Zapora filtra

5 Omrežni priključni kabel z vtičem

6 Shranjevanje, omrežni piključni kabel

7 Stikalo za sesanje (0 / I)

8 Stikalo za pršenje (0 / I)

9 Deblokada, rezervoar za svežo vodo

10 Rezervoar za svežo vodo

11 Zbiralnik

12 Vrtljiva kolesca

13 Priključek za gibko sesalno cev večnamenskega

sesalnika

14 Priključek, pršilna gibka cev

15 Gibka sesalna cev

16 Ročaj

17 Drsnik za uhajanje zraka

18 Razpršilni ročaj s pršilno ročico

19 Pršilna gibka cev gibljiva

20 Pritrditvene sponke (10x)

21 Sesalni cevi 2 x 0,5 m

22 Nastavek za sesalne cevi in pribor

23 Pršilna talna šoba za čiščenje tekstilnih talnih

oblog, z nastavkom za trde površine

* SE 4001 Plus

Dodatni sesalni pribor

Slika

 Snemite rezervoar za svežo vodo. Pritisnite de-

blokado in snemite rezervoar.

Opozorilo:

Ohišje motorja je mogoče sneti le, če se predhodno

sname rezervoar za svežo vodo.

Slika

 Snemite ohišje motorja. V ta namen sklopite no-

silni ročaj naprej, da se zbiralnik deblokira. Pribor in

vodilna kolesa vzemite iz zbiralnika.

Slika

 Obrnite posodo, vodilna kolesa potisnite do omeje-

valnika v odprtine na dnu posode.

Slika

 Ohišje motorja obrnite in penasti filter nataknite na

filtrirno košarico.

 Nataknite zaporo filtra in obrnite do blokade.

 Namestite ohišje motorja. Za blokado potegnite

nosilni ročaj navzgor.

Slika

 Vstavite rezervoar za svežo vodo. Najprej vstavi-

te spodnji del, nato zgoraj pritisnite proti ohišju mo-

torja, preverite ali se je zaskočil.

Slika

 Razpršilni ročaj potisnite na ročaj, da se zaskoči.

 Gibko pršilno cev z razpršilnega ročaja pritrdite na

sesalno gibko cev z 7 pritrditvenimi sponkami.

Simboli v navodilu za uporabo

Zagon

Opis naprave

24 Pršilna ročna šoba za čiščenje blazin *

25 Adapter za pršilno ročno šobo za čiščenje

blazin

26 Talna šoba z nastavkom za trde površine

27 Šoba za blazine

28 Šoba za fuge

29 Filtrska vrečka

Pred zagonom

82 SL

– 7

 Gibko sesalno cev in gibko prđilno cev nataknite na

priključke na aparatu.

Opozorilo

: Gibko sesalno cev trdno pritisnite v priključek, da

se zaskoči.

Slika

 Sesalne cevi staknite skupaj in nataknite na ročaj.

 Gibljivo gibko pršilno cev vtaknite v razpršilni ročaj

in z 3 priloženimi pritrditvenimi sponkami pritrdite

na sesalno cev.

 Talno šobo nataknite na sesalno cev, in gibko pršil-

no cev vtaknite v talno šobo. Obrnite zunanjo var-

nostno ročico in zaskočite s tem gibko pršilno cev.

Aparat je sedaj pripravljen za mokro čiščenje.

Slika

 Za montažo pršilne ročne šobe je treba priloženi

adapter priključiti med pršilno ročno šobo za čišče-

nje blazin in ročaj ter ga zaskočiti.

* SE 4001 Plus

POZOR

Vedno delajte z vstavljenim penastim filtrom, tako pri

mokrem čiščenju kot tudi pri mokrem in suhem sesanju.

POZOR

Pred uporabo aparata preverite predmet za čiščenje na

neopaznih mestih glede obstojnosti barve in odpornosti

na vodo.

Ne čistite oblog, ki so občutljive na vodo, kot npr. parke-

tnih tal (vlaga lahko prodre in poškoduje tla).

Opozorilo:

Topla voda (največ 50 °C) povečuje učinek čiščenja.

 S pršilno talno šobo brez nastavka za trde površi-

ne.

Pri čiščenju uporabljajte, prosim, samo čistilno sredstvo

za preproge RM 519 znamke KÄRCHER.

 S pršilno talno šobo z nastavkom za trde površine.

Nastavek za trde površine ob strani potisnite na pršilno

talno šobo. Gumijast nastavek kaže naprej, ščetine na-

zaj.

Opozorilo: Rezervoar za svežo vodo se lahko za pol-

njenje sname ali napolni tudi direktno na aparatu.

Slika

 Pokorv rezervoarja sklopite navzgor.

 100 - 200 ml (Količina variira glede na stopnjo uma-

zanije) RM 519 dodajte v rezervoar za svežo vodo,

napolnite z vodovodno vodo, ne napolnite preveč.

 Pokorv rezervoarja ponovno zaprite.

Slika

 Omrežni vtič vtaknite v vtičnico.

 Pritisnite stikalo za sesanje (položaj I), sesalna tur-

bina se zažene.

Slika

 Drsnik za uhajanje zraka na ročaju popolnoma za-

prite.

Slika

 Pritisnite stikalo za pršenje (položaj I), črpalka za

čistilo je pripravljena.

 Za napršenje čistilne raztopine aktivirajte ročico na

razpršilnem ročaju.

 Površino za čiščenje prevozite v prekrivajočih se

progah. Pri tem šobo potegnite nazaj (ne potisniti).

Napotek: Če je posoda polna, plovec zapre sesalno od-

prtino in aparat dela s povečanim številom vrtljajev. Na-

pravo takoj izklopite in izpraznite posodo.

 Izklopite aparat, v ta namen pritisnite stikali za se-

sanje in pršenje (položaj 0).

 Snemite pribor in rezervoar za svežo vodo in deblo-

kirajte ohišje motorja.

 Snemite ohišje motorja in spraznite zbiralnik.

– Delajte vedno od svetlobe proti senci (od okna proti

vratom).

– Vedno delajte od očiščenih proti neočiščenim povr-

šinam.

–

Tekstilne talne obloge z juto na hrbtni strani se lah-

ko pri mokrem delu skrčijo in barvno zbledijo.

– Preproge z dolgimi vlakni je potrebno po čiščenju v

mokrem stanju skrtačiti v smeri vlaken (npr. z metlo

iz vlaken ali krtačo z držalom).

– Impregnacija s Care Tex RM 762 po mokrem čišče-

nju preprečuje hitro ponovno onesnaženje tekstilne

obloge.

– V izogib otiščancem ali rjastim madežem stopite na

očiščeno površino ali jo opremite s pohištvom šele

zatem, ko se posuši.

 Vklopite stikali za sesanje in pršenje (položaj I).

 Čistilno raztopino napršite in istočasno posesajte v

eni delovni fazi.

 Nato stikalo za pršenje izklopite in posesajte preo-

stanke čistilne raztopine.

 Po čiščenju preproge ponovno očistite s čisto, toplo

vodo in po želji impregnirajte.

 Vklopite pršenje (položaj I).

 Nanesite čistilno raztopino in pustite delovati 5 mi-

nut (sesanje je izklopljeno).

 Nato površino očistite kot pri rahli / običajni umaza-

niji.

 Po čiščenju preproge ponovno očistite s čisto, toplo

vodo in po želji impregnirajte.

 Sperite pršilno cev v napravi in:

napolnite posodo za čistilo s ca. 1 litrom čiste vode.

Držite žobo nad odtokom in vklopite pršilno črpal-

ko, da se porabi čista voda.

Napotek

Da lahko napravo uporabljate kot večnamenski sesal-

nik, je treba odstraniti pršilni ročaj in gibka pršilna cev.

Slika

 Gibke pršilne cevi in pritrditvene sponke snemite z

gibke sesalne cevi in sesalne cevi.

 Pritisnite oba stranska zaskočna nosova in razpr-

šilni ročaj snemite z ročaja.

Mokro čiščenje s pršilno ročno šobo za čiščenje

blazin

Upravljanje

Mokro čiščenje tekstilnih talnih oblog/trdih

površin

Mokro čiščenje tekstilnih talnih oblog

Mokro čiščenje trdih površin

Polnjenje rezervoarja za svežo vodo

Začetek dela

8.1

8.2

Praznjenje zbiralnika med delom

Nasveti za čiščenje/Način dela

Metode čiščenja

Rahla / običajna umazanija

Močna umazanija ali madeži

Zaključek mokrega čiščenja

Uporaba kot večnamenski sesalnik

83SL

– 8

POZOR

Pri suhem sesanju vedno uporabljajte filtrirno vrečko.

Boljšo filtracijo lahko dosežete s filtrsko patrono (poseb-

ni pribor).

Posoda in pribor morajo biti suhi, sicer se lahko umaza-

nija oprime.

 Izberite želeni pribor in ga nataknite na sesalno cev

oz. neposredno na ročaj.

Slika

 Vstavite filtrsko vrečko.

 Izberite želeni pribor in ga nataknite na sesalno cev

oz. neposredno na ročaj.

 Vklopite sesanje (položaj I).

 Vstavek za trde površine pritisnite v talno šobo.

Ščetine morajo kazati naprej.

 Delajte brez nastavka za trde površine.

Slika

 Za prilagoditev sesalne moči aktivirajte drsnik za

uhajanje zraka.

Opozorilo:

Po uporabi drsnik za uhajanje zraka ponovno zapri-

te!

POZOR

Ne uporabljajte filtrske vrečke!

Napotek: Če je posoda polna, plovec zapre sesalno od-

prtino in aparat dela s povečanim številom vrtljajev. Na-

pravo takoj izklopite in izpraznite posodo.

 Za sesanje vlage oz. mokrote želeni pribor natakni-

te na sesalno cev oz. neposredno na ročaj.

 Vklopite sesanje (položaj I).

Slika

 Če se vsesajo velike količine vode, odprite drsnik

za uhajanje zraka. Po uporabi ga ponovno zaprite.

 Poln zbiralnik izpraznite (glejte poglavje "Praznje-

nje zbiralnika").

 Izklopite napravo.

 Poln zbiralnik izpraznite (glejte poglavje "Praznje-

nje zbiralnika").

 Zbiralnik temeljito izperite s čisto vodo.

 Po vsaki uporabi ločite pribore od aparata, ter gibko

cev, šobo in cevne podaljške med seboj.

Opozorilo: Morebitna še obstoječa preostala voda

lahko kaplja ven, zato jih je najboljše položiti v pr-

šno ali kopalno kad.

 Dele pribora posamično izperite pod tekočo vodo in

nato pustite, da se posušijo.

 Penasti filter očistite pod tekočo vodo, preden ga

vstavite, naj se dobro posuši.

 Aparat pustite stati odprt, dokler se ne posuši.

 Shranjevanje aparata. Pribor spravite na aparat in

shranite v suhih prostorih.

Pri neenakomerne pršilnem curku.

Slika

 Razrahljajte in izvlecite pritrditev šobe, pršilno šobo

očistite ali zamenjajte.

1 x letno, ali po potrebi.

Slika

 Obrnite in sprostite blokado. Sito izvlecite navzgor

in očistitie po čisto vodo.

 Napolnite rezervoar za svežo vodo.

 Preverite pravilno naleganje rezervoarja za svežo

vodo.

 Črpalka za čistilo okvarjena, obrnite se na uporab-

niški servis.

 Očistite pršilno šobo s pršilne talne šobe.

 Drsnik za uhajanje zraka na ročaju zaprite.

Glejte tudi sliko 11

 Pribor, gibke sesalne cevi ali sesalne cevi so zama-

šene, odstranite zamašitev.

 Filtrska vrečka je polna: Vstavite novo filtrsko vreč-

ko.

 Očistite penaste filtre.

 Napolnite rezervoar za svežo vodo.

 Vtaknite omrežni vtič.

 Zaščita pred pregrevanjem se je sprožila, pustite,

da se naprava ohladi.

Pridržana pravica do tehnič

nih sprememb!

Sesanje trdih površin

Sesanje tekstilnih talnih oblog

Sesanje vode

Ustavitev obratovanja

Čiščenje, vzdrževanje

Čiščenje naprave

Očistite sito v rezervoarju za svežo vodo

Motnje

Voda ne izstopa iz šobe

Pršilni curek neenakomeren

Nezadostna sesalna moč

Črpalka za čistilo je glasna

Naprava ne deluje

Tehnični podatki

Napetost

1~ 50-60 Hz

220 - 240V V

Omrežna varovalka (inertna) 10 A

Prostornina posode 18 l

Poraba vode, max. 4 l

Moč P

nazivna

1200 W

Moč P

maks.

1400 W

Omrežni kabel H05-VV-F2x0,75

Nivo zvočnega tlaka

(EN 60704-2-1)

74 dB(A)

84 SL

– 5

Szanowny Kliencie!

Przed pierwszym użyciem urządzenia na-

leży przeczytać oryginalną instrukcję ob-

sługi, postępować według jej wskazań i

zachować ją do późniejszego wykorzystania lub dla na-

stępnego użytkownika.

To urządzenie zostało opracowane do użytku prywatne-

go i nie jest przeznaczone do zastosowania przemysło-

wego.

– Kupując ten produkt, nabyli Państwo urządzenie

do natryskiwania ekstrakcyjnego, służące do ruty-

nowego lub podstawowego czyszczenia wgłębne-

go wykładzin dywanowych.

– Przy użyciu wkładki do twardych podłoży (będącej

częścią dostawy), która przeznaczona jest do dy-

szy podłogowej spryskującej Ex, można czyścić

twarde nawierzchnie.

– Przy użyciu odpowiedniego wyposażenia (będące-

go częścią dostawy) urządzenie można też używać

jako odkurzacz wielofunkcyjny.

Materiały użyte do opakowania nadają się do re-

cyklingu. Opakowania nie należy wrzucać do

zwykłych pojemników na śmieci, lecz do pojem-

ników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce

wtórne, które powinny być oddawane do utyliza-

cji. Baterie i akumulatory zawierają substancje,

które nie powinny przedostać się do środowiska

naturalnego. Z tego powodu należy usuwać zużyte

urządzenia, baterie i akumulatory za pośrednictwem

odpowiednich systemów utylizacji.

Urządzenia elektryczne i elektroniczne często zawiera-

ją materiały, które rozporządzane lub utylizowane nie-

właściwie, mogą potencjalnie być niebezpieczne dla

zdrowia ludzkiego i środowiska. Są jednak kluczowe dla

prawidłowego funkcjonowania urządzenia. Urządzenia

oznaczone tym symbolem nie mogą być usuwane z od-

padami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się

pod:

www.kaercher.com/REACH

W przypadku pytań lub usterek prosimy zwrócić się do

najbliższego oddziału firmy KÄRCHER.

Stosować tylko oryginalne akcesoria i części zamienne,

które gwarantują niezawodną i bezusterkową eksploa-

tację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie internetowej www.kaer-

cher.com.

W każdym kraju obowiązują warunki gwarancji określo-

ne przez odpowiedniego lokalnego dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w okresie gwa-

rancji bezpłatnie, o ile spowodowane są błędem mate-

riałowym lub produkcyjnym. W sprawach napraw gwa-

rancyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

Należy przestrzegać wskazówek zawartych w tej in-

strukcji oraz obowiązujących ogólnych przepisów praw-

nych dotyczących bezpieczeństwa i zapobiegania wy-

padkom.

Każde użycie niezgodne z bieżącymi wskazówkami

prowadzi do wygaśnięcia gwarancji.

– Niniejsze urządzenie nie jest przewidziane do użytko-

wania przez osoby o ograniczonych możliwościach fi-

zycznych, sensorycznych lub mentalnych albo takie,

którym brakuje doświadczenia i/lub wiedzy na temat

jego używania, chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpieczeństwo i otrzy-

mały od niej wskazówki na temat użytkowania urzą-

dzenia oraz istniejących zagrożeń.

– Dzieci nie mogą się bawić tym urządzeniem.

– Dzieci powinny być nadzorowane, żeby zapewnić,

iż nie bawią się urządzeniem.

– Czyszczenie i konserwacja nie może być przepro-

wadzana przez dzieci bez nadzoru.

– Opakowania foliowe przechowywa

ć dala od dzieci;

istnieje niebezpieczeństwo uduszenia!

– Po każdym użyciu i przed każdym czyszczeniem/

konserwacją urządzenie należy wyłączyć.

– Ryzyko pożaru. Nie zasysać płonących ani żarzą-

cych się przedmiotów.

– Urządzenie musi stać na stabilnym podłożu.

– Użytkownik ma obowiązek używania urządzenia

zgodnie z jego przeznaczeniem. Podczas pracy

musi on uwzględniać warunki panujące w otocze-

niu i uważać na inne osoby, zwłaszcza dzieci.

– Przed użyciem urządzenia i akcesoriów należy

sprawdzić ich stan. Jeżeli budzi on wątpliwości,

sprzętu nie należy używać.

– Nigdy nie należy zanurzać urządzenia, kabla albo

wtyczki do wody albo innych płynów.

– Eksploatacja urządzenia w pomieszczeniach za-

grożonych wybuchem jest zabroniona. Podczas

użytkowania w obszarach zagrożonych należy

przestrzegać stosownych przepisów.

– Chronić urządzenie przed zmianami pogody, wil-

gocią i źródłami ciepła.

– Jeżeli urządzenie spadnie, musi ono zostać skon-

trolowane przez autoryzowany punkt serwisu, po-

Spis treści

Instrukcje ogólne PL 5

Wskazówki bezpieczeństwa PL 5

Symbole w instrukcji obsługi PL 6

Uruchomienie PL 6

Obsługa PL 7

Wyłączenie z ruchu PL 8

Czyszczenie i konserwacja PL 8

Zakłócenia PL 8

Dane techniczne PL 9

Instrukcje ogólne

Użytkowanie zgodne z przeznaczeniem

Ochrona środowiska

Serwis firmy

Wyposażenie dodatkowe i części zamienne

Gwarancja

Wskazówki

bezpieczeństwa

85PL

– 6

nieważ mogą mieć miejsce wewnętrzne usterki,

które ograniczają bezpieczeństwo produktu.

– Nie należy zasysać substancji trujących.

– Nie zasysać takich materiałów jak gips, cement itp.,

bo w kontakcie z wodą mogą one stwardnieć i za-

grozić funkcjonowaniu urządzenia.

– W czasie pracy należy ustawiać urządzenie poziomo.

– Używać tylko środków czyszczących zalecanych

przez producenta i przestrzegać wskazówek doty-

czących użytkowania, utylizacji i wskazówek

ostrzegawczych producentów środków czyszczą-

cych.

몇 NIEBEZPIECZEŃSTWO

– Urządzenie przyłączać tylko do poprawnie uzie-

mionych gniazd.

– Urządzenie podłączać jedynie do prądu zmienne-

go. Napięcie musi być zgodne z napięciem poda-

nym na tabliczce znamionowej urządzenia.

– Nigdy nie dotykać wtyczki ani gniazdka mokrymi

rękami.

– Przy wyjmowaniu wtyczki sieciowej z gniazdka

wtykowego nie ciągnąc za kabel sieciowy.

– Przed przystąpieniem do wszelkich prac pielęgna-

cyjnych i konserwacyjnych urządzenie wyłączyć i

wyjąć wtyczkę z gniazdka sieciowego.

– Do wszelkich napraw i prac na podzespołach elektrycz-

nych uprawniony jest jedynie autoryzowany serwis.

– Przed każdym zastosowaniem sprawdzać, czy

przewód zasilający lub wtyczka nie są uszkodzone.

W przypadku uszkodzenia przewodu zasilającego

niezwłocznie zlecić jego wymianę przez autoryzo-

wany serwis lub elektryka.

– W celu zapobiegania wypadkom spowodowanym

prądem elektrycznym zaleca się stosowanie gniaz-

dek z wyłącznikiem ochronnym (prąd wyzwalają

o mocy znamionowej maks. 30 mA).

–

Używać tylko chronionego przed wodą bryzgową

przedłużacza o minimalnym przekroju 3x1 mm˛.

– Łączniki wtykowe na kablu zasilającym i przedłuża-

czu można wymieniać tylko na łączniki zabezpie-

czone przed wodą bryzgową i o odpowiedniej wy-

trzymałości mechanicznej.

– Zanim urządzenie zostanie odłączone z sieci, nale-

ży je najpierw wyłączyć przy pomocy wyłącznika

głównego.

– W przypadku wytworzenia piany lub wypływu cie-

czy natychmiast wyłączyć urządzenie i wyjąć

wtyczkę z gniazdka!

몇 OSTRZEŻENIE

Nie stosować mleczka do szorowania, środka do czysz-

czenia szkła ani uniwersalnego środka czyszczącego!

Nigdy nie zanurzać urządzenia w wodzie.

Określone substancje w wyniku zawirowania z zasysa-

nym powietrzem mogą tworzyć wybuchowe opary i mie-

szanki!

Nigdy nie zasysać następujących substancji:

– Wybuchowe lub łatwopalne gazy, ciecze i pyły (re-

aktywne).

– Reaktywne pyły metali (np. aluminium, magnez,

cynk) w połączeniu z silnie alkalicznymi i kwasowy-

mi środkami czyszczącymi

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np. benzyna, rozcień-

czalniki do farb, aceton, olej opałowy).

– Substancje te mogą ponadto reagować z materia-

łami zastosowanymi w urządzeniu.

 NIEBEZPIECZEŃSTWO

Przy bezpośrednim niebezpieczeństwie, prowadzącym

do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Przy mo

żliwości zaistnienia niebezpiecznej sytuacji mo-

gącej prowadzić do ciężkich obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Przy możliwości zaistnienia niebezpiecznej sytuacji mo-

gącej prowadzić do lekkich obrażeń ciała lub szkód ma-

terialnych.

UWAGA

Wskazówka dot. możliwie niebezpiecznej sytuacji, która

może prowadzić do szkód materialnych.

Zakres

dostawy urządzenia przedstawiony jest na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy.

W przypadku stwierdzenia braków w akcesoriach lub

uszkodzeń przy transporcie należy zwrócić się do dys-

trybutora.

Ilustracje, patrz strony rozkładane!

Rysunek

1 Głowica odkurzacza silnika

2 Uchwyt do noszenia przenoszenia

3 Gąbka filtrująca

4 Zamknięcie filtra

5 Przewód zasilający z wtyczką

6 Przechowywanie, kabel sieciowy

7 Przełącznik ssania (0/I)

8 Przełącznik natryskiwania (0/I)

9 Blokada, zbiornik czystej wody

10 Zbirnik czystej wody

11 Zbiornik

12 Kółka skrętne

13 Przyłącze wężyka do zasysania w odkurzaczu wie-

lofunkcyjnym

14 Przyłącze, wąż do natryskiwania

15 Wąż ssący

16 Rękojeść

17 Przepustnica powietrzna

18 Uchwyt do natryskiwania z dźwignią

19 Wąż do natryskiwania, luzem

20 Zaciski mocujące (10x)

21 Rury ssące 2 x 0,5 m

22 Schowek na rury i akcesoria

23 Dysza myjąca podłogowa ex do czyszczenia wy-

kładzin dywanowych, z nakładką do twardych na-

wierzchni

* SE 4001 Plus

Dodatkowe akcesoria zasysające

Symbole w instrukcji obsługi

Uruchomienie

Opis urządzenia

24 Dysza ręczna natryskująco-ekstrakcyjna do

czyszczenia tapicerki

25 Przejściówka do ssawki spryskująco-odsy-

sającej do tapicerki

26 ssawka podłogowa z wkładem do podłóg

twardych

27 ssawka do tapicerki

28 Dysza szczelinowa

29 Worek filtracyjny

86 PL

– 7

Rysunek

 Zdejmowanie zbiornika czystej wody. Wcisnąć

blokadę i wyjąć zbiornik.

Wskazówka:

Obudowę silnika można zdjąć tylko po uprzednim

wyjęciu zbiornika czystej wody.

Rysunek

 Zdejmowanie obudowy silnika. Złożyć uchwyt do

noszenia do przodu, aby odblokować zbiornik. Wy-

jąć akcesoria i kółka skrętne ze zbiornika.

Rysunek

 Obrócić zbiornik, wcisnąć kołki kółek skrętnych do

otworów w dnie zbiornika aż do oporu.

Rysunek

 Obrócić obudowę silnika i nałożyć gąbki filtrujące

na kosz filtracyjny.

 Założyć zamknięcie filtra i obrócić w celu zabloko-

wania.

 Zakładanie obudowy silnika. W celu zablokowa-

nia pociągnąć uchwyt do noszenia do góry.

Rysunek

 Wkładanie zbiornika czystej wody. Najpierw wło-

żyć dolną część zbiornika, docisnąć ją do obudowy

silnika i sprawdzić, czy zatrzasnęła się odpowied-

nio.

Rysunek

 Uchwyt do natryskiwania nasunąć na rękojeść, tak

by się zatrzasnął.

 Wąż do natryskiwania przymocować do węża ssą-

cego za pomocą 7 zacisków mocujących.

 Wąż ssący oraz wąż do natryskiwania osadzić w

przyłączach urządzenia.

Wskazówka

: Wąż ssący mocno wcisnąć w przyłącze, tak aby

się zatrzasnął.

Rysunek

 Złożyć rury ssące i osadzić na rękojeści.

 Wolny wąż do natryskiwania włożyć w uchwyt do

natryskiwania i przymocować do rur ssących za po-

mocą 3 dołączonych zacisków mocujących.

 Dyszę do podłóg nałożyć na rury ssące i włożyć

wąż do natryskiwania w dyszę. Przesunąć ze-

wnętrzną dźwignię zabezpieczającą, aby zabloko-

wać wąż do natryskiwania.

Urządzenie jest teraz gotowe do czyszczenia na mo-

kro.

Rysunek

 Do montażu ssawki spryskująco-odsysającej nale-

ży podłączyć dołączoną przejściówkę pomiędzy tę

ssawkę a uchwytem ręcznym i ją zablokować.

* SE 4001 Plus

UWAGA

Pracować zawsze z założoną gąbką filtracyjną, zarów-

no podczas odkurzania na mokro, jak i trakcie pracy na

mokro i na sucho.

UWAGA

Przed użyciem urządzenia w niewidocznym miejscu

sprawdzić odporność przedmiotu, który ma być czysz-

czony, pod kątem trwałości wybarwienia i wodoszczel-

ności.

Nie czyścić okładzin wrażliwych na wodę, np. parkietów

(wilgoć może wniknąć w drewno i uszkodzić podłogę).

Wskazówka:

Ciepła woda (maksymalnie 50°C) podnosi wydajność

czyszczenia.

 Z ssawką spryskująco-odsysającą do podłóg bez

nasadki do podłóg twardych.

Do czyszczenia należy używać tylko środka do czysz-

czenia dywanów RM 519 firmy KÄRCHER.

 Z ssawką spryskująco-odsysającą do podłóg z na-

kładką do twardych podłóg.

Nasunąć

nasadkę do podłóg twardych na ssawkę spry-

skująco-odsysającą do podłóg. Ściągacz wskazuje do

przodu, a włosie szczotki do tyłu.

Wskazówka: W tym celu albo wyjąć zbiornik, albo na-

pełnić go bezpośrednio w urządzeniu.

Rysunek

 Otworzyć korek.

 Do zbiornika czystej wody wlać 100 - 200 ml (ilość

zależy od stopnia zabrudzenia) środka RM 519,

dodać wody - nie przepełniać zbiornika.

 Ponownie zamknąć korek.

Rysunek

 Włożyć wtyczkę sieciową do gniazdka.

 Nacisnąć przełącznik ssania (położenie I), turbina

ssąca pracuje.

Rysunek

 Całkowicie zamknąć przepustnicę powietrzną na

rękojeści.

Rysunek

 Nacisnąć przełącznik natryskiwania (położenie I),

pompa środka czyszczącego jest gotowa do pracy.

 W celu rozpoczęcia natryskiwania roztworem

czyszczącym uruchomić dźwignię na uchwycie do

natryskiwania.

 Jeździć po powierzchni do czyszczenia w nakłada-

jących się pasach. Dyszę ciągnąć przy tym skiero-

waną ku tyłowi (nie pchać).

Wskazówka: Gdy zbiornik jest pełen, pływak zamyka

otwór ssawny, a turbina ssawna pracuje na zwiększo-

nych obrotach. Natychmiast wyłączyć urządzenie i

opróżnić zbiornik.

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik ssania i natryskiwania (położenie 0).

 Wyjąć akcesoria oraz zbiornik czystej wody i odblo-

kować obudowę silnika.

 Zdjąć obudowę silnika i opróżnić zbiornik.

– Pracować zawsze od światła do cienia (od okna do

drzwi).

– Zawsze pracować od powierzchni wyczyszczo-

nych od nie wyczyszczonych.

– Wykładzina dywanowa z krawędzią z juty może się

skurczyć przy zbyt wilgotnej pracy i wypłowieć.

– Dywany zawierające wiele runa, po ich wyczysz-

czeniu, jeszcze w stanie mokrym wyszczotkować

Przed uruchomieniem

Czyszczenie na mokro za pomocą ssawki

spryskująco-odsysającej do tapicerki

Obsługa

Czyszczenie na mokro wykładzin

dywanowych/twardych podłoży

8.1

8.2

Czyszczenie na mokro wykładzin dywanowych

Czyszczenie na mokro twardych podłoży

Napełnianie zbiornika czystej wody

Rozpoczęcie pracy

Opróżnianie zbiornika podczas pracy

Wskazówki dotyczące czyszczenia i sposobu

pracy

87PL

– 8

w kierunku runa (np. szczotką do runa albo do szo-

rowania).

– Impregnacja przy użyciu Care Tex RM 762 po

czyszczeniu na mokro zapobiega szybkiemu za-

nieczyszczeniu się powierzchni tekstylnej.

– W celu uniknięcia powstawania odcisków wzgl.

miejsc rdzawoplamistych, wyczyszczonym po-

wierzchniom pozwolić wyschnąć przed chodze-

niem po nich wzgl. wstawieniem mebli.

 Włączyć opcję ssania i natryskiwania (położenie I).

 Roztwór czyszczący natryskać i odessać w jednym

procesie roboczym.

 Następnie wyłączyć przełącznik natryskiwania i

odessać resztki roztworu czyszczącego.

 Ponownie wyczyścić dywan czystą, ciepłą wodą i w

razie potrzeby zaimpregnować.

 Włączyć natryskiwanie (położenie I).

 Nałożyć roztwór czyszczący i pozostawić na co

najmniej 5 min. (ssanie jest wyłączone).

 Następnie czyścić powierzchnię jak w przypadku

lekkich/normalnych zabrudzeń.

 Ponownie wyczyścić dywan czystą, ciepłą wodą i w

razie potrzeby zaimpregnować.

 Przepłukać przewody spryskiwania w urządzeniu,

w tym celu:

Napełnić zbiornik środka czyszczącego ok. 1 l czy-

stej wody.

Utrzymując dyszę nad odpływem, włączyć pompę

spryskiwania aż do całkowitego zużycia wody.

Wskazówka

Żeby móc używać urządzenie jako odkurzacz wielo-

funkcyjny, można zdjąć rozpylacz i wąż spryskujący.

Rysunek

 Zdjąć z węża i rur ssących węże do natryskiwania

oraz zaciski mocujące.

 Wcisnąć jednocześnie oba boczne noski zatrza-

skowe i zdjąć uchwyt do natryskiwania z rękojeści.

UWAGA

Podczas odkurzania na sucho zawsze pracować z za-

łożonym workiem filtracyjnym.

Lepszą filtrację można osiągnąć przy użyciu wkładu fil-

tracyjnego (wyposażenie specjalne).

Zbiornik i akcesoria muszą być czyste, w przeciwnym

wypadku brud może się przykleić.

 Wybrać akcesoria i założyć je na rury ssące wzgl.

bezpośrednio na rękojeść.

Rysunek

 Włożyć worek filtrujący.

 Wybrać akcesoria i założyć je na rury ssące wzgl.

bezpośrednio na rękojeść.

 Włączyć ssanie (położenie I).

 Na ssawkę podłogową założyć wkład do podłóg

twardych. Szczotki powinny być skierowane do

przodu.

 Nie stosować wkładu do podłóg twardych.

Rysunek

 Siłę ssania wyregulować przepustnicą powietrzną.

Wskazówka:

Po użyciu przepustnicę ponownie zamknąć!

UWAGA

Nie używać worka filtrującego!

Wskazówka: Gdy zbiornik jest pełen, pływak zamyka

otwór ssawny, a turbina ssawna pracuje na zwiększo-

nych obrotach. Natychmiast wyłączyć urządzenie i

opróżnić zbiornik.

 W

celu odessania wilgoci założyć odpowiednie ak-

cesoria na rury ssące wzgl. bezpośrednio na ręko-

jeść.

 Włączyć ssanie (położenie I).

Rysunek

 Otworzyć przepustnicę powietrza, gdy odsysa się

wielkie ilości wody. Po użyciu ponownie zamknąć.

 Opróżnić pełen zbiornik (patrz rozdział „Opróżnia-

nie zbiornika“).

 Wyłączyć urządzenie.

 Opróżnić pełen zbiornik (patrz rozdział „Opróżnia-

nie zbiornika“).

 Dokładnie umyć zbiornik czystą wodą.

 Po każdym użyciu zdejmować akcesoria z urzą-

dzenia oraz rozkładać wąż, dysze i rury przedłuża-

jące.

Wskazówka: Ewentualnie może dojść do wycieku

resztek wody, dlatego najlepiej położyć urządzenie

w brodziku prysznicowym lub w wannie.

 Akcesoria przepłukać pod bieżącą wodą i pozosta-

wić do wyschnięcia.

 Wyczyścić nabój filtra pod bieżącą wodą i przed

ponownym użyciem osuszyć.

 Otwarte urządzenie pozostawić do wyschnięcia.

 Przechowywanie urządzenia. Akcesoria umieś-

cić w urządzeniu i przechowywać w suchym po-

mieszczeniu.

W przypadku nierównomiernego strumienia natry-

skowego.

Rysunek

 Poluzować zamocowanie dyszy i ją wyjąć. Dyszę

natryskową wyczyścić albo wymienić.

raz w roku lub w zależności od potrzeb.

Rysunek

 Obrócić i otworzyć blokadę. Wyjąć sito do góry i

umyć czystą wodą.

 Napełnić zbiornik czystej wody

 Sprawdzić, czy zbiornik czystej wody jest dobrze

zamocowany.

 Uszkodzona pompa środka czyszczącego, we-

zwać serwis.

Metody czyszczenia

Lekkie/normalne zabrudzenia

Silne zabrudzenia lub plamy

Zakończenie czyszczenia na mokro

Zastosowanie jako odkurzacz

wielofunkcyjny

Odkurzanie powierzchni twardych

Odkurzanie wykładzin dywanowych

Odsysanie wody

Wyłączenie z ruchu

Czyszczenie i konserwacja

Czyszczenie urządzenia

Czyszczenie sita w zbiorniku czystej wody

Zakłócenia

Brak wycieku wody przy dyszy

88 PL

– 9

 Oczyścić dyszę natryskową ssawki natryskująco-

ekstrakcyjnej.

 Zamknąć przepustnicę powietrzną na rękojeści.

Patrz również rysunek 11

 Akcesoria, wąż lub rury ssące są zatkane; należy je

udrożnić.

 Worek filtracyjny jest pełen: Wstawić nowy worek

filtra.

 Oczyścić gąbkę filtrującą.

 Dopełnić poziom zbiornika czystej wody.

 Podłączyć urządzenie do zasilania.

 Zadziałało zabezpieczenie przed przegrzaniem,

pozwolić, aby urządzenie ostygło.

Zmiany techniczne zastrzeżone!

Nierównomierny strumień natryskowy

Nie wystarczająca moc ssania

Głośno działająca pompa środka

czyszczącego

Urządzenie nie działa

Dane techniczne

Napięcie

1~ 50-60 Hz

220 - 240V V

Bezpiecznik sieciowy

(zwłoczny)

10 A

Pojemność zbiornika 18 l

Maks. ilość zasysanej wody 4 l

Moc P

znam.

1200 W

Moc P

maks.

1400 W

Kabel sieciowy H05-VV-F2x0,75

Poziom ciśnienia akustyczne-

go (EN 60704-2-1)

74 dB(A)

89PL

– 5

Mult stimate client,

Înainte de prima utilizare a aparatului dvs.

citiţi acest instrucţiuni original, respectaţi

instrucţiunile cuprinse în acesta şi păs-

traţi-l pentru întrebuinţarea ulterioară sau pentru urmă-

torii posesori.

Acest aparat este prevăzut pentru uzul casnic şi nu este

conceput pentru solicitările aferente utilizării în scop co-

mercial.

– Prin cumpărarea acestui aparat aţi achiziţionat un

aspirator pulverizator, potrivit pentru curăţarea de

întreţinere şi de bază a covoarelor, cu un efect de

curăţare profund.

– Cu ajutorul adaptorului pentru suprafeţe dure de la

duza de pulverizare şi aspirare (inclus în livrare)

puteţi curăţa şi suprafeţe dure.

– Prevăzut cu un accesoriu corespunzător (inclus în

livrare), aparatul poate fi folosit şi ca un aspirator

umed şi uscat.

Materialele de ambalare sunt reciclabile. Amba-

lajele nu trebuie aruncate în gunoiul menajer, ci

trebuie duse la un centru de colectare şi revalo-

rificare a deşeurilor.

Aparatele vechi conţin materiale reciclabile valo-

roase, care pot fi supuse unui proces de revalo-

rificare. Bateriile şi acumulatorii conţin substanţe

care nu au voie să ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să apelaţi la centrele de co-

lectare abilitate pentru eliminarea aparatelor vechi, a

bateriilor şi a acumulatorilor.

Aparatele electrice și electronice conțin adesea compo-

nente care pot reprezenta un potențial pericol pentru

sănătatea persoanelor, în cazul manevrării sau elimină-

rii incorecte. Însă, aceste componente sunt necesare

pentru funcționarea corespunzătoare a aparatului. Apa-

ratele marcate cu acest simbol nu trebuie aruncate în

gunoiul menajer.

Observaţii referitoare la materialele conţinute (REA-

CH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa:

www.kaercher.com/REACH

Dacă aveţi întrebări sau în caz de defecţuni reprezen-

tanţa noastră KÄRCHER vă stă la dispoziţie cu plăcere

în continuare.

Utilizați doar accesorii și piese de schimb originale;

acestea oferă garanția unei funcționări sigure și fără

defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se

găsesc la adresa www.kaercher.com.

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

Pe lângă indicaţiile conţinute în acest manual de utiliza-

re trebuie respectate normele legale generale pentru

protecţie şi prevenirea accidentelor.

Orice utilizare diferită de indicaţiile din acest manual

duce la anularea garanţiei.

– Aparatul nu este destinat pentru a fi folosit de per-

soane cu capacităţi psihice, senzoriale sau mintale

limitate sau de persoane, care nu dispun de expe-

rienţa şi/sau cunoştinţa necesară, cu excepţia ace-

lor cazuri, în care ele sunt supravegheate de o per-

soană responsabilă de siguranţa lor sau au fost in-

struite de către această persoană în privinţa utiliză-

rii aparatului şi sunt conştiente de pericolele care

rezultă din aceasta.

– Nu lăsaţi copiii să se joace cu aparatul.

– Nu lăsaţi copii nesupravegheaţi, pentru a vă asigu-

ra, că nu se joacă cu aparatul.

– Curăţarea şi întreţinerea fierului de călcat pot fi

efectuate de copii doar dac

ă sunt supravegheaţi.

– Ţineţi foliile de ambalaj departe de copii, pentru a

evita pericolul de sufocare!

– Opriţi aparatul după fiecare utilizare sau înainte de

curăţarea/întreţinerea acestuia.

– Pericol de incendiu. Nu aspiraţi obiecte aprinse sau

incandescente.

– Aparatul trebuie amplasat pe o suprafaţă de sprijin

stabilă.

– Beneficiarul are obligaţia de a utiliza aparatul con-

form prevederilor. Acesta trebuie să respecte con-

diţiile locale şi în timpul utilizării să fie atent la terţi,

în special la copii.

– Înainte de utilizare verificaţi aparatul şi accesoriile

în privinţa stării corespunzătoare. Dacă starea nu

este ireproşabilă, acestea nu pot fi utilizate.

– Nu scufundaţi niciodată aparatul, cablul sau şte-

cherul în apă sau în alte lichide.

– Este interzisă utilizarea în încăperi unde există pe-

ricol de explozie. La utilizarea aparatului în zone

periculoase trebuie respectate normele de securi-

tate corespunzătoare.

– Protejaţi aparatul împotriva influenţelor meteorolo-

gice externe, a umidit

ăţii şi a surselor de căldură.

– În cazul în care aparatul a căzut jos, el trebuie ve-

rificat la un service autorizat, deoarece ar putea

exista defecte interne ce ar putea afecta siguranţa

produsului.

– Nu aspiraţi substanţe toxice.

Cuprins

Observaţii generale RO 5

Măsuri de siguranţă RO 5

Simboluri din manualul de utilizare RO 6

Punerea în funcţiune RO 6

Utilizarea RO 7

Scoaterea din funcţiune RO 8

Îngrijire şi întreţinere RO 8

Defecţiuni RO 9

Date tehnice RO 9

Observaţii generale

Utilizarea corectă

Protecţia mediului înconjurător

Service-ul autorizat

Accesorii şi piese de schimb

Garanţie

Măsuri de siguranţă

90 RO

– 6

– Nu aspiraţi materiale precum gips, ciment etc. de-

oarece acestea se pot întări în contact cu apa şi pot

afecta funcţionarea aparatului.

– În timpul funcţionării, aparatul trebuie să fie aşezat

orizontal.

– Folosiţi numai detergenţi recomandaţi de utilizator

şi respectaţi indicaţiile de utilizare, de eliminare şi

avertismentele producătorului detergenţilor.

몇 PERICOL

– Conectaţi aparatul numai la prize cu împământare

corespunzătoare.

– Aparatul se conectează numai la curent alternativ.

Tensiunea trebuie să corespundă celei de pe plă-

cuţa aparatului.

– Nu apucaţi niciodată fişa de alimentare şi priza

având mâinile ude.

– Când scoateţi ştecherul din priză, nu trageţi de ca-

blu.

– Înainte de orice lucrare de îngrijire şi întreţinere de-

cuplaţi aparatul şi scoateţi fişa cablului de alimen-

tare din priză.

– Efectuarea lucrărilor de reparaţii precum şi a celor

la ansamblurile electrice este permisă numai ser-

vice-ului autorizat pentru clienţi.

– Înainte de fiecare utilizare verificaţi cablul de co-

nectare să nu aibă defecţiuni. Cablul de reţea dete-

riorat trebuie înlocuit neîntârziat într-un atelier elec-

tric / service pentru clienţi autorizat.

– Pentru evitarea accidentelor electrice recomandăm

utilizarea prizei cu întrerupător de protecţ

ie preco-

nectat (max 30 mA intensitate nominală curent de

deconectare)

–

Utilizaţi numai un cablu prelungitor protejat la stro-

pirea cu apă, având un diametru minim de 3x1

mm˛.

– La înlocuirea racordurilor de la cablul de alimentare

sau prelungitor trebuie asigurate protecţia la stropi-

rea cu apă şi rezistenţa mecanică.

– Înainte de a deconecta aparatul de la reţeaua de

curent, acesta trebuie oprit de la întrerupătorul prin-

cipal.

– Dacă se formează spumă sau se constată scurgeri

de lichid, opriţi imediat aparatul sau scoateţi-l din

priză!

몇 AVERTIZARE

Nu utilizaţi detergenţi pentru vase, pentru sticle sau uni-

versali! Nu scufundaţi niciodată aparatul în apă.

Prin turbionare, anumite substanţe pot forma, împreună

cu aerul aspirat, aburi sau amestecuri explozive!

Niciodată să nu aspiraţi următoarele substanţe:

– gaze, lichide şi pulberi explozive sau inflamabile

(pulberi reactive)

– pulberi metalice reactive (ex. aluminiu, magneziu,

zinc) împreună cu soluţii de curăţat puternic alcali-

ne sau acide

– acizi sau soluţii alcaline puternice, nediluate

– solvenţi organici (ex. benzină, diluant, acetonă, pă-

cură).

– Suplimentar, aceste substanţe pot coroda materia-

lele utilizate în construcţia aparatului.

 PERICOL

Pericol iminet, care duce la vătămări corporale grave

sau moarte.

몇 AVERTIZARE

Posibilă situaţie periculoasă, care ar putea duce la vă-

tămări corporale grave sau moarte.

몇 PRECAUŢIE

Posibilă situaţie periculoas

ă, care ar putea duce la vă-

tămări corporale uşoare sau pagube materiale.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Pachetul

de livrare a aparatului dvs. este ilustrat pe am-

balaj. La despachetare, verificaţi dacă conţinutul pache-

tului este complet.

Informaţi imediat distribuitorul dumneavoastră dacă lip-

sesc părţi componente sau dacă intervin defecţiuni la

transport.

Pentru imagini vezi pagina interioară!

Figură

1 Carcasa motorului

2 Mâner pentru transport

3 Filtru spumă

4 Închizătoare de filtru

5 Cablu de alimentare cu ştecăr

6 Depozitarea, cablul de alimentare

7 Comutator pentru aspirare (0/l)

8 Comutator pentru pulverizare (0 / l)

9 Deblocare, rezervor de apă proaspătă

10 Rezervor de apă curată

11 Rezervoare

12 Role de ghidare

13 Racord pentru furtunul de aspiraţie a aspiratorului

umed şi uscat

14 Racord, furtun de pulverizare

15 Furtun pentru aspirare

16 Mâner

17 Clapetă de aer

18 Mâner de pulverizare cu manetă de pulverizare

19 Furtun de pulverizare liber

20 Cleme de fixare (10x)

21 Ţeavă de aspirare 2 x 0,5 m

22 Suport pentru tuburi de aspirare şi accesorii

23 Duză de pulverizare şi aspirare pentru curăţarea

covoarelor, cu adaptor pentru suprafeţe dure

* SE 4001 Plus

Accesoriu de aspirare suplimentar

Simboluri din manualul de utilizare

Punerea în funcţiune

Descrierea aparatului

24 Duză manuală de pulverizare şi aspirare

pentru curăţarea tapiţeriilor

25 Adaptor pentru duza manuală de pulveriza-

re şi aspirare pentru curăţarea tapiţeriilor

26 Duză de curăţare a podelelor, cu adaptor

pentru suprafeţe dure

27 Duză pentru tapiţerie

28 Duză pentru rosturi

29 Sac filtrant

91RO

– 7

Figură

 Demotaţi rezervorul de apă proaspătă. Apăsaţi

sistemul de deblocare şi scoateţi rezervorul.

Observaţie:

Puteţi să scoateţi compartimentul motorului numai

după demontarea rezervorului de apă proaspătă.

Figură

 Demotaţi compartimentul motorului. Împingeţi

în faţă mânerul pentru transport, pentru a debloca

rezervorul. Scoateţi din rezervor accesoriile şi role-

le de ghidare.

Figură

 Întoarceţi rezervorul şi introduceţi rolele de ghidare

în orificiile de pe fundul rezervorului, până intră în

locaş.

Figură

 Rotiţi carcasa motorului şi montaţi filtrul de spumă

pe coşul de filtrare.

 Montaţi închizătorul de filtru şi rotiţi-l în poziţia de

blocare.

 Motaţi carcasa motorului. Trageţi în sus mânerul

de transport pentru a bloca carcasa.

Figură

 Motaţi rezervorul de apă proaspătă. Montaţi mai

întâi piesa inferioară, apoi apăsaţi sus la carcasa

motorului şi verificaţi dacă este fixat corect.

Figură

 Împingeţi mânerul de pulverizare pe mâner până

acesta intră în locaş.

 Fixaţi furtunul de pulverizare de la mânerul de pul-

verizare pe furtunul de absorbţie cu cele 7 cleme

de fixare.

 Intoduceţi furtunul de absorbţie şi furtunul de pulve-

rizare pe racordurile de la aparat.

Indicaţie

: Împingeţi bine furtunul de absorbţie în racord,

până acesta intră în locaş.

Figură

 Îmbinaţi tubul de aspirare şi fixaţi-l pe mâner.

 Introduceţi furtunul de pulverizare în mânerul de

pulverizare şi fixaţi-l pe tubul de aspirare cu ajutorul

celor 3 cleme de fixare alăturate.

 Montaţi duza de curăţare pentru podea pe tubul de

aspirare şi introduceţi furtunul de pulverizare în du-

ză. Rotiţi maneta de siguranţă exterioară pentru a

fixa furtunul de pulverizare.

Aparatul este pregătit pentru curăţare umedă.

Figură

 Pentru montarea duzei manuală de pulverizare şi

aspirare

trebuie să conectaţi şi să blocaţi adaptorul

inclus în pachet între duza manuală de pulverizare

şi aspirare pentru curăţarea tapiţeriilor şi mâner.

* SE 4001 Plus

ATENŢIE

Asiguraţi-vă că filtrul de spumă se foloseşte la toate lu-

crările, atât la cele de curăţare umedă cât şi la cele de

aspirare umedă şi uscată!

ATENŢIE

Înainte de a utiliza aparatul, verificaţi pe o porţiune as-

cunsă dacă obiectul de curăţat este rezistent la apă şi

nu se decolorează.

Nu curăţaţi suprafeţe sensibile la apă, de ex. parchet

(altfel umezeala poate pătrunde în material şi deteriora

podeaua).

Observaţie:

Apa caldă (maxim 50 °C) creşte eficacitatea curăţării.

 Cu duză manuală de pulverizare şi aspirare fără

adaptor pentru suprafeţele dure.

Pentru curăţare utilizaţi doar soluţia de curăţat pentru

covoare RM 519 de la KÄRCHER.

 Cu duză manuală de pulverizare şi aspirare cu

adaptor pentru suprafeţele dure.

Împingeţi adaptorul pentru suprafeţe dure pe duza de

pulverizare şi aspirare dinspre lateral. Lama de cauciuc

se află în faţă, periile în spate.

Indicaţie: Pentru umplere puteţi să scoateţi rezervorul

de apă proaspătă sau puteţi să-l umpleţi direct pe apa-

rat.

Figură

 Împingeţi în sus capacul rezervorului.

 Introduceţi 100 - 200 ml de soluţie RM 519 (dozaţi

conform gradului de murdărire) în rezervorul de

apă proaspătă şi umpleţi rezervorul cu apă de la ro-

binet, nu umpelţi excesiv.

 Închideţi capacul rezervorului.

Figură

 Introduceţi ştecherul în priză.



Apăsaţi comutatorul pentru aspirare (poziţia l), por-

neşte turbina aspiratoare.

Figură

 Închideţi în totalitate clapeta de aer de pe mâner.

Figură

 Apăsaţi comutatorul pentru pulverizare (poziţia l),

pompa pentru detergent este gata de funcţionare.

 Pentru pulverizarea soluţiei de curăţare acţionaţi

maneta de pe mânerul de pulverizare.

 Parcurgeţi suprafaţa de curăţat în linii suprapuse.

Pentru

aceasta trageţi duza în spate (nu împingeţi).

Indicaţie: Dacă rezervorul este plin, un plutitor închide

orificiul de aspiraţie, iar aparatul funcţionează cu turaţie

mărită. Opriţi imediat aparatul şi goliţi rezervorul.

 Opriţi aparatul, pentru acesta apăsaţi comutatorul

pentru aspirare şi pulverizare (poziţia 0).

 Îndepărtaţi accesoriile şi rezervorul de apă proas-

pătă şi deblocaţi carcasa motorului.

 Demontaţi carcasa motorului şi goliţi rezervorul.

– Lucraţi întotdeauna de la lumină înspre umbră (de

la fereastră înspre uşă).

– Lucraţi întotdeauna de la suprafaţa curăţată înspre

suprafaţa necurăţată.

– Mocheta cu suport de iută poate se poate mici şi

decolora dacă folosiţi prea multă apă la curăţare.

Înainte de punerea în funcţiune

Curăţare umedă cu duza manuală de pulverizare şi

aspirare pentru curăţarea tapiţeriilor

Utilizarea

8.1

8.2

Curăţarea umedă a covoarelor / suprafeţelor

dure

Curăţarea umedă a covoarelor

Curăţarea umedă a suprafeţelor dure

Umpleţi rezervorul de apă proaspătă

Începerea lucrului

Golirea rezervorului în timpul funcţionării

Sfaturi pentru curăţare / mod de lucru

92 RO

– 8

– Covoarele cu firul lung trebuie periate ude după cu-

răţare, în direcţia firelor, pentru a le ridica (de ex. cu

o mătură pentru covoare cu fir lung sau cu o perie).

– Impregnarea cu Care Tex RM 762 după curăţarea

umedă împiedică o remurdărire rapidă a materialu-

lui textil.

– Nu călcaţi pe suprafaţa curăţată şi nu plasaţi mobi-

lă pe aceasta până la uscare pentru a evita lăsarea

de urme sau petele de rugină.

 Porniţi aspirarea şi pulverizarea (poziţia l).

 Pulverizaţi şi aspiraţi în acelaşi timp soluţia de cu-

răţat, într-o singură etapă de lucru.

 Opriţi apoi comutatorul pentru pulverizare şi aspi-

raţi restul de soluţie de curăţat.

 După curăţare, curăţaţi covoarele încă odată cu

apă curată şi caldă şi impregnaţi dacă doriţi.

 Porniţi pulverizarea (poziţia I).

 Aplicaţi soluţia de curăţare şi lăsaţi să acţioneze

min. 5 minute (opriţi aspirarea).

 Curăţaţi suprafaţa ca şi în cazul murdăririi normale.

 După curăţare, curăţaţi covoarele încă odată cu

apă curată şi caldă şi impregnaţi dacă doriţi.

 Spălaţi conductele de pulverizare din aparat, pen-

tru acesta:

umpleţi rezervorul de soluţie de curăţat cu cca. 1 l

apă curată.

Ţineţi duza deasupra gurii de scurgere şi porniţi

pompa de pulverizare până când este consumată

toată apa.

Indicaţie

Pentru a utiliza aparatul ca aspirator umed şi uscat pu-

teţi desprinde mânerul de pulverizare şi furtun de pulve-

rizare.

Figură

 Îndepărtaţi furtunurile de pulverizare şi clemele de

fixare de la furtunul şi ţevile de aspirare.

 Apăsaţi cele două elemente de fixare şi tregeţi mâ-

nerul de pulverizare de pe mâner.

ATENŢIE

La aspirarea uscată lucraţi întotdeauna cu sacul de filtru

montat.

O filtrare mai bună poate fi asigurată cu ajutorului unui

cartuş de filtru (accesoriu special).

Rezervorul şi accesoriul terebuie să fie uscate, în caz

contrar murdărie se lipeşte de acestea.

 Alegeţi accesoriul dorit şi fixaţi-l direct pe ţevile de

aspirare sau direct pe mâner.

Figură

 Introduceţi sacul de filtrare.

 Alegeţi accesoriul dorit şi fixaţi-l direct pe ţevile de

aspirare sau direct pe mâner.

 Porniţi aspirarea (poziţia I).

 Introduceţi inserţia pentru suprafeţe dure în duza

pentru podea. Perii trebuie să fie îndreptaţi înainte.

 Lucraţi fără accesoriul pentru suprafeţe dure.

Figură

 Acţionaţi clapeta de aer pentru ajustarea puterii de

aspirare.

Observaţie:

După utilizare închideţi din nou clapeta de aer!

ATENŢIE

Nu folosiţi sac de filtrare!

Indicaţie: Dacă rezervorul este plin, un plutitor închide

orificiul de aspiraţie, iar aparatul funcţionează cu turaţie

mărită. Opriţi imediat aparatul şi goliţi rezervorul.

 Pentru aspirarea murdăriei umede şi a lichidelor

montaţi accesoriul dorit pe ţeava de aspirare sau

direct pe mâner.

 Porniţi aspirarea (poziţia I).

Figură

 Deschideţi clapeta de aer, dacă aspiraţi cantităţi

mari de apă. Închideţi-o la loc după utilizare.

 Goliţi rezervorul plin (consultaţi capitolul „Golirea

rezervorului”).

 Opriţi aparatul.

 Goliţi rezervorul plin (consultaţi capitolul „Golirea

rezervorului”).

 Spălaţi rezervorul temeinic cu apă curată.

 După

fiecare utilizare îndepărtaţi accesoriile de pe

aparat şi detaşaţi furtunurile, duzele şi ţevile de

prelungire.

Indicaţie: Restul de apă, care rămâne eventual în

aparat poate să scurgă, depozitaţi-l de aceea în

vana de baie sau de duş.

 Spălaţi accesoriile individuale sub apă curentă şi

lăsaţi-le apoi să se usuce.

 Curăţaţi filtrul de spumă sub apă curentă şi lăsaţi-l

să se usuce înainte să îl puneţi la loc.

 Pentru uscare lăsaţi aparatul deschis.

 Păstrarea aparatului. Depozitaţi accesoriile îm-

preună cu aparatul şi păstraţi aparatul într-o încă-

pere uscată.

În cazul unui jet de pulverizare neuniform.

Figură

 Desprindeţi şi scoteţi duza de pulverizare, curăţaţi-

o sau schimbaţi-o.

O dată pe an sau când este necesar.

Figură

 Rotiţi şi îndepărtaţi zăvorul. Scoateţi sita în sus şi

curăţaţi-o sub apă curentă curată.

Metode de curăţare

Murdărire uşoară/normală

Suprafeţe foarte murdare sau pete

Încheierea curăţării umede

Utilizare ca aspirator umed şi uscat

Aspirarea suprafeţelor dure

Aspirarea covoarelor

Aspirarea apei

Scoaterea din funcţiune

Îngrijire şi întreţinere

Curăţarea aparatului

Curăţaţi sita din rezervorul de apă proaspătă.

93RO

– 9

 Umpleţi rezervorul de apă proaspătă.

 Verificaţi poziţia corectă a rezervorului de apă

proaspătă.

 Pompa pentru detergent este defectă, solicitaţi

asistenţa servciului clienţi.

 Curăţaţi duza de pulverizare de la duza de pulveri-

zare şi aspirare.

 Închideţi clapeta de aer de pe mâner.

A se vedea şi figura 11

 Accesoriile, furtunul sau ţevile de aspiraţie sunt în-

fundate, în acest caz vă rugăm să le desfundaţi.

 Sacul de filtrare este plin: Introduceţi un sac de fil-

trare nou.

 Curăţaţi filtrul de spumă.

 Completaţi apă în rezervorul pentru apă proaspătă.

 Introduceţi ştecherul în priză.

 S-a declanşat protecţia la supraîncălzire, lăsaţi

aparatul să se răcească.

Ne rezervăm dreptul de a efectua modificări tehnice!

Defecţiuni

Din duză nu iese apă

Jet de pulverizare neuniform

Putere de aspirare insuficientă

Pompa pentru detergent este zgomotoasă

Aparatul nu funcţionează

Date tehnice

Tensiune

1~ 50-60 Hz

220 - 240V V

Siguranţă pentru reţea (tem-

porizată)

10 A

Volumul rezervorului 18 l

Capacitate pentru apă, max. 4 l

Puterea P

nominal

1200 W

Puterea P

max

1400 W

Cablu de reţea H05-VV-F2x0,75

Nivelul de zgomot

(EN 60704-2-1)

74 dB(A)

94 RO

– 5

Vážený zákazník,

Pred prvým použitím vášho zariadenia si

prečítajte tento pôvodný návod na použi-

tie, konajte podľa neho a uschovajte ho

pre neskoršie použitie alebo pre ďalšieho majiteľa zaria-

denia.

Tento prístroj bol vyvinutý na súkromné účely a nie je

určený znášať nároky priemyselného používania.

– Nákupom tohto zariadenia ste získali striekacie vy-

sávacie zariadenie pre dôkladné resp. základné

čistenie kobercov s hĺbkovým čistiacim účinkom.

– Pri použití na tvrdých povrchoch so striekacou vy-

sávacou hubicou na podlahy (súčasť dodávky) mô-

žete čistiť tvrdé plochy.

– Pomocou vhodného príslušenstva (súčasť dodáv-

ky) sa môže použiť aj ako univerzálny vysávač.

Obalové materiály sú recyklovateľné. Obalové

materiály láskavo nevyhadzujte do komunálne-

ho odpadu, ale odovzdajte ich do zberne druhot-

ných surovín.

Vyradené prístroje obsahujú hodnotné recyklo-

vateľné látky, ktoré by sa mali opäť zužitkovať.

Batérie a akumulátory obsahujú látky, ktoré sa

nesmú dostať do životného prostredia. Staré za-

riadenia, batérie a akumulátory preto láskavo odovzdaj-

te do vhodnej zberne odpadových surovín.

Elektrické a elektronické prístroje často obsahujú sú-

časti, ktoré môžu pri nesprávnom zaobchádzaní alebo

nesprávnej likvidácii predstavovať potenciálne nebez-

pečenstvo pre ľudské zdravie a životné prostredie. Tieto

súčasti sú však potrebné pre správnu prevádzku prí-

stroja. Prístroje označené týmto symbolom sa nesmú

likvidovať spolu s domovým odpadom.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V prípade otázok alebo porúch Vám rada pomôže naša

pobočka KÄRCHER.

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože zaručujú bezpečnú a bezporucho-

vú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde-

te na stránke www.kaercher.com.

V každej krajine platia záručné podmienky našej distri-

bučnej organizácie. Prípadné poruchy spotrebiča od-

stránime počas záručnej lehoty bezplatne, ak sú ich prí-

činou chyby materiálu alebo výrobné chyby. Pri uplatňo-

vaní záruky sa spolu s dokladom o kúpe zariadenia lás-

kavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

(Adresu nájdete na zadnej strane)

Okrem pokynov uvedených v tomto návode na obsluhu

sa musia dodržiavat' všeobecné bezpečnostné pokyny

a pokyny pre predchádzanie úrazov stanovené zákono-

darcom.

Každé použitie, ktoré nedodržuje predložené pokyny,

vedie k zrušeniu záruky.

– Tento prístroj nie je určený nato, aby ho používali

osoby s obmedzenými fyzickými, senzorickými ale-

bo duševnými schopnosťami alebo nedostatkom

skúseností a/alebo nedostatočnými vedomosťami,

môžu ho použiť iba v tom prípade, ak sú kvôli vlast-

nej bezpečnosti pod dozorom spoľahlivej osoby

alebo od nej dostali pokyny, ako sa má prístroj po-

užívať a pochopili nebezpečenstvá vychádzajúce z

prístroja.

– Deti sa nesmú hrať s prístrojom.

– Deti by mali byť pod dozorom, aby sa zabezpečilo,

že sa s prístrojom nebudú hrať.

– Deti nemôžu vykonávať čistenie a užívateľskú

údržbu bez dohľadu dospelej osoby.

– Obalové fólie uchovávajte mimo dosahu detí. Vzni-

ká nebezpečenstvo udusenia!

– Prístroj po každom použití a pred každým čistením

alebo údržbou vypnite.

– Nebezpečie vzniku požiaru. Nevysávajte horiace

alebo tlejúce predmety.

– Zariadenie musí mať stabilný podklad.

– Používateľ je povinný používat' zariadenie v súlade

s jeho určením. Musí zohľadnit' miestne danosti a

pri práci s prístrojom dávat' pozor na tretie osoby,

obzvlášt' na deti.

– Pred použitím skontrolujte stav zariadenia a príslu-

šenstva. Pokiaľ nie je stav v poriadku, nesmie sa

používať.

– Prístroj, kábel alebo zástrčku nikdy neponárajte do

vody alebo iných kvapalín.

– Prevádzka v priestoroch ohrozených výbuchom je

zakázaná. Pri používaní prístroja v nebezpečnom

prostredí je potrebné dodržiavat' príslušné bezpeč-

nostné predpisy.

– Prístroj chráňte pred pôsobením vonkajších pove-

ternostných vplyvov, vlhkosti a zdrojov tepla.

– Ak prístroj spadol, je nutné ho nechať skontrolovať

autorizovaným servisným strediskom, keďže by

mohlo dôjsť ku vzniku vnútorných porúch, ktoré by

mohli obmedziť bezpečnosť výrobku.

– Nevysávajte žiadne jedovaté látky.

– Nevysávajte látky ako je sádra, cement atď. , keď-

že tieto môžu v styku s vodou stvrdnút' a ohrozit'

funkciu prístroja.

– Počas prevádzky prístroja je potrebné, aby stál vo-

dorovne.

– Používajte len čistiaci prostriedok, ktorý odporúča

výrobca a takisto dodržujte návod na použitie, likvi-

dáciu a výstrahu výrobcu čistiaceho prostriedku.

Obsah

Všeobecné pokyny SK 5

Bezpečnostné pokyny SK 5

Symboly v návode na obsluhu SK 6

Uvedenie do prevádzky SK 6

Obsluha SK 7

Vyradenie z prevádzky SK 8

Ošetrovanie, údržba SK 8

Poruchy SK 8

Technické údaje SK 9

Všeobecné pokyny

Používanie výrobku v súlade s jeho určením

Ochrana životného prostredia

Servisná služba

Príslušenstvo a náhradné diely

Záruka

Bezpečnostné pokyny

95SK

– 6

몇 NEBEZPEČENSTVO

– Prístroj zapájajte iba do riadne uzemnených zásu-

viek.

– Zariadenie pripájajte iba na striedavý prúd. Napätie

musí zodpovedať údajom na typovom štítku zaria-

denia.

– Nikdy sa nedotýkajte sieťovej zásuvky a vidlice vlh-

kými rukami.

– Sieťovú zástrčku neťahajte zo zásuvky za sieťový

kábel.

– Pred každým ošetrením a údržbou zariadenie vy-

pnite a vytiahnite zástrčku.

– Opravy a práce na elektrických konštrukčných diel-

coch môže vykonávať výhradne autorizovaná ser-

visná služba.

– Pred každým použitím skontrolujte, či nie je poško-

dený prívodný kábel alebo sieťová vidlica. Poško-

dený prívodný kábel dajte bezodkladne vymeniť

autorizovanej servisnej službe alebo kvalifikované-

mu elektrotechnikovi.

– Na predchádzanie úrazom spôsobeným elektric-

kým prúdom odporúčame používať sieťové zásuv-

ky s predradeným ochranným ističom proti zvodo-

vým prúdom (menovitý spínací prúd max. 30 mA).

– Používajte iba kábel chránený pred postriekaním

vodou s minimálnym priemerom 3x1 mm˛.

– Pri výmene spojok na siet'ovom alebo predlžova-

com kábli musí ostat' zachovaná ochrana pred po-

striekaním vodou a mechanická pevnost'.

– Vždy pred odpojením prístroja od elektrickej siete

je nutné ho najprv vypnút' pomocou hlavného vypí-

nača.

– Pri vytváraní peny alebo vytekaní kvapaliny zaria-

denie okamžite vypnite alebo vytiahnite zástrčku

elektrickej siete!

몇 VÝSTRAHA

Nepoužívajte žiadne abrazívne pôsobiace prípravky,

prípravky na sklo ani univerzálne čističe! Spotrebič nik-

dy neponárajte do vody.

Určité látky môžu v dôsledku rozvírenia nasávaného

vzduchu vytvoriť výbušné pary alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny a prach

(reaktívny prach)

– Reaktívny kovový prach (naopr. hliník, magné-

zium, zinok) v spojení so silne alkalickými a kyslými

čistiacimi prostriedkami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín, riedidlo na

farbu, acetón, vykurovací olej).

– Tieto látky môžu dodatočne naleptať materiály po-

užité vo vysávači.

 NEBEZPEČENSTVO

Pri bezprostredne hroziacom nebezpečenstve, ktoré

spôsobí vážne zranenia alebo smrť.

몇 VÝSTRAHA

V prípade nebezpečnej situácie by mohla viesť k vážne-

mu zraneniu alebo smrti.

몇 UPOZORNENIE

V prípade možnej nebezpečnej situácie by mohla viesť

k ľahkým zraneniam alebo vecným škodám.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k vecným škodám.

Rozsah dodávky vášho zariadenia je zobrazený na

obale. Pri vybaľovaní skontrolujte úplnosť obsahu bale-

nia.

Ak niektoré diely chýbajú, alebo ak zistíte škody vznik-

nuté pri preprave, informujte prosím o tom predajcu.

Obrázky nájdete na vyklápajúcej sa

strane!

Obrázok

1 Skriňa motora

2 Rukoväť

3 Penový filter

4 Uzáver filtra

5 Prívodný sieťový kábel s vidlicou

6 Ukladací priestor, siet'ový pripojovací kábel

7 Vypínač vysávania (0 / I)

8 Vypínač striekania (0 / I)

9 Spona, nádrž na čistú vodu

10 Nádrž na čistú vodu

11 Nádoba

12 Otočné kolieska

13 Prípojka sacej hadice univerzálneho vysávača

14 Prípojka, striekacia hadica

15 Sacia hadica

16 Rukoväť

17 Posúvač vedľajšieho vzduchu

18 Držiak striekania s páčkou

19 Voľná striekacia hadica

20 Upínacie spony (10x)

21 Vysávacia rúrka 2 x 0,5 m

22 Úložný priestor pre saciu rúrku a príslušenstvo

23 Striekacia vysávacia hubica na čistenie kobercov,

s násadou na tvrdé plochy

* SE 4001 Plus

Prídavné vysávacie príslušenstvo

Obrázok

 Demontáž nádrže na čistú vodu.. Stlačte sponu

a nádrž odoberte.

Upozornenie:

Skriňa motora sa dá odobrať len, ak sa predtým

odobrala nádrž na čistú vodu.

Obrázok

 Demontáž skrine motora. Pritom odklopte nosný

držiak smerom dopredu, aby sa skriňa uvoľnila. Zo

skrine odoberte príslušenstvo a otočné kolieska.

Obrázok

 Nádrž otočte, vodiace kolieska zatlačte do otvorov

v dne nádrže až po doraz.

Obrázok

 Skriňu motora otočte a na kôš filtra nasaďte penový

filter.

Symboly v návode na obsluhu

Uvedenie do prevádzky

Popis prístroja

24 Striekacia vysávacia ručná tryska na čiste-

nie čalúnenia a vankúšov

25 Adaptér pre rozstrekovaciu a odsávaciu hu-

bicu na čistenie čalúnenia

26 Hubica na podlahu s vložkou na tvrdé povr-

chy

27 Hubica na čalúnenie

28 Štrbinová hubica

29 Filtračný vak

Pred uvedením do prevádzky

96 SK

– 7

 Nasaďte veko filtra a otočte ho, aby sa upevnilo.

 Montáž skrine motora. Pri upevnení nosného dr-

žiaka ho potiahnite smerom hore.

Obrázok

 Nasadenie nádoby na čistú vodu Najprv nasaďte

spodnú časť, potom ju zatlačte oproti skrini motora,

skontrolujte ju, či zapadla na svoje miesto.

Obrázok

 Držiak striekania na ručnom držiaku zasuňte tak,

aby zapadol na svoje miesto.

 Striekaciu hadicu z držiaka striekania upevnite po-

mocou 7 upínacích spôn na vysávaciu hadicu.

 Vysávaciu a striekaciu hadicu nasuňte na prípojky

zariadenia.

Upozornenie

: Vysávaciu hadicu pevne zatlačte do prípojky, aby

zapadla na svoje miesto.

Obrázok

 Vysávaciu rúrku zasuňte dohromady a nasuňte na

ručný držiak.

 Voľný koniec striekacej hadice zasuňte do držiaka

striekania a upevnite pomocou 3 priložených upí-

nacích spôn.

 Trysku na podlahu nasuňte na vysávaciu rúrku a

striekaciu hadicu zasuňte do trysky. Otočte vonkaj-

šiu zaisťovaciu páčku a tým sa striekacia hadica

upevní na svoje miesto.

Zariadenie je teraz pripravené na vlhké čistenie.

Obrázok

 Na montáž rozstrekovacej a odsávacej hubice sa

musí pripojiť a zablokovať priložený adaptér medzi

rozstrekovaciu a odsávaciu hubicu na čistenie ča-

lúnenia a rukoväte.

* SE 4001 Plus

POZOR

Pri vlhkom čistení alebo vlhkom a tiež suchom vysávaní

pracujte vždy s nasadeným penovým filtrom!

POZOR

Pred použitím zariadenia na nenápadnom mieste čiste-

ného predmetu skontrolujte jeho farebnú stálosť a odol-

nosť voči vode.

Nečistite povrch citlivý na vodu ako sú napr. parketové

podlahy (môžu zvlhnúť a poškodiť sa).

Upozornenie:

Teplá voda (maximálne 50 °C) zvyšuje účinok čistenia.

 S rozstrekovacou a odsávacou hubicou bez nad-

stavca na tvrdé povrchy.

Na čistenie používajte iba čistiaci prostriedok na čiste-

nie RM 519 od firmy KÄRCHER.

 S rozstrekovacou a odsávacou hubicou s nadstav-

com na tvrdé povrchy.

Na rozstrekovaciu a odsávaciu hubicu nasuňte násadu

na tvrdý povrch. Gumová čeľusť ukazuje dopredu, pási-

ky kefiek smerom dozadu.

Upozornenie: Nádoba na čistú vodu sa môže kvôli na-

plneniu odobrať alebo naplniť aj priamo na zariadení.

Obrázok

 Veko nádrže vyklopte smerom hore.

 Do nádrže na čistú vodu dajte 100 - 200 ml (množ-

stvo sa mení podľa stupňa znečistenia) RM 519,

naplňte ju vodou z vodovodu, ale nepreplňujte.

 Opäť uzavrite veko nádrže.

Obrázok

 Zasuňte sieťovú zástrčku do zásuvky.

 Stlačte vypínač vysávania (poloha I), vysávacia

turbína svieti.

Obrázok

 Posúvač vedľajšieho vzduchu na ručnom držiaku

celkom uzavrite.

Obrázok

 Stlačte vypínač striekania (poloha I), čerpadlo čis-

tiaceho prostriedku je pripravené.



Na nastriekanie čistiaceho roztoku stlačte páku

umiestnenú držiaku striekania.

 Čistenú

plochu v miestach, kde sa plocha prekrýva,

prejdite ťahom. Pritom ťahajte dýzu smerom späť

(nie posúvať).

Upozornenie: Ak je nádrž plná, plavák uzatvorí sací ot-

vor a prístroj beží so zvýšenými otáčkami. Vysávač

okamžite vypnite a nádrž vyprázdnite.

 Vypnite zariadenie, stlačte vypínač pre vysávanie a

striekanie (poloha 0).

 Odoberte príslušenstvo a nádobu na čistú vodu.

Uvoľnite skriňu motora.

 Odoberte skriňu motora a nádobu vyprázdnite.

– Vždy postupujte od svetla do tieňa (od okna ku

dverám).

– Vždy postupujte od vyčistenej plochy smerom ku

nevyčistenej ploche.

– Koberce, ktoré majú spodnú stranu z juty, sa môžu

pri čistení mokrým spôsobom zraziť a pustiť farbu.

– Koberce s vysokým vlasom po vyčistení vo vlhkom

stave vykefujte v smere vlasu (napr. kefa na vlas

alebo kartáč).

– Impregnovanie pomocou Care Tex RM 762 po vy-

čistení za mokra zabraňuje rýchlemu opätovnému

znečisteniu textilných povrchov.

– Po vyčistenej ploche prechádzajte alebo na vyčis-

tenú plochu klaďte nábytok až po vyschnutí, aby

nedošlo k vzniku vytlačených miest alebo škvŕn.

 Zapnite vysávanie a striekanie (poloha I).

 Čistiaci roztok v jednom pracovnom kroku nastrie-

kajte a súčasne vysajte.

 Potom vypnite vypínač striekania a vysajte zvyšok

čistiaceho roztoku.

 Po vyčistení kobercov ešte raz vyčistite čistou, tep-

lou vodou a v prípade potreby naimpregnujte.

 Zapnite striekanie (poloha I).

 Naneste čistiaci roztok a nechajte pôsobiť minimál-

ne 5 minút (vysávanie je vypnuté),

Mokré čistenie s rozstrekovacou a odsávacou

hubicou na čistenie čalúnenia

Obsluha

Vlhké čistenie kobercov alebo tvrdých

povrchov

Vlhké čistenie kobercov

Vlhké čistenie tvrdého povrchu

8.1

8.2

Naplnenie nádoby na čistú vodu

Začiatok práce

Vyprázdnenie nádoby počas práce

Tipy na čistenie/spôsob práce

Metódy čistenia

Slabé / normálne znečistenie

Silné znečistenie alebo škvrny

97SK

– 8

 Potom plochu vyčistite ako pri slabom alebo nor-

málnom znečistení.

 Po vyčistení kobercov ešte raz vyčistite čistou, tep-

lou vodou a v prípade potreby naimpregnujte.

 Vypláchnite rozstrekovacie rozvody v prístroji, k to-

mu:

Naplňte nádrž na čistiaci prostriedok cca 1 litrom

čistej vody.

Podržte hubicu nad odtokom a zapnite rozstreko-

vacie čerpadlo, kým sa čistá voda nespotrebuje.

Upozornenie

Aby sa dal prístroj používať ako univerzálny vysávač,

môže sa odobrať striekacia rukoväť a rozstrekovacia

hadica.

Obrázok

 Odoberte stiriekacie hadice a upínacie svorky vy-

sávacej hadice a rúrok.

 Stlačte obidve bočné západky a z ručného držiaka

vytiahnite držiak striekania.

POZOR

Pri suchom vysávaní vždy pracujte s nasadeným filtrač-

ným vreckom.

Pomocou patrónového filtra (špeciálne príslušenstvom)

možno dosiahnuť lepšiu filtráciu.

Nádoba a príslušenstvo musia byť suché, inak sa môže

prilepiť nečistota.

 Vyberte požadované príslušenstvo a nasaďte ho

na vysávaciu rúrku resp. ručný držiak.

Obrázok

 Nasaďte filtračné vrecko.

 Vyberte požadované príslušenstvo a nasaďte ho

na vysávaciu rúrku resp. ručný držiak.

 Zapnite vysávanie (poloha I).

 Vložku na tvrdý povrch zatlačte do podlahovej dý-

zy. Kefy musia ukazovať smerom dopredu.

 Pracujte bez vložky pre tvrdé povrchy.

Obrázok

 Na nastavenie sacej sily použite posúvač vedľaj-

šieho vzduchu.

Upozornenie:

Po použití posúvač vedľajšieho vzduchu opäť za-

vrite!

POZOR

Nepoužívajte žiadne filtračné vrecko!

Upozornenie: Ak je nádrž plná, plavák uzatvorí sací ot-

vor a prístroj beží so zvýšenými otáčkami. Vysávač

okamžite vypnite a nádrž vyprázdnite.

 Pri vysávaní kvapaliny resp. vlhkosti nasaďte na

vysávaciu rúrku resp. priamo na ručný držiak poža-

dované príslušenstvo.

 Zapnite vysávanie (poloha I).

Obrázok

 Otvorte posúvač falošného vzduchu, ak sa má na-

sávať veľké množstvo vody. Po použití ho opäť za-

vrite.

 Vyprázdnite plnú nádobu (pozrite si kapitolu "Vy-

prázdnenie nádoby").

 Prístroj vypnite.

 Vyprázdnite plnú nádobu (pozrite si kapitolu "Vy-

prázdnenie nádoby").

 Následne nádobu dôkladne umyte čistou vodou.

 Po každom použití zariadenia demontujte príslu-

šenstvo, ako je hadica, tryska a predlžovacia rúrka.

Upozornenie: Prípadná ešte zvyšujúca sa voda

môže odkvapkať, preto je najlepšie ho položiť do

sprchy resp. vane.

 Každý diel príslušenstva samostatne opláchnite

pod tečúcou vodou a potom nechajte vysušiť.

 Penový filter vyčistite pod tečúcou vodou. Pred

opätovným nasadením nechajte dobre vysušiť.

 Zariadenie nechajte pri sušení stáť otvorené.

 Uschovanie zariadenia Príslušenstvo položte na

zariadenie a uschovajte v suchých priestoroch.

Pri nerovnomernom prúde vody pri striekaní.

Obrázok

 Uvoľnite upevnenie trysky a vytiahnite ju. Trysku

vyčistite alebo vymeňte.

1 x ro

čne alebo v prípade potreby.

Obrázok

 Otočte a uvoľnite sponu. Sito vytiahnite smerom

hore a vyčistite v čistej vode.

 Naplňte nádrž na čistú vodu.

 Skontrolujte správne dosadnutie nádrže na čistú

vodu.

 Čerpadlo na čistiaci prostriedok je chybné. Skon-

taktujte sa so servisnou službou zákazníkom.

 Vyčistite striekaciu trysku striekacej vysávacej

trysky na podlahu.

 Posúvač vedľajšieho vzduchu na ručnom držiaku

uzavrite.

Viď tiež obrázok 11

 Príslušenstvo, vysávacia hadica alebo vysávacia

rúrka sú upchaté. Upchatie odstráňte.

 Filtračné vrecko je plné: Nasaďte nové filtračné

vrecko.

 Vyčistite penový filter.

 Doplňte nádrž na čistú vodu.

 Zastrčte siet'ovú zástrčku.

 Aktivovala sa ochrana proti prehriatiu, zariadenie

nechajte ochladiť.

Ukončite mokré čistenie

Používanie ako univerzálny vysávač

Vysávanie tvrdých plôch

Vysávanie kobercových podláh

Odsávanie vody

Vyradenie z prevádzky

Ošetrovanie, údržba

Čistenie spotrebiča

Vyčistite sito v nádrži na čistú vodu

Poruchy

Z dýzy nevyteká žiadna voda

Nerovnomerný prúd striekania

Nedostatočný sací výkon

Čerpadlo čistiaceho prostriedku je hlučné

Spotrebič sa nezapína

98 SK

– 9

Technické zmeny vyhradené!

Technické údaje

Napätie

1~ 50-60 Hz

220 - 240V V

Sieťový istič (pomalý) 10 A

Objem nádrže 18 l

Objem vody, max. 4 l

Výkon P

men

. 1200 W

Výkon P

max

1400 W

Siet'ový kábel H05-VV-F2x0,75

Hladina akustického tlaku

(EN 60704-2-1)

74 dB(A)

99SK

– 5

Poštovani kupče,

Prije prve uporabe Vašeg uređaja proči-

tajte ove originalne radne upute, postu-

pajte prema njima i sačuvajte ih za kasniju

uporabu ili za sljedećeg vlasnika.

Ovaj uređaj je konstruiran za privatnu uporabu i nije

predviđen za opterećenja profesionalne primjene.

– Kupovinom ovog uređaja nabavili ste ekstraktor

koji se može primjenjivati za redovito odnosno te-

meljito čišćenje sagova s efektom dubinskog čišće-

nja.

– Umetkom za tvrde površine za podnu prskalicu (sa-

držana u isporuci) mogu se čistiti i tvrdi podovi.

– Uz primjenu odgovarajućeg pribora (sadržanog u

isporuci) može se koristiti i kao višenamjenski usi-

savač.

Materijali ambalaže se mogu reciklirati. Molimo

Vas da ambalažu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne tvari koje se mogu

reciklirati i zato ih treba sabirati i dostaviti za po-

novnu preradu. Primarne i punjive baterije sadr-

že tvari koje ne smiju dospijeti u čovjekov okoliš.

Stoga Vas molimo stare uređaje, primarne i punjive ba-

terije odstranjujete putem odgovarajućih sabirnih susta-

va.

Električni i elektronički dijelovi često sadrže sastavne di-

jelove koji pri pogrešnom rukovanju ili pogrešnom zbri-

njavanju mogu predstavljati potencijalnu opasnost za

ljudsko zdravlje i okoliš. Ipak, ti sastavni dijelovi nužni su

za propisani pogon uređaja. Uređaji označeni ovim sim-

bolom ne smiju se odlagati u komunalni otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

U slučaju pitanja ili smetnji rado će Vam pomoći naša

podružnica KÄRCHER.

Upotrebljavajte samo originalni pribor i originalne rezer-

vne dijelove, oni jamče za siguran rad uređaja bez

smetnji.

Informacije o priboru i rezervnim dijelovima možete pro-

naći na www.kaercher.com.

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smet-

nje na stroju za vrijeme trajanja jamstva uklanjamo be-

splatno ukoliko je uzrok greška u materijalu ili proizvod-

nji. U slučaju koji podliježe garanciji obratite se, uz pri-

laganje potvrde o kupnji, Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

(Adresu ćete naći na poleđini)

Uz instrukcije ovih radnih uputa moraju se poštivati opći

sigurnosni propisi i propisi o sprječavanju nesreća zako-

nodavnog tijela.

Svaka primjena koja nije u skladu s priloženim uputama

dovodi do gubljenja prava na jamstvene usluge.

– Uređaj nije namijenjen za upotrebu od strane oso-

ba s ograničenim tjelesnim, osjetilnim ili psihičkim

sposobnostima, nedostatnim iskustvom i/ili zna-

njem, osim ako ih ne nadzire osoba nadležna za

njihovu sigurnost ili im je ta osoba dala upute o na-

činu primjene uređaja i eventualnim opasnostima.

– Djeca se ne smiju igrati uređajem.

– Nadzirite djecu kako biste bili sigurni da se ne igra-

ju s uređajem.

– Djeca ne smiju obavljati poslove održavanja i čišće-

nja uređaja bez nadzora.

– Folije za pakiranje čuvajte van dosega djece, jer

postoji opasnost od gušenja!

– Uređaj isključite nakon svake primjene te prije sva-

kog čišćenja/održavanja.

– Opasnost od požara. Nemojte usisavati zapaljene

ili užarene predmete.

– Uređaj mora imati stabilnu podlogu.

– Korisnik mora uređaj upotrebljavati u skladu s nje-

govom namjenom. Mora voditi računa o lokalnim

uvjetima, a pri radu uređajem mora se paziti na dru-

ge osobe, posebice djecu.

– Prije uporabe provjerite, jesu li uređaj i pribor u

ispravnom stanju. Ako stanje nije besprijekorno, ne

smije se upotrebljavati.

– Uređaj, kabel ili utikače nikada nemojte uranjati u

vodu niti bilo koje druge tekućine.

– Zabranjen je rad u prostorijama u kojima prijeti opa-

snost od eksplozija. Prilikom uporabe uređaja u

opasnom području treba poštivati odgovarajuće si-

gurnosne propise.

– Zaštitite uređaj od vanjskih vremenskih utjecaja,

vlage i izvora topline.

– Dogodi li se da uređaj padne s nekog uzvišenja,

ovlaštena servisna služba ga mora prekontrolirati,

budući da postoji opasnost od unutarnjih ošteće-

nja, koja mogu ugrožavati sigurnost proizvoda.

– Nemojte usisavati otrovne supstance.

– Nemojte usisavati tvari kao što su gips, cement i sl.,

budući da isti u kontaktu s vodom mogu otvrdnuti i

time ugroziti funkcionalnost uređaja.

– Tijekom rada je neophodno da uređaj bude u vodo-

ravnom položaju.

– Koristite samo sredstva za pranje koje preporučuje

proizvođač i pridržavajte se uputa za primjenu i

zbrinjavanje u otpad te upozorenja proizvođača

sredstava za pranje.

Pregled sadržaja

Opće napomene HR 5

Sigurnosni napuci HR 5

Simboli u uputama za rad HR 6

Stavljanje u pogon HR 6

Rukovanje HR 7

Stavljanje izvan pogona HR 8

Njega, održavanje HR 8

Smetnje HR 8

Tehnički podaci HR 9

Opće napomene

Namjensko korištenje

Zaštita okoliša

Servisna služba

Pribor i pričuvni dijelovi

Jamstvo

Sigurnosni napuci

100 HR

– 6

몇 OPASNOST

– Uređaj priključujte samo na propisno uzemljene

utičnice

– Uređaj priključujte samo na izmjeničnu struju. Na-

pon se mora podudarati s označnom pločicom ure-

đaja.

– Mrežni utikač i utičnicu nikada ne dodirujte mokrim

rukama.

– Ne vucite za priključni kabel kako biste ga izvadili iz

utičnice.

– Prije svakog čišćenja i održavanja isključite uređaj

i strujni utikač izvucite iz utičnice.

– Popravke i radove na električnim sastavnim dijelo-

vima smije izvoditi samo ovlaštena servisna služ-

ba.

– Prije svakog rada provjerite ima li na priključnom

kabelu s utikačem oštećenja. Oštećeni priključni

kabel odmah dajte na zamjenu ovlaštenoj servisnoj

službi/električaru.

– Za izbjegavanje električnih nezgoda preporučuje-

mo uporabu utičnica s predspojenom sklopkom za

zaštitu od struje kvara (maks. 30 mA nazivne jačine

okidne struje).

– Upotrebljavajte samo produžne kabele zaštićene

od prskanja vode s promjerom od najmanje 3x1

– Kod zamjene spojeva na strujnom ili produžnom

kabelu mora se osigurati zaštita od prskanja i me-

hanička čvrstoća.

– Prije nego što se uređaj odvoji od strujne mreže,

mora se uvijek prvo isključiti preko glavne sklopke.

– U slučaju stvaranja pjene ili izbijanja tekućine od-

mah isključite uređaj i izvucite strujni utikač!

몇 UPOZORENJE

Nemojte rabiti nagrizajuća sredstva, sredstva za čišće-

nje stakla ni univerzalna sredstva za čišćenje! Uređaj ni-

kad ne uranjajte u vodu.

Kovitlanjem i miješanjem određenih tvari s usisnim zra-

kom mogu se formirati eksplozivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove, tekućine i prašinu

(reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. aluminija, ma-

gnezija, cinka) u spoju s jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin, razrjeđivače za bo-

je, aceton, lož ulje)

– Ove tvari dodatno mogu nagristi materijale od kojih

je sačinjen uređaj.

 OPASNOST

Za neposredno prijeteću opasnost koja za posljedicu

ima teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Za eventualno opasnu situaciju koja može prouzročiti

teške tjelesne ozljede ili smrt.

몇 OPREZ

Za eventualno opasnu situaciju koja može prouzročiti

lake tjelesne ozljede ili materijalnu štetu.

PAŽNJA

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti materijalnu štetu.

Sadržaj isporuke Vašeg uređaja prikazan je na ambala-

ži. Prilikom raspakiravanja provjerite je li sadržaj pot-

pun.

Ako pribor nedostaje ili je oštećen pri transportu obavi-

jestite o tome svog prodavača.

Slike pogledajte na preklopnoj strani-

ci!

Slika

1 Kućište motora

2 Ručka za nošenje

3 Pjenasti filtar

4 Zatvarač filtra

5 Strujni kabel s utikačem

6 Prihvatni držač priključnog kabla

7 Prekidač za usisavanje (0 / I)

8 Prekidač za prskanje (0 / I)

9 Bravica spremnika svježe vode

10 Spremnik svježe vode

11 Spremnik

12 Upravljački valjci

13 Priključak za usisno crijevo višenamjenskog usisa-

vača

14 Priključak crijeva za prskanje

15 Usisno crijevo

16 rukohvat

17 Ispust sporednog zraka

18 Ručka za rasprskavanje magle

19 Neučvršćeno crijevo za prskanje

20 Uskočni zatvarači (10x)

21 Usisne cijevi 2 x 0,5 m

22 Prihvatnik usisnih cijevi i pribora

23 Podna prskalica za čišćenje sagova s nastavkom

za tvrde površine

* SE 4001 Plus

Dodatni pribor za usisavanje

Slika

 Skinite spremnik svježe vode. Pritisnite bravicu i

skinite spremnik.

Napomena:

Kućište motora se može skinuti samo ako je pret-

hodno izvađen spremnik svježe vode.

Slika

 Skinite kućište motora. Dršku za nošenje preklo-

pite prema naprijed i na taj način deblokirajte spre-

mnik. Izvadite iz spremnika pribor i kotačiće.

Slika

 Okrenite spremnik i u otvore na njegovu dnu ugu-

rajte kotačiće do kraja.

Simboli u uputama za rad

Stavljanje u pogon

Opis uređaja

24 Ručna prskalica za čišćenje tapeciranih po-

vršina

25 Adapter za ručnu prskalicu za čišćenje tape-

ciranih površina

26 Mlaznica za pranje poda s nastavkom za

tvrde površine

27 Mlaznica za mekane podloge

28 Nastavak za fuge

29 Filtarska vrećica

Prije stavljanja u pogon

101HR

– 7

Slika

 Okrenite kućište motora na drugu stranu te posta-

vite pjenasti filtar na filtarsku košaru.

 Nataknite zatvarač filtra i okrenite ga da bi se za-

bravio.

 Postavite kućište motora. Zabravite povlačenjem

prema gore.

Slika

 Umetnite spremnik svježe vode. Najprije postavi-

te donji dio, a potom pritisnite gore prema kućištu

motora i provjerite je li uglavljen.

Slika

 Nagurajte ručku za rasprskavanje na rukohvat tako

da dosjedne.

 Crijevo za prskanje od ručke za rasprskavanje pri-

čvrstite uz pomoć 7 uskočna zatvarača na usisno

crijevo.

 Nataknite usisno crijevo i crijevo za prskanje na pri-

ključke na uređaju.

Napomena

: Čvrsto pritisnite usisno crijevo u priključak tako da

dosjedne.

Slika

 Sastavite usisne cijevi i nataknite ih na rukohvat.

 Neučvršćeno crijevo za prskanje utaknite u ručku

za rasprskavanje i pričvrstite pomoću 3 priložena

uskočna zatvarača na usisne cijevi.

 Nataknite podni nastavak na usisnu cijev, a crijevo

za prskanje u podni nastavak. Okrenite vanjsku si-

gurnosnu polugu i njome zabravite crijevo za pr-

skanje.

Time je uređaj pripremljen za mokro usisavanje.

Slika

 Za montažu ručne prskalice treba priključiti prilože-

ni adapter između ručne prskalice za čišćenje tape-

ciranih površina i rukohvata i zabraviti.

* SE 4001 Plus

PAŽNJA

Uvijek radite s umetnutim spužvastim filtrom, kako pri

mokrom čišćenju tako i pri mokrom i suhom usisavanju.

PAŽNJA

Prije upotrebe uređaja na neupadljivom mjestu objekta

koji ćete čistiti ispitajte postojanost boja i otpornost na

vodu.

Nemojte čistiti podloge koje su osjetljive na vodu (npr.

parket), jer u njih može prodrijeti vlaga i oštetiti ih.

Napomena:

Topla voda (najviše 50°C) povećava učinak čišćenja.

 Ručnom prskalicom bez nastavka za tvrde površi-

ne.

Za čišćenje koristite samo sredstvo za pranje tepiha RM

519 proizvođača KÄRCHER.

 Ručnom prskalicom s nastavkom za tvrde površi-

ne.

Bočno nagurajte nastavak za tvrde površine na podnu

prskalicu. Gumena traka okrenuta je prema naprijed, a

trake za četkanje prema natrag.

Napomena: Spremnik za svježu vodu se radi punjenja

može skinuti, a može se i napuniti izravno na uređaju.

Slika

 Preklopite poklopac spremnika prema gore.

 Ulijte 100-200 ml (količina ovisi o stupnju zaprljano-

sti) sredstva TM 519 u spremnik svježe vode te po-

tom dolijte svježu vodu, pazeći da ne prepunite.

 Ponovo zatvorite poklopac spremnika.

Slika

 Strujni utikač utaknite u utičnicu.

 Pritisnite prekidač za usisavanje (položaj I), usisna

turbina radi.

Slika

 Potpuno zatvorite ispust sporednog zraka na ruko-

hvatu.

Slika

 Pritisnite prekidač za prskanje (položaj I), pumpa

za sredstvo za pranje je pripravna.

 Za

prskanje otopine sredstva za pranje pomaknite

polugu na ručki za rasprskavanje.

 Površinu koju čistite prelazite u preklapajućim pu-

tanjama. Pritom povlačite (ne gurajte) nastavak

unatrag.

Napomena: Ako je spremnik pun, plovak zatvara usisni

otvor, a uređaj radi s povećanim brojem okretaja. Od-

mah isključite uređaj i ispraznite spremnik.

 Isključite uređaj pritiskom na prekidač za usisava-

nje i prskanje (položaj 0).

 Skinite pribor i spremnik svježe vode te deblokirajte

kućište motora.

 Skinite kućište motora i ispraznite spremnik.

– Uvijek radite od svjetla ka sjeni (od prozora ka vra-

tima).

– Uvijek radite od očišćene ka neočišćenoj površini.

– Sagovi s poleđinom od jute se pri mokrom čišćenju

mogu stisnuti i pustiti boju.

– Nakon čišćenja, dok su još mokri, iščetkajte debele

sagove u smjeru tkanja (primjerice četkom za tka-

ninu ili otirkom).

– Ponovno brzo prljanje tekstilnih podnih obloga spri-

ječit ćete nanošenjem sredstva za impregnaciju

Care Tex RM 762 nakon mokrog čišćenja.

– Za izbjegavanje utisnuća i mrlja od hrđe, na očišće-

nu površinu možete stati ili postaviti namještaj tek

nakon što se osuši.

 Uključite usisavanje i prskanje (položaj I).

 U jednom radnom ciklusu istovremeno prskajte i

usisavajte otopinu sredstva za pranje.

 Potom isključite prekidač za prskanje pa usisajte

ostatke sredstva za pranje.

 Nakon čišćenja još jednom operite sagove čistom,

toplom vodom i po želji ih impregnirajte.

 Uključite prskanje (položaj I).

 Nanesite otopinu sredstva za pranje i ostavite ju da

djeluje najmanje 5 minuta (usisavanje je isključe-

no).

Mokro čišćenje ručnom prskalicom za čišćenje

tapeciranih površina

Rukovanje

Mokro usisavanje sagova i tvrdih površina

Mokro usisavanje toplih podova

Mokro usisavanje tvrdih površina

8.1

8.2

Punjenje spremnika svježe vode

Početak rada

Pražnjenje spremnika tijekom rada

Savjeti za čišćenje / način rada

Metode čišćenja

Laka / normalna zaprljanja

Jaka zaprljanja ili mrlje

102 HR

– 8

 Zatim očistite površinu kao kod lakih / normalnih

zaprljanja.

 Nakon čišćenja još jednom operite sagove čistom,

toplom vodom i po želji ih impregnirajte.

 Isperite vodove za prskanje u uređaju, u tu svrhu:

u spremnika sredstva za pranje ulijte oko 1 litru či-

ste vode.

Mlaznicu držite preko odvoda pa uključite pumpu

za prskanje i pustite je neka radi sve dok se ne po-

troši čista voda.

Napomena

Kako biste uređaj koristili kao višenamjenski usisavač,

moguće je skinuti ručku za rasprskavanje i crijevo za pr-

skanje.

Slika

 Skinite crijeva za prskanje i uskočne zatvarače s

usisnog crijeva i usisnih cijevi.

 Pritisnite obje bočne izbočine i skinite ručku za ra-

sprskavanje s rukohvata.

PAŽNJA

Prilikom suhog usisavanja uvijek radite s umetnutom fil-

tarskom vrećicom.

Bolja filtracija može se postići pomoću uložnog filtra

(posebnog pribora).

Spremnik i pribor moraju uvijek biti suhi jer se u suprot-

nom može nahvatati prljavština.

 Odaberite željeni pribor te ga nataknite na usisnu

cijev odnosno izravno na rukohvat.

Slika

 Umetnite filtarsku vrećicu.

 Odaberite željeni pribor te ga nataknite na usisnu

cijev odnosno izravno na rukohvat.

 Uključite usisavanje (položaj I).

 Uglavak za tvrde površine utisnite u podnu sisaljku.

Vlakna četke trebaju biti okrenuta prema naprijed.

 Radite bez nastavka za tvrde površine.

Slika

 Usisnu silu možete prilagoditi otvaranjem tj. zatva-

ranjem ispusta sporednog zraka.

Napomena:

Nakon korištenja ponovo zatvorite ispust spored-

nog zraka!

PAŽNJA

Ne koristite filtarsku vrećicu!

Napomena: Ako je spremnik pun, plovak zatvara usisni

otvor, a uređaj radi s povećanim brojem okretaja. Od-

mah isključite uređaj i ispraznite spremnik.

 Za usisavanje vlage odnosno tekućina nataknite

željeni pribor na usisnu cijev odnosno direktno na

rukohvat.

 Uključite usisavanje (položaj I).

Slika

 Ako treba usisati veće količine vode, otvorite ispust

sporednog zraka. Nakon korištenja ga ponovo za-

tvorite.

 Ispraznite napunjeni spremnik (vidi poglavlje "Pra-

žnjenje spremnika").

 Isključite uređaj.

 Ispraznite napunjeni spremnik (vidi poglavlje "Pra-

žnjenje spremnika").

 Temeljito isperite spremnik čistom vodom.

 Nakon svake primjene odvojite pribor od uređaja i

razdvojite crijevo, nastavke i produžne cijevi.

Napomena: Može doći do kapanja eventualno pre-

ostale vode, stoga je najbolje da dijelove najprije

odložite u kadu ili neko veće korito.

 Svaki dio ponaosob isperite tekućom vodom i osta-

vite ih da se osuše.

 Operite pjenasti filtar u tekućoj vodi i prije ponov-

nog postavljanja ga pustite da se dobro osuši.

 Ostavite uređaj otvoren kako bi se osušio.

 Odložite uređaj. Odložite pribor uz uređaj i čuvajte

u suhim prostorijama.

U slučaju neravnomjernog mlaza.

Slika

 Otpustite i izvucite držač nastavka pa očistite ili za-

mijenite nastavak za prskanje.

1 x godišnje ili prema potrebi.

Slika

 Okrenite i otpustite zapor. Izvadite mrežicu prema

gore pa je operite u čistoj vodi.

 Napunite spremnik svježe vode.

 Provjerite ispravnost položaja spremnika za svježu

vodu.



U slučaju kvara pumpe za sredstvo za pranje obra-

tite se servisnoj službi.

 Očistite nastavak za prskanje podne prskalice.

 Zatvorite ispust sporednog zraka na rukohvatu.

Vidi i sliku 11

 Pribor,

usisno crijevo ili usisne cijevi su začepljene,

uklonite začepljenje.

 Filtarska vrećica je puna: Umetnite novu filtarsku

vrećicu.

 Očistite pjenasti filtar.

 Nadopunite spremnik svježe vode.

 Utaknite strujni utikač.

 Aktivirala se zaštita od pregrijavanja, ostavite ure-

đaj da se ohladi.

Završetak mokrog čišćenja

Primjena uređaja kao višenamjenskog

usisavača

Usisavanje s tvrdih površina

Usisavanje s toplih podova

Usisavanje vode

Stavljanje izvan pogona

Njega, održavanje

Čišćenje uređaja

Čišćenje mrežice u spremniku za svježu

vodu

Smetnje

Voda ne izlazi iz nastavka

Neravnomjerno prskanje

Nedovoljan učinak usisavanja

Pumpa za sredstvo za pranje je glasna

Stroj ne radi

103HR

– 9

Pridržavamo pravo na tehničke izmjene!

Tehnički podaci

Napon

1~ 50-60 Hz

220 - 240V V

Strujna zaštita (inertna) 10 A

Zapremina posude 18 l

Maks. količina primljene vode 4 l

Snaga P

nazivna

1200 W

Snaga P

maks

1400 W

Strujni kabel H05-VV-F2x0,75

Zvučni tlak (EN 60704-2-1) 74 dB(A)

104 HR

– 5

Poštovani kupče,

Pre prve upotrebe Vašeg uređaja

pročitajte ove originalno uputstvo za rad,

postupajte prema njemu i sačuvajte ga za

kasniju upotrebu ili za sledećeg vlasnika.

Ovaj uređaj je konstruisan za privatnu uptrebu i nije

predviđen za opterećenja profesionalne primene.

– Kupovinom ovog uređaja nabavili ste ekstraktor

koji može da se primenjuje za redovno odnosno

temeljno čišćenje tepiha sa efektom dubinskog

čišćenja.

– Umetkom za tvrde površine za podnu prskalicu

(sadržana u isporuci) mogu se čistiti i tvrdi podovi.

– Uz primenu odgovarajućeg pribora (u isporuci)

može se koristiti i kao višenamenski usisivač.

Ambalaža se može ponovo preraditi. Molimo

Vas da ambalažu ne bacate u kućne otpatke

nego da je dostavite na odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne materijale koji se

mogu reciklirati i treba ih dostaviti za ponovnu

preradu. Primarne i punjive baterije sadrže

materije koje ne smeju dospeti u čovekovu

okolinu. Stoga Vas molimo da stare uređaje, primarne i

punjive baterije odstranjujete putem odgovarajućih

sabirnih sistema.

Električni i elektronski uređaji sadrže često sastavne

delove koji, u slučaju nepravilnog rukovanja ili

nepravilnog odlaganja u otpad, mogu da predstavljaju

potencijalnu opasnost za zdravlje ljudi i okolinu. Ipak,

ovi sastavni delovi su neophodni za pravilan rad

uređaja. Uređaji koji su označeni ovim simbolom ne

smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

U slučaju pitanja ili smetnji rado će Vam pomoći naša

podružnica KÄRCHER.

Koristite samo originalni pribor i originalne rezervne

delove, oni pružaju garanciju za bezbedan i nesmetan

rad uređaja.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

U svakoj zemlji važe garantni uslovi koje je izdala naša

nadležna distributivna organizacija. Eventualne

smetnje na uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji

obratite se sa potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

Uz instrukcije ovog radnog uputsta moraju se poštovati

opšti sigurnosni propisi i zakonski propisi o sprečavanju

nesreća.

Svaka primena koja nije u skladu sa priloženim

instrukcijama dovodi do gubljenja prava na garantne

usluge.

– Ovaj uređaj nije predviđen da njime rukuju osobe

sa smanjenim fizičkim, senzornim ili mentalnim

mogućnostima opažanja ili s ograničenim

iskustvom i znanjem, osim ukoliko ih lice koje je za

njih odgovorno ne nadgleda ili upućuje u rad s

uređajem.

– Deca ne smeju da se igraju uređajem.

– Nadgledajte decu kako biste sprečili da se igraju sa

uređajem.

– Deca ne smeju obavljati poslove održavanja i

čišćenja uređaja bez nadzora.

– Ambalažne folije čuvajte van dohvata dece, jer

postoji opasnost od gušenja!

– Isključite uređaj posle svake upotrebe i pre svakog

čišćenja/održavanja.

– Opasnost od požara. Ne usisavajte zapaljene ili

užarene predmete.

– Uređaj mora imati stabilnu podlogu.

– Korisnik mora da upotreblja uređaj u skladu sa

njegovom namenom. Mora voditi računa o lokalnim

uslovima, a pri radu uređajem mora se paziti na

druge osobe, posebno decu.

– Pre uportrebe proverite da li su uređaj i pribor u

ispravnom stanju. Ako stanje nije besprekorno, ne

sme se upotrebljavati.

– Uređaj, kabl ili utikače nikada nemojte uranjati u

vodu niti bilo koje druge tečnosti.

– Zabranjen je rad u prostorijama u kojima preti

opasnost od eksplozija. Prilikom upotrebe uređaja

u opasnom području treba poštovati odgovarajuće

sigurnosne propise.

– Zaštitite uređaj od spoljašnjih vremenskih uticaja,

vlage i izvora toplote.

– Ukoliko se dogodi da uređaj padne s nekog

uzvišenja, mora ga proveriti ovlašćena servisna

služba, budući da postoji opasnost od unutrašnjih

oštećenja, koja mogu ugrožavati sigurnost uređaja.

– Nemojte usisavati otrovne supstance.

– Nemojte usisavati materije kao što su gips, cement

i sl., pošto isti u kontaktu sa vodom mogu otvrdnuti

i time ugroziti funkcionalnost uređaja.

– Tokom rada je neophodno da uređaj bude u

vodoravnom položaju.

– Koristite samo deterdžente koje preporučuje

proizvođač i pridržavajte se instrukcija za primenu

i odlaganje u otpad kao i upozorenja proizvođača

deterdženata.

Pregled sadržaja

Opšte napomene SR 5

Sigurnosne napomene SR 5

Simboli u uputstvu za rad SR 6

Stavljanje u pogon SR 6

Rukovanje SR 7

Nakon upotrebe SR 8

Nega, održavanje SR 8

Smetnje SR 8

Tehnički podaci SR 9

Opšte napomene

Namensko korišćenje

Zaštita čovekove okoline

Servisna služba

Pribor i rezervni delovi

Garancija

Sigurnosne napomene

105SR

– 6

몇 OPASNOST

– Uređaj priključujte samo na propisno uzemljene

utičnice

– Uređaj priključujte samo na izmeničnu struju.

Napon se mora podudarati sa tipskom pločicom

uređaja.

– Mrežni utikač in utičnicu nikada ne dodirujte

vlažnim rukama.

– Utikač nemojte izvlačiti iz utičnice povlačenjem za

priključni vod.

– Pre svakog čišćenja i održavanja isključite uređaj i

strujni utikač izvucite iz utičnice.

– Popravke i radove na električnim sastavnim

delovima sme da izvodi samo ovlašćena servisna

služba.

– Pre svake upotrebe proverite da li na priključnom

vodu ima oštećenja. Oštećeni priključni vod odmah

dajte na zamenu ovlašćenoj servisnoj službi/

električaru.

– Za izbegavanje električnih nesreća preporučujemo

da upotrebljavate utičnice sa prethodno spojenim

nadstrujnim zaštitnim prekidačem (maks. 30 mA

nazivne jačine okidne struje).

– Upotrebljavajte samo produžne kablove zaštićene

od prskanja vode sa pečnikom od najmanje 3x1

– Kod zamene spojeva na strujnom ili produžnom

kablu mora se obezbediti zaštita od prskanja i

mehanička čvrstoća.

– Pre nego što se uređaj odvoji od strujne mreže,

mora uvek prvo da se isključi preko glavnog

prekidača.

– U slučaju stvaranja pene ili izbijanja tečnosti

odmah isključite uređaj i izvucite strujni utikač!

몇 UPOZORENJE

Nemojte da koristite nagrizajuća sredstva, sredstva za

čišćenje stakla ili univerzalna sredstva za čišćenje!

Uređaj nikada ne uranjajte u vodu.

Kovitlanjem i mešanjem izvesnih materija sa usisnim

vazduhom mogu se formirati eksplozivna isparenja i

smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove, tečnosti i prašinu

(reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. aluminijuma,

magnezijuma, cinka) u spoju sa jako alkalnim i

kiselim sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin, razređivače za

boje, aceton, lož ulje).

– Ove supstance mogu takođe nagristi materijale od

kojih je sačinjen uređaj.

 OPASNOST

Ukazuje na neposredno preteću opasnost koja dovodi

do teških telesnih povreda ili smrti.

몇 UPOZORENJE

Ukazuje na eventualno opasnu situaciju koja može

dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

Ukazuje na eventualno opasnu situaciju koja može

dovesti do lakših telesnih povreda ili izazvati materijalnu

štetu.

PAŽNJA

Napomena koja ukazuje na eventualno opasnu situaciju

koja može izazvati materijalne štete.

Sadržaj isporuke Vašeg uređaja je prikazan na

ambalaži. Pre vađenja uređaja iz ambalaže proverite da

li je sadržaj potpun.

Ako pribor nedostaje ili je došlo do oštećenja prilikom

transporta, molimo da o tome obavestite svog

prodavca.

Slike pogledajte na preklopnoj

stranici!

Slika

1 Kućište motora

2 Ručka za nošenje

3 Penasti filter

4 Zatvarač filtera

5 Mrežni priključni kabl sa utikačem

6 Prihvatni držač priključnog kabla

7 Prekidač za usisavanje (0 / I)

8 Prekidač za prskanje (0 / I)

9 Bravica rezervoara za svežu vodu

10 Rezervoar za svežu vodu

11 Posuda

12 Upravljački valjci

13 Priključak za usisno crevo višenamenskog

usisavača

14 Priključak creva za prskanje

15 Usisno crevo

16 drška

17 Ispust sporednog vazduha

18 Ručka za rasprskavanje magle

19 Neučvršćeno crevo za prskanje

20 Uskočni zatvarači (10x)

21 Usisne cevi 2 x 0,5 m

22 Prihvatnik usisnih cevi i pribora

23 Podna prskalica za čišćenje tepiha sa nastavkom

za tvrde površine

* SE 4001 Plus

Dodatni pribor za usisavanje

Slika

 Skinite rezervoar sveže vode. Pritisnite bravicu i

skinite rezervoar.

Napomena:

Kućište motora može da se skine samo ako je

prethodno izvađen rezervoar sveže vode.

Slika

 Skinite kućište motora. Ručku za nošenje

preklopite prema napred i na taj način deblokirajte

posudu. Izvadite iz posude pribor i točkiće.

Simboli u uputstvu za rad

Stavljanje u pogon

Opis uređaja

24 Ručna prskalica za čišćenje tekstilnog

nameštaja

25 Adapter za ručnu prskalicu za čišćenje

tapaciranih površina

26 Mlaznica za pranje poda sa nastavkom za

tvrde površine

27 Mlaznica za meke podloge

28 Nastavak za fuge

29 Filter-kesa

Pre upotrebe

106 SR

– 7

Slika

 Okrenite posudu pa u otvore na njenom dnu

ugurajte točkiće do kraja.

Slika

 Okrenite kućište motora na drugu stranu pa

postavite penasti filter na filtersku korpu.

 Nataknite zatvarač filtera pa ga okrenite da bi se

zabravio.

 Postavite kućište motora. Zabravite povlačenjem

uvis.

Slika

 Umetnite rezervoar sveže vode. Najpre postavite

donji deo, a potom pritisnite gore prema kućištu

motora i proverite da li je uglavljen.

Slika

 Nagurajte ručku za rasprskavanje na dršku tako da

dosedne.

 Crevo za prskanje od ručke za rasprskavanje

pričvrstite uz pomoć 7 uskočna zatvarača na

usisno crevo.

 Nataknite usisno crevo i crevo za prskanje na

priključke na uređaju.

Napomena

: Čvrsto pritisnite usisno crevo u priključak tako da

se uglavi.

Slika

 Sastavite usisne cevi i nataknite ih na dršku.

 Neučvršćeno crevo za prskanje utaknite u ručku za

rasprskavanje i pričvrstite pomoću 3 priložena

uskočna zatvarača na usisne cevi.

 Nataknite podni nastavak na usisnu cev, a crevo za

prskanje u podni nastavak. Okrenite spoljašnju

sigurnosnu polugu i njome blokirajte crevo za

prskanje.

Time je uređaj pripremljen za mokro usisavanje.

Slika

 Za montažu ručne prskalice treba priključiti

priloženi adapter između ručne prskalice za

čišćenje tapaciranih površina i ručke i uglaviti.

* SE 4001 Plus

PAŽNJA

Uvek radite sa umetnutim sunđerastim filterom, kako pri

pranju tako i pri mokrom i suvom usisavanju.

PAŽNJA

Pre upotrebe uređaja na neupadljivom mestu objekta

koji se čisti ispitajte postojanost boja i otpornost na

vodu.

Nemojte čistiti podloge koje su osetljive na vodu (npr.

parket), jer u njih može prodreti vlaga i oštetiti ih.

Napomena:

Topla voda (najviše 50°C) povećava učinak čišćenja.

 Ručnom prskalicom bez nastavka za tvrde

površine.

Molimo Vas da za čišćenje koristite samo deterdžent za

pranje tepiha RM 519 proizvođača KÄRCHER.

 Ručnom prskalicom sa nastavkom za tvrde

površine.

Bočno nagurajte nastavak za tvrde površine na podnu

prskalicu. Gumena traka okrenuta je prema napred, a

trake za četkanje prema nazad.

Napomena: Rezervoar za svežu vodu se radi punjenja

može skinuti, a može se i napuniti direktno na uređaju.

Slika

 Preklopite poklopac rezervoara uvis.

 Ulijte 100-200 ml (količina zavisi od stepena

zaprljanosti) deterdženta TM 519 u rezervoar

sveže vode pa zatim dolijte svežu vodu, pazeći da

ne prepunite.

 Ponovo zatvorite poklopac rezervoara.

Slika

 Strujni utikač utaknite u utičnicu.

 Pritisnite prekidač za usisavanje (položaj I), usisna

turbina radi.

Slika

 Potpuno zatvorite ispust sporednog vazduha na

dršci.

Slika

 Pritisnite prekidač za prskanje (položaj I), pumpa

za deterdžent je spremna.

 Za prskanje rastvora deterdženta pritisnite polugu

na ručki za rasprskavanje.

 Površinu koju čistite prelazite u preklapajućim

putanjama. Pri tome povlačite (ne gurajte)

nastavak unazad.

Napomena: Ako

je posuda puna, plovak zatvara usisni

otvor, a uređaj radi uz povećan broj obrtaja. Odmah

isključite uređaj i ispraznite posudu.

 Isključite uređaj pritiskom na prekidač za

usisavanje i prskanje (položaj 0).

 Skinite pribor i rezervoar sveže vode i deblokirajte

kućište motora.

 Skinite kućište motora i ispraznite posudu.

– Uvek radite od svetla ka senci (od prozora ka

vratima).

– Uvek radite od očišćene ka neočišćenoj površini.

– Tepisi sa poleđinom od jute se pri mokrom čišćenju

mogu skupiti i pustiti boju.

– Nakon čišćenja, dok su još mokri, iščetkajte debele

tepihe u smeru tkanja (na primer četkom za tkaninu

ili četkom za ribanje).

– Ponovno brzo prljanje tekstilnih podnih obloga

možete sprečiti nanošenjem sredstva za

impregnaciju Care Tex RM 762 nakon mokrog

čišćenja.

– Za izbegavanje ulegnuća i mrlja od rđe, na

očišćenu površinu možete stati ili postaviti

nameštaj tek nakon što se osuši.

 Uključite usisavanje i prskanje (položaj I).

 U jednom radnom ciklusu istovremeno prskajte i

usisavajte rastvor deterdženta.

 Potom isključite prekidač za prskanje pa usisajte

ostatke deterdženta.

 Nakon čišćenja još jednom operite tepihe čistom,

toplom vodom i po želji ih impregnirajte.

Mokro čišćenje ručnom prskalicom za čišćenje

tapaciranih površina

Rukovanje

Mokro usisavanje tepiha i tvrdih površina

Mokro usisavanje toplih podova

Mokro usisavanje tvrdih površina

8.1

8.2

Punjenje rezervoara sveže vode

Početak rada

Pražnjenje posuda tokom rada

Saveti za čišćenje / način rada

Metode čišćenja

Laka / normalna zaprljanja

107SR

– 8

 Uključite prskanje (položaj I).

 Nanesite rastvor deterdženta i ostavite ga da deluje

najmanje 5 minuta (usisavanje je isključeno).

 Zatim očistite površinu kao da je lako / normalno

zaprljana.

 Nakon čišćenja još jednom operite tepihe čistom,

toplom vodom i po želji ih impregnirajte.

 Isperite vodove za prskanje u uređaju, u tu svrhu:

u rezervoar za deterdžent ulijte oko 1 litar čiste

vode.

Mlaznicu držite preko odvoda, pa uključite pumpu

za prskanje i pustite da radi sve dok se ne potroši

čista voda.

Napomena

Kako biste uređaj koristili kao višenamenski usisavač,

moguće je skinuti ručku za rasprskavanje i crevo za

prskanje.

Slika

 Skinite creva za prskanje i uskočne zatvarače sa

usisnog creva i usisnih cevi.

 Pritisnite obe bočne izbočine pa skinite ručku za

rasprskavanje sa drške.

PAŽNJA

Prilikom suvog usisavanja uvek radite sa postavljenom

kesicom filtera.

Bolja filtracija postiže se pomoću filtera sa patronom

(posebna oprema).

Posuda i pribor moraju uvek da budu suvi jer se u

suprotnom može nahvatati prljavština.

 Izaberite željeni pribor pa ga nataknite na usisnu

cev odnosno direktno na dršku.

Slika

 Umetnite filtersku vrećicu.

 Izaberite željeni pribor pa ga nataknite na usisnu

cev odnosno direktno na dršku.

 Uključite usisavanje (položaj I).

 Uglavak za tvrde površine utisnite u podnu sisaljku.

Vlakna četke treba da budu okrenuta prema

napred.

 Radite bez nastavka za tvrde površine.

Slika

 Usisnu silu možete prilagoditi otvaranjem odnsono

zatvaranjem ispusta sporednog vazduha.

Napomena:

Nakon korišćenja ponovo zatvorite ispust

sporednog vazduha!

PAŽNJA

Ne upotrebljavajte filtersku vrećicu!

Napomena: Ako je posuda puna, plovak zatvara usisni

otvor, a uređaj radi uz povećan broj obrtaja. Odmah

isključite uređaj i ispraznite posudu.

 Za usisavanje vlage odnosno tečnosti nataknite

željeni pribor na usisnu cev odnosno direktno na

dršku.

 Uključite usisavanje (položaj I).

Slika

 Ako treba usisati veće količine vode, otvorite ispust

sporednog vazduha. Nakon korišćenja ga ponovo

zatvorite.

 Ispraznite napunjenu posudu (vidi poglavlje

"Pražnjenje posude").

 Isključite uređaj.

 Ispraznite napunjenu posudu (vidi poglavlje

"Pražnjenje posude").

 Temeljno isperite posudu čistom vodom.

 Nakon svake primene odvojite pribor od uređaja i

razdvojite crevo, nastavke i produžne cevi.

Napomena: Može doći do kapanja eventualno

preostale vode, stoga je najbolje da delove najpre

odložite u kadu ili neko veće korito.

 Svaki deo zasebno isperite tekućom vodom i

ostavite ih da se osuše.

 Operite penasti filter u tekućoj vodi i pre ponovnog

postavljanja ga pustite da se dobro osuši.

 Ostavite uređaj otvoren da bi se osušio.

 Odložite uređaj. Odložite pribor uz uređaj i čuvajte

u suvim prostorijama.

U slučaju neravnomernog mlaza.

Slika

 Otpustite i izvucite držač nastavka pa očistite ili

zamenite nastavak za prskanje.

1 x godišnje ili po potrebi.

Slika

 Okrenite i otpustite bravicu. Izvadite mrežicu

prema gore pa je operite u čistoj vodi.

 Napunite rezervoar sveže vode.

 Proverite

ispravnost položaja rezervoara za svežu

vodu.

 U slučaju kvara pumpe za deterdžent obratite se

servisnoj službi.

 Očistite nastavak za prskanje podne prskalice.

 Zatvorite ispust sporednog vazduha na dršci.

Vidi i sliku 11

 Pribor, usisno crevo ili usisne cevi su začepljene,

uklonite začepljenje.

 Filterska vrećica je puna: Umetnite novu filtersku

vrećicu.

 Očistite penasti filter.

 Dopunite rezervoar sveže vode.

 Utaknite strujni utikač.

 Aktivirala se zaštita od pregrevanja, ostavite uređaj

da se ohladi.

Jaka zaprljanja ili mrlje

Završetak pranja

Primena uređaja kao višenamenskog

usisavača

Usisavanje sa tvrdih površina

Usisavanje sa toplih podova

Usisavanje vode

Nakon upotrebe

Nega, održavanje

Čišćenje uređaja

Čišćenje mrežice u rezervoaru sveže vode

Smetnje

Voda ne izlazi iz nastavka

Neravnomerno prskanje

Nedovoljan učinak usisavanja

Pumpa za deterdžent je bučna

Uređaj ne radi

108 SR

– 9

Zadržavamo pravo na tehničke promene!

Tehnički podaci

Napon

1~ 50-60 Hz

220 - 240V V

Mrežni osigurač (inertan) 10 A

Volumen spremnika 18 l

Maks. količina primljene vode 4 l

Snaga P

nominalna

1200 W

Snaga P

maks

1400 W

Strujni kabal H05-VV-F2x0,75

Zvučni pritisak

(EN 60704-2-1)

74 dB(A)

109SR

– 5

Уважаеми клиенти,

Преди първото използване на Вашия

уред прочетете това оригинално ин-

струкцуя упътване за работа, дейст-

вайте според него и го запазете за по-късно използ-

ване или за следващия притежател.

Този уред е разработен за частна употреба и не е

предвиден за натоварванията на промишлената

употреба.

– С покупката на този уред Вие сте придобили

един уред за впръскване и екстрахиране за под-

държащо почистване респ. основно почистване

на подове с килими с дълбоко въздействие на

почистването.

– С приставката за твърди повърхности за подо-

вата пръскаща дюза Ех (в обема на доставка)

можете да почиствате и твърди повърхности.

– Със съответната принадлежност (в обема на

доставка) може да се използва и като много-

функционална прахосмукачка.

Опаковъчните материали могат да се ре-

циклират. Моля не хвърляйте опаковките при

домашните отпадъци, а ги предайте на вто-

рични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които могат да

бъдат употребени повторно. Батериите и

акумулаторите съдържат вещества, които не

бива да попадат в околната среда. Поради това

моля отстранявайте старите уреди, батериите и

акумулаторите посредством подходящи за целта

системи за събиране.

Електрическите и електронните уреди често съдър-

жат съставни части, които при неправилно боравене

или неправилно изхвърляне могат да представля-

ват потенциална опасност за човешкото здраве и за

околната среда. Въпреки това за правилната екс-

плоатация на уредите тези съставни части са необ-

ходими. Обозначените с този символ уреди не тряб-

ва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите

на:

www.kaercher.com/REACH

При въпроси и повреди Вашият дистрибутор на

KÄRCHER ще Ви помогне с удоволствие.

Използвайте само оригинални аксесоари и ориги-

нални резервни части, по този начин осигурявате

безопасната и безпроблемна експлоатация на уре-

да.

Можете да намерите информация за аксесоари и

резервни части на www.kaercher.com.

Във всяка страна важат гаранционните условия,

публикувани от оторизираната от нас дистрибутор-

ска фирма. Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния срок безплат-

но, ако се касае за дефект в материалите или при

производство. В гаранционен случай се обърнете

към дистрибутора или най-близкия оторизиран сер-

виз, като представите касовата бележка.

(Адресите ще намерите на задната страница)

Освен указанията в това ръководство трябва да се

спазват и общовалидните законодателни предписа-

ния за безопасност и предпазване от нещастни слу-

чаи.

Всяка употреба, която не съответства на приложе-

ните указания, води до отмяна на гаранцията.

– Този уред не е предназначен за това, да бъде

използван от лица с ограничени физически,

сензорни и умствени способности и липса на

опит и/или липса на познания, освен ако те са

под надзора на отговарящо за тяхната безо

пасност лице или са получили от него ин-

струкции, как да използват уреда.

– Децата не бива да играят с уреда.

– Децата трябва да бъдат под надзор, за да се

гарантира, че няма да играят с уреда.

– Почистването и поддръжката от страна на

потребителя не бива да се извършват от

деца без надзор.

– Дръжте опаковъчното фолио далече от деца,

съществува опасност от задушаване!

– Уредът да се изключва след всяко използване

или преди всяко почистване/ поддръжка.

– Опасност от пожар. Не засмуквайте горящи

или тлеещи предмети.

– Уредът трябва да се поставя върху стабилна

основа.

– Потребителят трябва да използва уреда спо-

ред предписанията. По време на работа той

трябва да се съобразява с околните предме-

ти и да внимава за трети лица и особено за

деца.

– Преди използване уреда и принадлежностите

да се проверят за съответстващо на изис-

кванията състояние. Ако уредът не е в от-

лично състояние, използването му е забране-

но.

– Никога не потапяйте уреда, кабела или щеп-

села във вода или други течности.

Съдържание

Общи указания BG 5

Указания за безопасност BG 5

Символи в Упътването за работа BG 6

Пускане в експлоатация BG 6

Обслужване BG 7

Спиране на експлоатация BG 9

Грижи, обслужване BG 9

Повреди BG 9

Технически данни BG 9

Общи указания

Употреба по предназначение

Опазване на околната среда

Служба за работа с клиенти

Принадлежности и резервни части

Гаранция

Указания за

безопасност

110 BG

– 6

– Забранена е работата във взривоопасни по-

мещения. При работа с уреда в опасни зони да

се спазват съответните мерки за безопас-

ност.

– Пазете уреда от външни климатични влия-

ния, влажност и източници на топлина.

– Ако уредът падне, той трябва да бъде прове-

рен от оторизиран сервиз, тъй като може да

са възникнали вътрешни неизправности, кои-

то да нарушат безопасността на продукта.

– Не изсмуквайте отровни субстанции.

– Не изсмуквайте материали като гипс, ци-

мент и т.н., тъй като в контакт с вода те се

втвърдяват и могат да увредят функцията

на уреда.

– По време на експлоатация е необходимо уре-

дът да бъде в хоризонтално положение.

– Използвайте само препоръчаните от произ-

водителя почистващи средства и спазвайте

указанията за приложение, отстраняване и

предупрежденията на производителя на по-

чистващото средство.

몇 ОПАСНОСТ

– Уредът да се включва само към надлежно за-

земени контакти.

– Свръзвайте уреда само към променлив ток.

Напрежението трябва да съответства на

цитираното върху табелката на уреда напре-

жение.

– Никога не докосвайте контакта и щепсела с

влажни ръце.

– Щепселите да не се изваждат посредством

издърпване на присъединителния кабел от

контакта.

– Преди всякакви работи по поддръжката уре-

дът да се изключва и щепселът да се изважда

от контакта.

– Ремонтни работи и работи по електрически-

те елементи могат да се извършват само от

оторизиран сервиз.

– Преди всяко свързване на кабела с контакта

на електрозахранването, проверявайте кабе-

ла за повреди. Незабавно предайте повреде-

ните свързващи кабели за подмяна на отори-

зиран сервиз/електротехник.

– За да избегнете аварии с тока, Ви препоръч-

ваме да използвате контакти, преди които е

монтиран предпазител (максимално 30 mA но-

минална сила на тока за задействане).

–

Използвайте единствено водоустойчив удължи-

телен кабел с напречно сечение минимум 3x1

mm2.

– При подмяна на съединения на мрежовия или

удължителния кабел трябва да се гарантира

осигуряване на водозащита и механична здра-

вина.

– Преди да изключите уреда от електрическа-

та мрежа, първо го изключете от основния

ключ.

– Ако се образува пяна или изтича течност, из-

ключете уреда веднага или извадете щепсе-

ла!

몇 ПРЕДУПРЕЖДЕНИЕ

Не използвайте абразивни средства, препарати

за почистване на стъкло или универсални почист-

ващи препарати! Никога не потапяйте уреда във

вода.

При завихряне с въздуха за всмукване определени

вещества могат да образуват експлозивни пари

или смеси!

Никога не изсмуквайте следните вещества:

– Експлозивни или горими газове, течности и

прахове (реактивни прахове)

– Реактивните метални прахови (напр. алуми-

ний, магнезий, цинк) във връзка със силно ак-

тивни и кисели почистващи препарати

– Неразредени силни киселини и основи

– органични разтворители (напр. бензин, разре-

дители за бои, ацетон, нафта).

– Освен това тези вещества могат да повре-

дят материалите, използвани при изработка-

та на уреда.

 ОПАСНОСТ

За непосредствено грозяща опасност, която води

до тежки телесни повреди или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

За възможна опасна ситуация, която би могла да

доведе до тежки телесни повреди или смърт.

몇 ПРЕДПАЗЛИВОСТ

За възможна опасна ситуация, която би могла да

доведе до леки телесни повреди или материални

щети.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която

може да доведе до материални щети.

Обемът на доставка на уреда е изобразен на опа-

ковката. При разопаковане проверете дали съдър-

жанието е пълно.

При липсващи принадлежности или при транспорт-

ни щети моля уведомете Вашия търговец.

Вижте схемите на разгънатата стра-

ница!

Фигура

Корпус на двигателя

2 Дръжка за носене

3 Филтър от пенопласт

4 Фиксиране на филтъра

5 Захранващ кабел с щепсел

6 Съхранение, захранващ кабел

7 Прекъсвач за изсмукване (0 / I)

8 Прекъсвач за пръскане (0 / I)

9 Деблокиране, резервоар за прясна вода

10 Резервоар чиста вода

11 Резервоар

12 Водещи колела за придвижване

13 Свързване на всмукателния маркуч на много-

функционалната прахосмукачка

14 Извод, маркуч за впръскване

15 Маркуч за боклук

16 Ръкохватка

17 Шибър за страничен въздух

18 Дръжка впръскване с лост за впръскване

19 Маркуч за впръскване свободен

20 Закрепващ клипс (10x)

21 Всмукателни тръби 2 х 0,5 м

Символи в Упътването за работа

Пускане в експлоатация

Описание на уреда

111BG

– 7

22 Място за съхранение на тръбите за всмукване и

принадлежностите

23 Накрайник за разпръскване подова дюза Еx за

почистване на подове с килими, с приставка за

твърди повърхности

* SE 4001 Plus

Допълнителни изсмукващи принадлежности

Фигура

 Сваляне на резервоара за чиста вода. Нати-

снете деблокирането и свалете резервоара.

Забележка:

Корпуса на мотора можа да се свали само, ако

преди това е свален резервоара за чиста во-

да.

Фигура

 Свалете корпуса на мотора. За целта обър-

нете напред дръжката за носене, така се дебло-

кира резервоара. Свалете принадлежностите и

водещите колела от резервоара.

Фигура

 Завъртете резервоара, водещите колела при-

тиснете в отворите на пода на резервоара до

упор.

Фигура

 Завъртете корпуса на мотора и поставете фил-

търа от пенопласт на филтърната кошничка.

 Поставете фиксирането на филтъра и го завър-

тете за да се блокира.

 Поставете корпуса на мотора. За блокира-

не издърпайте нагоре дръжката за носене.

Фигура

 Поставяне на резервоара за чиста вода.

Първо поставете долната част, след това нати-

снете горе към корпуса на мотора, проверете,

дали се е фиксирал.

Фигура

 Избутайте дръжка впръскване, тя се фиксира.

 Закрепете маркуча за впръскване на дръжка

впръскване с 7 закрепващи клипса на маркуча

за всмукване.

 Поставете маркуча за всмукване и маркуча за

впръскване на изводите на уреда.

Забележка

: Притиснете маркуча за всмукване добре в

извода, за да се фиксира.

Фигура

 Пъхнете всмукващите тръби една в друга и на

дръжката.

 Пъхнете

свободния впръскващ маркуч в дръжка

впръскване и го закрепете с 3 приложени фик-

сиращи щифта на всмукателните тръби.

 Поставете дюзата за пода на всмукващите тръ-

би, а впръскващия маркуч в дюзата за пода. За-

въртете външния предпазен лост и блокирайте

с него впръскващия маркуч.

Сега уредът е подготвен за мокро почиства-

не.

Фигура

 За монтажа на ръчна пръскаща дюза Ех прило-

женият адаптер трябва да бъде свързан и

фиксиран между ръчната пръскаща дюза ех за

почистване на меки мебели и дръжката.

* SE 4001 Plus

ВНИМАНИЕ

Работете винаги с поставения филтър от пе-

нопласт, както при мокро почистване, така и при

мокро и сухо изсмукване

ВНИМАНИЕ

Предметът, който се почиства преди прилагане

на уреда да се провери за трайност на цвета и во-

доустойчивост на незабележимо място.

Не почиствайте чувствителни към водата на-

стилки като напр. паркети (влагата може да про-

никне и да повреди пода).

Забележка:

Топлата вода (максимум 50 °C) повишава почист-

ващото действие.

 С подова пръскаща дюза ех без накрайник за

твърди повърхности.

Моля използвайте за почистване само препарата за

почистване на килими RM 519 на KARCHER.

 С подова пръскаща дюза ех с накрайник за

твърди повърхности.

Вкарайте накрайника за твърди повърхности стра-

нично

върху подовата пръскаща дюза ех. Гумената

фаска сочи напред, ивицата с четки назад.

Забележка: Резервоара за чиста вода може да се

свали за пълнене или да се напълни направо на

уреда.

Фигура

 Обърнете капака на резервоара нагоре.

 Налейте 100 - 200 мл (количеството варира спо-

ред степента на замърсяване) от RM 519 в ре-

зервоара за чиста вода, напълнете с вода от во-

допровода, не препълвайте.

 Затворете отново капака на резервоара.

Фигура

 Включете щепсела в контакта.

 Натиснете прекъсвача за изсмукване (положе-

ние I), всмукателната турбина работи.

Фигура

 Затворете напълно шибъра за страничен въз-

дух на дръжката.

Фигура

 Натиснете прекъсвача за пръскане (положение

I), помпата за почистващ препарат е готова.

24 Ръчна пръскаща дюза eх за почистване

на мека мебел

25 Адаптер за ръчна пръскаща дюза Ех за

почистване на меки мебели

26 Дюза за под с вграден вариант за почист-

ване на твърди повърхности

27 Дюза за почистване на тапицерии

28 Дюза за почистване на фуги

29 Филтърна торбичка

Преди пускане в експлоатация

8.1

Мокро почистване с ръчна пръскаща дюза Ех за

почистване на меки мебели

Обслужване

Мокро почистване килими/твърди

повърхности

Мокро почистване на повърхности с килими

Мокро почистване на твърди повърхности

Пълнене на резервоара за чиста вода

Започване на работа

8.2

112 BG

– 8

 За разпръскване на почистващия разтвор за-

действайте лоста на дръжка впръскване.

 Повърхността за почистване да се премине с

припокриване. При това дюзата да се извади

назад (да не се плъзга).

Указание: Ако резервоарът е пълен, поплавък за-

тваря всмукателния отвор и уредът работи с пови-

шени обороти. Веднага изключете уреда и изпраз-

нете резервоара.

 Изключете уреда, за целта натиснете прекъсва-

ча за изсмукване и впръскване (положение І).

 Свалете принадлежностите и резервоара за

чиста вода и деблокирайте корпуса на мотора.

 Свалете корпуса на двигателя и изпразнете ре-

зервоара.

– Работете винаги от светлината към сянката (от

прозореца към вратата).

– Работете винаги от почистената към все още не

почистената повърхност.

– Настилки с килими с гръб от коноп при твърде

мокри дейности могат да се свият и да проме-

нят цвета си.

– Дебелите килими след почистване да се изчет-

кат в мокро състояние по посока на косъма (на-

пр. с метличка за влакна или груба четка.

– Импрегниране с Care Tex RM 762 след мокро

почистване предотвратява бързото повторно

замърсяване на текстилната настилка.

– По почистените повърхности да се ходи или да

се поставят мебели едва след изсъхването им,

за да се избегнат места с притискане или петна

от ръжда.

 Включете всмукване и разпръскване (положе-

ние І).

 Разтвора за почистване да се разпръсне и да се

изсмучи едновременно в един работен ход.

 Накрая изключете прекъсвача за впръскване и

изсмучете остатъците от почистващия разтвор.

 След почистването още веднъж почистете ки-

лимите с чиста, топла вода и по желание ги им-

прегнирайте.

 Включете впръскване (положение І).

 Нанесете почистващия разтвор и оставете да

подейства мин. 5 минути (всмукването е изклю-

чено).

 След това площта да се почисти както при леко

/ нормално замърсяване.

 След почистването още веднъж почистете ки-

лимите с чиста, топла вода и по желание ги им-

прегнирайте.

 Промийте разпръскващите тръбопроводи в

уреда, за целта:

Напълнете резервоара за почистващ препарат

с ок. 1 литра чиста вода.

Задръжте дюзата над канала и включете раз-

пръскващата помпа, докато чистата вода се из-

разходи.

Указание

За да използвате уреда като многофункционална

прахосмукачка, дръжка впръскване и впръскващ

маркуч могат да бъдат свалени.

Фигура

 Да се свалят всмукващите маркучи и закрепва-

щите клипсове на всмукателния маркуч и всму-

кателните тръби.

 Двете странични фиксиращи издатини на се на-

тиснат и дръжка впръскване да се извади от

дръжката.

ВНИМАНИЕ

При сухо изсмукване винаги работете с поставе-

на филтърна торбичка.

По-добра филтрация може да се постигне с помо-

щта

на патронен филтър (специална принадлеж-

ност).

Резервоарът и принадлежностите трябва да бъ-

дат сухи, в противен случай ще полепне мръсо-

тия.

 Изберете

желаните принадлежности и ги поста-

вете на всмукателните тръби респ. директно на

дръжката.

Фигура

 Поставете филтърната торбичка.

 Изберете желаните принадлежности и ги поста-

вете на всмукателните тръби респ. директно на

дръжката.

 Включете изсмукване (положение І).

 Вложката твърди повърхнини да се притисне в

подовата дюза. Четките трябва да сочат надо-

лу.

 работете без накрайника за твърди повърхно-

сти.

Фигура

 За адаптация на силата на изсмукване задей-

ствайте шибъра за страничен въздух.

Забележка:

След употреба затворете отново шибъра за

страничен въздух!

ВНИМАНИЕ

Не използвайте филтърни торбички!

Указание: Ако резервоарът е пълен, поплавък за-

тваря всмукателния отвор и уредът работи с пови-

шени обороти. Веднага изключете уреда и изпраз-

нете резервоара.

 За изсмукване на влага респ. мокри места по-

ставете желаните принадлежности на всмука-

телните тръби респ. директно на дръжката.

 Включете изсмукване (положение І).

Фигура

 Отворете шибъра за страничен въздух, ако из-

смуквате големи количества вода. След употре-

ба отново да се затвори.

 Пълния резервоар да се изпразни (вижте глава

"Изпразване на резервоара“).

Изпразвайте резервоара по време на работа

Съвети при почистване/ Начина на работа

Методи на почистване

Леки / нормални замърсявания

Силни замърсявания или петна

Приключване на мокрото почистване

Използване като многофункционална

прахосмукачка

Изсмукване на твърди повърхнини

Изсмукване на повърхнини с килими

Изсмукване на вода

113BG

– 9

 Изключете уреда.

 Пълния резервоар да се изпразни (вижте глава

"Изпразване на резервоара“).

 Изплакнете резервоара основно с чиста вода.

 След всяка употреба отделете принадлежно-

стите от резервоара, както и маркуча, дюзата и

удължителните тръби една от друга.

Забележка: Евент. наличната още остатъчна

вода може да капе, затова най-добре ги оставе-

те в банята или във ваната.

 Изплакнете частите от принадлежностите под

течаща вода и ги оставете да изсъхнат.

 Почистете филтъра от пенопласт под течаща

вода, изсушете го добре, преди да го монтирате

отново.

 Оставете уреда отворен, за да изсъхне.

 Съхранение на уреда. Приберете принадлеж-

ностите на уреда и съхранявайте в сухи поме-

щения.

При неравномерна струя на разпръскване.

Фигура

 Освободете закрепването на дюзата и я изва-

дете, почистете пръскащата дюза или я смене-

те.

1 x годишно или при необходимост.

Фигура

 Завъртете блокировката и я освободете. Изва-

дете цедката нагоре и я почистете под чиста во-

да.

 Напълнете резервоара за честа вода.

 Проверете правилното положение на резерво-

ара за чиста вода.

 Дефектна помпа почистващ препарат, обърне-

те се към сервиза.

 Почистете пръскащата дюза на накрайника за

разпръскване подова дюза ex.

 Затворете шибъра за страничен въздух на

дръжката.

Виже също фигура 11

 Принадлежностите, всмукателният маркуч или

всмукателните тръби са запушени, отстранете

запушването.

 Филтърната торбичка е пълна: Поставете нова

филтърна торбичка.

 Почистете филтъра от пенопласт.

 Допълнете резервоара за чиста вода.

 Включете щепсела в електрическата мрежа.

 Защитата от прегряване се е задействала, ос-

тавете уреда да се охлади.

Запазваме си правото на технически измене-

ния!

Спиране на експлоатация

Грижи, обслужване

Почистване на уреда

Почиствайте цедката в резервоара за

чиста вода

Повреди

Не изтича вода от дюзата

Неравномерна струя на разпръскване

Недостатъчна мощност на изсмукване

Помпата на почистващия препарат е

шумна

Уредът не работи

Технически данни

Напрежение

1~ 50-60 Hz

220 - 240V V

Предпазител (инертен) 10 А

Обем на резервоара 18 л

Постъпваща вода, макс. 4 л

Мощност Р

ном.

1200 W

Мощност Р

макс.

1400 W

Захранващ кабел H05-VV-F2x0,75

Допустимо ниво на шум (EN

60704-2-1)

74 dB(A)

114 BG

– 5

Väga austatud klient,

Enne sesadme esmakordset kasutusele-

võttu lugege läbi algupärane kasutusju-

hend, toimige sellele vastavalt ja hoidke

see hilisema kasutamise või uue omaniku tarbeks alles.

See seade töötati välja erakasutuseks ega ole ette näh-

tud professionaalse kasutamisega kaasnevaks koor-

museks.

– Selle masina ostmisega omandasite piserdus-ekst-

raktsiooniseadme vaipkatete jooksvaks või põhipu-

hastuseks; masinal on süvapuhastustoime.

– Kasutades piserdus-ex-põrandaotsakul kõvade

pindade sisendit (kuulub tarnekomplekti), võib pu-

hastada ka kõvasid pindu.

– Vastavat tarvikut kasutades (tarnekomplektis)

saab seda kasutada ka universaalimurina.

Pakendmaterjalid on taaskasutatavad. Palun

ärge visake pakendeid majapidamisprahi hulka,

vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid

materjale, mis tuleks suunata taaskasutusse.

Patareid ja akud sisaldavad aineid, mis ei tohi

sattuda keskkonda. Palun likvideerige vanad

seadmed, patareid ja akud seetõttu vastavate kogumis-

süsteemide kaudu.

Elektrilistes ja elektroonilistes seadmetes sisaldub tihti

komponente, mis võivad valesti ümber käies või vale

jäätmekäitluse korral olla ohuks inimeste tervisele ja

keskkonnale. Neid komponente on aga seadme nõue-

tekohaseks tööks hädasti vaja. Selle sümboliga tähista-

tud seadmeid ei tohi panna olmeprügi hulka.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Küsimuste ja rikete korral aitab teid KÄRCHER’i filiaal.

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad rikked kõrvalda-

me garantiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse poole, esi-

tades ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Lisaks käesolevas kasutusjuhendis toodud märkustele

tuleb järgida ka seadusandja üldisi ohutusalaseid ja õn-

netusjuhtumite vältimise eeskirju.

Igasugune kasutusviis, mis ei ole kooskõlas käesoleva-

te juhistega, toob kaasa garantii kustumise.

– Seda seadet ei tohi kasutada piiratud füüsiliste,

sensoorsete või vaimsete võimetega inimesed või

kogemuste ja/või teadmisteta isikud; kui siis ainult

nende ohutuse eest vastutava isiku järelevalve all

või kui neid on õpetatud seadet kasutama ja nad on

mõistnud sellest tulenevaid ohtusid.

– Lapsed ei tohi seadmega mängida.

– Laste üle peab olema järelevalve tagamaks, et nad

seadmega ei mängiks.

– Puhastamist ja kasutajahooldust ei tohi teostada

lapsed ilma järelevalveta.

– Hoidke pakendikiled lastele kättesaamatuna - läm-

bumisoht!

– Lülitage masin pärast iga kasutamists ja enne iga

puhastamist/hooldust välja.

– Tuleoht. Ärge imege masinasse põlevaid ega hõõ-

guvaid esemeid.

– Seade peab olema stabiilsel alusel.

– Käitaja peab seadet kasutama sihipäraselt. Ta

peab arvestama kohalike oludega ja jälgima sead-

mega töötades kolmandaid isikuid, eriti lapsi.

– Kontrollige enne kasutamist, kas seadme ja tarvi-

kute seisund vastab nõuetele. Juhul kui seisund ei

ole laitmatu, ei tohi seadet või tarvikut kasutada.

– Ärge kunagi sukeldage seadet, kaablit ega pistikut

vette või muudesse vedelikesse.

– On keelatud kasutada seadet plahvatusohustatud

ruumides. Kui kasutate seadet ohualas, tuleb järgi-

da vastavaid ohutusalaseid eeskirju.

– Kaitske seadet äärmuslike ilmastikutingimuste,

niiskuse ja kuumusallikate eest.

– Kui seade kukub maha, peab volitatud klienditee-

nindus seda kontrollima, sest võimalikud on sise-

mised rikked, mis vähendavad toote turvalisust.

– Ärge imege seadmesse mürgiseid aineid.

– Ärge kunagi imege sellised materjale nagu kips,

tsement jne., sest kokkupuutel veega võivad need

kivistuda ja ohustada seadme tööd.

– Töö käigus peab seade olema horisontaalses

asendis.

– Kasutage ainult tootja poolt soovitatud puhastusai-

neid ning järgige puhastusaine tootjate kasutus- ja

kõrvaldamisnõudeid ning hoiatusi.

몇 OHT

– Ühendage seade vooluvõrku ainult nõuetekohaselt

maandatud pistikutega.

– Seadet tohib ühendada ainult vahelduvvoolutoite-

ga. Pinge peab vastama seadme tüübisildil esita-

tud pingele.

– Võrgupistikut ega pistikupesa ei tohi kunagi puutu-

da niiskete kätega.

– Võrgupistikut pistikupesast välja tõmmates ärge

hoidke kinni ühenduskaablist.

Sisukord

Üldmärkusi ET 5

Ohutusalased märkused ET 5

Kasutusjuhendis olevad sümbolid ET 6

Kasutuselevõtt ET 6

Käsitsemine ET 7

Kasutuselt võtmine ET 8

Hooldus ET 8

Rikked ET 8

Tehnilised andmed ET 8

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Klienditeenindus

Lisavarustus ja varuosad

Garantii

Ohutusalased märkused

115ET

– 6

– Lülitage enne kõiki hooldustöid masin välja ja tõm-

make võrgupistik välja.

– Remonditöid ja töid elektriliste komponentide juu-

res tohib teha ainult volitatud hooldustöökoda.

– Enne igakordset kasutamist tuleb kontrollida, et

võrgupistikuga toitejuhe oleks kahjustusteta. Kah-

justatud toitejuhe lasta viivitamatult volitatud hool-

dustöökojal/elektrikul välja vahetada.

– Elektriõnnetuste vältimiseks soovitame kasutada

ettelülitatud rikkevoolu-kaitselülitiga (max 30 mA

rakendumise nimivoolutugevusega) pistikupesi.

– Kasutage ainult veepritsmete vastu kaitstud piken-

duskaablit, mille ristlõige on vähemalt 3x1 mm².

– Võrgu- või pikenduskaabli konnektorite väljavahe-

tamise korral peab olema tagatud kaitstus veeprits-

mete vastu ning mehhaaniline stabiilsus.

– Enne seadme lahutamist vooluvõrgust, tuleb see

alati esmalt pealülitist välja lülitada.

– Vahu tekkimisel või vedeliku lekkimisel tuleb seade

kohe välja lülitada või võrgupistik pistikupesast väl-

ja tõmmata!

몇 HOIATUS

Ärge kasutage küürimisvahendeid ega klaasi- või uni-

versaalpuhastusvahendeid! Ärge sukeldage seadet ku-

nagi vette.

Mõned ained võivad imiõhu keerises moodustada plah-

vatusohtliku auru või gaasisegu!

Ärge kunagi kasutage imurit järgmiste ainete eemalda-

miseks:

– Plahvatusohtlikud või kergestisüttivad gaasid, ve-

delikud ja tolm (reaktiivne tolm)

– Reaktiivne metallitolm (nt alumiinium, magneesi-

um, tsink) ühenduses tugevasti leeliseliste ja hap-

peliste puhastusvahenditega

– Lahjendamata kanged happed ja alused

– Orgaanilised lahused (nt bensiin, värvilahustid, at-

setoon, kütteõli).

– Lisaks võivad need ained kahjustada seadme val-

mistamisel kasutatud materjale.

 OHT

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid

kehavigastusi või surma.

몇 HOIATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada

raskeid kehavigastusi või surma.

몇 ETTEVAATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada

kergeid vigastusi või materiaalset kahju.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjusta-

da materiaalset kahju.

Selle seadme tarnekomplekt on kujutatud pakendil.

Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikahjustuste korral

teatage palun kaupmehele.

Jooniseid vt volditaval leheküljel!

Joonis

1 Mootori korpus

2 Kandekäepide

3 Vahtkummist filter

4 Filtrilukk

5 Toitejuhe, pistikuga

6 Säilitamine, voolukaabel

7 Imemislüliti (0 / I)

8 Pihustuslüliti (0 / I)

9 Lukustusest vabastamine, puhta vee paak

10 Puhta vee paak

11 Paak

12 Juhtrullid

13 Universaalimuri imivooliku ühendus

14 Ühendus, piserdusvoolik

15 Imemisvoolik

16 Käepide

17 Kõr valõhu siiber

18 Piserduskäepide piserdushoovaga

19 Piserdusvoolik lahti

20 Kinnitusklambrid (10x)

21 Imemistorud 2 x 0,5 m

22 Imitorude ja tarvikute koht

23 Piserdus-ex-põrandadüüs vaipkatete puhastami-

seks, kõvade pindade otsakuga

* SE 4001 Plus

Täiendavad puhastustarvikud

Joonis

 Eemaldage puhta vee paak. Vajutage lukustusest

vabastamise klahvile ja võtke paak ära.

Märkus:

Mootor korpust saab ära võtta ainult siis, kui eelne-

valt võeti ära puhta vee paak.

Joonis

 Eemaldage mootori korpus. Selleks suruge kan-

desang ette, et vabastada mahuti lukustusest. Võt-

ke tarvikud ja juhtrullid mahutist välja.

Joonis

 Keerake mahuti ümber, suruge juhtrullikud lõpuni

mahuti põhjas olevatesse avadesse.

Joonis

 Keerake mootori korpus ümber ja pange vahtkum-

mist filter filtrikorvile.

 Pange filtrilukk kohale ja keerake seda lukustami-

seks.

 Pange mootori korpus kohale. Lukustamiseks

tõmmake kandesanga üles.

Joonis

 Pange puhta vee paak kohale. Kõigepealt pange

kohale alumine osa, siis suruge ülevalt vastu moo-

tori korpust, kontrollige, kas see on asendisse fik-

seerunud.

Joonis

 Lükake piserdussang käepidemele, see fikseerub

asendisse.

 Kinnitage piserduskäepideme piserdusvoolik 7 kin-

nitusklambriga imivoolikule.

 Torgake imivoolik ja piserdusvoolik masinal oleva-

tele ühenduskohtadele.

Märkus:

Kasutusjuhendis olevad sümbolid

Kasutuselevõtt

Seadme osad

24 Piserdus-eks käsidüüs polstrite puhastami-

seks

25 Sprüh-ex-käsidüüsi adapter polstrite puhas-

tamiseks

26 Kõvade pindade lisaga põrandaotsik

27 Polsterdüüs

28 Vuugiotsik

29 Filterkott

Enne seadme kasutuselevõttu

116 ET

– 7

Suruge imivoolik tugevasti ühenduskohta, et see

asendisse fikseeruks.

Kujutis

 Ühendage imitorud ja torgake käepidemele.

 Torgake lahtine piserdusvoolik piserduskäepide-

mele ja kinnitage 3 juuresoleva kinnitusklambriga

imitorudele.

 Torgake põrandadüüs imitorudele ja ühendage pi-

serdusvoolik põrandadüüsiga. Keerake välimist

kinnitushooba ja lukustage sellega piserdusvoolik.

Nüüd on masin märgpuhastuseks ette valmistatud.

Kujutis

 Sprüh-ex-käsidüüsi paigaldamiseks tuleb ühenda-

da juuresolev adapter polstrite puhastamiseks ette-

nähtud Sprüh-ex-käsidüüsi ja käepideme vahele

ning lukustada.

* SE 4001 Plus

TÄHELEPANU

Töötades peab vahtkummist filter olema alati paigalda-

tud, niihästi märg- kui kuivpuhastamisel.

TÄHELEPANU

Enne seadme kasutamist kontrollige puhastatavat eset

mõnes silmatorkamatus kohas värvi- ja veekindluse

osas.

Ärge puhastage vee suhtes tundlikke katteid nagu nt

parkettpõrandaid (niiskus võib sisse tungida ja põrandat

rikkuda).

Märkus:

Soe vesi (maks. 50 °C) suurendab puhastustoimet.

 Sprüh-ex-põrandaotsakuga, millel puudub kõvade

pindade puhastamiseks ettenähtud lisadetail.

Kasutage palun puhastamiseks ainult KÄRCHERi vaip-

katete puhastusvahendit RM 519.

 Sprüh-ex-põrandaotsakuga, millel on kõvade pin-

dade puhastamiseks ettenähtud lisadetail.

Lükake kõvade pindade puhastamiseks ettenähtud lisa-

detail Sprüh-ex-põrandaotsakule. Kummist serv on suu-

natud ettepoole, harjaribad taha.

Märkus: Puhta vee paagi saab täitmiseks ära võtta,

kuid seda võib täita ka masina küljes.

Joonis

 Tõstke paagi kaas üles.

 Valage 100 - 200 ml (kogust tuleb olenevalt määr-

dumusastmest muuta) vahendit RM 519 puhta vee

paaki, lisage kraanivett, ärge pange paaki liiga täis.

 Pange paagi kaas jälle kinni.

Joonis

 Torgake võrgupistik seinakontakti.

 Vajutage imemislülitile (asend I), imiturbiin töötab.

Joonis

 Sulgege käepidemel olev kõrvalõhu siiber täiesti.

Joonis

 Vajutage piserduslülitile (asend I), puhastusaine

pump on tööks valmis.

 Puhastuslahuse piserdamiseks vajutage piserdus-

käepidemel olevale hoovale.

 Liikuge üle puhastatava pinna nii, et liikumisrajad

osaliselt kattuksid. Seejuures tõmmake otsakut ta-

gasi (mitte lükata).

Märkus: Kui mahuti on täis, sulgeb ujukk sissevõtuava

ja seade töötab kõrgematel pööretel. Lülitage seade

kohe välja ja tühjendage mahuti.

 Lülitage seade välja, selleks vajutage imi- ja piser-

duslülitile (asend 0).

 Võtke ära tarvikud ja puhta vee paak ning vabasta-

ge mootori korpus lukustusest.

 Eemaldage mootori korpus ja tühjendage paak.

– Töötage alati valgusest varju (akna juurest ukse

juurde).

– Töötage alati puhastatud pinnalt puhastamata pin-

nale.

– Džuudist seljaga vapikatted võivad märja töötlemi-

se korral kokku tõmbuda ja kaotada värvi.

– Pika karusega vaipu harjata pärast puhastamist

märjana karuse suunas (nt karuseharja või nar-

masharjaga).

– Impregneerimine vahendiga Care Tex RM 762 pä-

rast märgpuhastust hoiab ära tekstiilkatte kiire

uuesti määrdumise.

– Et vältida muljumiskohti või roosteplekke, tohib pu-

hastatud pinnale astuda või sellele mööblit asetada

alles pärast kuivamist.

 Lülitage sisse imemine ja piserdus (asend I).

 Piserdage puhastuslahus ühe töökäiguga peale ja

tõmmake samaaegselt masinasse.

 Seejärel lülitage välja piserduslüliti ja tõmmake pu-

hastusaine jääk masinasse.

 Pärast vaipkatete puhastamist puhastage veelkord

üle puhta sooja veega ja impregneerige soovi kor-

ral.

 Lülitage sisse piserdus (asend I).

 Kandke peale puhastuslahust ja laske vähemalt 5

minutit toimida (imemine on välja lülitatud).

 Puhastage seejärel pinda nagu kerge / normaalse

määrdumuse puhul.

 Pärast vaipkatete puhastamist puhastage veelkord

üle puhta sooja veega ja impregneerige soovi kor-

ral.

 Peske seadme piserdusjuhtmed läbi. Selleks:

Täitke puhastusvahendi paak u. 1 l puhta veega.

Hoidke düüsi äravoolu kohal ja lülitage sisse piser-

duspump, kuni puhas vesi on ära kulutatud.

Märkus

Seadme kasutamiseks universaalimurina on võimalik

pihustuskäepide ja piserdusvoolik ära võtta.

Joonis

 Võtke piserdusvoolikud ja kinnitusklambrid imivoo-

likult ja imitorudelt ära.

 Suruge

mõlemat külgmist fikseerimistähikut ja tõm-

make piserduskäepide käepidemelt ära.

Märgpuhastus polstrite puhastamiseks ettenähtud

Sprüh-ex-käsidüüsiga

Käsitsemine

Vaipkatete/kõvade pindade

märgpuhastamine

Vaipkatete märgpuhastamine

Kõvade pindade märgpuhastamine

Puhta vee paagi täitmine

Töö alustamine

8.1

8.2

Paagi tühjendamine töö käigus

Näpunäiteid puhastamiseks/kuidas töötada

Puhastamismeetodid

Kerge / normaalne määrdumus

Tugev määrdumus või plekid

Märgpuhastuse lõpetamine

Kasutamine universaalimurina

117ET

– 8

TÄHELEPANU

Töötage kuivpuhastusel alati sissepandud filterkotiga.

Parema filtratsiooni võib saavutada padrunfiltri abiga

(erivarustus).

Mahuti ja tarvik peavad olema kuivad, vastasel korral

võib mustus külge jääda.

 Valige soovitud tarvikud ja ühendage imitorudele

või otse käepidemele.

Joonis

 Pange filtrikott kohale.

 Valige soovitud tarvikud ja ühendage imitorudele

või otse käepidemele.

 Lülitage sisse imu (asend I).

 Suruge kõvade pindade otsak põrandadüüsi. Har-

jased peavad olema suunatud ette.

 Töötage ilma kõvade pindade lisata.

Joonis

 Imijõu reguleerimiseks vajutage kõrvalõhu siibrile.

Märkus:

Pärast kasutamist sulgege kõrvaõhu siiber uuesti!

TÄHELEPANU

Ärge kasutage filtrikotti!

Märkus: Kui mahuti on täis, sulgeb ujukk sissevõtuava

ja seade töötab kõrgematel pööretel. Lülitage seade

kohe välja ja tühjendage mahuti.

 Niiskuse või vedeliku masinasse imemiseks ühen-

dage vajalikud tarvikud imitorudele või otse käepi-

demele.

 Lülitage sisse imu (asend I).

Joonis

 Avage kõrvalõhu liuglüliti, kui imetakse suures ko-

guses vett. Pärast kasutamist pange uuesti kinni.

 Tühjendage täis paak (vt peatükk „Paagi tühjenda-

mine“).

 Lülitage seade välja.

 Tühjendage täis paak (vt peatükk „Paagi tühjenda-

mine“).

 Loputage paaki põhjalikult puhta veega.

 Pärast iga kasutamist võtke tarvikud seadme kül-

jest ära ning lahutage üksteisest voolik, otsik ja pi-

kendustorud.

Märkus: Masinasse võib olla jäänud vett, mis võib

välja tilkuda, seepärast on soovitav asetada duši-

kabiini või vanni.

 Loputage tarvikuid ühekaupa voolava vee all ja las-

ke kuivada.

 Puhastage vahtkummist filtrit voolava vee all, enne

paigaldamist laske kuivada.

 Jätke masin kuivamiseks lahtiselt seisma.

 Seadme ladustamine. Mahutage tarvikud masi-

nasse ja säilitage kuivas ruumis.

Ebaühtlase piserdusjoa puhul.

Joonis

 Vabastage otsaku kinnitus ja tõmmake välja, pu-

hastage piserdusotsakut või vahetage.

1 x aastas või vastavalt vajadusele.

Joonis

 Keerake lukustust ja tehke lahti. Võtke sõel suuna-

ga üles välja ja puhastage puhta vee all.

 Täitke puhta vee paak.

 Kontrollige, kas puhta vee paak korralikult paigas.

 Puhastusaine pump defektne, pöörduge klienditee-

nindusse.

 Puhastage piserdus-eks-põrandadüüsi piserdus-

düüsi.

 Sulgege käepidemel olev kõrvalõhu siiber.

Vt ka joonit 11

 Tarvikud, imivoolik või imitorud on ummistunud,

kõrvaldage ummistus.

 Filtrikott on täis: pange kohale uus filtrikott.

 Puhastage vahtkummist filter.

 Täitke puhta vee paak.

 Ühendadage võrgupistik.

 Vallandus ülekuumenemiskaitse, laske masinal

jahtuda.

Tehniliste muudatuste õigused reserveeritud!

Kõvade pindade puhastamine

Põrandate vaipkatete puhastamine

Vee sissevõtmine

Kasutuselt võtmine

Hooldus

Seadme puhastamine

Puhta vee paagi sõela puhastamine

Rikked

Otsakult ei tule vett välja

Ebaühtlane piserdusjuga

Ebapiisav imivõimsus

Puhastusaine pump töötab valjult

Seade ei tööta

Tehnilised andmed

Pinge

1~ 50-60 Hz

220 - 240V V

Võrgukaitse (inertne) 10 A

Mahuti maht 18 l

Veepaagi maht, maks. 4 l

Võimsus P

nimi

1200 W

Võimsus P

maks

1400 W

Võrgukaabel H05-VV-F2x0,75

Helirõhupeel (EN 60704-2-1) 74 dB(A)

118 ET

– 5

Godājamais klient,

Pirms ierīces pirmās lietošanas izlasiet

instrukcijas oriģinālvalodā, rīkojieties sa-

skaņā ar norādījumiem tajā un uzglabājiet

to vēlākai izmantošanai vai turpmākiem lietotājiem.

Šis aparāts tika izstrādāts privātai lietošanai un nav pa-

redzēts profesionālās lietošanas prasībām.

– Iegādājoties šo aparātu, Jūs esat nopircis izsmidzi-

nāmo ekstrakcijas ierīci paklāju segumu uzturēša-

nai, respektīvi, pamattīrīšanai ar dziļu tīrīšanas

efektu.

– Lai to izmantotu arī cietu virsmu tīrīšanai, ierīci ie-

spējams aprīkot ar smidzināšanas-ekstrakcijas grī-

das sprauslu (piegādes komplektā).

– Ar atbilstošiem piederumiem (piegādes komplektā)

to var izmantot arī kā universālo putekļusūcēju.

Iepakojuma materiālus ir iespējams atkārtoti

pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā

ar mājsaimniecības atkritumiem, bet gan nogā-

dājiet to vietā, kur tiek veikta atkritumu otrreizējā pār-

strāde.

Nolietotās ierīces satur noderīgus materiālus,

kurus iespējams pārstrādāt un izmantot atkārto-

ti. Baterijas un akumulatori satur vielas, kuras

nedrīkst nokļūt apkārtējā vidē. Tādēļ lūdzam uti-

lizēt vecās ierīces, baterijas un akumulatorus ar atbil-

stošu savākšanas sistēmu starpniecību.

Elektriskās un elektroniskās ierīces bieži vien satur sa-

stāvdaļas, kuras, to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā, var radīt potenciālu ap-

draudējumu cilvēku veselībai un videi. Tomēr šīs sa-

stāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ie-

rīces, kas apzīmētas ar šo simbolu, nedrīkst izmest

kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Jautājumu un aparāta darbības traucējumu gadījumā

Jums labprāt sniegs padomu firmas KÄRCHER filiāles

darbinieki.

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības trau-

cējumus mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Papildu norādēm, kas ietvertas šajā lietošanas pamācī-

bā, ir jāievēro arī likumdevēja apstiprinātie vispārējie

darba drošības un veselības aizsardzības noteikumi.

Jebkādas šīm norādēm neatbilstošas ierīces izmanto-

šanas rezultātā zūd garantija.

– Šis aparāts nav paredzēts, lai to lietotu personas ar

ierobežotām fiziskām, sensoriskām un garīgām

spējām vai personas, kurām nav pieredzes un/vai

zināšanu, ja vien viņas uzrauga par drošību atbildī-

gā persona vai tā dod instrukcijas par to, kā jālieto

aparāts.

– Bērni nedrīkst spēlēties ar ierīci.

– Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlē-

jas ar ierīci.

– Bērni bez pieaugušo uzraudz

ības nedrīkst veikt ie-

rīces tīrīšanu un lietotāja apkopi.

– Nelaidiet bērnus iepakojuma plēvju tuvumā, pastāv

nosmakšanas risks!

– Izslēdziet aparātu pēc katras lietošanas reizes un

ikreiz pirms tīrīšanas/apkopes.

– Uzliesmošanas risks. Neuzsūciet degošus vai kvē-

lojošus priekšmetus.

– Ierīcei jābūt novietotai uz stabilas un cietas pamat-

nes.

– Lietotājam ierīce jāizmanto tikai atbilstoši tās eks-

pluatācijas noteikumiem. Viņam ir jāņem vērā ap-

kārtējie apstākļi, un lietojot ierīci, jāuzmanās no ie-

rīces netīšas ietekmes uz trešām personām, īpaši

uz b

ērniem.

– Pirms lietošanas pārbaudiet, vai ierīce un tās pierī-

ces atrodas lietošanai piemērotā stāvoklī. Ja to stā-

voklis nav apmierinošs, tad ierīci izmantot nav at-

ļauts.

– Nelieciet ierīci, kabeli vai kontaktdakšu ūdenī vai ci-

tos šķidrumos.

– Ierīces izmantošana sprādzienbīstamās telpās ir

aizliegta. Ekspluatējot ierīci paaugstinātas bīstamī-

bas apstākļos, jāievēro atbilstošie darba drošības

noteikumi.

– Sargājiet ierīci no ārējiem nelabvēlīgiem laika aps-

tākļiem, mitruma un karstuma avotiem.

– Ja ierīce nokrīt, tā j

ānodod pārbaudei autorizētā

klientu apkalpošanas dienestā, jo ierīcei var būt

iekšēji bojājumi, kas ierobežo preces drošību.

– Nesūciet indīgas vielas.

– Nesūciet arī ģipsi, cementu u.c., jo tie savienojumā

ar ūdeni var sacietēt un apdraudēt ierīces darbību.

– Ierīces lietošanas laikā tā jānostāda horizontāli.

– Izmantojiet tikai ražotāja ieteiktos tīrīšanas līdzek-

ļus, kā arī ievērojiet tīrīšanas līdzekļu ražotāju lieto-

šanas, utilizācijas un brīdinājuma norādījumus.

Satura rādītājs

Vispārējas piezīmes LV 5

Drošības norādījumi LV 5

Lietošanas instrukcijā izmantotie simboli LV 6

Ekspluatācijas sākums LV 6

Iekārtas lietošana LV 7

Ekspluatācijas pārtraukšana LV 8

Kopšana, tehniskā apkope LV 8

Traucējumi LV 8

Tehniskie dati LV 9

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Klientu apkalpošanas centrs

Piederumi un rezerves daļas

Garantija

Drošības norādījumi

119LV

– 6

몇 BĪSTAMI

– Ierīci atļauts pieslēgt tikai saskaņā ar noteikumiem

sazemētām kontaktligzdām.

– Aparātu pieslēdziet tikai maiņstrāvai. Spriegumam

jāatbilst uz aparāta rūpnīcas plāksnītes norādīta-

jam.

– Nekad neaizskariet tīkla spraudni un kontaktligzdu

ar mitrām rokām.

– Neatvienojiet kontaktdakšu, izraujot to aiz pieslēg-

šanas kabeļa ārā no kontaktligzdas.

– Pirms jebkuru tīrīšanas un apkopes darbu veikša-

nas aparātu izslēdziet un atvienojiet kontaktdakšu.

– Jebkurus elektrisko sastāvdaļu remontus drīkst

veikt tikai pilnvarots klientu apkalpošanas dienests.

– Pirms katras lietošanas reizes pārbaudiet, vai nav

bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojā-

tu pieslēgšanas kabeli nekav

ējoties lieciet nomainīt

pilnvarotā klientu apkalpošanas dienestā vai profe-

sionālā elektromehāniskā darbnīcā.

– Lai izvairītos no elektrotraumām, mēs iesakām

kontaktligzdas aprīkot ar iepriekš ieslēdzamu nop-

lūdes strāvas drošinātājslēdzi (nominālais nostrā-

des strāvas stiprums maks. 30 mA).

–

Ierīces ekspluatēšanai izmantojiet tikai ūdensne-

caurlaidīgu pagarinātāju ar minimālo šķērsgriezu-

mu 3x1 mm².

– Nomainot tīkla kabeļa vai pagarinātāja savienoju-

mus, jānodrošina, lai tiktu saglabāta kabeļa mehā-

niskā izturība un aizsardzība pret šļaksoša ūdens

iedarbību.

– Pirms atvienot ierīci no strāvas, vispirms izslēdziet

ierīci ar galveno sl

ēdzi.

– Ja veidojas putas vai izplūst šķidrums, aparāts ne-

kavējoties jāizslēdz un jāatvieno kontaktdakša!

몇 BRĪDINĀJUMS

Neizmantojiet tīrīšanas līdzekļus, stikla vai universālus

tīrīšanas līdzekļus! Aparātu nekad neiegremdējiet ūde-

nī.

Sajaucoties ar iesūcamo gaisu, dažas vielas var veidot

sprādzienbīstamus tvaikus vai maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli uzliesmojošas gāzes,

šķidrumus un putekļus (reaktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram, alumīnijs,

magnijs, cinks) savienojumos ar stipriem sārmai-

niem un skābiem mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piem

ēram, benzīns, krāsu

atšķaidītājs, acetons, mazuts).

– Bez tam, šīs vielas var saēst aparātā izmantotos

materiālus.

 BĪSTAMI

Norāda uz tiešām draudošām briesmām, kuras rada

smagus ķermeņa ievainojumus vai izraisa nāvi.

몇 BRĪDINĀJUMS

Norāda uz iespējami bīstamu situāciju, kura var radīt

smagus ķermeņa ievainojumus vai izraisīt nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus vai materiālos zaudējumus.

IEVĒRĪBAI

Norāde par iespē

jami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Jūsu aparāta piegādes komplekts ir attēlots uz iepako-

juma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā radušies

bojājumi, lūdzu, informējiet tirgotāju.

Attēlus skatīt atlokāmajā lapā!

Attēls

Motora nodalījums

2 Nešanas rokturis

3 Putuplasta filtrs

4 Filtra noslēgs

5 Tīkla pieslēgšanas kabelis ar spraudni

6 Uzglabāšana, tīkla pieslēgšanas kabelis

7 Sūkšanas slēdzis (0 / I)

8 Smidzināšanas slēdzis (0 / I)

9 Fiksators, tīrā ūdens tvertne

10 Tīrā ūdens tvertne

11 Tvertne

12 Vadāmie skrituļi

13 Universālā putekļusūcēja sūkšanas šļūtenes pie-

slēgums

14 Pieslēgums, smidzināšanas šļūtene

15 Sūkšanas šļūtene

16 Rokturis

17 Papildu gaisa aizbīdnis

18 Smidzināšanas rokturis ar smidzināšanas sviru

19 Brīva smidzināšanas šļūtene

20 Stiprinājuma skavas (10x)

21 Sūcējcaurules 2 x 0,5 m

22 Sūcējcauruļu un piederumu stiprinājums

23 Smidzināšanas-ekstrakcijas grīdas sprausla mīk-

sto grīdas segumu tīrīšanai, ar uzgali cieto virsmu

tīrīšanai

* SE 4001 Plus

Papildu sūkšanas piederumi

Attēls

 Noņemiet tīrā ūdens tvertni. Nospiediet fiksatoru

un noņemiet tvertni.

Piezīme:

Motora korpusu var noņemt tikai tad, ja pirms tam

ir noņemta tīrā ūdens tvertne.

Attēls

 Noņemiet motora korpusu. Šim nolūkam atlokiet

pārvietošanas rokturi uz priekšu, tādējādi atbloķē-

jas tvertne. Izņemiet no tvertnes piederumus un

vadrullīšus.

Attēls

 Apgrieziet tvertni, vadāmos skrituļus iespiediet līdz

galam atverēs, kas atrodas tvertnes pamatnē.

Attēls

 Apgrieziet motora korpusu un uzlieciet uz filtrele-

menta putuplasta filtru.

Lietošanas instrukcijā izmantotie

simboli

Ekspluatācijas sākums

Aparāta apraksts

24 Smidzināšanas-ekstrakcijas rokas sprausla

polsterējumu tīrīšanai

25 Adapters smidzināšanas-ekstrakcijas rok-

vadības sprauslai polsterētu virsmu tīrīšanai

26 Grīdas sprausla stipru traipu tīrīšanai

27 Sprausla polsterētu virsmu tīrīšanai

28 Uzgalis savienojumu tīrīšanai

29 Filtra maisiņš

Pirms ekspluatācijas sākšanas

120 LV

– 7

 Uzlieciet filtra noslēgu un pagrieziet, lai tas nofiksē-

tos.

 Uzlieciet motora korpusu. Lai nofiksētu, pavelciet

pārvietošanas rokturi uz augšu.

Attēls

 Ielieciet tīrā ūdens tvertni. Vispirms ievietojiet

apakšdaļu, tad augšpusē paspiediet pret motora

korpusu, pārbaudiet, vai tas ir nofiksējies.

Attēls

 Uzbīdiet smidzināšanas rokturi uz roktura, tas no-

fiksējas.

 Smidzināšanas roktura smidzināšanas šļūteni ar 7

stiprinājuma skavām nostipriniet uz sūkšanas šļū-

tenes.

 Uzspraudiet sūkšanas šļūteni un smidzināšanas

šļūteni ierīces pieslēgumiem.

Piezīme

: Sūkšanas šļūteni iespiediet pieslēgumā, lai tā no-

fiksētos.

Attēls

 Salieciet kopā sūkšanas caurules un uzspraudiet

uz roktura.

 Brīvo smidzināšanas šļūteni ievietojiet smidzināša-

nas rokturī un nostipriniet uz sūkšanas caurulēm ar

3 komplektā esošajām stiprinājuma skavām.

 Uzlieciet grīdas sprauslu uz sūkšanas caurulēm un

ievietojiet smidzināšanas šļūteni grīdas sprauslā.

Pagrieziet ārējo stiprinājuma sviru un līdz ar to no-

fiksējiet smidzināšanas šļūteni.

Ierīce ir gatava mitrajai tīrīšanai.

Attēls

 Lai uzstādītu smidzināšanas-ekstrakcijas rokvadī-

bas sprauslu, starp smidzināšanas-ekstrakcijas

rokvadības sprauslas polsterētu virsmu tīrīšanai un

rokturi ir jāievieto un jānofiksē adapters.

* SE 4001 Plus

IEVĒRĪBAI

Vienmēr strādājiet ar ievietotu putuplasta filtru, gan mit-

rās tīrīšanas, gan mitrās un sausās sūkšanas laikā.

IEVĒRĪBAI

Pirms aparāta izmantošanas neitrālā

vietā pārbaudiet tī-

rāmā priekšmeta krāsas noturību un ūdensizturību.

Netīriet ūdens neizturīgus segumus, kā, piemēram, par-

ketu (mitrums var iesūkties un sabojāt virsmu).

Norāde:

Silts ūdens (maksimāli 50 °C) palielina tīrīšanas efekti-

vitāti.

 Ar

smidzināšanas-ekstrakcijas grīdas sprauslu bez

uzgaļa cietu virsmu tīrīšanai.

Tīrīšanai, lūdzu, izmantojiet tikai KÄRCHER paklāju tīrī-

šanas līdzekli RM 519.

 Ar smidzināšanas-ekstrakcijas grīdas sprauslu ar

uzgali cietu virsmu tīrīšanai.

Uzbīdiet uzgali cieto virsmu tīrīšanai sāņus uz smidzi-

nāšanas-ekstrakcijas grīdas sprauslas. Gumijas maliņa

ir pavērsta uz priekšu, bet sukas joslas - uz aizmuguri.

Piezīme: Lai uzpildītu tīrā ūdens tvertni, to var noņemt

vai uzpildīt, kad tā atrodas aparātā.

Attēls

 Paceliet uz augšu tvertnes vāku.

 Ielejiet tīrā ūdens tvertnē 100 - 200 ml RM 519

(daudzums var mainīties atkarībā no netīrības pa-

kāpes), piepildiet ar krāna ūdeni, taču nepārpildiet.

 Aizveriet tvertnes vāku.

Attēls

 Iespraudiet kontaktdakšu kontakligzdā.

 Nospiediet sūkšanas slēdzi (pozīcijā I), sāk darbo-

ties sūkšanas turbīna.

Attēls

 Pilnībā aizveriet papildu gaisa aizbīdni uz roktura.

Attēls

 Nospiediet smidzināšanas slēdzi (pozīcijā I), tīrīša-

nas līdzekļa sūknis ir gatavs darbam.

 Lai izsmidzinātu tīrīšanas līdzekli, nospiediet smi-

dzināšanas roktura sviru.

 Tīrāmajai virsmai jāpārbrauc pāri, lai pārklātos tīrī-

šanas joslas. To darot, atvelciet sprauslu atpakaļ

(nebīdiet).

Norāde: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas

atveri un aparāts darbojas ar palielinātu apgriezienu

skaitu. Ierīci nekavējoties izslēdziet un iztukšojiet tvert-

ni.

 Izslēdziet aparātu, nospiežot sūkšanas un smidzi-

nāšanas slēdžus (pozīcija 0).

 Noņemiet piederumus un tīrā ūdens tvertni un at-

brīvojiet motora korpusu.

 Noņemiet motora korpusu un iztukšojiet tvertni.

– Vienmēr strādājiet virzienā no gaismas uz ēnas

pusi (no loga uz durvīm).

– Vienmēr strādājiet virzienā no notīrītās uz nenotīrī-

to virsmu.

– Paklāji ar džutas pamatni pārāk slapjos apstākļos

var slīdēt un tiem var izplūst krāsa.

– Īpaši plūksnaini paklāji pēc tīrīšanas jāizsukā

plūksnu virzienā, kamēr tie vēl ir mitri (piem., ar

speciālu suku vai slotu).

–

Impregnēšana ar Care Tex RM 762 pēc mitrās tīrī-

šanas novērš tekstilseguma ātru nosmērēšanos.

– Lai izvairītos no nospiedumu vai rūsas plankumu

atstāšanas, uz notīrītās virsmas drīkst kāpt un no-

vietot mēbeles tikai pēc tās izžūšanas.

 Ieslēdziet sūkšanu un smidzināšanu (pozīcija I).

 Tīrīšanas līdzekli izsmidziniet un vienlaikus uzsū-

ciet vienā darba piegājienā.

 Pēc tam izslēdziet smidzināšanas slēdzi un uzsū-

ciet atlikušo tīrīšanas šķīdumu.

 Pēc tīrīšanas paklājus vēlreiz iztīriet ar tīru, siltu

ūdeni un pēc vajadzības impregnējiet.

 Ieslēdziet smidzināšanu (pozīcija I).

 Uzklājiet tīrīšanas šķīdumu un ļaujiet tam 5 minūtes

iedarboties (sūkšana ir izslēgta).

Mitrā tīrīšana ar smidzināšanas-ekstrakcijas

rokvadības sprauslu polsterētu virsmu tīrīšanai

Iekārtas lietošana

Cietu virsmu/paklāju mitrā tīrīšana

Paklāju mitrā tīrīšana

Cieto virsmu mitrā tīrīšana

8.1

8.2

Tīrā ūdens tvertnes uzpilde

Darba uzsākšana

Tvertnes iztukšošana darba laikā

Tīrīšanas padomi/darba metode

Tīrīšanas metodes

Nelieli / vidēji netīrumi

Liela netīrība vai plankumi

121LV

– 8

 Tīriet virsmu tāpat kā nelielas / vidējas netīrības ga-

dījumā.

 Pēc tīrīšanas paklājus vēlreiz iztīriet ar tīru, siltu

ūdeni un pēc vajadzības impregnējiet.

 Izskalojiet aparāta smidzināšanas vadus, šim nolū-

kam:

piepildiet tīrīšanas līdzekļa tvertni ar apm. 1 litru tīra

ūdens.

Pēc tam turiet sprauslu virs notekas un ieslēdziet

smidzināšanas sūkni, līdz viss tīrais ūdens ir izlie-

tots.

Norāde

Lai aparātu izmantotu kā universālo putekļusūcēju, smi-

dzināšanas rokturi un smidzināšanas šļūtene var no-

ņemt.

Attēls

 Smidzināšanas šļūtenes un stiprinājuma skavas

noņemiet no sūkšanas šļūtenes un sūkšanas cau-

rulēm.

 Nospiediet abas sānu fiksācijas mēlītes un noņe-

miet smidzināšanas rokturi no roktura.

IEVĒRĪBAI

Veicot sauso sūkšanu, vienmēr strādāt ar ievietotu filtra

maisiņu.

Labāku filtrēšanu iespējams panākt ar patronfiltra (pa-

pildpiederumi) starpniecību.

Tvertnei un piederumiem jābūt sausiem, pretējā gadīju-

mā var pielipt putekļi.

 Izvēlieties vajadzīgos piederumus un uzlieciet uz

sūkšanas caurulēm jeb uzreiz uz roktura.

Attēls

 Ievietojiet filtra maisiņu.

 Izvēlieties vajadzīgos piederumus un uzlieciet uz

sūkšanas caurulēm jeb uzreiz uz roktura.

 Ieslēdziet sūkšanu (pozīcija I).

 Nospiest grīdas sprauslā režīmu cietām grīdām.

Sariem jārāda uz priekšu.

 Strādājiet bez ieliktņa cietu virsmu sūkšanai.

Attēls

 Lai pielāgotu sūkšanas spēku, pabīdiet papildu gai-

sa aizbīdni.

Piezīme:

Pēc lietošanas papildu gaisa aizbīdni atkal aizve-

riet ciet!

IEVĒRĪBAI

Neizmantojiet filtra maisiņu!

Norāde: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas

atveri un aparāts darbojas ar palielinātu apgriezienu

skaitu. Ierīci nekavējoties izslēdziet un iztukšojiet tvert-

ni.

 Lai uzsūktu šķidrumu jeb mitrumu, uzlieciet vaja-

dzīgos piederumus uz sūkšanas caurulēm jeb uz-

reiz uz roktura.



Ieslēdziet sūkšanu (pozīcija I).

Attēls

 Ja tiek uzsūkts lielāks ūdens daudzums, atveriet

papildu gaisa aizbīdni. Pēc lietošanas to atkal aiz-

veriet.

 Iztukšojiet pilnu tvertni (skat. sadaļu „Tvertnes iz-

tukšošana“).

 Izslēdziet ierīci.

 Iztukšojiet pilnu tvertni (skat. sadaļu „Tvertnes iz-

tukšošana“).

 Izskalojiet tvertni rūpīgi ar tīru ūdeni.

 Pēc

katras lietošanas reizes piederumi jānoņem no

aparāta, kā arī viena no otras jānoņem šļūtene,

sprausla un pagarinājuma caurules.

Piezīme: Var izpilēt vēl atlikušais ūdens, tādēļ la-

bāk ievietojiet dušā vai vannā.

 Piederuma detaļas izskalojiet atsevišķi zem tekoša

ūdens un pēc tam ļaujiet nožūt.

 Putuplasta filtru noskalojiet zem tekoša ūdens,

pirms ievietošanas atpakaļ ļaujiet tam nožūt.

 Lai aparāts izžūtu, atstājiet to atvērtu.

 Uzglabājiet aparātu. Novietojiet piederumus pie

aparāta un uzglabājiet sausās telpās.

Ja ir nevienmērīga smidzināšanas strūkla.

Attēls

 Atvienojiet sprauslas stiprinājumu un izvelciet smi-

dzināšanas sprauslu, iztīriet to vai nomainiet.

1 x gadā vai pēc vajadzības.

Attēls

 Pagrieziet un atbrīvojiet fiksatoru. Izņemiet sietu

virzienā uz augšu un iztīriet zem tīra ūdens.

 Uzpildiet tīrā ūdens tvertni.

 Pārbaudiet tīrā ūdens tvertnes pareizu stāvokli.

 Bojāts tīrīšanas līdzekļa sūknis, griezieties klientu

servisā.

 Iztīriet smidzināšanas-ekstrakcijas grīdas spraus-

lu.

 Aizveriet papildu gaisa aizbīdni uz roktura.

Skatiet arī 11. attēlu

 Aizsērējuši piederumi, sūkšanas šļūtene vai sūkša-

nas caurules, likvidējiet aizsērējumus.

 Pilns filtra maiss: Ievietojiet jaunu filtra maisu.

 Iztīriet putuplasta filtru.

 Uzpildiet tīrā ūdens tvertni.

 Pievienojiet kontaktspraudni kontaktligzdai.

 Reaģējusi pārkaršanas aizsardzības sistēma, ļau-

jiet ierīcei atdzist.

Mitrās tīrīšanas pabeigšana

Pielietojums kā universālam putekļusūcējam

Cietu virsmu tīrīšana

Tepiķu tīrīšana

Ūdens uzsūkšana

Ekspluatācijas pārtraukšana

Kopšana, tehniskā apkope

Aparāta tīrīšana

Tīrā ūdens tvertnes sieta tīrīšana

Traucējumi

No sprauslas neizplūst ūdens

Nevienmērīga smidzināšanas strūkla

Nepietiekoša sūkšanas jauda

Skaļš tīrīšanas līdzekļa sūknis

Aparāts nestrādā

122 LV

– 9

Rezervētas tiesības veikt tehniskas izmaiņas!

Tehniskie dati

Spriegums

1~ 50-60 Hz

220 - 240V V

Tīkla drošinātājs (kūstošais) 10 A

Tvertnes tilpums 18 l

Ūdens patēriņš, maks. 4 l

Jauda P

nom

1200 W

Jauda P

maks

1400 W

Tīkla kabelis H05-VV-F2x0,75

Trokšņu līmenis

(EN 60704-2-1)

74 dB(A)

123LV

– 5

Gerbiamas kliente,

Prieš pirmą kartą pradedant naudotis

prietaisu, būtina atidžiai perskaityti origi-

nalią instrukciją, ja vadovautis ir saugoti,

kad ja galima būtų naudotis vėliau arba perduoti naujam

savininkui.

Šis prietaisas skirtas naudoti namų ūkyje ir nėra pritai-

kytas pramoniniam naudojimui.

– Jūs įsigijote valymo srove prietaisą, skirtą rutini-

niam ir baziniam veiksmingam kiliminių dangų va-

lymui.

– Su specialiu antgaliu grindims Sprüh-ex (tiekiamas

kartu) galite valyti ir kietus paviršius.

– Su reikiamais priedais galite naudoti prietaisą ir

kaip daugiafunkcį siurblį.

Pakuotės medžiagos gali būti perdirbamos. Ne-

išmeskite pakuočių kartu su buitinėmis atlieko-

mis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antri-

niam žaliavų perdirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti perdirbimo įmonėms.

Akumuliatoriuose ir baterijose yra medžiagų, ku-

rios negali patekti į aplinką. Todėl naudotus prietaisus,

baterijas ir akumuliatorius šalinkite per atitinkamą antri-

nių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna da-

lių, su kuriomis netinkamai elgiantis arba netinkamai jas

pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys

būtinos. Šiuo simboliu pažymėtus prietaisus draudžia-

ma šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite

adresu:

www.kaercher.com/REACH

Iškilus klausimams arba prietaisui sugedus, Jums pa-

dės mūsų KÄRCHER filialo darbuotojai.

Naudokite tik originalius priedus ir atsargines dalis, taip

užtikrinsite, kad prietaisas būtų eksploatuojamas patiki-

mai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia:

www.kaercher.com.

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų ša-

linimo kreipkitės į savo pardavėją arba artimiausią klien-

tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį

kasos kvitą.

(Adresą rasite kitoje pusėje)

Be nurodymų šioje naudojimo instrukcijoje reikia laikytis

įstatymu numatytų bendrųjų saugos ir nelaimingų atsiti-

kimų prevencijos nuostatų.

Jei įrenginius naudojate nesilaikydami šių nurodymų,

garantija nebetaikoma.

– Šis prietaisas nepritaikytas naudoti asmenims su fi-

zine, sensorine ar dvasine negalia arba asmenims,

neturintiems pakankamai reikiamos patirties ir (ar-

ba) žinių, nebent prižiūrint už saugą atsakingam

asmeniui ir jam nurodant, kaip prietaisas turi būti

naudojamas.

– Vaikai negali žaisti su prietaisu.

– Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su

įrenginiu.

– Vaikai negali prietaiso valyti ir atlikti naudotojo vyk-

domų techninės priežiūros darbų, jei jų neprižiūri

kiti asmenys.

– Saugokite pakuotės plėveles nuo vaikų, galimas

uždusimo pavojus!

– Išjunkite prietaisą prieš kiekvieną naudojimą ir va-

lymą/techninę priežiūrą.

– Gaisro pavojus. Nesiurbkite degančių arba smilks-

tančių daiktų

– Prietaisas turi stovėti ant tvirto pagrindo.

– Vartotojas prietaisą turi naudoti pagal nurodymus.

Jis turi atsižvelgti į vietos sąlygas ir dirbdamas prie-

taisu atkreipti dėmesį į trečiuosius asmenis, ypač į

vaikus.

– Prieš naudodami prietaisą, patikrinkite ar jis ir jos

priedai tvarkingi. Jei jų būklė nėra nepriekaištinga,

prietaiso negalima naudoti.

– Jokiu būdu nenardinkite prietaiso, kabelio ar kištu-

kų į vandenį ar kitą skystį.

– Draudžiama naudoti prietaisą sprogioje aplinkoje.

Jei naudojate prietaisą pavojingoje aplinkoje, laiky-

kitės atitinkamų nurodymų dėl saugos.

– Saugokite prietaisą nuo atmosferos poveikio, drė-

gmės ir karščio.

– Jei prietaisas buvo nukritęs ant žemės, jį turi pati-

krinti įgaliota klientų aptarnavimo tarnyba, nes atsi-

radęs vidinis gedimas gali riboti prietaiso saugą

– Nesiurbkite nuodinggų medžiagų.

– Nesiurbkite tokių medžiagų kaip gipsas, cementas

ir pan., nes po sąlyčio su vandeniu jos gali sukietėti

ir sutrikdyti prietaiso veikimą.

– Naudojamą prietaisą statykite į horizontalią padėtį.

– Naudokite tik gamintojo rekomenduojamas valo-

mąsias priemones ir laikykitės valomosios priemo-

nės gamintojo naudojimo bei atliekų šalinimo reika-

lavimų bei įspėjamųjų nuorodų.

Turinys

Bendrieji nurodymai LT 5

Saugos reikalavimai LT 5

Naudojimo instrukcijoje naudojami sim-

boliai LT 6

Naudojimo pradžia LT 6

Naudojimas LT 7

Naudojimo nutraukimas LT 8

Techninė priežiūra LT 8

Gedimai LT 8

Techniniai duomenys LT 8

Bendrieji nurodymai

Naudojimas pagal paskirtį

Aplinkos apsauga

Klientų aptarnavimo tarnyba

Priedai ir atsarginės dalys

Garantija

Saugos reikalavimai

124 LT

– 6

몇 PAVOJUS

– Prijunkite prietaisą prie tinkamai įžemino kištukinio

lizdo.

– Prietaisą galima jungti tik į kintamosios srovės tin-

klą. Įtampa turi atitikti prietaiso skydelyje nurodytą

įtampą.

– Niekada nelieskite kištuko ir rozetės šlapiomis ran-

komis.

– Netraukite tinklo kištuko iš rozetės laikydami už tin-

klo kabelio.

– Prieš pradėdami įprastinės ir techninės priežiūros

darbus, išjunkite prietaisą ir ištraukite iš lizdo tinklo

kištuką.

– Remonto darbus ir elektros įrangos darbus tinka-

mai atlikti gali tik įgaliota klientų aptarnavimo tarny-

ba.

– Kiekvieną kartą prieš pradėdami naudoti prietaisą

patikrinkite, ar nepažeistas elektros laidas. Pažeis-

tą elektros laidą nedelsdami pakeiskite oficialioje

klientų aptarnavimo tarnyboje/elektros prietaisų re-

monto dirbtuvėse.

– Kad išvengtumėte nelaimingų atsitikimų su elektra,

rekomenduojame naudoti rozetes su jau įmontuotu

apsauginiu laikinosios srovės jungikliu (maks. 30

mA vardinis pradinis srovės stiprumas).

–

Naudokite tik nuo vandens apsaugotą ilginimo ka-

belį su ne mažesniu nei 3x1 mm² skersmeniu.

– Jei keičiate elektros tinklo ar ilginimo kabelių mo-

vas, reikia užtikrinti, kad kabeliai bus apsaugoti nuo

vandens purslų ir atsparūs mechaniniam poveikiui.

– Prieš ištraukdami prietaiso kištuką iš kištukinio liz-

do visada iš pradžių išjunkite prietaiso pagrindinį

jungiklį.

– Jei išsiskiria putos arba skystis, tuoj pat išjunkite

prietaisą arba ištraukite tinklo kištuką!

몇 ĮSPĖJIMAS

Nenaudokite šveitiklių, stiklo ar universalių valiklių! Prie-

taiso niekada nenardinkite į vandenį.

Susimaišiusios su įtraukiamu oru tam tikros medžiagos

gali sudaryti sprogius garus arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dulkių (reaktyvių

dulkių)

– Reaktyvių metalo dulkių (pvz., aliuminio, magnio,

cinko) kartu su stipriai šarminiais arba rūgštiniais

valikliais

– Neskiestų rūgščių ir šarmų

– Organinių tirpiklių (pvz., benzino, skiediklio, aceto-

no, mazuto).

– Be to, šios medžiagos gali pažeisti medžiagas, iš

kurių pagamintas prietaisas.

 PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

몇 ĮSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus

arba mirt

į.

몇 ATSARGIAI

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus

arba materialinius nuostolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materiali-

nius nuostolius.

Jūsų

prietaiso tiekiamo komplekto sudėtis parodyta ant

pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso

detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų,

praneškite apie tai pardavėjui.

Paveikslus rasite išlankstomame pus-

lapyje!

Paveikslas

1 Variklio korpusas

2 Rankena nešimui

3 Poroplasto filtras

4 Filtro dangtelis

5 Elektros laidas su kištuku

6 Elektros laido laikymas

7 Siurbimo jungiklis (0 / I)

8 Purškimo jungiklis (0 / I)

9 Fiksatorius, švaraus vandens bakas

10 Švaraus vandens bakas

11 Rezervuaras

12 Varantieji ratai

13 Daugiafunkcio siurblio siurbimo žarnos mova

14 Mova, purškimo žarna

15 Siurbimo žarna

16 Rankena

17 Oro sklendė

18 Purškimo antgalis su purškimo svirtimi

19 Laisva purškimo žarna

20 Laikikliai (10x)

21 Siurbimo vamzdžiai - 2 vnt. x 0,5 m

22 Siurbimo vamzdžių ir priedų dėklas

23 Specialus Sprüh-ex kiliminėms dangoms ir kie-

tiems paviršiams

* SE 4001 Plus

Papildomi siurbimo priedai

Paveikslas

 Nuimkite švaraus vandens baką. Paspauskite

fiksatorių ir nuimkite baką.

Pastaba:

Variklio korpusą galite nuimti tik prieš tai išėmę

švaraus vandens baką.

Paveikslas

 Nuimkite variklio korpusą. Paverskite į priekį ne-

šimo rankeną, kad bakas atsiblokuotų. Išimkite

priedus ir kreipiamuosius ratukus.

Paveikslas

 Apsukite kamerą, iki galo įsukite ratukus į angas

kameros apačioje.

Paveikslas

 Apsukite variklio korpusą ir uždėkite putplasčio fil-

trą ant filtro dėžės.

 Uždėkite ir užfiksuokite filtro dangtelį.

Naudojimo instrukcijoje naudojami

simboliai

Naudojimo pradžia

Prietaiso aprašymas

24 Sprüh-ex rankinis antgalis minkštiems pa-

viršiams valyti

25 Sprüh-Ex rankinis antgalio minkštiems pa-

viršiams adapteris

26 Antgalis kietoms grindims siurbti

27 Minkštų apmušalų antgalis

28 Antgalis plyšiams

29 Filtro maišelis

Prieš pradedant naudoti

125LT

– 7

 Uždėkite variklio korpusą. Norėdami užfiksuoti,

patraukite nešimo rankeną į viršų.

Paveikslas

 Įdėkite švaraus vandens baką. Iš pradžių uždėki-

te apatinę dalį, po to paspauskite viršuj prieš vari-

klio korpusą ir patikrinkite, ar užsifiksavo.

Paveikslas

 Purškimo antgalį užstumkite ir užfiksuokite ant ran-

kenos.

 Purškimo žarną nuo purškimo antgalio 7 laikikliais

pritvirtinkite prie siurbimo žarnos.

 Siurbimo ir purškimo žarnas užmaukite ant prietai-

so movų.

Pastaba

: Siurbimo žarną stipriai įspauskite į movą, kad ji

užsifiksuotų.

Paveikslas

 Sujunkite siurbimo vamzdžius ir užmaukite ant ran-

kenos.

 Laisvą purškimo žarną įkiškite į purškimo antgalį ir

3 pridėtais laikikliais pritvirtinkite prie siurbimo

vamzdžių.

 Antgalius grindims užmaukite ant siurbimo vamz-

džių ir įkiškite purškimo žarną į antgalį grindims.

Pasukite išorinę apsauginę svirtį ir užfiksuokite si-

urbimo žarną.

Prietaisas paruoštas drėgnam valymui.

Paveikslas

 Norėdami sumontuoti Sprüh-ex rankinį antgalį, pri-

dėtą adapterį prijunkite ir užfiksuokite tarp Sprüh-

Ex rankinio antgalio minkštiems paviršiams ir ran-

kenos.

* SE 4001 Plus

DĖMESIO

Dirbkite tik su įdėtu putplasčio filtru, tiek drėgnam, tiek

sausam ir drėgnam valymui!

DĖMESIO

Prieš naudodami prietaisą, nejautrioje vietoje patikrinki-

te, ar nebus valomo daikto dažai ir jo atsparumą vande-

niui.

Nevalykite drėgmei jautrių dangų, pavyzdžiui, parketo

(drėgmė gali įsigerti ir pažeisti grindis).

Pastaba:

Naudojant šiltą vandenį (daugiausia 50 °C), valoma

veiksmingiau.

 Su Sprüh-Ex grindų antgaliu be priedo kietiems pa-

viršiams.

Valymui naudokite tik KÄRCHER kilimų valymo priemo-

nę RM 519.



Su Sprüh-Ex grindų antgaliu su priedu kietiems pa-

viršiams.

Antgalį kietiems paviršiams užstumkite iš šono ant

Sprüh-Ex

antgalio grindims. Guminis apvadėlis nukreip-

tas pirmyn, o šepečių juosta – atgal.

Pastaba: Švaraus vandens baką galite užpildyti tiesio-

giai arba nuėmę.

Paveikslas

 Atverskite į viršų bako dangtelį.

 Įpilkite 100 - 200 ml (kiekis priklauso nuo užterštu-

mo) RM 519 valiklio į švaraus vandens baką ir pri-

pildykite jį vandentiekio vandens.

 Vėl uždėkite bako dangtelį.

Paveikslas

 Įkiškite prietaiso kištuką į rozetę.

 Paspauskite siurbimo mygtuką (I padėtis). Įsijungia

siurbimo turbina.

Paveikslas

 Visiškai uždarykite oro sklendę ant rankenos.

Paveikslas

 Paspauskite purškimo mygtuką (I padėtis). Valymo

siurblys paruoštas.

 Norėdami užpurkšti valomojo tirpalo, patraukite

purškimo antgalį.

 Pervažiuokite valomo paviršiaus persidengiančią

dalį. Patraukite antgalį atgal (nestumkite).

Pastaba: kai maišelis užsipildo, rodiklis uždaro siurbi-

mo angą, todėl padidėja variklio sūkių skaičius. Prietai-

są tuoj pat išjunkite ir ištuštinkite talpyklą.

 Paspauskite siurbimo ir purškimo jungiklius (0 pa-

dėtis) ir taip išjunkite prietaisą.

 Nuimkite priedus bei švaraus vandens baką ir at-

blokuokite viriklio korpusą.

 Nuimkite variklio gaubtą ir ištuštinkite kamerą.

– Valykite nuo šviesios pusės link šešėlio (nuo lango

link durų).

– Valykite nuo išvalytų link nevalytų paviršių.

– Kiliminės dangos tekstūriniu paviršiumi dėl per

naudojamo per didelio kiekio skysčio gali susi-

raukšlėti ir išblukti.

– Išvalytus ilgaplaušius kilimus iššukuokite bent

plaušų kryptimi (pvz., plaušų arba valymo šepečiu).

– Drėgnai išvalytas tekstilės paviršius vėliau impre-

gnuotas priemone Care Tex RM 762 ilgiau išlieka

švarus.

– Siekdami apsisaugoti nuo įspaudimų arba rūdžių

pėdsakų, prieš lipdami arba dėdami baldus ant iš-

valyto paviršiaus, palaukite, kol jis išdžius.

 Įjunkite siurbimą ir purškimą (I padėtis).

 Darbo procedūros metu užpurkškite valomosios

priemonės ir įsiurbkite.

 Po to išjunkite purškimo jungiklį ir išsiurbkite valo-

mojo tirpalo likučius.

 Išvalę kilimus, juos papildomai nuvalykite švariu,

šiltu vandeniu ir, jei reikia, impregnuokite.

 Įjunkite purškimo funkciją (I padėtis).

 Užtepkite valomojo tirpalo ir palaukite bent 5 minu-

tes (išjungę siurbimo funkciją), kol jis geriau įsigers.

 Po to nuvalykite užterštą paviršių, kaip lengvą / vi-

dutinį užterštumą.

Drėgnas valymas Sprüh-Ex rankiniu antgaliu

minkštiems paviršiams

Naudojimas

Drėgnas kiliminių dangų / kietų paviršių

valymas

Drėgnas kiliminių dangų valymas

Drėgnas kietų paviršių valymas

8.1

8.2

Švaraus vandens bako užpildymas

Darbo pradžia

Talpyklos ištuštinimas dirbant

Valymo patarimai ir darbo pastabos

Valymo būdai

Lengvam ir vidutiniam užterštumui

Stiprus užterštumas arba dėmės

126 LT

– 8

 Išvalę kilimus, juos papildomai nuvalykite švariu,

šiltu vandeniu ir, jei reikia, impregnuokite.

 Išskalaukite įrenginio purškimo vamzdžius tokiu

būdu:

Įpilkite į valymo priemonių baką maždaug 1 litrą

švaraus vandens.

Purkštuką laikykite virš nutekamosios angos, įjun-

kite purškimo siurblį ir palaukite, kol bus suvartotas

švarus vanduo.

Pastaba

Norėdami naudokite įrenginį kaip universalų siurblį, ga-

lite nuimti purškimo antgalį ir purškimo žarna.

Paveikslas

 Nuo siurbimo žarnos ir vamzdžių nuimkite purški-

mo žarnas ir laikiklius.

 Paspauskite abu šoninius fiksatorius ir ranka nu-

traukite purškimo antgalį nuo rankenos.

DĖMESIO

Jeigu taikomas sausasis siurbimas, visada naudokite

filtro maišelį.

Veiksmingesnis filtravimas užtikrinamas naudojant filtro

kasetę (specialusis priedas).

Talpykla ir priedai turi būti sausi, kad nieko nepriliptų ne-

švarumai.

 Pasirinkite pageidaujamą priedą ir užmaukite ant

siurbimo vamzdžio arba tiesiai ant rankenos.

Paveikslas

 Įdėkite Filtro maišelį.

 Pasirinkite pageidaujamą priedą ir užmaukite ant

siurbimo vamzdžio arba tiesiai ant rankenos.

 Įjunkite siurbimo funkciją (I padėtis).

 Į antgalį grindims įspauskite kietų paviršių priedą.

Šeriai turi būti nukreipti į priekį.

 Dirbkite be rinkinio, skirto kietiems paviršiams.

Paveikslas

 Siurbimo jėgą reguliuokite oro sklende.

Pastaba:

Baigę naudoti, vėl uždarykite oro sklendę!

DĖMESIO

Nenaudokite filtro maišelio!

Pastaba: kai maišelis užsipildo, rodiklis uždaro siurbi-

mo angą, todėl padidėja variklio sūkių skaičius. Prietai-

są tuoj pat išjunkite ir ištuštinkite talpyklą.

 Drėgnam arba skysčių siurbimui pageidaujamą

priedą užmaukite ant siurbimo vamzdžio arba tie-

siai ant rankenos.

 Įjunkite siurbimo funkciją (I padėtis).

Paveikslas

 Jei įsiurbiamas didesnis vandens kiekis, atverkite

oro sklendę. Baigę naudoti, ją vėl uždarykite.

 Ištuštinkite visą talpyklą (žr. skyrių „Talpyklos ištuš-

tinimas“).

 Išjunkite prietaisą.

 Ištuštinkite visą talpyklą (žr. skyrių „Talpyklos ištuš-

tinimas“).

 Gerai išplaukite talpyklą švariu vandeniu.

 Kiekvieną kartą baigę dirbti, nuimkite nuo prietaiso

priedus, žarną, antgalį ir ilginamuosius vamzdžius.

Pastaba: Galimai likęs skysčio likutis gali ištekėti,

todėl patariame padėti dušo kabinoje arba vonioje.

 Visus priedus po vieną išplaukite vandens srove ir

išdžiovinkite.

 Putplasčio filtrą išplaukite vandens srove ir prieš

įdėdami atgal į prietaisą išdžiovinkite.

 Norėdami, kad prietaisas išdžiūtų, palikite jį atvirą.

 Prietaiso laikymas. Pritvirtinkite prie prietaiso

priedus ir laikykite sausoje patalpoje.

Jei purškiama netolygi srovė.

Paveikslas

 Atleiskite antgalio fiksatorių, ištraukite antgalį, jį iš-

valykite arba pakeiskite.

Kartą per metus arba prireikus.

Paveikslas

 Pasukite

ir atleiskite fiksatorių. Ištraukite filtrą į viršų

ir išplaukite švariame vandenyje.

 Pripildykite švaraus vandens baką.

 Patikrinkite, ar gerai įstatytas švaraus vandens ba-

kas.

 Sugedęs valymo priemonių siurblys; kreipkitės į kli-

entų aptarnavimo tarnybą.

 Išvalykite Sprüh-ex antgalio grindims purkštuką.

 Uždarykite oro sklendę ant rankenos.

Taip pat. žr. 11 pav.

 Užsikišę priedai, siurblio žarna arba vamzdžiai. Pa-

šalinkite kamštį.

 Užsipildęs filtro maišelis: Įdėkite naują filtro maišelį.

 Išvalykite putplasčio filtrą.

 Pripildykite švaraus vandens baką.

 Įkiškite elektros laido kištuką.

 Suveikė apsauga nuo perkaitimo, palaukite, kol

prietaisas atvės.

Gamintojas pasilieka teisę keisti techninius duomenis!

Drėgnojo valymo baigimas

Naudojimas vietoj universalaus siurblio

Kietų paviršių siurbimas

Kiliminių dangų siurbimas

Vandens siurbimas

Naudojimo nutraukimas

Techninė priežiūra

Prietaiso valymas

Išvalykite švaraus vandens bako filtrą

Gedimai

Iš antgalio neteka vanduo

Purškiama netolygi srovė

Nepakankama siurbimo galia

Valymo priemonių siurblys veikia

triukšmingai

Prietaisas neveikia

Techniniai duomenys

Įtampa

1~ 50-60 Hz

220 - 240V V

Elektros tinklo saugiklis (iner-

cinis)

10 A

Maišelio talpa 18 l

Didžiausios vandens sąnau-

dos

Galingumas, P

nenn

(nomina-

lus)

1200 W

Galingumas, P

max

(maksima-

lus)

1400 W

Elektros laidas H05-VV-F2x0,75

Triukšmo lygis (EN 60704-2-1) 74 dB(A)

127LT

– 5

Шановний покупець!

Перед першим застосуванням вашого

пристрою прочитайте цю оригінальну

інструкцію з експлуатації, після цього

дійте відповідно до неї та збережіть її для подальшо-

го користування або для наступного власника.

Цей пристрій призначений для приватного викори-

стання і не пристосований до навантажень проми-

слового використання.

– З покупкою цього пристрою ви придбали ек-

страктор, що розприскує, для основного чищен-

ня або ґрунтовного очищення килимових по-

криттів з ефектом глибокого очищення

– З насадкою для твердих поверхонь розпилю-

вальної форсунки для підлоги (входить до ком-

плекту постачання) можна також очищати твер-

ді поверхні.

– З відповідним додатковим обладнанням (вхо-

дить до комплекту постачання) також можна ви-

користовувати як універсальний пилосос.

Матеріали упаковки піддаються переробці

для повторного використання. Будь ласка, не

викидайте пакувальні матеріали разом із до-

машнім сміттям, віддайте їх для повторного викори-

стання.

Старі пристрої містять цінні матеріали, які

можна віддати на переробку. Батареї та аку-

мулятори містять речовини, які не повинні по-

трапляти у довкілля. Утилізуйте, будь ласка,

старі пристрої, батареї та акумулятори через відпо-

відні системи збору відходів.

Електричні та електронні прилади найчастіше мі-

стять складові частини, які у разі неправильного по-

водження з ними або неправильної утилізації мо-

жуть створити потенційну небезпеку для здоров'я

людини та навколишнього середовища. Однак ці ча-

стини необхідні для належної експлуатації приладу.

Прилади, позначені цим символом, забороняється

утилізувати разом з побутовим сміттям.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

З різних питань та в разі поломок Вам допоможуть

наші представники філіалу KÄRCHER.

Слід використовувати лише оригінальні комплекту-

ючі та оригінальні запасні деталі, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та запасних дета-

лей міститься на сайті www.kaercher.com.

У кожній країні діють умови гарантії, наданої відпо-

відною фірмою-продавцем. Неполадки в роботі при-

строю ми усуваємо безкоштовно протягом терміну

дії гарантії, якщо вони викликані браком матеріалу

чи помилками виготовлення. У випадку чинної га-

рантії звертіться до продавця чи в найближчий авто-

ризований сервісний центр з документальним під-

твердженням покупки.

(Адреси див. на звороті)

Разом з вказівками в цій інструкції з експлуатації слід

враховувати загальні правила техніки безпеки та

норми законодавчих органів.

Будь-яке застосування, що суперечить цим вказів-

кам, спричиняє втрату гарантії.

– Цій пристрій не призначений для використан-

ня людьми з обмеженими фізичними, сенсорни-

ми або розумовими можливостями або з від-

сутністю досвіду й/або відсутністю відповід-

них знань, за винятком випадків, коли вони зна-

ходяться під наглядом відповідальної за

безпеку

особи або отримують від неї вказівки

по застосуванню пристрою, а також усвідом-

люють можливі ризики.

– Не дозволяйте дітям грати з пристроєм.

– Стежити за тим, щоб діти не грали із при-

строєм.

– Не дозволяйте дітям проводити очищення та

обслуговування пристрою без нагляду.

– Пакувальну плівку тримайте подалі від дітей,

існує небезпека задушення!

– Пристрій слід відключати після кожного вико-

ристання і перед проведенням очищення/тех-

нічного обслуговування.

– Небезпека пожежі. Не допускати всмоктуван-

ня палаючих або тліючих предметів.

– Пристрій необхідно розміщати на міцний осно-

ві.

– Користувач повинен використовувати прилад

у відповідності до інструкцій. Він повинен вра-

ховувати місцеві умови і при роботі з прила-

дом постійно пам'ятати про можливість при-

сутності третіх осіб, особливо дітей.

– Перед використанням перевірте належний

стан пристрою та обладнання. Якщо облад-

нання знаходиться у небездоганному стані,

його не можна використовувати.

– Ніколи не опускайте прилад або кабель, або

штепсельну вилку у воду чи інші рідини.

– Заборонено використовувати прилад у вибу-

хонебезпечних приміщеннях. У разі викори-

стання приладу у небезпечній зоні необхідно

дотримуватися відповідних інструкцій з тех-

ніки безпеки.

– Захищати пристрій від зовнішніх атмосфер-

них умов, вологи та джерел тепла.

Зміст

Загальні вказівки UK 5

Правила безпеки UK 5

Знаки у посібнику UK 6

Введення в експлуатацію UK 6

Експлуатація UK 7

Зняття з експлуатації UK 9

Догляд, технічне обслуговування UK 9

Неполадки UK 9

Технічні дані UK 9

Загальні вказівки

Правильне застосування

Охорона довкілля

Служба підтримки користувачів

Обладнання та запасні частини

Гарантія

Правила безпеки

128 UK

– 6

– Якщо прилад впав, його повинні перевірити в

уповноваженому центрі технічного обслугову-

вання, оскільки можливі внутрішні пошкоджен-

ня, що обмежують безпечність виробу.

– Не використовуйте прилад для отруйних ре-

човин.

– Не використовуйте прилад для збирання та-

ких матеріалів, ск гіпс, цемент тощо, тому

що при взаємодії з водою вони можуть затвер-

діти й пошкодити прилад.

– Під час роботи прилад повинен бути встанов-

лений горизонтально.

– Слід застосовувати тільки ті мийні засоби, які

радить виробник, а також зважати на вказівки

виробника мийного засобу щодо застосування

та видалення відходів і його попередження.

몇 НЕБЕЗПЕКА

– Прилад слід вмикати тільки в заземлені на-

лежним чином штепсельні розетки.

– Пристрій слід вмикати лише до змінного стру-

му. Напруга повинна відповідати вказаним на

фірмовій табличці пристрою даним щодо на-

пруги.

– Ніколи не торкайтесь мережного штекеру та

розетки вологими руками.

– Неможна витягувати мережний штекер із ро-

зетки за мережний шнур.

– Під час проведення будь-яких робіт з догляду

та технічного обслуговування апарат слід ви-

мкнути, а мережевий шнур - витягти з розет-

ки.

– Ремонтні роботи та роботи з електричними

вузлами може виконувати тільки уповноваже-

на служба сервісного обслуговування.

– Перевіряти підключення приладу до мережі на

предмет пошкодження перед кожним викори-

станням. Замініть дефектний провід через ав-

торизовану сервісну службу/електрика.

– Щоб уникнути нещасних випадків під час вико-

ристання електроприладів, ми рекомендуємо

використовувати розетки з попередньо уві-

мкненим автоматом захисту від току витоку

(макс. 30 мА сили току номінальної дії).

–

Використовуйте тільки подовжувачі з мінімаль-

ним поперечним перетином 3x1 мм

, що захи-

щені від попадання краплин води.

– У разі заміни з’єднань мережного кабелю або

подовжувача необхідно забезпечити захист

від потрапляння крапель води та механічну

міцність.

– Перед від'єднанням приладу від мережі живлен-

ня спочатку вимкніть його за допомогою го-

ловного вимикача.

– При утворенні піни або витіканні рідини при-

стрій слід негайно виключити або від'єднува-

ти від електромережі.

몇 ПОПЕРЕДЖЕННЯ

Не використовувати засоби для чищення для скла

або універсальні засоби для чищення! Заборо-

няється занурювати пристрій у воду.

Певні речовини можуть створювати вибухонебез-

печні гази або суміші, змішуючись зі всмоктуваним

повітрям.

Ніколи не всмоктувати пилососом наступні речо-

вини:

– Вибухонебезпечні або горючі гази, рідини або

пил (реактивний пил)

– Реактивний металевий пил (наприклад,

алюміній, магній, цинк) у сполуці з сильнолуж-

ними та кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні розчинники (наприклад, бензин,

розріджувач фарби, ацетон, мазут).

– До того ж, ці речовини можуть пошодити ма-

теріали, що використовуються у пристрої.

 НЕБЕЗПЕКА

Для небезпеки, яка безпосередньо загрожує та

призводить до тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Для потенційно можливої небезпечної ситуації, що

може призвести до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Для потенційно можливої небезпечної ситуації, що

може призвести до легких травм чи спричинити

матеріальні збитки.

УВАГА

Вказівка щодо можливої потенційно небезпечній

ситуації, що може спричинити матеріальні збит-

ки.

Комплектація

пристрою зазначена на упаковці. При

розпакуванні пристрою перевірити комплектацію.

У разі нестачі додаткового обладнання або ушкод-

жень, отриманих під час транспортування, слід пові-

домте про це в торговельну організацію, яка прода-

ла апарат.

Зображення див. на розвороті!

Рисунок

1 Кожух двигуна

2 Ручка

3 Поропластовий фільтр

4 Запор фільтра

5 Мережевий кабель зі штекером

6 Місце для зберігання мережевого кабелю

7 Перемикач "Усмоктування" (0 - I)

8 Перемикач "Розбризкування" (0 - I)

9 Розблокування резервуара для чистої води

10 Резервуар чистої води

11 Баки

12 Коліщата

13 Підключення для всмоктувального шланга уні-

версального пилососа.

14 З'єднання розпилювального шланга

15 Всмоктуючий шланг

16 Ручка

17 Додаткова повітряна заслінка

18 Розпилювальна рукоятка з розпилювальною

ручкою

19 Послабити розпилювальний шланг

20 Кріпильні затискачи (10x)

21 Всмоктуючі трубки 2 x 0,5 м

22 Відділення для всмоктувальних трубок і аксесуарів

23 Розпилювальна форсунка для підлоги для очи-

щення килимових покриттів з насадкою для

твердих поверхонь

Знаки у посібнику

Введення в експлуатацію

Опис пристрою

24 Розпилювальна форсунка для підлоги

для чищення оббивки

129UK

– 7

* SE 4001 Plus

Додаткове приладдя для всмоктування

Рисунок

 Зняти резервуар для чистої води. Нажати

розблокування та зняти резервуар.

Примітка:

Зняти кришку двигуна тільки в тому випадку,

якщо раніше був витягнутий резервуар для

чистої води.

Рисунок

 Зняти кришку двигуна. Для цього відкинути

вперед ручку, тим самим розблокувати резерву-

ар. Вийняти з резервуара додаткове обладнан-

ня і поворотні коліщата.

Рисунок

 Повернути резервуар, вставити до упору пово-

ротні коліщата в отвори на підставі резервуара.

Рисунок

 Повернути кришку двигуна й надягти поропла-

стовий фільтр на фільтруючий елемент.

 Насадити запор фільтра й повернути, щоб за-

фіксувати його.

 Надягти кришку двигуна. Для блокування по-

тягнути ручку нагору.

Рисунок

 Встановлення резервуара для чистої води.

Спочатку вставити нижню частину, потім віджа-

ти вгору напроти кришки двигуна, перевірити, чи

зафіксований він.

Рисунок

 Пересунути розпилювальну рукоятку на ручку,

зафіксувавши її.

 Зафіксувати розпилювальний шланг перед роз-

пилювальною рукояткою 7-ма кріпильними за-

тискачами на всмоктувальному шлангу

 Вставити всмоктувальний шланг і розпилюваль-

ний шланг у з'єднання на пристрої.

Примітка

: Щільно вдавити всмоктувальний шланг у

з'єднання, щоб він зафіксувався.

Рисунок

 Вставити всмоктувальну трубку й надягти на

ручку.

 Вставити

вільний розпилювальний шланг у роз-

пилювальну рукоятку й зафіксувати 3-ма

кріпильними затискачами, що додаються, на

всмоктувальних трубках.

 Насадити форсунку для підлоги на всмокту-

вальну трубку та вставити розпилювальний

шланг у форсунку для підлоги. Повернути зов-

нішній запобіжний важіль і за допомогою цього

заблокувати розпилювальний шланг.

Тепер пристрій готовий до вологого збирання

Рисунок

 Для встановлення розпилювальної ручної фор-

сунки потрібно підключити та заблокувати адап-

тер, що додається, між розпилювальною руч-

ною форсункою для чищення оббивки та руч-

кою.

* SE 4001 Plus

УВАГА

Працювати завжди тільки зі встановленим поро-

пластовим фільтром, як при вологому прибиран-

ню, так і при вологому/сухому очищенні.

УВАГА

Перед застосуванням пристрою перевірити підля-

гаючий очищенню предмет на стійкість фар-

бування й

водостійкість на непомітній ділянці.

Не чистити чутливі до води покриття як, напри-

клад, паркетні підлоги (може проникнути волога й

ушкодити підлогу).

Вказівка:

Використання теплої води (максимальна темпе-

ратура 50 °C) підвищує ефективність чищення.

 З розпилювальною форсункою для підлоги без

насадки для твердих поверхонь.

Для чищення використовувати лише миючий засіб

RM 519 фірми KARCHER для килимів.

 З

розпилювальною форсункою для підлоги з на-

садкою для твердих поверхонь.

Встановити із боку насадку для твердих поверхонь

на розпилювальну форсунку для підлоги. Гумова

крайка спрямована вперед, щіткові смуги - назад.

Примітка: Резервуар для чистої води можна зняти

для наповнення або заповнити безпосередньо в

пристрої.

Рисунок

 Відкинути кришку резервуара нагору.

 Залити 100 - 200 мл (кількість залежно від сту-

пеня забруднення) у резервуар для чистої води,

додати водопровідну воду, не переповняючи

резервуар.

 Знову закрити кришку резервуара.

Рисунок

 Вставте мережевий штекер у розетку.

 Нажати перемикач "Усмоктування" (положення

I), всмоктувальна турбіна працює.

Рисунок

 Повністю закрити додаткову повітряну заслінку

на ручці.

Рисунок

 Нажати перемикач "Розбризкування" (положен-

ня I), насос мийного засобу готовий.

 Для нанесення розчину для очищення нажати

важіль на розпилювальної рукоятці.

25 Адаптер до розпилювальної ручної фор-

сунки для чищення оббивки

26 Сопло для підлоги з насадкою для твер-

дих поверхонь

27 Насадка для м’якої оббивки

28 Насадка для стиків

Фільтрувальный мішок

Перед введенням в експлуатацію

8.1

Вологе прибирання за допомогою

розпилювальної ручної форсунки для чищення

оббивки

Експлуатація

Вологе прибирання килимових покриттів/

твердих поверхонь

Вологе прибирання килимових покриттів

Вологе прибирання твердих поверхонь

Заповнити резервуар для чистої води

Приступити до роботи

8.2

130 UK

– 8

 Перетинати поверхню, що очищається, по з'єд-

наним внахлестку доріжках. При цьому тягти

форсунку заднім хідом (не пересувати).

Вказівка: Якщо резервуар повний, поплавок закри-

ває отвір для всмоктування і пристрій працює з біль-

шим числом обертів. Негайно вимкнути пристрій та

випорожнити резервуар.

 Відключити пристрій, для цього нажати переми-

качі "Усмоктування" і "Розбризкування" (поло-

ження 0).

 Зняти додаткове обладнання й резервуар для

чистої води та відкрити кришку двигуна.

 Зняти кришку двигуна й видалити вміст із резер-

вуара.

– Працювати завжди від світла до тіні (від вікна до

дверей).

– Працювати завжди по напрямкові від очищеної

поверхні до неочищеної.

– Підлогове килимове покриття із джутової ткани-

ни при вологій обробці може зморщитися й по-

линяти.

– Високоворсові килими після очищення чистити

щіткою по напрямкові ворсу у вологому стані

(наприклад, за допомогою щітки для килимів

або віника).

– Нанесення складу, що просочує, з Care Tex RM

762 після вологого збирання запобігає швидко-

му повторному забрудненню килимового по-

криття підлоги.

– Ходити по очищеній поверхні тільки після виси-

хання або установки меблі щоб уникнути появи

вм'ятин або плям іржі.

 Включити перемикачі "Усмоктування" і "Розб-

ризкування" (положення 0).

 За один прохід нанести й одночасно всмоктати

розчин для очищення.

 Після цього виключити перемикач "Розбризку-

вання" і зібрати залишок засобу для очищення.

 Після очищення ще раз промити килими чи-

стою, теплою водою й, за бажанням, нанести

просочення.

 Включити перемикач "Розбризкування" (поло-

ження I).

 Нанести мийний розчин та полишити діяти

мінімум на 5 хвилин (всмоктування вимкнене).

 Після очистити поверхню як при легкому / зви-

чайному забрудненні

 Після очищення ще раз промити килими чи-

стою, теплою водою й, за бажанням, нанести

просочення.

 Прополоскати розпилювальні трубки, для цього:

Налити в резервуар для миючого засобу при-

близно 1 літр чистої води.

Тримати сопло над зливом та ввімкнути розпи-

люючий насос, пока не закінчиться чиста вода.

Вказівка

Для використання пристрою в якості всмоктувально-

го пилососа можна зняти розпилювальну рукоятку

та всмоктувальний шланг.

Рисунок

 Зняти розпилювальний шланг і кріпильні зати-

скачі з всмоктувального шланга й всмоктуваль-

них трубок.

 Нажати обидва бокових фіксатора й зняти роз-

пилювальну рукоятку з ручки.

УВАГА

Під час сухого прибирання завжди використовува-

ти фільтрувальний мішок.

Кращого результату фільтрування може бути до-

сягнуто за допомогою патронного фільтра (спе

ціальне приладдя).

Бак та приладдя повинні бути сухими, бо інакше

може пристати бруд.

 Вибрати

бажане додаткове обладнання й надя-

гти на всмоктувальні трубки або прямо на ручку.

Рисунок

 Установка фільтрувального мішка.

 Вибрати бажане додаткове обладнання й надя-

гти на всмоктувальні трубки або прямо на ручку.

 Включити перемикач "Усмоктування" (положен-

ня I).

 Натиснути на насадку для твердих поверхонь.

Щетина має дивитися вперед.

 працювати без насадки для твердих поверхонь.

Рисунок

 Для вибору потужності всмоктування нажати на

додаткову повітряну заслінку.

Примітка:

Після використання знову закрити додаткову

повітряну заслінку.

УВАГА

Не використовуйте фільтрувальний мішок!

Вказівка: Якщо резервуар повний, поплавок закри-

ває отвір для всмоктування і пристрій працює з біль-

шим числом обертів. Негайно вимкнути пристрій та

випорожнити резервуар.

 Для усмоктування вологи або вологого приби-

рання надягти бажане додаткове обладнання

на усмоктувальні трубки або прямо на ручку.

 Включити перемикач "Усмоктування" (положен-

ня I).

Рисунок

 Відкрити додаткову повітряну заслінку при

всмоктуванні великої кількості води. Після вико-

ристання знову закрити.

 Випорожніть заповнений резервуар (див. главу

"Спорожнювання резервуара).

Під час роботи спорожнити резервуар

Поради до очищення//метод роботи

Способи миття

Легкі / звичайні забруднення

Сильні забруднення або плями

Завершити вологе прибирання

Використання в якості універсального

пилососа

Очистка твердих поверхонь

Очистка килимів

Всмоктування води

131UK

– 9

 Виключіть пристрій.

 Випорожніть заповнений резервуар (див. главу

"Спорожнювання резервуара).

 Ґрунтовно промити резервуар чистою водою.

 Відключати додаткове обладнання від при-

строю після кожного використання, а також

від'єднувати шланг, форсунку й подовжувальні

труби друг від друга.

Примітка: Можливо, що ще присутні залишки

води можуть вилитися, тому найкраще покла-

сти в душ або ванну.

 Прополоскати елементи додаткового обладнан-

ня окремо під проточною водою й потім дати ви-

сохнути.

 Обидва поропластових фільтра промити під

проточною водою, перед установкою дати ви-

сохнути.

 Залишити пристрій відкритим для висихання.

 Зберігання пристрою. Покладіть додаткове

обладнання у пристрій та зберігайте у сухому

приміщенні.

При нерівномірному струмені.

Рисунок

 Послабити й вийняти кріплення форсунок, очи-

стити або замінити розпилювальне сопло.

Один раз у році або в при необхідності.

Рисунок

 Блокування повернути й послабити. Вийняти

сито й промити чистою водою.

 Заповнити резервуар чистої води.

 Перевірити правильність положення резервуа-

ра для чистої води.

 Насос мийного засобу несправний, зверниться

до служби сервісного обслуговування.

 Очистити розпилювальне сопло розпилюваль-

ної форсунки для підлоги.

 Закрити додаткову повітряну заслінку на ручці.

Див. малюнок 11

 Забруднені приналежності, всмоктувальний

шланг або всмоктувальна труба - видалити за-

бруднення.

 Фільтрувальний мішок заповнений: Встановити

новий фільтрувальний мішок.

 Чищення поропластового фільтра.

 Долити воду в резервуар для чистої води.

 Вставте штепсельну вилку.

 Відбувся перегрів, дайте пристрою охолонути.

Можливі зміни у конструкції пристрою!

Зняття з експлуатації

Догляд, технічне обслуговування

Очистка пристрою

Очистити сітчастий фільтр елементу

резервуара чистої води.

Неполадки

Неприпустиме виділення води з форсунки

Нерівномірний струмінь

Недостатня потужність всмоктування

Насос мийного засобу шумить

Пристрій не працює

Технічні дані

Напруга

1~ 50-60 Hz

220 - 240V V

Запобіжник (інерційний) 10 А

Місткість резервуару 18 l

Максимальне споживання

води

Потужність P

номінальна

1200 Вт

Потужність P

максимальна

1400 Вт

Мережевий кабель H05-VV-F2x0,75

Рівень звукового тиску

(EN 60704-2-1)

74 дБ(А)

132 UK

– 5

Құрметті тұтынушы,

Бұйымды алғашқы қолдану алдында

пайдалану нұсқауын мұқият оқып

шығыңыз, нұсқауларды орындап,

кейінгі пайдалану үшін немесе осы аппаратты кейін

пайдаланатын тұлғалар үшін сақтап қойыңыз.

Бұл құрылғы жеке қолданысқа арналған жəне

өндірістік мақсаттармен қолданылуға арналмаған.

– Бұл құрылғыны сатып алу арқылы сіз терең

тазалайтын қабілеті бар кілем төселген

едендерді түбегейлі тазалайтын жəне күтім

беретін бүріккіш экстракторға (жуу

шаңсорғышы) ие болдыңыз.

– Сыртқы бүріккіштің еден сору шүмегіне

(жинақта қамтылған) арналған қатты қабат

ендірмесінің көмегімен қатты қабаттарды

тазалауға болады.

– Тиісті керек-жарақтардың көмегімен (жинақта

қамтылған) оны əмбебап сорғыш ретінде де

қолдануға болады.

Қаптау материалдары екінші өңдеуге

жарамды. Қаптаманы үй қоқысына

лақтырмауыңызды сұраймыз, оларды екінші

өңдеу үшін бөлек қойыңыз.

Ескі құрылғыларда бағалы, қайта өңдеуге

болатын материалдар бар. Батареялар мен

аккумуляторларда қоршаған ортаға зиян

əкелетін заттар бар. Осыған байланысты ескі

құрылғыларды, батареяларды жəне

аккумуляторларды арнайы қалдық жинау жүйелері

арқылы жойыңыз.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе қате кəдеге жарату

нəтижесінде адам денсаулығына жəне қоршаған

ортаға қауіп төндіруі ықтимал бөлшектер жиі

кездеседі. Алайда аталған бөлшектер бұйымды

тиісінше пайдалану үшін қажет болады. Осы

таңбамен белгіленген бұйымдарды үй

қоқыстарымен бірге тастауға болмайды.

Құрамындағы заттар туралы анықтамалар

(REACH)

Бұйымның құрамындағы заттар туралы соңғы

мағлұматтарды астыда көрсетілген интернет

беттерімізде оқи аласыз:

www.kaercher.com/REACH

Егер Сізде сұрақтар пайда болса немесе Сіз белгілі

бір кемшіліктерге тап болсаңыз, біздің KÄRCHER

бөлімшелеріміз Сізге құшырлана көмек көрсетеді.

Тек түпнұсқа керек-жарақтар мен түпнұсқа қосалқы

бөлшектерді қолданыңыз, себебі олар бұйымның

қауіпсіз жəне ақаусыз жұмысына кепілдік береді.

Керек-жарақтар мен қосалқы құралдар туралы

ақпарат www.kaercher.com веб-сайтында

қолжетімді.

Бұйымдарымыз үшін əр елде жауапты өтім

серіктестеріміз тарапынан шығарылатын кепілдеме

шарттары күште болады. Егер материалдардың

ақаулығы немесе дайындау барысындағы

қателіктер табылса, біз ықтимал ақаулықтарды

кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі

ішінде наразылықтарыңыз болса, аспапты сатқан

сауда мекемесіне немесе жақындағы өкілетті

сервистік қызмет көрсету орнына сатып алу чегін

көрсетіп, хабарласыңыз.

(Мекенжайы артқы жағында берілген)

Қауіпсіздік ережесін Пайдалану нұсқауындағы

ережелермен қоса, жалпы заңды қауіпсіздік жəне

жазатайым оқиғаны алдын алу талаптарын

сақатаған жөн.

Осы нұсқаулықтарға қарсы жасалған кез келген

қолданыс кепілдің жойылуына əкеледі.

– Бұл құрылғыны физикалық, сенсорлық немесе

ақыл-ой дамуы шектелген немесе тəжірибесі

жəне/немесе біліктілігі жоқ адамдар білікті

маманның бақылауында болмаған кезде

немесе осы мамандар тарапынан бұйымды

қолдану тəсілі жəне оған қатысты қауіптер

түсіндірілмеген кезде пайдаланбауы тиіс.

– Балаларға құрылғымен

ойнауға рұқсат

бермеңіз.

– Балаларға құрылғымен ойнауға жол бермеу

үшін оларды бақылап отыру керек.

– Балалар құрылғыны тек ересектердің

бақылауында тазалауы жəне пайдалануы

мүмкін.

Мазмұны

Жалпы нұсқаулар KK 5

Қауіпсіздік туралы нұсқаулар KK 5

Қолдану туралы нұсқаулықтағы

символдар мен белгілер KK 6

Бұйымды іске қосу KK 7

Қолдану KK 7

Қолданудан шығару KK 9

Күту, жөндеу KK 9

Ақаулықтар KK 9

Техникалық мəліметтер KK 9

Жалпы нұсқаулар

Бұйымды мақсатына сəйкес қолдану

Қоршаған ортаны қорғау

Бұйым Қолданушыларға Қызмет Көрсету

бөлімі

Бұйым керек-жарақтары мен қосалқы

бөлшектері

Кепілдеме

Қауіпсіздік туралы

нұсқаулар

133KK

– 6

– Қаптауыш қағазды балалардан аулақ

ұстаңыз, тұншығып қалу қаупі бар!

– Бұйымды əр пайдалану жəне тазалау/қызмет

көрсетуден кейін өшіріңіз.

– Өрт қаупі. Жанғыш немесе тұтанғыш

заттарды соруға болмайды.

– Бұйым тұрақтылықты сақтайтын жерде

тұруы қажет.

– Қолданушы құрылғыны тағайындалған

міндетіне қарай пайдалануы қажет. Ол

төңіректегі ерекшеліктерді ескеруі тиіс,

құрылғымен жұмыс кезінде айналадағы басқа

тұлғаларды, əсіресе балаларды қадағалауы

қажет.

– Қолдану алдында құрылғы мен керек-

жарақтардың дұрыс күйін тексеріңіз. Егер

оның күйі жақсы болмаса, қолдануға тыйым

салынады.

– Ешқашан бұйымды суға немесе басқа да

сұйықтықтарға қоймаңыз.

– Жарылу қаупі бар жерлерде пайдалануға

тыйым салынады. Қауіпті аймақта

құрылғыны қолдану кезінде тиісті қауіпсіздік

ережелерін сақтау қажет.

– Құрылғыны

жағымсыз ауа-райының

ықпалынан, ылғал мен жылу көздерінен қорғау

керек.

– Егер бұйым құласа, оны өкілетті қызмет

көрсету орны тексеруі қажет, себебі өнім

қауіпсіздігін төмендететін ішкі ақаулықтар

пайда болуы мүмкін.

– Улы заттар сормаңыз.

– Гипс, цемент ұқсас материалдар сормаңыз,

сумен қатынас кезінде олар қатаюлары

мүмкін.

– Қолдану кезінде бұйымды көлденең тұрысқа

қою керек.

– Тек өндіруші ұсынған жуу құралдарын

қолданған жөн, сонымен қатар қолдану

нұсқаулығын, қалдықтарды жою мен жуу

құралының өндірушісінен берілген

ескертулерді қадағалау керек.

몇 ҚАУІП

– Құрылғыны тек жерге тұйықталған ашалы

розеткаға қосыңыз.

– Бұйымды тек қана ауыспалы тоққа қосыңыз.

Тоқ кернеуі бұйымның түрі белгісіндегі

көрсетілген кернеуіне сəйкес болуы тиіс.

– Кабель ашасы мен электр розеткасын

ешқашан ылғалды қолмен ұстамаңыз не

түртпеңіз.

– Кабель ашасын розеткадан шығару үшін

бұйым кабелінен тартпаңыз.

– Бұйым бойынша өткізілетін барлық жұмыстар

уақытында бұйымды міндетті түрде электр

тоғынан шығарып, электр ашасын

розеткадан шығарылып алынуы тиіс.

– Жөндеу жұмыстары мен электр бөлшектері

бойынша жұмыстар тек қана осы жұмыстар

үшін рұқсаты бар арнайы мамандар арқылы

ауыстыртып алуыңыз тиіс.

– Қосу кабелдері мен бұйым ашасын қолдану

алдынан алдынала бұзылған жерлері болған

болмағанын тексеріп алыңыз. Бұзылып қалған

кабелдерін, жаралану немесе басқа бұзылуды

болдыртпау үшін, дереу түрде осы жұмыстар

үшін рұқсаты бар арнайы мамандар арқылы

ауыстыртып алуыңыз тиіс.

– Электр опаттарын болдыртпау үшін қате

тоқтан сақтау үшін алдыналы қосылған

арнайы розеткасын қолдануыңызды ұсынамыз

(қосылып кету тоғының макс. номиналдық

күші 30 мА).

– Жарамсыз ұзартқыштарды қолдану қауіпті

болуы мүмкін. Ұзартқыш ретінде тек су

бүріккішінен сақтайтын кемінде 3 х 1 мм²

көлденең қималы кабельді пайдаланыңыз.

– Желілік кабель немесе ұзартқыштағы жалғау

муфталарын алмастыру кезінде бүріккіштің

қорғанысын жəне механикалық беріктікті

қамтамасыз ету қажет.

– Бұйымды қуат көзі желісінен шығарудан

бұрын, оны негізгі ажыратқыштан өшіріңіз.

– Көпіршіктену немесе сұйықтық шығатын

кезде, бұйымды өшіріңіз немесе электр

ашасын шығарыңыз!

몇 ЕСКЕРТУ

Ешбір түрпілі тазартатын құралды, əйнек

тазалайтын жəне барлығын тазалайтын

құралдарды қолданбаңыз! Бұйымды ешқашан суға

батырмаңыз.

Сорғылып отырған ауамен қосылғанда кейбір

заттар жарылуға жол аша алатын булар мен

ерітінділерінің пайда болуына апара алады.

Астыдағы заттарды ешқашан сорғышпен

сорғытпаңыз:

– Жарылып немесе жанып кете алатын газдар,

сулар мен шаңдарды (реактивті шаңдар)

– Реактивті металл шаңдарын (мысалы

алюминий, магнезий, мырыш) аса қуатты

алкаликалық жəне қышқыл тазалау

бұйымдарымен бірге

– Ерітілмеген қуатты қышқылдар мен

сілтілерді

– Органикалық ерітінді бұйымдарын (мысалы

бензин, бояу ерітінділерін, ацетон, мазут).

– Осыдан басқа, осы заттар бұйымдағы

қолданылған материалдарының бұзылуына да

апара алады.

 ҚАУІП

Бұл белгі тікелей түрде түсе алатын қауіпті

білдіреді, осы қауіп ауыр дене жаралануына жəне

ажалды апаттарға апаруы мүмкін.

몇 ЕСКЕРТУ

Бұл белгі мүмкін болып қалатын бір жағдайды

көрсетіп білдіреді, осы қауіп ауыр дене

жаралануына жəне ажалды апаттарға апаруы

мүмкін.

몇 АБАЙЛАҢЫЗ

Бұл белгі мүмкін болып қалатын қауіпті бір

жағдайды көрсетіп білдіреді, осы қауіп жеңіл дене

жаралануына немесе заттар мен бұйымдарға зиян

түсуіне апаруы мүмкін.

НАЗАР АУДАРЫҢЫЗ

Материалдық зиянға апарып соғатын ықтимал

қауіпті жағдайға нұсқау.

Қолдану туралы нұсқаулықтағы

символдар мен белгілер

134 KK

– 7

Сіздің бұйымыңыздың жеткізілу көлемі қорапшада

бейнеленген. Бұйым қорапшасын ашқанда қорапша

ішіндегі бұйым мен бөлшектерінің толық жəне

бұзылмаған түрде болғандығын тексеріп алыңыз.

Егер кейбір жабдықтар жоқ болса немесе

тасымалдау кезіндегі ақаулар болса, аппаратты

сатқан фирманы хабардар етіңіз.

Суреттер бүктемелі бетте қараңыз!

Сурет

1 Қозғалтқыш корпусы

2 Тасымалдау тұтқасы

3 Пенопласт сүзгіші

4 Сүзгі құлпы

5 Электр тоққа қосу кабелі мен ашасы

6 Сақтау, желілік кабель

7 Сорғыш қосқышы (0 / I)

8 Бүріккіш қосқышы (0 / I)

9 Босату, таза су багы

10 Таза су багы

11 Сауыт

12 Бағыттағыш роликтер

13 Əмбебап сорғыштың сорғыту шлангісіне

арналған қосылым

14 Бүріккіш шлангісінің қосылымы

15 Сорғыш шлангі

16 Ұстау тұтқасы

17 Қосымша ауа жапқышы

18 Бүрку иінтірегі бар бүрку тұтқасы

19 Бүрку шлангісі босаған

20 Бекіту қысқыштары (10x)

21 Сорғыш түтігі, 2 x 0,5 м

22 Сорғыш түтігі мен керек-жарақтарға арналған

бекітпе

23 Кілем төселген едендерді тазалауға арналған

сыртқы бүріккіштің еден сору шүмегі, қатты

қабат ендірмесімен

* SE 4001 Plus

Қосымша сорғыш керек-жарақтары

Сурет

 Таза су багын алып тастаңыз. Босатқышты

басыңыз жəне бакты алып тастаңыз.

Нұсқау:

Қозғалтқыш корпусын тек алдында таза су

багы алынған болса ғана алып тастауға

болады.

Сурет

 Қозғалтқыш корпусын алып тастаңыз.

Тұтқаны алға итеру үшін, сауыт босатылады.

Керек-жарақтар мен бағыттағыш роликтерді

сауыттан шығарыңыз.

Сурет

 Сауытты айналдырыңыз, бағыттағыш

роликтерді сауыттың түбіндегі саңылауларға

тірелгенше басыңыз.

Сурет

 Қозғалтқыш корпусын бұрып, көбік сүзгісін сүзгі

себетіне орналастырыңыз.

 Сүзгі құлпын бекітіңіз жəне жабу үшін

айналдырыңыз.

 Қозғалтқыш корпусын орналастырыңыз.

Жабу үшін тұтқаны жоғары қарай тартыңыз.

Сурет

 Таза су багын енгізіңіз. Алдымен астынғы

бөлшекті орнатып, содан кейін қозғалтқыш

корпусаны қарай басыңыз, оның жабылғанын

тексеріңіз.

Сурет

 Бүрку тұтқасын қол тұтқасына жылжытыңыз да,

ол бекітіледі.

 Бүрку шлангісін бүрку тұтқасынан 7 бекіту

қысқышымен сорғыту шлангісіне бекітіңіз.

 Сорғыш шлангіні жəне бүріккіш шлангіні

құрылғыдағы қосқышқа жалғаңыз.

Нұсқау

: Сорғыш шлангіні қосқышқа

бекітілгенше

мықтап жалғаңыз.

Сурет

 Сорғыш түтікті бірге бекітіңіз жəне қол

тұтқасына бекітіңіз.

 Бос бүрку шлангісін бүрку тұтқасына енгізіңіз

жəне 3 берілген бекіту қысқышымен сорғыш

түтіктеріне бекітіңіз.

 Еден шүмегін сорғыш түтігіне орнатыңыз жəне

бүрку

шлангісін еден шүмегіне енгізіңіз. Сыртқы

қауіпсіздік иінтірегін бұрап, бүрку шлангісін

құлыптаңыз.

Құрылғы енді ылғалды жерді тазалауға дайын.

Сурет

 Сыртқы бүріккіш қолмен сору шүмегін орнату

үшін қаптауышты тазалауға арналған сыртқы

бүріккіш қолмен сору шүмегі мен тұтқа

арасындағы бірге берілген адаптер қосулы

жəне бекітулі болуы керек.

* SE 4001 Plus

НАЗАР АУДАРЫҢЫЗ

Ылғалды сору немесе ылғалды жəне құрғақ сору

кезінде, əрқашан кірістірілген көбік сүзгісімен

жұмыс істеңіз.

НАЗАР АУДАРЫҢЫЗ

Құрылғыны іске қоспас бұрын, тазаланатын

бұйымның елеусіз жеріне бояу мен су

тұрақтылығын тексеріп көріңіз.

Суға сезімтал төсемелерге

қолданбаңыз: мысалы,

паркетті еден (ылғал еденге сіңіп, оны зақымдауы

мүмкін).

Нұсқау:

Жылы су (максималды 50 °C) тазарту нəтижесін

арттырады.

Бұйымды іске қосу

Бұйым сипаттамасы

24 Қаптауышты тазалауға арналған сыртқы

бүріккіш қолмен сору шүмегі

25 Қаптауышты тазалауға арналған сыртқы

бүріккіш қолмен сору шүмегінің адаптері

26 Қатты қабат ендірмесі бар сору шүмегі

27 Жұмсақ жиһаздарды сору үшін шүмек

28 Саңылау шүмегі

29 Сүзгіш қап

Іске қосу алдында

Қаптауышты тазалауға арналған сыртқы

бүріккіш қолмен сору шүмегімен ылғалды

тазалау

Қолдану

Ылғалды жерді тазалау

Кілем төселген едендер/қатты қабаттар

8.1

8.2

135KK

– 8

 Қатты қабат ендірмесі жоқ сыртқы бүріккіштің

еден сору шүмегімен.

Тазалау үшін тек қана KÄRCHER ұсынған RM 519

кілем тазалау құралын пайдаланғаныңыз жөн.

 Қатты қабат ендірмесі бар сыртқы бүріккіштің

еден сору шүмегімен.

Қатты қабат ендірмесін сыртқы бүріккіштің еден сору

шүмегінің бүйіріне қарай жылжытыңыз. Резеңке

ысқыш алға қарай, ал қылшақ таспасы артқа қарай

бағытталады.

Нұсқау: Таза су багын толтыру үшін алып тастауға

немесе тікелей құрылғыда толтыруға болады.

Сурет

 Бак қақпақшасын жоғары қарай ашыңыз.

 RM 519 құрылғысынан 100 - 200 мл (көлемі

ластану деңгейіне қарай өзгереді) таза су

багына құйыңыз, құбыр суымен толтырыңыз,

шамадан тыс толтырмаңыз.

 Бак қақпақшасын жабыңыз.

Сурет

 Электр ашасын электр розеткасына салыңыз.

 Сорғыш қосқышын басыңыз (І күйі), сору

турбинасы іске қосылады.

Сурет

 Тұтқадағы қосымша ауа жапқышты толықтай

жабыңыз.

Сурет

 Бүріккіш қосқышын басыңыз (І күйі), жуу

құралының сорғышы дайын болады.

 Тазалағыш ерітіндіні бүрку үшін бүрку

тұтқасындағы иінтіректі қолданыңыз.

 Тазаланатын қабатта жанасып жатқан жол

бағыты бойынша үстінен жүргізіп шығыңыз.

Оның үстіне форсунканы артқы жүріспен

тартыңыз (жылжытпаңыз).

Нұсқау: Егер сауыт толған болса, қалтқы кіріс

саңылауды жауып, бұйым жоғары жылдамдықпен

жұмыс істейді. Бұйымды дереу өшіріңіз жəне

сауытты босатыңыз.

 Сорғыш жəне бүріккіш қосқышын басу (0 күйі)

арқылы, құрылғыны өшіріңіз.

 Керек-жарақтар мен таза су багын алып

тастаңыз жəне қозғалтқыш корпусын

босатыңыз.

 Қозғалтқыш корпусын алып тастаңыз жəне

сауытты босатыңыз.

– Əрдайым жарықтан көлеңкеге қарай (терезеден

есікке) жұмыс істеңіз.

– Əрдайым тазаланған аймақтан, тазаланбаған

аймаққа қарай жұмыс істеңіз.

– Кендір матадан жасалған кілем төселген еден

ылғалды тазарту кезінде қыртыстанып, оңуы

мүмкін.

– Түгі қалың кілемдерді тазалап болған соң,

түгінің бағыты бойынша ысқышпен тазалаңыз

(мысалы, кілемге арналған ысқыш немесе

сыпырғы көмегімен).

– Ылғалды тазалаудан соң Care Tex RM 762

сіңдіру қоспасы жағылса, кілем бетінің қайта тез

кірлеуінен сақтайды.

– Тазаланған бетте жүруге немесе жиһаздарды

орналастыруға тек кепкен соң ғана болады,

əйтпесе жиһаздардан тат ізі түсуі мүмкін.

 Сорғыш пен бүріккішті қосыңыз (І күйі).

 Жұмыс кезінде жууға арналған ерітіндіні

жағыңыз, əрі сорыңыз.

 Содан соң бүріккіш қосқышын сөндіріңіз жəне

жуу құралының қалдықтарын жинаңыз.

 Тазалап болған соң кілемді таза, жылы сумен

тағы шайыңыз жəне қалауыңыз бойынша

қанықтырыңыз.

 Бүріккішті қосыңыз (І күйі).

 Тазалағыш ерітіндіні жағыңыз жəне 5 минутқа

қалдырыңыз (сорғыш өшірулі).

 Содан соң қабатты жеңіл/қалыпты ластану

тəртібінде тазалаңыз.

 Тазалап болған соң кілемді таза, жылы сумен

тағы шайыңыз жəне қалауыңыз бойынша

қанықтырыңыз.

 Құрылғыдағы бүрку сымдарын шайып тастаңыз,

бұл мақсатта:

Жуу құралының багын шамамен 1 литр таза

сумен толтырыңыз.

Форсунканы ағынды судың астында ұстаңыз

жəне бүріккіш сорғышын мөлдір су

қолданылғанша қосыңыз.

Нұсқау

Бұйымды əмбебап сорғыш ретінде қолдану үшін,

бүрку тұтқасын жəне бүрку шлангісін алып тастауға

болады.

Сурет

 Бүрку шлангілері мен бекіткіш қысқыштарын

сорғыту шлангісі мен сору түтігінен алып

тастаңыз.

 Екі бүйірлік шектегішті басыңыз жəне бүрку

тұтқасын қол тұтқасынан шығарыңыз.

НАЗАР АУДАРЫҢЫЗ

Құрғақ сору кезінде əрдайым

орнатылған сүзгі

қапшығымен жұмыс істеңіз.

Картриджді сүзгіні (арнайы жабдықтар)

пайдаланған жағдайда жақсы сүзгілеуге қол

жеткізуге болады.

Сауыт пен керек-жарақтар құрғақ болуы керек,

əйтпесе кір жабысып қалуы мүмкін.

 Қалаған керек-жарақты таңдаңыз жəне сорғыш

түтікке немесе тікелей қол тұтқасына бекітіңіз.

Сурет

 Сүзгіш қапты орнатыңыз.

 Қалаған керек-жарақты таңдаңыз жəне сорғыш

түтікке немесе тікелей қол тұтқасына бекітіңіз.

 Сорғышты қосыңыз (І күйі).

 Қатты қабат ендірмесін еденнен сору шүмегіне

енгізіңіз. Қылшақтар алға қарай бағытталуы

керек.

Кілем төселген еденді ылғалды тазалау

Қатты қабаттың ылғалды тазалануы

Таза су багын толтыру

Жұмысты бастау

Сауытты жұмыс уақытында босату

Тазалауға қатысты кеңестер/жұмыс

тəртібі

Тазалау тəсілдері

Жеңіл/қалыпты кірлену

Қатты кірлену немесе дақтар

Ылғалды жерді тазалауды аяқтау

Əмбебап сорғыш ретінде қолдану

Табанды жерлерді сорғытып тазалау

136 KK

– 9

 Қатты қабат ендірмесінсіз жұмыс істеңіз.

Сурет

 Сорғыш қуатын таңдау үшін қосымша ауа

жапқышын басыңыз.

Нұсқау:

Қосымша ауа жапқышын қолданғаннан кейін

қайтадан жабыңыз!

НАЗАР АУДАРЫҢЫЗ

Сүзгіш қапты қолданбаңыз!

Нұсқау: Егер сауыт толған болса, қалтқы кіріс

саңылауды жауып, бұйым жоғары жылдамдықпен

жұмыс істейді. Бұйымды дереу өшіріңіз жəне

сауытты босатыңыз.

 Ылғалды сору үшін қажетті ылғалдылық керек-

жарақтарын сорғыш түтіктеріне немесе тікелей

тұтқаға қою керек.

 Сорғышты қосыңыз (І күйі).

Сурет

 Судың үлкен мөлшерлерін сорғыту қажет

болған кезде қосымша ауа жапқышын ашыңыз.

Қолданғаннан кейін қайтадан жабыңыз.

 Толып қалған сауытты босатыңыз ("Сауытты

босату" бөлімін қараңыз).

 Бұйымды істен шығарыңыз.

 Толып қалған сауытты босатыңыз ("Сауытты

босату" бөлімін қараңыз).

 Бакты таза сумен жақсылап шайыңыз.

 Əр пайдаланудан кейін, керек-жарақтарды

бұйымнан бөлшектеңіз, сондай-ақ шлангті,

шүмекті жəне ұзартқыш түтікті бір-бірінен

бөлшектеңіз.

Нұсқау: Қалған су сыртқа шашырауы мүмкін,

сондықтан душ не ваннада сақтау ең қолайлы

болып табылады.

 Керек-жарақтың бөлшектерін ағынды су

астында шайыңыз жəне жақсылап кептіріңіз.

 Көбік сүзгісін ағынды су астында тазалаңыз,

орнату алдында құрғатыңыз.

 Құрылғыны кептіру үшін ашық қалдырыңыз.

 Құрылғыны сақтаңыз. Керек-жарақтарды

құрылғыға орнатыңыз жəне құрғақ жерде

сақтаңыз.

Əркелкі шашыраған кезде.

Сурет

 Форсунка бекіткішін босатыңыз жəне алып

шығыңыз, бүріккіш форсункасын тазалаңыз

немесе ауыстырыңыз.

Жылына 1 рет немесе қажет болғанда.

Сурет

 Құлыпты айналдырып, босатыңыз. Сүзгіні

бөлшектеңіз де, таза сумен астында жуыңыз.

 Таза су багын толтырыңыз.

 Таза су багының дұрыс орнында екендігін

тексеріңіз.

 Жуу құралының сорғышы істен шықты, қызмет

көрсету орталығына тапсырыңыз.

 Бүркуден кейінгі еден шүмегіндегі бүріккішті

тазалаңыз.

 Тұтқадағы қосымша ауа жапқышты жабыңыз.

11-суретті қараңыз

 Керек-жарақтар, сорғыш шлангісі немесе

сорғыш түтіктері бітелген. Бітелуді жойыңыз.

 Сүзгіш қап толған: Жаңа сүзгіш қапты

орнатыңыз.

 Көбік сүзгісін тазалаңыз.

 Таза су багын толтырыңыз.

 Желі ашасын енгізіңіз.

 Қызудан

қорғауыш іске қосылғанда, құрылғыны

салқындатыңыз.

Техникалық өзгерістер пайда болып қалуы

мүмкін!

Кілем салыңған едендерді сорғышпен тазалау

Суды сорғыту

Қолданудан шығару

Күту, жөндеу

Бұйымды тазалау

Таза су багындағы торды тазалаңыз.

Ақаулықтар

Форсункаға ешқандай су тимеуі қажет.

Əркелкі шашырау

Сорғыш сымы жеткіліксіз

Жуу құралының сорғышы шуылдайды

Бұйым жұмыс істемегенде

Техникалық мəліметтер

Электр кернеуі

1~ 50-60 Hz

220 - 240V V

Желілік сақтандырғыш

(инерциялы)

10 A

Сауыт көлемі 18 л

Су сіңіру, макс. 4 л

Номиналдық қуаттылығы P 1200 Вт

Қуаттылығы P

макс

1400 Вт

Желілік кабелі H05-VV-F2x0,75

Дыбыс деңгейі (EN 60704-2-1) 74 дБ(A)

137KK

دﺎﺠﺴﻟﺎﺑ ءﺎﻄﻐﻤﻟا تﺎﻴﺿرﺄﻟا ﻦﻣ ﺔﺑﺮﺗﺄﻟا ﻂﻔﺷ

9–

.ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟا ﻢﻘﻃ ﺐﻴﻛﺮﺗ نوﺪﺑ

ةرﻮﺻ

 ءاﻮﻬﻟا جﺎﻟﺰﻣ ﻞﻴﻐﺸﺘﺑ ﻢﻗ ﻂﻔﺸﻟا ةﻮﻗ ﻞﻳﺪﻌﺗو ﻂﺒﻀﻟ

.ﻲﻓﺎﺿﺈﻟا

:ﺔﻇﻮﺤﻠﻣ

ًةﺮﻣ ﻲﻓﺎﺿﺈﻟا ءاﻮﻬﻟا جﺎﻟﺰﻣ قﺎﻠﻏﺈﺑ ﻢﻗ ماﺪﺨﺘﺳﺎﻟا ﺪﻌﺑ

!ى

ﺮﺧأ

هﺎﻴﻤﻟا ﻂﻔﺷ

ﻪﻴﺒﻨﺗ

!ﺮﺘﻠﻔﻟا ﺲﻴﻛ مﺪﺨﺘﺴﺗ ﺎﻟ

:ﺔﻇﻮﺤﻠﻣ ﺔﺤﺘﻓ قﺎﻠﻏﺈﺑ ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﺎﻠﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

رﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ .زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا

.ناﺰﺨﻟا ﻎﻳﺮﻔﺗو

 ﺔﻣزﺎﻠﻟا تﺎﻘﺤﻠﻤﻟا ﺐﻴﻛﺮﺗ ﺐﺠﻳ ،ﻞﻠﺒﻟاو ﺔﺑﻮﻃﺮﻟا ﻂﻔﺸﻟ

.ًة

ﺮ

ﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا وأ ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧﺄﺑ

ﻊﺿﻮﻟا) ﻂﻔﺸﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ I.(

ةرﻮﺻ

 ﻦﻣ ةﺮﻴﺒﻛ تﺎﻴﻤﻛ ﻂﻔﺷ ﺪﻨﻋ ﻲﺒﻧﺎﺠﻟا ءاﻮﻬﻟا مﺎﻤﺻ ﺢﺘﻓا

.ىﺮﺧأ ًةﺮﻣ ﺎﻬﻗﺎﻠﻏﺈﺑ ﻢﻗ ماﺪﺨﺘﺳﺎﻟا ﺪﻌﺑو .هﺎﻴﻤﻟا

 ﻞﺼﻓ ﺮﻈﻧا) ﻞﻣﺎﻜﻟﺎﺑ ﺔﻳوﺎﺤﻟا

تﺎﻳﻮﺘﺤﻣ غاﺮﻓﺈﺑ ﻢﻗ

.("ﺔﻳوﺎﺤﻟا تﺎﻳﻮﺘﺤﻣ غاﺮﻓإ"

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

 .زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ

 ﻞﺼﻓ ﺮﻈﻧا) ﻞﻣﺎﻜﻟﺎﺑ ﺔﻳوﺎﺤﻟا

تﺎﻳﻮﺘﺤﻣ غاﺮﻓﺈﺑ ﻢﻗ

.("ﺔﻳوﺎﺤﻟا تﺎﻳﻮﺘﺤﻣ غاﺮﻓإ"

.اًﺪﻴﺟ ﻲﻘﻨﻟا ءﺎﻤﻟﺎﺑ ﺔﻳوﺎﺤﻟا ﻞﺴﻏا



ﻚﻟﺬﻛو ،زﺎﻬﺠﻟا ﻦﻣ تﺎﻘﺤﻠﻤﻟا ﻚﻔﺑ ﻢﻗ ماﺪﺨﺘﺳﺎﻟا ﺪﻌ

ﺑ

ﻢﻬﻀﻌﺑ ﻦﻣ ﺪﻳﺪﻤﺘﻟا ﺐﻴﺑﺎﻧأو ﺔﻫﻮﻔﻟاو مﻮﻃﺮﺨﻟا ﻚﻔﺑ ﻢﻗ

.ﺾﻌﺒﻟا

ﺔﻇﻮﺤﻠﻣ ﻞﻤ

ﺘﺤﻤﻟا ﻲﻘﺒﺘﻤﻟا ءﺎﻤﻟا جﺮﺨﻳ نأ ﻦﻜﻤﻤﻟا ﻦﻣ :

مﻮﻘﺗ نأ ﻞﻀﻓﺄﻟا ﻦﻣ اﺬﻟ ﻂﻘﻧ ةرﻮﺻ ﻲﻓ هدﻮﺟو

.ﻮﻴﻧﺎﺒﻟا ﻲﻓ ﻢﻬﻌﺿﻮﺑ

 ءﺎﻤﻟا ﺖﺤﺗ ةﺪﺣ ﻰﻠﻋ ﺎﻠﻛ تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأ ﻞﺴﻐﺑ ﻢﻗ

.ﻒ

ﺠ

ﺗ ﻰﺘﺣ ﺎﻬﻛﺮﺗاو ﻖﻓﺪﺘﻤﻟا

 ﻪﻛﺮﺗاو ،ﻖﻓﺪﺘﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ ةﻮﻏﺮﻟا ﺮﺘ

ﻠﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ﺐﻴﻛﺮﺘﻟا ﻞﺒﻗ ﺎًﻣﺎﻤﺗ ﻒﺠﻳ

.ﻒﺠﻳ ﻰﺘﺣ ﻢﺋﺎﻘﻟا ﻊﺿﻮﻟا ﻲﻓو ﺎًﺣﻮﺘﻔﻣ

زﺎﻬﺠ

ﻟا كﺮﺗ ﻢﺘﻳ



زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

،زﺎﻬﺠﻟا ﻲﻓ تﺎﻘﺤﻠﻤﻟا ﻊﺿﻮﺑ ﻢﻗ .

.فﺎﺟ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺣاو

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ

.وﺎﺴﺘﻣ ﺮﻴﻐﻟا شﺮﻟا عﺎﻌﺷ ﺔﻟﺎﺣ ﻲﻓ

ةرﻮﺻ

 ﺔﻫﻮﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻗو ،ﺔﻫﻮﻔﻟا ﺖﻴﺒﺜﺗ ةادأ ﻊﻠﺧو ﻚﻔﺑ ﻢﻗ

.ﺎﻬﻠﻳﺪﺒﺗ وأ شﺮﻟا

ءﺎﻤﻟا ناﺰﺧ ﻲﻓ ةدﻮﺟﻮﻤﻟا ةﺎﻔﺼﻤﻟا ﻒﻴﻈﻨﺗ

ﻲﻘﻨﻟا

.ﺔﺟﺎﺤﻟا ﺪﻨﻋ وأ مﺎﻋ ﻞﻛ ةﺮﻣ

ةرﻮﺻ

 ﻰﻟإ ةﺎﻔﺼﻤﻟا عﺰﻨﺑ ﻢﻗ .ﺎﻬﻜﻓو ﻖﻠﻐﻟا ةﺪﺣو ﻒﻠﺑ ﻢﻗ

.ﻲﻘﻨﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺎﻬﻔﻴﻈﻨﺘﺑ ﻢﻗو ﻰﻠﻋأ

لﺎﻄﻋﺄﻟا

ﺔﻫﻮﻔﻟا ﻦﻣ ءﺎﻤﻟا جوﺮﺧ مﺪﻋ

.ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ ءﻞﻤﺑ ﻢﻗ

.ﺔﺤﻴﺤﺻ ةرﻮﺼﺑ ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ ﻊﺿو ﻦﻣ ﺪﻛﺄﺗ

 عﻮﺟﺮﻟا مﺰﻠﻳ ﻒﻈﻨﻤﻟا ﺔﺨﻀﻤﺑ ﻞﻄﻋ دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ

.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﻰﻟإ

وﺎﺴﺘﻣ ﺮﻴﻏ شﺮﻟا عﺎﻌﺷ

 ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﺑ ةدﻮﺟﻮﻤﻟا شﺮﻟا ﺔﻫﻮﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻗEx

.شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

ﺔﻴﻓﺎﻛ ﺮﻴﻏ ﻂﻔﺸﻟا ةﻮﻗ

 ﺾﺒﻘﻤﻟﺎﺑ دﻮﺟﻮﻤﻟا ﻲﻓﺎﺿﺈﻟا ءاﻮﻬﻟا جﺎﻟﺰﻣ قﺎﻠﻏﺈﺑ ﻢﻗ

.يوﺪﻴﻟا

ﻢﻗر ﺔﻴﺣﺎﻀﻳﺈﻟا ةرﻮﺼﻟا ﺎًﻀﻳأ ﺮﻈﻧا11

 مﻮﻃﺮﺧ وأ تﺎﻘﺤﻠﻤﻟﺎﺑ داﺪﺴﻧا كﺎﻨﻫ نﻮﻜﻳ ﺎﻟأ ﺐﺠﻳ

.داﺪﺴﻧﺎﻟا ﻦﻣ ﺺﻠﺨﺗ :ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ وأ ﻂﻔﺸﻟا

.ﺪﻳﺪﺟ ﺮﺘﻠﻓ ﺲﻴﻛ ﺐﻛر :ﺊﻠﺘ

ﻤﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛ

.ةﻮﻏﺮﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﻊﻔﺗﺮﻣ ﻒﻈﻨﻤﻟا ﺔﺨﻀﻣ تﻮﺻ

.ﻲﻘﻨﻟا.ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ةدﺎﻋﺈﺑ ﻢﻗ

ﻞﻤﻌﻳ ﺎﻟ زﺎﻬﺠﻟا

.ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

 كﺮﺗﺎﻓ ،ةراﺮﺤﻟا طﺮﻓ ﻦﻣ ﺔﻳﺎﻤﺤﻟا ةﺪﺣو ﻞﻴﻌﻔﺗ ﻢﺗ اذإ

.دﺮﺒﻴﻟ زﺎﻬﺠﻟا

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا

1 ~50-60 Hz

0 - 24

0VV

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻳﺬﻐﺘﻟا تاﺮﻬﺼﻨﻣ

(ﻦﻛ

ﺎﺴﻟا ﻊﺿﻮﻟا) ﺔﻴﺴﻴﺋﺮﻟا

10 أ

ناﺰﺨﻟا ﺔﻌﺳ18 l

هﺎﻴﻤﻟا ﺔﻴﻤﻛ ﻦﻣ ﻰﺼﻗﺄﻟا ﺪﺤﻟا4l

ﺔﻴﻤﺳﺎﻟا ةرﺪﻘﻟا1200W

ةرﺪﻘﻠﻟ ﻰﺼﻗﺄﻟا ﺪﺤﻟا1400 W

ﻲﺋﺎﺑﺮﻬﻛ ﻚﻠﺳH05-VV-F2x0,75

) ءﺎﺿﻮﻀﻟا ىﻮﺘﺴﻣEN

0704-2-

1 (

74 dB(A)

!ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﺎﻠﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ

138 AR

8–

 راﺪﻘﻣ ﻊﺿﻮﺑ ﻢﻗ100-200 ﺎًﻌﺒﺗ ﺔﻴﻤﻜﻟا ﻒﻠﺘﺨﺗ) ّﻞﻣ

ﻒﻈﻨﻣ ﻦﻣ (خﺎﺴﺗﺎﻟا ﺔﺟرﺪﻟRM 519 ءﺎﻤﻟا ناﺰﺧ ﻲﻓ

ﺊﻠﺘﻤﻳ نأ ﻦﻣ رذﺎﺣو ،رﻮﺒﻨﺼﻟا هﺎﻴﻤﺑ ﻪﺌﻠﻤﺑ ﻢﻗ ﻢﺛ ،ﻲﻘﻨﻟا

.هﺪﺣ ﻦﻋ ةدﺎﻳز

.ىﺮﺧأ ًة

ﺮﻣ ناﺰﺨﻟا ءﺎﻄﻏ ﻖﻠﻐﺑ ﻢﻗ

ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا

ةرﻮﺻ

.ﺲﺒﻘﻤﻟا ﻲﻓ ﺲﺑﺎﻘﻟا ﻞﺧدأ

ﻊﺿﻮﻟا) ﻂﻔﺸﻟﺎﺑ صﺎﺨﻟا رﺰﻟا ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ ﻢﻗ I ،(

.ﻂﻔﺸ

ﻟﺎﺑ صﺎﺨﻟا ﻦﻴﺑرﻮﺘﻟا روﺪﻴﻓ

ةرﻮﺻ

 ﻲﻓ دﻮﺟﻮﻤﻟا ﻲﻓﺎﺿﺈﻟا ءاﻮﻬﻟا جﺎﻟﺰﻣ قﺎﻠﻏﺈﺑ ﻢﻗ

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

ةرﻮﺻ

ﻊﺿﻮﻟا) شﺮﻟﺎﺑ صﺎﺨﻟا رﺰﻟا ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ ﻢﻗ I ،(

.داﺪﻌﺘﺳﺎﻟا ﻊﺿو ﻲﻓ ﻒﻈﻨﻤﻟا ﺔﺨﻀﻣ ﺢﺒﺼﺘﻓ

 دﻮﺟﻮﻤﻟا عارﺬﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ شﺮﻟ

.شﺮﻟا ﺾﺒﻘﻤﺑ

 ت

ارﺎﺴﻣ ﻲﻓ ﺎﻬﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺢﻄﺳﺄﻟا ﻰﻠﻋ روﺮﻤﻟﺎﺑ ﻢﻗ

ﻢﻘ

ﺗ ﺎﻟ) ﻒﻠﺨﻟا ﻰﻟإ ﺔﻫﻮﻔﻟا ﺐﺤﺳا ﻚﻟذ ﻲﻓو .ﺔﻠﺧاﺪﺘﻣ

.(ﺎﻬﻌﻓﺪﺑ

ﻞﻤﻌﻟا ءﺎﻨﺛأ ناﺰﺨﻟا ﻎﻳﺮﻔﺗ

:ﺔﻇﻮﺤﻠﻣ ﺔﺤﺘﻓ قﺎﻠﻏﺈﺑ ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﺎﻠﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

رﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ .زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا

.ناﺰﺨﻟا ﻎﻳﺮﻔﺗو

 ﻰﻠﻋ ﻂﻐﺿا اﺬﻬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا

ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ

ﻊﺿﻮﻟا) شﺮﻟاو ﻂﻔﺸﻟﺎﺑ صﺎﺨﻟا رﺰﻟا 0 .(

 ﺮﻳﺮﺤﺘﺑ ﻢﻗو ،ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧو

تﺎﻘﺤﻠﻤﻟا ﻊﻠﺧا

.كﺮﺤﻤﻟا قوﺪﻨﺻ

.ﺔﻳوﺎﺤﻟا تﺎﻳﻮﺘﺤﻣ ﻊﻳﺮﻔﺘﺑ ﻢﻗو كﺮﺤﻤﻟا

قوﺪﻨﺻ جﺮﺧأ

ﻞﻤﻌﻟا ﺔﻘﻳﺮﻃ/ﻒﻴﻈﻨﺘﻟا ﺢﺋﺎﺼﻧ

– ﻰﻟإ ةﺬﻓﺎﻨﻟا ﻦﻣ) ﻞﻈﻟا ﻰﻟإ رﻮﻨﻟا ﻦﻣ ﻞﻤﻌﻟا أﺪﺑا ﺎًﻤﺋاد

.(بﺎﺒﻟا

– ﻰﻟإ ﺎﻬﻔﻴﻈﻨﺗ ﻢﺗ ﻲﺘﻟا ﺢﻄﺳﺄﻟا ﻦﻣ ﻞﻤﻌﻟا أﺪﺑا ﺎًﻤﺋاد

.ﺎﻬﻔﻴﻈ

ﻨﺗ ﻢﺘﻳ ﻢﻟ ﻲﺘﻟا ﺢﻄﺳﺄﻟا

– نأ ﺶﻴﺨﻟا ﻦﻣ ﺔﻋﻮﻨﺼﻤﻟا ﺔﻴﻔﻠﺨﻟا يذ دﺎﺠﺴﻠﻟ ﻦﻜﻤﻳ

ﺎًﺑﻮ

ﺤﺼﻣ ءﺎﻤﻟا لﺰﻨﻳ نأو ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا ﺪﻨﻋ ﺺﻠﻘﺘﻳ

.ﻪﻧاﻮﻟأ ﺾﻌﺒﺑ

– ﻲﻓ ﺎﻬﻴﻠﻋ ﺮﻣ ءﺎﻤﻟﺎﺑ ﺮﺑﻮﻟا ﻒﻴﺜﻛ دﺎﺠﺴﻟا ﻒﻴﻈﻨﺗ ﺪﻌﺑ

.(ةﺎﺷﺮﻔﻟا وأ ﺔﺸﻘﻤﻟﺎﺑ لﺎﺜﻤﻟا

ﻞﻴﺒﺳ ﻰﻠﻋ) ﺮﺑﻮﻟا هﺎﺠﺗا

– ﻒﻈﻨﻣ ﻲﻓ ءﺎﻤﻟﺎﺑ ﻞﻴﺴﻐﻟا ﺪﻌﺑ دﺎﺠﺴﻟا ﻊﻘﻧ ﺔﻟﺎﺣ ﻲﻓ

Care

Tex RM 762 خﺎﺴﺗا ةدﺎﻋإ ﻦﻣ ﻊﻨﻤﻳ اﺬﻫ نﺈﻓ

.ﺔﻋﺮﺴﺑ ﺞﻴﺴﻨﻟا تﺎﻘﺒﻃ

– ﻢﻘﺗ ﺎﻟو ﺎﻬﻔﻴﻈﻨﺗ ﻢﺗ ﻲﺘﻟا ﺢﻄﺳﺄﻟا ﻰﻠﻋ ﺮﻴﺴﻟﺎﺑ

ﻢﻘﺗ ﺎﻟ

ثاﺪﺣإ ﺐﻨﺠﺘﺗ ﻰﺘﺣ ﻒﺠﺗ نأ ﺪﻌﺑ ﺎﻟإ ﺎﻬﻴﻠﻋ ثﺎﺛﺄﻟا ﻊﺿﻮﺑ

.أﺪﺻ ﻦﻛﺎﻣأ وأ ﺔﻃﻮﻐﻀﻣ ﻊﺿاﻮﻣ

ﻒﻴﻈﻨﺘﻟا قﺮﻃ

ﺔﻳدﺎﻌﻟا / ﺔﻄﻴﺴﺒﻟا تﺎﺧﺎﺴﺗﺎﻟا

ﻊﺿﻮﻟا) شﺮﻟاو ﻂﻔﺸﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ I.(

 ﻞﻤﻌﻟا تارود ىﺪﺣأ ﻲﻓ ﻒﻴﻈﻨ

ﺘﻟا لﻮﻠﺤﻣ شﺮﺑ ﻢﻗ

.ﺖﻗﻮﻟا ﺲﻔﻧ ﻲﻓ ﻪﻄﻔﺷو

 ﻂﻔﺸﺑ ﻢﻗو شﺮﻟﺎﺑ صﺎﺨﻟا رﺰﻟا

قﺎﻠﻏﺈﺑ ﻢﻗ ﺔﻳﺎﻬﻨﻟا ﻲﻓ

.ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﺎﻳﺎﻘﺑ

 دﺎﺠﺴﻟا ﻒﻴﻈﻨﺗ ةدﺎﻋﺈﺑ ﻢﻗ ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ مﺎﻤﺗإ ﺪﻌﺑ

ﺪﻨﻋ

ﻪﻌﻘﻧ ﻚﻨﻜﻤﻳ ﺎﻤﻛ ﺊﻓاﺪﻟا ﻲﻘﻨﻟا ءﺎﻤﻟﺎﺑ ى

ﺮﺧأ ةﺮﻣ

.ﺔﺒﻏﺮﻟا

ﻊﻘﺒﻟا وأ ةﺪﻳﺪﺸﻟا تﺎﺧﺎﺴﺗﺎﻟا

ﻊﺿﻮﻟا) شﺮﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ I.(

 ةﺪﻤﻟ ﻪﻛﺮﺗا ﻢﺛ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ شﺮﺑ ﻢﻗ5 ﻰﺘﺣ ﻖﺋﺎﻗد

.(ﺔ

ﻘﻠﻐﻣ ﻂﻔﺸﻟا ﺔﻴﻠﻤﻋ) ﺮﺛﺆﻳ

 تﺎﺧﺎﺴﺗﺎﻟا ﺔﻟﺎﺣ ﻲﻓ ﺎﻤﻛ ﺢﻄﺳ

ﺄﻟ

ا ﻒﻴﻈﻨﺘﺑ ﻢﻗ ﻢﺛ

.ﺔﻳدﺎﻌﻟا / ﺔﻄﻴﺴﺒﻟا

 دﺎﺠﺴﻟا ﻒﻴﻈﻨﺗ ةدﺎﻋﺈﺑ ﻢﻗ ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ مﺎﻤﺗإ ﺪﻌﺑ

ﺪﻨﻋ ﻪﻌﻘﻧ ﻚﻨﻜﻤﻳ ﺎﻤﻛ ﺊﻓاﺪﻟا ﻲﻘﻨﻟا ءﺎﻤﻟﺎﺑ ى

ﺮﺧأ ةﺮﻣ

.ﺔﺒﻏﺮﻟا

ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟا ءﺎﻬﻧإ

 مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟﺎﺑ دﻮﺟﻮﻤﻟا شﺮﻟا ﺐﻴﺑﺎﻧأ ﻂﺧ ﻒﻄﺷأ

:اﺬﻬﺑ

ءﺎﻤﻟا ﻦﻣ ﺪﺣاو ﺮﺘﻟ ﻲﻟاﻮﺤﺑ ﻒﻈﻨﻤﻟا ﺔﻳوﺎ

ﺣ ءﻞﻤﺑ ﻢﻗ

.ﻲﻘﻨﻟا

ﺔﺨﻀﻣ ﻞﻴﻐﺸﺘﺑ ﻢﻗو فﺮﺼﻤﻟا قﻮﻓ

ﺔﻫﻮﻔﻟا ﺖﻴﺒﺜﺘﺑ ﻢﻗ

.ﻲﻘﻨﻟا ءﺎﻤﻟا ﺬﻔﻨﺘﺴﻳ ﻰﺘﺣ شﺮﻟا

تﺎﻣاﺪﺨﺘﺳﺎﻟا ةدﺪﻌﺘﻣ ﺔﺴﻨﻜﻤﻛ ماﺪﺨﺘﺳﺎﻟا

ﺔﻇﻮﺤﻠﻣ

ﻦﻣ تﺎﻣاﺪﺨﺘﺳﺎﻟا ةدﺪﻌﺘﻣ ﺔﺴﻨﻜﻤﻛ زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﻟ

.شﺮﻟا م

ﻮﻃﺮﺨﺧو شﺮﻟا ﺾﺒﻘﻣ عﺰﻧ ﻦﻜﻤﻤﻟا

ةرﻮﺻ

 مﻮﻃﺮﺧ ﻦﻣ ﺖﻴﺒﺜﺘﻟا ﻚﺑﺎﺸﻣو شﺮﻟا ﻢﻴﻃاﺮﺧ ﻊﻠﺨﺑ ﻢﻗ

.ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأو ﻂﻔﺸﻟا

 ﻊﻠﺨﺑ ﻢﻗو ﺔﻃﺎﻘﺴﻠﻟ ﻦﻴﻴﺒﻧﺎﺠﻟا ﻦﻴﻓﺮﻄﻟا ﺎﻠﻛ ﻰﻠﻋ ﻂﻐﺿا

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻦﻣ شﺮﻟا ﺾ

ﺒﻘﻣ

ﻪﻴﺒﻨﺗ

ﺪﻨﻋ ﺐﻛﺮﻤﻟا ﺮﺘﻠﻔﻟا ﺲﻴﻛ ماﺪﺨﺘﺳﺎﺑ ﺎﻤﺋاد ﻞﻤﻌﻟا ﺐﺠﻳ

.فﺎﺠﻟا ﻂﻔﺸﻟا

ﺔﺷﻮﻃﺮﺧ ماﺪﺨﺘﺳﺎﺑ ﻞﻀﻓأ ةﺮﺘﻠﻓ ﻖﻴﻘﺤﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

.(ﺔﻴﻓﺎﺿإ تﺎﻘﺤﻠﻣ) ﺮﺘﻠﻔﻟا

ﺪﻘﻓ ﺎﻟإو ﺔﻔﻴﻈﻧ ﺔﻟﺎﺤﺑ تﺎﻘﻠﺤﻤﻟاو ناﺰﺨﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

.خﺎﺴﺗﺎﻟا ﻲﻓ

ﻚﻟذ ﺐﺒﺴﺘﻳ

 ﻰﻠﻋ ﺎﻬﺒﻴﻛﺮﺘﺑ ﻢﻗو ،ﺎﻫﺪﻳﺮﺗ ﻲﺘﻟا ﺔﻘﺤﻠﻤﻟا رﺎﻴﺘﺧﺎﺑ ﻢﻗ

.ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻰﻠﻋ وأ ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ

ةرﻮﺻ

.ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺐﻴﻛﺮﺗ

 ﻰﻠﻋ ﺎﻬﺒﻴﻛﺮﺘﺑ ﻢﻗو ،ﺎﻫﺪﻳﺮﺗ ﻲﺘﻟا

ﺔﻘﺤﻠﻤﻟا رﺎﻴﺘﺧﺎﺑ ﻢﻗ

.ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻰﻠﻋ وأ ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ

ﻊﺿﻮﻟا) ﻂﻔﺸﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ I.(

ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟا ﻦﻣ ﺔﺑﺮﺗﺄﻟا ﻂﻔﺷ

 ﺐﺠﻳ .ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻓ ﻲﻓ ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟا ةﺪﺣو ﻂﻐﺿا

.مﺎﻣﺄﻟا ﻰﻟإ ﺔﻬﺠﺘﻣ ﻦﺸﺨﻟا ﺮﻌﺸﻟا ﺢﺋاﺮﺷ نﻮﻜﺗ نأ

139AR

7–

14شﺮﻟا مﻮﻃﺮﺧ ﺔﻠﺻو

15ﻂﻔﺸﻟا مﻮﻃﺮﺧ

16ﺾﺒﻘﻣ

17ﻲﺒﻧﺎﺟ ءاﻮﻫ مﺎﻤﺻ

18ش

ﺮﻟا ع

ارﺬﺑ دوﺰﻤﻟا شﺮﻟا ﺾﺒﻘﻣ

19ﻚّﻜﻔ

ﻣ شﺮﻟا مﻮﻃﺮﺧ

20) ﺖﻴﺒﺜﺘﻟا ﻚﺑﺎﺸﻣ10x(

21 ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ2 × 0.

5م

22تﺎﻘﺤﻠﻤﻟ

او ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ عدﻮﺘﺴﻣ

23 ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﺑex ،دﺎﺠﺴ

ﻟا ﻒﻴﻈﻨﺘﻟ شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

ﺔﻨﺸﺨﻟا ﺢﻄﺳﺄﻟا ﺔﻌﻄﻘﺑ ةدوﺰﻣ

24 ﺔﻳوﺪﻴﻟا ﺔﻫﻮﻔﻟاEx ﻒﻴﻈ

ﻨﺘﻟ شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

ﺪﺋﺎﺳﻮﻟا

25 ﺔﻳوﺪﻴﻟا ﺔﻫﻮﻔﻟﺎﺑ صﺎﺧ ﺊﻳﺎﻬﻣEx ﺔﺻﺎﺨﻟا

ﺪﺋﺎﺳ

ﻮﻟا ﻒﻴﻈﻨﺘﻟ شﺮﻟﺎﺑ

*SE 4001 Plus

ﺔﻘﻓﺮﻤﻟا تﺎﻘﺤﻠﻤﻟا

26ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟا ﻢﻘﻃ ﻊﻣ ﺔﻴﺿرﺄﻟا ﺔﻫ

ﻮﻓ

27تﺎﺷوﺮﻔﻤﻟا ﻒﻴﻈﻨﺗ سأر

28قﻮﻘﺸﻟا ﺔﻫﻮﻓ

29ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

ةرﻮﺻ



ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ عﺰﻧا

ﻊﻠﺧاو ﺮﻳﺮﺤﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا .

.ناﺰﺨﻟا

:ﺔﻇﻮﺤﻠﻣ

ﻊﻠﺨﺑ مﻮﻘﺗ نأ ﺪﻌﺑ ﺎﻟإ كﺮﺤﻤﻟا قوﺪﻨﺻ ﻊﻠﺧ ﻚﻨﻜﻤﻳ ﺎﻟ

.ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ

ةرﻮﺻ



كﺮﺤﻤﻟا قوﺪﻨﺻ ﻊﻠﺧا

ﻰﻟإ ﻞﻤﺤﻟا ﺾﺒﻘﻣ ﻲﻄﺑ ﻢﻗ .

تﺎﻘﺤﻠﻤﻟا جﺮﺧأ .ﺔﻳوﺎﺤﻟا ﺮﻳﺮﺤﺗ ﻢﺘﻳ ﻰﺘﺣ ،مﺎﻣﺄﻟا

.ﺔﻳوﺎﺤﻟا ﻦﻣ ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑو

ةرﻮﺻ

 تﺎﺤﺘﻔﻟا ﻲﻓ ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻰﻠﻋ ﻂﻐﺿاو ناﺰﺨﻟا ﻒﻟ

.ًﺎﻣﺎﻤﺗ ﻒﻗﻮﺘﺗ ﻰﺘﺣ ناﺰﺨﻟا ﺔﻴﺿرﺄﺑ ةدﻮﺟﻮﻤﻟا

ةرﻮﺻ

 ةﻮﻏﺮﻟا ﺮﺘﻠﻓ ﺐﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ كﺮﺤﻤﻟا قوﺪﻨﺻ ﻒﻠﺑ ﻢﻗ

.ﺮﺘﻠﻔﻟا ﺔﻠﺳ ﻰﻠﻋ

.ﺎﻬﻔﻠﺑ ﻢﻗ ﺎﻬﻗﺎﻠﻏﺈﻟو ،ﺮﺘﻠﻔﻟا ة

داﺪﺳ ﺐﻴﻛﺮﺘﺑ ﻢﻗ



كﺮﺤﻤﻟا قوﺪﻨﺻ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﺐﺤﺴﺑ ﻢﻗ قﺎﻠﻏﺈﻠﻟ .

.ﻰﻠﻋأ ﻰﻟإ ﻞﻤﺤﻟا ﺾﺒﻘﻣ

ةرﻮﺻ



ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ءﺰﺠﻟا ﺐﻴﻛﺮﺘﺑ ﺎًﻟوأ ﻢﻗ .

،ﻰﻠﻋﺄﻟا ﻮﺤﻧ كﺮﺤﻤﻟا قوﺪﻨﺻ ﻮﺤﻧ ﻪﻄﻐﺿا ﻢﺛ ،ﻲﻠﻔﺴﻟا

.ﻪﺘﻴﺒﺜﺗ مﺎﻜﺣإ ﻦﻣ ﺪﻛﺄﺗو

ةرﻮﺻ

 اﺬﻬﺑو ،يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﺔﻴﺣﺎﻧ شﺮﻟا ﺾﺒﻘﻣ ﻊﻓﺪﺑ ﻢﻗ

.ﻪﺘﻴﺒﺜﺗ ﻢﺘﻳ

 ﻰﻠﻋ شﺮﻟا ﺾﺒﻘﻤﺑ صﺎﺨﻟا شﺮﻟا مﻮﻃﺮﺧ ﺖﻴﺒﺜﺘﺑ ﻢﻗ

ﺔﻄﺳاﻮﺑ ﻚﻟذو ﻂﻔﺸﻟا مﻮﻃﺮﺧ7.ﺖﻴﺒﺜﺗ ﻚ

ﺑﺎﺸﻣ

 شﺮﻟا مﻮﻃﺮﺧو ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟﺎﺑ ةدﻮﺟﻮﻤﻟا تﺎﻠﻴﺻﻮﺘﻟﺎﺑ

ﺔﻇﻮﺤﻠﻣ

ﻞﺧاد ﻰﻟإ مﺎﻜﺣﺈﺑ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ ﻢﻗ :

.ﻪﺘﻴﺒﺜﺗ ﻢﺘﻳ ﻰﺘﺣ ﺔﻠﺻﻮﻟا

ةرﻮﺻ

8.1

 ﻰﻠﻋ ﺎﻬﺒﻴﻛﺮﺘﺑ ﻢﻗ ﻢﺛ ﺎًﻌﻣ ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

 شﺮﻟا ﺾﺒﻘﻣ ﻲﻓ كﻮﻜﻔﻤﻟا شﺮﻟا مﻮﻃﺮﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﻲﻜﺒﺸﻣ ﺔﻄﺳاﻮﺑ

ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ ﻰﻠﻋ ﻪﺘﻴﺒﺜﺘﺑ ﻢﻗ ﻢﺛ

.ﻦﻴﻘﻓﺮﻤﻟا ﺖﻴﺒﺜﺘﻟا

 مﻮﻃﺮﺧو ﻂﻔﺸﻟا بﻮﺒﻧأ ﻰﻠﻋ ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻓ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﻲﺟرﺎﺨﻟا نﺎﻣ

ﺄﻟا

عارذ ﻒﻠﺑ ﻢﻗ .ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﺑ شﺮﻟا

.شﺮﻟا مﻮﻃﺮﺧ ﺖﻴﺒﺜﺗ ﻢﺘﻳ اﺬﻬﺑو

.ﻞﺋاﻮﺴﻟا ماﺪﺨﺘﺳﺎﺑ ﻒﻴﻈﻨﺘﻠﻟ ﺪﻌﻣ نﺂﻟا زﺎﻬﺠﻟا

ﺔﻳوﺪﻴﻟا ﺔﻫﻮﻔﻟا ﻊﻣ ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟاEx ﺔﺻﺎﺨﻟا

* ﺪﺋﺎﺳﻮﻟا ﻒﻴﻈﻨﺘﻟ شﺮﻟﺎﺑ

ةرﻮﺻ

8.2

 ﺔﻳوﺪﻴﻟا ﺔﻫﻮﻔﻟا ﺐﻴﻛﺮﺘﻟوEx ﺊﻳﺎﻬﻤﻟا ﻞﻴﺻﻮﺗ ﺐﺠﻳ

ﺔﻳوﺪﻴﻟا ﺔﻫﻮﻔﻟا ﻦﻴﺑ ﻖﻓﺮﻤﻟاEx شﺮَﻔﻟا ﻒﻴﻈﻨﺘﻟ

.ﺎﻣﺎﻤﺗ ﻪﻨﻴﻣﺄﺗو يوﺪﻴﻟا ﺾﺒﻘﻤﻟاو

*SE 4001 Plus

لﺎﻤﻌﺘﺳﺎﻟا

ﻪﻴﺒﻨﺗ

ﺪﻨﻋ ًءاﻮﺳ ،ﺐﻛﺮﻣ ةﻮﻏﺮﻟا ﺢﺷﺮﻣو ﻞﻤﻌﻟا ﻰﻠﻋ ﺎًﻤﺋاد صﺮﺣا

.ءﺎﻤﻟﺎﺑ و فﺎﺠﻟا ﻒﻴﻈﻨﺘﻟا ﺔﻟﺎﺣ ﻲﻓ وأ ﻞﺴﻐﻟا زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻨﺸﺨﻟا ﺢﻄﺳﺄﻟا/دﺎﺠﺴﻠﻟ ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟا

ﻪﻴﺒﻨﺗ

ةدﻮﺟ ﻦﻣ ﺪﻛﺄﺗ ﺔﻳدﺎﻌﻟا ﻦﻛﺎﻣﺄﻟا ﻲﻓ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

هﺬﻫ ﺔﻣوﺎﻘﻣ ﻦﻣو ﺎﻬﻔﻴﻈﻨﺗ داﺮﻤﻟا ضاﺮﻏﺄﻟا ﻲﻓ ناﻮﻟﺄﻟا تﺎﺒﺛ

.ءﺎﻤﻠﻟ ءﺎﻤﻠﻟ ضاﺮﻏﺄﻟا

ﻪﻴﻛرﺎﺒﻟا تﺎﻴﺿرأ ﻞﺜﻣ ءﺎﻤﻠﻟ ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﺎﻟ

.(ﺔﻴﺿرﺄﻟﺎﺑ ﺮﻀﺗو ﺔﺑﻮﻃﺮﻟا ﺎﻬﻠﻠﺨﺘﺗ نأ ﻦ

ﻜﻤﻤﻟا ﻦ

ﻤﻓ)

:دﺎﺷرإ

ﻰﺼﻗأ ﺪﺤﺑ) ﺊﻓاﺪﻟا ءﺎﻤﻟا50 ﺔﻴﻟﺎﻌﻓ ﻦﻣ ﺪﻳﺰﻳ (ﺔﻳﻮﺌﻣ ﺔﺟرد

.ﻒﻴﻈﻨﺘﻟا

دﺎﺠﺴﻠﻟ ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟا

 ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﻟا ﻊﻣex ءﺰﺠﻟا نوﺪﺑ شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

.ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟﺎﺑ صﺎﺨﻟا

دﺎﺠﺴﻟا ﻒﻈﻨﻣ ىﻮﺳ ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻌﻟ مﺪﺨﺘﺴﺗ ﺎﻟ ﻚﻠﻀﻓ ﻦﻣ

RM 519 ﻦﻣ KÄR

CHER.

ﺔﻨﺸﺨﻟا ﺢﻄﺳﺄﻠﻟ ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟا

 ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﻟا ﻊﻣex ءﺰﺠﻟﺎﺑ ةدوﺰﻤﻟا شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

.ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟﺎﺑ صﺎﺨﻟا

ﺔﻫﻮﻓ ﺐﻧﺎﺠﺑ ﺔﺒﻠﺼﻟا ﺢﻄﺳﺄﻟﺎﺑ صﺎ

ﺨ

ﻟا ءﺰﺠﻟا ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﺔﻴﺿرﺄﻟاEx ﻰﻟإ ﺔﻬﺠﺘﻣ ﺔﻴﻃﺎﻄﻤﻟا فاﻮﺤﻟا .شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

.ﻒﻠﺨﻟا ﻰﻟإ ﺔﻬﺠﺘﻣ ةﺎﺷﺮﻔﻟا ﻂﺋاﺮﺷو ،مﺎﻣﺄﻟا

ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ ﺄﻠﻣا

ﺔﻇﻮﺤﻠﻣ ﻢﺘﻳ ﻰﺘﺣ زﺎﻬﺠﻟا ﻦﻣ ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ عﺰﻧ ﻦﻜﻤﻳ :

.زﺎﻬﺠﻟا ﻲﻓ ﻮﻫو ةﺮﺷﺎﺒﻣ هﺆﻠﻣ ﻢﺘﻳ نأ وأ ،هﺆﻠﻣ

ةرﻮﺻ

.ﻰﻠﻋأ ﻰﻟإ ناﺰﺨﻟا ءﺎﻄﻏ ﻲﻄﺑ ﻢﻗ

140 AR

6–

–

ﻲﻓ ﺲﺑاﻮﻘﻟا وأ ﻞﺑﺎﻜﻟا وأ زﺎﻬﺠﻟا ﺲﻤﻐﺑ اًﺪﺑأ ﻢﻘﺗ ﺎﻟ

.ىﺮﺧأ ﻞﺋاﻮﺳ ﺔﻳأ ﻲﻓ وأ ءﺎﻤﻟا

–

.رﺎﺠﻔﻧﺎﻠﻟ ﺔﻠﺑﺎﻘﻟا ﻦﻛﺎﻣﺄﻟا ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺎًﻴﺋﺎﻬﻧ ﺮﻈﺤُﻳ

لﺎﻤﻌﺘﺳا ﺪﻨﻋ ﺔﻠﺼﻟا تاذ نﺎﻣﺄﻟا تﺎﻤﻴﻠﻌﺗ ةﺎﻋاﺮﻣ ﺐﺠﻳو

.ﺮﻄﺨﻟا ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا

–

ﻲﺟرﺎﺨﻟا ﺲﻘﻄﻟا فوﺮﻇ ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺤﺑ ﻢﻗ

.ةراﺮﺤﻟا رﺪﺼﻣو ﺔﺑﻮﻃﺮﻟاو

–

ﺔﻓﺮﻌﻤﺑ ﻪﺼﺤﻓ ﻢﺘﻳ نأ ﺐﺤﻳ زﺎﻬﺠﻟا طﻮﻘﺳ ﺔﻟﺎﺣ ﻲﻓ

كﺎﻨﻫ نﻮﻜﺗ ﺪﻗ ﻪﻧإ ذإ ،ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ

.ﺞَﺘﻨﻤﻟا ﺔﻣﺎﻠﺳ ﻦﻣ ﺪﺤﺗ ﺔﻴﻠﺧاد تﺎﻟﺎﻠﺘﺧا

–

.ﺔﻣﺎﺳ داﻮﻣ ﺔﻳأ ﻂﻔﺸﺑ ﻢﻘﺗ ﺎﻟ

–

ﺖﻨﻤﺳﺄﻟاو ﺲﺒﺠﻟا ﻞﺜﻣ داﻮﻤﻟا ﺾﻌﺑ ﻂﻔﺸﺑ ﻢﻘﺗ ﺎﻟ

ءﺎﻤﻠﻟ ﺎﻬﺘﺴﻣﺎﻠﻣ ﺪﻨﻋ ﺪﻠﺼﺘﺗ نأ ﻦﻜﻤﻳ ﺎﻬﻧﺄﻟ اًﺮﻈﻧ ،ﻪﻓﺎﻠﺧو

.رﺮﻀﻠﻟ زﺎﻬﺠﻟا ﺔﻔﻴﻇو ضﺮﻌﻳ ﺎﻤﻣ

–

.ﻲﻘﻓأ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻊﺿو ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ ﺐﺠﻳ

–

ﺖﺻوأ يﺬﻟا ﻒﻈﻨﻤﻟا ىﻮﺳ ﻒﻈﻨﻣ يأ ماﺪﺨﺘﺳﺎﺑ ﻢﻘﺗ ﺎﻟ

تادﺎﺷرإ ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ ﺐﺠﻳ ﺎﻤﻛ ،ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﻪﺑ

ﻲﺘﻟا ﺔﻳﺮﻳﺬﺤﺘﻟا تادﺎﺷرﺈﻟا ﻚﻟﺬﻛو ﺺﻠﺨﺘﻟاو ماﺪﺨﺘﺳﺎﻟا

.ﻒﻈﻨﻤﻠﻟ ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﺎﻬﻴﻠﻋ ﺖﺼﻧ

몇

ﺮﻄﺧ

–

ﻪﻀﻳرﺄﺗ ﻢﺗ ﻞﻴﺻﻮﺗ ﺲﺒﻘﻤﺑ ﺎﻟإ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻘﺗ ﺎﻟ

.تﺎﻔﺻاﻮﻤﻠﻟ ﺔﻘﺑﺎﻄﻣ ﺔﻘﻳﺮﻄﺑ

–

نأ ﺐﺠﻳ .ددﺮﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺘﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ﻰﻠﻋ رﻮﻛﺬﻤﻟا ﺪﻬﺠﻟا ﻊﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻖﻓاﻮﺘﻳ

.زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻖﺼﻠﻤﻟا

–

كاﺪﻳ ﺖﻧﺎﻛ اذإ ﺲﺒﻘﻤﻟاو ﺲﺑﺎﻘﻟﺎﺑ كﺎﺴﻣﺈﻟﺎﺑ ﻢﻘﺗ ﺎﻟ

.ﻦﻴﺘﻠﻠﺒﻣ

–

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺔﻠﺻﻮﻟا عﺰﻧ لﺎﻠﺧ ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺴﺗ ﺎﻟ

–

ﻞﻛ ﻲﻓ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

.ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ

–

تﺎﻧﻮﻜﻤﻟا ماﺪﺨﺘﺳاو تﺎﺣﺎﻠﺻﺈﻟا ءاﺮﺟﺈﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

.ﺪﻤﺘﻌﻤﻟا ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ﺰﻛﺮﻤﻟ ﺎﻟإ زﺎﻬﺠﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

–

ﻞﻛ ﻞﺒﻗ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﻊﻣ ﺔﻠﺻﻮﻟا ﺺﺤﻓ ﺐﺠﻳ

ﺐﺠﻳ .تﺎﻴﻔﻠﺗ ﺔﻳأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ زﺎﻬﺠﻠﻟ ﻞﻴﻐﺸﺗ

ﻲﻨﻓ يأ ﻦﻣ رﻮﻔﻟا ﻰﻠﻋ ﺔﻔﻟﺎﺘﻟا تﺎﻠﺻﻮﻟا لاﺪﺒﺘﺳا

ﻦﻣ ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ يأ وأ ﺪﻤﺘﻌﻣ ﻲﺋﺎﺑﺮﻬﻛ

.رﺎﻄﺧأ ﺔﻳأ عﻮﻗو ﻲﻓﺎﻠﺗ ﻞﺟأ

–

ﺲﺑﺎﻘﻣ ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨﻧ ﺔﻴﺋﺎﺑﺮﻬﻛ ثداﻮﺣ عﻮﻗﻮﻟ ﺎﺒﻨﺠﺗ

ةدﺎﻀﻣ ﻞﻠﺨﻟا رﺎﻴﺘﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻄﻗ ﺢﻴﺗﺎﻔﻣ تاذ

ﻰﺼﻗﺄﻟا ﺪﺤﻟا) رﺎﻴﺘﻠﻟ30 ﺮﻳﺮﺤﺘﻟا رﺎﻴﺗ ةﺪﺸﻟ ﺮﻴﺒﻣأ ﻲﻠﻠﻣ

.(ﻲﻤﺳﺎﻟا

–

ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﺪﻳﺪﻤﺘﻟا كﺎﻠﺳأ ﻞﻜﺸﺗ نأ ﻦﻜﻤﻤﻟا ﻦﻣ

ﺪﺿ ﻲﻤﺤﻣ ﺪﻳﺪﻤﺗ ﻚﻠﺳ ىﻮﺳ مﺪﺨﺘﺴﺗ ﺎﻠﻓ .ةرﻮﻄﺧ

ﻲﺿﺮﻌﻟا ﻪﻌﻄﻘﻣ ﻎﻠﺒﻳو ،ءﺎﻤﻟا ذاذر3×1ﻢﻣ 2 ﻰﻠﻋ

.ﻞﻗﺄﻟا

–

ﻚﻠﺴﺑ وأ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻞﺑﺎﻜﺑ تﺎﻠﺻو ءﺎﺸﻧإ ﺪﻨﻋ

ءﺎﻤﻟا ذاذر ﻦﻣ ﻞﺑﺎﻜﻟا ﺔﻳﺎﻤﺣ نﺎﻤﺿ ﺐﺠﻳ ﺪﻳﺪﻤﺘﻟا

.ﻲﻜﻴﻧﺎﻜﻴﻤﻟا تﺎﺒﺜﻟا نﺎﻤﺿو

–

ﺎًﻤﺋاد ﺐﺠﻳ ،ءﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺷ ﻦﻣ زﺎﻬﺠﻟا ﻞﺼﻔﺗ نأ ﻞﺒﻗ

.ﻲﺴﻴﺋﺮﻟا حﺎﺘﻔﻤﻟا ﺔﻄﺳاﻮﺑ ًﺎﻟوأ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

–

ﻞﺼﻓ ﺐﺠﻳ ﻞﺋاﻮﺳ جوﺮﺧ وأ يوﺎﻏر ﻦﻳﻮﻜﺗ ﺔﻟﺎﺣ ﻲﻓ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا عﺰﻧ وأ ًارﻮﻓ زﺎﻬﺠﻟا

몇

ﺮﻳﺬﺤﺗ

دﺪﻌﺘﻣ ﻒﻈﻨﻣ وأ جﺎﺟز وأ ﺔﻄﺷﺎﻛ ةادأ ﺔﻳأ مﺪﺨﺘﺴﺗ ﺎﻟ

ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﺎﻟ.ًاﺪﺑأ ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﺎﻟ .ماﺪﺨﺘﺳﺎﻟا

.ﺎًﻘﻠﻄﻣ ءﺎﻤﻟا

رﺎﺠﻔﻧﺎﻠﻟ ﻞﺑﺎﻗ ﻂﻴﻠﺧ وأ ةﺮﺨﺑأ نﻮﻜُﺗ

نأ

ﻦﻜﻤﻳ داﻮﻤﻟا ﺾﻌﺑ

!ﺺﺘﻤﻤﻟا ءاﻮﻬﻟا ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ

:ﺎًﻘﻠﻄﻣ ﺔﻴﻟﺎﺘﻟا ءﺎﻴﺷﺄﻟا ﻂﻔﺸﺑ ﻢﻘﺗ ﺎﻟ

–

ﺔﺑﺮﺗﺄﻟاو ﻞﺋاﻮﺴﻟا ،قاﺮﺘﺣﺎﻟا وأ رﺎﺠﻔﻧﺎﻠﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟا

(ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﺑﺮﺗﺄﻟا)

–

،مﻮﻴﻧﻮﻣﻮﻟﺄﻟا ﻞﺜﻣ) ﻞﻋﺎﻔﺘﻠﻟ ﻞﺑﺎﻘﻟا ندﺎﻌﻤﻟا رﺎﺒﻏ

ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ (ﻚﻧﺰﻟاو ،مﻮﻴﺴﻨﻏﺎﻤﻟاو

.ﺔﻳﻮﻘﻟا ﺔﻴﻀﻤﺤﻟاو ﺔﻳﻮﻠﻘﻟا

–

ةﺰﻛﺮﻤﻟاو ﺔﻳﻮﻘﻟا ﺮﺻﺎﻨﻌﻟاو ضﺎﻤﺣﺄﻟا

–

،ناﻮﻟﺄﻟا ﻞﻳﺰﻣو ،ﻦﻳﺰﻨﺒﻟا ﻞﺜﻣ) ﺔﺒﻳﺬﻤﻟا ﺔﻳﻮﻀﻌﻟا داﻮﻤﻟا

.(ﻦﺧﺎﺴﻟا ﺖﻳﺰﻟاو ،نﻮﺘﻴﺳﺂﻟاو

–

ﻞﻛﺂﺗ ﻰﻟإ داﻮﻤﻟا هﺬﻫ يدﺆﺗ نأ ﻦﻜﻤﻳ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﺈﻟﺎﺑ

.زﺎﻬﺠﻟا ﻊﻨﺻ ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا تﺎﻣﺎﺨﻟا

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا زﻮﻣﺮﻟا



ﺮﻄﺧ

ﻰﻟإ يدﺆﺗو ةﺮﺷﺎﺒﻣ ةرﻮﺼﺑ ةﺎﻴﺤﻟا دﺪﻬﺗ ﻲﺘﻟا ﺮﻃﺎﺨﻤﻠﻟ

.ةﺎﻓﻮﻟا ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ

몇

ﺮﻳﺬﺤﺗ

ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﺗ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﺎﻬﻔﺤﺗ ﺪﻗ ﻒﻗاﻮﻤﻟ

.ةﺎﻓﻮﻟا ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ

몇

ﻪﻳﻮﻨﺗ

ﺔﻄﻴﺴﺑ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﺗ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﺎﻬﻔﺤﺗ ﺪﻗ ﻒﻗاﻮﻤﻟ

.ﺔﻳدﺎﻣ راﺮﺿأ ﻲﻓ ﺐﺒﺴﺘﺗ وأ

ﻪﻴﺒﻨﺗ

ﻰﻟإ يدﺆﻳ ﺪﻗ يﺬﻟاو ﻞﻤﺘﺤﻤﻟا ﺮﻴﻄﺨﻟا ﻒﻗﻮﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﺎﻟا

.ﺔﻳدﺎﻣ راﺮﺿأ

ﻞﻴﻐﺸﺘﻟا

زﺎﻬﺠﻟا ﻒﺻو

.ﺎﻬﻤﻴﻠﺴﺗ ﻢﺘﻳ ﻲﺘﻟا زﺎﻬﺠﻟا تﺎﻠﻤﺘﺸﻤﻟ ةرﻮﺻ ﺔﺒﻠﻌﻟا ﻰﻠﻋ ﺪﺟﻮﺗ

.تﺎﻳﻮﺘﺤﻤﻟا ﺔﻓﺎﻛ دﻮﺟو ﻦﻣ قوﺪﻨﺼﻟا ﺢﺘﻓ ﺪﻨﻋ ﺪﻛﺄﺗ

ﺐﺒﺴﺑ ﺎﻬﺑ ﻒﻠﺗ يأ فﺎﺸﺘﻛا وأ تﺎﻘﺤﻠﻣ ﺔﻳأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓو

.ﻊﺋﺎﺒﻟ

ا رﺎﻄﺧإ ﻰﺟﺮﻳ ﻞﻘﻨﻟا

!ﺔﻳﻮﻄﻤﻟا ﺔﺤﻔﺼﻟا ﺮﻈﻧا ،رﻮﺼﻟا

ةرﻮﺻ

1كﺮﺤﻤﻟا قوﺪﻨﺻ

2 ﺾﺒﻘﻣ

3ةﻮﻏﺮﻟا ﺢﺷﺮﻣ

4ﺮﺘﻠﻔﻟ

ا ةداﺪﺳ

5ﺲﺑﺎﻗ ﻊﻣ ﻲﺋ

ﺎﺑﺮﻬﻛ ﻚﻠﺳ

6ﻲﺋﺎﺑﺮﻬﻜ

ﻟا ﻚﻠﺴﻟا ،ﻆﻔﺤﻟا

7) ﻂﻔ

ﺸﻟﺎﺑ صﺎﺨﻟا رﺰﻟا0 / I(

شﺮﻟﺎﺑ صﺎﺨﻟا رﺰﻟا0 / I(

9ﻲﻘﻨﻟا ءﺎﻤﻟا ناﺰﺧ ،ﺮﻳﺮﺤﺘﻟا رز

10ﺔﻴﻘﻨ

ﻟا هﺎﻴﻤﻟا ناﺰﺧ

11ناﺰﺨﻟا

12ﻪﻴﺟﻮﺘ

ﻟا تاﺮﻜﺑ

13 ةدﺪﻌﺘﻣ ﺔﺴﻨﻜﻤ

ﻟﺎﺑ صﺎﺨﻟا ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻو

تﺎﻣاﺪﺨﺘﺳﺎﻟا

141AR

تﺎﻳﻮﺘﺤﻤﻟا سﺮﻬﻓ

ﺔﻣﺎﻋ تادﺎﺷرإ

5–

ﻞﻴﻤﻌﻟا يﺰﻳﺰﻋ

ﻞﺒﻗ اﺬﻫ ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ

ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،ﻢﻛزﺎﻬﺠﻟ ماﺪﺨﺘﺳا لوأ

ﻰﺟﺮﻳ ﺎﻤﻛ .ﻞﻴﻟﺪﻟا اﺬﻬﺑ ةدراﻮﻟا تﺎﻤ

ﻴﻠﻌﺘﻠﻟ ًﺎﻘﻓو زﺎﻬﺠﻟا

وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ تﺎﻣاﺪﺨﺘﺳا يﺄﻟ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣﺎﻟا

.ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا

ﻪﻧأ ﺎﻤﻛ ﻲﺼﺨﺸﻟا ماﺪﺨﺘﺳﺎﻟا ﻞﺟأ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ﺮﻳﻮﻄﺗ ﻢﺗ

.يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﺎﻟا تﺎﺒﻠﻄﺘﻣ ﺔﻴﺒﻠﺘﻟ ﻢﻤﺼﻣ ﺮﻴﻏ

– ﻞﺋاﻮﺴﻟا شر زﺎﻬﺟ ﻰﻠﻋ ﻞﺼﺤﺘﺳ زﺎﻬﺠﻟا اﺬﻬﻟ ﻚﺋاﺮﺸﺑ

ﻒﻴﻈ

ﻨﺘﻟاو يروﺪﻟا ﻒﻴﻈﻨﺘﻠﻟ (دﺎﺠﺴﻟا ﻞﺴﻏو ﺲﻨﻛ ﺔﻟآ)

ﻒﻴﻈﻨﺗ ﺔﻴﻠﻋﺎﻔﺑ زﺎﻬﺠﻟا ﻊﺘﻤﺘﻳ ﺚﻴﺣ دﺎﺠﺴﻠﻟ ﻲﺴﻴﺋﺮﻟا

.ﺔﻴﻟﺎﻋ

– ةﺪﺣو ماﺪﺨﺘﺳﺎﺑ ﺔﻨﺸﺨﻟا ﺢﻄﺳﺄﻟا ﻒﻴﻈﻨﺗ ﻚﻨﻜ

ﻤﻳ ﺎﻤﻛ

ﺔﻴﺿرﺄﻟا ﺔﻫﻮﻔﺑ ﺔﻨﺸﺨﻟا ﺢﻄﺳﺄﻟاex شﺮﻟﺎﺑ ﺔﺻﺎﺨﻟا

.(ﻢﻴﻠﺴﺘﻟا قﺎﻄﻧ ﻲﻓ ﺎﻫﺪﺠﺘﺳ)

– قﺎﻄﻧ ﻲﻓ ﺎﻫﺪﺠﺘﺳ) ﺔﺒﺳﺎﻨﻤﻟ

ا ة

ﺰﻴﻬﺠﺘﻟا ﻖﻳﺮﻃ ﻦﻋو

ةدﺪﻌﺘﻣ ﺔﺴﻨﻜﻤﻛ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻚﻨﻜﻤﻳ (ﻢﻴﻠﺴﺘﻟا

.تﺎﻣاﺪﺨﺘﺳﺎﻟا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

.ماﺪﺨﺘﺳﺎﻟا ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا

.ﺔﻣﺎﻤﻘﻟا

ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﺄﻟا يﻮﺘﺤﺗ

.ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﺎﻟا ﺐﺠﻳ ﻲﺘﻟاو ماﺪﺨﺘﺳﺎﻟاو ﺮﻳوﺪﺘﻟا

يﻮﺘﺤﺗ ﻦﺤﺸﻟا ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻘﻟاو ﺔﻳدﺎﻌﻟا تﺎﻳرﺎﻄﺒﻟا

ﺺﻠﺨﺘﻟا ﻰﺟﺮﻳ ،ﻚﻟﺬﻟو .ﺔﺌﻴﺒﻟا ﻰﻟإ ﻞﺼﺗ نأ زﻮﺠﻳ ﺎﻟ داﻮﻣ ﻰﻠﻋ

ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻘﻟاو ﺔﻳدﺎﻌﻟا تﺎﻳرﺎﻄﺒﻟاو ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﺄﻟا ﻦﻣ

.ﺔﻤﺋﺎﻠﻣ ﻊﻴﻤﺠﺗ ﺔﻤﻈﻧأ ﻖﻳﺮﻃ ﻦﻋ ﻦﺤﺸﻟا

تﺎﻧﻮﻜﻣ ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﺈﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟ

ةﺰﻬﺟﺄﻟا ﻞﻤﺘﺸﺗ ﺎﻣ ًﺎﺒﻟﺎﻏ

ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﺈﻟا ﺔﺤﺻ ﻰﻠﻋ ةرﻮﻄﺧ ﻞﻜﺸﺗ ﺪﻗ

هﺬﻫ نأ ﺮﻴﻏ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا وأ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا

ﺎﻟ ﻚﻟﺬﻟو .ﻢﻴﻠﺳ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ تﺎﻧﻮﻜﻤﻟا

ﻦﻤﺿ ﺰﻣﺮﻟا اﺬﻬﺑ ةﺰﻴﻤﻤﻟا ةﺰﻬﺟﺄﻟا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ

.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻠﻤﻬﻤﻟا

) تﺎﻧﻮﻜﻤﻟا لﻮﺣ تادﺎﺷرإREACH(

:ﺖﻧﺮﺘﻧﺈﻟا ﻊﻗﻮﻣ ﻲﻓ تﺎﻧﻮﻜﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

www.kaercher.com/REACH

ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ

ﺔﺴﺳﺆﻣ عﺮﻓ ﺮﺴﻳKÄRCHER لﺎﻜﺷأ ﺔﻓﺎﻛ ﻚﻟ مﺪﻘﻳ نأ

.لﺎﻄﻋأ وأ تارﺎﺴﻔﺘﺳا دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا

ﻊﻄﻗو ﺔﻴﻠﺻﺄﻟا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا

ﻦﻣآ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا

.تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ٍلﺎﺧو

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﺐﻳﻮﻟا ﻊﻗﻮﻣ

ﺮﺒﻋw

ww.kaercher.com.

نﺎﻤﻀﻟا

ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

لﺎﻄﻋﺄﻟا ﺢﻴﻠﺼﺗ ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا

نﺎﻤﻀﻟا ةﺮﺘﻓ لﺎﻠﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا

ﺐﻴﻋ دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﺄﻟا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ ﺎﻤﻟﺎﻃ

،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا لﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ

ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ ﻪﺟﻮﺘﻟا ﻰﺟﺮﻳ

.ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ

ﺐﺠﻳ اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا تادﺎﺷرﺈﻟا ﻰﻠﻋ ةوﺎﻠﻋ

ﺎﻫدﺪﺤﻳ ﻲﺘﻟا ثداﻮﺤﻟا ﻦﻣ ﺔﻳﺎﻗﻮﻟاو ﺔﻣﺎﻠﺴﻟا ﺢﺋاﻮﻟ ةﺎﻋاﺮﻣ

.عﺮﺸُﻤﻟا

ﻰﻟإ يدﺆﻳ ةﺮﻓﻮﺘﻤﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻣ ﺮﻴﻏ ماﺪﺨﺘﺳا يأو

.نﺎﻤﻀﻟا قﻮﻘﺣ طﻮﻘﺳ

–

ﻞﺒﻗ ﻦﻣ ماﺪﺨﺘﺳﺎﻠﻟ ﺺﺼﺨﻣ ﺮﻴﻏ زﺎﻬﺠﻟا اﺬﻫ

وأ ﺔﻴﺴﺤﻟا وأ ﺔﻴﻧﺪﺒﻟا تارﺪﻘﻟا يدوﺪﺤﻣ صﺎﺨﺷﺄﻟا

ﺎﻟإ ﺔﻓﺮﻌﻤﻟا وأ/و ةﺮﺒﺨﻟا ﻢﻬﻳﺪﻟ ﺮﻓاﻮﺘﺗ ﺎﻟ ﻦﻣ وأ ﺔﻴﻠﻘﻌﻟا

ﻢﻬﻨﻣﺄﺑ ﺺﺘﺨﻣ ﺺﺨﺷ ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﺈﻟا ﻢﺗ اذإ

اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ ﻰﻠﻋ ﻢﻬﻟﻮﺼﺣ ﺪﻌﺑ وأ ﻢﻬﺘﻣﺎﻠﺳو

رﺎﻄﺧﺄﻟاو زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ نﺄﺸﺑ ﺺﺨﺸﻟا

.ﻚﻟذ ﻦﻋ ﺔﺌﺷﺎﻨﻟا

–

.زﺎﻬﺠﻟﺎﺑ ﺚﺒﻌﻟﺎﺑ لﺎﻔﻃﺄﻠﻟ ﺢﻤﺴﻳ ﺎﻟ

–

.زﺎﻬﺠﻟﺎﺑ ﻢﻬﺒﻋﺎﻠﺗ مﺪﻋ نﺎﻤﻀﻟ لﺎﻔﻃﺄﻟا ﺔﺒﻗاﺮﻣ ﻲﻐﺒﻨﻳ

–

ﺎﻟإ ﺔﻧﺎﻴﺼﻟاو ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻌﺑ لﺎﻔﻃﺄﻟا مﻮﻘﻳ نأ زﻮﺠﻳ ﺎﻟ

.ﻢﻬﻴﻠﻋ فاﺮﺷﺈﻟا ﻢﺗ اذإ

–

ﻦﻋ ًاﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟﺎﺑ ﺔﺻﺎﺨﻟا ﺮﻳﺪﺼﻘﻟا قرو ﺔﻓﺎﻔﻟ ﻆﻔﺤﺗ

! قﺎﻨﺘﺧﺎﻟا ﺮﻄﺧ ﻦﻤﻜﻳ ﺚﻴﺣ ،لﺎﻔﻃﺄﻟا لوﺎﻨﺘﻣ

–

ﻞﺒﻗو ماﺪﺨﺘﺳا ﻞﻛ ﺪﻌﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻦﻴﻌﺘﻳ

.ﺔﻧﺎﻴﺻ وأ ﻒﻴﻈﻨﺗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا

–

ءﺎﻴﺷأ ﺔﻳأ ﻂﻔﺷ ﺐﺠﻳ ﺎﻟ .ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﺎﻨﻫ ﻦﻤﻜﻳ

.ﺔﺠﻫﻮﺘﻣ وأ ﺔﻠﻌﺘﺸﻣ

–

.ﺔﺘﺑﺎﺛ ﺔﻴﺿرأ ﻰﻠﻋ زﺎﻬﺠﻟا ﻊﺿﻮﻳ نأ ﺐﺠﻳ

–

.تﺎﻤﻴﻠﻌﺘﻠﻟ ﺎﻘﻓو زﺎﻬﺠﻟا لﺎﻤﻌﺘﺳا مﺪﺨﺘﺴﻤﻟا ﻰﻠﻋ ﺐﺠﻳ

ﺬﺧأ ﺐﺠﻳ ﺎﻤﻛ ﺔﻴﻧﺎﻜﻤﻟا فوﺮﻈﻟا ةﺎﻋاﺮﻣ ﻪﻴﻠﻋ ﺐﺠﻳو

ماﺪﺨﺘﺳا ﺪﻨﻋ ﺪﺟاﻮﺘﻣ ﺮﺧآ ﺺﺨﺷ يﺄﻟ هﺎﺒﺘﻧﺎﻟاو ﺔﻄﻴﺤﻟا

.لﺎﻔﻃﺄﻟا ﺎًﺻﻮﺼﺧو زﺎﻬﺠﻟا

–

اذإو .تﺎﻘﺤﻠﻤﻟاو زﺎﻬﺠﻟا ﺔﻣﺎﻠﺳ ﻦﻣ ماﺪﺨﺘﺳﺎﻟا ﻞﺒﻗ ﺪﻛﺄﺗ

.زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟأ ﻚﻴﻠﻋ ﺐﺠﻴﻓ ﺔﻤﻴﻠﺳ ﺔﻟﺎﺤﻟا ﻦﻜﺗ ﻢﻟ

ﺔﻣﺎﻋ تادﺎﺷرإ. . . . . . . . . . . . . . .

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ. . . . . . . . . . . . . .

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا زﻮﻣﺮﻟا. . .

ﻞﻴﻐﺸﺘﻟا. . . . . . . . . . . . . . . . . . .

لﺎﻤﻌﺘﺳﺎﻟا. . . . . . . . . . . . . . . . . .

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ. . . . . . . . . . . . . . .

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا. . . . . . . . . . . . . .

لﺎﻄﻋﺄﻟا. . . . . . . . . . . . . . . . . . .

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا. . . . . . . . . . . . . . . .

142 AR

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE

& Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
