The Klein Tools 935DAGL is a digital angle gauge that detects the degree
of offset from true level. It can measure from 0-180°. A target angle with
audible alarm can be set, allowing the user even greater flexibility. When
laid flat, it will function as a bullseye level. The magnetic base attaches to
pipes, table saws, and other ferromagnetic surfaces.The V-groove on the
top and bottom surface easily aligns to the axis of conduit and pipes.
GENERAL SPECIFICATIONS
• Measurement Range: Dual: 0-90° and 0-180°
• Accuracy:
Vertical and Horizontal Orientation: +/- 0.2°
(when measuring using the Magnetic Base
4
)
Bullseye Orientation: +/- 0.5°
(when measuring using the back surface)
• Operating/Storage Altitude: 6562 ft. (2000 m)
• Operating/Storage Temperature: 32° to 122°F (0° to 50°C)
• Operating/Storage Humidity: <85% relative humidity
• Dimensions: 4.57" × 2.48" × 1.36" (116 mm × 63 mm × 34.5 mm)
• Weight: 7 oz. (200 g) with batteries
• Batteries: 2× AA
• Drop Protection: 6.6ft (2m)
• Ingress Protection: IP42 Dust & Water Resistant
Specifications subject to change.
WARNINGS
Read, understand, and follow these instructions to ensure safe
operation. Failure to observe these warnings can result in serious
injury and/or property damage.
• Always wear approved eye protection.
CAUTION
No user-serviceable parts; do not attempt to repair.
WARNING SYMBOLS ON PRODUCT
Warning or Caution Strong Magnetic Field
Wear approved eye
protection
Read instructions

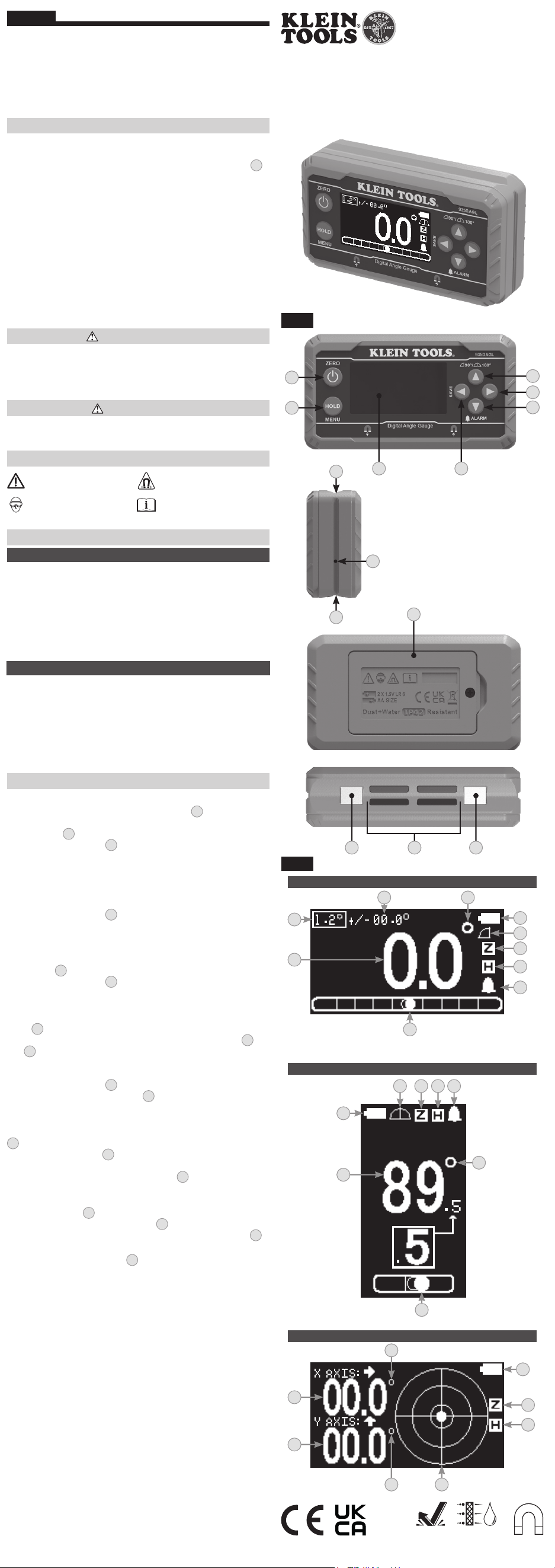

FEATURE DETAILS
DEVICE (FIG. A)
1.
LCD Display
7.
Left / Save / Exit Button
2.
Power / ZERO Button
8.
Up / Range Button
3.
HOLD / MENU Button
9.
Right Button
4.
Magnets (×2)
10.
Down / Alarm Button
5.
V-Groove(s)
11.
Speaker Opening
6.
Battery Door
12.
Silicone Friction Pads (×4)
LCD DISPLAY (FIG. B)
A.
Measurement Value
G.
Set Angle Value
B.
Battery Status Icon
H.
Set Angle Tolerance Range
C.
Hold Icon
I.
Bullseye Level
D1.
90° Range Setting
J.
X Axis Inclination
D2.
180° Range Setting
K.
Y Axis Inclination
E.
Bubble Vial
L.
Zero Icon
F.
Degree Symbol
M.
Alarm Enabled
BUTTONS AND FUNCTIONS
POWER ON/OFF
Press the Power/Zero button
2
to turn the 935DAGL on. The
935DAGL will begin displaying the degree of offset of the Magnetic
Base
4
relative to true level. Press and hold the Power/Zero Button
2
to turn off.
NOTE: 935DAGL will automatically power off after 10
(default) or 30 minutes of inactivity. This Auto Off Timer setting can be
changed within the Menu setting.
ZERO (VERTICAL/HORIZONTAL ORIENTATION): To set a reference
plane other than horizontal, press the Power/ZERO Button
2
. The
ZERO icon “Z” will blink once and the measurement value on the display
will change to “0.0°”. At this point, all new measurement values will be
in reference to this user-set reference plane. To return to measuring true
level, press the Power/Zero Button
2
.
NOTE: After pressing Power/
Zero button
2
,
ensure the device remains motionless until the new
zero reference is set.
ZERO (BULLSEYE ORIENTATION): To set a reference plane other than
earth level, press the Power/ZERO Button
2
. The ZERO icon “Z” will
blink once and the measurement value on the display will change to
“00.0°” for both the X Axis
J
and Y Axis
K
At this point, all new
measurement values will be in reference to this user-set reference
plane. To return to measuring true level, press the Power/Zero Button
2
.
NOTE: After pressing Power/Zero button
2
,
ensure the device
remains motionless until the new zero reference is set.
HOLD: To hold a measurement value on the display, press the HOLD/
Menu button
3
. When the hold function is active, the hold icon
C
will appear on the display. The measurement value will remain on the
display until the Hold/Menu Button
3
is pressed again.
RANGE: The 935DAGL can display measurement from 0-90° or 0-180°.
To change between these ranges, press and hold the Up/Range Button
8
. When measuring from 0-90°, the 90° Range Setting icon
D1
will
be shown on the display. When measuring from 0-180°, the 180°
Range Setting icon
D2
will be shown.
INCLINATION: The Bubble Vial
E
indicates the direction of the
935DAGL. When the 935DAGL is tilted at a clockwise angle, the solid
circle within the Inclination bubble will move towards the left. If the
935DAGL is tilted at a counterclockwise angle, the solid circle will move
towards the right. NOTE: In the Double Axis/Bullseye orientation, the
angle values displayed will be “+” or “-” and the bubble can be located
left, right, up, or down relative to the horizontal plane. The LCD will
display “Err” in the X Axis and/or Y Axis instead of a numeric value,
if the inclination angle exceeds +/-39.9° in the respective direction
(around X or Y axis).

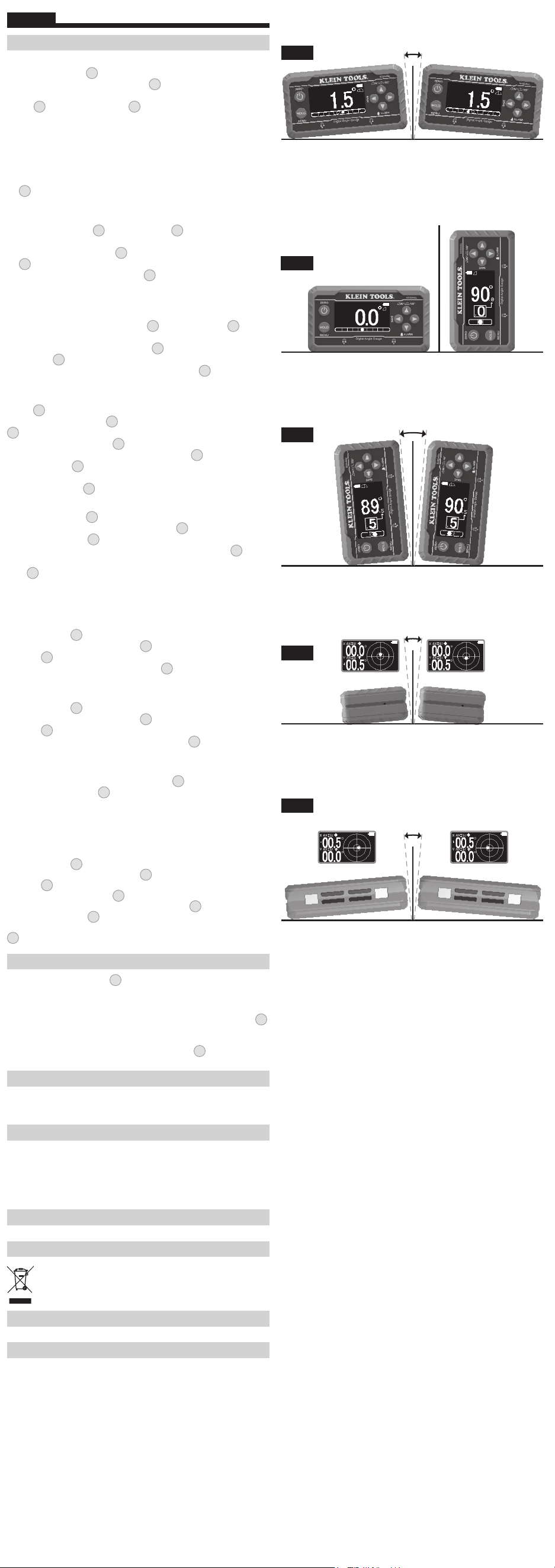

In FIG. C, the 935DAGL on the left must rotate clockwise in order to
reach 0° ; the 935DAGL on the right must rotate counterclockwise to
reach 0° .
In FIG. D, the 935DAGL on the left shows the display when orientated
horizontally; the 935DAGL on the right shows the display when
orientated vertically.
In FIG. E, the 935DAGL on the left must rotate counterclockwise to
reach 90° ; 935DAGL on the right must rotate counterclockwise to
reach 90° .
In FIG. F, the 935DAGL on the left must rotate clockwise in order
for the Y Axis to reach 0° ; the 935DAGL on the right must rotate
counterclockwise for the Y Axis to reach 0° . Note: If the Y Axis angle is
rotated more than 39.9°, “Err” will be displayed.
In FIG. G, the 935DAGL on the left must rotate clockwise in order
for the X Axis to reach 0° ; the 935DAGL on the right must rotate
counterclockwise for the X Axis to reach 0° . NOTE: If the X Axis angle
is rotated more than 39.9° , “Err” will be displayed.
935DAGL
DIGITAL LEVEL WITH PROGRAMMABLE ANGLES
NIVEL DIGITAL CON ÁNGULOS PROGRAMABLES
NIVEAU NUMÉRIQUE À ANGLES PROGRAMMABLES
ESPAÑOL
FRANÇAISENGLISH
1390298 Rev 09/21 C
Dwg Name: 935DAGL-1390298ART Dwg No: 1390298
ECO No: 041392 Pkg Dwg Ref: A4 Rev: C
Color Reference: N/A
2
m IP42
FIG. B
FIG. A
71
2
8
10
9
3
5
5
11
6
4 412
Flat Screen / Pantalla hacia arriba / Afchage à plat
J
F
K
IF
B
L
C
Horizontal Screen / Pantalla horizontal / Afchage horizontal
G
A
H
B
L
D1
C
M
E
F
Vertical Screen / Pantalla vertical / Afchage vertical
B
A
E
D2
CL M
F
El inclinómetro digital 935DAGL de Klein Tools detecta el grado de
desplazamiento de un nivel real. Puede medir de 0 a 180°. Se puede
fijar un ángulo objetivo con una alarma audible, brindándole mayor
flexibilidad al usuario. Cuando se coloca con la pantalla hacia arriba,
funciona como nivel ojo de buey. La base magnética se adhiere a
tuberías, sierras de mesa, y otras superficies ferromagnéticas. La
ranura en V en la superficie de la parte superior e inferior se alinea
fácilmente al eje de tubos conduit y tuberías.
ESPECIFICACIONES GENERALES
• Rango de medición: Dual: 0-90° y 0-180°
• Precisión:
Orientación vertical y horizontal: ±0,2°
(cuando se mide usando la base magnética
4
)
Orientación del ojo de buey: ±0,5°
(cuando se mide usando la superficie trasera)
• Altitud de funcionamiento y almacenamiento: 6562' (2000m)
• Temperatura de funcionamiento/almacenamiento:
32°F a 122°F (0°C a 50°C)
• Humedad de funcionamiento/almacenamiento:
<85% de humedad relativa
• Dimensiones: 4,57" × 2,48" × 1,36" (116mm × 63mm × 34,5mm)
• Peso: 7oz (200g) con baterías
• Baterías: 2AA
• Protección ante caídas: 6,6' (2m)
• Protección de ingreso: IP42 resistente al agua y al polvo
Especificaciones sujetas a cambios.
ADVERTENCIAS
Lea, comprenda y siga estas instrucciones para garantizar un
funcionamiento seguro. El incumplimiento de estas advertencias
puede provocar lesiones y/o daños materiales graves.
• Siempre debe usar protección para los ojos aprobada.
PRECAUCIÓN
No contiene piezas que el usuario pueda reparar; no intente repararlo.
SÍMBOLOS DE ADVERTENCIAS EN EL PRODUCTO
Advertencia o precaución Fuerte campo magnético
Use protección para
losojosaprobada
Lea las instrucciones
DETALLES DE LAS CARACTERÍSTICAS
DISPOSITIVO (FIG. A)
1.
2.
3.
4.
5.
6.
Pantalla LCD
Botón de encendido /
“ZERO” (CERO)
Botón “HOLD / MENU”
(RETENER/MENÚ)
Imanes (2)
Ranura(s) en V
Tapa del compartimento
dela batería
7.
8.
9.
10.
11.
12.
Botón hacia la izquierda /
Salir / “SAVE” (GUARDAR)
Botón hacia arriba / Rango
Botón hacia la derecha
Botón hacia abajo / “ALARM”
(ALARMA)
Abertura del altavoz
Almohadillas de fricción
ensilicona (4)
PANTALLA LCD (FIG. B)
A.
B.
C.
D1.
D2.
E.
F.
Valor de medición
Icono de estado de
labatería
Icono “HOLD”
(RETENCIÓN DE DATOS)
Ajuste de rango de 90°
Ajuste de rango de 180°
Nivel de burbuja
Símbolo de grado
G.
H.
I.
J.
K.
L.
M.
Fijar valor de ángulo
Fijar rango de tolerancia
deángulo
Nivel ojo de buey
Inclinación del eje X
Inclinación del eje Y
Icono “ZERO” (CERO)
Alarma activada
BOTONES Y FUNCIONES
ENCENDIDO / APAGADO
Presione el botón de encendido / “ZERO” (CERO)
2
para
encender el 935DAGL. El 935DAGL empezará a mostrar el grado
de desplazamiento de la base magnética
4
con respecto al nivel
real. Mantenga presionado el botón de encendido / “ZERO” (CERO)
2
para apagarlo.
NOTA: El 935DAGL se apagará automáticamente
después de 10 (predeterminado) o 30minutos de inactividad. Este
ajuste de temporizador de apagado automático se puede cambiar
desde el menú de ajustes.
CERO (ORIENTACIÓN VERTICAL/HORIZONTAL): Para establecer
un plano de referencia diferente al horizontal, presione el botón
de encendido / “ZERO” (CERO)
2
. El icono “ZERO” (CERO) “Z”
parpadeará una vez y el valor de medición en la pantalla cambiará
a “0.0°”. En este punto, todos los valores nuevos de medición se
usarán como referencia para este plano de referencia establecido
por el usuario. Para volver a medir el nivel real, presione el botón
de encendido / “ZERO” (CERO)
2
.
NOTA: Después de presionar
el botón de encendido / “ZERO” (CERO)
2
,
asegúrese de que el
dispositivo permanezca quieto hasta que se establezca la nueva
referencia cero.
CERO (ORIENTACIÓN DEL OJO DE BUEY): Para establecer un
plano de referencia diferente al nivel de tierra, presione el botón
de encendido/“ZERO” (CERO)
2
. El icono “ZERO” (CERO) “Z”
parpadeará una vez y el valor de medición en la pantalla cambiará
a “00.0°” para el eje X
J
y el eje Y
K
. En este punto, todos los
valores nuevos de medición se usarán como referencia para este
plano de referencia establecido por el usuario. Para volver a medir
el nivel real, presione el botón de encendido / “ZERO” (CERO)
2
.
NOTA: Después de presionar el botón de encendido / “ZERO” (CERO)
2
,
asegúrese de que el dispositivo permanezca quieto hasta que se
establezca la nueva referencia cero.
RETENCIÓN DE DATOS: Para retener un valor de medición en la
pantalla, presione el botón “HOLD / MENU” (RETENER/MENÚ)
3
.
Cuando la función de retención de datos esté activa, el icono “HOLD”
(RETENCIÓN DE DATOS)
C
aparecerá en la pantalla. El valor de
medición permanecerá en pantalla hasta que se presione de nuevo el
botón “HOLD / MENU” (RETENER/MENÚ)
3
.
RANGO: El 935DAGL puede mostrar mediciones de 0 a 90° o 0 a
180°. Para alternar entre estos rangos, mantenga presionado el botón
hacia arriba / Rango
8
. Cuando se mide de 0 a 90°, el icono de
ajuste de rango de 90°
D1
se mostrará en la pantalla. Cuando se mide
de 0 a 180°, el icono de ajuste de rango de 180°
D2
se mostrará.
INCLINACIÓN: El nivel de burbuja
E
indica la dirección del
935DAGL. Cuando se inclina el 935DAGL en un ángulo dextrorso,
el círculo sólido dentro de la burbuja de inclinación se moverá hacia
la izquierda. Si se inclina el 935DAGL en un ángulo antihorario, el
círculo sólido se moverá hacia la derecha. NOTA: En la orientación de
eje doble/ojo de buey, los valores de ángulo mostrados serán “+” o
“-” y la burbuja se ubicará a la izquierda, derecha, arriba o abajo con
respecto al plano horizontal. La pantalla LCD mostrará “Err” (Error)
en el eje X y/o en el eje Y en lugar de un valor numérico, si el ángulo
de inclinación sobrepasa ±39,9° en la respectiva dirección (cerca del
eje X o Y).
En la FIG. C , el 935DAGL de la izquierda debe girar en sentido a las
agujas del reloj para llegar a 0°; el 935DAGL de la derecha debe girar
en sentido contrario a las agujas del reloj para llegar a 0°.
En la FIG. D, el 935DAGL de la izquierda muestra la pantalla cuando
se coloca en orientación horizontal; el 935DAGL de la derecha
muestra la pantalla cuando se coloca en orientación vertical.
En la FIG. E , el 935DAGL de la izquierda debe girar en sentido
contrario a las agujas del reloj para llegar a 90°; el 935DAGL de la
derecha debe girar en sentido contrario a las agujas del reloj para
llegar a 90°.
En la FIG. F , el 935DAGL de la izquierda debe girar en sentido a
las agujas del reloj para que el eje Y llegue a 0°; el 935DAGL de la
derecha debe girar en sentido contrario a las agujas del reloj para que
el eje Y llegue a 0°. Nota: Si el ángulo del eje Y se gira más de 39,9°,
se mostrará “Err” (Error).
En la FIG. G , el 935DAGL de la izquierda debe girar en sentido a
las agujas del reloj para que el eje X llegue a 0°; el 935DAGL de la
derecha debe girar en sentido contrario a las agujas del reloj para que
el eje X llegue a 0°. NOTA: Si el ángulo del eje X se gira más de 39,9°,
se mostrará “Err” (Error).
La jauge d’angle numérique 935DAGL de KleinTools détecte le degré de
décalage par rapport au niveau réel. Elle peut mesurer des angles de 0à
180°. Un angle cible avec une alarme sonore peut être défini pour offrir
une plus grande flexibilité. Lorsqu’il est posé à plat, l’appareil fonctionne
comme un niveau à bulle sphérique. Sa base aimantée se fixe aux
tuyaux, aux bancs de scie et aux autres surfaces ferromagnétiques.
Larainure en V sur la surface supérieure et la surface inférieure s’aligne
facilement avec l’axe des conduits et des tuyaux.
CARACTÉRISTIQUES GÉNÉRALES
• Plage de mesure: Deux échelles, 0-90° et 0-180°
• Précision:
Orientation verticale et horizontale: +/-0,2°
(pour les mesures prises à l’aide de la base aimantée
4
)
Orientation à plat: +/-0,5°
(pour les mesures prises à l’aide de la surface arrière)
• Altitude de fonctionnement ou d’entreposage: 2000m (6562pi)
• Température de fonctionnement ou d’entreposage: 0à 50°C
(32à 122°F)
• Humidité relative pour le fonctionnement ou l’entreposage: <85%
• Dimensions: 116 mm x 63 mm x 34,5 mm
(4,57po x 2,48po x 1,36po)
• Poids: 200 g (7 oz) avec les piles
• Piles: 2piles AA
• Protection contre les chutes: 2m (6,6pi)
• Protection contre les inltrations: Conforme à la normeIP42
ence qui concerne la résistance à l’eau et à la poussière.
Les caractéristiques techniques peuvent faire l’objet de modifications.
AVERTISSEMENTS
Veuillez lire, comprendre et suivre ces instructions afin de garantir une
utilisation sécuritaire de l’appareil. Le non-respect de ces avertissements
peut entraîner des blessures graves ou des dommages matériels.
• Portez toujours une protection oculaire approuvée.
MISE EN GARDE
Aucune pièce n’est réparable par l’utilisateur; n’essayez pas de réparer
cet appareil.
SYMBOLES D’AVERTISSEMENT SUR LE PRODUIT
Avertissement ou mise
engarde
Champ magnétique puissant
Porter une protection
oculaire approuvée
Lire les instructions
CARACTÉRISTIQUES DÉTAILLÉES
APPAREIL (FIG. A)
1.
2.
3.
4.
5.
6.
Écran ACL
Bouton marche/arrêt/ZERO
(zéro)
Bouton HOLD (maintien
des données)/MENU
Aimants (×2)
Rainure(s) enV
Compartiment à piles
7.
8.
9.
10.
11.
12.
Bouton gauche/SAVE
(enregistrer)/quitter
Bouton haut/échelle
Bouton droit
Bouton bas/ALARM (alarme)
Ouverture du haut-parleur
Coussinets de friction en
silicone (×4)
ÉCRANACL (FIG. B)
A.
B.
C.
D1.
D2.
E.
F.
Valeur mesurée
Charge des piles
Icône de maintien
desdonnées
Échelle réglée à 90°
Échelle réglée à 180°
Fiole à bulles
Symbole de degré
G.
H.
I.
J.
K.
L.
M.
Angle défini
Plage de tolérance pour
l’angledéfini
Niveau à bulle sphérique
Inclinaison sur l’axeX
Inclinaison sur l’axeY
Icône de zéro
Alarme activée
BOUTONS ET FONCTIONS
MARCHE/ARRÊT
Appuyez sur le bouton marche/arrêt/ZERO (zéro)
2
pour allumer
l’appareil 935DAGL, qui affichera ensuite le degré de décalage de la
base aimantée
4
par rapport au niveau réel. Appuyez sur le bouton
marche/arrêt/ZERO (zéro)
2
et tenez-le enfoncé pour éteindre
l’appareil.
REMARQUE: L’appareil s’éteint automatiquement après
10minutes (par défaut) ou 30minutes d’inactivité. Ce réglage peut
être changé dans le menu de réglages.
ZÉRO (ORIENTATION VERTICALE/HORIZONTALE): Pour régler un
plan de référence qui n’est pas horizontal, appuyez sur le bouton
marche/arrêt/ZERO (zéro)
2
. L’icône de zéro «Z» clignotera une
fois, puis la valeur mesurée à l’écran sera réinitialisée à «0,0°».
Àce stade, toutes les autres valeurs seront mesurées par rapport au
nouveau plan de référence réglé par l’utilisateur. Pour réactiver les
mesures d’après le niveau réel, appuyez sur le bouton marche/arrêt/
ZERO (zéro)
2
.
REMARQUE: Après avoir appuyé sur le bouton
marche/arrêt/ZERO (zéro)
2
,
assurez-vous que l’appareil reste
immobile jusqu’à ce que la nouvelle référence soit définie.
ZÉRO (ORIENTATION À PLAT): Pour régler un plan de référence autre
que le niveau de la terre, appuyez sur le bouton marche/arrêt/ZERO
(zéro)
2
. L’icône de zéro «Z» clignotera une fois, puis la valeur
mesurée à l’écran sera réinitialisée à «00,0°» pour les axesX
J
et Y
K
. À ce stade, toutes les autres valeurs seront mesurées par
rapport au nouveau plan de référence réglé par l’utilisateur. Pour
réactiver les mesures d’après le niveau réel, appuyez sur le bouton
marche/arrêt/ZERO (zéro)
2
.
REMARQUE: Après avoir appuyé sur
le bouton marche/arrêt/ZERO (zéro)
2
,
assurez-vous que l’appareil
reste immobile jusqu’à ce que la nouvelle référence soit définie.
MAINTIEN DES DONNÉES: Pour maintenir une valeur mesurée à
l’écran, appuyez sur le bouton HOLD (maintien des données)/MENU
3
. Lorsque la fonction de maintien des données est active, l’icône
de maintien des données
C
apparaît à l’écran. La valeur mesurée
restera à l’écran jusqu’à ce que vous appuyiez à nouveau sur le
bouton HOLD (maintien des données)/MENU
3
.
ÉCHELLE: L’appareil 935DAGL peut afficher des mesures de 0 à 90°
ou de 0 à 180°. Pour passer d’une échelle à l’autre, appuyez sur le
bouton haut/échelle
8
et tenez-le enfoncé. Si les mesures vont de
0à 90°, l’icône de l’échelle réglée à 90°
D1
apparaîtra à l’écran. Si les
mesures vont de 0 à 180°, c’est l’icône de l’échelle réglée à 180°
D2
qui apparaîtra.
INCLINAISON: La fiole à bulles
E
indique l’inclinaison du 935DAGL.
Lorsque l’appareil est incliné à un angle horaire, le cercle plein à
l’intérieur de la bulle d’inclinaison se déplace vers la gauche. Si
l’appareil est incliné à un angle antihoraire, le cercle plein se déplace
vers la droite. REMARQUE: Dans l’orientation à deux axes/à plat, les
valeurs d’angle affichées sont «+» ou «-» et la bulle peut être située
à gauche, à droite, en haut ou en bas par rapport au plan horizontal.
L’écran ACL affichera le message «Err» pour l’axeX ou l’axeY au
lieu d’une valeur numérique si l’angle d’inclinaison dépasse +/-39,9°
par rapport à l’axe indiqué
.
Dans la FIG. C, l’appareil de gauche doit être tourné dans le sens
horaire afin d’atteindre 0°, alors que celui de droite doit être tourné
dans le sens antihoraire pour y parvenir.
Dans la FIG. D, l’appareil de gauche montre l’affichage horizontal,
alors que celui de droite montre l’affichage vertical.
Dans la FIG. E, l’appareil de gauche doit être tourné dans le sens
horaire pour atteindre 90°, alors que celui de droite doit être tourné
dans le sens antihoraire pour y parvenir.
Dans la FIG. F, l’appareil de gauche doit être tourné dans le sens
horaire afin que l’axeY atteigne 0°, alors que celui de droite doit être
tourné dans le sens antihoraire pour y parvenir. Remarque: Si l’angle
de l’axeY dépasse 39,9°, le message «Err» sera affiché.
Dans la FIG. G, l’appareil de gauche doit être tourné dans le sens
horaire afin que l’axeX atteigne 0°, alors que celui de droite doit
être tourné dans le sens antihoraire pour y parvenir. REMARQUE:
Sil’angle de l’axeX dépasse 39,9°, le message «Err» sera affiché.
INSTRUCTIONS/INSTRUCCIONES/INSTRUCTIONS
INSTRUCTIONS/INSTRUCCIONES/INSTRUCTIONS
935DAGL-1390298ART.indd 1935DAGL-1390298ART.indd 1 9/8/21 7:57 AM9/8/21 7:57 AM
Loading ...
