Husqvarna 128PS Pole Saw User Manual

128PS

EN Operator's manual 2-24

ES-MX Manual de usuario 25-50

FR-CA Manuel d’utilisation 51-76

LT28CSHV

Contents

Introduction............................................................... 2

Safety........................................................................5

Assembly................................................................ 10

Operation................................................................ 11

Maintenance........................................................... 15

Troubleshooting...................................................... 22

Transportation, storage and disposal......................22

Technical data.........................................................23

Accessories.............................................................23

Introduction

Intended use

The product is used for cutting branches and twigs.

Note: National regulations can set limit to the

operation of the product.

Only use the product with accessories that are

approved by the manufacturer. Refer to

Accessories

on page 23

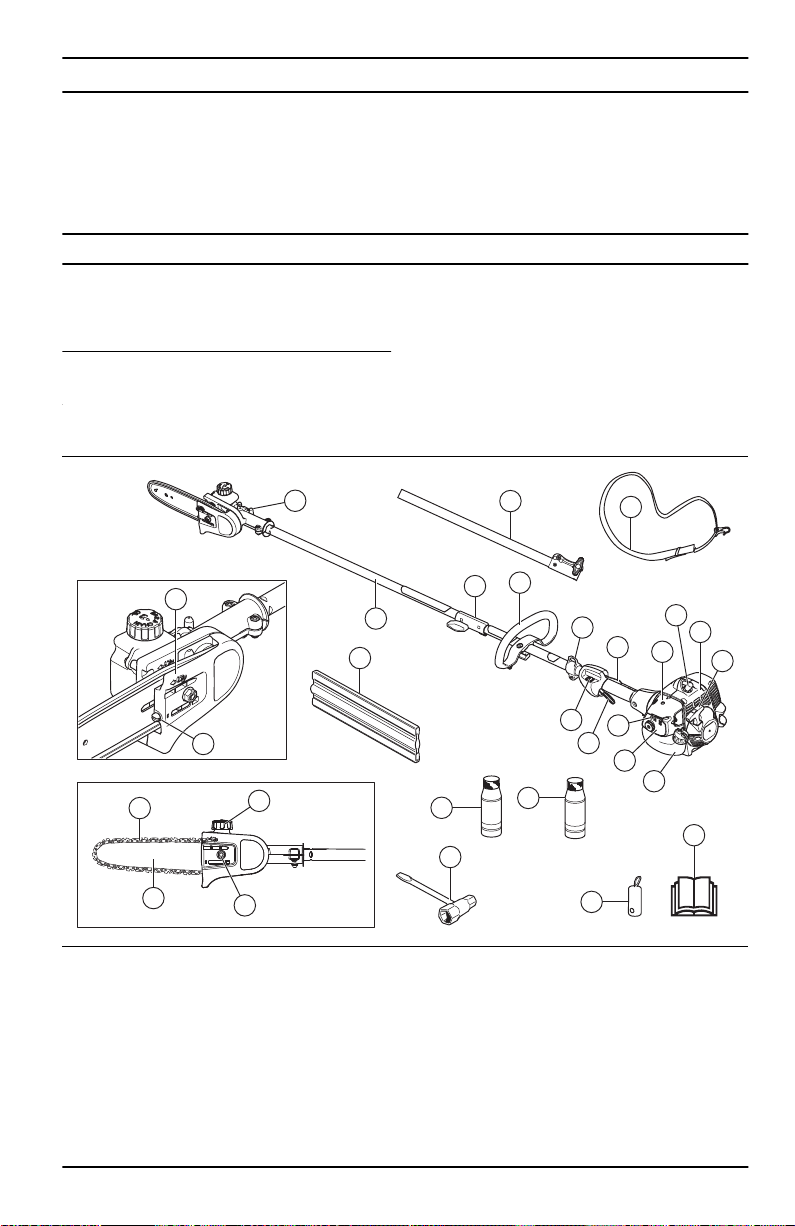

Product overview

1. Chain lubrication adjustment screw

2. Protective guard for saw chain

3. Chain tensioning screw

4. Saw chain

5. Chain oil tank

6. Guide bar

7. Bar nut

8. Transport guard, bar

9. Shaft

10. Shaft coupling

11. Extension shaft

12. Front handle

13. Harness

14. Harness support hook

15. Stop switch

16. Throttle trigger lockout

17. Throttle trigger

18. Choke control

19. Air purge

20. Fuel tank

2 1780 - 002 - 20.04.2022

21. Air filter cover

22. Spark plug cap and spark plug

23. Cylinder cover

24. Starter handle

25. Bar/chain oil

26. Two-stroke oil

27. Combination wrench, chain tensioner

28. Attachment hanger

29. Operator's manual

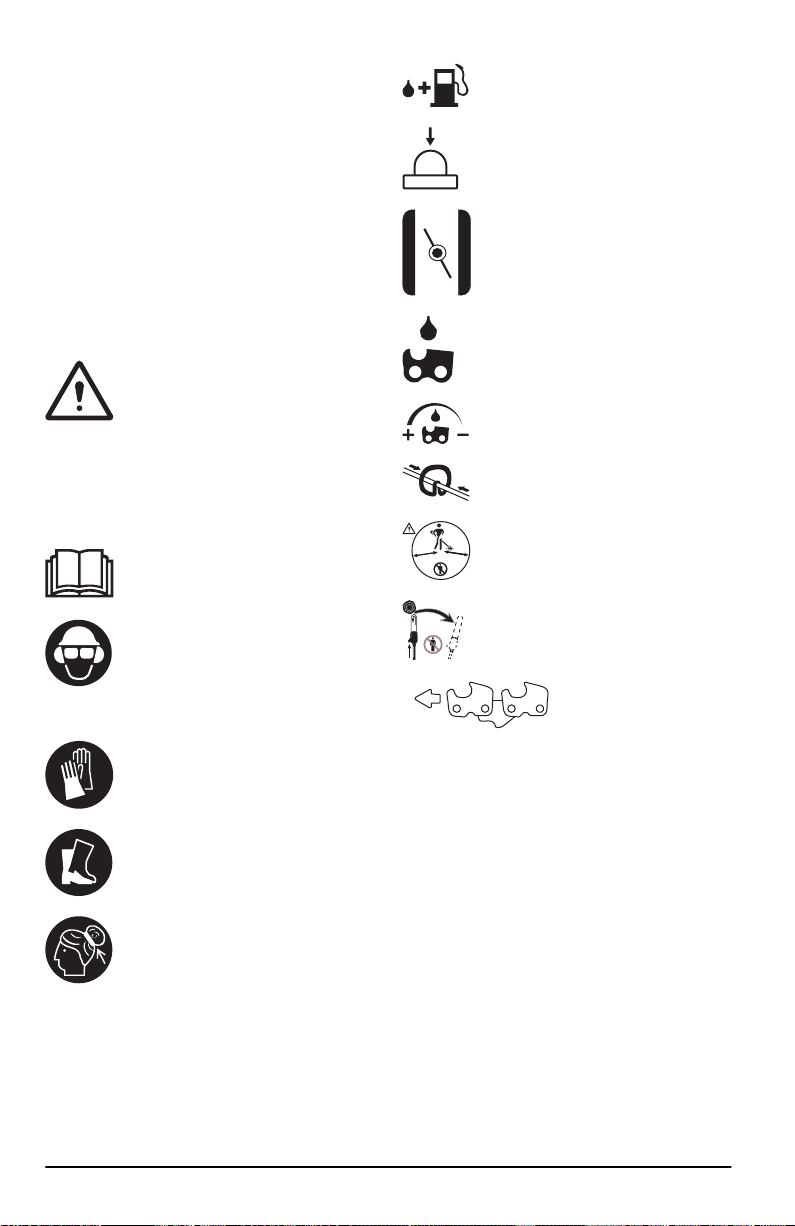

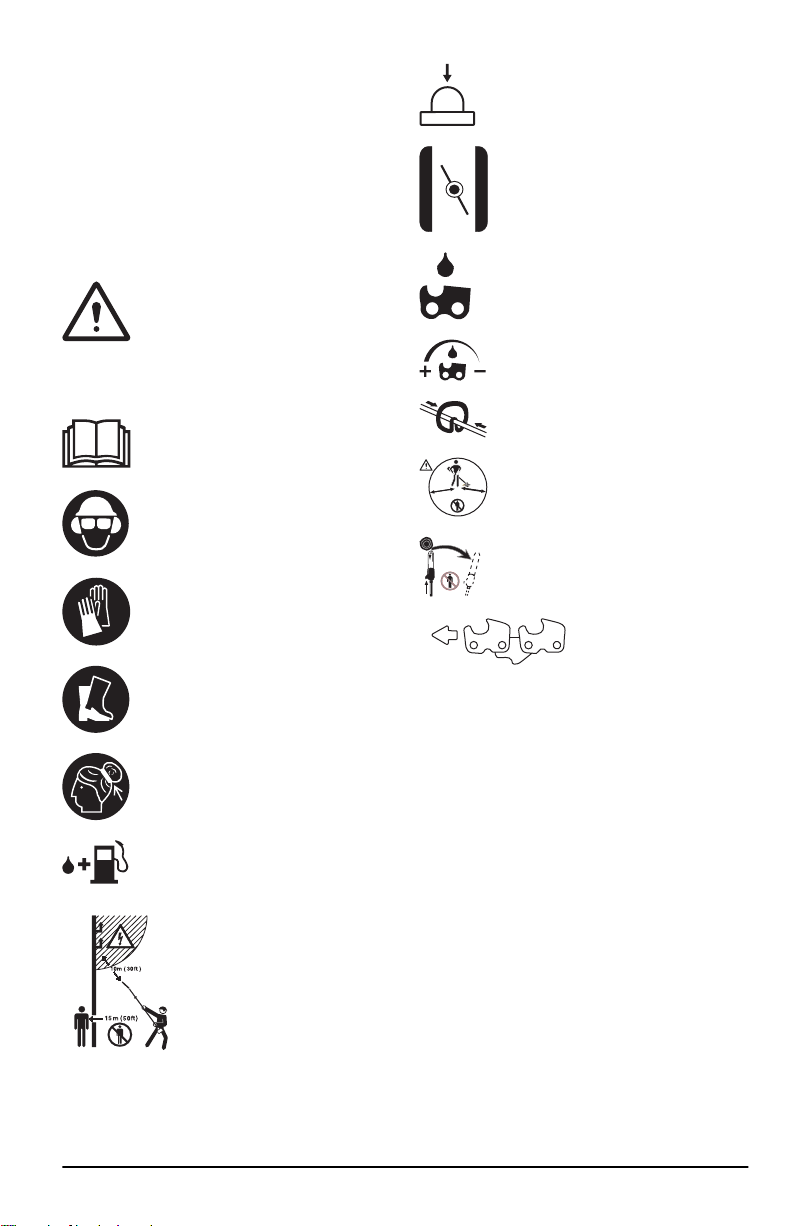

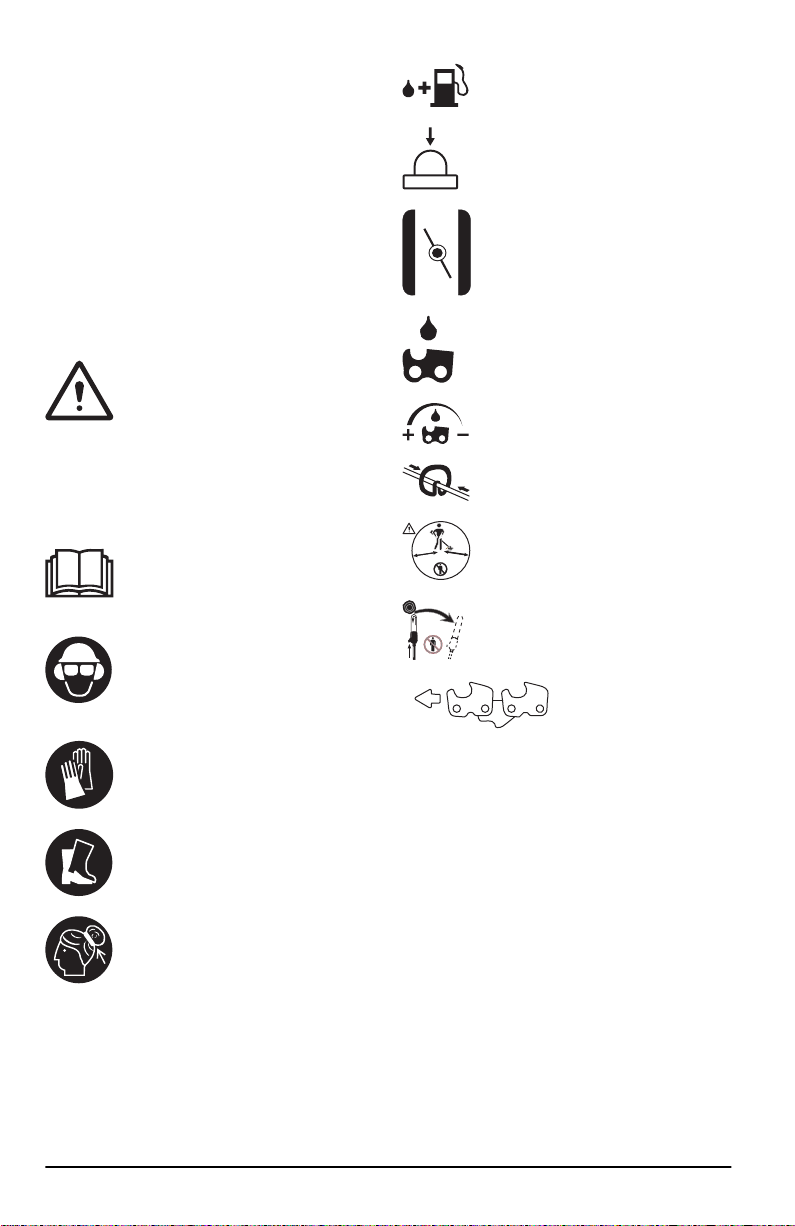

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the

operator or bystanders if the product

is not used carefully and correctly.

To prevent injury to the operator or

bystanders, read and obey all safety

instructions in the operator's manual.

Please read the operator's manual

carefully and make sure that you

understand the instructions before use.

Use a protective helmet in locations

where objects can fall on you. Use

approved hearing protection. Use

approved eye protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

Make sure that long hair is put up

above your shoulders.

Fuel.

Air purge bulb.

Choke.

Chain oil.

Adjustment of the oil flow.

The arrows show the limits for the

position of the handle.

50F

5 m

Safe distance

Make sure no person is within the

kickback danger zone.

Direction of rotation, saw

chain.

yyyywwxxxx

The rating plate shows the serial

number. yyyy is the production

year, ww is the production week

and xxxx is the sequential num-

ber.

This product is not electrically insulated. If the product touches or comes close to

high-voltage power lines it could lead to death or serious injury. Electricity can jump

from one point to another by arcing. The higher the voltage, the greater the distance

electricity can jump. Electricity can also travel through branches and other objects,

especially if they are wet. Always keep a distance of at least 10 m between the

machine and high-voltage power lines and/or any objects that are touching them. If you

have to work within this safe distance you should always contact the relevant power

company to make sure the power is switched off before you start work.

The operator of the product must ensure, while working, that no persons or animals

come closer than 15 meters.

1780 - 002 - 20.04.2022 3

Note: Other symbols/decals on the product refer

to certification requirements for other commercial

areas.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

The Emissions Compliance Period referred to on

the Emission Compliance label indicates the number

of operating hours for which the engine has been

shown to meet Federal and California emissions

requirements.

EMISSION CONTROL LABEL ABBREVIATIONS

General Exhaust emission control systems Evaporative emission control sys-

tems

ECS Emission control sys-

tem

ECM Engine control module

(Autotune)

C Coextruded (Multilay-

er)

EXH/EVP Exhaust and Evapora-

tive

EM Engine modification N Nylon

HRS Hours OC Oxidizing Catalyst P Treated HDPE or PE

REGS Regulations TWC Three way catalyst S Sealed

SORE Small off road engines

US EPA United States Environ-

mental Protection

Agency

CAL California

EVAP Evaporative

DISPL Displacement

4 1780 - 002 - 20.04.2022

California Proposition 65

WARNING!

The engine exhaust from this

product contains chemicals known

to the State of California to cause

cancer, birth defects or other

reproductive harm.

Product liability

As referred to in the product liability laws, we are not

liable for damages that our product causes if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not

from the manufacturer or not approved by the

manufacturer.

• the product is not repaired at an approved

service center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a

risk of injury or death for the operator

or bystanders if the instructions in the

manual are not obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials

or the adjacent area if the instructions in

the manual are not obeyed.

Note: Used to give more information that is

necessary in a given situation.

General safety instructions

WARNING: Read the warning

instructions that follow before you use

the product.

• This product produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To reduce the risk of serious or

fatal injury we recommend persons with medical

implants to consult their physician and the

medical implant manufacturer before operating

this product.

• This product is a dangerous tool if you are not

careful or if you use the product incorrectly. This

product can cause serious injury or death to the

operator or others.

• It is very important that you read and understand

the contents of this operator’s manual. If you

feel uncertainty about a work situation or

the operating procedures after you read the

operator's manual, speak to a service agent

before you continue.

• Under no circumstances may the design of the

product be modified without the permission of the

manufacturer. Do not use a product that appears

to have been modified by others and only use

accessories recommended for this product. Non-

authorized modifications and/or accessories can

result in serious personal injury or the death of

the operator or others.

• Do a check of the product before use. Refer to

Safety devices on the product on page 7

and

To check before starting on page 11

. Do not

use a defective product. Do the safety checks,

maintenance and service instructions described

in this manual.

Safety instructions for assembly

WARNING: Read, understand and

obey these instructions carefully before

you use the product.

• The complete clutch cover and shaft must be

fitted before the machine is started, otherwise the

clutch can come loose and cause personal injury.

• The only accessories you can operate with

this product are the cutting attachments we

recommend. Refer to

Accessories on page 23

• Use approved protective gloves.

• Make sure that you assemble the protective

cover and shaft correctly before you start the

engine.

• To operate the product safely and prevent

injury to the operator or other persons, the

product must always be attached correctly to the

harness.

Safety instructions for operation

WARNING:

Read the warning

instructions that follow before you do

maintenance on the product.

• Use personal protective equipment, refer to

Personal protective equipment on page 6

1780 - 002 - 20.04.2022

• This product is not electrically insulated. If the

product touches or comes close to high-voltage

power lines it could lead to death or serious

bodily injury. Electricity can jump from one point

to another by arcing. The higher the voltage,

the greater the distance electricity can jump.

Electricity can also travel through branches and

other objects, especially if they are wet. Always

keep a distance of at least 10 m between the

product and high-voltage power lines and/or

any objects that are touching them. If have to

work within this safe distance you should always

contact the relevant power company to make

sure the power is switched off before you start

work.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in persons who have

poor circulation. Speak to your physician if

you experience symptoms of overexposure to

vibration. Such symptoms include numbness,

loss of feeling, tingling, pricking, pain, loss of

strength, changes in skin colour or condition.

These symptoms usually show in the fingers,

hands or wrists. The risk increases at low

temperatures.

• The inside of the muffler contain chemicals that

may be carcinogenic. Avoid contact with these

elements in the event of a damaged muffler.

Long term inhalation of the engine’s exhaust

fumes, chain oil mist and sawdust can represent

a health risk.

• Never use the machine indoors or in spaces

lacking proper ventilation. Exhaust fumes contain

carbon monoxide, an odourless, poisonous and

highly dangerous gas.

• Do not operate a product without a muffler or

with a defective muffler. A defective muffler can

increase the noise level and the risk of fire. Keep

fire extinguishing tools near. If you must have a

spark arrestor mesh in your area, do not use the

product without or with a broken spark arrestor

mesh.

• If the saw chain does not stop when idling, adjust

the idle speed. Refer to

To adjust the idle speed

on page 21

. Do not use the product until it is

correctly adjusted or repaired.

• This product has a long reach. Make sure that no

people or animals come closer than 15 m when

the product is running.Always look behind you

before you turn around with the product. Stop

the product immediately if a person or animal

enters the 15 m safety zone. If more than one

operator does work in the same area, keep a

safety distance of a minimum of 15 m.

• Observe the applicable safety regulations for

work in the vicinity of overhead power lines. Also

falling branches can result in short-circuiting.

• Never stand directly underneath a branch that is

being cut. This could lead to serious or even fatal

personal injury.

• Watch out for stumps of branches that can be

thrown out when you cut. Do not cut too close to

the ground where stones and other objects can

be thrown out.

• Do not operate the product in bad weather,

such as dense fog, heavy rain, strong wind and

intense cold. To operate in bad weather can

make you tired and add risks, such as icy ground

and unpredictable felling direction.

• Do not use the product if you are tired, ill, or

under the influence of alcohol, drugs or medicine,

as this has a negative effect on your vision,

alertness, coordination and judgment.

• Make sure that you can move safely and have

a safe stance. Examine the area around you

for obstacles such as roots, rocks, branch and

ditches. Be careful during work on slopes.

• Do not remove the cut material, or let other

persons remove cut material, while the engine is

on or the cutting equipment rotates, as this can

result in serious injury.

• Do not overreach. Keep a stable position of the

feet and a good balance at all times.

• Always hold the product with both hands. Hold

the product on the right side of your body.

• Keep your hands and feet away from the saw

chain until it has stopped completely when the

product is deactivated.

• Never work from a ladder, stool or any other

raised position that is not fully secured.

• Do not put the product down with the engine on

unless you have it in clear view.

• Listen for warning signals and loud voices when

you use hearing protection. Always remove your

hearing protection when the engine stops.

• Stop the engine before you move to a new work

area. Always attach the transport guard before

you move the equipment.

• Never allow children to use or be in the vicinity

of the product. Remove the spark plug cap when

the product is not under close supervision.

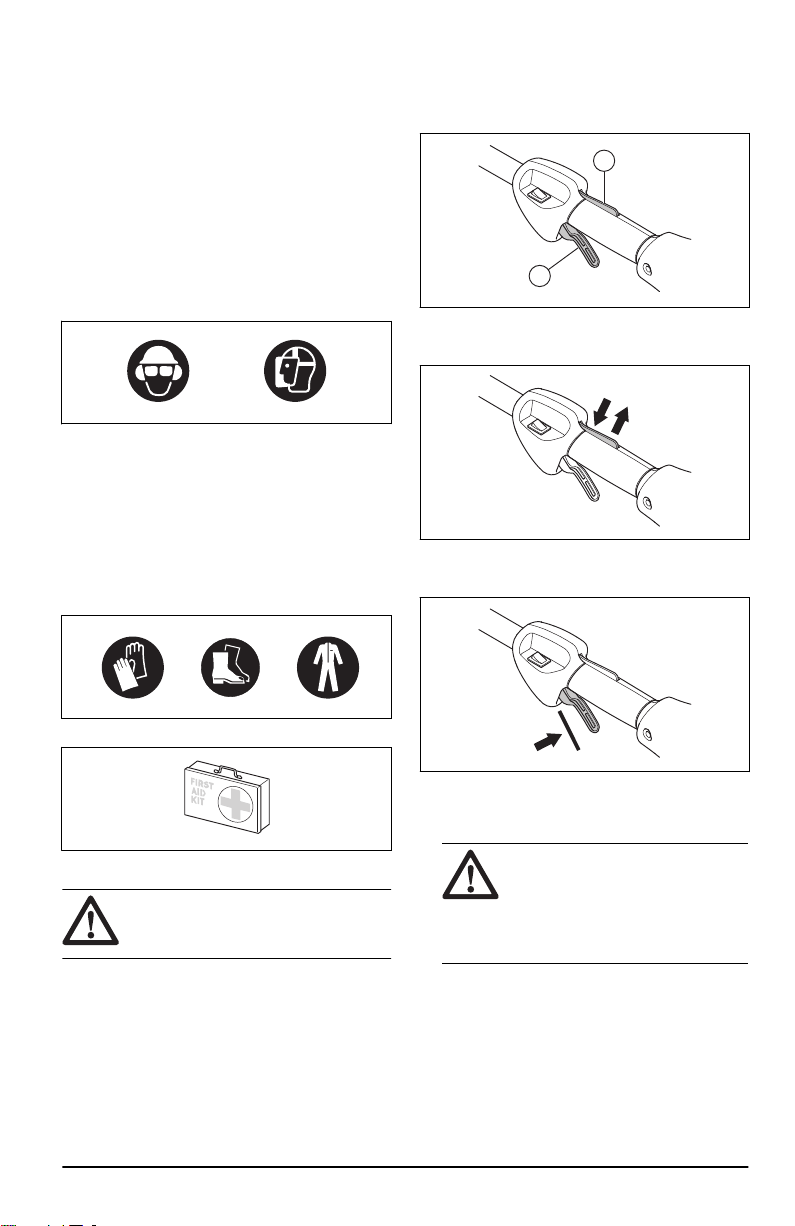

Personal protective equipment

WARNING:

Read the warning

instructions that follow before you use

the product.

• Always use approved personal protective

equipment when you use the product. Personal

protective equipment cannot fully prevent injury

but it decreases the degree of injury if an

1780 - 002 - 20.04.2022

accident does occur. Let your dealer help you

select the right equipment.

• Use a protective helmet where there is a risk of

falling objects.

• Use approved hearing protection that provides

adequate noise reduction. Long-term exposure

to noise can result in permanent hearing

impairment.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with

the ANSI Z87.1 standard in the USA or EN 166

in EU countries.

• Use a visor for face protection. A visor is not

enough for protection of the eyes.

• Use gloves when necessary, for example when

you attach, examine or clean the cutting

equipment.

• Use sturdy non-slip boots.

• Use clothing made of a strong fabric. Always

use heavy, long pants and long sleeves. Do

not use loose clothing that can catch on twigs

and branches. Do not wear jewelry, short pants,

sandals or go with bare feet. Put your hair up

safely above shoulder level.

• Keep first aid equipment close at hand.

Safety devices on the product

WARNING:

Read the warning

instructions that follow before you use

the product.

• Do not use a product with defective safety

devices.

• Do a check of the safety devices regularly. Refer

Maintenance schedule on page 15

• If the safety devices are defective, speak to your

Husqvarna servicing dealer.

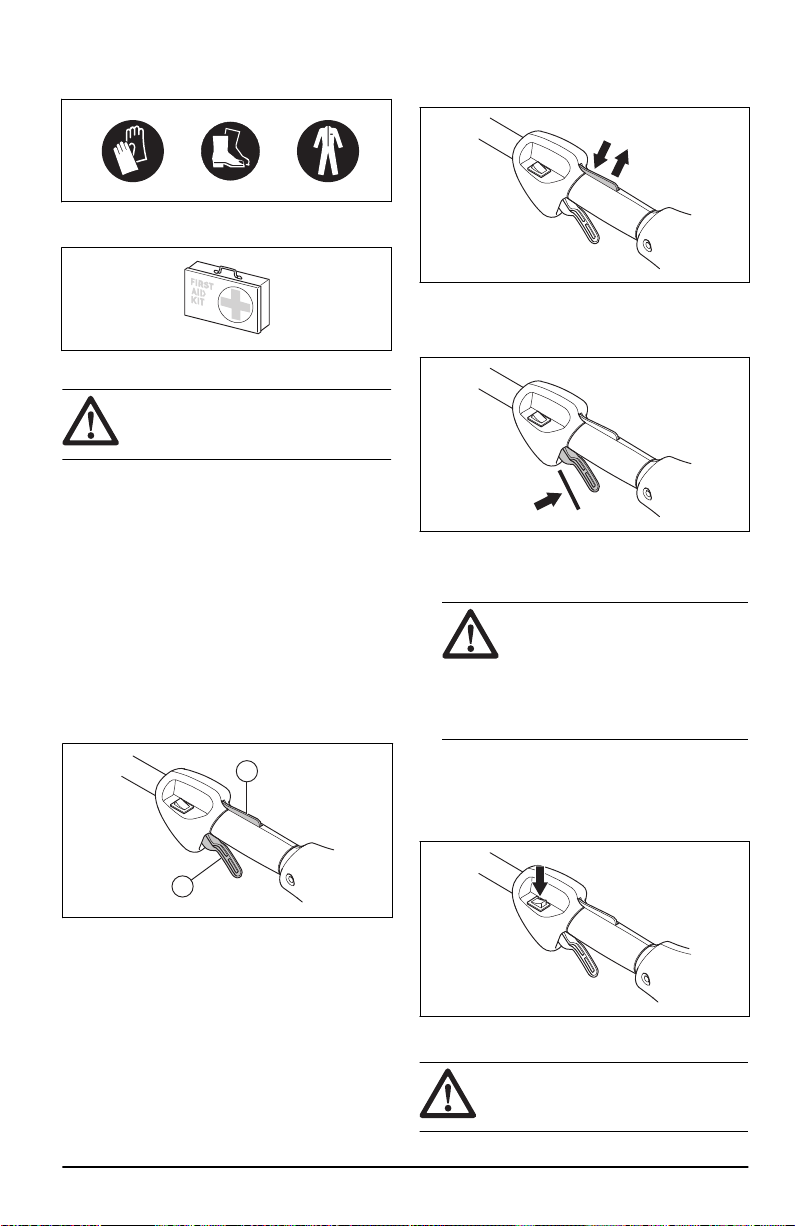

To do a check of the throttle trigger lockout

1. Make sure that the throttle trigger lockout (A) and

throttle trigger (B) move freely and that the return

spring works correctly.

2. Push down the throttle trigger lockout and make

sure that it goes back to its initial position when

you release it.

3. Make sure that the throttle trigger is locked at the

idle position when the throttle trigger lockout is

released.

4. Start the product and apply full throttle.

5. Release the throttle trigger and make sure that

the saw chain stops and stay stationary.

WARNING:

If the saw chain

moves when the throttle trigger is in

the idle position, then the carburetor

idle speed must be adjusted. Refer

To adjust the idle speed on page

To do a check of the stop switch

1. Start the engine.

1780 - 002 - 20.04.2022

2. Move the stop switch to the stop position and

make sure that the engine stops.

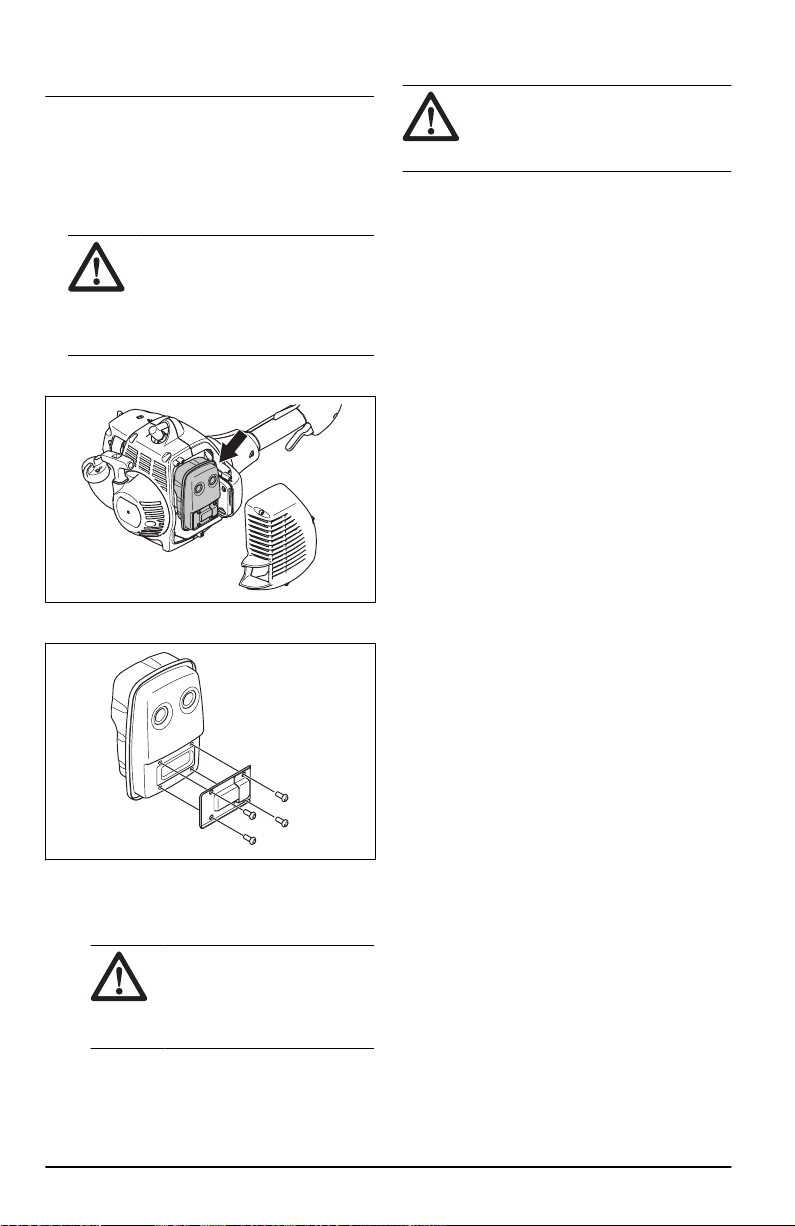

To do a check of the muffler

WARNING: Do not use a product

that has a defective muffler.

WARNING: Do not use the product

if the spark arrester screen on the

muffler is missing or defective.

WARNING: The muffler becomes

very hot during and after operation and

also at idle speed. Use protective gloves

to prevent burn injuries.

The muffler keeps noise levels to a minimum and

points exhaust fumes away from the operator.

1. Stop the engine.

2. Examine the muffler for damage and defects.

WARNING:

The inner surfaces

of the muffler contain chemicals that

can cause cancer. Be careful not to

touch these elements if the muffler is

damaged.

3. Make sure that the muffler is correctly attached

to the product.

4. Do a visual check of the spark arrester screen.

a) Replace the spark arrester screen if it is

damaged.

b) Clean the spark arrester screen if it is

blocked.

CAUTION: If the spark

arrester screen is blocked the

product becomes too hot and this

causes damage to the cylinder

and piston.

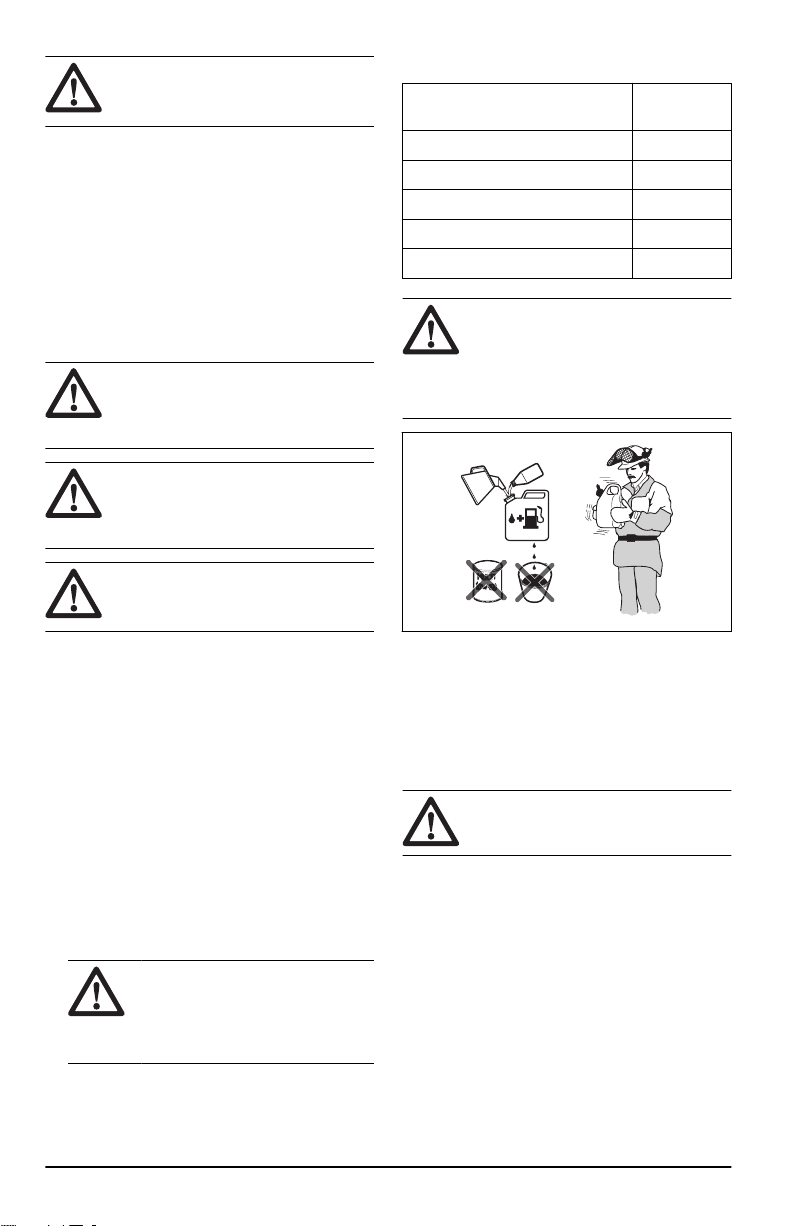

Fuel safety

WARNING: Read the warning

instructions that follow before you use

the product.

• Do not mix the fuel indoor or near a heat source.

• Do not start the product if there is fuel or engine

oil on the product. Remove the unwanted fuel/oil

and let the product dry. Remove unwanted fuel

from the product.

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury.

If you get fuel on your body, use a soap and

water to remove the fuel.

• Do not start the engine if you spill oil or fuel on

the product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the

fumes are explosive and can cause injuries or

death.

• Do not breathe in the fuel fumes, it can cause

injury. Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the

engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you

refuel.

• Before you refuel, open the fuel tank cap slowly

and release the pressure carefully.

1780 - 002 - 20.04.2022

• Make sure there are sufficient airflow when

refueling and mixing fuel (petrol and two-stroke

oil) or draining the fuel tank.

• Fuel and fuel vapor are highly flammable and

can cause serious injury when inhaled or allowed

to come into contact with the skin. For this

reason, observe caution when handling fuel and

make sure there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft)

from the position where you filled the tank before

a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you

move the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an

open flame.

• Only use approved containers when you move

the fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage.

Obey the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you do

maintenance on the product.

• Do only the maintenance and servicing given in

this operator's manual. Let professional servicing

personnel do all other servicing and repairs.

• Regularly do the safety checks, maintenance and

service instructions given in this manual. Regular

maintenance increases the life of the product

and decreases the risk of accidents. Refer to

Maintenance on page 15

for instructions.

• If the safety checks in this operator's manual is

not approved after you do maintenance, speak

to your servicing dealer. We guarantee that there

are professional repairs and servicing available

for your product.

Safety instructions for the cutting

equipment

WARNING:

Read the warning

instructions that follow before you use

the product.

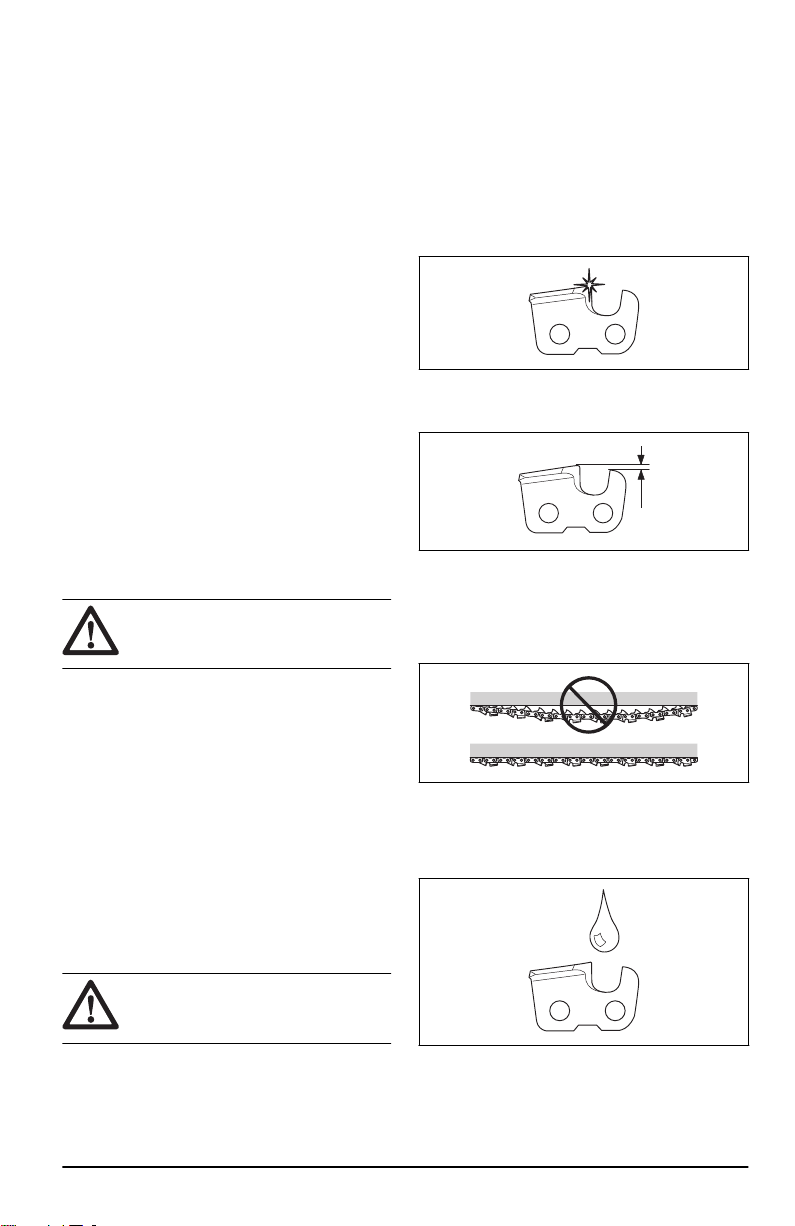

• Only use the guide bar/saw chain combinations

and filing equipment that we recommend. Refer

Accessories on page 23

for instructions.

• Use protective gloves when you use or do

maintenance on the saw chain. A saw chain that

does not move can also cause injuries.

• Keep the cutting teeth correctly sharpened.

Obey the instructions and use the recommended

file gauge. A saw chain that is damaged

or incorrectly sharpened increases the risk of

accidents.

• Keep the correct depth gauge setting. Obey the

instructions and use the recommended depth

gauge setting.

• Make sure that the saw chain has the correct

tension. If the saw chain is not tight against the

guide bar, the saw chain can derail. An incorrect

saw chain tension increases wear on the guide

bar, saw chain and chain drive sprocket. Refer to

To adjust the chain tension on page 16

• Do maintenance on the cutting equipment

regularly and keep it correctly lubricated. If the

saw chain is not correctly lubricated, the risk of

wear on the guide bar, saw chain and chain drive

sprocket increases.

1780 - 002 - 20.04.2022

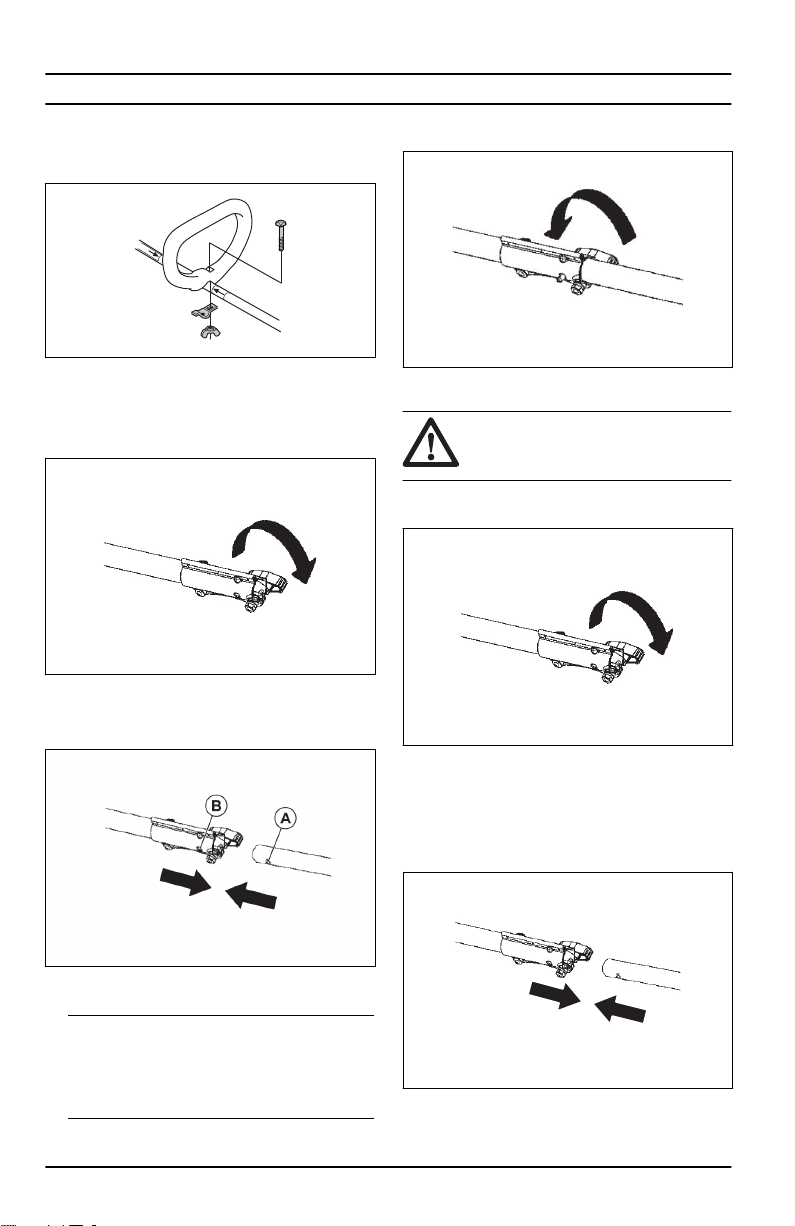

Assembly

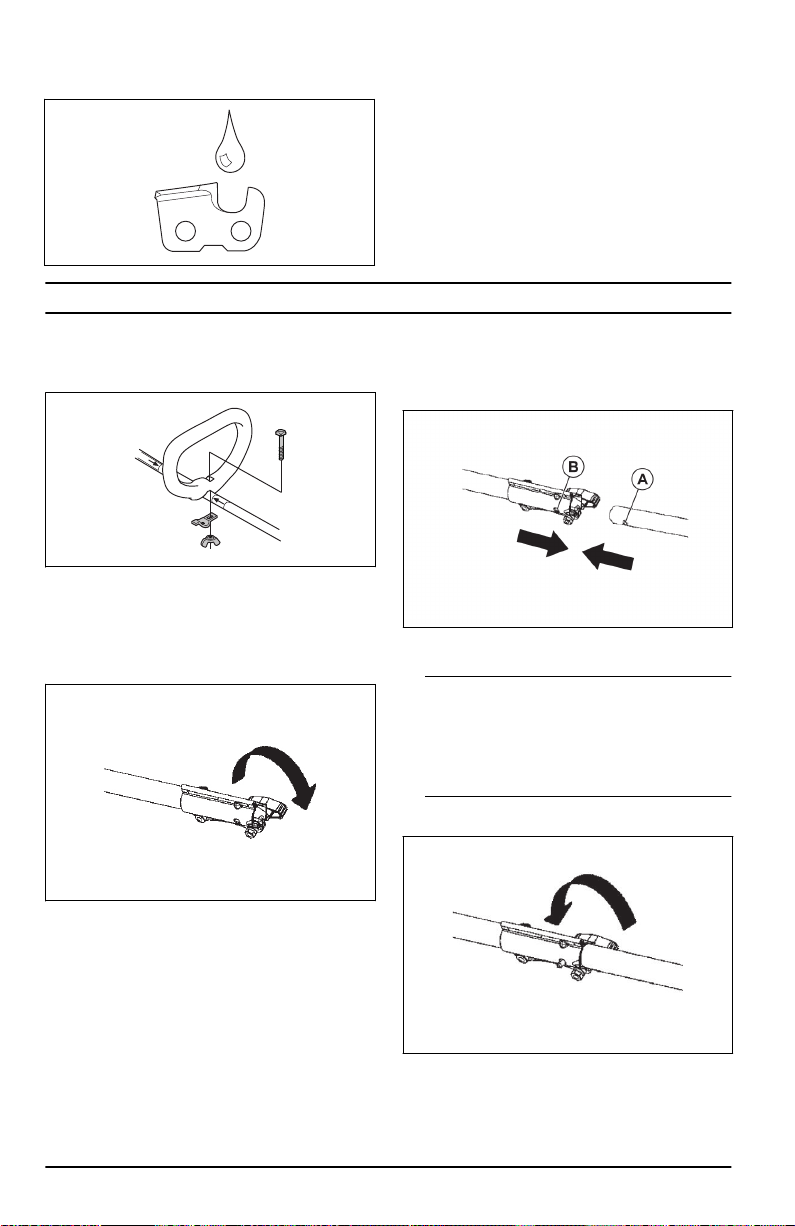

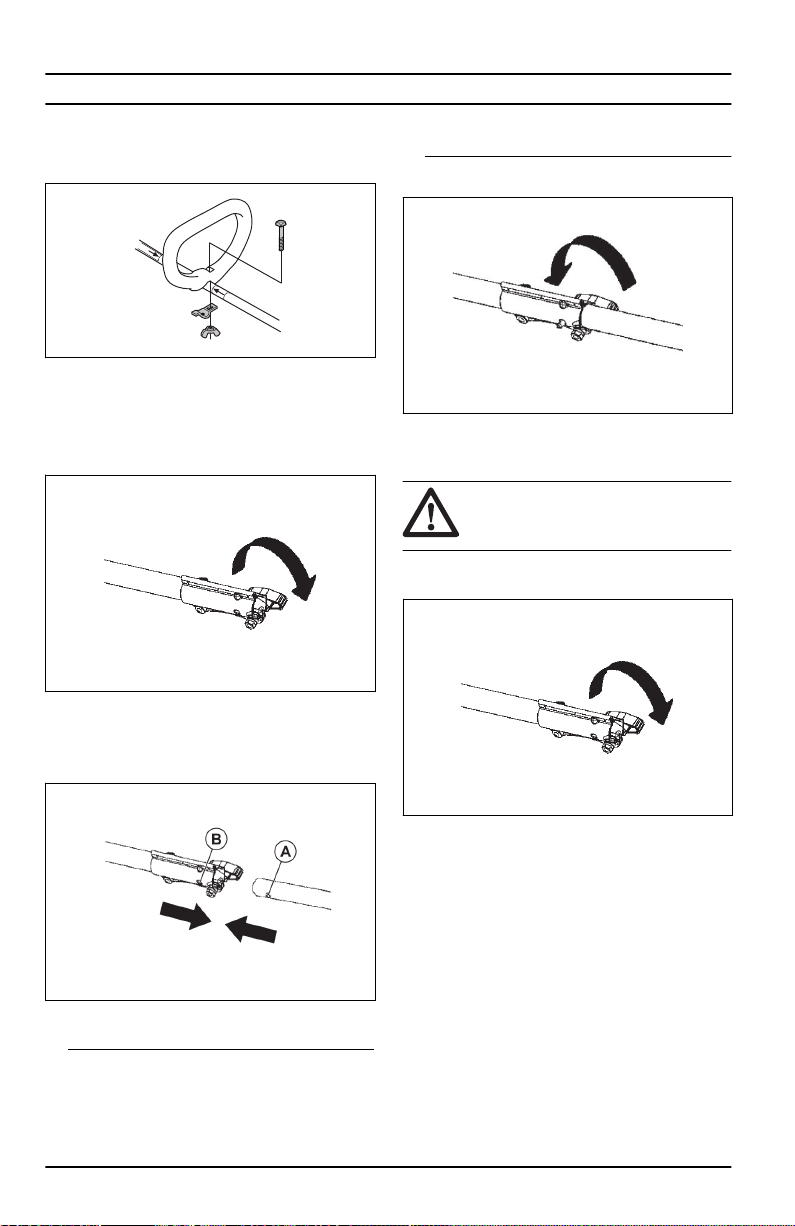

To attach the loop handle

1. Attach the loop handle to the shaft in compliance

with the illustration and tighten.

2. Make sure that the loop handle attaches between

the arrows on the shaft.

To assemble the two-piece shaft

1. Turn the knob to loosen the shaft coupling.

2. Move the locking/release button (A) into the

guide recess. Push the attachment into the

coupler until the locking/release button sets into

the primary hole (B).

3. Insert the shaft into the shaft coupling. The

button must go through the hole.

Note:

If the attachment does not go fully into

the upper shaft, use a small screwdriver to push

the internal drive shaft deeper into the tube. It

can be necessary to turn the screwdriver while

you push.

4. Make sure that you fully tighten the knob before

you operate the product.

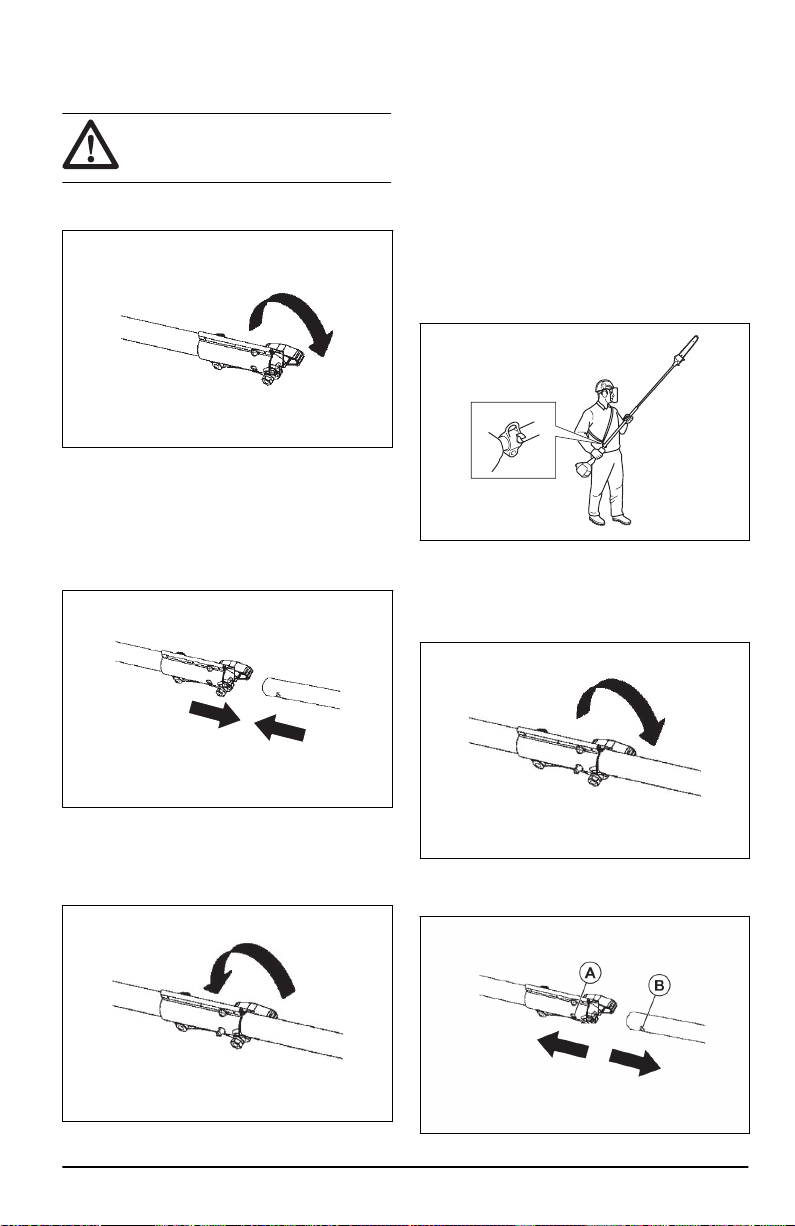

To attach the pole saw attachment

WARNING: Stop the product on a

level surface when you install or remove

the attachments.

1. Turn the knob counterclockwise and loosen the

coupler on the extension shaft.

2. Remove the transport guard from the coupler.

3. Remove the shaft cap from the attachment.

4. Move the locking/release button into the guide

recess.

5. Push the attachment into the coupler until the

locking/release button sets into the primary hole.

6. Do steps1 through 5 again to attach the other

attachment on the engine shaft.

1780 - 002 - 20.04.2022

7. Turn the knobs on the extension shaft and the

engine shaft clockwise and tighten them.

8. Tighten the couplers on the extension shaft and

the engine shaft.

To adjust the harness

You should always use the harness with the

machine to give maximum control over the machine

and reduce the risk of fatigue in your arms and back.

1. Put on the harness.

2. Hook the machine onto the harness support

hook.

3. Adjust the length of the harness so that the

support hook is roughly level with your right hip.

To disassemble the two-piece shaft

1. Turn the knob to loosen the shaft coupling.

2. Push and hold the locking/release button (B).

Pull the shafts apart.

Operation

Introduction

WARNING: Before you operate the

product, you must read and understand

the safety chapter.

To check before starting

1. Inspect the working area. Remove any objects

that could be thrown out.

2. Check the saw chain. Never use blunt, cracked

or damaged equipment.

3. Check that the product is in perfect working

order.

4. Check that all nuts and screws are tight.

5. Make sure the chain is adequately lubricated,

refer to

To check the chain lubrication on page

6. Check that the saw chain always stops when the

engine is idling.

7. Only use the product for the purpose it was

intended for.

8. Make sure the handle and safety features are in

order. Never use a machine that has any parts

missing or has been modified in relation to the

specification.

Fuel

This product has a two-stroke engine.

1780 - 002 - 20.04.2022 11

CAUTION: Incorrect type of fuel can

result in engine damage. Use a mixture

of gasoline and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for

best performance and extension of the engine

life. This fuel contains less harmful chemicals

compared to regular fuel, which decreases

harmful exhaust fumes. The quantity of remains

after combustion is lower with this fuel, which

keeps the components of the engine more clean.

To mix fuel

Gasoline

CAUTION: Do not use gasoline with

an octane number less than 90 RON

(87 AKI). This can cause damage to the

product.

CAUTION: Do not use gasoline with

more than 10% ethanol concentration

(E10). This can cause damage to the

product.

CAUTION: Do not use leaded

gasoline. This can cause damage to the

product.

• Always use new unleaded gasoline with a

minimum octane number of 90 RON (87 AKI)

and with less than 10% ethanol concentration

(E10).

• Use gasoline with a higher octane number if you

frequently use the product at continuously high

engine speed.

• Always use a good quality unleaded gasoline/oil

mixture.

Two-stroke oil

• For best results and performance use Husqvarna

two-stroke oil.

• If Husqvarna two-stroke oil is not available, use

a two-stroke oil of good quality for air-cooled

engines. Speak to your servicing dealer to select

the correct oil.

CAUTION:

Do not use two-

stroke oil for water-cooled outboard

engines, also referred to as outboard

oil. Do not use oil for four-stroke

engines.

To mix gasoline and two-stroke oil

Gasoline, liter Two-stroke

oil, liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

CAUTION: Small errors can

influence the ratio of the mixture

drastically when you mix small quantities

of fuel. Measure the quantity of oil

carefully and make sure that you get the

correct mixture.

1. Fill half the quantity of gasoline in a clean

container for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the

container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more

than 1 month at a time.

To fill the fuel tank

1. Clean the area around the fuel tank cap.

2. Shake the container and make sure that the fuel

is fully mixed. Use a fuel container with an anti-

spill valve.

3. Fill the fuel tank.

4. Tighten the fuel tank cap carefully.

5. Move the product 3 m (10 ft) or more away from

the refueling area and fuel source before starting.

1780 - 002 - 20.04.2022

CAUTION: Contamination in the

tanks causes malfunction. Clean the fuel

tank and chain oil tank regularly and

replace the fuel filter one time a year or

more.

To do a run-in

• During the first 10 hours of operation, do not

apply full throttle without load for extended

periods.

To use the correct chain oil

WARNING: Do not use waste oil,

which can cause injury to you and

the environment. Waste oil also causes

damage to the oil pump, the guide bar

and the saw chain.

WARNING: The saw chain can

break if the lubrication of the cutting

equipment is not sufficient. Risk of

serious injury or death to the operator.

WARNING: This product has a

function that lets the fuel run out before

the chain oil. Use the correct chain oil for

this safety function to operate correctly.

Speak to your servicing dealer when you

select your chain oil.

Note: This product has an automatic chain

lubrication system. You can also adjust the oil flow.

Refer to

To check the chain lubrication on page 20

• Use Husqvarna chain oil for maximum saw chain

life and to minimise environmental damage.

If Husqvarna chain oil is not available, we

recommend you to use a standard chain oil.

• Use a chain oil with good adherence to the saw

chain.

• Use a chain oil with correct viscosity range that

agrees with the air temperature.

CAUTION:

If the oil is too

thin, it runs out before the fuel. In

temperatures below 0°C/32°F some

chain oils become too thick, which

can cause damage to the oil pump

components.

• Use the recommended cutting equipment. Refer

Accessories on page 23

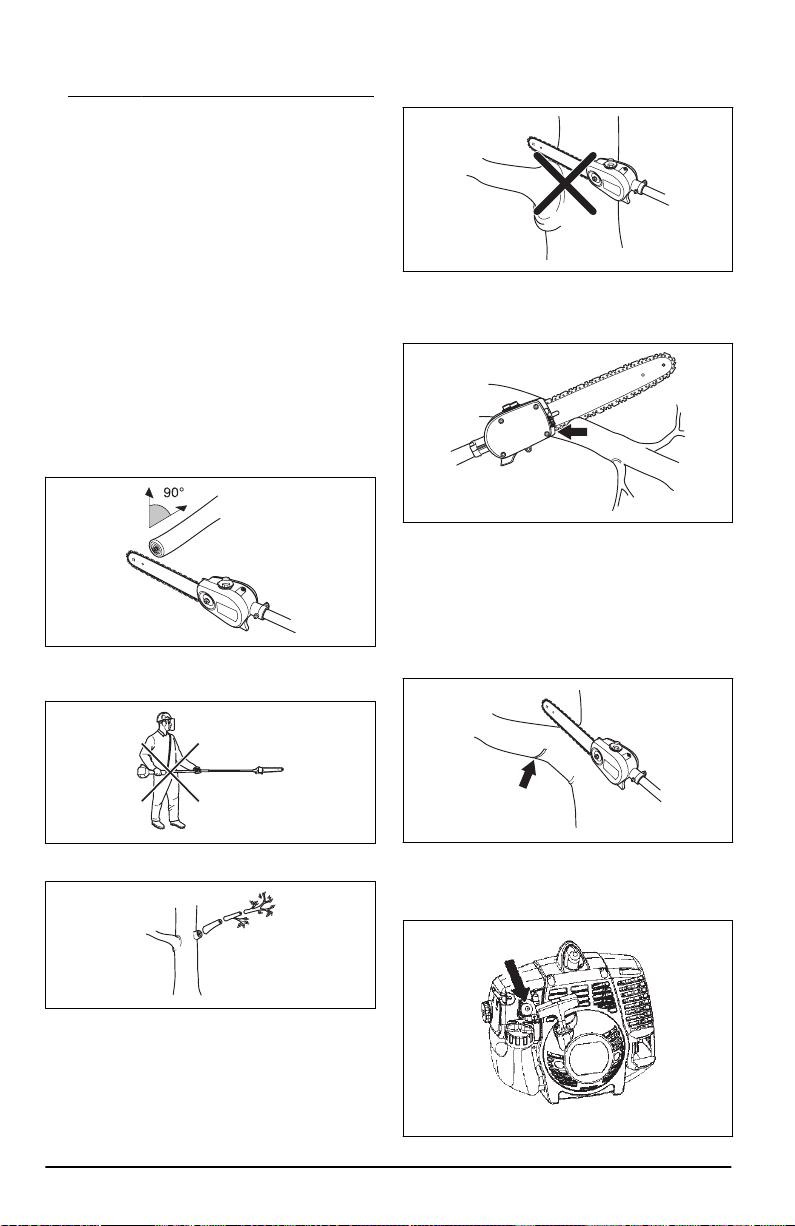

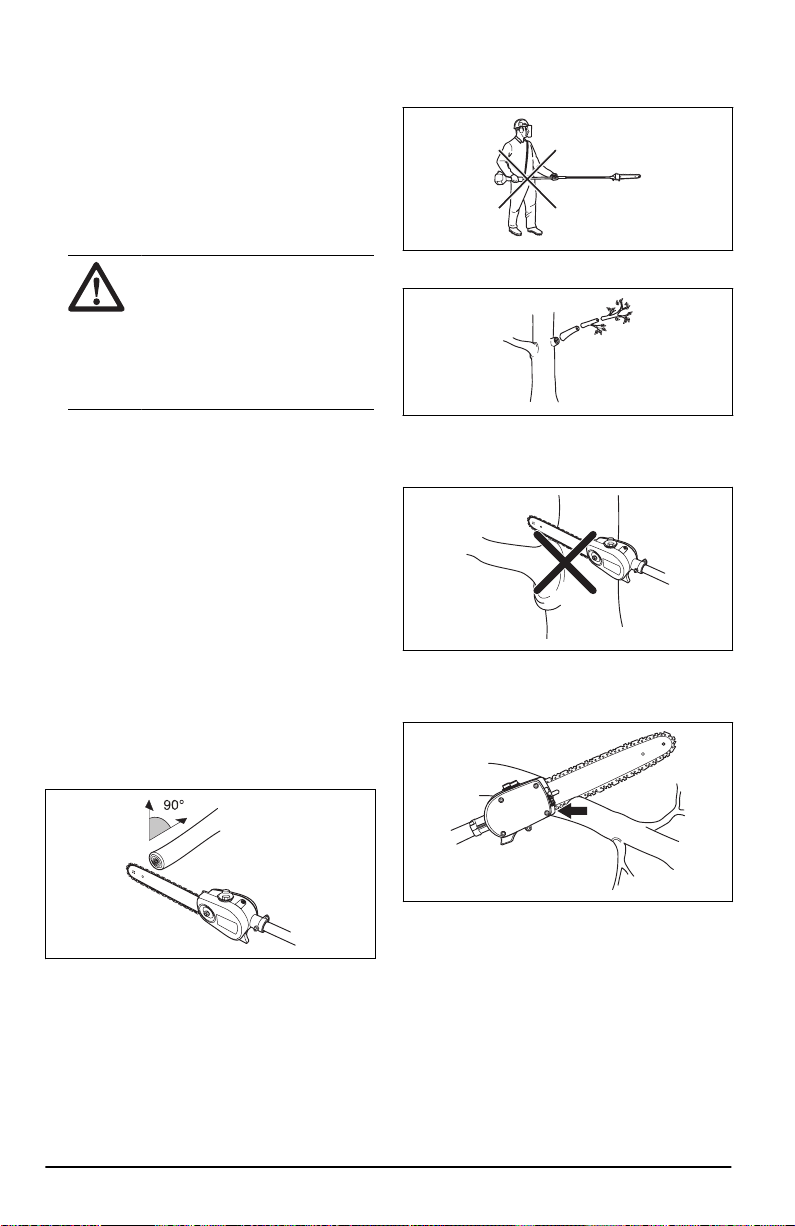

To use the product

• Hold the product as close to your body as

possible to get the best balance. Use the

harness to support the weight of the machine

and make it easier to handle.

• Make sure that the tip does not touch the ground.

• Do not rush the work, but work steadily until all

the branches have been cut back cleanly.

• Always slow the engine to idle speed after each

working operation. Long periods at full throttle

without any load on the engine can lead to

serious engine damage.

• Always work at full throttle.

• Whenever possible position yourself so that you

can make the cut at right angles to the branch.

• Do not work with the shaft held straight out in

front of you as this increases the apparent weight

of the cutting attachment.

• Cut large branches in sections so that you have

better control over where they fall.

1780 - 002 - 20.04.2022

• Never cut through the swelling at the root of

the branch as this will slow down healing and

increase the risk of fungal attack.

• Use the stop at the base of the cutting head

to provide support during cutting. This will help

prevent the cutting attachment from bouncing on

the branch.

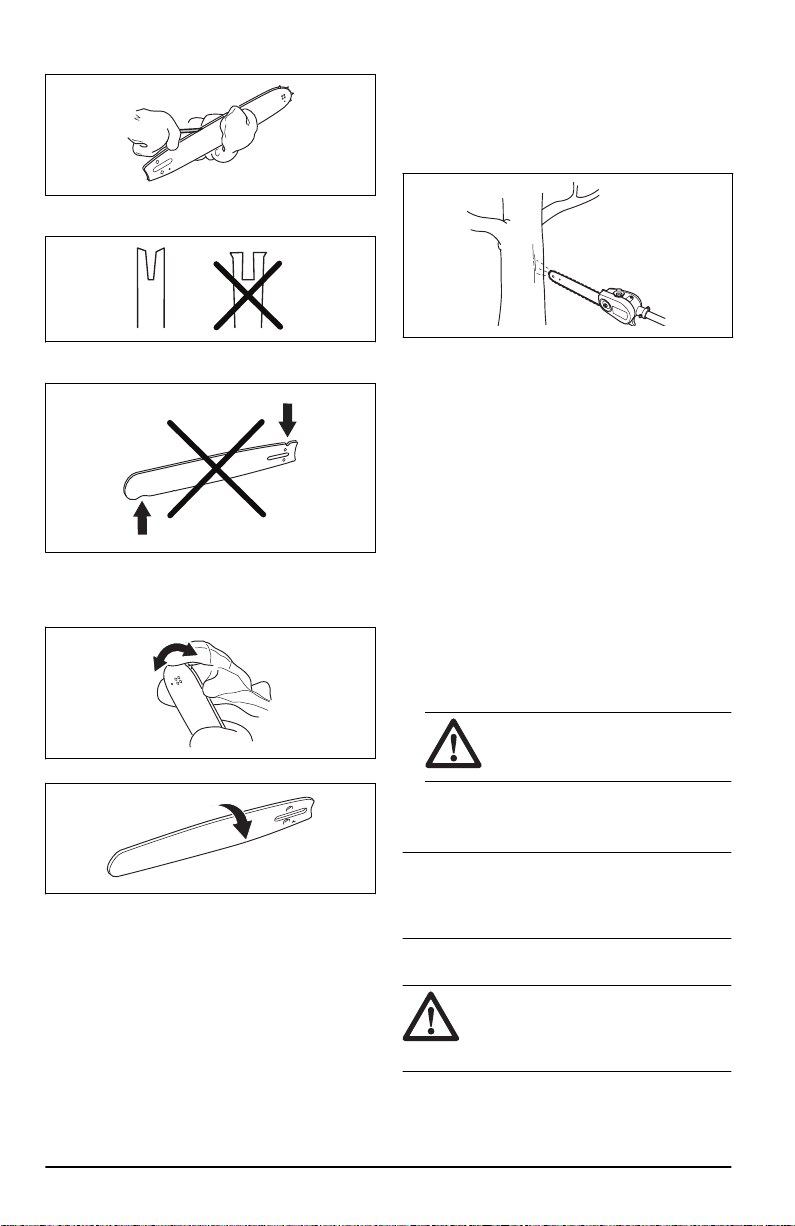

• Make an initial cut on the underside of the

branch before cutting through the branch. This

will prevent tearing of the bark, which could lead

to slow healing and cause permanent damage

to the tree. The cut should not be deeper than

⅓ of the branch thickness to prevent jamming.

Keep the chain running while you withdraw the

cutting attachment from the branch to prevent it

jamming.

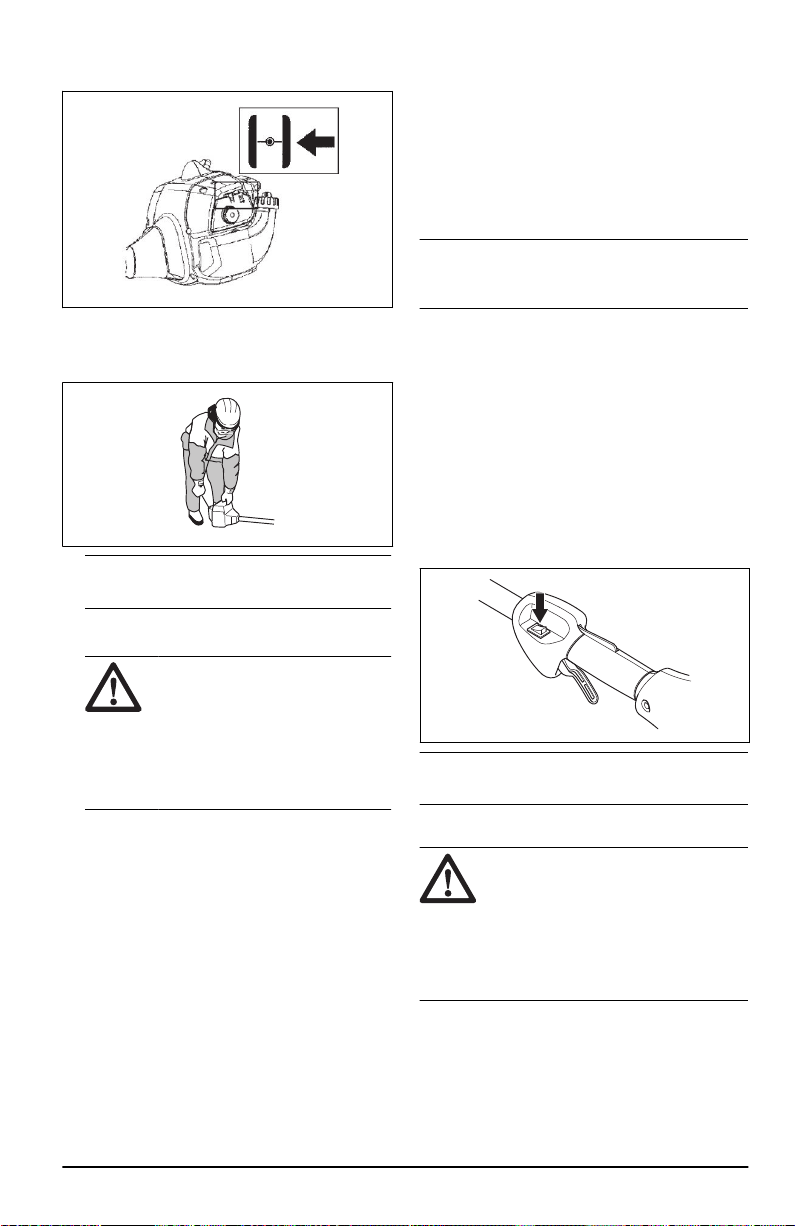

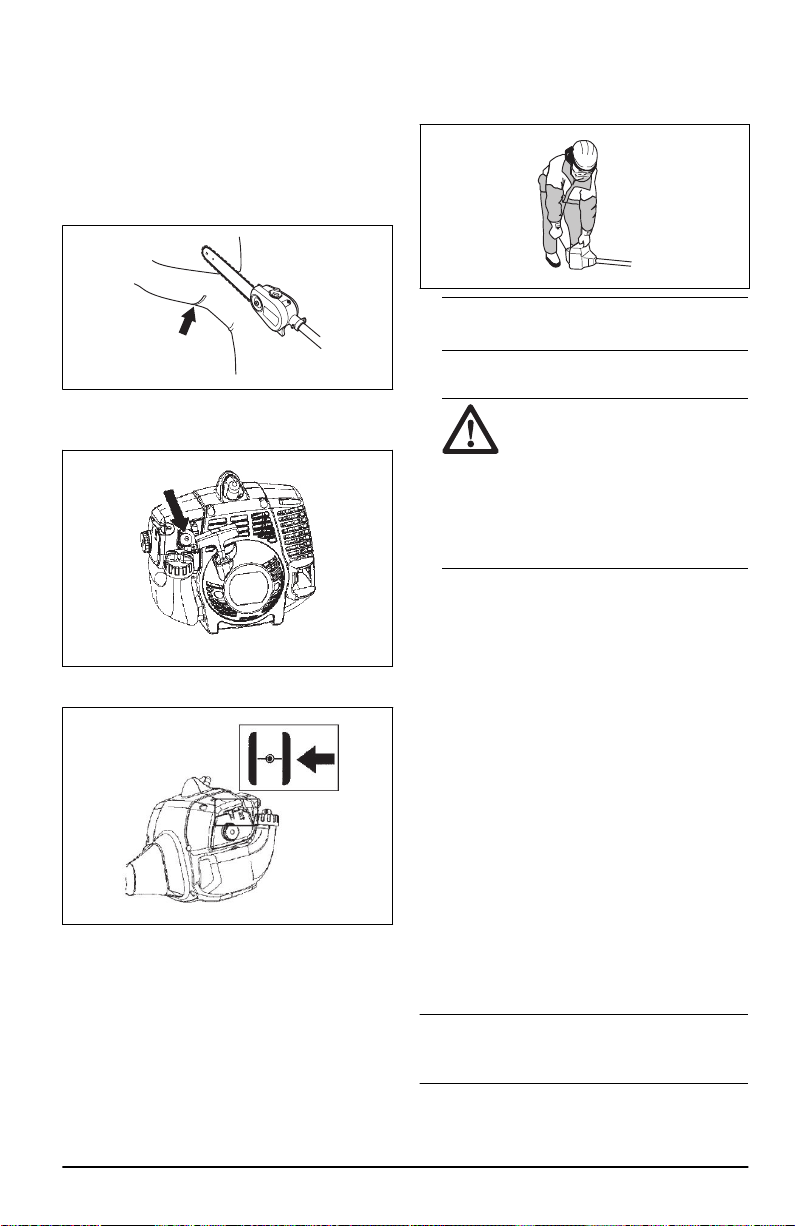

To start a cold engine

1. Push the air purge bulb 10 times.

2. Move choke control to the full choke position.

3. Hold the body of the product on the ground with

your left hand. Do not step on the product. Pull

the starter rope handle slowly until you feel some

resistance.

Note: Do not pull the throttle trigger while you

start the engine.

4. Pull the starter rope handle 3 times with force.

CAUTION:

Do not pull the

starter rope until it stops. Do not

let go of the starter rope when it is

fully extended. Release the starter

rope slowly. Failure to obey these

instructions can cause damage to the

engine.

5. Move the choke control to the half choke

position.

6. Pull the starter rope handle until the engine

starts.

7. Let the engine run for 10 seconds.

8. Move the choke control to the no choke position.

To start a warm engine

1. Slowly push the air purge bulb 10 times.

2. Move the choke lever to the HALF CHOKE

position.

3. Pull the starter rope handle quickly until the

engine runs.

4. Move the choke lever to the NO CHOKE

position.

1780 - 002 - 20.04.2022

To start the engine when the fuel is

too hot

If the product does not start, the fuel can be too hot.

Note: Always use new fuel and decrease the

operation time during warm weather.

1. Put the product in a cool area away from open

sunlight.

2. Let the product cool down for 20 minutes at

minimum.

3. Press the air purge bulb again and again for

10-15 seconds.

4. Obey the procedure to start a cold engine. Refer

To start a cold engine on page 14

To stop the product

• Push the stop switch to stop the engine.

Note: The stop switch automatically goes back to

its initial position.

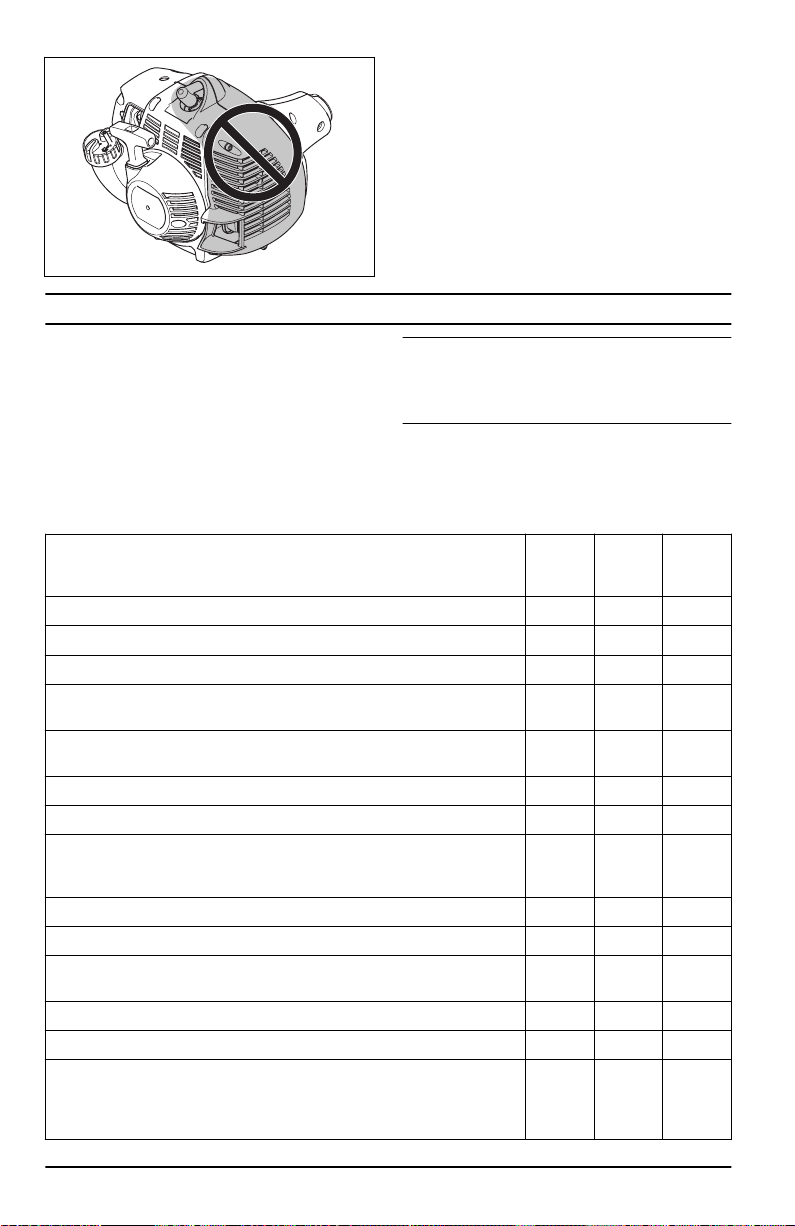

About the surface

WARNING: Do not put parts of your

body in the grey marked area. If you

touch the grey marked area it can result

in burns to the skin. It can also cause

electrical shock if the spark plug cap has

been damaged. Do not use a product

with a damaged spark plug cap.

Maintenance

Introduction

Below you will find some general maintenance

instructions. If you need further information please

contact your service workshop.

Maintenance schedule

The following is a list of the maintenance steps that

must be performed on the product. Most of the items

are described later in this chapter.

Note: The user must only carry out the

maintenance and service work described in this

operator's manual. More extensive work must be

carried out by an authorized service workshop.

Maintenance Daily Weekly Monthly

Clean the external surface. X

Examine the harness for damages. X

Do a check for damages on the suspension ring. X

Make sure that the throttle trigger lock and the throttle works correctly. X

Do a check of the stop switch to make sure that it works correctly. X

Make sure that the saw chain does not rotate at idle speed. X

Clean the air filter. Replace if necessary. X

1780 - 002 - 20.04.2022 15

Maintenance Daily Weekly Monthly

Check the saw chain with regard to visible cracks in the rivets and links,

whether the saw chain is stiff or whether the rivets and links are abnormally

worn.

Clean the area under the protective cover. X

Make sure that the screws and nuts are tight. X

Examine the engine, the fuel tank and the fuel lines for leaks. X

Clean the cooling system. X

Examine the starter and the starter rope for damages. X

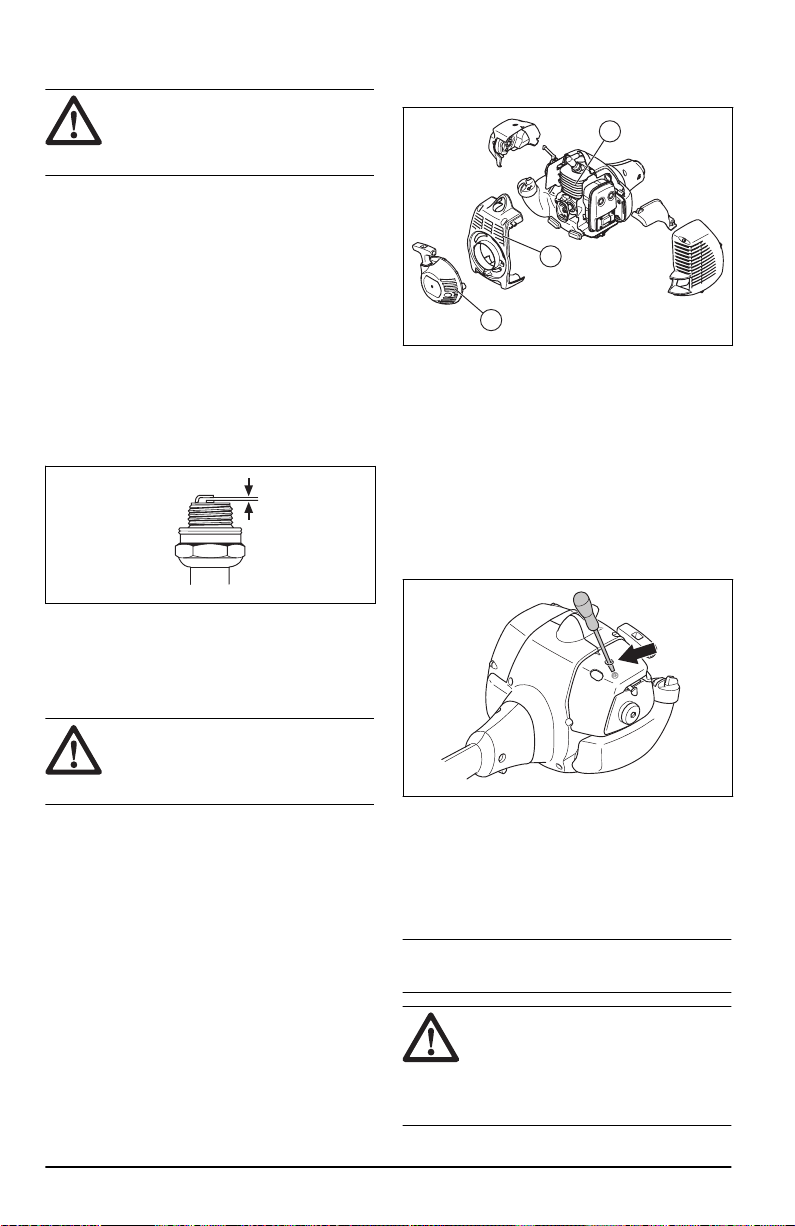

Clean the outside of the spark plug. Remove it and do a check of the

electrode gap. Adjust the gap to the correct distance (refer to

Technical

data on page 23

) or replace the spark plug. Make sure that the spark plug

is fitted with a suppressor.

Clean the outside of the carburetor and the space around it. X

File off any burrs from the edges of the bar. X

Clean or replace the spark arrestor screen on the muffler. X

Clean the fuel tank. X

Do a check of the fuel filter for contamination and the fuel hose for cracks

or other defects. Replace if necessary.

Do a check of all cables and connections. X

Do a check of the clutch, clutch springs and the clutch drum for wear.

Replace if necessary by an authorized service workshop.

Examine the spark plug. Replace the spark plug if it is necessary. X

To adjust the chain tension

WARNING: Put on the gloves

before you adjust the chain tension. The

chain is sharp and can cause injuries to

you.

Note: The chain extends during the operation,

specially when you operate for the first 15 minutes.

You must examine and adjust the chain tension

frequently after you use or refuel the product.

1. Hold the lower end of the chain with a support.

2. Make sure that there are no kinks on the guide

bar.

3. Loosen the bar nut (A), and then tighten it with

your fingers.

4. Move the adjustment screw (B) clockwise until

the chain touches the bottom of the guide bar

rail. And move the adjustment screw clockwise

1/4 turn.

5. Move the chain around the guide bar to make

sure that all drive links stay in the bar groove.

6. Lift the top of the guide bar, and tighten the bar

nut with the bar tool.

7. Make sure that you can move the chain around

the guide bar with the screwdriver end of the bar

tool.

16 1780 - 002 - 20.04.2022

8. Loosen the bar nut lightly, and loosen the

adjustment screw counterclockwise 1/4 turn if

you cannot move the chain. Tighten the bar nut.

9. Tighten the adjustment screw clockwise 1/4 turn

if the chain stays loose and hangs below the

guide bar.

To replace the chain

WARNING: When the chain

becomes worn or damaged, replace it

with the low kickback chain.

1. Disconnect the spark plug.

2. Remove the bar nuts and the clutch cover.

3. Turn the adjustment screw counterclockwise by

hand until the adjustment pin is located between

the two indicator marks on the clutch cover.

4. Move the guide bar behind the sprocket until the

guide bar stops against the sprocket. Remove

the chain.

5. Hold the new chain with the drive links .

6. Put the new chain above and behind the clutch

drum. Set the drive links in the clutch drum

sprocket.

7. Keep the bottom of the drive links between the

teeth of the sprocket in the nose of the guide bar.

8. Set the drive links into the bar groove.

9. Pull the guide bar forward until the new chain

sets in the bar groove.

10. Install the clutch cover.

11. Set the adjustment pin in the lower hole of the

guide bar.

12. Install the bar nuts and tighten them with your

hand.

13. Adjust the chain tension

To adjust the chain

tension on page 16

and tighten fully the bar nuts.

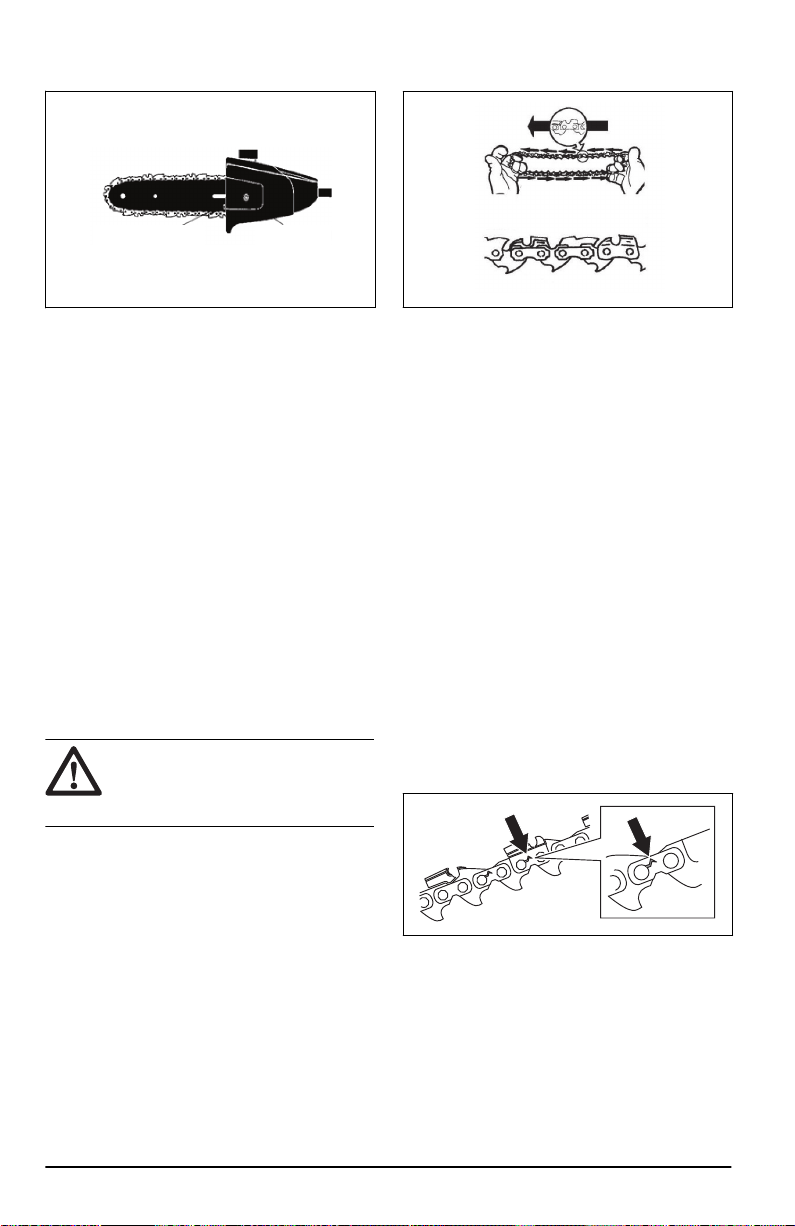

To examine the cutting equipment

1. Make sure that there are no cracks in rivets and

links and that no rivets are loose. Replace if it is

necessary.

2. Make sure that the saw chain is easy to bend.

Replace the saw chain if it is rigid.

3. Compare the saw chain with a new saw chain to

examine if the rivets and links are worn.

4. Replace the saw chain when the longest part of

the cutting tooth is less than 4 mm/0.16 in. Also

replace the saw chain if there are cracks on the

cutters.

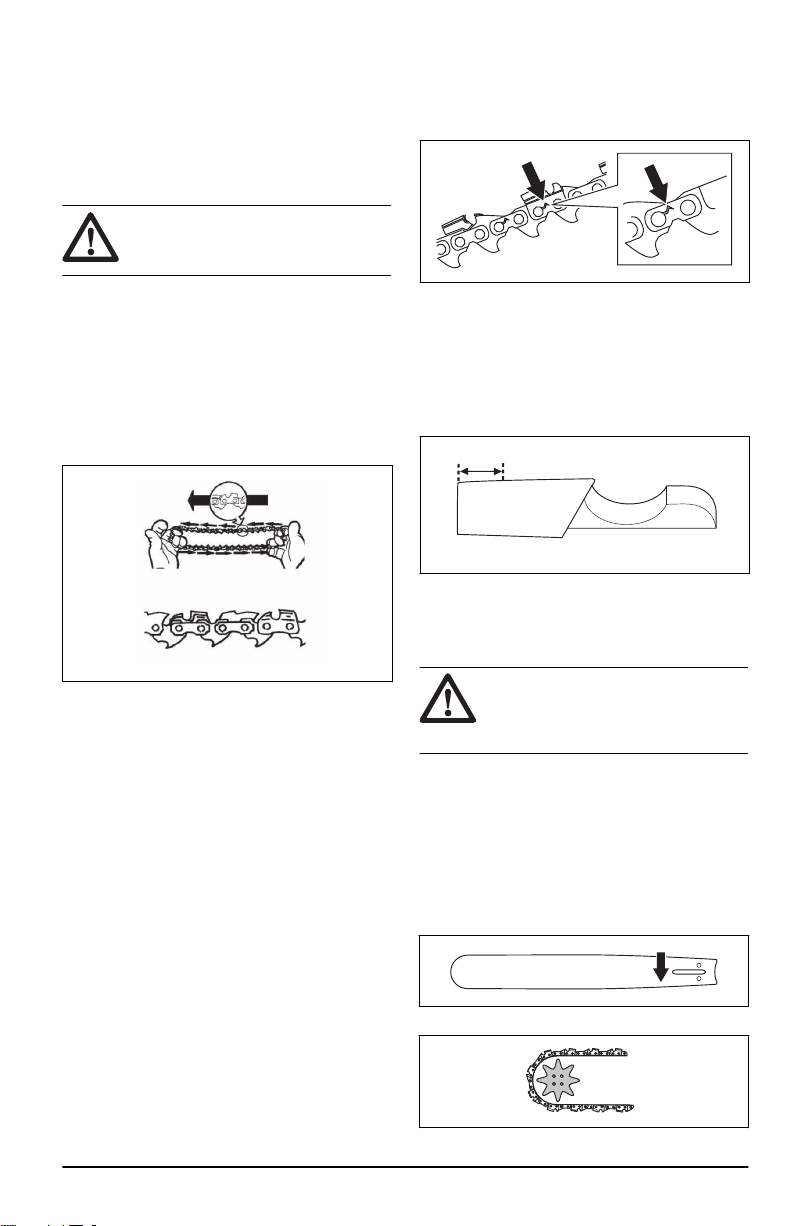

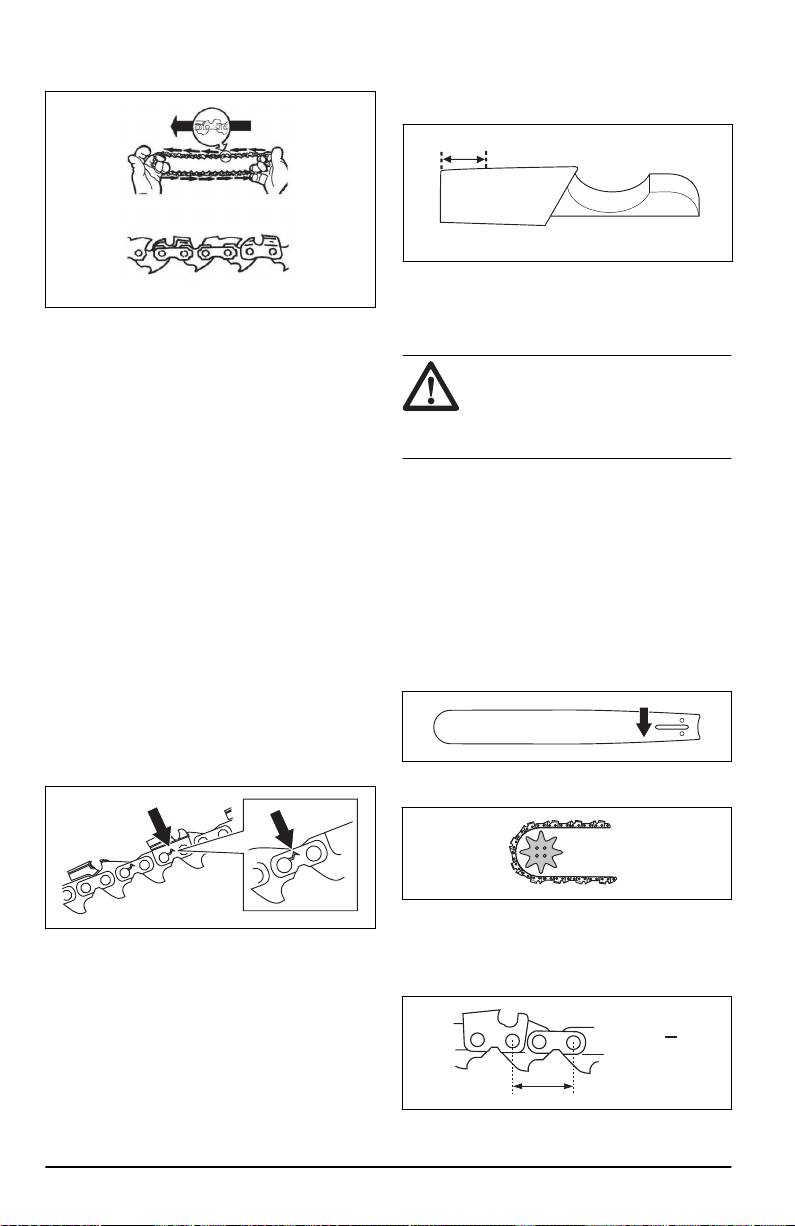

To sharpen the saw chain

Information about the guide bar and saw

chain

WARNING:

Use protective gloves

when you use or do maintenance on the

saw chain. A saw chain that does not

move can also cause injuries.

Replace a worn or damaged guide bar or saw

chain with the guide bar and saw chain combination

recommended by Husqvarna. This is necessary to

keep the safety functions of the product. Refer to

Accessories on page 23

, for a list of replacement

bar and chain combinations that we recommend.

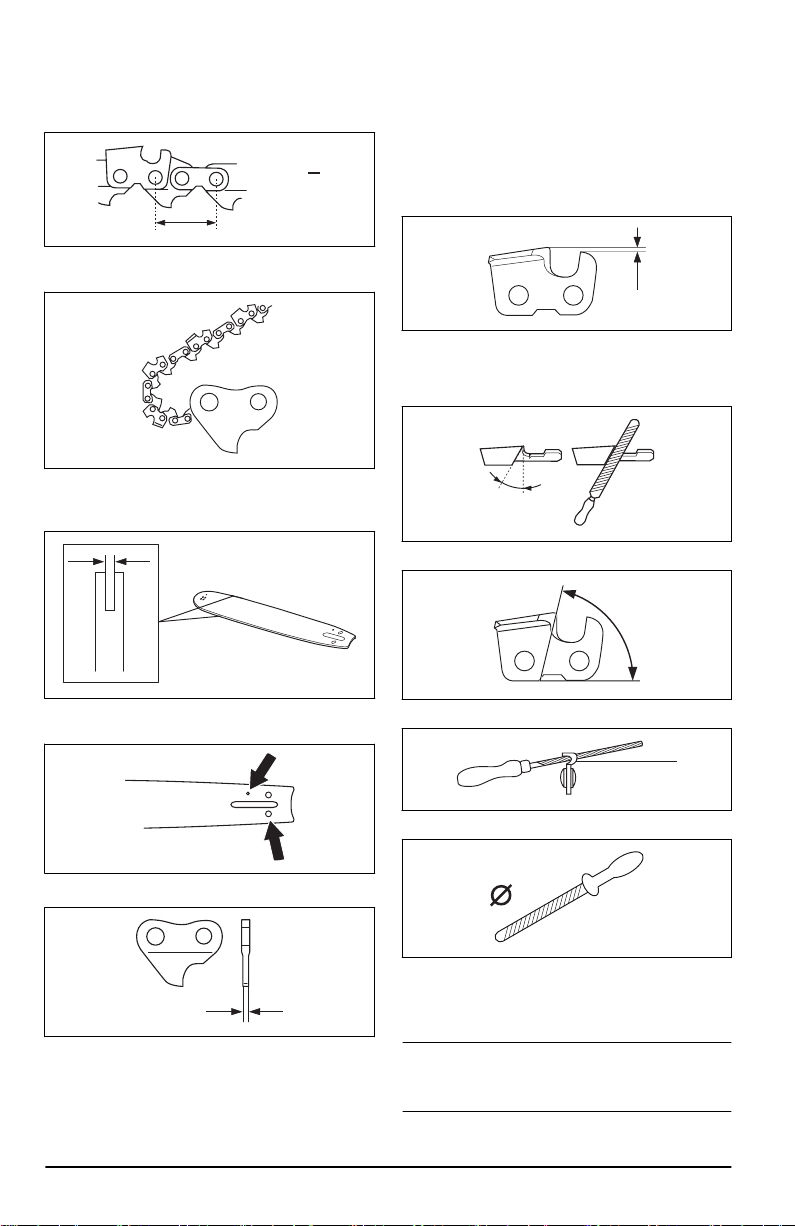

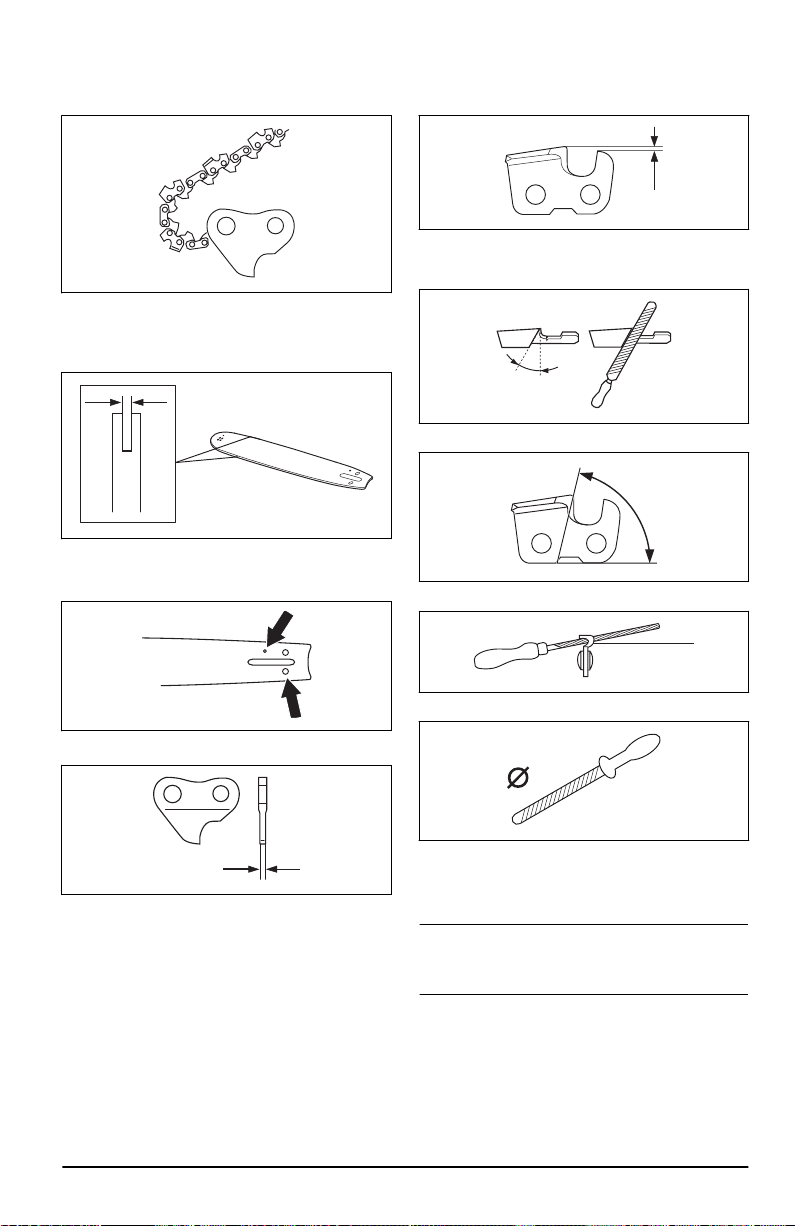

• Guide bar length, in/cm. Information about the

guide bar length can usually be found on the rear

end of the guide bar.

• Number of teeth on bar tip sprocket (T).

1780 - 002 - 20.04.2022

• Chain pitch, in. The distance between the drive

links of the saw chain must align with the

distance of the teeth on the bar tip sprocket and

drive sprocket.

PITCH =

• Number of drive links. The number of drive links

is decided by the type of guide bar.

• Bar groove width, in/mm. The groove width in

guide bar must be the same as the chain drive

links width.

• Chain oil hole and hole for chain tensioner. The

guide bar must align with product.

• Drive link width, mm/in.

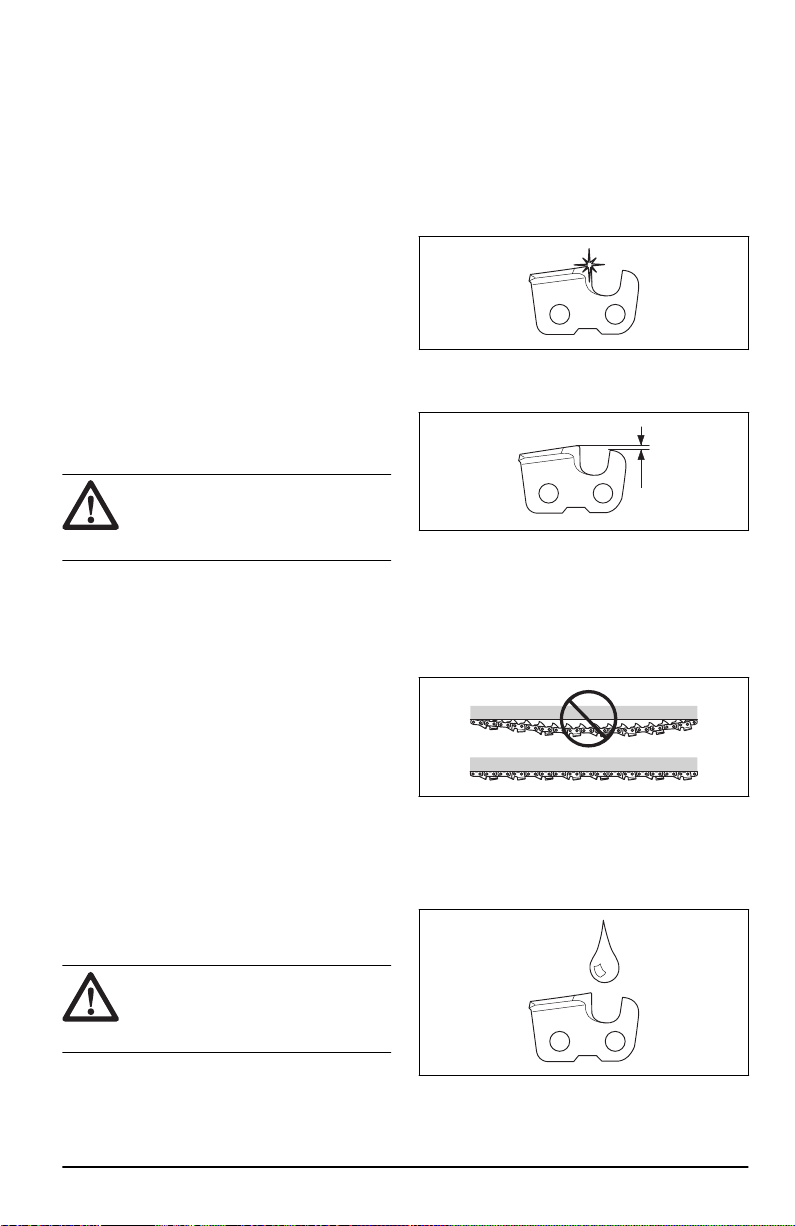

General information about how to sharpen

the cutters

Do not use a blunt saw chain. If the saw chain is

blunt, you must apply more pressure to push the

guide bar through the wood. If the saw chain is very

blunt, there will be no wood chips but sawdust.

A sharp saw chain eats through the wood and the

wood chips becomes long and thick.

The cutting tooth (A) and the depth gauge (B)

together makes the cutting part of the saw chain,

the cutter. The difference in height between the two

gives the cutting depth (depth gauge setting).

When you sharpen the cutter, think about the

following:

• Filing angle.

• Cutting angle.

• File position.

• Round file diameter.

It is not easy to sharpen a saw chain correctly

without the correct equipment. Use Husqvarna file

gauge. This will help you to keep maximum cutting

performance.

Note:

Refer to

To sharpen the cutters on page

for information about sharpening of the saw

chain.

18 1780 - 002 - 20.04.2022

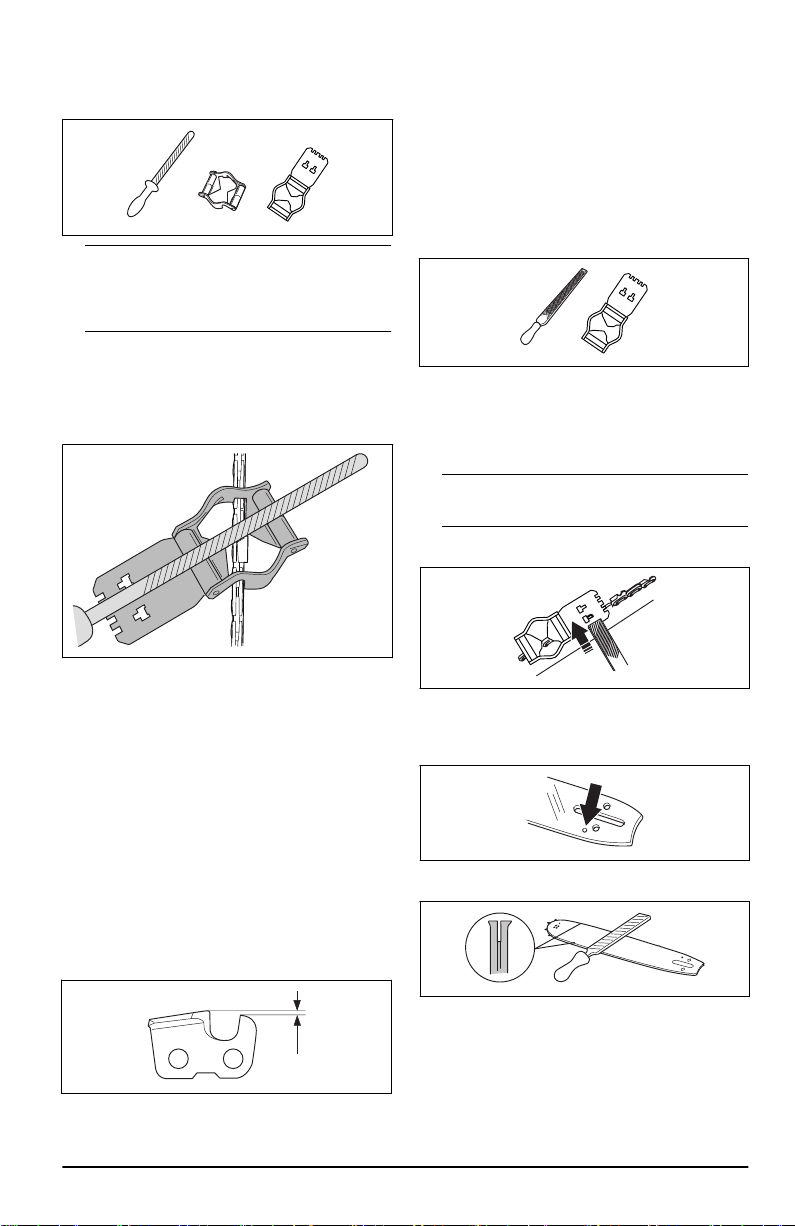

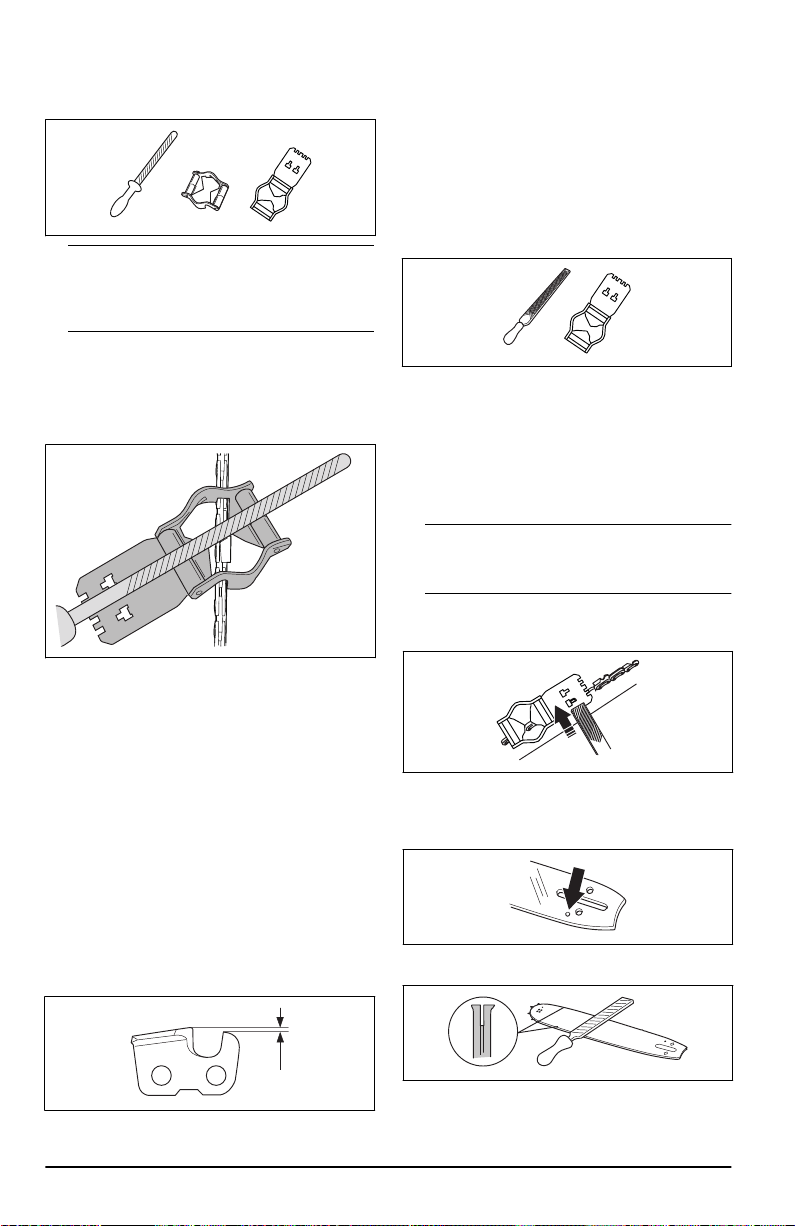

To sharpen the cutters

1. Use a round file and a file gauge to sharpen the

cutting teeth.

Note: Refer to

Filing equipment and filing

angles on page 24

for information about which

file and gauge that Husqvarna recommends for

your saw chain.

2. Apply the file gauge correctly on to the cutter.

Refer to the instruction supplied with the file

gauge.

3. Move the file from the inner side of the cutting

teeth and out. Decrease the pressure on the pull

stroke.

4. Remove material from one side of all the cutting

teeth.

5. Turn the product around and remove material on

the other side.

6. Make sure that all cutting teeth are the same

length.

General information about how to adjust

the depth gauge setting

The depth gauge setting (C) decreases when

you sharpen the cutting tooth (A). To keep

maximum cutting performance you must remove

filing material from the depth gauge (B) to receive

the recommended depth gauge setting. Refer to

Technical data on page 23

for instructions about

how to receive the correct depth gauge setting for

your saw chain.

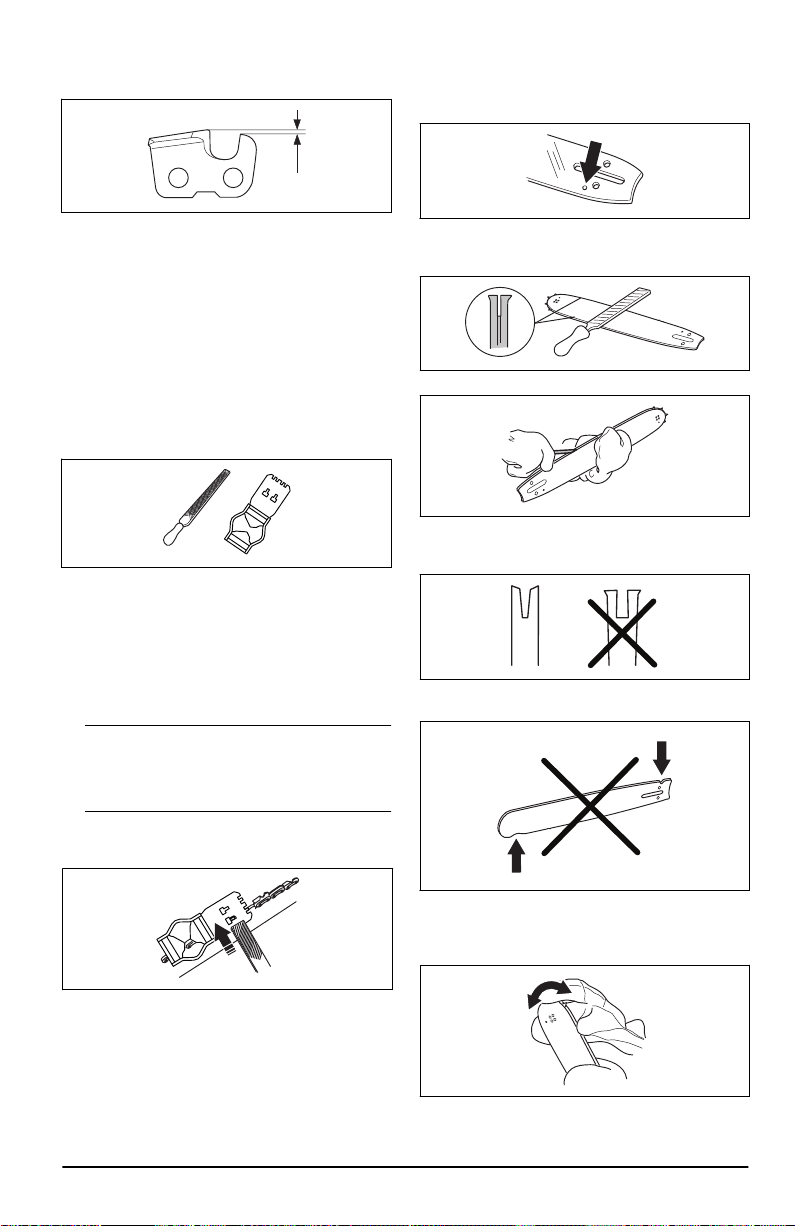

To adjust the depth gauge setting

Before you adjust the depth gauge setting or

sharpen the cutters, refer to

General information

about how to sharpen the cutters on page 18

, for

instructions. We recommend you to adjust the depth

gauge setting after each third operation that you

sharpen the cutting teeth.

We recommend that you use our depth gauge tool to

receive the correct depth gauge setting and bevel for

the depth gauge.

1. Use a flat file and a depth gauge tool to adjust

the depth gauge setting. Only use Husqvarna

depth gauge tool to get the correct depth gauge

setting and bevel for the depth gauge.

2. Put the depth gauge tool on the saw chain.

Note: See the package of the depth gauge tool

for more information about how to use the tool.

3. Use the flat file to remove the part of the depth

gauge that extends through the depth gauge tool.

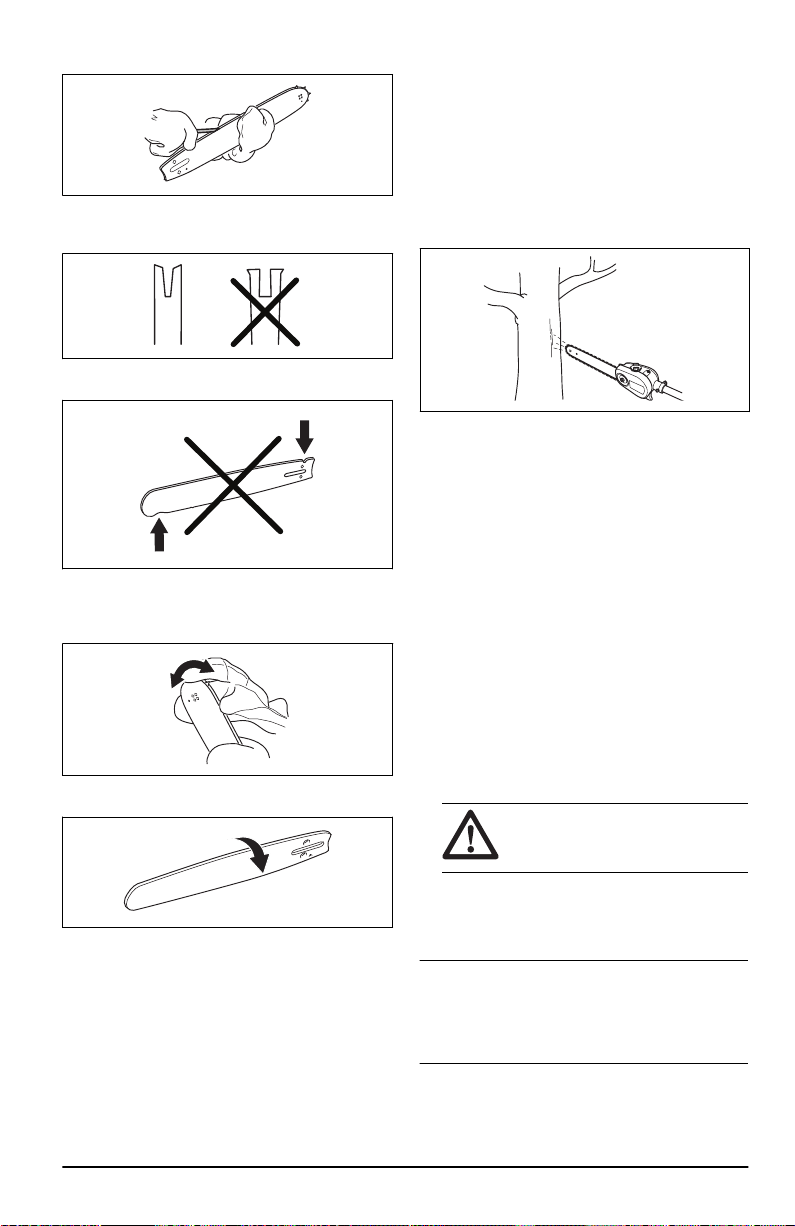

To do a check of the guide bar

1. Make sure that the oil channel is not blocked.

Clean if it is necessary.

2. Examine if there are burrs on the edges of the

guide bar. Remove the burrs using a file.

1780 - 002 - 20.04.2022

3. Clean the groove in the guide bar.

4. Examine the groove in the guide bar for wear.

Replace the guide bar if it is necessary.

5. Examine if the guide bar tip is rough or very

worn.

6. Make sure that the bar tip sprocket turns freely

and that the lubricating hole in the bar tip

sprocket is not blocked. Clean and lubricate if it

is necessary.

7. Turn the guide bar daily to extend its life cycle.

To check the chain lubrication

1. Check the chain lubrication each time you refuel.

Aim the tip of the bar at a light coloured surface

about 20 cm (8 inches) away. After 1 minute

running at 75 % throttle you should see a distinct

line of oil on the light surface.

2. If the saw chain lubrication does not operate

correctly, do a check of the guide bar. Refer to

To do a check of the guide bar on page 19

for

instructions. Speak to your servicing dealer if the

maintenance steps does not help.

Air filter

Remove dust and dirt from the air filter to keep it

clean and prevent these problems:

• Carburetor malfunctions.

• Problems when you start the product.

• Loss of engine power.

• Increased wear to engine parts.

• Too much fuel consumption.

To clean the air filter

1. Remove the air filter cover and remove the filter.

2. Hit the filter against a flat surface to make the

particles fall off.

CAUTION:

Do not use solvent

or compressed air to clean the air

filter.

3. Put the air filter back. Make sure that the air filter

fully seals against the air filter holder.

4. Put the air filter cover back.

Note:

An air filter that is used for a long time

cannot be fully cleaned. Replace the air filter at

regular intervals. Always replace a damaged air

filter.

To do a check of the spark plug

CAUTION:

Use the recommended

spark plug. Refer to

Technical data on

page 23

. An incorrect spark plug can

cause damage to the product.

20 1780 - 002 - 20.04.2022

1. If the product is not easy to start or to operate or

if the product operates incorrectly at idle speed,

examine the spark plug for unwanted materials.

To decrease the risk of unwanted material on the

spark plug electrodes, do these steps:

a) make sure that the idle speed is correctly

adjusted.

b) make sure that the fuel mixture is correct.

c) make sure that the air filter is clean.

2. Clean the spark plug if it is dirty.

3. Make sure that the electrode gap is correct.

Refer to,

Technical data on page 23

4. Replace the spark plug monthly or more

frequently if necessary.

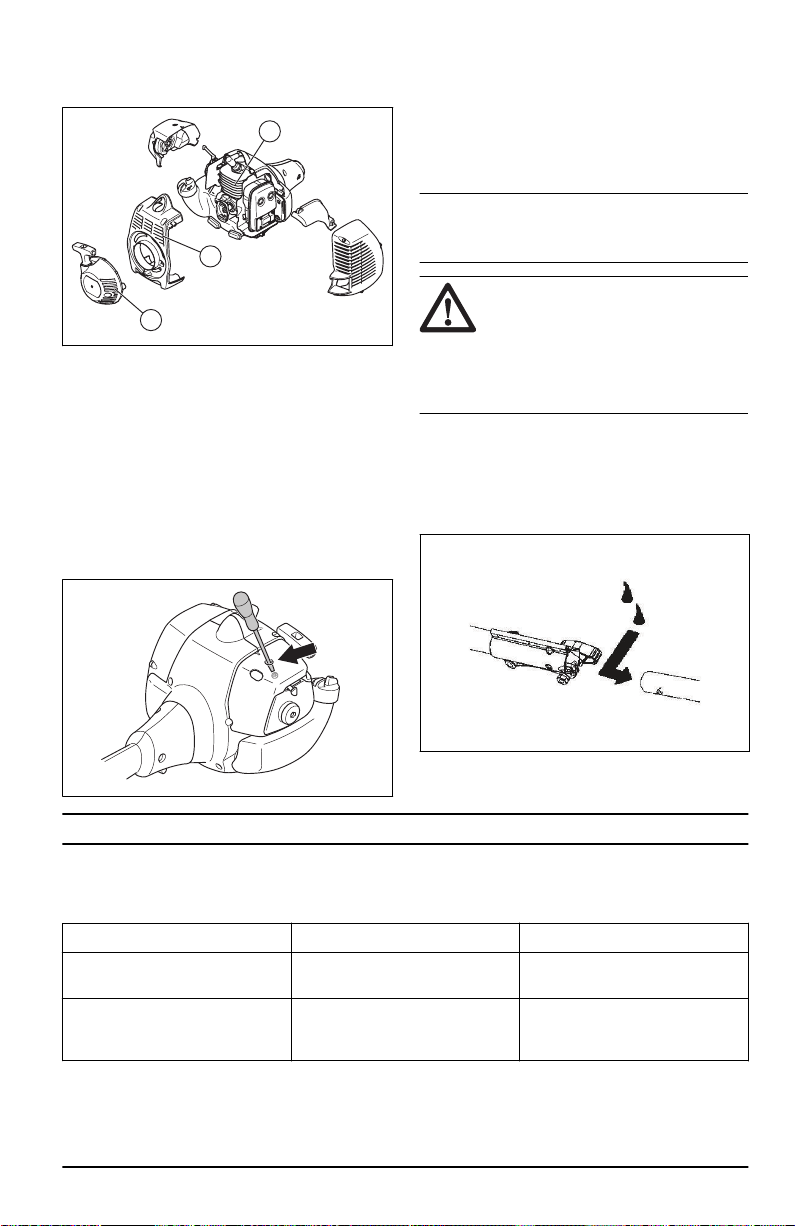

To clean the cooling system

CAUTION: A dirty or blocked

cooling system can make the product

too hot, which can cause damage to the

product.

The parts of the cooling system are the air intake on

the starter (A), the cooling fins on the cylinder (B)

and the cylinder cover (C).

1. Clean the cooling system with a brush weekly or

more frequently if it is necessary.

2. Make sure that the cooling system is not dirty or

blocked.

To adjust the idle speed

Your Husqvarna product is made to specifications

that decrease harmful emissions.

1. Make sure that the air filter is clean and that the

air filter cover is attached to the product.

2. Turn the idle speed screw (T) clockwise until the

cutting attachment starts to turn.

3. Turn the idle speed screw (T) counterclockwise

until the cutting attachment stops.

The idle speed is correct when the engine operates

smoothly in all positions. The idle speed must be

below the speed when the cutting attachment starts

to turn.

Note: Refer to

Technical data on page 23

for the

recommended idle speed.

WARNING: If the cutting

attachment does not stop when you

adjust the idle speed, speak to your

servicing dealer. Do not use the product

until it is correctly adjusted or repaired.

To apply grease to the two-piece

shaft

• Apply grease to the end of the drive shaft after

each 30 hours of operation.

1780 - 002 - 20.04.2022

Troubleshooting

The engine does not start

Check Possible cause Procedure

Stop switch. The stop switch is in the stop posi-

tion.

Let an approved service agent re-

place the stop switch.

Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with cor-

rect fuel.

Spark plug and cylinder. The spark plug is dirty or wet. Make sure that the spark plug is

dry and clean.

The spark plug electrode gap is in-

correct.

Clean the spark plug. Make sure

that the electrode gap is correct,

refer to

Technical data on page

. Make sure that the spark plug

has a supressor.

The spark plug is loose. Tighten the spark plug.

Engine is flooded because of re-

peated starts with full choke after

ignition.

Remove and clean the spark plug.

Put the product on its side with the

spark plug hole away from you.

Pull the starter rope handle 6-8

times. Assemble the spark plug

and start the product. Refer to

start a cold engine on page 14

The engine starts but stops again

Check

Possible cause Procedure

Fuel tank Incorrect fuel type. Empty the fuel tank and fill it with

correct fuel.

Fuel filter The fuel filter is clogged. Replace the fuel filter.

Carburetor The idle speed is not correctly ad-

justed.

Adjust the idle speed with the idle

speed screw T.

Air filter The air filter is clogged. Clean the air filter.

Transportation, storage and disposal

Transportation and storage

• For storage and transportation of the product

and fuel, make sure that there are no leaks or

fumes. Sparks or open flames, for example from

electrical devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel and chain oil tanks before

transportation or before long-term storage.

Discard the fuel and chain oil at an applicable

disposal location.

• Use the transportation guard on the product to

prevent injuries or damage to the product. A saw

chain that does not move can also cause serious

injuries.

22 1780 - 002 - 20.04.2022

• Remove the spark plug cap from the spark plug.

• Attach the product safely during transportation.

To prepare your product for long-

term storage

1. Stop the product and let it become cool before

you disassemble it.

2. Disassemble and clean the saw chain and the

groove in the guide bar.

CAUTION: If the saw chain and

guide bar are not cleaned, they can

become rigid or blocked.

3. Attach the transportation guard.

4. Clean the product. Refer to

Maintenance on

page 15

for instructions.

5. Do a complete servicing of the product.

Technical data

128PS

(LT28CSHV)

Engine

Cylinder displacement, cu.in / cm

1.7 / 28

Recommended max. speed, rpm 8000

Idle speed, rpm 2300-3200

Max. engine output, according to ISO 8893, kW / hp @ rpm 0.7 / 0.94 @ 8500

Catalytic converter muffler Yes

Maximum output shaft rotation 7200

Ignition system

Spark plug Champion RCJ 8Y

Electrode gap, inch/mm 0.024 / 0.61

Fuel and lubrication system

Fuel tank capacity, US Pint / litre 0.85 / 0.4

Oil tank capacity, US Pint / litre 0.3 / 0.14

Weight

Without fuel, cutting attachment and guard, Lbs / kg 14.2 / 6.4

Accessories

Guidebar and saw chain

combinations

Recommended guide bar and saw chain

combination.

Guide bar Saw chain

Length, in/cm Pitch, in Gauge, in/mm Type Length, drive links, no.

1780 - 002 - 20.04.2022 23

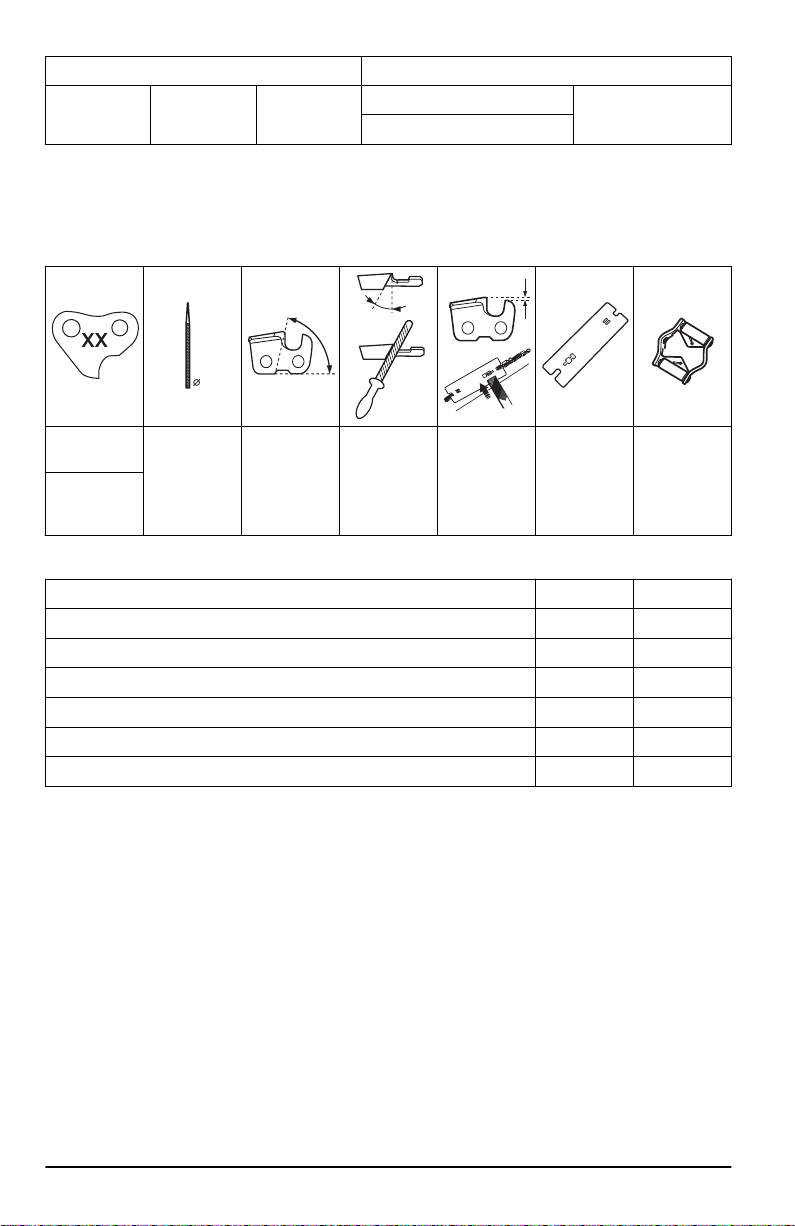

Guide bar Saw chain

8/20 3/8 0.043/1.1

Oregon 90P, 90PX

Poulan Pro UC 81 G, UC 81 GS

Filing equipment and filing angles

Using Husqvarna file gauge will give you the correct

filing angles. We recommend you to always use a

Husqvarna file gauge to restore the sharpness of the

saw chain. The part numbers are given in the table

below.

If you do not know which saw chain you have on

your product, turn to your servicing dealer.

Oregon 90P,

90PX

11/64 in /

4.5 mm

80° 30°

0.025 in /

0.65 mm

US: 596 28

51-04

CA: 505 69

81-03

US: 596 28

47-01

CA: 579 55

88-01

Poulan Pro

UC 81 G,

UC 81 GS

Optional attachments

Optional attachments Type Use with

Hedge trimmer attachment with shaft 952711674 128PS

Tree pruner attachment with shaft 952711672 128PS

Edger attachment with shaft 952711607 128PS

Cultivator attachment with shaft 952711608 128PS

Blower attachment with shaft 952711609 128PS

Brushcutter attachment with shaft 952711610 128PS

24 1780 - 002 - 20.04.2022

Contenido

Introducción............................................................ 25

Seguridad................................................................28

Montaje................................................................... 34

Funcionamiento...................................................... 36

Mantenimiento........................................................ 40

Solución de problemas........................................... 47

Transporte, almacenamiento y eliminación de

residuos.................................................................. 48

Datos técnicos........................................................ 48

Accesorios.............................................................. 49

Introducción

Uso específico

Este producto se utiliza para cortar ramas grandes y

pequeñas.

Nota: Las normativas nacionales pueden

establecer un límite para el funcionamiento del

producto.

Utilice el producto solo con accesorios aprobados

por el fabricante. Consulte

Accesorios en la página

Descripción general del producto

1. Tornillo de ajuste de lubricación de la cadena

2. Protección para la cadena de sierra

3. Tornillo de tensado de cadena

4. Cadena de sierra

5. Depósito de aceite para cadena

6. Espada guía

7. Tuerca de la espada

8. Protección para transportes, espada

9. Eje

10. Acoplamiento de eje

11. Eje de extensión

12. Mango delantero

13. Arnés

14. Gancho de sujeción del arnés

15. Interruptor de detención

16. Bloqueo del acelerador

1780 - 002 - 20.04.2022 25

17. Acelerador

18. Estrangulador

19. Bomba de combustible

20. Depósito de combustible

21. Cubierta del filtro de aire

22. Sombrerete de bujía y bujía

23. Cubierta del cilindro

24. Empuñadura de arranque

25. Aceite para espada/cadena

26. Aceite para motores de dos tiempos

27. Llave combinada, tensor de la cadena

28. Soporte del accesorio

29. Manual del usuario

Símbolos en el producto

ADVERTENCIA: Este producto es

peligroso. El operador o las personas

que se encuentran cerca pueden

sufrir lesiones o la muerte si el

producto no se utiliza con cuidado

y correctamente. Para evitar daños

graves al operador o a las personas

que se encuentran cerca, lea y siga

todas las instrucciones de seguridad

del manual de usuario.

Lea atentamente el manual del

instrucciones y asegúrese de que

entiende las instrucciones antes de

usar el producto.

Utilice un casco protector en lugares

donde puedan caer objetos sobre

usted. Use protección auricular

aprobada. Use protección ocular

homologada.

Use guantes protectores homologados.

Use botas antideslizantes de servicio

pesado.

Si tiene el cabello largo, asegúrese de

amarrarlo sobre sus hombros.

Combustible.

Bulbo de la purga de aire.

Estrangulador.

Aceite para cadena.

Ajuste del flujo de aceite.

Las flechas muestran los límites de la

posición de la palanca.

50F

5 m

Distancia de seguridad

Asegúrese de que no haya personas

en la zona de peligro de reculada.

Sentido de rotación, ca-

dena de sierra.

aaaassxxxx

En la placa de características,

se muestra el número de serie.

aaaa es el año de producción,

ss es la semana de producción y

xxxx es el número de secuencia.

26 1780 - 002 - 20.04.2022

Este producto no tiene aislamiento eléctrico. Si el producto entra en contacto o se

acerca al tendido eléctrico de alta tensión, puede provocar lesiones graves o fatales.

La electricidad puede transmitirse de un punto mediante la formación de arcos eléctri-

cos. A mayor voltaje, mayor es la distancia a la que la electricidad puede transmitirse.

La electricidad también puede transmitirse a través de ramas y otros objetos, espe-

cialmente si están húmedos. Siempre mantenga una distancia de al menos 10 m

entre la máquina y el tendido eléctrico de alta tensión o cualquier objeto que lo esté

tocando. Si debe trabajar en esta distancia de seguridad, siempre debe comunicarse

con la central eléctrica correspondiente para asegurarse de que la electricidad esté

desconectada antes de empezar a trabajar.

Mientras trabaja, el operador del producto se debe asegurar de que ninguna persona

o animal se acerque a menos de 15 metros.

Nota: Otros símbolos o etiquetas del producto

hacen referencia a requisitos de certificación para

otras zonas comerciales.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

El Período de cumplimiento de emisiones al que

se hace referencia en la etiqueta de Cumplimiento

de emisiones indica la cantidad de horas de

funcionamiento en la que se ha demostrado que el

motor cumple los requisitos de emisiones federales

y de California.

ABREVIATURAS DE LA ETIQUETA DE CONTROL DE EMISIONES

Información general Sistemas de control de emisiones

de escape

Sistemas de control de emisiones

por evaporación

ECS Sistema de control de

emisiones

ECM Módulo de control del

motor (afinación auto-

mática)

C Coextrusionado (multi-

capa)

EXH/EVP Escape y evaporación EM Modificación del motor N Nailon

HRS Horas OC Catalizador oxidante P HDPE o PE tratados

REGS Reglamentos TWC Catalizador de tres

vías

S Sellado

1780 - 002 - 20.04.2022 27

ABREVIATURAS DE LA ETIQUETA DE CONTROL DE EMISIONES

Información general Sistemas de control de emisiones

de escape

Sistemas de control de emisiones

por evaporación

SORE Motores todoterreno

pequeños

US EPA Agencia de Protección

Ambiental de Estados

Unidos

CAL California

EVAP Evaporación

DISPL Desplazamiento

Propuesta 65 de California

¡ADVERTENCIA!

Los gases de escape del motor de este

producto contienen sustancias químicas

conocidas en el Estado de California

como causantes de cáncer, defectos

congénitos y otros daños reproductivos.

Responsabilidad del fabricante

Como se menciona en las leyes de responsabilidad

del fabricante, no nos hacemos responsables de los

daños que cause nuestro producto si:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes

del manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves

o mortales para el operador o para

aquellos que se encuentren cerca si no

se siguen las instrucciones del manual.

PRECAUCIÓN: Se utilizan para

señalar el riesgo de dañar la máquina,

otros materiales o el área adyacente

si no se siguen las instrucciones del

manual.

Nota: Se utilizan para entregar más información

necesaria en situaciones particulares.

Instrucciones generales de

seguridad

ADVERTENCIA: Lea

atentamente las instrucciones de

advertencia siguientes antes de usar el

producto.

• En este producto se genera un campo

electromagnético durante su funcionamiento.

Este campo puede, en determinadas

circunstancias, interferir con implantes médicos

activos o pasivos. Para reducir el riesgo de

daños graves o mortales, recomendamos que

las personas con implantes médicos consulten

a su médico y al fabricante del implante médico

antes de usar este producto.

• Este producto puede ser una herramienta

peligrosa si no se maneja con cuidado o si utiliza

el producto de forma incorrecta. Este producto

puede causar daños graves o fatales al operador

o a otras personas.

• Es muy importante que lea y comprenda el

contenido de este manual de usuario. Si no está

seguro acerca de una situación laboral o los

procedimientos operativos después de leer el

28 1780 - 002 - 20.04.2022

manual de instrucciones, consulte con un taller

de servicio antes de continuar.

• Bajo ninguna circunstancia se puede modificar

el diseño del producto sin autorización del

fabricante. No utilice un producto que parezca

haber sido modificado por otras personas

y utilice solo los accesorios recomendados

para este producto. Las modificaciones o

accesorios no autorizados pueden provocar

daños personales o la muerte del operador u

otras personas.

• Revise el producto antes de utilizarlo. Consulte

Dispositivos de seguridad en el producto en

la página 31

Para comprobar antes de

encender en la página 36

. No use un producto

defectuoso. Realice los controles de seguridad,

el mantenimiento y las instrucciones de servicio

descritos en este manual.

Instrucciones de seguridad para el

montaje

ADVERTENCIA: Antes de utilizar

el producto, lea, comprenda y siga estas

instrucciones cuidadosamente.

• Toda la cubierta del embrague y el eje

deben estar montados antes de encender la

máquina; de lo contrario, el embrague se puede

desprender y provocar daños personales.

• Los únicos accesorios que se pueden utilizar

con este producto son los equipos de corte

que recomendamos. Consulte

Accesorios en la

página 49

• Use guantes protectores homologados.

• Antes de arrancar el motor, asegúrese de

montar la cubierta protectora y el eje de forma

adecuada.

• Para utilizar el producto de forma segura y

evitar daños al operador u otras personas,

el producto siempre debe estar correctamente

fijado al arnés.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA:

Lea

atentamente las instrucciones de

advertencia antes de realizar

mantenimiento al producto.

• Utilice equipo de protección personal. Consulte

Equipo de protección personal en la página 30

• Este producto no tiene aislamiento eléctrico.

Si el producto entra en contacto o se acerca

al tendido eléctrico de alta tensión, puede

provocar lesiones físicas graves o letales. La

electricidad puede transmitirse de un punto

mediante la formación de arcos eléctricos.

A mayor voltaje, mayor es la distancia a

la que la electricidad puede transmitirse. La

electricidad también puede transmitirse a través

de ramas y otros objetos, especialmente si

están húmedos. Mantenga siempre una distancia

mínima de 10 m entre el producto y el

tendido eléctrico de alto voltaje o de cualquier

otro objeto que se encuentre en contacto. Si

debe trabajar en esta distancia de seguridad,

siempre debe ponerse en contacto con la central

eléctrica correspondiente para asegurarse de

que la electricidad esté desconectada antes de

empezar a trabajar.

• La sobreexposición a las vibraciones puede

producir trastornos vasculares o daños al

sistema nervioso en personas que padecen

de problemas de circulación. Comuníquese

con su médico si experimenta síntomas

de sobreexposición a las vibraciones. Estos

síntomas son entumecimiento, pérdida de

sensibilidad, hormigueo, ardor, dolor, pérdida de

fuerza, cambios en el color o el estado de la piel.

Normalmente, estos síntomas se presentan en

los dedos, las manos o las muñecas. El riesgo

aumenta a bajas temperaturas.

• El interior del silenciador contiene productos

químicos que pueden ser cancerígenos. Evite el

contacto con estos elementos en caso de que se

dañe el silenciador. La inhalación a largo plazo

de los gases de escape del motor, la niebla

que provoca el aceite para cadena y el polvo

de serrín pueden representar un riesgo para la

salud.

• Nunca utilice la máquina en un espacio interior o

en espacios sin ventilación adecuada. Los gases

de escape contienen monóxido de carbono: un

gas inodoro, tóxico y altamente peligroso.

• No haga funcionar un producto sin un silenciador

o con un silenciador defectuoso. Un silenciador

defectuoso puede aumentar el nivel de ruido

y el riesgo de incendio. Mantenga a mano

herramientas de extinción de incendios. Si debe

tener una red apagachispas en su área, no use

el producto sin una o con una en condiciones

defectuosas.

• Si la cadena de sierra no se detiene cuando

está en ralentí, ajuste el régimen de ralentí.

Consulte

Para ajustar el régimen de ralentí en

la página 46

. No utilice la máquina hasta que

esté correctamente ajustada o reparada.

• Este producto es de largo alcance. Asegúrese

de que ninguna persona o animal se acerque a

menos de 15 metros cuando el producto esté

funcionando. Siempre mire hacia atrás antes

de dar la vuelta con el producto. Detenga el

producto de inmediato si una persona o animal

ingresa en la zona de seguridad de 15 m. Si

más de un operador trabaja en el mismo lugar,

mantenga una distancia de seguridad de un

mínimo de 15 m.

• Siga las reglas de seguridad cuando trabaje

cerca del tendido eléctrico. La caída de ramas

también puede provocar cortocircuitos.

1780 - 002 - 20.04.2022

• Nunca se ubique directamente debajo de una

rama que esté siendo cortada. Esto podría

provocar daños graves e incluso fatales.

• Tenga cuidado con los trozos de rama que

puedan salir despedidos durante el corte. No

corte demasiado cerca del suelo, donde piedras

y otros objetos puedan salir despedidos.

• No opere la máquina en condiciones climáticas

desfavorables, como nieblas densas, lluvias

abundantes, vientos fuertes y fríos intensos.

Operar con mal tiempo puede agotarlo y

aumentar los riesgos, como suelo con hielo y

una dirección de derribo impredecible.

• No utilice el producto si está cansado, enfermo

o bajo la influencia del alcohol, las drogas o

algún medicamento, ya que esto puede afectar

de forma negativa su visión, estado de alerta,

coordinación y juicio.

• Asegúrese de poder moverse sin problemas y

tener una postura segura. Revise el área a su

alrededor en busca de obstáculos como raíces,

rocas, ramas y zanjas. Tenga cuidado cuando

trabaje en pendientes.

• No retire el material de corte, ni deje que

otras personas lo hagan, mientras el motor se

encuentre encendido o el equipo de corte siga

girando, ya que puede provocar daños graves.

• No se estire demasiado. Mantenga los pies en

una posición estable y un buen equilibrio en todo

momento.

• Siempre sujete el producto con ambas manos.

Mantenga el producto al lado derecho de su

cuerpo.

• Mantenga las manos y los pies alejados de la

cadena de sierra hasta que se haya detenido por

completo cuando se desactive el producto.

• No trabaje nunca desde una escalera, taburete

ni ninguna otra posición elevada que no cumpla

a cabalidad con las normas de seguridad.

• No suelte el producto con el motor encendido, a

menos que lo tenga a la vista.

• Cuando utilice protectores auriculares, esté

atento a las señales de advertencia y

voces fuertes. Siempre retire sus protectores

auriculares cuando se detenga el motor.

• Detenga el motor antes de pasar a una nueva

área de trabajo. Siempre coloque la protección

para transportes antes de mover el equipo.

• Nunca permita que los niños utilicen el producto

o que estén cerca de este. Saque el sombrerete

de bujía cuando no se supervise el producto

atentamente.

Equipo de protección personal

ADVERTENCIA: Lea

atentamente las instrucciones de

advertencia siguientes antes de usar el

producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo

de protección personal no puede impedir el

riesgo de lesiones, pero disminuirá el grado de

lesión si ocurre un accidente. Permita que su

concesionario lo ayude a seleccionar el equipo

adecuado.

• Utilice un casco protector cuando exista el riesgo

de caída de objetos.

• Utilice protectores auriculares aprobados que

proporcionen una reducción de ruido adecuada.

La exposición prolongada al ruido puede causar

la pérdida permanente de la audición.

• Use protección ocular homologada. Si

utiliza un visor, también debe usar gafas

protectoras homologadas. Las gafas protectoras

homologadas deben cumplir con la norma ANSI

Z87.1 de EE. UU. o EN 166 para países de la

UE.

• Utilice un visor para proteger el rostro. El visor

no es suficiente para proteger los ojos.

• Utilice guantes cuando sea necesario, por

ejemplo, cuando conecte, examine o limpie el

equipo de corte.

• Utilice botas resistentes antideslizantes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas.

Evite usar ropas holgadas que se puedan

enganchar con ramas. No trabaje con joyas,

pantalones cortos, sandalias ni con los pies

descalzos. Asegure su cabello por encima del

nivel de los hombros.

1780 - 002 - 20.04.2022

• Mantenga un equipo de primeros auxilios a

mano.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea

atentamente las instrucciones de

advertencia siguientes antes de usar el

producto.

• No utilice un producto con dispositivos de

seguridad defectuosos.

• Revise los dispositivos de seguridad de forma

regular. Consulte

Programa de mantenimiento

en la página 40

• Si los dispositivos de seguridad están

defectuosos, comuníquese con su concesionario

de servicio Husqvarna.

Comprobación del fiador del acelerador

1. Asegúrese de que el bloqueo del acelerador

(A) y el acelerador (B) se muevan libremente y

que el muelle de retorno funcione de manera

correcta.

2. Presione el bloqueo del acelerador hacia abajo

y asegúrese de que vuelva a su posición inicial

cuando lo suelte.

3. Asegúrese de que el acelerador esté bloqueado

en la posición de ralentí cuando el bloqueo del

acelerador esté liberado.

4. Encienda el producto y aplique la aceleración

máxima.

5. Suelte el acelerador y asegúrese de que la

cadena de sierra se detenga y permanezca

inmóvil.

ADVERTENCIA: Si la cadena

de sierra se mueve cuando el

acelerador está en la posición de

ralentí, se debe ajustar el régimen

de ralentí del carburador. Consulte

Para ajustar el régimen de ralentí en

la página 46

Para comprobar el interruptor de detención

1. Arranque el motor.

2. Mueva el interruptor de detención a la posición

de detención y asegúrese de que el motor se

detenga.

Para revisar el silenciador

ADVERTENCIA:

No utilice un

producto que tenga un silenciador

defectuoso.

ADVERTENCIA: No utilice el

producto si falta la rejilla apagachispas

en el silenciador o si está defectuosa.

ADVERTENCIA: El silenciador

se calienta mucho durante el

funcionamiento y después de este,

así como en el régimen de ralentí.

1780 - 002 - 20.04.2022 31

Utilice guantes protectores para evitar

quemaduras.

El silenciador mantiene los niveles de ruido al

mínimo y dirige los gases de escape lejos del

operador.

1. Detenga el motor.

2. Verifique el silenciador en busca de daños y

defectos.

ADVERTENCIA: Las

superficies internas del silenciador

contienen químicos que pueden

causar cáncer. Tenga cuidado de

no tocar estos elementos si el

silenciador presenta daños.

3. Asegúrese de que el silenciador esté

correctamente unido al producto.

4. Realice una inspección visual de la rejilla

apagachispas.

a) Cambie la rejilla apagachispas si está

dañada.

b) Limpie la rejilla apagachispas si está

bloqueada.

PRECAUCIÓN:

Si se

bloquea la rejilla apagachispas,

el producto se sobrecalienta y

esto provoca daños al cilindro y

al pistón.

Seguridad de combustible

ADVERTENCIA: Lea

atentamente las instrucciones de

advertencia siguientes antes de usar el

producto.

• No mezcle el combustible en interiores o cerca

de una fuente de calor.

• No arranque el producto si hay combustible

o aceite de motor en el producto. Quite el

combustible o aceite no deseado y deje secar

el producto. Quite el combustible no deseado del

producto.

• Si derrama combustible en su ropa, cámbiese la

ropa inmediatamente.

• No permita que le caiga combustible en el

cuerpo, ya que puede causar lesiones. Si le cae

combustible en el cuerpo, utilice jabón y agua

para quitarlo.

• No arranque el motor si derrama aceite o

combustible en el producto o en su cuerpo.

• No arranque el producto si el motor tiene una

fuga. Examine frecuentemente el motor en busca

de fugas.

• Tenga cuidado con el combustible. El

combustible es inflamable y los gases son

explosivos y pueden causar lesiones graves o

fatales.

• No respire los gases del combustible, ya que

pueden causar lesiones. Asegúrese de que haya

suficiente flujo de aire.

• No fume cerca del combustible o del motor.

• No coloque objetos calientes cerca del

combustible o del motor.

• No agregue combustible cuando el motor esté en

marcha.

• Asegúrese de que el motor se enfríe antes de

llenar el depósito de combustible.

• Antes de llenar el depósito de combustible, abra

lentamente la tapa del depósito de combustible y

libere la presión con cuidado.

• Asegúrese de que haya suficiente flujo de aire

cuando recargue y mezcle combustible (gasolina

y aceite para motores de dos tiempos) o cuando

vacíe el depósito de combustible.

• El combustible y sus gases son altamente

inflamables y pueden causar lesiones graves si

se inhalan o entran en contacto con la piel. Por

esta razón, tenga precaución al manipular el

combustible y asegúrese de que haya suficiente

ventilación.

• Apriete la tapa del depósito de combustible con

cuidado para evitar incendios.

• Mueva el producto a un mínimo de 3 m (10 pies)

de la posición en la que se llenó el depósito

antes de empezar.

• No ponga demasiado combustible en el depósito

de combustible.

1780 - 002 - 20.04.2022

• Asegúrese de que no se puedan provocar fugas

cuando mueva el producto o el recipiente de

combustible.

• No coloque el producto ni un recipiente de

combustible donde haya una llama expuesta,

una chispa o una fuente de calor. Asegúrese de

que no haya una llama expuesta en el área de

almacenamiento.

• Utilice solamente contenedores aprobados

cuando mueva el combustible o coloque el

combustible en el almacenamiento.

• Vacíe el depósito de combustible antes de un

almacenamiento a largo plazo. Cumpla con las

leyes locales en cuanto al lugar en dónde se

puede deshacer del combustible.

• Limpie el producto antes de un almacenamiento

a largo plazo.

• Retire el sombrerete de bujía antes de

almacenar el producto para asegurarse de que

el motor no arranque accidentalmente.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea

atentamente las instrucciones de

advertencia antes de realizar

mantenimiento al producto.

• Realice solo el mantenimiento y el servicio que

se indican en este manual del usuario. Deje

que el personal de mantenimiento profesional

realice todas las demás tareas de mantenimiento

y reparación.

• Realice periódicamente las comprobaciones de

seguridad, el mantenimiento y las instrucciones

de servicio que se señalan en este manual. El

mantenimiento periódico aumenta la vida útil del

producto y disminuye el riesgo de accidentes.

Consulte

Mantenimiento en la página 40

para

obtener instrucciones.

• Si las comprobaciones de seguridad de este

manual de instrucciones no se aprueban

después de realizar el mantenimiento,

consulte con su concesionario de servicio.

Garantizamos que existen reparaciones y

servicios profesionales disponibles para su

producto.

Instrucciones de seguridad para el

equipo de corte

ADVERTENCIA:

Lea

atentamente las instrucciones de

advertencia siguientes antes de usar el

producto.

• Utilice solo las combinaciones de espada/

cadena de sierra y el equipo de limado que

recomendamos. Consulte

Accesorios en la

página 49

para obtener instrucciones.

• Utilice guantes protectores cuando utilice

la cadena de sierra o cuando realice

mantenimiento en esta. Una cadena de sierra

que no se mueve también puede causar

lesiones.

• Mantenga los dientes de corte correctamente

afilados. Siga las instrucciones y utilice el

calibrador de afilado recomendado. Una cadena

de sierra dañada o afilada incorrectamente

aumenta el riesgo de accidentes.

• Mantenga el ajuste correcto del calibre de

profundidad. Siga las instrucciones y utilice el

ajuste de calibre de profundidad recomendado.

• Asegúrese de que la cadena de sierra tiene

la tensión correcta. Si la cadena de sierra no

está apretada contra la espada guía, se puede

descarrilar. Una tensión incorrecta de la cadena

de sierra aumenta el desgaste de la espada

guía, la cadena de sierra y el piñón de arrastre

de la cadena. Consulte

Para ajustar la tensión de

la cadena en la página 41

• Realice mantenimiento de forma regular al

equipo de corte y manténgalo correctamente

lubricado. Si la cadena de sierra no está

lubricada correctamente, se aumenta el riesgo

de desgaste de la espada guía, de la cadena de

sierra y del piñón de arrastre de la cadena.

1780 - 002 - 20.04.2022

Montaje

Para conectar el mango cerrado

1. Conecte el mango cerrado al eje como se

muestra en la ilustración y apriete.

2. Asegúrese de conectar el mango cerrado entre

las flechas del eje.

Para montar el eje de dos piezas

1. Gire la perilla para aflojar el acoplamiento del

eje.

2. Mueva el botón de bloqueo/liberación (A) a

la posición de receso de la guía. Empuje el

accesorio en el acoplador hasta que el botón de

bloqueo/liberación se fije en el orificio primario

(B).

3. Inserte el eje en su acoplamiento. El botón debe

pasar a través del orificio.

Nota:

Si el accesorio no se inserta

completamente en el eje superior, utilice un

destornillador pequeño para empujar el eje

propulsor interno más hacia el interior del

tubo. Puede ser necesario girar el destornillador

mientras empuja.

4. Asegúrese de apretar completamente la perilla

antes de operar el producto.

Para fijar el accesorio de la sierra de

barra

ADVERTENCIA: Detenga el

producto en una superficie nivelada

cuando instale o retire los accesorios.

1. Gire la perilla hacia la izquierda y afloje el

acoplador en el eje de extensión.

2. Retire la protección para transportes del

acoplador.

3. Retire el tapón del eje del accesorio.

4. Mueva el botón de bloqueo/liberación a la

posición de receso de la guía.

1780 - 002 - 20.04.2022

5. Empuje el accesorio en el acoplador hasta que el

botón de bloqueo/liberación se fije en el orificio

primario.

6. Realice los pasos del 1 al 5 nuevamente para

fijar el otro accesorio en el eje del motor.

7. Gire las perillas en el eje de extensión y el eje

del motor hacia la derecha y apriételas.

8. Apriete los acopladores en el eje de extensión y

el eje del motor.

Para ajustar el arnés

Se debe utilizar siempre el arnés con la máquina

para lograr el control máximo de la máquina y

reducir el riesgo de cansancio en los brazos y la

espalda.

1. Colóquese el arnés.

2. Enganche la máquina al gancho de sujeción del

arnés.

3. Ajuste el largo del arnés para que el gancho de

sujeción esté aproximadamente al nivel de su

cadera derecha.

Para desmontar el eje de dos piezas

1. Gire la perilla para aflojar el acoplamiento del

eje.

2. Mantenga presionado el botón de bloqueo/

liberación (B). Aparte los ejes.

1780 - 002 - 20.04.2022 35

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar

el producto, debe leer y entender el

capítulo sobre seguridad.

Para comprobar antes de encender

1. Inspeccione la zona de trabajo. Retire todos los

objetos que puedan salir eyectados.

2. Compruebe la cadena de sierra. No utilice un

equipo desafilado, agrietado ni dañado.

3. Verifique que el producto se encuentra en

perfectas condiciones de funcionamiento.

4. Verifique que todas las tuercas y tornillos estén

firmes.

5. Asegúrese de que la cadena esté correctamente

lubricada, consulte

Para comprobar la

lubricación de la cadena en la página 45

6. Compruebe que la cadena de sierra siempre se

detenga cuando el motor esté en ralentí.

7. Utilice el producto únicamente para el uso al que

está destinado.

8. Asegúrese de que las funciones de seguridad

y manipulación estén bien. Nunca utilice una

máquina a la que le falten partes o que haya sido

modificada según la especificación.

Combustible

Este producto tiene un motor de dos tiempos.

PRECAUCIÓN:

Usar el tipo

incorrecto de combustible puede causar

daños en el motor. Utilice una mezcla

de gasolina y de aceite para motores de

dos tiempos.

Combustible premezclado

• Utilice combustible de alquilato premezclado

Husqvarna para obtener el mejor rendimiento

y prolongar la vida útil del motor. Este

combustible contiene menos químicos dañinos

en comparación con el combustible normal, lo

cual disminuye los gases de escape dañinos. La

cantidad de restos después de la combustión es

menor con este combustible, que mantiene más

limpios los componentes del motor.

Para mezclar combustible

Gasolina

PRECAUCIÓN:

No utilice

gasolina con un octanaje inferior a

90 RON (87 AKI). Esto puede provocar

daños al producto.

PRECAUCIÓN: No utilice

gasolina con más de un 10 % de etanol

concentrado (E10). Esto puede provocar

daños al producto.

PRECAUCIÓN: No utilice

gasolina con plomo. Esto puede

provocar daños al producto.

• Siempre utilice gasolina sin plomo nueva con

un octanaje mínimo de 90 RON (87 AKI) y con

menos de un 10 % de etanol concentrado (E10).

• Use gasolina con un octanaje superior si con

frecuencia utiliza el producto a velocidades de

motor continuamente altas.

• Utilice siempre una mezcla de aceite/gasolina sin

plomo de buena calidad.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y el mejor

rendimiento, utilice aceite para motores de dos

tiempos Husqvarna.

• Si el aceite para motores de dos tiempos

Husqvarna no está disponible, utilice un aceite

para motores de dos tiempos de buena calidad

para motores enfriados por aire. Contáctese con

su concesionario de servicio para seleccionar el

aceite correcto.

PRECAUCIÓN:

No utilice

aceite para motores de dos

tiempos para motores fueraborda

refrigerados por agua, también

conocido como aceite para

fueraborda. No utilice aceite para

motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos

tiempos

Gasolina, litros

Aceite para

motores de

dos tiempos,

litro

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

36 1780 - 002 - 20.04.2022

PRECAUCIÓN: Los errores

pequeños pueden influir drásticamente

en la proporción de la mezcla cuando

se mezclan cantidades pequeñas de

combustible. Mida cuidadosamente la

cantidad de aceite y asegúrese de

obtener la mezcla correcta.

1. Llene la mitad de la cantidad de gasolina en un

recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al

recipiente.

5. Agite cuidadosamente la mezcla de combustible.

PRECAUCIÓN: No mezcle el

combustible durante más de 1 mes cada

vez.

Para llenar el depósito de combustible

1. Limpie el área alrededor del tapón del depósito

de combustible.

2. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado. Utilice

siempre un recipiente de combustible con una

válvula de protección antirrebose.

3. Llene el depósito de combustible.

4. Apriete bien la tapa del depósito de combustible

cuidadosamente.

5. Aleje el producto 3 m (10 pies) o más del área

de recarga de combustible y de la fuente de

combustible antes de ponerlo en marcha.

PRECAUCIÓN: La contaminación

en los depósitos produce un

funcionamiento incorrecto. Limpie el

depósito de combustible y el depósito

de aceite para cadena con frecuencia y

sustituya el filtro de combustible una vez

al año o más seguido.

Para hacer un rodaje

• Durante las primeras 10 horas de

funcionamiento, no aplique aceleración máxima

sin carga por períodos extensos.

Para utilizar el aceite para cadena correcto

ADVERTENCIA: No utilice aceite

residual, que puede causar daños físicos

y medioambientales. El aceite residual

también causa daños en la bomba de

aceite, la espada guía y la cadena de

sierra.

ADVERTENCIA: La cadena de

sierra se puede detener si la lubricación

del equipo de corte es insuficiente.

Riesgo de lesiones graves o fatales para

el operador.

ADVERTENCIA: Este producto

tiene una función que permite agotar

el combustible antes que el aceite para

cadena. Utilice el aceite para cadena

adecuado a fin de que esta función

de seguridad opere de forma correcta.

Consulte a su concesionario de servicio

al momento de seleccionar un aceite

para cadena.

Nota: Este producto cuenta con un sistema de

lubricación automática de la cadena. También puede

ajustar el flujo de aceite. Consulte

Para comprobar

la lubricación de la cadena en la página 45

• Utilice aceite para cadena Husqvarna para

obtener la máxima vida útil de la cadena

de sierra y reducir al mínimo los daños

al medioambiente. Si el aceite para cadena

Husqvarna no está disponible, recomendamos

que utilice un aceite para cadena estándar.

• Utilice un aceite para cadena con buena

adherencia a la cadena de sierra.

• Utilice un aceite para cadena con un rango

de viscosidad adecuado que coincida con la

temperatura del aire.

PRECAUCIÓN:

Si el aceite

tiene muy poca densidad, se agotará

antes que el combustible. En

temperaturas inferiores a 0 °C/32 °F,

algunos aceites para cadena se

vuelve demasiado densos, lo que

1780 - 002 - 20.04.2022 37

puede provocar daños en los

componentes de la bomba de aceite.

• Utilice el equipo de corte recomendado. Consulte

Accesorios en la página 49

Para utilizar el producto

• Mantenga el producto lo más cerca posible de su

cuerpo para obtener un mejor equilibrio. Utilice

el arnés para mantener el peso de la máquina y

hacerla más fácil de manejar.

• Asegúrese de que la punta no toque el suelo.

• No apresure el trabajo, trabaje a un ritmo

constante hasta que todas las ramas se hayan

cortado con precisión.

• Reduzca siempre la velocidad del motor a ralentí

después de cada tarea. Utilizar la máquina

períodos prolongados a aceleración máxima sin

ninguna carga en el motor puede provocar daños

graves al motor.

• Trabaje siempre en aceleración máxima.

• Siempre que sea posible, acomódese en una

posición en la que pueda realizar el corte en

ángulo recto a la rama.

• No trabaje con el eje directamente enfrente, ya

que esto aumenta el peso aparente del equipo

de corte.

• Corte las ramas más grandes en secciones para

tener un mejor control del espacio donde caen.

• Nunca corte en el bulto de la raíz de la rama, ya

que así cicatriza con mayor lentitud y aumenta el

riesgo de que se produzca un ataque fúngico.

• Utilice el tope ubicado en la base del cabezal

de corte para apoyarse mientras corta. De esta

forma, permitirá que sea más fácil evitar que el

equipo de corte rebote en la rama.

• Realice un corte inicial en la parte inferior de

la rama antes de cortar la rama. Esto evitará

el desprendimiento de la corteza, lo que podría

hacer más lenta la cicatrización y causar daño

permanente al árbol. El corte no debe ser de una

profundidad superior a ⅓ del grosor de la rama

para evitar el atascamiento. Mantenga la cadena

funcionando mientras retira el equipo de corte de

la rama para evitar el atascamiento.

Para arrancar un motor frío

1. Presione el bulbo de la bomba de combustible

de aire 10 veces.

1780 - 002 - 20.04.2022

2. Mueva el estrangulador a la posición de

estrangulamiento totalmente abierta.

3. Mantenga el cuerpo del producto en el suelo con

la mano izquierda. No se pare sobre el producto.

Tire de la empuñadura de la cuerda de arranque

lentamente hasta que sienta resistencia.

Nota: No tire del acelerador cuando arranque

el motor.

4. Tire de la empuñadura de la cuerda de arranque

tres veces con fuerza.

PRECAUCIÓN:

No tire de

la cuerda de arranque hasta que

se detenga. No suelte la cuerda

de arranque cuando esté totalmente

extendida. Suelte la cuerda de

arranque lentamente. Si no se

siguen estas instrucciones, se

pueden producir daños en el motor.

5. Mueva el estrangulador a la posición de

estrangulamiento media.

6. Tire de la empuñadura de la cuerda de arranque

hasta que el motor arranque.

7. Deje que el motor se caliente durante

10 segundos.

8. Mueva el estrangulador a la posición de

estrangulamiento apagada.

Para arrancar un motor caliente

1. Presione lentamente el bulbo de la purga de aire

10 veces.

2. Mueva la palanca del estrangulador a la posición

HALF CHOKE (Estrangulador en posición

media).

3. Tire de la empuñadura de la cuerda de arranque

rápidamente hasta que arranque el motor.

4. Mueva la palanca del estrangulador a la posición

NO CHOKE (Estrangulador apagado).

Para arrancar el motor cuando el

combustible está demasiado caliente

Si el producto no arranca, el combustible puede

estar demasiado caliente.

Nota: Siempre utilice combustible nuevo y

disminuya el tiempo de funcionamiento durante

clima cálido.

1. Coloque el producto en un área fresca lejos de la

luz solar directa.

2. Permita que el producto se enfríe durante

20 minutos como mínimo.

3. Presione el bulbo de la bomba de combustible

repetidamente entre 10 y 15 segundos.

4. Obedezca el procedimiento para arrancar un

motor frío. Consulte

Para arrancar un motor frío

en la página 38

Para detener el producto

• Presione el interruptor de detención para detener

el motor.

Nota: El interruptor de detención regresa

automáticamente a su posición inicial.

Información sobre la superficie

ADVERTENCIA:

No coloque

ninguna parte de su cuerpo en el área

marcada. Si toca el área marcada en

gris puede sufrir quemaduras en la piel.

También puede provocar una sacudida

eléctrica si el sombrerete de bujía ha

sido dañado. No utilice un producto con

un sombrerete de bujía dañado.

1780 - 002 - 20.04.2022 39

Mantenimiento

Introducción

A continuación encontrará algunas instrucciones

generales de mantenimiento. Si necesita más

información, comuníquese con su taller de servicio.

Programa de mantenimiento

La siguiente es una lista de pasos de mantenimiento

que se deben realizar en la máquina. La mayoría de

los artículos se describen en este capítulo.

Nota: El usuario solo debe llevar a cabo el trabajo

de mantenimiento y servicio descrito en este manual

de usuario. Un taller de servicio autorizado se debe

encargar de realizar una labor más amplia.

Mantenimiento

A diario

Una vez

por se-

mana

Una vez

al mes

Limpie la superficie externa. X

Examine el arnés en busca de daños. X

Compruebe si hay daños en el anillo de suspensión. X

Asegúrese de que el bloqueador del acelerador y el acelerador funcionen

correctamente.

Verifique el interruptor de detención para asegurarse de que funcione co-

rrectamente.

Asegúrese de que la cadena de sierra no gire en régimen de ralentí. X

Limpie el filtro de aire. Cámbielo si fuera necesario. X

Compruebe que la cadena de sierra no presente grietas visibles en los

remaches y eslabones, si la cadena de sierra es rígida o si los remaches y

eslabones están desgastados de forma anormal.

Limpie el área que se encuentra debajo de la cubierta protectora. X

Asegúrese de que las tuercas y los tornillos estén apretados. X

Examine el motor, el depósito de combustible y los conductos de combusti-

ble para determinar si hay fugas.

Limpie el sistema de refrigeración. X

Examine el arranque y la cuerda de arranque en busca de daños. X

Limpie el lado exterior de la bujía. Retírela y revise la distancia entre los

electrodos. Ajuste la separación a la distancia correcta (consulte

Datos

técnicos en la página 48

) o cambie la bujía. Asegúrese de que la bujía

está equipada con un regulador.

40 1780 - 002 - 20.04.2022

Mantenimiento

A diario

Una vez

por se-

mana

Una vez

al mes

Limpie el exterior del carburador y el espacio que lo rodea. X

Lime las rebabas de los bordes de la espada. X

Limpie o cambie la rejilla apagachispas del silenciador. X

Limpie el depósito de combustible. X

Verifique si hay contaminación del filtro de combustible y si hay grietas u

otros defectos en la manguera de combustible. Cámbielo si fuera necesa-

rio.

Revise todos los cables y las conexiones. X

Revise si el embrague, los muelles de embrague y el tambor de embrague

presentan desgaste. Reemplácelos si es necesario en un taller de servicio

oficial.

Examine la bujía. Reemplace la bujía si es necesario. X

Para ajustar la tensión de la cadena

ADVERTENCIA: Use guantes

para ajustar la tensión de la cadena.

La cadena está afilada y puede causar

lesiones.

Nota: La cadena se extiende durante la

operación, especialmente en los primeros 15

minutos de funcionamiento. Debe examinar y ajustar

la tensión de la cadena frecuentemente después de

usar el producto o cargar combustible.

1. Sujete el extremo inferior de la cadena con un

soporte.

2. Asegúrese de que la espada guía no esté

torcida.

3. Afloje la tuerca de la espada (A) y ajústela con

sus dedos .

4. Mueva el tornillo de ajuste (B) hacia la derecha

hasta que la cadena toque la parte inferior del

carril de la espada guía. Y mueva el tornillo de

ajuste hacia la derecha en 1/4 de giro.

5. Mueva la cadena alrededor de la espada guía

para asegurarse de que todos los eslabones de

arrastre permanezcan en la ranura de la espada.

6. Levante la parte superior de la espada guía y

ajuste la tuerca de la espada con la herramienta

de la espada.

7. Asegúrese de que pueda mover la cadena

alrededor de la espada guía con el extremo del

destornillador de la herramienta de la espada.

8. Si no puede mover la cadena, afloje la tuerca

de la espada ligeramente y afloje el tornillo de

ajuste hacia la derecha en un 1/4 de giro. Apriete

la tuerca de la espada.

9. Apriete el tornillo de ajuste hacia la derecha en

1/4 de giro si la cadena sigue suelta y cuelga por

debajo de la espada guía.

Para reemplazar la cadena

ADVERTENCIA: Cuando la

cadena esté desgastada o dañada,

reemplácela con una cadena de baja

reculada.

1. Desconecte la bujía.

2. Quite las tuercas de la espada y la cubierta del

embrague.

3. Gire el tornillo de ajuste hacia la izquierda con

la mano hasta que el pasador de ajuste se

encuentre entre las dos marcas indicadoras en

la cubierta del embrague.

4. Mueva la espada por detrás del piñón hasta que

la espada guía se detenga contra el piñón. Retire

la cadena.

1780 - 002 - 20.04.2022

5. Sujete la cadena nueva con los eslabones de

arrastre.

6. Coloque la cadena nueva por encima y por

detrás del tambor del embrague. Ajuste los

eslabones de arrastre en el piñón del tambor del

embrague.

7. Mantenga la parte inferior de los eslabones de

arrastre entre los dientes del piñón en la punta

de la espada guía.

8. Ajuste los eslabones de arrastre en la ranura de

la espada.

9. Tire la espada guía hacia delante hasta que

la cadena nueva se ajuste en la ranura de la

espada.

10. Instale la cubierta del embrague.

11. Coloque el pasador de ajuste en el orificio

inferior de la espada guía.

12. Instale las tuercas de la espada y ajústelas con

su mano.

13. Ajuste la tensión de la cadena

Para ajustar la

tensión de la cadena en la página 41

y apriete

completamente las tuercas de la espada.

Para examinar el equipo de corte

1. Asegúrese de que no haya grietas en los

remaches y eslabones y que los remaches no

estén sueltos. Reemplácelos si es necesario.

2. Asegúrese de que la cadena de sierra se puede

doblar fácilmente. Reemplace la cadena de

sierra si está rígida.

3. Compare la cadena de sierra con una cadena

de sierra nueva para examinar si los remaches y

eslabones están gastados.

4. Reemplace la cadena de sierra cuando la parte

más larga del diente de corte sea inferior a

4 mm/0,16 pulg. También reemplace la cadena

de sierra si hay grietas en las cortadoras.

Para afilar la cadena de sierra

Información sobre la espada guía y la

cadena de sierra

ADVERTENCIA: Utilice guantes

protectores cuando utilice la cadena de

sierra o cuando realice mantenimiento

en esta. Una cadena de sierra que no se

mueve también puede causar lesiones.

Reemplace las espadas guía o cadenas de sierra

desgastadas o dañadas por la combinación de

espada guía y cadena de sierra recomendadas

por Husqvarna. Esto es necesario para mantener

las funciones de seguridad del producto. Consulte

Accesorios en la página 49

para conocer una lista

de las combinaciones de espada y cadena que

recomendamos.

• Longitud de la espada guía, cm/pulg. La

información sobre la longitud de la espada guía

generalmente se puede encontrar en el extremo

trasero de la espada guía.

• Número de dientes del cabezal de rueda de la

espada (T).

• Paso de la cadena, pulg. La distancia entre los

eslabones de arrastre de la cadena de sierra

debe alinearse con la distancia de los dientes en

el cabezal de rueda de la espada y el piñón de

arrastre.

PITCH =

1780 - 002 - 20.04.2022

• Cantidad de eslabones de arrastre. La cantidad

de eslabones de arrastre se determina según el

tipo de espada guía.

• Ancho de la ranura de la espada, pulg./mm. El

ancho de la ranura de la espada guía debe ser

igual que el ancho de los eslabones de arrastre

de la cadena.

• Orificio de aceite de la cadena y orificio para

tensado de la cadena. La espada guía debe

alinearse con el producto.

• Ancho del eslabón de arrastre, mm/pulg.

Información general sobre cómo afilar las

cortadoras

No utilice una cadena de sierra desafilada. Si la

cadena de sierra no está afilada, debe aplicar más

presión para introducir la espada guía en la madera.

Si la cadena de sierra está muy desafilada, no habrá

astillas de madera, sino polvo de serrín.

Una cadena de sierra afilada corroe la madera y las

astillas de madera se vuelven largas y espesas.

El diente de corte (A) y el calibre de profundidad

(B) constituyen en conjunto la parte cortante de

la cadena de sierra; es decir, la cortadora. La

diferencia de altura entre los dos representa la

profundidad de corte (configuración de calibre de la

profundidad).

Cuando afile una cortadora, considere lo siguiente:

• Ángulo del limado.

• Ángulo del corte.

• Posición de la lima.

• Diámetro de la lima redonda.

No es fácil afilar una cadena de sierra correctamente

sin el equipo correcto. Utilice el calibrador de afilado

Husqvarna . Esto le ayudará a mantener el máximo

rendimiento de corte.

Nota:

Consulte

Para afilar las cortadoras en la

página 44

para obtener información sobre el afilado

de la cadena de sierra.

1780 - 002 - 20.04.2022 43

Para afilar las cortadoras

1. Use una lima redonda y un calibrador de afilado

para afilar los dientes de corte.

Nota: Consulte

Equipos de afilado y ángulos

de afilado en la página 49

para obtener

información sobre qué lima y calibrador

recomienda Husqvarna para la cadena de sierra.

2. Aplique el calibrador de afilado correctamente

en la cortadora. Consulte las instrucciones

entregadas con el calibrador de afilado.

3. Mueva la lima desde la parte interior de los

dientes de corte hacia fuera. Disminuya la

presión cuando tire el cordón de encendido.

4. Retire el material de un lado de todos los dientes

de corte.

5. Gire el producto y retire el material del otro lado.

6. Asegúrese de que todos los dientes de corte

tengan la misma longitud.

Información general sobre cómo ajustar la

configuración del calibre de profundidad

La configuración del calibre de profundidad (C)

disminuye cuando se afila el diente de corte (A).

Para mantener el máximo rendimiento de corte

debe retirar el material de afilado del calibre

de profundidad (B) para obtener la configuración

del calibre de profundidad recomendada. Consulte

Datos técnicos en la página 48

para conocer las

instrucciones sobre cómo obtener la configuración

correcta del calibre de profundidad para la cadena

de sierra.

Para ajustar el calibre de profundidad

Antes de ajustar el calibre de profundidad o de

afilar las cortadoras, consulte

Información general

sobre cómo afilar las cortadoras en la página 43

para obtener instrucciones. Se recomienda ajustar el

calibre de profundidad cada tres operaciones en las

que se afilen los dientes de corte.

Se recomienda la aplicación de nuestro calibrador

de profundidad para obtener el ajuste y ángulo

correctos para el calibre de profundidad.

1. Utilice una lima plana y un calibrador de

profundidad para el ajuste del calibre de

profundidad. Utilice solo la herramienta del

calibrador de profundidad Husqvarna para

obtener el ajuste y ángulo correctos para el

calibre de profundidad.

2. Ponga el calibrador de profundidad sobre la

cadena de sierra.

Nota: Consulte el paquete del calibrador de

profundidad para obtener más información sobre

cómo utilizar la herramienta.

3. Utilice la lima plana para retirar la parte del

calibre de profundidad que se extiende por el

calibrador de profundidad.

Para comprobar la espada guía

1. Asegúrese de que el canal de aceite no esté

bloqueado. Límpielo si es necesario.

2. Examine si hay rebabas en los bordes de la

espada guía. Quite las rebabas con una lima.

1780 - 002 - 20.04.2022

3. Limpie la ranura en la espada guía.

4. Examine la ranura de la espada guía para ver si

hay desgaste. Reemplace la espada guía si es

necesario.

5. Examine si la puntera de la espada guía es

áspera o está muy gastada.

6. Asegúrese de que el cabezal de rueda de

la espada gire libremente y que el orificio de

lubricación del cabezal de rueda de la espada no

esté obstruido. Limpie y lubrique si es necesario.

7. Para extender el ciclo de vida de la espada guía,

gírela diariamente.

Para comprobar la lubricación de la

cadena

1. Compruebe la lubricación de la cadena cada

vez que reposte. Oriente la puntera de la

espada hacia una superficie de color claro a

20 cm (8 pulg.) de distancia aproximadamente.

Es posible que después de 1 minuto de

funcionamiento a un 75 % de aceleración vea

una línea de aceite definida en la superficie

clara.

2. Si la lubricación de la cadena de sierra no

funciona correctamente, revise la espada guía.

Consulte

Para comprobar la espada guía en la

página 44

para obtener instrucciones. Consulte

a su concesionario de servicio si los pasos de

mantenimiento no ayudan.

Filtro de aire

Retire el polvo y la suciedad del filtro de aire para

mantenerlo limpio y evitar los siguientes problemas:

• Fallas del carburador

• Problemas cuando se arranca el producto

• Pérdida de energía

• Aumento del desgaste de las piezas del motor

• Demasiado consumo de combustible

Para limpiar el filtro de aire

1. Quite la cubierta del filtro de aire y retire el filtro.

2. Golpee el filtro contra una superficie plana para

que caigan las partículas.

PRECAUCIÓN:

No utilice

disolventes ni aire comprimido para

limpiar el filtro de aire.

3. Vuelva a colocar el filtro de aire. Asegúrese de

que el filtro de aire se selle bien en el soporte del

filtro de aire.

4. Vuelva a colocar la cubierta del filtro de aire.

Nota:

Si un filtro de aire se ha utilizado durante

mucho tiempo, nunca quedará completamente

limpio. Reemplace el filtro de aire a intervalos

regulares. Siempre reemplace un filtro de aire

dañado.

1780 - 002 - 20.04.2022 45

Para comprobar la bujía

PRECAUCIÓN: Utilice la bujía

recomendada. Consulte

Datos técnicos

en la página 48

. Una bujía incorrecta

puede causar daños al producto.

1. Si el producto presenta dificultades para arrancar

o funcionar, o si no funciona correctamente a

régimen de ralentí, examine la bujía en busca de

materiales no deseados. Para disminuir el riesgo

de material no deseado en los electrodos de la

bujía, realice estos pasos:

a) asegúrese de que el régimen de ralentí esté

ajustado correctamente.

b) asegúrese de que la mezcla de combustible

es la correcta.

c) asegúrese de que el filtro de aire esté limpio.

2. Limpie la bujía si está sucia.

3. Asegúrese de que la distancia entre los

electrodos sea la correcta. Consulte

Datos

técnicos en la página 48

4. Reemplace la bujía cada mes o más a menudo

si es necesario.

Para limpiar el sistema de

refrigeración

PRECAUCIÓN:

Un sistema

refrigerante sucio o bloqueado puede

producir el sobrecalentamiento del

producto, y dañarlo.

Las piezas del sistema refrigerante son la toma

de aire del motor de arranque (A), las aletas de

refrigeración del cilindro (B) y la cubierta del cilindro

(C).

1. Limpie el sistema de refrigeración con un cepillo

semanalmente o con mayor frecuencia si es

necesario.

2. Asegúrese de que el sistema refrigerante no esté

sucio ni obstruido.

Para ajustar el régimen de ralentí

El producto Husqvarna está fabricado de

conformidad con especificaciones que reducen las

emisiones de gases de escape tóxicos.

1. Asegúrese de que el filtro de aire esté limpio y

de que tenga la cubierta del filtro instalada.

2. Gire el tornillo de régimen de ralentí (T) hacia la

izquierda hasta que el equipo de corte comience

a moverse.

3. Gire el tornillo de régimen de ralentí (T) hacia

la izquierda hasta que el equipo de corte se

detenga.

El régimen de ralentí es el correcto cuando el motor

funciona correctamente en todas las posiciones. El

régimen de ralentí debe ser inferior a la velocidad

cuando el equipo de corte empieza a girar.

Nota:

Consulte

Datos técnicos en la página 48

para conocer el régimen de ralentí recomendado.

ADVERTENCIA: Si el equipo

de corte no se detiene cuando ajusta

el régimen de ralentí, consulte con

su concesionario de mantenimiento.

No utilice la máquina hasta que esté

correctamente ajustada o reparada.

46 1780 - 002 - 20.04.2022

Aplique grasa al eje de dos piezas

• Aplique grasa al extremo del eje propulsor cada

30 horas de funcionamiento.

Solución de problemas

El motor no arranca

Verificar Causa posible Procedimiento

Interruptor de detención El interruptor de detención está en

la posición de detención.

Solicite a un taller de servicio auto-

rizado el reemplazo del interruptor

de detención.

Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible y

llénelo con combustible correcto.

Bujía y cilindro. La bujía está sucia o mojada. Asegúrese de que la bujía esté

limpia y seca.

La distancia entre los electrodos

de la bujía es incorrecta.

Limpie la bujía. Asegúrese de que

la distancia entre los electrodos

sea la correcta, consulte

Datos

técnicos en la página 48

. Asegú-

rese de que la bujía está equipada

con un supresor.

La bujía está floja. Ajuste la bujía.

El motor está ahogado debido a

arranques repetidos con el estran-

gulador totalmente abierto des-

pués del encendido.

Retire y limpie la bujía. Coloque

el producto de costado con el agu-

jero de la bujía lejos de usted. Ti-

re la empuñadura de la cuerda de

arranque de 6 a 8 veces. Monte la

bujía y arranque el producto. Con-

sulte

Para arrancar un motor frío

en la página 38

El motor arranca, pero se detiene de nuevo.

Verificar

Causa posible Procedimiento

Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible

y rellénelo con el combustible co-

rrecto.

1780 - 002 - 20.04.2022 47

Verificar Causa posible Procedimiento

Filtro de combustible El filtro de combustible está obs-

truido.

Reemplace el filtro de combusti-

ble.

Carburador El régimen de ralentí no se ajustó

correctamente.

Ajuste el régimen de ralentí con el

tornillo de régimen de ralentí T.

Filtro de aire El filtro de aire está obstruido. Limpie el filtro de aire.

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

• Para el almacenamiento y el transporte del

producto y del combustible, asegúrese de que no

haya fugas o vapores. Las chispas o llamas, por

ejemplo, de dispositivos eléctricos o calderas,

pueden iniciar un incendio.

• Siempre use contenedores aprobados para el

almacenamiento y el transporte del combustible.

• Vacíe los depósitos de combustible y de aceite

para cadena antes del transporte o antes de

un almacenamiento prolongado. Deseche el

combustible y el aceite para cadena en un sitio

adecuado para tal propósito.

• Utilice protección para transportes en el producto

para evitar lesiones o daños en el producto.

Una cadena de sierra que no se mueve también

puede provocar lesiones graves.

• Quite el sombrerete de bujía de la bujía.

• Fije el producto de manera segura durante el

transporte.

Para preparar su producto para un

almacenamiento prolongado

1. Detenga el motor y deje que se enfríe antes de

desmontarlo.

2. Desmonte y limpie la cadena de sierra y la

ranura en la espada guía.

PRECAUCIÓN: Si la cadena

de sierra y la espada guía no se

limpian, se pueden poner rígidas o

se pueden bloquear.

3. Fije el protector protección para transportes.

4. Limpie la máquina. Consulte

Mantenimiento en

la página 40

para obtener instrucciones.

5. Realice un mantenimiento completo del

producto.

Datos técnicos

128PS

(LT28CSHV)

Motor

Cilindrada, cm

/pulg. cúb 1,7/28

Velocidad máxima recomendada, rpm 8000

Régimen de ralentí, rpm 2300-3200

Potencia máx. del motor, según la norma ISO 8893, kW/hp a rpm 0,7/0,94 a 8500

Silenciador con catalizador Sí

Rotación máxima del eje de salida 7200

Sistema de encendido

Bujía Champion RCJ-8Y

48 1780 - 002 - 20.04.2022

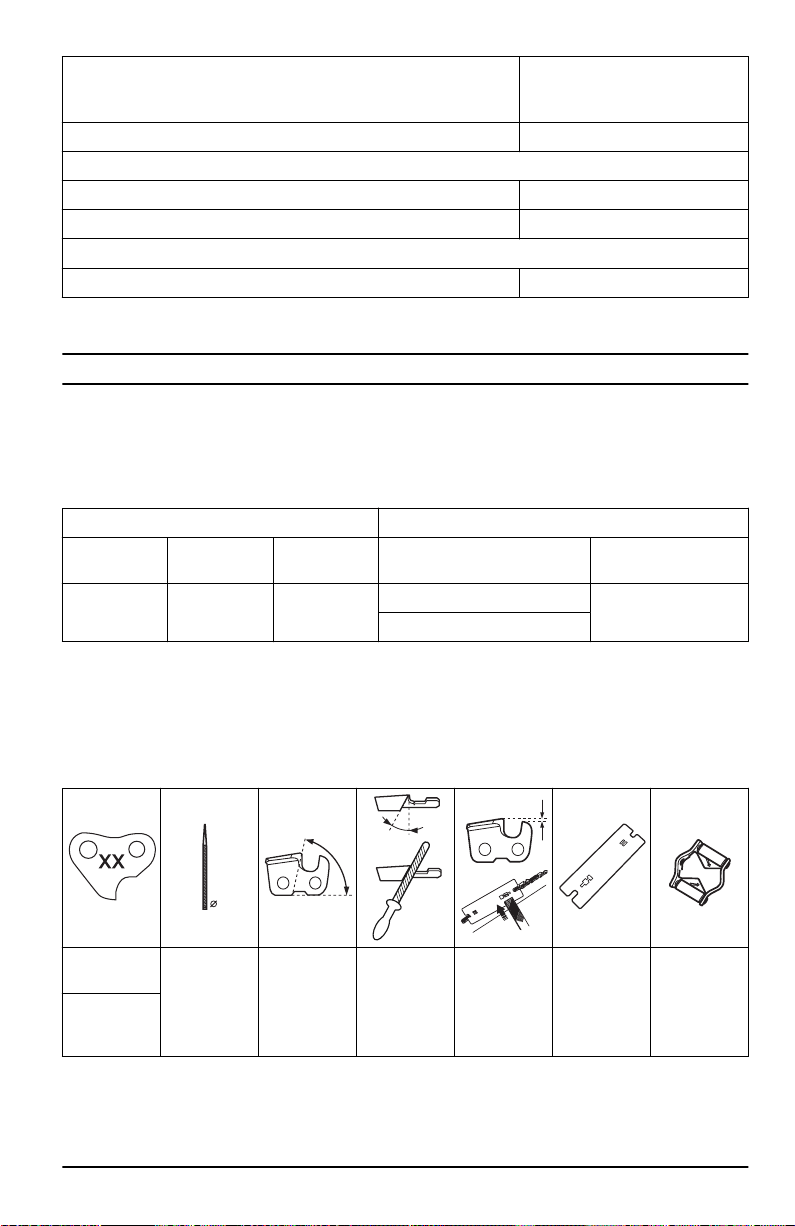

128PS

(LT28CSHV)

Distancia entre los electrodos, mm/pulg 0,024/0,61

Combustible y sistema de lubricación

Capacidad del depósito de combustible, litro/pinta EE. UU. 0,85/0,4

Capacidad del depósito de aceite, litro/pinta EE. UU. 0,3/0,14

Peso

Sin combustible, equipo de corte y protección, kg/lb 14,2/6,4

Accesorios

Combinaciones de espada guía y

cadena de sierra

Combinación recomendada para la cadena de sierra

y la espada guía.

Espada guía Cadena de sierra

Longitud,

cm/in

Paso, in

Calibrador,

mm/in

Tipo

Longitud, eslabones de

arrastre, n.º

8/20 3/8 0,043/1,1

Oregon 90P, 90PX

Poulan Pro UC 81 G, UC 81 GS

Equipos de afilado y ángulos de

afilado

Con el calibrador de afilado Husqvarna tendrá

los ángulos de afilado correctos. Se recomienda

siempre usar un calibrador de afilado Husqvarna

para restaurar el filo de la cadena de sierra. Las

referencias se indican en la tabla que se encuentra a

continuación.

Si no sabe qué cadena de sierra tiene en su

producto, comuníquese con su taller de servicio.

Oregon 90P,

90PX

4,5/11/64 in i

80° 30°

0,65 mm/

0,025 in

EE. UU. 596

28 51-04

CA: 505 69

81-03

EE. UU. 596

28 47-01

CA: 579 55

88-01

Poulan Pro

UC 81 G,

UC 81 GS

1780 - 002 - 20.04.2022 49

Accesorios opcionales

Accesorios opcionales Tipo Usar con

Accesorio de cortasetos con eje 952711674 128PS

Accesorio para podadora de árboles con eje 952711672 128PS

Accesorio de rebordeadora con eje 952711607 128PS

Accesorio de cultivadora con eje 952711608 128PS

Accesorio de sopladora con eje 952711609 128PS

Accesorio quita arbustos con eje 952711610 128PS

50 1780 - 002 - 20.04.2022

Table des matières

Introduction............................................................. 51

Sécurité...................................................................54

Montage..................................................................60

Fonctionnement...................................................... 62

Entretien..................................................................66

Dépannage............................................................. 73

Transport, entreposage et mise au rebut................74

Caractéristiques techniques....................................75

Accessoires.............................................................75

Introduction

Utilisation prévue

Le produit est conçu pour tailler des branches et des

brindilles.

Remarque : Les réglementations nationales

peuvent limiter l’utilisation du produit.

Utilisez la machine seulement avec des accessoires

homologués par le fabricant. Se reporter à la section

Accessoires à la page 75

Présentation de l’appareil

1. Vis de réglage de la lubrification de la chaîne

2. Protection de la chaîne

3. Vis de réglage de tension de la chaîne

4. Chaîne

5. Réservoir d’huile à chaîne

6. Guide-chaîne

7. Écrou du guide-chaîne

8. Dispositif de protection des transports, guide-

chaîne

9. Arbre

10. Raccord de l’arbre

11. Arbre d’extension

12. Poignée avant

13. Harnais

14. Crochet de support du harnais

15. Interrupteur d'arrêt

16. Dispositif de verrouillage de la gâchette

d’accélération

1780 - 002 - 20.04.2022 51

17. Gâchette d'accélération

18. Commande de l’étrangleur

19. Filtre à air

20. Réservoir de carburant

21. Couvercle du filtre à air

22. Capuchon de bougie et bougie d’allumage

23. Couvercle de vérin

24. Poignée du lanceur

25. Huile pour guide-chaîne/chaîne

26. Huile à moteur deux-temps

27. Clé à usage multiple, tendeur de chaîne

28. Support d’outil

29. Manuel de l’opérateur

Symboles figurant sur le produit

AVERTISSEMENT! Ce produit est

dangereux. L’opérateur ou les

personnes à proximité peuvent subir

des blessures graves voire mortelles, si

le produit n’est pas utilisé correctement

et avec précaution. Pour éviter

des blessures à l’opérateur ou aux

personnes à proximité, lire et respecter

toutes les consignes de sécurité

contenues dans le manuel d’utilisation.

Avant d’utiliser l’appareil, lire

attentivement le manuel d’utilisation et

veiller à bien comprendre les directives.

Utiliser un casque de protection dans

les endroits où des objets peuvent

tomber sur vous. Porter un dispositif de

protection homologué pour les oreilles.

Utiliser un dispositif de protection

homologué pour les yeux.

Utiliser des gants de protection

homologués.

Utiliser des bottes antidérapantes

robustes.

Prendre soin de retenir les cheveux

longs au dessus des épaules.

Carburant.

Pompe à carburant.

Volet de départ.

Huile pour chaîne.

Réglage du débit d’huile.

Les flèches indiquent les limites de

position du guidon.

50F

5 m

Distance de sécurité

S’assurer que personne ne se trouve

dans la zone de risque d’effet de

rebond.

Sens de rotation de la

chaîne.

yyyywwxxxx

La plaque signalétique indique le

numéro de série où yyyy repré-

sente l'année de production, ww

la semaine de production et xxxx

le numéro séquentiel.

52 1780 - 002 - 20.04.2022

Ce produit n’est pas isolé électriquement. Si le produit touche des lignes à haute

tension ou est utilisé à proximité de celles-ci, cela pourrait entraîner la mort ou des

blessures graves. L’électricité peut être transmise d’un point à un autre par le phéno-

mène d’arc électrique. Plus la tension est élevée, plus l’électrice est transmise sur

une plus longue distance. L’électricité peut également être transmise à travers des

branches et d’autres objets, particulièrement s’ils sont mouillés. Toujours conserver

une distance d’au moins 10 m entre la machine et les lignes de haute tension ou tout

objet en contact avec celles-ci. S’il est nécessaire de travailler dans cette distance

de sécurité, toujours communiquer avec la compagnie d’électricité pertinente pour

s’assurer que les lignes sont mises hors tension avant de commencer les travaux.

L'utilisateur de l’outil doit s'assurer, pendant le fonctionnement, qu'il n’y a pas de

personnes ou d’animaux à moins de 15 mètres.

Remarque : Les autres symboles/autocollants

présents sur l’outil renvoient aux exigences

en matière de certification pour d’autres zones

commerciales.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

La période de conformité aux réglementations

antipollution de l'autocollant de conformité

d'émissions indique le nombre nominal d'heures

de fonctionnement du moteur conformément aux

réglementations du gouvernement fédéral américain

et de la Californie.

ABRÉVIATIONS SUR LES ÉTIQUETTES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS

Généralités Systèmes de contrôle des émis-

sions d’échappement

Systèmes de contrôle des émis-

sions par évaporation

ECS Système de contrôle

des émissions

ECM Module de commande

du moteur (Autotune)

C Coextrudé (multicou-

che)

EXH/EVP Échappement et éva-

poration

EM Modification du mo-

teur

N Nylon

HRS Heures OC Catalyseur oxydant P Polyéthylène ou poly-

éthylène haute densité

traité

REGS Règlements TWC Catalyseur trifonction-

nel

S Fermé hermétique-

ment

1780 - 002 - 20.04.2022 53

ABRÉVIATIONS SUR LES ÉTIQUETTES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS

Généralités Systèmes de contrôle des émis-

sions d’échappement

Systèmes de contrôle des émis-

sions par évaporation

SORE Petits moteurs hors

route

US EPA Office de protection de

l'environnement des

États-Unis

CAL Californie

EVAP Évaporation

DISPL Cylindrée

Proposition 65 de la Californie

ATTENTION!

Les émissions du moteur de cet outil

contiennent des produits chimiques

qui, d’après l’État de Californie, peuvent

causer le cancer, des malformations

congénitales ou autre danger pour

la reproduction

Responsabilité concernant le produit

Comme indiqué dans les lois en vigueur sur la

responsabilité concernant les produits, nous ne

serons pas tenus responsables des dommages

que notre produit causerait dans les situations

suivantes :

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de

service après-vente agréé ou par une autorité

homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT : Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel

ne sont pas suivies.

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel

ne sont pas suivies.

Remarque : Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires

dans une situation donnée.

Consignes générales de sécurité

AVERTISSEMENT : Lire les

messages d’avertissement qui suivent

avant d’utiliser l’outil.

• Ce produit produit un champ électromagnétique

pendant le fonctionnement. Ce champ

magnétique peut, dans certains cas, nuire aux

implants médicaux actifs ou passifs. Pour réduire

le risque de blessures graves ou mortelles,

nous recommandons aux personnes ayant des

implants médicaux de consulter leur médecin et

le fabricant de l’implant médical avant d’utiliser le

produit.

• Ce produit est un outil dangereux s’il est utilisé

de façon insouciante ou inappropriée. Cet outil

peut causer des blessures graves, ou même

mortelles, à l’utilisateur et à d’autres personnes.

• Il est très important de lire et de comprendre

le contenu de ce manuel de l’opérateur. En

cas d’appréhension au sujet d’une condition de

travail ou des procédures d’utilisation après avoir

54 1780 - 002 - 20.04.2022

lu le manuel d’utilisation, s’adresser à un agent

d’entretien avant de continuer.

• La conception du produit ne peut en aucun cas

être modifiée sans l'autorisation du fabricant.

Ne pas utiliser un produit qui semble avoir

été modifié par d’autres, et n’utiliser que des

accessoires recommandés pour ce produit. Les

modifications et/ou les accessoires non autorisés

peuvent entraîner des blessures graves ou la

mort de l’opérateur ou d’autres personnes.

• Vérifier le produit avant son utilisation. Reportez-

vous à

Dispositifs de sécurité sur l’outil à la page

Pour vérifier avant l’utilisation à la page

. Ne pas utiliser l’outil s’il est défectueux.

Effectuer les vérifications de sécurité, de

maintenance et d’entretien conformément aux

instructions fournies dans ce manuel.

Consignes de sécurité pour

l’assemblage

AVERTISSEMENT :

Lire, comprendre et respecter

scrupuleusement ces instructions avant

d’utiliser le produit.

• L’ensemble couvercle d’embrayage et arbre au

complet doit être monté avant le démarrage de

la machine, sinon, l’embrayage peut se défaire et

provoquer des blessures.

• Les seuls accessoires qui peuvent être

utilisés avec cet appareil sont les outils de

coupe recommandés. Se reporter à la section

Accessoires à la page 75

• Utiliser des gants de protection homologués.

• S’assurer d’assembler correctement le couvercle

de protection et l’arbre avant de démarrer le

moteur.

• Pour utiliser le produit en toute sécurité et

éviter toute blessure à l’opérateur ou à d’autres

personnes, toujours fixer correctement le produit

au harnais.

Consignes de sécurité pour

l’utilisation

AVERTISSEMENT :

Lire les

messages d’avertissement qui suivent

avant de procéder à l’entretien du

produit.

• Utiliser un équipement de protection individuelle,

voir

Équipement de protection personnelle à la

page 56

• Ce produit n’est pas isolé électriquement. Si le

produit touche des lignes à haute tension ou

est utilisé à proximité de celles-ci, cela pourrait

entraîner la mort ou des blessures graves.

L’électricité peut être transmise d’un point à un

autre par le phénomène d’arc électrique. Plus la

tension est élevée, plus l'électrice est transmise

sur une plus longue distance. L’électricité peut

également être transmise à travers des branches

et d’autres objets, particulièrement s’ils sont

mouillés. Toujours conserver une distance d’au

moins 10 m entre le produit et les lignes de

haute tension ou tout objet en contact avec

celles-ci. S’il est nécessaire de travailler dans

cette distance de sécurité, toujours communiquer

avec la compagnie d’électricité pertinente pour

s’assurer que les lignes sont mises hors tension

avant de commencer les travaux.

• Une surexposition aux vibrations peut entraîner

des problèmes circulatoires ou des troubles

nerveux, en particulier chez les personnes

ayant des troubles circulatoires. Parler à

un médecin en cas de symptômes liés

à une surexposition aux vibrations. Voici

certains de ces symptômes : engourdissement,

perte de sensibilité, fourmillement, picotement,

douleur, faiblesse musculaire, décoloration ou

modification de l’épiderme. Ces symptômes

apparaissent habituellement aux doigts, aux

mains et aux poignets. Les risques augmentent

à basse température.

• L’intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Éviter tout

contact avec ces éléments si le silencieux est

endommagé. L’inhalation à long terme des gaz

d’échappement du moteur, du brouillard d’huile

de chaîne et des copeaux peut constituer un

danger pour la santé.

• Ne jamais utiliser la machine à l'intérieur ou

sur des endroits n'ayant pas une ventilation

convenable. Les gaz d’échappement contiennent

du monoxyde de carbone, un gaz inodore,

toxique et très dangereux.

• Ne pas utiliser un produit sans silencieux ou

dont le silencieux est défectueux. Un silencieux

défectueux peut augmenter le niveau sonore

et le risque d’incendie. Garder un extincteur

à proximité. Si une maille pare-étincelles est

requise dans votre zone, ne pas utiliser le produit

sans une maille pare-étincelles ou avec une

maille pare-étincelles cassée.

• Si la chaîne ne s'arrête pas lorsque le moteur

tourne au ralenti, réglez le régime de ralenti.

Se reporter à la section

Réglage du régime de

ralenti à la page 73

. Ne pas utiliser le produit

jusqu’à ce qu’il soit réglé ou réparé correctement.

• Ce produit dispose d’une longue portée.

S'assurer qu'aucune personne ou animal ne

s'approche à moins de 15 m lorsque la machine

est en marche.Toujours regarder derrière soi

avant de faire demi-tour avec le produit. Arrêter

immédiatement le produit si une personne ou

un animal pénètre dans la zone de sécurité de

15 m. Si plusieurs opérateurs travaillent dans

la même zone, garder une distance de sécurité

d’au moins 15 m.

• Respecter les règles de sécurité en vigueur pour

les travaux à proximité de lignes électriques

aériennes. La chute de branches peut provoquer

un court-circuit.

1780 - 002 - 20.04.2022

• Ne jamais se tenir directement sous une branche

qui est en cours de coupe. Cela peut entraîner

des blessures graves, voire mortelles.

• Prendre garde aux éclats de bois qui peuvent

être projetés lors de la coupe. Ne pas couper

trop près du sol; des pierres ou d’autres objets

pourraient d’être projetés.

• Ne pas utiliser le produit par mauvais temps, y

compris dans un brouillard épais, sous une pluie

diluvienne, dans des endroits fortement venteux

et en cas de froid intense. Le fait d’utiliser le

produit par mauvais temps peut engendrer de la

fatigue et augmenter les risques, tels que ceux

posés par un sol glissant et la difficulté de prévoir

le sens de chute.

• Ne pas utiliser le produit si vous êtes fatigué,

malade, ou sous l’emprise de l’alcool, de

drogues ou de médicaments, car cela a un effet

négatif sur la vision, l’attention, la coordination

des gestes et le jugement.

• S’assurer de pouvoir se déplacer en toute

sécurité et de disposer d’une distance de

sécurité. Examiner les alentours de l’aire de

travail pour voir s’il y a des obstacles tels que les

racines, les pierres, les branches et les fossés.

Faire attention pendant le travail sur un terrain en

pente.

• Ne pas retirer l’herbe coupée ou laisser d’autres

personnes retirer l’herbe coupée lorsque le

moteur est en marche ou que l’équipement

de coupe tourne, car il peut en résulter des

blessures graves.

• Ne pas trop se pencher en avant. Se tenir bien

campé dans une position stable et en parfait

équilibre.

• Toujours tenir l’appareil des deux mains. Tenir

l’appareil sur le côté droit du corps.

• Après avoir arrêté l’outil, garder les mains

et les pieds à l’écart de la chaîne jusqu’à

l’immobilisation de celle-ci.

• Ne jamais travailler debout sur une échelle, un

tabouret, ou dans une autre position élevée

n’offrant pas une sécurité maximale.

• Ne pas déposer l’outil alors que le moteur est en

marche à moins de l’avoir sous les yeux.

• Écouter s’il y a des signaux d’avertissement ou

des voix fortes lors de l’utilisation d’un dispositif

de protection pour les oreilles. Toujours enlever

le dispositif de protection pour les oreilles dès

que le moteur s’arrête.

• Arrêter le moteur avant de passer à une nouvelle

zone de travail. Toujours fixer la protection de

transport avant de déplacer l’équipement.

• Ne jamais laisser des enfants utiliser le produit

ou se tenir à proximité de celui-ci. Retirer le

capuchon de la bougie d’allumage lorsque le

produit n’est pas sous une surveillance stricte.

Équipement de protection personnelle

AVERTISSEMENT : Lire les

messages d’avertissement qui suivent

avant d’utiliser le produit.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation

de l’appareil. Cet équipement de protection

personnelle n’élimine pas complètement les

risques de blessures, mais il peut en

réduire la gravité en cas d’accident. Laisser

le concessionnaire aider à sélectionner

l’équipement adéquat.

• Porter un casque de protection en cas de risque

de chute d’objets.

• Porter des protecteurs d’oreille homologués

qui assurent une réduction adéquate du bruit.

L’exposition prolongée au bruit peut causer des

lésions auditives permanentes.

• Utiliser un dispositif de protection homologué

pour les yeux. Porter également des lunettes de

protection homologuées en cas d’utilisation d’une

visière. Les lunettes de protection homologuées

doivent être conformes à la norme ANSI Z87.1

aux États-Unis ou à la norme EN 166 dans les

pays de l’Union européenne.

• Utiliser une visière pour protéger le visage. La

visière n'est pas suffisante pour protéger les

yeux.

• Utiliser des gants au besoin, par exemple lors de

la fixation, de l’examen ou du nettoyage de l’outil

de coupe.

• Porter des bottes antidérapantes robustes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds

et des manches longues. Ne pas porter des

vêtements amples qui peuvent se prendre dans

les broussailles et les branches. Ne pas porter

des bijoux, des pantalons courts, des sandales et

1780 - 002 - 20.04.2022

ne pas marcher pieds nus. Garder les cheveux

au-dessus des épaules.

• Garder une trousse de premiers soins à portée

de main.

Dispositifs de sécurité sur l’outil

AVERTISSEMENT : Lire les

messages d’avertissement qui suivent

avant d’utiliser l’outil.

• Ne pas utiliser un outil dont les dispositifs de

protection sont défectueux.

• Vérifier régulièrement les dispositifs de sécurité.

Reportez-vous à

Calendrier de maintenance à la

page 66

• Si les dispositifs de sécurité sont défectueux,

communiquer avec votre centre de services

Husqvarna

Pour vérifier le verrouillage de la gâchette

d'accélération

1. Vérifier que le dispositif de verrouillage de

la gâchette de l’accélérateur et la gâchette

d’accélération bougent librement et que le

ressort de retour fonctionne correctement.

2. Appuyer sur le dispositif de verrouillage de la

gâchette et s’assurer qu’il retourne à sa position

initiale lorsqu’on le relâche.

3. S’assurer que la gâchette de l’accélérateur

est verrouillée en position de ralenti lorsque

le dispositif de verrouillage de la gâchette de

l’accélérateur est relâché.

4. Démarrer le produit et le lancer à plein régime.

5. Relâcher la gâchette de l’accélérateur et

s’assurer que la chaîne s’immobilise.

AVERTISSEMENT :

Si la

chaîne tourne lorsque la gâchette

d’accélération se trouve à la position

de ralenti, le régime de ralenti

du carburateur doit être réglé. Se

reporter à

Réglage du régime de

ralenti à la page 73

Pour vérifier l’interrupteur d’arrêt

1. Démarrer le moteur.

2. Déplacer l’interrupteur d’arrêt en position d’arrêt

et s’assurer que le moteur s’arrête.

Pour vérifier le silencieux

AVERTISSEMENT :

Ne pas

utiliser un produit dont le silencieux est

défectueux.

1780 - 002 - 20.04.2022 57

AVERTISSEMENT : Ne pas

utiliser le produit si l’écran pare-

étincelles du silencieux est manquant ou

défectueux.

AVERTISSEMENT : Le

silencieux devient très chaud pendant

et après utilisation, ainsi que lorsque

le moteur tourne au ralenti. Utiliser des

gants de protection pour éviter des

brûlures.

Le silencieux maintient le niveau de bruit au

minimum et achemine les gaz d’échappement loin

de l’utilisateur.

1. Couper le moteur.

2. Examiner le silencieux pour détecter d’éventuels

dommages ou défauts.

AVERTISSEMENT : Les

surfaces internes du silencieux

contiennent des produits chimiques

pouvant causer des cancers. Faire

attention à ne pas toucher ces

éléments si le silencieux est

endommagé.

3. S’assurer que le silencieux est bien fixé sur le

produit.

4. Contrôler visuellement le pare-étincelles.

a) Si l’écran pare-étincelles est endommagé, le

remplacer.

b) Si l’écran pare-étincelles est bloqué, le

nettoyer.

MISE EN GARDE :

Si l’écran pare-étincelles est

obstrué, le produit surchauffe et

entraîne ainsi des dommages au

niveau du cylindre et du piston.

Sécurité – carburant

AVERTISSEMENT : Lire les

messages d’avertissement qui suivent

avant d’utiliser l’outil.

• Ne pas mélanger le carburant à l’intérieur ou à

proximité d’une source de chaleur.

• Ne pas démarrer l’outil s’il y a du carburant ou

de l’huile moteur sur l’outil. Nettoyer le carburant

ou l’huile et laisser sécher l’outil. Nettoyer tout

carburant qui souille l’outil.

• Si du carburant se déverse sur les vêtements,

changer immédiatement de vêtement.

• Ne pas déverser du carburant sur le corps; cela

pourrait causer des blessures. Si du carburant se

déverse sur le corps, se nettoyer au savon doux

et à l’eau.

• Ne pas démarrer le moteur si de l’huile ou du

carburant se renverse sur l’outil ou sur le corps.

• Ne pas démarrer l’outil si le moteur présente

une fuite. Vérifier régulièrement le moteur à la

recherche de fuites.

• Faire preuve de prudence lors de la manipulation

du carburant. Celui-ci est inflammable et ses

vapeurs sont explosives et peuvent causer des

blessures ou la mort.

• Ne pas respirer les vapeurs de carburant, car

elles peuvent causer des blessures. S’assurer

que la ventilation est suffisante.

• Ne pas fumer à proximité du carburant ou du

moteur.

• Ne pas placer des objets chauds à proximité du

carburant ou du moteur.

• Ne pas faire le plein de carburant lorsque le

moteur tourne.

• Vérifier que le moteur est froid avant de faire le

plein.

• Avant de faire le plein, ouvrir lentement le

couvercle du réservoir de carburant et relâcher

la pression avec précaution.

• S’assurer que le débit d’air est suffisant lors

du ravitaillement et du mélange de carburant

(essence et huile deux temps) ou lors de la

vidange du réservoir de carburant.

• Le carburant et les vapeurs de carburant sont

extrêmement inflammables et peuvent causer

des blessures très graves en cas d’inhalation

ou de contact avec la peau. Pour cette raison,

faire preuve de prudence lors de la manipulation

du carburant et s’assurer que le débit d’air est

suffisant.

1780 - 002 - 20.04.2022

• Serrer le couvercle du réservoir de carburant

avec précaution, car un feu pourrait se

déclencher.

• Avant de démarrer l’outil, le déplacer à au moins

3 m (10 pi) de la position où le plein de carburant

a été fait.

• Ne pas mettre trop de carburant dans le réservoir

de carburant.

• Vérifier qu’une fuite ne peut se produire lorsqu’on

déplace l’outil ou le bidon d’essence.

• Ne pas placer l’outil ou un bidon d’essence

dans un espace où il y a une flamme nue, des

étincelles ou une veilleuse. Vérifier que la zone

de stockage ne contient pas de flamme nue.

• Utiliser seulement des conteneurs agréés pour

transporter ou stocker le carburant.

• Vider le réservoir de carburant avant de le

remiser pour une période prolongée. Toujours

respecter la législation locale sur la façon de

mettre le carburant au rebut.

• Nettoyer l’outil avant de le remiser pour une

période prolongée.

• Débrancher le chapeau de bougie avant de

remiser le produit, pour que le moteur ne

démarre pas par inadvertance.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT : Lire les

messages d’avertissement qui suivent

avant de procéder à l’entretien du

produit.

• N’effectuer que les travaux de réparation et

d’entretien décrits dans ce manuel d’utilisation.

Laisser le personnel d’entretien professionnel

effectuer toutes les autres opérations d’entretien

et de réparation.

• Effectuer régulièrement les vérifications de

sécurité, de maintenance et d’entretien

conformément aux instructions fournies dans ce

manuel. Un entretien régulier augmente la durée

de vie du produit et réduit le risque d’accidents.

Se reporter à la section

Entretien à la page 66

pour obtenir des instructions.

• Si les vérifications de sécurité indiquées dans

ce manuel d'utilisation ne sont pas homologuées

une fois l’entretien effectué, communiquer avec

votre centre de services. La disponibilité des

réparations et des entretiens effectués de façon

professionnelle est garantie pour votre produit.

Consignes de sécurité relatives à

l’équipement de coupe.

AVERTISSEMENT :

Lire les

messages d’avertissement qui suivent

avant d’utiliser l’appareil.

• N’utiliser que les combinaisons de guide-chaîne

et de chaîne et l’équipement d'affûtage que

nous recommandons. Se reporter à la section

Accessoires à la page 75

pour obtenir des

instructions.

• Utiliser des gants de protection lors de

l’utilisation de la chaîne ou d’opérations

d’entretien sur celle-ci. Une chaîne immobile

peut également provoquer des blessures.

• Toujours s’assurer que la dent de coupe

est affutée de façon adéquate. Pour l’affuter,

respecter nos instructions et utiliser le gabarit de

lime recommandé. Une chaîne endommagée ou

mal affûtée augmente le risque d’accident.

• Conserver le bon réglage de la jauge de

profondeur. Respecter nos instructions et

utiliser le réglage de la jauge de profondeur

recommandé.

• S’assurer que la chaîne est correctement

tendue. Si la chaîne n’est pas serrée contre

le guide-chaîne, elle peut dérailler. Une tension

inappropriée de la chaîne augmente l’usure

du guide-chaîne, de la chaîne et du pignon

d’entraînement de la chaîne. Reportez-vous à

Pour régler la tension de la chaîne à la page 67

• Effectuer régulièrement l’entretien de

l’équipement de coupe et le maintenir

correctement lubrifié. Si la chaîne n’est pas

correctement lubrifiée, le risque d’usure du

1780 - 002 - 20.04.2022

guide-chaîne, de la chaîne et du pignon

d'entraînement de la chaîne augmente.

Montage

Montage du guidon en boucle

1. Fixer le guidon en boucle sur l’arbre selon

l’illustration et serrer.

2. Vérifier que le guidon en boucle se fixe entre les

flèches dessinées sur l’arbre.

Assemblage de l’arbre démontable

1. Tourner le bouton pour desserrer le raccord du

tube.

2. Déplacer le bouton de verrouillage/déverrouillage

(A) dans la rainure de guidage. Pousser

l’accessoire dans le raccord jusqu’à ce que le

bouton de verrouillage/déverrouillage se loge

dans le trou principal (B).

3. Insérer l'arbre dans le raccord d’arbre. Le bouton

doit passer à travers le trou.

Remarque : Si l’accessoire ne s'insère

pas complètement dans l’arbre supérieur,

utiliser un petit tournevis pour pousser l’arbre

d'entraînement interne plus avant dans le tube. Il

peut être nécessaire de faire tourner le tournevis

pendant que vous poussez.

4. S’assurer que le bouton est bien serré, avant

d’utiliser le produit.

60 1780 - 002 - 20.04.2022

Pour fixer les accessoires de la

tronçonneuse à perche

AVERTISSEMENT : Arrêter le

produit sur une surface plane lorsqu’on

installe ou retire des accessoires.

1. Tourner la poignée dans le sens antihoraire et

desserrer le raccord de l’arbre d’extension.

2. Retirer la protection de transport du raccord.

3. Retirer le capuchon de l’arbre de l’accessoire.

4. Déplacer le bouton de verrouillage/déverrouillage

dans la rainure de guidage.

5. Pousser l’accessoire dans le raccord jusqu’à ce

que le bouton de verrouillage/déverrouillage se

loge dans le trou principal.

6. Effectuer à nouveau les étapes 1 à 5 pour fixer

l’autre accessoire sur l’arbre du moteur.

7. Tourner les boutons de l’arbre d’extension et de

l’arbre du moteur dans le sens horaire et les

serrer.

8. Serrer les raccords de l’arbre d’extension et de

l’arbre du moteur.

Pour régler le harnais

Toujours utiliser le harnais avec la machine pour

permettre un contrôle maximal de la machine et

réduire le risque de fatigue au niveau des bras et

du dos.

1. Enfiler le harnais.

2. Accrocher la machine sur le crochet de support

du harnais.

3. Régler la longueur du harnais de sorte que le

crochet de support soit à peu près à la hauteur

de la hanche droite de l’utilisateur.

Pour démonter l’arbre en deux

pièces

1. Tourner le bouton pour desserrer le raccord du

tube.

2. Pousser et maintenir le bouton de verrouillage/

deverrouillage (B). Tirer sur les arbres pour les

séparer.

1780 - 002 - 20.04.2022

Fonctionnement

Introduction

AVERTISSEMENT : Avant

d’utiliser le produit, lire et bien

comprendre le chapitre sur la sécurité.

Pour vérifier avant l’utilisation

1. Inspecter la zone de travail. Retirer tout objet

susceptible d’être projeté.

2. Vérifier la chaîne Ne jamais utiliser un

équipement émoussé, fissuré ou endommagé

3. Vérifier que l’appareil est en parfait état de

marche.

4. Vérifier le serrage de l’ensemble des écrous et

des vis.

5. S’assurer que la chaîne est correctement

lubrifiée. Se référer à

Pour vérifier la lubrification

de la chaîne à la page 72

6. S’assurer que la chaîne s’arrête toujours lorsque

le moteur tourne au ralenti.

7. Utiliser uniquement ce produit pour les travaux

auxquels il est destiné.

8. S'assurer que la poignée et que les fonctions

de sécurité sont en bon état de fonctionnement.

Ne jamais utiliser une machine sur laquelle il

manque des pièces ou qui a été modifiée par

rapport aux spécifications.

Carburant

Cet outil est équipé d’un moteur à deux-temps.

MISE EN GARDE :

Un type de

carburant inapproprié peut endommager

le moteur. Utiliser un mélange d’essence

et d’huile pour moteur à deux-temps.

Carburant prémélangé

• Utiliser du carburant alkylat prémélangé

Husqvarna, pour atteindre une performance

optimale et un prolonger la durée de vie

du moteur. Ce carburant contient moins de

substances chimiques nocives par rapport

à un carburant régulier, ce qui réduit les

gaz d’échappement nocifs. La quantité de

dépôts après combustion est inférieure avec ce

carburant, ce qui maintient les composants du

moteur plus propres.

Pour mélanger le carburant

Essence

MISE EN GARDE : Ne pas

utiliser d’essence avec un indice

d’octane inférieur à 90 RON (87 AKI).

Cela pourrait endommager le produit.

MISE EN GARDE : Ne

pas utiliser d’essence avec une

concentration d’éthanol supérieure à

10 % (E10). Cela pourrait endommager

l’outil.

MISE EN GARDE : Ne pas

utiliser d’essence au plomb. Cela

pourrait endommager l’outil.

• Toujours utiliser de l’essence neuve sans plomb

d’indice d’octane minimal de 90 RON (87 AKI)

et avec une concentration en éthanol inférieure à

10 % (E10).

• Utiliser de l’essence avec un taux d’octane

supérieur pour utiliser fréquemment le produit à

régime moteur élevé en permanence.

• Toujours utiliser un mélange essence sans

plomb-huile de bonne qualité.

Huile à moteur deux temps

• Pour obtenir un meilleur résultat et un

fonctionnement optimal, utiliser l’huile pour

moteur à deux-temps Husqvarna.

• Si l’huile pour moteur à deux temps Husqvarna

n’est pas disponible, utiliser une huile pour

moteur à deux temps de bonne qualité destinée

aux moteurs refroidis à l’air. Communiquer avec

votre centre de services pour sélectionner l’huile

appropriée.

MISE EN GARDE :

Ne pas

utiliser l’huile pour moteur à deux

temps dans des moteurs hors-bord

refroidis à l’eau, également appelée

huile pour moteur hors-bord. Ne pas

utiliser l’huile pour des moteurs à

quatre temps.

Pour mélanger l’essence et l’huile pour moteur à

deux temps

Essence, litre

Huile pour

moteur à

deux temps,

Iitre

62 1780 - 002 - 20.04.2022

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

MISE EN GARDE : De

petites erreurs peuvent influencer

considérablement le ratio de mélange

lors du mélange de petites quantités

de carburant. Mesurer soigneusement la

quantité d’huile et s’assurer d’obtenir le

mélange approprié.

1. Remplir la moitié de la quantité d’essence

dans un récipient propre destiné à contenir du

carburant.

2. Ajouter la quantité totale d’huile.

3. Agiter le mélange de carburant.

4. Ajouter la quantité restante d’essence dans un

récipient.

5. Agiter avec précaution le mélange de carburant.

MISE EN GARDE :

Ne pas

mélanger le carburant pendant plus de

1 mois à la fois.

Remplissage du réservoir de carburant

1. Nettoyer la zone autour du bouchon du réservoir

de carburant.

2. Secouer le bidon et s’assurer que le

carburant est complètement mélangé. Utiliser

un bidon d’essence comportant un robinet

antidéversement.

3. Remplir le réservoir de carburant.

4. Serrer fermement le bouchon du réservoir de

carburant.

5. Éloigner le produit de 3 m (10 pi) ou plus de

la zone de remplissage et de la source de

carburant avant de démarrer.

MISE EN GARDE :

La présence

d’impuretés dans les réservoirs peut

engendrer un mauvais fonctionnement.

Nettoyer régulièrement le réservoir de

carburant et le réservoir d’huile à chaîne,

puis remplacer le filtre à carburant une

fois par an ou plus.

Pour effectuer un rodage

• Pendant les 10 premières heures de

fonctionnement, ne pas faire tourner le moteur

à plein régime sans charge pendant de longues

périodes.

Pour utiliser l’huile pour chaîne appropriée

AVERTISSEMENT : Ne pas

utiliser de l’huile usagée, qui peut

causer des blessures et des dommages

à l’environnement. L’huile usagée

endommage également la pompe à

huile, le guide-chaîne et la chaîne.

AVERTISSEMENT : La chaîne

peut freiner si la lubrification de

l’équipement de coupe n’est pas

suffisante. Risque de blessure grave ou

de décès de l’utilisateur.

AVERTISSEMENT : Ce produit

est équipé d’une fonction qui laisse

le carburant passer avant l’huile

pour chaîne. Utiliser la bonne huile

pour chaîne pour que cette fonction

de sécurité fonctionne correctement.

Communiquer avec votre centre de

services lors de la sélection d’une huile

pour chaîne.

Remarque : Ce produit comporte un circuit

de lubrification automatique de la chaîne. Il est

également possible de régler le débit d’huile. Se

reporter à la section

Pour vérifier la lubrification de

la chaîne à la page 72

1780 - 002 - 20.04.2022 63

• Utiliser de l’huile pour chaîne Husqvarna pour

maximiser la durée de vie de la chaîne et

minimiser les dommages à l’environnement.

Si l’huile pour chaîne Husqvarna n’est pas

disponible, il est recommandé d’utiliser une huile

pour chaîne standard.

• Utiliser une huile pour chaîne qui adhère bien à

la chaîne.

• Utiliser une huile pour chaîne avec une bonne

plage de viscosité qui s’adapte à la température

de l’air.

MISE EN GARDE : Si l’huile

est trop fine, elle s’écoule avant

le carburant. À des températures

inférieures à 0 °C/32° F, certaines

huiles pour chaîne deviennent trop

épaisses, ce qui peut causer des

dommages aux composants de la

pompe à huile.

• Utiliser l’équipement de coupe recommandé. Se

reporter à la section

Accessoires à la page 75

Pour utiliser le produit

• Tenir le produit le plus près possible du corps

pour obtenir le meilleur équilibre. Utilisez le

harnais pour supporter le poids de la machine

et faciliter sa manipulation.

• S’assurer que la pointe ne touche pas le sol.

• Ne jamais travailler de façon excessive, mais

adopter un rythme de travail régulier jusqu’à ce

que toutes les branches soient coupées de façon

propre.

• Ramener le moteur au régime de ralenti après

chaque étape de travail. De longues périodes à

plein régime sans placer le moteur sous charge

peuvent causer de graves dommages au moteur.

• Toujours travailler à plein régime.

• Autant que possible, se placer de sorte à

effectuer la coupe à angle droit par rapport à la

branche.

• Ne pas travailler avec l’arbre tenu en ligne droite

devant vous car cela augmente le poids apparent

de l’outil de coupe.

• Couper les grosses branches en sections de

sorte à mieux contrôler où elles tombent.

• Ne jamais couper à travers le renflement à

la racine de la branche car cela ralentit la

cicatrisation et augmente le risque d'attaques

fongiques.

• Utiliser la butée à la base de la tête de

coupe pour obtenir du soutien lors de la

coupe. Cela permet d’éviter que l’outil de coupe

« rebondisse » sur la branche.

1780 - 002 - 20.04.2022

• Effectuer une coupe initiale sur la face inférieure

de la branche avant de couper à travers la

branche. Cela permet d’éviter la déchirure de

l’écorce, ce qui pourrait ralentir la cicatrisation

et causer des dommages permanents à l’arbre.

La profondeur de coupe ne doit pas dépasser la

moitié de l’épaisseur de la branche, pour éviter

le blocage. Maintenir la chaîne en marche lors

du retrait de l’outil de coupe de la branche pour

éviter qu’elle se bloque.

Démarrage d’un moteur froid

1. Appuyer 10 fois sur la pompe à carburant.

2. Déplacer le levier d’étrangleur en position fermée

(position de démarrage).

3. Maintenir l’outil sur le sol à l’aide de la

main gauche. Ne pas marcher sur l’outil. Tirer

lentement sur la poignée de la corde du lanceur

jusqu’à ce que vous sentiez une résistance.

Remarque : Ne pas tirer la gâchette de

l’accélérateur lors du démarrage du moteur.

4. Tirer la poignée du câble du lanceur à 3 reprises

avec force.

MISE EN GARDE : Ne

pas tirer sur la corde du

démarreur tant qu’il ne s’est

pas arrêté. Ne pas lâcher la

corde du démarreur lorsqu’elle est

complètement déployée. Relâcher

lentement la corde du démarreur. Le

non-respect de ces instructions peut

causer des dommages au moteur.

5. Déplacer le levier d’étrangleur en position

Étrangleur à mi-course.

6. Tirer sur la poignée du câble du lanceur jusqu’à

ce que le moteur démarre.

7. Laisser le moteur tourner pendant 10 secondes.

8. Déplacer le levier d’étrangleur en position

Étrangleur ouvert (position de marche).

Démarrage d’un moteur chaud

1. Appuyer lentement 10 fois sur l’ampoule de

purge d’air.

2. Déplacer le levier d’étrangleur en position

ÉTRANGLEUR À MI-COURSE.

3. Tirer vivement sur la corde du lanceur jusqu’à ce

que le moteur démarre.

4. Déplacer le levier d’étrangleur en position

ÉTRANGLEUR OUVERT.

Démarrage du moteur lorsque le

carburant est trop chaud

Si l'outil ne démarre pas, le carburant peut être trop

chaud.

Remarque :

Toujours utiliser du carburant neuf

et réduire la durée de fonctionnement par temps

chaud.

1. Placer l'outil dans un endroit frais à l'écart des

rayons du soleil.

1780 - 002 - 20.04.2022

2. Laisser l'outil refroidir pendant au moins

20 minutes.

3. Appuyer sur la pompe à carburant à plusieurs

reprises pendant 10 à 15 secondes.

4. Procéder de la même façon que pour le

démarrage à froid. Se reporter à la section

Démarrage d’un moteur froid à la page 65

Arrêt de la machine

• Appuyer sur l’interrupteur pour arrêter le moteur.

Remarque : L’interrupteur revient

automatiquement à sa position initiale.

À propos de la surface

AVERTISSEMENT : Ne pas

placer des parties de votre corps dans

les zones marquées en gris. Un contact

avec la zone marquée en gris peut

causer des brûlures de la peau. Il

peut également provoquer un risque

d’électrocution si le capuchon de la

bougie d’allumage a été endommagé.

Ne pas utiliser un produit avec

un capuchon de bougie d’allumage

endommagé.

Entretien

Introduction

Vous trouverez ci-dessous quelques instructions

d'entretien général. Pour obtenir des

renseignements supplémentaires, communiquez

avec votre atelier d'entretien.

Calendrier de maintenance

Vous trouverez ci-dessous une liste d’étapes

d’entretien qui doivent être effectuées sur le produit.

La plupart des points sont décrits plus loin dans ce

chapitre.

Remarque : L’utilisateur doit seulement

effectuer les travaux de maintenance et d’entretien

décrits dans ce manuel d’utilisation. Les travaux

plus importants doivent être effectués par un atelier

d’entretien agréé.

Entretien

Tous les

jours

Toutes

les se-

maines

Mensuel

Nettoyer la surface externe. X

Examiner le harnais pour détecter d’éventuels dommages. X

Vérifier l’absence de dommages sur l’anneau de suspension. X

66 1780 - 002 - 20.04.2022

Entretien

Tous les

jours

Toutes

les se-

maines

Mensuel

Assurez-vous que le blocage de l’accélération et la commande d’accéléra-

tion fonctionnent correctement.

Vérifier l’interrupteur d'arrêt pour s’assurer qu’il fonctionne correctement. X

S’assurer que la chaîne ne tourne pas au régime de ralenti. X

Nettoyer le filtre à air. Remplacer au besoin. X

Vérifier la chaîne pour détecter d’éventuelles fissures visibles dans les

rivets et les maillons, si la chaîne est grippée ou si les rivets et les maillons

sont usés de façon anormale.

Nettoyer l'espace sous le couvercle de protection. X

Vérifier que les vis et les écrous sont bien serrés. X

Examiner le moteur, le réservoir de carburant et les conduites de carburant

pour détecter d’éventuelles fuites.

Nettoyer le système de refroidissement. X

Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dom-

mages.

Nettoyer l’extérieur de la bougie d’allumage. Retirer la bougie d’allumage

et vérifier l’écartement des électrodes. Régler l’écartement à la distance

appropriée (se reporter à la section

Caractéristiques techniques à la page

) ou remplacer la bougie d’allumage. S'assurer que la bougie est dotée

d'un suppresseur.

Nettoyer l’extérieur du carburateur et ses zones adjacentes. X

Limer les bavures éventuelles sur les côtés du guide-chaîne. X

Nettoyer ou remplacer l'écran pare-étincelles sur le silencieux. X

Nettoyer le réservoir de carburant. X

S’assurer que le filtre à carburant est exempt de toute contamination et

que le tuyau à carburant ne présente pas de fissures ou d’autres défauts.

Remplacer au besoin.

Vérifier tous les câbles et toutes les connexions. X

Vérifier l’embrayage, les ressorts d’embrayage et le tambour d’embrayage

pour détecter toute éventuelle usure. Les faire remplacer au besoin dans

un atelier de réparation agréé.

Vérifier la bougie d’allumage. Remplacer la bougie d’allumage au besoin. X

Pour régler la tension de la chaîne

AVERTISSEMENT : Mettre les

gants avant de régler la tension de la

chaîne. La chaîne est tranchante et peut

vous blesser.

Remarque : La chaîne s’allonge pendant

son utilisation, surtout si on la fait fonctionner

pendant les 15 premières minutes. Vérifier et régler

fréquemment la tension de la chaîne après avoir

utilisé le produit ou fait l’appoint en carburant.

1. Maintenir l’extrémité inférieure de la chaîne à

l’aide d’un support.

2. S’assurer que le guide-chaîne ne présente aucun

entortillement.

1780 - 002 - 20.04.2022 67

3. Desserrer l’écrou du guide-chaîne (A), puis le

serrer à l’aide des doigts.

4. Déplacer la vis de réglage (B) dans le sens

horaire jusqu’à ce que la chaîne touche le fond

du rail du guide-chaîne. Déplacer ensuite la vis

de réglage dans le sens horaire de 1/4 de tour.

5. Déplacer la chaîne autour du guide-chaîne pour

s’assurer que tous les maillons-guides restent

dans la rainure du guide-chaîne.

6. Soulever le haut du guide-chaîne, puis serrer

l’écrou du guide-chaîne à l’aide de l’outil du

guide-chaîne.

7. S’assurer qu’on peut déplacer la chaîne autour

du guide-chaîne à l’aide de l’extrémité du

tournevis de l’outil du guide-chaîne.

8. Desserrer légèrement l’écrou du guide-chaîne,

et desserrer la vis de réglage d’un quart de

tour dans le sens antihoraire si on ne peut

pas déplacer la chaîne. Serrer l’écrou du guide-

chaîne

9. Serrer la vis de réglage d’un quart de tour dans

le sens horaire si la chaîne reste lâche et coince

sous le guide-chaîne.

Pour remplacer la chaîne

AVERTISSEMENT :

Lorsque la

chaîne est usée ou endommagée, la

remplacer par une chaîne à faible risque

de rebond.

1. Déconnecter la bougie.

2. Retirer les écrous du guide-chaîne et le

couvercle d’embrayage.

3. Tourner la vis de réglage à la main dans le sens

antihoraire jusqu’à ce que la goupille de réglage

se trouve entre les deux repères du couvercle

d’embrayage.

4. Déplacer le guide-chaîne derrière le pignon

jusqu’à ce que le guide-chaîne bute contre le

pignon. Retirer l’ancienne chaîne.

5. Maintenir la chaîne neuve à l’aide de maillons-

guides.

6. Placer la chaîne neuve au-dessus et derrière

le tambour d’embrayage. Régler les maillons-

guides dans le pignon du tambour d’embrayage.

7. Maintenir le fond des maillons-guides entre les

dents du pignon de l’extrémité supérieure du

guide-chaîne.

8. Régler les maillons-guides dans la rainure du

guide-chaîne.

9. Tirer le guide-chaîne vers l’avant jusqu’à ce que

la chaîne neuve se loge dans la rainure du

guide-chaîne.

10. Installer le couvercle d’embrayage.

11. Régler la goupille de réglage dans le trou

inférieur du guide-chaîne.

12. Installer les écrous du guide-chaîne et les serrer

à la main.

13. Régler la tension de la chaîne

Pour régler la

tension de la chaîne à la page 67

et serrer à fond

les écrous du guide-chaîne.

Pour examiner l’équipement de

coupe

1. S’assurer qu’il n’y a pas de fissures dans les

rivets et les maillons et que les rivets ne sont pas

desserrés. Les remplacer au besoin.

2. S’assurer que la chaîne est facile à plier.

Remplacer la chaîne si elle est rigide.

3. Comparer la chaîne avec une chaîne neuve pour

voir si les rivets et les maillons sont usés.

1780 - 002 - 20.04.2022

4. Remplacer la chaîne lorsque la partie la plus

longue de la dent de coupe est inférieure à

4 mm/0,16 po. Remplacer également la chaîne

s’il y a des fissures sur les découpeuses.

Affûter la chaîne.

Renseignements à propos du guide-chaîne

et de la chaîne

AVERTISSEMENT : Utiliser des

gants de protection lors de l’utilisation

de la chaîne ou d’opérations d’entretien

sur celle-ci. Une chaîne immobile peut

également provoquer des blessures.

Remplacer une chaîne ou un guide-chaîne usé ou

endommagé par des combinaisons de guide-chaîne

et de chaîne recommandées par Husqvarna. Cela

est nécessaire dans l’optique de conserver les

fonctions de sécurité du produit. Se reporter à la

section

Accessoires à la page 75

, pour obtenir une

liste de combinaisons de guide-chaîne et de chaîne

de rechange que nous recommandons.

• Longueur du guide-chaîne, cm/po. Des

renseignements sur la longueur du guide-chaîne

se trouvent généralement à l’extrémité arrière du

guide-chaîne.

• Nombre de dents sur le pignon du bout du guide-

chaîne (T)

• Pas de chaîne (po). La distance entre les

maillons d’entraînement de la chaîne doit

s’aligner avec la distance des dents du

pignon du bout du guide-chaîne et du pignon

d’entraînement.

PITCH =

• Nombre de maillons d’entraînement Le nombre

de maillons d’entraînement est déterminé par le

type de guide-chaîne.

• Largeur de rainure du guide-chaîne, po/mm. La

largeur de la rainure du guide-chaîne doit être

identique à celle des maillons d’entraînement de

la chaîne.

• Trou de graissage de chaîne et trou du tendeur

de chaîne. Le guide-chaîne doit s’aligner avec le

produit.

• Largeur du maillon d’entraînement, mm/po.

Renseignements généraux sur comment

affûter les découpeuses.

Ne pas utiliser une scie coupante émoussée. Si la

chaîne est émoussée, appliquer plus de pression

pour pousser le guide-chaîne dans le bois. Si la

chaîne est très émoussée, il n’y aura pas de

copeaux de bois, mais de la sciure.

Une chaîne affûtée dévore le bois et les copeaux de

bois deviennent longs et épais.

La dent de coupe (A) et la jauge de profondeur (B)

forment ensemble la pièce coupante de la chaîne, le

dispositif de coupe. La différence de hauteur entre

1780 - 002 - 20.04.2022

les deux donne la profondeur de coupe (réglage de

la jauge de profondeur).

Lors de l’affûtage d’une découpeuse, penser aux

éléments suivants :

• L’angle d'affûtage.

• L’angle de coupe.

• La position de la lime.

• Le diamètre de la lime ronde.

Il n’est pas facile d’affûter correctement une chaîne

sans l’équipement adéquat. Utiliser le gabarit de lime

Husqvarna. Ce guide vous permettra de maintenir

les meilleures performances de coupe.

Remarque :

Se reporter à la section

Pour

affûter les découpeuses à la page 70

pour obtenir

des renseignements sur l’affûtage de la chaîne.

Pour affûter les découpeuses

1. Utiliser une lime ronde et un gabarit d'affûtage

pour affûter les dents de coupe.

Remarque : Se reporter à la section

Équipement d’affûtage et angles d’affûtage à la

page 76

pour obtenir des renseignements sur

la lime et le gabarit que Husqvarna recommande

pour votre chaîne.

2. Appliquer correctement le gabarit de lime sur

la découpeuse. Se reporter aux instructions

fournies avec le gabarit de lime.

3. Déplacer la lime de la face interne de la dent de

coupe vers l’extérieur. Réduire la pression lors

de la coupe tirante.

4. Retirer le matériau d’un côté de toutes les dents

de coupe.

5. Retourner le produit et retirer le matériau de

l’autre côté.

6. S’assurer que toutes les dents de coupe sont de

même longueur.

Renseignements généraux sur comment

ajuster le réglage de la jauge de

profondeur

Le réglage de la jauge de profondeur (C) diminue

lors de l’affûtage de la dent de coupe (A). Afin

de maintenir une performance de coupe maximale,

retirer le matériau d’affûtage de la jauge de

profondeur (B) pour recevoir le réglage recommandé

de la jauge de profondeur. Se reporter à la section

Caractéristiques techniques à la page 75

pour

obtenir des instructions sur comment recevoir le

1780 - 002 - 20.04.2022

réglage approprié de la jauge de profondeur pour

votre chaîne.

Réglage de la jauge de profondeur

Avant d’ajuster le réglage de la jauge de profondeur

ou d’affûter les découpeuses, se reporter à la

section

Renseignements généraux sur comment

affûter les découpeuses. à la page 69

pour obtenir

des instructions. Il est recommandé d’ajuster le

réglage de la jauge de profondeur après chaque

troisième opération d’affûtage de la dent de coupe.

Il est recommandé d’utiliser notre outil de jauge de

profondeur pour recevoir le réglage approprié de

la jauge de profondeur et le renvoi d’angle pour la

jauge de profondeur.

1. Utiliser une lime plate et un outil de la jauge de

profondeur pour ajuster le réglage de la jauge de

profondeur. Utiliser seulement l’outil de la jauge

de profondeur Husqvarna pour obtenir le réglage

approprié de la jauge de profondeur et le renvoi

d’angle pour la jauge de profondeur.

2. Mettre l'outil de la jauge de profondeur sur la

chaîne.

Remarque :

Consulter l’emballage de l’outil

de la jauge de profondeur pour obtenir de plus

amples renseignements sur la façon d’utiliser

l’outil.

3. Utiliser la lime plate pour retirer la partie de la

jauge de profondeur qui sort de l’outil de la jauge

de profondeur.

Pour vérifier le guide-chaîne

1. S’assurer que le canal de graissage n’est pas

endommagé. Nettoyer au besoin.

2. Examiner s’il y des bavures sur les côtés du

guide-chaîne. Retirer les bavures au moyen

d’une lime.

3. Nettoyer la rainure du guide-chaîne.

4. Examiner la rainure du guide-chaîne pour

détecter tout signe d’usure. Remplacer le guide-

chaîne au besoin.

5. Examiner si le bout du guide-chaîne est rugueux

ou très usé.

6. S’assurer que le pignon du bout du guide-chaîne

tourne librement et que l’orifice de graissage

du pignon du bout du guide-chaîne n’est pas

obstrué. Nettoyer et lubrifier au besoin.

1780 - 002 - 20.04.2022

7. Tourner le guide-chaîne tous les jours pour

prolonger sa durée de vie.

Pour vérifier la lubrification de la

chaîne

1. Vérifier la lubrification de la chaîne à chaque

appoint de carburant. Orienter le bout du guide-

chaîne vers une surface de couleur pâle éloignée

d’environ 20 cm (8 po). Après 1 minute de

marche à 75 % du régime, une ligne distincte

d’huile doit être visible sur une surface pâle.

2. Si la lubrification de la chaîne ne fonctionne

pas correctement, vérifier le guide-chaîne. Se

reporter à la section

Pour vérifier le guide-chaîne

à la page 71

pour obtenir des instructions.

Communiquer avec le centre d’entretien si les

mesures d’entretien ne suffisent pas.

Filtre à air

Enlever la poussière et la saleté du filtre à air pour le

garder propre afin d’éviter ces problèmes :

• Mauvais fonctionnement du carburateur.

• Problèmes au démarrage du produit.

• Une perte de puissance du moteur

• Une usure accrue des pièces du moteur.

• Une consommation excessive de carburant.

Nettoyage du filtre à air

1. Retirer le couvercle du filtre à air et retirer le

filtre.

2. Frapper le filtre contre une surface plane pour

faire tomber les particules.

MISE EN GARDE :

pas utiliser un solvant ou de l’air

comprimé pour nettoyer le filtre à air.

3. Remettre le filtre à air en place. S'assurer que

le filtre à air est complètement scellé contre le

support de filtre à air.

4. Remettre le couvercle du filtre à air.

Remarque :

Un filtre à air utilisé pendant

une longue période ne peut pas être complètement

nettoyé. Remplacer le filtre à air à intervalles

réguliers. Toujours remplacer les filtres à air

endommagés.

Pour vérifier la bougie d’allumage

MISE EN GARDE : Utiliser la

bougie recommandée. Se reporter à la

section

Caractéristiques techniques à la

page 75

. Une bougie inadéquate peut

endommager l’outil.

1. Si le produit n’est pas facile à démarrer ou à

faire fonctionner ou s’il fonctionne mal au régime

de ralenti, examiner la bougie d’allumage pour

détecter d’éventuels matériaux indésirables. Afin

de réduire le risque de matériau indésirable sur

les électrodes de la bougie d’allumage, effectuer

les étapes suivantes :

a) Vérifier que le régime de ralenti est réglé de

façon adéquate.

b) Vérifier que le mélange de carburant est

correct.

c) Vérifier que le filtre à air est propre.

2. Nettoyer la bougie si elle est sale.

3. Vérifier que l’écartement des électrodes est

correct. Se reporter à la section

Caractéristiques

techniques à la page 75

4. Remplacer la bougie d’allumage une fois par

mois ou plus fréquemment, au besoin.

Nettoyage du système de

refroidissement

MISE EN GARDE :

Un système

de refroidissement encrassé ou bloqué

peut entraîner une surchauffe du produit,

ce qui peut endommager ce dernier.

Les pièces du système de refroidissement

comprennent la prise d’air sur le démarreur (A), les

ailettes de refroidissement du cylindre (B) et le capot

du cylindre (C).

1780 - 002 - 20.04.2022

1. Nettoyer le système de refroidissement au

moyen d’une brosse une fois par semaine ou

plus fréquemment au besoin.

2. S’assurer que le système de refroidissement

n’est pas sale ou obstrué.

Réglage du régime de ralenti

Votre produit Husqvarna est fabriqué conformément

aux spécifications permettant de diminuer les

émissions nocives.

1. S’assurer que le filtre à air est propre et que le

couvercle de filtre à air est fixé au produit.

2. Tourner la vis de réglage de régime de ralenti

(T) dans le sens horaire jusqu’à ce que l’outil de

coupe commence à tourner.

3. Tourner la vis de réglage de régime de ralenti (T)

dans le sens antihoraire jusqu’à ce que l’outil de

coupe s’arrête.

Le régime de ralenti est adéquat lorsque le moteur

fonctionne sans à-coups dans toutes les positions.

Le régime de ralenti doit être inférieur à la vitesse

lorsque l’outil de coupe commence à tourner.

Remarque : Se reporter à la section

Caractéristiques techniques à la page 75

pour

obtenir le régime de ralenti recommandé.

AVERTISSEMENT : Si

l’équipement de coupe ne s’arrête pas

lors du réglage du régime de ralenti,

communiquer avec son fournisseur de

services d’entretien. Ne pas utiliser le

produit jusqu’à ce qu’il soit réglé ou

réparé correctement.

Application de graisse sur l’arbre

démontable

• Appliquer de la graisse sur l’extrémité de l’arbre

d’entraînement après chaque 30 heures de

fonctionnement.

Dépannage

Le moteur ne démarre pas.

Vérifier Cause possible Procédure

Interrupteur d’arrêt. L’interrupteur d’arrêt est à la posi-

tion d’arrêt.

Laisser un agent d’entretien agréé

remplacer l’interrupteur d’arrêt.

Réservoir de carburant. Type de carburant inapproprié. Vidanger le réservoir de carburant

et faire le plein avec le carburant

correct.

1780 - 002 - 20.04.2022 73

Vérifier Cause possible Procédure

Bougie d’allumage et cylindre. La bougie d’allumage est sale ou

humide.

S’assurer que la bougie est propre

et sèche.

L’écartement des électrodes de la

bougie d’allumage est incorrect.

Nettoyer la bougie d’allumage. Vé-

rifier que l’écartement des élec-

trodes est correct, se reporter à

la section

Caractéristiques techni-

ques à la page 75

. S’assurer

que la bougie d’allumage est dotée

d’un suppresseur.

La bougie d’allumage est desser-

rée.

Serrer la bougie d’allumage.

Le moteur est noyé en raison de

démarrages répétés avec l’étran-

gleur fermé après l’allumage.

Retirer et nettoyer la bougie d’allu-

mage. Mettre le produit sur le cô-

té avec l’orifice de la bougie d’allu-

mage loin de l’utilisateur. Tirer sur

la poignée du câble du lanceur à

6-8 reprises. Monter la bougie d’al-

lumage et démarrer le produit. Se

reporter à la section

Démarrage

d’un moteur froid à la page 65

Le moteur démarre mais s’arrête à nouveau

Vérifier

Cause possible Procédure

Réservoir de carburant Type de carburant inapproprié. Vider le réservoir de carburant et

faire le plein avec le carburant cor-

rect.

Filtre à carburant Le filtre à carburant est bouché. Remplacer le filtre à carburant.

Carburateur Le régime de ralenti n’est pas bien

réglé.

Régler le régime de ralenti à l’ai-

de de la vis de réglage de ralenti

« T ».

Filtre à air Le filtre à air est bouché. Nettoyer le filtre à air.

Transport, entreposage et mise au rebut

Transport et entreposage

• Pour le stockage et le transport du produit et du

carburant, s’assurer qu’il n’y a pas de fuite ou de

vapeur. Les étincelles ou les flammes nues, par

exemple avec des appareils électriques ou des

chaudières, peuvent démarrer un incendie.

• Utiliser toujours des contenants agréés pour

entreposer ou transporter le carburant.

• Vider les réservoirs de carburant et d’huile

pour chaîne avant tout transport ou remisage

pendant une période prolongée. Mettre au

rebut le carburant et l’huile pour chaîne à un

emplacement de mise au rebut adéquat

• Utiliser le fourreau de transport sur le produit

afin d’éviter des blessures ou des dommages

au produit. Une chaîne immobile peut également

provoquer des blessures graves.

• Retirer le chapeau de la bougie.

• Fixer le produit de façon sécuritaire pendant le

transport.

Pour préparer votre produit à des

fins d’entreposage à long terme.

1. Arrêter le produit et le laisser refroidir avant de le

démonter.

74 1780 - 002 - 20.04.2022

2. Démonter et nettoyer la chaîne et la rainure du

guide-chaîne.

MISE EN GARDE : Si la

chaîne et le guide-chaîne ne sont

pas nettoyés, elles risquent d'être

rigides ou obstrués.

3. Fixer le fourreau de transport.

4. Nettoyer le produit. Se reporter à la section

Entretien à la page 66

pour obtenir des

instructions.

5. Effectuer un entretien complet du produit.

Caractéristiques techniques

128PS

(LT28CSHV)

Moteur

Cylindrée, po

/cm3 1,7/28

Régime maximal recommandé, tr/min 8000

Régime de ralenti, tr/min 2 300 – 3 200

Puissance de sortie max. du moteur, conformément à la norme

ISO 8893, kW/ch à tr/min

0,7/0,94 @ 8500

Silencieux du pot catalytique Oui

Rotation maximale de l’arbre de sortie 7200

Système d'allumage

Bougie d'allumage Champion RCJ 8Y

Écartement des électrodes, po/mm 0,024/0,61

Circuits d'alimentation et de lubrification

Capacité du réservoir de carburant, pinte US/litre 0,85/0,4

Capacité du réservoir d’huile, pinte US/litre 0,3/0,14

Poids

Sans carburant, outil de coupe et protections, lb/kg 14,2/6,4

Accessoires

Combinaisons de guide-chaîne et de

chaîne

Combinaison de guide-chaîne et de chaîne

recommandée

Guide-chaîne Chaîne

Longueur,

po/cm

Pas, po Jauge, po/mm Type

Longueur, maillons

d’entraînement, n°.

1780 - 002 - 20.04.2022 75

Guide-chaîne Chaîne

8/20 3/8 0.043/1.1

Oregon 90P, 90PX

Poulan Pro UC 81 G, UC 81 GS

Équipement d’affûtage et angles

d’affûtage

L’utilisation d’un gabarit de lime Husqvarna vous

permet d’obtenir des angles d’affûtage appropriés.

Il est recommandé de toujours utiliser le gabarit

de lime Husqvarna pour restaurer l’affûtage de la

chaîne. Les numéros de pièces sont indiqués dans

le tableau ci-dessous.

Si la chaîne montée sur le produit est inconnue,

communiquer avec votre centre de services.

Oregon 90P,

90PX

11/64 po/

4,5 mm

80° 30°

0,025 po /

0,65 mm

É.-U. : 596 28

51-04

Canada : 505

69 81-03

É.-U. : 596 28

47-01

Canada : 579

55 88-01

Pou-

lan Pro UC 8

1 G,

UC 81 GS

Accessoires en option

Accessoires en option Type Utilisation

avec

Accessoire taille-haie avec arbre 952711674 128PS

Ensemble élagueuse et arbre 952711672 128PS

Coupe-bordure avec arbre 952711607 128PS

Accessoire pour cultivateur avec arbre 952711608 128PS

Accessoire pour souffleur avec arbre 952711609 128PS

Accessoire de débroussailleuse avec arbre 952711610 128PS

76 1780 - 002 - 20.04.2022

1780 - 002 - 20.04.2022 77

78 1780 - 002 - 20.04.2022

1780 - 002 - 20.04.2022 79

Original instructions

Instrucciones originales

Instructions d’origine

www.husqvarna.com

1142976-49 Rev.1

2022-04-21

Husqvarna 128PS Pole Saw

Product's Documents

Operator's Manual

Specifications

Husqvarna 128PS Questions and Answers
