Black+Decker REVSD4C reviva 4V MAX* Cordless Screwdriver, User Manual

final page size: 8.5 x 5.5 in

Please read before returning this product for anyreason.

Àlire avant de retourner ce produit pour quelque raison que cesoit.

Lea el manual antes de devolver este producto por cualquiermotivo.

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

REVSD4C

4V CORDLESS SCREWDRIVER

TOURNEVIS SANS FIL 4V

DESTORNILLADOR INALÁMBRICO 4V

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 8

Español (traducido de las instrucciones originales) 14

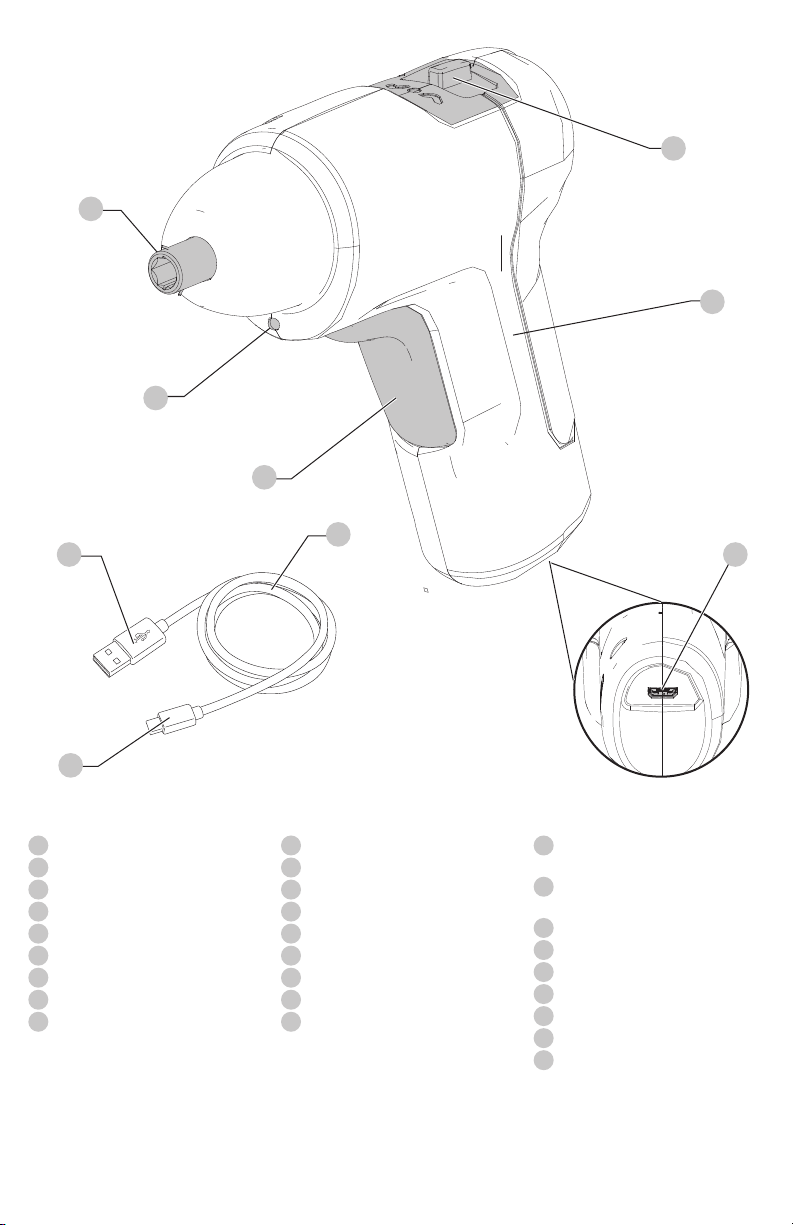

Fig. A

REVSD4C

Components

ON / OFF switch

Forward/Reverse/Lock off slider

Main handle

Hex spindle

LED work light

Charger port

USB cable

USB plug

Micro USB plug

Composants

Boutons MARCHE/ARRÊT

Curseur Avancer/Reculer/Verrouiller

Poignée principale

Tige hexagonale

Lampe de travail à DEL

Port du chargeur

Câble USB

Fiche USB

Fiche micro USB

Componentes

Interruptor ON/OFF

(encendido/apagado)

Interruptor deslizable de avance/

reversa/bloqueo de apagado

Manija principal

Husillo hexagonal

Linterna LED

Puerto de cargador

Cable USB

Enchufe USB

Enchufe Micro USB

8 6

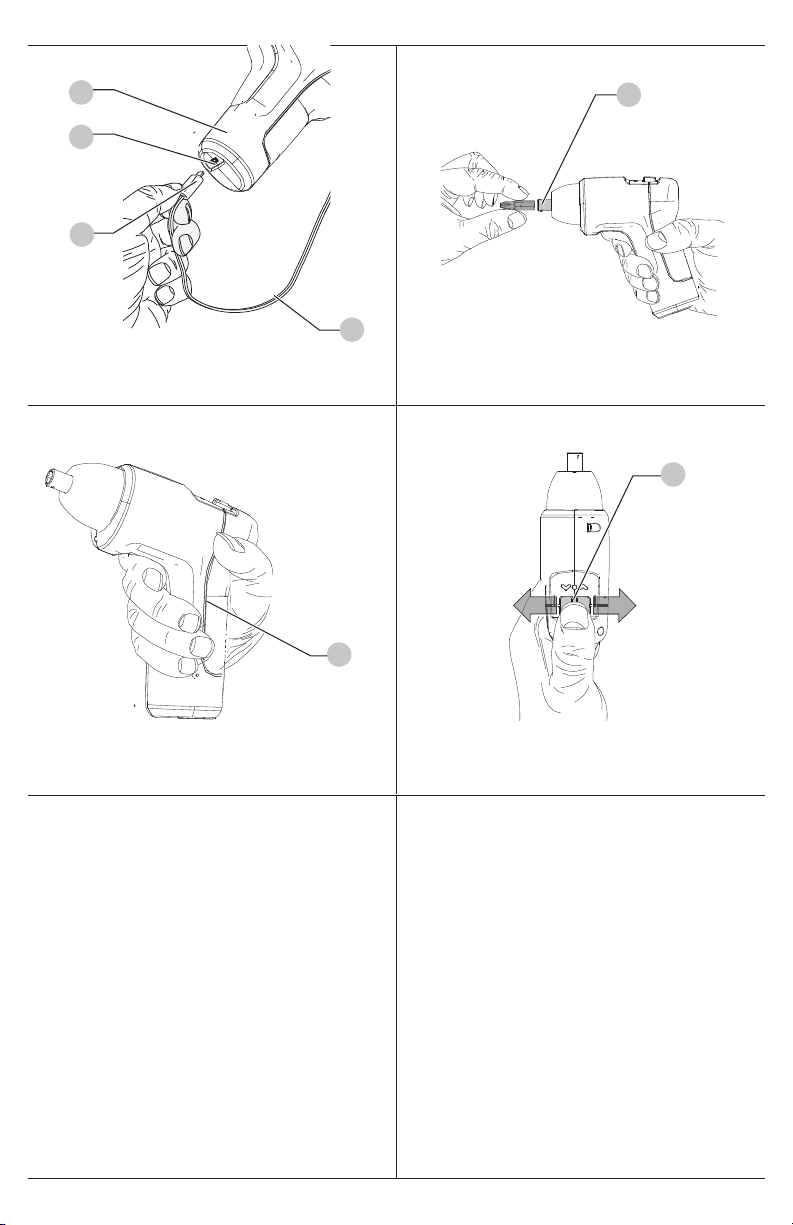

Fig.B Fig.C

Fig.D Fig.E

ENGLISH

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your BLACK+DECKER screwdriver is designed for household,

consumer useonly.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

Additional Safety Rules for Screwdrivers

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the fastener

may contact hidden wiring. Fasteners contacting a “live”

wire may make exposed metal parts of the power tool “live”

and could give the operator an electricshock.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss ofcontrol.

• When working on a ladder or on scaffolding be sure

to lay the tool down on its side when not in use. Some

tools with large battery packs will stand upright but may be

easily knockedover.

• Do not use a tool that is damaged or modified.

Damaged or modified battery may exhibit unpredictable

behavior resulting in fire, explosion or risk ofinjury.

• Do not expose a tool to fire or excessive temperature.

Exposure to fire or temperature above 265°F (130°C) may

causeexplosion.

• Follow all charging instructions and do not charge

the tool outside the temperature range specified in

the instructions. Charging improperly or at temperatures

outside the specified range may damage the battery and

increase the risk offire.

• Best performance can be obtained when the air

temperature is between 65°F and 75°F (18 °C – 24°C).

DO NOT operate the tool below +40 °F (+4.5 °C), or above

+104 °F (+40 °C).

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

ENGLISH

Important Safety Instructions for All

Integral Battery Charging



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery, USB

cable and product. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or seriousinjury.

• The provided USB cable is not intended for any uses

other than charging BLACK+DECKER rechargeable

tools with

micro USB

ports. Charging other types of

tools may cause their batteries to overheat and burst,

resulting in personal injury, property damage, fire,

electric shock orelectrocution.

• Use only with the Listed/Certified Information

Technology (computer)Equipment.

• DO NOT expose USB cable to water, rain orsnow.

• Pull by the plugs rather than the cord when

disconnecting the USB cable. This will reduce the risk of

damage to the plugs andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• When charging the tool outdoors, always provide a

drylocation.

• DO NOT use a USB cable with a damaged cord

orplugs. Have them replacedimmediately.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the USB and micro USB plugs

and port.

• Always unplug the USB cable from the power supply

when there is no tool attached toit.

BATTERY AND CHARGER

The battery is not fully charged out of the carton. Before using

the charger to charge the battery, read the safety instructions

below and then follow charging proceduresoutlined.

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

..................... do not expose to

rain

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause a

tripping or falling hazard.

ENGLISH

Forward/Reverse/Lock-off Slider (Fig.E)

For tightening screws, use forward rotation. For loosening

screws, use reverserotation.

1. To select forward rotation, push the forward/reverse

slider

2

to the right handposition.

2. To select reverse rotation, push the forward/reverse

slider

2

to the left handposition.

3. To lock the tool, set the forward/reverse slider into the

centerposition.

NOTE: When the forward/reverse/lock‑off slider

2

in the center position the tool is locked‑off to prevent

accidental actuation or batterydischarge.

Switching On and Off (Fig.A, D)

NOTE: When the screwdriver is activated by pressing the On/

Off switch

1

the LED worklight

5

will automaticallyilluminate.

1. To run the screwdriver, press the On/Off switch

1

2. To stop the screwdriver, release the On/Off switch

1

3. To lock the tool in the off position, move the forward/

reverse/lock‑off slider

2

to the centerposition.

LED Worklight (Fig. A)



CAUTION: When using the worklight for purposes

other than screwdriving or drilling be sure to

remove all accessories. Unused accessories could

cause injury or propertydamage.



CAUTION: Do not stare into the LED. Serious eye

injury couldresult

NOTE: The LED worklight

will still turn ON if the forward/

reverse/lock‑off slider

2

is in the center, locked position.

1. When the screwdriver is activated by pressing the On/Off

switch

, the LED worklight

will automatically turn on.

2. The LED worklight will turn off after the On/Off switch

has been released.

Proper hand position requires one hand on the

main handle

3

Proper Hand Position (Fig.D)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

OPERATION



WARNING: To reduce the risk of serious personal

injury, make sure the forward/reverse button is in the

center, locked position while making any adjustments

or removing/installing attachments or accessories. An

accidental start‑up can causeinjury.

Inserting and Removing Bits (Fig.C)

NOTE: The hex spindle

4

accepts 1/4” (6.4mm) hex

accessoriesonly.

1. To install a bit simply insert it into the cavity in the hex

spindle

4

as shown in Fig.C.

2. To remove the bit, pull it straight out from the hexspindle.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, make sure the forward/reverse button is in the

center, locked position while making any adjustments

or removing/installing attachments or accessories. An

accidental start‑up can causeinjury.

Charging Procedure (Fig. B)



WARNING: Do not use tool while it is connected to the

USB cable.

1. Insert the micro USB plug

9

into the charging port

6

2. Plug the USB plug

8

into any USB port (such as on a

computer).

3. Charging is complete in 1 to 3 hours depending on

power supply rating. The charging LED

10

will illuminate

whilecharging.

4. Charging is complete when the charging LED

10

turns off.

5. The battery can be left charging or the USB cable can

bedisconnnected.

Hot/Cold Delay

When the tool detects that the battery is too hot or too cold,

it automatically starts a hot/cold delay, suspending charging

until the battery has reached an appropriate temperature.

The tool then automatically switches to charging mode. This

feature ensures maximum batterylife.

1. A cold battery may charge at a slower rate than a

warmbattery.

2. Once the battery has reached an appropriate

temperature, the chargingprocedure will resume.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery will need to berecharged.

Important Charging Notes

1. The tool may become warm to the touch while charging.

This is a normal condition, and does not indicate a

problem. To facilitate the cooling of the tool after use,

avoid placing the tool in a warm environment such as in

a metal shed or an uninsulatedtrailer.

2. If the tool does not charge properly, take the tool and

USB cable to your local servicecenter.

3. You may charge a partially used battery whenever you

desire with no adverse effect on thetool.

Screwdriving

NOTE: For best performance, #8, 2” and smaller fasteners are

recommended, or screw into pre‑drilledholes.

1. Grasp the screwdriver as shown in Fig. D.

2. Insert the appropriate screwdriver bit into the hex

spindle

4

3. Select forward or reverse rotation using the forward/

reverse/lock‑off slider

2

4. To run the screwdriver, press the On/Off switch

1

5. To stop the screwdriver, release the On/Off switch

1

This screwdriver is intended for tightening and loosening

screws, nuts, and the like and is not equipped with an

impactingmechanism.

ENGLISH

Repairs

The battery pack is notserviceable. There are no serviceable

parts inside the tool or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a BLACK+DECKER factory service

center or a BLACK+DECKER authorized service center.

Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by BLACK+DECKER, have not been tested with this

product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER recommended accessories should be

used with thisproduct.

Recommended accessories for use with your product

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact BLACK+DECKER call

1-800-544-6986.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Hints for Optimum Use

Screwdriving

• Always use the correct type and size of screwdriverbit.

• If screws are difficult to tighten, try applying a small

amount of washing liquid or soap as alubricant.

• Always hold the tool and screwdriver bit in a straight line

with thescrew.

TWOYEAR LIMITED WARRANTY

Black & Decker (U.S.) Inc. warranties this product to be free

from defects in material or workmanship for a period of

two(

) years following the date of purchase, provided that

the product is used in a home environment. This limited

warranty does not cover failures due to abuse, accidental

damage or when repairs have been made or attempted

by anyone other than BLACK+DECKER and its Authorized

Service Centers. A defective product meeting the warranty

conditions set forth herein will be replaced or repaired at no

charge in either of two ways:

The first, which will result in exchanges only, is to return

the product to the retailer from whom it was purchased

(provided that the store is a participating retailer). Returns

should be made within the time period of the retailer’s policy

for exchanges. Proof of purchase may be required. Please

check with the retailer for its specific return policy regarding

time limits for returns or exchanges. The second option is

to take or send the product (prepaid) to a BLACK+DECKER

owned or authorized Service Center for repair or replacement

at BLACK+DECKER’s option. Proof of purchase may be

required. BLACK+DECKER owned and authorized service

centers are listed online at ww.blackanddecker.com. This

warranty does not apply to accessories. This warranty gives

you specific legal rights and you may have other rights which

vary from state to state or province to province. Should you

have any questions, contact the manager of your nearest

BLACK+DECKER Service Center. This product is not intended

for commercial use, and accordingly, such commercial use

of this product will void this warranty. All other guarantees,

express or implied, are hereby disclaimed.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Screwdriving Notes:

• Do not use double ended screwdriverbits.

• Do not use screwdriver as a pry bar in any position.

• To avoid screwdriver being turned on accidentally, do not

carry in your pocket.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.BlackandDecker.com

NewOwner

FRANÇAIS

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

Définitions: symboles et termes

d'alarmessécurité

Les définitions ci‑dessous décrivent le niveau de gravité de

chaque mot d'avertissement. Veuillez lire le manuel de l'outil

électrique et prêter attention à cessymboles.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Votre tournevis BLACK+DECKER est conçu pour un usage

domestiqueseulement.

NE PAS utiliser en conditions humides ou en présence de

liquides ou de gazinflammables.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

FRANÇAIS

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts Hz .......................hertz

entraîner des dommages matériels ou des blessures

corporelles.



AVERTISSEMENT: Portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. De plus, utilisez un masque

facial ou anti‑poussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

Certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques anti‑

poussière spécialement conçus pour filtrer les particules

microscopiques.

• Portez des vêtements protecteurs et lavez vos

zones exposées avec du savon et de l’eau. Permettre

à la poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et du corps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et

en suspension. Ne pas enlever la poussière statique et en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont à proximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et une blessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces qui déplacent.



ATTENTION: Lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: Ne jamais modifier l’outil

électrique ou toute pièce de celui‑ci. Cela pourrait

Règles de sécurité supplémentaires pour

les tournevis

• Tenez l’outil électrique par les surfaces de prise isolées

lorsque vous effectuez une tâche où la fixation peut

entrer en contact avec le câblage dissimulé. Les

fixations entrant un contact avec un câble «sous tension»

peuvent mettre les pièces métalliques de l’outil motorisé

«sous tension» et pourraient donner un choc électrique

àl’utilisateur.

• Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps le laisse instable et peut mener à une perte

decontrôle.

• Lorsque vous travaillez sur une échelle ou un

échafaudage, assurez‑vous de déposer l’outil sur

son côté lorsqu’il n’est pas utilisé. Certains outils avec

de gros blocs‑piles se tiendront debout, mais ils peuvent

facilement êtrerenversés.

• Ne pas utiliser un outil qui est endommagé ou qui

a été modifié. Les piles endommagées ou modifiées

peuvent avoir un comportement imprévisible entraînant un

incendie, une explosion ou un risque deblessure.

• Ne pas exposer un outil au feu ou à une température

excessive. L’exposition au feu ou à une température

au‑dessus de 130°C (265°F) pourrait entraîner

uneexplosion.

• Suivez toutes les instructions de recharge et ne

chargez pas l’outil hors de la plage de températures

indiquée dans les instructions. Recharger le bloc‑piles

de façon inappropriée ou hors des températures de la

plage indiquée pourrait l’endommager et augmenter le

risqued’incendie.

• Une meilleure performance sera obtenue sous une

température ambiante entre 18° et 24°C (65°F

et 75°F). NE PAS faire fonctionner l’outil lorsque la

température sous de +4,5 °C (+40 °F) ou au‑dessus de +40

°C (+104 °F).

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

Procédure de charge (Fig.B)



AVERTISSEMENT: ne pas utiliser l’outil pendant qu’il

est branché au câble USB.

1. Insérez la fiche micro USB

9

dans le port de recharge

6

2. Branchez la fiche USB

8

dans un port USB (comme sur

unordinateur).

3. La charge est complète en 1à 3heures selon la puissance

de l’alimentation. La DEL de charge

10

s’allume pendant

lacharge.

4. La charge est terminée lorsque la DEL de

charge

10

s’éteint.

5. Il est possible de laisser la pile en charge ou de

débrancher le câbleUSB.

Délai pour le chaud/froid

Lorsque l’outil détecte que la pile est trop chaude ou trop

froide, il démarre automatiquement le délai pour le chaud/

froid, suspendant la recharge jusqu’à ce que la température

de la pile ait atteint une température appropriée. L’outil passe

alors automatiquement en mode de charge. Cette fonction

assure une durée de vie maximale de lapile.

1. Une pile froide peut se charger à une vitesse plus lente

qu’une pilechaude.

2. Une fois que la pile a atteint une température appropriée,

la procédure de chargereprend.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera la pile contre une surcharge, une

surchauffe et une importante décharge. L’outil s’éteindra

automatiquement et la pile devra êtrerechargée.

Remarques importantes sur la charge

1. L’outil peut devenir chaud au toucher pendant le

chargement. C’est un état normal et cela n’indique

pas un problème. Pour faciliter le refroidissement de

l’outil après l’utilisation, évitez de placer l’outil dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si l’outil ne se charge pas bien, apportez‑le avec son

câble USB à votre centre de serviceslocal.

3. Vous pouvez charger une pile partiellement utilisée au

moment désiré sans effet indésirable surl’outil.

• Lors de la charge de l’outil à l’extérieur, prévoyez

toujours un endroit sec.

• NE PASutiliser le câble USB avec un cordon ou

des fiches endommagés. Faites‑les remplacer

immédiatement.

• Les matières étrangères conductrices telles que, mais

sans s’y limiter, les poussières de meulage, les copeaux

métalliques, la laine d’acier, le papier d’aluminium ou

toute accumulation de particules métalliques doivent

être tenues à l’écart des fiches et des ports USB, micro

USB

• Débranchez toujours le câble USB de l’alimentation

lorsqu’il n’y a aucun outil qui y est fixé.

Consignes de sécurité importantes pour

tous les chargeurs de piles intégrées



AVERTISSEMENT: Lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements de la pile, du câble USB et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessures graves.

• Le câble USB fourni n’est pas destiné à d’autres

utilisations que la recharge des outils rechargeables

BLACK+DECKER dotés de ports

micro USB

. Charger

d’autres types d’outils peut causer la surchauffe et

l’éclatement de leurs piles, entraînant une blessure

corporelle, des dommages matériels, un choc

électrique ou une électrocution.

• Utilisez seulement avec l’équipement (ordinateur) de

technologie de l’information énuméré/certifié.

• NE PAS exposer le câble USB à l’eau, la pluie ou la

neige.

• Tirez les fiches au lieu du cordon lorsque vous

débranchez câble USB. Cela réduira le risque

d’endommager les fiches et le cordon.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que ce soit.

PILE ET CHARGEUR

La pile n’est pas entièrement chargée lorsqu’elle sort de la

boîte. Avant d’utiliser le chargeur pour charger la pile, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de charge énoncées.

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

Tr/min ................ tours par minute

Plpm ................... pieds linéaires par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères‑heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Construction de

classe II (à isolation

double)

..................... vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d’alertes

de sécurité

..................... rayonnement

visible

ne regardez pas

directement la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRANÇAIS

Conseils pour résultats optimums

Vissage

• Utilisez toujours le bon type et la bonne taille de mèche

dutournevis.

• Si les vis sont difficiles à serrer, essayez d’appliquer

une petite quantité de nettoyant liquide ou de savon

commelubrifiant.

• Tenez toujours l’outil et la mèche du tournevis en ligne

droite avec lavis.

Vissage

REMARQUE: Pour une meilleure performance, les plus

petites fixations n

8, 2po, sont recommandées ou vissez

dans des trous déjàpercés.

1. Saisissez le tournevis comme illustré dans la Fig. D.

2. Insérez la mèche de tournevis appropriée dans l’axe

hexagonal

4

3. Sélectionnez la rotation avant ou arrière à l’aide du

curseur Avancer/Reculer/Verrouiller

2

4. Pour faire fonctionner le tournevis, appuyez sur le bouton

Marche/Arrêt

1

5. Pour arrêter le tournevis, relâchez le bouton Marche/

Arrêt

1

Remarques sur le vissage:

• Ne pas utiliser des mèches de tournevis à

doubleextrémité.

• Ne pas utiliser le tournevis comme levier, peu importe la

position.

• Pour éviter que le tournevis soit accidentellement mis en

marche, ne pas le transporter dans votre poche.

Commutateur Avancer/Reculer/Verrouiller

(Fig.E)

Pour serrer les vis, utilisez la rotation vers l’avant. Pour serrer

les vis, utilisez la rotation versl’arrière.

1. Pour sélectionner la rotation vers l’avant, poussez le

curseur Avancer/Reculer

2

vers ladroite.

2. Pour sélectionner la rotation vers l’arrière, poussez le

curseur Avancer/Reculer

2

vers lagauche.

3. Pour verrouiller l’outil, régler le curseur Avancer/Reculer

aucentre.

REMARQUE: Lorsque le curseur Avancer/Reculer/

Verrouiller

2

est au centre, l’outil est verrouillé afin de

prévenir un démarrage accidentel ou un déchargement

despiles.

Mettre en marche et éteindre (Fig.A, D)

REMARQUE: Lorsque le tournevis est activé en appuyant

sur le bouton Marche/Arrêt

1

, la lampe de travail DEL

5

s’allumeraautomatiquement.

1. Pour faire fonctionner le tournevis, appuyez sur le bouton

Marche/Arrêt (1).

2. Pour arrêter le tournevis, relâchez le bouton Marche/

Arrêt

1

3. Pour verrouiller l’outil à la position Arrêt, déplacez le

curseur Avancer/Reculer/Verrouiller

2

aucentre.

Lampe de travail à DEL (Fig.A)



ATTENTION: lorsque vous utilisez la lampe

de travail à des fins autres que le vissage

ou le perçage, assurez‑vous de retirer tous

les accessoires. Les accessoires inutilisés

peuvent entraîner une blessure ou des

dommagesmatériels.



ATTENTION: ne pas fixer la lampe DEL des yeux.

Cela peut causer une grave blessureoculaire.

REMARQUE: La lampe de travail à DEL

5

reste allumée si le

commutateur de marche avant/arrière/verrouillage

2

est en

position centrale verrouillée..

1. Lorsque le tournevis est activé en appuyant sur le

bouton Marche/Arrêt

1

, la lampe de travail DEL

5

s’allumeraautomatiquement.

2. La lampe de travail DEL s’éteindra après que le bouton

Marche/Arrêt

1

a étérelâché.

Une position des mains appropriée nécessite une main sur la

poignée principale

3

Position appropriée des mains (Fig.D)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroactionsoudaine.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, assurez‑vous que le bouton

Avancer/Reculer est au centre en position

verrouillée pendant que vous faites des ajustements

ou que vous retirez/installez des accessoires. Un

démarrage accidentel provoquer uneblessure.

Ce tournevis est conçu pour serrer et desserrer des vis, des

écrous et autres, et il n’est pas muni d’un mécanisme àchocs.

Insérer et retirer les mèches (Fig.C)

REMARQUE: La tige

4

accepte seulement les accessoires

hexagonaux 6,4mm (1/4 po).

1. Pour installer une mèche, insérez‑la simplement dans la

cavité de la tige hexagonale

4

comme illustré dans la

Fig. C.

2. Pour retirer la mèche, tirez‑la directement pour le sortir

de la tigehexagonale.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, assurez‑vous que le bouton

Avancer/Reculer est au centre en position

verrouillée pendant que vous faites des ajustements

ou que vous retirez/installez des accessoires. Un

déclenchement accidentel du peut causer desblessures.

FRANÇAIS

GARANTIE LIMITÉE DE DEUX ANS

Black & Decker (U.S.) In. garantit que ce produit est libre

de défaut de matériau et de main‑d'œuvre pour une

durée de deux (2) ans suivant la date d'achat, à condition

qu'il ait été utilisé en milieu domestique. La présente

garantie limitée ne couvre pas les pannes causées par abus

d'utilisation, dommage accidentel ou si une réparation a

été faite ou tentée par quiconque autre que les centres de

service autorisés BLACK+DECKER. Un produit défectueux

selon les termes de la garantie décrits dans les présentes

sera remplacé ou réparé sans frais de l'une ou l'autre des

façonssuivantes:

La première, qui entraînera seulement des échanges,

est de retourner le produit au détaillant chez lequel il

a été acheté (pourvu que le magasin est un détaillant

participant). Les retours devraient être faits à l'intérieur de

la période de temps de la politique du détaillant pour les

échanges. Une preuve d'achat pourrait être requise. Veuillez

consulter le détaillant pour connaître la limite de temps

pour échange selon sa politique particulière. La seconde

façon est d'apporter ou d'expédier le produit (port payé

d'avance) à un centre de service autorisé ou propriété de

BLACK+DECKER pour réparation ou remplacement. Une

preuve d'achat pourrait être requise. La liste des centres de

service de BLACK+DECKER et ateliers autorisés est offerte

en ligne à www.blackanddecker.com. La présente garantie

ne s'applique pas aux accessoires. La présente garantie

vous donne des droits légaux particuliers et vous pouvez

avoir d’autres droits qui varient d'une province ou d'un état

à l'autre. Pour toute question, veuillez communiquer avec

le directeur d'un centre de service de BLACK+DECKER.

L'outil acheté n'est pas prévu pour usage commercial,

conséquemment, un tel usage annulera sa garantie. Les

présentes constituent un désistement à toute garantie

expresse ou implicite d'autres sources.

AMÉRIQUE LATINE: La présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, vérifiez les renseignements sur

la garantie particulière au pays comprise dans l’emballage,

appelez l’entreprise locale ou consultez le site Web pour les

renseignements complets à propos de lagarantie.

Importé par.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: L’enregistrement de votre

produit en ligne vous aide à obtenir un service de

garantie efficace au cas où vous auriez un problème avec

votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: En cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: L’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur www.BlackandDecker.com/

NewOwner

Réparations

Le bloc‑piles n’est pas réparable. Il n’y a aucune pièce

réparable à l’intérieur de l’outil ou du bloc‑piles.



AVERTISSEMENT: afin d’assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages (incluant l’inspection et le remplacement de la

brosse, le cas échéant) doivent être effectués par un par

un centre de services de l’usine BLACK+DECKER OU UN

CENTRE DE SERVICE AGRÉÉ BLACK+DECKER. Utilisez

toujours des pièces de remplacementidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que

BLACK+DECKER n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par BLACK+DECKER doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour localiser un accessoire,

contactez BLACK+DECKER appelez au 1-800-544-6986.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ESPAÑOL

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso pretendido

Su destornillador BLACK+DECKER está diseñado para uso

doméstico por el consumidorúnicamente.

NO use bajo condiciones húmedas o en presencia de

líquidos o gasesinflamables.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

ESPAÑOL

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

ESPAÑOL

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera tratada

químicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículas microscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

el cuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en las cercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

y lesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o

cabello largo podrían quedar atrapados en las partes

móviles.



PRECAUCIÓN: Cuando no esté en uso, coloque

la herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída.

Reglas de Seguridad Adicionales para

Destornilladores

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas cuando realice una operación

en la que el sujetador pueda tener contacto con

cableado oculto. Los sujetadores que hagan contacto con

cable "vivo" pueden tener partes de metal expuestas de la

herramienta eléctrica "viva" y podrían dar al operador una

descargaeléctrica.

• Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida

decontrol.

• Cuando trabaje sobre una escalera o en un andamio

asegúrese de colocar la herramienta sobre su costado

cuando no esté en uso. Algunas herramientas con

paquetes de batería grandes pueden quedar verticales pero

se pueden voltearfácilmente.

• No use una herramienta que esté dañada o

modificada. La batería dañada o modificada puede

presentar comportamiento imprevisto que resulte en

incendio, explosión o riesgo delesiones.

• No exponga una herramienta a fuego o temperatura

excesiva. La exposición a fuego o temperatura mayor a

130°C (265°F) puede causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue

la herramienta fuera del rango de temperatura

especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• El mejor desempeño se puede obtener cuando la

temperatura del aire está entre 18°C – 24°C (65°F

y 75°F). NO opere la herramienta debajo de +4,5°C

(+40°F), o arriba de +40°C (+104°F).

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Procedimiento de Carga (Fig.B)



ADVERTENCIA: No use la herramienta mientras está

conectada al cable USB.

1. Inserte el enchufe micro USB

9

en el puerto de carga

6

2. Conecte el enchufe USB

8

en cualquier puerto USB (tal

como en unacomputadora).

3. La carga se completa en 1a 3horas dependiendo de

la clasificación de suministro de energía. El LED de

carga

10

se iluminará mientrascargue.

4. La carga está completa cuando el LED de carga

10

apaga.

5. La batería se puede dejar cargando o el cable USB se

puededesconectar.

Demora de Calor/Frío

Cuando la herramienta detecta que la batería está demasiado

caliente o demasiado fría, comienza automáticamente una

demora caliente/frío, suspendiendo la carga hasta que la

batería alcance una temperatura apropiada. La herramienta

cambia automáticamente al modo de carga. Esta

característica garantiza la vida máxima de labatería.

1. Una batería fría puede cargar a un ritmo más lento que

una bateríacaliente.

2. Una vez que la batería haya alcanzado la temperatura

adecuada, el procedimiento de carga sereanudará.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá la batería

contra sobrecarga, sobrecalentamiento o descarga profunda.

La herramienta se apagará automáticamente y la batería se

necesitará volver acargar.

Notas Importantes de Carga

1. La herramienta puede calentarse al tacto durante la

carga. Esta es una condición normal y no indica un

problema. Para facilitar el enfriamiento de la herramienta

después de su uso, evite colocar la herramienta en un

ambiente cálido, como en un cobertizo de metal o un

remolque sinaislamiento.

2. Si la herramienta no carga adecuadamente, lleve la

herramienta y el cable USB a su centro de serviciolocal.

3. Puede cargar una batería parcialmente usada cuando lo

desee sin ningún efecto adverso en laherramienta.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• Cuando cargue la herramienta al aire libre, siempre

proporcione un lugarseco.

• NO use el cable USB con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de los enchufes y puerto USB

y micro USB .

• Siempre desconecte el cable USB del suministro de

energía cuando no haya una herramientaconectada.

Instrucciones de Seguridad Importantes

para Carga de Todas las Baterías Integrales



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para la batería, el cable USB, y el producto. La

falla en seguir las advertencias e instrucciones

puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

• El cable USB incluido no está diseñado para ningún

uso diferente a cargar herramientas recargables

BLACK+DECKER con puertos

micro USB

. Cargar

otros tipos de herramientas puede causar que se

sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• Sólo use con el Equipo de Tecnología de información

(computadoras) enlistado/certificado.

• No exponga el cable UBS a agua, lluvia onieve.

• Jale por los enchufes en lugar del cable cuando

desconecte el cable USB. Esto reducirá el riesgo de daños

a los enchufes y cableeléctricos.

BATERÍA Y CARGADOR

La batería no está completamente cargada cuando se retira

del cartón. Antes de usar el cargador para cargar la batería,

lea las siguientes instrucciones de seguridad y luego siga los

procedimientos de carga descritos.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia

ESPAÑOL

Consejos para Uso Óptimo

Destornillar

• Siempre use el tipo y tamaño correctos de punta

dedestornillador.

• Si es difícil apretar los tornillos, intente aplicar una

pequeña cantidad de líquido de lavado o jabón

comolubricante.

• Siempre sostenga la herramienta y la punta del

destornillador en línea recta con eltornillo.

Destornillar

NOTA: Para mejor desempeño, se recomiendan sujetadores

#8, de 2”, o atornille en orificios perforadospreviamente.

1. Sujete el destornillador como se muestra en la Fig. D.

2. Inserte la punta de destornillador apropiada en el husillo

hexagonal

4

3. Seleccione la rotación de avance o reversa con el

interruptor deslizable de avance/reversa/bloqueo de

apagado

2

4. Para operar el destornillador, presione el interruptor On/

Off (Encendido/Apagado)

1

5. Para detener el destornillador, libere el interruptor On/Off

(Encendido/Apagado)

1

Notas de Atornillado:

• No use puntas de destornillador de dobleextremo.

• No use el destornillador como una barra de palanca en

ninguna posición.

• Para evitar que el destornillador gire accidentalmente, no

lo lleve en su bolsillo.

Interruptor Deslizable de Avance/Reversa/

Bloqueo de Apagado (Fig.E)

Para apretar tornillos, use la rotación hacia adelante. Para

aflojar tornillos, use la rotación haciaatrás.

1. Para seleccionar la rotación hacia adelante, empuje el

control deslizable de avance/reversa

2

hacia la posición

a laderecha.

2. Para seleccionar la rotación hacia atrás, deslice el

interruptor de deslizamiento de avance/reversa

2

a la

posición a laizquierda.

3. Para bloquear la herramienta, coloque el interruptor de

deslizamiento de avance/reversa en la posicióncentral.

NOTA: Cuando el interruptor deslizable de avance/

reversa/bloqueo de apagado

2

esté en la posición

central, la herramienta está bloqueada en apagado para

evitar la activación accidental o la descarga de labatería.

1. Para operar el destornillador, presione el interruptor On/

Off (Encendido/Apagado)

1

2. Para detener el destornillador, libere el interruptor On/Off

(Encendido/Apagado)

1

3. Para bloquear la herramienta en la posición de apagado,

mueva el interruptor deslizable de avance/reversa/

bloqueo de apagado

2

a la posicióncentral.

Encendido y Apagado (Fig.A, D)

NOTA: Cuando se active el destornillador presionando el

interruptor On/Off (Encendido/Apagado)

1

la luz de trabajo

LED

5

se iluminaráautomáticamente.

Luz de Trabajo LED (Fig.A)



ATENCIÓN: Cuando use la luz de trabajo para

propósitos diferentes a atornillar o perforar,

asegúrese de retirar todos los accesorios. Los

accesorios no usados podrían causar lesiones o

daño a lapropiedad.



ATENCIÓN: No vea directamente el LED. Podría

resultar en lesiones oculares serias

NOTA: La luz de trabajo LED

5

todavía se encenderá si

el interruptor deslizable de avance/reversa/bloqueo de

apagado

2

está en la posición centralbloqueada.

1. Cuando el destornillador se active presionando el

interruptor de encendido/apagado

1

, la luz de trabajo

LED

5

se iluminaráautomáticamente.

2. La luz de trabajo LED se apagará después que el

interruptor On/Off (Encendido/Apagado)

1

selibere.

La posición de mano adecuada requiere una mano en la

manija principal

3

Colocación Adecuada de Manos (Fig.D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, asegúrese que el botón de avance/

retroceso esté en la posición de bloqueo central,

mientras realice cualquier ajuste o retire/instale

conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Este destornillador está diseñado para apretar y aflojar

tornillos, tuercas, y similares y no está equipado con un

mecanismo deimpacto.

Inserción y Desinstalación de Brocas

(Fig.C)

NOTA: El husillo hexagonal

4

acepta sólo accesorios

hexagonales de 6,4mm (1/4”).

1. Para instalar una broca, insértela en la cavidad en el

husillo hexagonal

4

como se muestra en la Fig.C.

2. Para retirar la broca, jálela de forma recta del husillohexagonal.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, asegúrese que el botón de avance/

retroceso esté en la posición de bloqueo central,

mientras realice cualquier ajuste o retire/instale

conexiones o accesorios. Una activación puede

causarlesiones.

ESPAÑOL

GARANTÍA LIMITA

DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto está

libre de defectos en material o mano de obra por un periodo

de dos(2) años a partir de la fecha de compra, previendo que

el producto se use en un ambiente doméstico. Esta garantía

limitada no cubre fallas debidas a abuso, daño accidental

o cuando se hayan realizado o intentado reparaciones por

cualquier otra persona diferente a BLACK+DECKER y sus

Centros de Servicio Autorizados. Un producto defectuoso

que cumpla con las condiciones de la garantía establecidas

en el presente se reemplazará o reparará sin cargo en

cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente,

es devolver el producto al minorista en donde se compró

(previendo que la tienda sea un minorista participante).

Las devoluciones se deben realizar dentro del periodo de

tiempo de la política de intercambios del minorista. Se puede

requerir un comprobante de compra. Por favor revise con

el minorista su política de devolución específica respecto a

los límites de tiempo para devoluciones o intercambios. La

segunda opción es llevar o enviar el producto (prepagado)

a un Centro de Servicio propiedad o autorizado por

BLACK+DECKER para reparación o reemplazo a opción de

BLACK+DECKER. Se puede requerir un comprobante de

compra. Los centros de servicio propiedad o autorizados por

BLACK+DECKER se indican en línea en www.blackanddecker.

com. Esta garantía no aplica a los accesorios. Esta garantía

le da derechos legales específicos y puede tener otros

derechos que varían de estado a estado o de una provincia

a otra. Si tiene cualquier pregunta, póngase en contacto con

el gerente de su Centro de Servicio BLACK+DECKER más

cercano. Este producto no está diseñado para uso comercial,

y de forma correspondiente, tal uso comercial de este

producto anulará la garantía. Se renuncia a todas las demás

garantías, expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía específica

contenida en el empaque, llame a la compañía local o

consulte la página de Internet respecto a talinformación.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en www.BlackandDecker.com/

NewOwner.

Reparaciones

No se puede dar servicio al paquete de batería. No hay partes

dentro de la herramienta o paquete de baterías que puedan

recibirservicio.



ADVERTENCIA: Para garantizar la SEGURIDAD

y CONFIABILIDAD del producto, las reparaciones,

mantenimiento y ajuste (incluyendo inspección y

reemplazo del cepillo, cuando aplique) se deben

realizar por un centro de servicio de fábrica

BLACK+DECKER o un centro de servicio autorizado

de BLACK+DECKER. Siempre use partes de

reemplazoidénticas.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por BLACK+DECKER con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con BLACK+DECKER llame al 1-800-544-6986.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

NA135461 02/22

Black & Decker (U.S.) Inc. 701East Joppa Road, Towson, MD 21286

Black+Decker REVSD4C reviva 4V MAX* Cordless Screwdriver, USB Chargeable

Product's Documents

Instruction Manual

Specifications

Black+Decker REVSD4C Questions and Answers
