ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
20084-E49 REV D 09/20
REGAL S490 PRO IR
9569-44
9569-47

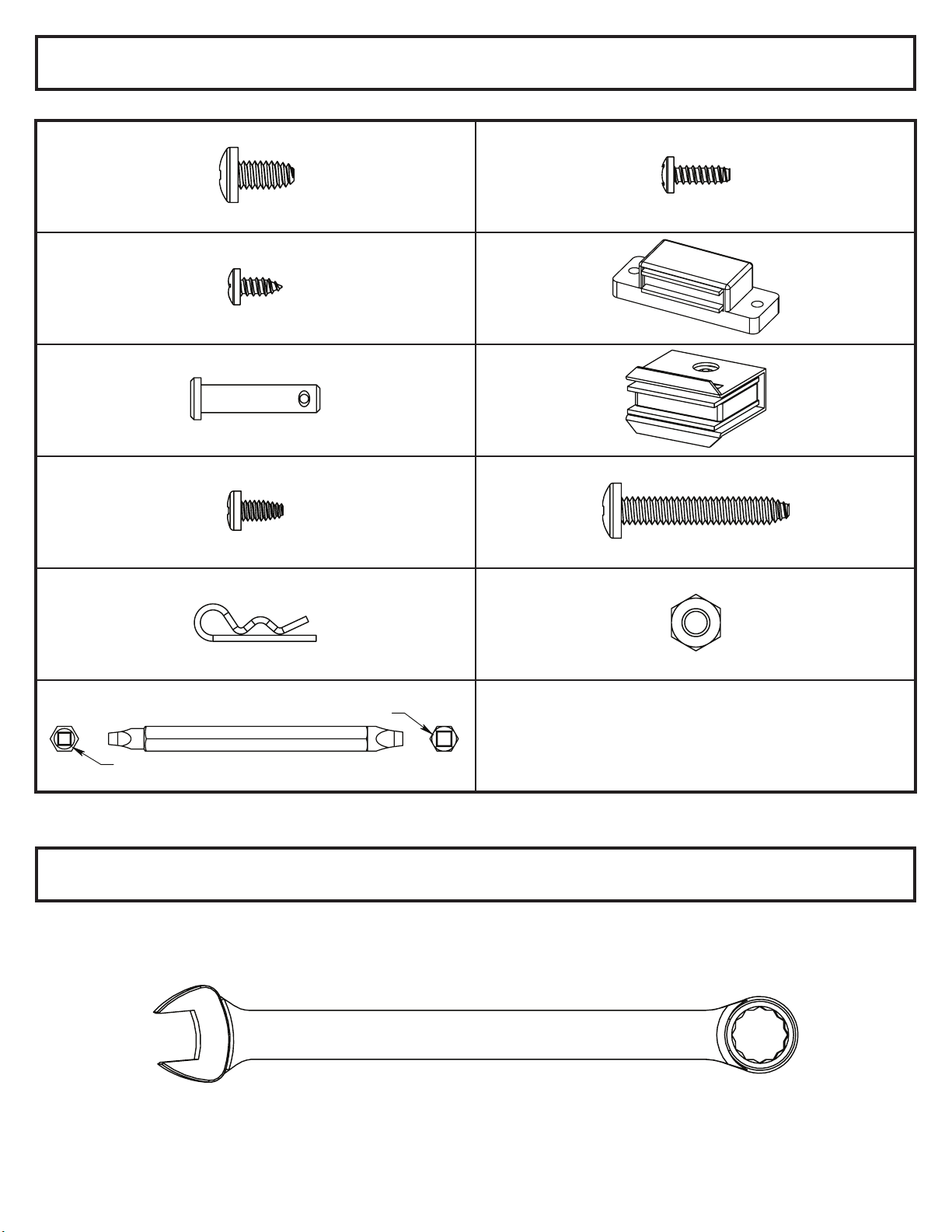

HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
Y-12865 (26) S21124 (8)
S21125 (4) Y-12222 (2)
S21235 (2) Y-12223 (2)
Y-29304 (6) Y-11560 (4)
S21233 (2) Y-11793 (4)
7/16 [11 mm]
#3 ROBERTSON
#2 ROBERTSON
1
(8) (4) (2)
2
(4)

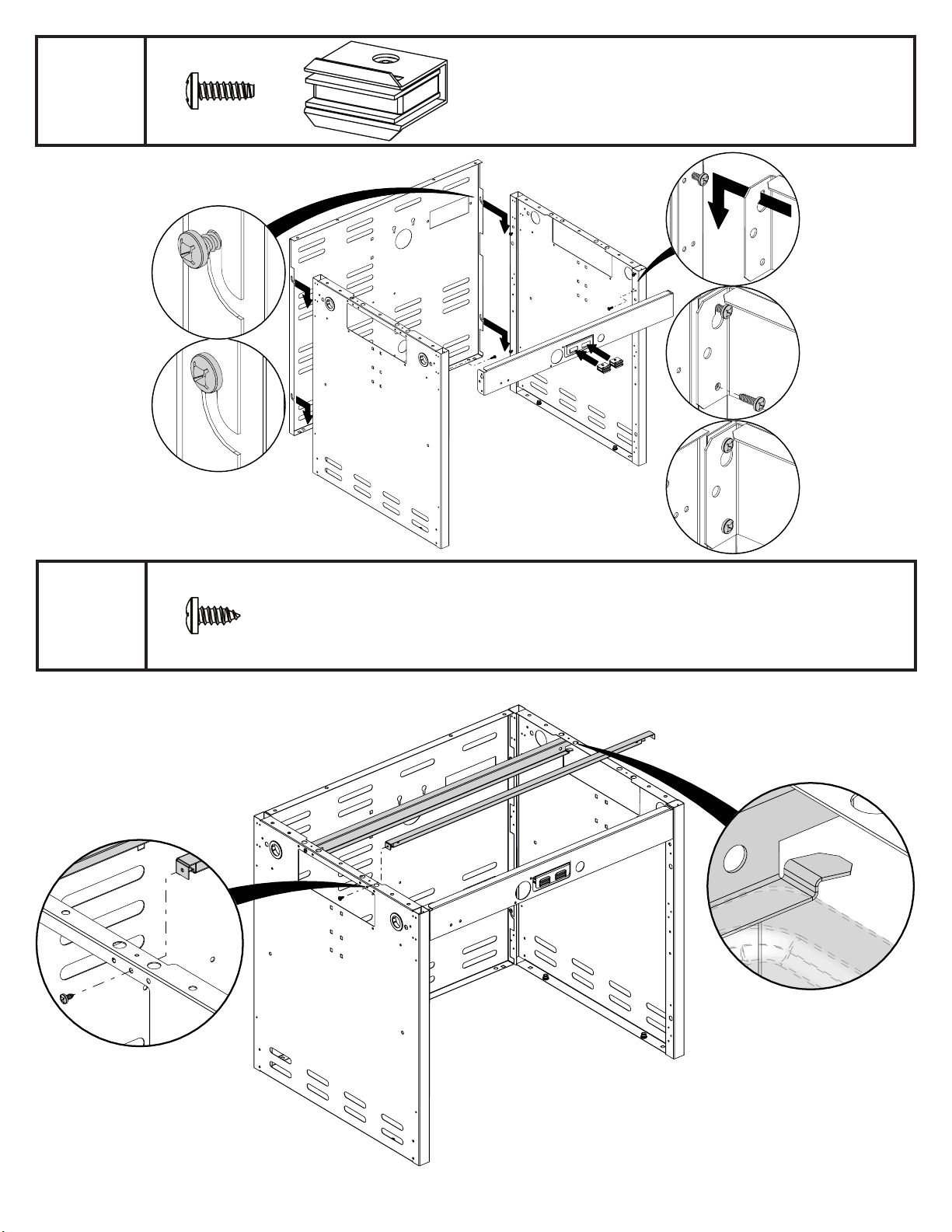

3
(2) (2)
4
(4)

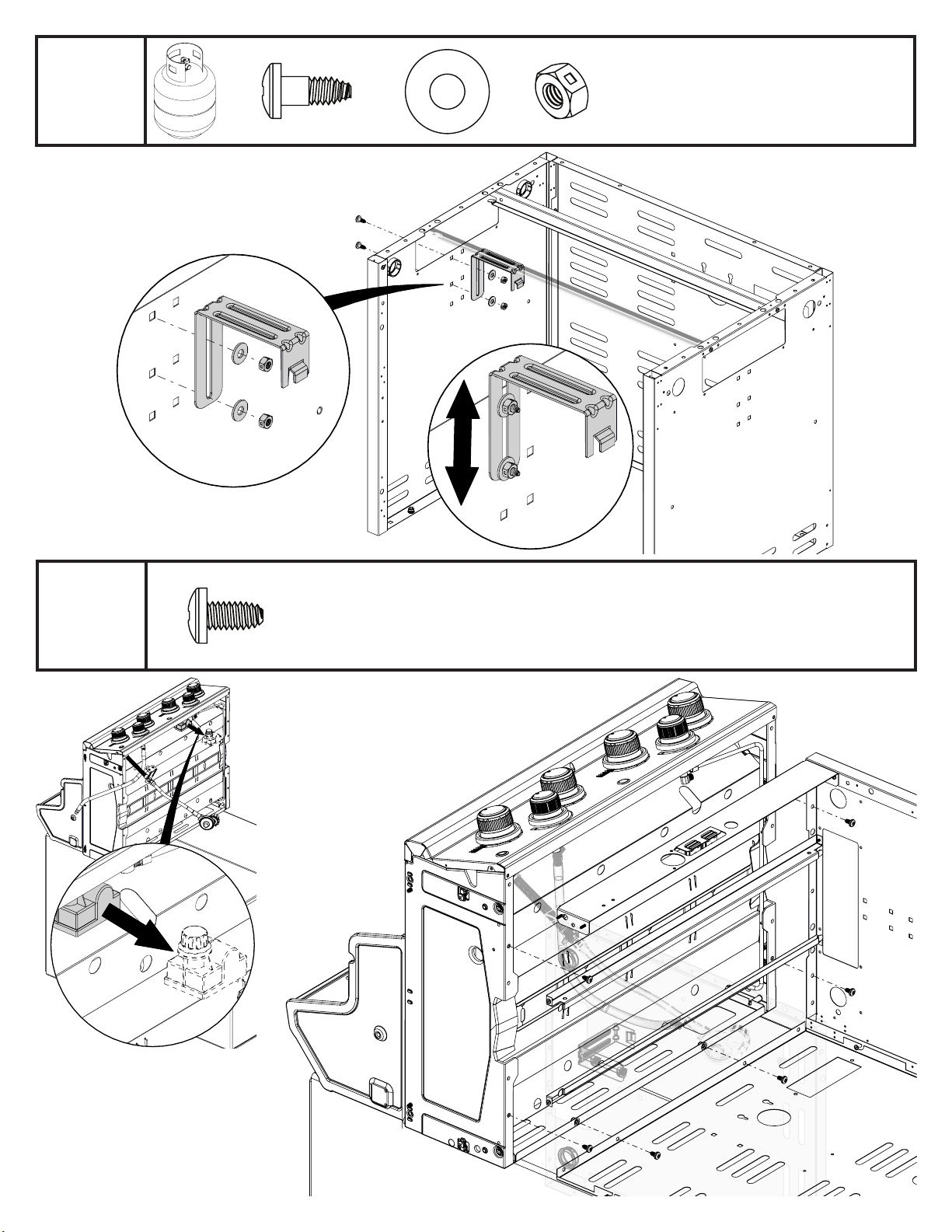

5
(2) (2) (2)
6
(6)

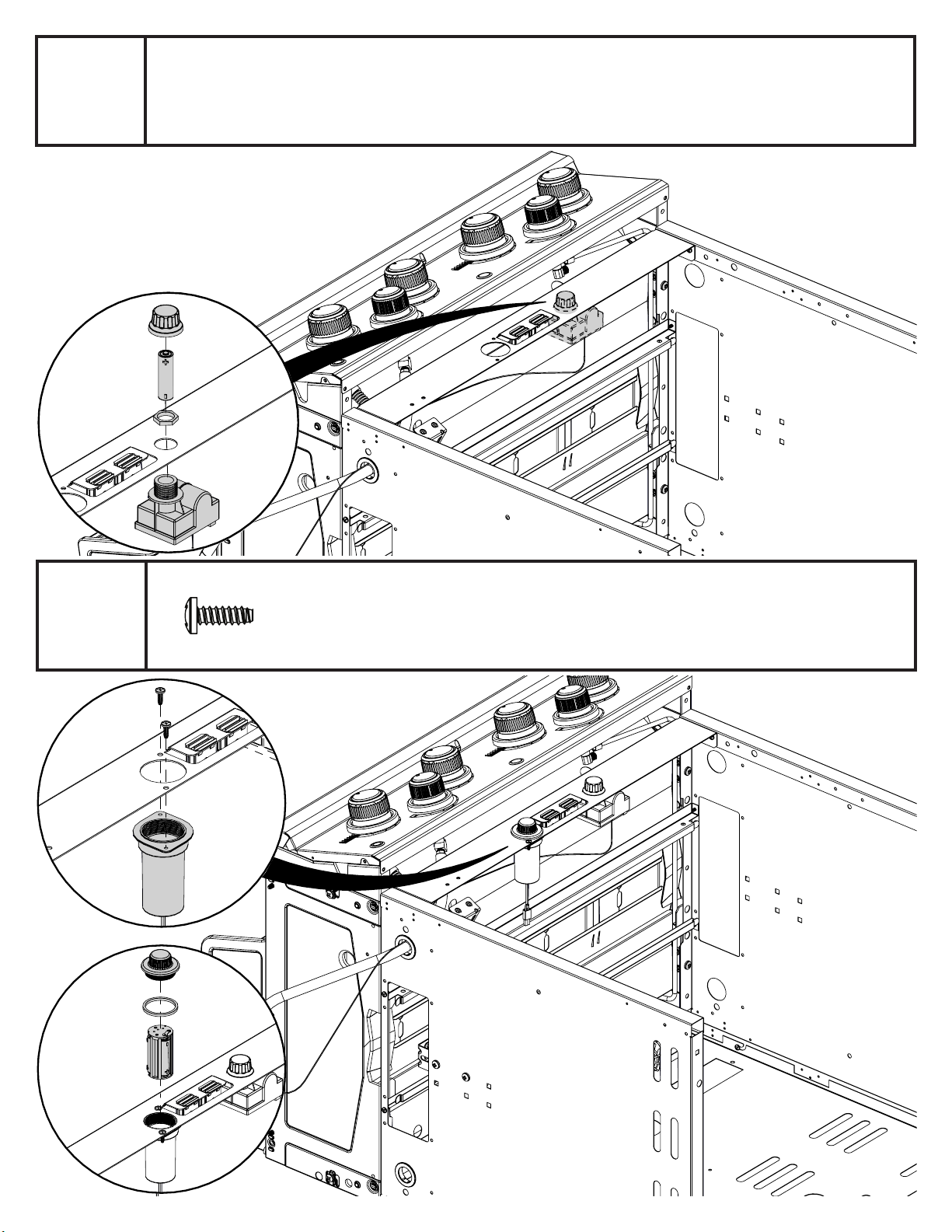

7
8
(2)

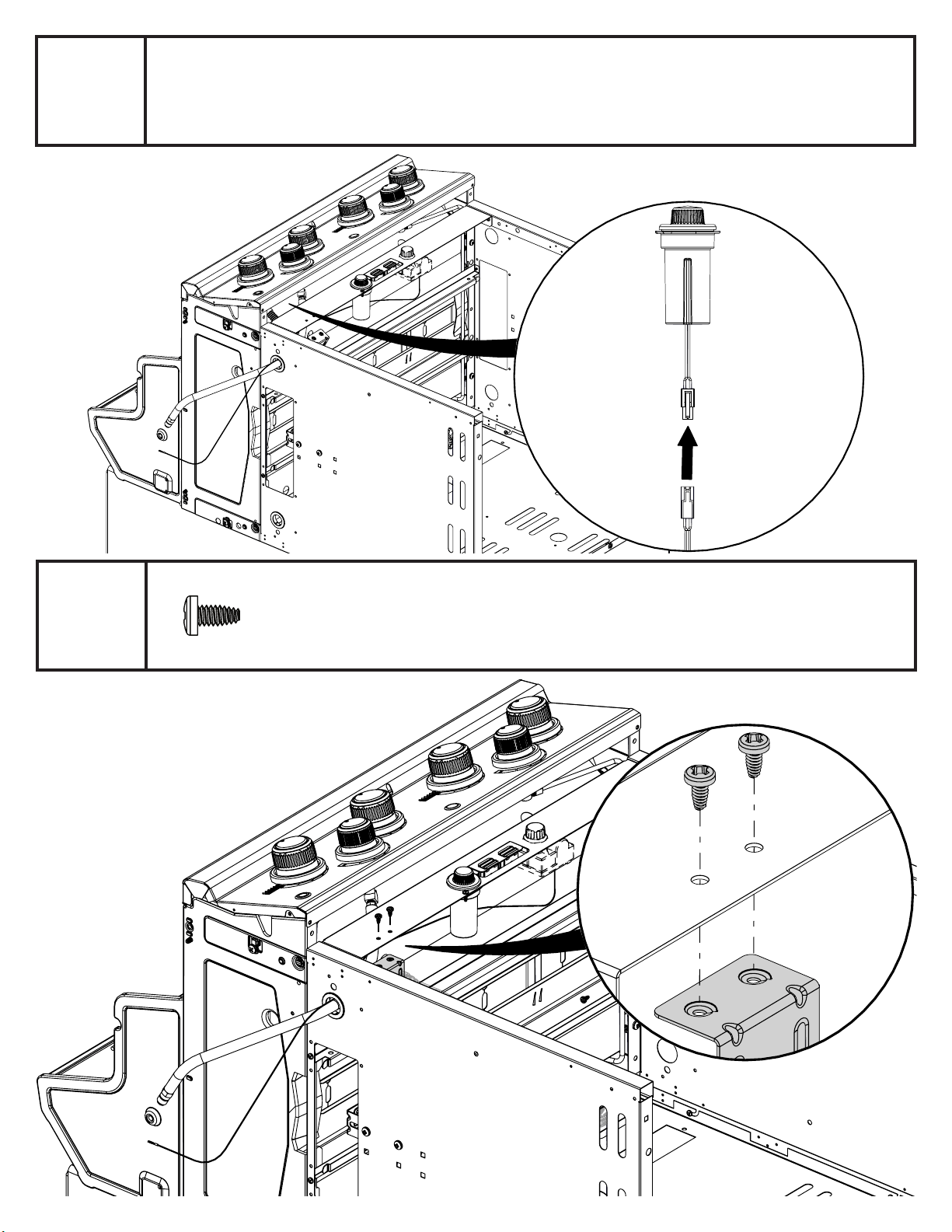

9
10
(2)

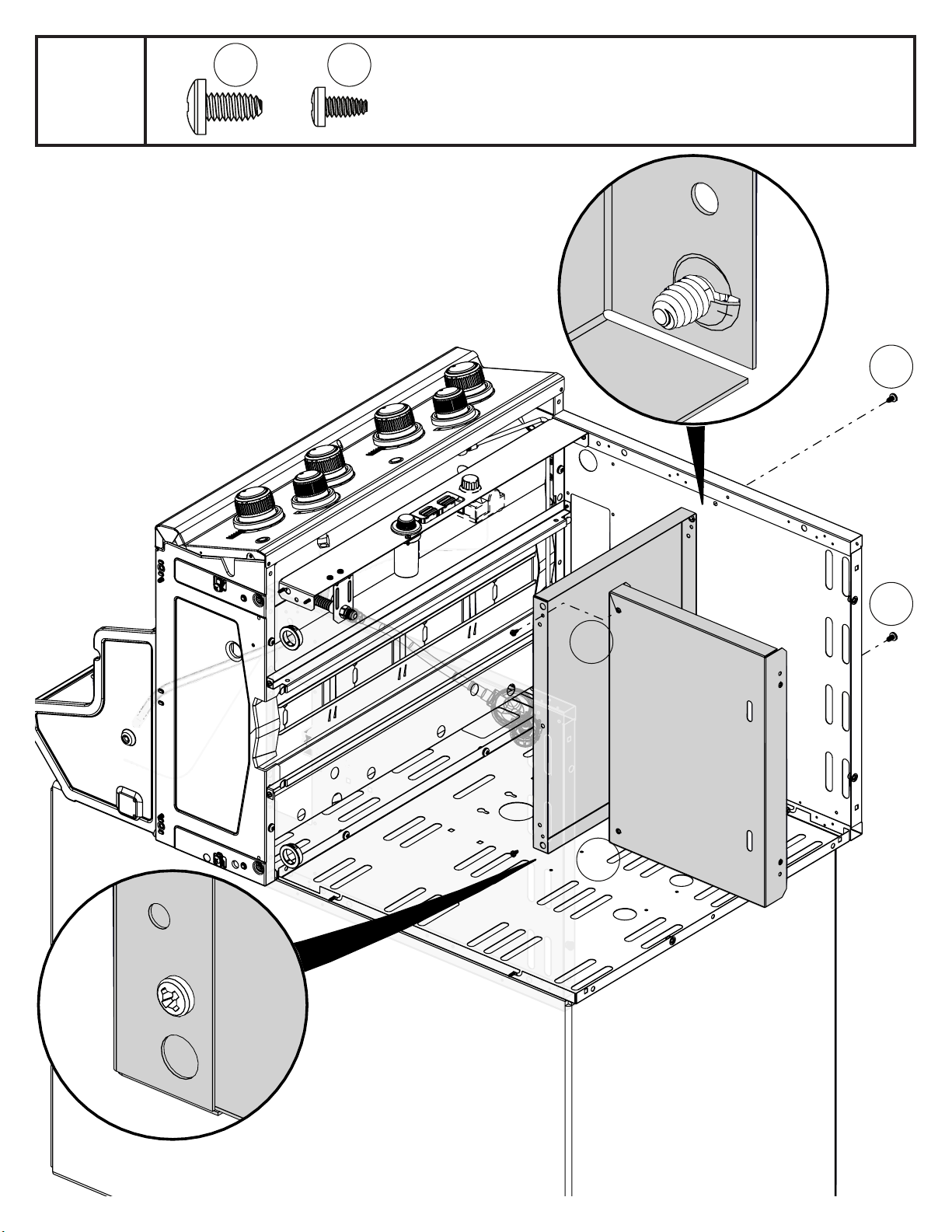

11
(2) (2)
A
B
A
A
B
B
12
(2) (2) (4)
A
B
C
A
A
B
B
C
C
C
C

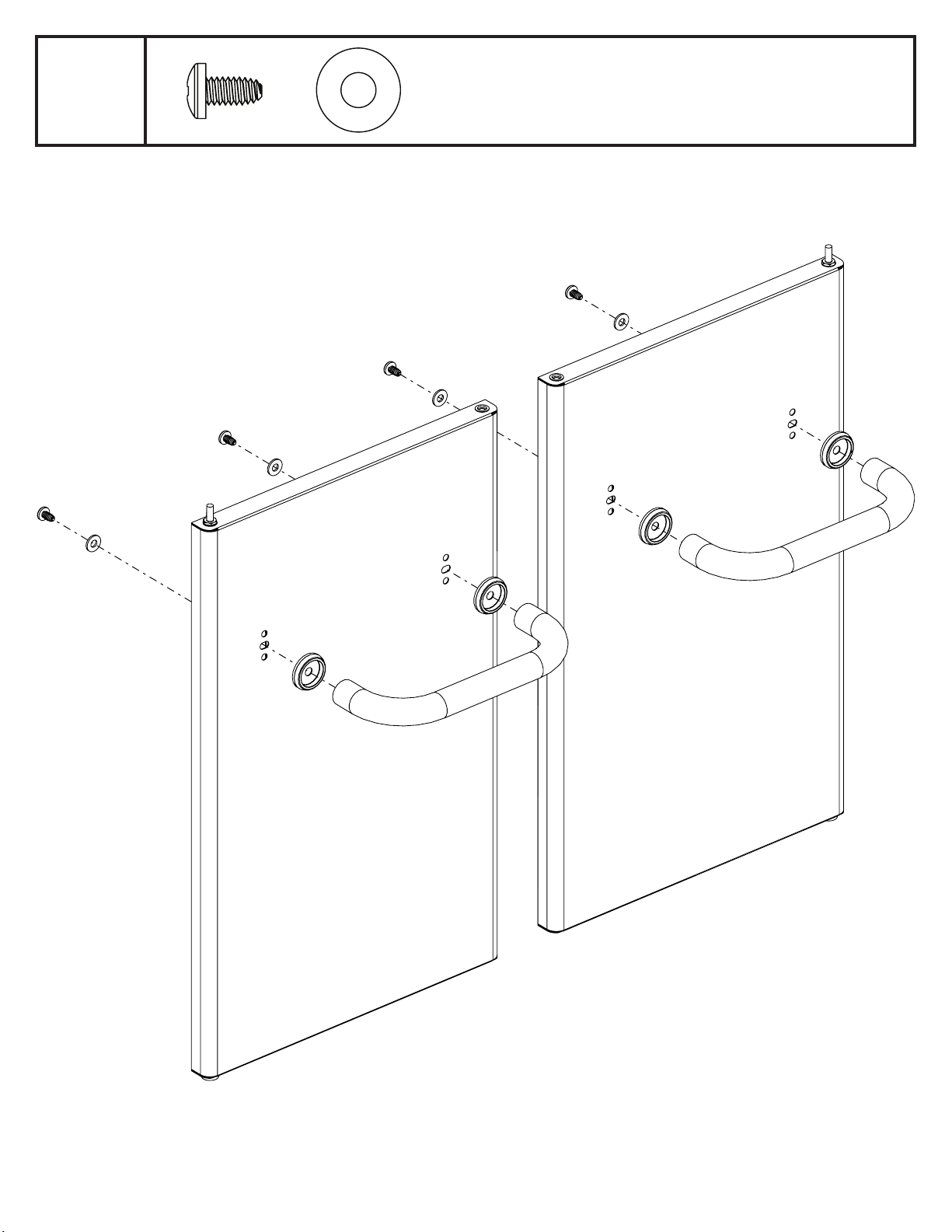

13
(4) (4)

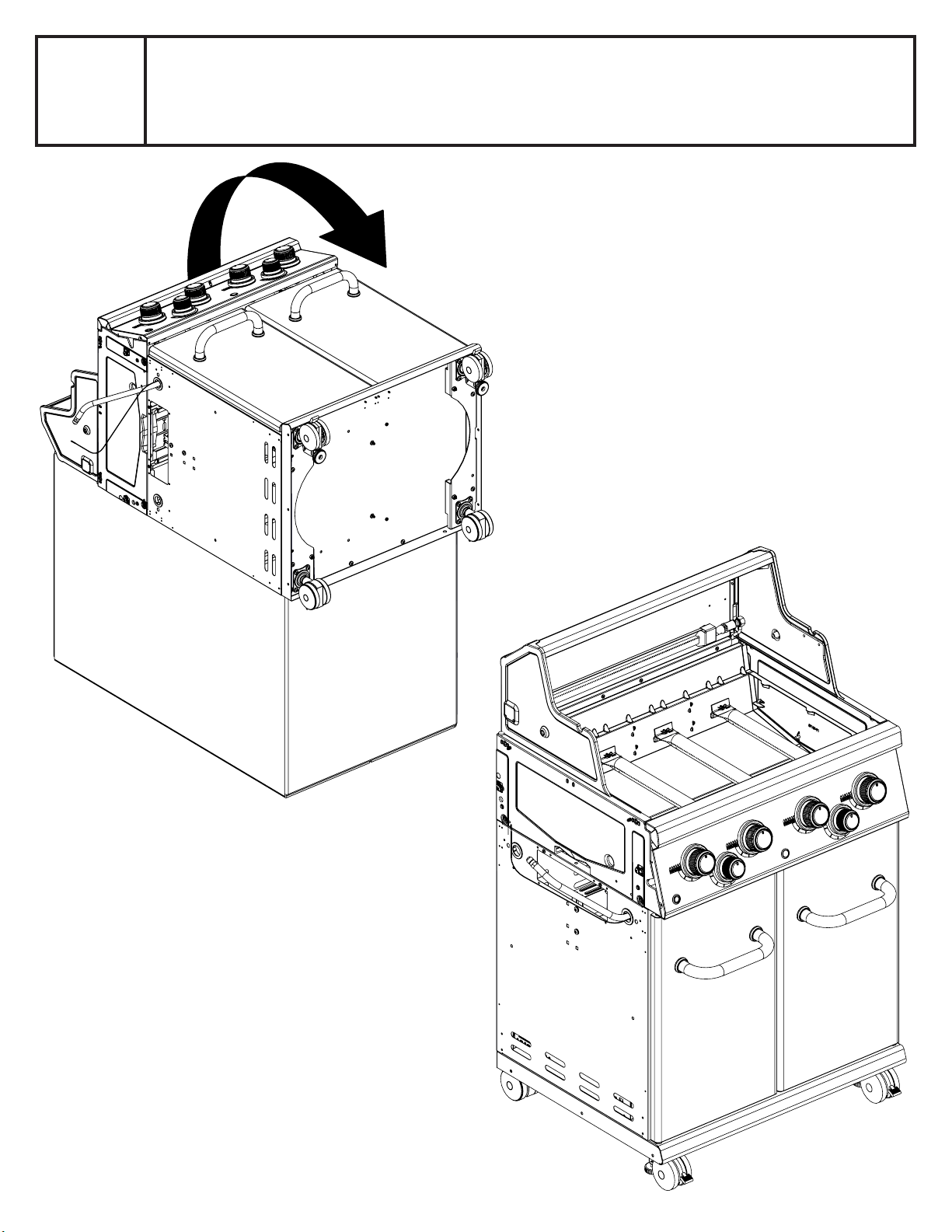

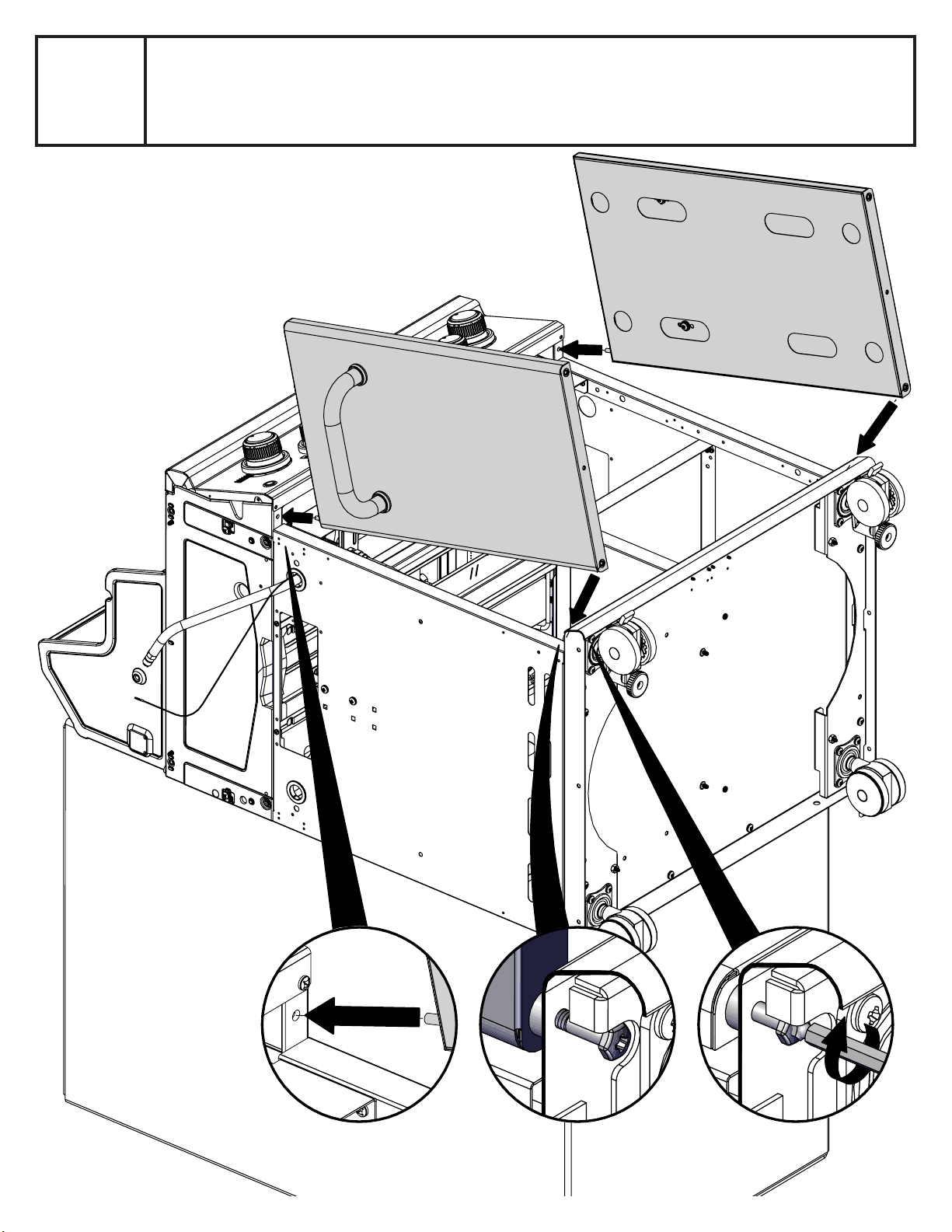

14
15
16
(2) (2)
17
(2) (2)

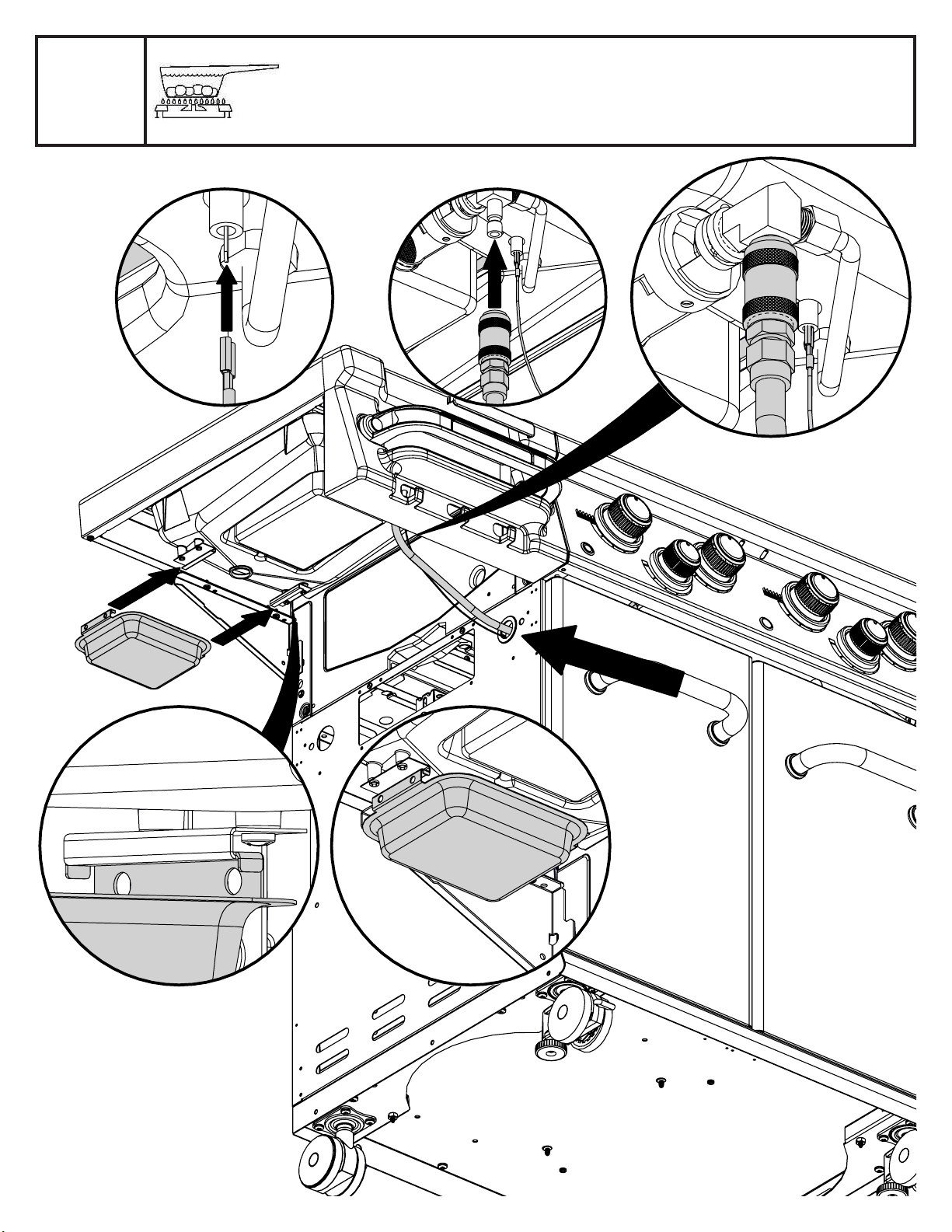

18

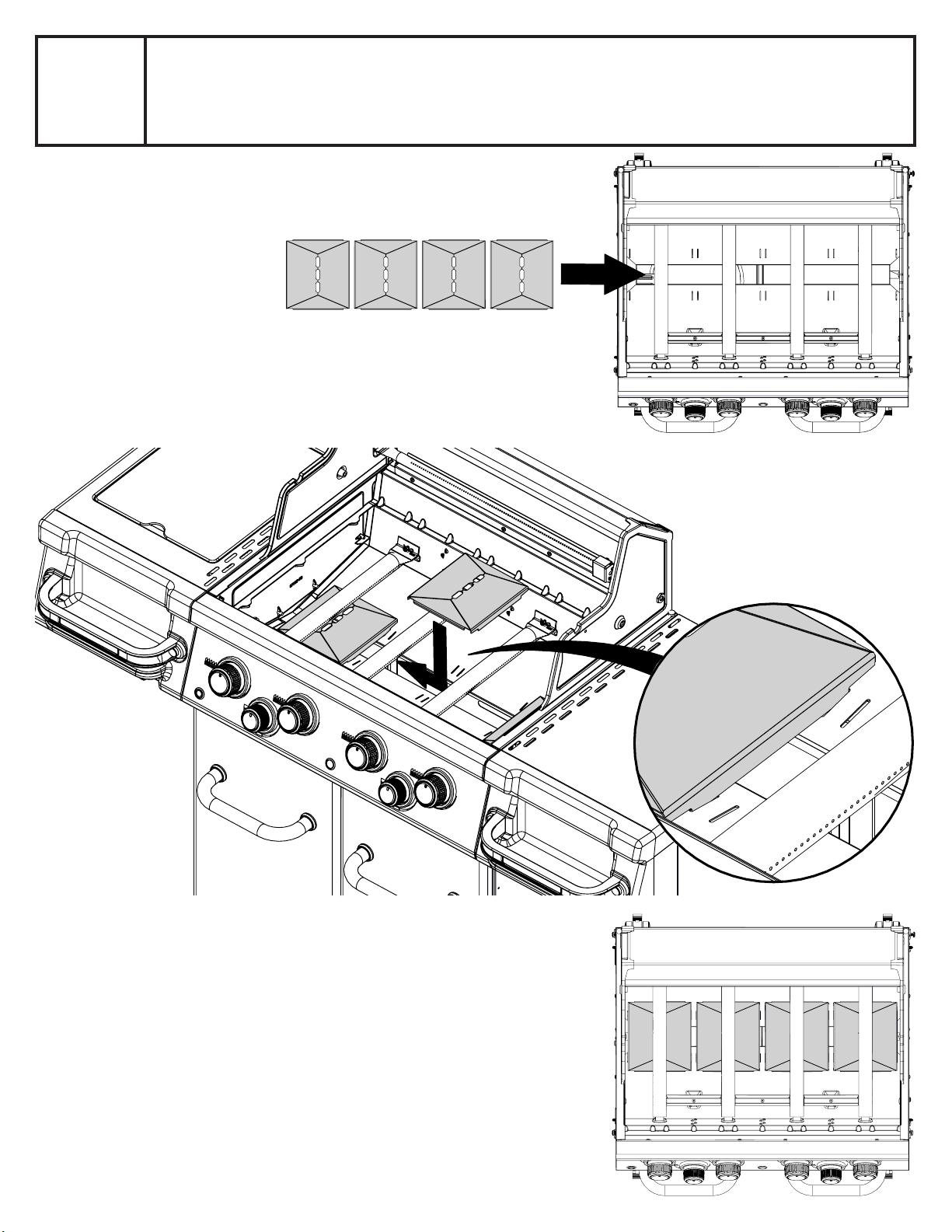

19

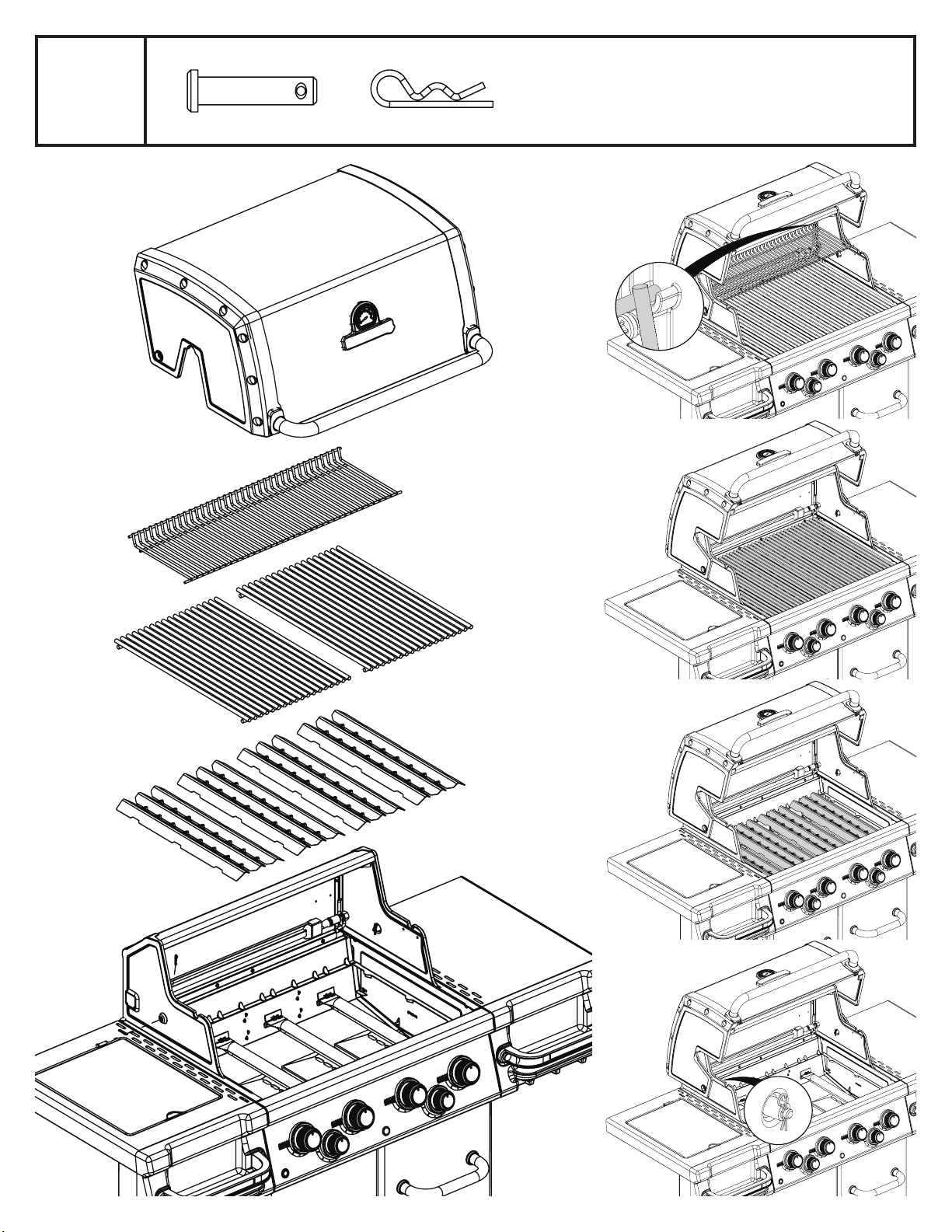

20
(2) (2)

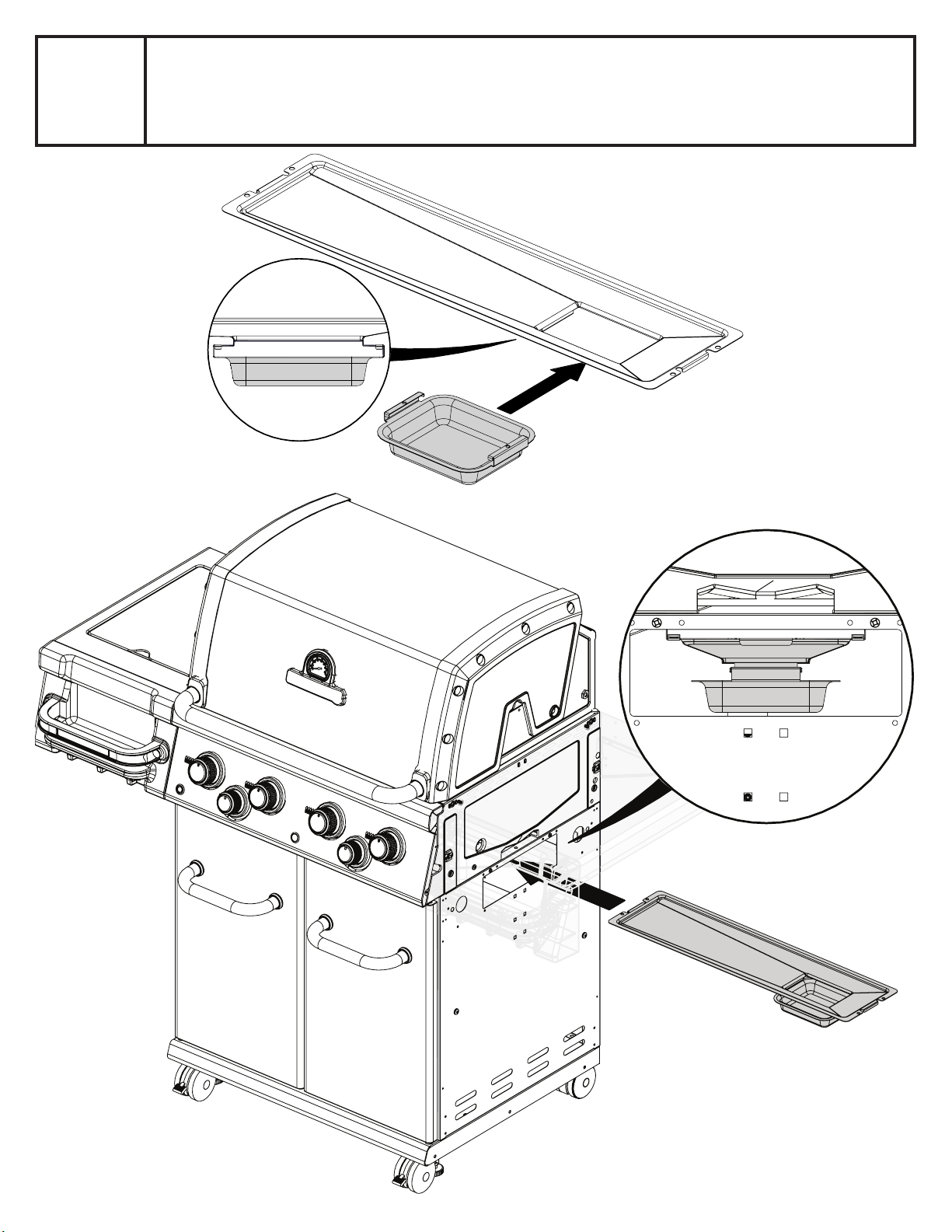

21

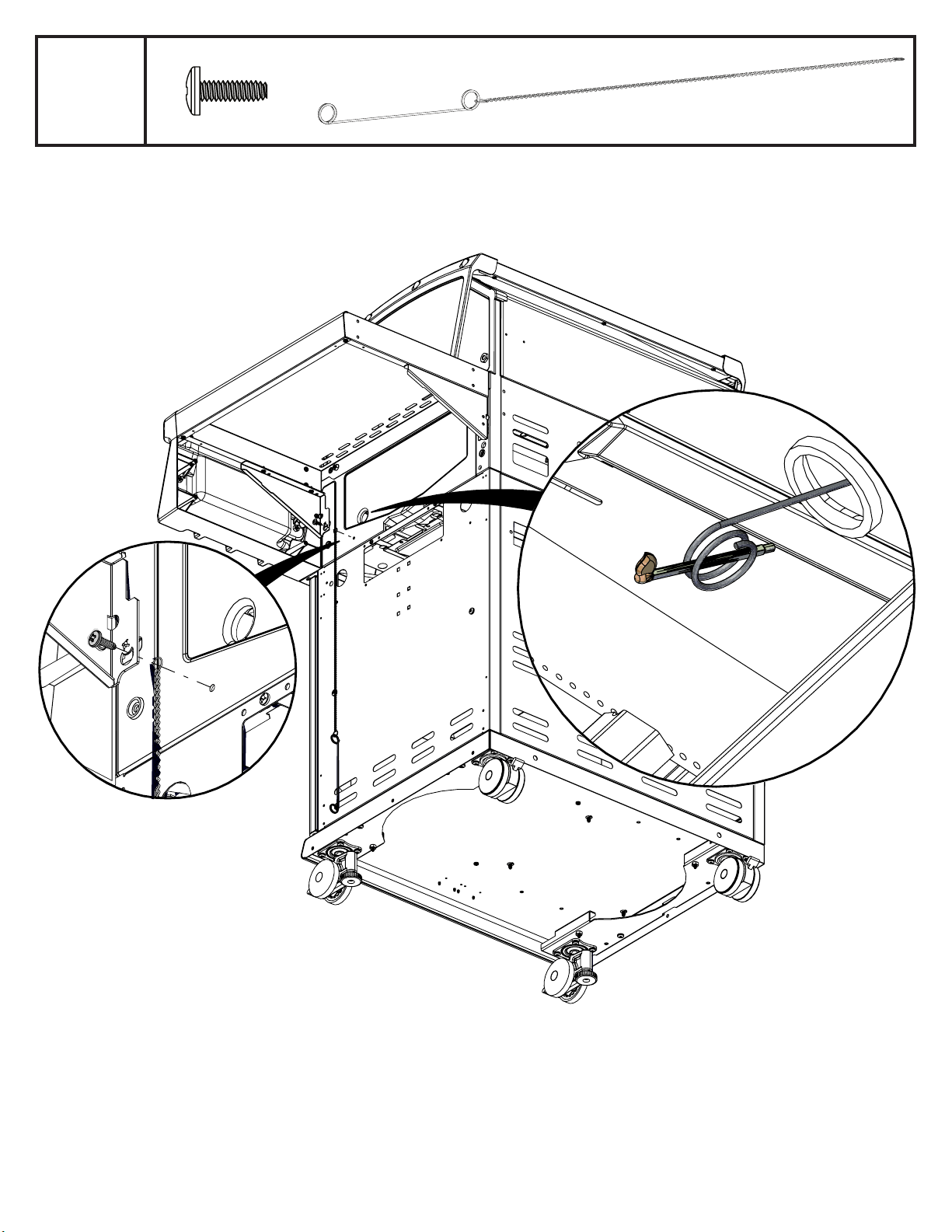

22
(1) (1)
23

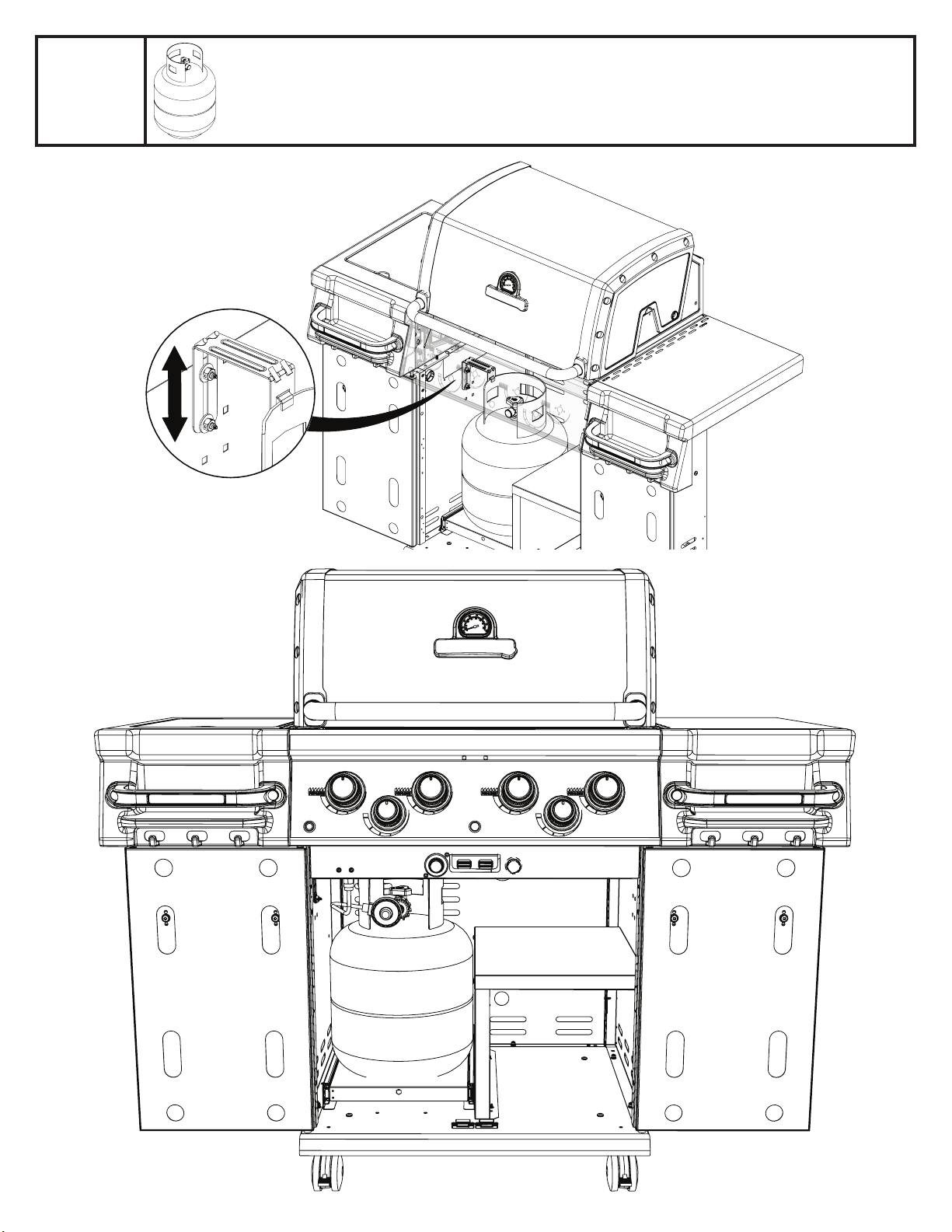

24

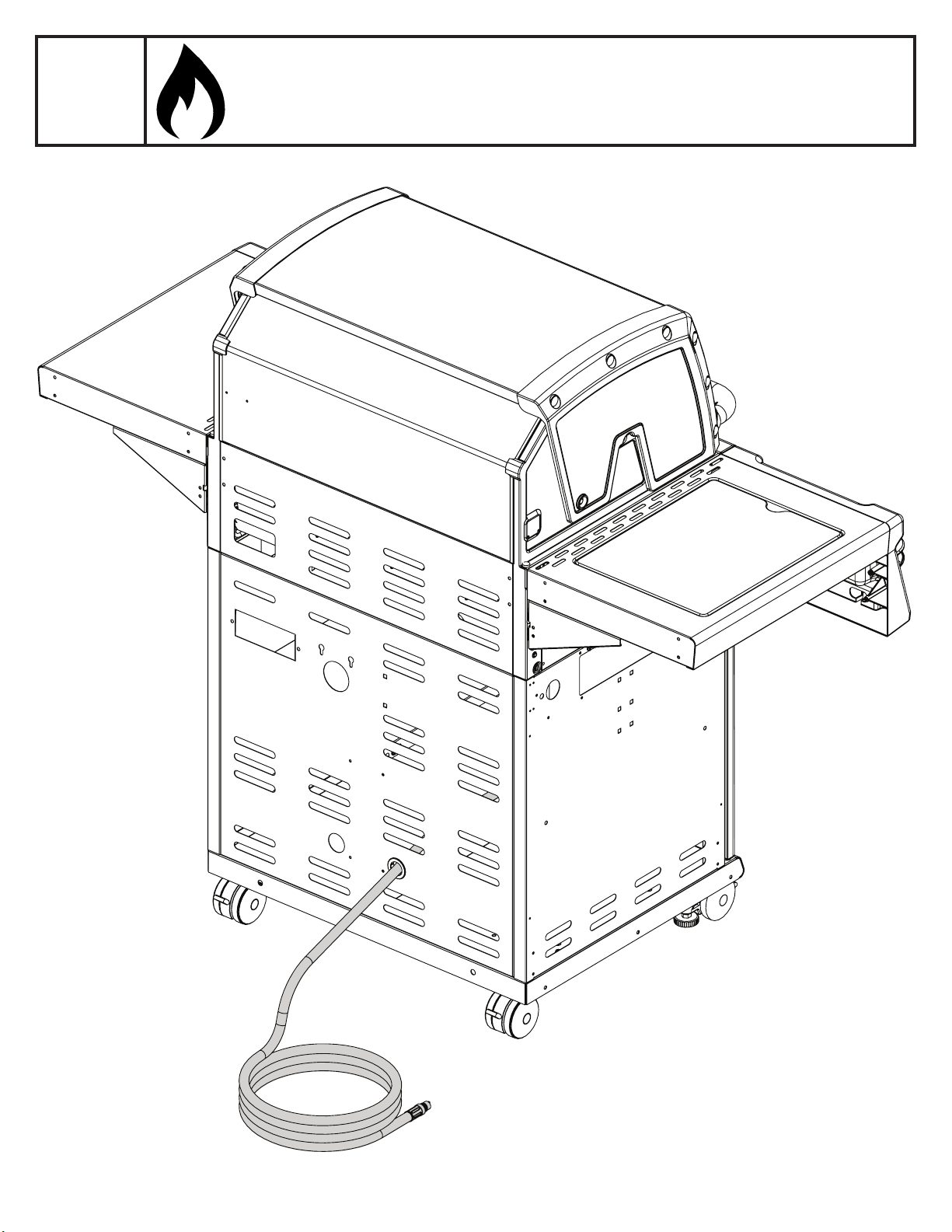

25

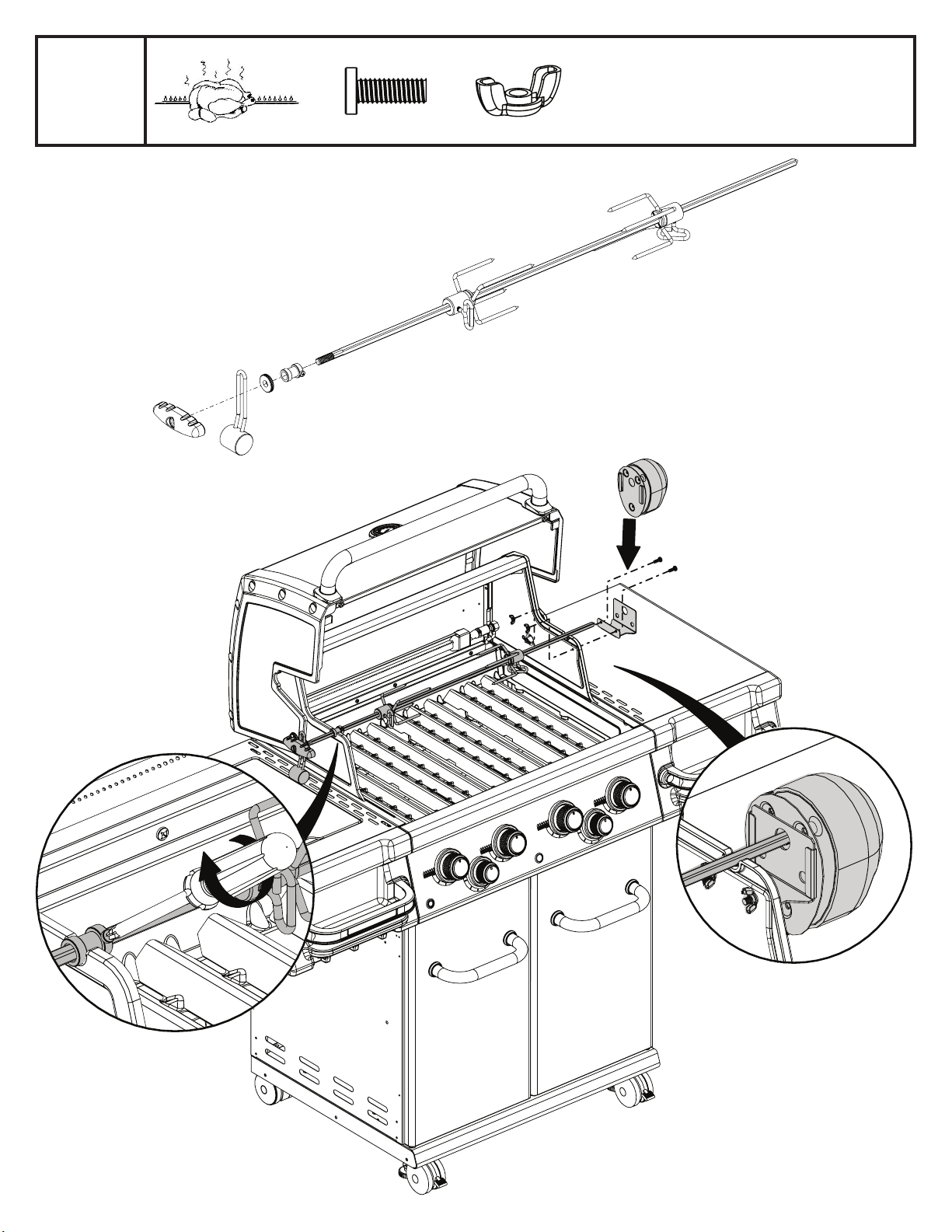

26
(2) (2)
PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9569-44 9569-47
1 27005-003 FIRE BOX ASSEMBLY FOUR
HORNO
1 1
2 86005-303 LID ASSEMBLY LE COUVERCLE
TAPA
1 1
5 27249-904 GREASE SHIELD PROTECTION CONTRE LA GRAISSE
PROTECTOR CONTRA GRASA
4 4
7 Y-11544S SCREW - BURNER VIS - BRÛLEUR
TORNILLO - QUEMADOR
4 4
8 S21242 HITCH PIN CLIP ATTACHE DE CHEVILLE
GANCHO PARA EL REMOLQUE
4 4
18 22022-284 GRID GRILLE
REJILLA
2 2
20 22005-991 GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD
REJILLA - ESTANTE PARA CALENTAR
1 1
22 22025-904 COLLECTOR BOX RECIPIENT
CAJA RECOLECTORA
1 1
25 22909-104LP BURNER BRÛLEUR
QUEMADOR
4
•
22909-104NG BURNER BRÛLEUR
QUEMADOR
•
4
26 22001-769 CONTROL KNOB BOUTON DE CONTROLE
PERILLA DE CONTROL
4 4
26A 22001-669 CONTROL KNOB BOUTON DE CONTROLE
PERILLA DE CONTROL
2 2
27 22002-264 CONTROL BEZEL MONTURE DE CONTROLE
PANEL DE CONTROL
4 4
27A 22001-164 CONTROL BEZEL MONTURE DE CONTROLE
PANEL DE CONTROL
2 2
28 22005-883 CONTROL COVER PANNEAU DE CONTROLE
CUBIERTA DE CONTROL
1 1
29 Y-12678 BEZEL STOP OBTURATEUR
OBTURADOR
1 1
30 Y-12674 KNOB ADAPTER ADAPTATEUR DE BOUTON
ADAPTADOR DE PERILLA
1 1
32 10111-15A HOSE TUYAU
MANGUERA
1 1
33 10153-93 QUICK DISCONNECT FITTING ACCOUPLEMENT À DÉBRANCHEMENT RAPIDE
RACOR DE DESCONEXIÓN RÁPIDA
1 1
34 S13473-IR
HOSE-SIDE BURNER TUYAU DU BRULEUR LATERAL PL
MANGUERA - QUEMADOR LATERAL
1
1
34A Y-11230 COTTER PIN ATTACHE DE CHEVILLE
CHAVETA
1 1
35 29005-074IR CONTROL ASSEMBLY SOUPAPE
MECANISMO DE CONTROL
1
•
29005-077IR CONTROL ASSEMBLY SOUPAPE
MECANISMO DE CONTROL
•
1
36 10342-T21 ELECTRODE – SIDE BURNER ELECTRODE – BRULEUR DE COTE
ELECTRODO - QUEMADOR LATERAL
1 1
37 20809-957 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE
TUBO, QUEMADOR POSTERIOR
1 1
38 Y-11990 HEX NUT ÉCROU
TUERCA HEXAGONAL
1 1
39 10110-74 TUBE - COMPRESSION FITTING TUBE
TUBO
1 1
40 10114-16 HOSE & REGULATOR TUYAU ET REGULATEUR PL
MANGUERA Y REGULADOR
1
•
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL)
MANGUERA DE GAS NATURAL
•
1
41 20153-64 ORIFICE ADAPTER ADAPTATEUR
ADAPTADOR
1 1
42 10153-79 FITTING RACCORD
CONECTOR
1 1
43 10342-E13 ELECTRODE ELECTRODE
ELECTRODO
2 2
44 10342-44 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE
ENCENDEDOR ELECTRÓNICO
1 1
44A 25070-92 WIRE - IGNITOR FIL ÉLECTRIQUE - ALLUMAGE
CABLE - ENCENDEDOR
1 1
44B 25070-93 BUTTON - IGNITOR BOUTON - ALLUMAGE
PULSADOR - ENCENDEDOR
1 1
45 10693-091 ORIFICE ORIFICE
ORIFICIO
1
•
10693-132 ORIFICE ORIFICE
ORIFICIO
•
1
46 23039-274 GREASE RAIL GUIDE DU BAC A GRAISSE
RIEL DE GRASA
2 2
47 21035-991 GREASE RAIL GUIDE DU BAC A GRAISSE
RIEL DE GRASA
2 2
PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9569-44 9569-47
48 22009-901 GREASE PAN CUVETTE A GRAISSE
BANDEJA PARA LA GRASA
2 2
49 27055-901 GREASE TRAY PLATEAU A GRAISSE
BANDEJA RECOLECTORA DE GRASA
1 1
51 22209-903 FLAV-R-WAVE ® FLAV-R-WAVE ®
FLAV-R-WAVE
®
4 4
56 24005-12A HANDLE POIGNÉE
MANGO
1 1
58 54009-936 BEZEL MONTURE
PANEL
2 2
59 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION
PLACA CON NOMBRE
1 1
60 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR
INDICADOR DE TEMPERATURA
1 1
65 20005-000 MATCH LIGHT - STICK ALLUMETTES
CERILLA - VARILLA
1 1
68 23275-113A DOOR PORTE
PUERTA
1 1
69 23275-133A DOOR PORTE
PUERTA
1 1
70 21071-13 HANDLE POIGNÉE
MANGO
2 2
71 21070-13 BEZEL MONTURE
PANEL
4 4
78 21335-111 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE
SOPORTE - RETÉN DE PUERTA
1 1
80 21109-901R SIDE PANEL PANNEAU LATERALE
PANEL LATERAL
2 2
82 25208-201 CABINET SHELF L'ETAGERE DU CABINET
ESTANTE - GABINETE
1
•
83 21036-901 CABINET SHELF SUPPORT SUPPORT POUR L'ETAGERE
SOPORTE PARA ESTANTE DE GABINETE
1
•
84 21099-10A BASE - TANK TABLETTE INFERIEUR
BASE - TANQUE
1
•
88 21305-921R PANEL - REAR PANNEAU - ARRIÈRE
PANEL - POSTERIOR
1 1
90 21795-951 BASE TABLETTE INFERIEURE
BASE
1 1
100 21039-911 BRACKET – CASTOR SUPPORT SUPPORT DE ROULLETTE
SOPORTE - PARA RUEDITA
2 2
102 10892-23 CASTOR ROULETTES
RUEDITA
2 2
102A 10892-285 CASTOR ROULETTES
RUEDITA
2 2
103
21009-951 TANK BRACKET SUPPORT DU RESERVOIR
SOPORTE - TANQUE LP
1
•
114 23101-113 SHELF PLANCHETTE LATERALE
ESTANTE
1 1
115 23101-153 SHELF PLANCHETTE LATERALE
ESTANTE
1 1
123 Y-12117 BUSHING DOUILLE
COJINETE
2 2
124 23090-27 SIDE BURNER BODY SUPPORT DE BRULEUR DE COTE
ESTANTE - QUEMADOR LATERAL
1 1
125 23000-253 SIDE BURNER COVER COUVERCLE LATÉRAL
CUBIERTA - QUEMADOR LATERAL
1 1
126 20390-74 SIDE BURNER BRULEUR DE COTE
QUEMADOR LATERAL
1 1
127 18670 SCREEN ÉCRAN PROTECCIÓN 1 1
128 23001-79 GRID GRILLE
REJILLA
1 1
130 27905-354 BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE
QUEMADOR PARA ROSTIZAR
1 1
131 10693-109 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE
QUEMADOR POSTERIOR - ORIFICIO
1
•
10693-160 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE
QUEMADOR POSTERIOR - ORIFICIO
•
1
133 S15271 HANDLE POIGNEE
MANGO
1 1
134 S15270 BALANCER CONTREPOIS
BALANCEADOR
1 1
135 S15299 WASHER RONDELLE
ARANDELA
1 1
136 S15263 BUSHING COL
COJINETE
1 1
137 S15256 SPIT ROD BROCHETTE
BARRA ROSTIZADORA
1 1
138 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON
HORQUILLAS DE 4 PUNTAS
2 2
PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9569-44 9569-47
139 57039-901 ROTISSERIE BRACKET SUPPORT
SOPORTE DEL ROSTIZADOR
1 1
140 S21125
SCREW # 8 X 1/2 VIS #8 X 1/2
TORNILLO # 8 X 1/2
4 4
141 Y-12860 BOLT 1/4-20 X 1 BOULON 1/4-20 X 1
PERNO - 1/4-20 X 1
2 2
142 S21127S SCREW #8-32 X 7/16 VIS #8-32 X 7/16 TORNILLO #8-32 X 7/16 19 19
144 Y-12220 BUSHING DOUILLE
COJINETE
2 2
145 S21235 HINGE PIN GOUPILLE DE CHARNIÈRE
CLAVIJA DE BISAGRA
2 2
146 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE
GANCHO PARA EL REMOLQUE
2 2
147 Y-11231 LID BUMPER BUTOIR DU COUVERCLE
TOPE DE LA TAPA
2 2
148 10240-20 DOOR PIN GOUPILLE DE LA PORTE
CLAVIJA DE LA PUERTA
2 2
149 Y-11551 DOOR PIN GOUPILLE DE LA PORTE
CLAVIJA DE LA PUERTA
2 2
150 Y-12124 DOOR PIN CAP CAP PORTE PIN
TAPA DE CLAVIJA DE LA PUERTA
2 2
151 Y-12857 WASHER RONDELLE
ARANDELA
4 4
152 Y-12222 MAGNET AIMANT
IMÁN
2 2
153 Y-12223 SNAP IN MAGNET AIMANT
IMÁN DE AJUSTE
2 2
154 Y-11560 SCREW 1/4-20 X 1-1/2 VIS 1/4-20 X 1-1/3
TORNILLO 1/4-20 X 1-1/2
8 8
155 S21124 SCREW #8 X 1/2 VIS #8 X 1/2
TORNILLO #8 X 1/2
8 8
156 Y-11793 NUT 1/4-20 ECROU 1/4-20
TUERCA 1/4-20
8 8
157 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/5
TORNILLO #6-32 X 1/4
2 2
158 Y-12646 SCREW SHOULDER #8 X 1/2 VIS SHOULDER #8 X 1/3
TORNILLO - DE HOMBRO #8 X 1/2
2 2
160 Y-29304 BOLT #10-24 X 3/8 BOULON #10-24 X 3/8
PERNO #10-24 X 3/8
6 6
161 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4
TORNILLO 1/4-20 X 3/4
4 4
163
S35094 SCREW #10-24 X 5/8 VIS #10-24 X 5/8
TORNILLO #10-24 X 5/8
1 1
169 S21061 WING NUT ECROU PAPILLON
TUERCA MARIPOSA
2 2
170 S15517-011 ELECTRODE ASSEMBLY ELECTRODE ELECTRODO 1
•
S15517-018 ELECTRODE ASSEMBLY ELECTRODE ELECTRODO
•
1
171 S15236 MOTOR MOTEUR MOTOR 1 1
172 S15508 ELECTRODE ELECTRODE ELECTRODO 1 1
173 S21362 SPRING RESSORT RESORTE 1 1
174 S21255 WASHER RONDELLE ARANDELA 2
•
175 Y-11546 BOLT - 1/4:20 X 5/8 BOULON - 1/4:20 X 5/8 TORNILLO - DE HOMBRO 1/4-20 X 5/8 2
•
176 Y-11795 NUT 1/4-20 ECROU 1/4-20 TUERCA 1/4-20 2
•
180 S35095 SCREW #10-24 X 5/8 VIS #10-24 X 5/8 TORNILLO #10-24 X 5/8 2 2
181 25030-73 WIRE - TRANSFORMER LE FIL - TRANSFORMATEUR DE ALAMBRE - TRANSFORMADOR 1 1
181A 25070-95 LIGHT SWITCH COMMUTATEUR LEGER INTERRUPTOR DE LA LUZ 1 1
184 25080-80 BATTERY PACK BATTERIE BATERÍA 1 1
186 Y-12865 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 34 30
190 25020-82 WIRE - LED LIGHT LE FIL - DIODES ÉLECTROLUMINESCENTES DE ALAMBRE - DIODO LUMINOSO 1 1
191 25020-84 WIRE - LED LIGHT LE FIL - DIODES ÉLECTROLUMINESCENTES DE ALAMBRE - DIODO LUMINOSO 1 1
193 SP11-25 LID BUMPER BUTOIR DU COUVERCLE TOPE DE LA TAPA
2 2
20
65
