Whirlpool YGEW9200LL2 dryer User Manual

ELECTRONIC

ELECTRIC DRYER

For assistance call: 1-800-461-5681,

for installation and service call: 1-800-807-6777

or visit our website at... www.whirlpooLcom/canada

SECHEUSE

ELECTRIQUE

ELECTRONIQUE

Pour assistance, composez le 1-800-461-5681,

pour installation ou service le 1-800-807-6777

ou visitez notre site web & www.whirlpool.com/canada

Table of Contents/Table des matieres ................. 2

8533584

TABLEOF CONTENTS

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

Location Requirements ............................................................... 5

Electrical Requirements ............................................................... 6

Venting Requirements .................................................................. 7

Plan Vent System ......................................................................... 7

Install Vent System ....................................................................... 9

Install Leveling Legs ..................................................................... 9

Level Dryer ................................................................................. 10

Connect Vent .............................................................................. 10

Complete Installation ................................................................. 10

DRYER USE .................................................................................. 11

Starting Your Dryer ..................................................................... 11

Stopping Your Dryer .................................................................. 12

Pausing or Restarting ................................................................. 12

Control Locked ........................................................................... 12

Loading ....................................................................................... 12

Drying and Cycle Tips ................................................................ 12

Status Lights .............................................................................. 13

Cycles ......................................................................................... 13

Additional Features .................................................................... 14

Drying Rack ................................................................................ 15

DRYER CARE .............................................................................. 16

Cleaning the Dryer Location ...................................................... 16

Cleaning the Lint Screen ............................................................ 16

Cleaning the Dryer Interior ......................................................... 16

Removing Accumulated Lint ...................................................... 16

Vacation and Moving Care ......................................................... 17

Changing the Drum Light ........................................................... 17

TROUBLESHOOTING .................................................................. 17

ASSISTANCE OR SERVICE ......................................................... 18

WAR RAN TY .................................................................................. 1g

TABLEDESMATIERES

SECURITI :!:DE LA SECHEUSE .................................................... 21

INSTRUCTIONS D'INSTALLATION ............................................. 22

Outillage et pieces necessaires ................................................. 22

Options ....................................................................................... 22

Emplacement d'installation ........................................................ 23

Specifications electriques .......................................................... 24

Exigences concernant I'evacuation ........................................... 25

Planification du systeme d'evacuation ...................................... 26

Installation du conduit d'evacuation .......................................... 27

Installation des pieds de nivellement ......................................... 28

Mise h niveau de la secheuse .................................................... 28

Conduit d'evacuation ................................................................. 28

Achever I'installation .................................................................. 28

UTILISATION DE LA SI:!:CHEUSE................................................ 2g

Mise en marche de la secheuse ................................................ 29

Arr6t de la secheuse ................................................................... 30

Arr6t et remise en marche .......................................................... 30

Verrouillage des commandes ..................................................... 30

Chargement ................................................................................ 31

Conseils pour le sechage et les programmes ........................... 31

Temoins lumineux ...................................................................... 31

Programmes ............................................................................... 32

Caracteristiques supplementaires ............................................. 33

Grille de sechage ........................................................................ 34

ENTRETIEN DE LA SleCNEUSE .................................................. 35

Nettoyage de I'emplacement de la secheuse ........................... 35

Nettoyage du filtre a charpie ...................................................... 35

Nettoyage de I'interieur de la secheuse ..................................... 36

Retrait de la charpie accumulee ................................................ 36

Precautions a prendre pour les vacances et avant un

demenagement .......................................................................... 36

Changement de I'ampoule d'eclairage du tambour .................. 36

DI!:PANNAGE ................................................................................. 37

ASSISTANCE OU SERVICE ......................................................... 38

GARANTIE ..................................................................................... 3g

DRYERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injuryto persons when using the dryer, follow basic

precautions, includingthe following:

,, Read all instructions before using the dryer.

i Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking oils

may contribute to a chemical reaction that could

cause a load to catch fire.

i Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

i Do not allow children to play on or in the dryer.

Close supervision of children is necessary when

the dryer is used near children.

i Before the dryer is removed from service or

discarded, remove the door to the drying

compartment.

i Do not reach into the dryer if the drum is moving.

[] Do not install or store the dryer where it will be

exposed to the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the dryer or

attempt any servicing unless specifically

recommended in this Use and Care Guide or in

published user-repair instructions that you understand

and have the skills to carry out.

[] Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of

the fabric softener or product.

[] Do not use heat to dry articles containing foam rubber

or similarly textured rubber-like materials.

[] Clean lint screen before or after each load.

[] Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint,

dust, and dirt.

[] The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

[] See installation instructions for grounding

requirements.

SAVE THESE INSTRUCTIONS

INSTALLATIONINSTRUCTIONS

Check that you have everything necessary for correct installation.

Proper installation is your responsibility.

• Flat-blade screwdriver • Safety glasses

• Adjustable wrench that • Vent clamps

opens to 1 in. (2.5 cm) or

hex-head socket wrench • Caulking gun and

compound (for installing

(for adjusting dryer feet) new exhaust vent)

• Level • Gloves

• #2 Phillips screwdriver • Tin snips (new vent

installations)

Parts supplied

Remove parts packages from dryer drum. Check that all parts are

included.

• Parts package

4 Leveling legs

NOTE: Do not use leveling legs if installing the dryer on a

pedestal.

Parts needed

Check local codes. Check existing electrical supply and venting.

See "Electrical Requirements" and "Venting Requirements"

before purchasing parts.

• For close-clearance installations between 31.5 in. (80.01 cm)

and 37 in. (93.98 cm), see "Plan Vent System" section for

venting requirements.

I_ 37" 91

(93.98 ore)

Mobile home installations require metal exhaust system hardware

available for purchase from the dealer from whom you purchased

your dryer. For further information, please refer to the "Assistance

or Service" section of this manual.

Pedestal

Are you placing the dryer on a pedestal? You may purchase a

pedestal separately for this dryer. This pedestal will add about

13 in. (33 cm) to the height of your unit for a total height of

approximately 51 in. (130 cm).

Optional pedestal

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number LAB2700LQ (White), LAB2700LT (Biscuit) or

LAB2700LL (Pewter).

Stack Kit

Are you planning to stack your DUET®washer and dryer? To do

so, you will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8541503.

Door Reversal Kit

Are you planning to reverse the door swing direction on your

DUET®dryer? To do so, you will need to purchase a Door

Reversal Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 3979303 (Shield Blue), 3979304 (Shield

Platinum), 3979770 (Biscuit Dark) or 3988097 (Whistler Grey).

Door Reversal and Stack Combination Kit

Are you planning to reverse the door swing direction on your

® ®

DUET dryer and stack your DUET washer and dryer? To do so,

you can purchase a Door Reversal and Stack Combination Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance and Service" section of this manual. Ask

for Part Number 8559215 (Shield Blue), 8559216 (Shield

Platinum), 8559217 (Biscuit Dark) or 8559218 (Whistler Grey).

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage installation.

Failure to do so can result in death, explosion,

or fire.

You will need

• A location that allows for proper exhaust installation. See

"Venting Requirements."

• A separate 30 amp circuit.

• A grounded electrical outlet located within 2 ft (61 cm) of

either side of the dryer. See "Electrical Requirements."

• A sturdy floor to support the total dryer weight of 200 Ibs

(90.7 kg). The combined weight of a companion appliance

should also be considered.

A level floor with a maximum slope of 1 in. (2.5 cm) under

entire dryer. If slope is greater than 1 in. (2.5 cm), install

Extended Dryer Feet Kit, Part No. 279810. Clothes may not

tumble properly and automatic sensor cycles may not

operate correctly if dryer is not level.

• For a garage installation, you will need to place the dryer at

least 18 in. (46 cm) above the floor. If using a pedestal, you

will need an additional 6 in. (15.24 cm).

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. This can result in longer drying times.

The dryer must not be installed or stored in an area where it will

be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

Installation clearances

• The location must be large enough to fully open the dryer

door.

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door and

floor moldings.

• Additional spacing of 1 in. (2.5 cm) on all sides of the dryer is

recommended to reduce noise transfer.

• Companion appliance spacing should also be considered.

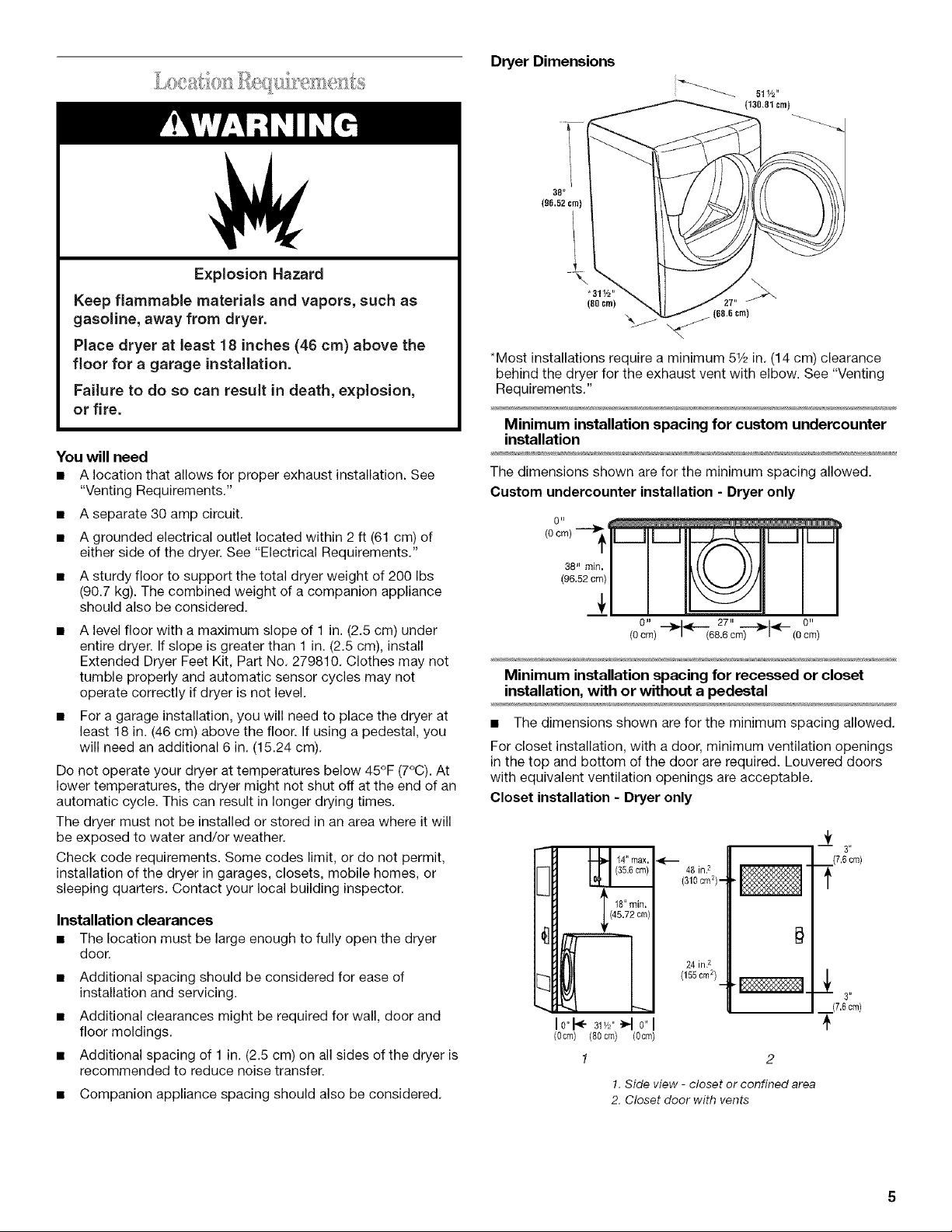

Dryer Dimensions

*Most installations require a minimum 51/2in. (14 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Minimum installation spacing for custom undercounter

installation

The dimensions shown are for the minimum spacing allowed.

Custom undercounter installation -Dryer only

0" -- 27" -- 0 _'

(0 cm) --'_(68.6 cm'_l _(-- (0 cm)

Minimum installation spacing for recessed or closet

installation, with or without a pedestal

• The dimensions shown are for the minimum spacing allowed.

For closet installation, with a door, minimum ventilation openings

in the top and bottom of the door are required. Louvered doors

with equivalent ventilation openings are acceptable.

Closet installation -Dryer only

_'_ 48 in.2

{310cm2) -

24 in. 2

(155 cm2)

I0"N- 31,J_"_1 0"1

(0cm) (80cm) (0crn)

!. Side view -closet or confined area

2. Closet door with vents

__t3"

.(7.6cm)

,(7,6cm)

Recessed or closet installation -Dryer on pedestal

O" _ 27" -...,,,,,,,,,,-)D_ O"

(0 crn) I (68.6 cm) _(O cm)

1.Recessedarea

14" max.

Io,,1_81,J2"_1 o"1

(Ocm)(80cm) (Ocm)

2. Side view -closet or confined area

Minimum installation spacing for cabinet installation

m)" . 7" (17.8 cm)

0 31½ O"

(0cm) (80.0cm)

The dimensions shown are for the minimum spacing allowed.

For cabinet installation, with a door, minimum ventilation

openings in the top of the cabinet are required.

,I,

0" 27" 0"

(0cm)(0cm)(6&6cm)(0cm)

r (22.9cm)

Mobile home -Additional installation requirements

This dryer is suitable for mobile home installations.

The installation must conform to the Manufactured Home

Construction and Safety Standard CAN/CSA-Z240 MH.

Mobile home installations require:

•Metal exhaust system hardware which is available for

purchase from your dealer.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

Electrical Shock Hazard

Plug into agrounded 4prong outlet.

Failure to do so can result in death or

electrical shock.

It isyour responsibility

• Tocontact a qualified electrical installer.

To be sure that the electrical connection is adequate and in

conformance with the Canadian Electrical Code, C22.1 -latest

edition and all local codes. A copy of the above codes

standard may be obtained from: Canadian Standards

Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3

CANADA.

To supply the required 4 wire, single phase, 115/230-volt,

60-Hz., AC-only electrical supply on a separate 30-amp

circuit, fused on both sides of the line. A time-delay fuse or

circuit breaker is recommended. Connect to an individual

branch circuit.

This dryer is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-30R

wall receptacle. The cord is 5 ft (1.52 m) in length. Be sure

wall receptacle is within reach of dryer's final location.

4-wire receptacle 14-30R

If using a replacement power supply cord, it is recommended

that you use Power Supply Cord Replacement Part Number

9831317. For further information, please reference the service

numbers located in the "Assistance or Service" section of this

manual.

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction

or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current. This

dryer is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with the

dryer: if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

SAVE THESE INSTRUCTIONS

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in

death or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

4 in. (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFE TM vent products are recommended.

DURASAFE TM vent products can be purchased from your dealer

or by calling Whirlpool Parts and Accessories. For more

information, see the "Assistance or Service" section of this

manual.

• The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling, or a concealed space of a building.

• Do not use an exhaust hood with a magnetic latch.

• Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Use clamps to seal all joints. Exhaust vent must not be

connected or secured with screws or other fastening devices

which extend into the interior of the duct. Do not use duct

tape.

IMPORTANT: Observe all governing codes and ordinances.

Improper venting can cause moisture and lint to collect

indoors, which may result in:

[] Moisture damage to woodwork, furniture, paint, wall-

paper, carpets, etc.

[] Housecleaning problems and health problems.

Use a heavy metal vent. Do not use plastic or metal foil vent.

Rigid metal vent is recommended to prevent crushing and

kinking.

Flexible metal vent must be fully extended and supported when

the dryer is in its final position. Remove excess flexible metal vent

to avoid sagging and kinking that can result in reduced airflow

and poor performance.

An exhaust hood should cap the vent to prevent rodents and

insects from entering the home.

Exhaust hood must be at least 12 in. (30.5 cm) from the ground or

any object that is in the path of the exhaust (such as flowers,

rocks or bushes, etc.).

If using an existing vent system, clean lint from the entire length

of the system and make sure exhaust hood is not plugged with

lint. Replace any plastic or metal foil vent with rigid metal or

flexible metal vent.

Typical exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible. 2

1. Dryer

2. Elbow

3. Wall

4. Exhaust hood

5. Clamps

6. Rigid metal or flexible metal vent

7. Vent length necessary to

connect elbows

8. Exhaust outlet

Optional exhaust installations

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have the

dryer converted.

Fire Hazard

Cover unused exhaust holes with one of the

following kits:

279818 (white)

279925 (biscuit)

279969 (pewter)

Contact your local dealer.

Failure to follow these instructions can result in

death, fire, electrical shock, or serious injury.

1 2

1. Standard rear offset exhaust installation

2. Left or right side exhaust installation

3. Bottom exhaust installation (Not an option with

pedestal installations.)

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

Refer to the manufacturer's instructions.

"]--- i t

= = .

// 1 i J

LJs

, = \, =

1 2

!. Over the top installation (also available

with one offset elbow)

2. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. Please see the

"Assistance or Service" section of this manual to order.

•Over thetop Installation:

Part Number 4396028

• Periscope Installation (For use with dryer vent to wall vent

mismatch):

Part Number 4396037 - 0 in. (0 cm) to 18 in. (45.72 cm)

mismatch

Part Number 4396011 - 18 in. (45.72 cm) to 29 in. (73.66 cm)

mismatch

Part Number 4396014 - 29 in. (73.66 cm) to 50 in. (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

Determine Vent Length

1. Select the route that will provide the straightest and most

direct path outdoors. Plan the installation to use the fewest

number of elbows and turns. When using elbows or making

turns, allow as much room as possible. Bend vent gradually

to avoid kinking. Avoid 90° turns.

et,e 0oo°H

2. Determine vent length.

The maximum length of the exhaust system depends upon:

• The type of vent (rigid metal or flexible metal).

• The number of elbows used.

• Type of hood.

Recommended hood styles are shown here.

4" "

(10.2 cm)

!. Louvered hood style

2. Box hood style

The angled hood style (shown following) is acceptable.

(10.2___

See the exhaust vent length chart that matches your hood

type for the maximum vent lengths you can use.

Exhaust systems longer than specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

Determine the number of elbows you will need.

IMPORTANT: Do not use vent runs longer than those

specified in the Vent Length Chart.

The following chart helps you determine your maximum vent

length based on the number of 90° turns or elbows you will

need and the type of vent (rigid or flexible metal) and hood

that you will use.

Vent Length Chart

Number of Type of Box or Angled

90° turns vent Louvered hoods

or elbows hoods

0 Rigid metal 64 ft (20 m) 58 ft (17.7 m)

Flexible metal 36 ft (11 m) 28 ft (8.5 m)

1Rigid metal 54 ft (16.5 m) 48 ft (14.6 m)

Flexible metal 31 ft (9.4 m) 23 ft (7 m)

2 Rigid metal 44 ft (13.4 m) 38 ft (11.6 m)

Flexible metal 27 ft (8.2 m) 19 ft (5.8 m)

3 Rigid metal 35 ft (10.7 m) 29 ft (8.8 m)

Flexible metal 25 ft (7.6 m) 17 ft (5.2 m)

4 Rigid metal 27 ft (8.2 m) 21 ft (6.4 m)

Flexible metal 23 ft (7 m) 15 ft (4.6 m)

NOTE: Side and bottom exhaust installations have a 90° turn

inside the dryer. To determine maximum exhaust length, add one

90° turn to the chart.

1. (Optional) Put on safety glasses and gloves.

2. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

3. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4 in. (10.2 cm)

clamp.

4. Run vent to dryer location. Use the straightest path possible.

See "Determine Vent Length." Avoid 90° turns. Use clamps to

seal all joints. Do not use duct tape, screws or other fastening

devices that extend into the interior of the vent to secure

vent.

Excessive Weight Hazard

Use two or more people to move and install

dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer. See illustration.

2. Firmly grasp the body of the dryer (not the console panel).

Gently lay the dryer on the cardboard.

Examine the leveling legs. Find the diamond marking.

Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer

visible.

5. Place a carton corner post under each of the 2 dryer back

corners. Stand the dryer up. Slide the dryer on the corner

posts until it is close to its final location. Leave enough room

to connect the exhaust vent.

6. Once connection is made and dryer is in final location,

remove corner posts and cardboard.

Checkthelevelnessofthedryer.Checklevelnessfirst

sidetoside,thenfronttoback.

Ifthedryerisnotlevel,propupthedryerusingawoodblock.

Useawrenchtoadjustthelegsupordownandcheckagainfor

levelness.

NOTE:Itmightbenecessarytolevelthedryeragainafterithas

beenmovedintoitsfinalposition.

1. Usinga4in.(10.2cm)clamp,connectventtoexhaustoutlet

indryer.Ifconnectingtoexistingvent,makesuretheventis

clean.Thedryerventmustfitoverthedryerexhaustoutlet

andinsidetheexhausthood.Makesuretheventissecured

toexhausthoodwitha4in.(10.2cm)clamp.

2. Movedryerintofinalposition.Donotcrushorkinkvent.

Makesuredryerislevel.

3. (Ongasmodels)Checktobesuretherearenokinksinthe

flexiblegasline.

1. Checktobesureallpartsarenowinstalled.Ifthereisan

extrapart,gobackthroughthestepstoseewhichstepwas

skipped.

2. Checktobesureyouhaveallofyourtools.

3. Disposeofallpackagingmaterials.

4. Checkthedryer'sfinallocation.Besuretheventisnot

crushedorkinked.

5. Checktobesurethedryerislevel.See"LevelDryer."

6. Plugintoagroundedoutlet.Turnpoweron.

7. Removetheblueprotectivefilmontheconsoleandanytape

remainingonthedryer.

8. Read"DryerUse."

9. Wipethedryerdruminteriorthoroughlywithadampclothto

removeanydust.

10.Setthedryeronafullheatcycle(notanaircycle)for

20minutesandstartthedryer.

If the dryer will not start, check the following:

• Controls are set in a running or "On" position.

• Start button has been pushed firmly.

• Dryer is plugged into a grounded outlet.

• Electrical supply is connected.

• House fuse is intact and tight, or circuit breaker has not

tripped.

• Dryer door is closed.

11. When the dryer has been running for 5 minutes, open the

dryer door and feel for heat.

If you do not feel heat, turn the dryer off and check the

following:

• There may be 2 fuses or circuit breakers for the dryer. Check

to make sure both fuses are intact and tight, or that both

circuit breakers have not tripped. If there is still no heat,

contact a qualified technician.

NOTE: You may notice a burning odor when the dryer is first

heated. This odor is common when the heating element is first

used. The odor will go away.

DRYERUSE

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in

death, explosion, or fire.

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of

off on it (including cooking oils).

items containing foam, rubber, or plastic must be

dried on a clothesline or by using an Air Cycle.

Failure to follow these instructions can result in

death or fire.

_..__jRem_niag

oHigh

oMedfum

Low oLouder

oExtreLow o5d[er

00_ oAffOdy 0Off

I\ S

Wrinkle Shield r_mper_t_e E_dOf C_de Si_nol

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to starting your dryer. Please refer to

specific sections of this manual for more detailed information.

1. Clean lint screen before or after each cycle. See "Cleaning

the Lint Screen."

2. Place laundry into dryer and shut door. See "Loading."

3. Rotate the dial to select either an Automatic or Manual Cycle

then press the CONTROL ON button. The preset settings and

drying time for the cycle chosen will be displayed.

To use an Automatic Cycle

Point the dial to an Automatic Cycle.

Select DRYNESS LEVEL to adjust how dry you want the

load to be. The time displayed is an estimated length of

the cycle based on the Dryness Level selected. As the

cycle runs, the control senses the dryness of the load and

adjusts the time automatically for the selected Dryness

Level.

0More

0Less

Dryness

Level

NOTE: Time is not adjustable for Automatic Cycles. Pressing

the More Time or Less Time buttons will cause a triple beep,

indicating that the time cannot be changed.

Press the WRINKLE SHIELD TM feature button if this

option is desired.

Press the END OF CYCLE SIGNAL button to set signal

volume to desired level.

Press (and hold) HOLD TO START button until dryer starts

(about 1 second).

Once an Automatic cycle has started, the WRINKLE

SHIELD TM feature and the End of Cycle Signal level can be

adjusted. Press the PAUSE/CANCEL key twice to stop the

dryer and clear the settings, allowing you to select another

cycle and Dryness Level.

To use a Manual Cycle

• Rotate the dial to select a Manual Cycle.

Press MORE TIME or LESS TIME until the desired drying time

is displayed. Tap MORE TIME or LESS TIME and the time will

change by 1-minute intervals. Press and hold MORE TIME or

LESS TIME and the time will change by 5-minute intervals.

The initial time displayed is the actual drying time.

time

Less

_me

NOTE: The More Time or Less Time feature can be used only

with Manual Cycles.

• Press TEMPERATURE until the desired temperature

glows.

NOTE: Pressing the Dryness Level button will cause the triple

beep indicating that this option is not selectable. Also, a

Dryness Level is not indicated.

• Press the WRINKLE SHIELD TM feature button if this

option is desired.

• Press the END OF CYCLE SIGNAL button to set volume

to desired level.

• Press (and hold) HOLD TO START button until dryer starts

(about 1second).

While a Manual Cycle is running, you can change the settings

for Time, Temperature, the WRINKLE SHIELD TM feature, and

the End of Cycle Signal. Press the PAUSE/CANCEL key twice

to stop the dryer and clear the settings, allowing you to select

another cycle.

To stop your dryer at anytime

Press PAUSE/CANCELtwice or open the door.

To pause the dryer at any time

Open the door or press PAUSE/CANCEL once.

To restart the dryer

Close the door and press (and hold) HOLD TO START button until

dryer starts.

NOTE: Drying will continue from where the cycle was interrupted

if you close the door and press Start within 5 minutes. Ifthe cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

This feature allows you to lock your settings to prevent

unintended use of the dryer. You can also use the Control Locked

feature to prevent unintended cycle or option changes during

dryer operation.

To enable the Control Locked feature when dryer is

running:

Press and hold the END OF CYCLE SIGNAL button for three

seconds. The control is locked when a single beep is heard and

the Control Locked status light is on.

• When the dryer is off, it is not necessary to press the Control

On button before activating the Control Locked feature.

To unlock:

Press and hold the END OF CYCLE SIGNAL button for three

seconds to turn this feature off.

NOTE: When the dryer is running and Control Locked is on, the

dryer can be stopped by pressing the Pause/Cancel button, but

can't be restarted until the control is unlocked.

Properly loading your dryer can lower your utility bill and prolong

the life of your garments.

Loading suggestions

•Load the dryer by the amount of space items take up, not by

their weight.

• Do not overload the dryer. This causes wrinkling and uneven

drying.

Super Capacity Plus Dryers

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels 14 washcloths

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

.........._ _"qe ....................s ........

Select the correct cycle and dryness level or temperature for your

load. If an Automatic Cycle is running, the display shows the

estimated cycle time when your dryer is automatically sensing

the dryness level of your load. If a Manual Cycle is running, the

display shows the exact number of minutes remaining in the

cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Dryingtips

•Follow care label directions when they are available.

•If desired, add a fabric softener sheet. Follow package

instructions.

• Remove the load from the dryer as soon as tumbling stops to

reduce wrinkling. This is especially important for permanent

press, knits, and synthetic fabrics.

• Avoid drying heavy work clothes with lighter fabrics. This

could cause overdrying of lighter fabrics, leading to increased

shrinkage or wrinkling.

Cycle tips

• Dry most loads using the preset cycle settings.

• Refer to the Automatic or Manual Preset Cycle Settings chart

(in the "Cycles" section) for a guide to drying various loads.

Drying temperature and Dryness Level are preset when

you choose an Automatic Cycle. You can choose a

different dryness level, depending on your load by

pressing the DRYNESS LEVEL button to select MORE or

LESS.

• Ifyou wish to adjust the cycle length of a Manual Cycle,

you must press MORE TIME or LESS TIME. Adjust the

temperature of a Manual Cycle by pressing

TEMPERATURE until the desired temperature is selected.

NOTE: You cannot choose a Dryness Level with Manual

Cycles.

You may follow the progress of your dryer with the drying Status

indicator lights.

Status

0Sensing

0Wet

0Damp

0 Cool Down

0 CycleComplete

0WrinkleShield

0 Control Locked

Sensing

When a cycle is first turned on, the SENSING light glows until a

wet item is detected.

• In an Automatic Cycle, if a wet item has not been detected

within 10 minutes, the Sensing light will turn off and the dryer

will shut down.

• In a Manual Cycle, if a wet item is not detected after

10 minutes the Wet light turns on and the selected cycle

continues.

Wet

The WET light will turn on when a wet item has been detected in

the dryer. The Wet light will remain on until:

• The damp dry point is reached in an Automatic Cycle.

• The dryer enters the cool down period in a Manual Cycle.

Damp

The DAMP light indicates that the load has reached the damp dry

level.

NOTE: The Damp light is not used with manual cycles.

Cool Down

The COOL DOWN light glows during the cool down part of the

cycle. Laundry is cooling down for ease in handling.

Cycle Complete

This light glows when a drying cycle is finished. Ifthe WRINKLE

SHIELD TM feature has been selected, the WRINKLE SHIELD TM

feature indicator light will also be on.

The Cycle Complete light turns off one hour after the end of a

drying cycle (including the WRINKLE SHIELD TM cycle of 2 hours),

when Pause/Cancel is pressed, or when the door is opened.

WRINKLE SHIELD TM Feature

The WRINKLE SHIELD TM feature light glows when this option is

selected. This indicator stays on with the Cycle Complete light.

Control Locked

TheCONTROL LOCKED light glows when this option is enabled.

Indicator lights

Other indicator lights on the control panel show Cycle, Temper-

ature, and End of Cycle settings selected.

The time display will indicate the estimated or actual time

remaining in a cycle.

Select the drying cycle that matches the type of load you are

drying (see Automatic Preset or Manual Preset Cycle Settings

charts).

HeavyDuty.//f _.......... __

Normal. / °" _

Casuale

Delicate /, TimedDry

Super

Deficate QuickDry

Automatic Cycles Manual Cycles

Cycle control knob

Automatic Cycles allow you to match the cycle to the load you

are drying. See the following "Automatic Preset Cycle Settings"

chart. Each cycle dries certain fabrics at the recommended

temperature. A sensor detects the moisture in the load and

automatically adjusts the drying time for optimal drying.

Heavy Duty

Use this cycle to get High heat for heavy fabrics such as cotton

towels or bedspreads.

Normal

Use this cycle to get Medium heat for drying sturdy fabrics such

as work clothes.

Casual

Use this cycle to get Medium heat for drying no-iron fabrics, such

as sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get Low heat for drying synthetic fabrics,

washable knit fabrics and no-iron finishes.

Super Delicate

Use this cycle to get Extra Low heat to gently dry items such as

lingerie, exercise wear, or sheer curtains.

Automatic Preset Cycle Settings

Automatic Cycles Temp. Time*

Load Type (Minutes)

HEAVY DUTY High 40

Heavyweight, towels

NORMAL Medium 34

Corduroys, work clothes

CASUAL Medium 36

Permanent press, synthetics

DELICATE Low 28

Lingerie, blouses, washable

woolens

SUPER DELICATE Extra Low 22

Exercise wear, sheer curtains,

lace

*Estimated Time with Dryness Level (medium) setting.

Use Manual Cycles to select a specific amount of drying time and

a drying temperature. When a Manual Cycle is selected, the

ESTIMATED TIME REMAINING display shows the actual time

remaining in your cycle. You can change the actual time in the

cycle by pressing MORE TIME or LESS TIME.

Timed Dry

Use this cycle to complete drying if items are still damp after an

Automatic Cycle. Timed Dry is also useful for drying heavyweight

and bulky items, such as bedspreads and work clothes.

Touch Up

Use this setting to remove wrinkles from items, such as clothes

packed in a suitcase or items wrinkled from being left in the dryer

too long.

Quick Dry

Use this cycle for drying small loads or loads that need a short

drying time.

Manual Preset Cycle Settings

Manual Cycles Temp. Default Time

Load Type (Minutes)

TIMED DRY High 40

Heavyweight, bulk,

bedspreads, work clothes

TOUCH UP Medium 20

Remove wrinkles

QUICK DRY High 27

Small loads

WRINKLE SHIELD TM Feature

When you are unable to remove a load of clothes from the dryer

as soon as it stops, wrinkles can form. The WRINKLE SHIELD TM

feature periodically tumbles, rearranges and fluffs the load to

avoid wrinkles.

•Press the WRINKLE SHIELD TM feature to get up to

120 minutes of heat-free, periodic tumbling at the end of a

cycle.

• Stop at any time by pressing the WRINKLE SHIELD TM feature

or opening the dryer door.

For the Casual Cycle, the WRINKLE SHIELD TM feature is

preset to "On." The other Automatic Cycles will retain the

WRINKLE SHIELD TM feature setting. (For example, if you

select the WRINKLE SHIELD TM feature in the Normal cycle,

the WRINKLE SHIELD TM feature will be on the next time you

select the Normal cycle.)

NOTE: If you do not select the WRINKLE SHIELD TM feature, the

dryer stops after the cool down period.

Temperature

Temperature settings are used with the Manual Cycles. Press

TEMPERATURE until the desired temperature setting glows.

Temperature settings cannot be used with the Automatic Cycles.

0High

0Me_um

0Low

0 _traLow

0Air Only

_mpemtum

_enuGI Cyc_s on_

Air Only

Use the Air Only setting for items that require drying without heat

such as rubber, plastic and heat-sensitive fabrics. This chart

shows examples of items that can be dried using Air Only.

Type of Load Time*

(Minutes)

Foam rubber -pillows, padded bras, stuffed 20 - 30

toys

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

*Reset time to complete drying, if needed.

When using Air Only

• Check to see that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Automatic Cycles are not available when using the Air

Only setting.

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

0Louder

0Softer

ooff

EndOfCycleSignal

Hold fol 3 Seconds to

Lock / Unlock Control

Press and release the END OF CYCLE SIGNAL to adjust the

sound level or turn off the signal.

NOTE: When the WRINKLE SHIELD TM feature is selected and the

End of Cycle Signal is on, an audible sound will emit every

5 minutes until the clothes are removed, or the WRINKLE

SHIELD TM feature is finished.

The drying rack is useful for drying items you would not

necessarily want to tumble dry or that you would normally line dry

(for example, sweaters).

To use the drying rack

Do not remove the lint screen.

1. Open dryer door.

2. Place drying rack inside dryer drum, positioning the back wire

on the ledge of the inner dryer back panel. Push down on

front edge of drying rack to secure over the lint screen.

1.Dryerback panel

3. Put the wet items on top of the rack. Leave space between

the items so air can reach all the surfaces.

NOTE: Do not allow items to hang over the edge of the rack.

4. Close the door.

5. Select a timed drying cycle and temperature, or an air cycle

(see following chart). Items containing foam, rubber, or plastic

must be dried on a clothesline or by using the Air Only

temperature setting.

6. You must select a time by pressing MORE TIME or LESS

TIME. Reset time as needed to complete drying. Refer to the

following table.

7. Press (and hold) HOLD TO START button (about 1 second).

NOTE: You must remove rack for normal tumbling. Do not use

automatic cycles with the drying rack.

This chart shows examples of items that can be rack dried and

the suggested cycle, temperature setting and drying time. Actual

drying time will depend on the amount of moisture items hold.

Rack Dry Setting Temp. Time*

Wool Sweaters Timed Low 60

Block to shape and lay flat on Dry

the rack

Stuffed toys or pillows Timed Low 60

Cotton or polyester fiber filled Dry

Stuffed toys or pillows N/A Air Only 90

Foam rubber filled (no

heat)

Sneakers or canvas shoes N/A Air Only 90

(no

heat)

*(Minutes) Reset time to complete drying, if needed.

1. Front edge

DRYERCARE

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage installation.

Failure to do so can result in death, explosion,

or fire.

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off while the screen

is in the dryer.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Replace screen

in dryer.

Every load cleaning

The lint screen is located in the door opening of the dryer. Clean it

before or after each load. A screen blocked by lint can increase

drying time.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

Apply a liquid, nonflammable household cleaner to the

stained area and rub with a soft cloth until all excess dye and

stains are removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments which contain unstable dyes, such as denim

blue jeans or brightly colored cotton items, may discolor the

dryer interior. These stains are not harmful to your dryer and will

not stain future loads of clothes. Dry unstable dye items inside

out to prevent dye transfer.

2. Push the lint screen firmly back into place.

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

Some towels made of synthetic fibers and natural fibers

(polyester and cotton blends) may shed more lint than other

towels, causing your dryer's lint screen to fill up faster. Be

sure to remove lint from the lint screen before and after drying

new towels.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. See "Venting

Requirements."

From Inside the Dryer Cabinet

Lint should be removed every 2 years or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Vacation care

Operate your dryer only when you are at home, If you will be on

vacation or not using your dryer for an extended period of time,

you should:

1. Unplug dryer or disconnect power.

2. Wash lint screen.

Moving care

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or

electrical shock.

1. Unplug dryer or disconnect power. Disconnect wiring if dryer

is direct wired.

2. Make sure leveling legs are secure in dryer base.

3. Use masking tape to secure dryer door.

The dryer light automatically turns on inside the dryer drum when

you open the doo£

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer. Remove the screw located in the lower right

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a lO-watt

appliance bulb only. Replace the cover and secure with the

screw,

4. Plug in dryer or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid

the cost of a service call...

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press (and hold) HOLD TO START button to restart the dryer.

• "E" Variable (El, E2, E3) service codes:

Call for service.

Clothes are not drying satisfactorily

• Checkthe following:

Is the lint screen clogged with lint?

Is the exhaust vent or outside exhaust hood clogged with lint,

restricting air movement? Run the dryer for 5-10 minutes.

Hold your hand under the outside exhaust hood to check air

movement. If you do not feel air movement, clean exhaust

system of lint or replace exhaust vent with heavy metal or

flexible metal vent. See "Installation Instructions."

Is the exhaust vent crushed or kinked? Replace with a heavy

metal or flexible metal vent. See "Installation Instructions."

Has a fuse blown, or has a circuit breaker tripped? Electric

dryers use 2 household fuses or breakers. The drum may be

turning, but you may not have heat.

Has an air cycle been selected? Select the right cycle for the

types of garments being dried. See "Cycles."

Is the automatic cycle ending early? The load may not be

contacting the electronic sensor strips, level the dryer.

Are fabric softener sheets blocking the grille? Use only one

fabric softener sheet and only use it once.

Is the dryer located in a room with temperature below

45°F (7°C)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

Was a cold rinse water used? Was the load very wet?

Expect longer drying times with items rinsed in cold water

and with items that hold moisture (cottons).

Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Dryer will not run

• Check the following:

Is the power cord plugged in?

Has a fuse blown, or has a circuit breaker tripped?

Was a regular fuse used? Use a time-delay fuse.

Is the dryer door firmly closed? If not, the time display will

blink.

Was HOLD TO START firmly pressed and held for at least

1 second?

Is a cycle selected?

Unusual sounds Items shrinking

• Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

Lint on load

• Is the lint screen clogged?

Clean lint screen. Check for air movement.

• Was the dryer overloaded?

Dry smaller loads that can tumble freely.

•Did the load overdry?

Check the manufacturer's care label. Match dryer setting to

load type. See "Cycles."

Loads are wrinkled

•Is load properly sorted?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

• Is the load too big or too heavy?

Dry smaller loads so lint can be carried to the lint screen.

• Was the load overdried?

Use correct dryer settings for load type. See "Cycles."

Overdrying can cause lint-attracting static electricity.

• Was paper or tissue left in pockets?

•Is pilling being mistaken for lint?

Pilling (surface fuzz) is caused by normal wear and

laundering.

Stains on load or color change

Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle

when the load is cold. Do not add fabric softener sheets to a

warm load.

•Were items soiled when placed in the dryer?

Items should be clean before being dried.

• Were items properly sorted?

Sort light colors from dark colors. Sort colorfast items from

noncolorfast items.

• Was load removed from dryer at the end of the cycle?

•Was dryer overloaded?

Dry smaller loads that can tumble freely.

•Did load overdry?

Check the manufacturer's care label. Match dryer setting to

load type. See "Cycles."

Odors

•Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

•Is the dryer being used for the first time?

The new electric heating element may have an odor. The odor

will be gone after the first cycle.

Garment damage

• Check the following:

Were zippers, snaps, and hooks left open?

Were strings and sashes tied to prevent tangling?

Were care label instructions followed?

Were items damaged before drying?

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP° factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ®appliance.

To locate FSP replacement parts in your area:

Call 1-800-807-6777, or your nearest designated service center.

For assistance

Call the Whirlpool Canada Inc. Customer Interaction Center toll

free: 1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m.

(EST). Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Referrals to local dealers.

For service

Call 1-800-807-6777. Whirlpool Canada Inc. designated service

technicians are trained to fulfill the product warranty and provide

after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

Inc. with any questions or concerns at:

Customer Interaction Center

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WHIRLPOOL+DRYERWARRANTY

ONE YEAR FULL WARRANTY

For one year from the date of purchase, when this dryer is operated and maintained according to instructions attached to or furnished

with the product, Whirlpool Canada Inc. will pay for FSP+ replacement parts and repair labor costs to correct defects in materials or

workmanship. Service must be provided by a Whirlpool designated service company.

SECOND YEAR LIMITED WARRANTY ON ELECTRONIC CONTROL BOARDS

In the second year from the date of purchase, when this dryer is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Canada Inc. will pay for FSP replacement parts to replace the electronic control boards if

defective in materials or workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON PORCELAIN TOP

In the second through fifth years from the date of purchase, when this dryer is operated and maintained according to instructions

attatched to or furnished with this product, Whirlpool Canada Inc. will pay for FSP replacement parts to replace the porcelain top

should it chip or rust due to defective materials or workmanship.

Whirlpool Canada Inc. will not pay for:

1. Service calls to correct the installation of your dryer, including venting. Heavy 4 in. (10.2 cm) metal exhaust vent must be used. Refer

to the venting section of this manual and your Installation Instructions.

2. Service calls to instruct you how to use your dryer, to replace house fuses or correct house wiring or reset circuit breakers, or to

replace owner accessible light bulbs.

3. Repairs when your dryer is used in other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, floods, acts of God, improper installation (including, but not limited

to, venting with plastic or flexible foil), installation not in accordance with local electrical and plumbing codes, or use of products not

approved by Whirlpool Canada Inc.

5. Replacement parts or repair labor costs for units operated outside Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Travel or transportation expenses for customers who reside in remote areas.

9. Any labor costs incurred during the Limited Warranty periods.

WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may not

apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from province to province.

Outside Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty

applies.

If you need service, first see "Troubleshooting." Additional help can be found by checking "Assistance or Service," or by calling

Whirlpool Canada Inc. at 1-800-807-6777. 7/03

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your dryer to better

help you obtain assistance or service if you ever need it. You will

need to know your complete model number and serial number.

You can find this information on the model and serial number

label, located at the top inside door well.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SECURITEDELASECHEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tous les messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si

vous ne suivez pas imm_diatement les instructions.

Risque possible de d_c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES iNSTRUCTiONS DE SleCURITI=

AVERTISSEMENT :Pour reduire le risque d'incendie, de choc electrique ou de blessure Iors de I'utilisation

de la secheuse, il convient d'observer certaines precautions el_mentaires dont les suivantes :

[]

[] Lire toutes les instructions avant d'utiliser la

secheuse.

[] Ne pas placer des articles exposes aux huiles de

cuisson dans votre secheuse. Les articles

contamines par des huiles de cuisson peuvent

contribuer b,une reaction chimique qui pourrait

causer b,la charge de s'enflammer.

[] Ne pas faire secher dans la machine des articles qui

ont d6j& et6 nettoyes, laves, imbib6s, ou taches

d'essence, de solvants pour nettoyage a sec,

d'autres substances inflammables, ou de substances

explosives puisqu'elles degagent des vapeurs qui

peuvent provoquer un incendie ou une explosion.

[] Ne pas permettre a des enfants de jouer sur ou

I'int@ieur de la secheuse. Une surveillance etroite

est necessaire Iorsque la secheuse est utilisee pros

d'eux.

Avant d'enlever la secheuse du service ou la jeter,

enlever la porte du compartiment de sechage.

Ne pas mettre la main dans la secheuse si le tambour

est en mouvement.

Ne pas installer ni entreposer la secheuse ou elle sera

exposee aux intemp@ies.

Ne pas jouer avec les commandes.

[] Ne pas reparer ni remplacer une piece de la s6cheuse

ou essayer d'en faire I'entretien & moins d'une

recommandation sp6cifique dans le guide d'utilisation

et d'entretien, ou publi6e dans les instructions de

reparation par I'utilisateur que vous comprenez et

pouvez executer avec competence.

[] Ne pas utiliser un produit assouplissant de tissu ou

des produits pour eliminer la statique a moins qu'ils

ne soient recommandes par le fabricant du produit

assouplissant de tissu ou du produit.

[] Ne pas utiliser la chaleur pour faire secher des articles

fabriqu_s avec du caoutchouc mousse ou des

mat@iaux semblables.

[] Nettoyer le filtre b,charpie avant et apres chaque

charge.

[] Ne pas laisser la charpie, la poussi@e, ou la salete

s'accumuler autour du syst6me d'evacuation ou

autour de I'appareil.

[] Un nettoyage p@iodique de I'int@ieur de la secheuse

et du conduit d'evacuation doit 6tre effectue par une

personne qualifiee.

[] Voir les instructions d'installation pour les exigences

de liaison de I'appareil a la terre.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONSD'INSTALLATION

S'assurer d'avoir tout le necessaire pour une installation

convenable. C'est a I'utilisateur qu'incombe la responsabilite

d'assurer une installation convenable.

• Tournevis & lame plate • Clapets d'evacuation

• Cle a molette avec • Pistolet a calfeutrage et

ouverture jusqu'& 1 po compose de calfeutrage

(2,5 cm) ou cle a douille (pour I'installation d'un

hexagonale (pour ajuster nouveau circuit

les pieds de la secheuse) d'evacuation)

• Niveau • Gants

• Tournevis Phillips n° 2 • Cisaille de ferblantier

• Lunettes de securit6 (pour I'installation d'un

nouveau conduit)

Pi_ces fournies

Retirer les sachets de pieces du tambour de la secheuse. Verifier

que toutes les pieces de la liste sont presentes.

• Sachet de pieces

4 plods de nivellernent

REMARQUE : Ne pas utiliser les pieds de nivellement si la

secheuse dolt _tre installee sur un piedestal.

Pi_ces n_cessaires

Consulter les codes Iocaux. Verifier I'alimentation electrique et le

circuit d%vacuation existants. Voir "Specifications electriques" et

"Exigences concernant I'evacuation" avant d'acheter les pieces.

• Pour les installations a faible espacement entre 31,5 po

(80,01 cm) et 37 po (93,98 cm), voir la section "Planification

du systeme d'evacuation" pour les exigences d%vacuation.

I_ 37, 91

(93,98 cm)

Les installations pour maison mobile necessitent un systeme

d'evacuation en metal disponible & I'achat chez le marchand

chez qui vous avez achete votre s_cheuse. Pour plus de

renseignements, veuillez consulter la section "Assistance ou

service" de ce manuel.

Pi_destal

Installez-vous la secheuse sur un piedestal? Vous pouvez

acheter un piedestal separement pour cette secheuse. Ce

piedestal ajoutera environ 13 po (33 cm) a la hauteur de la

secheuse pour une hauteur totale d'environ 51 po (130 cm).

Pi_destal facultatif

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander la piece numero LAB2700LQ

(blanche), LAB2700LT (bisque) ou LAB2700LL (etain).

N_cessaire de superposition

Prevoyez-vous superposer votre laveuse et votre secheuse

DUET'Y? Pour ce faire, vous devrez acheter un necessaire de

superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre s_cheuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander la piece numero 8541503.

Trousse d'inversion de porte

Prevoyez-vous inverser le sens d'ouverture de la porte de votre

secheuse DUET_? Pour ce faire, vous devrez acheter une trousse

d'inversion de porte.

Pour commander, telephoner au marchand chez qui vous avez

achete votre s_cheuse ou se referer a la section "Assistance ou

service" de ce manuel. Demander le numero de piece 3979303

(bleu ecusson), 3979304 (platine ecusson), 3979770 (biscuit

fonce) ou 3988097 (gris detecteur).

Trousse d'inversion de la porte et ensemble de

superposition

Prevoyez-vous inverser le sens d'ouverture de la porte sur votre

secheuse DUET_et superposer votre laveuse et votre s_cheuse

DUETC_?Pour ce faire, vous pouvez acheter une trousse

d'inversion de la porte et ensemble de superposition.

Pour commander, appeler le vendeur chez qui vous avez achete

votre secheuse ou consulter la section "Assistance ou service"

de ce manuel. Demander le numero de piece 8559215 (bleu),

8559216 (platine), 8559217 (biscuit fonce) ou 8559218 (gris).

Risqued'explosion

Garderlesmati_res et les vapeurs inflammables,

telle que I'essence, loin de la s_cheuse.

Placer la s_cheuse au moins 46 cm (18 po)

au-dessus du plancher pour une installation dans

un garage.

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

II vous faudra

• Un emplacement avec un conduit d'evacuation a proximite.

Voir "Exigences concernant I'evacuation".

• Un circuit separe de 30 amperes.

• Une prise electrique avec liaison & la terre situee a moins de

2 pi (61 cm) de I'un des c6tes de la secheuse. Voir

"Specifications electriques".

• Un plancher robuste capable de soutenir le poids total de la

secheuse de 200 Ib (90,7 kg). II faut aussi prendre en compte

le poids combine d'un appareil menager voisin.

Un plancher de niveau ayant une pente maximale de 1 po

(2,5 cm) sous I'ensemble de la secheuse. Si la pente est

superieure a 1po (2,5 cm), installer I'ensemble de pieds longs

piece n° 279810. Si la secheuse n'est pas d'aplomb, le linge

peut ne pas culbuter convenablement et les programmes

automatiques commandes par detecteur peuvent ne pas

fonctionner correctement.

• Pour I'installation dans un garage, il faut placer la secheuse

au moins 18 po (46 cm) au-dessus du sol. Si on utilise un

piedestal, il faudra ajouter 6 po (15,24 cm) de plus.

Ne pas faire fonctionner la secheuse a des temperatures

inferieures a 45°F (7°C)./_, des temperatures inferieures, la

secheuse risque de ne plus s'arr_ter a la fin d'un programme

automatique. Ceci risque de prolonger les durees de sechage.

La secheuse ne dolt pas _tre installee ou remisee dans un endroit

o(Jelle sera exposee a I'eau et/ou aux intemperies.

Verifier les reglements Iocaux. Certains codes limitent ou

n'autorisent pas I'installation des secheuses dans un garage, un

placard, une maison mobile ou une chambre a coucher.

Communiquer avec I'inspecteur des b&timents local.

Espacements d'installation

•L'emplacement dolt _tre assez grand pour permettre d'ouvrir

completement la porte de la secheuse.

• On prevoira un peu plus d'espace pour faciliter I'installation

et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 1 po (2,5 cm) de tousles c6tes

de la secheuse est recommande pour reduire le transfert du

bruit.

• IIfaut aussi prendre en compte I'espace requis entre les

appareils voisins.

Dimensions de las_cheuse

(130,81 ¢m)

[

38"

(96,52 crn)

*La plupart des installations requierent un espace minimum de

51/2po (14 cm) derriere la secheuse pour le conduit d'evacuation

avec coude. Voir "Exigences concernant I'evacuation'.

Espacement minimum recommand_ pour une

installation personnalis_e sous un comptoir

Les dimensions indiquees sont pour I'espacement minimum

permis.

Installation personnalis_e sous un comptoir -s_cheuse

seulement

L_JL_J [

'06 1! II

O" -- 27" -- O"

omS-- t toore/

Espacement minimum pour une installation dans un

encastrement ou dans un placard, avec ou sans

pi_destal

• Les dimensions indiquees sont pour I'espacement minimum

permis.

Pour installation dans un placard avec porte, on dolt prevoir des

ouvertures minimum d'entree d'air en haut et en bas de la porte.

Les portes a claire-vole offrant des ouvertures equivalentes de

passage de I'air sont acceptables.

Installation dans un placard -S_cheuse seulement

48po 2

(310 cm2) -

24po 2

(155 cm 2)

1o"l_ 31,_"_1o"l

(Ocm) (60 or@ (Ocr@

1 2

!3_

(7,6 cm)

i3"

.__..(7,6 cm)

1. Vue lat_rale -placard ou endroit exigu

2. Porte de placard avec orifices d'entr_e d'air

Installation dans un encastrement ou placard -s_cheuse sur

pi_destal

0" _ 27" _,_ 0"

(O cm) (68,6 cm)

IIII

H_ 14"max.

"-,4

(Ocm) (Ocm) (80 cm) (Ocm)

1. Encastrernent

2. Vue lat_rale -placard ou endroit exigu

Espacement minimum recommand_ pour I'installation

de la caisse

• Les dimensions indiquees sont pour I'espacement minimum

permis.

• Pour installation de la caisse avec porte, on dolt prevoir des

ouvertures minimum d'entree d'air au sommet de la caisse.

._/_(17,8 cm) _7,8 cm)

O" 31YZ O........

(Ocm) (80,Ocrn) (Ocm)(Ocm)(68,6cm) (Ocrn)

Exigences suppl_mentaires pour rinstallation dans une

maison mobile

Cette secheuse convient aux installations pour maison mobile.

L'installation dolt _tre conforme a la norme canadienne sur les

maisons prefabriquees CAN/CSA-Z240 MH.

L'installation dans une maison mobile exige :

• Un systeme d'evacuation en metal qui peut _tre achete chez

votre marchand.

IIfaut prendre des dispositions speciales pour I'apport d'air

de I'exterieur dans la secheuse. L'ouverture (telle qu'une

fen_tre a proximite) devrait _tre au moins deux fois plus

grande que I'ouverture de decharge de la secheuse.

Risque de choc _lectrique

Brancher sur une prise _ 4 alv_oles reli_e

la terre.

Le non=respect de cette instruction peut causer

un d_c_s ou un choc _lectrique.

C'est & rutilisateur qu'incombe la responsabilit_ de

• Communiquer avec un electricien qualifi&

S'assurer que les connexions electriques sont adequates et

conformes au Code canadien de I'electricite, C22.1 - derniere

edition et a tousles codes Iocaux. Pour obtenir un exemplaire

de la norme des codes ci-dessus, contacter : Association

canadienne de normalisation, 178 Rexdale Blvd., Toronto, ON

M9W 1R3 CANADA.

Alimenter I'appareil uniquement par un circuit monophase de

115/230 volts CA, 60 Hz a 4 fils, sur un circuit separe de

30 amperes, fusionne aux deux extremites de la ligne. On

recommande I'emploi d'un fusible temporise ou disjoncteur.

On recommande egalement que cet appareil soit alimente

par un circuit independant.

Cette secheuse est equipee d'un cordon electrique

homologue par la CSA International a introduire dans

une prise murale standard 14-30R. Le cordon mesure 5 pi

(1,52 m). Veiller ace que la prise murale se trouve a proximite

de I'emplacement definitif de la secheuse.

Prise muraleb 4 ills 14-30R

Si on utilise un cordon d'alimentation de rechange, il est

recommande d'utiliser le cordon d'alimentation de rechange

numero de piece 9831317. Pour plus d'information, veuillez

consulter les numeros de service qui se trouvent a la section

"Assistance ou Service" de ce manuel.

INSTRUCTIONS DE LIAISON ALA TERRE

[] Pour une secheuse reliee b,la terre et connectee par

un cordon :

Cette secheuse dolt _tre reliee & la terre. En cas de mauvais

fonctionnement ou de panne, la liaison &la terre reduira le

risque de choc electrique en offrant au courant electrique un

acheminement d'evacuation de moindre resistance. Cette

secheuse est alimentee par un cordon electrique comportant

un conducteur relie & la terre et une fiche de branchement

munie d'une broche de liaison & la terre. La fiche dolt 6tre

branchee sur une prise appropriee qui est bien installee et

reliee & la terre conformement &tousles codes et reglements

Iocaux.

AVERTISSEIVIENT : Le raccordement incorrect de

cet appareil au conducteur de liaison & la terre peut susciter

un risque de choc electrique. En cas de doute quant & la

qualite de liaison & la terre de la secheuse, consulter un

electricien ou un technicien ou un personnel qualifie. Ne pas

modifier la fiche de branchement fournie avec la secheuse;

si la fiche ne correspond pas & la configuration de la prise de

courant, demander & un electricien qualifie d'installer une

prise de courant appropriee.

CONSERVEZ CES INSTRUCTIONS

Risque d'incendie

Utiliser un conduit d'_vacuation en m_tal Iourd.

Ne pas utJliser un conduit d'_vacuation en

plastique.

Ne pas utiliser un conduit d'_vacuation en feuille

de m_tal.

Le non-respect de ces instructions peut causer

un d_c_s ou un incendie.

AVERTISSEMENT :Pour reduire le risque d'incendie,

cette secheuse DOlT €:VACUER L'AIR/_, L'EXTERIEUR.

Utiliser un conduit d'evacuation metallique robuste de 4 po

(10,2 cm) et des brides de fixation. Les produits d'evacuation

DURASAFE TM sont recommandes.

On peut se procurer les produits d'evacuation DURASAFF M

aupres du marchand ou en tel6phonant a Pieces et accessoires

Whirlpool. Pour plus de renseignements, voir la section

"Assistance ou service" de ce manuel.

• Le systeme d'evacuation de la secheuse ne dolt pas _tre

connecte a une evacuation de gaz, une cheminee, un mur, un

plafond ou un vide dans le b&timent.

• Ne pas utiliser un clapet d'evacuation a fermeture

magnetique.

• Ne pas installer le conduit flexible dans les cavites fermees

des murs, plafonds ou planchers.

Utiliser des brides de serrage pour sceller tousles joints. Le

systeme d'evacuation ne dolt pas _tre connecte ou fixe avec

des vis ou autres dispositifs de serrage qui se prolongent

I'int@ieur du conduit. Ne pas utiliser de ruban adhesif.

IMPORTANT : Respecter toutes les prescriptions des codes et

reglements en vigueur.

Une mauvaise _vacuation de I'air peut causer de

I'humidite et une accumulation de charpie a I'int_rieur de

la maison qui peut causer :

[] Dommages par I'humidite aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

[] Problemes de nettoyage dans la maison et problemes

de sante.

Utiliser un conduit metallique Iourd. Ne pas utiliser un conduit de

plastique ou en feuille metallique.

On recommande d'utiliser un conduit metallique rigide pour

reduire les risques d'ecrasement et de deformation.

Un conduit metallique souple dolt _tre totalement d_ploye et

soutenu Iorsque la secheuse est a sa position finale. Enlever tout

exc_s de conduit souple pour eviter tout affaissement et

deformation susceptibles de reduire la capacite d'evacuation et

le rendement.

Terminer le conduit d'evacuation par un clapet de decharge pour

emp_cher les rongeurs et insectes d'entrer dans I'habitation.

Le clapet de decharge dolt 6tre situe a au moins 12 po (30,5 cm)

au-dessus du sol ou de tout objet se trouvant sur le trajet de I'air

humide rejete (par exemple, fleurs, roches ou arbustes, etc.)

Lors de I'utilisation d'un systeme de decharge existant, nettoyer

et eliminer la charpie sur toute la Iongueur du syst_me et veiller

ce que le clapet de decharge ne soit pas obstrue par une

accumulation de charpie. Remplacer tout conduit de plastique ou

de feuille metallique par un conduit metallique rigide ou souple.

Installations typiques d'_vacuation

Les installations typiques consistent & acheminer le conduit

d'evacuation a I'arriere de la secheuse. D'autres installations sent

possibles.

.........................6

1. S_cheuse

2. Coude

3. Mur

4. Clapet de d_charge

5. Brides

6. Conduit m_tallique rigide ou souple

7. Longueur de conduit n_cessaire

pour raccorder les coudes

8. Bouche de d_charge

Installations d'_vacuation facultatives

Cette secheuse peut _tre convertie pour evacuer par le c6te

droit, le c6te gauche ou par le bas. Contactez votre marchand

local pour faire convertir la secheuse.

Risque d'incendie

Recouvrir tous les orifices d'_vacuation non

utiiis_s avec I'une des trousses suivantes :

279818 (blanche)

279925 (bisque)

279969 (_tain)

Contacter votre marchand local.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie, un choc _lectrique ou une

biessure grave.

1 2

1. Acheminement standard du conduit d'_vacuation par I'arriere

2. Acheminement du conduit d'_vacuation par la gauche ou

par la droite

3. Acheminement du conduit d'#vacuation par le bas (pas une

option avec les installations sur pi_destal).

Autres installations ou le d_gagement est r_duit

IIexiste de nombreux systemes d'evacuation. Choisir le systeme

qui convient le mieux a I'installation. Deux installations

degagement reduit sont illustrees. Consulter les instructions du

fabricant fournies avec le systeme d'evacuation.

1,1'

II /I

= " (i

1 2

1. Installation au-dessus de la s#cheuse (aussi

dispenible avec un coude d_cal_)

2. Installation de periscope

REMARQUE : On peut acheter les trousses suivantes pour les

installations ou le degagement est reduit. Veuillez consulter la

section "Assistance ou service" de ce manuel pour passer une

commande.

• Installation au-dessus de la secheuse :

Piece numero 4396028

• Installation de periscope (Pour utilisation en cas de non-

concordance de la bouche de decharge de la secheuse avec

le clapet) "

Piece numero 4396037 - Non-concordance de 0 po (0 cm)

18 po (45,72 cm)

Piece numero 4396011 - Non-concordance de 18 po

(45,72 cm) a 29 po (73,66 cm)

Piece numero 4396014 - Non-concordance de 29 po

(73,66 cm) a 50 po (127 cm)

Dispositions sp_ciales pour les installations dans une

maison mobile

Le syst_me d'evacuation dolt _tre solidement fixe a une section

non combustible de la structure de la maison mobile et ne dolt

passe terminer en dessous de la maison mobile. Faire en sorte

que le systeme d'evacuation se termine I'exterieur.

D_termination de la Iongueur du conduit

1. Choisir I'itineraire d'acheminement vers I'exterieur qui sera le

plus direct et le plus rectiligne. Planifier I'installation pour

introduire le nombre minimal de coudes et changements de

direction. Si des coudes sont utilises pour les changements

de direction, prevoir autant d'espace que possible. Plier le

conduit graduellement pour eviter de le deformer. €:viter les

changements de direction a 90°.

meilleur

2= Determiner la Iongueur du conduit.

La Iongueur maximale conduit d'evacuation depend de

plusieurs facteurs :

• Le type de conduit (metal rigide ou souple).

• Le nombre de coudes incorpores au circuit.

• Letype de clapet.

Les styles de clapet recommandes sent illustres ci-dessous.

_ (10,2cm)

(10,2 crn)

1.Clapet 9persiennes

2. Clapet de type bo_te

Le clapet incline (illustre ci-dessous) est acceptable.

Consulter le tableau correspondant au type de clapet

d'evacuation utilise pour determiner la Iongueur maximale de

conduit utilisable.

Si la Iongueur du circuit est superieure a la valeur specifi6e

dans le tableau, on observera :

• Une reduction de la Iongevite de la secheuse.

• Une reduction du rendement, avec temps de sechage

plus longs et une plus grande consommation d'energie.

Determiner le nombre de coudes necessaires.

IMPORTANT :Ne pas installer un conduit de Iongueur

superieure a la valeur specifiee dans le tableau.

Le tableau suivant vous aide a determiner la Iongueur

maximale du conduit d'evacuation selon le hombre de

changements de direction a 90 ° ou coudes dent vous aurez

besoin et le type de conduit metallique (rigide ou souple) et

de clapet que vous utiliserez.

Tableau de Iongueur du conduit d'_vacuation

Nombre de Type de Clapets de Clapets

changements conduit type boite ou inclines

de direction _persiennes

90°ou

coudes

O M_tallique 64 pi (20 m) 58 pi (17,7 m)

rigide

M_tallique 36 pi (11 m) 28 pi (8,5 m)

souple

M_tallique 54 pi (16,5 m) 48 pi (14,6 m)

rigide

M_tallique 31 pi (9,4 m) 23 pi (7 m)

souple

M_tallique 44 pi (13,4 m) 38 pi (11,6 m)

rigide

M_tallique 27 pi (8,2 m) 19 pi (5,8 m)

souple

M_tallique 35 pi (10,7 m) 29 pi (8,8 m)

rigide

M_tallique 25 pi (7,6 m) 17 pi (5,2 m)

souple

4 M_tallique 27 pi (8,2 m) 21 pi (6,4 m)

rigide

M_tallique 23 pi (7 m) 15 pi (4,6 m)

souple

REMARQUE : Les installations d'evacuation du conduit par le

c6te ou par le bas comportent un changement de direction a 90°

I'interieur de la secheuse. Pour etablir la Iongueur maximale du

conduit, ajouter un changement de direction a 90° au tableau.

1. (Facultatif) Porter des gants et des lunettes de securite.

2. Installer le clapet d'evacuation. Calfeutrer au pistolet

I'ouverture murale a I'exterieur autour du clapet d'evacuation.

3. Raccorder le conduit d'evacuation au clapet. Le conduit dolt

_tre insere a I'interieur du clapet. Fixer ensemble le conduit et

le clapet avec une bride de 4 po (10,2 cm).

4. Acheminer le conduit d'evacuation jusqu'& I'emplacement de

la secheuse. Utiliser I'itineraire le plus rectilig.ne possible. Voir

"Determination de la Iongueur du conduit". Eviter les

changements de direction a 90°. Utiliser des brides pour

sceller tous les joints. Ne pas utiliser de ruban adhesif pour

conduit, des vis ou autres dispositifs de fixation qui se

prolongent a I'interieur du conduit pour fixer celui-ci.

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

et installer la s_cheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Pour proteger le plancher, utiliser une grande piece de carton

de la bofte de la secheuse. Placer la piece de carton sous

toute la Iongueur du bord arriere de la secheuse. Voir

I'illustration.

2. Saisir fermement la secheuse par la caisse (et non par le

tableau de console). Deposer delicatement la secheuse sur le

carton.

3= Examiner les pieds de nivellement. Trouver le symbole de

reperage (Iosange).

4. Engager manuellement les vis des pieds dans les trous.

Utiliser une cle a molette pour visser les pieds jusqu'a ce que

le symbole de reperage (Iosange) ne soit plus visible.

5. Placer une corniere en carton sous chacun des deux coins

arriere de la secheuse. Placer la s_cheuse debout. Glisser la

secheuse sur les cornieres jusqu'a ce que I'appareil soit

proche de son emplacement final. Laisser assez d'espace

pour connecter le conduit d'evacuation.

6. Une fois la connexion faite et la secheuse sur son

emplacement final, enlever les cornieres et le carton.

ii l s y (sea see eus:

Contr61er Faplomb de la secheuse. Contr61er Faplomb tout

d'abord transversalement, puis dans le sens avant/arriere.

Si la secheuse n'est pas de niveau, la deposer sur un bloc de

bois. Utiliser une cle & molette pour ajuster les pieds vers le haut

ou vers le bas, et verifier a nouveau si elle est de niveau.

REMARQUE : II peut _tre necessaire de mettre a nouveau de

niveau la secheuse une fois qu'on I'installe a son emplacement

definitif.

1. ,&,I'aide d'une bride de fixation de 4 pc (10,2 cm), relier le

conduit d'evacuation a la bouche d'evacuation de la

secheuse. Si on utilise un syst_me d'evacuation existant,

s'assurer qu'il est propre. Le conduit d'evacuation de la

secheuse dolt _tre fixe sur la bouche d'evacuation de la

secheuse et dans le clapet d'evacuation. S'assurer que le

conduit d'evacuation est fixe au clapet d'evacuation a I'aide

d'une bride de fixation de 4 pc (10,2 cm).

2. Placer la secheuse a I'emplacement final desire. Ne pas

ecraser ni deformer le conduit d'evacuation. Verifier que la

secheuse est de niveau.

3. (Sur les modeles a gaz) Verifier que le tuyau de gaz flexible

n'est pas deforme ou ecrase.

1. Verifier que toutes les pieces sont installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

2. S'assurer d'avoir tout I'outillage necessaire.

3. Jeter tout le materiel d'emballage.

4. Verifier I'emplacement definitif de la secheuse. S'assurer que

le conduit d'evacuation n'est pas ecrase ou ddorme.

5. Verifier que la secheuse est de niveau. Voir "Mise a niveau de

la secheuse".

6. Brancher la secheuse sur une prise reliee a la terre. Mettre le

courant.

7. Retirer la pellicule de protection bleue sur le panneau de

commande et le ruban reste sur la secheuse.

8. Lire "Utilisation de la secheuse".

9. Essuyer soigneusement le tambour de la secheuse avec un

chiffon humide pour eliminer toute trace de poussiere.

10. Regler la secheuse sur un programme de sechage complet

(pas le programme de s_chage sans chaleur) de 20 minutes

et mettre la secheuse en marche.

Si la s_cheuse ne d_marre pas, v_rifier ce qui suit :

•Les commandes sont reglees a la position de marche ou

"On".

•Le bouton Start (mise en marche) a ete enfonce

fermement.

11.

•La secheuse est branchee sur une prise reliee a la terre.

• L'alimentation electrique est connectee.

• Les fusibles sont intacts et serres, ou le disjoncteur n'est

pas declenche.

• La porte de la secheuse est fermee.

Apres 5 minutes de fonctionnement, ouvrir la porte de la

secheuse et voir s'il y a de la chaleur.

Si la secheuse n'est pas chaude a I'interieur, d_sactiver la

s_cheuse et v_rifier ce qui suit :

• IIpeut y avoir 2 fusibles ou disjoncteurs pour la secheuse.

Verifier que les fusibles sont intacts et serres ou que les

deux disjoncteurs ne se sont pas declenches. S'il n'y a

toujours pas de chaleur, contacter un technicien qualifie.

REMARQUE : II est possible que la secheuse degage une odeur

de brQle Iors du chauffage initial. Cette odeur est normale Iorsque

I'element chauffant est utilise pour la premiere fois. L'odeur

disparaftra.

UTILISATIONDELASECHEUSE

o @h

o tow o _o_d,,,

® _ue_ow o SdEel

00_ 0 A_,0,_ ¸ 0 Off

O O O

wrinkles_td rempero_r¢ _Of Cyde_@_S

Risque d'explosion

Garder les matJ_res et les vapeurs inflammables,

telle que I'essence, loin de la s_cheuse.

Ne pas fairs s6cher un article qui ad6jfi 6t6

touch_ par un produit inflammable (m6me apr_s

un lavage).

Le non-respect de ces instructions peut causer

un d_c6s, une explosion ou un incendie.

Risque d'incendie

Aucune laveuse ne peut complbtement enlever

I'huile.

Ne pas faire s6cher des articles qui ont _t6 sails

par tout genre d'huile (y compris les huiles de

cuisson).

Les articles contenant mousse, caoutchouc ou

plastique doivent _tre s6ch_s sur une corde

linge ou par le programme de s6chage fi Fair.

Le non=respect de ces instructions peut causer

un d_c6s ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les IMPORTANTES

INSTRUCTIONS DE SECURITE avant de faire fonctionner cet

appareil.

Les renseignements suivants vous guideront pour la mise en

marche de votre secheuse. Priere de consulter les sections

specifiques de ce manuel pour obtenir des renseignements plus

detailles.

1. Nettoyer le filtre &charpie avant ou apres chaque

programme. Voir "Nettoyage du filtre a charpie".

2. Charger les v_tements dans la secheuse et fermer la porte.

Voir "Chargement".

3. Tourner le cadran pour selectionner un programme

automatique ou manuel, puis appuyer sur le bouton

CONTROL ON (mise en marche). Les reglages preregles et la

duree de sechage pour le programme choisi s'affichent.

Utilisation d'un programme automatique

Pointer le cadran sur un programme automatique.

Selectionner DRYNESS LEVEL (niveau de sechage) pour

regler le degre de sechage d6sir& La duree affichee est la

duree prevue du programme en fonction du degre de

sechage s61ectionn& Au cours du programme, la

commande detecte le degre de sechage de la charge et

regle la duree automatiquement selon le degre de

sechage s61ectionn&

0More

OLess

Dryness

Level

REMARQUE : La duree n'est pas reglable pour les

programmes automatiques. Le fait d'appuyer sur les boutons

More Time (plus de temps) ou Less Time (moins de temps)

cause 1'6mission d'un triple bip indiquant que la duree ne

peut _tre changee.

•Appuyer sur le bouton de la caract@istique WRINKLE

SHIELD TM (anti-froissement) si cette option est desiree.

• Appuyer sur le bouton END OF CYCLE SIGNAL (signal de

fin de programme) pour regler le volume du signal au

niveau d6sir&

• Appuyer (sans rel&cher) sur le bouton HOLD TO START

(Appuyer sans rel&cher pour mettre en marche) jusqu'& ce

que la secheuse se mette en marche (environ 1 seconde).

Lorsqu'un programme automatique a commence, la

caracteristique WRINKLE SHIELD TM (anti-froissement) et le

niveau du signal de fin de programme peuvent _tre ajustes.

Appuyer deux fois sur la touche PAUSE/CANCEL (pause/

annulation) pour arr_ter lasecheuse et annulet les reglages,

ce qui permet de selectionner un autre programme et niveau

de sechage.

Utilisation d'un programme manuel

• Tourner le cadran pour selectionner un programme

manuel.

Appuyer sur MORE TIME (plus de temps) ou LESS TIME

(moins de temps) jusqu'a ce que la duree de sechage

desiree s'affiche. Appuyer legerement sur MORE TIME ou

LESS TIME et la duree changera par tranche de 1 minute.

Appuyer sans rel&cher sur MORE TIME ou LESS TIME et

la duree changera par tranche de 5 minutes. La duree

initiale affichee est la duree de sechage reelle.

More 0

Time

Le55 0

time

REMARQUE : La caracteristique More Time ou Less Time

peut _tre utilisee seulement avec les programmes manuels.

• Appuyer sur TEMPERATURE (temperature) jusqu'a ce

que la temperature desiree s'illumine.

REMARQUE : Le fait d'appuyer sur le bouton Dryness Level

(degre de sechage) cause I'emission d'un triple bip indiquant

que cette option n'est pas disponible. De plus, aucun degre

de sechage n'est indiqu&

• Appuyer sur le bouton de la caracteristique WRINKLE

SHIELD TM si cette option est desiree.

• Appuyer sur le bouton END OF CYCLE SIGNAL (signal de

fin de programme) pour regler le volume au niveau desir&

• Appuyer (sans rel&cher) sur le bouton HOLD TO START

(Appuyer sans rel&cher pour mettre en marche) jusqu'& ce

que la secheuse se mette en marche (environ 1 seconde).

Durant le fonctionnement d'un programme manuel, on peut

changer les reglages de duree, de temperature, de la

caracteristique WRINKLE SHIELD TM et du signal de fin de

programme. Appuyer deux fois sur la touche PAUSE/

CANCEL (pause/annulation) pour arr_ter la secheuse et

annuler les reglages, ce qui permet de selectionner un autre

programme.

Pour arr6ter la s_cheuse &n'importe quel moment

Appuyer sur PAUSE/CANCEL (pause/annulation) deux fois ou

ouvrir la porte.

Pour faire une pause de la s_cheuse &n'importe quel

moment

Ouvrir la porte ou appuyer sur PAUSE/CANCEL (pause/

annulation) une fois.

Pour remettre la s_cheuse en marche

Fermer la porte et appuyer (sans rel&cher) sur le bouton HOLD

TO START jusqu'a ce que la secheuse se mette en marche.

REMARQUE : Le sechage continuera & partir de la ou le

programme a ere interrompu si on referme la porte et appuie sur

Start darts les 5 minutes qui suivent. Si le programme est

interrompu pendant plus de 5 minutes, la secheuse s'arr_te.

Selectionner les nouveaux reglages de programme avant de

remettre la secheuse en marche.

Cette caracteristique permet de verrouiller les reglages et

d'emp_cher I'utilisation non intentionnelle de la s_cheuse. On

peut aussi utiliser la caracteristique de verrouillage des

commandes pour emp_cher des changements non intentionnels

de programme ou d'option durant le fonctionnement de la

secheuse.

Pour activer la caract_ristique Verrouillage des

commandes Iorsque la s_cheuse est en marche :

Appuyer sur le bouton END OF CYCLE SIGNAL (signal de fin de

programme) pendant trois secondes. La commande est

verrouillee Iorsqu'un bip unique se fait entendre et que le temoin

de verrouillage est allum&

• Lorsque la secheuse est eteinte, il n'est pas necessaire

d'appuyer sur le bouton Control On avant d'activer la

caracteristique de verrouillage des commandes.

D_verrouillage :

Appuyer sur le bouton END OF CYCLE SIGNAL pendant trois

secondes pour annuler cette caracteristique.

REMARQUE : Lorsque la s_cheuse fonctionne et que le

verrouillage des commandes est active, il est possible d'arr_ter la

secheuse en appuyant sur le bouton Pause/Cancel (pause/

annulation), mais elle ne peut _tre remise en marche tant que la

commande n'est pas deverrouillee.

Le chargement approprie de votre secheuse peut faire diminuer

vos frais de services publics et prolonger la duree de vos

v_tements.

Suggestions de chargement

•Charger la secheuse selon le volume d'espace qu'exigent les

articles, et non pas selon leur poids.

• Ne pas trop charger la secheuse. Un chargement excessif

entra;ne un sechage mediocre et des faux plis.

S_cheuses de super capacit_ plus

V_tements de travail Iourds

4 jeans 2 surv_tements (bas)

4 pantalons de travail 2 surv_tements (haut)

4 chemises de travail

Serviettes

10 serviettes de bain

10 serviettes a main 14 debarbouillettes

Charge mixte

3 draps (1 tres grand, 2 simples)

4 taies d'oreiller

3 chemises

3 chemisiers

9 tee-shirts

9 shorts

10 mouchoirs

,J TS

Choisir le programme et le niveau de sechage ou la temperature

corrects pour votre charge. Si un programme automatique est

execute, I'affichage montre le temps estime du programme

Iorsque votre secheuse detecte automatiquement le niveau de

sechage de votre charge, Si un programme manuel est execute,

I'affichage montre le nombre exact de minutes qui restent dans le

programme,

La periode Cool Down (refroidissement) fait culbuter la charge

sans chaleur au cours des quelques dernieres minutes de tous

les programmes. La periode de refroidissement rend plus facile la

manutention des charges et reduit le froissement. La duree de la

periode de refroidissement depend de la quantite de la charge et

du niveau de sechage.

Conseils de s_chage

• Suivre les directives sur I'etiquette Iorsqu'elles sont

disponibles.

• Ajouter une feuille d'assouplissant de tissus, si desire. Suivre

les instructions sur I'emballage.

• Retirer la charge de la secheuse aussit6t que le culbutage

cesse pour reduire le froissement. Cette action est

particulierement importante pour les tissus a pressage

permanent, tricots et tissus synthetiques.

• Eviter de faire secher des v_tements de travail Iourds avec

des tissus plus legers. Cette action pourrait causer un

sechage excessif des tissus legers, contribuant a un

retrecissement ou a un froissement plus prononce.

Conseils pour les programmes

• Faire secher la plupart des charges en utilisant les reglages

de programmes preregl6s.

Se referer aux tableaux de Reglages de programmes

automatiques pr6regles ou Reglages de programmes

manuels pr6regles (dans la section "Programmes") pour des

directives en fonction du sechage de diverses charges.

•La temperature de sechage et le niveau de sechage sont

preregles Iorsqu'on choisit un programme automatique.

On peut choisir un niveau different de sechage, selon la

charge en appuyant sur le bouton DRYNESS LEVEL

(niveau de sechage) pour choisir MORE (plus) ou LESS

(moins).

• Si vous desirez ajuster la dur_e du programme d'un

programme manuel, vous devez appuyer sur MORE TIME

(plus de temps) ou LESS TIME (moins de temps). Ajuster

la temperature du programme manuel en appuyant sur

TEMPERATURE (temperature) jusqu'a ce que la

temperature desiree soit choisie.

REMARQUE : On ne peut pas choisir un niveau de sechage

avec les programmes manuels.

On peut suivre le progres de la secheuse avec les temoins

indicateurs du degre de sechage.

5tatu_

0Sensing

0Wet

0Damp

O CoolDown

0CycleComplete

0WnnkleShield

0Control Locked

Sensing (d_tection)

Lors de la mise en marche initiale de la secheuse, le temoin

SENSING s'illumine jusqu'a la detection d'un article mouille.

• Dans un programme automatique, si un article mouille n'a

pas ete detecte en de9a de 10 minutes, le temoin Sensing

s'eteint et la secheuse s'arr_te.

• Dans un programme manuel, si un article mouille n'a pas ete

detecte au bout de 10 minutes, le temoin Wet (mouille)

s'allume et le programme selectionne continue.

Wet (mouill_)

Le temoin WET s'allume Iorsqu'un article mouille a ete detecte

dans la secheuse. Le t_moin Wet reste allume jusqu'a ce que :

• Le point de s_chage humide soit atteint dans un programme

automatique.

• La secheuse commence la periode de refroidissement dans

un programme manuel.

Damp (humide)

Le temoin DAMP indique que la charge a atteint le degre de

sechage humide.

REMARQUE : Le temoin Damp n'est pas utilise avec les

programmes manuels.

Cool Down (refroidissement)

Le temoin COOL DOWN s'allume pendant la periode de

refroidissement du programme. La charge se refroidit pour en

faciliter la manipulation.

Cycle Complete (programme termin_)

Ce temoin s'allume Iorsqu'un programme de sechage est

termine. Si la caracteristique WRINKLE SHIELD TM a et6

selectionnee, le temoin WRINKLE SHIELD TM s'allume egalement.

Le temoin Cycle Complete s'eteint une heure apres la fin d'un

programme de sechage (y compris le programme WRINKLE

SHIELD TM de 2 heures), Iorsqu'on appuie sur Pause/Cancel

(pause/annulation) ou Iorsque la porte est ouverte.

WRINKLE SHIELD TM (caract_ristique antifroissement)

Le temoin de la caracteristique WRINKLE SHIELD TM s'allume

Iorsque cette option est selectionn6e. Cet indicateur reste allume

avec le temoin Cycle Complete.

Control Locked (verrouillage des commandes)

Le temoin CONTROL LOCKED s'allume Iorsque cette option est

activee.

T_moins lumineux

D'autres temoins lumineux sur le tableau de commande

indiquent les reglages de programmes, de temperature et de fin

de programme selectionnes.

La duree affichee indique la duree residuelle estimative ou reelle

dans un programme.

Selectionner le programme de sechage qui correspond au type

de charge a secher (voir les tableaux Reglages des programmes

automatiques preregl6s ou Reglages des programmes manuels

preregles).

HeavyDuty, ._.

Normal

Cesual •

Delicate,

Super

Delicate OuickDry

Automatic Cycles Manual Cycles

Bouton de commande des programmes

Les programmes automatiques permettent d'assortir le

programme a la charge a secher. Voir le tableau suivant

"Reglages des programmes automatiques preregles". Chaque

programme seche certains tissus a la temperature

recommandee. Un capteur detecte I'humidite de la charge et

r_gle automatiquement la duree pour un sechage optimal.

Heavy Duty (tissus robustes)

Utiliser ce programme pour le sechage a chaleur elevee des

tissus epais tels que les serviettes ou couvre-lits en coton.

Normal

Utiliser ce programme pour le sechage a temperature moyenne

des tissus robustes tels que les v_tements de travail.

Casual (tout-aller)

Utiliser ce programme pour le sechage a temperature moyenne

des tissus sans repassage tels que les chemises sport, les

v_tements de travail tout-aller et les melanges de tissus

pressage permanent.

Delicate (tissus d_licats)

Utiliser ce programme pour le sechage &temperature basse des

tissus synthetiques, tricots lavables et tissus sans repassage.

Super Delicate (tissus super d_licats)

Utiliser ce programme pour le sechage a temperature extra basse

des articles tels que lingerie, v_tements de gymnastique ou

voilages.

R_glages des programmes automatiques pr_rL_gl_s

Programmes automatiques Temp. Dur_e*

Type de charge (Minutes)

HEAVY DUTY Elevee 40

(tissus robustes)

Articles Iourds, serviettes

NORMAL Moyenne 34

Velours c6tele, v_tements

de travail

CASUAL (tout-aller) Moyenne 36

Pressage permanent,

synthetiques

DELICATE (tissus d_licats) Basse 28

Lingerie, chemisiers, lainages

lavables

SUPER DELICATE Extra basse 22

(tissus super d_licats)

V_tements de gymnastique,

voilages, dentelle

*Duree prevue avec reglage de niveau de sechage (moyen).

Utiliser les programmes manuels pour selectionner une duree de

sechage precise et une temperature de sechage. Lors de la

selection d'un programme manuel, I'affichage de ESTIMATED

TIME REMAINING (duree prevue residuelle) montre la duree

residuelle reelle du programme. II est possible de modifier la

duree du programme en appuyant sur MORE TIME (plus de

temps) ou LESS TIME (moins de temps).

Timed Dry (s_chage minute)

Utiliser ce programme pour completer le sechage si des articles

sont encore humides apres un programme automatique. Le

sechage minute est egalement utile pour le sechage d'articles

Iourds et encombrants tels que les couvre-lits et v_tements de

travail.

Touch Up (rafraichissement)

Utiliser cette option pour eliminer les faux plis des articles tels

que les v_tements qui ont sejourne dans une valise ou les articles

qui sont restes trop Iongtemps dans la secheuse a I'arr_t.

Quick Dry (s_chage rapide)

Utiliser ce programme pour secher les petites charges ou les

articles qui requierent un temps de sechage court.

R_glages des programmes manuels pr_r_gl_s

Programmes manuels Temp. Dur_e reglee

Type de charge (Minutes)

TIMED DRY (s_chage minute) €levee 40

Articles Iourds et encombrants,

couvre-lits, v_tements de travail

TOUCH UP (rafraichissement) Moyenne 20

Enleve les faux plis

QUICK DRY (sechage rapide) 12levee 27

Petites charges

WRINKLE SHIELD TM (caract_ristique antifroissement)

Lorsqu'on ne peut pas enlever une charge de la secheuse des

qu'elle s'arr_te, des faux plis peuvent se former. La

caracteristique WRINKLE SHIELD TM fournit un culbutage &

intervalles, rearrange et aere les charges pour eviter les faux plis.

• Appuyer sur la caracteristique WRINKLE SHIELD TM pour

obtenir jusqu'a 120 minutes de culbutage periodique sans

chaleur a la fin du programme.

• Arr_ter le programme en tout temps en appuyant sur

WRINKLE SHIELD TM ou en ouvrant la porte de la secheuse.

Pour le programme Casual (tout-aller), la caract_ristique

WRINKLE SHIELD TM est prereglee a "On" (marche). Les

autres programmes automatiques conservent le reglage de la

caracteristique WRINKLE SHIELD TM. (Par exemple, si on

selectionne la caracteristique WRINKLE SHIELD TM darts le

programme Normal, elle sera activee la prochaine fois que ce

programme sera selectionn&)

REMARQUE : Lorsqu'on ne choisit pas la caracteristique

WRINKLE SHIELD TM, la secheuse s'arr_te apres la periode de

refroidissement.

Temperature (temperature)

Les reglages de temperature sont utilises avec les programmes

manuels. Appuyer sur TEMPERATURE jusqu'a ce que le reglage

de temperature desire s'illumine. Les reglages de temperature ne

peuvent pas _tre utilises avec les programmes automatiques.

oHigh

0Me_um

0Low

0Extra Low

0Air Only

Air Only (Air seulement)

Utiliser le reglage Air seulement pour les articles qui doivent _tre

seches sans chaleur, tels que le caoutchouc, le plastique et les

tissus sensibles a la chaleur. Ce tableau donne des exemples

d'articles qui peuvent _tre seches au reglage Air seulement.

Type de charge Duree*

(Minutes)

Caoutchouc mousse - oreillers, soutiens- 20 - 30

gorge rembourr_s, jouets rembourres

Plastique -rideaux de douche, nappes 20 - 30

Tapis a endos de caoutchouc 40 - 50

Plastique ol_finique, polypropyl_ne, nylon 10- 20

diaphane

*Reglerde nouveaula duree pourcompleterle sechage, si

necessaire.

Utilisation du r_glage Air seulement

• Verifier que les recouvrements sent bien cousus.

• Secouer et faire bouffer les oreillers a la main periodiquement

pendant le programme.

• Secher I'article completement. Les oreillers en caoutchouc

mousse sont lents a secher.

REMARQUE : Les programmes automatiques ne sont pas

disponibles Iors de I'utilisation du reglage Air seulement.

End of Cycle Signal (signal de fin de programme)

La secheuse emet un signal sonore qui indique la fin du

programme. Sortir rapidement les v6tements a la fin du

programme reduit le froissement.

0Louder

0Softer

ooff

EndOfCycleSignal

Hold for 3 Seconds to

Lock / Unlock Control

Appuyer momentanement sur END OF CYCLE SIGNAL pour

regler la sonorite ou desactiver le signal.

REMARQUE : Lorsqu'on choisit WRINKLE SHIELD TM et que le

signal de fin de programme est active, un signal sonore se fait

entendre a intervalles de cinq minutes jusqu'a ce qu'on sorte les

v_tements de la secheuse, ou jusqu'a ce que le programme

WRINKLE SHIELD TM soit termin&

Temperature

(Manual Cycles only)

La grille de sechage est utile pour secher les articles que I'on ne

ferait pas necessairement secher par culbutage ou que I'on ferait

normalement secher sur une corde a linge (par exemple, les

chandails).

Utilisation de la grille de s_chage

Ne pas retirer le filtre a charpie.

1. Ouvrir la porte de la secheuse.

!. Bordavant

2. Placer la grille de sechage dans le tambour de la secheuse en

positionnant la broche arriere sur le rebord du panneau

interne arriere de la secheuse. Baisser le bord avant de la

grille de sechage pour bien la fixer par-dessus le filtre

charpie.

1. Panneau arrierede#s_cheuse

3. Placer les articles mouilles sur la grille de sechage. Laisser de

I'espace entre les articles pour que I'air puisse atteindre

toutes les surfaces.

REMARQUE : Ne pas laisser un article pendre par-dessus le

bord de la grille.

4. Fermer la porte.

5. Selectionner un programme de sechage minute et une

temperature ou un programme de sechage & I'air (volt tableau

suivant). Les articles contenant mousse, caoutchouc ou

plastique doivent _tre seches sur une corde &linge ou au

moyen du reglage de sechage a I'air seulement.

6. IIfaut selectionner une duree de sechage en appuyant sur

MORE TIME (plus de temps) ou LESS TIME (moins de

temps.) Regler de nouveau la duree au besoin pour

completer le sechage. Se referer au tableau suivant.

7. Appuyer environ 1 seconde sur le bouton HOLD TO START

(appuyer sans rel&cher pour mettre en marche).

REMARQUE : Vous devez enlever la grille pour le culbutage

normal. Ne pas utiliser les programmes automatiques avec la

grille de sechage.

Ce tableau montre des exemples d'articles qui peuvent _tre

seches sur une grille et indique le programme, le reglage de

temperature et la duree de sechage suggeres. La duree de

sechage reelle dependra du degre d'humidite retenue dans les

articles.

S_chage sur grille Reglage Temp. Dur_e*

(Rack Dry)

Chandails en laine Sechage Basse 60

letirer a la taille normale minute

et etaler a plat sur la

grille.

Jouets rembourr_s ou Sechage

oreillers minute

Rembourrage de coton

ou de polyester

Basse 60

Jouets rembourr_s ou N/A Air

oreillers seulement

Rembourrage en (sans

caoutchouc mousse chaleur)

Chaussures de tennis N/A Air 90

ou de toile seulement

(sans

chaleur)

*(Minutes) Regler de nouveau la duree pour completer le

sechage, si necessaire,

ENTRETIENDELASECHEUSE

_[_f'_ _._ _,_ I_ _-_%,._., _,rI.E_ _

Cviter de laisser des elements qui pourraient obstruer le debit de

combustion et emp6cher une bonne ventilation autour de la

secheuse.

Risque d'explosion

Garder les matieres et les vapeurs inflammables,

telle que I'essence, loin de la s_cheuse.

Placer la s_cheuse au moins 46 cm (18 po)

au-dessus du plancher pour une installation darts

un garage.

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

IMPORTANT :

• Ne pas faire fonctionner la secheuse avec un filtre a charpie

deplac6, endommage, bloque ou manquant Une telle action

peut causer un echauffement ou des dommages pour la

secheuse et les tissus.

Certaines serviettes en fibres synthetiques et en fibres

naturelles (melange de polyester et de coton) peuvent

produire plus de charpie que les autres serviettes, de telle

sorte que le filtre a charpie de la secheuse se remplit plus

rapidement. Veiller a enlever la charpie du filtre avant et apres

le sechage des serviettes neuves.

• Si de la charpie tombe dans la secheuse au moment du

retrait du filtre, verifier le conduit d'evacuation et retirer la

charpie. Voir "Exigences concernant I'evacuation".

Nettoyage au besoin

Les detergents et les assouplissants de tissu peuvent causer

une accumulation de residus sur le filtre a charpie. Cette

accumulation peut augmenter les temps de sechage ou entrafner

un arr_t de la s_cheuse avant que la charge soit seche. Si de la

charpie tombe du filtre, le filtre est probablement encrasse.

Nettoyer le filtre a charpie avec une brosse en nylon tousles

6 mois ou plus frequemment s'il devient obstrue par suite d'une

accumulation de residus.

Lavage

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux c6tes du filtre a charpie avec de I'eau

chaude.

3. Mouiller une brosse en nylon avec de I'eau chaude et du

d_tergent liquide; fretter le filtre avec la brosse pour enlever

I'accumulation de residus.

Nettoyage &chaque charge

Le filtre &charpie se trouve dans la porte de la s_cheuse. Le

nettoyer avant ou apres chaque charge. Un filtre obstrue de

charpie peut augmenter le temps de sechage.

Nettoyage

1. Enlever le filtre a charpie en le tirant directement vers le haut.

Enlever la charpie du filtre en la roulant avec les doigts. Ne

pas rincer ni laver le filtre pour enlever la charpie. La charpie

mouillee s'enleve difficilement.

4. Rincer le filtre & I'eau chaude.

5. Bien secher le filtre & charpie avec une serviette propre.

Replacer le filtre dans la secheuse.

2. Remettre le filtre a charpie fermement en place.

Nettoyage du tambour de la s_cheuse

1. Preparer une p&te avec un detergent a lessive en poudre et

de I'eau tres chaude.

2. Appliquer la p&te sur un linge doux.

Verser un nettoyant liquide domestique ininflammable sur la

surface tachee et frotter avec un linge doux jusqu'a ce que

toute la teinture qui reste soit enlevee.

3. Essuyer completement le tambour avec un linge humide.

4. Faire culbuter une charge de linge ou de serviettes propres

pour secher le tambour.

REMARQUE :Les v_tements contenant des teintures instables,

tels que jeans en denim ou articles en coton de couleur, peuvent

decolorer I'interieur de la secheuse. Ces taches ne sont pas

nuisibles a votre secheuse et ne tacheront pas les v6tements

dans les charges futures. Faire secher les articles fabriques d'une

teinture instable en les tournant a I'envers pour emp_cher le

transfert de la teinture.

Dans la caisse de la s_cheuse

IIfaut retirer la charpie accumulee dans la caisse de la s_cheuse

tousles 2 ans ou plus souvent, selon I'utilisation de la s_cheuse.

Le nettoyage devrait _tre fait par une personne qualifiee.

Dans le conduit d'_vacuation

La charpie devrait _tre nettoyee tousles 2 ans ou plus souvent,

selon I'utilisation de la secheuse.

,@.I} 6, _,4(Alll,.i.,S .,_.

P_riode de vacances

On ne doit faire fonctionner la secheuse que Iorsqu'on est

present sur place. Si I'utilisateur doit partir en vacances ou

n'utilise pas la secheuse pendant une p@iode prolongee, il

convient d'executer les operations suivantes :

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Laver le filtre a charpie.

Precautions &prendre avant un d_m_nagement

Risque de choc _lectrique

D_connecter la source de courant _lectrJque

avant I'entretien.

Replacer pieces et panneau× avant de faire

la remise en marche.

Le non-respect de ces instructions peut causer

un d_c_s ou un choc _lectrique.

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Veiller a ce que les pieds de nivellement soient fixes

solidement a la base de la secheuse.

3. Utiliser du ruban masque pour fixer la porte de la secheuse.

La lumiere de la secheuse s'allume automatiquement a I'interieur

du tambour Iorsqu'on ouvre la porte.

Changement de rampoule du tambour

1. Debrancher la secheuse ou deconnecter la source de courant

electrique.

2. Ouvrir la porte de la secheuse. Trouver le couvercle de

I'ampoule d'eclairage sur la paroi arriere de la secheuse.

Enlever la vis situee au coin inf@ieur droit du couvercle.

Enlever le couvercle.

3. Tourner I'ampoule dans le sens antihoraire. Remplacer

I'ampoule seulement par une ampoule de 10 watts pour

apparel electromenager. Reinstaller le couvercle et le fixer

avec la vis.

4. Brancher la secheuse ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici;elles pourraient vous _viter le coOtd'une visite de service...

La s_cheuse affiche un message cod_ La s_cheuse ne fonctionne pas

• "PF" (panne de courant), verifier ce qui suit :

Le programme de sechage a-t-il ete interrompu par une

panne de courant?

Appuyer (sans rel&cher) sur HOLD TO START (appuyer sans

rel&cher pour mettre en marche) pour remettre la secheuse en

marche.

Codes de service "E" variables (El, E2, E3} :

Faire un appel de service.

S_chage insatisfaisant des v_tements

•V_rifier ce qui suit :

Le filtre a charpie est-il obstrue de charpie?

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche?

Un fusible est-il grille ou un disjoncteur s'est-il ouvert?

Utilise-t-on un fusible regulier? Utiliser un fusible temporise.

La porte de la secheuse est-elle bien fermee? Si non,

I'affichage de la duree clignotera.

A-t-on appuye fermement sur HOLD TO START pendant au

moins 1 seconde?

A-t-on choisi un programme?

Sons inhabituels

Le conduit ou la hotte d'evacuation a I'exterieur sont-ils

obstrues de charpie qui restreint le mouvement de I'air? Faire

fonctionner la secheuse pendant 5 a 10 minutes. Tenir la main

sous la hotte d'evacuation a I'exterieur pour verifier le

deplacement de Fair. Si on ne sent pas de deplacement d'air,

enlever la charpie du systeme d'evacuation ou remplacer le

conduit d'evacuation par un conduit metallique rigide ou

metal souple. Voir les "Instructions d'installation".

La s_cheuse est-elle restee hors service pendant un

certain temps?

Si la secheuse n'a pas ete utilisee pendant un certain temps,

il est possible qu'on entende un bruit de cognement au cours

des premieres minutes de fonctionnement.

Charpie sur la charge

Le conduit d'evacuation est-il ecras6 ou deform6? Le

remplacer par un conduit en metal Iourd ou en metal souple.

Voir les "Instructions d'installation'.

Un fusible est-il grille ou un disjoncteur s'est-il ouvert? Les

secheuses electriques emploient 2 fusibles ou disjoncteurs.

Le tambour peut tourner, mais il n'y a pas de chaleur.

Le filtre acharpie est-il obstrue?

Nettoyer le filtre &charpie. Verifier la circulation de I'air.

La charge est-elle bien tri_e?

Trier le linge qui produit de la charpie (serviettes, chenille) du

linge qui en recueille (velours c6tele, tissus synthetiques).

Trier aussi les couleurs.

A-t-on choisi un programme de sechage a Fair? Choisir le

bon programme pour le type de v_tements a faire secher. Voir

"Programmes".

•La charge est-elle trop considerable ou trop Iourde?

Faire secher des charges plus petites de telle sorte que la

charpie soit dirigee vers le filtre a charpie.

Le programme automatique se termine-t-il trop t6t? La

charge n'entre peut-_tre pas en contact avec les bandelettes

detecteur electronique. Mettre la secheuse d'aplomb.

Des feuilles d'assouplissant de tissu bloquent-elles la grille?

N'utiliser qu'une seule feuille d'assouplissant et ne I'utiliser

qu'une seule fois.

La s_cheuse se trouve-t-elle dans une piece o0 la

temperature ambiante est inf_rieure a 45°F (7°C)?

Le bon fonctionnement des programmes de la secheuse

necessite une temperature ambiante superieure

45°F (7°C).

A-t-on utilis_ un rinqage a I'eau froide? La charge _tait-

elle tr_s mouill_e?

Prevoir des durees de sechage plus Iongues avec les articles

rinces a I'eau froide et ceux qui retiennent I'humidite (cotons).

La charge est-elle trop considerable ou trop Iourde pour

un s_chage rapide?

Separer la charge pour que les v_tements culbutent

librement.

La charge a-t-elle _t_ s_ch_e a I'exc_s?

Choisir le bon reglage de sechage pour le type de charge.

Voir "Programmes". Un sechage excessif peut provoquer de

I'electricite statique, attirant la charpie.

•A-t-on laiss_ du papier ou des mouchoirs en papier dans

les poches?

•Prend-on le boulochage pour de la charpie?

Le boulochage (surface boulochee) est cause par I'usure

normale et le lavage.

Presence de taches sur les v_tements ou d_coloration

L'assouplissant de tissu pour s_cheuse a-t-il _t_ utilis_

de faqon appropriee?

Ajouter les feuilles d'assouplissant de tissu pour secheuse au

debut du programme Iorsque le linge est encore froid. Ne pas

ajouter de feuilles d'assouplissant de tissu a une charge

chaude.

•A-t-on place des articles sales dans la s_cheuse?

Les articles doivent _tre laves avant d'etre seches.

Les articles ont-ils _te tri_s correctement?

Separer les articles de couleur p_le des articles de couleur

foncee. Trier les couleurs grand teint des couleurs qui

deteignent.

R_tr_cissement des articles Odeurs

• La s_cheuse a-t-elle _t_ surcharg_e?

Faire secher de plus petites charges qui peuvent culbuter

librement.

Le linge a-t-il _t_ sech_ aI'exc_s?

V_rifier I'etiquette d'entretien des v_tements du fabricant.

Faire correspondre le reglage de la secheuse au type de

charge. Voir "Programmes".

Linge froiss_

•A-t-on sorti le linge de la s_cheuse d_s la fin du

programme?

•La secheuse a-t-elle _t_ surchargee?

Faire secher de plus petites charges qui peuvent culbuter

librement.

Le linge a-t-il _t_ sech_ _ I'exc_s?

Verifier I'etiquette d'entretien des v_tements du fabricant.

Faire correspondre le reglage de la secheuse au type de

charge. Voir "Programmes".

A-t-on r_cemment utilis_ de la peinture, de la teinture ou

du vernis dans la piece oO se trouve la secheuse?

Si c'est le cas, aerer la piece. Une fois les odeurs ou

emanations disparues, laver et secher a nouveau les

v_tements.

La s_cheuse est-elle utilis_e pour la premiere lois?

L'element de chauffage electrique neuf peut produire une

cer[aine odeur. L'odeur disparaftra apres le premier

programme.

V_tements endommag_s

•V_rifier ce qui suit :

Les fermetures & glissiere, les boutons pression et les agrafes

ont-ils ete laisses ouver[s?

A-t-on attache les cordons et ceintures echarpes pour eviter

qu'ils ne s'emm_lent?

A-t-on suivi les instructions d'entretien des v_tements sur

I'etiquette du fabricant?

Les articles ont-ils ete endommages avant le sechage?

ASSISTANCEOUSERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier la section "Depannage". Cette verification peut vous faire

economiser le co(4t d'une visite de reparation. Si vous avez

encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez conna_tre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement les pieces

d'origine FSP. Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil WHIRLPOOL ®.

Pour trouver des pi_ces d'origine FSP dans votre r_gion :

Composez le 1-800-807-6777, ou telephonez a votre Centre de

service designe le plus proche.

Pour rassistance

T_lephonez sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada Inc. au : 1-800-461-5681 du lundi au vendredi

- de 8 h 00 a 18 h 00 (HNE). Samedi - de 8 h 30 a 16 h 30 (HNE).

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• References aux concessionnaires Iocaux.

Pour le service

Composez le 1-800-807-6777. Les techniciens de service

designes par Whirlpool Canada Inc. sont formes pour remplir la

garantie des produits et fournir un service apres la garantie

par[out au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire

Whirlpool Canada Inc. en soumettant toute question ou tout

probleme a :

Centre d'interaction avec la clientele

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone 0(4on peut vous joindre dans la journee.

GARANTIEDELASECHEUSEWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN

Pendant un an &compter de la date d'achat, Iorsque cette secheuse est utilisee et entretenue conformement aux instructions jointes

ou fournies avec le produit, Whirlpool Canada Inc. paiera pour les pieces de rechange FSP®et les frais de main-d'oeuvre pour corriger

les vices de materiaux ou de fabrication. Le service dolt _tre fourni par une compagnie de service designee par Whirlpool.

GARANTIE LIMITI_E LA DEUXII_ME ANNI_E SUR LES TABLEAUX DE COMMANDE I_LECTRONIQUES

Pour la deuxieme annee a compter de la date d'achat, Iorsque cette secheuse est utilisee et entretenue conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Canada Inc. paiera pour les pieces de rechange FSP pour remplacer les tableaux de

commande electroniques si la defaillance est attribuable a des vices de materiaux ou de fabrication.

GARANTIE LIMITI_E DE LA DEUXII_ME ALA CINQUlI_ME ANNI_E INCLUSIVEMENT SUR LE DESSUS EN PORCELAINE

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque cette secheuse est utilisee et entretenue

conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Canada Inc. paiera les pieces de rechange FSP pour le

remplacement du dessus en porcelaine s'il se fragmente ou rouille par suite de vices de mat@iaux ou de fabrication.

Whirlpool Canada Inc. ne paiera pas pour :

1. Les visites de service pour rectifier I'installation de la secheuse, y compris le syst_me d'evacuation d'air. Un conduit d'evacuation

en metal Iourd de 4 po (10,2 cm) dolt _tre utilise. Ref6rer a la section "Conduit d'evacuation" de ce manuel et aux instructions

d'installation.

2. Les visites de service pour rectifier I'installation de la secheuse, pour remplacer des fusibles de la maison, rectifier le c&blage

electrique, reactiver les disjoncteurs ou pour remplacer les ampoules d'eclairage accessibles au proprietaire.

3. Les reparations Iorsque la secheuse est utilisee a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, mesusage, abus, incendie, inondation, actes de Dieu, mauvaise installation (y compris

mais non limitee a des conduits d'evacuation en plastique ou en feuille metallique flexible), une installation non conforme aux codes

Iocaux d'electricite et de plomberie, ou I'utilisation d'un produit non approuv& par Whirlpool Canada Inc.

5. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises en dehors du Canada.

6. Le ramassage et la livraison. Le produit est congu pour _tre repare a domicile.

7. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

8. Les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

g. Tousles frais de main-d'oeuvre encourus au cours des periodes des garanties limitees.

WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITI_ POUR LES DOMMAGES FORTUITS OU INDIRECTS.

Certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que cette exclusion ou

limitation peut ne pas @re applicable darts votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez

egalement jouir d'autres droits qui peuvent varlet d'une province a une autre.

AI'ext_rieur du Canada, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autoris_ pour d_terminer si une

autre garantie s'applique.

Si vous avez besoin de service, voir d'abord "Depannage". Une aide additionnelle peut _tre trouvee en v@ifiant "Pour assistance ou

service" ou en telephonant a Whirlpool Canada Inc. au 1-800-807-6777. 7/03

Conservez ce manuel et votre re(;u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre secheuse

pour mieux obtenir assistance ou service en cas de besoin. Vous

devrez connaftre le num@o de modele et le numero de s@ie au

complet. Cette information est donnee sur la plaque signaletique

indiquant le numero de modele et le num@o de serie, situee dans

le Iogement de la porte a I'interieur de la secheuse.

Norn du rnarchand

Adresse

Num_ro de tdl_phone

Nurn_ro de rnodble

Nurn_ro de s_rie

Date d'achat

8533584

Tous droits r_serves. ® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada Inc. Licensee in Canada

® Marque depos_e/TM Marque de commerce de Whirlpool, U.S.A., Emploi licencie par Whirlpool Canada Inc. au Canada

12/03

Printed in U.S.A.

Imprim6 aux E.-U.

Whirlpool YGEW9200LL2 dryer

Product's Documents

User Manual

Specifications

Whirlpool YGEW9200LL2 Questions and Answers
