Dual-Display USB-C
Docking Stations
Model: U442-DOCK8-GG, U442-DOCK8G-GG
Owner’s Manual
WARRANTY REGISTRATION
Register your product today and be automatically
entered to win an ISOBAR
®
surge protector
in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 17
Русский 25 • Deutsch 33
2
Product Features
• Supports 4K resolutions up to 3840 x 2160 @
30 Hz in DisplayPort Multi-Stream Transport (MST)
Mode to extend desktop image across 3 displays at
the same time
• Each HDMI port individually supports 4K resolutions
up to 3840 x 2160 @ 60 Hz with 4:4:4 chroma
subsampling, 36-bit Deep Color (12 bits per
channel) and HDCP 1.4/2.2
• USB-A hub ports support USB 3.2 Gen 1 speeds
up to 5 Gbps; one dedicated port supports up to
7.5W* for charging
• USB-C PD 3.0 port supports 20V 5A (100W) power
output for charging host device and ensures stable
connection during connection and disconnection**
• Dual card readers support Secure Digital v3.0 UHS-I
(Ultra High Speed) and can be used simultaneously
• Supports DisplayPort 1.4 Alternate Mode for
outputting 4K video and digital audio without special
software drivers
•
Compatible with USB-C and Thunderbolt 3 connectors
• Plug-and-play operation with no software required
for easy, immediate installation
• RJ45 port supports true 10/100/1000 Mbps
network speeds when Wi-Fi is weak or unavailable
(U442-DOCK8G-GG only)
* USB-A ports share maximum of 5V 1.6A (8W) for
downstream charging
**First 15W dedicated to USB ports; remaining 85W is passed
to charge the host device
U442-DOCK8-GG and U442-DOCK8G-GG
3
Package Contents
• U442-DOCK8-GG or U442-DOCK8G-GG
• Owner’s Manual
Optional Accessories
• P569-XXX-CERT High-Speed HDMI 2.0 Cables
• U322-XXX-BK USB 3.2 SuperSpeed Device Cable
(A/B Male)
• M100-XXX-HD Heavy-Duty USB-A to Lightning Cable
• N202-Series Cat6 24 AWG Solid-Wire Patch Cables
(U442-DOCK8G-GG only)
4

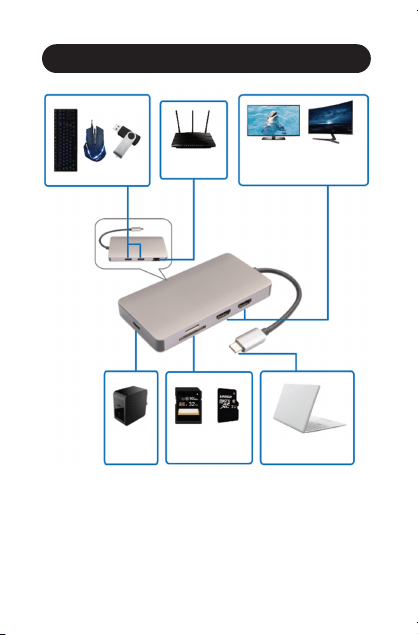

Installation
Note: When connecting to a DP 1.4 Alt Mode supported host,
the max resolution of the HDMI ports is 4K/60 Hz
(Dual: 4K/30 Hz). If connecting to a DP 1.2 Alt Mode supported
host, the max resolution of the HDMI ports is 4K/30 Hz
(Dual: 1080p/60 Hz) due to the limited bandwidth.
USB Devices
Type-C
PD Adapter
SD Card
Micro
SD Card
Type-C Host PC
Ethernet Router
HDMI Display 1 HDMI Display 2
1 x 4K/60 Hz
OR 2 x 4K/30 Hz under MST
5
Installation
1. Connect the built-in USB-C cable to your source
device’s USB-C or Thunderbolt 3 port.
Notes:
• To transfer both video/audio and data signals, source
must support DisplayPort Alt Mode.
• Multi-Stream Transport (MST) is required to achieve
extended dual displays. Displays will be mirrored under
Single-Stream Transport (SST). Typically, Windows
systems support MST, while Mac systems support SST.
2. With user-supplied HDMI cable(s), connect one or
two HDMI-compliant displays to the docking station.
3. Connect up to two (U442-DOCK8G-GG) or three
(U442-DOCK8-GG) USB 3.2 Gen 1 peripheral
devices. One dedicated USB-A port provides up to
7.5A of fast charging power.
4. Insert a Micro SD and/or SD card into the
memory card slots to transfer data to or from the
source device.
5. Charge your source, up to 20V 5A (100W), using
the available USB-C PD 3.0 port.
6. (U442-DOCK8G-GG only) Connect a user-supplied
Cat5e/6 Ethernet cable to the RJ45 port to join
a wired Gigabit Ethernet network at speeds up to
10/100/1000 Mbps.
6
Specifications
Model U442-DOCK8-GG U442-DOCK8G-GG
Input
Connector
USB-C (Male) USB-C (Male)
Output
Connectors
(x2) HDMI (Female)
USB-C (Female)
(x3) USB-A 3.2 Gen 1 (Female)
Micro SD (Female)
SD (Female)
(x2) HDMI (Female)
USB-C (Female)
(x2) USB-A 3.2 Gen 1 (Female)
Micro SD (Female)
SD (Female)
RJ45 (Female)
Operating
Temperature
32° to 113°F (0° to 45°C) 32 to 113°F (0° to 45°C)
Storage
Temperature
14° to 158°F
(-10° to 70°C)
14° to 158°F
(-10° to 70°C)
Operating
Humidity
10% to 85% RH, Non-
Condensing
10% to 85% RH,
Non-Condensing
Storage
Humidity
5% to 90% RH,
Non-Condensing
5% to 90% RH,
Non-Condensing
Unit
Dimensions
4.33 x 0.45 x 2.32 in. /
11 x 1.1 x 5.9 cm
4.33 x 0.45 x 2.32 in. /
11 x 1.1 x 5.9 cm
Unit Weight 0.22 lb. / 0.1 kg 0.22 lb. / 0.1 kg
HDCP
Specification
1.4/2.2 1.4/2.2
USB
Specification
USB-A
(USB 3.2 Gen 1, 5 Gbps)
USB-A
(USB 3.2 Gen 1, 5 Gbps)
Max
Supported
Video
Resolution
3840 x 2160
@ 60 Hz (Single)
3840 x 2160
@ 30 Hz (Dual)
3840 x 2160
@ 60 Hz (Single)
3840 x 2160
@ 30 Hz (Dual)
Network
Speed
N/A 10/100/1000 Mbps
Chroma
Subsampling
4:4:4 4:4:4
PD Charging
Spec
PD 3.0 (100W) PD 3.0 (100W)
SD/
Micro SD Slot
V3.0 UHS-I
(Ultra High Speed) SDR12
V3.0 UHS-I
(Ultra High Speed) SDR12
7
Warranty
3-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable
instructions, to be free from original defects in material and workmanship for a
period of three (3) years from the date of initial purchase. If the product should
prove defective in material or workmanship within that period, Seller will repair
or replace the product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE
RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES
NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET
FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL
IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY
OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET
FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL
AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on
how long an implied warranty lasts, and some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitations
or exclusions may not apply to you. This warranty gives you specific legal rights,
and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use
whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes
no representation or warranty as to the suitability or fitness of these devices for
any specific application.
8
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-10-326 933CFB_RevB
Product Registration
Visit tripplite.com/warranty today to register your new Tripp Lite product.
You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
*No purchase necessary. Void where prohibited. Some restrictions apply.
See website for details.
Use of this equipment in life support applications where failure of this
equipment can reasonably be expected to cause the failure of the life
support equipment or to significantly affect its safety or effectiveness is not
recommended.
Tripp Lite has a policy of continuous improvement. Specifications are subject
to change without notice. Photos and illustrations may differ slightly from
actual products.
9
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
Copyright © 2022 Tripp Lite. Todas las marcas registradas son
propiedad de sus respectivos propietarios.
Estaciones de Conexión USB C
para Dos Pantallas
Modelo: U442-DOCK8-GG, U442-DOCK8G-GG
Manual del Propietario
English 1 • Français 17
Русский 25 • Deutsch 33
10
Características del Producto
• Soporta resoluciones 4K de hasta 3840 x 2160 @ 30
Hz en modo DisplayPort Multi-Stream Transport [MST]
para extender la imagen de escritorio a través de 3
pantallas al mismo tiempo
• Cada puerto HDMI soporta individualmente resoluciones
4K de hasta 3840 x 2160 @ 60 Hz con submuestreo
cromático 4:4:4, Color verdadero de 36 bits (12 bits
por canal) y HDCP 1.4 y 2.2
• Los puertos USB A del hub soportan velocidades de
USB 3.2 Gen 1 hasta 5 Gbps; un puerto dedicado
soporta hasta 7.5W* para carga
• El puerto USB C PD 3.0 soporta una salida de energía
de 20V 5A (100W) para cargar al dispositivo anfitrión
y garantiza una conexión estable durante la conexión y
desconexión**
• Los dos lectores de tarjetas soportan Secure Digital
v3.0 UHS-I [Ultra Alta Velocidad] y pueden usarse
simultáneamente
• Soporta DisplayPort 1.4 Modo Alterno para salida de
video 4K y audio digital sin controladores de software
especiales
• Compatible con conectores USB C como Thunderbolt 3
• Operación de conectar y usar sin necesidad de software
para una instalación fácil e inmediata
• El puerto RJ45 soporta velocidades reales de red de
10Mbps/100Mbps/1000Mbps cuando la Wi-Fi es débil
o no está disponible (U442-DOCK8G-GG solamente)
* Los puertos USB A comparten un máximo de 5V 1.6A (8W) para carga de bajada
** Primeros 15W dedicados a puertos USB; los 85W restantes se pasan para
cargar el dispositivo anfitrión
U442-DOCK8-GG y U442-DOCK8G-GG
11
Contenido del Empaque
• U442-DOCK8-GG o U442-DOCK8G-GG
• Manual del Propietario
Accesorios Opcionales
• Cables HDMI 2.0 de Alta Velocidad P569-XXX-CERT
• U322-XXX-BK - Cable para Dispositivo USB 3.2
SuperSpeed (A/B Macho)
• M100-XXX-HD – Cable USB A a Lightning para
Servicio Pesado
• Cables Patch Cat6 de Alambre Sólido 24 AWG de la
Serie N202 (U442-DOCK8G-GG solamente)
12
Instalación
Nota: Al conectar a un host soportado de DP 1.4 Modo
Alterno, la resolución máxima de los puertos HDMI es 4K @ 60
Hz (Doble: 4K @ 30 Hz). Si se conecta a un host soportado
de Modo Alterno DP 1.2, la resolución máxima de los puertos
HDMI es 4K @ 30 Hz (Doble: 1080p @ 60 Hz) debido al
ancho de banda limitado.
Dispositivos USB
Ruteador
Ethernet
Pantalla 1 HDMIPantalla 2 HDMI
1x4K @ 60 Hz
O 2x4K @ 30 Hz bajo MST
Adaptador
PD
Tipo C
PC Anfitrión Tipo C
Tarjeta SD
Tarjeta
Micro SD
13
Instalación
1. Conecte el cable USB C integrado al puerto USB C
o Thunderbolt 3 de su dispositivo fuente.
Notas:
• Para transferir señales de video, audio y datos, la fuente
debe soportar DisplayPort Modo Alterno.
• Se requiere Multi-Stream Transport [MST] para alcanzar
pantallas dobles extendidas. Las pantallas se reproducirán
bajo Single-Stream Transport [SST]. Normalmente,
los sistemas Windows soportan MST, mientras que los
sistemas Mac soportan SST.
2. Con los cables HDMI suministrados por el usuario,
conecte una o
dos pantallas compatibles con HDMI
a la estación de conexión.
3. Conecte hasta dos dispositivos periféricos USB 3.2
Gen 1 (U442-DOCK8G-GG) o tres (U442-DOCK8-GG).
Un puerto USB A dedicado proporciona hasta 7.5A
de energía de carga rápida
4. Para transferir datos hacia o desde el dispositivo
fuente, inserte una tarjeta Micro SD y/o SD en las
ranuras para la tarjeta de memoria.
5. Cargue su fuente, hasta 20V 5A (100W), usando el
puerto USB C PD 3.0 disponible.
6. (U442-DOCK8G-GG solamente) Conecte un cable
Ethernet Cat5e o Cat6 suministrado por el usuario
al puerto RJ45 para unirse a una red Gigabit
Ethernet cableada a velocidades de hasta
10Mbps / 100Mbps /1000Mbps.
14
Especificaciones
Modelo U442-DOCK8-GG U442-DOCK8G-GG
Conector
de Entrada
USB-C (Macho) USB-C (Macho)
Conectores
de Salida
(x2) HDMI (Hembra)
USB C (Hembra)
(x3) USB A 3.2 Gen 1 (Hembra)
Micro SD (Hembra)
SD (Hembra)
(x2) HDMI (Hembra)
USB C (Hembra)
(x2) USB A 3.2 Gen 1 (Hembra)
Micro SD (Hembra)
SD (Hembra)
RJ45 (Hembra)
Temperatura de
Operación
0 °C a 45 °C [32 °F a 113 °F] 0 ºC a 45 °C [32 ºF a 113 °F]
Temperatura de
Almacenamiento
-10 °C a 70 °C
[14 °F a 158 °F]
-10 °C a 70 °C
[14 °F a 158 °F]
Humedad
de Operación
De 10% a 85% de HR, Sin
Condensación
De 10 % a 85 % de HR,
Sin Condensación
Humedad de
Almacenamiento
De 5 % a 90 % de HR,
Sin Condensación
De 5 % a 90 % de HR,
Sin Condensación
Dimensiones
de la Unidad
11 x 1.1 x 5.9 cm
[4.33" x 0.45" x 2.32 "]
11 x 1.1 x 5.9 cm
[4.33" x 0.45" x 2.32 "]
Peso de la Unidad 0.1 kg [0.22 lb] 0.1 kg [0.22 lb]
Especificación
HDCP
1.4/2.2 1.4/2.2
Especificación
USB
USB A
(USB 3.2 Gen 1, 5 Gbps)
USB A
(USB 3.2 Gen 1, 5 Gbps)
Máxima
Resolución de
Video Soportada
3840 x 2160
@ 60 Hz (Uno)
3840 x 2160
@ 30 Hz (Dos)
3840 x 2160
@ 60 Hz (Uno)
3840 x 2160
@ 30 Hz (Dos)
Velocidad de
la Red
N/A 10/100/1000 Mbps
Submuestreo
Cromático
4:4:4 4:4:4
Especificación de
Carga PD
PD 3.0 (100W) PD 3.0 (100W)
Ranura para SD/
Micro SD
V3.0 UHS-I
[Ultra Alta Velocidad] SDR12
V3.0 UHS-I
[Ultra Alta Velocidad] SDR12
15
Garantía
Garantía Limitada de 3 años
El vendedor garantiza este producto, Si se usa de acuerdo con todas las
instrucciones aplicables, de que está libre de defectos en material y mano
de obra por un período de tres (3) años a partir de la fecha de compra
inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de
obra dentro de ese período, el vendedor reparará o reemplazará el producto
a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS
QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO
O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS
DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA
EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS
IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN
O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO
DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE
EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.
(Algunos estados no permiten limitaciones en cuanto a la duración de una
garantía y algunos estados no permiten la exclusión o limitación de daños
incidentales o indirectos, de modo que es posible que las limitaciones
anteriores no se apliquen a usted. Esta garantía le otorga derechos legales
específicos y es posible que usted goce de otros derechos que pueden variar
de una jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al
determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya
que las aplicaciones individuales están sujetas a gran variación, el fabricante
no garantiza la adecuación de estos dispositivos para alguna aplicación
específica.
Tripp Lite tiene una política de mejora continua. Las especificaciones están
sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden
diferir ligeramente de los productos reales.
16
1111 W. 35th Street, Chicago, IL 60609, EE UU
tripplite.com/support
21-10-326 933CFB_RevB
17
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Droits d'auteur © 2022 Tripp Lite. Toutes les marques de commerce
sont la propriété exclusive de leurs propriétaires respectifs.
Stations d'accueil USB-C
pour écran double
Modèle : U442-DOCK8-GG, U442-DOCK8G-GG
Manuel de l'utilisateur
English 1 • Español 9
Русский 25 • Deutsch 33
18
Caractéristiques du produit
• Prend en charge des résolutions 4K jusqu'à 3 840 x 2
160 @ 30 Hz en mode Multi-Stream Transport (MST)
DisplayPort pour étendre une image d'ordinateur sur 3
écrans en même temps
• Chaque port HDMI prend individuellement en charge des
résolutions 4K jusqu'à 3 840 x 2 160 @ 60 Hz avec
sous-échantillonnage de la chrominance 4:4:4, 36 bits
Deep Color (12 bits par canal) et HDCP 1.4/2.2.
• Les ports du concentrateur USB-A prennent en charge
des vitesses USB 3.2 Gen 1 pouvant atteindre jusqu'à 5
Gbps; un port dédié prend en charge jusqu'à 7,5 W* pour
le chargement.
• Le port USB-C PD 3.0 prend en charge une sortie
de puissance de 20 V 5 A (100 W) pour charger le
dispositif hôte et assure une connexion stable pendant la
connexion et la déconnexion**.
• Les lecteurs de cartes doubles prennent en charge les
cartes numériques sécurisées v3.0 UHS-I (ultra haute
vitesse) et peuvent être utilisés simultanément.
• Prend en charge le mode alternatif DisplayPort 1.4 pour
émettre de la vidéo et de l'audio numérique 4K sans
lecteurs de logiciel spéciaux
• Compatible avec les connecteurs USB-C et Thunderbolt 3
• Prêt à l'emploi, aucun logiciel requis pour une installation
simple et immédiate
• Le port RJ45 prend en charge les vitesses de réseaux
réelles de 10/100/1 000 Mbps lorsque le Wi-Fi est faible
ou non disponible (U442-DOCK8G-GG seulement).
* Les ports USB-A partagent un maximum de 5 V 1,6 A (8 W) pour le chargement en aval.
** Les premiers 15 W sont dédiés aux ports USB; les autres 85 W sont utilisés pour charger
le dispositif hôte.
U442-DOCK8-GG et U442-DOCK8G-GG
19
Contenu de l'emballage
• U442-DOCK8-GG ou U442-DOCK8G-GG
• Manuel de l'utilisateur
Accessoires en option
• Câbles HDMI 2.0 haute vitesse P569-XXX-CERT
• Câble pour dispositif SuperSpeed USB 3.2
U322-XXX-BK (A/B mâle)
• Câble robuste de USB-A à Lightning M100-XXX-HD
• Cordons de raccordement à fils rigides 24 AWG
Cat6 de la série N202 (U442-DOCK8G-GG
seulement)
20
Installation
Remarque : Lors d'une connexion à un hôte pris en charge
par le mode alternatif DP 1.4, la résolution maximale des ports
HDMI est 4K/60 Hz (double : 4K/30 Hz). Lors d'une connexion
à un hôte pris en charge par le mode alternatif DP 1.2, la
résolution maximale des ports HDMI est 4K/30 Hz (double : 1
080 p/60 Hz) en raison de la bande passante limitée.
Dispositifs USB
Routeur
Ethernet
Écran HDMI 1 Écran HDMI 2
1x4K/60 Hz
OU 2x4K/30 Hz sous MST
Adaptateur
PD Type-C
Ordinateur hôte Type-C
Carte SD
Carte
Micro SD
21
Installation
1. Raccorder le câble intégré USB-C 3 au port USB-C
ou Thunderbolt 3 du dispositif source.
Remarques :
• Pour transférer les signaux vidéo/audio et les signaux
de données, la source doit prendre en charge le mode
alternatif DisplayPort.
• Multi-Stream Transport (MST) est requis pour obtenir des
écrans doubles étendus. Les écrans seront dupliqués
sous Single-Stream Transport (SST). Normalement, les
systèmes Windows prennent en charge MST, tandis que
les systèmes Mac prennent en charge SST.
2. En utilisant le ou les câbles HDMI fournis
par l'utilisateur, connecter un ou
deux écrans
conformes HDMI à la station d'accueil.
3. Connecter jusqu'à deux (U442-DOCK8G-GG) ou
trois (U442-DOCK8-GG) dispositifs périphériques
USB 3.2 Gen 1. Un port USB-A dédié fournit
jusqu'à 7,5 A de puissance de charge rapide.
4. Insérer une carte Micro SD et/ou SD dans les
fentes pour cartes mémoires pour transférer des
données vers ou depuis le dispositif hôte.
5. Charger la source, jusqu'à 20 V 5 A (100 W), en
utilisant le port USB-C PD 3.0 disponible.
6. (U442-DOCK8G-GG seulement) Connecter un
câble Ethernet Cat5e/6 fourni par l'utilisateur au
port RJ45 pour joindre un réseau Gigabit Ethernet
câblé à des vitesses pouvant atteindre jusqu'à
10/100/1 000 Mbps.
22
Caractéristiques techniques
Modèle U442-DOCK8-GG U442-DOCK8G-GG
Connecteur d'entrée USB-C (mâle) USB-C (mâle)
Connecteurs de sortie (x2) HDMI (femelle)
USB-C (femelle)
(x3) USB-A 3.2 Gen 1
(femelle)
Micro SD (femelle)
SD (femelle)
(x2) HDMI (femelle)
USB-C (femelle)
(x2) USB-A 3.2 Gen 1
(femelle)
Micro SD (femelle)
SD (femelle)
RJ45 (femelle)
Température de
fonctionnement
0 à 45 °C (32 à 113 °F) 0 à 45 °C (32 à 113 °F)
Température
d'entreposage
-10 à 70 °C
(14 à 158 °F)
-10 à 70 °C
(14 à 158 °F)
Humidité de
fonctionnement
10 à 85 % HR, sans
condensation
10 à 85 % HR,
sans condensation
Humidité
d'entreposage
5 à 90 % HR,
sans condensation
5 à 90 % HR,
sans condensation
Dimensions de
l'appareil
11 x 1,1 x 5,9 cm/
4,33 x 0,45 x 2,32 po
11 x 1,1 x 5,9 cm/
4,33 x 0,45 x 2,32 po
Poids de l'appareil 0,1 kg/0,22 lb 0,1 kg/0,22 lb
Caractéristiques HDCP 1.4/2.2 1.4/2.2
Caractéristiques
techniques USB
USB-A
(USB 3.2 Gen 1, 5 Gbps)
USB-A
(USB 3.2 Gen 1, 5 Gbps)
Résolution vidéo
maximale prise en
charge
3 840 x 2 160
@ 60 Hz (simple)
3 840 x 2 160
@ 30 Hz (double)
3 840 x 2 160
@ 60 Hz (simple)
3 840 x 2 160
@ 30 Hz (double)
Vitesse du réseau S.O. 10/100/1 000 Mbps
Sous-échantillonnage
de la chrominance
4:4:4 4:4:4
Caractéristiques
techniques du
chargement de
la distribution de
puissance (PD)
PD 3.0 (100 W) PD 3.0 (100 W)
Fente SD/
Micro SD
V3.0 UHS-I
(ultra haute vitesse) SDR12
V3.0 UHS-I
(ultra haute vitesse)
SDR12
23
Garantie
Garantie limitée de 3 ans
Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes
les instructions applicables, est exempt de tous défauts de matériaux et
de fabrication pour une période de trois (3) ans à partir de la date d'achat
initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou
de fabrication au cours de cette période, le vendeur s'engage à réparer ou
remplacer le produit, à son entière discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX
DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS
OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE
EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE
PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT
PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES
LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT
LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE
EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.
(Certains États ne permettent pas de limitations sur la durée d'une garantie
implicite, et certains États ne permettent pas l'exclusion ou la limitation des
dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions
susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous
accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits
qui varient d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer
avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage
prévu. Puisque les utilisations individuelles sont sujettes à des variations
importantes, le fabricant ne fait aucune déclaration ou garantie quant à
l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
La politique de Tripp Lite en est une d’amélioration continue. Les
caractéristiques techniques sont modifiables sans préavis. Les produits réels
peuvent différer légèrement des photos et des illustrations.
24
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-10-326 933CFB_RevB
25
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Охраняется авторским правом © 2022 Tripp Lite. Все торговые знаки являются
исключительной собственностью своих соответствующих владельцев.
Док-станции
с разъемами USB-C на два дисплея
Модель: U442-DOCK8-GG, U442-DOCK8G-GG
Руководство пользователя
English 1 • Español 9
Français 17 • Deutsch 32
26
Характеристики изделия
• Поддерживает разрешения 4K до 3840 x 2160 при 30 Гц в режиме
DisplayPort Multi-Stream Transport (MST) для одновременной
ретрансляции изображения с настольного компьютера на 3 дисплея
• Каждый HDMI-порт в отдельности поддерживает разрешения 4K до
3840 x 2160 при 60 Гц с цветовой субдискретизацией 4:4:4, 36-битовое
кодирование цвета (по 12 бит на канал) и стандарты HDCP 1.4/2.2
• Концентраторные порты USB-A поддерживают скорости интерфейса
USB 3.2 Gen 1 до 5 Гбит/с; один выделенный порт поддерживает
мощность 7,5 Вт* для зарядки
• Порт USB-C PD 3.0 поддерживает выходное питание 20 В / 5 А (100 Вт)
для зарядки главного устройства и обеспечивает устойчивую связь во
время подключения и отключения**
• Два устройства считывания карт памяти поддерживают карту Secure
Digital v3.0 UHS-I (сверхвысокоскоростную) и могут использоваться
одновременно
• Поддерживает режим DisplayPort 1.4 Alternate для вывода
видеосигнала с разрешением 4K и цифрового аудио без установки
каких-либо специальных программ-драйверов.
• Совместим с разъемами USB-C и Thunderbolt 3
• Подключается по технологии Рlug-and-рlay без необходимости
в программном обеспечении, что обеспечивает мгновенную и
беспрепятственную установку
• Порт RJ45 поддерживает сетевые скорости 10/100/1000 Мбит/с при
слабом сигнале Wi-Fi или его отсутствии (только мод. U442-DOCK8G-GG)
* Порты USB-A обеспечивают мощность до 8 Вт (5 В; 1,6 А) для зарядки в нисходящем направлении
** Первые 15 Вт мощности выделены на USB-порты; оставшиеся 85 Вт передаются для зарядки
хост-устройства
U442-DOCK8-GG и U442-DOCK8G-GG
27
Содержимое упаковки
• U442-DOCK8-GG или U442-DOCK8G-GG
• Руководство пользователя
Опциональные комплектующие
• Высокоскоростные кабели HDMI 2.0 мод. P569-XXX-CERT
• Сверхскоростной кабель для подключения устройств U322-XXX-BK
USB 3.2 (A/B штекер)
• Кабель повышенной прочности M100-XXX-HD с разъемами USB-A и
Lightning
• Соединительные кабели Cat6 серии N202 с одножильными
проводами калибра 24 AWG (только мод. U442-DOCK8G-GG)
28
Установка
Примечание. При подключении к главному устройству с поддержкой режима
DP 1.4 Alt максимальное разрешение HDMI-портов составляет 4K/60 Гц (для двух:
4K/30 Гц). При подключении к главному устройству с поддержкой режима DP
1.2 Alt максимальное разрешение HDMI-портов составляет 4K/30 Гц (для двух:
1080p/60 Гц).
USB-устройства
Маршрутизатор
локальной сети
HDMI-дисплей 1 HDMI-дисплей 2
1 x 4K/60 Гц
ИЛИ 2 x 4K/30 Гц в режиме MST
Адаптер Type-C
PD
Хост-компьютер с интерфейсом
Type-C
Карта SD Карта Micro SD
29
Установка
1. Подключите вмонтированный кабель с разъемом USB-С к порту
USB-С или Thunderbolt 3 своего устройства, используемого в
качестве источника.
Примечания:
• Для передачи видео/аудио и информационных сигналов устройство-
источник должно поддерживать режим DisplayPort Alt.
• Для ретрансляции на два дисплея требуется режим многопоточной
передачи (MST). В режиме однопоточной передачи (SST) дисплеи будут
работать в зеркальном режиме. Как правило, операционные системы
Windows поддерживают режим MST, а операционные системы Mac —
режим SST.
2. Используя HDMI-кабель(-и) (в комплект поставки не входит(-ят))
подключите один или
два HDMI-совместимых дисплея к
док-станции.
3. Подключите до двух (для мод. U442-DOCK8G-GG) или трех (для
мод. U442-DOCK8-GG) периферийных устройств с интерфейсом
USB 3.2 Gen 1. Один выделенный порт USB-A обеспечивает
мощность до 7,5 А в режиме быстрой зарядки.
4. Вставьте карту Micro SD и/или SD в разъем(-ы) для карт памяти
для передачи данных на устройство-источник или с него.
5. Используя свободный порт USB-C PD 3.0, зарядите свое
устройство-источник (максимальная мощность 100 Вт (20 В / 5 А)).
6. (Только для мод. U442-DOCK8G-GG) Подсоедините Ethernet-
кабель Cat5e/6 (в комплект поставки не входит) к порту RJ45 для
подключения к проводной сети Gigabit Ethernet на скоростях до
10/100/1000 Мбит/с.
30
Технические характеристики
Модель U442-DOCK8-GG U442-DOCK8G-GG
Входной
разъем
USB-C (штекерный) USB-C (штекерный)
Выходные
разъемы
HDMI (гнездовой) — 2 шт.
USB-C (гнездовой)
USB-A 3.2 Gen 1 (гнездовой) — 3 шт.
Micro SD (гнездовой)
SD (гнездовой)
HDMI (гнездовой) — 2 шт.
USB-C (гнездовой)
USB-A 3.2 Gen 1 (гнездовой) — 2 шт.
Micro SD (гнездовой)
SD (гнездовой)
RJ45 (гнездовой)
Диапaзoн рабочих
температур
От 0 до 45°C От 0 до 45°C
Диапазон температур
хранения
От -10 до 70°C От -10 до 70°C
Рабочий диапазон
влажности
Относительная влажность от 10 до
85%, без образования конденсата
Относительная влажность от 10 до
85%, без образования конденсата
Диапазон влажности
при хранении
Относительная влажность от 5 до
90%, без образования конденсата
Относительная влажность от 5 до
90%, без образования конденсата
Габаритные
размеры
11 x 1,1 x 5,9 см 11 x 1,1 x 5,9 см
Масса изделия 0,1 кг 0,1 кг
Технические требования
к изделиям стандарта HDCP
1.4/2.2 1.4/2.2
Технические требования
к изделиям стандарта USB
USB-A
(USB 3.2 Gen 1, 5 Гбит/с)
USB-A
(USB 3.2 Gen 1, 5 Гбит/с)
Макс. поддерживаемое
видеоразрешение
3840 x 2160
при 60 Гц (один)
3840 x 2160
при 30 Гц (два)
3840 x 2160
при 60 Гц (один)
3840 x 2160
при 30 Гц (два)
Скорость передачи данных
по сети
Н/П 10/100/1000 Мбит/с
Цветовая субдискретизация 4:4:4 4:4:4
Технические требования к
PD Charging
PD 3.0 (100 Вт) PD 3.0 (100 Вт)
Разъем для карты памяти
SD/Micro SD
V3.0 UHS-I
(сверхвысокоскоростной) SDR12
V3.0 UHS-I
(сверхвысокоскоростной) SDR12
31
Гарантийные обязательства
Ограниченная гарантия сроком 3 года
Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение
3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования
в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо
дефектов материала или изготовления в течение указанного периода Продавец осуществляет
ремонт или замену данного изделия исключительно по своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ
ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ
ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ
ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ
СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ,
ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ,
ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ;
КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ,
СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений
на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых
— исключение или ограничение размера побочных или косвенных убытков. В этих случаях
вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая
гарантия предоставляет конкретные юридические права, а набор других прав может быть
различным в зависимости от юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том,
что оно является пригодным, соответствующим или безопасным для предполагаемого применения.
В связи с большим разнообразием конкретных применений производитель не дает каких-либо
заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного
применения или их соответствия каким-либо конкретным требованиям.
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно
изменение технических характеристик без предварительного уведомления. Внeшний вид реальных
изделий может несколько отличаться от представленного на фотографиях и иллюстрацияx.
32
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-10-326 933CFB_RevB
33
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2022 Tripp Lite. Alle Warenzeichen sind alleiniges
Eigentum des jeweiligen Inhabers.
Dual-Display
USB-C-Dockingstationen
Modell: U442-DOCK8-GG, U442-DOCK8G-GG
Bedienungsanleitung
English 1 • Español 9
Français 17 • Русский 25
34
Produktmerkmale
• Unterstützt 4K-Auflösungen bis zu 3840 x 2160 bei
30 Hz im DisplayPort-MST-Modus (Multi-Stream
Transport), um das Bild gleichzeitig auf drei Displays zu
erweitern
• Jeder HDMI-Anschluss unterstützt jeweils 4K_
Auflösungen bis zu 3840 x 2160 bei 60 Hz mit 4:4:4
Farbunterabtastung, 36-Bit Deep Color (12 Bits pro
Kanal) und HDCP 1.4/2.2
• USB-A-Hub-Anschlüsse unterstützen USB 3.2 Gen 1
Geschwindigkeiten bis zu 5 Gbit/s; ein dedizierter
Anschluss unterstützt bis zu 7,5 W* zum Laden
• USB-C PD 3.0-Anschluss unterstützt 20 V 5 A (100 W)
Leistungsausgang zum Laden des Hostgeräts und sorgt
für eine stabile Verbindung während des Anschlusses
und der Trennung**
• Dual-Kartenleser unterstützen Secure Digital v3.0 UHS-I
(Ultra High Speed) und können gleichzeitig verwendet
werden
• Unterstützt den alternativen DisplayPort 1.4-Modus
zur Ausgabe von 4K-Video und digitalem Audio ohne
spezielle Softwaretreiber
• Kompatibel mit USB-C- und Thunderbolt 3-Anschlüssen
• Plug-and-Play-Betrieb ohne Software für eine einfache
und sofortige Installation
• RJ45-Anschluss unterstützt echte 10/100/1000 Mbit/s
Netzwerkgeschwindigkeiten, wenn das WLAN schwach
oder nicht verfügbar ist (nur U442-DOCK8G-GG)
* USB-A-Anschlüsse teilen maximal 5 V 1,6 A (8 W) für das nachgeschaltete Laden
** Die ersten 15 W sind für USB-Anschlüsse bestimmt; die verbleibenden 85 W
werden weitergeleitet, um das Hostgerät zu laden
U442-DOCK8-GG und U442-DOCK8G-GG
35
Lieferumfang
• U442-DOCK8-GG oder U442-DOCK8G-GG
• Benutzerhandbuch
Optionales Zubehör
• P569-XXX-CERT HDMI 2.0
Hochgeschwindigkeitskabel
• U322-XXX-BK USB 3.2 SuperSpeed-Gerätekabel
(A/B Stecker)
• M100-XXX-HD hochbelastbares USB-A-zu-Lightning-
Kabel
• N202-Serie Cat6 24 AWG Volldraht-Patchkabel
(nur U442-DOCK8G-GG)
36
Installation
Hinweis: Beim Anschluss an einen Host, der im DP 1.4 Alt-
Modus unterstützt wird, beträgt die maximale Auflösung der
HDMI-Anschlüsse 4K/60 Hz (Dual: 4K/30 Hz). Wenn ein Host
mit DP 1.2 Alt-Modus angeschlossen wird, beträgt die maximale
Auflösung der HDMI-Anschlüsse 4K/30 Hz (Dual: 1080p/60 Hz)
aufgrund der begrenzten Bandbreite.
USB-Geräte
Ethernet-Router
HDMI-Display 1 HDMI-Display 2
1x4K/60 Hz
ODER 2x4K/30 Hz unter MST
PD-Adapter
Typ-C
Typ-CHost-PC
SD-Karte
Micro SD-
Karte
37
Installation
1. Stecken Sie das eingebaute USB-C-Kabel in den USB-C-
oder Thunderbolt 3-Anschluss des Quellgeräts ein.
Hinweise:
• Um sowohl Video/Audio als auch Datensignale zu übertragen,
muss die Quelle den DisplayPort-Alt-Modus unterstützen.
• MST (Multi Stream Transport) ist für erweiterte Dual-Displays
erforderlich. Die Displays werden unter SST (Single-Stream
Transport) gespiegelt. Normalerweise wird MST von Windows-
Systemen und SST von Mac-Systemen unterstützt.
2. Schließen Sie mit den vom Benutzer bereitgestellten
HDMI-Kabeln ein oder zwei HDMI-kompatible Displays
an die Dockingstation an.
3. Schließen Sie bis zu zwei (U442-DOCK8G-GG)
oder drei (U442-DOCK8-GG) USB 3.2 Gen 1
Peripheriegeräte an. Ein dedizierter USB-A-Anschluss
bietet eine Schnellladeleistung bis zu 7,5 A.
4. Stecken Sie eine Micro SD- und/oder SD-Karte in die
Speicherkartensteckplätze, um Daten zum oder vom
Quellgerät zu übertragen.
5. Laden Sie Ihre Quelle, bis zu 20 V 5 A (100 W), über
den verfügbaren USB-C PD 3.0-Anschluss auf.
6. (Nur U442-DOCK8G-GG) Schließen Sie ein vom
Benutzer bereitgestelltes Cat5e/6-Ethernet-Kabel an
den RJ45-Anschluss an, um ein verkabeltes Gigabit-
Ethernet-Netzwerk mit Geschwindigkeiten bis zu
10/100/1000 Mbit/s zu verbinden.
38
Technische Daten
Modell U442-DOCK8-GG U442-DOCK8G-GG
Eingangsanschluss USB-C (Stecker) USB-C (Stecker)
Ausgangsanschlüsse (x2) HDMI (Buchse)
USB-C (Buchse)
(x3) USB-A 3.2 Gen 1
(Buchse)
Micro SD (Buchse)
SD (Buchse)
(x2) HDMI (Buchse)
USB-C (Buchse)
(x2) USB-A 3.2 Gen 1
(Buchse)
Micro SD (Buchse)
SD (Buchse)
RJ45 (Buchse)
Betriebstemperatur
0 °C bis 45 °C 32 bis 113 °F (0 °C bis
45 °C)
Lagertemperatur 14 °F bis 158 °F
(-10 °C bis 70 °C)
14 °F bis 158 °F
(-10 °C bis 70 °C)
Luftfeuchtigkeit bei
Betrieb
10 % bis 85 % rF, nicht
kondensierend
10 % bis 85 % rF,
nicht kondensierend
Feuchtebereich für die
Lagerung
5 % bis 90 % rF,
nicht kondensierend
5 % bis 90 % rF,
nicht kondensierend
Abmessungen der
Einheit
4,33 x 0,45 x 2,32 Zoll /
11 x 1,1 x 5,9 cm
4,33 x 0,45 x 2,32 Zoll /
11 x 1,1 x 5,9 cm
Gewicht der Einheit 0,22 lb. / 0,1 kg 0,22 lb. / 0,1 kg
HDCP-
Spezifikation
1.4/2.2 1.4/2.2
USB-
Spezifikation
USB-A
(USB 3.2 Gen 1, 5 Gbit/s)
USB-A
(USB 3.2 Gen 1, 5 Gbit/s)
Maximal unterstützte
Videoauflösung
3840 x 2160
bis 60 Hz (Single)
3840 x 2160
bis 30 Hz (Dual)
3840 x 2160
bis 60 Hz (Single)
3840 x 2160
bis 30 Hz (Dual)
Netzwerkgeschwindigkeit Entfällt 10/100/1000 Mbit/s
Farbunterabtastung 4:4:4 4:4:4
PD-Ladespezifikation
PD 3.0 (100 W) PD 3.0 (100 W)
SD/
Micro SD-Steckplatz
V3.0 UHS-I
(Ultra High Speed) SDR12
V3.0 UHS-I
(Ultra High Speed) SDR12
39
Garantie
3 Jahre eingeschränkte Garantie
Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung
mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von
drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und
Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder
Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem
Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON
UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER
GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH
DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER
KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN
UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE
GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN
FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST
AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN
SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von
Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss
von implizierten Garantien oder die zeitliche Beschränkung einer implizierten
Garantie untersagen, sind die oben genannten Beschränkungen für Sie
möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte.
Sie haben jedoch möglicherweise andere Rechte, die abhängig von der
Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät
für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz
sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller
keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten
Verwendungszweck.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern.
Spezifikationen können ohne Ankündigung geändert werden. Fotos und
Illustrationen können von den tatsächlichen Produkten leicht abweichen.
40
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
21-10-326 933CFB_RevB
