TC-CS 1200
Art.-Nr.: 43.309.36 I.-Nr.: 11025
1
D Originalbetriebsanleitung
Handkreissäge
GB Original operating instructions
Hand-held circular saw
F Mode d’emploi d’origine
Scie circulaire portable
I Istruzioni per l’uso originali
Sega circolare a mano
DK/ Original betjeningsvejledning
N Håndrundsav
S Original-bruksanvisning
Handcirkelsåg
HR/ Originalne upute za uporabu
BIH Ručna kružna pila
RS Originalna uputstva za upotrebu
Ručna kružna testera
CZ Originální návod k obsluze
Ruční kotoučová pila
SK Originálny návod na obsluhu
Ručná okružná píla
Anl_TC_CS_1200_SPK1.indb 1Anl_TC_CS_1200_SPK1.indb 1 02.02.16 09:4902.02.16 09:49
- 2 -
1a
1b
10
9
8
7 6
5
4
3
2 1
2
13
15 20 19 16
17
18
14 11 12
6 4
a
Anl_TC_CS_1200_SPK1.indb 2Anl_TC_CS_1200_SPK1.indb 2 05.02.16 10:4805.02.16 10:48
- 3 -
3 4
5 6
7 8
12 6
9
7
a 14
a
6 16
16 8
Anl_TC_CS_1200_SPK1.indb 3Anl_TC_CS_1200_SPK1.indb 3 05.02.16 10:4905.02.16 10:49

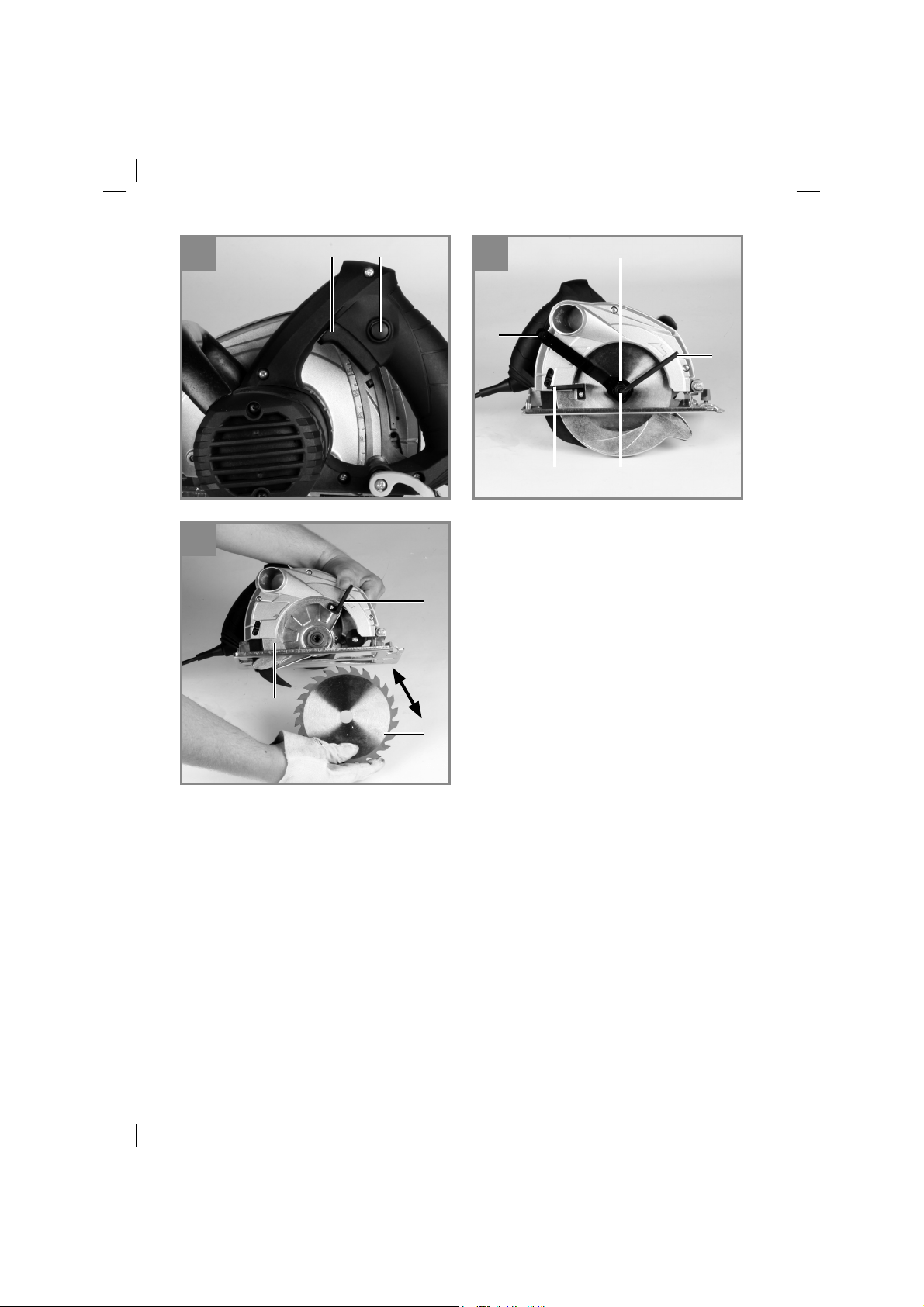

- 4 -
9 10
2
15 17
11
19
3
18
13
a
15
12
Anl_TC_CS_1200_SPK1.indb 4Anl_TC_CS_1200_SPK1.indb 4 05.02.16 10:4905.02.16 10:49
D
- 5 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
Anl_TC_CS_1200_SPK1.indb 5Anl_TC_CS_1200_SPK1.indb 5 02.02.16 09:5002.02.16 09:50
D
- 6 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_TC_CS_1200_SPK1.indb 6Anl_TC_CS_1200_SPK1.indb 6 02.02.16 09:5002.02.16 09:50
D
- 7 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

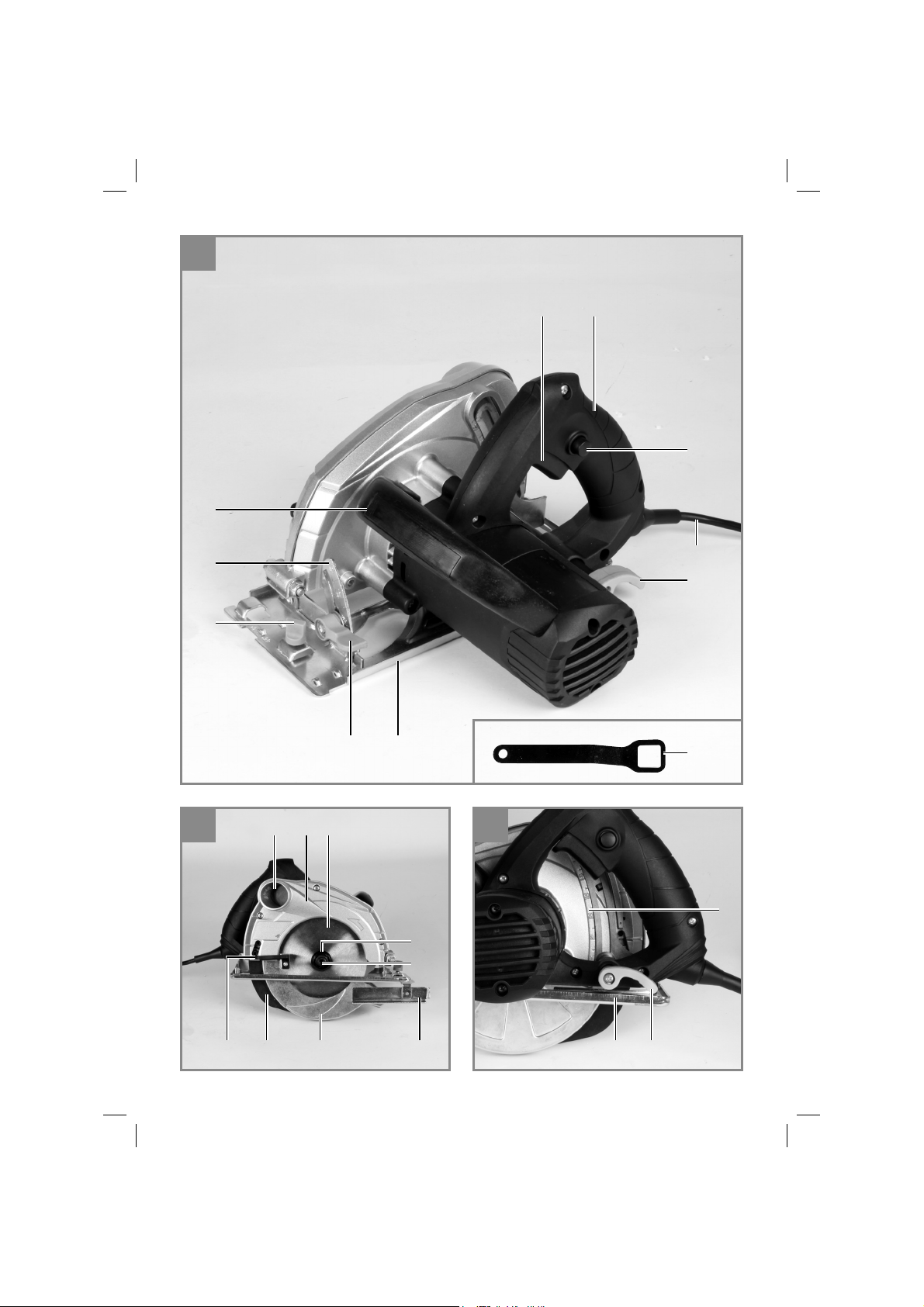

2.1 Gerätebeschreibung (Bild 1a/1b)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. Netzkabel
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Schutzhaube
12. Sägeblatt
13. Sägeblattschlüssel
14. Anschluss für Spanabsaugung
15. Hebel für Pendelschutzhaube
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Spaltkeil
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Handkreissäge
•
Sägeblatt
•
Sägeblattschlüssel
•
Parallelanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmel-
zen des Kunststoff es zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Anl_TC_CS_1200_SPK1.indb 7Anl_TC_CS_1200_SPK1.indb 7 02.02.16 09:5002.02.16 09:50
D
- 8 -
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: ..............................230 V ~ 50 Hz
Leistungsaufnahme: ................................ 1230 W
Leerlauf-Drehzahl: ...............................5000 min
-1
Schnitttiefe bei 90°: ................................... 55 mm
Schnitttiefe bei 45°: .................................. 37 mm
Sägeblatt: ............................................Ø 160 mm
Sägeblattaufnahme: ..............................Ø 16 mm
Sägeblattdicke: ....................................... 2,5 mm
Schutzklasse: ................................................ II/
쓑
Gewicht: ...................................................... 3,8 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
........................... 93,9 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
................... 104,9 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
h
= 2,924 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusatzhandgriff
Schwingungsemissionswert a
h
= 2,965 m/s
2
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Anl_TC_CS_1200_SPK1.indb 8Anl_TC_CS_1200_SPK1.indb 8 02.02.16 09:5002.02.16 09:50
D
- 9 -

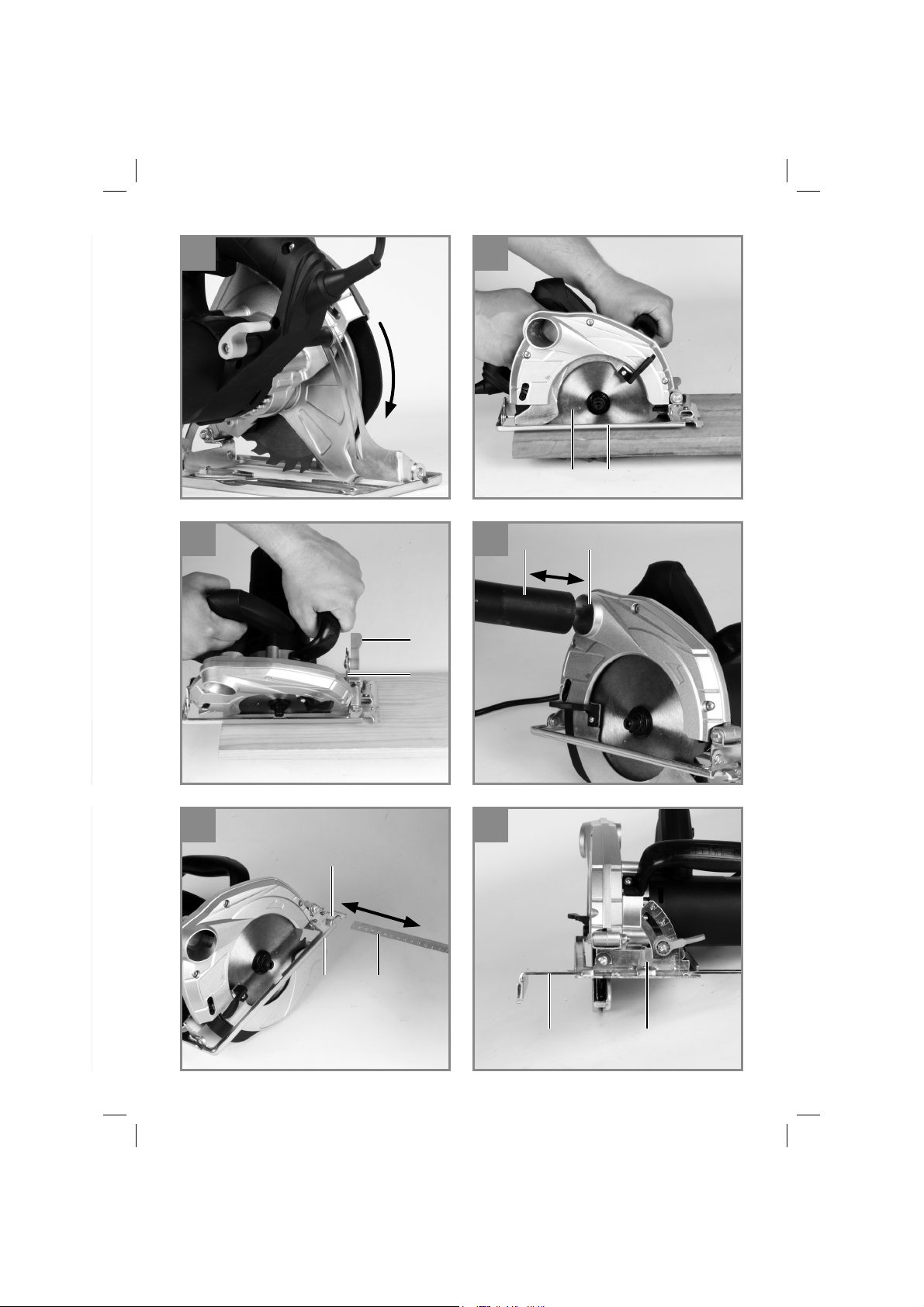

5.1 Schnitttiefe einstellen (Bild 2/3)
•
Lösen Sie den an der Rückseite der Schutz-
haube befindlichen Feststellhebel für Schnitt-
tiefeneinstellung (4).
•
Setzen Sie den Sägeschuh (6) flach auf die
Oberfläche des zu bearbeitenden Werkstü-
ckes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
Schnitttiefe (a) befindet.
•
Befestigen Sie den Feststellhebel für die
Schnitttiefeneinstellung (4) wieder. Überprü-
fen Sie den festen Sitz.
5.2 Gehrungsanschlag (Bild 4/5)
•
Der voreingestellte Standardwinkel zwischen
Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
•
Lösen Sie die an der Vorderseite des Säge-
fußes befindliche Feststellschraube für Geh-
rungseinstellung (7).
•
Sie können den Schnittwinkel nun um bis
zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
•
Befestigen Sie die Feststellschraube für Geh-
rungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen
(Bild 6)
•
Schließen Sie an den dafür vorgesehenen
Spanabsauganschluss (14) Ihrer Kreissäge
einen geeigneten Staubsauger an (Staubsau-
ger nicht im Lieferumfang enthalten). Sie er-
reichen damit eine optimale Staubabsaugung
vom Werkstück. Die Vorteile: Sie schonen
sowohl das Gerät als auch ihre eigene Ge-
sundheit. Ihr Arbeitsbereich bleibt außerdem
sauberer und sicherer.
•
Bei der Arbeit entstehender Staub kann
gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
•
Achtung! Der für das Absaugen verwendete
Staubsauger muss für das bearbeitete Mate-
rial geeignet sein.
•
Prüfen Sie, ob alle Teile gut miteinander ver-
bunden sind.
5.4 Parallelanschlag ( Bild 7/8)
•
Der Parallelanschlag (16) erlaubt es Ihnen,
parallele Linien zu sägen.
•
Lockern Sie die im Sägefuß (6) befindliche
Feststellschraube für den Parallelanschlag
(8).
•
Die Montage erfolgt durch Einsetzen des
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
•
Setzen Sie den benötigten Abstand fest und
ziehen Sie die Feststellschraube (8) wieder
fest.
•
Benutzung des Parallelanschlages: Positio-
nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen
6. Bedienung
6.1 Arbeiten mit der Handkreissäge
•
Kreissäge stets mit festem Griff halten.
•
Die Pendelschutzhaube (19) wird vom Werk-
stück automatisch zurückgeschoben.
•
Keine Gewalt anwenden! Mit der Kreissäge
leicht und gleichmäßig vorrücken.
•
Das Abfallstück sollte sich auf der rechten
Seite der Kreissäge befinden, damit der brei-
te Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.
•
Wenn nach vorgezeichneter Linie gesägt
wird, Kreissäge an der entsprechenden Ker-
be entlangführen.
•
Kleine Holzteile vor der Bearbeitung fest ein-
spannen. Nie mit der Hand festhalten.
•
Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
•
Verwenden Sie keine defekten Sägeblätter
oder solche, welche Risse und Sprünge auf-
weisen.
•
Verwenden Sie keine Flansche/Flanschmut-
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
•
Das Sägeblatt darf nicht von Hand oder durch
seitlichen Druck auf das Sägeblatt gebremst
werden.
•
Der Pendelschutz darf nicht verklemmen und
muß sich nach abgeschlossenem Arbeits-
gang wieder in der Ausgangsposition befin-
den.
•
Vor der Verwendung der Kreissäge bei her-
ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
•
Vergewissern Sie sich vor jedem Einsatz der
Maschine, daß die Sicherheitseinrichtungen
wie Pendelschutz, Spaltkeil, Flansche und
Verstelleinrichtungen funktionieren bzw. rich-
tig eingestellt und festgestellt sind.
Anl_TC_CS_1200_SPK1.indb 9Anl_TC_CS_1200_SPK1.indb 9 02.02.16 09:5002.02.16 09:50
D
- 10 -
•
An den Anschluss für Spanabsaugung (14)
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
•
Die bewegliche Pendelschutzhaube darf zum
Sägen nicht in der zurückgezogenen Schutz-
haube festgeklemmt werden.
•
Sägeblätter, deren Grundkörper dicker oder
deren Schränkung kleiner als die Dicke des
Spaltkeils ist, dürfen nicht verwendet werden.
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
6.2 Benutzung der Kreissäge
•
Passen Sie Schnitttiefe, Schnittwinkel und
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
•
Stellen Sie sicher, dass der Ein-/Ausschalter
(2) nicht eingedrückt ist. Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
•
Schalten Sie die Kreissäge nur mit eingesetz-
tem Sägeblatt ein!
•
Platzieren Sie den Sägefuß flach auf dem zu
bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
•
Halten Sie die Kreissäge nun mit beiden Hän-
den fest.
6.3 Ein-/ Ausschalten (Bild 9)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzei-
tig drücken
•
Lassen Sie das Sägeblatt anlaufen, bis es die
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt-
linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
•
Beim Loslassen des Handgriffs schaltet die
Maschine automatisch ab, so dass unbeab-
sichtigter Lauf nicht möglich ist.
•
Achten Sie darauf, dass beim Arbeiten die
Entlüftungsöffnungen nicht abgedeckt wer-
den oder verstopfen.
•
Bremsen Sie das Sägeblatt nach dem Aus-
schalten nicht durch seitliches Gegendrücken
ab.
•
Achtung! Legen Sie die Maschine erst ab,
nachdem das Sägeblatt vollständig zum Still-
stand gekommen ist.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen
6.4 Sägeblatt wechseln (Bild 10/11)
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom glei-
chen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fach-
handel beraten.
•
Bewegliche Pendelschutzhaube (19) mit He-
bel für Pendelschutzhaube (15) zurückschie-
ben und festhalten.
•
Mit Sägeblattschlüssel (13) am Flansch (18)
gegenhalten.
•
Schraube zur Sägeblattsicherung (17) mit
dem Inbusschlüssel (a) lösen.
•
Flansch (18) und Sägeblatt (12) nach unten
entnehmen.
•
Flansch reinigen, neues Sägeblatt einsetzen.
Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
•
Schraube zur Sägeblattsicherung (17) anzie-
hen, auf Rundlauf achten.
•
Bevor Sie den Ein-Ausschalter betätigen, ver-
gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_TC_CS_1200_SPK1.indb 10Anl_TC_CS_1200_SPK1.indb 10 02.02.16 09:5002.02.16 09:50
D
- 11 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TC_CS_1200_SPK1.indb 11Anl_TC_CS_1200_SPK1.indb 11 02.02.16 09:5002.02.16 09:50
D
- 12 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_CS_1200_SPK1.indb 12Anl_TC_CS_1200_SPK1.indb 12 02.02.16 09:5002.02.16 09:50
D
- 13 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_CS_1200_SPK1.indb 13Anl_TC_CS_1200_SPK1.indb 13 02.02.16 09:5002.02.16 09:50
D
- 14 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_CS_1200_SPK1.indb 14Anl_TC_CS_1200_SPK1.indb 14 02.02.16 09:5002.02.16 09:50
D
- 15 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_CS_1200_SPK1.indb 15Anl_TC_CS_1200_SPK1.indb 15 02.02.16 09:5002.02.16 09:50
GB
- 16 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
Anl_TC_CS_1200_SPK1.indb 16Anl_TC_CS_1200_SPK1.indb 16 02.02.16 09:5002.02.16 09:50
GB
- 17 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_TC_CS_1200_SPK1.indb 17Anl_TC_CS_1200_SPK1.indb 17 02.02.16 09:5002.02.16 09:50
GB
- 18 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1a/1b)
1. Handle
2. ON/OFF switch
3. Locking button for ON/OFF switch
4. Locking lever for cutting depth setting
5. Power cable
6. Soleplate
7. Locking lever for miter setting
8. Locking screw for parallel stop
9. Scale for miter angle
10. Additional handle
11. Guard hood
12. Saw blade
13. Saw blade wrench
14. Connection for sawdust extractor
15. Lever for the swing guard hood
16. Parallel stop
17. Screw for securing the saw blade
18. Flange
19. Swing guard hood
20. Splitter
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Hand-held Circular Saw
•
Saw blade
•
Saw blade wrench
•
Parallel stop
•
Original operating instructions
•
Safety instructions
3. Proper use
The hand-held circular saw is designed for sa-
wing straight cuts in wood, wood-type materials
and plastics. When working, be careful not to
overheat the tips of the saw blade and melt the
plastic.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TC_CS_1200_SPK1.indb 18Anl_TC_CS_1200_SPK1.indb 18 02.02.16 09:5002.02.16 09:50
GB
- 19 -
4. Technical data
Mains voltage: ............................... 230 V ~ 50 Hz
Power input: ............................................ 1230 W
Idling speed: ........................................5000 min
-1
Cutting depth at 90°: ................................ 55 mm
Cutting depth at 45°: ................................ 37 mm
Saw blade: ..........................................Ø 160 mm
Blade holder: .........................................Ø 16 mm
Blade thickness: ...................................... 2.5 mm
Protection class: ............................................ II/
쓑
Weight: .......................................................3.8 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
L
pA
sound pressure level ..................... 93.9 dB(A)
K
pA
uncertainty ............................................. 3 dB
L
WA
sound power level ..................... 104.9 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value a
h
= 2.924 m/s
2
K uncertainty = 1.5 m/s
2
Additional handle
Vibration emission value a
h
= 2.965 m/s
2
K uncertainty = 1.5 m/s
2
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Setting the cutting depth (Figure 2/3)
•
Release the handle on the rear of the guard
hood for adjusting the cutting depth (4).
•
Place the saw foot (6) flat on the surface of
the workpiece you wish to saw. Raise the saw
until the saw blade (12) is at the required cut-
ting depth (a).
•
Refasten the handle for adjusting the cutting
depth (4). Check the handle is securely faste-
ned.
5.2 Miter stop (Figure 4/5)
•
The preset standard angle between the saw
foot (6) and saw blade (12) is 90°. You can
adjust this angle to carry out angled cuts.
•
Release the locking lever for miter setting (7)
Anl_TC_CS_1200_SPK1.indb 19Anl_TC_CS_1200_SPK1.indb 19 02.02.16 09:5002.02.16 09:50
GB
- 20 -
on the front of the saw foot.
•
You can now adjust the cutting angle to
around 45°. Keep an eye on the cutting angle
scale (9) as you do so.
•
Refasten the locking lever for miter setting (7).
Check the handle is securely fastened.
5.3 Extraction of dust and chips (Figure 6)
•
Connect a suitable vacuum cleaner to the
provided chip extractor connector (14) of your
circular saw (vacuum cleaner not included).
This will provide excellent dust extraction on
the workpiece. The benefits are that you will
protect both the equipment and your own
health. Your work area will also be cleaner
and safer.
•
Dust created when working may be dange-
rous. Refer to the section entitled “Safety inst-
ructions”.
•
Important! The vacuum cleaner you use for
the extraction work must be suitable for the
workpiece material.
•
Check that all the parts are properly connec-
ted.
5.4 Parallel stop (Figure 7/8)
•
The parallel stop (16) enables you to saw par-
allel lines.
•
Loosen the locking screw for the parallel stop
(8) on the saw foot (6).
•
To assemble, slide the parallel stop (16) into
the guide (a) on the saw foot (6) (see Figure
7)
•
Set the required spacing and then tighten the
locking screw (8) again.
•
Using the parallel stop: Position the parallel
stop (16) flat on the edge of the workpiece
and start the cut.
Important! Carry out a trial cut in a piece
of waste wood
6. Operation
6.1 Working with the hand-held circular saw
•
Always hold the circular saw firmly.
•
The swing guard hood (19) is pushed back
automatically by the workpiece.
•
Do not use force!
•
Push forwards gently and evenly with the
circular saw.
•
The waste piece should be on the right-hand
side of the circular saw so that the wide
section of the support bench supports its full
area.
•
If you are sawing down a line that has been
drawn, guide the circular saw along the corre-
sponding notch.
•
Clamp small pieces of wood securely before
sawing them. Never hold them with your
hand.
•
Always follow the safety instructions. Wear
safety goggles.
•
Do not use defective saw blades or blades
that are cracked or broken.
•
Do not use any flanges / flange nuts whose
bore hole is larger or smaller than those in the
saw blade.
•
The saw blade must not be decelerated by
hand or by applying lateral pressure to the
blade.
•
The swing guard hood must not jam and must
return to its initial position after the operation
has been completed.
•
Before you use the machine, ensure that the
safety equipment such as the swing guard
hood, splitter, flanges and adjustment de-
vices are in working order and are correctly
adjusted and secure.
•
You can connect a suitable dust extraction
system to the sawdust extraction connector
(14). Ensure that the dust extractor line is sa-
fely and correctly connected.
•
The moving swing guard hood must not be
fixed in the retracted guard hood when the
saw is in use.
•
Saw blades whose main body is thicker or
tooth set thinner than the thickness of the
splitter must not be used.
Important. Always pull out the power plug
before doing any work on the circular saw!
6.2 Using the circular saw
•
Adjust the cutting depth, cutting angle and
parallel stop (see section 5.1, 5.2 and 5.4)
•
Ensure that the ON/OFF switch (2) is not
depressed. Only then should you connect the
mains plug to a suitable socket.
•
Do not switch on the circular saw until you
have fitted a saw blade.
•
Place the saw foot flat on the workpiece you
wish to saw. The saw blade must not be in
contact with the workpiece.
•
Hold the circular saw firmly with both hands.
Anl_TC_CS_1200_SPK1.indb 20Anl_TC_CS_1200_SPK1.indb 20 02.02.16 09:5002.02.16 09:50
GB
- 21 -
6.3 Switching ON/OFF (Fig. 9)
To switch on:
Press the locking button (3) and the ON/OFF
switch (2) at the same time
•
Allow the saw blade to accelerate until it
reaches full speed. Then slowly move the saw
blade along the cutting line. Only exert gentle
pressure on the saw blade as you do so.
To switch off :
Release the locking button and ON/OFF switch
•
If you release the handle the equipment will
shut down automatically which means that it
cannot operate accidentally.
•
Ensure that you do not cover or block the ven-
tilation openings whilst working with the tool.
•
Do not slow down the saw blade after you
switch it off by pressing it sideways.
•
Important! Do not put down the machine until
the saw blade has reached a complete stand-
still.
Important. Carry out a trial cut in a piece
of waste wood
6.4 Changing the saw blade (Fig. 10/11)
Important. Always pull out the power plug
before doing any work on the circular saw!
Use only saw blades which comply with standard
EN 847-1 and are of the same type as the saw
blade supplied with this circular saw. Ask your
dealer for advice.
•
Push back and secure the moving swing
guard hood (19) using the lever for the swing
guard hood (15).
•
Use the saw blade wrench (13) to apply
counterpressure to the flange (18).
•
Undo the screw to secure the saw blade (17)
using the Allen key (a).
•
Remove the flange (18) and the saw blade
(12) in a downwards direction.
•
Clean the flange and insert the new saw bla-
de. Pay attention to the running direction (see
arrow on the guard hood and saw blade).
•
Tighten the screw to secure the saw blade
(17), check it runs true.
•
Before you press the On/Off switch, make
sure that the saw blade is correctly fitted and
that moving parts run smoothly and the clam-
ping screws are tightened securely.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
Anl_TC_CS_1200_SPK1.indb 21Anl_TC_CS_1200_SPK1.indb 21 02.02.16 09:5002.02.16 09:50
GB
- 22 -
8.4 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
•
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
welcome@kwb.eu
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_TC_CS_1200_SPK1.indb 22Anl_TC_CS_1200_SPK1.indb 22 02.02.16 09:5002.02.16 09:50
GB
- 23 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TC_CS_1200_SPK1.indb 23Anl_TC_CS_1200_SPK1.indb 23 02.02.16 09:5002.02.16 09:50
GB
- 24 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Saw blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_CS_1200_SPK1.indb 24Anl_TC_CS_1200_SPK1.indb 24 02.02.16 09:5002.02.16 09:50
GB
- 25 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_CS_1200_SPK1.indb 25Anl_TC_CS_1200_SPK1.indb 25 02.02.16 09:5002.02.16 09:50
F
- 26 -
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Stockage
Anl_TC_CS_1200_SPK1.indb 26Anl_TC_CS_1200_SPK1.indb 26 02.02.16 09:5002.02.16 09:50
F
- 27 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Anl_TC_CS_1200_SPK1.indb 27Anl_TC_CS_1200_SPK1.indb 27 02.02.16 09:5002.02.16 09:50
F
- 28 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1a/1b)
1. Poignée
2. Interrupteur Marche / Arrêt
3. Touche de verrouillage de l’interrupteur Mar-
che/Arrêt
4. Levier de blocage de réglage de la profon-
deur de coupe
5. Câble réseau
6. Patin
7. Vis de fi xation pour le réglage d’onglet
8. Vis de fi xation de la butée parallèle
9. Echelle pour la fausse équerre
10. Poignée supplémentaire
11. Capot de protection
12. Lame de scie
13. Clé de lame de scie
14. Raccord pour dispositif d’aspiration des
copeaux
15. Levier d’ouverture du capot de protection de
la bascule
16. Butée parallèle
17. Vis du blocage de la lame de scie
18. Bride
19. Capot de protection de la bascule
20. Coin à refendre
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Scie circulaire portable
•
Lame de scie
•
Clé de lame de scie
•
Butée parallèle
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La scie circulaire portable convient pour scier en
coupe droite dans le bois, les matériaux sem-
blables au bois et les plastiques. Ce faisant, il
faut éviter que les pointes des dents de la scie
surchauff ent et que le plastique fonde.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
Anl_TC_CS_1200_SPK1.indb 28Anl_TC_CS_1200_SPK1.indb 28 02.02.16 09:5002.02.16 09:50
F
- 29 -
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : ............................ 230 V ~ 50 Hz
Puissance absorbée : .............................. 1230 W
Vitesse de rotation à vide : .................5000 tr/min
Profondeur de coupe à 90° : ..................... 55 mm
Profondeur de coupe à 45° : ..................... 37 mm
Lame de scie : .....................................Ø 160 mm
Logement de lame de scie : ..................Ø 16 mm
Epaisseur de la lame de scie : ................. 2,5 mm
Catégorie de protection : ............................... II/
쓑
Poids : ........................................................3,8 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
.... 93,9 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
104,9 dB(A)
Imprécision K
WA
............................................3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Poignée
Valeur d’émission de vibration a
h
= 2,924 m/s
2
Insécurité K = 1,5 m/s
2
Poignée supplémentaire
Valeur d’émission de vibration ah = 2,965 m/s
2
Insécurité K = 1,5 m/s
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception-
nels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Anl_TC_CS_1200_SPK1.indb 29Anl_TC_CS_1200_SPK1.indb 29 02.02.16 09:5002.02.16 09:50
F
- 30 -
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Régler la profondeur de coupe
(fi gure 2/3)
•
Desserrez le levier de blocage au dos capot
de protection pour le réglage de la profondeur
de coupe (4).
•
Placez le pied de la scie (6) à plat sur la
surface de la pièce à usiner. Levez la scie
jusqu’à ce que la lame de la scie (12) se trou-
ve au niveau de la profondeur de coupe (a)
nécessaire.
•
Fixez à nouveau le levier de blocage pour le
réglage de la profondeur de coupe (4). Véri-
fiez qu’il tienne correctement.
5.2 Butée pour onglet (fi gure 4/5)
•
L’angle standard réglé par défaut entre le pied
de la scie (6) et la lame de la scie s’élève à
90°. Vous pouvez modifier cet angle pour réa-
liser des coupes en biseau.
•
Desserrez la vis de fixation à l’avant du pied
de la scie pour le réglage d’onglet (7).
•
Vous pouvez modifier à présent l’angle de
coupe jusqu’à 45° ; respectez ce faisant
l’échelle pour angle de coupe (9).
•
Fixez à nouveau la vis de fixation pour le
réglage d’onglet (7). Vérifiez qu’elle tienne
correctement.
5.3 Aspiration de poussière et de copeaux
(fi gure 6)
•
Raccordez un aspirateur adéquat au raccord
d’aspiration des copeaux (14) prévu à cet
effet de votre scie circulaire (aspirateur non
compris dans la livraison) Vous obtenez ainsi
une aspiration de poussière optimale de la
pièce à usiner. Les avantages : vous ména-
gez l’appareil ainsi que votre propre santé.
Votre zone de travail reste en outre propre et
plus sûr.
•
La poussière générée par les travaux peut
être dangereuse. Veuillez respecter les consi-
gnes de sécurité à ce propos.
•
Attention ! L’aspirateur utilisé doit être approp-
rié pour le matériau traité.
•
Contrôler si tous les constituants sont bien
raccordés.
5.4 Butée parallèle (fi g. 7,8)
•
La butée parallèle (16) permet de couper des
lignes parallèles.
•
Desserrez la vis de fixation qui se trouve dans
le pied de la scie (6) pour la butée parallèle
(8).
•
Le montage se fait en enfichant la butée pa-
rallèle (16) dans la glissière de guidage (a)
dans le pied de la scie (6) (cf. fig. 7).
•
Fixez l’écart nécessaire et vissez à nouveau
la vis de fixation (8) à fond.
•
Utilisation de la butée parallèle : Positionnez
la butée parallèle (16) à plat, au bord de la
pièce à usiner et commencez à scier.
Attention ! Eff ectuez un test de coupe sur
un morceau de déchet de bois.
6. Commande
6.1 Travailler avec la scie circulaire portable
•
Tenez toujours la scie circulaire par la poig-
née fixe.
•
Le capot de protection de la bascule (19) est
automatiquement repoussé par la pièce à
usiner.
•
Ne pas forcer !
•
Avancez régulièrement et légèrement avec la
scie circulaire.
•
Le morceau de bois de se trouver à droite de
la scie circulaire pour que la partie large de
la table de support se trouve sur toute sa sur-
face.
•
Si l’on scie en suivant une ligne prédessinée,
guidez la scie circulaire le long de l’encoche
correspondante.
•
Serrez fixement les petites pièces de bois
avant de les traiter. Ne les maintenez jamais
avec la main.
•
Respectez absolument les prescriptions de
sécurité ! Portez des lunettes de protection !
•
N’utilisez jamais de lames de scie défectu-
euses ni encore de lames comportant des
fêlures ou des fissures.
•
N’utilisez aucune bride/aucun écrou de bride
dont le perçage est supérieur ou inférieur à
celui de la lame de scie.
•
Il ne faut pas freiner la lame de scie avec la
main ni en appuyant dessus pour le côté.
•
La protection de la bascule ne doit pas être
Anl_TC_CS_1200_SPK1.indb 30Anl_TC_CS_1200_SPK1.indb 30 02.02.16 09:5002.02.16 09:50
F
- 31 -
coincée. Il faut qu’elle se retrouve dans sa po-
sition de départ une fois l’opération terminée.
•
Avant tout emploi de la machine, assurez-
vous que les dispositifs de sécurité (protec-
tion du pendule, coin à refendre, brides et
dispositifs de réglage) fonctionnent correcte-
ment et qu’ils sont bien réglés et fixés.
•
Vous pouvez raccorder une aspiration de
la poussière (14) appropriée au raccord du
dispositif d’aspiration des copeaux. Assurez-
vous que l’aspiration de poussière est bien
correctement et sûrement raccordée.
•
Pour le sciage, le capot amovible de protec-
tion du pendule ne doit pas être coincé dans
le capot de protection rabattu.
•
Les ames de scie dont le corps de base est
plus épais ou dont l’avoyage est inférieur à
l’épaisseur du coin à refendre ne doivent pas
être utilisées.
Attention ! Avant tout travail sur la scie
circulaire, tirez la fi che de contact !
6.2 Utilisation de la scie circulaire
•
Ajustez la profondeur de coupe, l’angle de
coupe et la butée parallèle (voir les points
5.1, 5.2 et 5.4).
•
Assurez-vous que l’interrupteur Marche / Ar-
rêt (2) n’est pas enfoncé. Connectez la fiche
de contact à une prise appropriée seulement
après.
•
Connectez la scie circulaire uniquement
lorsque la lame de la scie est en place !
•
Placez le pied de la scie à plat sur la pièce à
usiner. La lame de la scie ne doit pas toucher
la pièce à usiner.
•
Maintenez à présent la scie circulaire des
deux mains.
6.3 Mise en circuit/arrêt (fi gure 9)
Mise en circuit :
Appuyez simultanément sur la touche de verrouil-
lage (3) et l’interrupteur Marche / Arrêt (2)
Faites démarrer la lame de la scie set attendez
qu’elle ait atteint sa vitesse de marche. Guidez
ensuite lentement la lame de la scie sur la ligne
de coupe. Exercez uniquement une légère pressi-
on sur la lame de la scie.
Mise hors circuit :
Relâchez la touche de verrouillage et
l’interrupteur Marche / Arrêt
•
Lorsque l’on relâche la poignée, la machine
se met automatiquement hors circuit, ce qui
évite une marche intentionnée.
•
Veillez à ne pas boucher les ouvertures de
désaération ni les recouvrir pendant le travail.
•
Ne freinez pas la lame de scie en appuyant
dessus par le côté après avoir éteint la ma-
chine.
•
Attention ! Ne mettez la machine de côté que
lorsque la lame de la scie est complètement
arrêtée.
Attention ! Eff ectuez un test de coupe sur
un morceau de déchet de bois.
6.4 Changer de lame de scie (fi gures 10/11)
Attention ! Avant tout travail sur la scie
circulaire, tirez la fi che de contact !
Utilisez uniquement des lames de scie qui répon-
dent à la norme EN 847-1 et qui sont du même
type que la lame de scie fournie avec cette scie
circulaire portable. Faites-vous conseiller dans les
magasins spécialisés.
•
Repoussez le capot amovible de protection
de la bascule (19) et maintenez-le avec le le-
vier du capot de protection de la bascule (15).
•
Maintenir contre la bride (13) avec la clé de
lame de scie (18).
•
Desserrez la vis du blocage de la lame de
scie (17) avec la clé à six pans creux (a).
•
Retirez la bride (18) et la lame (12) en les
tirant vers le bas.
•
Nettoyez la bride, introduisez une nouvelle
lame. Faites attention au sens de la marche
(cf. flèche sur le capot protecteur et sur la
lame de scie) !
•
Serrez le boulon de blocage de la lame de
scie (17), faites attention à la marche concen-
trique.
•
Avant d’actionner l’interrupteur marche/arrêt,
assurez-vous que la lame de la scie est mon-
tée correctement, les parties mobiles foncti-
onnent simplement et que les vis de serrage
sont serrées à fond.
Anl_TC_CS_1200_SPK1.indb 31Anl_TC_CS_1200_SPK1.indb 31 02.02.16 09:5002.02.16 09:50
F
- 32 -
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
•
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résul-
tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
welcome@kwb.eu
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TC_CS_1200_SPK1.indb 32Anl_TC_CS_1200_SPK1.indb 32 02.02.16 09:5002.02.16 09:50
F
- 33 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TC_CS_1200_SPK1.indb 33Anl_TC_CS_1200_SPK1.indb 33 02.02.16 09:5002.02.16 09:50
F
- 34 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon
Matériel de consommation/
pièces de consommation*
Lame de scie
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_CS_1200_SPK1.indb 34Anl_TC_CS_1200_SPK1.indb 34 02.02.16 09:5002.02.16 09:50
F
- 35 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_CS_1200_SPK1.indb 35Anl_TC_CS_1200_SPK1.indb 35 02.02.16 09:5002.02.16 09:50
I
- 36 -
Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Sostituzione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Conservazione
Anl_TC_CS_1200_SPK1.indb 36Anl_TC_CS_1200_SPK1.indb 36 02.02.16 09:5002.02.16 09:50
I
- 37 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Anl_TC_CS_1200_SPK1.indb 37Anl_TC_CS_1200_SPK1.indb 37 02.02.16 09:5002.02.16 09:50
I
- 38 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1a/1b)
1. Impugnatura
2. Interruttore ON/OFF
3. Tasto di bloccaggio per interruttore ON/OFF
4. Leva di fi ssaggio per l’impostazione della pro-
fondità di taglio
5. Cavo di alimentazione
6. Pattino della sega
7. Vite di fi ssaggio per regolazione del taglio
obliquo
8. Vite di fi ssaggio per guida parallela
9. Scala per l’inclinazione
10. Impugnatura addizionale
11. Calotta protettiva
12. Lama
13. Chiave lama
14. Attacco per aspirazione dei trucioli
15. Leva per aprire la calotta protettiva oscillante
16. Guida parallela
17. Vite di fi ssaggio della lama
18. Flangia
19. Calotta protettiva oscillante
20. Cuneo
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Sega circolare manuale
•
Lama
•
Chiave lama
•
Guida parallela
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
La sega circolare a mano è adatta ad eff ettuare
tagli diritti nel legno, in materiali simili al legno o in
materie plastiche. In tal caso si deve evitare che
le punte dei denti della lama si surriscaldino e che
il materiale plastico si fonda.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
Anl_TC_CS_1200_SPK1.indb 38Anl_TC_CS_1200_SPK1.indb 38 02.02.16 09:5002.02.16 09:50
I
- 39 -
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Tensione di rete: ............................ 230 V ~ 50 Hz
Potenza assorbita: ................................... 1230 W
Numero di giri a vuoto: ........................5000 min
-1
Profondità di taglio a 90°: ......................... 55 mm
Profondità di taglio a 45°: ......................... 37 mm
Lama: ..................................................Ø 160 mm
Sede della lama: ...................................Ø 16 mm
Spessore della lama: ............................... 2,5 mm
Grado di protezione: ...................................... II/
쓑
Peso: ..........................................................3,8 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.
Livello di pressione acustica L
pA
........ 93,9 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
........ 104,9 dB (A)
Incertezza K
WA
..............................................3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 60745.
Impugnatura
Valore emissione vibrazioni a
h
= 2,924 m/s
2
Incertezza K = 1,5 m/s
2
Impugnatura addizionale
Valore emissione vibrazioni a
h
= 2,965 m/s
2
Incertezza K = 1,5 m/s
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma-
lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio-
nali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.
5.1 Regolare la profondità di taglio (Fig. 2/3)
•
Allentate la leva di fissaggio che si trova sul
Allentate la leva di fissaggio che si trova sul
retro della calotta protettiva per impostare la
profondità di taglio (4).
•
Appoggiate il pattino della lama (6) in oriz-
zontale sulla superficie del pezzo da lavorare.
Sollevate la sega fino a che la lama (12) si
trovi alla profondità di taglio necessaria.
•
Bloccate di nuovo la leva di fissaggio per im-
Anl_TC_CS_1200_SPK1.indb 39Anl_TC_CS_1200_SPK1.indb 39 02.02.16 09:5002.02.16 09:50
I
- 40 -
postare la profondità di taglio (4). Controllate
che la leva sia ben serrata.
5.2 Guida obliqua (Fig. 4/5)
•
L’inclinazione standard preimpostata tra il
pattino della lama (6) e la lama (12) è di 90°.
Potete modificare tale angolazione per ese-
guire tagli inclinati.
•
Allentate la vite di serraggio che si trova nella
parte anteriore del pattino della lama per re-
golare il taglio obliquo (7).
•
Potete modificare l’angolo di taglio fino a 45°;
a tal fine fate attenzione alla scala dell’angolo
di taglio (9).
•
Fissate di nuovo la vite di serraggio per re-
golare il taglio obliquo (7). Controllate che la
leva sia ben serrata.
5.3 Aspirazione di polvere e trucioli (Fig. 6)
•
Collegate un aspirapolvere adatto all’attacco
previsto per l’aspirazione dei trucioli della
sega circolare (14) (aspirapolvere non com-
preso tra gli elementi forniti). In questo modo
ottenete un’ottimale aspirazione della polvere
dal pezzo da lavorare. I vantaggi: in tal modo
evitate di arrecare danni all’apparecchio e alla
vostra salute. La vostra zona di lavoro rimane
inoltre più pulita e sicura.
•
La presenza di polvere può essere pericolosa
durante il lavoro. Osservate a questo scopo le
avvertenze di sicurezza.
•
Attenzione! L’aspirapolvere utilizzato per
l’aspirazione dei trucioli deve essere adatto al
materiale lavorato.
•
Verificate che tutti i pezzi siano collegati bene
fra di loro.
5.4 Guida parallela (Fig. 7/8)
•
La guida parallela (16) permette di eseguire
tagli paralleli.
•
Allentate la vite di serraggio posizionata nel
pattino della lama (6) per la guida parallela
(8).
•
Il montaggio avviene tramite l’inserimento
della guida parallela (16) nella guida (a) del
pattino della lama (6) (vedi Fig. 7).
•
Stabilite la distanza necessaria e serrate di
nuovo la vite di serraggio (8).
•
Utilizzo della guida parallela: posizionate la
guida parallela (16) in orizzontale sul bordo
del pezzo da lavorare e iniziate a segare.
Attenzione! Taglio di prova con scarti di
legno
6. Uso
6.1 Lavorare con la sega circolare manuale
•
Impugnate sempre la sega circolare con una
presa salda.
•
La calotta protettiva oscillante (19) viene
spinta indietro automaticamente dal pezzo da
lavorare.
•
Non usate la forza!
•
Spingete in avanti la sega circolare accompa-
gnandola lentamente.
•
Il pezzo che cade deve trovarsi a destra della
sega circolare in modo che il lato più largo del
piano di appoggio poggi su tutta la sua super-
ficie.
•
Se segate seguendo una linea tracciata pre-
cedentemente, accompagnate la sega circo-
lare lungo tale linea.
•
I pezzi di legno piccoli vanno serrati in un
morsetto prima di iniziarne la lavorazione.
Non teneteli mai con le mani.
•
Osservate sempre le norme di sicurezza! In-
dossate occhiali protettivi!
•
Non utilizzate lame difettose o che presentino
incrinature e crepe.
•
Non utilizzate flangie/dadi di flangie con fori
più grandi o più piccoli di quelli della lama.
•
La lama non deve essere frenata manual-
mente o mediante pressione laterale sulla
lama stessa.
•
La protezione mobile non deve essere bl-
occata e alla fine di ogni operazione deve
trovarsi di nuovo nella posizione di partenza.
•
Prima di ogni utilizzo dell’apparecchio assi-
curatevi che i dispositivi di sicurezza quali
la protezione mobile, il cuneo, la flangia e i
dispositivi di regolazione siano funzionanti,
inseriti e fissati correttamente.
•
All’attacco per l’aspirazione di trucioli (14)
potete collegare un dispositivo di aspirazione
adatto. Accertatevi che l’aspirazione della
polvere sia collegata correttamente.
•
Durante l’utilizzo della sega la calotta protet-
tiva oscillante non deve essere bloccata in
posizione retratta.
•
Non utilizzate lame il cui corpo base sia più
spesso o la cui stradatura sia più stretta ris-
petto allo spessore del cuneo.
Attenzione! Prima di qualsiasi lavoro
sulla sega circolare staccate la spina dalla
presa!
Anl_TC_CS_1200_SPK1.indb 40Anl_TC_CS_1200_SPK1.indb 40 02.02.16 09:5002.02.16 09:50
I
- 41 -
6.2 Utilizzo della sega circolare
•
Adeguate profondità di taglio, angolo di taglio
e guida parallela (vedi punto 5.1, 5.2 e 5.4).
•
Accertatevi che l’interruttore ON/OFF (2) non
sia premuto. Solo a questo punto inserite la
spina in una presa di corrente adatta.
•
Accendete la sega circolare solo con la lama
inserita!
•
Posizionate il pattino dalla lama in orizzontale
sul pezzo da lavorare. La lama non deve toc-
care il pezzo da lavorare.
•
Tenete ora ben ferma la sega circolare con
entrambe le mani.
6.3 Accensione/spegnimento (Fig. 9)
Accensione
Premete contemporaneamente il tasto di bloc-
caggio (3) e l’interruttore ON/OFF (2)
Lasciate avviare la lama fi no a quando non abbia
raggiunto la velocità massima. Conducete poi
lentamente la sega sulla linea di taglio. Esercitate
solo poca pressione sulla sega.
Spegnimento
Lasciate il tasto di bloccaggio e l’interruttore ON/
OFF
•
Lasciando l’impugnatura l’apparecchio si
spegne automaticamente, impedendone
l’attivazione involontaria.
•
Fate attenzione che durante l’utilizzo della
sega le aperture di sfiato non vengano coper-
te od ostruite.
•
Dopo lo spegnimento dell’utensile non ferma-
te la lama esercitando una pressione laterale.
•
Attenzione! Mettete giù l’utensile solo dopo
che la lama si sia fermata completamente.
Attenzione! Taglio di prova con scarti di
legno
6.4 Sostituzione della lama (Fig. 10/11)
Attenzione! Prima di qualsiasi lavoro sulla
sega circolare staccate la spina dalla presa!
Utilizzate esclusivamente lame che rispondo-
no alla norma EN 847-1 e dello stesso tipo di
quella fornita con la sega circolare a mano. Per
informazioni dettagliate rivolgetevi ai rivenditori
specializzati.
•
Riportate in posizione la calotta protettiva
oscillante (19) dotata di leva (15) e tenetela
ferma.
•
Bloccatela nella flangia (18) con la chiave per
lama (13).
•
Svitate la vite di fissaggio della lama (17) ser-
vendovi della brugola (a).
•
Estraete la flangia (18) e la lama (12) agendo
verso il basso.
•
Pulite la flangia e inserite una nuova lama.
Fate attenzione al senso di rotazione (vedi
freccia sulla calotta protettiva e sulla lama)!
•
Avvitare la vite di fissaggio della lama (17)
facendo attenzione al senso di rotazione.
•
Prima di azionare l’interruttore di ON/OFF
accertatevi che la lama sia montata corretta-
mente, che le parti mobili possano muoversi
liberamente e che le viti di serraggio siano
avvitate saldamente.
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi-
na dalla presa di corrente.
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
Anl_TC_CS_1200_SPK1.indb 41Anl_TC_CS_1200_SPK1.indb 41 02.02.16 09:5002.02.16 09:50
I
- 42 -
in un elettroutensile aumenta il rischio di una
scossa elettrica.
8.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis-
ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
8.3 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.4 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è ne-
cessario indicare quanto segue:
•
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Consiglio! Per un buon risul-
tato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
welcome@kwb.eu
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anl_TC_CS_1200_SPK1.indb 42Anl_TC_CS_1200_SPK1.indb 42 02.02.16 09:5002.02.16 09:50
I
- 43 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TC_CS_1200_SPK1.indb 43Anl_TC_CS_1200_SPK1.indb 43 02.02.16 09:5002.02.16 09:50
I
- 44 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Lama
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_CS_1200_SPK1.indb 44Anl_TC_CS_1200_SPK1.indb 44 02.02.16 09:5002.02.16 09:50
I
- 45 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_CS_1200_SPK1.indb 45Anl_TC_CS_1200_SPK1.indb 45 02.02.16 09:5002.02.16 09:50
DK/N
- 46 -
Indholdsfortegnelse
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Udskiftning af nettilslutningsledning
8. Rengøring, vedligeholdelse og reservedelsbestilling
9. Bortskaff else og genanvendelse
10. Opbevaring
Anl_TC_CS_1200_SPK1.indb 46Anl_TC_CS_1200_SPK1.indb 46 02.02.16 09:5002.02.16 09:50
DK/N
- 47 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Anl_TC_CS_1200_SPK1.indb 47Anl_TC_CS_1200_SPK1.indb 47 02.02.16 09:5002.02.16 09:50
DK/N
- 48 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige an-
visninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1a/1b)
1. Håndtag
2. Tænd/Sluk-knap
3. Låseknap til tænd/sluk-knap
4. Fikseringsgreb til indstilling af skæredybde
5. Netledning
6. Sål
7. Låseskrue til indstilling af vinkelsnit
8. Låseskrue til parallelanslag
9. Skala til geringsvinkel
10. Hjælpegreb
11. Beskyttelseskappe
12. Savklinge
13. Klingenøgle
14. Tilslutning til spånudsugning
15. Greb til åbning af svingkappe
16. Parallelanslag
17. Skrue til klingesikring
18. Flange
19. Svingkappe
20. Kløvekile
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Håndrundsav
•
Savklinge
•
Klingenøgle
•
Parallelanslag
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Håndrundsaven er beregnet til savning af retlinie-
de snit i træ, trælignende materialer og kunststof-
fer. Overophedning af savtakkernes spidser skal
undgås, og kunststoff et må ikke smelte.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
Anl_TC_CS_1200_SPK1.indb 48Anl_TC_CS_1200_SPK1.indb 48 02.02.16 09:5002.02.16 09:50
DK/N
- 49 -
4. Tekniske data
Netspænding: ............................... 230 V ~ 50 Hz
Optagen eff ekt: ....................................... 1230 W
Omdrejningstal, ubelastet: ..................5000 min
-1
Skæredybde ved 90°: ............................... 55 mm
Skæredybde ved 45°: ............................... 37 mm
Savklinge: ...........................................Ø 160 mm
Klingeholder: .........................................Ø 16 mm
Klingetykkelse: ........................................ 2,5 mm
Kapslingsklasse: ........................................... II/
쓑
Vægt: ..........................................................3,8 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745.
Lydtryksniveau L
pA
.............................. 93,9 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
.......................... 104,9 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 60745.
Håndtag
Svingningsemissionstal a
h
= 2,924 m/s
2
Usikkerhed K = 1,5 m/s
2
Hjælpegreb
Svingningsemissionstal a
h
= 2,965 m/s
2
Usikkerhed K = 1,5 m/s*
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anven-
des til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også an-
vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1 Indstilling af skæredybde (fi g. 2/3)
•
Løsn fikseringsgreb til indstilling af skæredyb-
de på bagsiden af beskyttelseskappen (4).
•
Sæt sålen (6) fladt ned på overfladen af sa-
veemnet. Hæv saven, indtil savklingen (12)
har nået den rigtige skæredybde (a).
•
Fastgør fikseringsgreb til indstilling af skære-
dybde (4). Kontroller, at grebet sidder ordent-
ligt fast.
5.2 Geringsanslag (fi g. 4/5)
•
Den forindstillede standardvinkel mellem sål
(6) og savklinge (12) udgør 90°. Du kan ænd-
re denne vinkel for at udføre skråsnit.
•
Løsn låseskrue til indstilling af vinkelsnit (7),
som befinder sig på sålens forside.
Anl_TC_CS_1200_SPK1.indb 49Anl_TC_CS_1200_SPK1.indb 49 02.02.16 09:5002.02.16 09:50
DK/N
- 50 -
•
Nu kan skærevinklen ændres med op til 45°;
se skala for skærevinkel (9).
•
Fastgør låseskrue til indstilling af vinkelsnit
(7). Kontroller, at den sidder ordentligt fast.
5.3 Udsugning af støv og spån (fi g. 6)
•
Til rundsavens spånudsugningsstuds (14)
tilsluttes en egnet støvsuger (støvsuger
følger ikke med) Herved opnås en optimal
støvudsugning fra saveemnet. Fordele: Du
skåner såvel saven som dit eget helbred.
Desuden holdes arbejdsområdet rent, lige-
som sikkerheden i arbejdet øges.
•
Støv, der opstår under arbejdet, kan være
farligt. Læs nærmere herom i sikkerhedsan-
visningerne.
•
Vigtigt! Den støvsuger, der anvendes til
udsugning, skal være egnet til det bearbejde-
de materiale.
•
Kontroller, at alle dele er korrekt forbundet
med hinanden.
5.4 Parallelanslag (fi g. 7/8)
•
Parallelanslaget (16) gør det muligt at save
parallelle linier.
•
Løsn låseskrue til parallelanslag (8), der be-
finder sig på sålen (6).
•
Montering foretages ved at sætte parallelans-
laget (16) ind i føringen (a) i sålen (6) (se fig.
7).
•
Bestem den nødvendige afstand, og spænd
låseskruen (8) fast igen.
•
Brug af parallelanslag: Anbring parallelansla-
get (16) fladt ind på emnekanten, og begynd
savningen.
Vigtigt! Udfør et prøvesnit med et stykke
aff aldstræ
6. Betjening
6.1 Arbejde med håndrundsaven
•
Hold altid fast i rundsaven med et fast greb.
•
Svingkappen (19) skubbes automatisk tilbage
af saveemnet.
•
Udøv ikke vold på saven og dens komponen-
ter!
•
Ryk rundsaven frem med en let, jævn bevæ-
gelse.
•
Affaldsstykket skal befinde sig i rundsavens
højre side, således at den brede del af bordet
støttes med hele sin overflade.
•
Når der saves efter en optegnet linie, føres
rundsaven langs med indsnittet.
•
Små træstykker skal spændes ind før savnin-
gen. De må ikke holdes fast i hånden.
•
Følg sikkerhedsanvisningerne! Bær sikkerhe-
dsbriller!
•
Brug ikke defekte savklinger eller savklinger
med revner eller sprækker.
•
Brug ikke flanger/flangemøtrikker, hvor borin-
gen er større eller mindre end savklingens.
•
Savklingen må ikke bremses ned med hån-
den eller ved udøvelse af sidetryk.
•
Svingkappen må ikke klemme og skal befinde
sig i udgangsposition, når arbejdsprocessen
er fuldført.
•
Afprøv svingkappens funktion med netlednin-
gen trukket ud, før rundsaven tages i brug.
•
Kontroller hver gang før du tager saven i brug,
at sikkerhedsanordninger, såsom svingkap-
pe, kløvekile, flange og justeringsanordninger,
fungerer, som de skal, er korrekt indstillede
og ordentligt fastgjorte.
•
En egnet støvudsugning kan sluttes til via tils-
lutning til spånudsugning (14). Kontroller, at
støvudsugningen er tilsluttet korrekt.
•
Den bevægelige svingkappe må ikke klem-
mes fast i den tilbagetrukne beskyttelseskap-
pe i forbindelse med savningen.
•
Savklinger, hvis basislegeme er tykkere end
kløvekilen, eller hvor savtændernes udlæg-
ning er mindre end kløvekilens tykkelse, må
ikke anvendes.
Vigtigt! Husk at trække stikket ud af
stikkontakten, inden du udfører arbejder på
selve saven!
6.2 Brug af rundsaven
•
Tilpas skæredybde, skærevinkel og paral-
lelanslag (se punkt 5.1, 5.2 og 5.4).
•
Kontroller, at tænd/sluk-knappen (2) ikke er
trykket ind. Nu kan du sætte stikket i en stik-
kontakt.
•
Savklingen skal være sat i, når du tænder
rundsaven!
•
Anbring sålen fladt oven på saveemnet. Sav-
klingen må ikke berøre saveemnet.
•
Hold nu fast i rundsaven med begge hænder.
Anl_TC_CS_1200_SPK1.indb 50Anl_TC_CS_1200_SPK1.indb 50 02.02.16 09:5002.02.16 09:50
DK/N
- 51 -
6.3 Tænd/Sluk-knap (fi g. 9)
Tænde rundsaven:
Tryk på låseknappen (3) og tænd/sluk-knappen
(2) samtidigt.
•
Lad savklingen køre op i fuld omdrejning. Før
savklingen langsomt langs med savelinien.
Tryk kun let ned på savklingen.
Slukke rundsaven:
Slip låseknap og tænd/sluk-knap
•
Når håndtaget slippes, slukker maskinen au-
tomatisk, hvorved utilsigtet drift undgås.
•
Pas på, at lufthullerne ikke dækkes til eller
tilstoppes under arbejdet.
•
Når saven slukkes, må savklingen ikke brem-
ses ned ved udøvelse af sidetryk.
•
Vigtigt! Vent med at stille saven fra dig, til sav-
klingen står helt stille.
Vigtigt! Udfør et prøvesnit med et stykke
aff aldstræ
6.4 Skift af savklinge (fi g. 10/11)
Vigtigt! Husk at trække stikket ud af
stikkontakten, inden du udfører arbejder på
selve saven!
Brug kun savklinger, som svarer til standarden EN
847-1, og som er af samme type som den sav-
klinge, der følger med denne håndrundsav. Spørg
din forhandler til råds.
•
Skub den bevægelige svingkappe (19) tilba-
ge med greb til svingkappe (15), og hold den
fast.
•
Hold imod på flangen (18) med klingenøglen
(13).
•
Løsn skrue til klingesikring (17) med unbra-
konøglen (a).
•
Tag flange (18) og savklinge (12) af forneden.
•
Rengør flangen, sæt en ny savklinge i. Vær
opmærksom på rigtig rotationsretning (se pil
på beskyttelseskappe og savklinge)!
•
Spænd skrue til klingesikring (17); klingen
skal løbe lige rundt.
•
Inden du trykker på tænd/sluk-knappen, skal
du sikre dig, at savklingen er monteret rigtigt,
at bevægelige dele går let og friktionsfrit, og
at klemmeskruer er spændt ordentligt fast.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadi-
ges, skal den skiftes ud af producenten eller den-
nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligehol-
delsesarbejde.
8.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
8.4 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
•
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Anl_TC_CS_1200_SPK1.indb 51Anl_TC_CS_1200_SPK1.indb 51 02.02.16 09:5002.02.16 09:50
DK/N
- 52 -
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anl_TC_CS_1200_SPK1.indb 52Anl_TC_CS_1200_SPK1.indb 52 02.02.16 09:5002.02.16 09:50
DK/N
- 53 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anl_TC_CS_1200_SPK1.indb 53Anl_TC_CS_1200_SPK1.indb 53 02.02.16 09:5002.02.16 09:50
DK/N
- 54 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TC_CS_1200_SPK1.indb 54Anl_TC_CS_1200_SPK1.indb 54 02.02.16 09:5002.02.16 09:50
DK/N
- 55 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-
digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-
ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-
rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TC_CS_1200_SPK1.indb 55Anl_TC_CS_1200_SPK1.indb 55 02.02.16 09:5002.02.16 09:50
S
- 56 -
Innehållsförteckning
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Byta ut nätkabeln
8. Rengöring, Underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Förvaring
Anl_TC_CS_1200_SPK1.indb 56Anl_TC_CS_1200_SPK1.indb 56 02.02.16 09:5002.02.16 09:50
S
- 57 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Anl_TC_CS_1200_SPK1.indb 57Anl_TC_CS_1200_SPK1.indb 57 02.02.16 09:5002.02.16 09:50
S
- 58 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1a/1b)
1. Handtag
2. Strömbrytare
3. Låsknapp för strömbrytare
4. Spärrspak för sågdjupsinställning
5. Nätkabel
6. Fotplatta
7. Fixeringsskruv för geringsinställning
8. Fixeringsskruv för klyvanhåll
9. Skala för geringsvinkel
10. Stödhandtag
11. Skyddskåpa
12. Sågklinga
13. Nyckel till sågklinga
14. Anslutning för spånsugning
15. Spak för att öppna pendelskyddskåpan
16. Klyvanhåll
17. Skruv för fi xering av sågklingan
18. Fläns
19. Pendelskyddskåpa
20. Klyvkniv
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Handcirkelsåg
•
Sågklinga
•
Nyckel till sågklinga
•
Parallellanslag
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Handcirkelsågen är avsedd för rak sågning i
trä, träliknande material och plaster. Undvik att
sågtandsspetsarna överhettas och plastmateria-
let smälter.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
Anl_TC_CS_1200_SPK1.indb 58Anl_TC_CS_1200_SPK1.indb 58 02.02.16 09:5002.02.16 09:50
S
- 59 -
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
4. Tekniska data
Nätspänning ................................. 230 V ~ 50 Hz
Upptagen eff ekt ...................................... 1230 W
Tomgångs-varvtal ...............................5000 min
-1
Sågdjup vid 90° ........................................ 55 mm
Sågdjup vid 45° ........................................ 37 mm
Sågklinga ............................................Ø 160 mm
Fäste till sågklinga ................................Ø 16 mm
Sågklingans tjocklek ............................... 2,5 mm
Skyddsklass .................................................. II/
쓑
Vikt .............................................................3,8 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 60745.
Ljudtrycksnivå L
pA
.............................. 93,9 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
............................. 104,9 dB(A)
Osäkerhet K
WA
..............................................3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 60745.
Handtag
Vibrationsemissionsvärde a
h
= 2,924 m/s
2
Osäkerhet K = 1,5 m/s
2
Stödhandtag
Vibrationsemissionsvärde a
h
= 2,965 m/s
2
Osäkerhet K = 1,5 m/s
2
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk-
tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan använ-
das om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör någ-
ra inställningar på maskinen.
5.1 Ställa in sågdjupet (bild 2/3)
•
Lossa på spärrspaken (4) för sågdjupsinställ-
ningen på baksidan av skyddskåpan.
•
Sätt fotplattan (6) platt på ytan på arbets-
stycket som ska sågas. Lyft sågen så pass
mycket tills sågklingan (12) befinner sig på
erforderligt sågdjup (a).
•
Dra åt spärrspaken (4) för sågdjupsinställnin-
gen på nytt. Kontrollera att delarna sitter fast.
5.2 Geringsanhåll (bild 4/5)
•
Den förinställda standardvinkeln mellan fot-
plattan (6) och sågklingan (12) uppgår till 90°.
Du kan ändra på denna vinkel för att genom-
föra snedsågning.
•
Lossa på fixeringsskruven (7) för geringsins-
tällning på framsidan av fotplattan.
Anl_TC_CS_1200_SPK1.indb 59Anl_TC_CS_1200_SPK1.indb 59 02.02.16 09:5002.02.16 09:50
S
- 60 -
•
Du kan nu ändra på sågvinkeln upp till 45°.
Beakta sågvinkelskalan (9).
•
Dra åt fixeringsskruven (7) för geringsinställ-
ning på nytt. Kontrollera att delarna sitter fast.
5.3 Suga bort damm och spån (bild 6)
•
Anslut en lämplig dammsugare (a) till den
härför avsedda spånsuganslutningen (14)
på din cirkelsåg (dammsugare medföljer ej).
Därmed uppnås en optimal dammsugning vid
arbetsstycket. Fördelar: Detta är skonsamt
för såväl maskinen som din egen hälsa. Ditt
arbetsområde blir dessutom renare och säk-
rare.
•
Damm som uppstår under arbete kan vara
farligt. Beakta även säkerhetsanvisningarna.
•
Obs! Dammsugaren som används till utsug-
ning måste vara lämplig för materialet som
bearbetas.
•
Kontrollera att alla delar har kopplats samman
på avsett vis.
5.4 Klyvanhåll (bild 7/8)
•
Med klyvanhållet (16) kan du såga parallella
linjer.
•
Lossa på fixeringsskruven (8) för klyvanhållet
som finns i fotplattan (6).
•
Montera klyvanhållet (16) genom att sätta in
det i spåret (a) i fotplattan (6) (se bild7).
•
Bestäm erforderligt avstånd och dra sedan åt
fixeringsskruven (7) på nytt.
•
Använda klyvanhållet: Positionera klyvan-
hållet (16) platt mot arbetsstyckets kant och
börja därefter såga.
Obs! Gör en provsågning på en bit avfalls-
virke.
6. Använda
6.1 Arbeta med handcirkelsågen
•
Håll alltid fast cirkelsågen ordentligt.
•
Pendelskyddskåpan (19) skjuts tillbaka auto-
matiskt av arbetsstycket.
•
Använd inget våld!
•
Flytta cirkelsågen framåt sakta och likformigt.
•
Avfallsbiten ska befinna sig på höger sida om
cirkelsågen så att arbetsbordets breda del
ligger emot med hela sin yta.
•
Om du sågar efter en markerad linje måste
du föra cirkelsågen längs med en passande
skåra.
•
Mindre virkesdelar måste spännas fast innan
de kan sågas. Håll aldrig fast virkesdelar med
handen.
•
Beakta tvunget säkerhetsföreskrifterna! An-
vänd skyddsglasögon!
•
Använd inga defekta sågklingor eller klingor
som har spruckit eller böjts.
•
Använd inga flänsar eller flänsmuttrar vars
borrhål är större eller mindre än sågklingans
öppning.
•
Sågklingan får inte bromsas för hand eller
tryckas emot på sidorna.
•
Pendelskyddet får inte klämma fast och mås-
te befinna sig i sitt utgångsläge efter att arbet-
suppgiften har avslutats.
•
Innan du använder cirkelsågen måste du dra
ut stickkontakten och kontrollera pendelskyd-
dets funktion.
•
Varje gång innan du ska använda maskinen
måste du övertyga dig om att säkerhetsan-
ordningar som t ex pendelskydd, klyvkniv,
flänsar och justeringsanordningar fungerar, är
korrekt inställda och sitter fast.
•
Anslut en lämplig dammsuganordning till an-
slutningen för spånsugen (14). Kontrollera att
dammsugaren har anslutits säkert och på
•
Den rörliga pendelskyddskåpan får inte kläm-
mas fast i tillbakadraget läge vid sågning.
•
Sågklingor vars stomme är tjockare eller vars
skränkning är mindre än klyvknivens tjocklek
får inte användas.
Obs! Innan du utför några som helst ar-
betsuppgifter på cirkelsågen måste du dra ut
stickkontakten ur vägguttaget!
6.2 Använda cirkelsågen
•
Anpassa sågdjupet, sågvinkeln och klyvan-
hållet (se punkt 5.1, 5.2 och 5.4).
•
Kontrollera att strömbrytaren (2) inte är int-
ryckt. Anslut först därefter stickkontakten till
ett lämpligt vägguttag.
•
Slå endast på cirkelsågen om den först har
bestyckats med en sågklinga.
•
Placera först fotplattan platt på arbetsstycket
som ska bearbetas. Sågklingan får inte berö-
ra arbetsstycket.
•
Håll alltid fast cirkelsågen med båda händer-
na.
Anl_TC_CS_1200_SPK1.indb 60Anl_TC_CS_1200_SPK1.indb 60 02.02.16 09:5002.02.16 09:50
S
- 61 -
6.3 Slå på resp. ifrån maskinen (bild 9)
Inkoppling:
Tryck in låsknappen (3) och strömbrytaren (2)
samtidigt.
•
Låt sågklingan varva upp tills den har nått sin
högsta hastighet. För sedan sågklingan lång-
samt längs med den avsedda såglinjen. Tryck
endast svagt med sågklingan.
Frånkoppling:
Släpp låsknappen och strömbrytaren.
•
När du släpper handtaget kopplas maskinen
ifrån automatiskt. Därmed kan maskinen inte
startas oavsiktligt.
•
Se till att ventilationsöppningarna inte täpps
till eller blockeras under drift.
•
Bromsa inte sågklingan manuellt genom att
trycka på sidorna efter att maskinen har sla-
gits ifrån.
•
Obs! Lägg inte ned maskinen förrän sågklin-
gan har stannat helt.
Obs! Gör en provsågning på en bit avfalls-
virke.
6.4 Byta sågklinga (bild 10/11)
Obs! Innan du utför några som helst ar-
betsuppgifter på cirkelsågen måste du dra ut
stickkontakten ur vägguttaget!
Använd endast sågklingor som uppfyller stan-
darden EN 847-1 och som är av samma typ som
sågklingan som medföljde denna handcirkelsåg.
Fråga försäljaren i din specialbutik.
•
Skjut tillbaka den rörliga pendelskyddskåpan
(19) med spaken (15) och håll sedan kvar.
•
Håll emot med nyckeln (13) för sågklingan vid
flänsen (18).
•
Använd en sexkantnyckel (a) för att lossa på
skruven (17) som fixerar sågklingan.
•
Ta ned flänsen (18) och sågklingan (12).
•
Rengör flänsen, sätt in en ny sågklinga. Kon-
trollera rotationsriktningen (se pil på skydds-
kåpan och på sågklingan).
•
Dra åt skruven (17) för att fixera sågklingan.
Kontrollera att klingan roterar jämnt.
•
Innan du slår på maskinen med strömbryta-
ren måste du övertyga dig om att sågklingan
är rätt monterad, att de rörliga delarna inte
klämmer samt att klämskruvarna har dragits
åt.
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås-
te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter-
som det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengörings-
arbeten.
8.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be-
hörig elinstallatör.
8.3 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
Anl_TC_CS_1200_SPK1.indb 61Anl_TC_CS_1200_SPK1.indb 61 02.02.16 09:5002.02.16 09:50
S
- 62 -
8.4 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reser-
vdelar:
•
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Tips: För bra arbetsresultat
rekommenderar vi högvärdi-
ga tillbehör från
! www.kwb.eu
welcome@kwb.eu
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anl_TC_CS_1200_SPK1.indb 62Anl_TC_CS_1200_SPK1.indb 62 02.02.16 09:5002.02.16 09:50
S
- 63 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_TC_CS_1200_SPK1.indb 63Anl_TC_CS_1200_SPK1.indb 63 02.02.16 09:5002.02.16 09:50
S
- 64 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdelar* Sågklinga
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TC_CS_1200_SPK1.indb 64Anl_TC_CS_1200_SPK1.indb 64 02.02.16 09:5002.02.16 09:50
S
- 65 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-
sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-
verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TC_CS_1200_SPK1.indb 65Anl_TC_CS_1200_SPK1.indb 65 02.02.16 09:5002.02.16 09:50
HR/BIH
- 66 -
Sadržaj
1. Sigurnosne napomene
2. Opis uređaja i sadržaj isporuke
3. Namjenska uporaba
4. Tehnički podaci
5. Prije puštanja u pogon
6. Rukovanje
7. Zamjena mrežnog kabela
8. Čišćenje, održavanje i naručivanje rezervnih dijelova
9. Zbrinjavanje u otpad i recikliranje
10. Skladištenje
Anl_TC_CS_1200_SPK1.indb 66Anl_TC_CS_1200_SPK1.indb 66 02.02.16 09:5002.02.16 09:50
HR/BIH
- 67 -
Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja
Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.
Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze
iz uređaja mogu izazvati gubitak vida.
Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-
ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!
Anl_TC_CS_1200_SPK1.indb 67Anl_TC_CS_1200_SPK1.indb 67 02.02.16 09:5002.02.16 09:50
HR/BIH
- 68 -
Opasnost!
Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj tre-
bali predati drugim osobama, molimo da im pros-
lijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.
1. Sigurnosne napomene
Odgovarajuće sigurnosne napomene pronaći
ćete u priloženoj bilježnici.
Opasnost!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena
i uputa mogu uzrokovati električni udar, požar i/ili
teške povrede. Sačuvajte sve sigurnosne na-
pomene i upute za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1a/1b)
1. Ručka
2. Sklopka za uključivanje/isključivanje
3. Tipka za blokiranje sklopke za uključivanje/
isključivanje
4. Poluga za podešavanje dubine rezanja
5. Mrežni kabel
6. Stopica pile
7. Vijak za fi ksiranje podešene kosine
8. Vijak za fi ksiranje paralelnog graničnika
9. Skala za kosi kut
10. Dodatna ručka
11. Zaštitni poklopac
12. List pile
13. Ključ za list pile
14. Priključak za usisavanje piljevine
15. Poluga za otvaranje pomičnog zaštitnog
poklopca
16. Paralelni graničnik
17. Vijak za osiguranje lista pile
18. Prirubnica
19. Pomični zaštitni poklopac
20. Klin za cijepanje
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili prodajnom mjestu
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupnji. Molimo vas da u vezi s
tim obratite pozornost na tablicu o jamstvu u infor-
macijama o servisu na kraju uputa.
•
Otvorite pakovinu i pažljivo izvadite uređaj.
•
Uklonite ambalažu kao i dijelove za sigurnost
pakiranja / za sigurnost tijekom transporta
(ako postoje).
•
Provjerite je li sadržaj isporuke cjelovit.
•
Prekontrolirajte postoje li na uređaju i dijelovi-
ma pribora transportna oštećenja.
•
Po mogućnosti sačuvajte pakovinu do isteka
jamstvenog roka.
Opasnost!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Pos-
toji opasnost da ih progutaju i tako se uguše!
•
Ručna kružna pila
•
List pile
•
Ključ za list pile
•
Paralelni graničnik
•
Originalne upute za uporabu
•
Sigurnosne napomene
3. Namjenska uporaba
Kružna ručna pila namijenjena je za pravocrtno
rezanje drva i drvu sličnih materijala kao i plastike.
Pritom trebate izbjegavati pregrijavanje vrhova
zubaca pile i taljenje plastike.
Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nika-
ko proizvođač.
Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i in-
dustrijske svrhe kao i u sličnim djelatnostima.
Anl_TC_CS_1200_SPK1.indb 68Anl_TC_CS_1200_SPK1.indb 68 02.02.16 09:5002.02.16 09:50
HR/BIH
- 69 -
4. Tehnički podaci
Mrežni napon: ............................... 230 V ~ 50 Hz
Potrošnja snage: ..................................... 1230 W
Broj okretaja u praznom hodu: ............5000 min
-1
Dubina rezanja pod kutom od 90°: ........... 55 mm
Dubina rezanja pod kutom od 45°: ............ 37 mm
List pile: ...............................................Ø 160 mm
Prihvatnik lista pile: ................................Ø 16 mm
Debljina lista pile: .................................... 2,5 mm
Klasa zaštite: ................................................. II/
쓑
Težina: ........................................................3,8 kg
Opasnost!
Buka i vibracije
Vrijednosti buke i vibracija određene su prema
normi EN 60745.
Razina zvučnog tlaka L
pA
................... 93,9 dB (A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
........................... 104,9 dB (A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.
Ručka
Vrijednost emisije vibracija a
h
= 2,924 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatna ručka
Vrijednost emisije vibracija ah = 2,965 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedena vrijednost emisije vibracija izmjerena
je prema normiranom postupku ispitivanja i može
se, ovisno o načinu korištenja elektroalata, pro-
mijeniti a u izuzetnim slučajevima može biti i veća
od navedene vrijednosti.
Navedena vrijednost emisije vibracija može se
koristiti u svrhu usporedbe elektroalata jedne tvrt-
ke s elektroalatom neke druge tvrtke.
Navedena vrijednost emisije vibracija može se
također koristiti za početnu procjenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprijekorne uređaje.
•
Redovito čistite i održavajte uređaj.
•
Svoj način rada prilagodite uređaju.
•
Nemojte preopterećivati uređaj.
•
Po potrebi predajte uređaj na kontrolu.
•
Isključite uređaj kad ga ne koristite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis-
no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.
3. Zdravstveni problemi koji nastaju kao posl-
jedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.
5. Prije puštanja u pogon
Prije uključivanja provjerite odgovaraju li podaci
na tipskoj pločici podacima o mreži.
Upozorenje!
Prije nego počnete podešavati uređaj izvuci-
te utikač iz utičnice.
5.1 Podešavanje dubine rezanja (slika 2/3)
•
Otpustite polugu za podešavanje dubine
rezanja na stražnjoj strani zaštitnog poklopca
(4).
•
Stopicu pile (6) položite ravno na površinu
komada koji obrađujete. Podižite pilu toliko da
list pile (12) dođe na potrebnu dubinu rezanja
(a).
•
Ponovno pričvrstite polugu za podešavanje
dubine rezanja (4). Provjerite pričvršćenost.
5.2 Kosi graničnik (slika 4/5)
•
Prethodno podešen standardni kut između
stopice (6) i lista pile (12) iznosi 90°. Taj kut
možete promijeniti u svrhu izvođenja kosih
rezova.
•
Otpustite vijak na prednjoj strani stopice pile
za fiksiranje podešenog kosog položaja (7).
•
Kut rezanja možete promijeniti za 45°, pri
tome pripazite na skalu kuta rezanja (9).
Anl_TC_CS_1200_SPK1.indb 69Anl_TC_CS_1200_SPK1.indb 69 02.02.16 09:5002.02.16 09:50
HR/BIH
- 70 -
•
Ponovno pričvrstite polugu za fiksiranje
podešenog kosog položaja (7). Provjerite
pričvršćenost.
5.3 Odsisavanje prašine i piljevine (slika 6)
•
Na priključak za usisavanje piljevine (14)
Vaše kružne pile priključite prikladan usisavač
(usisavač nije sadržan u isporuci). Na taj
način postići ćete optimalno odsisavanje
prašine s radnog komada. Prednosti: Čuvate
uređaj i vlastito zdravlje. Osim toga, Vaše rad-
no mjesto ostaje čisto i sigurno.
•
Prašina koja nastaje tijekom rada može biti
opasna. Molimo da se pri tome pridržavate
sigurnosnih napomena.
•
Pozor! Korišten usisavač mora biti prikladan
za materijal koji obrađujete.
•
Provjerite jesu li svi dijelovi međusobno dobro
spojeni.
5.4 Paralelni graničnik (slika 7/8)
•
Paralelni graničnik (16) omogućava rezanje
paralelnih linija.
•
Olabavite vijak za fiksiranje paralelnog
graničnika (8) koji se nalazi u stopici pile (6).
•
Montažu izvršite umetanjem paralelnog
graničnika (16) u vodilicu (a) u stopici pile (6)
(vidi sliku 7).
•
Utvrdite potreban razmak i ponovno pritegnite
vijak za fiksiranje (8).
•
Korištenje paralelnog graničnika: Pozicio-
nirajte paralelni graničnik (16) ravno na rub
radnog komada i počnite s rezanjem.
Pozor! Izvedite probni rez na nekom ot-
padnom drvu.
6. Rukovanje
6.1 Rad s ručnom kružnom pilom
•
Kružnu pilu uvijek držite za ručku s obje ruke.
•
Radni komad automatski gura pomični
zaštitni poklopac (19) unatrag.
•
Nemojte primjenjivati silu!
•
Lagano i ravnomjerno pokrećite kružnu pilu
prema naprijed.
•
Otpadni dio trebao bi se nalaziti na desnoj
strani kružne pile, tako da širi dio podloge na-
legne po svojoj cijeloj površini.
•
Ako se reže po iscrtanoj označenoj liniji,
kružnu pilu vodite duž odgovarajućeg ureza.
•
Prije obrade pritegnite male drvene dijelove.
Nikad ih nemojte pridržavati rukom.
•
Obavezno se pridržavajte sigurnosnih propi-
sa! Nosite zaštitne naočale!
•
Nemojte koristiti neispravne listove pile ili tak-
ve koji imaju pukotine i izbočine.
•
Nemojte koristiti prirubnice/matice prirubnica
čija rupa je veća ili manja od rupe dotičnog
lista pile.
•
List pile ne smije se zaustavljati rukom ili
bočnim pritiskom.
•
Oscilirajuća zaštita ne smije zapinjati i nakon
završenog radnog koraka mora se ponovno
naći u svojem početnom položaju.
•
Prije korištenja kružne pile provjerite funkciju
oscilirajuće zaštite pri čemu mrežni utikač
mora biti izvučen.
•
Prije svake uporabe stroja provjerite funk-
cioniraju li i jesu li točno podešene i dobro
pričvršćene sigurnosne naprave kao što je
oscilirajuća zaštita, klin za cijepanje, prirubni-
ca i naprave za podešavanje.
•
Na priključak za usisavanje prašine (14)
možete priključiti prikladan usisavač. Provjeri-
te je li usisavač priključen sigurno i propisno.
•
Pomični zaštitni poklopac ne smije se kod
rezanja ukliještiti u zaštitni poklopac povučen
unatrag.
•
Ne smiju se koristiti listove pile čija tijela su
deblja ili im je raspored zubaca tanji od deblji-
ne klina za cijepanje.
Pozor! Izvucite mrežni utikač prije svih
radova na kružnoj pili!
6.2 Korištenje kružne pile
•
Prilagodite dubinu i kut rezanja, kao i paralelni
graničnik (vidi točku 5.1, 5.2 i 5.4).
•
Provjerite nije li pritisnuta sklopka za
uključivanje/isključivanje (2). Tek tada utaknite
mrežni utikač u prikladnu utičnicu.
•
Kružnu pilu uključite samo s umetnutim listom
pile!
•
Stopicu pile smjestite ravno na komad koji
obrađujete. List pile ne smije dodirivati radni
komad.
•
Kružnu pilu uvijek držite samo s obje ruke.
6.3 Sklopka za uključivanje/isključivanje
(slika 9)
Uključivanje:
Istovremeno pritisnite tipku za blokiranje (3) i
sklopku za uključivanje/isključivanje (2).
•
Pričekajte dok list pile ne postigne punu brzi-
Anl_TC_CS_1200_SPK1.indb 70Anl_TC_CS_1200_SPK1.indb 70 02.02.16 09:5002.02.16 09:50
HR/BIH
- 71 -
nu. Zatim lagano vodite list pile po liniji rezan-
ja. Pritom samo lagano gurajte list pile.
Isključivanje:
Pustite tipku za blokiranje i sklopku za
uključivanje/isključivanje,
•
Nakon puštanja ručke stroj se automatski
isključuje, tako da nije moguć nekontrolirani
rad.
•
Pripazite na to da tijekom rada ventilacijski
otvori ne budu prekriveni ili začepljeni.
•
Nakon isključivanja nemojte zaustavljati list
pile bočnim pritiskom.
•
Pozor! Stroj odložite tek kad se list pile u pot-
punosti zaustavi.
Pozor! Izvedite probni rez na nekom ot-
padnom drvu.
6.4 Zamjena lista pile (slika 10/11)
Pozor! Izvucite mrežni utikač prije svih
radova na kružnoj pili!
Koristite isključivo listove pile koji odgovaraju nor-
mi EN 847-1 i istog su tipa kao i list pile isporučen
s ovom ručnom kružnom pilom. Potražite savjet u
specijaliziranoj trgovini.
•
Pomični zaštitni poklopac (19) vratite s pol-
ugom (15) natrag i držite ga.
•
Kontrirajte s ključem za list pile (13) na prirub-
nici (18).
•
Pomoću imbus ključa (a) otpustite vijak za
osiguranje lista pile (17).
•
Prirubnicu (18) i list pile (12) izvadite prema
dolje.
•
Očistite prirubnicu, umetnite novi list pile.
Pripazite na smjer vrtnje (vidi strelicu na
zaštitnom poklopcu i listu pile)!
•
Pritegnite vijak za osiguranje lista pile (17) i
pripazite na koncentričnu vrtnju.
•
Prije nego uključite sklopku za uključivanje/
isključivanje provjerite je li list pile pravilno
montiran, kreću li se pokretni dijelovi lako i
jesu li pritegnuti stezni vijci.
7. Zamjena mrežnog kabela
Opasnost!
Ako se kabel za priključivanje ovog uređaja na
mrežu ošteti, mora ga zamijeniti proizvođač ili
njegova servisna služba ili slična kvalifi cirana
osoba kako bi se izbjegle opasnosti.
8. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Opasnost!
Prije svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
•
Zaštitne naprave, prolaze za zrak i kućište
motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.
•
Preporučujemo da očistite uređaj odmah na-
kon svake uporabe.
•
Redovito čistite uređaj mokrom krpom i s
malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u električni uređaj povećava rizik
od električnog udara.
8.2 Ugljene četkice
U slučaju prekomjernog iskrenja kontrolu ugljenih
četkica prepustite električaru.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.
8.3 Održavanje
U unutrašnjosti uređaja nema dijelova koje bi tre-
balo održavati.
8.4 Narudžba rezervnih dijelova i pribora:
Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:
•
tip uređaja
•
broj artikla uređaja
•
identifikacijski broj uređaja
•
broj potrebnog rezervnog dijela
Aktualne cijene nalaze se na internetskoj stranici
www.isc-gmbh.info
Savjet! Za postizanje
dobrih rezultata rada
preporučujemo kvalitetan
pribor tvrtke !
www.kwb.eu
welcome@kwb.eu
Anl_TC_CS_1200_SPK1.indb 71Anl_TC_CS_1200_SPK1.indb 71 02.02.16 09:5002.02.16 09:50
HR/BIH
- 72 -
9. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plasti-
ke. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca ne-
maju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u original-
noj pakovini.
Anl_TC_CS_1200_SPK1.indb 72Anl_TC_CS_1200_SPK1.indb 72 02.02.16 09:5002.02.16 09:50
HR/BIH
- 73 -
Samo za zemlje članice EU
Elektroalate nemojte bacati u kućno smeće!
Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.
Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.
Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke iSC GmbH.
Zadržavamo pravo na tehničke izmjene
Anl_TC_CS_1200_SPK1.indb 73Anl_TC_CS_1200_SPK1.indb 73 02.02.16 09:5002.02.16 09:50
HR/BIH
- 74 -
Informacije o servisu
U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere
čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao
što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.
Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primjer
Potrošni dijelovi* Ugljene četkice
Potrošni materijal/ potrošni dijelovi* List pile
Neispravni dijelovi
* nije obavezno u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info.
Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:
•
Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?
•
Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TC_CS_1200_SPK1.indb 74Anl_TC_CS_1200_SPK1.indb 74 02.02.16 09:5002.02.16 09:50
HR/BIH
- 75 -
Jamstveni list
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao,
jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst-
venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa.
Za zahtijevanje jamstva vrijedi slijedeće:
1. Ovi jamstveni uvjeti isključivo se odnose na potrošače, tj. fi zičke osobe koje ovaj proizvod ne žele
koristiti ni u okviru gospodarske djelatnosti, niti u drugim samostalnim djelatnostima. Ovi jamstveni
uvjeti reguliraju dodatne jamstvene usluge koje dolje navedeni proizvođač jamči zajedno sa zakon-
skim jamstvom kupcima svojih novih uređaja. Ovo jamstvo ne utječe na Vaše zakonske jamstvene
zahtjeve. Naša jamstvena usluga za Vas je besplatna.
2. Jamstvena usluga isključivo se odnosi na nedostatke novog uređaja dolje navedenog proizvođača
koji ste kupili, koji su posljedica grešaka na materijalu ili tvorničke greške, a po našem izboru usluga
je ograničena na uklanjanje takvih nedostataka na uređaju ili zamjenu uređaja.
Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u raz-
doblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom
opterećenju.
3. Naše jamstvo isključuje:
- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instala-
cije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu
struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja ne-
normalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.
- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje
uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u
uređ
aj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih
djelovanja (npr. oštećenja zbog pada).
- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ost-
alo trošenje.
4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se
prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva na-
kon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređaja neće rezultirati produljen-
jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa
na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.
5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da ima-
te u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti
priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije jamstva
na temelju nedostatka mogućnosti uvrštenja. Ako naša jamstvena usluga obuhvaća kvar na uređaju,
odmah ćemo vam vratiti popravljeni ili novi uređaj.
Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne
obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.
Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s infor-
macijama o servisu u ovim uputama za uporabu.
Anl_TC_CS_1200_SPK1.indb 75Anl_TC_CS_1200_SPK1.indb 75 02.02.16 09:5002.02.16 09:50
RS
- 76 -
Sadržaj
1. Sigurnosna uputstva
2. Opis uređaja i sadržaj isporuke
3. Namensko korišćenje
4. Tehnički podaci
5. Pre puštanja u pogon
6. Rukovanje
7. Zamena mrežnog priključnog voda
8. Čišćenje, održavanje i porudžbina rezervnih delova
9. Zbrinjavanje u otpad i recikliranje
10. Skladištenje
Anl_TC_CS_1200_SPK1.indb 76Anl_TC_CS_1200_SPK1.indb 76 02.02.16 09:5002.02.16 09:50
RS
- 77 -
Opasnost! - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda
Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.
Oprez! Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i
prašina koji mogu uticati na gubitak vida.
Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje
prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!
Anl_TC_CS_1200_SPK1.indb 77Anl_TC_CS_1200_SPK1.indb 77 02.02.16 09:5002.02.16 09:50
RS
- 78 -
Opasnost!
Kod korišćenja uređaja morate se pridržavati
bezbednosnih propisa kako biste sprečili povrede
i štete. Zbog toga pažljivo pročitajte ova uputstva
za upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj
trebali predati drugim licima, molimo Vas da im
prosledite i ova uputstva za upotrebu. Ne preu-
zimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i bez-
bednosnih napomena.
1. Sigurnosna uputstva
Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.
Opasnost!
Pročitajte sve bezbednosne napomene i
uputstva. Propusti kod pridržavanja bezbednos-
nih napomena i uputstava mogu da prouzroče
el.udar, požar i/ili teške povrede. Sačuvajte
sve bezbednosne napomene i uputstva za
buduće korišćenje.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1a/1b)
1. Ručka
2. Prekidač za uključivanje/isključivanje
3. Taster za blokiranje prekidača za uključivanje/
isključivanje
4. Poluga za podešavanje dubine rezanja
5. Mrežni kabl
6. Stopica testere
7. Zavrtanj za fi ksiranje podešene kosine
8. Zavrtanj za fi ksiranje paralelnog graničnika
9. Skala za kosi ugao
10. Dodatna ručka
11. Zaštitni poklopac
12. List testere
13. Ključ za list testere
14. Priključak za usisavanje piljevine
15. Poluga za otvaranje pomičnog zaštitnog
poklopca
16. Paralelni graničnik
17. Zavrtanj za osiguranje lista testere
18. Prirubnica
19. Pomični zaštitni poklopac
20. Klin za cepanje
2.2 Sadržaj isporuke
Molimo Vas da pomoću opisanog sadržaja
isporuke proverite potpunost artikala. U slučaju
neispravnih delova, nakon kupovine artikla ob-
ratite se našem servisnom centru, ili prodajnom
mestu na kom ste kupili proizvod u roku od 5
radnih dana, s time da predočite i važeću potvrdu
o kupovini. Molimo vas da u vezi sa tim obratite
pažnju na tabelu o garanciji u informacijama o
servisu na kraju uputstava.
•
Otvorite pakovanje i pažljivo izvadite uređaj.
•
Uklonite materijal za pakovanje kao i delove
za bezbednost pakovanja / bezbednost to-
kom transporta (ako postoje).
•
Proverite da li je sadržaj isporuke potpun.
•
Prekontrolišite da li na uređaju i delovima pri-
bora ima transprotnih oštećenja.
•
Po mogućnosti sačuvajte pakovanje do isteka
garantnog roka.
Opasnost!
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju
plastičnim kesama, folijama i sitnim delovi-
ma! Postoji opasnost da ih progutaju i tako
se uguše!
•
Ručna kružna testera
•
List testere
•
Ključ za list testere
•
Paralelni graničnik
•
Originalna uputstva za upotrebu
•
Bezbednosne napomene
3. Namensko korišćenje
Kružna ručna testera namenjena je za pravoli-
nijsko rezanje drva i drvetu sličnih materijala kao i
plastike. Pri tom trebate izbegavati pregrejavanje
vrhova zubaca testere i topljenje plastike.
Uređaj sme da se koristi samo za namenu za
koju je predviđen. Svaka drugačija upotreba nije
namenska. Za štete ili povrede svih vrsta koje iz
toga proizađu, odgovoran je korisnik/rukovaoc, a
nikako proizvođač.
Molimo da obratite pažnju na to da naši uređaji
nisu podesni za korišćenje u komercijalne, za-
natske ili industrijske svrhe. Ne preuzimamo
garanciju ako se uređaj koristi u komercijalne i
industrijske svrhe kao i sličnim delatnostima.
Anl_TC_CS_1200_SPK1.indb 78Anl_TC_CS_1200_SPK1.indb 78 02.02.16 09:5002.02.16 09:50
RS
- 79 -
4. Tehnički podaci
Mrežni napon: ............................... 230 V ~ 50 Hz
Potrošnja snage: ..................................... 1230 W
Broj obrtaja u praznom hodu: ..............5000 min
-1
Dubina rezanja pod uglom od 90°: ........... 55 mm
Dubina rezanja pod uglom od 45°: ............ 37 mm
List testere: .........................................Ø 160 mm
Prihvatnik lista testere: ..........................Ø 16 mm
Debljina lista testere: ............................... 2,5 mm
Klasa zaštite: ................................................. II/
쓑
Težina: ........................................................3,8 kg
Opasnost!
Buka i vibracije
Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.
Nivo zvučnog pritiska L
pA
.................... 93,9 dB(A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
............................ 104,9 dB(A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može da utiče na gubitak sluha.
Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom EN
60745.
Ručka
Vrednost emisije vibracija a
h
= 2,924 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatna ručka
Vrednost emisije vibracija a
h
= 2,965 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedena vrednost emisije vibracija izmerena je
prema normiranom postupku kontrole i može da
se, zavisno od načina korišćenja električnih alata,
promeni, a u iznimnim slučajevima može biti i
veća od navedene vrednosti.
Pomenuta vrednost emisije vibracija može se
koristiti u svrhu uspoređivanja električnog alata
jedne fi rme s električnim alatom neke druge fi rme.
Navedena vrednost emisije vibracija može takođe
da se koristi za početnu procenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprekorne uređaje.
•
Redovno održavajte i čistite uređaj.
•
Prilagodite svoj način rada uređaju.
•
Ne preopterećujte uređaj.
•
Prema potrebi pošaljite uređaj na kontrolu.
•
Ako uređaj ne upotrebljavate, onda ga
isključite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kada se ovi električni alati koriste
propisno, uvek postoje i neki drugi rizici.
Sledeće opasnosti mogu nastati u vezi s izve-
dbom i konstrukcijom električnog alata:
1. Oštećenja pluća, ako se ne nosi
odgovarajuća maska za zaštitu od prašine.
2. Oštećenja sluha, ako se ne nosi
odgovarajuća zaštita za sluh.
3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se
uređaj koristi tokom dužeg vremena ili se ne-
propisno koristi i održava.
5. Pre puštanja u pogon
Pre uključivanja proverite odgovaraju li podaci na
tipskoj pločici podacima o mreži.
Upozorenje!
Pre nego počnete da podešavate uređaj, iz-
vucite utikač iz utičnice.
5.1 Podešavanje dubine rezanja (slika 2/3)
•
Otpustite polugu za podešavanje dubine re-
zanja na zadnjoj strani zaštitnog poklopca (4).
•
Stopicu testere (6) položite ravno na površinu
komada koji obrađujete. Podižite testeru toliko
da list testere (12) dođe na potrebnu dubinu
rezanja (a).
•
Ponovo pričvrstite polugu za podešavanje
dubine rezanja (4). Proverite pričvršćenost.
5.2 Kosi graničnik (slika 4/5)
•
Prethodno podešen standardni ugao između
stopice (6) i lista testere (12) iznosi 90°. Taj
ugao možete da promenite u svrhu vršenja
kosih rezova.
•
Olabavite zavrtanj na prednjoj strani stopi-
ce testere za fiksiranje podešenog kosog
položaja (7).
•
Ugao rezanja možete da promeniti za 45°, pri
Anl_TC_CS_1200_SPK1.indb 79Anl_TC_CS_1200_SPK1.indb 79 02.02.16 09:5002.02.16 09:50
RS
- 80 -
tome pripazite na skalu ugla rezanja (9).
•
Ponovo pričvrstite polugu za fiksiranje
podešenog kosog položaja (7). Proverite
pričvršćenost.
5.3 Odsisavanje prašine i piljevine (slika 6)
•
Na priključak za usisavanje ivera (14) Vaše
kružne testere priključite podesan usisač
(usisač nije deo isporuke). Na taj način postići
ćete optimalno odsisavanje prašine s obratka.
Prednosti: Čuvate uređaj i sopstveno zdravlje.
Sem toga, Vaše radno mesto ostaje čisto i
bezbedno.
•
Prašina koja nastaje tokom rada može
da bude opasna. Molimo da se pri tome
pridržavate bezbednosnih napomena.
•
Pažnja! Korišćen usisač treba da bude po-
desan za materijal koji obrađujete.
•
Proverite da li svi delovi međusobno dobro
spojeni.
5.4 Paralelni graničnik (slika 7/8)
•
Paralelni graničnik (16) omogućuje rezanje
paralelnih linija.
•
Olabavite zavrtanj za fiksiranje paralelnog
graničnika (8) koji se nalazi u stopici testere
(6).
•
Montažu vršite umetanjem paralelnog
graničnika (16) u vodilicu (a) u stopici testere
(6) (vidi sliku 7).
•
Utvrdite potreban razmak i ponovno pritegnite
zavrtanj za fiksiranje (7).
•
Korišćenje paralelnog graničnika: Pozicioni-
rajte paralelni graničnik (16) ravno na ivicu
obratka i počnite s rezanjem.
Pažnja! Izvedite probni rez na nekom ot-
padnom drvu.
6. Rukovanje
6.1 Rad s ručnom kružnom testerom
•
Kružnu testeru uvek držite za ručku s obe
ruke.
•
Obradak automatski gura pomični zaštitni
poklopac (19) unazad.
•
Nemojte da primenjujete silu!
•
Lagano i ujednačeno pomerajte kružnu teste-
ru prema napred.
•
Otpadni deo trebao bi da se nalazi na desnoj
strani kružne testere, tako da širi deo podloge
nalegne po svojoj celoj površini.
•
Ako se reže po iscrtanoj označenoj liniji,
kružnu testeru vodite uzduž odgovarajućeg
ureza.
•
Pre obrade stegnite male drvene delove. Ni-
kada nemojte da ih pridržavate rukom.
•
Obavezno se pridržavajte bezbednosnih pro-
pisa! Nosite zaštitne naočari!
•
Nemojte da koristite neispravne listove teste-
re ili takve koji imaju pukotine i izbočine.
•
Nemojte da koristite prirubnice/navrtke pri-
rubnica čija rupa je veća ili manja od rupe
dotičnog lista testere.
•
List testere ne sme da se zaustavlja rukom ili
bočnim pritiskom.
•
Oscilirajuća zaštita ne sme da zapinje i nakon
svršenog radnog koraka mora da se ponovo
nađe u svom početnom položaju.
•
Pre korišćenja kružne testere proverite funk-
ciju oscilirajuće zaštite pri čemu mrežni utikač
mora da bude izvučen.
•
Pre svake upotrebe mašine proverite da li
funkcionišu i da li su tačno podešene i dobro
pričvršćene sigurnosne naprave kao što je
oscilirajuća zaštita, klin za cepanje, prirubnica
i naprave za podešavanje.
•
Na priključak za usisavanje prašine (14)
možete da priključite podesan usisač. Pro-
verite da li je usisač priključen bezbedno i
propisno.
•
Pomični zaštitni poklopac ne sme da se kod
rezanja uklešti u zaštitni poklopac povučen
unazad.
•
Ne smeju da se koriste listove testere čija tela
su deblja ili im je raspored zubaca tanji od
debljine klina za cepanje.
Pažnja! Izvucite mrežni utikač pre svih ra-
dova na kružnoj testeri!
6.2 Korišćenje kružne testere
•
Prilagodite dubinu i ugao rezanja, kao i paral-
elni graničnik (vidi tačku 5.1, 5.2 i 5.4).
•
Proverite da li je pritisnut prekidač za
uključivanje/isključivanje (2). Tek tada utaknite
mrežni utikač u prikladnu utičnicu.
•
Kružnu testeru uključite samo s umetnutim
listom testere!
•
Stopicu testere smestite ravno na komad koji
obrađujete. List testere ne sme da dotiče ob-
radak.
•
Kružnu testeru uvek držite samo s obe ruke.
Anl_TC_CS_1200_SPK1.indb 80Anl_TC_CS_1200_SPK1.indb 80 02.02.16 09:5002.02.16 09:50
RS
- 81 -
6.3 Prekidač za uključivanje/isključivanje
(slika 9)
Uključivanje:
Istovremeno pritisnite taster za blokiranje (3) i
prekidač za uključivanje/isključivanje (2).
•
Pričekajte dok list testere ne postigne punu
brzinu. Zatim lagano vodite list testere po liniji
rezanja. Pritom samo lagano gurajte list teste-
re.
Isključivanje:
Pustite taster za blokiranje i prekidač za
uključivanje/isključivanje,
•
Nakon puštanja ručke mašina se automatski
isključuje, tako da nije moguć nekontrolisan
rad.
•
Pripazite na to da tokom rada ventilacioni ot-
vori ne budu prekriveni ili začepljeni.
•
Nakon isključivanja nemojte da zaustavljate
list testere bočnim pritiskom.
•
Pažnja! Mašinu odložite tek kada se list teste-
re potpuno zaustavi.
Pažnja! Izvedite probni rez na nekom ot-
padnom drvu.
6.4 Zamena lista testere (slika 10/11)
Pažnja! Izvucite mrežni utikač pre svih ra-
dova na kružnoj testeri!
Koristite isključivo listove testere koji odgovaraju
standardu EN 847-1 i istog su tipa kao i list teste-
re isporučen s ovom ručnom kružnom testerom.
Posavetujte se u specijalizovanoj prodavnici.
•
Pomični zaštitni poklopac (19) vratite s pol-
ugom (15) nazad i držite ga.
•
Kontrirajte s ključem za list testere (13) na
prirubnici (18).
•
Pomoću imbus ključa (a) otpustite zavrtanj za
osiguranje lista testere (17).
•
Prirubnicu (18) i list testere (12) izvadite
odozdo.
•
Očistite prirubnicu, umetnite novi list teste-
re. Pripazite na smer vrtnje (vidi strelicu na
zaštitnom poklopcu i listu testere)!
•
Stegnite zavrtanj za osiguranje lista testere
(17) i pripazite na koncentričnu vrtnju.
•
Pre nego uključite prekidač za uključivanje/
isključivanje proverite da li je list testere pra-
vilno montiran, kreću li se pokretni delovi lako
i da li su pritegnuti stezni zavrtnji.
7. Zamena mrežnog priključnog
voda
Opasnost!
Ako se ošteti mrežni priključni vod ovog uređaja,
mora da ga zameni proizvođač ili njegova servis-
na služba ili kvalifi kovano lice, kako bi se izbegle
opasnosti.
8. Čišćenje, održavanje i porudžbina
rezervnih delova
Opasnost!
Pre svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
•
Zaštitne naprave, ventilacione otvore i kućište
motora uvek što bolje očistite od prašine i
prljavštine. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
pritiskom.
•
Preporučamo da uređaj očistite odmah nakon
svakog korišćenja.
•
Uređaj redovno čistite vlažnom krpom i s
malo mekog sapuna. Nemojte koristiti otapala
i sredstva za čišćenje; oni bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u elektrouređaj povećava rizik od
električnog udara.
8.2 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.
8.3 Održavanje
U unutrašnjosti uređaja nema delova koje bi tre-
balo održavati.
8.4 Porudžbina rezervnih delova i pribora:
Kod poručivanja rezervnih delova trebalo bi da
navedete sledeće podatke:
•
tip uređaja
•
broj artikla uređaja
•
identifikacioni broj uređaja
•
broj potrebnog rezervnog dela
Aktuelne cene nalaze se na internet stranici
www.isc-gmbh.info
Anl_TC_CS_1200_SPK1.indb 81Anl_TC_CS_1200_SPK1.indb 81 02.02.16 09:5002.02.16 09:50
RS
- 82 -
Savet! Za postizanje dobrog
rezultata rada preporučamo
kvalitetan pribor fi rme
! www.kwb.eu
welcome@kwb.eu
9. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakovan kako bi se tokom transporta
sprečila oštećenja. Ova ambalaža je sirovina i
može ponovno da se upotrebi ili preda na re-
cikliranje. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike.
Neispravni uređaji ne smeju da se bacaju u kućni
otpad. Uređaj bi u svrhu stručnog zbrinjavanja
u otpad, trebalo da se preda odgovarajućem
sabiralištu takvog otpada. Ako ne znate gde se
takvo sabiralište nalazi, raspitajte se u svojoj
opštinskoj upravi.
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca ne-
maju pristup. Optimalna temperatura za čuvanje
je između 5 i 30 ˚C. Električni alat čuvajte u origi-
nalnom pakovanju.
Anl_TC_CS_1200_SPK1.indb 82Anl_TC_CS_1200_SPK1.indb 82 02.02.16 09:5002.02.16 09:50
RS
- 83 -
Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proiz-
vodu dozvoljeno je samo uz izričitu saglasnost fi rme iSC GmbH.
Zadržavamo pravo na tehničke promen
Anl_TC_CS_1200_SPK1.indb 83Anl_TC_CS_1200_SPK1.indb 83 02.02.16 09:5002.02.16 09:50
RS
- 84 -
Informacije o servisu
U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere
čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa
kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.
Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primer
Brzoabajući delovi* Ugljene četkice
Potrošni materijal/ potrošni delovi* List testere
Neispravni delovi
* Nije obavezno da se nalazi u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Ob-
ratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:
•
Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?
•
Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TC_CS_1200_SPK1.indb 84Anl_TC_CS_1200_SPK1.indb 84 02.02.16 09:5002.02.16 09:50
RS
- 85 -
Garantni list
Poštovani kupče,
naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma
nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu.
Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi
sledeće:
1. Ovi garantni uslovi se isključivo odnose na potrošače, tj. fi zička lica koja ovaj proizvod ne žele ko-
ristiti ni u okviru privredne delatnosti, niti u drugim samostalnim delatnostima. Ovi garantni uslovi
regulišu dodatne garancije, koje dole naveden proizvođač garantuje zajedno sa zakonskom garan-
cijom kupcima svojih novih uređaja. Ova garancija se ne odnosi na Vaše zakonske garantne zahte-
ve. Naša garantna usluga za Vas je besplatna.
2. Garancija se isključivo odnosi na nedostatke novog uređaja dole navedenog proizvođača koji ste
kupili, a koji su posledica grešaka na materijalu ili fabričkih grešaka; usluga je po našem izboru
ograničena na uklanjanje takvih nedostataka na uređaju ili zamenu uređaja.
Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske
ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije
korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.
3. Naša garancija ne obuhvata:
- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne ins-
talacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne
mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog iz-
laganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.
- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje
uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj
(kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvo-
vanja (npr. oštećenja zbog pada).
- Štete na uređaju ili delovima uređaja
čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo
trošenje.
4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju
na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahte-
va na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati
produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne
delove stupiti na snagu novi garantni rok. To takođe važi kod korišćenja usluga na licu mesta.
5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Molimo vas da
držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti
priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije
garancije na osnovu nedostatka mogućnosti svrstavanja. Ako naša garancija obuhvata dotični kvar
na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.
Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne
obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg
servisa.
Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s ga-
rantnim uslovima u ovim uputstvima za upotrebu.
Anl_TC_CS_1200_SPK1.indb 85Anl_TC_CS_1200_SPK1.indb 85 02.02.16 09:5002.02.16 09:50
CZ
- 86 -
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Výměna síťového napájecího vedení
8. Čištění, údržba a objednání náhradních dílů
9. Likvidace a recyklace
10. Skladování
Anl_TC_CS_1200_SPK1.indb 86Anl_TC_CS_1200_SPK1.indb 86 02.02.16 09:5002.02.16 09:50
CZ
- 87 -
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-
kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Anl_TC_CS_1200_SPK1.indb 87Anl_TC_CS_1200_SPK1.indb 87 02.02.16 09:5002.02.16 09:50
CZ
- 88 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1a/1b)
1. Rukojeť
2. Za-/vypínač
3. Blokovací tlačítko pro za-/vypínač
4. Aretační páčka pro nastavení hloubky řezu
5. Síťový kabel
6. Kluzná botka
7. Zajišťovací šroub pro nastavení pokosu
8. Zajišťovací šroub pro paralelní doraz
9. Stupnice pro pokosový úhel
10. Přídavná rukojeť
11. Ochranný kryt
12. Pilový kotouč
13. Klíč na pilový kotouč
14. Přípojka pro odsávání pilin
15. Páčka na otevření výkyvného ochranného
krytu
16. Paralelní doraz
17. Šroub k zajištění pilového kotouče
18. Příruba
19. Výkyvný ochranný kryt
20. Roztahovací klín
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Ruční kotoučová pila
•
Pilový kotouč
•
Klíč na pilový kotouč
•
Paralelní doraz
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Ruční kotoučová pila je vhodná k řezání rovných
řezů do dřeva, dřevu podobných materiálů a
plastů. Přitom je třeba vyvarovat se přehřátí
špiček zubů pily a roztavení plastu.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Anl_TC_CS_1200_SPK1.indb 88Anl_TC_CS_1200_SPK1.indb 88 02.02.16 09:5002.02.16 09:50
CZ
- 89 -
4. Technická data
Síťové napětí: ................................ 230 V ~ 50 Hz
Příkon: ..................................................... 1230 W
Otáčky chodu naprázdno: ...................5000 min
-1
Hloubka řezu při 90°: ................................ 55 mm
Hloubka řezu při 45°: ................................ 37 mm
Pilový kotouč: ......................................Ø 160 mm
Upínání pilového kotouče: .....................Ø 16 mm
Tloušťka pilového kotouče: ..................... 2,5 mm
Třída ochrany: ............................................... II/
쓑
Hmotnost: ..................................................3,8 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
pA
............. 93,9 dB(A)
Nejistota K
pA
................................................. 3 dB
Hladina akustického výkonu L
WA
....... 104,9 dB(A)
Nejistota K
WA
................................................3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Rukojeť
Emisní hodnota vibrací a
h
= 2,924 m/s
2
Nejistota K = 1,5 m/s
2
Přídavná rukojeť
Emisní hodnota vibrací a
h
= 2,965 m/s
2
Nejistota K = 1,5 m/s
2
Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Nastavení hloubky řezu (obr. 2/3)
•
Povolte aretační páčku pro hloubkové nas-
tavení řezu (4) umístěnou na zadní straně
ochranného krytu.
•
Položte kluznou botku (6) rovně na po-
vrch řezaného obrobku. Nadzvedněte pilu
tak dalece, až bude pilový kotouč (12) na
požadované hloubce řezu (a).
•
Aretační páčku pro hloubkové nastavení řezu
(4) znovu upevněte. Zkontrolujte její pevnost.
5.2 Pokosový doraz (obr. 4/5)
•
P řednastavený standardní úhel mezi kluz-
nou botkou (6) a pilovým kotoučem (12) činí
90°. Tento úhel můžete změnit, abyste mohli
provádět šikmé řezy.
•
Uvolněte zajišťovací šroub pro nastavení
pokosu (7) umístěný na přední straně kluzné
Anl_TC_CS_1200_SPK1.indb 89Anl_TC_CS_1200_SPK1.indb 89 02.02.16 09:5002.02.16 09:50
CZ
- 90 -
botky.
•
Úhel řezu můžete nyní změnit až o 45°; sle-
dujte přitom stupnici úhlu řezu (9).
•
Zajišťovací šroub pro nastavení pokosu (7)
znovu utáhněte. Zkontrolujte jeho pevnost.
5.3 Odsávání prachu a pilin (obr. 6)
•
P řipojte na určenou přípojku odsávání pilin
(14) Vaší kotoučové pily vhodný vysavač
(vysavač není obsažen v rozsahu dodávky).
Dosáhnete tím optimálního odsávání prachu
z obrobku. Přednosti: Šetříte jak přístroj, tak
také svoje vlastní zdraví. Vaše pracoviště
kromě toho zůstane čistší a bezpečnější.
•
Prach vznikající při práci může být
nebezpečný. Dbejte prosím bezpečnostních
pokynů týkajících se této problematiky.
•
Pozor! Vysavač používaný k odsávání musí
být vhodný pro zpracovávaný materiál.
•
Zkontrolujte, zda jdou všechny díly navzájem
dobře spojeny.
5.4 Paralelní doraz (obr. 7/8)
•
Paralelní doraz (16) Vám umožňuje provádět
paralelní řezy.
•
Uvolněte zajišťovací šroub pro paralelní doraz
(8) umístěný na kluzné botce (6).
•
Montáž se provádí vložením paralelního do-
razu (16) do vedení (a) v kluzné botce (6) (viz
obr. 7).
•
Nastavte potřebnou vzdálenost a zajišťovací
šroub (8) opět utáhněte.
•
Používání paralelního dorazu: Umístěte paral-
elní doraz (16) naplocho na okraj obrobku a
začněte řezat.
Pozor! Provést zkušební řez na kousku
odpadového dřeva.
6. Obsluha
6.1 Práce s ruční kotoučovou pilou
•
Kotoučovou pilu držet vždy pevně.
•
Obrobek automaticky odsune výkyvný
ochranný kryt (19).
•
Nepracovat násilím!
•
S kotoučovou pilou postupovat lehce a
rovnoměrně.
•
Odpadní kus materiálu by měl být na pravé
straně kotoučové pily, aby široký díl úložného
stolu ležel na celé svojí ploše.
•
Pokud bude řezáno podle předem narýsova-
né čáry, vést kotoučovou pilu podél odpovída-
jícího zářezu.
•
Malé kusy dřeva před zpracováním pevně
upnout. Nikdy nedržet rukou.
•
Bezpodmínečně dodržovat bezpečnostní
předpisy! Nosit ochranné brýle!
•
Nepoužívejte žádné poškozené pilové
kotouče nebo takové pilové kotouče, které
mají trhliny nebo praskliny.
•
Nepoužívejte žádné příruby/přírubové matice,
které mají větší nebo menší otvor než otvor
na pilovém kotouči.
•
Pilový kotouč nesmí být brzděn rukou nebo
postranním tlakem.
•
Výkyvná ochrana se nesmí zaseknout a po
ukončeném pracovním kroku musí být opět
ve výchozí poloze.
•
P řed použitím kotoučové pily zkontrolovat
funkci výkyvné ochrany, přičemž musí být
vytažena síťová zástrčka.
•
P řed každým použitím stroje se ujistěte, že
bezpečnostní zařízení jako např. výkyvná
ochrana, roztahovací klín, příruby a nastavo-
vací zařízení fungují resp. jsou správně nasta-
veny a upevněny.
•
Na přípojku pro odsávání pilin (14) můžete
připojit vhodné odsávání prachu. Přesvědčte
se, že je odsávání prachu bezpečně a řádně
připojeno.
•
Pohyblivý výkyvný ochranný kryt nesmí být při
řezání sevřen staženým ochranným krytem.
•
Nesmějí se používat pilové kotouče, jejichž
tělo je silnější nebo jejichž rozvod je menší
než tloušťka roztahovacího klínu.
Pozor! Před všemi pracemi na kotoučové
pile vytáhnout síťovou zástrčku ze zásuvky!
6.2 Používání kotoučové pily
•
P řizpůsobte hloubku řezu, úhel řezu a paral-
elní doraz (viz bod 5.1, 5.2 a 5.4).
•
P řesvědčte se, že není za-/vypínač (2)
stisknutý. Teprve potom zapojte síťovou
zástrčku do zásuvky.
•
Zapínejte kotoučovou pilu pouze se vsa-
zeným pilovým kotoučem!
•
Položte kluznou botku rovně na řezaný obro-
bek. Pilový kotouč se nesmí dotýkat obrobku.
•
Držte kotoučovou pilu nyní pevně oběma
rukama
Anl_TC_CS_1200_SPK1.indb 90Anl_TC_CS_1200_SPK1.indb 90 02.02.16 09:5002.02.16 09:50
CZ
- 91 -
6.3 Za-/vypínání (obr. 9)
Zapnutí:
Blokovací tlačítko (3) a za-/vypínač (2) stlačit
současně
•
Nechte pilový kotouč rozběhnout, až dosáhne
své plné rychlosti. Poté veďte pilový kotouč
pomalu podél čáry řezu. Přitom na pilový
kotouč pouze mírně tlačte.
Vypnutí:
Blokovací tlačítko a za-/vypínač pustit
•
P ři puštění rukojeti se stroj automaticky vyp-
ne, takže není možné neúmyslné zapnutí.
•
Dbejte na to, aby při práci nebyly
odvzdušňovací otvory zakryty nebo ucpány.
•
Nebrzděte pilový kotouč po vypnutí post-
ranním protitlakem.
•
Pozor! Odložte stroj teprve poté, co se pilový
kotouč zcela zastavil.
Pozor! Provést zkušební řez na kousku
odpadového dřeva.
6.4 Výměna pilového kotouče (obr. 10/11)
Pozor! Před všemi pracemi na kotoučové
pile vytáhnout síťovou zástrčku ze zásuvky!
Používejte výhradně pilové kotouče, které odpo-
vídají normě EN 847-1 a jsou stejného typu jako
dodaný pilový kotouč u této ruční kotoučové pily.
Nechte si poradit v odborném obchodě.
•
Pohyblivý výkyvný ochranný kryt (19) odsun-
out zpět pomocí páčky pro výkyvný ochranný
kryt (15) a přidržet.
•
Klíčem na pilový kotouč (13) přidržovat na
přírubě (18).
•
Pomocí imbusového klíče (a) uvolnit šroub k
zajištění pilového kotouče (17).
•
Přírubu (18) a pilový kotouč (12) vyjmout
směrem dolů.
•
Vyčistit přírubu, vložit nový pilový kotouč.
Dbát na směr chodu (viz šipka na ochranném
krytu a pilovém kotouči)!
•
Šroub k zajištění pilového kotouče (17) utáhn-
out, dbát na vystředěný chod.
•
Než zapnete za-/vypínač, ujistěte se, zda je
pilový kotouč správně namontovaný, pohy-
blivé díly lehce běží a zda jsou svěrací šrouby
pevně utaženy.
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
8. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
8.1 Čištění
•
Udržujte bezpečnostní zařízení, větrací otvory
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
•
Doporučujeme přímo po každém použití
přístroj vyčistit.
•
Pravidelně přístroj čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.
8.3 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
8.4 Objednávání náhradních dílů a
příslušenství:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
Anl_TC_CS_1200_SPK1.indb 91Anl_TC_CS_1200_SPK1.indb 91 02.02.16 09:5002.02.16 09:50
CZ
- 92 -
Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky
! www.kwb.eu
welcome@kwb.eu
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Anl_TC_CS_1200_SPK1.indb 92Anl_TC_CS_1200_SPK1.indb 92 02.02.16 09:5002.02.16 09:50
CZ
- 93 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Anl_TC_CS_1200_SPK1.indb 93Anl_TC_CS_1200_SPK1.indb 93 02.02.16 09:5002.02.16 09:50
CZ
- 94 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky
Spotřební materiál/spotřební díly* Pilový kotouč
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_CS_1200_SPK1.indb 94Anl_TC_CS_1200_SPK1.indb 94 02.02.16 09:5002.02.16 09:50
CZ
- 95 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_CS_1200_SPK1.indb 95Anl_TC_CS_1200_SPK1.indb 95 02.02.16 09:5002.02.16 09:50
SK
- 96 -
Obsah
1. Bezpečnostné pokyny
2. Popis prístroja a objem dodávky
3. Správne použitie prístroja
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Výmena sieťového prípojného vedenia
8. Čistenie, údržba a objednanie náhradných dielov
9. Likvidácia a recyklácia
10. Skladovanie
Anl_TC_CS_1200_SPK1.indb 96Anl_TC_CS_1200_SPK1.indb 96 02.02.16 09:5002.02.16 09:50
SK
- 97 -
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať
zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Anl_TC_CS_1200_SPK1.indb 97Anl_TC_CS_1200_SPK1.indb 97 02.02.16 09:5002.02.16 09:50
SK
- 98 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1a/1b)
1. Rukoväť
2. Vypínač zap/vyp
3. Aretačné tlačidlo pre vypínač zap/vyp
4. Aretačná páčka pre nastavenie hĺbky rezu
5. Sieťový kábel
6. Pílová pätka
7. Aretačná skrutka pre nastavenie šikmého
rezu
8. Aretačná skrutka pre paralelný doraz
9. Stupnica pre šikmý uhol
10. Prídavná rukoväť
11. Ochranný kryt
12. Pílový kotúč
13. Kľúč pre pílový kotúč
14. Prípojka pre odsávanie pilín
15. Páka na otváranie výkyvného ochranného
krytu
16. Paralelný doraz
17. Skrutka pre zaistenie pílového kotúča
18. Príruba
19. Výkyvný ochranný kryt
20. Rozperný klin
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
laserovej ručnej kotúčovej píly
•
Pílový kotúč
•
K ľúč pre pílový kotúč
•
Paralelný doraz
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
3. Správne použitie prístroja
Ručná kotúčová píla je vhodná na pílenie
priamočiarych rezov v dreve, drevu podobných
materiáloch a umelých hmotách. Pritom sa musí
zabrániť prehriatiu špičiek zubov píly a násled-
nému taveniu umelej hmoty.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Anl_TC_CS_1200_SPK1.indb 98Anl_TC_CS_1200_SPK1.indb 98 02.02.16 09:5002.02.16 09:50
SK
- 99 -
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sieťové napätie: ............................ 230 V ~ 50 Hz
Príkon: ..................................................... 1230 W
Otáčky pri voľnobehu: .........................5000 min
-1
Hĺbka rezu pri 90°: .................................... 55 mm
Hĺbka rezu pri 45°: .................................... 37 mm
Pílový kotúč: ........................................Ø 160 mm
Uloženie pílového kotúča: .....................Ø 16 mm
Hrúbka pílového kotúča: .......................... 2,5 mm
Trieda ochrany: .............................................. II/
쓑
Hmotnosť: ..................................................3,8 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.
Hladina akustického tlaku L
pA
............ 93,9 dB (A)
Nepresnosť K
pA
............................................3 dB
Hladina akustického výkonu L
WA
...... 104,9 dB (A)
Nepresnosť K
WA
...........................................3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.
Rukoväť
Emisná hodnota vibrácie a
h
= 2,924 m/s
2
Faktor neistoty K = 1,5 m/s
2
Prídavná rukoväť
Emisná hodnota vibrácie a
h
= 2,965 m/s
2
Faktor neistoty K = 1,5 m/s
2
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch
sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť
za účelom porovnania elektrického prístroja s
inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.
5.1 Nastavenie hĺbky rezu (obrázok 2/3)
•
Povoľte aretačnú páčku pre nastavenie hĺbky
rezu (4), ktorá sa nachádza na zadnej strane
ochranného krytu.
•
Položte podstavec píly (6) celou plochou na
povrch obrábaného predmetu. Nadvihnite
pílu tak vysoko, aby sa pílový kotúč (12)
nachádzal na požadovanej hĺbke rezu (a).
•
Znovu upevnite aretačnú páčku pre nasta-
Anl_TC_CS_1200_SPK1.indb 99Anl_TC_CS_1200_SPK1.indb 99 02.02.16 09:5002.02.16 09:50
SK
- 100 -
venie hĺbky rezu (4). Skontrolujte jej pevné
dotiahnutie.
5. 2 Šikmý doraz (obrázok 4/5)
•
Prednastavený štandardný uhol medzi po-
dstavcom píly (6) a pílovým kotúčom (12) je
90°. Tento uhol môžete meniť, aby ste mohli
prevádzať rôzne šikmé rezy.
•
Povoľte aretačnú skrutku pre nastavenie
šikmého rezu (7), ktorá sa nachádza na pred-
nej strane podstavca píly.
•
Teraz môžete zmeniť uhol rezania až o 45°;
sledujte pritom stupnicu nastavenia uhlu reza-
nia (9).
•
Aretačnú skrutku pre nastavenie šikmého
rezu (7) znovu upevnite. Skontrolujte jej pev-
né dotiahnutie.
5.3 Odsávanie prachu a pilín (obrázok 6)
•
Napojte na príslušnú prípojku odsávania pilín
(14) Vašej kotúčovej píly vhodný odsávač
prachu (odsávač prachu nie je súčasťou ob-
jemu dodávky). Takto dosiahnete optimálne
odsávanie pilín od obrobku. Výhody: Chrá-
nite tak nie len samotný prístroj, ale aj Vaše
vlastné zdravie. Okrem toho tak zostane Vaše
pracovisko čistejšie a bezpečnejšie.
•
Prach, ktorý vzniká pri práci, môže byť
nebezpečný! Dodržiavajte pritom prosím
bezpečnostné pokyny.
•
Pozor! Vysávač, ktorý sa používa na odsáva-
nie pilín, musí byť vhodný pre daný spracová-
vaný materiál.
•
Skontrolujte, či sú všetky časti navzájom dob-
re pospájané.
5.4 Paralelný doraz (obrázok 7/8)
•
Paralelný doraz (16) Vám umožňuje
vykonávať paralelné rezy.
•
Povoľte aretačnú skrutku pre paralelný doraz
(8), ktorá sa nachádza na podstavci píly (6).
•
Montáž sa vykonáva tak, že sa paralelný do-
raz (16) nasadí do drážky (a) v podstavci píly
(6) (pozri obrázok 7).
•
Nastavte požadovaný odstup a aretačnú
skrutku (8) znovu pevne dotiahnite.
•
Použitie paralelného dorazu: Umiestnite
paralelný doraz (16) celou plochou na okraj
obrobku a začnite rezať.
Pozor! Urobte predtým skúšobný rez na
kúsku odpadového dreva.
6. Obsluha
6.1 Práca s ručnou okružnou pílou
•
Držte okružnú pílu v rukách vždy pevne.
•
Výkyvný ochranný kryt (19) sa obrobkom au-
tomaticky posunie dozadu.
•
Nepracujte násilím!
•
Pri pílení posúvajte pílu zľahka a rovnomerne
vpred.
•
Kus materiálu určený na odpadnutie by sa
mal nachádzať na pravej strane okružnej píly,
aby širšia časť pílového stolu ležala na celej
svojej ploche.
•
Keď pílite podľa predkreslenej čiary, veďte
okružnú pílu pozdĺž príslušnej ryhy.
•
Malé kusy dreva je potrebné pred spraco-
vaním pevne upnúť. Nikdy nepridŕžajte rukou.
•
Bezpodmienečne dodržiavajte bezpečnostné
predpisy! Používajte ochranné okuliare!
•
Nepoužívajte žiadne defektné pílové kotúče
alebo také pílové kotúče, ktoré majú trhliny
a skoky.
•
Nepoužívajte žiadne príruby/prírubové ma-
tice, ktorých otvor je väčší alebo menší ako
otvor na príslušnom pílovom kotúči.
•
Roztočený pílový kotúč nesmie byť zabrzdený
rukou alebo postranným tlakom na kotúč.
•
Výkyvná ochrana sa nesmie zaseknúť
a musí sa po ukončenom pracovnom chode
nachádzať opäť vo východiskovej polohe.
•
Pred použitím okružnej píly skontrolujte
funkčnosť výkyvnej ochrany, pričom musí byť
zástrčka vytiahnutá zo siete.
•
Pred použitím prístroja sa presvedčte o tom,
že všetky bezpečnostné zariadenia ako
výkyvná ochrana, rozperný klin, príruby
a nastavovacie zariadenia správne fungujú,
resp. že sú správne nastavené a zaaretované.
•
Na prípojku pre odsávanie pilín (14)
môžete pripojiť vhodné odsávanie prachu.
Zabezpečte, aby bolo zariadenie na odsáva-
nie prachu bezpečne a správne zapojené.
•
Pohyblivý výkyvný ochranný kryt nesmie
byť počas pílenia zablokovaný v stiahnutom
ochrannom kryte.
•
Nesmú sa používať také pílové kotúče,
ktorých základné teleso je hrubšie ako
rozperný klin resp. ktorých rozvod zubov je
menší ako hrúbka rozperného klinu.
Pozor! Pred všetkými úpravami na
okružnej píle musíte vytiahnuť kábel zo siete!
Anl_TC_CS_1200_SPK1.indb 100Anl_TC_CS_1200_SPK1.indb 100 02.02.16 09:5002.02.16 09:50
SK
- 101 -
6.2 Používanie kotúčovej píly
•
Nastavte si požadovanú hĺbku rezu, uhol rezu
a vzdialenosť paralelného dorazu (pozri bod
5.1, 5.2 a 5.4).
•
Zabezpečte, aby nebol stlačený vypínač zap/
vyp (2). Až potom zapojte sieťovú zástrčku do
vhodnej zásuvky.
•
Kotúčovú pílu zapínajte len vtedy, keď už má
založený pílový list!
•
Umiestnite podstavec píly celou plochou na
obrobok. Pílový list sa nesmie dotýkať obrob-
ku.
•
Kotúčovú pílu teraz pevne uchopte obomi
rukami.
6.3 Zapnutie/vypnutie (obrázok 9)
Zapnutie:
Súčasne stlačiť aretačné tlačidlo (3) a vypínač
zap/vyp (2).
•
Nechajte najprv pílový list rozbehnúť, až kým
nedosiahne plnú rýchlosť. Potom pomaly
veďte pílový list pozdĺž čiary rezu. Na pílový
list pritom vytvárajte len veľmi ľahký tlak.
Vypnutie:
Pustiť aretačné tlačidlo a vypínač zap/vyp.
•
Pri pustení rukoväte sa prístroj automaticky
vypne, nie je teda možné, aby bežal neúmys-
elne.
•
Dbajte na to, aby pri práci nedošlo k zakrytiu
alebo upchaniu odvetrávacích otvorov.
•
Po vypnutí píly sa nepokúšajte zbrzdiť pílový
list zatlačením z boku.
•
Pozor! Prístroj odložte až potom, ako sa pílo-
vý list úplne zastaví.
Pozor! Vyskúšať skúšobný rez na odpado-
vom dreve
6.4 Výmena pílového kotúča (obr. 10/11)
Pozor! Pred všetkými úpravami na
okružnej píle musíte vytiahnuť kábel zo siete!
Používajte výlučne pílové kotúče, ktoré sú v súla-
de s normou EN 847-1 a sú rovnakého typu ako
pílový kotúč, ktorý bol súčasťou balenia tejto
kotúčovej píly. Informujte sa v odbornej predajni.
•
Pohyblivý výkyvný ochranný kryt (19) posuňte
dozadu s páčkou výkyvného ochranného kry-
tu (15) a pridržte ho.
•
Pomocou kľúča pre pílový kotúč (13)
pridržiavať do protismeru na prírube (18).
•
Pomocou imbusového kľúča (a) povoľte
skrutku na poistenie pílového kotúča (17).
•
Vyberte prírubu (18) a pílový list (12) smerom
nadol.
•
Vyčistite prírubu, založte nový pílový list.
Dbajte pritom na smer otáčania (pozri smer
šípky na ochrannom kryte a na pílovom
kotúči)!
•
Dotiahnite skrutku na poistenie pílového
kotúča (17), dbajte na to, aby kotúč bežal
vystredene.
•
Pred tým, než zapnete vypínač zap/vyp,
sa musíte presvedčiť o tom, že je pílový list
správne namontovaný, že sa môžu pohyblivé
časti píly ľahko hýbať a že sú aretačné skrut-
ky pevne utiahnuté.
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob-
com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.
8.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
Anl_TC_CS_1200_SPK1.indb 101Anl_TC_CS_1200_SPK1.indb 101 02.02.16 09:5002.02.16 09:50
SK
- 102 -
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
8.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.
8.3 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
8.4. Objednávanie náhradných dielov a
príslušenstva:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky
! www.kwb.eu
welcome@kwb.eu
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori-
ginálnom balení.
Anl_TC_CS_1200_SPK1.indb 102Anl_TC_CS_1200_SPK1.indb 102 02.02.16 09:5002.02.16 09:50
SK
- 103 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_TC_CS_1200_SPK1.indb 103Anl_TC_CS_1200_SPK1.indb 103 02.02.16 09:5002.02.16 09:50
SK
- 104 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky
Spotrebný materiál / spotrebné diely* Pílový kotúč
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_CS_1200_SPK1.indb 104Anl_TC_CS_1200_SPK1.indb 104 02.02.16 09:5002.02.16 09:50
SK
- 105 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
ňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst-
roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_CS_1200_SPK1.indb 105Anl_TC_CS_1200_SPK1.indb 105 02.02.16 09:5002.02.16 09:50
Yang/Product-ManagementWeichselgartner/General-Manager
- 106 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Handkreissäge TC-CS 1200 (Einhell)
2014/28/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
Annex IV
Notifi ed Body:
Notifi ed Body No.:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2004/26/EC
Emission No.:
Standard references: EN 60745-1; EN 60745-2-5;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 02.02.2016
First CE: 10 Archive-File/Record: NAPR013241
Art.-No.: 43.309.36 I.-No.: 11025 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_CS_1200_SPK1.indb 106Anl_TC_CS_1200_SPK1.indb 106 02.02.16 09:5002.02.16 09:50
- 107 -
Anl_TC_CS_1200_SPK1.indb 107Anl_TC_CS_1200_SPK1.indb 107 02.02.16 09:5002.02.16 09:50
EH 01/2016 (01)
Anl_TC_CS_1200_SPK1.indb 108Anl_TC_CS_1200_SPK1.indb 108 02.02.16 09:5002.02.16 09:50
