Generac 8888 2700 PSI 1.2 GPM Electric-Powered Residential User Manual

SAVE THIS MANUAL FOR FUTURE REFERENCE

Electric Power Washer

Owner’s Manual

012058

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

1-888-922-8482

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 1

Section 2 General Information and

Setup .............................................. 3

Know Your Power Washer .............. 3

Remove Contents from Carton ....... 3

Assembly ......................................... 3

Connections .................................... 4

Water Supply ................................... 4

Connect Water Supply .................... 4

Connect High-Pressure Hose and

Lance .............................................. 4

Spray Gun ....................................... 5

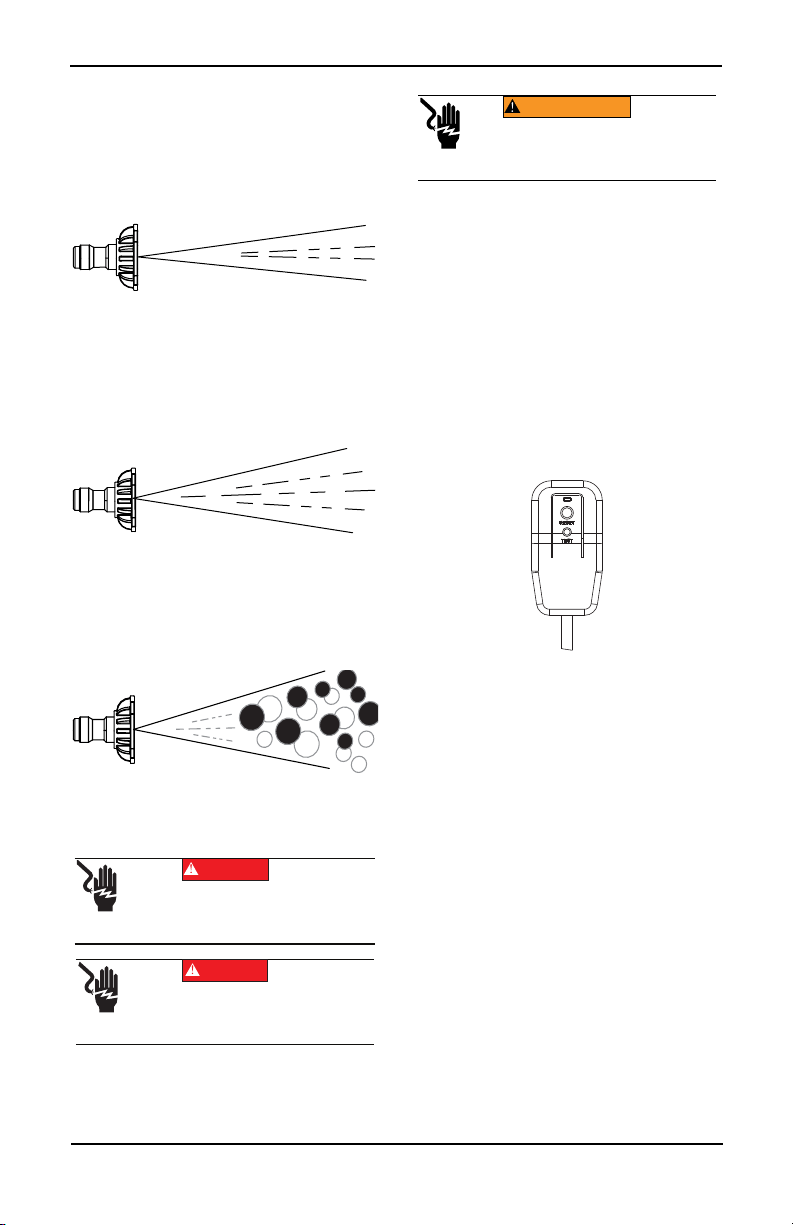

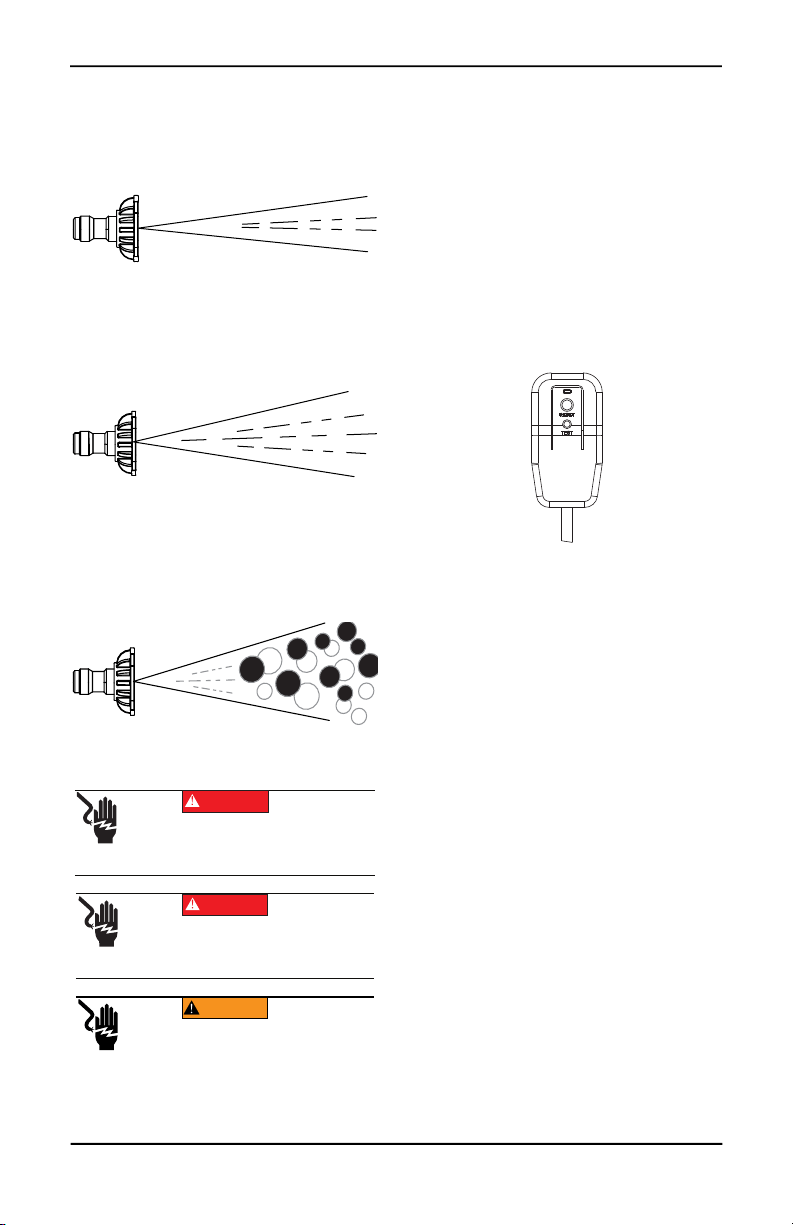

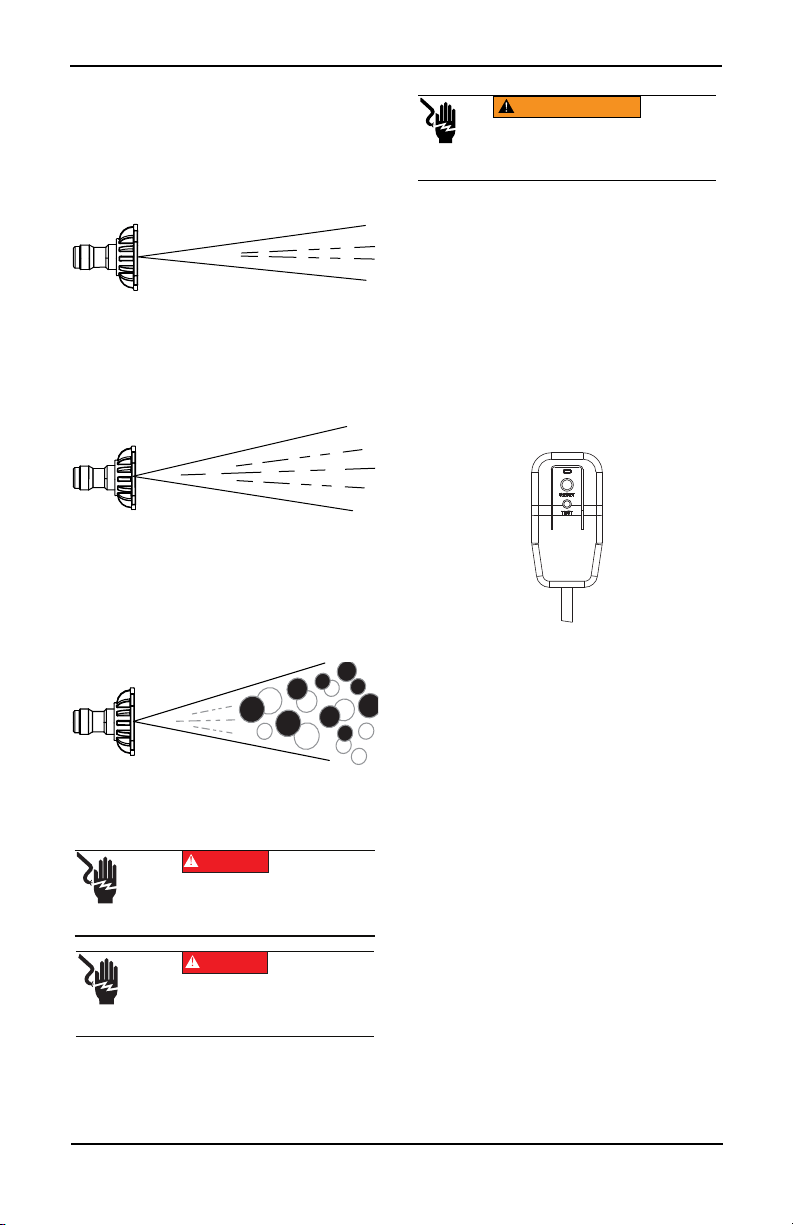

Nozzles ........................................... 5

Select correct nozzle for task. ......... 5

Connect Power Supply .................... 6

Electrical Plug ................................. 6

Safety Devices ................................ 6

Section 3 Operation .......................7

Operation and Use Questions .........7

Before Starting Unit .........................7

Power Washer Start-Up ...................7

Power Washer Shut Down ..............7

Apply Detergent ...............................7

Rinsing .............................................8

Clean Detergent Siphoning Tube ....8

Section 4 Maintenance and

Troubleshooting ............................9

Maintenance ....................................9

Maintenance Schedule ....................9

Preventive Maintenance ..................9

Storage ..........................................10

Troubleshooting .............................11

Notes .............................................12

(000393a)

WARNING

CANCER AND REPRODUCTIVE HARM

www.P65Warnings.ca.gov.

COMPLIES WITH

CAN ICES-001 (B)/NMB-001 (B)

Introduction and Safety

Owner’s Manual for Power Washer 1

Section 1 Introduction and Safety

Introduction

Read This Manual Thoroughly

If any section of this manual is not understood,

contact Generac Customer Service at 1-888-

436-3722 (1-888-GENERAC), or visit

www.generac.com for starting, operating,

and servicing procedures. The owner is

responsible for proper maintenance and safe

use of the unit.

SAVE THESE INSTRUCTIONS for future ref-

erence. This manual contains important

instructions that must be followed during

placement, operation, and maintenance of the

unit and its components. Always supply this

manual to any individual that will use this unit,

and instruct them on how to correctly start,

operate, and stop the unit in case of emer-

gency.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The alerts in this manual, and on tags

and decals affixed to the unit, are not all

inclusive. If using a procedure, work method,

or operating technique that the manufacturer

does not specifically recommend, verify that it

is safe for others and does not render the

equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the unit, DANGER,

WARNING, CAUTION, and NOTE blocks are

used to alert personnel to special instructions

about a particular operation that may be

hazardous if performed incorrectly or

carelessly. Observe them carefully. Alert

definitions are as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety alerts cannot eliminate the

hazards that they indicate. Common sense

and strict compliance with the special

instructions while performing the action or

service are essential to preventing accidents.

Safety Symbols and Meanings

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

(000145)

DANGER

Electrocution. In the event of electrical accident,

immediately shut power OFF. Use non-conductive

implements to free victim from live conductor. Apply

first aid and get medical help. Failure to do so will

result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power

source, if not avoided, will result in death

or serious injury.

DANGER

Electrocution. DO NOT use the unit if

electrical cord is cut or worn through. Doing

so will result in death or serious injury.

(000263a)

(000187)

WARNING

Electrocution. Potentially lethal voltages are generated

by this equipment. Render the equipment safe before

attempting repairs or maintenance. Failure to do so

could result in death or serious injury.

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

Introduction and Safety

2 Owner’s Manual for Power Washer

Extension Cords

Only use extension cords that are approved

for outside use identified by “ACCEPTABLE

FOR USE WITH OUTDOOR APPLIANCES;

STORE INDOORS WHILE NOT IN USE”.

Only use extension cords having an electrical

rating not less than the rating of the product.

DO NOT use damaged extension cords.

Examine extension cord before using and

replace if damaged. Do not abuse extension

cord and do not yank on any cord to

disconnect it. Keep cord away from heat and

sharp edges. Always disconnect the extension

cord from the receptacle before disconnecting

the pressure washer from the extension cord.

Vision Loss. Eye goggles are required to be

worn when using this machine. Failure to

wear eye goggles could result in permanent

vision loss.

(000101)

WARNING

(000111)

WARNING

Moving Parts. Keep clothing, hair, and

appendages away from moving parts. Failure

to do so could result in death or serious injury.

(000112)

WARNING

Risk of Falling. Use of machine creates wet

areas and trip hazards. Be aware of work area

conditions. A fall could result in death or

serious injury.

(000114)

WARNING

Risk of Falling. Do not use this machine or any

components on elevated surfaces. Doing so

can result in a fall, serious injury, or death.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000115)

Moving Parts. Do not wear jewelry when

starting or operating this product. Wearing

jewelry while starting or operating this product

could result in death or serious injury.

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

Personal Injury / Equipment Damage. Place wand/gun

in holster and verify that handle is locked into place

before moving. Failure to do so could result in death,

serious injury, or equipment damage.

WARNING

(000244a)

(000740)

CAUTION

Protective clothing. Eye and hearing protection along with

protective clothing (pants and shoes) are recommended

when using this machine. Failure to wear these items could

result in permanant injuries.

General Information and Setup

Owner’s Manual for Power Washer 3

Section 2 General Information and Setup

Know Your Power Washer

Remove Contents from Carton

1. Remove and verify carton contents prior to

assembly. Carton contents should contain

one each of the following:

• Main Unit

• Handle

• Billboard

• Spray Gun

• Lance

• Hose

• Parts Bag (includes)

– Owner’s Manual

– Warranty

– Hose Hook

– Gun Hook

– Nozzle Bag

– Hardware Bag

– Hex Wrench

– Open End Wrench

– Nozzle Cleaning Tool

2. Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with the unit

model and serial number for any missing

carton contents.

3. Record model, serial number, and date of

purchase on front cover of this manual.

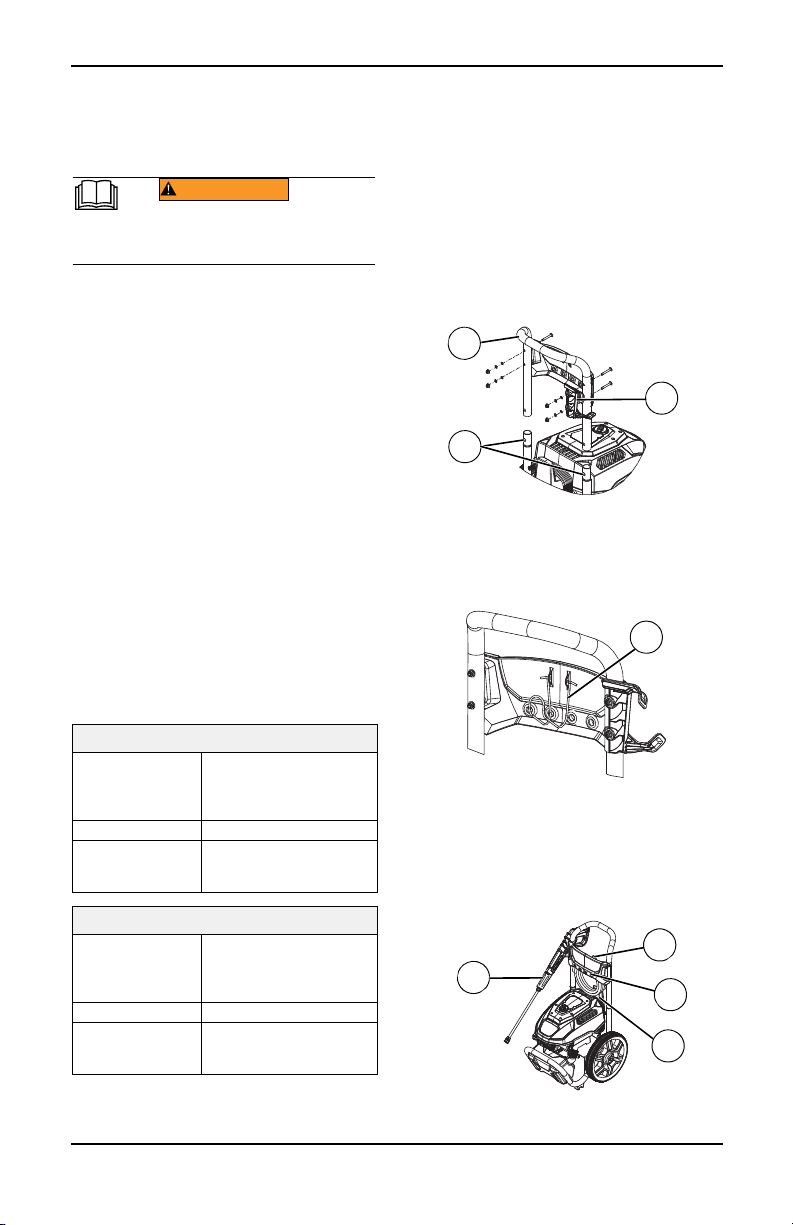

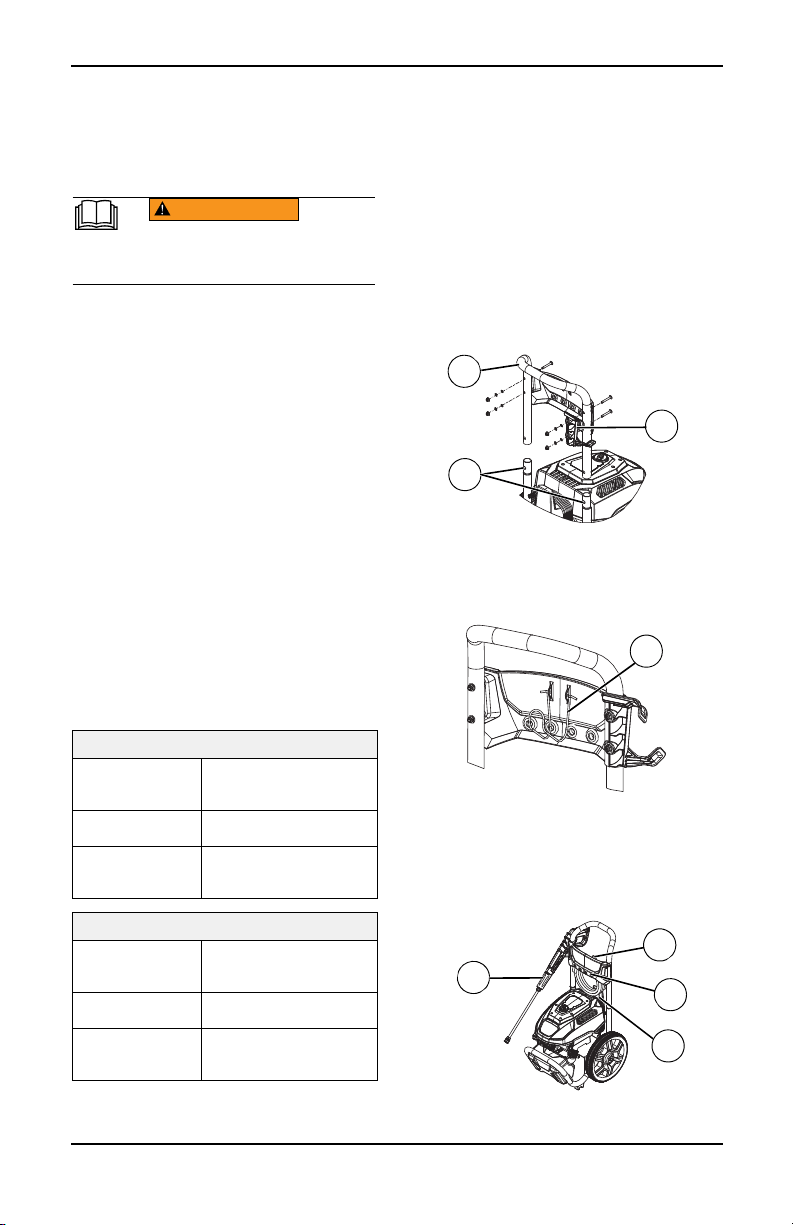

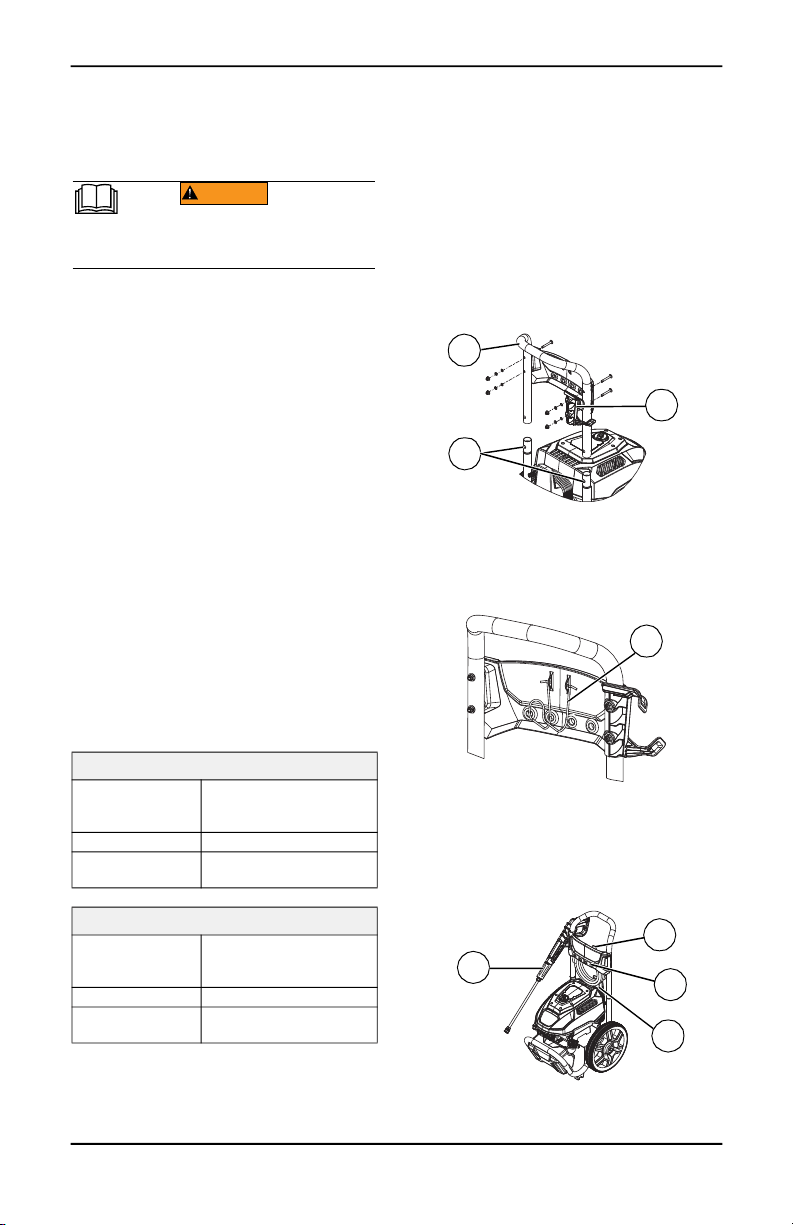

Assembly

1. See Figure 2-1. Snap handle (A) to unit

using the two detent buttons (B).

2. Attach billboard to left side of handle and

the gun hook (C) to right side of handle

with supplied screws, washers, lock

washers and nuts.

NOTE: Use 45mm screws (short) on billboard

side and the 55mm screws (long) on gun hook

side.

Figure 2-1. Attach Handle

3. See Figure 2-2. Attach hose hook (A) to

back of billboard by compressing hook

sides and inserting ends into mounting

holes.

Figure 2-2. Attach Hose Hook

4. See Figure 2-3. Insert gun and lance into

gun holster (A). Hang hose on hose hook

(B). Hang electric cord on rear of shroud

(D).

5. Insert nozzles into billboard grommets (C).

Figure 2-3. Hang Electric Cord, Holster

Gun and Lance

2300 psi Specifications

Max Pressure 2300 psi at initial discharge

per CSA internal pressure

testing

Working Pressure 1700 psi

Max Flow 1.2 GPM with gun in soap

dispensing configuration

2700 psi Specifications

Max Pressure 2700 psi at initial discharge

per CSA internal pressure

testing

Working Pressure 2200 psi

Max Flow 1.2 GPM with gun in soap

dispensing configuration

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

012059

012060

012058

General Information and Setup

4 Owner’s Manual for Power Washer

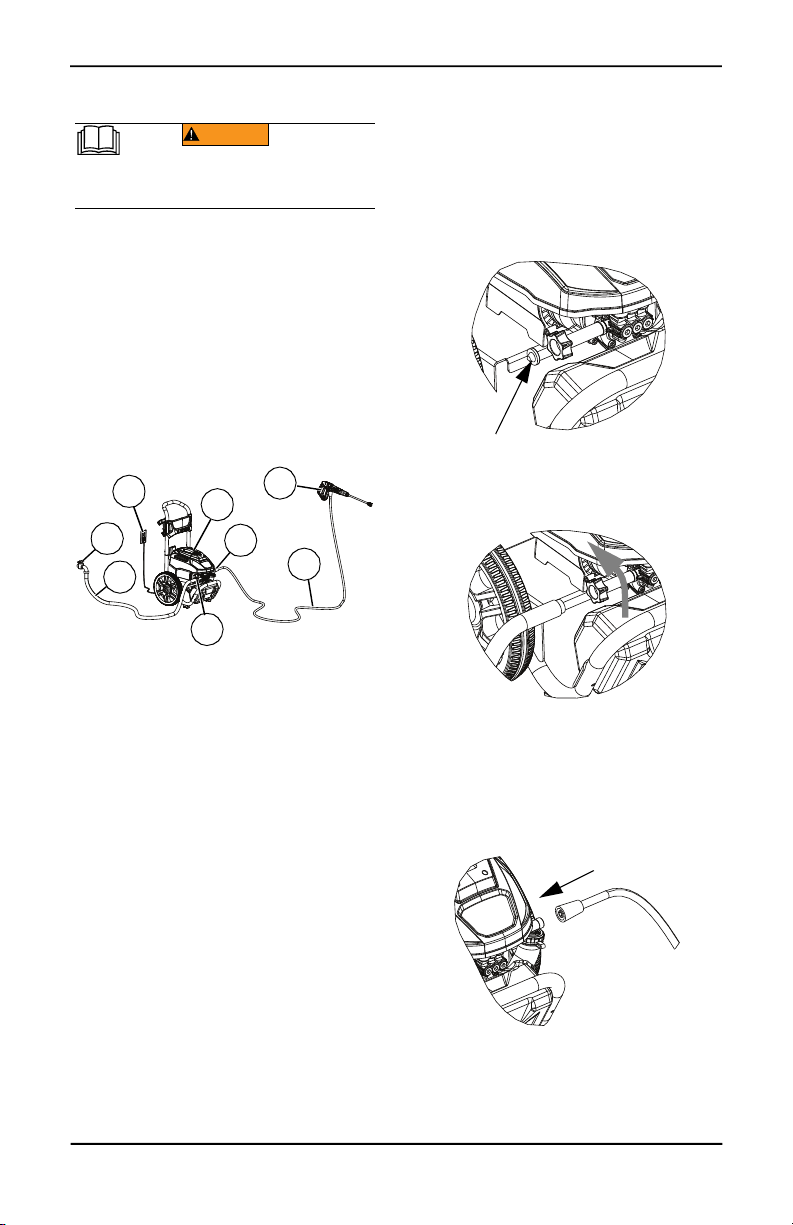

Connections

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) for any

assembly issues or concerns. Please have

model and serial number available.

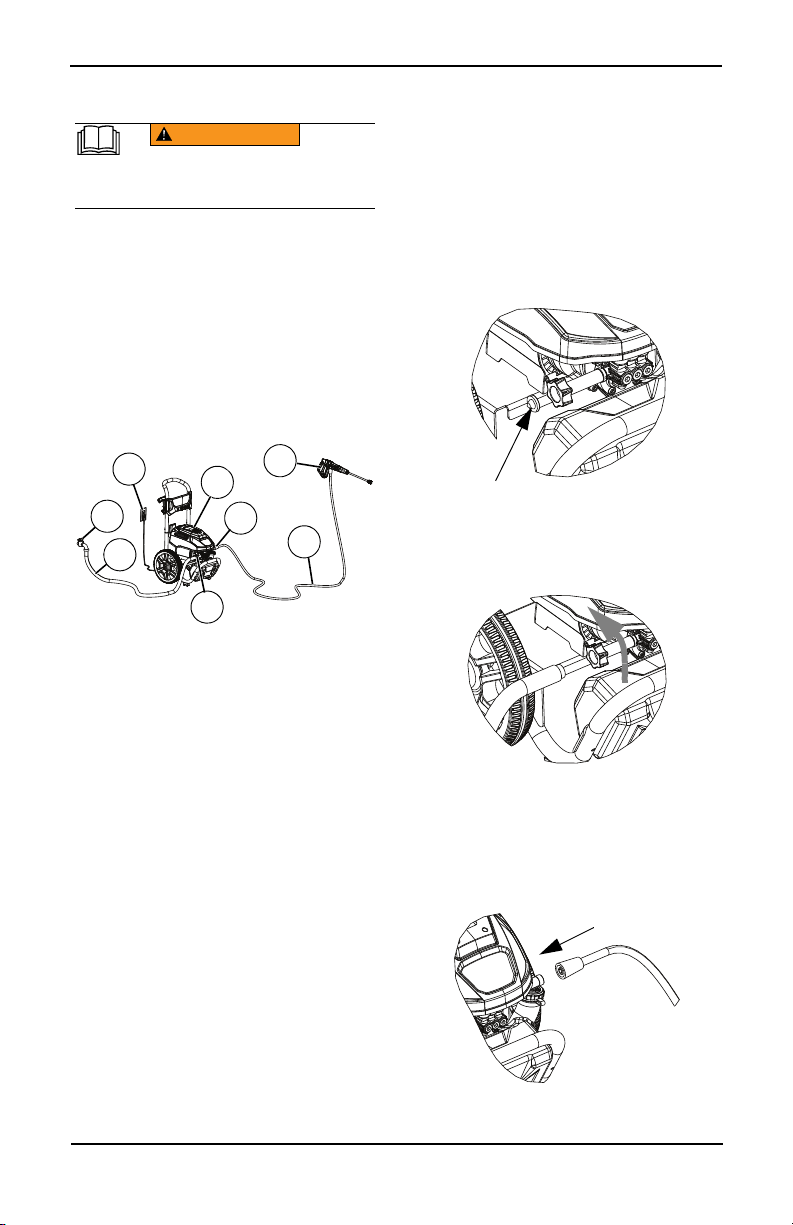

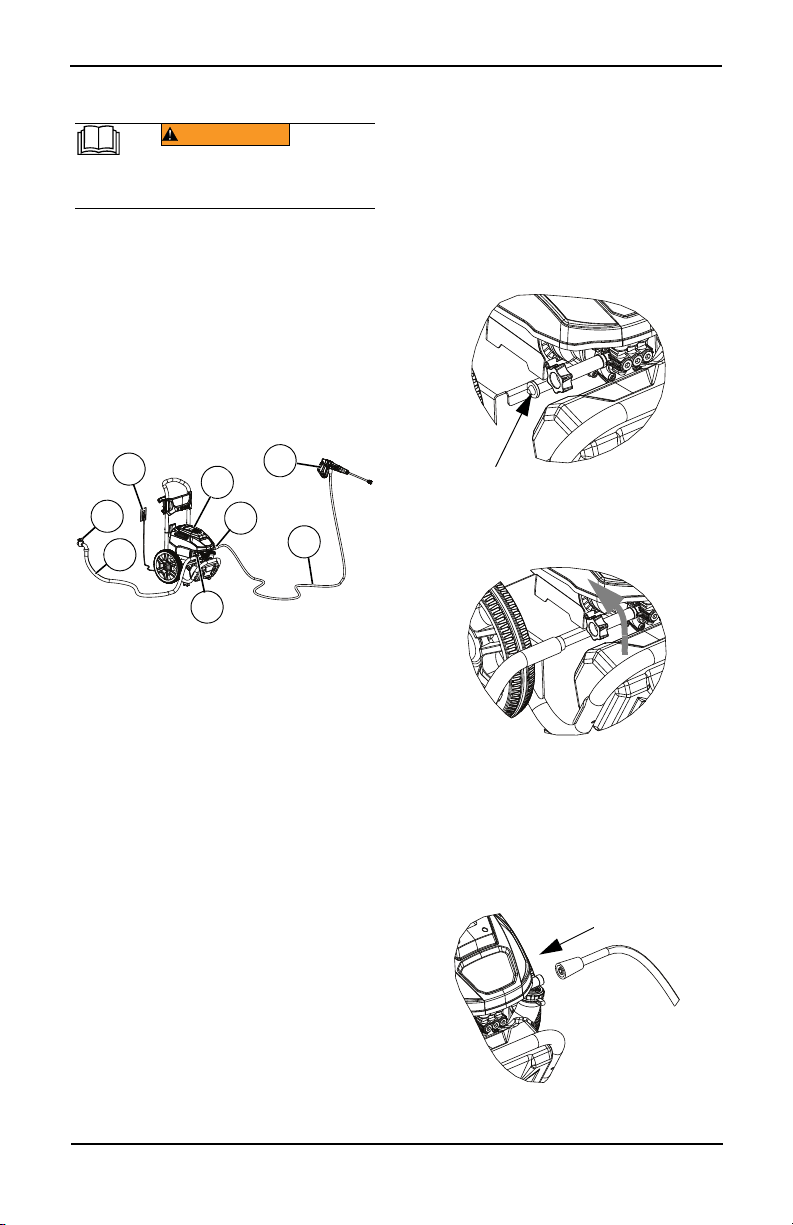

See Figure 2-4.

1. Power Washer

2. Water Supply Hose

3. Water Supply

4. Water Inlet

5. High Pressure Hose

6. Water Outlet

7. Spray Gun

8. Power Supply

Figure 2-4. Connections

Water Supply

NOTE: DO NOT run unit without sufficient

water supply. Failure to follow water supply

requirements will void unit warranty.

Water supply must meet the following

requirements:

• DO NOT siphon standing water for the

water supply.

• Water temperature must be less than

100°F (38ºC).

• Water supply hose length must not exceed

50 ft (15.2 m).

• Water must be greater than 2.5 gallons per

minute (9.5 liters per minute) and no less

than 20 psi (137.8 kPa).

• DO NOT use a one-way valve, vacuum

breaker, or check valve in any part of the

water supply.

Connect Water Supply

1. Remove and discard shipping cap from

the pump water outlet.

2. Run water supply for 30 seconds prior to

connection to eliminate debris.

3. See Figure 2-5. Inspect inlet screen for

debris. Clean screen or replace as

necessary. DO NOT run power washer if

inlet screen is damaged or missing.

Figure 2-5. Inspect Inlet Screen

4. See Figure 2-6. Connect water supply

hose to unit and hand-tighten.

Figure 2-6. Connect Water Supply Hose

Connect High-Pressure Hose

and Lance

1. See Figure 2-7. Connect high-pressure

hose to unit and hand-tighten.

Figure 2-7. Connect High-Pressure Hose

to Unit

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

012061

012062

012063

012064

General Information and Setup

Owner’s Manual for Power Washer 5

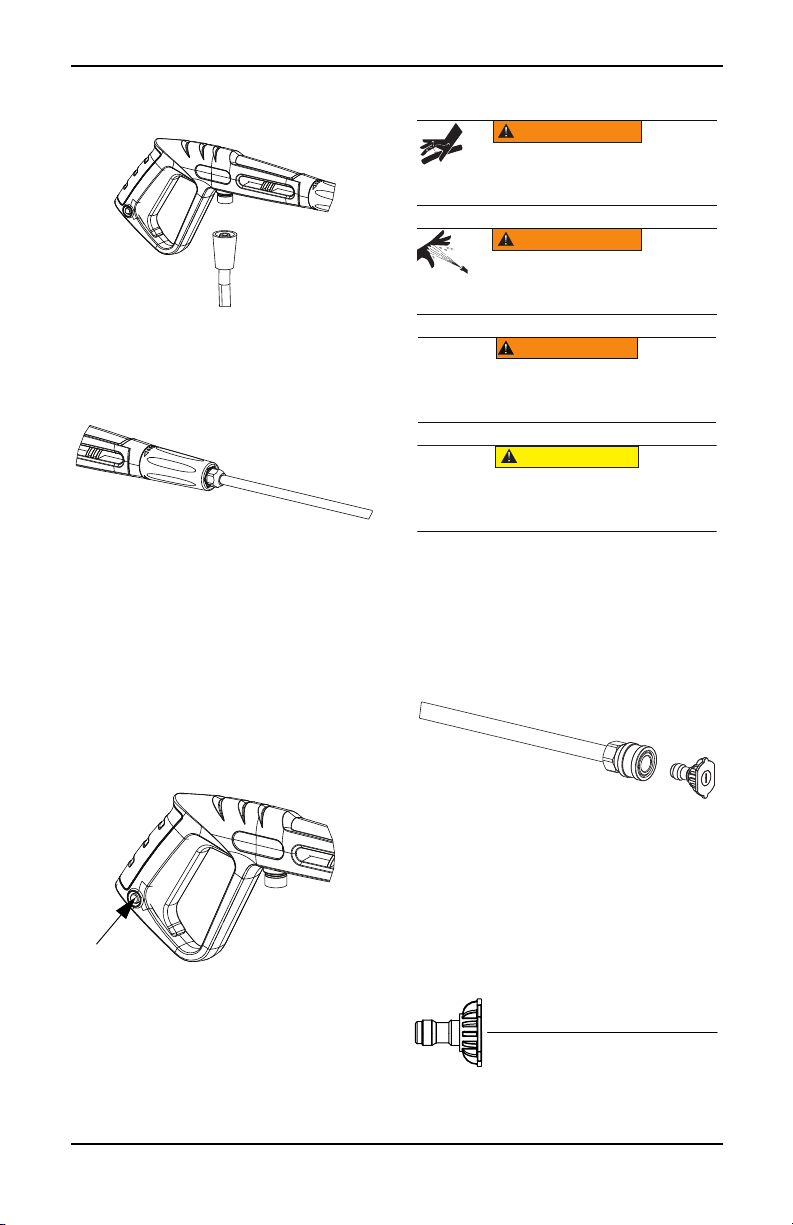

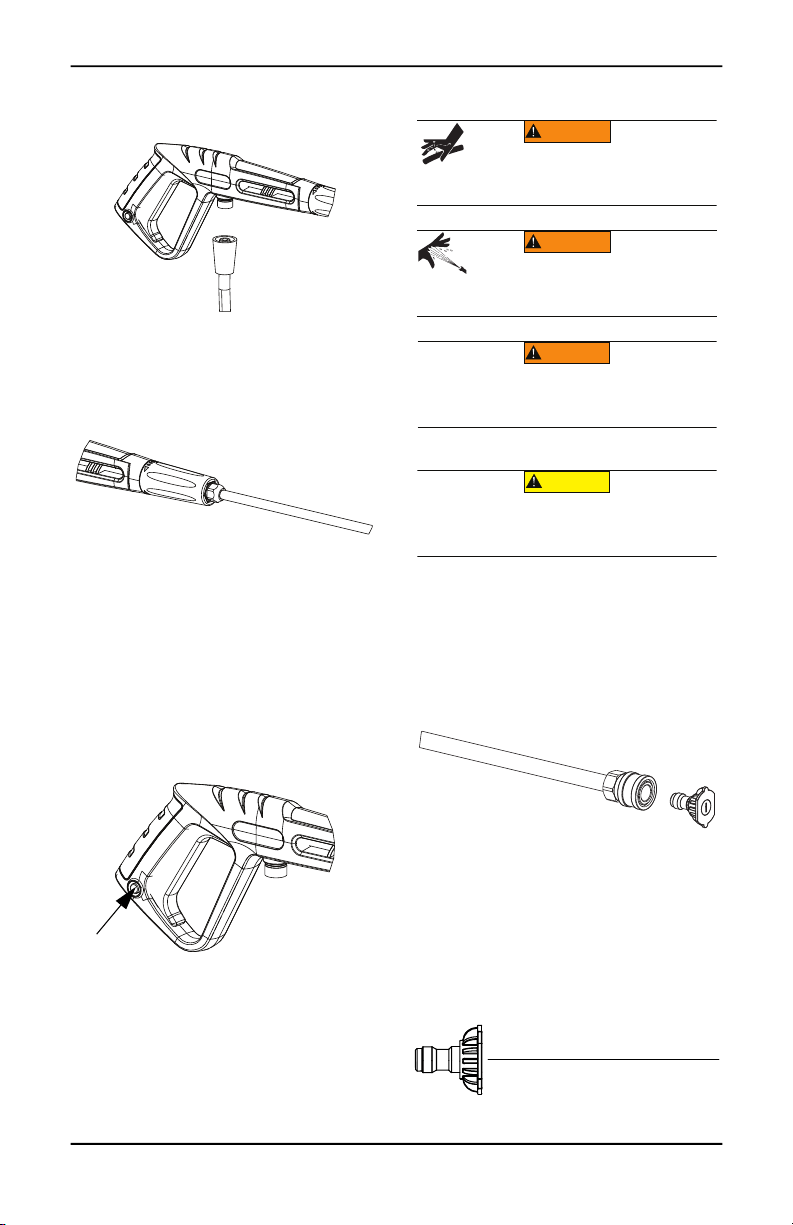

2. See Figure 2-8. Connect high pressure

hose to gun and hand-tighten.

Figure 2-8. Connect High-Pressure Hose

to Spray Gun

3. See Figure 2-9. Connect threaded end of

lance into spray gun.

Figure 2-9. Connect Lance

4. Place spray gun and lance into gun holder.

Spray Gun

Become familiar with spray gun trigger and

locking system prior to use.

1. See Figure 2-10. With unit OFF, hold spray

gun and squeeze trigger to learn how

trigger mechanism and locking system can

be activated and deactivated.

Figure 2-10. Spray Gun (typical)

2. Turn ON the water, and squeeze the

trigger to purge the pump system of air.

Nozzles

Select correct nozzle for task.

3. See Figure 2-11. Pull back quick–connect

collar and install nozzle.

4. Release quick-connect collar to secure

nozzle.

5. Verify nozzle is locked in place.

Figure 2-11. Insert Nozzle

Blast Pressure Nozzle (Red)

MAXIMUM - Higher pressure and lower flow

for stubborn or hard to reach surface such as

second story surfaces, paint removal, oil

stains, rust removal or other stubborn

substances (tar, gum, grease, wax, etc.).

012065

012066

012067

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

Personal Injury. Do not adjust spray nozzles, valves,

or hoses when pump engine is running. Doing so

could result in death or serious injury.

(000383)

WARNING

(000125a)

CAUTION

Property damage. This nozzle can permanently

damage work surfaces. Do not hold nozzle too

close or in one position for a long time period.

012073

001396

General Information and Setup

6 Owner’s Manual for Power Washer

Clean Pressure Nozzle (Yellow)

GENERAL - Medium pressure and medium

flow for most all purpose cleaning such as

home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.

Wash Pressure Nozzle (Green)

DELICATE - Lower pressure and higher flow

for gentle cleaning of cars/trucks, boats, RV’s,

patio furniture, lawn equipment, etc.

Detergent Nozzle (Black)

DETERGENT ONLY (BLACK), Only use

power washer safe detergents/soaps to help

break down stubborn dirt and grime on a

variety of surfaces.

Connect Power Supply

Connect unit to an isolated Ground Fault

Circuit Breaker (GFCI) protected receptacle

rated at 120 volts, 15 amps.

Electrical Plug

1. Connect power washer to an isolated

Ground Fault Circuit Breaker (GFCI)

protected receptacle rated at 120 volts, 15

amps (minimum).

2. See Figure 2-12. Test GFCI plug by

pressing the Test button. The indicator

light on the GFCI plug should not be

illuminated.

3. Reset GFCI plug by pressing the Reset

button. The indicator light on the GFCI

plug should illuminate.

Figure 2-12. Test GFCI

NOTE: Contact customer service if the Test

button does not turn off the indicator light, or if

the Reset button does not turn on the indicator

light. Do not use the product.

Safety Devices

1. Thermal Sensor - A thermal sensor

protects the motor against overloading.

The machine will restart after the motor

has cooled.

2. Ground Fault Circuit Interrupter (GFCI)

protection - This power washer is supplied

with a ground-fault circuit interrupter

(GFCI) built into the plug on the power

supply. This device provides additional

protection from risk of electrical shock. If

the cord needs to be replaced, use

identical replacement parts.

3. Auto Shut-off - The unit will automatically

shut off when the gun is not triggered.

4. Auto Start-up - When the trigger is pressed

the unit will run.

001398

001399

001400

(000104)

DANGER

Electrocution. Water contact with a power

source, if not avoided, will result in death

or serious injury.

DANGER

Electrocution. DO NOT use the unit if

electrical cord is cut or worn through. Doing

so will result in death or serious injury.

(000263a)

WARNING

(000711a)

Electrocution. Never use an extension cord that is

not rated for outdoor use. Doing so could result in

death, serious injury, or equipment or property

damage.

011678

Operation

Owner’s Manual for Power Washer 7

Section 3 Operation

Operation and Use Questions

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with questions

or concerns about unit operation and

maintenance.

NOTE: This power washer is equipped with a

water flow sensor which will start or stop the

unit. When the gun trigger is pulled, the unit

motor will start. When the gun trigger is

released, the water flow and the unit will stop

to protect the motor from over heating. When

the unit is ON but not in use, the hose and gun

may slowly release pressure. The motor will

periodically start to reestablish pressure in the

hose and gun. This momentary starting is

normal to the operation of the unit.

Before Starting Unit

1. Verify all fittings and couplers are properly

secured.

2. Verify sufficient water supply is properly

connected.

3. Verify unit is secure on level ground.

4. Verify unit is connected to power supply.

5. Test plug GFCI function by depressing the

Test button on the plug body. Indicator

light on plug body should turn off. Press

Reset to resume unit operation.

Power Washer Start-Up

NOTE: DO NOT run power washer without a

sufficient water supply turned ON. Damage to

equipment resulting from failure to follow this

instruction will void warranty.

1. Connect a sufficient water supply.

2. Connect power cord to power supply.

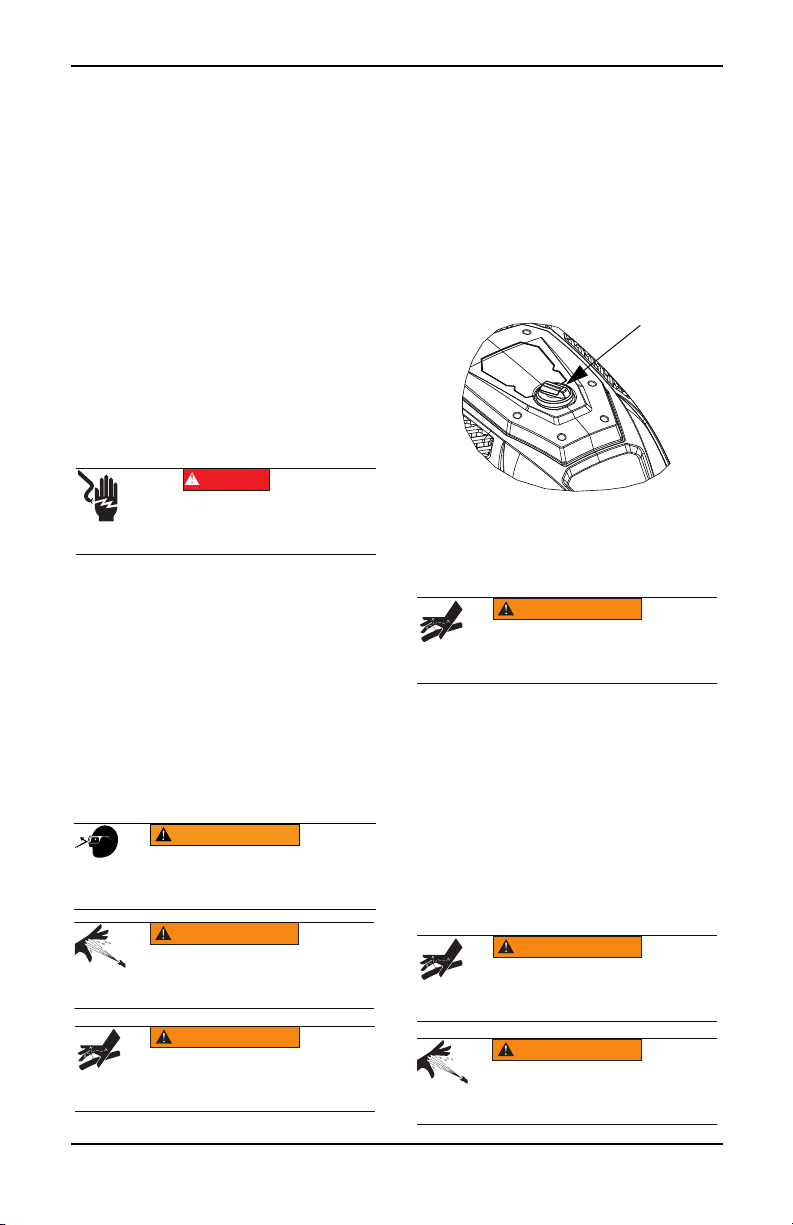

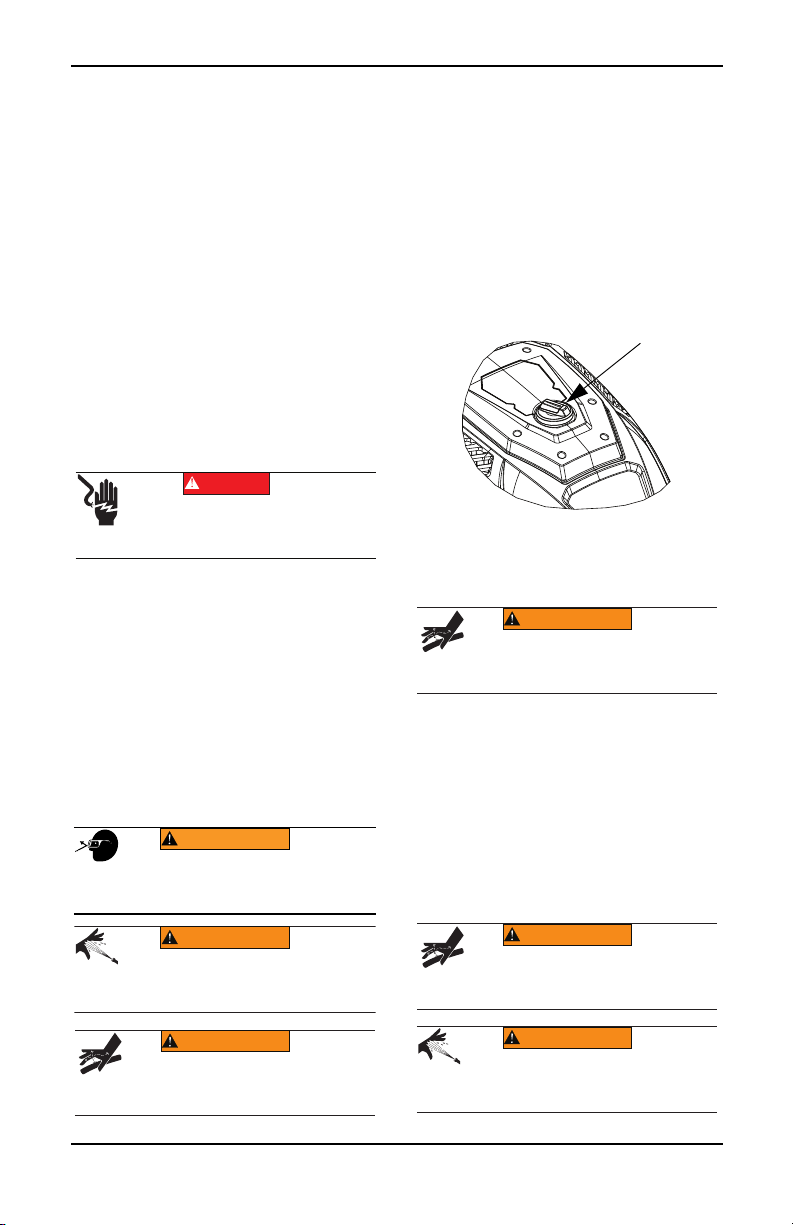

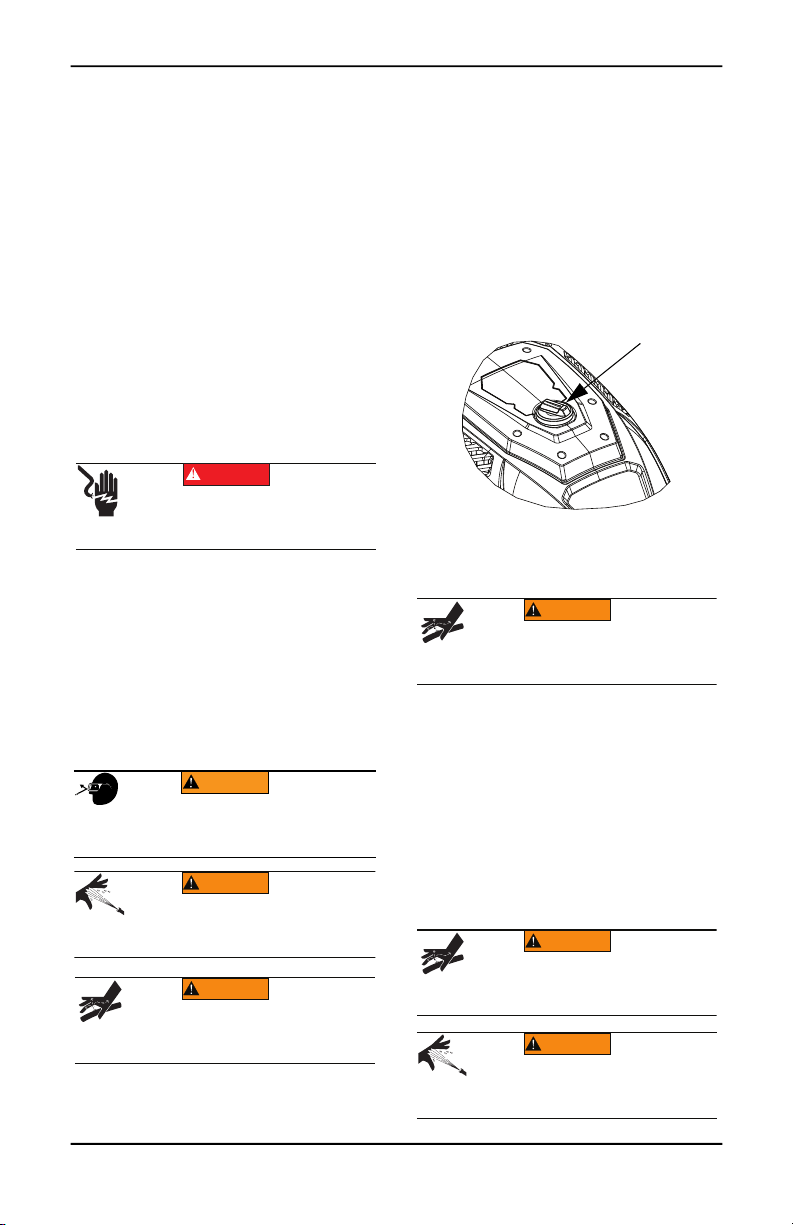

3. Turn power switch to ON. See Figure 3-1.

4. Pull gun trigger to spray. Unit will

automatically shut off when gun is not

triggered.

Figure 3-1. Turn ON/OFF Switch

Power Washer Shut Down

IMPORTANT: Spray gun traps high-pressure

water, even when motor is stopped and water

is disconnected. Always point spray gun in

safe direction, and squeeze spray gun trigger

to release high-pressure. Engage trigger lock

when not in use.

1. Turn power switch OFF.

2. Turn water supply OFF.

3. Squeeze spray gun trigger and release

high-pressure water.

4. Engage trigger lock.

Apply Detergent

(000104)

DANGER

Electrocution. Water contact with a power

source, if not avoided, will result in death

or serious injury.

Vision Loss. Eye goggles are required to be

worn when using this machine. Failure to

wear eye goggles could result in permanent

vision loss.

(000101)

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

012074

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

(000117c)

WARNING

Personal injury. Risk of fluid injection. Do not aim

spray gun at people, animals, electrical devices, or

fragile items. Keep out of reach of children. Failure to

do so could cause death or serious injury.

Operation

8 Owner’s Manual for Power Washer

NOTE: DO NOT use caustic liquid with power

washer. Use ONLY power washer safe

detergents. Follow all manufacturer's

instructions on the detergent label.

Apply detergent as follows:

1. Turn power switch OFF.

2. Squeeze spray gun trigger and release

high-pressure water and engage trigger

lock.

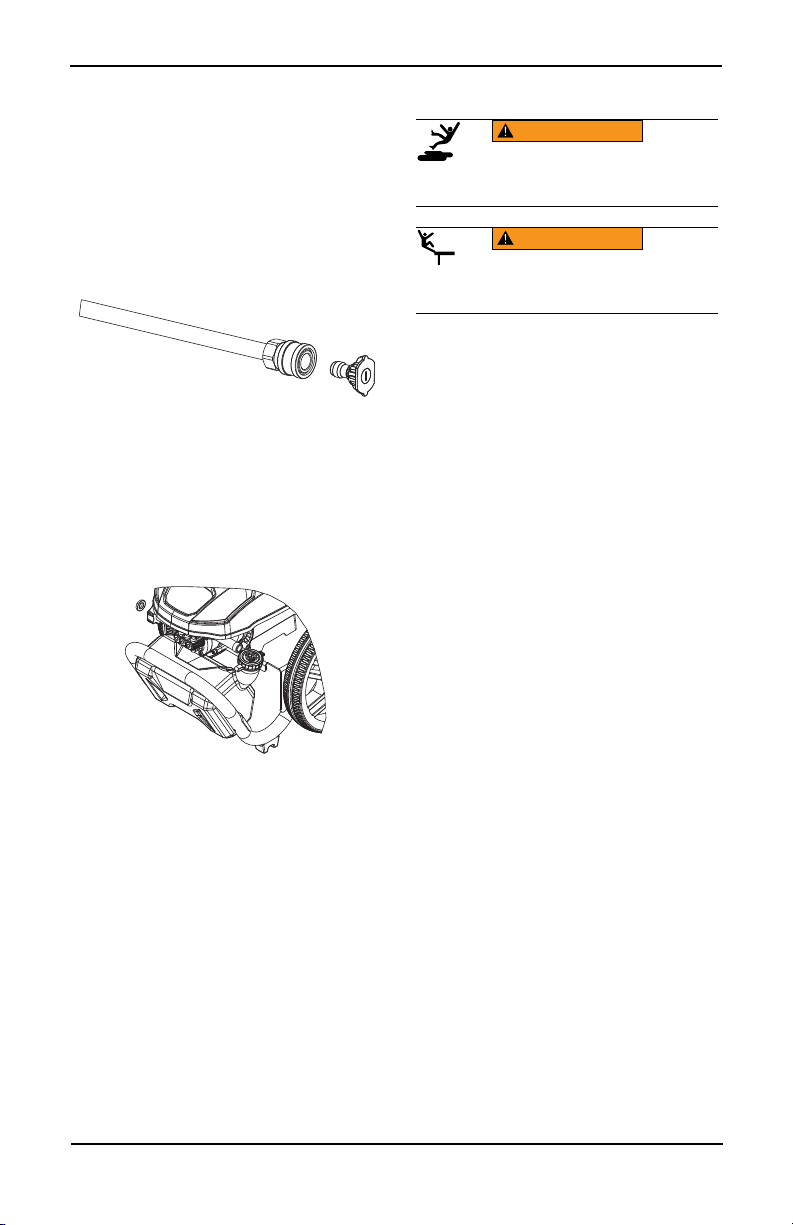

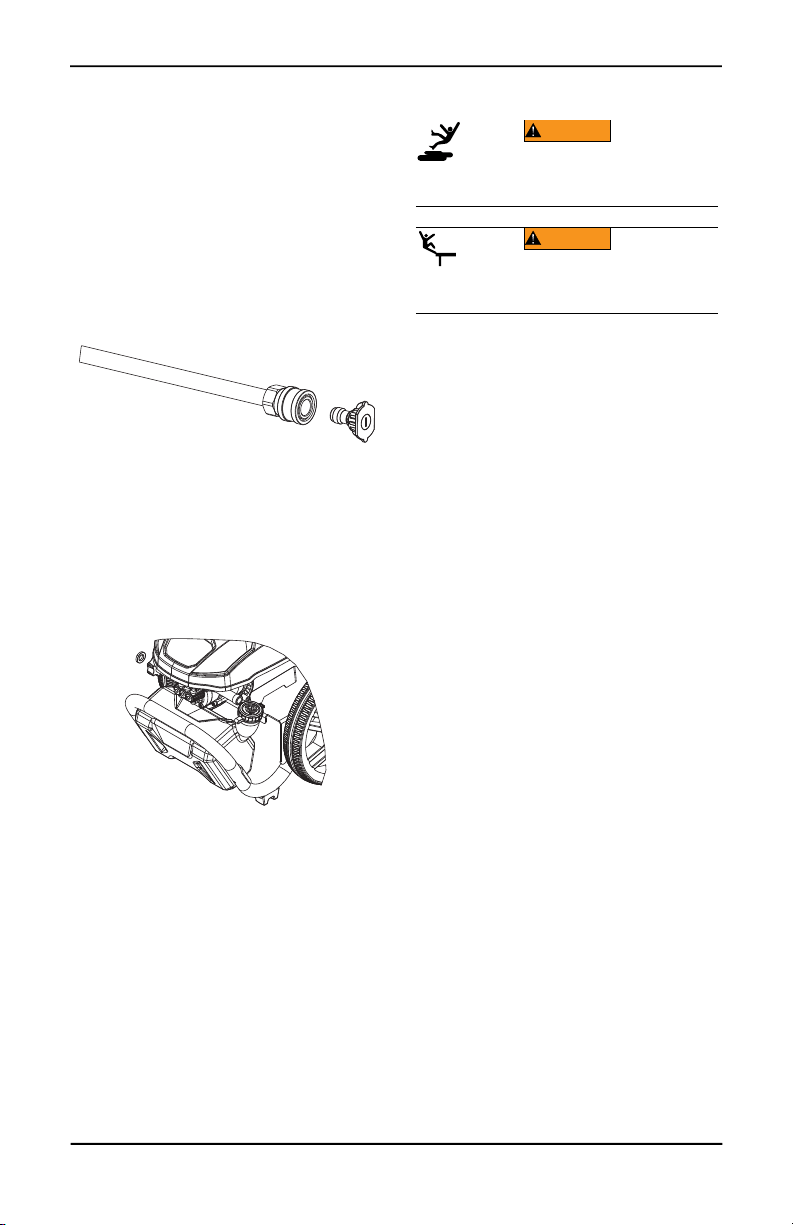

3. See Figure 3-2. Pull back quick–connect

collar and install black detergent nozzle.

4. Release quick-connect collar to secure

nozzle.

5. Verify nozzle is locked in place.

Figure 3-2. Attach Detergent Applicator

6. See Figure 3-3. Prepare detergent solution

as required by job in on-board detergent

bottle.

NOTE: Ensure chemical injection hose is

placed through the chemical tank cap and is

submerged in the chemical solution.

Figure 3-3. Fill On-board Tank

7. Turn power switch ON.

8. Apply detergent starting at the lower

portion of area to be washed and work

upward using long, even, overlapping

strokes.

NOTE: See Rinsing. Rinse heavily soiled

areas with water before applying detergent.

NOTE: Use a brush to lightly scrub heavily

soiled areas after applying detergent.

IMPORTANT: Flush the detergent siphoning

system after each use. Contact Customer

Service with questions.

Rinsing

1. Remove detergent applicator from spray

gun.

2. Point spray gun in safe direction and

squeeze trigger to flush remaining

detergent from system.

3. Install high pressure nozzle.

4. Keep spray gun a safe distance from area

you plan to spray.

5. Spray gun may kick back when using high

pressure spray. To avoid injury, firmly

grasp spray gun with both hands.

6. Apply a high-pressure spray to a small

area and then inspect surface for damage.

If no damage is found, continue rinsing.

7. Start at top of area to be rinsed, working

down with same overlapping strokes as

used for cleaning.

Clean Detergent Siphoning

Tube

Flush detergent siphoning tube after each use

before turning unit OFF.

1. Rinse detergent tank thoroughly and fill

with clean water.

2. Flush for 1-2 minutes.

3. Remove detergent applicator.

4. Turn unit OFF.

5. Point spray gun in a safe direction,

squeeze spray gun trigger to release

retained high water pressure. Engage

trigger lock.

After Each Use

DO NOT allow water to remain in unit for long

periods of time. Sediments or minerals can

deposit on pump parts and freeze pump.

Follow these procedures after every use:

1. Shut unit OFF.

2. Turn water supply OFF.

3. Point spray gun in a safe direction, and

squeeze trigger to relieve trapped

pressure.

4. Disconnect hoses from spray gun and

high-pressure outlet on pump. Drain water

from hoses, spray gun, and lance. Use a

rag to wipe off components.

5. Store unit in a clean, dry area.

NOTE: If storing for more than 30 days, see

Storage.

012073

012075

(000112)

WARNING

Risk of Falling. Use of machine creates wet

areas and trip hazards. Be aware of work area

conditions. A fall could result in death or

serious injury.

(000114)

WARNING

Risk of Falling. Do not use this machine or any

components on elevated surfaces. Doing so

can result in a fall, serious injury, or death.

Maintenance and Troubleshooting

Owner’s Manual for Power Washer 9

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve perfor-

mance and extend motor/equipment life.

Power washer warranty does not cover items

subjected to operator abuse or negligence. To

receive full warranty value, operator must

maintain power washer as instructed in this

manual, including proper storage as detailed

in Storage.

NOTE: Call Generac Customer Service at 1-

888-GENERAC (1-888-436-3722) with

questions about component replacement.

NOTE: All required service and adjustments

should be completed as detailed in

Maintenance Schedule.

Maintenance Schedule

NOTE: Adverse conditions will require more

frequent service.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean power washer

daily or before each use. Inspect all cooling air

openings on power washer.

• Use a damp cloth to wipe exterior surfaces

clean.

• DO NOT insert any objects through cooling

air openings.

• Use a soft bristle brush to loosen caked on

dirt.

• Use a vacuum to pick up loose dirt and

debris.

Inspect and Clean Inlet Screen

Inspect inlet screen on pump water inlet.

Clean clogged screen and replace screen if

damaged.

Inspect High-Pressure Hose

High-pressure hoses can develop leaks from

wear, kinking, or abuse. Inspect hoses before

each use. Inspect for cuts, leaks, abrasions,

bulging, and damage or movement of

couplings. If these conditions exist, replace

hose immediately.

NOTE: DO NOT repair high-pressure hose.

Replace with hose that meets or exceeds

maximum pressure rating of unit.

Inspect Spray Gun

NOTE: Replace spray gun immediately if it

fails any test steps.

Figure 4-1.Test Spray Gun (typical)

1. Verify spray gun hose connection is

secure.

2. Squeeze and release trigger.

NOTE: Trigger should spring back into place

and lock when released.

Nozzle Maintenance

A pulsing sensation felt when squeezing spray

gun trigger may be caused by excessive

pump pressure. Typical causes of excessive

pump pressure are nozzle clog or restriction.

Immediately clean nozzle as follows:

1. Turn unit and water supply OFF.

NOTE: Keep high-pressure hose connected

to pump and spray gun while system is

pressurized.

2. Relieve spray gun water pressure.

3. Engage trigger lock.

4. Pull back quick–connect collar and remove

nozzle.

5. See Figure 4-2. Use supplied nozzle

cleaning tool to remove debris.

Before Each Use

Inspect/clean water inlet screen*

Inspect high-pressure hose**

Inspect detergent siphoning hose/filter

Inspect spray gun and assembly for leaks

Clean debris

Test GFCI plug with Test/Reset buttons**

Inspect electrical cord**

* Clean if clogged. Replace if perforated or torn.

** Do not operate unit if damaged.

012067

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

Maintenance and Troubleshooting

10 Owner’s Manual for Power Washer

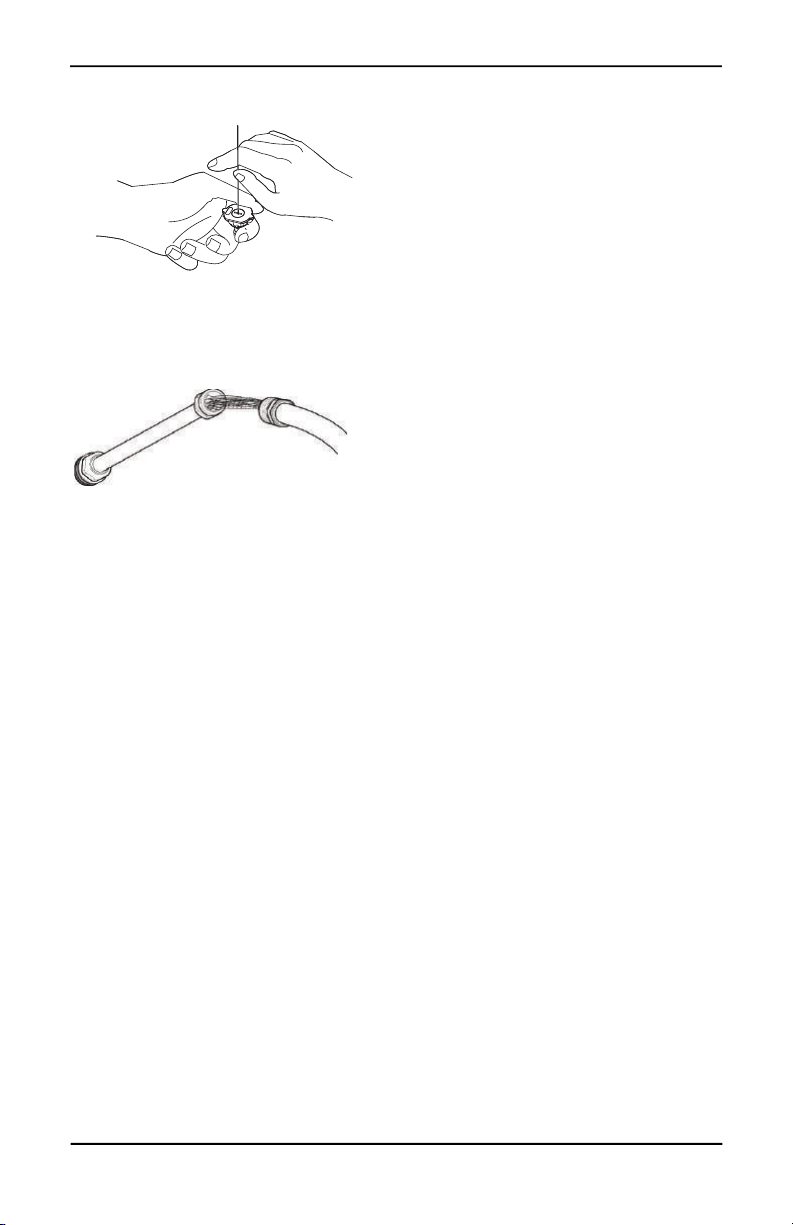

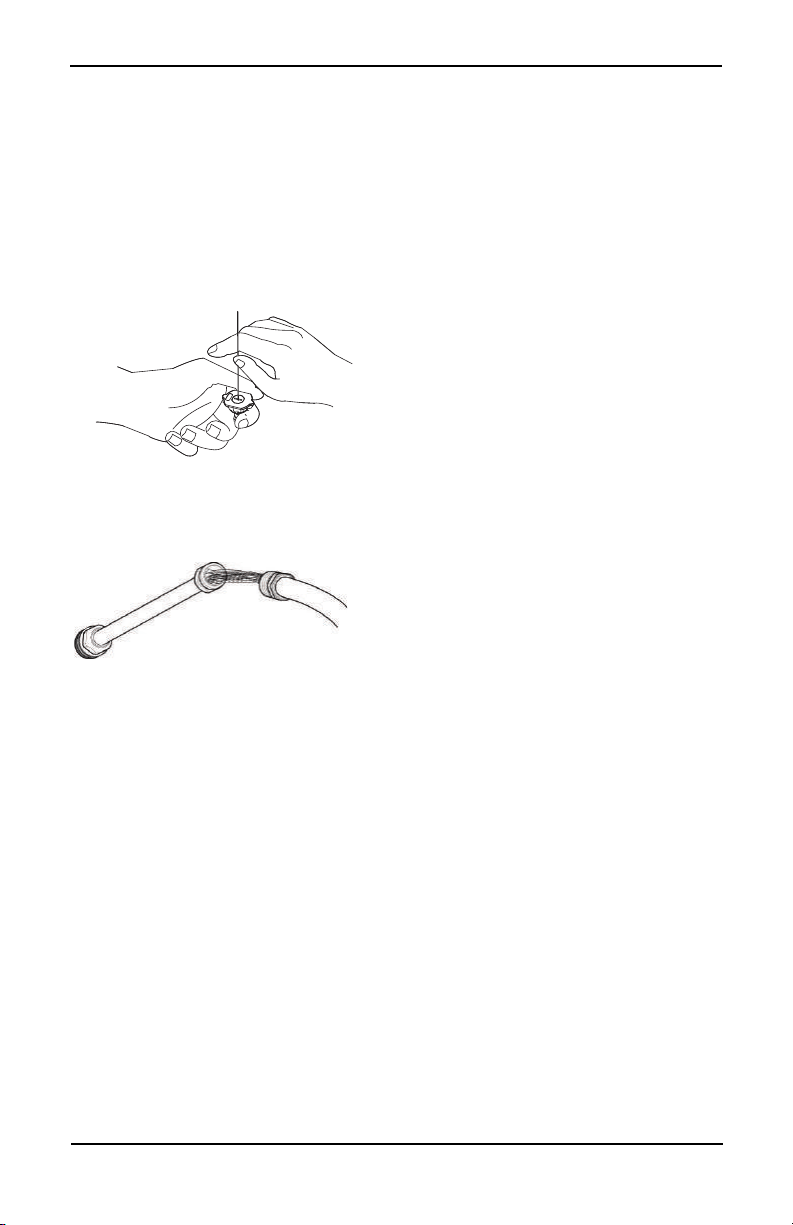

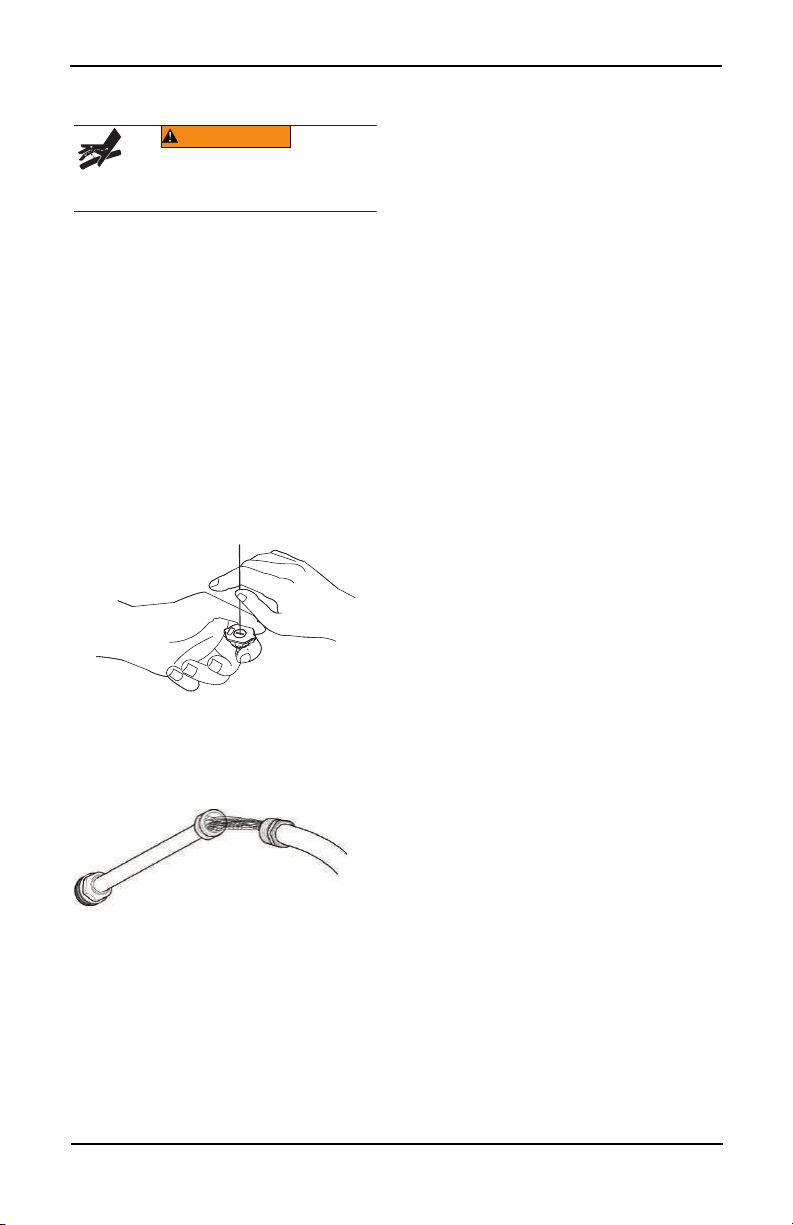

Figure 4-2.Remove Debris

6. See Figure 4-3. Remove lance from spray

gun and back flush thoroughly.

7. Install lance on spray gun.

Figure 4-3.Back Flush Lance

8. Install nozzle onto lance.

9. Verify hose is connected to pump water

inlet, and high-pressure hose is connected

to spray gun and pump.

10. Turn water ON.

11. Turn power switch ON.

12. Test power washer by operating with

nozzle.

Storage

General

• DO NOT place a storage cover on a hot

power washer. Allow unit to cool to room

temperature before storage.

• Cover unit with a suitable protective,

moisture resistant cover.

• Store unit in a clean and dry area.

Prepare Pump for Storage

NOTE: If not using power washer for more

than 30 days, prepare pump for storage.

Protect unit from freezing temperatures.

Failure to do so will permanently damage

pump and render unit inoperable. Freeze

damage is not covered under warranty.

Protect unit from freezing temperatures as

follows:

1. Turn unit OFF.

2. Turn water supply OFF.

3. Point spray gun in a safe direction, and

squeeze trigger to relieve trapped

pressure.

4. Let unit cool.

5. Disconnect hose from spray gun and high-

pressure outlet on pump. Drain water from

hose, spray gun, and lance. Use a rag to

wipe off components.

6. Empty pump of all remaining liquids.

7. Winterize pump with RV-antifreeze

(alcohol free antifreeze). This minimizes

freeze damage and lubricates pistons and

seals.

8. Store unit in a clean and dry area.

000109

000131

Maintenance and Troubleshooting

Owner’s Manual for Power Washer 11

Troubleshooting

Problem Cause Correction

Pump fails to produce

pressure, has erratic pressure,

chattering, loss of pressure,

low water volume.

1. Water inlet is obstructed.

2. Inadequate water supply.

3. Inlet hose kinked or

leaking.

4. Water supply is over 100ºF

(37.8ºC).

5. High-pressure hose is

obstructed, or leaks.

6. Spray gun leaks.

7. Nozzle is obstructed.

8. Water seals worn.

9. Pump is faulty.

1. Clean inlet screen.

2. Provide adequate water

flow.

3. Straighten inlet hose, patch

leak.

4. Provide cooler water

supply.

5. Clear obstructions or

replace hose.

6. Replace spray gun.

7. Clean nozzle.

8. Contact Customer Service.

9. Contact Customer Service.

Detergent fails to mix with

spray.

1. Detergent applicator

obstructed or cracked.

2. High-pressure nozzle

installed.

1. Clean or replace applicator.

2. Remove high-pressure

nozzle.

Unit begins to smolder or

smoke.

1. Overheated, overloaded or

damaged motor.

1. Turn unit OFF and unplug

power supply. Contact

Customer Service.

Unit will not start. 1. Unit is not plugged into

power supply or not

plugged in correctly.

2. Extension cord is too long

or wire size too small.

3. Main voltage supply too

low.

4. GFCI plug is tripped.

1. Check power supply,

socket and fuse.

2. Remove extension cord.

3. Check for sufficient voltage

supply.

4. Reset GFCI plug.

Motor shuts down during

operation.

1. Extension cord is too long

or wire size too small.

2. Unit overheated.

1. Remove extension cord.

2. Turn unit OFF and let cool.

Pump does not reach

necessary pressure.

1. Water inlet filter is clogged.

2. Pump is sucking air from

hose connections

3. Nozzle is worn.

4. Pump is faulty.

1. Clean water inlet filter.

2. Confirm connections and

locking ring are tight.

3. Replace nozzle.

4. Contact Customer Service.

12 Owner’s Manual for Power Washer

Notes

Part No. A0001299447 Rev. A 03/02/2021

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

GUARDE ESTE MANUAL PARA REFERENCIA

EN EL FUTURO

Lavadora a presión eléctrica

Manual del propietario

012058

MODELO:________________________

SERIE:

___________________________

FECHA DE COMPRA:______________

Registre su producto Generac en:

1-888-922-8482

Índice de contenidos

Sección 1 Introducción

y seguridad .................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad

y significado .................................... 1

Sección 2 Información general

y configuración ............................. 3

Conozca su lavadora a presión ....... 3

Retiro del contenido de la caja ........ 3

Armado ........................................... 3

Conexiones ..................................... 4

Suministro de agua ......................... 4

Conexión del suministro de agua .... 4

Conexión de la manguera y

la lanza de alta presión ................... 4

Pistola de pulverización .................. 5

Boquillas ......................................... 5

Seleccionar la boquilla adecuada

para la tarea que va a realizar ........ 5

Conexión del suministro

de energía ....................................... 6

Enchufe eléctrico ............................. 6

Dispositivos de seguridad ............... 6

Sección 3 Funcionamiento ...........7

Peguntas sobre uso

y funcionamiento .............................7

Antes de arrancar la unidad ............7

Puesta en marcha de la lavadora

a presión ..........................................7

Apagado de la lavadora a presión ....7

Aplicación de detergente .................7

Enjuague .........................................8

Limpieza del tubo de sifón

para detergente ...............................8

Sección 4 Mantenimiento y

solución de problemas .................9

Mantenimiento .................................9

Programa de mantenimiento ...........9

Mantenimiento preventivo ...............9

Almacenamiento ............................10

Solución de problemas ..................11

Notas .............................................12

(000393a)

ADVERTENCIA

PRODUCE CÁNCER Y

DAÑOS REPRODUCTIVOS

www.P65Warnings.ca.gov.

CUMPLE CON LA NORMA

CAN ICES-001 (B)/NMB-001 (B)

Introducción y seguridad

Manual del propietario de la lavadora a presión 1

Sección 1 Introducción y seguridad

Introducción

Lea este manual con detenimiento

Si no comprende alguna sección de este manual,

comuníquese con el servicio de atención al

cliente de Generac llamando al 1-888-436-3722

(1-888-GENERAC), o visite www.generac.com

para informarse sobre los procedimientos para

arrancar, poner en funcionamiento o realizar

tareas de mantenimiento de la unidad. El

propietario es responsable del mantenimiento

apropiado y del uso seguro de la unidad.

GUARDE ESTAS INSTRUCCIONES para

consultarlas como referencia en el futuro. Este

manual incluye instrucciones importantes que

deben seguirse durante la colocación,

funcionamiento y mantenimiento de la unidad y

sus componentes. Entregue siempre este manual

a cualquier persona que utilice esta máquina, e

indíquele cómo arrancar, manejar y detener la

unidad de manera correcta en caso de

emergencia.

La información que aparece en este manual es

precisa y está basada en productos fabricados en

el momento en el que se editó esta publicación.

El fabricante se reserva el derecho de hacer las

actualizaciones técnicas, las correcciones y las

revisiones de los productos que considere

necesarias sin previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posibles

circunstancias que pueden suponer un peligro.

Las alertas que aparecen en este manual, y en

las etiquetas y los adhesivos pegados en la

unidad no incluyen todos los peligros. Si se utiliza

un procedimiento, método de trabajo o técnica de

funcionamiento no recomendados

específicamente por el fabricante, compruebe

que sean seguros para otros usuarios y que no

pongan en peligro el equipo.

En esta publicación y en las etiquetas y

adhesivos pegados en la unidad, los bloques

PELIGRO, ADVERTENCIA, PRECAUCIÓN y

NOTA se utilizan para alertar al personal sobre

instrucciones especiales relacionadas con un

funcionamiento que puede ser peligroso si se

realiza de manera incorrecta o imprudente.

Léalos atentamente y respete sus instrucciones.

Las definiciones de alertas son las siguientes:

NOTA: Las notas incluyen información adicional

importante para un procedimiento y se incluyen

en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar los

peligros que indican. Para evitar accidentes, es

importante el sentido común y el seguimiento

estricto de las instrucciones especiales cuando

se realice la acción o la operación de

mantenimiento.

Símbolos de seguridad

y significado

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita,

ocasionará la muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita,

podría ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita,

puede producir lesiones leves o moderadads.

(000145)

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de

inmediato la alimentación eléctrica. Use implementos no

conductores para liberar a la víctima del conductor alimentado.

Aplique primeros auxilios y obtenga ayuda médica. No hacerlo

ocasionará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

PELIGRO

Electrocución. NO utilice la unidad si el cable

eléctrico está cortado o desgastado. Si lo hace,

puede ocasionar la muerte o lesiones graves.

(000263a)

(000187)

Electrocución. Este equipo genera voltajes potencialmente

letales. Coloque el equipo en condición segura antes de

intentar reparaciones o mantenimiento. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Introducción y seguridad

2 Manual del propietario de la lavadora a presión

Cables de extensión

Utilice solamente los cables de extensión que

estén aprobados para que puedan ser utilizados

en el exterior y que estén identificados como

“ACEPTABLE PARA USO CON APARATOS DE

USO EXTERIOR; ALMACENARLOS EN

INTERIORES MIENTRAS NO SE ESTÉN

UTILIZANDO”. Utilice solamente cables de

extensión cuya clasificación eléctrica no sea

inferior a la potencia nominal del producto. NO

utilice cables de extensión dañados. Examine el

cable de extensión antes de utilizarlo y

reemplácelo si está dañado. No haga mal uso del

cable de extensión y no tire del cable para

desconectarlo. Mantenga el cable alejado del

calor y de bordes afilados. Desconecte siempre

el cable de extensión de la toma antes de

desconectar la lavadora a presión del cable de

extensión.

(000101)

Pérdida de visión. Se requiere el uso de gafas de

seguridad al usar esa máquina. No usar gafas de

seguridad puede ocasionar pérdida de visión

permanente.

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000112)

Riesgo de caídas. El uso de la máquina crea zonas

mojadas y riesgos de disparo. Esté atento a las

condiciones de la zona de trabajo. Una caída puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000114)

Riesgo de caídas. No use esta máquina o

cualquiera de sus componentes en superficies

elevadas. Hacerlo puede ocasionar una caída,

lesiones graves o la muerte.

ADVERTENCIA

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000115)

ADVERTENCIA

Piezas en movimiento. No use alhajas cuando ponga

en marcha o trabaje con este producto. Usar alhajas al

poner en marcha o trabajar con este producto puede

ocasionar la muerte o lesiones graves.

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

Lesiones personales / Daños en el equipo. Coloque la

vara/pistola en la funda y verifique que el asa está bloqueada

en su lugar antes de moverla. Si no lo hace, podría provocar

la muerte, lesiones graves o el equipo podría sufrir daños.

ADVERTENCIA

(000244a)

(000740)

PRECAUCIÓN

Ropa de protección. Se recomienda utilizar protección ocular y

auditiva junto con la ropa de protección (pantalones y zapatos)

cuando esté utilizando esta máquina. Si no lleva puestos estos

elementos de protección, podría sufrir lesiones permanentes.

Información general y configuración

Manual del propietario de la lavadora a presión 3

Sección 2 Información general y configuración

Conozca su lavadora a presión

Retiro del contenido de la caja

1. Saque y verifique el contenido de la caja

antes de la instalación. La caja debe contener

uno de cada uno de los siguientes

componentes:

• Unidad principal

• Asa de transporte

• Panel

• Pistola de pulverización

• Lanza

• Manguera

• Bolsa de piezas (incluye)

– Manual del propietario

– Garantía

– Gancho de la manguera

– Gancho de la pistola

– Bolsa con boquillas

– Bolsa de tornillería

– Llave hexagonal

– Llave de boca abierta

– Herramienta para limpiar boquillas

2. Llame al servicio de atención al cliente de

Generac al 1-888-GENERAC (1-888-436-3722)

con el número de modelo y número de serie de

la unidad para cualquier artículo que falte en

la caja.

3. Registre el modelo, el número de serie y la

fecha de compra en la portada de este

manual.

Armado

1. Consulte la

Figura 2-1

. Deslice el asa (A) en la

unidad usando los dos botones de retención (B).

2. Acople el panel al lateral izquierdo del asa y

el gancho de la pistola (C) al lateral derecho

del asa con los tornillos, las arandelas, las

arandelas de seguridad y las tuercas que se

suministran.

NOTA: Use tornillos de 45 mm (cortos) en el

lateral del panel y los tornillos de 55 mm (largos)

en el lateral del gancho de la pistola.

Figura 2-1. Acoplar el asa

3. Consulte la Figura 2-2. Acople el gancho de la

manguera (A) a la parte trasera del panel

comprimiendo los laterales del gancho e

insertando los extremos en los orificios de

montaje.

Figura 2-2. Acoplar gancho de la manguera

4. Consulte la Figura 2-3. Inserte la pistola y la

lanza en la funda de la pistola (A). Cuelgue la

manguera en el gancho para la manguera

(B). Cuelgue el cable eléctrico en la parte

trasera de la cubierta (D).

5. Inserte las boquillas en los pasacables del

panel (C).

Figura 2-3. Colgar cable eléctrico, lanza

y pistola en la funda

Especificaciones 2300 psi

Presión máx. 2300 psi durante la

descarga inicial según

las pruebas de presión

interna CSA

Presión de trabajo 1700 psi

Flujo máx. 1.2 GPM con pistola en

la configuración de

dispensador de jabón

Especificaciones 2700 psi

Presión máx. 2700 psi durante la

descarga inicial según

las pruebas de presión

interna CSA

Presión de trabajo 2200 psi

Flujo máx. 1.2 GPM con pistola en

la configuración de

dispensador de jabón

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

012059

012060

012058

Información general y configuración

4 Manual del propietario de la lavadora a presión

Conexiones

Llame al servicio al cliente de Generac al

1-888-GENERAC (1-888-436-3722) para

comunicar cualquier problema o duda referente

al armado. Tenga a mano el modelo y el número

de serie.

Consulte la Figura 2-4.

1. Lavadora a presión

2. Manguera de suministro de agua

3. Suministro de agua

4. Entrada de agua

5. Manguera de alta presión

6. Salida de agua

7. Pistola de pulverización

8. Suministro de energía

Figura 2-4. Conexiones

Suministro de agua

NOTA: NO haga funcionar la unidad sin un

suministro de agua suficiente. No respetar los

requisitos de suministro de agua anulará la

garantía de la unidad.

El suministro de agua debe cumplir los siguientes

requisitos:

• NO haga sifón con agua estancada para el

suministro de agua.

• La temperatura del agua debe ser inferior a

38 ºC (100 ºF).

• El largo de la manguera de suministro de agua

no debe superar los 15.2 m (50 pies).

• El agua debe superar 9.5 litros por minuto

(2.5 galones por minuto) y no estar por debajo

de 20 psi (137,8 kPa).

• NO use una válvula de una vía, rompedor de

vacío, o válvula de retención en ninguna parte

del suministro de agua.

Conexión del suministro

de agua

1. Retire y deseche la tapa de transporte de la

salida de agua a la bomba.

2. Haga correr agua durante 30 segundos antes

de realizar la conexión para eliminar residuos.

3. Consulte la Figura 2-5. Inspeccione el filtro de

entrada para comprobar si hay residuos.

Limpie o sustituya el filtro según sea

necesario. NO haga funcionar la lavadora a

presión si falta el filtro de entrada o está

dañado.

Figura 2-5. Inspección del filtro de entrada

4. Consulte la Figura 2-6. Conecte la manguera

del suministro de agua a la unidad y apriete

con la mano.

Figura 2-6. Conexión de la manguera

del suministro de agua

Conexión de la manguera y

la lanza de alta presión

1. Consulte la Figura 2-7. Conecte la manguera

de alta presión a la unidad y apriete con

la mano.

Figura 2-7. Conexión de la manguera de alta

presión a la unidad

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

012061

012062

012063

012064

Información general y configuración

Manual del propietario de la lavadora a presión 5

2. Consulte la Figura 2-8. Conecte la manguera

de alta presión a la pistola y apriete con la

mano.

Figura 2-8. Conexión de la manguera de alta

presión a la pistola de pulverización

3. Consulte la Figura 2-9. Conecte el extremo

roscado de la lanza a la pistola de

pulverización.

Figura 2-9. Conexión de la lanza

4. Coloque la pistola de pulverización y la lanza

en el soporte de la pistola.

Pistola de pulverización

Familiarícese con el disparador y el sistema de

seguro de la pistola de pulverización antes

del uso.

1. Consulte la Figura 2-10. Con la unidad

apagada sostenga la pistola de pulverización

y apriete el gatillo para aprender a activar y

desactivar el mecanismo del gatillo y el

sistema de seguro.

Figura 2-10. Pistola de pulverización (típica)

2. Abra el suministro de agua y apriete el gatillo

para purgar de aire el sistema de la bomba.

Boquillas

Seleccionar la boquilla adecuada

para la tarea que va a realizar

3. Consulte la Figura 2-11. Tire hacia atrás del

collar de conexión rápida e instale la boquilla.

4. Libere el collar de conexión rápida para fijar

la boquilla.

5. Verifique que la boquilla esté bloqueada en

su lugar.

Figura 2-11. Insertar boquilla

Boquilla de presión de chorro

fuerte (Roja)

MÁXIMA - Presión más alta y caudal más bajo

para superficies resistentes o difíciles de alcanzar

como las de segundos pisos, remoción de

pintura, manchas de aceite, remoción de óxido, y

otras sustancias resistentes (alquitrán, caucho,

grasa, cera, etc.).

012065

012066

012067

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

Lesiones personales. No ajuste las boquillas de

pulverización, las válvulas ni las mangueras cuando el

motor de la bomba esté en funcionamiento. Si lo hace,

puede ocasionar la muerte o lesiones graves.

(000383)

ADVERTENCIA

(000125a)

Daños materiales. Esta boquilla puede dañar permanentemente

las superficies de trabajo. No sostenga la boquilla muy cerca o

en una posición durante un período largo.

PRECAUCIÓN

012073

001396

Información general y configuración

6 Manual del propietario de la lavadora a presión

Limpiar boquilla de presión

(Amarilla)

GENERAL - Presión y caudal medios para la

mayor parte de la limpieza multiusos como los

revestimientos de casas, patios de ladrillo,

plataformas de madera, aceras y veredas, pisos

de garaje, etc.

Boquilla de presión para lavado

(Verde)

DELICADO - Presión más baja y caudal más alto

para limpieza suave de automóviles/camionetas,

botes, vehículos recreativos, muebles de patio,

equipos de jardinería, etc.

Boquilla para detergente (Negra)

ÚNICAMENTE DETERGENTE (NEGRA) - Use

detergentes/jabones seguros para la lavadora a

presión para ayudar a disgregar la suciedad o

mugre resistente sobre diferentes superficies.

Conexión del suministro

de energía

Conecte la unidad a una toma protegida del

interruptor de circuito por falla en la conexión a

tierra (GFCI) aislada con una capacidad nominal

de 120 voltios, 15 amperios.

Enchufe eléctrico

1. Conecte la lavadora a presión a una toma

protegida del interruptor de circuito por falla

en la conexión a tierra (GFCI) aislada con

una capacidad nominal de 120 voltios,

15 amperios (mínimo).

2. Consulte la Figura 2-12. Pruebe el enchufe

GFCI presionando el botón Test (Prueba). La

luz indicadora del enchufe GFCI no debería

iluminarse.

3. Restablezca el enchufe GFCI presionando el

botón Reset (Restablecer). La luz indicadora

del enchufe GFCI debería iluminarse.

Figura 2-12. Probar GFCI

NOTA: Contacte con el servicio de atención al

cliente si el botón de prueba no apaga la luz

indicadora, o si el botón para restablecer no

enciende la luz indicadora. NO use el producto.

Dispositivos de seguridad

1. Sensor térmico: un sensor térmico protege el

motor de las sobrecargas. La máquina se

reiniciará una vez que el motor se haya

enfriado.

2. Protección del interruptor del circuito por falla

en la conexión a tierra (GFCI): esta lavadora

a presión se suministra con un interruptor del

circuito por falla en la conexión a tierra

(GFCI) integrado en el enchufe del suministro

de energía. Este dispositivo proporciona

protección adicional para reducir el peligro de

una descarga eléctrica. Si es necesario

cambiar el cable, use piezas de repuesto

idénticas.

3. Apagado automático: la unidad se apagará

automáticamente cuando la pistola no esté

activada.

4. Arranque automático: la unidad arrancará

cuando pulse el activador.

001398

001399

001400

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

PELIGRO

Electrocución. NO utilice la unidad si el cable

eléctrico está cortado o desgastado. Si lo hace,

puede ocasionar la muerte o lesiones graves.

(000263a)

(000711a)

ADVERTENCIA

Electrocución. No use nunca un cable de extensión que

no haya sido diseñado para ser utilizado en exteriores.

Si lo hace, podría provocar la muerte, lesiones graves o

el equipo o la propiedad podrían sufrir algún desperfecto.

011678

Funcionamiento

Manual del propietario de la lavadora a presión 7

Sección 3 Funcionamiento

Peguntas sobre uso

y funcionamiento

Llame al Servicio al cliente de Generac al

1-888-GENERAC (1-888-436-3722) con las

preguntas o dudas acerca del funcionamiento y

mantenimiento de la unidad.

NOTA: Esta lavadora a presión está equipada

con un sensor de flujo de agua que arrancará o

detendrá la unidad. Cuando tire del gatillo de la

pistola, el motor de la unidad no arrancará.

Cuando se suelta el gatillo de la pistola, el flujo de

agua y la unidad se detendrán para proteger el

motor del sobrecalentamiento. Cuando la unidad

está en ON pero no se está usando, la manguera

y la pistola podría aliviar presión poco a poco. El

motor se arrancará periódicamente para

restablecer la presión en la manguera y la pistola.

Este arranque momentáneo es normal para el

funcionamiento de la unidad.

Antes de arrancar la unidad

1. Verifique que todos los adaptadores de

conexión y acopladores estén fijados con

seguridad.

2. Verifique que hay suficiente suministro de

agua y que está conectado correctamente.

3. Verifique que la unidad se encuentra bien

colocada sobre una superficie nivelada.

4. Verifique que la unidad está conectada al

suministro de energía.

5. Pruebe el funcionamiento del enchufe GFCI

pulsando el botón Test (Prueba) del cuerpo del

enchufe. La luz indicadora en el cuerpo de la

bujía debería apagarse. Pulse Reset

(Restablecer) para reanudar el funcionamiento.

Puesta en marcha de la

lavadora a presión

NOTA: NO ponga en funcionamiento la lavadora

a presión sin que haya un suministro de agua

suficiente conectado. El daño al equipo por no

seguir esta instrucción anulará la garantía.

1. Conecte el suministro de agua apropiado.

2. Conecte el cable de alimentación al

suministro de energía.

3. Gire el interruptor de potencia a ON. Consulte

la Figura 3-1.

4. Tire del gatillo de la pistola para pulverizar. La

unidad se apagará automáticamente cuando

la pistola no esté activada.

Figura 3-1. Interruptor de encendido/apagado

Apagado de la lavadora

a presión

IMPORTANTE:

La pistola de pulverización atrapa

agua a alta presión, aunque el motor esté parado y

el agua desconectada. Siempre apunte la pistola de

pulverización hacia una dirección segura y apriete

el gatillo de la pistola de pulverización para liberar

la alta presión. Enganche el seguro del gatillo

cuando no esté en uso.

1. Gire el interruptor de energía a la posición OFF.

2. Cierre el suministro de agua.

3. Apriete el gatillo de la pistola de pulverización

y libere el agua a alta presión.

4. Enganche el seguro de gatillo.

Aplicación de detergente

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000101)

Pérdida de visión. Se requiere el uso de gafas de

seguridad al usar esa máquina. No usar gafas de

seguridad puede ocasionar pérdida de visión

permanente.

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

012074

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos.

No apunte con la pistola pulverizadora a personas, animales,

dispositivos eléctricos o artículos frágiles. Mantenga la

máquina fuera del alcance de los niños. En caso de no

hacerlo, podría causar la muerte o lesiones graves.

(000117c)

ADVERTENCIA

Funcionamiento

8 Manual del propietario de la lavadora a presión

NOTA: NO use líquidos cáusticos con la

lavadora a presión. Use SOLO detergentes

seguros para lavadoras a presión. Siga toda las

instrucciones del fabricante que aparecen en la

etiqueta del detergente.

Aplique el detergente tal y como se especifica a

continuación.

1. Gire el interruptor de energía a la posición

OFF.

2. Apriete el gatillo de la pistola de pulverización

y libere el agua a alta presión y enganche el

seguro de gatillo.

3. Consulte la Figura 3-2. Tire hacia atrás del

collar de conexión rápida e instale la boquilla

negra para detergente.

4. Libere el collar de conexión rápida para fijar

la boquilla.

5. Verifique que la boquilla esté bloqueada en

su lugar.

Figura 3-2. Acoplar aplicador de detergente

6. Consulte la Figura 3-3. Prepare la solución de

detergente según lo requiera la tarea en la

botella de detergente existente.

NOTA: Asegúrese de que la manguera de

inyección de productos químicos se coloca a

través del tapón del tanque de productos

químicos y se sumerge en la solución química.

Figura 3-3. Llenado de tanque integrado

7. Gire el interruptor de energía a ON.

8. Aplique detergente comenzando en la parte

inferior de la zona que va a ser lavada y vaya

subiendo hacia arriba usando pasadas

largas, uniformes y superpuestas.

NOTA: Consulte Enjuague. Enjuague las áreas

extremadamente sucias con agua antes de

aplicar detergente.

NOTA: Use un cepillo para limpiar suavemente

las áreas muy sucias una vez que se haya

aplicado el detergente.

IMPORTANTE: Lave con agua abundante el

sistema de sifón detergente después de cada

uso. Contacte con el servicio de atención al

cliente si tiene preguntas.

Enjuague

1. Retire el aplicador de detergente de la pistola

de pulverización.

2. Apunte la pistola de pulverización hacia una

dirección segura y apriete el gatillo para

evacuar el detergente restante del sistema.

3. Instale la boquilla de alta presión.

4. Mantenga la pistola de pulverización a una

distancia segura de la zona que planifica

pulverizar.

5. Cuando use un chorro de alta presión, es posible

que la pistola de pulverización rebote hacia

atrás. Para evitar lesiones, sujete con firmeza la

pistola de pulverización con ambas manos.

6. Aplique un chorro de alta presión a un área

pequeña y, a continuación, inspeccione la

superficie para comprobar si se han

producido daños. Si observa que no se han

producido daños, continúe enjuagando.

7. Comience en la parte superior de la zona que

va a ser enjuagada, trabajando hacia abajo

con la misma superposición de pasadas que

la usada para limpiar.

Limpieza del tubo de sifón

para detergente

Lave con agua abundante el tubo del sifón para

detergente después de cada uso antes de apagar

la unidad.

1. Enjuague completamente el depósito de

detergente y llénelo con agua limpia.

2. Lave durante 1-2 minutos.

3. Retire el aplicador de detergente.

4. APAGUE la unidad.

5. Siempre apunte la pistola de pulverización

hacia una dirección segura y apriete el gatillo

de la pistola de pulverización para liberar el

agua retenida a alta presión. Enganche el

seguro de gatillo.

Después de cada uso

NO permita que el agua quede en la unidad

durante períodos prolongados. Los sedimentos o

minerales se pueden depositar sobre piezas de la

bomba y congelar la acción de la bomba. Siga

estos procedimientos después de cada uso:

1. APAGUE la unidad.

2. Cierre el suministro de agua.

3. Apunte la pistola de pulverización hacia una

dirección segura y apriete el gatillo para

aliviar la presión atrapada.

4. Desconecte la manguera de la pistola de

pulverización y la salida de alta presión de la

bomba. Vacíe el agua de las mangueras,

pistola de pulverización y lanza. Use un trapo

para limpiar los componentes.

5. Almacene la unidad en una zona limpia y seca.

NOTA: Si la va a almacenar durante más de

30 días, consulte la sección Almacenamiento.

012073

012075

(000112)

Riesgo de caídas. El uso de la máquina crea zonas

mojadas y riesgos de disparo. Esté atento a las

condiciones de la zona de trabajo. Una caída puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000114)

Riesgo de caídas. No use esta máquina o

cualquiera de sus componentes en superficies

elevadas. Hacerlo puede ocasionar una caída,

lesiones graves o la muerte.

ADVERTENCIA

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 9

Sección 4 Mantenimiento y solución

de problemas

Mantenimiento

El mantenimiento regular mejorará el rendimiento

y prolongará la vida útil del motor/equipo.

La garantía de la lavadora a presión no cubre

elementos sometidos a abuso o negligencia por

parte del operador. Para recibir el valor completo

de la garantía, el operador debe mantener la

lavadora a presión según las instrucciones de

este manual, y también almacenar la unidad de la

manera adecuada tal y como se detalla en

Almacenamiento.

NOTA:

Llame al servicio de atención al cliente de

Generac al 1-888-GENERAC (1-888-436-3722)

con las preguntas que tenga acerca de la

sustitución de componentes.

NOTA: Todo el mantenimiento y los ajustes

requeridos deben ser realizados tal y como se

detalla en Programa de mantenimiento.

Programa de mantenimiento

NOTA: Las condiciones adversas pueden

requerir que el mantenimiento se realice con más

frecuencia.

Mantenimiento preventivo

La suciedad o los residuos pueden causar

funcionamiento incorrecto y daños en el equipo.

Limpie la lavadora a presión diariamente o antes

de cada uso. Inspeccione todas las aberturas de

aire de enfriamiento en la lavadora a presión.

• Use un paño húmedo para limpiar las

superficies exteriores.

• NO inserte ningún objeto a través de las

aberturas de aire de enfriamiento.

• Use un cepillo de cerdas suaves para limpiar

la zona cubierta de suciedad.

• Use una aspiradora para recoger la suciedad

y residuos sueltos.

Inspección y limpieza del filtro

de entrada

Inspeccione el filtro en la entrada de agua de la

bomba. Limpie el filtro obstruido y sustitúyalo si

está dañado.

Inspección de la manguera de

alta presión

Las mangueras de alta presión pueden

desarrollar fugas a consecuencia del desgaste,

dobleces o mal uso. Inspeccione las mangueras

antes de cada uso. Inspeccione en busca de

cortes, fugas, abrasiones, protuberancias, y

daños o desplazamiento de los acoplamientos. Si

existen estas condiciones, sustituya la manguera

de inmediato.

NOTA: NO repare una manguera de alta

presión. Sustituya con una manguera que cumpla

o exceda la presión nominal máxima de

la unidad.

Inspección de la pistola

de pulverización

NOTA: Sustituya la pistola de pulverización de

inmediato si falla en cualquiera de los pasos de

la prueba.

Figura 4-1. Prueba de la pistola de

pulverización (típica)

1. Verifique que la conexión de la manguera de

la pistola de pulverización sea correcta.

2. Apriete y suelte el gatillo.

NOTA: Al soltarlo, el gatillo debe volver a su

lugar y quedar trabado por la fuerza del resorte.

Antes de cada uso

Inspeccionar/limpiar el filtro de entrada de agua*

Inspeccionar la manguera de alta presión**

Inspeccionar la manguera/filtro de sifón para

detergente

Inspeccionar la pistola de pulverización y el

conjunto para comprobar si hay fugas

Limpiar residuos

Probar enchufe GFCI utilizando los botones

Test/Reset (Prueba/Restablecer)**

Inspeccionar el cable eléctrico**

* Limpiar si está obstruido. Sustituir si está

perforado o roto.

** No poner en funcionamiento la unidad si tiene

algún daño.

012067

Mantenimiento y solución de problemas

10 Manual del propietario de la lavadora a presión

Mantenimiento de la boquilla

Una sensación de pulsación sentida al apretar el

gatillo de la pistola de pulverización puede ser

causada por presión excesiva de la bomba. Las

causas típicas de presión excesiva de la bomba

son la obstrucción o restricción de la boquilla.

Limpie la boquilla inmediatamente como sigue:

1. Apague la unidad y cierre el suministro

de agua.

NOTA: Mantenga la manguera de alta presión

conectada a la bomba y a la pistola de

pulverización mientras el sistema está

presurizado.

2. Alivie la presión de agua de la pistola de

pulverización.

3. Enganche el seguro del gatillo.

4. Tire hacia atrás del collar de conexión rápida

y retire la boquilla.

5. Consulte la Figura 4-2. Utilice la herramienta

de limpieza de la boquilla que se suministra

para limpiar la suciedad.

Figura 4-2. Retiro de residuos

6. Consulte la Figura 4-3. Retire la lanza de la

pistola de pulverización y lave

completamente en sentido inverso.

7. Instale la lanza en la pistola de pulverización.

Figura 4-3. Lavado de la lanza en

sentido inverso

8. Coloque la boquilla en la lanza.

9. Verifique que la manguera esté conectada a

la entrada de agua de la bomba y que la

manguera de alta presión esté conectada a la

pistola de pulverización y a la bomba.

10. Abra el agua.

11. Gire el interruptor de energía a ON.

12. Pruebe la lavadora a presión poniendo en

funcionamiento la unidad con la boquilla.

Almacenamiento

General

• NO coloque una cubierta para almacenamiento

sobre una lavadora a presión caliente. Permita

que la unidad se enfríe a temperatura ambiente

antes de almacenarla.

• Cubra la unidad con una cubierta protectora

adecuada resistente a la humedad.

• Almacene la unidad en una zona limpia

y seca.

Preparación de la bomba para

el almacenamiento

NOTA: Si no se usa la lavadora a presión

durante más de 30 días, prepare la bomba para

su almacenamiento.

Proteja la unidad de las temperaturas de

congelamiento. No hacerlo dañará

permanentemente la bomba y la unidad se

volverá inoperable. El daño por congelamiento no

está cubierto por la garantía.

Proteja la unidad de las temperaturas de

congelamiento de la manera siguiente:

1. APAGUE la unidad.

2. Cierre el suministro de agua.

3. Apunte la pistola de pulverización hacia una

dirección segura y apriete el gatillo para

aliviar la presión atrapada.

4. Deje que la unidad se enfríe.

5. Desconecte la manguera de la pistola de

pulverización y la salida de alta presión de la

bomba. Vacíe el agua de la manguera,

pistola de pulverización y lanza. Use un trapo

para limpiar los componentes.

6. Vacíe la bomba de todos los líquidos

restantes.

7. Prepare la bomba para el invierno con

RV-antifreeze (anticongelante sin alcohol).

Esto minimiza los daños por congelación y

lubrica los pistones y juntas.

8. Almacene la unidad en una zona limpia y

seca.

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

000109

000131

Mantenimiento y solución de problemas

Manual del propietario de la lavadora a presión 11

Solución de problemas

Problema Causa Corrección

La bomba falla en la producción

de presión, presión errática,

vibración, pérdida de presión,

bajo volumen de agua.

1. La entrada de agua

está obstruida.

2. Suministro de agua

inadecuado.

3. Manguera de entrada

doblada o con fugas.

4. El suministro de agua está

por encima de 37.8 ºC

(100 ºF).

5. La manguera de alta presión

está obstruida o tiene fugas.

6. Fugas de la pistola

de pulverización.

7. La boquilla está obstruida.

8. Los selladores contra la

filtración del agua

están gastados.

9. La bomba falla.

1. Limpie el tamiz de entrada.

2. Provea un flujo de

agua adecuado.

3. Enderece la manguera de

entrada, emparche las fugas.

4. Provea un flujo de agua

más frío.

5. Libere las obstrucciones o

sustituya la manguera.

6. Sustituya la pistola

de pulverización.

7. Limpie la boquilla.

8. Contacte con el servicio

de atención al cliente.

9. Contacte con el servicio

de atención al cliente.

El detergente no se mezcla con

la pulverización.

1. El aplicador de detergente

está obstruido o agrietado.

2. La boquilla de alta presión

está instalada.

1. Limpie o cambie

el aplicador.

2. Retire la boquilla de

alta presión.

La unida comienza a arder

o echar humo.

1. El motor se ha

sobrecalentado,

sobrecargado o dañado.

1. Apague la unidad y

desenchufe el suministro de

energía. Contacte con el

servicio de atención al cliente.

La unidad no arranca. 1. La unidad no está

enchufada al suministro

de energía o no se ha

enchufado de

manera correcta.

2. El cable de extensión es

demasiado largo o el calibre

del cable es demasiado

pequeño.

3. El suministro de

alimentación principal es

demasiado bajo.

4. El enchufe GFCI ha saltado.

1. Compruebe el suministro de

alimentación, el enchufe y

el fusible.

2. Extraiga el cable de

extensión.

3. Compruebe si el suministro

de alimentación

es suficiente.

4. Reajuste el enchufe GFCI.

El motor se apaga durante el

funcionamiento.

1. El cable de extensión es

demasiado largo o el calibre

del cable es demasiado

pequeño.

2. La unidad se ha

sobrecalentado.

1. Extraiga el cable

de extensión.

2. Apague la unidad y deje

que se enfríe.

La bomba no alcanza la presión

necesaria.

1. El filtro de entrada de agua

está obstruido.

2. La bomba succiona aire

de las conexiones de

la manguera.

3. La boquilla está desgastada.

4. La bomba falla.

1. Limpie el filtro de entrada

de agua.

2. Asegúrese de que las

conexiones y el anillo de

bloqueo están bien

apretados.

3. Cambie la boquilla.

4. Contacte con el servicio

de atención al cliente.

12 Manual del propietario de la lavadora a presión

Notas

Nº de pieza A0001299447 Rev. A 02/03/2021

Reservados todos los derechos.

Las especificaciones están sujetas a cambios

sin previo aviso.

No se permite la reproducción en ningún formato

sin el consentimiento previo por escrito de

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

CONSERVEZ CE MANUEL POUR

RÉFÉRENCE ULTÉRIEURE

Laveuse électrique à pression

Manuel du propriétaire

012058

MODÈLE :________________________

N° DE SÉRIE :

_____________________

DATE D’ACHAT :

___________________

Enregistrez votre produit Generac sur notre site Internet ou par téléphone :

1-888-922-8482

Table des matières

Section 1 Introduction et règles

de sécurité ..................................... 1

Introduction ..................................... 1

Règles de sécurité .......................... 1

Signification des symboles

de sécurité ...................................... 1

Section 2 Informations générales

et installation ................................. 3

Familiarisation avec votre laveuse

à pression ....................................... 3

Retrait des pièces du colis .............. 3

Assemblage .................................... 3

Raccordements ............................... 4

Alimentation en eau ........................ 4

Raccordement de l'alimentation

en eau ............................................. 4

Raccordement du tuyau à haute

pression et de la lance .................... 4

Pistolet pulvérisateur ....................... 5

Buses .............................................. 5

Sélection de la buse adaptée

à la tâche à effectuer. ..................... 5

Raccordement de l’alimentation

électrique ........................................ 6

Prise électrique ............................... 6

Dispositifs de sécurité ..................... 6

Section 3 Fonctionnement ............7

Questions relatives

au fonctionnement ...........................7

Avant de démarrer l’appareil ...........7

Démarrage de la laveuse

à pression ........................................7

Mise à l’arrêt de la laveuse

à pression ........................................7

Application de détergent ..................7

Rinçage ...........................................8

Nettoyage du tube de siphonnage

de détergent ....................................8

Section 4 Maintenance

et dépannage .................................9

Maintenance ....................................9

Calendrier de maintenance .............9

Maintenance préventive ..................9

Entreposage ..................................10

Dépannage ....................................11

Remarques ....................................12

(000393a)

AVERTISSEMENT

CANCER ET EFFET NOCIF SUR

LA REPRODUCTION

www.P65Warnings.ca.gov.

CONFORME À LA NORME

CAN ICES-001 (B)/NMB-001 (B)

Introduction et règles de sécurité

Manuel du propriétaire de laveuse à pression 1

Section 1 Introduction et règles de sécurité

Introduction

Lire ce manuel attentivement

Si vous n’avez pas la certitude d’avoir bien

compris une quelconque partie de ce manuel,

communiquez avec le Service client de Generac

afin d’obtenir les procédures de démarrage,

d’utilisation et d’entretien en composant le

1-888-436-3722 (1-888-GENERAC) ou en

visitant le site Internet www.generac.com. Il

relève de la responsabilité du propriétaire

d’utiliser et d’entretenir cet appareil de façon sûre

et adéquate.

CONSERVEZ CES INSTRUCTIONS pour

référence ultérieure. Ce manuel contient des

instructions importantes à respecter lors de

l’installation, de l’utilisation et de l’entretien de la

machine et de ses composants. Fournissez

systématiquement ce manuel à toute personne

qui sera amenée à utiliser l’appareil, et indiquez-

lui comment démarrer, utiliser et arrêter l’appareil

correctement en cas d’urgence.

Les informations contenues dans ce manuel

décrivent avec exactitude les produits fabriqués

au moment de la publication du manuel. Le

fabricant se réserve le droit de procéder à des

mises à jour techniques, à des corrections et à

des révisions des produits à tout moment et sans

préavis.

Règles de sécurité

Le fabricant ne peut pas prévoir toutes les

circonstances possibles susceptibles d’impliquer

un danger. Les avertissements fournis dans ce

manuel, ainsi que sur les étiquettes et

autocollants apposés sur l’appareil, ne sont pas

exhaustifs. Si vous recourez à une procédure,

méthode de travail ou technique d’exploitation qui

n’est pas spécifiquement recommandée par le

fabricant, assurez-vous qu’elle est sûre pour

autrui et n’entrave pas la sécurité de

fonctionnement du générateur.

Tout au long de ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur l’appareil,

des encadrés DANGER, AVERTISSEMENT,

ATTENTION et REMARQUE sont utilisés pour

alerter le personnel d’instructions d’utilisation

spéciales dont le non-respect peut s’avérer

dangereux. Respectez scrupuleusement ces

instructions. La signification des différentes

mentions d’alerte est la suivante :

REMARQUE : Les remarques fournissent des

informations complémentaires importantes sur

une opération ou une procédure. Elles sont

intégrées au texte ordinaire du manuel.

Ces alertes de sécurité ne sauraient à elles

seules éliminer les dangers qu’elles signalent.

Afin d’éviter les accidents, il est fondamental de

faire preuve de bon sens et de respecter

strictement les instructions spéciales dans le

cadre de l’utilisation et de la maintenance de

l’appareil.

Signification des symboles

de sécurité

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000001)

DANGER

Indique une situation dangereuse qui, si elle n’est pas

évitée, entraînera la mort ou des blessures graves.

(000002)

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner la mort ou des blessures

graves.

AVERTISSEMENT

(000003)

MISE EN GARDE

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures légères ou

moyennement graves.

(000145)

DANGER

Décharge électrique. En cas d’accident électrique, COUPEZ

immédiatement l’alimentation. Utilisez des outils non conducteurs

pour libérer la victime du conducteur sous tension. Administrez-lui les

premiers soins et allez chercher de l’aide médicale. Le non-respect

de cette consigne entraînera la mort ou des blessures graves.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

DANGER

Électrocution. N’utilisez PAS la machine si

le cordon électrique est coupé ou usé. Le

non-respect de cette consigne peut provoquer

des blessures mortelles ou graves.

(000263a)

(000187)

AVERTISSEMENT

Décharge électrique. Des tensions potentiellement

mortelles sont générées par cet appareil. Assurez-vous

que l’appareil est sécuritaire avant de le réparer ou d’en

effectuer l’entretien. Le non-respect de cette consigne

pourrait entraîner la mort ou des blessures graves.

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

Introduction et règles de sécurité

2 Manuel du propriétaire de laveuse à pression

Rallonges

N’utilisez que des rallonges approuvées pour un

usage en extérieur et identifiées par la mention

« ACCEPTABLE POUR UTILISATION AVEC DES

APPAREILS D’EXTÉRIEUR ; ENTREPOSEZ LES

APPAREILS À L’INTÉRIEUR S’ILS NE SONT PAS

UTILISÉS ». N’utilisez que des rallonges dont la

puissance électrique est supérieure ou égale à

celle du produit. N’utilisez PAS de rallonges

électriques endommagées. Examinez la rallonge

avant de l’utiliser et remplacez-la si celle-ci est

endommagée. Évitez tout usage abusif de la

rallonge et évitez de tirer sur le cordon pour le

débrancher. Tenez le cordon à l’écart de toute

source de chaleur et de bords coupants.

Débranchez toujours la rallonge de la prise avant

de débrancher la laveuse de la rallonge.

Perte de vision. Portez toujours des lunettes de

sécurité lorsque vous utilisez cet appareil. Le

non-respect de cette consigne pourrait entraîner

une perte de vision permanente.

(000101)

AVERTISSEMENT

(000111)

Pièces mobiles. Gardez les vêtements, les cheveux

et les accessoires loin des pièces mobiles. Le

non-respect de cette consigne pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

(000112)

Risque de chute. L’utilisation de l’appareil crée des

zones humides, ce qui augmente les risques de

chute. Soyez conscient de la condition de la zone de

travail. Une chute pourrait entraîner des blessures

graves ou la mort.

AVERTISSEMENT

(000114)

Risque de chute. N’utilisez pas cet appareil ni aucun

de ses composants sur des surfaces élevées. Le

non-respect de cette consigne pourrait entraîner

une chute, des blessures graves ou la mort.

AVERTISSEMENT

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000115)

Pièces mobiles. Ne portez pas de bijoux lorsque

vous mettez en marche ou utilisez ce produit. Le

non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

Blessures corporelles / Dommages matériels. Placez la

baguette/le pistolet dans l’étui et vérifiez que la poignée est

verrouillée en place avant de le déplacer. Le non-respect de

cette consigne peut provoquer des blessures mortelles ou

graves, ainsi que des dégâts matériels.

AVERTISSEMENT

(000244a)

(000740)

MISE EN GARDE

Vêtements de protection. Il est recommandé de porter une

protection oculaire et auditive ainsi que des vêtements de

protection (pantalons et chaussures) lors de l’utilisation de cet

appareil. Le non-respect de cette consigne peut entraîner des

blessures permanentes.

Informations générales et installation

Manuel du propriétaire de laveuse à pression 3

Section 2 Informations générales et installation

Familiarisation avec votre

laveuse à pression

Retrait des pièces du colis

1. Retirez les pièces du carton et inspectez-les

avant de procéder à l’assemblage. Le colis

doit contenir chacune des pièces suivantes :

• Unité principale

• Poignée

• Panneau d’affichage

• Pistolet pulvérisateur

• Lance

• Tuyau souple

• Sachet de pièces (comprenant)

- Manuel du propriétaire

- Garantie

- Crochet pour tuyau

- Crochet pour pistolet

- Sachet à buses

- Sachet de pièces de quincaillerie

- Clé hexagonale

- Clé plate

- Outil de nettoyage des buses

2. Si certaines pièces sont manquantes,

communiquez avec le Service client de Generac

au 1-888-GENERAC (1-888-436-3722) en vous

munissant du nom du modèle et du numéro de

série de l’appareil.

3. Consignez le nom du modèle, le numéro de

série et la date d’achat sur la page de garde

de ce manuel.

Assemblage

1. Voir la Figure 2-1. Fixez la poignée (A) à

l’appareil à l’aide des deux boutons

d’arrêt (B).

2. Fixez le panneau d’affichage sur le côté

gauche de la poignée et le crochet du pistolet

vis, rondelles, rondelles de blocage et écrous

fournis.

REMARQUE : Utilisez les vis de 45 mm

(courtes) sur le côté panneau d’affichage et les

vis de 55 mm (longues) sur le côté du crochet du

pistolet.

Figure 2-1. Fixation de la poignée

3. Voir la

Figure 2-2

. Fixez le crochet de tuyau (A)

à l’arrière du panneau d’affichage en

comprimant les côtés du crochet et en insérant

les extrémités dans les trous de fixation.

Figure 2-2. Fixation du crochet du tuyau

4. Voir la Figure 2-3. Insérez le pistolet et la

lance dans l’étui du pistolet (A). Accrochez le

tuyau au crochet (B). Accrochez le cordon

électrique à l’arrière du capot (D).

5. Insérez des buses dans les œillets du

panneau d’affichage (C).

Figure 2-3. Accrocher le cordon électrique,

l’étui du pistolet et la lance

Caractéristiques du modèle 2300 psi

Pression maximale 2300 psi à la décharge

initiale selon les essais de

pression interne de la CSA

Pression de

fonctionnement

1700 psi

Débit maximal 1,2 GPM avec pistolet en

configuration de distribution

de savon

Caractéristiques du modèle 2700 psi

Pression maximale 2700 psi à la décharge

initiale selon les essais de

pression interne de la CSA

Pression de

fonctionnement

2200 psi

Débit maximal 1,2 GPM avec pistolet en

configuration de distribution

de savon

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

012059

012060

012058

Informations générales et installation

4 Manuel du propriétaire de laveuse à pression

Raccordements

Si vous rencontrez des problèmes lors de

l’assemblage, contactez le Service client de

Generac au 1-888-GENERAC (1-888-436-3722).

Veillez à vous munir du numéro du modèle et du

numéro de série.

Voir la Figure 2-4.

1. Laveuse à pression

2. Tuyau d’alimentation en eau

3. Alimentation en eau

4. Arrivée d’eau

5. Tuyau à haute pression

6. Sortie d’eau

7. Pistolet pulvérisateur

8. Alimentation électrique

Figure 2-4. Raccordements

Alimentation en eau

REMARQUE : NE FAITES PAS fonctionner

l'unité avec une alimentation en eau insuffisante.

Le non-respect des exigences d'alimentation en

eau annulera la garantie de l'unité.

L'alimentation en eau doit répondre aux

exigences suivantes :

• NE siphonnez PAS d'eau stagnante pour

l'utiliser en tant qu'eau d'alimentation.

• La température de l'eau doit être inférieure à

38 ºC (100 °F).

• Le tuyau d'alimentation en eau doit mesurer

au maximum 15,2 m (50 pi) de longueur.

• Le débit d'eau doit dépasser 9,5 litres par

minute (2,5 gallons par minute) à une pression

minimale de 137,8 kPa (20 psi).

• N'UTILISEZ PAS de valve de retenue, de

reniflard ou de clapet antiretour dans le circuit

d'alimentation d'eau.

Raccordement de l'alimentation

en eau

1. Retirez et éliminez le bouchon d’expédition

de la sortie d’eau de la pompe.

2. Faites couler l’eau pendant 30 secondes

avant de procéder au raccordement, afin

d’éliminer les débris.

3. Voir la

Figure 2-5

. Inspectez la crépine

d’admission à la recherche d’éventuels débris.

Nettoyez ou remplacez la crépine si

nécessaire. NE FAITES PAS fonctionner la

laveuse à pression si la crépine d'alimentation

est endommagée ou manquante.

Figure 2-5. Inspection de la crépine

d’admission

4. Voir la Figure 2-6. Raccordez le tuyau

d’alimentation d’eau à l’appareil et serrez à la

main.

Figure 2-6. Raccordement du tuyau

d’alimentation en eau

Raccordement du tuyau à haute

pression et de la lance

1. Voir la Figure 2-7. Raccordez le tuyau haute

pression à l’appareil, puis serrez à la main.

Figure 2-7. Raccordement du tuyau haute

pression à l’appareil

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

012061

012062

012063

012064

Informations générales et installation

Manuel du propriétaire de laveuse à pression 5

2. Voir la Figure 2-8. Raccordez le tuyau haute

pression au pistolet, puis serrez à la main.

Figure 2-8. Raccordement du tuyau à haute

pression au pistolet pulvérisateur

3. Voir la Figure 2-9. Raccordez l’extrémité

filetée de la lance au pistolet pulvérisateur.

Figure 2-9. Raccordement de la lance

4. Placez le pistolet pulvérisateur et la lance

dans la poignée-pistolet.

Pistolet pulvérisateur

Familiarisez-vous avec la gâchette du pistolet

pulvérisateur et avec son système de verrouillage

avant de l'utiliser.

1. Voir la Figure 2-10. Mettez l’appareil à l’arrêt,

saisissez le pistolet pulvérisateur et appuyez

sur la gâchette pour comprendre comment le

mécanisme de déclenchement et le système

de verrouillage fonctionnent.

Figure 2-10. Pistolet pulvérisateur (standard)

2. Ouvrez l'arrivée d'eau et appuyez sur la

gâchette pour purger l'air du circuit de la

pompe.

Buses

Sélection de la buse adaptée à

la tâche à effectuer.

3. Voir la Figure 2-11. Tirez le raccord rapide

vers l’arrière et insérez la buse.

4. Relâchez le raccord rapide pour fixer la buse.

5. Vérifiez que la buse est bien en place.

Figure 2-11. Insertion de la buse

Buse ultra haute pression (Rouge)

PUISSANCE MAXIMALE - Ultra haute pression

et débit faible, pour les surfaces résistantes et

difficiles d'accès, comme les surfaces situées à la

hauteur d'un étage ainsi que la peinture, les

taches d'huile, la rouille ou autres substances

tenaces (goudron, gomme, graisse, cire).

012065

012066

012067

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

Risque de blessure. Ne réglez pas les buses de pulvérisation,

les robinets ou les tuyaux lorsque le moteur de la pompe est

en marche. Le non-respect de cette consigne peut provoquer

des blessures mortelles ou graves.

(000383)

AVERTISSEMENT

(000125a)

Dommages matériels. Cette buse peut endommager les

surfaces de travail définitivement. Ne maintenez pas la

buse trop près ou dans une seule position pour une

longue période.

MISE EN GARDE

012073

001396

Informations générales et installation

6 Manuel du propriétaire de laveuse à pression

Buse à pression de nettoyage

(Jaune)

USAGE GÉNÉRAL - Pression moyenne et débit

moyen, pour le nettoyage de la plupart des

surfaces, comme les voies de garage, les patios en

brique, les terrasses en bois, les voies d’accès, les

trottoirs, les sols de garage, etc.

Buse à pression de lavage (Verte)

NETTOYAGE DÉLICAT - Faible pression et débit

élevé, pour un lavage délicat des voitures/

camions, des bateaux, des véhicules de

plaisance, des tondeuses à gazon, etc.

Buse à détergent (Noire)

À DÉTERGENT UNIQUEMENT (NOIRE),

compatible uniquement avec des détergents/

savons pouvant être utilisés de façon sécuritaire

avec la laveuse, pour éliminer la saleté tenace

sur divers types de surfaces.

Raccordement de l’alimentation

électrique

Branchez l’appareil à une prise isolée protégée

par un disjoncteur de fuite à la terre (GFCI) d’une

puissance nominale de 120 V, 15 A.

Prise électrique

1. Branchez la laveuse à pression à une prise

isolée protégée par un disjoncteur de fuite à

la terre (GFCI) d’une puissance nominale de

120 V, 15 A (minimum).

2. Voir la Figure 2-12. Testez la prise GFCI en

appuyant sur le bouton Test. Le témoin

lumineux de la prise GFCI ne doit pas être

allumé.

3. Réinitialisez la prise GFCI en appuyant sur le

bouton Reset (Réinitialisation). Le témoin

lumineux de la prise GFCI doit s’allumer.

Figure 2-12. Test GFCI

REMARQUE : Contactez le Service client si le

bouton Test n’éteint pas le voyant, ou si le bouton

Reset (Réinitialisation) n’allume pas le voyant.

N’utilisez pas l’appareil.

Dispositifs de sécurité

1. Capteur thermique - Un capteur thermique

protège le moteur contre les surcharges. La

machine redémarre après que le moteur ait

refroidi.

2. Protection par disjoncteur de fuite à la terre

(GFCI) - Cette laveuse est fournie avec un

disjoncteur de fuite à la terre (GFCI) intégré

dans la prise de l’alimentation électrique. Cet

appareil offre une protection supplémentaire

contre le risque de choc électrique. Si le

cordon doit être remplacé, utilisez des pièces

de rechange identiques.

3. Arrêt automatique - L’appareil s’arrête

automatiquement lorsque la gâchette du

pistolet n’a pas été tirée.

4. Démarrage automatique - Lorsque l’on tire

sur la gâchette, l’appareil se met en marche.

001398

001399

001400

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

DANGER

Électrocution. N’utilisez PAS la machine si

le cordon électrique est coupé ou usé. Le

non-respect de cette consigne peut provoquer

des blessures mortelles ou graves.

(000263a)

(000711a)

AVERTISSEMENT

Électrocution. N’utilisez jamais une rallonge non

homologuée pour une utilisation en extérieur. Cela

peut provoquer des blessures mortelles ou graves,

ainsi que des dégâts matériels.

011678

Fonctionnement

Manuel du propriétaire de laveuse à pression 7

Section 3 Fonctionnement

Questions relatives

au fonctionnement

Si vous avez des questions concernant

l’utilisation et l’entretien de l’unité, contactez le

Service client de Generac au 1-888-GENERAC

(1-888-436-3722).

REMARQUE : Cette laveuse est équipée d’un

capteur de débit d’eau qui permet de démarrer ou

d’arrêter l’appareil. Le moteur démarre lorsque la

gâchette du pistolet est tirée. Une fois que la

gâchette du pistolet est relâchée, le débit d’eau

est coupé et l’appareil s’arrête afin protéger le

moteur contre toute surchauffe. Lorsque

l’appareil est en marche mais qu’il n’est pas

utilisé, le tuyau et le pistolet peuvent lentement

relâcher la pression. Le moteur démarre

périodiquement pour rétablir la pression dans le

tuyau et le pistolet. Ce démarrage momentané

est normal pour le fonctionnement de l’appareil.

Avant de démarrer l’appareil

1. Vérifiez que l’ensemble des fixations et des

raccords sont bien en place.

2. Vérifiez que l'alimentation en eau est

suffisante, et bien raccordée.

3. Vérifiez que l’unité est maintenue sur un

terrain plat.

4. Vérifiez que l’appareil est connecté à

l’alimentation électrique.

5. Testez le fonctionnement du GFCI de la prise

en appuyant sur le bouton Test du boîtier de

la prise. Le témoin lumineux sur le boîtier de

la prise doit s’éteindre. Appuyez sur Reset

(Réinitialisation) pour rétablir le

fonctionnement de l’appareil.

Démarrage de la laveuse

à pression

REMARQUE :

NE FAITES PAS FONCTIONNER

la laveuse à pression si l'alimentation en eau est

insuffisante. Le non-respect de cette consigne

endommagera l'équipement et annulera la garantie.

1. Raccordez une alimentation en eau adaptée.

2. Branchez le cordon à l’alimentation électrique.

3. Placez l’interrupteur en position de marche.

Voir la Figure 3-1.

4. Tirez sur la gâchette du pistolet pour pulvériser.

L’appareil s’arrête automatiquement si la

gâchette du pistolet n’a pas été tirée.

Figure 3-1.Interrupteur Marche/Arrêt du moteur

Mise à l’arrêt de la laveuse

à pression

REMARQUE IMPORTANTE : Le pistolet

pulvérisateur contient de l’eau sous haute

pression, même lorsque le moteur est à l’arrêt et

que l’alimentation en eau est coupée. Pointez

toujours le pistolet pulvérisateur dans une

direction sûre, et appuyez sur la gâchette du

pistolet pour libérer la haute pression. Verrouillez

la gâchette lorsque vous ne l’utilisez pas.

1. Placez l’interrupteur en position d’arrêt.

2. Coupez l’alimentation en eau.

3. Appuyez sur la gâchette du pistolet pulvérisateur

et évacuez l'eau sous haute pression.

4. Verrouillez la gâchette.

Application de détergent

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

Perte de vision. Portez toujours des lunettes de

sécurité lorsque vous utilisez cet appareil. Le

non-respect de cette consigne pourrait entraîner

une perte de vision permanente.

(000101)

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

012074

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

AVERTISSEMENT

Risques de blessure. Risque d’injection de liquide. Ne dirigez

pas le pistolet pulvérisateur sur des personnes, des animaux,

des appareils électriques ou des objets fragiles. Tenir hors de

portée des enfants. Le non-respect de cette consigne peut

provoquer des blessures graves, voire mortelles.

(000117c)

Fonctionnement

8 Manuel du propriétaire de laveuse à pression

REMARQUE : N'UTILISEZ PAS de liquide

caustique avec la laveuse à pression. N’utilisez

QUE des détergents sans sûrs. Respectez les

instructions du fabricant figurant sur l’étiquette du

détergent.

Appliquez le détergent de la manière suivante :

1. Placez l’interrupteur en position d’arrêt.

2. Tirez sur la gâchette du pistolet pulvérisateur

et libérez l’eau à haute pression, puis

verrouillez la gâchette.

3. Voir la Figure 3-2. Tirez le raccord rapide vers

l’arrière et insérez la buse de détergent noire.

4. Relâchez le raccord rapide pour fixer la buse.

5. Vérifiez que la buse est bien fixée en place.

Figure 3-2. Fixation de l’applicateur

de détergent

6. Voir la Figure 3-3. Préparez une solution

détergente dans la bouteille de détergent de

bord adaptée à la tâche à effectuer.

REMARQUE : Assurez-vous que le tuyau

d’injection de produit chimique est placé à travers

le bouchon du réservoir de produit chimique et

qu’il est immergé dans la solution chimique.

Figure 3-3. Remplissage du réservoir de bord

7. Mettez l’interrupteur en marche.

8. Appliquez le détergent en commençant par la

partie inférieure de la surface à nettoyer, puis

remontez en effectuant des mouvements

longs réguliers qui se chevauchent à chaque

passage.

REMARQUE : Voir la Rinçage. Rincez les zones

fortement souillées à l’eau avant d’appliquer le

détergent.

REMARQUE : Utilisez une brosse pour frotter

légèrement les zones fortement souillées après

avoir appliqué le détergent.

REMARQUE IMPORTANTE :

Rincez le circuit de

siphonnage de détergent après chaque utilisation.

Contactez le Service client pour toute question.

Rinçage

1. Retirez l’applicateur de détergent du pistolet

pulvérisateur.

2. Pointez le pistolet pulvérisateur dans une

direction ne représentant aucun danger, et

appuyez sur la détente pour purger le

détergent restant dans le circuit.

3. Installez une buse haute pression.

4. Maintenez le pistolet pulvérisateur à une

distance sécurisée de la surface sur laquelle

vous comptez intervenir.

5. Le pistolet pulvérisateur peut causer un

mouvement de recul lors de l'utilisation d'un

jet à haute pression. Pour éviter toute

blessure, tenez fermement le pistolet

pulvérisateur des deux mains.

6. Effectuez une pulvérisation à haute pression

sur une surface restreinte, puis inspectez-la

pour repérer d'éventuels dommages. Si aucun

dommage n'est visible, continuez le rinçage.

7. Commencez par le haut de la surface à

rincer, puis descendez en effectuant les

mêmes mouvements que lors du nettoyage.

Nettoyage du tube de

siphonnage de détergent

Rincez le tube de siphonnage de détergent après

chaque utilisation avant d’éteindre l’appareil.

1. Rincez soigneusement le réservoir de

détergent et remplissez-le avec de l’eau propre.

2. Procédez au rinçage pendant 1 à 2 minutes.

3. Retirez l’applicateur de détergent.

4. Mettez l’appareil à l’arrêt.

5. Pointez le pistolet dans une direction sûre, et

tirez sur la gâchette pour évacuer l’eau sous

haute pression retenue à l’intérieur. Verrouillez

la gâchette.

Après chaque utilisation

NE LAISSEZ PAS l'eau à l'intérieur de l'appareil

pendant une période prolongée. Des sédiments

et des minéraux peuvent s'accumuler sur des

pièces de la pompe et la bloquer. Après chaque

utilisation, observez la procédure suivante :

1. Mettez l’appareil à l’arrêt.

2. Coupez l’alimentation en eau.

3. Pointez le pistolet de pulvérisation dans une

direction ne présentant aucun danger pour

évacuer la pression accumulée.

4. Débranchez les tuyaux du pistolet

pulvérisateur et de la sortie haute pression de

la pompe. Évacuez l'eau des tuyaux, du

pistolet et de la lance. Essuyez les

composants à l’aide d'un chiffon.

5. Entreposez l’appareil dans un lieu propre et sec.

REMARQUE :

En cas d’entreposage supérieur à

30 jours, reportez-vous à la section

Entreposage

012073

012075

(000112)

Risque de chute. L’utilisation de l’appareil crée des

zones humides, ce qui augmente les risques de

chute. Soyez conscient de la condition de la zone de

travail. Une chute pourrait entraîner des blessures

graves ou la mort.

AVERTISSEMENT

(000114)

Risque de chute. N’utilisez pas cet appareil ni aucun

de ses composants sur des surfaces élevées. Le

non-respect de cette consigne pourrait entraîner

une chute, des blessures graves ou la mort.

AVERTISSEMENT

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 9

Section 4 Maintenance et dépannage

Maintenance

Une maintenance régulière permet d’optimiser

les performances et de prolonger la durée de vie

du moteur/de l’équipement.

La garantie de la laveuse à pression ne couvre

pas les articles ayant fait l’objet d’une utilisation

abusive ou d’une négligence de la part d’un

opérateur. Pour bénéficier pleinement de la

garantie, les opérateurs doivent entretenir la

laveuse à pression conformément aux

instructions du manuel, en respectant notamment

les procédures d’entreposage exposées dans la

section Entreposage.

REMARQUE : Pour toute question relative au

remplacement des composants, contactez le

Service client de Generac au 1-888-GENERAC

(1-888-436-3722).

REMARQUE : Les différents réglages et travaux

d’entretien requis doivent être effectués comme

indiqué dans la section Calendrier de

maintenance.

Calendrier de maintenance

REMARQUE : Des conditions difficiles imposent

des opérations de maintenance plus fréquentes.

Maintenance préventive

Des saletés ou des débris peuvent provoquer des

dysfonctionnements et endommager

l’équipement. Nettoyez la laveuse à pression

quotidiennement ou avant chaque utilisation.

Inspectez toutes les ouvertures d’air de

refroidissement de la laveuse à pression.

• Nettoyez les surfaces externes à l’aide d’un

chiffon humide.

• N'INSÉREZ AUCUN objet dans les ouvertures

de refroidissement.

• Utilisez une brosse à poils doux pour détacher

les croûtes de saleté.

• Éliminez les saletés et les débris à l’aide d’un

aspirateur.

Inspection et nettoyage de la

crépine d'admission

Inspectez la crépine au niveau de l'admission

d'eau de la pompe. Nettoyez la crépine si elle est

obstruée, et remplacez-la si elle est

endommagée.

Inspection du tuyau haute pression

Les tuyaux à haute pression peuvent présenter

des fuites en raison de l’usure, de la torsion ou

d’une utilisation abusive. Inspectez les tuyaux

avant chaque utilisation. Essayez de repérer

d'éventuelles traces de coupure, de fuite,

d'abrasion, de gonflement, de dommages ou de

déplacement des raccords. Le cas échéant,

remplacez immédiatement le tuyau.

REMARQUE : NE RÉPAREZ PAS le tuyau à

haute pression. Remplacez-le par un tuyau

respectant ou dépassant la pression nominale

maximale de l’appareil.

Inspection du pistolet pulvérisateur

REMARQUE :

Remplacez le pistolet pulvérisateur

immédiatement si l'un des essais montre une

défaillance.

Figure 4-1. Essais à effectuer sur le pistolet

pulvérisateur (standard)

1. Vérifiez que le tuyau est fermement raccordé

au pistolet pulvérisateur.

2. Appuyez sur la gâchette et relâchez-la.

REMARQUE : La gâchette doit revenir à sa

position d'origine et se verrouiller une fois

relâchée.

Entretien des buses

Une impulsion se ressent en cas de surpression

dans la pompe, lorsque vous appuyez sur la

gâchette du pistolet pulvérisateur. La surpression

dans la pompe est généralement causée par une

obstruction de la buse. Nettoyez immédiatement

la buse de la manière suivante :

Avant chaque utilisation

Inspection/nettoyage de la crépine d’admission

d’eau*

Inspection du tuyau haute pression**

Inspection du tuyau/filtre de siphonnage

de détergent

Inspection du pistolet pulvérisateur et de

l'ensemble pour repérer d'éventuelles fuites

Nettoyage des débris

Essais à effectuer sur la prise GFCI à l’aide les

boutons de Test/Réinitialisation**

Inspection de l’état du cordon électrique**

* Nettoyez en cas d’obstruction. Remplacez en

cas de perforation ou de déchirure.

** N’utilisez pas cet appareil s’il est endommagé.

012067

AVERTISSEMENT

Injection de liquide. Cette machine produit des flux de

liquide à haute pression qui peuvent percer la peau.

L’injection de liquide peut provoquer des blessures

graves, voire mortelles.

(000106b)

Maintenance et dépannage

10 Manuel du propriétaire de laveuse à pression

1. Mettez à l’arrêt l’appareil et coupez

l’alimentation en eau.

REMARQUE : Maintenez le tuyau à haute

pression raccordé à la pompe et au pistolet

pulvérisateur lorsque le système est sous

pression.

2. Libérez la pression de l'eau du pistolet

pulvérisateur.

3. Verrouillez la gâchette.

4. Tirez le raccord rapide vers l’arrière et retirez

la buse.

5. Voir la Figure 4-2. Utilisez l’outil de nettoyage

de la buse fourni pour éliminer les débris.

Figure 4-2. Élimination des débris

6. Voir la Figure 4-3. Retirez la lance du pistolet

pulvérisateur puis rincez à fond.

7. Installez la lance sur le pistolet pulvérisateur.

Figure 4-3. Rinçage de la lance par

circulation inversée

8. Installez la buse sur la lance.

9. Vérifiez que le tuyau est raccordé à l’arrivée

d’eau de la pompe, et que le tuyau à haute

pression est raccordé au pistolet

pulvérisateur et à la pompe.

10. Ouvrez l'arrivée d'eau.

11. Mettez l’interrupteur en marche.

12. Testez le fonctionnement de la laveuse à

pression avec une buse.

Entreposage

Généralités

• Ne placez JAMAIS un couvercle

d’entreposage sur la laveuse à pression si elle

est chaude. Laissez l’appareil refroidir à

température ambiante avant de l’entreposer.

• Recouvrez l’appareil d’un couvercle de

protection adapté résistant à l’humidité.

• Entreposez l’appareil dans un lieu propre

et sec.

Préparation de la pompe

pour l’entreposage

REMARQUE : Si vous n’utilisez pas la laveuse à

pression pendant plus de 30 jours, préparez la

pompe en vue de son entreposage.

Protégez l’appareil du gel. Le non-respect de

cette consigne endommagera la pompe de façon

permanente, la rendant inutilisable. Les

dommages dus au gel ne sont pas couverts par la

garantie.

Pour protéger l’appareil du gel :

1. Mettez l’appareil à l’arrêt.

2. Coupez l’alimentation en eau.

3. Pointez le pistolet de pulvérisation dans une

direction ne présentant aucun danger pour

évacuer la pression accumulée.

4. Laissez l’appareil refroidir.

5. Débranchez les tuyaux du pistolet

pulvérisateur et de la sortie haute pression de

la pompe. Évacuez l’eau du tuyau, du pistolet

et de la lance. Essuyez les composants à

l’aide d'un chiffon.

6. Purgez la pompe de tout liquide restant à

l'intérieur.

7. Hivernisez la pompe avec de l’antigel pour

véhicules de plaisance (antigel sans alcool).

Ce produit permet de minimiser les

dommages causés par le gel et de lubrifier

les pistons et les joints.

8. Entreposez l’appareil dans un lieu propre

et sec.

000109

000131

Maintenance et dépannage

Manuel du propriétaire de laveuse à pression 11

Dépannage

Problème Cause Correction

La pompe ne génère aucune

pression, une pression

erratique, un broutage, des

pertes de pression, ou

n'achemine qu'un faible

volume d'eau.

1. L’arrivée d’eau

est obstruée.

2. L'alimentation en eau

est inadaptée.

3. Le tuyau d'admission

est plié ou fuit.

4. La température de

l’alimentation en eau

dépasse 37,8 ºC (100 ºF).

5. Obstruction ou fuite au

niveau du tuyau à

haute pression.

6. Le pistolet pulvérisateur fuit.

7. La buse est obstruée.

8. Les joints d’eau sont usés.

9. La pompe est défectueuse.

1. Nettoyez la crépine

d’admission.

2. Rectifiez le débit d’eau.

3. Redressez le tuyau

d'admission, colmatez

la fuite.

4. Réduisez la température

de l’alimentation en eau.

5. Nettoyez les sources

d'obstruction ou remplacez

le tuyau.

6. Remplacez le pistolet

pulvérisateur.

7. Nettoyez la buse.

8. Contactez le Service client.

9. Contactez le Service client.

Le détergent ne se mélange

pas dans le pulvérisateur.

1. L’applicateur de détergent

est obstrué ou fissuré.

2. Une buse haute pression

est installée.

1. Nettoyez ou remplacez

l’applicateur.

2. Retirez la buse haute

pression.

L’appareil commence à fumer. 1. Moteur en surchauffe, en

surcharge ou endommagé.

1. Éteignez l’appareil et

coupez l’alimentation

électrique. Contactez

le Service client.

L’appareil ne démarre pas.

1. L’appareil n’est pas branché

sur l’alimentation secteur ou

est mal branché.

2. La rallonge est trop longue

ou le fil trop petit.

3. La tension d’alimentation

principale est trop faible.

4. Le disjoncteur de fuite à la

terre (GFCI) est déclenché.

1. Vérifiez l’alimentation

électrique, la prise et

le fusible.

2. Retirez la rallonge.

3. Vérifiez que la tension

d’alimentation est

suffisante.

4. Réinitialisez la disjoncteur

de fuite à la terre (GFCI).

Le moteur s’arrête en cours

de fonctionnement.

1. La rallonge est trop longue

ou le fil trop petit.

2. Appareil en surchauffe.

1. Retirez la rallonge.

2. Éteignez l’appareil et

laissez-le refroidir.

La pompe n’atteint pas la

pression requise.

1. Le filtre d’arrivée d’eau

est obstrué.

2. La pompe aspire de

l’air par les raccords

des tuyaux.

3. La buse est usée.

4. La pompe est défectueuse.

1. Nettoyez le filtre d’arrivée

d’eau.

2. Confirmez que les

connexions et la bague

de verrouillage sont

bien serrées.

3. Remplacez la buse.

4. Contactez le Service client.

12 Manuel du propriétaire de laveuse à pression

Remarques

Réf. A0001299447 Rév. A 02/03/2021

Les spécifications sont sujettes à modification sans

préavis. Aucune forme de reproduction n’est

autorisée sans le consentement écrit préalable de

Generac Power Systems Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

Generac 8888 2700 PSI 1.2 GPM Electric-Powered Residential Pressure Washer, 50-State

Product's Documents

User Manual

Specifications

Generac 8888 Questions and Answers
